Введение

Привет, ребята, вместо того, чтобы задавать вопросы, я собираюсь решить вопрос с помощью этого руководства.

Telstra t-box был выпущен в 2010 году и снят с производства в 2018 году.

Это первый гайд по этому устройству на Делаете.ру, я могу сделать еще, если захочу.

В общем, вот полный разбор Telstra T-box:

Что вам понадобится

Инструменты

  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com

Шаг 1 Подготовка

2010 Telstra t-box Teardown, подготовка: шаг 1, изображение 1 из 1
2010 Telstra t-box Teardown, подготовка: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Положите систему на ровную поверхность и убедитесь, что все кабели отсоединены от системы перед разборкой.

Шаг 2 Снимите корпус с нижней части

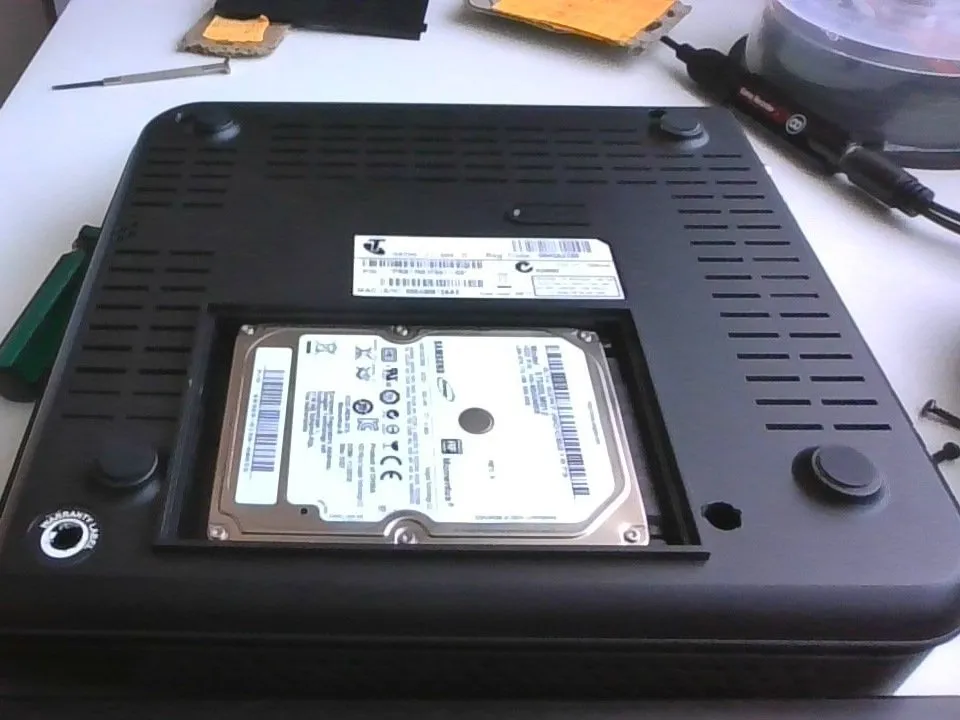

2010 Telstra t-box Teardown, извлечение корпуса снизу: шаг 2, изображение 1 из 1
Разборка 2010 Telstra t-box, извлечение корпуса снизу: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Переверните устройство и снимите крышку жесткого диска (у меня на t-box нет крышки жесткого диска).

  • Отклейте гарантийную наклейку и открутите 4 винта.

Шаг 3 Открытие устройства

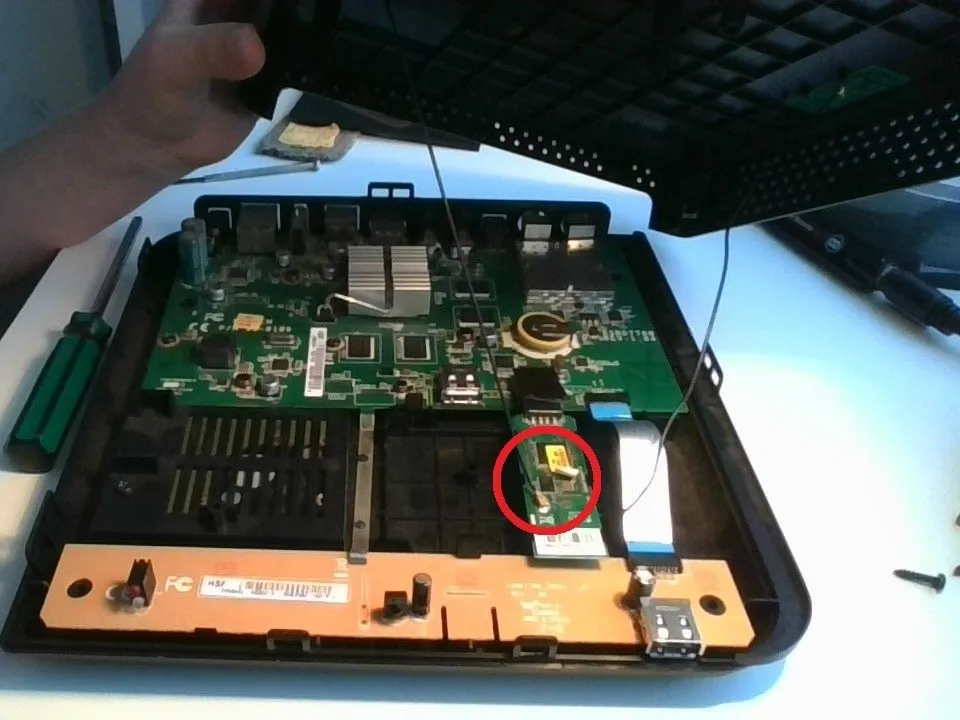

2010 Telstra t-box Teardown, открытие: шаг 3, изображение 1 из 1
2010 Telstra t-box Teardown, открытие: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Снимите корпус, стараясь не повредить подключенные к нему кабели.

  • Осторожно отсоедините эти кабели и продолжайте

Шаг 4 Залезаем внутрь

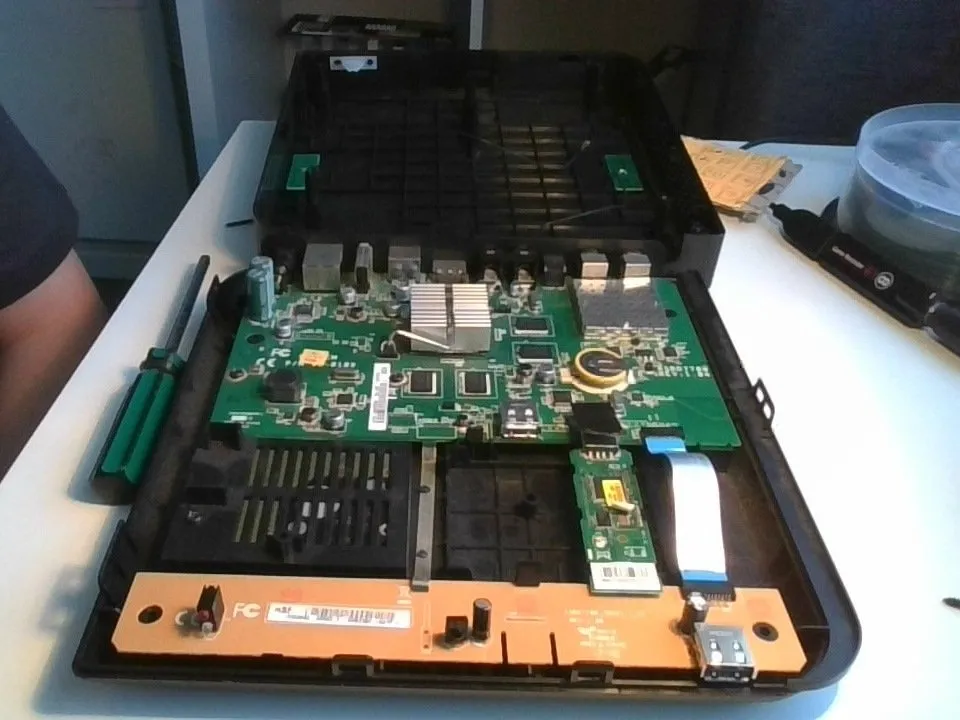

2010 Telstra t-box Teardown, Залезаем внутрь: шаг 4, изображение 1 из 1
2010 Telstra t-box Teardown, Залезание внутрь: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • После отсоединения кабелей можно снять верхнюю половину внешнего корпуса.

Шаг 5 Отсоединение USB-адаптера wifi

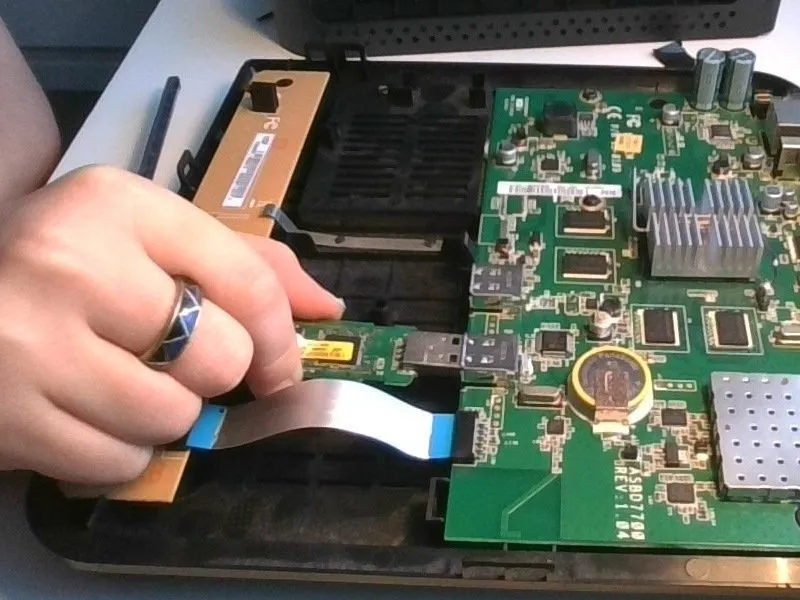

2010 Telstra t-box Teardown, Отсоединение USB-адаптера wifi: шаг 5, изображение 1 из 1
2010 Telstra t-box Teardown, отсоединение USB-адаптера wifi: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Снимите черную ленту, удерживающую USB-адаптер wifi на месте, затем извлеките его так же, как вы извлекаете USB-накопитель.

Шаг 6. Извлечение платы ИК-датчика

2010 Telstra t-box Teardown, извлечение ИК-датчика's board: step 6, image 1 of 3
2010 Telstra t-box Teardown, извлечение платы ИК-датчика: шаг 6, изображение 1 из 3 | Источник - ifixit.com

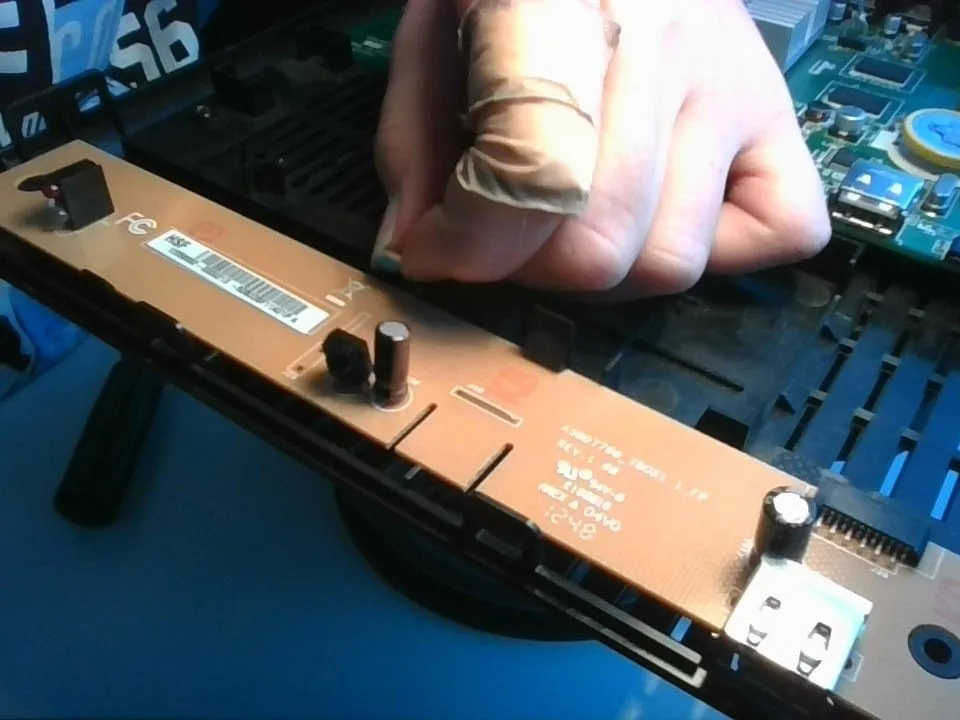

2010 Telstra t-box Разборка, извлечение ИК-датчика's board: step 6, image 2 of 3
2010 Telstra t-box Разборка, снятие платы ИК-датчика: шаг 6, изображение 2 из 3 | Источник - ifixit.com
2010 Telstra t-box Разборка, извлечение ИК-датчика's board: step 6, image 3 of 3
2010 Telstra t-box Разборка, извлечение платы ИК-датчика: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • отсоедините ленточный кабель с обоих концов, а затем аккуратно извлеките плату ИК-датчика из устройства.

  • Обратите внимание на металлический выступ, удерживающий плату на месте, немного потяните его и извлеките плату.

Шаг 7. Извлечение основной платы и жесткого диска

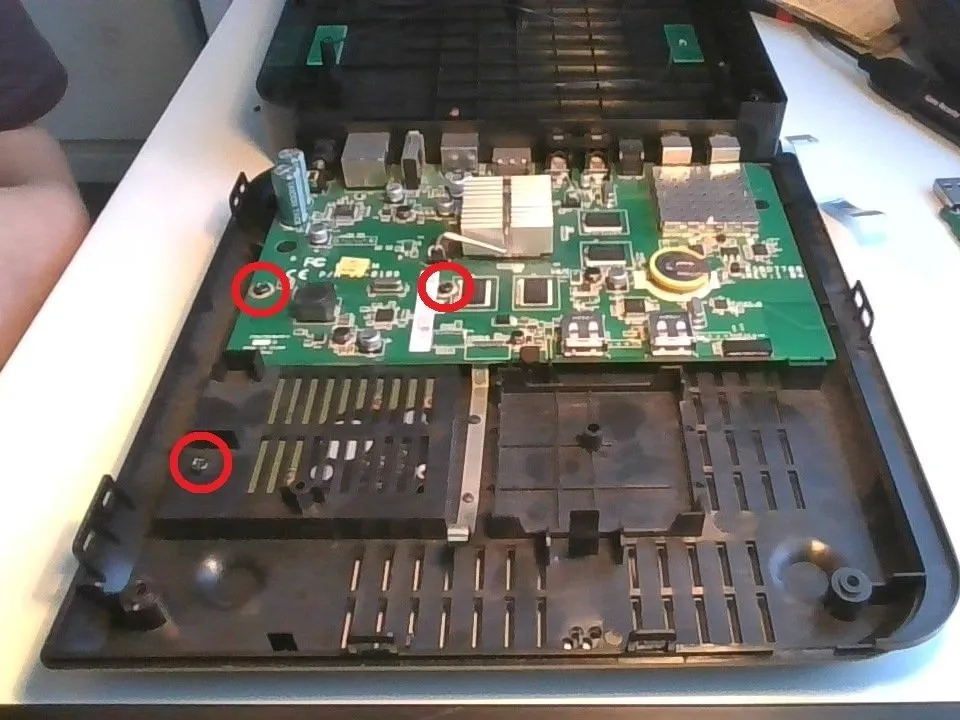

2010 Telstra t-box Teardown, извлечение основной платы и жесткого диска: шаг 7, изображение 1 из 3
2010 Telstra t-box Разборка, извлечение главной платы и жесткого диска: шаг 7, изображение 1 из 3 | Источник - ifixit.com

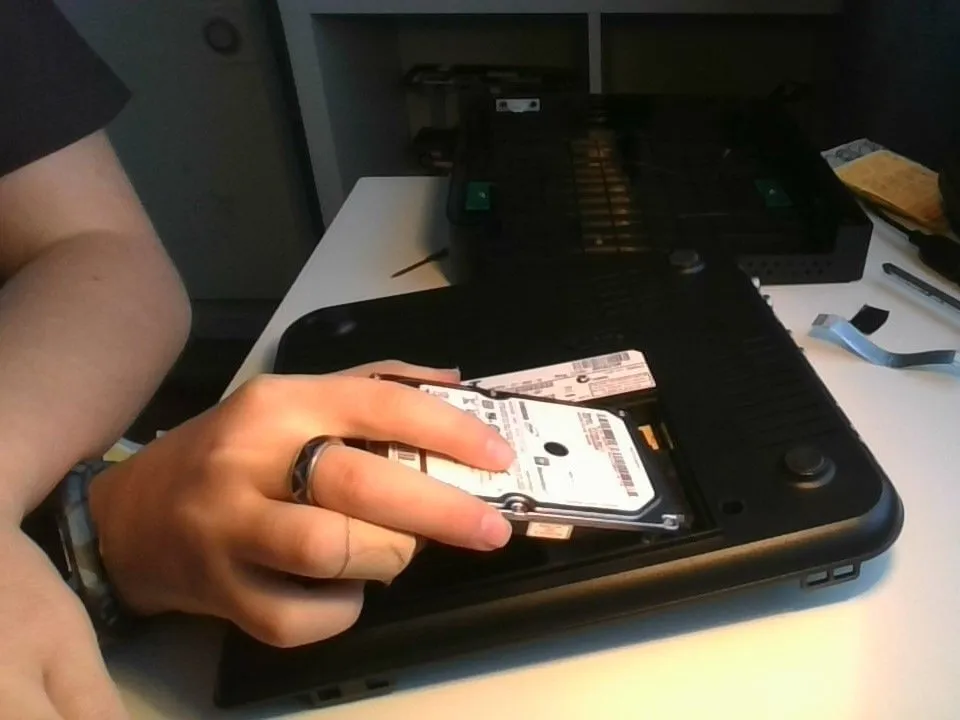

2010 Telstra t-box Разборка, извлечение основной платы и жесткого диска: шаг 7, изображение 2 из 3
2010 Telstra t-box Разборка, извлечение основной платы и жесткого диска: шаг 7, изображение 2 из 3 | Источник - ifixit.com

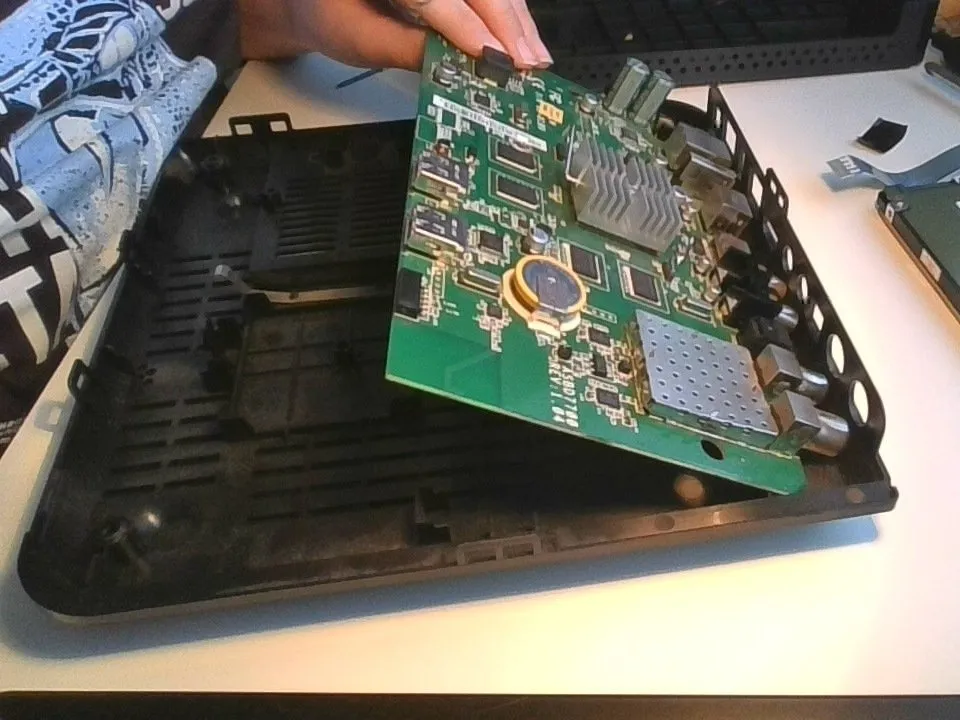

2010 Telstra t-box Разборка, извлечение главной платы и жесткого диска: шаг 7, изображение 3 из 3
2010 Telstra t-box Разборка, снятие главной платы и жесткого диска: шаг 7, изображение 3 из 3 | Источник - ifixit.com

  • Выкрутите винты, удерживающие плату на месте

  • Рядом с платой находится винт на крышке жесткого диска, выверните его.

  • Извлеките жесткий диск, и вы сможете достать главную плату.

Шаг 8 И все готово!

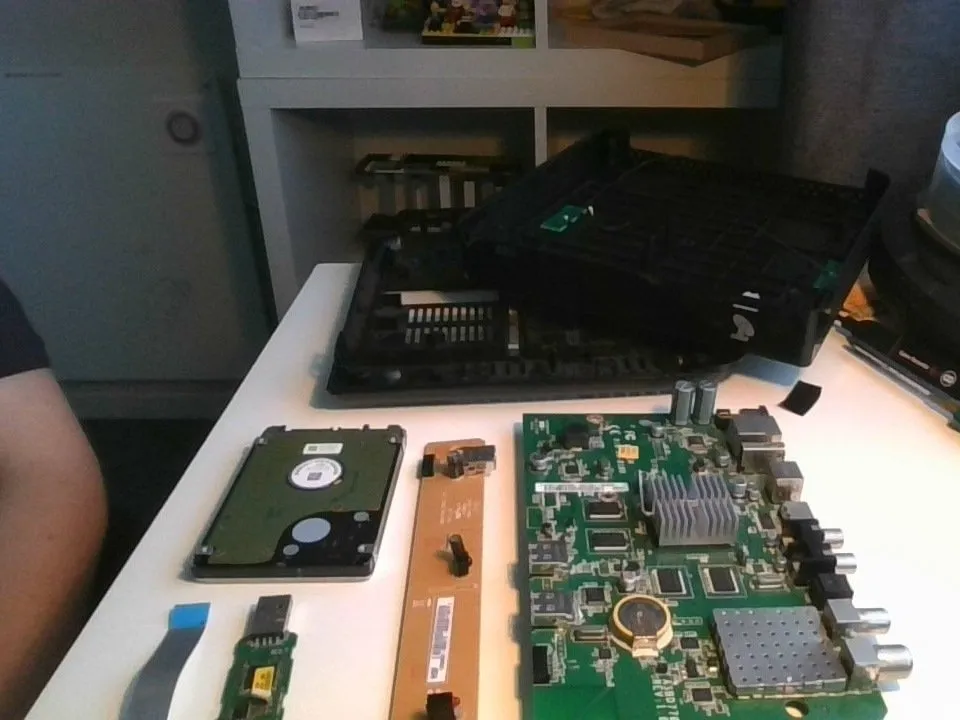

2010 Telstra t-box Teardown, И вы're done!: step 8, image 1 of 3
2010 Telstra t-box Teardown, And you're done!: шаг 8, изображение 1 из 3 | Источник - ifixit.com

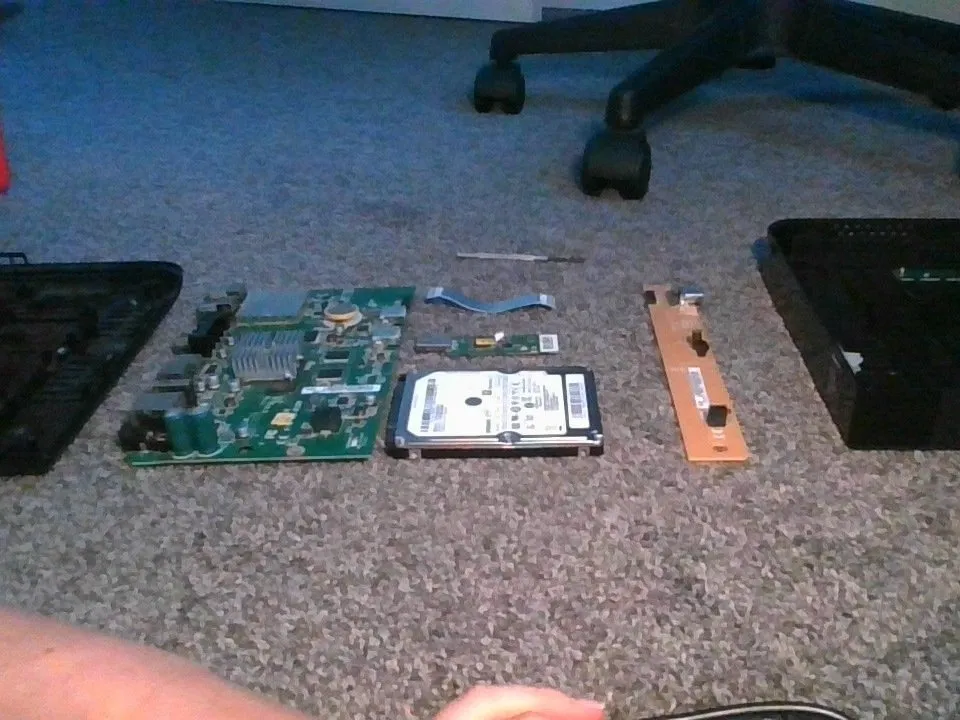

2010 Telstra t-box Teardown, И вы're done!: step 8, image 2 of 3
2010 Telstra t-box Teardown, И вы закончили!: шаг 8, изображение 2 из 3 | Источник - ifixit.com

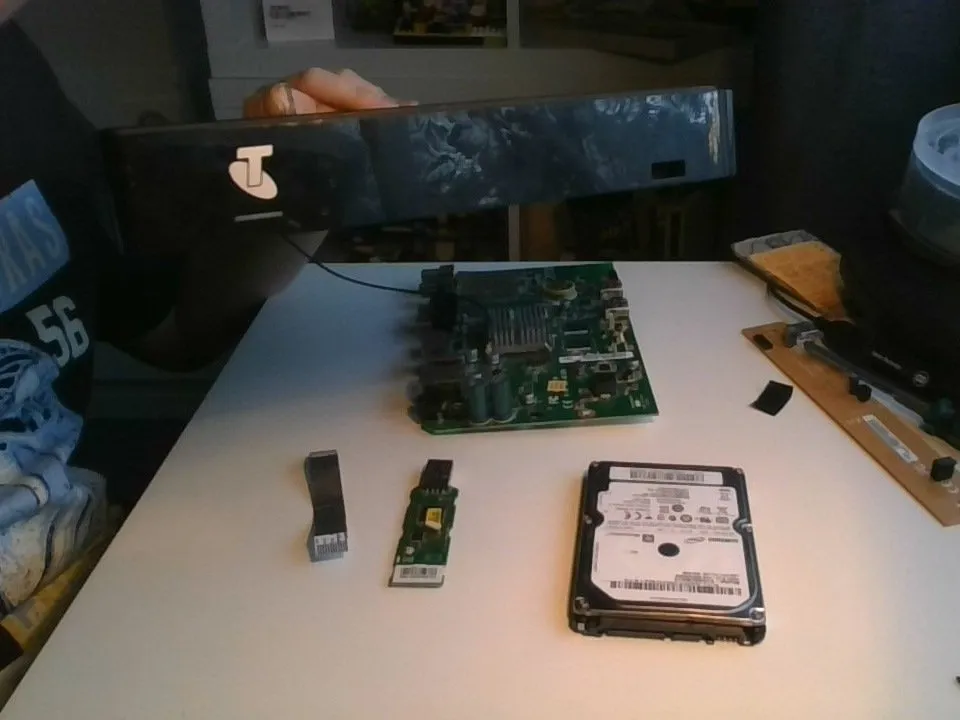

2010 Telstra t-box Teardown, И вы're done!: step 8, image 3 of 3
2010 Telstra t-box Teardown, And you're done!: шаг 8, изображение 3 из 3 | Источник - ifixit.com

  • Сделайте несколько красивых снимков коробки.

  • Чтобы собрать его обратно, проделайте все эти шаги в обратном порядке
