Разборка 2017 HTC U11

Введение

С момента выхода HTC U11 он получил множество положительных отзывов, особенно за приложение Edge Sense.

Почему оно так популярно? И что именно представляет собой Edge Sense?

Edge Sense открыла новую форму HMI, которая представляет собой интуитивное действие, которое легко и удобно получить без затрат на обучение. На конференции по выпуску было сказано, что Edge Sense - это восьмерка сверхтонких тензодатчиков. Но мы хотим увидеть, как он выглядит и как работает.

Чтобы разгадать эту загадку, мы проведем разборку HTC U11.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Edge Sense на HTC U11 Релизная конференция

• Восьмерка тензодатчика, два способа доступа

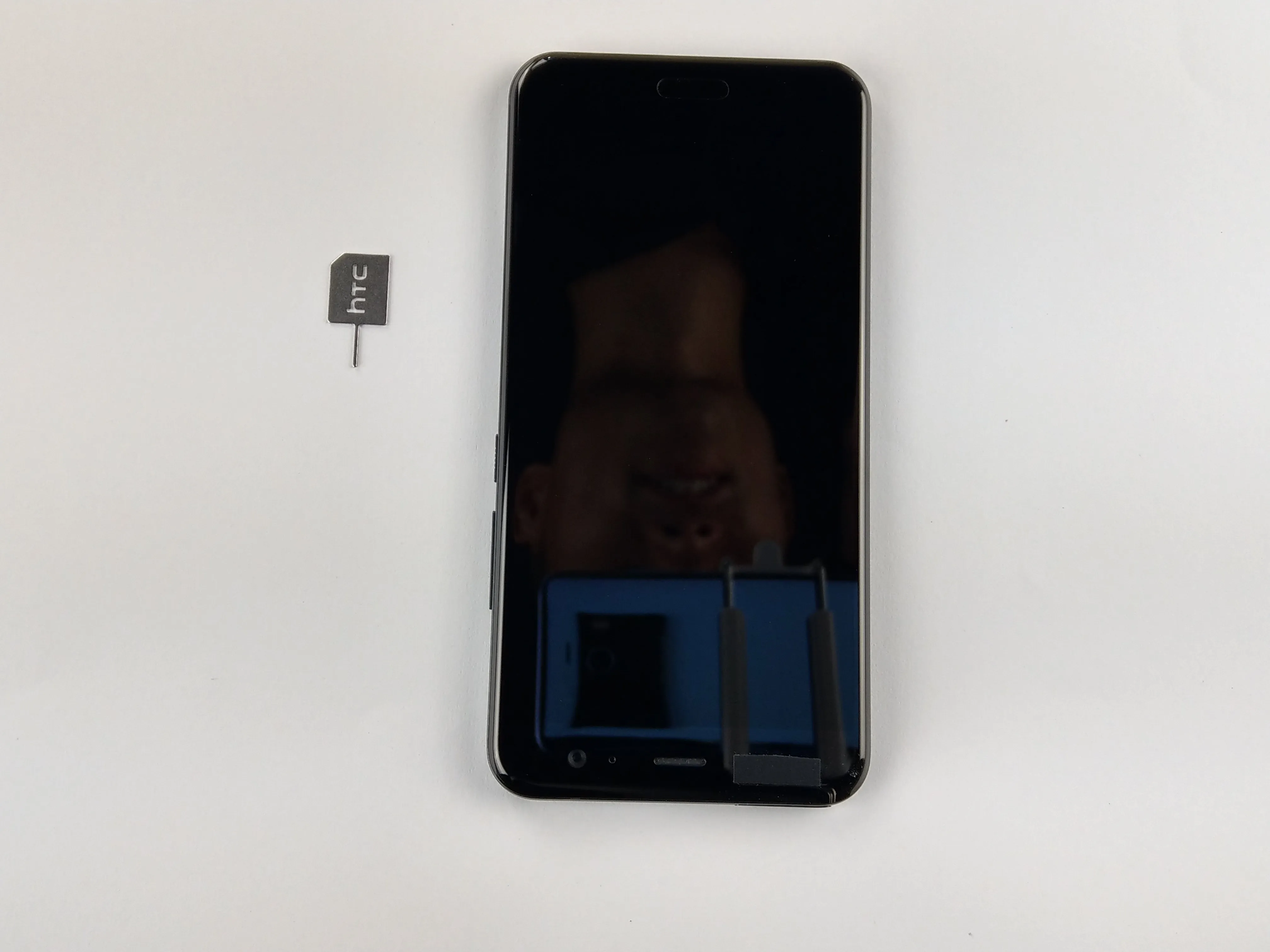

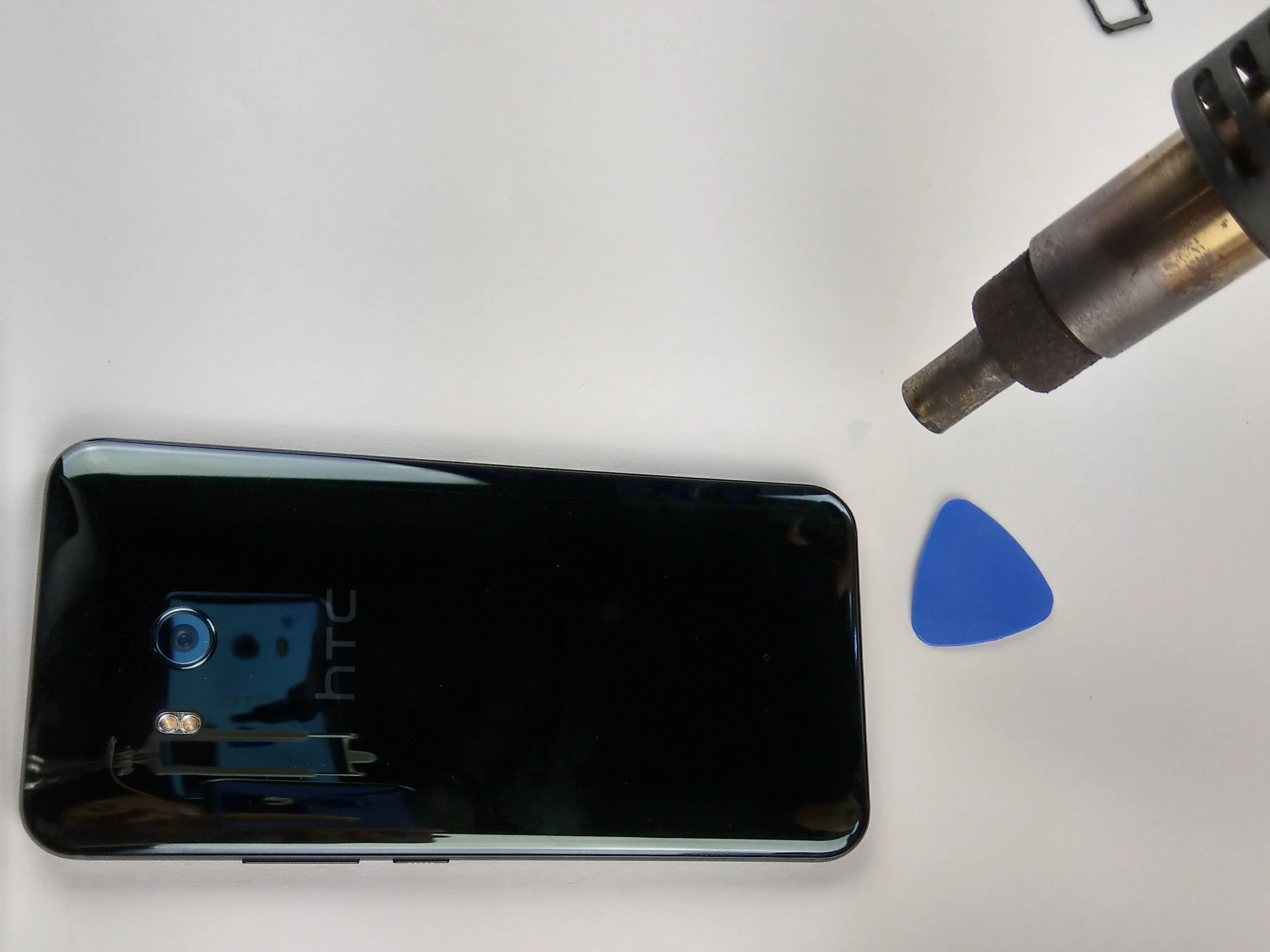

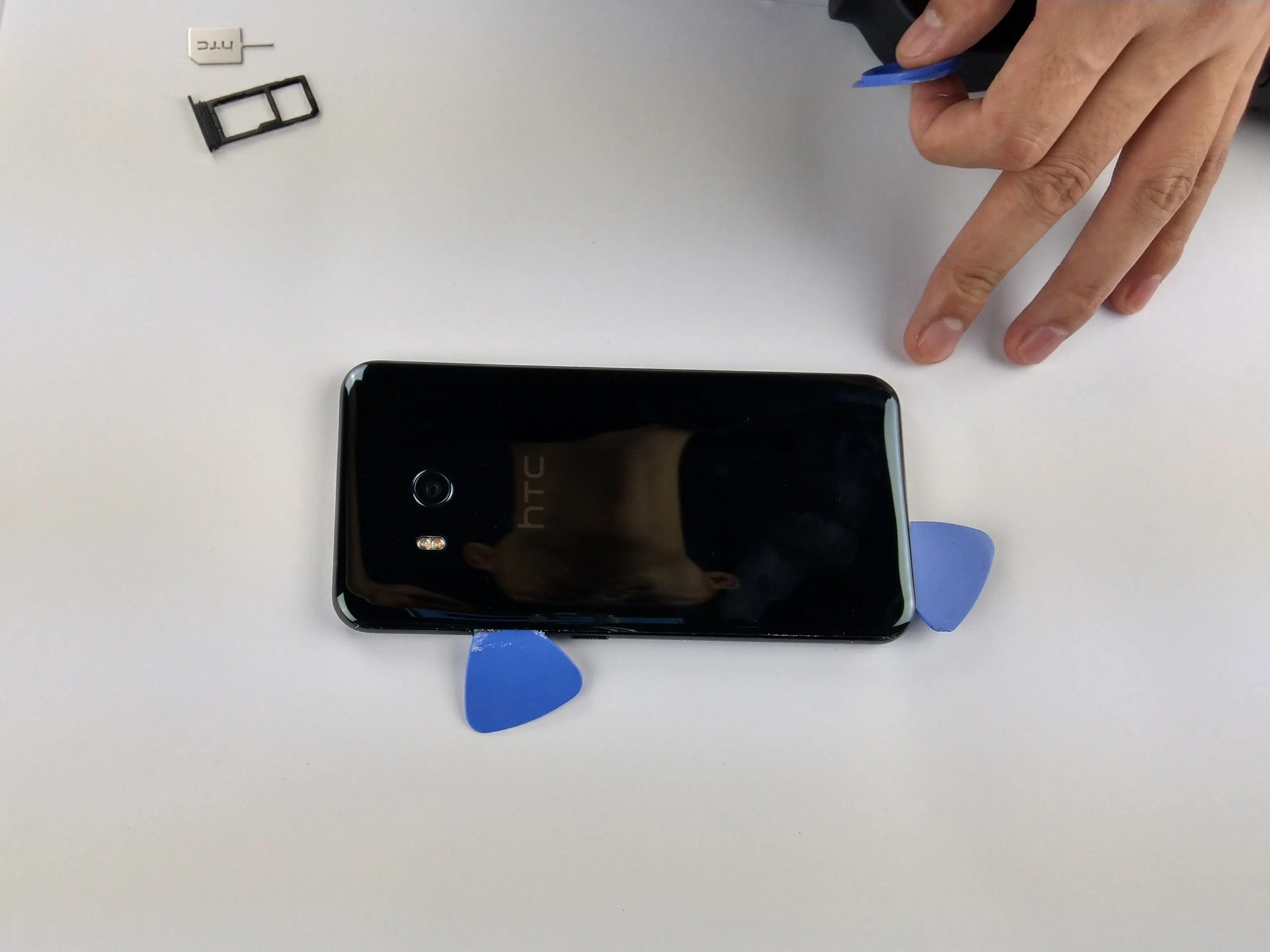

Шаг 2 Разборка начинается: Нагрейте рамку для более легкого открытия

• Сначала, для более легкого открытия, нам нужно нагреть рамку мобильного телефона. Пожалуйста, помните о том, что стекло может треснуть во время нагревания и открытия.

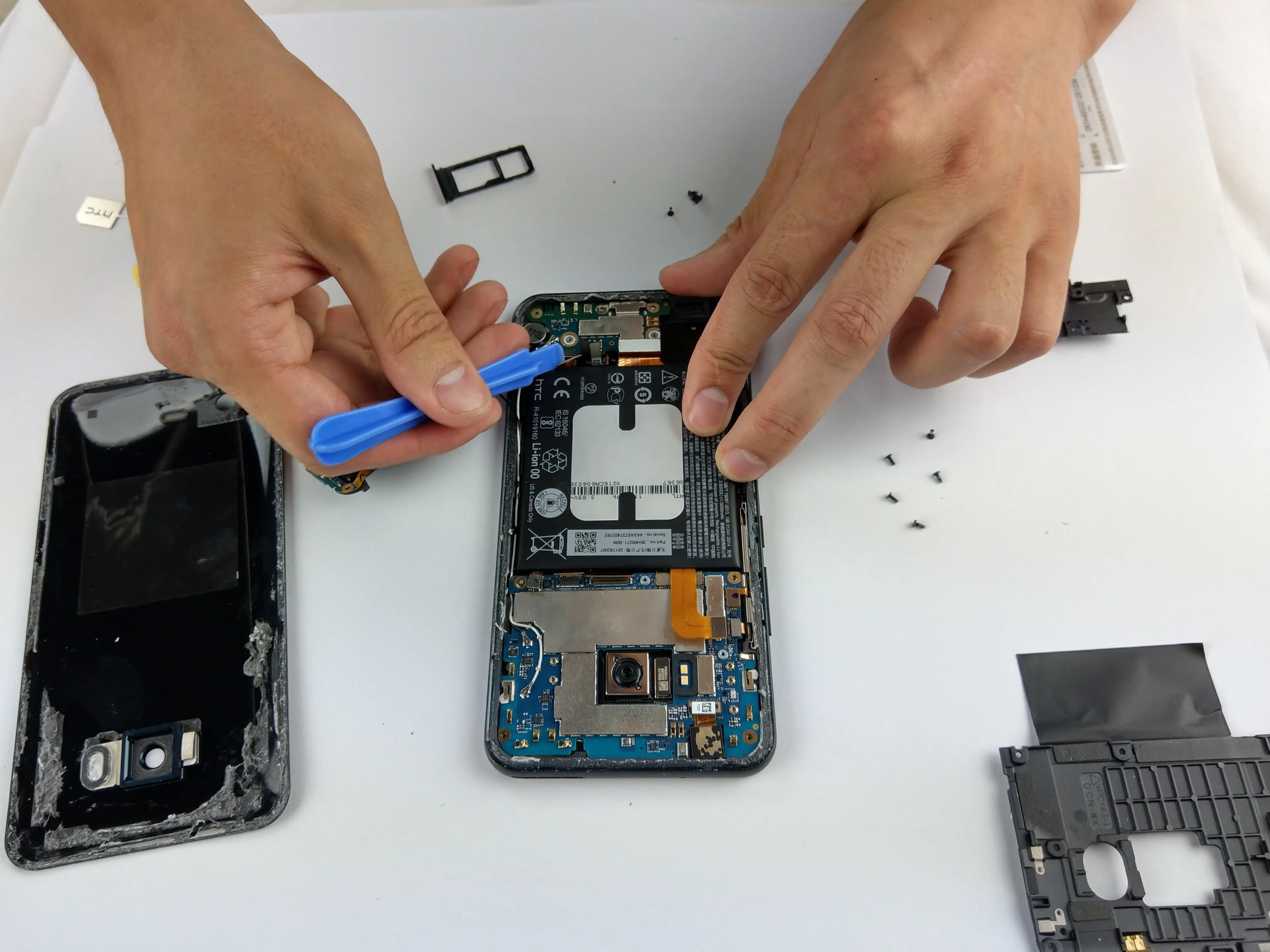

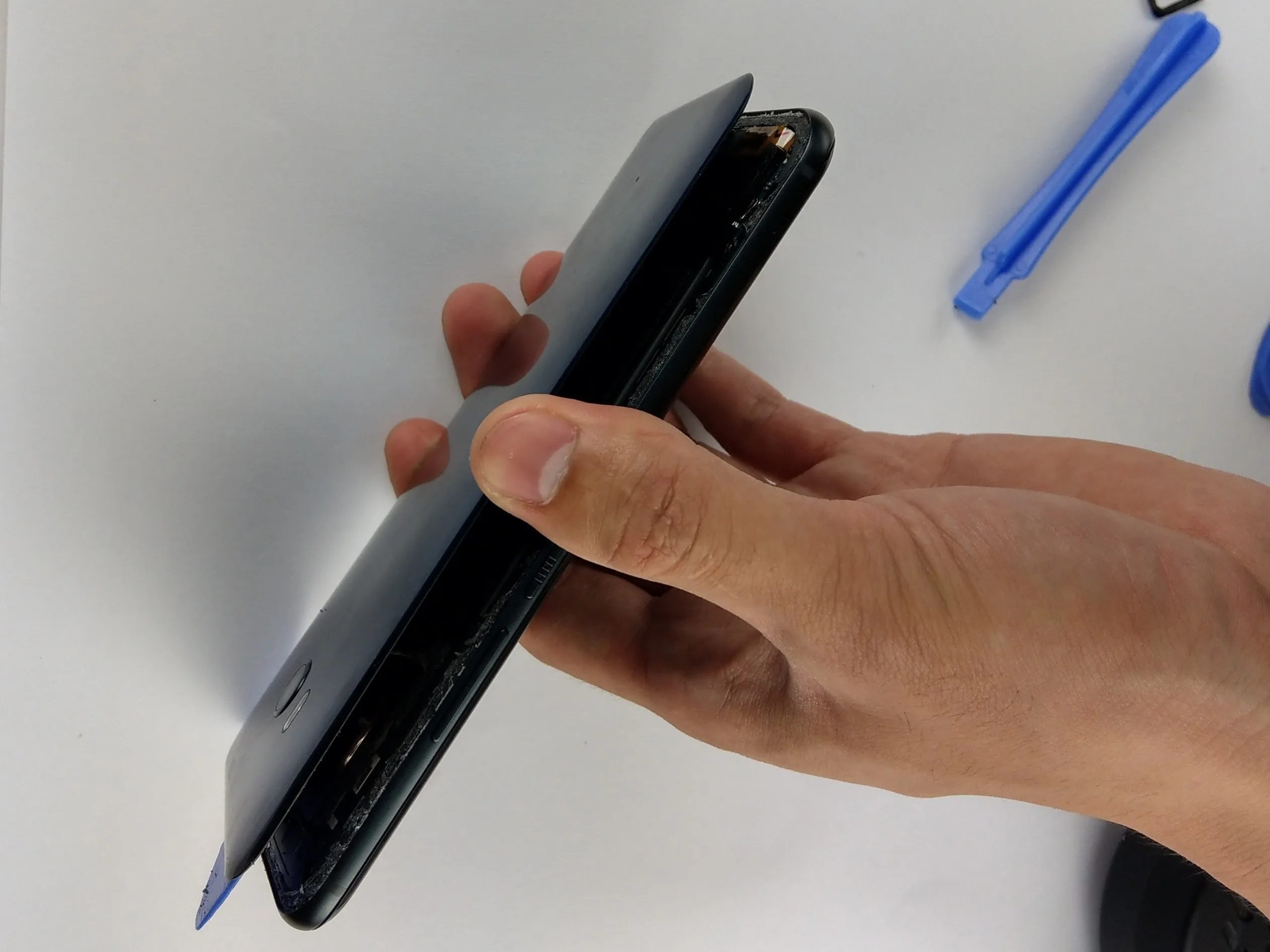

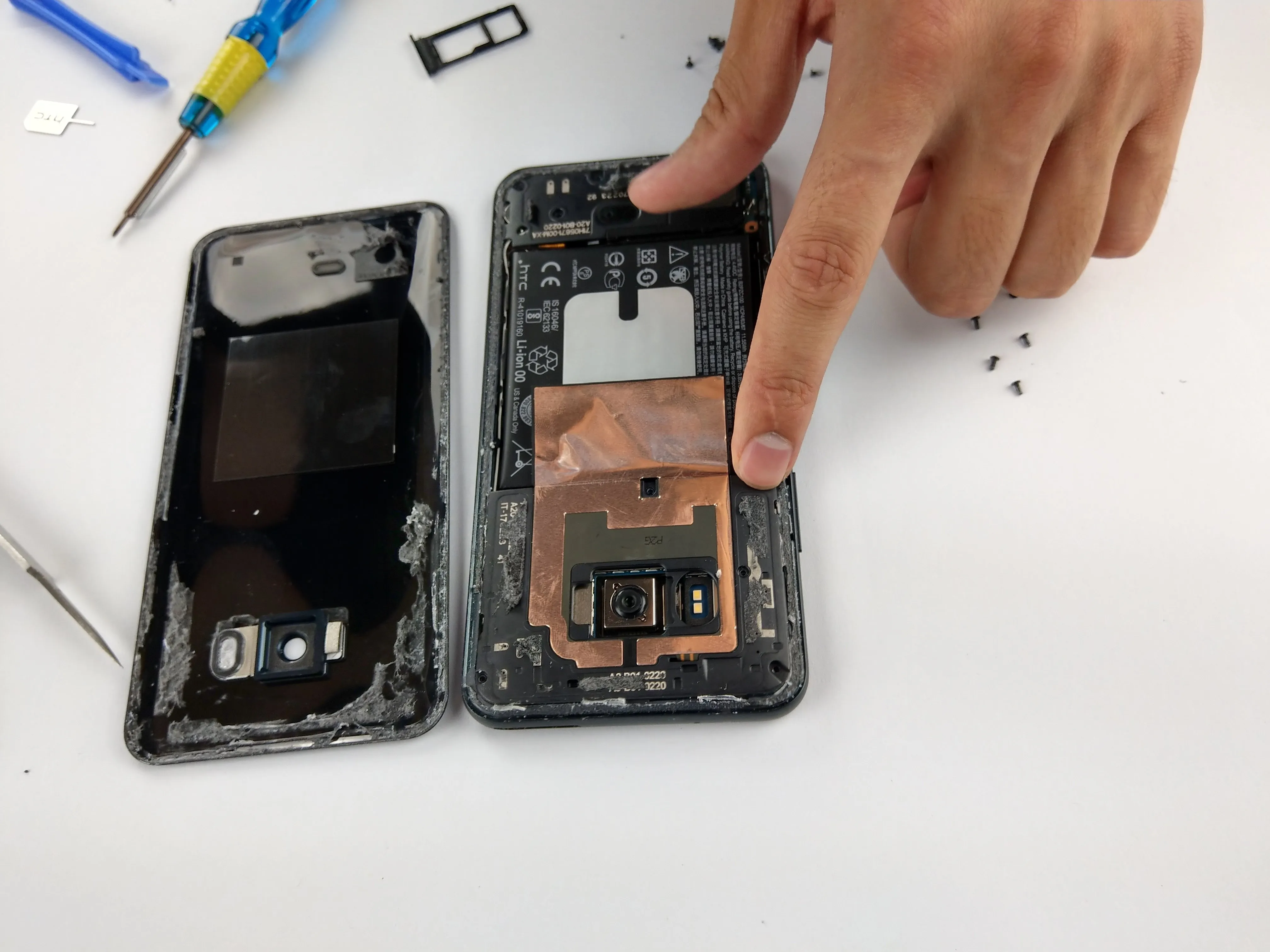

Шаг 3 Открытие

• Мы видим, что на его рамке больше клея, чем у других телефонов, и это должно быть причиной того, что он может соответствовать требованию IP67, чтобы его можно было использовать под водой, например, делать фотографии во время плавания или дайвинга.

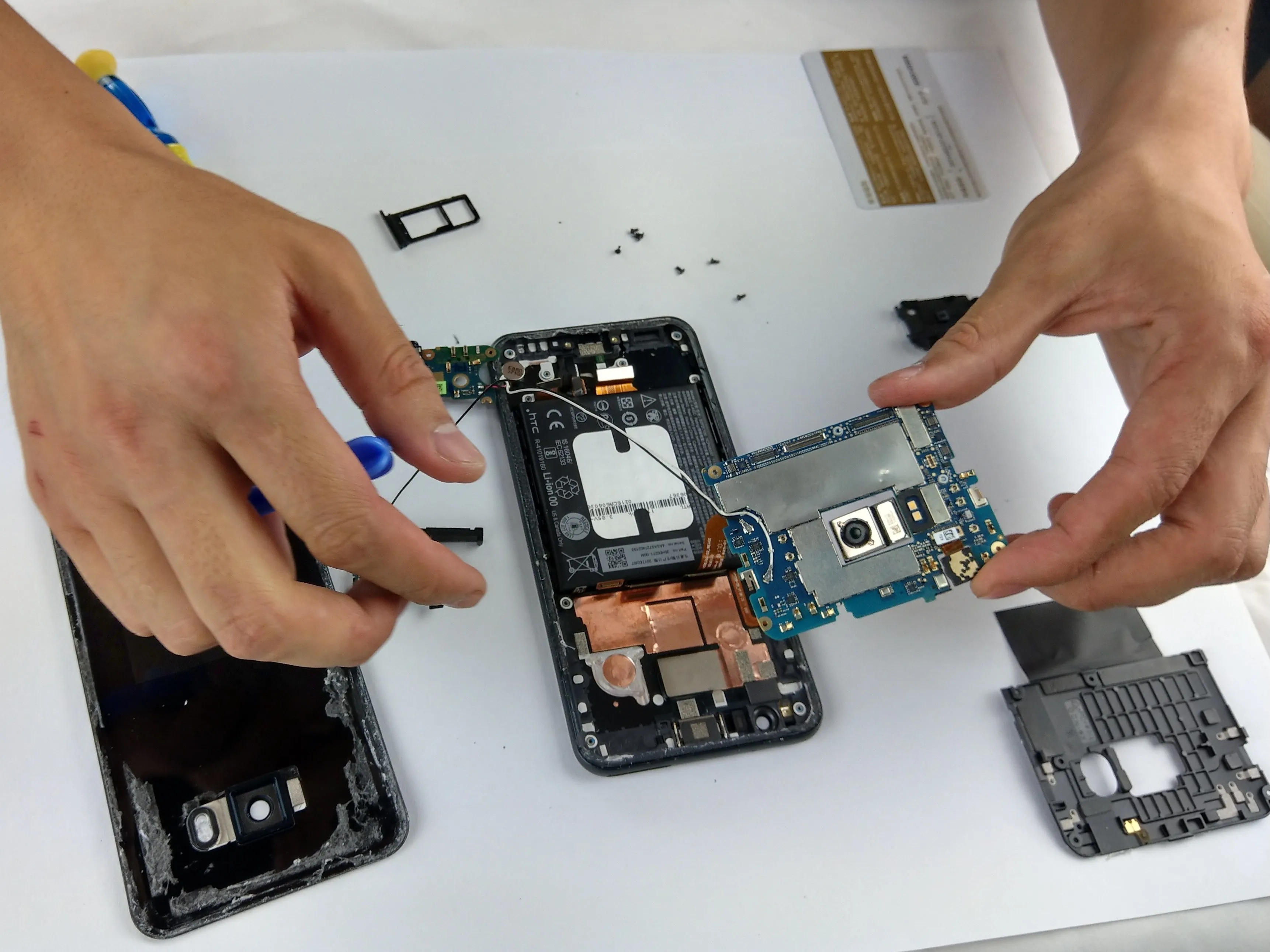

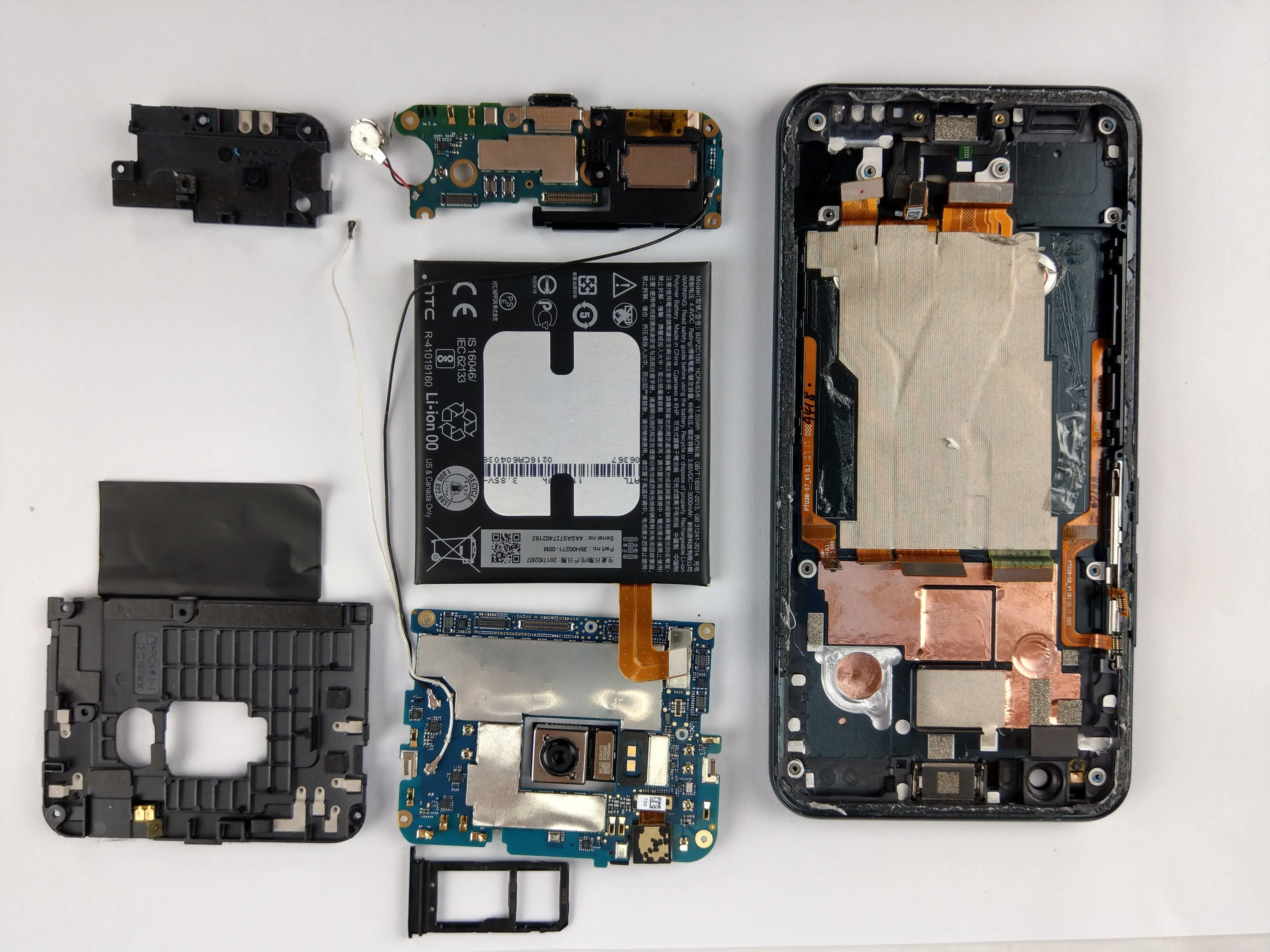

Шаг 4 Внутренняя часть

• Затем мы переходим к части Камера

• Завершаем разборку основной части

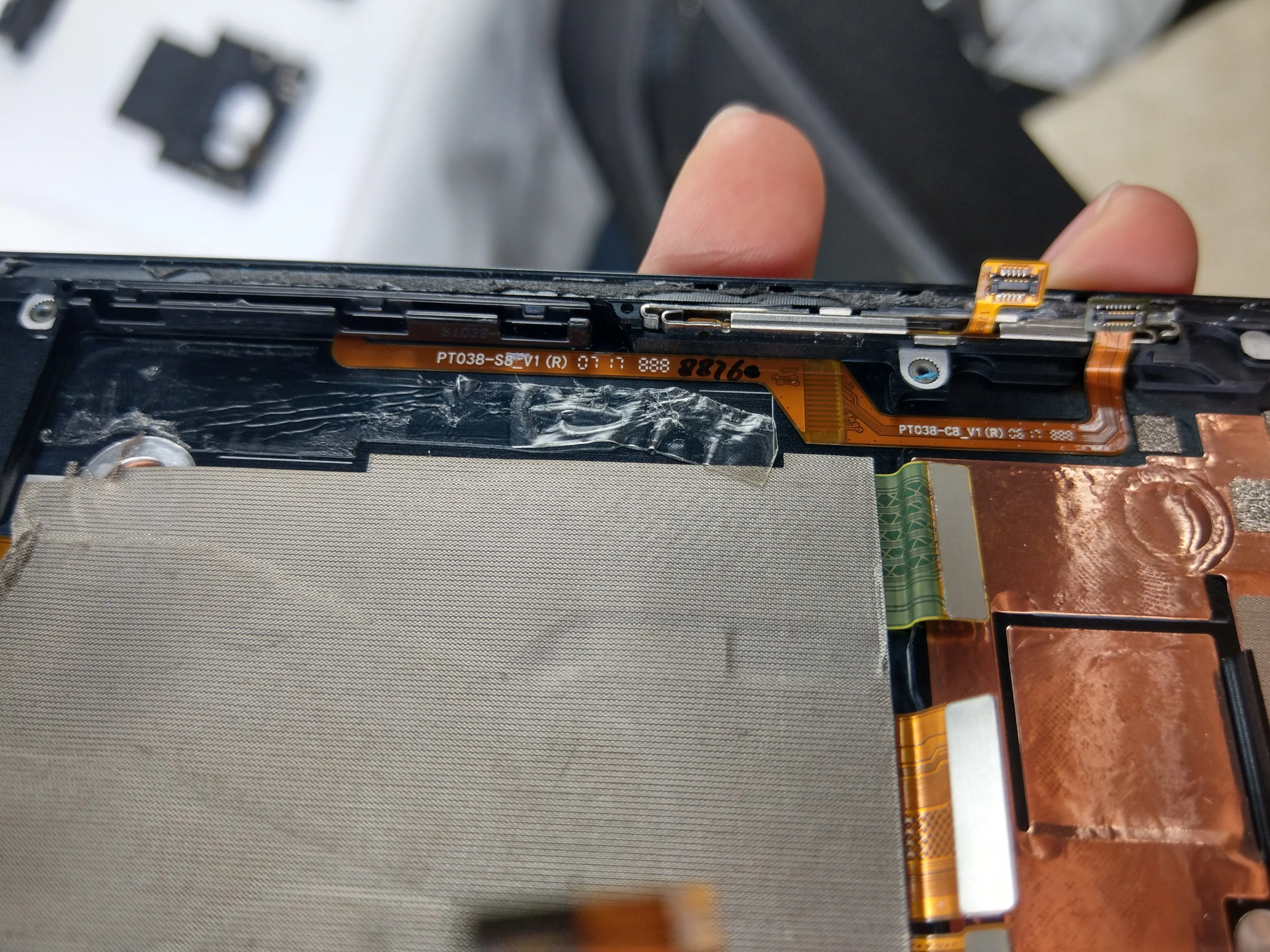

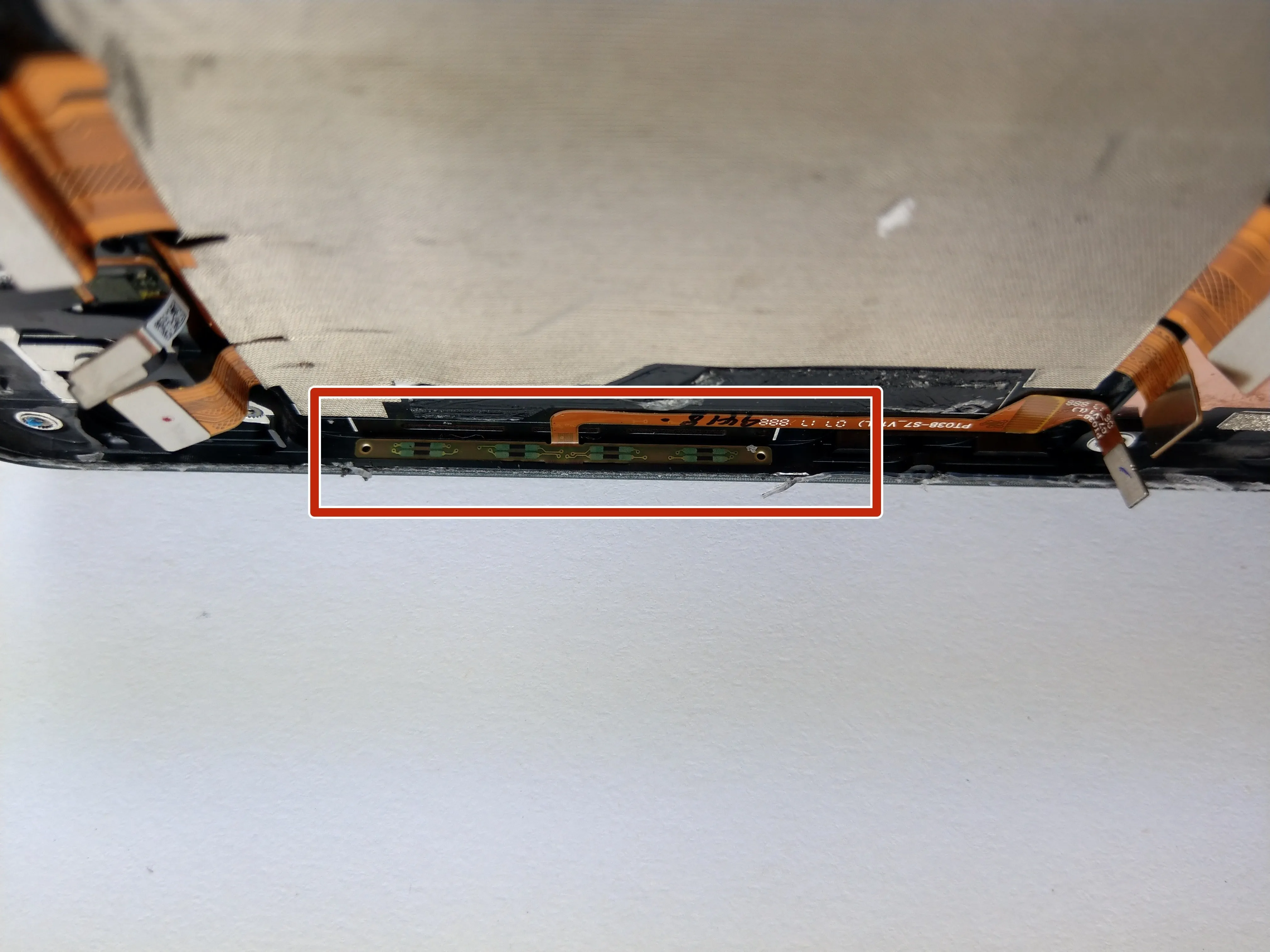

Шаг 5 Рамка

• Здесь мы переходим к рамке, похоже, что с обеих сторон рамки есть модуль

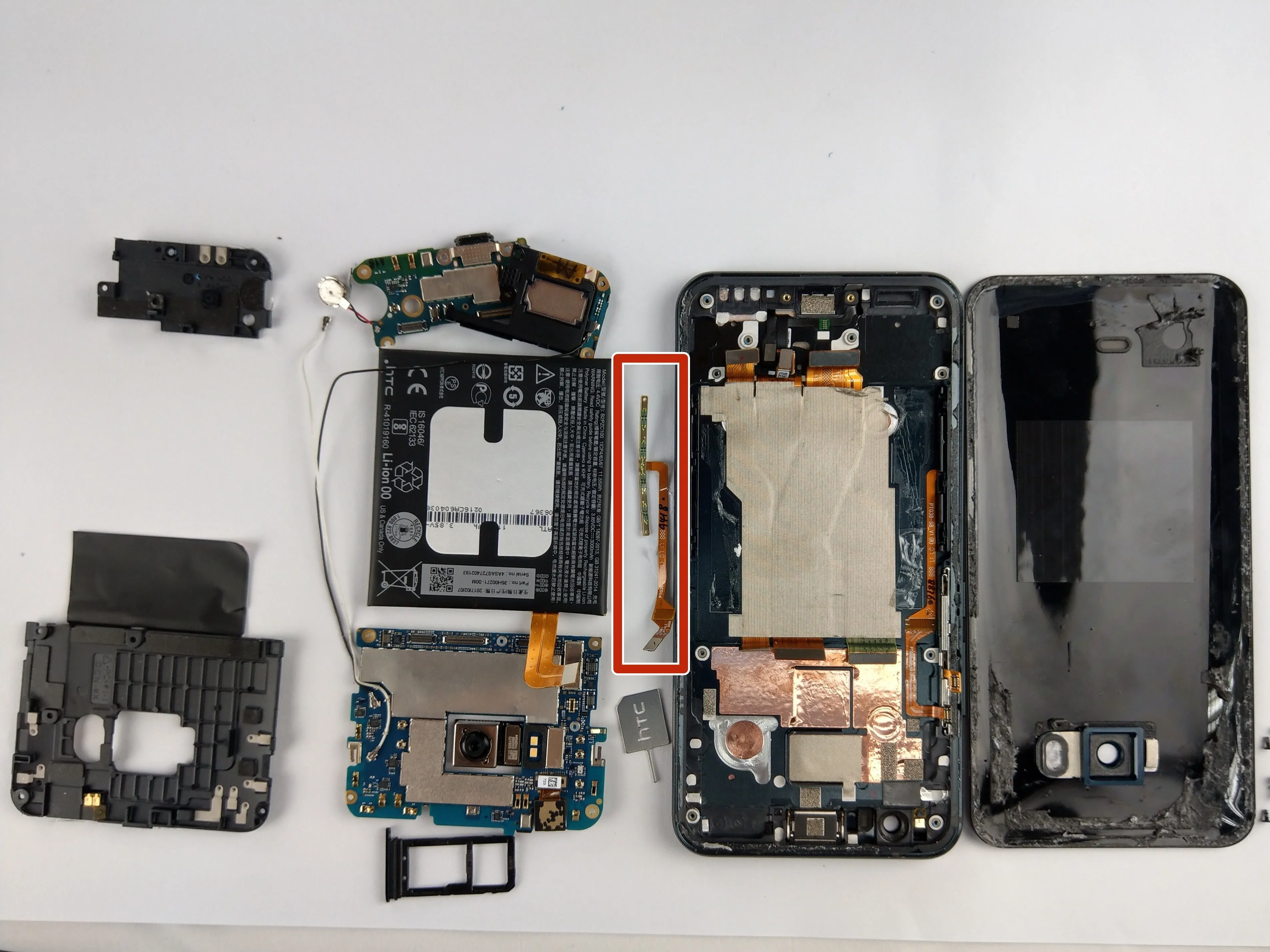

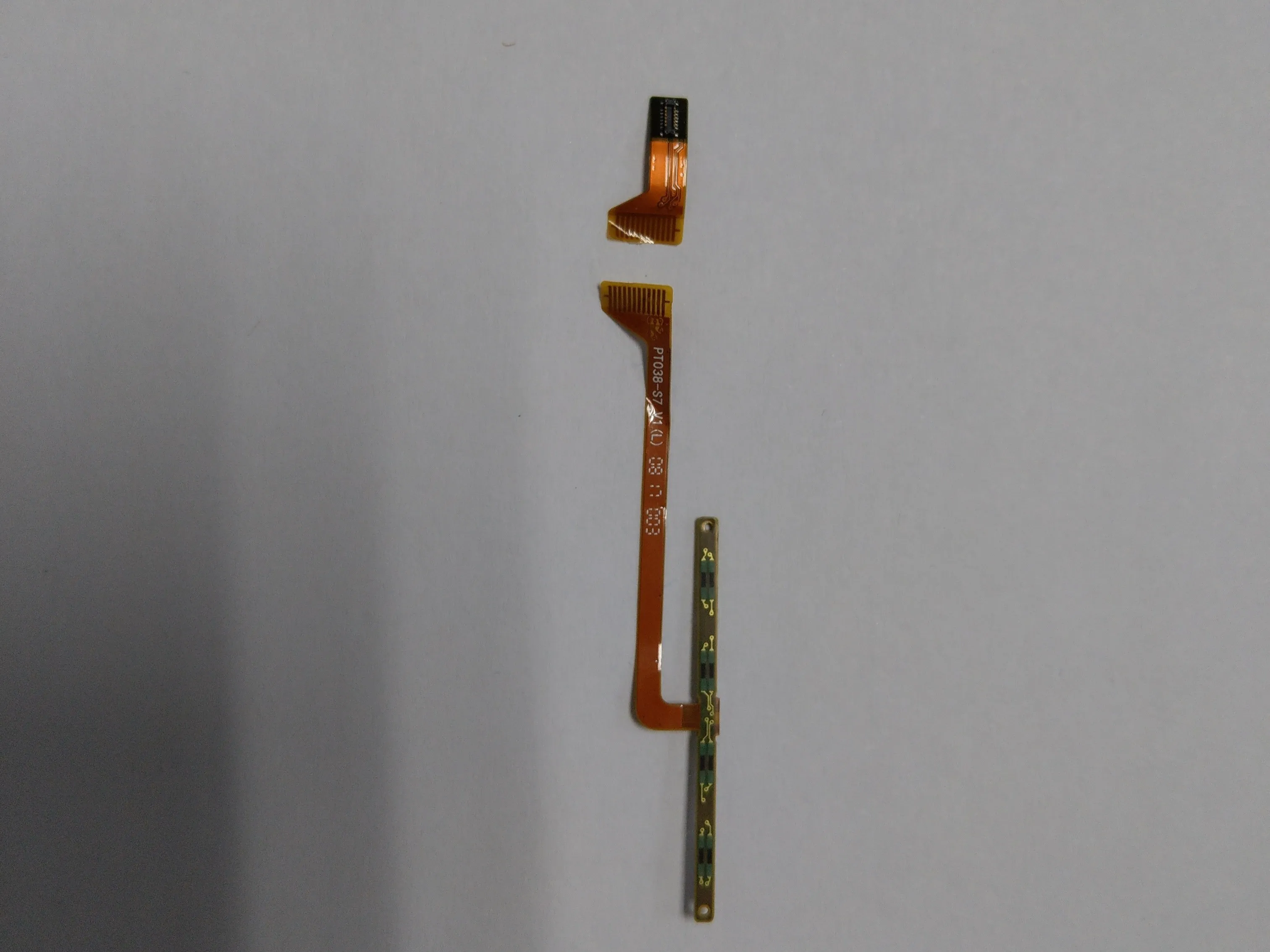

Шаг 6 Истинное лицо Edge Sense

• Полный разбор

• Крупный план модуля

• Как мы могли убедиться на фотографиях, на каждой стороне рамки находится модуль (чего мы не видели на других мобильных устройствах). Он имеет тонкую структуру, но сильный и стабильный сигнал.

Шаг 7 Заключение: Что такое Edge Sense, как он работает?

• На основании вышеприведенного обзора мы пришли к выводу, что Edge Sense - это '8 сверхтонких тензодатчиков' с 4 парами датчиков на каждом модуле, которые отдельно установлены на обеих сторонах рамки U11.

• Эти тензодатчики должны определять изменение силы нажатия, затем сигналы передаются в центральный процессор мобильного устройства для обработки и формирования выходного сигнала.

• Он может распознавать длительное и короткое нажатие, а также различные уровни давления.

Шаг 8 Выделите

• Эта функция активируется не путем распознавания контакта кожи (или, можно сказать, не путем распознавания емкостного сенсора) во время сжатия, а путем распознавания давления нажатия для ее запуска. Иначе как мы сможем активировать функцию Edge Sense под водой или в перчатках?
