Разборка DLP-проектора 3M SCP176

Что вам нужно

Инструменты

•

•

•

•

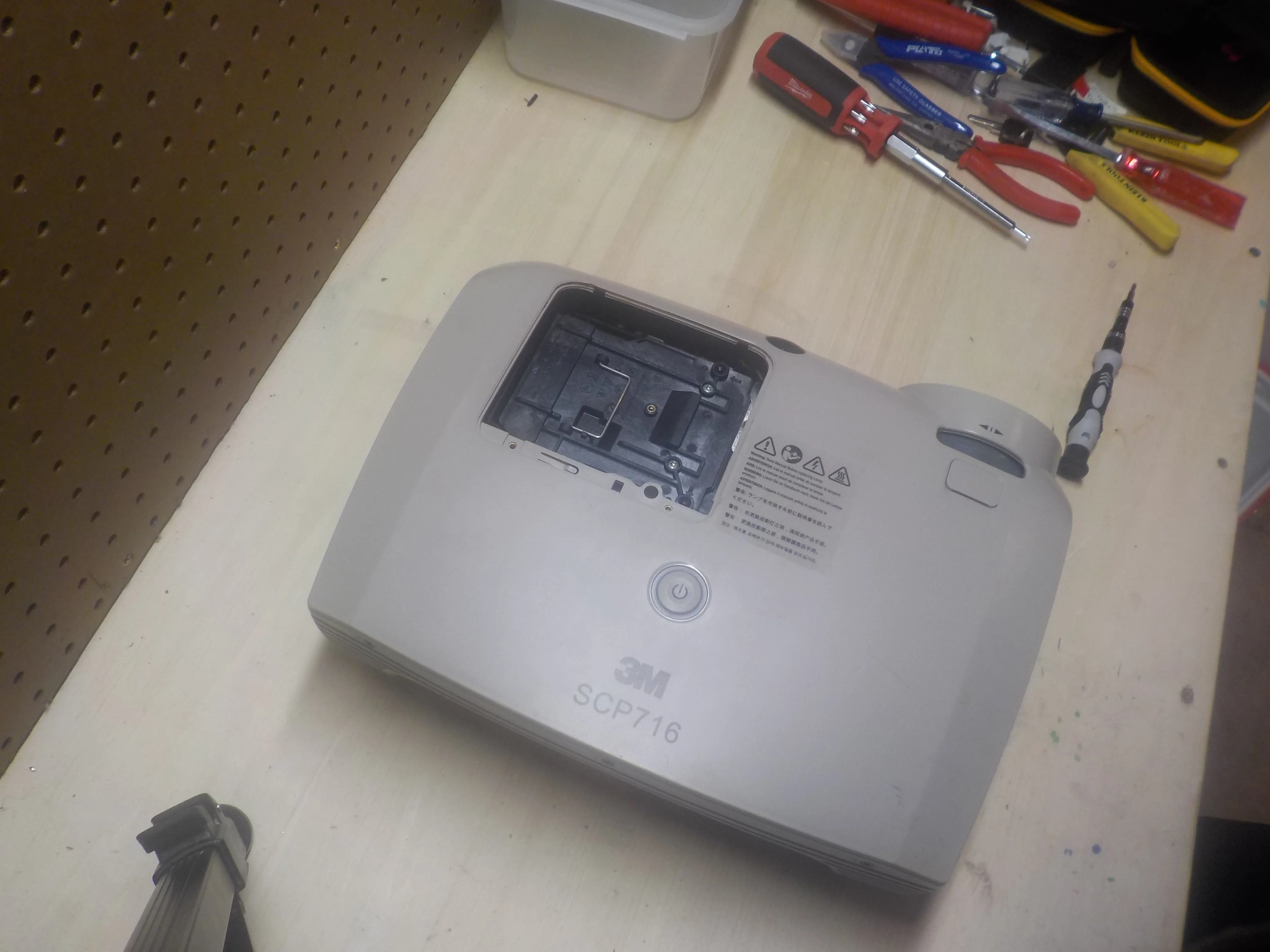

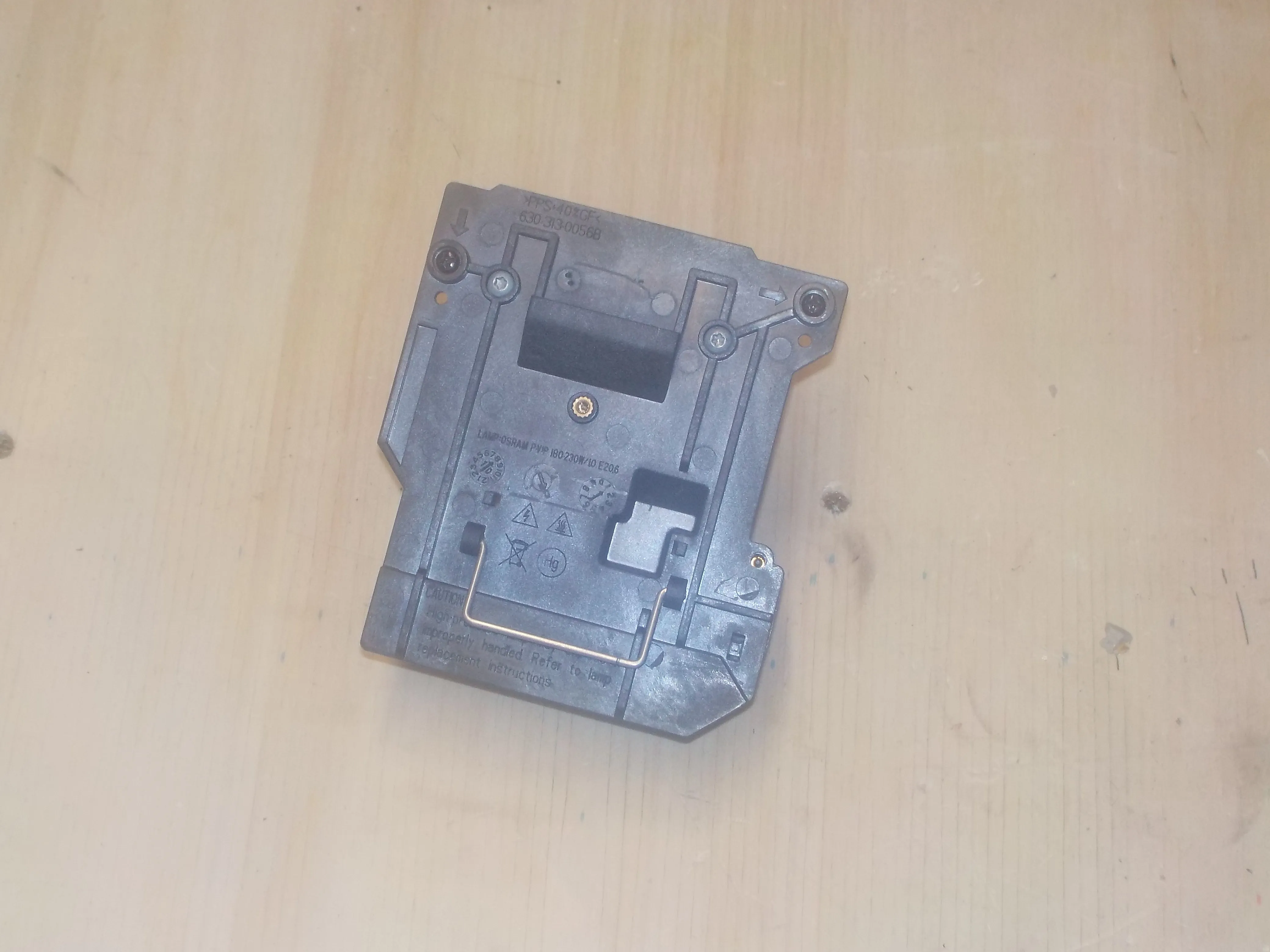

Шаг 1 Снимите лампу

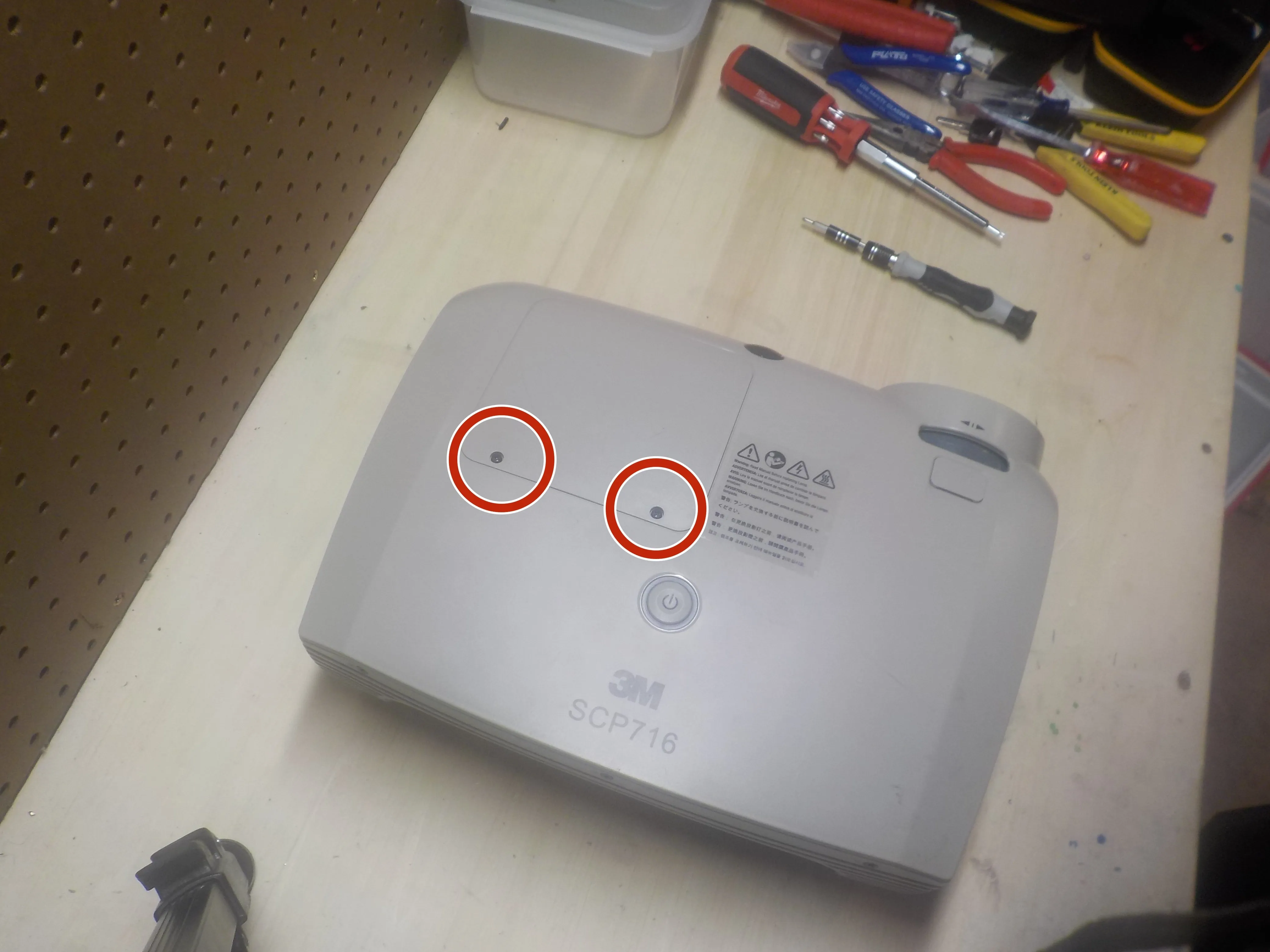

• Начните разборку с извлечения лампы.

• Выкрутите 2 черных винта №1 Phillips, удерживающих крышку лампы, затем выкрутите 2 винта со стрелками на лампе.

• После этого лампа должна подняться.

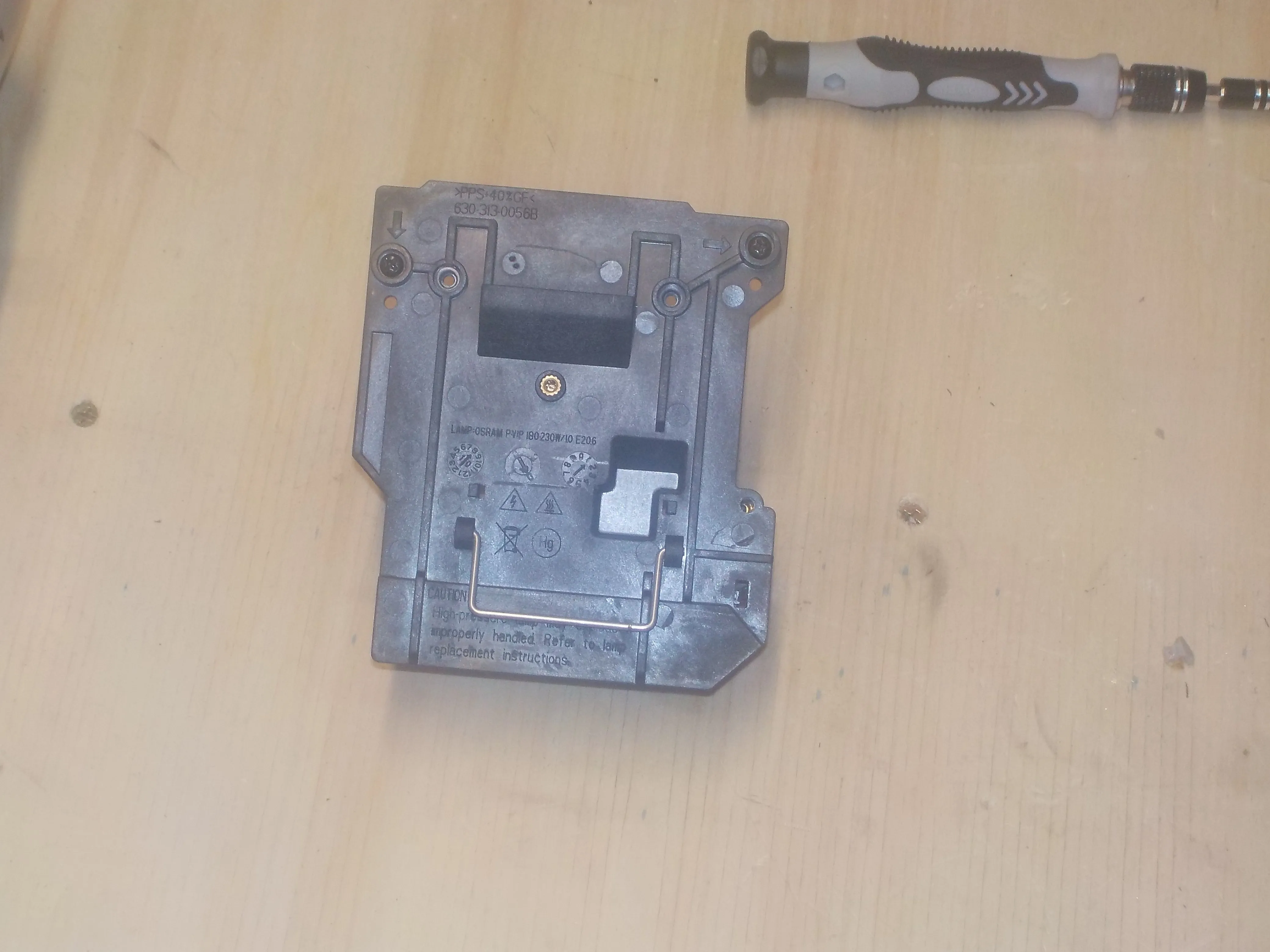

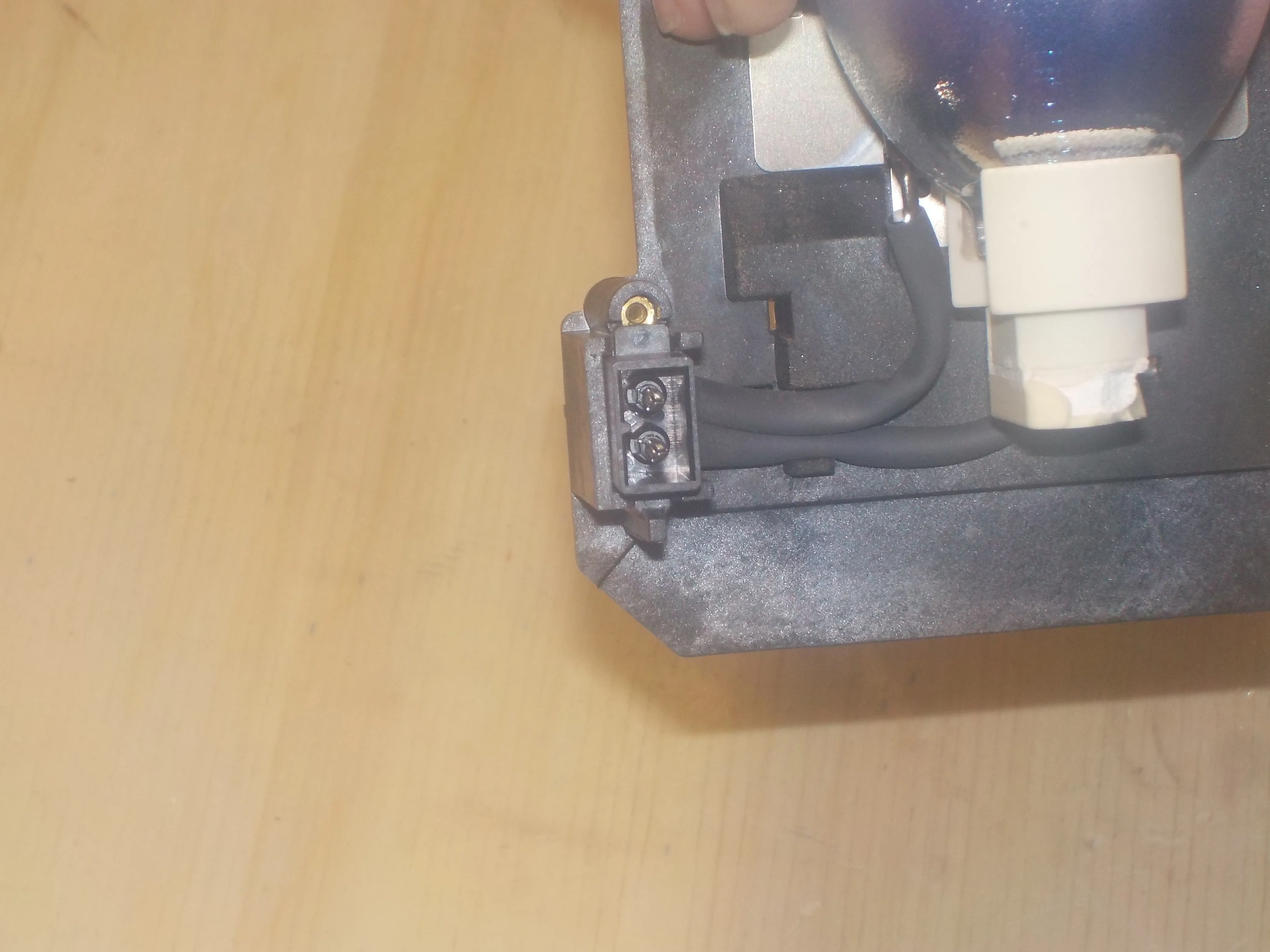

Шаг 2 Снятие лампы

• Прежде чем приступить к этому шагу, следует сказать, как опасно может быть, если лампа разобьется. Опасность представляет разбитое стекло и ртуть в люминесцентной лампе. Если хотите, пропустите этот шаг.

• На всякий случай, если кому-то понадобится знать, модель лампы - Osram P-VIP 180-230W/10 E20.6.

• Выкрутите винт t-10 torx на верхней части лампы, а затем крестообразный винт, удерживающий разъем питания.

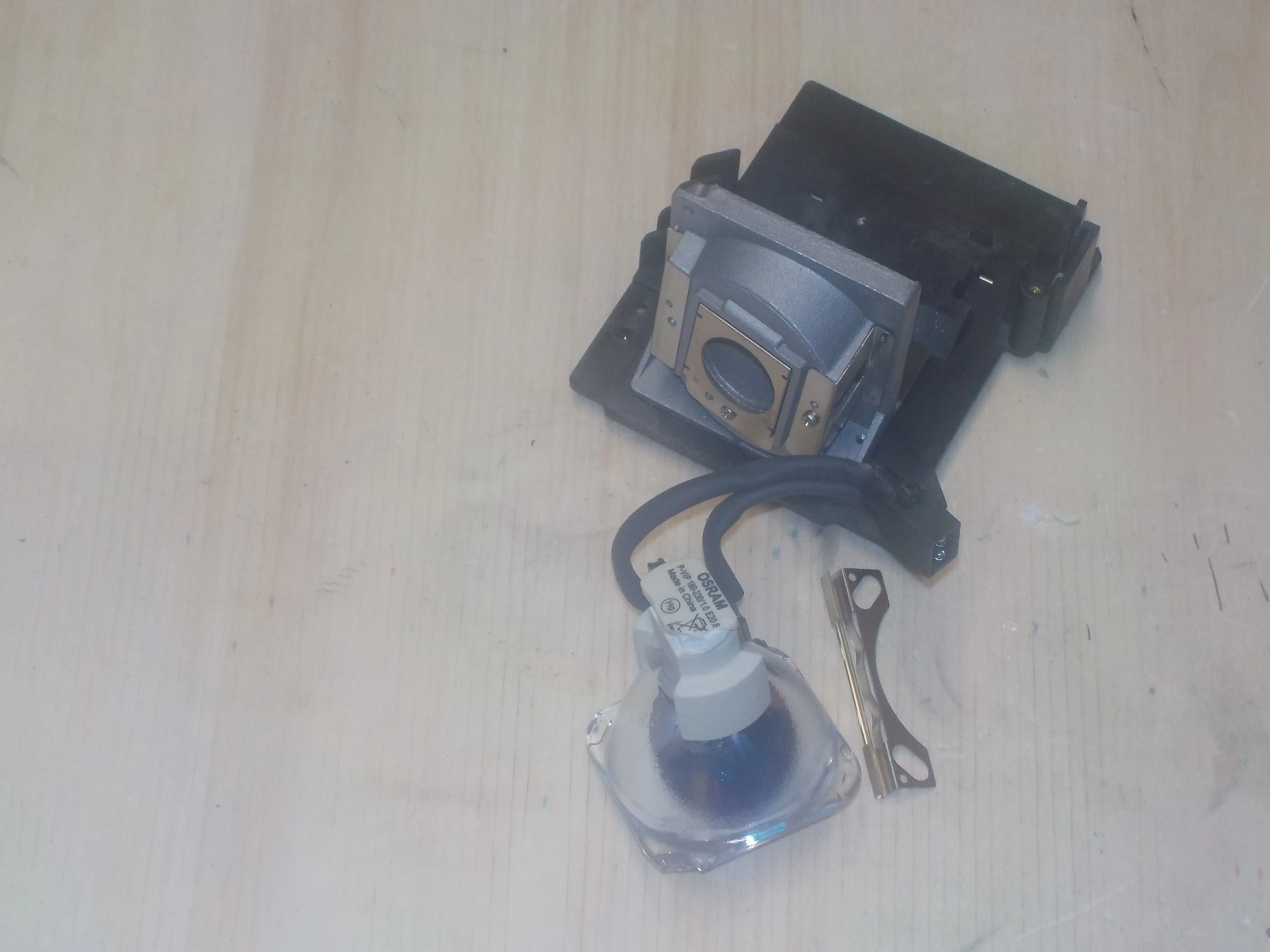

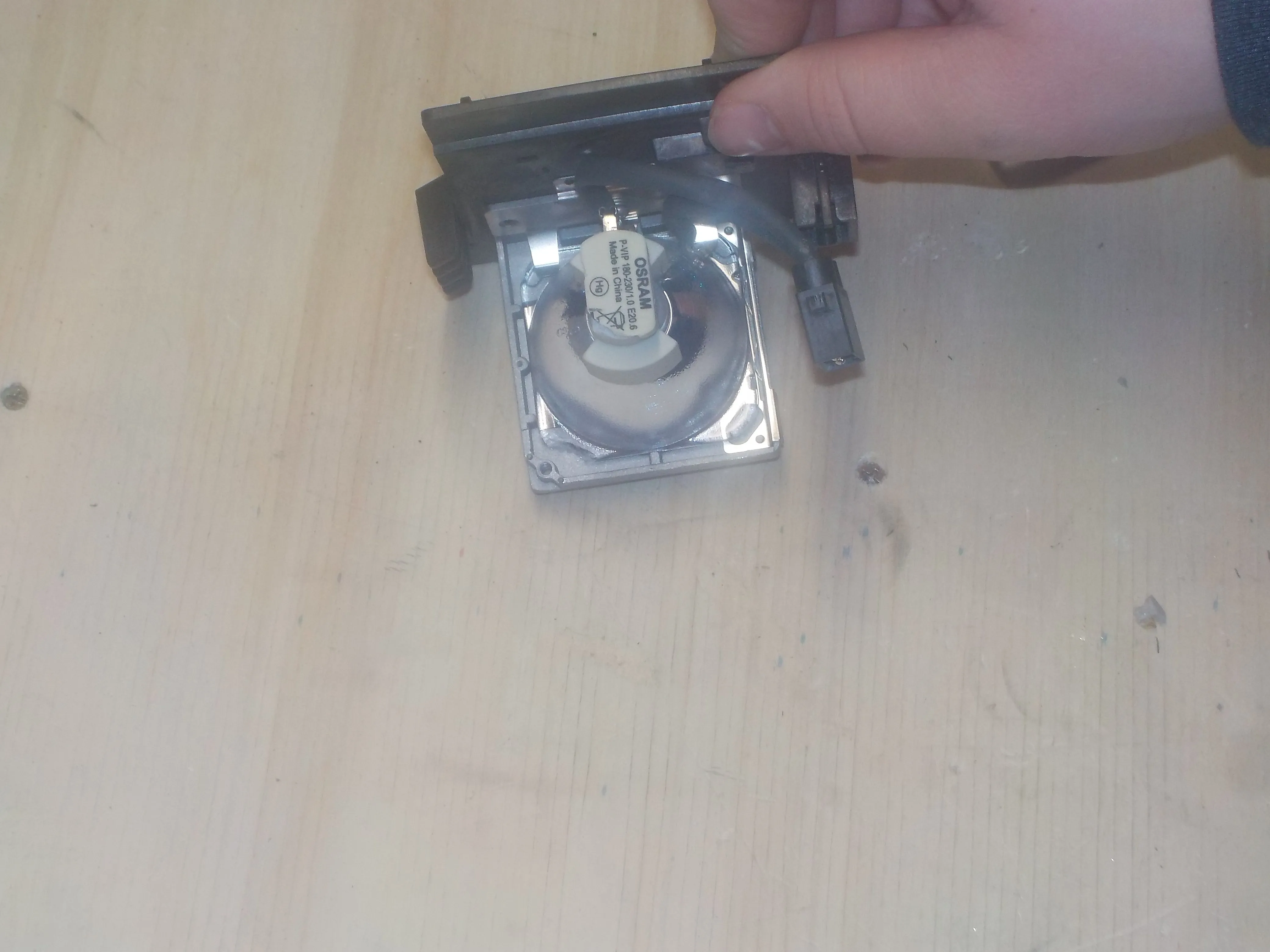

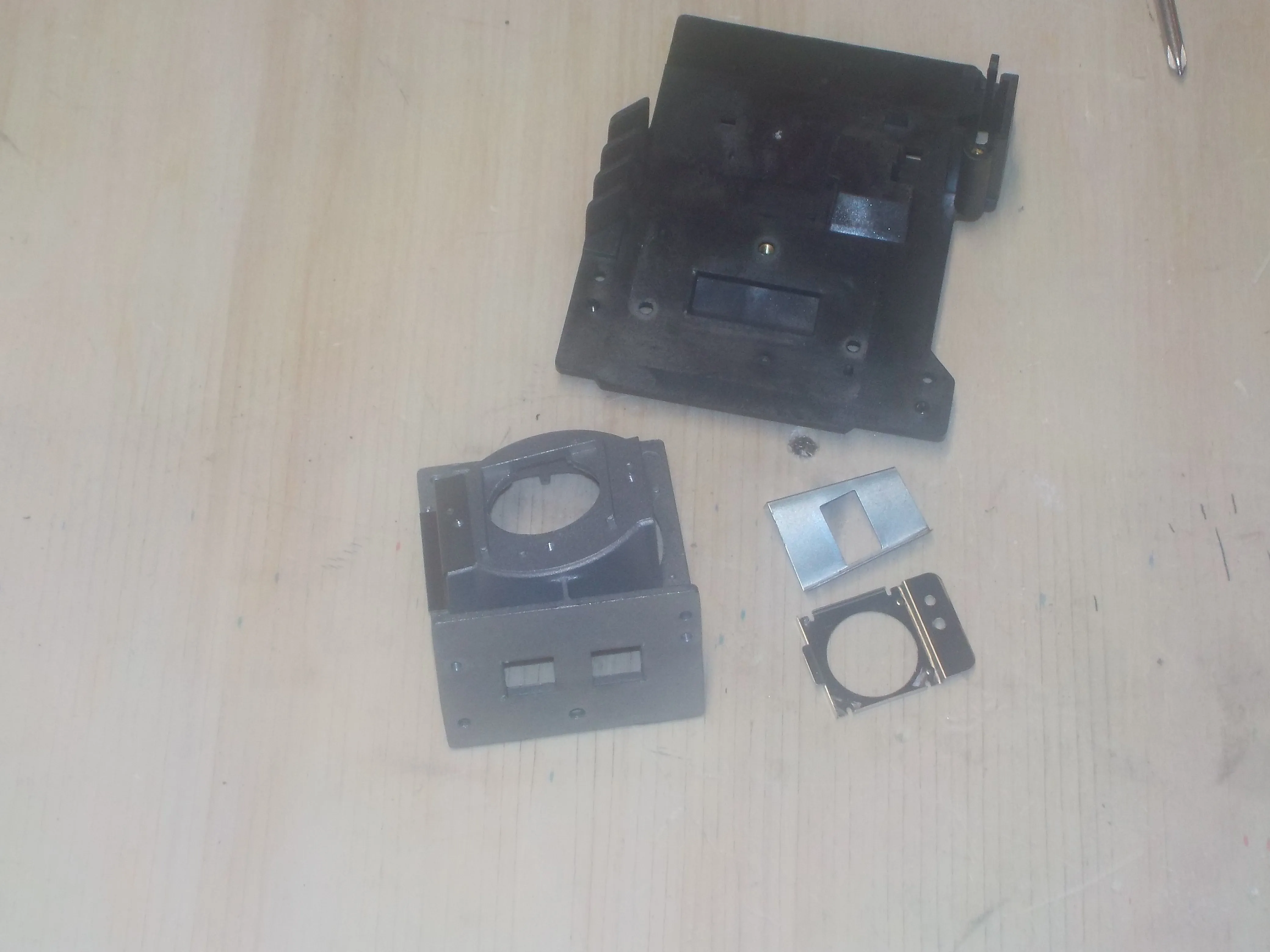

Шаг 3 Разборка лампы Часть 2

• Открутите винты, удерживающие кронштейн лампы, затем снимите кронштейн и лампу.

• Выкрутите винты, крепящие большую металлическую деталь к основанию, а меньшие металлические детали - к большей. После этого вы можете снять все.

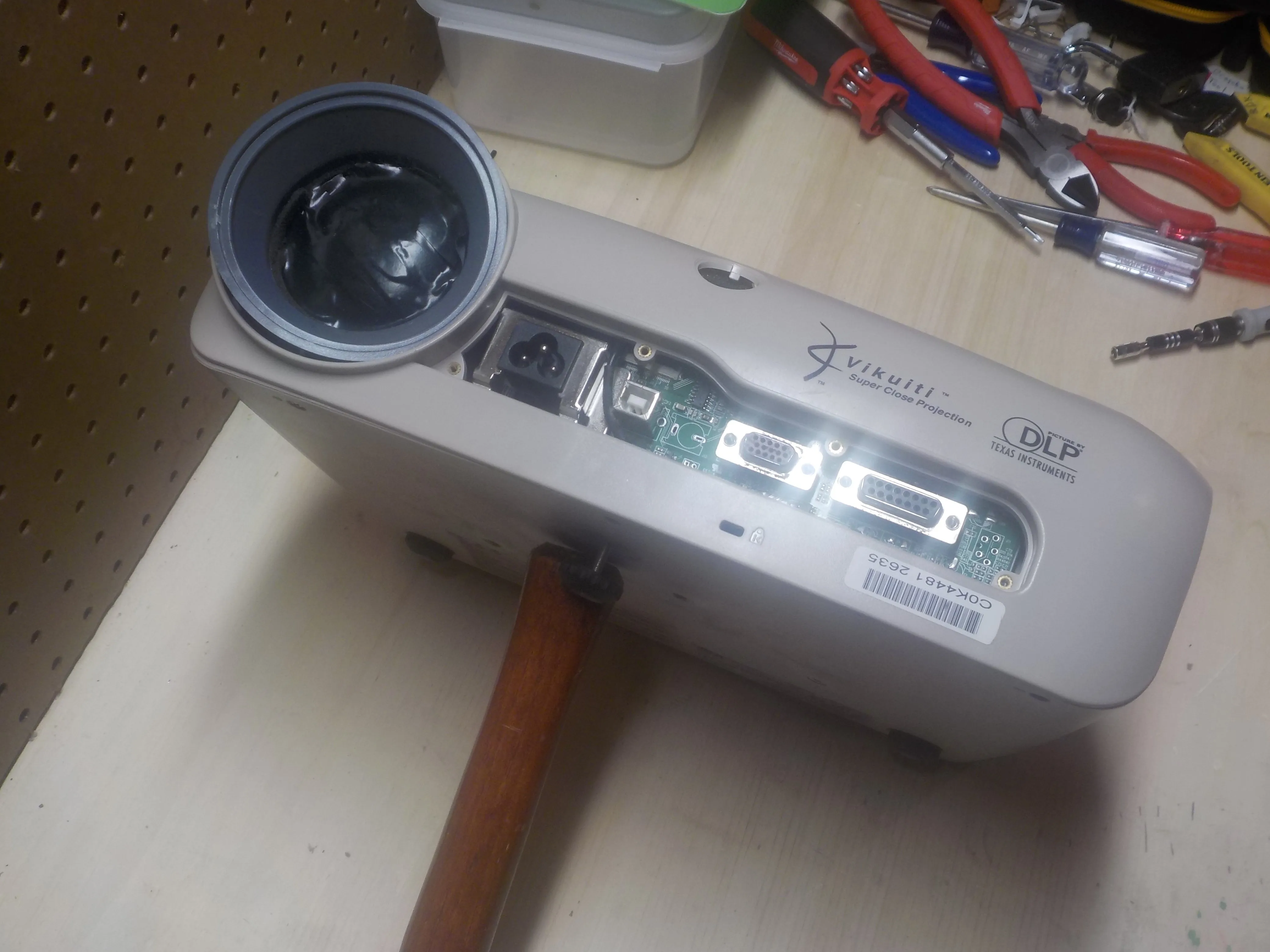

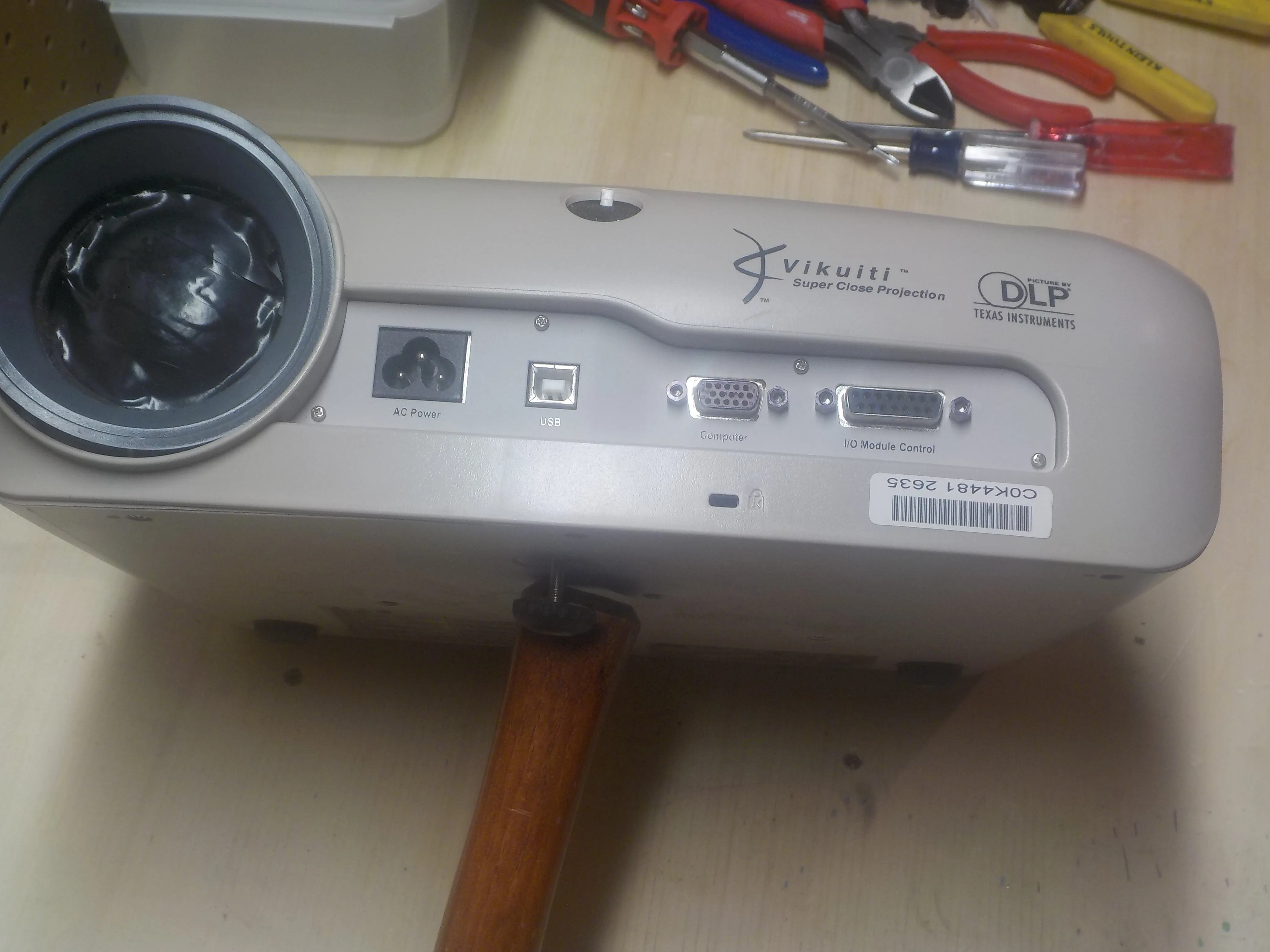

Шаг 4 Снимите крышку входа/выхода

• Выкрутите все винты Phillips, удерживающие металлический экран вокруг портов.

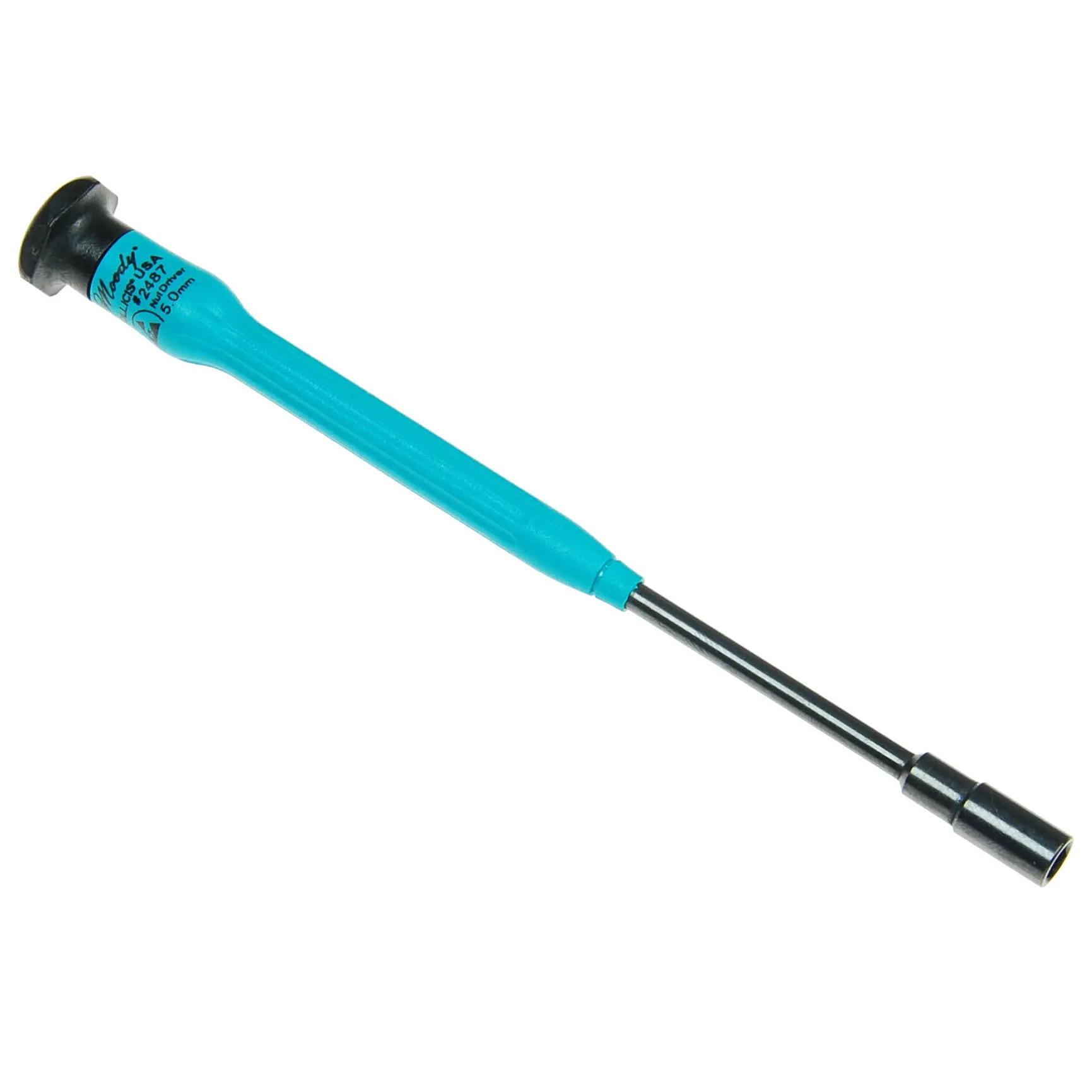

• Также используйте 5-миллиметровый гаечный ключ, чтобы снять стойки на портах управления VGA и I/O. Затем вы можете использовать плоскогубцы или маленькую плоскую отвертку, чтобы снять экран.

Шаг 5 Снимите верхнюю крышку Часть 1

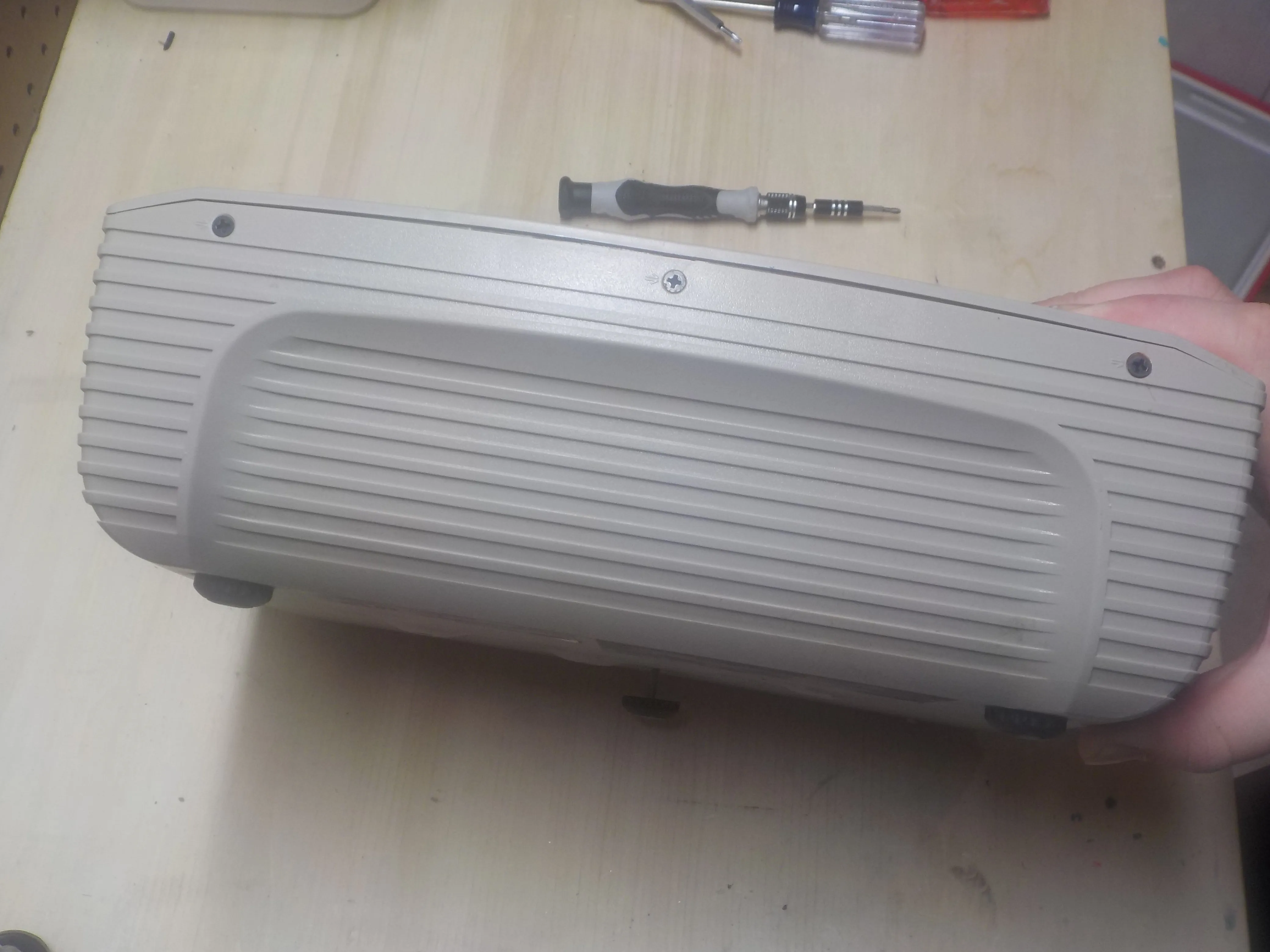

• Открутите все крестообразные винты с задней и нижней стороны проектора. К счастью, ни один из них не спрятан.

• Подробнее см. шаг 6.

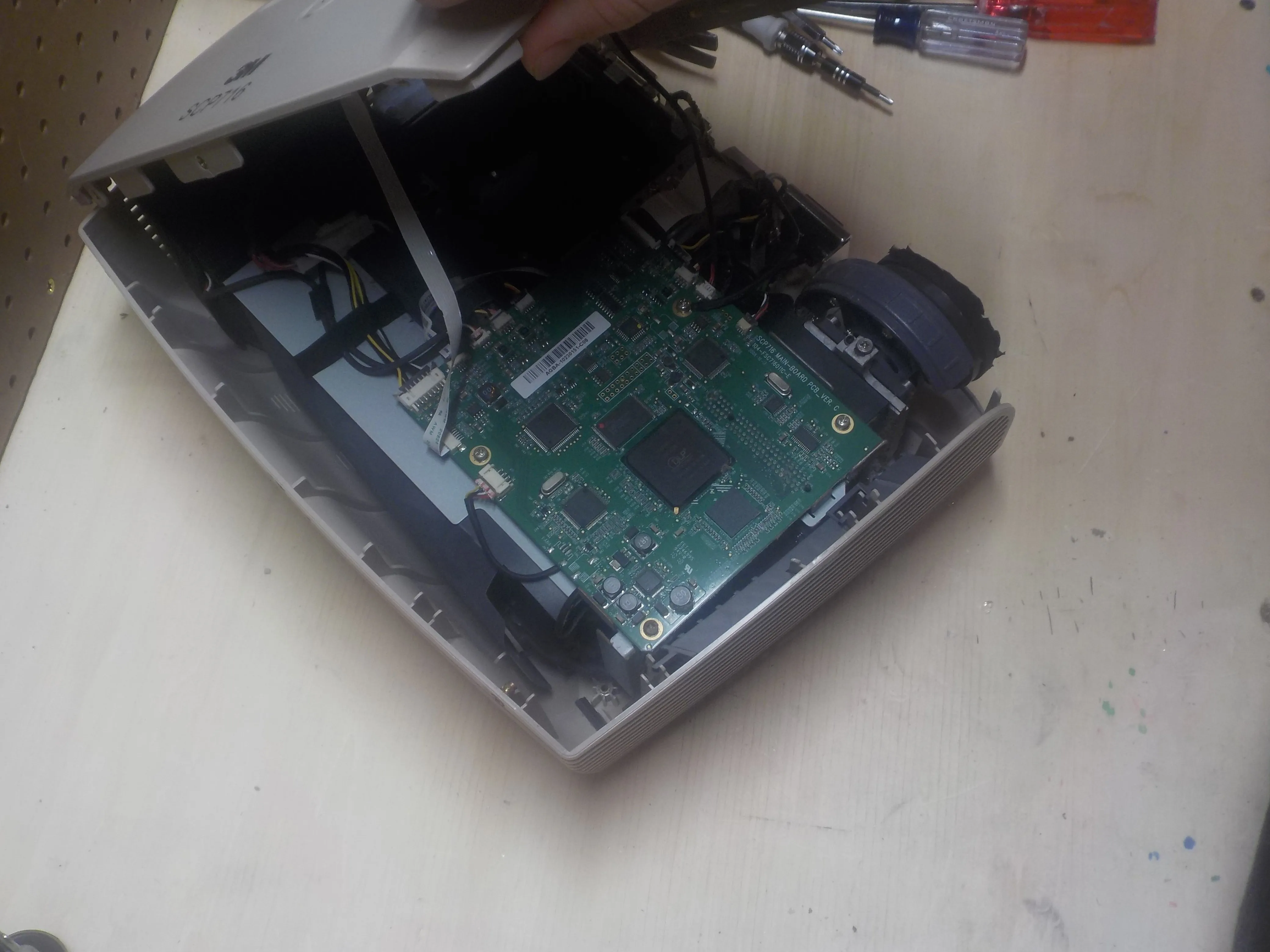

Шаг 6 Снимите верхнюю крышку Часть 2

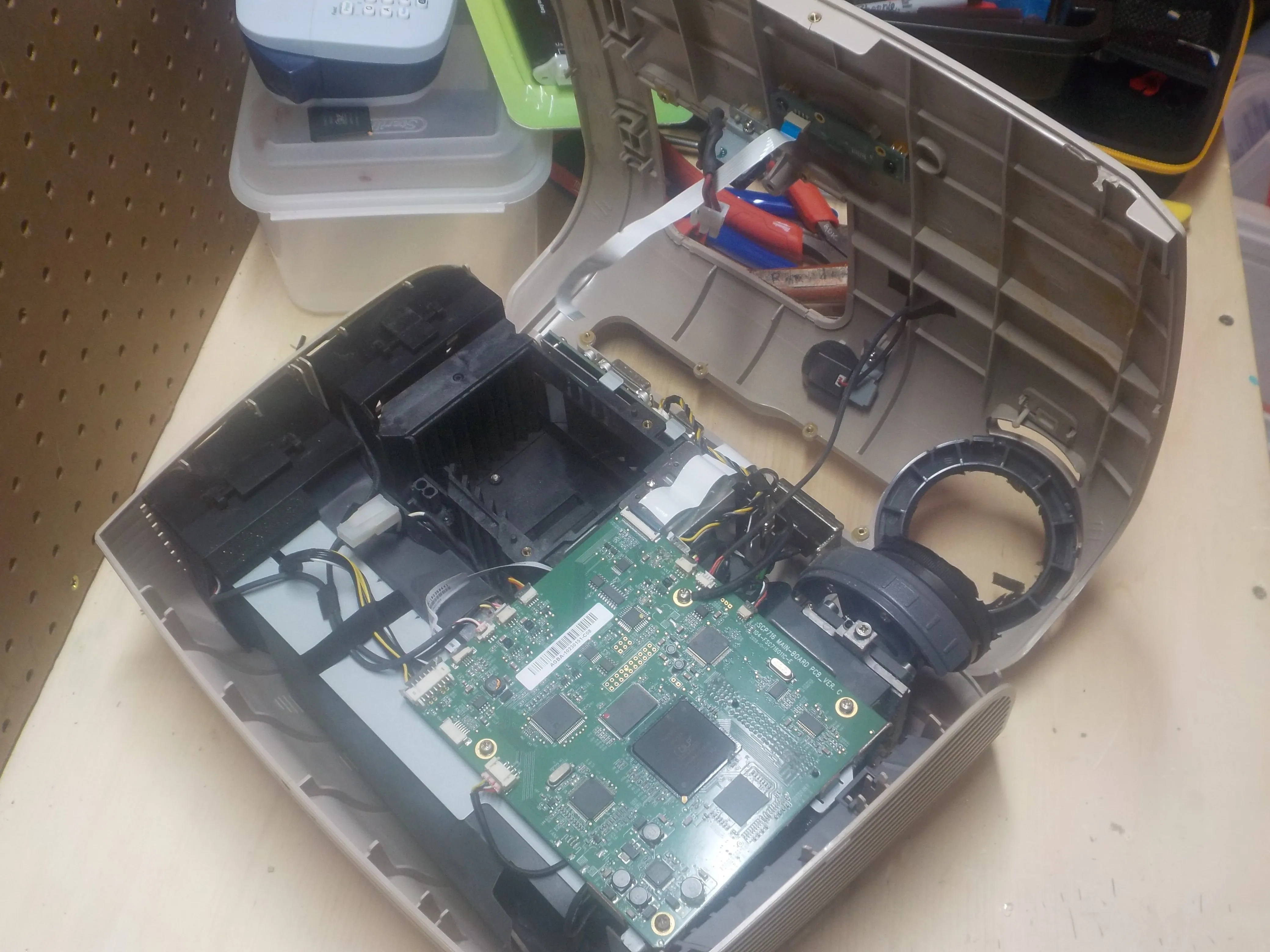

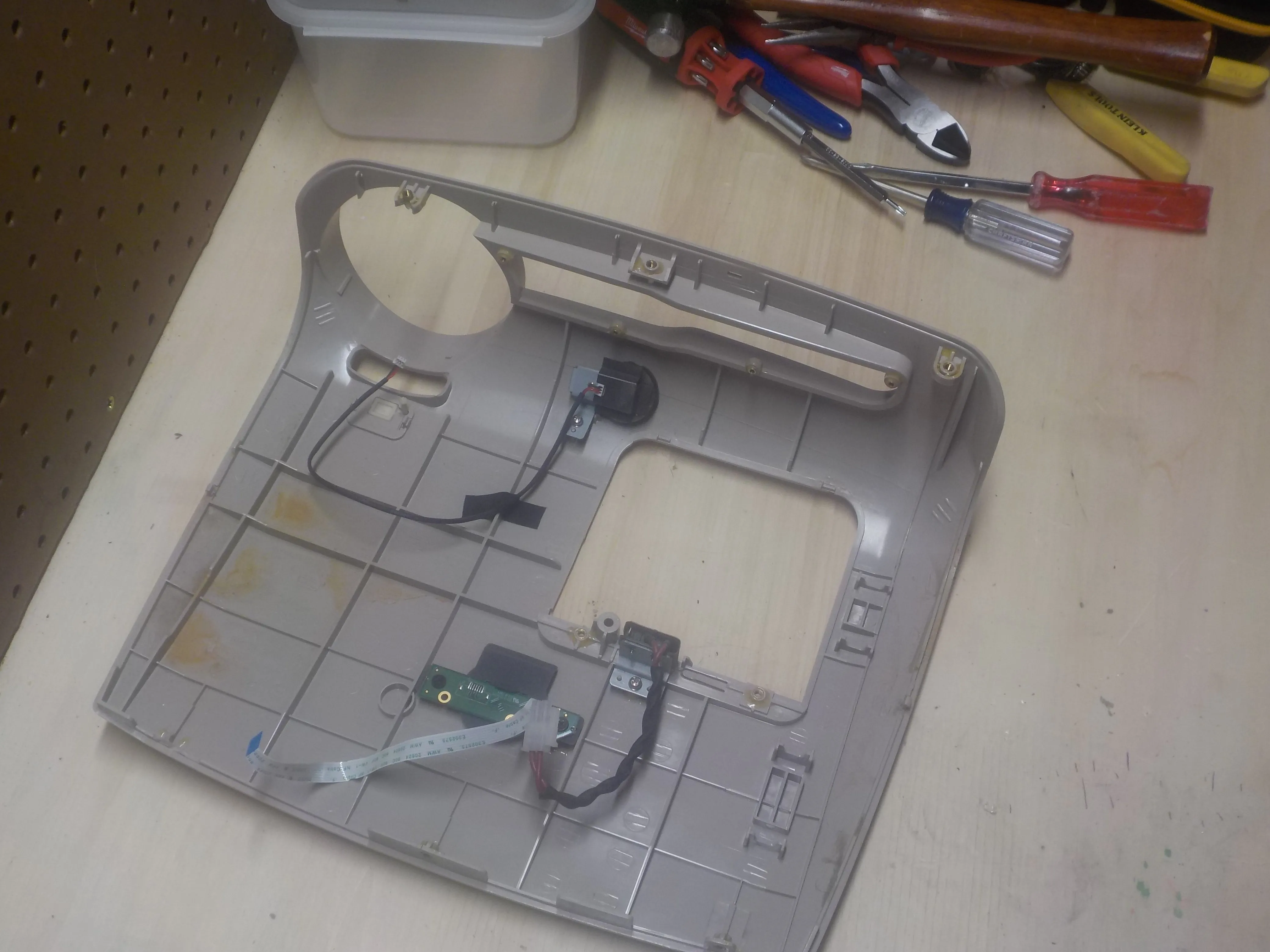

• Осторожно снимите крышку с проектора, как показано на рисунке. Отсоедините все разъемы, до которых вы можете дотянуться, любым удобным способом.

• Установите крышку проектора в направлении вперед и отсоединяйте оставшиеся разъемы, пока крышка не освободится.

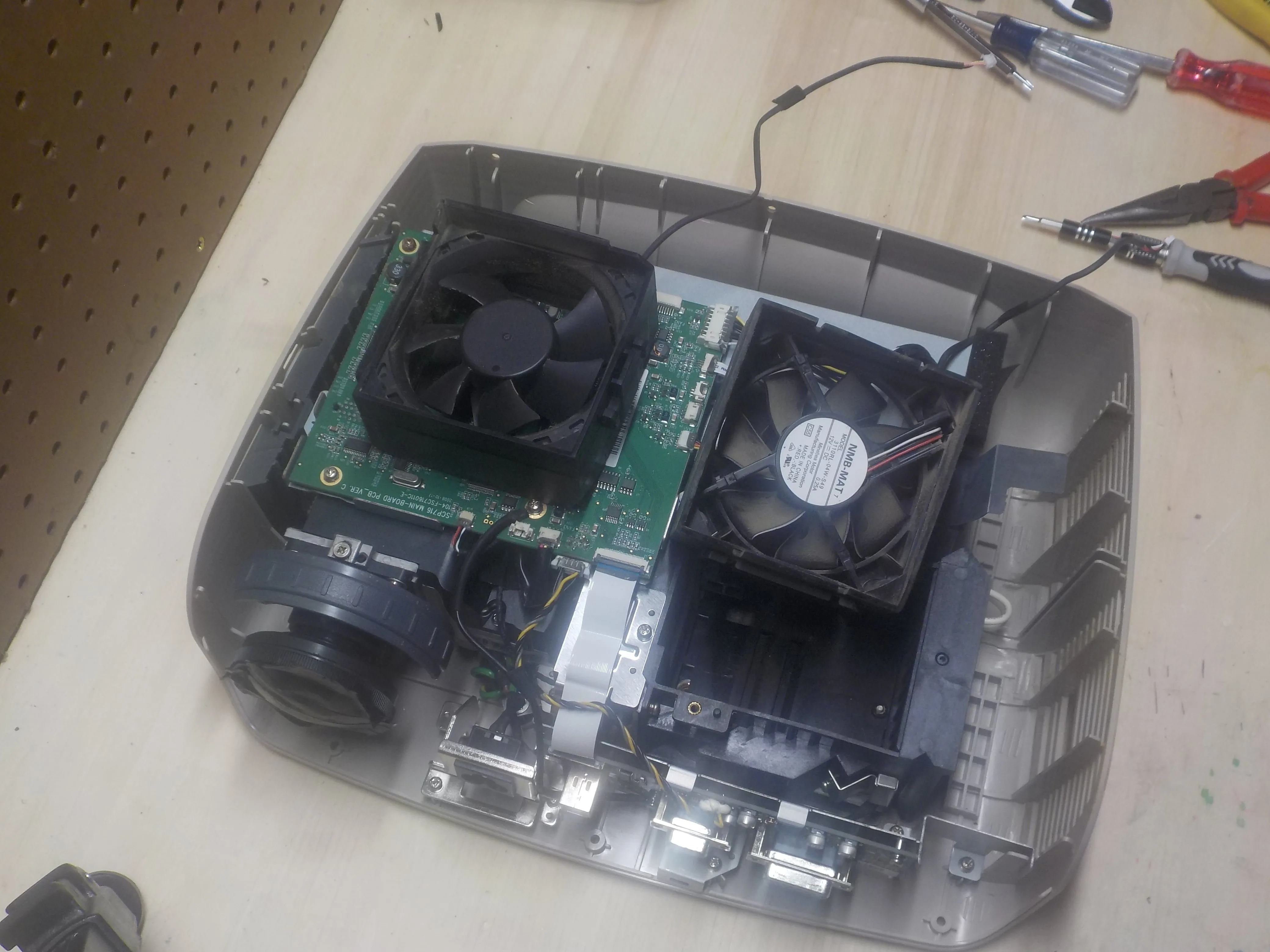

Шаг 7 Извлеките вентиляторы

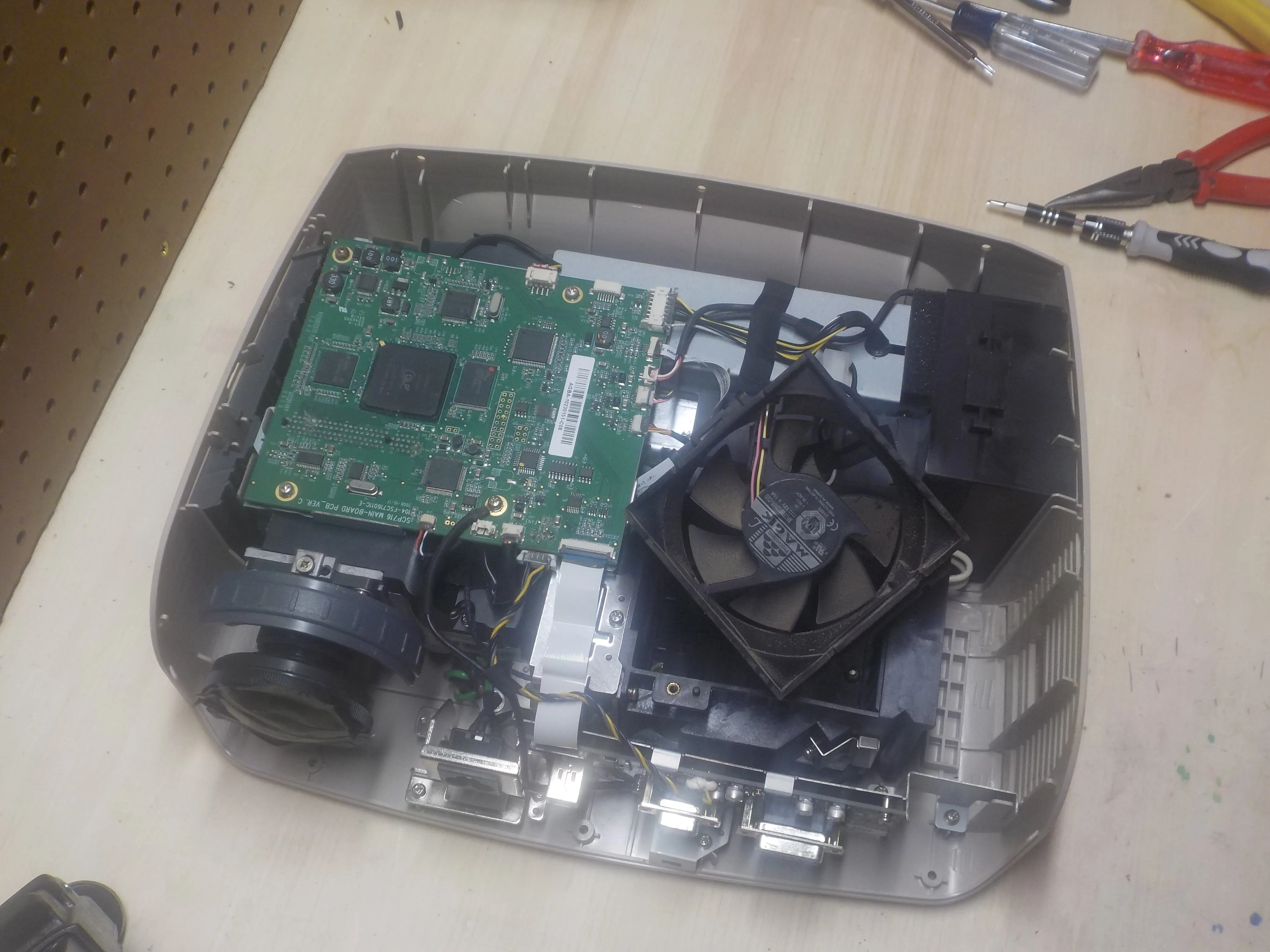

• Просто вытащите вентиляторы из боковой части проектора и отсоедините их. Они находятся в резиновых бамперах.

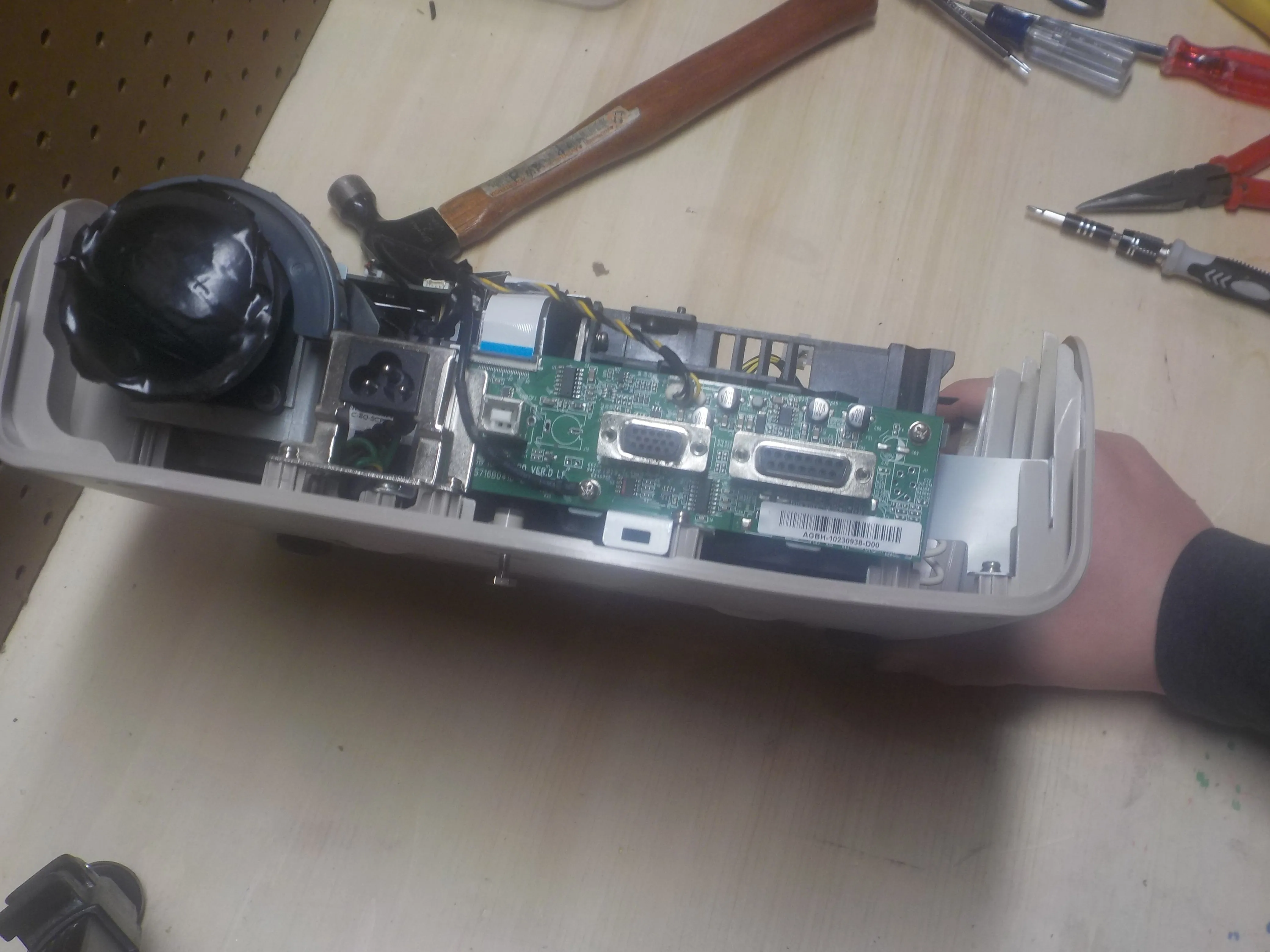

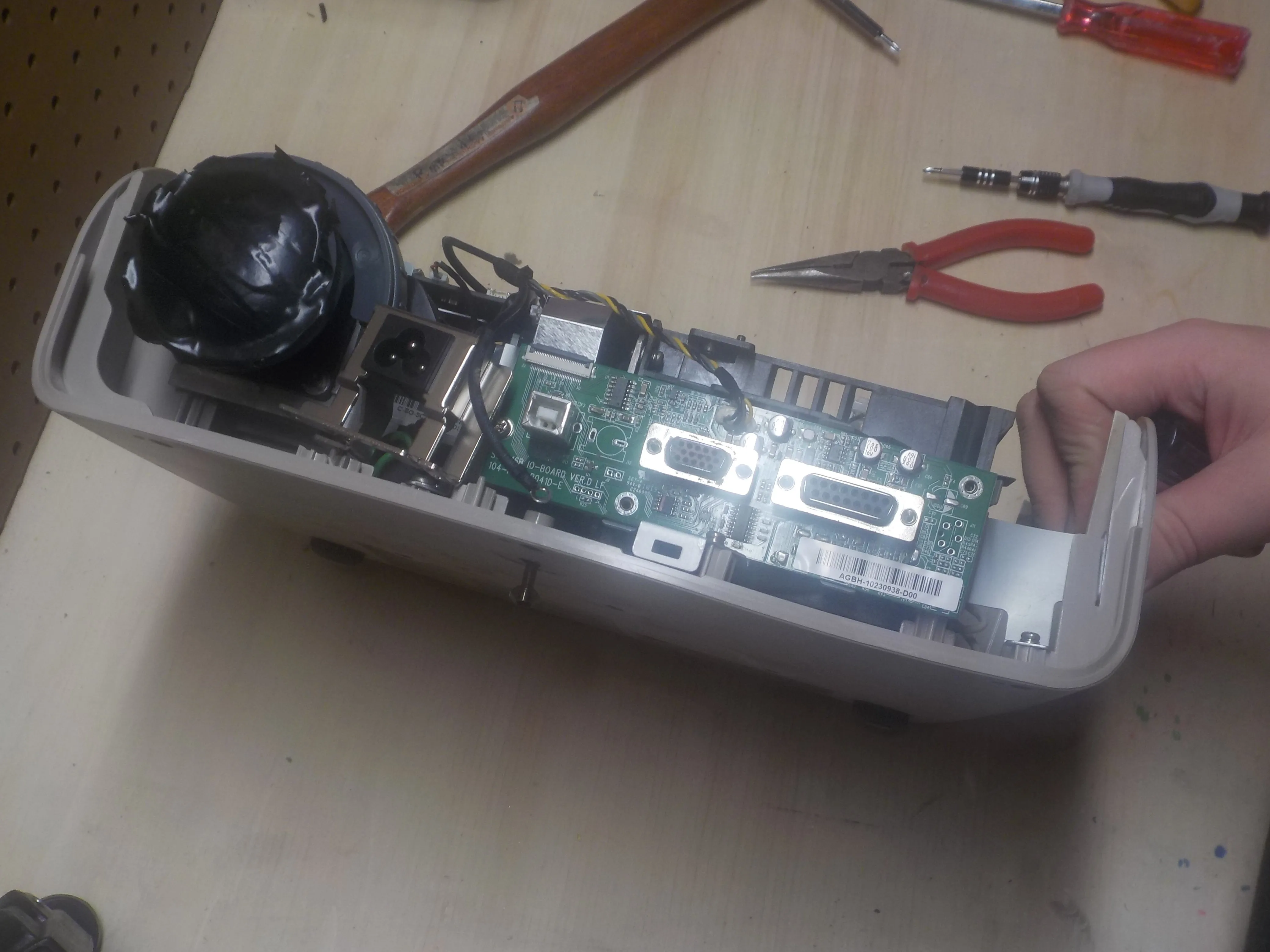

Шаг 8 Извлеките плату ввода/вывода

• Выкрутите все крестообразные винты, крепящие плату ввода/вывода и разъем питания. Отодвиньте разъем питания в сторону и снимите плату ввода/вывода.

Шаг 9 Извлеките основную плату

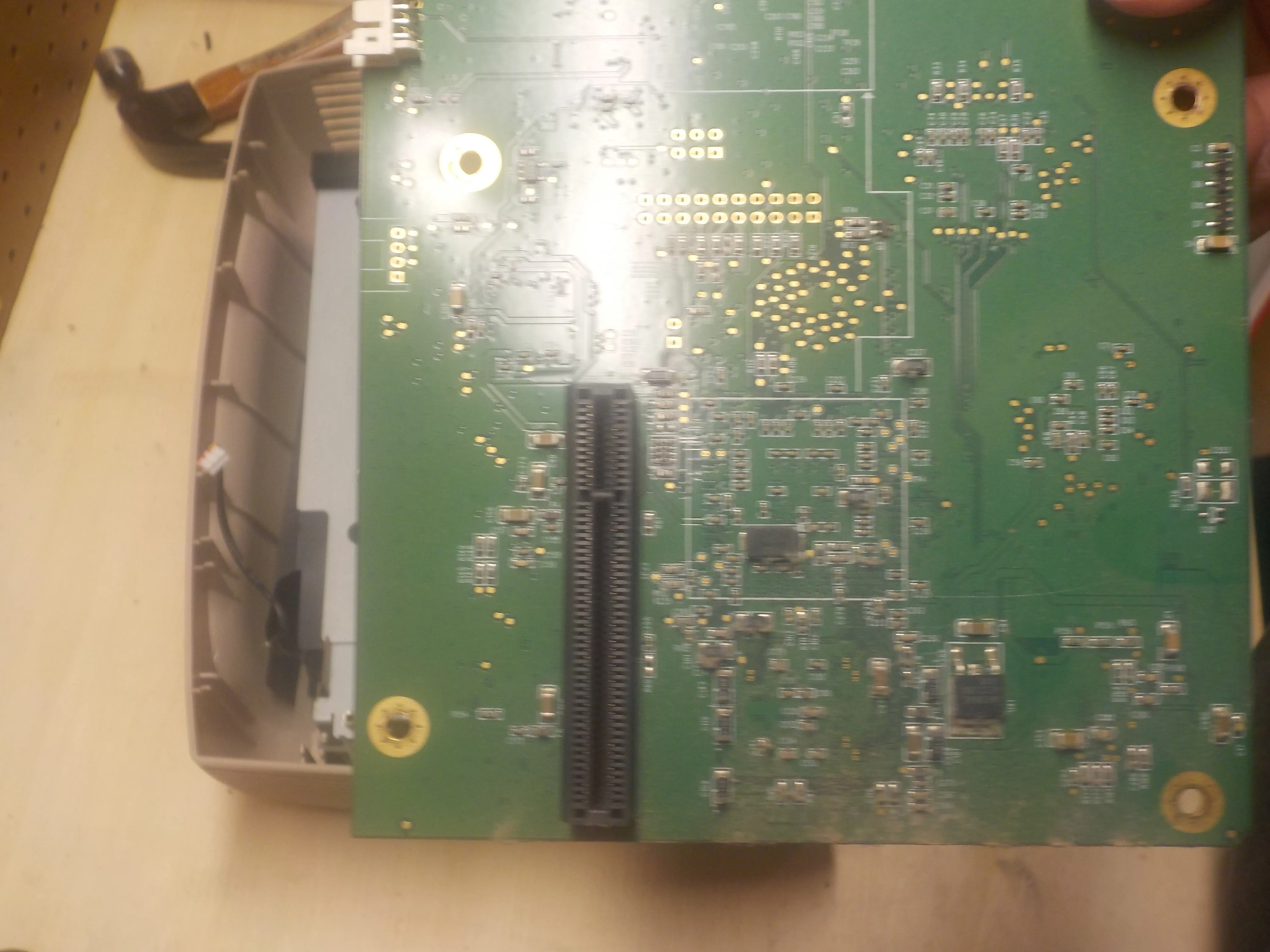

• Открутите винты, крепящие материнскую плату, и снимите ее с металлической рамы.

• Верхняя и нижняя части платы показаны здесь для справки.

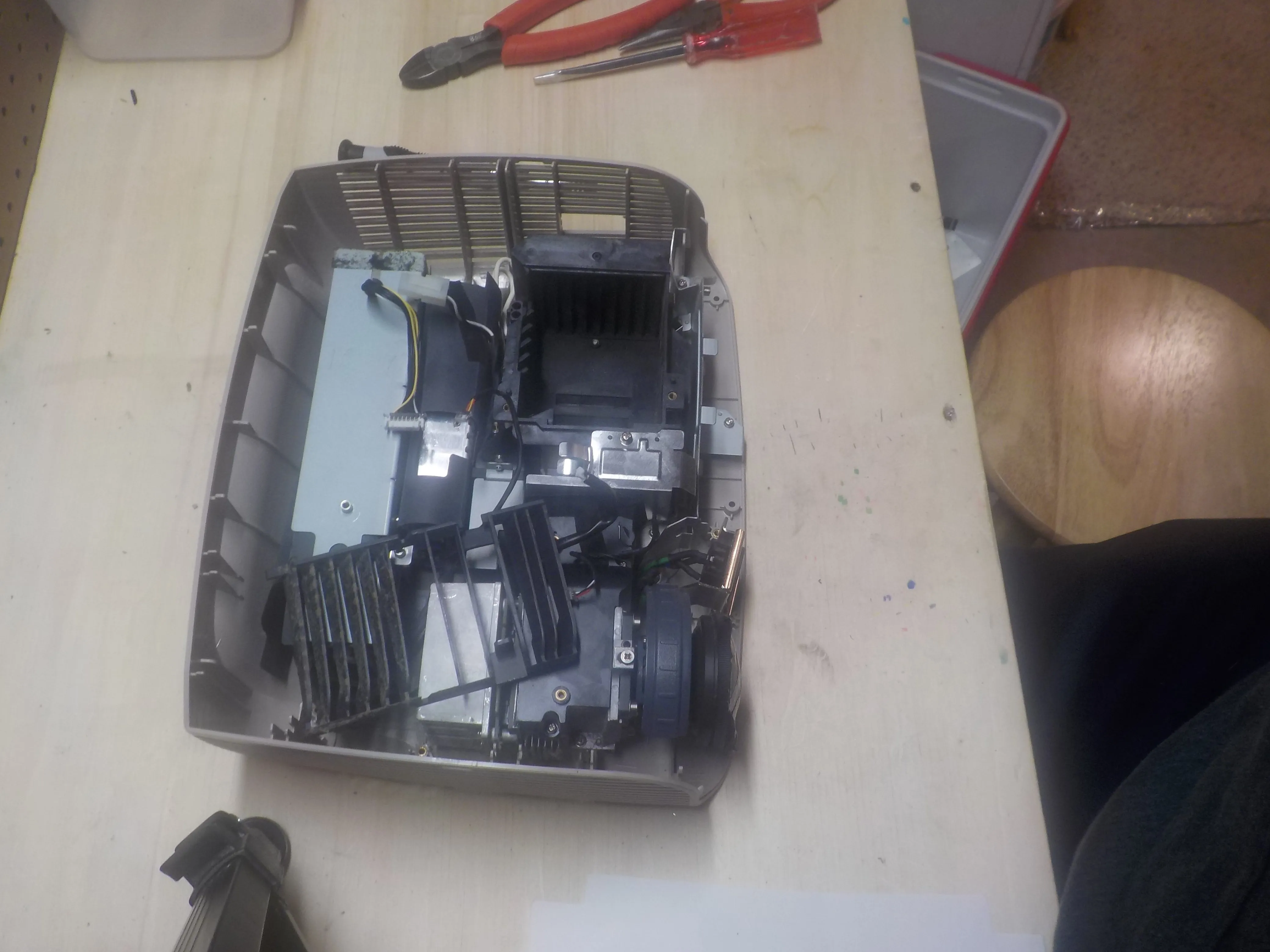

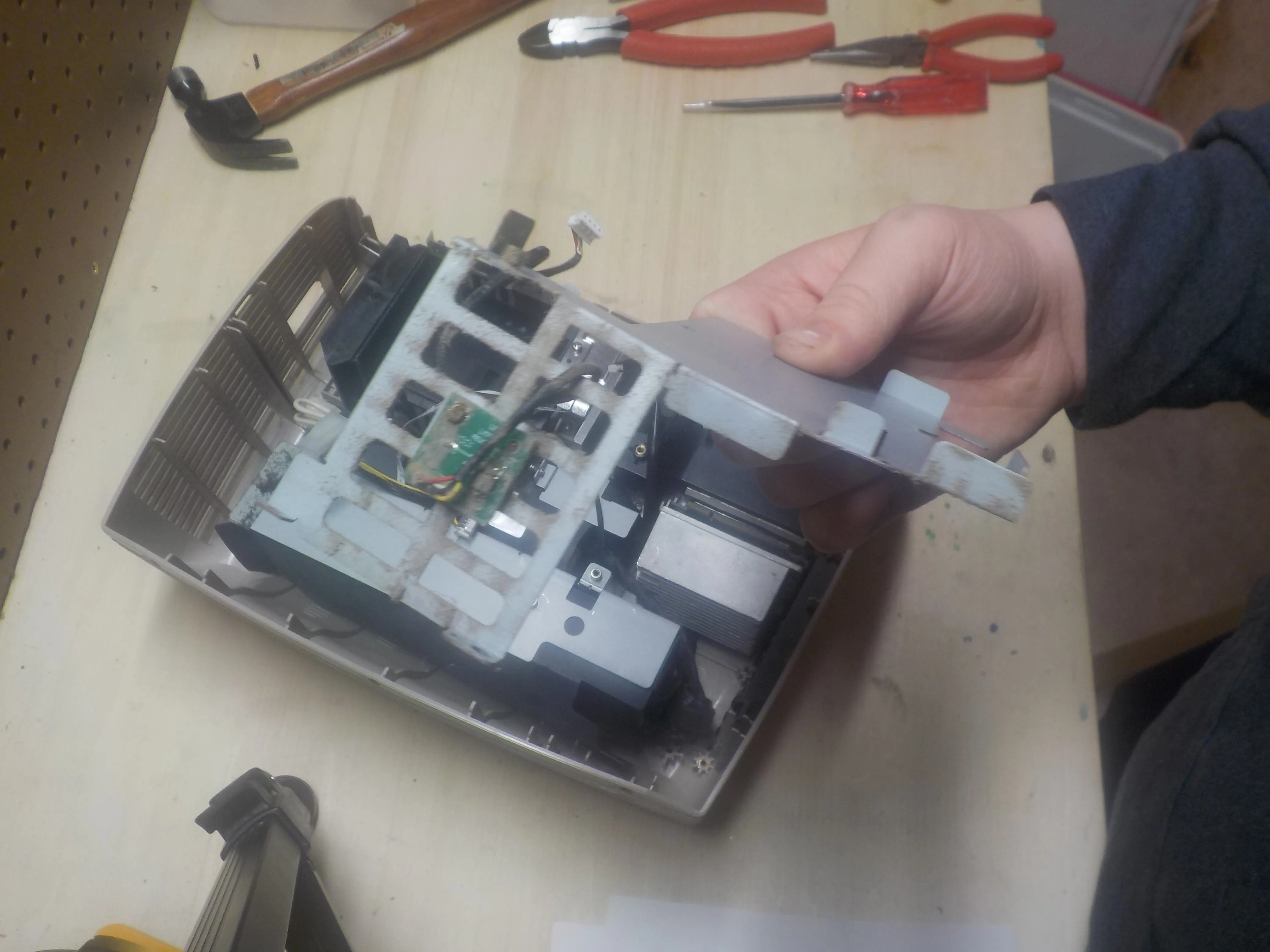

Шаг 10 Снимите рамку

• Открутите винты, удерживающие металлическую рамку, и извлеките ее из корпуса.

• Извлеките серую накладку рядом с рамкой и отложите ее в сторону.

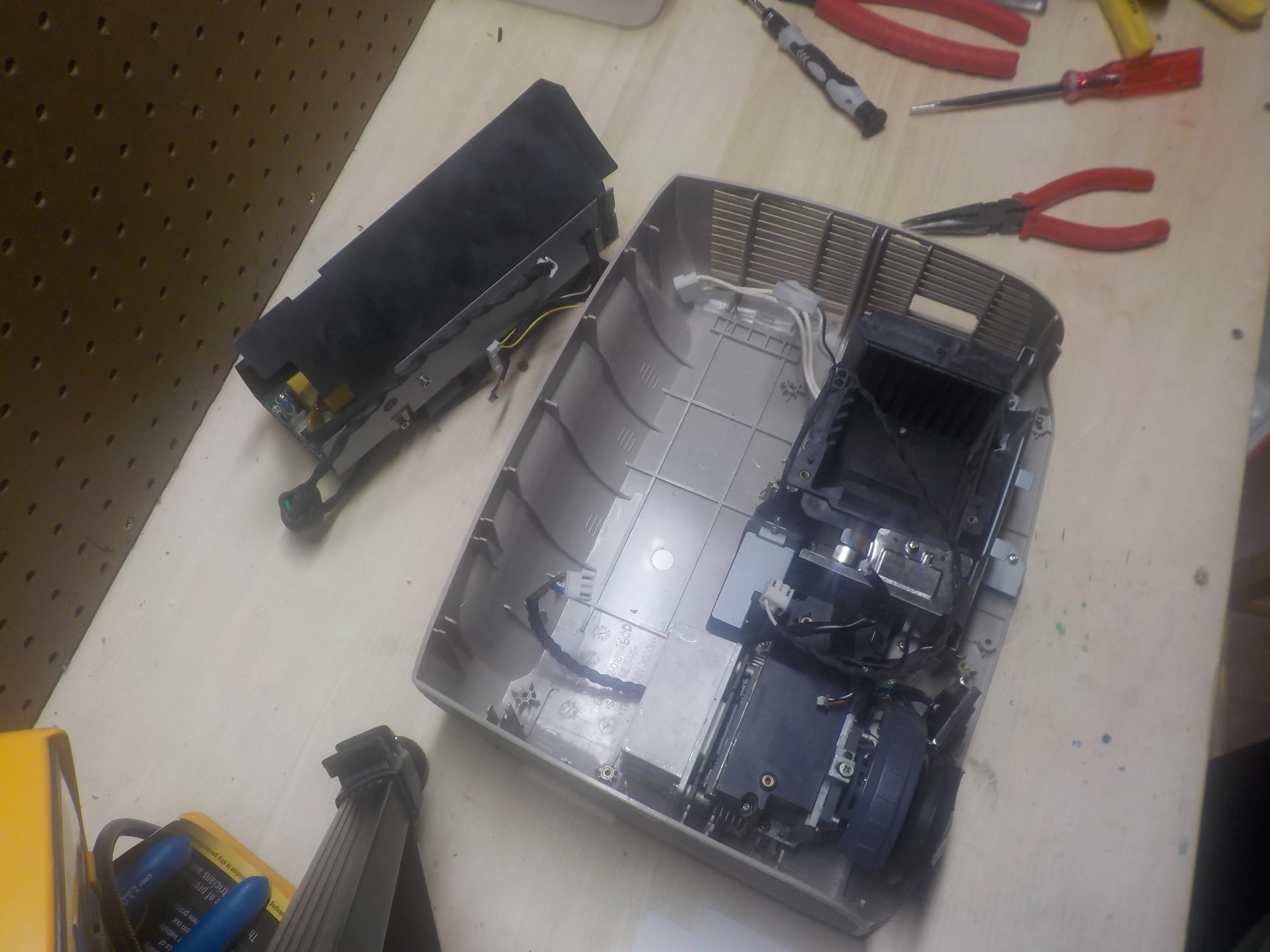

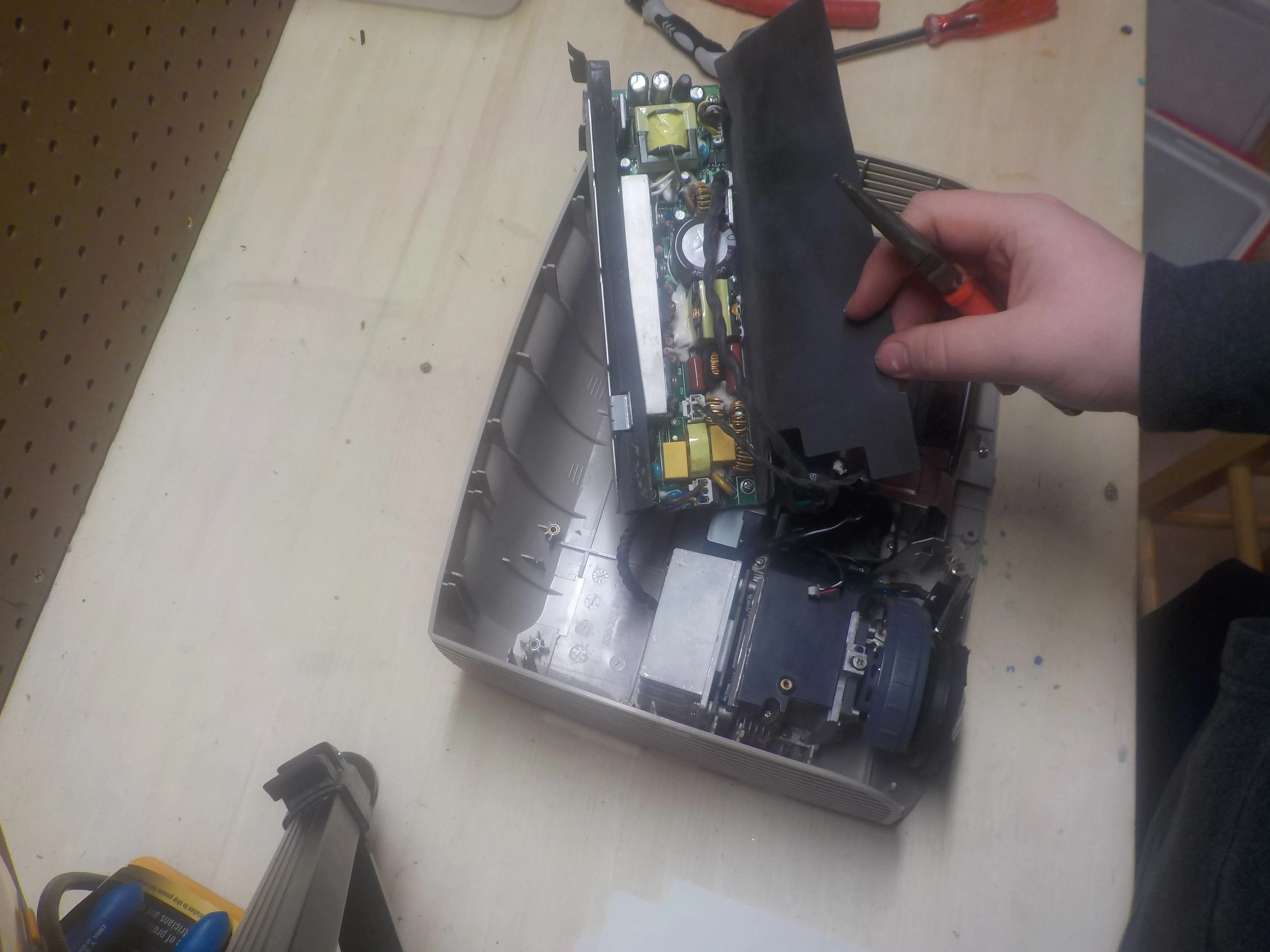

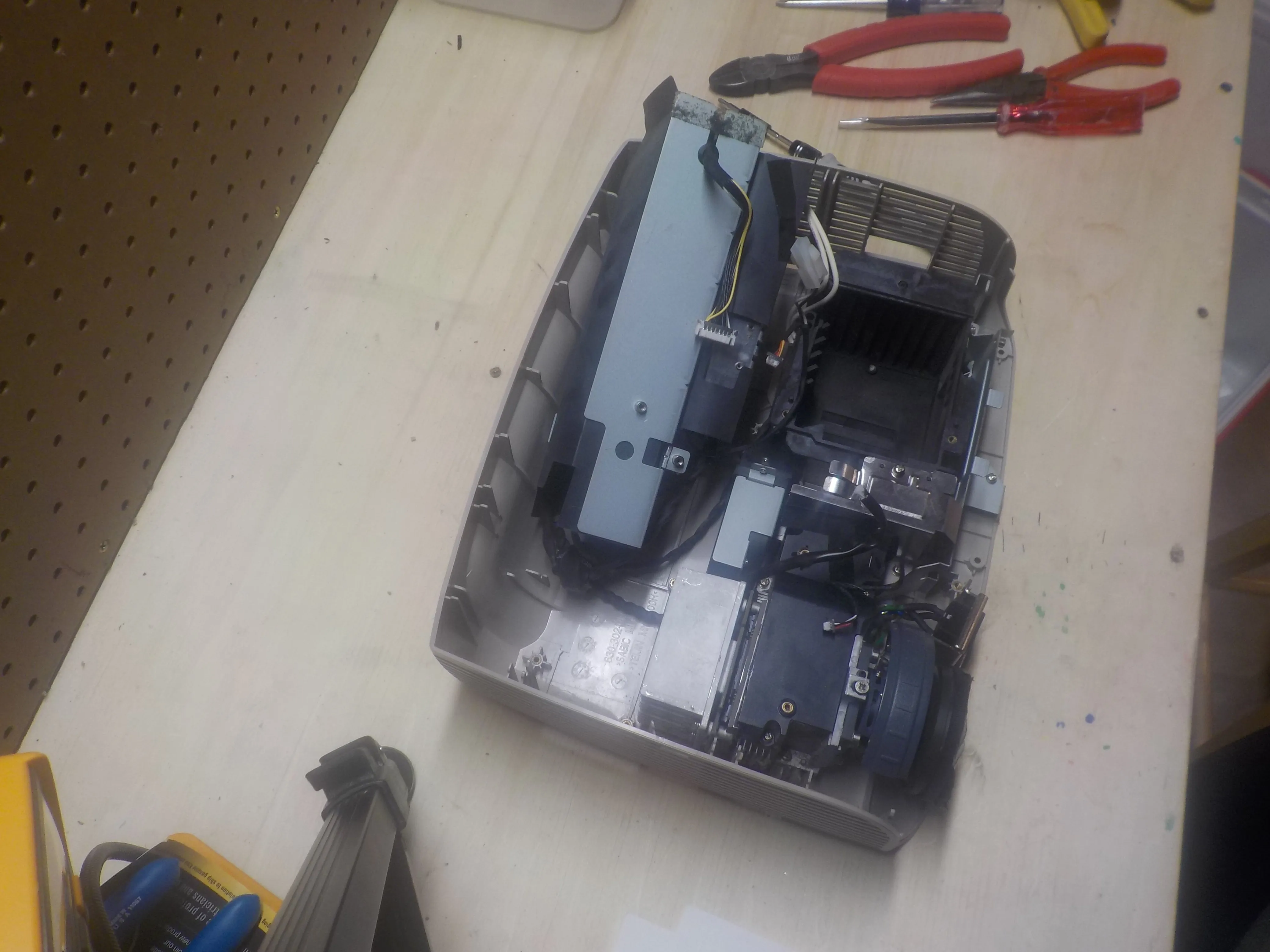

Шаг 11 Извлеките блок питания

• Это открытый блок питания. Убедитесь, что он разряжен, прежде чем продолжить.

• Открутите крестообразные винты с боковых сторон коробки, в которой находится блок питания. Теперь вы можете извлечь блок питания.

Шаг 12 Разберите блок питания

• Как я уже говорил в шаге 11, это открытый блок питания. Прежде чем продолжить, убедитесь, что все конденсаторы и другие компоненты блока питания полностью разряжены.

• Поднимите изоляционный лист, затем открутите винты, крепящие плату к металлическому корпусу. Теперь плата свободна.

• Повторите процедуру с другой стороны блока питания.

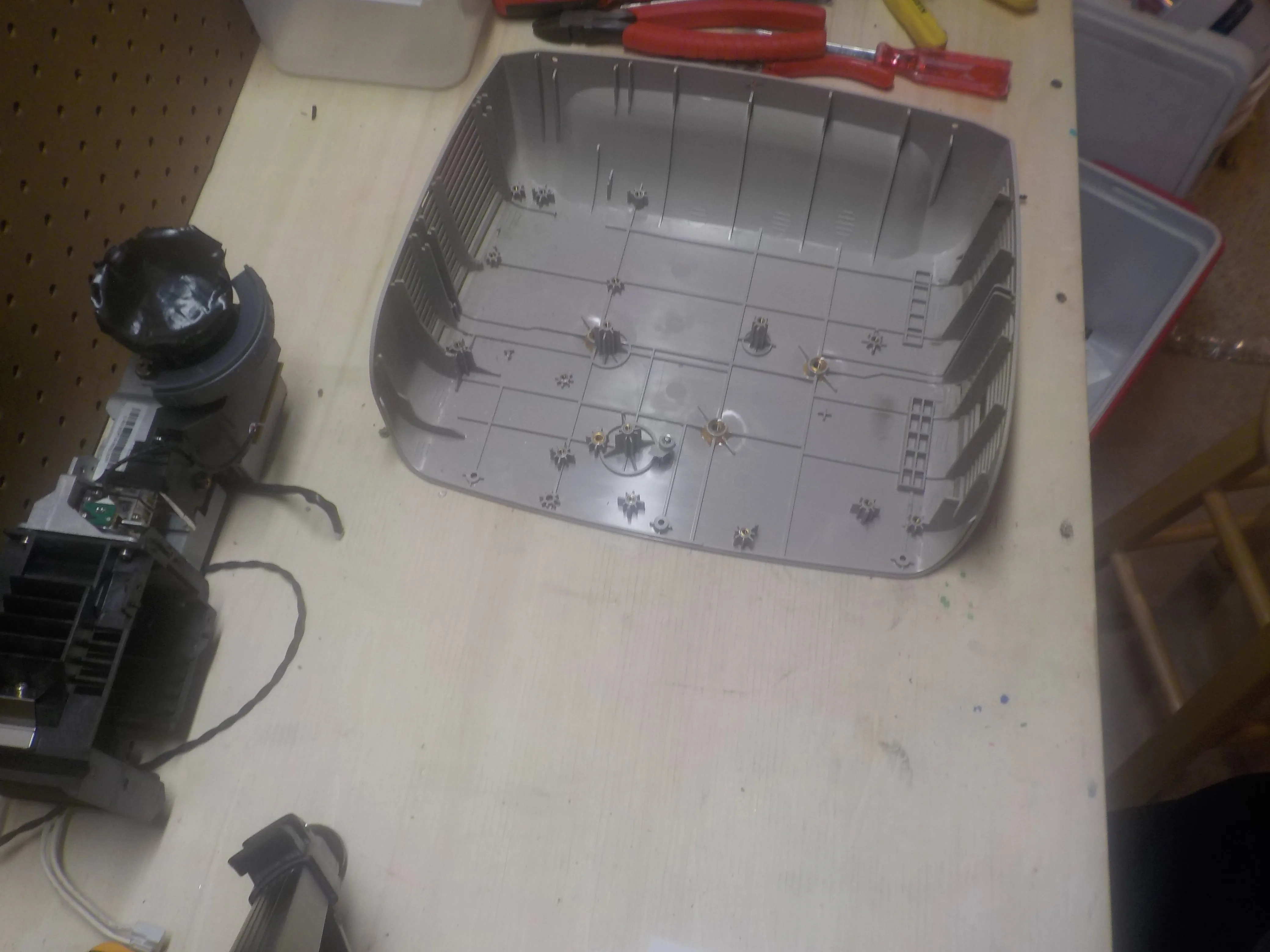

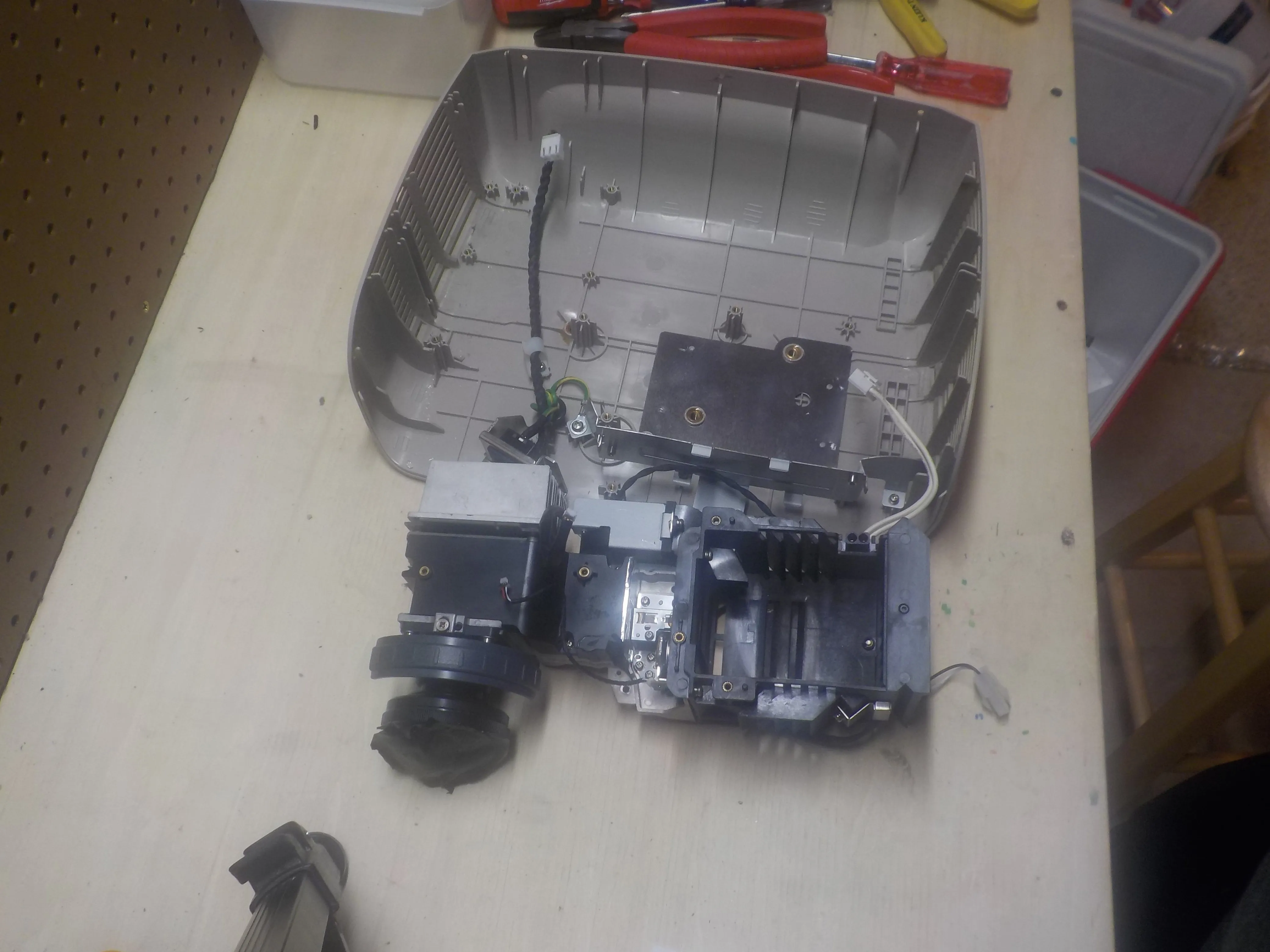

Шаг 13 Опорожнение нижнего корпуса

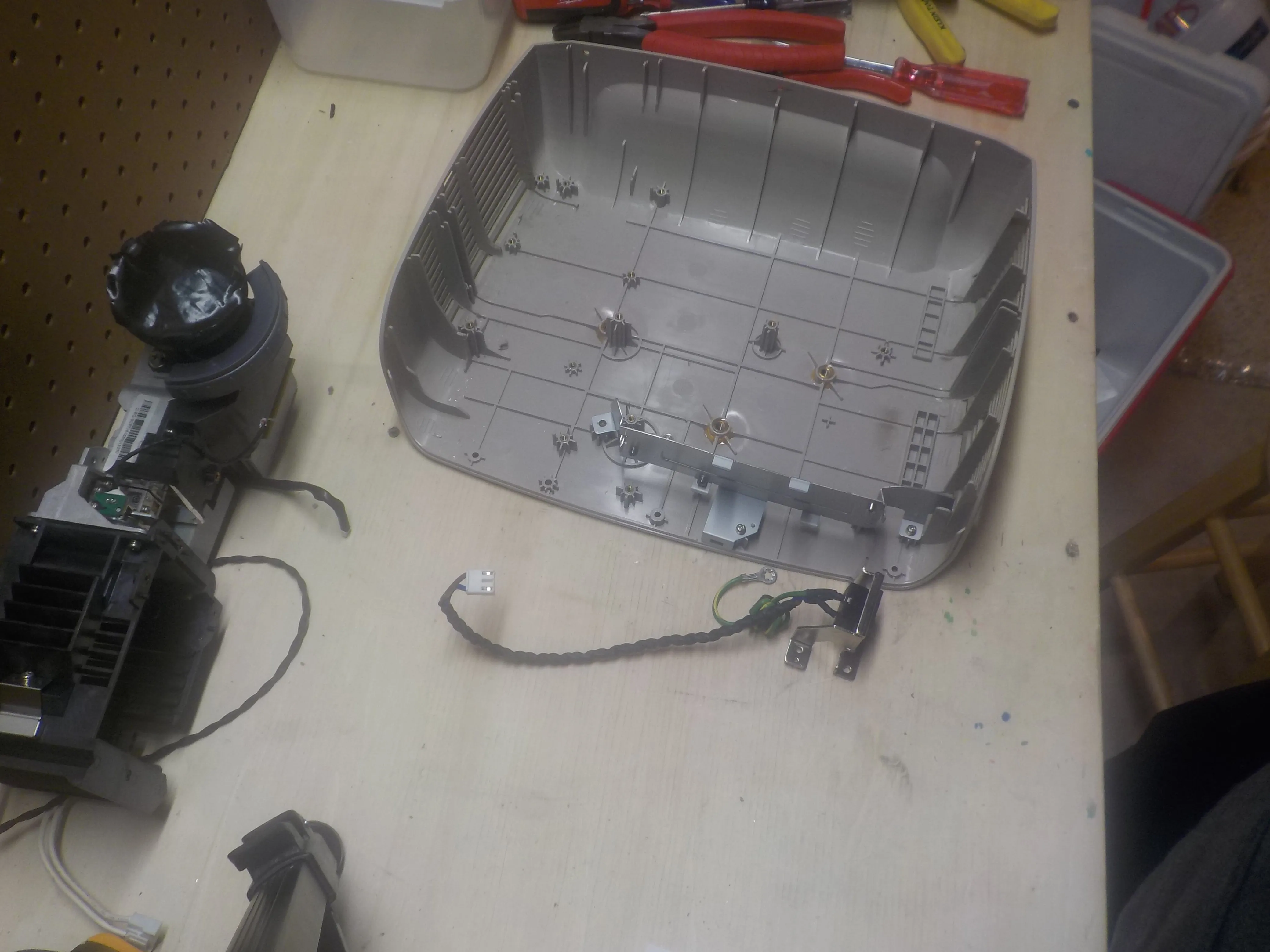

• Открутите все оставшиеся винты, крепящие металлические детали, включая главный объектив проектора, и снимите его.

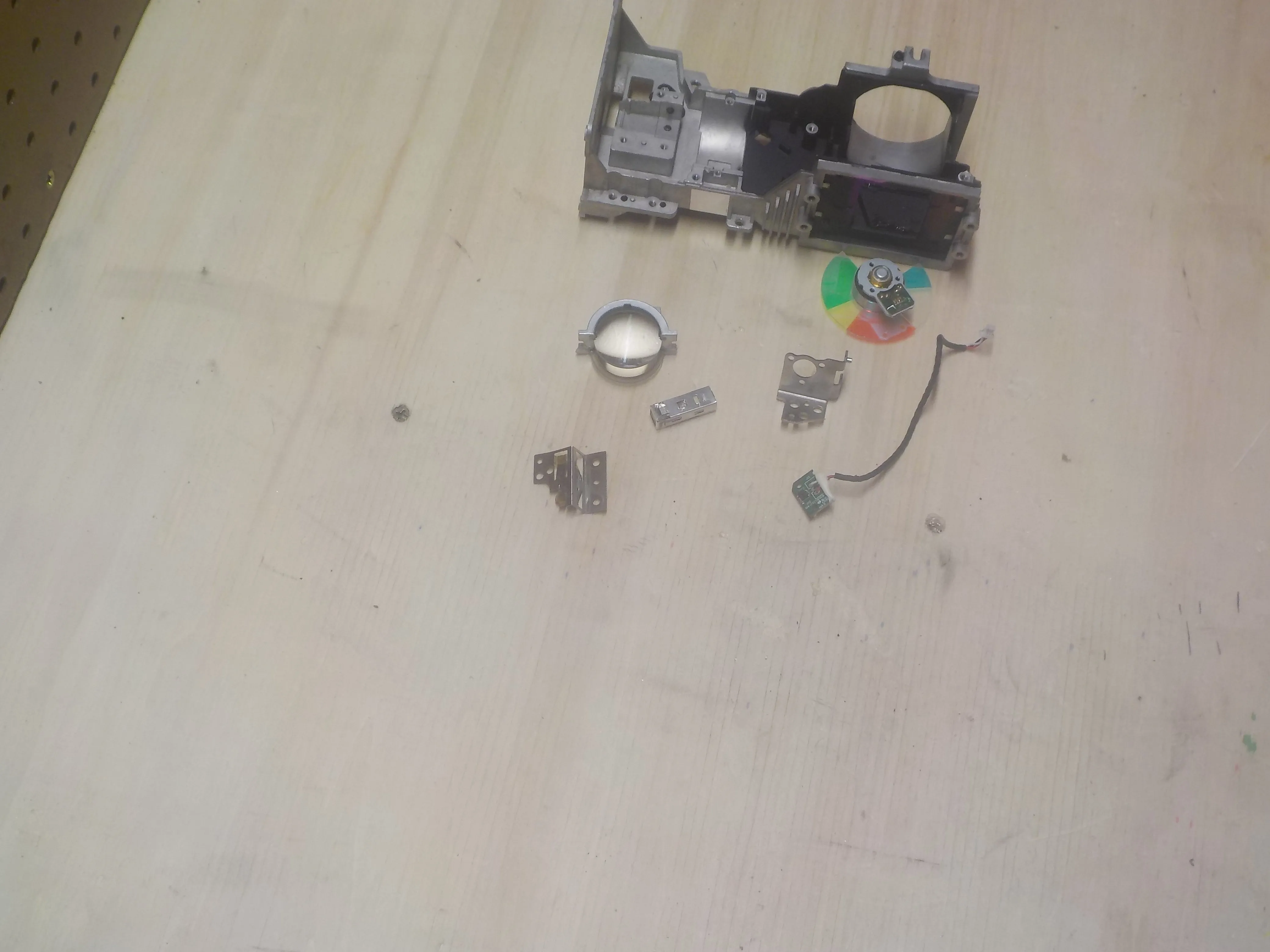

Шаг 14 Окончательная разборка

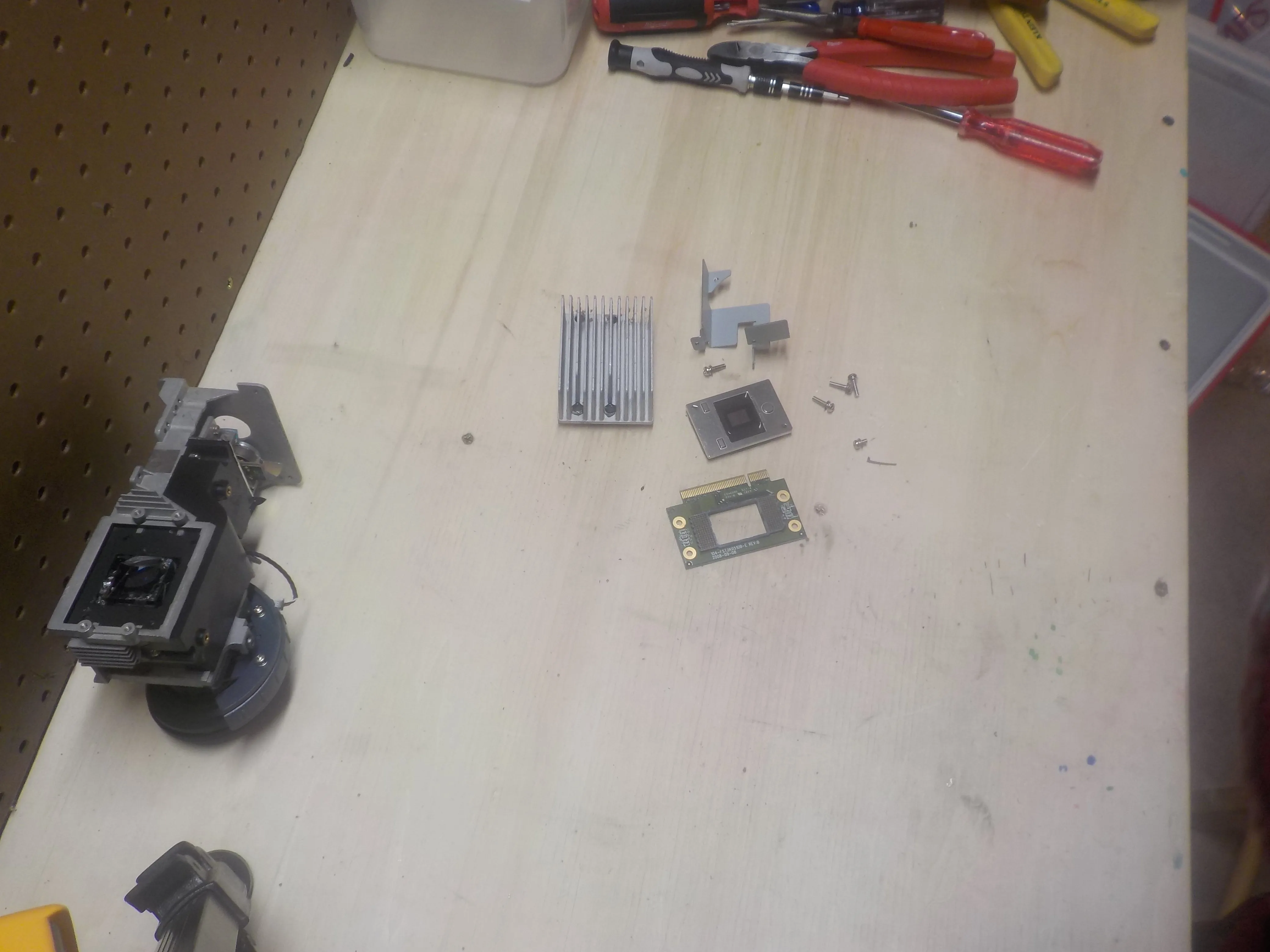

• Не буду вдаваться в подробности, но чтобы разобрать основной блок, открутите винты, снимите детали или кронштейны, на которых они держатся, и повторите.

• Помните о стекле и будьте осторожны, чтобы не разбить его. Его придется убирать, а если оно попадет вам в палец, будет больно.

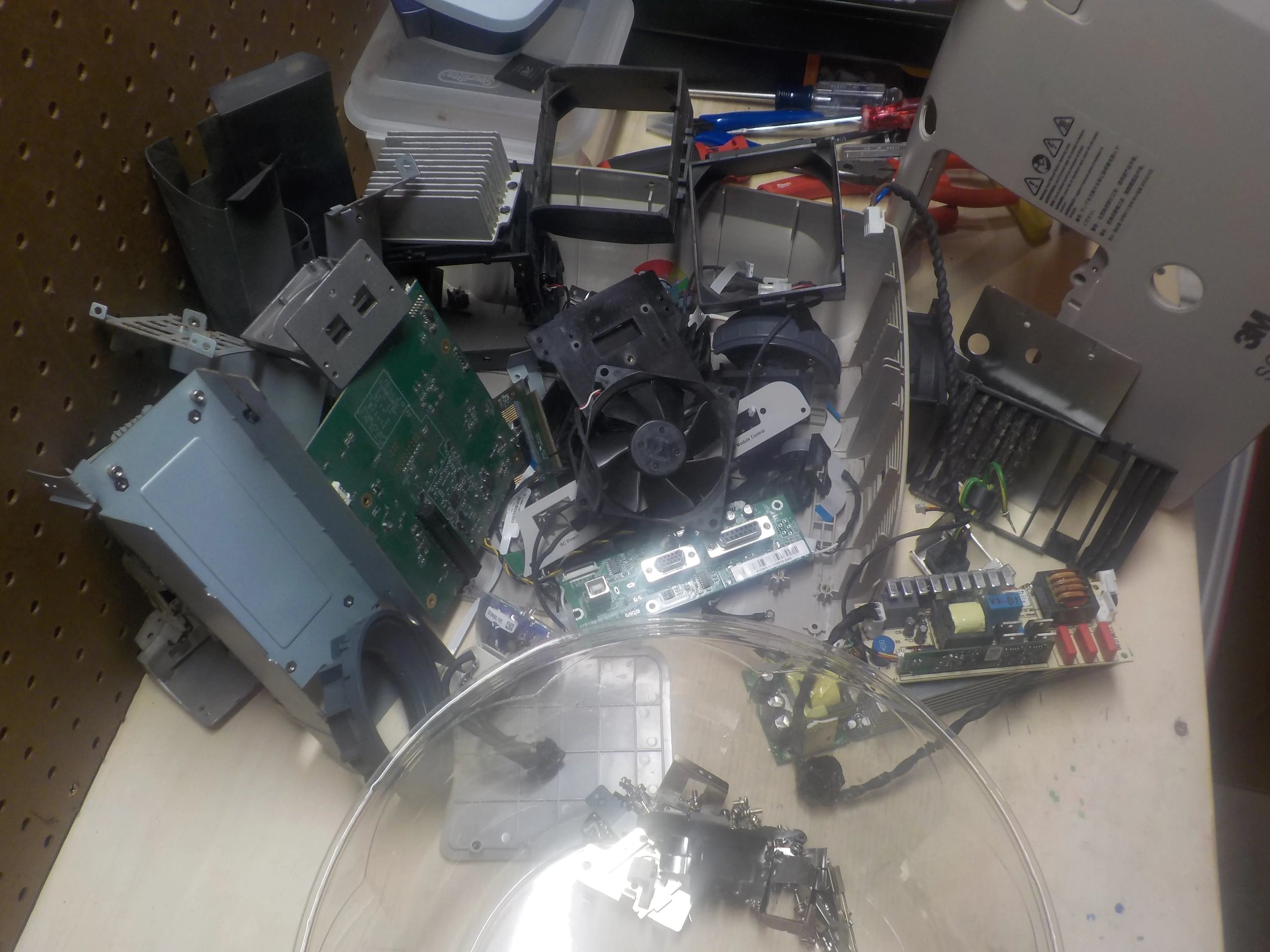

Шаг 15 Заключение

• Для повторной сборки следуйте этому руководству в обратном порядке.
