Разборка наушников 3M WorkTunes Connect
Шаг 1 3M WorkTunes Connect Teardown

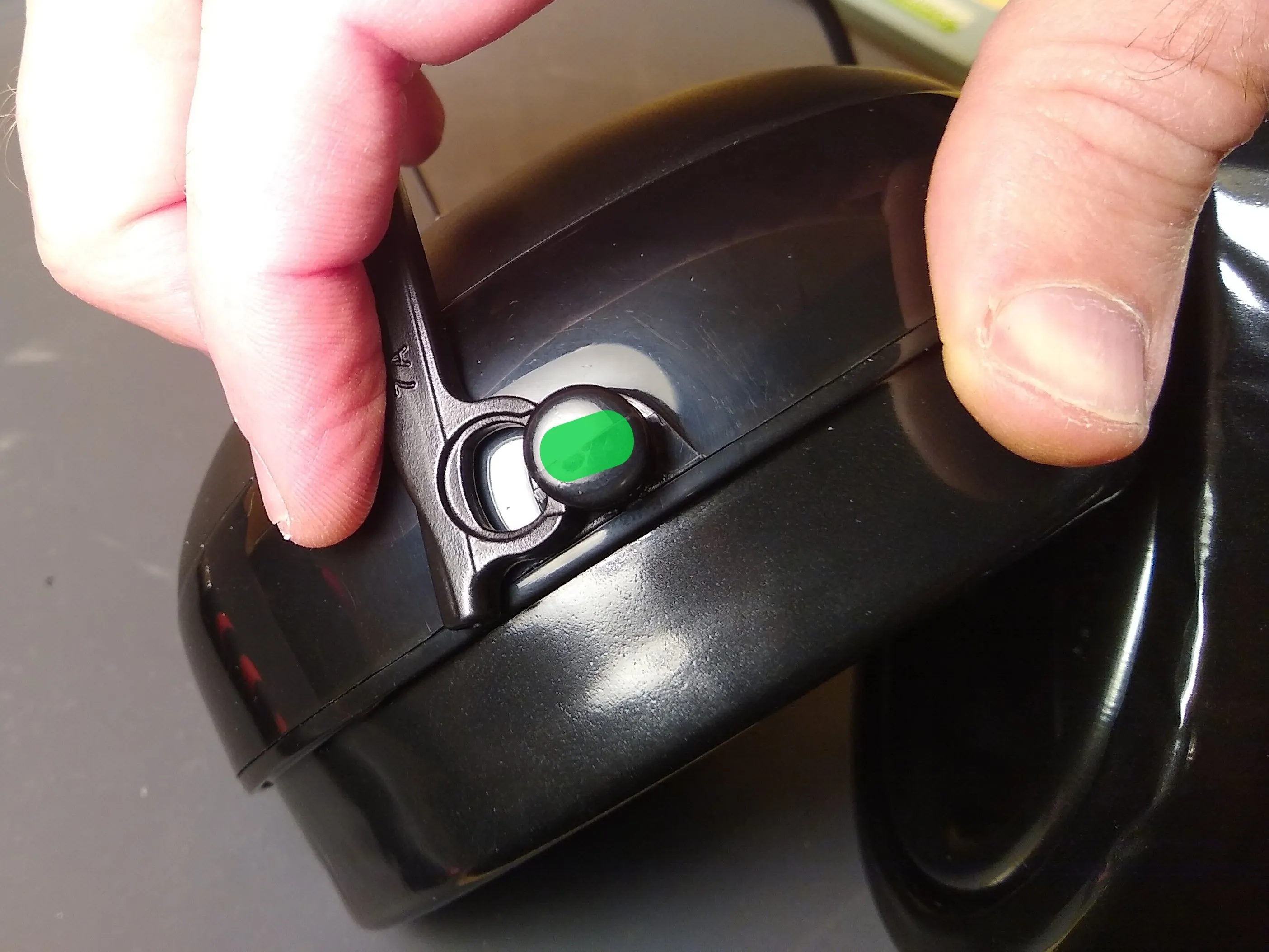

Вставлять и вынимать фиксаторы корпуса наушников гораздо проще, если повернуть их на 90°. Находящаяся под ними пластиковая шпилька имеет овальную форму и отмечена зеленым цветом на изображении.

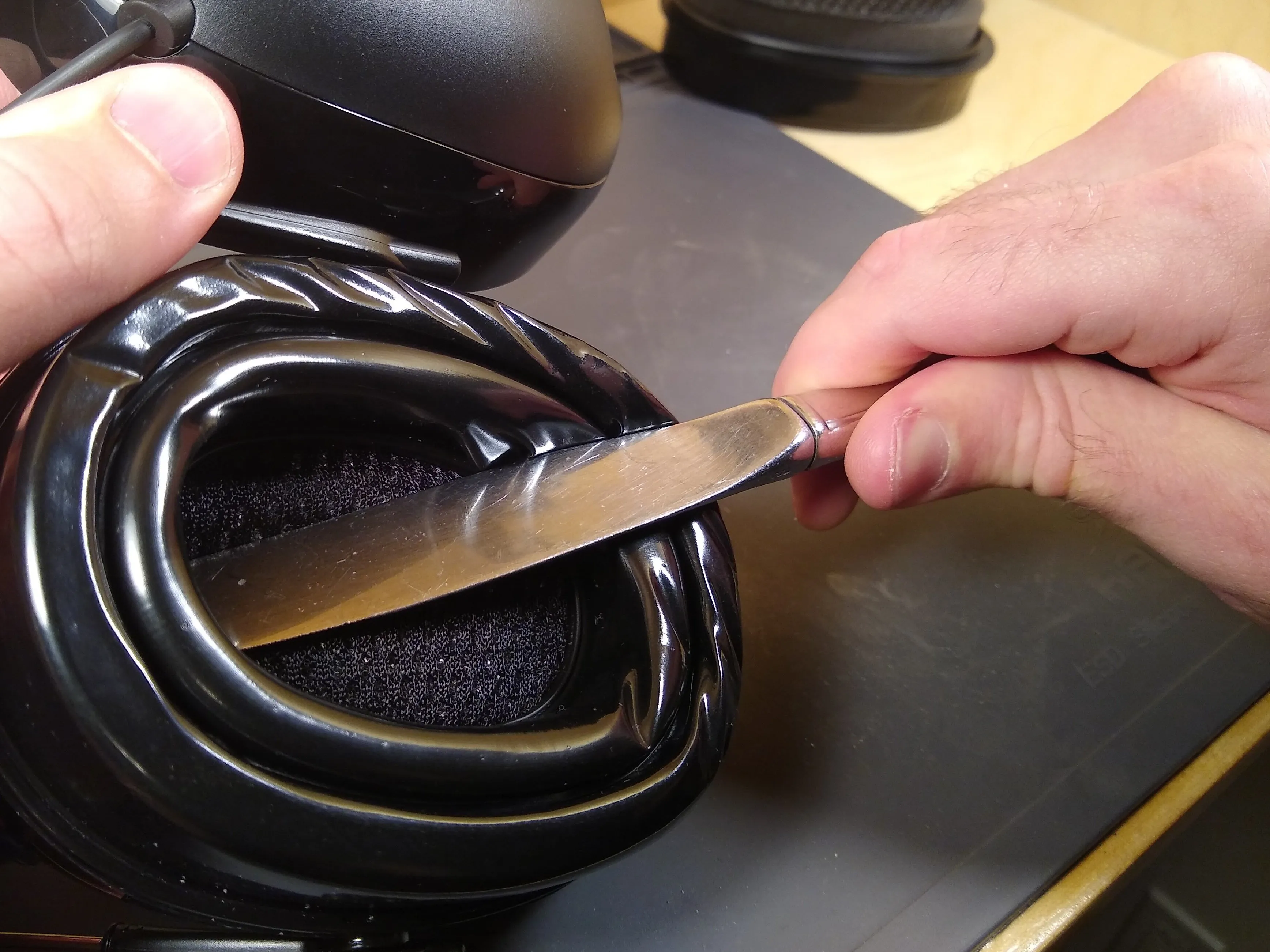

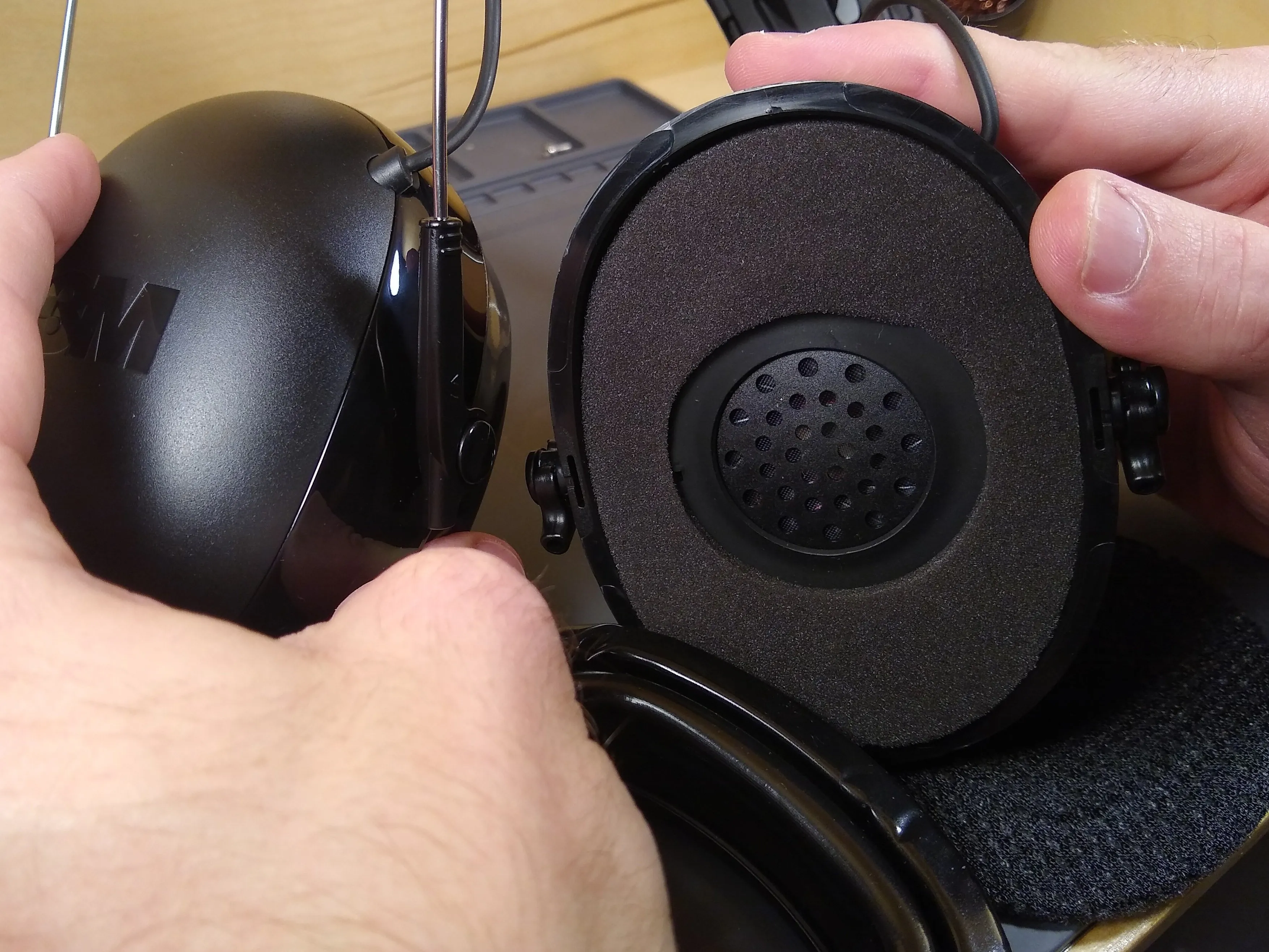

Снимите накладку, поддев большой плоской отверткой или ножом для масла пластиковую подложку под накладкой и пройдя до самого корпуса муфты. Затем с силой потяните, и пластик под накладкой должен соскочить. С первой попытки поддеть накладку пальцем практически невозможно, но при последующих попытках это удается.
Теперь она свободна! Но будьте осторожны, не перекручивайте и не дергайте кабель.
Шаг 2 Правая ушная раковина

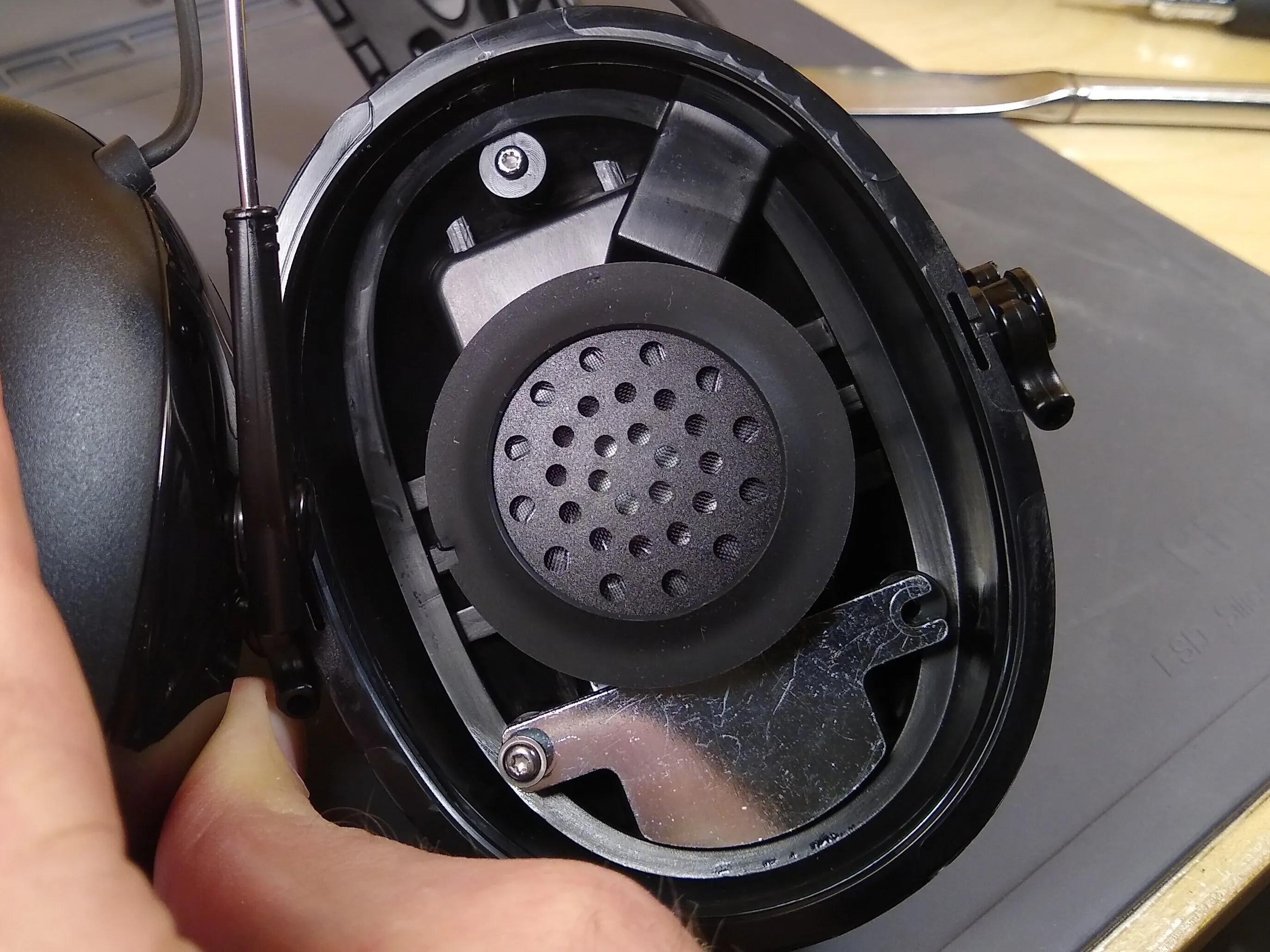

Возьмите биту T7 (спасибо Laz) и начните вскрывать.

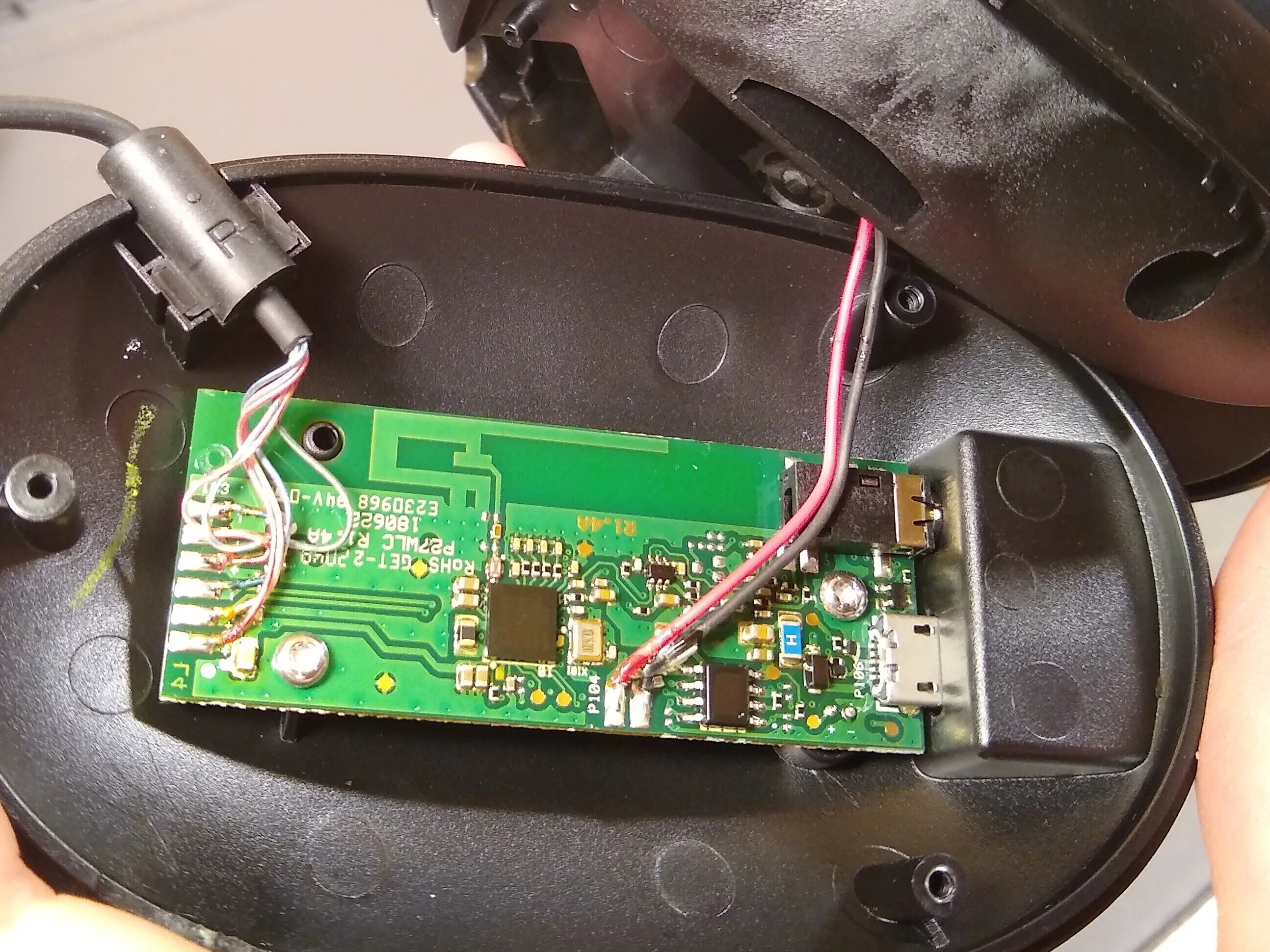

На обратной стороне амбушюра видна печатная плата. На чашке наушника есть полость, но она, похоже, только настолько глубокая, насколько это необходимо. Провода, идущие к динамику, разгружены от напряжения с помощью клея (на фото не показан).
Еще один вид показывает BES2000 SoC
Порядок расположения цветов проводов: Синий-золотой, зеленый, красный-белый, синий, оранжевый, красный. Спасибо Гранту!
Комментарии к шагу
В каком порядке сверху вниз расположены 6 цветных проводов в правой чашке уха? Из-за бликов на фото трудно разглядеть.
На самом деле у меня больше нет этих наушников, поэтому я не могу сказать вам. Вы можете попробовать увеличить цвет в фоторедакторе. Ваши вырвали или что-то в этом роде?

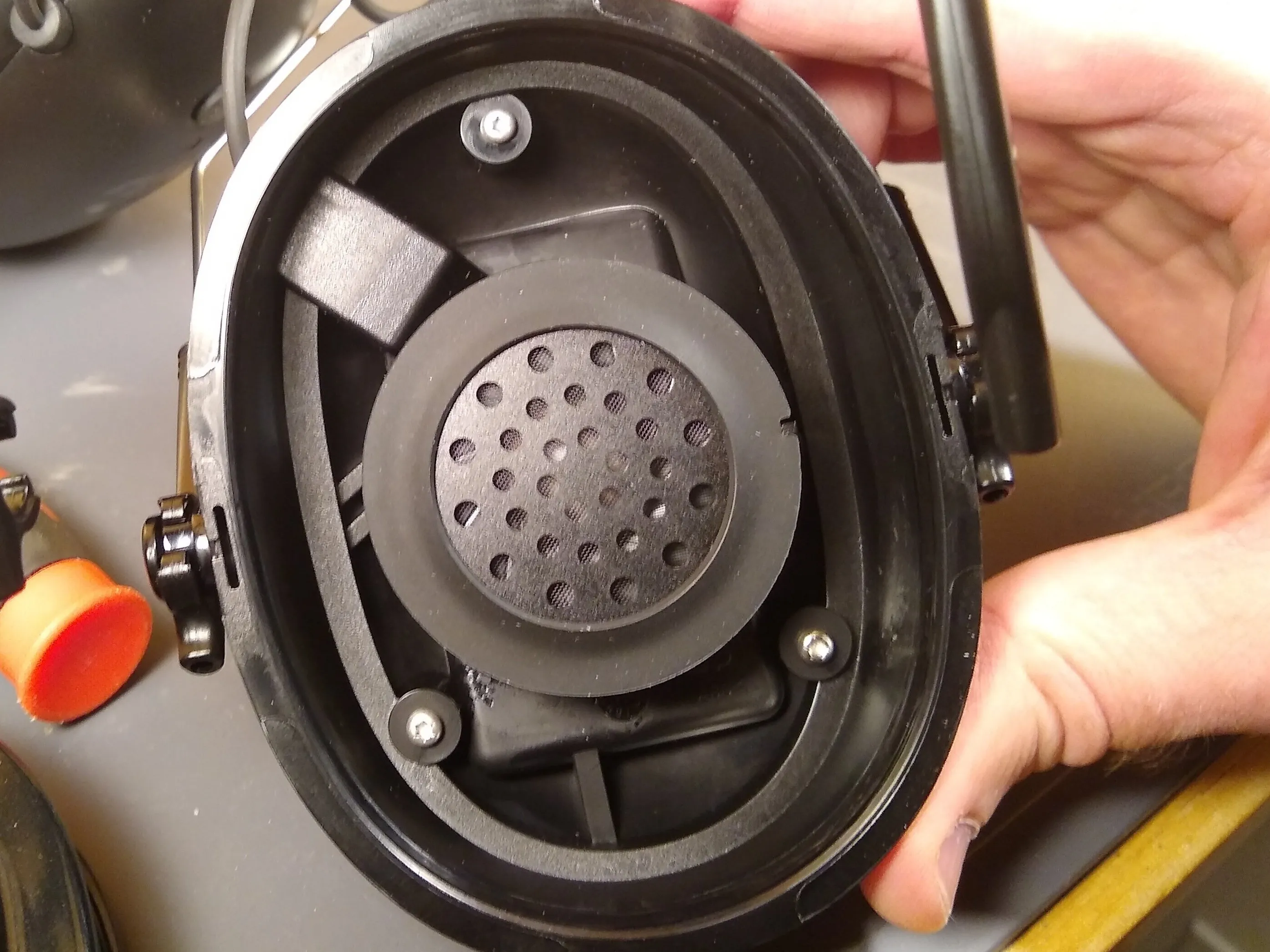

Шаг 3 Левая амбушюра

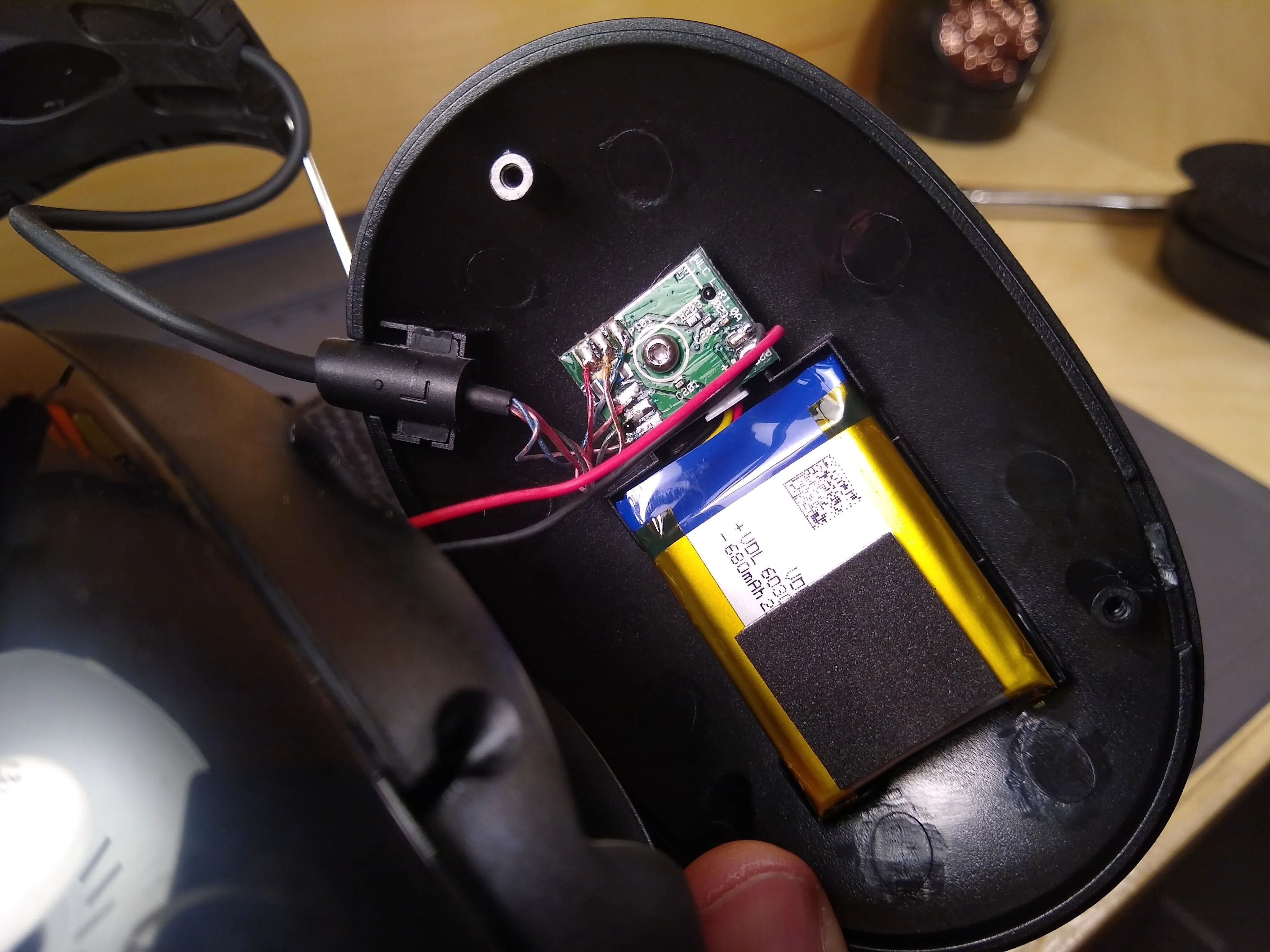

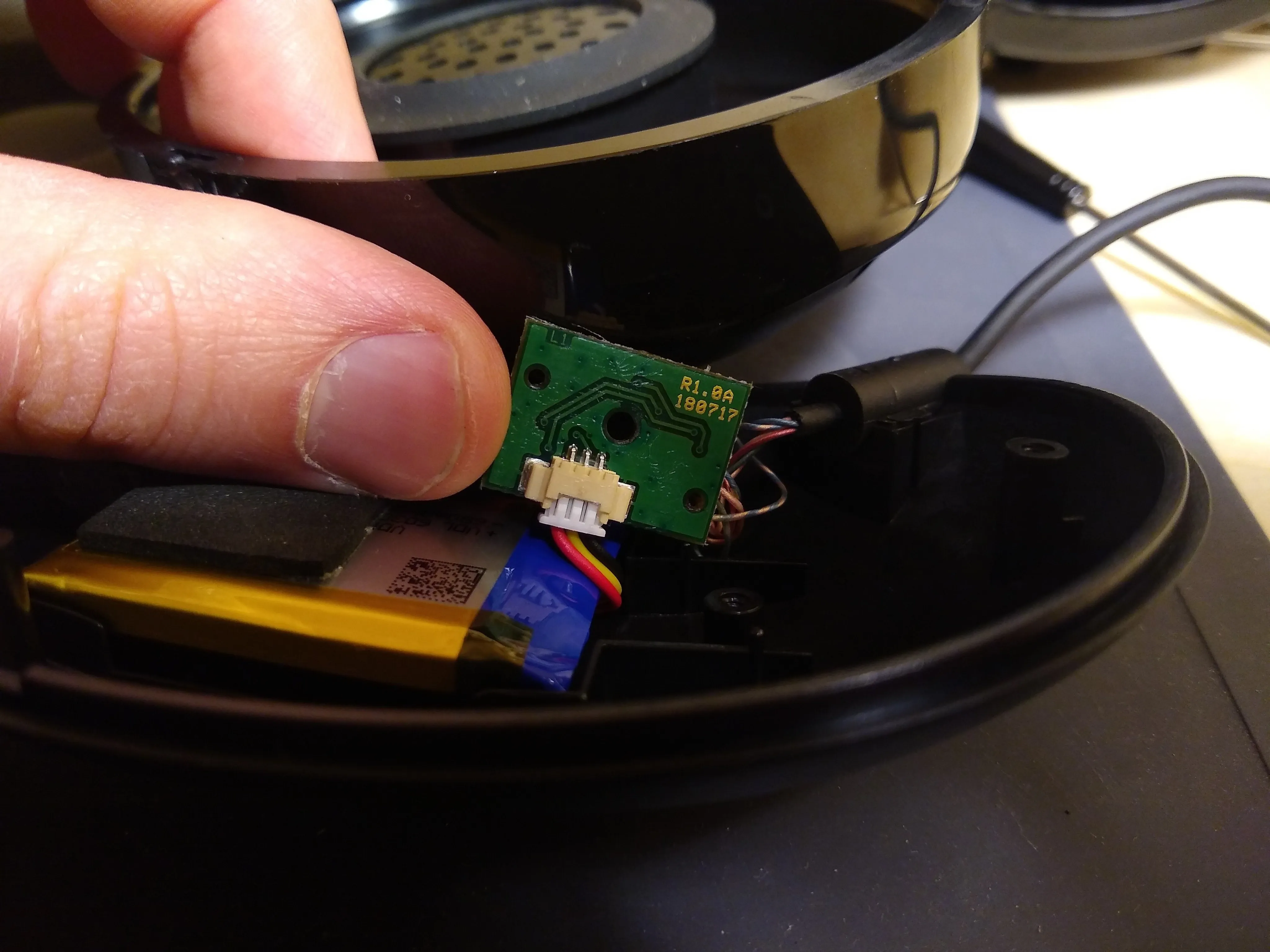

Содержит батарею и печатную плату с разъемами. Тип батареи - литий-ионная 603040, размеры - 6 мм толщиной X 30 мм высотой X 42 мм шириной, с 3-контактным разъемом JST (включает термистор, видимо).
Шаг 4 Другие детали

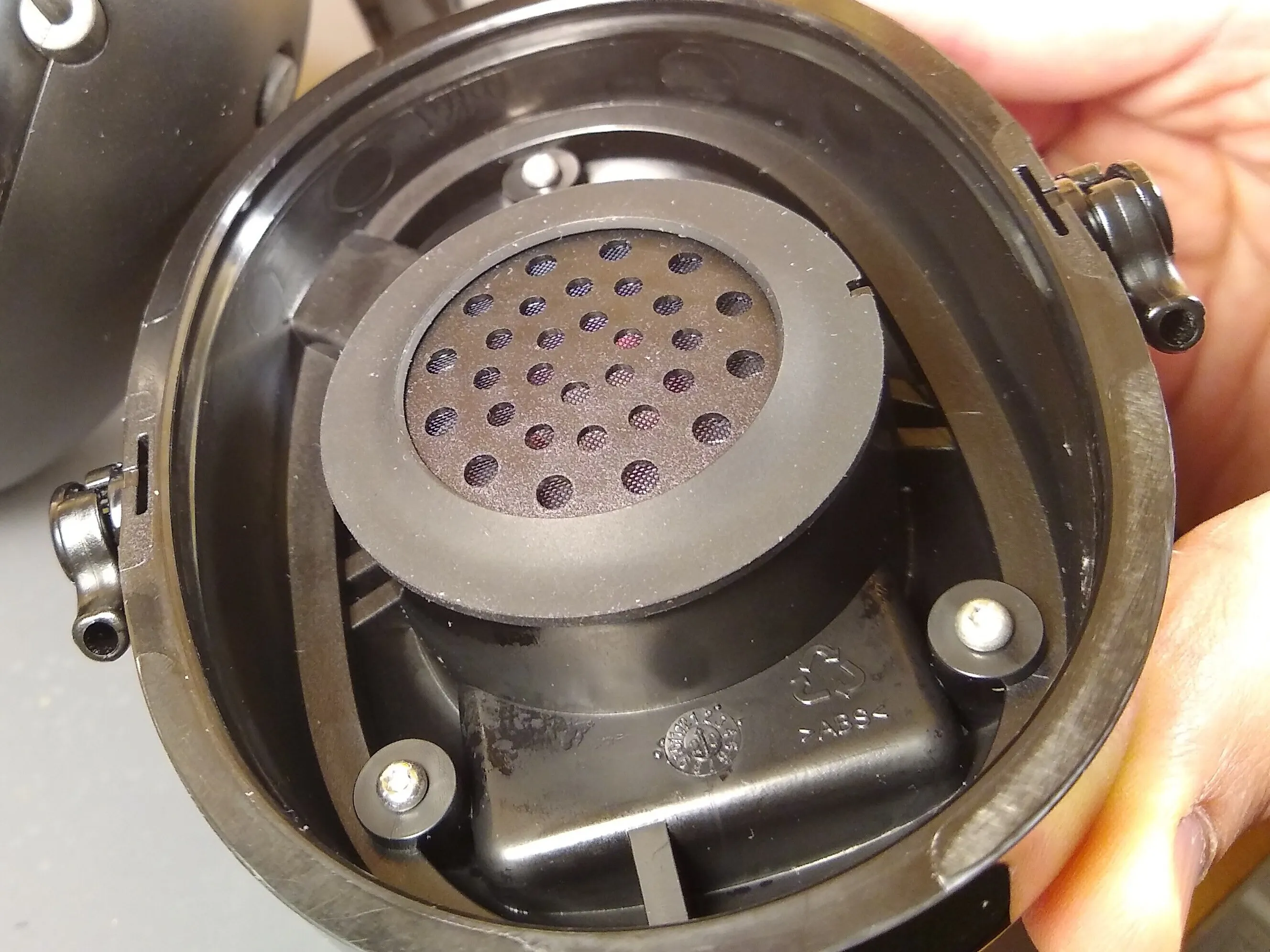

Левый боковой динамик и его полость имеют ширину 37 мм и глубину 16 мм. Под динамиком есть дополнительное пространство, возможно, для улучшения акустики. Резиновая прокладка приклеена. Правая сторона имеет аналогичную полость, хотя и не такую глубокую.
Правильные сменные чашки амбушюр - GEL-HYG (специально для WorkTunes). Заменители в стиле Peltor почему-то не работают.
Комментарии к статье
Как насчет оголовья? Можно ли его заменить? Или, может быть, наконечник чашки наушников?
Я не знаю, можно ли найти оголовье в качестве сменной детали. Однако гелевые чашки наушников можно заменить. Просто найдите 3M Peltor Gel Ear Cup replacements.
Сменные гелевые подушечки для наушников типа PELTOR, таких как Optim 105, не подходят. Размер отличается. Сменные гелевые подушечки для 3M WorkTunes можно приобрести у компании 3M (артикул GEL-HYG). Я приобрел два запасных комплекта оригинальных сменных гелевых подушек 3M WorkTunes на Amazon еще в марте 2022 года, когда их распродавали по цене 12,73 доллара США за штуку. Поскольку у меня уже была пара Optim 105, я решил посмотреть, как они будут работать с ними, и, возможно, купить комплект и для них (у меня две пары WorkTunes, следовательно, по комплекту запчастей для каждой). Выяснилось, что они не подходят к Optim 105, а в описании товара на Amazon указано, какие модели совместимы.
Спасибо, Роберт. Я забыл, где я это прочитал.
Эй, вы когда-нибудь ремонтировали оголовье? Я вижу варианты замены на ebay, но нигде не могу найти информацию о замене.
Может кто-нибудь подскажет, где можно найти провод, который соединяет две оболочки вместе. Я знаю, что провод имеет 6 проводников и его внешний диаметр составляет 2,6 мм или .102''. мой сломался. спасибо.
Я не знаю точной замены, 3M, похоже, ничего не перечисляет. Частично сложность замены заключается в том, что резиновый 'блок', который удерживает кабель, отливается вокруг кабеля. Но если вы готовы к MacGyver, горячий клей и некоторые 6-проводниковый кабель от Amazon (быстрая доставка, но вроде толстый 28awg https://www.amazon.com/Striveday-conduct...) или AliExpress (30awg, но занимает месяц, чтобы прибыть, https://www.aliexpress.com/item/22558003...) должны работать нормально. Если идти по пути МакГайвера, не думаю, что толщина будет иметь такое уж большое значение. Удачи!
Нужен порядок цветового кода 6 проводов, которые идут в правом ухе к печатной плате сверху вниз
Ссылаясь на картинку (с перевернутым текстом на плате), верх -> низ:
Сине-золотой
Зеленый
Красно-белый
Синий
Оранжевый
Красный
По крайней мере, так у меня. Не так много дополнительной проводки, может потребоваться провод-перемычка (я использовал 28 AWG, и он отлично работает).
Кто-нибудь может сказать мне, какого размера бита нужна для удаления трех винтов? Спасибо
Для них требуется небольшой Torx. Прошло много времени с тех пор, как я разобрал свой для ремонта порта зарядки, который оторвался от платы, но он был где-то между T-5 и T-9 размером. Я не особо задумывался о размере, потому что у меня есть большой набор различных насадок для ремонта электроники, и я просто перебирал маленькие Torx в диапазоне 5-9, пока не нашел подходящий.
Это бита Torx T7.
Забыл сказать автору этой разборки: спасибо, размеры динамиков мне очень помогли! Если вы умеете паять, их легко заменить, и новые, которые я поставил, звучат отлично!
Отлично! Я вижу, что не указал, где я измерял, но похоже, что я мог легко измерить только внешний край. Какой размер вы в итоге купили и он хорошо работает? 35 мм?
Знаете ли вы какой-нибудь мод, позволяющий воспроизводить звук через Bluetooth? Обычно разъем может воспроизводить звук, только если Bluetooth приостановлен или отключен. Я хотел бы использовать оба разъема одновременно, чтобы иметь возможность следить за двусторонней радиосвязью в то же время.
Если у вас есть идеи по поводу обходных путей для этого, я буду благодарен, если вы поделитесь ими.
Как насчет прокладки проводов от аудиоразъема, чтобы они постоянно шли к динамикам? Вам придется проверить, какие именно соединения необходимы. Ссылаясь на это изображение (https://guide-images.cdn.Делаете.ру/igi/...), в основном один провод должен идти от одной из припаянных площадок на аудиоразъеме в правом верхнем углу к красной площадке для проводов колонок внизу, а другой - от другой площадки на разъеме к одному из цветных проводов на левой стороне. Надеюсь, это имеет смысл!
Спасибо! Я попробую и сообщу о результатах.
Привет, просто хочу сказать спасибо за то, что вы документируете свои усилия!
Я шел по узкому коридору, и дверная ручка зацепила внешний кабель, в результате чего провода оторвались от внутренних площадок для пайки. Следуя вашим инструкциям, я открыл продукт, а затем, используя ваши фотографии, припаял безымянные провода обратно к их правильным площадкам, и все снова работает отлично! После тестирования я также использовал немного горячего клея, чтобы снять напряжение с этих проводов.
Вы полностью спасли мой прибор от свалки!
Вот почему люди появляются здесь! Вытащили ли провод из существующего литого багажника? Мне трудно понять, какой способ отказа вы видели и как улучшить конструкцию. Не могли бы вы выложить где-нибудь фотографию или видео? Я разрабатываю подобные проекты в свободное время, и это полезное знание.Awesome :)
У меня есть несколько пар worktunes, которые перестали работать. (Я продолжал покупать новые вместо того, чтобы пытаться их починить) Одну из них я открыл и задвинул штекер батареи на место, и она снова начала работать, но две другие все еще не работают после этого конкретного исправления, и не похоже, что какой-либо из проводов оторвался от своих паяных соединений. Как вы думаете, если купить новую батарею и поменять ее местами, это их исправит?
Они не реагируют на 100%, нет синего света при зарядке, ничего не происходит, когда я держу кнопку включения.
Спасибо за любое понимание!
Попробуйте использовать известный рабочий аккумулятор от другой гарнитуры? Но это странно, что у них обоих одинаковые симптомы, и они оба кажутся совсем мертвыми. Похоже, что умерла главная микросхема. Вы можете проверить его мультиметром, но да, скорее всего, это не связано с разрывом дорожек печатной платы.
Пропустил обновления этой темы в начале этого года. Не исключайте, что разъем microUSB отсоединен от основной платы. Если кажется, что контакт есть, это еще не значит, что он есть. Наушники могут не реагировать, потому что аккумулятор может быть мертв, сидя вокруг достаточно долго, чтобы разрядиться.
У меня есть пара WorkTunes, которые время от времени требовали ремонта, чтобы поддерживать их в рабочем состоянии. В первый раз, когда возникла проблема, гнездо зарядки все еще было прикреплено к основной плате и выглядело нормально. Однако при использовании пластиковой лопатки для надавливания на задние разъемы, когда устройство было подключено, загорелся синий индикатор. Быстрая обработка паяльником на некоторое время исправила ситуацию. В конце концов, гнездо оторвалось полностью. Тогда я приклеил его боковые стороны к плате эпоксидным клеем. Это продолжалось долгое время, пока задние выводы снова не отклеились (тот же тест спидгером). Я снова припаял их, и с тех пор они в порядке. Определенно попробуйте прижать задние разъемы к плате в качестве теста.
Спасибо за разборку. Я заменил батарею в моем worktunes 680mAh на 800mAh. А также заменил прокладки на GEL.
Я заметил, что моя батарея начинает терять емкость. Застревает на 80% при зарядке и относительно быстро падает. Все батареи 603040, которые я вижу, имеют емкость 800 мАч, что не проблема, так как это даст немного больше времени для игры. Только нужно убедиться, что батарея трехпроводная, а не двухпроводная JST. Я нашел аккумулятор на AliExpress, который включает в себя вилку, которая, похоже, правильного типа и имеет провод термистора в центре. У другого продавца есть похожая батарея, но провод терморезистора не в центре, а минус находится в этом месте. В худшем случае существующий разъем может быть отрезан и вставлен в новый аккумулятор с добавлением термоусадочной трубки для изоляции соединения. Это проект на конец этого года.
