Разборка 5w Mighty Dwarf

Введение

Это руководство поможет вам узнать, что находится внутри, и, возможно, поможет людям в определении проблем, с которыми они сталкиваются.

Что вам понадобится

Инструменты

•

  ×2

•

•

  Просмотр

Шаг 1 Получение доступа

• Я хотел разобрать эту штуку, чтобы выявить проблему, которая у меня была, а именно то, что она дребезжала при воспроизведении музыки. И в своем любопытстве я решил полностью разобрать его и выложить здесь, чтобы другие могли посмотреть.

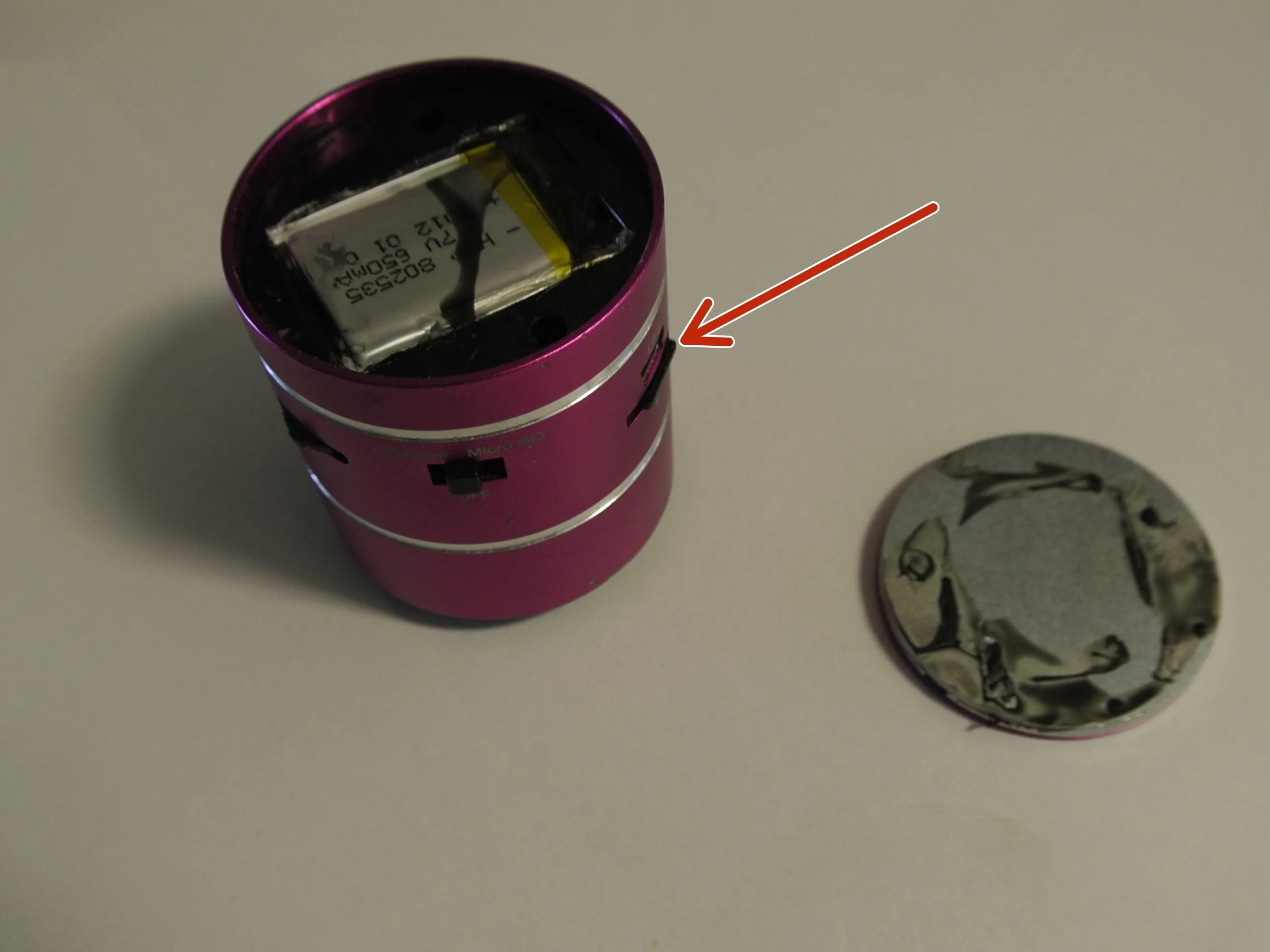

• Для начала я начал с извлечения SD-карты. (Красная стрелка, вторая картинка)

• Чтобы получить доступ, мне пришлось использовать металлическую лопатку, вставив ее между корпусом и верхней крышкой.

• Крышка имеет толщину около 3-4 мм и приклеена по всему периметру чем-то вроде RTV, я думаю, и для того, чтобы ее отклеить, нужно приложить немало усилий, отсюда и металлическая лопатка.

• Под крышкой находится аккумулятор. С обратной стороны она приклеена обычным липким клеем, чтобы закрепить ее в подставке, в которой она находится. Мне нужно было отклеить ее, чтобы сделать шаги, аккуратно, чтобы не выдернуть, она припаяна к печатной плате, и мне просто нужно было, чтобы она была свободна.

Шаг 2. Подъем подставки для аккумулятора

• Выкручиваем винты PH0 в отверстиях.

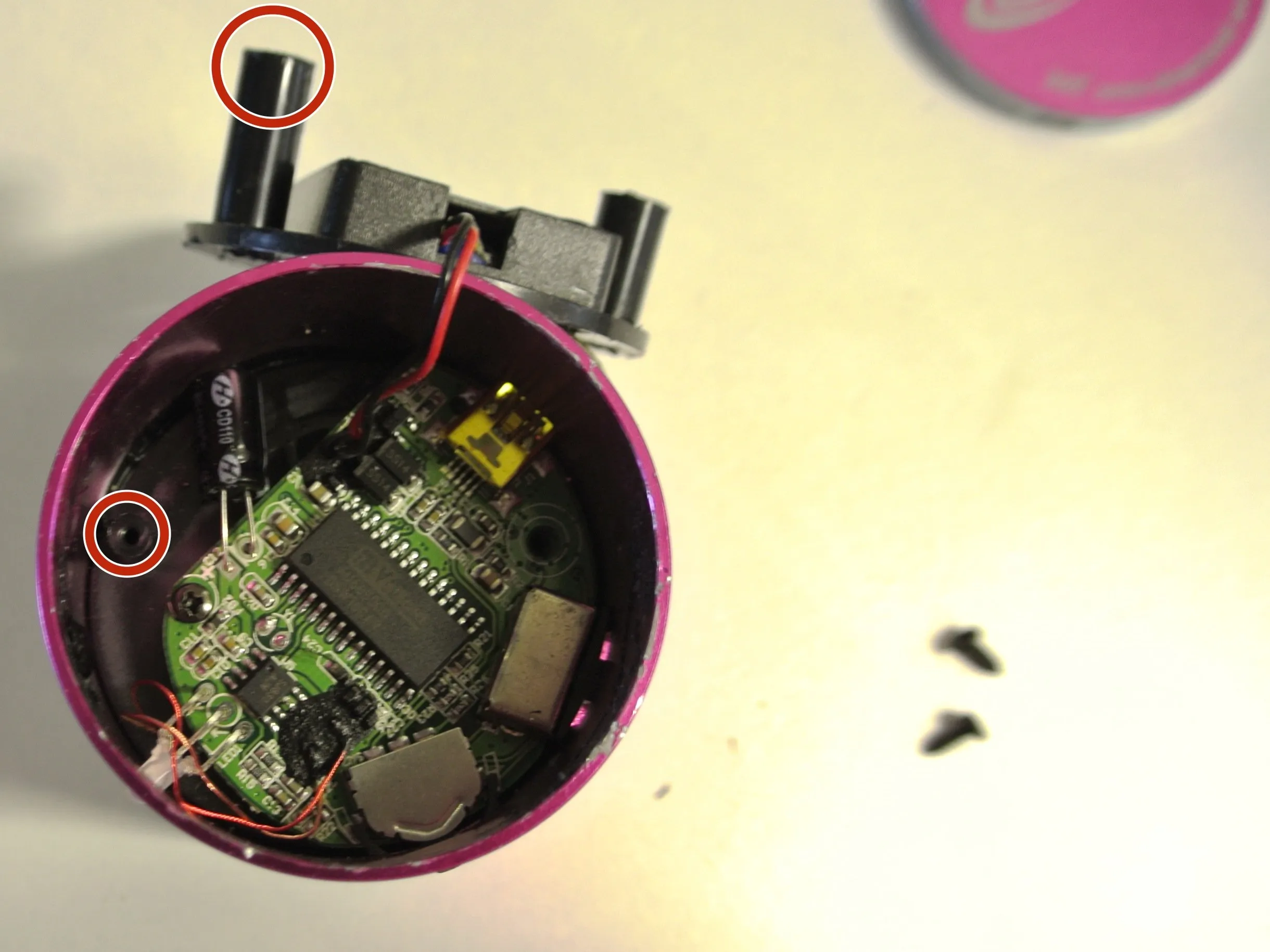

• Подставка для батареи в некоторых местах проклеена тем же RTV, что и верхняя часть, а одно из отверстий под винты установлено на своего рода ласточкин хвост, показанный на второй картинке красными кругами.

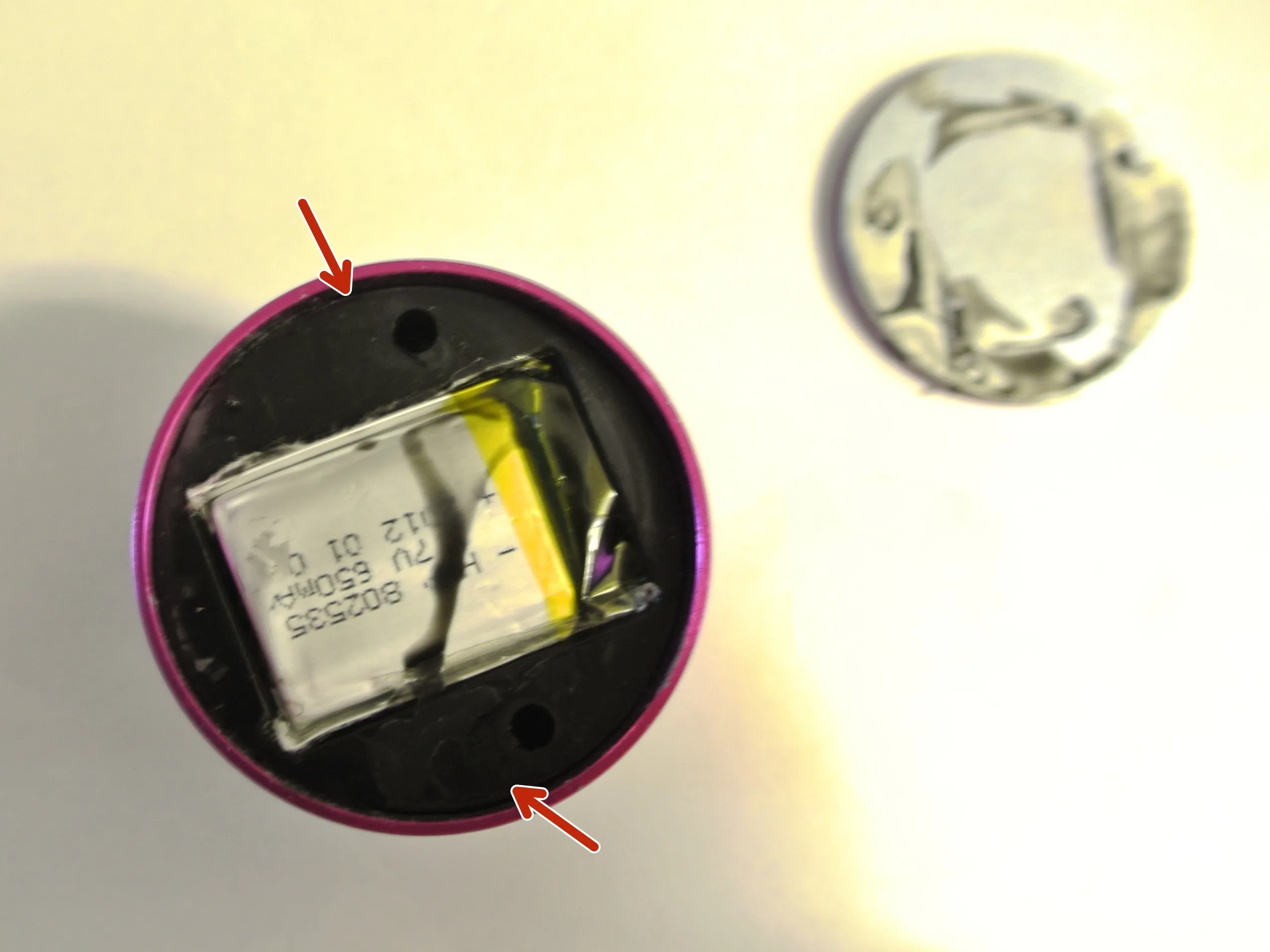

• С помощью двух лопаток поднимите люльку с того места, где она наиболее прочна, как показано красными стрелками на первой фотографии. Приходилось быть осторожным, чтобы не разрушить боковые стороны подставки в местах приложения силы.

Шаг 3 Снятие печатной платы и динамика

• После снятия подставки вы можете увидеть плату, которая крепится двумя винтами, один из которых я уже открутил при разборке подставки.

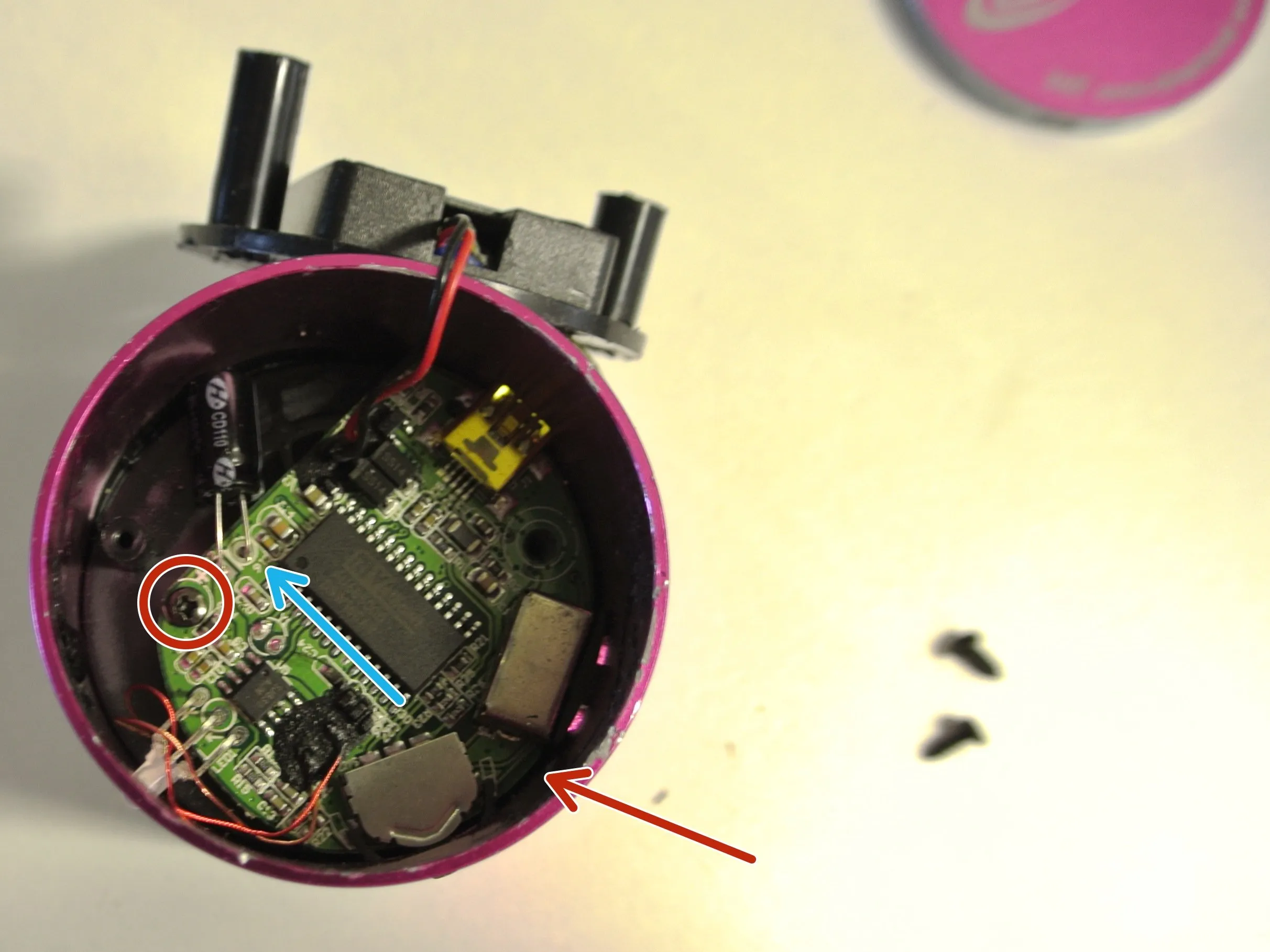

• Я выкрутил винт в красном круге и подковырнул его палочкой, где находится красная стрелка, в направлении синей стрелки. Пришлось подтолкнуть светодиод внутрь большим пальцем, пока плата не отсоединилась.

• Золотые и красные кабели, идущие к динамику, доставили мне немало хлопот, так как я чуть не отсоединил их при снятии печатной платы.

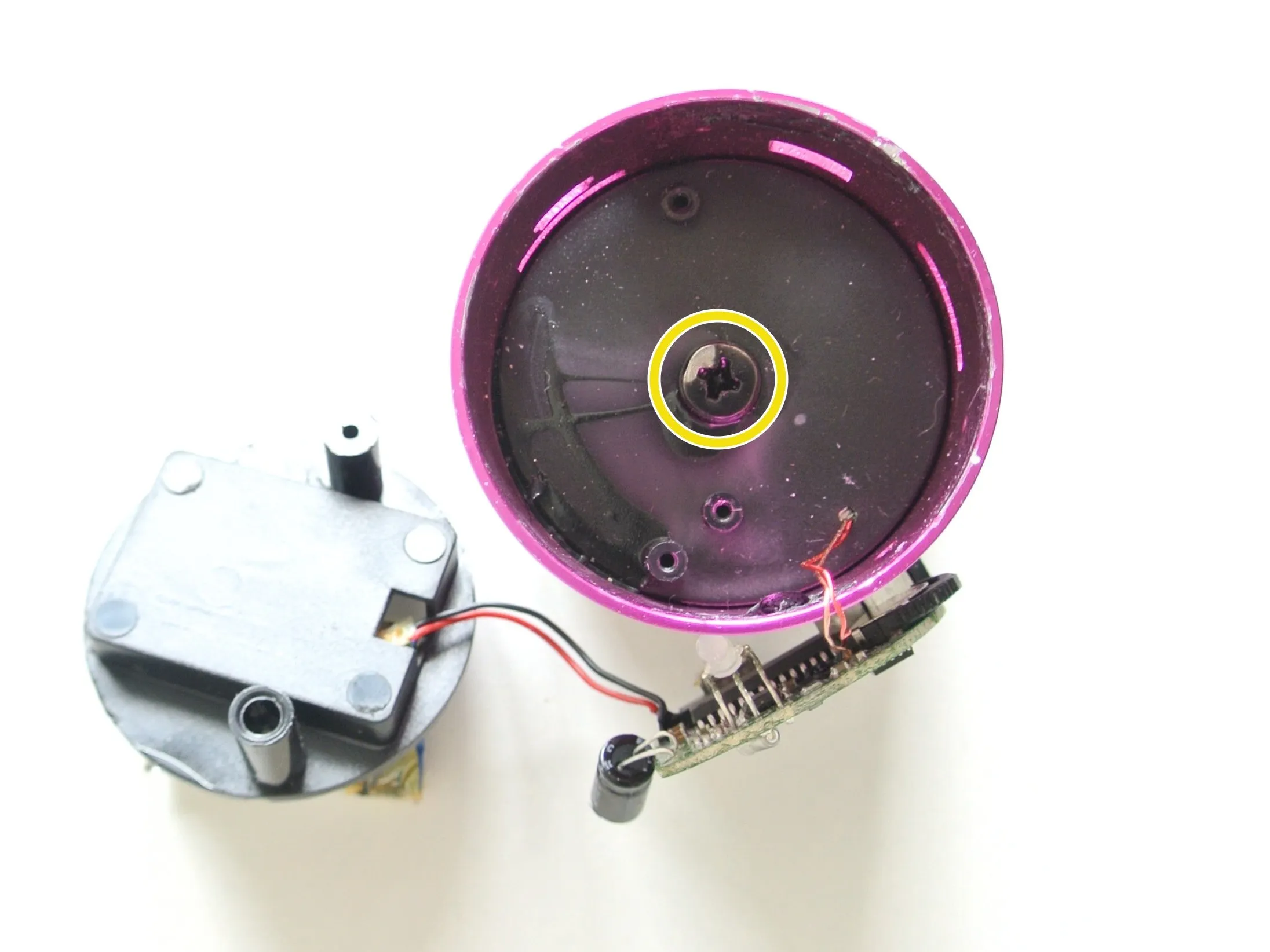

• На втором рисунке винт (PH2) и желтый кружок удерживают резонансный динамик на месте (в моем случае он был свободен, и мне пришлось просто немного затянуть винт). Пришлось снова быть осторожным с кабелями динамика, так как динамик довольно легко выпал, когда винт был удален.

• Обратите внимание, что я не стал удалять пластиковый разделитель между динамиком и печатной платой, так как он служит для удержания печатной платы на нужной высоте и хорошо закреплен еще большим количеством RTV.

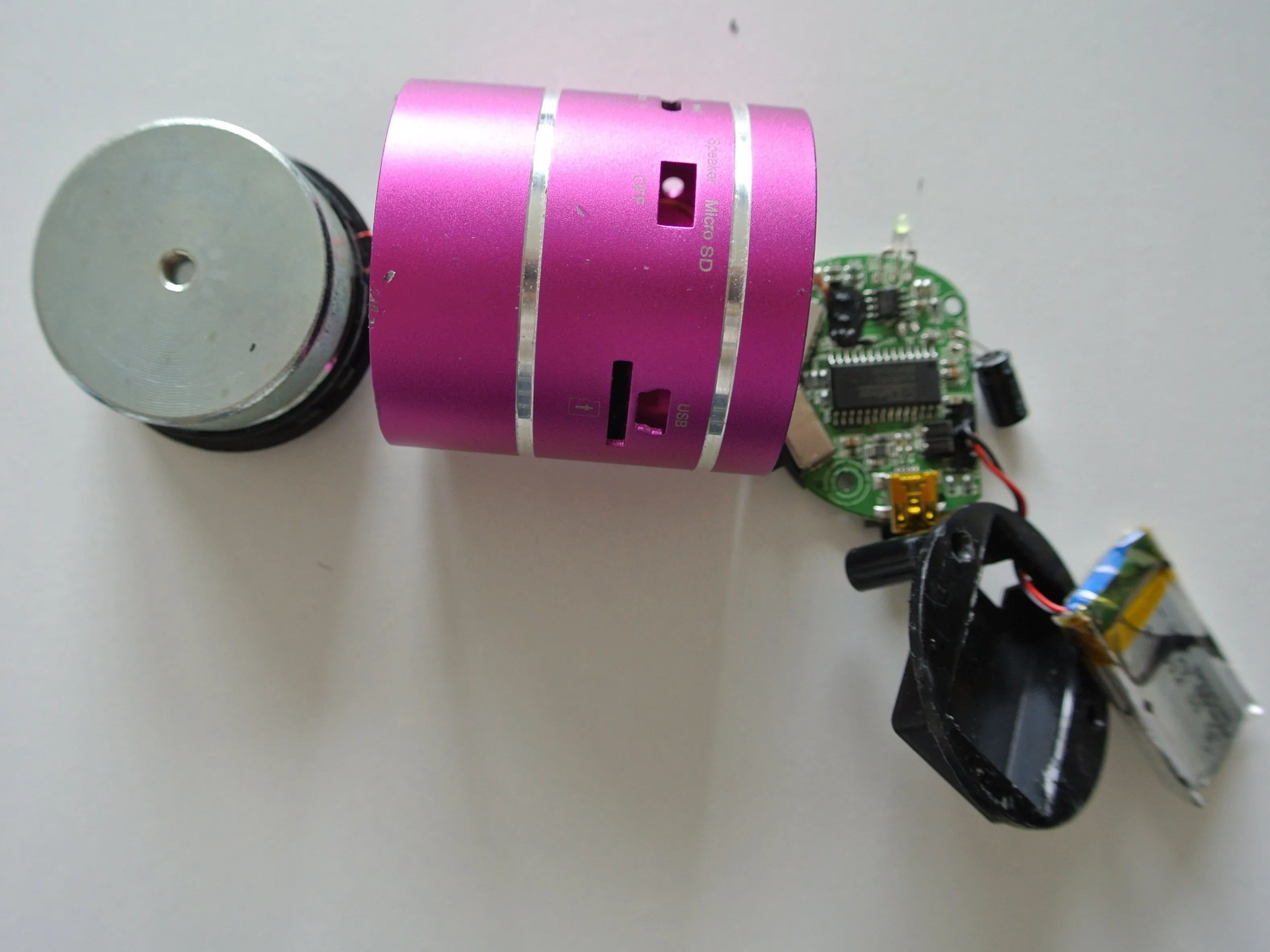

• На последней фотографии изображен выпотрошенный Mighty Dwarf.
