Разборка цифрового конвертера Access HD

Введение

Я разбираю обычный DTV-конвертер, чтобы посмотреть, что в нем находится, и развенчать чушь о 'камере'. В этой маленькой коробочке 16 Мб оперативной памяти и неизвестный по скорости процессор. Что ж, давайте узнаем!

Что вам понадобится

Инструменты

•

Шаг 1. Access HD Digital Converter Teardown

• Ах, эта крошечная коробочка. Напоминает по размерам новый Apple TV. Ура дешевой серебристой краске. А чего вы ожидали за 20 долларов?

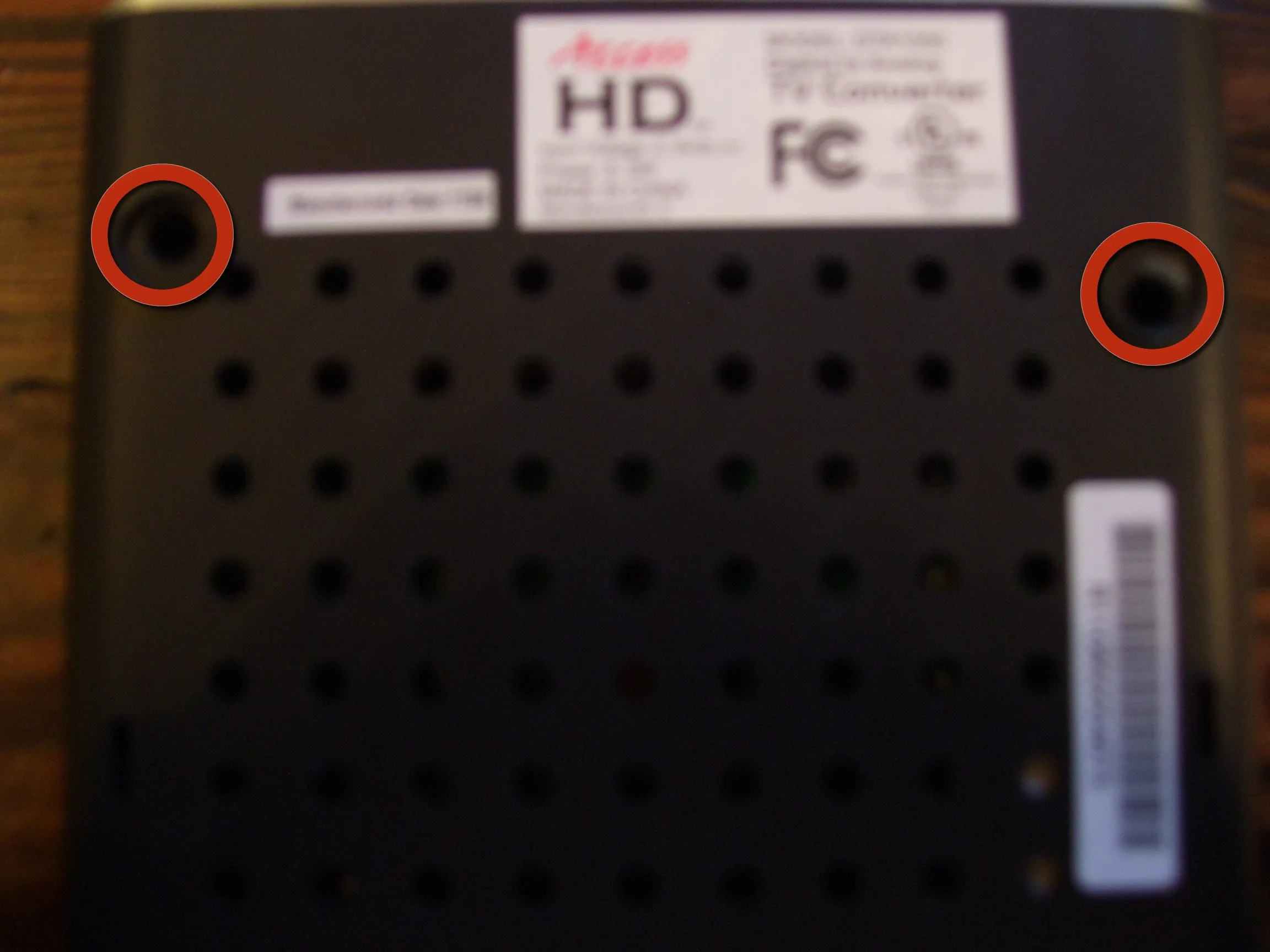

• Чтобы открыть его, необходимо открутить 3 винта. 1 на задней панели и 2 на дне за резиновыми липучками.

• Также на задней панели есть 1 клипса, которую нужно отстегнуть, она видна.

• Устройство принимает цифровые сигналы OTA и преобразует их в аналоговые 480p. Иронично, что оно называется Access 'HD'. На ваш выбор композитный или коаксиальный кабель.

Шаг 2

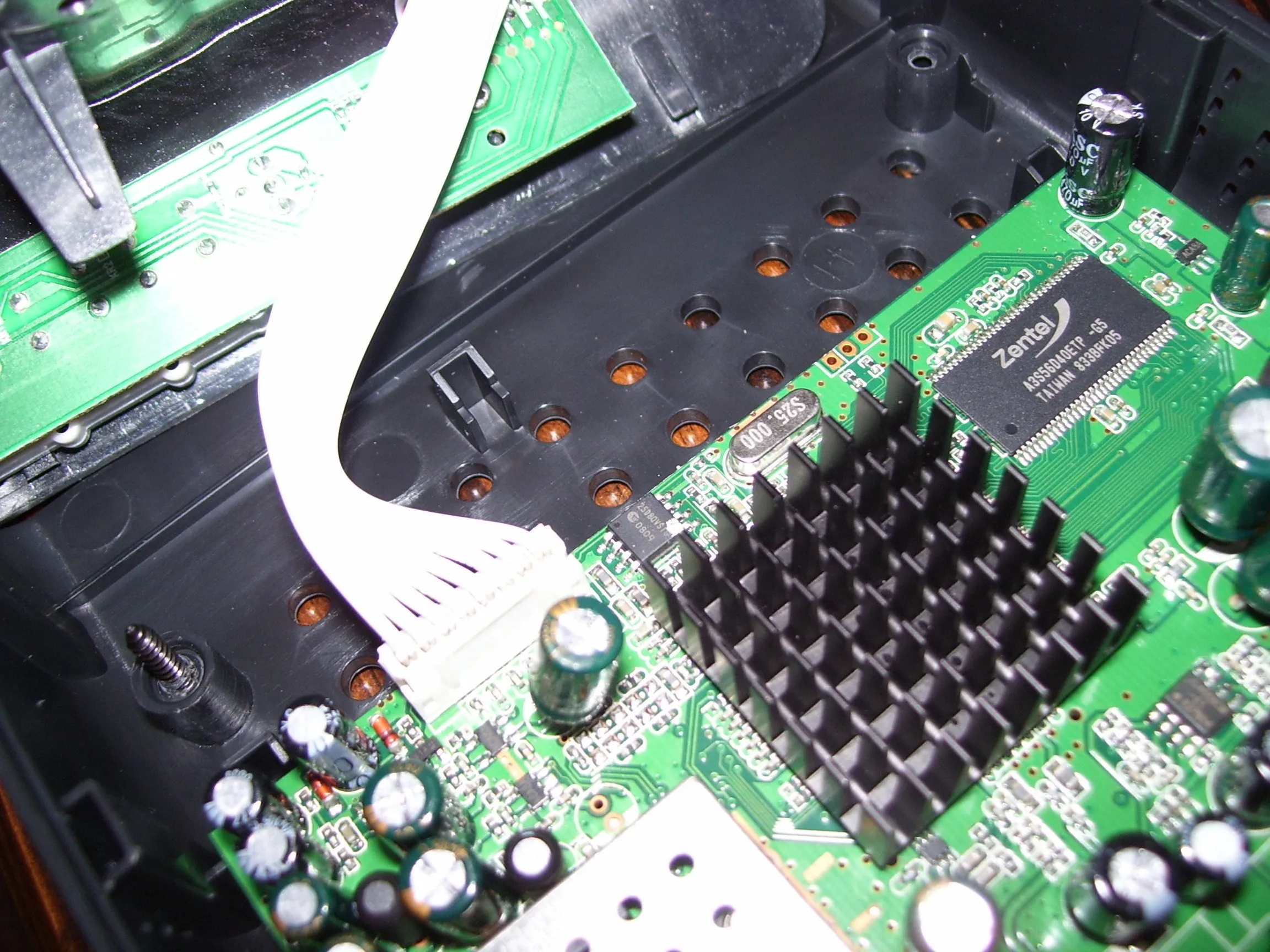

• После снятия крышки необходимо отсоединить кабель передней кнопки.

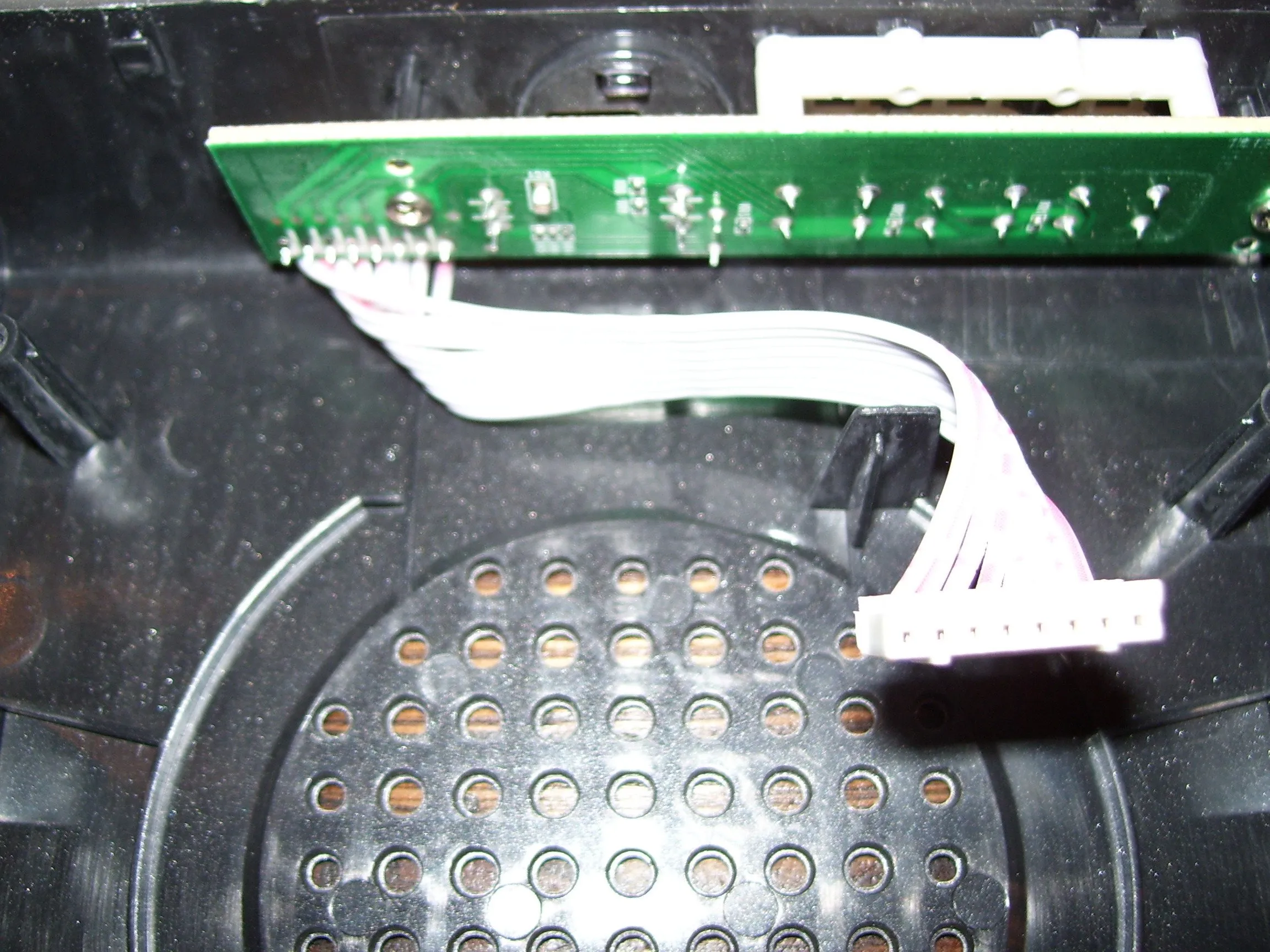

• На плате передних кнопок не так уж и много. Кнопки, 2 цветных светодиода и ИК-приемник.

Шаг 3

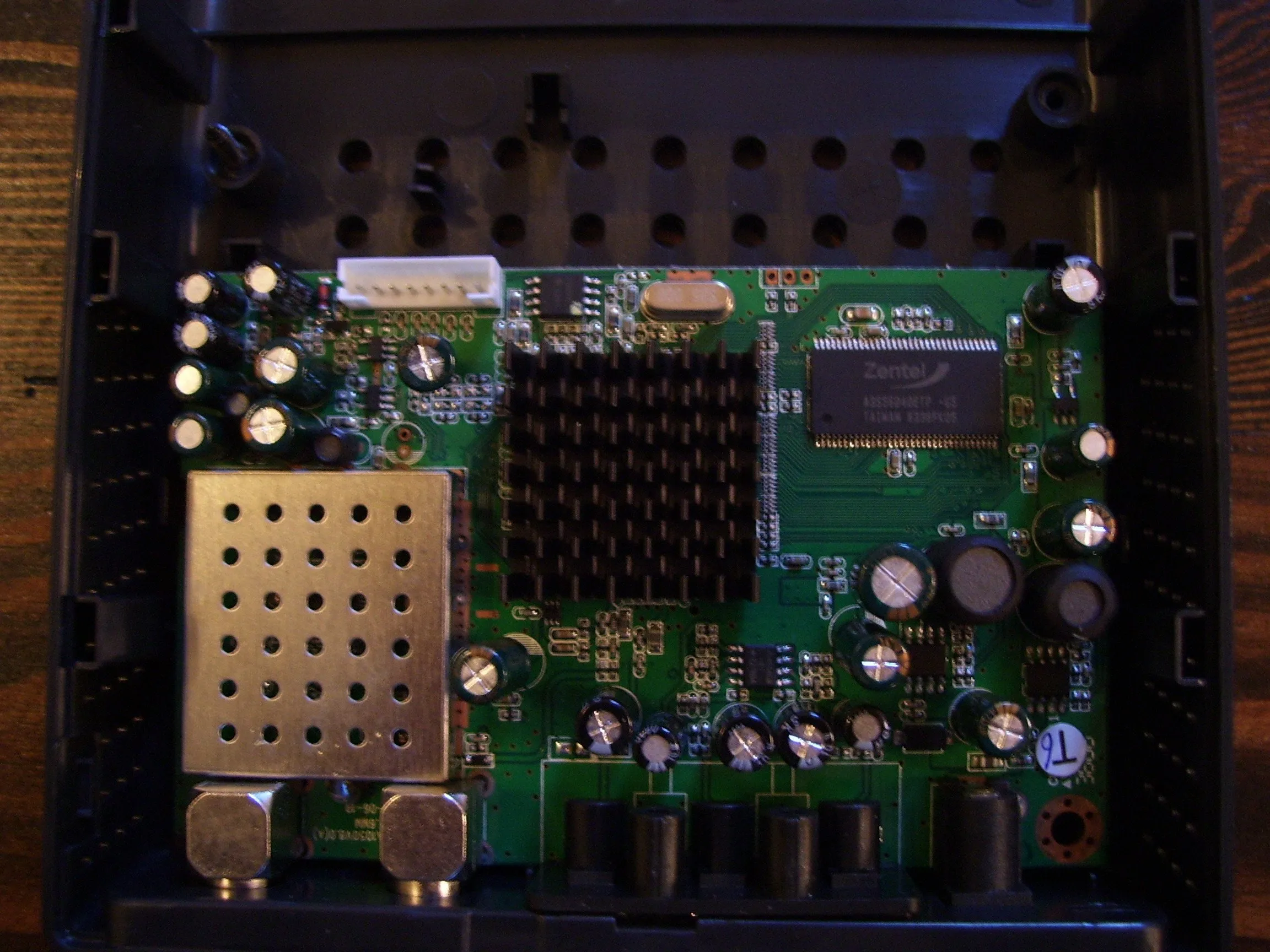

• Материнская плата занимает только 2/3 корпуса. Остальное - пустой пластик!

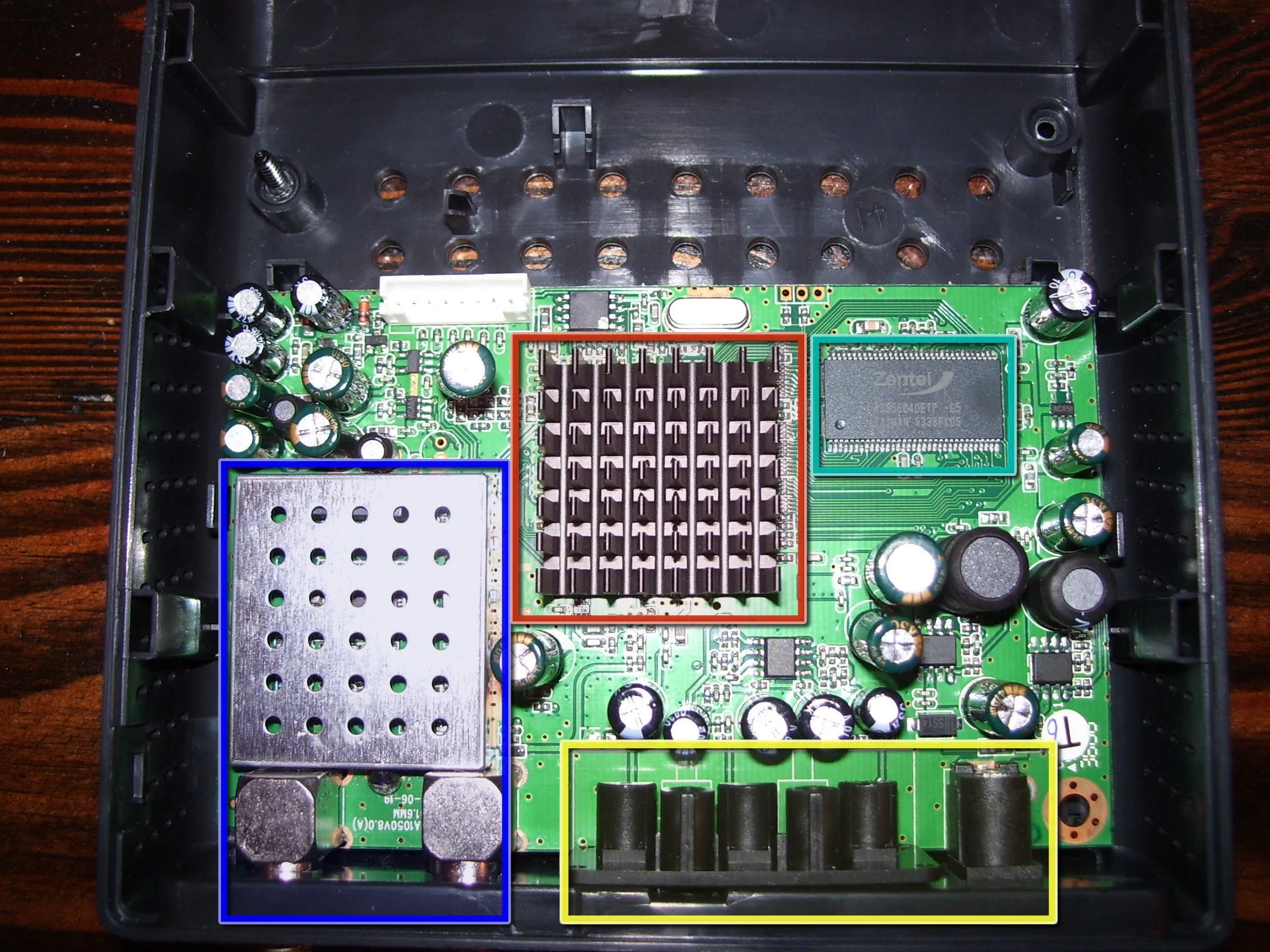

• Неизвестный процессор с тактовой частотой 100 мгц и 16мб оперативной памяти на борту. Содержит композитный видеокодер и какой-то простой видеоконтроллер, способный поддерживать разрешение 480p.

• 4mb Flash DRAM, которая содержит неизвестную простую ОС, управляемую меню. Никаких дополнительных функций.

• Композитный видеовыход, гнездо для подключения питания

• Радиочастотные трансиверы

• В этом маленьком устройстве нет ничего особенного. Оно хорошо справляется с приемом бесплатного эфирного телевидения. Он имеет тенденцию работать в горячем режиме, так что процессор, должно быть, не очень хорошо разработан для такой простой задачи, как декодирование MPEG4-потоков.
