Разборка настольного компьютера Acer Aspire T TC-865-NE

Разборка настольного компьютера Acer Aspire T TC-865-NE

Введение

Это простой разбор, который позволит вам получить доступ и заменить основные компоненты системы, такие как жесткий диск, оперативная память, дисковод, блок питания и т. д.

Сюда не входят инструкции по снятию/замене основных компонентов, таких как процессор или материнская плата.

Что вам понадобится

Инструменты

  • Крестовая отвертка №2
    Отвертка Phillips #2 | Источник - ifixit.com
    Вид

Шаг 1 Снятие основной боковой панели

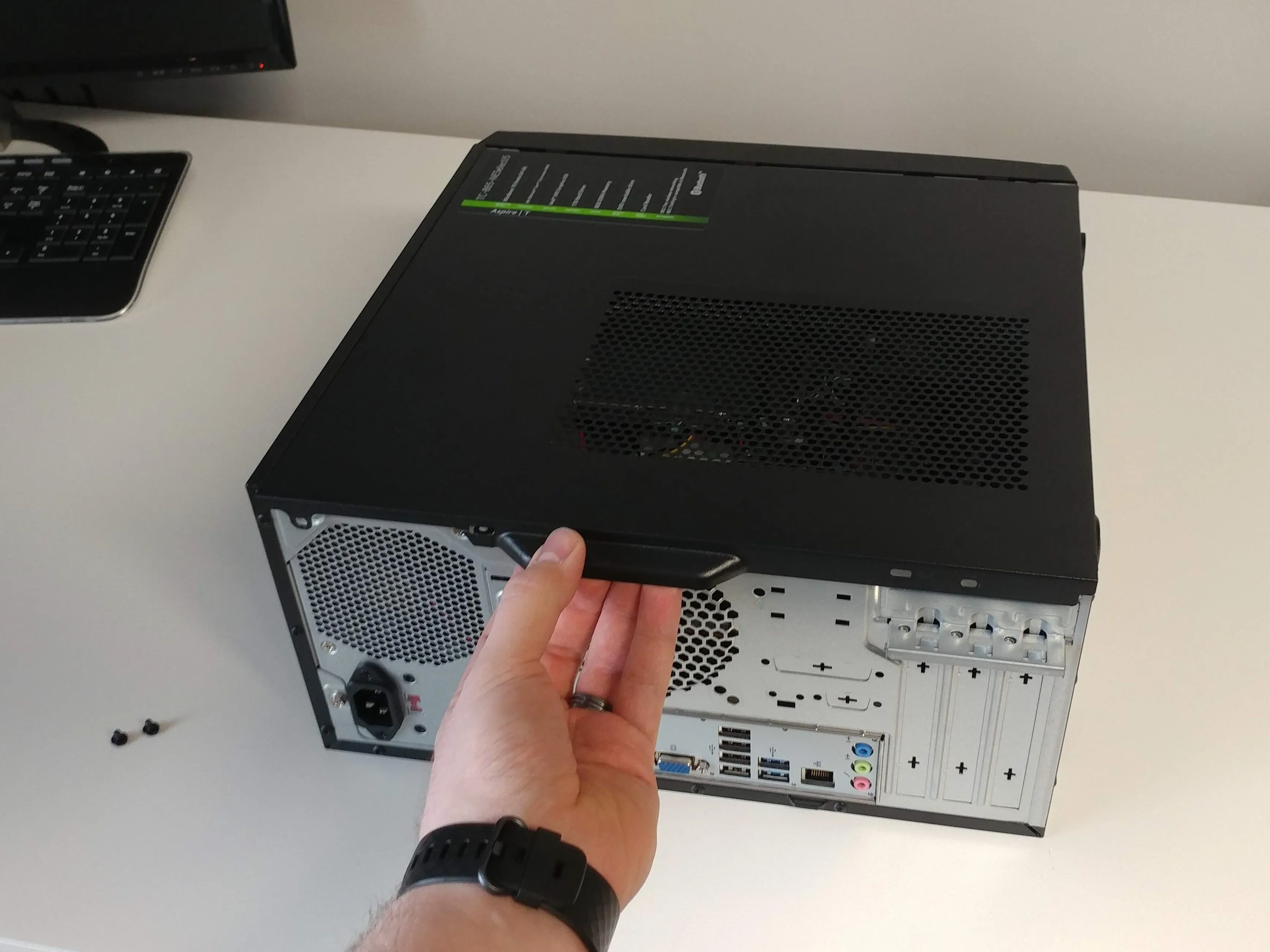

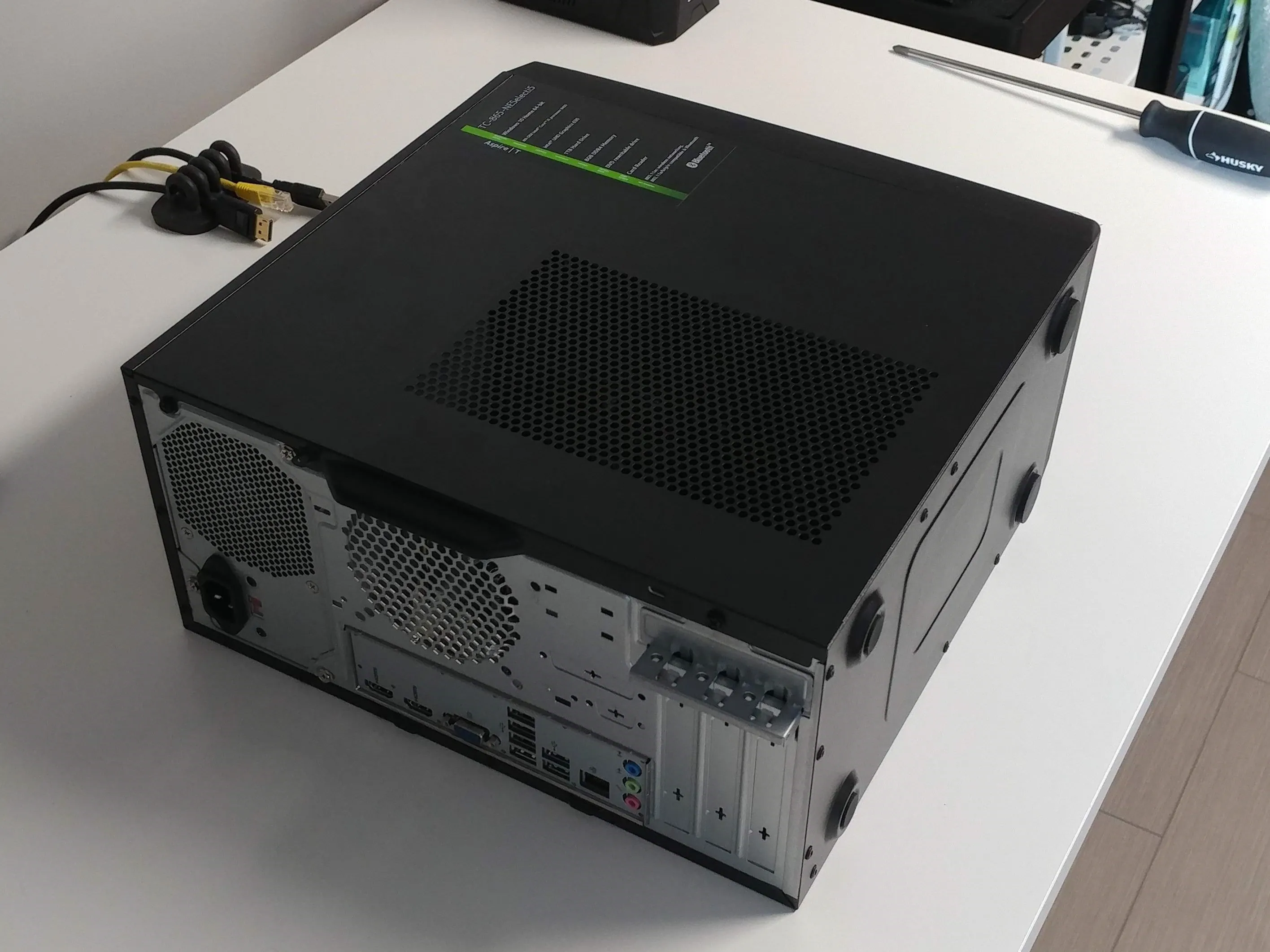

Разбор настольного компьютера Acer Aspire T TC-865-NE, базовое снятие боковой панели: шаг 1, изображение 1 из 3
Разборка настольного компьютера Acer Aspire T TC-865-NE, базовое снятие боковой панели: шаг 1, изображение 1 из 3 | Источник - ifixit.com

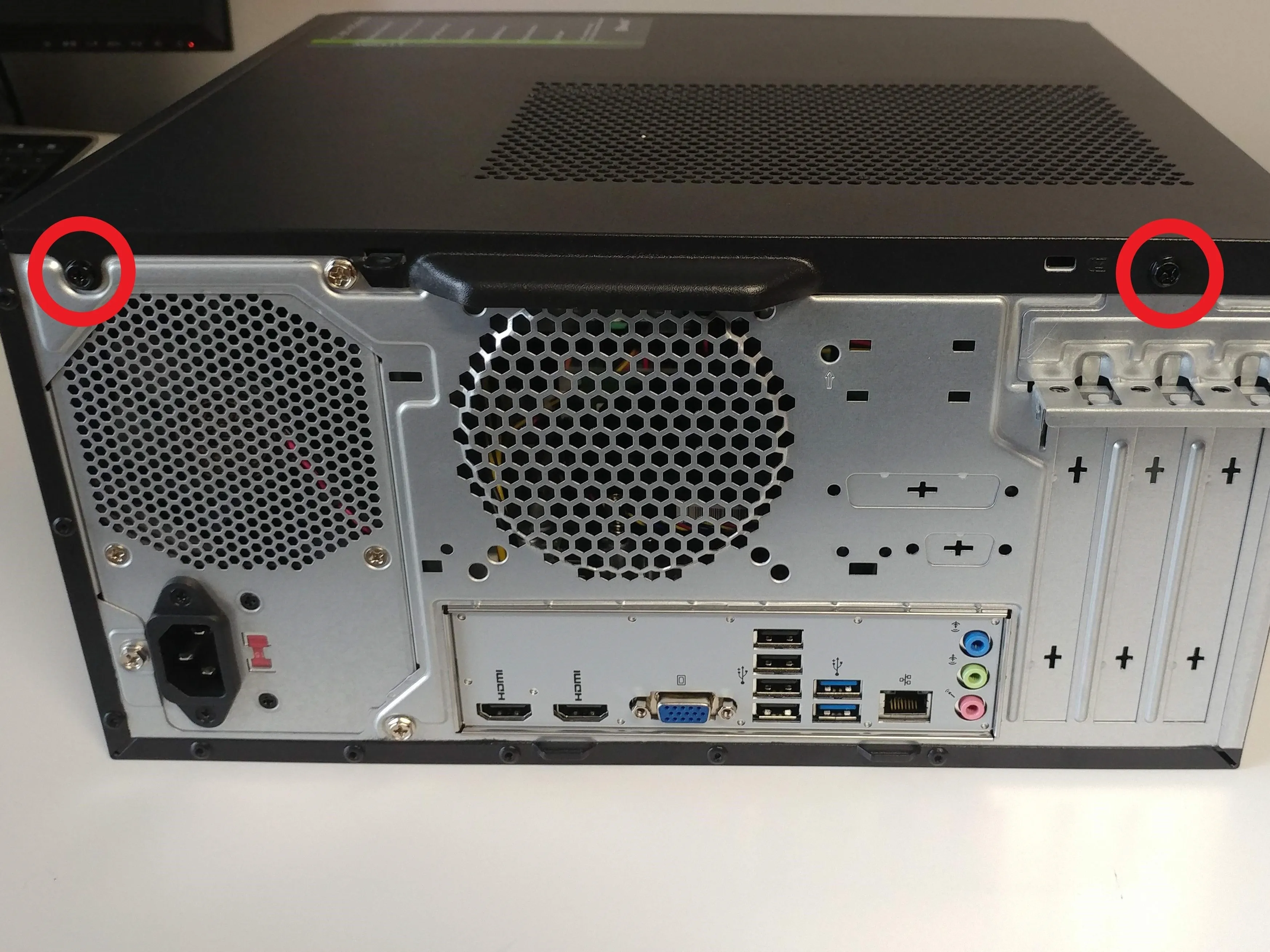

Разборка настольного компьютера Acer Aspire T TC-865-NE, снятие основной боковой панели: шаг 1, изображение 2 из 3
Разборка настольного компьютера Acer Aspire T TC-865-NE, базовое снятие боковой панели: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Разборка настольного компьютера Acer Aspire T TC-865-NE, снятие основной боковой панели: шаг 1, изображение 3 из 3
Разборка рабочего стола Acer Aspire T TC-865-NE, базовое снятие боковой панели: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Положите рабочий стол на правую сторону.

  • Открутите 2 черных винта, крепящих боковую панель в задней части корпуса.

  • Потяните рукоятку прямо назад и поднимите вверх, чтобы снять боковую панель.

Шаг 2 Снимите крепление накопителя

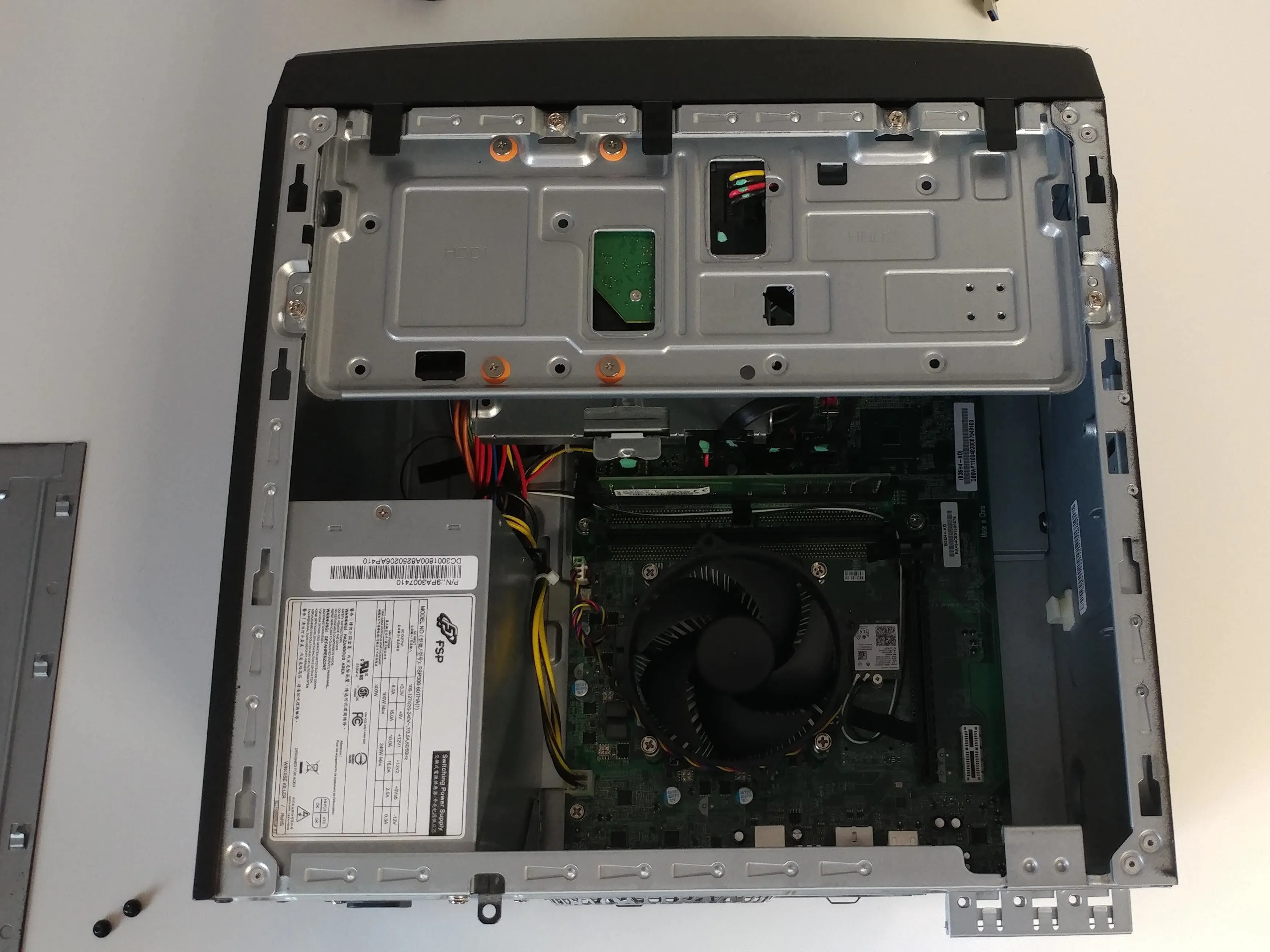

Разборка настольного компьютера Acer Aspire T TC-865-NE, снятие крепления накопителя: шаг 2, изображение 1 из 3
Acer Aspire T TC-865-NE Разборка рабочего стола, снятие крепления накопителя: шаг 2, изображение 1 из 3 | Источник - ifixit.com

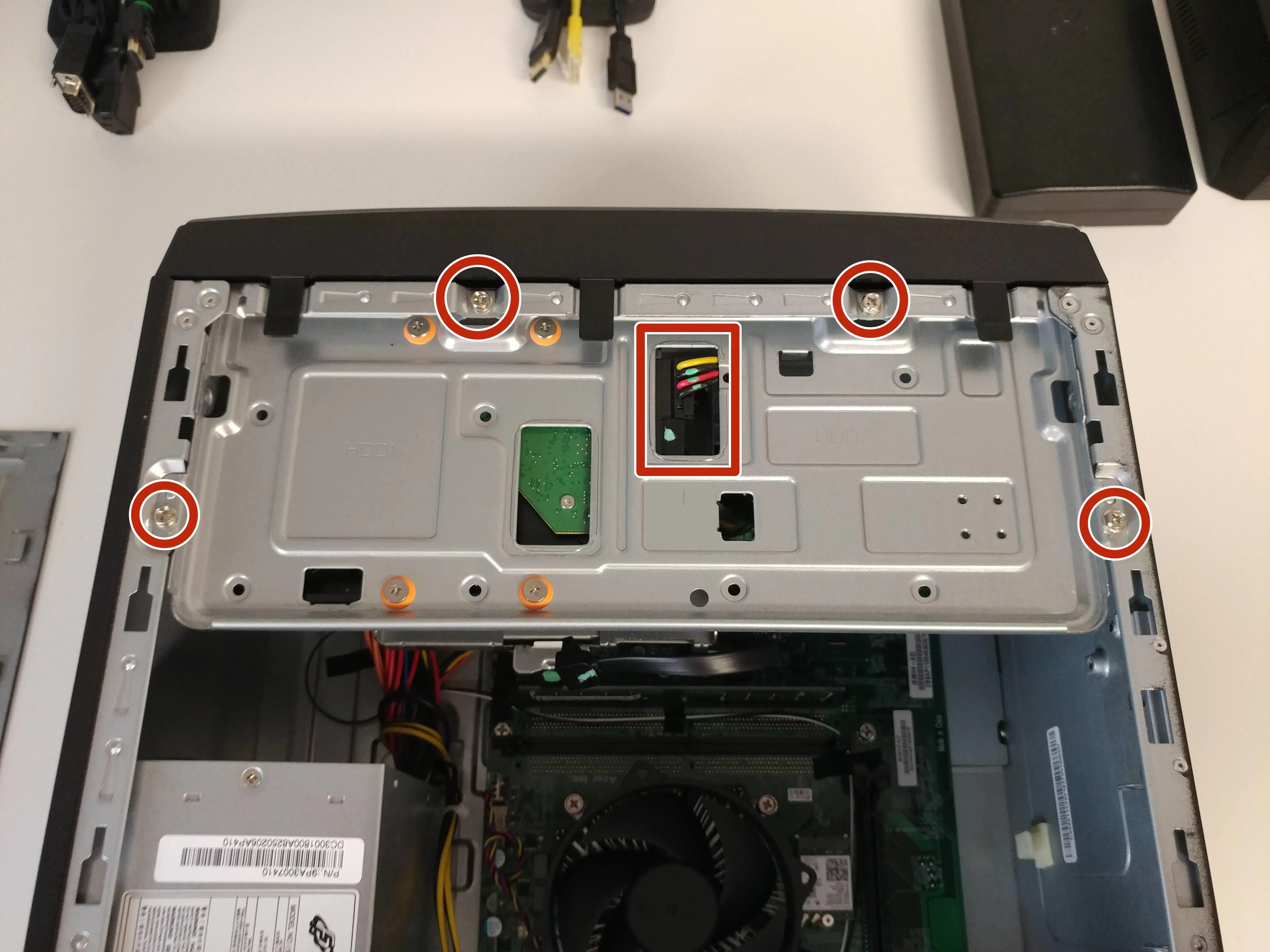

Разборка рабочего стола Acer Aspire T TC-865-NE, извлечение крепления накопителя: шаг 2, изображение 2 из 3
Acer Aspire T TC-865-NE Разборка рабочего стола, извлечение крепления накопителя: шаг 2, изображение 2 из 3 | Источник - ifixit.com

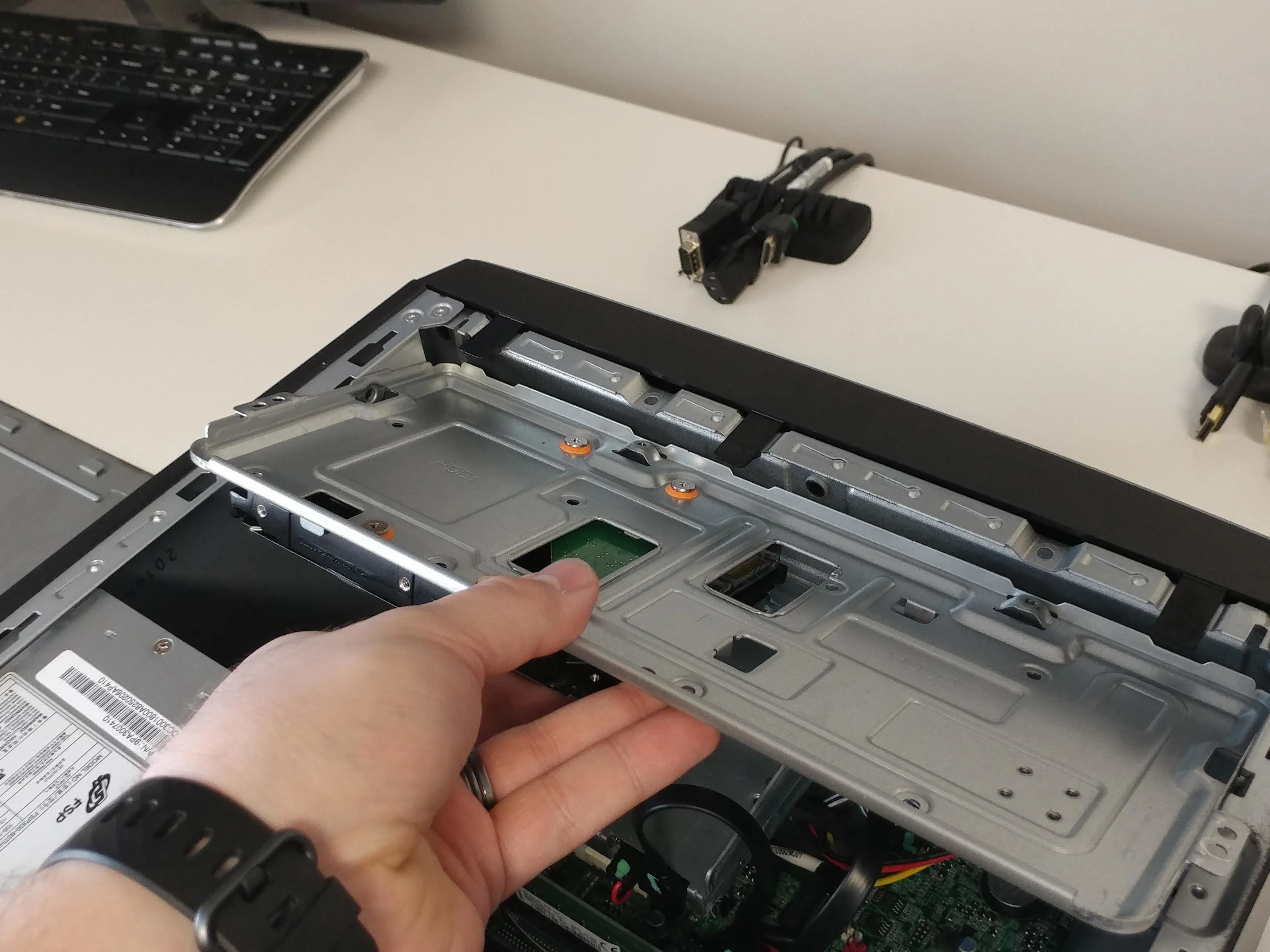

Acer Aspire T TC-865-NE Разборка рабочего стола, демонтаж крепления накопителя: шаг 2, изображение 3 из 3
Разборка рабочего стола Acer Aspire T TC-865-NE, демонтаж крепления привода: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Выкрутите 4 крестообразных винта, удерживающих крепление жесткого диска.

  • Отсоедините кабель питания и кабель передачи данных от жесткого диска.

  • Приподнимите крепление жесткого диска и потяните его назад (к задней стенке корпуса).

Шаг 3 Извлеките жесткий диск из крепления жесткого диска

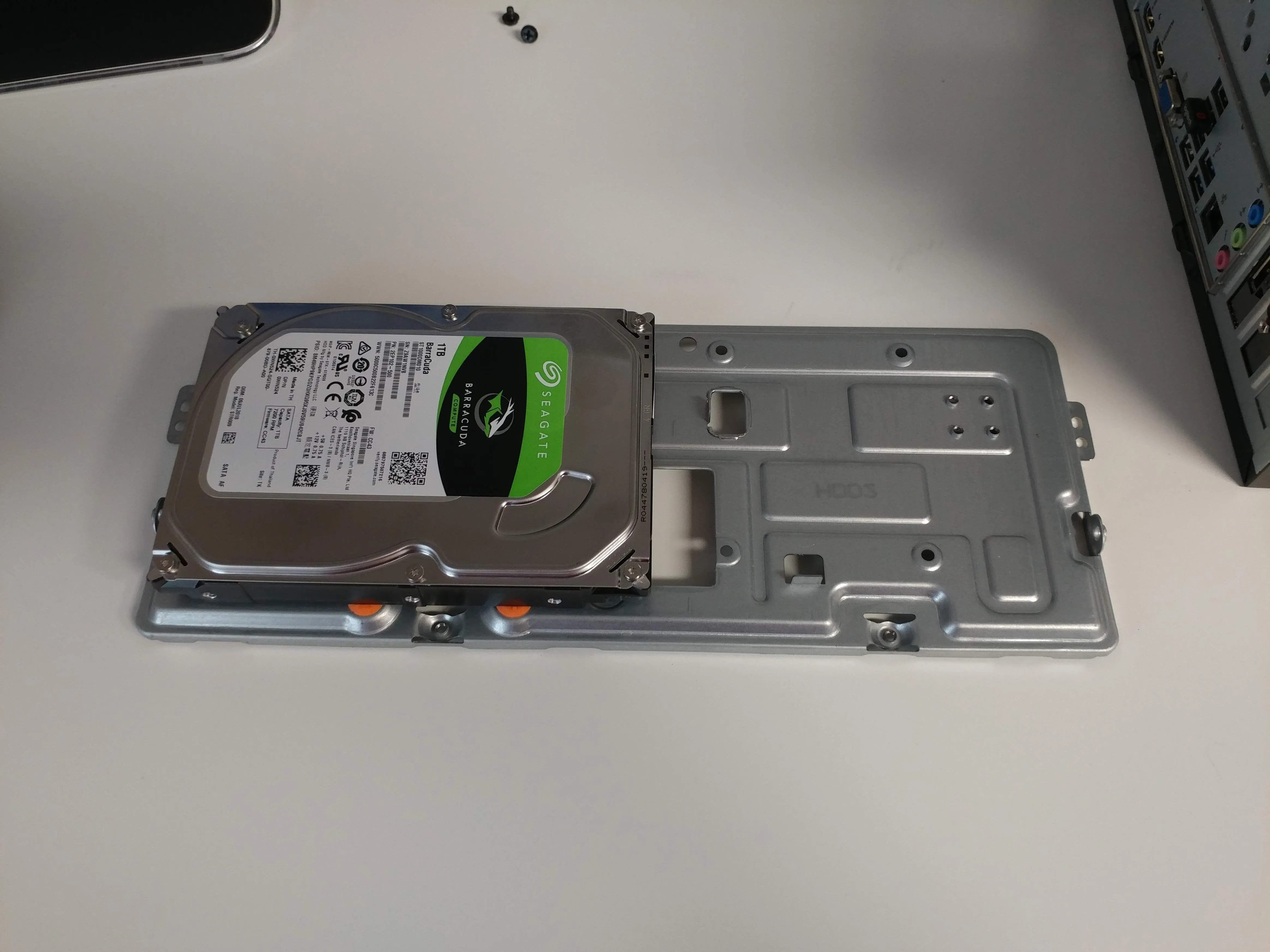

Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение жесткого диска из крепления: шаг 3, изображение 1 из 2
Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение жесткого диска из крепления: шаг 3, изображение 1 из 2 | Источник - ifixit.com

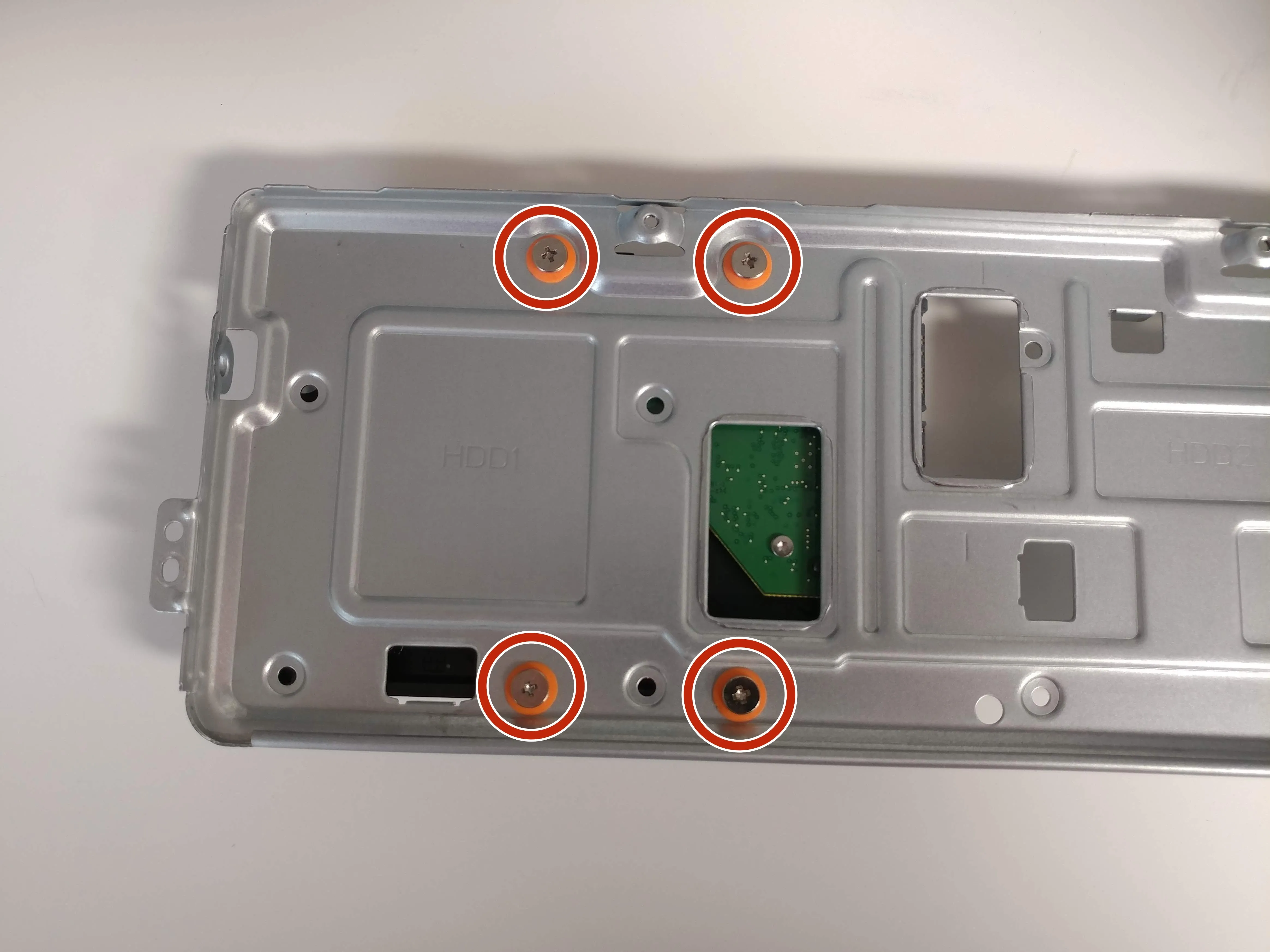

Acer Aspire T TC-865-NE Разборка рабочего стола, извлечение жесткого диска из крепления: шаг 3, изображение 2 из 2
Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение жесткого диска из крепления: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Просто открутите 4 винта, которыми жесткий диск крепится к держателю, а затем потяните их в стороны.

Шаг 4 Извлеките дисковод

Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение дискового накопителя: шаг 4, изображение 1 из 3
Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение дискового накопителя: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение дисковода: шаг 4, изображение 2 из 3
Acer Aspire T TC-865-NE Разборка рабочего стола, извлечение дисковода: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Acer Aspire T TC-865-NE Разборка рабочего стола, извлечение дискового накопителя: шаг 4, изображение 3 из 3
Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение дисковода: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Прежде чем снимать переднюю крышку корпуса, необходимо извлечь дисковод.

  • Отсоедините кабель питания и кабель передачи данных от задней панели дисковода.

  • Надавите на черный выступ, расположенный на задней панели дисковода, а затем сдвиньте его вперед к передней части корпуса.

  • Завершите извлечение дисковода, вытащив его из передней части корпуса.

Шаг 5 Снятие передней крышки корпуса

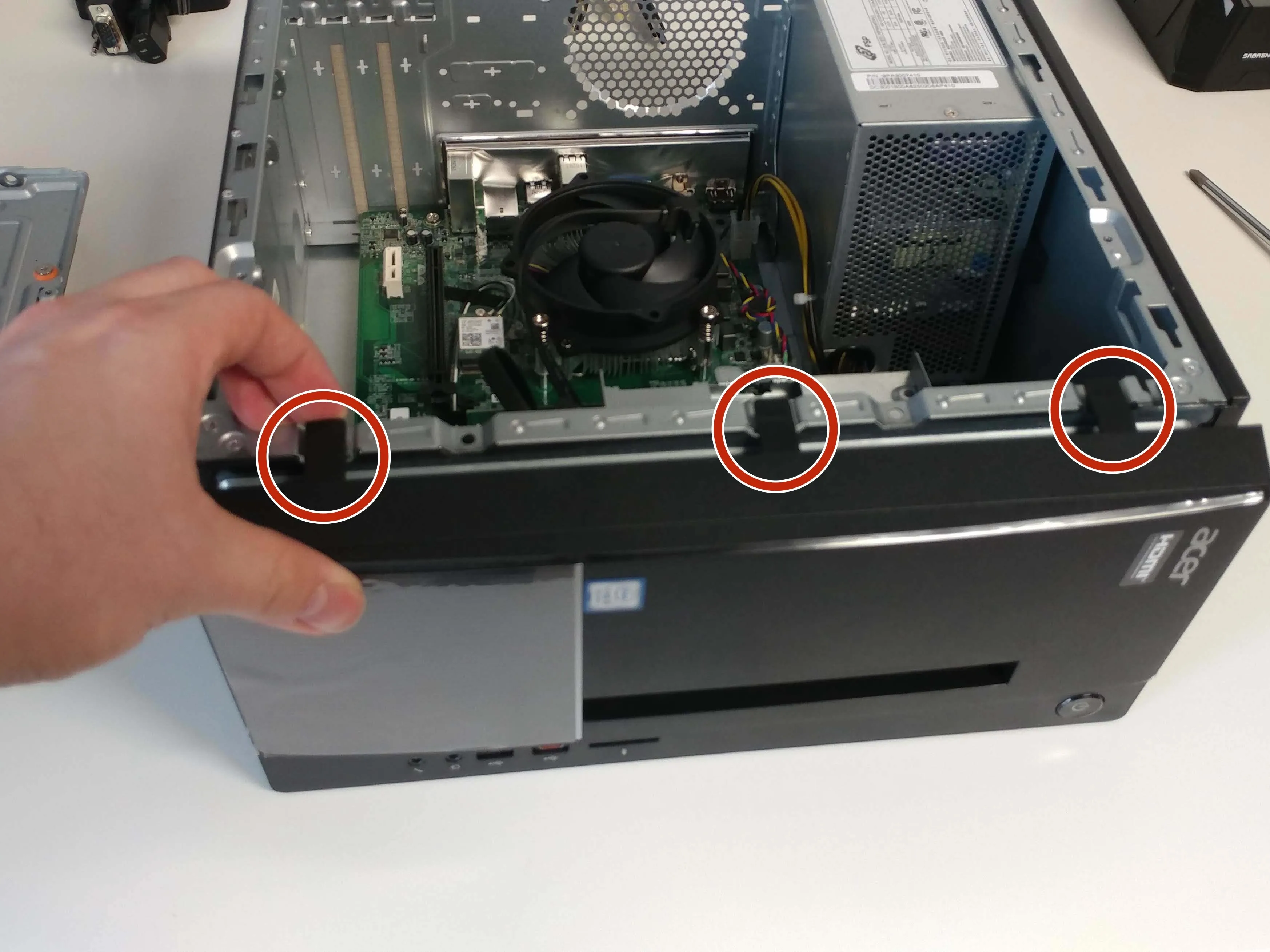

Разборка настольного компьютера Acer Aspire T TC-865-NE, снятие передней крышки корпуса: шаг 5, изображение 1 из 3
Разборка настольного компьютера Acer Aspire T TC-865-NE, снятие передней крышки корпуса: шаг 5, изображение 1 из 3 | Источник - ifixit.com

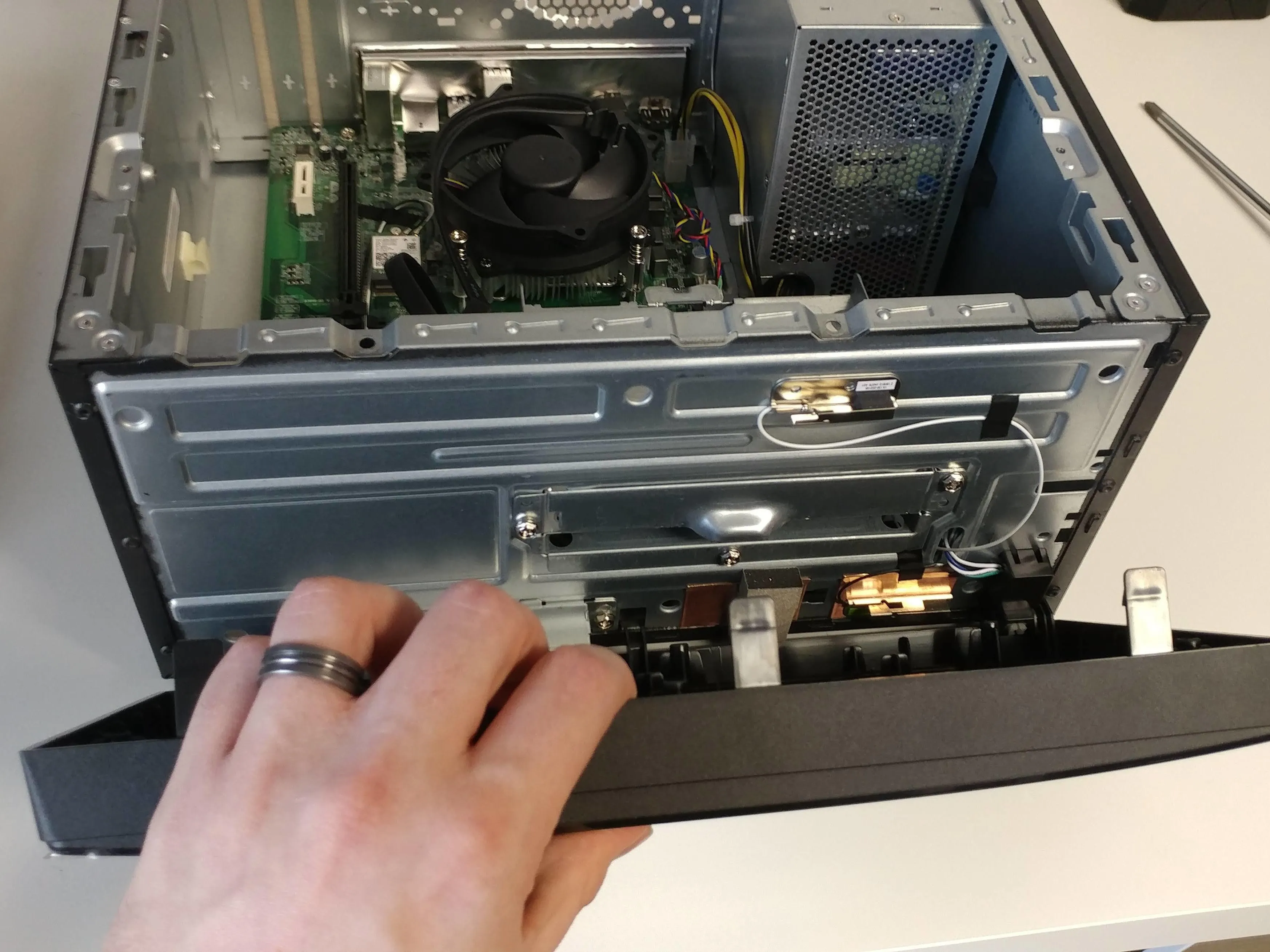

Разборка настольного компьютера Acer Aspire T TC-865-NE, снятие передней крышки корпуса: шаг 5, изображение 2 из 3
Разборка настольного компьютера Acer Aspire T TC-865-NE, снятие передней крышки корпуса: шаг 5, изображение 2 из 3 | Источник - ifixit.com

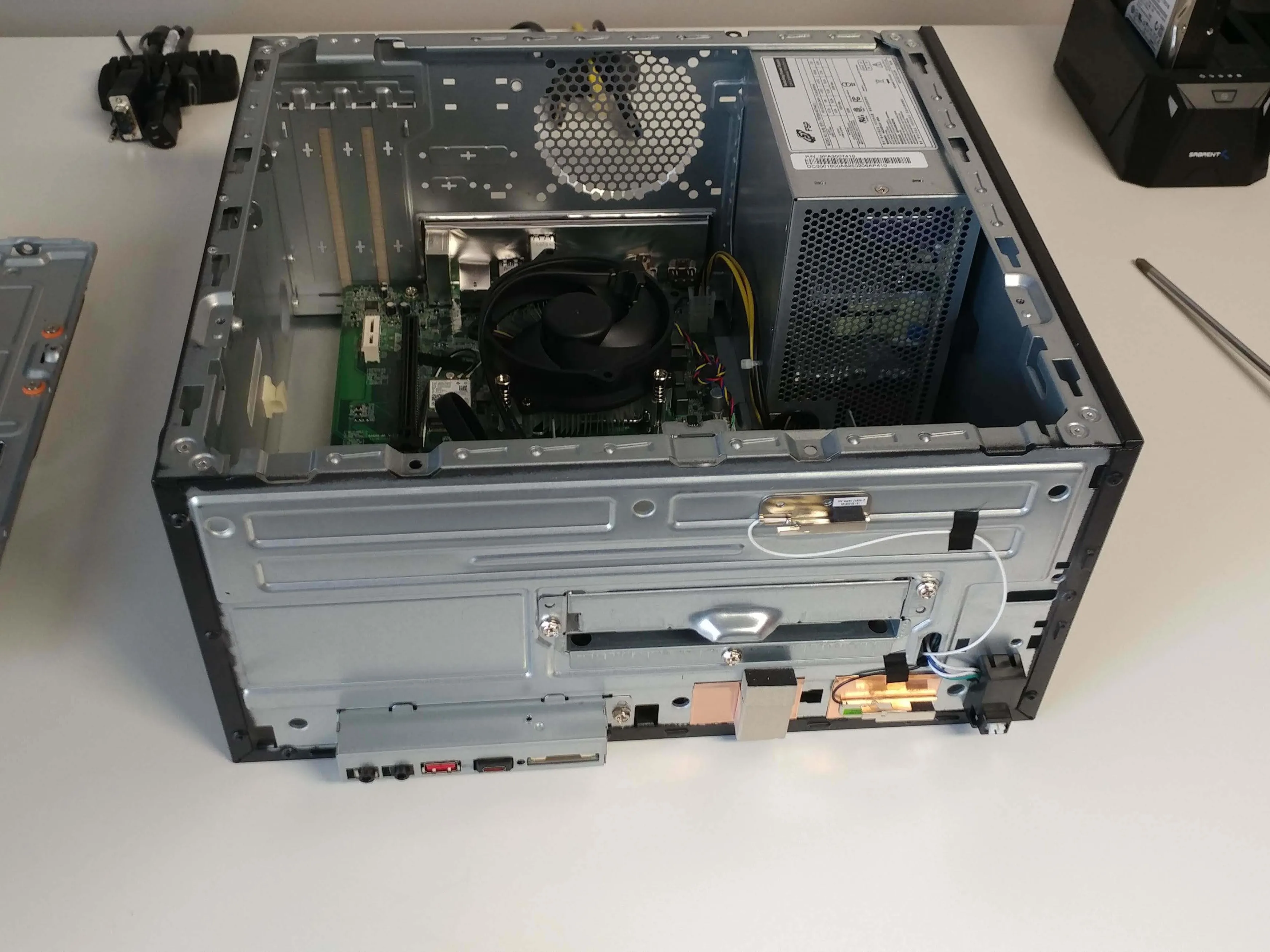

Разборка настольного компьютера Acer Aspire T TC-865-NE, снятие передней крышки корпуса: шаг 5, изображение 3 из 3
Разборка настольного компьютера Acer Aspire T TC-865-NE, снятие передней крышки корпуса: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Потяните за 3 пластиковых выступа, изображенных на рисунке, отводя переднюю крышку от корпуса.

  • Аккуратно потяните переднюю крышку вниз и в сторону от корпуса, чтобы снять ее.

Шаг 6 Извлеките обойму дискового накопителя

Acer Aspire T TC-865-NE Разборка рабочего стола, извлечение обоймы дискового накопителя: шаг 6, изображение 1 из 3
Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение обоймы дискового накопителя: шаг 6, изображение 1 из 3 | Источник - ifixit.com

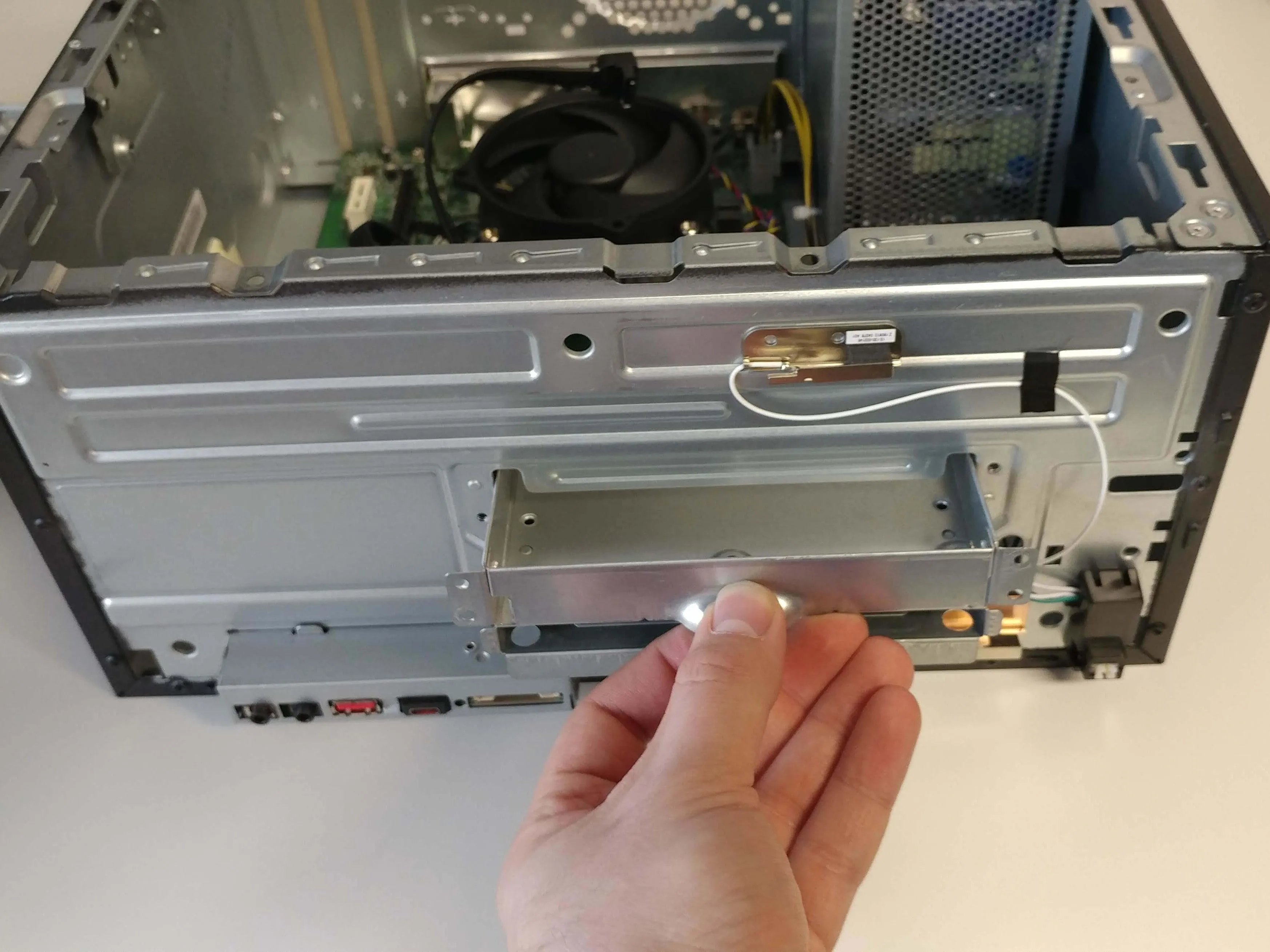

Разборка рабочего стола Acer Aspire T TC-865-NE, извлечение обоймы дискового накопителя: шаг 6, изображение 2 из 3
Разборка рабочего стола Acer Aspire T TC-865-NE, извлечение обоймы дискового накопителя: шаг 6, изображение 2 из 3 | Источник - ifixit.com
Разборка рабочего стола Acer Aspire T TC-865-NE, извлечение обоймы дискового накопителя: шаг 6, изображение 3 из 3
Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение обоймы дискового накопителя: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • Выкрутите 3 винта на передней панели корпуса, удерживающие обойму дисковода.

  • Вытяните дисковый отсек прямо наружу.

Шаг 7 Извлечение модулей оперативной памяти

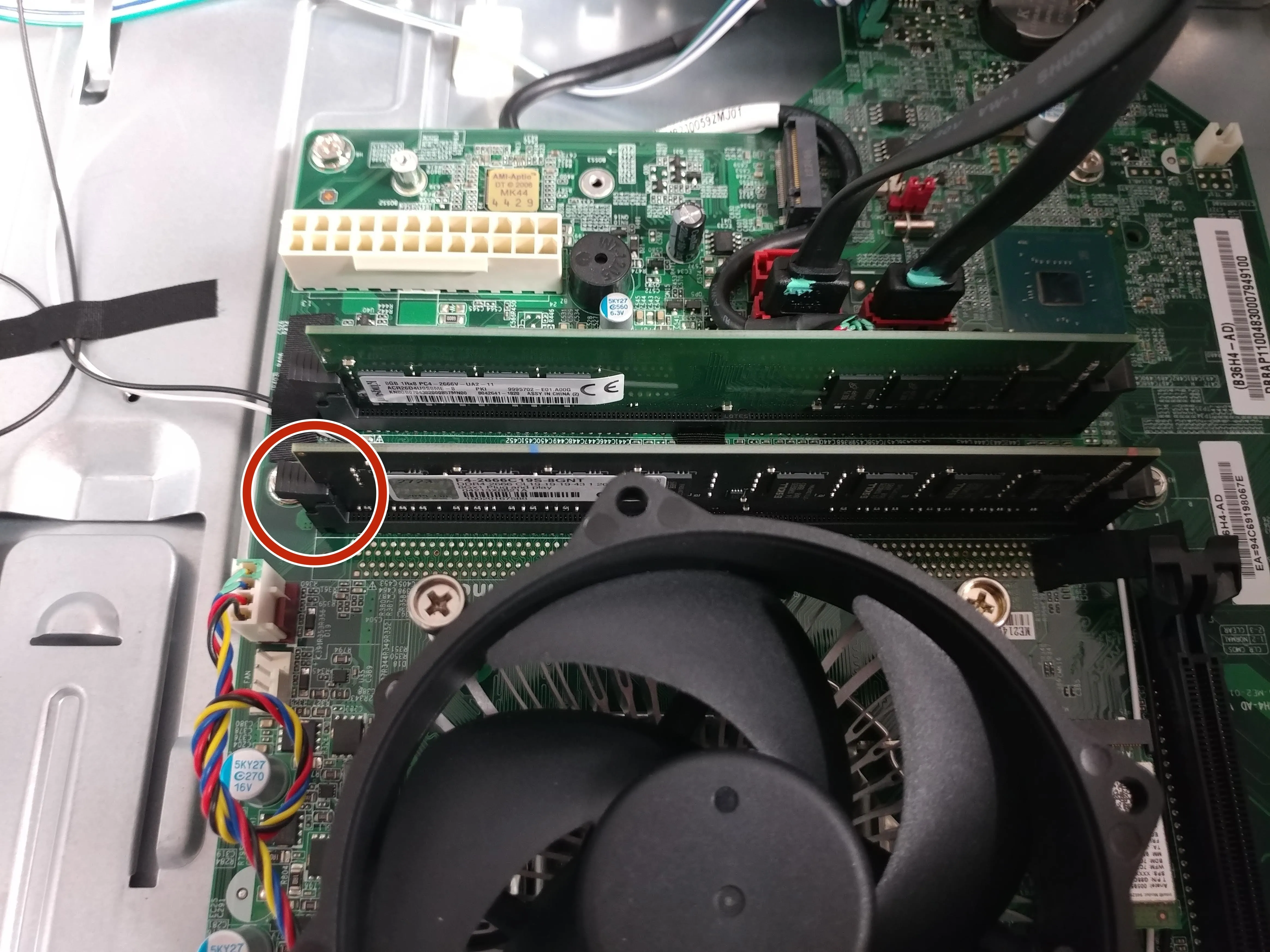

Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение модулей оперативной памяти: шаг 7, изображение 1 из 2
Разборка рабочего стола Acer Aspire T TC-865-NE, извлечение модулей оперативной памяти: шаг 7, изображение 1 из 2 | Источник - ifixit.com

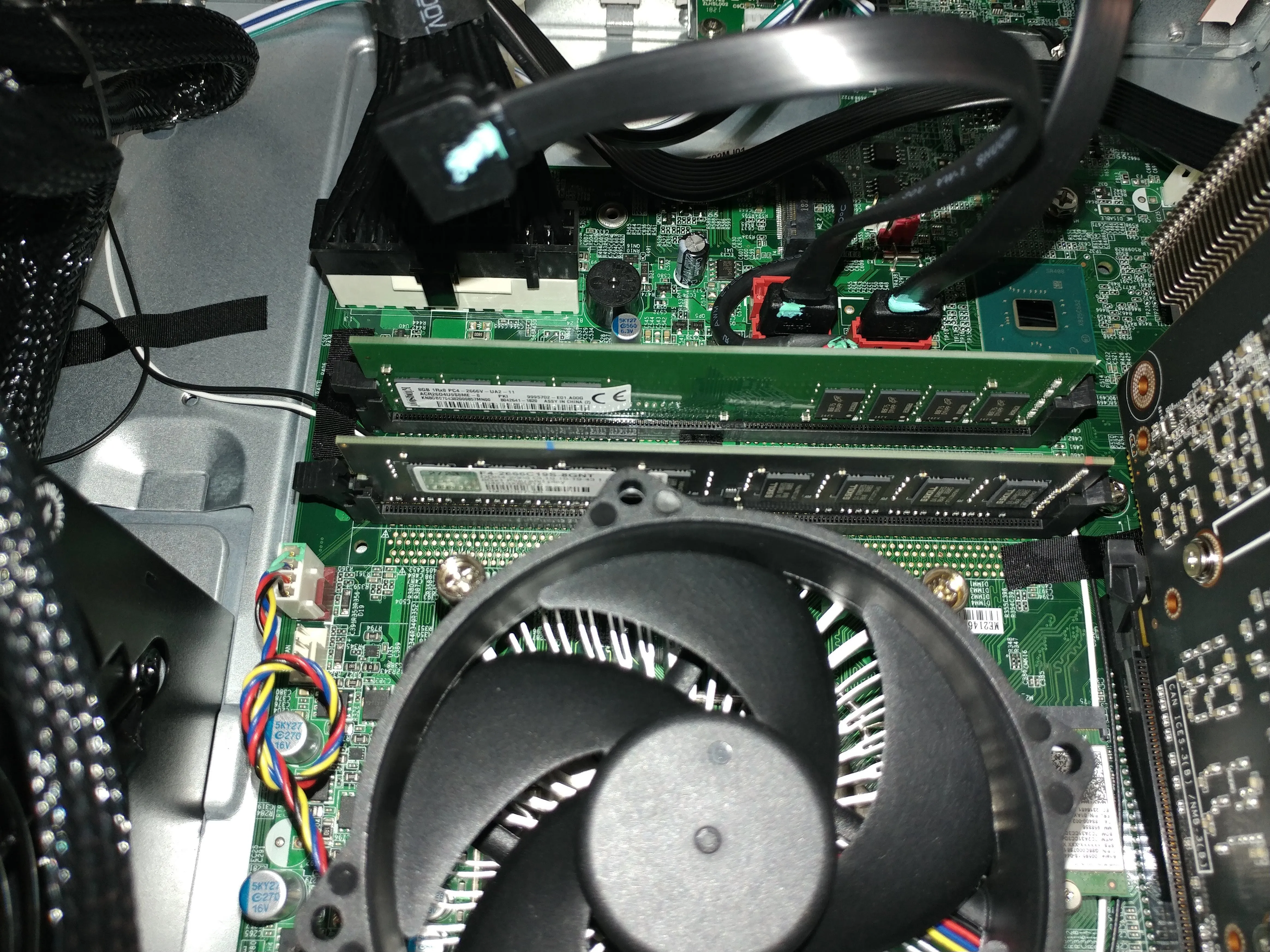

Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение модулей оперативной памяти: шаг 7, изображение 2 из 2
Разборка рабочего стола Acer Aspire T TC-865-NE, извлечение модулей оперативной памяти: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Открывается только верхний зажим на слотах оперативной памяти. Потяните его, а затем 'покачайте' модуль оперативной памяти вперед-назад, потянув вверх, чтобы извлечь его.

Шаг 8 Добавление/удаление накопителя M.2

Разборка настольного компьютера Acer Aspire T TC-865-NE, добавление/удаление накопителя M.2: шаг 8, изображение 1 из 2
Acer Aspire T TC-865-NE Desktop Teardown, Add/Remove M.2 Drive: шаг 8, изображение 1 из 2 | Источник - ifixit.com
Acer Aspire T TC-865-NE Разборка рабочего стола, добавление/удаление накопителя M.2: шаг 8, изображение 2 из 2
Acer Aspire T TC-865-NE Desktop Teardown, Add/Remove M.2 Drive: шаг 8, изображение 2 из 2 | Источник - ifixit.com

  • Извлечение обоймы дисковода, описанное в шаге 6, откроет слот для привода M.2.

  • Он расположен на материнской плате рядом с 24-контактным разъемом питания и портами sata.

Шаг 9 Извлечение блока питания - часть 1

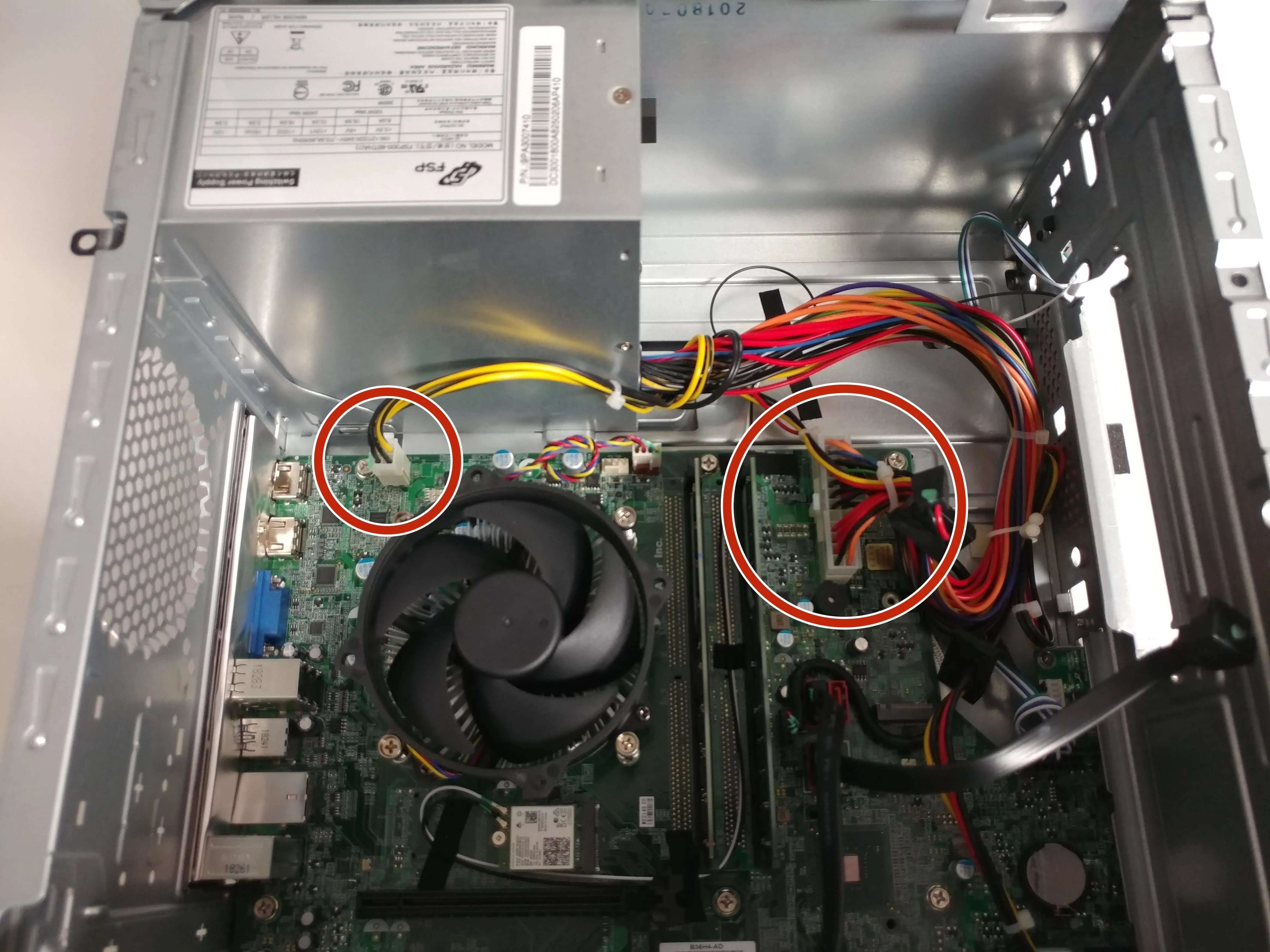

Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение блока питания - часть 1: шаг 9, изображение 1 из 2
Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение блока питания - часть 1: шаг 9, изображение 1 из 2 | Источник - ifixit.com

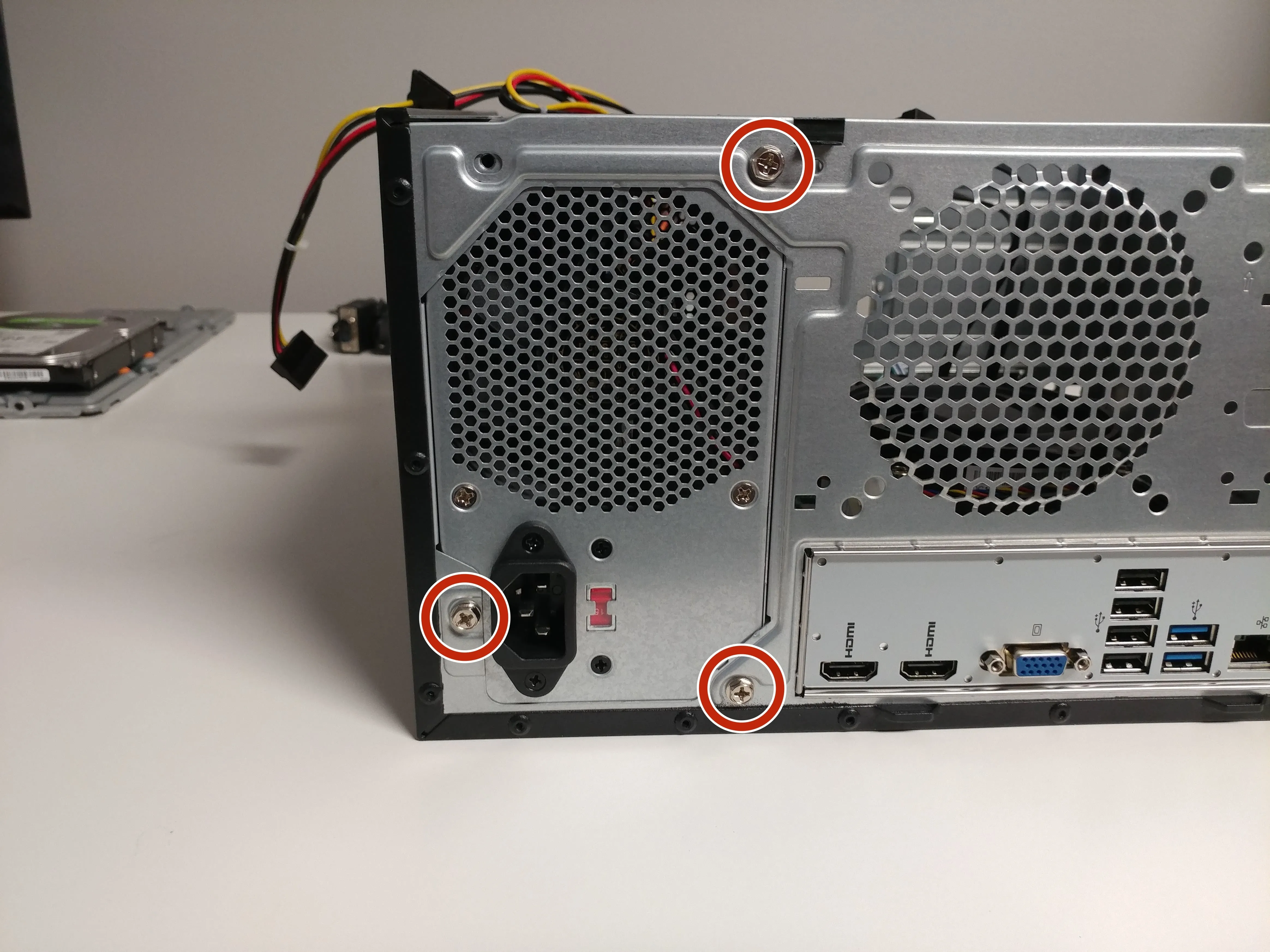

Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение блока питания - часть 1: шаг 9, изображение 2 из 2
Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение блока питания - часть 1: шаг 9, изображение 2 из 2 | Источник - ifixit.com

  • Отсоедините 24-контактный разъем питания материнской платы и 4-контактный разъем питания процессора, нажав на их выступы и потянув их прямо вверх.

  • Выкрутите 3 винта, крепящие блок питания к корпусу.

Шаг 10 Снятие блока питания - часть 2

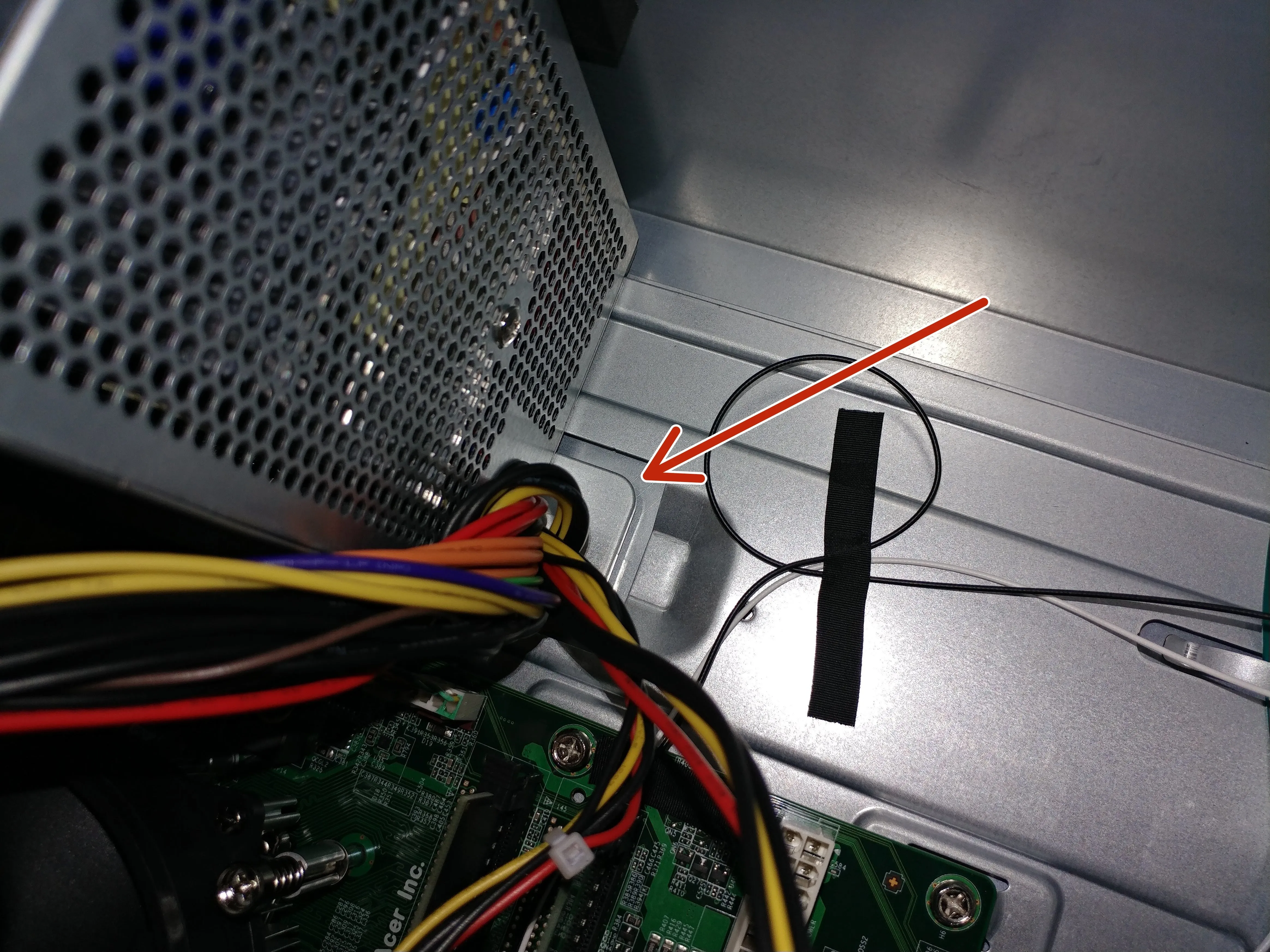

Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение блока питания - часть 2: шаг 10, изображение 1 из 2
Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение блока питания - часть 2: шаг 10, изображение 1 из 2 | Источник - ifixit.com

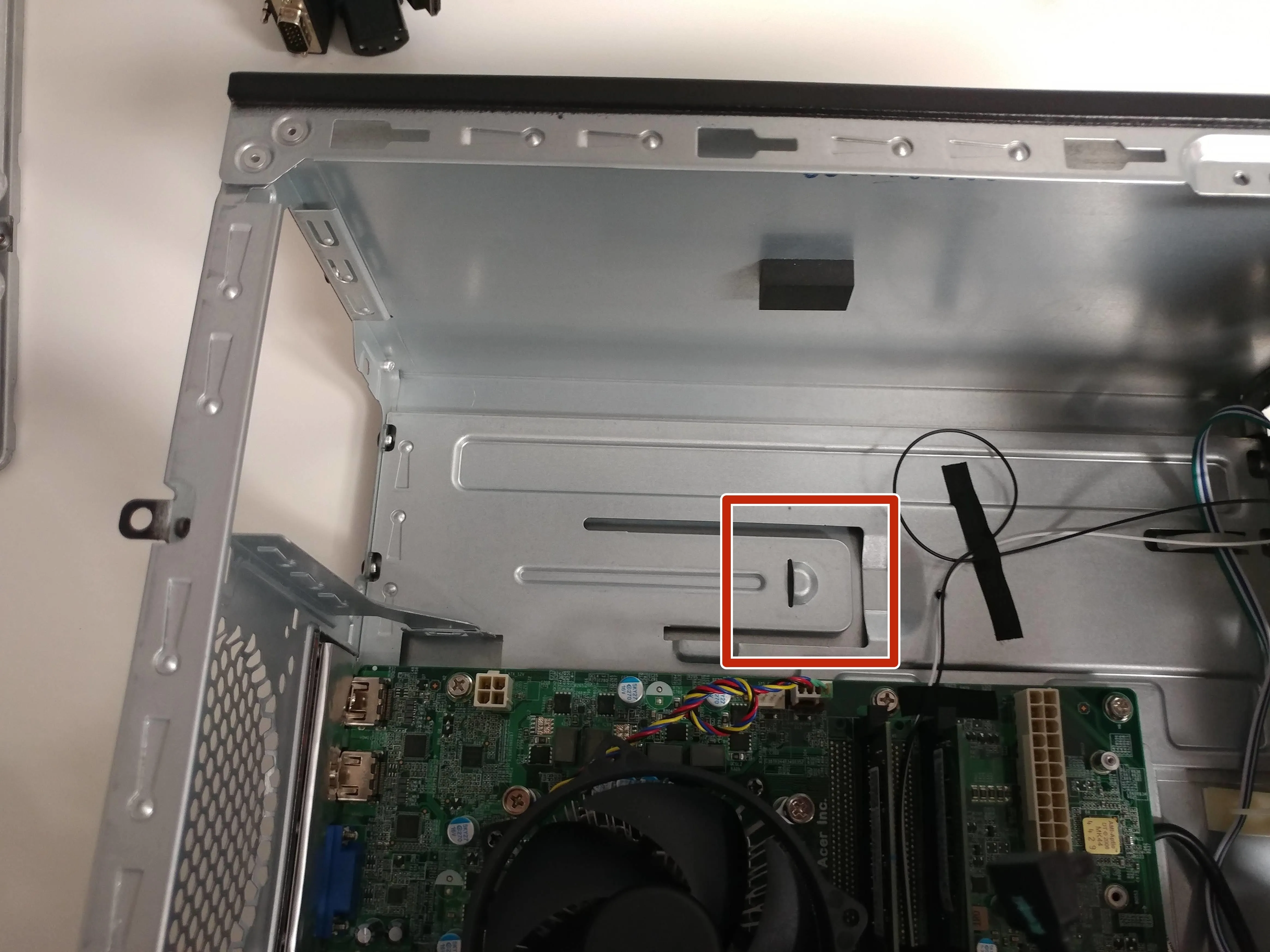

Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение блока питания - часть 2: шаг 10, изображение 2 из 2
Разборка настольного компьютера Acer Aspire T TC-865-NE, извлечение блока питания - часть 2: шаг 10, изображение 2 из 2 | Источник - ifixit.com

  • Внутри корпуса есть небольшой 'выступ', на который нужно надавить, чтобы извлечь блок питания. Он находится прямо за тем местом, где из блока питания выходит пучок шнуров питания.

  • Этот выступ лучше виден на второй фотографии, где блок питания уже снят.

  • Надавите на выступ вниз, одновременно продвигая блок питания вперед (к передней части корпуса), после чего блок питания должен выскочить из корпуса.
