Разборка Acer Liquid E1

Что вам нужно

Инструменты

•

•

•

Шаг 1 Разборка Acer Liquid E1

• Снимите пластиковую заднюю панель и извлеките аккумулятор.

• Не забудьте извлечь sim- и SD-карты.

• С помощью torx t5 открутите все винты. Это будет первый и последний раз, когда вы будете использовать отвертку с этим устройством.

Шаг 2

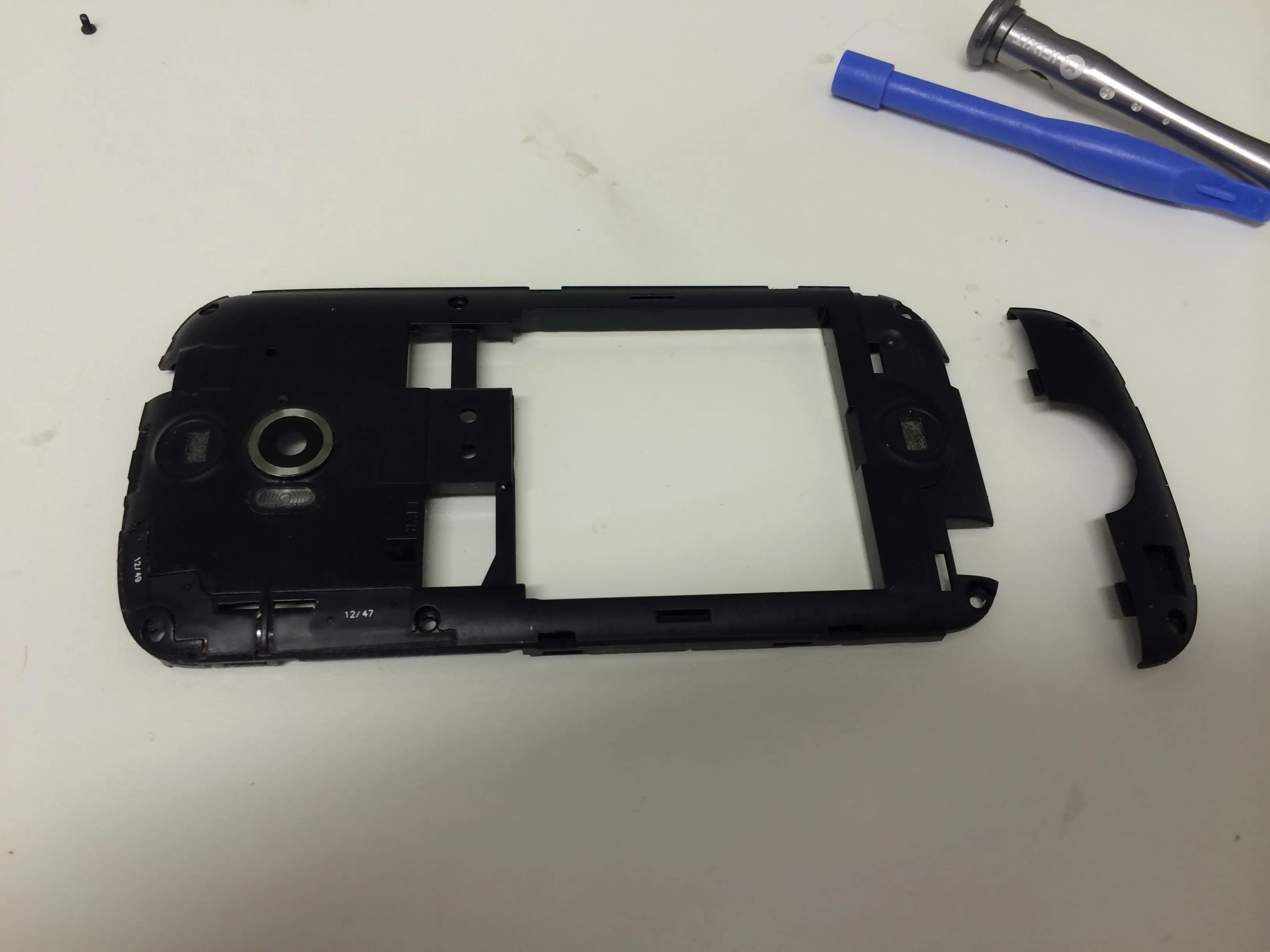

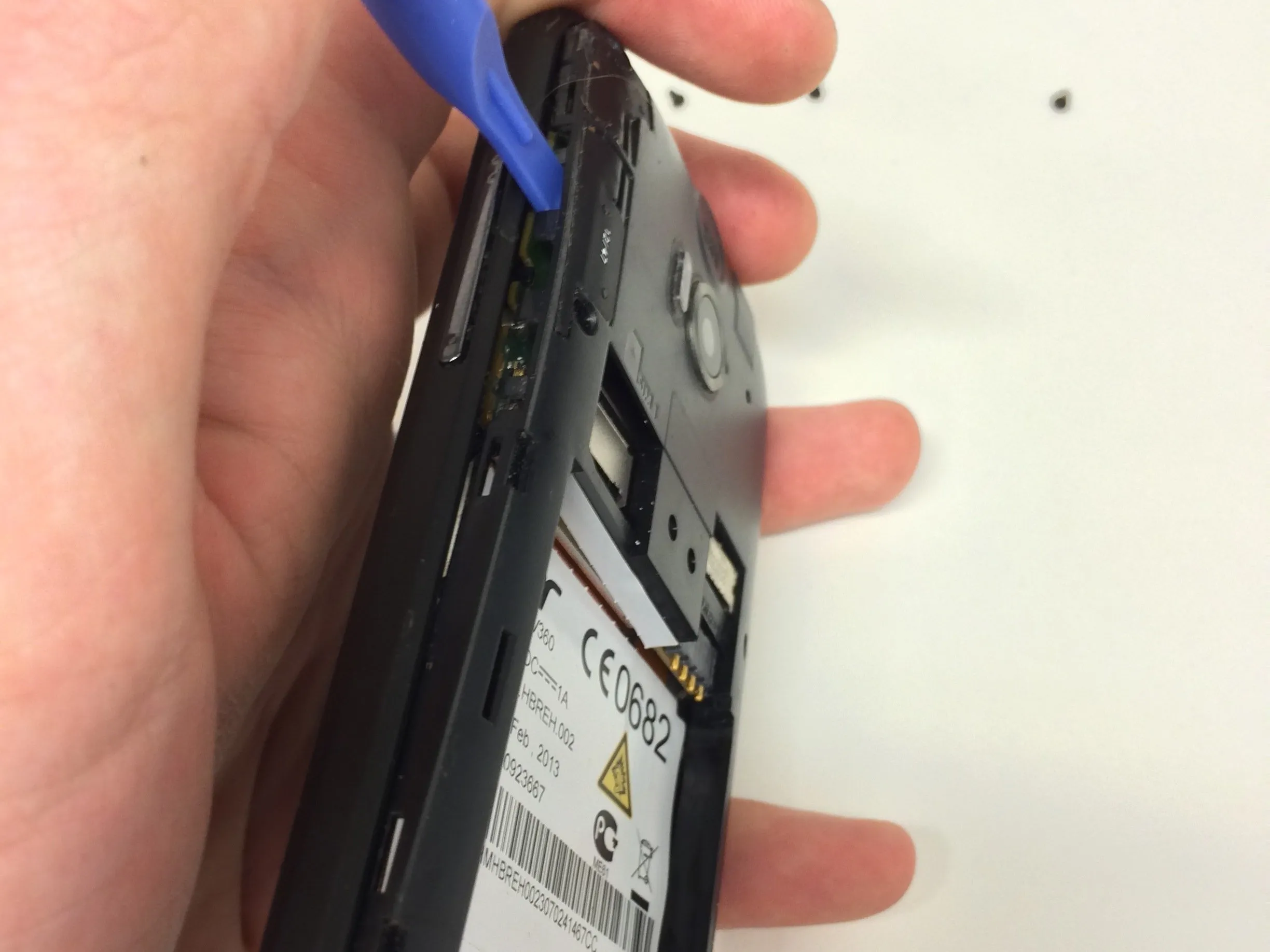

• Воспользуйтесь пластиковым инструментом для открывания или лопаткой.

• Подденьте боковые стороны, чтобы отделить заднюю рамку от средней рамки.

• Будьте осторожны, так как рама довольно хрупкая

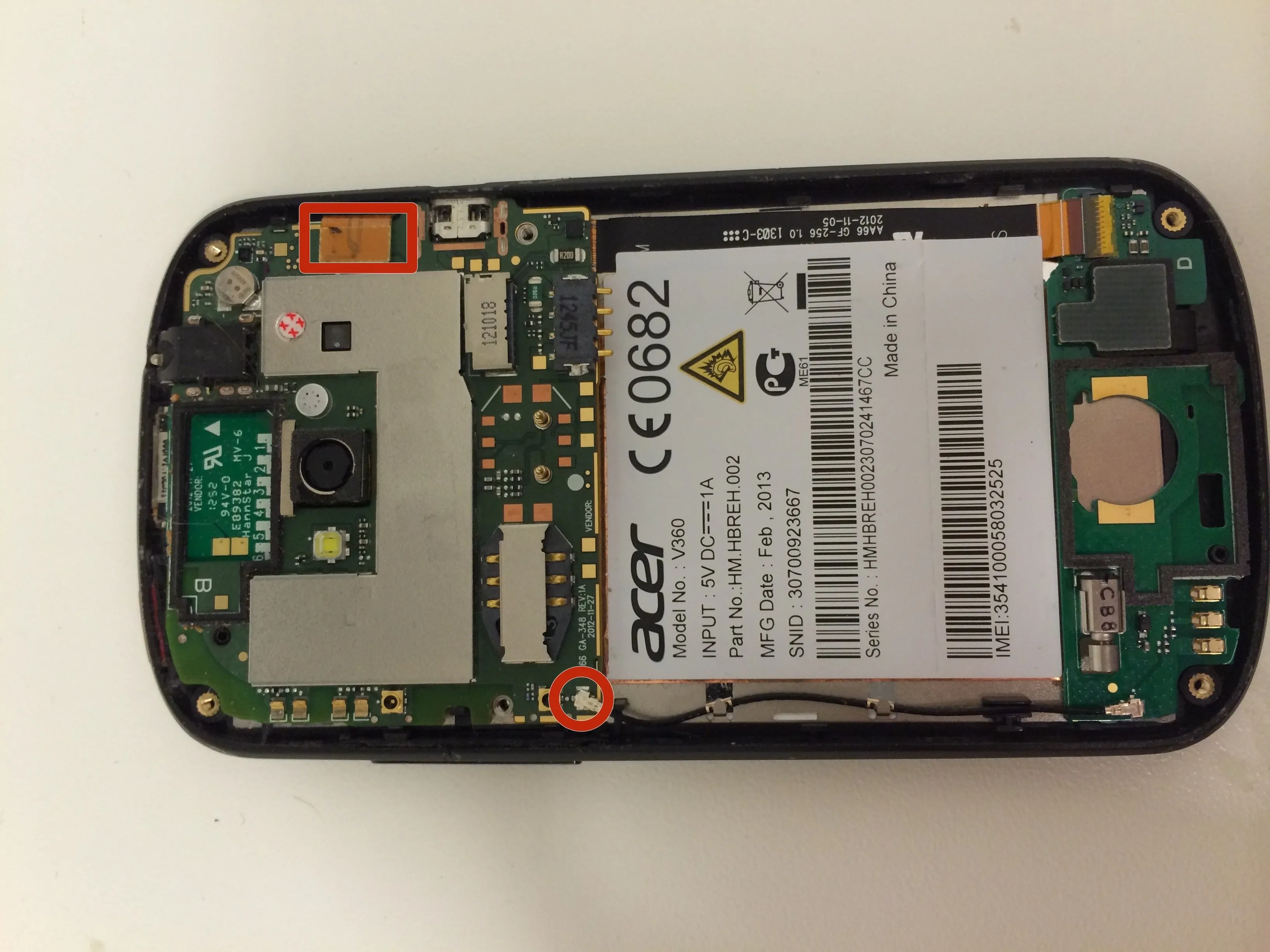

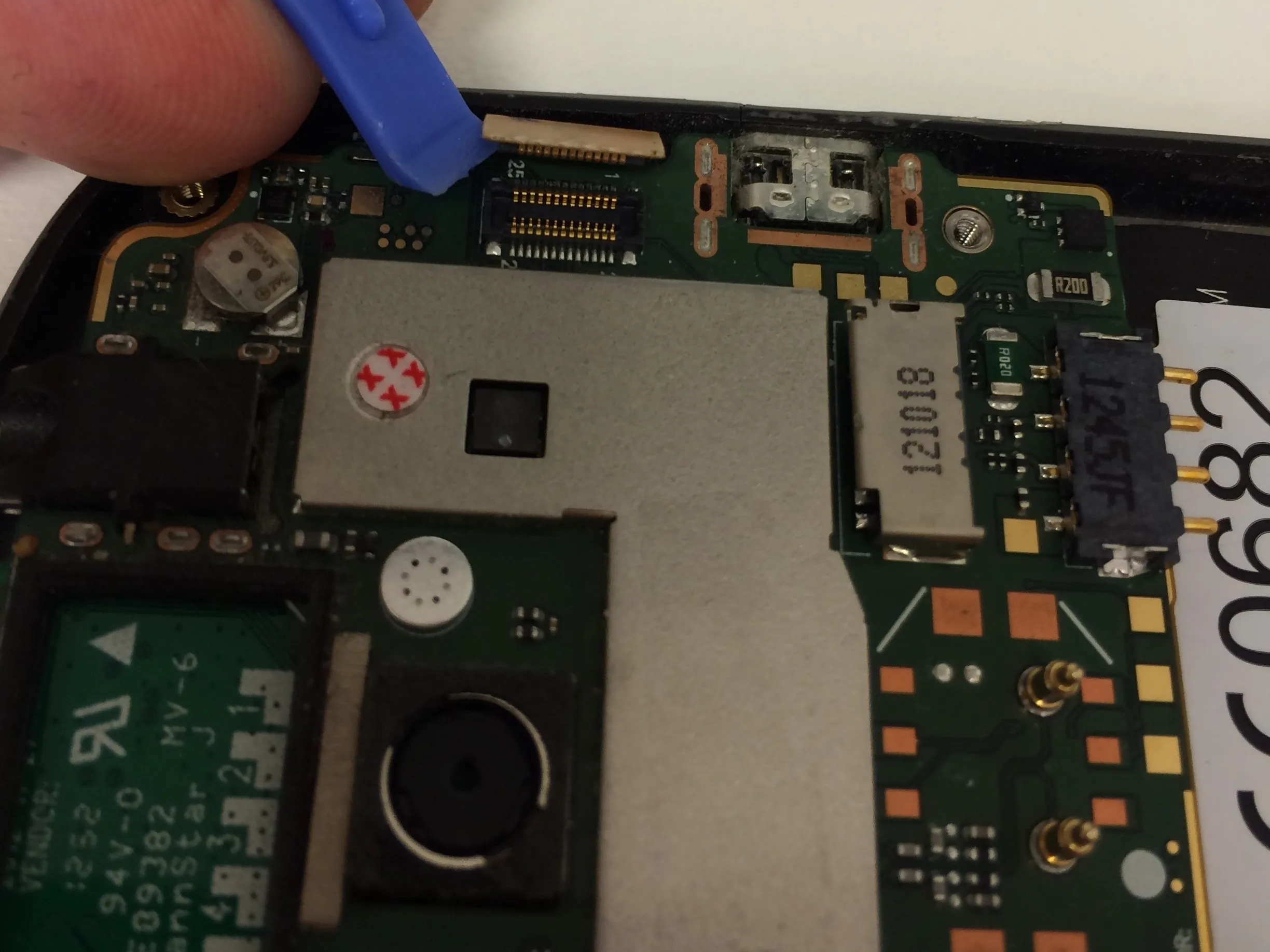

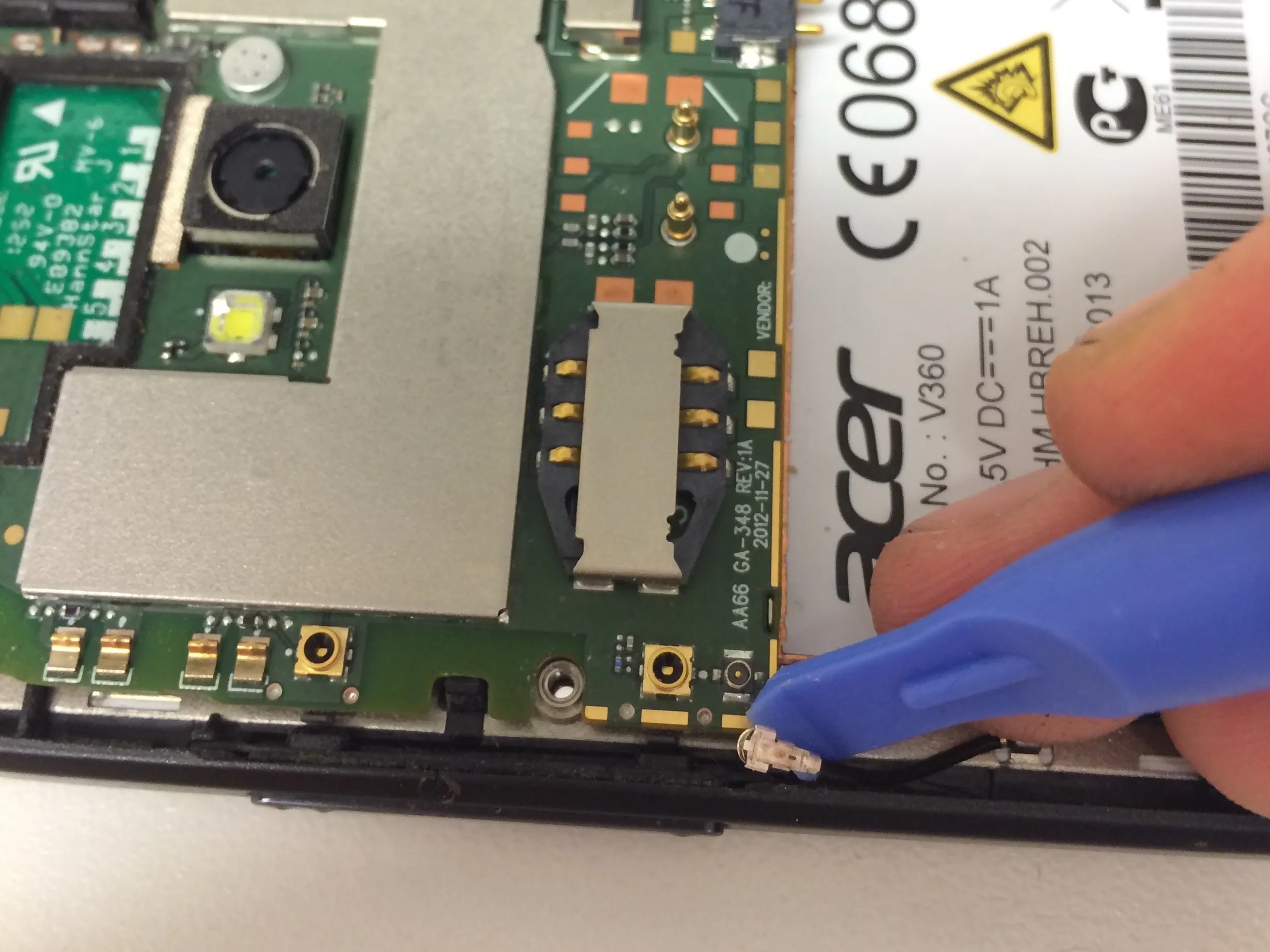

Шаг 3

• Чтобы освободить основную плату, отсоедините разъем и антенный кабель.

• Используйте пластиковую лопатку

• Будьте осторожны, чтобы не повредить компоненты

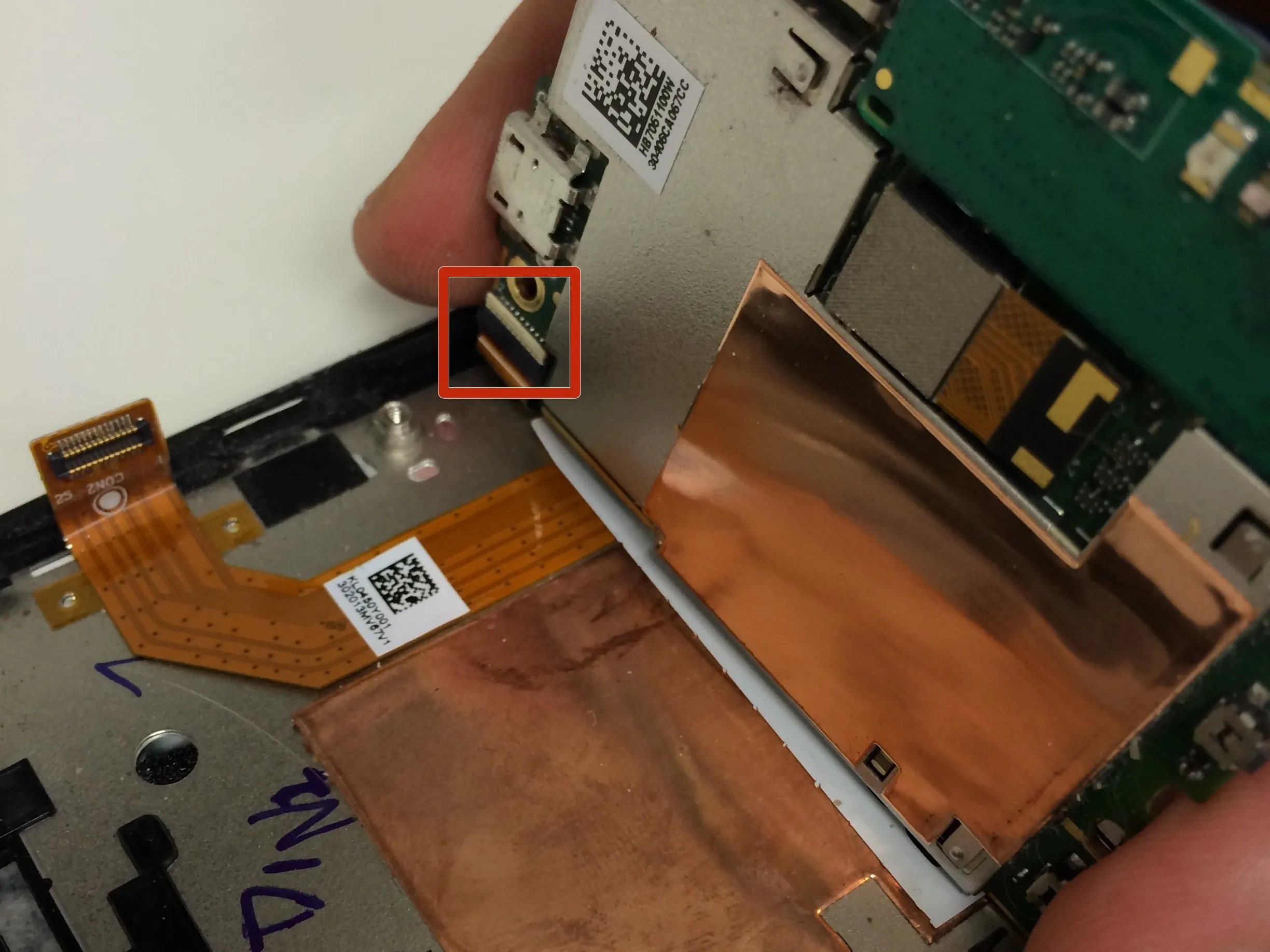

Шаг 4

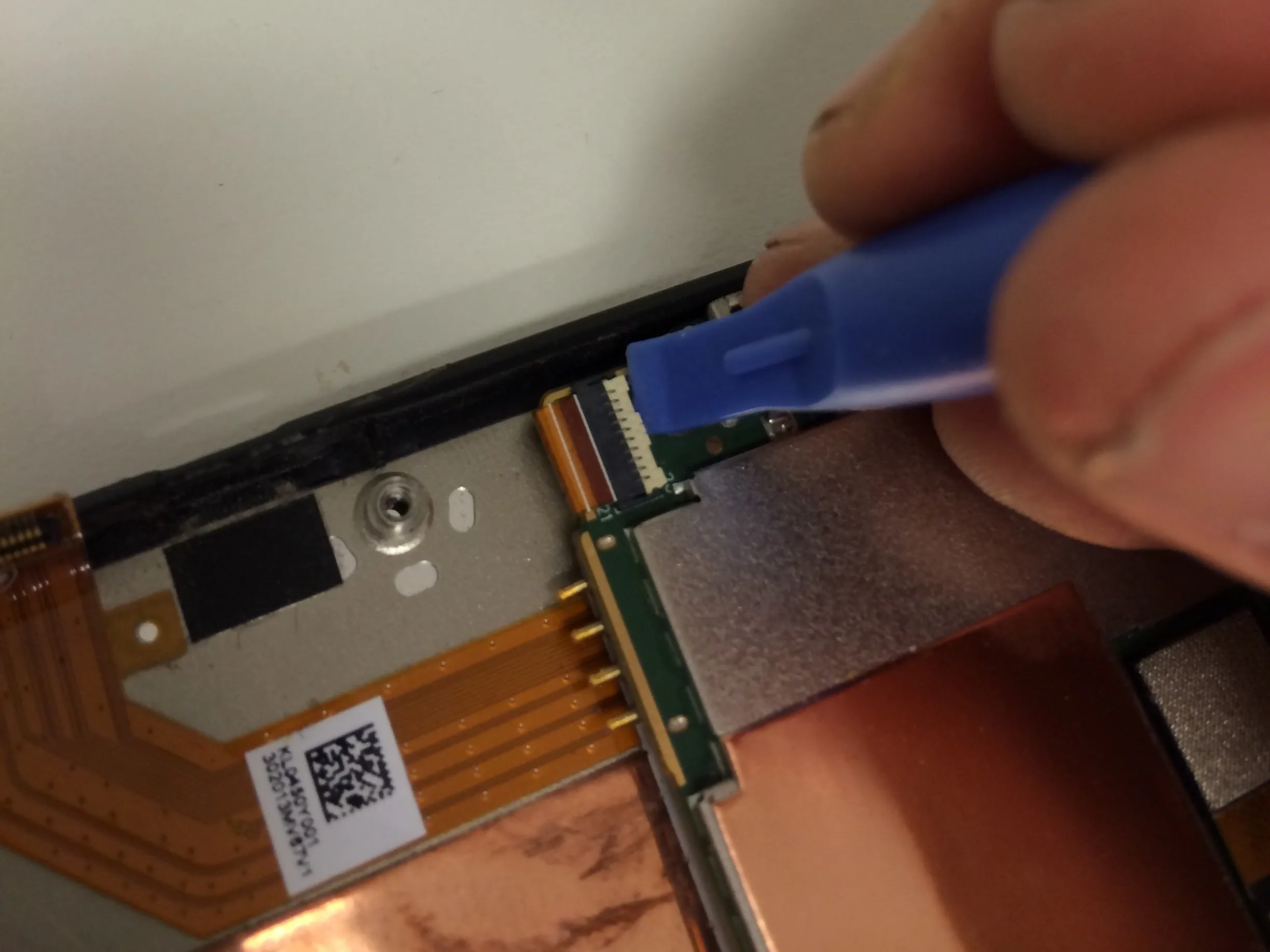

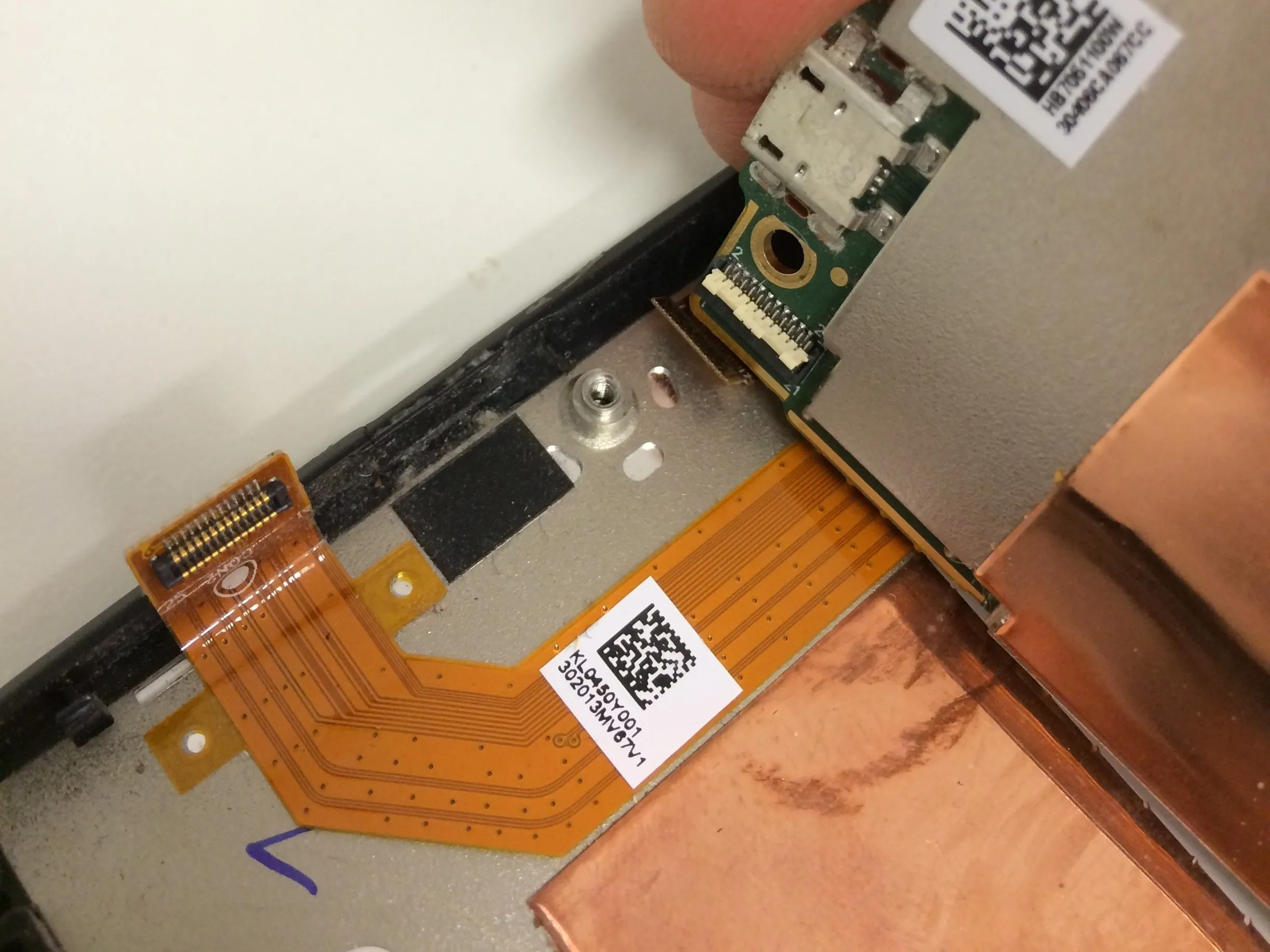

• Наклонив главную плату, вы обнаружите это соединение.

• Используйте пластиковую лопатку, чтобы открыть замок

• Осторожно вытащите гибкий кабель из него

• Не натягивайте его сильно

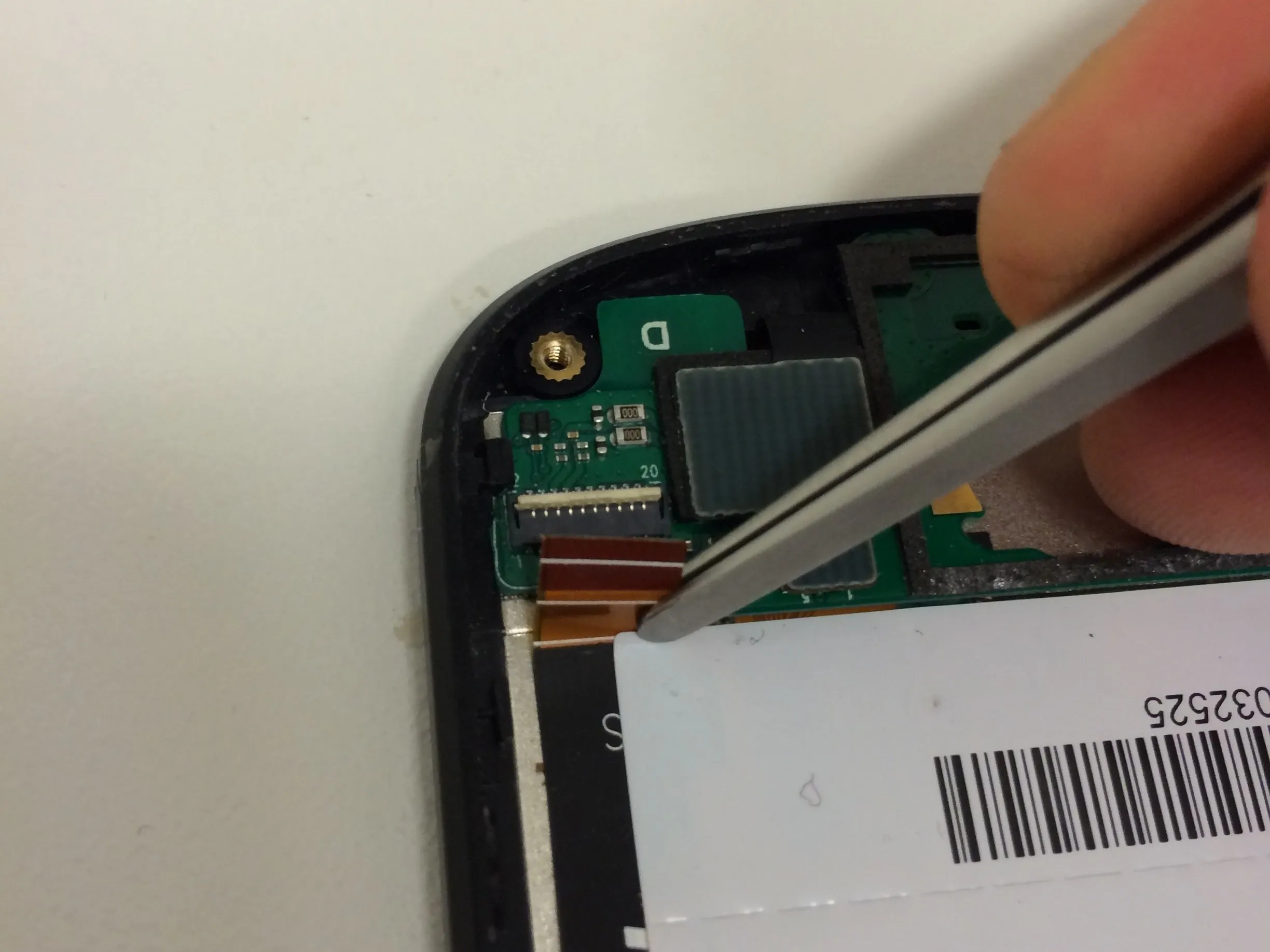

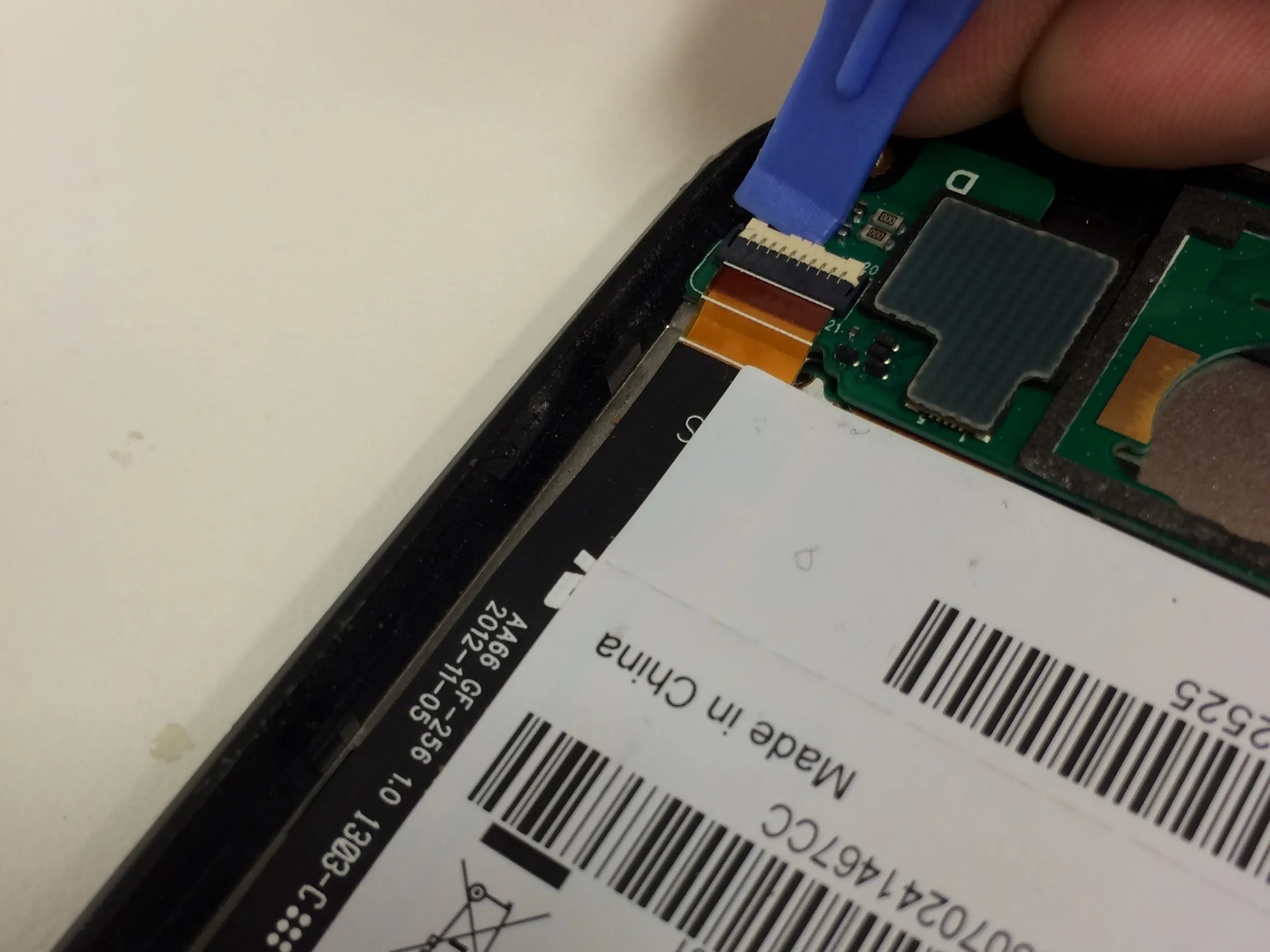

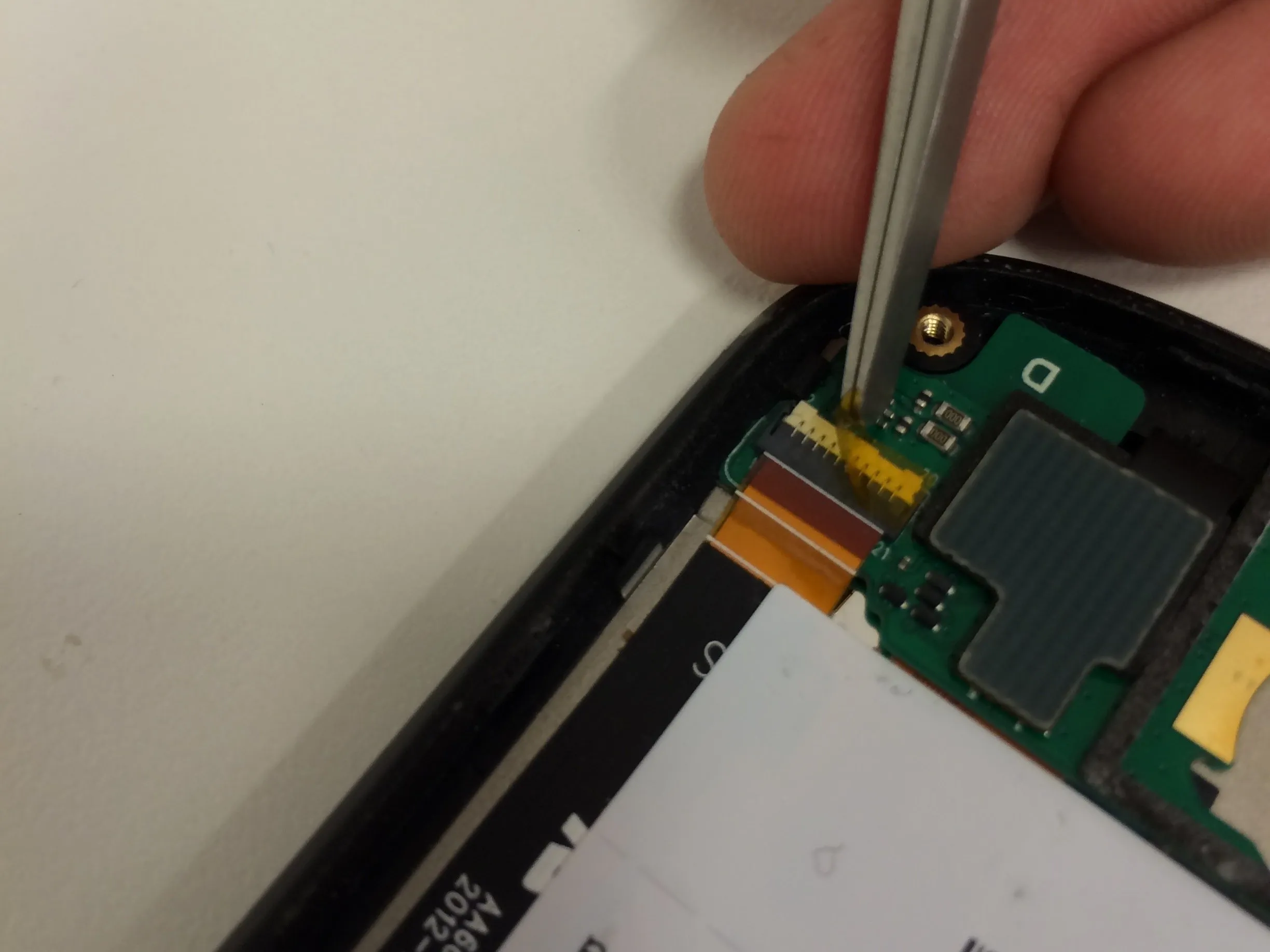

Шаг 5

• В нижней части с помощью пинцета снимите желтую ленту с разъема.

• Используйте пластиковую лопатку для разблокировки

• Осторожно вытащите штекер.

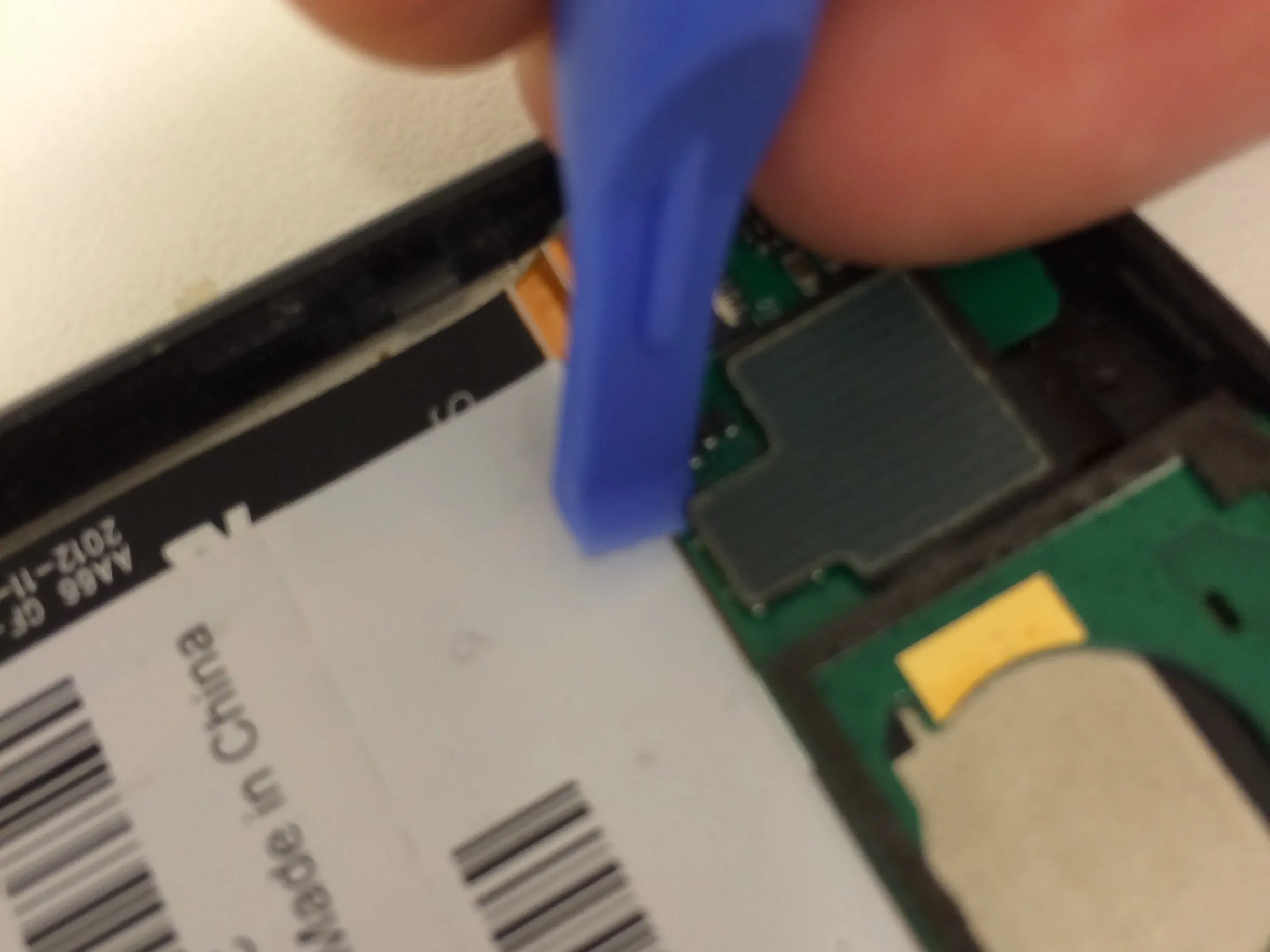

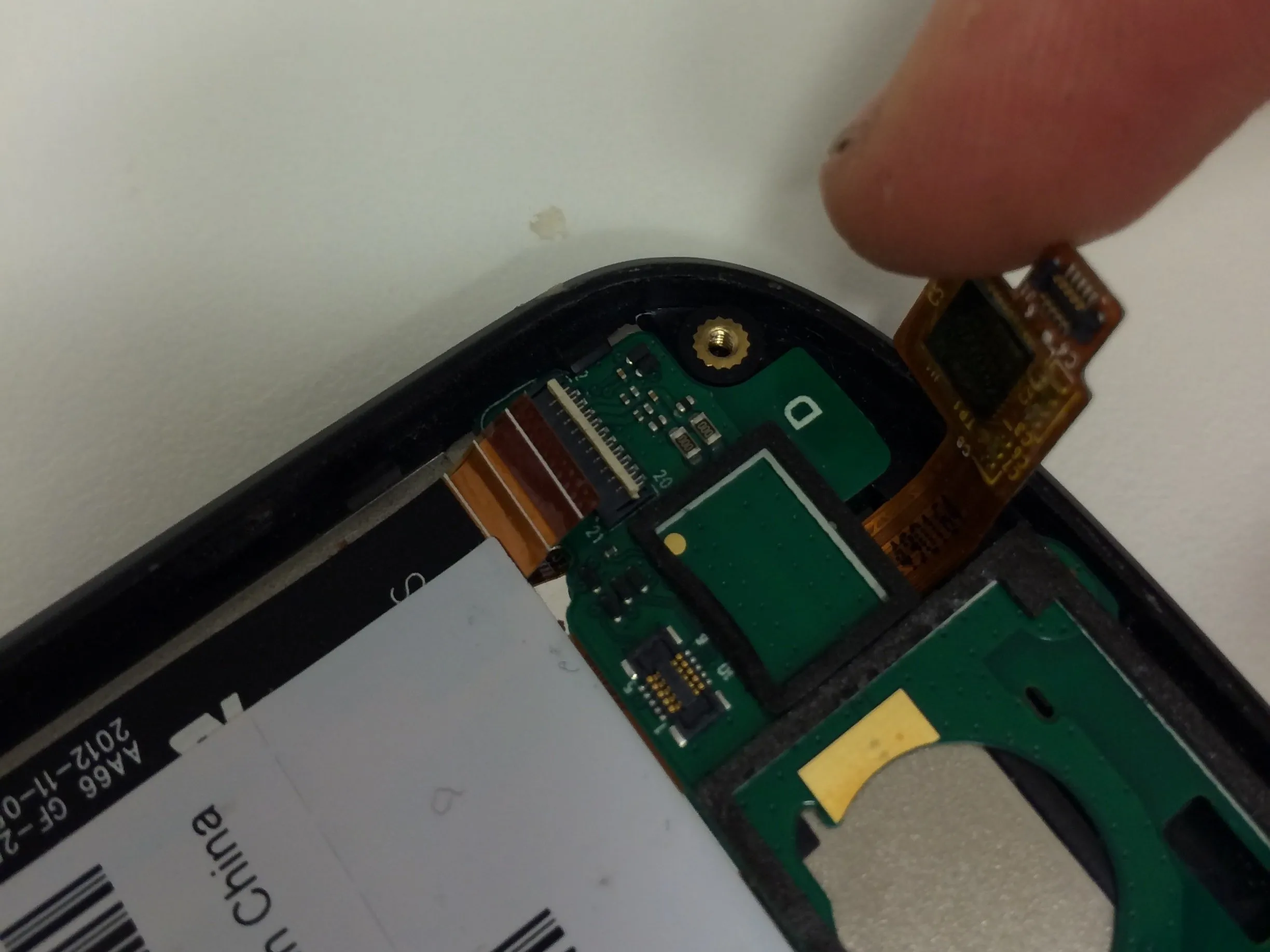

Шаг 6

• Затем с помощью пластиковой лопатки отсоедините гибкий кабель от разъема.

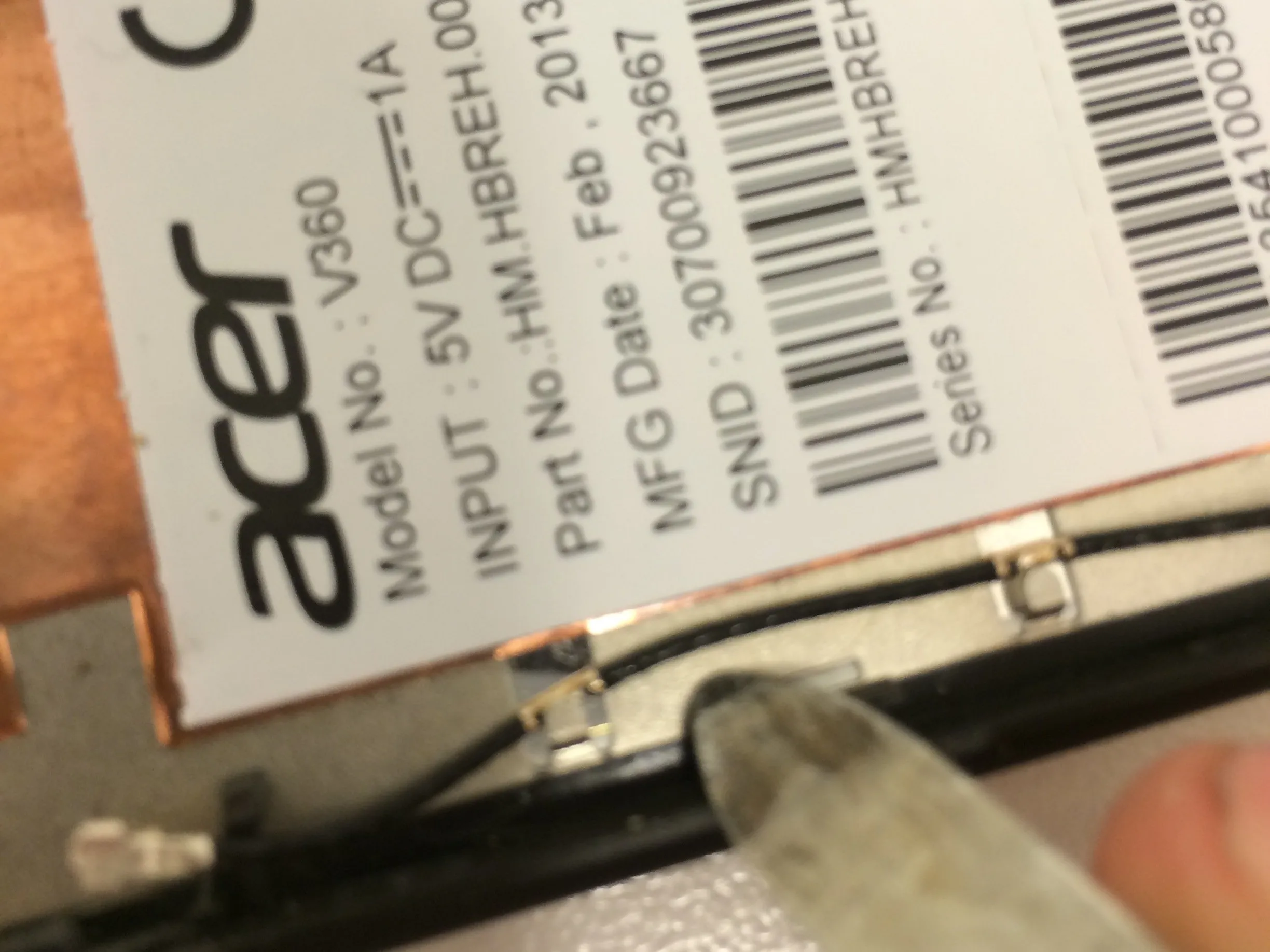

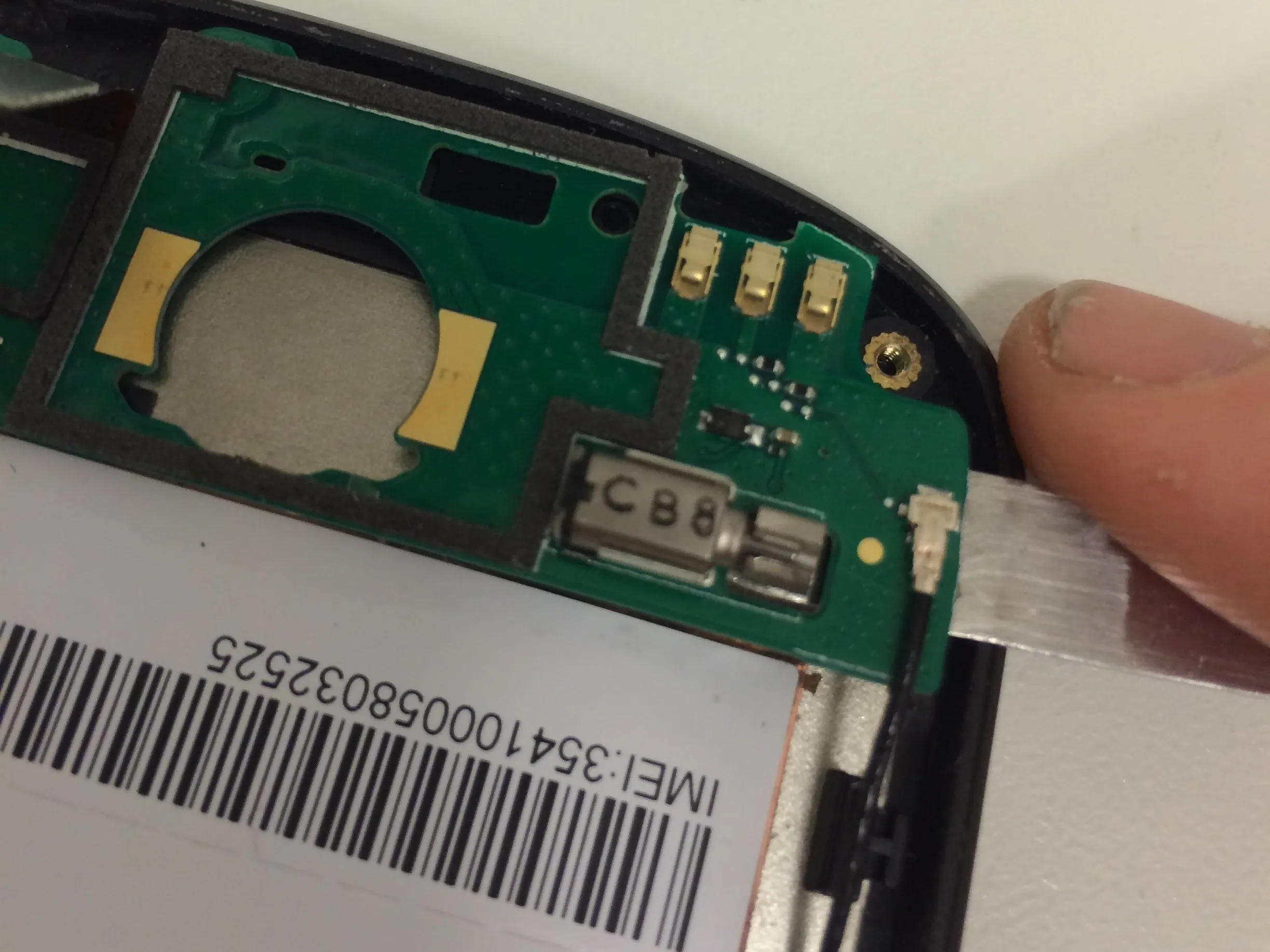

Шаг 7

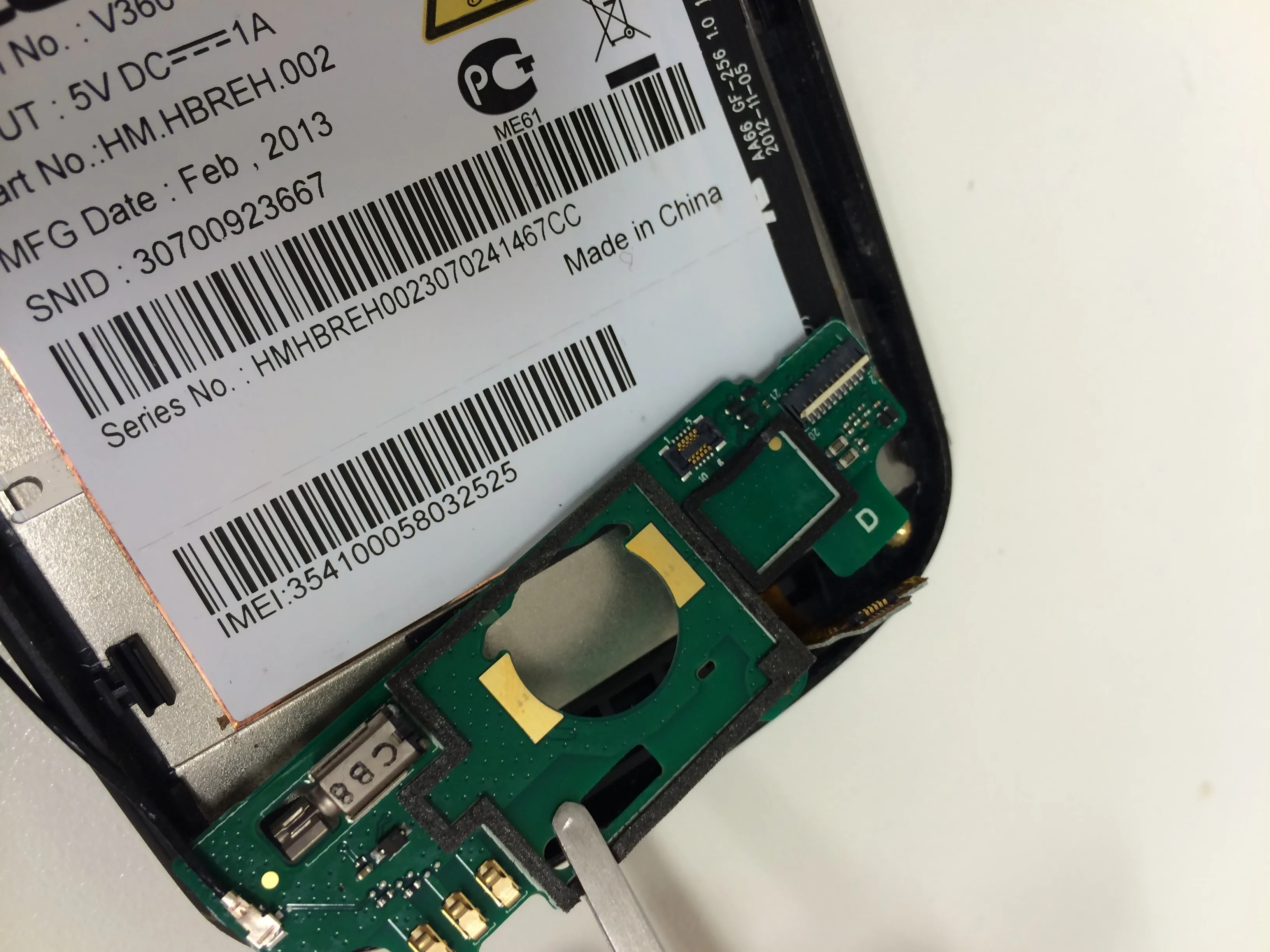

• С помощью пассатижей снимите нижнюю панель с рамы.

• Будьте осторожны при использовании металлических инструментов (как это сделал я).

• Убедитесь, что антенный кабель не прикреплен ни к чему, кроме своего гнезда.

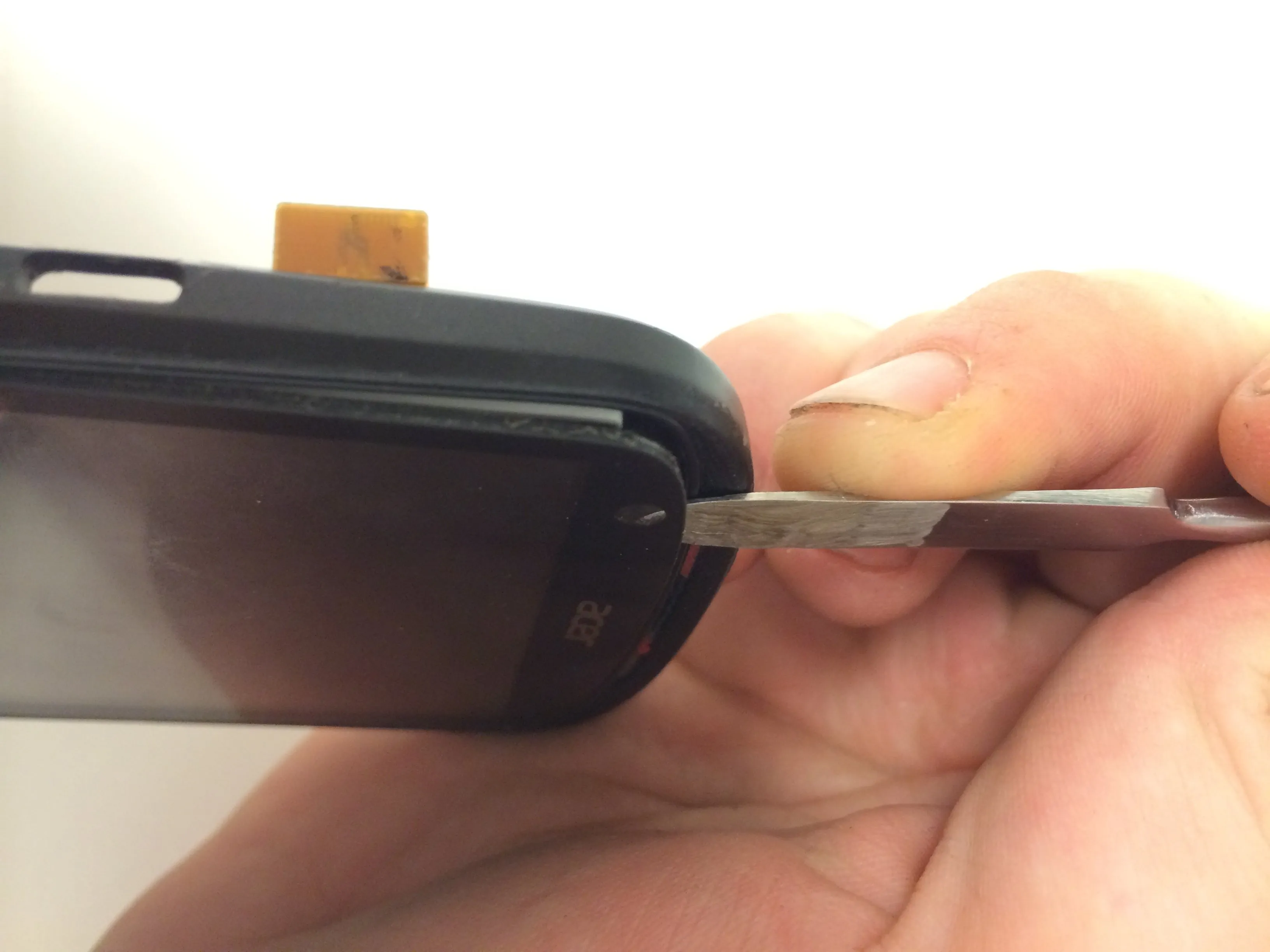

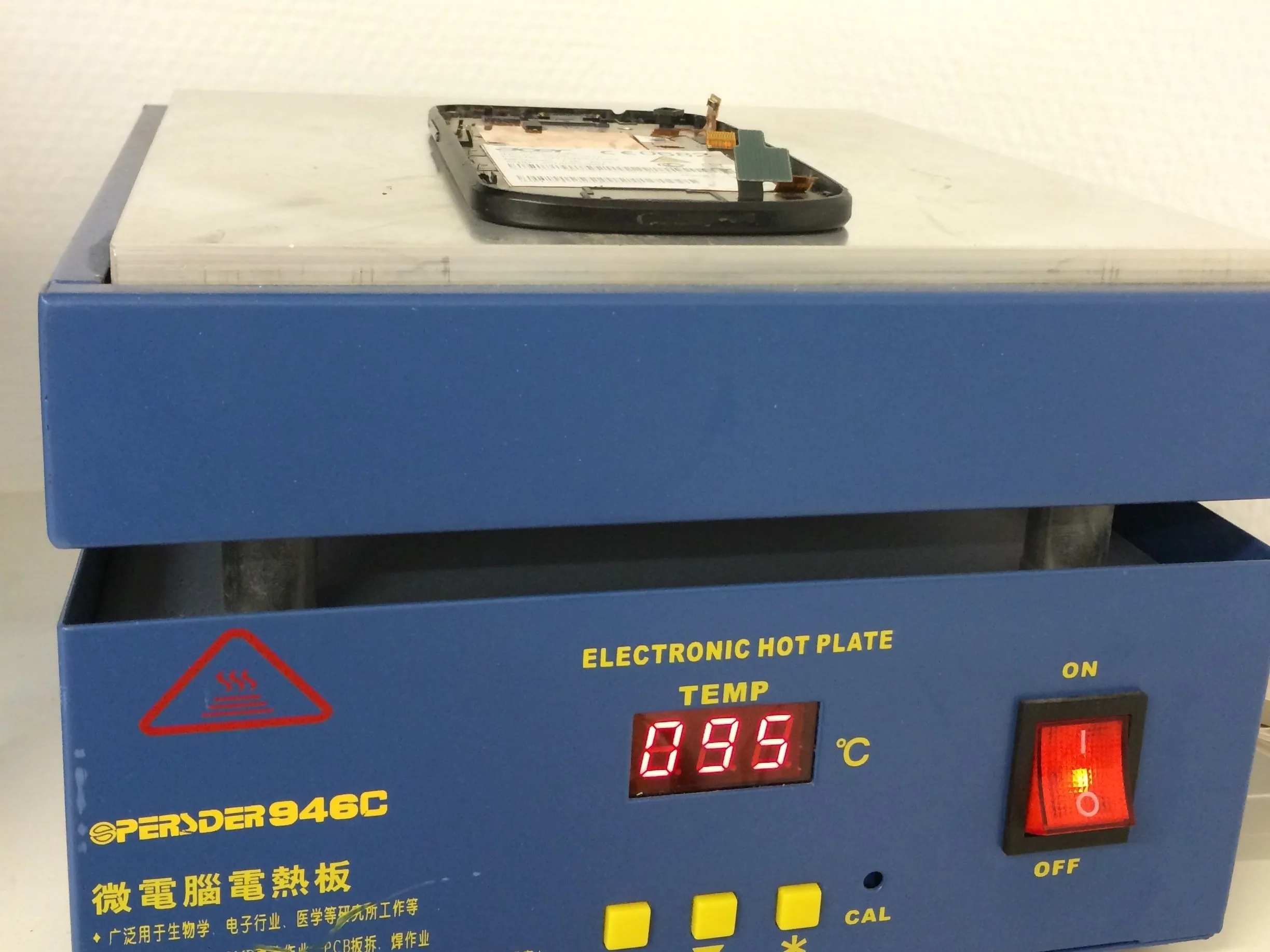

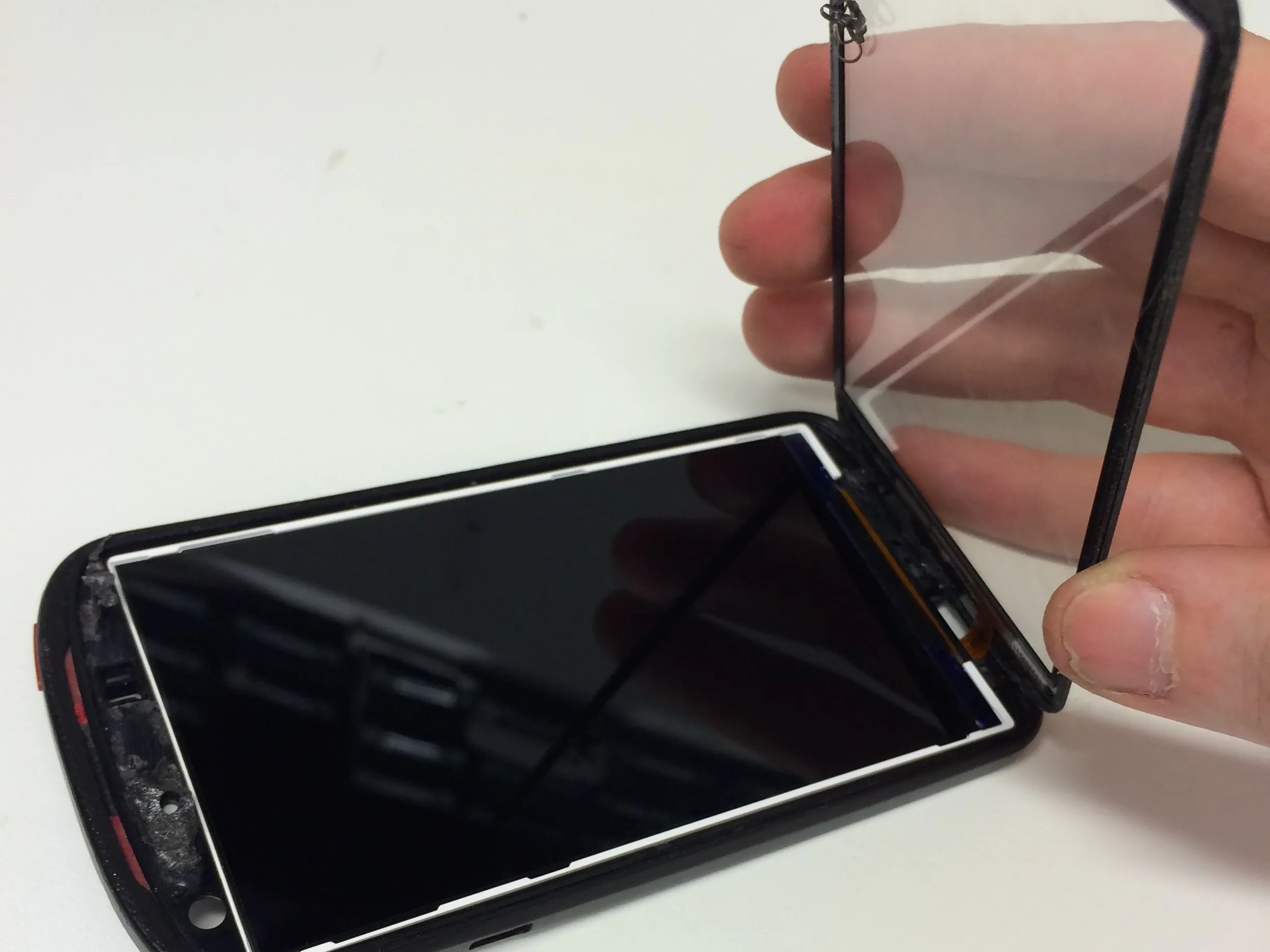

Шаг 8

• Дайте остаткам нагреться при температуре 95°C в течение 3-5 минут, чтобы размягчить клей.

• С помощью инструмента для открывания подденьте верхнюю часть, между дигитайзером и средней рамкой.

• Откройте его сверху, дигитайзер-флекс проходит снизу.

• Будьте осторожны при использовании тепловой пушки. Тепловые пистолеты не распределяют тепло равномерно, и на ЖК-дисплее могут появиться ожоги

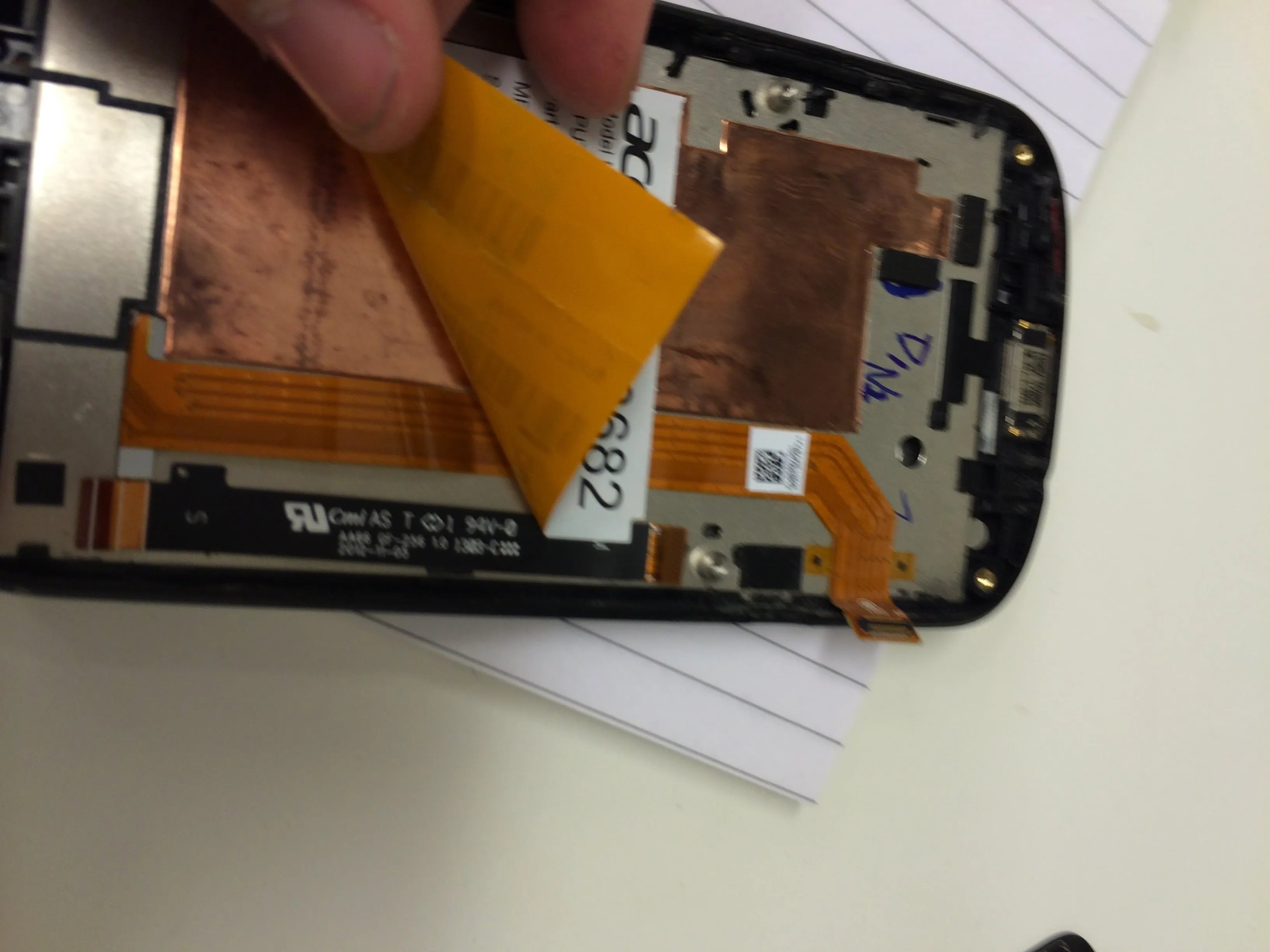

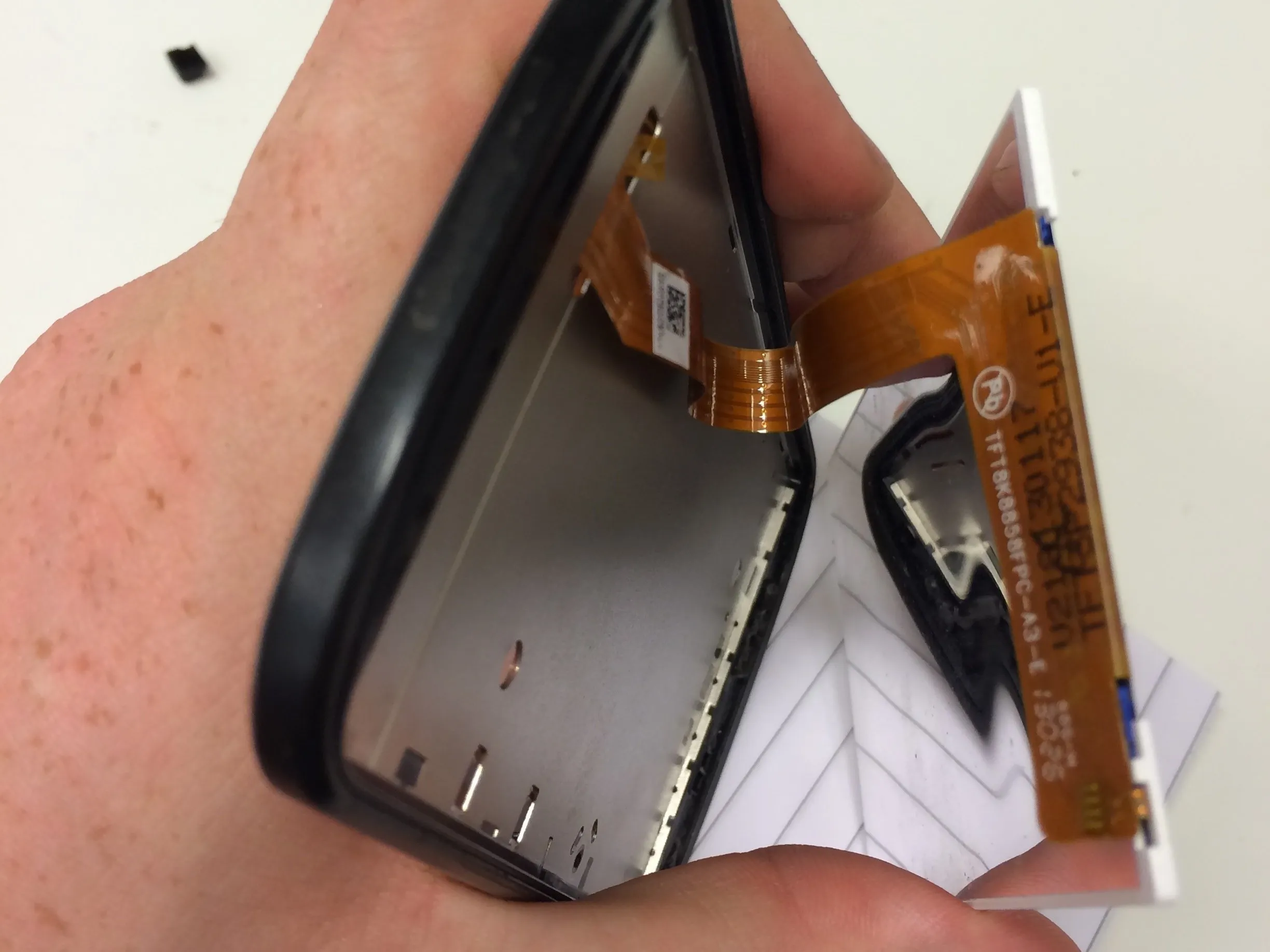

Шаг 9

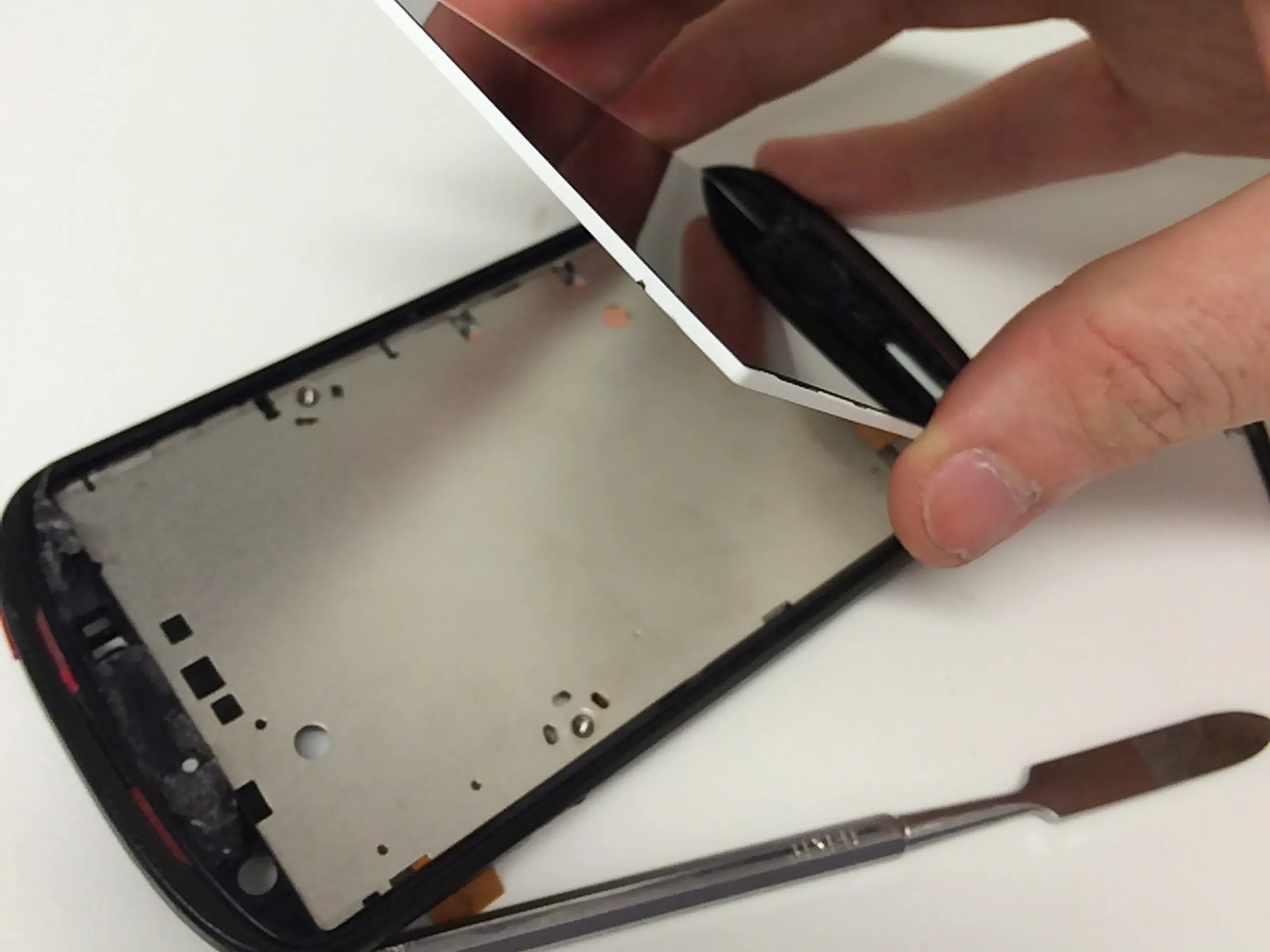

• Чтобы снять ЖК-дисплей, удалите наклейку на задней стороне средней рамки. Она закрывает ЖК-флекс.

• Будьте осторожны при снятии наклейки. Она приклеена плотно, и слишком сильное напряжение может привести к разрыву LCD-флекса.

• Снимите ЖК-дисплей, потянув весь кабель через среднюю рамку.

Шаг 10

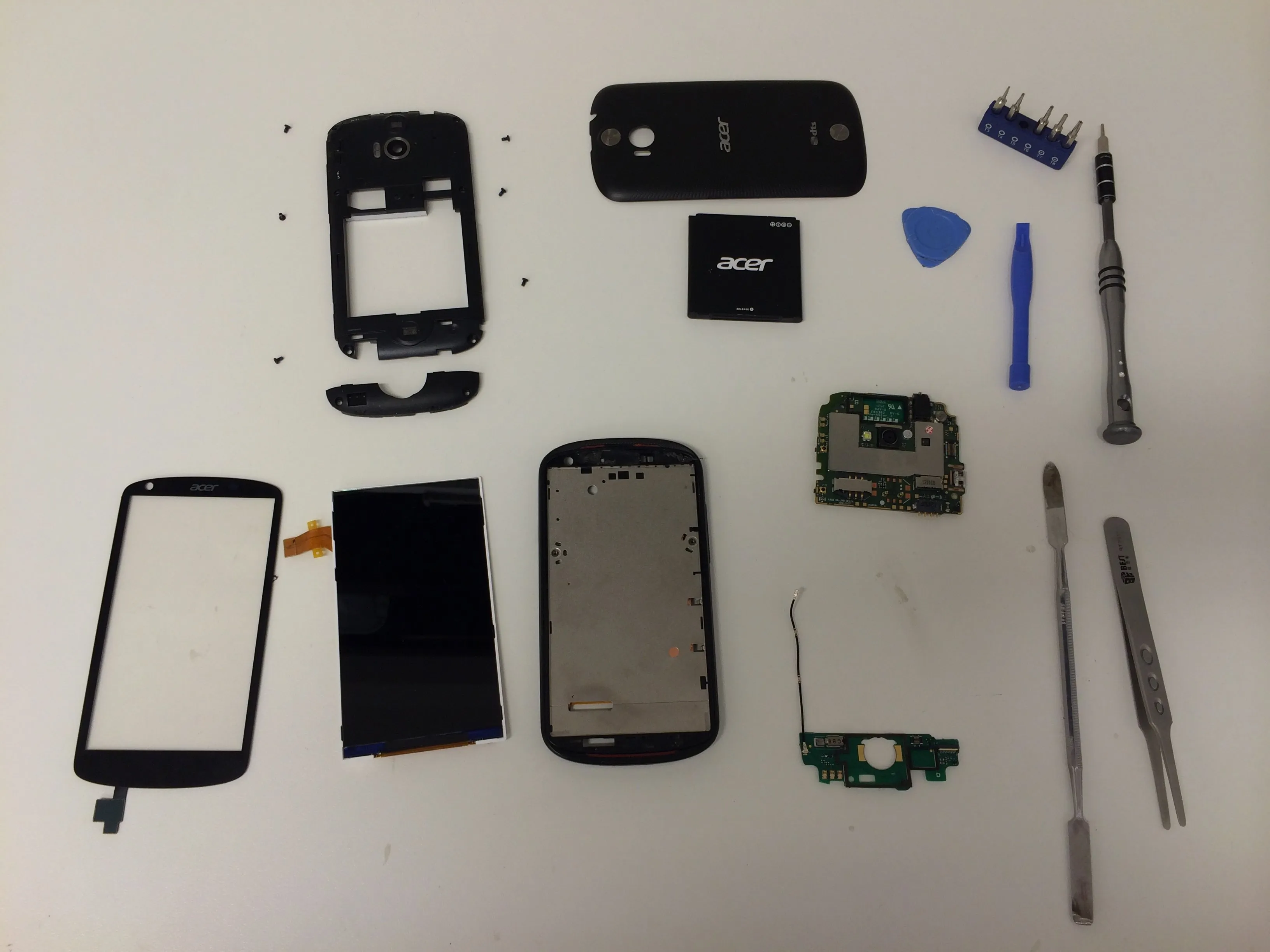

• Все готово

• Надеюсь, вам понравилось так же, как и мне.
