Введение

Ноутбук Acer Nitro 5 имеет несколько разновидностей. Это руководство предназначено конкретно для модели AN517-52, но если она похожа на вашу, например -51, то оно будет применимо. В нем рассматриваются основные виды ремонта, включая чистку вентиляторов, замену SSD/HDD, замену батареи, динамиков и кнопочных элементов (замена маленькой батареи). Дальнейший ремонт внезапно становится очень сложным и рискованным из-за значительного шанса необратимо повредить разъем.

Вся сборка выполняется в обратном порядке. Обратите внимание, что статическое электричество может заставить вас сказать 'Ой' или еще хуже, но может смертельно повредить электронику. Возьмите за привычку прикасаться к металлу (к большим металлическим поверхностям, таким как экраны), прежде чем прикасаться к любой схеме.

Шаг 1 Снимите заднюю крышку

Acer Nitro 5 AN517-52 Basic Teardown, снятие задней крышки: шаг 1, изображение 1 из 1
Acer Nitro 5 AN517-52 Basic Teardown, Снятие задней крышки: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Выкрутите 12 винтов Philips на задней панели. Просуньте ногти в щели и отщелкните заднюю крышку по всему периметру. Будьте аккуратны, и он снимется.

Шаг 2 Замените аккумулятор

Acer Nitro 5 AN517-52 Базовая разборка, замена батареи: шаг 2, изображение 1 из 1
Acer Nitro 5 AN517-52 Базовая разборка, замена батареи: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Выкрутите 2 винта Philips, удерживающих батарею. Аккуратно покрутите против часовой стрелки, чтобы освободить углы. Отсоедините разъем прямо, без перекручивания.

Шаг 3 Очистите вентиляторы

Acer Nitro 5 AN517-52 Базовая разборка, чистка вентиляторов: шаг 3, изображение 1 из 1

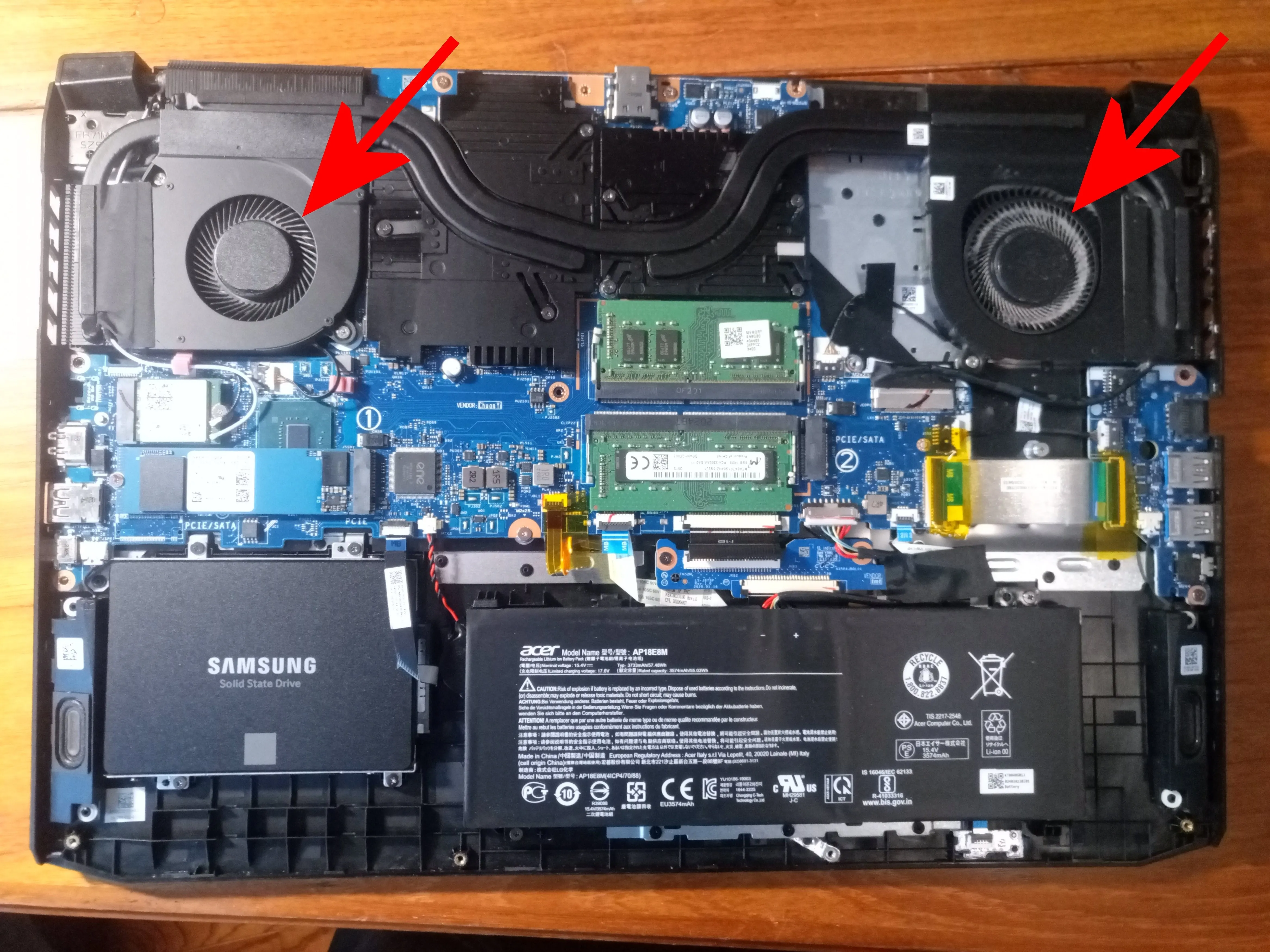

Acer Nitro 5 AN517-52 Базовая разборка, чистка вентиляторов: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Вентиляторы отлично справляются с удалением пыли из комнаты, но работают не очень хорошо. Посмотрите на правый вентилятор на картинке - он весь в пыли. Часть пыли можно удалить пинцетом. Другую пыль можно сдуть с помощью баллончика со сжатым воздухом, но положите палец на вентилятор, чтобы он не вращался.. Обратите внимание, что замена вентиляторов не так проста из-за сложностей с радиатором.

Шаг 4 Замена SSD/HDD

Базовая разборка Acer Nitro 5 AN517-52, замена SSD/HDD: шаг 4, изображение 1 из 1
Acer Nitro 5 AN517-52 Basic Teardown, замена SSD/HDD: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Замена SSD/HDD на удивление проста. Открутите 4 винта Philips, сдвиньте накопитель в сторону.

Шаг 5 Замена кнопочных элементов

Acer Nitro 5 AN517-52 Basic Teardown, замена ячейки с кнопками: шаг 5, изображение 1 из 1

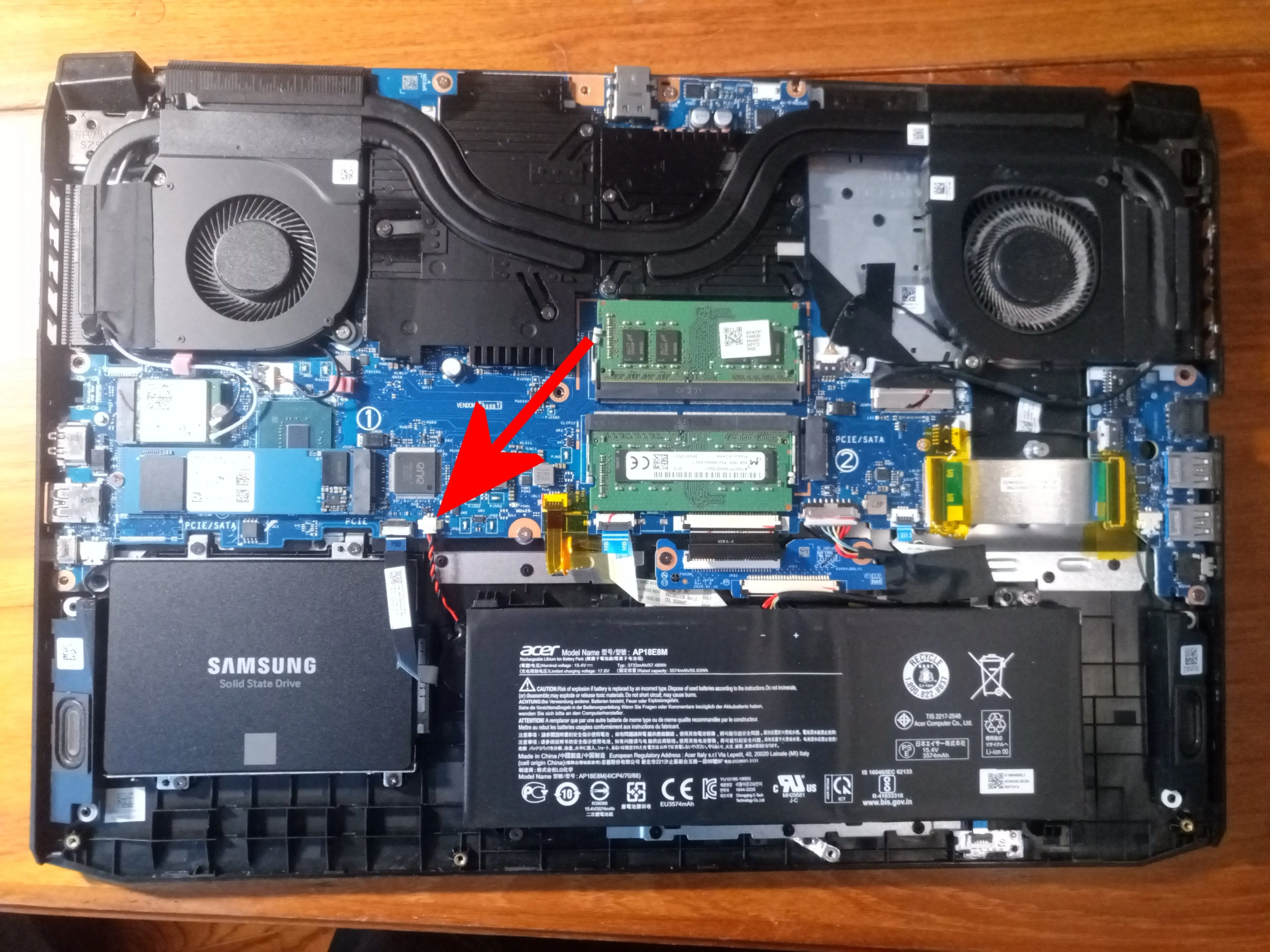

Acer Nitro 5 AN517-52 Basic Teardown, замена кнопочного элемента: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Маленькая кнопочная ячейка находится в черной термоусадочной пленке и держится только на одном разъеме. Отсоедините его. Если вы знаете, что делаете, припаяйте новый, иначе замените сборку.

Шаг 6 Замените динамики

Acer Nitro 5 AN517-52 Базовая разборка, замена динамиков: шаг 6, изображение 1 из 1

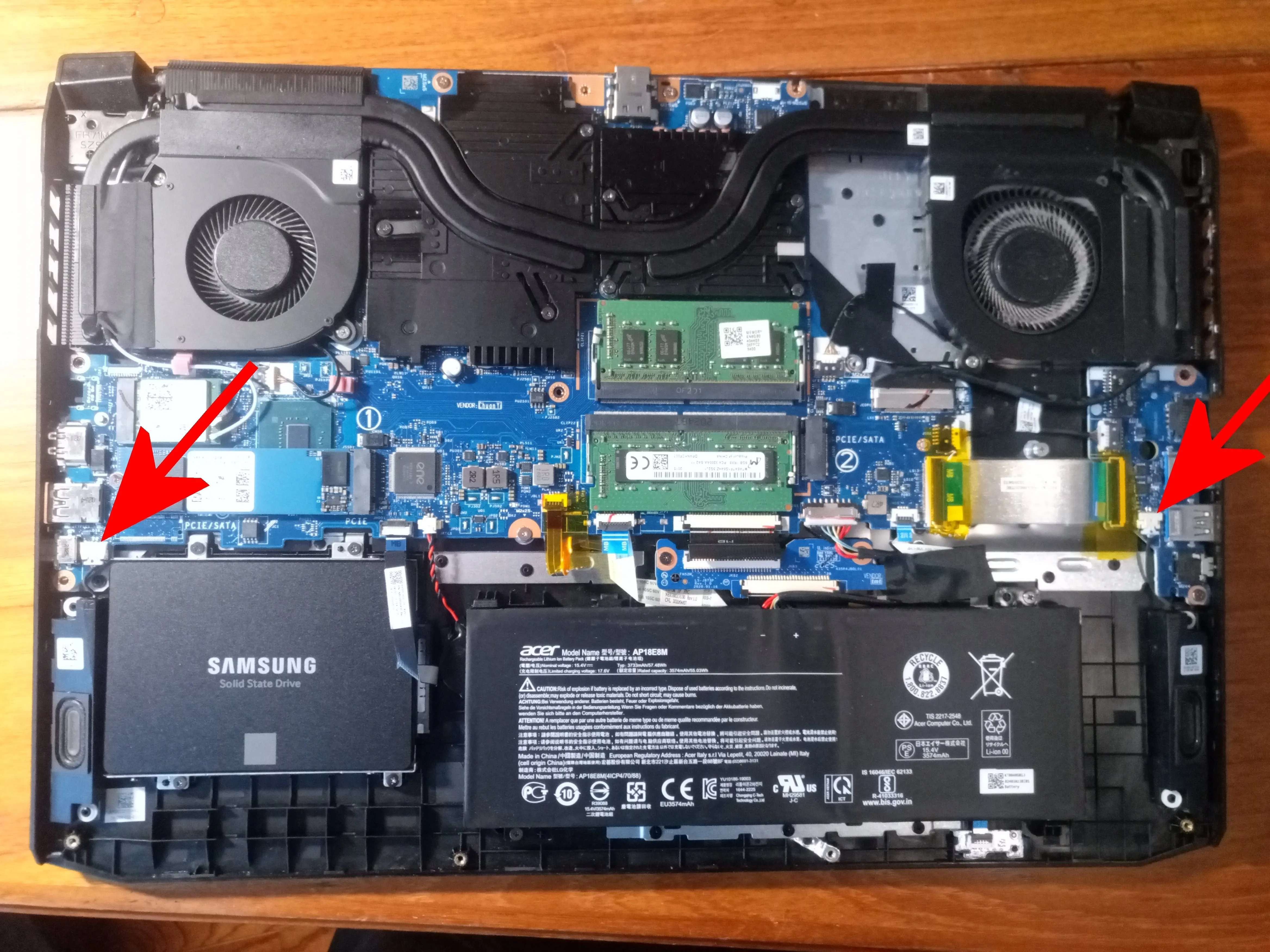

Acer Nitro 5 AN517-52 Базовая разборка, замена динамиков: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Если вы слишком сильно накрутили звук и сломали динамик, его легко заменить. Открутите их и отсоедините разъемы.

Шаг 7 Замена клавиатуры

  • Замена клавиатуры - довольно сложная процедура, которая может привести к фатальным повреждениям ноутбука из-за повреждения разъемов. Для этого необходимо снять батарею, вентиляторы/радиатор, платы ввода/вывода, экраны, материнскую плату и вырезать пластиковые стойки, а затем приварить их обратно с помощью пластиковой сварки. Эта процедура здесь рассматриваться не будет.
