Разборка гарнитуры Acer Windows Mixed Reality Headset Developer Edition

Введение

В этом разделе показано, как разобрать гарнитуру Acer MR Headset (DE). Здесь также указаны некоторые компоненты, входящие в состав HMD, и мы готовы внести любые правки или предложения относительно неопознанных элементов.

Что вам понадобится

Инструменты

•

•

•

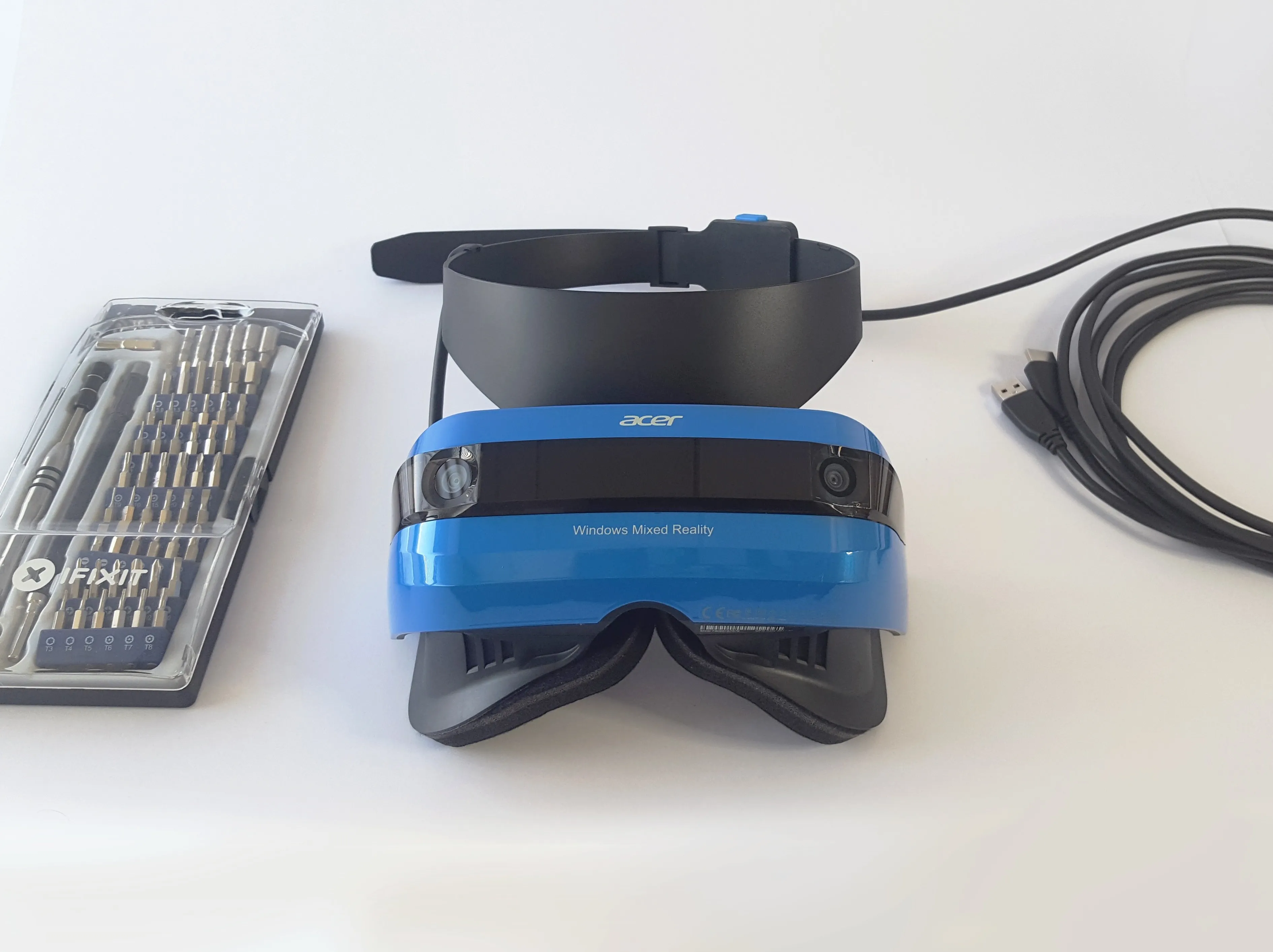

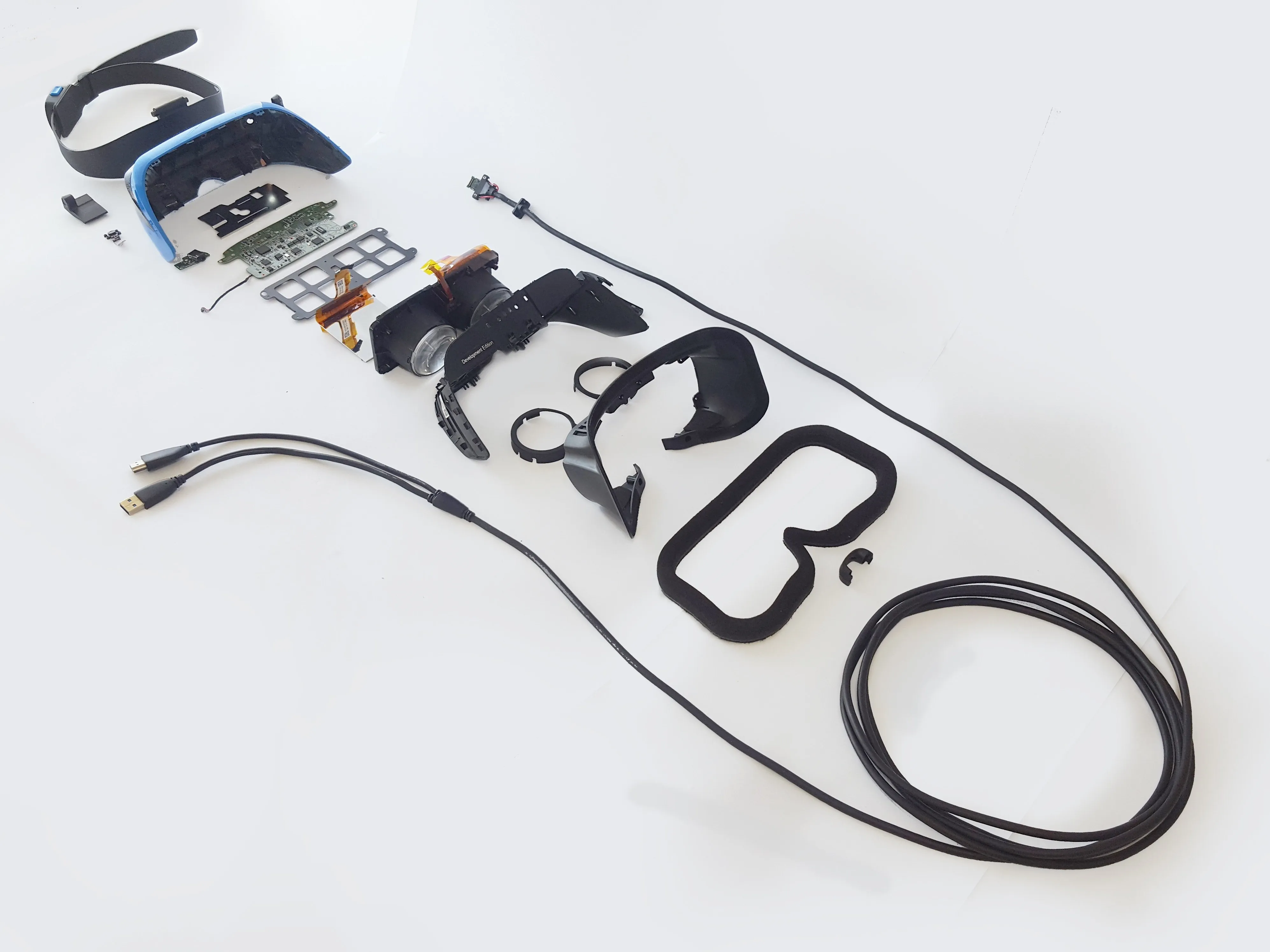

Шаг 1 Обзор

• Технические характеристики Acer Windows Mixed Reality Headset Developer Edition:

• Два жидкокристаллических дисплея высокого разрешения с разрешением 1440 x 1440

• Диагональ дисплея 2,89 дюйма (x2)

• Откидывающийся дисплей

• Кабель длиной 4,00 м

• Встроенный аудиовыход и поддержка микрофона через 3,5-мм разъем

• Один кабель с разъемами HDMI 2.0 (дисплей) и USB 3.0 (данные) для подключения

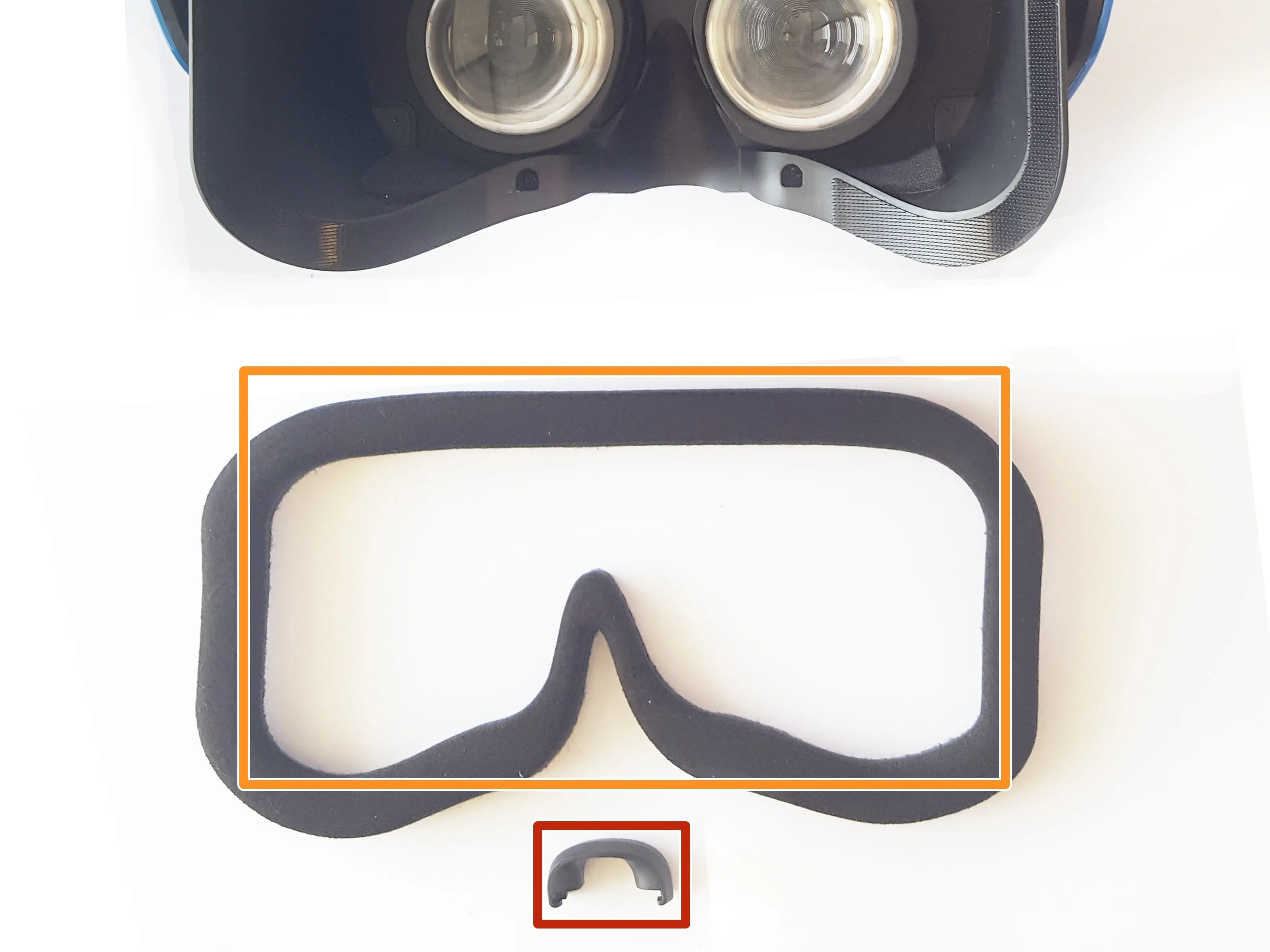

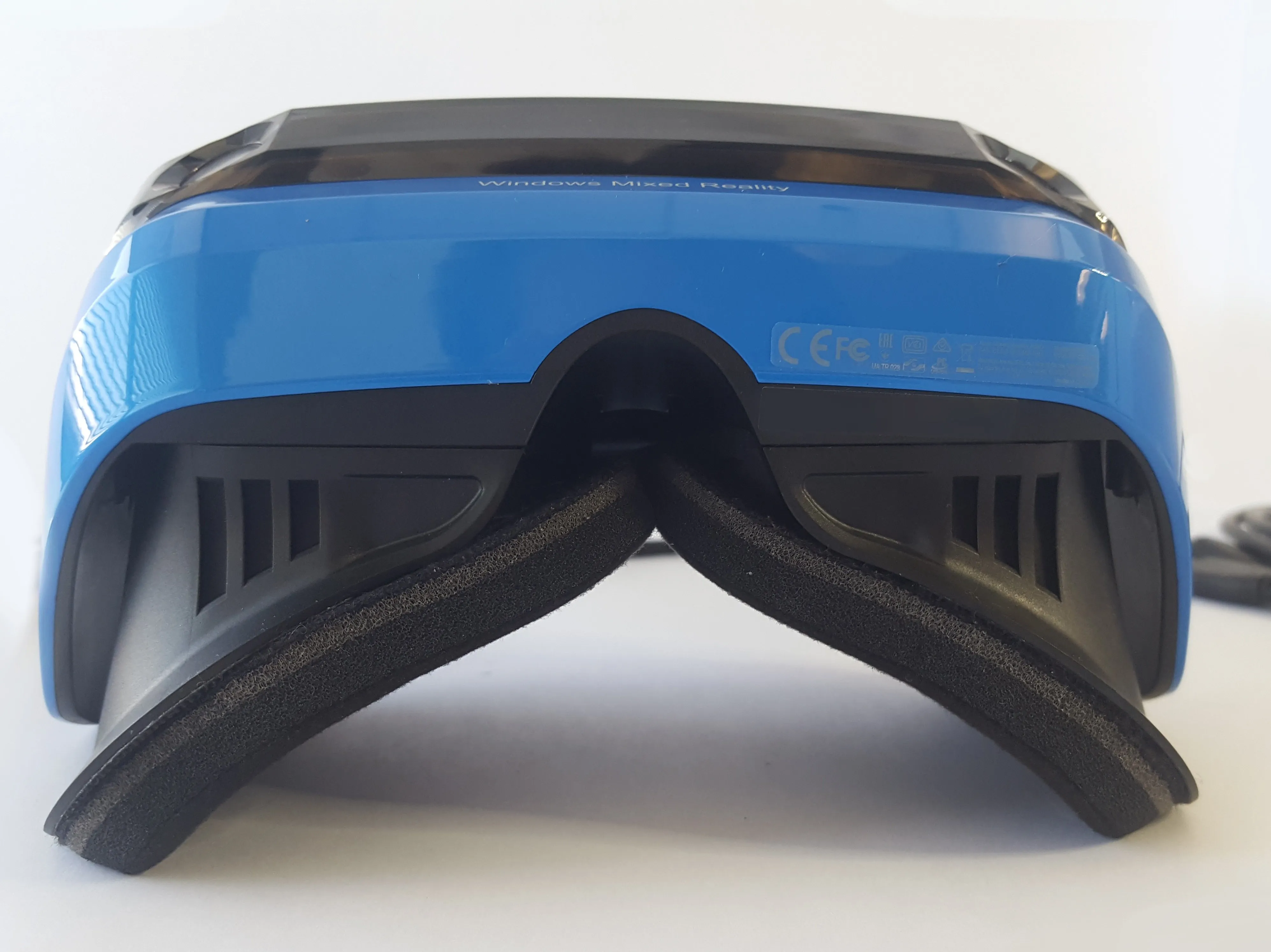

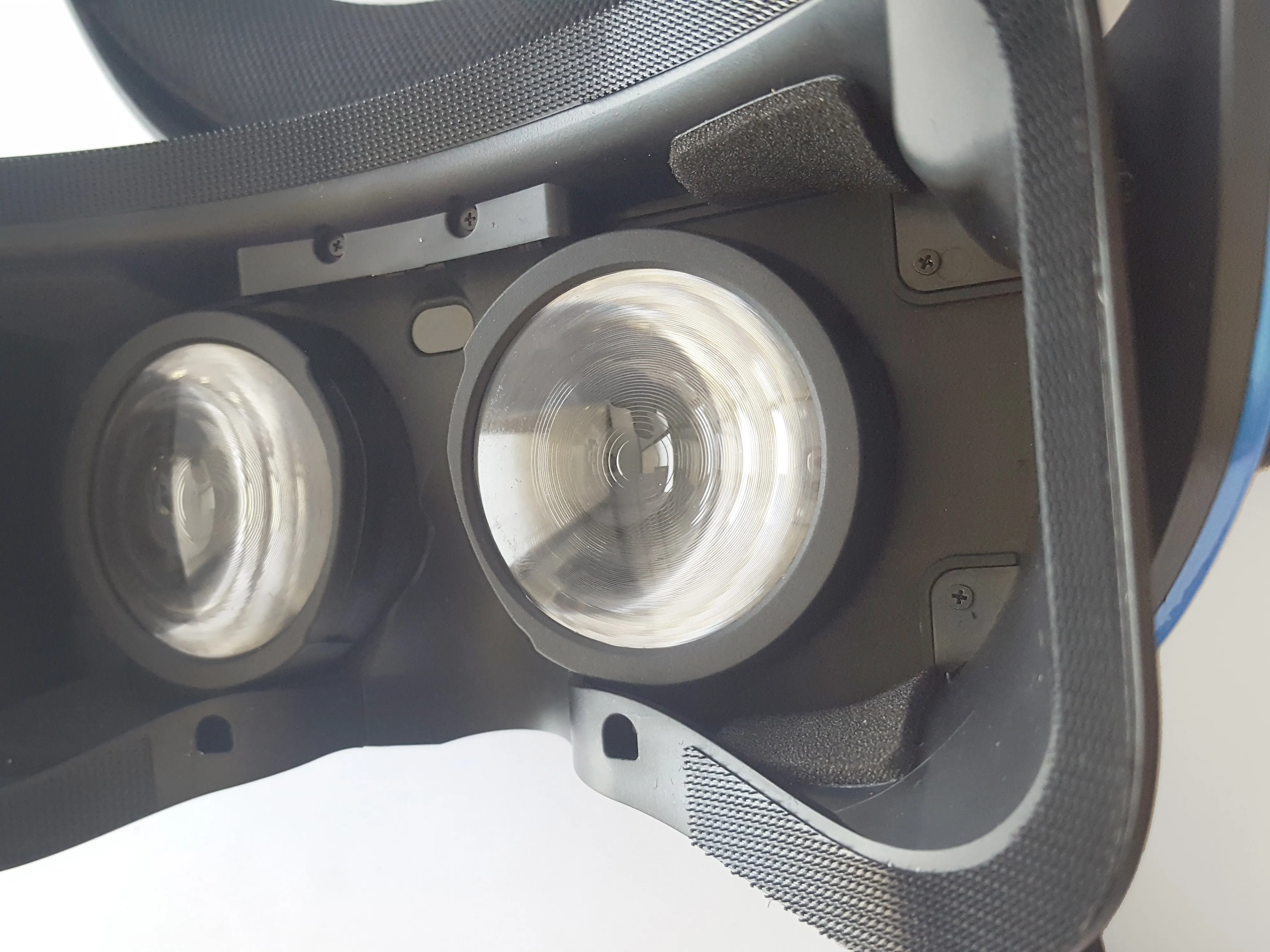

Шаг 2 Снимите носовой зажим и пенопласт

• Снимите носовой зажим

• Вытащите пену из липучки на гарнитуре

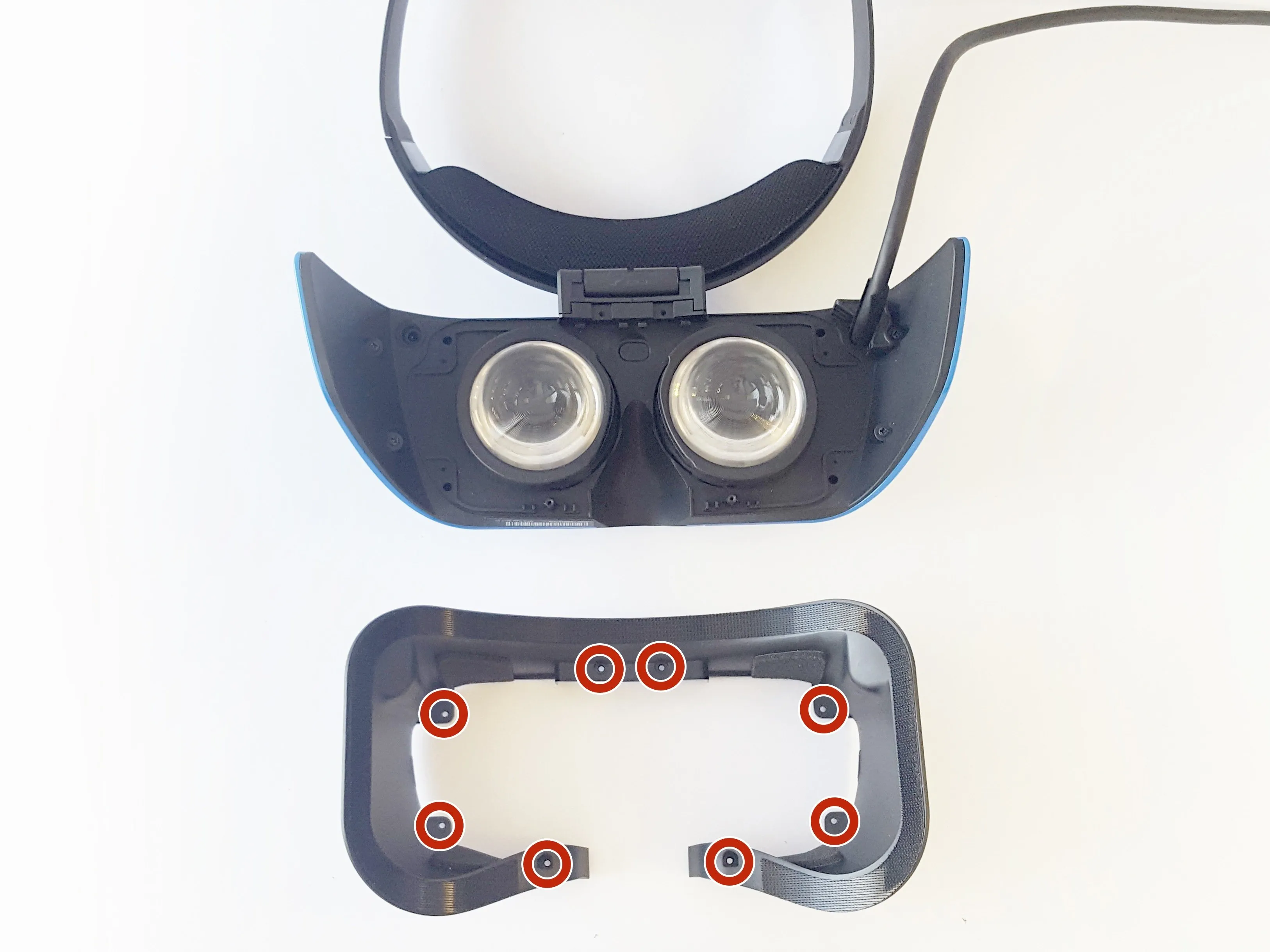

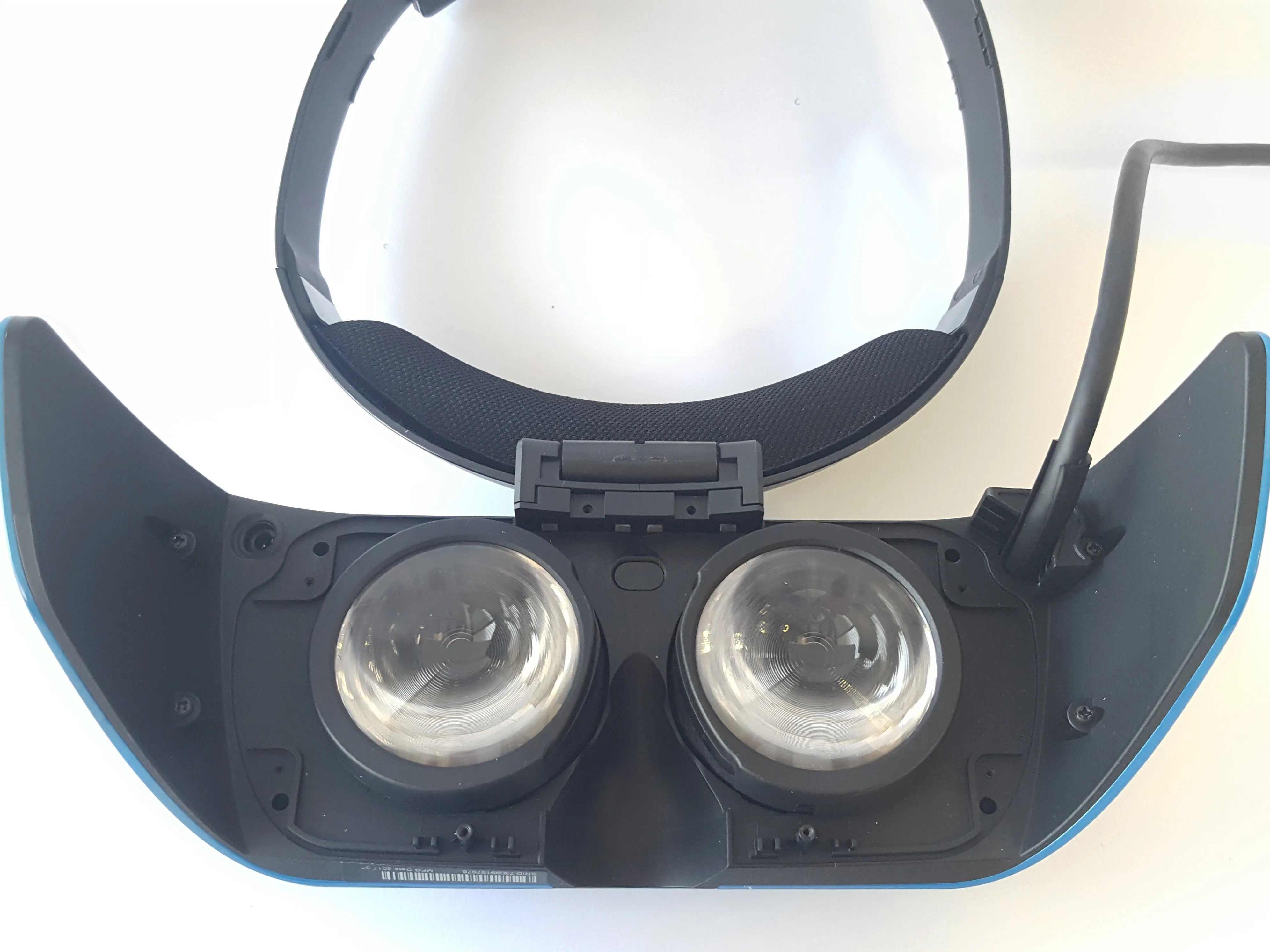

Шаг 3 Снимите форму для лица

• Открутите 8 винтов, крепящих форму к гарнитуре.

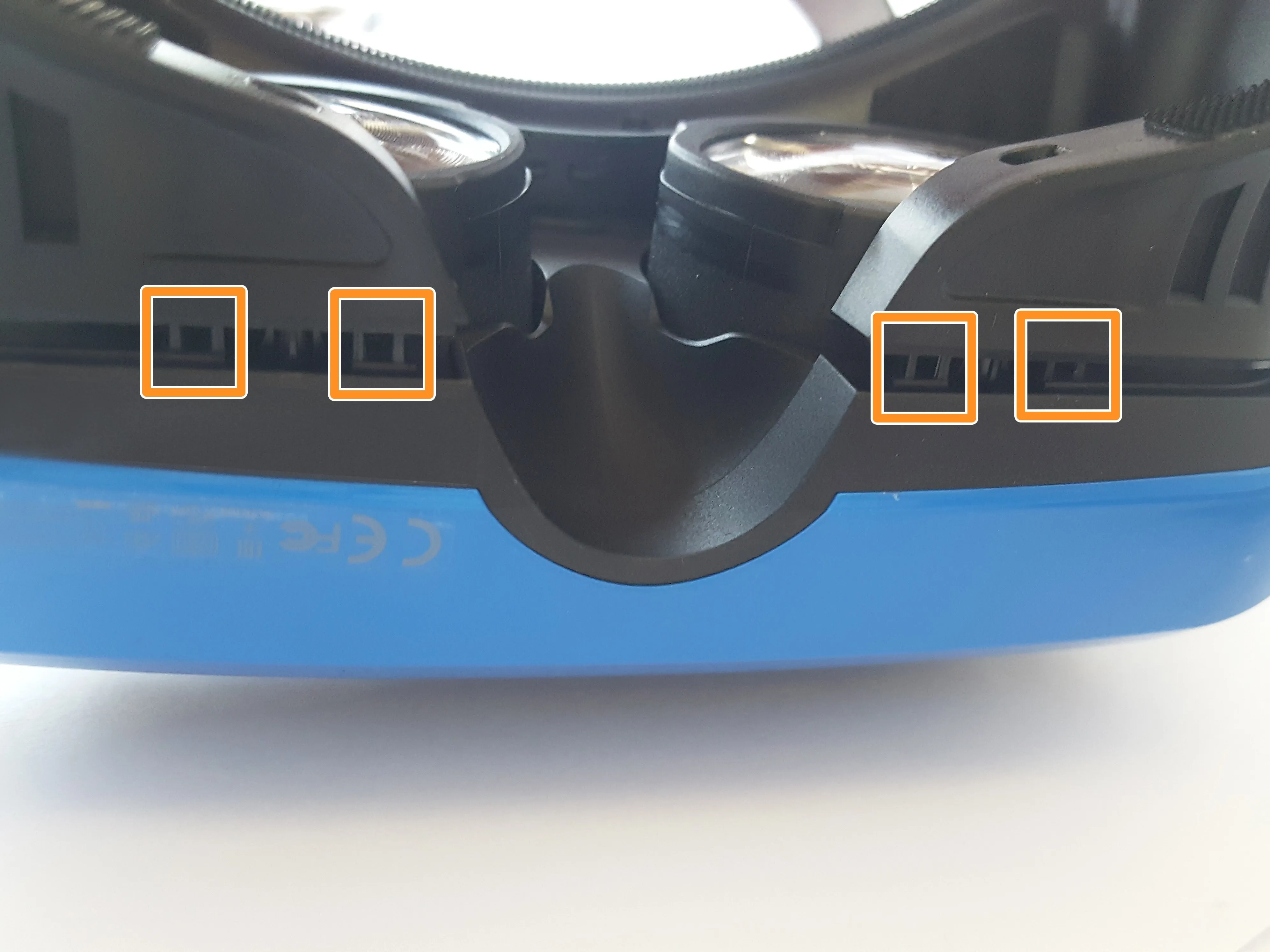

• Подденьте 4 зажима в нижней части гарнитуры с помощью пассатижей и начните снимать форму с гарнитуры.

• Еще 4 зажима находятся на верхней стороне, чтобы полностью снять форму

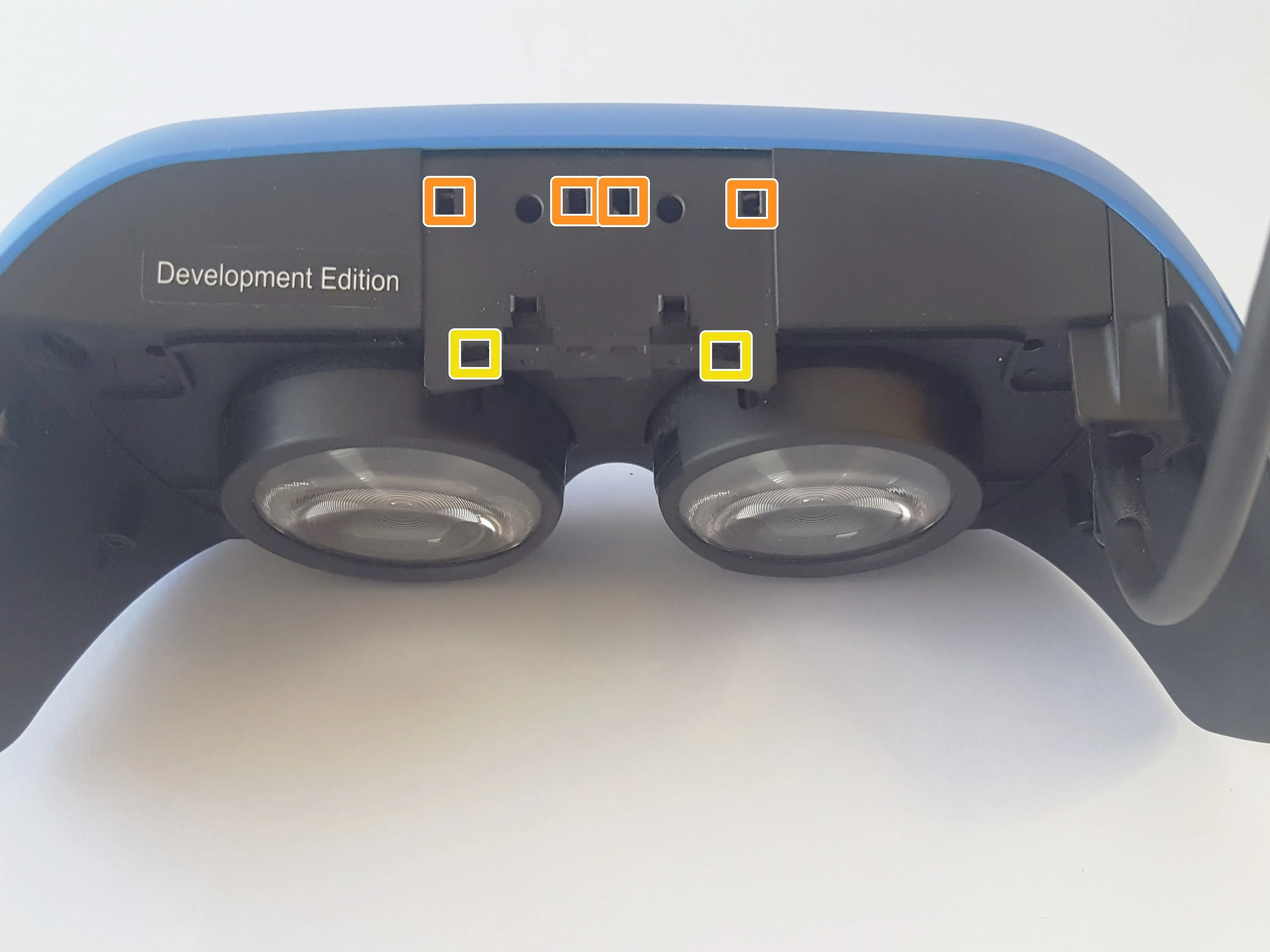

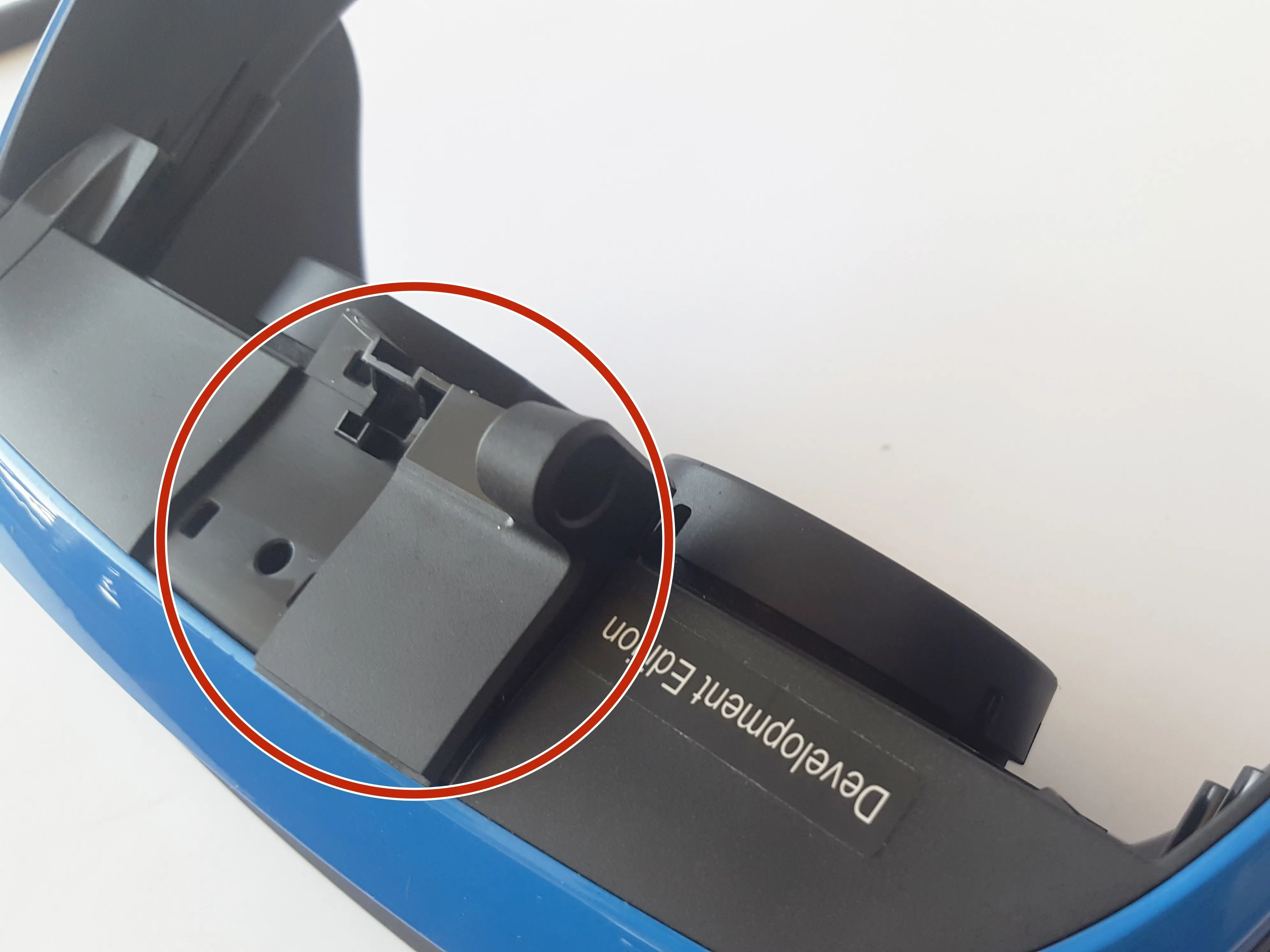

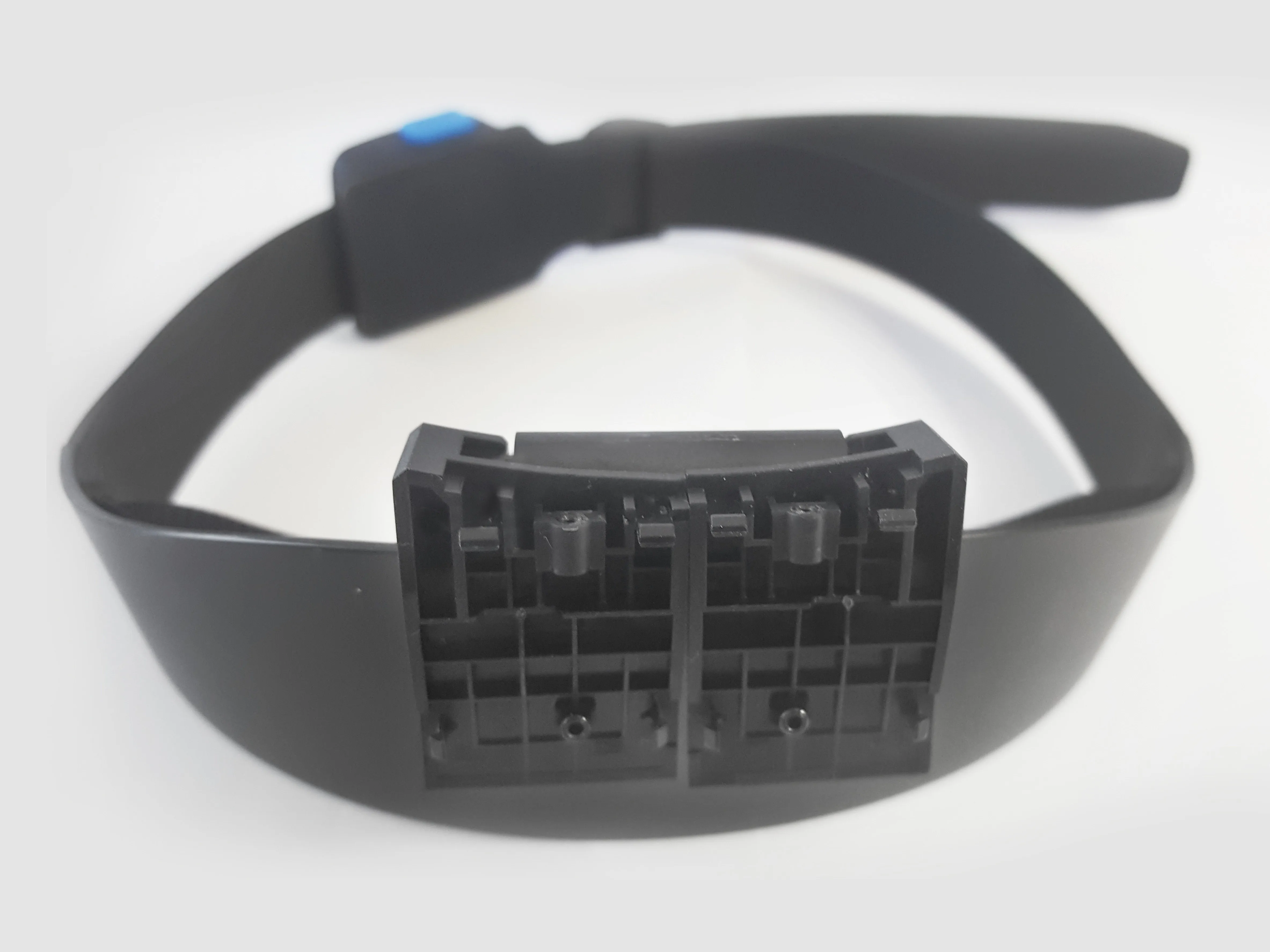

Шаг 4 Снятие оголовья

• Поднимите верхние клипсы вверх с помощью пластикового разделителя.

• Вдоль переднего края расположены два зажима.

• Еще один зажим находится в заднем углу рядом с объективами.

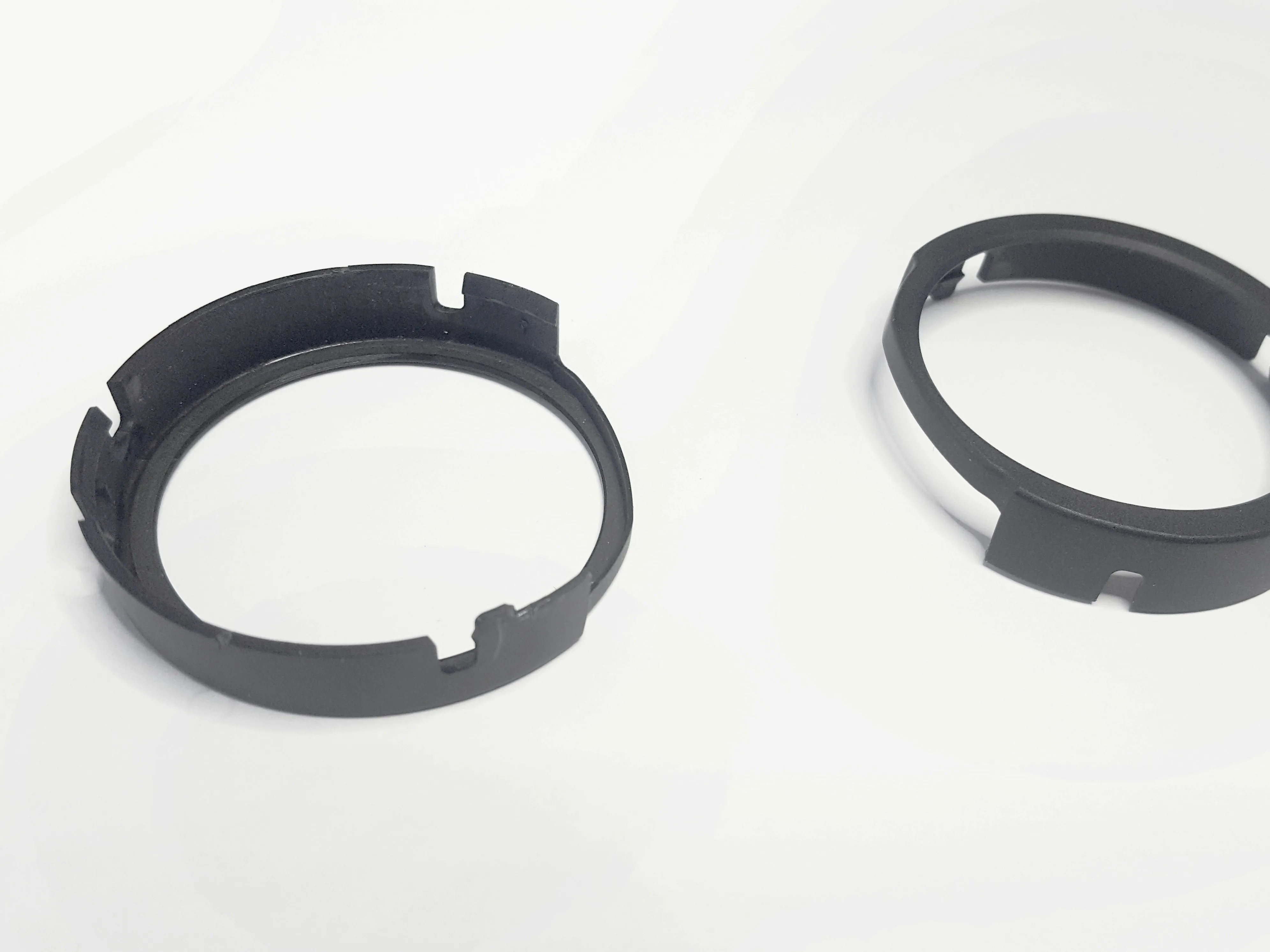

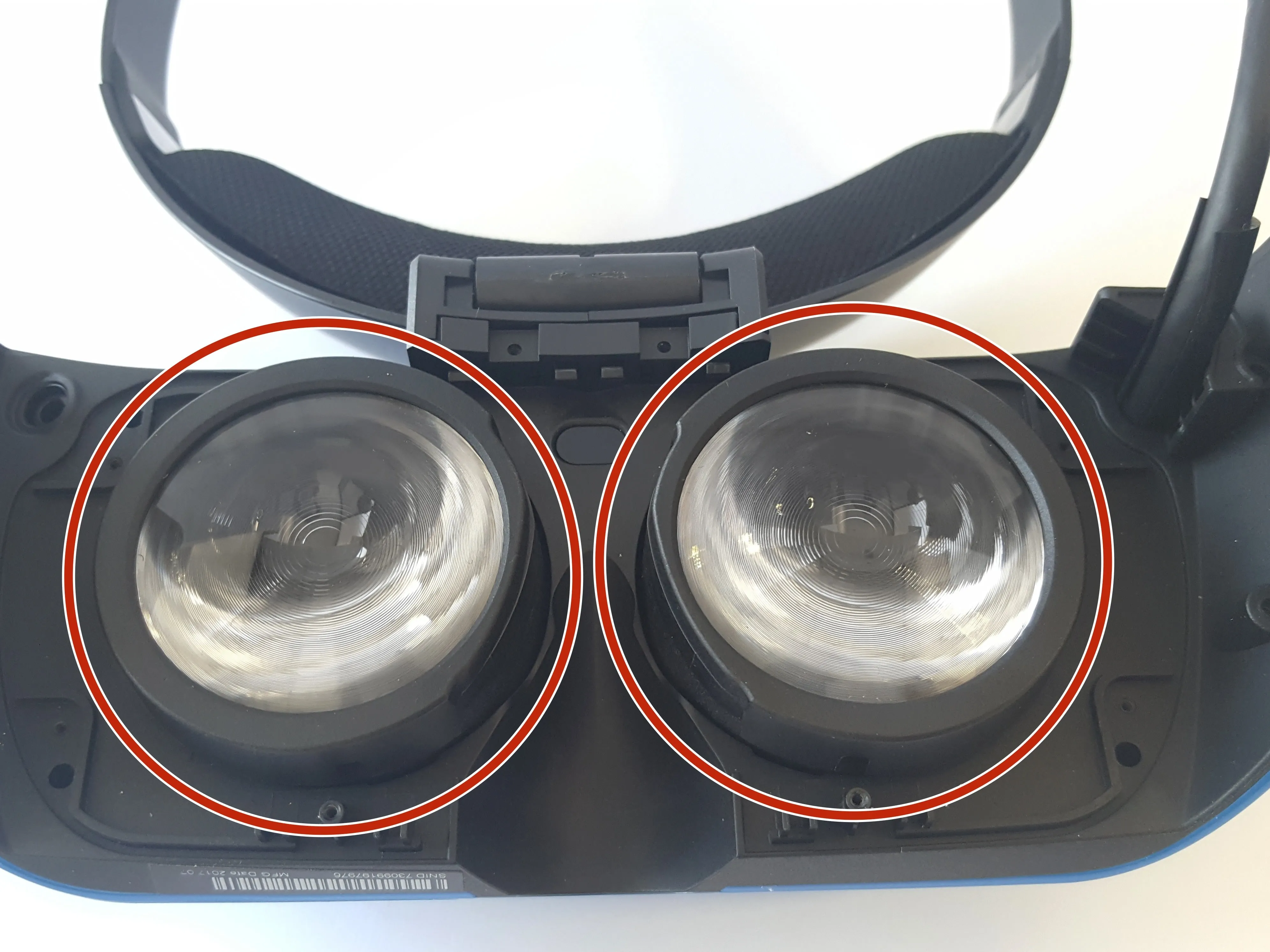

Шаг 5 Крышки объективов

• Освободите зажим по нижнему краю с помощью пробки. В боковой стенке зажима есть отверстие, которое позволяет поддеть крышку объектива с помощью пробки и отделить ее от каретки.

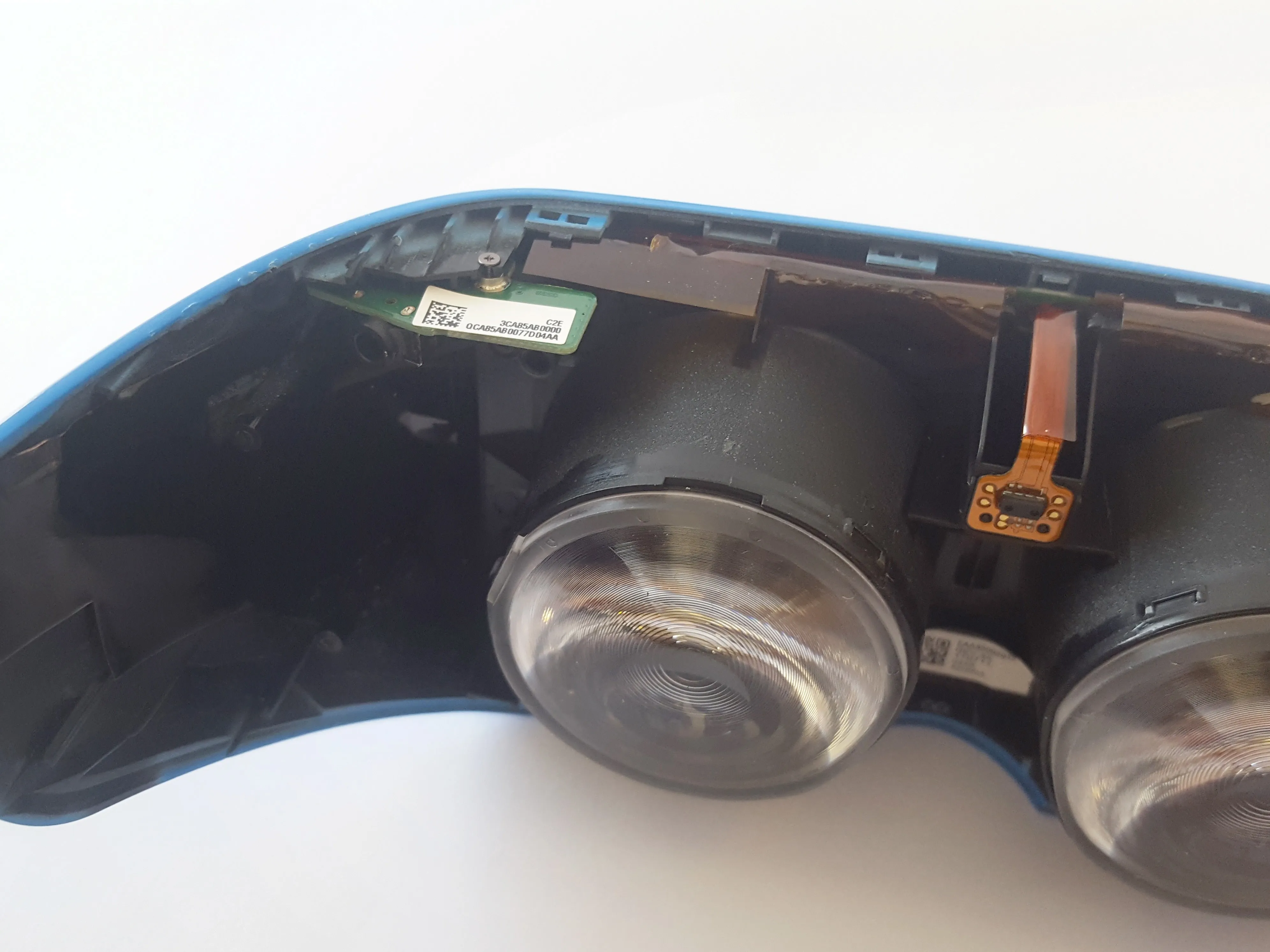

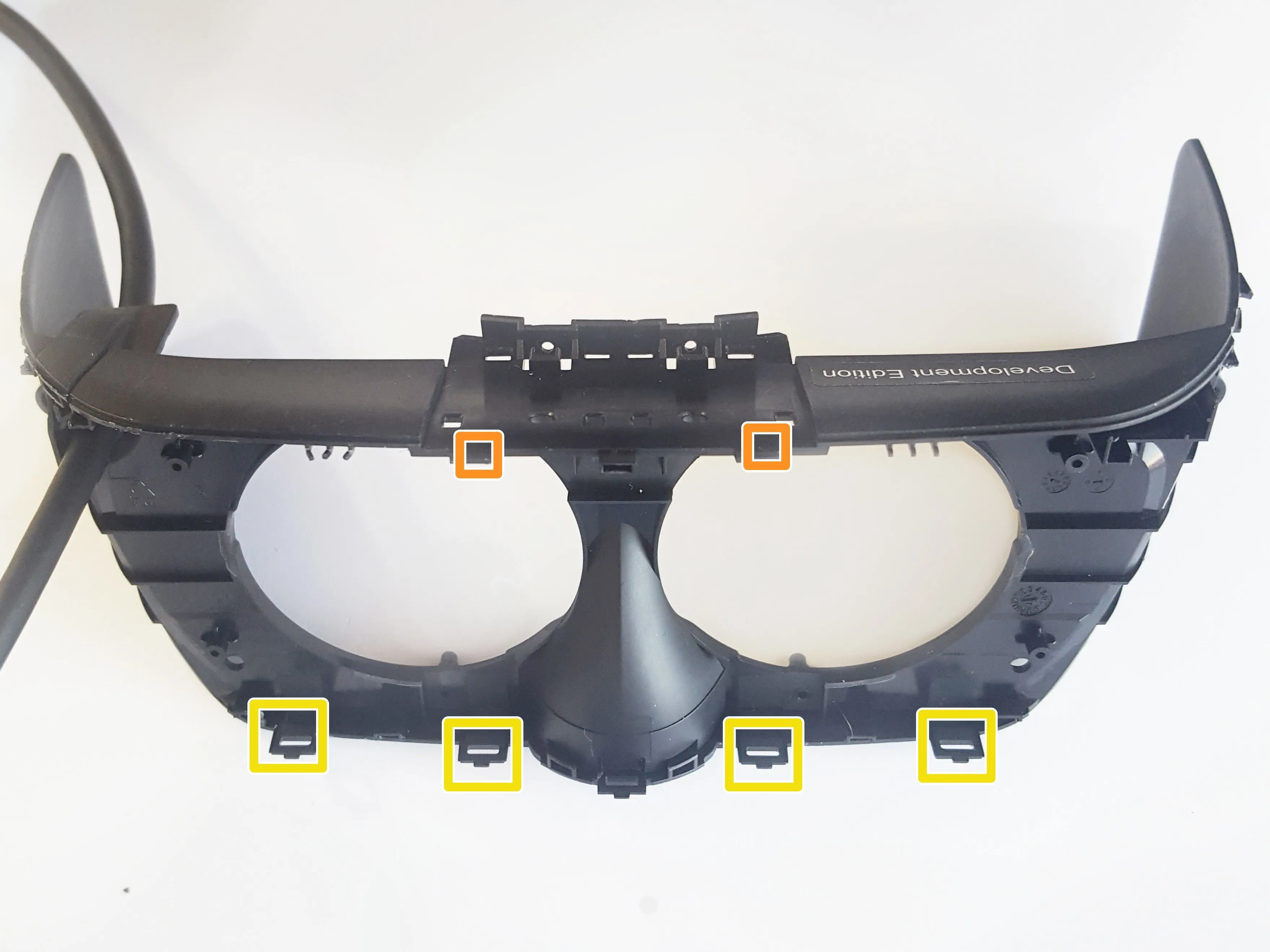

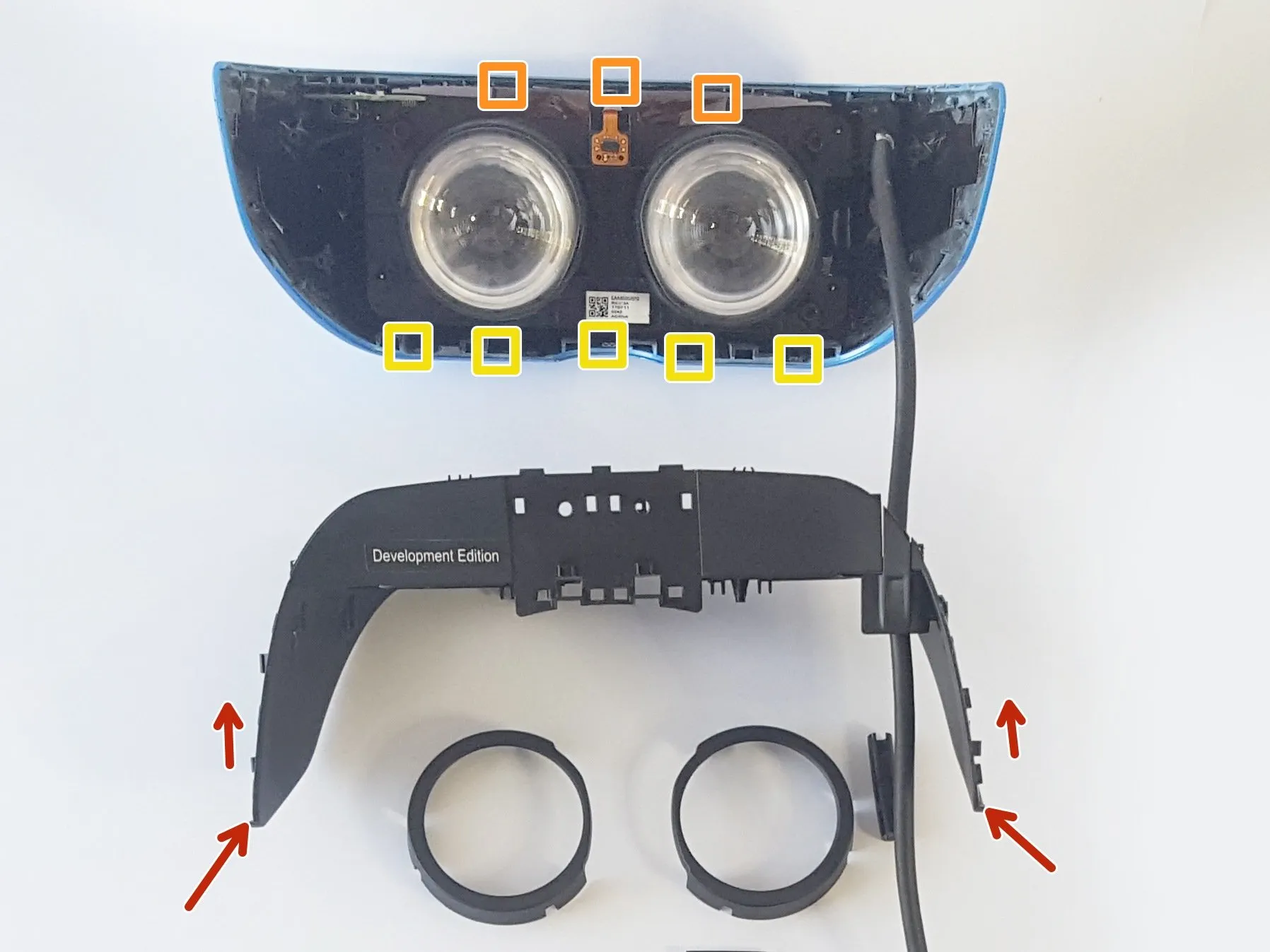

Шаг 6 Снятие задней крышки

• Было легче отделить крышку с боковых сторон, открыв ее с помощью пассатижей и продвигаясь к передней части.

• Расстегните девять зажимов на верхней части гарнитуры

• Освободите пять нижних зажимов на гарнитуре

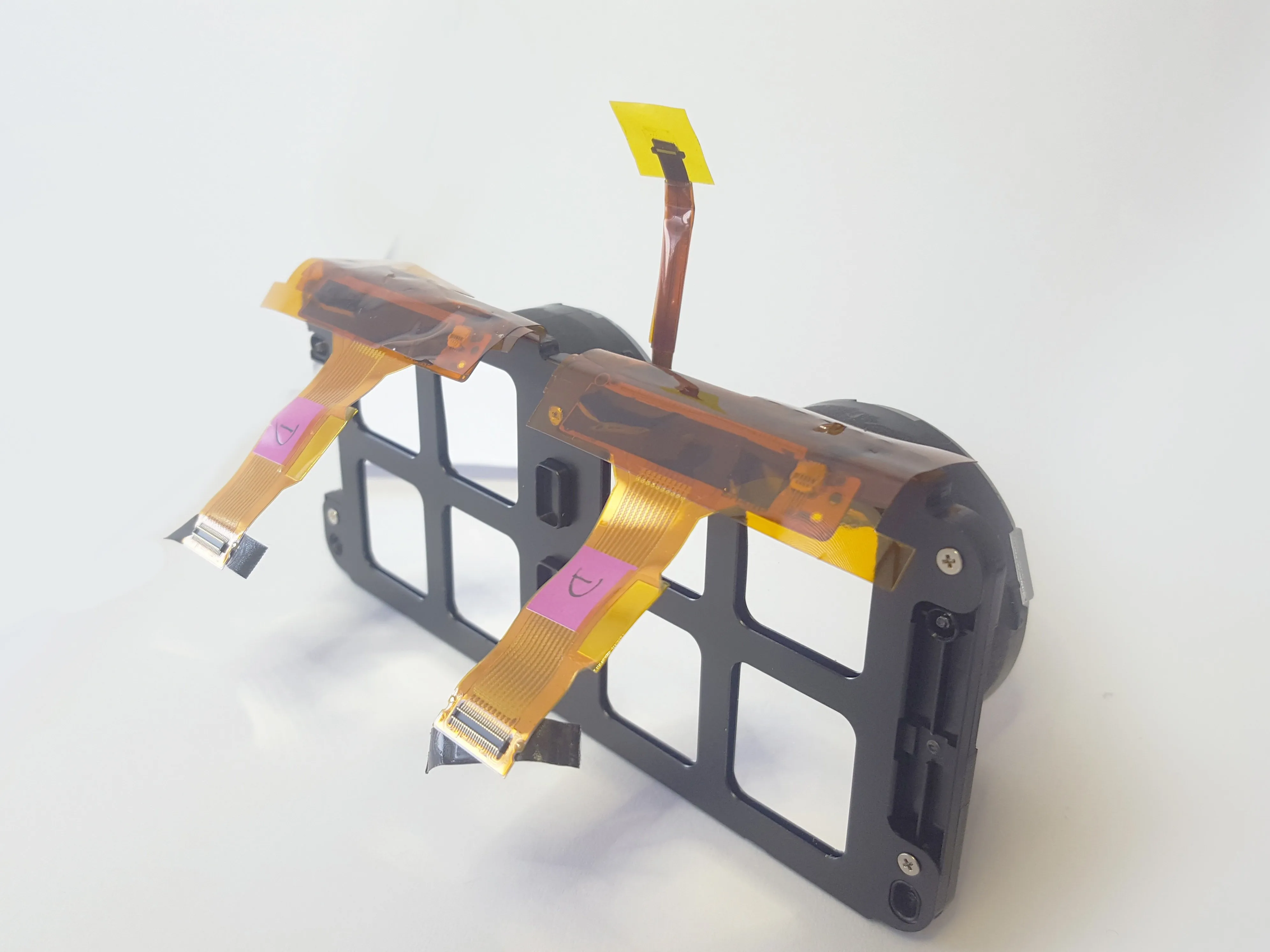

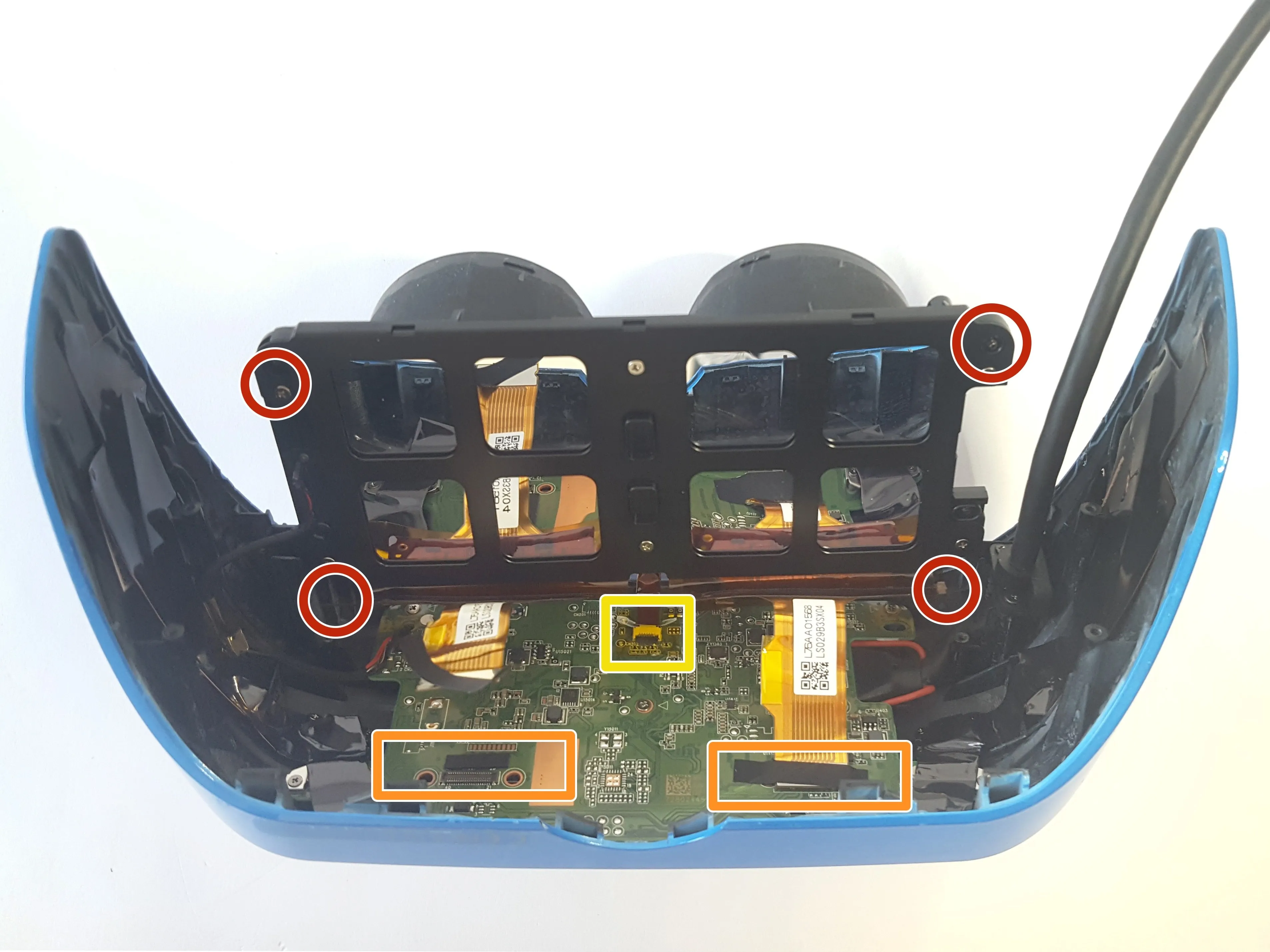

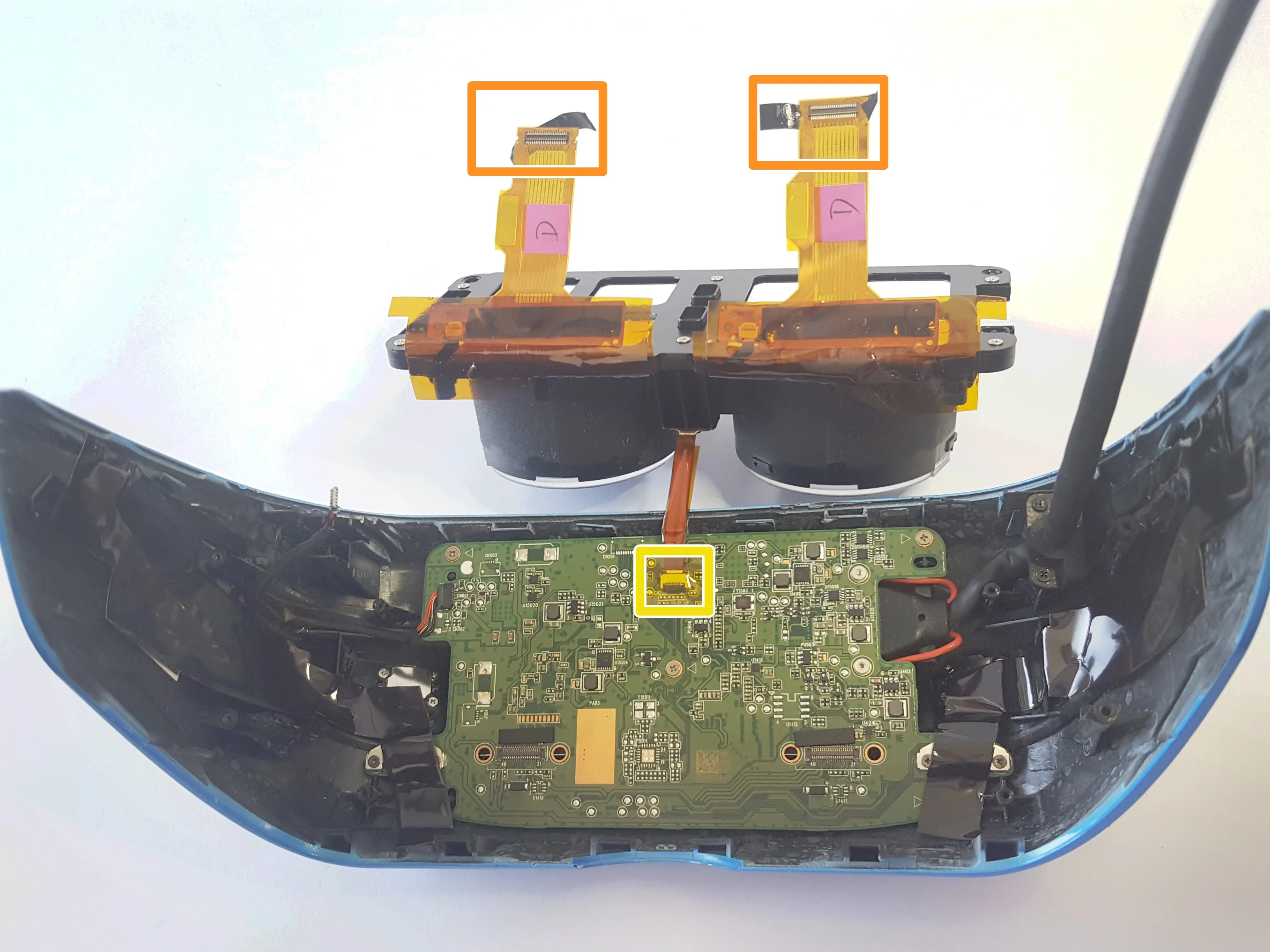

Шаг 7 Снятие объектива

• Выкрутите четыре винта по углам линзы.

• Снимите ленту, соединяющую ленточные кабели с печатной платой

• Отсоедините объектив от печатной платы

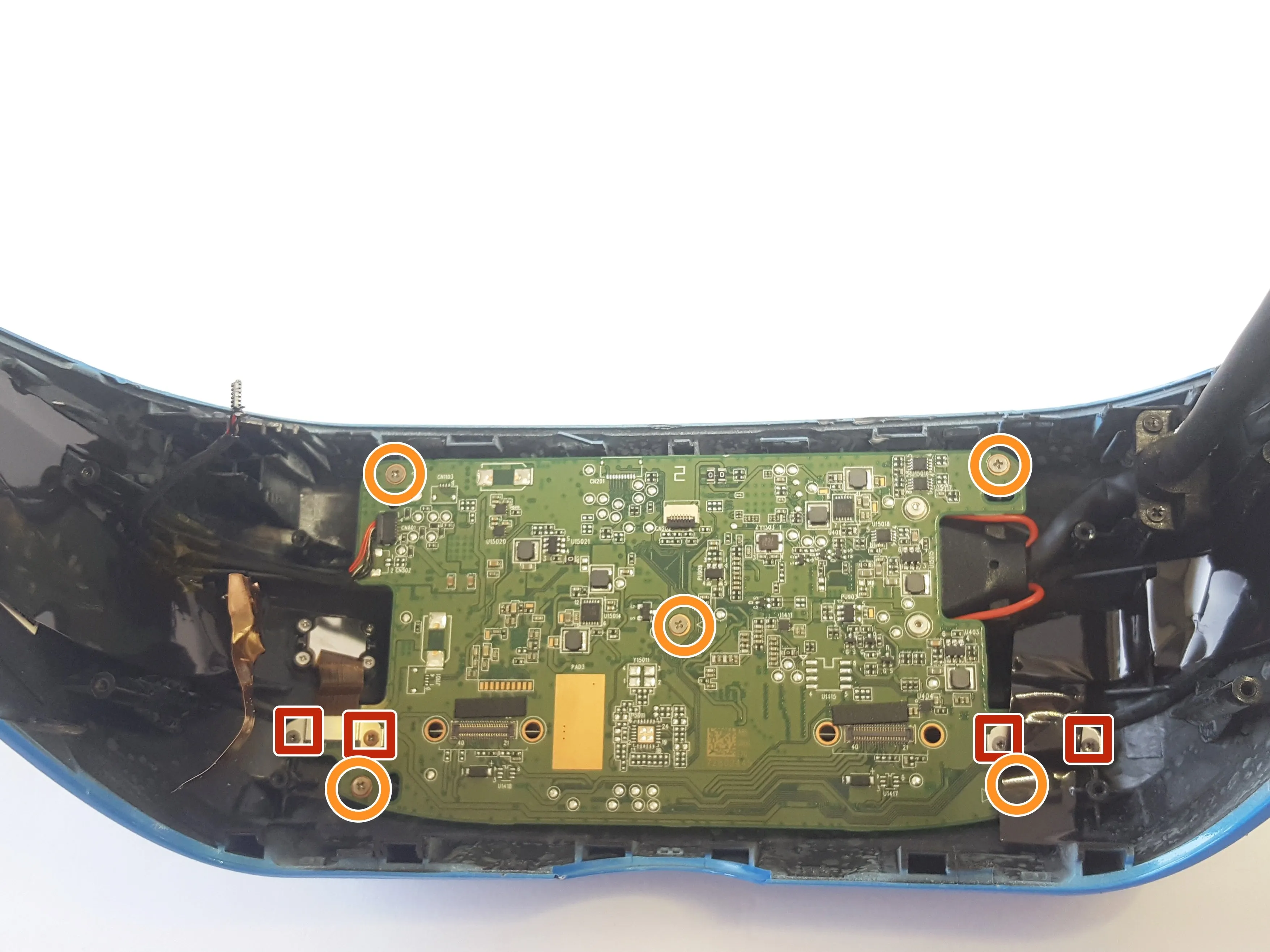

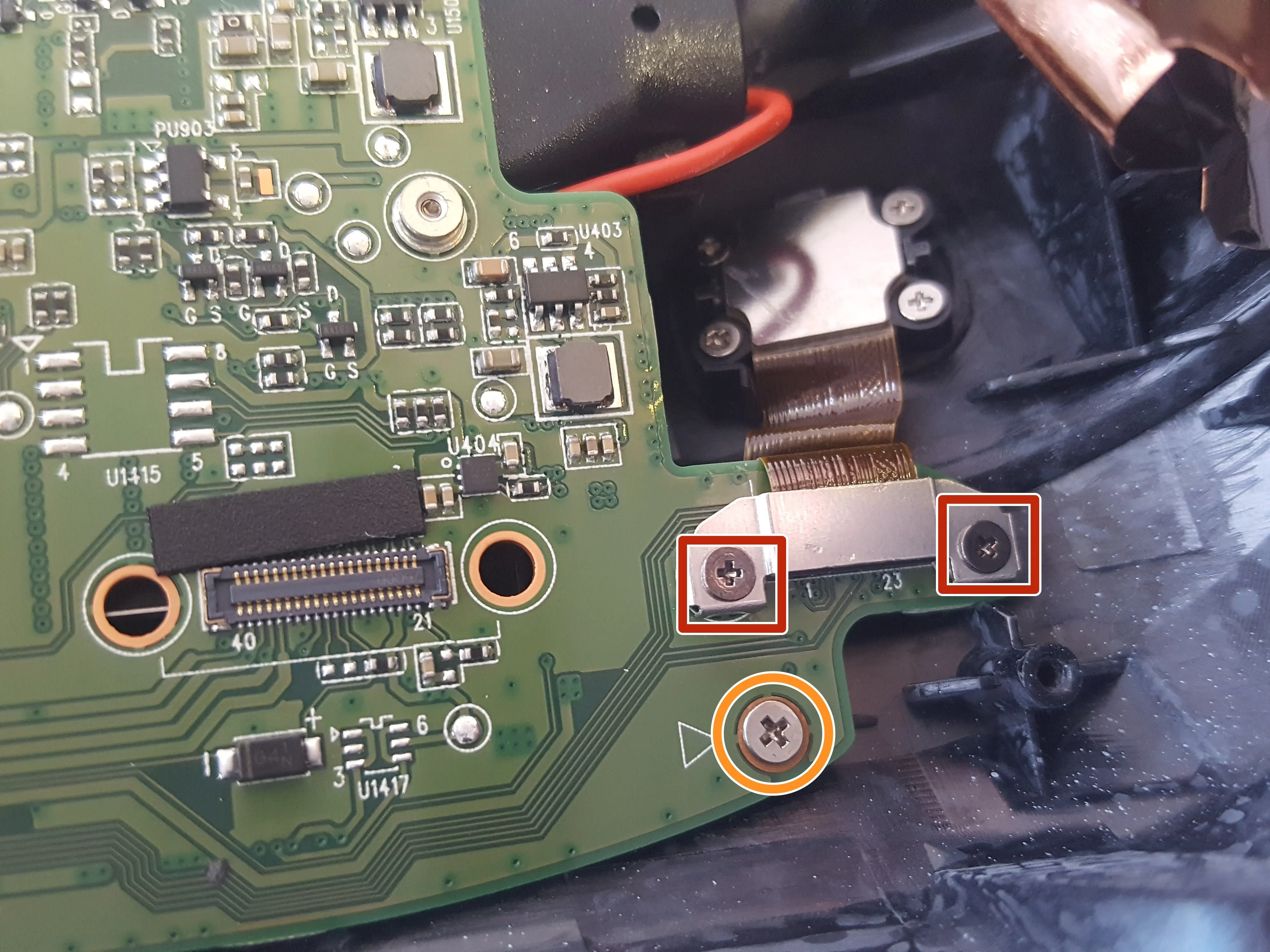

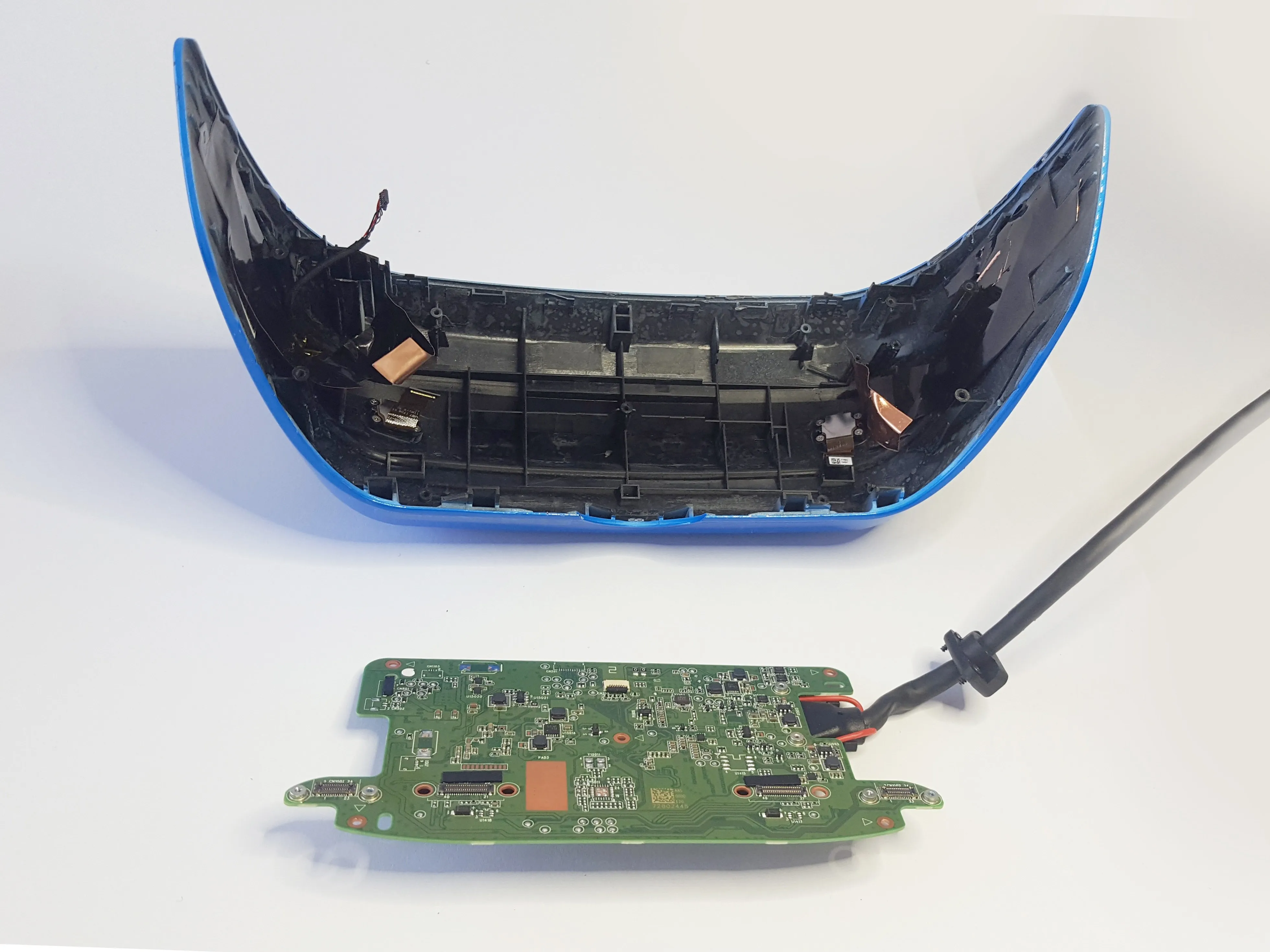

Шаг 8 Снятие печатной платы

• Выкрутите четыре винта для разъема кабеля камеры

• Открутите пять винтов на печатной плате

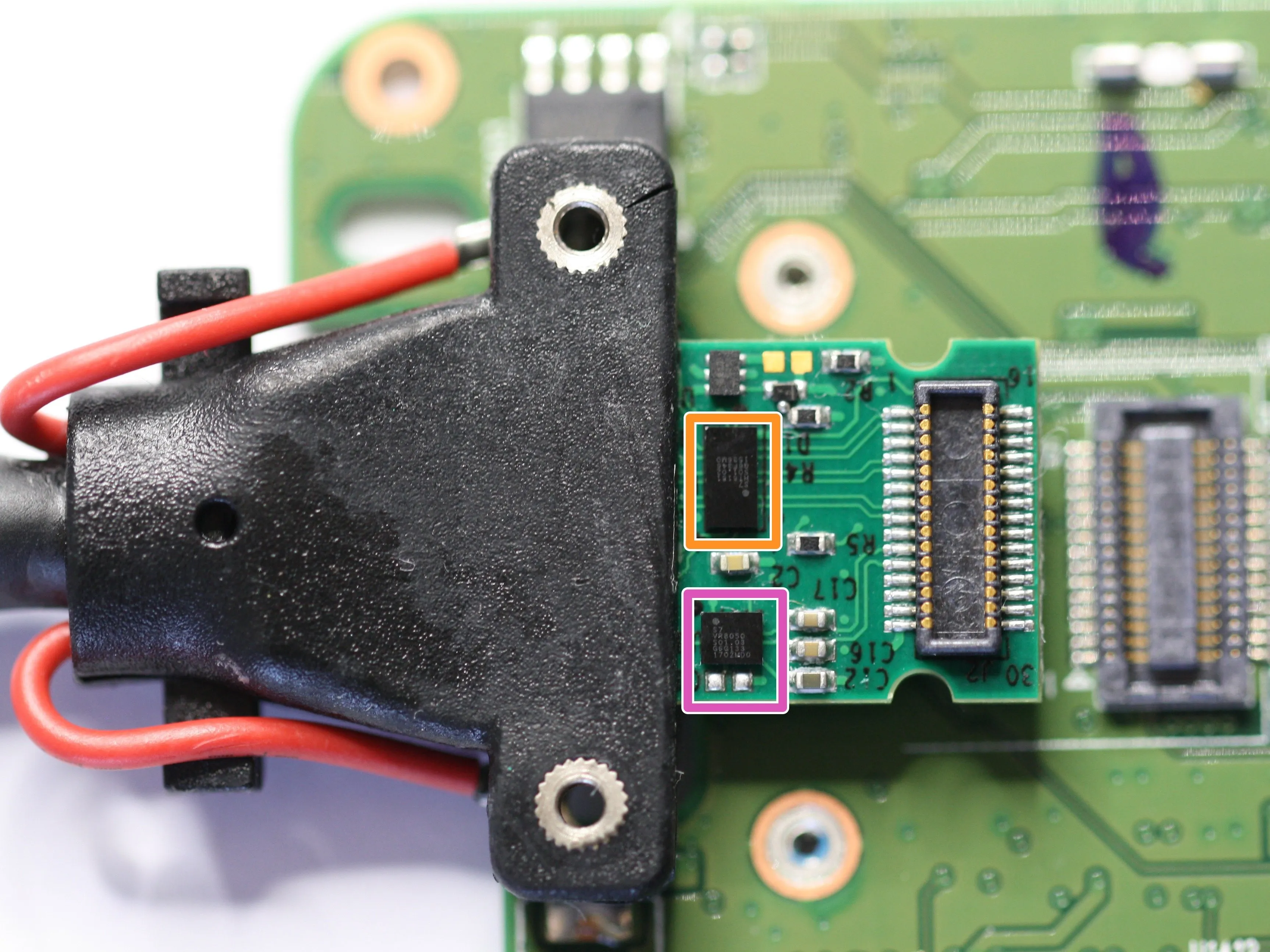

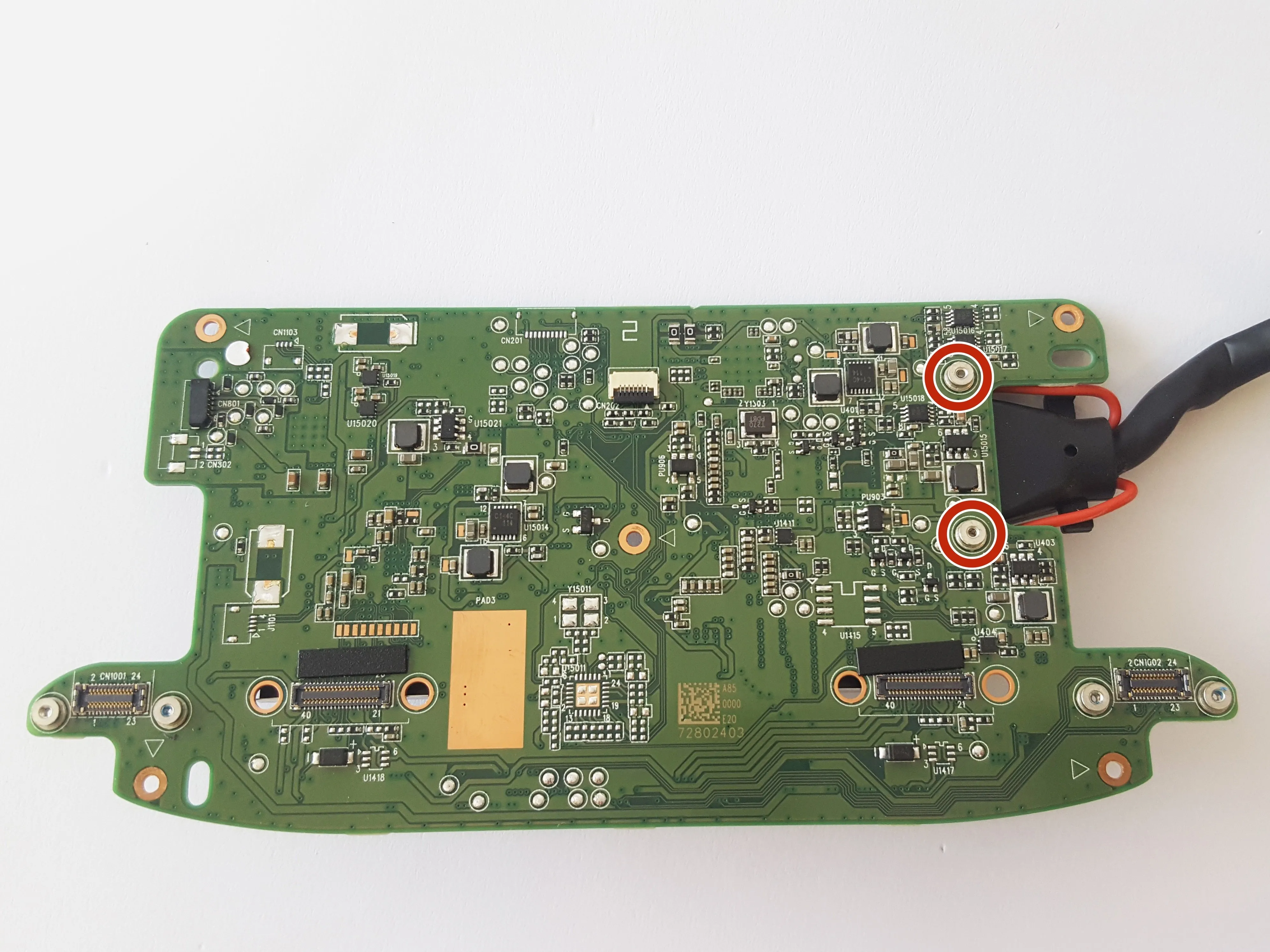

Шаг 9 Печатная плата

• Открутите два винта, соединяющие кабель с печатной платой

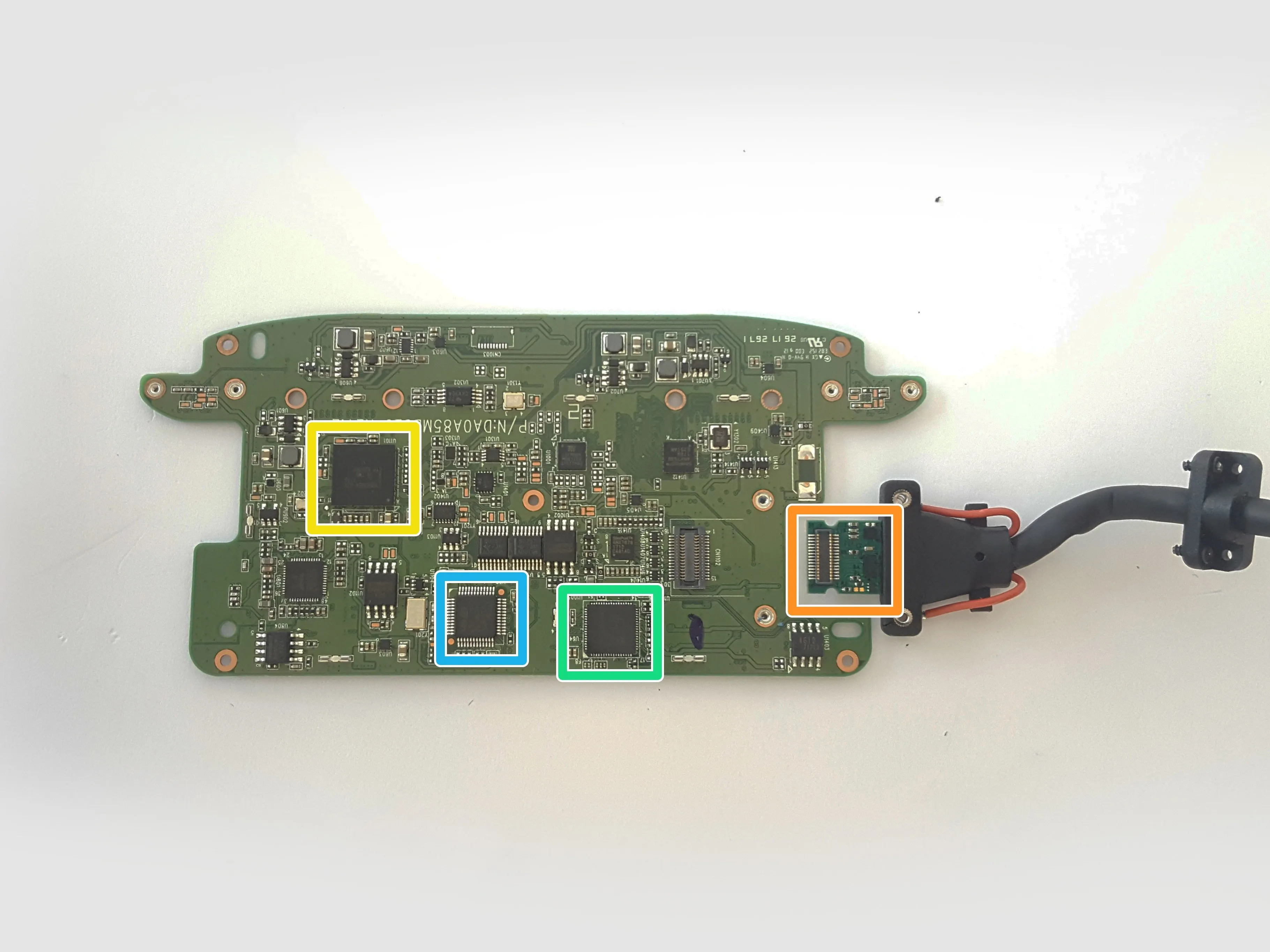

• Cypress CYUSB3064-BZXC Суперскоростной контроллер USB-моста

• Cypress CYUSB3304-68LTXI Концентратор HX3 USB 3.0

• STMicroelectronics средней плотности STM32F103C8 микроконтроллер линейки производительности.

• Spectra7 Кабельный эквалайзер VR8050 USB 3.0

• Spectra7 HT8181 Кабельный эквалайзер HDMI 2.0

Комментарии к шагу

В комментариях к гарнитуре HP XR отсутствует полная идентификация компонентов, включая те, которые обрабатывают камеры, обеспечивающие отслеживание положения с параллаксом внутри/снаружи.

Можно ли получить плату, если она сломана?

Можно ли заказать кабель usb hdmi откуда-нибудь, мой был обрезан.

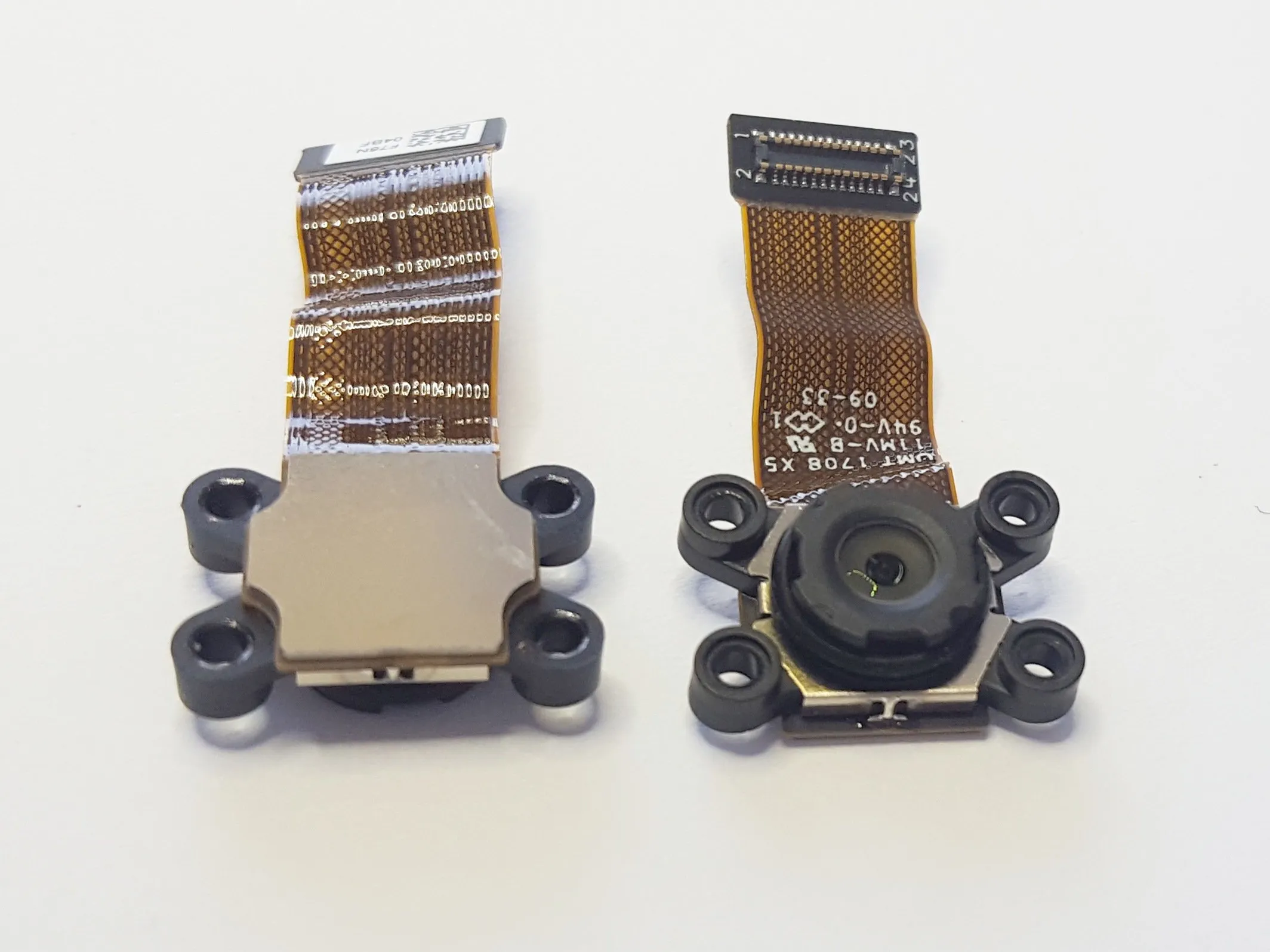

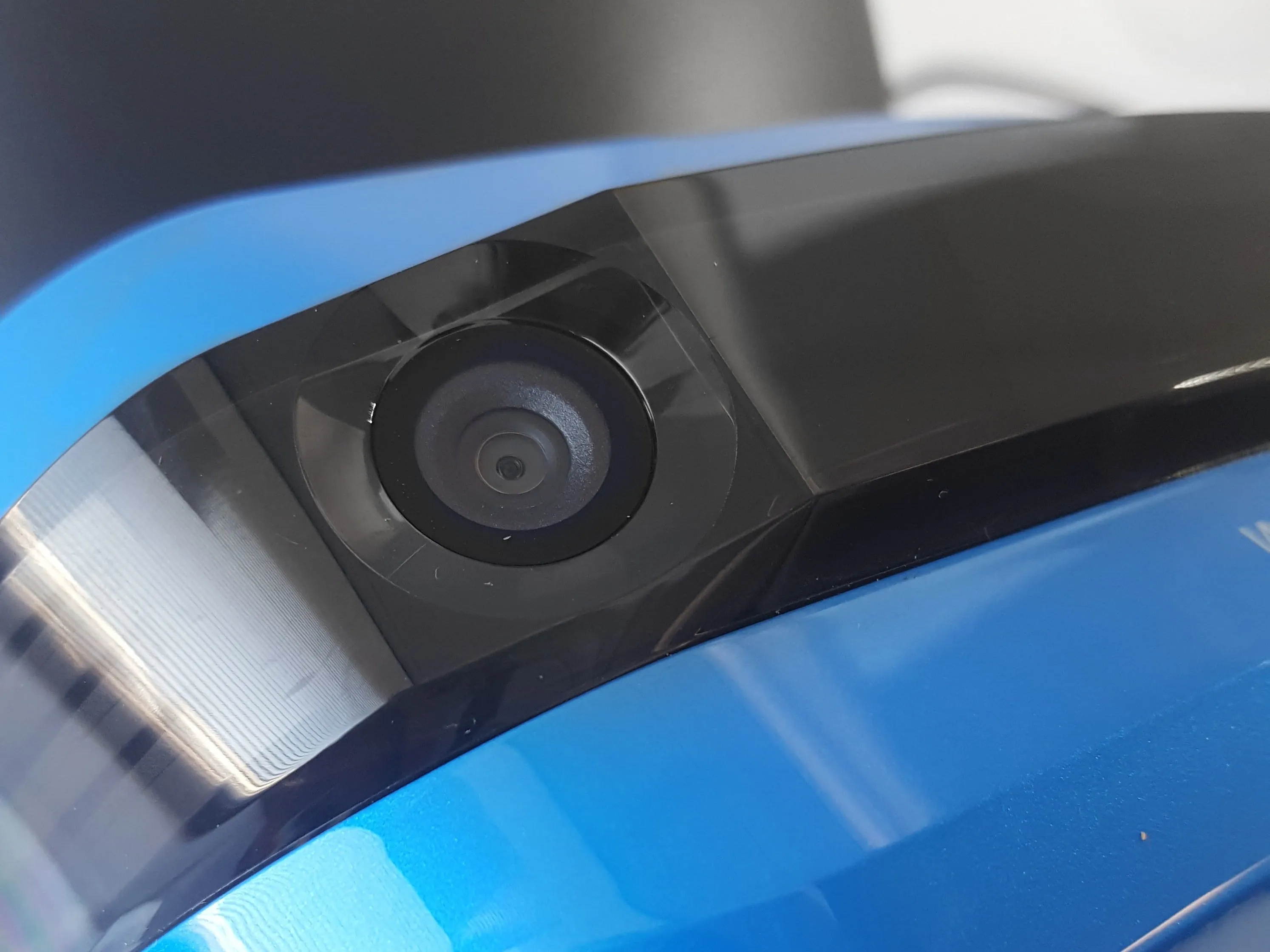

Шаг 10 Извлечение фронтальных камер

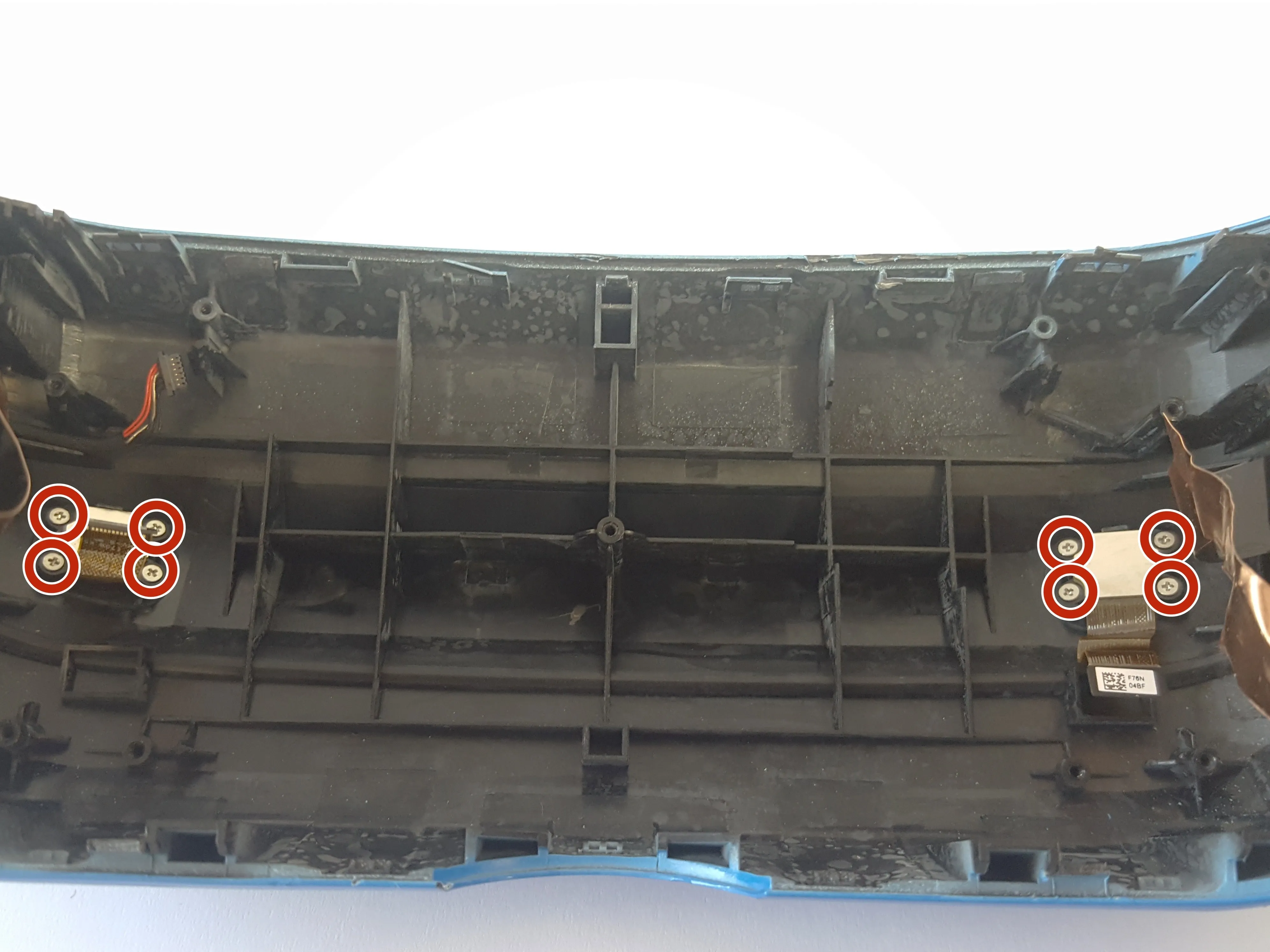

• Открутите 8 винтов крепления камер по углам

• Камеры было нелегко идентифицировать, однако они выглядели идентично камерам, которые мы нашли в нашем разборе HP MR HMD. Также они имели схожие номера деталей с задней камерой Microsoft Surface 3.

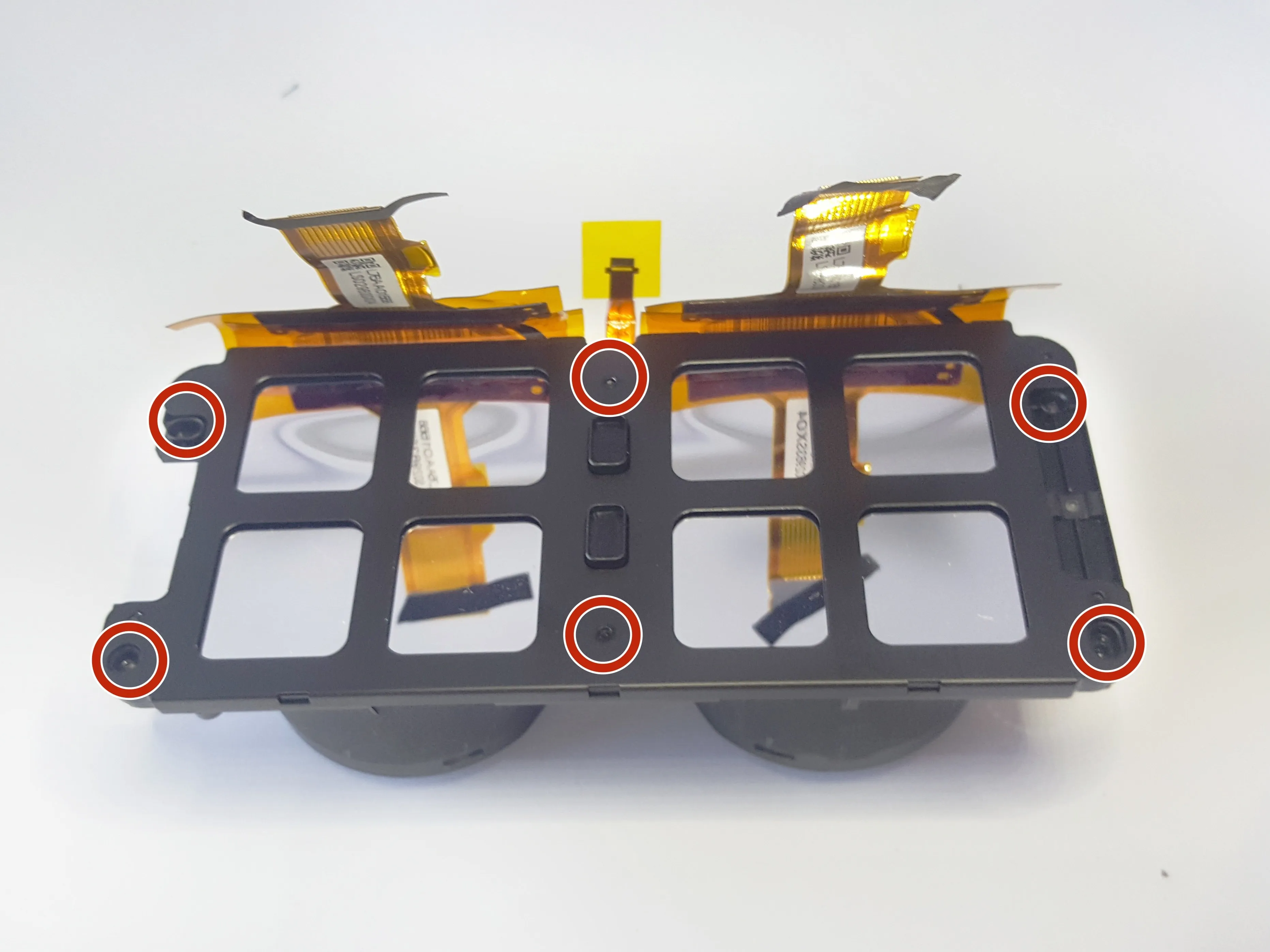

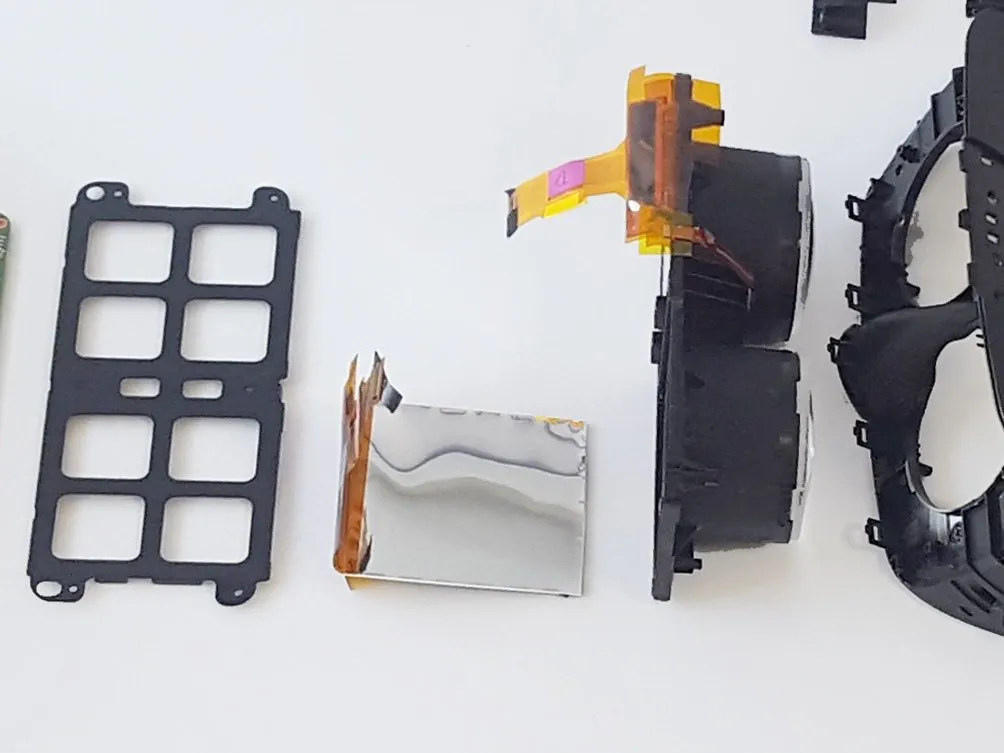

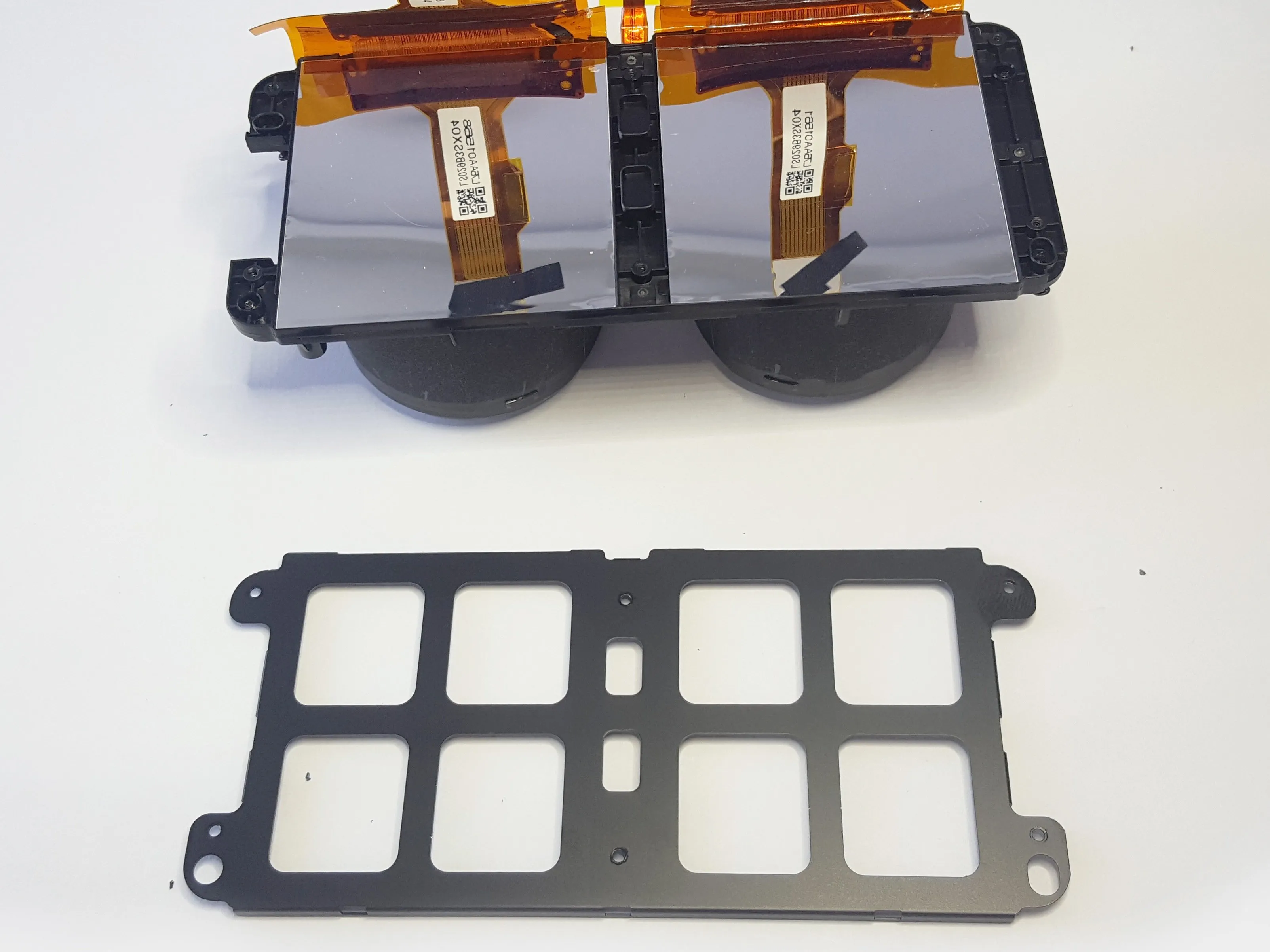

Шаг 11 Внутри объектива

• Открутите 6 винтов

• Отклейте ленту на верхней части пленок и потяните их назад.

• После этого можно извлечь 2 жидкокристаллических дисплея высокого разрешения 1440x1440.

• Линзы: Линзы выглядят как френели внутри, но гладкие снаружи.

Комментарии к статье

Привет,

Я хотел бы узнать, знает ли кто-нибудь компоненты, которые я выделил.

[IMG]https://i63.tinypic.com/2hxsz1f.jpg[/IMG]

[IMG]https://i66.tinypic.com/2mm5zyu.jpg[/IMG]

[IMG]https://i63.tinypic.com/33w8hop.jpg[/IMG]

В моем устройстве HP WMR произошел скачок напряжения, в результате чего сгорело большинство этих компонентов.

Мой хороший друг-электротехник внимательно осмотрел все остальные компоненты на плате, не обнаружив никаких физических повреждений (что, как я знаю, не означает, что все они в порядке).

Я живу надеждой, что смогу отремонтировать гарнитуру WMR, поскольку у меня самого есть большой опыт работы с компонентами SM.

Просто определить значения этих компонентов оказалось очень сложно!

Я полагаю, что (A) 6-контактные 'EDVGA' являются регуляторами напряжения - SOT23-6?

(B) Транзистор? - 'NA ID9' ?

Ценю любую помощь :)

Paul

Привет !!! Драйвер светодиода PAM2803
