Разборка ActiGraph GT3X-plus

Введение

Одна из ранних версий носимого на запястье или бедре устройства для мониторинга активности, подвижности и сна, выпущенного компанией ActiGraph. Устройство использовалось в исследовательских целях, предоставляя необработанные данные о движении, которые можно использовать для определения физической активности и бездействия человека. Однако это устройство больше не выпускается производителем. Это устройство было приобретено за 500 австралийских долларов и предоставлено нам исследовательским институтом. Обновленные версии доступны на их сайте. Более подробную информацию об этом устройстве вы можете найти по следующей ссылке ссылка.

Что вам понадобится

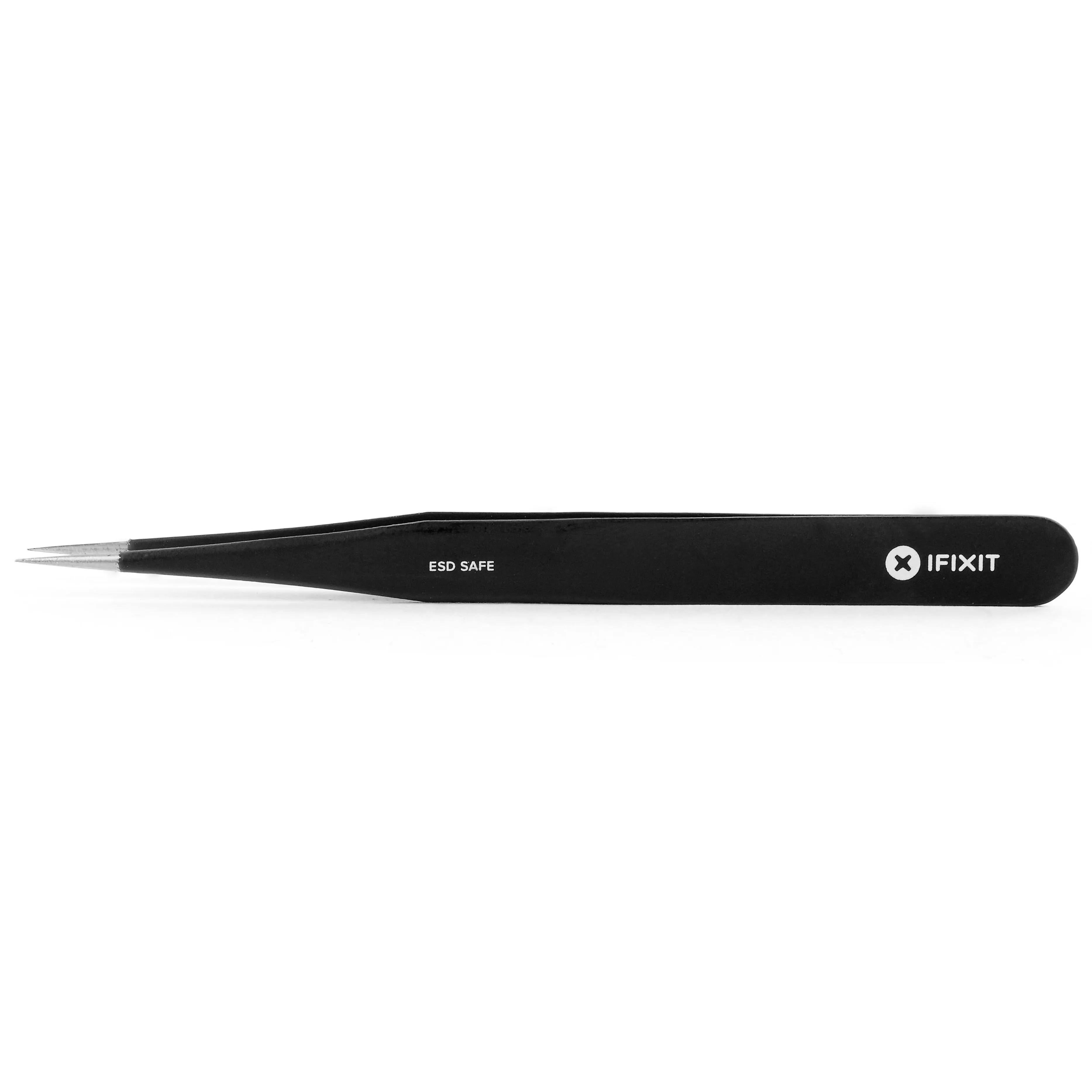

Инструменты

•

• Посмотреть

•

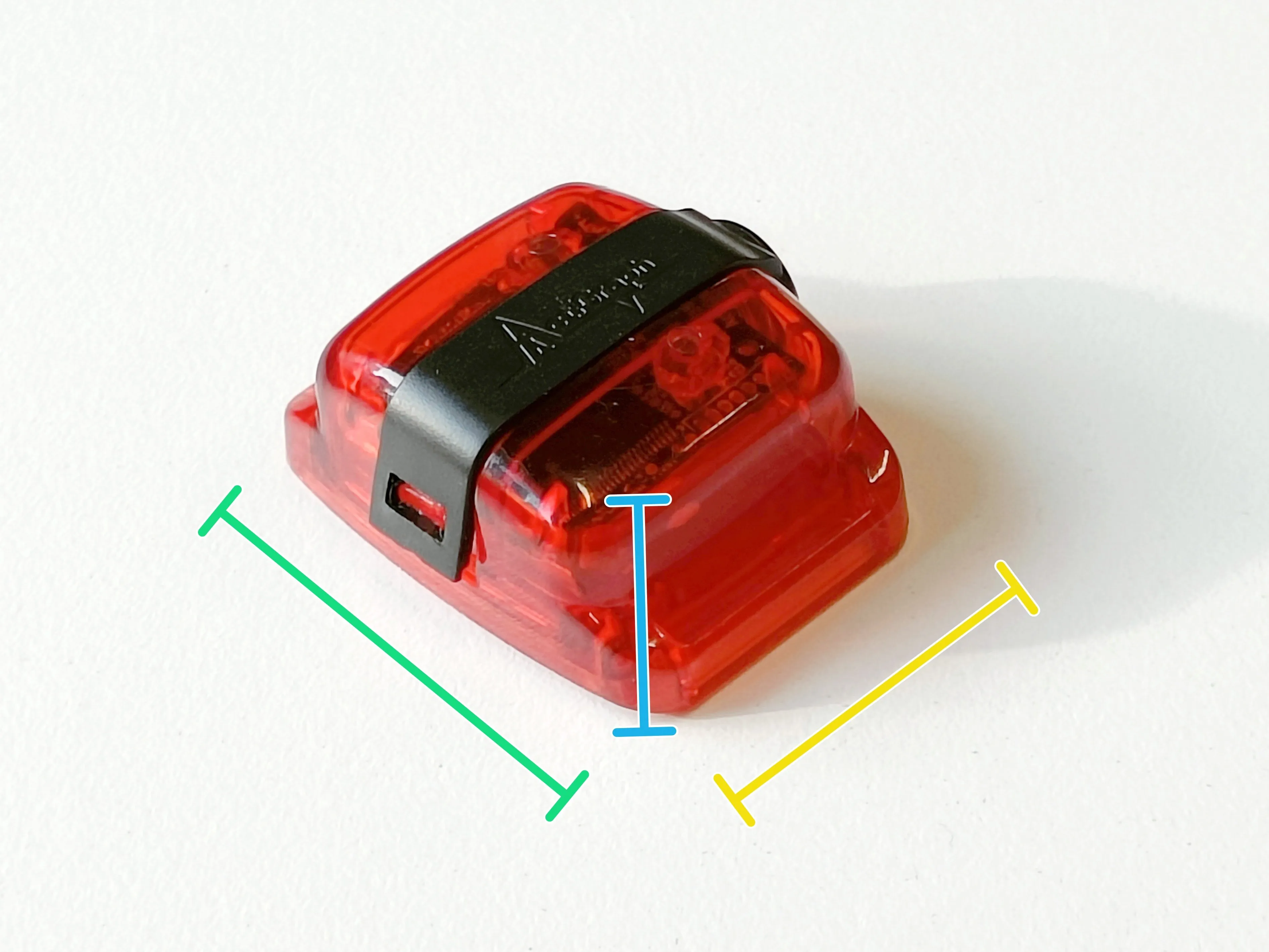

Шаг 1 Обзор устройства

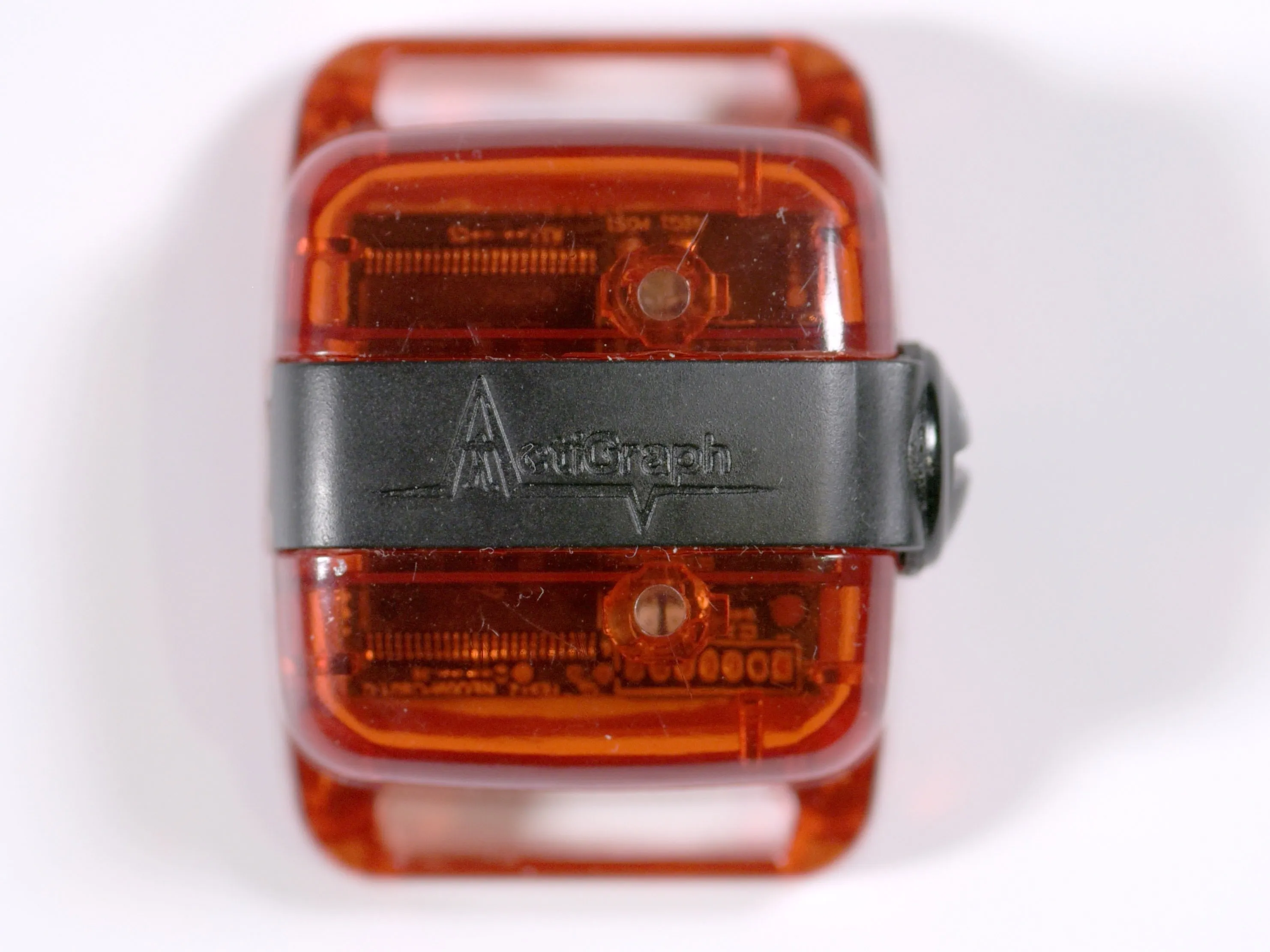

• Самосертифицированное медицинское устройство класса I, это устройство было создано для клинических и исследовательских измерений данных о движении.

• Прикрепляемый к запястью или к бедру, этот прибор точно измеряет движения и помогает определить характер физической активности, качество сна и другие факторы образа жизни.

• Длина: 34,2 мм

• Ширина: 45,6 мм

• Высота/толщина: 19 мм

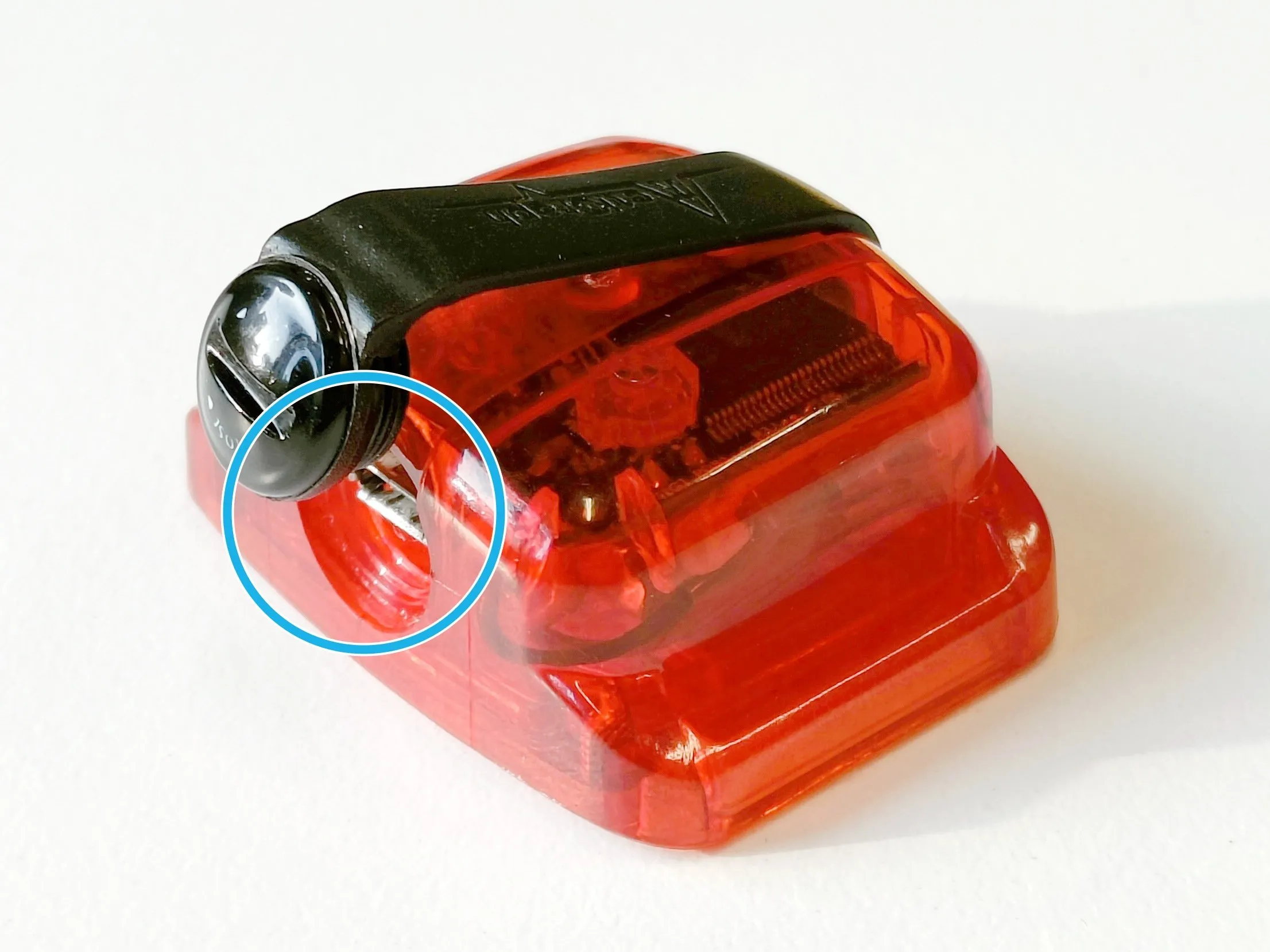

Шаг 2 Открытие USB-порта

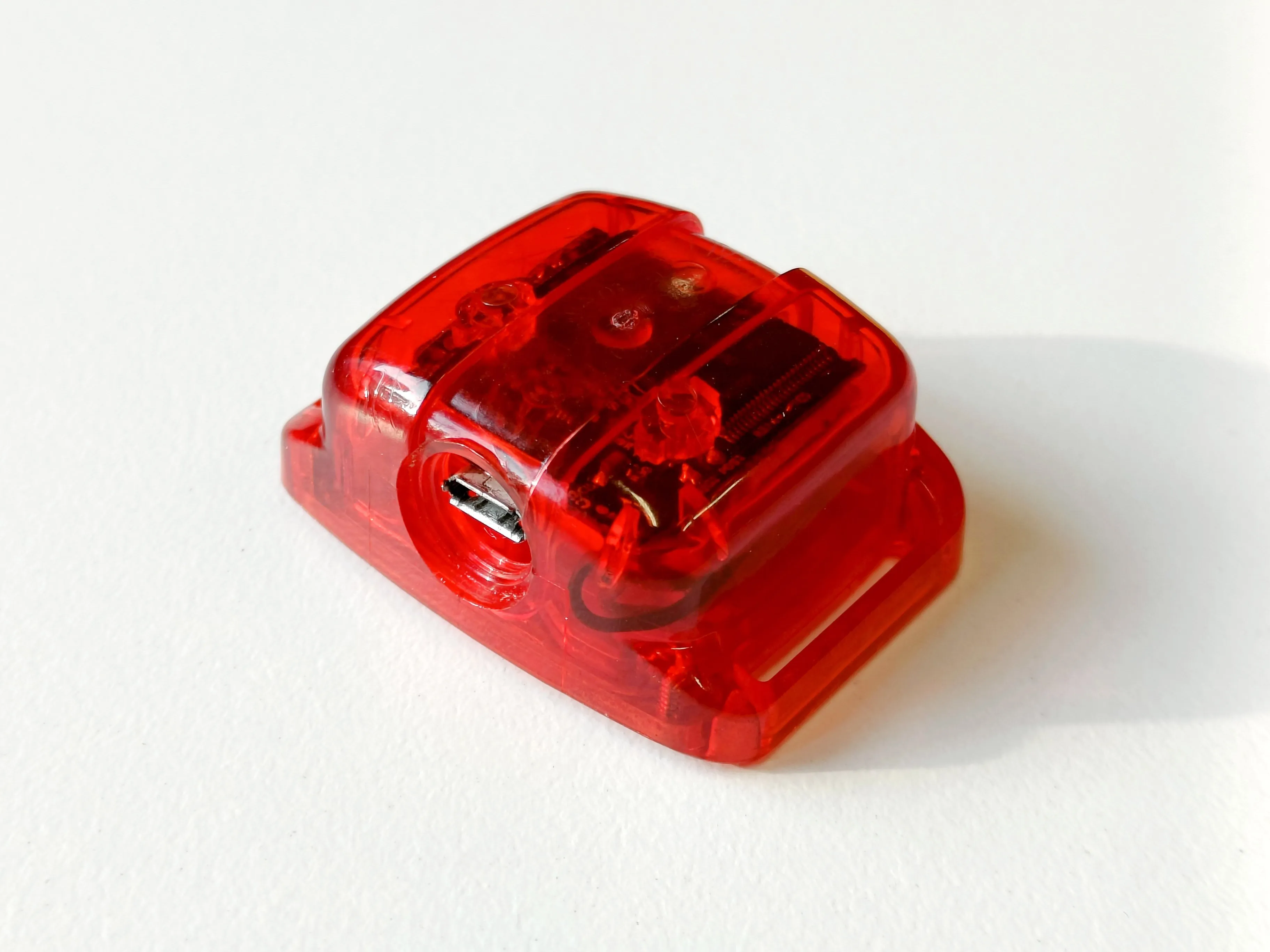

• Устройство оснащено портом micro-USB для обмена данными и зарядки. В руководстве указано, что устройство является водонепроницаемым и может погружаться в воду на глубину 1 метр на срок до 30 минут.

• Порт micro-USB защищен винтом из ABS-пластика с плоским шлицем и нейлоновым резиновым ремешком, который служит водонепроницаемой прокладкой между винтом и корпусом.

• На резиновом ремешке выгравирован логотип ActiGraph.

• Пластиковый винт можно открутить с помощью кирки или даже ногтя. Шлиц довольно широкий. Хотя ремешок приклеен клеем к другому концу устройства, его довольно легко отсоединить.

• Ширина ремешка: 9,6 мм

• Толщина ремешка: 1-2 мм

• Диаметр винта: 9,8 мм

• Длина винта: 6,85 мм

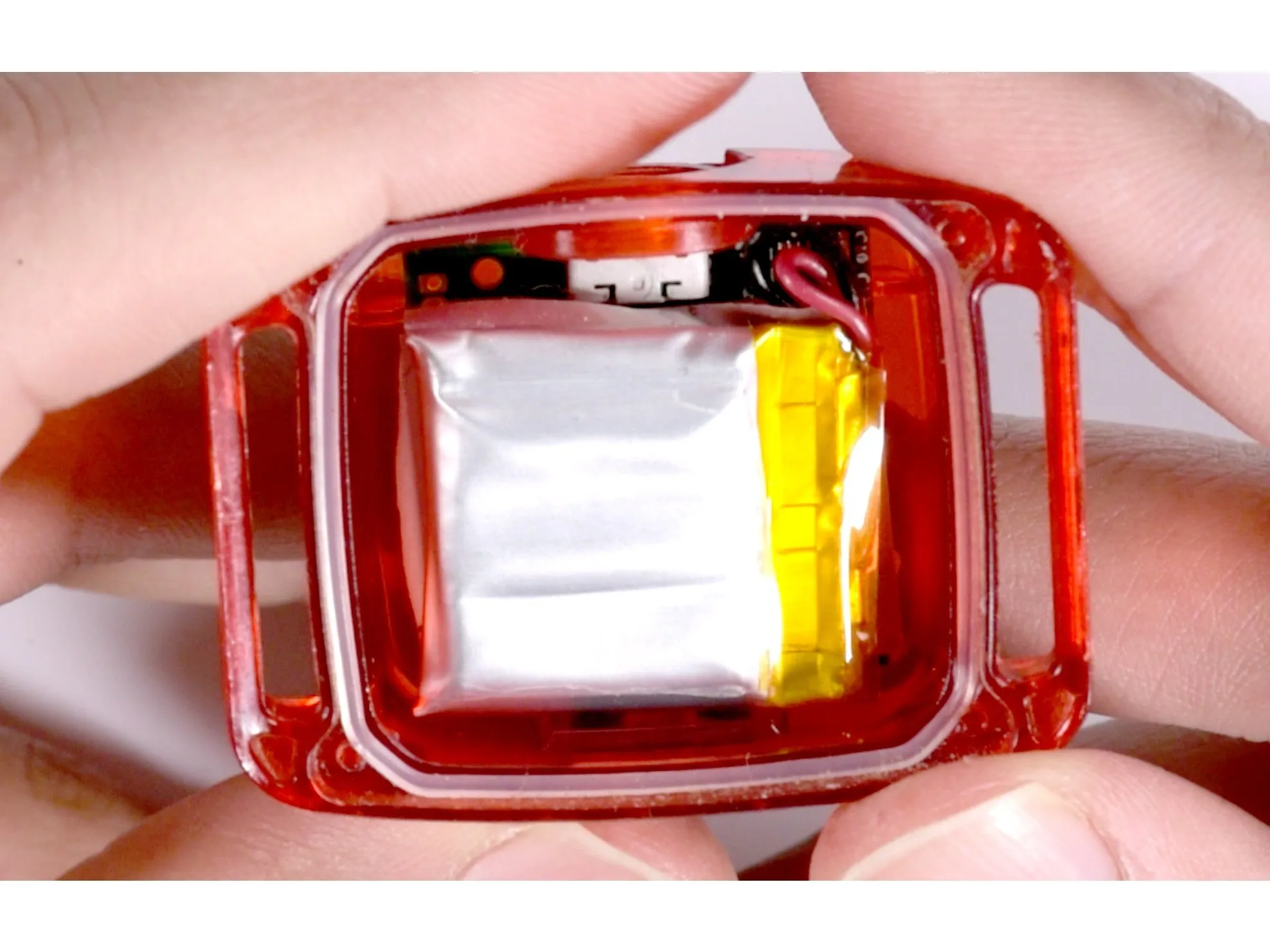

Шаг 3 Открытие корпуса

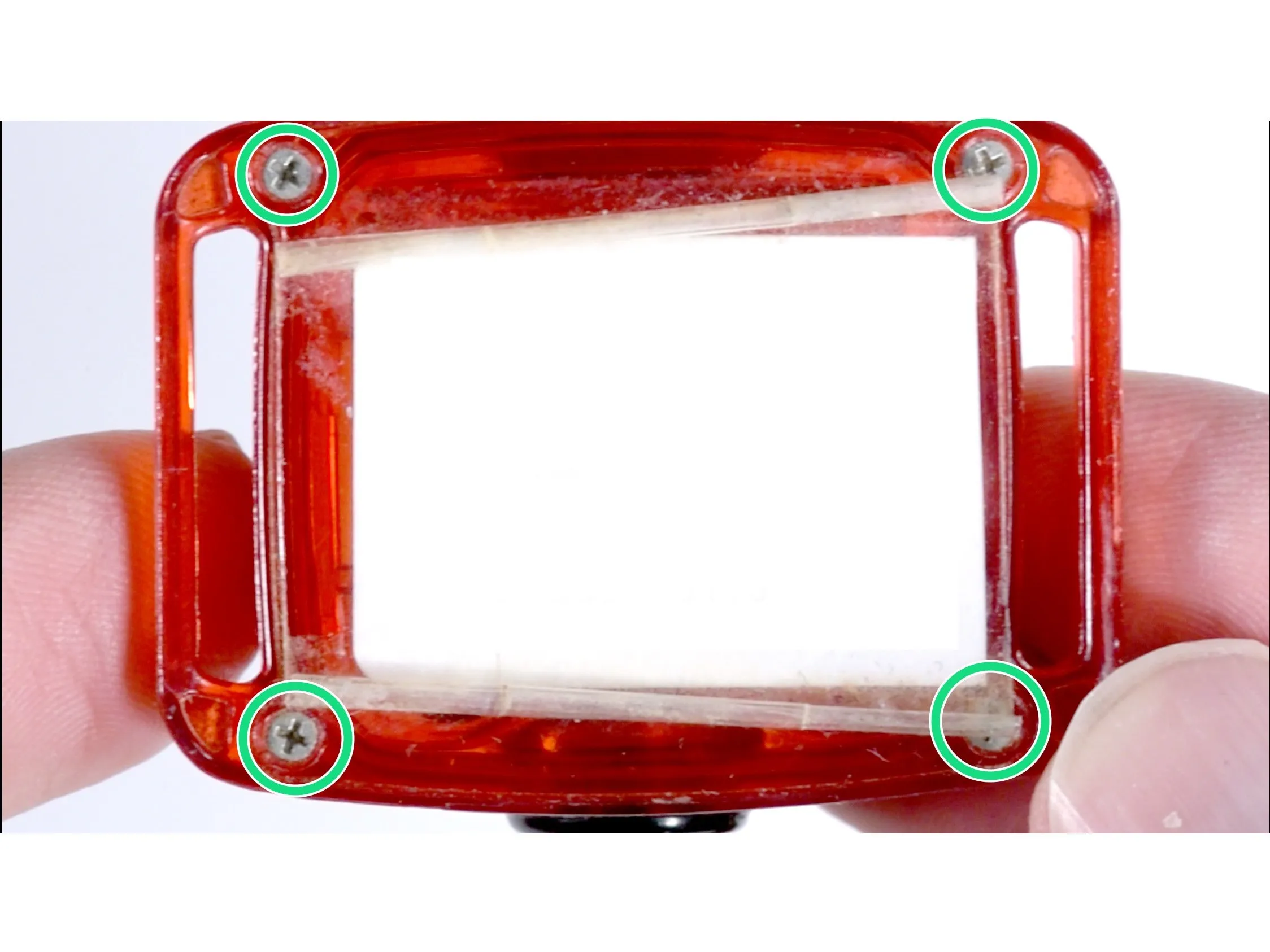

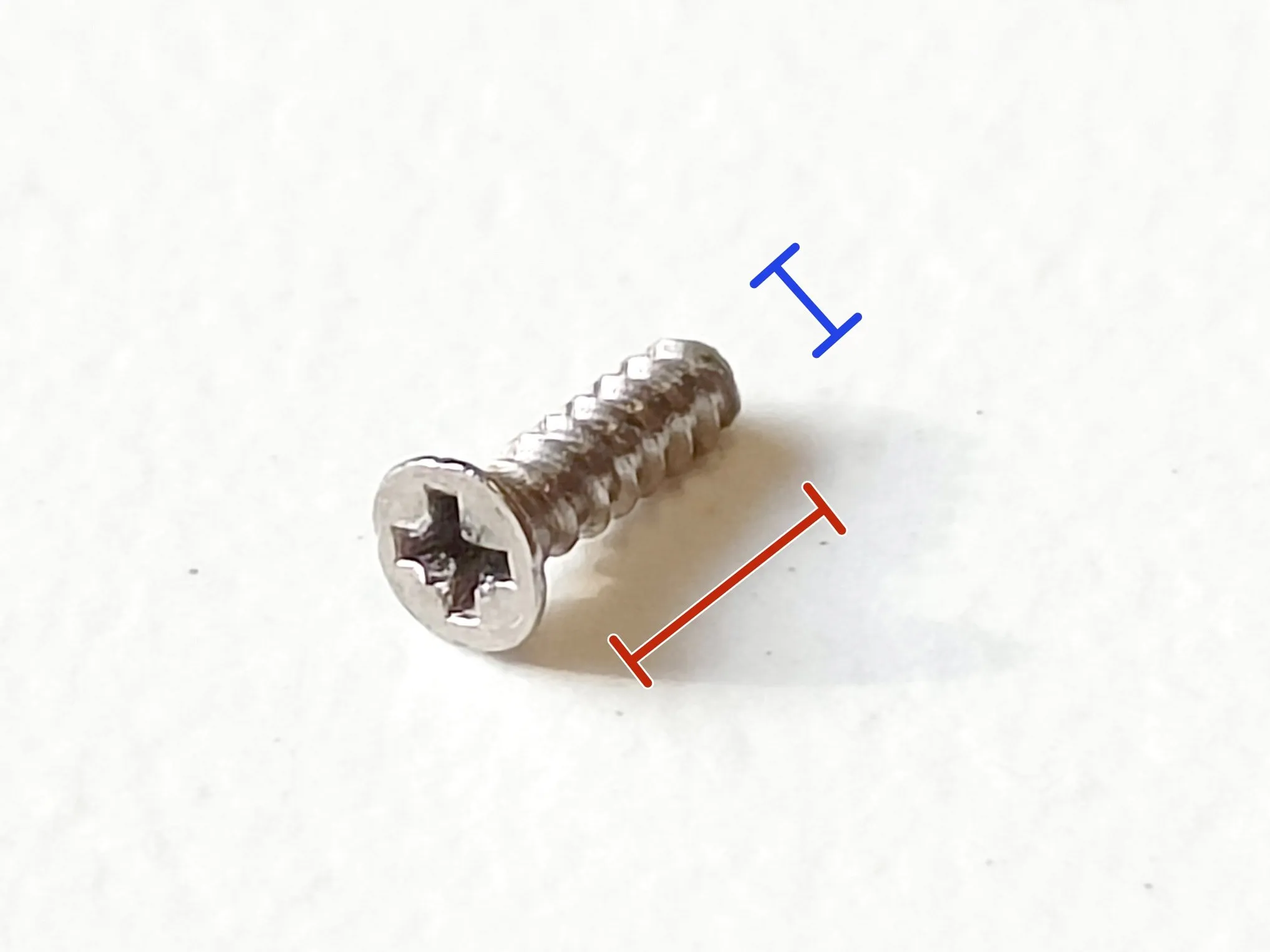

• Корпус состоит из двух отлитых под давлением частей из красного полупрозрачного поликарбоната: корпуса и колпачка. Крышка закрывается 4 винтами Philips с плоской головкой и потайной головкой, с плоским наконечником из нержавеющей стали. Для откручивания винтов используйте отвертку с головкой Philips №1.

• Диаметр винта: 1,5 мм

• Длина резьбы: 5 мм

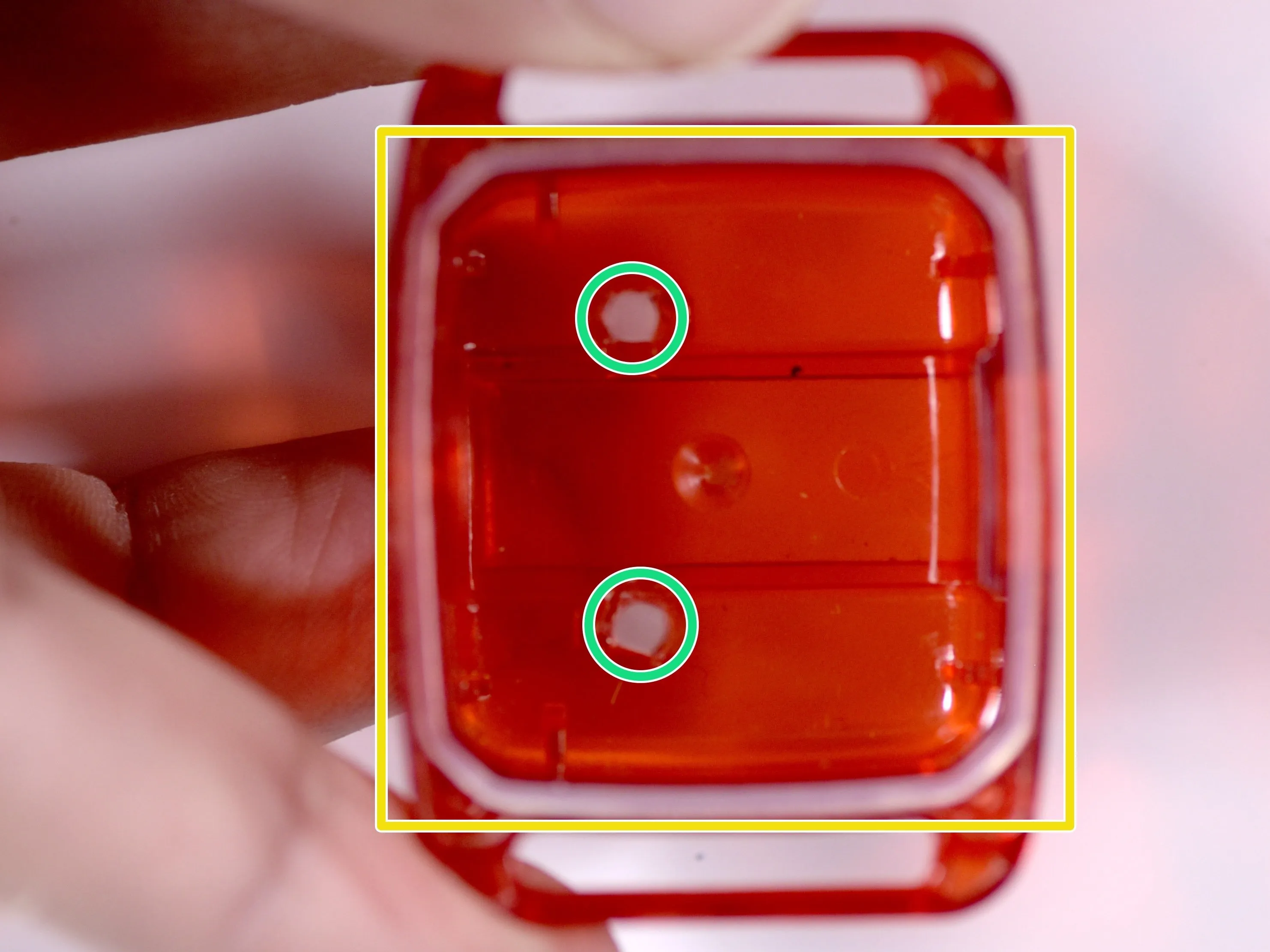

Шаг 4 Изучение корпуса и извлечение электроники

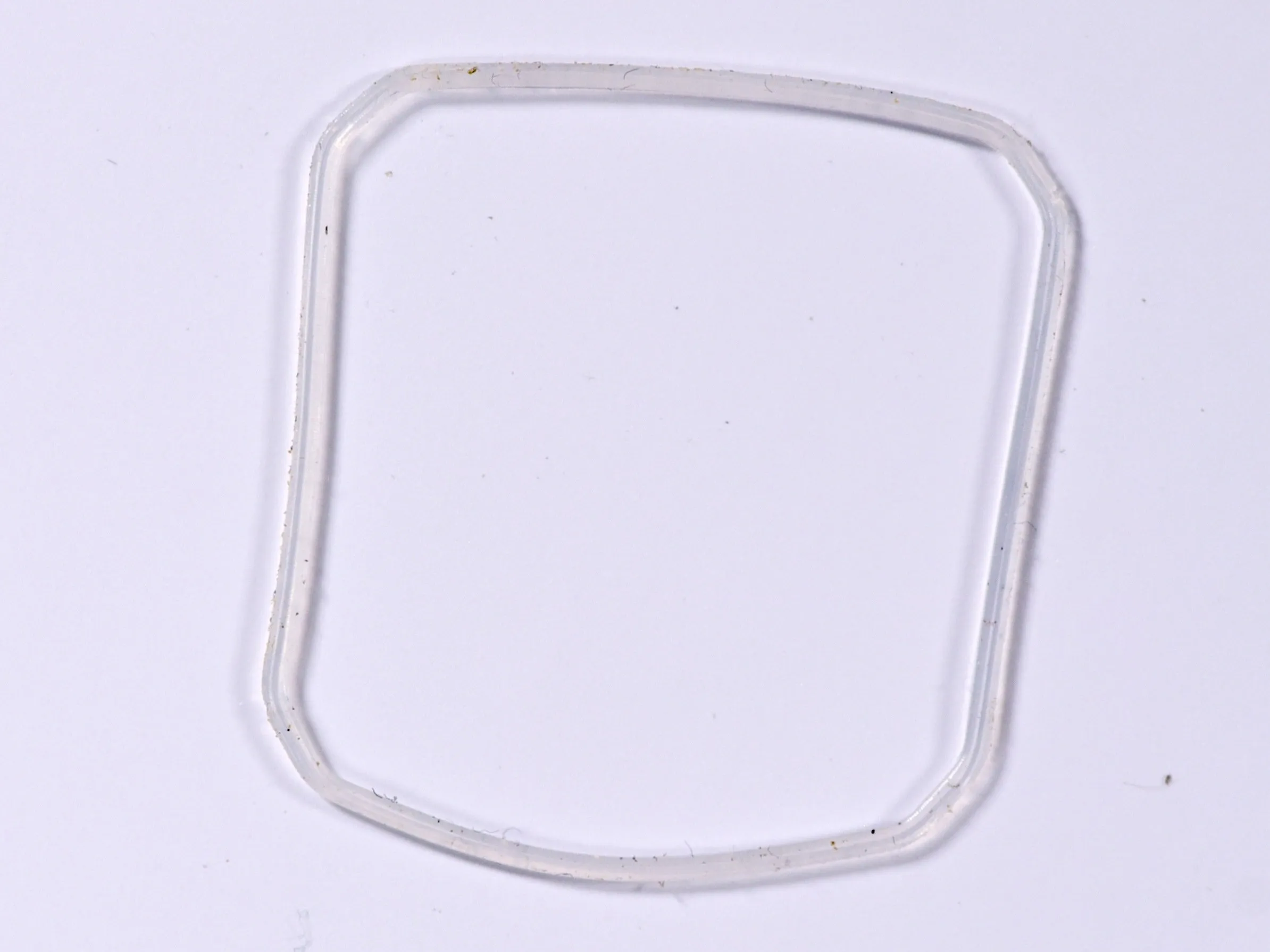

• Корпус был закрыт белой полупрозрачной нейлоновой резиновой прокладкой толщиной 1 мм.

• Внутри красной полупрозрачной поликарбонатной оболочки находились два бесцветных прозрачных отверстия. Возможно, они предназначены для датчиков освещенности на печатной плате, чтобы определять окружающее освещение, что используется для отслеживания сна.

• Резиновую прокладку можно вытащить пинцетом. Эта прокладка поможет обеспечить водонепроницаемость.

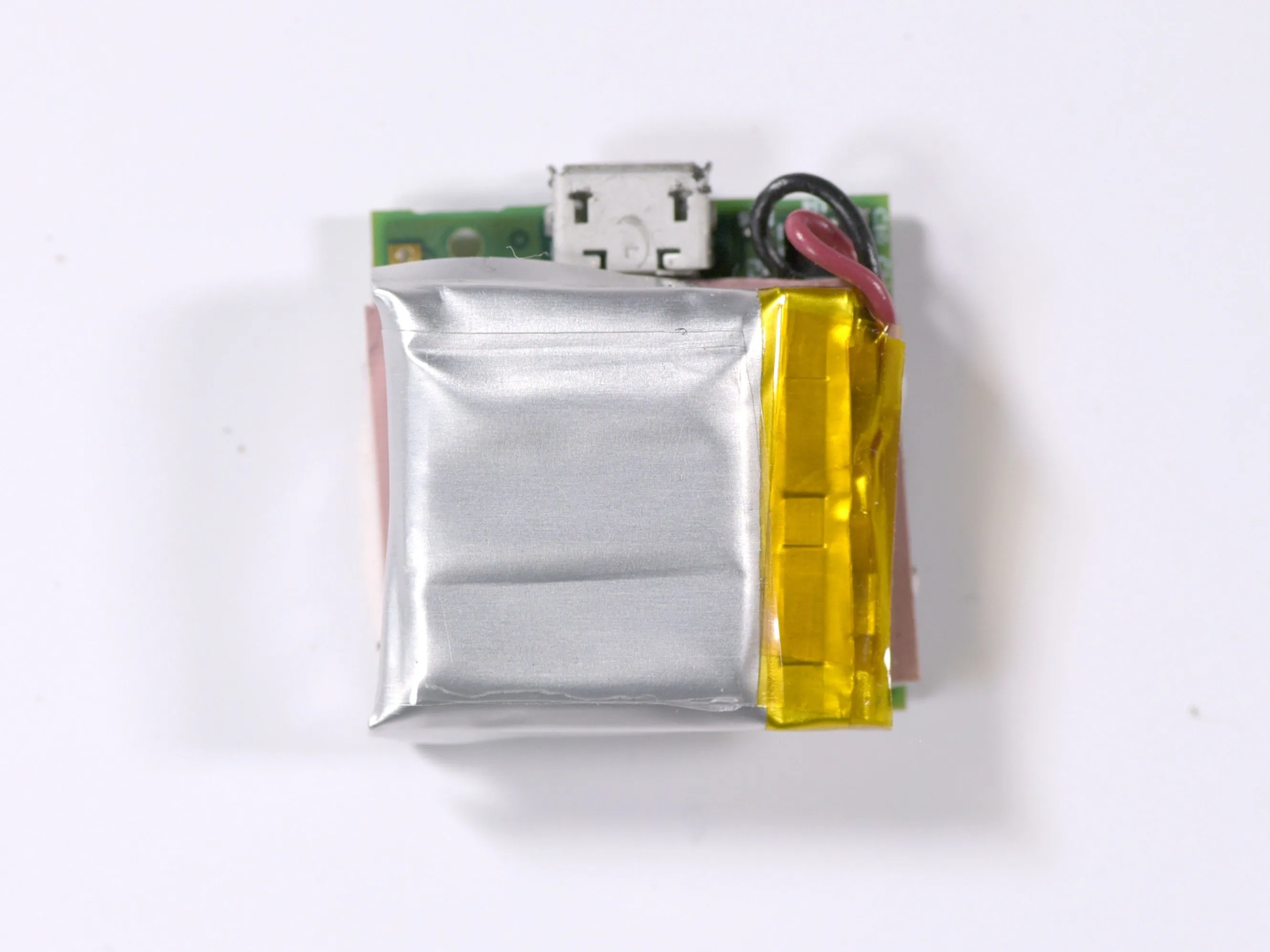

• Внутри устройства находился единый блок, включающий батарею и печатную плату. Ее можно вытащить с помощью пассатижей.

Шаг 5 Печатная плата и аккумулятор

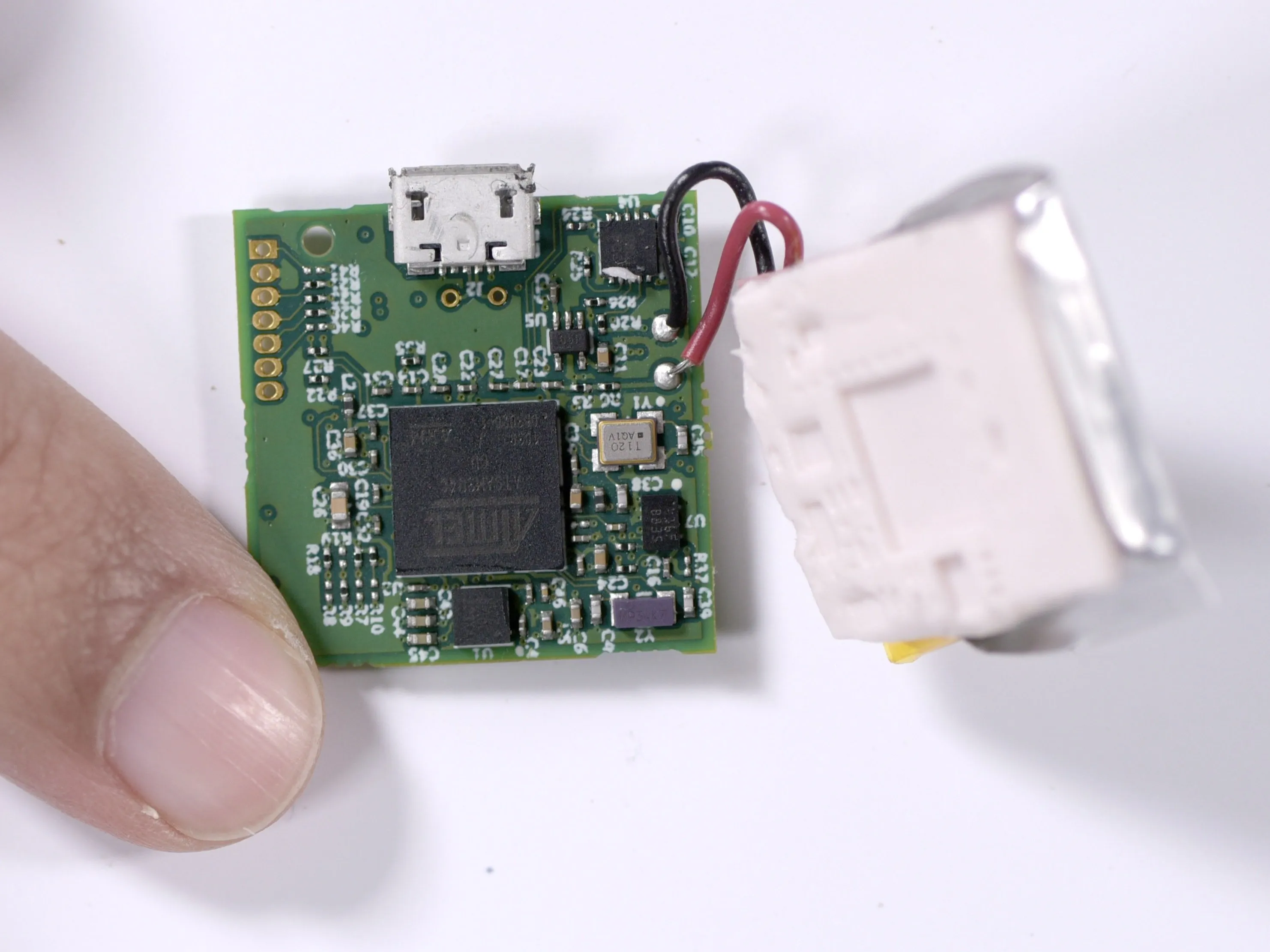

• Батарея припаивается к печатной плате, и они склеиваются вместе с помощью двухстороннего скотча (DST) толщиной 1 мм. DST также может помочь уменьшить повреждение печатной платы водой, защитив датчики и микросхемы.

• Печатная плата и батарея не имеют никаких креплений к корпусу.

• В устройстве используется литий-полимерная аккумуляторная батарея EEMB 3,7 В 220 мАч. Похоже, он больше не доступен на их сайте.

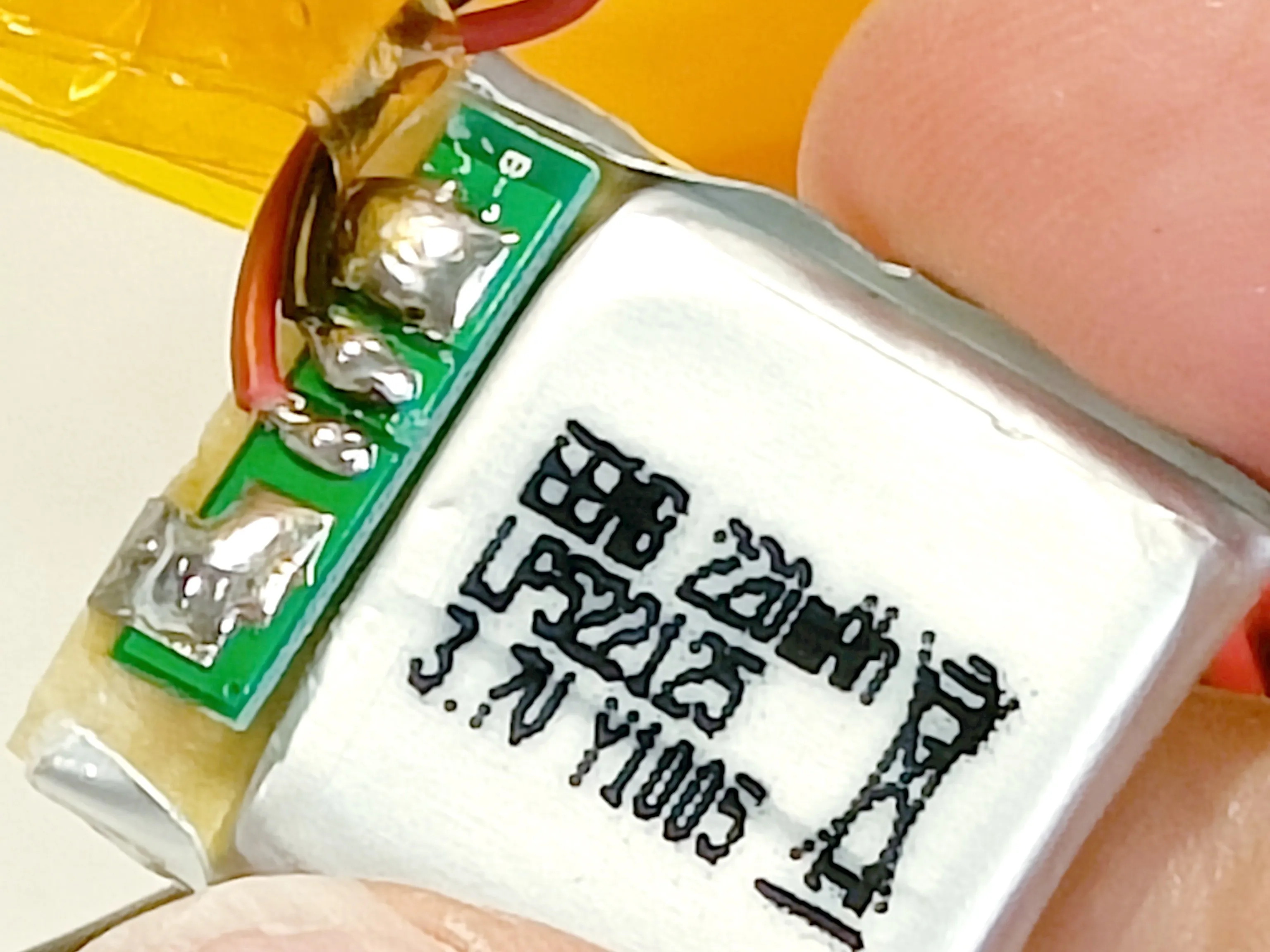

Шаг 6 На батарее есть печатная плата!

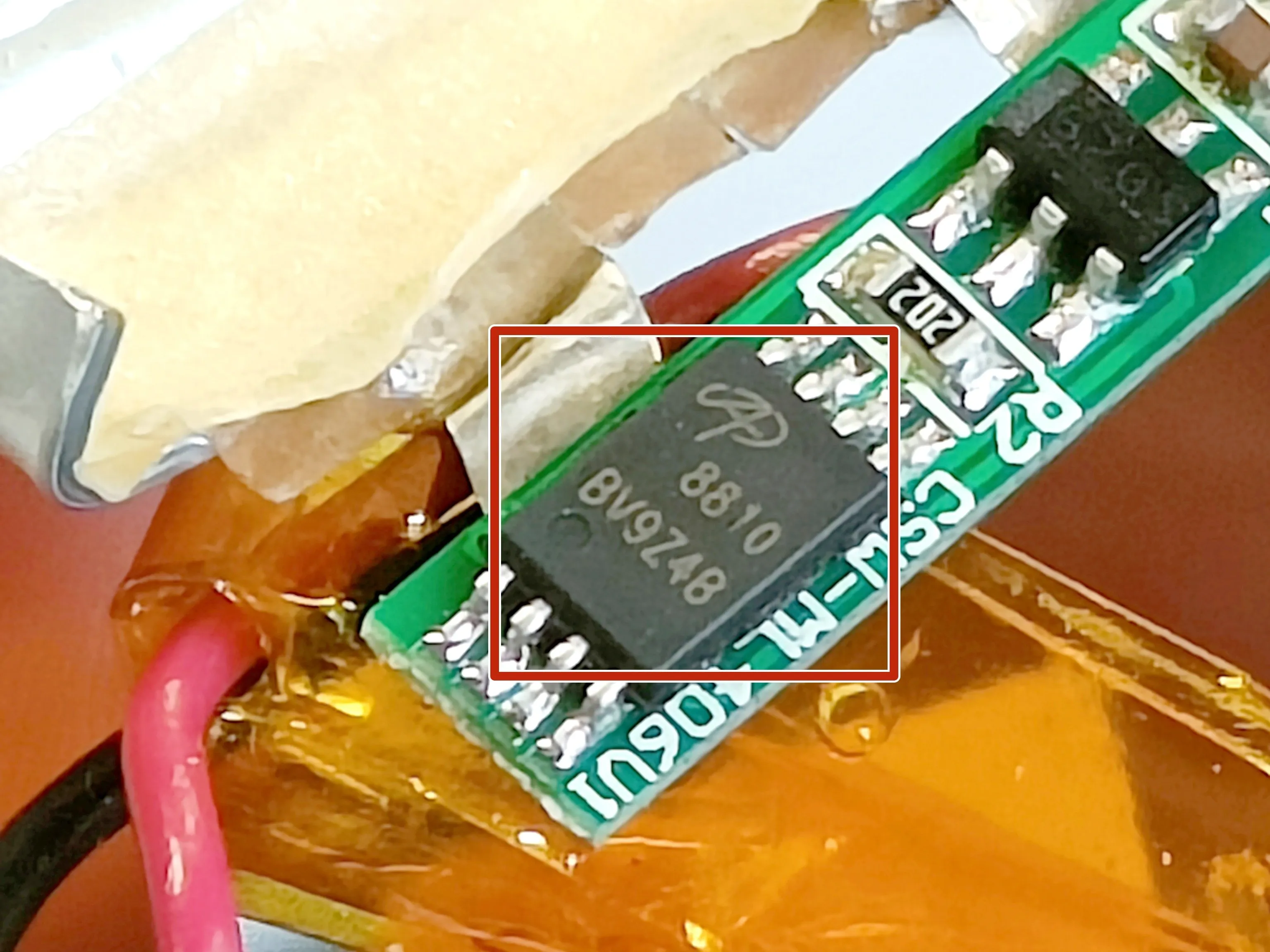

• На батарее припаяна схема защиты, закрытая желтой полупрозрачной пластиковой оберткой. Она состоит из двух компонентов:

• Маркировочный код: 8810 BV9Z4B (?)

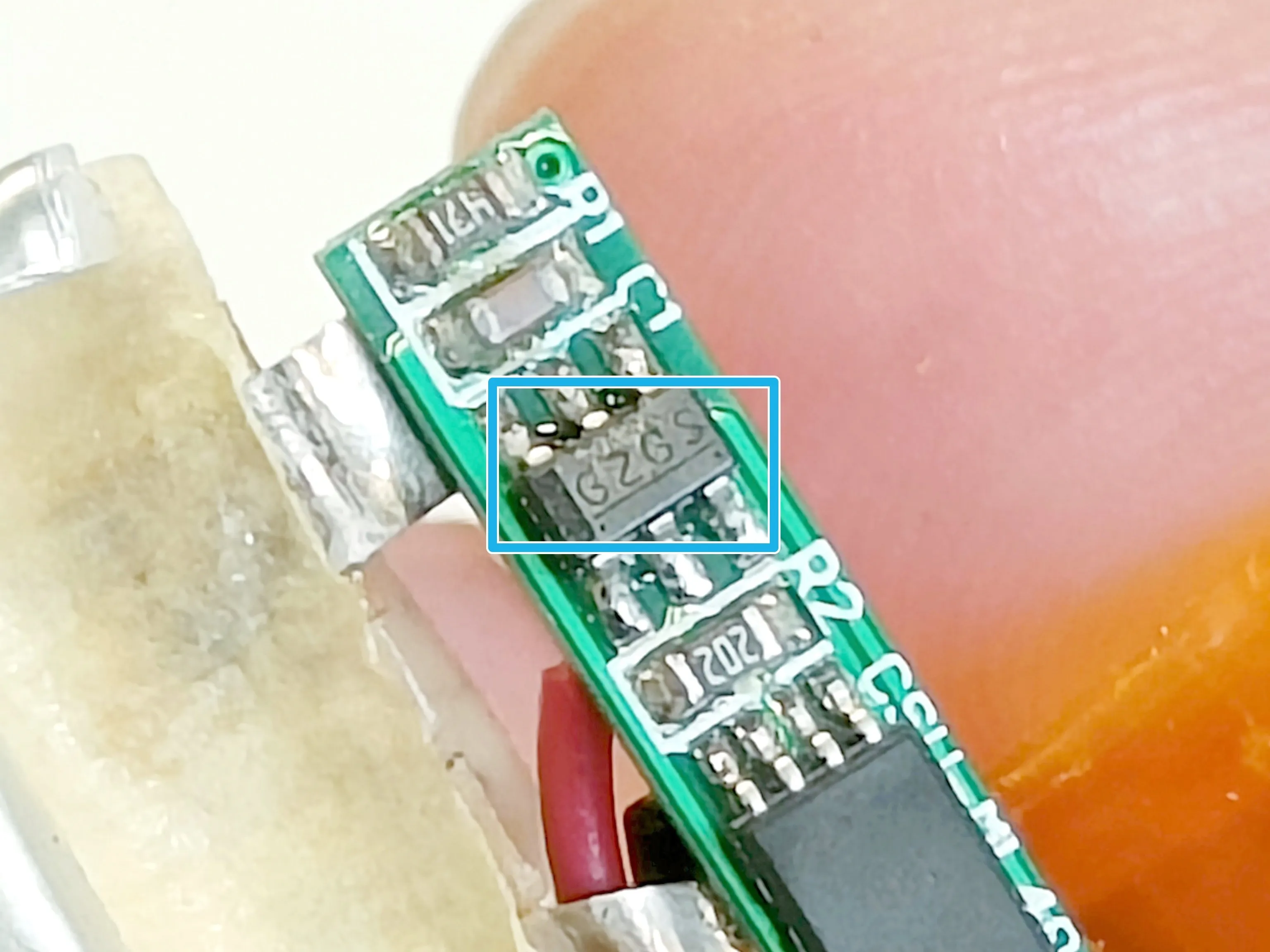

• Маркировочный код: G2GS (?)

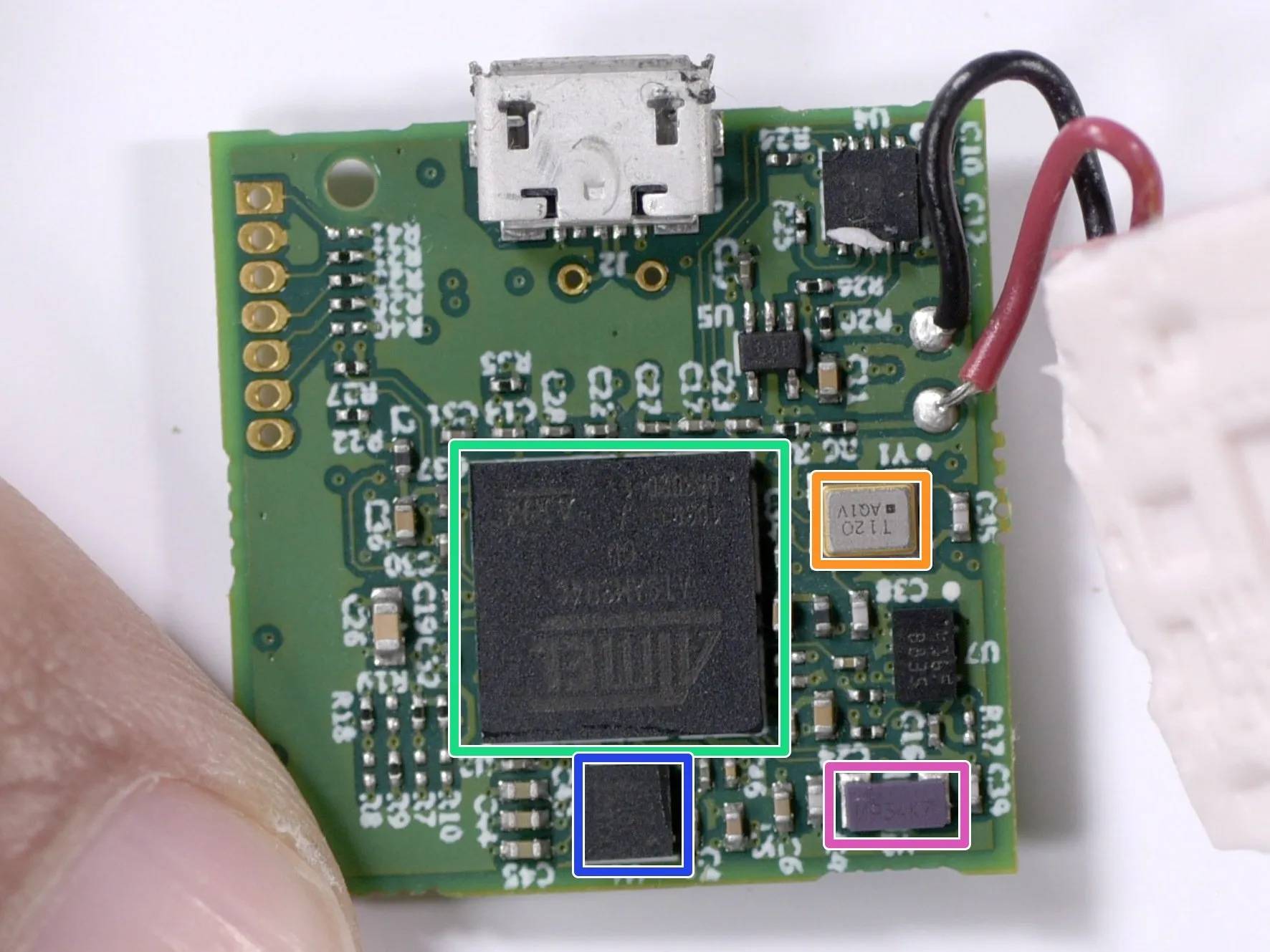

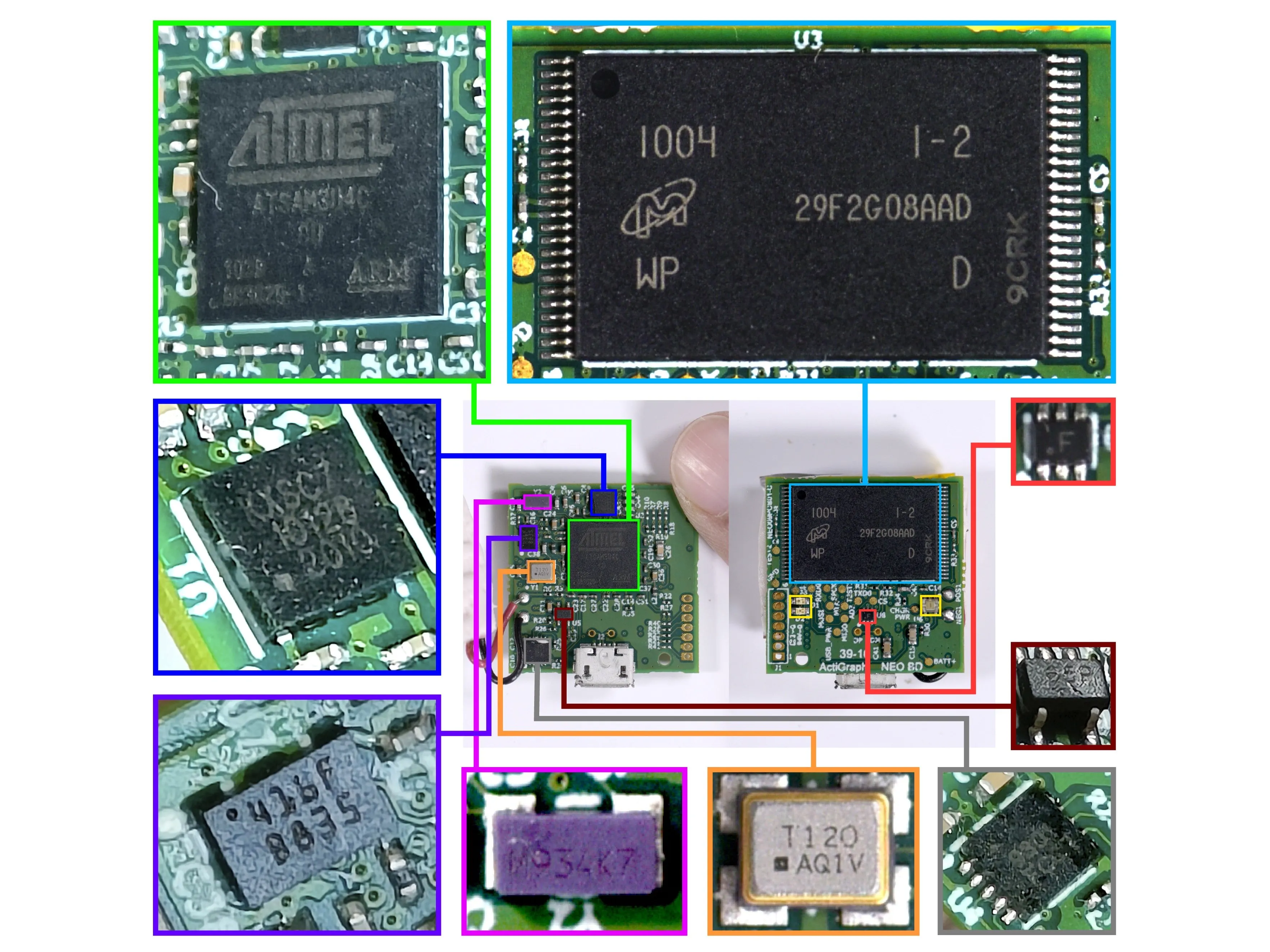

Шаг 7 Изучение печатной платы

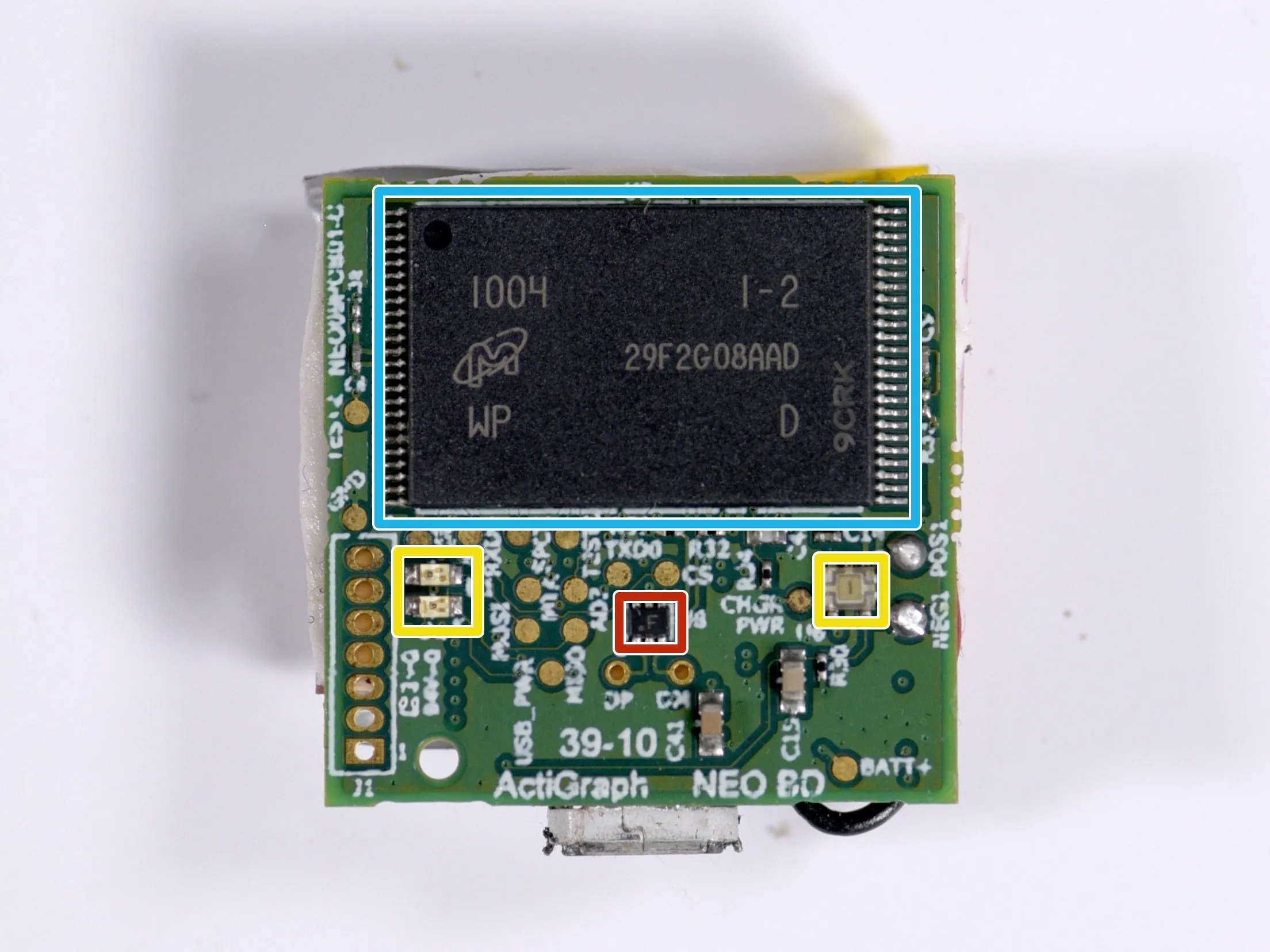

• На печатной плате важные компоненты расположены с обеих сторон. На 3-м изображении не удалось идентифицировать фиолетовый компонент (416F 8835), серый компонент (9301 FC), коричневый компонент (65P). Следующие компоненты были промаркированы, хотя некоторые из них неизвестны:

• Micron MT29F2G08AAD (флэш-память NAND)

• Датчики освещенности

• Маркировочный код: '.F'. Не знаю.

• ATMEL ATSAM3U4C (Флеш-микроконтроллер)

• Маркировочный код: T120 AQ1V (Керамический конденсатор производства AVX Corp?)

• Маркировочный код: M934K7 (?)

• KXSC7 1012B 2010 (Kionix (сейчас ROHM)) МЭМС-акселерометр (?)

Шаг 8 Разборка завершена!

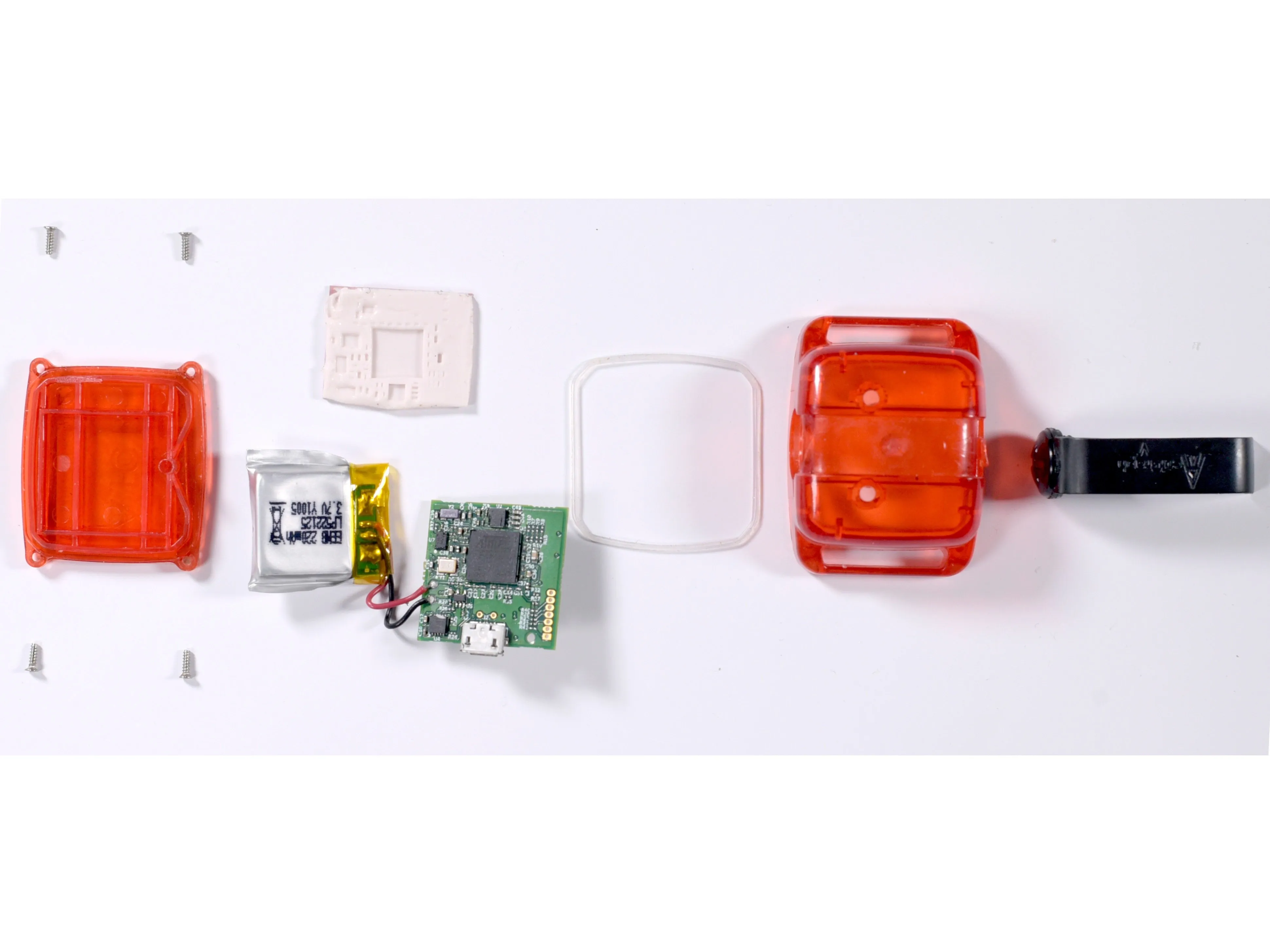

• Итак, устройство полностью разобрано!

• Что касается ремонтопригодности, то большинство компонентов можно заменить, если они имеются в наличии у производителя. За исключением винтов, аккумулятора и DST, все компоненты, похоже, изготовлены специально для этого устройства.

• В устройстве используются 4 стандартных винта, которые можно заменить, купив их в Интернете или в магазинах техники.

• Батарею можно заменить, но для ее подключения к плате потребуется паяльник.

• В устройстве также используется собственное программное обеспечение и алгоритм 'черного ящика', который предоставляет анализируемые данные. Его невозможно легко перестроить.
