Введение

Это разборка рабочего Модем Actiontec Q1000который продается компанией Qwest как Qwest Q1000.

Что вам понадобится

Инструменты

  • Набор инструментов Pro Tech
    Pro Tech Toolkit | Источник - ifixit.com

Шаг 1 Разборка Actiontec Q1000

Actiontec Q1000 Teardown, разбор Actiontec Q1000 Teardown: шаг 1, изображение 1 из 3
Actiontec Q1000 Teardown, Actiontec Q1000 Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Actiontec Q1000 Teardown, Actiontec Q1000 Teardown: шаг 1, изображение 2 из 3
Actiontec Q1000 Teardown, Actiontec Q1000 Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Actiontec Q1000 Teardown, Actiontec Q1000 Teardown: шаг 1, изображение 3 из 3
Actiontec Q1000 Teardown, Actiontec Q1000 Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Модем Qwest Q1000 производства Actiontec.

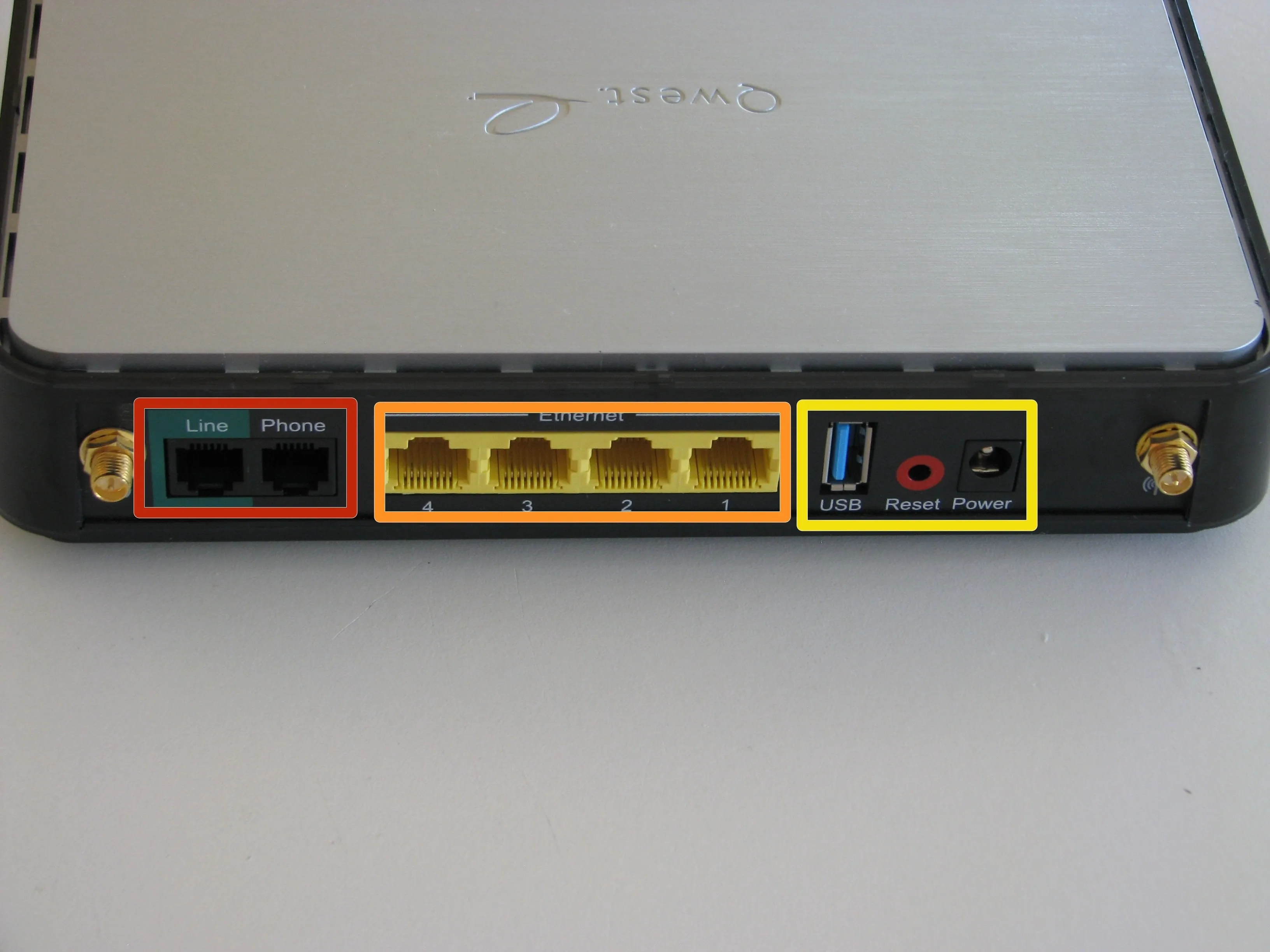

  • Со стороны порта с отсоединенными антеннами.

  • Порты DSL и телефона

  • 4 порта Ethernet

  • Порт USB, кнопка сброса и гнездо питания.

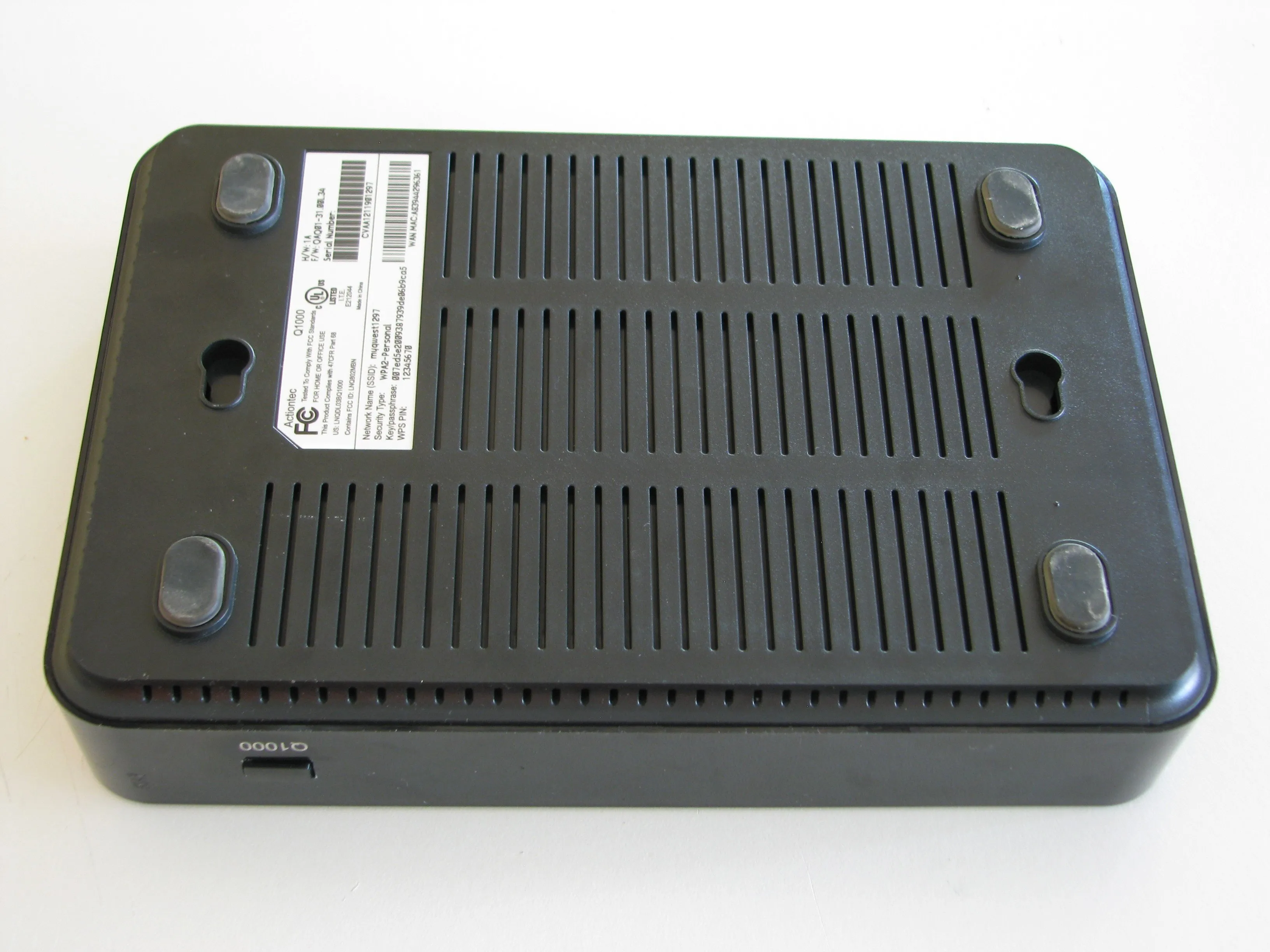

  • Ни одного винтика.

Шаг 2

Actiontec Q1000 Teardown: шаг 2, изображение 1 из 3
Actiontec Q1000 Teardown: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Разборка Actiontec Q1000: шаг 2, изображение 2 из 3
Actiontec Q1000 Teardown: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Разборка Actiontec Q1000: шаг 2, изображение 3 из 3
Actiontec Q1000 Teardown: шаг 2, изображение 3 из 3 | Источник - ifixit.com

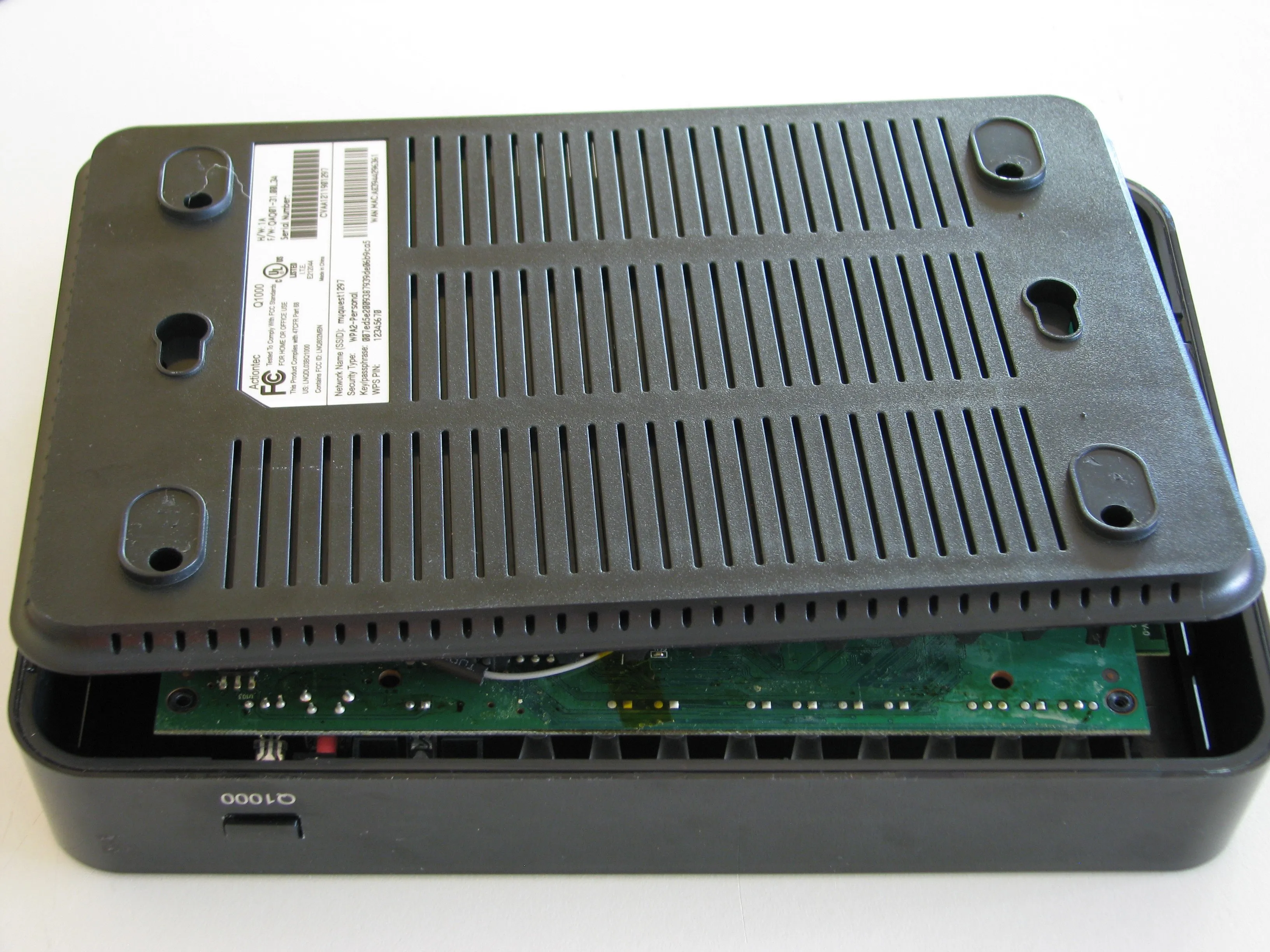

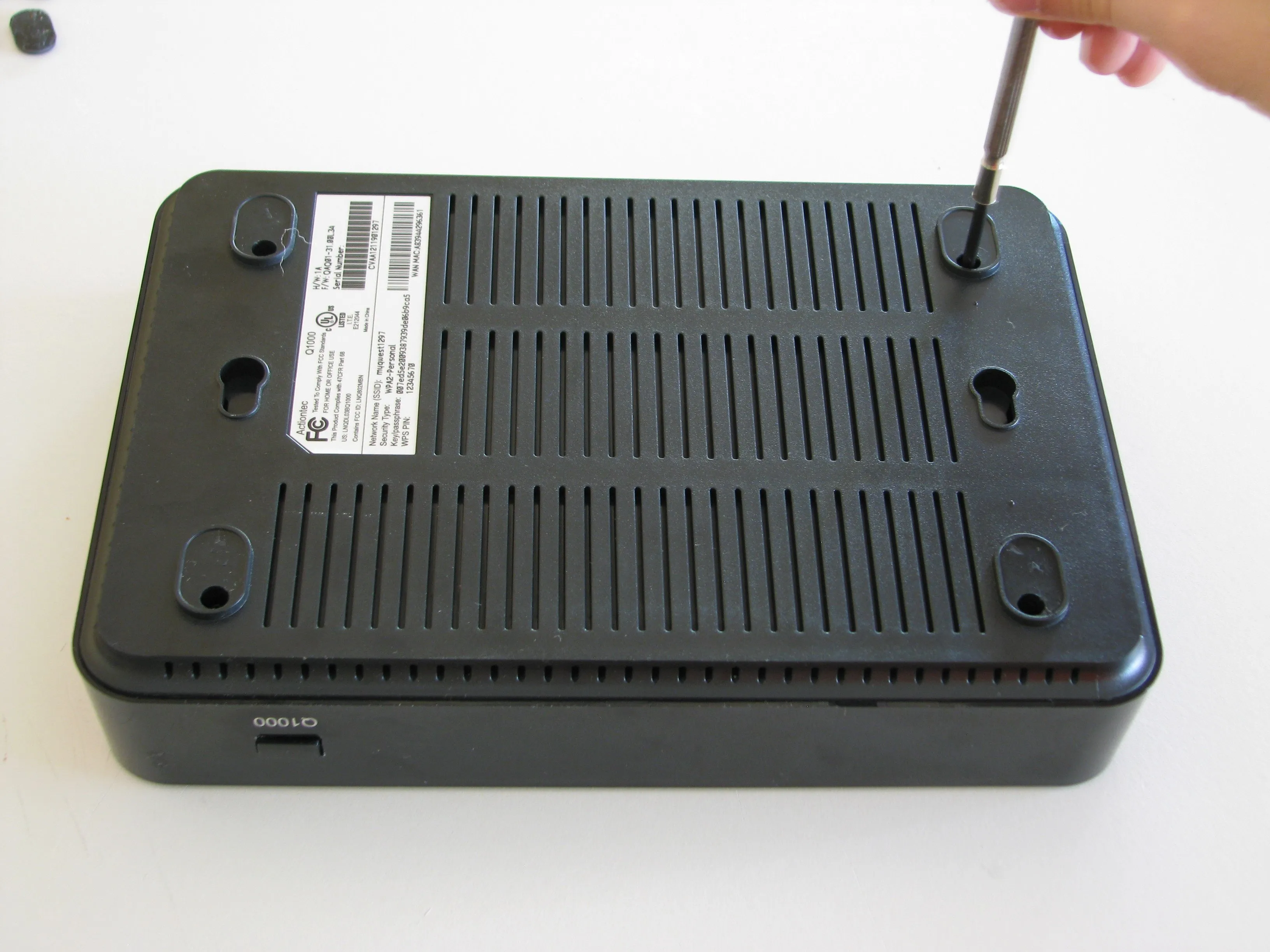

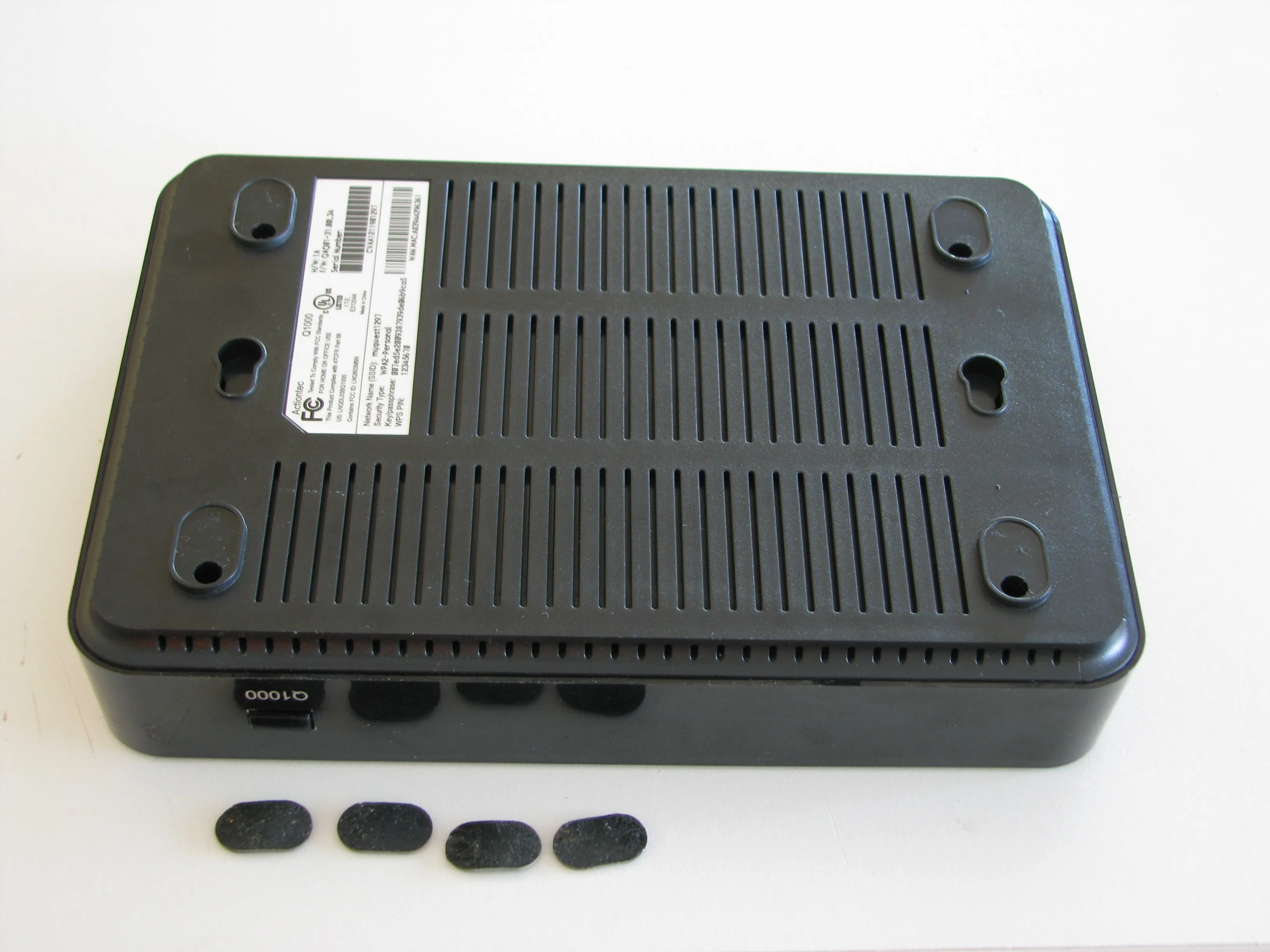

  • Как обычно, резиновые ножки скрывают винты!

Шаг 3

Разбор Actiontec Q1000: шаг 3, изображение 1 из 3
Разборка Actiontec Q1000: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Actiontec Q1000 Teardown: шаг 3, изображение 2 из 3
Actiontec Q1000 Teardown: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Actiontec Q1000 Teardown: шаг 3, изображение 3 из 3
Actiontec Q1000 Teardown: шаг 3, изображение 3 из 3 | Источник - ifixit.com

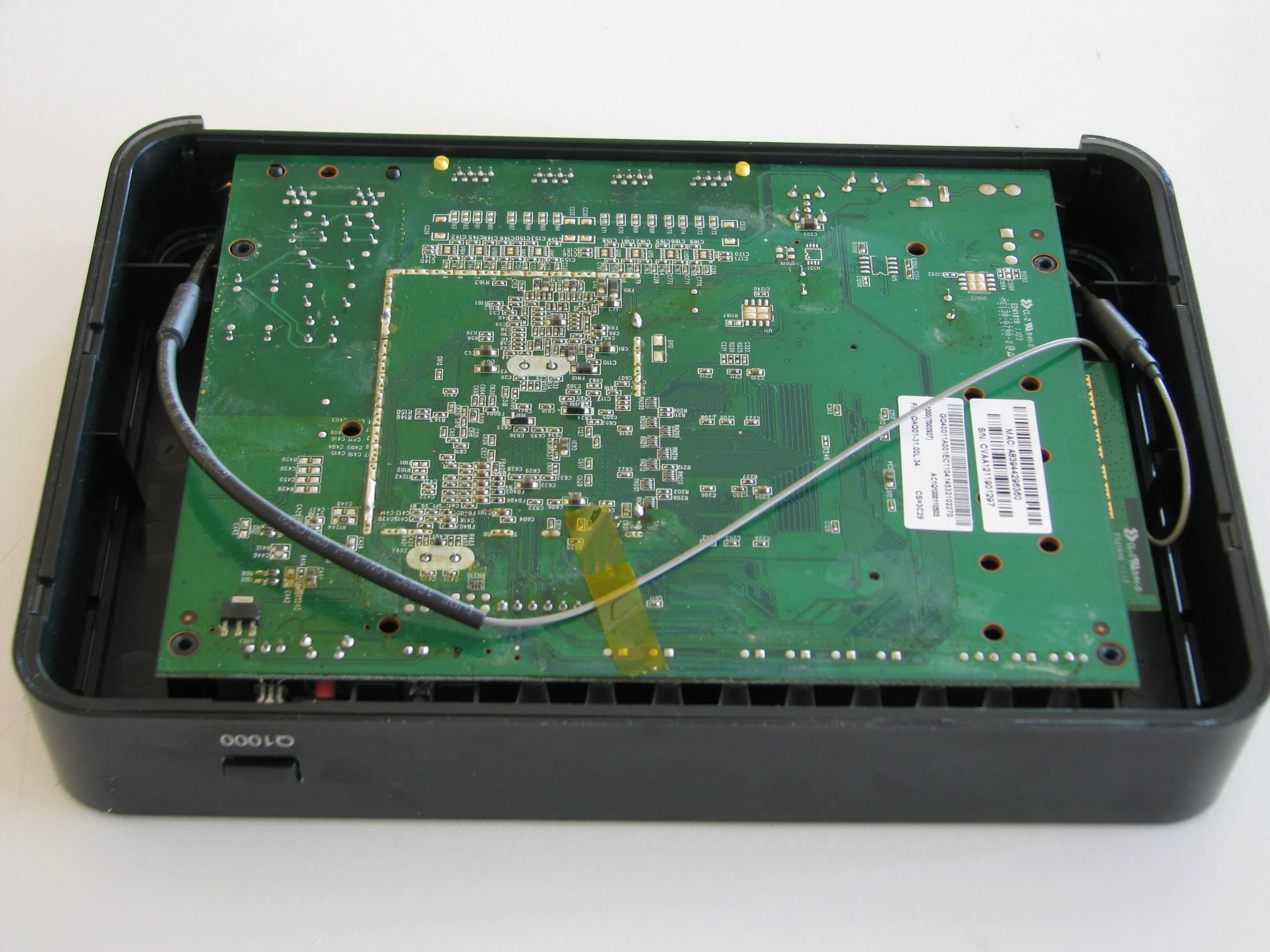

  • Здесь особо смотреть не на что...

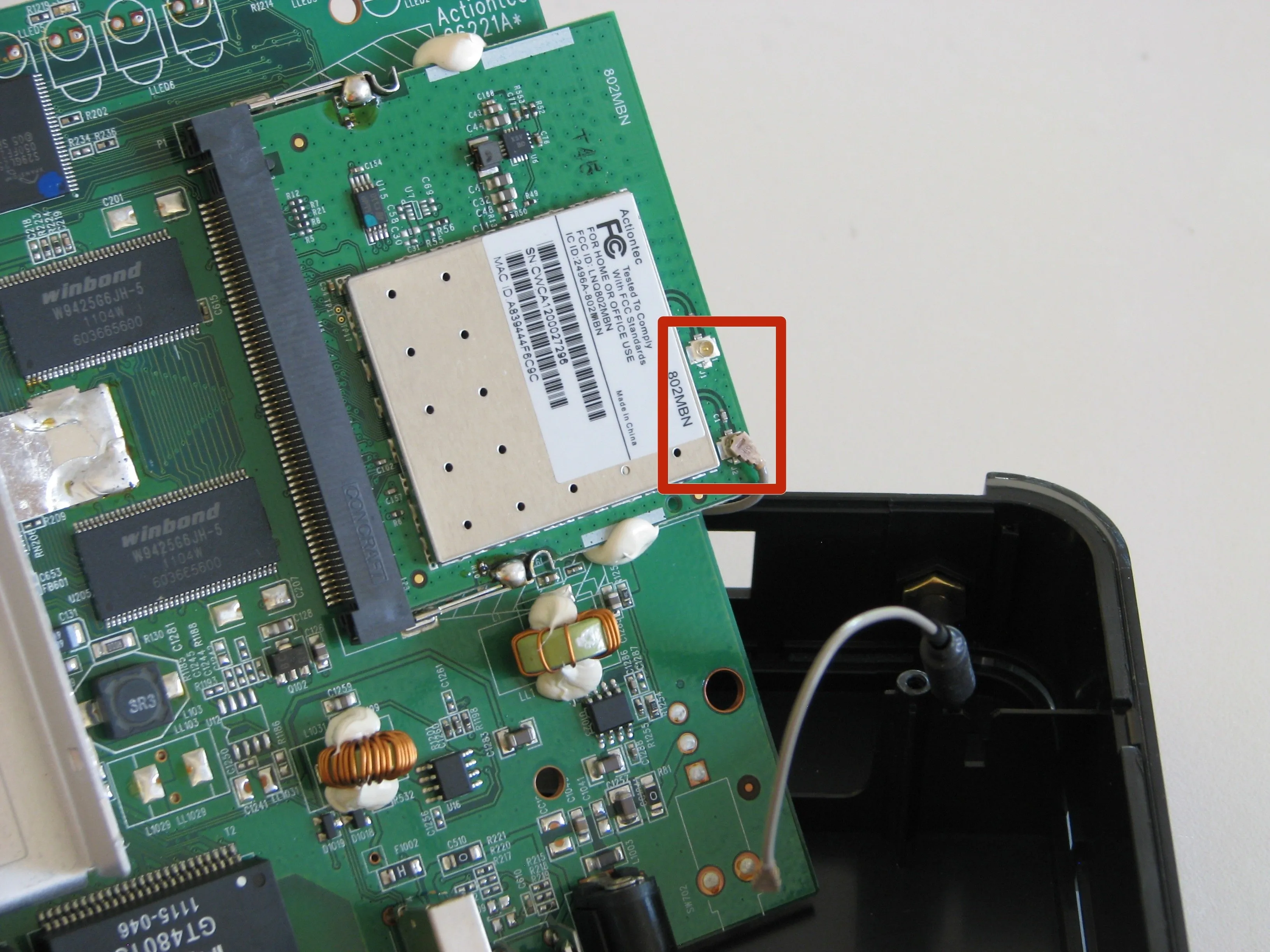

  • Отсоедините 2 антенных провода от wifi карты. Один из них также приклеен скотчем к задней стороне платы.

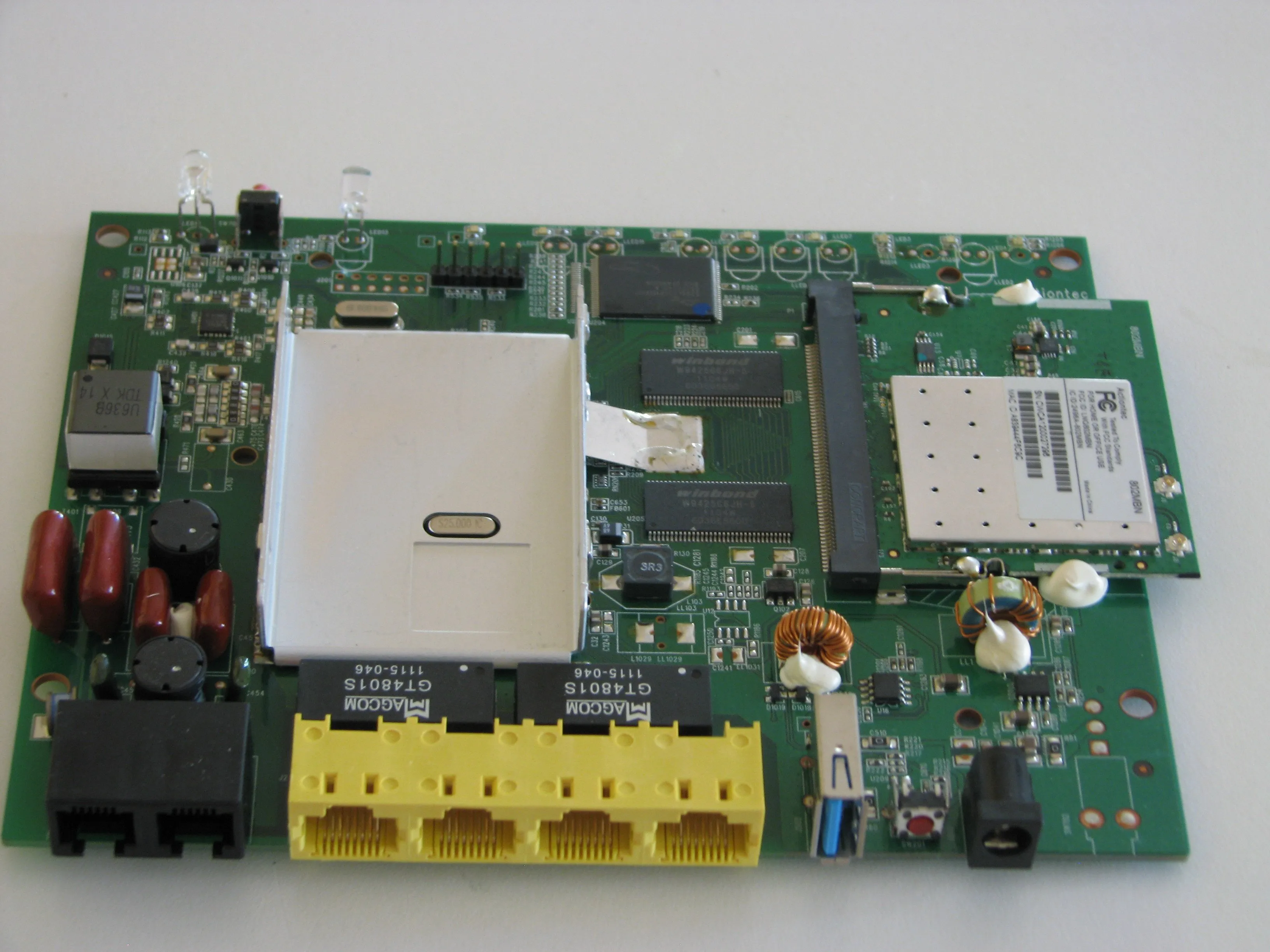

  • Плата наконец-то свободна!

Шаг 4

Разборка Actiontec Q1000: шаг 4, изображение 1 из 2
Разборка Actiontec Q1000: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Разборка Actiontec Q1000: шаг 4, изображение 2 из 2
Actiontec Q1000 Teardown: шаг 4, изображение 2 из 2 | Источник - ifixit.com

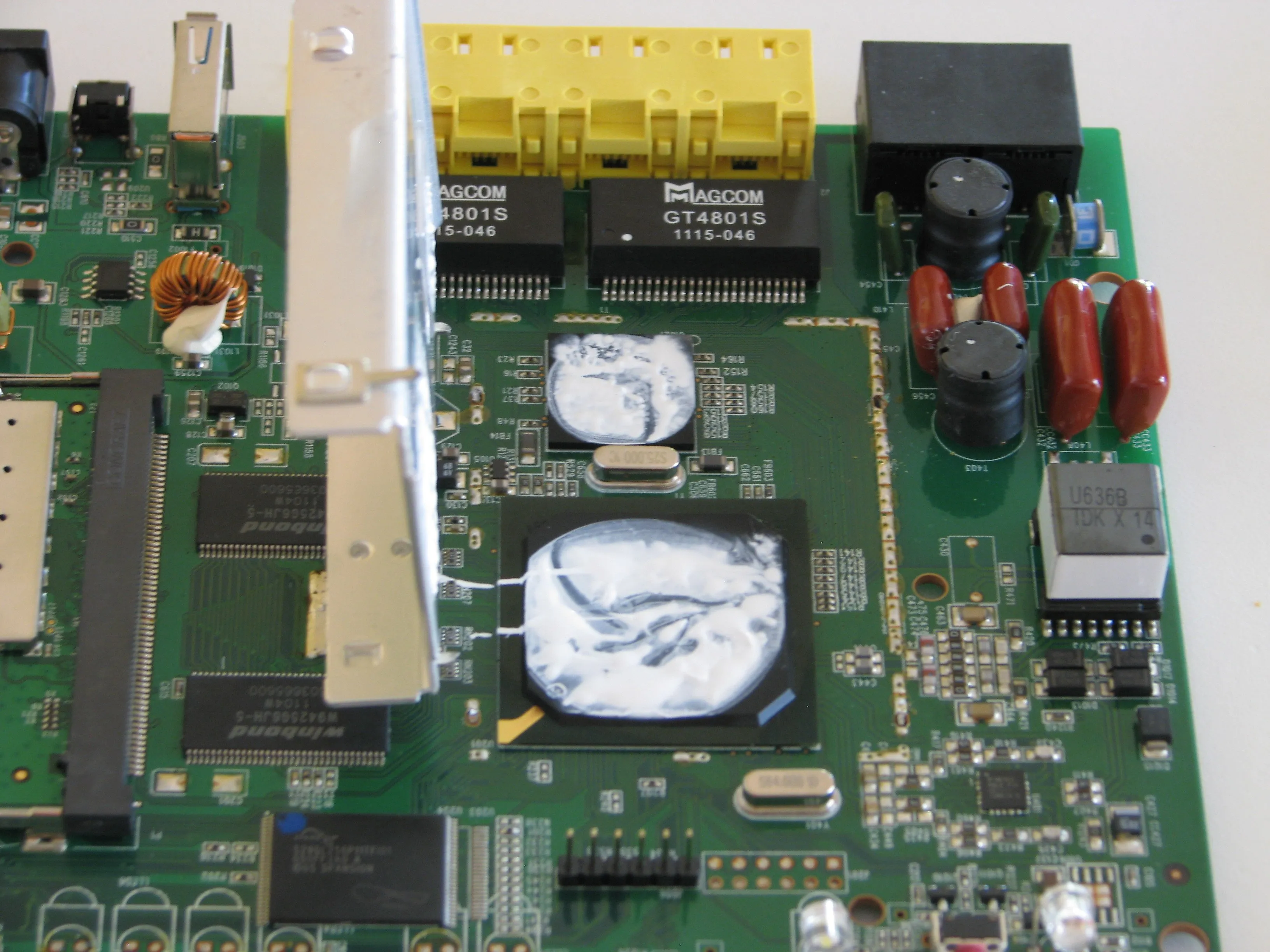

  • Похоже, кто-то был щедр с термопастой.

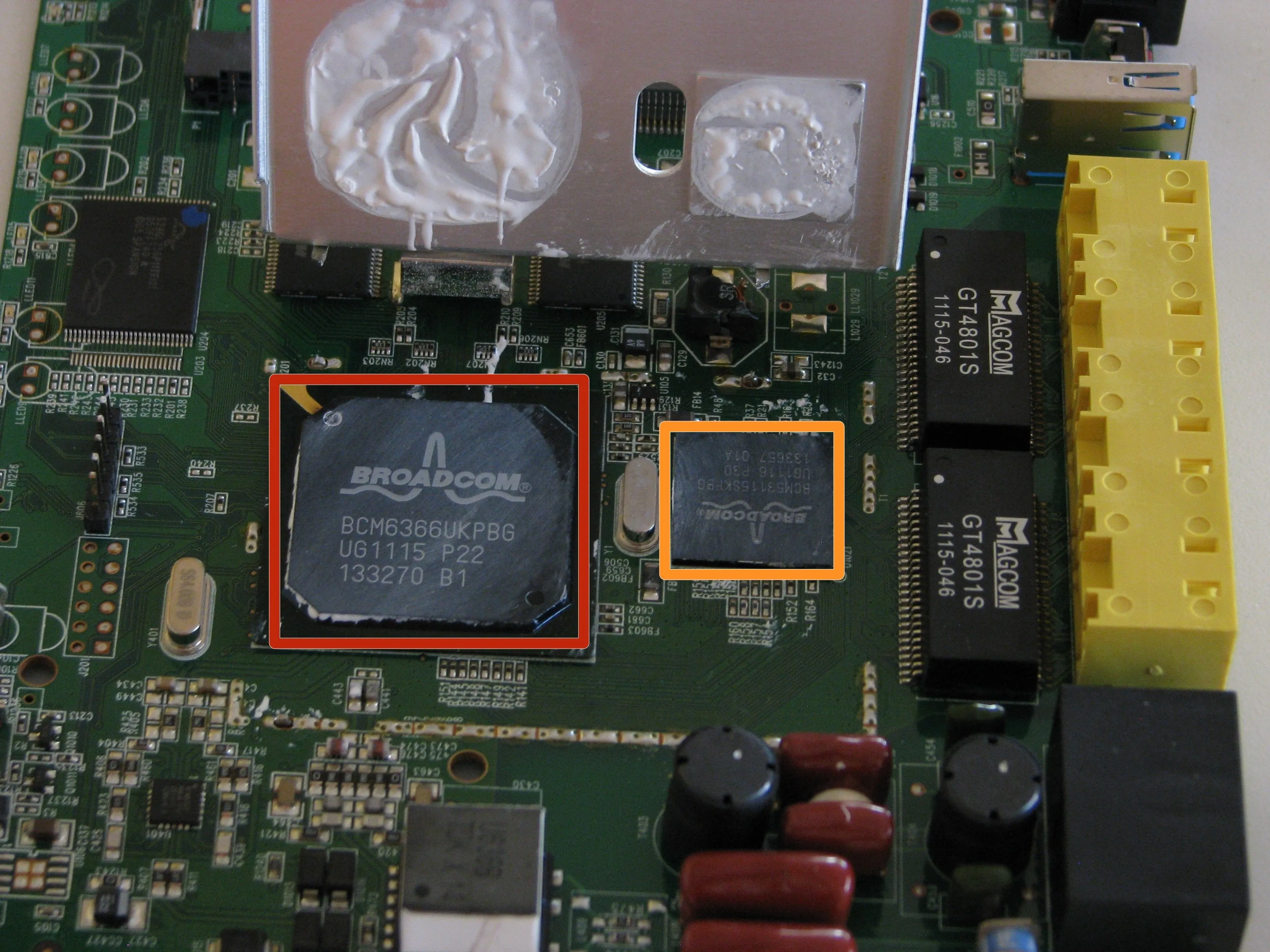

  • Под крышкой:

  • Broadcom BCM6366

  • Broadcom BCM53115

Шаг 5

Разборка Actiontec Q1000: шаг 5, изображение 1 из 2
Actiontec Q1000 Teardown: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Разборка Actiontec Q1000: шаг 5, изображение 2 из 2
Actiontec Q1000 Teardown: шаг 5, изображение 2 из 2 | Источник - ifixit.com

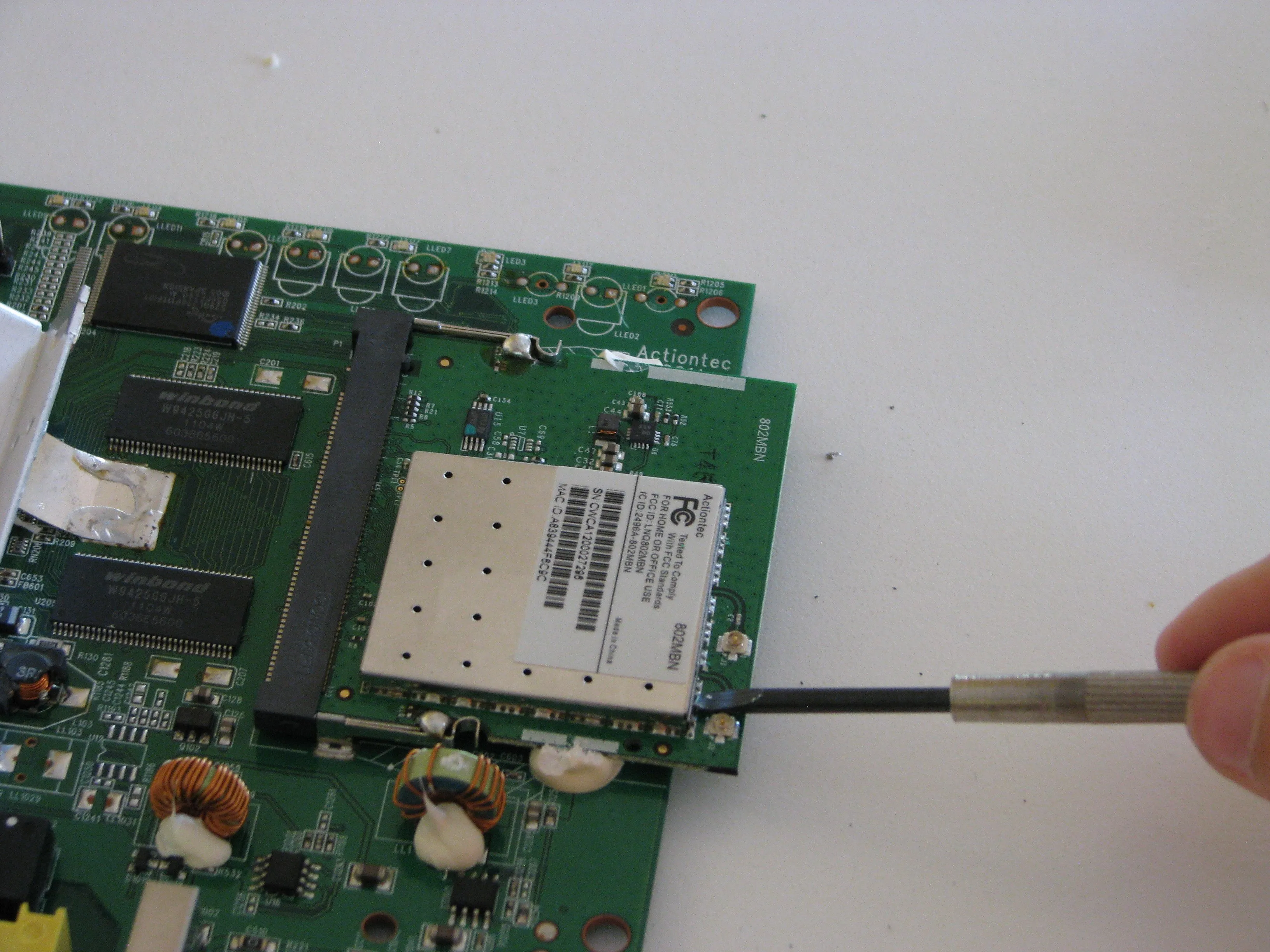

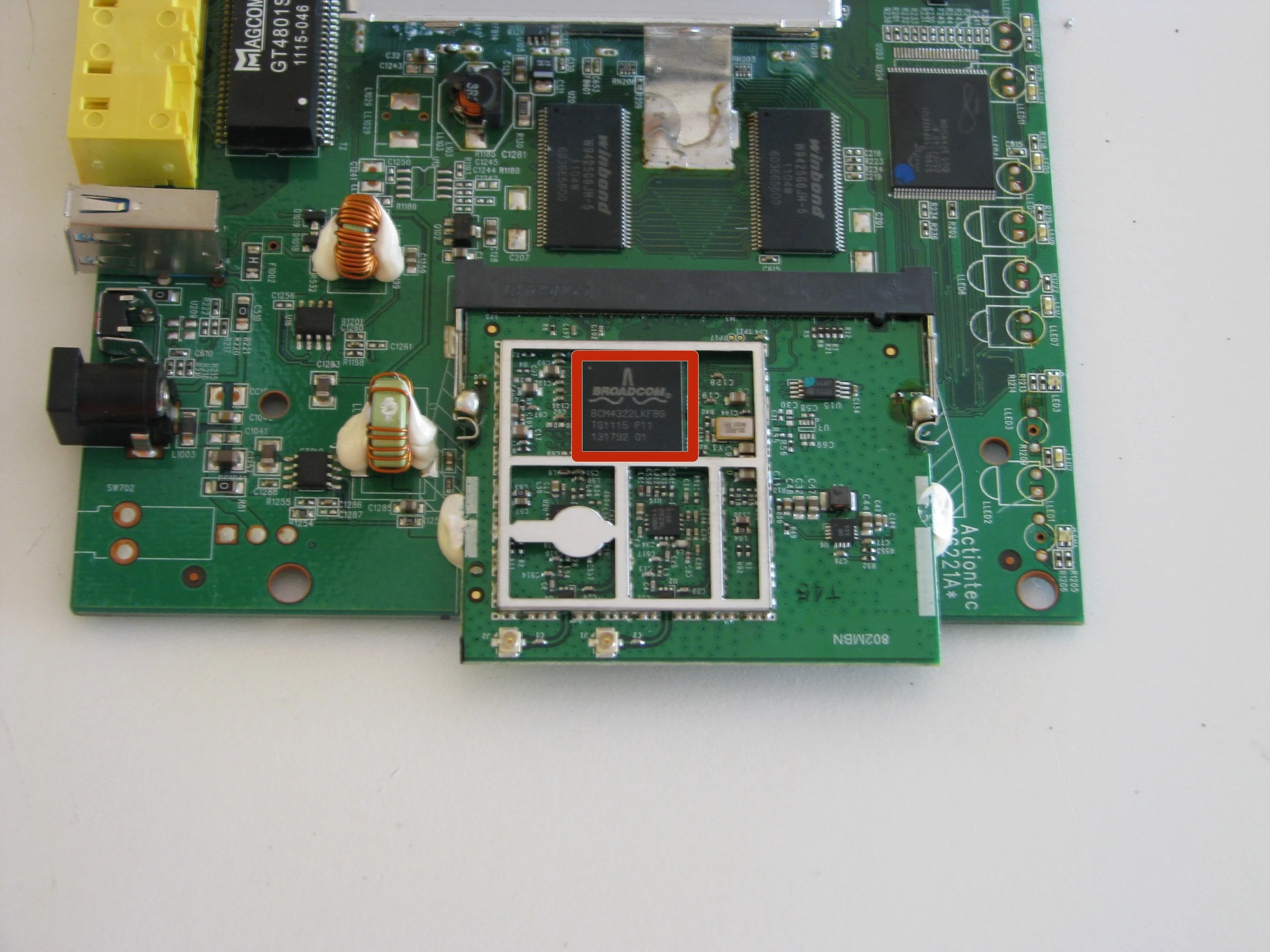

  • Карта Wi-Fi снимает защиту...

  • Чип BCM4322.

Шаг 6

Разборка Actiontec Q1000: шаг 6, изображение 1 из 2
Разборка Actiontec Q1000: шаг 6, изображение 1 из 2 | Источник - ifixit.com
Разборка Actiontec Q1000: шаг 6, изображение 2 из 2
Actiontec Q1000 Teardown: шаг 6, изображение 2 из 2 | Источник - ifixit.com

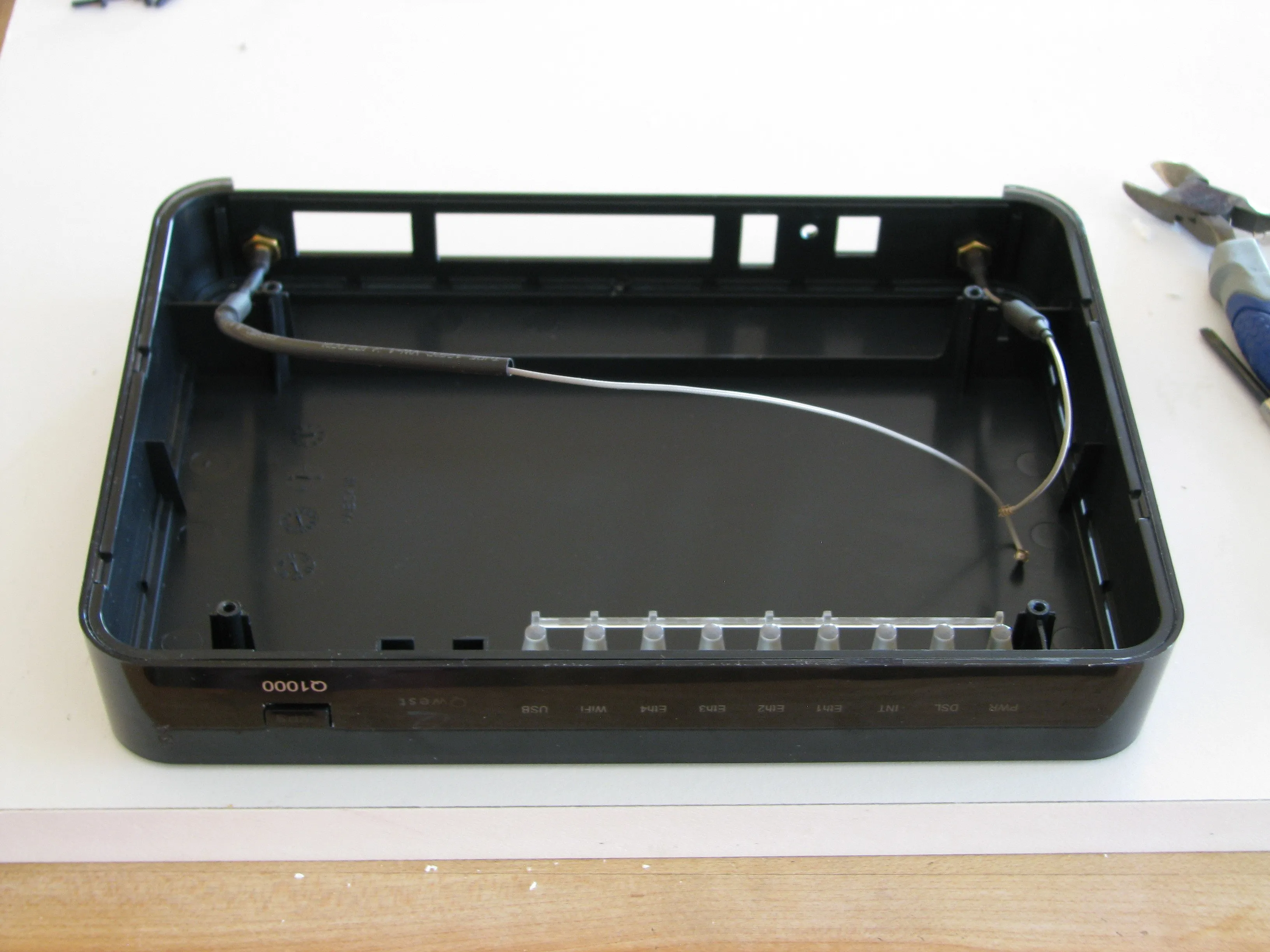

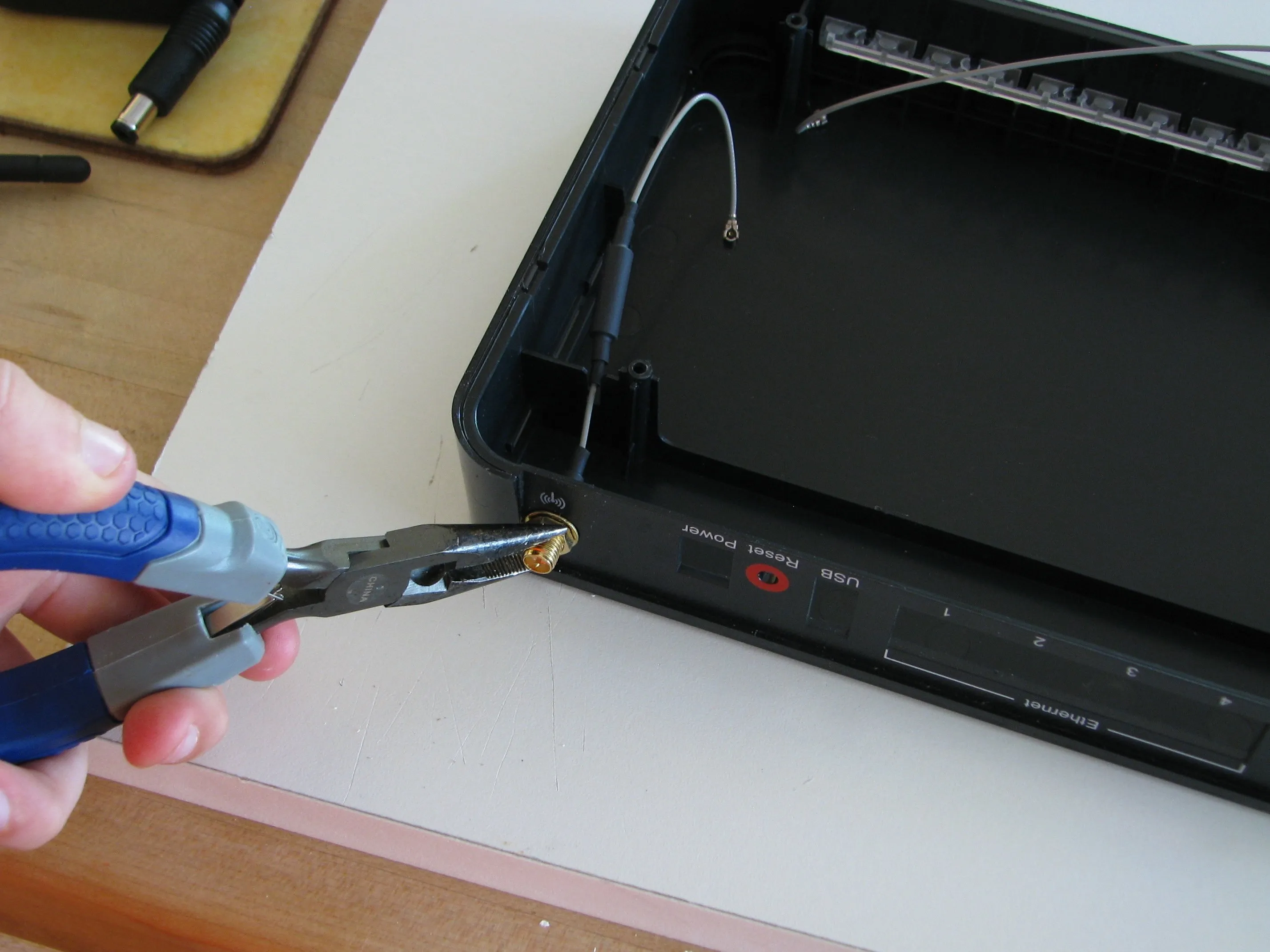

  • Внутренняя часть верхнего корпуса.

  • Антенные разъемы прикручены к корпусу.

Шаг 7

Разборка Actiontec Q1000: шаг 7, изображение 1 из 2
Actiontec Q1000 Teardown: шаг 7, изображение 1 из 2 | Источник - ifixit.com
Actiontec Q1000 Teardown: шаг 7, изображение 2 из 2
Разборка Actiontec Q1000: шаг 7, изображение 2 из 2 | Источник - ifixit.com

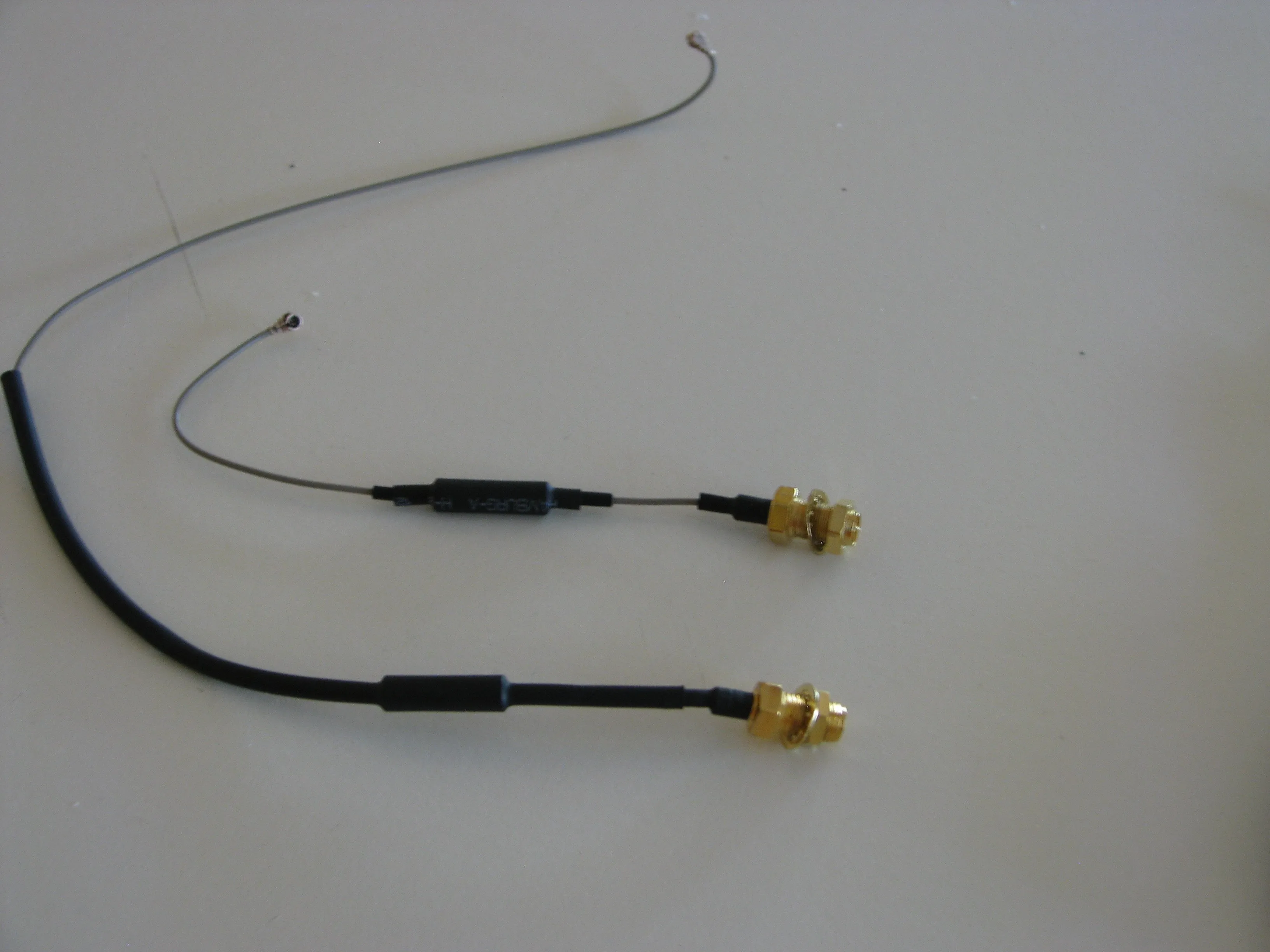

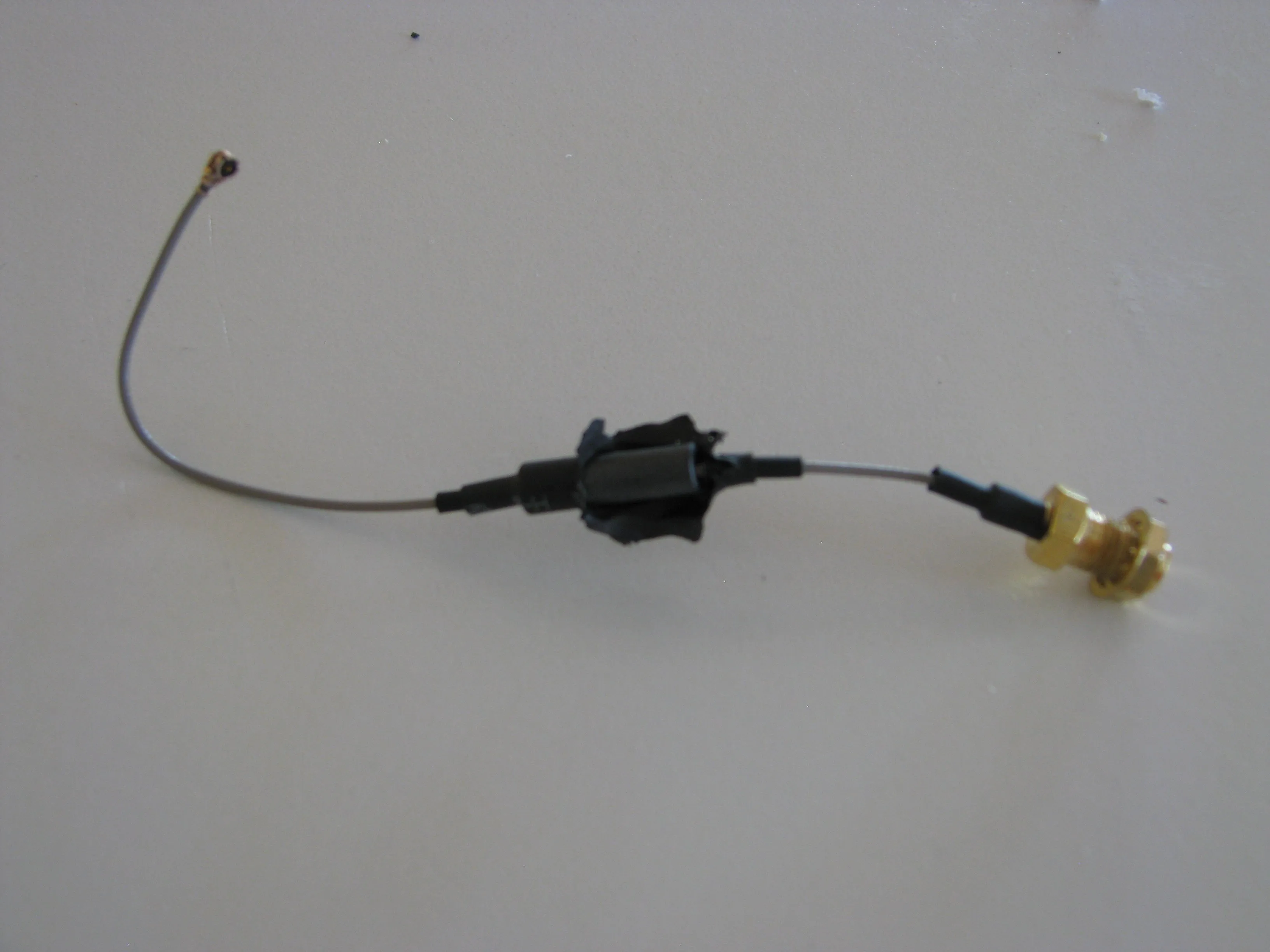

  • Антенные разъемы имеют позолоченные коаксиальные разъемы и стандартные разъемы для Wi-Fi антенн.

  • Что скрывается под термоусадкой? Ферритовая бусина для минимизации помех.

Шаг 8

Разбор Actiontec Q1000: шаг 8, изображение 1 из 3
Разборка Actiontec Q1000: шаг 8, изображение 1 из 3 | Источник - ifixit.com
Разборка Actiontec Q1000: шаг 8, изображение 2 из 3
Actiontec Q1000 Teardown: шаг 8, изображение 2 из 3 | Источник - ifixit.com
Разборка Actiontec Q1000: шаг 8, изображение 3 из 3
Actiontec Q1000 Teardown: шаг 8, изображение 3 из 3 | Источник - ifixit.com

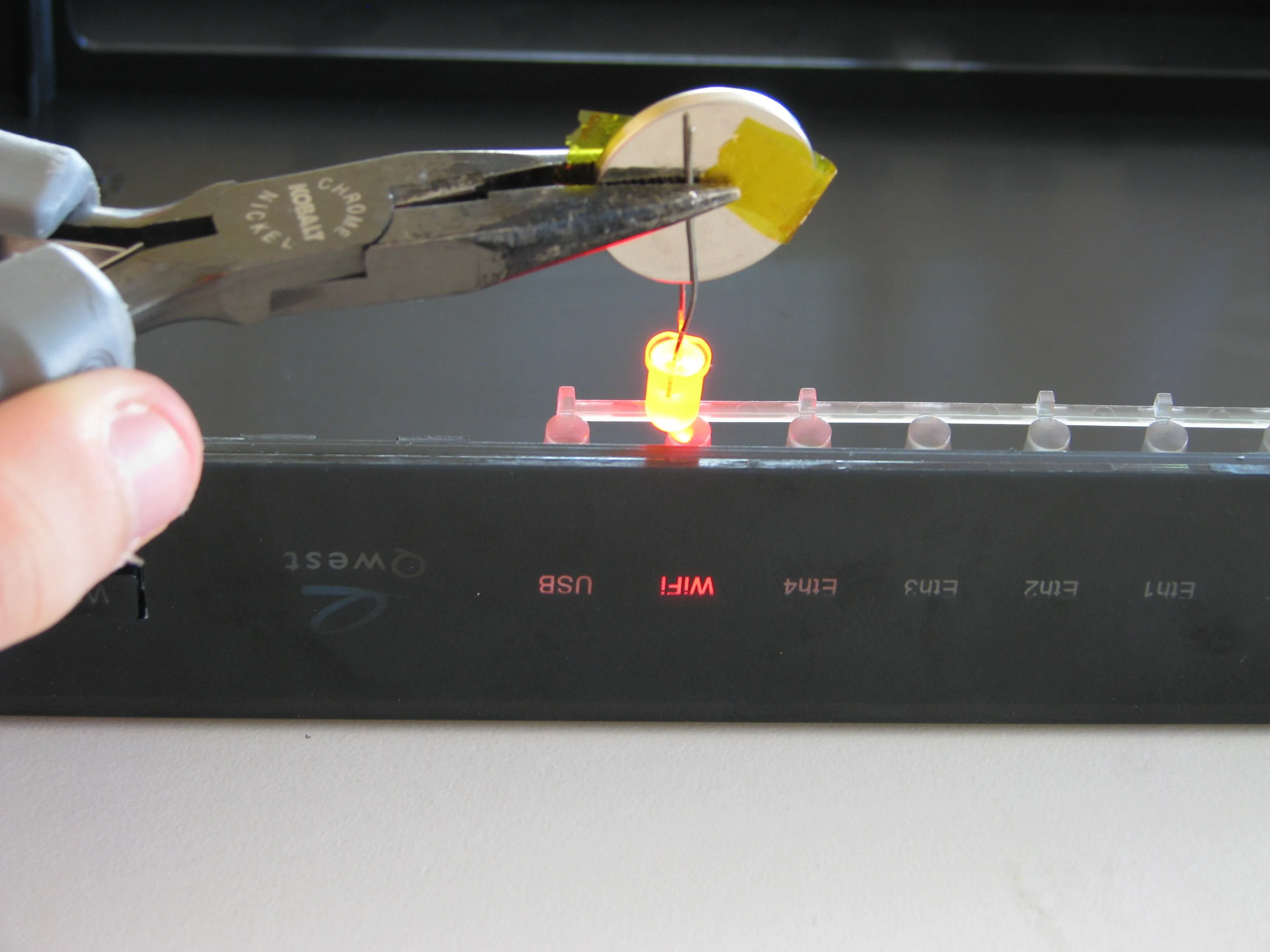

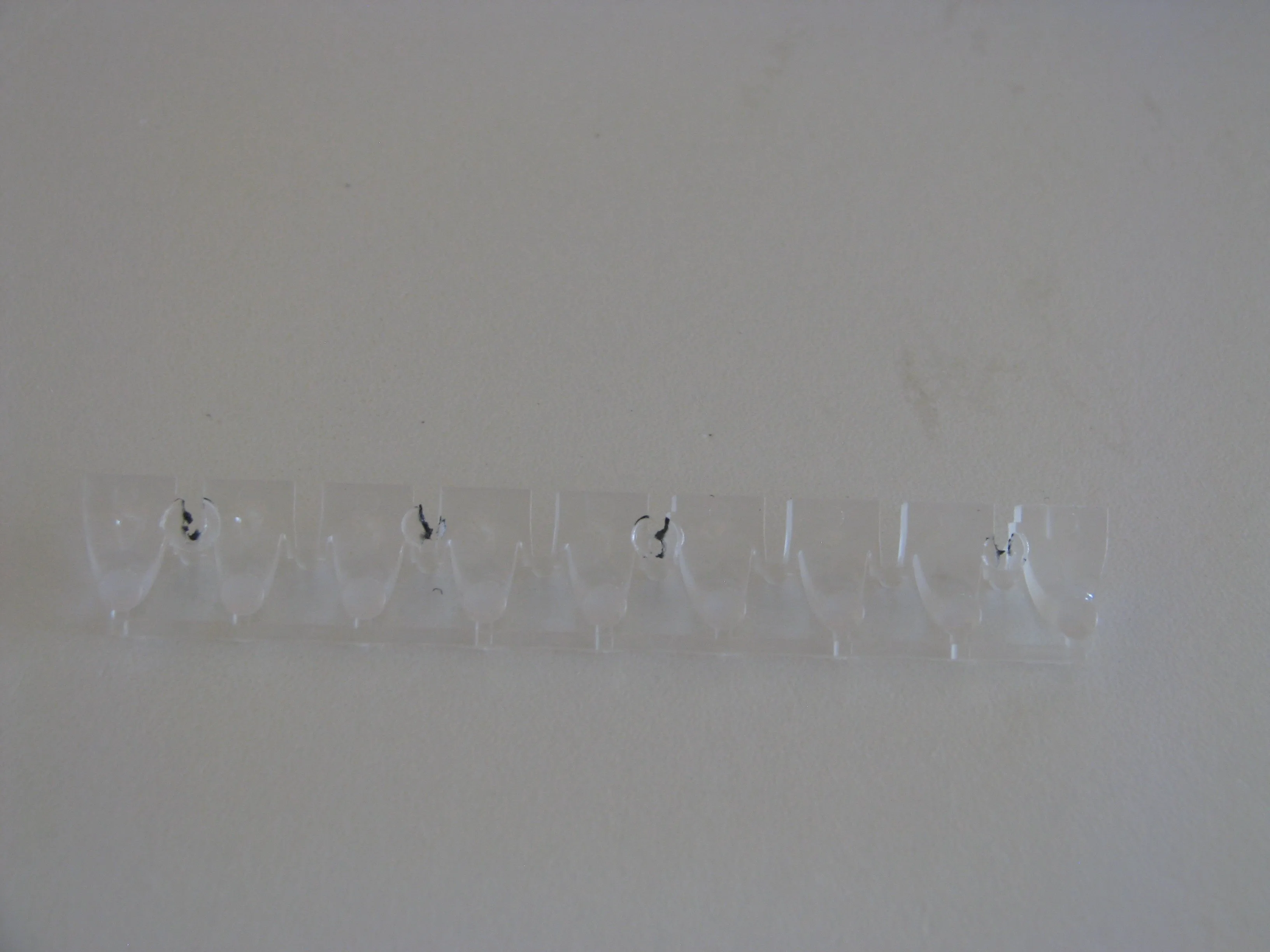

  • Тестируем световую трубу с помощью светодиодного брос...

  • Световод принимает свет от крошечных светодиодов на материнской плате и преломляет его к панели.

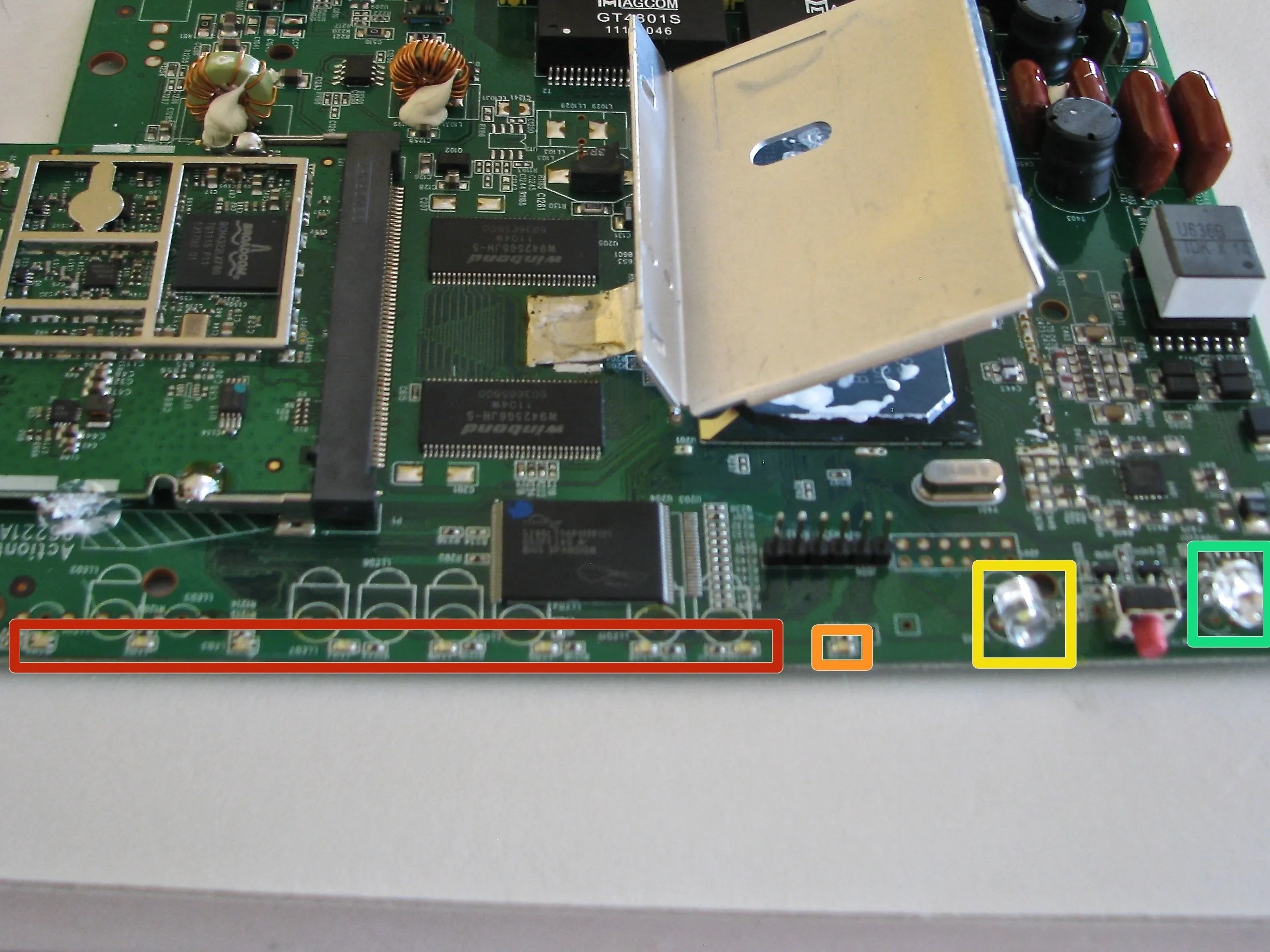

  • Вот все светодиоды:

  • 8 светодиодов, работающих со световой трубой

  • Еще один светодиод для поверхностного монтажа

  • Белый светодиод для подсветки логотипа Qwest

  • Двухцветный (красный/зеленый) светодиод для индикатора состояния WPS.

Шаг 9

Разборка Actiontec Q1000: шаг 9, изображение 1 из 3
Actiontec Q1000 Teardown: шаг 9, изображение 1 из 3 | Источник - ifixit.com
Разборка Actiontec Q1000: шаг 9, изображение 2 из 3
Actiontec Q1000 Teardown: шаг 9, изображение 2 из 3 | Источник - ifixit.com
Разборка Actiontec Q1000: шаг 9, изображение 3 из 3
Actiontec Q1000 Teardown: шаг 9, изображение 3 из 3 | Источник - ifixit.com

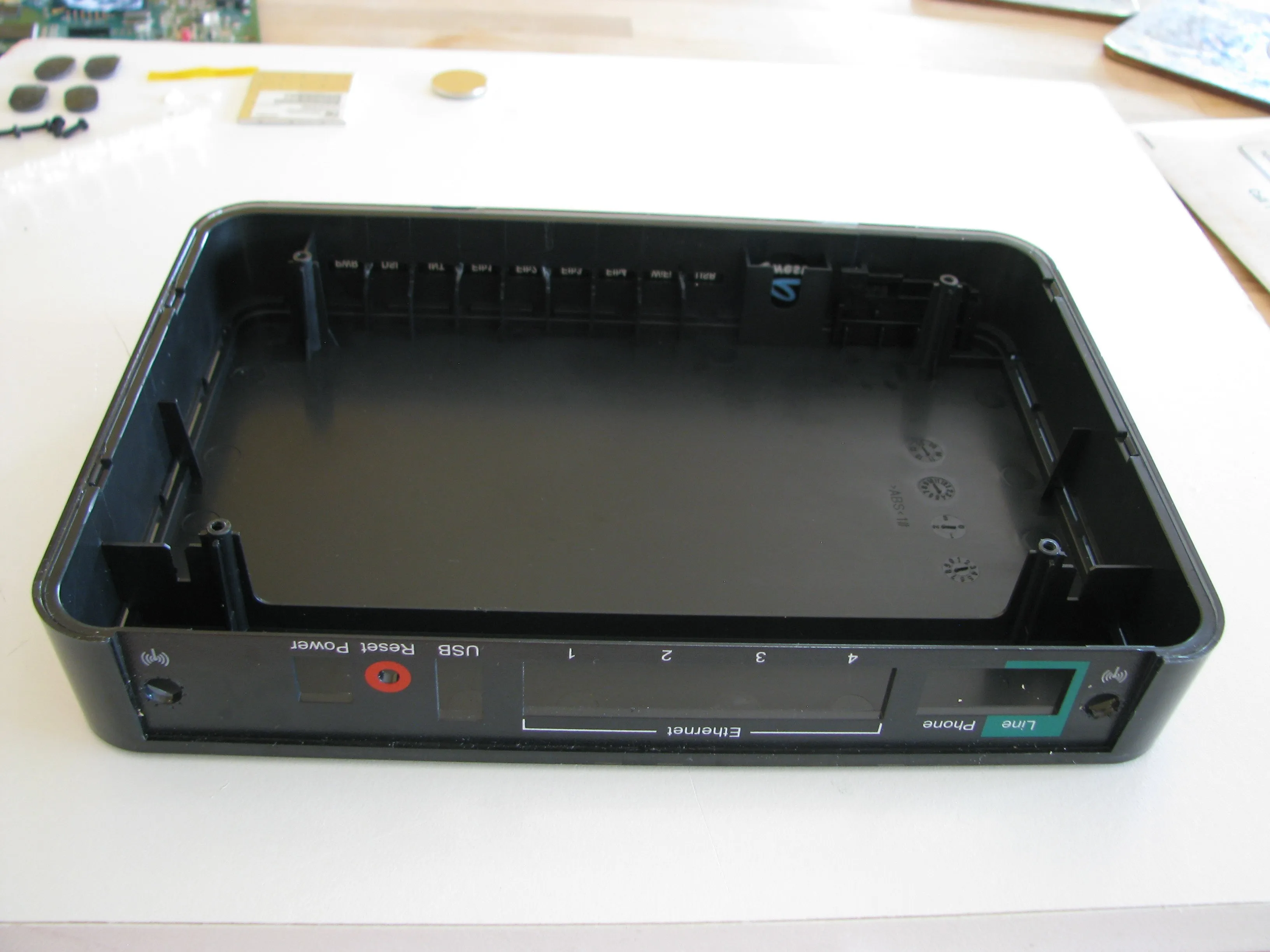

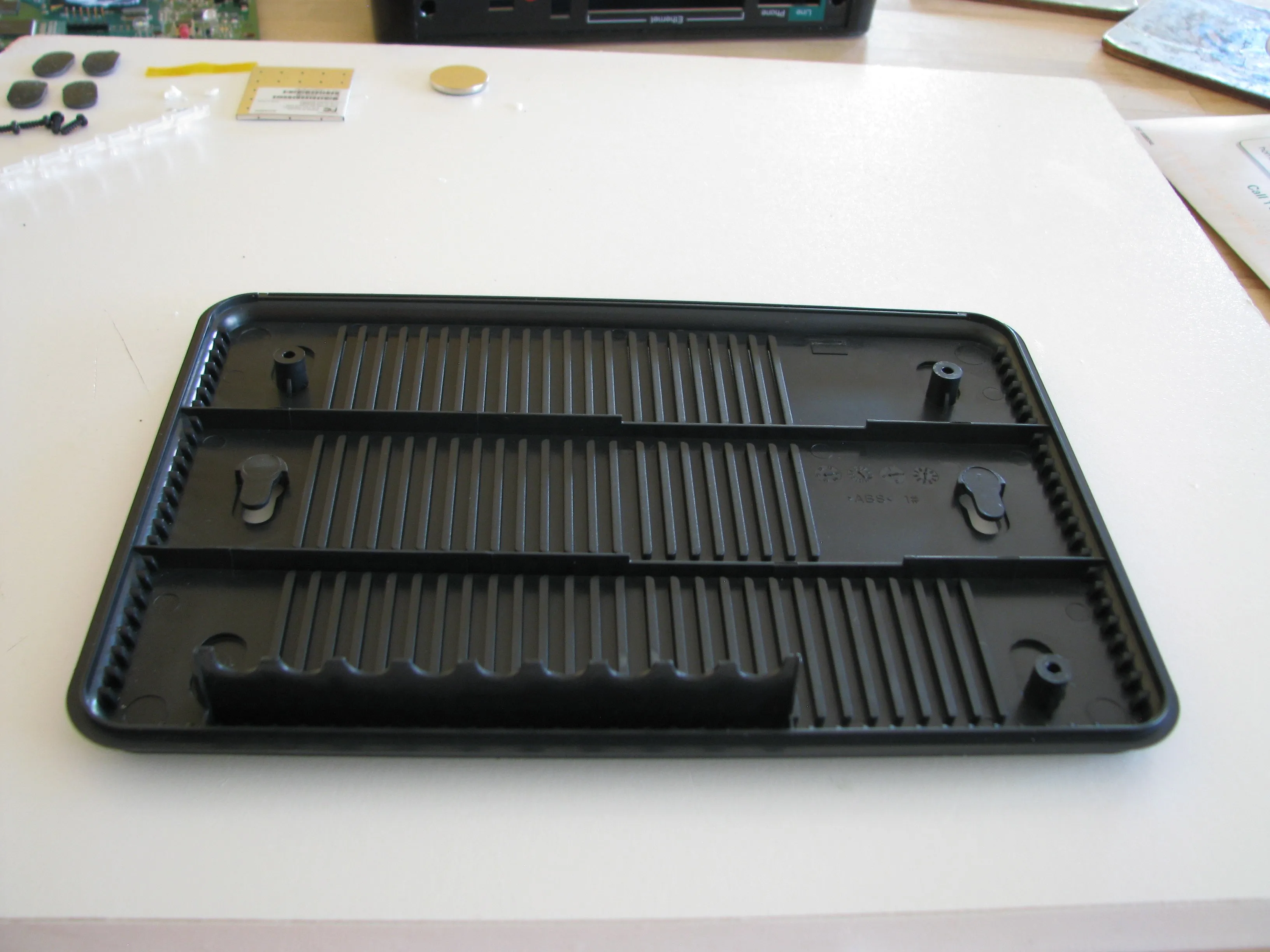

  • Пустой корпус, в котором когда-то находился DSL-модем.

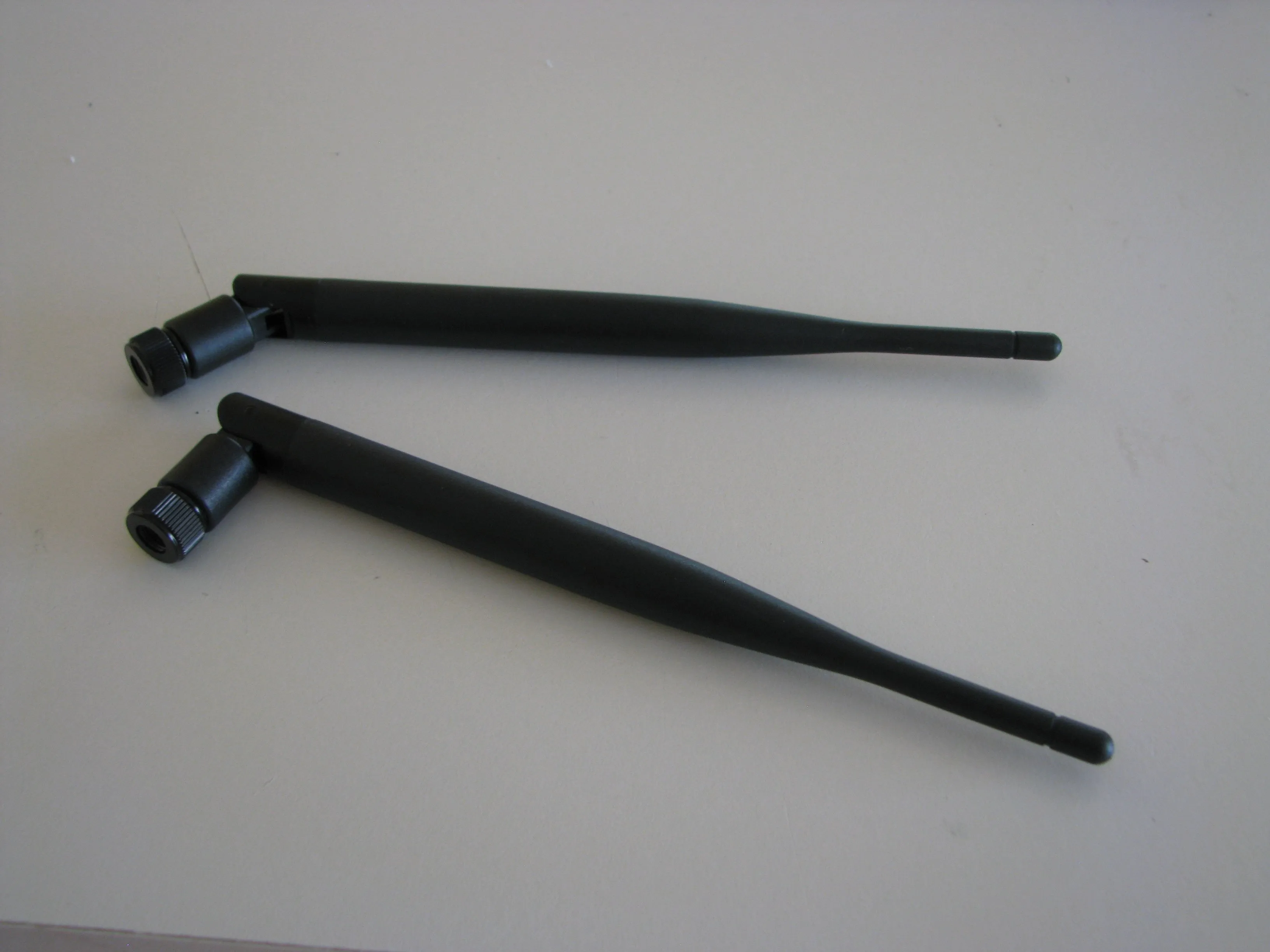

  • Две съемные антенны Wi-Fi. Здесь ничего не нужно сносить!

Шаг 10

Actiontec Q1000 Teardown: шаг 10, изображение 1 из 1
Разборка Actiontec Q1000: шаг 10, изображение 1 из 1 | Источник - ifixit.com

  • Оценка ремонтопригодности: 8/10

  • Все устройство держится вместе всего на 4 винтах.

  • Разъёмы антенн Wi-Fi прикручены, а кабели не припаяны к плате.

  • Антенны также можно заменить.

  • Теплоотвод припаян на месте, что затрудняет его извлечение.

  • Карта Wi-Fi припаяна и держится на месте с помощью силиконового клея, что делает невозможным ее извлечение без повреждения карты или устройства.
