Разборка проводного контроллера Afterglow Prismatic для Xbox One

Введение

В этом руководстве описаны все шаги, необходимые для разборки проводного контроллера Afterglow Prismatic для Xbox One.

Что вам понадобится

Инструменты

Отвертка Phillips #0 | Источник - ifixit.com

Шаг 1 Снимите прозрачный корпус

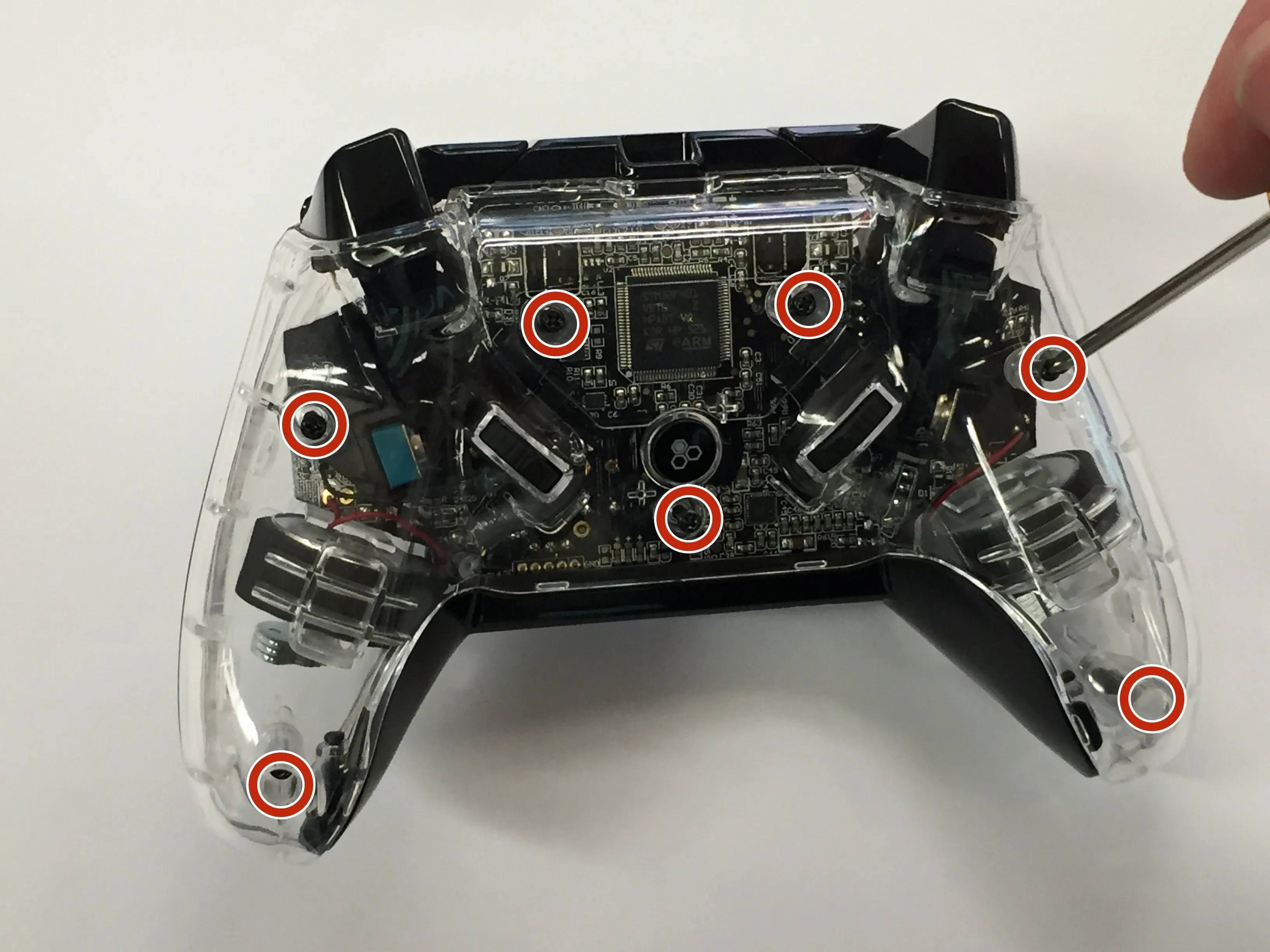

Разборка проводного контроллера Afterglow Prismatic для Xbox One, снятие прозрачного корпуса: шаг 1, изображение 1 из 2 — Проводной контроллер Afterglow Prismatic для Xbox One Разборка, снятие прозрачного корпуса: шаг 1, изображение 1 из 2 | Источник - ifixit.com

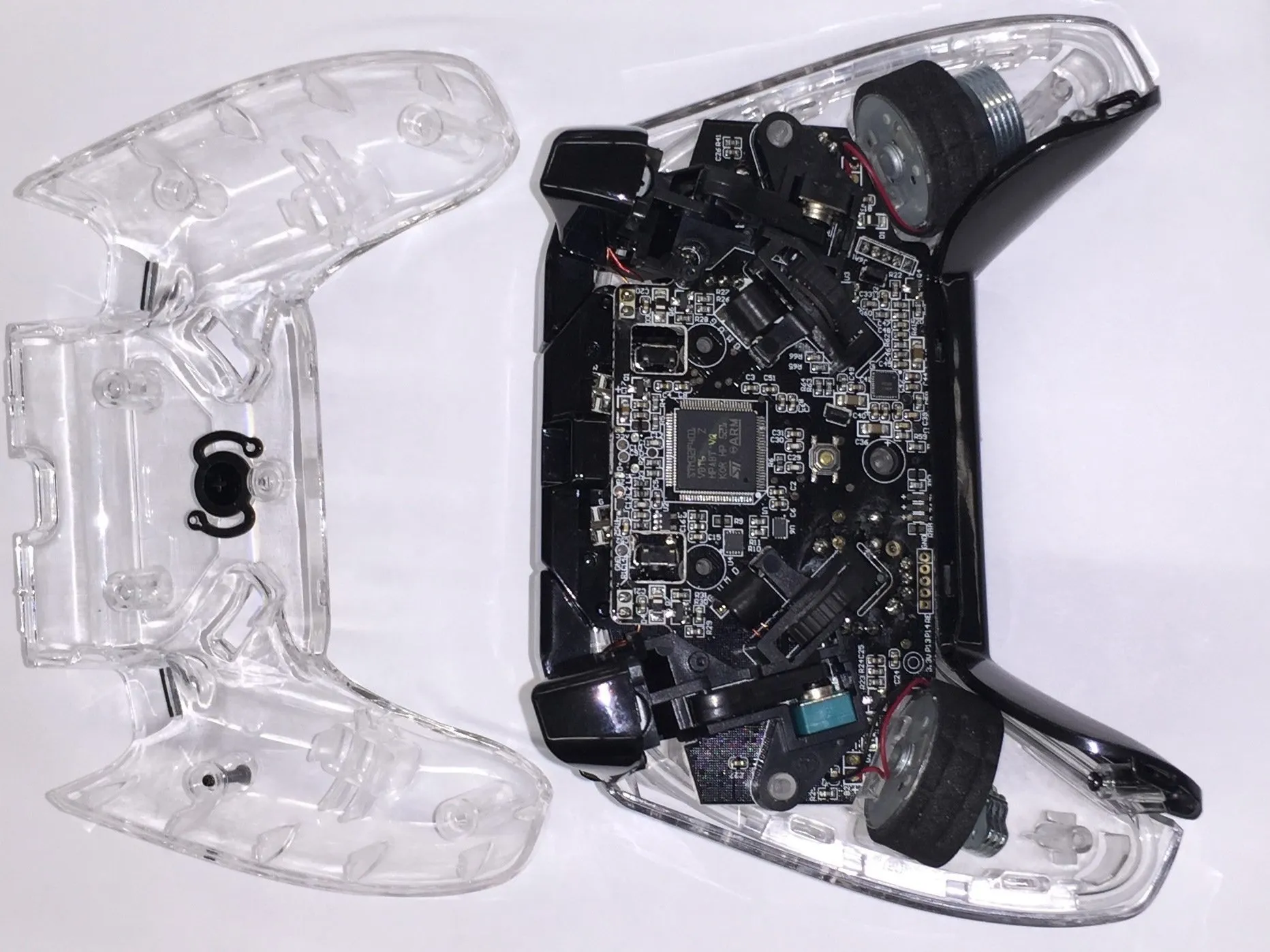

Проводной контроллер Afterglow Prismatic для Xbox One Разборка, снятие прозрачного корпуса: шаг 1, изображение 2 из 2 — Проводной контроллер Afterglow Prismatic для Xbox One разборка, снятие прозрачного корпуса: шаг 1, изображение 2 из 2 | Источник - ifixit.com

Отверткой Phillips #0 открутите семь винтов с крестообразной головкой.
Отделите две половины прозрачного корпуса, удерживая одну сторону и приподнимая другую.

Комментарии к шагу

Отделение заднего пластика происходит нечетко. Мой застрял в верхней части прозрачного пластика. Кажется, что он сломается, когда я потяну его.

Они &&^&^$^ приклеили 2 винта, так что я даже не могу их вынуть.

Шаг 2 Снимите главную печатную плату

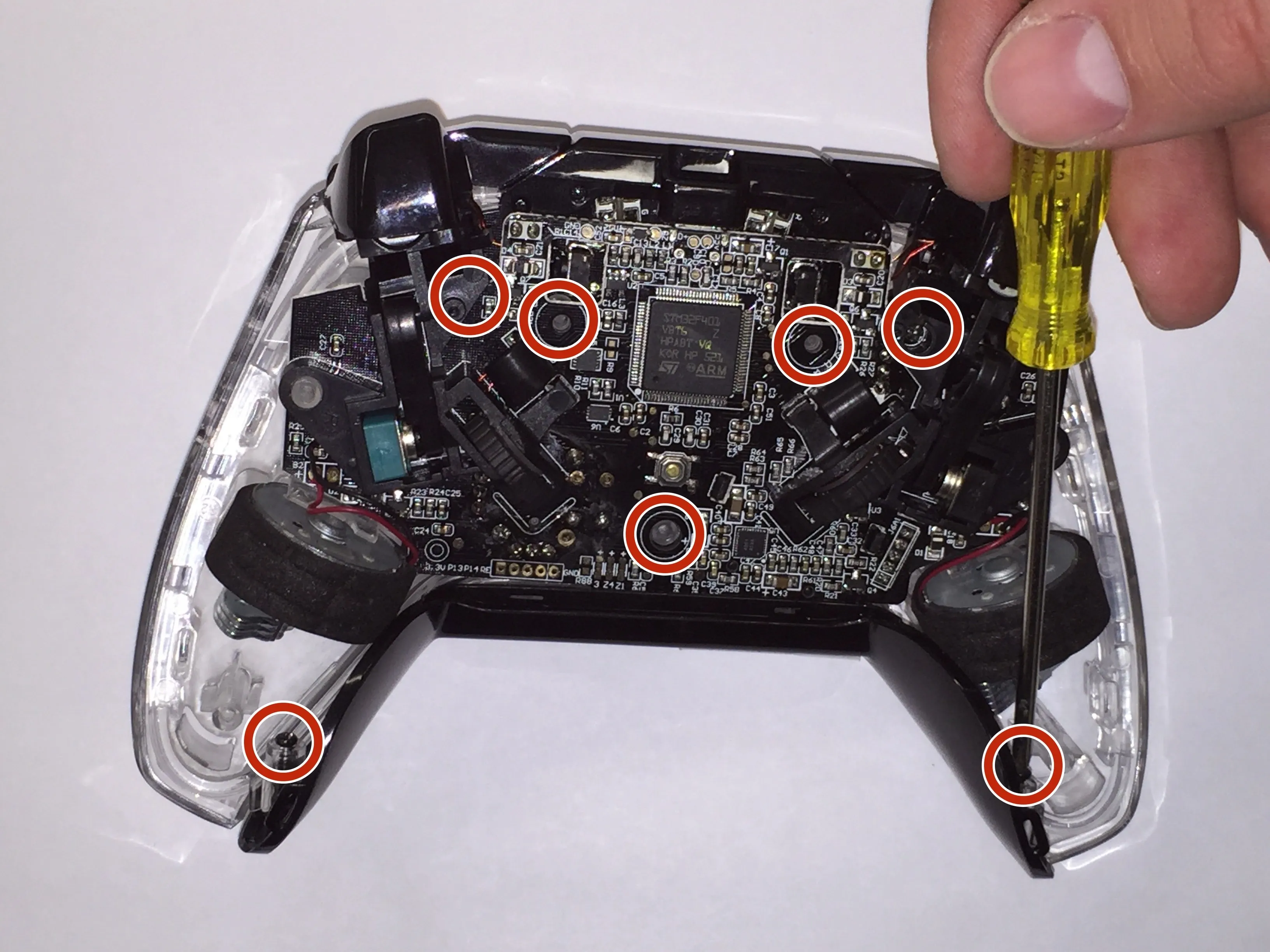

Проводной контроллер Afterglow Prismatic для Xbox One Teardown, извлечение основной платы: шаг 2, изображение 1 из 3 — Проводной контроллер Afterglow Prismatic для Xbox One разборка, извлечение основной платы: шаг 2, изображение 1 из 3 | Источник - ifixit.com

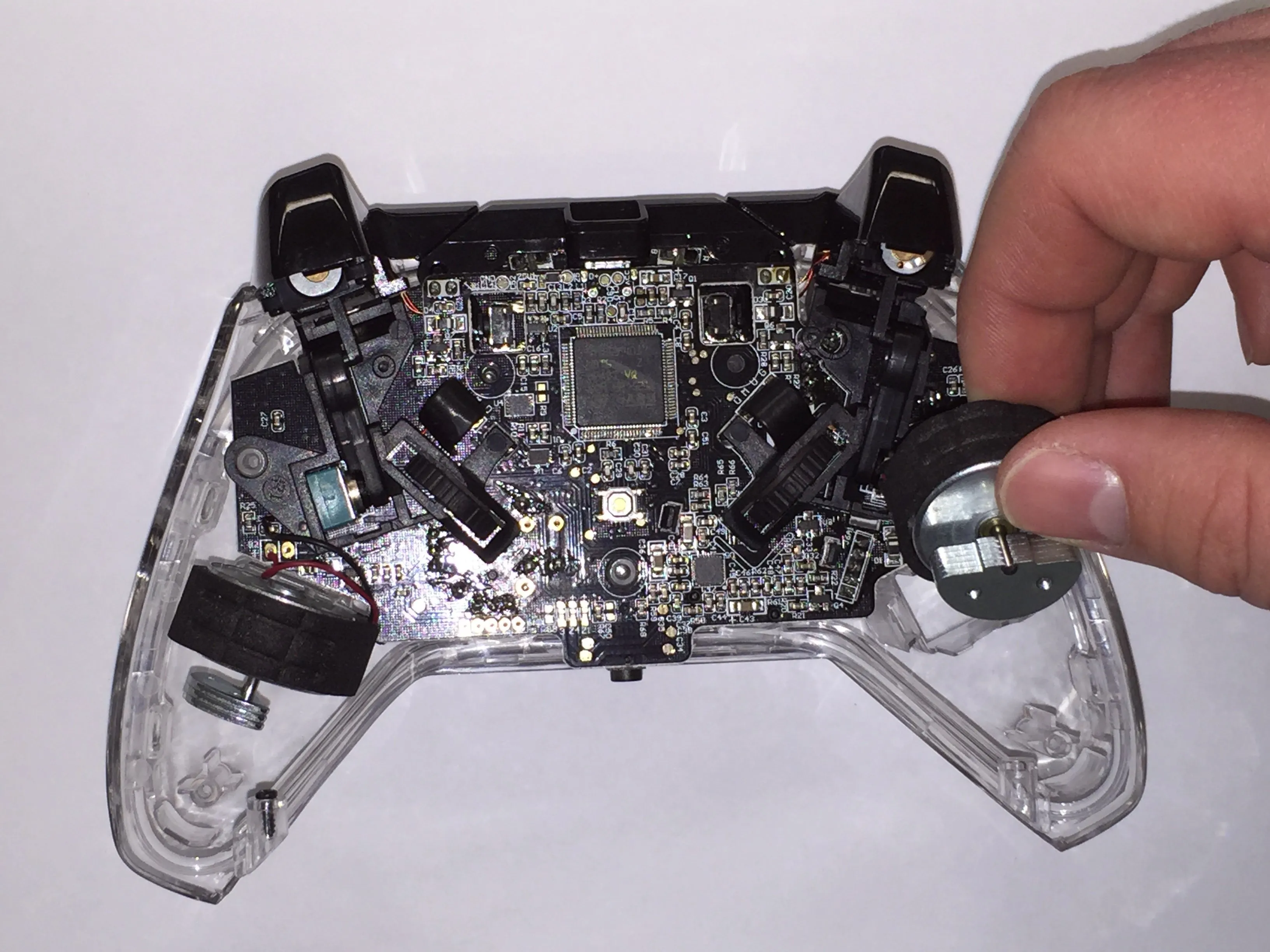

Проводной контроллер Afterglow Prismatic для Xbox One Разборка, извлечение основной печатной платы: шаг 2, изображение 2 из 3 — Проводной контроллер Afterglow Prismatic для Xbox One разборка, извлечение основной платы: шаг 2, изображение 2 из 3 | Источник - ifixit.com

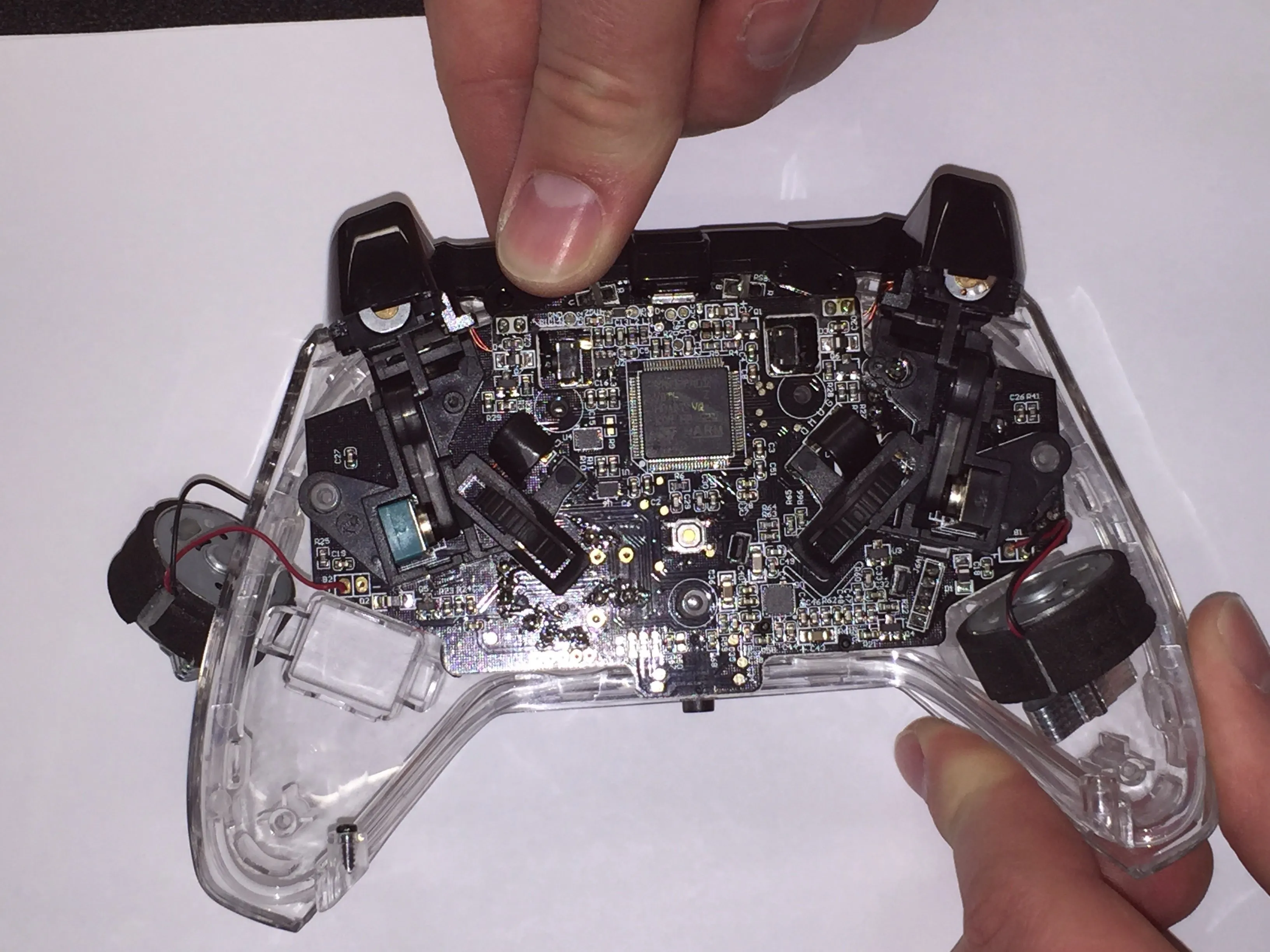

Проводной контроллер Afterglow Prismatic для Xbox One Разборка, извлечение основной печатной платы: шаг 2, изображение 3 из 3 — Проводной контроллер Afterglow Prismatic для Xbox One разборка, извлечение основной печатной платы: шаг 2, изображение 3 из 3 | Источник - ifixit.com

Отверткой Phillips #0 открутите семь винтов с крестообразными головками.
Снимите двигатели с контроллера.
Снимите печатную плату с контроллера.

Шаг 3 Снимите вторичную печатную плату.

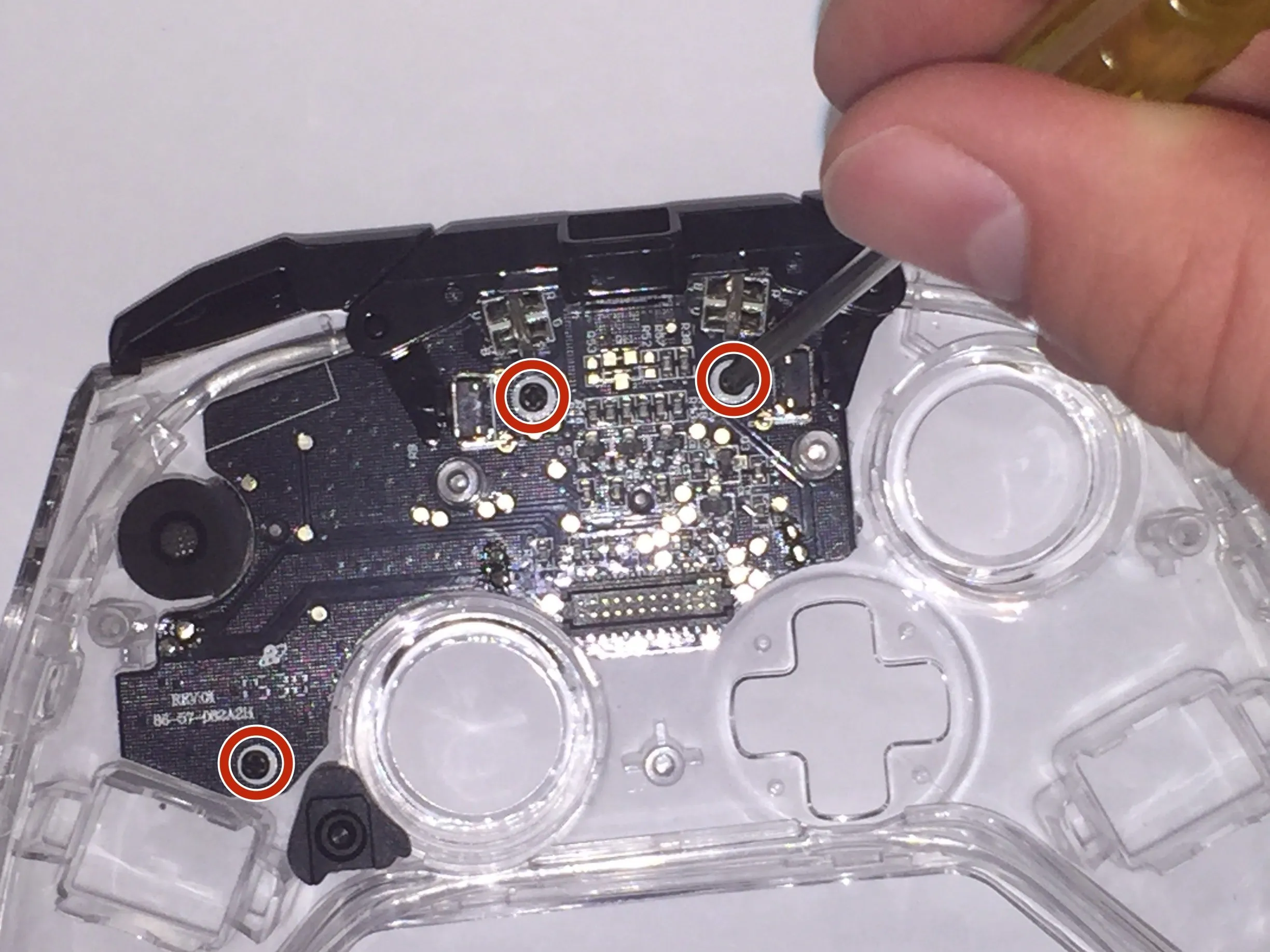

Проводной контроллер Afterglow Prismatic для Xbox One Teardown, удаление вторичной печатной платы: шаг 3, изображение 1 из 3 — Проводной контроллер Afterglow Prismatic для Xbox One разборка, извлечение вторичной печатной платы: шаг 3, изображение 1 из 3 | Источник - ifixit.com

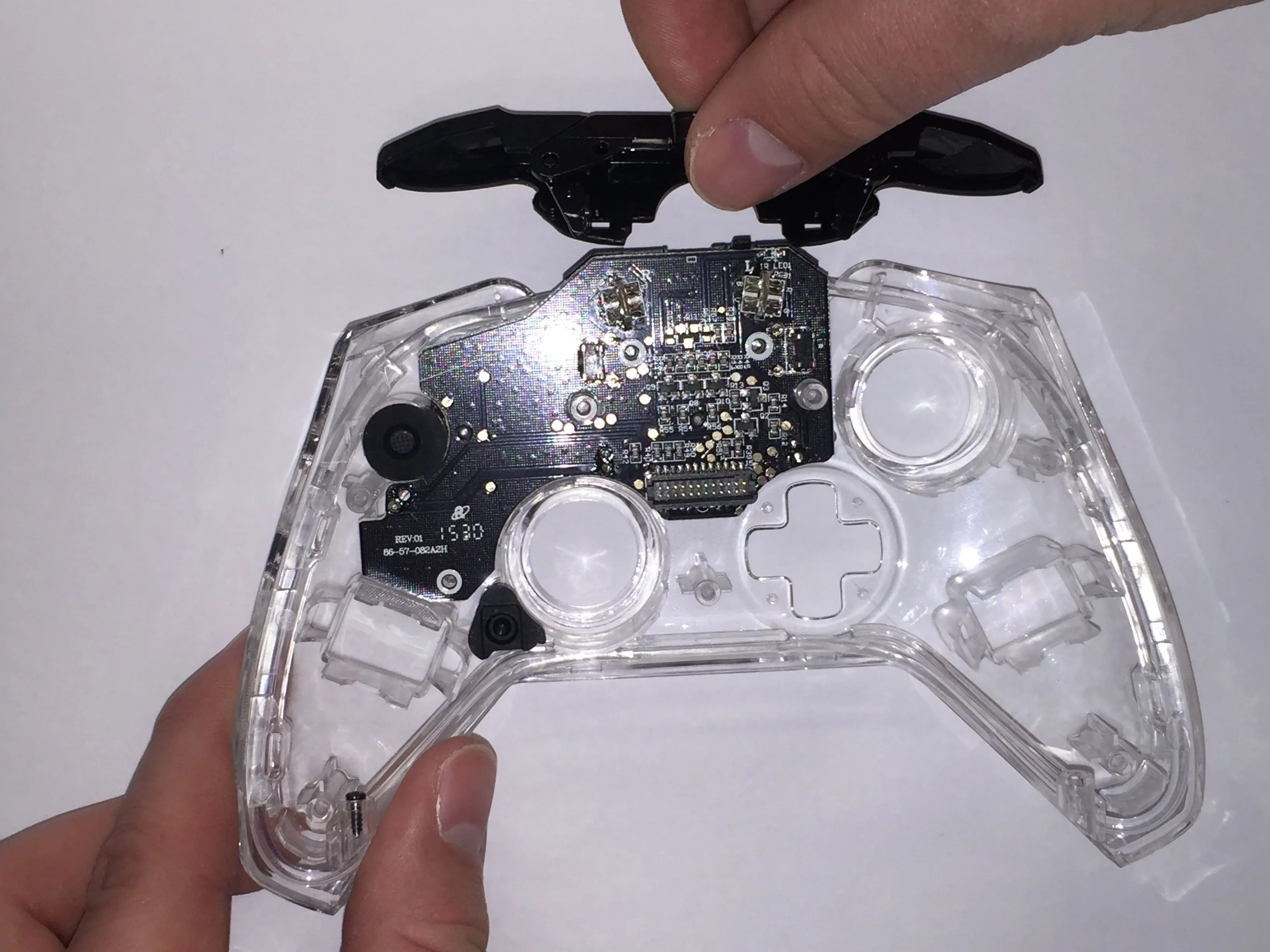

Проводной контроллер Afterglow Prismatic для Xbox One Разборка, извлечение вторичной печатной платы: шаг 3, изображение 2 из 3 — Проводной контроллер Afterglow Prismatic для Xbox One разборка, извлечение вторичной печатной платы: шаг 3, изображение 2 из 3 | Источник - ifixit.com

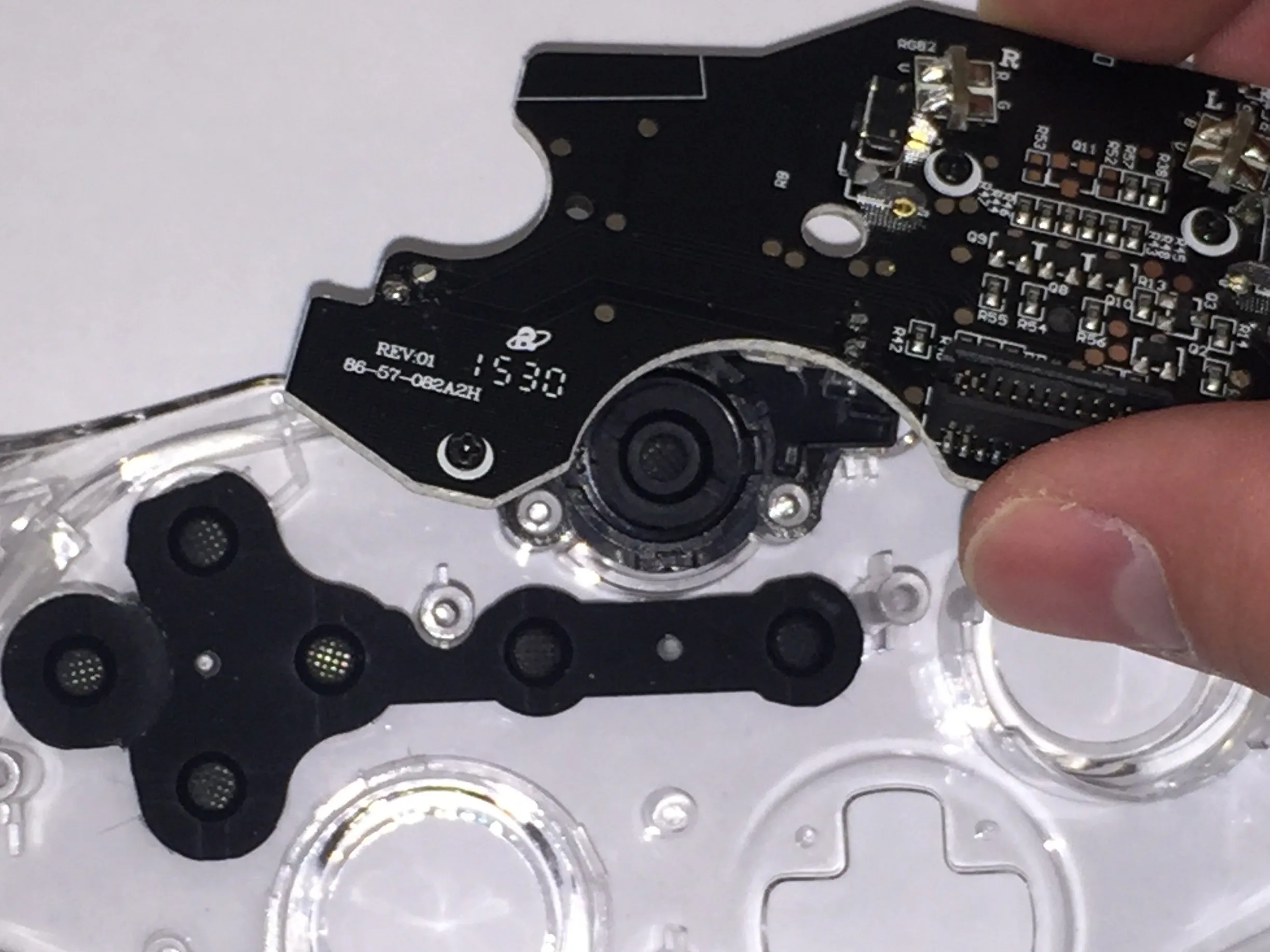

Проводной контроллер Afterglow Prismatic для Xbox One Разборка, извлечение вторичной печатной платы: шаг 3, изображение 3 из 3 — Проводной контроллер Afterglow Prismatic для Xbox One разборка, извлечение вторичной печатной платы: шаг 3, изображение 3 из 3 | Источник - ifixit.com

Отверткой Phillips #0 открутите три винта.
Снимите триггеры, приподняв их с печатной платы.
Поднимите печатную плату с контроллера.

Шаг 4 Снимите кнопки питания и выключения звука

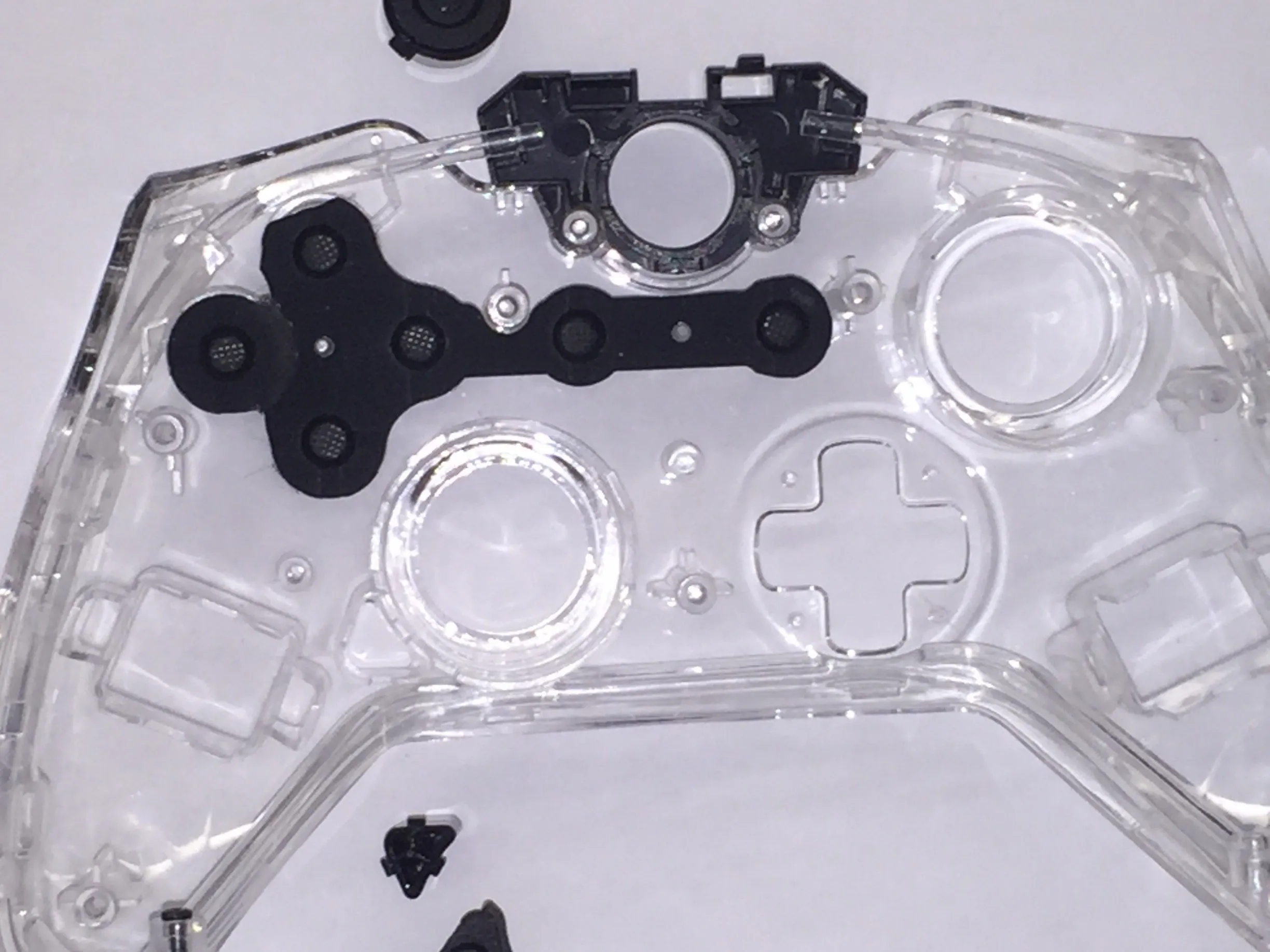

Проводной контроллер Afterglow Prismatic для Xbox One Teardown, извлечение кнопок питания и выключения звука: шаг 4, изображение 1 из 3 — Проводной контроллер Afterglow Prismatic для Xbox One Разборка, извлечение кнопок питания и выключения звука: шаг 4, изображение 1 из 3 | Источник - ifixit.com

Проводной контроллер Afterglow Prismatic для Xbox One Teardown, извлечение кнопок питания и выключения звука: шаг 4, изображение 2 из 3 — Проводной контроллер Afterglow Prismatic для Xbox One Разборка, извлечение кнопок питания и выключения звука: шаг 4, изображение 2 из 3 | Источник - ifixit.com

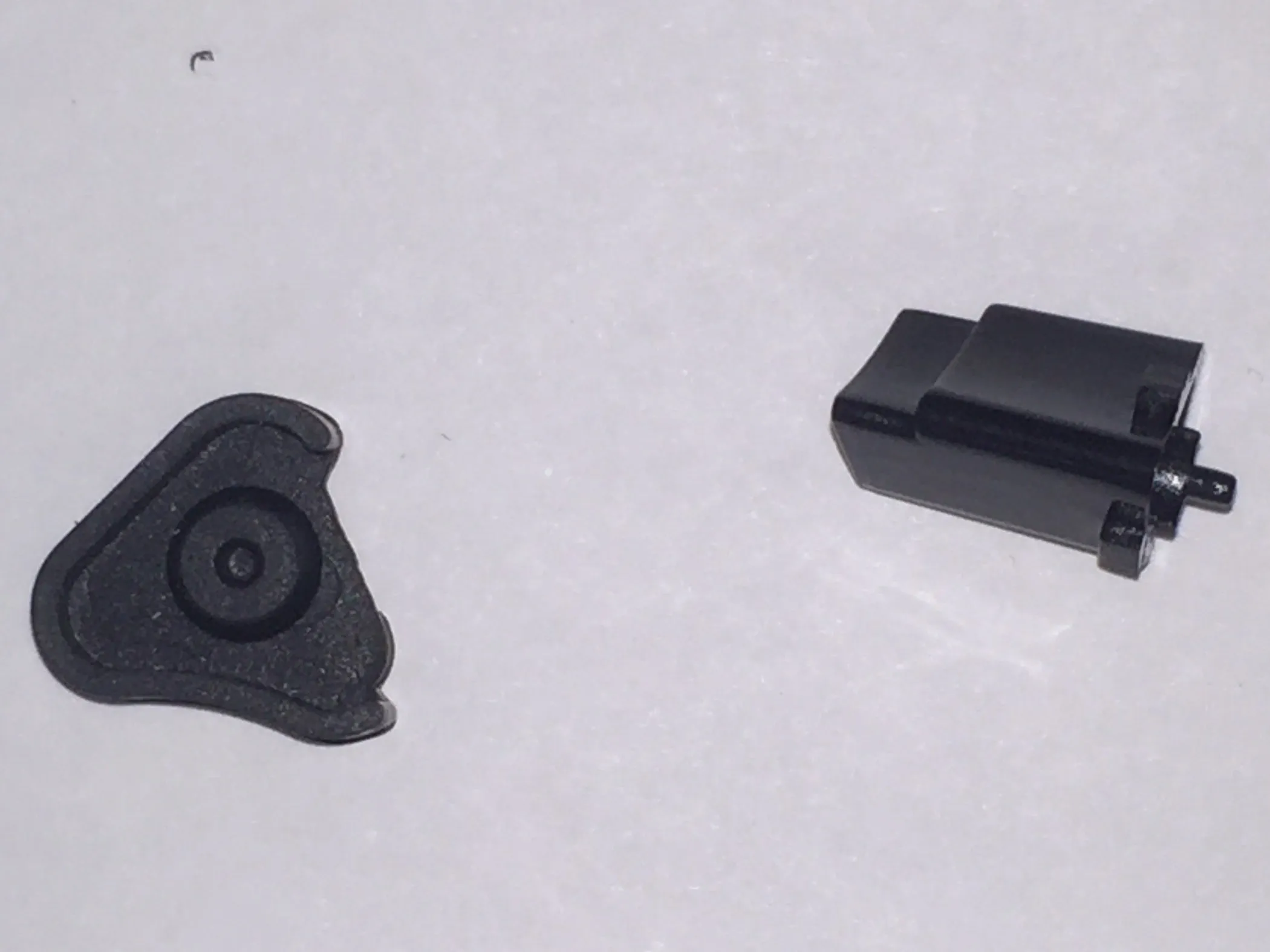

Проводной контроллер Afterglow Prismatic для Xbox One Teardown, извлечение кнопок питания и выключения звука: шаг 4, изображение 3 из 3 — Проводной контроллер Afterglow Prismatic для Xbox One Разборка, извлечение кнопок питания и выключения звука: шаг 4, изображение 3 из 3 | Источник - ifixit.com

Снимите кнопку питания и кнопку выключения звука, потянув их на себя. В этот момент они будут свободны и могут выпасть сами.

Комментарии к статье

Как его почистить, потому что я случайно пролил чай внутрь. Я почистил его один раз, он работал недолго и снова начал это делать, как я могу это исправить, пожалуйста, помогите мне.

Для очистки всех мест, на которые попало пятно, следует использовать ушную раковину/'q-tip', смоченную изопропиловым спиртом (иначе известным как IPA).
