Разборка Aftershokz Trekz Titanium
Введение
В этих наушниках появился дребезг в правом динамике, что сделало их неприятными и непригодными для использования. На первый взгляд кажется, что к динамикам можно получить доступ, не разрушая их. После того как я нанёс себе смертельный ущерб, пытаясь снять первый из них, я решил, что могу пойти до конца и посмотреть, как выглядят остальные.

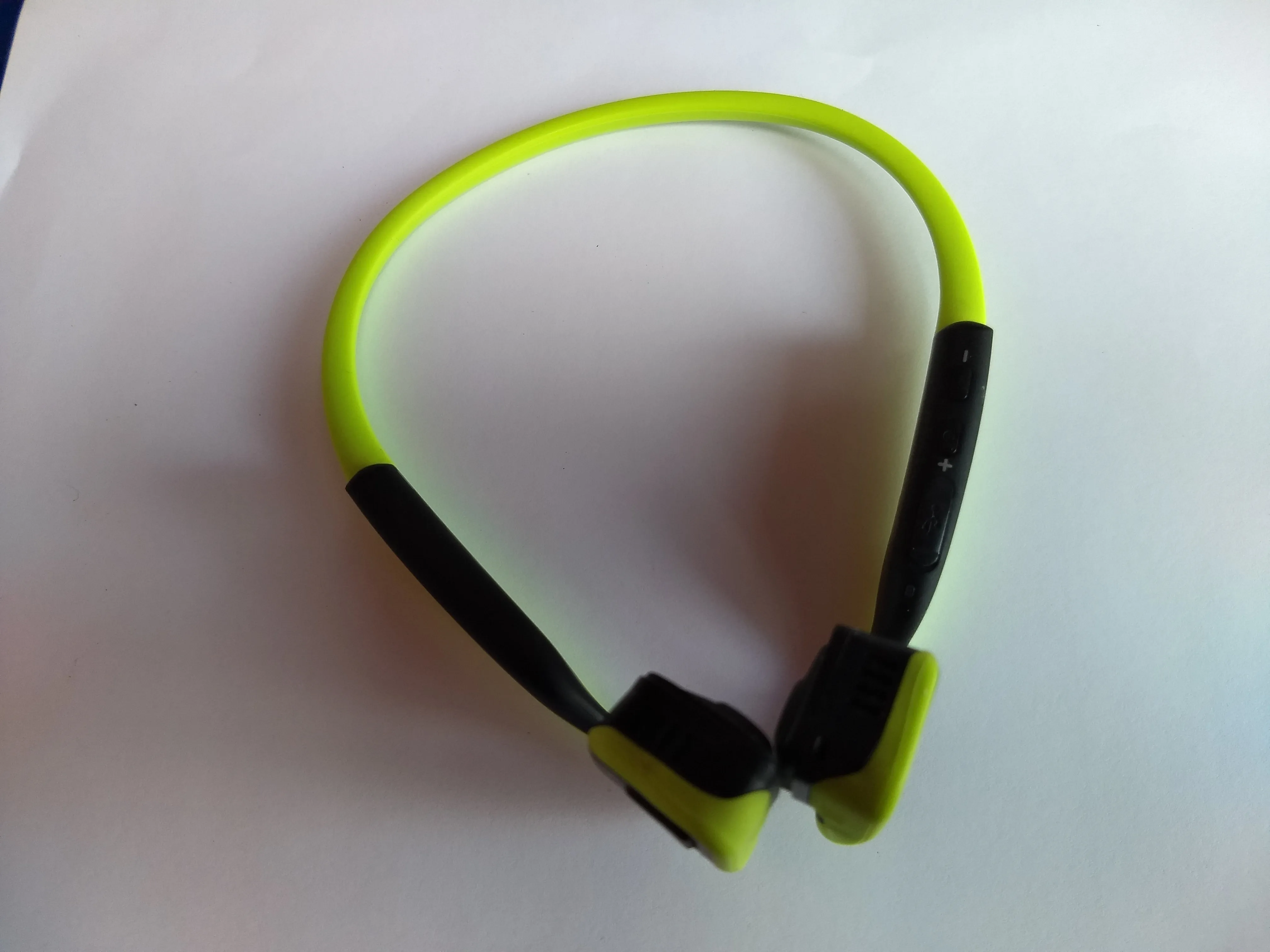

Шаг 1 Нетронутые наушники

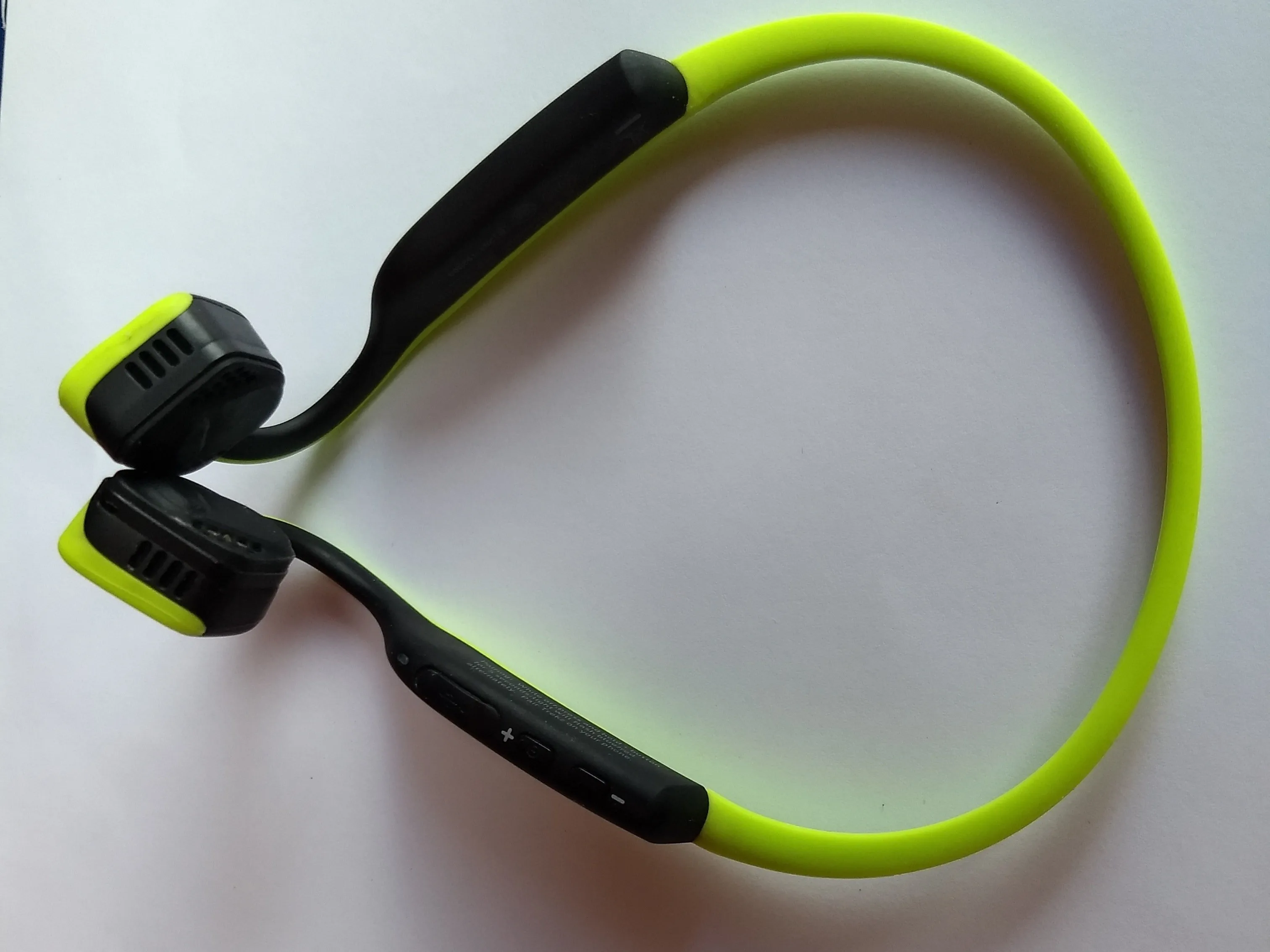

Неповрежденные наушники перед началом разборки
Неповреждённые, по крайней мере, на первый взгляд; правый динамик дребезжит, и это, похоже, распространённый способ поломки.
Этим наушникам чуть меньше 3 лет, и они использовались для бега несколько раз в неделю.

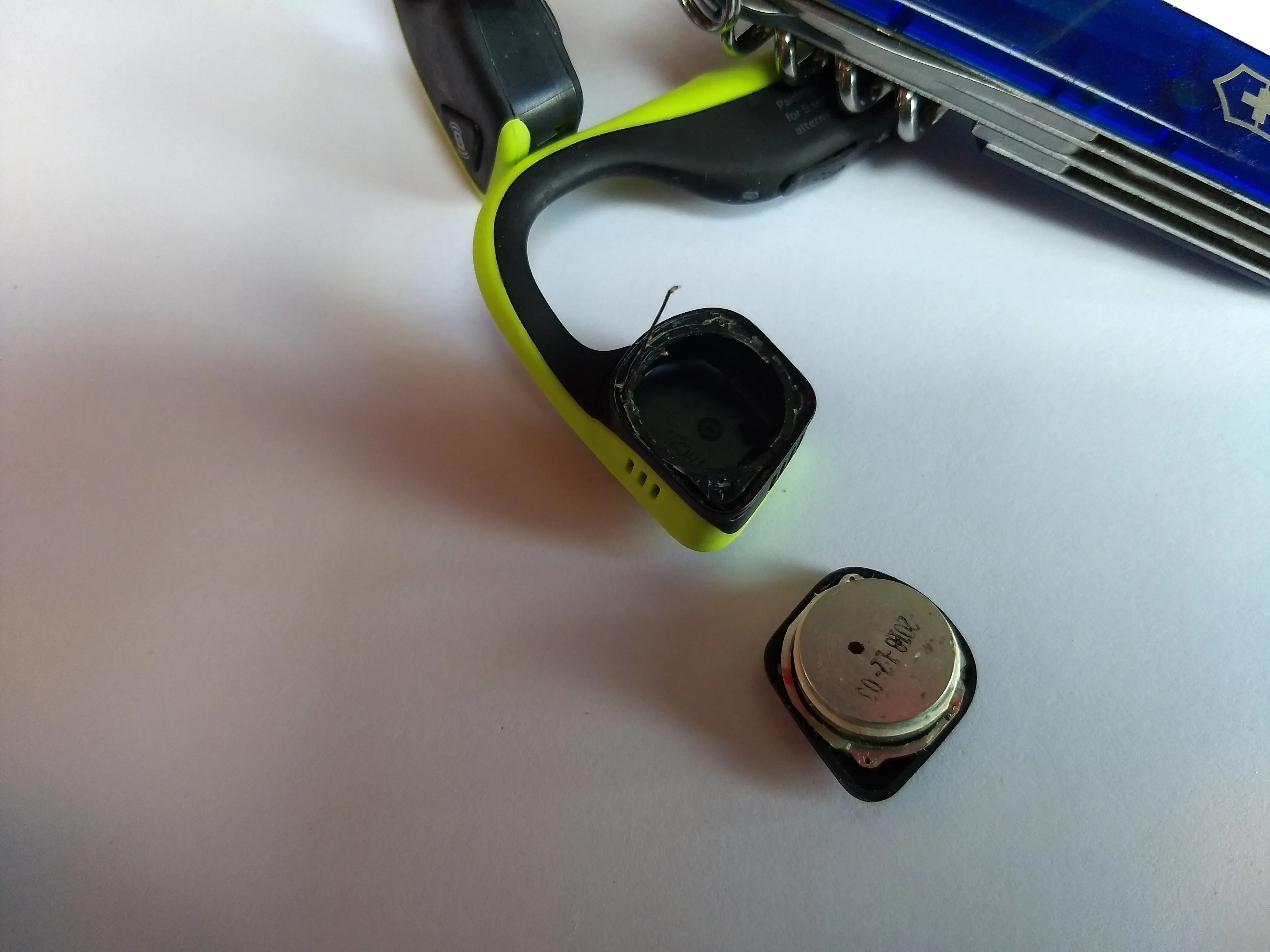

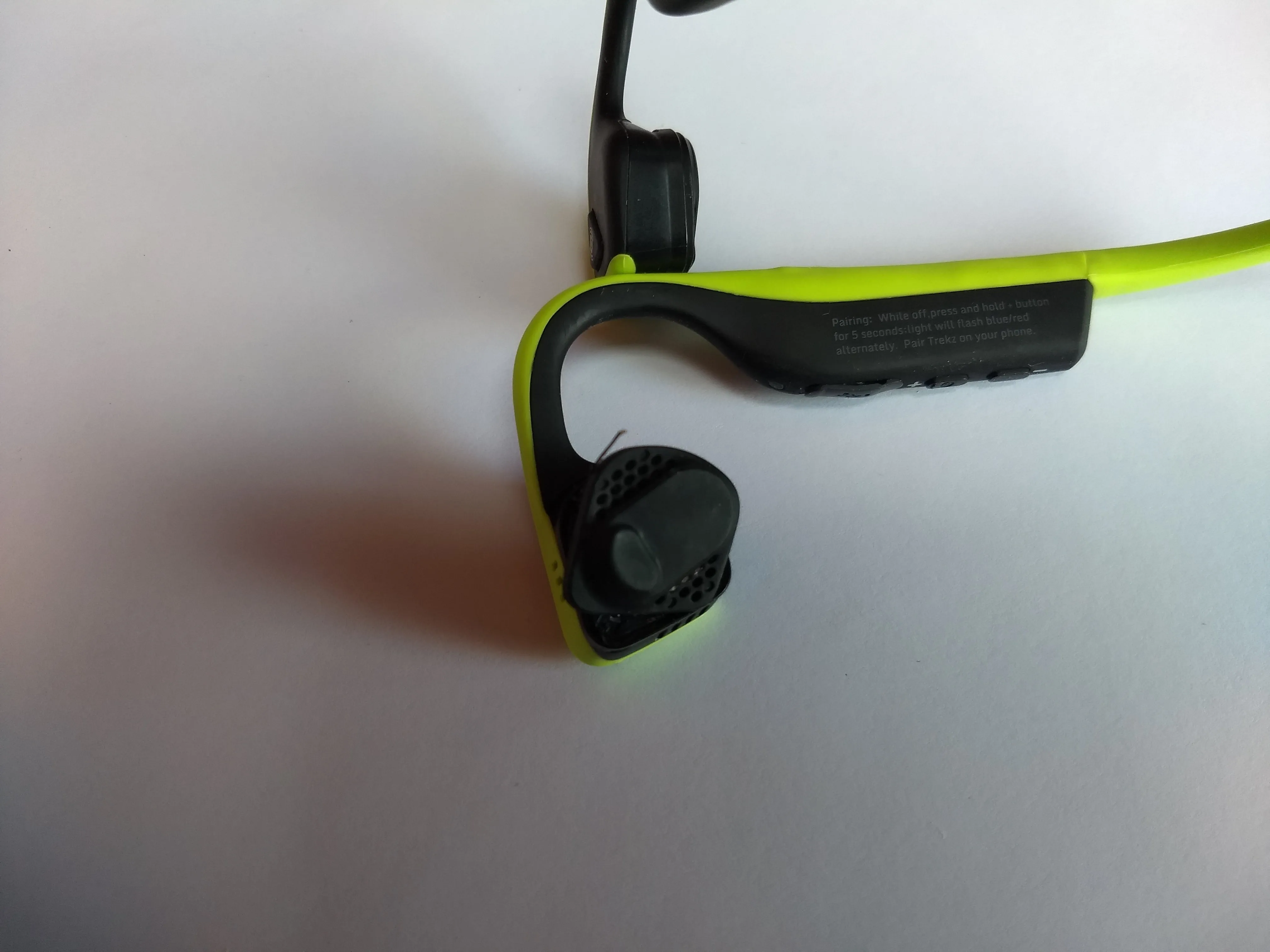

Шаг 2 Правый наушник

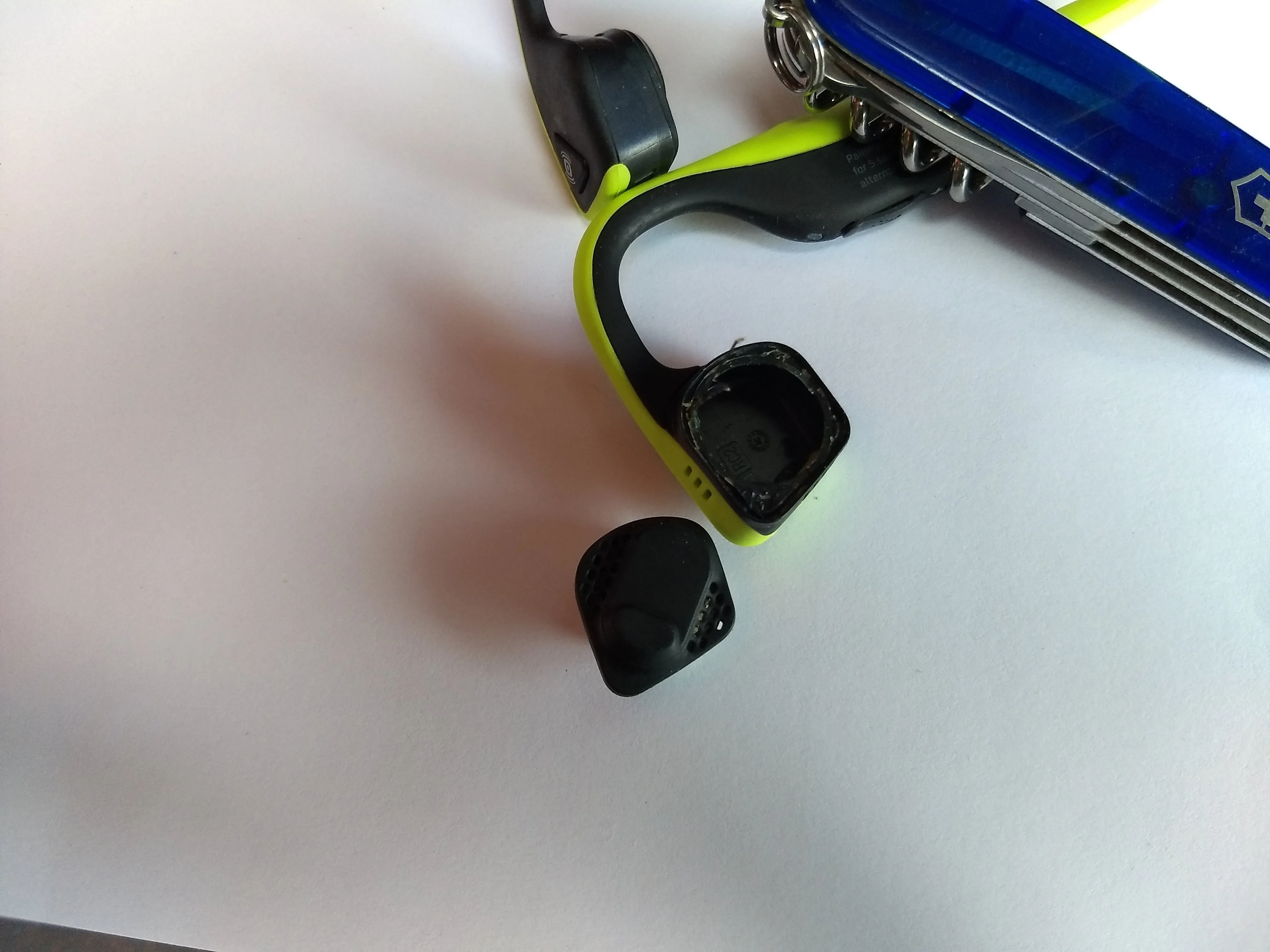

Здесь нет винтов или других точек для доступа к инструментам.
Вокруг резинового наушника есть шов, так что давайте начнем тыкать туда.
Резина легко отделяется. Похоже, что для удержания ее на месте используется слабый клей, но для того, чтобы отклеить ее, достаточно слегка потянуть пальцами.
К сожалению, отклеивается не только резина, но и весь наушник, включая драйвер. Но не провода.
К плюсам можно отнести то, что он больше не дребезжит.

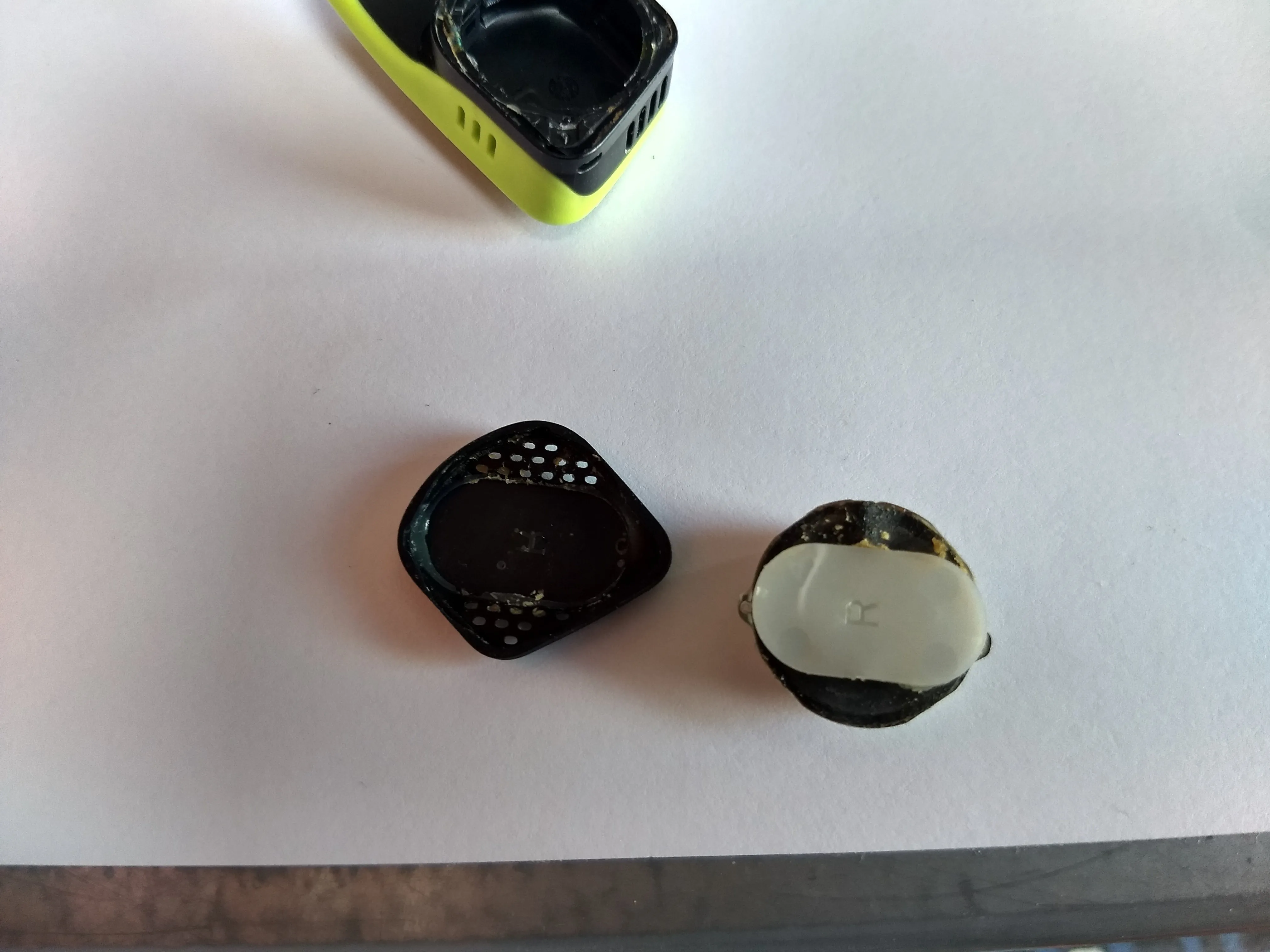

Шаг 3 Правый динамик
Резина отделяется от остальной части динамика довольно легко. Должно быть, это можно сделать, не отсоединяя динамик от проводов - мы проверим это на левом динамике в ближайшее время.

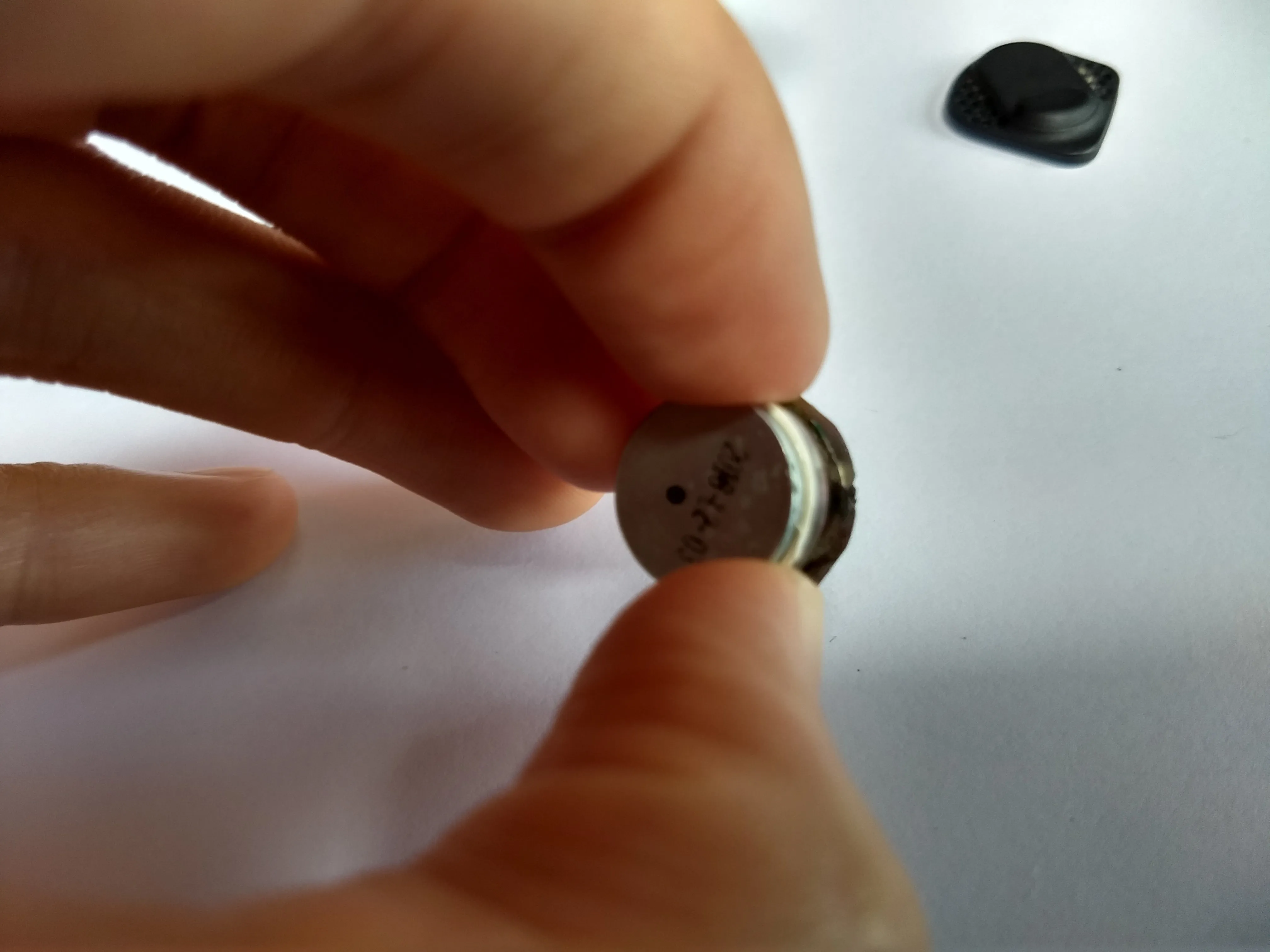

Это удивительно сильный магнит, учитывая, что при сборке наушников не ощущается никакой ощутимой силы.
На нем написано 2018-12-03

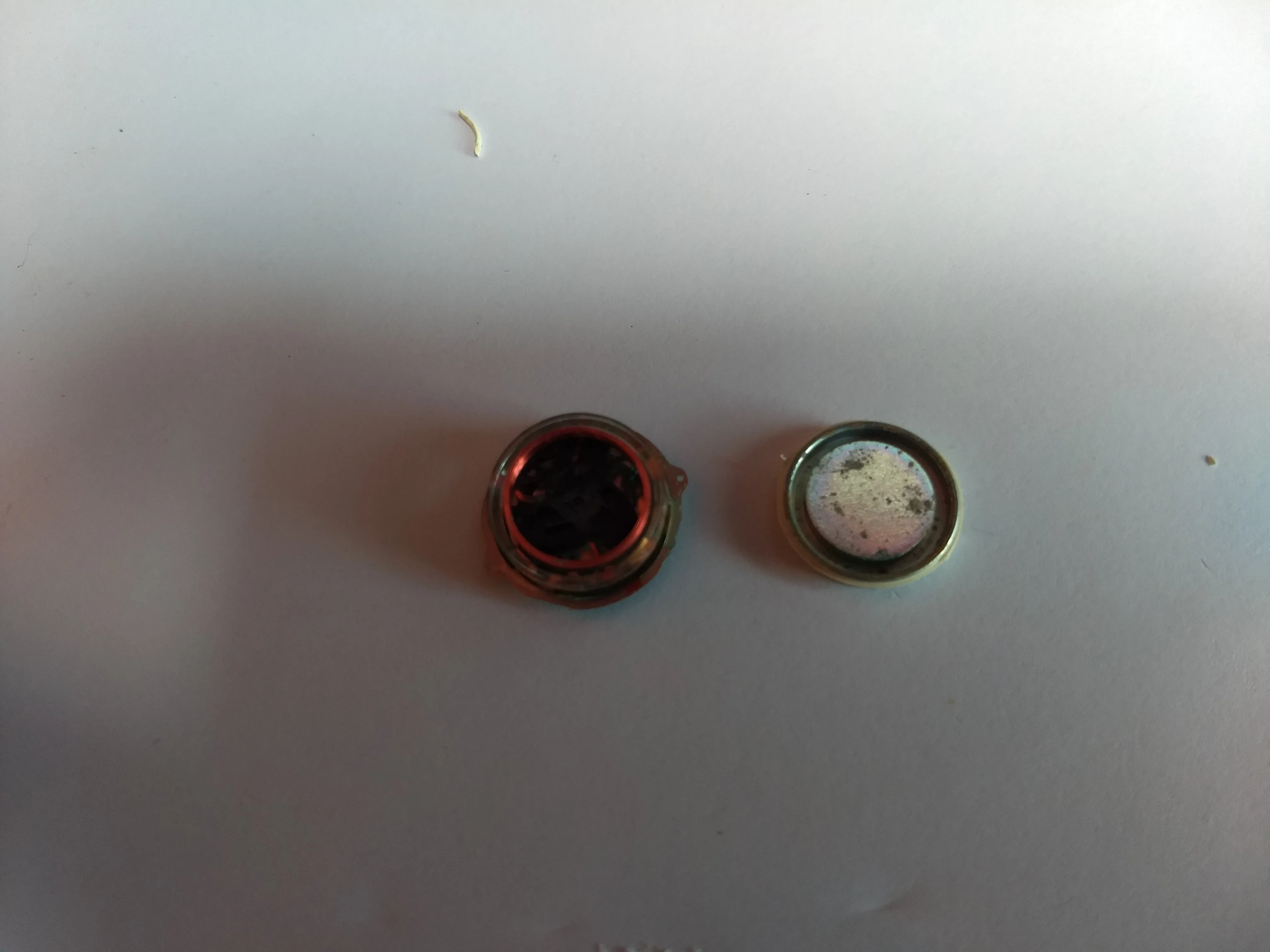

Магнит можно отделить от остальной части динамика с некоторой помощью перочинного ножа. Только белый герметик вокруг внешней стороны удерживает его на месте, в остальном он просто пролезает между красной катушкой и внешним пластиковым корпусом.
Дальнейшая разборка не представляется возможной без нанесения серьезных повреждений.

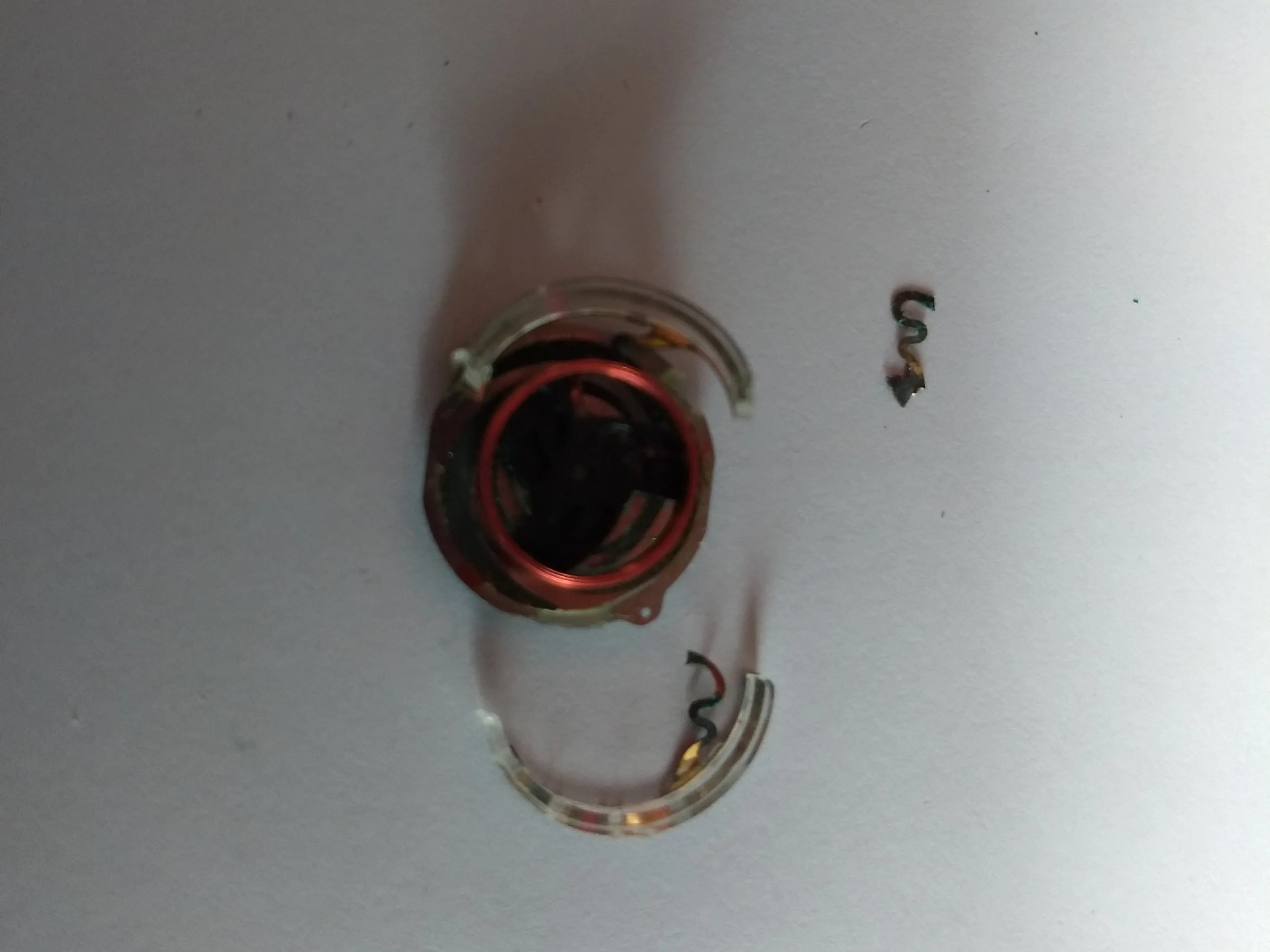

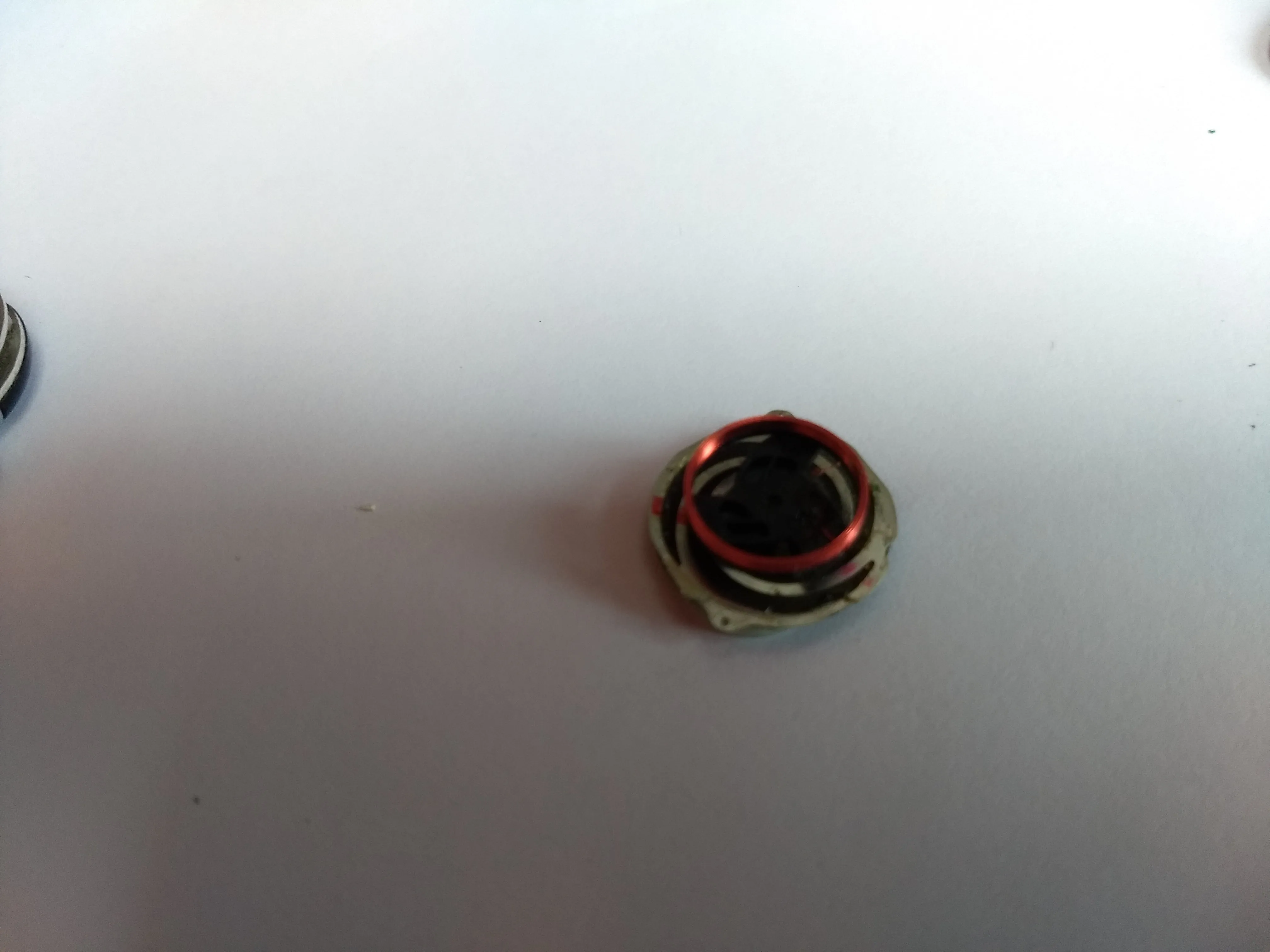

Шаг 4 Причинение серьезных повреждений
Оказывается, пластиковое внешнее кольцо служит не только для поддержки, оно, похоже, является частью цепи между входящими проводами и драйвером.
Если и существует правильный способ демонтажа колонки, то это не он.
Похоже, что здесь нет никаких деталей, пригодных для обслуживания.

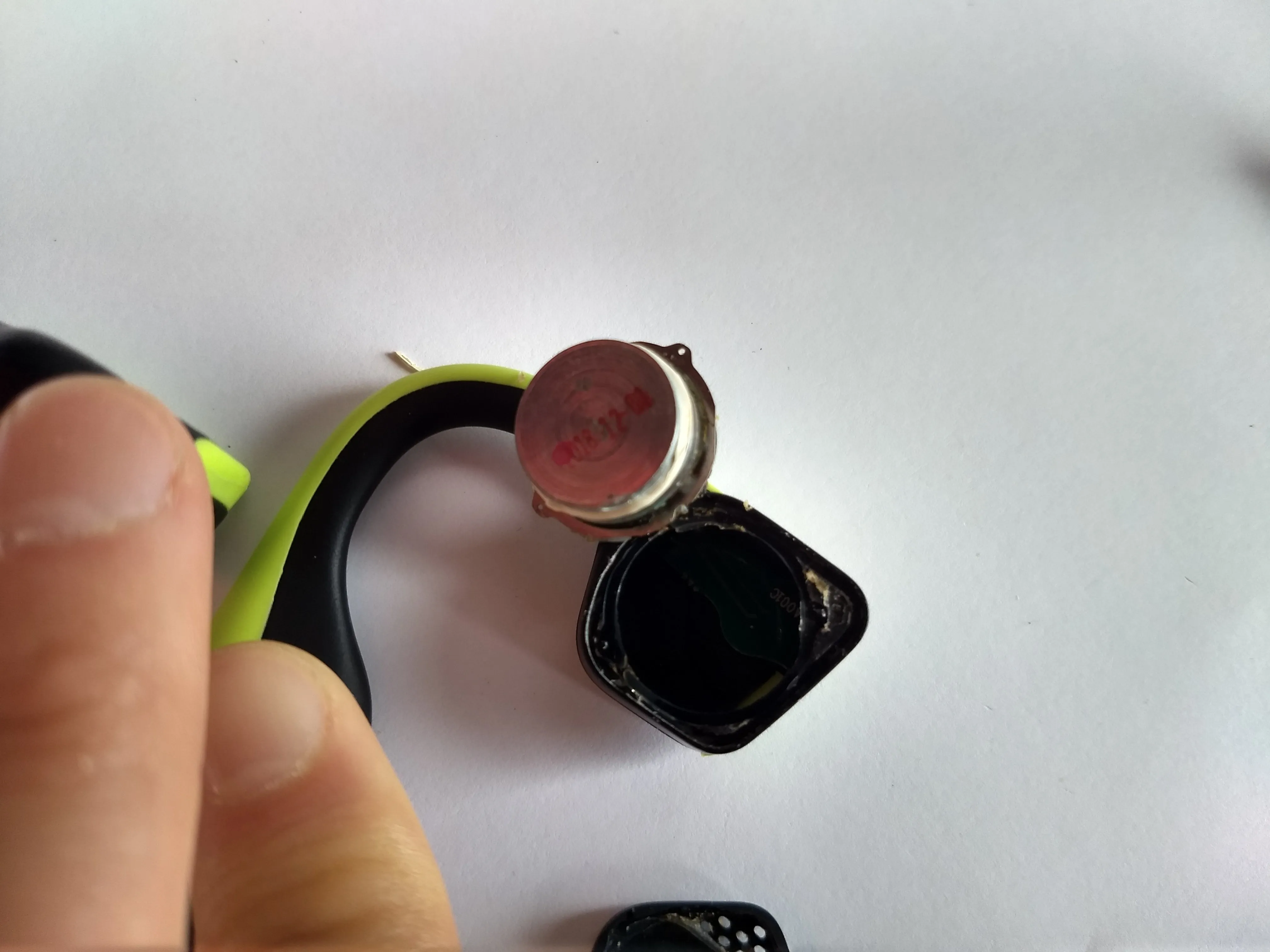

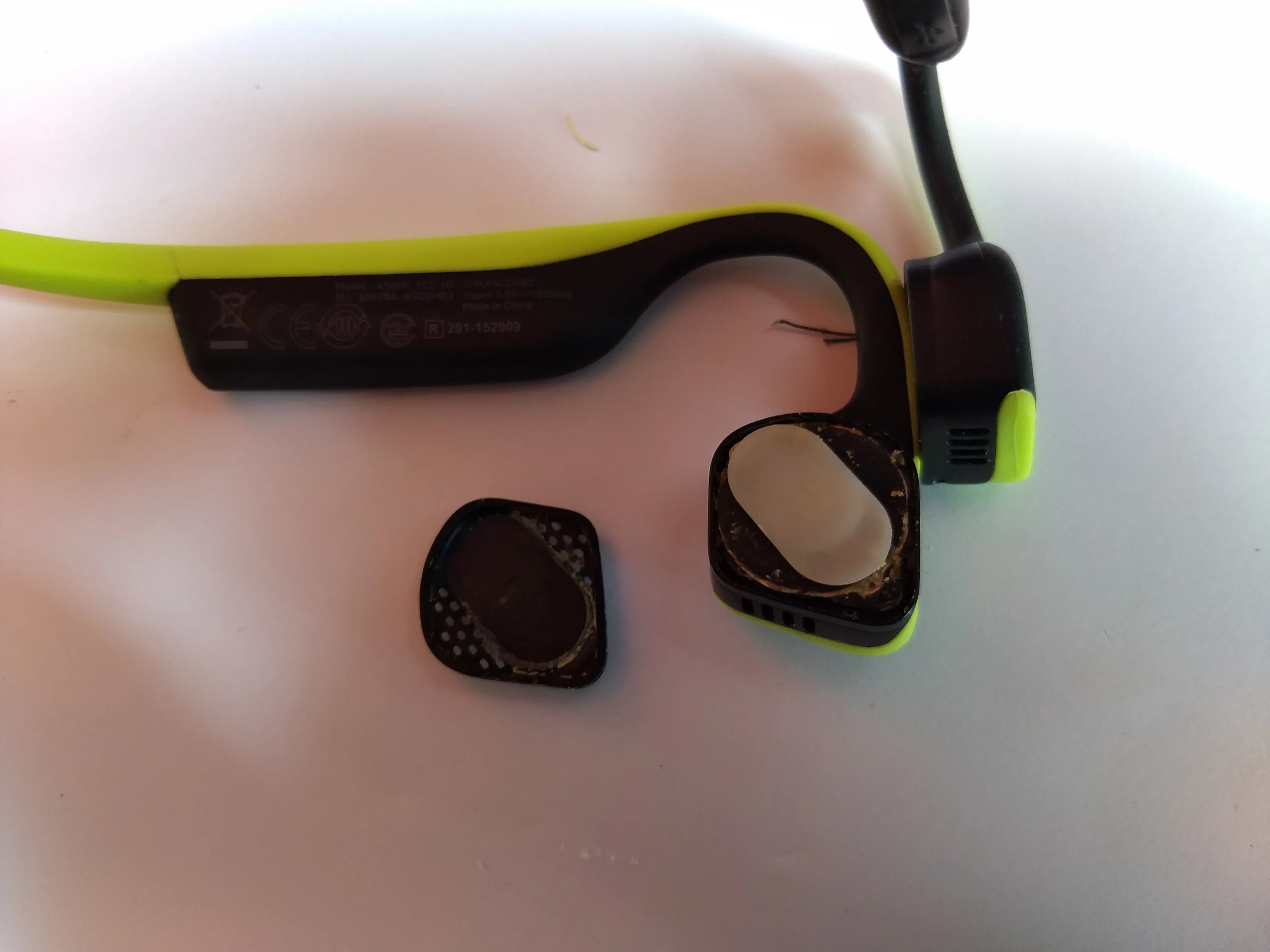

Шаг 5 Левый наушник

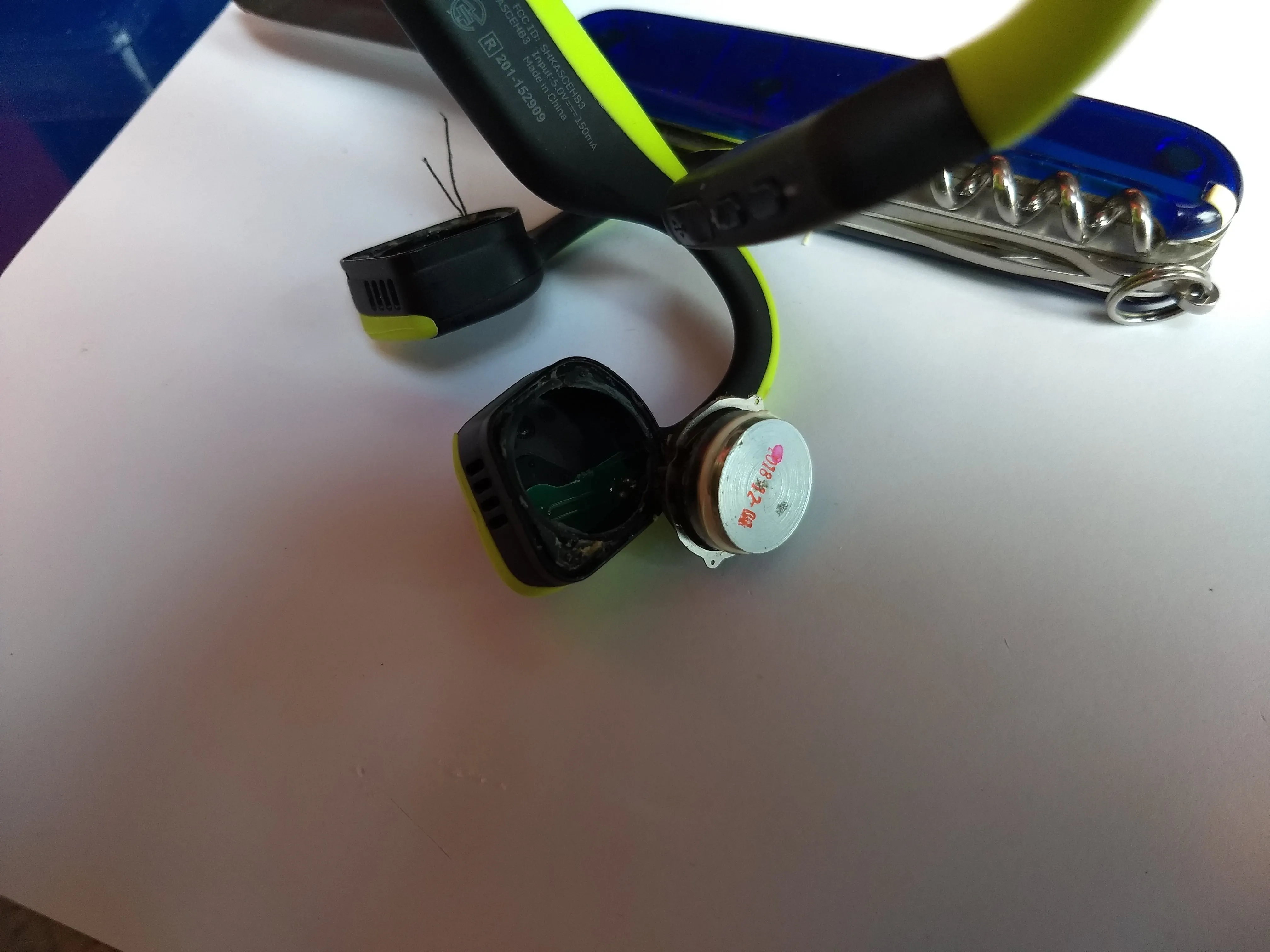

Зная, что нас ждет, на этот раз мы можем отклеить внешнюю резину, не повредив остальное.
Динамик снова держится за счет тонких проводов, проходящих через кронштейн, на этот раз синего цвета.
На этом магните написано 2018-12-01.
С этой стороны видна небольшая часть печатной платы. Неудивительно, что на ней находятся два простых провода, соединяющие ее с единственной кнопкой, используемой для воспроизведения/паузы/пропуска.
Шаг 6 Левый динамик

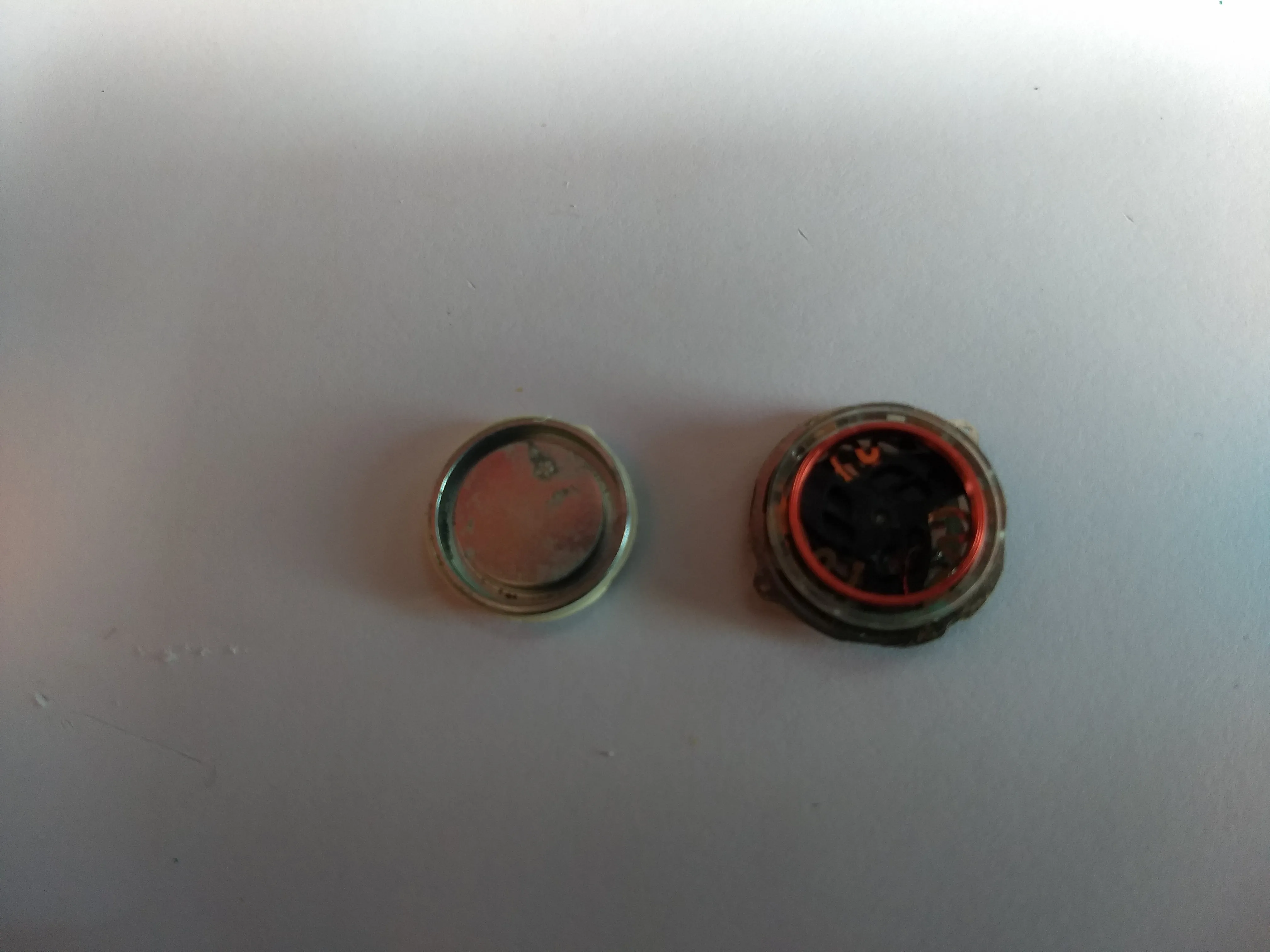

Левый динамик выглядит идентично правому.
Где-то здесь должен быть микрофон. Поскольку динамики идентичны и нет очевидной отдельной части, они могут выполнять двойную функцию микрофонов.
При некоторой аккуратности можно было бы снять магнит, не отсоединяя динамик от соединительных проводов, но вряд ли от этого будет какая-то польза.

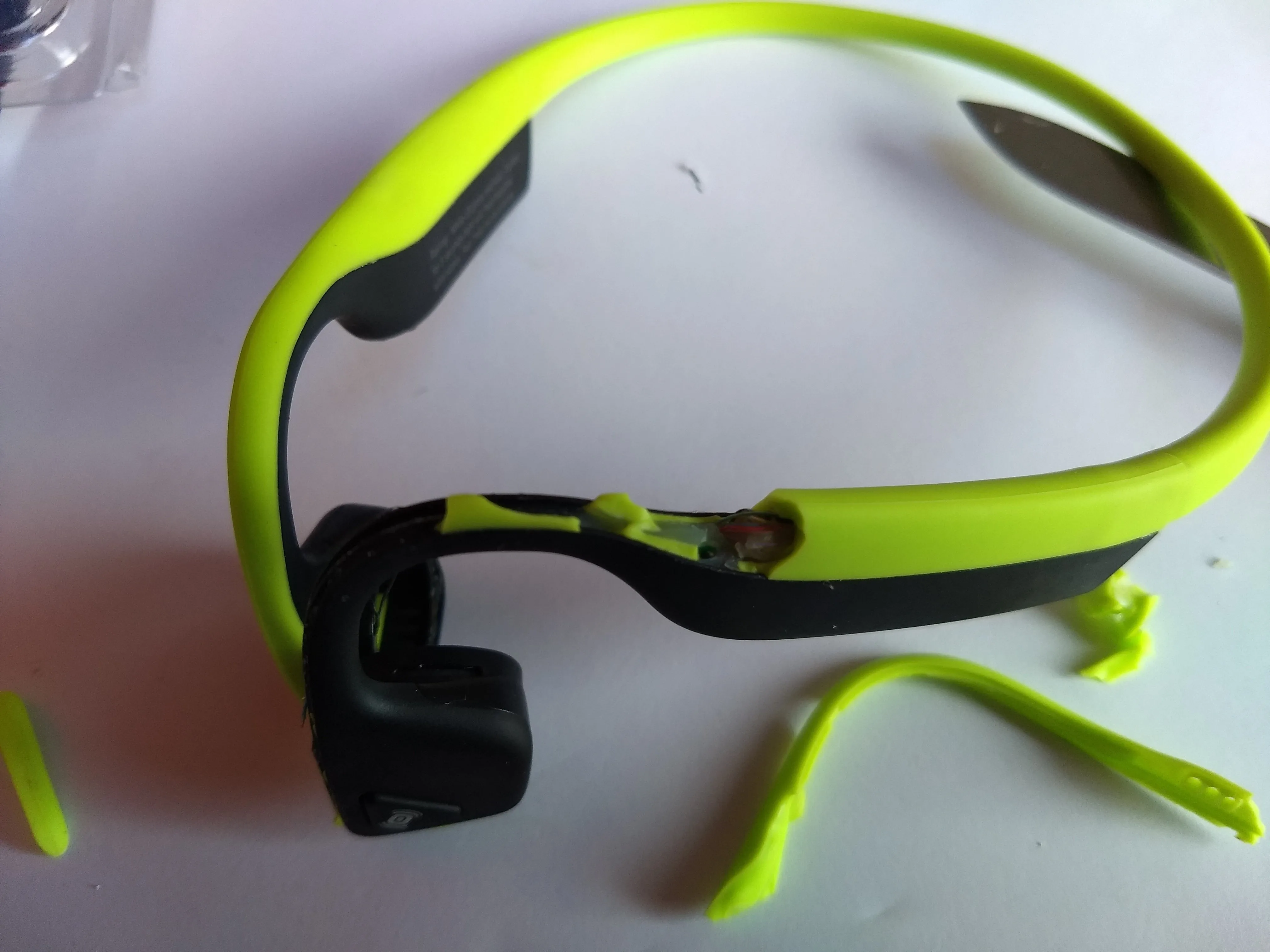

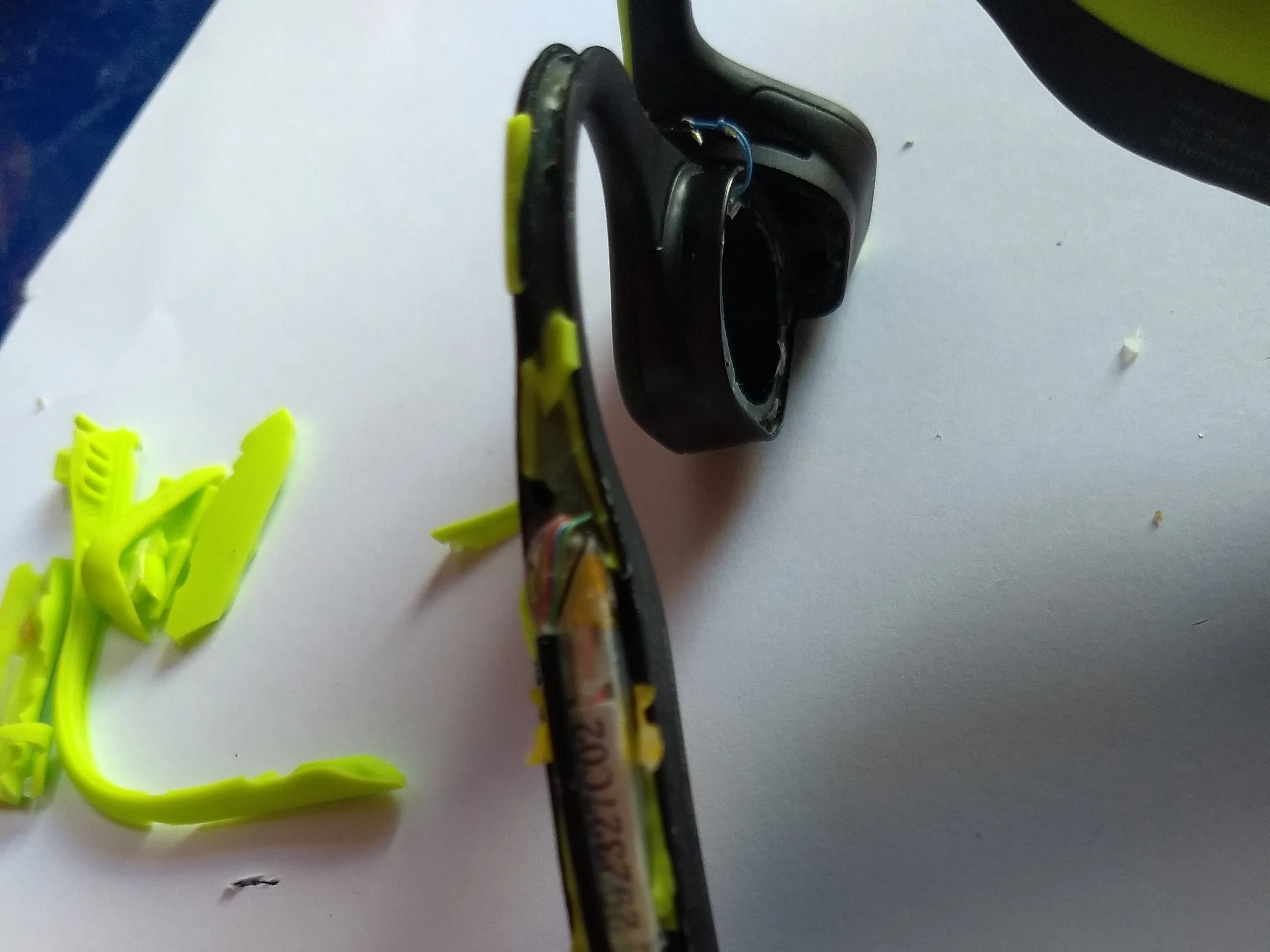

Шаг 7 Левый корпус
Черный - твердый пластик, зеленый (доступны другие цвета) - мягкий. Они не предназначены для разделения.

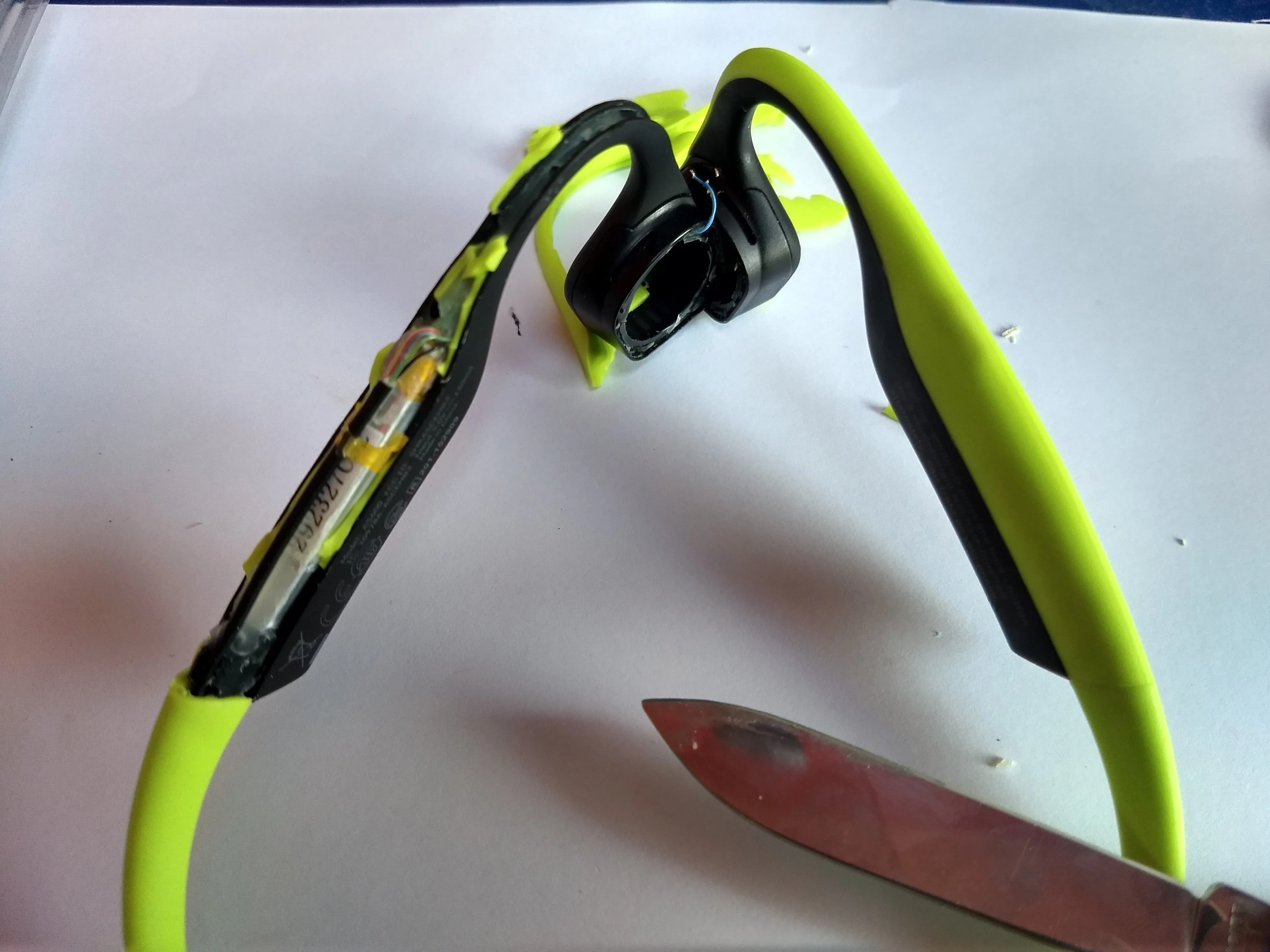

Здесь мы видим боковую сторону батареи. На ней написано 292327C02.
Зеленый пластик на самом деле представляет собой три отдельных куска, один из которых приклеен к каждому черному пластиковому куску, а третий обернут вокруг оголовья.

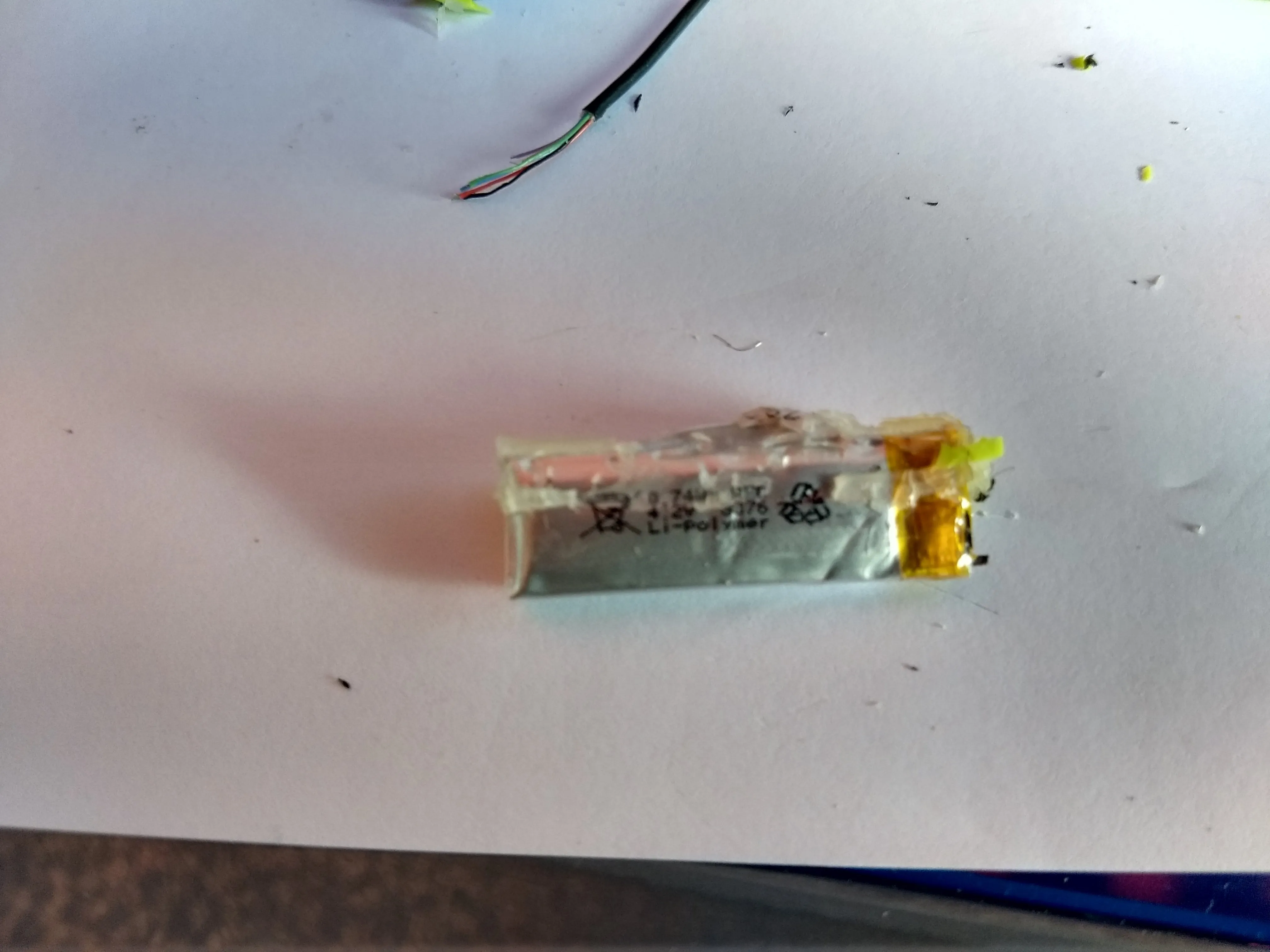

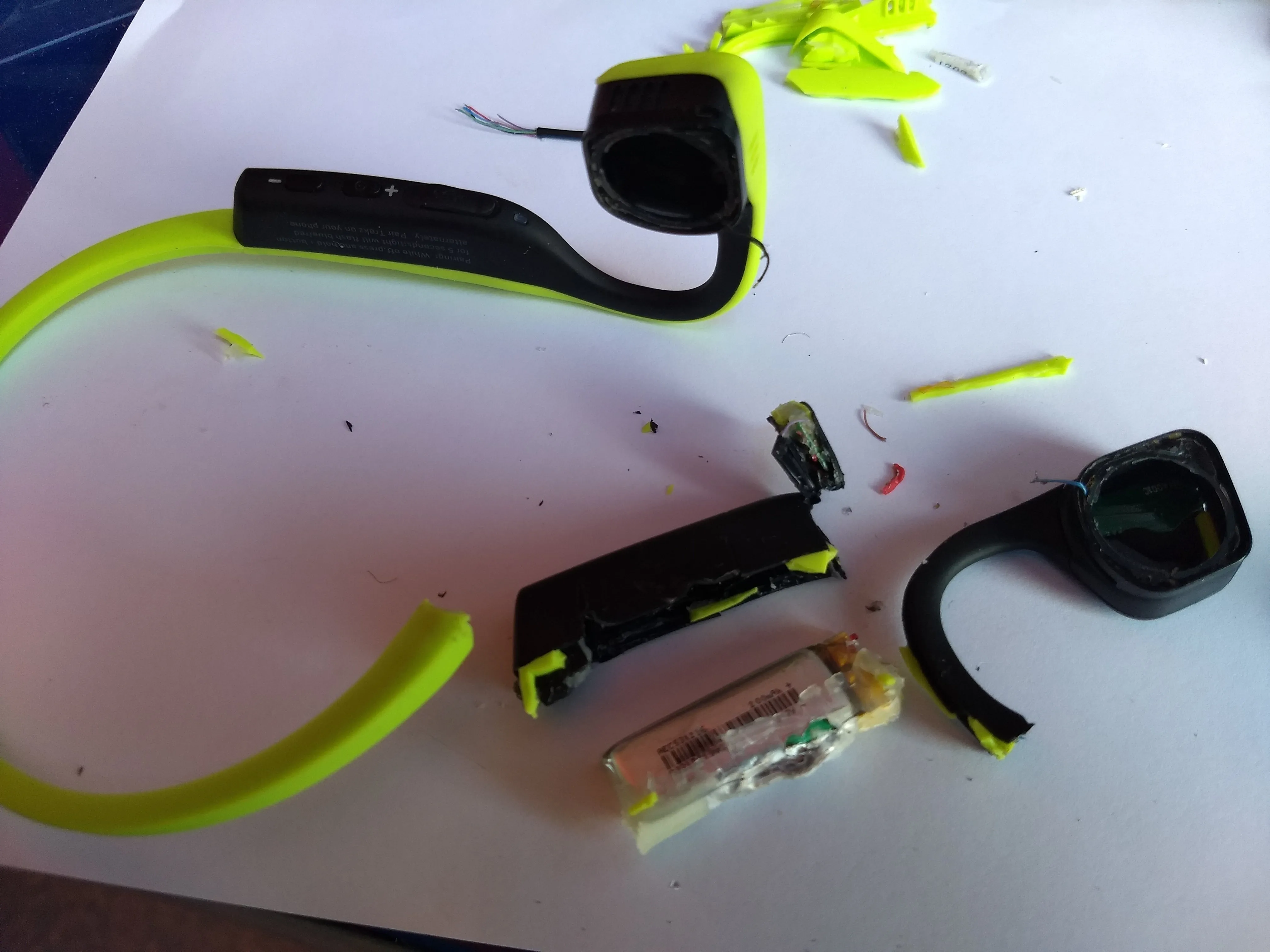

Шаг 8 Батарейка

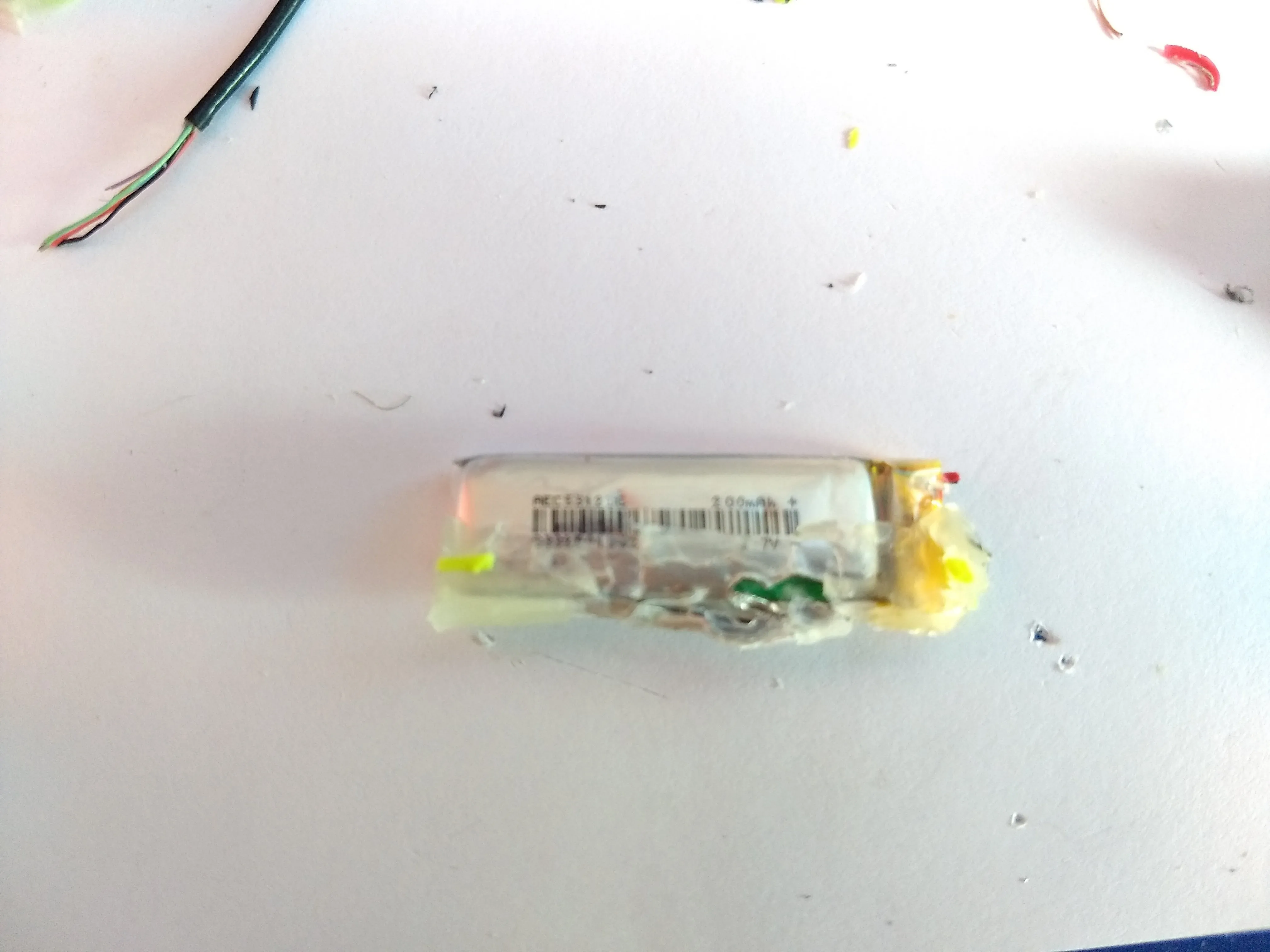

Чтобы извлечь батарею, нужно немного поуговаривать ее. Много клея и плотная посадка внутри жесткой черной пластиковой детали. Он определенно не предназначен для замены.
На одной стороне - Li-polymer, 0,74 Втч, 4,2 В. AEC 8376.
С другой стороны - 200 мАч, 3,7 В. AEC 531236.
0,2 Ач при напряжении 3,7 В соответствует 0,74 Вт-ч, поэтому неясно, к чему относится маркировка 4,2 В.

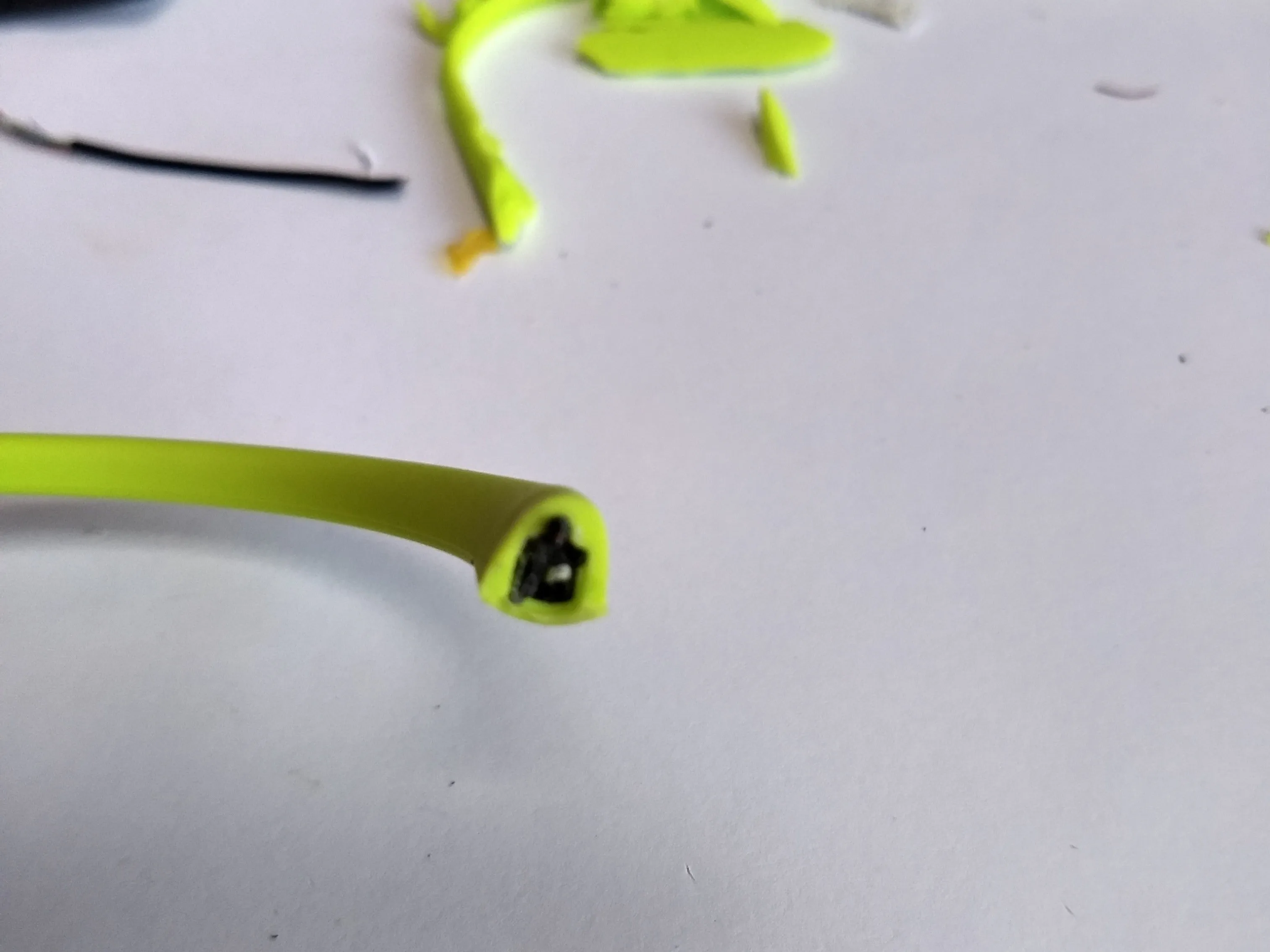

Шаг 9 Оголовье

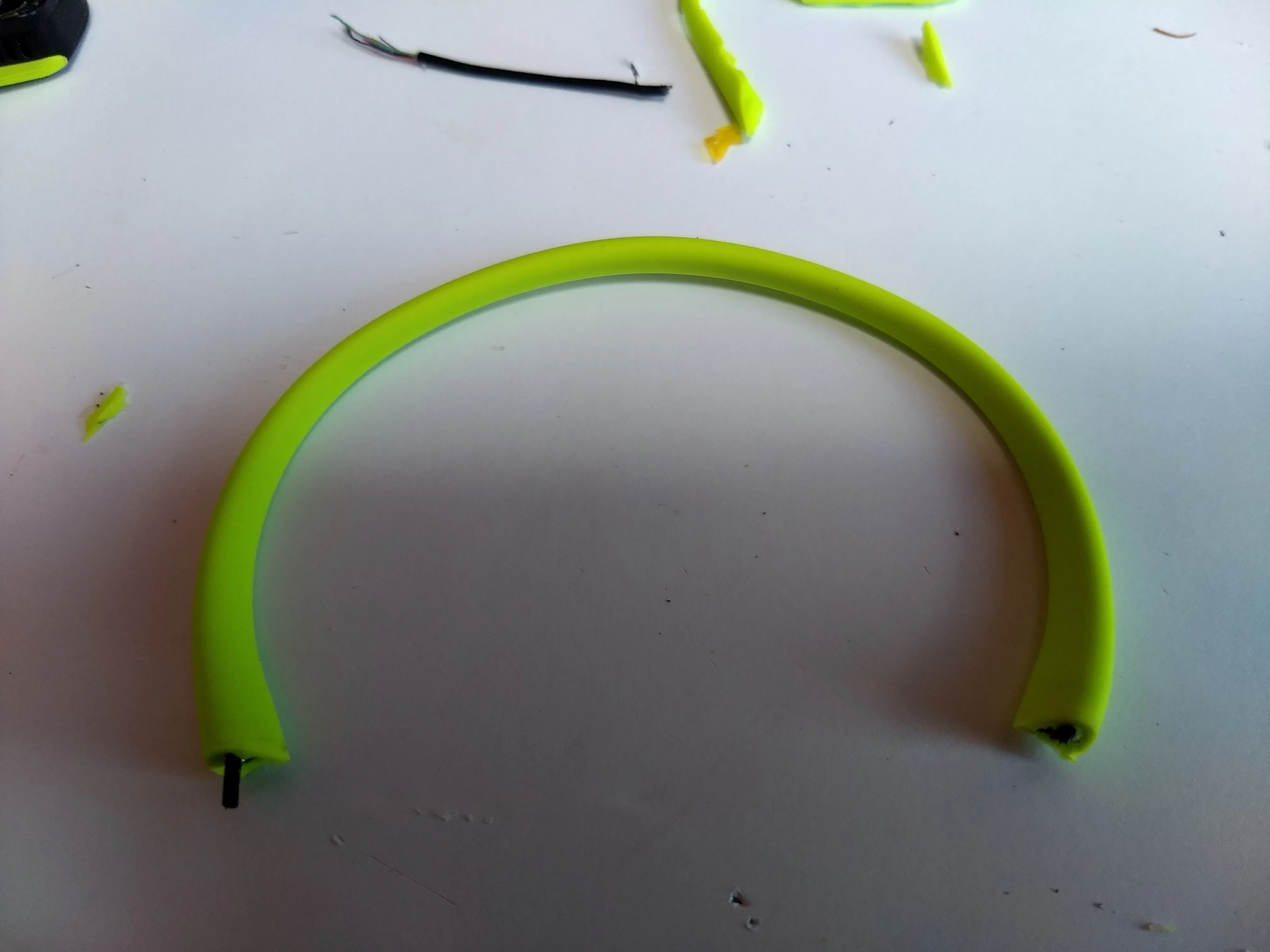

Оголовье состоит из жесткого черного пластика, обернутого вокруг тонкого металлического стержня.
Провода расположены поверх жесткого пластика, а более мягкий зеленый пластик обернут вокруг них.

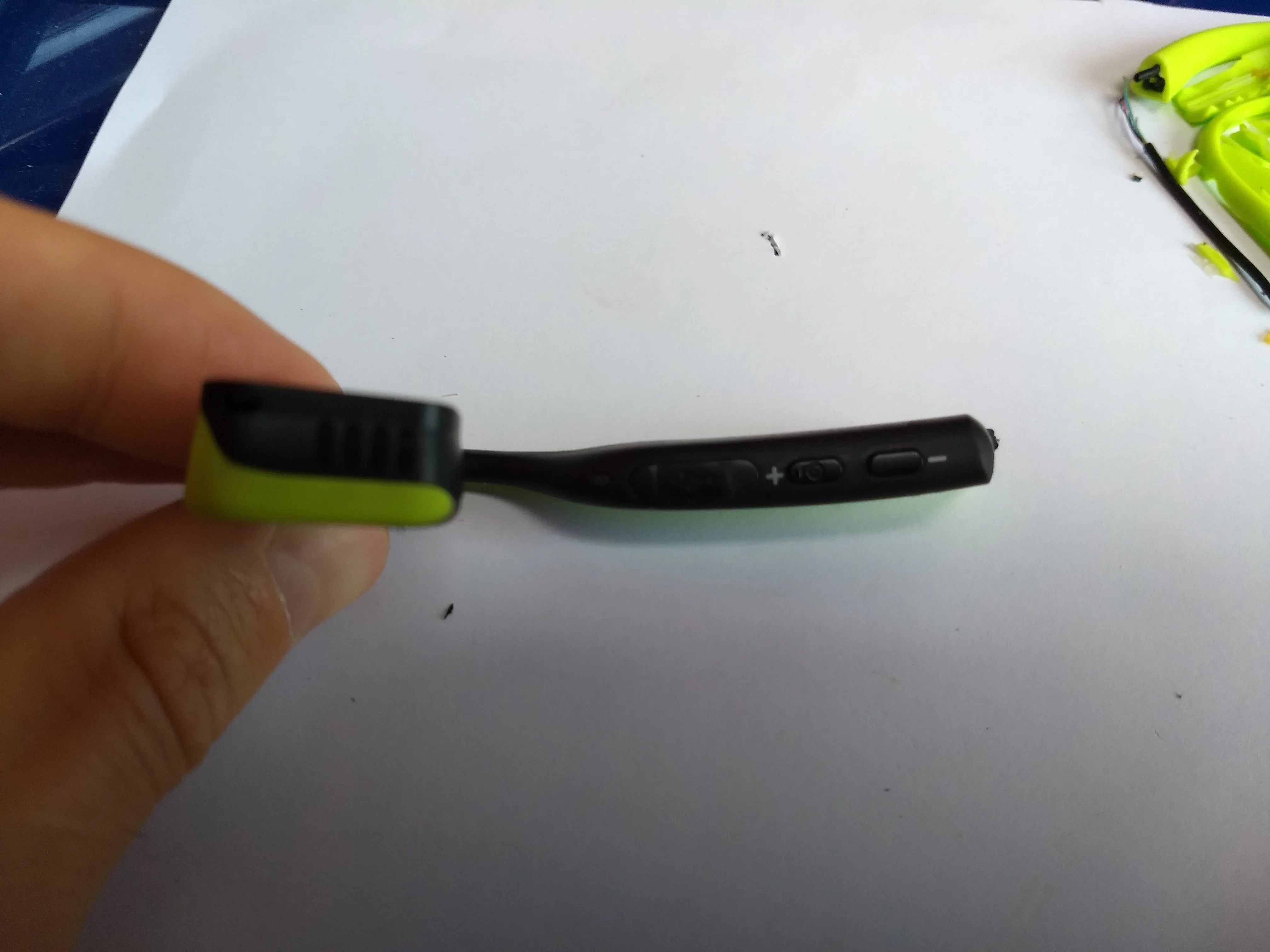

Шаг 10 Правая часть тела

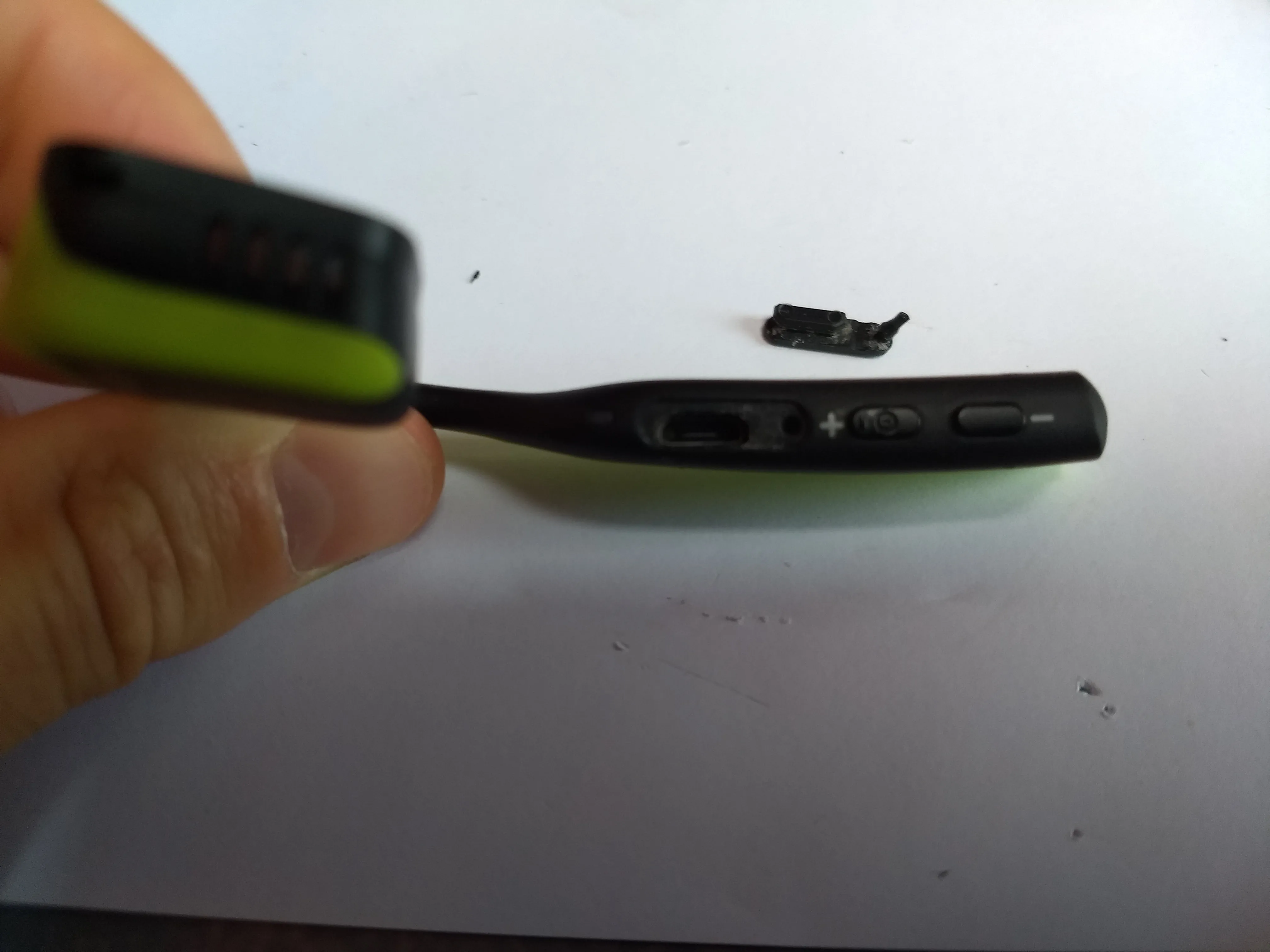

На правой части корпуса находятся кнопки питания и регулировки громкости, а также гнездо micro-USB для зарядки и светодиодный индикатор.
Предположительно, именно здесь находится главный чип.

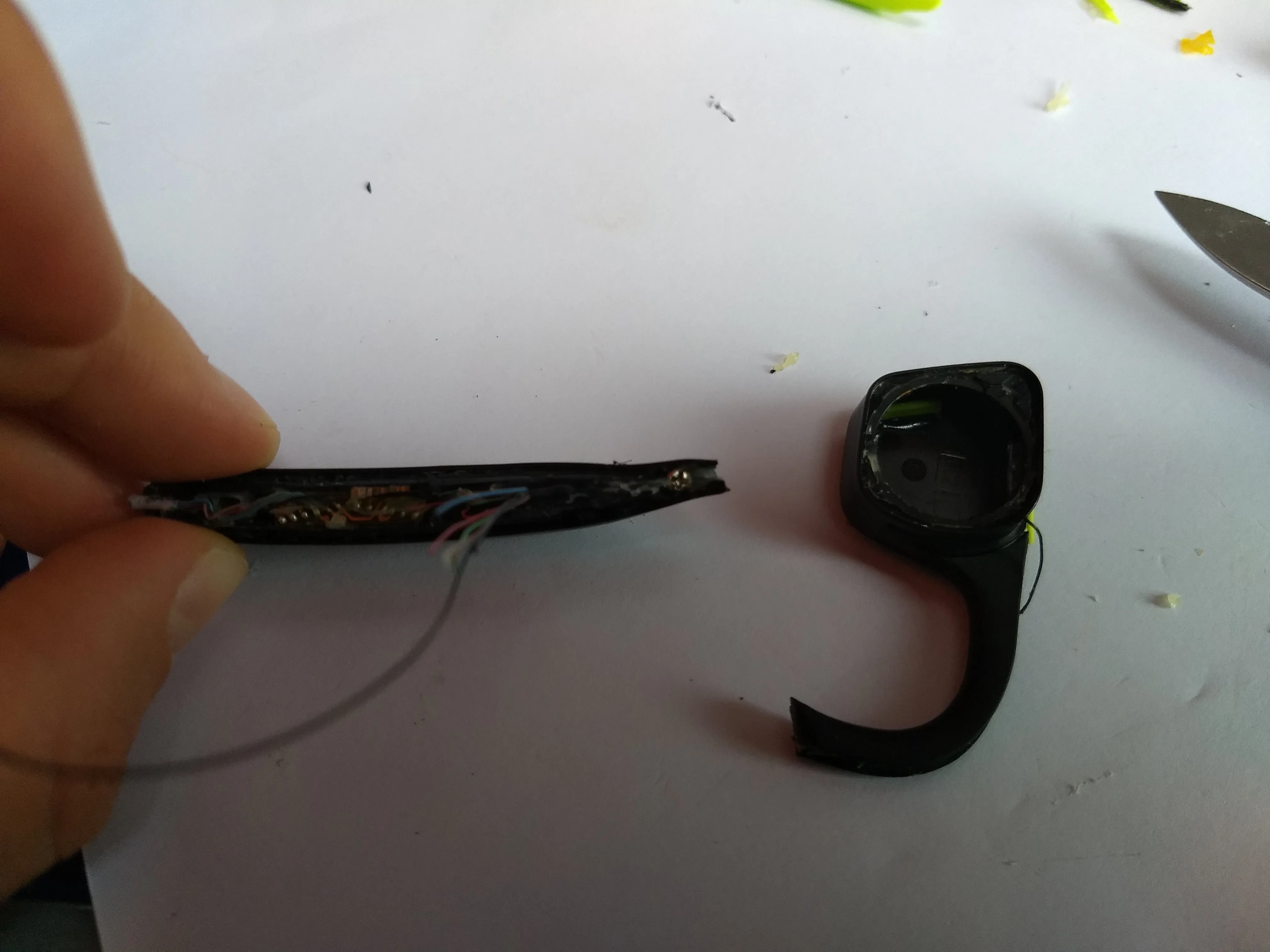

Шаг 11 Внутренние элементы правого корпуса

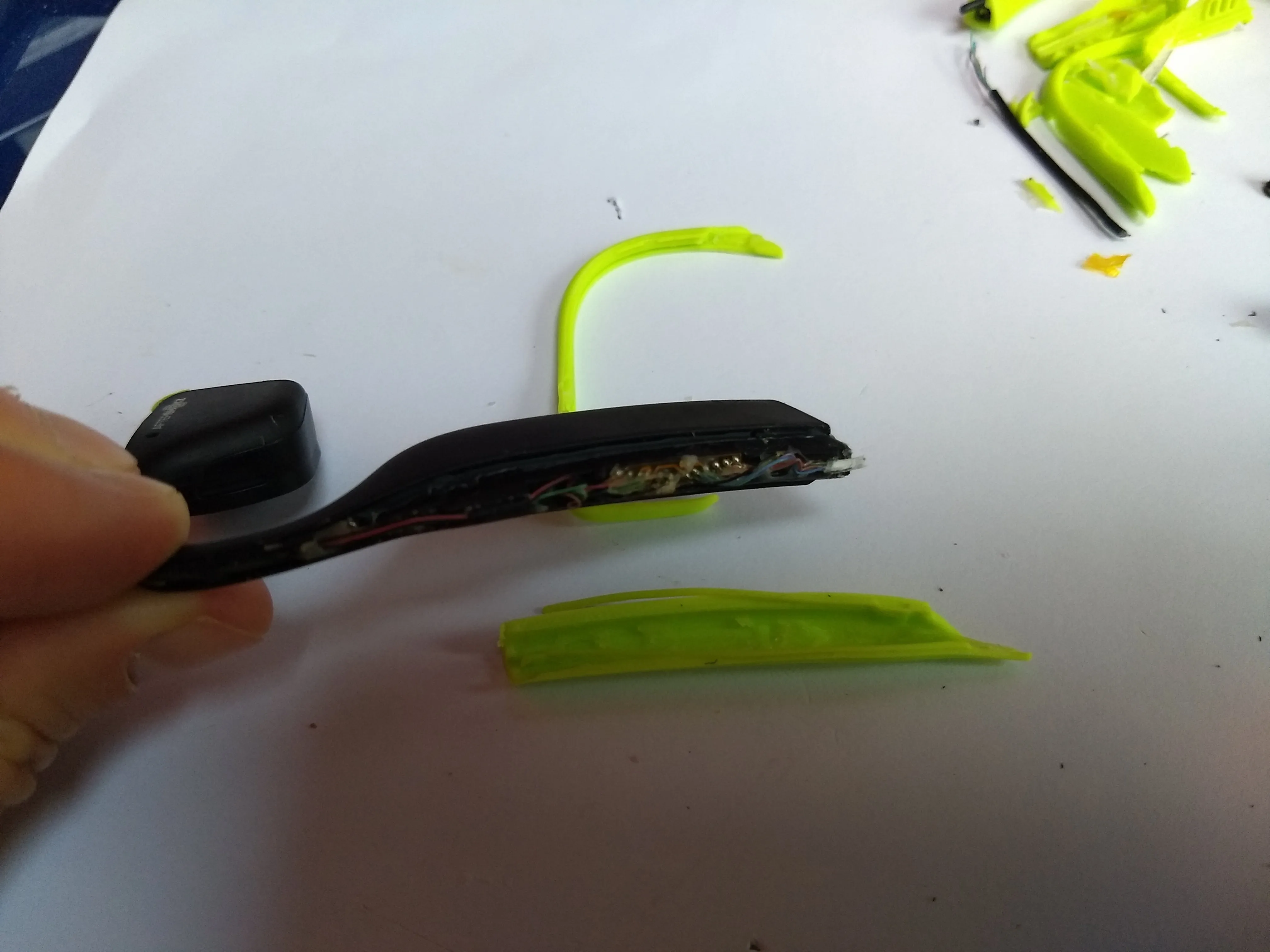

По бокам платы есть немного клея, но, поскольку сверху его нет, отдирать мягкие части с этой стороны гораздо проще.
Здесь действительно есть винт. Я не был к этому готов.
Когда винт удален, этот конец вынимается довольно легко, но для освобождения другого конца от плотного прилегания нужно приложить немного усилий.

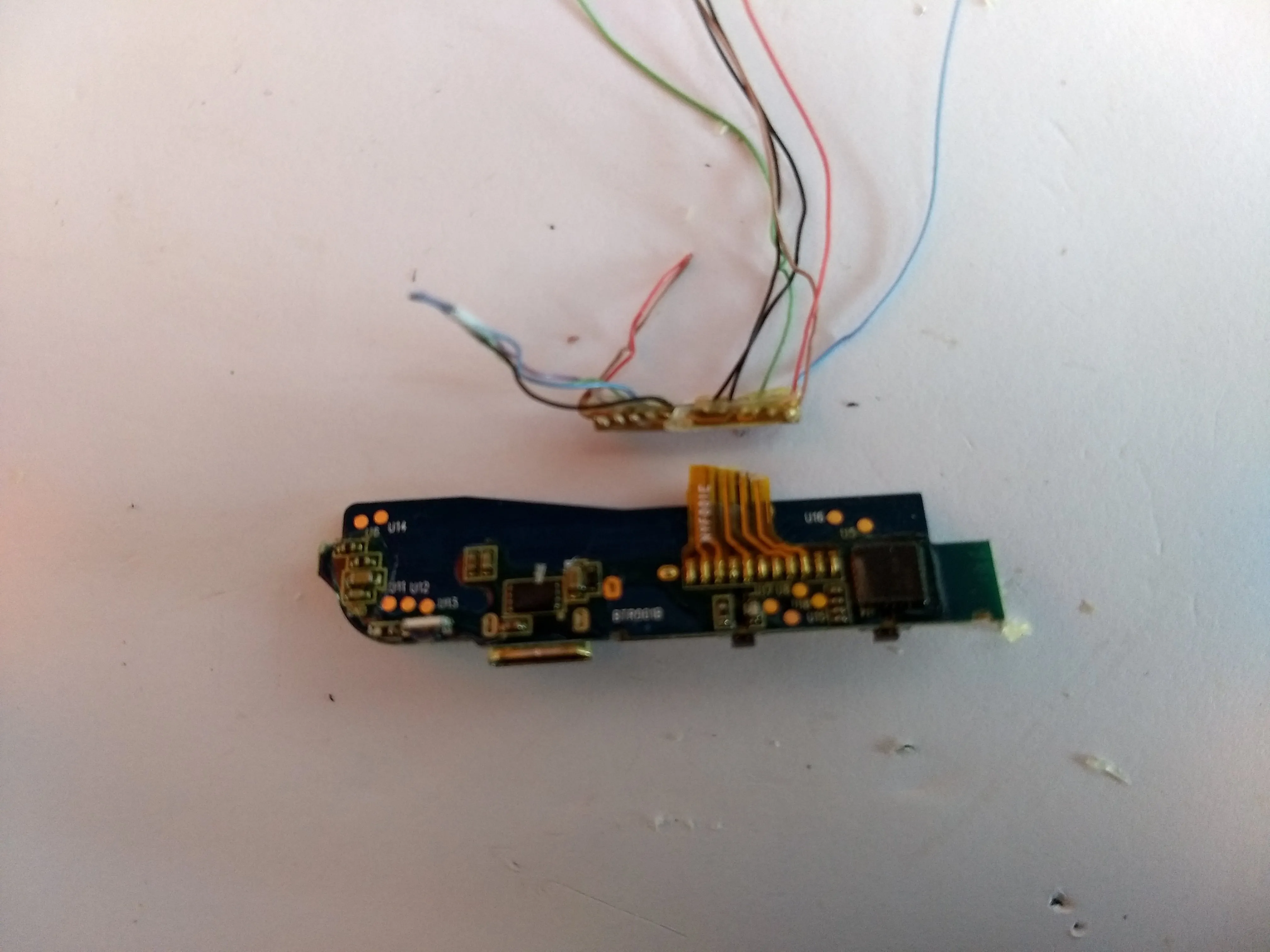

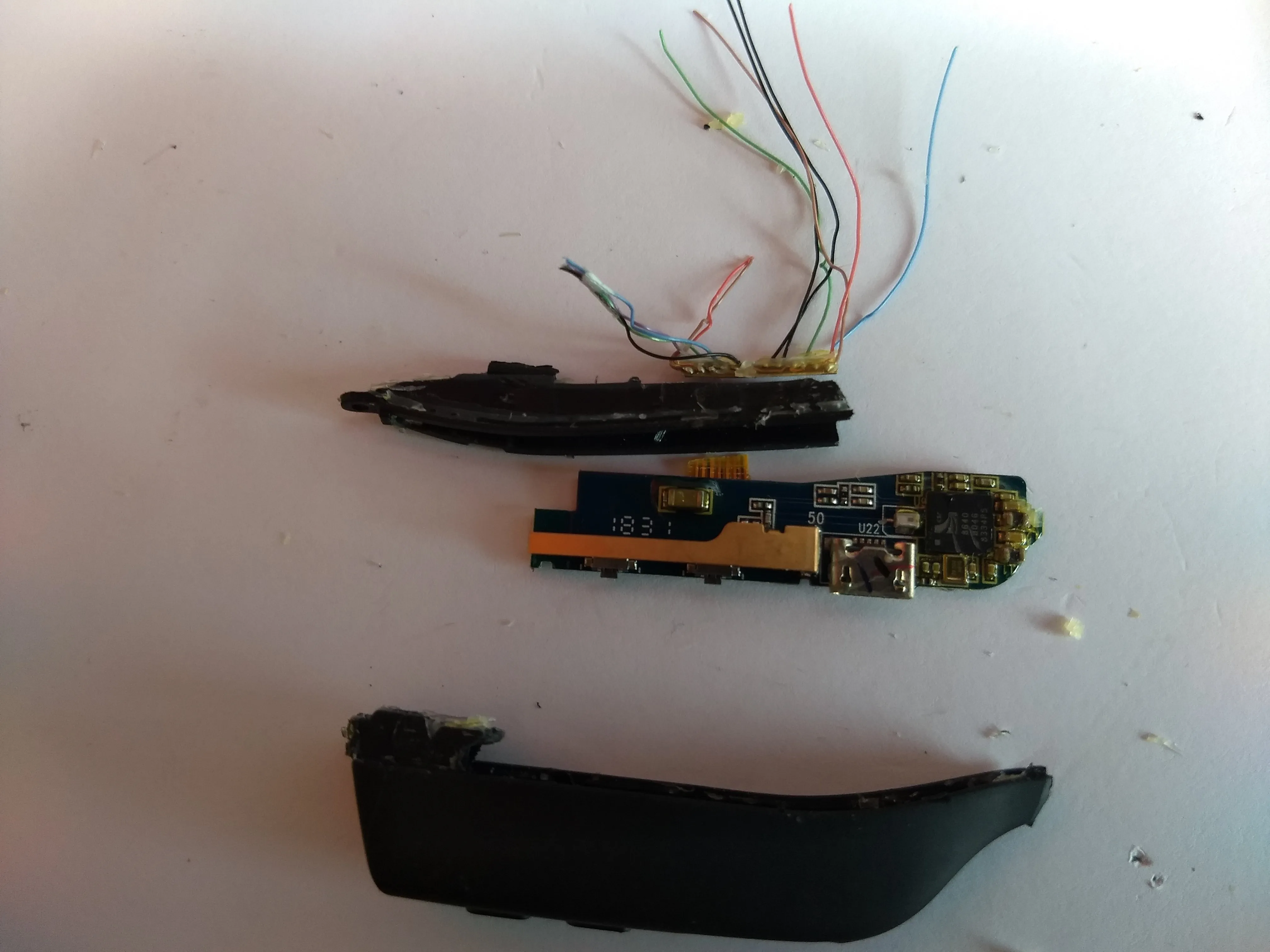

Шаг 12 Фишки
Провода соединяются с ленточным кабелем, подключенным к верхней части пластиковой крышки, который затем проходит через щель к плате. Если знать, что там находится, это можно разобрать без разрушения (но не без разрушения пластикового корпуса, чтобы добраться до этого места).
На задней стороне находится AXS T1 868 A50P рядом с разъемом для подключения ленточного кабеля. Здесь же находится BTR0018, предположительно контроллер Bluetooth. Еще одна микросхема меньшего размера, для чтения которой потребуется лупа. Остальные обозначены просто Uxx, где xx - некоторое число.
Основная микросхема на лицевой стороне - CSF 8640 B04G 8334P5. Большая медная фольга прикреплена с обратной стороны чипа Bluetooth и, предположительно, является антенной.

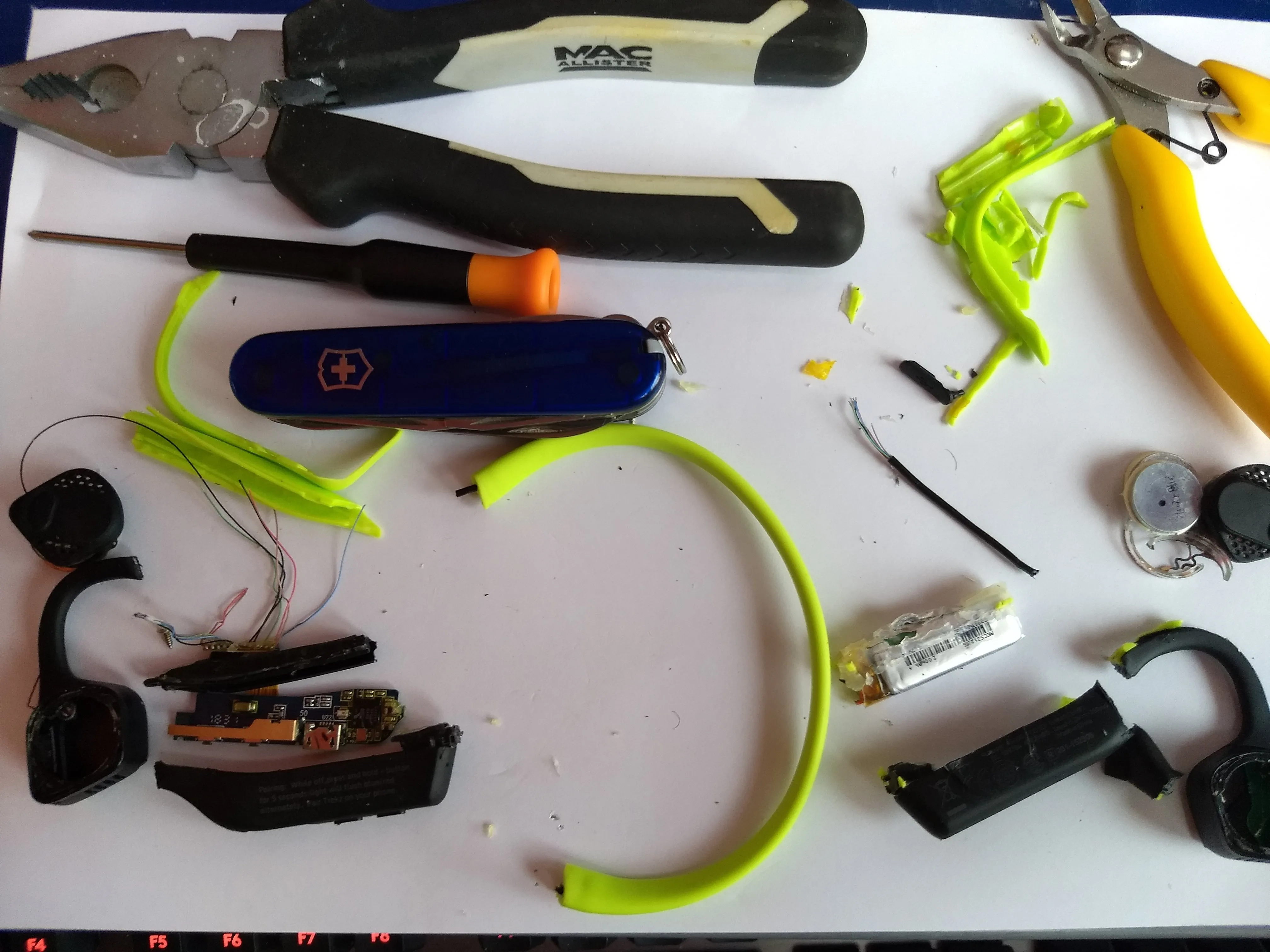

Шаг 13 Заключение
Возможно, это и не помогло.
Похоже, что ничего обслуживаемого или заменяемого нет.
Динамики можно частично разобрать, не разрушая, но заменить их нельзя.
Дребезг, вызвавший это, скорее всего, был вызван тем, что левый динамик частично отклеился от корпуса. Судя по всему, исправить это невозможно, кроме как попытаться влить больше клея и надеяться, что он не попадет не туда.
