Введение

Руководство в формате PDF здесь: AGPTEK A02 Manual

Что вам нужно

Инструменты

  • Отвертка Phillips #00
    Отвертка Phillips #00 | Источник - ifixit.com
  • Отвертки iFixit (набор из 6)
    Отвертки iFixit (набор из 6) | Источник - ifixit.com
  • Джимми
    Джимми | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com

Шаг 1 Разборка AGPTEK A02

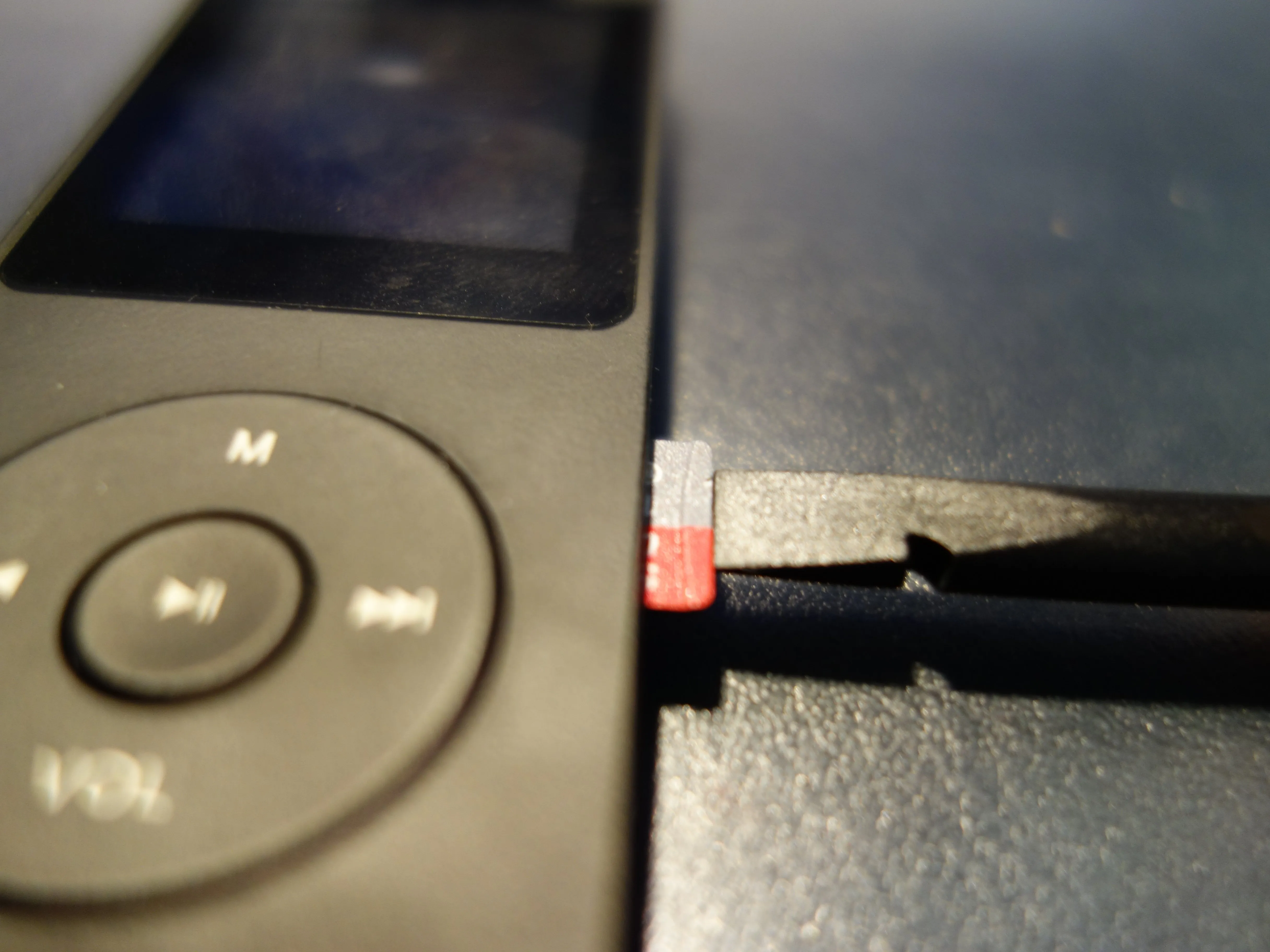

AGPTEK A02 Teardown, AGPTEK A02 Teardown: шаг 1, изображение 1 из 1
AGPTEK A02 Teardown, AGPTEK A02 Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Извлеките карту памяти microSD, если она есть. Для этого можно использовать плоскую сторону лопатки.

Шаг 2

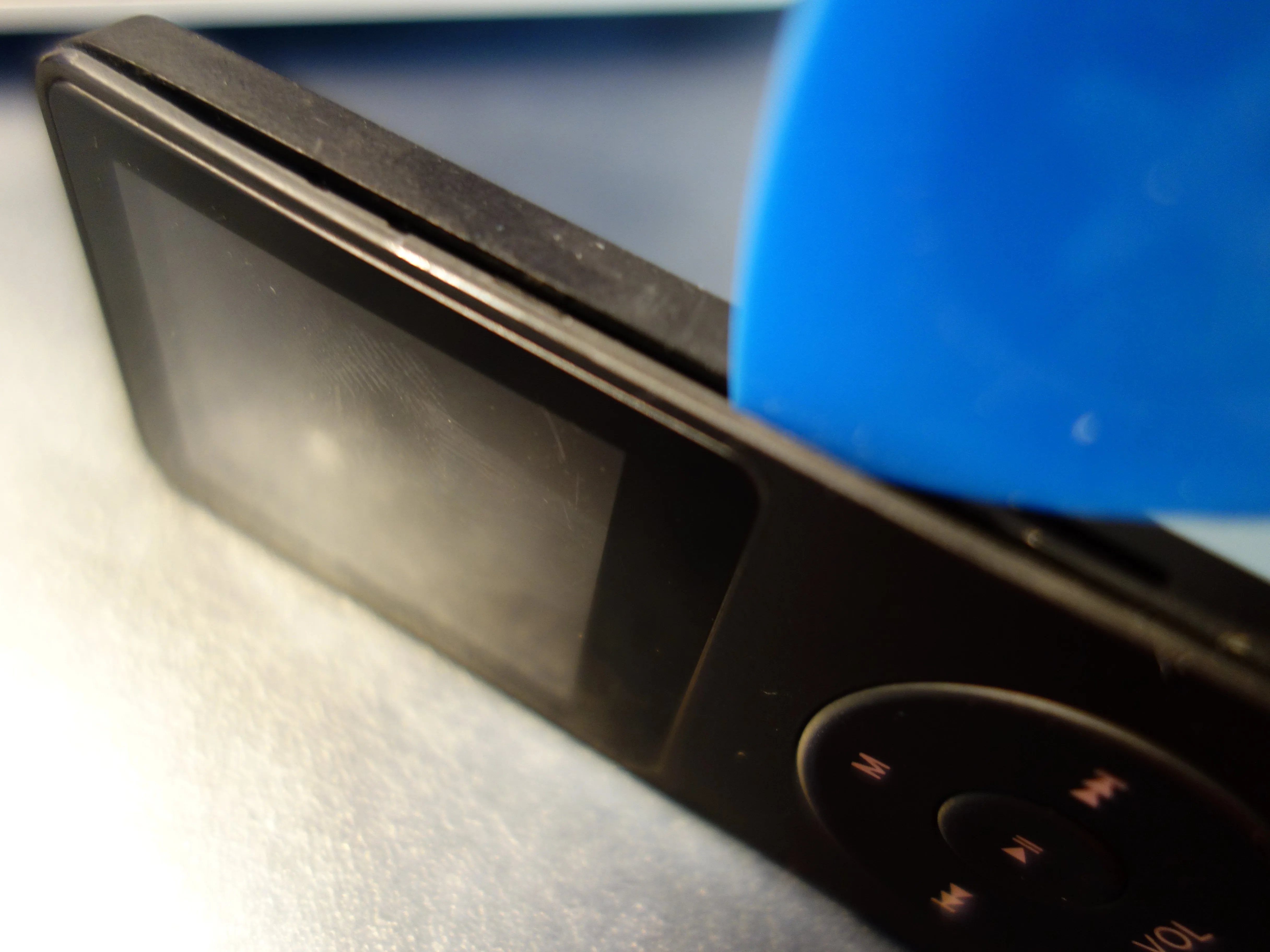

Разбор AGPTEK A02: шаг 2, изображение 1 из 2
Разборка AGPTEK A02: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Разборка AGPTEK A02: шаг 2, изображение 2 из 2
AGPTEK A02 Teardown: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • С помощью резца вставьте инструмент и разделите две части, из которых состоит корпус mp3-плеера.

  • Используйте Джимми, если кирка слишком гибкая для вас.

Шаг 3

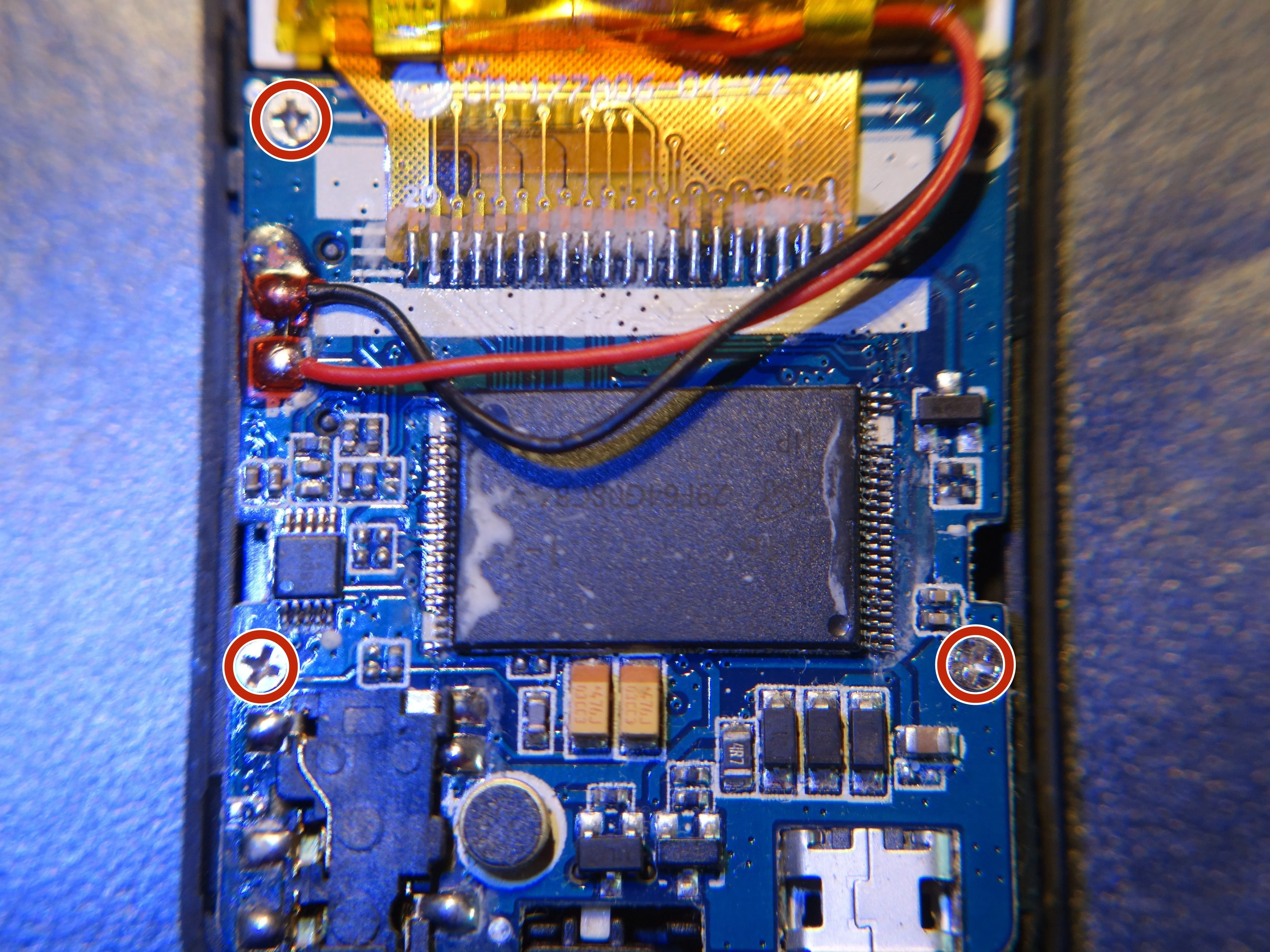

Разборка AGPTEK A02: шаг 3, изображение 1 из 3
AGPTEK A02 Teardown: шаг 3, изображение 1 из 3 | Источник - ifixit.com

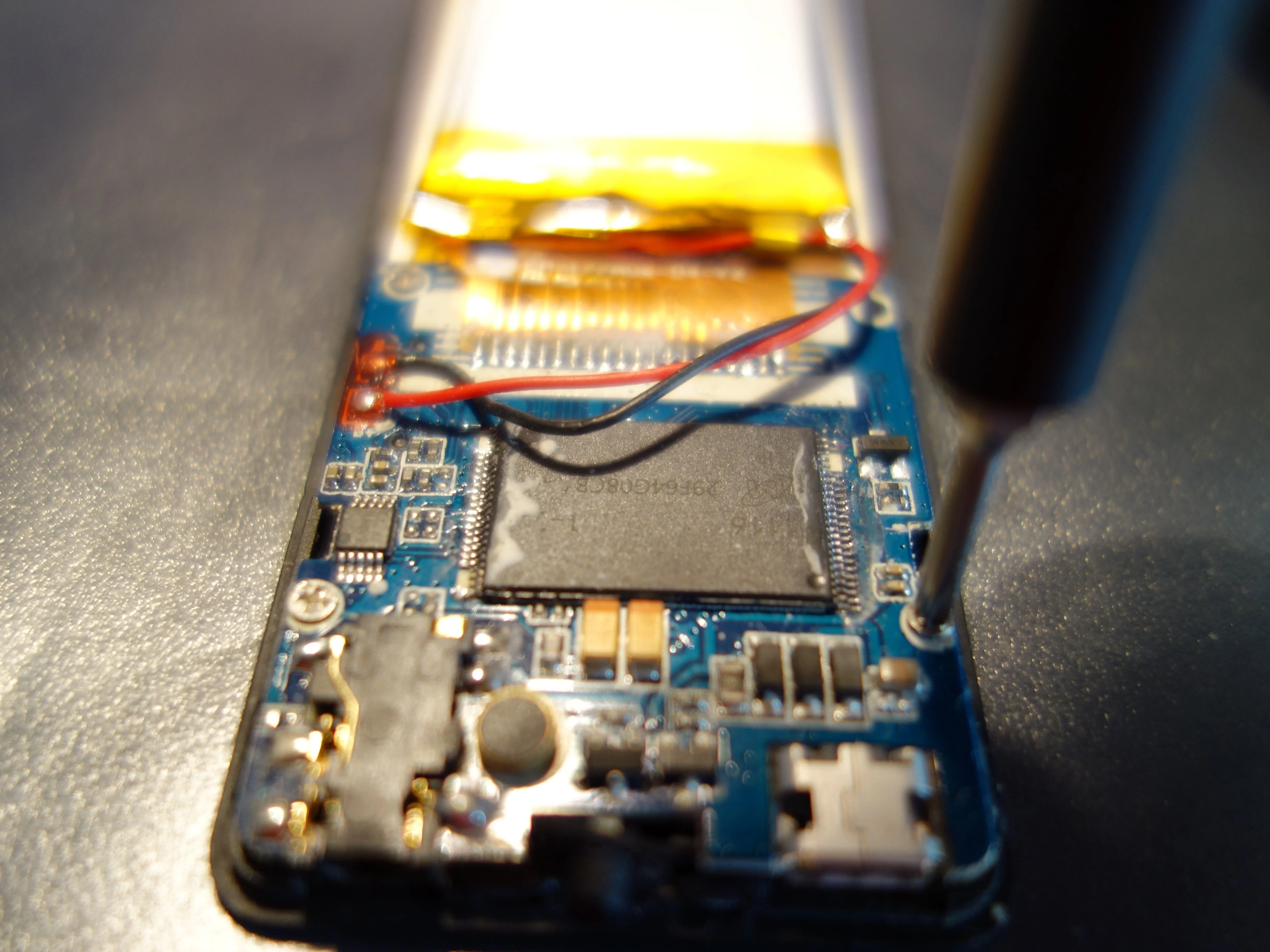

Разборка AGPTEK A02: шаг 3, изображение 2 из 3
AGPTEK A02 Teardown: шаг 3, изображение 2 из 3 | Источник - ifixit.com

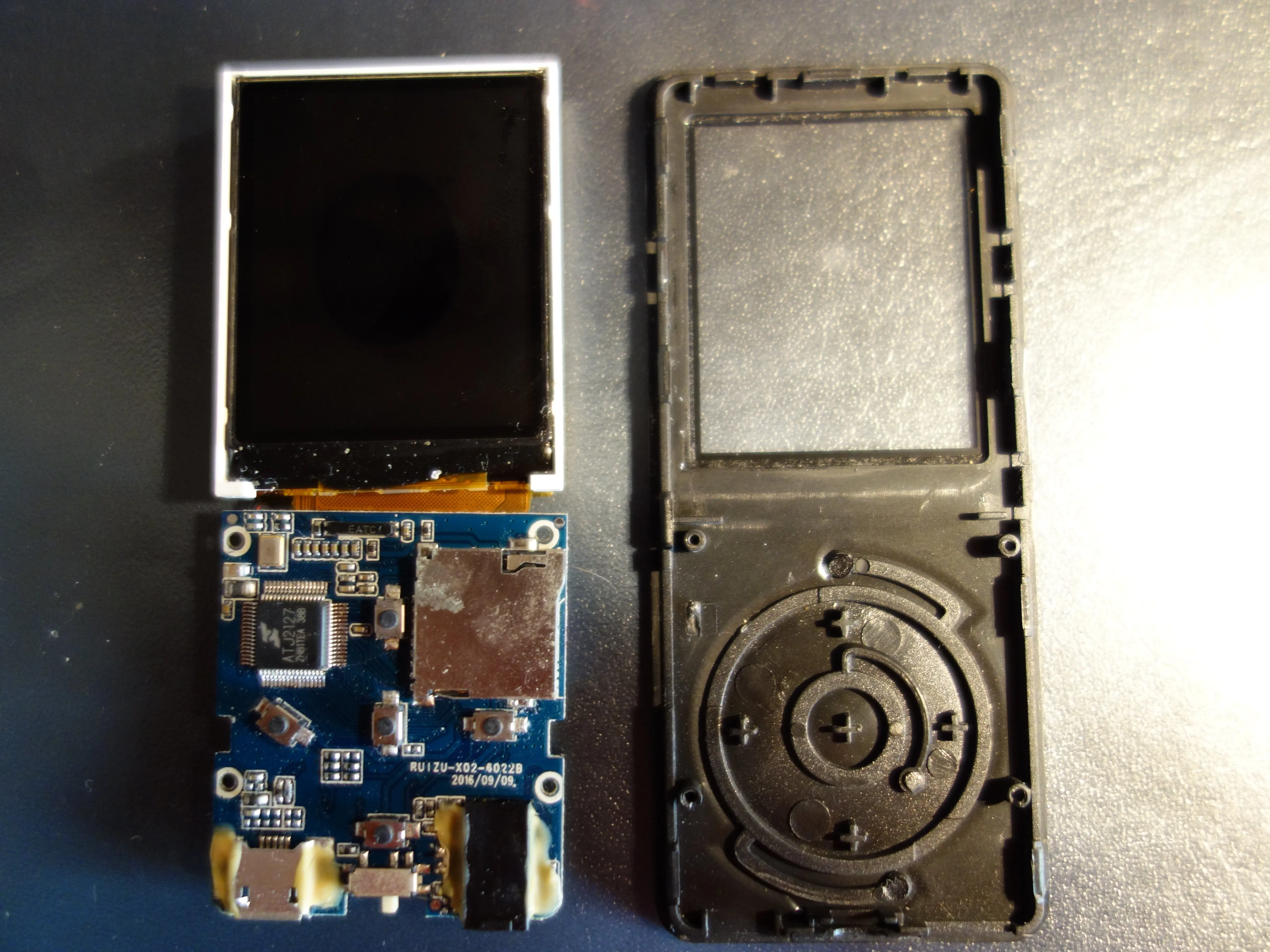

Разборка AGPTEK A02: шаг 3, изображение 3 из 3
Разборка AGPTEK A02: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Выкрутите 3 винта с помощью отвертки #00 Philips.

Шаг 4

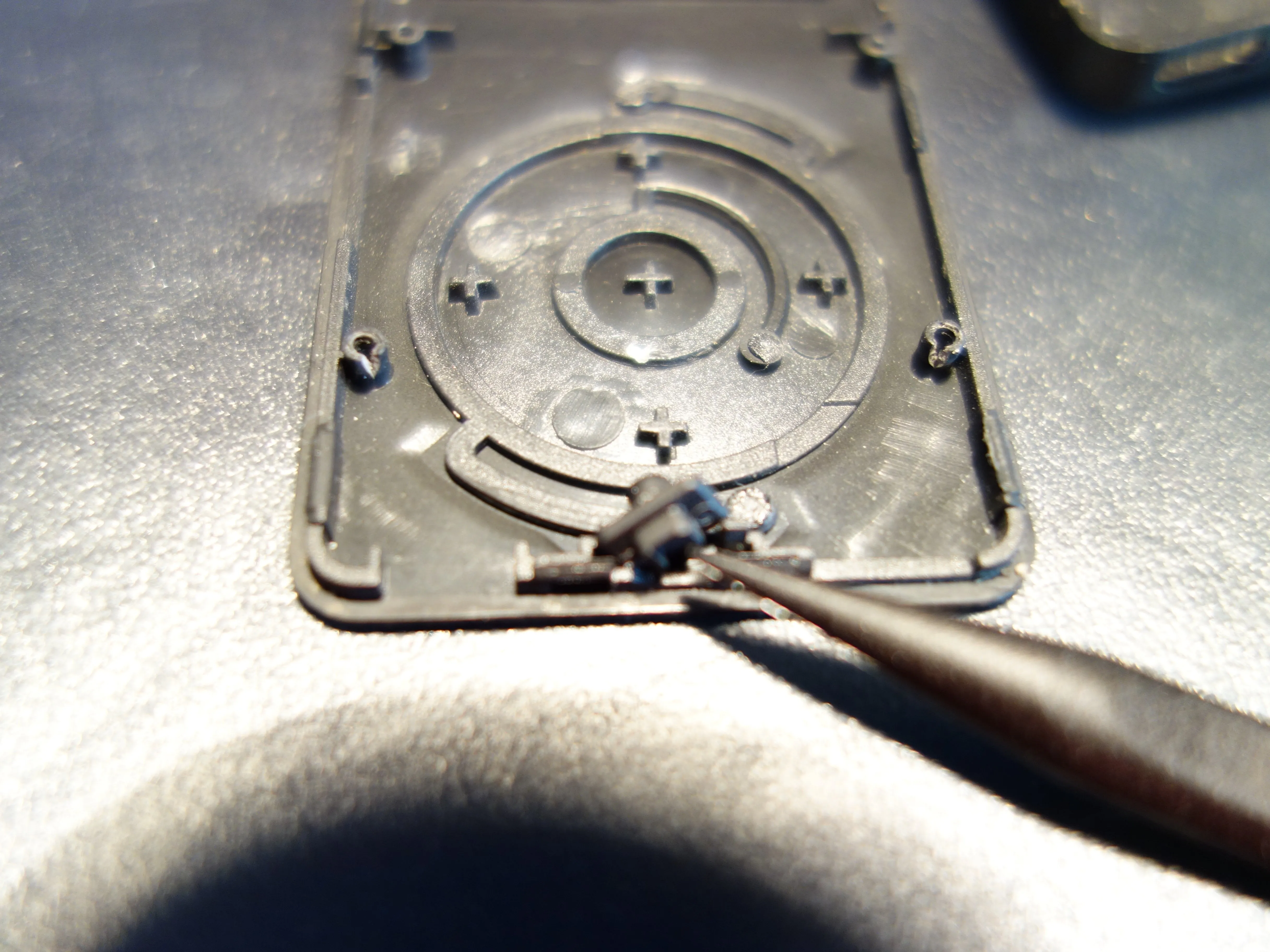

Разборка AGPTEK A02: шаг 4, изображение 1 из 1
AGPTEK A02 Teardown: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Извлеките переключатель с помощью лопатки

Шаг 5

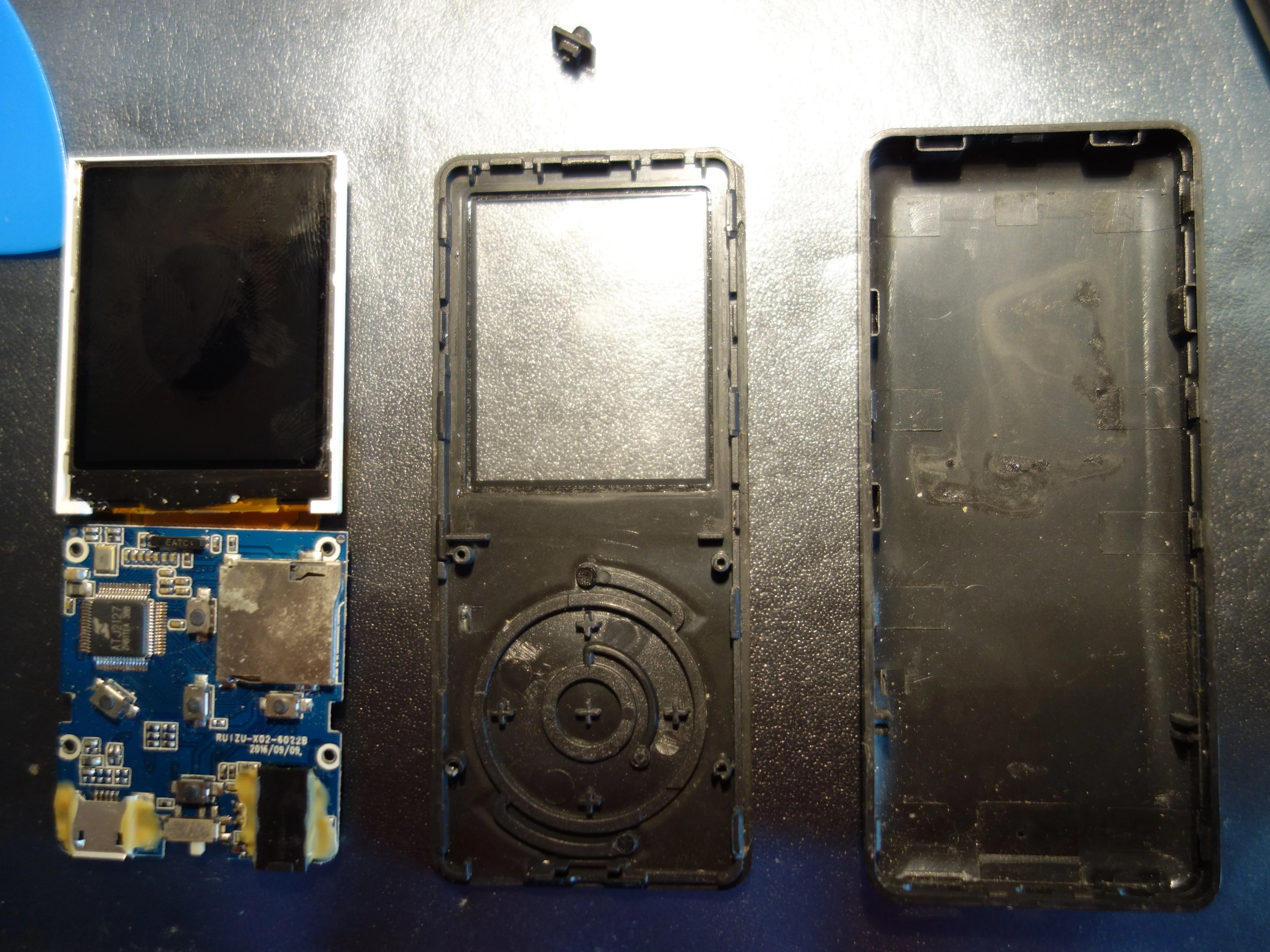

AGPTEK A02 Teardown: шаг 5, изображение 1 из 3
Разборка AGPTEK A02: шаг 5, изображение 1 из 3 | Источник - ifixit.com

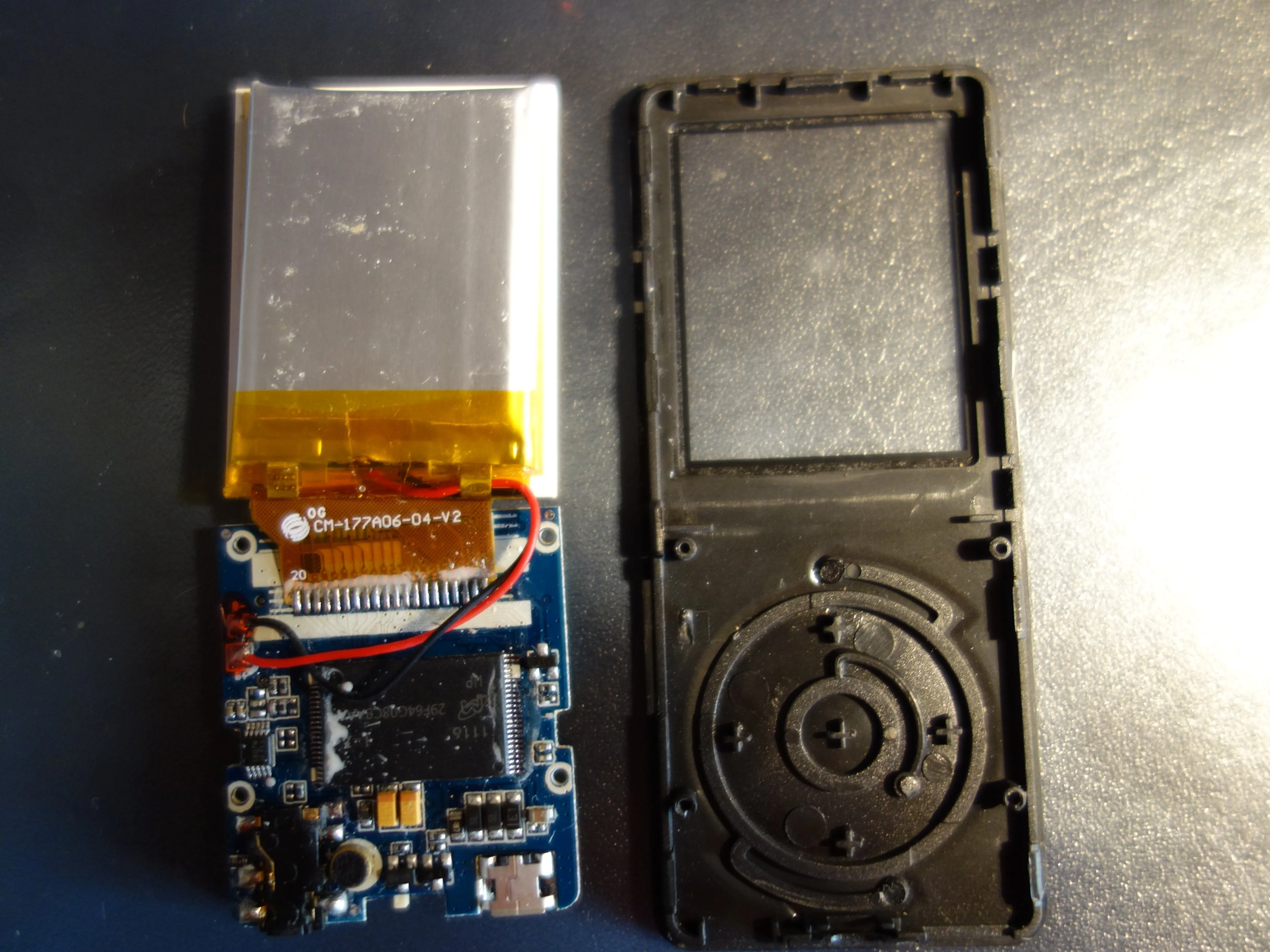

Разборка AGPTEK A02: шаг 5, изображение 2 из 3
AGPTEK A02 Teardown: шаг 5, изображение 2 из 3 | Источник - ifixit.com

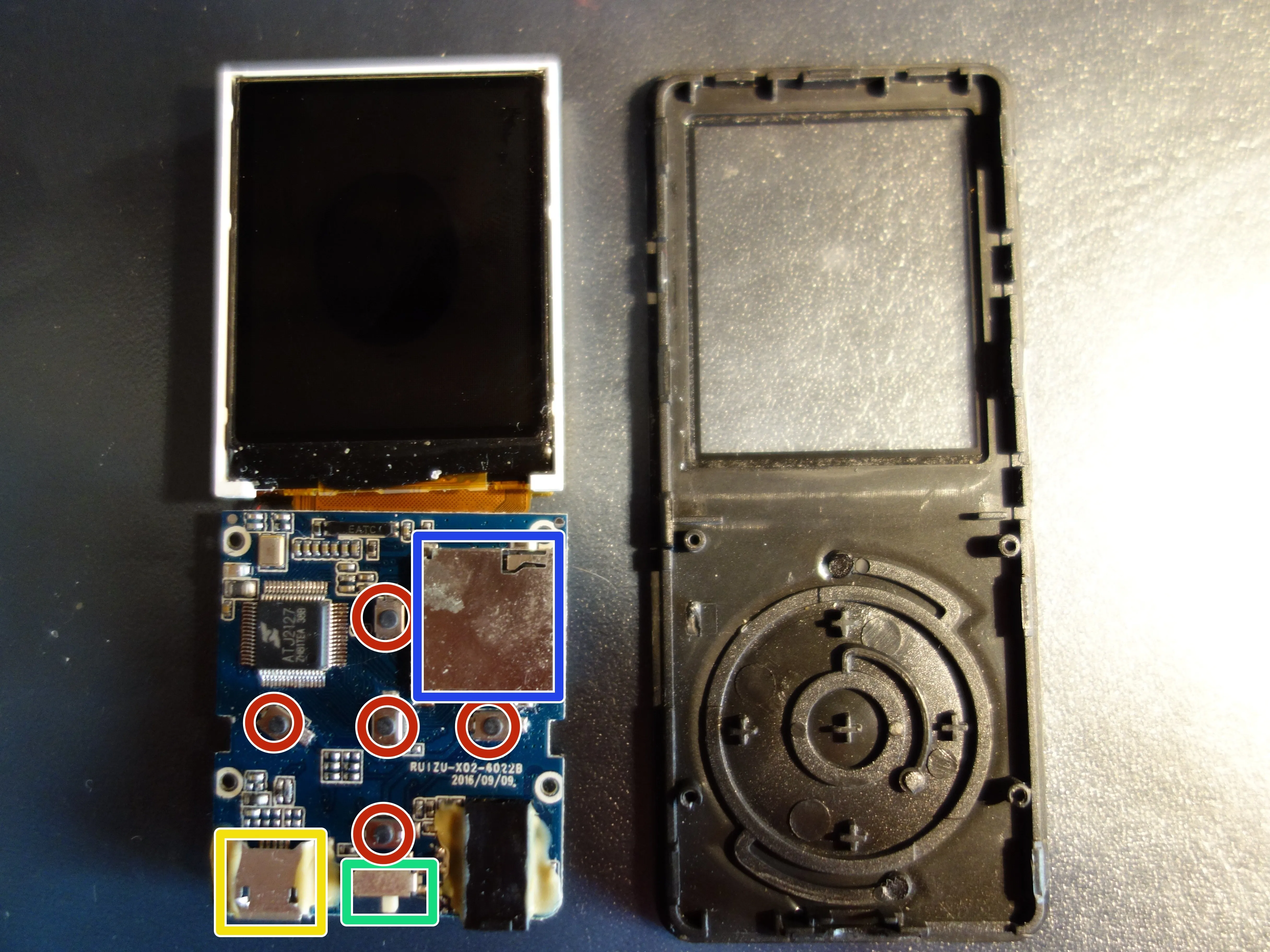

Разборка AGPTEK A02: шаг 5, изображение 3 из 3
AGPTEK A02 Teardown: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Вот и все. Экран сварен и покрыт клеем.

  • командные кнопки

  • порт USB

  • переключатель

  • держатель SD-карты

Шаг 6

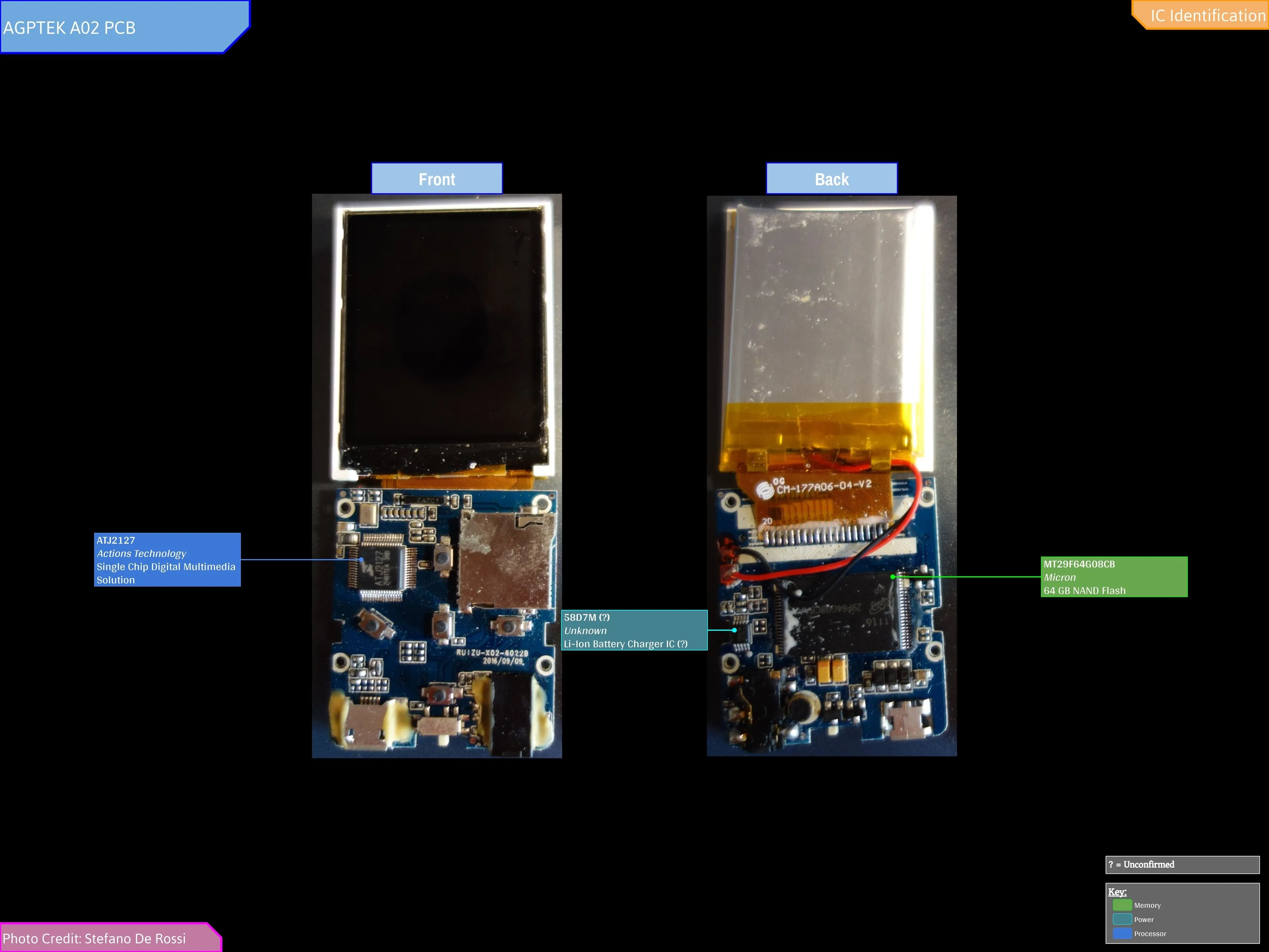

AGPTEK A02 Teardown: шаг 6, изображение 1 из 2
AGPTEK A02 Teardown: шаг 6, изображение 1 из 2 | Источник - ifixit.com
Разборка AGPTEK A02: шаг 6, изображение 2 из 2
AGPTEK A02 Teardown: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Полная идентификация микросхемы:

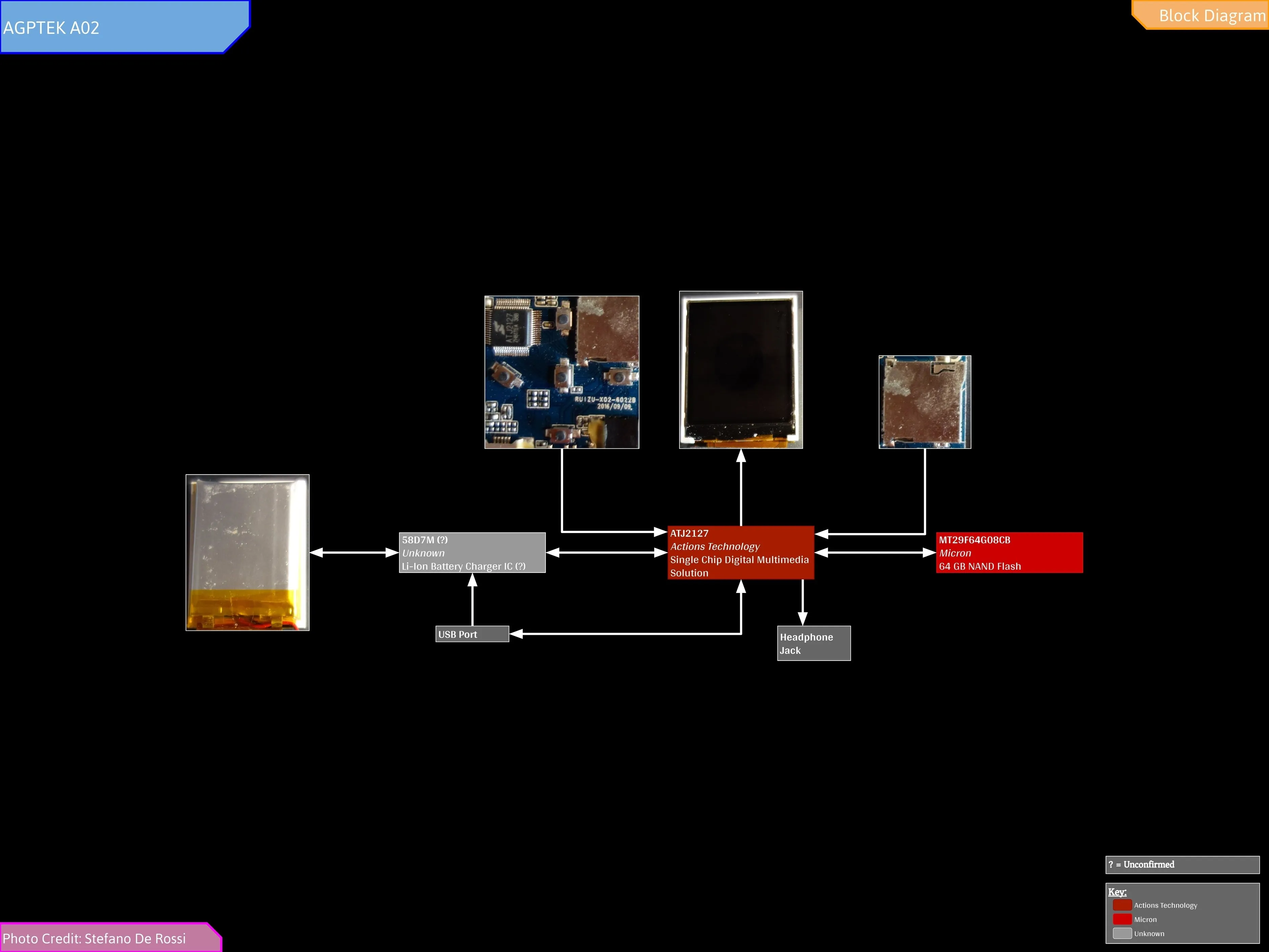

  • Прогнозируемая блок-схема находится на 2-м изображении.

  • Вам может потребоваться увеличить ее, чтобы увидеть текст.
