Разборный спасательный жилет для самолетов с автозаправкой
Введение
Жилеты для подъема самолетов имеют возможность надувания с помощью тяги, а также резервный вариант надувания с помощью удара. В этом разборе будет показан простой механизм разворачивания баллона CO2 в жилете. В каждом жилете есть две воздушные подушки, два регулятора и два клапана для ручного надувания.
Что вам понадобится
Инструменты
Пинцет | Источник - ifixit.com
Лезвие для бритвы | Источник - ifixit.comПосмотреть
Шаг 1 Обзор спасательного жилета
Самолет спасательный жилет Autofill регулятор снос, спасательный жилет обзор: шаг 1, изображение 1 из 2 | Источник - ifixit.comСамолет спасательный жилет автозаполнения регулятор снос, спасательный жилет обзор: шаг 1, изображение 2 из 2 | Источник - ifixit.com

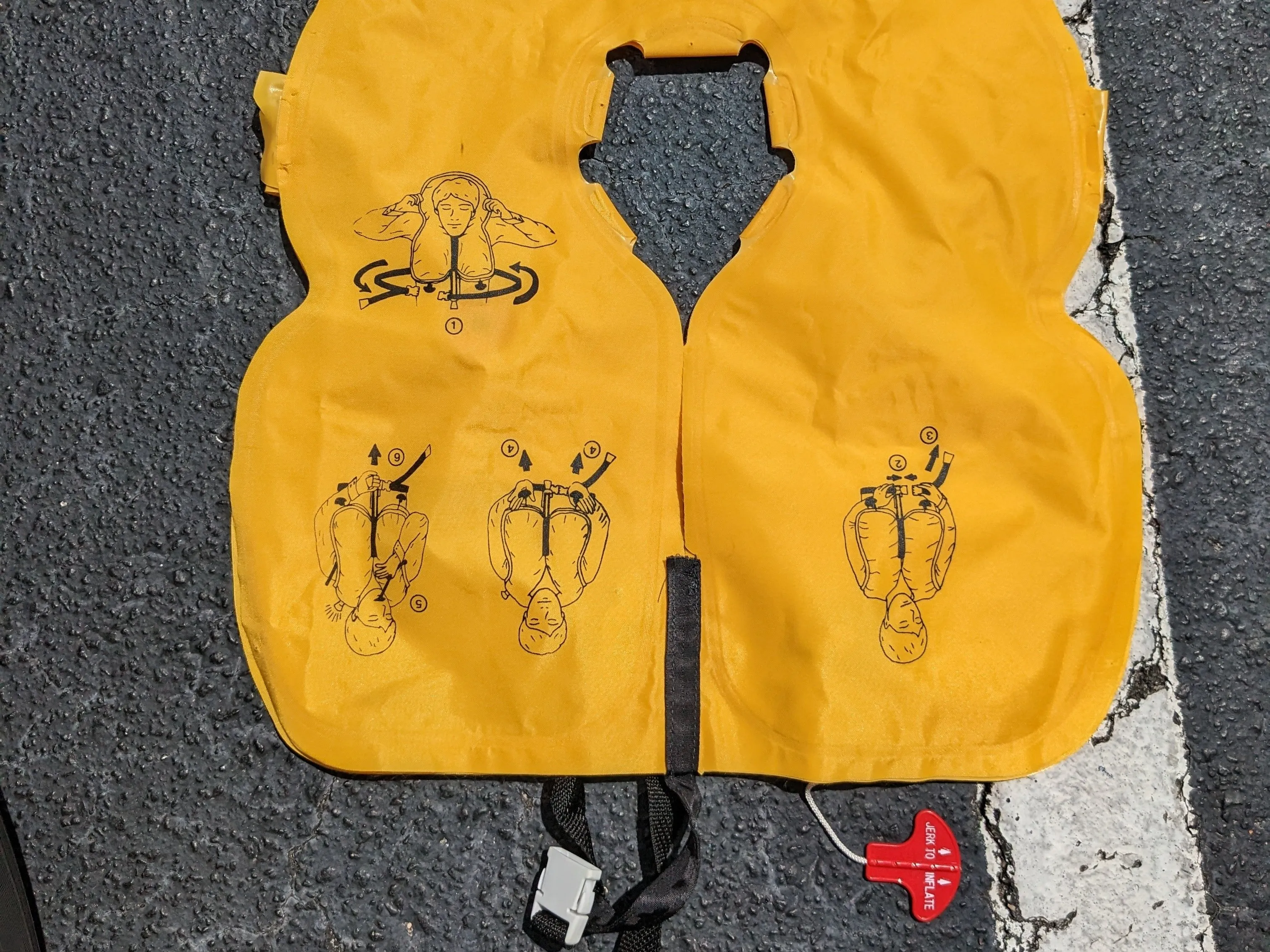

На первой фотографии показан весь спасательный жилет, внизу видна одна красная бирка.

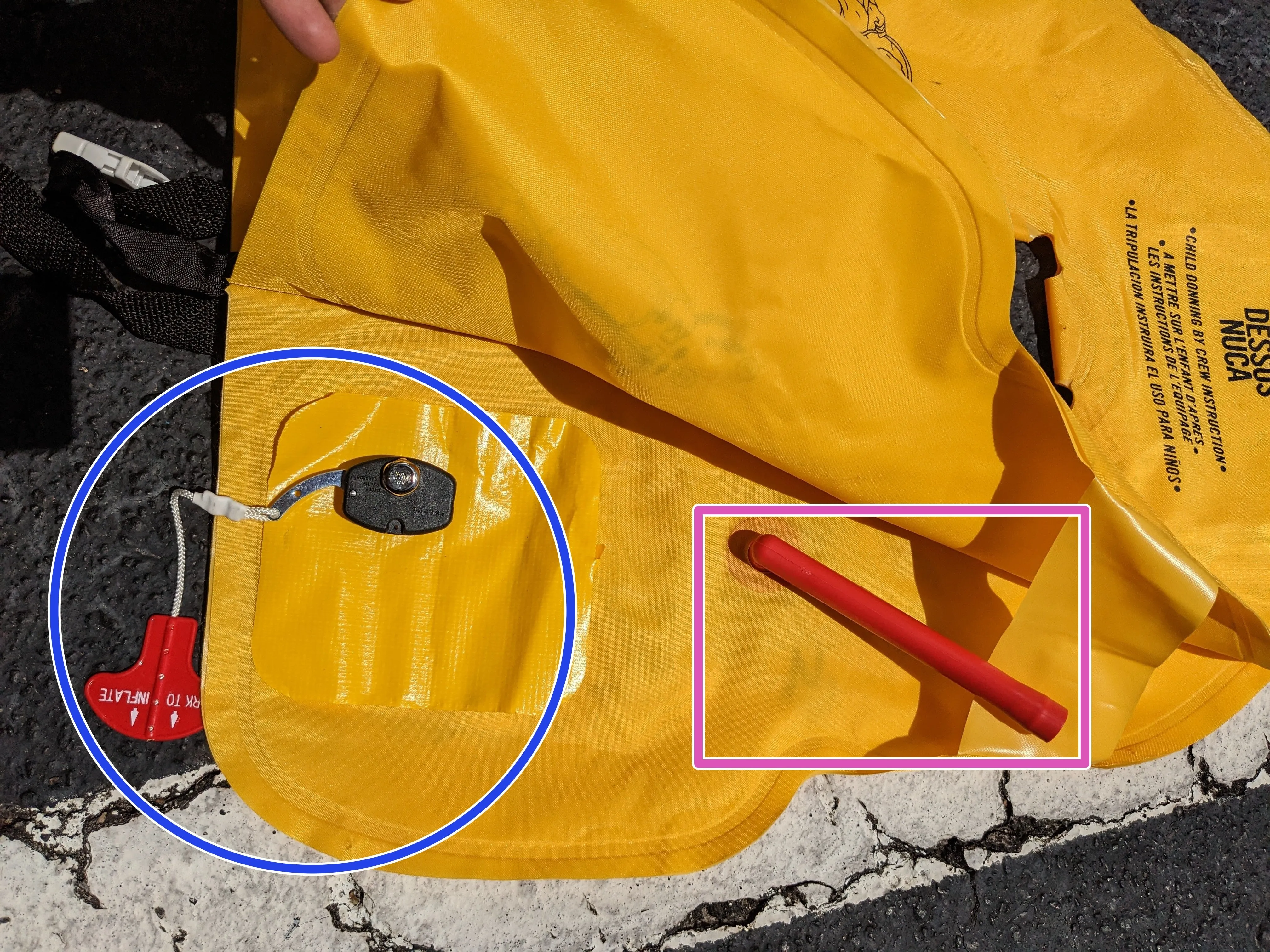

Синий круг показывает регулятор надувания, обычно здесь крепится баллончик CO2
Фиолетовый квадрат показывает одну из двух трубок для ручной накачки.
Шаг 2 Установка надувного устройства
Разборка автонаполняемого жилета Airplane Life Vest Autofill Regulator, установка инфлятора: шаг 2, изображение 1 из 3 | Источник - ifixit.comСнятие регулятора автозаправки спасательного жилета самолета, установка надувного устройства: шаг 2, изображение 2 из 3 | Источник - ifixit.comСнятие и установка регулятора автозаполнения спасательного жилета в самолете: шаг 2, изображение 3 из 3 | Источник - ifixit.com

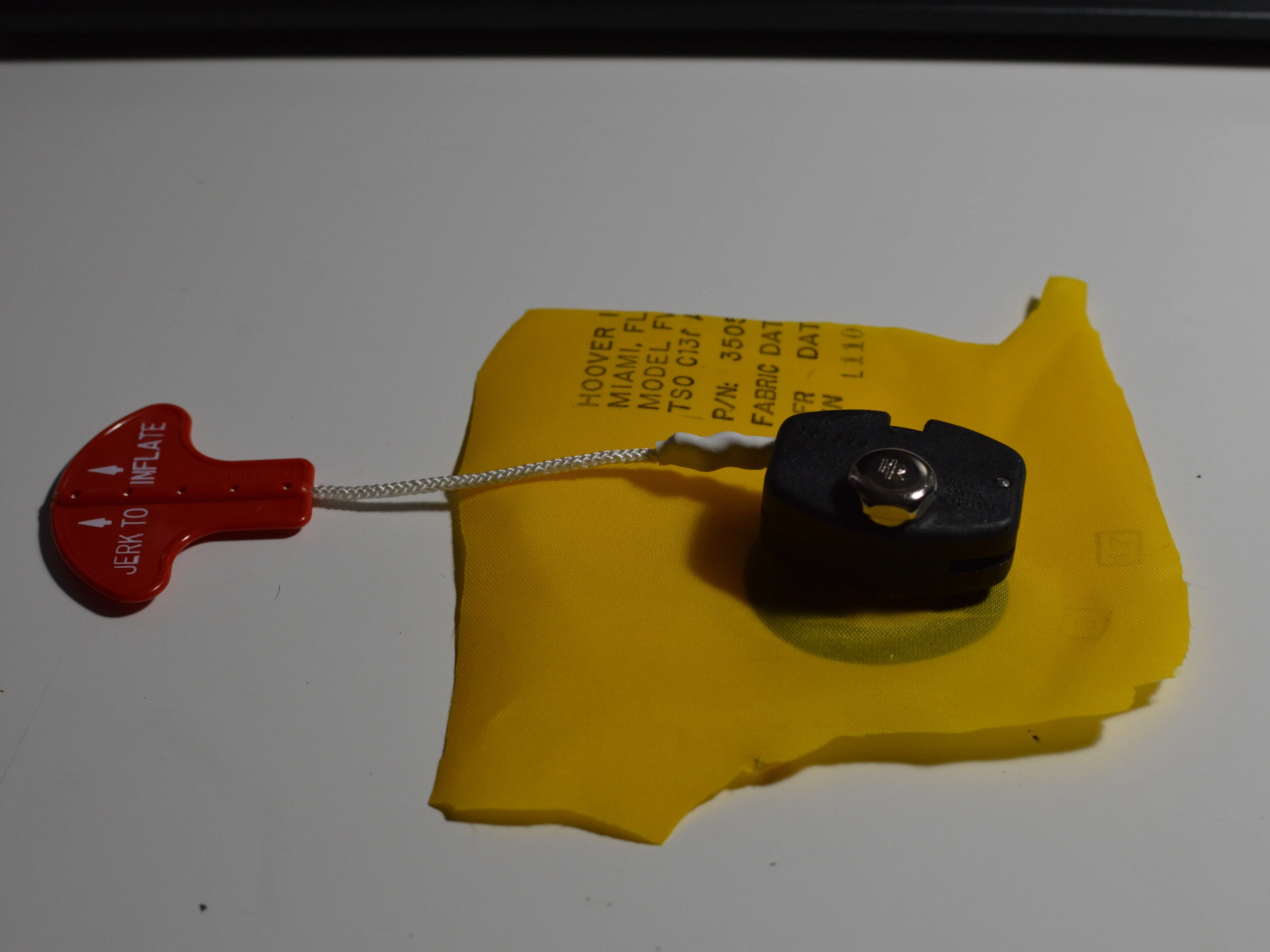

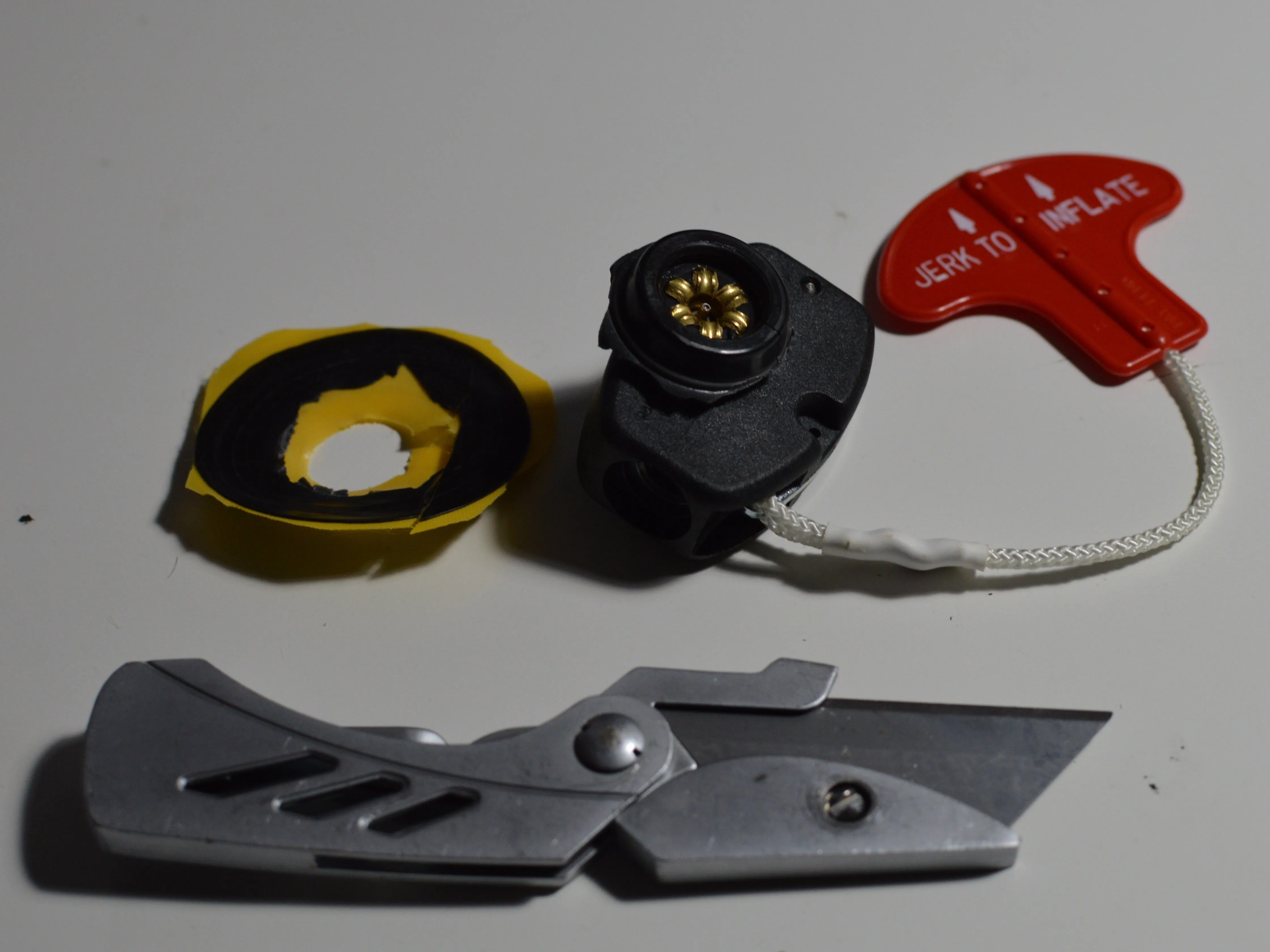

Инфлятор был вырезан из жилета для удобства демонтажа

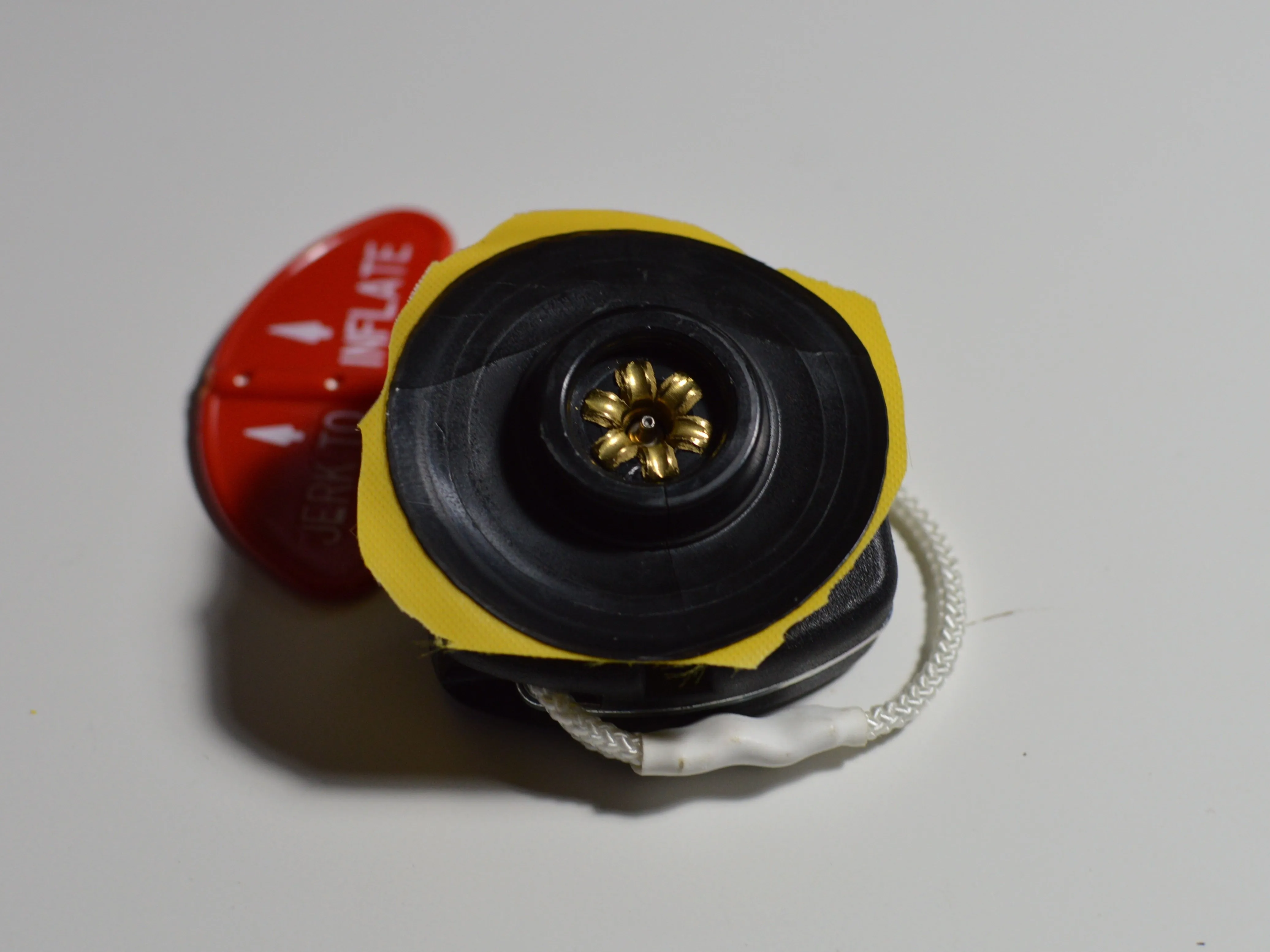

На второй фотографии показано, как инфлятор герметично соединяется с внутренней частью подушки безопасности.
Это было отрезано для лучшего изображения
Шаг 3 Вытяжной механизм
Самолетный спасательный жилет Autofill Regulator Teardown, механизм вытаскивания: шаг 3, изображение 1 из 2 | Источник - ifixit.comСамолетный спасательный жилет Autofill Regulator Teardown, механизм надувания: шаг 3, изображение 2 из 2 | Источник - ifixit.com

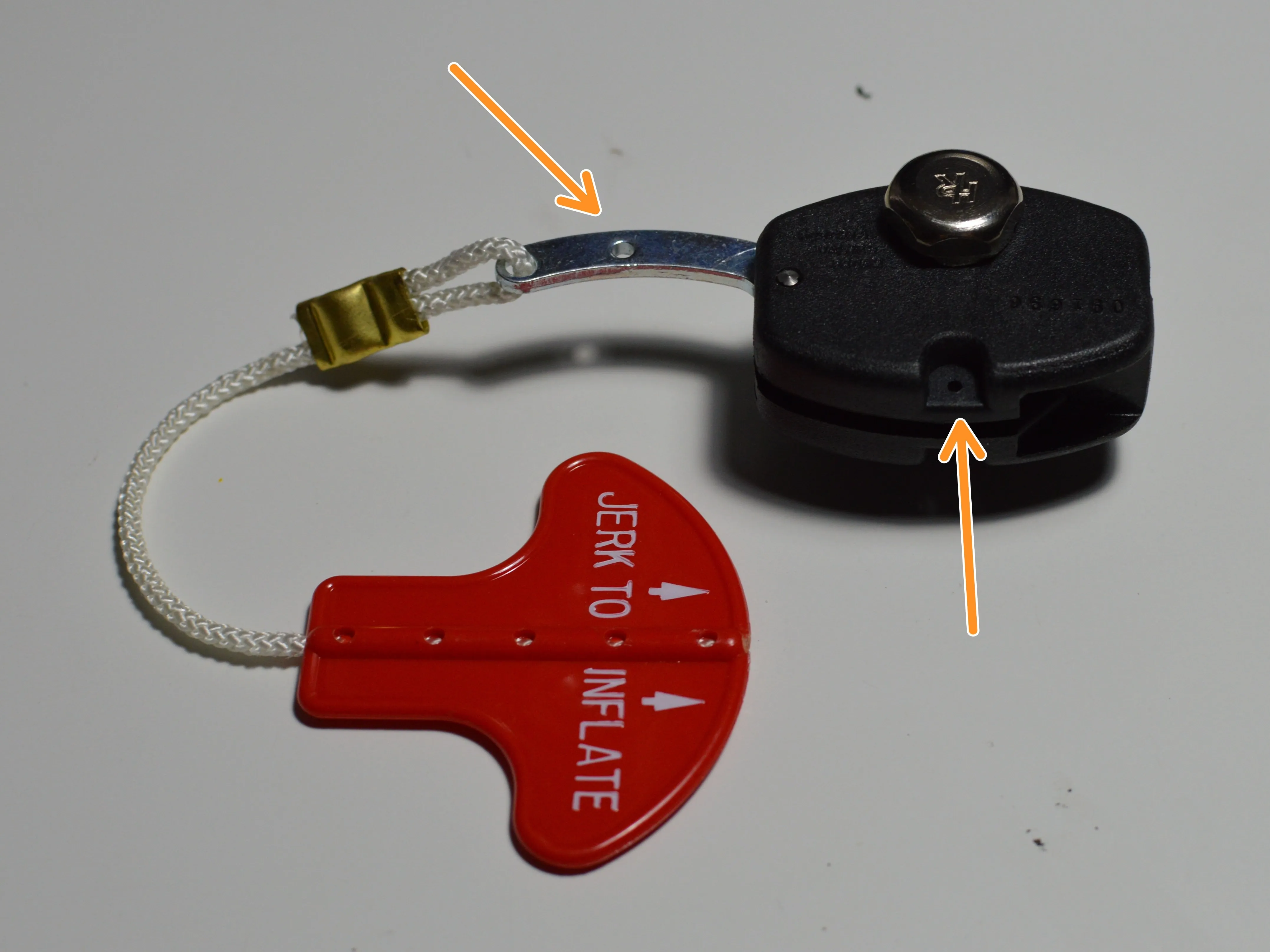

Для надувания необходимо потянуть за язычок, который приводит в движение рычаг, который, в свою очередь, прокалывает баллон с CO2 (подробнее в следующем шаге).
Штифт, проходящий через основной корпус и рычаг, предотвращает раскрытие рычага. Чтобы сломать штифт, рекомендуется сделать 'рывок'.

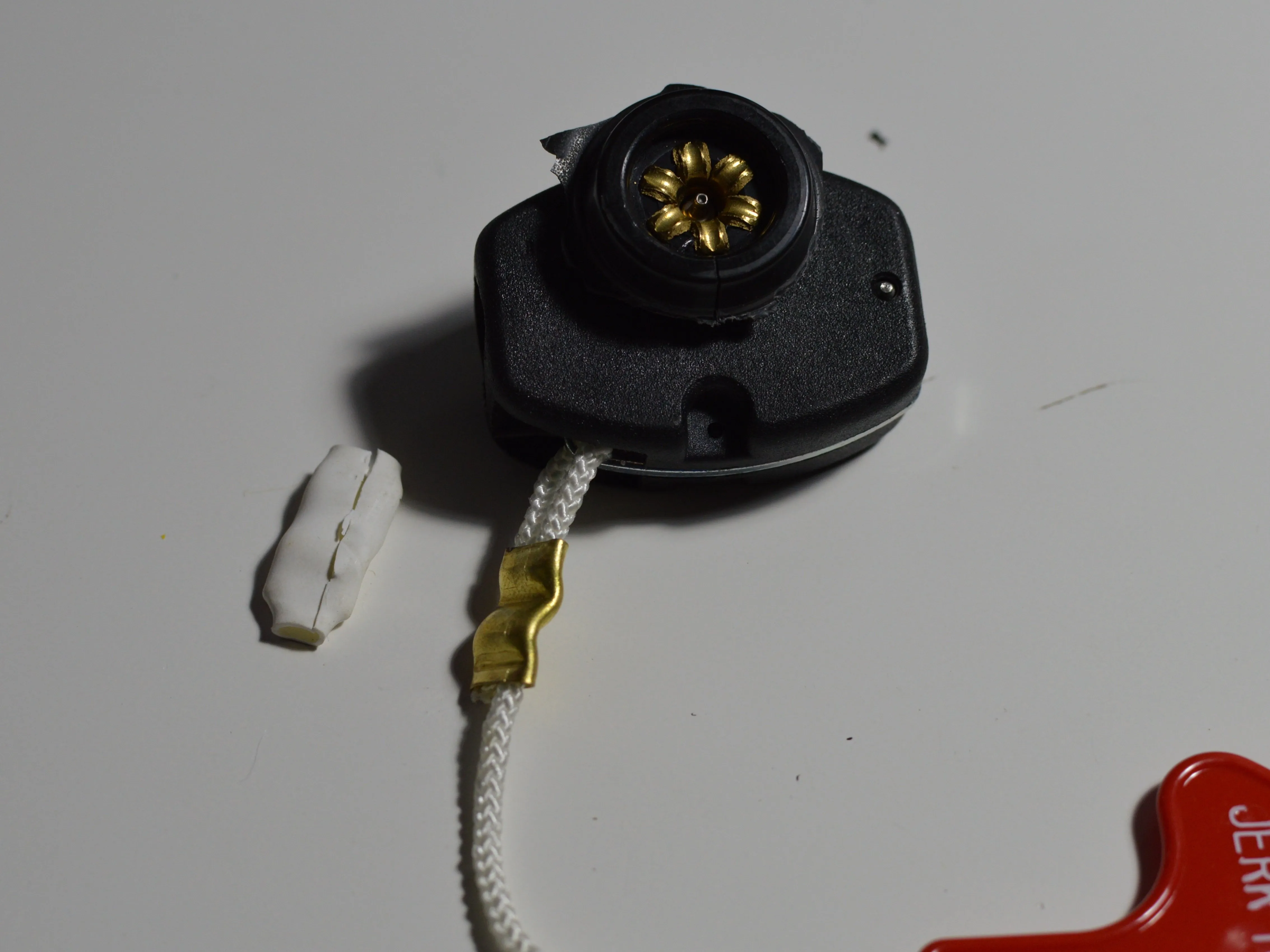

На втором рисунке показана термоусадка поверх обжима, это сделано для предотвращения истирания надутого спасательного жилета
Шаг 4 Механизм надувания
Разборка регулятора автозаправки спасательного жилета самолета, механизм надувания: шаг 4, изображение 1 из 3 | Источник - ifixit.comРазборка жилета Airplane Life Vest Autofill Regulator, механизм надувания: шаг 4, изображение 2 из 3 | Источник - ifixit.comРазборка автозаправочного регулятора спасательного жилета, механизм надувания: шаг 4, изображение 3 из 3 | Источник - ifixit.com
Перед тем, как потянуть за рычаг:
Среднее нажатие на рычаг
Полное нажатие на рычаг

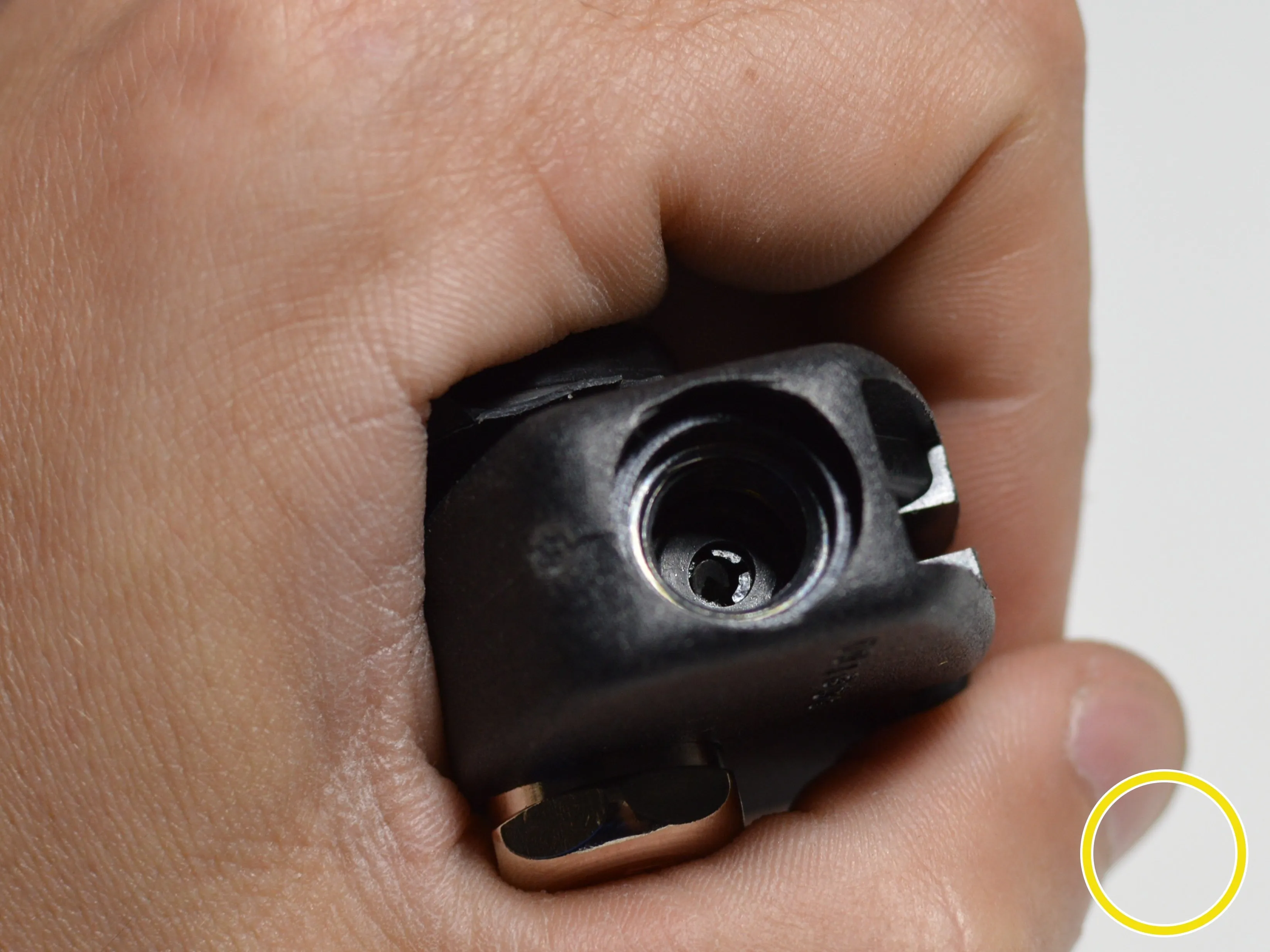

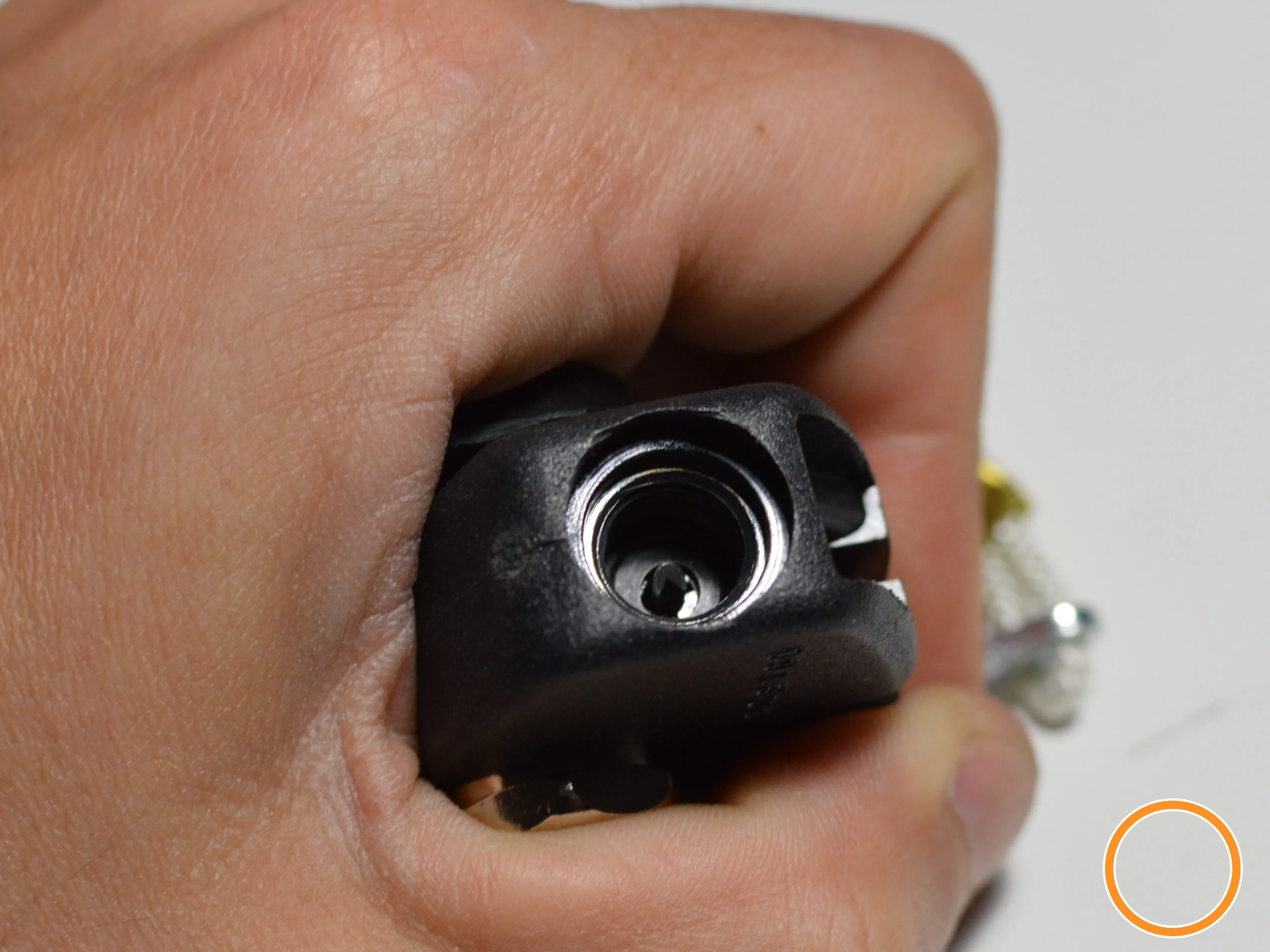

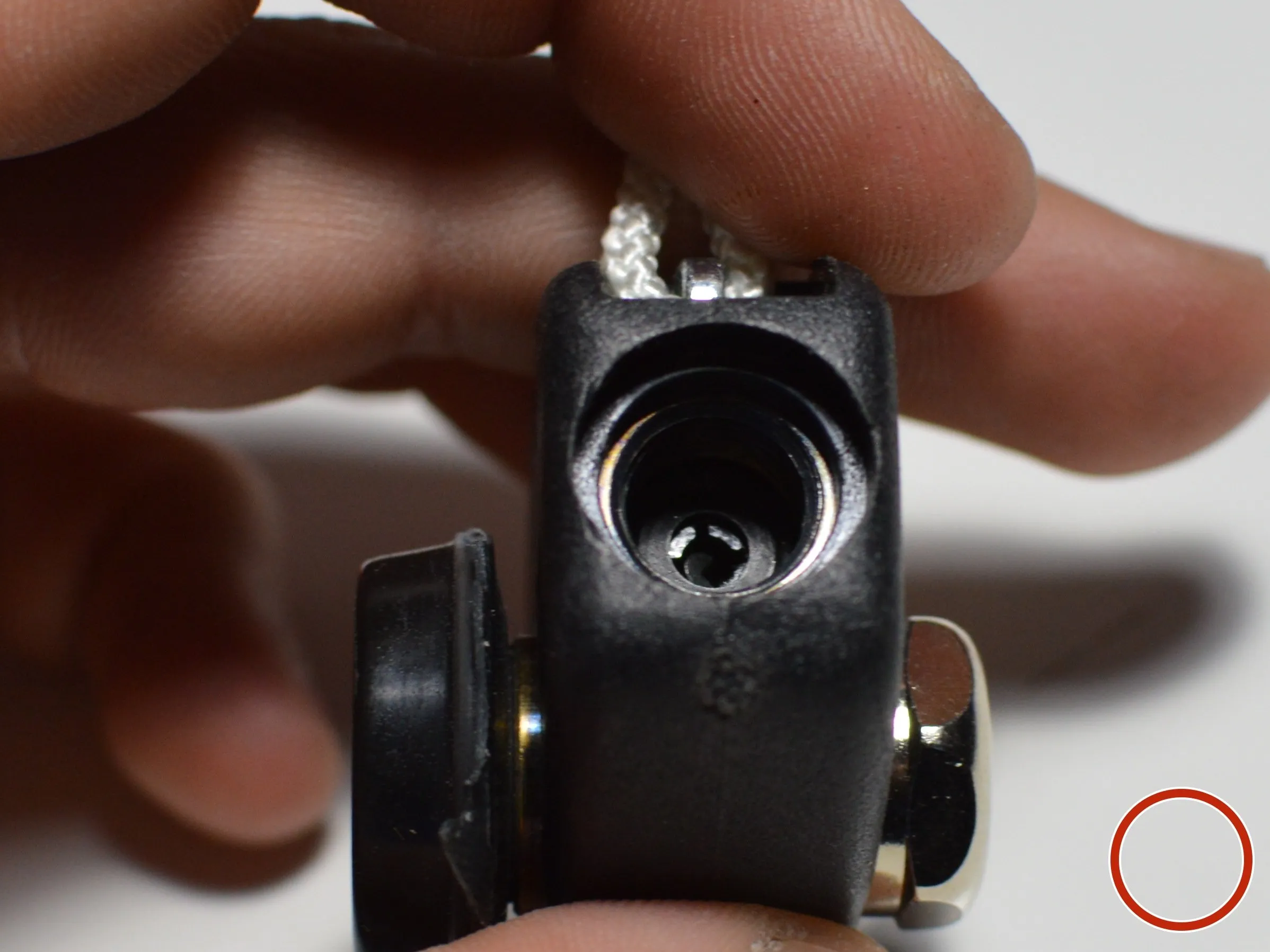

Когда вы тянете за рычаг, прокалывающий штифт проходит путь от втянутого до полностью выдвинутого и снова втянутого. Это открывает баллон CO2, а затем очищает отверстие, чтобы обеспечить быструю накачку.
Шаг 5 Рычаг
Разборка регулятора автонаполнения жилета Airplane Life Vest, рычаг: шаг 5, изображение 1 из 2 | Источник - ifixit.comРазборка регулятора автозаправки жилета Airplane Life, рычаг: шаг 5, изображение 2 из 2 | Источник - ifixit.com

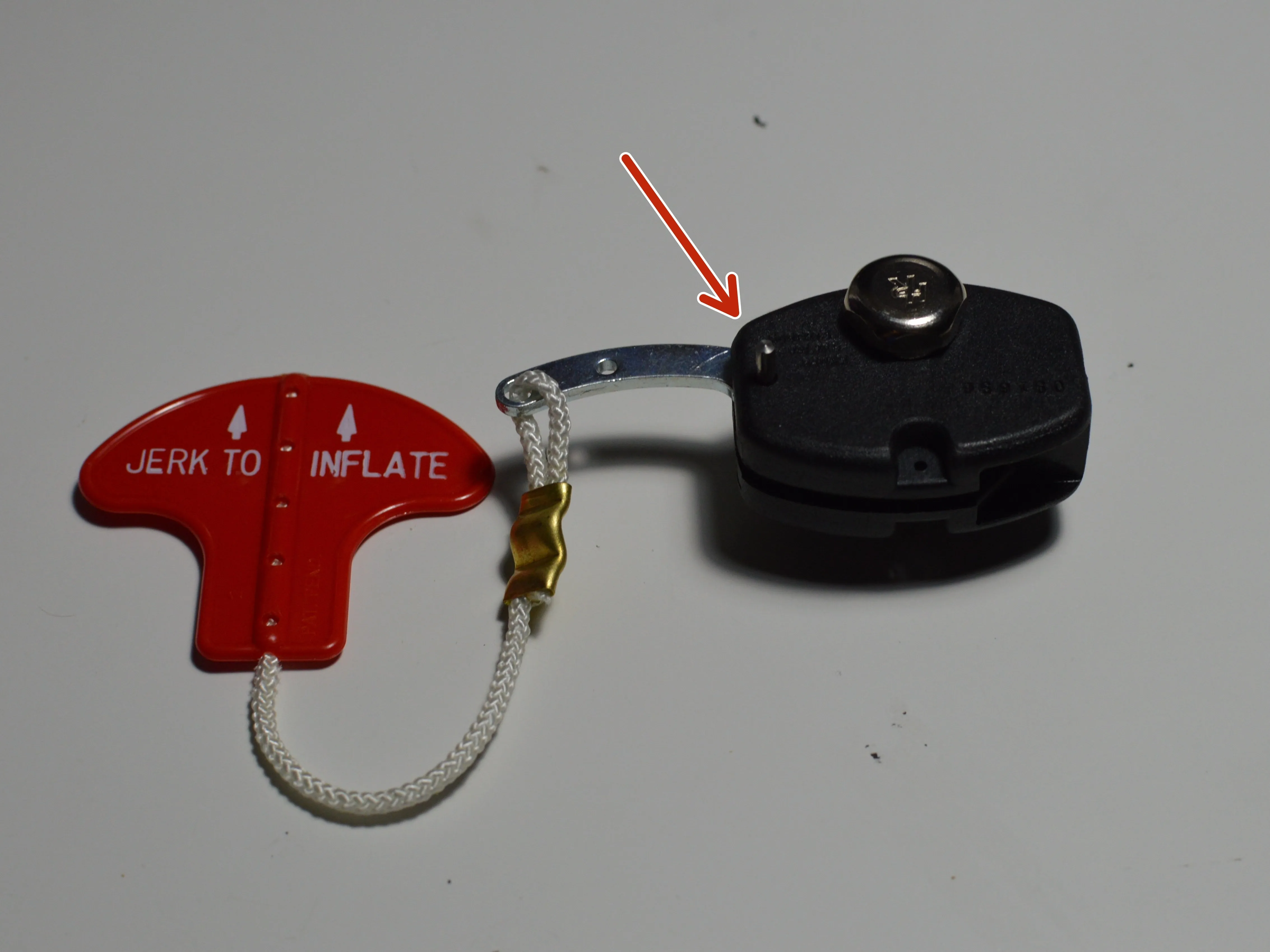

Рычаг установлен с одним штифтом на место

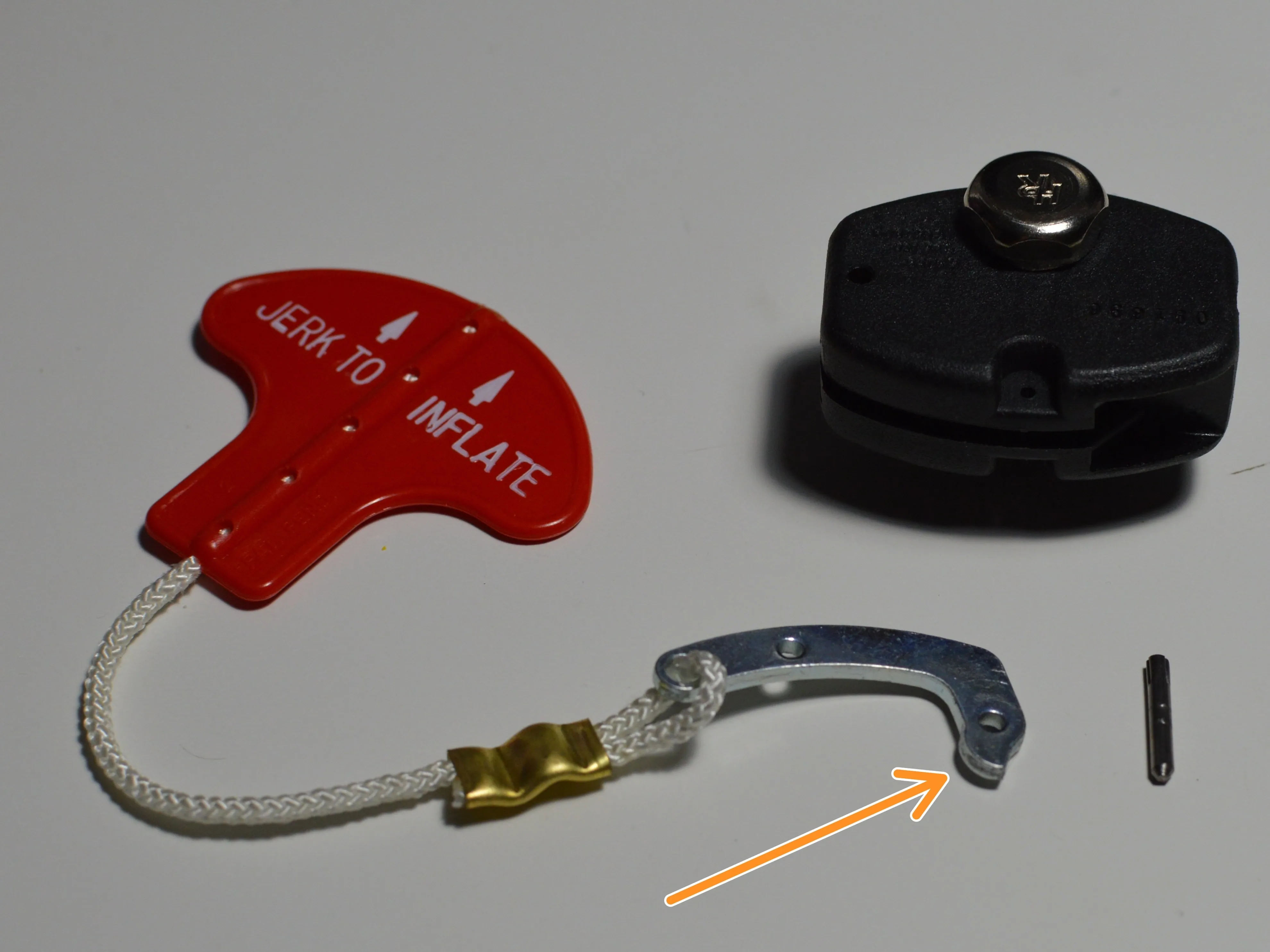

На конце рычага виден кулачок, благодаря которому штифт может быть полностью выдвинут только в одном положении
Шаг 6 Прокалывание штифта
Самолет Life Vest Autofill Regulator Teardown, пирсинг Pin: шаг 6, изображение 1 из 3 | Источник - ifixit.comСамолет Life Vest Autofill Regulator Teardown, булавка для пирсинга: шаг 6, изображение 2 из 3 | Источник - ifixit.comСнятие автозаполняемого регулятора спасательного жилета самолета, булавка для прокалывания: шаг 6, изображение 3 из 3 | Источник - ifixit.com

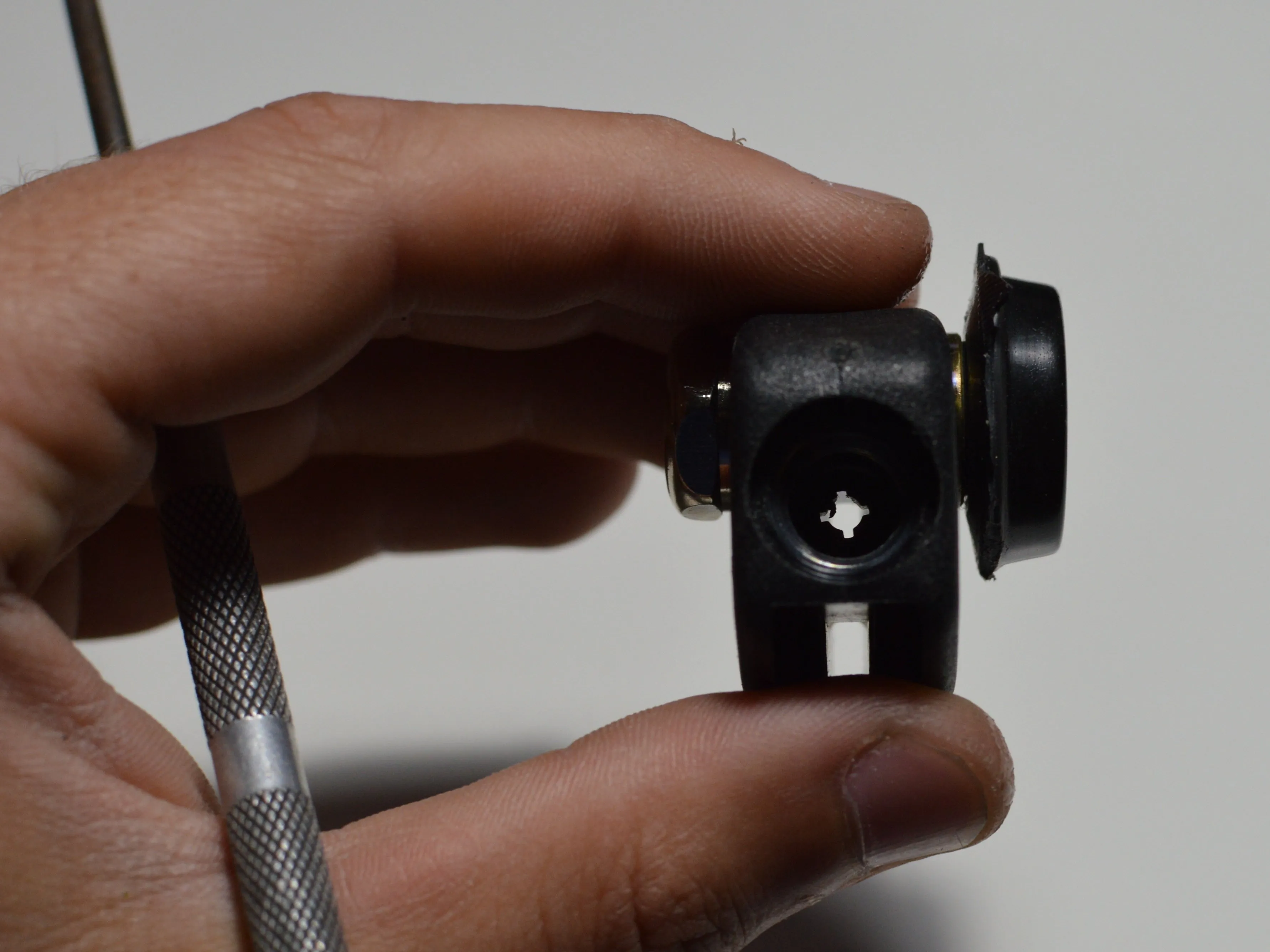

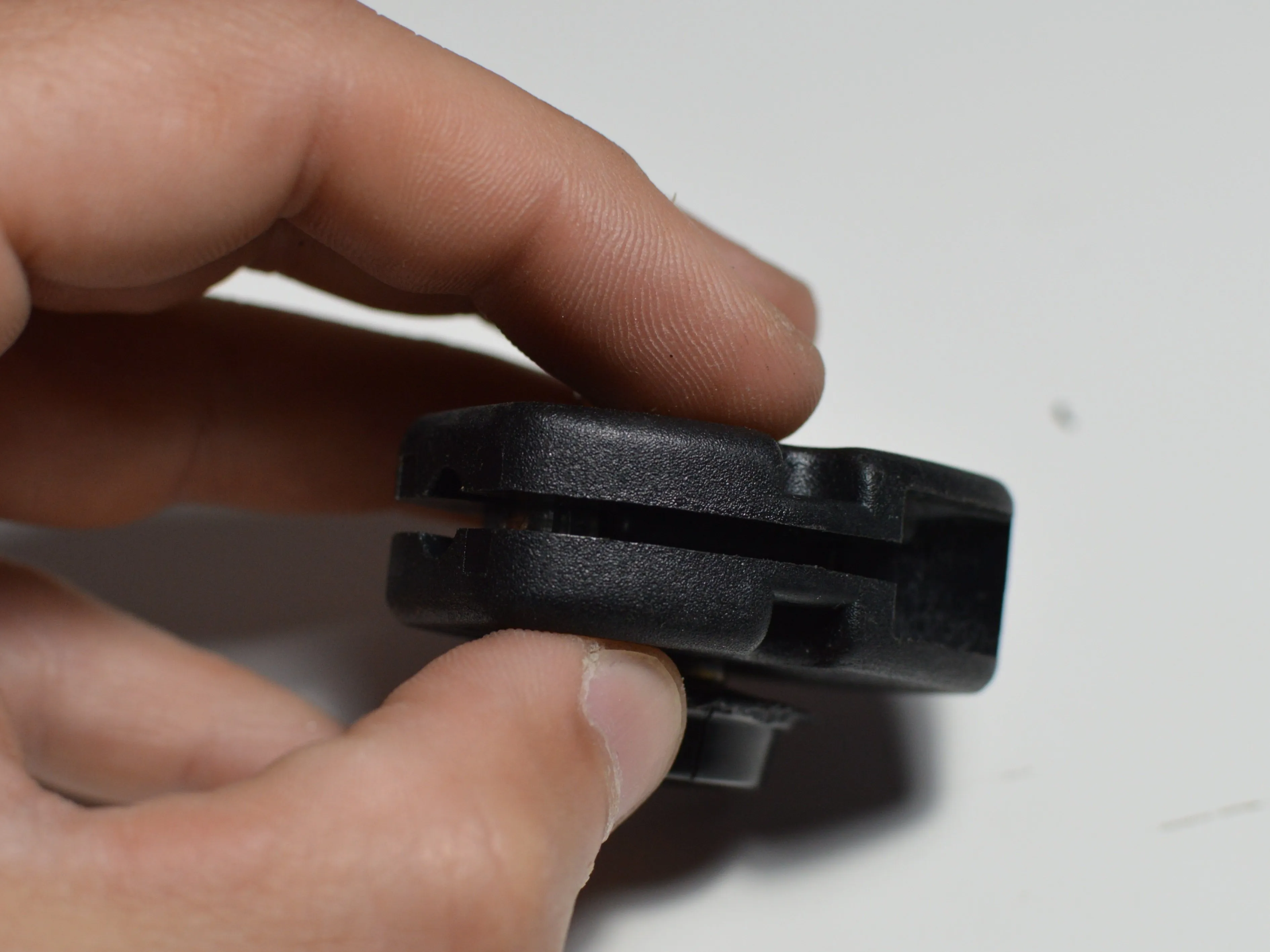

Прокалывающий штифт проходит через весь корпус инфлятора.

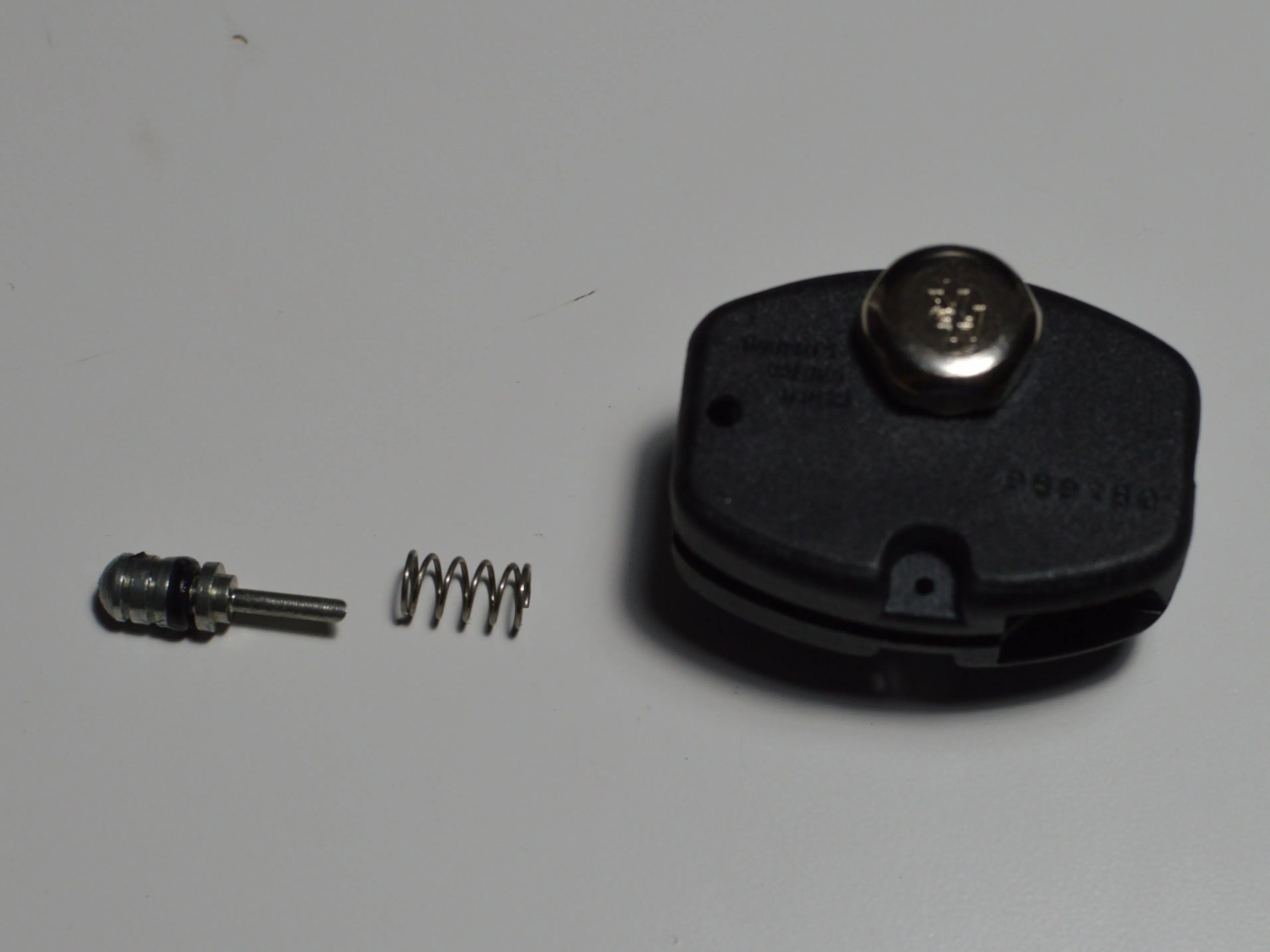

С помощью писца его можно извлечь. В нем 3 детали: штифт, пружина (заставляющая штифт возвращаться после использования) и уплотнительное кольцо, позволяющее воздуху проходить только по одному пути в подушку безопасности.
При снятом штифте виден путь от места крепления баллона CO2 к рычагу.
Шаг 7 Клапан в подушке безопасности
Разборка регулятора автозаправки спасательного жилета, клапан в подушку безопасности: шаг 7, изображение 1 из 3 | Источник - ifixit.comРазборка регулятора автозаправки спасательного жилета, клапан в подушку безопасности: шаг 7, изображение 2 из 3 | Источник - ifixit.comРазборка регулятора автозаправки спасательного жилета, клапан в подушку безопасности: шаг 7, изображение 3 из 3 | Источник - ifixit.com

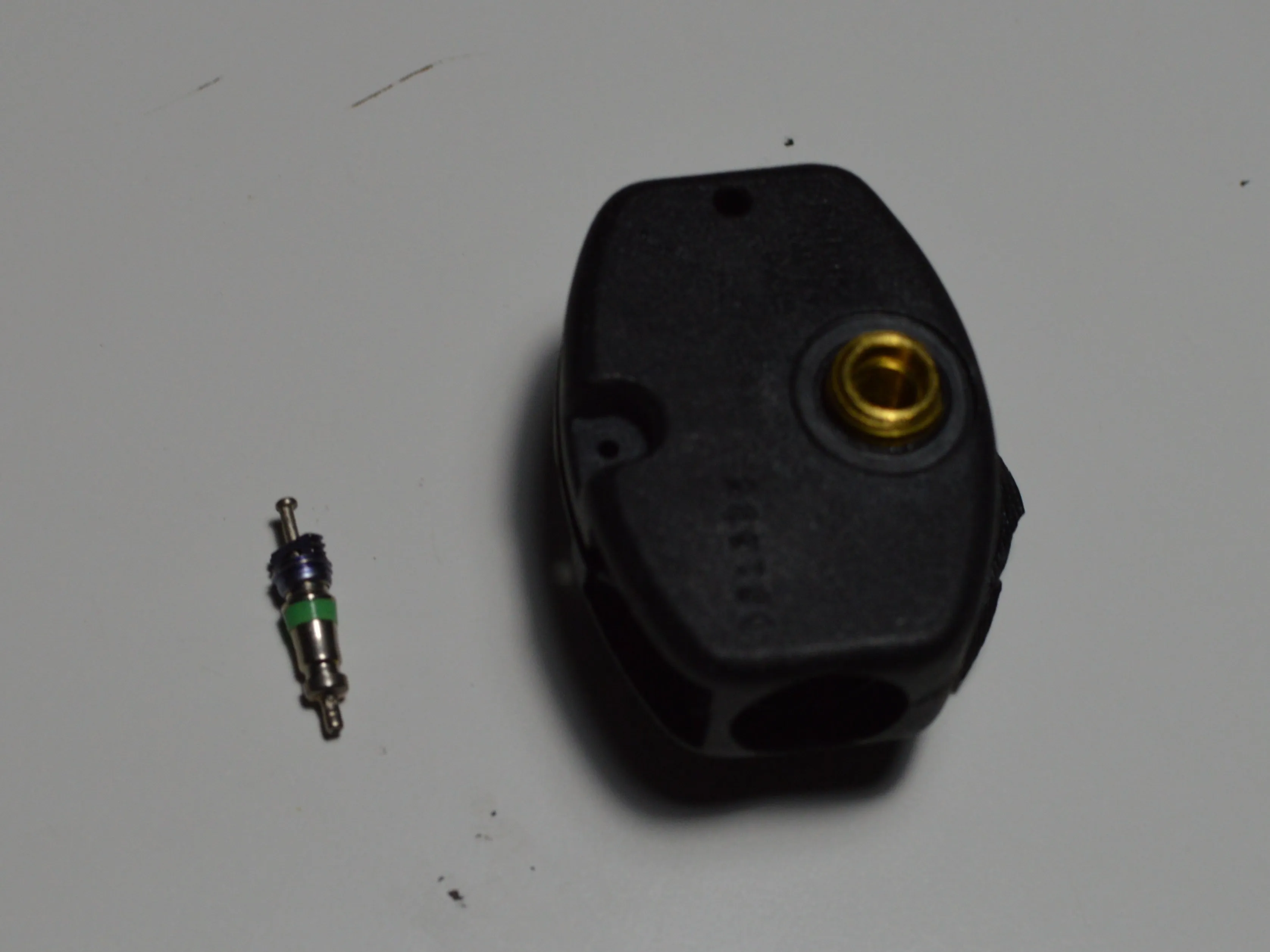

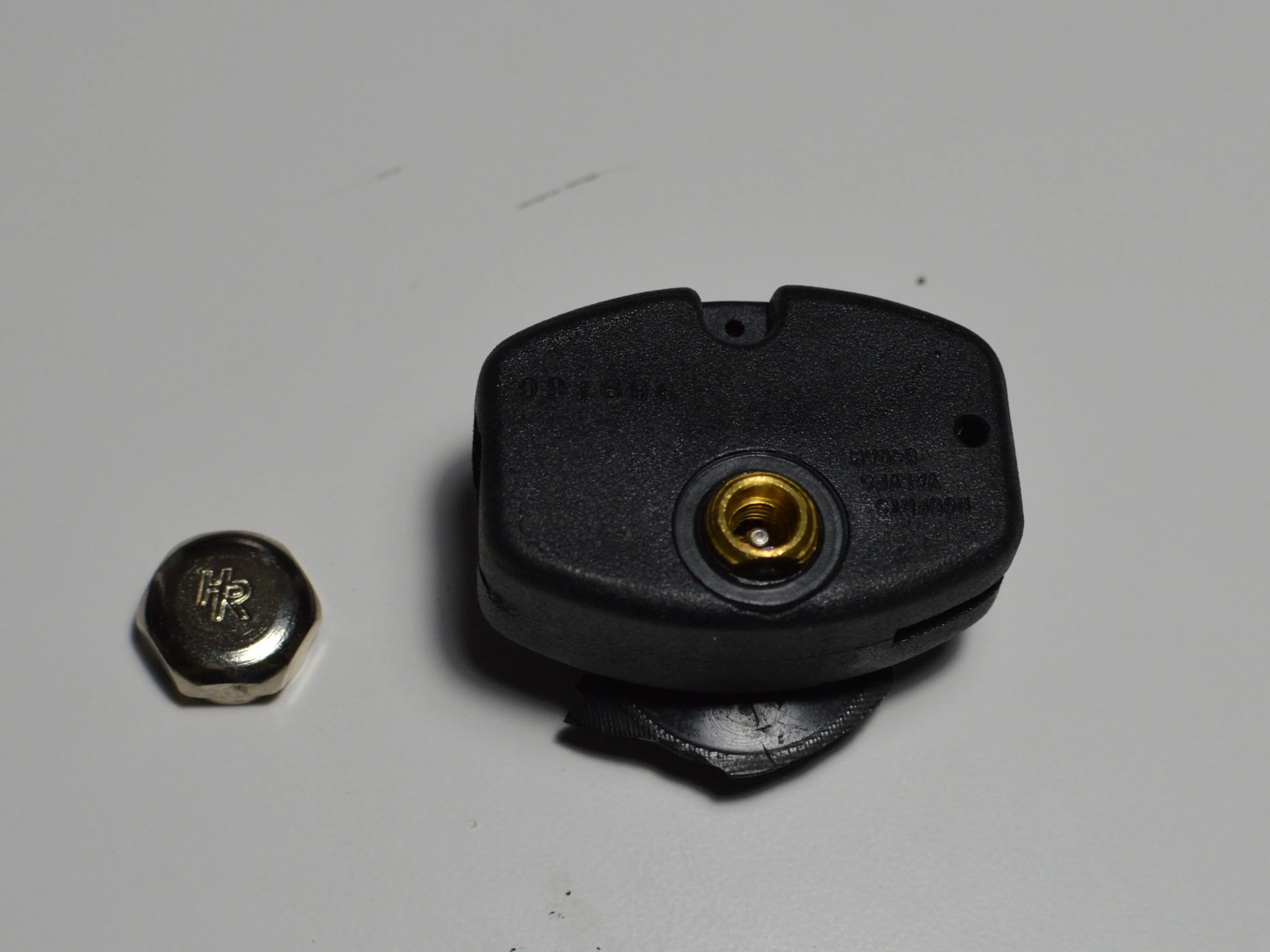

Сняв верхнюю крышку, можно обнаружить клапан Шрадера.
Клапан Шредера используется для того, чтобы обеспечить накачивание подушки безопасности только в одном направлении.

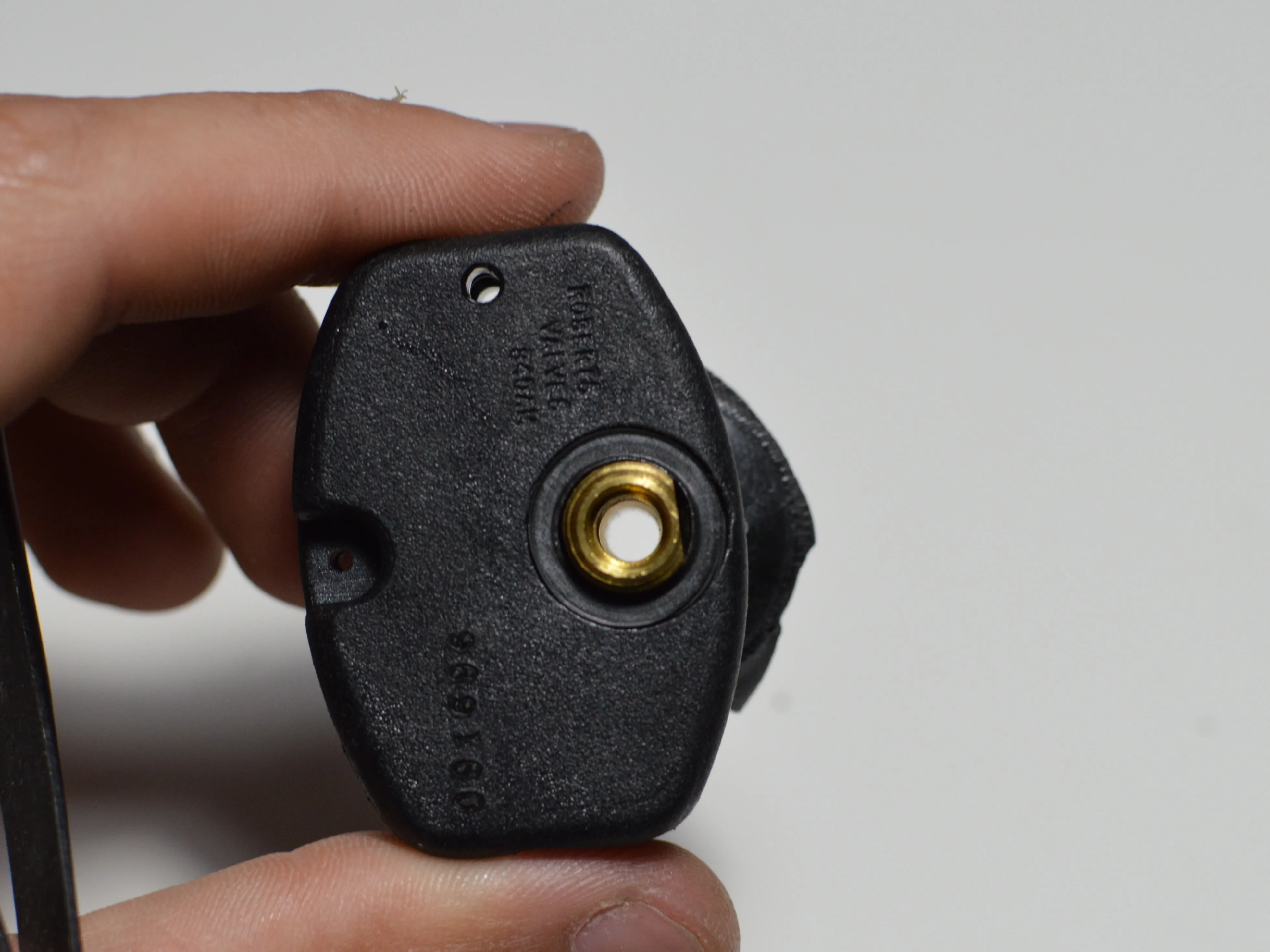

Сняв клапан, можно увидеть путь от баллона CO2 к подушке безопасности.
Шаг 8 Проникновение в подушку безопасности
Разборка автожира, проникновение в подушку безопасности: шаг 8, изображение 1 из 3 | Источник - ifixit.comРазборка автонаполняемого жилета Airplane Life Vest, проникновение в подушку безопасности: шаг 8, изображение 2 из 3 | Источник - ifixit.comРазборка автонаполняемого регулятора спасательного жилета самолета, проникновение в подушку безопасности: шаг 8, изображение 3 из 3 | Источник - ifixit.com

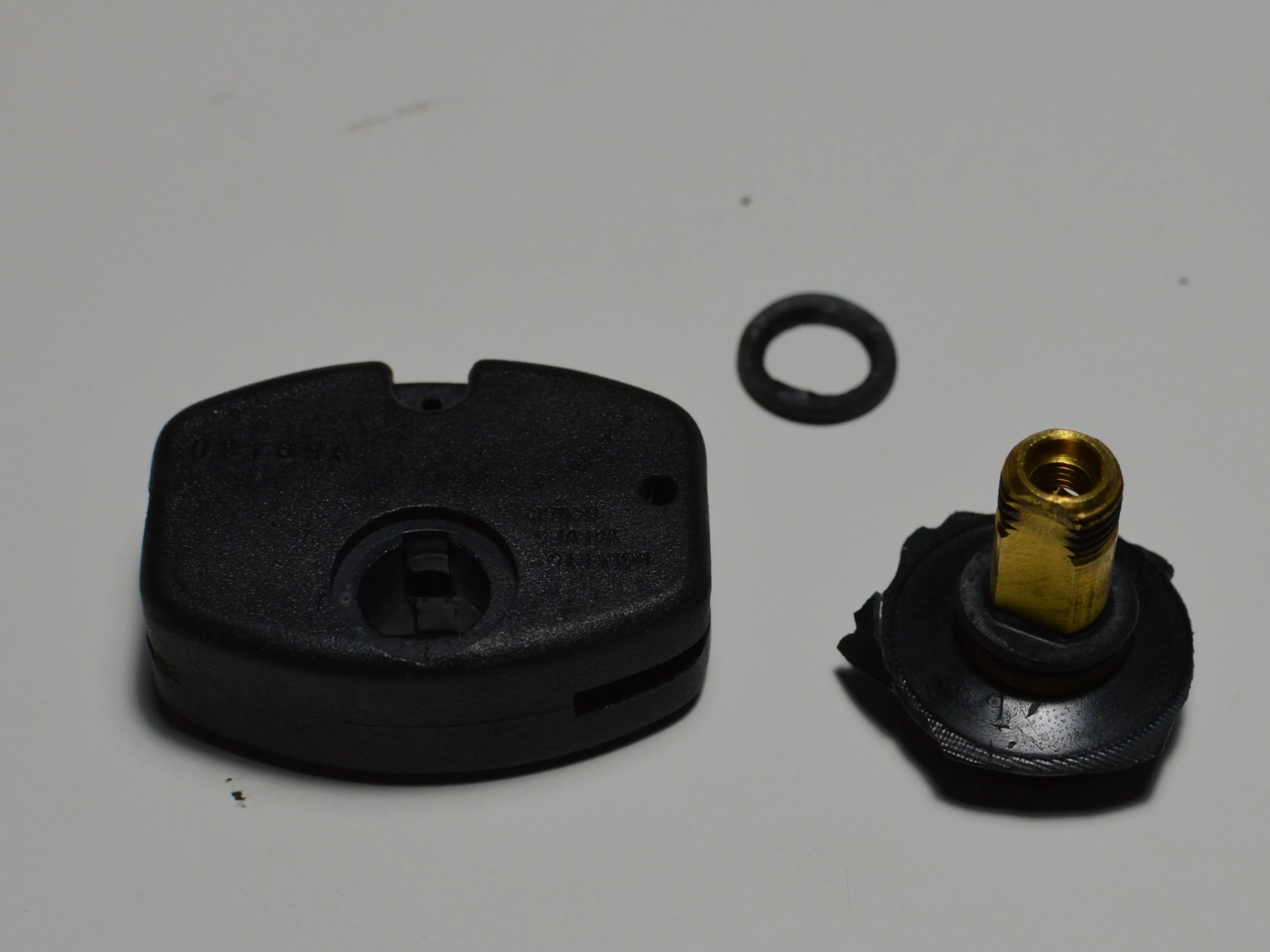

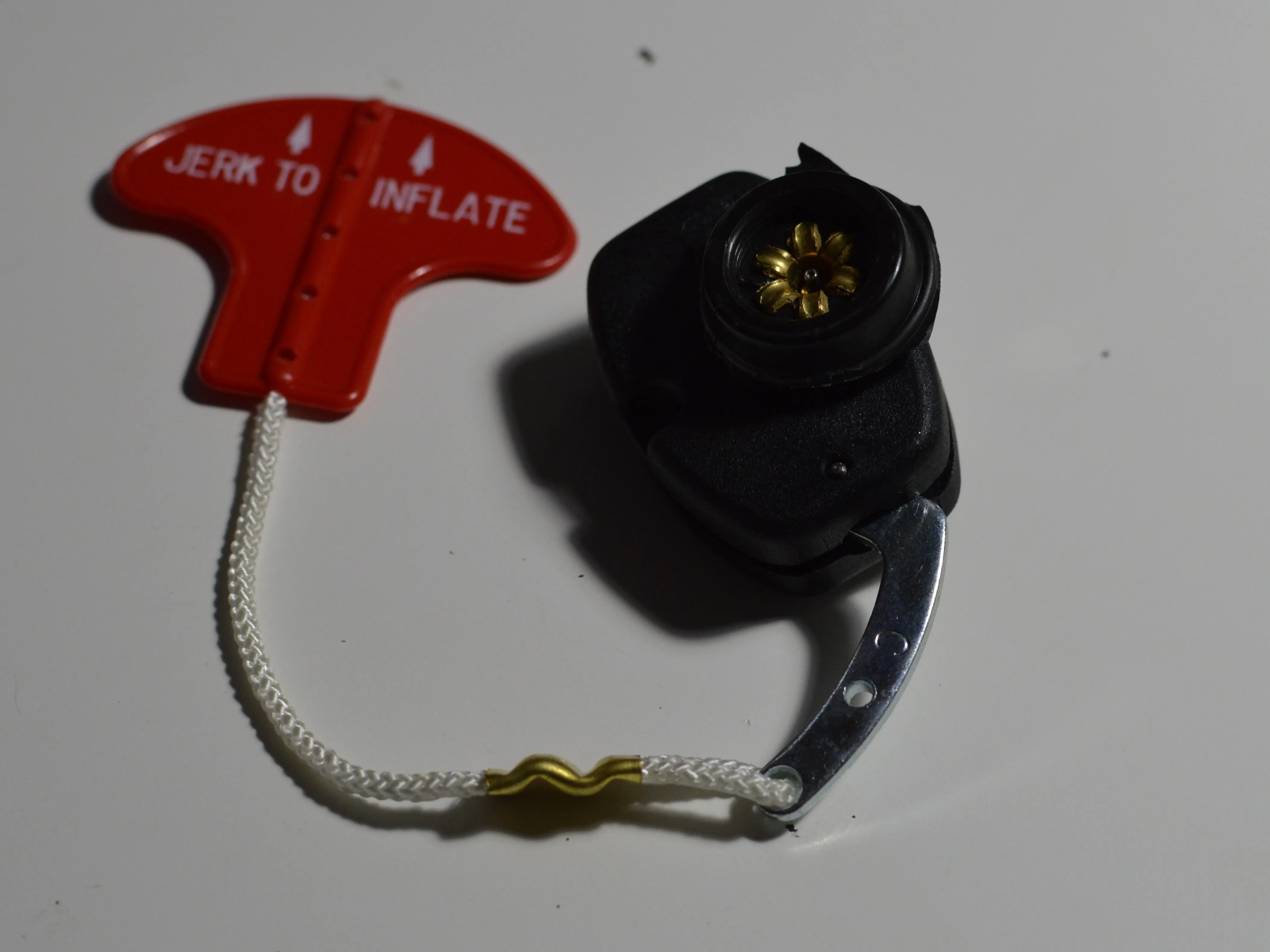

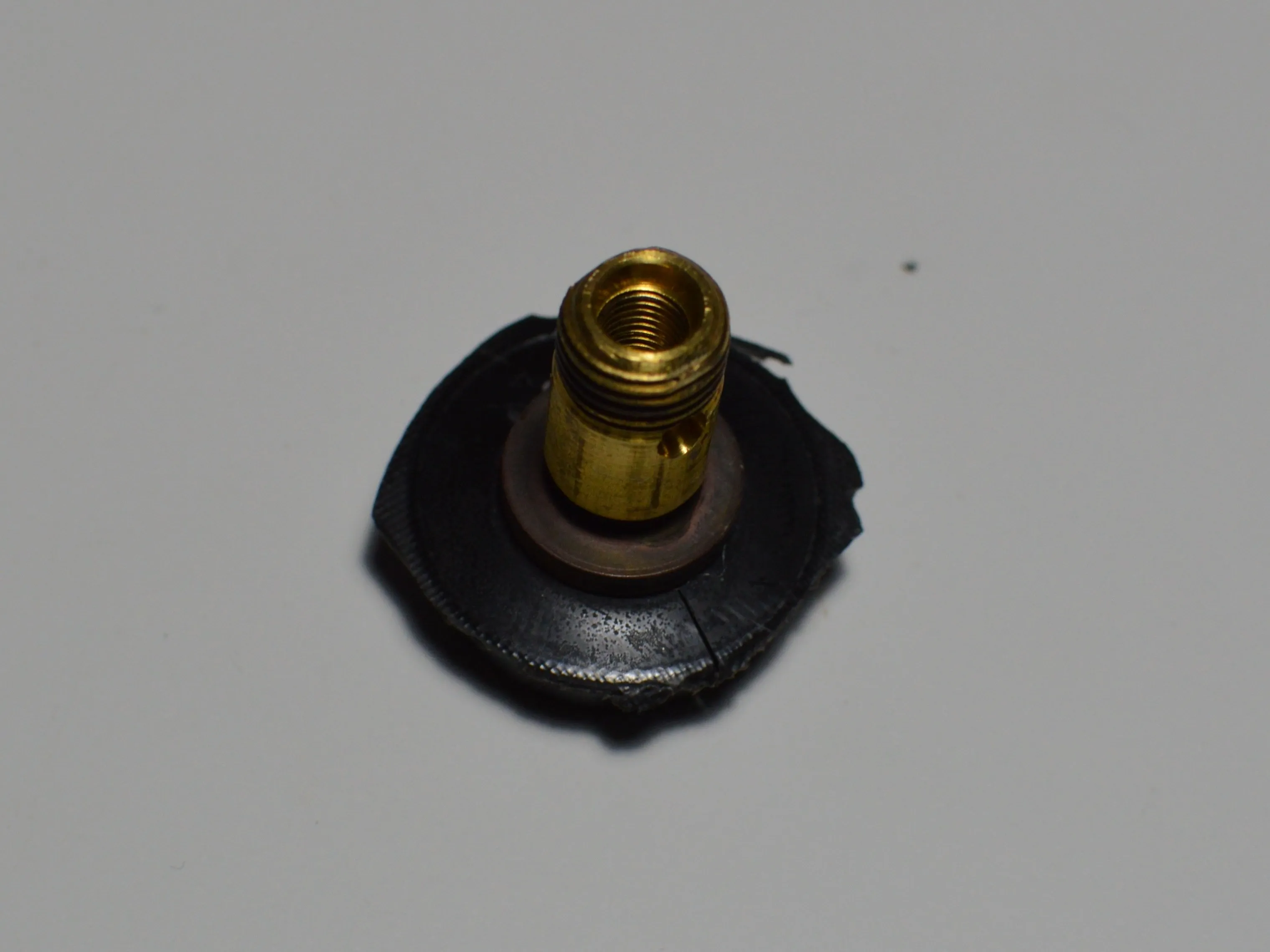

Когда все остальные компоненты сняты, можно извлечь из корпуса отверстие в подушке безопасности.
Это отверстие запечатано в подушке безопасности при ее первоначальном изготовлении.
Шаг 9 Все компоненты
Разборка регулятора автозаполнения спасательного жилета, все компоненты: шаг 9, изображение 1 из 1 | Источник - ifixit.com

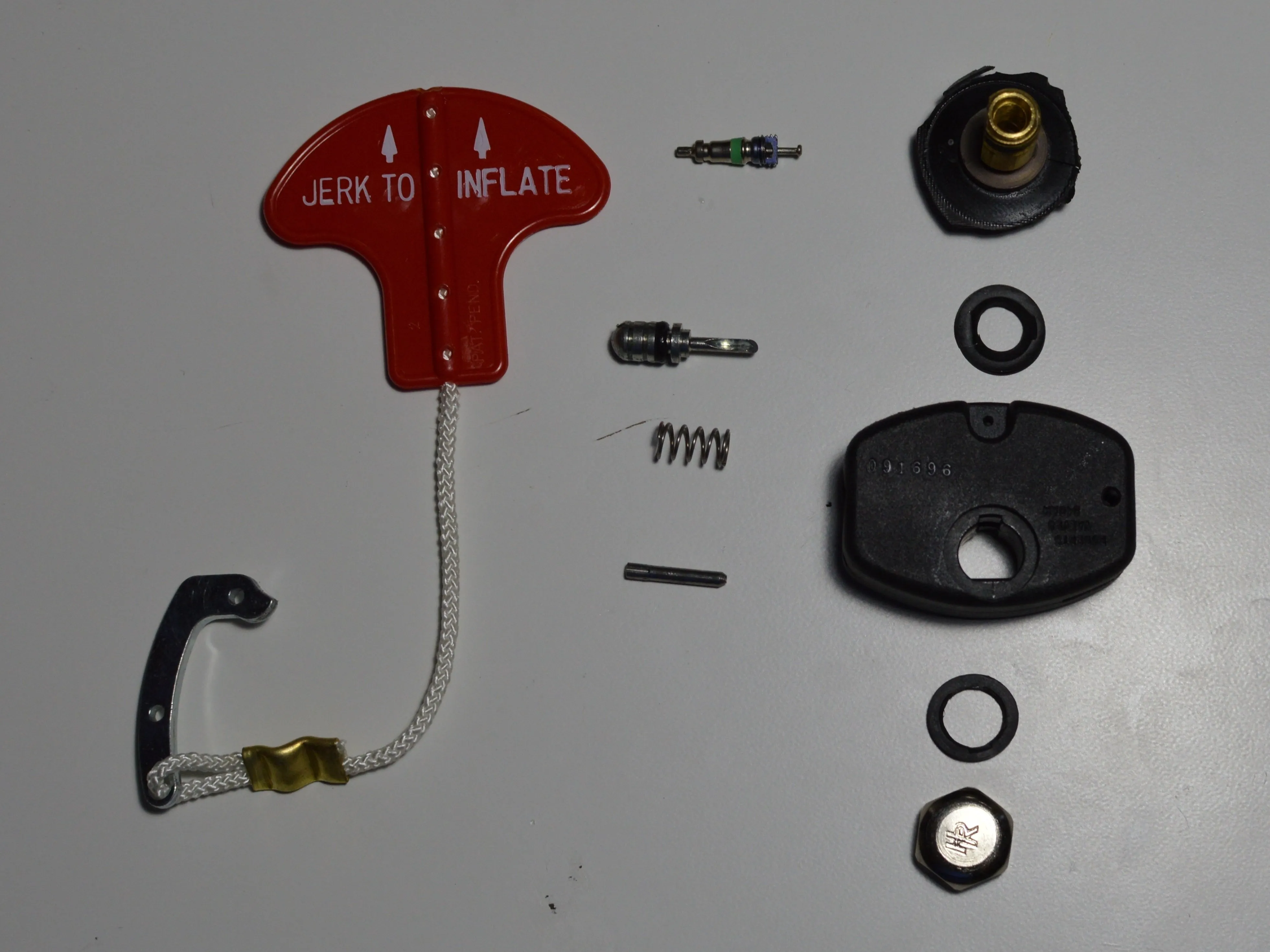

Относительно простой механизм, разобранный на отдельные детали
