Разборка AirPods

Введение

Apple EarPods были стандартной комплектацией для iPhone, выпущенных до iPhone 7. Что же происходит, когда Apple выпускает телефон без разъема для наушников? Они выпускают беспроводные наушники. Стоят ли новые Apple AirPods стоит ли ждать? Есть только один способ узнать это. Дамы и господа, держитесь за свои места, пришло время разборки!

Следите за последними новостями ремонта в Instagram, Twitter и Facebook!

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка AirPods

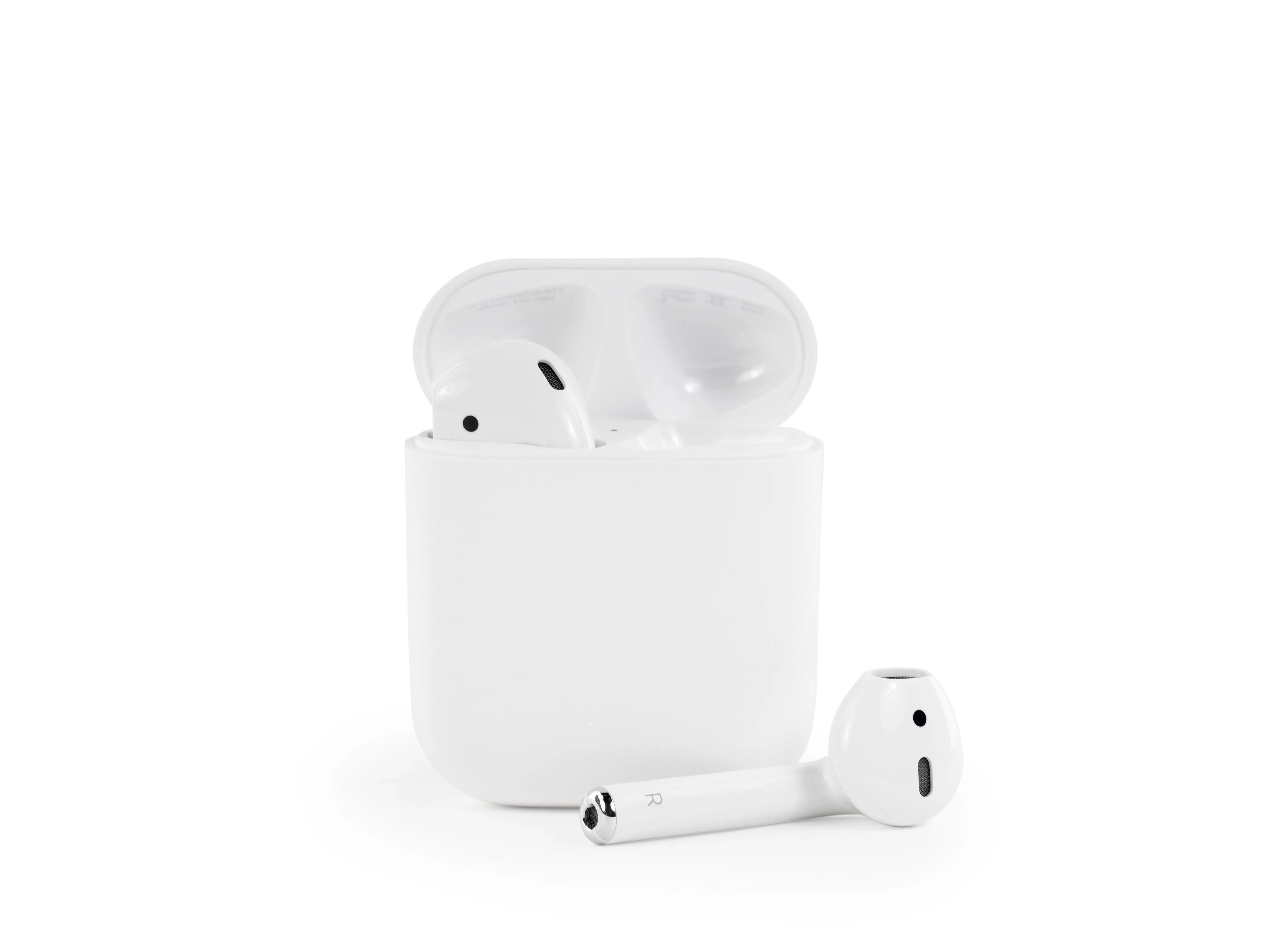

• Итак, на нашем столе для разбора лежат новейшие устройства Apple для чулок, и пришло время посмотреть, из чего они сделаны. Вот что мы имеем на данный момент:

• Каждый AirPod весит 0,14 унции (4 г), а зарядный кейс - 1,34 унции (38 г).

• Размеры каждого AirPod составляют 0,65' × 0,71' × 1,59' (16,5 мм × 18,0 мм × 40,5 мм), а размеры зарядного кейса - 1,74' × 0,84' × 2,11' (44,3 мм × 21,3 мм × 53,5 мм).

• Для беспроводного подключения используется технология Bluetooth и новый чип Apple W1.

• Микрофоны, оптические датчики и акселерометр для обнаружения движения в ухе

• Микрофоны с формированием луча сочетаются с дополнительным акселерометром, чтобы отфильтровать нежелательные шумы.

• Сами по себе AirPods могут держать заряд до 5 часов, а их зарядный кейс обеспечивает дополнительный заряд до 24 часов прослушивания.

Комментарии к шагу

Кто-нибудь проверял срок службы аккумулятора при низких (морозных) температурах?

Думаю, при низкой температуре нужно прикрывать ухо или ухо должно быть достаточно теплым для airpods. Если ваши airpods останутся в холодной среде на некоторое время, и вы вытащите их, чтобы использовать, это уже другая история.

Как долго заряжаются airpods от чехла?

Не покупайте, чехол умрет после окончания гарантии, и вы будете вынуждены выложить еще 70 долларов за новый. Купите другой бренд... AirPods - отстой, и все равно выпадают.

Что я буду делать, если мои AirPod не работают для вызова, я не могу услышать ничего, его только работать для музыки, спасибо за ответ

Непоседливая и такая игривая! Познакомьтесь с Кэссиди, очаровательным щенком мальтипу, зарегистрированным в AKC!

https://maltipooparadisehome.com/florida...

Шаг 2

• AirPods - с электрическим яйцом Apple!

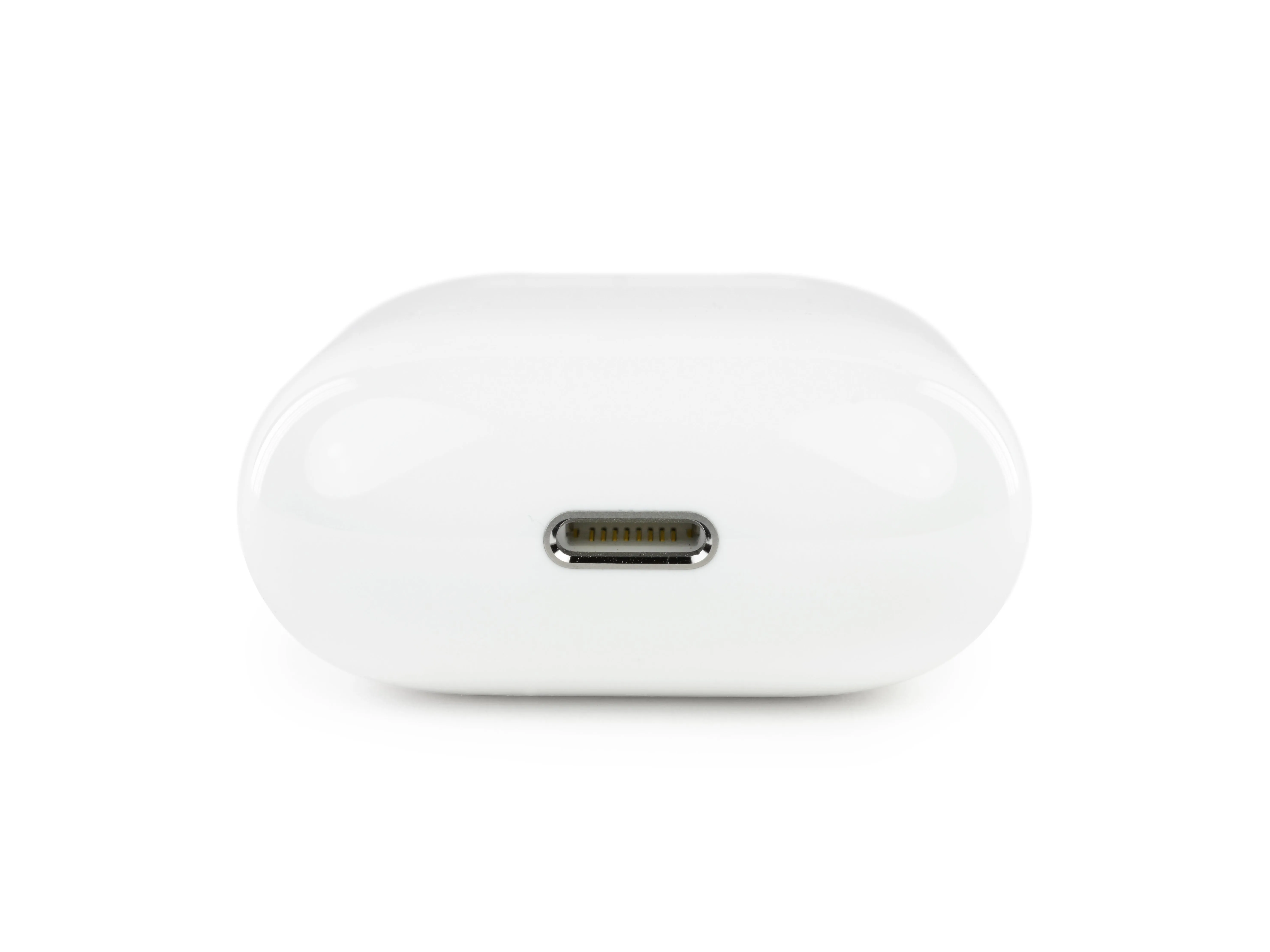

• С одной стороны этот мощный зарядный кейс оснащён разъёмом Lightning для зарядки аккумулятора.

• На другом конце, утопленном глубоко в корпусе каждого AirPod, находится пара контактов для зарядки соответствующих встроенных аккумуляторов.

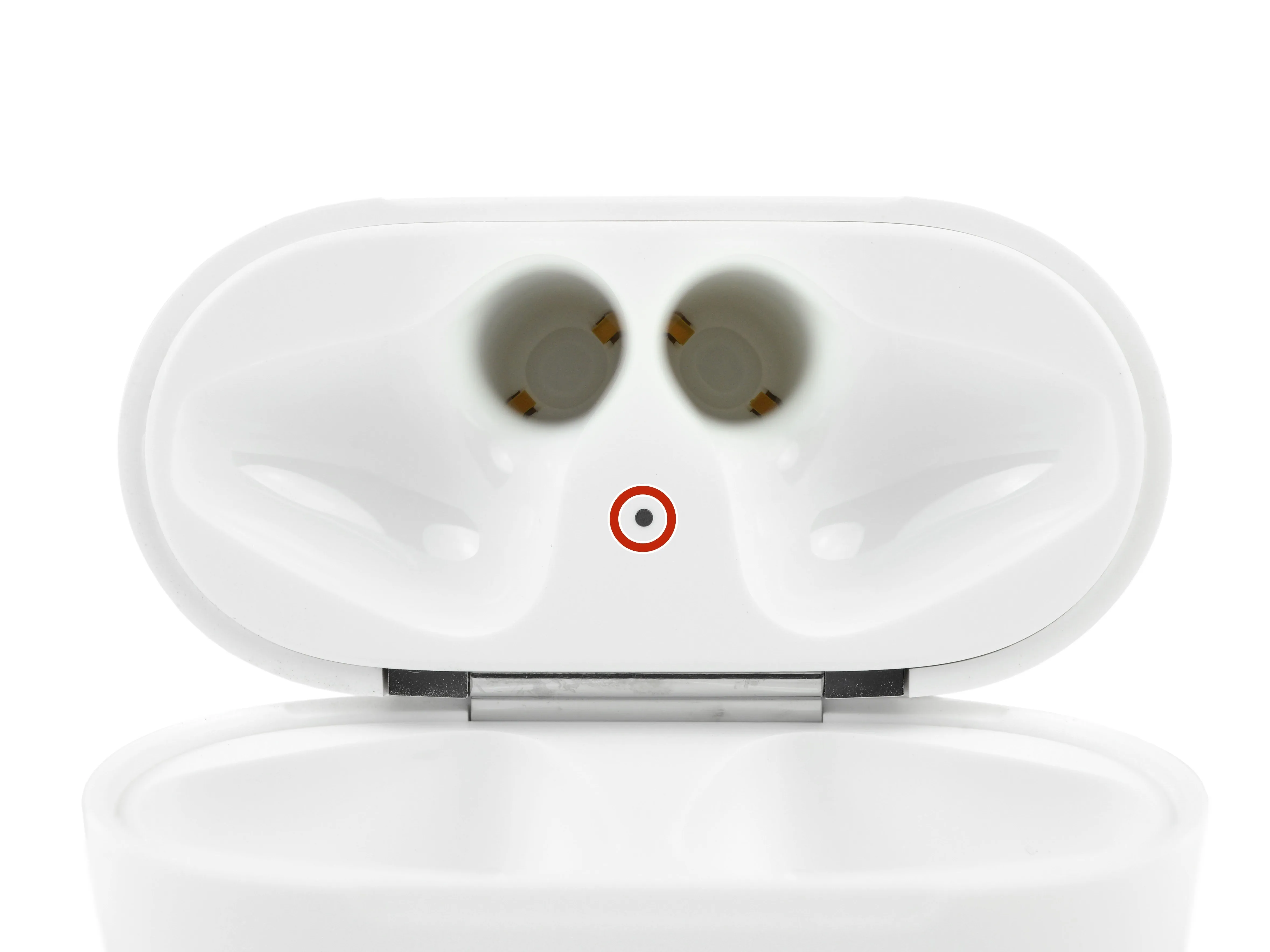

• И наконец, в верхней части корпуса зарядного устройства находится маленький светодиодный индикатор состояния, уведомляющий вас о том, что батарея в целом на исходе.

• Вы можете увидеть все это от конца до конца, если у вас есть рентгеновское зрением. Следите за тем, чтобы увидеть несколько глубоких снимков AirPods в ходе этого разбора.

Шаг 3

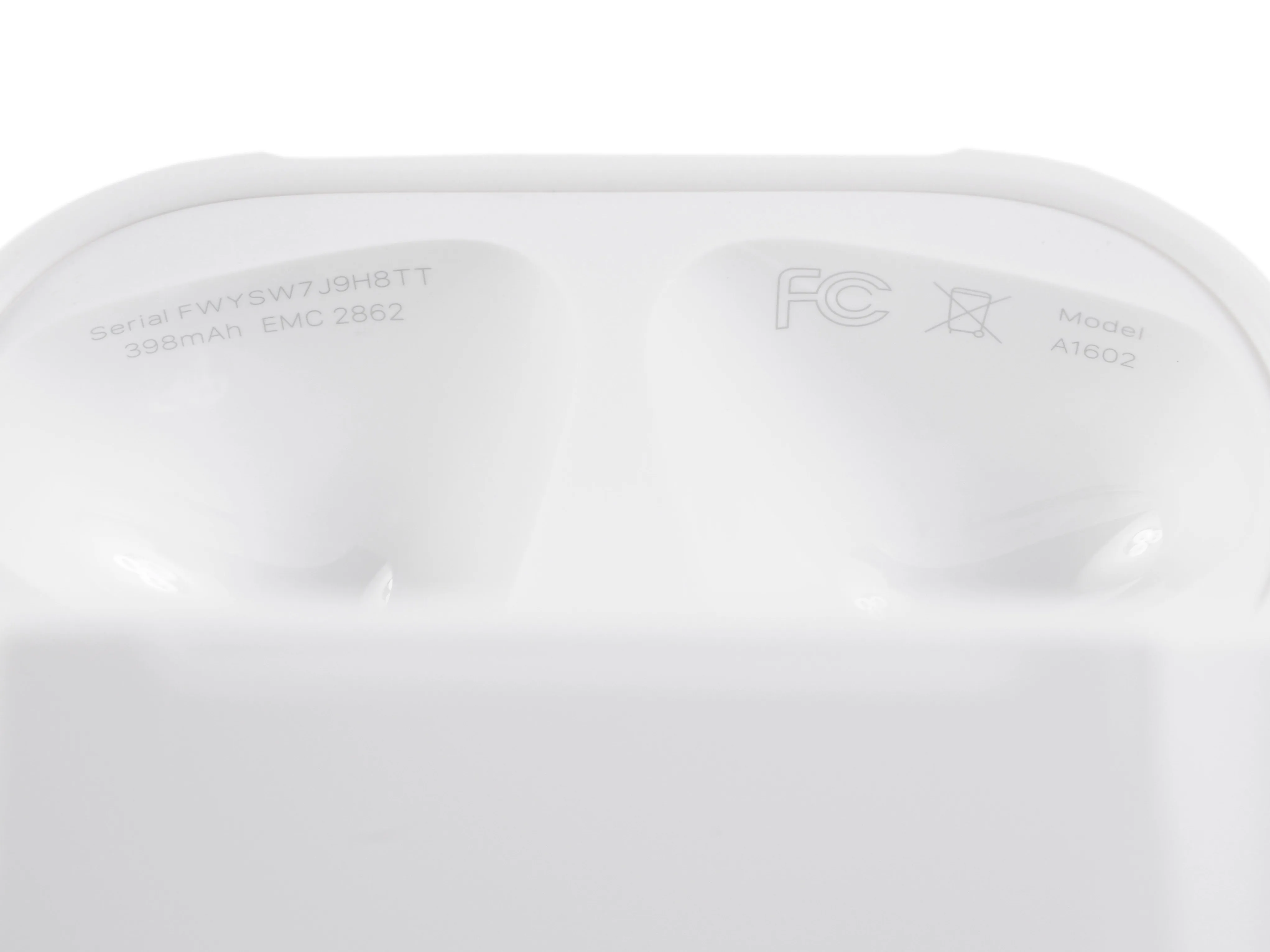

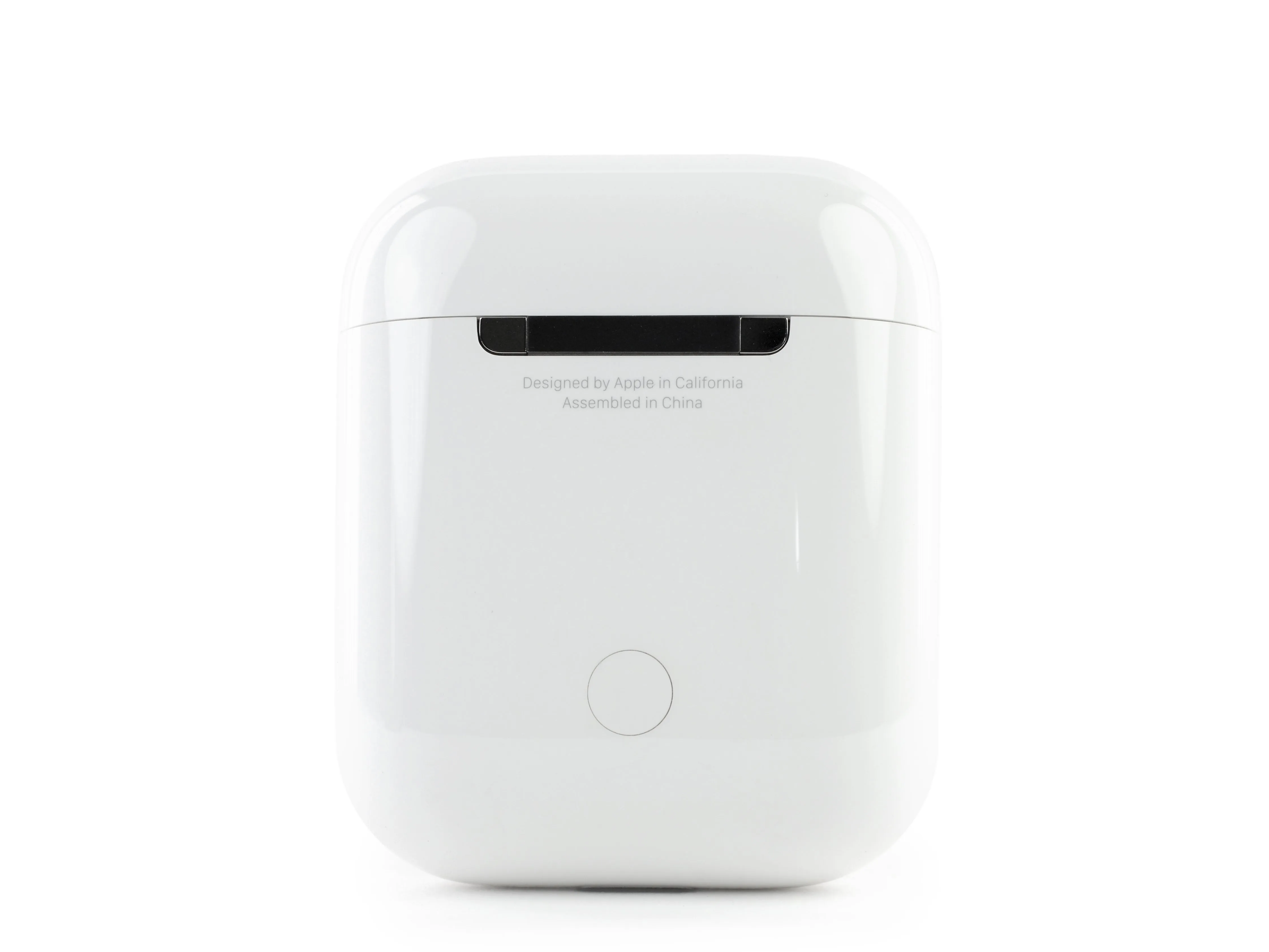

• На крышке корпуса зарядного устройства указан новый номер модели - А1602 - и можно узнать общую емкость корпуса: 398 мАч.

• Выполняя последний обряд разборки чехла, мы быстро взглянули на кнопку настройки на задней панели. Если широко разрекламированная функция мгновенной синхронизации Apple не работает или недоступна, эта кнопка спасет ситуацию с помощью более традиционного процесса сопряжения по Bluetooth.

• Ладно, хватит терять время. Давайте перейдем к самому интересному.

Комментарии к шагу

Ваше описание кнопки на задней стороне чехла неверно. Возможности мгновенной синхронизации на самом деле автоматические и происходят прямо при открытии чехла, а кнопка на задней панели предназначена только для ручного сопряжения с другими устройствами bluetooth.

'Обряды'. Вы имеете право совершить последний обряд.

Включает ли сам чехол радио Bluetooth?

1234567890123

Знаете ли вы, что делать, если чехол сломался, чтобы не подключаться все время к другим устройствам и не лишиться батареи? Есть ли какое-нибудь решение для этого?

Спасибо!

Шаг 4

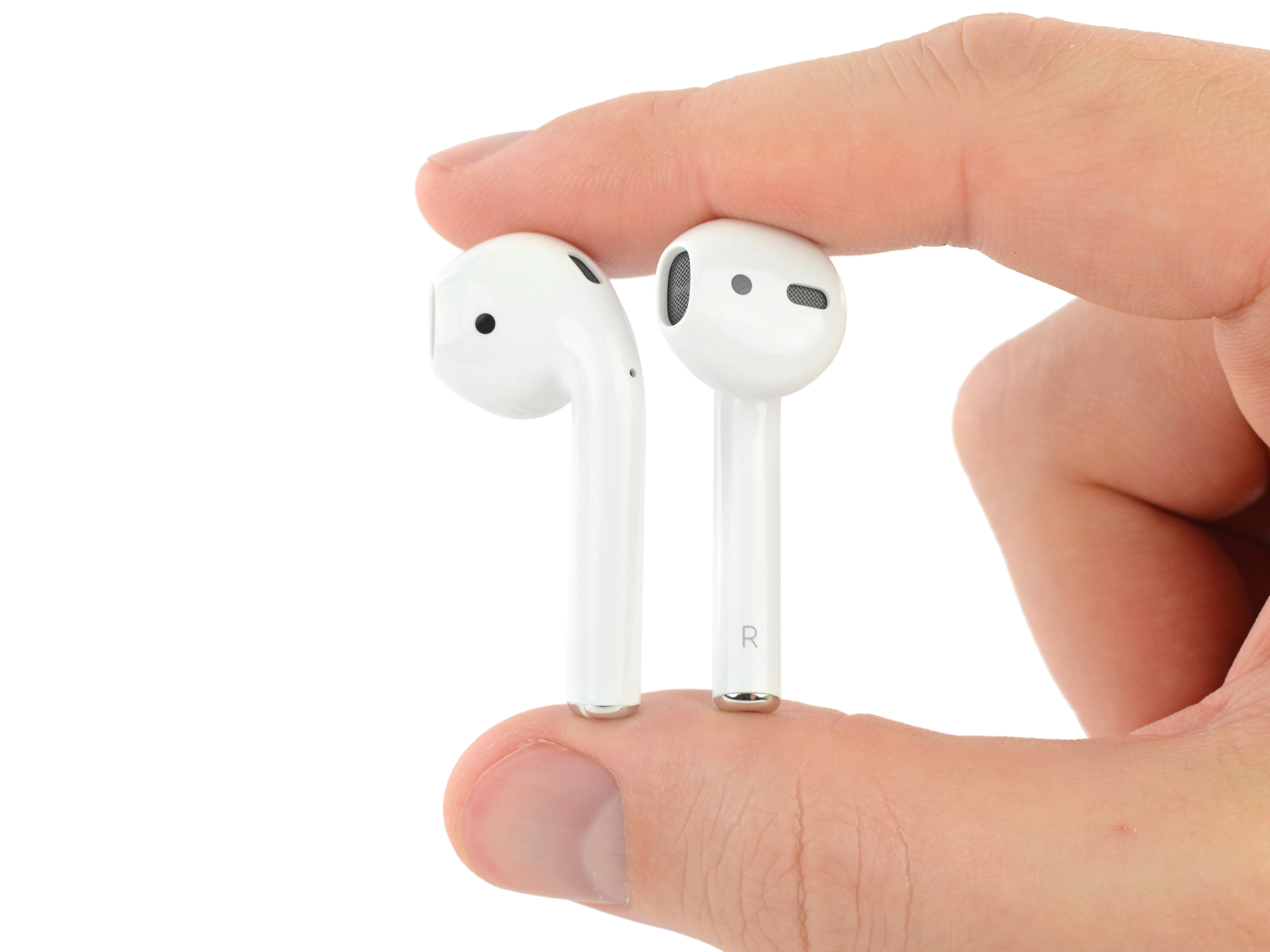

• Наушники покрыты точками: решетки для динамиков, отверстия микрофонов для тех. шумоподавления и черные точки для ИК-датчиков приближения.

• На 'Pods нанесены отдельные номера моделей - A1722 (слева) и A1523 (справа) - и идентификаторы FCC, BCG-A1722 и BCG-1523.

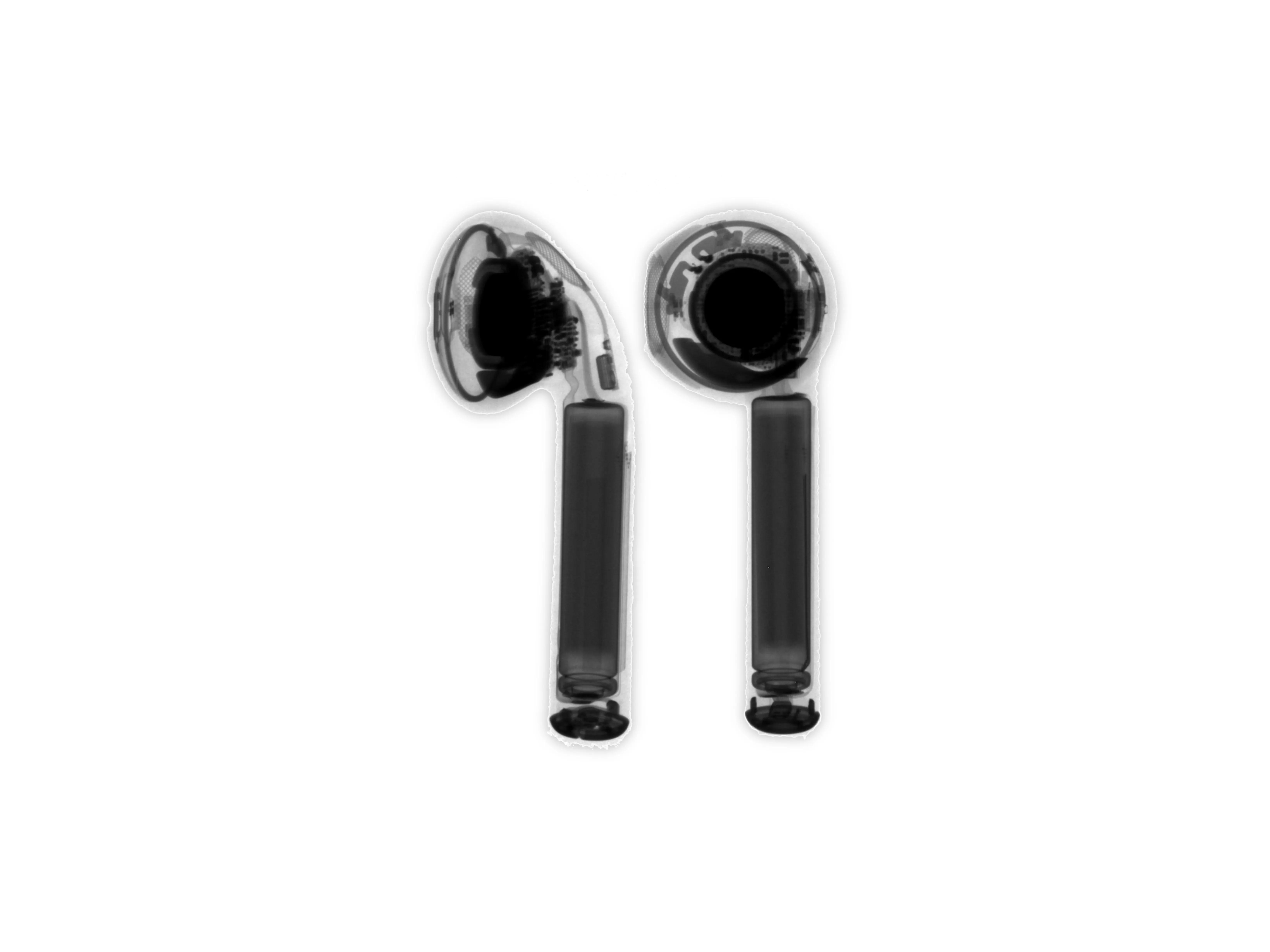

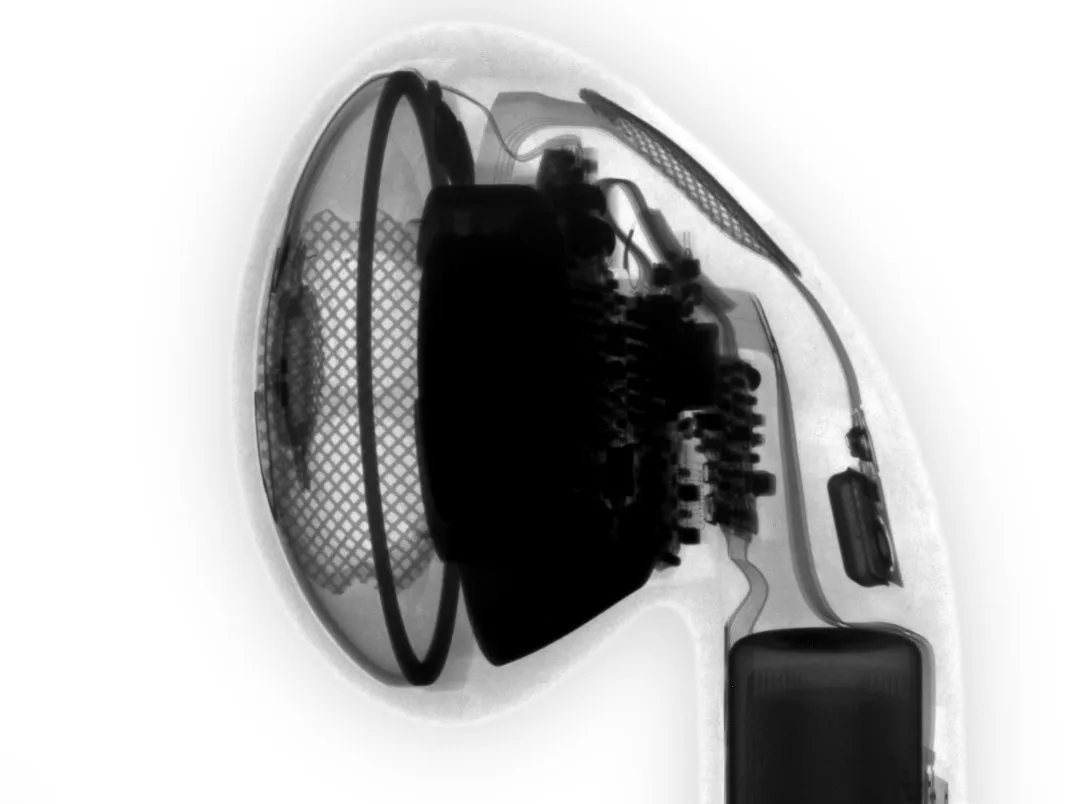

• Рентгеновские снимки дают нам представление о том, что находится внутри, некоторые решетки и микрофон, остальное - загадка, которую предстоит разгадать.

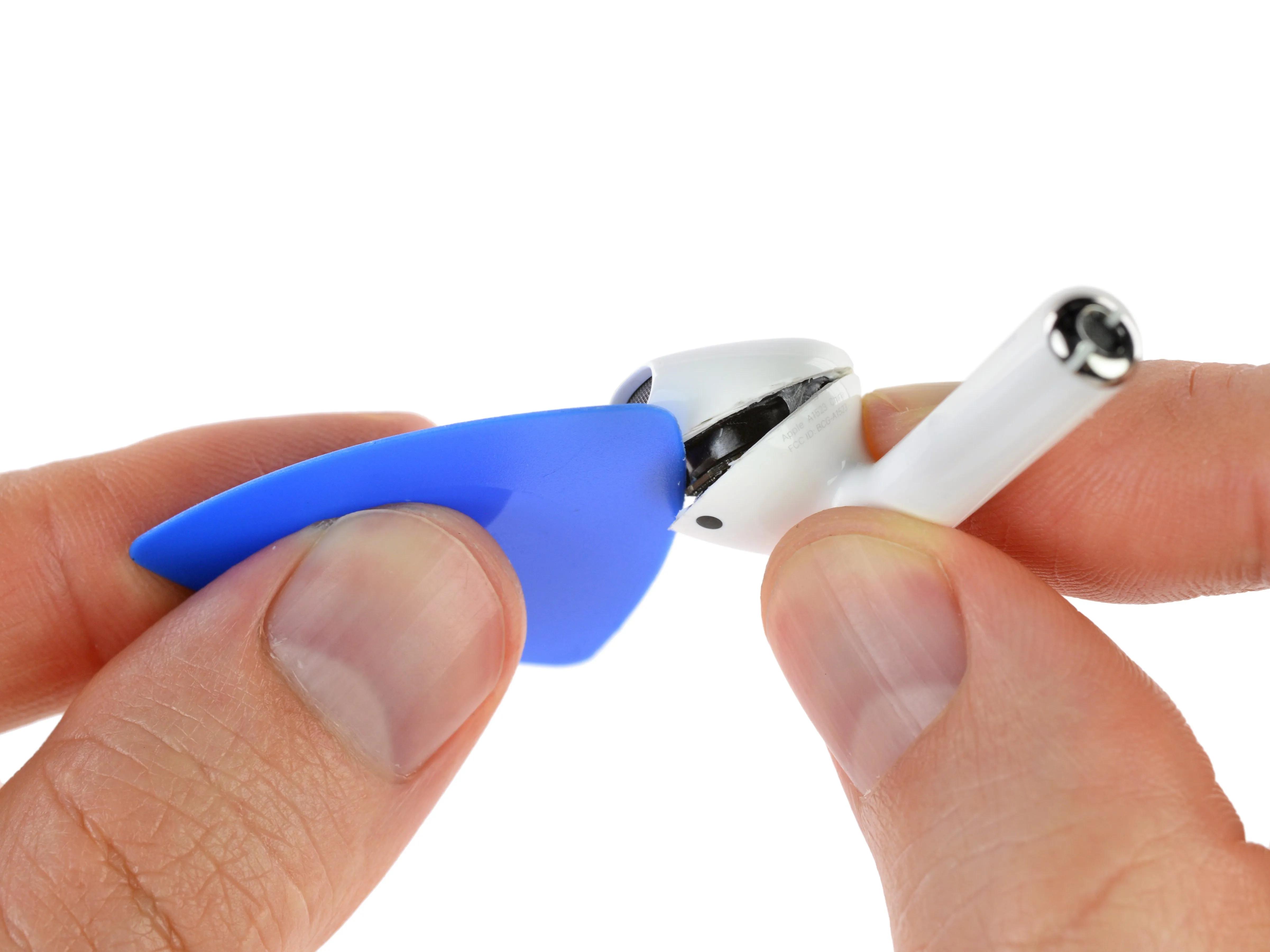

Шаг 5

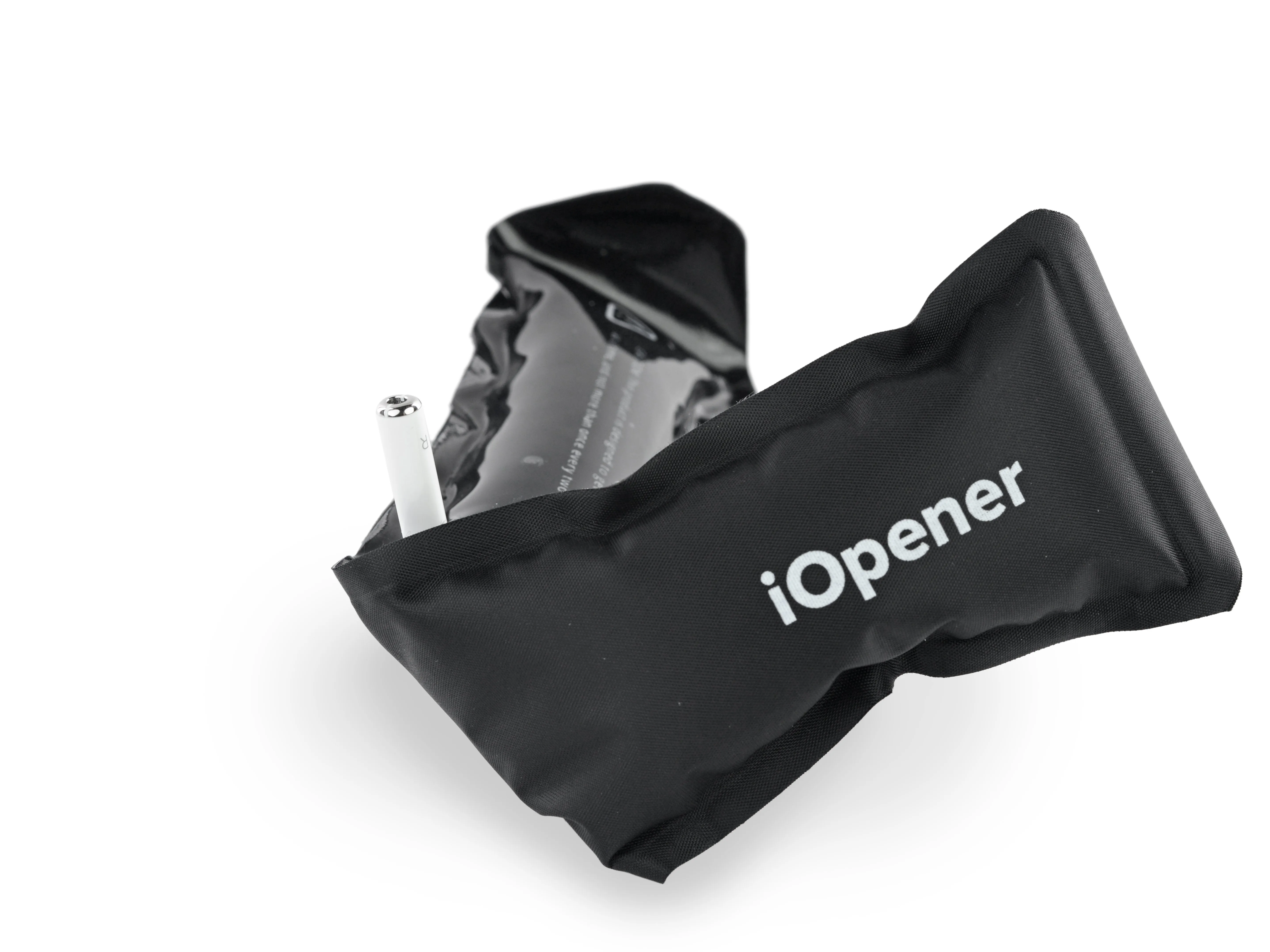

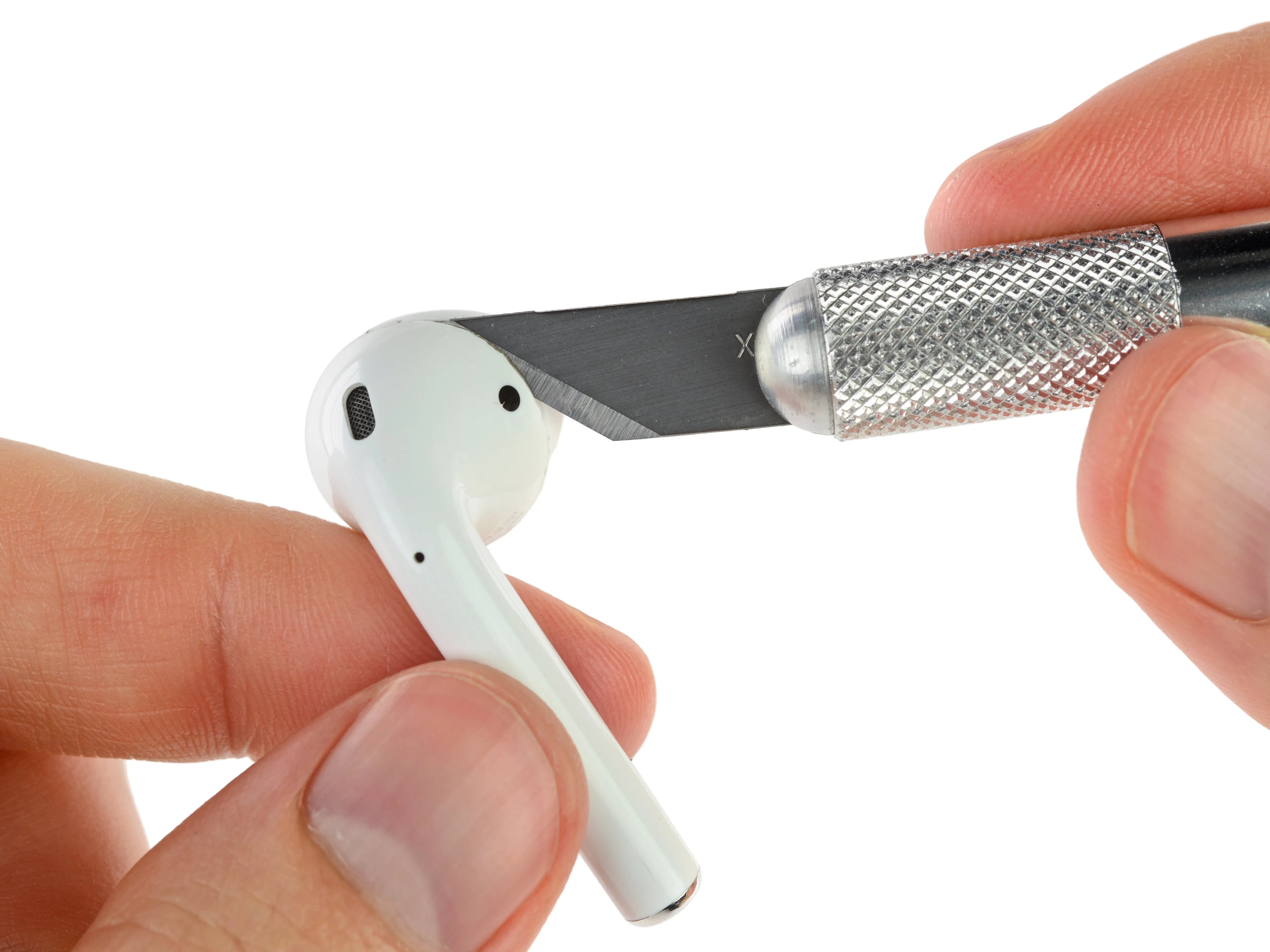

• Поскольку никаких видимых креплений не видно, мы прибегаем к более агрессивной тактике и применяем тепло и нож.

• После применения тепла мы попробуем самурайскую нарезку.

• В целях безопасности мы достаем кирку, чтобы закончить работу. Быстрым движением мы отделяем динамик от наушников и видим некоторые внутренности.

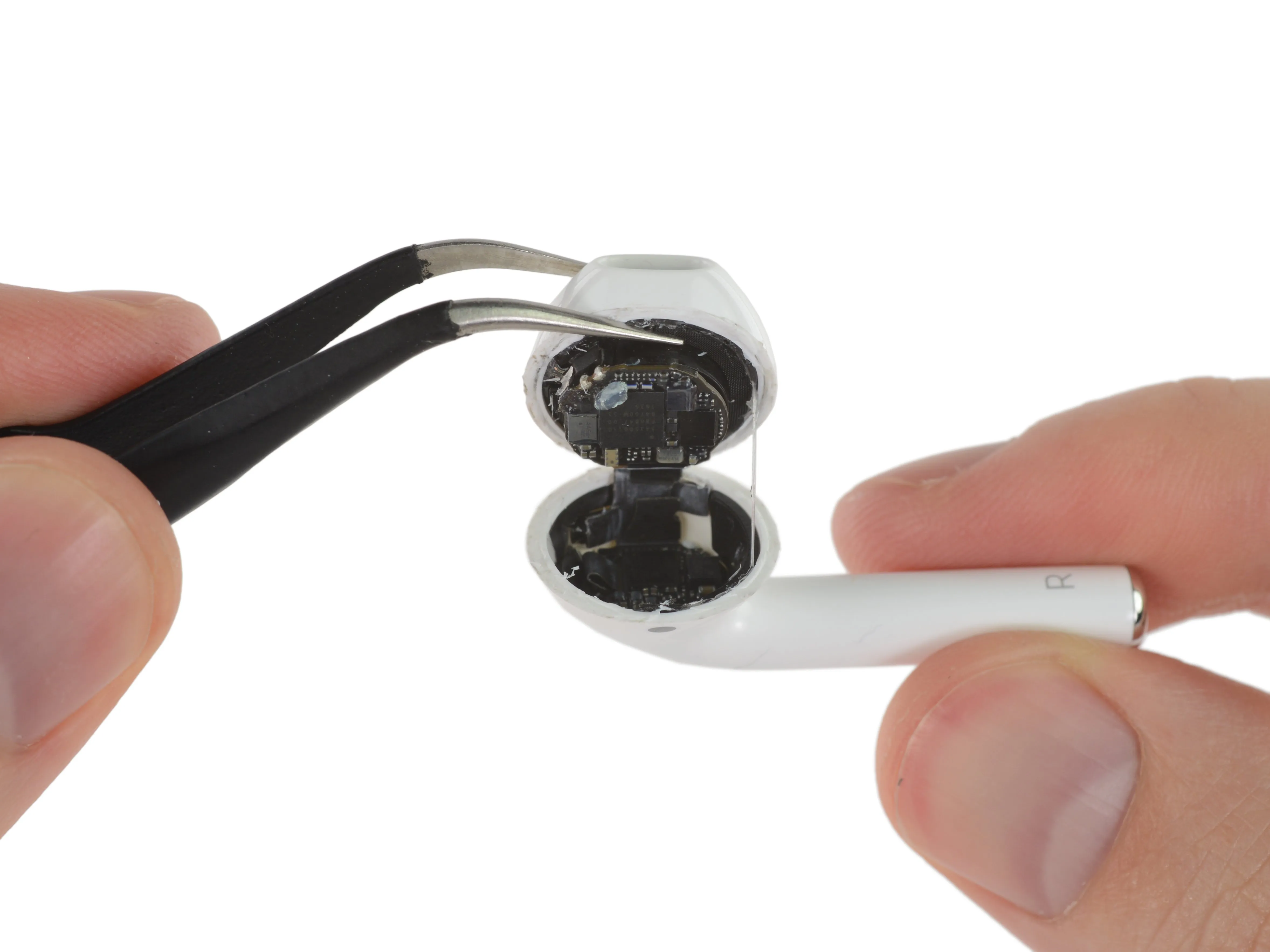

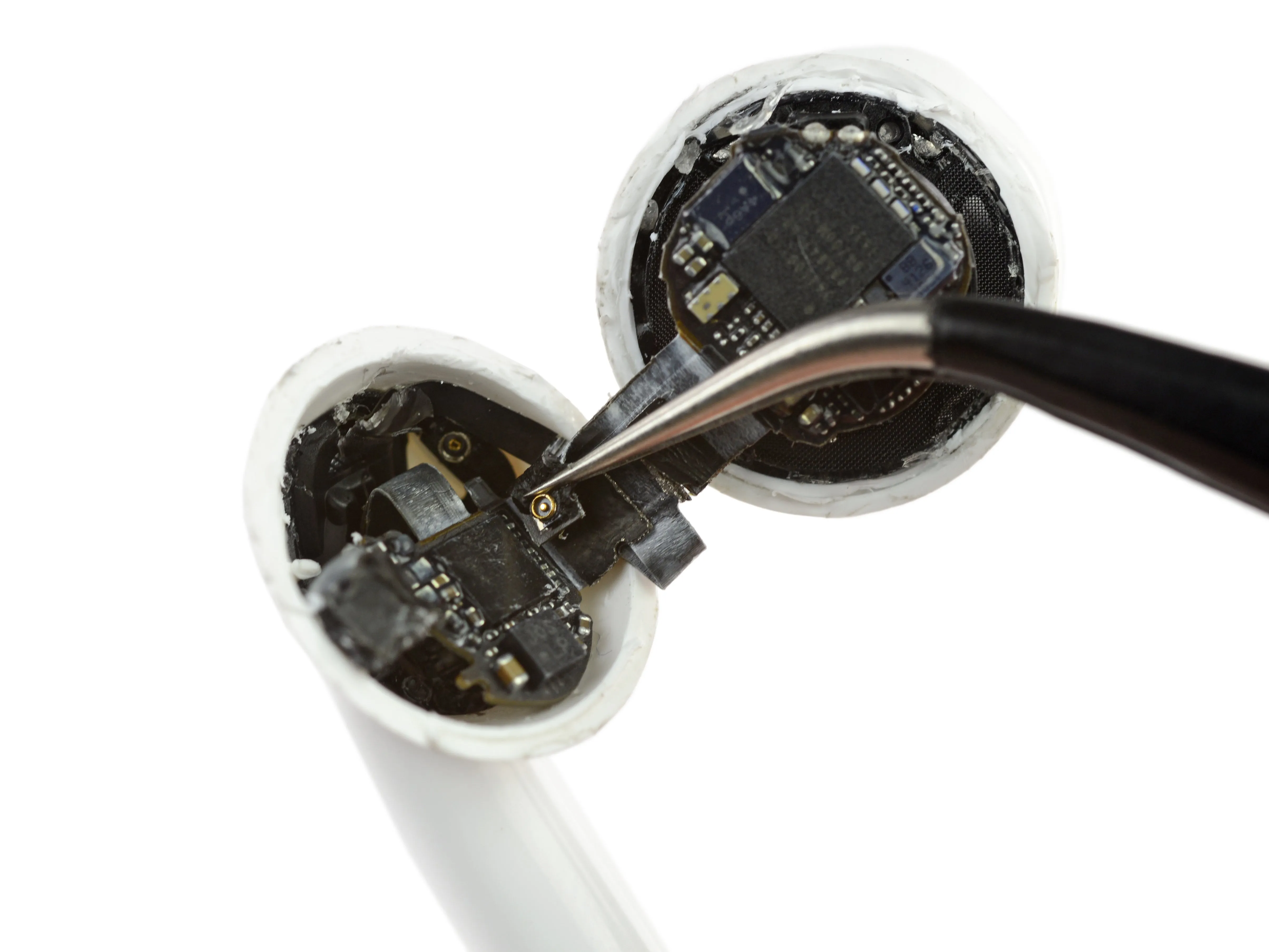

Шаг 6

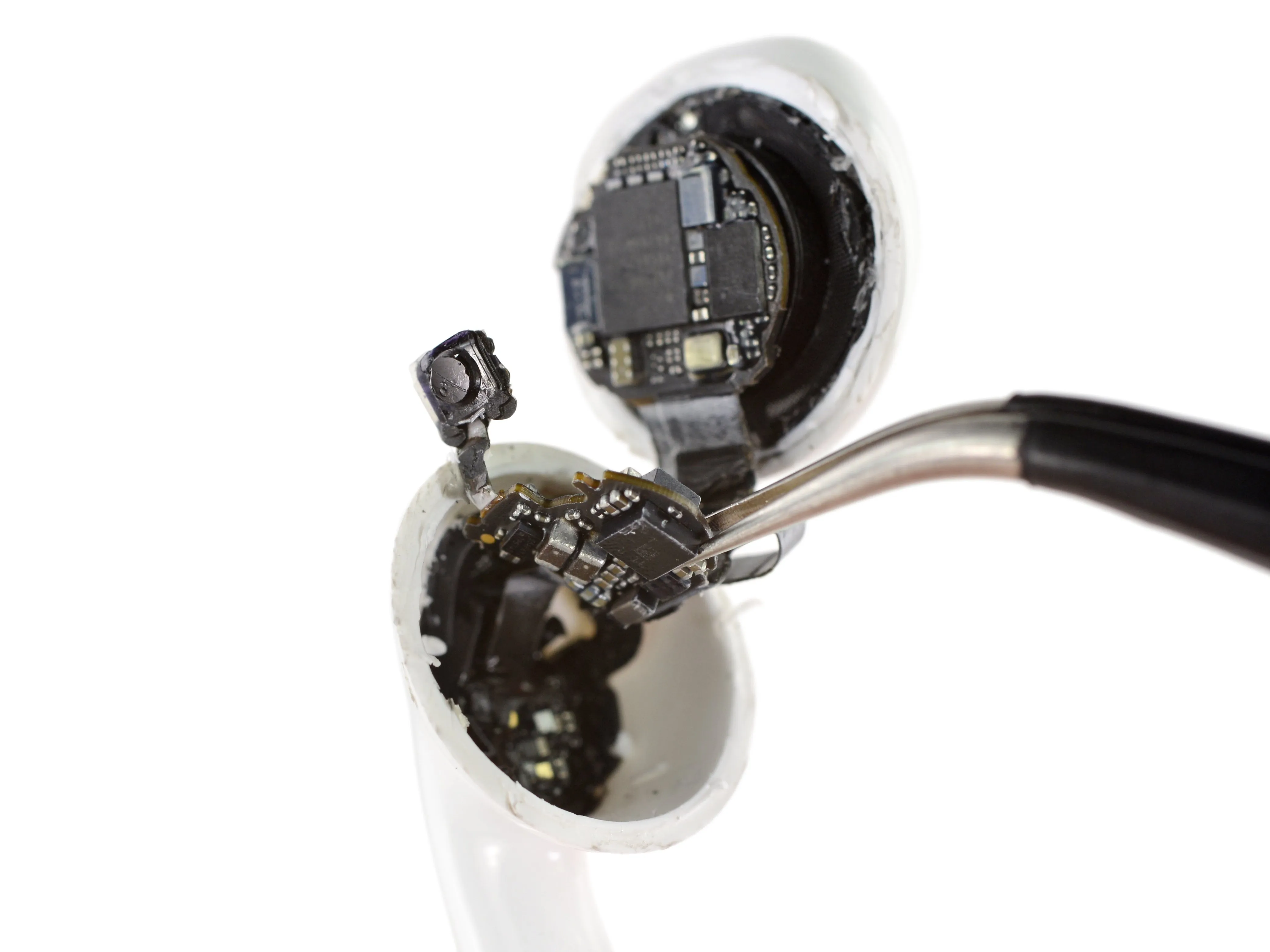

• Наше путешествие в поисках электроники не оставило нас разочарованными. Мы обнаруживаем несколько плотно упакованных компонентов.

• Когда мы начинаем вытаскивать платы, кабели и прочие детали, нам вспоминается один кошмарный случай ремонта носимых устройств (*cough*Apple Watch*cough*).

• Если засунуть сложные компоненты в небольшой форм-фактор и запечатать его с помощью большого количества клея было бы игрой, Apple бы выиграла.

• Теперь эта игра включает в себя самый симпатичный (и самый маленький?) в мире коаксиальный разъём.

• Сбоку болтается один из двух ИК-датчиков приближения, с помощью которых AirPod определяет, когда он находится в ухе.

Комментарии к шагу

Отличная фраза 'Если бы впихивание сложных компонентов в маленький форм-фактор и запечатывание их обильным количеством клея было игрой, Apple бы выиграла'.

Вопрос - есть ли водонепроницаемое покрытие на PCBA внутри AirPods?

Ну, вы же не можете ожидать, что сможете вместить все внутри, и при этом они не будут выглядеть как спутанные... паутины.

НО ДАЖЕ ПРИ ЭТОМ УСЛОВИИ У НИХ ЕСТЬ РАЗЪЕМ!!!

Но другие (ИК-сенсор и прочее) теперь не так дружелюбны.

Черная лента, которая держит две части, как она называется? Если она сломается, оторвется, можно ли ее починить?

@Yusuf Motiwala 'черная лента, как вещь' обычно называется 'гибкий кабель' или 'ленточный кабель'. Как правило, сломанный ленточный кабель требует замены. Хотя ремонт технически возможен, он требует превосходных навыков пайки, а миниатюрные гибкие кабели Airpods делают ремонт чрезвычайно сложным. Если гибкий кабель был отсоединен в месте пайки, опытный мастер сможет припаять его заново.

Шаг 7

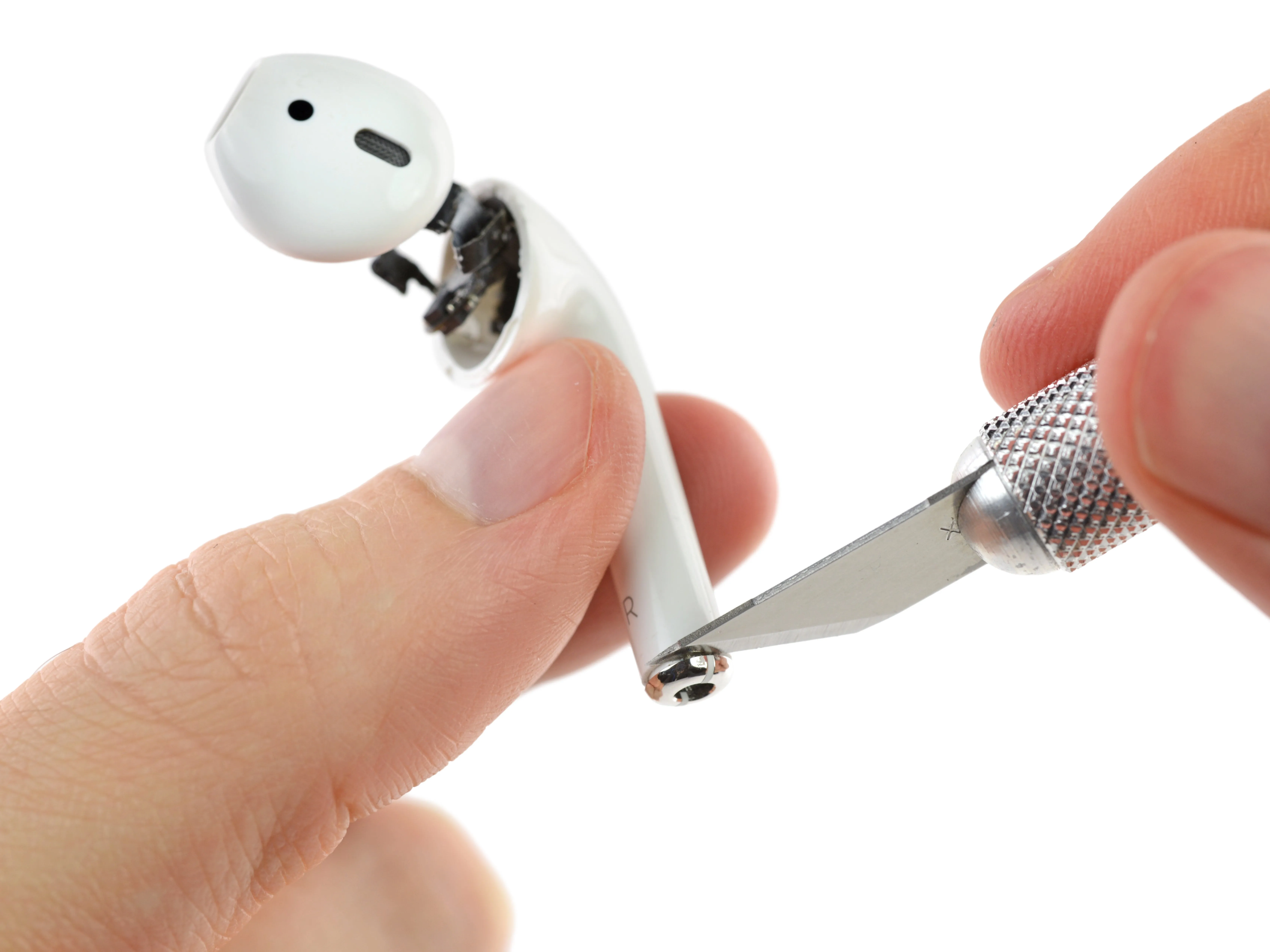

• На этом этапе мы на мгновение застопорились - то, что осталось в наушниках, представляет собой горячее месиво из кабелей и клея, и ни один из них, похоже, не хочет выходить. Поэтому мы обращаемся к стержню в надежде найти другую точку входа.

• Вместо этого мы сталкиваемся с водопадом клея.

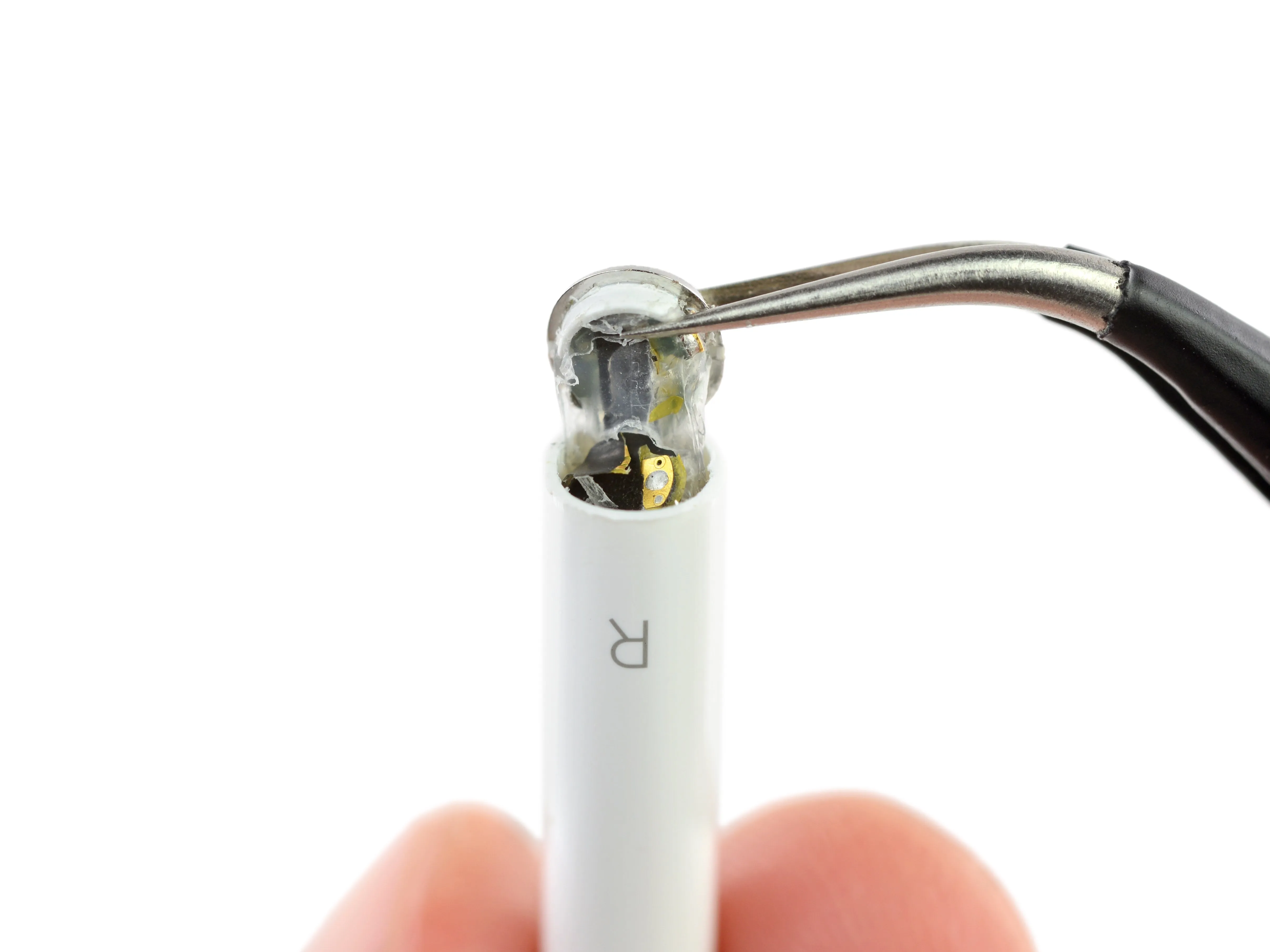

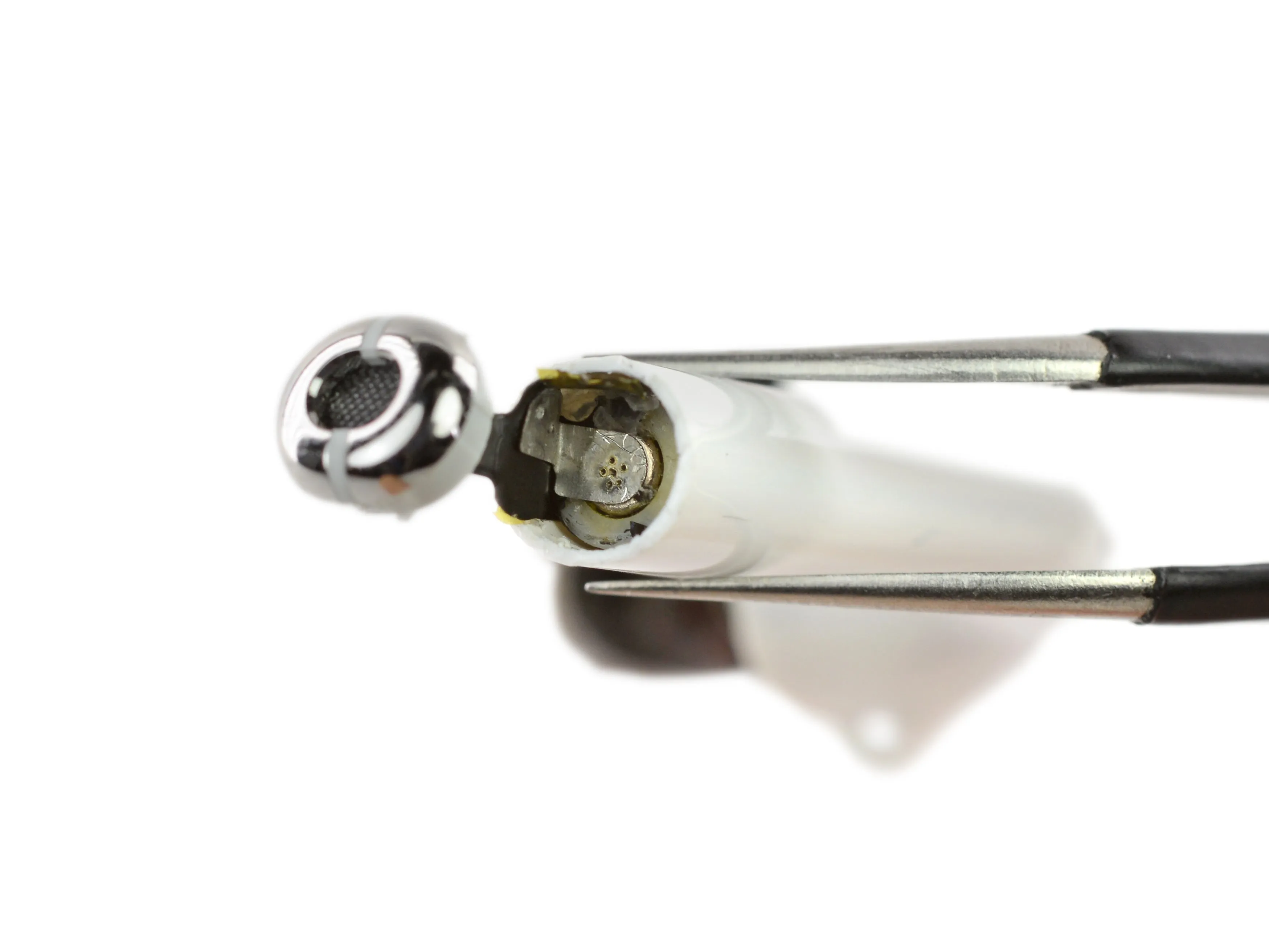

• Этот блестящий металлический колпачок обеспечивает контактные точки для зарядки AirPod и окружает основной микрофон. Спрятавшись за потоком клея, мы видим конец кабеля аккумулятора.

• Отклеив клеевую заглушку, мы видим конец маленькой маленькой батарейки с маленькими маленькими точечными сварными швами. Похоже, в ближайшее время мы их не заменим (и не утилизируем).

Комментарии к шагу

Если это клей-расплав, изопропиловый спирт удалит его начисто. Если это клей силиконового типа, то вам в основном конец.

Нет, скорее всего, это не термоклей.

С другой стороны, да, возможность сделать все без клея пахнет очень хорошо.

Может быть, вы можете просто подготовить мензурку, наполненную этим, и бросить всю вещь (корпус, левый стручок, правый стручок) в и положить его на ... пластину для встряхивания?

Неважно.

Мой металлический колпачок потерялся .... Где я его купил?

Металлический контактный элемент для зарядки потерян на моем airpod, кто-нибудь знает, где я могу купить его онлайн? Я живу в Европе, спасибо.

То же самое: Металлический колпачок потерян. Кто-нибудь знает, где я могу купить такой же? Спасибо за помощь.

С тех пор как этот металлический колпачок оторвался, мой airpod не работает. Кто-нибудь знает, как исправить эту проблему? Есть ли провода, которые можно купить, чтобы приварить обратно, или изолента, чтобы исправить эту электрическую проблему?

Шаг 8

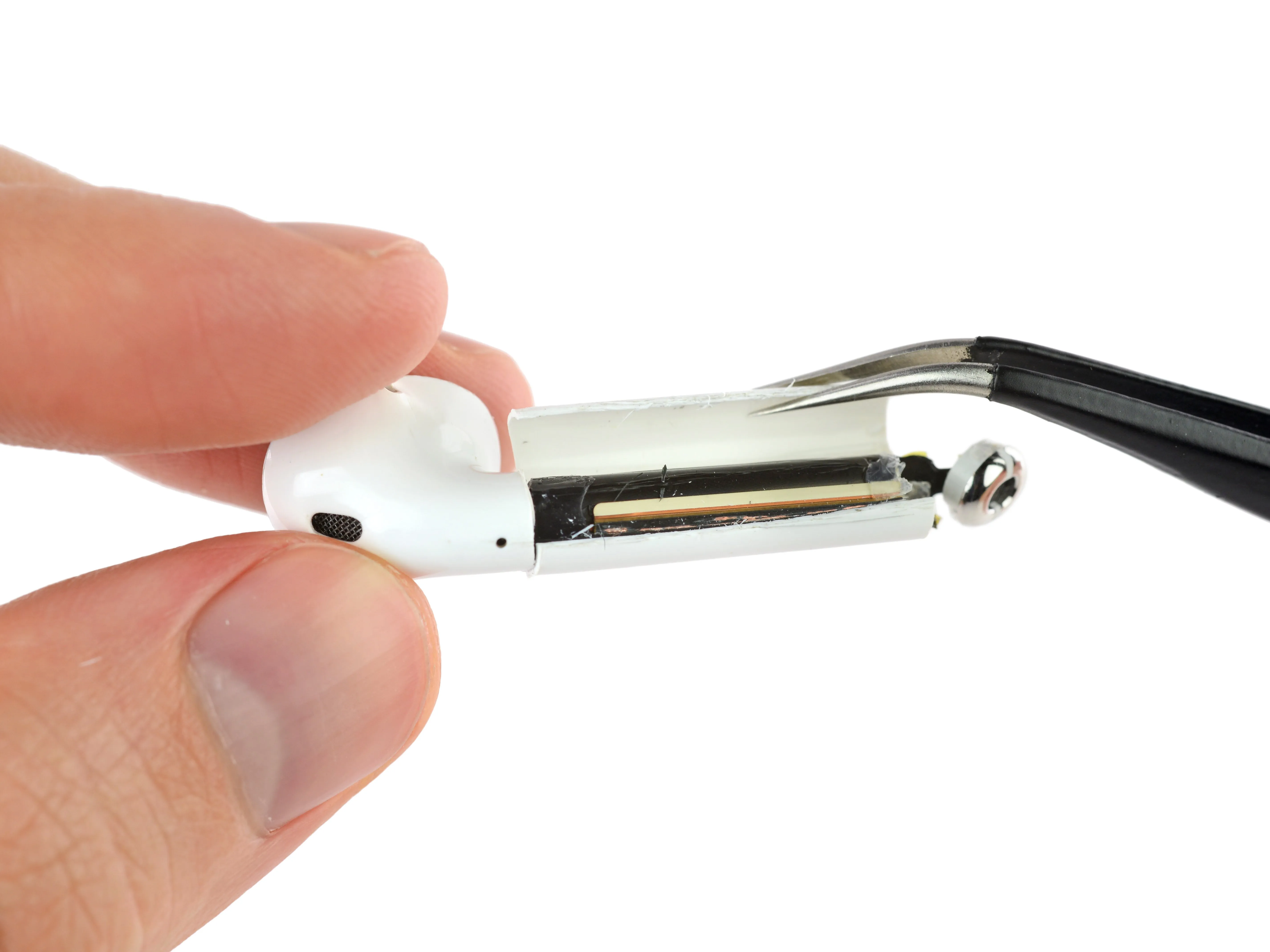

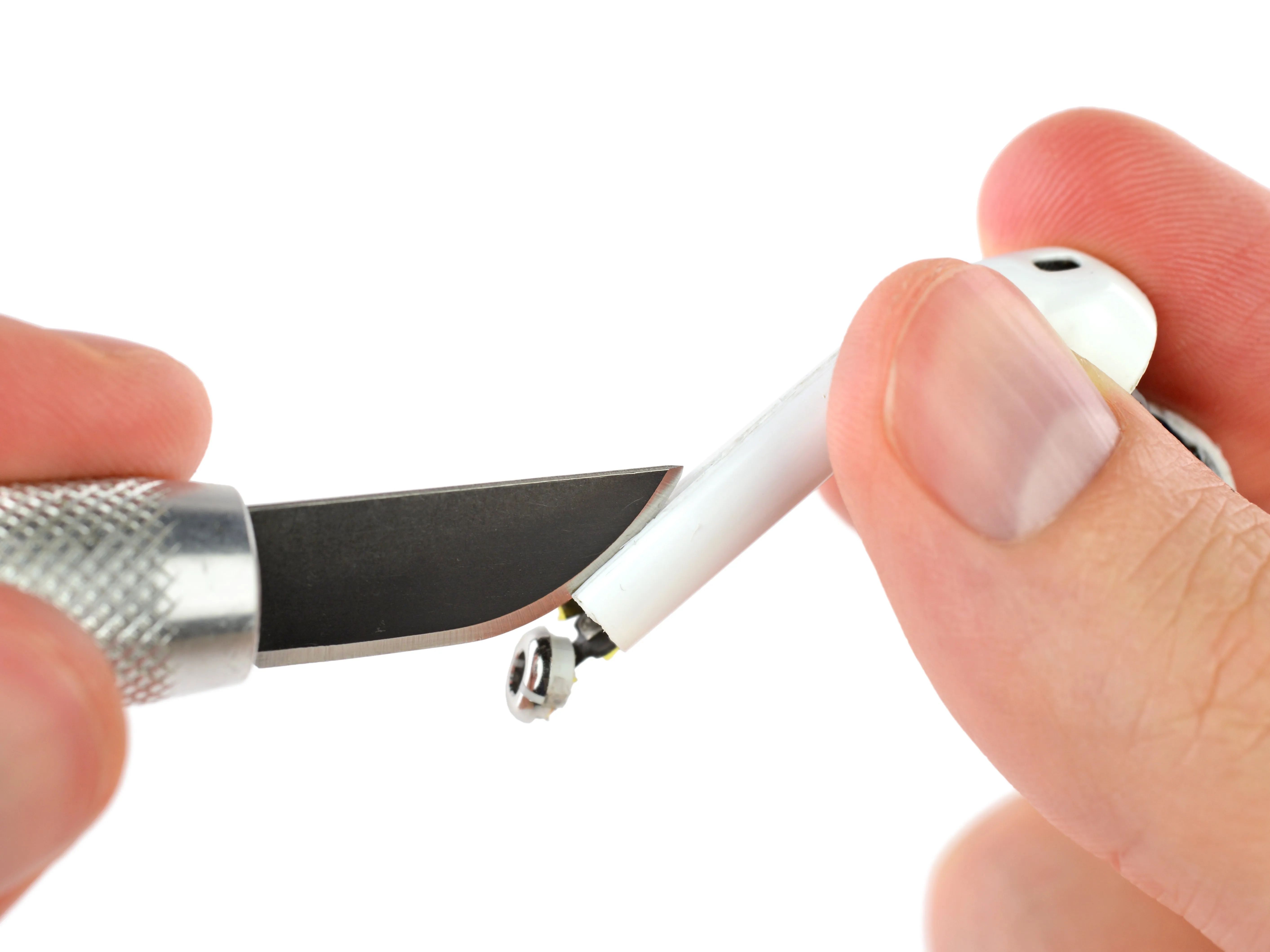

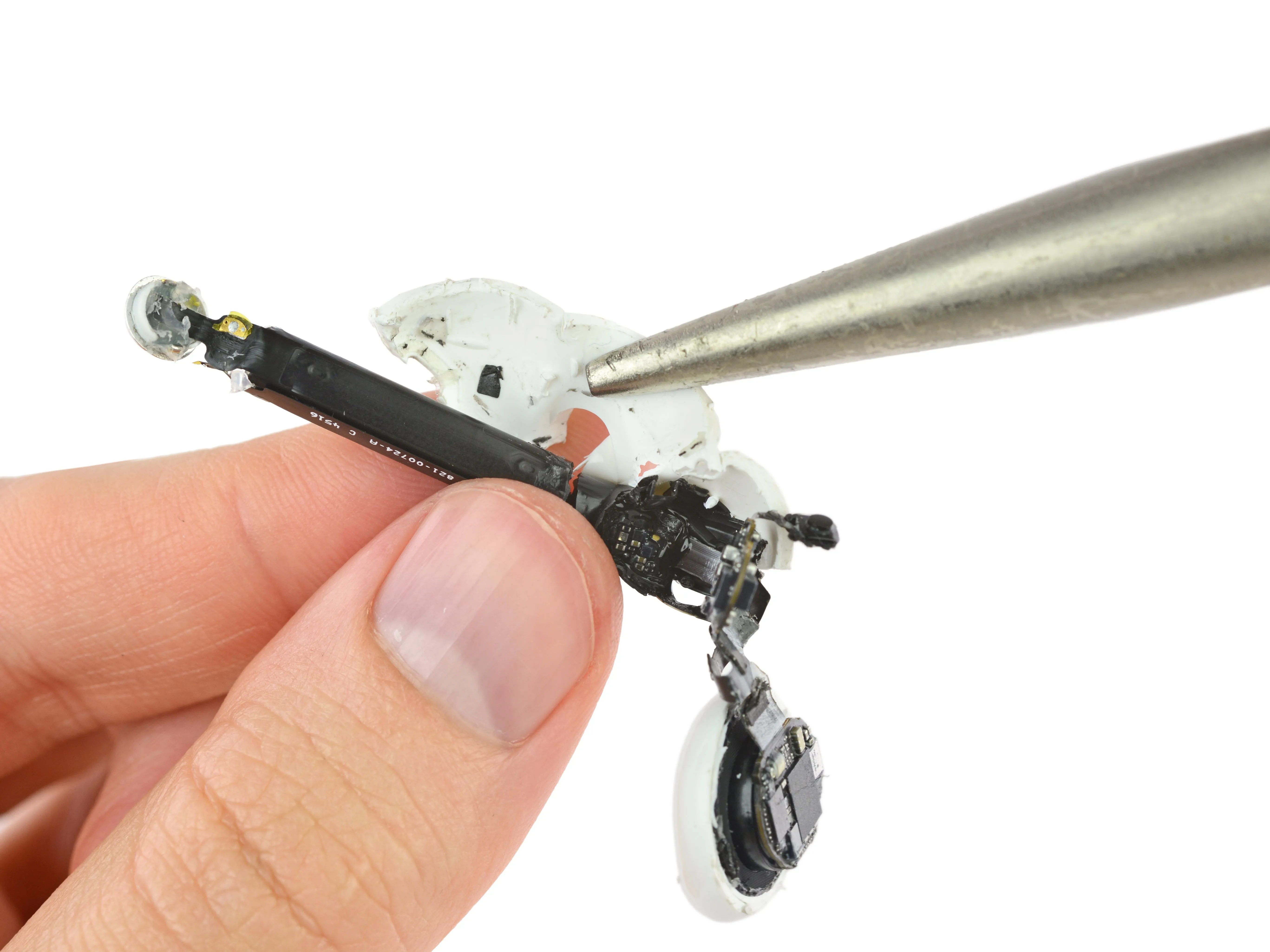

• Исчерпав все очевидные способы проникновения, мы выбираем полный хирургический подход. Сестра, дайте мне скальпель.

• Приподняв мембрану с хирургической точностью, мы обнаруживаем то, что, скорее всего, является антенной, расположенной над батареей.

• Ладно, возможно, нам не хватит терпения хирурга. В ход идут плоскогубцы, и мы отрываем остатки корпуса, чтобы добраться до полезных вещей.

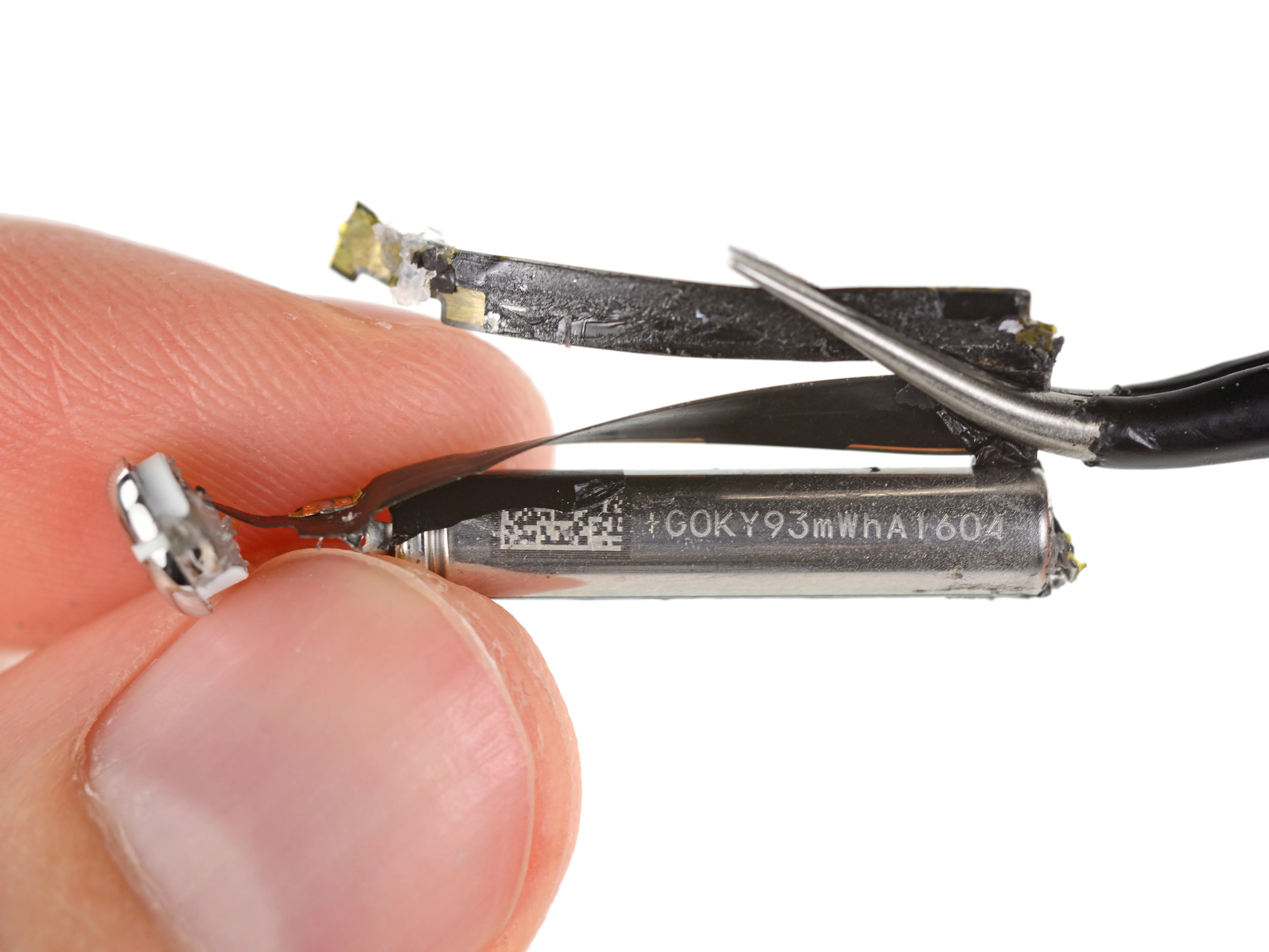

Шаг 9

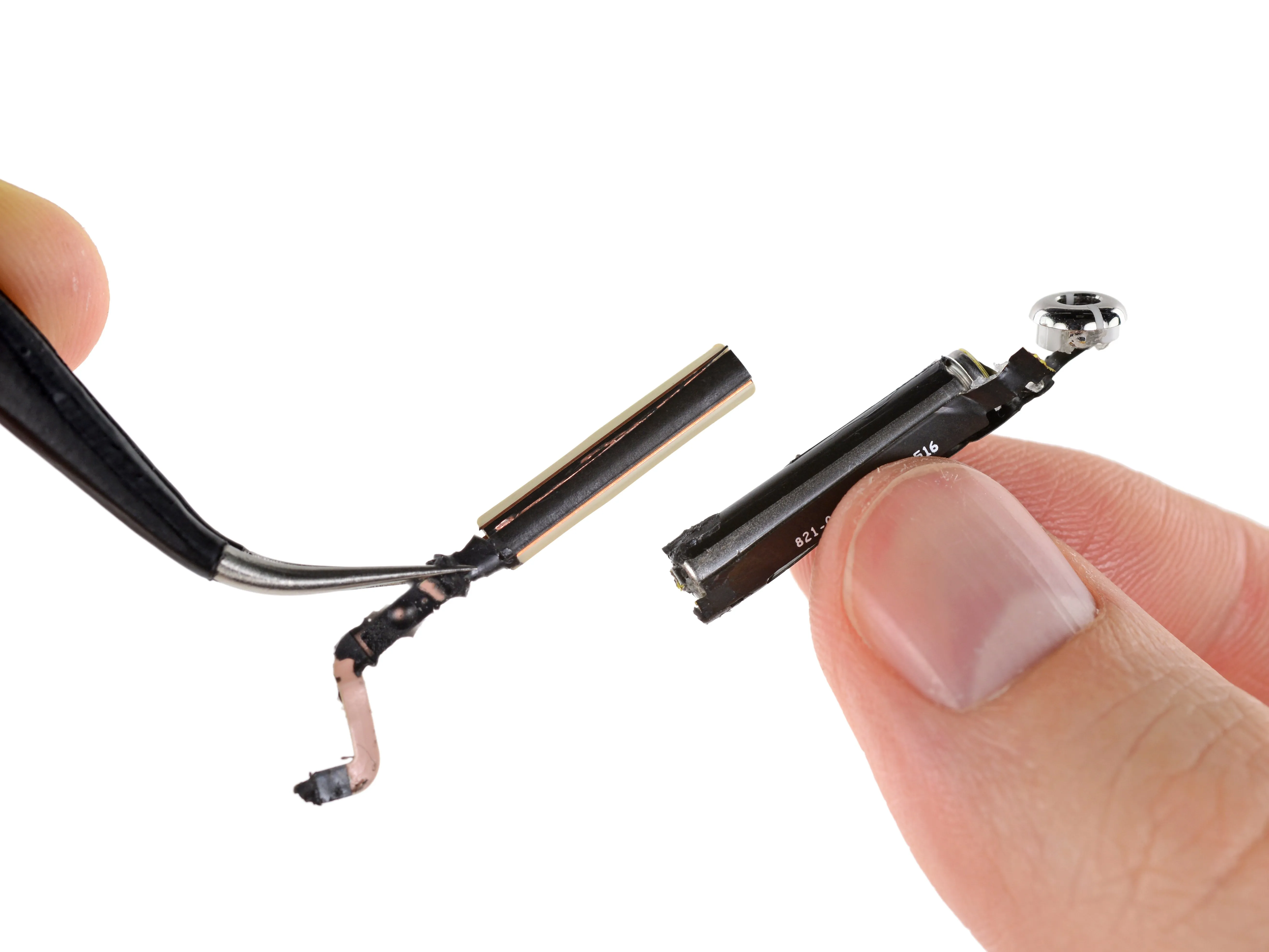

• Сняв пластиковый корпус, мы можем отсоединить длинную антенну от аккумулятора.

• Нахождение антенны здесь немного объясняет конструкцию AirPods. Свисающая штанга служит не только для баланса, но и для улучшения приема сигнала.

• Если копнуть глубже под приклеенными кабелями и скотчем, мы обнаружим маркировку, вытравленную на аккумуляторе. Похоже, что это батарея емкостью 93 милливатт-часа, что эквивалентно чуть более 1% от емкости заряда в iPhone 7.

Комментарии к шагу

Я предполагаю, что это батарея на 1,5 В?

Какое напряжение зарядки для наушников?

Наверное, такое же, как у обычного литий-ионного.

Кто производит эти крошечные аккумуляторы?

AirPods заряжаются очень быстро. Каково напряжение полного заряда? Я предполагаю, что для увеличения срока службы, продолжительности цикла и скорости зарядки они не заряжаются до 4,2 вольт или любого другого напряжения 100% SOC для данного химического состава. Также есть идеи, что это за химия (LCO, LMO, NMC и т.д.?).

Без каких-либо доказательств (из мультиметра или 'результатов экспериментов') я предполагаю, что это элемент 1,2 В, тип AAAA.

Судя по фланцу на батарее слева и подозрительному виду предполагаемых контактных площадок для него.

*Очень быстро* оказался плохим устройством по времени заряда. 1 час полного заряда? 30 минут? (ПОЛНЫЙ, не может быть использован снова)

Если 1 час, то ток заряда 93MA. 30 минут зарядки - 186MA, и так далее.

Полагаю, Apple поставила эту штуку на зарядку 1С (93MAH->1 час @ 93MA). Зарядка 2C просто уничтожит эту батарею.

Один из моих airpods сломался, поэтому я вытащил батарею. По моим измерениям, а я все еще тестирую его, напряжение полного заряда составляет 4,2 В, что дает около 22 мА. Я все еще продолжаю тестировать, но я способен быстро заряжать его при этом напряжении, а также разряжать его при этом напряжении.

Требуется дальнейшее тестирование.

Эй, Паркер Браун... как вы подключились к (+) стороне батареи?

Вероятно, это литий-ионный аккумулятор типа pin от Panasonic. CG-320A или CG-425A

Шаг 10

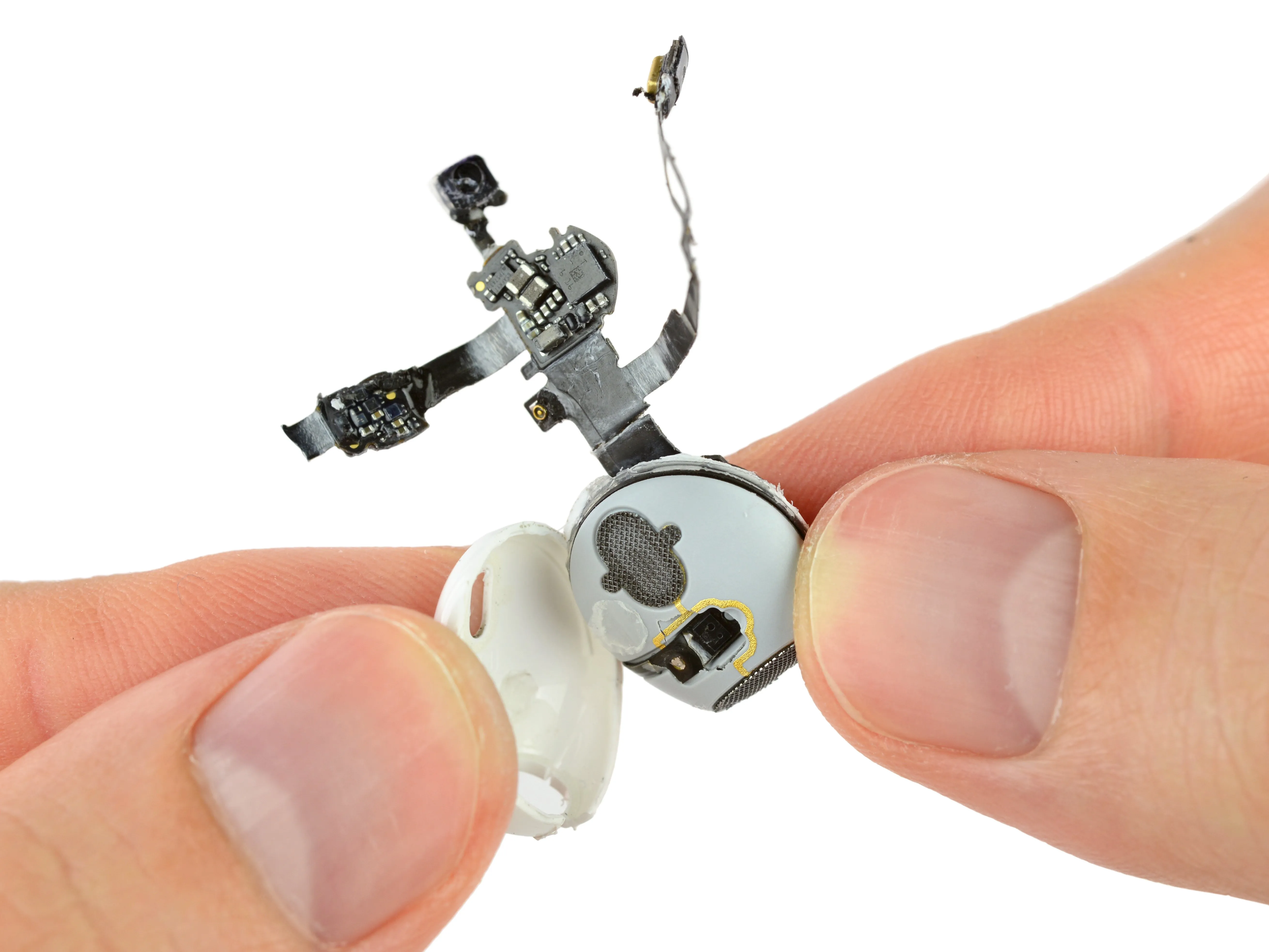

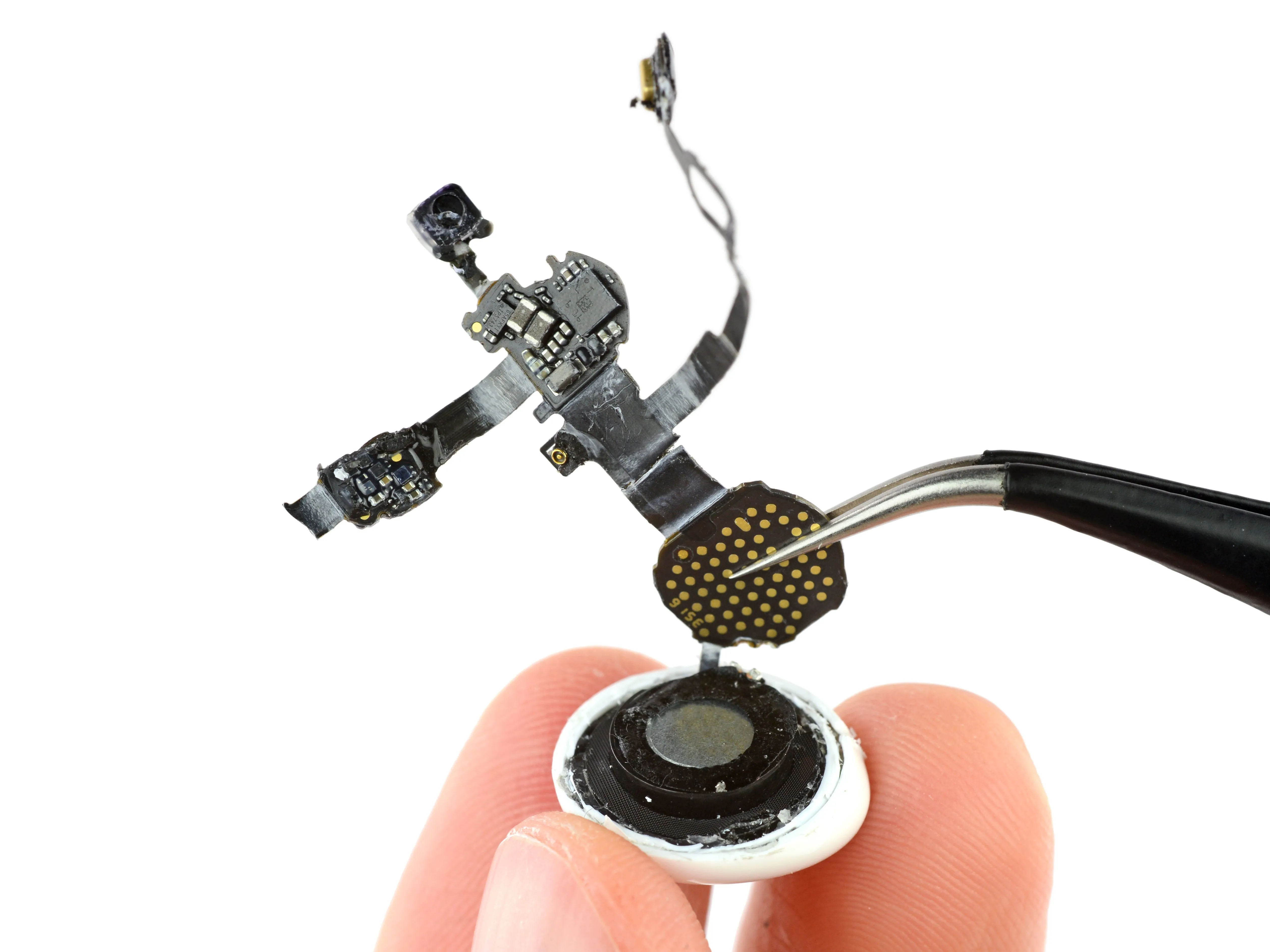

• Развернув сложную гибкую схему, вы обнаружите золотой массив! Они похожи на контрольные точки, но кластер не промаркирован.

• Если это тестовые точки, то найти нужную будет сложнее, чем найти Уолдо, когда он поет со своими товарищами из леденцовой трости..

• Кабель вплетается в замысловатый узел динамика, в котором находится датчик приближения и несколько антенных линий.

Комментарии к шагу

А что насчет динамиков? Такие же, как в наушниках?

Вы видели следы MID на корпусе? Я думаю, они там для того, чтобы улучшить GND антенны за счет емкостной связи с ухом! Отличная идея, не так ли?

Почему вы не открыли драйверы? Я хочу знать, используют они бумажные драйверы или нет.

Я не думаю, что они одинаковые.

пустая трата денег

Шаг 11

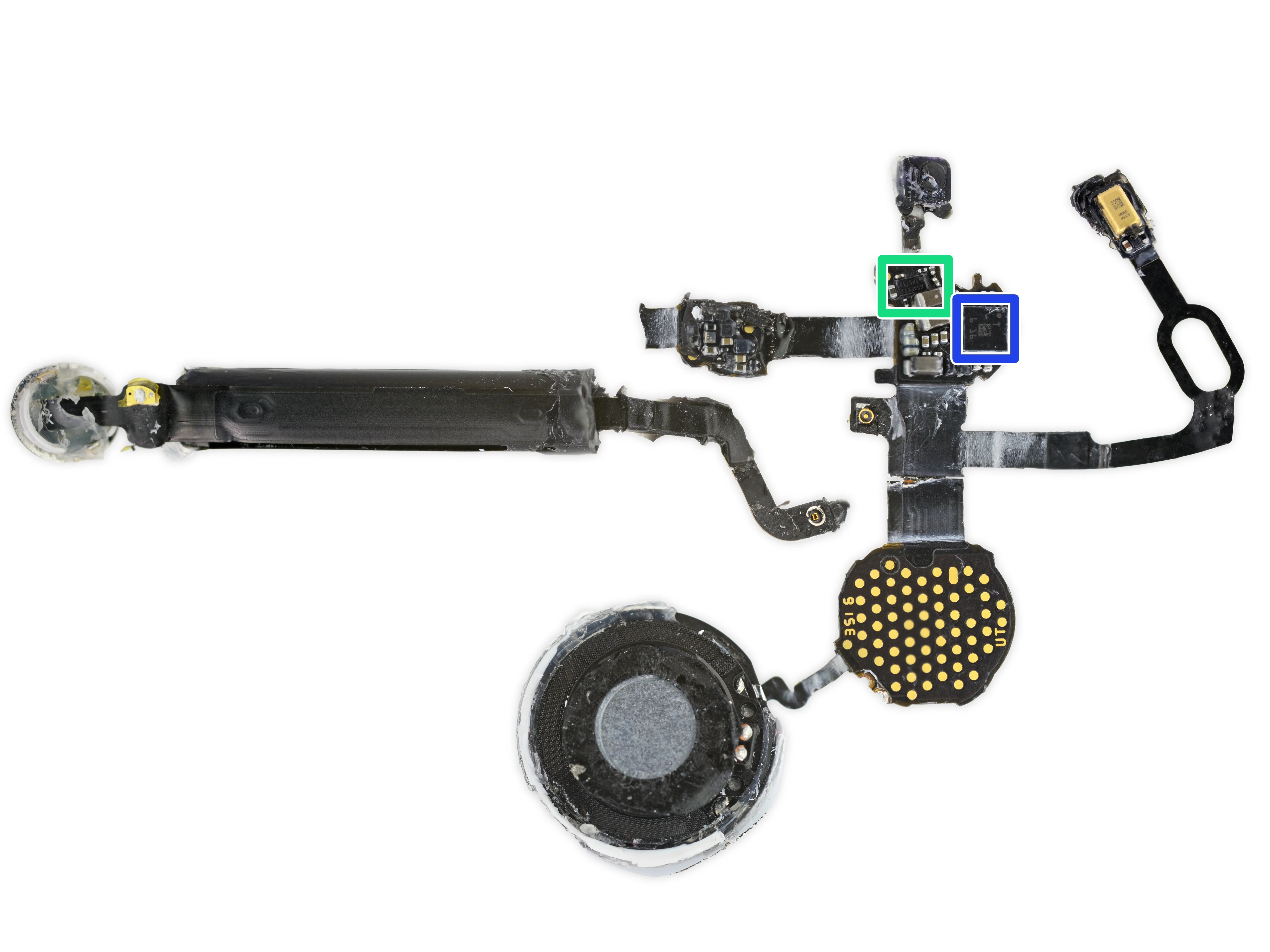

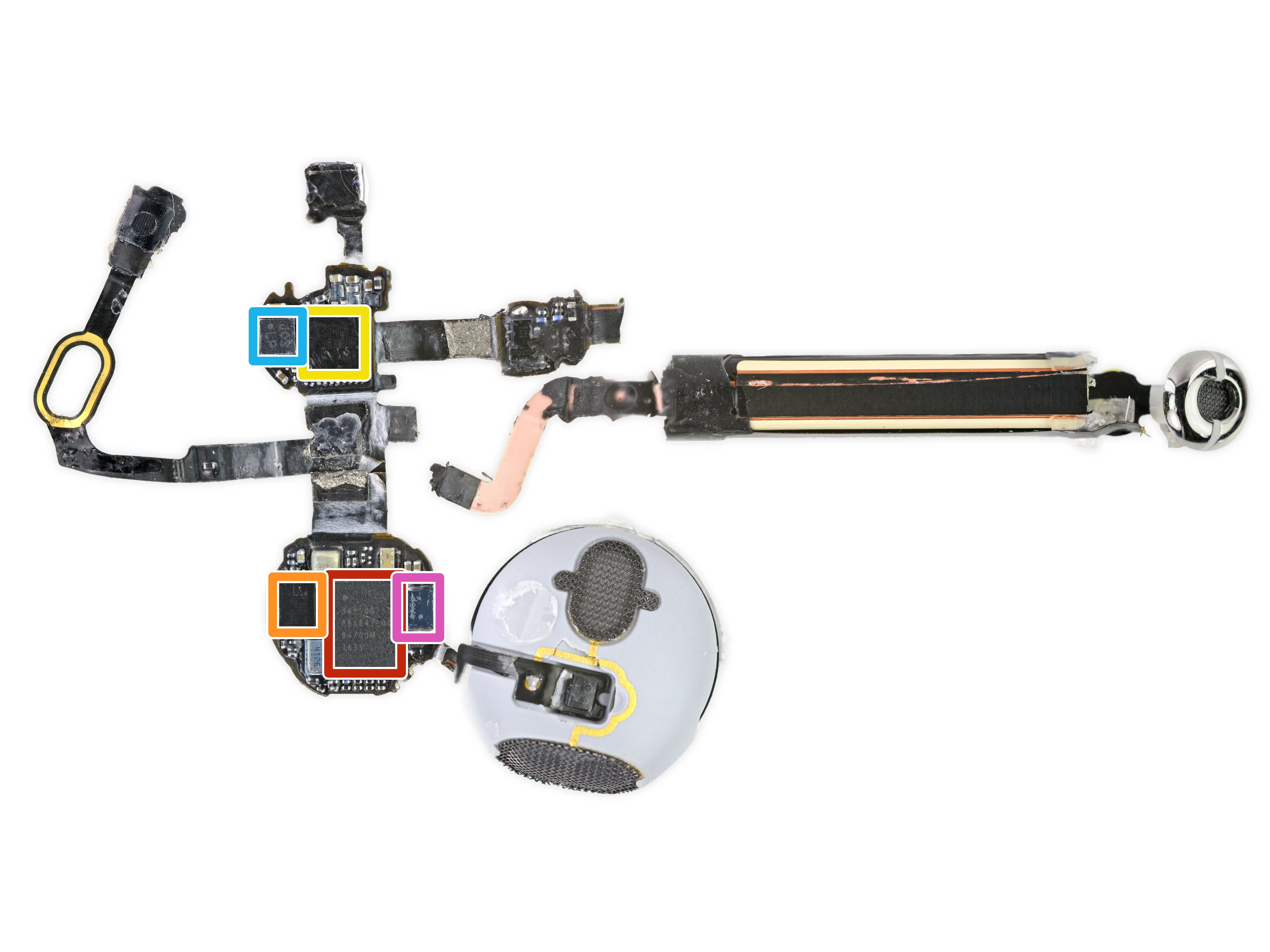

• Мы достаем микроскоп, чтобы рассмотреть эти крошечные отметки на чипе:

• Apple 343500130 предположительно является чипом беспроводной связи W1.

• Cypress CY8C4146FN программируемая система на чипе

• Maxim MAX98730EWJ маломощный стереофонический аудиокодек

• Texas Instruments TPS62743 DC-DC buck-преобразователи 300 мА

• Акселерометр Bosch Sensortec BMA282

• Акселерометр/гироскоп STMicroelectronics

• Вероятно, какая-то последовательная флэш-память

Комментарии к шагу

Узнайте о компании edgewater wireless. Они специализируются на технологиях wifi, многоканальной беспроводной связи, уменьшении помех и т. д. У них 24 патента. Многие из их технологий применимы к любому беспроводному протоколу. В 2015 году apple купила у них патент на энергоэффективность передней панели (патент США 7016654). сделка имела 'сильные коммерческие условия'. Я считаю, что именно технологию Edgewater компания Apple использовала для усовершенствования airpods, когда разрабатывала их на основе патентов, приобретенных во время покупки Passif Semiconductor. Уверен, что мы увидим технологию из патентов Edgewaters в чипе w1. Именно она обеспечит airpods невероятное время автономной работы, потрясающую связь и возможность синхронизировать отдельный сигнал для каждой капсулы без помех. Как добраться до внутренностей чипа, чтобы обнаружить эти патенты?

Почему аудиокодек стереофонический? Одиночный 'Pod выдает только один канал звука, очевидно...

Потому что если бы это было моно, то на выходе было бы не стерео, а двухдорожечное моно, а это не одно и то же! Twin track mono - это ОДИНАКОВЫЕ звуки, выходящие из обоих разъемов, а stereo - это РАЗНЫЕ звуки, выходящие из КАЖДОГО разъема! Крис.

@JD8510: 'Как вы добираетесь до сути внутренней работы чипа, чтобы обнаружить эти патенты?'

Есть оптические методы, позволяющие сделать это после снятия корпуса с помощью азотной кислоты. Я даже слышал о методах, когда с такого чипа снимается слой за слоем, чтобы добраться до внутренностей. А если у вас есть деньги и, соответственно, материал для этого, вы даже можете считывать отдельные биты из ячеек памяти. OTP - оптическим способом, другие - с помощью сканирующего электронного микроскопа...

TPS743 ИМХО не существует. Считайте, что это просто TPS7430 или TPS74301 LDO от TI.

Есть ли кто-то, кто понял принцип работы антенны? Ну, она крепится непосредственно на батарею. Обычно это не работает, так как антенна будет закорочена в радиочастотном направлении. Но, может быть, весь батарейный отсек развязан по ВЧ от остальной части печатной платы? Значит, сама батарея тоже будет работать как антенна? Умно, если это работает именно так. Какие-нибудь комментарии?

Кто-нибудь знает, что звук генерируется из W1 или чипа максимума?

Может ли кто-нибудь сделать рентген этой части и посмотреть, что там внутри?

Интересно, что Apple подала в FCC запрос на конфиденциальность информации об антенне.

https://fccid.io/document.php?id=3118431

Примечание: пока я был влюблен в AirPods, они очень вредят моим ушам. Мы теперь разводимся... и не только я. Обсуждение на другой день ;)

Вот вам и 'прогресс искусств и наук'... Только если Apple решит добиться такого прогресса, и никогда ни в какой другой технологической области, кроме той, в которой Apple использует их в настоящее время (может быть, эта технология пригодится для антенн, прикрепляемых к бутылочкам с таблетками, или в качестве части какого-нибудь трекера для отслеживания перемещений на большие расстояния? Кто знает).

Что за DMIC используется в AirPods, пожалуйста?

Texas Instruments TPS743, похоже, не существует, спорим, что на ti.com была найдена альтернатива Texas Instruments TPS743. Этот небольшой чип, согласно сайту Texas Instruments, является программируемым чипом Start-Up Sequencing для управления такими параметрами, как температура и напряжение при запуске. Возможно, Apple использует специальную версию этого чипа в AirPods. Более подробная информация об этом чипе https://www.ti.com/product/TPS74301

Интересно, как в этом случае работает 'мертвый отсчет' для беспроводной связи, учитывая, что антенна находится по всей батарее?

Кроме того, я не могу получить спецификацию Maxim-Integrated MAX98730EWJ T на сайте Mouser, который вы предоставили.

Каков размер динамиков? И есть ли в продаже динамики, похожие на airpods?

Есть ли IMU STMicroelectronics в левом и правом airpod?

Шаг 12

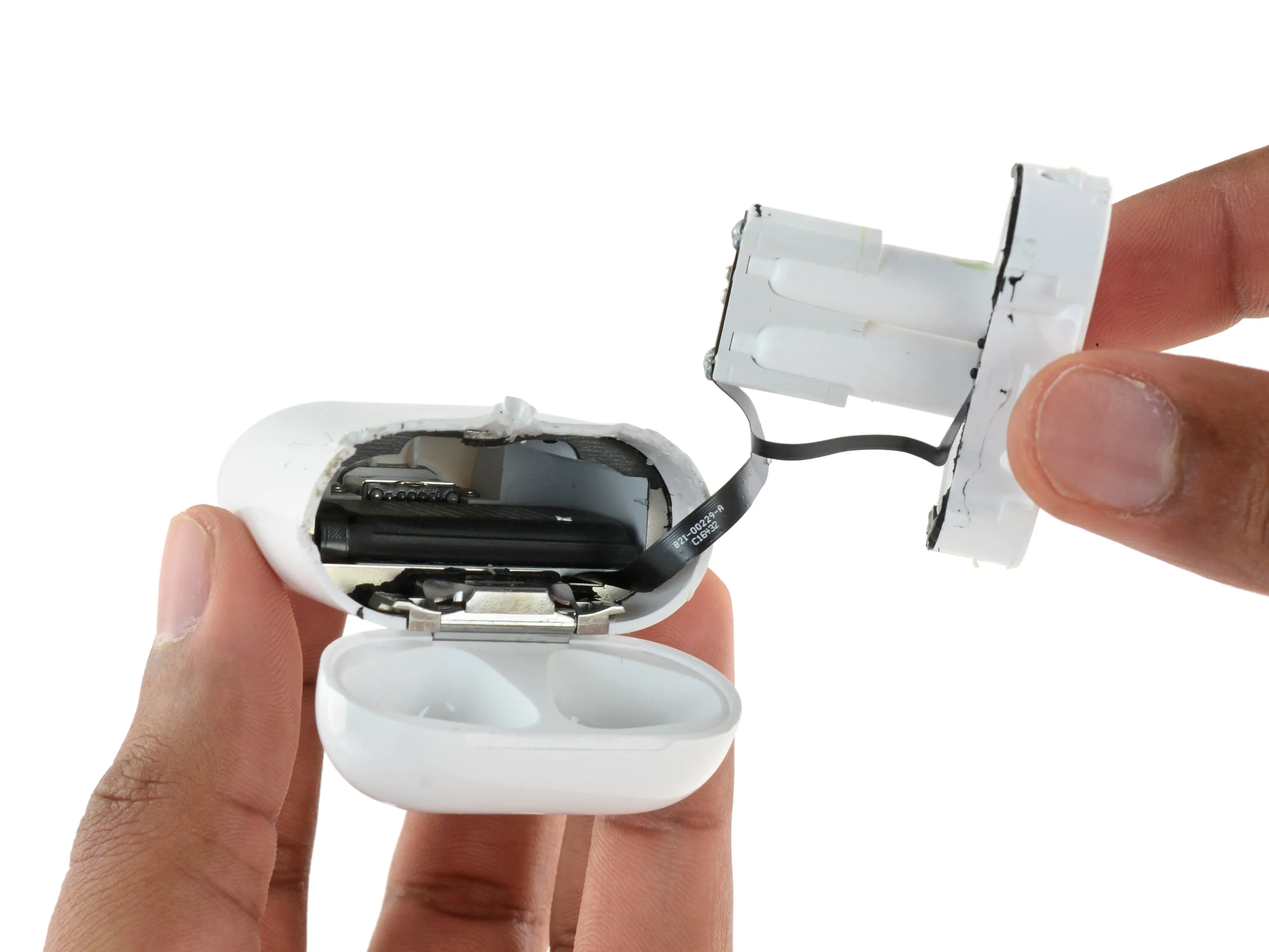

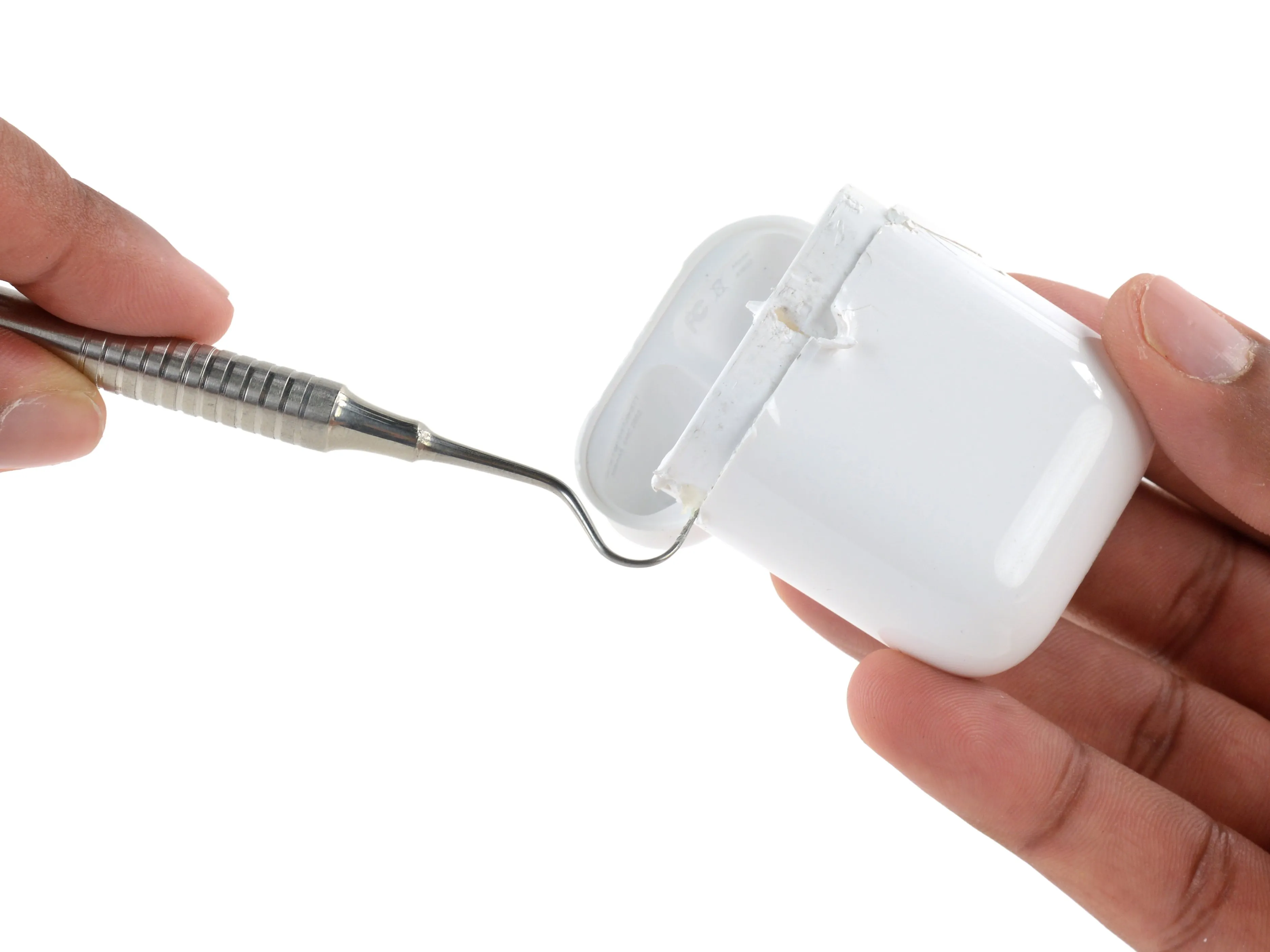

• AirPods довольно хорошо уничтожены, и мы обращаемся к их бесшовному чехлу...

• Джимми оказывается слишком милым парнем, чтобы открыть наш упрямый зарядный кейс.

• Тогда мы берем что-то более зубастое. Не волнуйтесь, вы почувствуете лишь легкое давление...

• Предупреждаем: это не самый безопасный способ. Но стоматолог сказал нам, что кровь пошла только потому, что мы не пользовались зубной нитью.

• Наконец-то мы смогли вытащить кабельный держатель из основного корпуса, обнажив некоторые внутренности - в частности, мощную батарею.

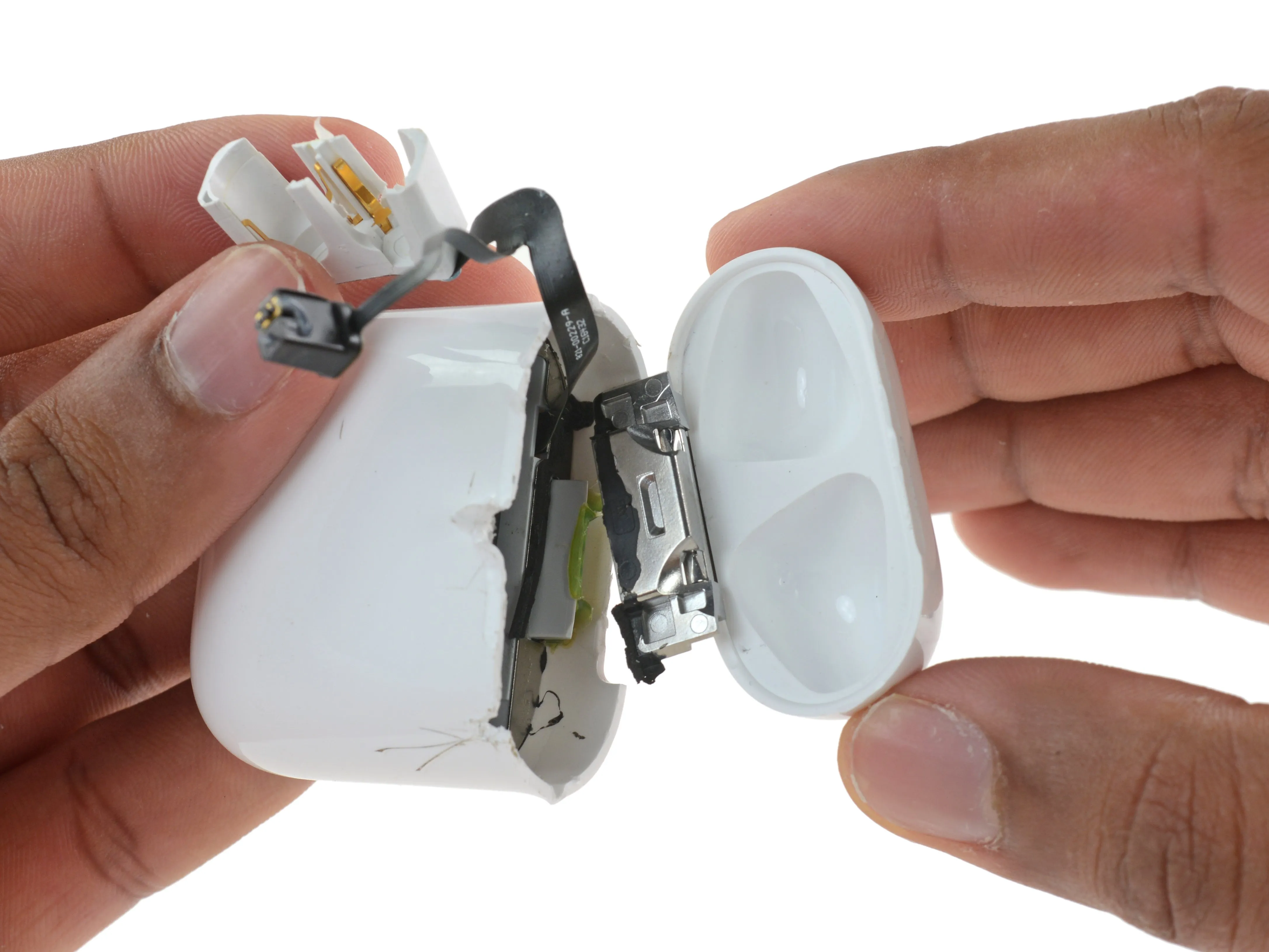

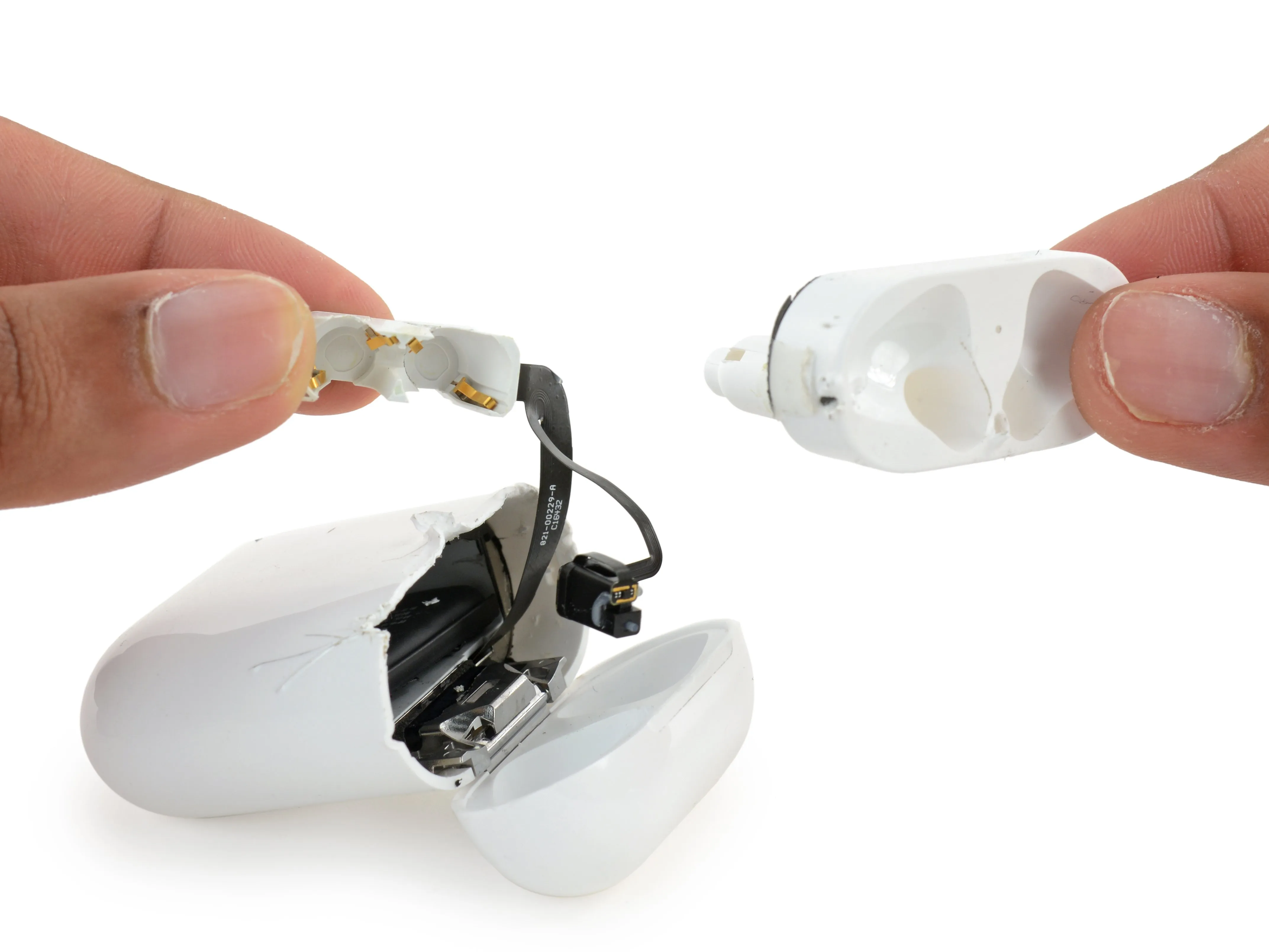

Шаг 13

• Сняв кабельный блок, но все еще соединенный клубком ленточных кабелей, мы отсоединяем светодиодный индикатор состояния.

• Проявив еще немного зубной стойкости, мы сможем отделить трубки AirPod от зарядного кронштейна, освободив их от кабельного спагетти.

• И пока мы это делаем, мы отсоединяем головку от капсулы, вытаскивая шарнирный механизм из его липкой зеленой прорези.

Шаг 14

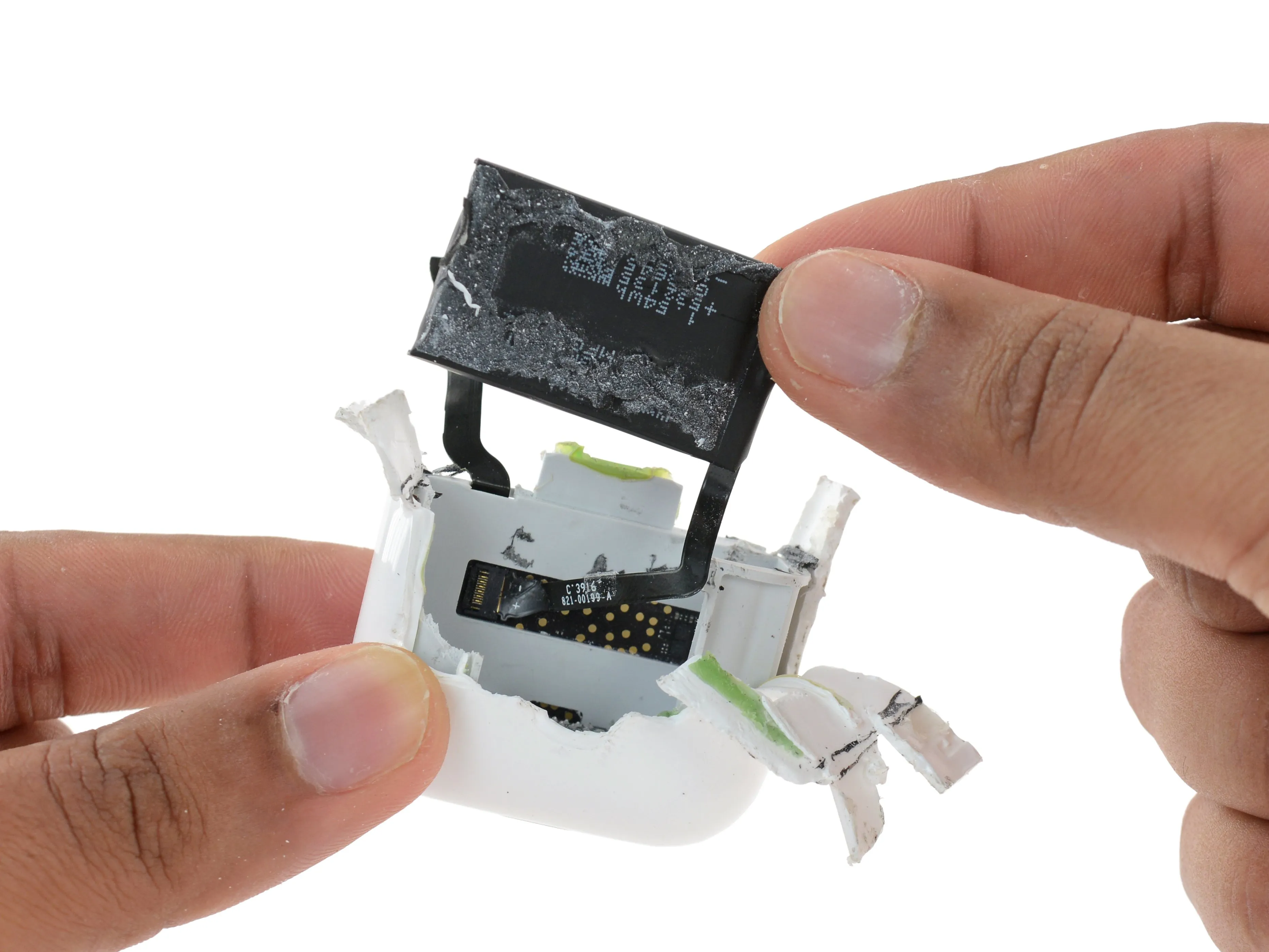

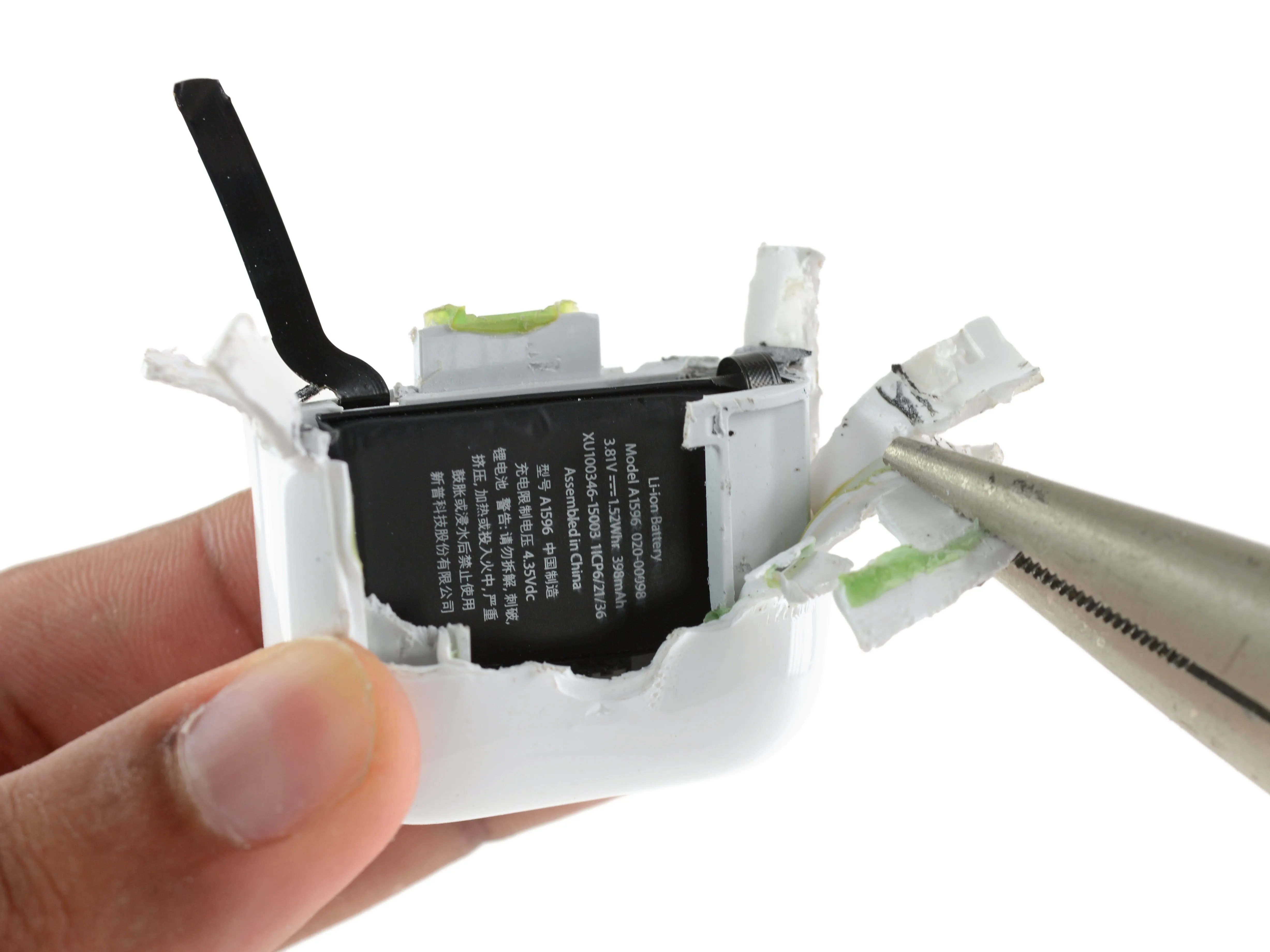

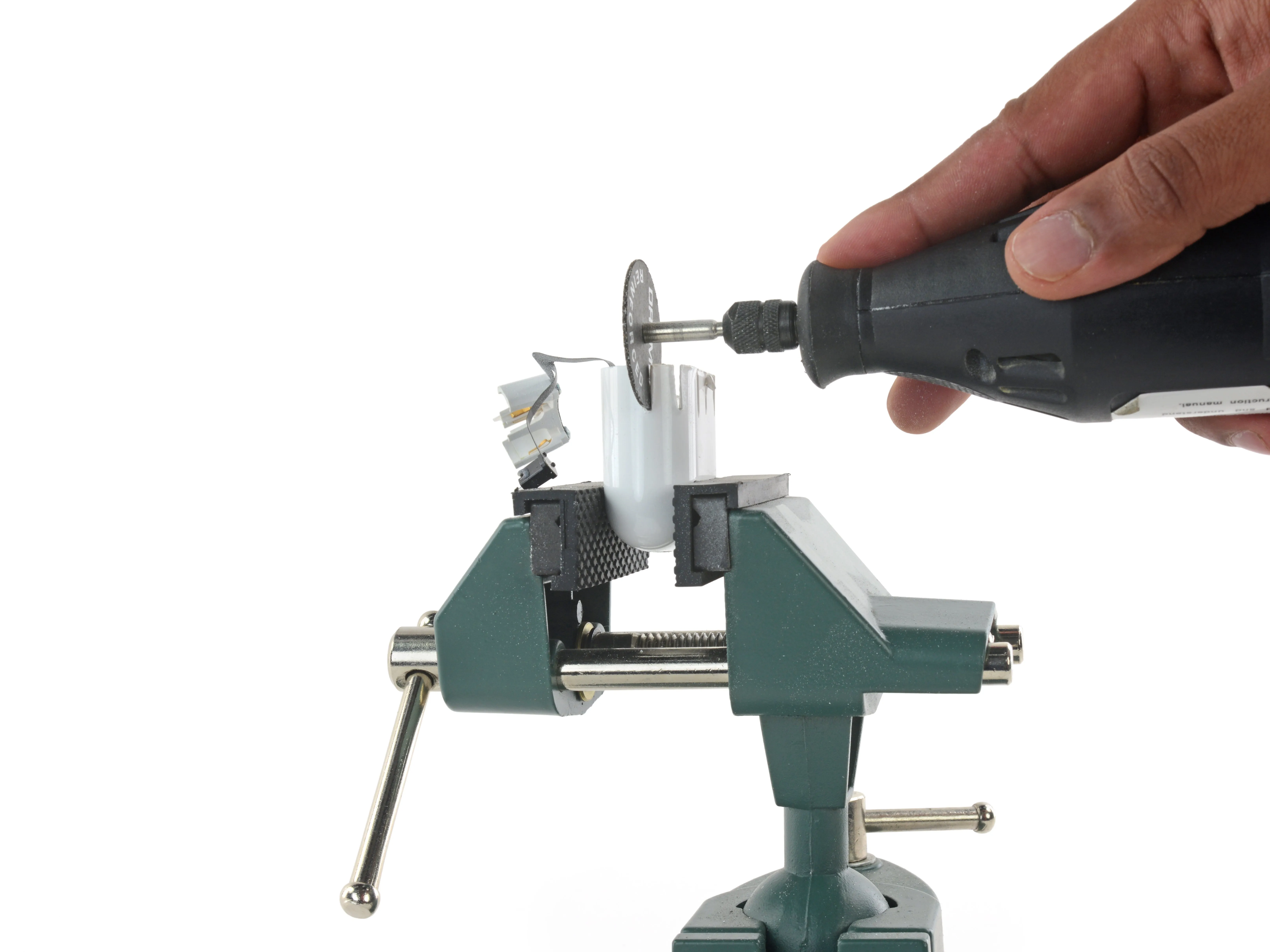

• Усиленный зарядный корпус оказывается грозным противником, наносящим некоторые повреждения нашим усталым разборщикам. Отчаянные времена требуют отчаянного использования Dremel.

• Что скрывается под непробиваемой оболочкой? Аккумулятор! Он спрятан в уютном гнезде внутри поликарбонатной крепости.

• И если вы заметили, да, половина гибкого кабеля светодиодного индикатора состояния отстала.

• Вытащив его, мы обнаруживаем клей, который сопротивлялся нам, и один-единственный кабель, соединяющий батарею с логической платой зарядного корпуса.

• О, смотрите, разъем ZIF! По крайней мере, переработчикам не придется доставать паяльник, проливая кровь, пот и слезы, чтобы разорвать внешний корпус.

Шаг 15

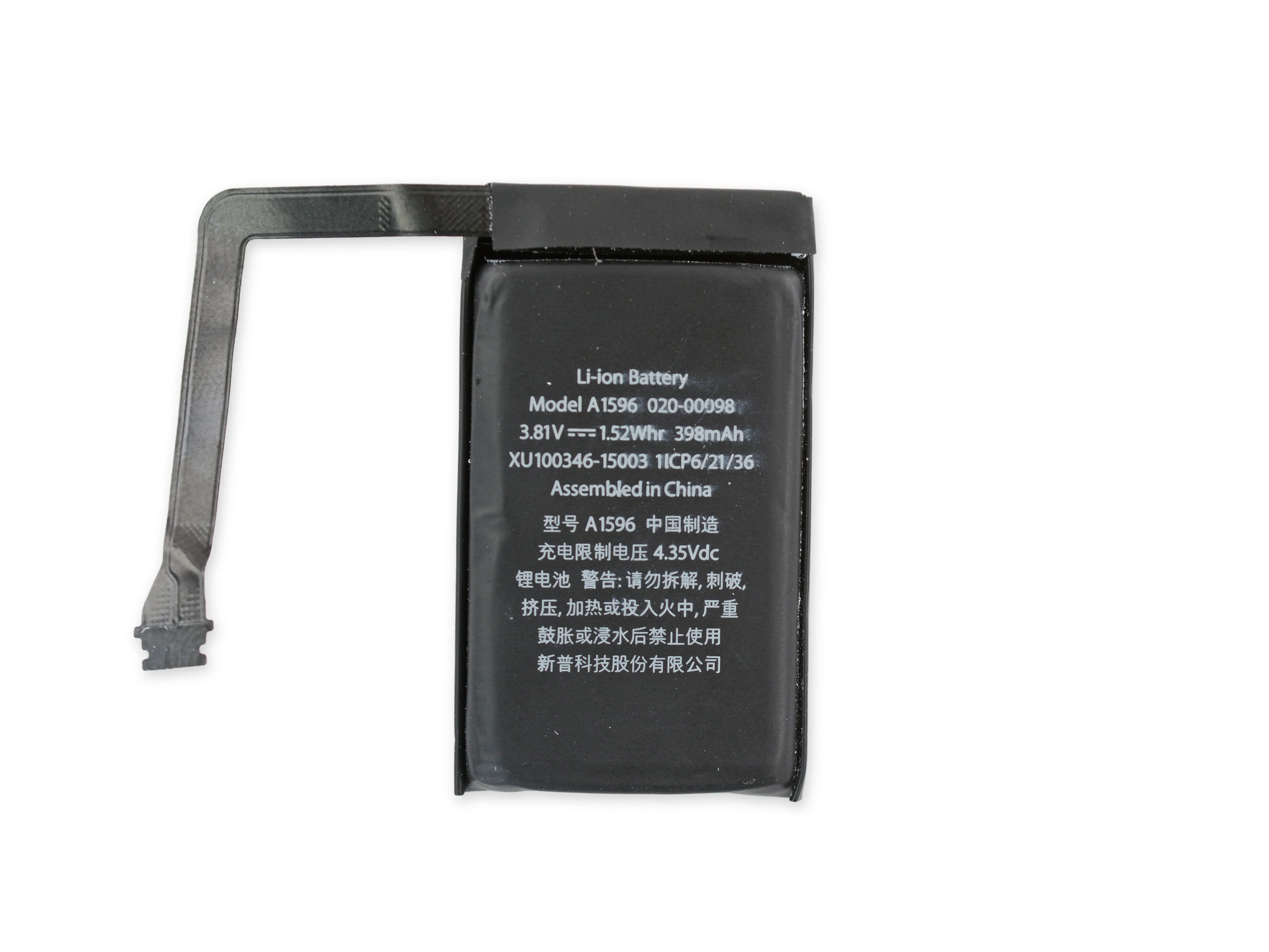

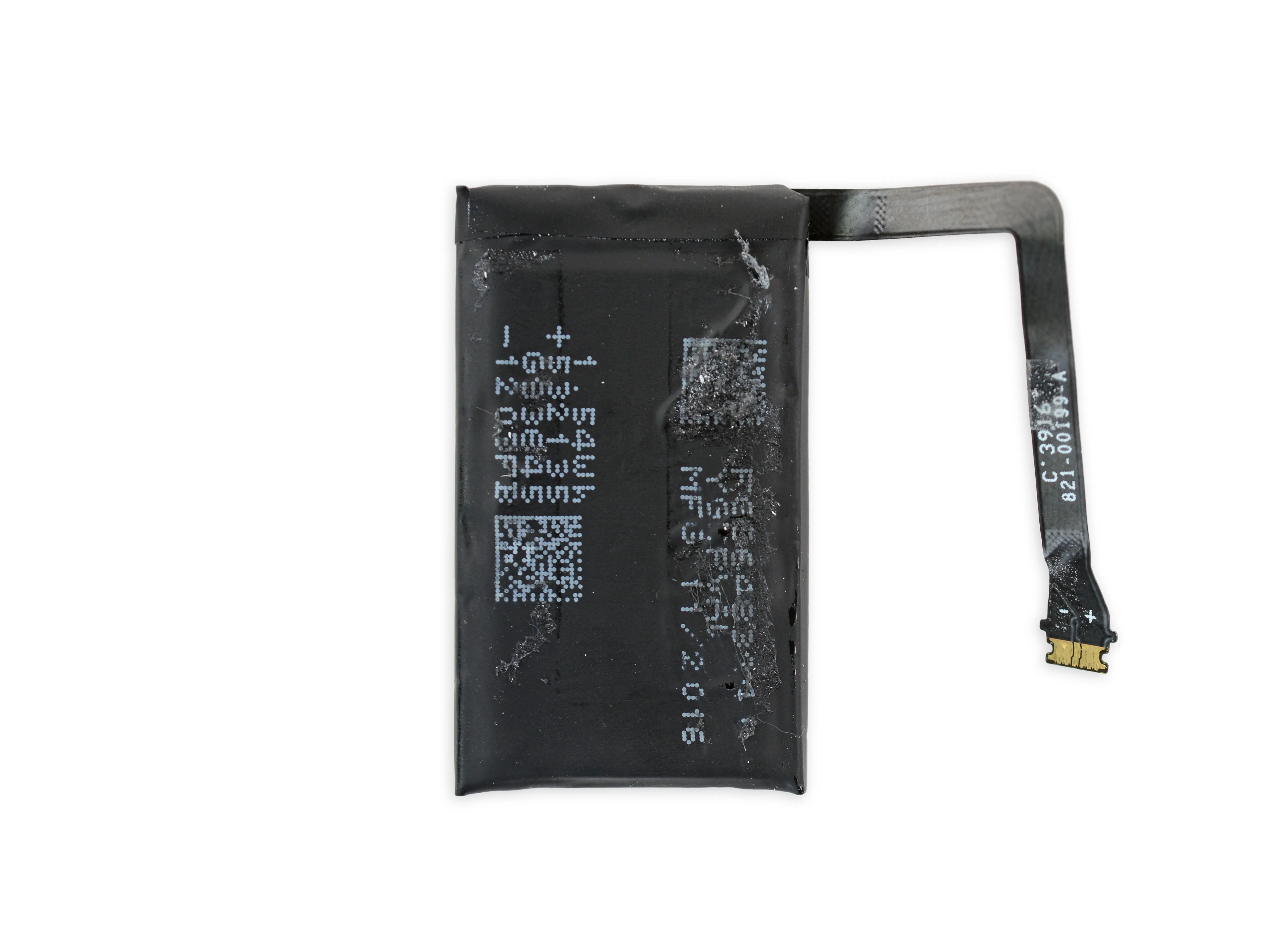

• Безопасное снятие корпуса, наконец, позволяет нам хорошо рассмотреть самую большую батарею дня.

• Спойлер: она все еще крошечная.

• Литий-ионный элемент на 3,81 В, 1,52 Вт-ч обладает примерно в 16 раз большей емкостью, чем те, что мы выкопали из ножек AirPods, а это значит, что вы сможете заряжать их по крайней мере несколько раз между зарядками корпуса.

• Для сравнения, батарея в Apple Pencil весит 0,329 Втча в часах Apple Watch Series 2 1,03 Втч Таким образом, это технически самая большая миниатюрная батарея, с которой мы недавно столкнулись.

Комментарии к шагу

Это не липовая батарея, на ней прямо написано, что это литий-ионная батарея.

Ну, Li-Ion также можно использовать как гипероним LiPo и Li-Ion. То есть, LiPo INDEED - это один из видов аккумуляторов на основе литий-иона...

Что особенного в разъеме zif?

Отсутствие паяльника: 'ZIF означает Zero Insertion Force' - 'нулевое усилие вставки'. Процессорные гнезда - пример ZIF, вы просто вставляете и тянете за рычаг, после чего он фиксируется своим механизмом. Если вы перерабатываете компьютер, вам не нужно отпаивать процессор от платы (ZIF).

Шаг 16

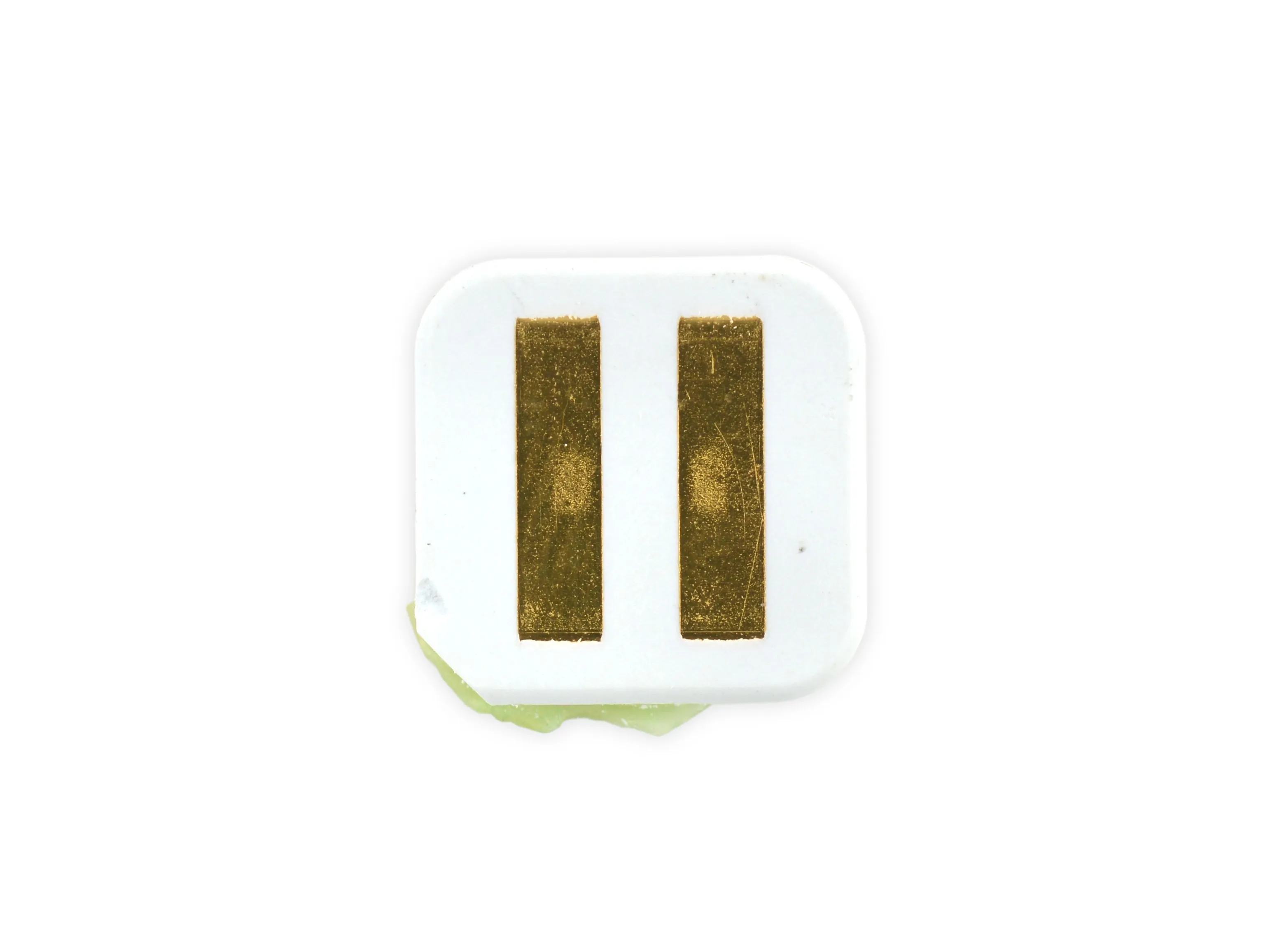

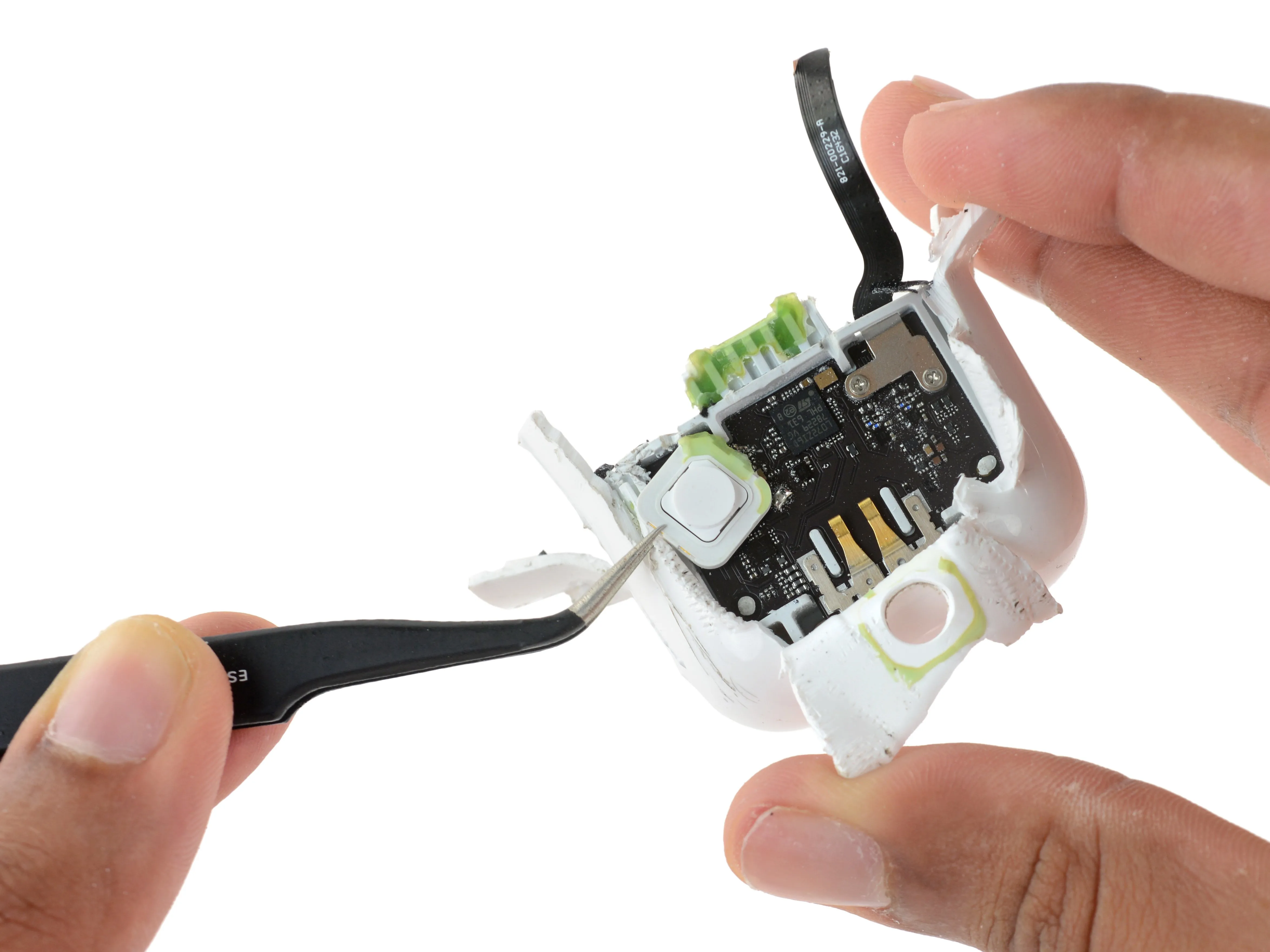

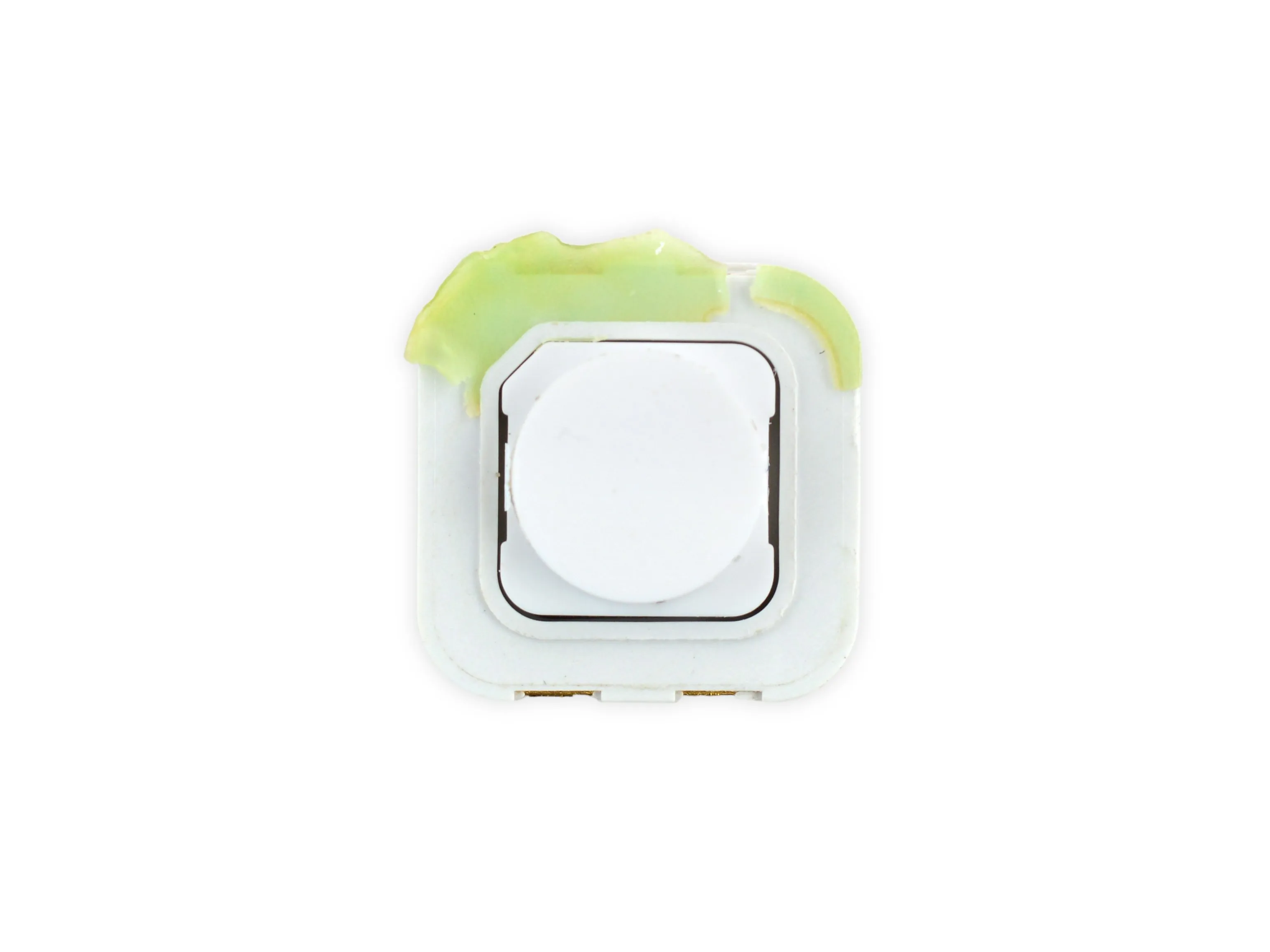

• Кнопка синхронизации - это автономный маленький щелкающий чувак с контактами, которые совпадают с некоторыми пружинными контактами на основной плате.

• Электрические переключатели могут быть сложными. Но этот, скорее всего, нет. Скорее всего, это кнопочный переключатель. Нажатие кнопки замыкает цепь и пропускает ток. Этот ток попадает в цепь и интерпретируется как входной сигнал. Мы же говорили, что все просто.

Шаг 17

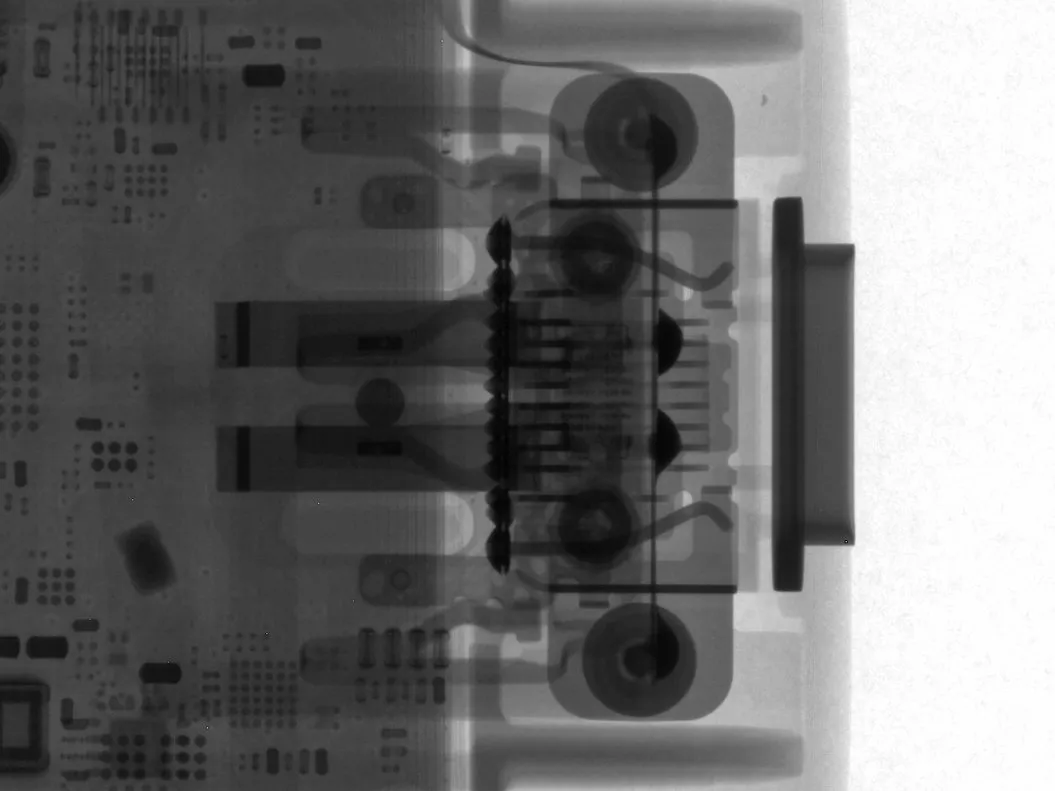

• Мы откручиваем пару винтов Phillips, чтобы получить доступ к разъему Lightning, отсоединяем его пресс-разъем от задней части логической платы, и через несколько секунд он свободен, оставляя позади себя это пластиковое месиво.

• К счастью, порт Lightning модульный, поэтому, если у вас износится порт, для замены этого компонента достаточно полностью разрушить корпус.

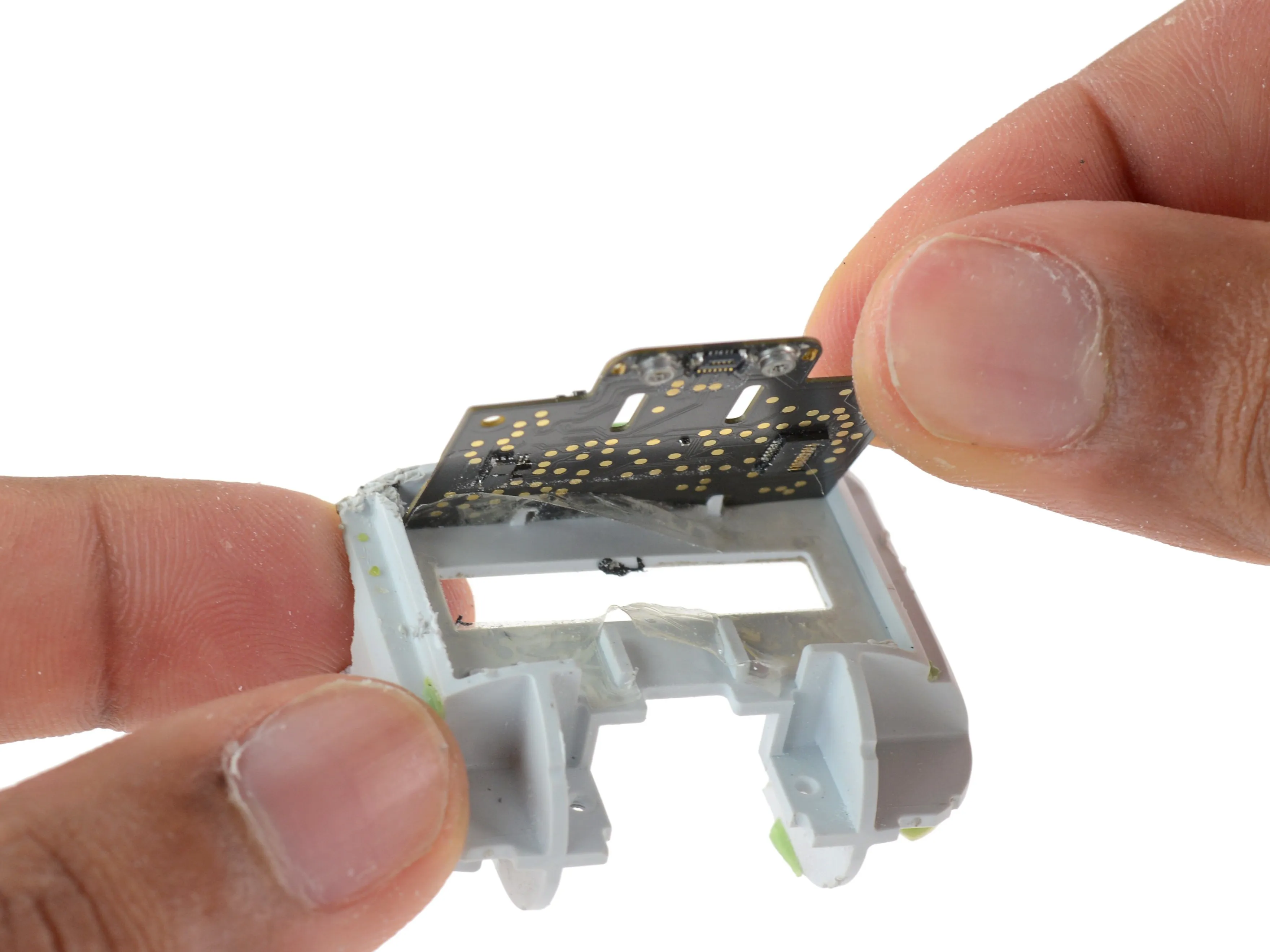

• Логическая плата закреплена с помощью большого количества липкой ленты.

Комментарии к шагу

'К счастью, порт Lightning модульный, так что если у вас износится порт, то для замены этого компонента достаточно просто уничтожить корпус'.

LOL

Ого - винты *PHILLIPS*?? А не Torx, или Tri-Head, или еще какой-нибудь странный вид, который они изобрели? Ну, наверное, потому что (если не разрушать корпус), до винта все равно невозможно добраться, так что нет причин делать его 'не подлежащим обслуживанию'.

Шаг 18

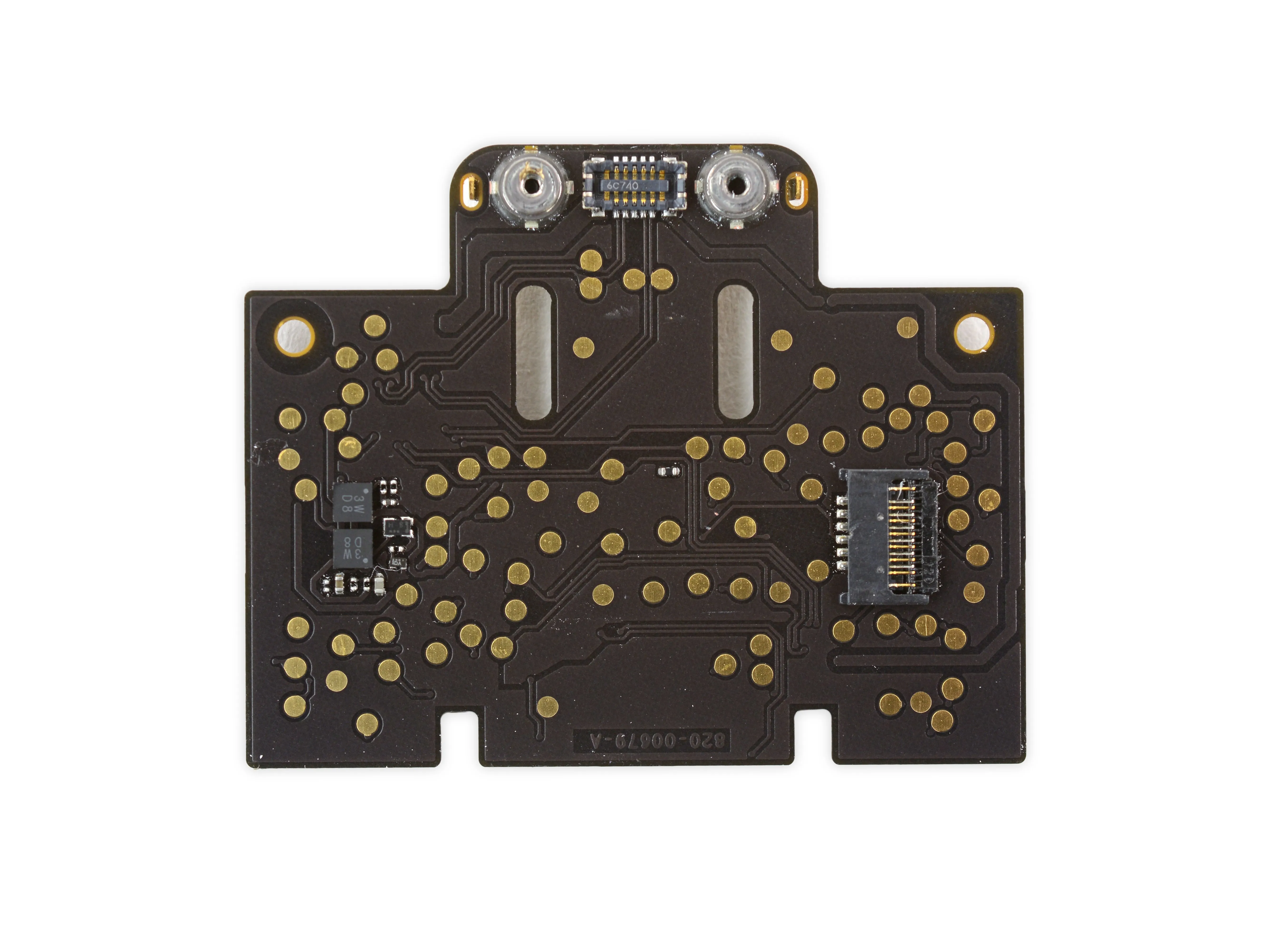

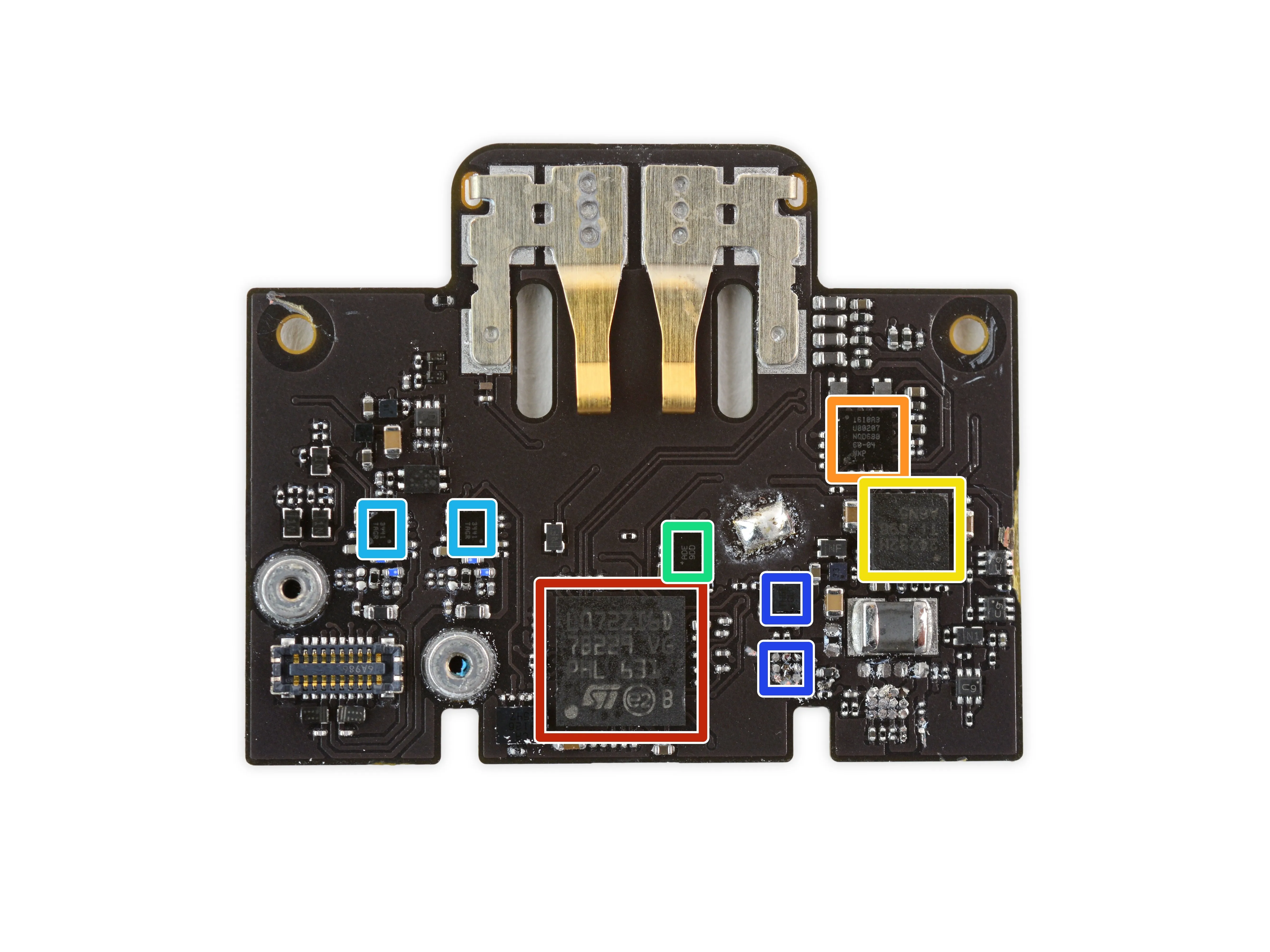

• Давайте посмотрим, какой кремний так тщательно охраняет зарядный корпус:

• STMicroelectonics STM32L072 ARM Cortex-M0+ MCU

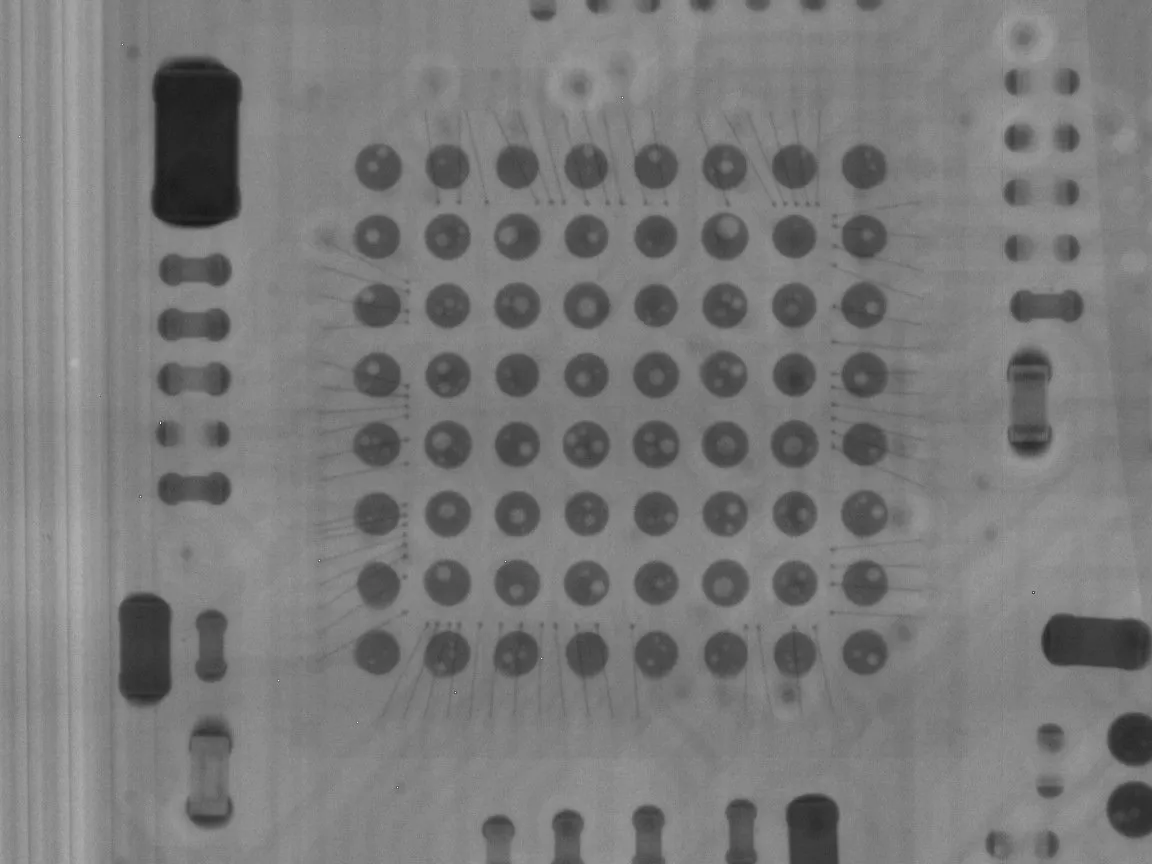

• Наши рентгеновские снимки показывают некоторые проблемы с качеством паяных соединений этого чипа. Пустые места, известные как пустоты, могут быть свидетельством низких стандартов качества или поспешного выпуска продукта. Может быть, проблемы с корпусом AirPod стали причиной задержки выпуска?

• ИС контроллера зарядки/портов NXP Semiconductor CBTL1610A3 (используется в iPhone 6s и SE, а также в обеих моделях iPad Pro)

• Texas Instruments BQ24232 микросхема управления питанием

• Maxim Integrated MAX9028 компаратор 1,8 В

• AMS AS3441 интерфейс питания и связи (вероятно)

• Возможно, регуляторы ON Semiconductor

Комментарии к шагу

Устранен ли дефект с паяным соединением микросхемы?

STM32L072 управляет только питанием?

Это какой-то отладочный порт справа на втором фото? А что это за 10-контактная 'тонкая микросхема' с маркировкой 6A98 в левом нижнем углу первой фотографии? Какой-то массив конденсаторов или что-то в этом роде?

Это порт ZIF, который подключается к аккумулятору. Тонкая штука, похожая на микросхему, - это разъем для подключения док-станции AirPod и индикатора состояния. Все эти вещи перечислены в предыдущих шагах выше.

Подобные дефекты в паяных соединениях BGA (ball grid array) неизбежны и допустимы по стандартам качества IPC до определенного предела в процентах. Я не помню конкретных цифр, но для меня (недавно вышедшего на пенсию инженера-технолога в производстве электроники) эти пустоты выглядят нормально/ОК.

Шаг 19

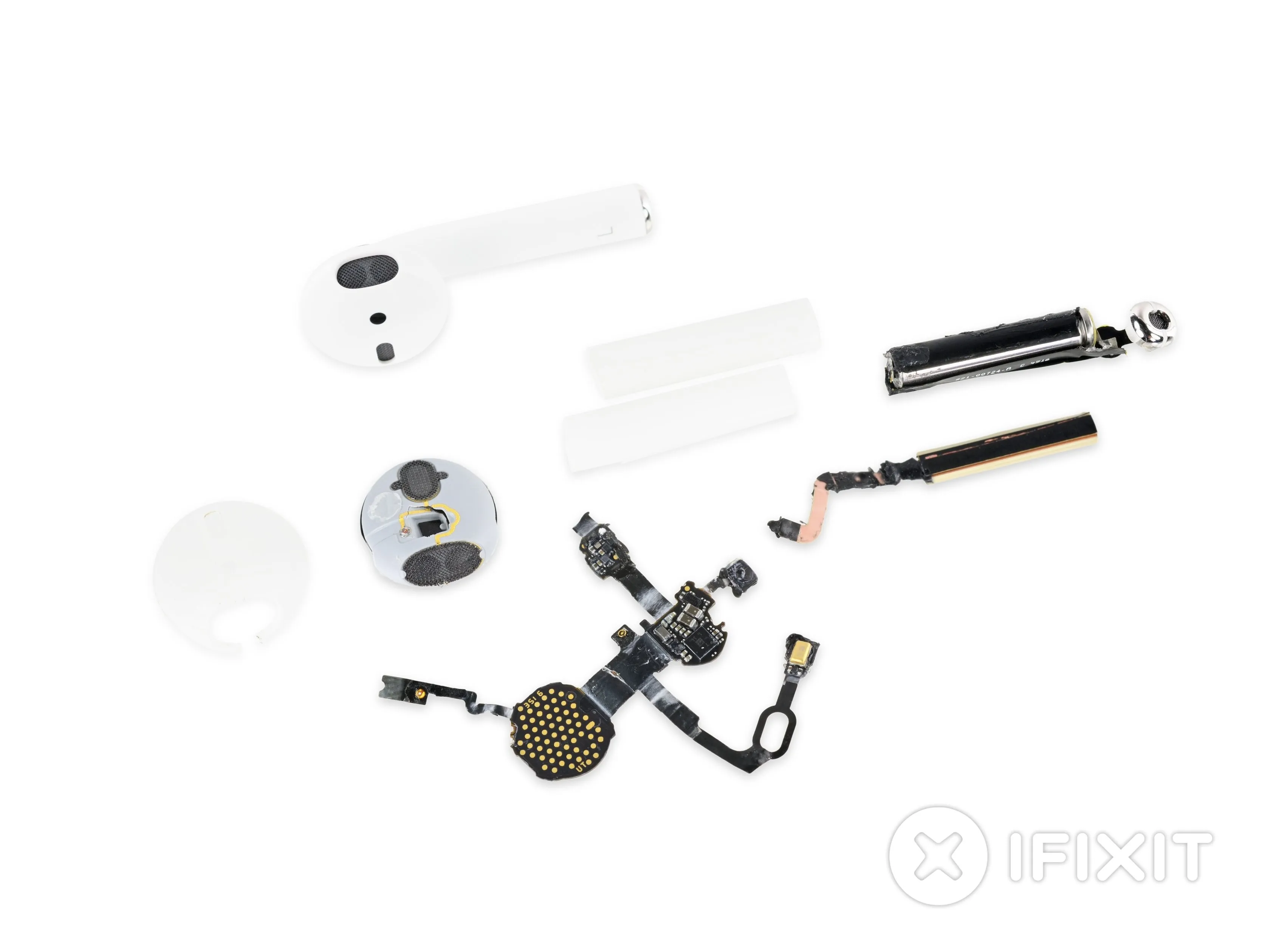

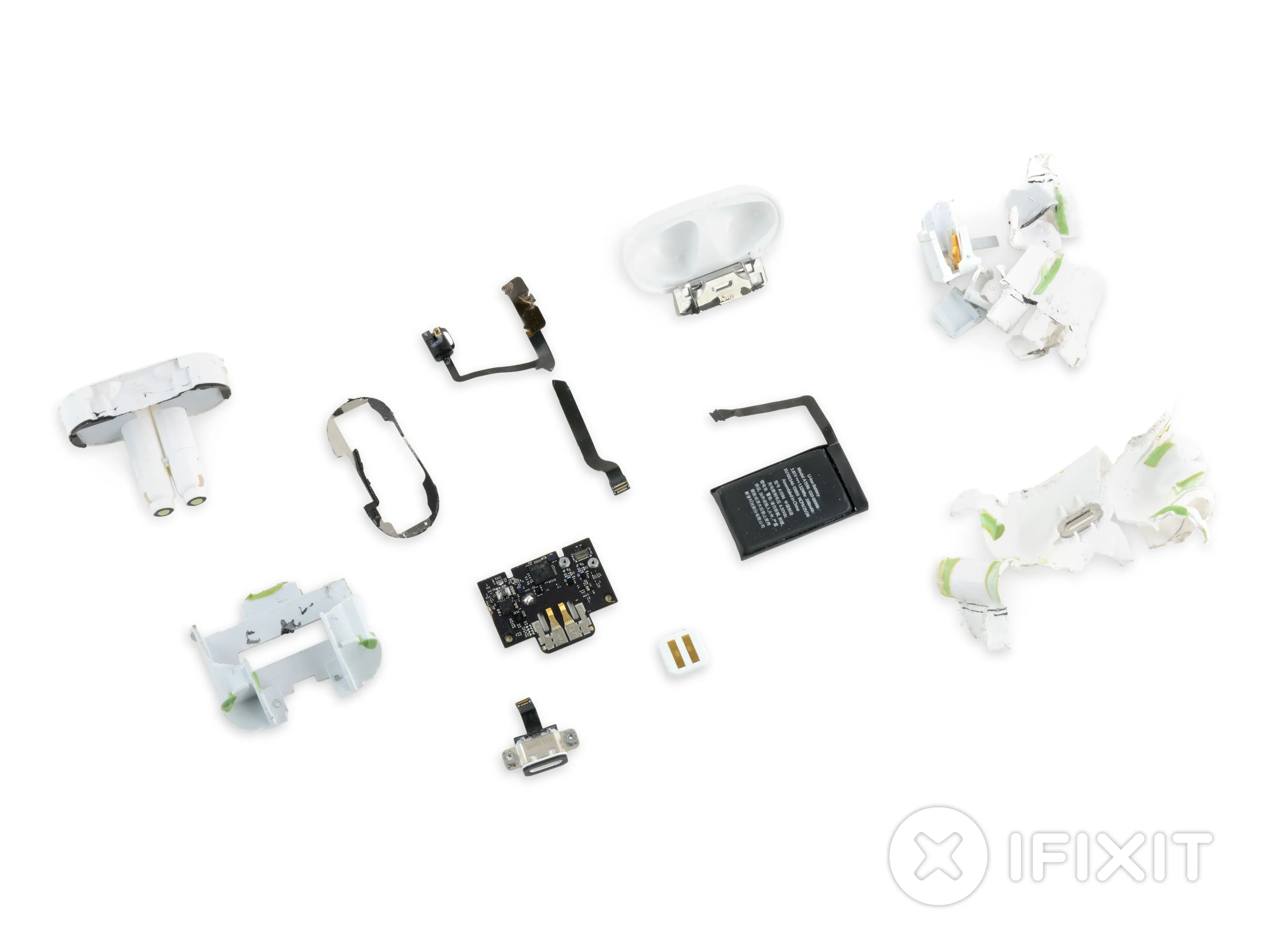

• Кровь, пот и много клея спустя, мы даем вам:

• Груду деталей 'pod...

• и коллекция деталей корпуса.

• Каждый из удивительных рентгеновских снимков в этом разборе предоставлен нашими изобретательными друзьями из Creative Electron. Привет, ребята!

• Обновление: Один из наших зарубежных авторов нашел умный способ открыть корпус зарядки гораздо менее разрушительным способом, предварительно деформировав его с помощью тисков. Если у вас сел аккумулятор и вам нечего терять, попробуйте!

Вывод

• Доступ к любому компоненту корпуса невозможен без разрушения внешней оболочки.
• Клей - единственный внешний крепеж, используемый в корпусе или наушниках.

Оценка ремонтопригодности

Ремонтопригодность 0 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

используется ли в airpods тот же динамик, что и в earpods?

Отличный вопрос, сам пытаюсь это выяснить.

Похоже, что они немного отличаются. В шаге 11 раздела EarPod есть довольно хорошее сравнение поколений наушников от Apple. Похоже, что они в основном имеют открытую заднюю часть, в то время как новые AirPods имеют черный пластик (и сетку?), который закрывает заднюю часть динамика. Apple EarPods Teardown

Мне было бы интересно увидеть их в сравнении с новыми PowerBeats 3, поскольку в этой модели наушников также используется мембранный динамик в средней части ножки.

На самом деле это не имеет значения. EarPods подверглись значительной доработке через порты на передней, задней панелях и стержнях (заклейте их скотчем и посмотрите, что получится). В AirPods порты перемещены, а также в корпусах стало меньше воздуха (вместо него - логические платы, батареи и другая электроника). Так что даже если в них используются те же самые динамики, они будут звучать существенно иначе.

Мне интересно, если бы вы спроектировали что-то настолько маленькое с теми же возможностями, как бы вы А) не использовали клей и Б) сделали бы это каким-то образом 'легким' для ремонта.

Я не думаю, что вы сможете обойтись без клея. Вопрос в том, чтобы использовать его эффективно, а не переборщить. Тип используемого клея тоже важен!

Я бы хотел видеть в крышках штыки с небольшим количеством клея и/или защелкивающиеся. Для внутренних деталей можно было бы использовать менее липкий клей для пены, чтобы детали не двигались, но при необходимости их можно было бы снять (учитывая цену, они должны быть ремонтопригодны).

Не для самих наушников, но, думаю, корпус можно было бы сделать гораздо более ремонтопригодным.

Это был и мой первый вопрос. По сравнению со многими другими видами потребительской электроники, разработка полностью беспроводных наушников, которые легко поддаются переработке, представляется интересной (и, скорее всего, сложной) инженерной задачей. Как с точки зрения физического дизайна, так и с точки зрения даже элементарного анализа затрат и выгод. Судя по AirPods и Apple Pencil, кажется, что клей - это дешевое и простое решение, когда внутренних компонентов недостаточно, чтобы оправдать серьезные усилия по переработке. Хотя сам корпус, возможно, стоит переработать. Я бы подумал, что клей также способствует лучшей герметичности, но не похоже, чтобы эти устройства были водонепроницаемыми.

Похоже, что ручная переработка для них совершенно не подходит. Возможно, они могли бы автоматизировать часть процесса (уф), но, опять же, количество извлекаемых материалов на единицу продукции настолько мало, что это не может быть оправдано с экономической точки зрения. Если только Apple не возьмет на себя расходы в рамках маркетинговых усилий, похоже, что сами AirPods отправятся прямиком на свалку.

Это хороший вопрос, я могу придумать несколько способов. Например, металлическое основание разъема можно использовать в качестве винта для скрепления корпуса, а внутренние элементы можно было бы удерживать на месте в виде сэндвича с помощью пластиковой опоры. Все будет плотно зафиксировано базовым винтом, который можно открутить, чтобы открыть корпус и получить доступ к батарее для замены.

Но инженерам Apple не так уж и важен продуманный внутренний дизайн продукта, им важнее отделка, эстетика и низкая стоимость производства. Кто заботится о переработке отходов, если можно просто использовать клейкую ленту и клей. Оставьте речи об экологии для маркетинга.

Массивный клей используется потому, что он необходим для акустической герметизации корпуса и преобразователя. Никакие другие способы вроде ультразвуковой сварки не могут заменить клей в наушниках и вкладышах.

Часовщики веками пользовались тем же способом - подпружиненными штифтами, фиксирующими резьбу.

Samsung, похоже, удалось сделать это без постоянного кошмара с клеем, так что Apple тоже должна быть в состоянии.

Samsung Galaxy Buds Teardown

Не могли бы вы объяснить подробнее, что вы имеете в виду на шаге 18) в фразе 'Пустые места, известные как пустоты, могут быть свидетельством низких стандартов качества или поспешного выпуска продукта'.

Я думаю, он имеет в виду то, что выглядит как крошечные пузырьки внутри каждого из вкладышей в массиве (но я могу ошибаться... стрелка бы очень помогла!).

В чипе используется массив шариковых решеток. (BGA) Каждая точка - это контакт. Чтобы прикрепить его к плате, на каждый контакт помещается специальный шарик припоя/флюса. Затем микросхема помещается на плату с помощью робота и нагревается воздухом, достаточно горячим, чтобы расплавить припой. Когда это работает, получается хорошее прочное соединение. Когда оно не работает - нет. Проблема в том, что во многих случаях во время тестирования и в течение некоторого времени после оно будет работать нормально. Как только соединение разрывается, вы получаете либо периодические проблемы, либо внезапный отказ. Распространенным способом самостоятельного устранения неисправности печатной платы с неудачным соединением микросхемы BGA является помещение ее в духовку при температуре около 400 градусов на 5-10 минут для расплавления припоя. Это было распространенным способом устранения неисправности в HP LJ 3005. Чтобы правильно устранить эту проблему, микросхему нужно снять с платы, удалить шарики припоя и заменить их новыми, а затем снова прикрепить к плате и запечь. Этого, очевидно, никогда не произойдет на airpods, так как ремонт обойдется дороже, а потом придется просто выбросить все устройство.

Есть идеи, что делает золотая краска, соединяющая решетки динамиков со схемой?

'Кабель вплетается в сложный узел динамика, в котором находится датчик приближения и несколько антенных линий'.

Может быть, решетки динамиков используются в качестве антенн?

Есть ли шанс, что вы сможете напечатать корпус в 3D, чтобы завершить ремонт?

Гипотетически это можно сделать, но без 3D-сканирования внутренних частей корпуса это будет практически невозможно. Также необходимо использовать технологию 3D-печати с высоким разрешением, например sla или Sls, которые, во-первых, имеют присущую им обработку поверхности, а во-вторых, довольно дороги как процесс (это не то, что можно напечатать на домашнем принтере). И даже если вы обойдете эти проблемы, вам придется удалить существующие компоненты, не повредив их, собрать их в правильном порядке, а затем нанести свой собственный клей. Все это возможно, но гораздо лучше потратить деньги на новую пару...

Согласно IPC-A-610 Rev. E глава 8.3.12.4 'BGAs' 30% Voiding - это нормально. На очень высоком уровне. Так что это нормальный промышленный стандарт. Без пустот паяльная паста не растекается. И пустоты автоматически не являются проблемой. Именно поэтому производство и заказчик могут договориться о собственной границе для этого значения. Дефекты 'голова в подушке' могут быть проблемой. Но чтобы их увидеть, нужно уменьшить угол рентгена. Так что с этой точки зрения: Для меня все в порядке.

Я на 100% согласен с допустимостью пустот, которые видны на рентгеновских снимках паяных соединений BGA. Совершенно нормально.

На самом деле меня больше интересует, как изготовлен пластиковый корпус наушников: снаружи он бесшовный, а внутри - сложный узел. Литье под давлением не может сделать это одним куском, а внутри слишком много воздуха, чтобы его можно было переформовать. Может быть, две части склеены вместе, а затем отполированы?

Я бы подумал, что вспышка отшлифовывается, а затем корпуса полируются :)

Кто-то должен сказать Apple, что ВСЕ УШИ АНАЛОГОВЫЕ - не имеет значения, как звук попадает на преобразователи, потому что они просто превращают его обратно в аналоговое звуковое давление. Какая глупая затея.

Дает фанбоям повод тратить деньги и ворковать, я полагаю...

Я являюсь пользователем Apple, мне нравится большинство их продуктов, но это просто абсолютная глупость.

У меня есть один отлично работающий iPhone 5S, отлично работающий набор EarPods с пультом и микрофоном (и еще два совершенно новых, запечатанных, для запасных частей), и у меня нет ни малейшего желания 'обновляться' до чего-то 'лучшего'. На самом деле, я скоро вернусь к Nokia 3510i (нет, я не шучу), потому что эта одержимость 'центральным узлом отвлечения' сокращает мою продолжительность внимания, отнимает мое время, и, если честно, все это просто переоцененная, не жизненно важная ерунда, которой люди соблазнились без веской причины.

Безусловно! Кого волнует наличие высококачественных камер, GPS, интернета и всех остальных примочек и свистков. Я собираюсь перейти на использование почтового голубя.

Я перехожу на печать музыки на картошке. Больше никаких яблок для меня.

Я хотел бы добавить немного смолы в наушники, чтобы они лучше сидели в ушах. Проблема в том, что тогда они не будут помещаться в корпус для зарядки.

Если я сбрею миллиметр или два с корпуса (где сидят амбушюры), прорежу ли я что-нибудь, кроме корпуса?

Скорее всего, нет, но я бы был очень осторожен.

Привет, народ,

Я довольно интересно, как яблоко earpods подключается к между каждым наушником? Это Bluetooth соединение?

Да, я думаю, что они используют Bluetooth. Я думаю, что ваш iPhone устанавливает соединение с каждым Airpod для передачи музыки. AirPods соединяются друг с другом, чтобы синхронизировать звук и делать другие вещи, подобные этому. По крайней мере, я так предполагаю.

Немного повозившись с корпусом, я выяснил, как он определяет, закрыт он или открыт. Это маленький магнит в передней центральной части. Если оставить крышку открытой, а iPhone включенным, можно обмануть чехол и заставить его думать, что он открыт или закрыт, приложив магнит к верхней середине прямо перед наушниками.

Так что, да, я думаю, что сделать зазор для верхней части airpods больше будет нормально, если вы не повредите светодиод или кабель, плюс магнит будет работать.

Я собираюсь попробовать просто оставить крышку открытой все время и сделать магнитное крепление из sugu, которое будет подходить для 'закрытия' корпуса для зарядки.

AirPods сами по себе звучат нормально, но гораздо лучше, если их вставить в ушной канал. Я хочу попробовать одну из силиконовых насадок, но они явно не влезут в кейс. Мне интересно, есть ли простой (относительно) способ снять крышку и заменить ее на ту, которая вместит более крупный профиль. Было бы неплохо увидеть несколько фотографий с более подробным описанием шарнирного механизма. Кто-нибудь построил точную 3D-модель корпуса? Поверхностная модель, вероятно, достаточно хороша для работы.

Сумасшедший вопрос: Как можно припаять к корпусу 3,5-мм гнездо для наушников? Есть какие-нибудь мысли? Я хочу добавить женский разъем для наушников в корпус, чтобы подключить любой источник музыки, например, ноутбук без bluetooth, к корпусу airpod через кабель 3,5 мм и прослушать его через airpods.

Несмотря на повреждение корпуса, чтобы обнажить электронику, кажется, что это вообще возможно? Или весь bluetooth находится в самих airpods, что сводит на нет практическую осуществимость этой идеи?

Спасибо за любые продуктивные ответы, и укусите мою блестящую задницу за любые непродуктивные.

Невозможно, аудио передается по BT с устройства непосредственно на AirPods.

Купите на ebay адаптер bluetooth-USB за $5... AirPods могут работать с bluetooth.

AirPods можно сопрягать с любым источником звука Bluetooth, но качество звука не очень хорошее. Я сопрягал их с моим Surface Pro, и звук был просто отвратительным, хуже, чем у любого другого Bluetooth, который я пробовал. Я подозреваю, что это было сделано специально, чтобы удержать их в экосистеме Apple. Кроме того, при этом теряется вся остальная функциональность, например датчик prox и управление касаниями.

Если вам нужно, купите USB Bluetooth-ключ для компьютера или универсальный 3,5-мм AUX-адаптер для Bluetooth. Но вам может больше повезти с наушниками конкурентов: если вы не слушаете их на устройстве Apple, они ужасны.

Ребята, мои AirPods и чехол для зарядки AirPods я постирал в стиральной машине, по ошибке забыв, что он у меня в кармане, когда ... зеленый светодиод не горит, он не работает помогите, если у кого-то есть какие-либо знания об этом.

Нет, они мертвы. Они могут пережить быстрое падение в лужу или унитаз, но поездка в стиральной машине - это полная смерть.

Есть ли у них индикатор воды? Если нет, то как Apple может определить, повреждены ли они водой.

Каждый вырез наушников AirPods защищен сеткой, ограничивающей доступ воды. Такая же сетка используется в айфонах, чтобы сделать их водонепроницаемыми. Найдите на Youtube видео EverythingApplePro, в котором Филипп отправляет AirPods на полный цикл стирки в стиральной машине. Хотите узнать, что произошло? AirPods выжили и остались в рабочем состоянии.

Так что да, индикаторов воды не существует...

Похоже, я погнул один из контактов зарядки в своем корпусе - совсем немного, но, видимо, достаточно, чтобы больше не заряжать капсулу.

Есть ли у кого-нибудь идея, каким инструментом я мог бы проникнуть в трубку, зацепить ее за металлическую губу и попытаться аккуратно отогнуть ее снова?

Это звучит как сложная перспектива! Если у вас закончилась гарантия или вы просто хотите сделать что-то самостоятельно: Инструменты, которые сразу приходят на ум, - это тонкие щупы. Думаю, припуски будут слишком узкими для отвертки или пассатижей, даже для алебарды... Удачи! Дайте нам знать, если найдете решение! (Или напишите на 'Ответах', чтобы узнать еще несколько мнений!)

После нескольких месяцев удовлетворительного использования левая колонка выдает меньше звука, чем правая. Качество звука по-прежнему хорошее. Поэтому я предполагаю, что в него попала грязь и ушная сера, хотя внешне ничего не видно. Какие-нибудь предложения? Может ли сработать безопасный для пластика очиститель электроники или просто уничтожить airpod?

Используйте зубную щетку: мне помогло.

为什么没一个汉语评论呢～～～

在此之前我想过拆解一个我的耳机，然而看完这篇拆解文章之后，我觉得我还是守住我的money比较好～～～～

好日子的朋友，我们正努力用所有语言解决整个平台，感谢您的评论，我们将与您联系，问候。

Я прочитал статью Джеффри Фаулера о разборе AirPods в Washington post и там упоминался 'специальный вибронож, который режет пластик' как основной инструмент, используемый г-ном Виенсом для открытия внешнего корпуса самих AirPods - это аксессуар Dremel или что-то совершенно другое? Мне интересно узнать больше об этом инструменте, поскольку он может найти применение в моем хобби - масштабном моделировании.

Привет, упомянутый инструмент - это ультразвуковой резак, перечисленный и использованный в Разборка AirPods 2.
