Разборка AirPods 2

Введение

Прошло два года с момента первого разбора AirPods, и за эти два года AirPods стали удивительно популярными и печально известными благодаря своей недолговечности. Внешне AirPods второго поколения выглядят так же, но имеют несколько заметных внутренних улучшений. Настоящее обновление, на которое мы возлагаем надежды, - это ремонтопригодность: было бы здорово, если бы они не оказывались на свалке после нескольких лет использования.

Стоит ли эта модернизация повышения цены? Что означает буква H в H1? Станут ли эти AirPods эволюцией RepairPods, на которую мы надеемся? Есть только один способ узнать это: разборка!

Чтобы узнать еще больше интересных новостей и разборов, следите за нами в Twitter, Instagram и Facebook. Делаете.ру, чтобы получать новости, смотрите нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

  Посмотреть
• Просмотр

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка AirPods 2

• Эта модная зубная нить выглядит очень знакомо, но, по словам Apple, она стоит на 40 долларов больше, чем ее предшественник. Вот о чем рассказывает спецификация:

• Два AirPods весом 0,14 унции (4 г) каждый, с зарядным кейсом весом 1,41 унции (40 г).

• Размеры каждого AirPod составляют 0,65' × 0,71' × 1,59' (16,5 мм × 18,0 мм × 40,5 мм), а зарядного футляра - 1,74' × 0,84' × 2,11' (44,3 мм × 21,3 мм × 53,5 мм).

• TL;DR: точно такой же размер, как у AirPods первого поколенияно зарядный футляр прибавил 2,3 г - примерно вес американского пенни.

• Новый чип H1 с поддержкой Bluetooth 5

• Беспроводной зарядный кейс

• Поддержка 'Hey Siri'

• Наш последний разбор AirPods получился довольно грязным, поэтому мы сотрудничаем с Creative Electron для получения рентгеновского снимка. Посмотрите на расположение магнитов для откидной крышки кейса, напоминающей Zippo, которые выглядят как темные прямоугольники, встроенные в пластиковую оболочку.

Шаг 2

• Мы начинаем осмотр с этих любопытных маркировок на коробках. Мы видим многочисленные ссылки на что-то под названием 'AirPower'... ?

• Интересно, что это такое, @apple?

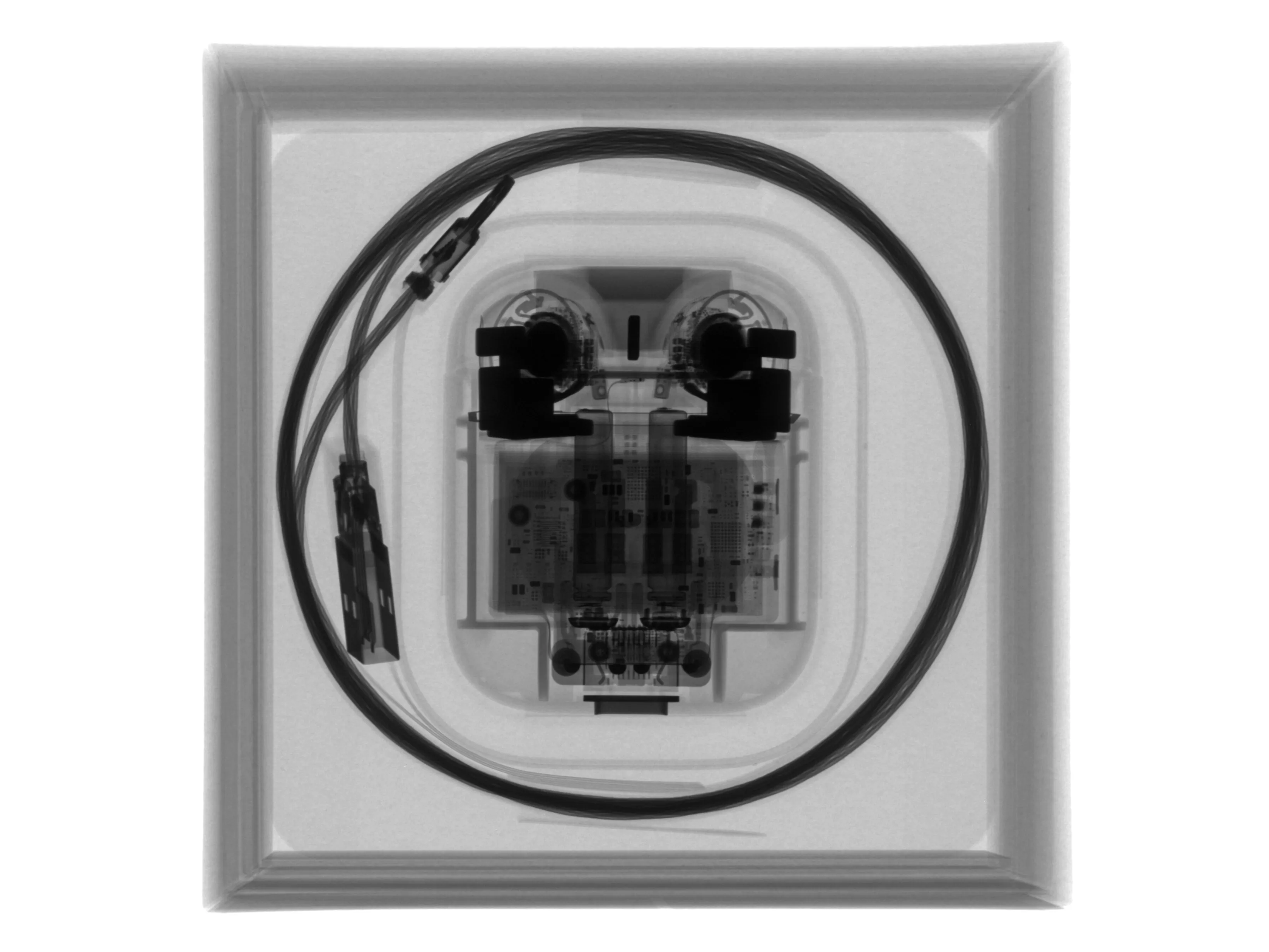

• Далее мы просвечиваем коробку рентгеном, чтобы убедиться, что ее можно открывать. Да кого мы обманываем - мы откроем ее в любом случае. Безопасность превыше всего, как мы всегда говорим.

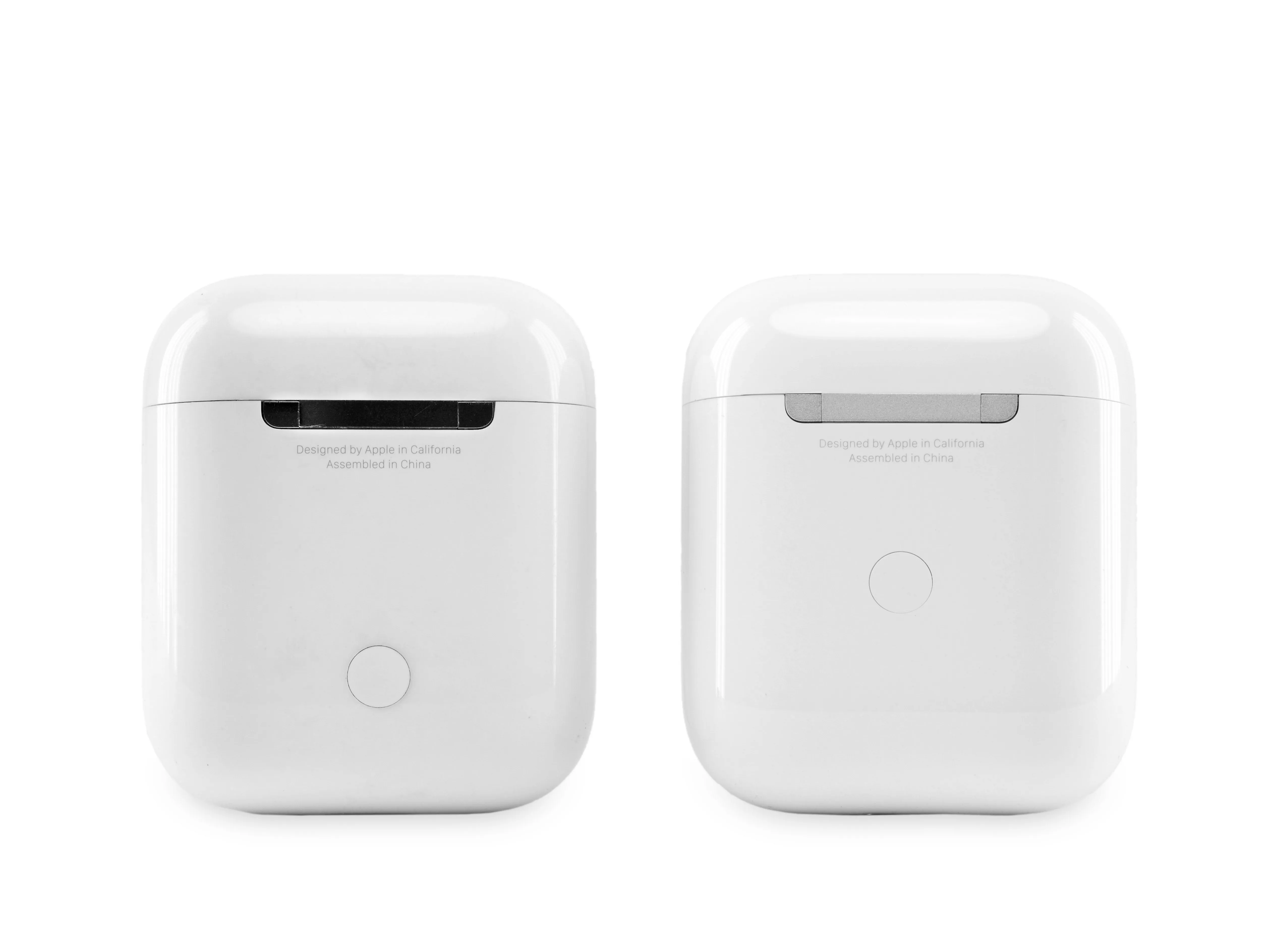

• Тем временем мы роемся в ящике с древней техникой и достаем набор AirPods первого поколения для быстрого сравнения.

• Хотя вы, возможно, не считаете двухлетние продукты древними, эти AirPods первого поколения (слева), по сообщениям, быстро стареют.

• Новый корпус (справа) выглядит более блестящим, но это может быть просто следствием износа Gen 1.

• Мы также отмечаем перемещенную кнопку сопряжения и новый внешний светодиодный индикатор зарядки.

Шаг 3

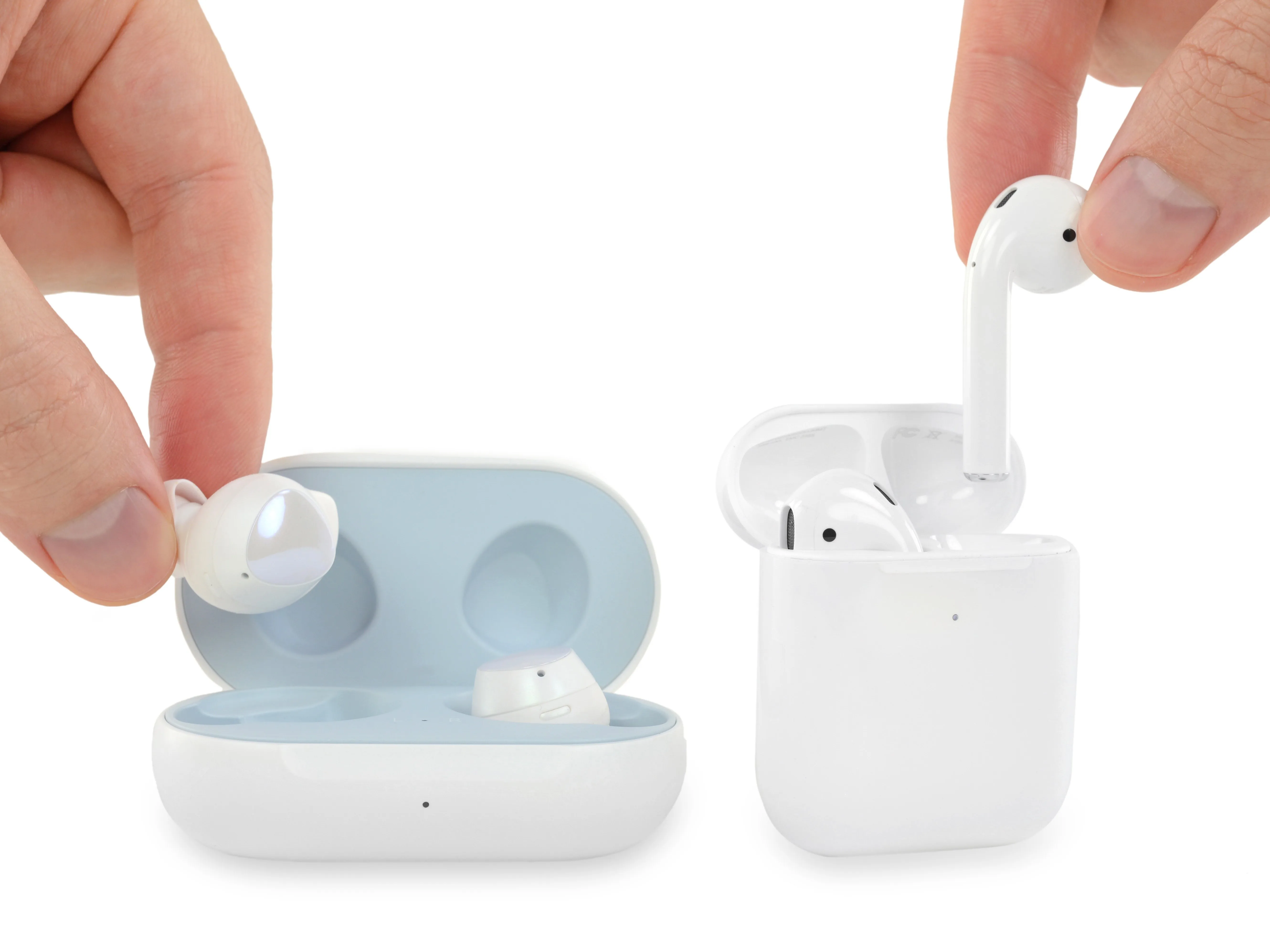

• На другом конце арены беспроводных наушников находятся новые Samsung Galaxy Buds, которые мы недавно разбирали. разобранные и обнаружили, что они удивительно ремонтопригодны! Мяч в вашем распоряжении, AirPods.

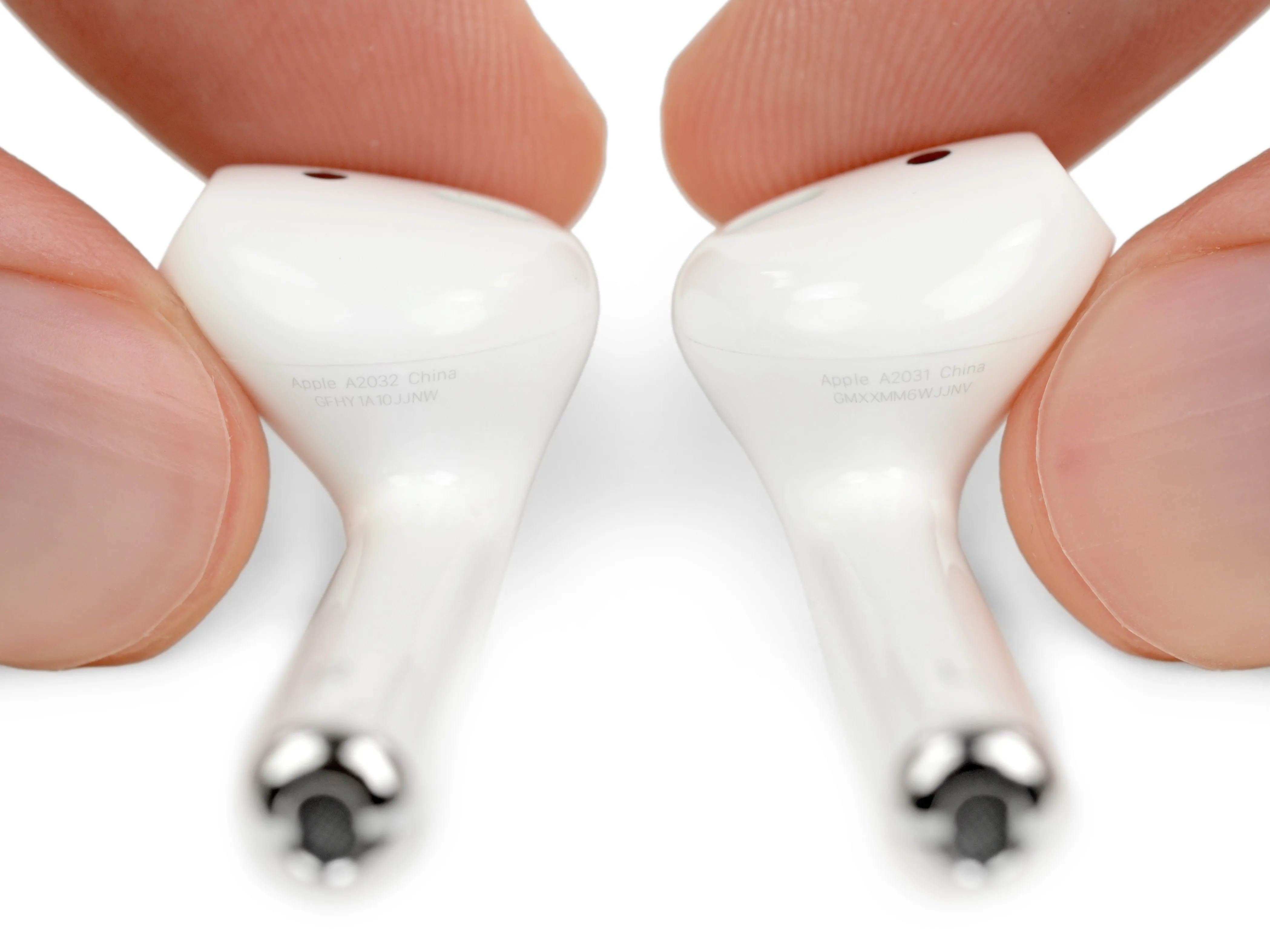

• Пора подойти поближе: AirPods имеют модельные номера A2031 (левое ухо) и A2032 (правое ухо).

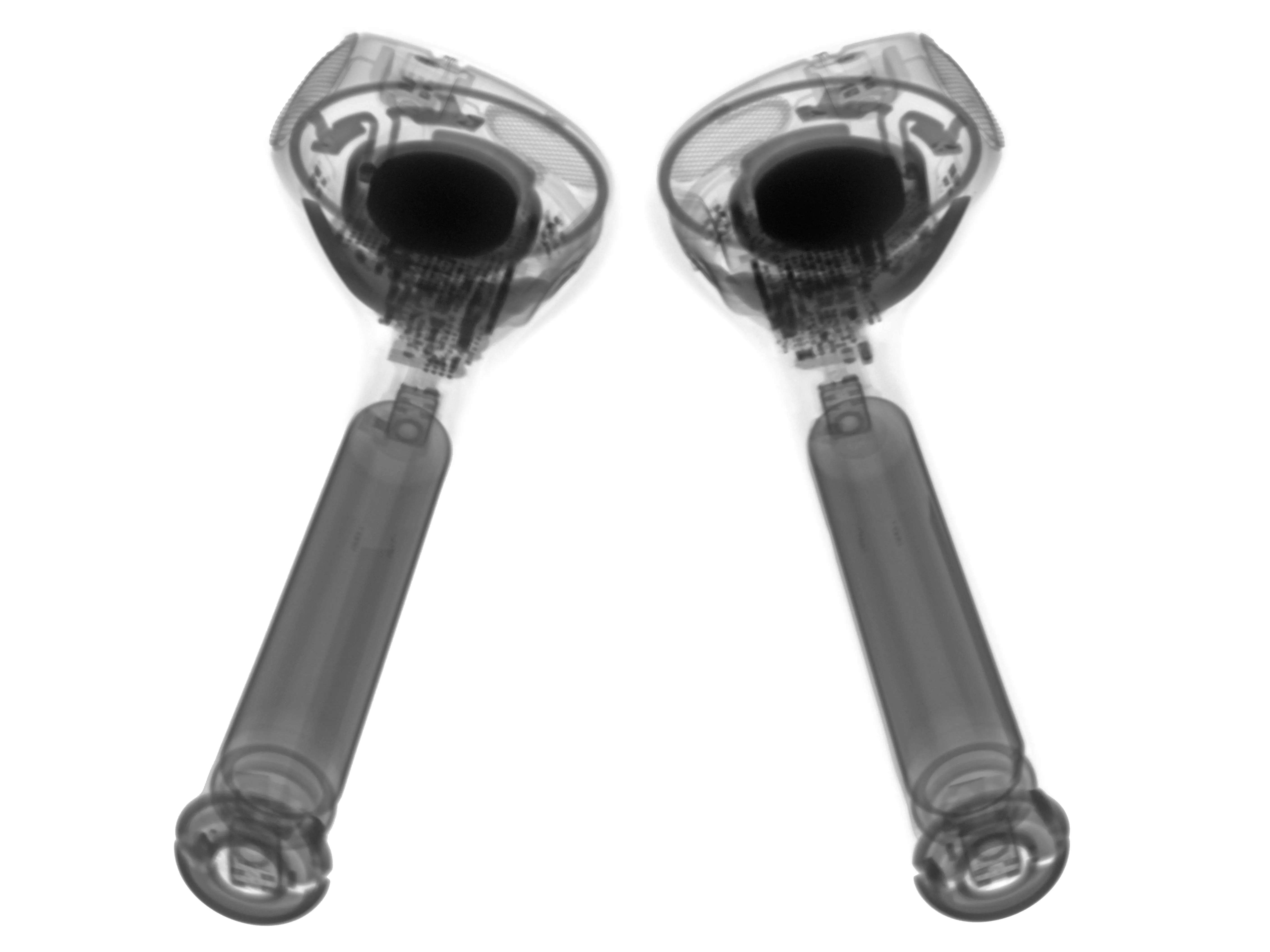

• У нас есть некоторые претензии к приоритетам дизайна AirPods, но нельзя отрицать инженерный талант, который в них заложен. Загляните в этот рентгеновский снимок, и вы сможете различить батареи, микрофоны, антенны, динамики, печатные платы - и все это в том, что помещается в ухе.

Шаг 4

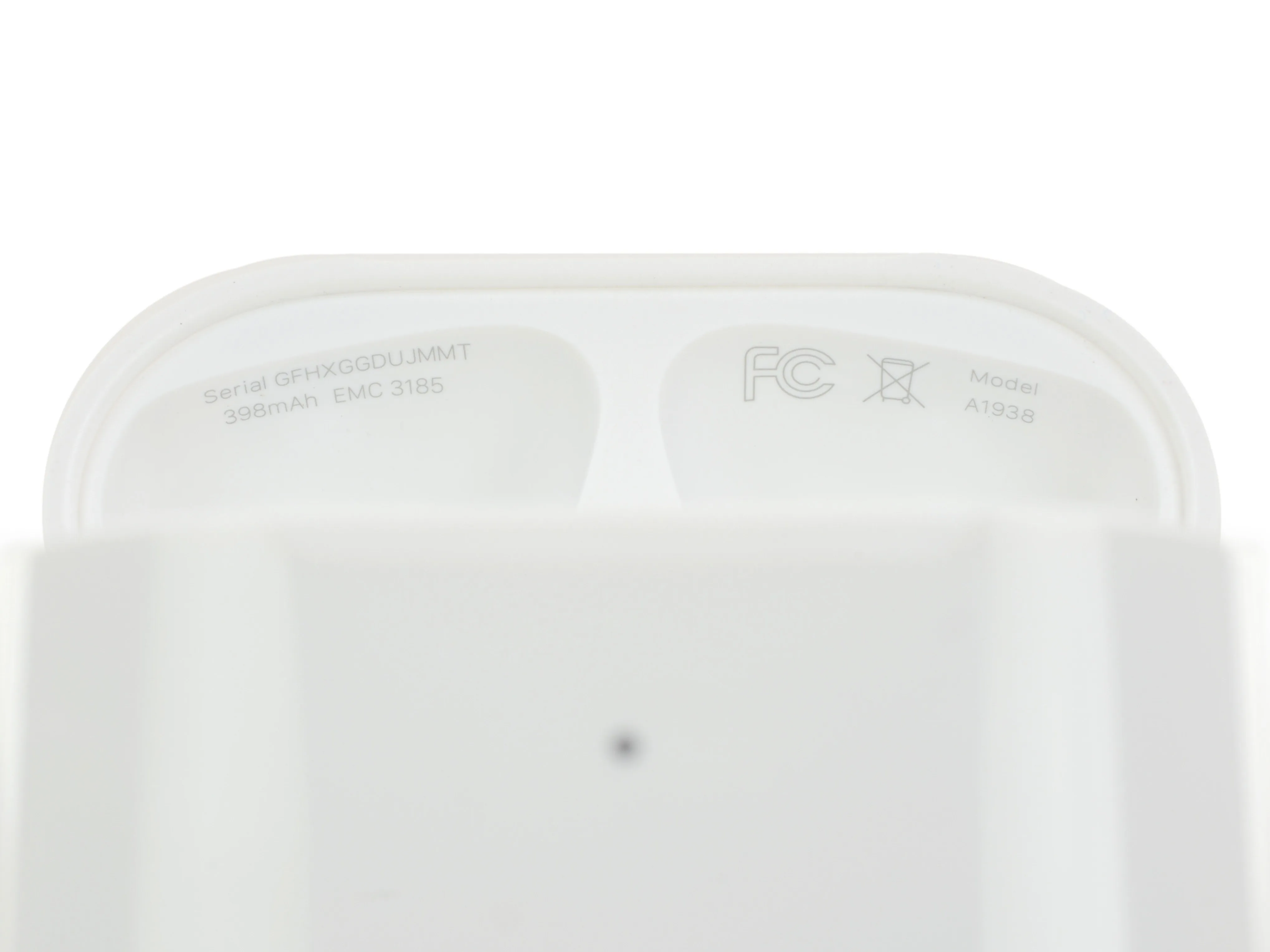

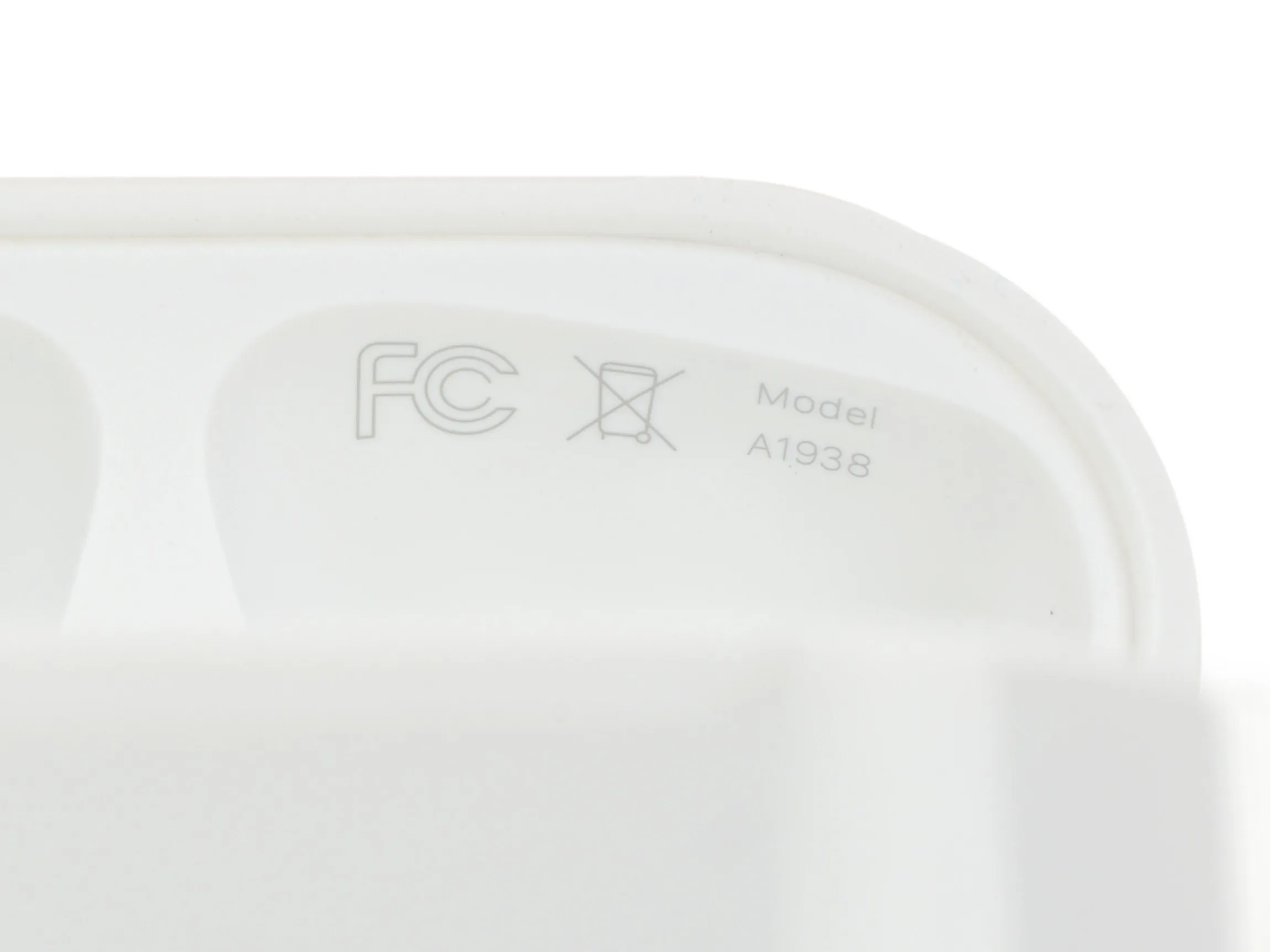

• Внутри флип-топа мы находим новый номер модели, A1938, с той же указанной емкостью аккумулятора 398 мАч для корпуса.

• Рядом с ним мы находим без корзины для мусора значок, указывающий на то, что их нельзя выбрасывать через два года, когда аккумуляторы начнут выходить из строя.

• Что же тогда с ними делать? Хороший вопрос.

Шаг 5

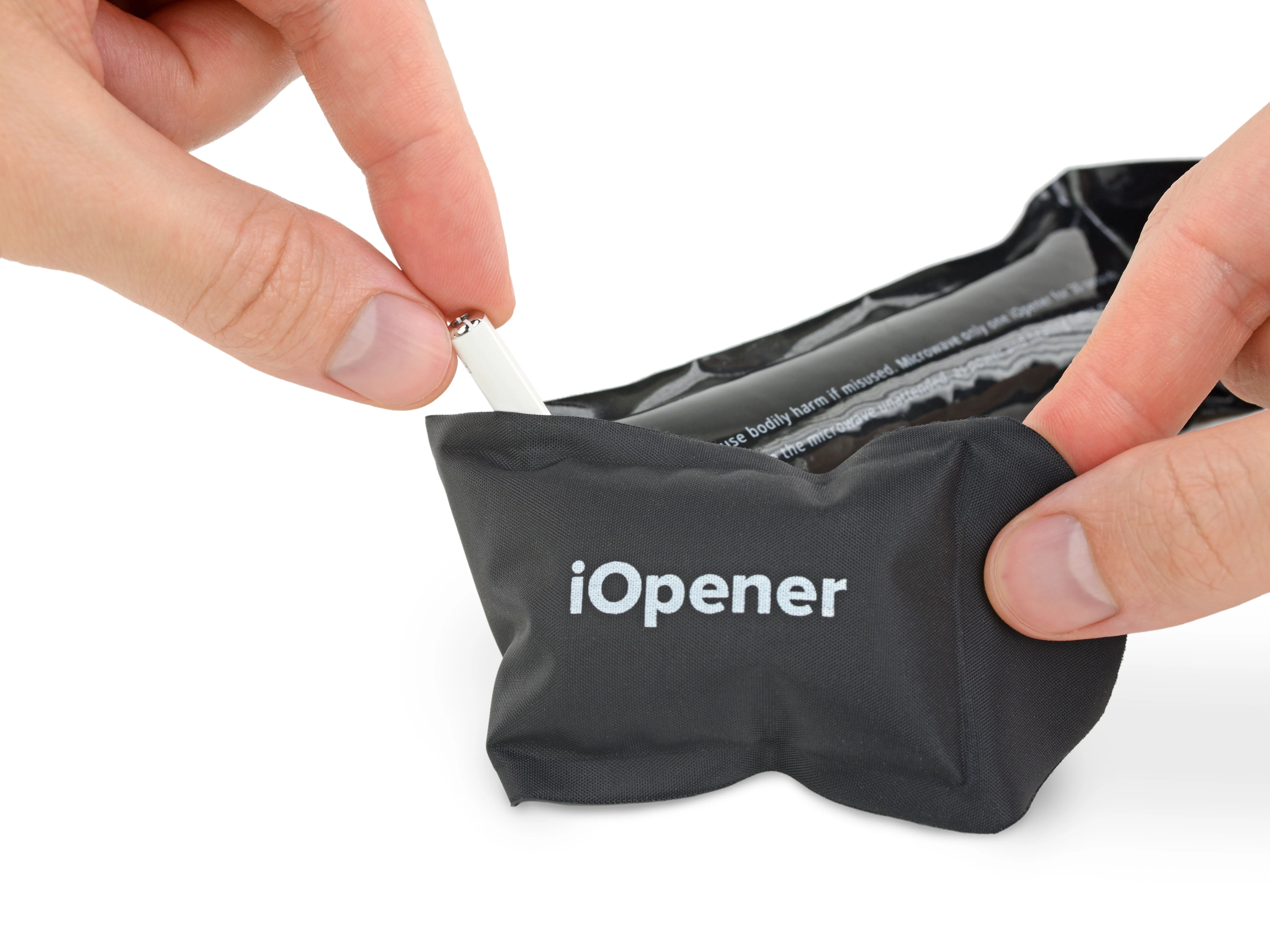

• Ладно, хватит болтать! Переходим к самому интересному. Пройдя уже проходил этот путьМы начинаем с нагревания, чтобы размягчить клей. Помогает ли это? Честно говоря... возможно.

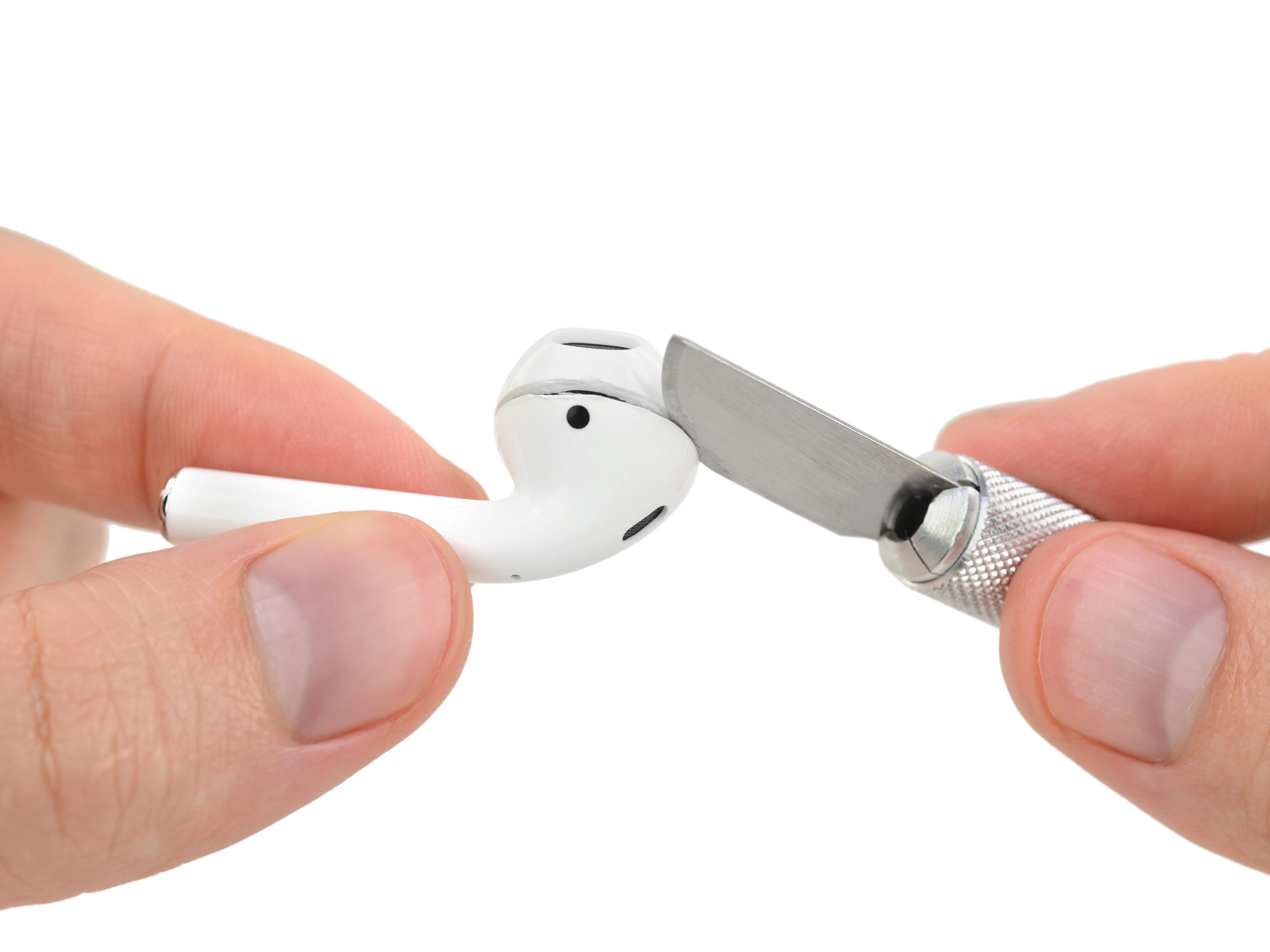

• Далее - осторожная работа лезвием.

• Не пытайтесь делать это дома, дети.

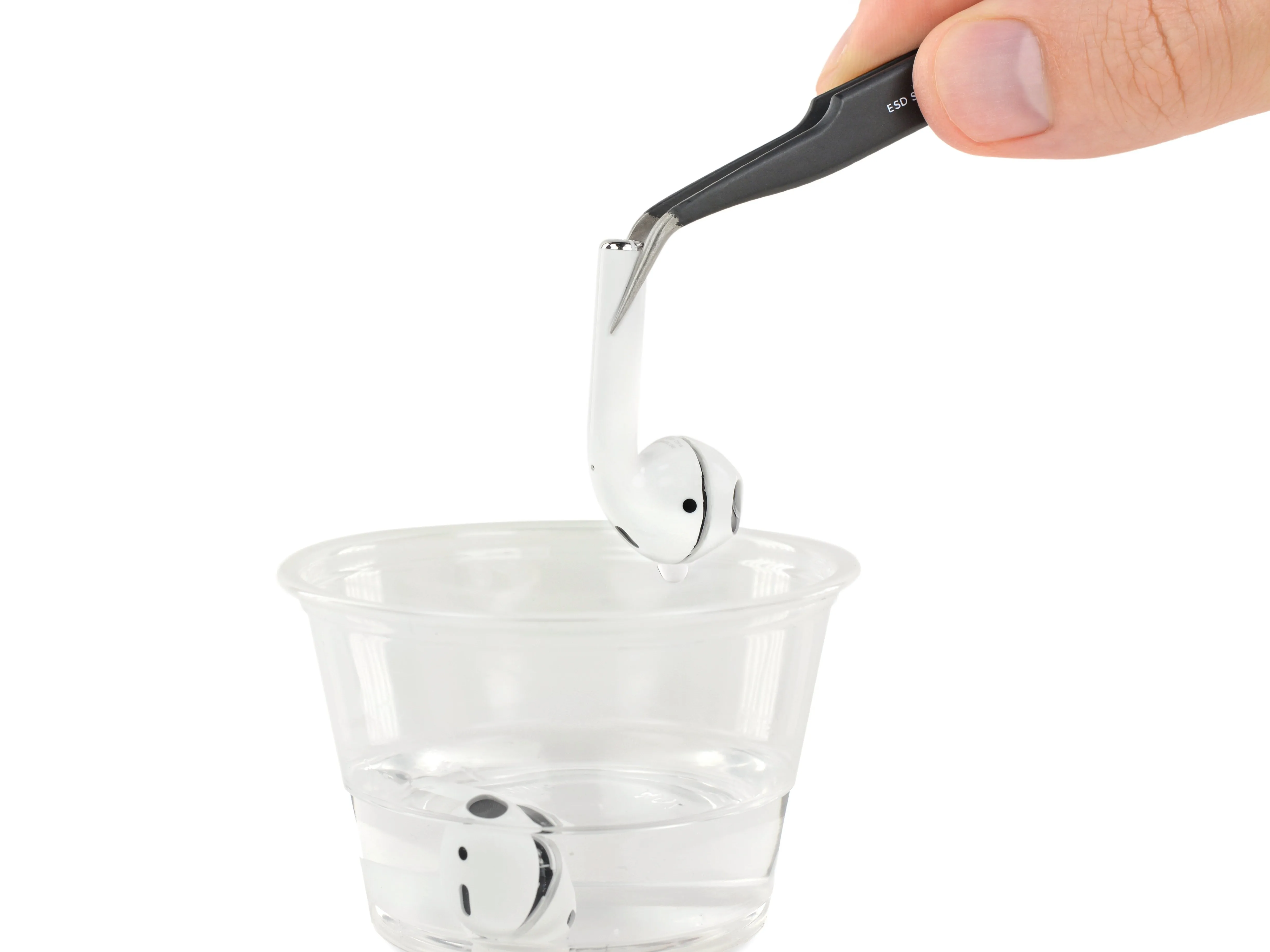

• После того как мы раскроем бутоны, мы дадим им расслабиться в изопропиловом спирте в надежде, что они немного ослабят свою (клейкую) защиту.

Шаг 6

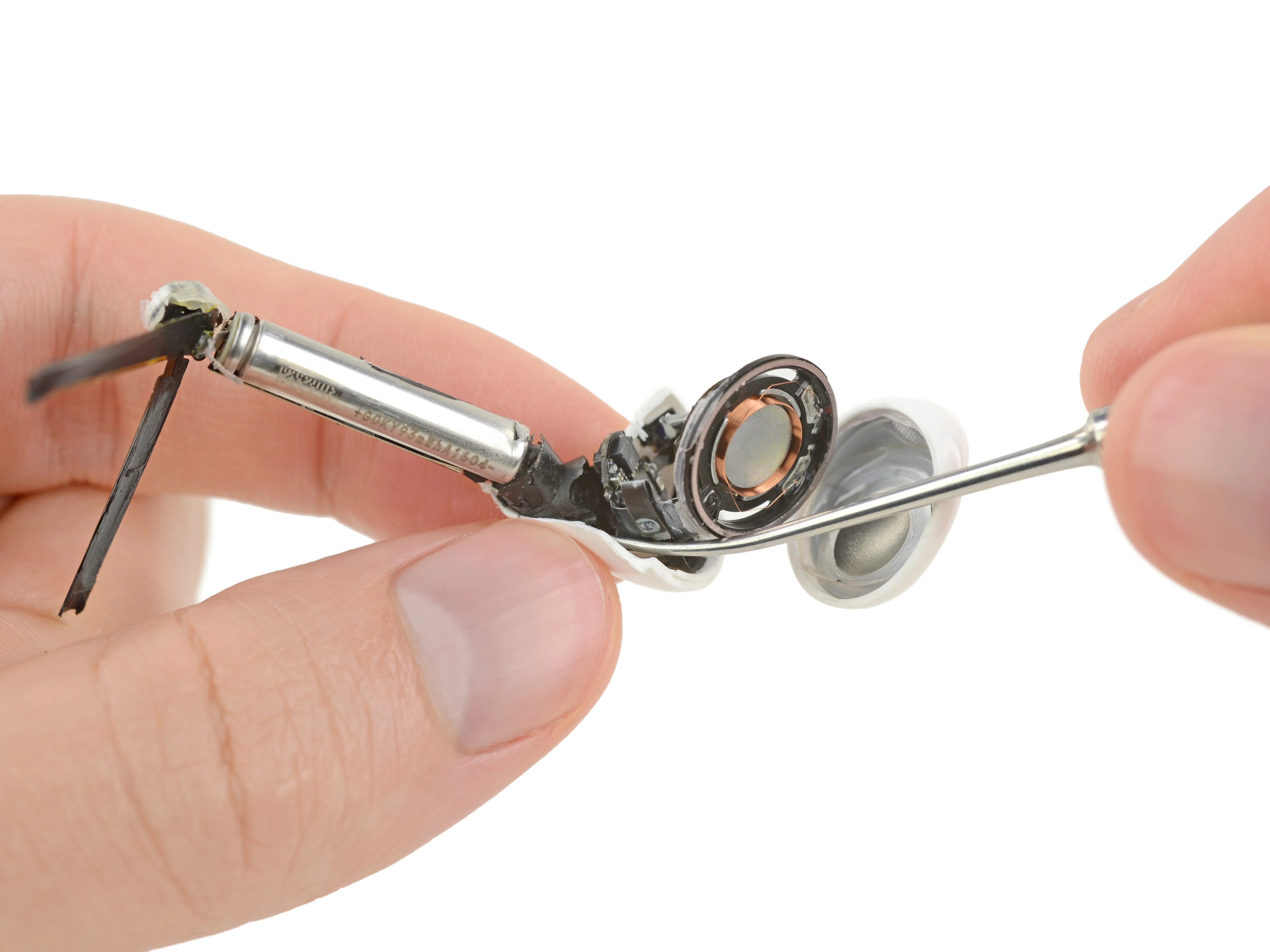

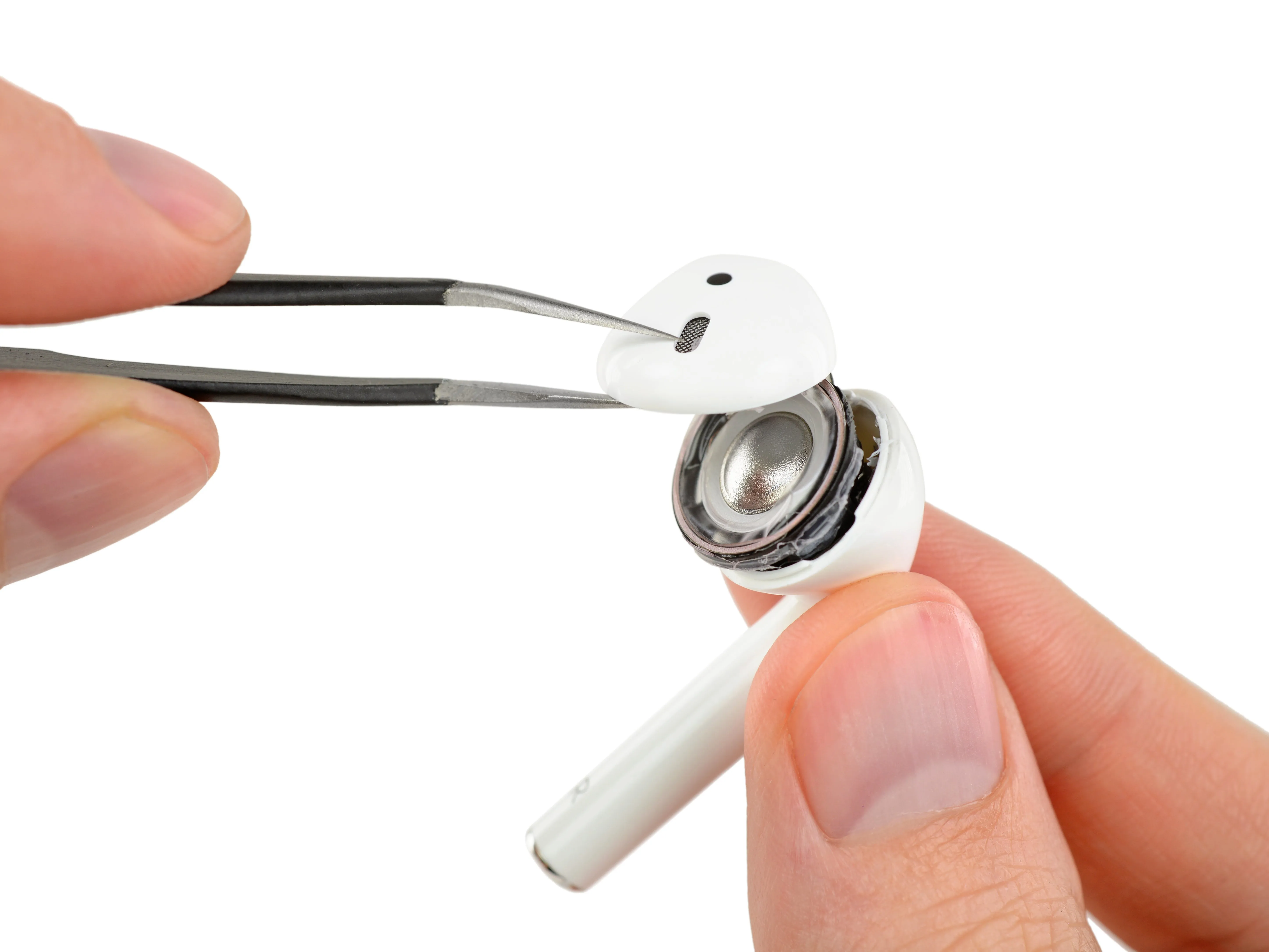

• Пока спирт помогал нам попасть одной ногой в дверь, мы зацепились пинцетом за косяк. Хорошее сильное нажатие открывает драйвер для осмотра.

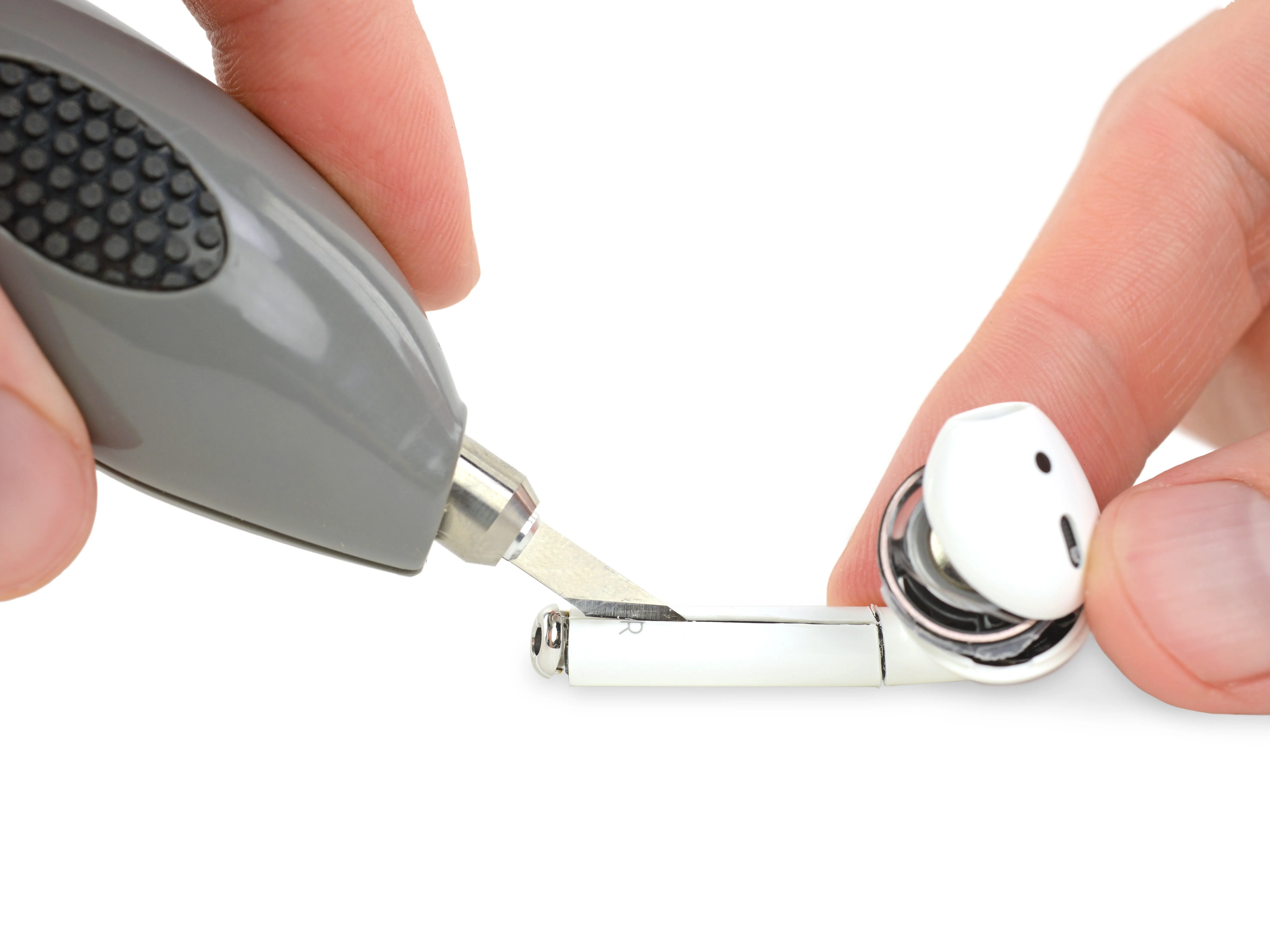

• Пот выступает на глазах, когда мы делаем надрез на брюшке AirPod с помощью ультразвукового ножа, разрезая корпус и не повреждая аккумулятор... в основном.

• Гибкие кабели, антенны и микрофоны аккуратно складываются вместе, как оригами, и фиксируются на месте клеем. Мы отрезаем столько внешнего корпуса, сколько посмеем, и кропотливо выковыриваем остатки тонким стоматологическим резцом.

• На наших значках написано Teardown Engineer, но сегодня мы чувствуем себя скорее хирургами или палеонтологов. Палеохирурги?

Шаг 7

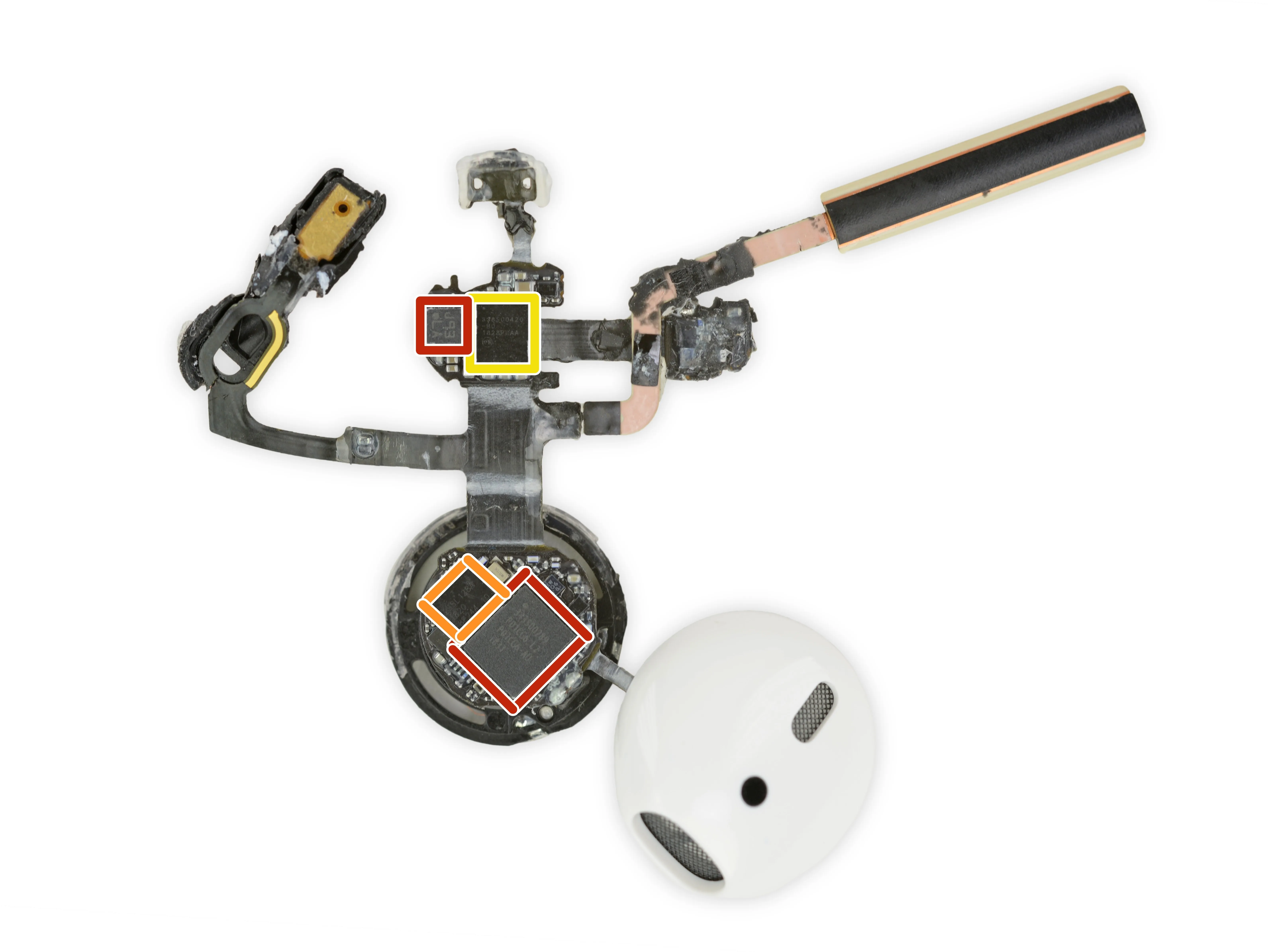

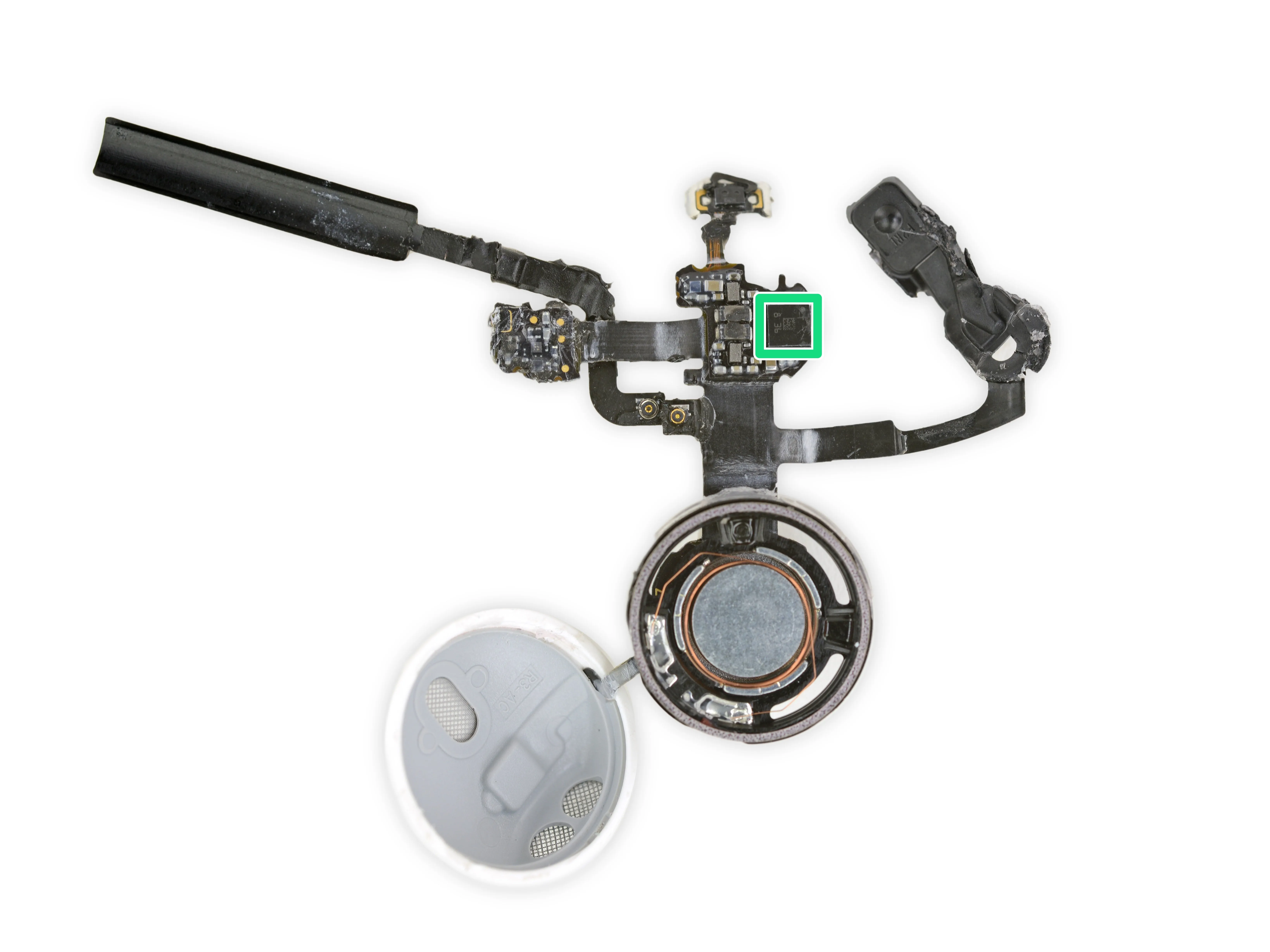

• Когда эти нежные окаменелости извлечены, пришло время изучить мозги:

• Apple 343S00289 (вероятно, новый чип Apple H1)

• Dialog Semiconductor (ранее Adesto) AT25SL128 128 Мб последовательной флэш-памяти

• Apple 338S00420 (вероятно, маломощный стереофонический аудиокодек)

• T 8 36 (вероятно, инерционный датчик STMicroelectronics)

• Bosch Sensortec BMA280 3-осевой акселерометр (вероятно)

• Переходя к 'мозгам', мы обнаруживаем знакомый аккумулятор емкостью 93 милливатт-часа в каждом бутоне.

• Это меньше, чем половина емкости кнопочные аккумуляторы в бутонах Samsung Galaxy. Нам любопытно посмотреть, что будет служить источником питания для слуховых аппаратов Powerbeats Pro, но для сравнения придется подождать.

Комментарии к шагу

25SL128: 16 Мбайт последовательной флэш-памяти данных?

Что за датчик находится за серым кружком?

Это ИК-датчик...

Что за ткань используется за металлической сеткой?

Шаг 8

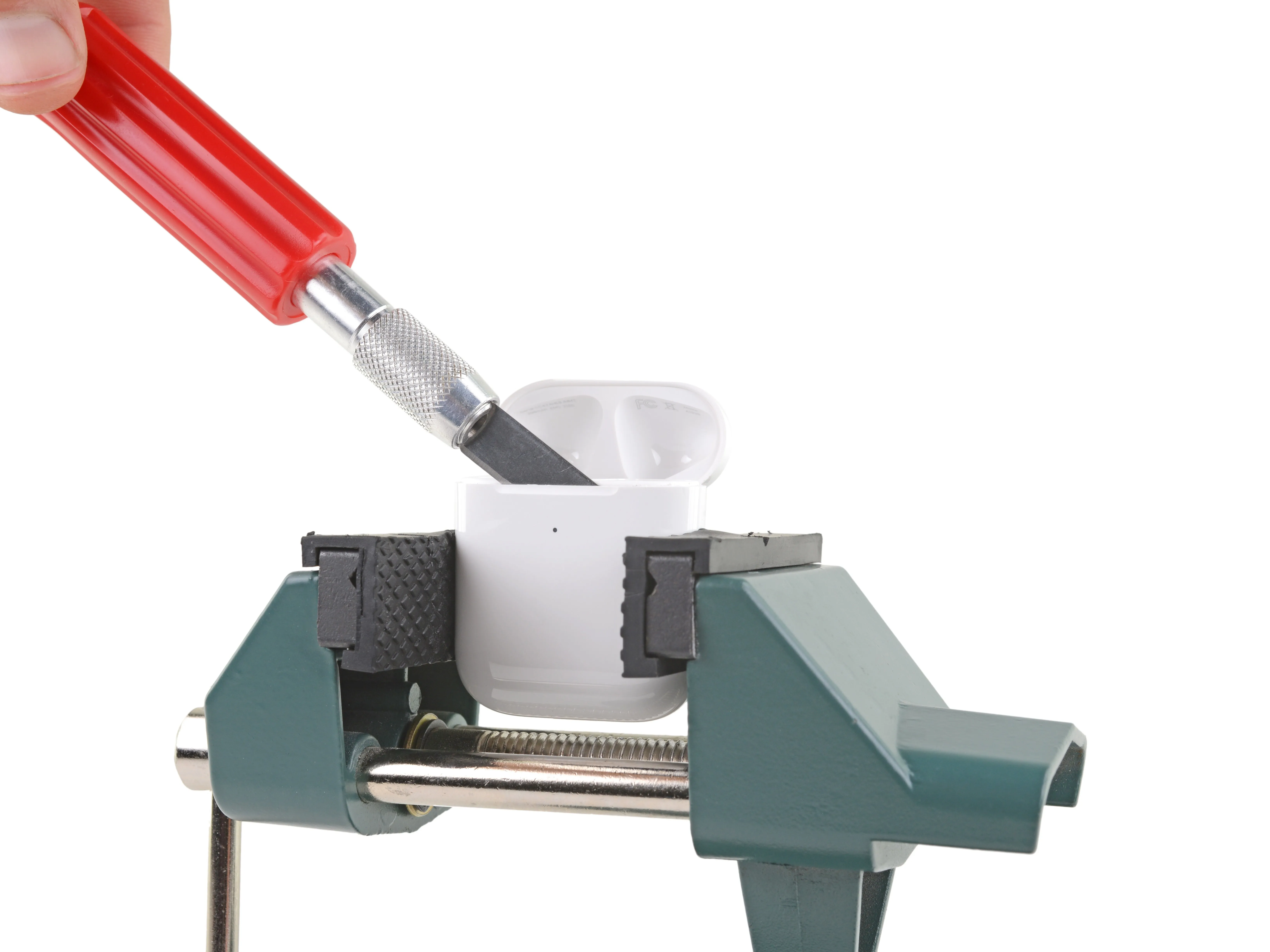

• В прошлый раз мы узнали, что корпус AirPods - это крепкий орешек, поэтому в этот раз (с подсказкой одного из участников сообщества) мы обратимся к чему-то с большей силой зажима.

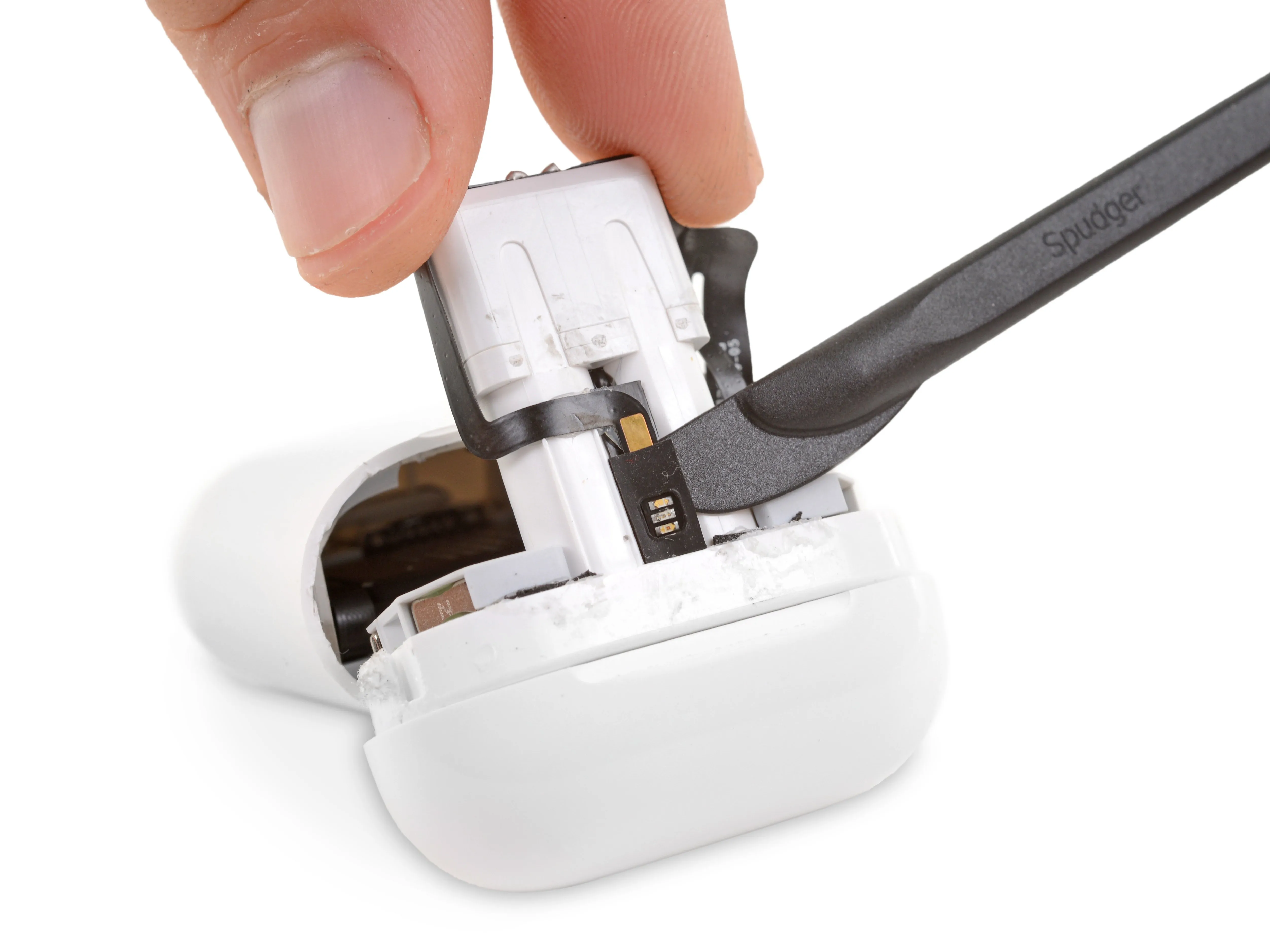

• Тиски деформируют внешний корпус ровно настолько, чтобы мы могли вставить лезвие в шов, прорезать клей под ним и освободить стыковочные трубки AirPod.

• Он никогда не будет выглядеть так же, как раньше, но при такой технике корпус пострадал гораздо меньше.

• Далее мы удалим светодиодный индикатор состояния, который находится между трубками AirPod в передней части корпуса.

Шаг 9

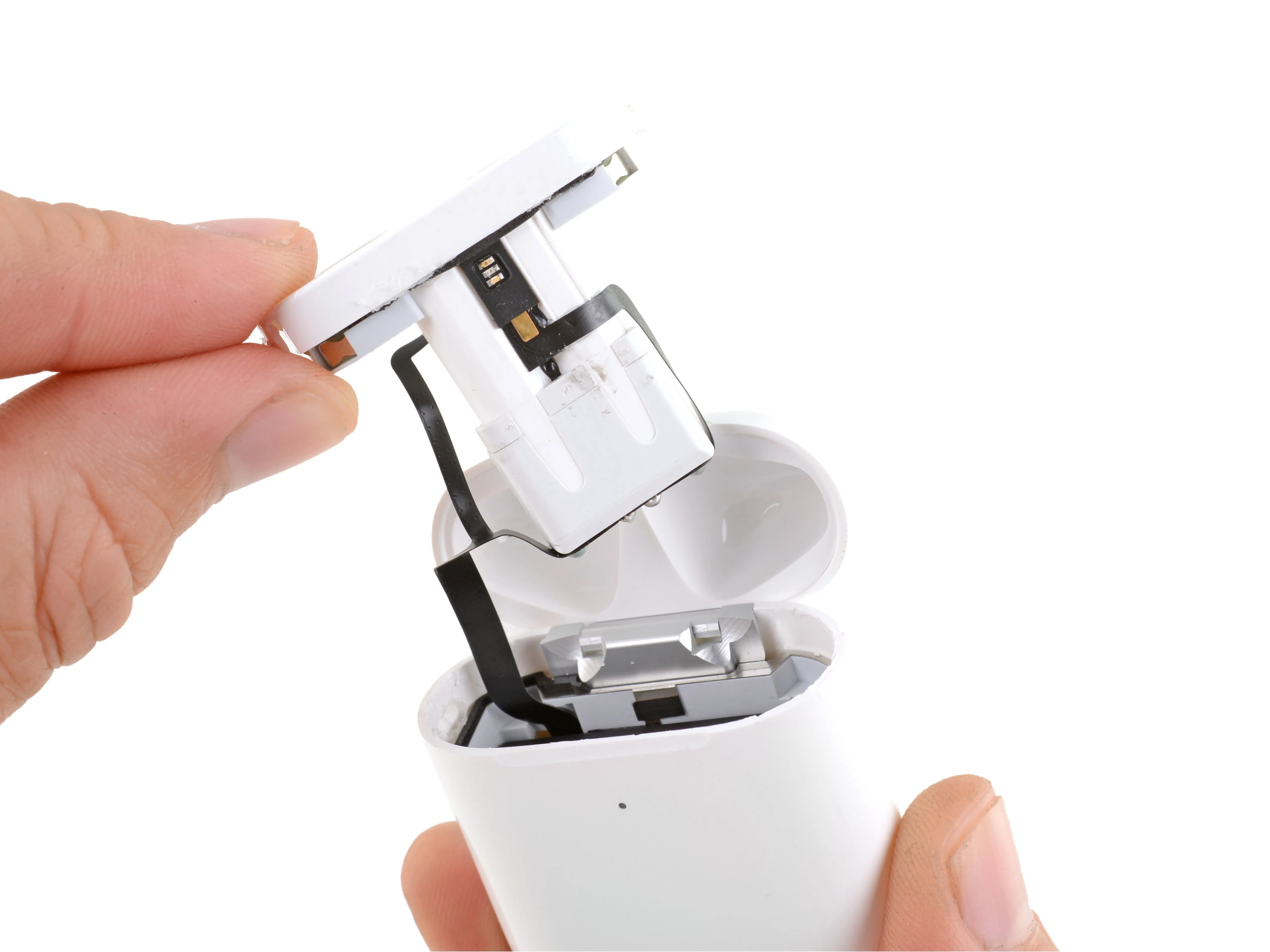

• Шарнир из обработанного металла выглядит более прочным по сравнению с прошлым поколениеми, безусловно, обладает соответствующим клеем.

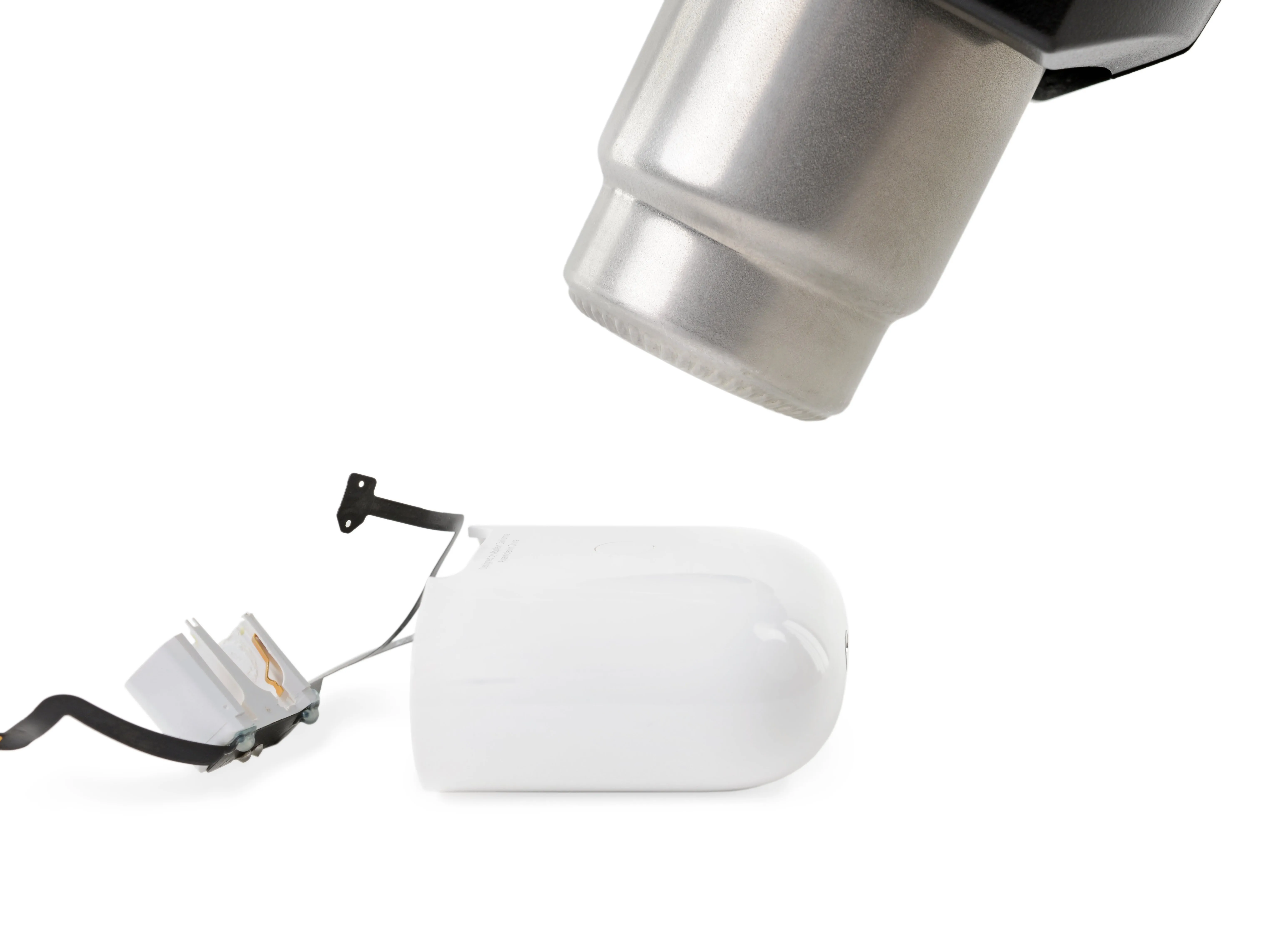

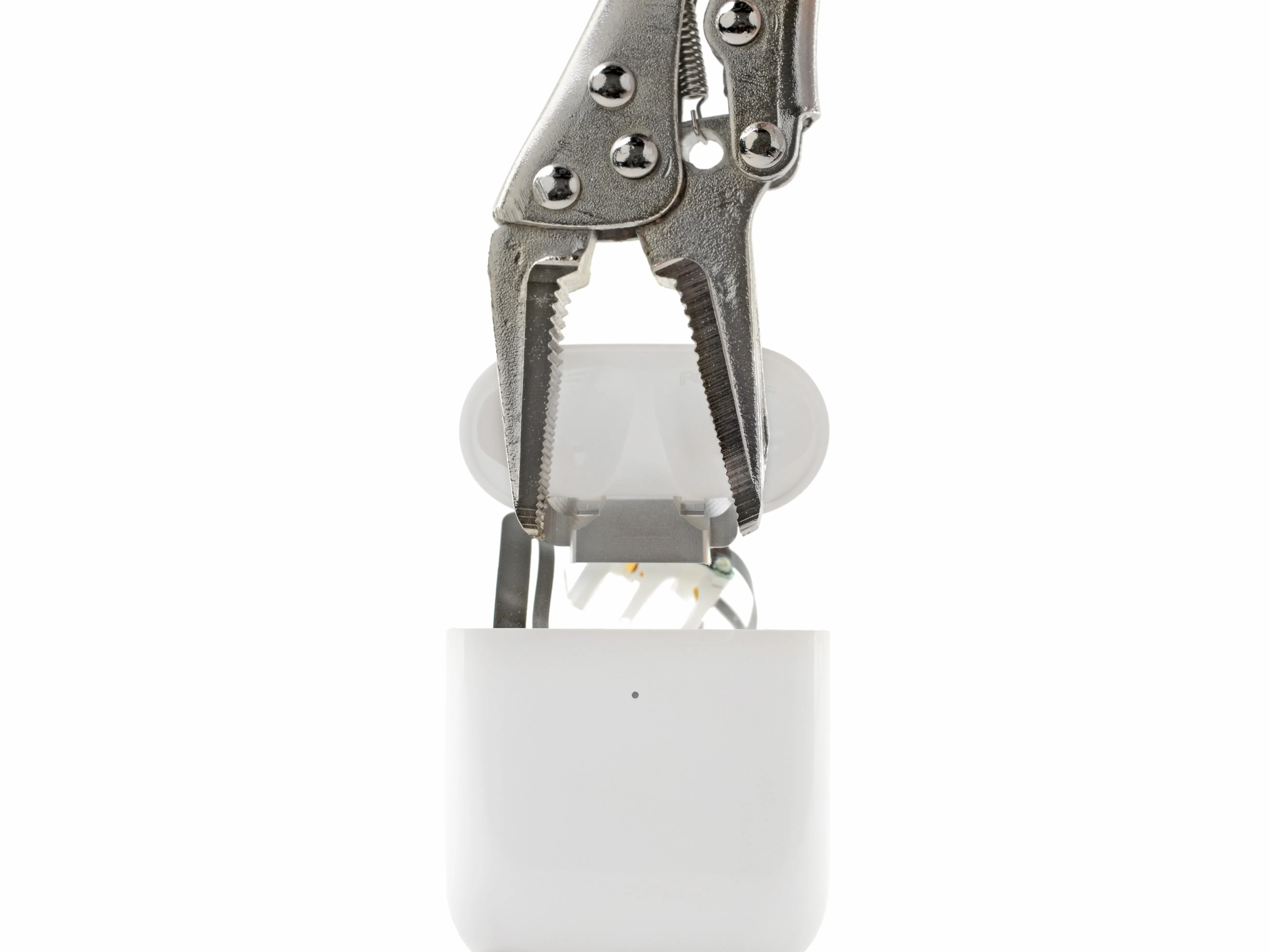

• После того как корпус нагрелся почти больше, чем он может выдержать, нам все еще нужны тиски, чтобы вытащить эту штуку.

• Мы отправляемся за батареей, но у клея батареи другие планы. Вопреки здравому смыслу, мы увеличиваем температуру до одиннадцати, следим за разбуханием и скрещиваем пальцы, чтобы батарея не вышла из строя. Galaxy Note 7 на нас.

• Несмотря на все усилия, одной лопаткой эту батарею все равно не выковырять. К счастью, мы нашли еще несколько.

Шаг 10

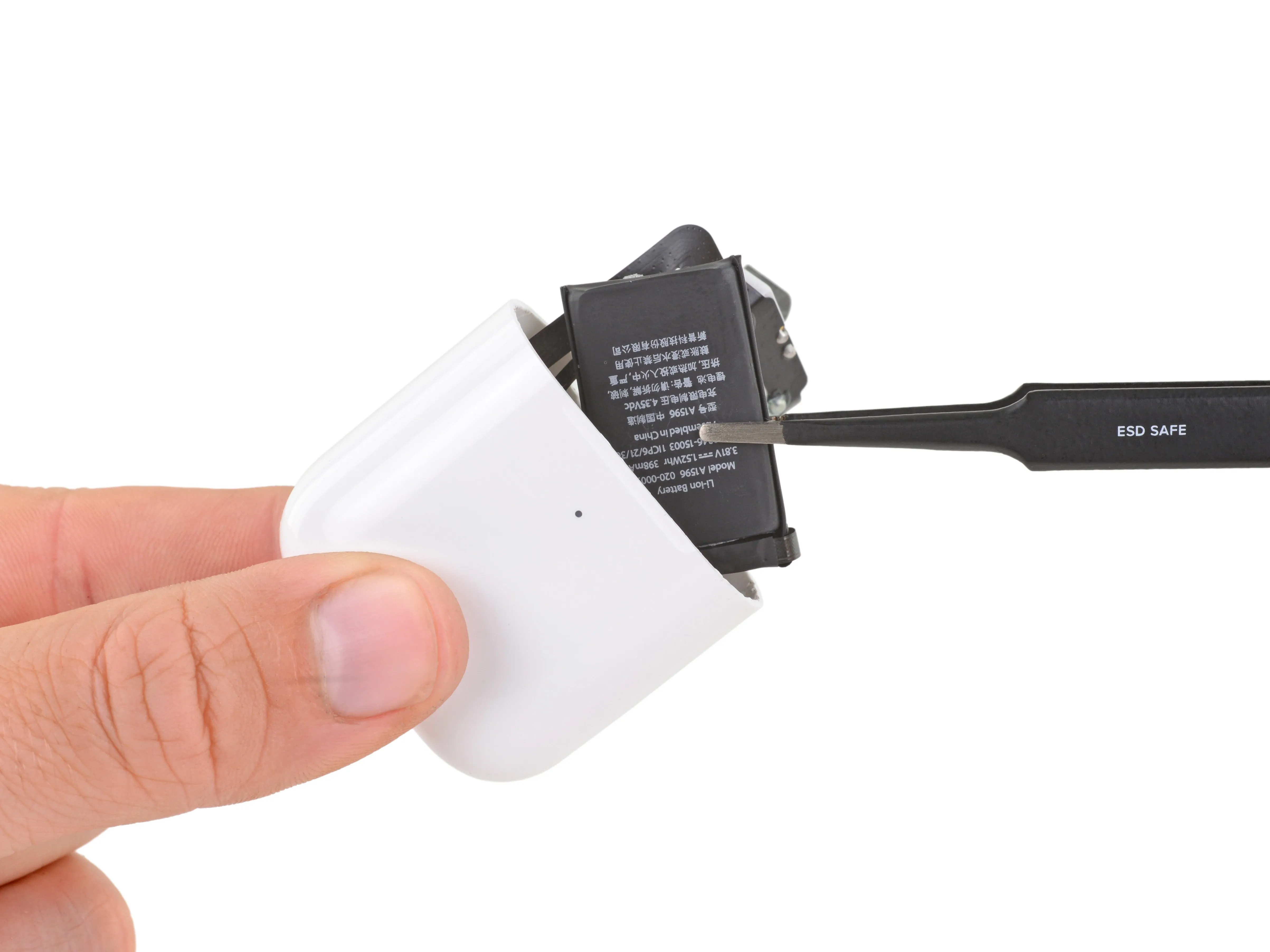

• Когда батарея освобождается, становится ясно, что сравнение между ней и ее предшественником просто невозможно. предшественником ...потому что они абсолютно одинаковы.

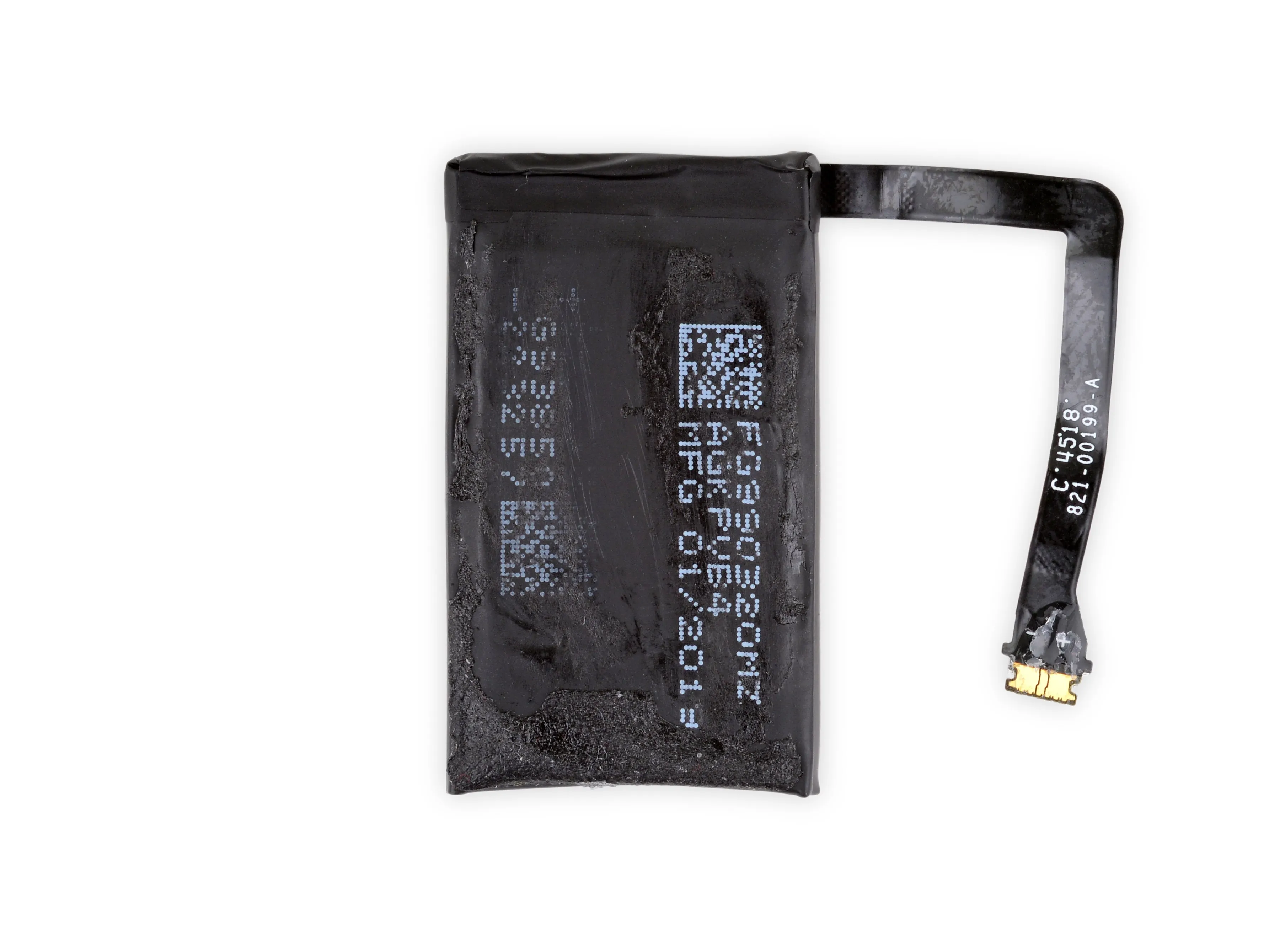

• Модель A1596 работает при напряжении 3,81 В и емкости 398 мАч, что составляет 1,52 Вт-ч.

• Это немного больше, чем у Galaxy Buds в котором установлен аккумулятор емкостью 1,03 Втч...

• ... а также больше, чем 1,113 Втч литий-по который мы обнаружили в Apple Watch Series 4 (42 мм).

Шаг 11

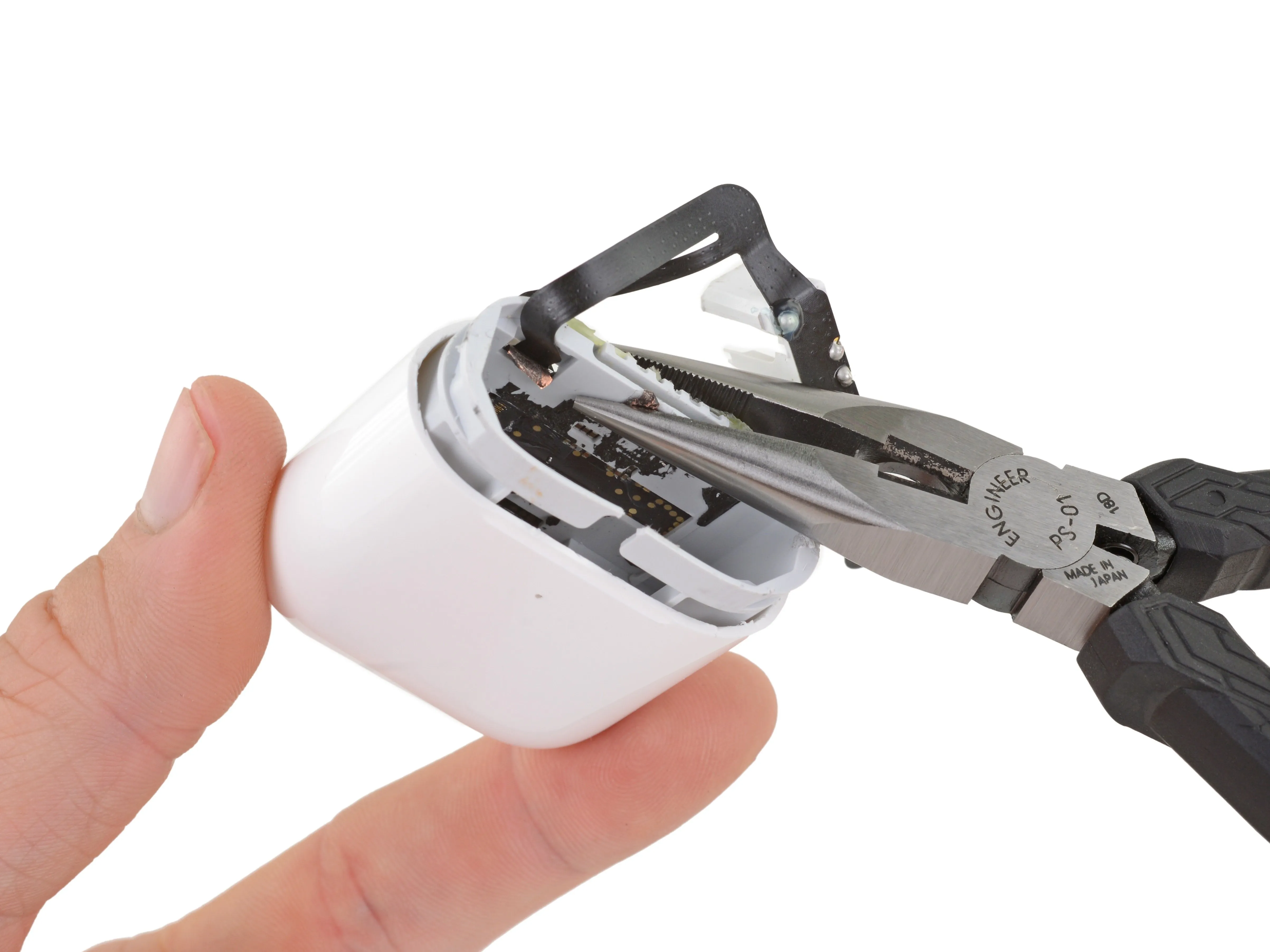

• Мы начинаем замечать тенденцию. Чтобы извлечь следующий слой из корпуса, требуется - вы уже догадались - много тепла, много усилий и плоскогубцы.

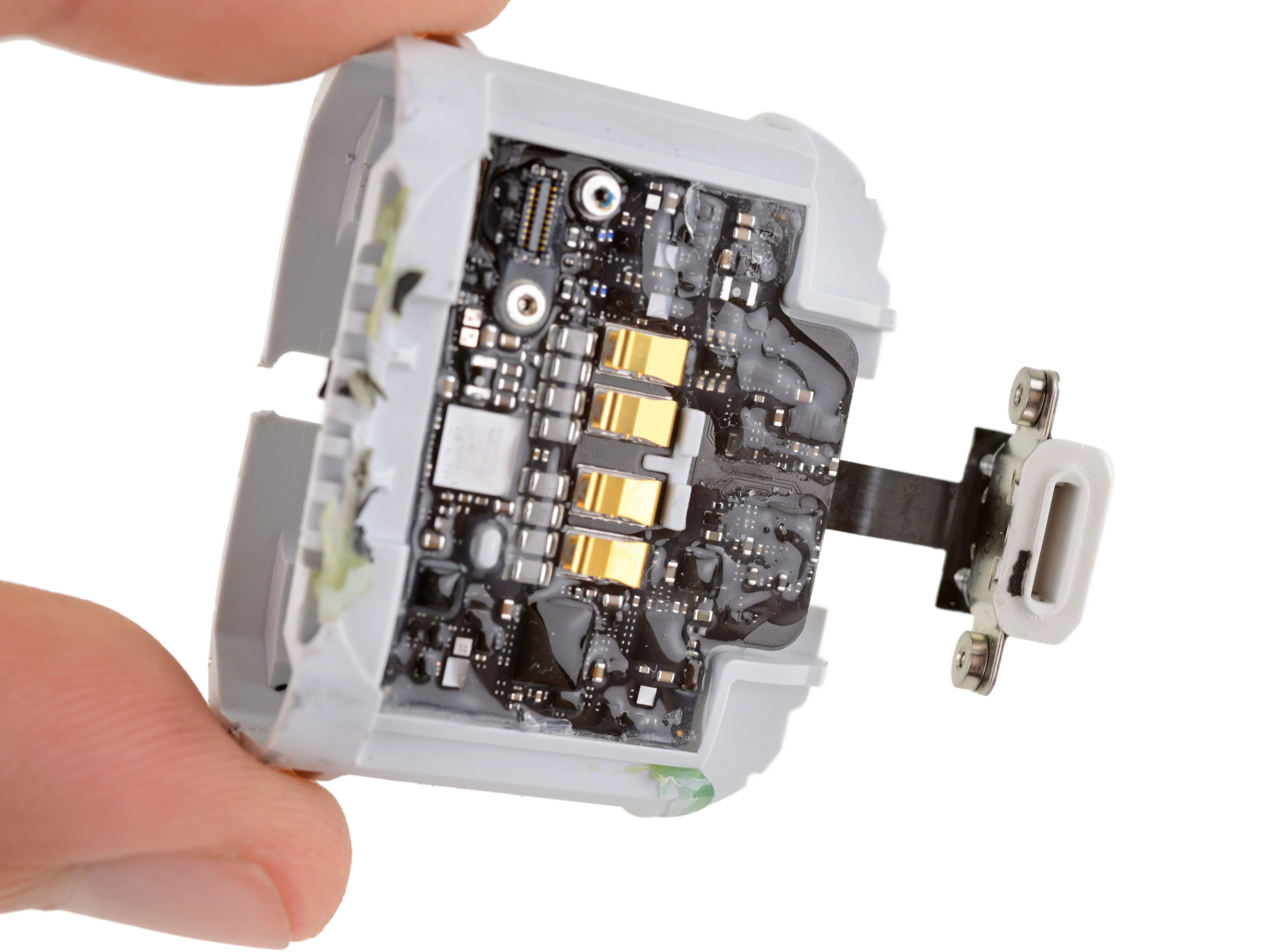

• Мы сразу же замечаем, что логическая плата этого поколения более ... более густая... чем плата которая появилась на свет после фиаско первого AirPod, - вероятно, для обеспечения водонепроницаемости.

• Наконец, маяк во тьме - есть все еще модульный порт для зарядки!

• ...хотя, если вы залезли так далеко в корпус, велика вероятность того, что теперь у вас больше сломанных деталей, чем просто порт для зарядки.

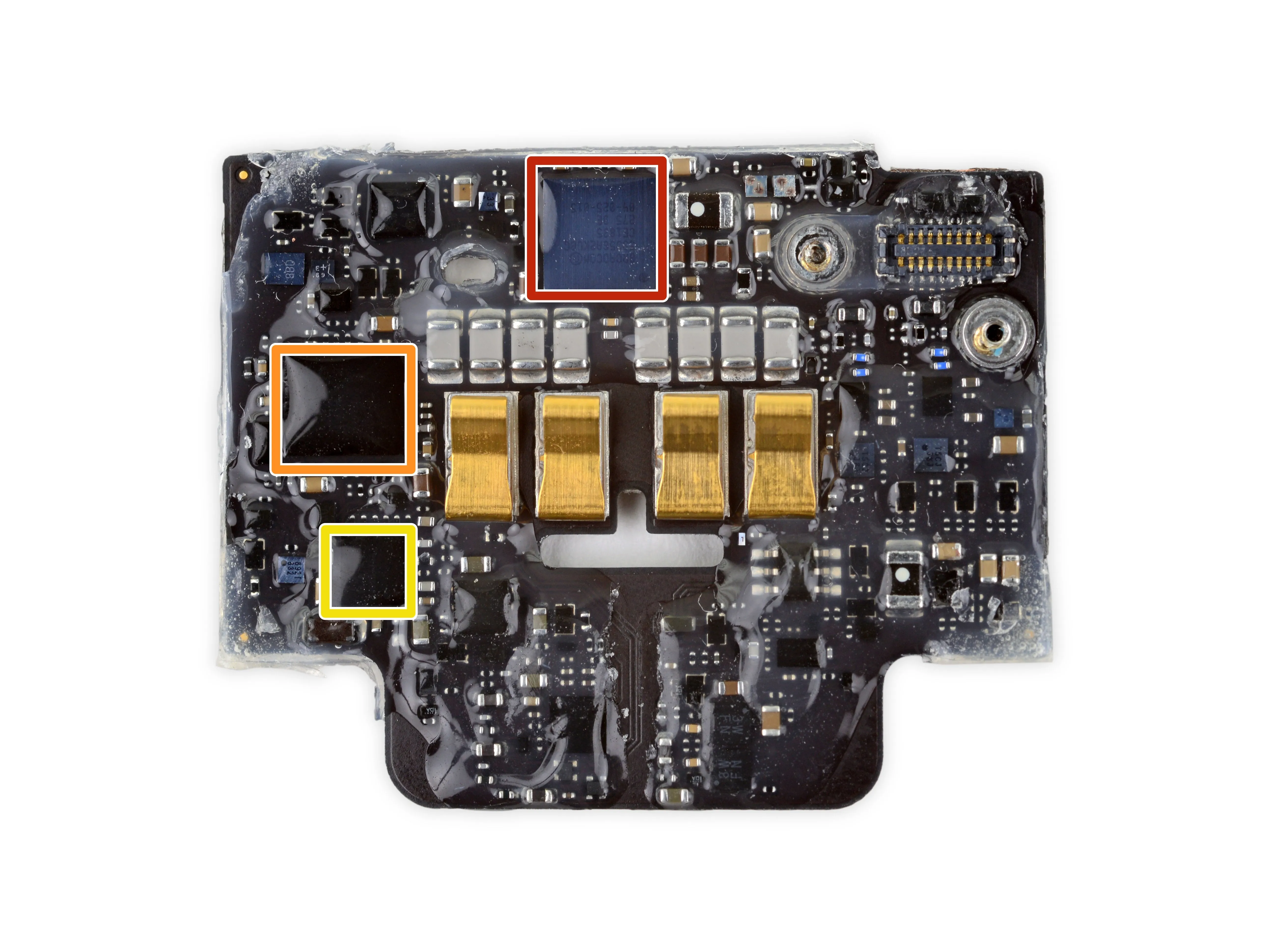

• Под блестящим жидкостойким покрытием мы видим несколько микросхем:

• Модуль беспроводной зарядки Broadcom BCM59356A2KUBG

• STMicroelectronics STM32L476MG 32-разрядный микроконтроллер ARM Cortex-M4 с 1 Мб флэш-памяти

• TI 87A6FP

Шаг 12

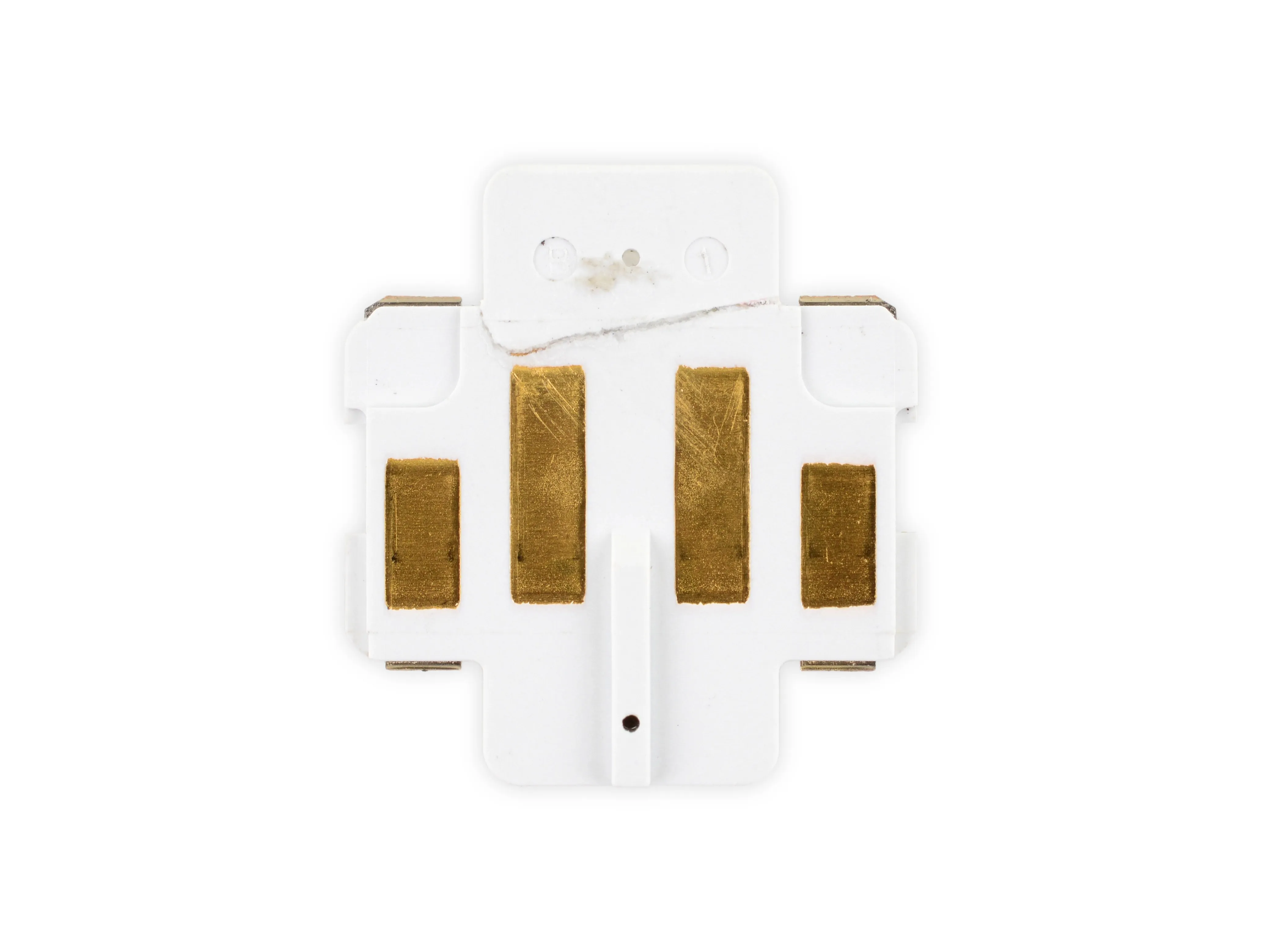

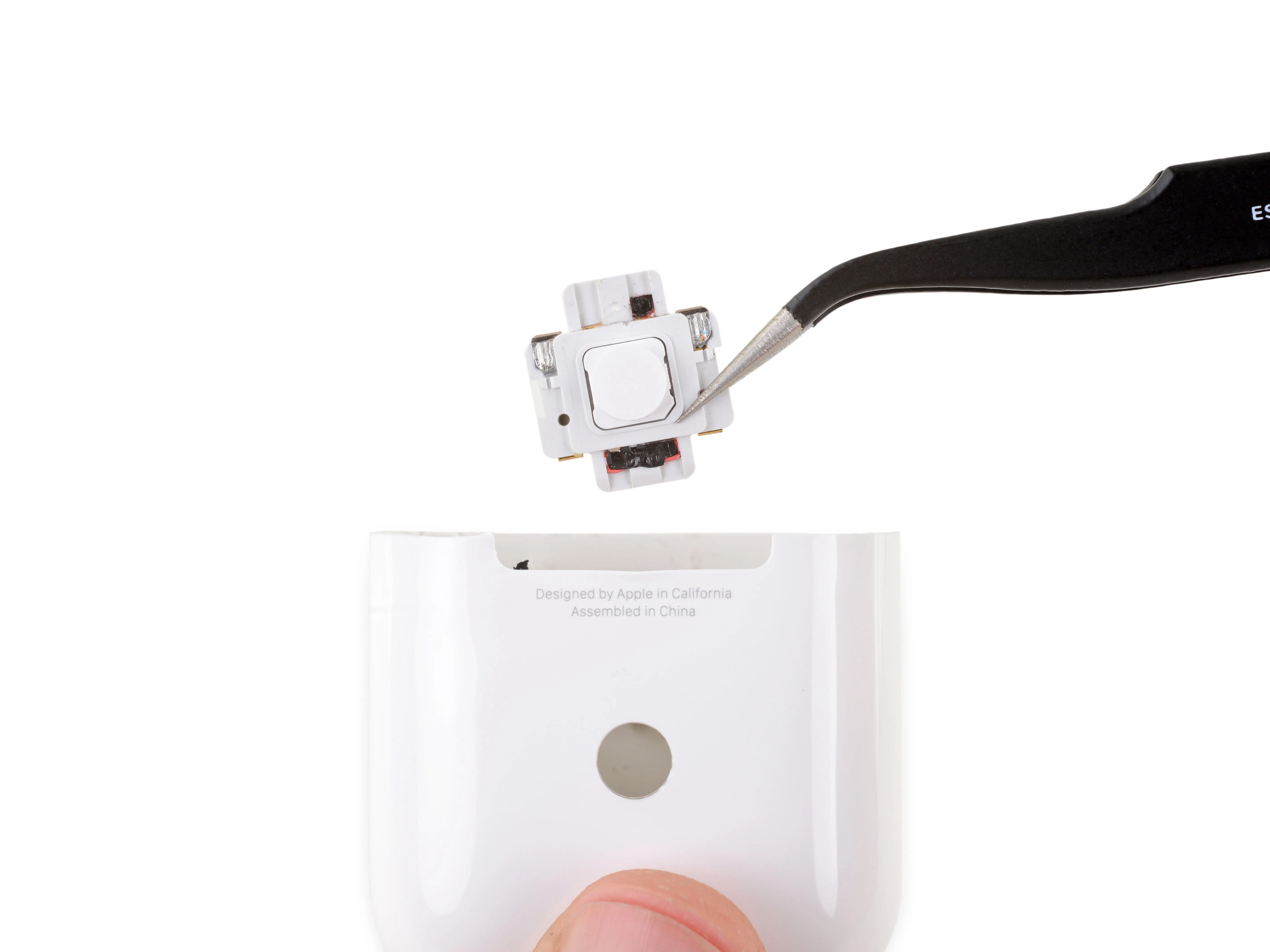

• Дотянувшись до почти пустого корпуса, мы извлекаем слегка измененный (по сравнению с прошлым разом) кнопку синхронизации - теперь с двумя дополнительными точками пайки для концов катушки беспроводной зарядки.

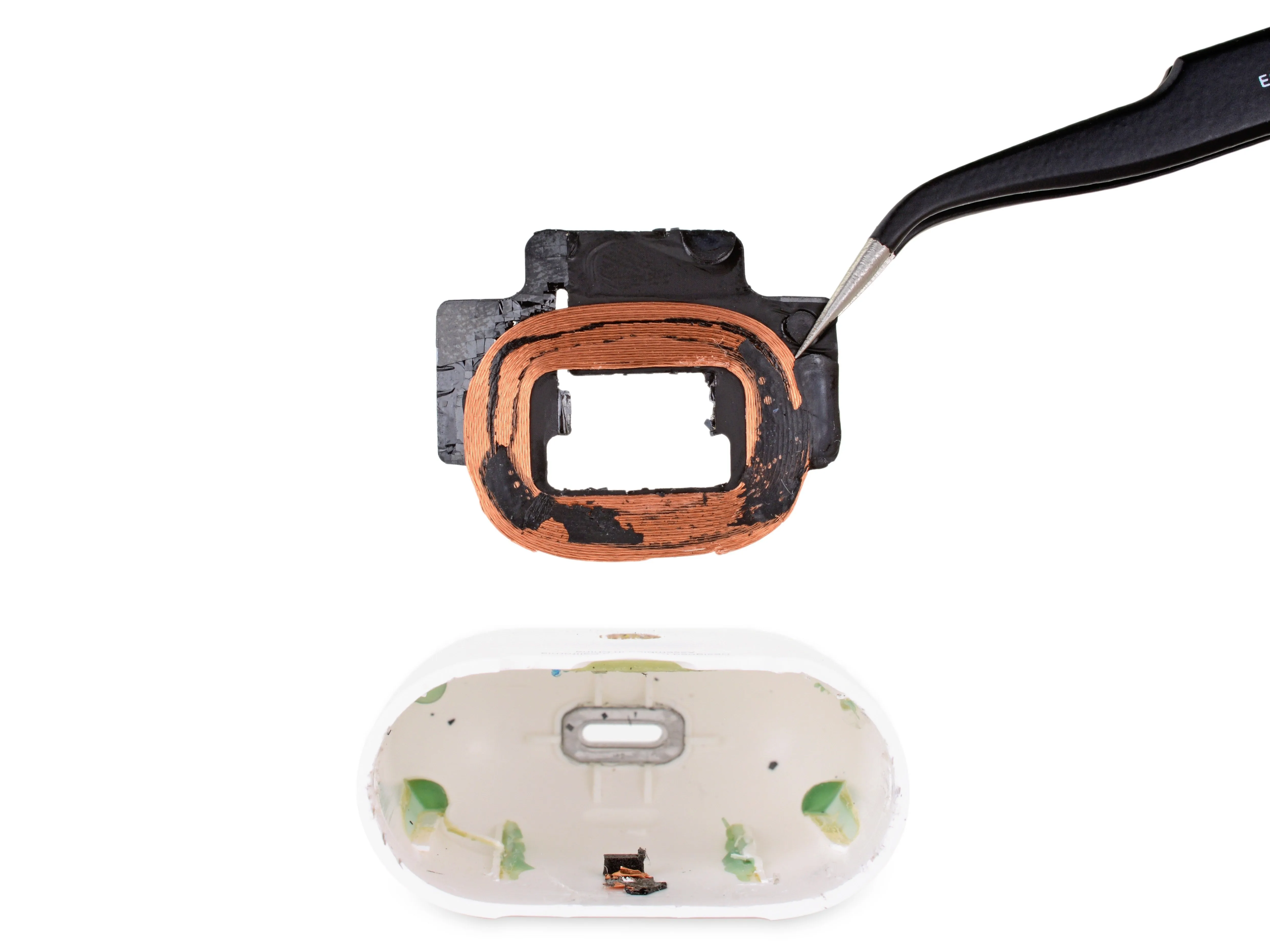

• И наконец, то, ради чего мы проделали весь этот путь: новая катушка беспроводной зарядки и термопрокладка для ее охлаждения под давлением.

• ...который, несмотря на все наши усилия, отказывается выходить целым и невредимым.

• Этот обновленный корпус, похоже, предназначен для повышения прочности, но не ремонтопригодности. Более мощный шарнир и водоотталкивающее покрытие на плате, вероятно, способствуют уменьшению количества отказов - надеемся, гораздо меньшему, потому что остальная часть этой штуки все еще представляет собой горячую кашу для обслуживания.

Шаг 13

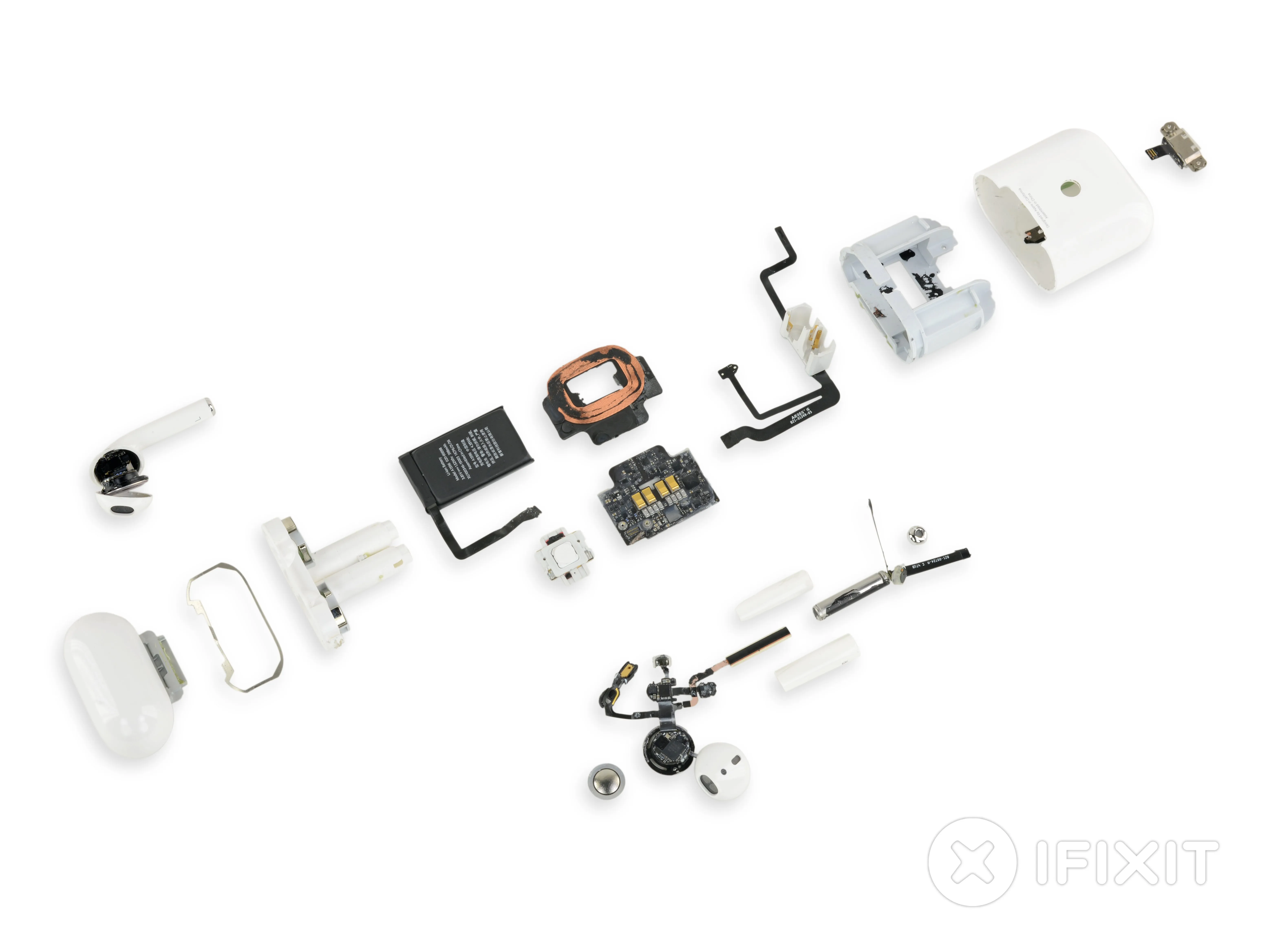

• Разборка завершена! Давайте соберем их обратно и синхронизируем для прослушивания мелодий.

• Шучу! Это тост.

• Что мы узнали? Спустя два года AirPods все еще остаются разочаровывающе одноразовыми. Эти крошечные батарейки скоро выйдут из строя, и удачи в их замене (или даже утилизировать их).

• Тем не менее, конструкция не стала совсем уж плохой - этот набор может пережить еще одну поездку в стиральной машине. Просто мы знаем, что Apple может сделать лучше.

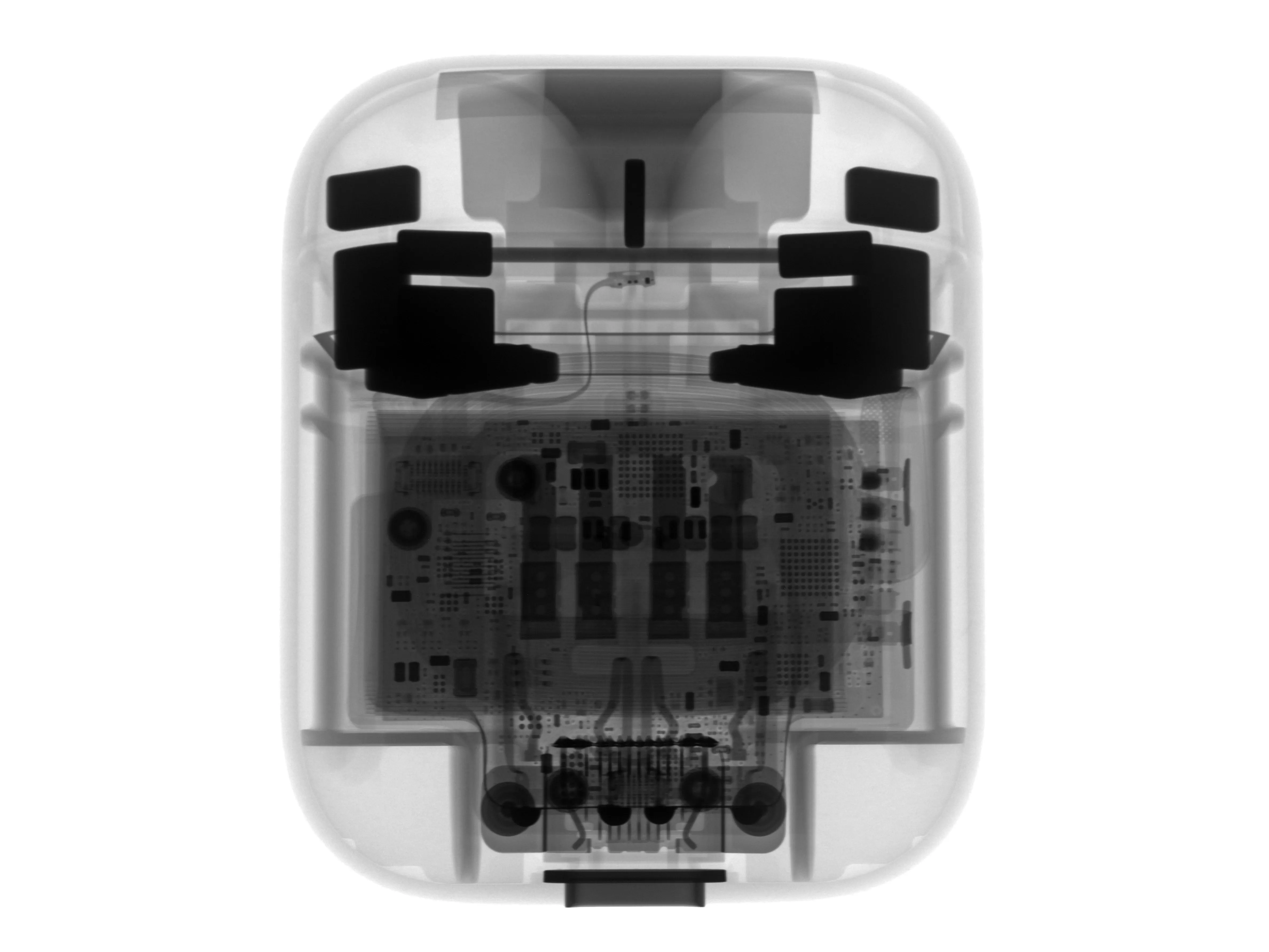

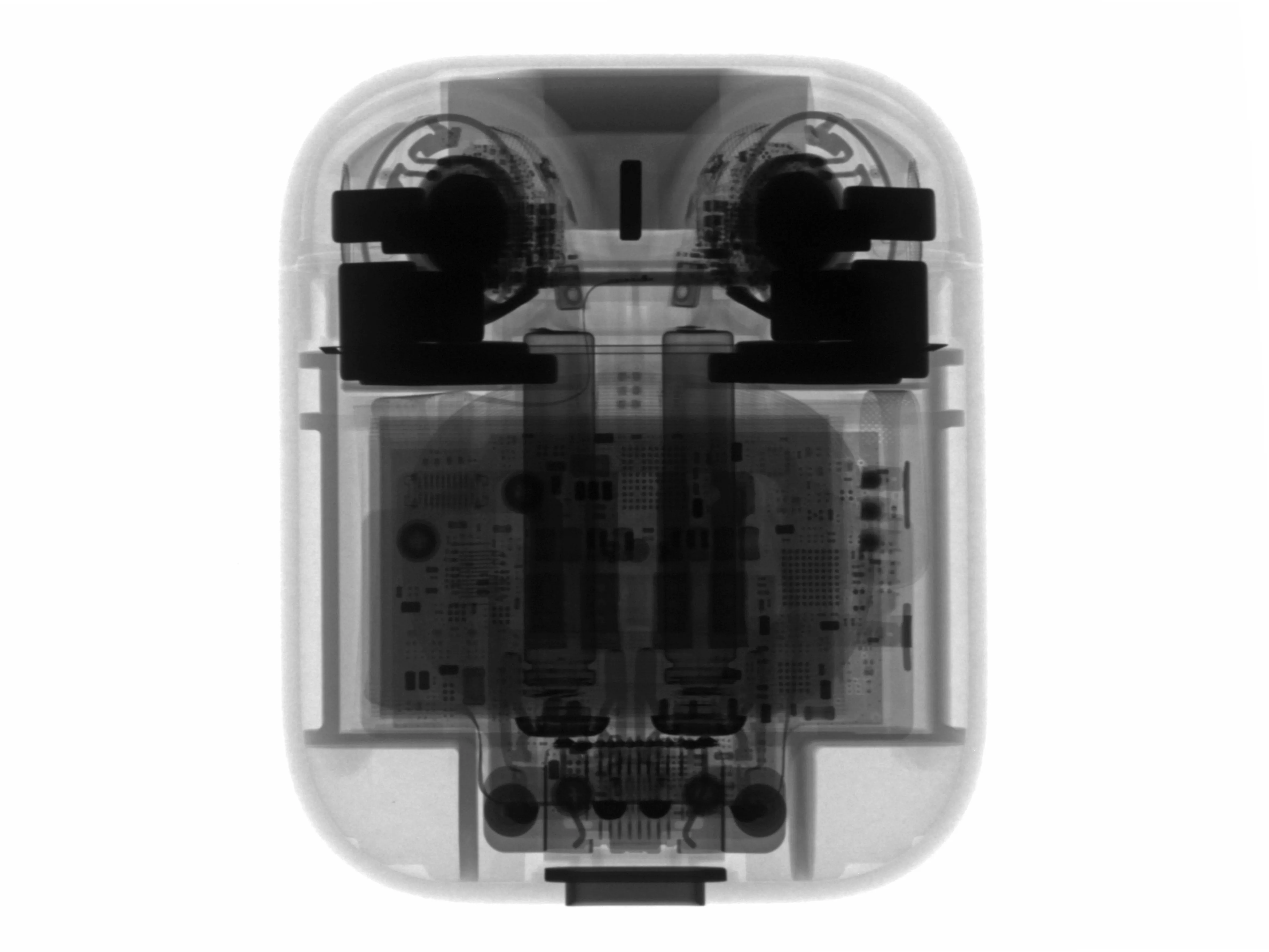

• Если вам нравятся обоито вот несколько бонусных рентгеновских снимков, которые вы можете распечатать и украсить ими свой корпус AirPods!

Вывод

• AirPods не предназначены для обслуживания. Доступ к аппаратным компонентам невозможен без повреждения устройства.
• Герметичные аккумуляторы ограничивают срок службы AirPods, что делает их расходным материалом/предметом одноразового использования.

Оценка ремонтопригодности

Ремонтопригодность 0 из 10 (10 - легче всего отремонтировать)
