Разборка AirPods Max

Введение

Название 'AirPods' теперь может относиться либо к крошечные маленькие катастрофы, связанные с электронными отходамиили огромные наушники Max. С таким названием, как AirPods, мы должны были знать: будут ли AirPods Max хоть в какой-то степени пригодны для использования? Или же Apple потратила изрядную часть цены в 550 долларов на то, чтобы запутать их в узлах?

Мы хотели не просто разобрать эти наушники до цифровой короны, странного порта Lightning и винтов микронного масштаба. Имея время, чтобы по-настоящему изучить пространство, мы обратились за помощью к Creative Electron чтобы обработать их с помощью рентгеновских лучей. Мало того, мы также разобрали несколько полусравнительных гарнитур Sony и Bose, чтобы понять, насколько отличается выход Apple (не Beats) на рынок наушников премиум-класса.

Для сравнения (а?) посмотрите наши предыдущие разборы AirPods. Чтобы быть в курсе всего, что происходит вокруг гаджетов и ремонта, заходите на наш YouTube-каналнаш Instagram и наш Twitter. А чтобы всегда узнавать первыми о наших последних расследованиях гаджетов, подпишитесь на нашу рассылку ..

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

•

•

•

•

•

• Посмотреть

Шаг 1 Разборка AirPods Max

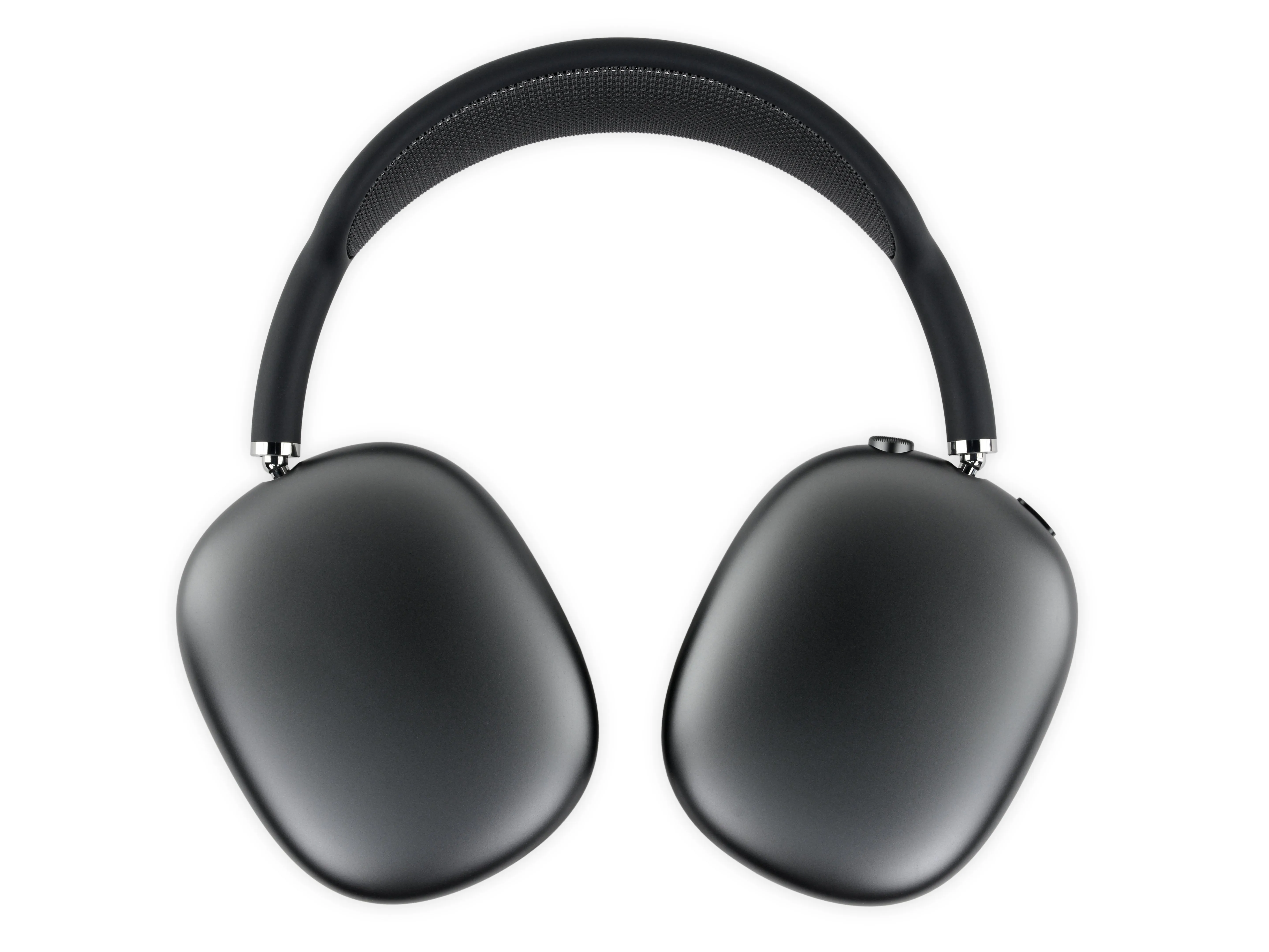

• AirPods Max обойдутся вам в 550 долларов США. Что вы получите за эти деньги?

• Два 40-миллиметровых динамических излучателя, разработанных Apple

• Два магнитных амбушюра, подобранных по цвету

• Два чипа Apple H1

• Восемь микрофонов для активного шумоподавления

• Bluetooth 5.0 с поддержкой дружественного Apple кодека AAC

• Мягкий чехол Smart Case и кабель Lightning-to-USB-C для зарядки.

• Примечательно, что в этом списке отсутствует какой-либо вспомогательный кабель. Вам придется купить аудиокабель Lightning-to-3,5 мм за дополнительную плату, если вы хотите слушать музыку по проводному каналу.

Шаг 2

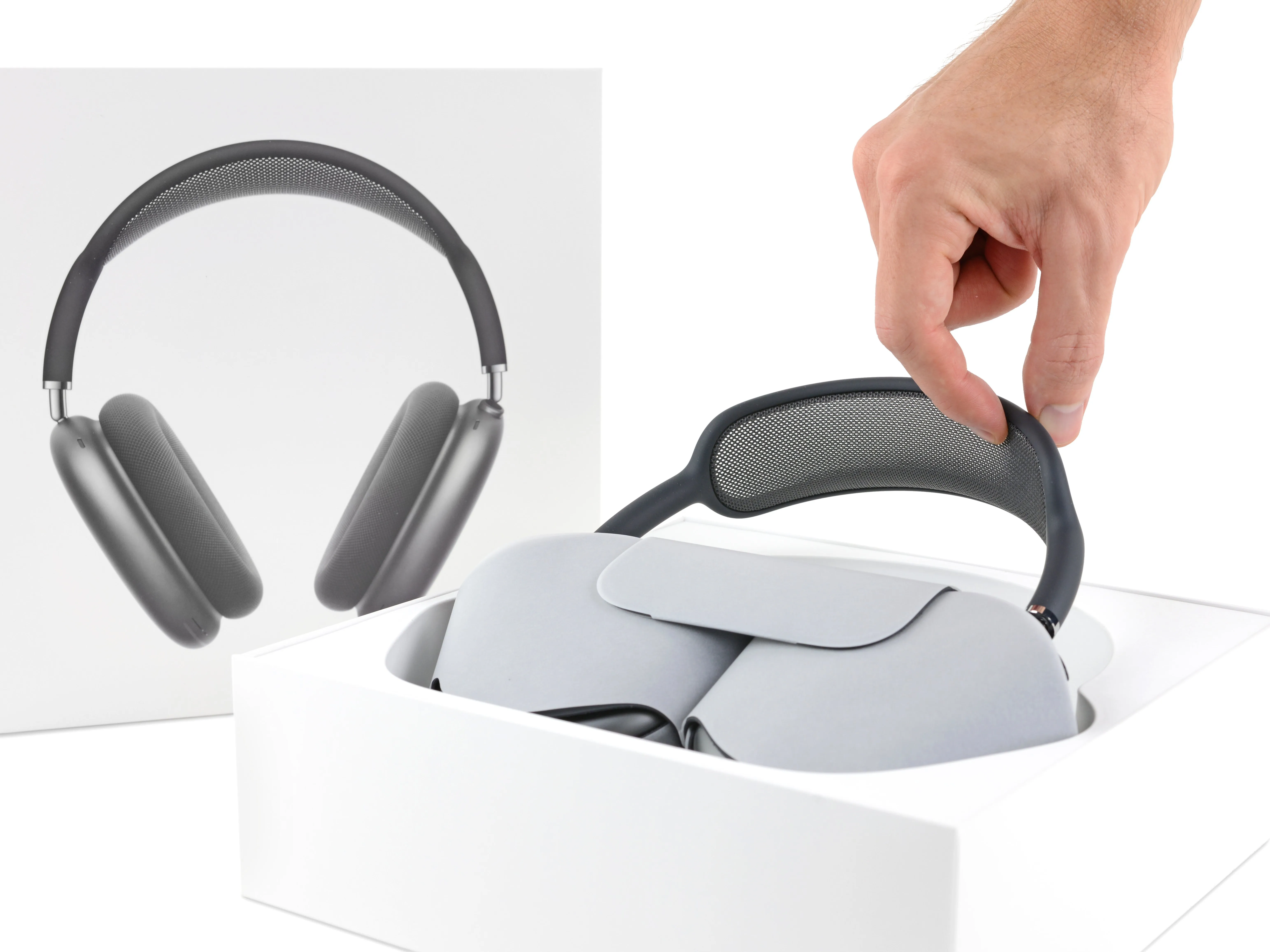

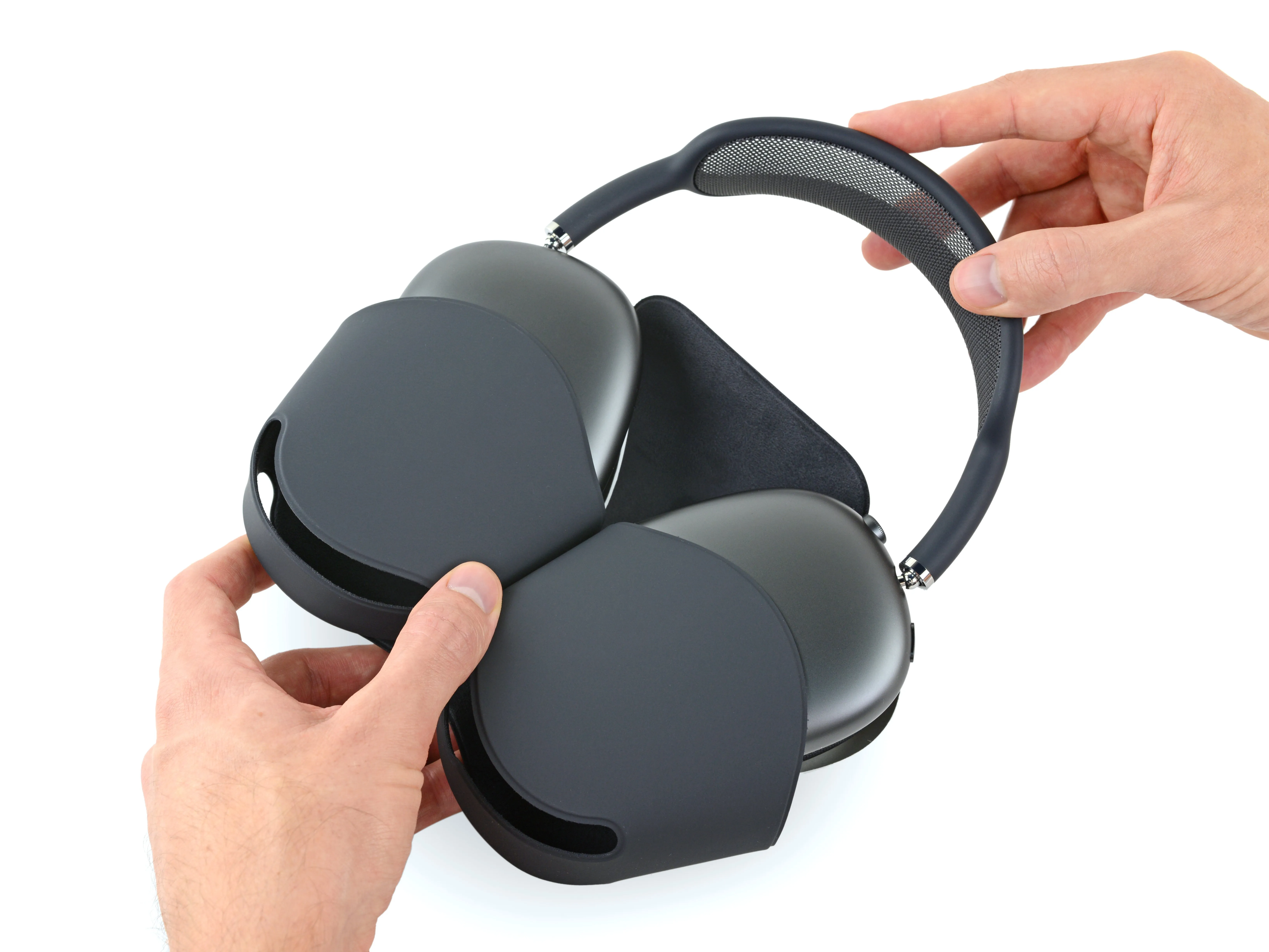

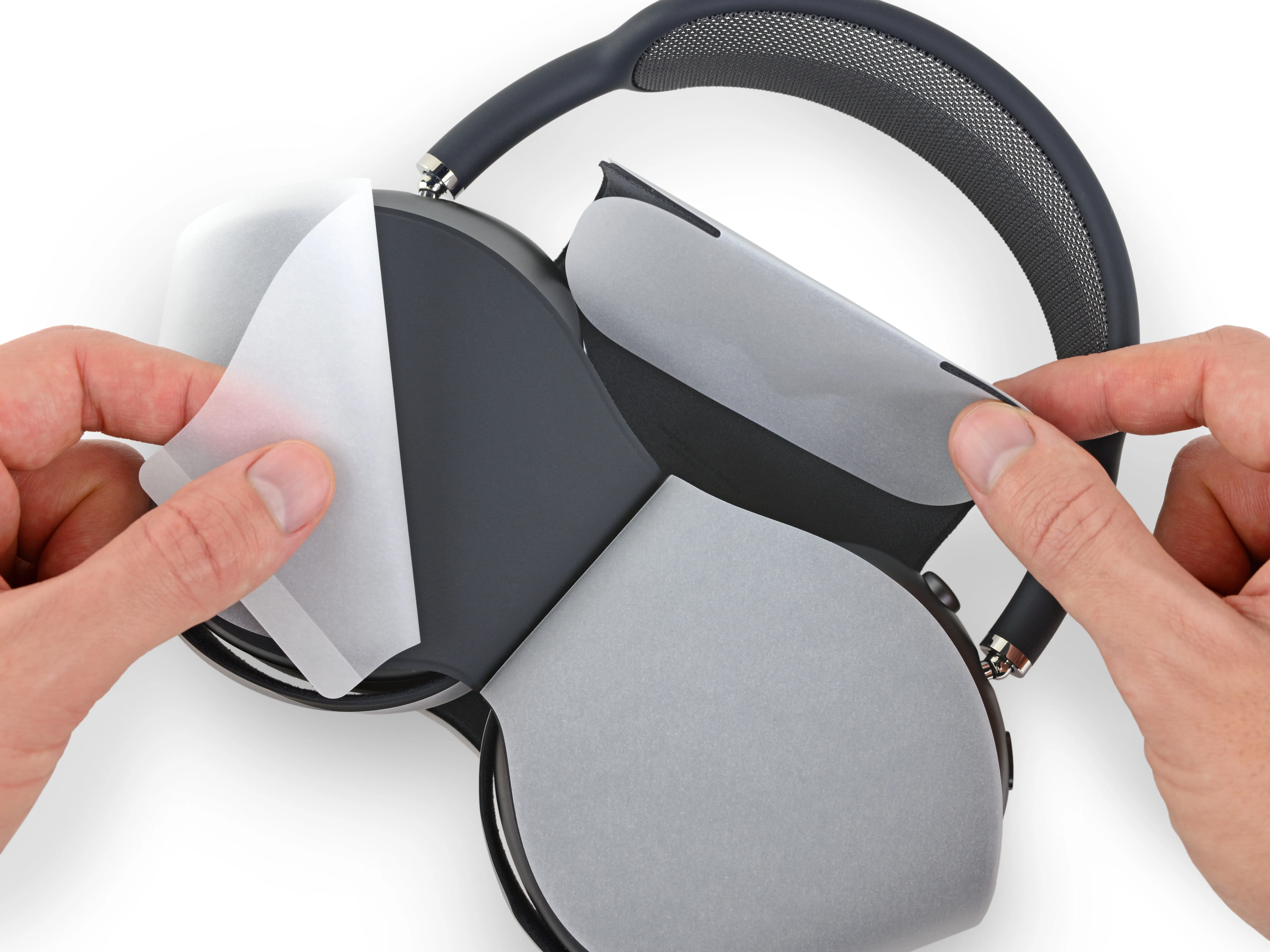

• Первым делом разворачиваем наш подарок.

• Смарт-кейс поставляется вместе со своей собственной маленькой защитной бумажной оберткойТак что он доставляется свежим и красивым.

• Обертка представляет собой цельную, точно вырезанную деталь, которая выглядит так, будто ее разработка и производство обошлись в миллионы. В корзину для мусора.

• Smart Case не так уж много скрывает, как вы могли бы подумать. Это скорее 'умные шорты', если хотите.

Шаг 3

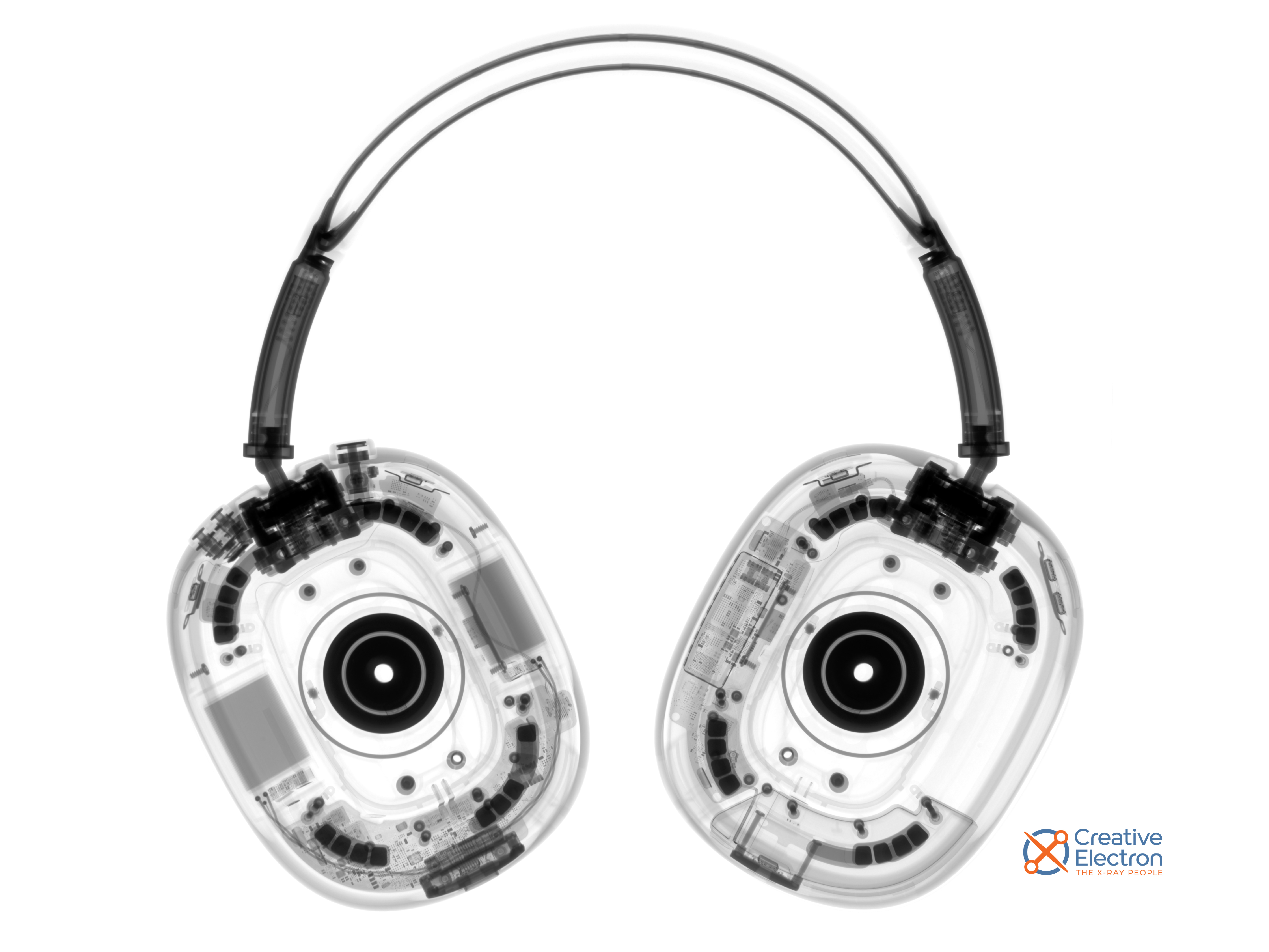

• Прежде чем мы пойдем дальше, пришло время облучить эти устройства рентгеновскими лучами (или, если быть более точным, пришло время для наших друзей из Creative Electron облучить их рентгеновскими лучами).

• Даже больше, чем большинство рентгеновских снимков, это изображение богато прозрачными деталями! Мы видим:

• Два элемента питания, оба в одной чашке наушников.

• Что тревожно, рядом с батареями есть несколько паяных швов и проводов, но нет очевидных разъемов. Мы все еще сохраняем надежду на легкую процедуру замены батарей, хотя разъемы не всегда легко обнаружить отсюда.

• На рентгеновском снимке вы заметите, что чашка наушников напротив батарей не имеет никакого противовеса, просто пустое пространство. Может быть, она спрятана где-то еще? Мы будем искать.

• Огромные магниты для динамиков с двумя кольцами и блоки динамиков, которые, похоже, закреплены винтами - отличный знак!

• Множество маленьких магнитов для выравнивания, кронштейны для различных микрофонов и несколько более дружелюбных винтов.

Комментарии к шагу

Хотелось бы увидеть рентгеновский снимок чехла Smart Case - я бы хотел увидеть, есть ли внутри магниты, которые запускают режим низкого энергопотребления, когда чашки наушников помещены внутрь (подобно тому, как в чехлах iPad Smart Cover используются магниты для запуска режима сна/пробуждения экрана). Спасибо!

То же самое! Я бы очень хотел попробовать подделать чехол, чтобы наушники можно было хранить в нескольких местах.

Шаг 4

• Если вы хотите не только посмотреть, но и оглядеться вокруг, Creative Electron позаботится и об этом. Посмотрите этот короткий видеоролик, посвященный AirPods Max.

• В видеоверсии легче поймать все эти винты (ура!), а также прочувствовать глубину и слои каждой чашки наушников.

Шаг 5

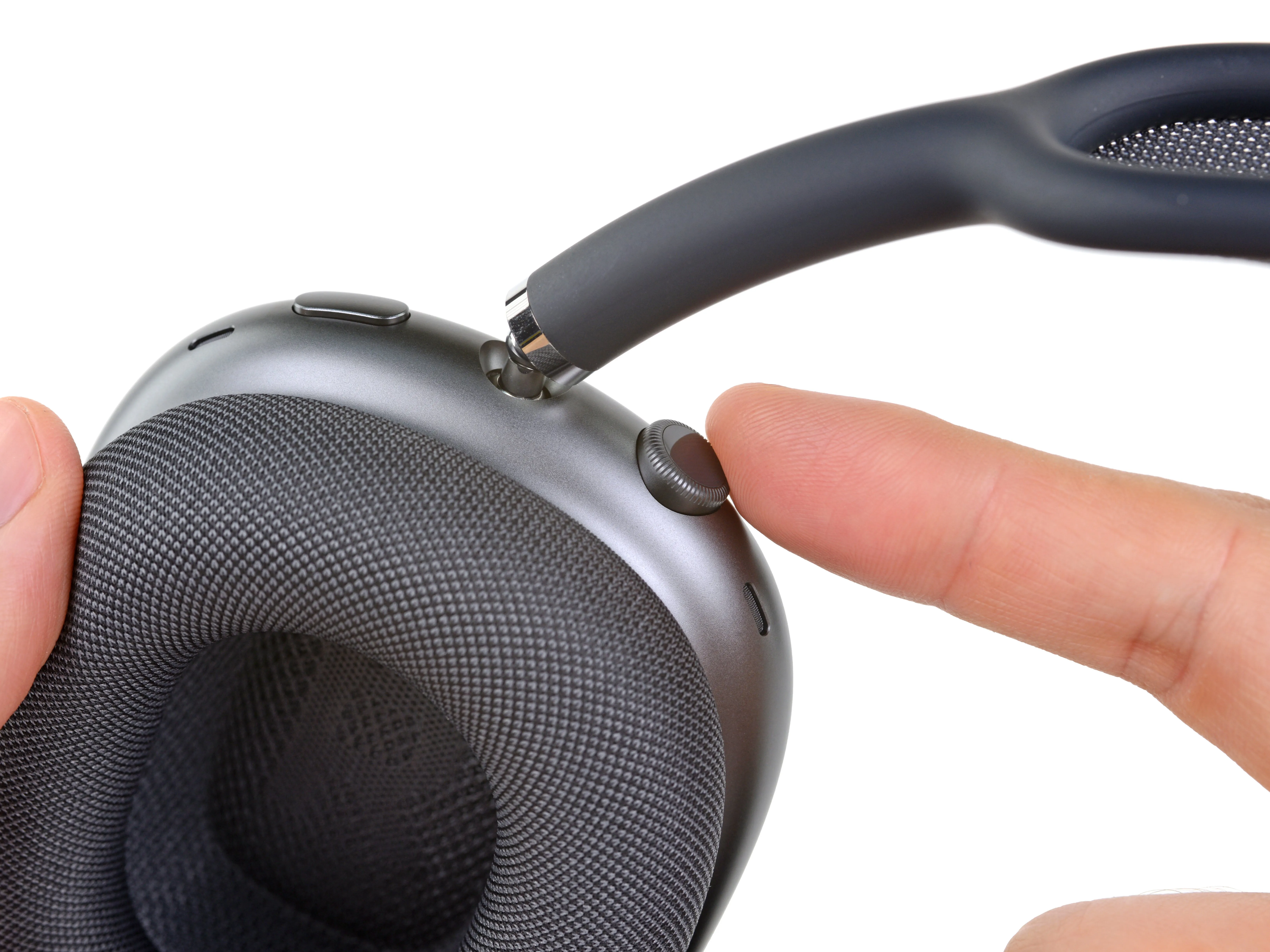

• Подождите минутку: это разборка Apple Watch или разборка AirPods?

• Как сердце Гринча на Рождество, Digital Crown выросла в три раза по сравнению со своим первоначальным размером. В отличие от сердца Гринча, эта цифровая головка служит для управления громкостью и воспроизведением AirPods Max.

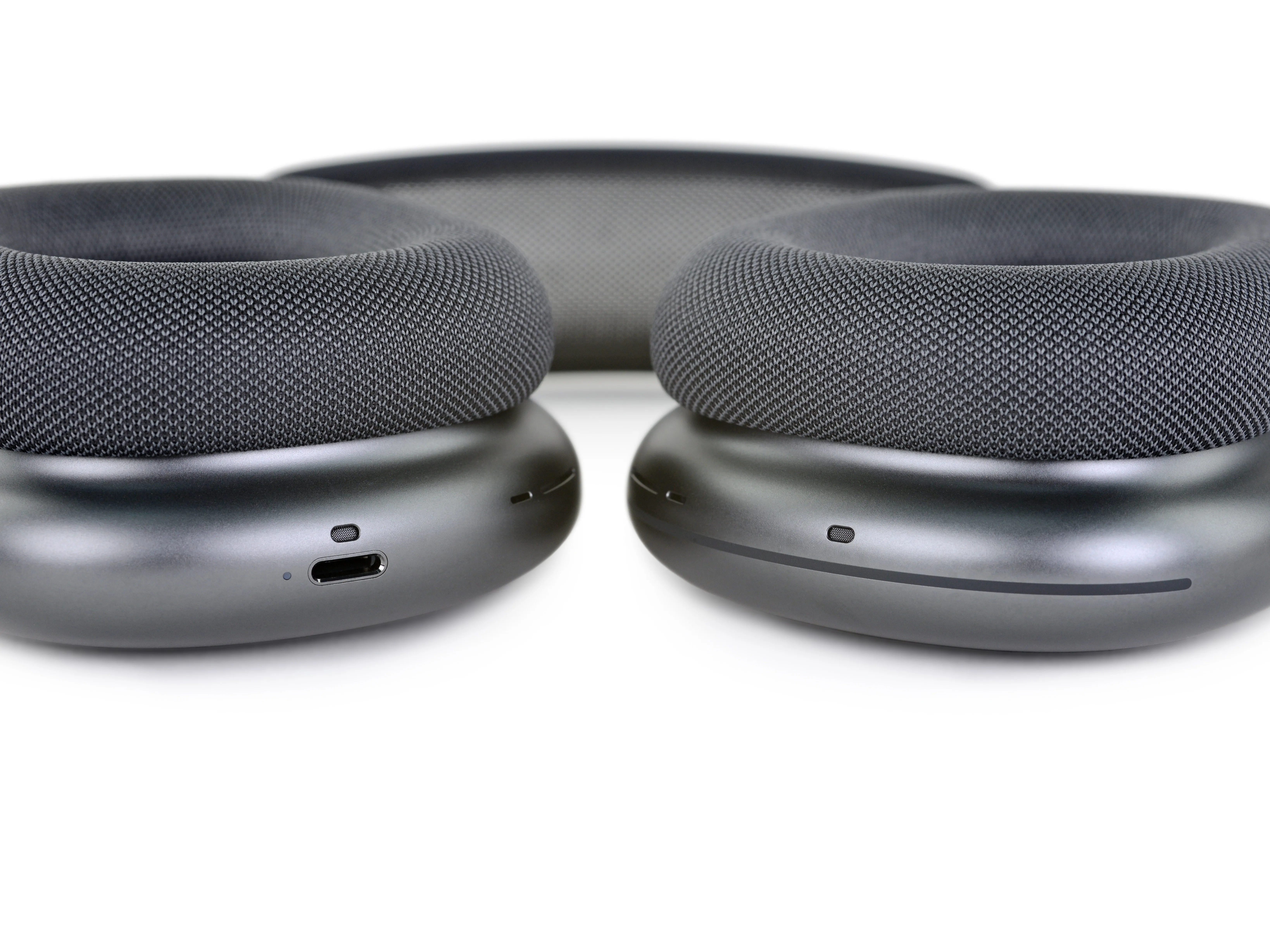

• Вдоль нижнего края AirPods вы найдете несколько отверстий, но ни одно из них не является дружелюбным круглым 3,5 мм.

• Вместо них за проводное прослушивание отвечает порт Lightning, выполняющий двойную функцию - прослушивания и зарядки. Но вам придется купить дополнительный кабель для прослушивания. Это действительно... смело, Apple.

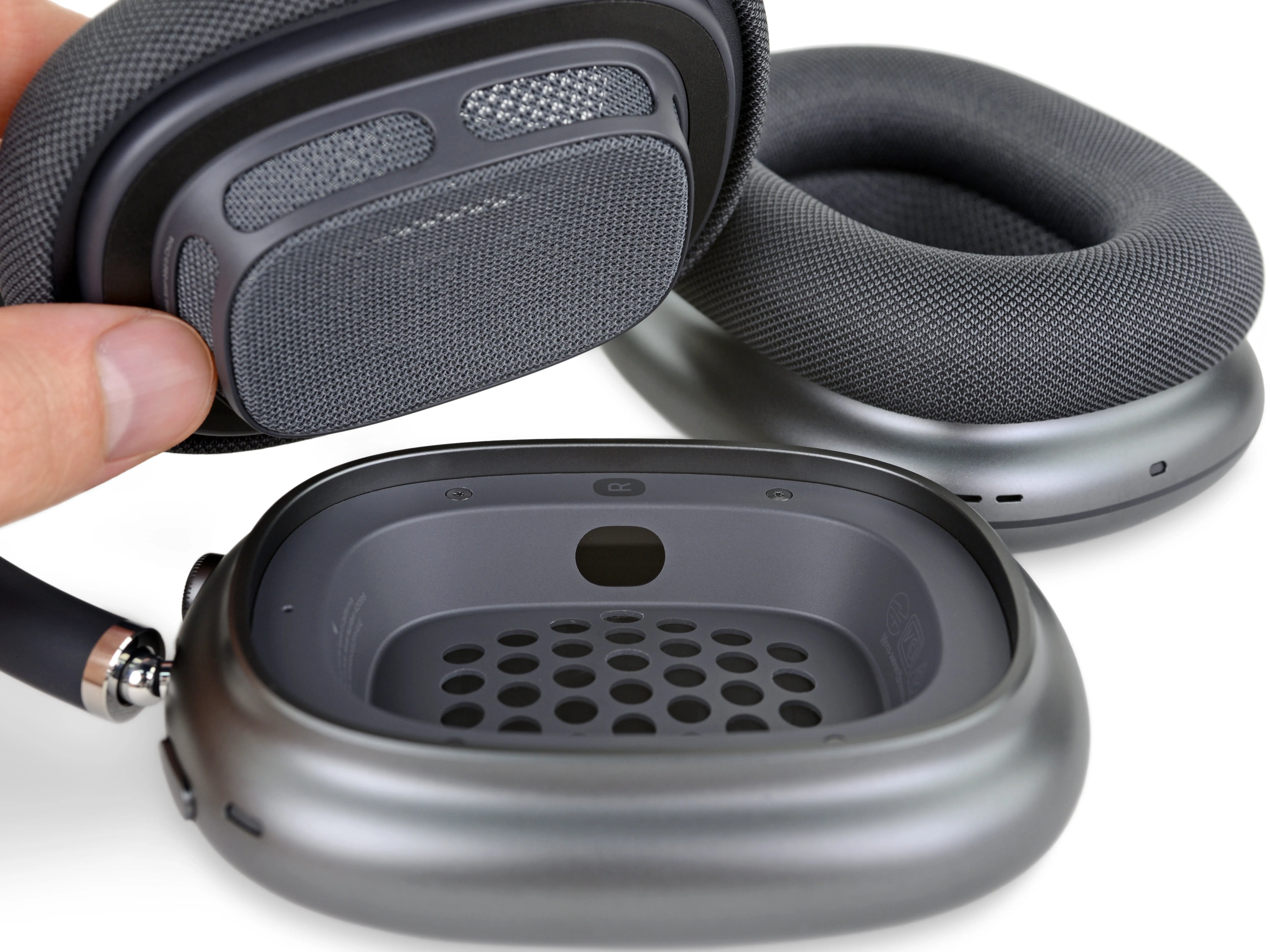

• Первым шагом в разборке является снятие магнитных амбушюр. Открыто заменяемая пользователем деталь в AirPods? Должно быть, в этом году мы попали в список лучших.

• Если вы искали логотип Apple на этой паре наушников: он здесь, просто спрятан..

Шаг 6

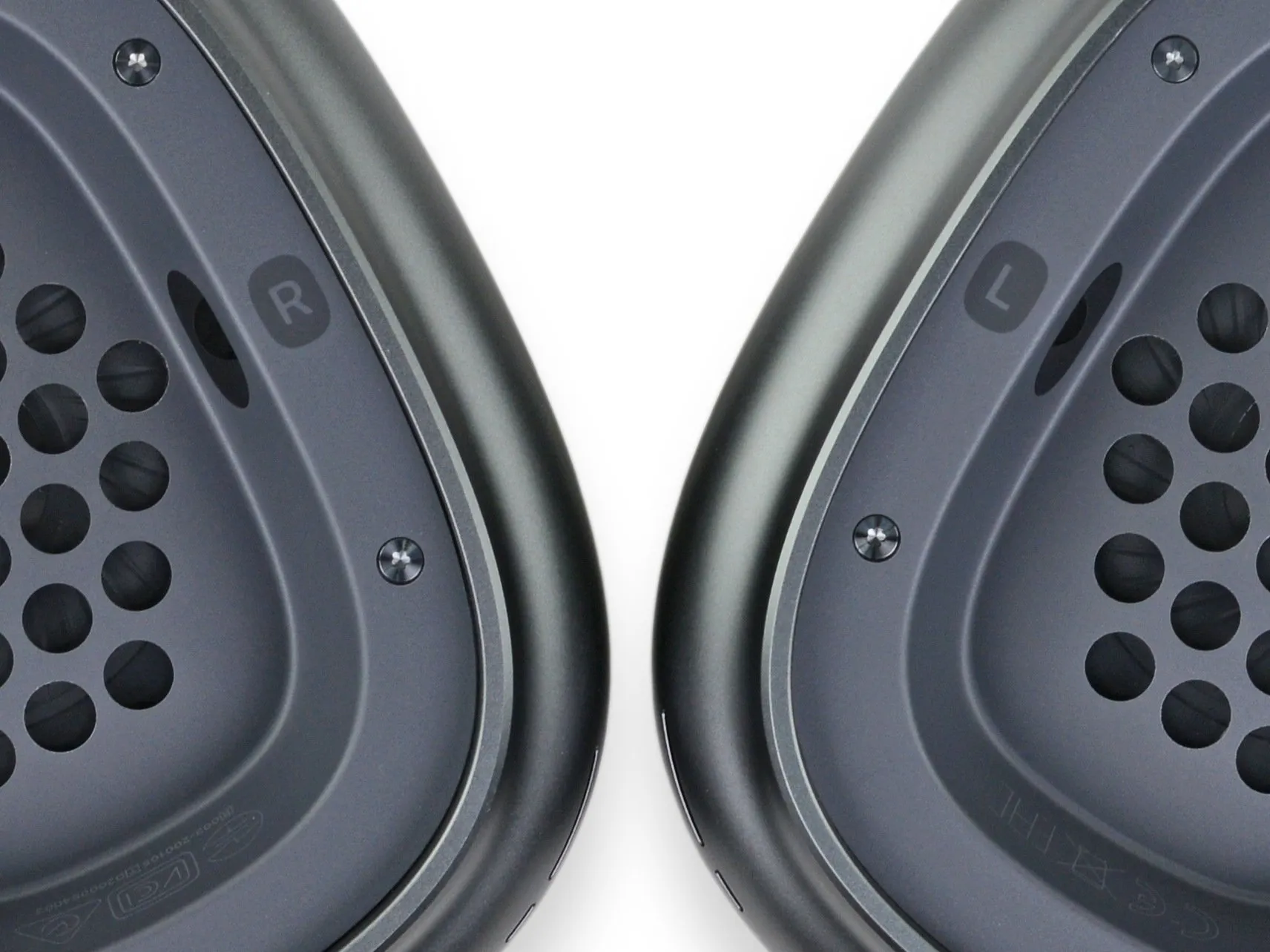

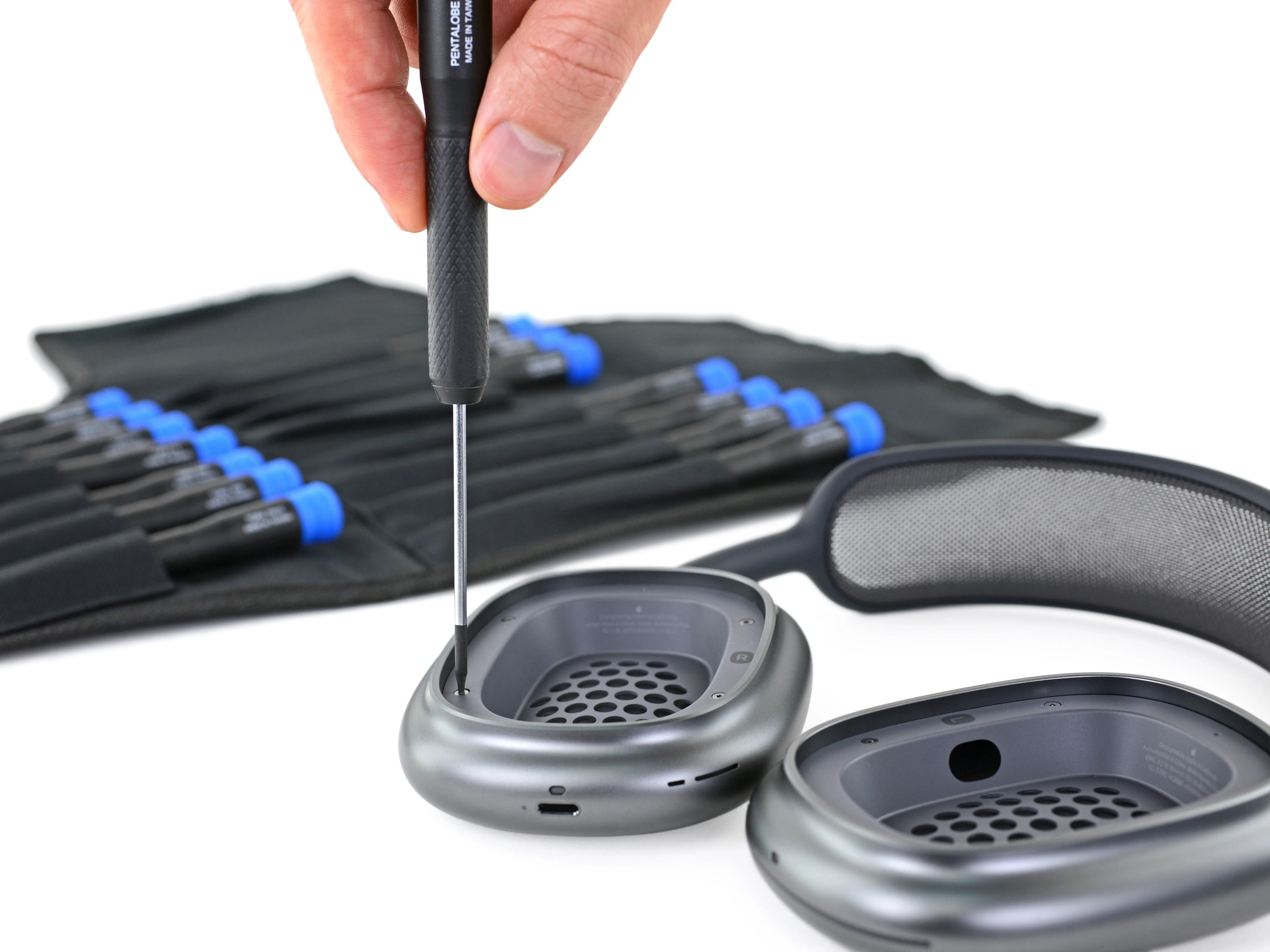

• Под амбушюрами: отверстия! Погодите-ка, это что, винты? Компьютер, улучшай!

• Хорошо, что мы еще не боремся с клеем. Эти AirPods уже выглядят как многообещающее отклонение от остальных AirPods, о которых мы уже слышали. скальпелем, чтобы подчинить..

• Не очень хорошая новость заключается в том, что это винты Pentalobe. К счастью, мы привыкли к этому и подготовились к работе с любым видом винтов (15 видов, если быть точным) благодаря нашему набору отверток Marlin.

Шаг 7

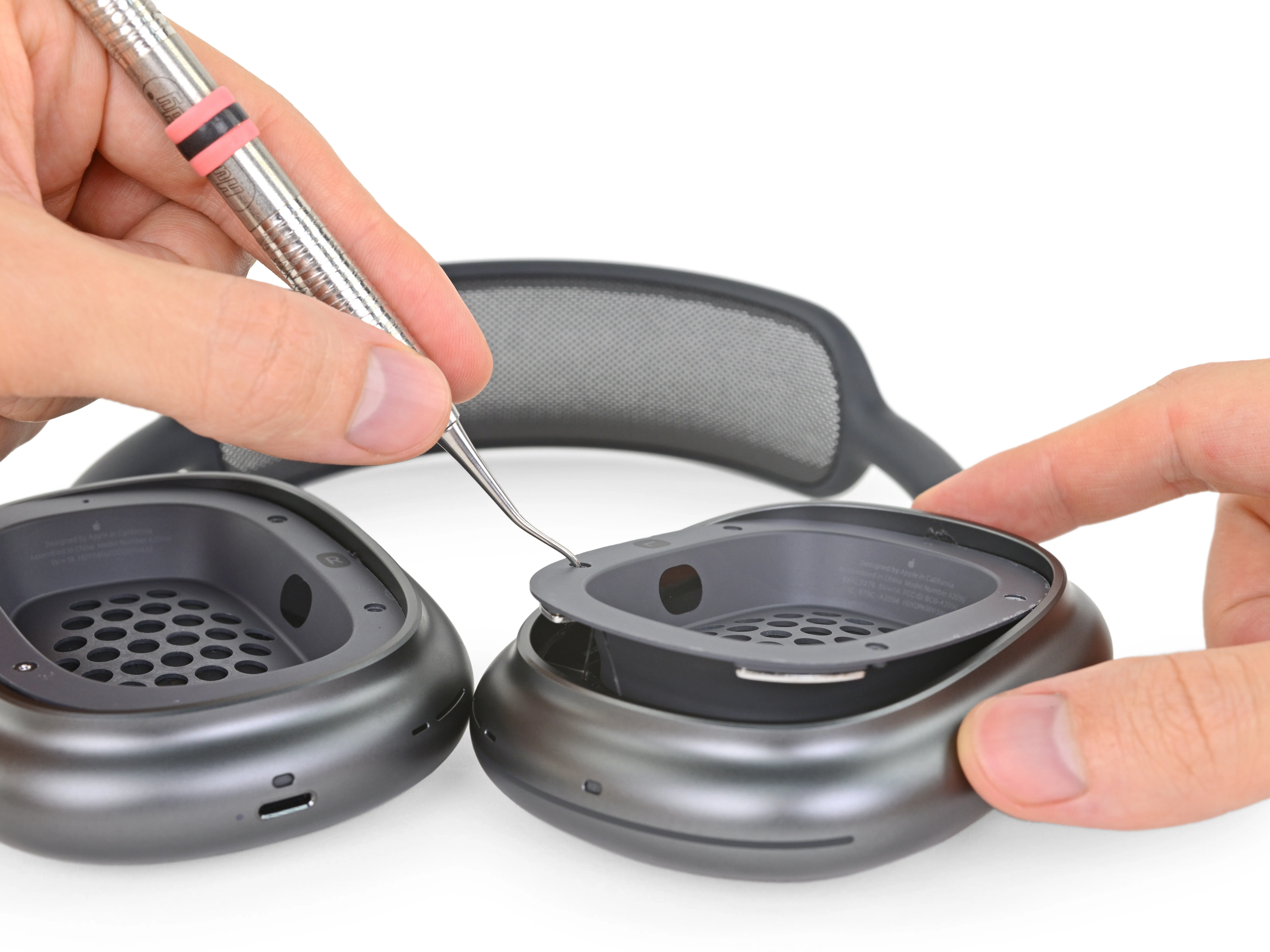

• На этом веселье заканчивается и начинается работа.

• Эти винты подавали большие надежды, но они ведут себя... странно. Они немного поворачиваются в каждую сторону, а затем останавливаются.

• Если вы выкрутите их с усилием, как это сделали мы, то будете вознаграждены звуком дребезжания отвалившихся частей внутри амбушюр... которые остаются герметично закрытыми. А?

• Оказывается, винты не нужно выкручивать - достаточно повернуть их на четверть оборота, чтобы освободить стопорный клин на другой стороне. Наш приятель Квинн из Snazzy Labs снял прекрасное видео о том, как это выглядит, а также сделал обзор качества звука AirPods Max.посмотрите!

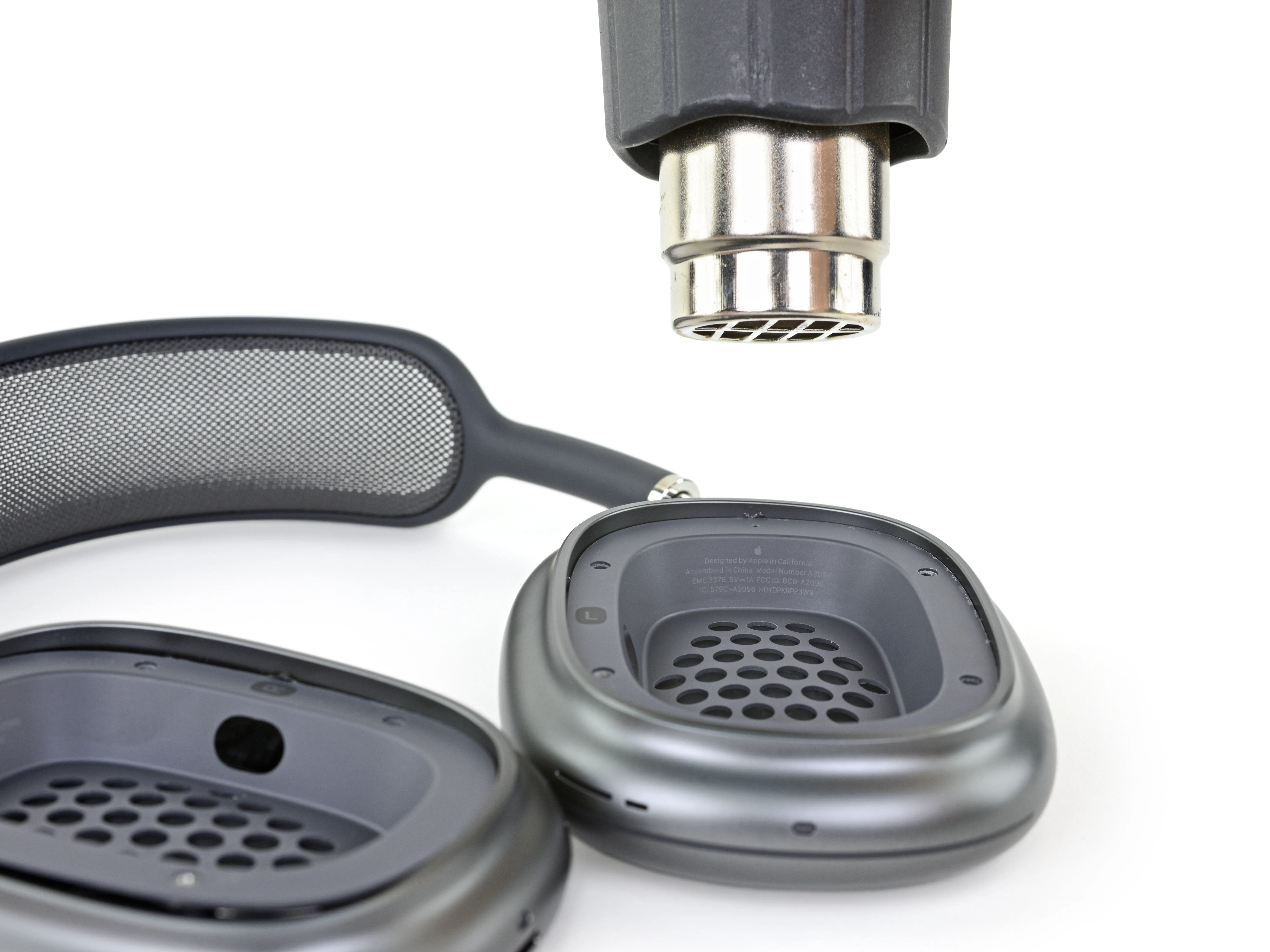

• Следующий этап разочарования: клей. Именно так, освобождения замков и/или откручивания винтов недостаточно. В ход идет тепловая пушка, с которой нужно работать очень осторожно, чтобы не расплавить весь этот пластик.

• Здесь нет никакого зазора, чтобы вытащить эти штуки за края - если вы попытаетесь, то нанесете себе повреждения. Так как мы уже выкрутили винты, мы используем удобную стоматологическую коронку, чтобы подцепить ее под отверстия для винтов и потянуть. Наконец... мы внутри!

Комментарии к шагу

Действительно ли это клей? Похоже, что по периметру чашки наушников есть 4 магнита, которые, возможно, удерживали ее... Серебристые дуги по углам?

Серебристые дуги - это магниты, как вы заметили, но они там для того, чтобы удерживать магнитные амбушюры. Пластиковые решетки амбушюр определенно держатся на клею. Поскольку на решетке уже есть четыре удобных защелкивающихся язычка, возможно, клей помогает гасить вибрацию или гудение?

Если добавить несколько капель изопропилового спирта в щель и помассировать ее по всему периметру, слегка надавливая, то клей ослабнет настолько, что вы сможете вынуть чашки без использования каких-либо инструментов. Это займет всего минуту или около того. Затем также легко удалить остатки клея. Не требуется ни тепла, ни силы, ни инструментов.

Шаг 8

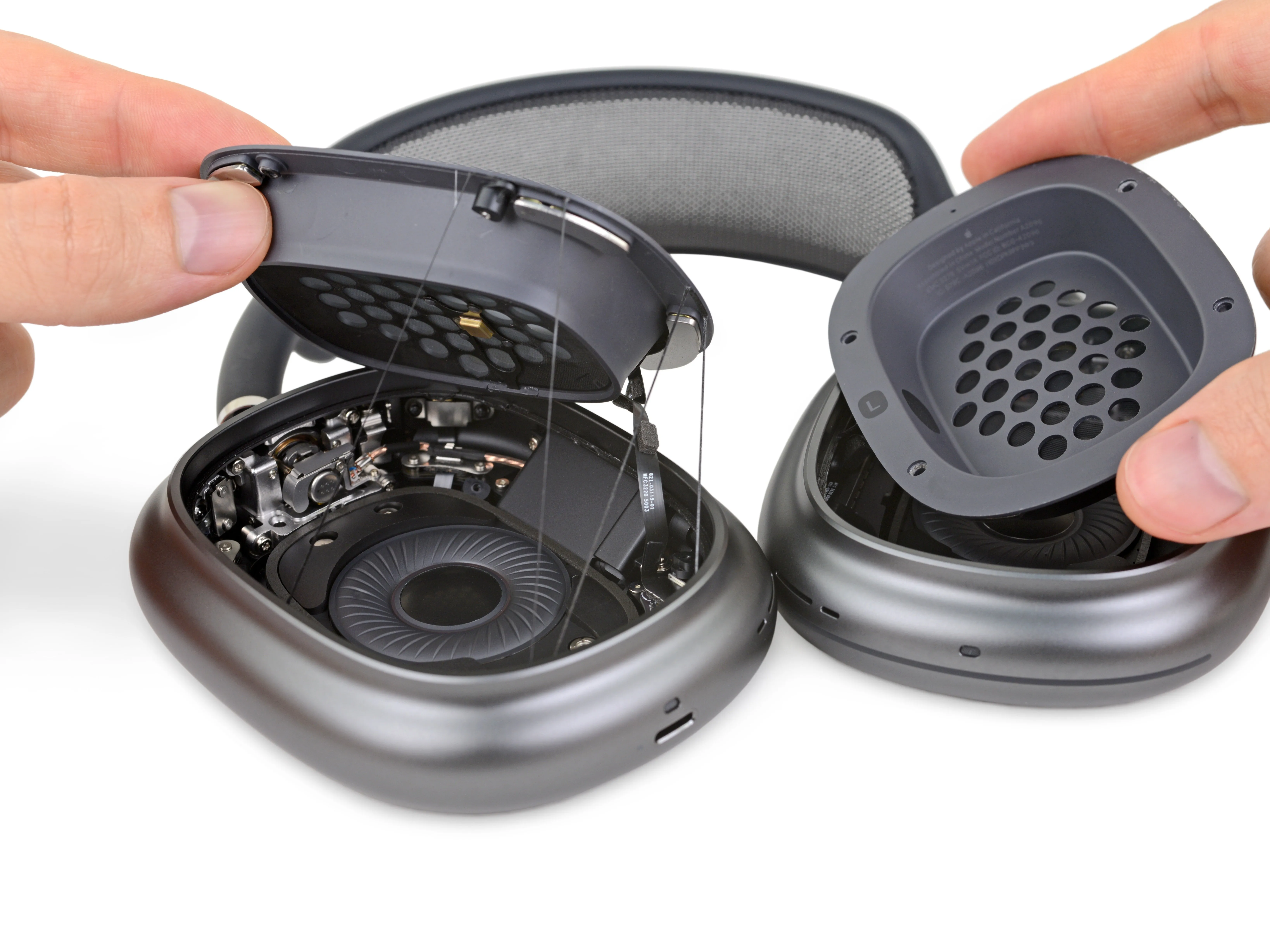

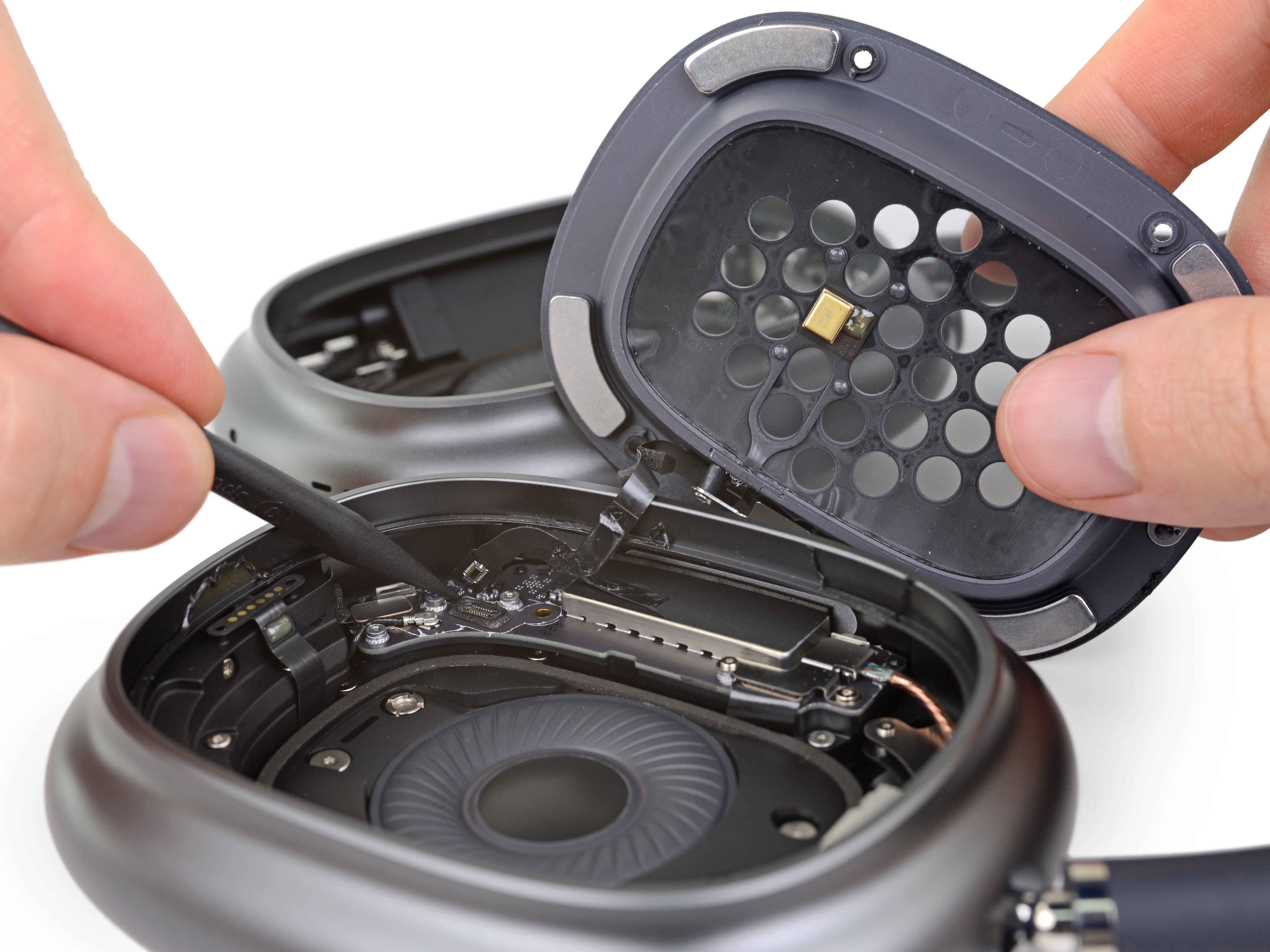

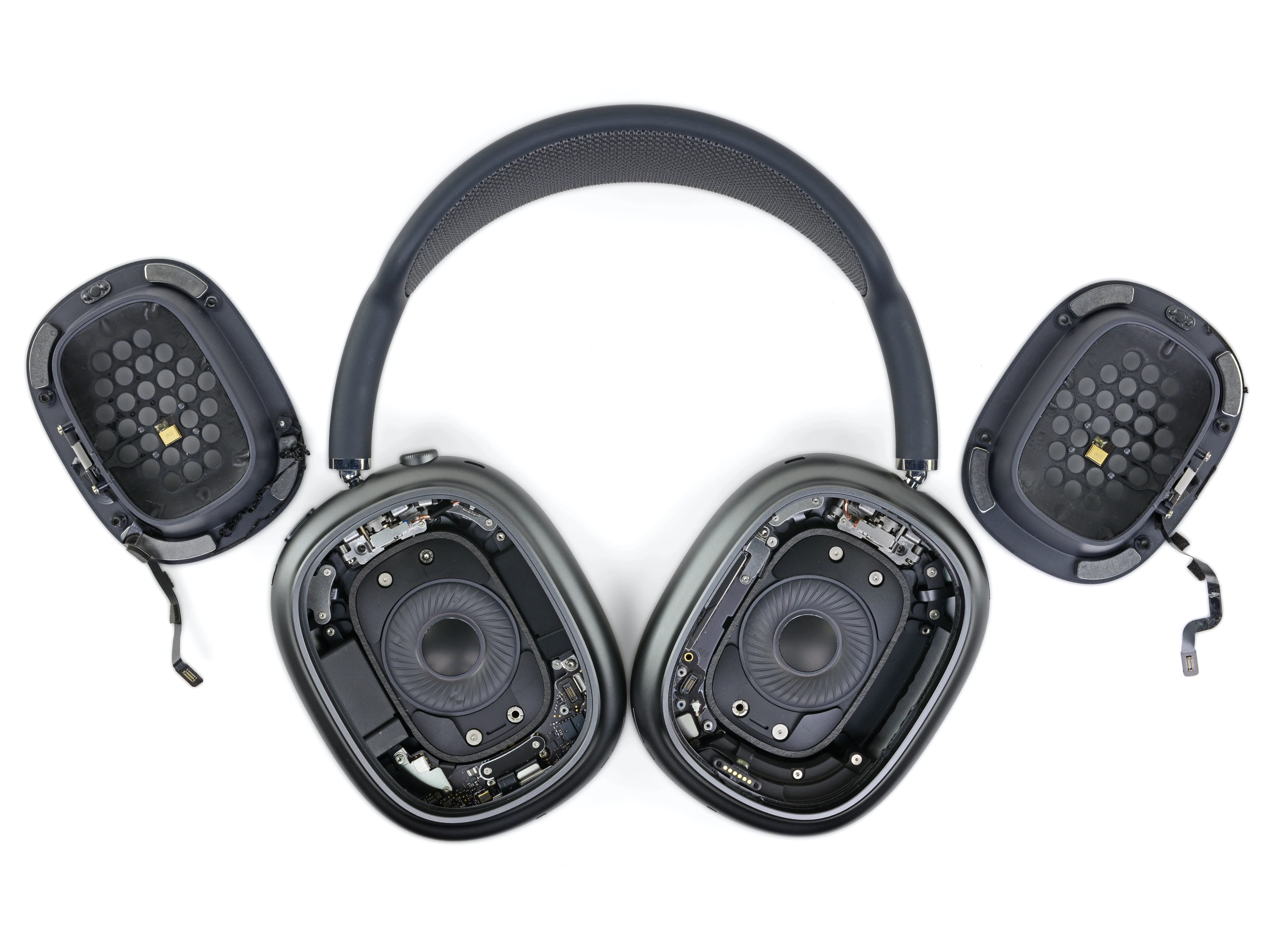

• Решетки наушников прочь! В каждом из них спрятан один микрофон, который слышит, что слушает пользователь, и, возможно, затем передает данные на чип H1 для настройки эквалайзера. Или прямо в наушник Тима Кука.

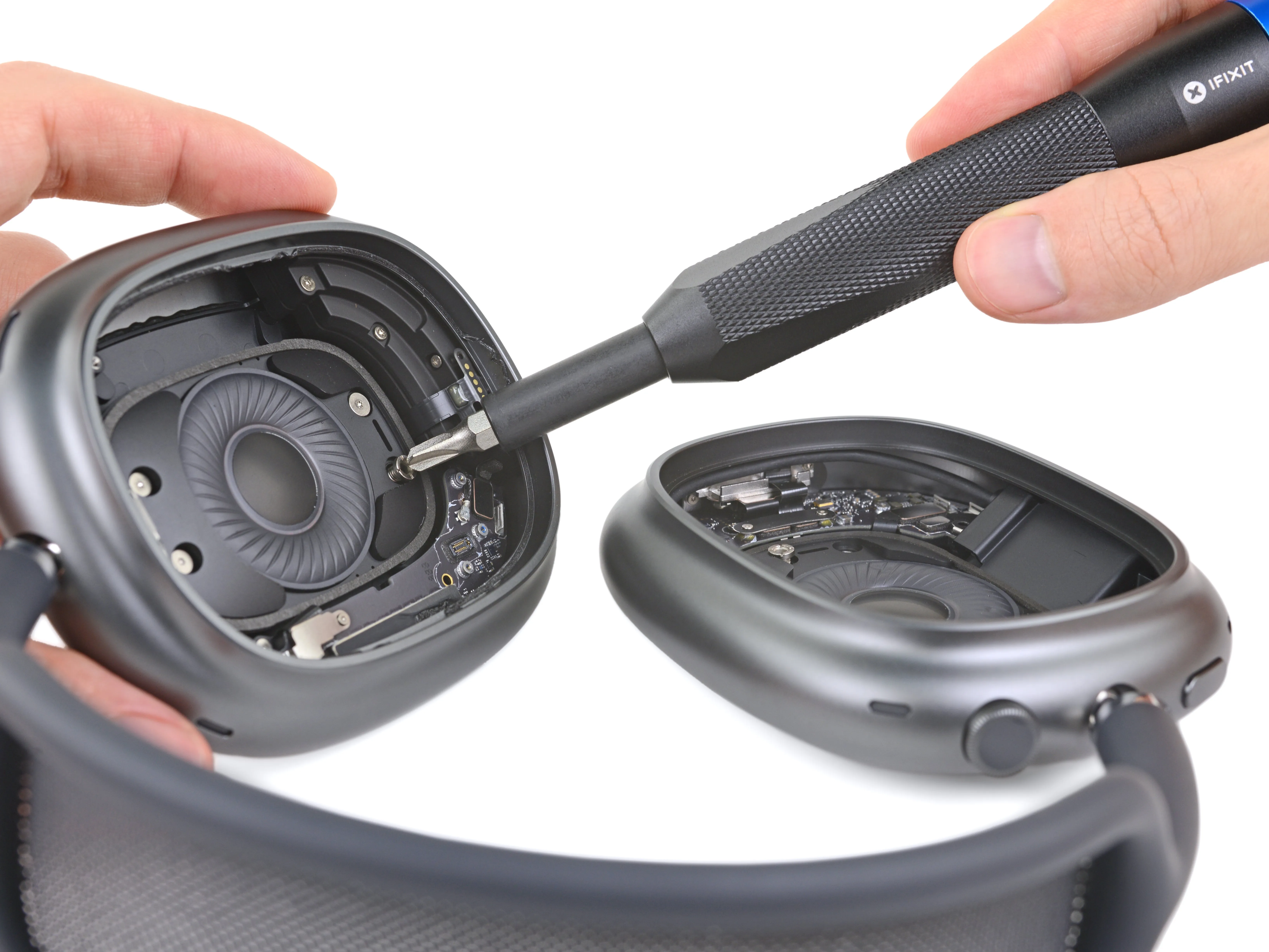

• Каждый 40-миллиметровый динамик удерживается несколькими винтами, один из которых представляет собой гигантскую стойку. Мы на мгновение замираем и тянемся к нашему набору драйверов Mahi. Бита torq-set #6... не совсем подходит, но работу делает.

Комментарии к шагу

Микрофон, скорее всего, используется (также) для активного шумоподавления, поскольку чип должен знать, какой шум ему нужно подавить. Чем больше микрофонов для этого, тем лучше.

Очень заинтриговали эти контакты типа 'пого-пин' внизу на правой чашке. Есть идеи, для чего они нужны?

Не путайте биту torq-set #6 с битой torx T6. Они разные, и бита torx T6 не подойдет.

Шаг 9

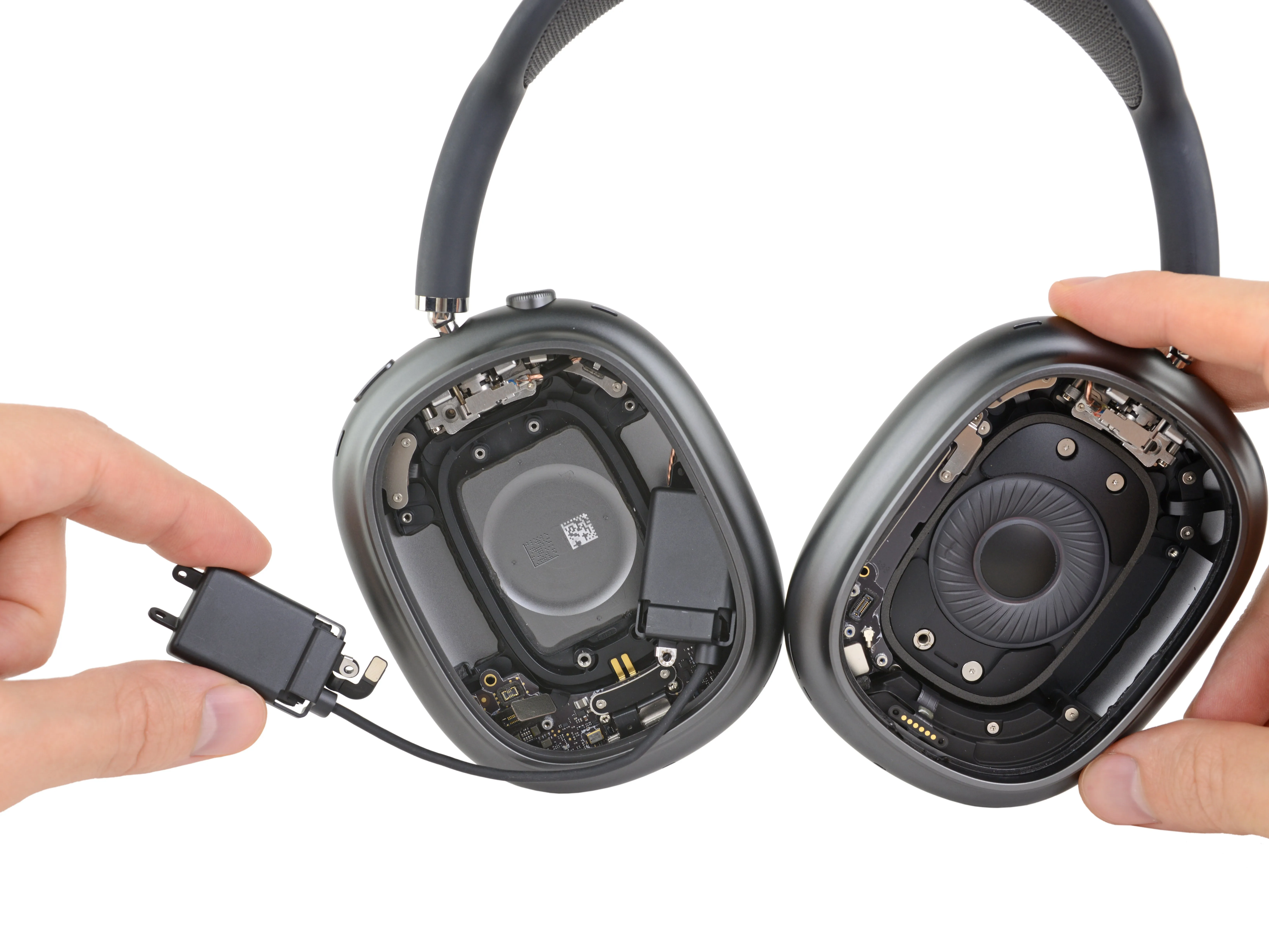

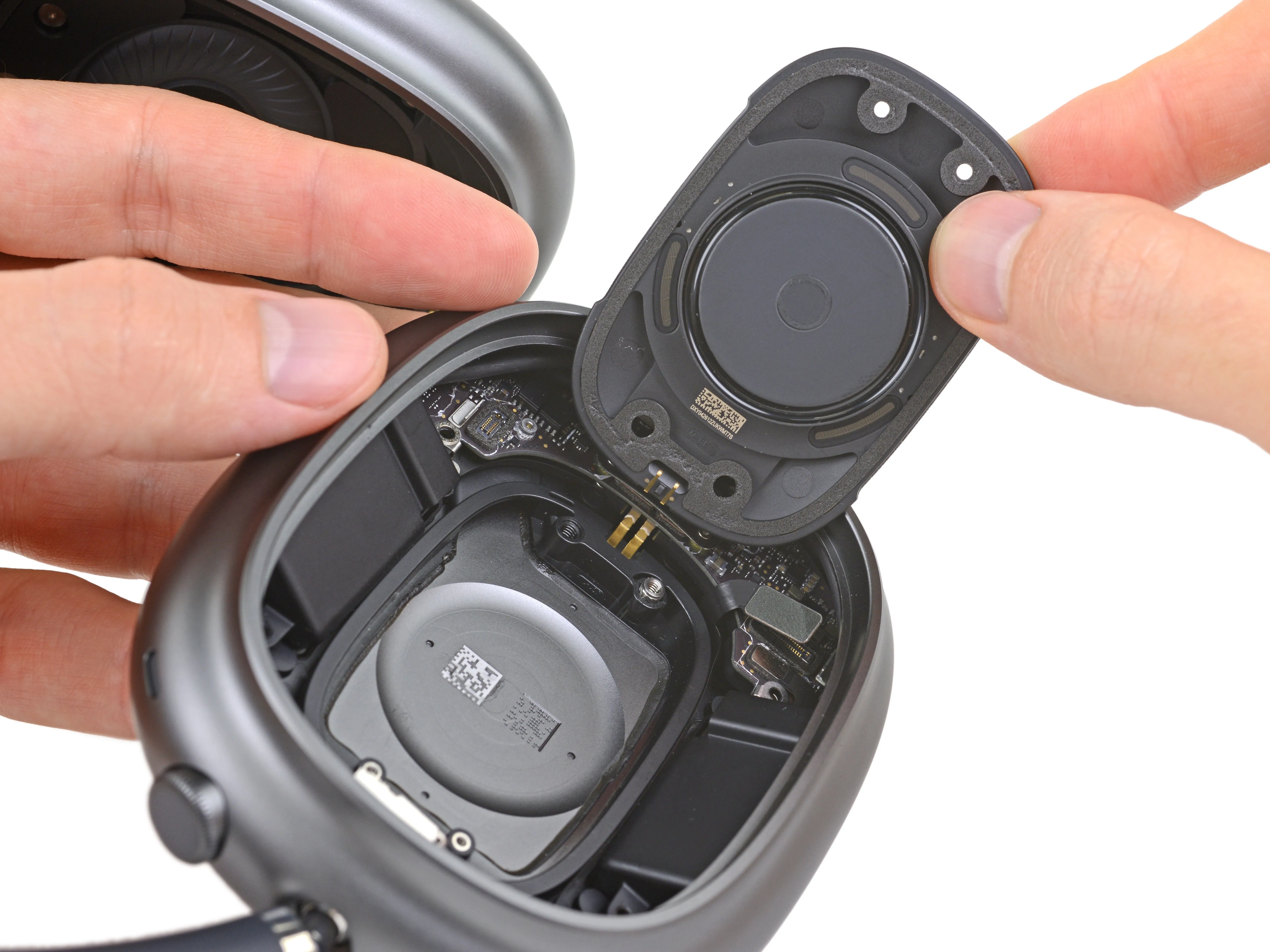

• Когда винты удалены, драйверы откидываются, открывая пару пружинных контактов, удобных для ремонта, прямо под ними. Отлично!

• Это обеспечивает достаточный зазор для извлечения следующей цели - батареи. Как видно на рентгеновском снимке, оба элемента батареи находятся в правой чашке наушника, соединенные одним кабелем.

• К нашему облегчению, обе ячейки крепятся винтами, а не клеем. Еще лучше то, что питание подается через единый разъем в стиле iPhone - никакой пайки.

• Это оказалось на удивление безболезненно, особенно для продукта AirPods. Если бы не процедура открытия с помощью клея, можно было бы сказать, что это было просто. Представьте себе - легко заменить расходный компонент, вместо того чтобы выбрасывать устройство целиком.

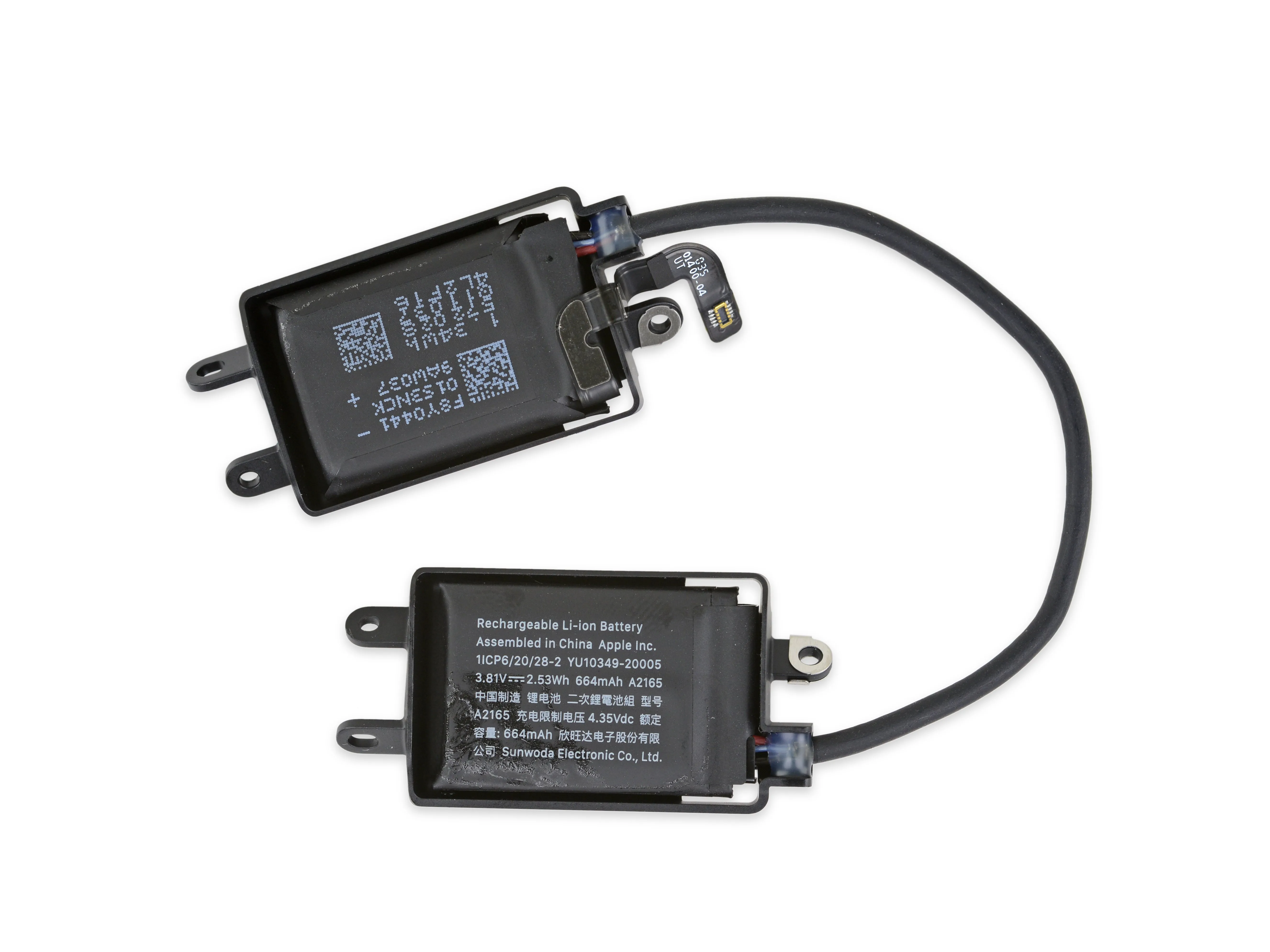

• Два элемента, изготовленные компанией Sunwoda, соединены параллельно, их общая емкость составляет 664 мАч, а общая энергия - 2,53 Втч при напряжении 4,35 В. Размеры каждой ячейки составляют примерно 5,7 x 20 x 28 мм.

• Это соответствует показателю 2,39 Вт-ч в беспроводных наушниках Bose NC 700, которые также обещают около 20 часов работы в режиме прослушивания. Sony WH-1000XM4 предлагают более длительное время прослушивания - 30 часов, при этом их питает соответственно более емкий аккумулятор на 4,1 Втч.

Шаг 10

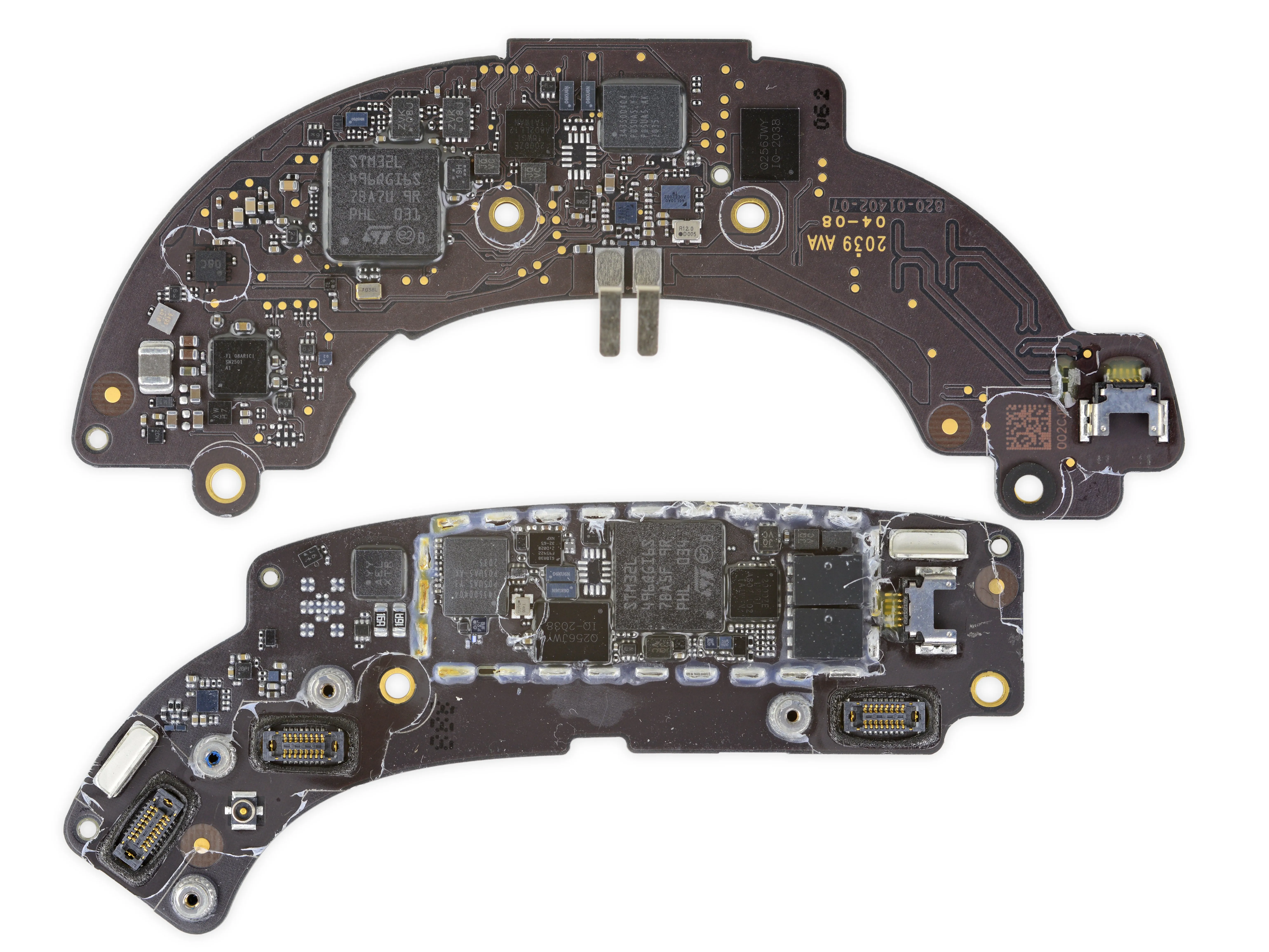

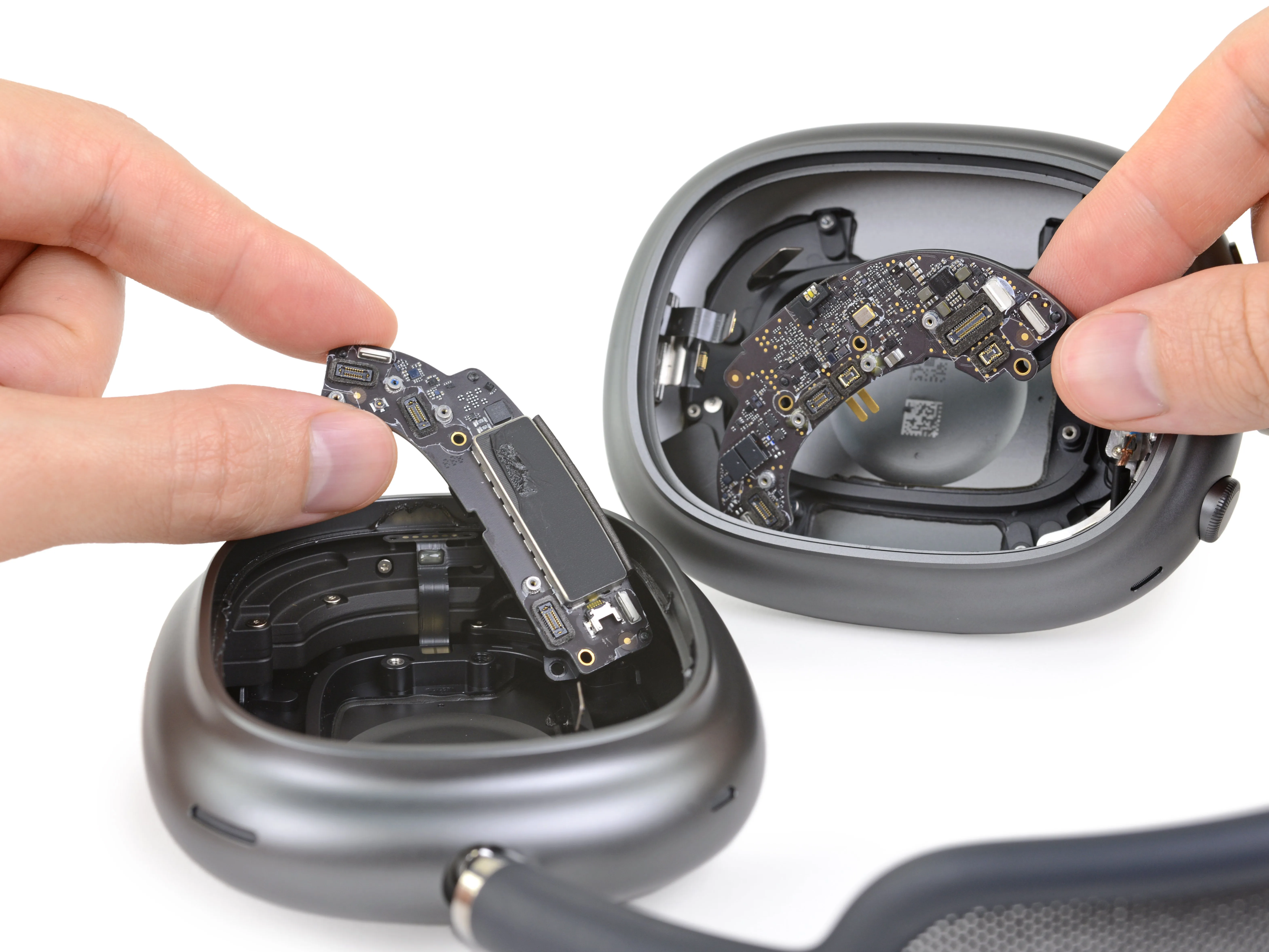

• Следующая цель: логическая плата. В каждой стороне есть своя плата, мы извлекли обе и обратились к нашему удивительному сообществу ремонтников, чтобы они помогли опознать весь кремний. Предупреждение под спойлером: они проделали потрясающую работу.

• Для максимального разрешения вы можете найти оригинальные файлы изображений здесь и здесь.

Шаг 11

• Здесь представлены идентификаторы чипов, которые мы получили на сегодняшний день. Что еще вы можете найти?

• STMicroelectronics STM32L496QG 32-битный микроконтроллер Arm

• Apple 343S00404, вероятно, Bluetooth SoC.

• Вероятно, это чип H1, который, по слухам, будет находиться на каждой стороне гарнитуры.

• Winbond W25Q256JW 256 Мб последовательной флэш-памяти

• Cirrus Logic CS46L10A0, вероятно, аудиокодек

• Cirrus Logic CS44L22, вероятно, 1-гл. аудиоусилитель

• Texas Instruments SN2501, вероятно, микросхема зарядного устройства.

Шаг 12

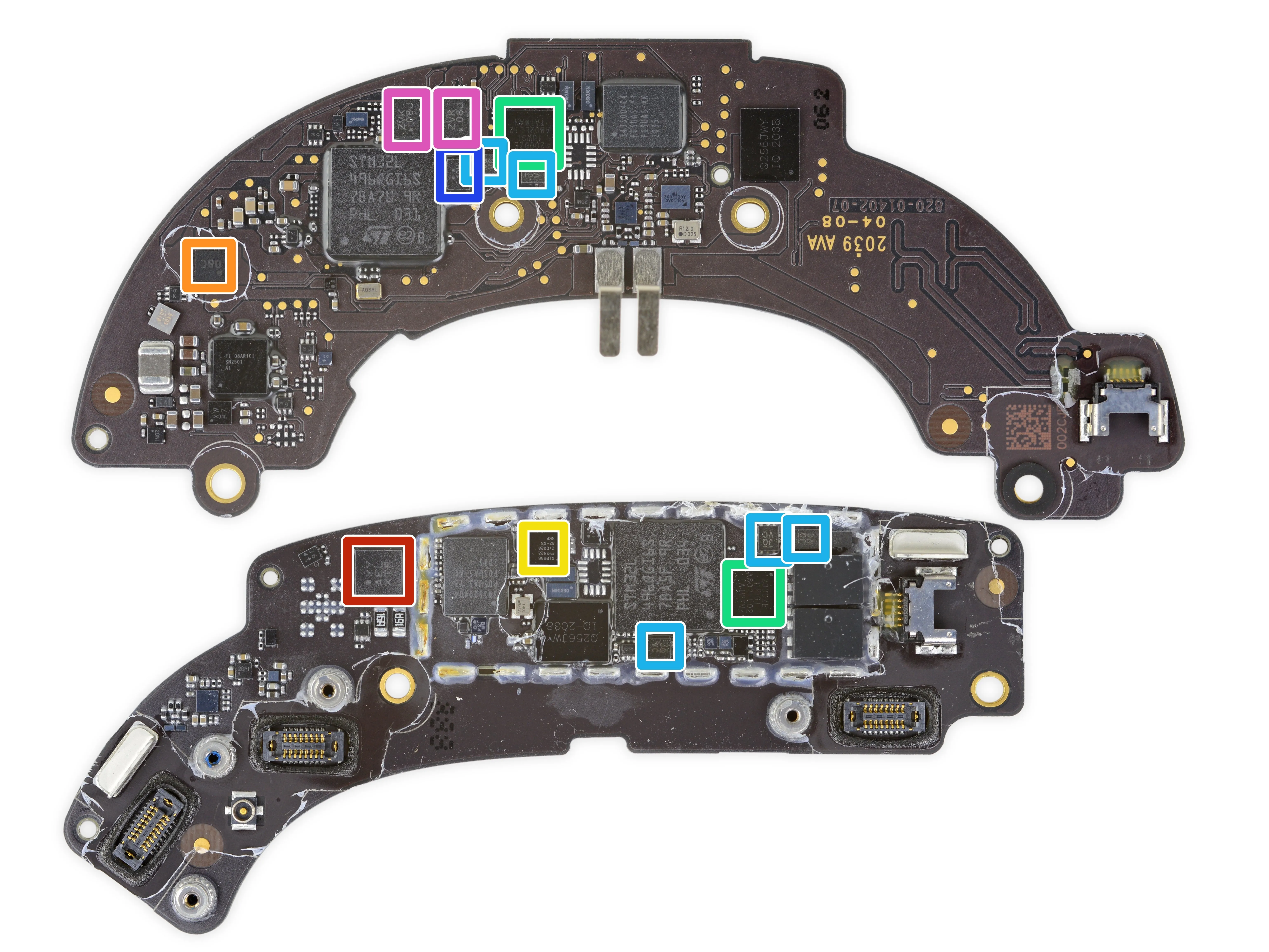

• Сторона A идентификатора микросхемы, продолжение:

• Bosch Sensortec, вероятно, блок инерциальных измерений

• Bosch Sensortec BMA456 3-осевой акселерометр

• NXP Semiconductor CBTL610A38, вероятно, мультиплексор порта дисплея

• Lattice Semiconductor LCMXO2-2000ZE Полевая программируемая вентильная матрица MachX02

• Diodes Incorporated PI3USB102E Коммутатор USB 2.0 на 480 Мбит/с

• Texas Instruments TMUX136 Аналоговый коммутатор на 2 канала 2:1

• Texas Instruments SN74AVC4T774 4-битный приемопередатчик шины с двумя источниками питания

Комментарии к шагу

Подождите, что? Мультиплексор порта дисплея? Что он здесь делает?

Этот чип NXP - не 610A38, а 610A3B. Он предназначен для зарядки через USB. Этот же чип некоторое время использовался в iPhone.

Шаг 13

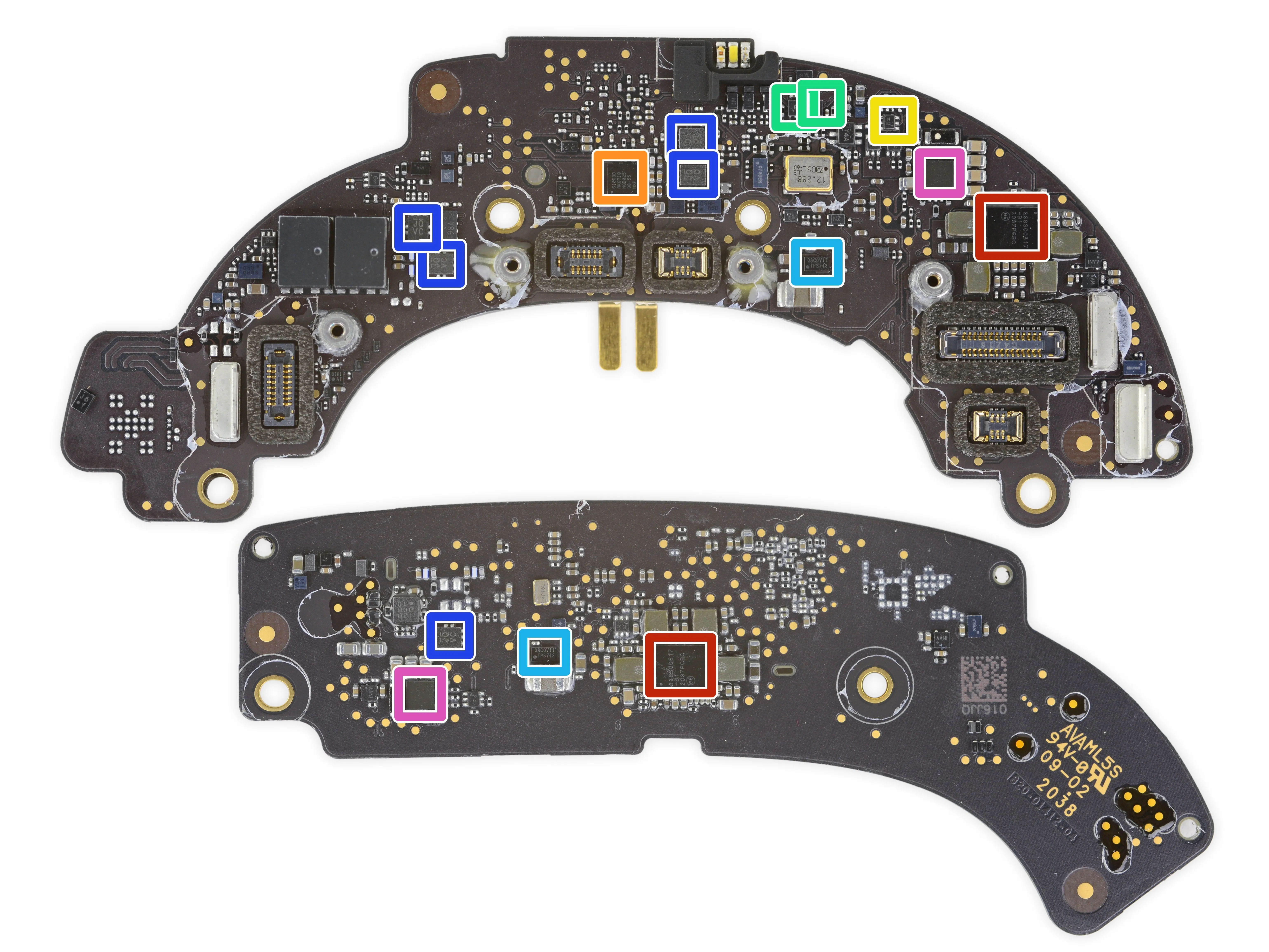

• Платы, сторона B. Что вы видите?

• Apple 338S00517, вероятно, микросхема управления питанием

• NXP Semiconductor CBTL610A38, вероятно, мультиплексор порта дисплея

• Texas Instruments TLV341 операционный усилитель

• Texas Instruments TLV3691 компаратор

• Texas Instruments TPS62743 Понижающий DC-DC преобразователь 300 мА

• Diodes Incorporated PI3USB102E Коммутатор USB 2.0 на 480 Мбит/с

• Maxim Integrated MAXM17552 Понижающий модуль питания 100 мА

Шаг 14

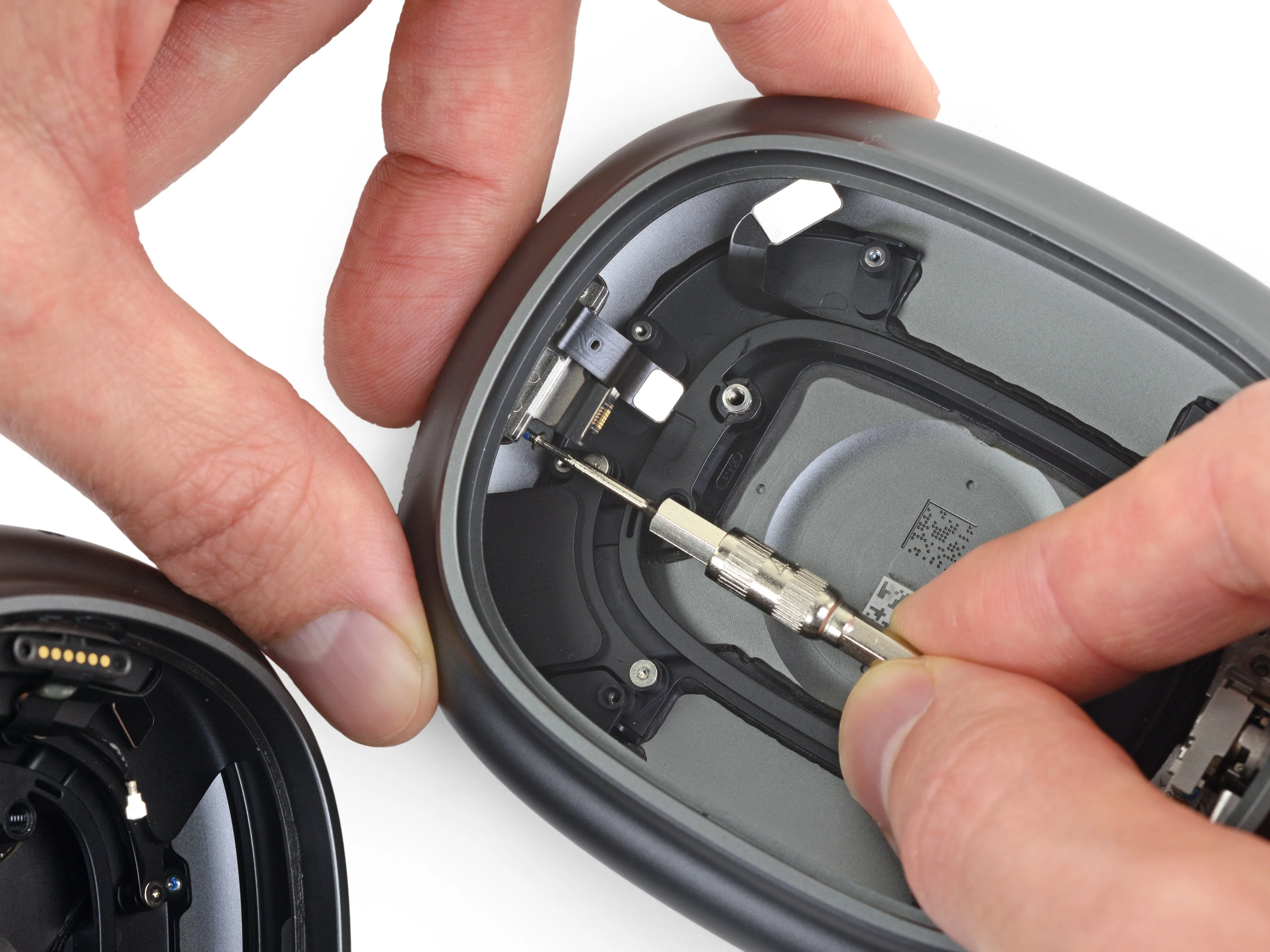

• Между нами и портом Lightning стоят четыре винта Torx. Два из них настолько труднодоступны, что нам приходится последовательно подключать биту T2 Torx к 4 мм гайковерту - больше ничего не помещается в это небольшое пространство.

• Несмотря на сложность извлечения, модульность этого порта очень важна для ремонта - без него ваши AirPods больше не будут заряжаться.

• Далее: За двумя внешними прорезями в нижнем углу каждого корпуса находится этот пластиковый воздушный канал, который проходит прямо в полость непосредственно за динамиком. Его можно назвать воздушным портом.

• Предположительно, это и есть система вентиляции, обеспечивающая динамикам отсутствие искажений на высокой громкости.

Шаг 15

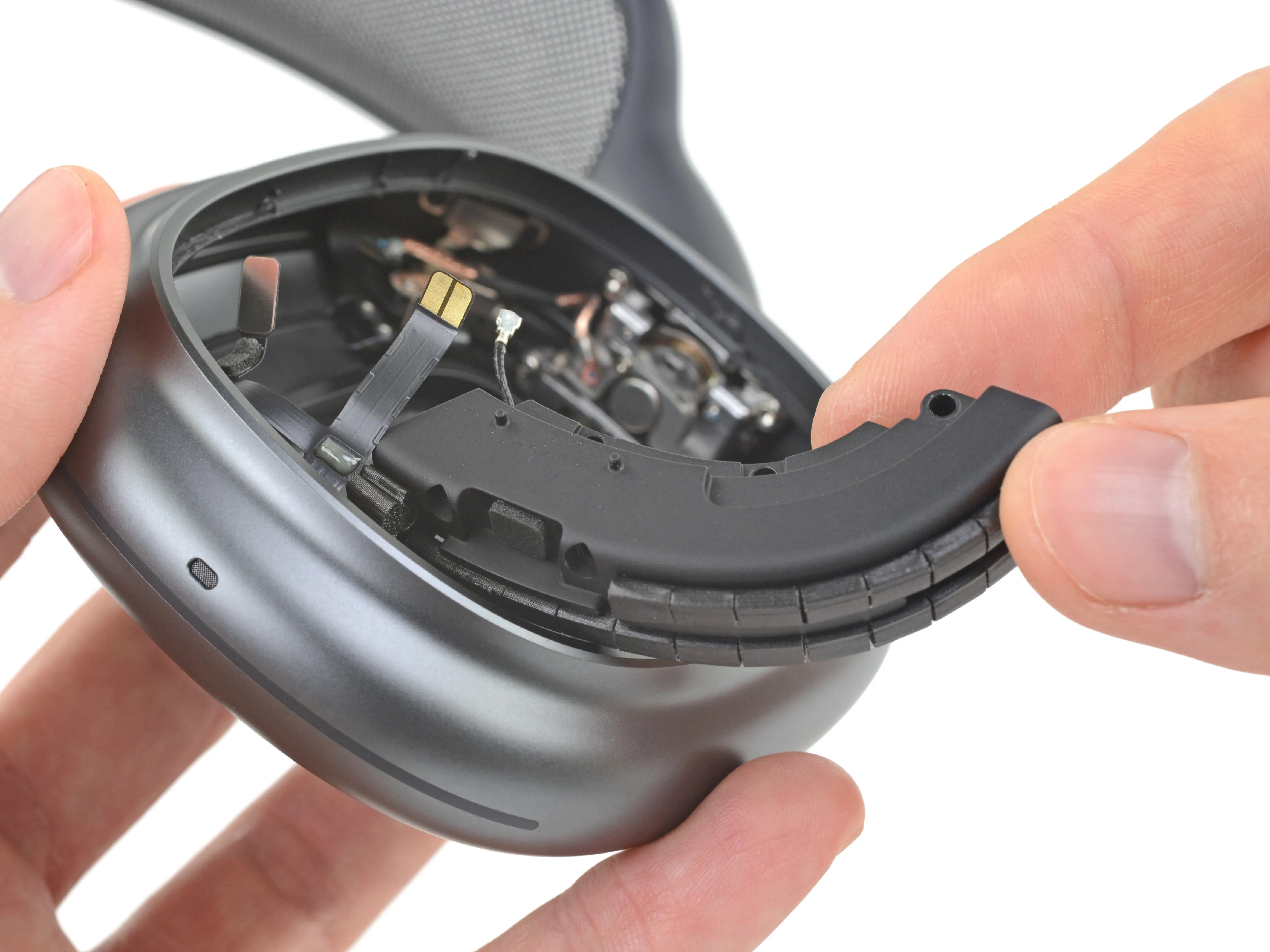

• Под линией антенны на левой чашке наушника скрывается... большая антенна. Мы подумали, что это может быть какой-то противовес, чтобы компенсировать батареи в противоположной чашке наушника, но она почти ничего не весит.

• Вот рентгеновский снимок если вы хотите взглянуть глубже.

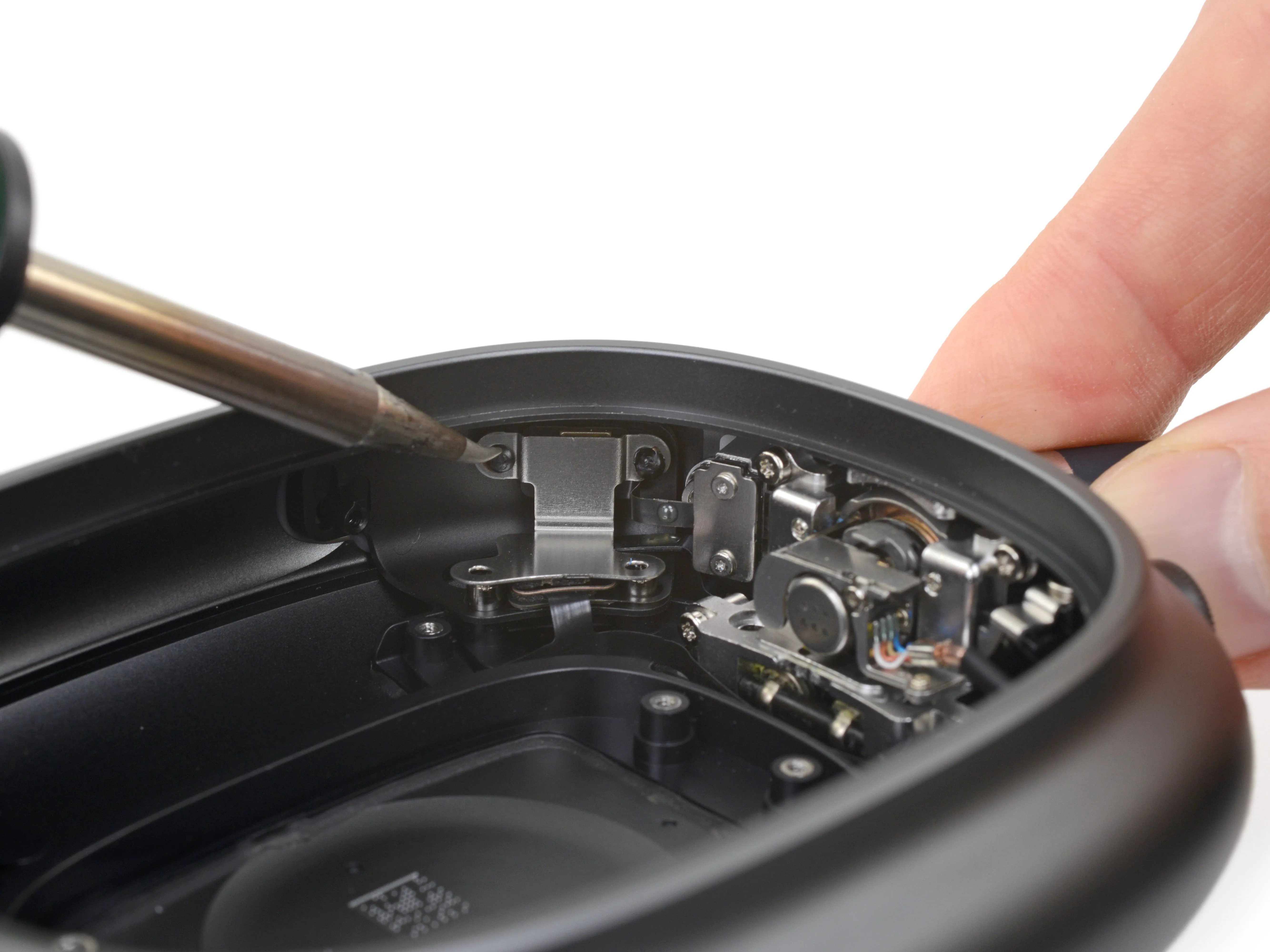

• Верхние микрофоны закреплены маленькими металлическими скобками, прикрученными и приклепанными к пластику. Каждый поворот в этой разборке - это просто клепка.

• Паяльник быстро справится с этими заклепками, расплавив верхнюю часть. Но это не очень удобный для ремонта способ.

• Прямо по соседству мы находим механические кнопки. Кнопка и ленточный кабель освобождаются достаточно легко, но все остальное закреплено двумя крошечными шестигранными гайками, которые меньше, чем все, что есть в нашем наборе инструментов.

• Уже трижды нам приходилось выходить за рамки наших обширных наборов инструментов для этой пары наушников. Кто сказал, что Apple не может внедрять инновации?

Шаг 16

• Перед вами, пожалуй, самая сложная часть AirPods Max.

• Страшно ли это разбирать?

• Неа.

Шаг 17

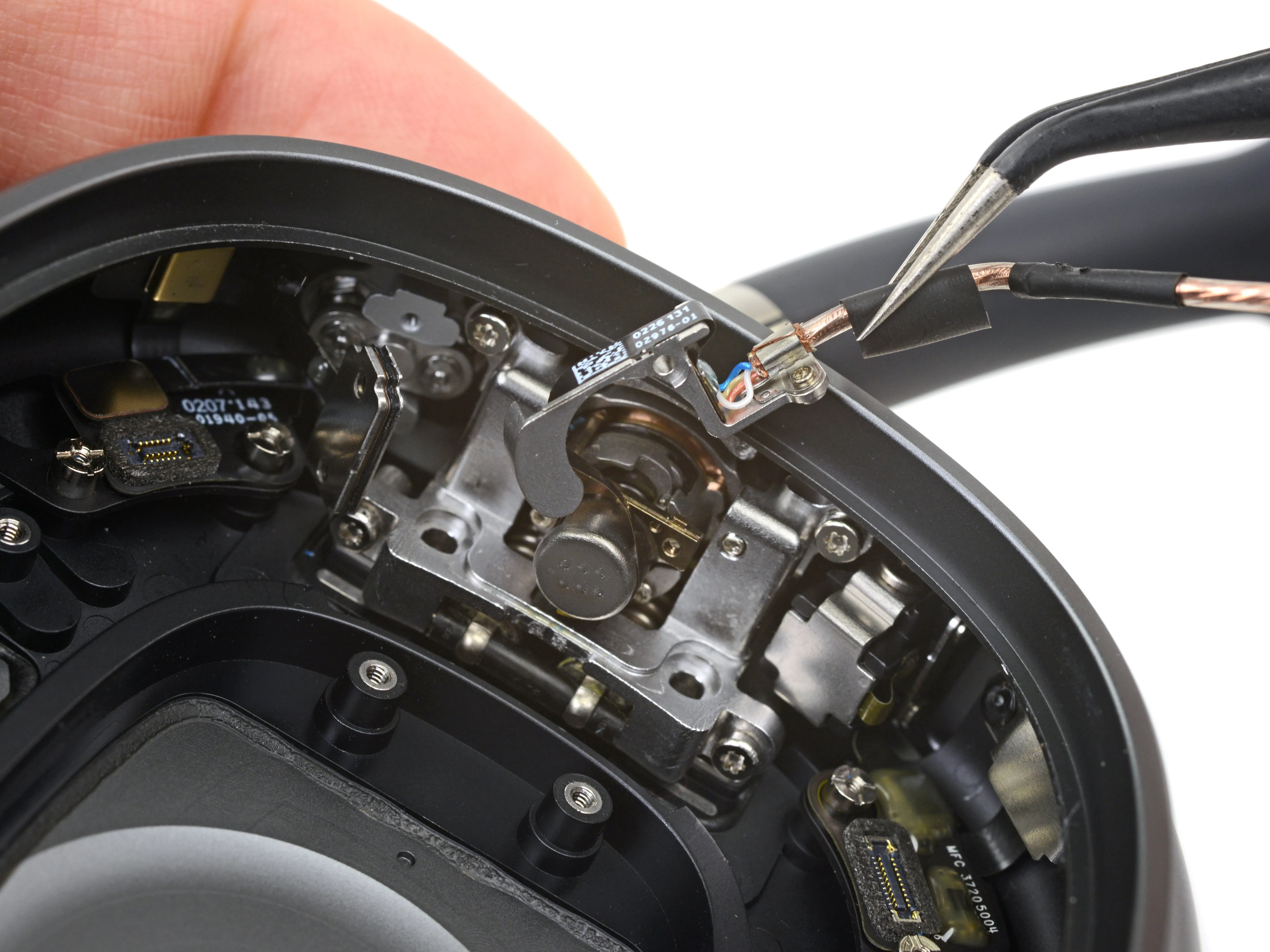

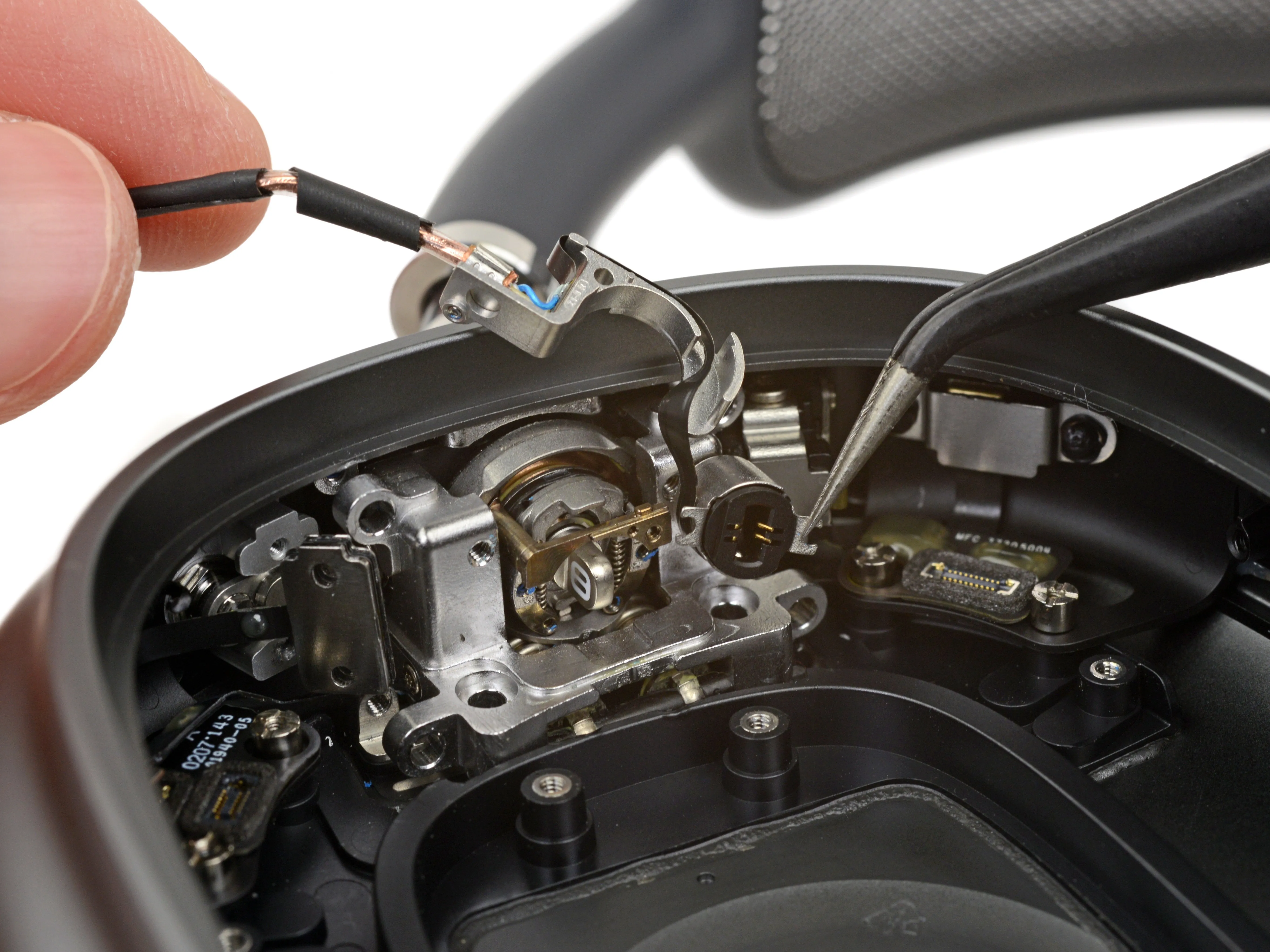

• Оголовье любого наушника должно наклоняться, вращаться и соединять амбушюры вместе, но ни один другой наушник не делает этого так, как он.

• Электромеханический шарнир Apple - сложная и чрезмерно сложная конструкция, и, возможно, поэтому ценник AirPods Max будет немного легче проглотить.

• Этот шарнир должен обеспечивать прочное, но удобное крепление оголовья, а также надежно передавать питание от аккумулятора.

• Apple использует гибкий кабель во вращающейся части шарнира, с продуманной прокладкой и встроенной защитой от натяжения, а затем переключается на пружинные контакты для соединения с оголовьем. Вот это изгиб!

• Остается надеяться, что все это приведет к уменьшению числа отказов из-за износа кабеля. Долговечность иногда трудно предсказать, но очевидно, что в этой конструкции все продумано до мелочей.

• Убрав с дороги кучу винтов Torx, можно приступать к осмотру соединения.

Шаг 18

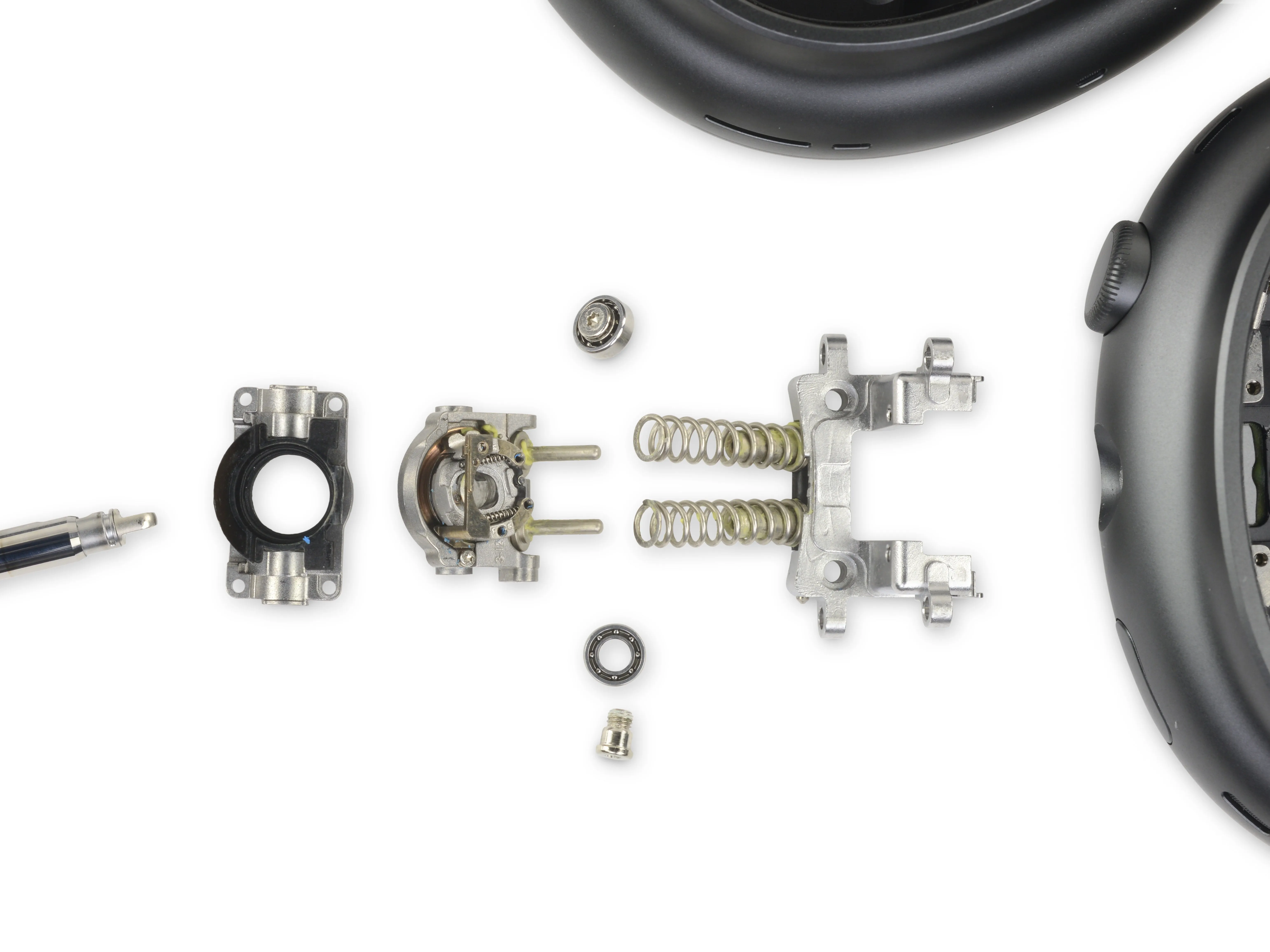

• Не только T4, не только T3, не только T2, но даже несколько крошечных винтов T1 Torx спустя, шарнир разбирается и показывает свои пружины, миниатюрные подшипники и прецизионно обработанные микрокорпуса.

• Две большие пружины обеспечивают мягкое давление на череп, а две маленькие пружины выполняют изящный трюк, о котором мы расскажем чуть позже.

• Почему Apple так тщательно проработала эти детали? Вот несколько факторов:

• Две точки в наушниках, где оголовье соприкасается с чашкой, имеют первостепенное значение для комфорта. Соединение должно двигаться с несколькими степенями свободы, чтобы удобно сидеть на голове пользователя, и быть достаточно прочным, чтобы его можно было немного подергать в процессе надевания и изменения размера.

• Кроме того, наушники - это маленькие карманы чистой вибрации. Внутри обеих амбушюр динамики быстро вибрируют в течение длительного времени, чтобы создать звук для ваших ушных отверстий. Поэтому любое соединение внутри чашки наушников должно быть довольно прочным.

• Ходили слухи, что Apple хотела сделать оголовье AirPods Max легко заменяемым, как и магнитные чашки наушников. Эта функция была считалось, что она отсутствует но это соединение настолько сложное, что у него может быть еще одна особенность в рукаве...

Комментарии к шагу

Вы не знаете, из какого материала сделан этот маленький U-образный парень? Похоже на алюминий, но чутье подсказывает мне, что он слишком слабый!

Эй, я знаю, что опоздал на вечеринку, но эти детали явно отлиты под давлением из металла, а не 'точно обработаны'. Отметки не похожи на равномерные круглые разводы, которые можно было бы ожидать от ЧПУ.

Шаг 19

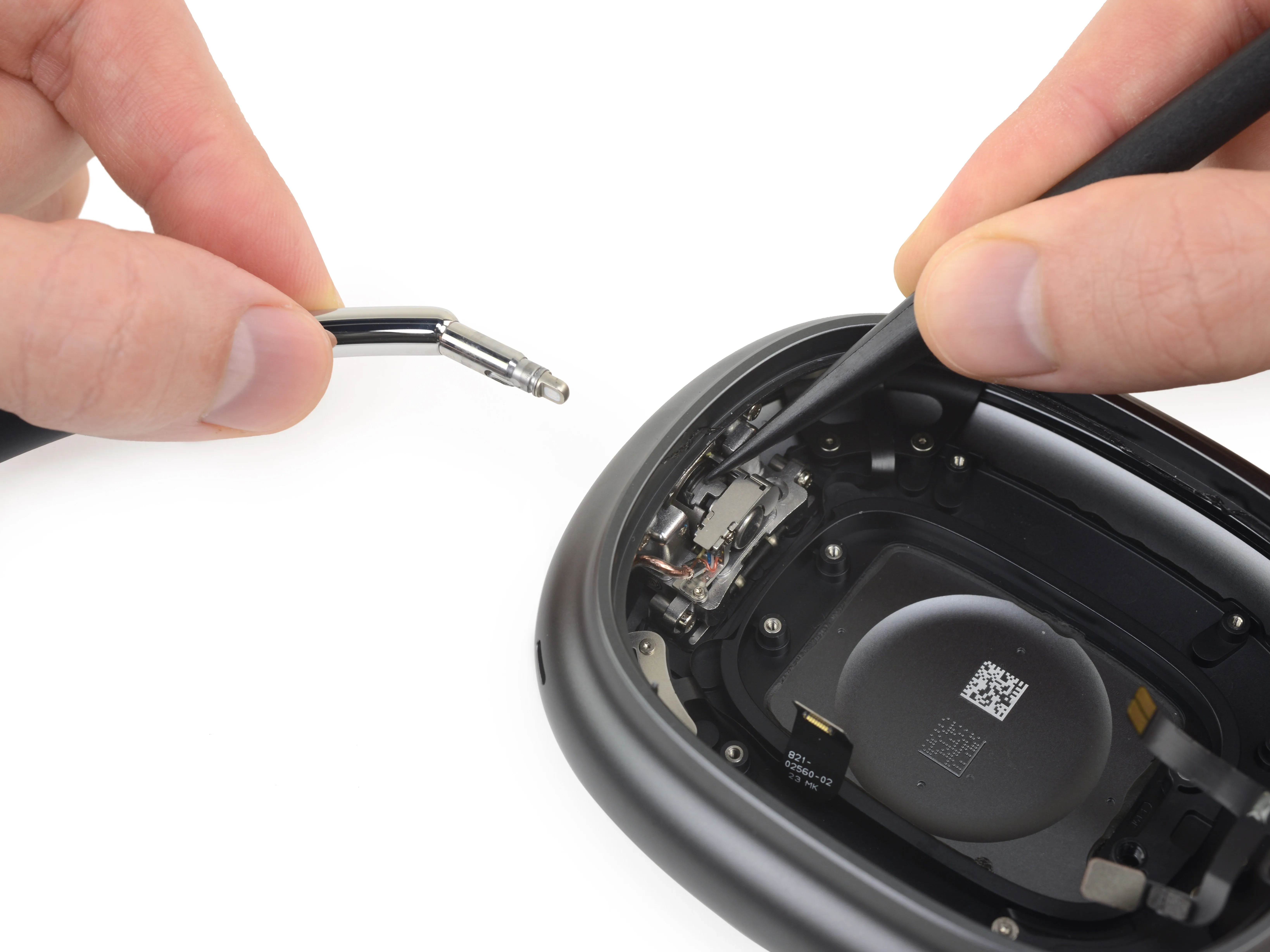

• Вот в чем фокус, и что самое интересное: несмотря на сложность соединения, вы можете отсоединить все оголовье от AirPods Max с помощью инструмента для извлечения SIM-карты или скрепки, даже не открывая чашку наушников.

• В полностью собранном состоянии достаточно немного потыкать в в нужном месте сжимает две крошечные пружинки внутри шарнира, освобождая зажим, фиксирующий оголовье.

• Мы были шокированы не меньше, чем вы. Неужели Apple поместила это крошечное отверстие сюда с целью ремонта? Портативности? И то, и другое? Неужели 550 долларов начинают казаться... разумными?

Комментарии к шагу

Невероятно! Инженерные решения и продуманность Apple не получают должного внимания!

Им отдают должное, когда они действительно инновационны - как, например, эта повязка на голову. Но в остальное время они не так впечатляют.

Но то, что повязка снимается без инструментов (без путающихся проводов!), очень впечатляет.

___

Выглядит так, как будто его вдохновила ручка часов.

Итак, я снял магнитные чашечки и отсоединил обе стороны от оголовья.

Прикрепить наушники обратно к оголовью оказалось не так просто, как снять их...

Механизм фиксации каждого блока на оголовье очень прост. Усилия почти не требуются, как я понял, пока не сломал свой.

- Вставьте разъем на конце оголовья в цилиндр в корпусе наушников.

- Вставьте его до упора в нижнюю часть цилиндра в корпусе

- поверните корпус наушников L / R на 50 или 60 или 90 градусов вокруг оси металлического рычага, пока разъем не будет зацеплен дальше - вы почувствуете зацепление

- он встанет на место практически сам по себе, не нужно сильно хватать и давить.

Как только вы снова соедините обе стороны, можно запускать устройство и слушать в обычном режиме. Я слушаю с включенным NC, пока пишу это. Никаких предупреждений или уведомлений и т. д. не появилось.

NB:

При повторном подключении не нужно использовать инструмент для извлечения штифтов SIM-слотов, не нужно нажимать на рычаг, как при их извлечении. Я потратил время, пытаясь это сделать, так что не ломайте свой набор, прижимая его насмерть.

При повторном креплении не нужно вращать вокруг другой (имбовой) оси.

Я купил их в середине марта этого года, и они перестали работать. я могу подключиться к IPad и зарядить Air Pods, но звука нет. я использовал их всего несколько раз. поэтому я отправил их в Apple для ремонта, но сегодня Apple сказала мне, что я должен заплатить за ремонт, потому что неисправность была вызвана повреждением водой. я не брал их на улицу, так как я связан дома после серьезной травмы мозга. Я узнал, что конденсат - это распространенная жалоба. Но Apple даже не позволила мне поговорить с кем-то из 'вышестоящего отдела', потому что они используют телефон только для общения с клиентами, а поскольку я не могу правильно пользоваться телефоном, я не могу ни с кем об этом говорить. Оператор даже признал, что Apple дискриминирует некоторых клиентов, которые не могут пользоваться телефоном.

Что мне теперь делать? Я не могу позволить себе заплатить 271 фунт стерлингов за ремонт, который, похоже, является дефектом конструкции. А не случайное повреждение. Я в полной заднице. Могу ли я подать на apple в суд?

Vraagje. Есть ли гарантийная наклейка в отверстии? Online vind ik maar 1 iemand die beweert dat dit het geval is, dit is dan zonder bewijs/foto of enig ander bewijs.

Шаг 20

• Вот и закончилось знакомство с AirPods Max! Это восхитительная пара наушников, вызывающая недоумение.

• Несмотря на немного запутанный и слишком сложный (читай: липкий) процесс открытия, эти штуки на самом деле вполне пригодны к эксплуатации. Не весело обслуживать, но обслуживать можно.

• Как всегда, у нас есть отношения любви и ненависти с использованием винтов Apple: мы любим использование винтов, но ненавидим выбранные ими винты.

• Но прежде чем мы поставим точку и оценим эти наушники, есть еще один момент... или два...

Шаг 21

• Чтобы лучше оценить подход Apple к большим и дорогим наушникам, мы также разобрали пару других пар наушников - без Digital Crowns и портов Lightning.

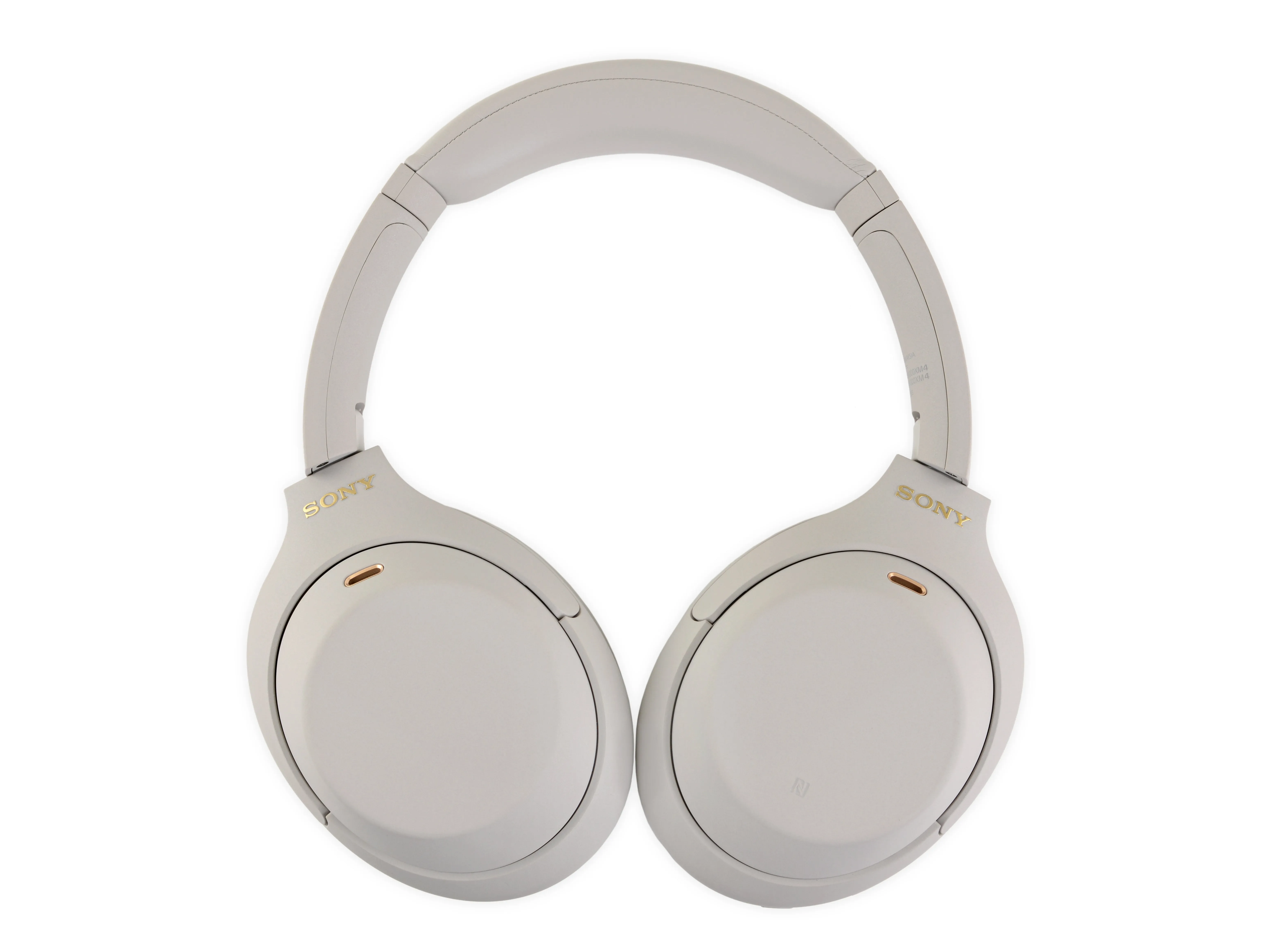

• Начнем с популярных наушников Sony за 350 долларов. WH-1000XM4s.

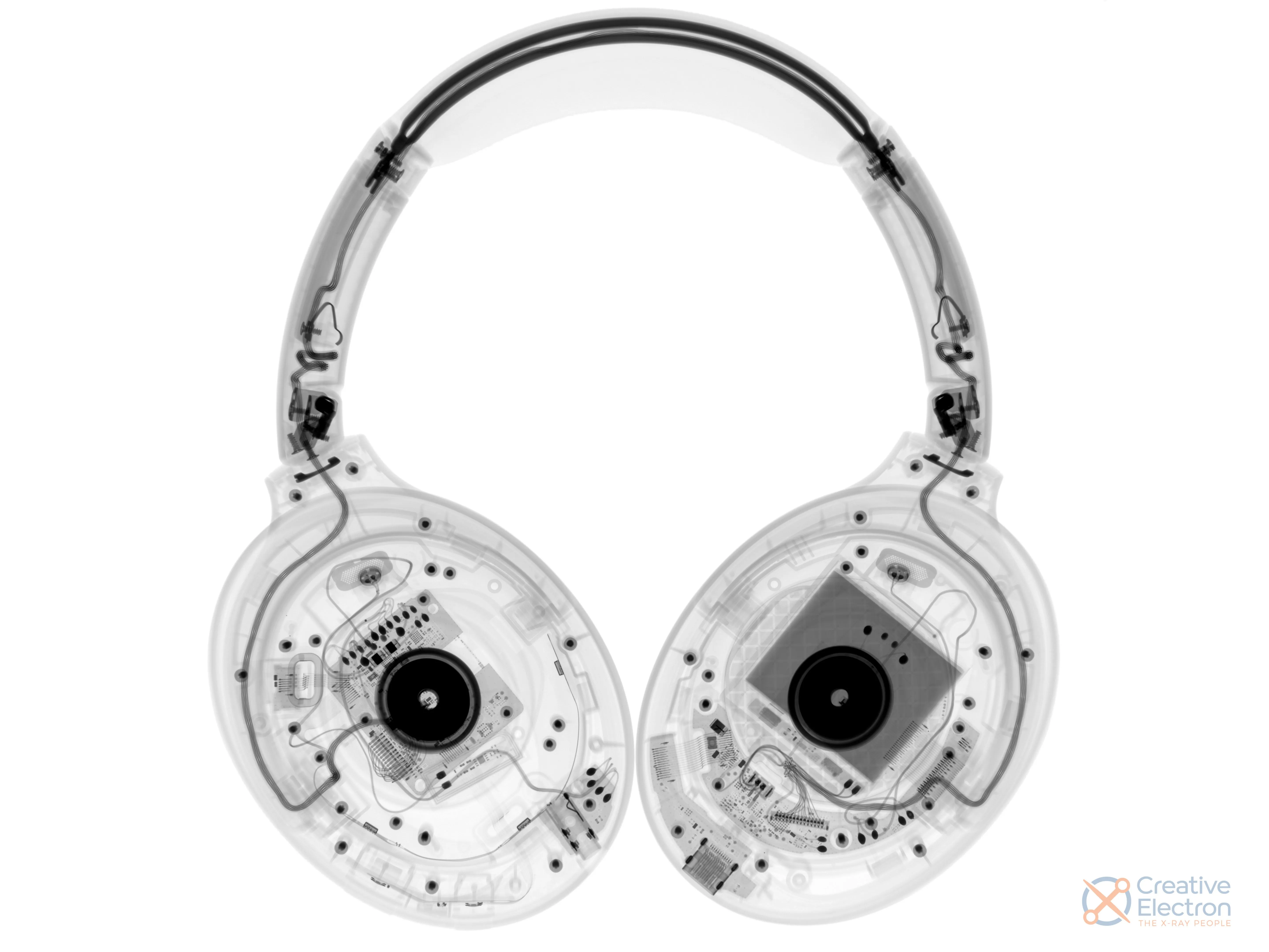

• Эта гарнитура покрыта пластиком, поэтому в рентгеновских лучах Creative Electron корпус значительно прозрачнее.

Шаг 22

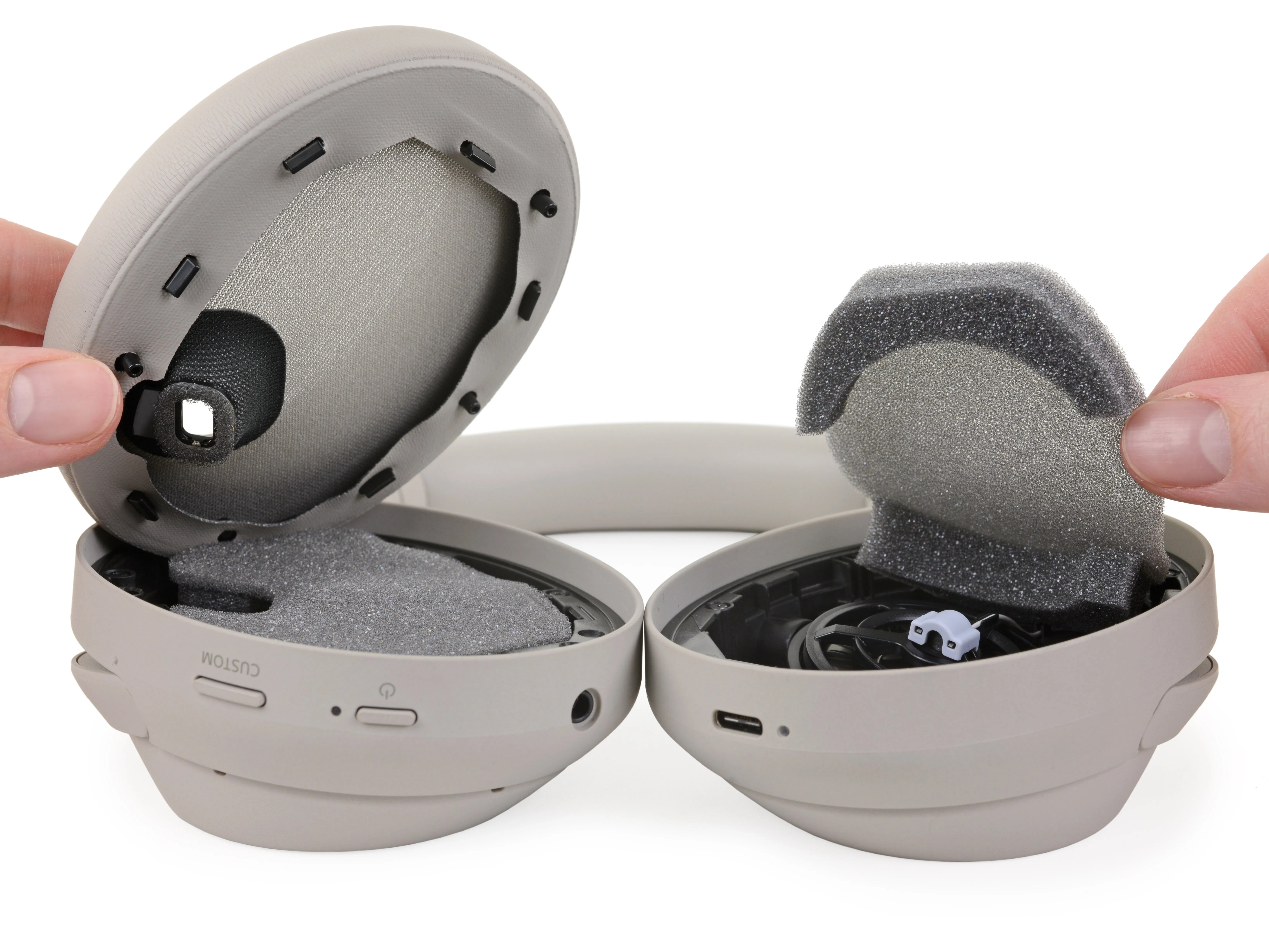

• Амбушюры Sony крепятся (и снимаются) на месте - никаких модных магнитов. Нам больше понравились магниты; клипсы могут стать хрупкими и сломаться.

• Под ними находится свободно плавающий поролоновый вкладыш. Под пенопластовым вкладышем находятся динамики в пластиковых корпусах.

• Впрочем, с драйверами придется подождать. Четыре (обозначенные и визуально различимые!) винты внутри каждого амбушюра удерживают внешние панели. Поэтому вместо того, чтобы копать глубже, мы переходим на сторону B.

Комментарии к шагу

Не могли бы вы сделать полную разборку этого?

Не могли бы вы сделать полный разбор этого?

Внутри уродливо!

Кто вообще будет заглядывать внутрь этих гарнитур, уж точно не организация вроде Делаете.ру.

Шаг 23

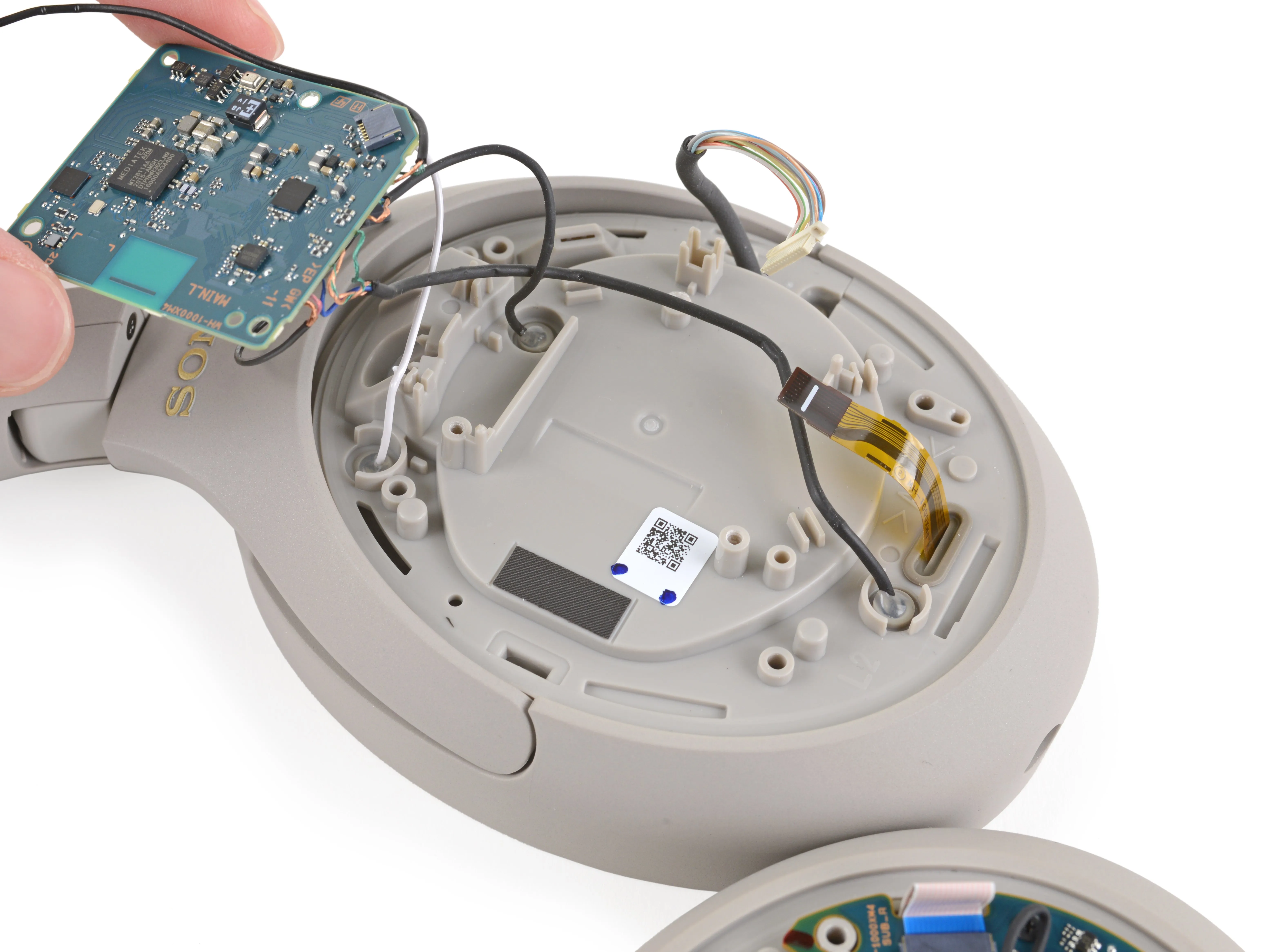

• На задней стороне левой чашки наушников, на этой квадратной печатной плате, расположен процессор Sony процессор QN1 и Mediatek bluetooth SoC, а также некоторые другие микросхемы. Вот полноразмерные изображения обоихсторонДля любопытных.

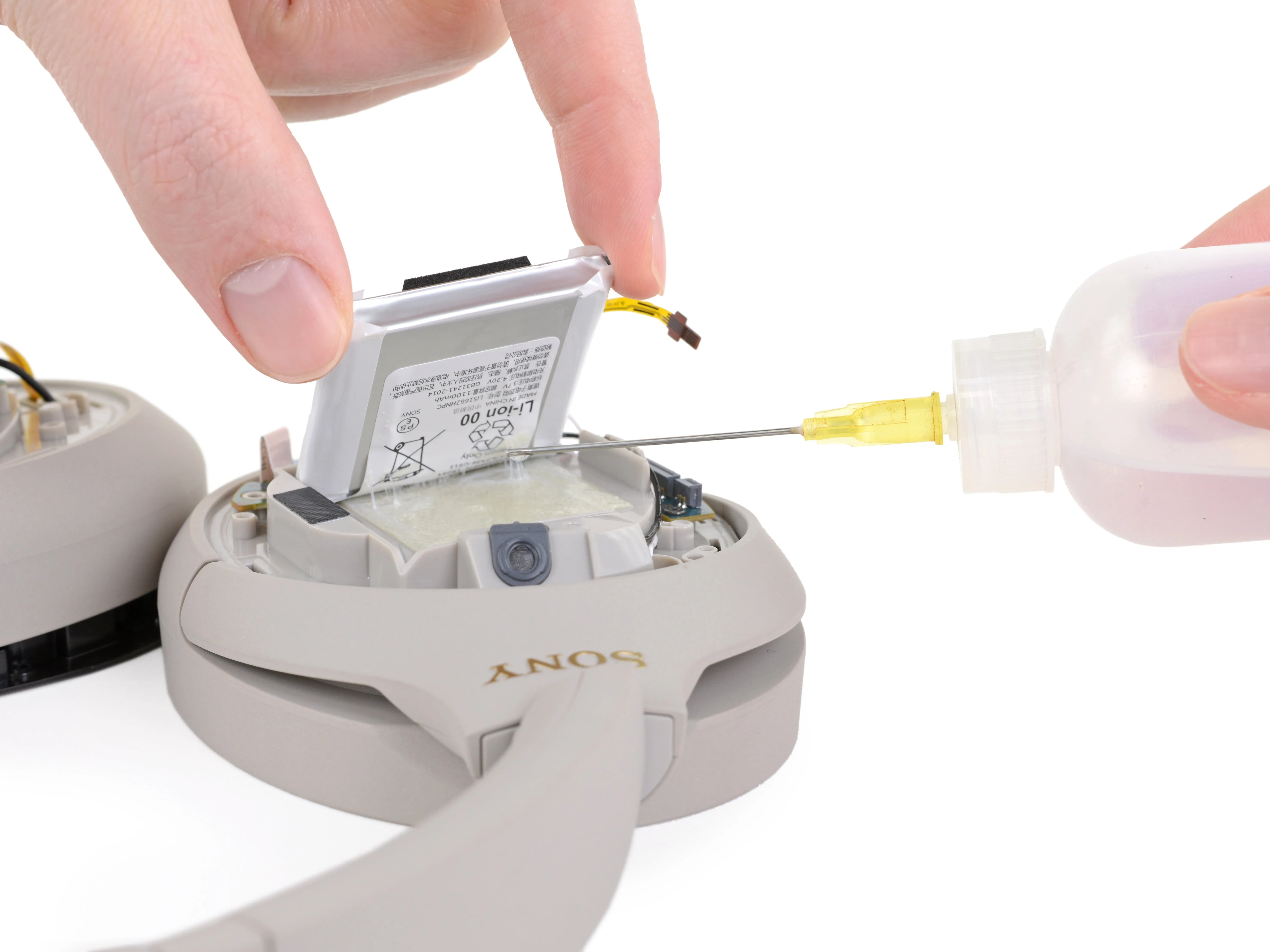

• На задней стороне правой чашки наушников: аккумулятор! Разъем легко доступен, но элемент 4,1 Вт-ч держится на клейком слое. Мы использовали немного изопропилового спирта, чтобы освободить его.

• В обеих чашках наушников все провода, проходящие через пластиковый корпус. приклеены горячим клеем в своих отверстиях. Из-за этого перемещение компонентов с обеих сторон затруднено, а доступ к порту USB-C или разъему 3,5 мм под корпусом динамика - это проблема.

• В целом, не так уж плохо. Пара промахов, но освежающая простота после очень долгого и извилистого пути AirPods:

• Все винты - Phillips 00; амбушюры, оголовье, кнопки и порты - все модульные и заменяемые.

• Аккумуляторная батарея - это клейкое месиво, а путь к разборке немного нестандартный.

• Много горячего клея и никаких дружественных разъемов для 3,5 мм aux jack или драйверов.

Шаг 24

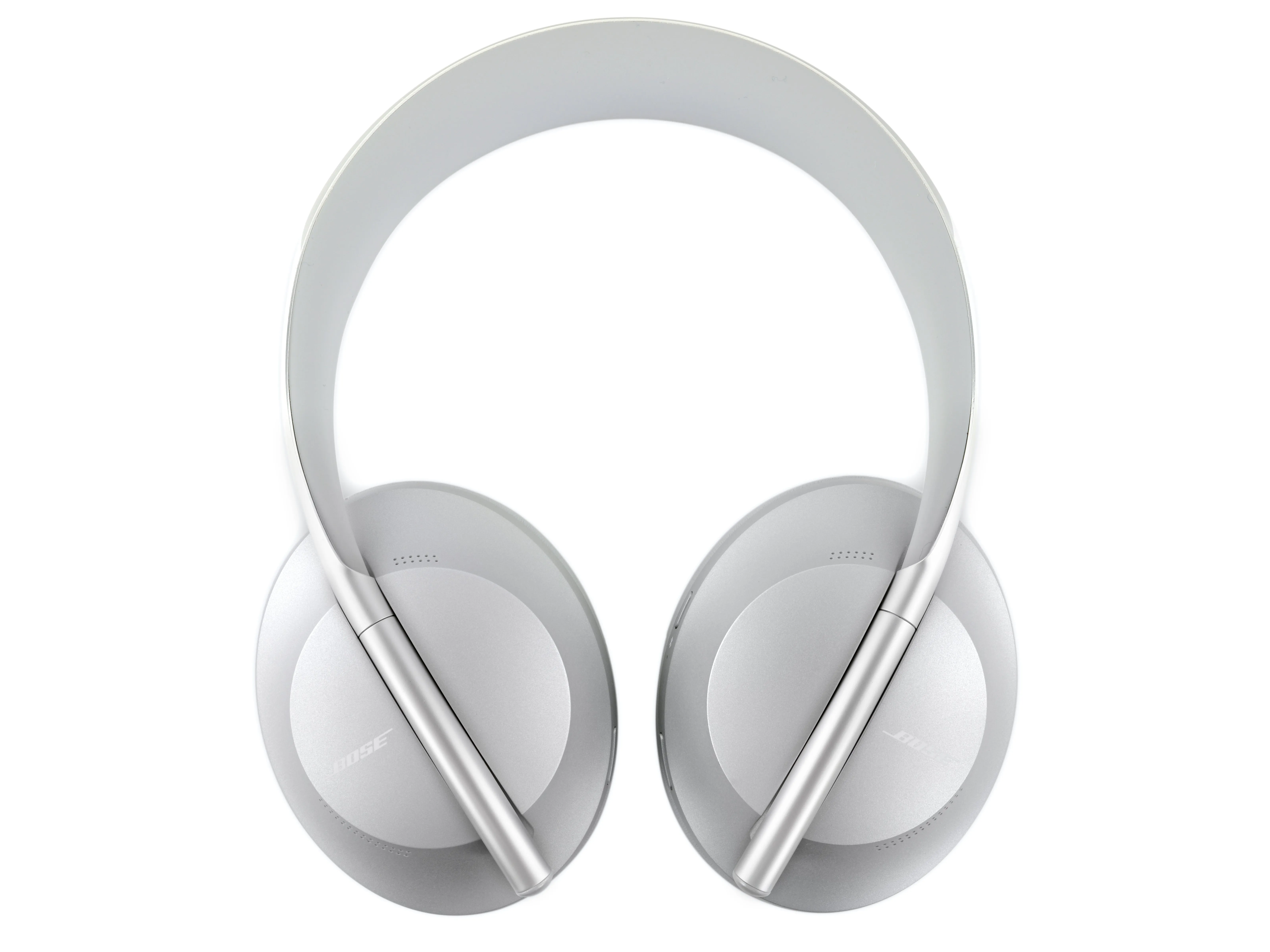

• И еще один - колонки Bose за 380 долл. NC 700 имеют немного больше металла, особенно в блестящем оголовье.

Шаг 25

• Как и в Sonys, эти амбушюры крепятся к корпусу чашки. При небольшом убеждении с помощью палочки они становятся свободными и эффективными, хотя и не такими элегантными, как AirPods.

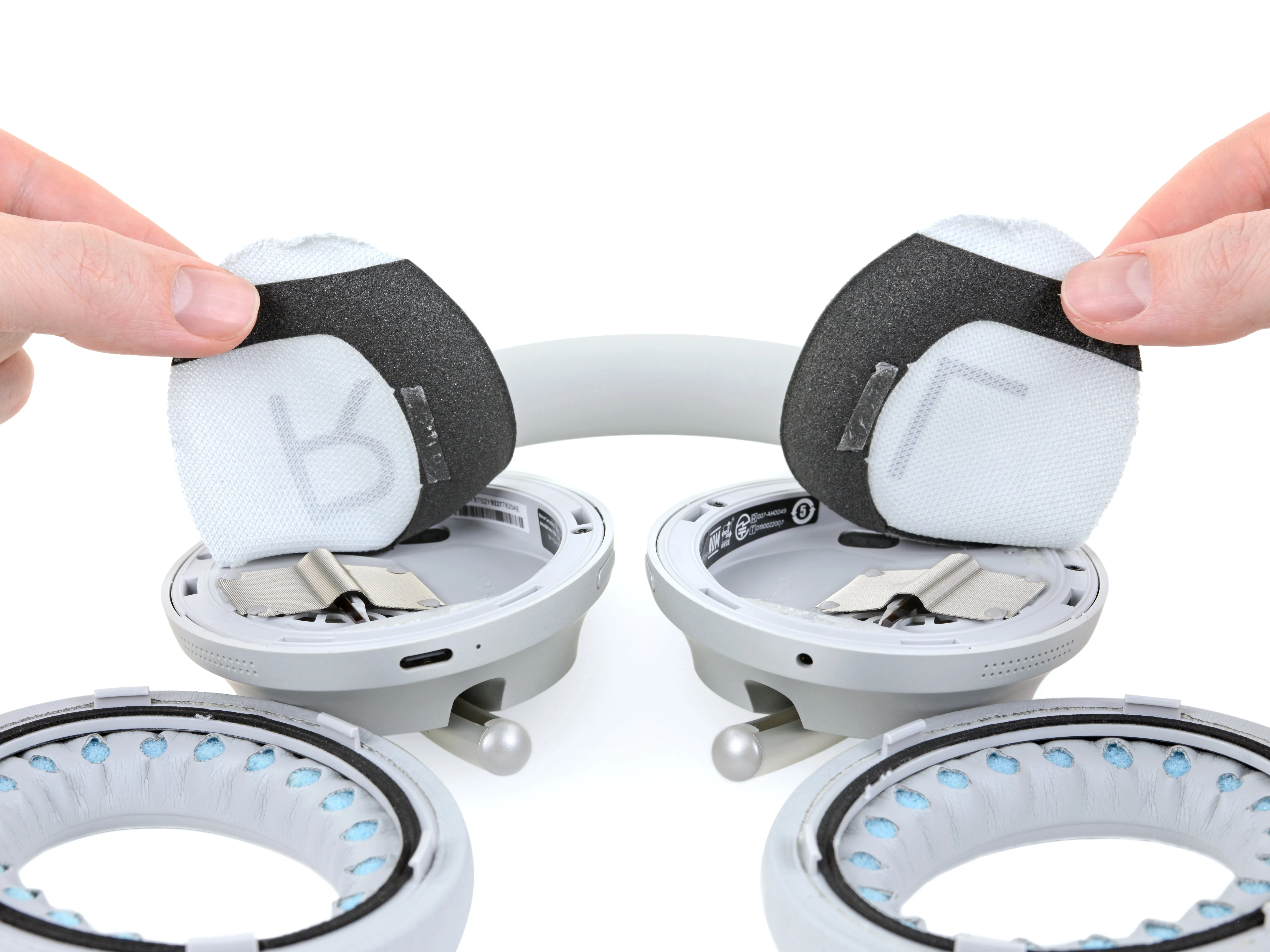

• В отличие от Sonys и AirPods, тканевый вкладыш над решеткой каждого динамика не поднимается вместе с амбушюром. Накладки с маркировками L и R слегка приклеены, поэтому их неудобно отклеивать без разрывов.

• Под вкладышем винты безопасности Torx защищают вход в каждую чашку наушников.

• В обеих чашках находится множество проводов, но правая чашка, в которой находится главная печатная плата, по-настоящему запутанная.

• На этой плате находится Qualcomm CSRA68105 Bluetooth audio SoC. Вот несколько полноразмерных изображений этой платы, если вы захотите поискать что-то еще: передняя панель, задняя часть.

Комментарии к шагу

Накладные наушники - это уже почти традиция: они оснащены прикрепляемыми подушечками и (опционально) приклеиваемыми вкладышами.

Обычно, если в конце концов возникает необходимость снять их, их, скорее всего, придется заменить.

Опять же, не так элегантно, как некоторые магнитные защелки, но это делает их менее сложными.

Какого размера винты безопасности на Bose NC 700?

Шаг 26

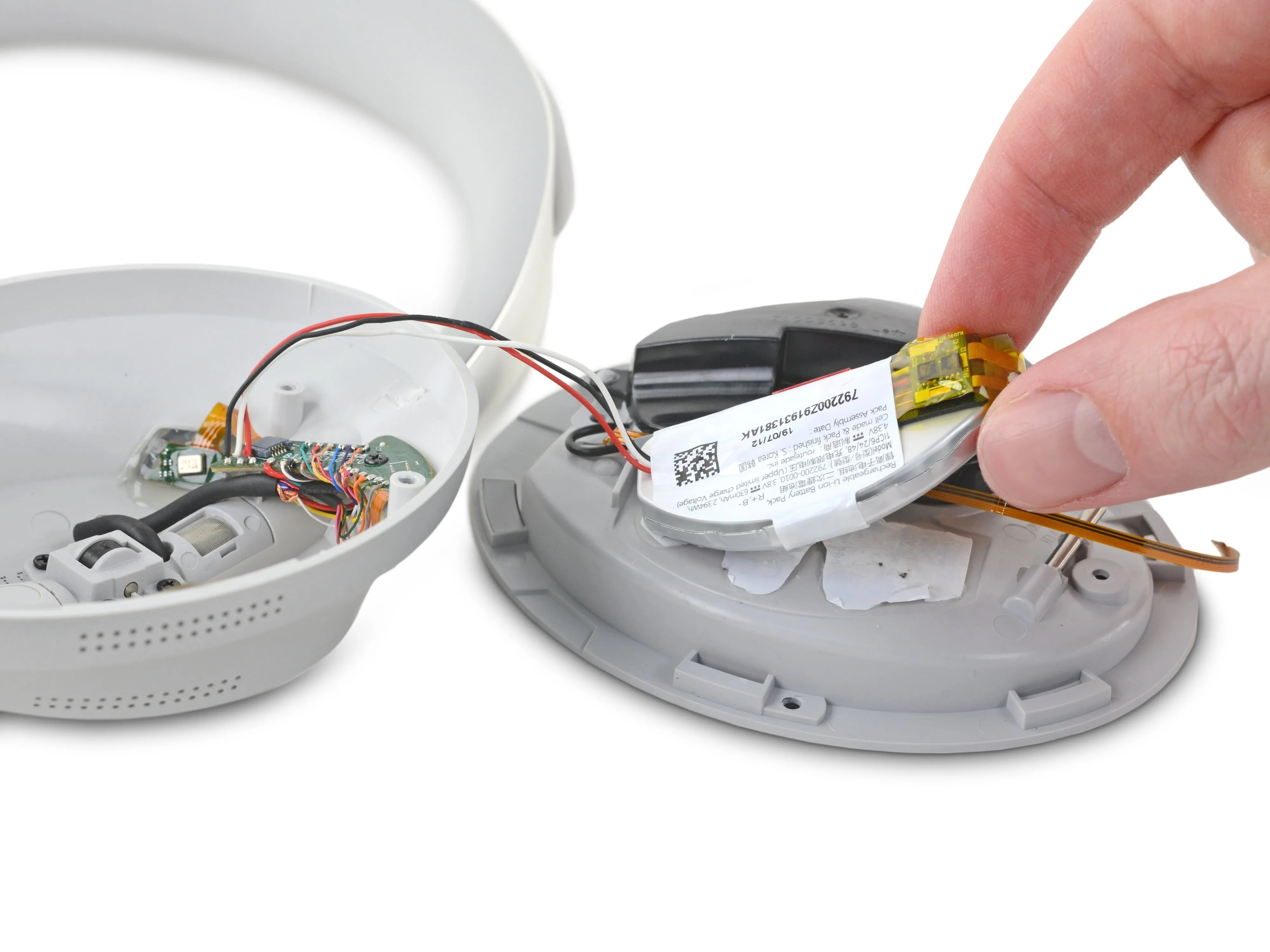

• Аккумулятор емкостью 2,39 Вт-ч находится рядом с динамиком на задней стороне. Длинные провода соединяются с платой управления, но соединение припаяно.

• Смешанные новости: Оголовье имеет винты для снятия, но без пайки полностью не снимается. Лучшая новость: 2,5-миллиметровый разъем aux является модульным и удерживается винтами.

• Плохая новость: микрофоны забальзамированы клеем. Еще одна плохая новость: плата управления USB-C модульная, но почему-то держится на пластиковых заклепках?

• Подведем итог:

• Амбушюры, динамики, 2,5-миллиметровый разъем aux jack и кнопки доступны и заменяемы.

• Батарея легкодоступна, но клеевая, а ее соединение с платой в левой амбушюре припаяно.

• Обилие горячего клея не позволяет снять микрофоны и некоторые периферийные схемы; порт USB-C удерживается одноразовыми креплениями; оголовье немного запутанно в отсоединении и не может быть полностью удалено без (обширной) пайки.

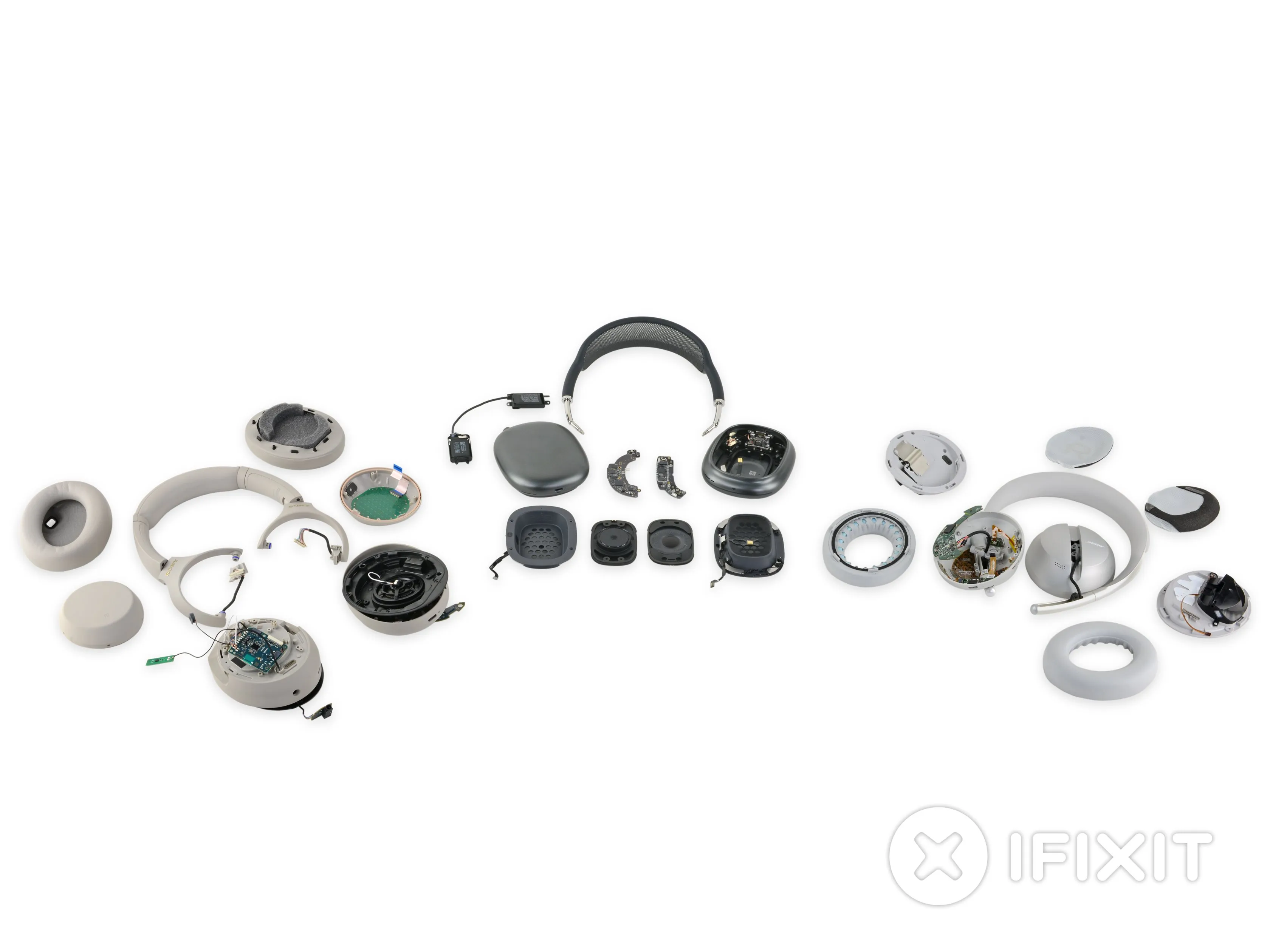

Шаг 27

• Со всеми своими сложными, точно сконструированными деталями AirPods Max больше напоминают механические часы, чем наушники.

• Несмотря на сложность конструкции и процедуру открытия амбушюр, чреватую странными винтами и клеем, первые наушники Apple вполне пригодны к эксплуатации - если у вас есть все необходимые инструменты и вы готовы немного потрудиться.

• Мы рады видеть в продукте Apple такие элементы, как легко снимающиеся амбушюры и оголовье.

• А после анализа некоторых конкурентов мы с большим пониманием относимся к ценнику в 550 долларов. Sony и Bose стоят меньше, но по сравнению с ними навязчивое мастерство AirPods Max заставляет эти другие чрезвычайно функциональные устройства выглядеть игрушками.

• Учитывая все вышесказанное, мы рады присвоить первый в истории ненулевой балл за ремонт устройства AirPods...

Вывод

• Амбушюры крепятся (и снимаются) на магнитах - никаких инструментов не требуется.
• Оголовье отсоединяется от обеих амбушюр простым движением скрепки или инструмента для SIM-карт - никаких проводов и никаких хлопот.
• Драйверы и аккумулятор крепятся винтами, а для соединения плат используются ремонтопригодные соединения.
• Хотя винты почти всегда предпочтительнее клея, огромное количество типов винтов здесь просто обескураживает - вам понадобится обширный набор инструментов даже по нашим стандартам.
• Винты Pentalobe и клей защищают амбушюры, усложняя внутренний ремонт.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

Я должен сказать, что это великолепная конструкция для потребительских наушников. Я понимаю, что эти наушники находятся в верхней части цен на потребительские наушники. Но они напоминают мне о том, что чувствовал оригинальный iphone по сравнению со всеми пластиковыми телефонами того времени. Мне очень интересно, действительно ли все эти чипы и микрофоны создают 'лучший' звук. Я действительно думаю, что Apple должна была включить 32 Гб флэш-памяти для хранения музыки на борту. Особенно по такой цене. Это позволило бы слушать на них даже музыку без потерь.

Согласен, встроенное хранилище - блестящая идея. Если только они не имеют очень сбалансированную частотную характеристику, а не навязчивый потребительский звук, то это как бы уничтожает цель lossless.

Частотная характеристика была протестирована (поиск Crinacle). Это определенно ориентированная на потребителя частотная характеристика с некоторым усилением низких и высоких частот, но они делают усиление низких частот лучше, чем другие близнецы с шумоподавлением за 350 долларов, с темпом повышения, который начинается только ниже 100 Гц. Конечно, это не студийные мониторы, и большинство потребителей предпочтут этот FR. Стоит ли это более чем в два раза дороже, чем часто продающиеся Sony - другой вопрос.

Обзор Кринакла очень несовершенен, он полностью игнорирует тот факт, что наушники должны измеряться по кривой гармоник, а не по тому гибриду, который он там использует с абсолютно плоским басом (wtf). Измеренные по кривой гармоник, APM выглядят потрясающе.

Но в своем обзоре Кринакл привел свои измерения в сравнении с кривой Harman.

Не совсем понимаю, о чем вы говорите, Нейт, он действительно основывался на кривой Harman.

Я пришел в эту статью, чтобы узнать, есть ли скрытые внутренние хранилища (& wifi?) с надеждой, что они могли бы тайно поддерживать новые предложения Apple без потерь с обновлением программного обеспечения - использовать bluetooth / (отсутствующий) wifi для передачи всего файла на наушники, а не потоковой передачи через bluetooth, который не имеет достаточной пропускной способности для аудио без потерь (IINM).

Я даже не уверен, что они могут разрешить аудио без потерь по сравнению с AAC, но за 550 долларов они должны. Я разочарован тем, что у них только один драйвер на банку, они должны быть хотя бы биполярными.

При разборке обнаруживается 256 памяти... достаточно ли этого? Возможно, этого хватит только для ОС/ФВ и хранения сжатой песни или подкаста... Могу поклясться, я где-то читал, что AirPods передают файл, а не просто транслируют его по Bluetooth... IDK.

Честно говоря, при такой цене, на 83% больше, чем у OG HomePod, который имеет A8 и 16 ГБ, они должны иметь AirPlay и несколько ГБ встроенной памяти для поддержки аудио более высокой точности.

Они очень удобные и не скрипят, как мои пластиковые Sony.

Я бы хотел увидеть прозрачный корпус вместо алюминиевого.

Было бы здорово, если бы это был прозрачный цветной пластик, но это немного изменит звуковой профиль, а также сделает их значительно дешевле, чего не хочется в этой ценовой категории.

Я надеюсь, что вы можете переключить сторону управления на другую сторону, поменяв чашки местами, чтобы я мог использовать левую руку для управления, а не правую.

Мои наушники Beats были похожи на эти. Я просто использовал другую руку для управления ими.

Не уверен, что вы имеете в виду 'чашки', но если это съемные накладки - нет. Они сделаны только для одной стороны. Элементы управления находятся справа.

Почему Делаете.ру называет двухстороннюю липкую ленту клеем? Разве клей не является жидкостью? С технической точки зрения, например, батарея и логическая плата iPad держатся вместе с помощью промышленной клейкой ленты. Они не берут бутылку с клеем и не разбрызгивают его, чтобы закрепить батарею или логическую плату. Батарея в iPhone держится на месте с помощью того же двойного клея, но у нее есть оттягивающийся язычок. Элементы батареи в верхнем корпусе MacBook Pro не 'приклеены', а закреплены с помощью клейких полосок. Похоже, что в этих AirPods Max (судя по фотографиям) используется та же черная клейкая лента, что и для крепления дисплеев iPhone. (Клейкая лента, крепящая пластиковую часть чашки наушников к алюминиевому корпусу)

Клей - это не обязательно жидкость. Клей-карандаш - это не жидкость, а клейкая лента также обычно называется клейкой лентой. клей просто означает 'приклеивать', поэтому его можно использовать как взаимозаменяемое понятие.

Друзья, спасибо за терпение - мы расширили рамки разборки и приготовили несколько приятных сюрпризов. Шаги были обновлены и добавлено больше тизерного контента - загляните в понедельник или вторник, чтобы увидеть полный разбор. Оно приближается!

Наконец-то! Давно не виделись...

Как распределяется энергия от порта Lightning со стороны чашки к другой чашке?

Посмотрите внимательно на рентгеновский снимок-Вы увидите внутренний кабель питания, идущий по всей длине, с маленькими катушками для разгрузки от натяжения. Очень круто!

Это очень круто, спасибо! Я не могу видеть кабели питания, когда оголовье отсоединено, интересно, как они их скрывают.

Я купил свои 6 недель назад, а потом они перестали работать. Я отправил их обратно в Apple, думая, что это будет устранено по гарантии. Но вместо этого они сказали мне, что это было неправильное использование и хотели взыскать с меня более 230 фунтов стерлингов. Или они могут отправить их обратно без ремонта. Так что я получил их обратно, но они прислали другую пару. На трех размытых фотографиях видно, что внутри одной из чашек наушников появилась коррозия. Но ни одна из фотографий не соответствует ни одной из ваших фотографий. Дорогое пресс-папье.

Мои вышли из строя через 11 месяцев, но поскольку я купил их у стороннего реселлера, гарантия была активирована за три месяца до покупки. Apple посоветовала мне обратиться к продавцу, который не отвечает, и я собираюсь обратиться в суд по мелким искам.

Я не хочу пытаться ремонтировать их до того, как разберусь с судом по мелким искам, если они мне понадобятся для дела.

Сейчас они отказываются взимать плату.
