Разборка AirPods Pro

Введение

Компания Apple продолжает расширять свою коллекцию профессионального оборудования, на этот раз выпуская комплект AirPods Pro. Линейка беспроводных наушников Apple, безусловно, имеет чреватаяистория и будет ли их 'профессиональная' версия отличаться от других? Мы надеемся, что Apple немного улучшит показатели ремонтопригодности (никогда не поздно изменить), но только разборка покажет это.

Хотите узнать больше? Загляните в наш YouTube на нашем канале в YouTube, в Instagram, Twitter или Facebook, а также подпишитесь на нашу рассылку, чтобы получать эксклюзивные материалы о разборке.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

  Посмотреть

•

• Посмотреть

Видео обзор

Шаг 1 Разборка AirPods Pro

• Вместе с шильдиком 'Pro' в комплекте идет целая куча дополнительных функций:

• Активное шумоподавление, режим прозрачности

• Направленный внутрь микрофон для адаптивного эквалайзера

• Специально разработанный чип беспроводной связи Apple H1 с Bluetooth 5

• Водонепроницаемость по стандарту IPX4

• При всем этом каждый AirPod Pro весит на треть больше предыдущей версии - 0,19 унции (5,4 г).

• Заметно больше стал и зарядный футляр - 1,61 унции (45,6 г).

• Не то чтобы большая масса была чем-то плохим - по нашим последним последние разборы iPhone показали несколько слегка увеличенных в размерах устройств с огромным соответствующим увеличением времени автономной работы.

Шаг 2

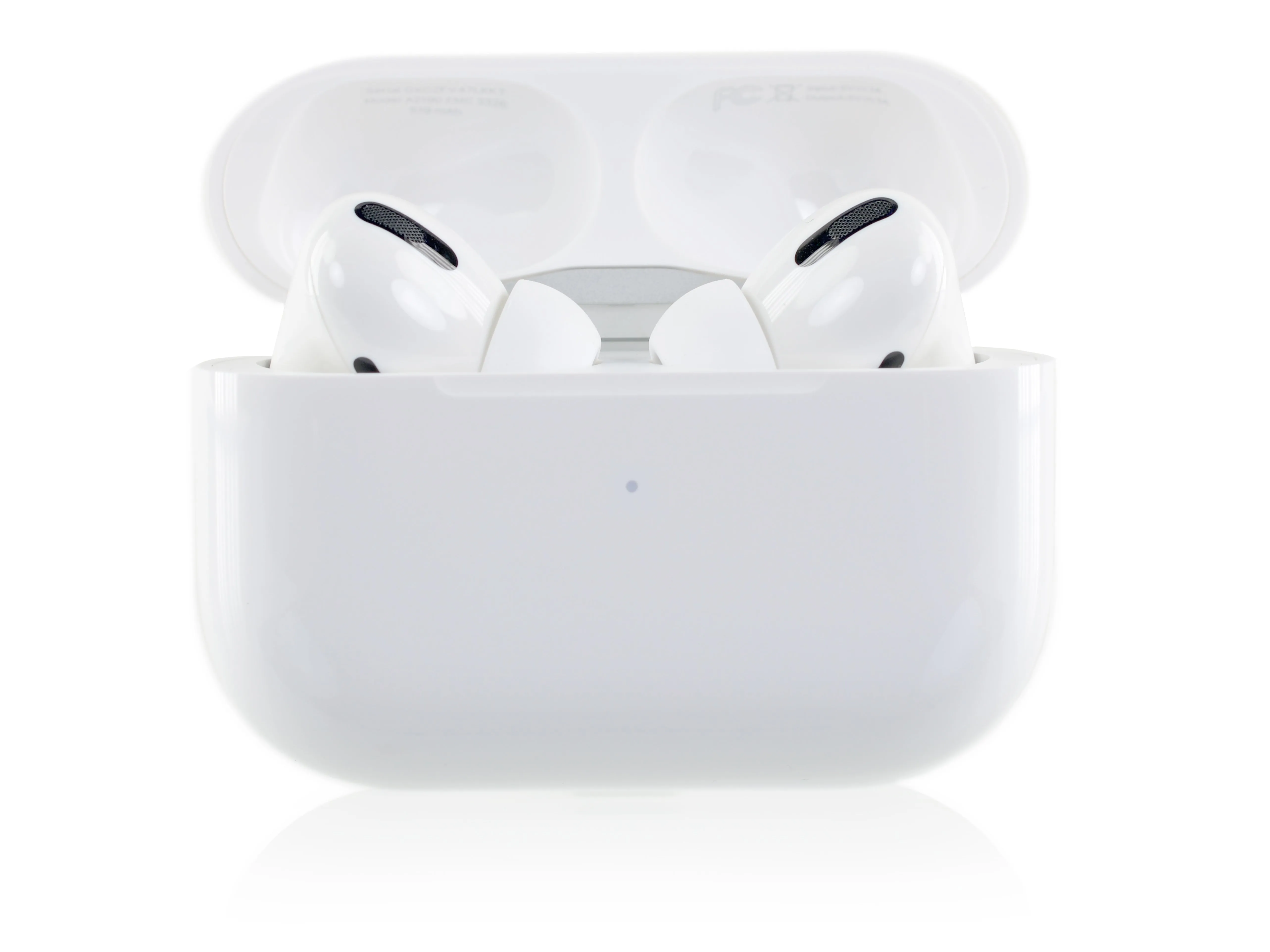

• AirPods Pro поставляются в другом футляре в стиле зубной щетки, который открывается, чтобы показать два маленьких 'капсулы', выглядывающие наружу.

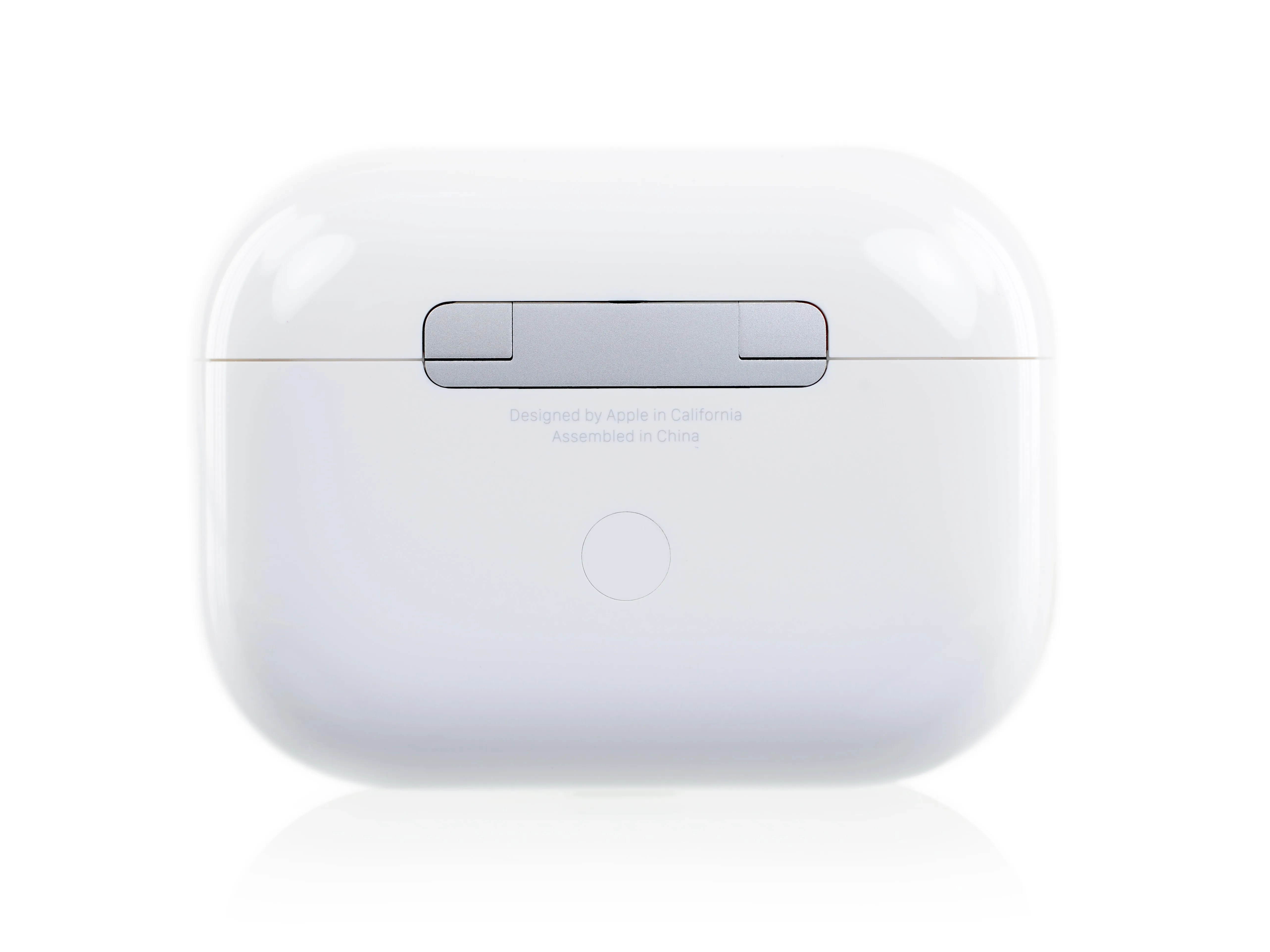

• Повернув футляр, мы обнаруживаем сокращенную историю происхождения и кнопку сопряжения.

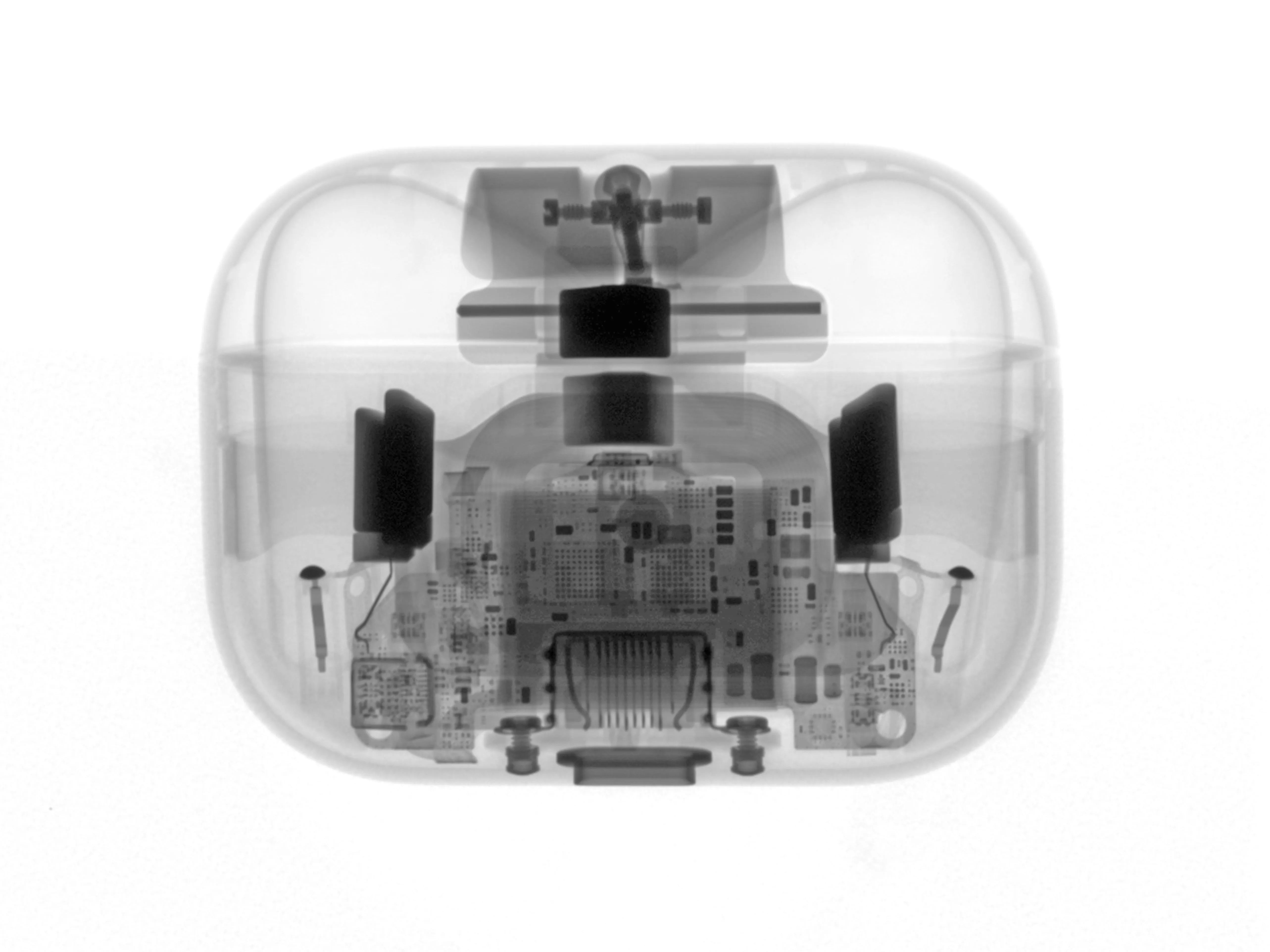

• Мы уже сталкивались с подобными проблемами, поэтому позволим нашим друзьям из Creative Electron, оснащенным рентгеновским аппаратом Creative Electron изучить внутренности, прежде чем мы погрузимся внутрь.

Шаг 3

• Но подождите - поскольку это профессиональное устройство, наши друзья подвергли его профессиональной рентгеновской обработке. Посмотрите это потрясающее 360° видео!

• Во что можно нарядить эти AirPods на Хэллоуин:

• Джетпак

• Система жизнеобеспечения астронавта

• Худший кошмар инженера-разработчика

Шаг 4

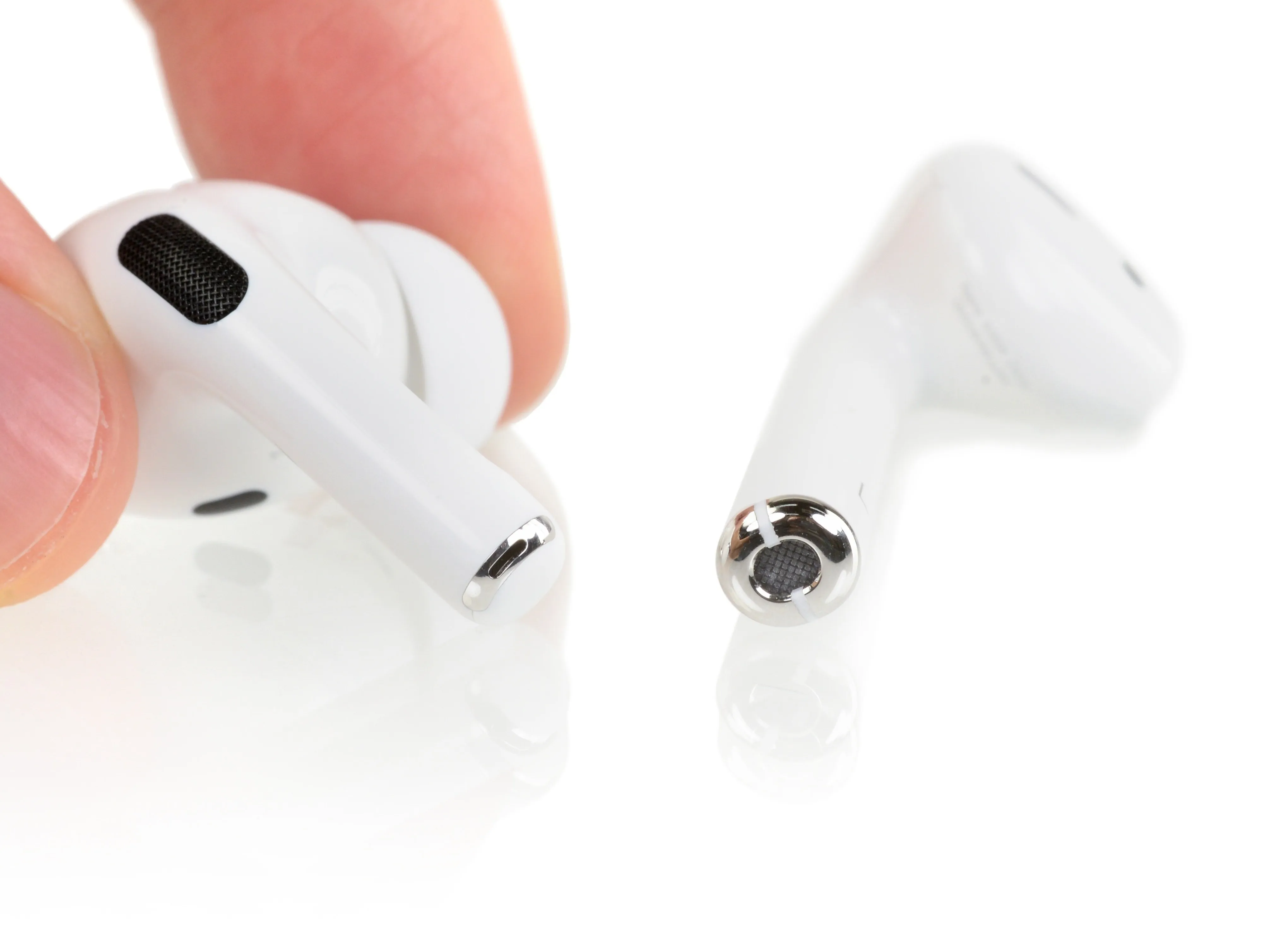

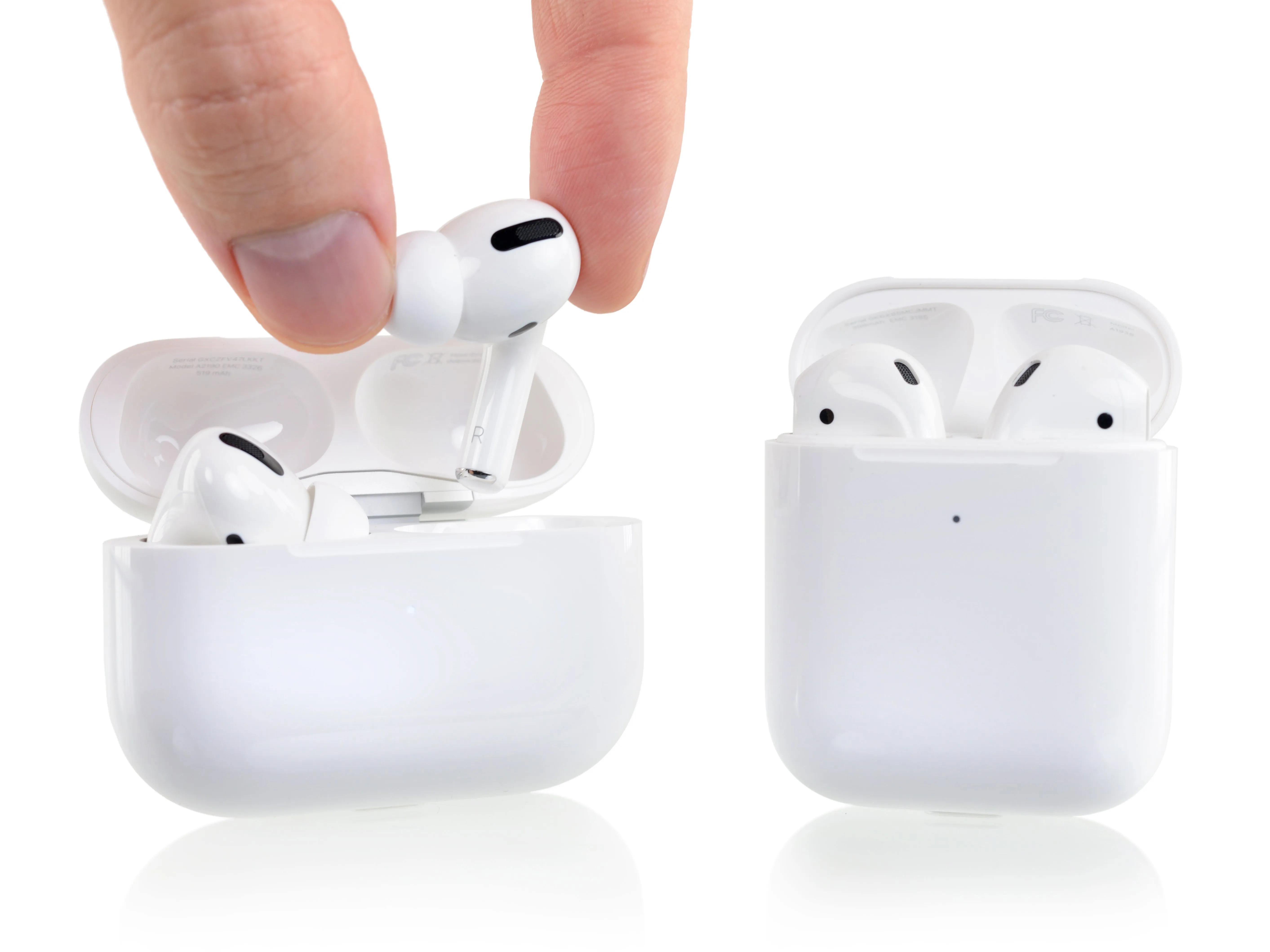

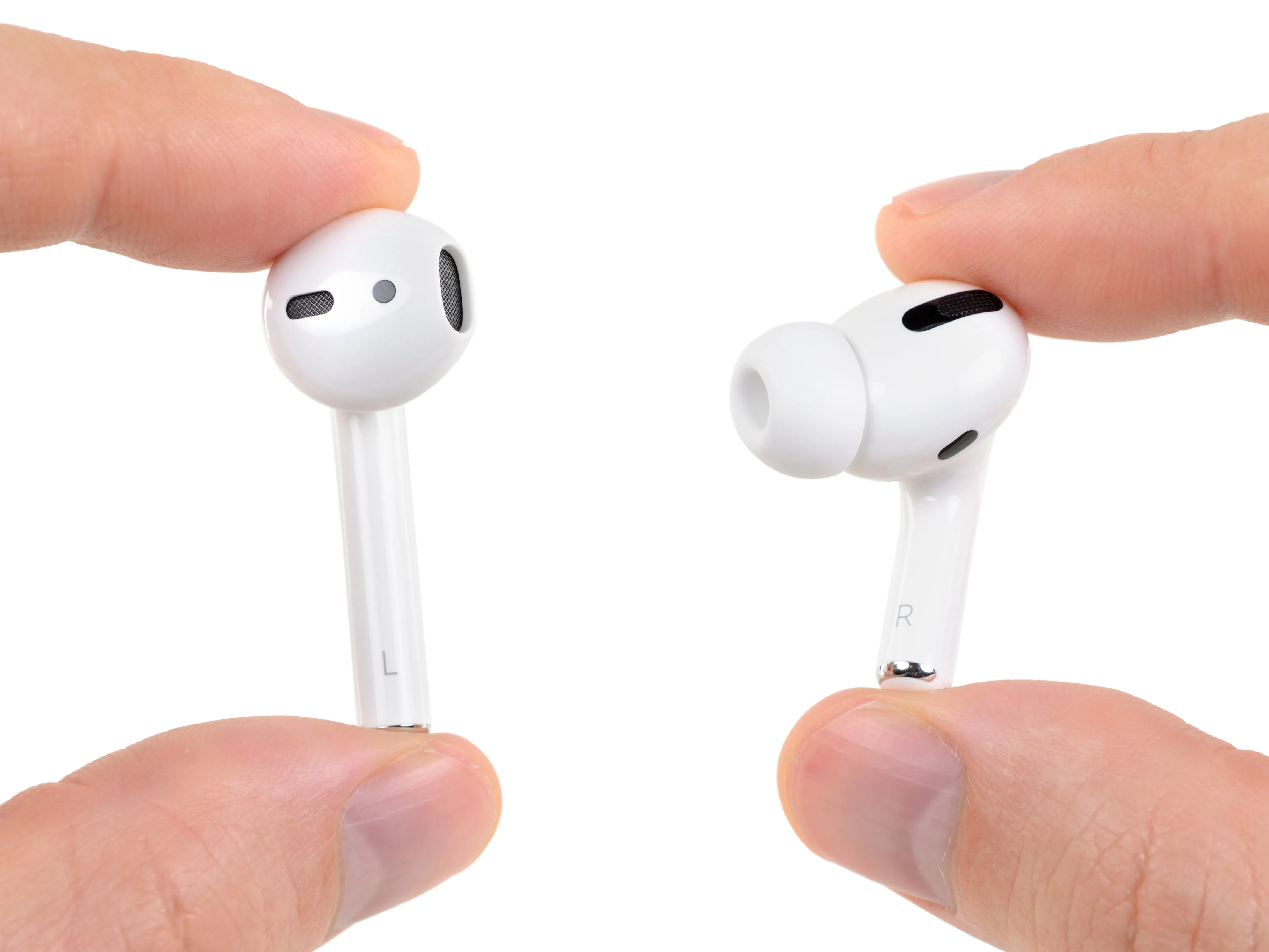

• Время для разбора! Что нового предлагает модель 'Pro'?

• Сменные силиконовые наконечники для профессиональной шумоизоляции и улучшенной посадки.

• Профессионально выполненный короткий и прочный корпус и такой же маленький зарядный кейс.

• Добавлены сетчатые решетки профессионального уровня для выравнивания давления.

• Нижняя решетка микрофона уменьшается в размерах и выходит за край для профессиональной записи голоса и телефонных звонков.

Шаг 5

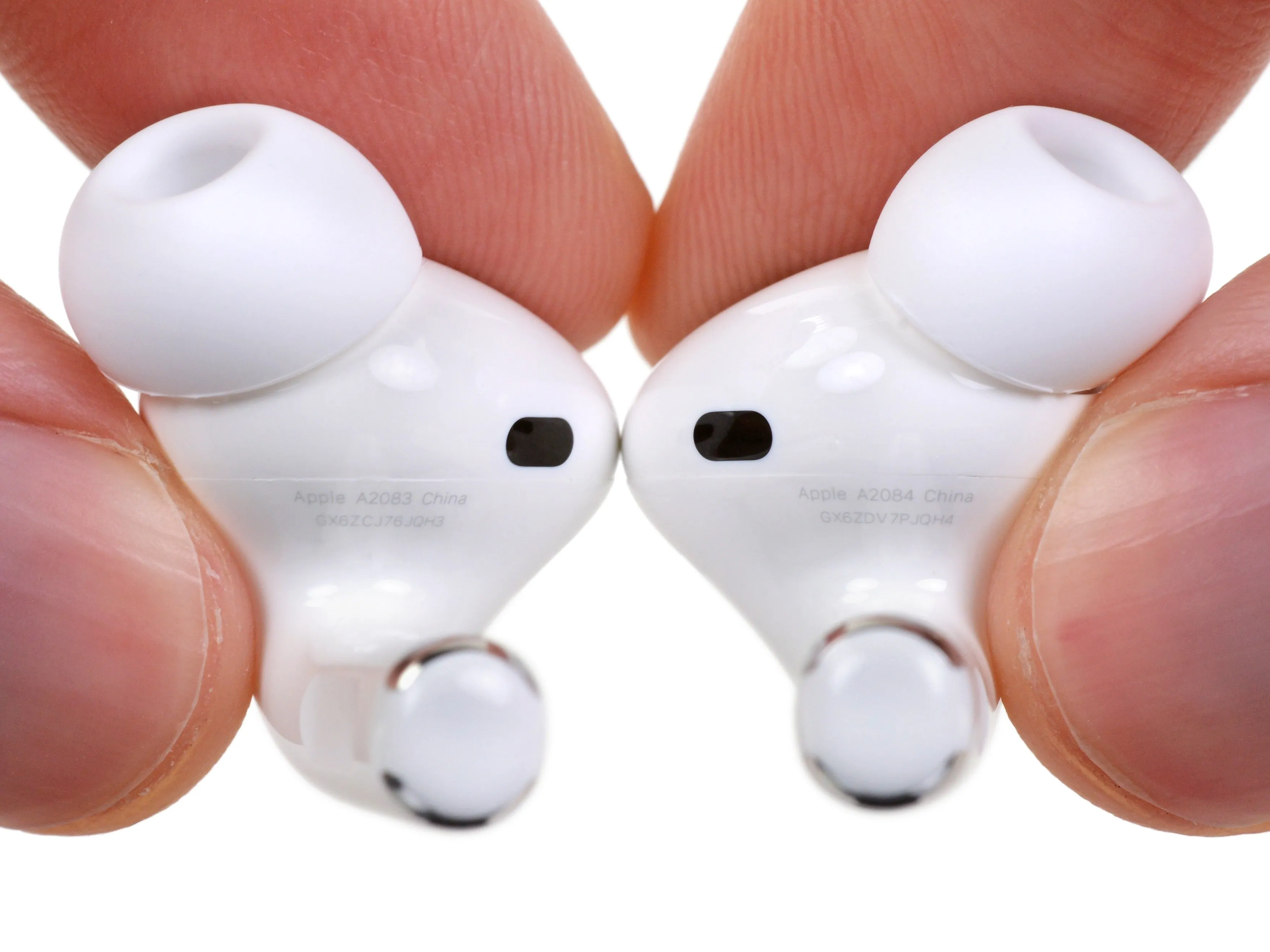

• Мы видим новый номер модели корпуса - A2190, в то время как 'бутоны' имеют маркировку A2083 и A2084 соответственно.

• Также есть значок 'без мусора', который означает, что либо (а) этот продукт не является мусором, либо (б) этот продукт не следует выбрасывать в мусор.

• Подсказка: это 'б', а возможно, и 'а', но только если батарейки можно заменить через пару лет, когда они износятся.

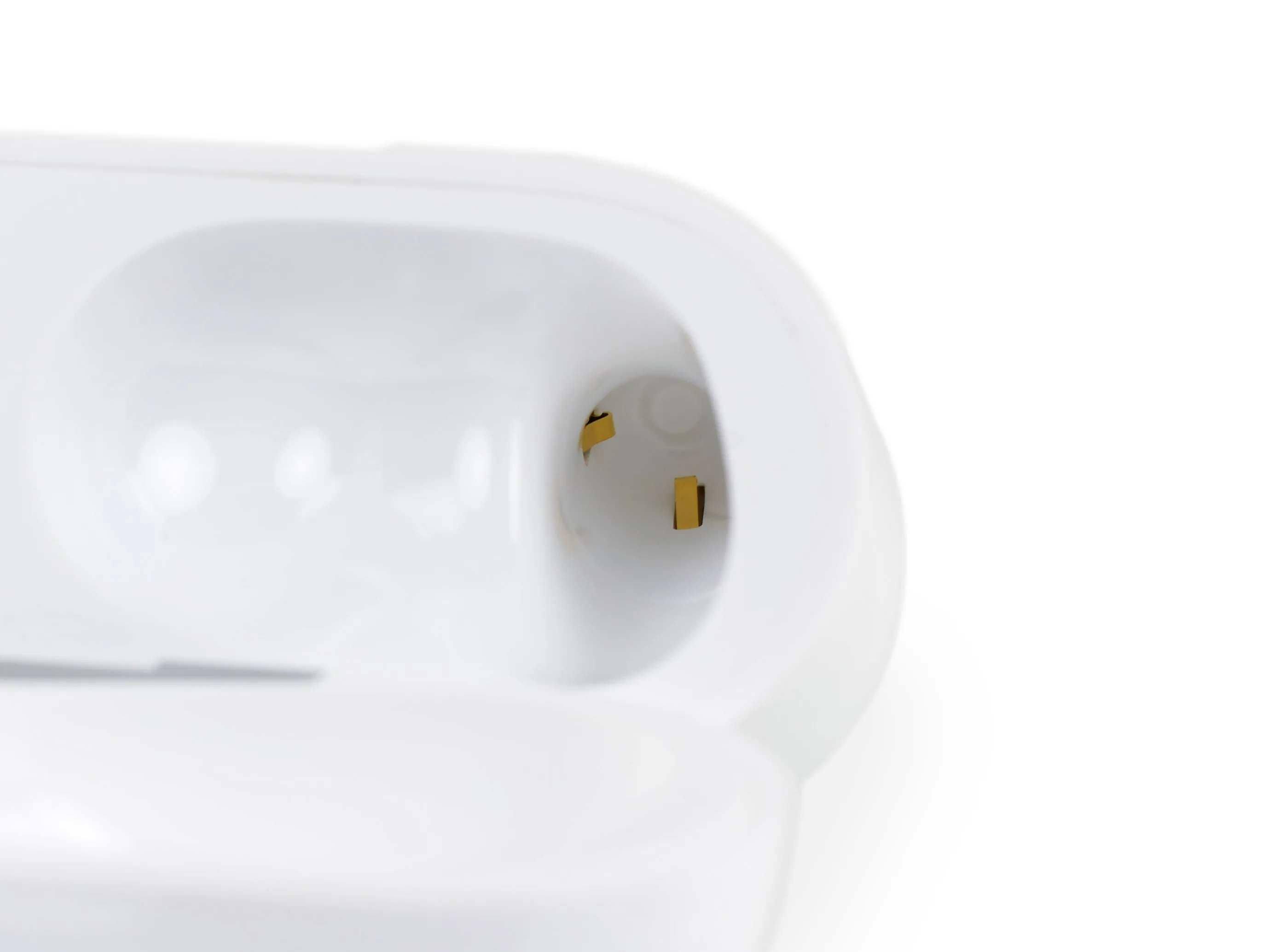

• В конце концов, у нас есть контакты для зарядки, то есть пружинные контакты.

• Будут ли эти Pro 'Pods легче ремонтироваться или перерабатываться, чем их любительские аналоги? Поверьте, нам так же не терпится узнать это, как и вам.

Шаг 6

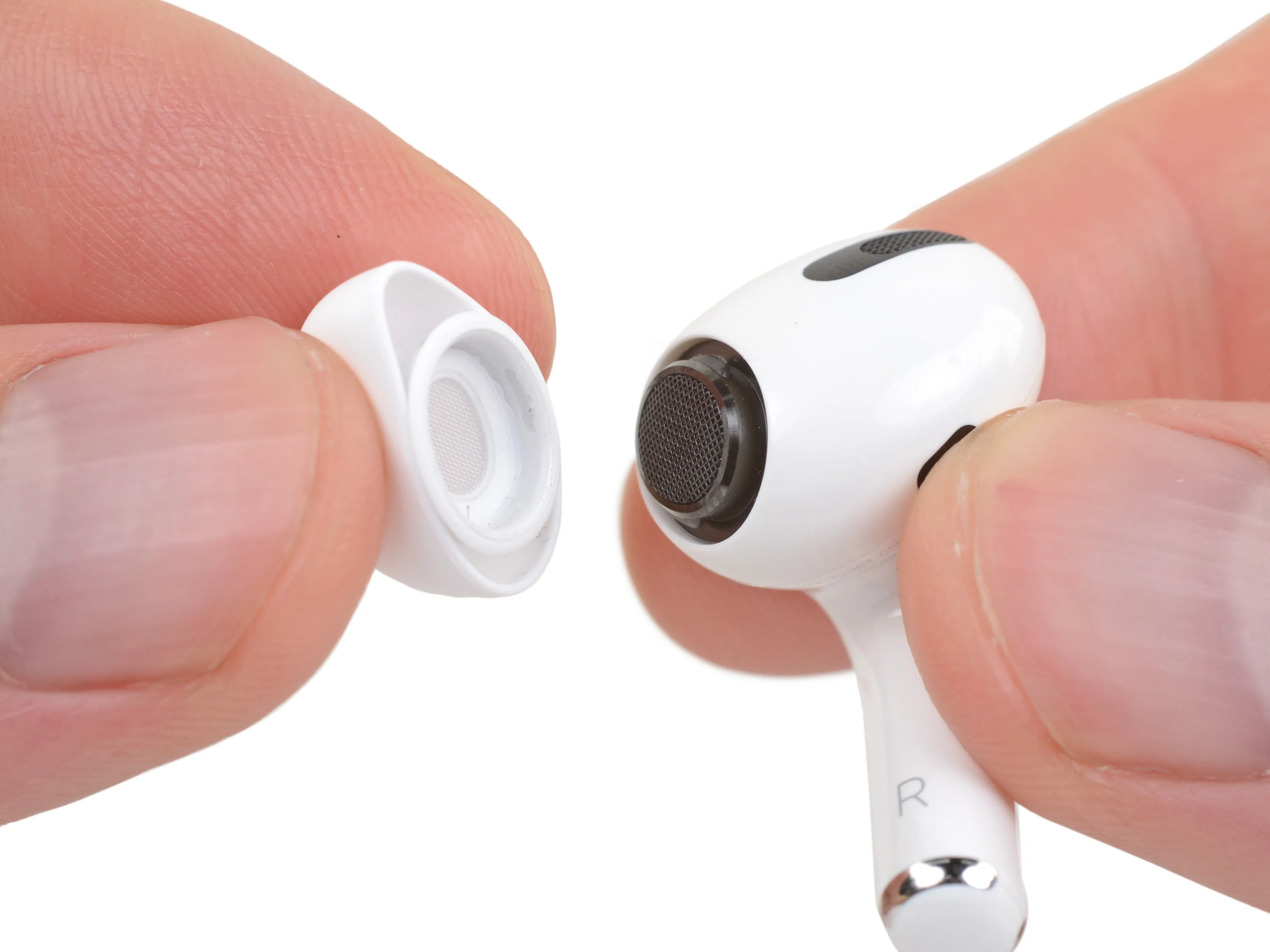

• Прежде всего, давайте заменим один открытый заменяемый компонент! Силиконовые ушные вкладыши снимаются и надеваются с приятным щелчком.

• Большинство силиконовых наконечников скользят по желобку на внешней стороне наушников. Конструкция Apple использует некоторые причудливые инженерные решения и (сюрприз!) не совместима ни с одним из типичных силиконовых наконечников.

• Это означает, что вы не сможете использовать с этими наушниками свои любимые силиконовые насадки, но Apple, по крайней мере, выпустила официальные сменные насадки на случай, если ваши насадки порвутся или потеряются.

• Как бы нам ни нравились стандартизированные детали, эти причудливые наконечники дают преимущество в виде большего отверстия для звука, чем обычно бывает в наушниках.

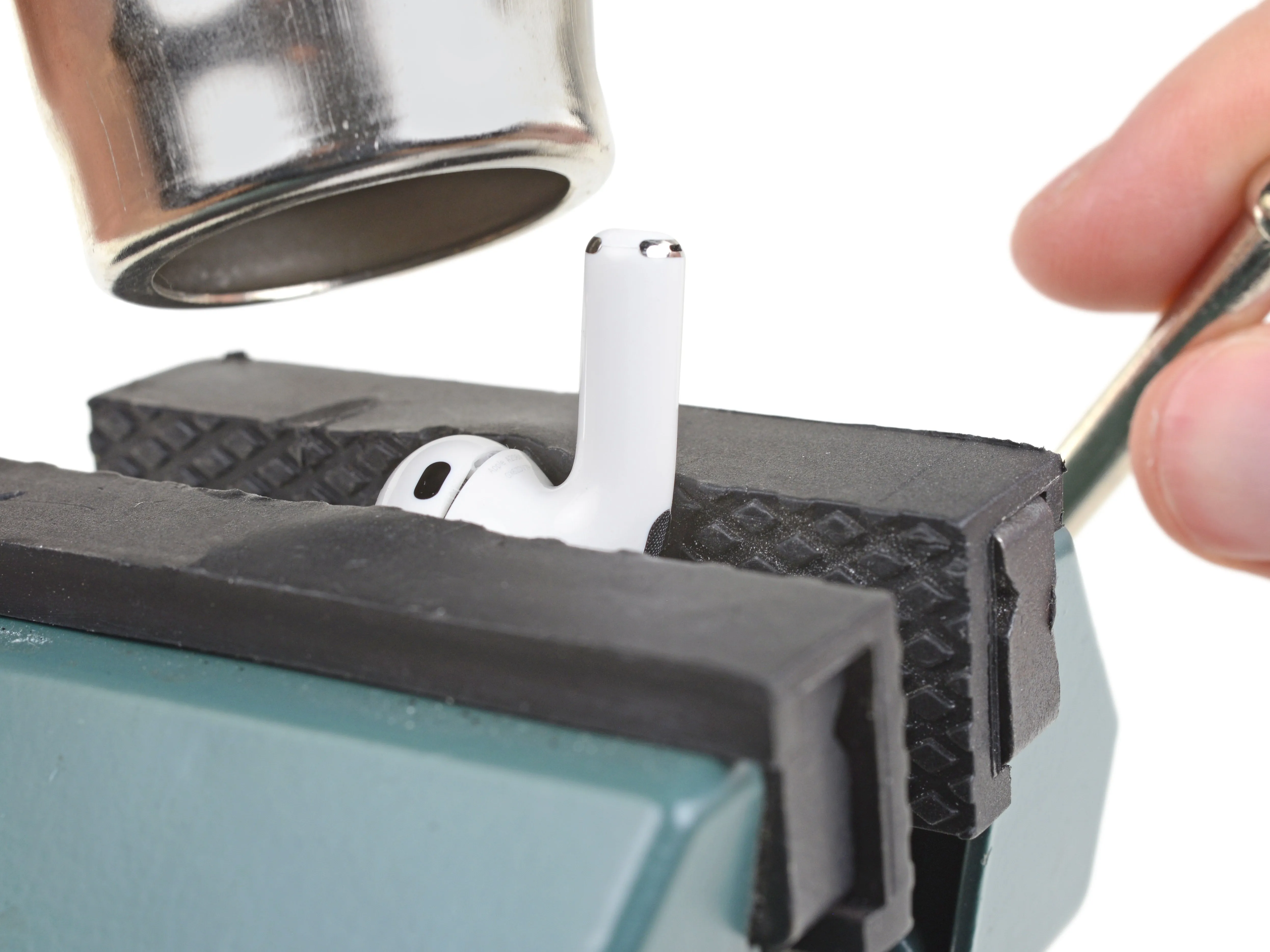

• Теперь, когда мягкий силикон убран с дороги, пришло время достать большие (тепловые) пушки. Мы не хотим быть слишком самонадеянными, но нам кажется, что мы знаем, о чем идет речь. о на во что ввязываемся...

• Небольшое давление из надежных тисков открывает уплотнение вокруг головки AirPod, а наш алебардистский пассатиж еще немного раздвигает его.

• В видеоролике о продукте это выглядит проще. видео о продукте.

Комментарии к шагу

Я знаю, что это обычная стратегия Apple 'Заставьте их заплатить налоги!'... Но мне интересно, не связано ли это с тем, что кто-то другой сумел запатентовать 'канавку вокруг изготовленного цилиндра и сопрягающуюся с ней круглую бобышку вокруг другого изготовленного компонента' (вместе с 6 или около того профессионально выглядящими 'инженерными' диаграммами)? Если бы Apple использовала ('украла') ту же 'идею', на них мог бы подать в суд какой-нибудь патентный тролль. Полагаю, они проиграют - ведь это, по сути, врезное/теноновое соединение, которое существовало всегда? Но - учитывая нашу (американскую, но, вероятно, и другие системы) неработающую патентную систему, это, вероятно, будет представлять собой немалые судебные издержки для Apple.

Я возился со своими AirPods Pro и снял наконечник. Маленькие черные клипсы, которые находятся на черной сетке, используемой для удержания наконечника, были задвинуты внутрь, и я не могу прикрепить наконечник обратно. Можете ли вы, ребята, попытаться помочь?

Шаг 7

• Первое, что мы обнаружили внутри, - это... клей (мы не то чтобы удивлены, но всегда немного разочарованы).

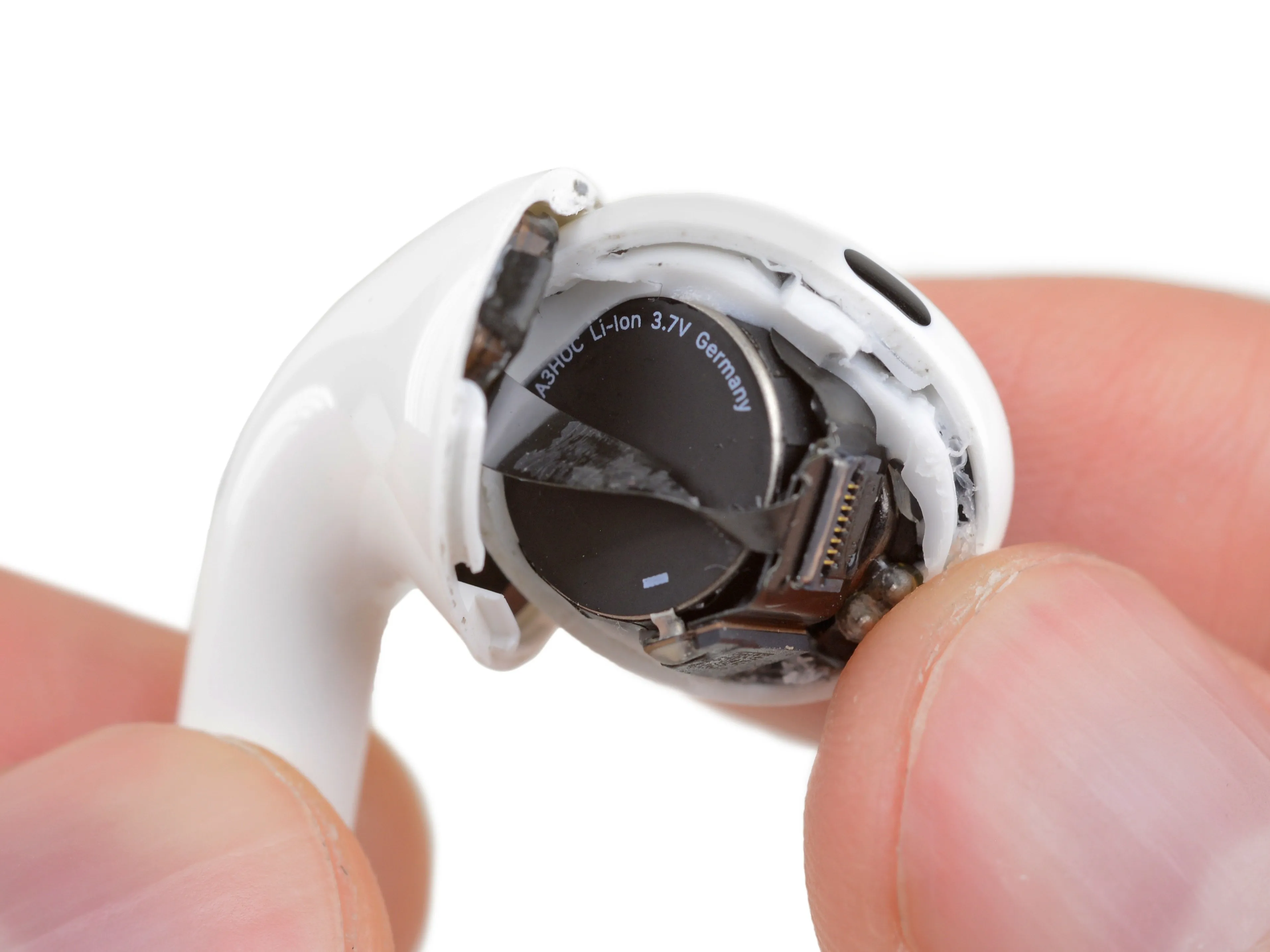

• Второе, что мы обнаруживаем, - подождите, что? A пуговичная батарейка? Вот это уже настоящий сюрприз.

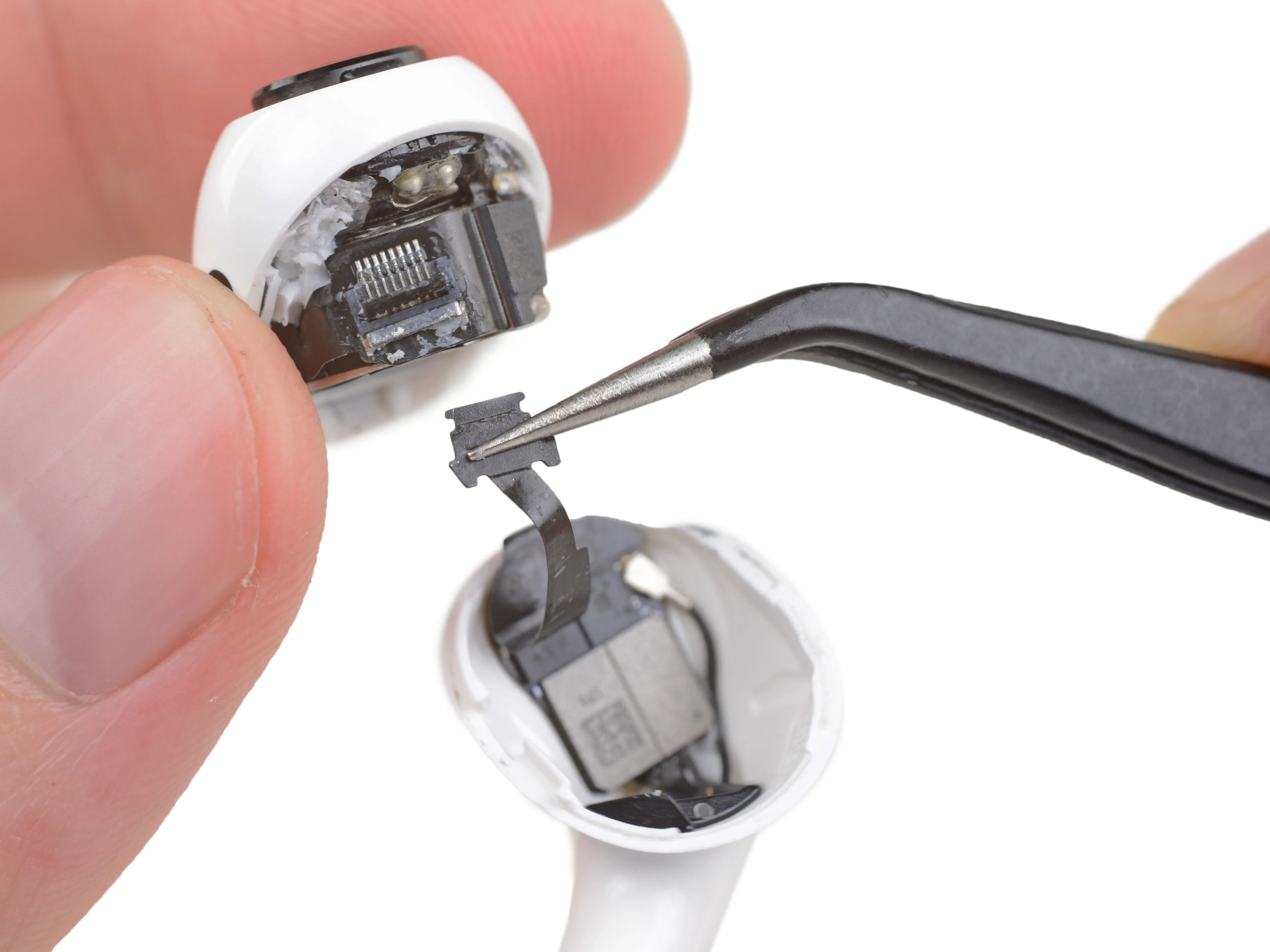

• Еще один повод для беспокойства: ленточный кабель, соединяющий ножку с ушным вкладышем, имеет намеренную дополнительную слабину и крошечный съемный разъем ZIF.

• Разъем покрыт легким слоем клея, и безопасное отделение кабеля - очень тонкая работа. Справимся ли мы с этим? Да.

• Именно в этот момент во время разборки AirPod издал крошечный крик - небольшое 'авось', если хотите. Мы не утверждаем, что в этих устройствах водятся призраки, но наша команда видеографов испытала нечто подобное во время во время разборкии они записали это, так что это не просто наше воображение!

• Скорее всего, что-то, что мы делаем во время разборки, каким-то образом перегружает динамик. Рациональные мысли в сторону, однако, эти вещи призрачны.

• А теперь вернемся к батарее...

Комментарии к шагу

Выложите видео с криками, иначе этого не было XD

Это видео на ютубе, я добавил метку времени для удобства просмотра: https://youtu.be/pHe8ZuOP6Xs?t=86

Да! Я хочу посмотреть видео!

Я обновил шаг со ссылкой на видео разбора! Крики начинаются примерно на 1:30 ;)

Apple заявила, что AirPods Pro содержат некое устройство давления, которое может управлять силиконовым наконечником уха, что позволяет настроить наконечник так, чтобы он идеально прилегал к уху. Возможно, этот звук 'авооо' издается при отпускании этого нажимного устройства? Просто спрашиваю.

Этот процесс вскрытия кажется похожим на разборку AirPods 2. Я не понимаю, как эти AirPods Pro имеют рейтинг IPX4, а AirPods 2 - нет. Какая-то клейкая магия внутри?

У меня сломался разъем zif. Есть ли способ заменить его?

Шаг 8

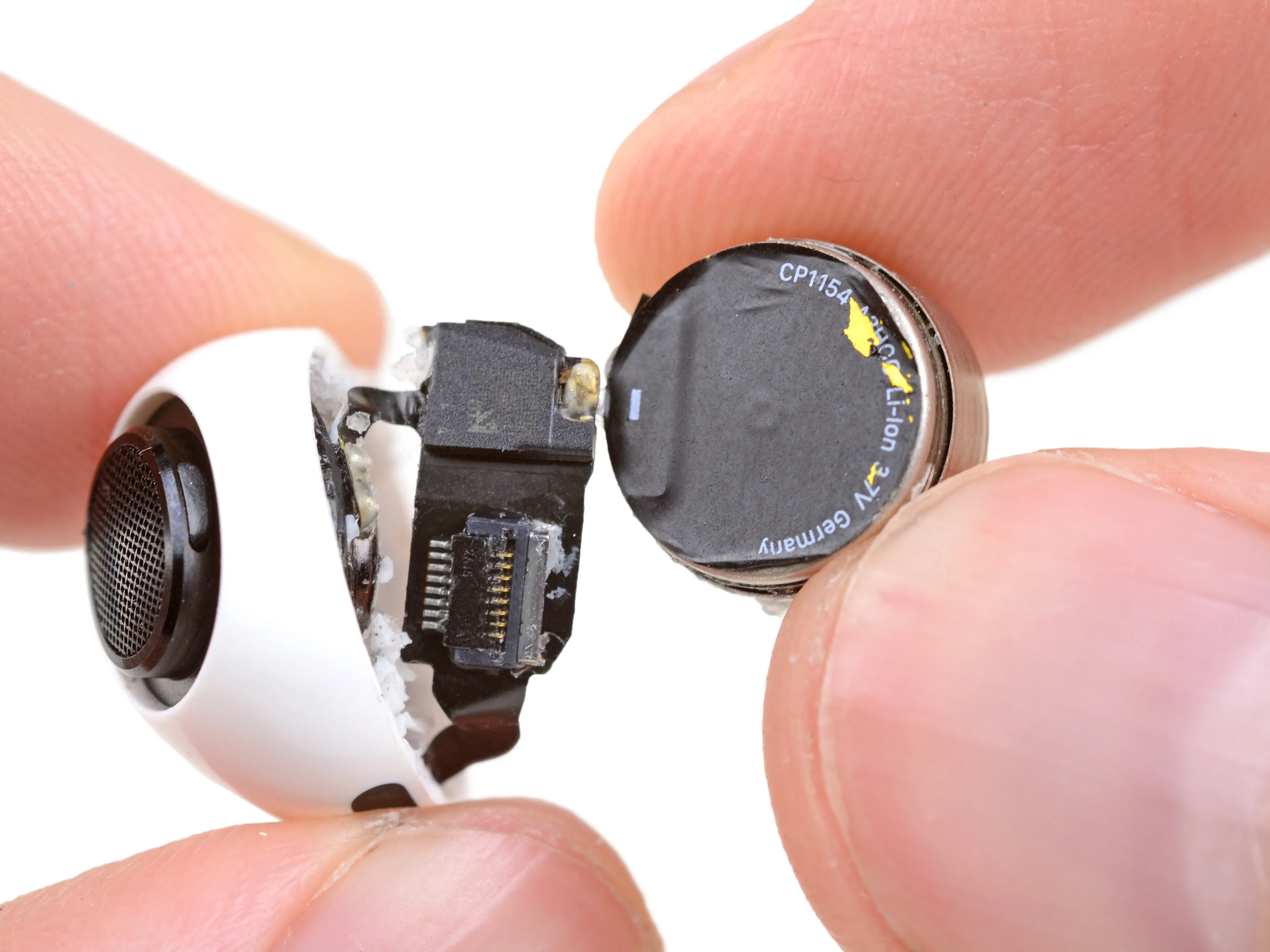

• Между нами и аккумулятором (чувствительным к нагреву) находится ров из белого, резинового, спиртоустойчивого клея. Не оставляя других вариантов, мы осторожно начинаем ручные раскопки.

• Ковыряние в этой маленькой бомбе - это то, что называется EOP (Explosive Ordnance Paleontology). Ну, ладно, возможно, мы единственные, кто называем это так.

• Батарейка привязана припаянным кабелем - даже если вы можете добраться до нее, ее все равно нелегко заменить.

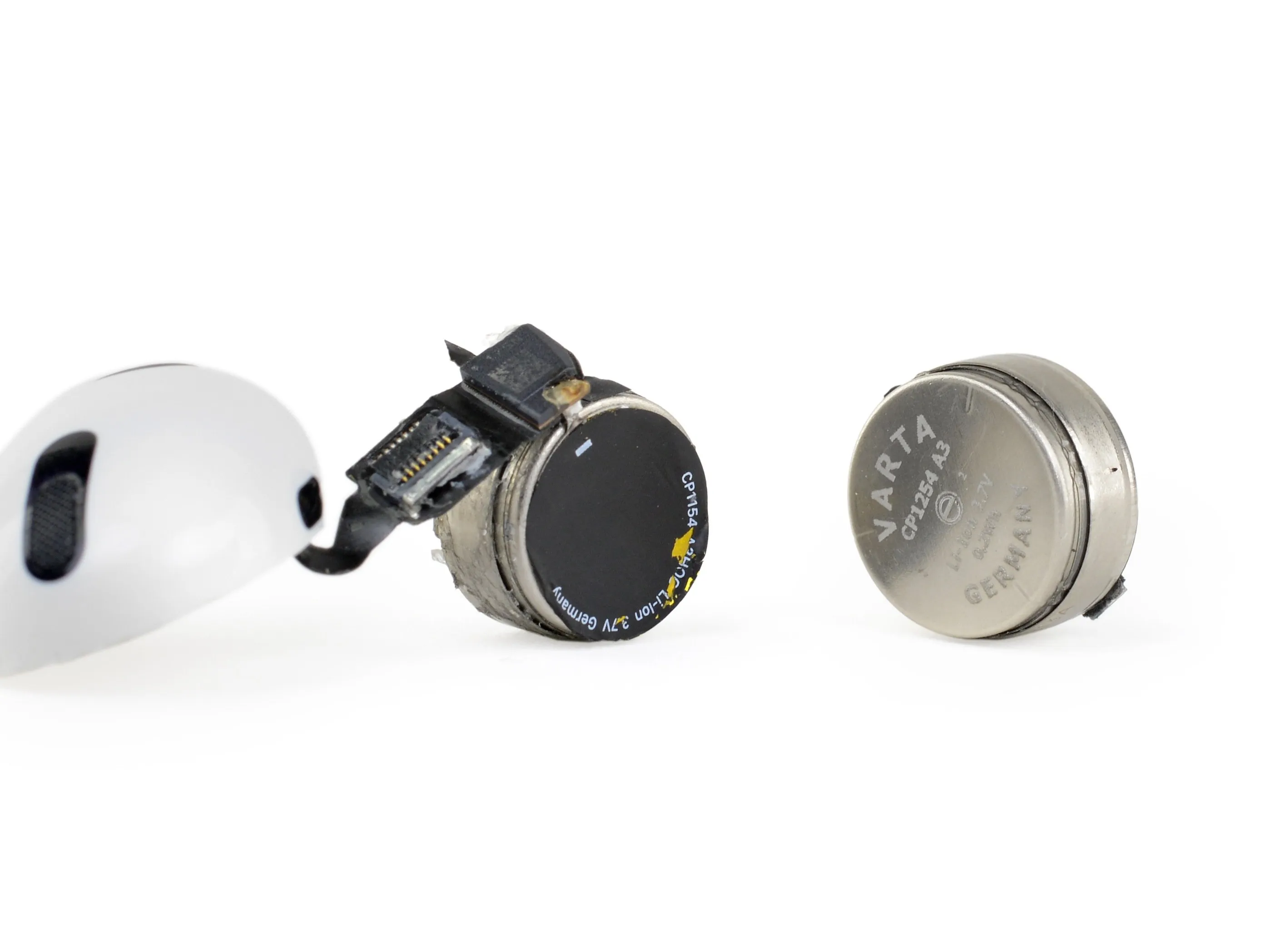

• Постойте, это выглядит знакомо - может быть, это та же самая батарея, которую мы нашли в Galaxy Buds?

• Оба они - литий-ионные кнопочные элементы немецкого производства, работающие при напряжении 3,7 В, но батарея Galaxy Buds (немного большего размера) имеет маркировку CP1254, в то время как батарея AirPods Pro имеет маркировку CP1154.

• Физически CP1154 имеет на 14 % меньший объем, чем CP1254 емкостью 200 мВт-ч. С помощью математики мы подсчитали, что емкость этого аккумулятора составляет ~168 мВт-ч.

• Обновление разборки: после того как мы еще немного поработали с этим загадочным элементом, мы отклеили все липкие наклейки и обнаружили, что крошечный рейтинг Wh! Мы не слишком ошиблись в своих предположениях - официально батарея имеет емкость 0,16 Вт-ч.

• Это огромный прирост по сравнению с цилиндрических аккумуляторов емкостью 93 мВт-ч в AirPods 2, и ближе к своим родственникам-профессионалам, PowerBeats Pro. PowerBeats Pro.

Комментарии к шагу

Представляете, что эти аккумуляторы служат не дольше (не в смысле продолжительности работы, а в смысле месяцев/лет), чем классические AirPods?

Но главный вопрос заключается в следующем:

через три года пользователи смогут выполнять эту процедуру, а батареи будут заменяемыми?

надеюсь, что да

Hallo,

не мог бы я узнать, какова аббревиатура этих батареек, также Durchmesser и Höhe.

Vielen Dank.

Шаг 9

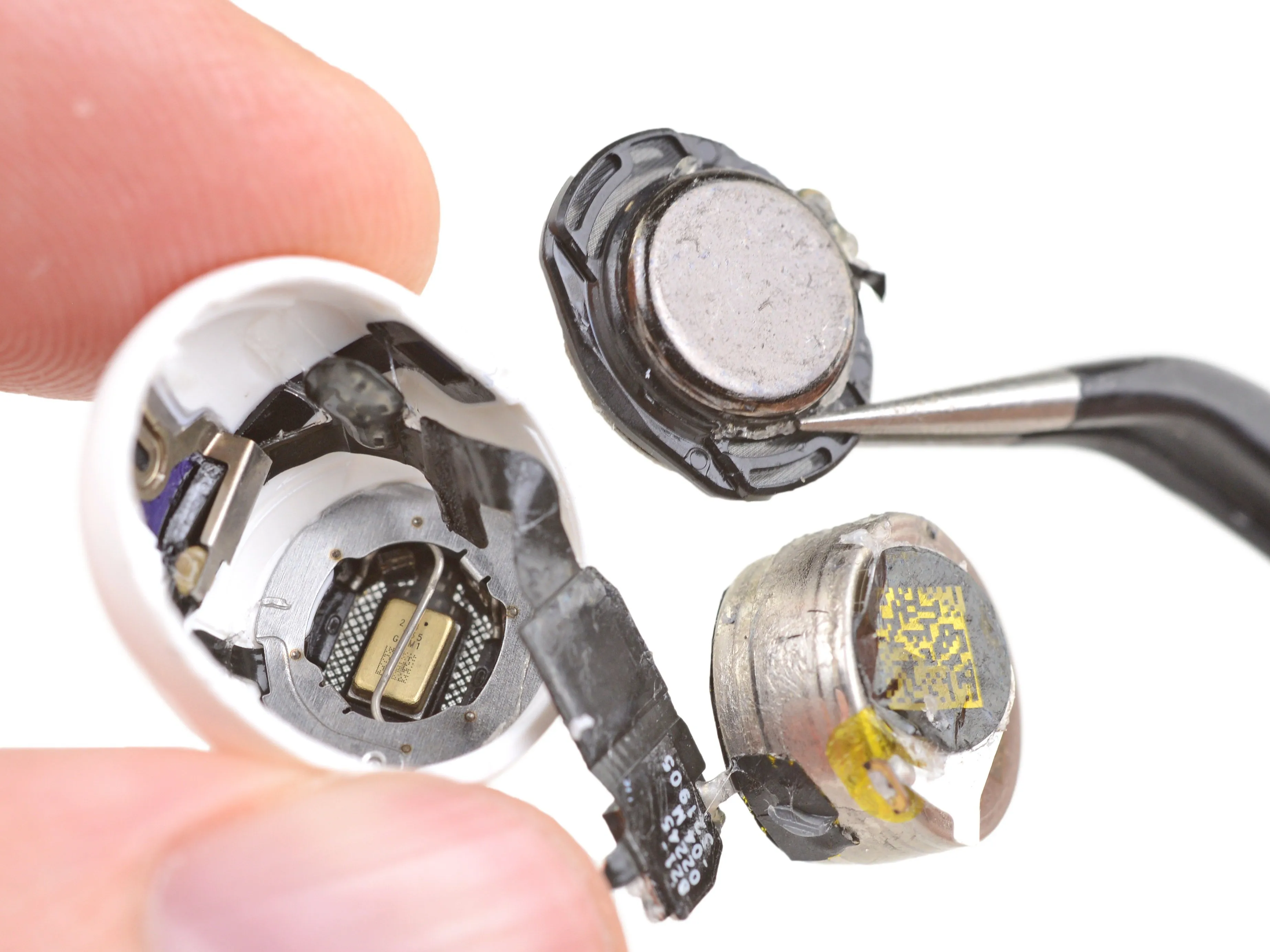

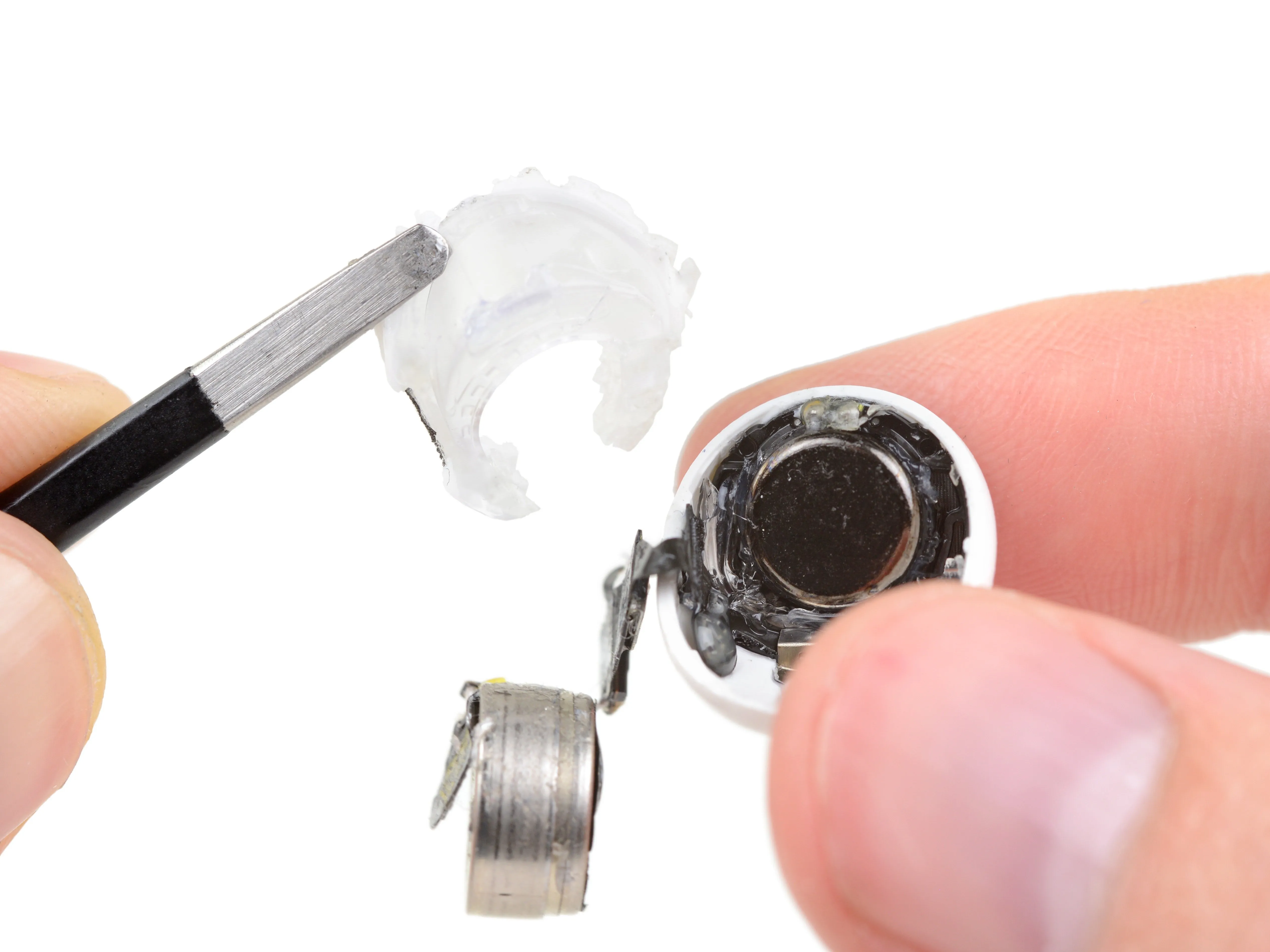

• Когда батарея болтается на одной стороне, мы продолжаем копать. Эта прозрачная пластиковая скоба удерживала драйвер на месте, пока мы не потянули за нее слишком сильно.

• Далее - звезда этой 'капсулы' - (относительно) большой динамик, который приподнимается, чтобы дать нам возможность взглянуть на микрофон, который слушает внутреннюю часть вашего уха.

• Apple использует этот микрофон для активной регулировки уровня того, что вы слушаете (как в HomePod), а также определить, правильно ли подобраны ваши насадки.

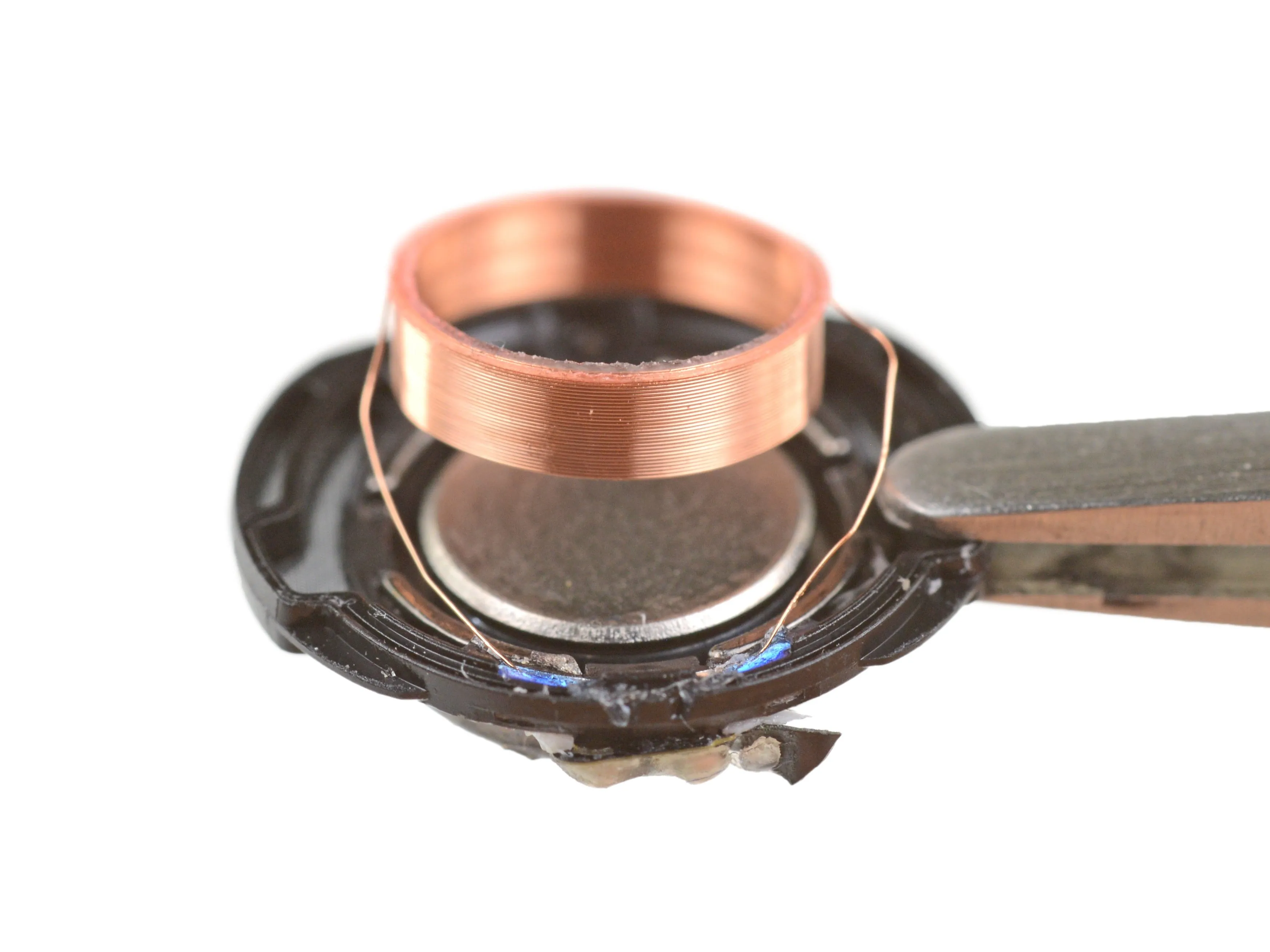

• Этот динамик можно назвать драйвером, но на самом деле движущей силой является звуковая катушка.

• В принципе, они работают так же, как и любые другие динамики. Ток создает электромагнитное поле в катушке, которое перемещает диффузор динамика, чтобы накачать эти больные биты в ваши уши. Оно также создает 'антишум', чтобы погасить любой окружающий шум, направленный против болезни.

Комментарии к шагу

Что именно является микрофоном? Квадратная штучка на сетчатой маске?

Да. Это такая же деталь, как в телефонах, планшетах и даже часах.

Этот квадрат, приклеенный к металлической сетке, это голосовой микрофон или микрофон отмены?

Вы измерили размер динамика или звуковой катушки? Он составляет 11 мм?

Оказалось, что направленный внутрь микрофон предназначен для борьбы с шумом тела - см. сайт Apple, где они говорят: 'Направленный внутрь микрофон прослушивает ваше ухо на предмет нежелательных внутренних звуков, которые ваши AirPods Pro также подавляют с помощью антишума'.

У меня была проблема, когда я слышал громкий стук при каждом шаге во время ходьбы, как многие люди описывали на форумах вроде macrumors. Когда я увидел эту статью о Apple, а затем расположение направленного внутрь микрофона на Делаете.ру, я понял, что небольшое количество ушной серы попало на решетку перед микрофоном. Протерев ее влажной салфеткой, я полностью устранил стук.

Это означает, что Apple так и не устранила проблему стука и т. д., вызванную тем, что AirPods создают вакуум в ухе с помощью вентиляционных отверстий. Вместо этого они смирились с тем, что это неизбежно, и противопоставили стуку антизвук. Это означает, что AirPod с разряженной батареей будет стучать при ходьбе.

Шаг 10

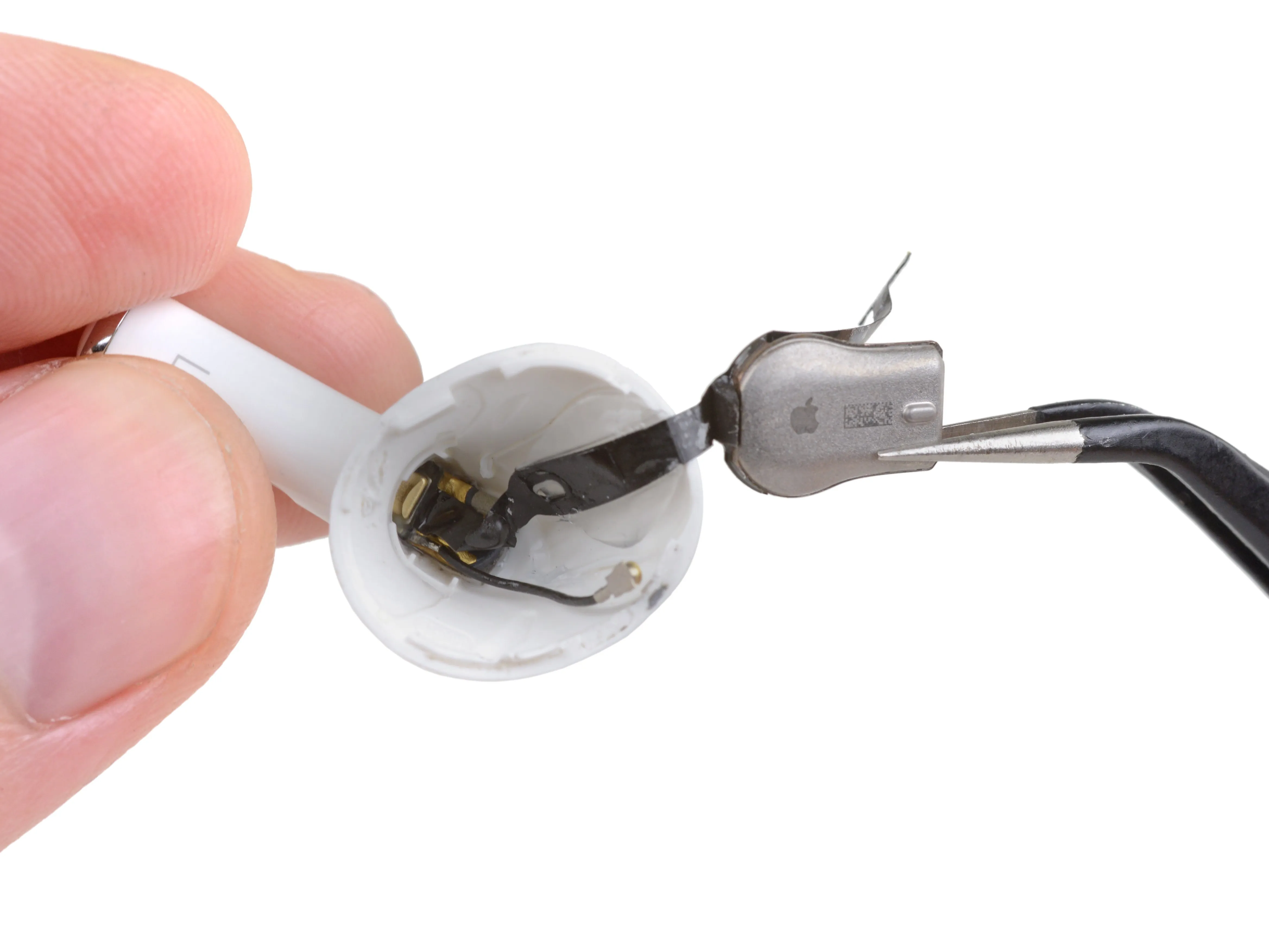

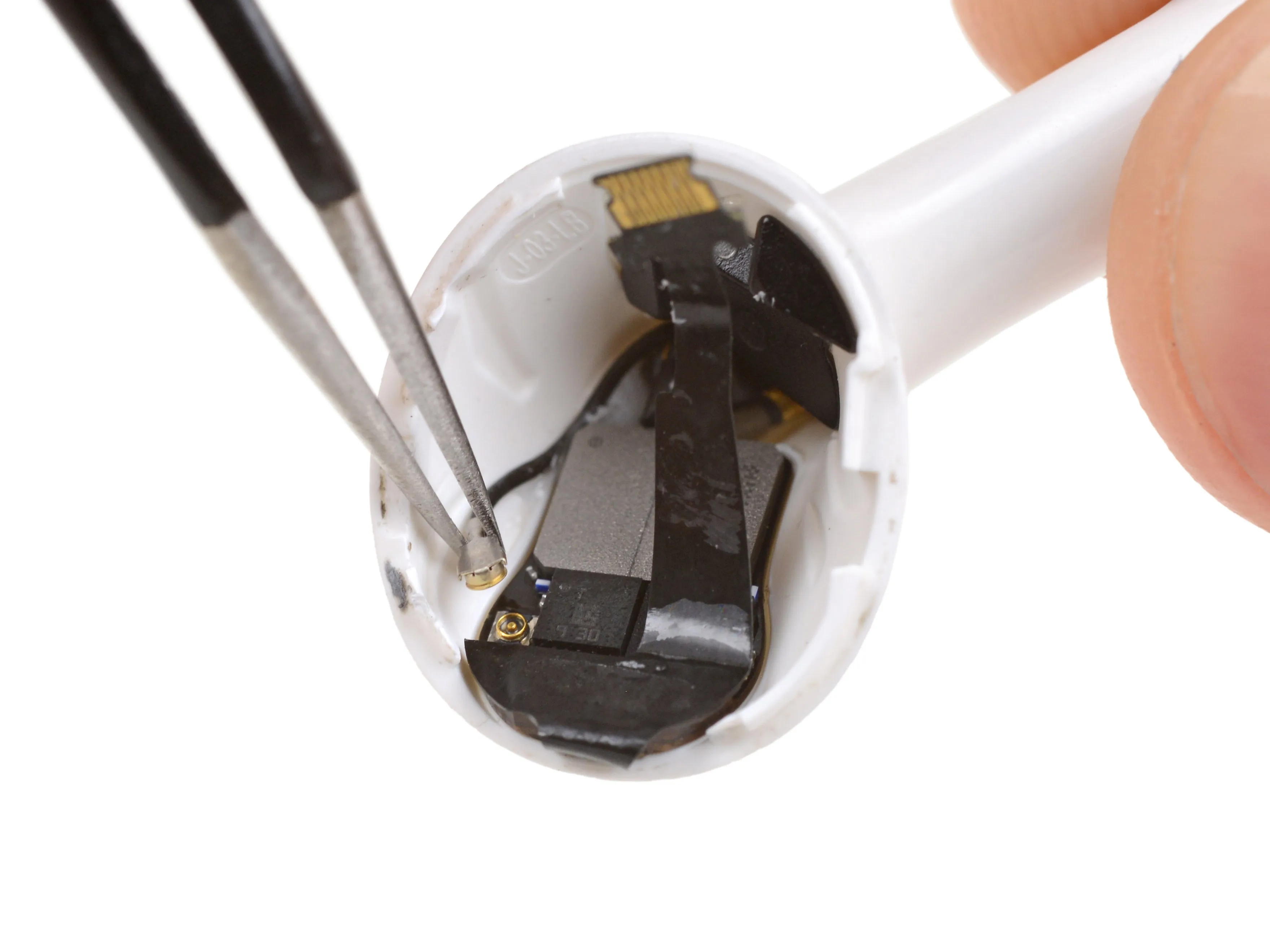

• Вернувшись к хвостовой части AirPod, мы отсоединяем маленький коаксиальный разъем и распутываем пользовательскую плату Apple SiP, на которой расположены H1 и другие микросхемы.

• Эта крошечная плата еще меньше, чем та, которую мы обнаружили в прошлый рази, вероятно, позволила Apple занять много дополнительного места в AirPods Pro по сравнению со стандартными AirPods.

• Как бы мы ни старались, нам не удается разобрать этот корпус - придется поверить Apple на слово, что там просто кремний, а не какая-то магия.

• Обновление - благодаря удивительному сообществу у нас теперь есть несколько довольно хороших предположений о том, что это за чипы:

• Скорее всего, это IMU (Inertial Measuring Unit) от Bosch, который помогает в работе функции Spatial Audio от Apple.

• Скорее всего, акселерометр STMicroelectronics, который помогает в распознавании речи и подавлении шума.

Комментарии к шагу

Пакет слева с маркировкой, начинающейся на 'YY', - это 6-осевой IMU от Bosch. Пакет справа с маркировкой 'T' - это 3-осевой акселерометр от STMicro. Согласно техническим характеристикам, наушники оснащены 'акселерометром, определяющим движение' и 'акселерометром, определяющим речь'. 6-осевой чип будет использоваться для движения, поэтому 3-осевой чип должен быть предназначен для распознавания речи.

Если я правильно понимаю, это означает отсутствие компаса?

Скорее всего, компаса не будет. Акселерометр больше подходит для их нужд, ведь как он поможет капсулам понять, что они направлены на север? Было бы интересно узнать, опираются ли они на архитектуру ARM (SW-based) или то, что мы видим здесь, является действительно уникальным/настроенным чипом с низким энергопотреблением (HW-based). Особенно в плане добавления и поддержания функциональности.

Спасибо, Тревор.

Но почему они решили использовать 6-кратный IMU вместо 'простого' акселерометра с низким энергопотреблением? И они также убрали функцию tap/double tap... Или гироскоп там для какого-то будущего обновления прошивки? ;)

Теперь мы знаем, что 6-осевой IMU предназначен для 'пространственное аудио', который позволяет 'динамическое отслеживание головы', где звук не будет двигаться вместе с вашей головой! Жаль, что обновление прошивки можно применить только на устройстве Apple. В противном случае вам придется идти в Apple Store, чтобы применить обновление.

Вы только что узнали это из первых уст? Это очень впечатляет.

Нет, это часть моей работы - понимать, что это за пакеты. Я провел небольшое исследование.

Спасибо, Тревор, очень полезно

Теперь я уверен, что блестящая деталь с логотипом яблока - это всего лишь экран. Ниже вы должны найти больше компонентов. Глядя на отфильтрованные рентгеновские снимки (и накладывая их друг на друга), я бы ожидал найти больше и больше крышек, 12-контактный и 25-контактный корпус, по крайней мере.

Смотрите обработанные изображения.

Доминик, вы правы! Это какой-то экран. Мы потратили много времени, пытаясь снять его с помощью нашей станции для обработки горячим воздухом, но в итоге не добились успеха. По конструкции он больше похож на крышку от упаковки, чем на обычный экран, который обычно встречается на печатной плате. Но мы будем продолжать попытки - мы обновим разборку, если у нас что-то получится!

G-сенсор, по крайней мере, используется для обнаружения шума в ухе. Бутон включает шумоподавление, если срабатывают оба ИК-датчика приближения, а ножка направлена примерно вниз. После включения g-сенсор не используется по назначению, чтобы бутоны не отключались, когда вы висите вверх ногами.

Есть ли у звука гарнитуры airpods pro глюки из-за STMicroelectronics?

У меня проблемы с микрофоном. Стоит исправить? В этом обзоре написано 0/10, но мой ОКР говорит, почему бы и нет... кто-нибудь?

Шаг 11

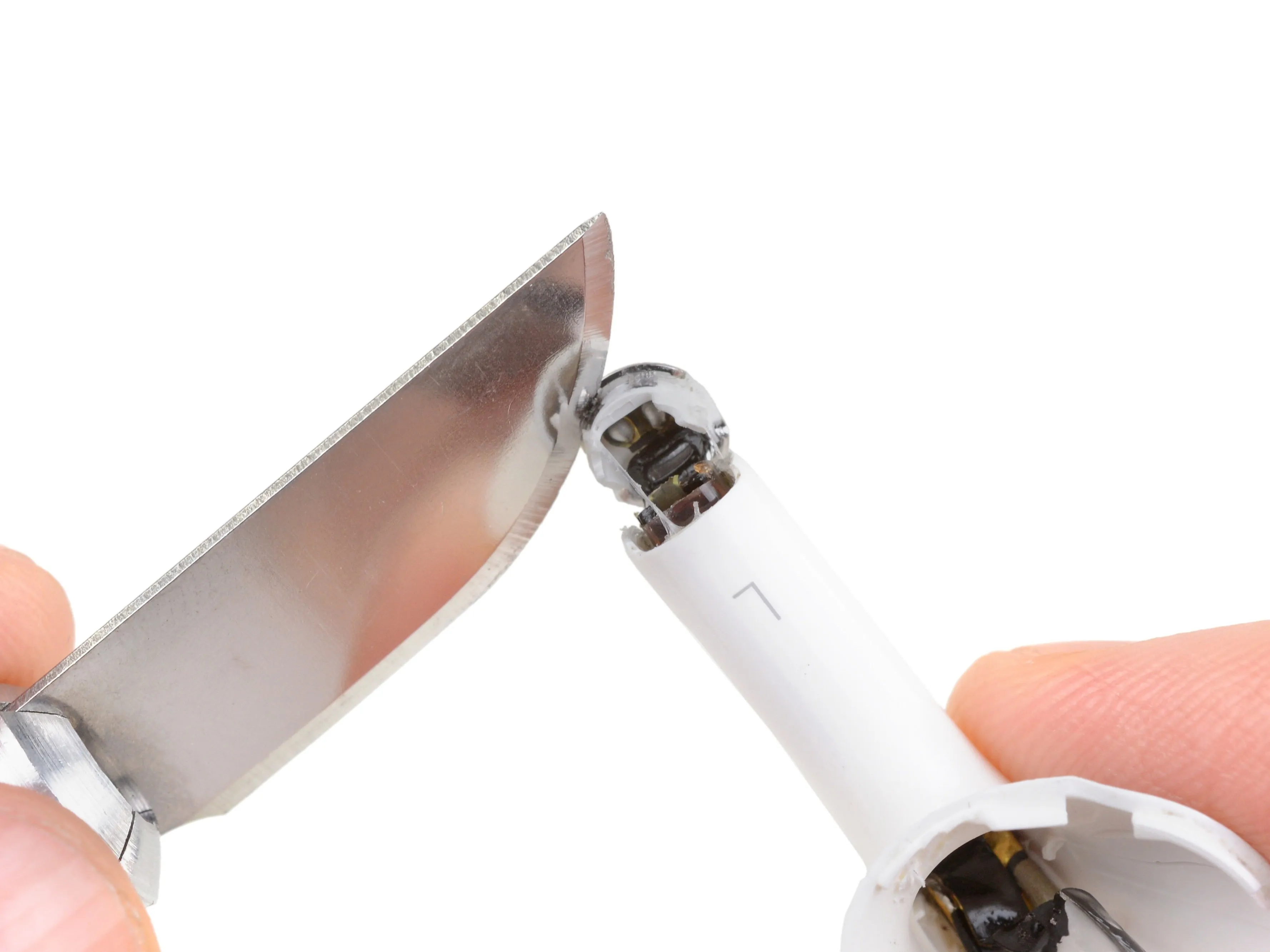

• Предпринимаем последнюю дружескую попытку проникнуть внутрь стебля через крышку в нижней части.

• Поддев по шву, мы сравнительно легко снимаем колпачок, но все, что осталось, никак не может выйти через него.

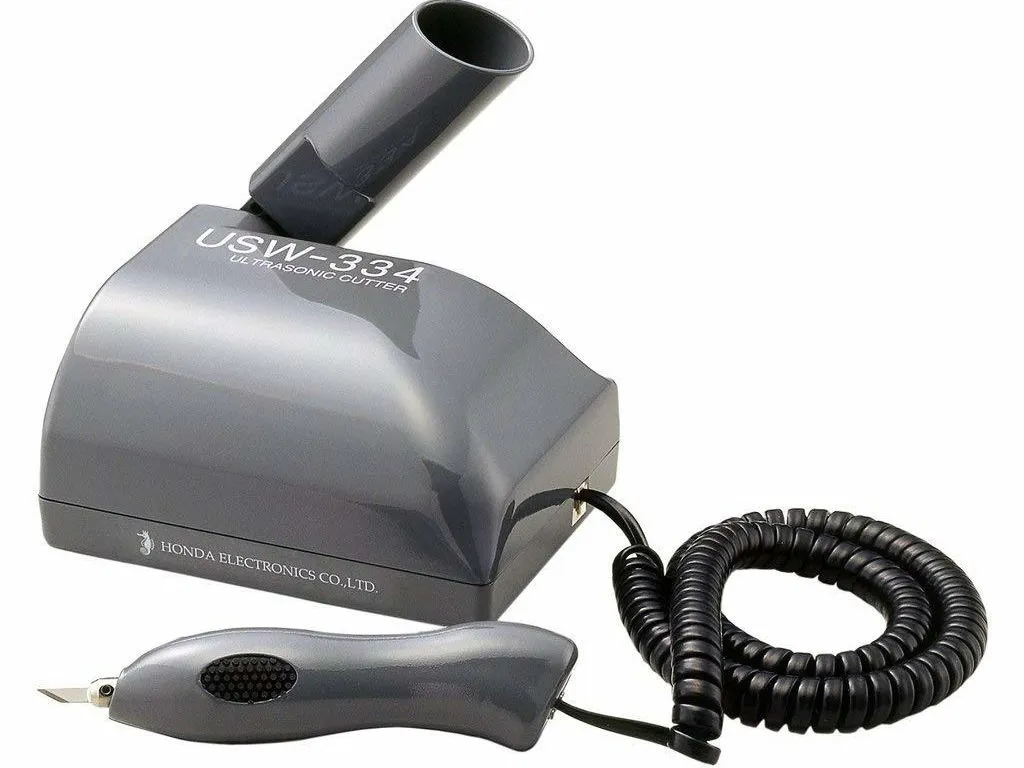

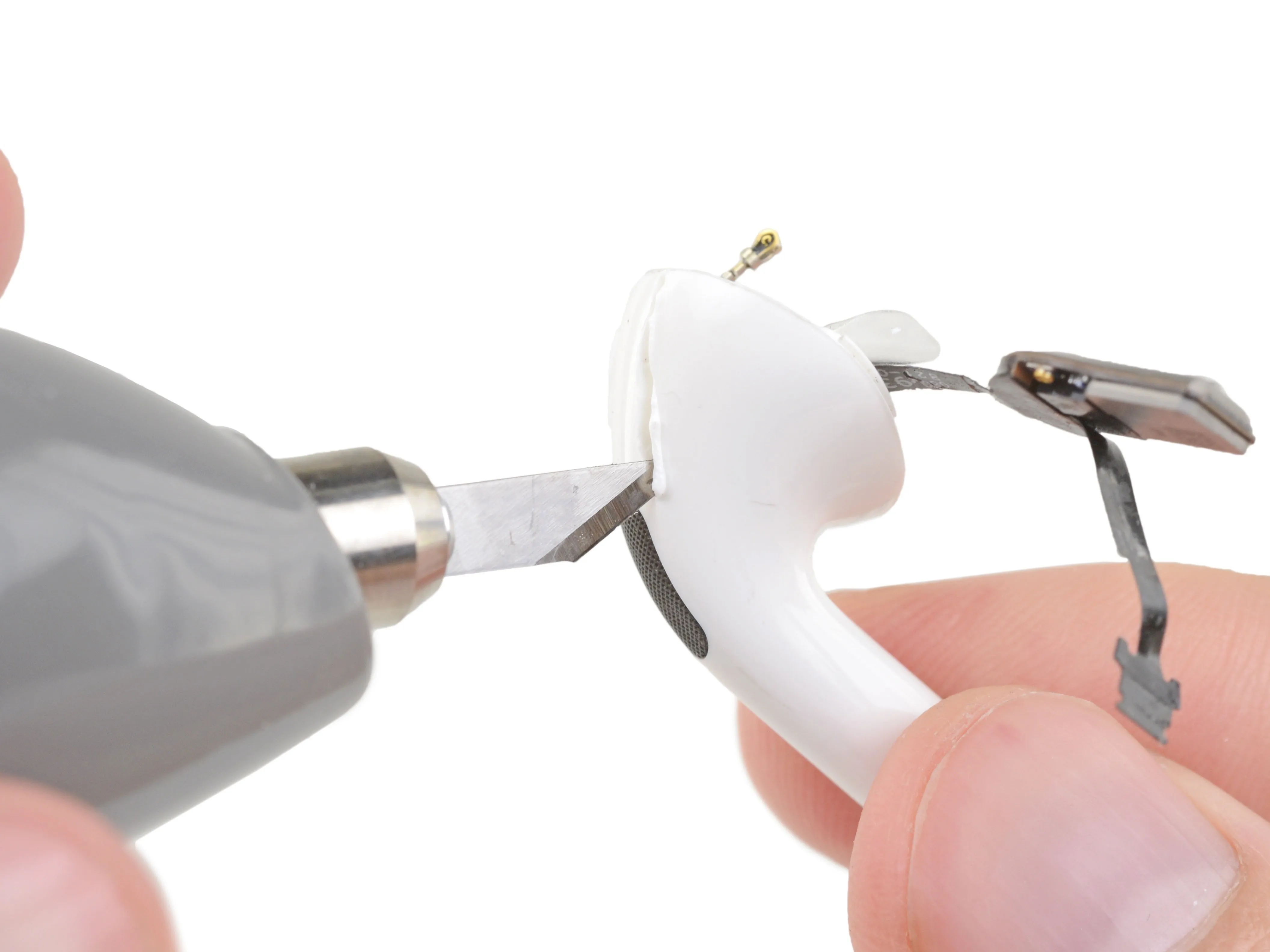

• После слишком тщательной разборки мы перестаем быть вежливыми и достаем ультразвуковой резак.

• К счастью, противошумная защита 'капсулы' не мешает нашему звуковому воздействию.

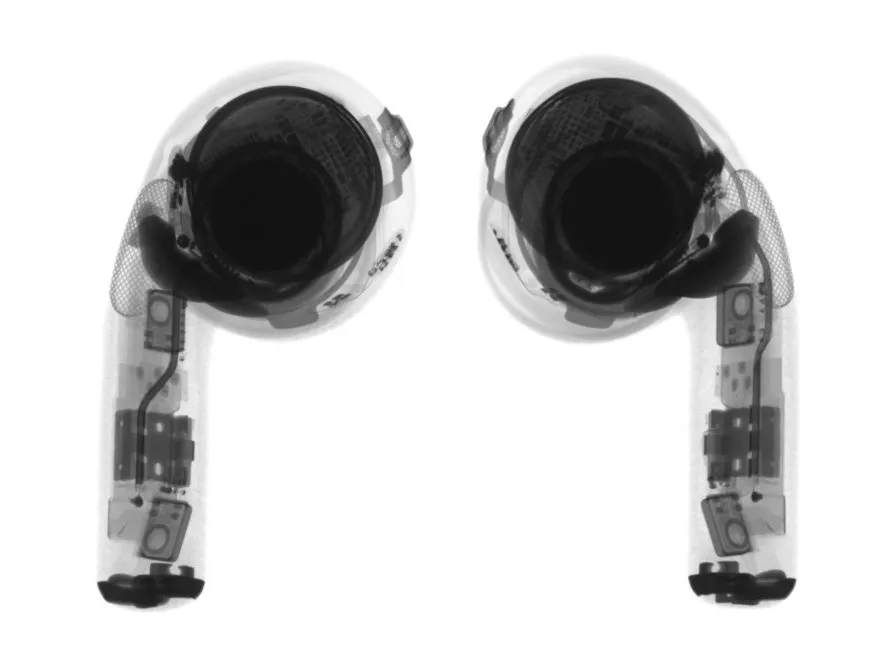

• Так ли уж необходима вся эта резня, когда у нас есть такие прекрасные рентгеновские снимки? Да. Да.

Комментарии к шагу

Как называется этот нижний мир, я потерял один.

Вы сказали 'звуковой', и все, что я слышу, это йоркширский акцент Джоди Уиттакер на протяжении всего фильма. Превосходно.

Шаг 12

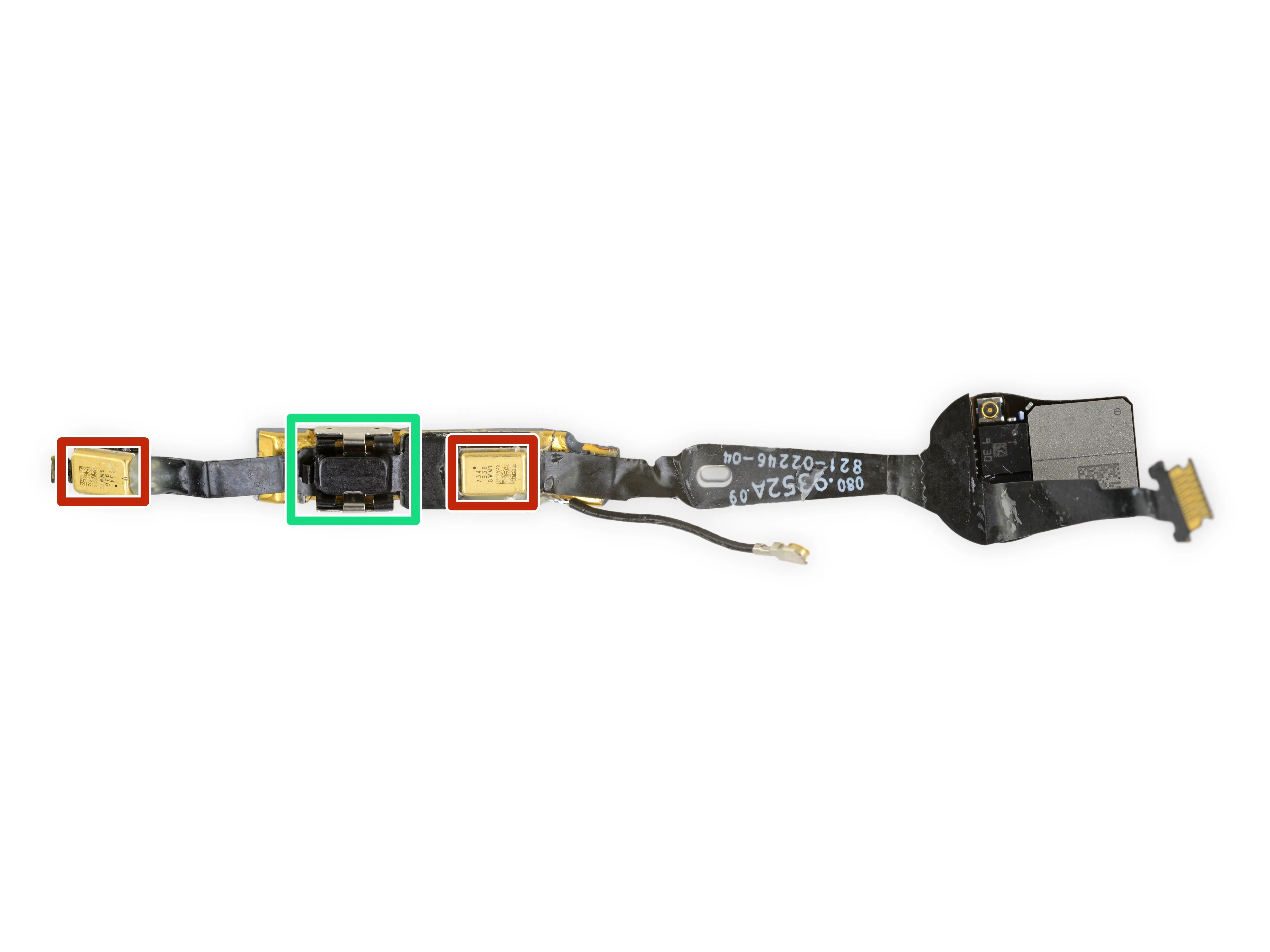

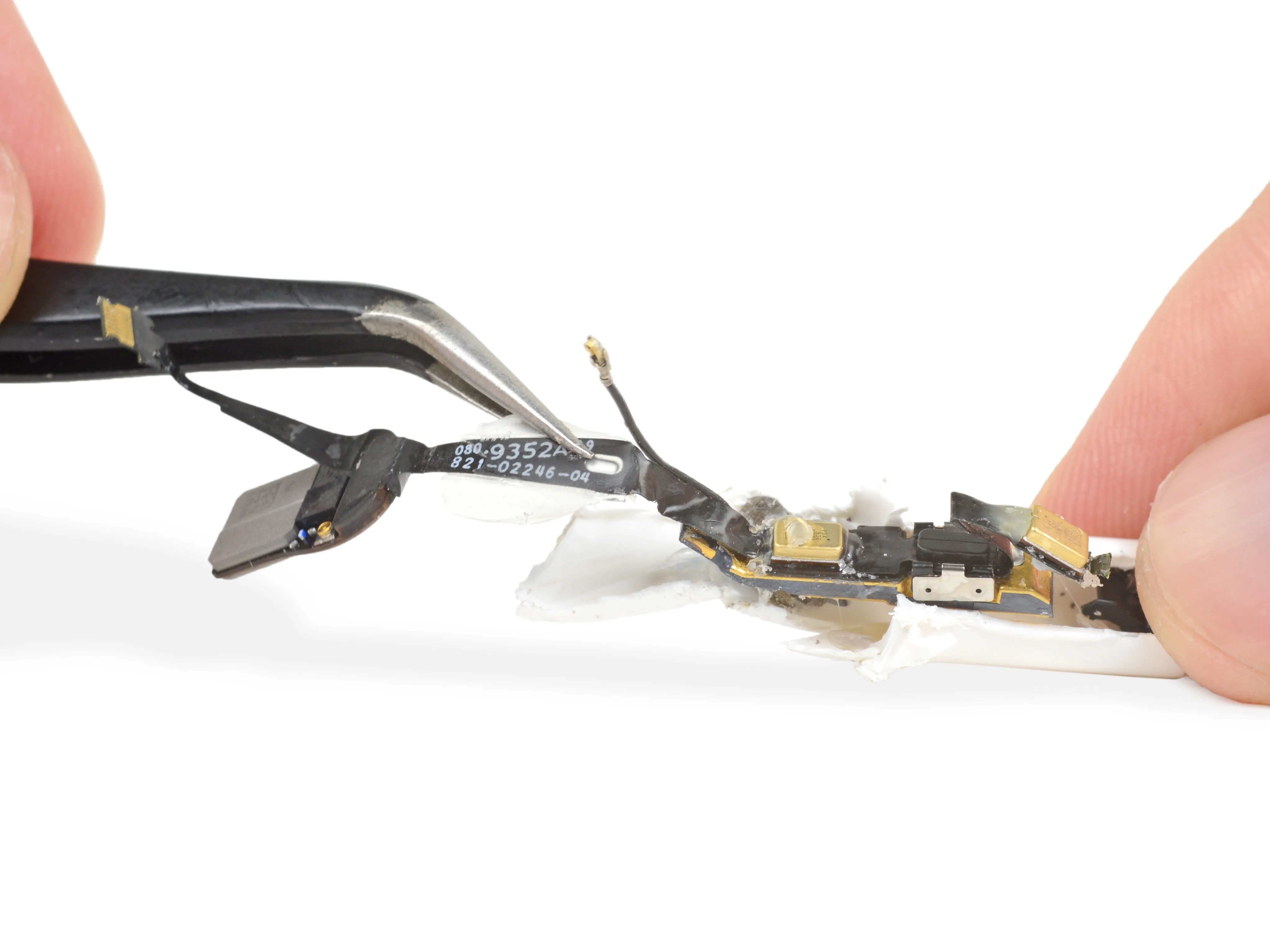

• Наша попытка проникновения окупилась! Когда пластик очищен, все, что находится внутри, выходит наружу в виде длинной жилистой лапши. Внутри мы находим:

• Пару золотых микрофонов

• Несколько позолоченных антенн.

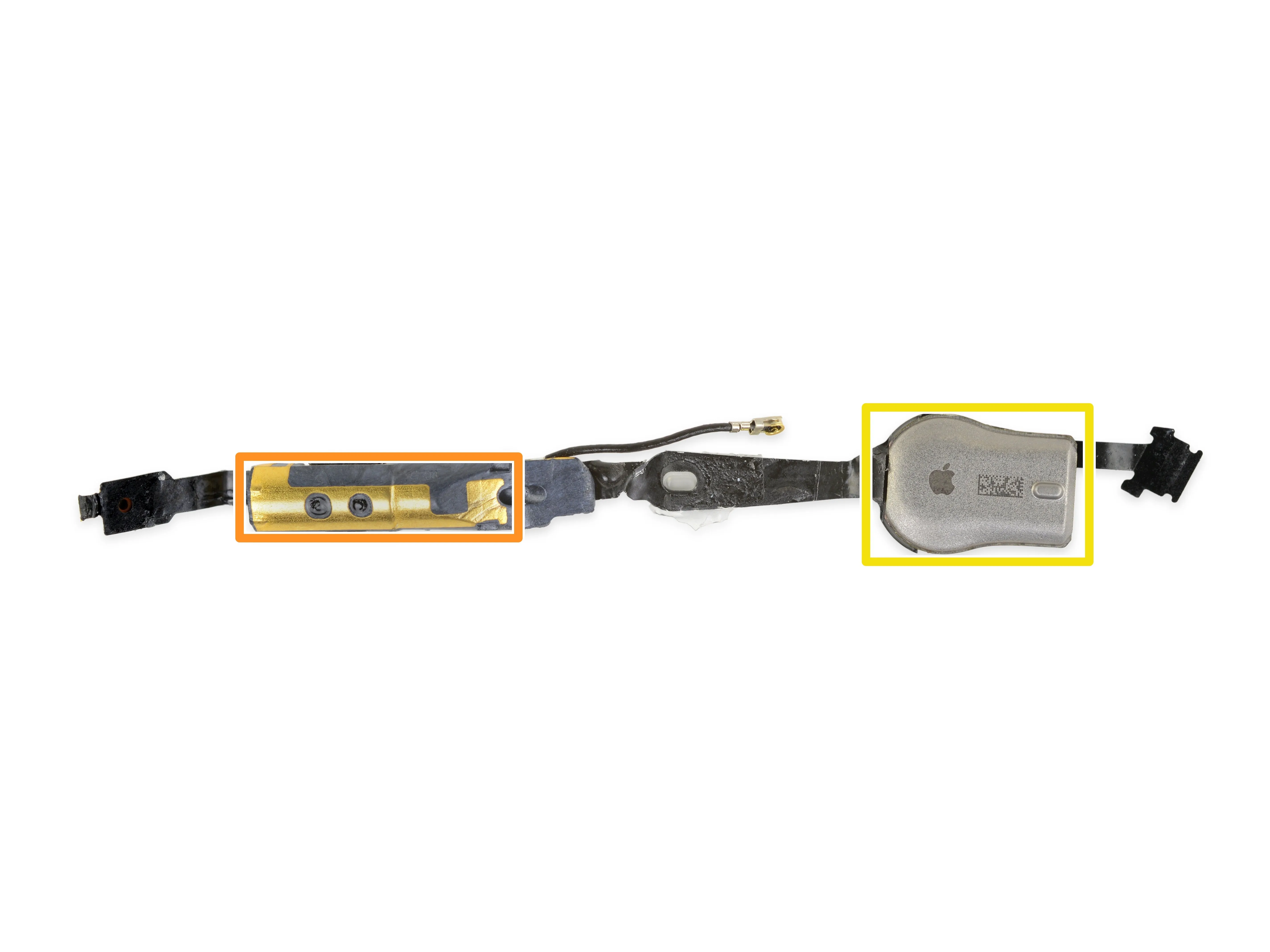

• На самом верху - причудливый пакет микросхем, в котором спит H1.

• Загадочный черный прямоугольник, окруженный металлическими скобами - может быть, это новый датчик силы? Если да, то это, скорее всего, либо емкостной датчик, регистрирующий касания пальцами, либо крошечный тензометрический датчик, фиксирующий сжатие.

Комментарии к шагу

Вы когда-нибудь выясняли, был ли это тензометрический или емкостной датчик?

Итак, всего в AirPods pro 4 микрофона? 2 для шумоподавления и 2 золотых микрофона для голосовых вызовов?

'Все еще висит на вершине, тот причудливый пакет чипов, где спит H1' - Система в пакете (SiP) также включает в себя усилитель.

Определенно, это тензодатчик: его можно сжимать и в перчатках, и пинцетом, и, возможно, чем-то еще.

Эй, кишки моих airpods PRO trim Around charging port потерялись, и могу ли я это исправить?

Шаг 13

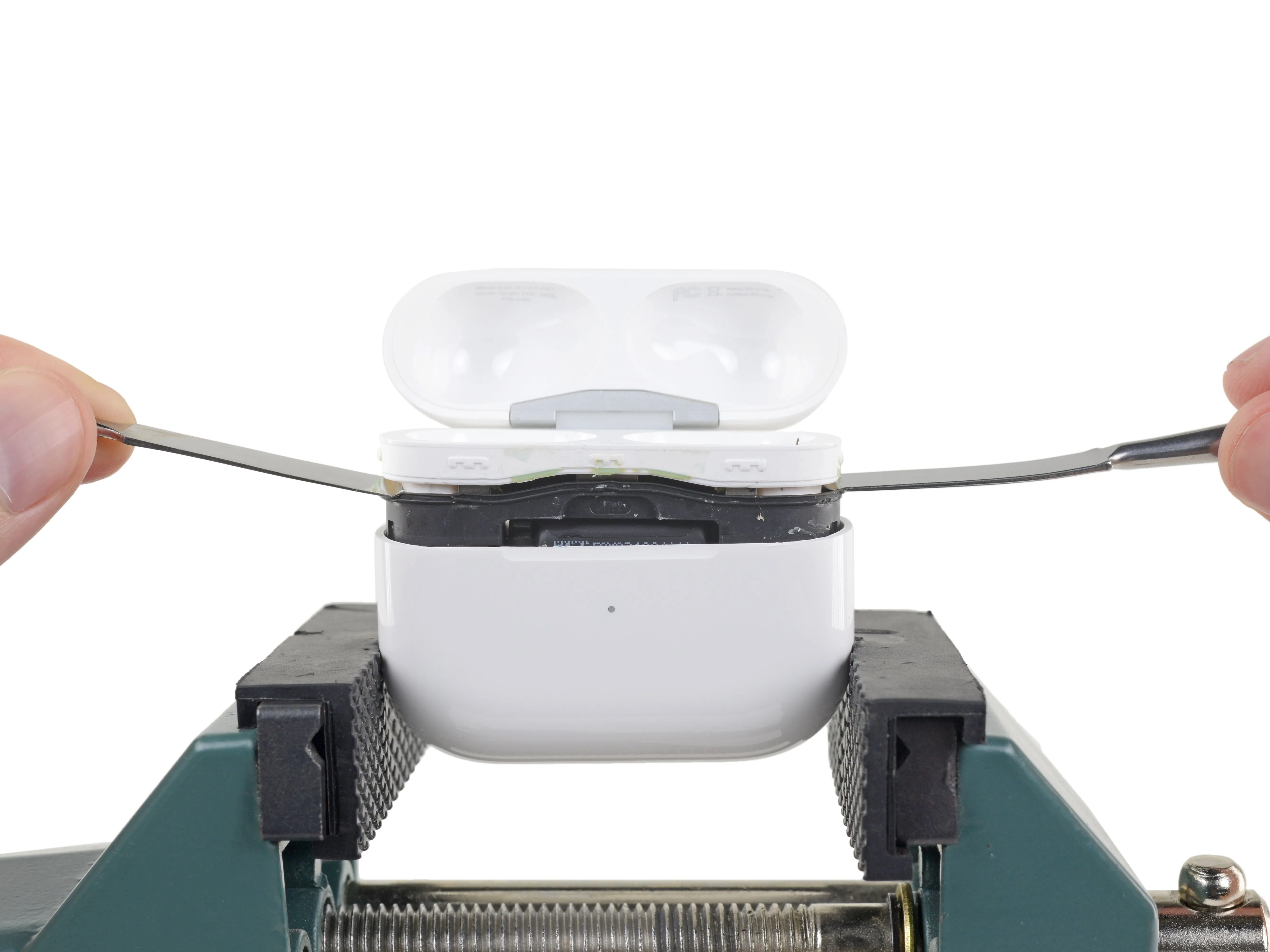

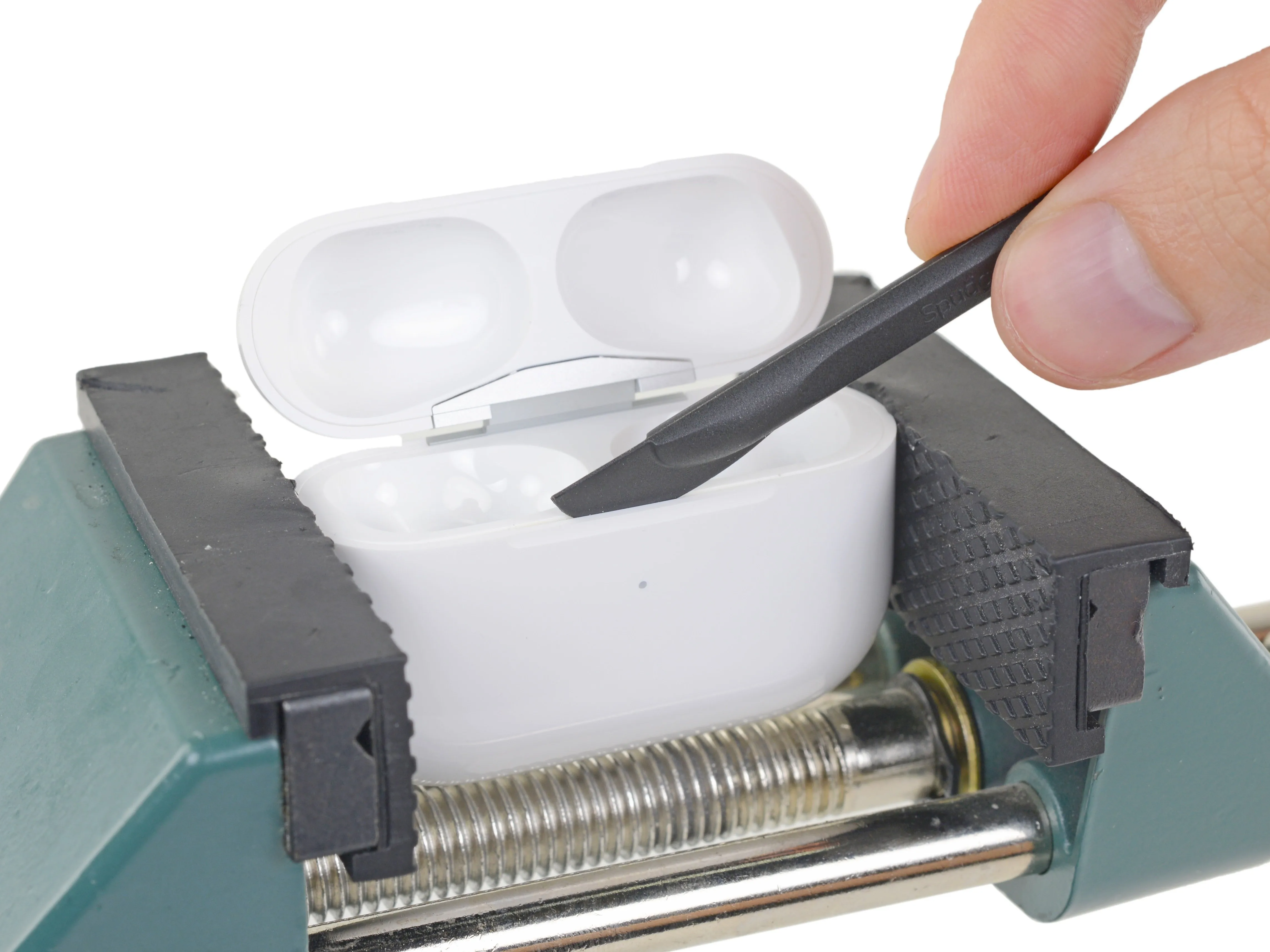

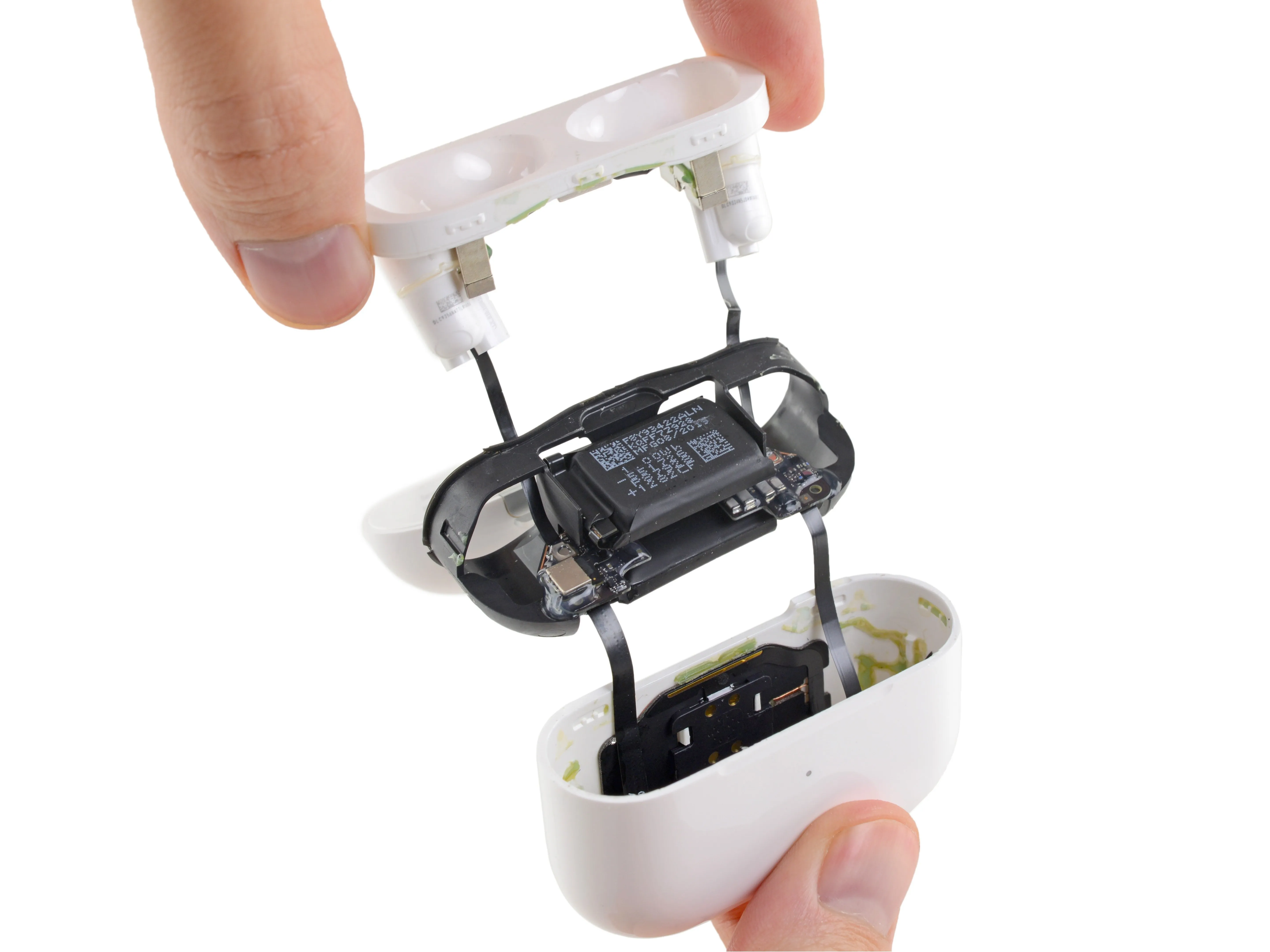

• Когда наши AirPods Pro разобраны на части, мы снова используем тиски, чтобы вскрыть кобуру.

• Нам приходится сильно деформировать корпус, чтобы просунуть туда наш пассатижи, но, похоже, никаких необратимых повреждений нет.

• При должном усилии и правильном приложении силы скрытый клей поддается, и внутренности превращаются в наружные части.

• ...включая аккумулятор, извлечение которого оказалось еще более сложным делом. в прошлый раз.

• Все это немного скреплено, но пока эта часть не так уж плоха - если вы знаете секретную технику.

Шаг 14

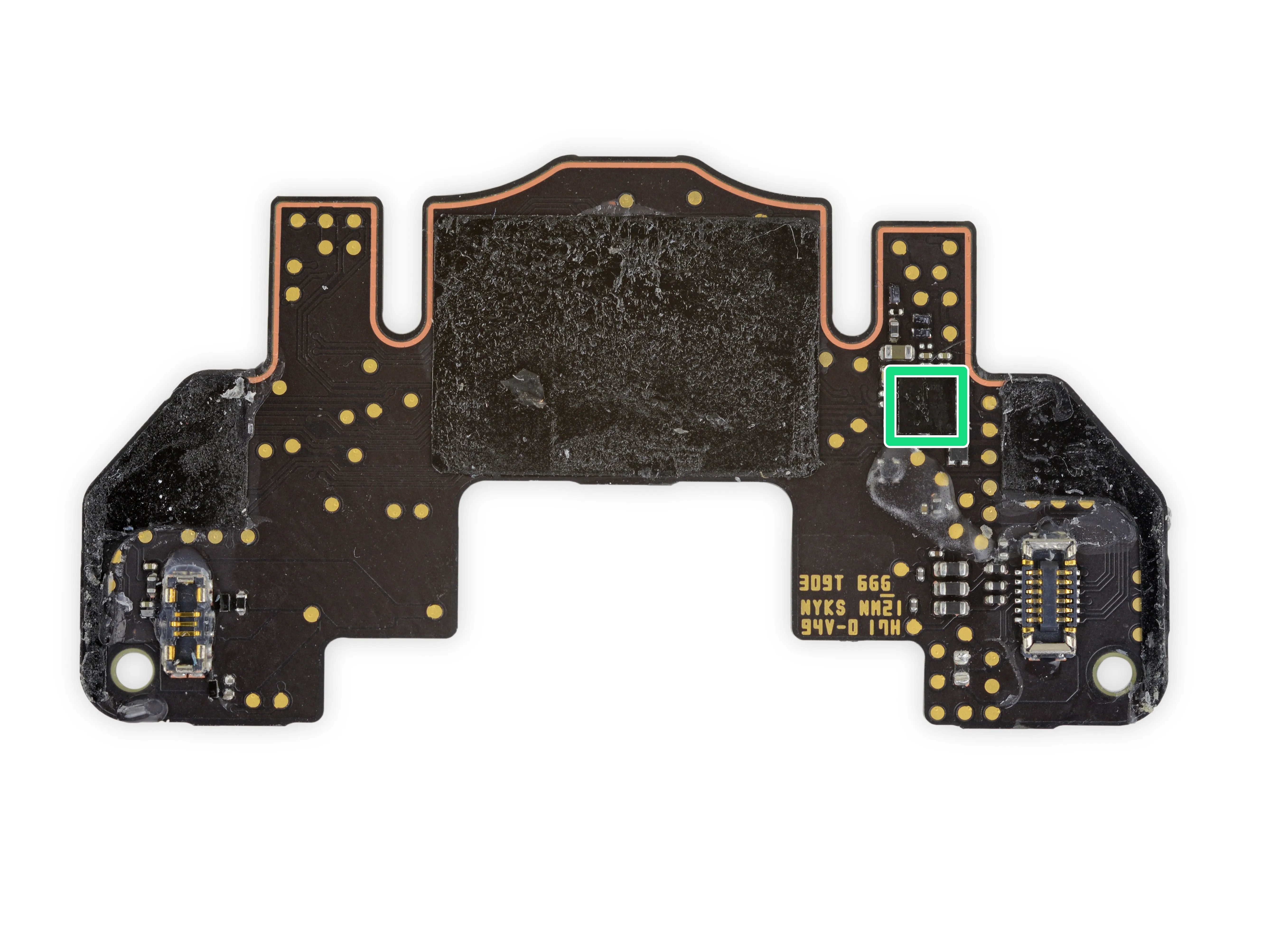

• Наконец-то появились чипы, в которые мы можем вгрызться зубами:

• STMicroelectronics STM32L476MG 32-разрядный ARM-микроконтроллер

• Модуль беспроводной зарядки Broadcom BCM59356

• (Обе вышеперечисленные микросхемы также присутствуют в корпусе AirPods второго поколения)

• Зарядное устройство Texas Instruments BQ25116A

• NXP 610A3B KN3308, возможно, микросхема зарядки

Комментарии к шагу

L476MGY6 A5 == STM32L476MGY6 от STMicroelectronics

65 входов/выходов, 32-битные таймеры? Нелепая громадина, учитывая только (?) зарядку и эти толстопленочные чип-резисторы самых низких размеров 01005 (на сегодняшний день), где допуски на базовые размеры составляют +/-0.02m, безумие.

Ладно, при ближайшем рассмотрении обнаруживается еще, возможно, семнадцать меньших корпусов голых микросхем, четыре разъема и уже упомянутая выше структура mems, так что, похоже, распиновка не так уж бесполезна.

610a3b = cbtl1610a3

Шаг 15

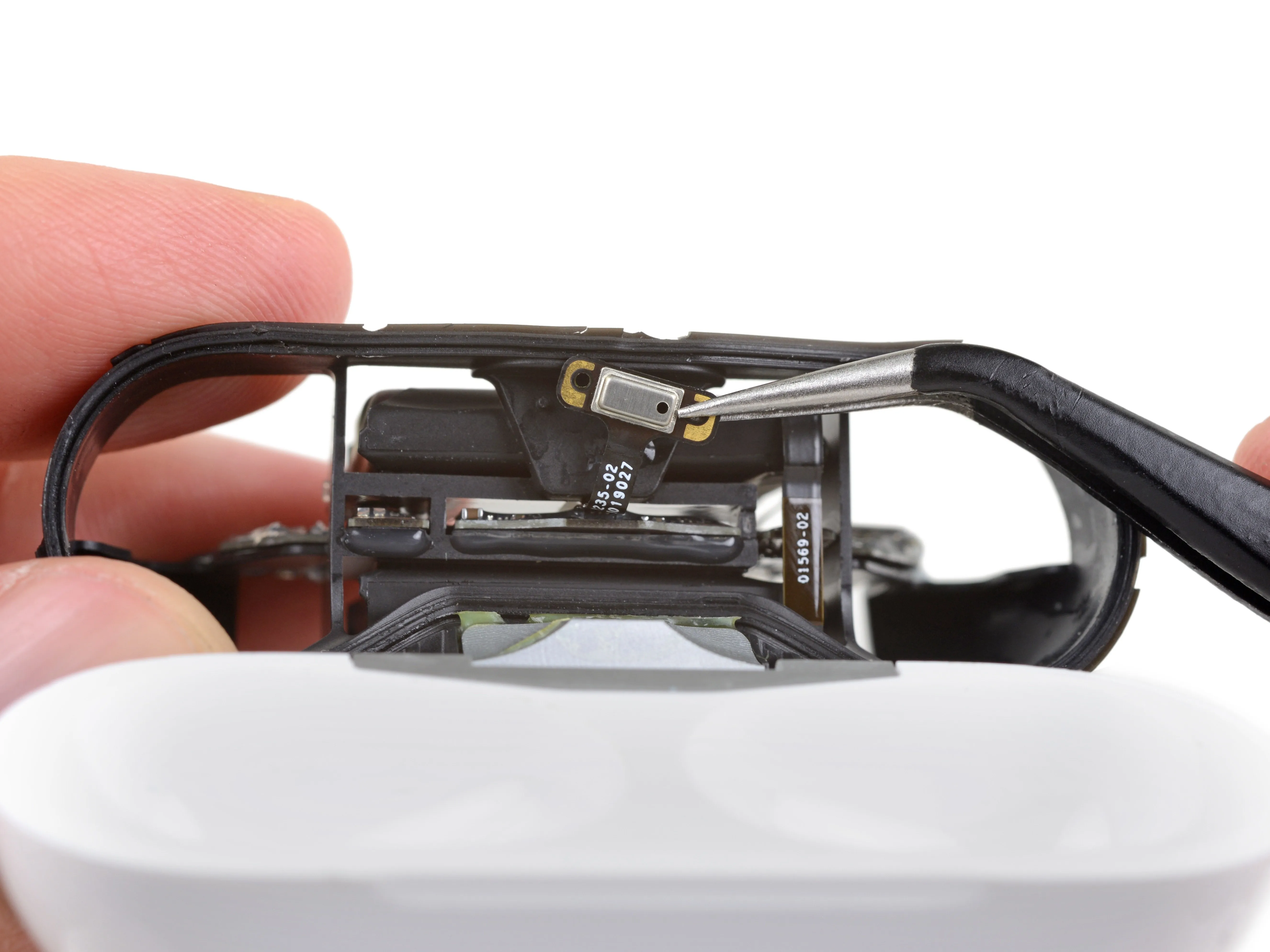

• Этот маленький серебристый парень живет рядом с верхней частью, прямо между карманами для зарядки AirPods. Для чего он нужен? Он немного похож на микрофон.

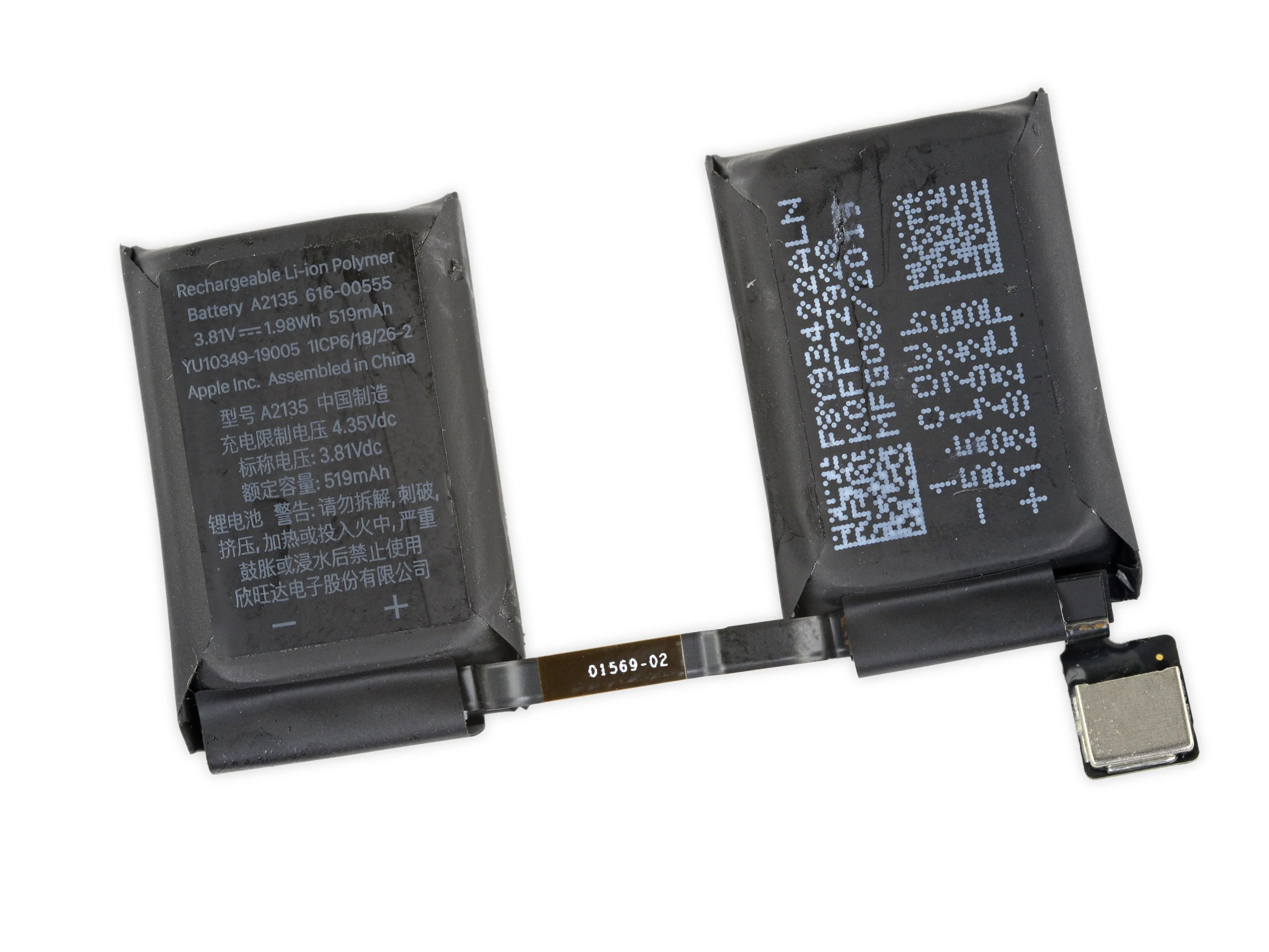

• Мы уже говорили 'батарея'? Пусть будет 'батарея' - две! Или две ячейки, во всяком случае.

• При мощности 1,98 Вт-ч батарея Pro прочно держится на любительском AirPod 2с одноячеечной батареей в корпусе 1,52 Вт-ч, а также 1,03 Вт-ч. Galaxy Bud корпус.

• PSBTW, порт Lightning действительно по-прежнему модульный-Теоретически его можно заменить, если он сломается, если вы сможете найти замену.

Комментарии к шагу

Серебристый парень' может быть датчиком на эффекте Холла или герконом, определяющим, когда крышка корпуса закрыта.

Согласен с Джоном.

Кроме того, рентгеновский снимок показал, что в верхней крышке что-то есть. Есть идеи?

Это может быть акселерометр, который определяет, когда вы дважды касаетесь корпуса во время беспроводной зарядки. Если вы дважды коснетесь корпуса во время зарядки, он покажет состояние батареи, даже без капсул.

Я предполагаю, что 'серебряный парень' - это щиток, закрывающий некоторые устройства. Снимите его и посмотрите, что под ним.

Возможно, это барометр или датчик влажности, кто знает, по какой причине.

По-моему, похоже на то. За последнее время я достаточно наигрался с наборами для разработки IoT, чтобы распознать маленькую металлическую коробочку с отверстием в крышке как некий датчик окружающей среды. Зачем он нужен в прославленном зарядном устройстве - вопрос более интересный.

Возможно, он прекращает зарядку при обнаружении влажности, подобно предупреждению 'влага в порту зарядки', которое может появляться на телефонах.

Это может быть датчик давления: если корпус правильно загерметизирован (а он выглядит именно так), он может обнаружить любую ненормальную утечку батареи, приводящую к изменению давления.

Есть ли у него такая же катушка (для беспроводной зарядки), как у AirPods 2?

Apple якобы заявила, что AirPods Pro оснащены функцией, которая позволяет пользователю коснуться корпуса, чтобы загорелся индикатор, показывающий уровень заряда аккумулятора (полностью заряжен или заряжается) (эта функция активна только при беспроводной зарядке), это может быть модуль, который включает эту функцию. Вероятно, это какой-то датчик давления для определения уровня заряда.

Ссылка, которая раскрывает эту функцию: https://support.apple.com/en-us/HT207012

Шаг 16

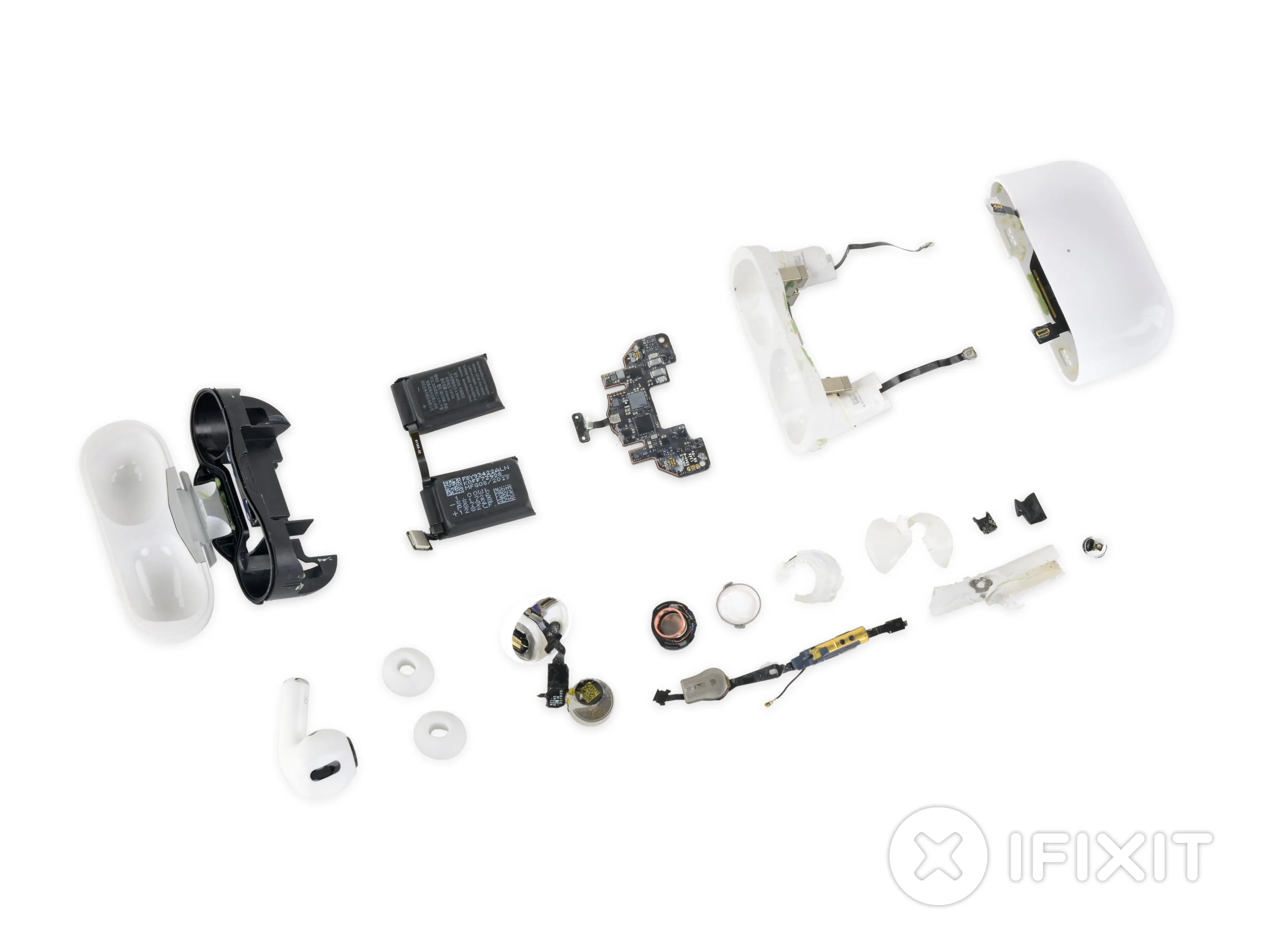

• В удивительно откровенном заявлении Apple, очевидно. подтвердила что эти Pro 'Pods не подлежат ремонту, а только замене, и в этом отношении они ничем не лучше предыдущих версий.

• Мы не можем поверить, что говорим это, но мы склонны не согласиться со второй частью - потенциально они могли бы быть немного более ремонтопригодными.

• Если бы не заявление Apple, мы могли бы предположить, что они планируют отремонтировать их, заменив внутриушную часть 'Pods (аккумулятор + драйвер + старая корка ушной серы) и повторно используя оригинальные ножки - включая SiP, антенны, микрофоны и датчик сжатия. Это не так много, но это уже кое-что!

• Тем не менее, до сих пор не существует хорошего способа идеально собрать разобранный 'Pod, если только вы не работаете на конвейере по сборке AirPod на заводе.

• Учитывая все это, мы выставляем оценку ремонтопригодности, которая вас не удивит.

Вывод

• Несмотря на то, что теоретически устройство может быть полуобслуживаемым, немодульная, склеенная конструкция и отсутствие сменных деталей делают ремонт непрактичным и нерентабельным.

Оценка ремонтопригодности

Ремонтопригодность 0 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

Отличная разборка!

Можно ли как-то узнать мощность аккумуляторов airpod pro? Он выглядит больше, чем тот, что стоит на оригинальных airpods, но любопытно, что они рассчитаны на одинаковое время работы (5 часов с отключенным шумоподавлением).

Динамик больше, но силиконовый наконечник обеспечит более плотное прилегание, поэтому вам не придется так сильно увеличивать громкость. Я надеялся, что время автономной работы без шумоподавления будет больше, чем 5 часов.

По нашим оценкам, оно составляет ~168 мВт-ч. Это намного больше, чем у оригинальных AirPods (92 мВт-ч), но ближе к другим беспроводным наушникам - PowerBeats Pro, Galaxy Buds и Sony WF-1000XM3 используют батареи CP1254 емкостью 200 мВт-ч.

Спасибо за ответ, Артур! Это большая батарея. Я подожду реальных тестов батареи, возможно, Apple занижает ожидаемое время автономной работы. Лично я пока не определился, что взять - эти или Powerbeats Pro... Хотелось бы не идти на компромисс ни по времени автономной работы, ни по шумоподавлению :)

Мы нашли обозначенный рейтинг! Аккумулятор рассчитан на 160 мВтч. Так что мы немного ошиблись :)

Подскажите, пожалуйста, размер драйверов.

Диаметр динамиков составляет около 11 мм.

Примерно 11 мм, что ставит их в один ряд с Galaxy Buds Pro и другими наушниками TWS.

Что-нибудь делает AirPods Pro пригодными для определения местоположения с помощью ультраширокополосного чипа U1 в iPhone 11?

Отличный вопрос!

Это то, что я надеялся, что будет объявлено, но они не объявили официально улучшенную функцию Find My для новых iPhone, которые, как мы знаем, имеют U1. Я думаю, что чип, предположительно, достаточно дешев, чтобы включить его, но поместится ли он в такой маленький корпус, я не знаю. На снимке iPhone 11 трудно понять, насколько велик чип U1, и может ли он поместиться в AirPods или часы.

Я думаю, что сверхширокополосный чип потребует слишком много энергии и будет слишком дорогим.

Более разумным выбором, на мой взгляд, было бы использование функции угла прибытия BLE 5.1 для определения направления на наушники, поскольку модуль ble уже есть на борту.

Но, следовательно, в телефоне потребуется антенная решетка, что, на мой взгляд, не так, и я не уверен, что производители будут делать это в будущем.

Думаю, вы, ребята, возможно, что-то упустили. Посмотрите на рентгеновское видео - нет ли там чего-то в форме боковой буквы 'H', встроенной в крышку? Вы не смотрели, потому что к нему нет проводов - значит, он полностью пассивный?

Беру свои слова обратно. Похоже, что для открытия крышки используется пружинный механизм. Но тогда возникает вопрос - почему на рентгеновском снимке не видна сама 'алюминиевая' петля?

Призрачный звук, скорее всего, был прокладкой, которая помогает выравнивать давление, как мне кажется? В отзывах говорится, что вы можете услышать, как они блокируют ваш слух, как обычные IEM, на секунду, а затем они 'отпускаются', и вы чувствуете себя свободным от блокировки.

Мы абсолютно уверены, что динамик издавал визжащий звук - звук не был результатом механического явления. Если бы я мог предположить, то это могло бы быть следствием обратной связи от микрофонов шумоподавления, расположенных в непосредственной близости от динамика, особенно когда мы разбирали корпус.

На веб-странице Apple, где рассказывается о межмикрофонном взаимодействии, кажется, что решетки динамиков являются съемными (и, следовательно, их можно мыть отдельно). Не могли бы вы подтвердить это?

К сожалению, ни одна из решеток динамиков не является съемной. Они приклеены изнутри корпуса.

Можете ли вы поделиться какими-либо подробностями об аккумуляторе? Предполагаю, что это Varta... но какой емкости вы считаете 1154?

Нет никаких маркировок, которые могли бы намекнуть на емкость, кроме матрицы данных, которую очень трудно прочитать.

Я измерил батареи, и по сравнению с батареями CP1254 Galaxy Buds, эти CP1154 на 1 мм меньше в диаметре (12 мм против 11 мм). При этом они имеют одинаковую толщину - 5,4 мм.

Если вы посчитаете объем, то CP1154 на 16% меньше, чем CP1254. Учитывая, что это одинаковые по химическому составу и форме батареи, я предполагаю, что они имеют схожую плотность энергии и, следовательно, будут масштабироваться с объемом.

Исходя из этих измерений, я предполагаю, что CP1154 будет иметь ~168 мВт-ч (по сравнению с CP1254 Galaxy Buds, имеющим 200 мВт-ч).

Это намного больше, чем у AirPods 2, у которых 93 мВтч.

Спасибо, Артур! Мне тоже кажется, что эта цифра имеет большой смысл.

Любопытно, что на устройстве не указана маркировка емкости/энергии, учитывая тот факт, что другие SKU Varta обычно имеют такую маркировку. Например, ячейка CP1254 Varta в WF-1000XM3 (https://hifigo.com/blogs/tws/deep-dive-t...) дает номинал в .2 Втч (как вы отметили).

Заставляет задуматься, не была ли это уникальная партия, выпущенная специально для Apple.

Вы нашли IMU в наушниках?

Комментарий в шаге 10 указывает на то, что это IMU от Bosch и STMicro.

Не могу помочь вам с чипами, но микрофоны - от Goertek, поскольку на них есть маркировка 'GW'.

Еще один микрофон из того же ряда см. на странице 6 этого конфиденциального технического описания. Если вы можете получить достаточно высокую фотографию кода матрицы на микрофоне, она должна содержать номер детали, но фотографии слишком низкого разрешения, чтобы я мог прочитать его самостоятельно.

Спасибо за подсказку!

Обнаружил, что этот инструмент делает это с доступным разрешением:

https://demo.dynamsoft.com/dbr/barcodere...

DATAMATRIX DTV93715PEKL8141N+DC

К сожалению, он не совпадает ни с одним из известных номеров деталей.

Если на то пошло, то в номенклатуре батарей, вероятно, используется следующая логика:

xxyy, где xx - диаметр в мм, а yy - высота в 1/10 мм (именно поэтому 1154 немного меньше 1254).

Вы правы! Диаметр 1154 составляет 11 мм, а 1254 - 12 мм. Толщина обоих составляет 5,4 мм, как вы и предсказывали.

Отличная разборка! У вас случайно нет веса батарей?

Привет, Луис, спасибо! Батарея весит 1,2 грамма.

Почему вы не делаете разбор других наушников? Я думаю, вы просто хотите заработать немного легких песо на обсирании Apple. Как вы, ребята, часто делаете...

Мы дали ссылку на наш Galaxy Buds teardownдважды!

Эта батарея - литиевая батарея VARTA Valta CP1254 высокой емкости A3 60mah3.7v немецкого производства.

Как вы уже догадались, они, скорее всего, произведены компанией VARTA. Однако они CP1154, рассчитаны на 160 мВтч, так что ~43 мАч @3.7v.

Кто-нибудь знает, какой тип флеш-памяти используется в Airpods Pro? Я знаю, что в AirPods 2 был следующий серийный номер микросхемы памяти 25SL 128A 1820.

Кто-нибудь знает производителя или серийный номер флэш-памяти, используемой в Airpods Pro?

https://www.adestotech.com/wp-content/up...

возможно?

Поставляются ли они в комплекте с чехлом для беспроводной зарядки?

Да, чехол поддерживает как проводную, так и беспроводную зарядку.

Добавим, что в шаге 10 микросхема справа с матрицей данных - это датчик распознавания речи от STMicroelectronics, который работает с микрофонами для подавления шума во время разговора, а микросхема слева с маркировкой MHEK NYH7 - это акселерометр от Bosch, который работает с ИК-датчиками для определения износа и, вероятно, используется в функции пространственного звука.

Спасибо за помощь! Я обновил шаг ID, чтобы учесть ваш вклад.

Привет,

У меня есть вопрос, и я ничего не могу найти.

Чехол AirPodCase определяет, когда он открыт, как это работает?

Я разобрал свой, потому что разъем для зарядки ослаб, и теперь у меня проблема, что моя батарея разряжается быстрее...

Я подозреваю, что это потому, что AirPods думают, что они открыты, но я не уверен.

Я бы предположил, что это датчики света в капсулах, но я не нашел зеленой ветки...

Большое спасибо

На 15-м шаге разбора появляется эта маленькая серебристая штучка. Это может быть датчик Холла и определять угол наклона крышки. Или он реагирует на магнит в крышке.
