Разборка AirPort Time Capsule A1470 (Mini!)

Введение

Этот мини-обзор является скорее дополнением к Разборка AirPort Extreme. Apple Time Capsule - это примерно то же самое, только с жёстким диском и парой дополнительных примочек.

Если вас интересуют все мельчайшие подробности, ознакомьтесь с разбором Extreme, чтобы получить более подробное представление об устройстве.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка AirPort Time Capsule A1470 (Mini!)

• Приступая к работе, мы знали, что изменений по сравнению со вчерашним AirPort Extreme будет не так много. Отсюда и команда из одного человека, и довольно краткая разборка.

• Кроме того, дизайнеры ненавидят, когда я заимствую их красивую графику, поэтому я постарался *не* советоваться с ними по поводу основной графики. Получите это, хороший вкус!

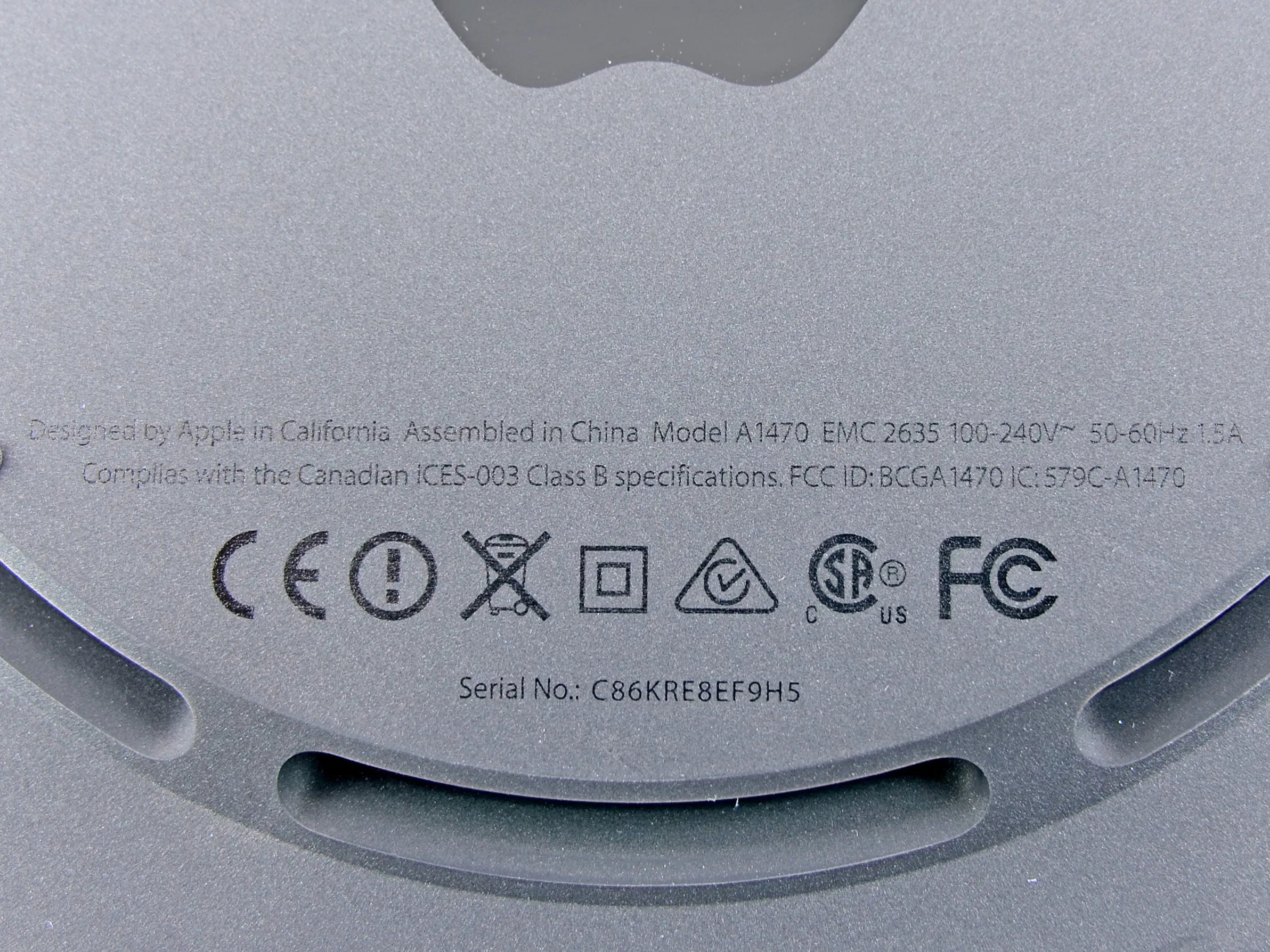

• Эта Time Capsule 2013 года выпуска имеет номер модели A1470, о чем свидетельствует надпись 'A1470' на нижней крышке. Никаких приколов, все по-настоящему.

Шаг 2

• Итак, первое, что нужно сделать: открыть эту энчиладу. Процедура та же самая, поэтому я не буду утомлять вас, как в прошлый раз..

• Теперь, когда с этим покончено, переходим к самому интересному: как только вы открываете Time Capsule, вы сразу же замечаете тонкие различия.

• Вместо металлической крышки/зажима теперь есть меньшая металлическая крышка/зажим, которая обнимает резиновую крышку, как... вы поняли. Под этой резиновой крышкой находится жесткий диск.

Шаг 3

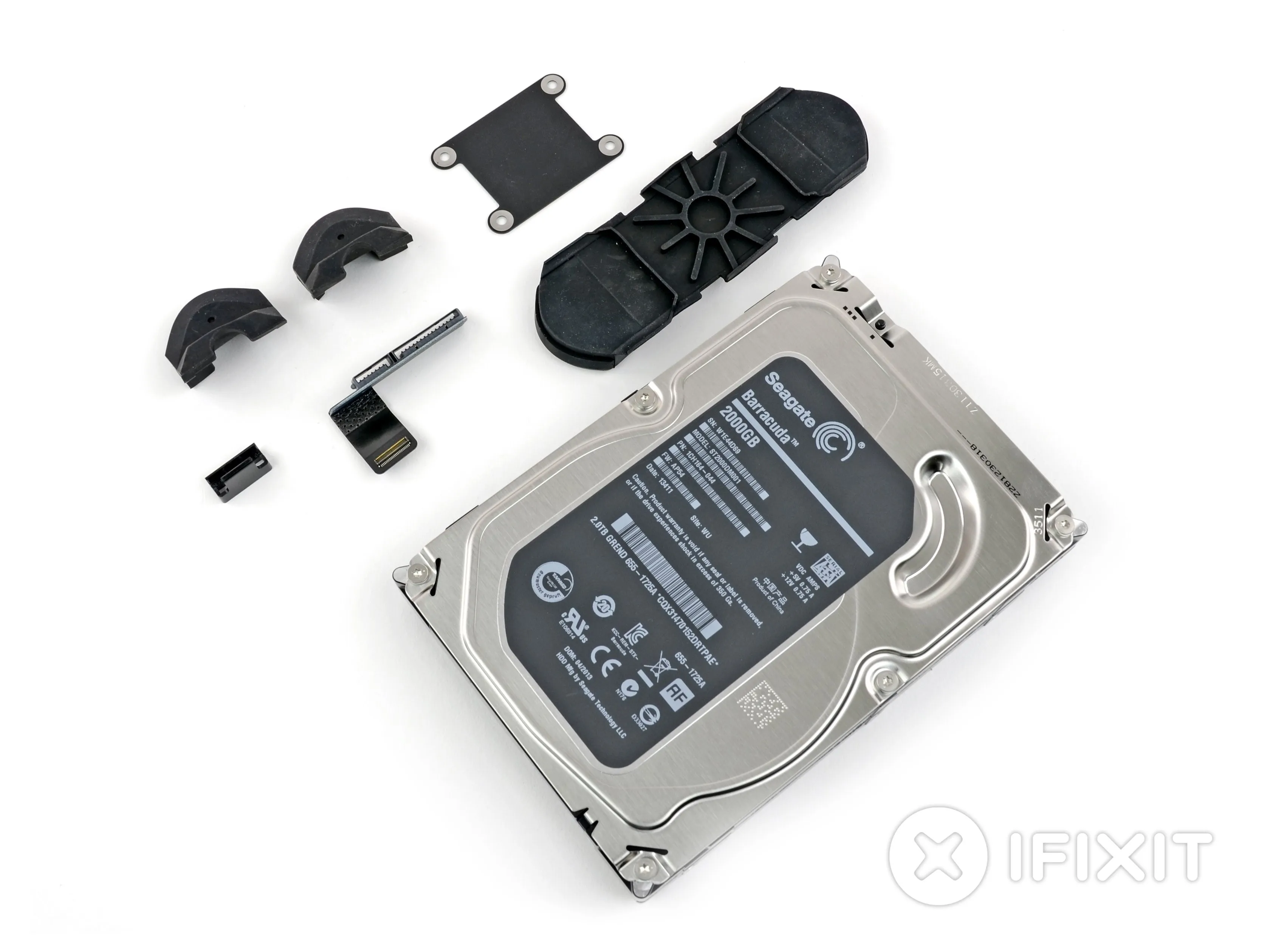

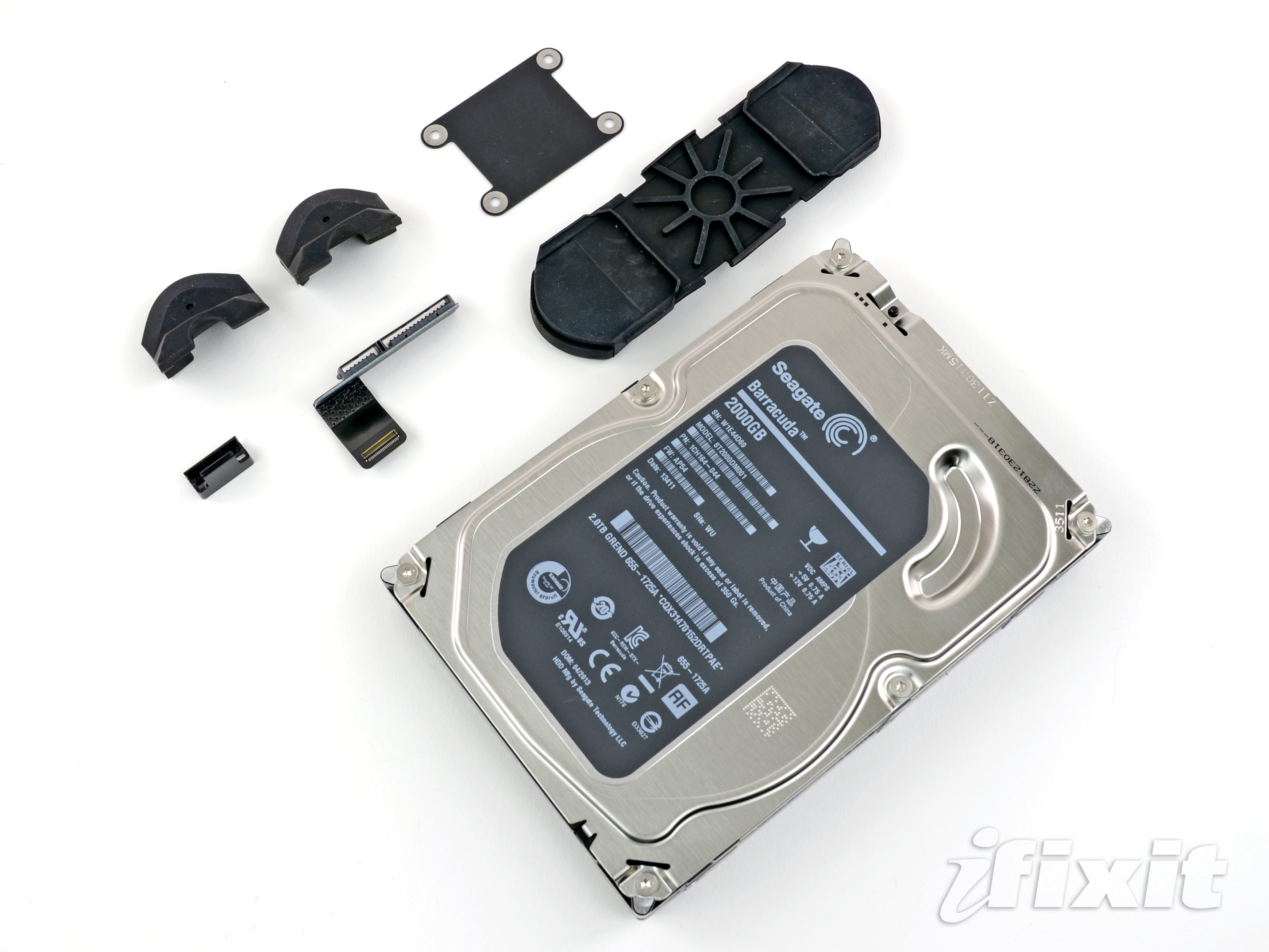

• Диск - стандартный, готовый диск Seagate Barracuda. Мы - скряги (никогда не знаешь, когда можно убить диск стоимостью 3 000 долл. Retina MBP при попытке открыть его), поэтому мы остановили свой выбор на варианте объемом 2 ТБ.

• Стандартный диск SATA имеет не совсем стандартный, супертонкий разъем, с помощью которого он крепится к материнской плате.

• Сверхтонкий профиль SATA-кабеля позволяет подключить жесткий диск и надежно зафиксировать его в корпусе с помощью резиновой крышки (и металлического зажима).

Комментарии к шагу

Если это стандартный диск, то мне было бы интересно узнать, подойдет ли стандартный диск на 4 ТБ. В предыдущих версиях Time Capsule были проблемы с распознаванием полного объема диска 4 ТБ.

Кроме того, в новых iMac Apple использовала жесткие диски с измененной прошивкой, поэтому заменить диск было невозможно. Интересно, так ли обстоит дело с этой Time Capsule 2013 года.

Я установил диск Seagate 4Tb (ST4000DM000) в свой новый Time Capsule & я создал резервную копию более 2Tb данных (все еще продолжается). Не похоже, что возникнут проблемы с доступом к полной емкости диска 4 Тб.

Как сказал Kirstysteve, и такой предел, скорее всего, будет 2T, а поскольку Apple поставляет это устройство с 3T, неправдоподобно, что такой предел существует.

Тем более что утилита Airport корректно сообщает о наличии свободного места.

Это Seagate ST2000DM001?

Однозначно, возможно.

Хорошо, теперь, когда доступны диски на 6 ГБ... вы бы проверили, подойдут ли они?

Всем привет! Спасибо за отличный разбор и инструкции.

Только сегодня добавил диск 8 ТБ 3,5 'Seagate Archive' в A1470. Работает просто замечательно.

Резервное копирование возобновлено и 'инфинитив'.

Но я пытаюсь получить доступ и переместить старые файлы с оригинального диска 2 ТБ на новый.

Какой формат диска Apple использует для накопителя AirCapsule?

Поместите SATA-диск в 'тостер' и подключите USB к MAC и PC.

Доступ к диску невозможен. Но при подключении USB обратно к AirCapsule я могу просматривать файлы, но получаю 'неизвестную ошибку -8084' при попытке скопировать файлы.

Есть предложения, как получить доступ к старому HD?

Где я могу найти sata-кабель?

Шаг 4

• Вот где происходит волшебство. Этот порт отсутствует в AirPort Extreme прошлых летчто позволяет Time Capsule быть Time Capsule, а AirPort Extreme быть... ну... не таким уж экстремальным.

• Люди спрашивали нас, возможно ли превратить Extreme в Time Capsule. Теоретически ответ 'да', но мы не уверены, зачем вам это нужно - ведь диск Seagate Barracuda по сути составляет разницу в цене между Time Capsule и Extreme.

• Совет: лучше выложить дополнительные деньги заранее и избавить себя от возможности окирпичивания устройства.

Комментарии к шагу

Честно говоря, я не думаю, что вы предоставили достаточно подробную информацию о снятии ленточного кабеля с материнской платы. Когда я попытался снять свой, золотой разъем (внутри красного квадрата) отломился от материнской платы. Теперь моя Time Capsule - это абсолютный мусор. Я не могу сильно жаловаться, потому что ваши инструкции были бесплатными, но, возможно, вы должны сообщить людям, что ленточный кабель следует отсоединять со стороны диска, а не со стороны материнской платы.

Вы знаете название или модель этого разъема?

Должен согласиться - я тоже не вижу, как снять ленточные кабели. Начиная с маленьких b*****ers, которые переходят через резиновый бит.

Кто-нибудь знает, где я могу найти женский разъем для этого, чтобы я мог перепаять его?

Вы нашли запасной золотой разъем? Я тоже сломал свой, и теперь моя капсула времени стала бесполезной! Кто-нибудь знает название или модель этого разъема?

Вы нашли запасной золотой разъем?

Шаг 5

• В остальном Time Capsule практически идентична Extreme. Тот же блок питания, вентилятор и процессор.

• В общем, ничего нового, двигайтесь дальше.

Шаг 6

• Это все различные детали, входящие в состав Time Capsule, которые в противном случае вы потеряете вместе с Extreme. Так что вам, мудрый пользователь, предстоит решить, какой Wi-Fi дроид подойдет именно вам.

• Оценка ремонтопригодности AirPort Time Capsule A1470: 8 из 10 (10 - самый простой в ремонте).

• Это не вызывает сомнений, поскольку это практически то же самое. что и AirPort Extreme, с точки зрения ремонтопригодности.

Шаг 7

• Быстрое обновление: Time Capsule может легко принять 3,5-дюймовый жесткий диск емкостью 4 ТБ вместо своего скромного оригинального диска емкостью 2 ТБ. Для этого снимка использовался Seagate, но диск HGST тоже должен работать нормально.
