Разборка Alcatel Go Play (7048W)

Что вам нужно

Инструменты

•

•

•

•

• Посмотреть

•

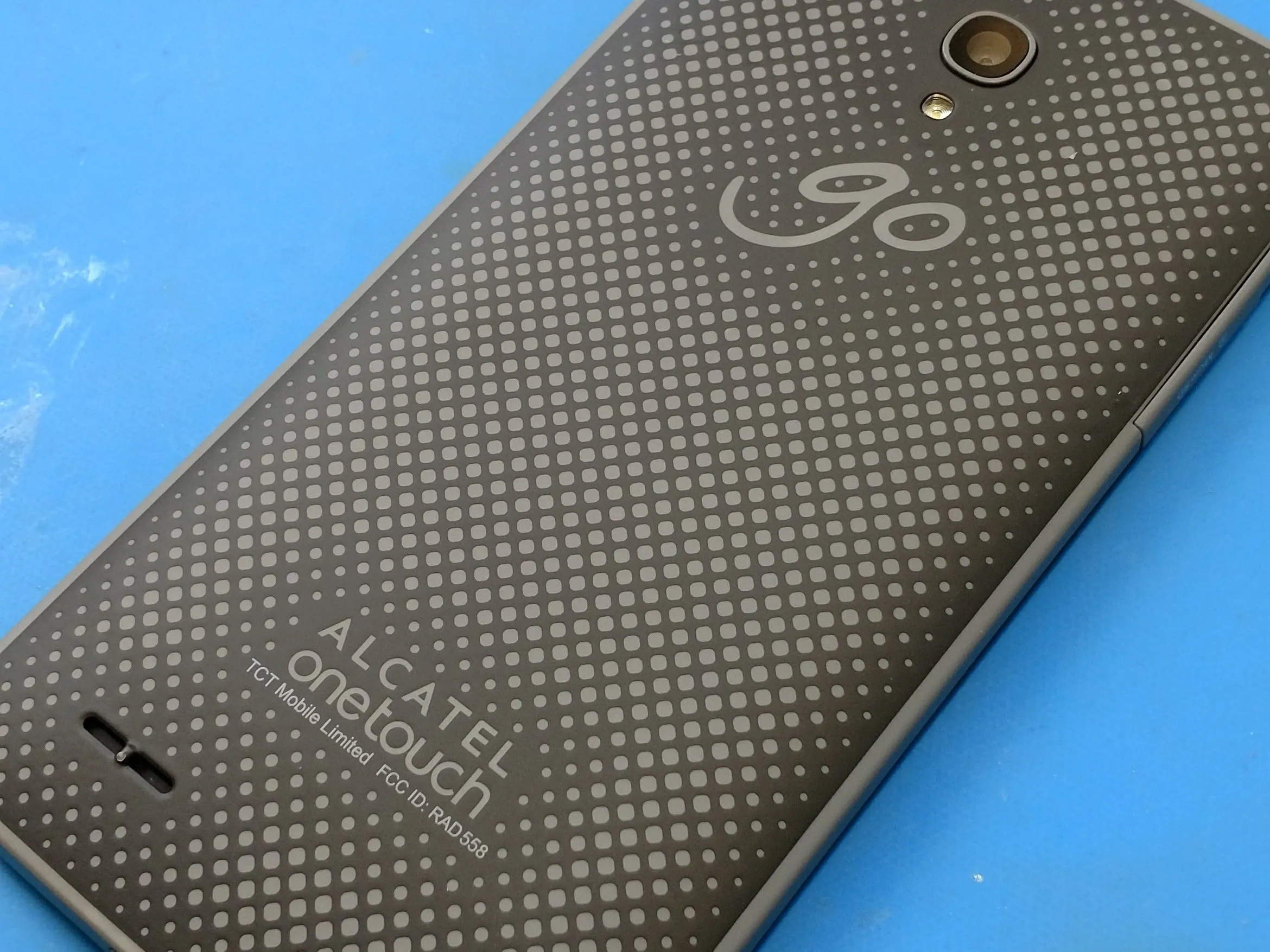

Шаг 1 Давайте посмотрим!

• Alcatel Go Play 7048W работает под управлением Android 5.0.2. Он рекламирует водонепроницаемость и расширяемую память! Процессор - Snapdragon 410 с 4 ядрами, работающими на частоте 1,2 ГГц. Дисплей - 5 дюймов с разрешением 720 x 1280. Встроенная память - 8 ГБ, оперативная - 1 ГБ.

• Среди других характеристик - Wi-Fi 802.11b/g/n и Bluetooth 4.1. Неплохой маленький телефон за 200 долларов.

• Это устройство (точнее, два из них) поступило в мою небольшую ремонтную мастерскую от местного продавца телефонов. Очевидно, клиенты засунули SIM-карты в телефоны без лотка для SIM-карт, а затем выковыряли их пинцетом. Теперь они не читают SIM-карты. Все это произошло еще до того, как они были оплачены, еще в магазине. Весело!

Шаг 2 Как нам попасть внутрь?

• Слева находится дверца, открывающая слот и лоток для Micro SIM-карты, а также слот и лоток для Micro SD-карты. Справа находятся кнопки питания, уменьшения и увеличения громкости. В нижней части находится порт Micro USB с дверцей. А сверху находится 3,5-мм разъем для наушников (да упокоится он с миром) с дверцей.

• Все эти дверцы предназначены для защиты от воды, как и у многих других телефонов. Напоминает Galaxy S5.

• Если взять iSesmo за заднюю крышку, то отщелкивается несколько защелок вокруг телефона. Мне нравится этот звук...

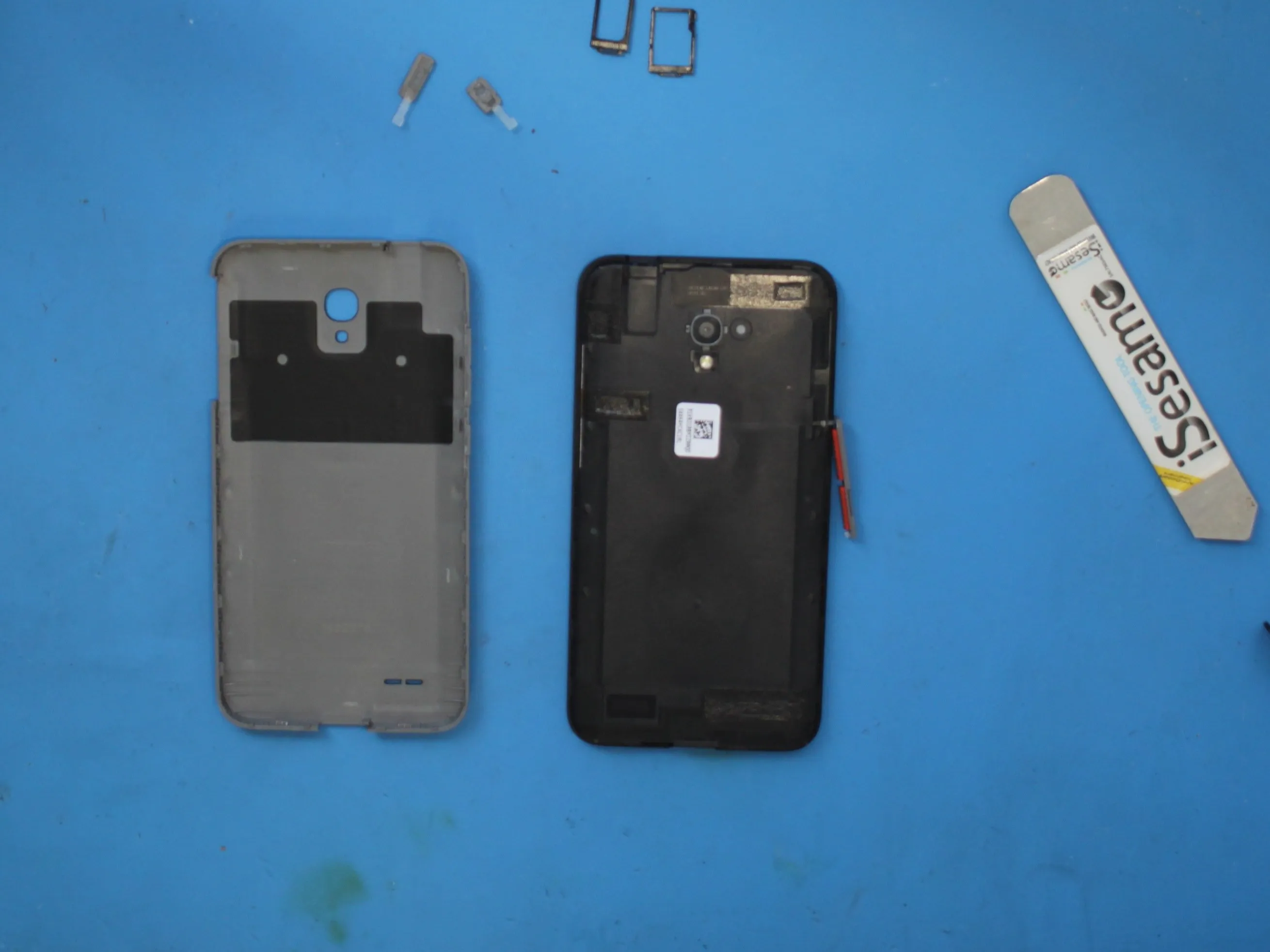

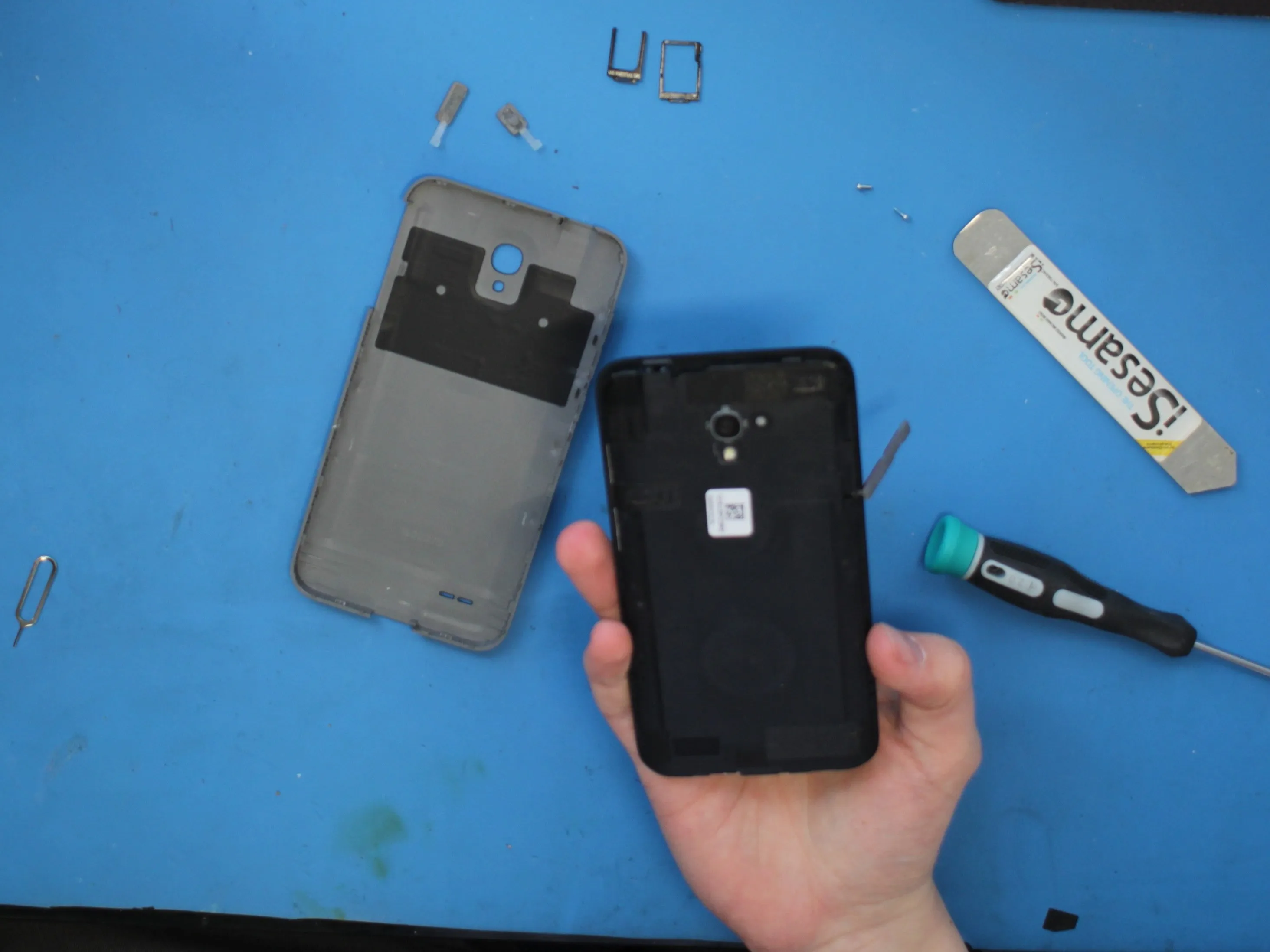

Шаг 3

• Снятие задней панели открывает очень мало возможностей. Мы находим возможность снять влагозащитные дверцы и два маленьких винта.

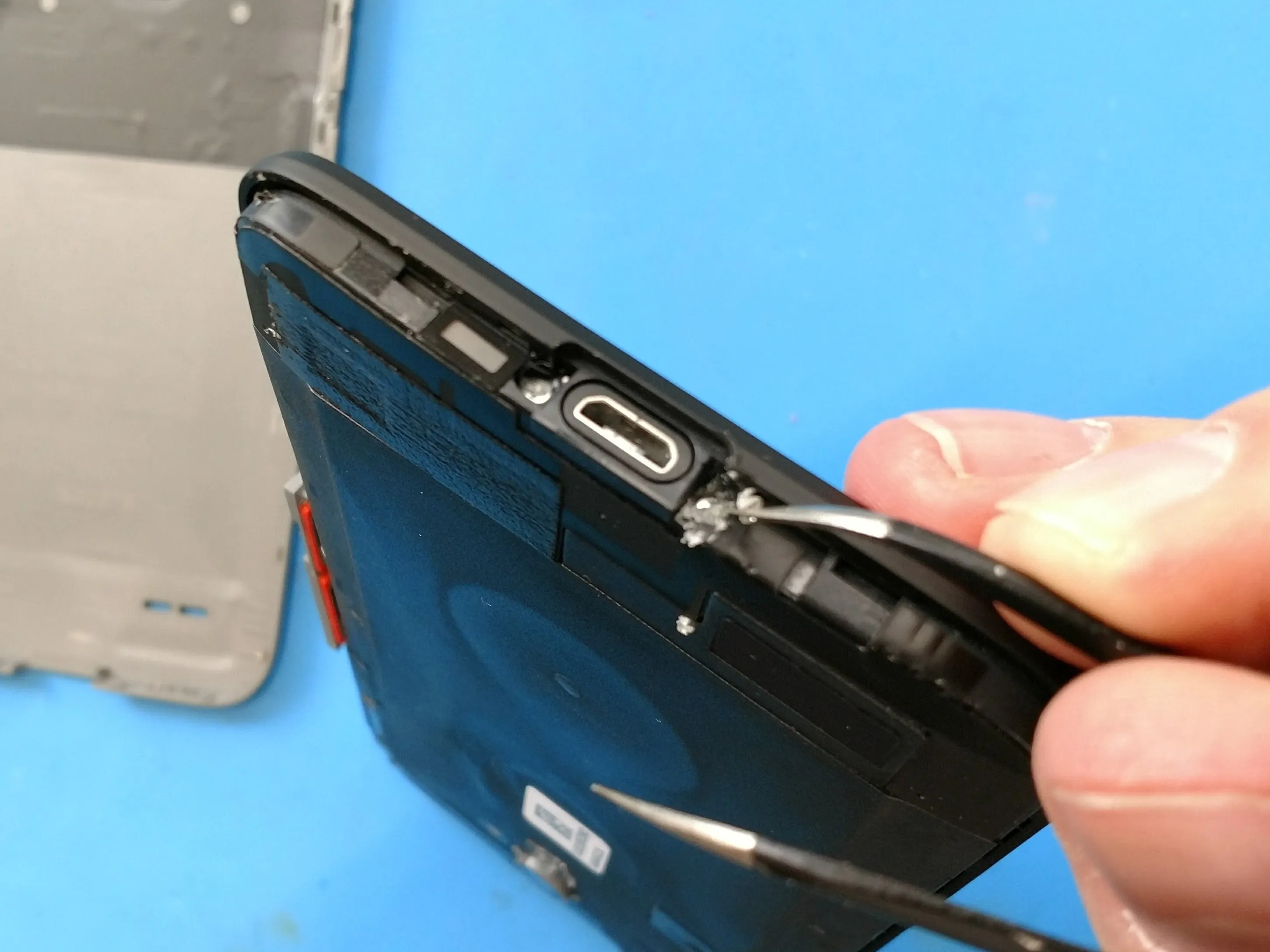

• Винты в нижней части по обе стороны от порта зарядки залиты твердым покрытием, предположительно для защиты от воды. Чтобы добраться до них, мне пришлось поскрести по ним. Не думаю, что после ремонта водонепроницаемость будет на высоте.

Шаг 4 Здесь становится жарко!

• Похоже, нам придется заходить спереди! Это означает, что нужно нагреть клей вокруг экрана. Вспоминаю Galaxy S5!

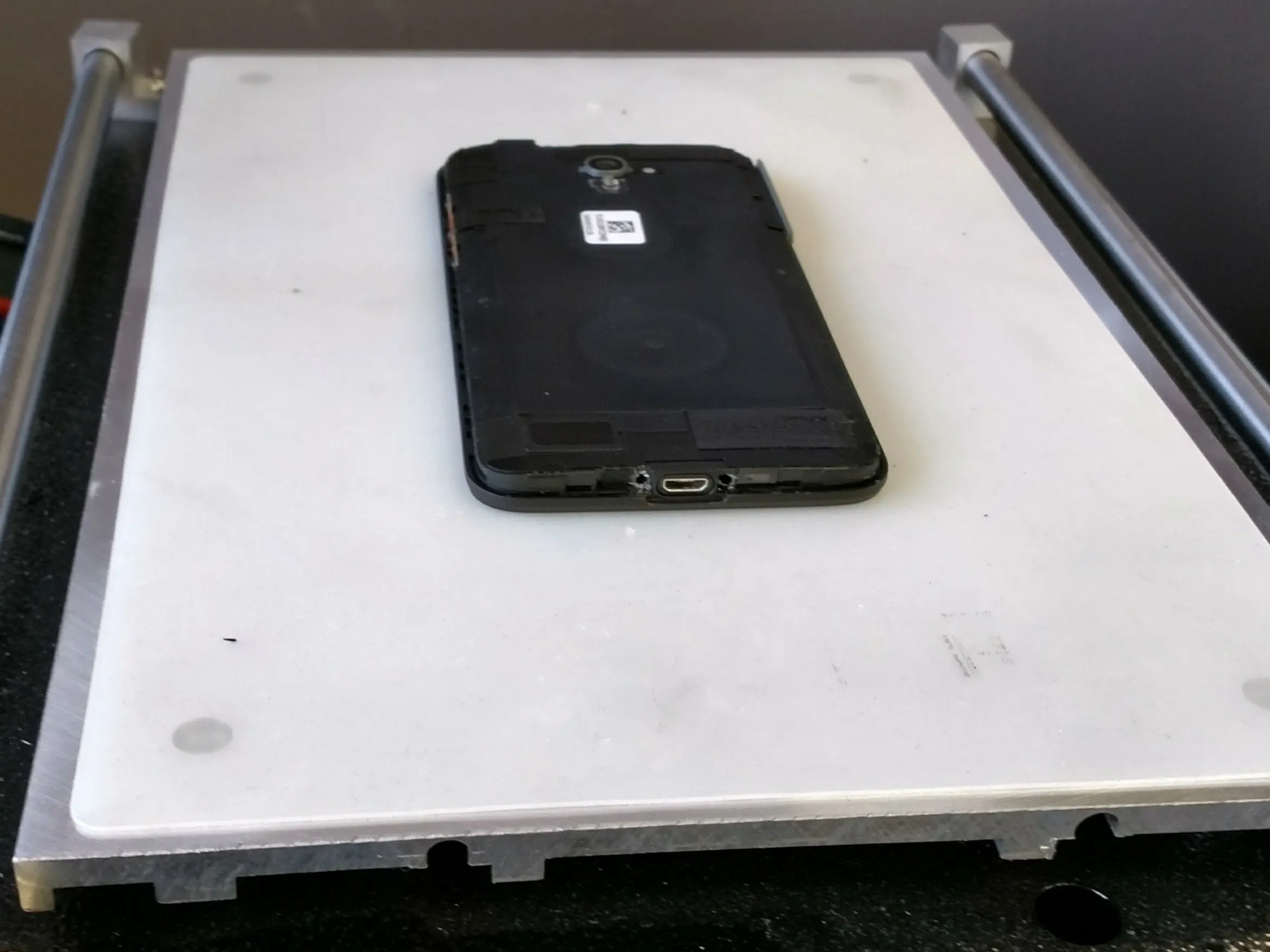

• Я использую горячую пластину, установленную довольно низко. В качестве альтернативы можно использовать пистолет горячего воздуха, Делаете.ру iOpener или даже фен.

Шаг 5 Ожидание.

• В ожидании горячей плиты...

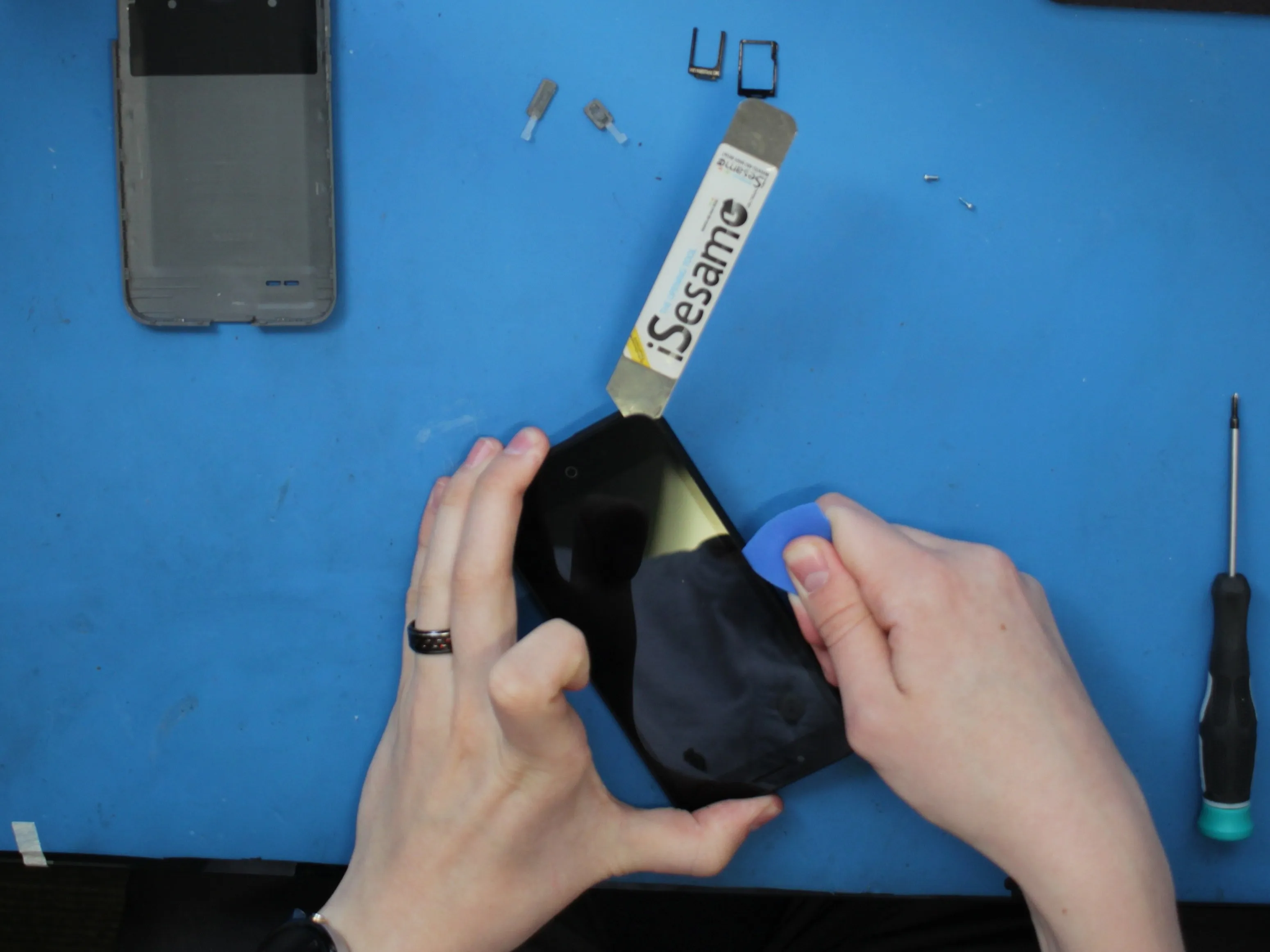

Шаг 6 Откройте Сезам!

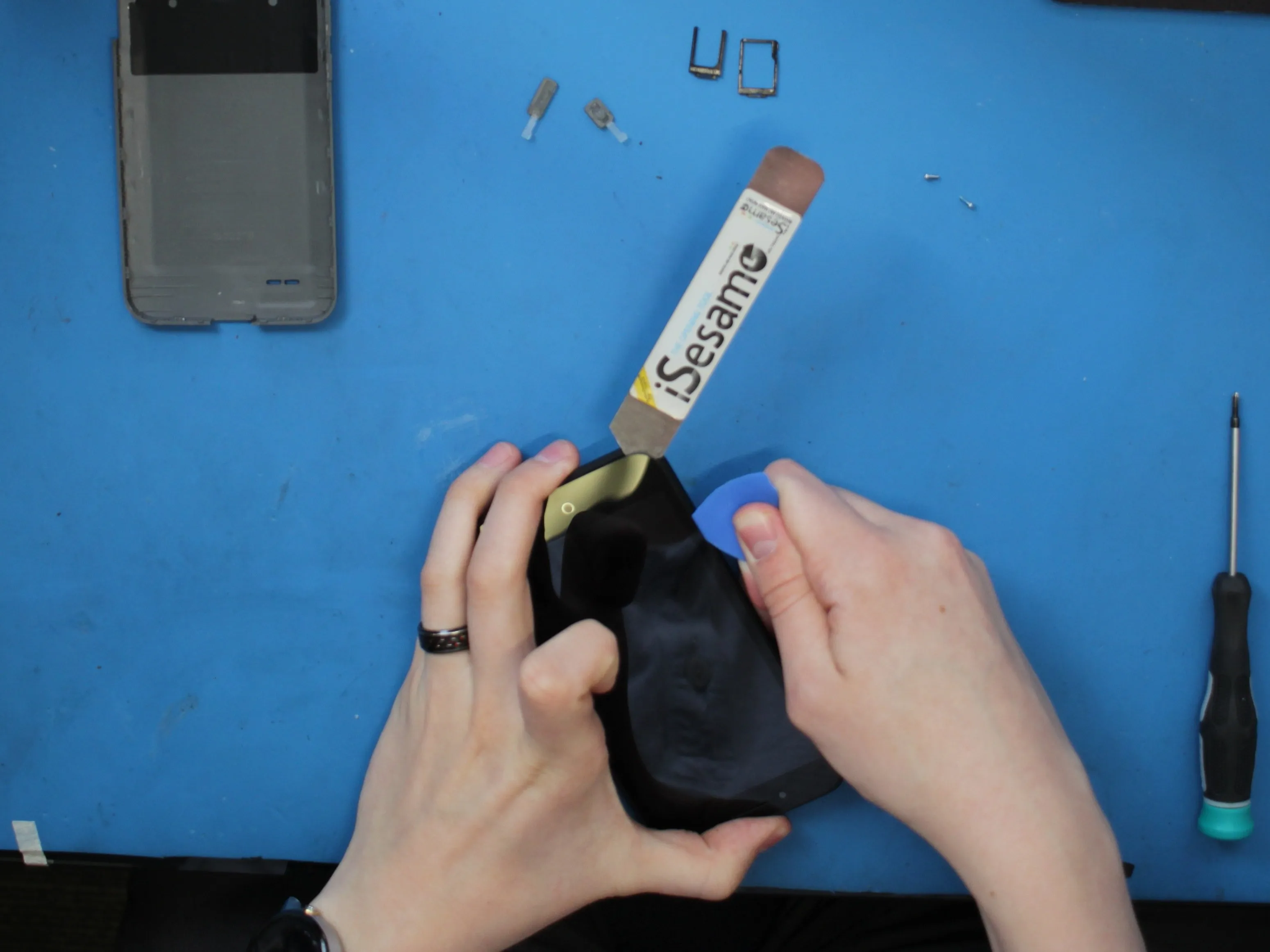

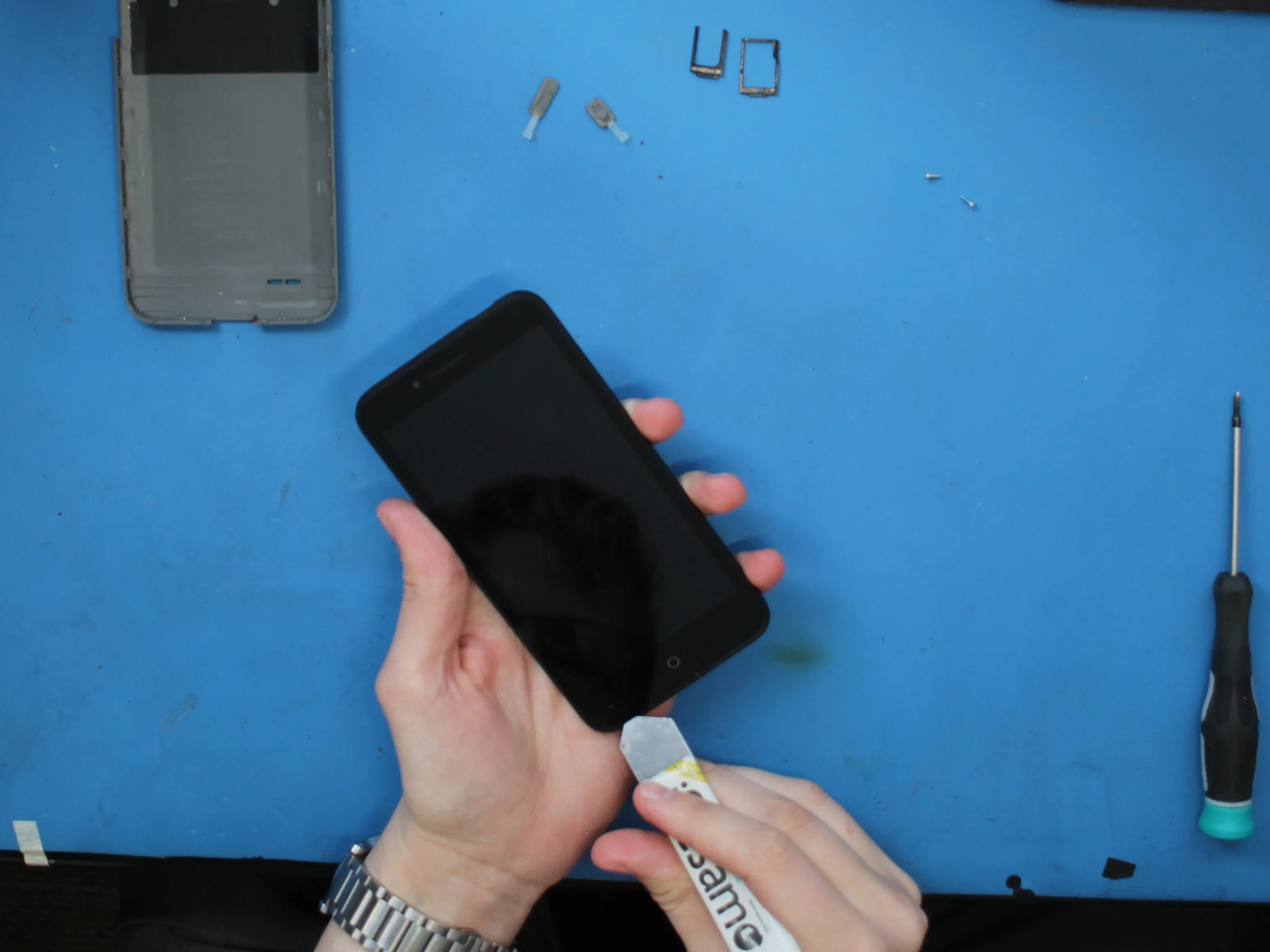

• Вставляем iSemamo, чтобы появился небольшой зазор, затем я могу вставить туда медиатор и провести им вниз и по всему экрану.

• Помните, если трудно отделить клей, приложите больше тепла. Вы можете нагреть каждую сторону по отдельности. Середину нагревать не нужно, там нет клея.

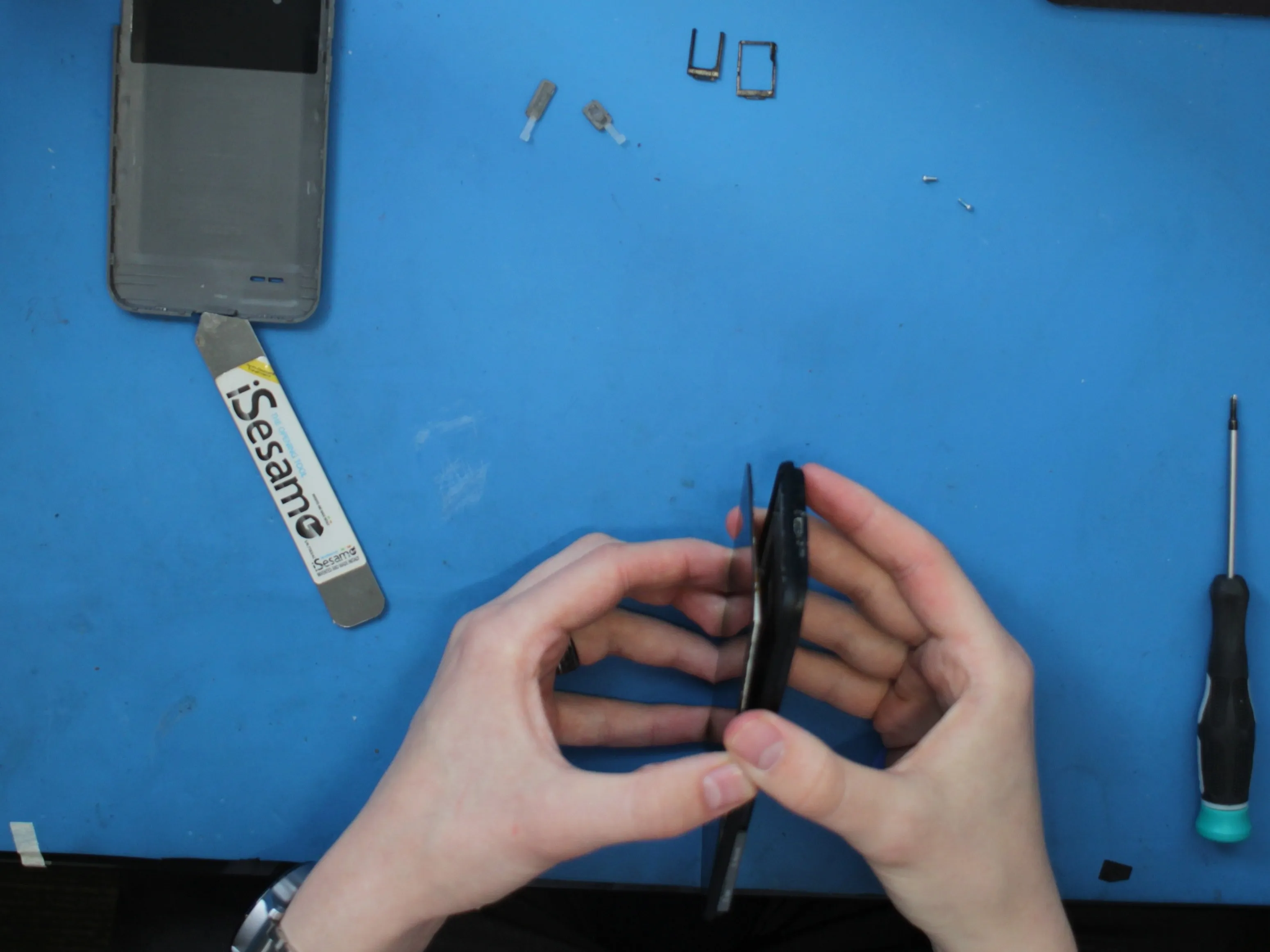

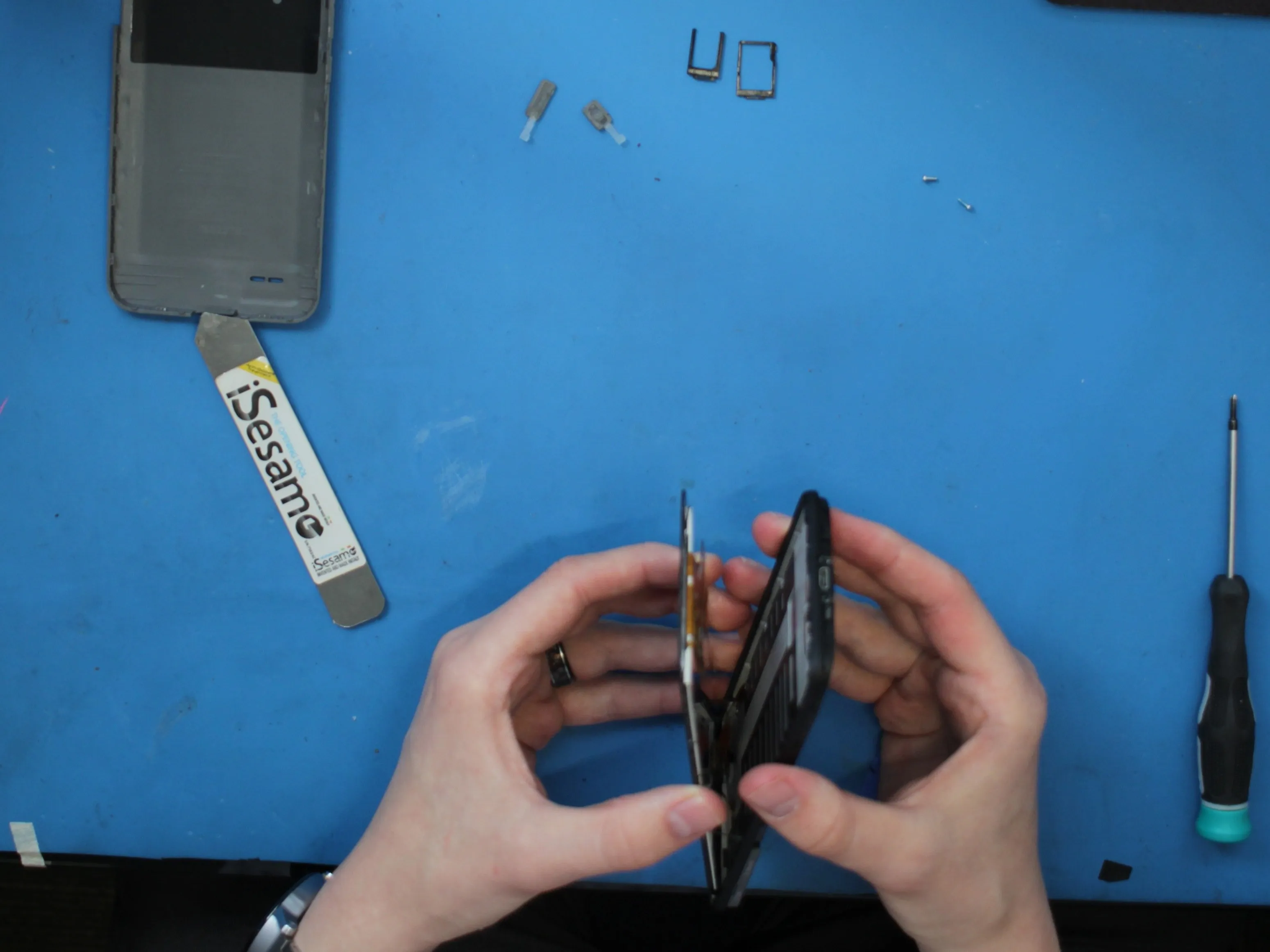

Шаг 7 Экран снят!

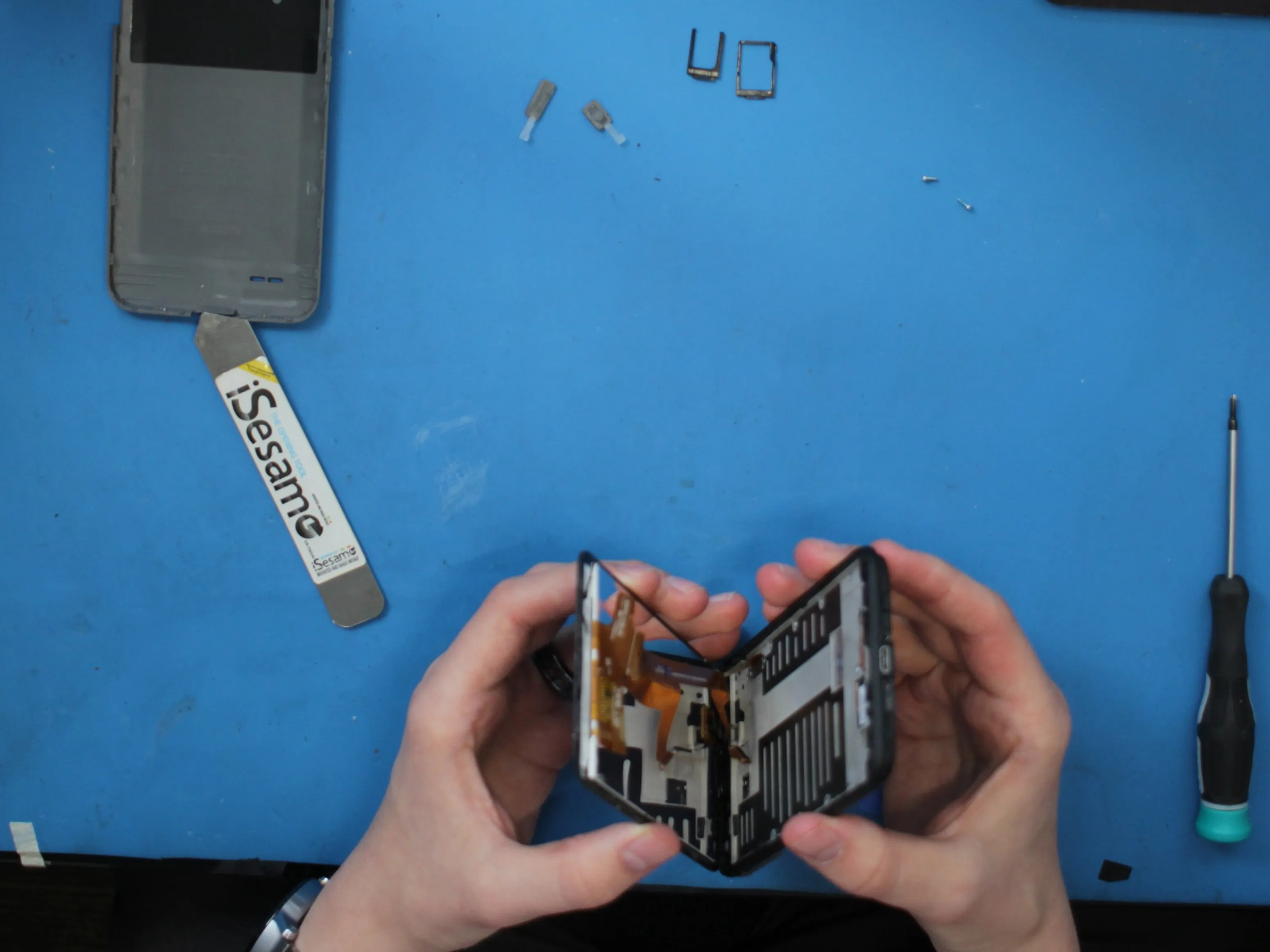

• Медленно нажимая и стараясь не порвать гибкий кабель, который прикреплен к верхней правой части устройства, мы можем снять экран.

• Экран снялся легко, и ЖК-дисплей в порядке! На этом мои воспоминания о S5 закончились.

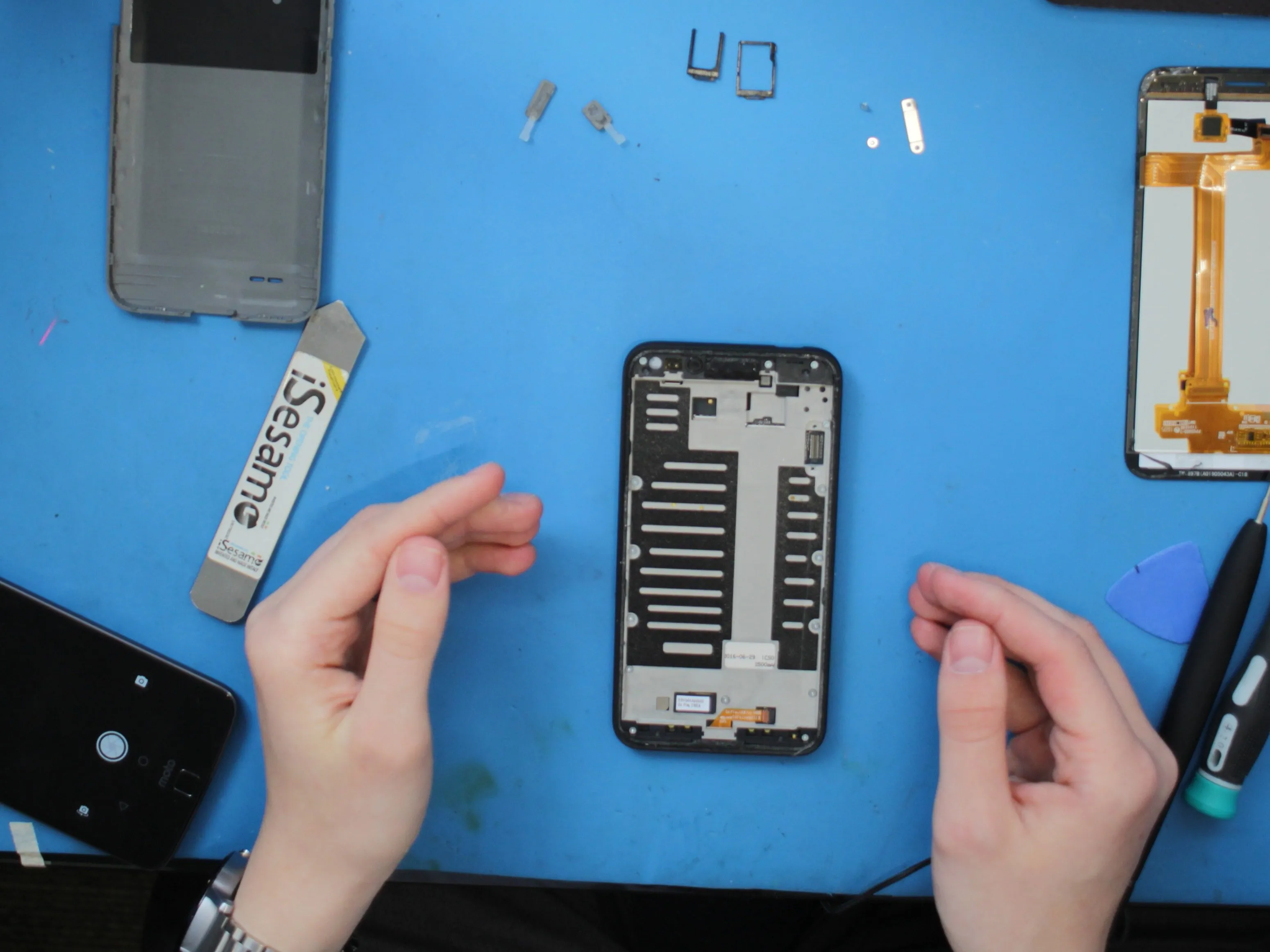

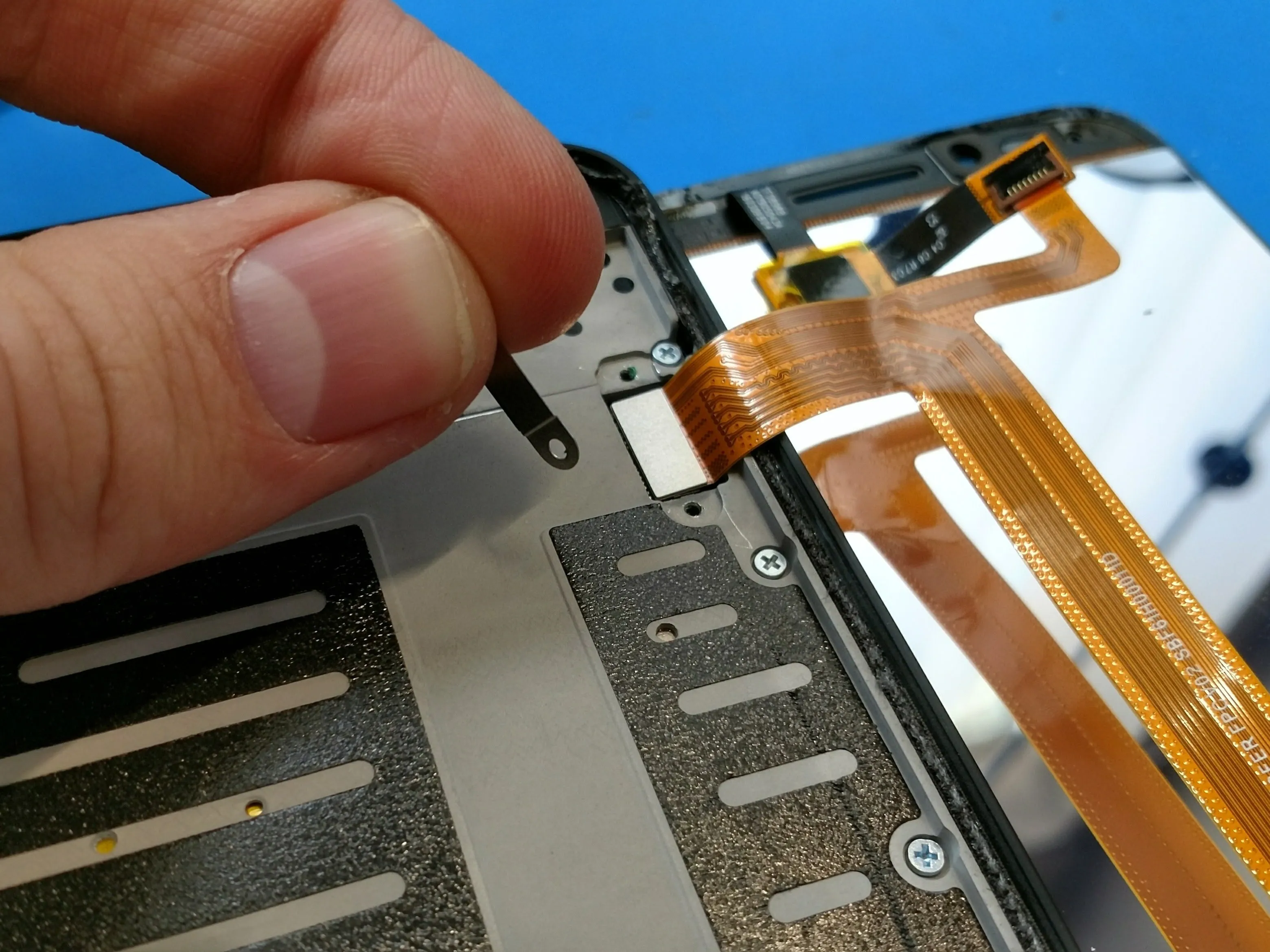

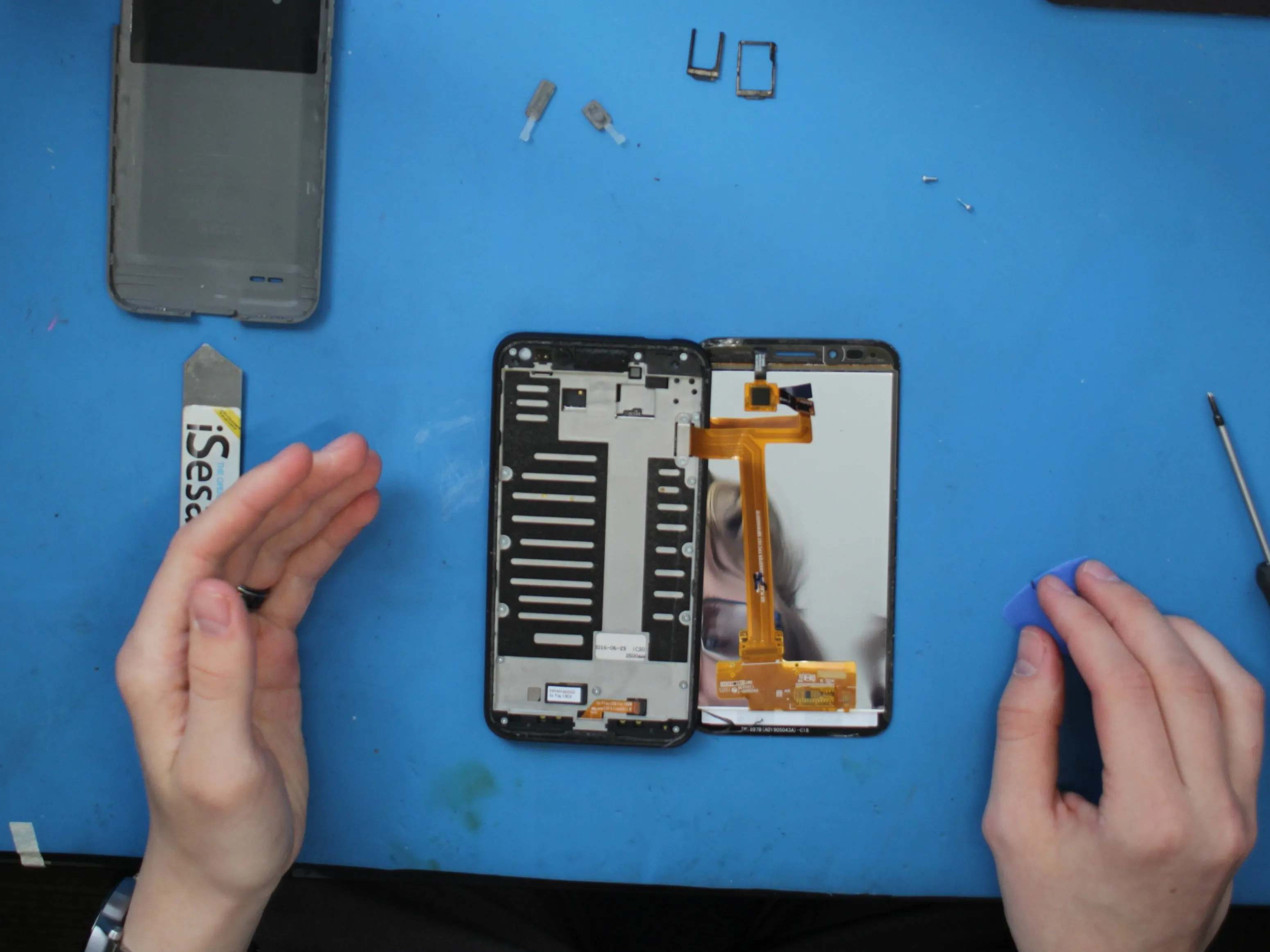

Шаг 8 Одно соединение!

• Похоже, что один штекер соединяет экран с платой.

• Два винта удерживают удерживающую пластину, которая удерживает разъем на месте.

• Экран снят! Кроме того, при ближайшем рассмотрении экрана стекло и ЖК-дисплей НЕ РАЗДЕЛЕНЫ. Мои попытки разделить их, даже с помощью горячей плиты, привели к образованию трещины на ЖК-дисплее. Если вы ищете запасные части, лучше купить их как единое целое.

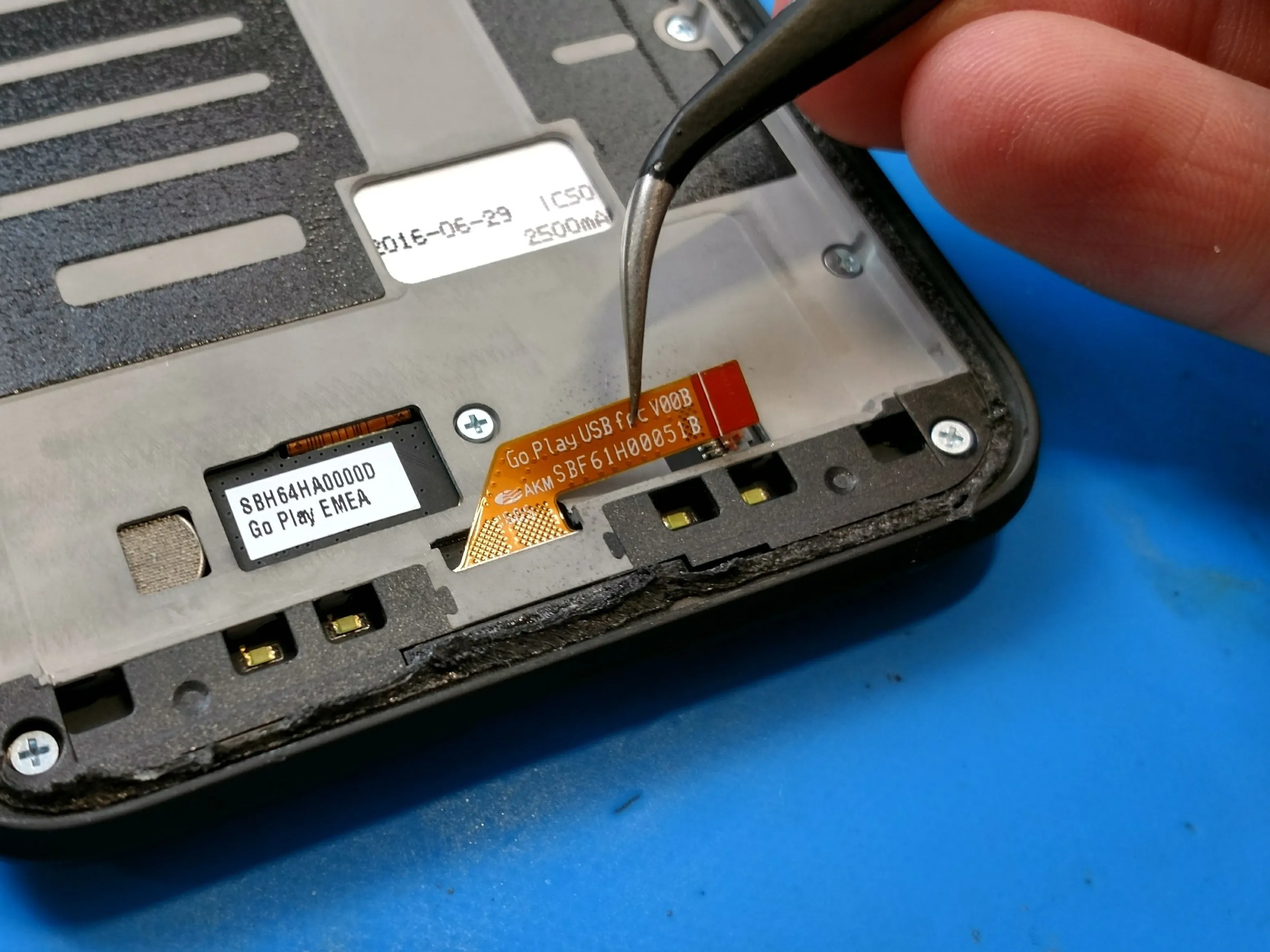

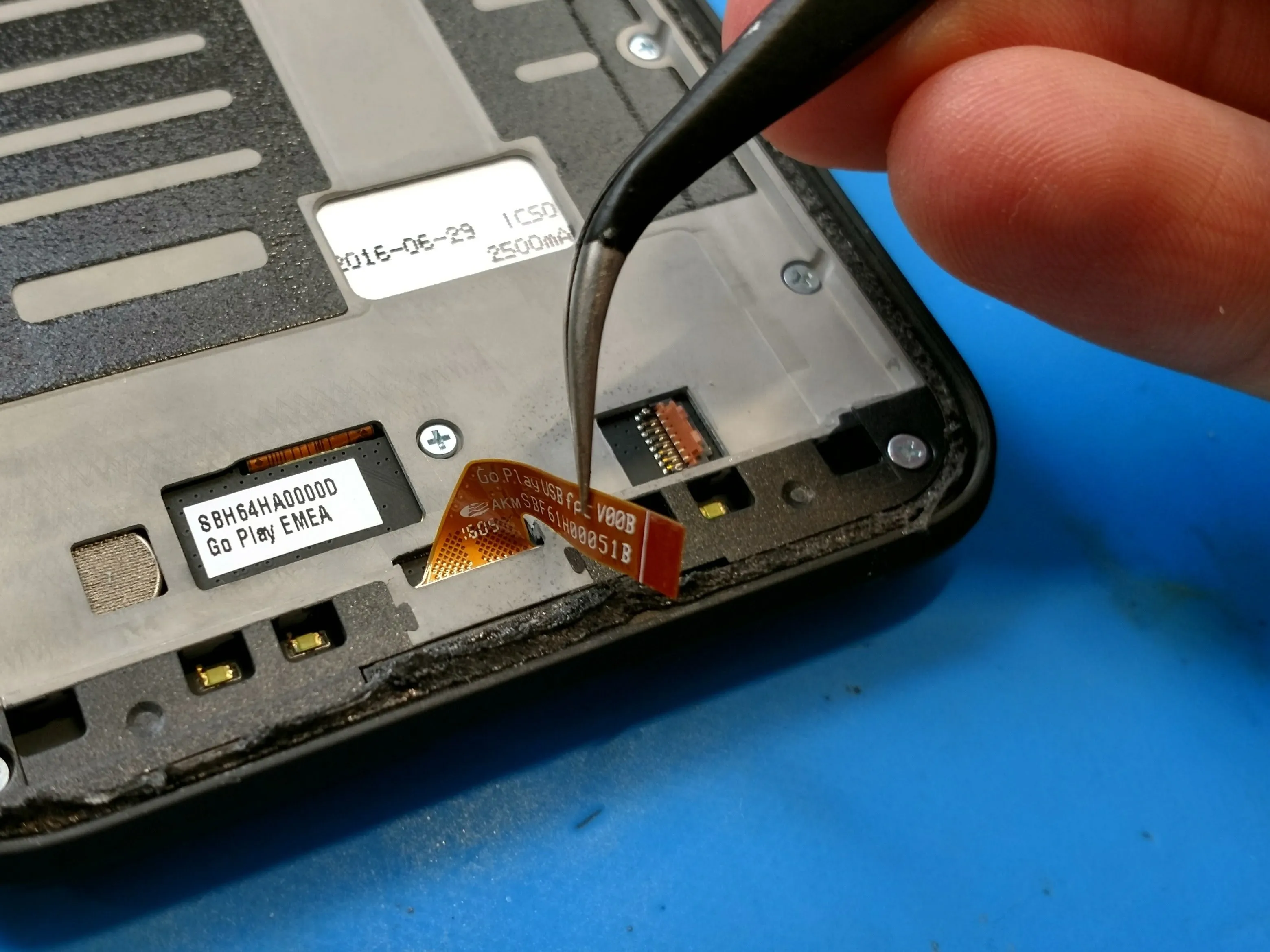

Шаг 9 Отсоединение порта для зарядки

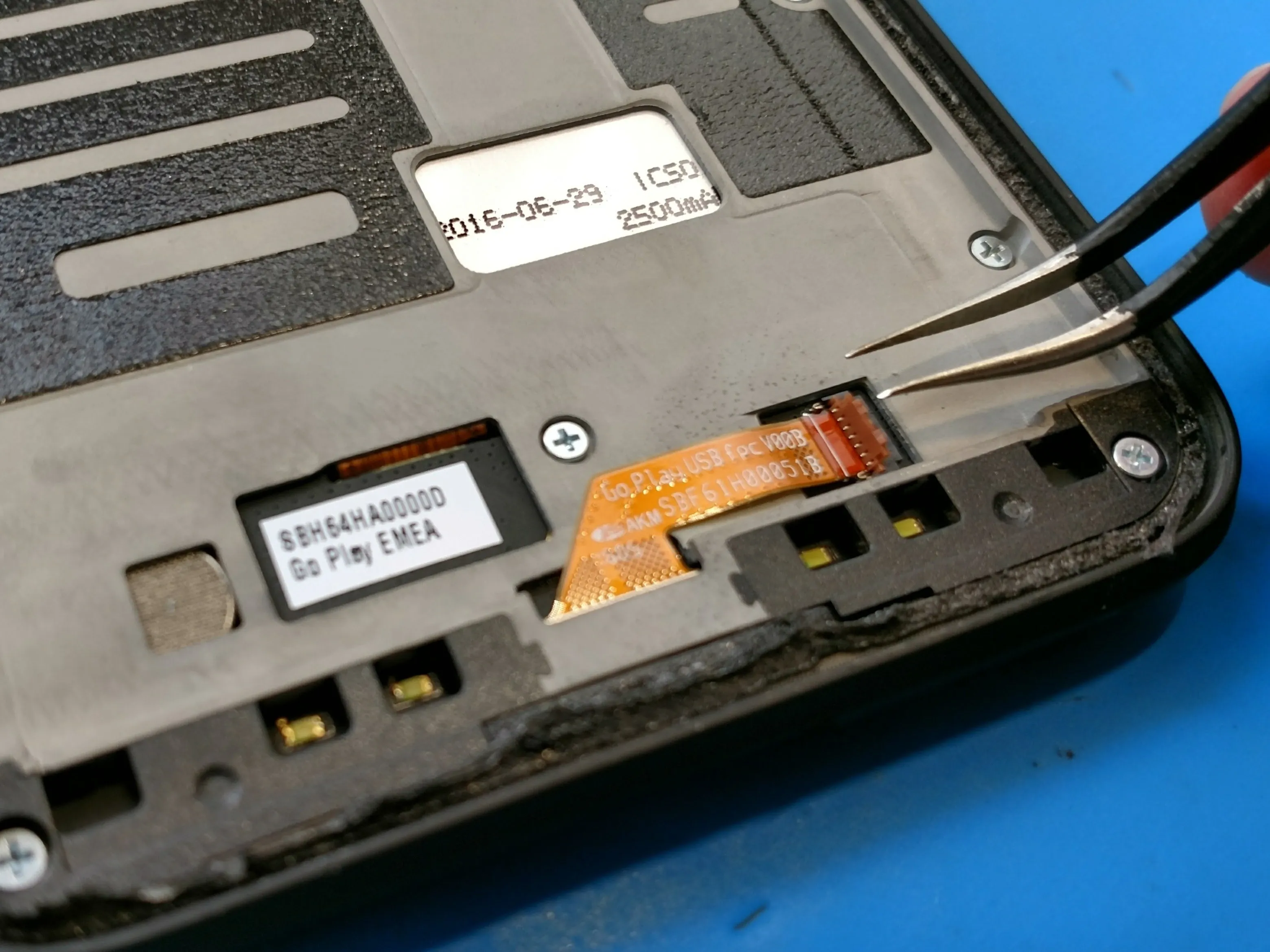

• Порт зарядки отсоединяется довольно легко.

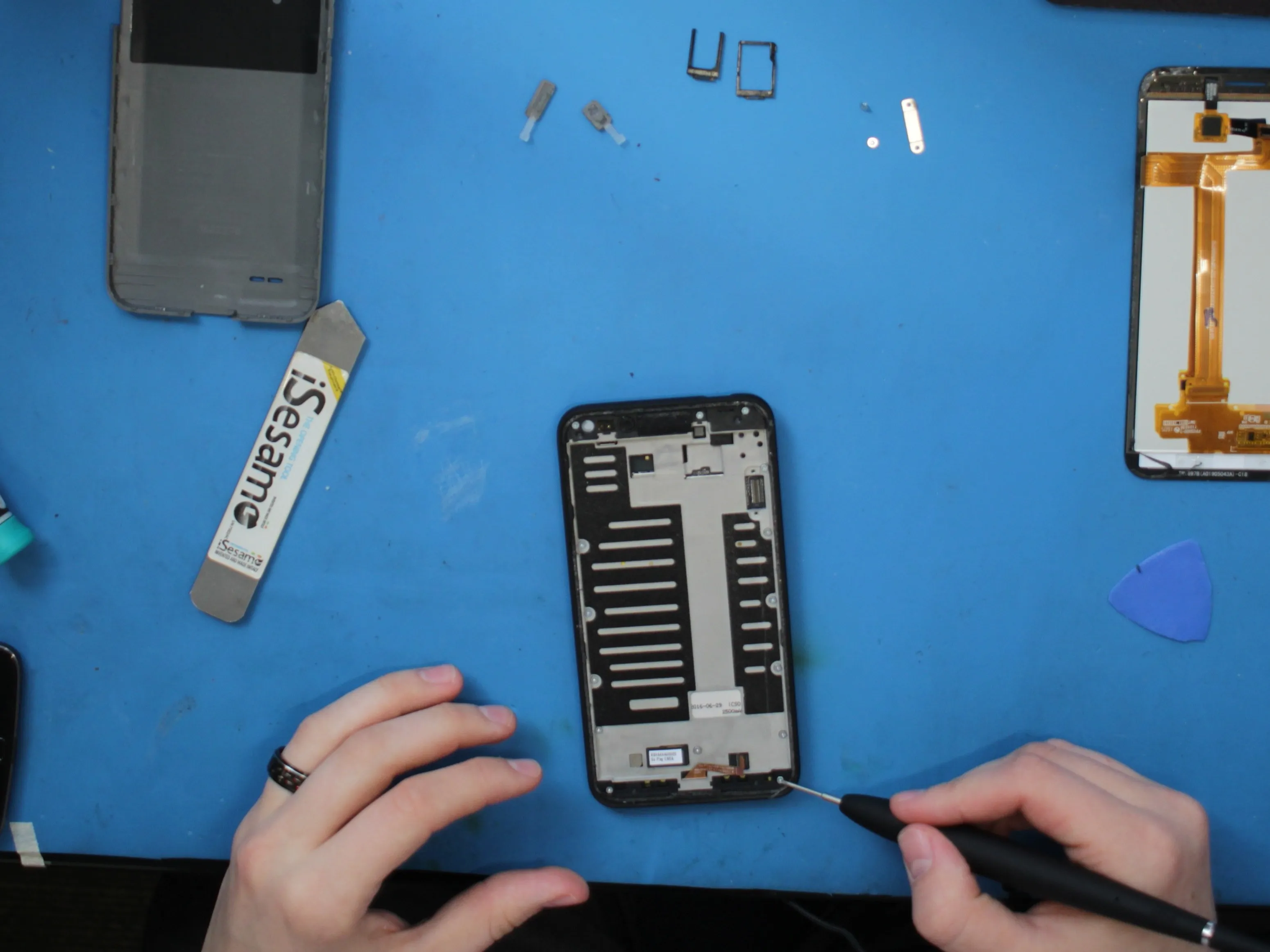

Шаг 10 Винты!

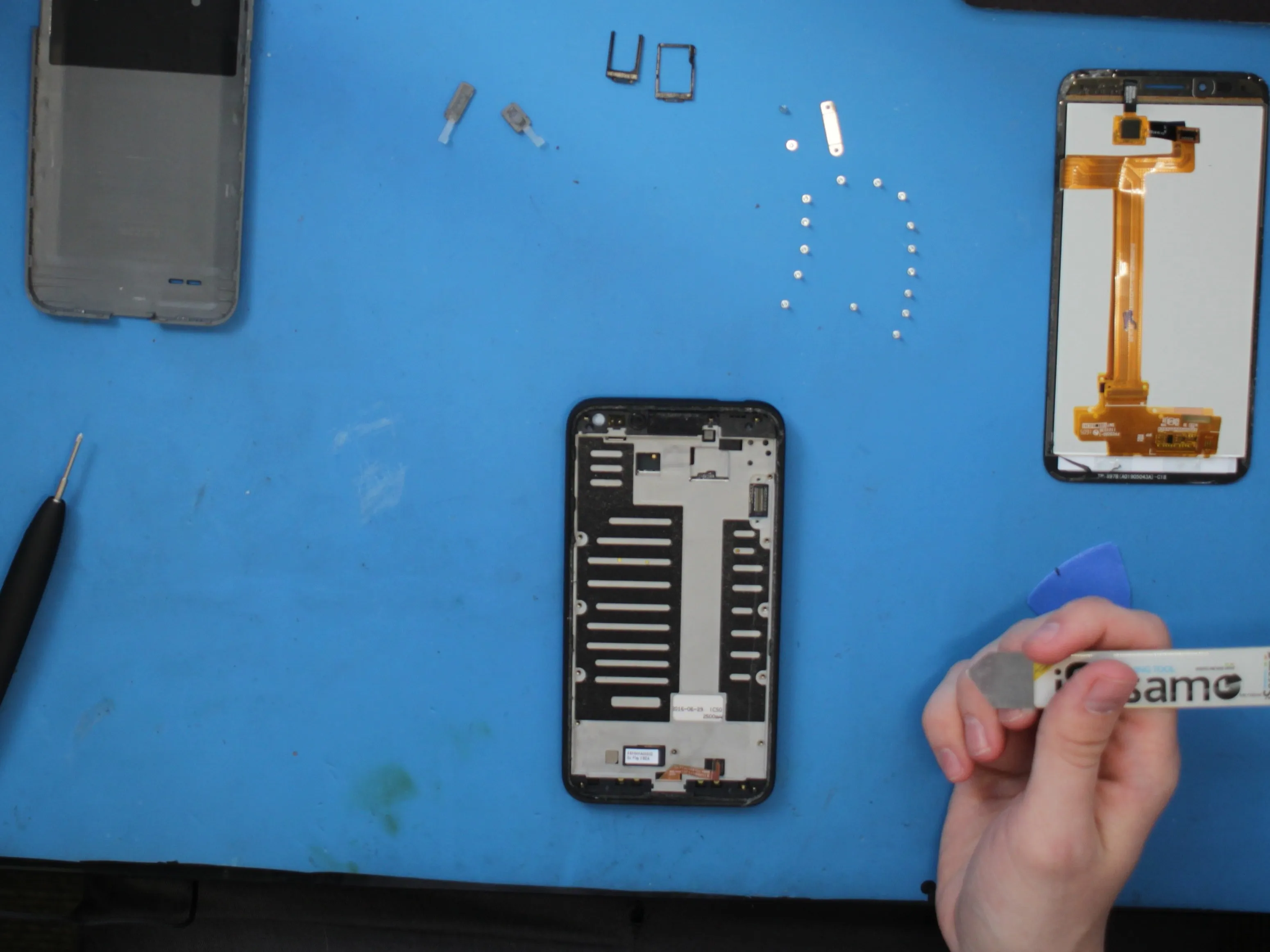

• Прежде чем мы пойдем дальше, отметим, что всего имеется 15 винтов, удерживающих среднюю рамку на месте с задней панелью.

• Все они одинаковые, так что не бойтесь их перепутать!

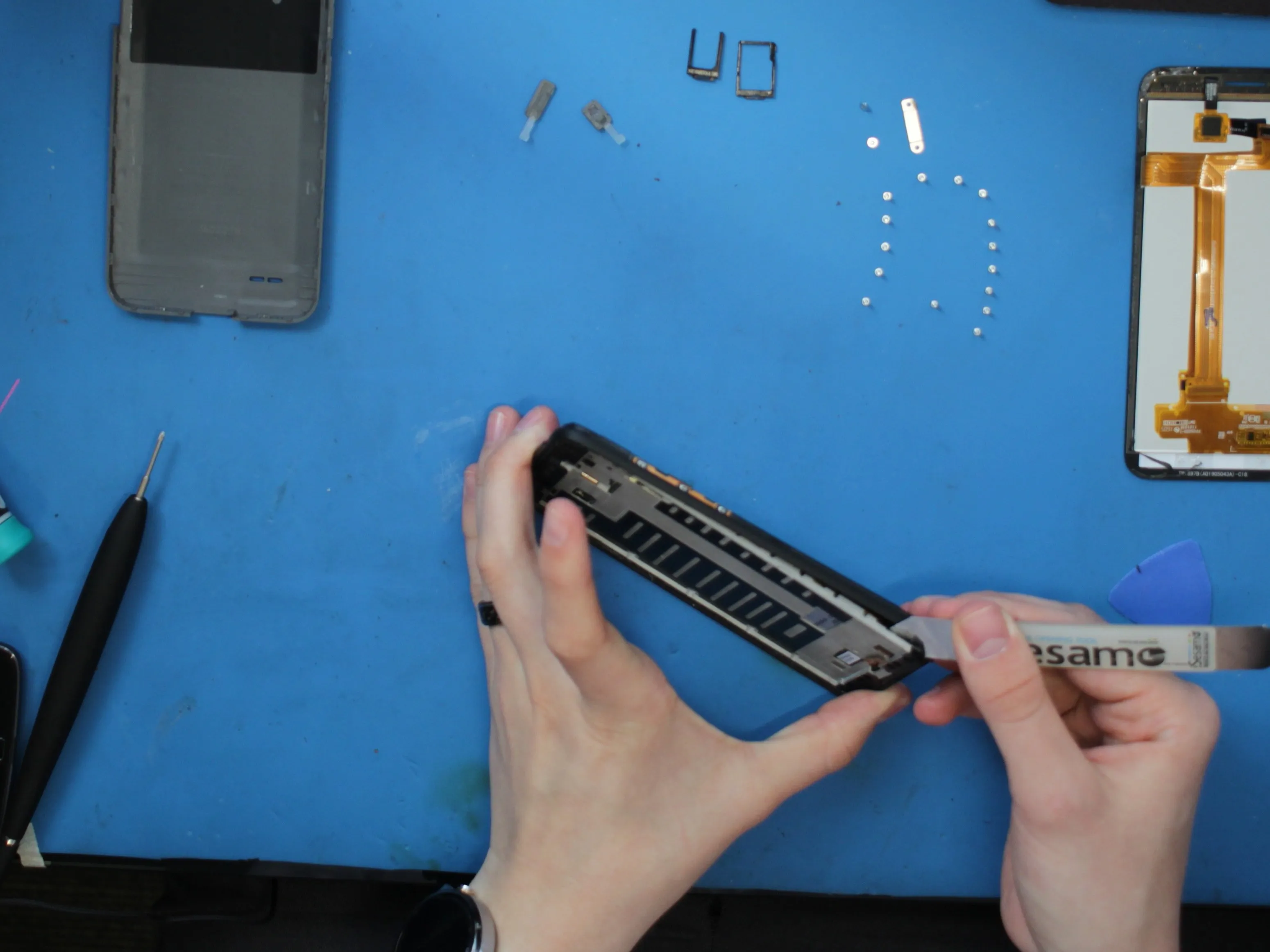

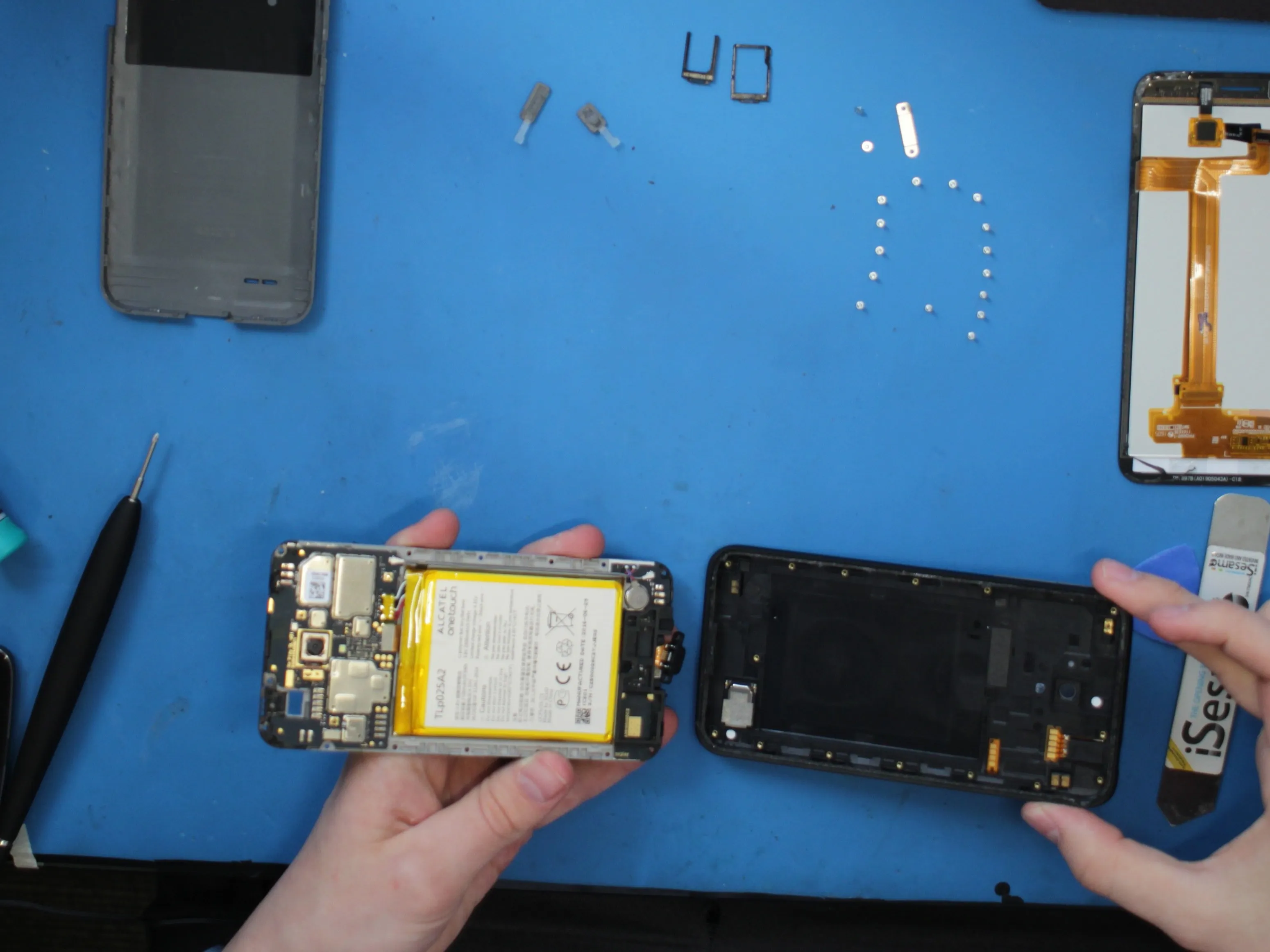

Шаг 11 Отсоединение средней рамки

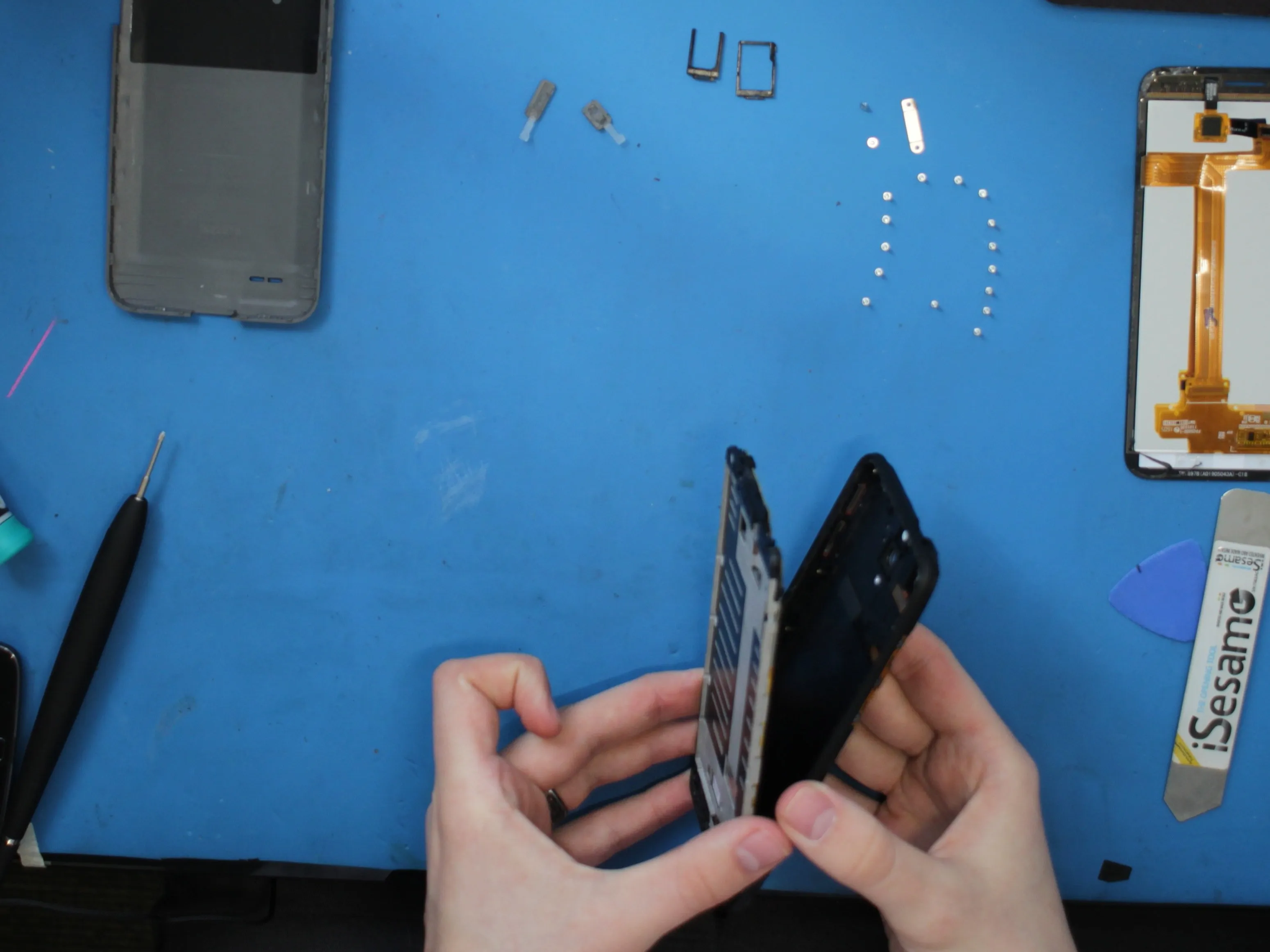

• Используя инструменты iSesamo, я легко вынул среднюю рамку из задней панели.

• Будьте осторожны, порт для зарядки выходит под небольшим углом.

Шаг 12 'Питание' для вас!

• Если бы я мог, я бы уже отсоединил аккумулятор.

• На разъеме есть немного каптоновой ленты. Затем используйте пластиковый инструмент для отсоединения аккумулятора.

• Извините за разные цветные изображения, я переключился на камеру телефона, чтобы сделать более близкие снимки.

• Аккумулятор 2500 мАч 9,5 Втч

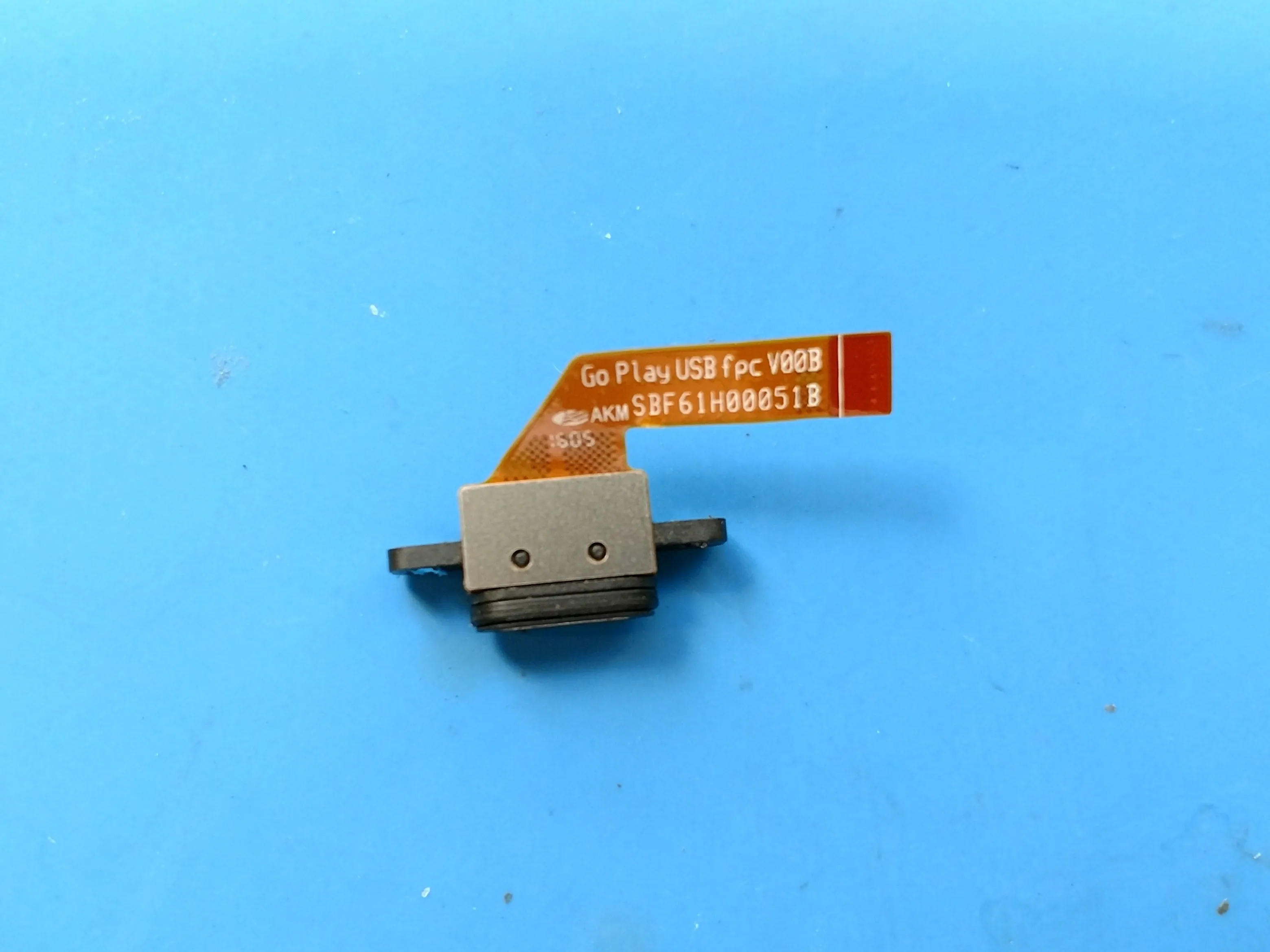

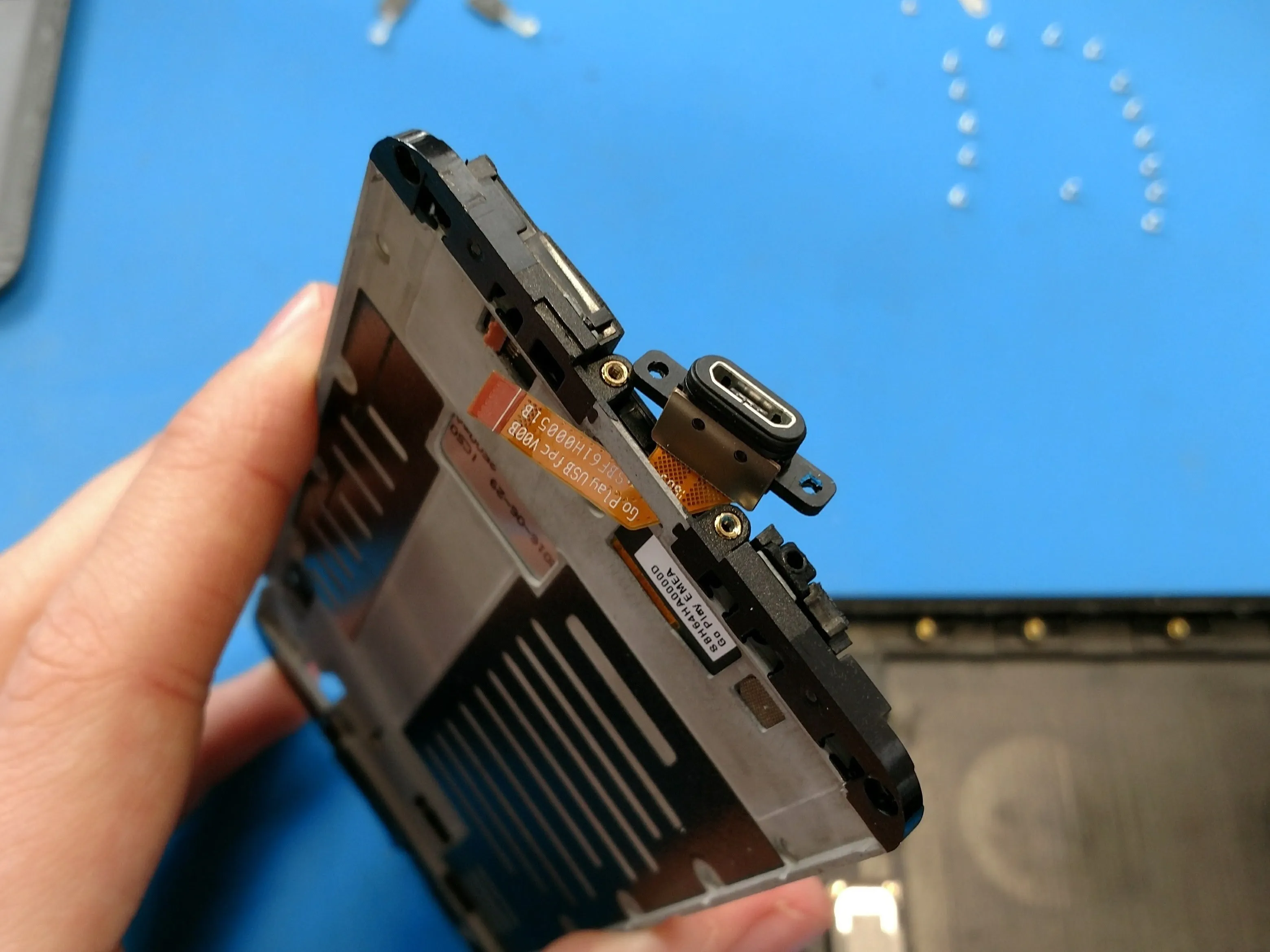

Шаг 13 Порт зарядки в деталях

• На этом этапе я также могу извлечь порт зарядки.

• На нем написано Go Play USB fpc V00B AKM SBF61H00051B.

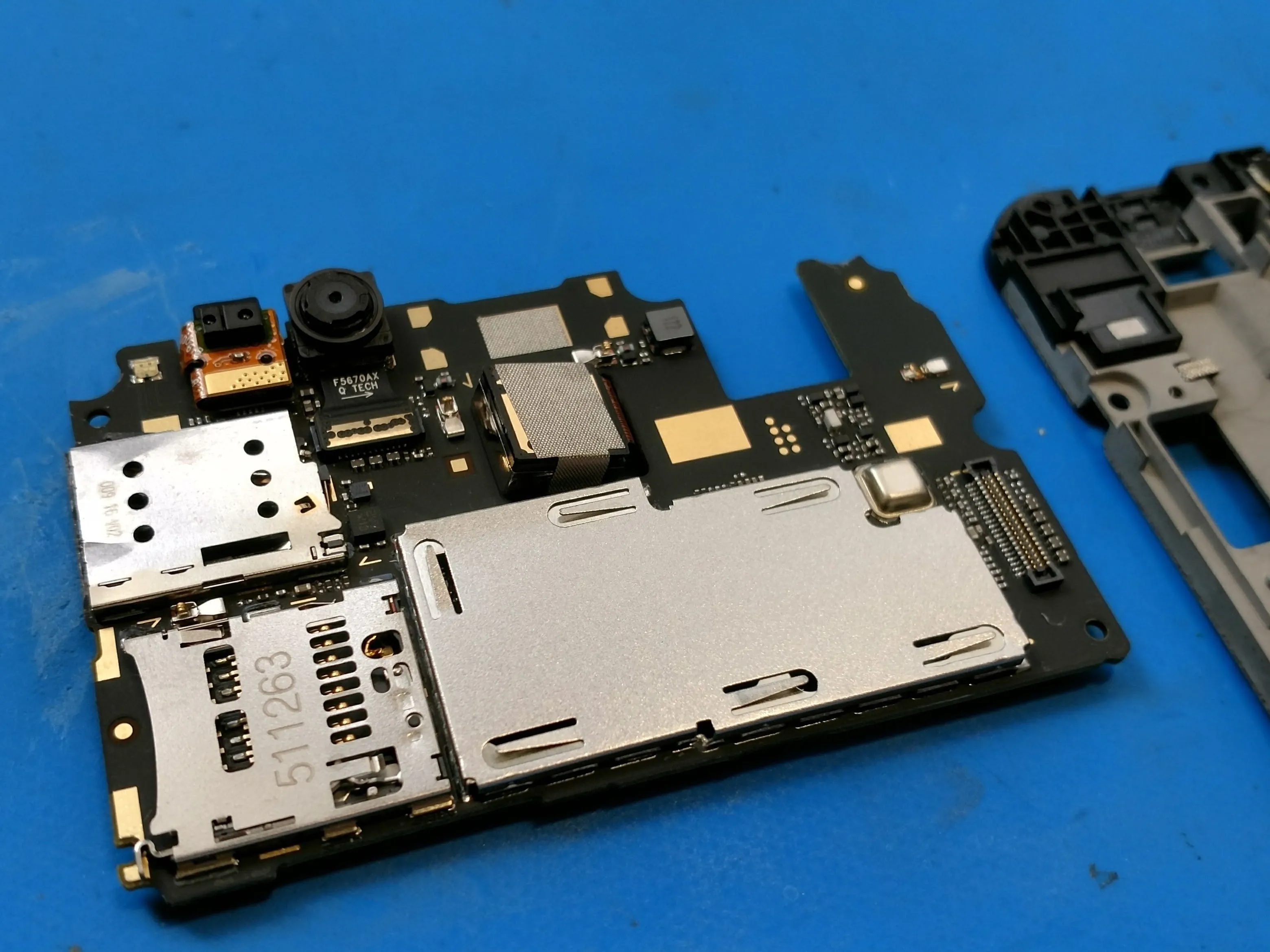

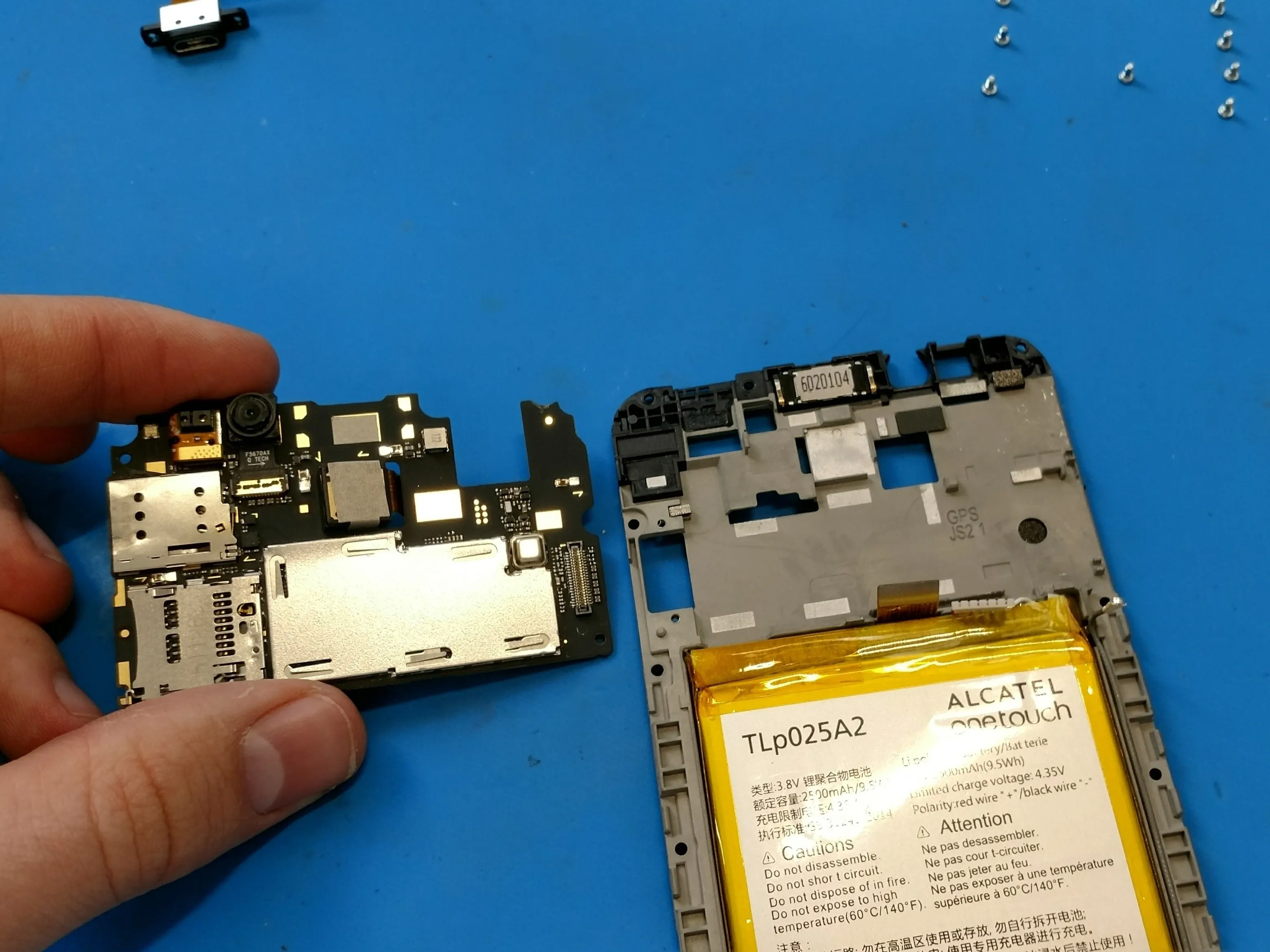

Шаг 14 Выход с платой

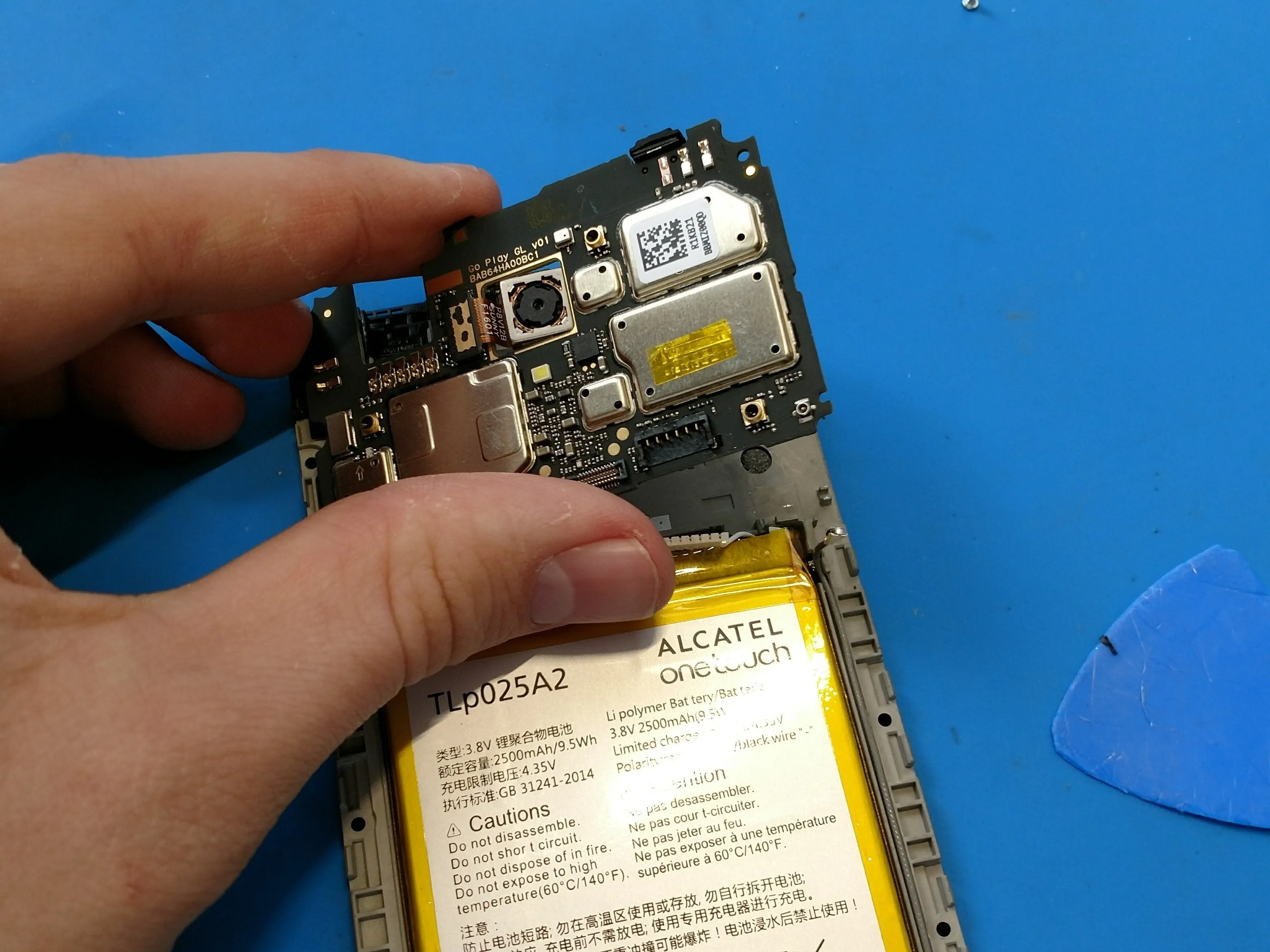

• Быстрая скидка гибкого шлейфа дочерней платы и антенного кабеля освобождает плату от средней рамки.

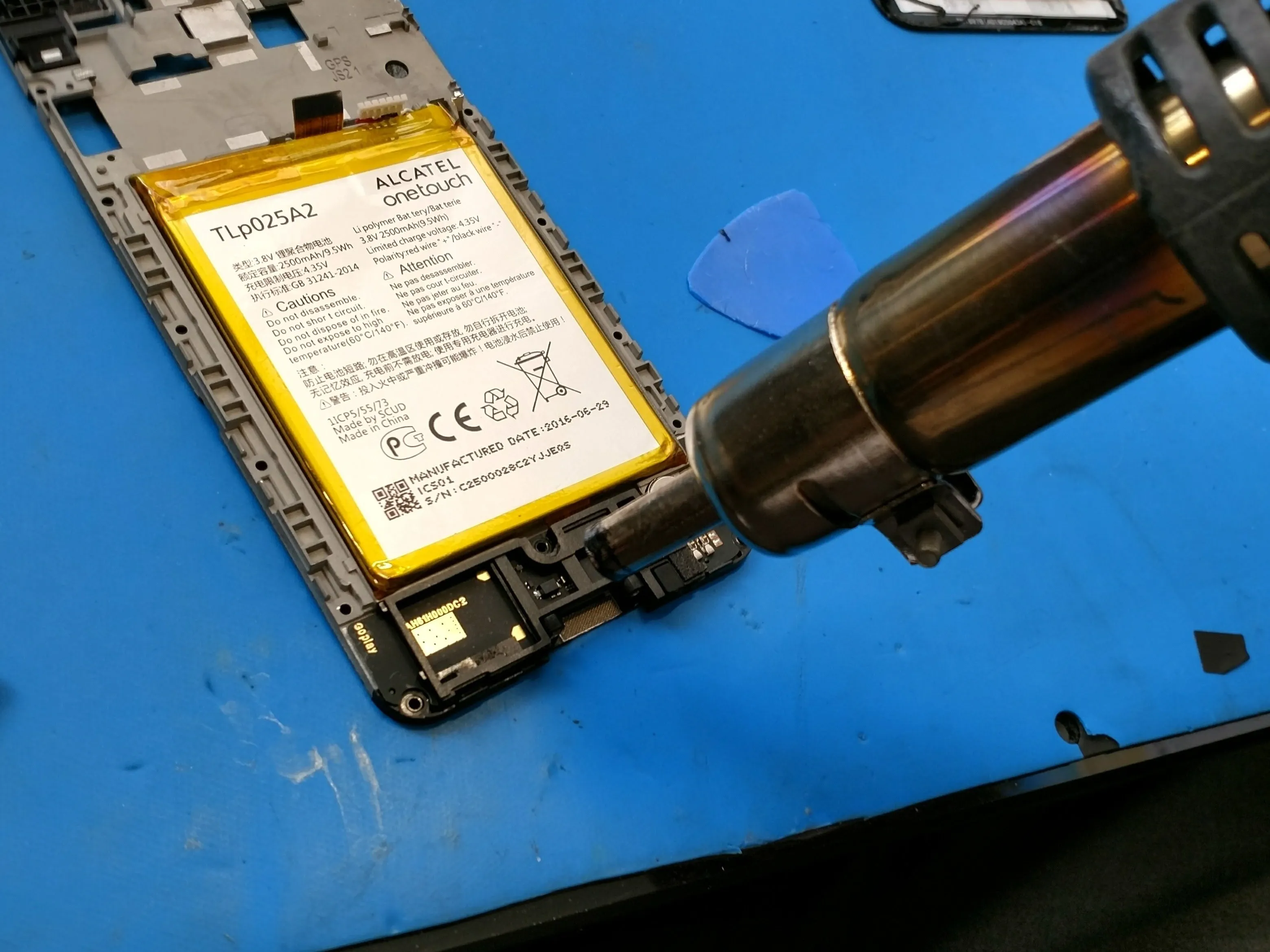

Шаг 15 Дочерняя плата извлечена!

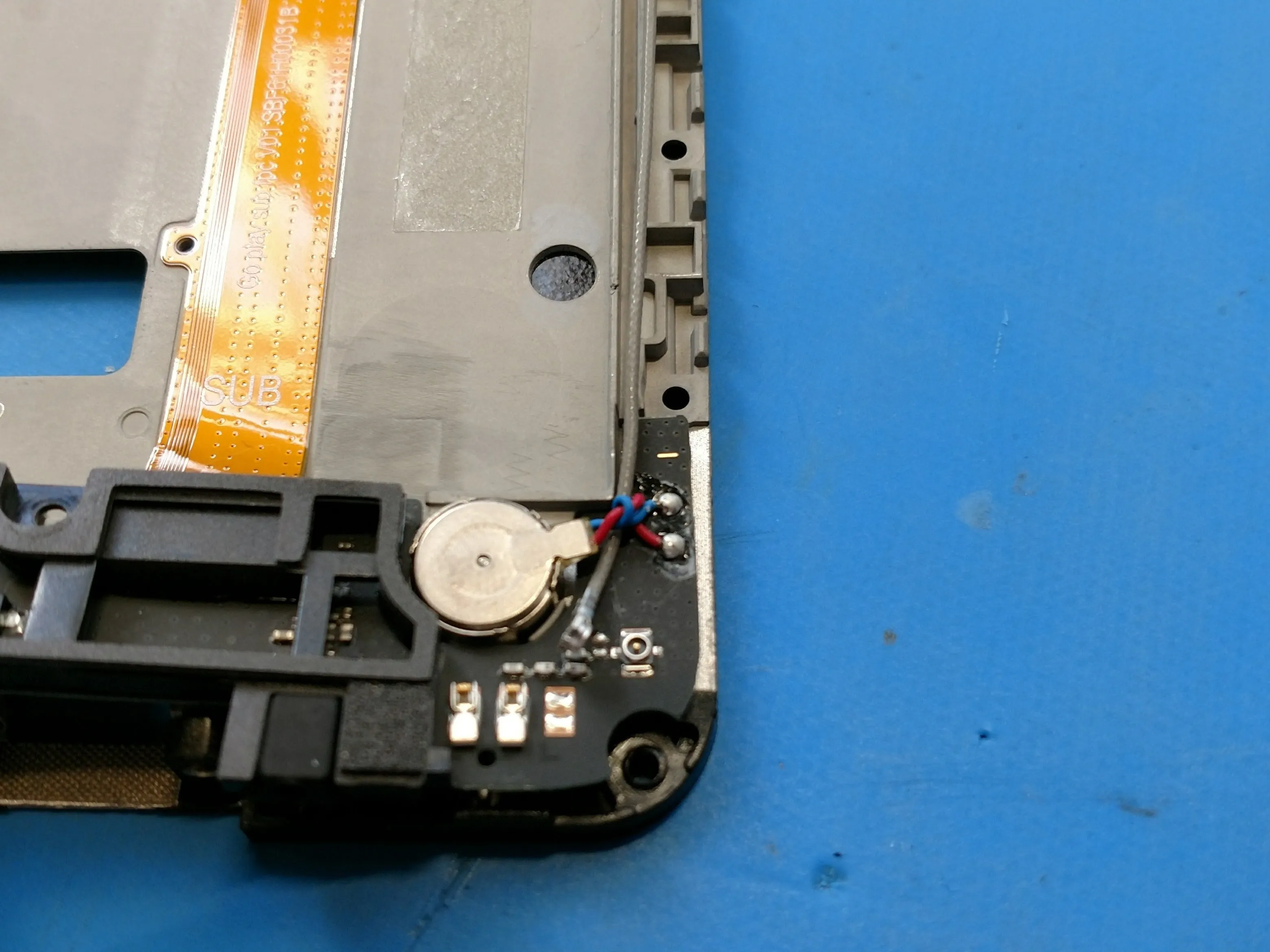

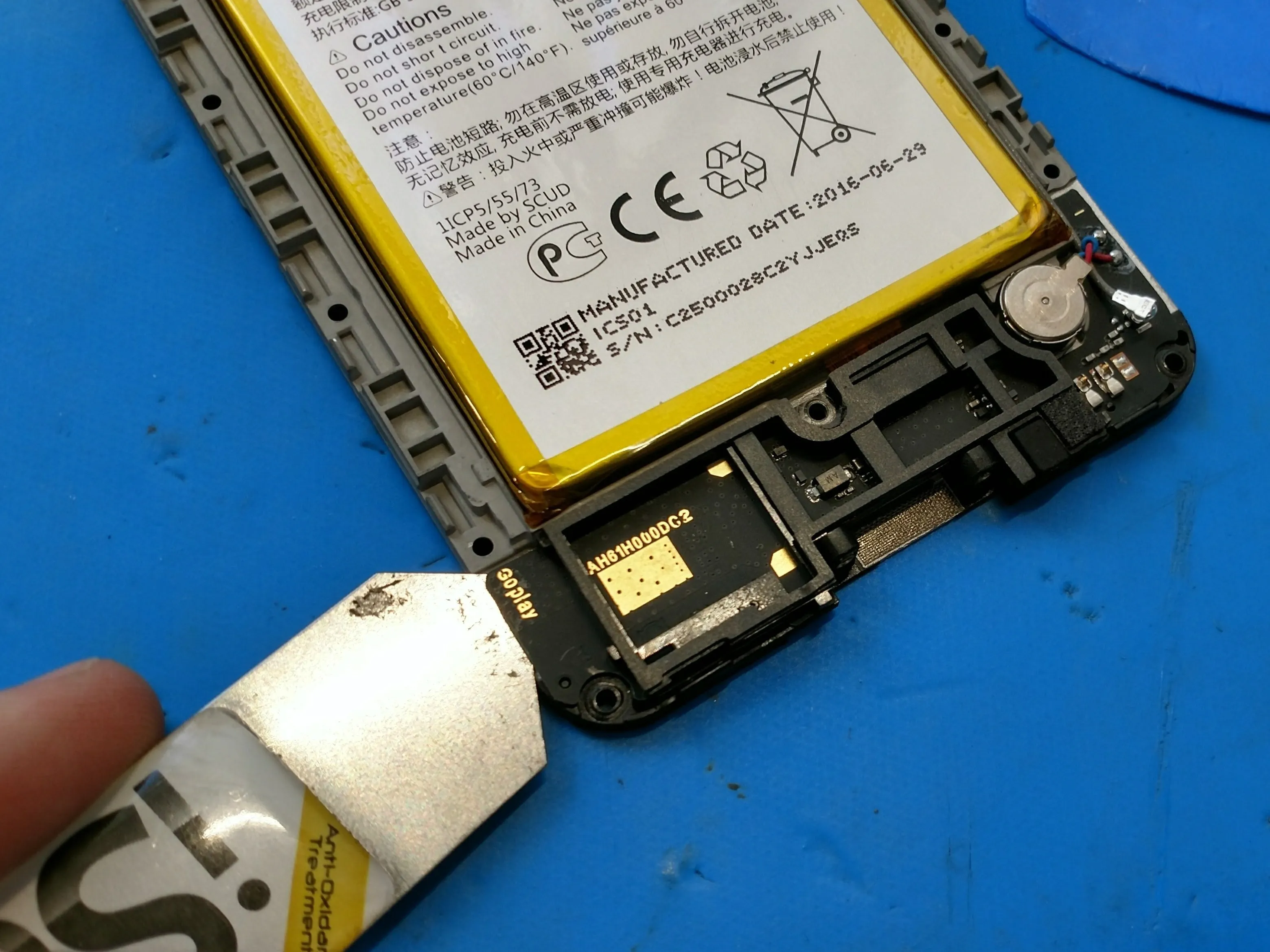

• Немного тепла, чтобы расплавить клей, и дочерняя плата почти извлечена, похоже, сначала нужно извлечь аккумулятор.

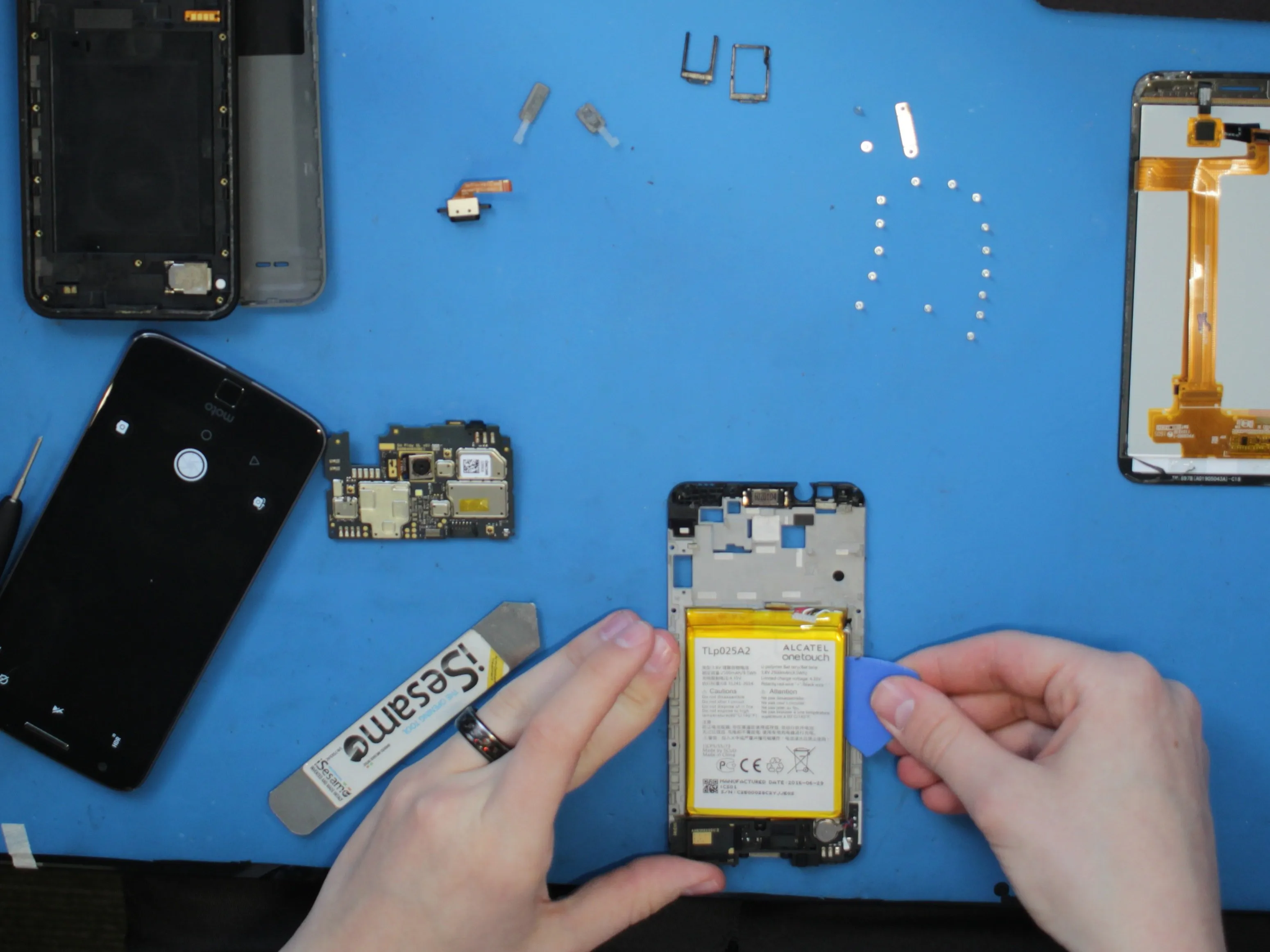

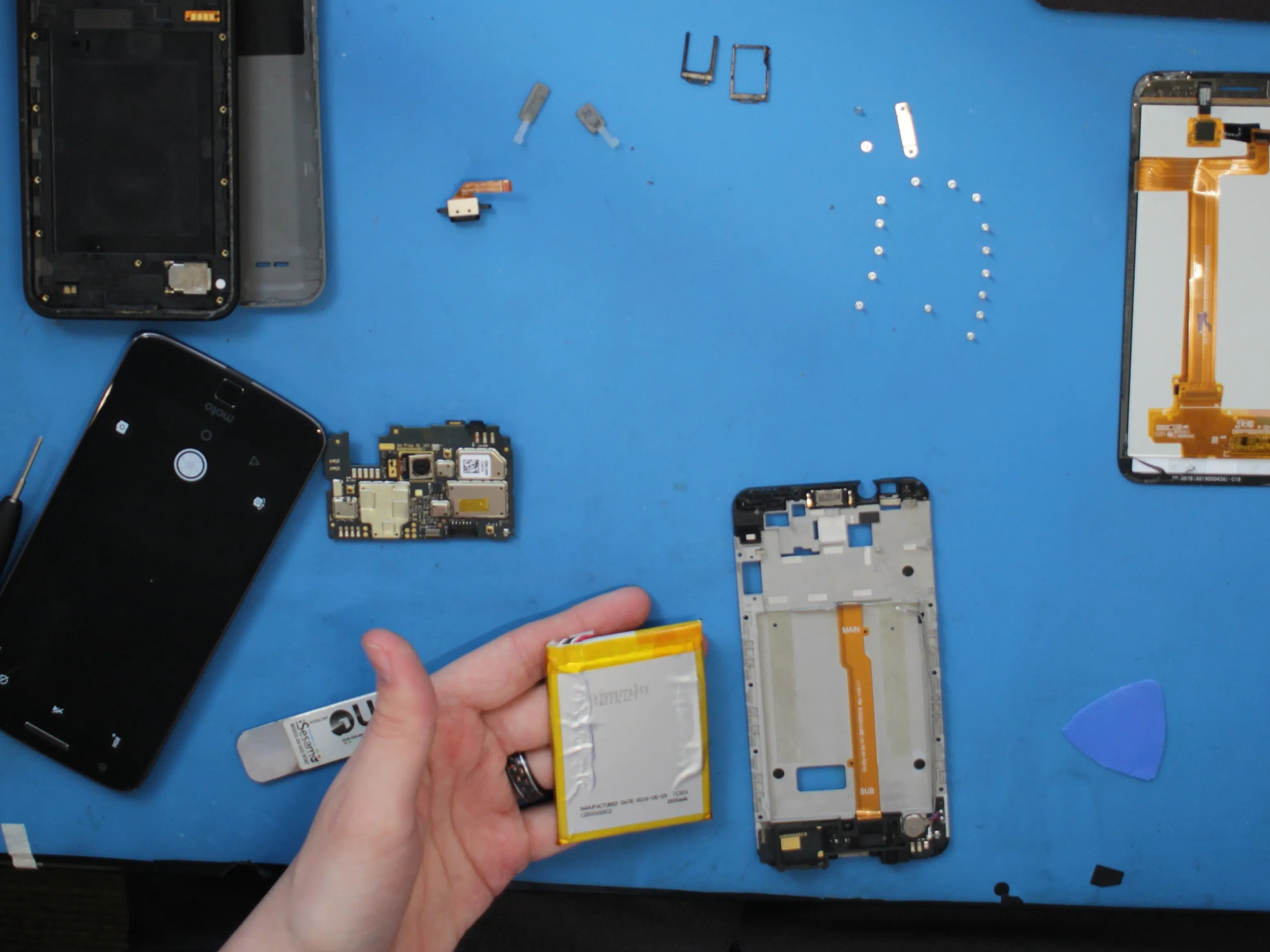

Шаг 16 Извлечение аккумулятора

• Просто поддев аккумулятор пластиковой киркой, вынимаем его. Не забывайте использовать пластик, нам не нужен Note 7.

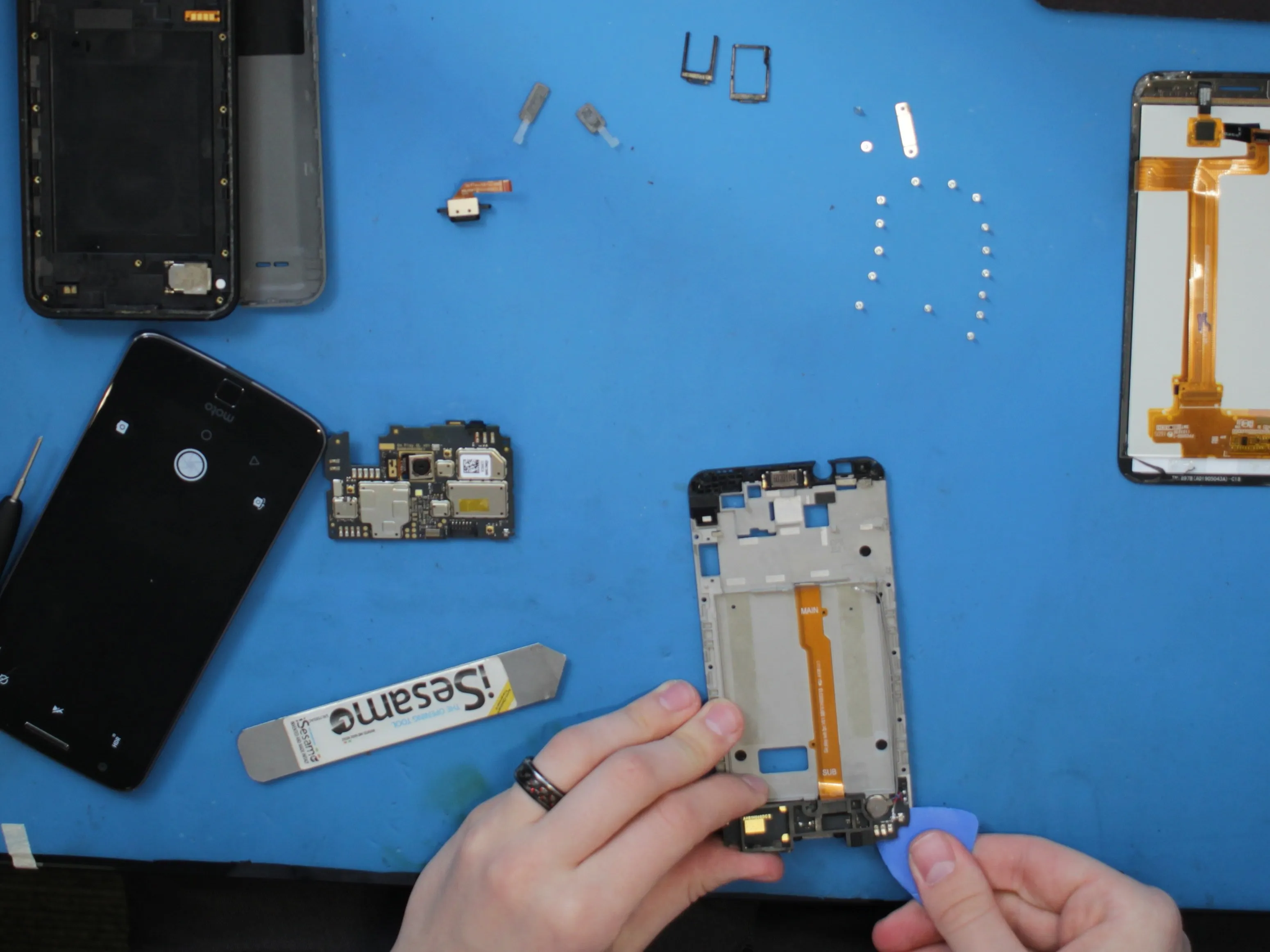

Шаг 17 Вынимаем дочернюю плату, на этот раз я серьезно.

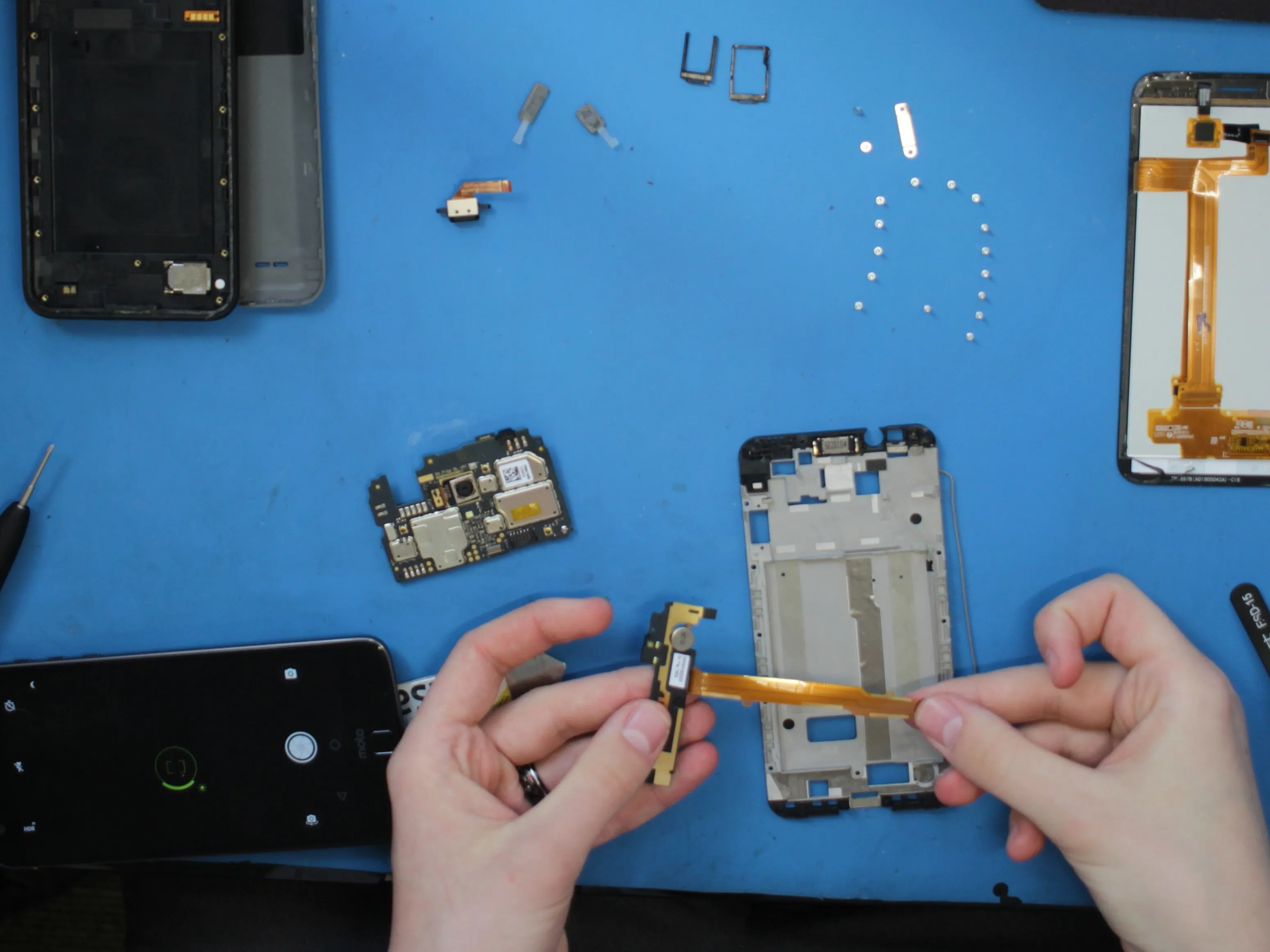

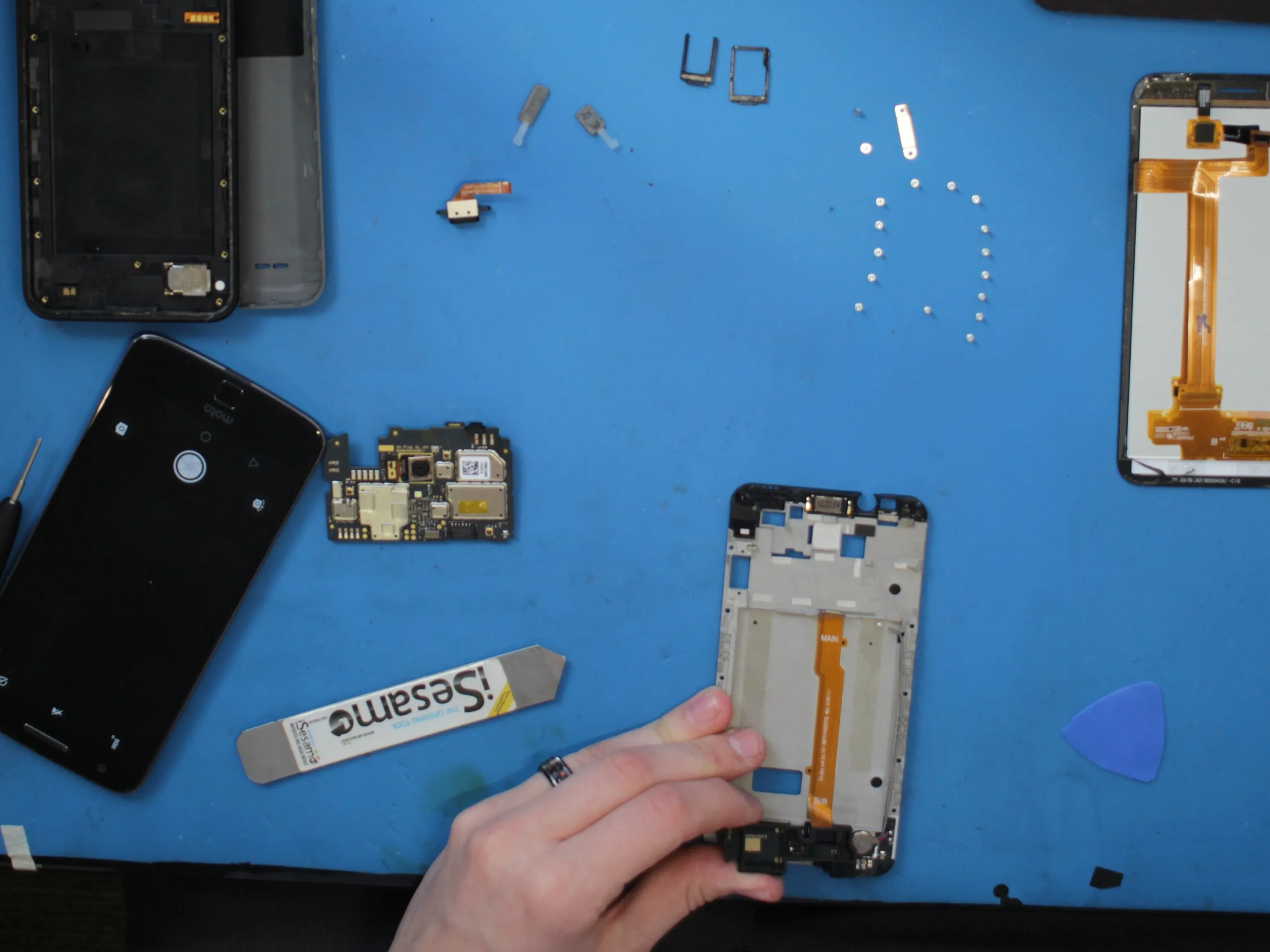

• Осторожный подъем платы и гибкого кабеля позволяет снять плату со средней рамки.

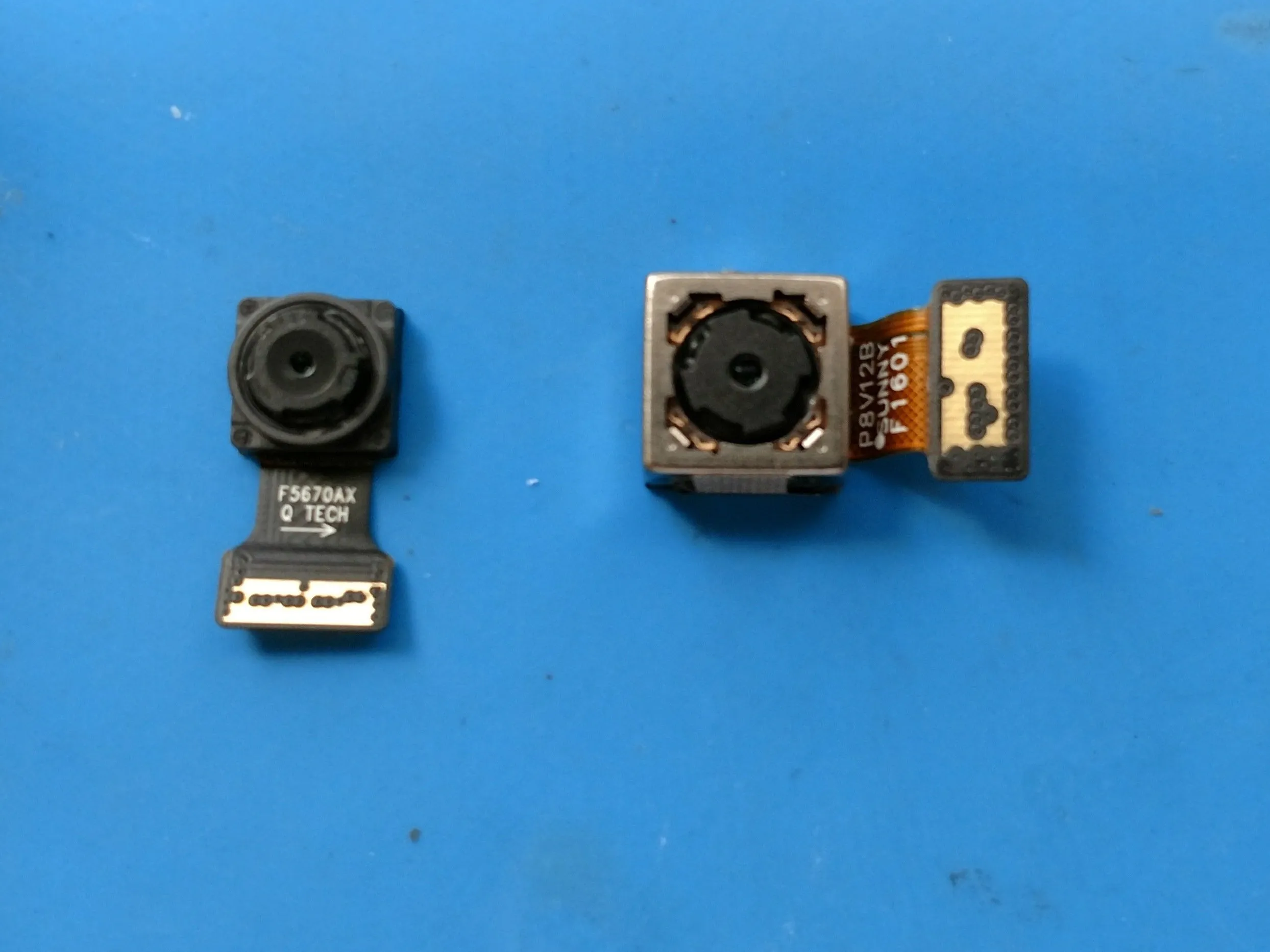

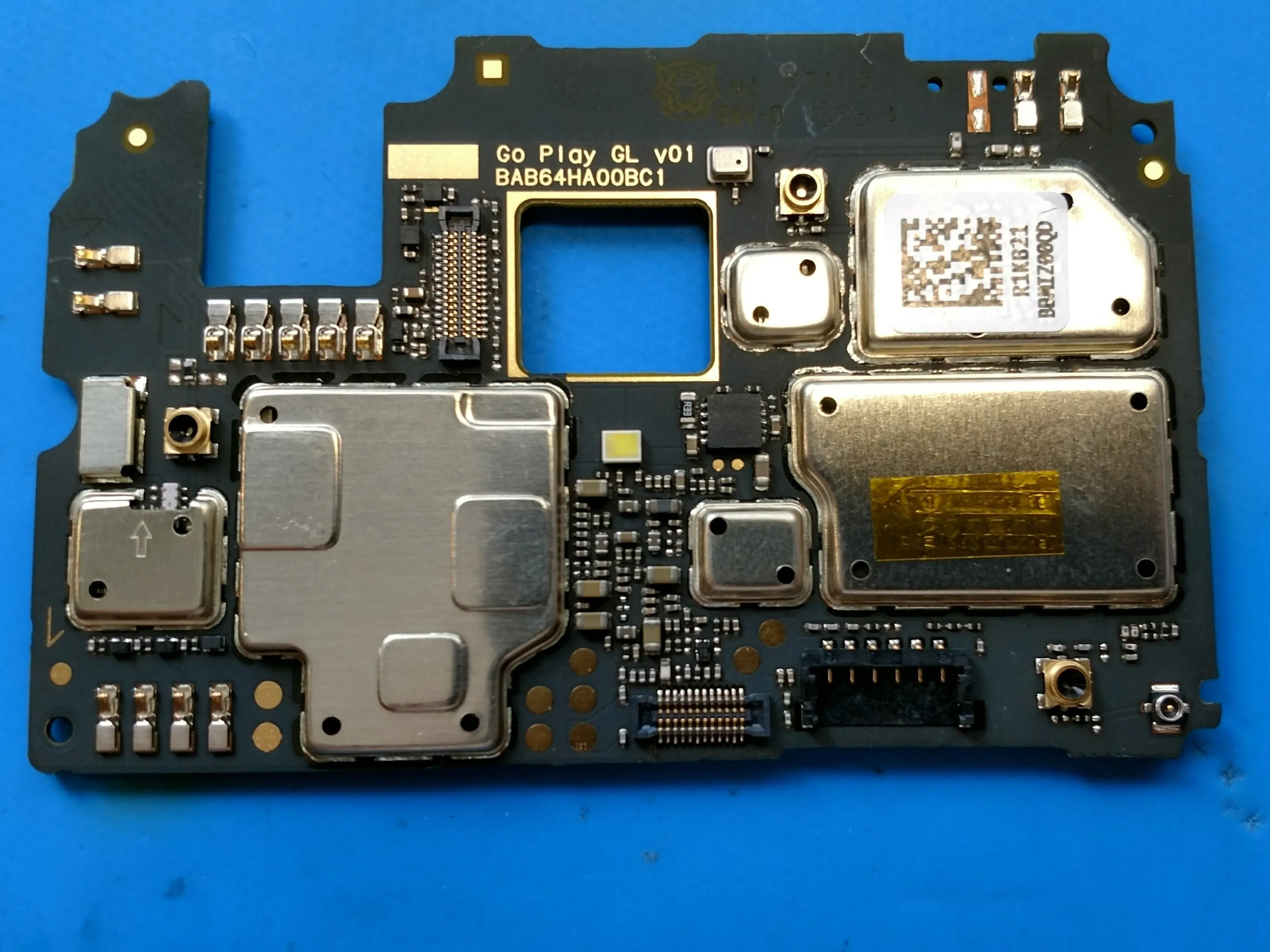

Шаг 18 Плата и многое другое

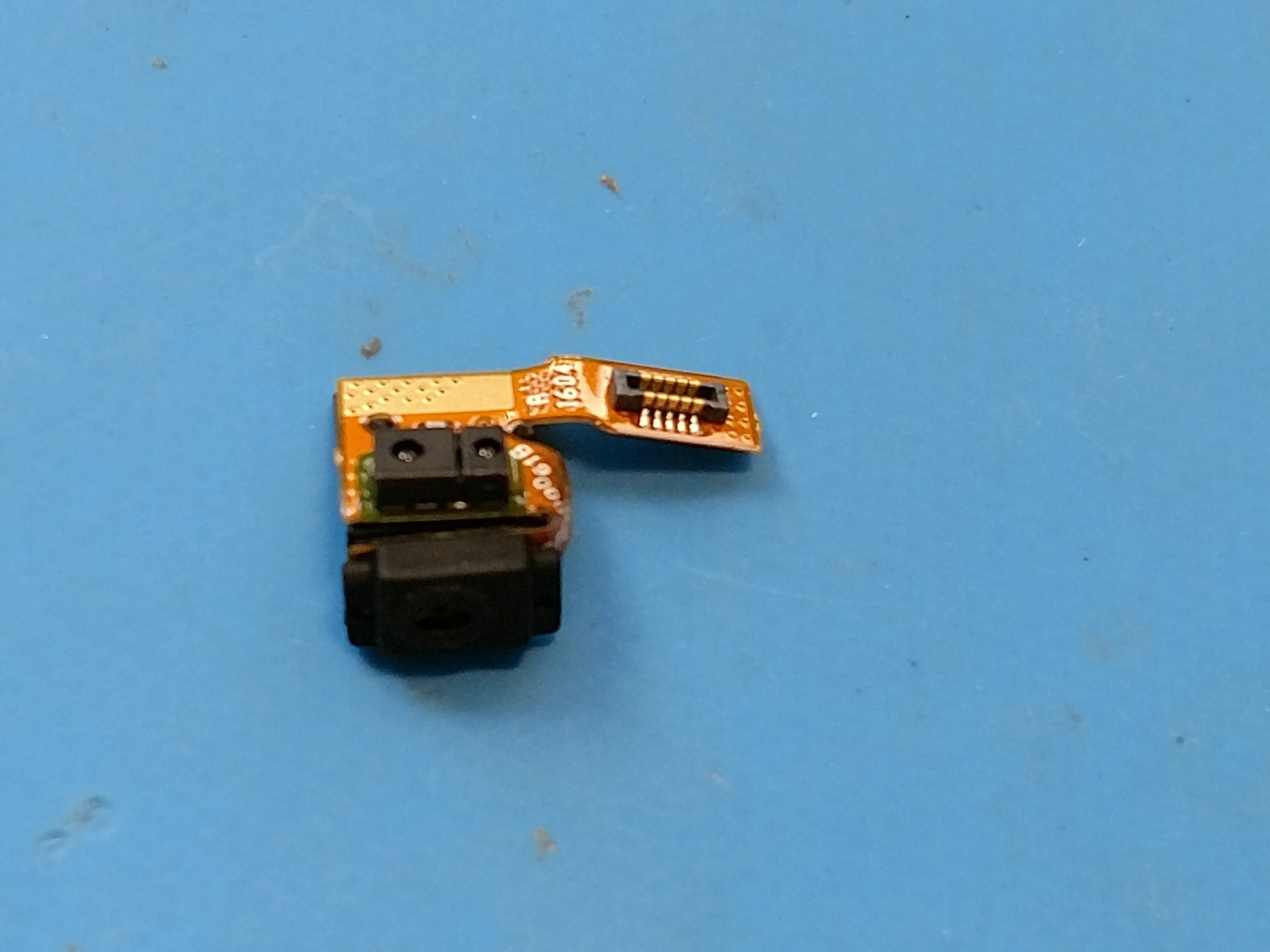

• Плата извлечена, осталось извлечь датчик приближения, переднюю 5-Мп камеру и заднюю 8-Мп камеру. Все они представляют собой простые модульные детали.

Шаг 19 Это так 'скучно'

• Я снял всю защитную оболочку платы, спереди и сзади.

• Также похоже, что на плате находится считыватель порта SIM-карты. У меня такое чувство, что надежды на ремонт мало.

Шаг 20 Угу, ничего хорошего

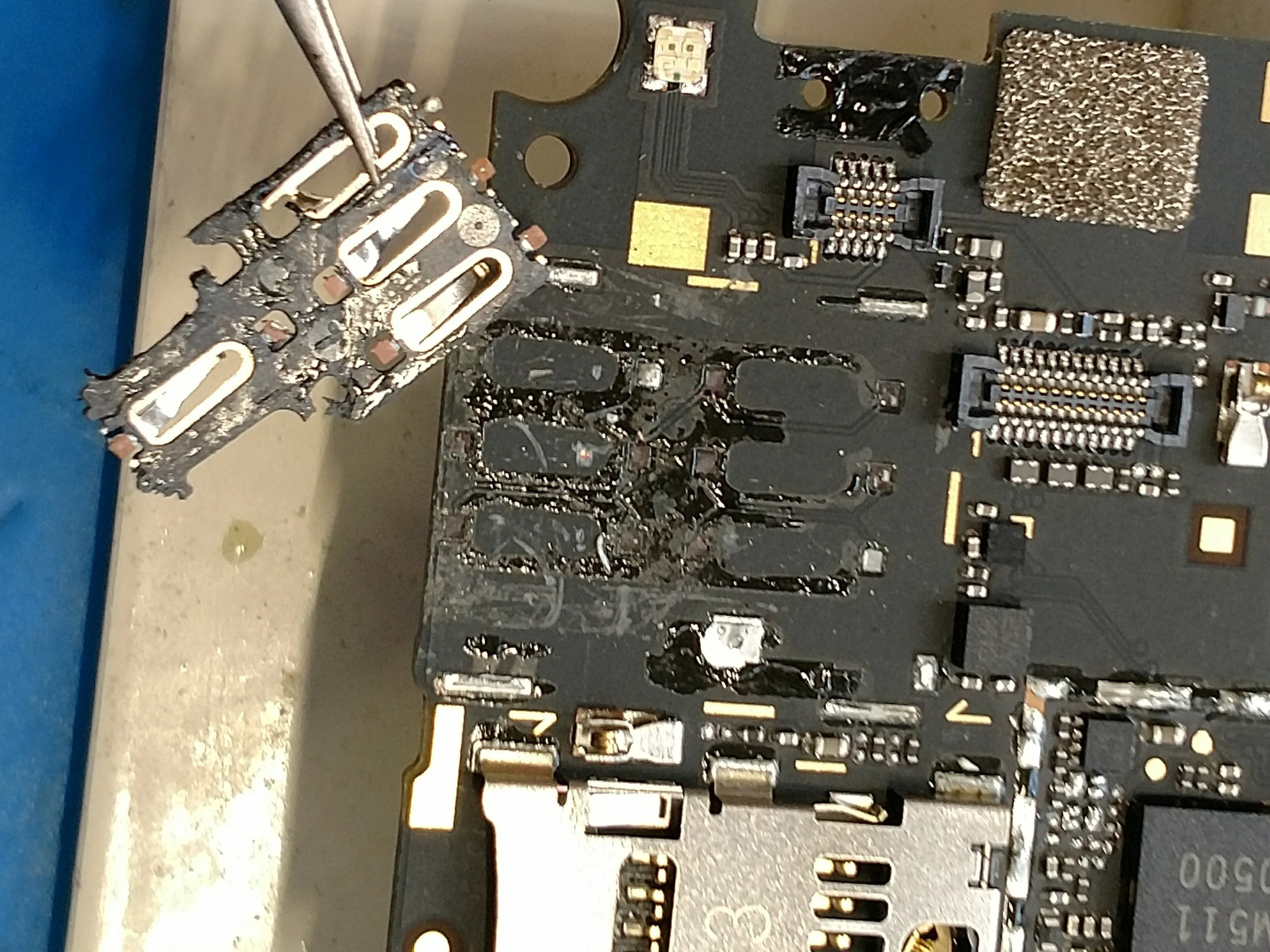

• Похоже, надежды на это мало. Для тех, кто не знает, та маленькая часть слева - это считывающее устройство, оно оторвалось, и к нему прикреплены некоторые из паяльных площадок, это розоватые медные штучки по краям и в середине.

• Поскольку при первоначальном повреждении он оторвался, а схемы нет, я не собираюсь даже пытаться перемыкать или восстанавливать колодки.
