Разборка Alcatel One Touch Ultra 995

Введение

Как разобрать Alcatel One Touch Ultra 995, чтобы получить доступ к внутренним деталям телефона.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Alcatel One Touch Ultra 995

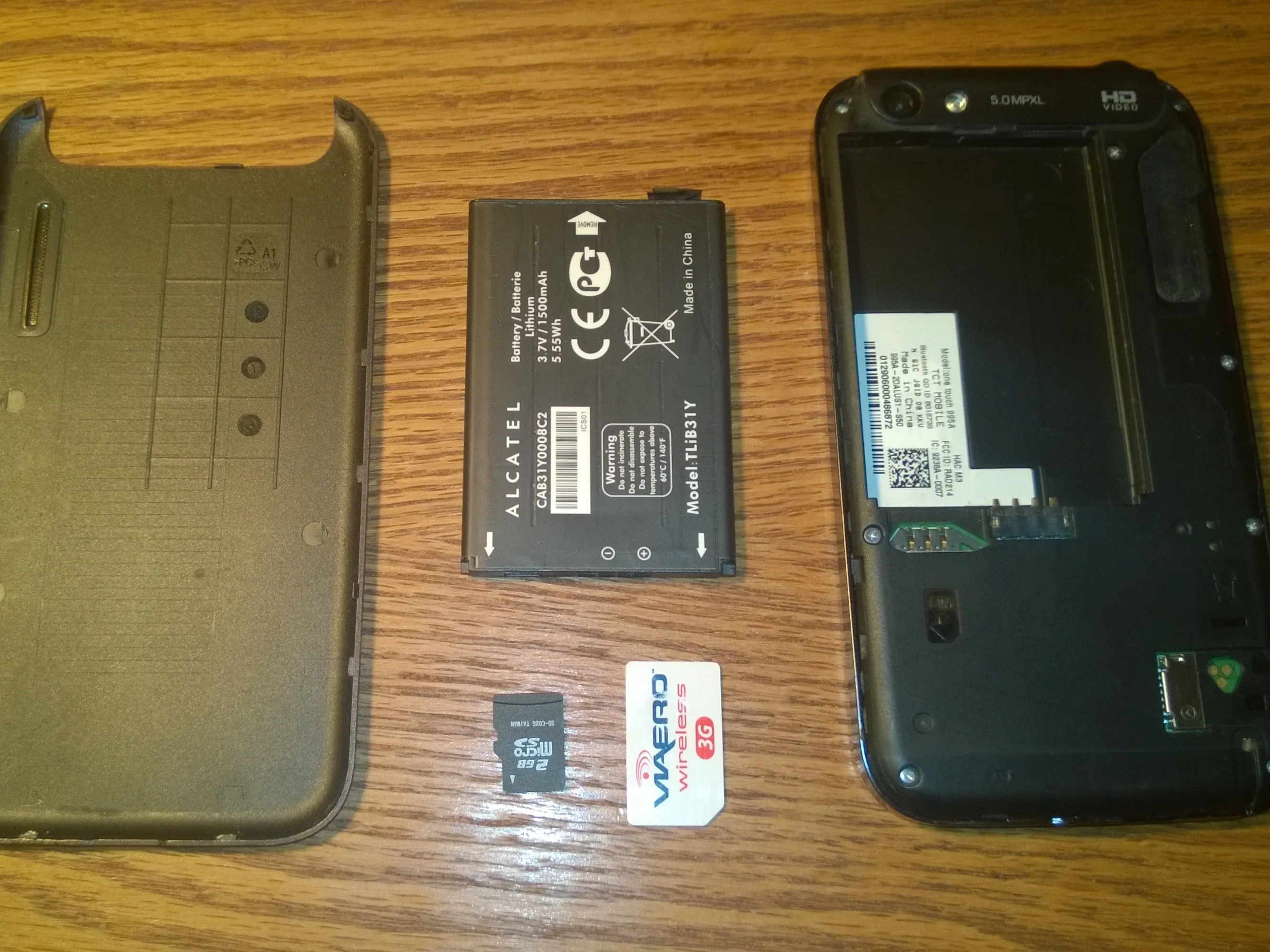

• Начните со снятия задней крышки.

• Теперь извлеките аккумулятор, sim-карту и sd-карту.

Шаг 2

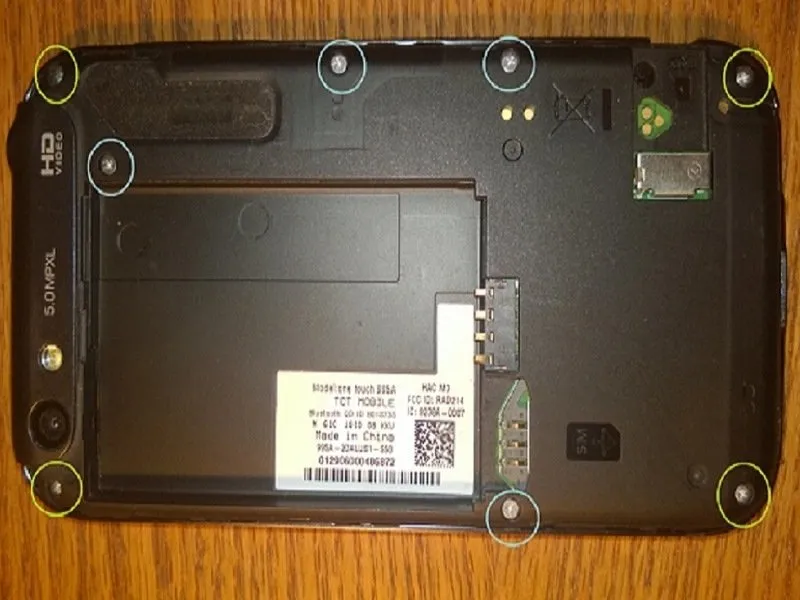

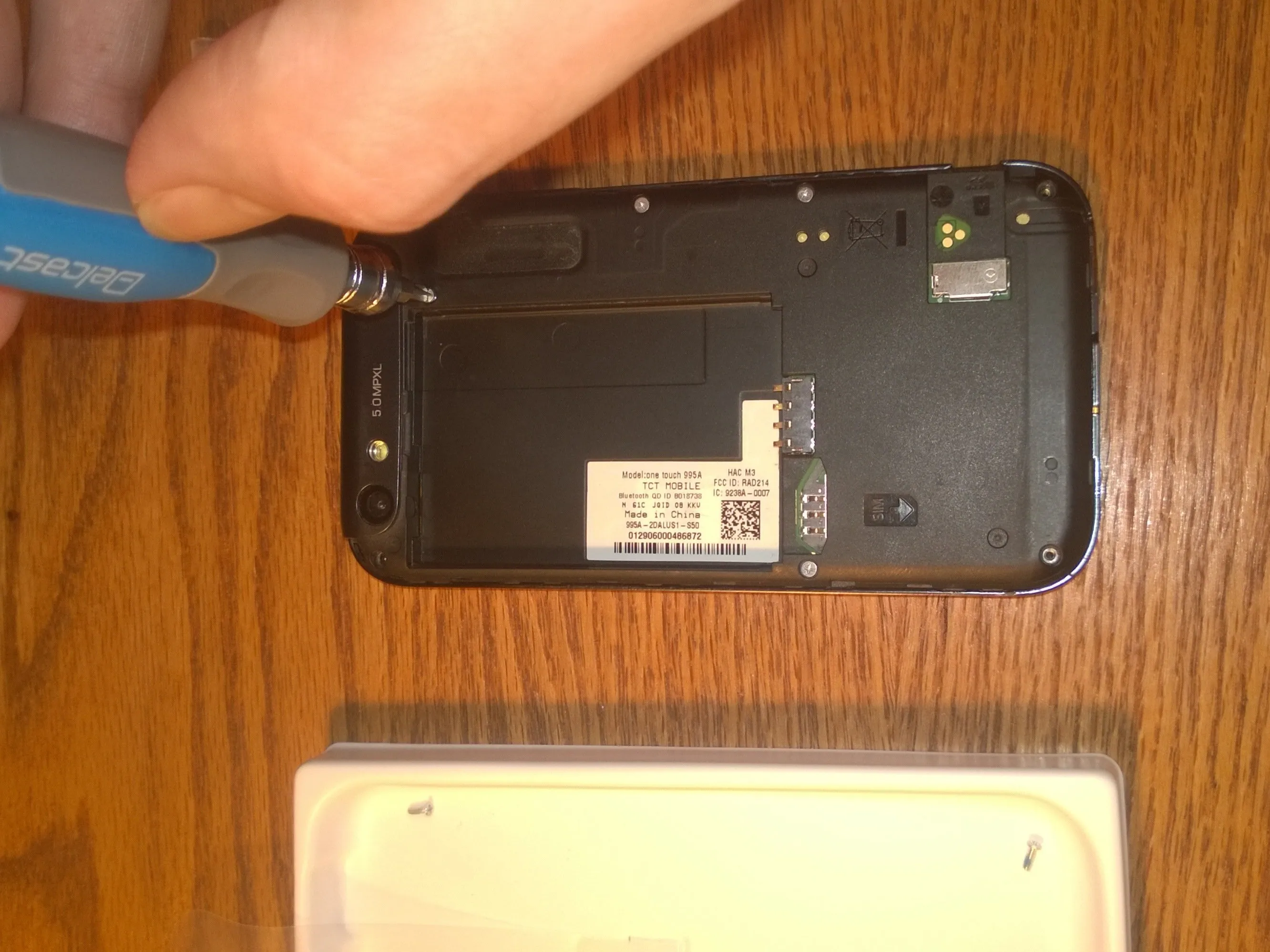

• Выкрутите восемь винтов из задней панели.

• Все они с крестообразной головкой. Я использовал отвертку с головкой #0.

• Винты имеют разную длину, поэтому запомните, что четыре более длинных винта идут к четырем углам.

Шаг 3

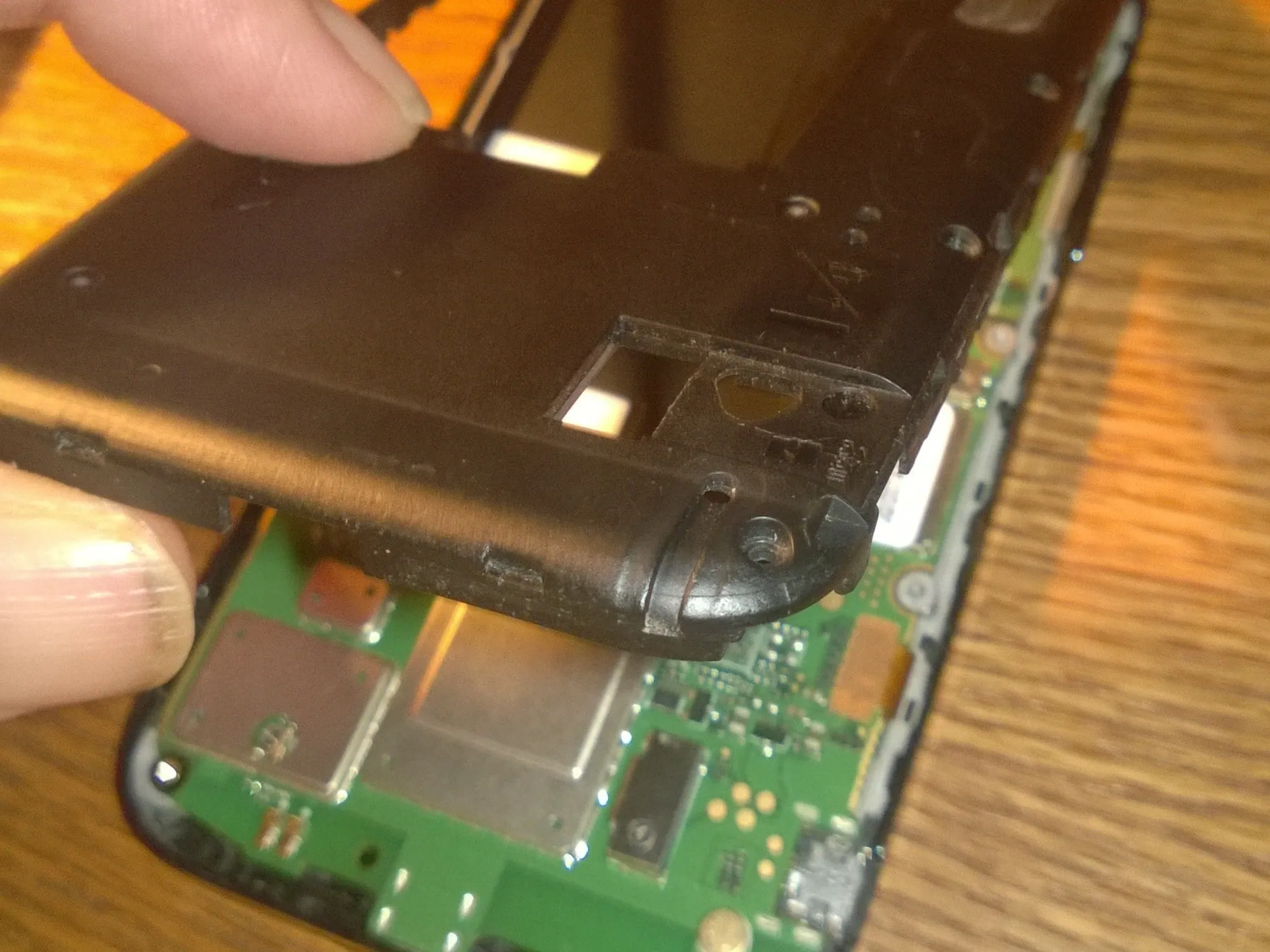

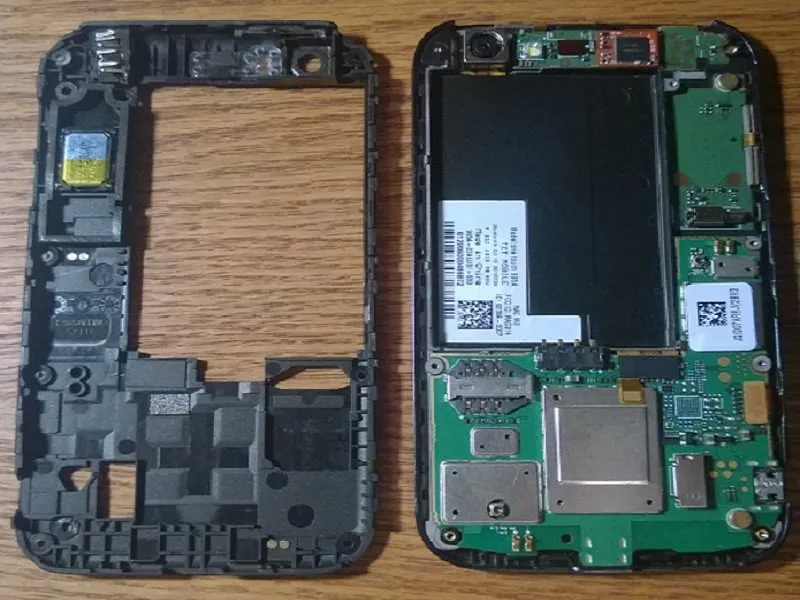

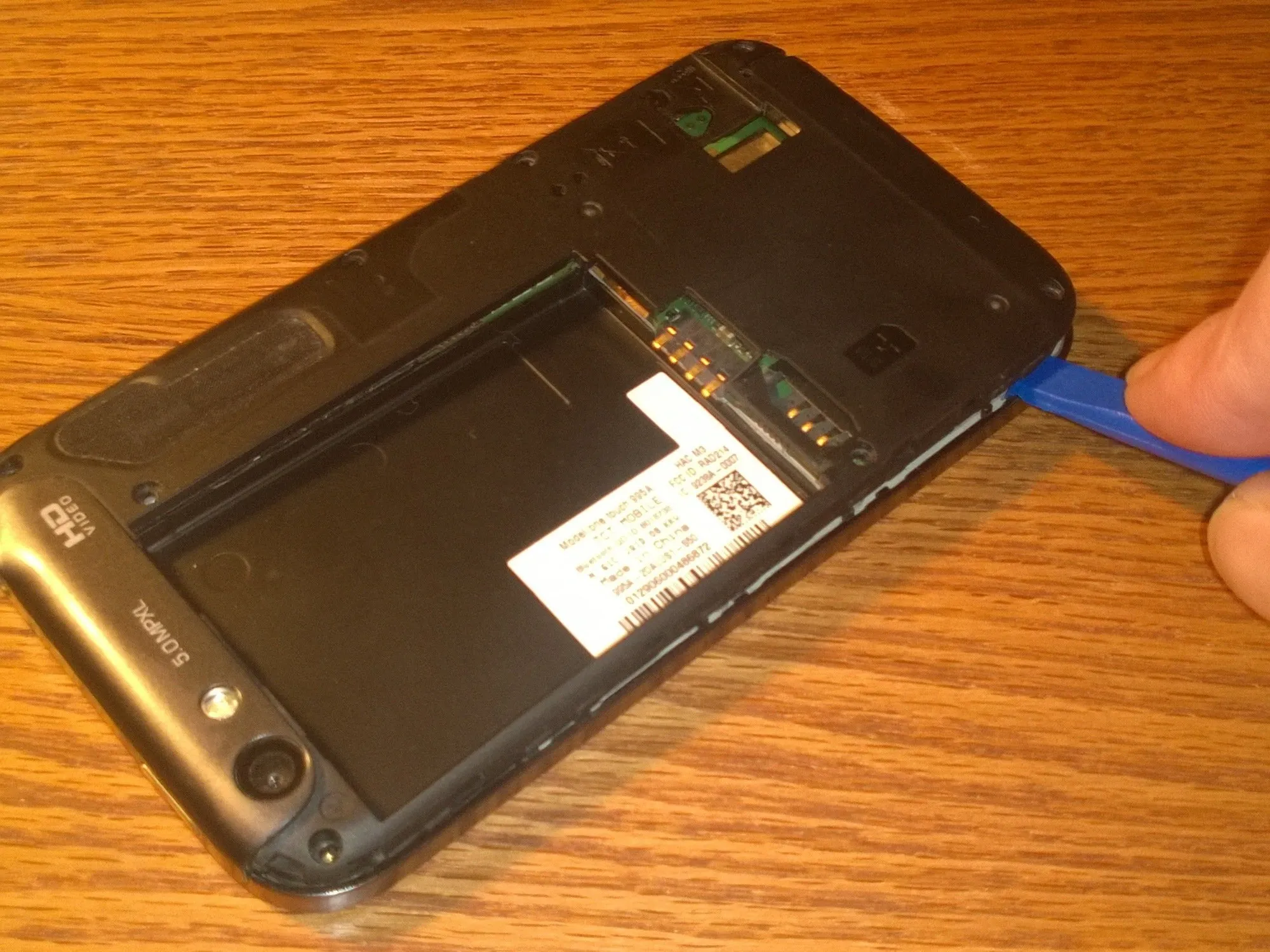

• Теперь отделите задний корпус от телефона.

• Я начал с левого верхнего угла и продвигался к правому верхнему углу.

• Не бойтесь отжимать в самом верху.

• Вы можете использовать инструмент для поддевания, как на фото, или гитарный медиатор, который тоже отлично работает.

• Не отжимайте слишком сильно или глубоко, иначе вы можете повредить рамку или порвать ленточный кабель (что никогда не бывает хорошо).

• Теперь, когда есть некоторое разделение, начните снизу и поднимите пальцами задний корпус телефона.

• Он должен легко отделиться, но если это не так, не давите на него и попробуйте снова провести инструментом для поддевания по краям.

Шаг 4

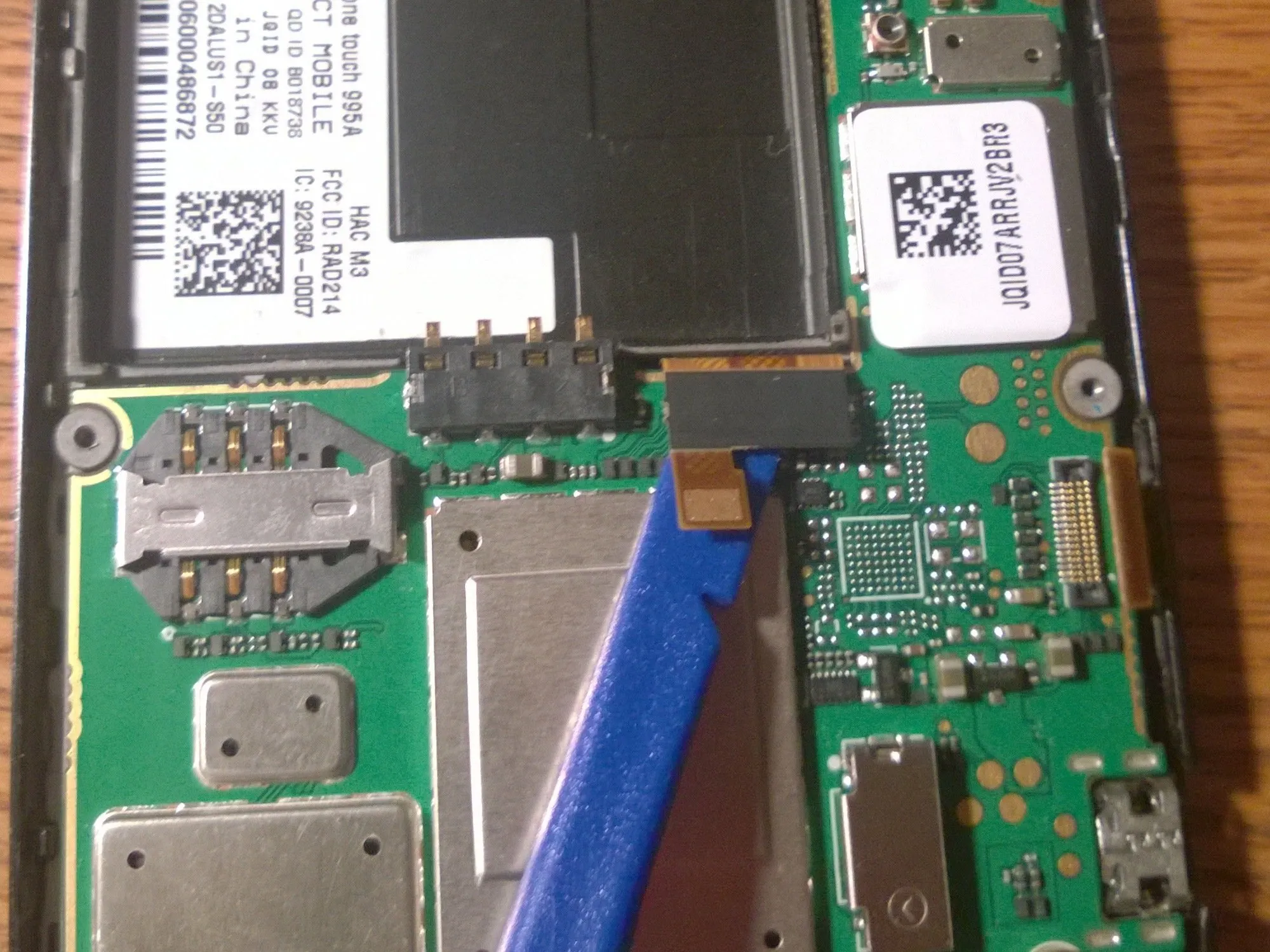

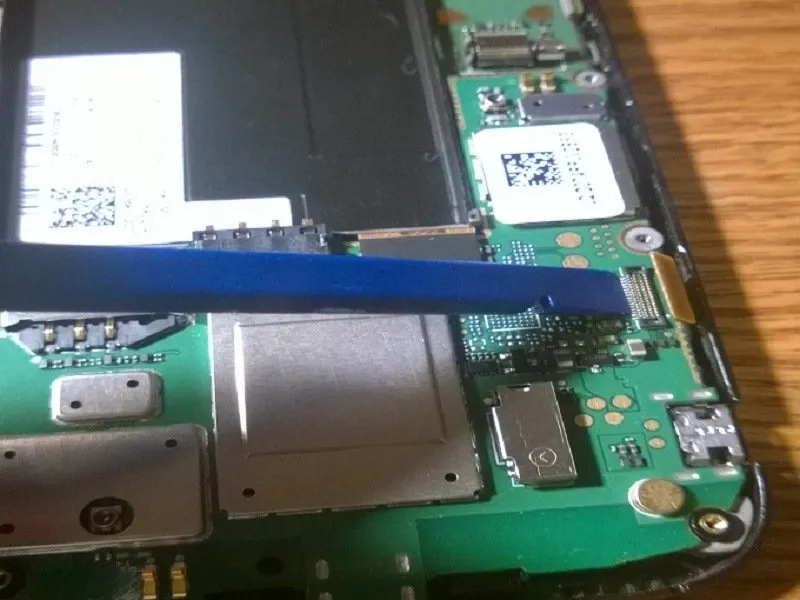

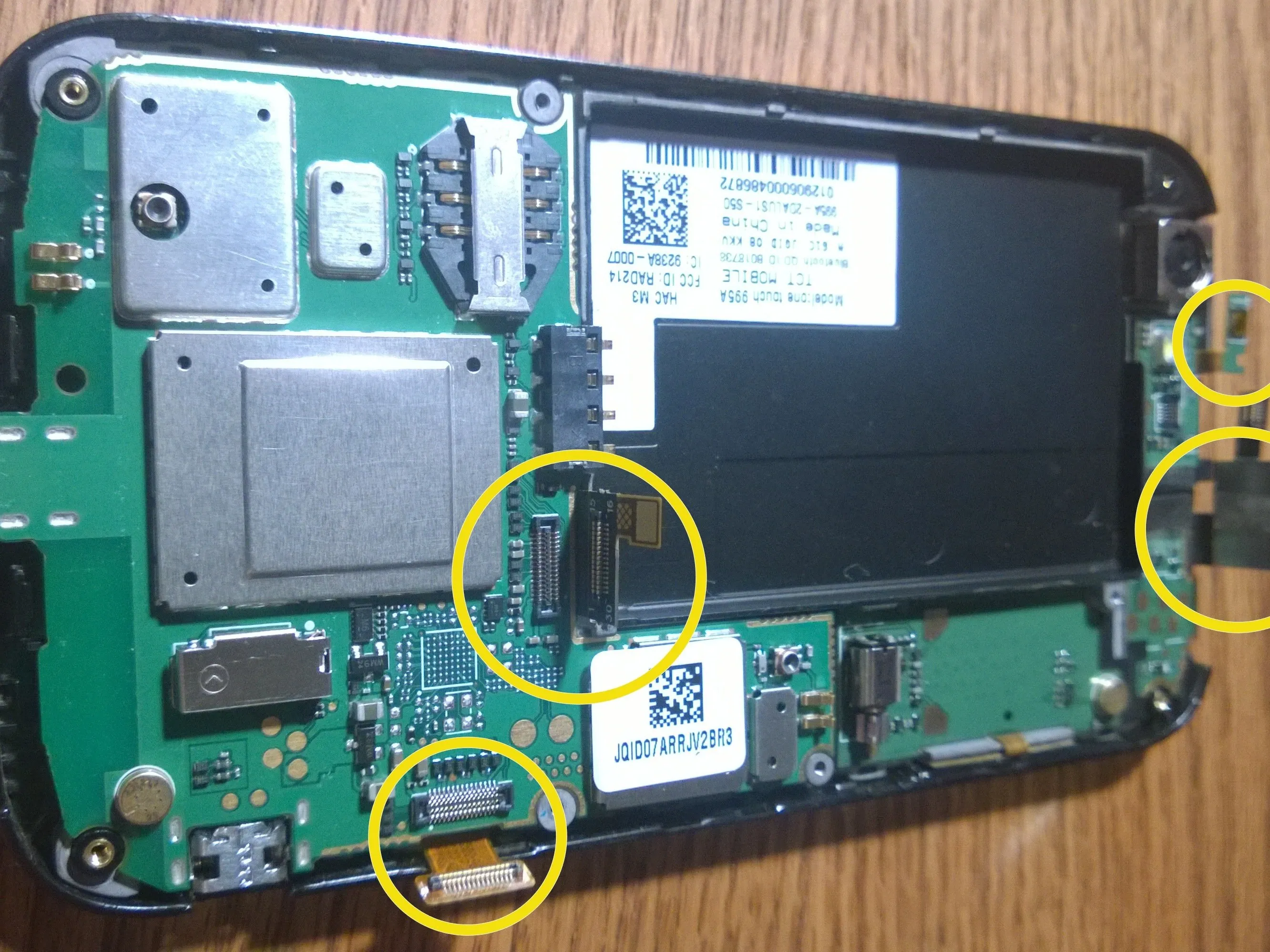

• Прежде чем пытаться снять логическую плату, найдите соединения ленточных кабелей и подденьте их.

• Перед тем как продолжить работу, необходимо освободить 4 ленточных кабеля. Три из них подключаются к логической плате, а также к кнопке питания.

• Чтобы вы знали, в следующем шаге будет проще освободить ленточный кабель кнопки громкости. Вы увидите, почему.

Шаг 5

• Пришло время снять логическую плату. Здесь нет винтов, которые нужно откручивать. Логическая плата держится на месте с помощью клея.

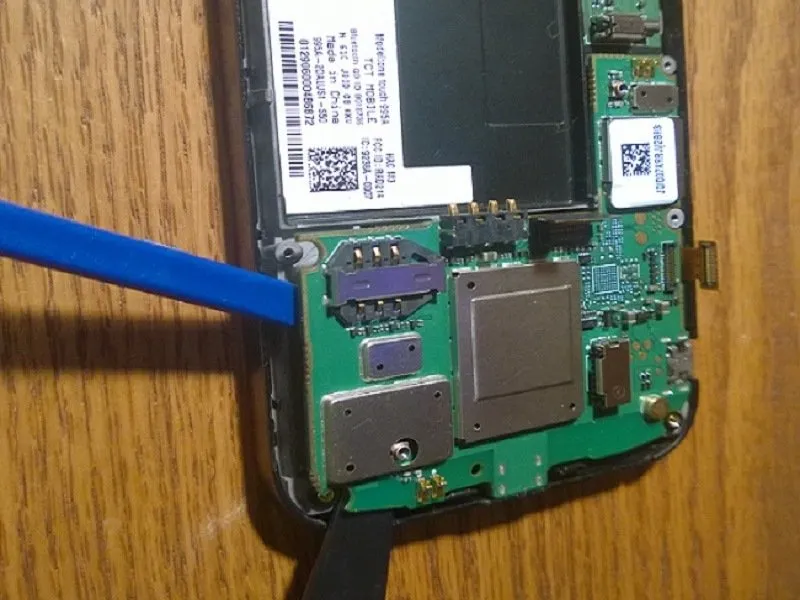

• Начните с левого нижнего угла, вставьте плоский инструмент для поддевания и проведите им под логической платой, чтобы попытаться освободить клей.

• Большая часть клея находится под левой нижней стороной логической платы. Чем более плоским будет ваш инструмент, тем лучше.

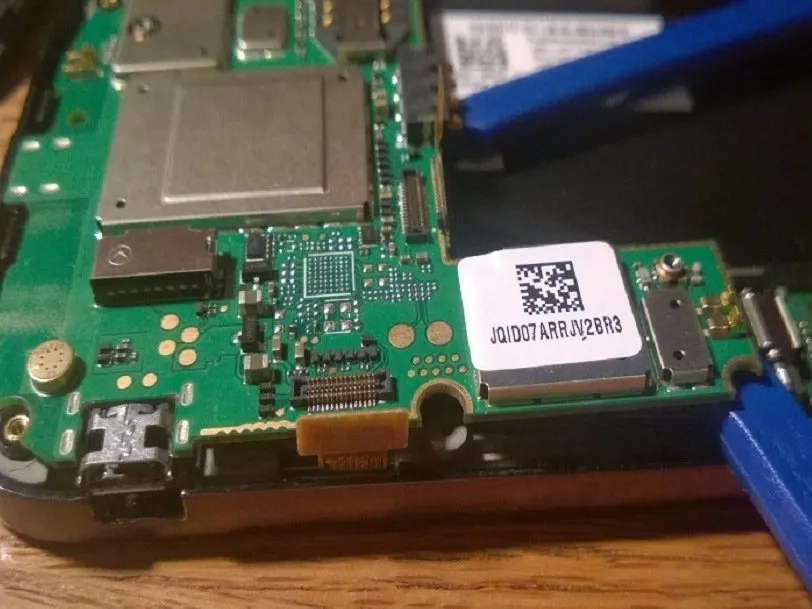

• Пройдитесь по области, где находятся клеммы аккумулятора, и попробуйте отделить их.

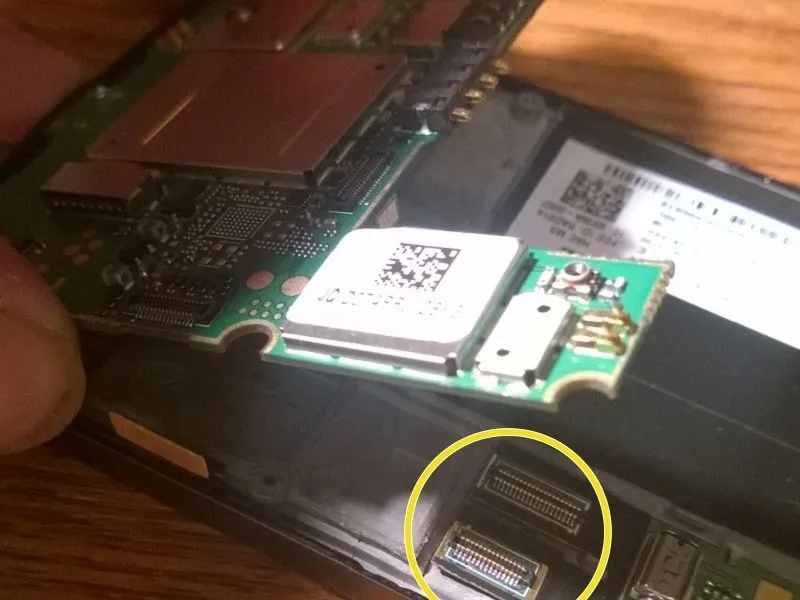

• Есть два соединения, которые связывают логические платы вместе. Их можно отсоединить, подсунув инструмент под большую логическую плату рядом с вибромотором (на маленькой логической плате).

• Ослабив два соединения, приподнимитесь и снимите большую логическую плату.

• Легче всего приподнять эту область и сдвинуть вперед, пока вынимаете большую логическую плату, потому что в противном случае порт hdmi доставит неудобства при подъеме с нижней стороны, так как рамка проходит вокруг порта hdmi.

Шаг 6

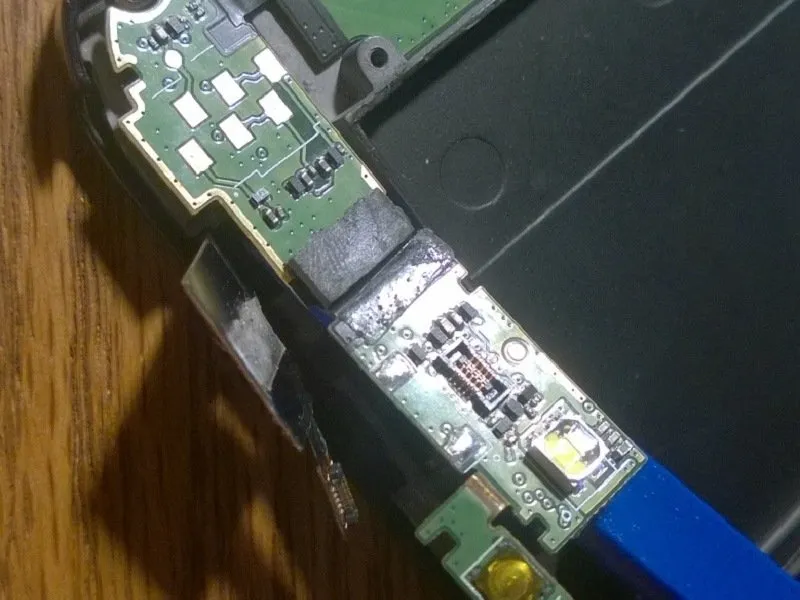

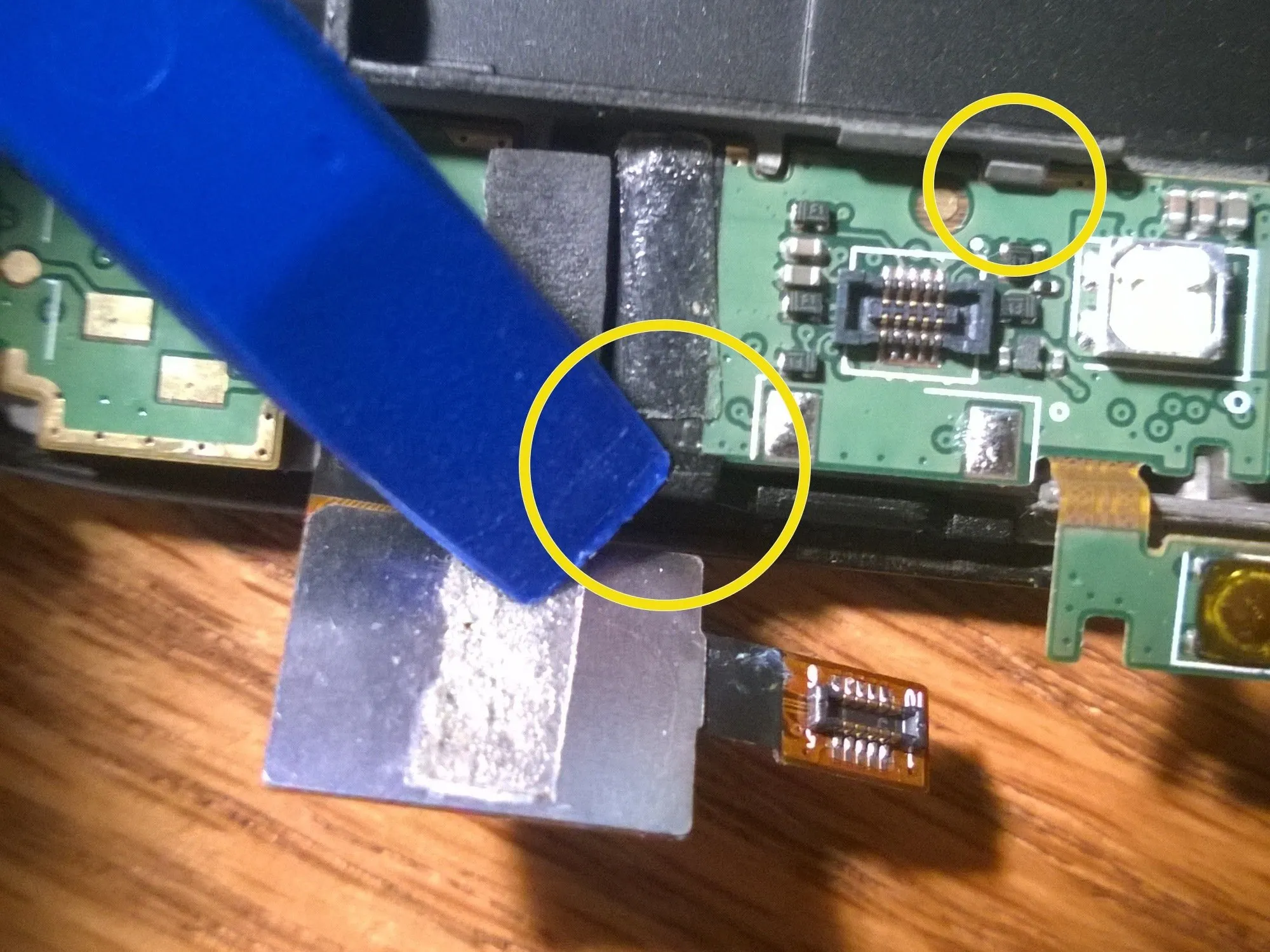

• Пришло время извлечь небольшую логическую плату. Эта L-образная деталь держится на месте с помощью небольшого количества клея и нескольких маленьких пластиковых клипс.

• Если немного надавить на большую черную клипсу в районе кнопки питания, она освободится настолько, что ее можно будет вытащить.

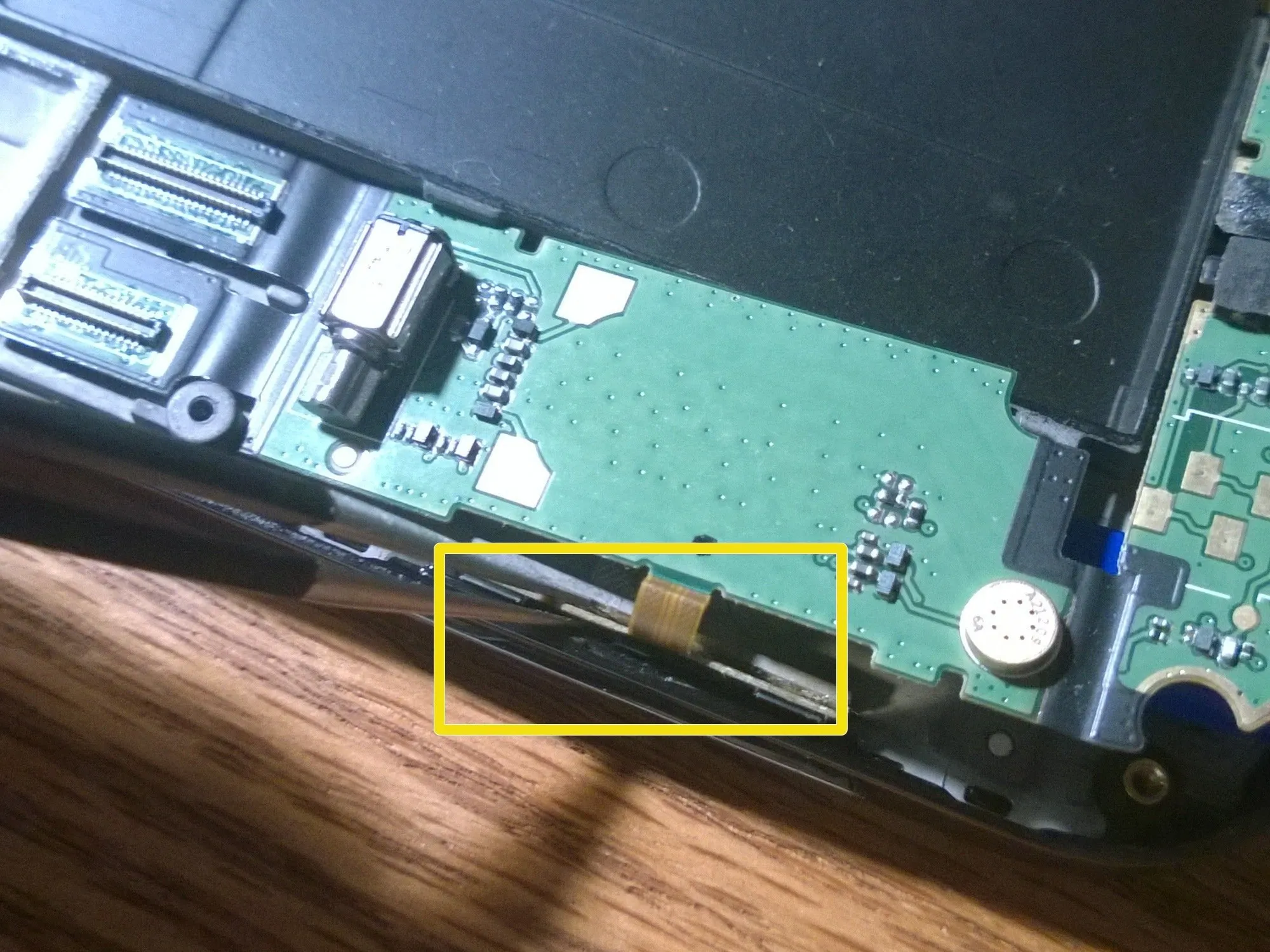

• Прежде чем двигаться дальше, нам нужно освободить клей, который удерживает блок кнопок громкости на месте. Просто проведите чем-то тонким по задней стороне блока кнопок громкости, чтобы освободить клей. Теперь мы можем двигаться дальше.

• Когда вы подойдете к ленточному кабелю громкости, оставьте инструмент под логической платой и возьмите пинцет, чтобы вынуть блок громкости из гнезда.

• После того как блок громкости будет извлечен, завершите выемку маленькой логической платы.

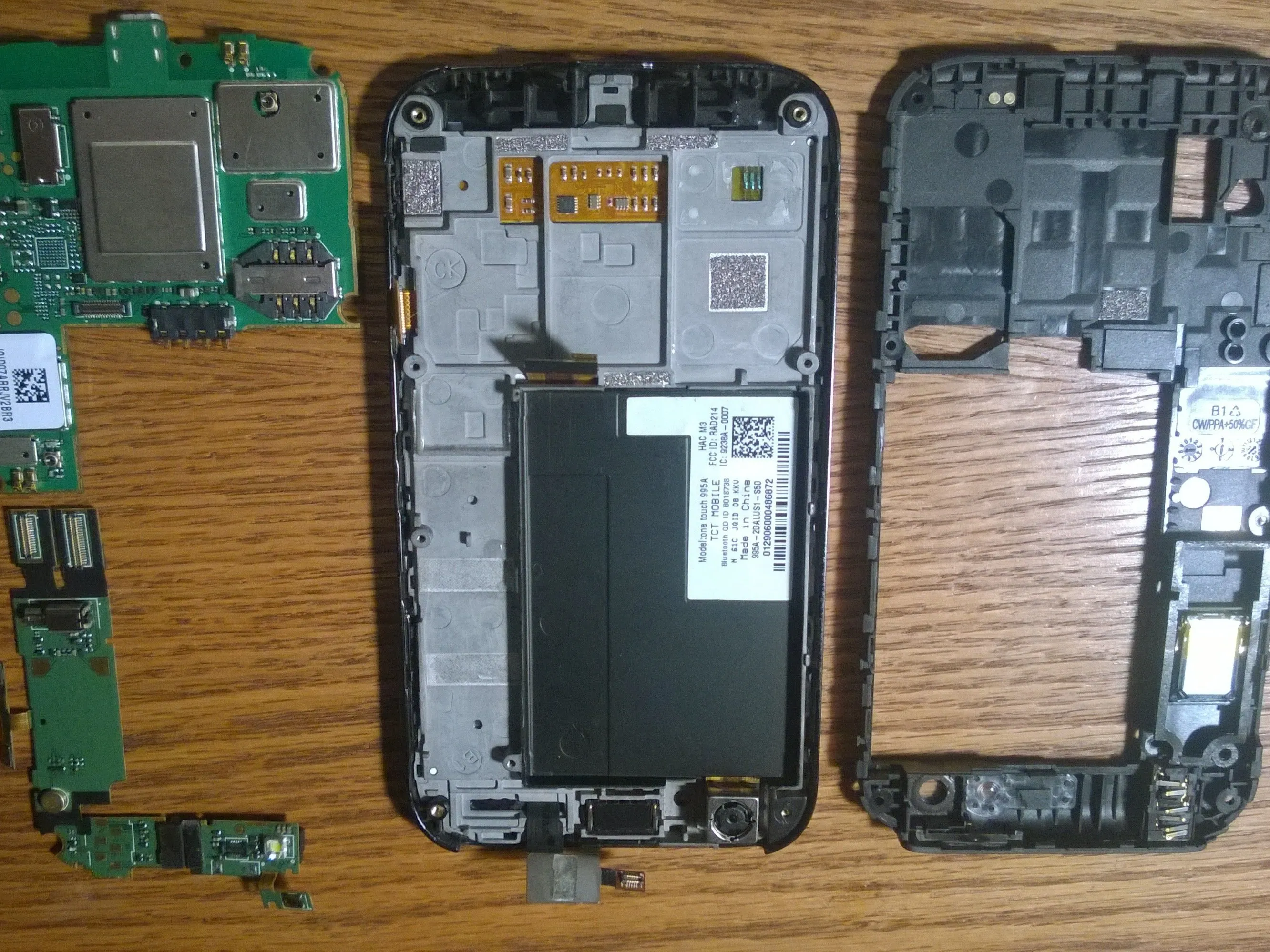

Шаг 7

• Вот и все. Я бы показал еще разборку светодиода/цифрового индикатора, но сейчас у меня нет всех необходимых материалов. Теперь вы можете заменить деталь внутри телефона, если это необходимо.
