Разборка ALPS RKJXV1224 Варианты

Шаг 1 Тот же номер детали, но другой?

Оба этих переключателя ALPS RKJXV1224 используются в большинстве игровых контроллеров от PlayStation 3 до 5, Xbox One до Series X|S, про-контроллерах Switch и большинстве джойстиков сторонних производителей.

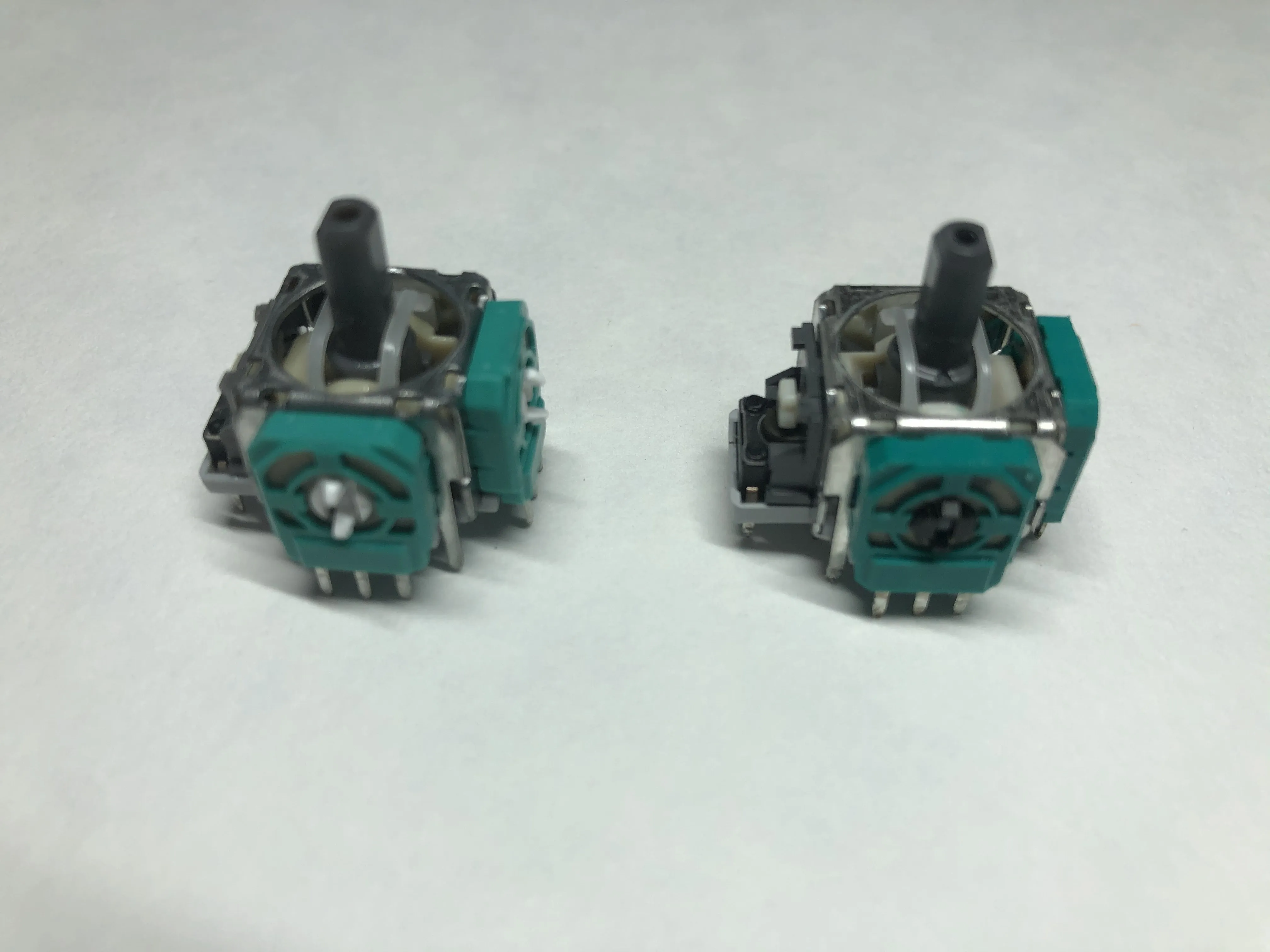

Однако, судя по всему, за прошедшие годы Alps внесла некоторые изменения. Слева с белыми горшками - ранняя ревизия 002, извлеченная из раннего контроллера Xbox One без bluetooth.

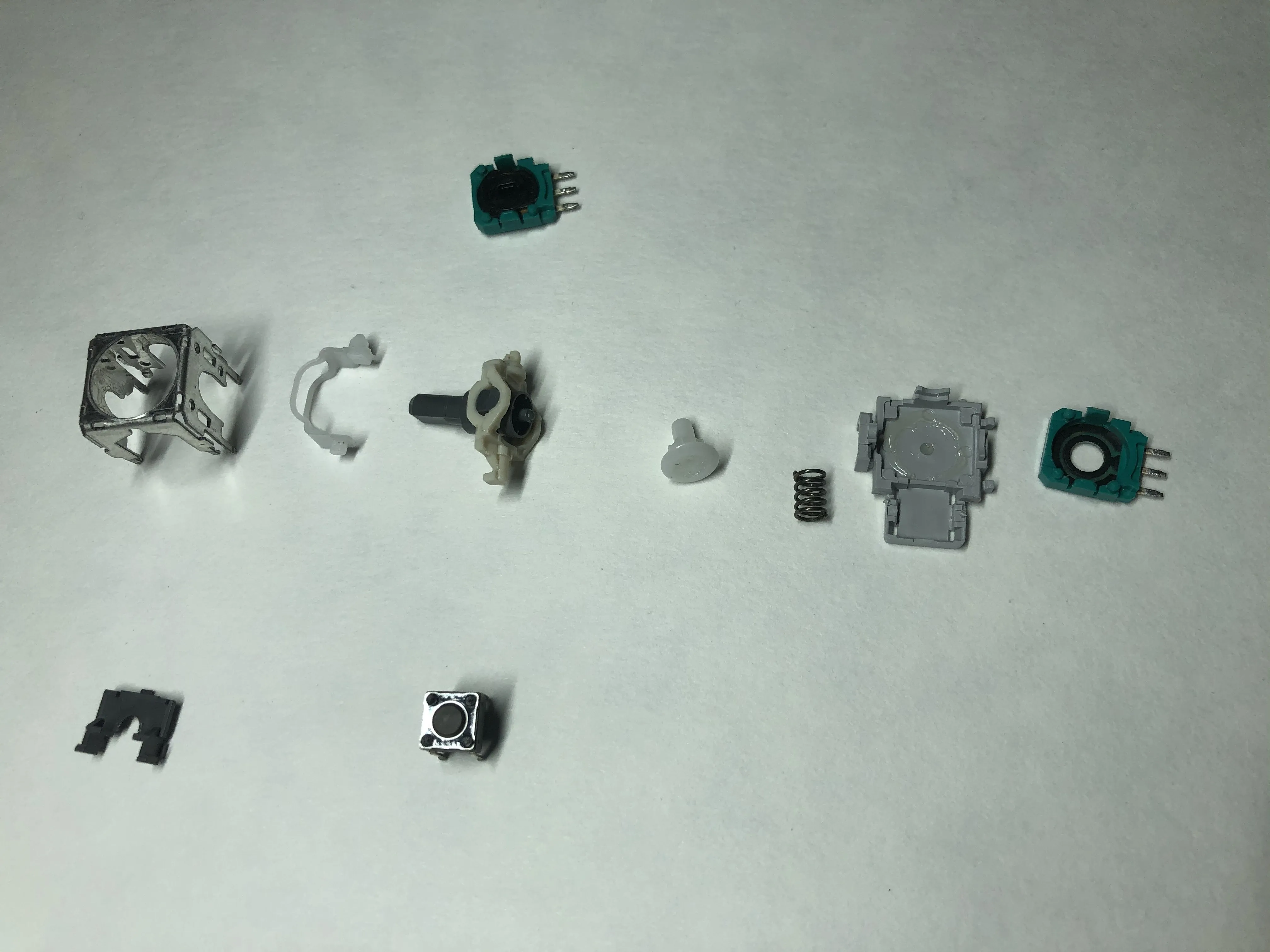

На третьей фотографии показана ревизия 005 с черными потенциометрами, взятыми из беспроводного контроллера Xbox One.
Также очевидно, что Alps изменила настройку пружин для этого варианта, но я не нашел ни того, ни другого.

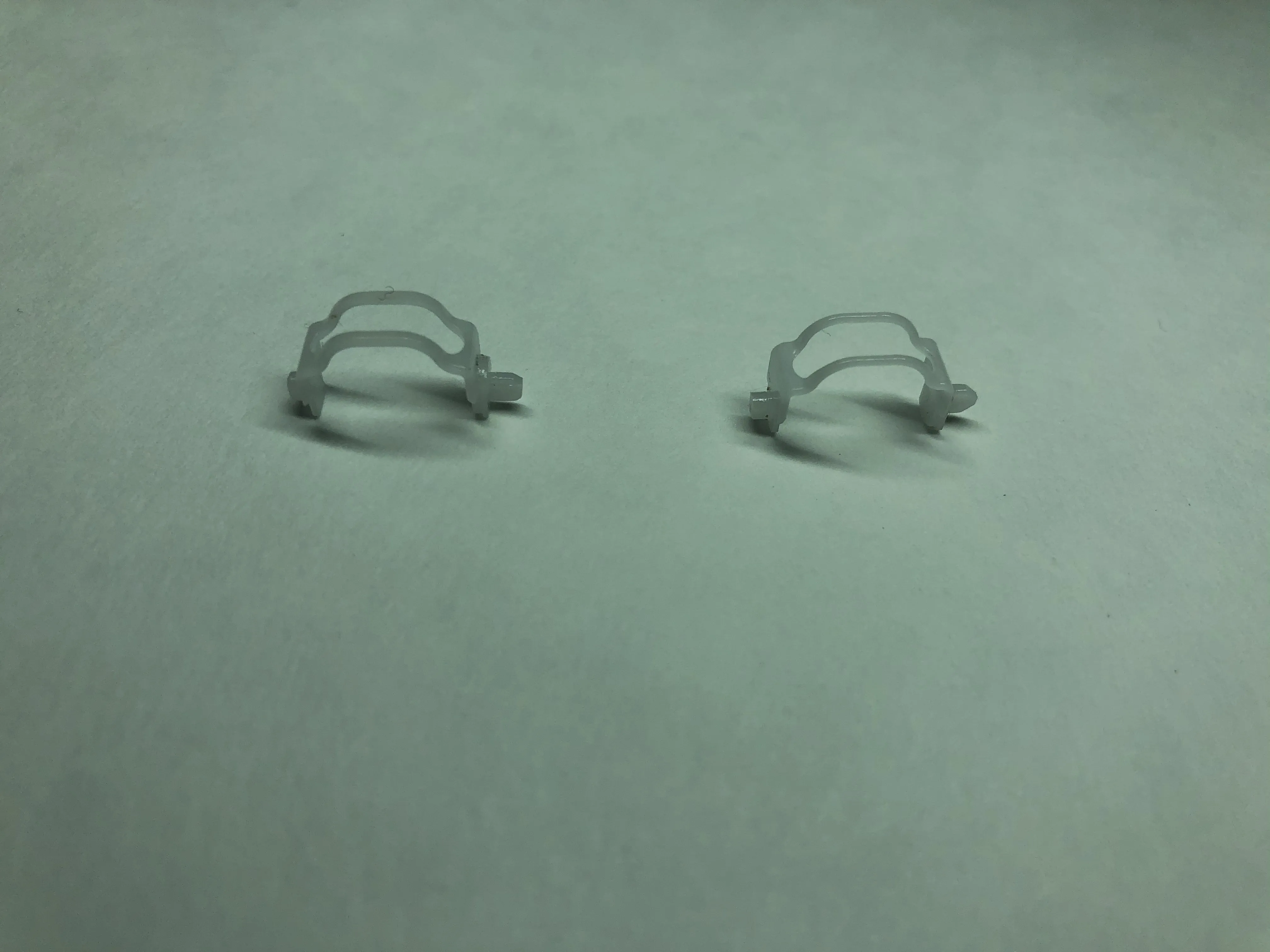

Левая и правая обоймы джойстика были изменены. Вероятно, для снижения стоимости.
Слева - сепаратор от старой ревизии 002, толщина которого составляет в среднем .7 мм, а толщина рычагов - .8 мм. В Xbox 360 они были заменены на медные, а в новых контроллерах - на пластиковые.
Справа - сепаратор от новой ревизии 005, толщина которого составляет всего 0,5 мм, а толщина кронштейнов - 0,6 мм. Его очень легко согнуть, и он может позволить крутить потенциометр, не двигая стик.

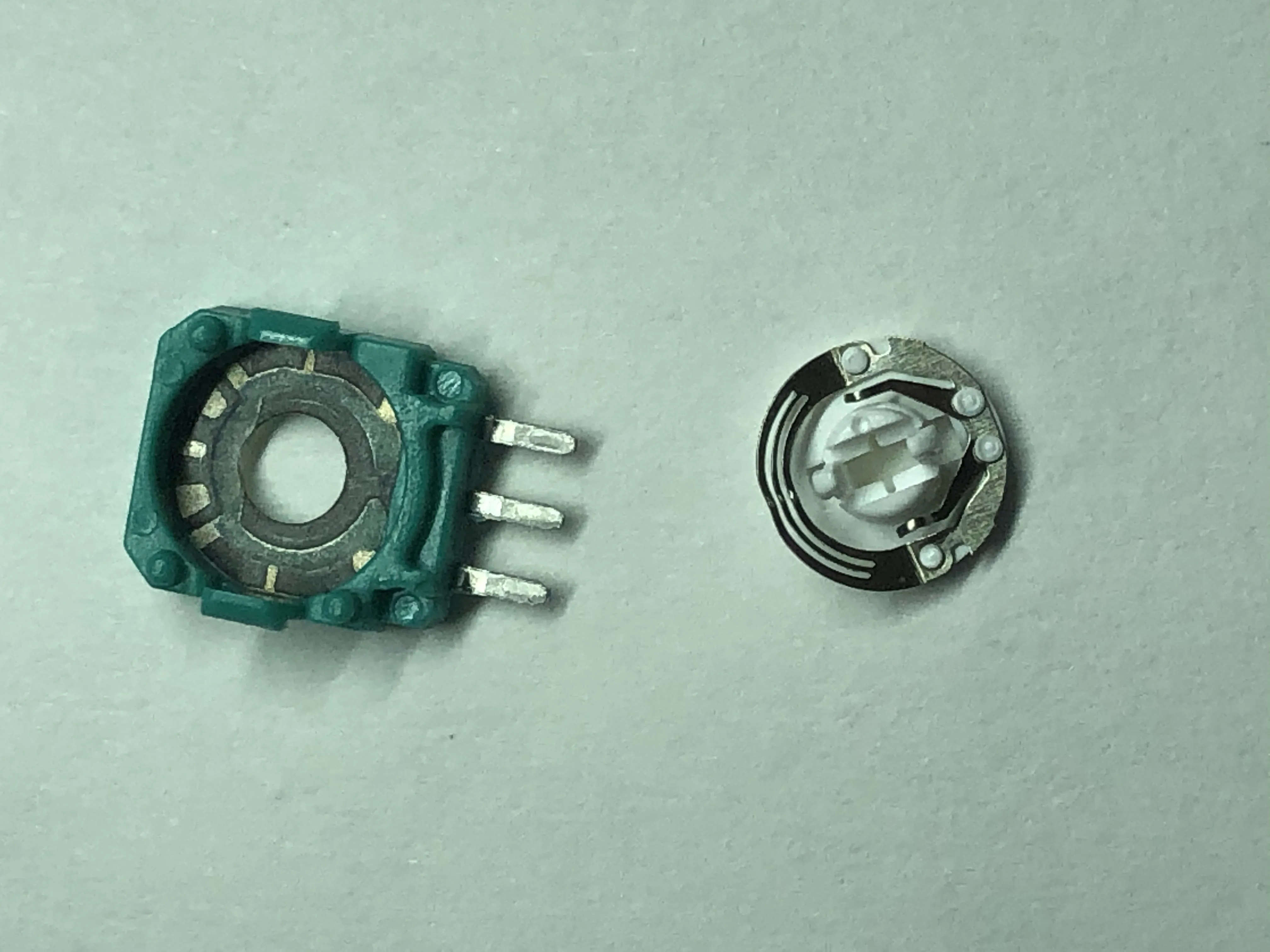

Сначала у нас есть потенциометр старого образца, который кажется более прочным, чем новая ревизия. У него три сбрасывателя и задняя пластина, которая, похоже, лучше закрывается. Сбрасыватели также имеют покрытие, которое может уменьшить износ.

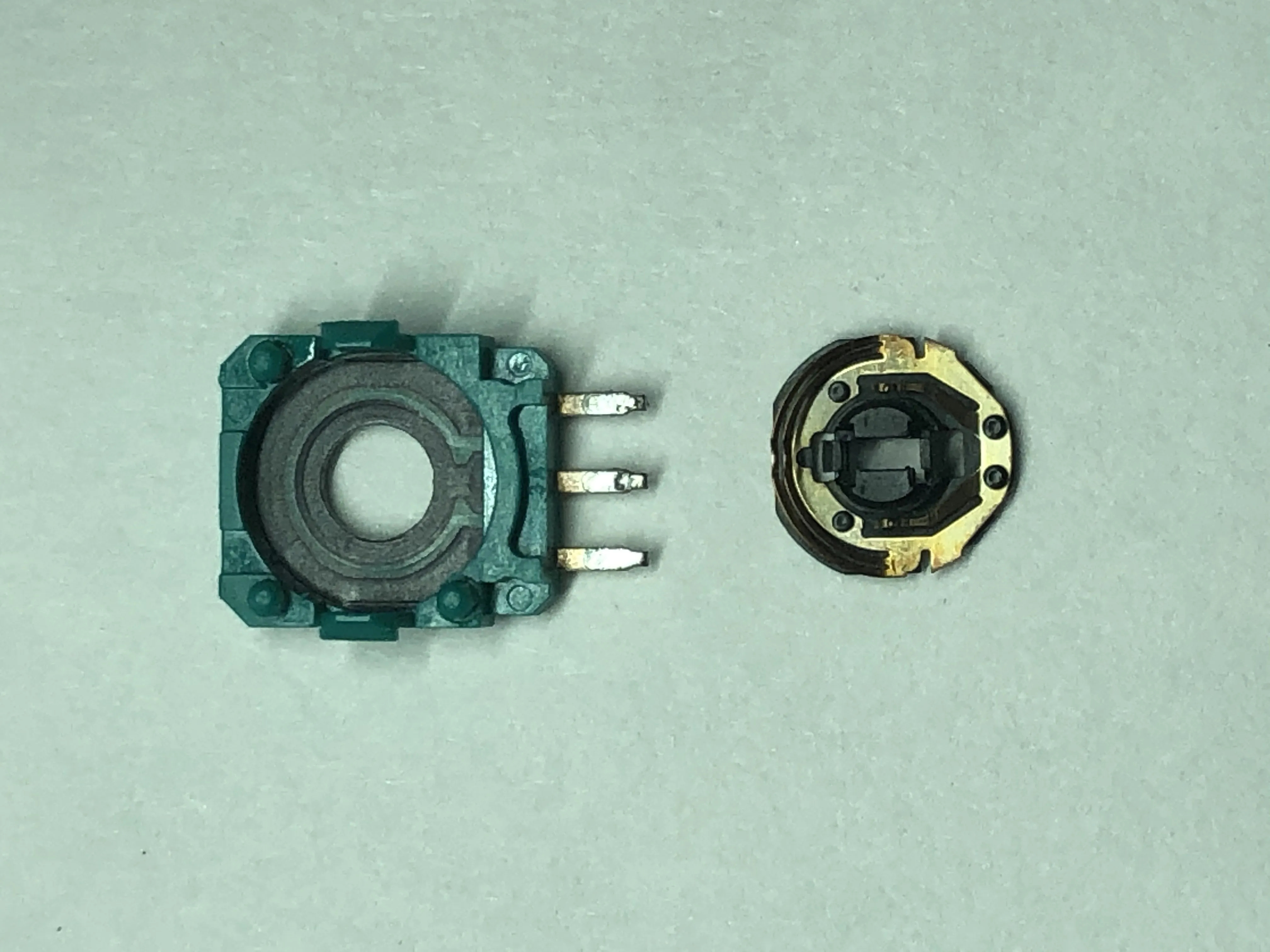

У кастрюль нового образца только два сбрасывателя из голой меди. Задняя пластина меньше и имеет несколько зазоров, которые могут пропускать больше пыли.

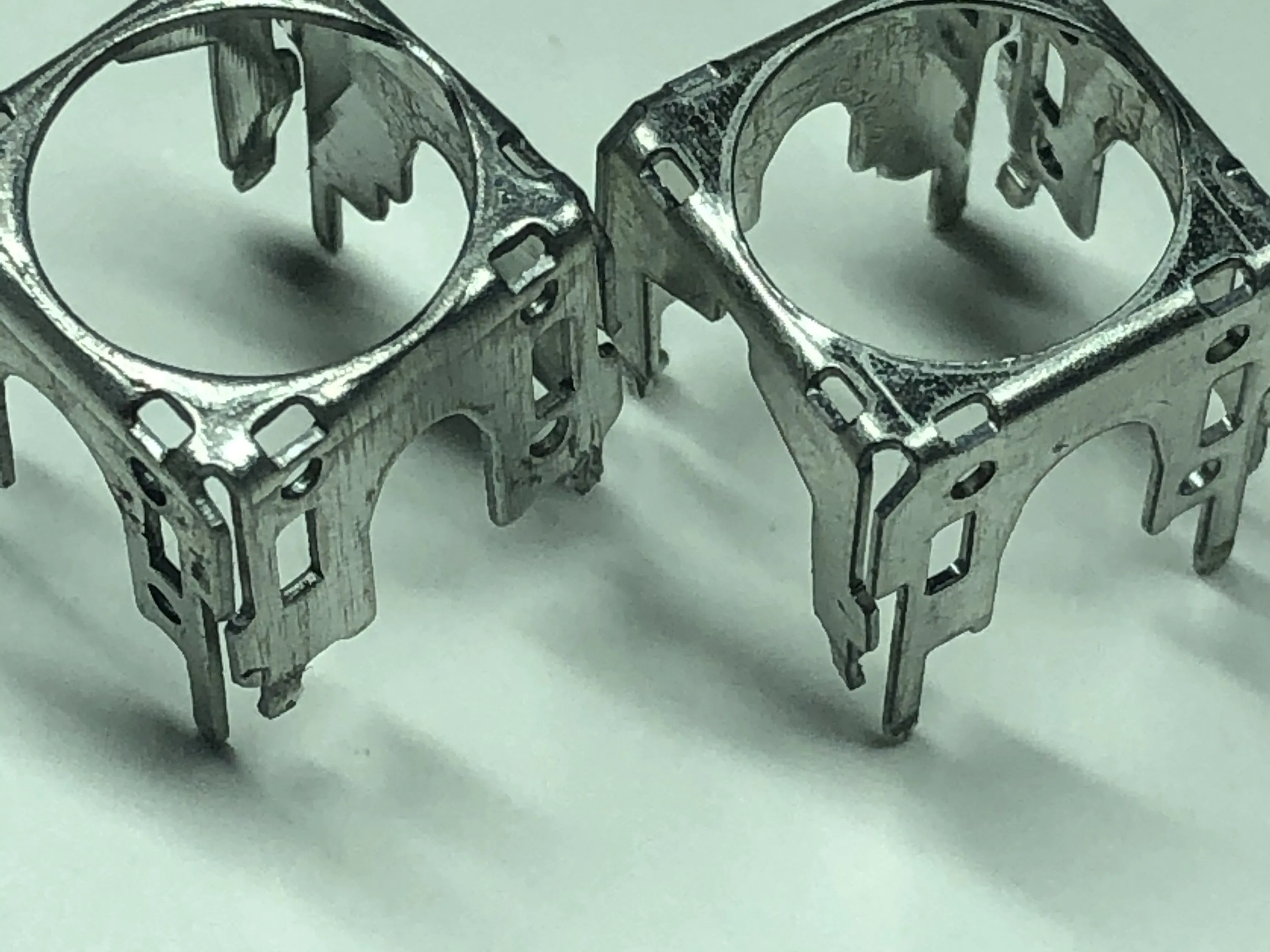

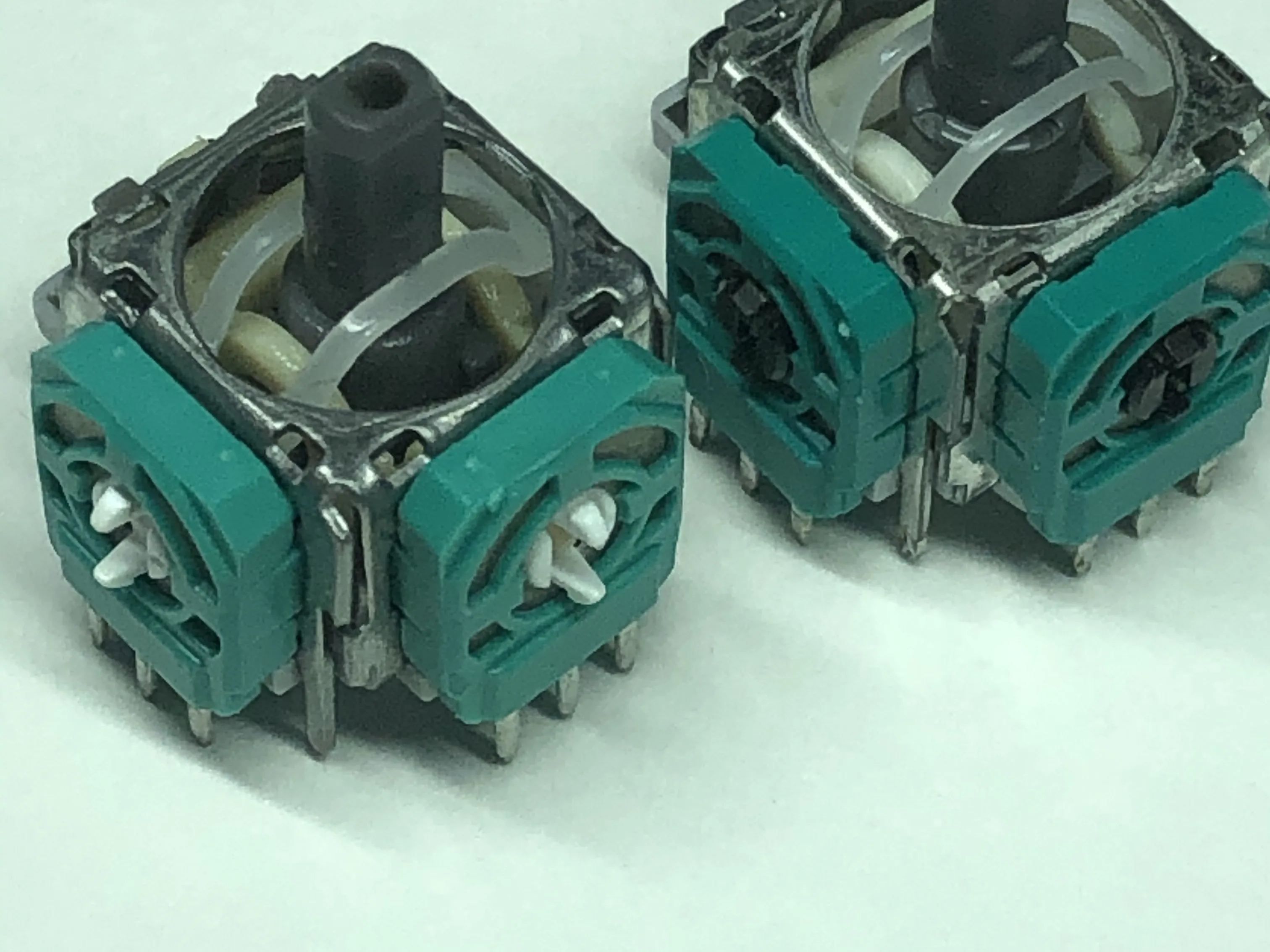

Наконец, у нас есть корпуса. Они отштампованы из материала одинаковой толщины, но у более старых версий, похоже, немного больше металла по углам, что обеспечивает более плотные зазоры. Это может позволить большему количеству пыли и мусора попадать в переключатели новой ревизии.

Несмотря на то, что старые версии этих джойстиков все еще можно приобрести на вторичном рынке, они могут быть доступны недолго. Похоже, что меры экономии обернулись проблемами для геймеров.
