Разборка Altec Lansing iM7
Введение
Если вы хотите заменить зажим, удерживающий дверцу iPod, вам может не повезти. В моем случае работы оказалось больше, чем стоило, но я смог очистить печатную плату с помощью очистителя электронных контактов, а также очистил все алюминиевые решетки и пыль с пластика.
Edit: Ну, я заказал образец у компании, которая поставляет клипсы для дверей, и вам просто нужно вытащить сломанную дверную защелку плоскогубцами, затем вставить новую, и ваша дверь работает как новая! Название компании - Richco, часть Essentra Components, а номер детали - DL-1X. Они отправили мне две штуки бесплатно. Потрясающе!
Что вам понадобится
Инструменты
- Посмотреть
Отвертка 6-в-1 | Источник - ifixit.com

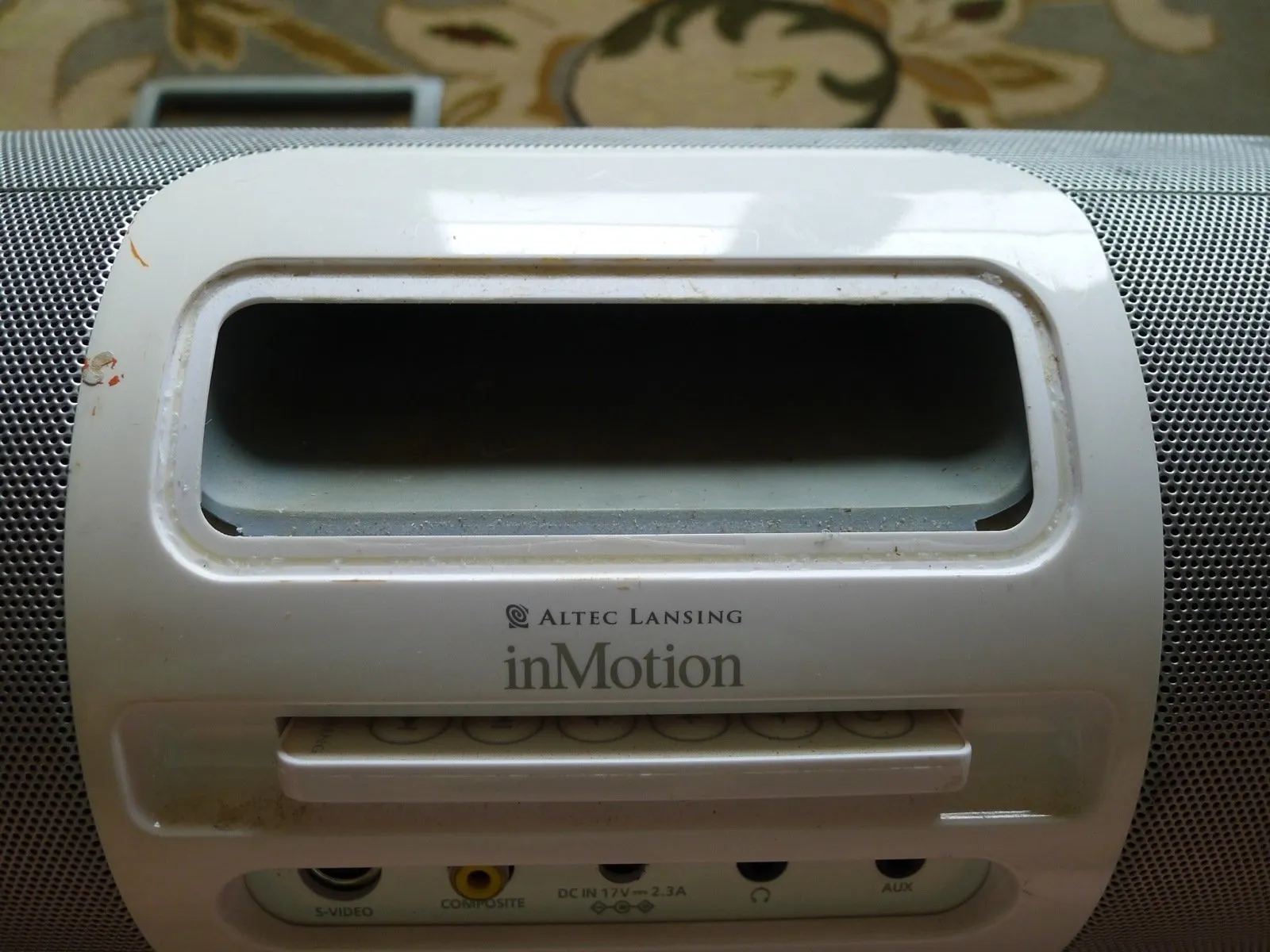

Шаг 1 Разборка Altec Lansing iM7
Снимите резиновый кожух с внешней стороны ручки для переноски.

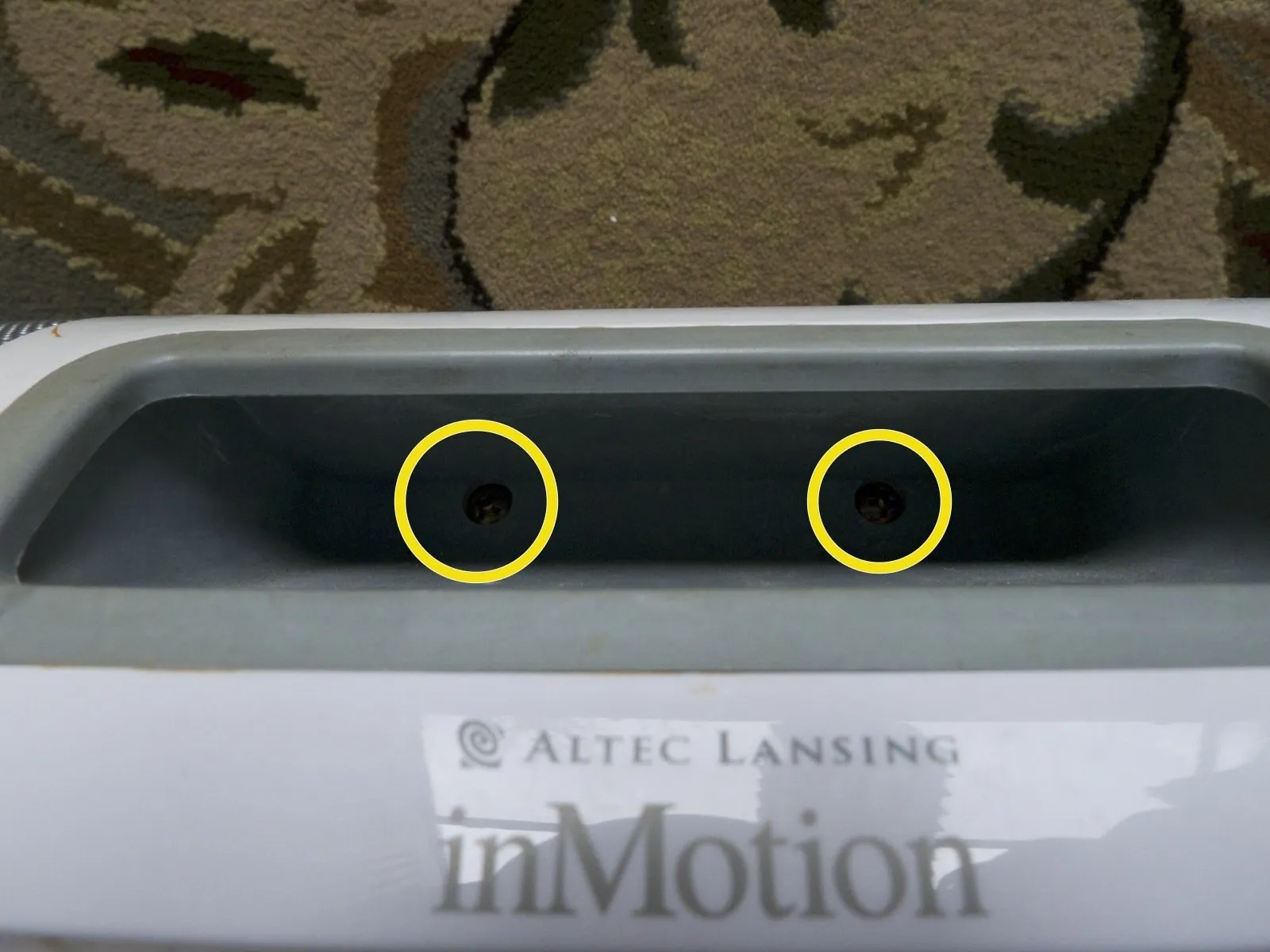

Открутите два винта Phillips с внутренней стороны ручки для переноски.

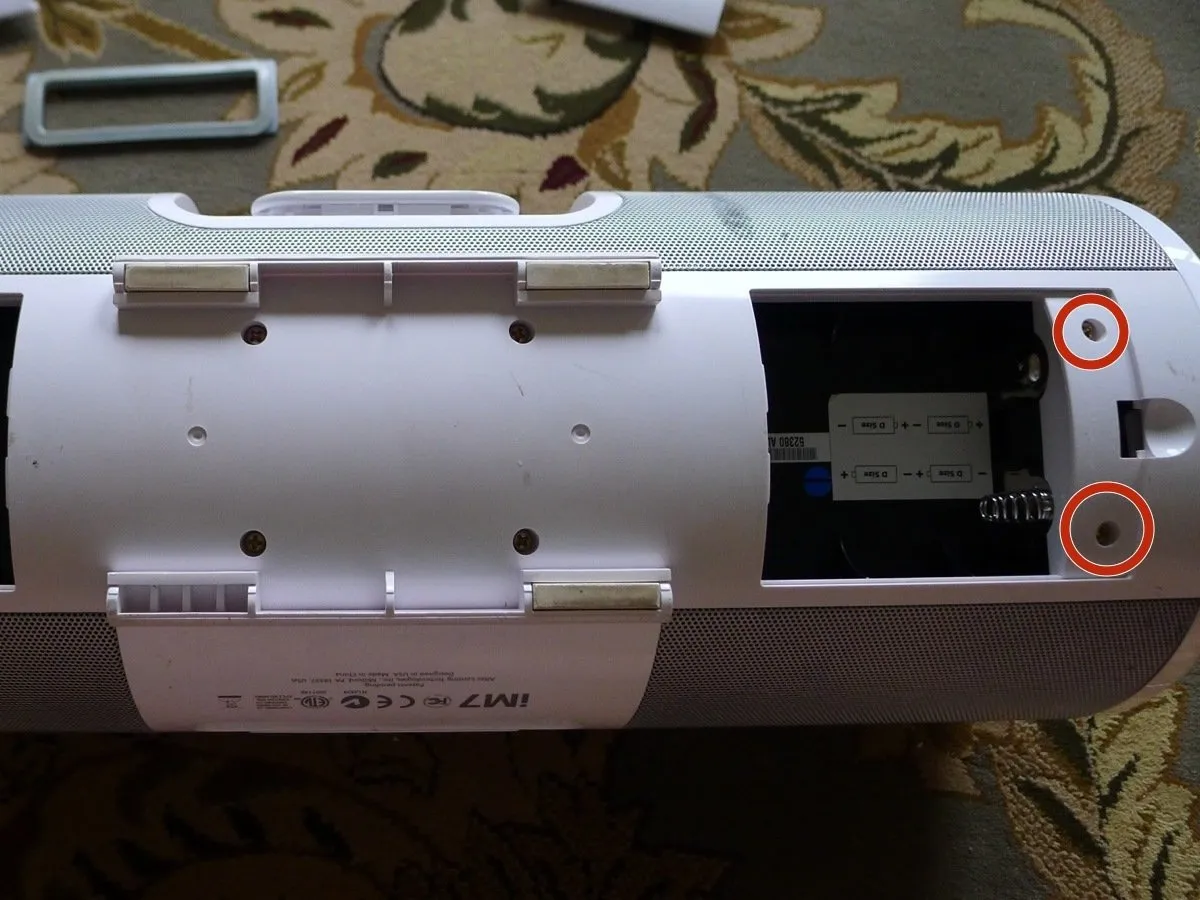

Шаг 2

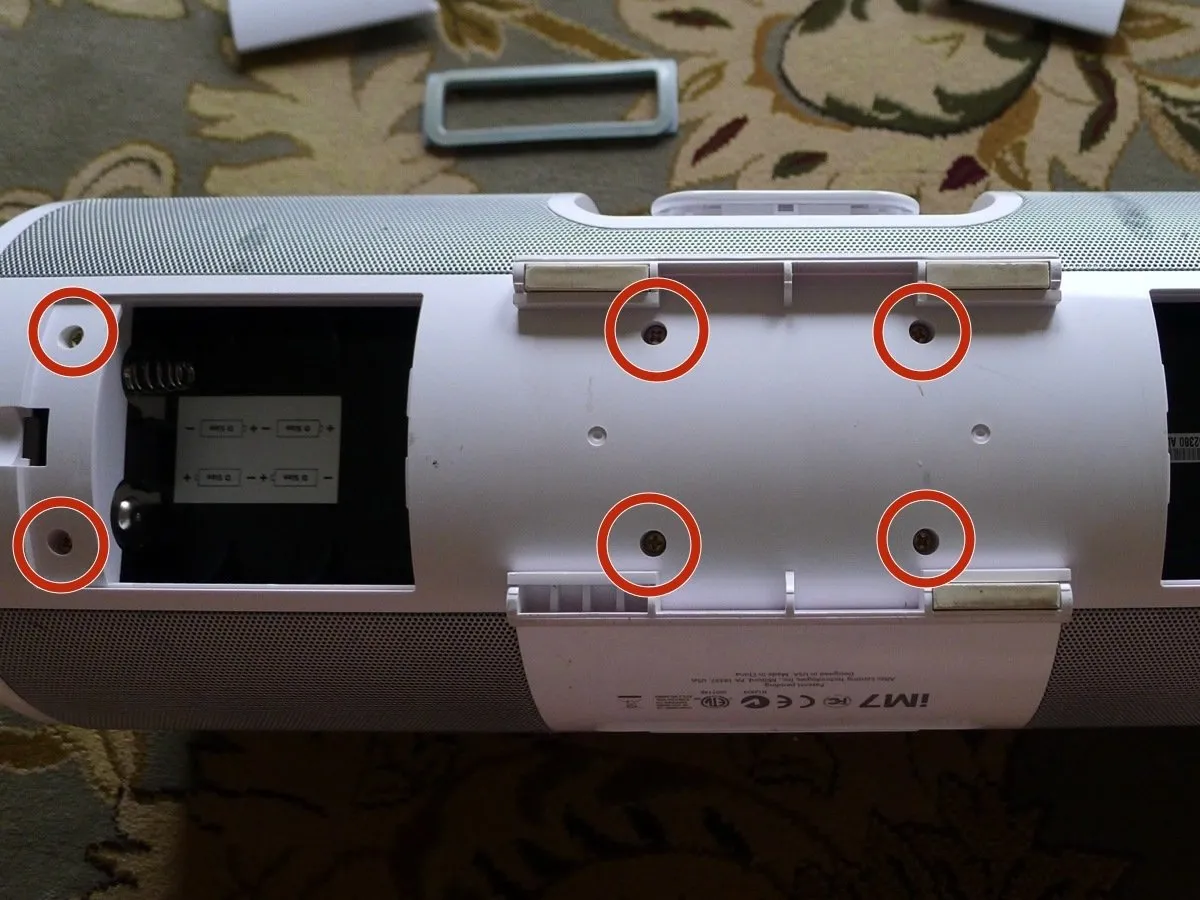

Снимите две крышки батарейного отсека. Открутите 8 винтов Phillips с нижней части устройства. Это проще всего сделать с помощью магнитной крестообразной отвертки.
Поднимите нижнюю панель с устройства.

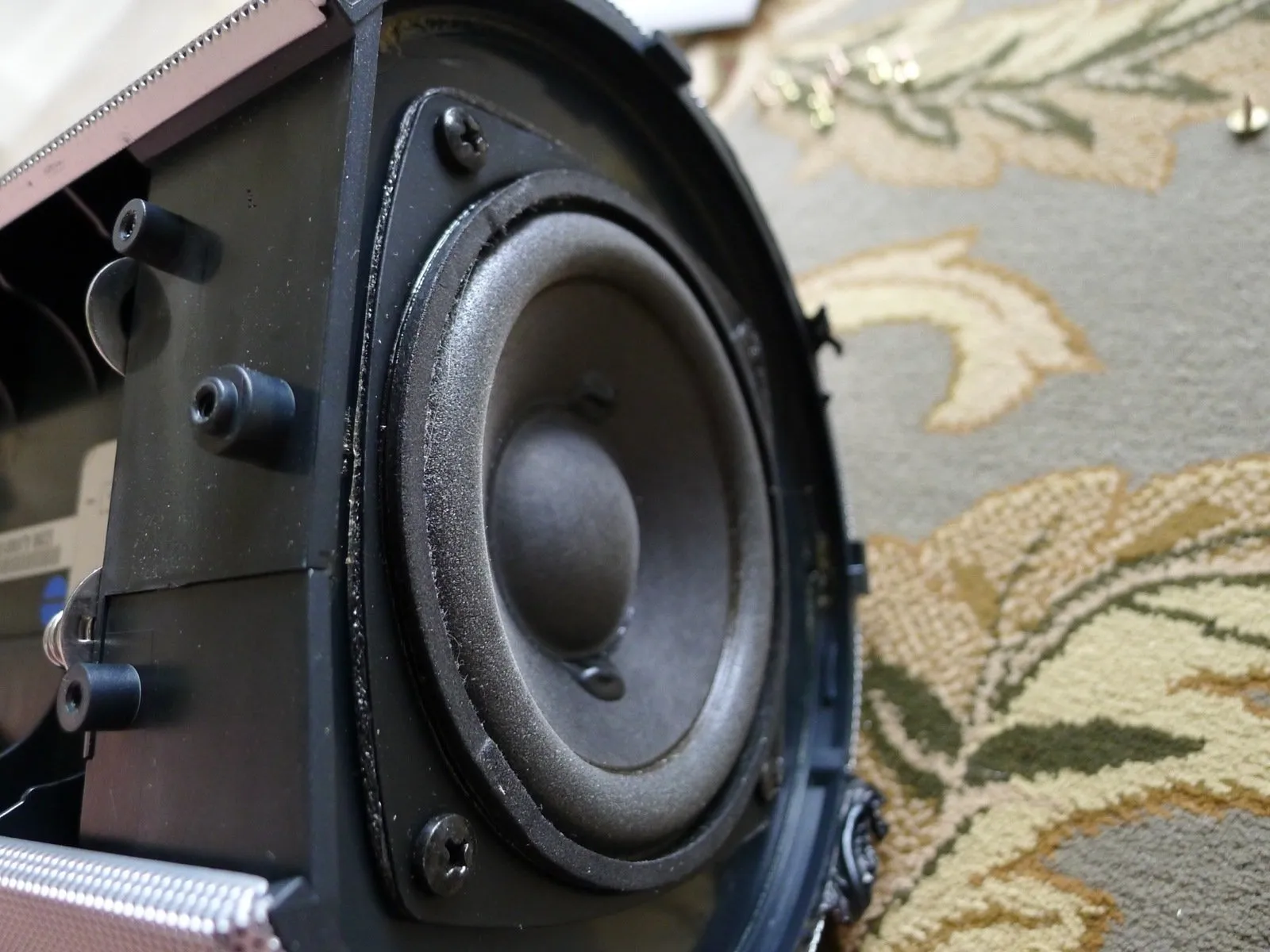

Шаг 3
Поверните боковую решетку сабвуфера против часовой стрелки, чтобы освободить ее от корпуса.
Затем вы можете снять решетку, слегка потянув за нее. Она приклеена к основному корпусу, поэтому тяните медленно.
Теперь у вас есть доступ к сабвуферу с боковым расположением динамиков (и пассивному динамику с другой стороны). Вы можете открутить четыре винта Phillips и заменить эти динамики, если вы остановились на этом.

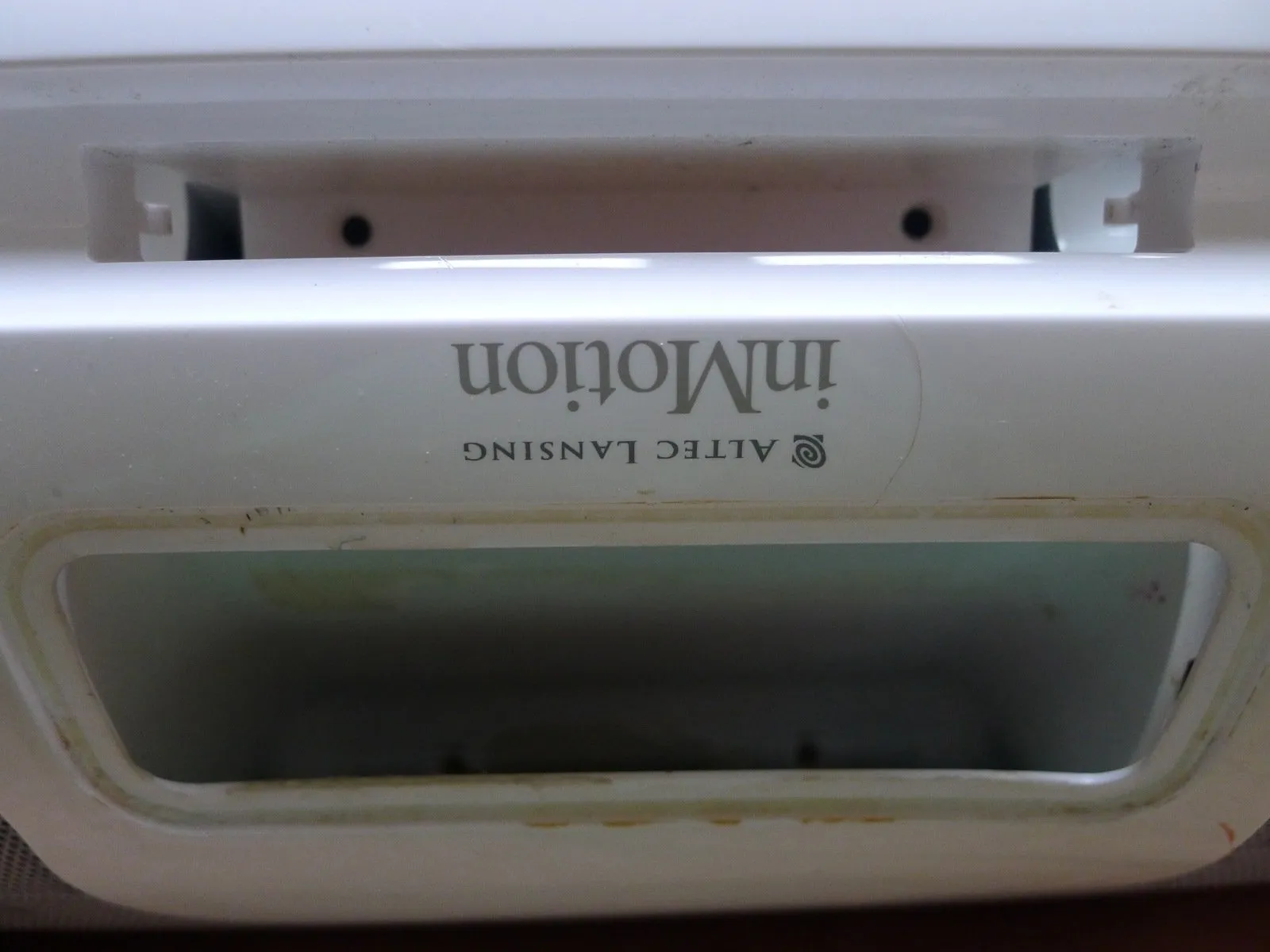

Шаг 4
Выкрутите два винта Phillips в отсеке для пульта дистанционного управления.
Снимите заднюю крышку с основного корпуса. Верхняя часть все еще будет крепиться с помощью зажима, поэтому пока не тяните слишком сильно.
Теперь можно снять резиновую накладку с ручки для переноски, чтобы почистить ее.

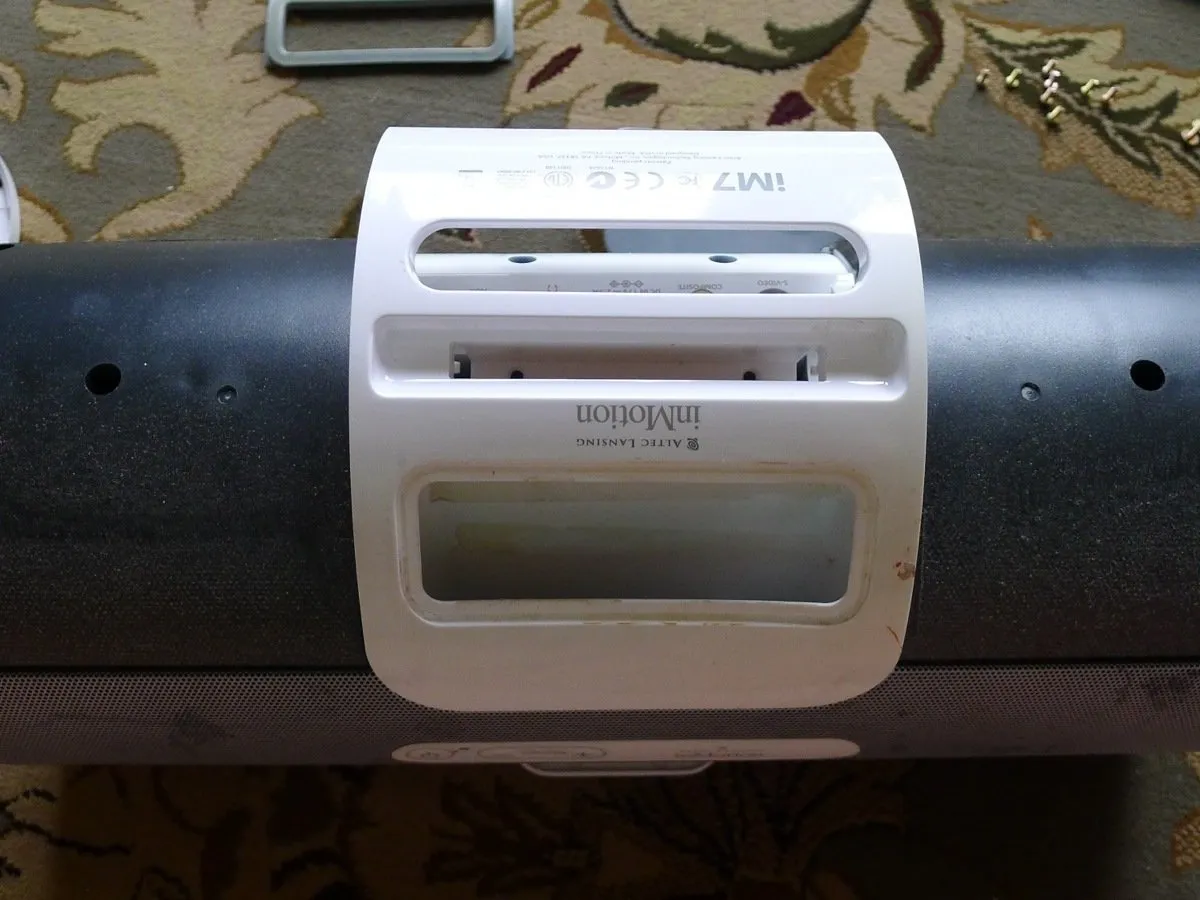

Шаг 5
Теперь вы можете снять две задние сетчатые алюминиевые решетки. Они просто крепятся сверху и снизу, поэтому их нужно только потянуть. На верхнюю часть нанесен клей.
Сделайте это с обеих сторон, и теперь вы можете очистить задний пластик устройства.
Шаг 6

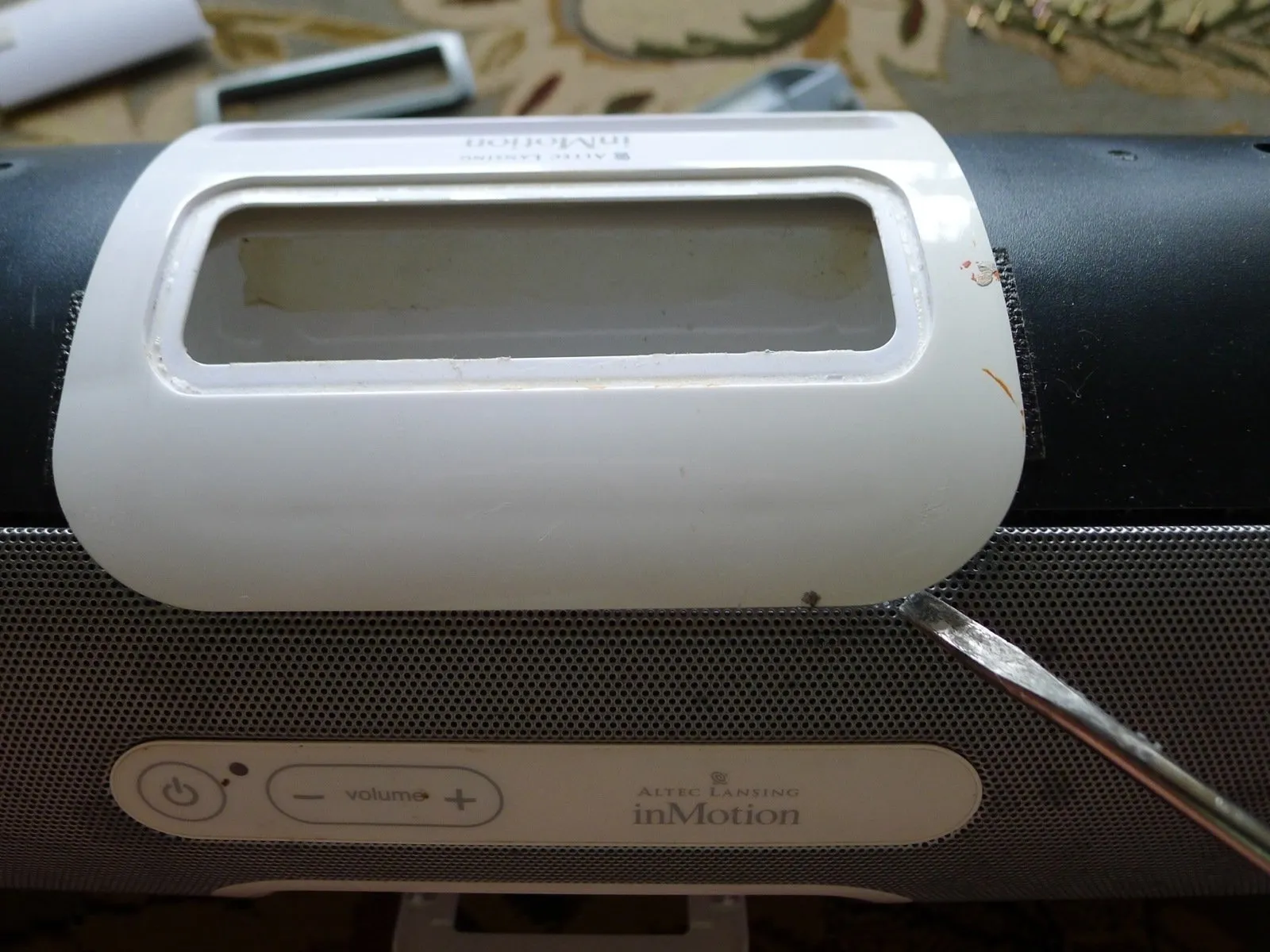

Снимите заднюю белую пластиковую панель, медленно поддевая ее плоской отверткой. Поддевайте только верхнюю часть (рядом с кнопкой питания), так как именно там находится зажим.
В вертикальном положении устройство крепится почти параллельно поверхности, на которой лежит iM7.

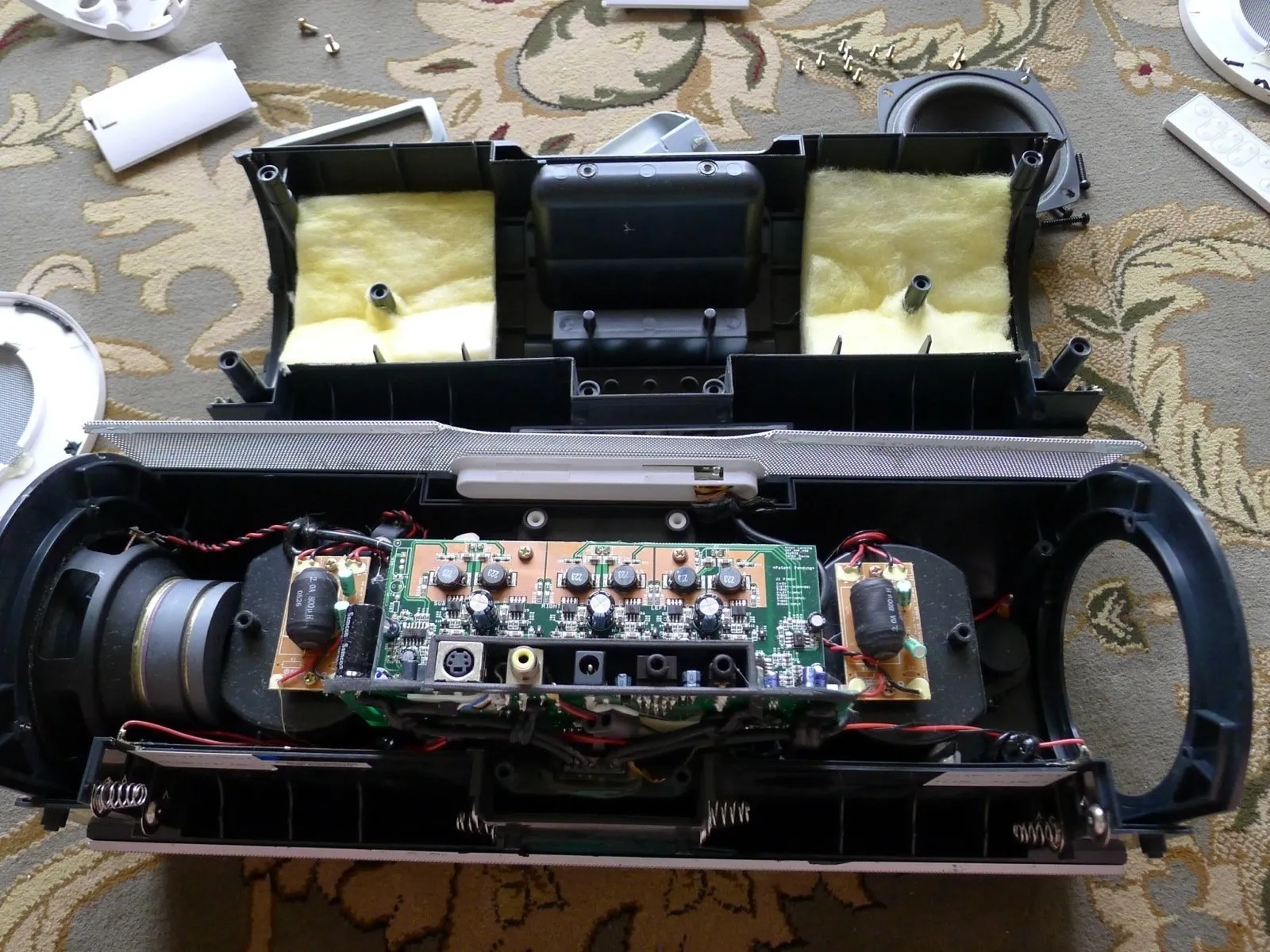

Шаг 7

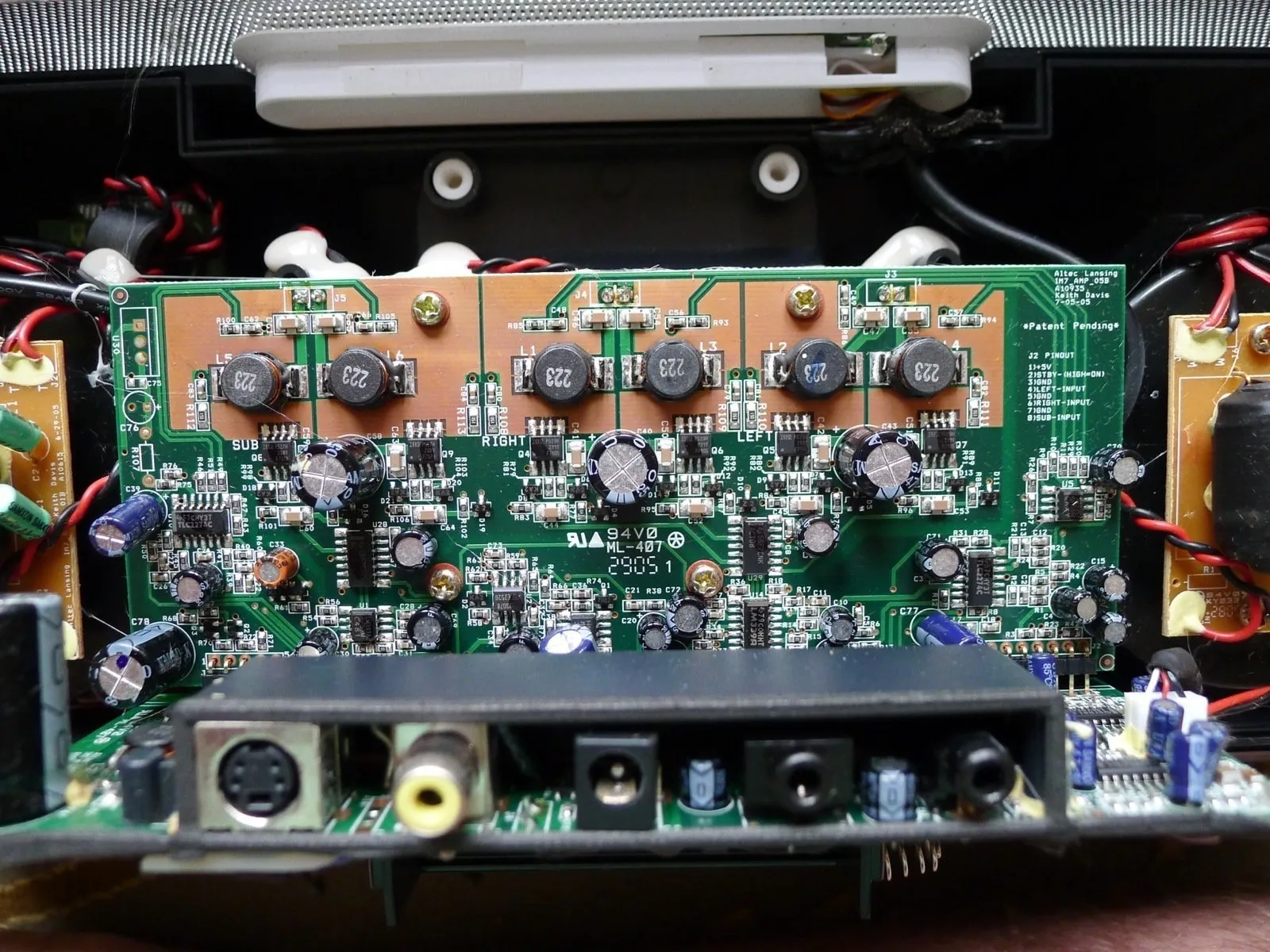

Теперь вы можете снять заднюю половину устройства, чтобы обнажить усилитель и внутреннюю схему.
Это хорошая возможность очистить схему усилителя с помощью очистителя электронных контактов.

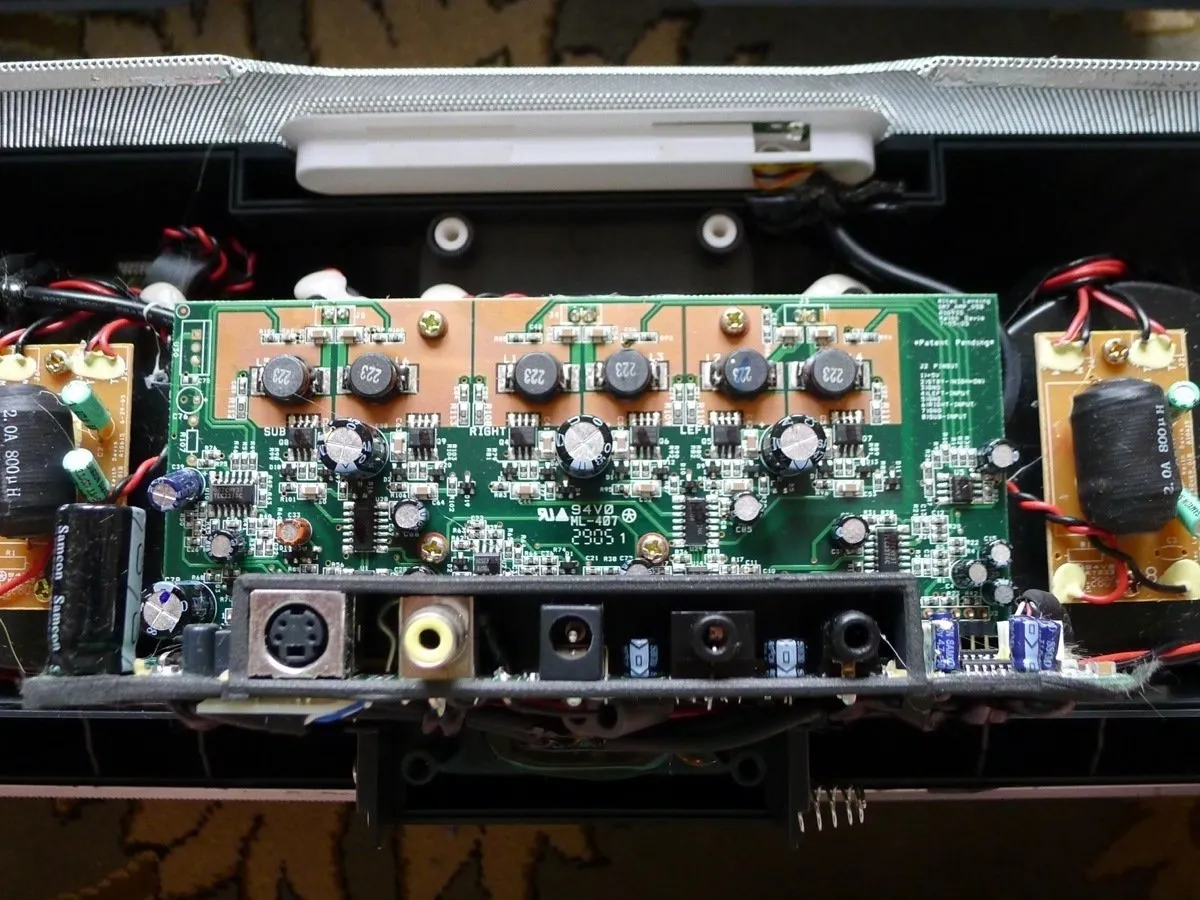

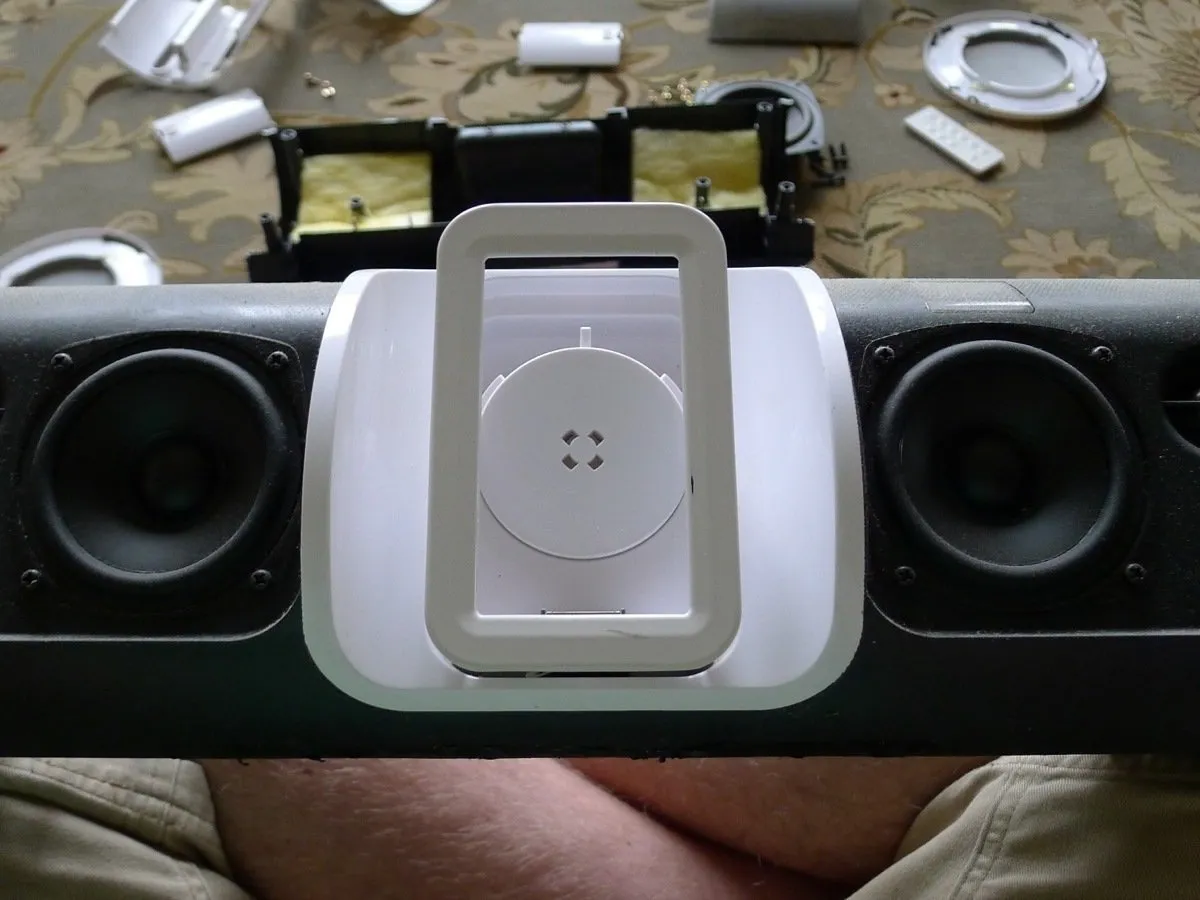

Шаг 8
Док-станция соединена с печатной платой с помощью проводов, которые можно увидеть, когда вы тянете ее вперед.
Я решил не снимать док-станцию, потому что не хотел отсоединять провода от платы, но если вы занимаетесь ремонтом, не стесняйтесь делать это еще дальше. Вы уже достаточно разобрались, чтобы добраться до нужного вам места.
Чтобы заменить дверную защелку, вам вообще не придется разбирать устройство. Просто запросите образец детали DL-1X у Richco Components, и они вышлют вам две бесплатно! Вытащите старую защелку плоскогубцами (маленький черный зажим) и вставьте новую, пока она не 'защелкнется'.
Комментарии к статье
Единственное, что мне в нем не нравится, - это то, что иногда при включении он издает безумно громкий свист, такой, что кажется, будто он проткнет мои барабанные перепонки. Я думал, что чистка очистителем контактов исправит ситуацию, но это не помогло. Хотелось бы знать, в чем причина, потому что из-за этого я боюсь его включать!
Когда он не издает этот свистящий звук, это лучшее звучание стереосистемы iPod, которое я когда-либо слышал!
Проблема с SMD-конденсатором, где-то на этой плате
Посоветуйте, как вытащить дверную защелку? Я предполагаю, что мне нужно взять ее за основание, а не за сам зажим, но я не могу хорошо ухватиться за нее игольчатыми плоскогубцами.
(Было бы проще, если бы я смог снять дверцу iPod, но это, кажется, гораздо более сложная задача...)
Мне удалось относительно хорошо подцепить его игольчатыми плоскогубцами, ничего не разбирая. Нужно просто аккуратно потянуть его, и он сразу же выскочит.
2 вопроса:
- где я могу заказать замену пульта дистанционного управления? Поддержка Altec Lansing по продуктам Legacy отсутствует, а посредники на eBay выглядят сомнительно.
- Какой номер детали для левого динамика (если смотреть спереди). Мой перегорел и нуждается в замене, но не уверен, что это саб.
Кристиан,
Я видел использованные пульты OEM на eBay ~20USD и пульты вторичной замены за ~30USD на eBay и @ Newegg.
Если в ваших колонках нет или очень мало басов (а это устройство может выдавать очень много басов!), то ваш 'саб' вышел из строя. В любом случае, на магните динамика должен быть номер детали, с которого вы можете начать. Это объявление на eBay может помочь:
https://www.ebay.com/itm/Altec-Lansing-Im... .
Удачной охоты!
-R
По какой-то причине мое устройство больше не включается. Либо от батареек, либо от сети переменного тока. Есть ли у кого-нибудь возможное решение этой проблемы?
У меня те же проблемы, синий индикатор включается на секунду, а потом ничего. Это может быть решением, но это другая модель, и я не могу найти эквивалентный DIP-переключатель: https://youtu.be/i3L4JHM_GcQ
У меня тоже, кто-нибудь может мне помочь
Хм-м-м. Нужен новый пластиковый фиксатор двери для моего любимого IM7. Я живу в Великобритании. Поискал, похоже, что компания, которая сейчас их поставляет, называется Digi-Key electronics, это американская компания. Я только что связался с ними и попросил образец, но они сказали мне, что это не складской товар и мне нужно заказать 500 штук за кругленькую сумму в 375 долларов!!! Лол. Не думаю. Так получилось, что сам док по-прежнему работает нормально, даже если дверь не закрывается, но я хотел бы исправить это, если это возможно. Кто-нибудь знает, как решить эту проблему?
Продолжаю поиски. Эти защелки такие же, как и те, что используются в компьютерных корпусах и т.д. Стандартный размер DL-1. Больше не производятся компанией Richco. Нашел на ebay, но смог купить только упаковку из 11 штук. Однако они точно такие же и подходят идеально. Как уже говорилось в предыдущих постах, старые просто вытаскиваются, а новые вставляются. Поэтому у меня их слишком много, так что если кому-то еще нужны, я отправлю их вам за £2,50. Напишите мне на dodgygeezah@blueyonder.co.uk. Будьте здоровы.
Я не могу завершить шаг 4, где говорится, что нужно 'снять заднюю панель'.
часть отходит, но рядом с ручкой она явно держится на месте. Если я потяну, кажется.
кажется, что она треснет. Есть советы?
У меня та же проблема, застрял на шаге 4. что-то не хватает в процедуре шаг!
Привет, вы еще здесь? Я дошел до шага 7, но не могу понять, как задняя панель отсоединяется, чтобы открыть схему. Она кажется просто твердой. Где она крепится?
UPDATE - Я нашел одно место, где соединение между передней и задней панелями, кажется, поддается - на внутренней стороне батарейного отсека. Но, попытавшись увеличить зазор с помощью различных плоских отверток и стамески по дереву, я получил лишь ряд неприглядных царапин, которые я НЕ хочу повторять нигде, что будет видно, когда устройство будет собрано обратно. Есть ли у кого-нибудь советы, как 'подковырнуть' пластиковые детали, не повредив их, и есть ли какие-то специальные инструменты, которые я должен купить в первую очередь?
