Идентификатор микросхемы Amazon Astro

Введение

Здесь представлена информация об идентификации микросхем для Amazon Astro. Для получения дополнительной информации ознакомьтесь с нашим разбором Amazon Astro.

Шаг 1 Экранная плата со стороны 1

Идентификатор микросхемы Amazon Astro, сторона экрана 1: шаг 1, изображение 1 из 2 | Источник - ifixit.com

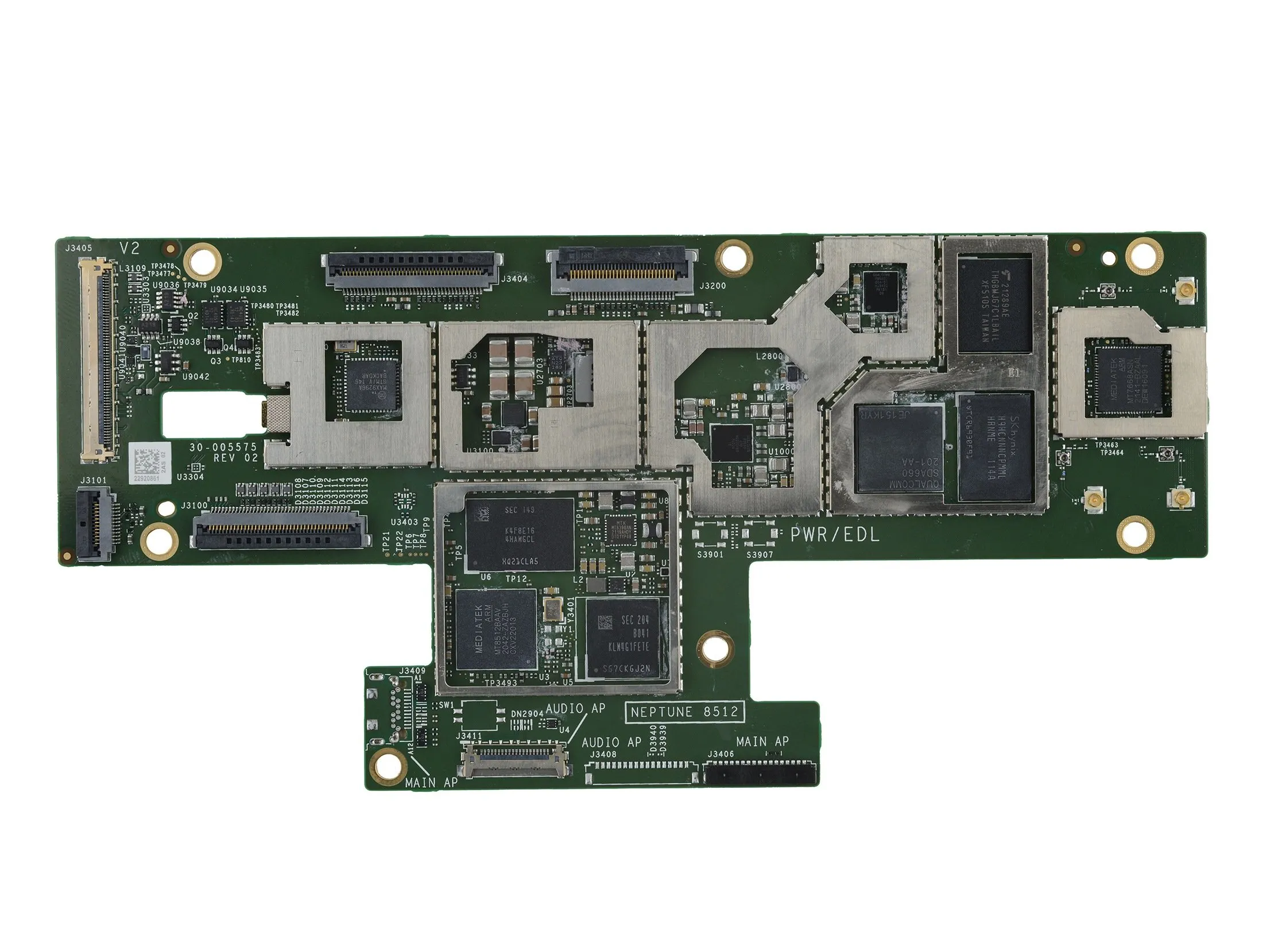

Amazon Astro Chip ID, экранная плата сторона 1: шаг 1, изображение 2 из 2 | Источник - ifixit.com

Идентификация чипа, часть 1:
MediaTek MT8512BAAV процессор приложений с нейронным краем AZ1
Память Samsung K4F8E164HA-MGCL 1 ГБ LPDDR4 SDRAM
Samsung KLM4G1FETE-B041 4 ГБ флэш-памяти eMMC NAND
Qualcomm SDA660-201-AA окта-ядерный процессор для приложений
SK hynix H9HCNNNCPMMLHR-NME 4 ГБ памяти LPDDR4X SDRAM
Kioxia THGBMJG7C1LBAIL 16 ГБ флэш-памяти eMMC NAND
Десериализатор Analog Devices MAX9296A с двумя GMSL2

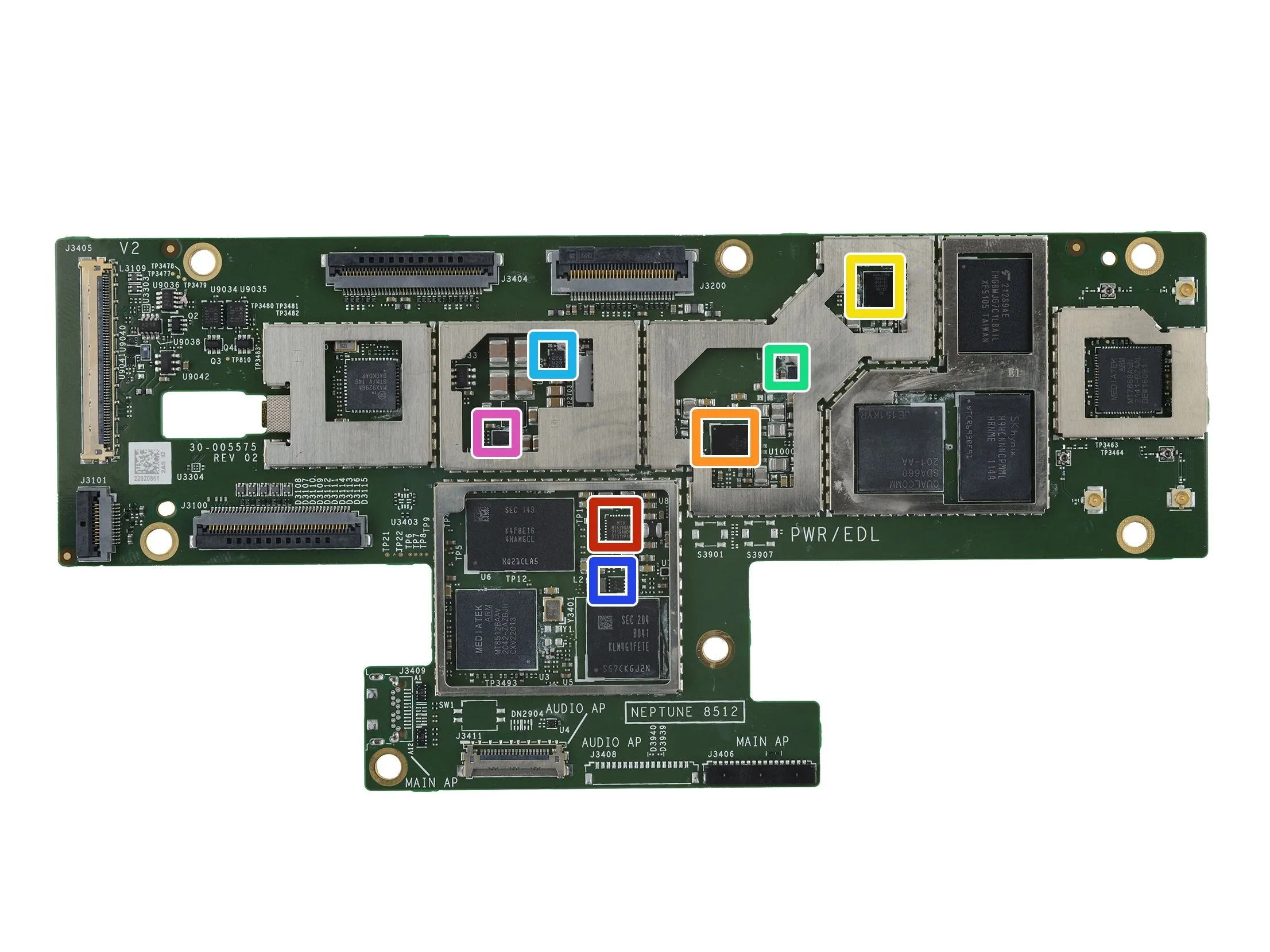

Шаг 2

Идентификация чипа, часть 2:
Управление питанием MediaTek MT6398AN
Управление питанием Qualcomm PM660-002
Управление питанием Qualcomm PM660L-004-01
Управление питанием Qualcomm PM3003A
Монолитные системы питания MP8756 6 A синхронный понижающий преобразователь
Richtek RT5797ALGQW 3 A синхронный понижающий преобразователь
DC-DC преобразователь Texas Instruments (вероятно)

Шаг 3

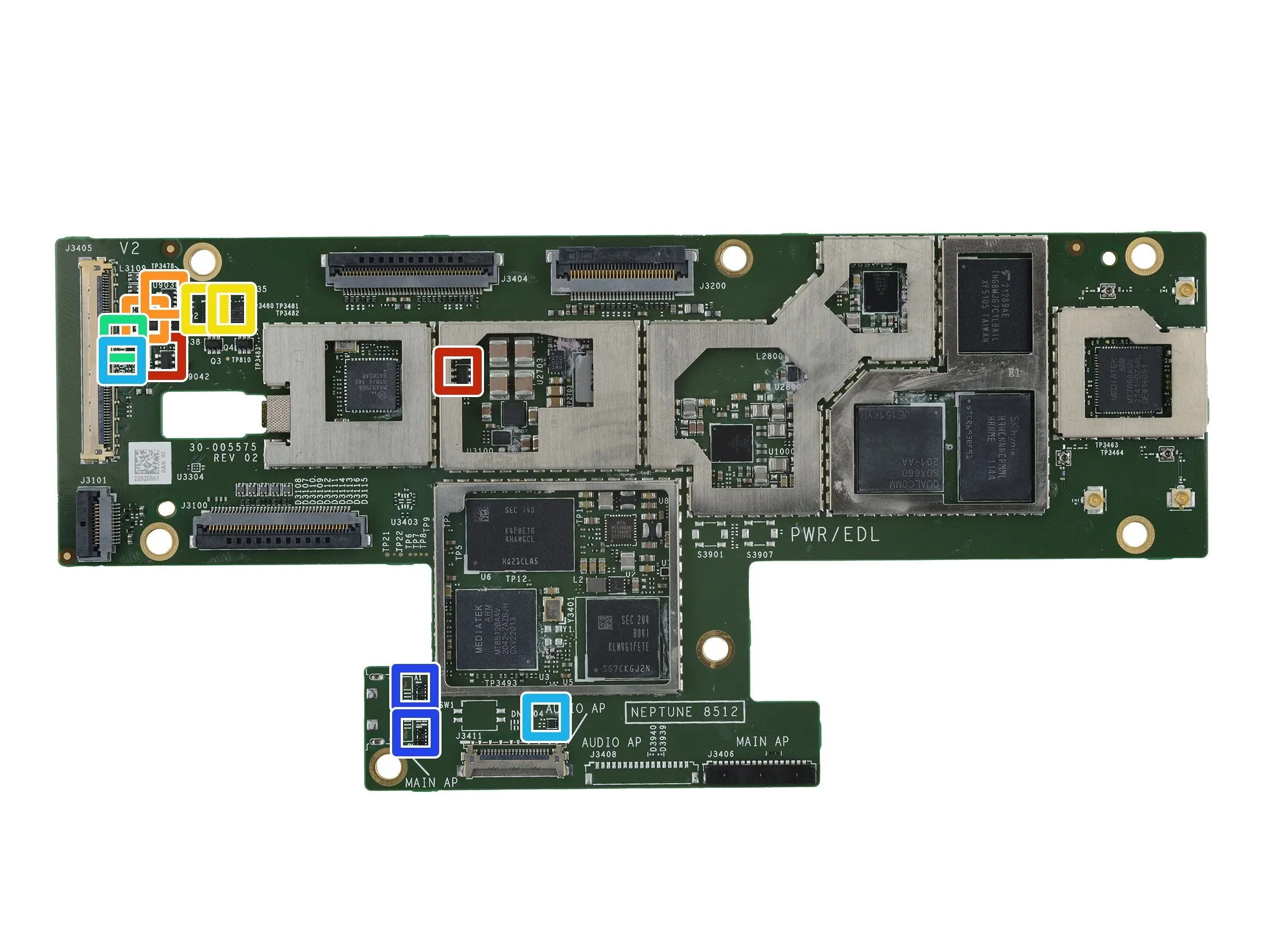

Идентификация чипа, часть 3:
Переключатель распределения питания Silergy SY6287C
Texas Instruments INA219A 12-битный монитор тока/напряжения/мощности
Nexperia 74HC4051 8-ч аналоговый мультиплексор/демультиплексор
Nexperia 74AUP1G02 одиночный 2-входовой NOR-затвор
Nexperia 74LVC1G08 одиночный 2-входовой И-затвор
onsemi ESD8704MUTAG 4-ка. Диодная матрица для защиты от электростатического разряда

Шаг 4

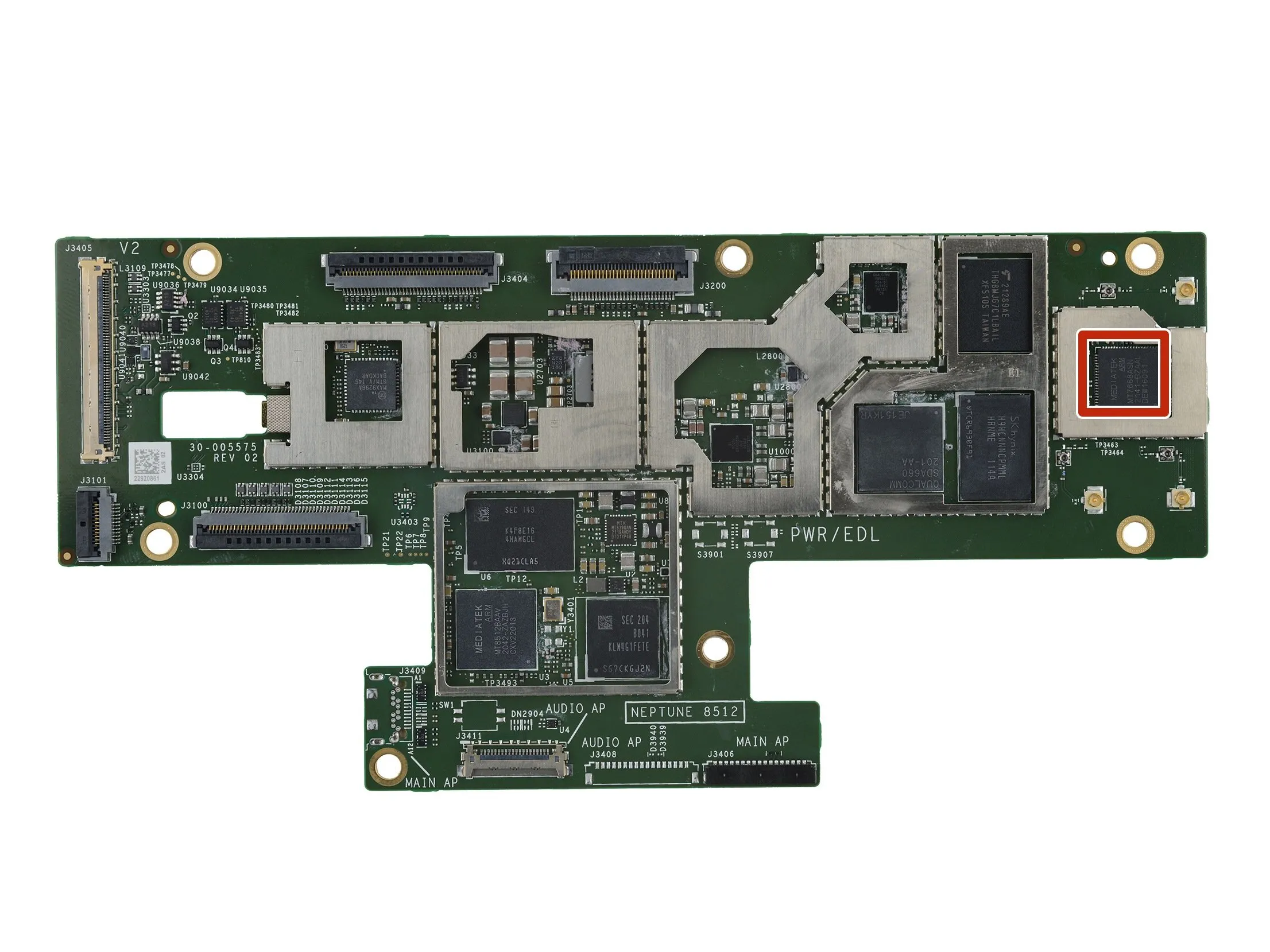

Идентификация чипа, часть 4 - возможности подключения:
MediaTek MT7668ASN двухдиапазонный 2x2 MU-MIMO WiFi 802.11ac & Bluetooth 5.0

Шаг 5 Шейная плата сторона 1

Идентификатор микросхемы Amazon Astro, сторона 1 шейной платы: шаг 5, изображение 1 из 2 — Идентификатор чипа Amazon Astro, боковая поверхность шеи 1: шаг 5, изображение 1 из 2 | Источник - ifixit.com

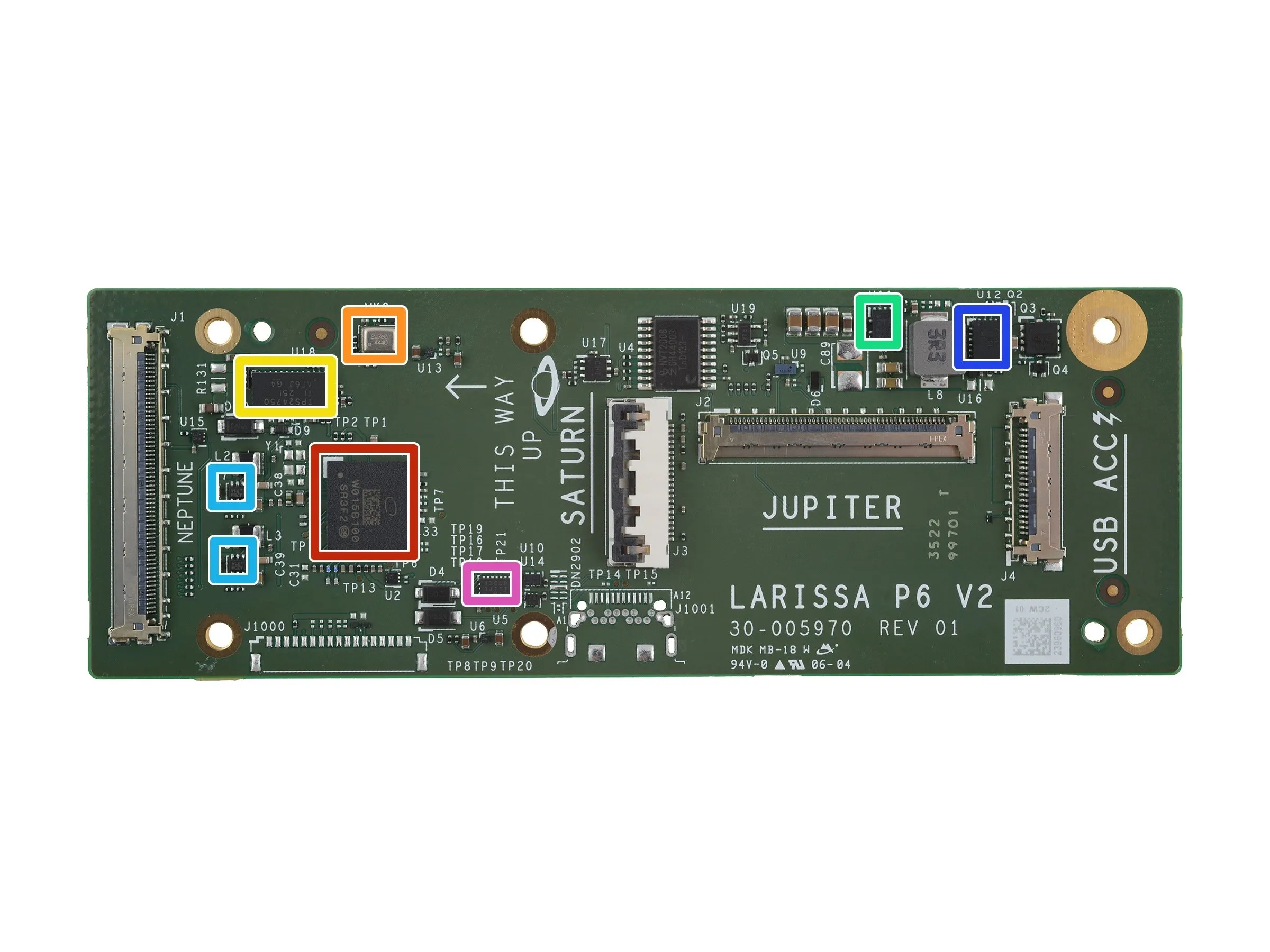

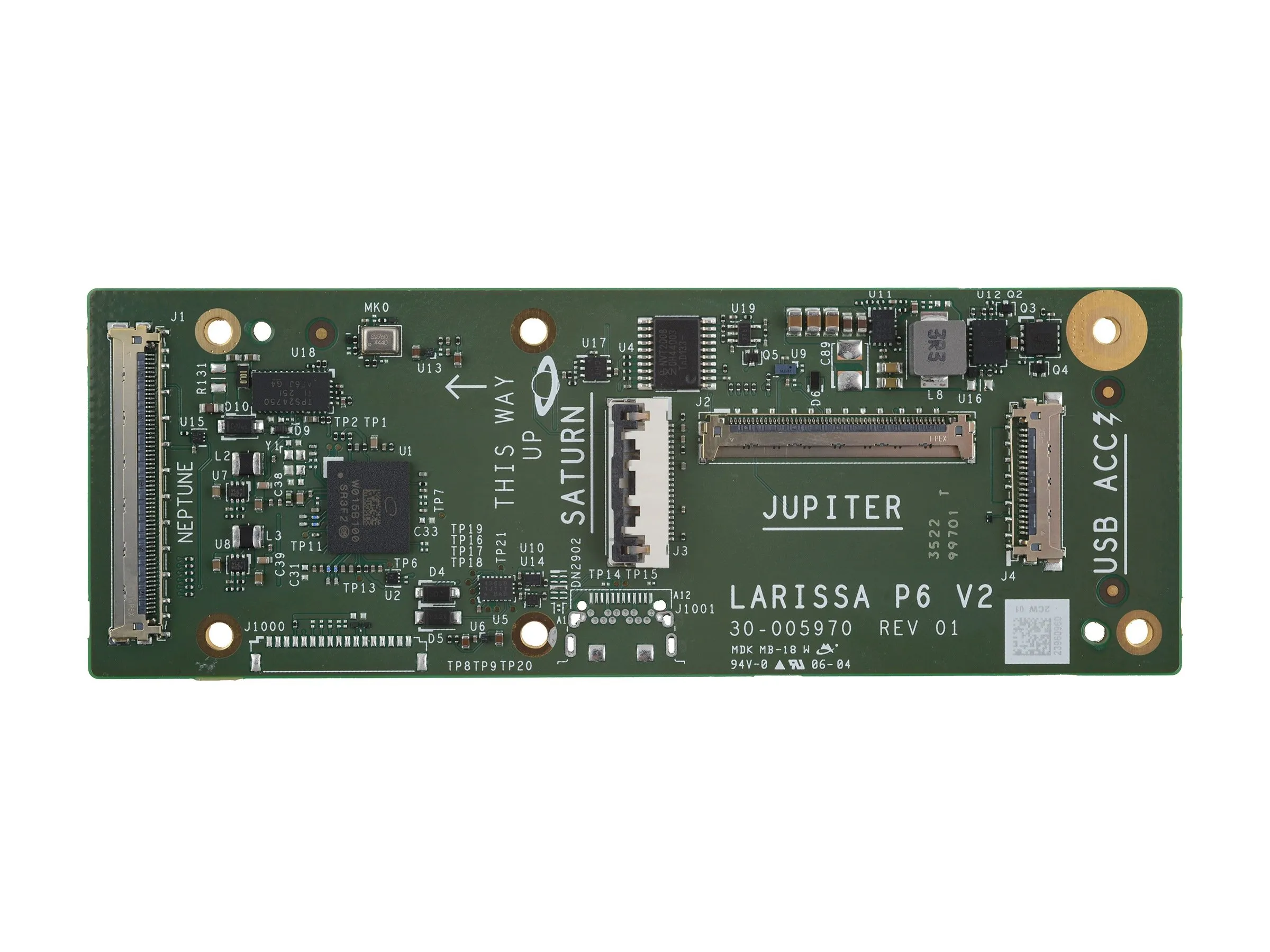

Amazon Astro чип ID, шеи борту стороны 1: шаг 5, изображение 2 из 2 — Amazon Astro Chip ID, Neck Board Side 1: шаг 5, изображение 2 из 2 | Источник - ifixit.com

Идентификация чипа, часть 1:
Процессор Intel (вероятно)
МЭМС-микрофон Knowles
Texas Instruments TPS24750 Предохранитель eFuse на 12 А с монитором тока
Монолитные системы питания MP8756 Синхронный понижающий преобразователь на 6 А
Монолитные системы питания MP2151GTF Синхронный понижающий преобразователь 1 A / прибл.
DC-DC преобразователь Texas Instruments
Массив смешанных сигналов Renesas

Шаг 6

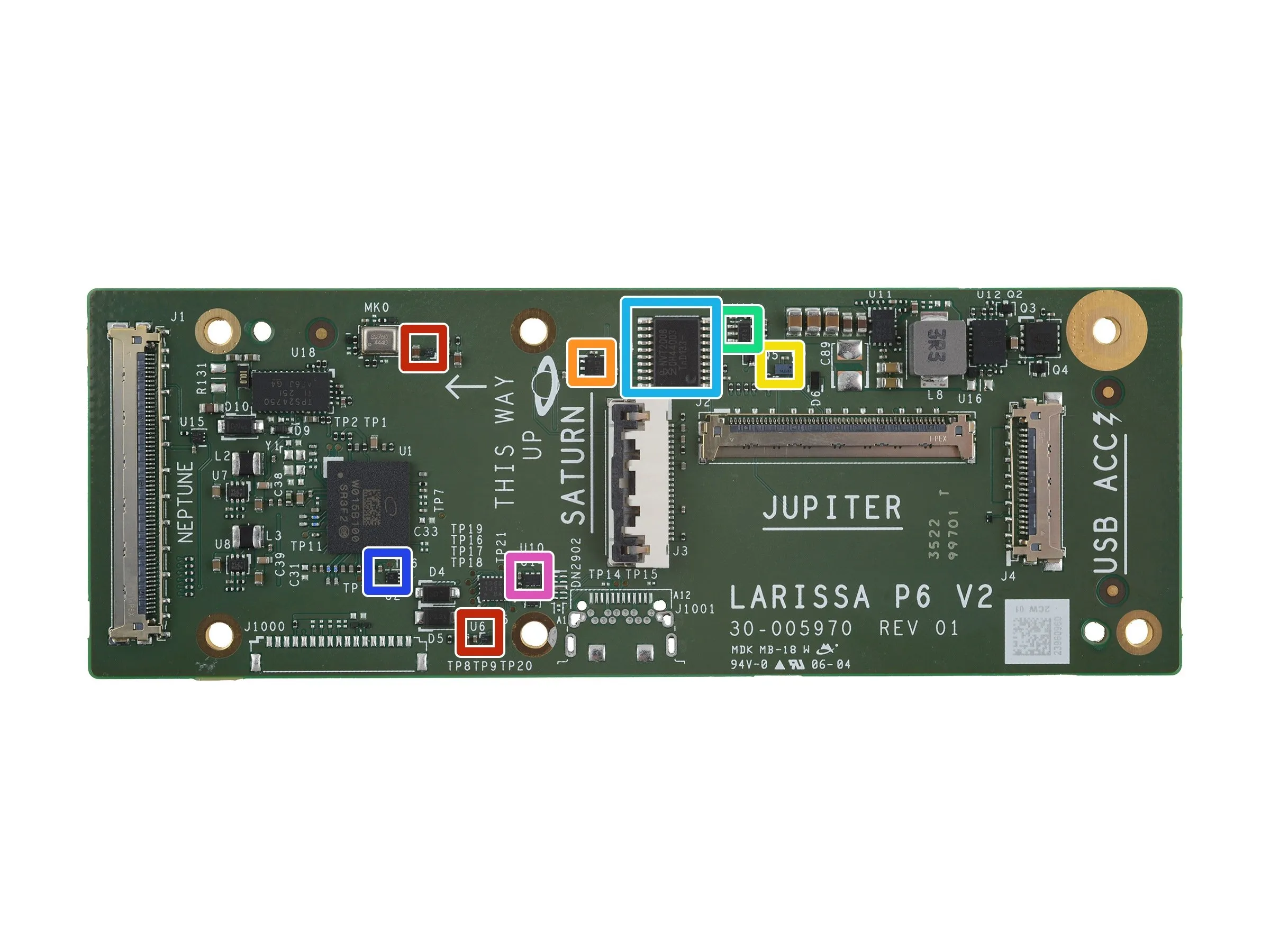

Идентификация микросхем, часть 2:
Texas Instruments LP5907UVE-1.8 LDO-регулятор 250 мА / 1,8 В
Texas Instruments TPS2553 Регулируемый переключатель распределения питания USB
Texas Instruments TCA9406 2-битный двунаправленный транслятор уровня напряжения
Texas Instruments LMV331 одиночный низковольтный компаратор
NXP Semiconductor NVT2008 8-битный двунаправленный транслятор уровня напряжения
Texas Instruments SN74LVC1G66 Одинарный аналоговый переключатель SPST
onsemi NC7SZ11 одиночный 3-входовой И-гейт

Шаг 7

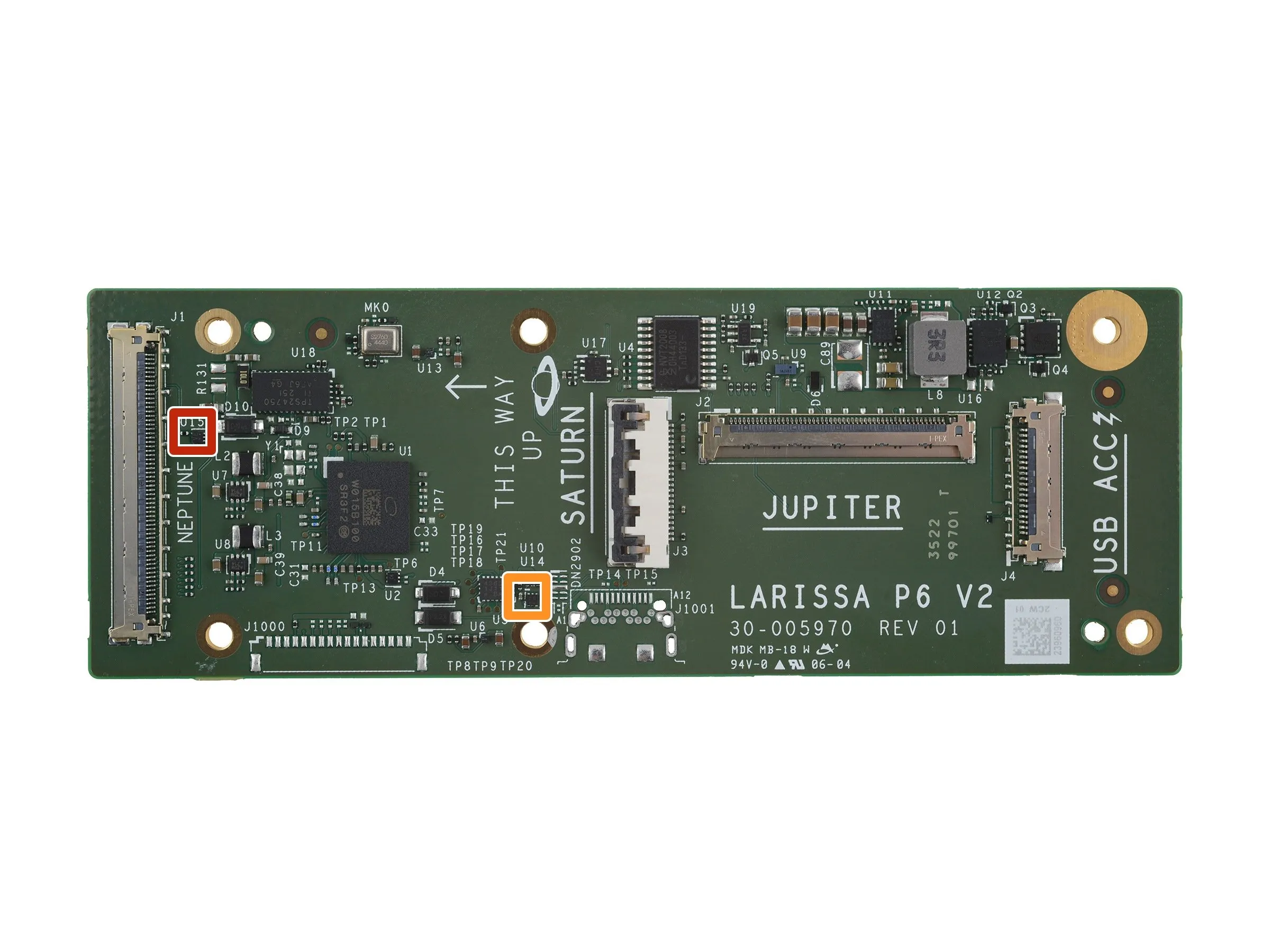

Идентификация чипа, часть 3:
Nexperia 74LVC1G08 одиночный 2-входовой AND-гейт
Одинарный 2-входовой NOR-затвор Nexperia 74AUP1G02

Шаг 8

Идентификация чипа, часть 4 - датчики:

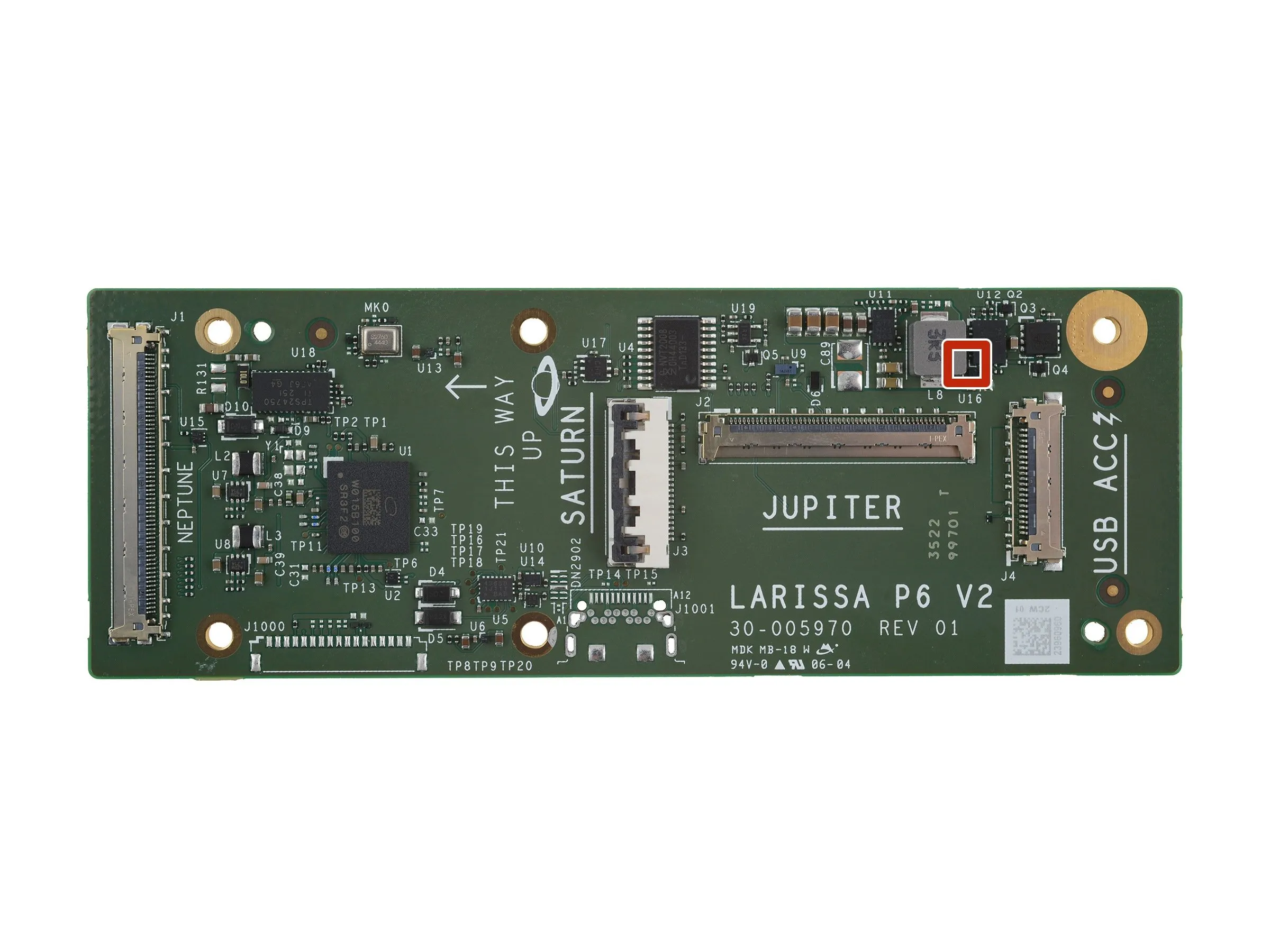

Texas Instruments TMP103G датчик температуры

Шаг 9 Сторона 1 платы датчика

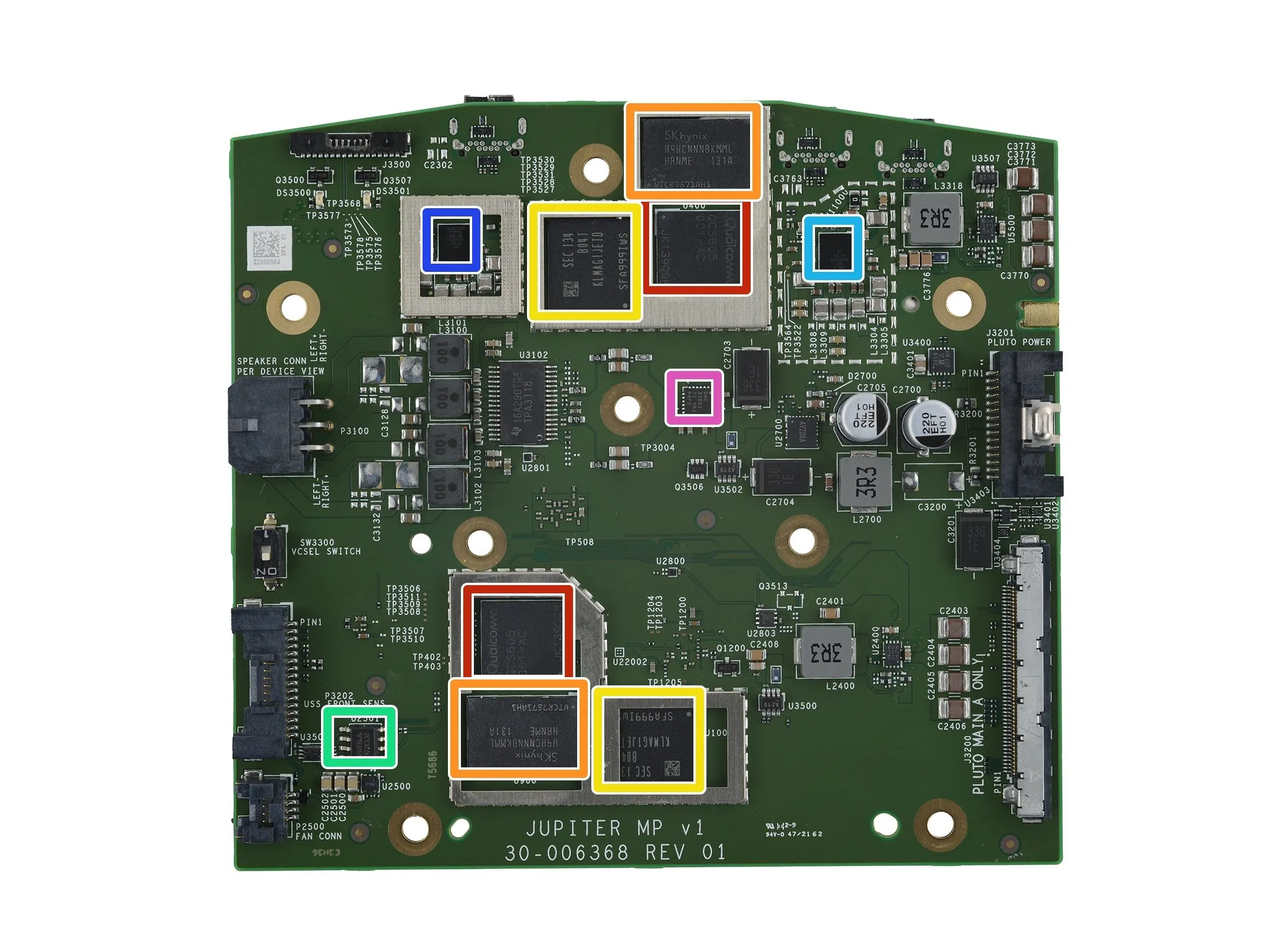

Идентификатор микросхемы Amazon Astro, сторона 1 платы датчика: шаг 9, изображение 1 из 2 — Идентификатор микросхемы Amazon Astro, сенсорная плата со стороны 1: шаг 9, изображение 1 из 2 | Источник - ifixit.com

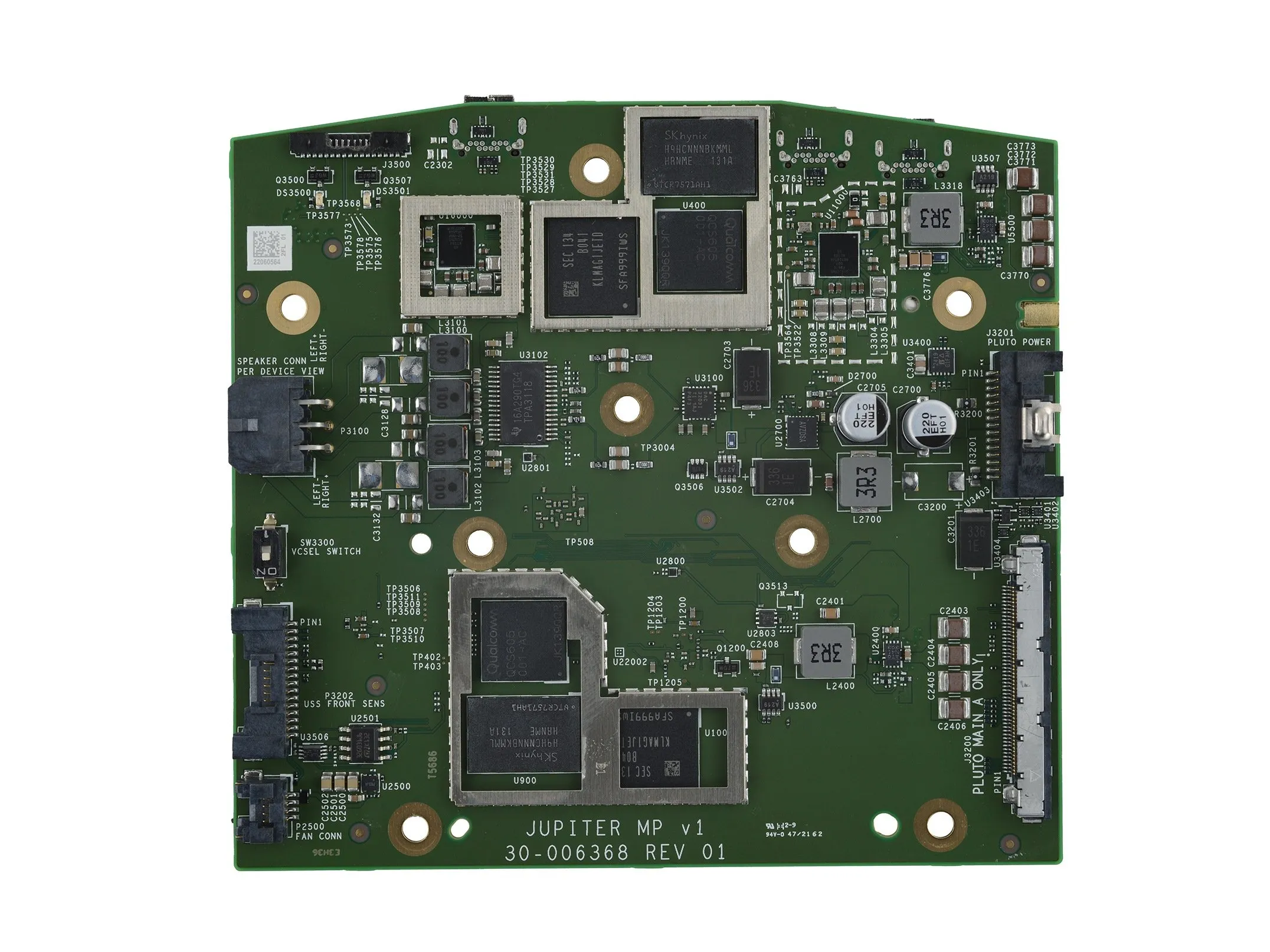

Идентификатор чипа Amazon Astro, сторона 1 платы датчика: шаг 9, изображение 2 из 2 — Идентификация чипа Amazon Astro, сенсорная плата Сторона 1: шаг 9, изображение 2 из 2 | Источник - ifixit.com

Идентификация микросхемы, часть 1:
Qualcomm QCS605-001-AC 64-разрядный восьмиядерный процессор для приложений
SK hynix H9HCNNNBKMMLHR-NME 2 ГБ памяти LPDDR4X SDRAM
Samsung KLMAG1JETD-B041 16 ГБ флэш-памяти eMMC NAND
STMicroelectronics STM32G031J6 32-битный микроконтроллер ARM Cortex-M0+
Управление питанием Qualcomm PM670-001
Управление питанием Qualcomm PM670L-000-01
Texas Instruments TLV320DAC3203 стерео аудио кодек

Шаг 10

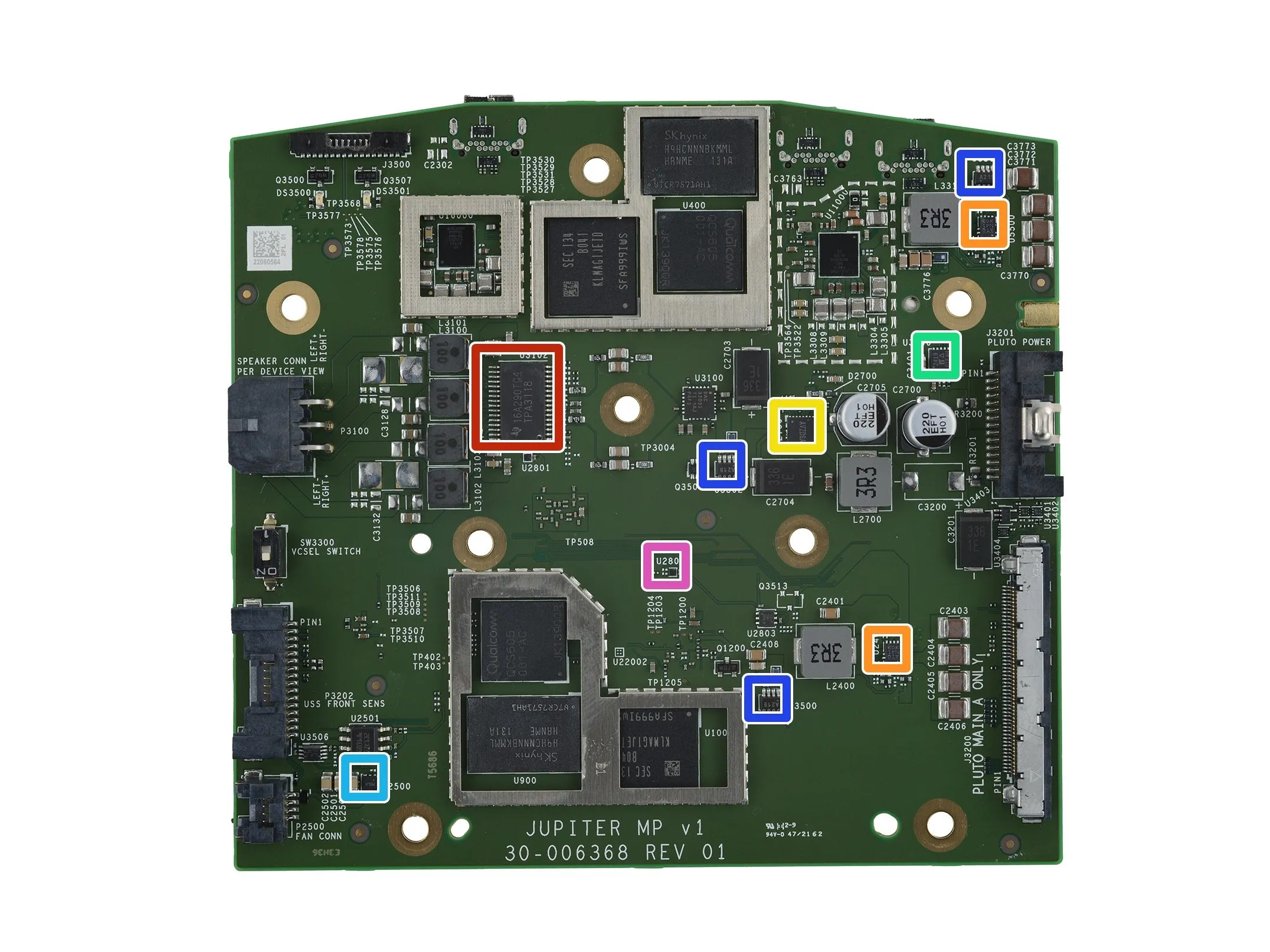

Идентификация микросхем, часть 2:
Texas Instruments TPA3118D2 стереофонический 30-ваттный усилитель звука класса D
Монолитные системы питания MP8756 Синхронный понижающий преобразователь на 6 А
Silergy DC-DC преобразователь (вероятно)
Vishay SiP32419 переключатель нагрузки
Коммутатор нагрузки Silergy (вероятно)
Texas Instruments INA219A 12-битный монитор тока/напряжения/мощности
Texas Instruments LP5912-3.3 LDO-регулятор 500 мА / 3,3 В

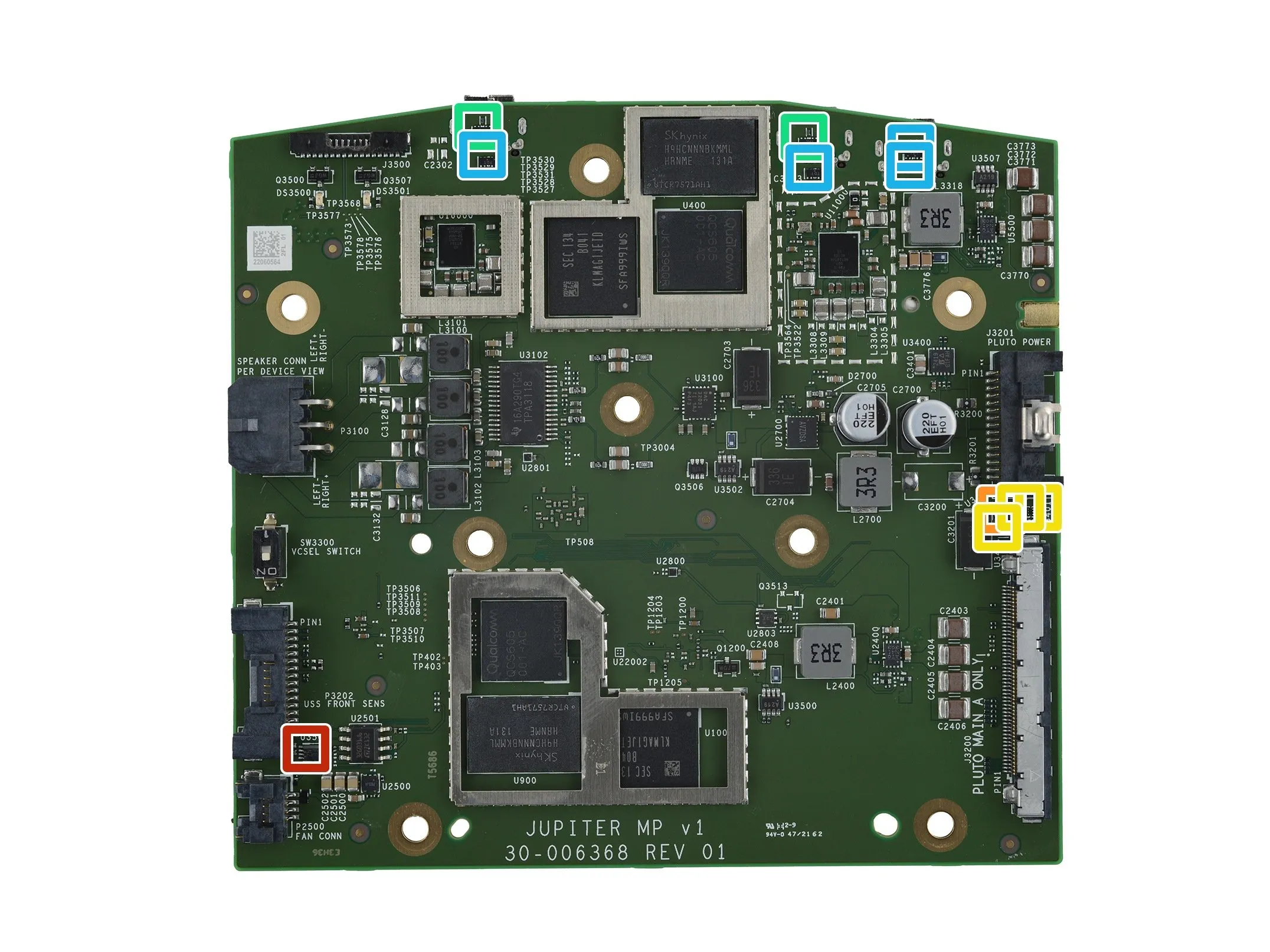

Шаг 11

Идентификация микросхем, часть 3:
Texas Instruments TXS0102 2-битный двунаправленный транслятор уровня напряжения
onsemi NL17SZ00 одиночный 2-входовой NAND-затвор
Nexperia 74AUP1G02 один 2-входовой NOR-затвор
onsemi ESD7104MUTAG 4-ка. Диодная матрица для защиты от электростатического разряда
onsemi ESD8704MUTAG 4-ч. Массив диодов для защиты от электростатического разряда

Шаг 12

Идентификация чипа, часть 4 - датчики:
Texas Instruments TMP103C датчик температуры
Texas Instruments TMP103D датчик температуры

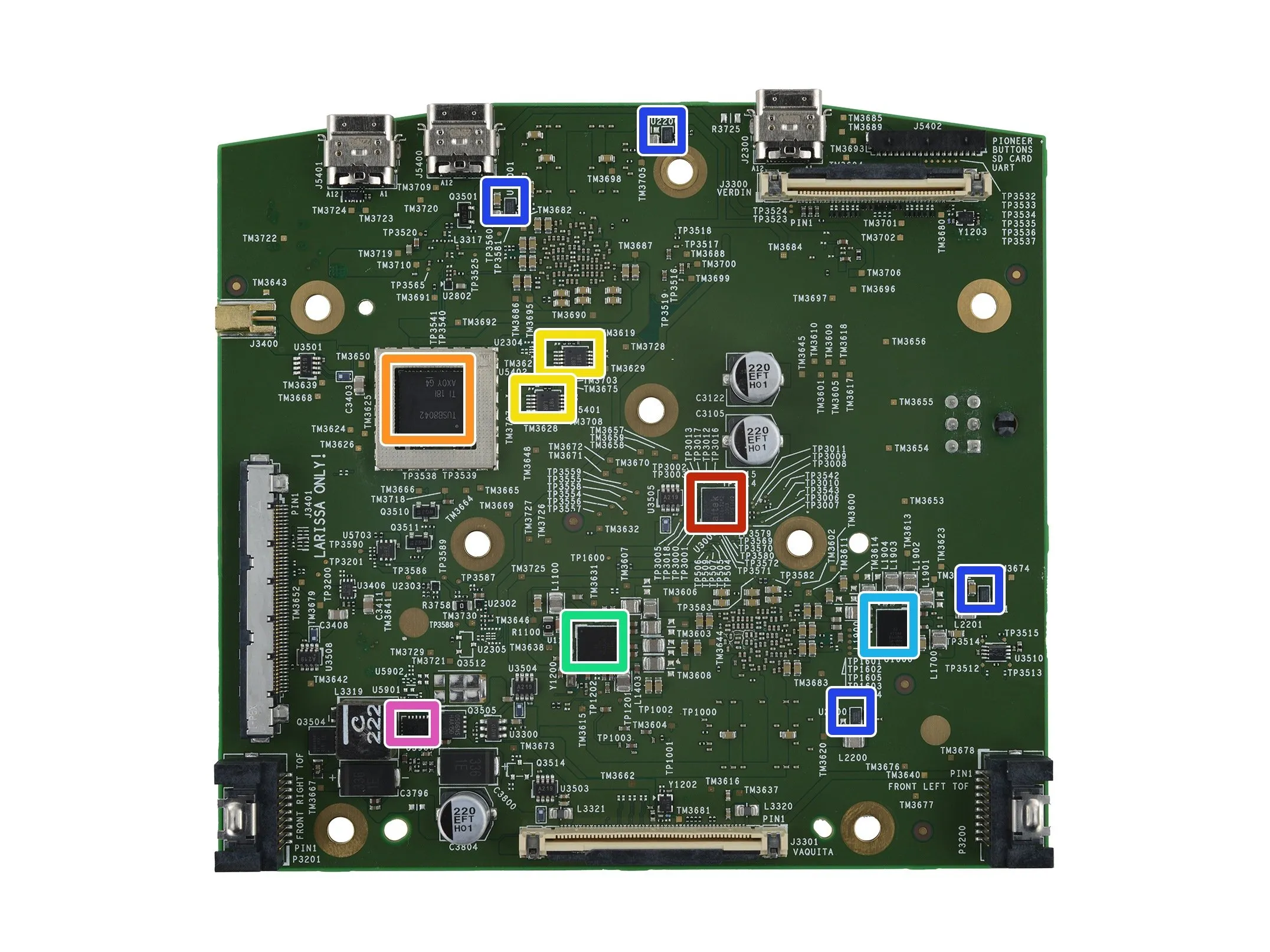

Шаг 13 Сторона 2 платы датчика

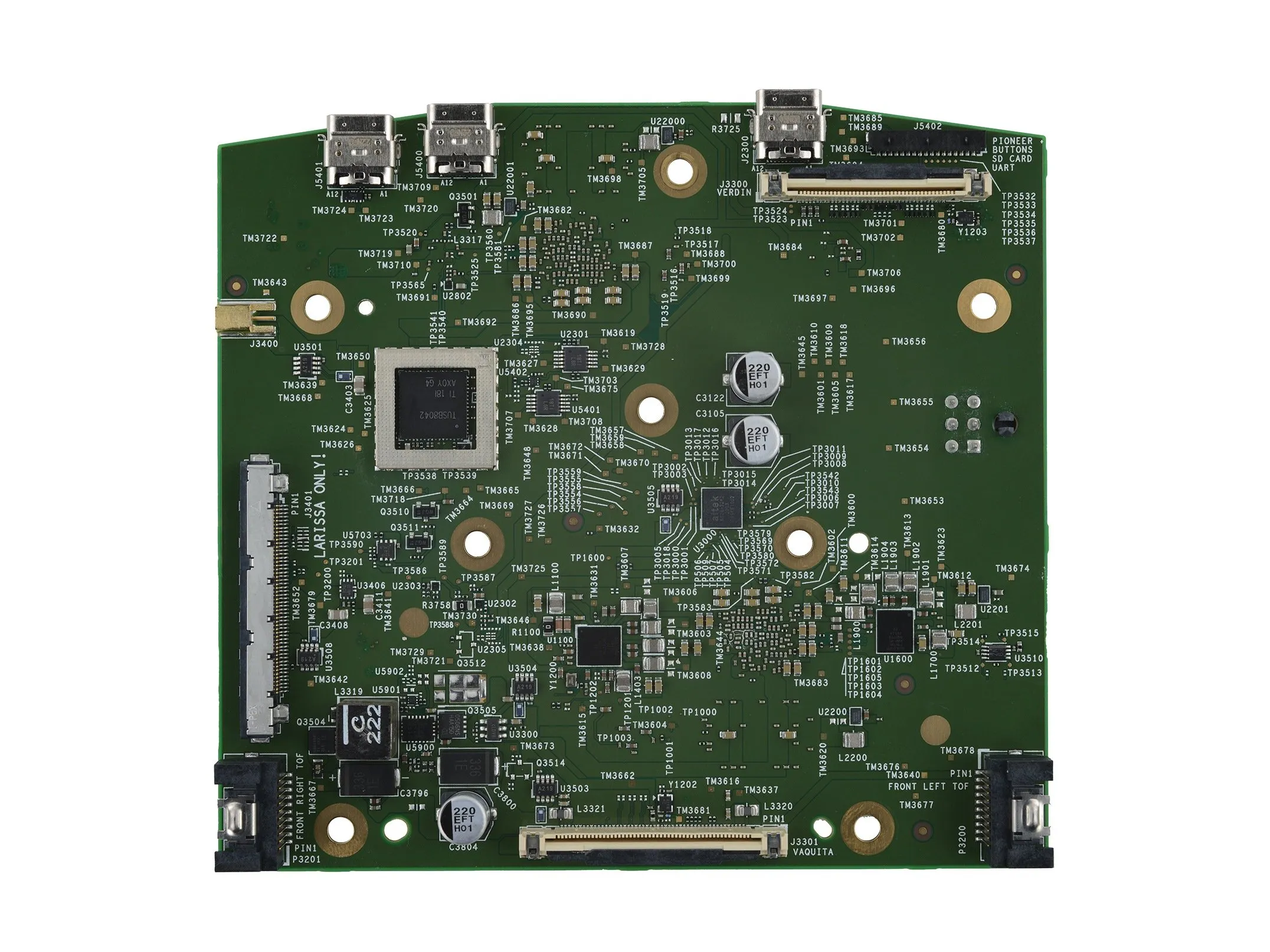

Идентификатор микросхемы Amazon Astro, сторона 2 платы датчика: шаг 13, изображение 1 из 2 — Идентификатор микросхемы Amazon Astro, сенсорная плата со стороны 2: шаг 13, изображение 1 из 2 | Источник - ifixit.com

Amazon Astro чип ID, сенсорная плата сторона 2: шаг 13, изображение 2 из 2 — Идентификация микросхемы Amazon Astro, сторона сенсорной платы 2: шаг 13, изображение 2 из 2 | Источник - ifixit.com

Идентификация микросхемы, часть 1:
Altek AL6100-32M2 3D процессор для определения глубины
Texas Instruments TUSB8042 4-портовый контроллер-концентратор USB 3.1
Texas Instruments TS3USB30E Аналоговый переключатель USB 2.0 SPDT
Управление питанием Qualcomm PM670-001
Управление питанием Qualcomm PM670L-000-01
Управление питанием Qualcomm PM3003A
Monolithic Power Systems MP3428A 19 Синхронный повышающий преобразователь

Шаг 14

Идентификация чипа, часть 2:
Коммутатор распределения питания Silergy SY6287C
Monolithic Power Systems MP5016HGQH переключатель предельного тока
Texas Instruments INA219A 12-разрядный монитор тока/напряжения/мощности
Texas Instruments LP5912-3.3 LDO-регулятор 500 мА / 3,3 В
Texas Instruments TCA9406 2-битный двунаправленный транслятор уровня напряжения
Diodes Incorporated 74LVC1G08 Одиночный 2-входовой И-затвор
onsemi ESD7104MUTAG 4-ка. Диодная матрица для защиты от электростатического разряда

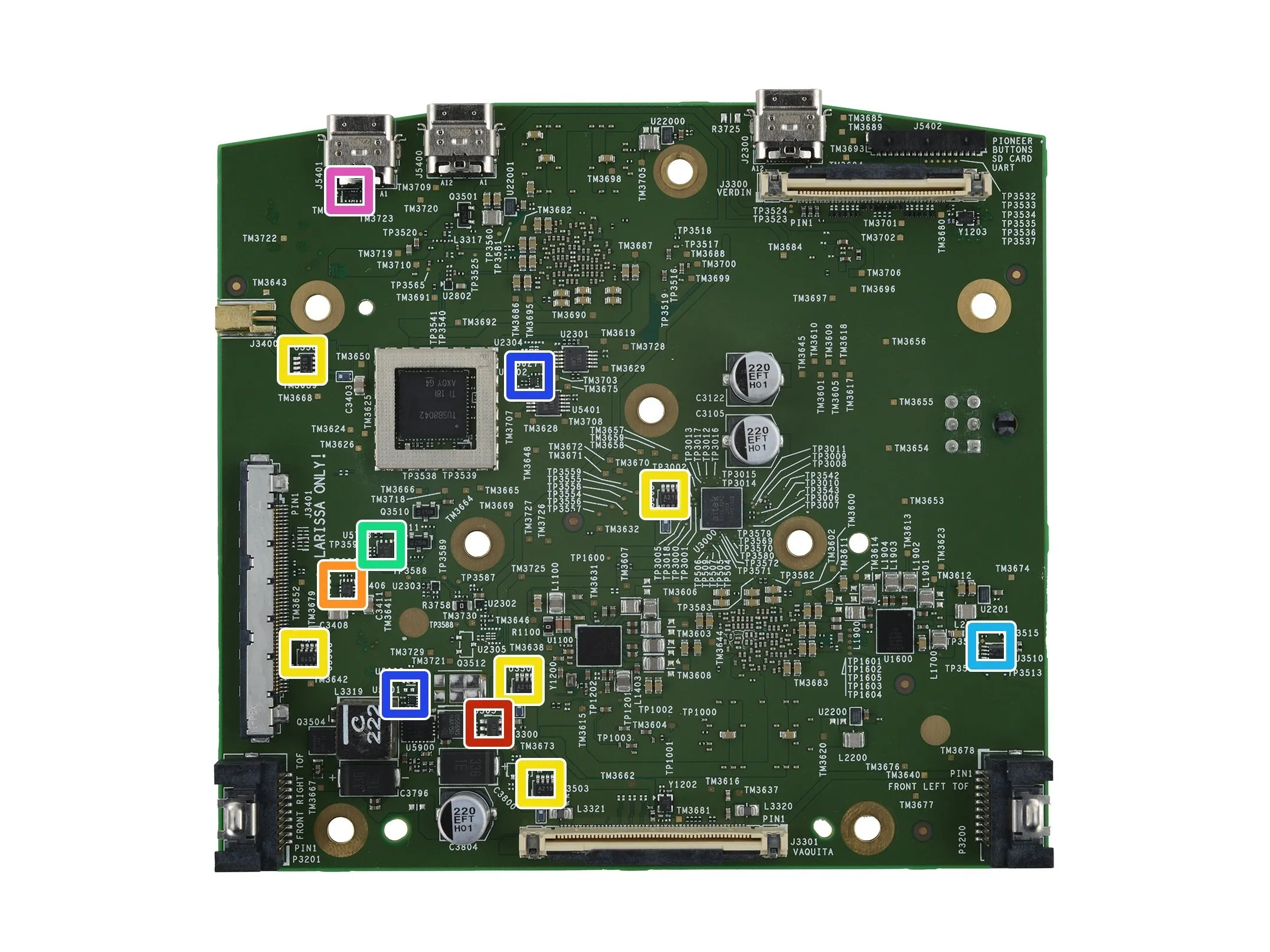

Шаг 15

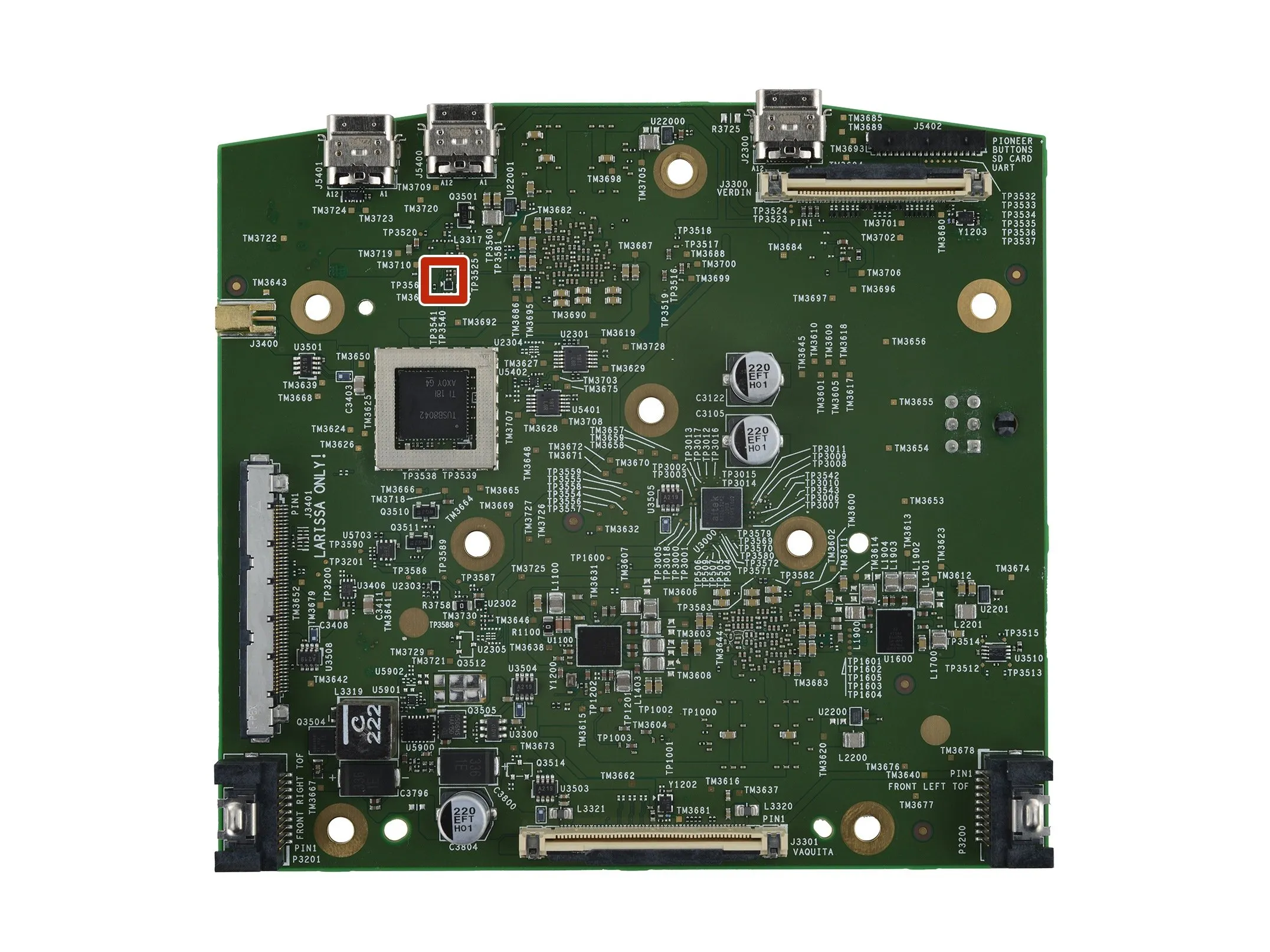

Идентификация чипа, часть 3 - датчики:

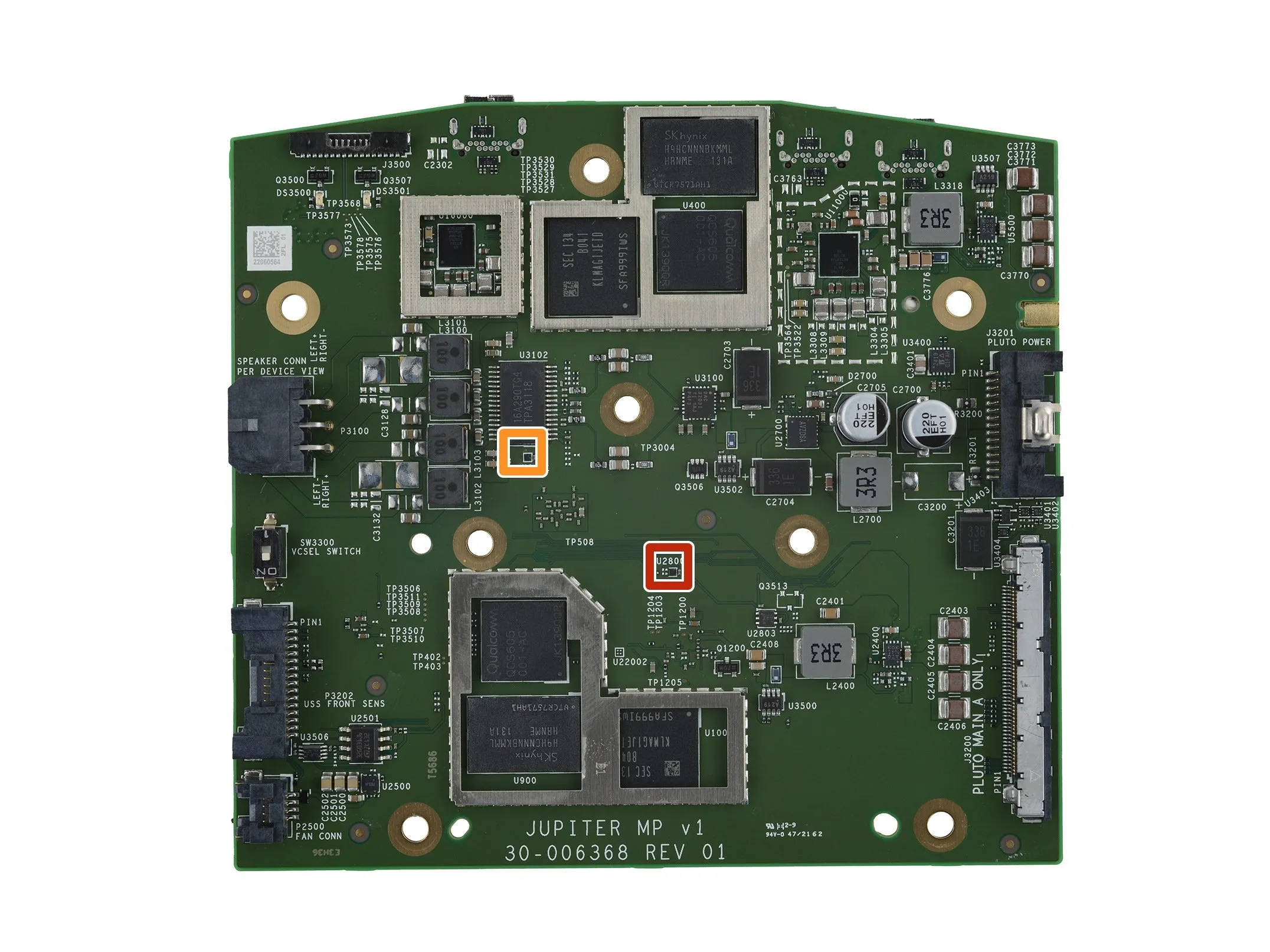

Texas Instruments TMP103F датчик температуры

Шаг 16 Сторона 1 платы двигателя

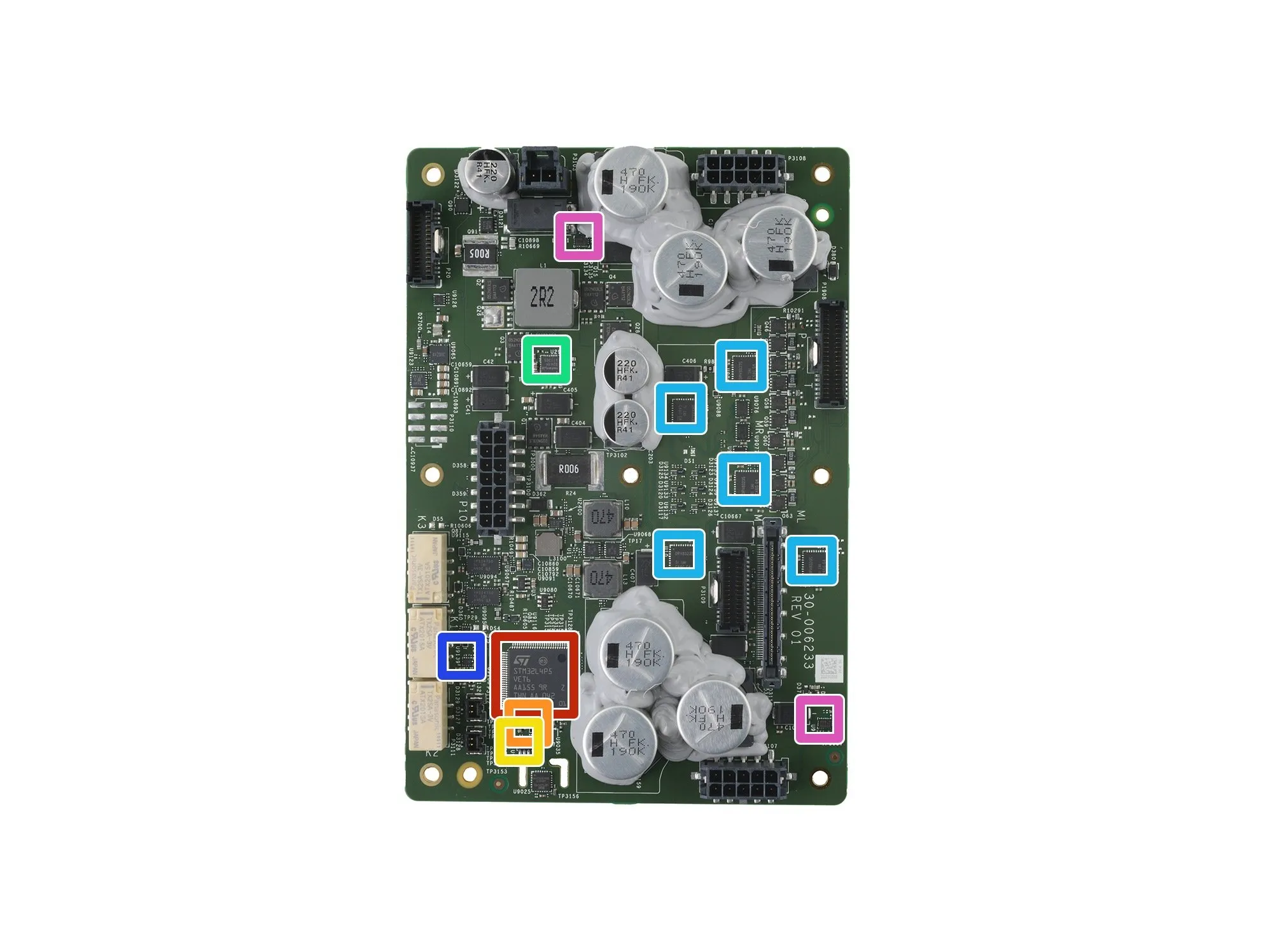

Amazon Astro Chip ID, Motor Board Side 1: шаг 16, изображение 1 из 1 — Идентификатор микросхемы Amazon Astro, сторона 1 платы двигателя: шаг 16, изображение 1 из 1 | Источник - ifixit.com

Идентификация микросхем, часть 1:
STMicroelectronics STM32L4P5VE 32-битный микроконтроллер ARM Cortex-M4
МЭМС-осциллятор SiTime
Texas Instruments TPS3700 детектор напряжения
Renesas ISL9241H Зарядное устройство для литий-ионных аккумуляторов
Texas Instruments DRV8323S 3-фазный драйвер затвора (для управления двигателем)
Texas Instruments TLA2024 12-разрядный аналого-цифровой преобразователь
Массив смешанных сигналов Renesas

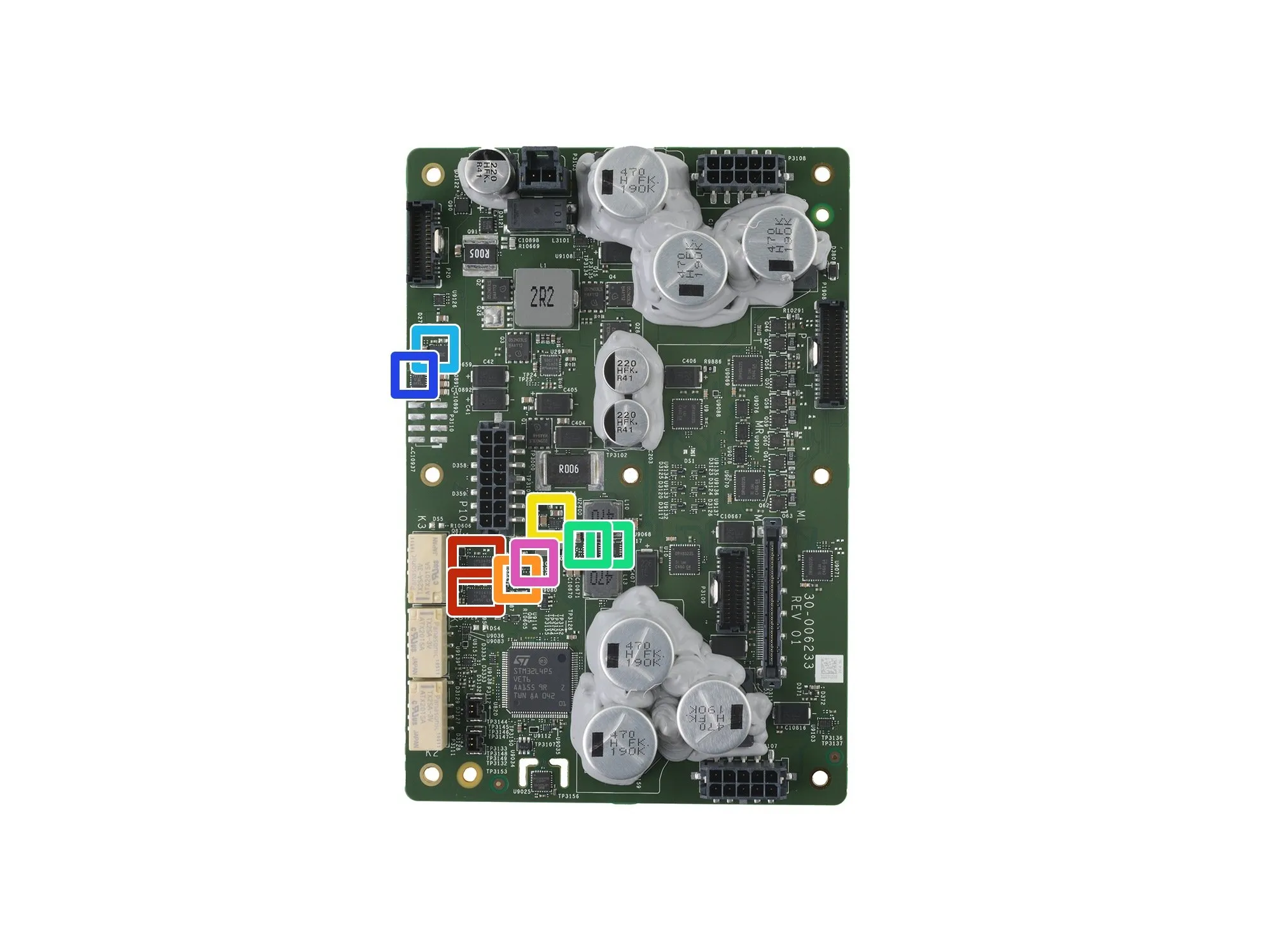

Шаг 17

Идентификация микросхем, часть 2:
Texas Instruments TPS24750 Предохранитель eFuse на 12 А с монитором тока
Texas Instruments TPS60400 Инвертор напряжения с зарядовым насосом на 60 мА
Monolithic Power Systems MP8756 Синхронный понижающий преобразователь на 6 А
Texas Instruments LM5166 Синхронный понижающий преобразователь на 500 мА
Silergy DC-DC преобразователь
Vishay SiP32430 переключатель нагрузки
Выключатель нагрузки Silergy (вероятно)

Шаг 18

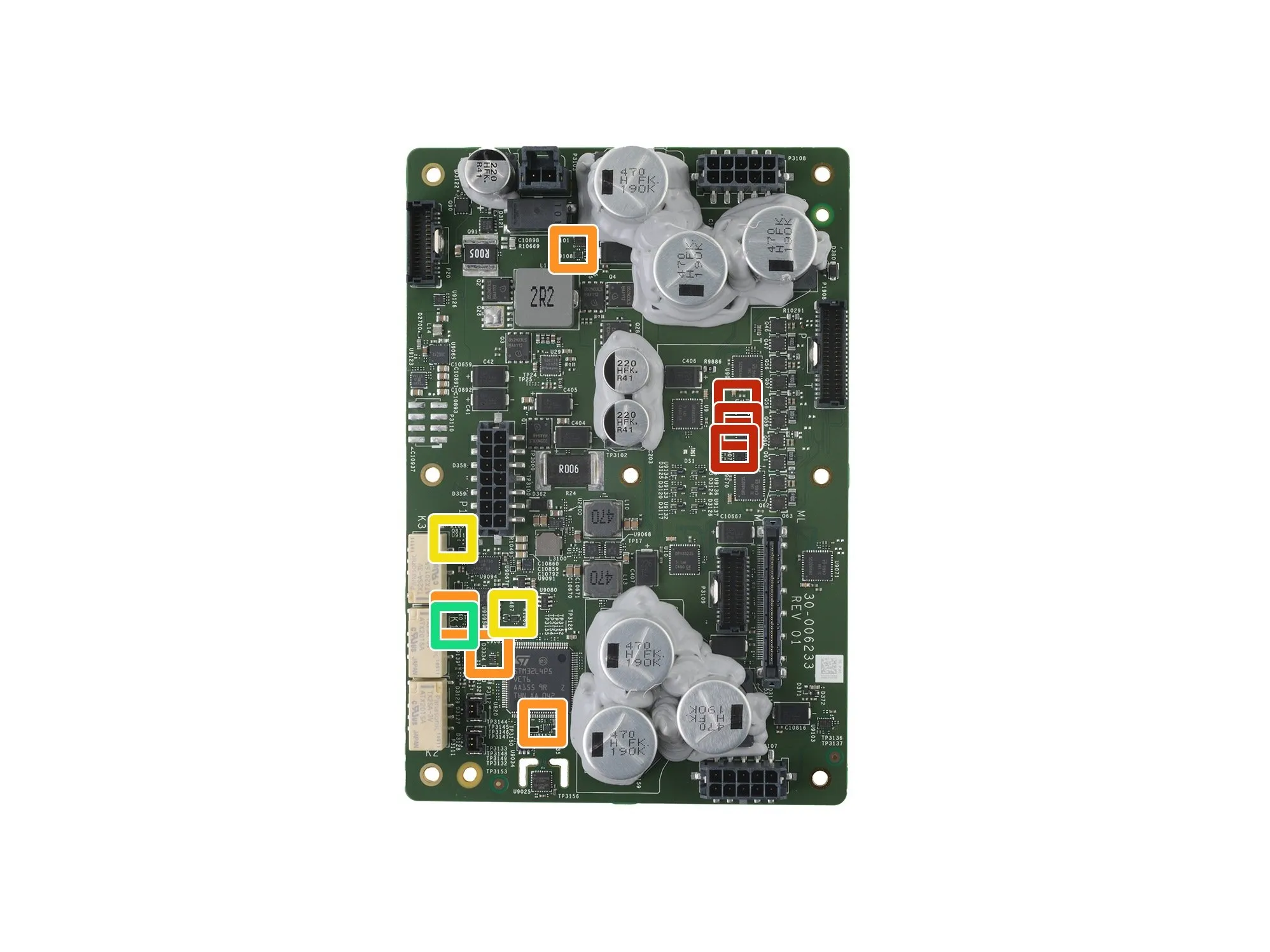

Идентификация чипа, часть 3:
Nexperia 74HC4051 8-ч аналоговый мультиплексор/демультиплексор
Nexperia 74AUP1G08 одиночный 2-входовой И-гейт
Nexperia 74AUP1G38 одиночный 2-входовой NAND-затвор
Nexperia 74AUP1G02 одиночный 2-входовой NOR-затвор

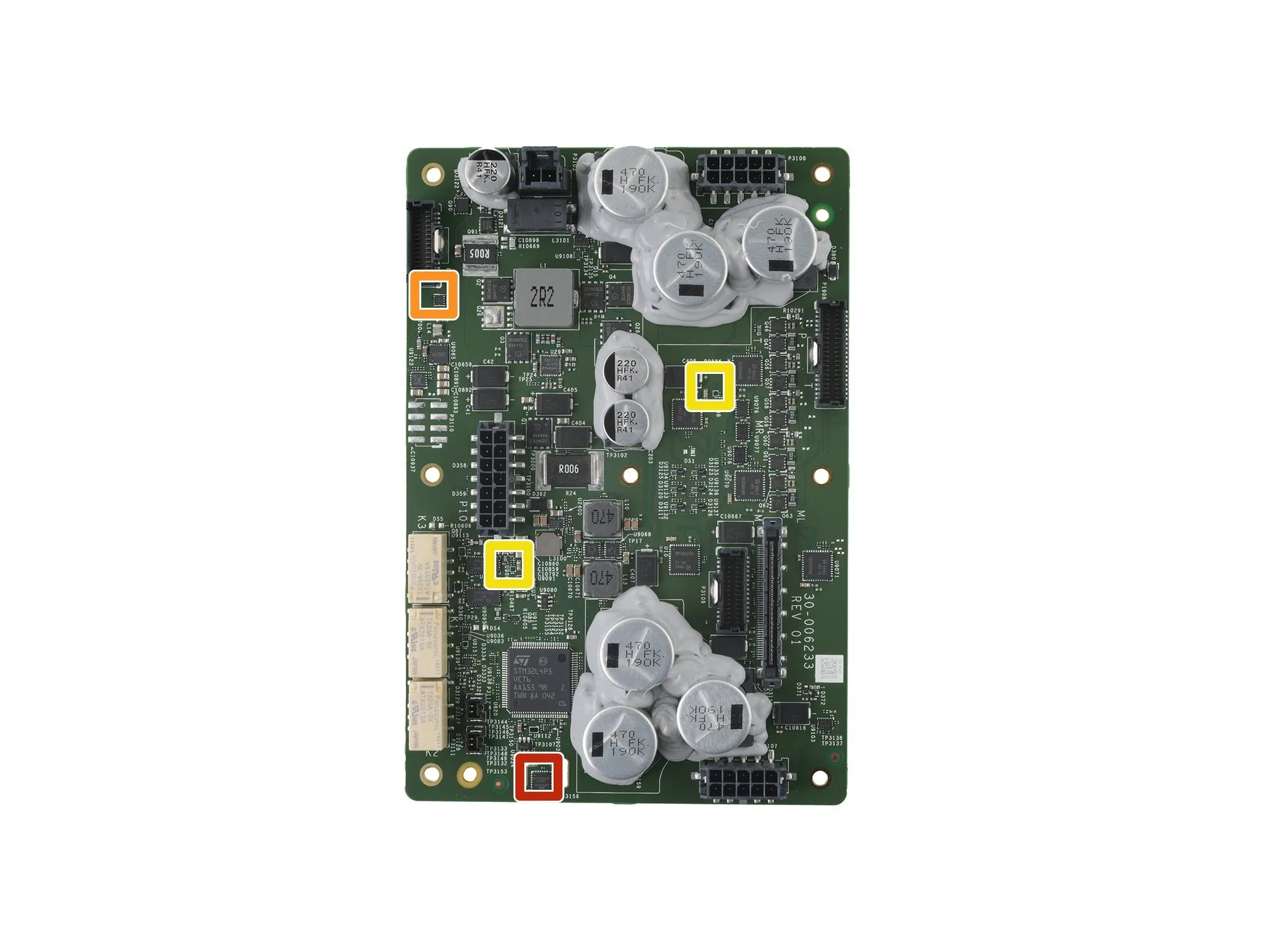

Шаг 19

Идентификация чипа, часть 4 - датчики:
Invensense ICM-20689 6-осевой МЭМС-акселерометр и гироскоп
Texas Instruments TMP1075 датчик температуры
Texas Instruments TMP103x датчик температуры (вероятно)

Шаг 20 Сторона 2 платы двигателя

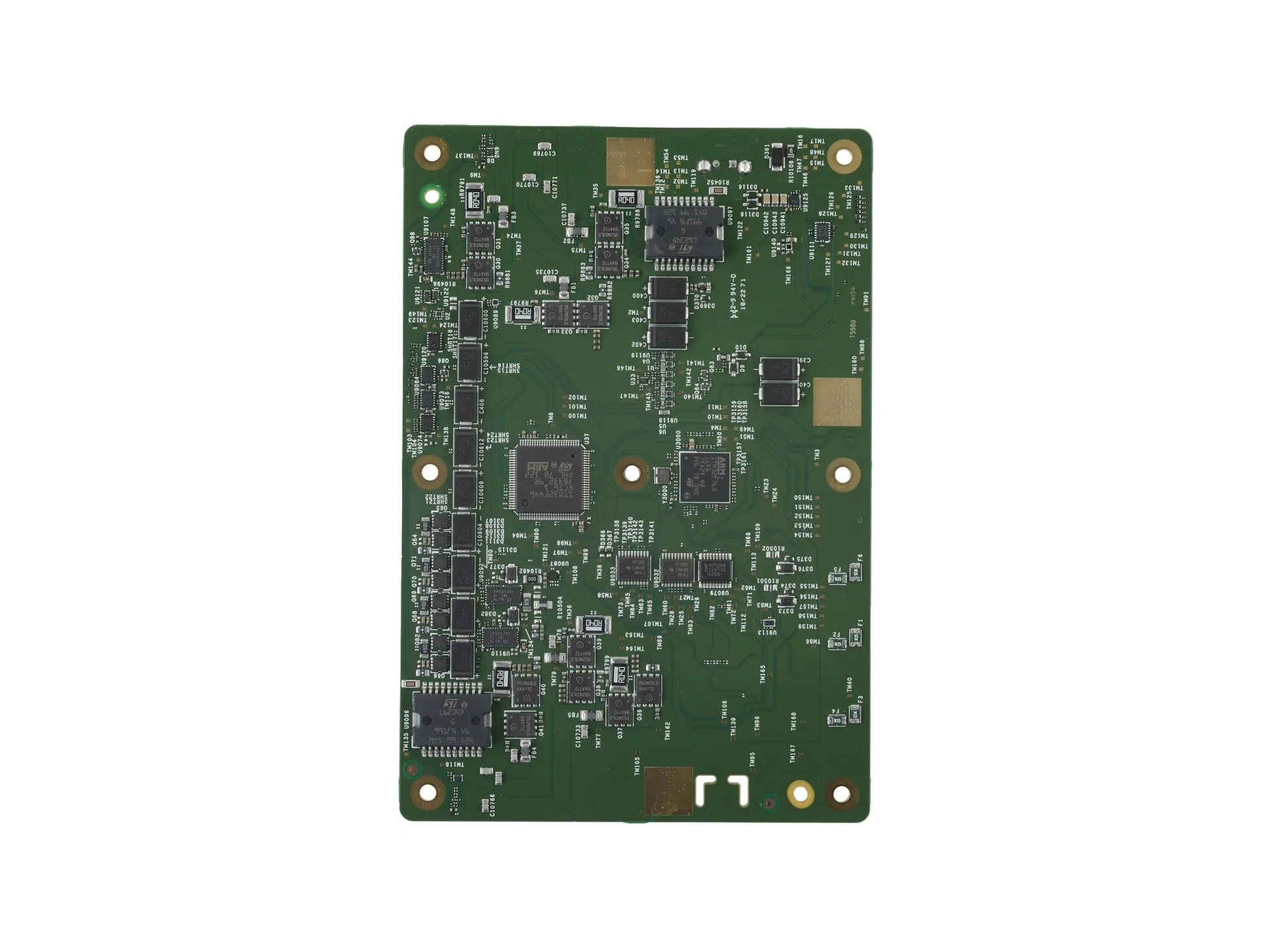

Идентификатор микросхемы Amazon Astro, сторона 2 платы двигателя: шаг 20, изображение 1 из 2 — Идентификатор микросхемы Amazon Astro, сторона платы двигателя 2: шаг 20, изображение 1 из 2 | Источник - ifixit.com

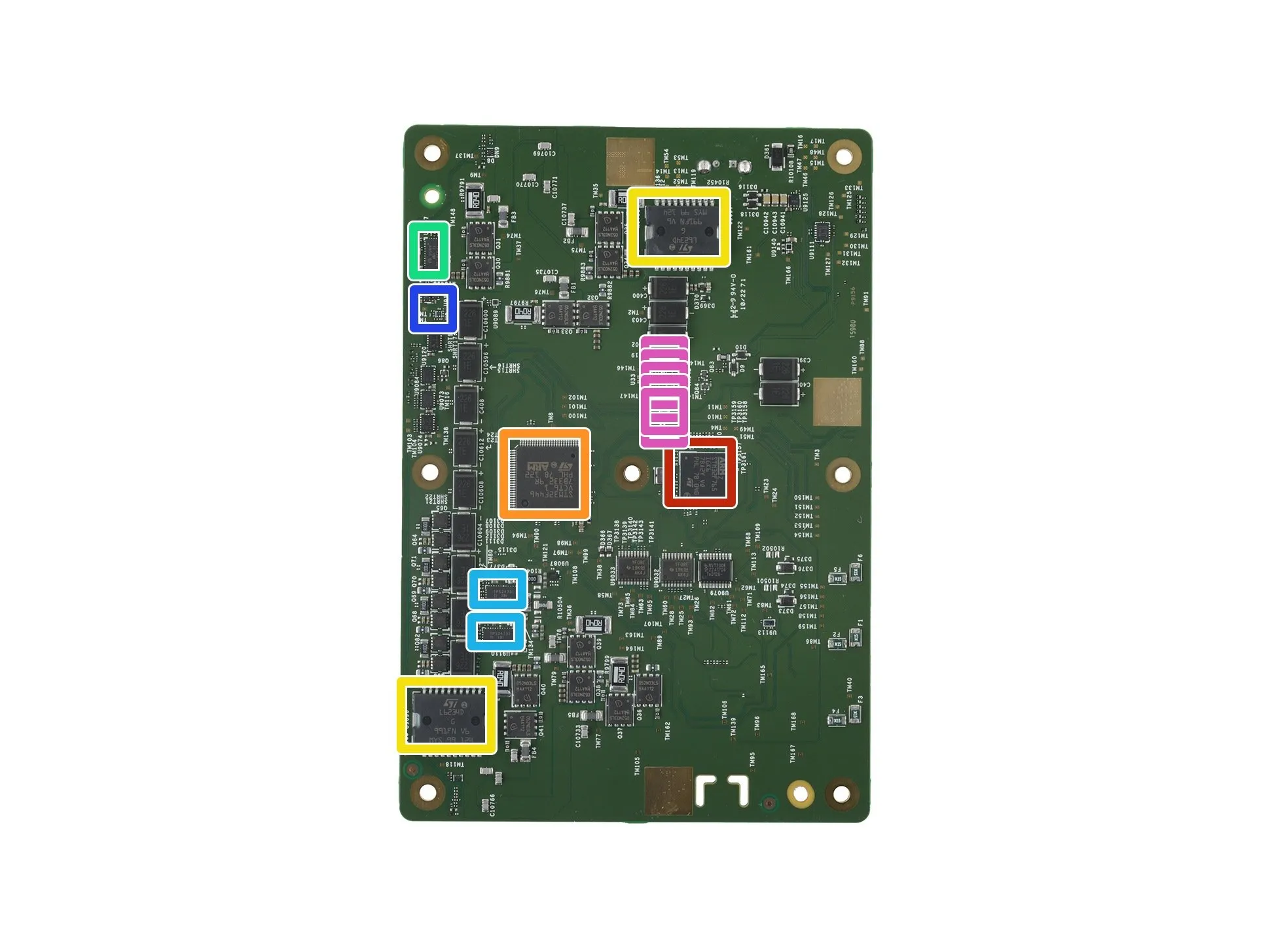

Идентификатор микросхемы Amazon Astro, сторона 2 платы двигателя: шаг 20, изображение 2 из 2 — Идентификация микросхемы Amazon Astro, сторона 2 платы двигателя: шаг 20, изображение 2 из 2 | Источник - ifixit.com

Идентификация микросхем, часть 1:
STMicroelectronics STM32F765IG 32-битный микроконтроллер ARM Cortex-M7
STMicroelectronics STM32F446VC 32-битный микроконтроллер ARM Cortex-M4
STMicroelectronics L6234D драйвер трехфазного двигателя
Texas Instruments TPS24750 Плавкий предохранитель 12 А с монитором тока
Texas Instruments TPS24751 Предохранитель 12 A с монитором тока
Texas Instruments TLV7031 одиночный компаратор
Texas Instruments TLV7041 одиночный компаратор

Шаг 21

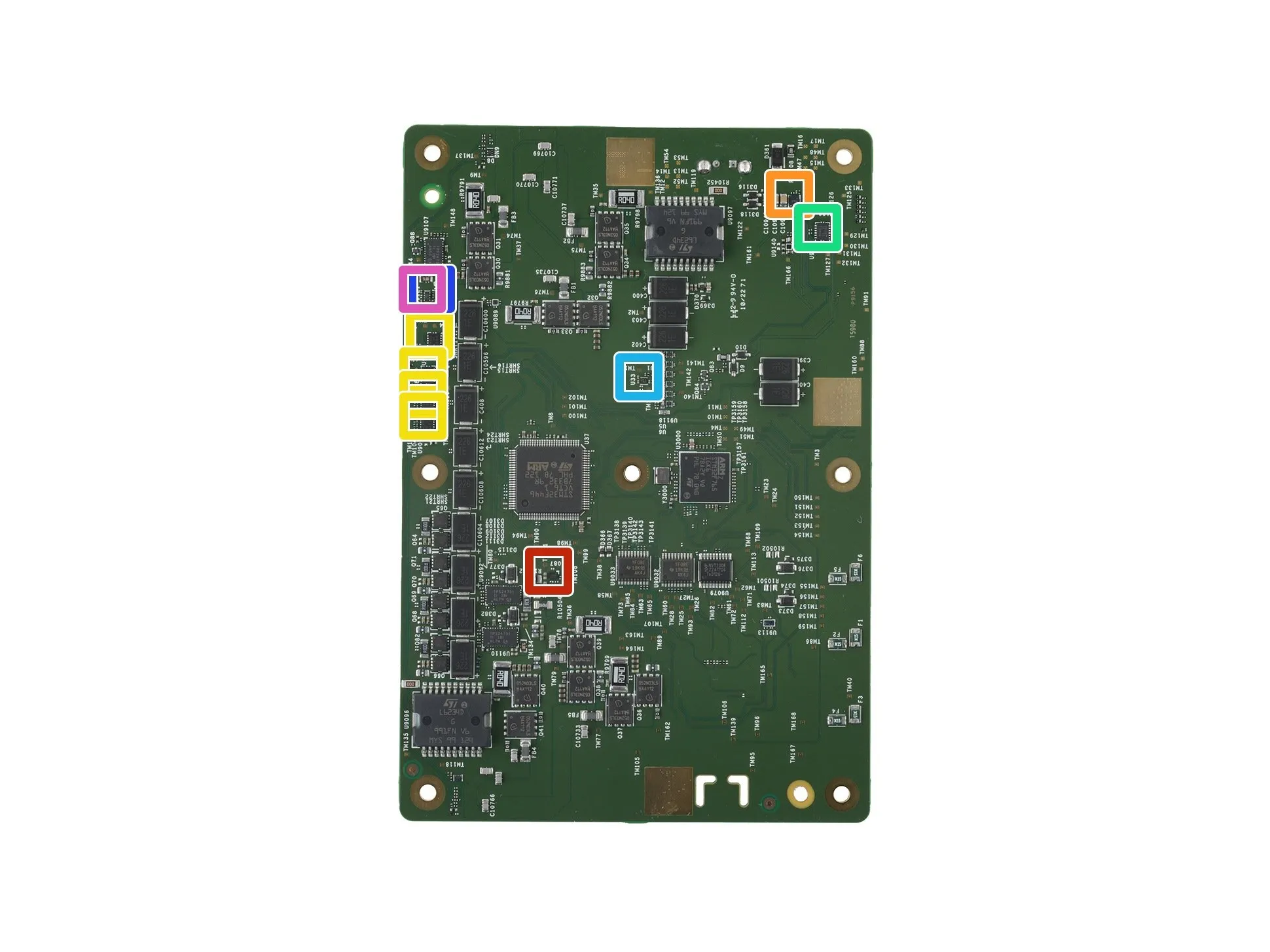

Идентификация микросхем, часть 2:
Texas Instruments INA231 16-битный монитор тока/напряжения/мощности
Переключатель нагрузки Silergy (вероятно)
Аналоговый переключатель Nexperia 74HC4051 SP8T
Nexperia 74HC4053 тройной аналоговый переключатель SPDT
Nexperia 74AUP1G11 одинарный 3-входовой AND-гейт
Nexperia 74AUP1G08 одинарный 2-входовой AND-гейт
Nexperia 74LVC2G02 двойной 2-входовой NOR-шлюз

Шаг 22

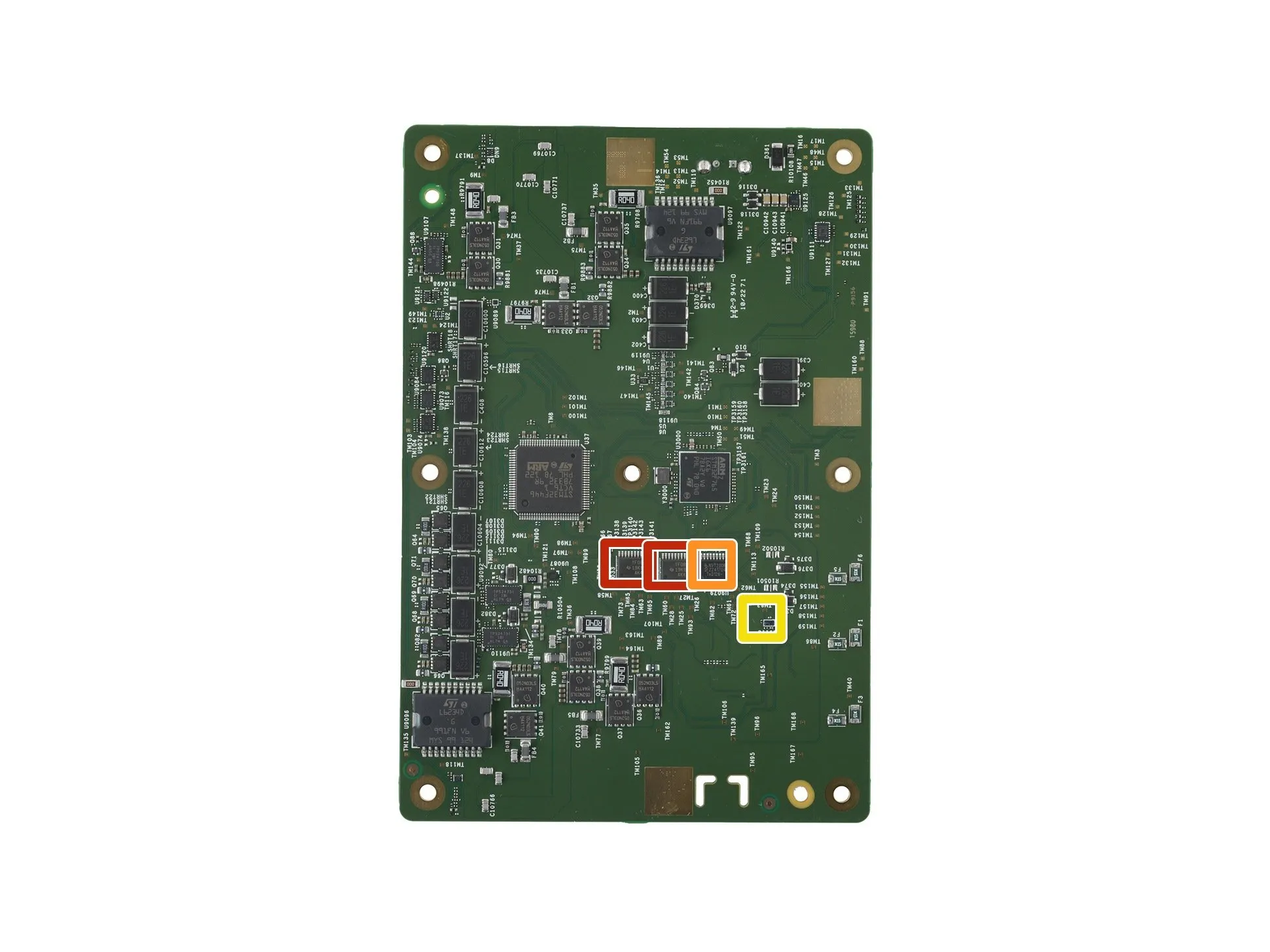

Идентификация микросхем, часть 3:
Texas Instruments TXS0108E 8-битный двунаправленный шифтер уровня напряжения
NXP Semiconductor NVT2008 8-разрядный двунаправленный транслятор уровня напряжения
Texas Instruments TCA9406 2-битный двунаправленный транслятор уровня напряжения (возможно ?)

Шаг 23

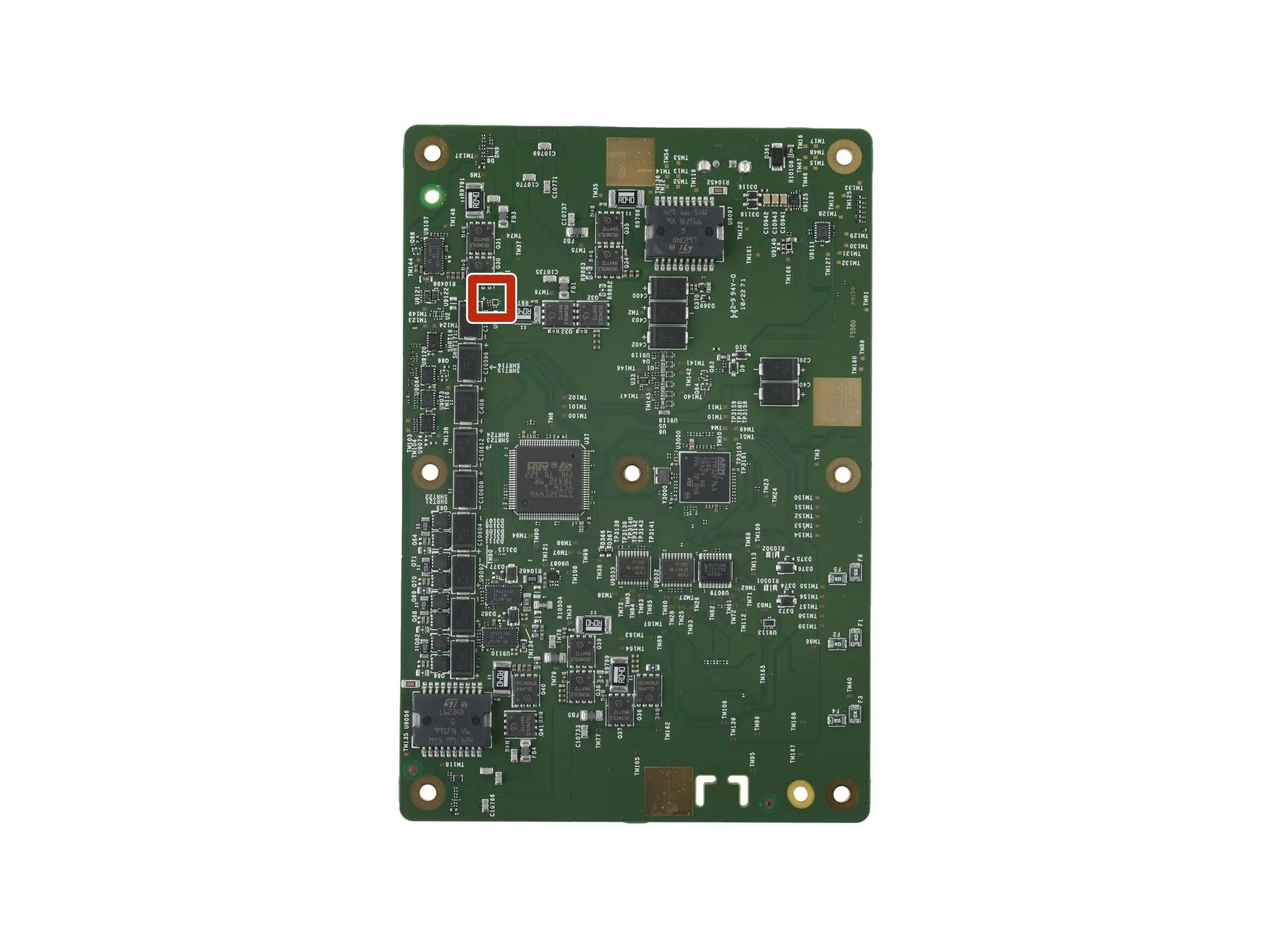

Идентификация чипа, часть 4 - датчики:
Texas Instruments TMP103x датчик температуры (вероятно)
