Разборка Amazon Echo Dot
Введение
Линейка Echo от Amazon расширяется - или, в случае с Dot, уменьшается! Новая Echo Dot размером с хоккейную шайбу позволит вам добавить немного индивидуальности с помощью Alexa к уже существующей домашней акустической системе. Нам не терпится попробовать ее, но только после того, как мы тщательно разберем ее на части. Алекса, приготовься - пришло время разборки.
Если вам интересно узнать, как устроены другие Echo, у нас есть разборки оригинального Echo и Amazon Tap а также.
Разборка - это то, что мы делаем! Следите за нами в Instagram, Twitter и Facebook, чтобы узнавать все последние новости о ремонте.
Что вам понадобится
Инструменты
Инструмент для вскрытия iFixit | Источник - ifixit.com
Отвертка T6 Torx | Источник - ifixit.com
Отвертка TR9 Torx | Источник - ifixit.com
Spudger | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Шаг 1 Разборка Amazon Echo Dot

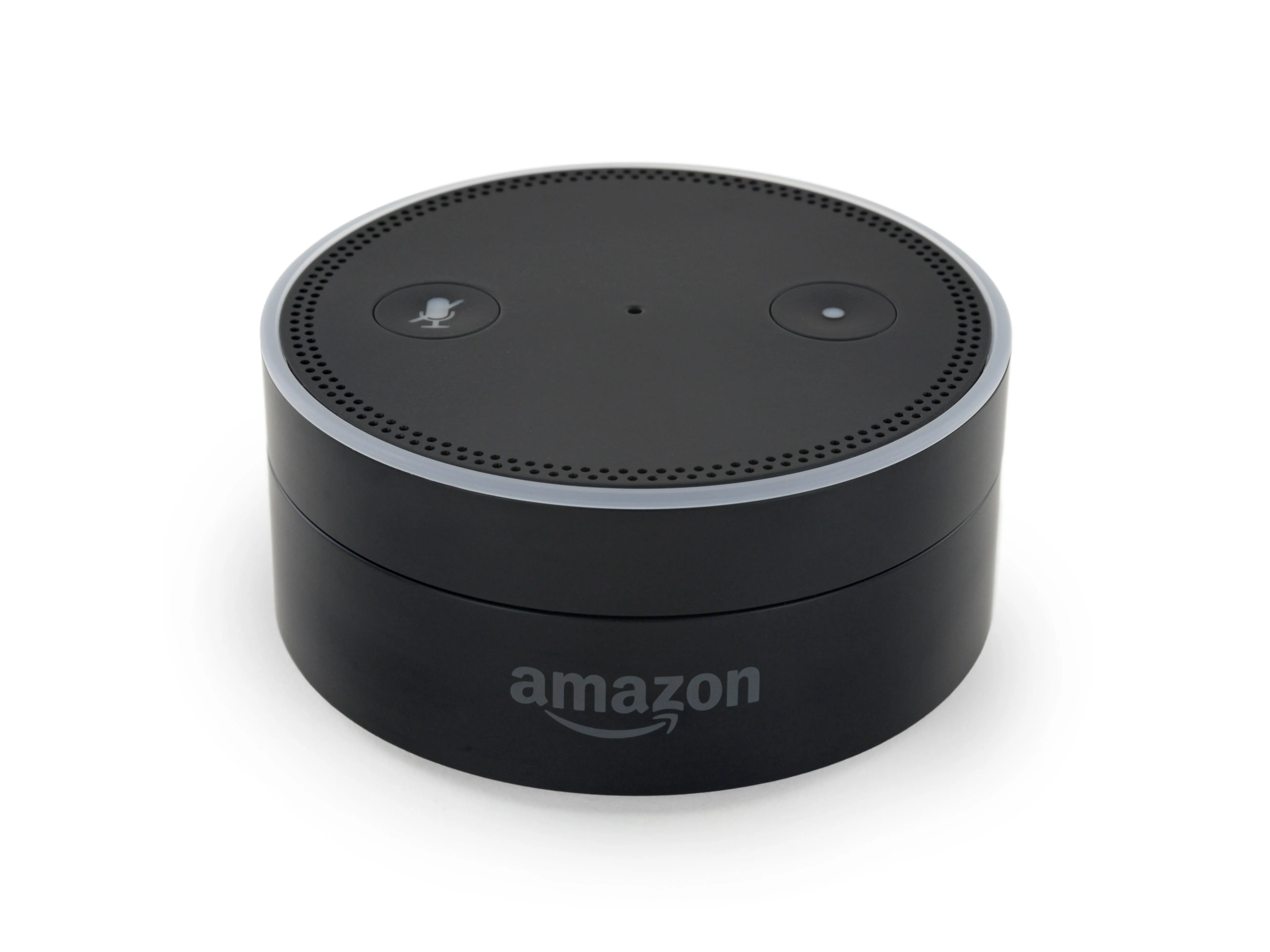

Если Amazon когда-нибудь займется производством консервированного тунца, у них уже будет готов отличный дизайн упаковки. А пока в Dot есть несколько вкусных кусочков:
Двухдиапазонный Wi-Fi 802.11 a/g/b/n с двумя антеннами и MIMO.
Голосовой поиск Alexa
7-микрофонный массив
Регулировка громкости светового кольца
Bluetooth 4.0 для передачи и приема аудио
Аудиовыход 3,5 мм для подключения внешних динамиков
Шаг 2

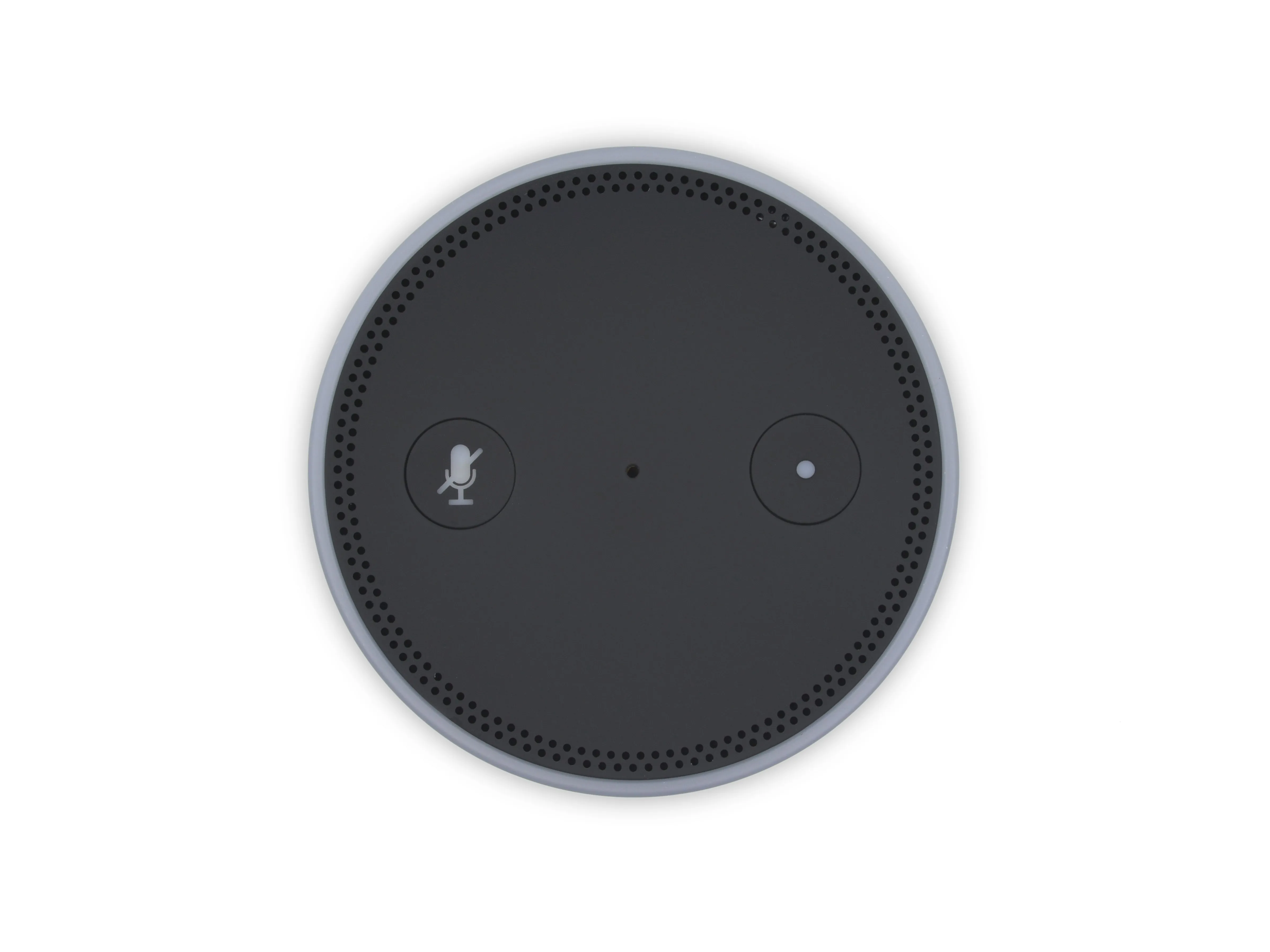

Сверху Dot выглядит точно так же, как и его старший брат Echo: кнопки включения и выключения микрофона, световое кольцо, кольцо регулировки громкости и микрофонная панель.
Echo получил достойную оценку 7 из 10 по шкале ремонтопригодности, поэтому мы надеемся, что сходство дизайна сулит Dot хорошие перспективы.
Внизу все немного иначе: нас встречает резиновая крышка и наклейки - и больше ничего.

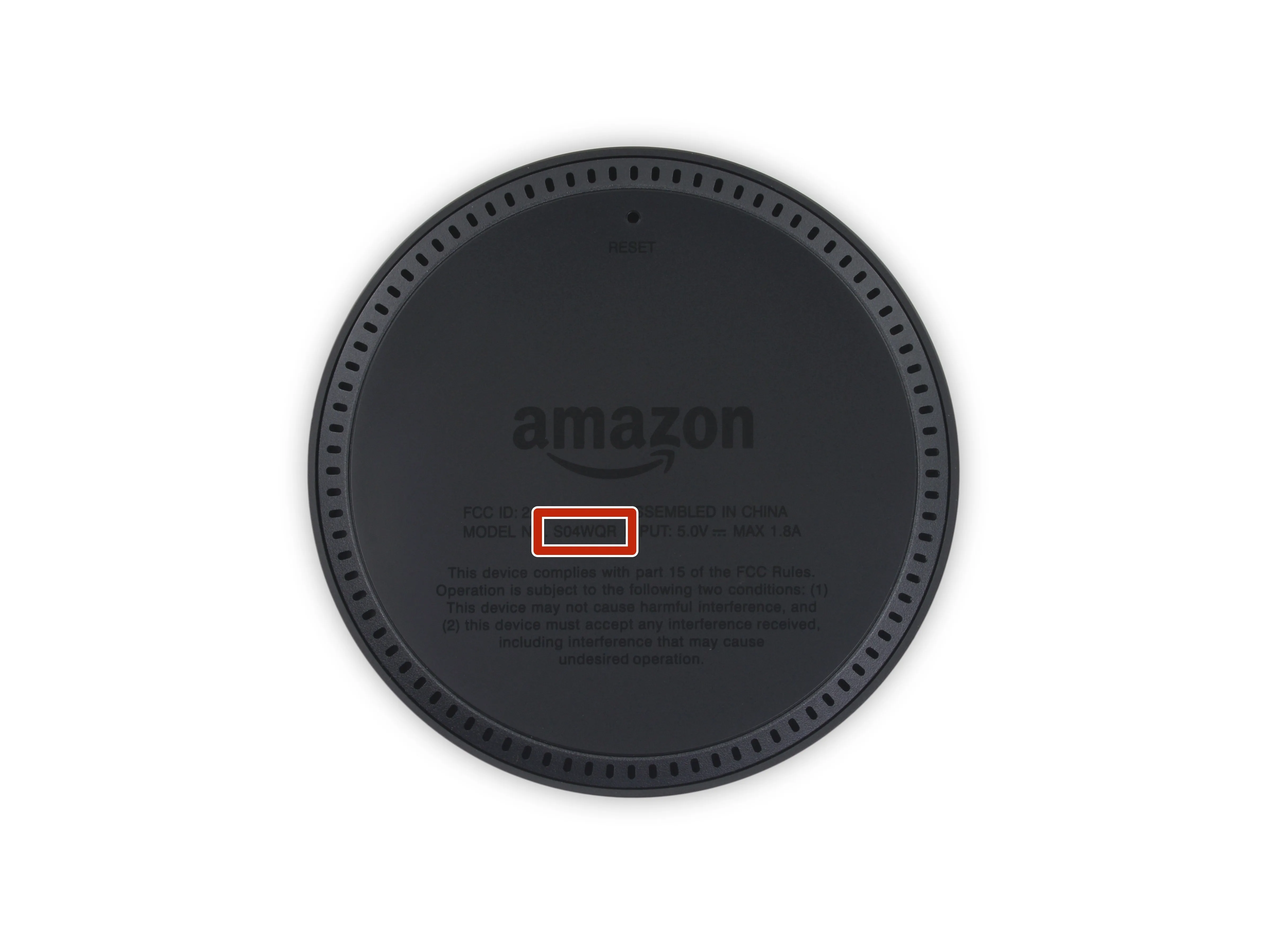

Amazon присваивает Dot новый номер модели: S04WQR.

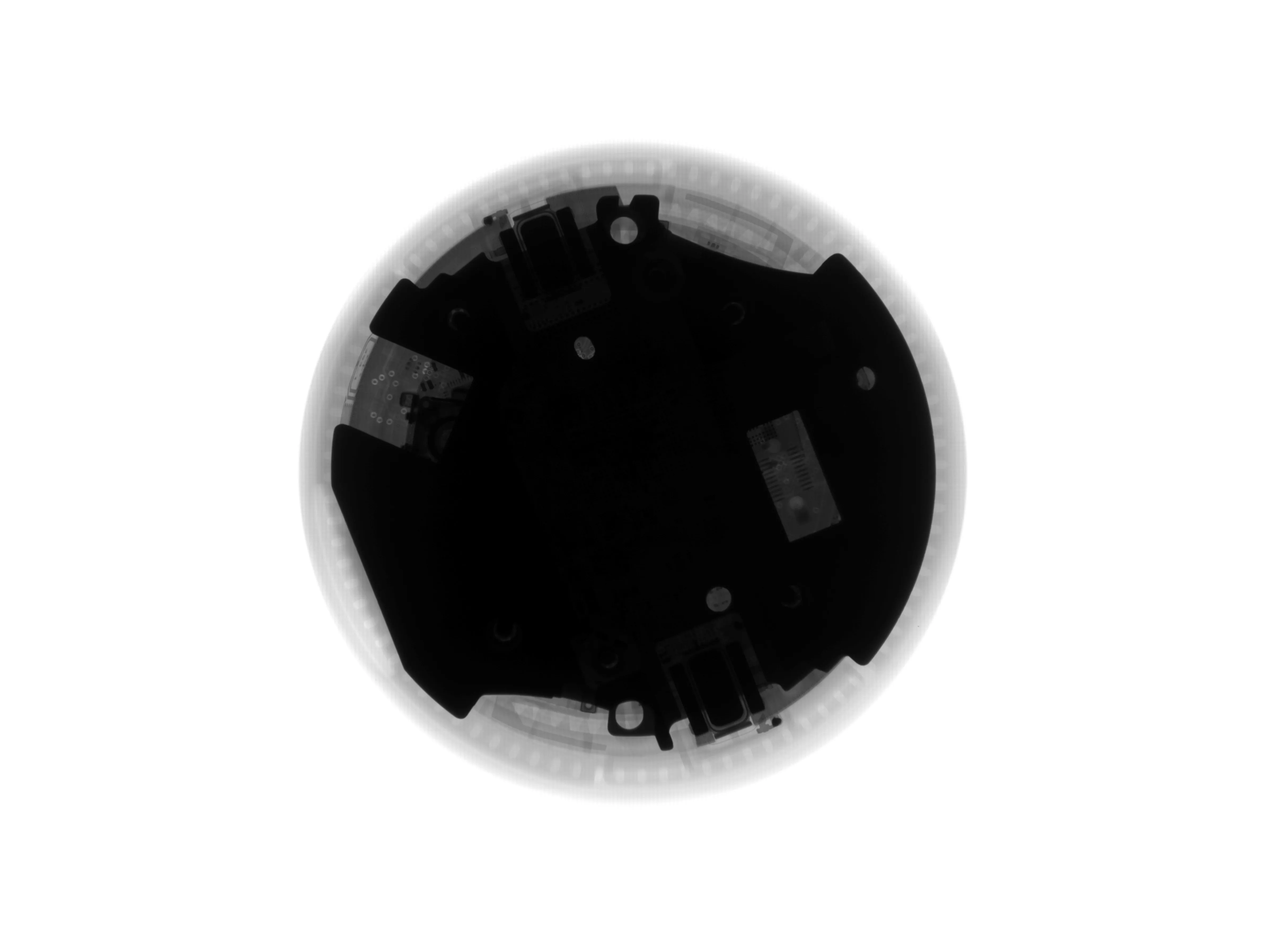

Наши друзья из Creative Electron провели для нас небольшую разведку и прислали рентгеновское изображение Dot. Но таинственный плотный объект, похоже, закрывает большую часть обзора. Что же Amazon поместила туда?
Шаг 3

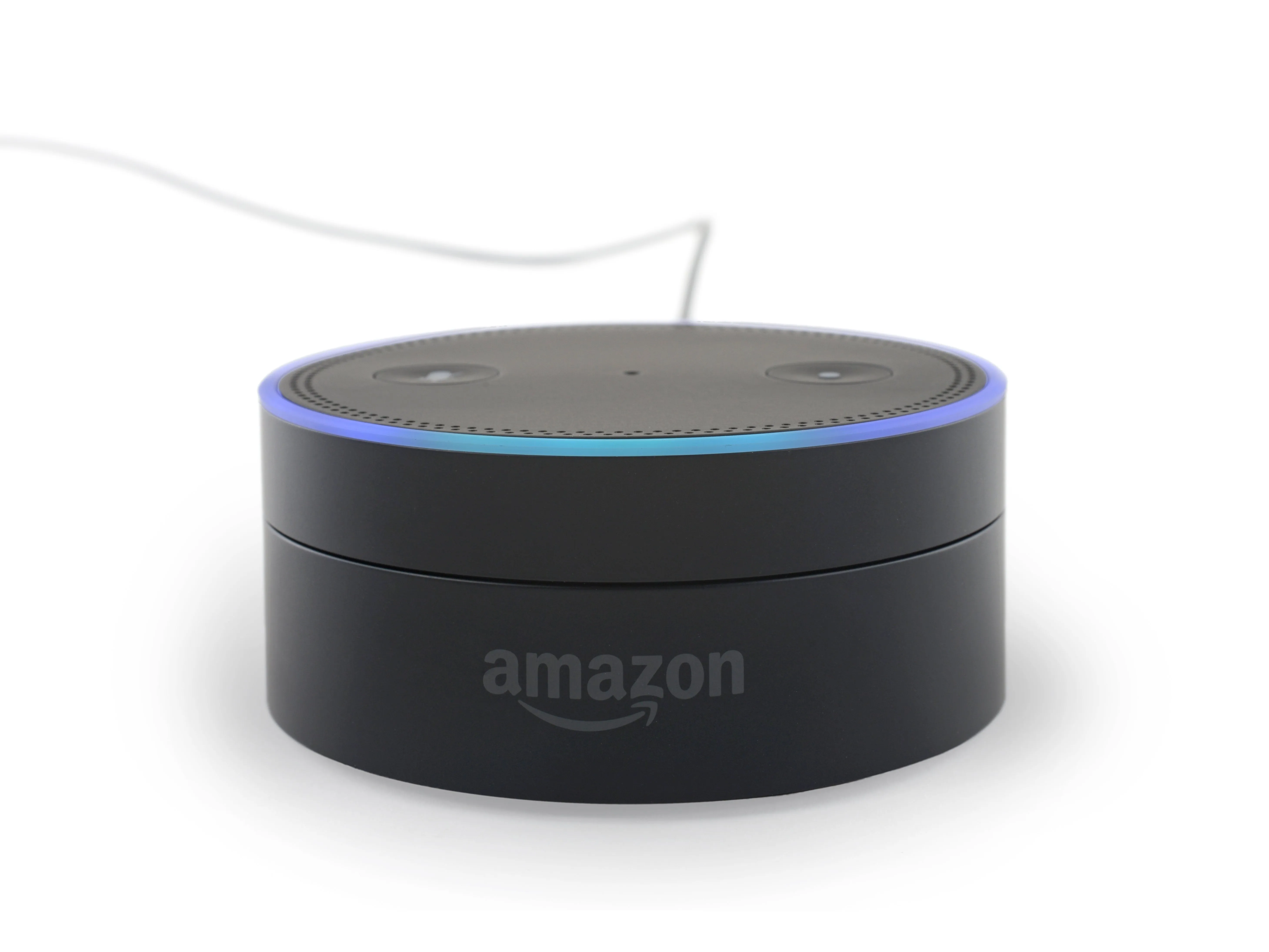

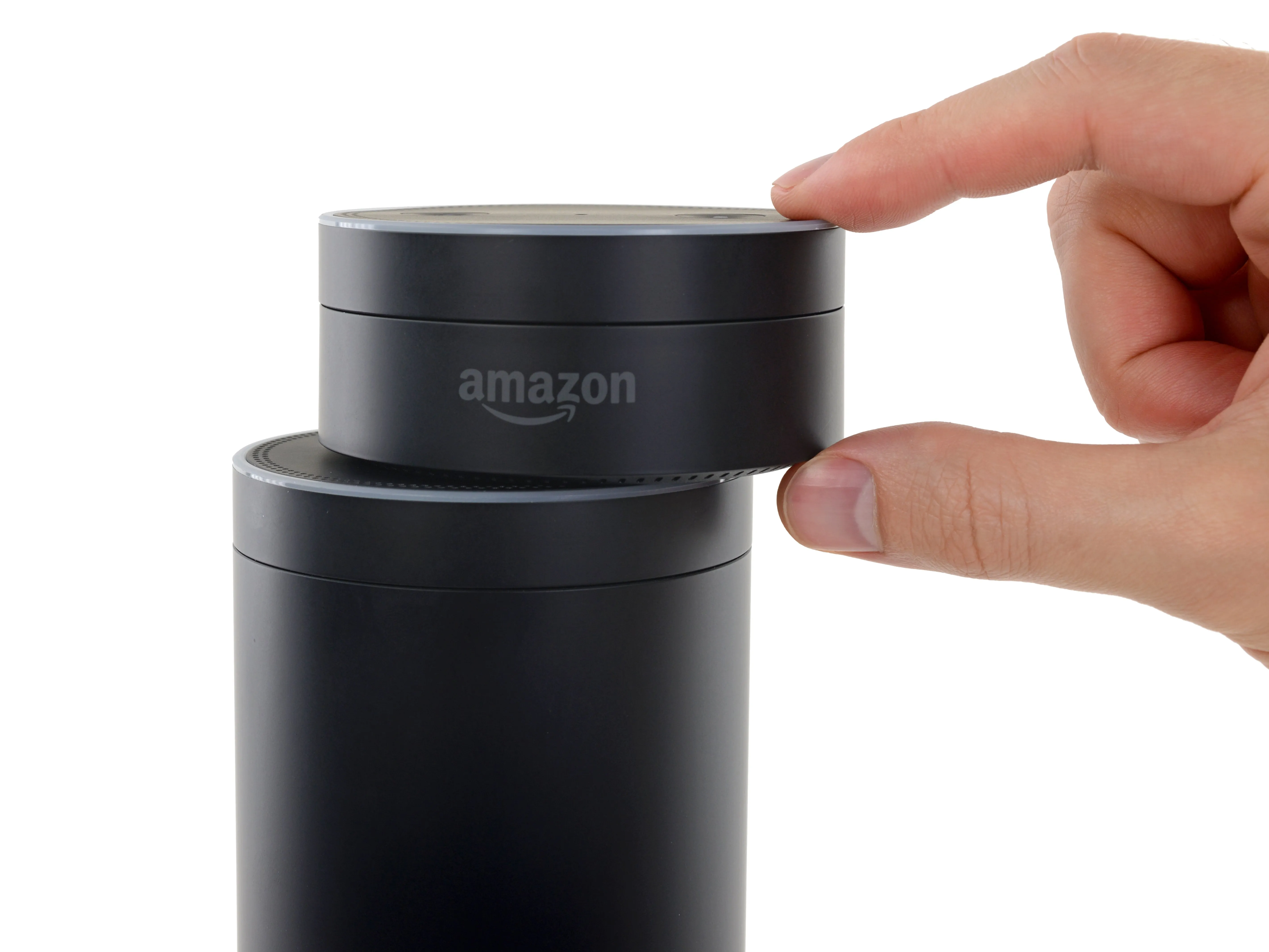

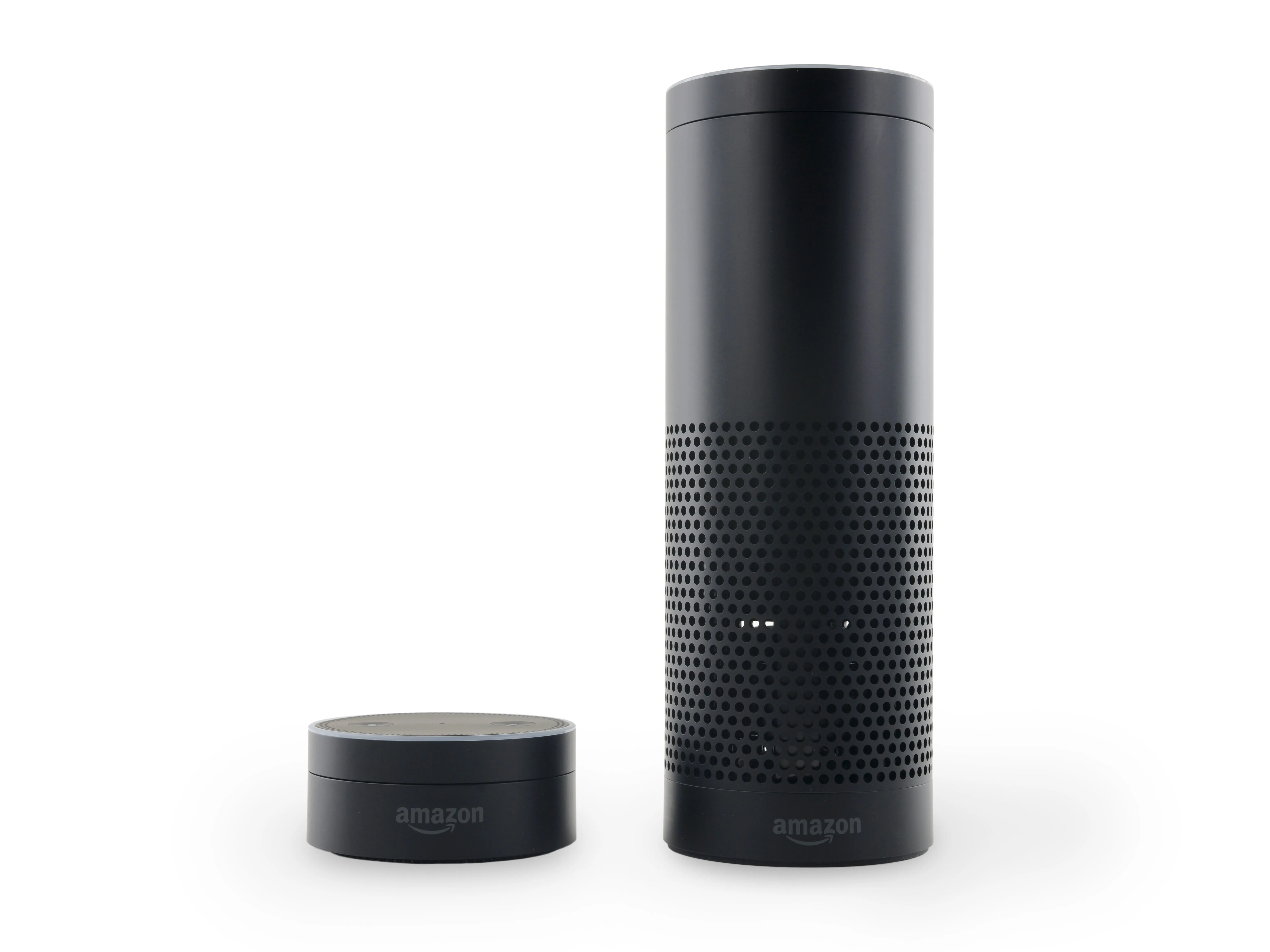

Для более точного визуального сравнения мы откопали оригинальный Echo.
Под словом 'откопали' мы подразумеваем, что взяли его с угла стола для разборки, где он исправно подает классные ремонтные мелодии с тех пор, как мы его собрали.
Поскольку Dot предназначена для работы с существующими колонками, ей не нужна сложная нисходящая акустическая система Echo (а также место и вес, которые с ней связаны). Поэтому первая ступень отделенамы остались с этой крошечной капсулой для экипажа.
TL;DR: похоже, что Amazon просто вырезала середину старого Echo. Здорово!
Шаг 4

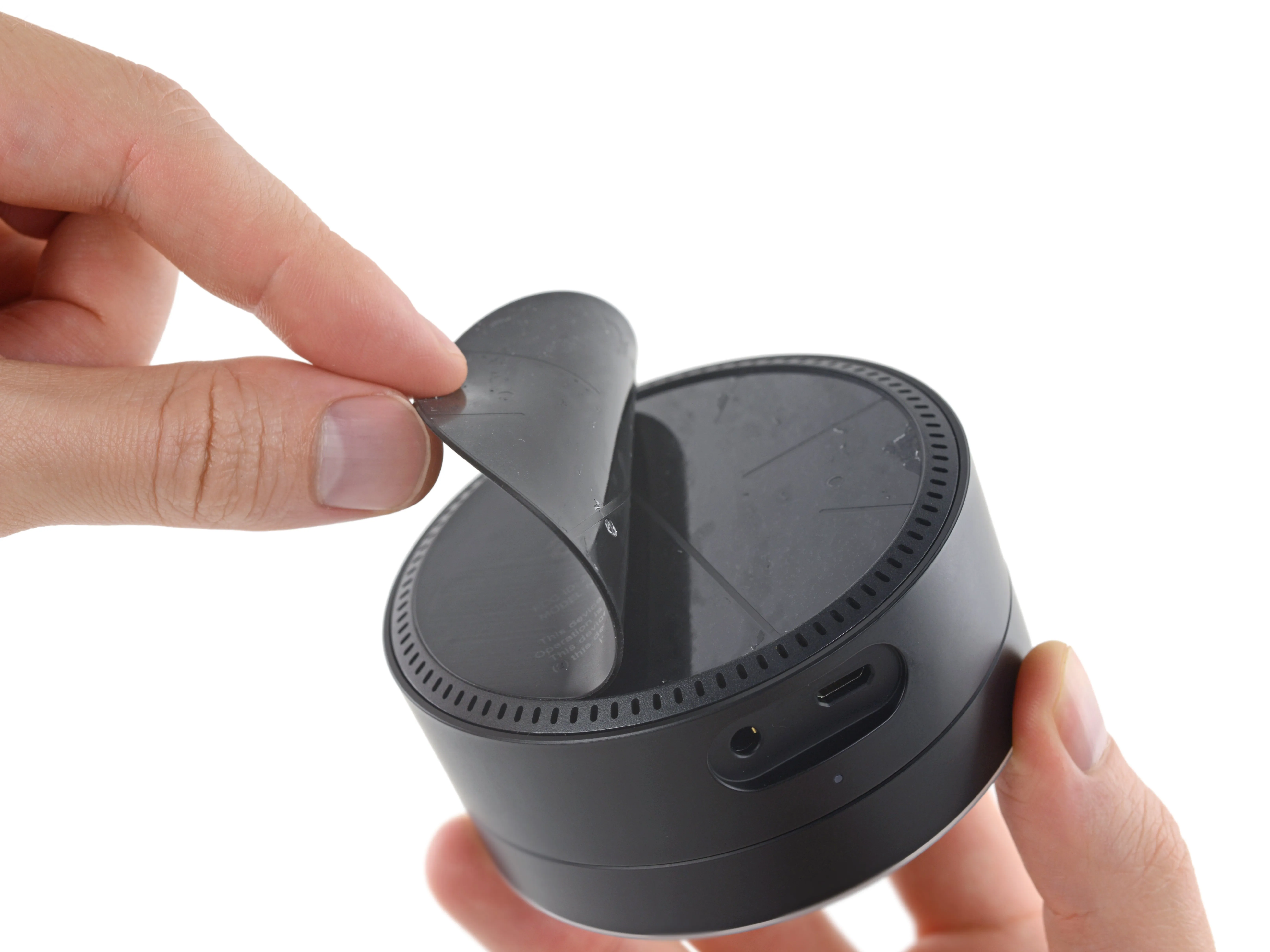

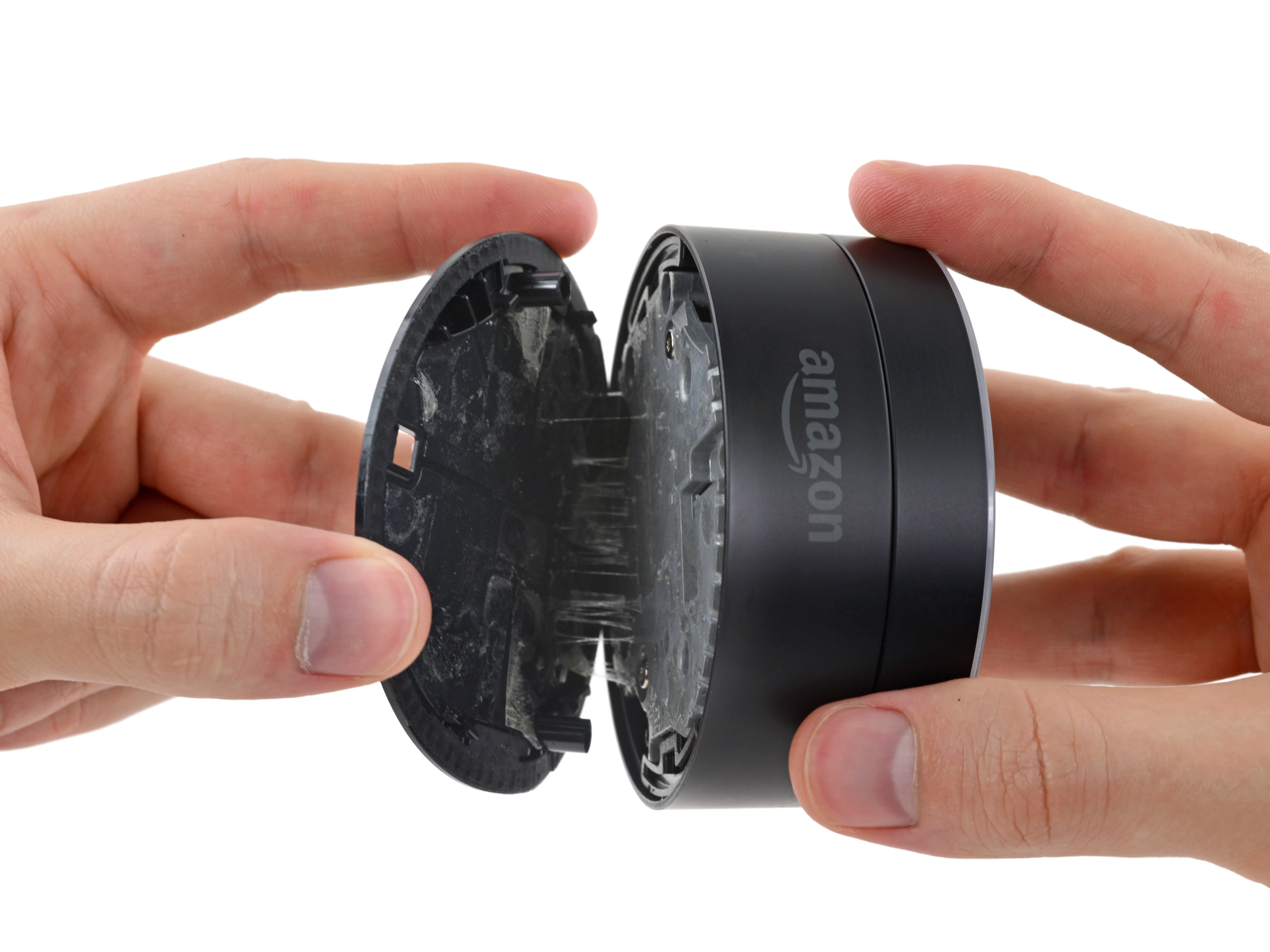

Мы отклеиваем ухватистую резиновую накладку, ожидая обнаружить первые винты, но вместо них нас встречает клей. Бу!

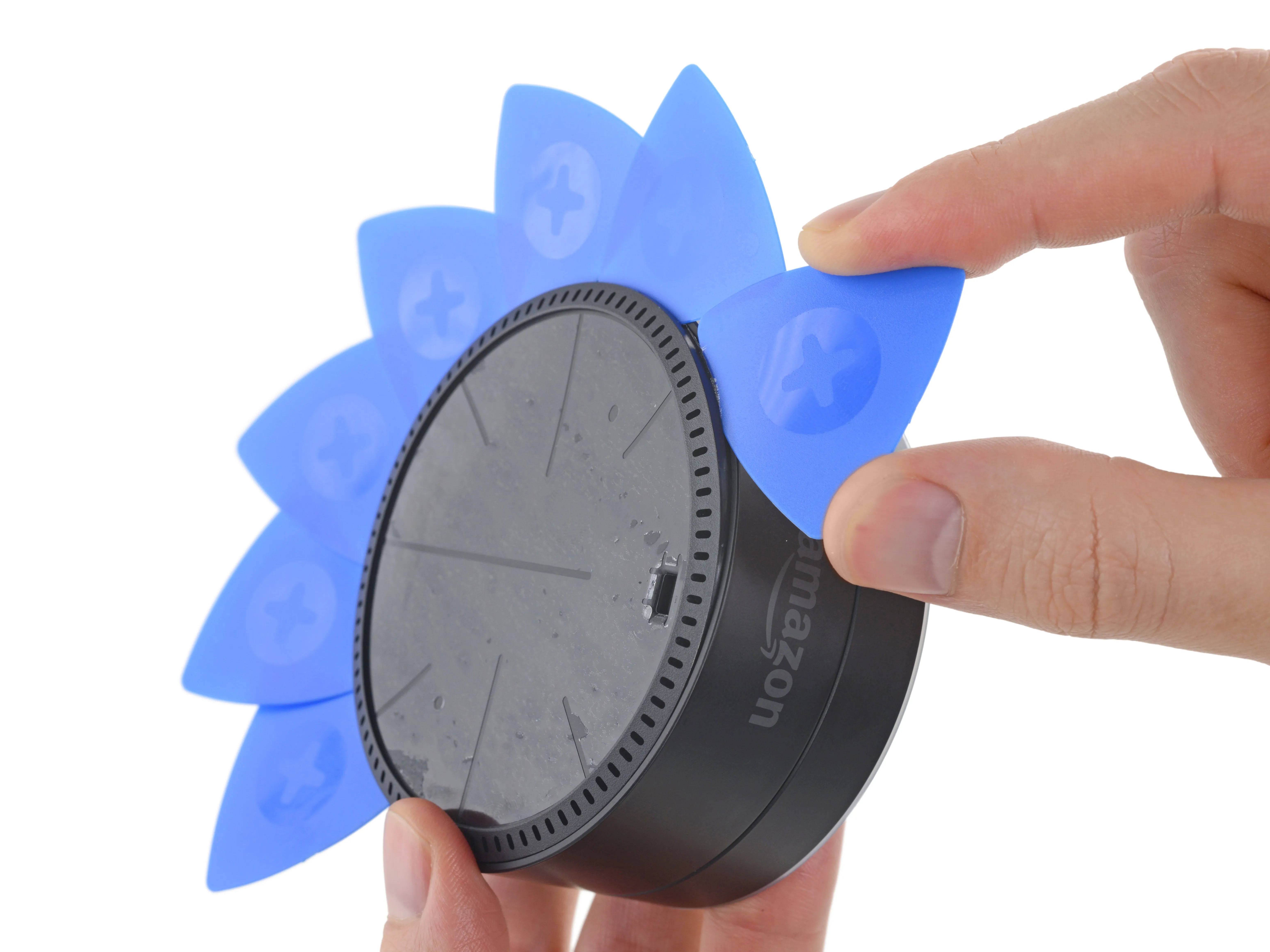

Мы хотели бы сообщить, что нижний регистр просто защелкивается на месте, но когда первая отмычка не смогла освободить его, мы вставляем другую. И еще один. И еще одну.
Ага - он тоже приклеен.
В конце концов, мы освобождаем ее, но пока что Dot начинает не так дружелюбно, как его старший брат.
Шаг 5

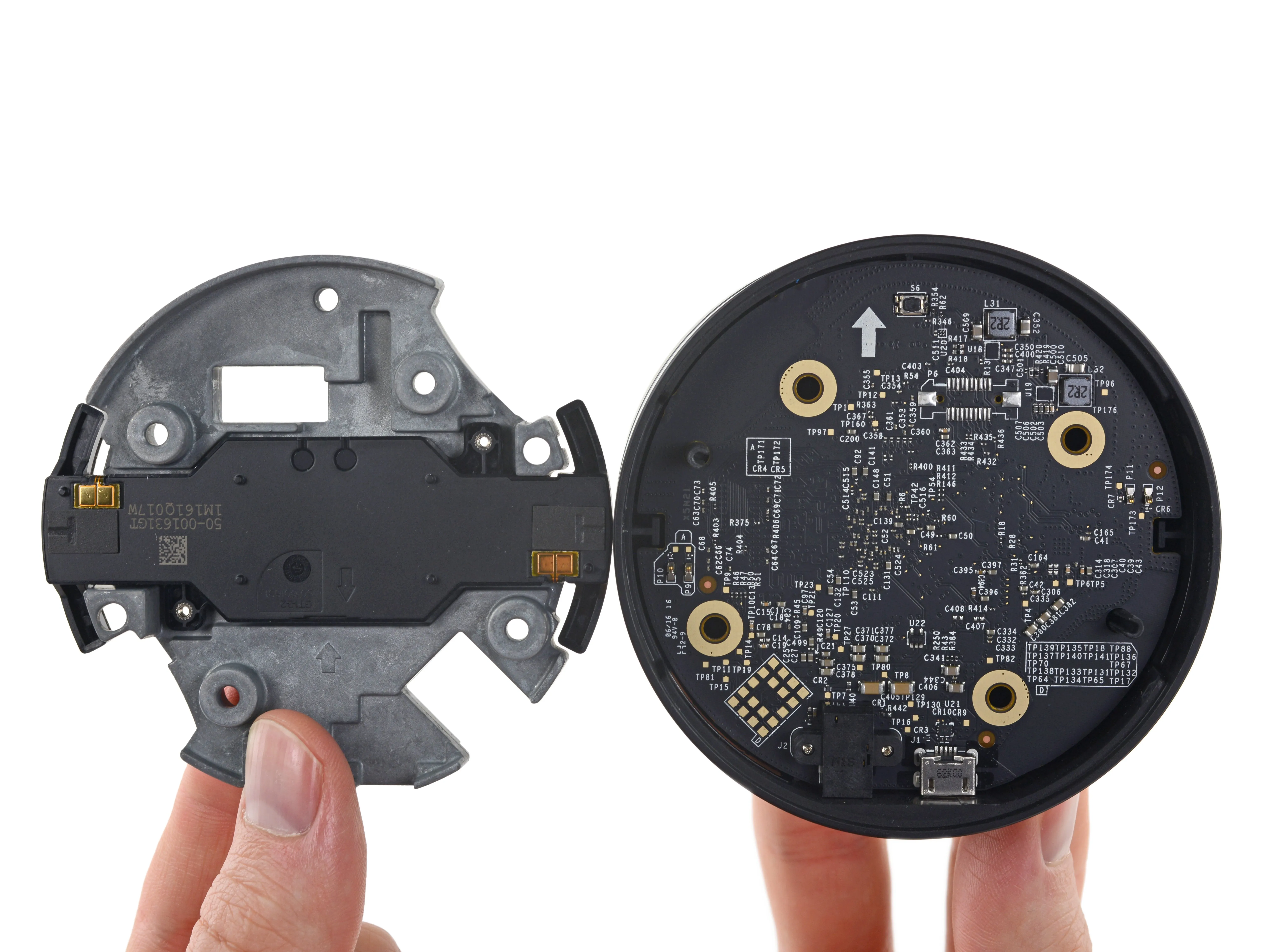

При первом взгляде внутрь мы видим то, что искушенные технологические инсайдеры сразу же узнают как большую металлическую штуку.

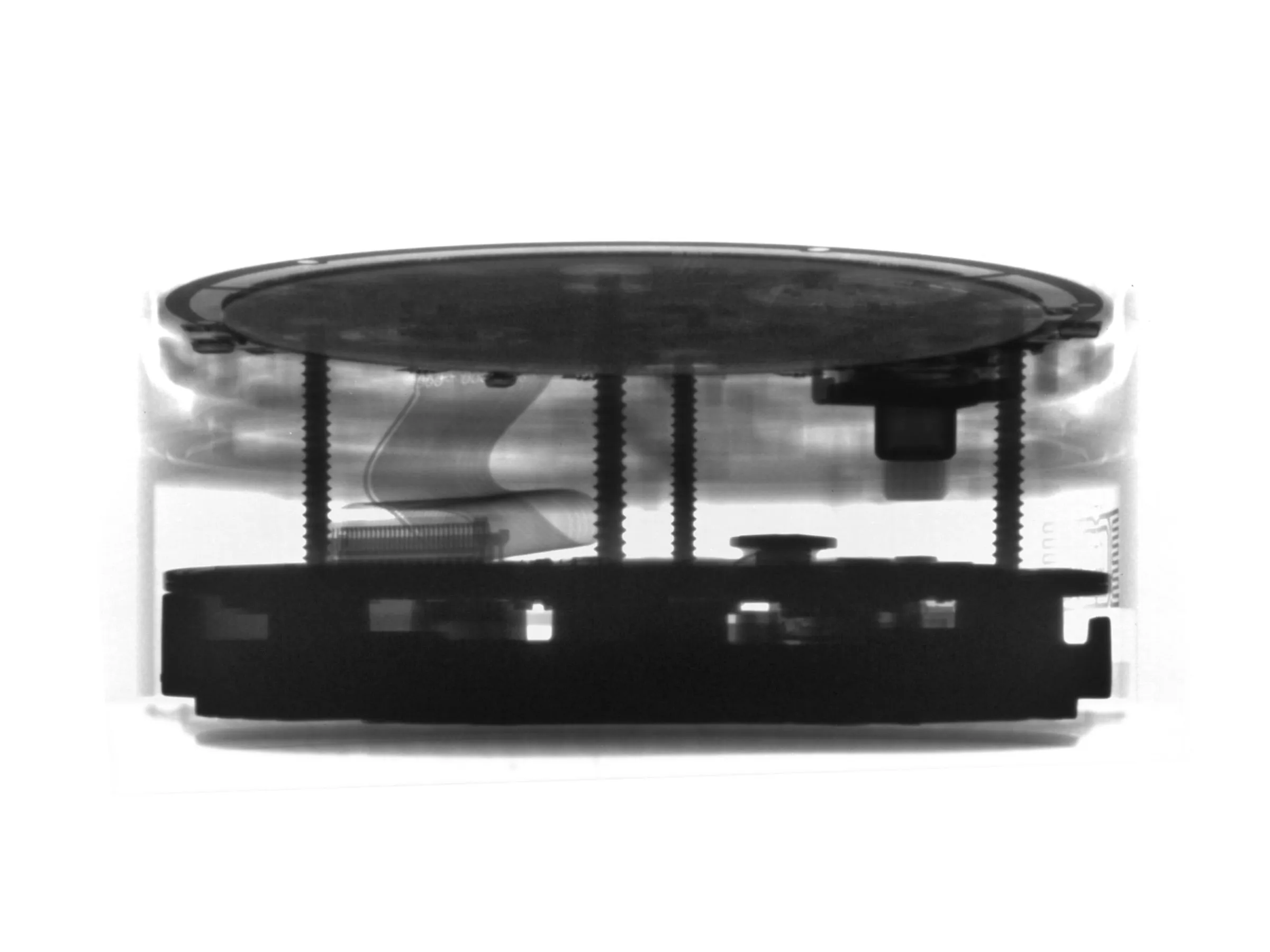

Эта стальная пластина, похоже, и есть виновник нашей несколько неудачной первой попытки сделать рентген.

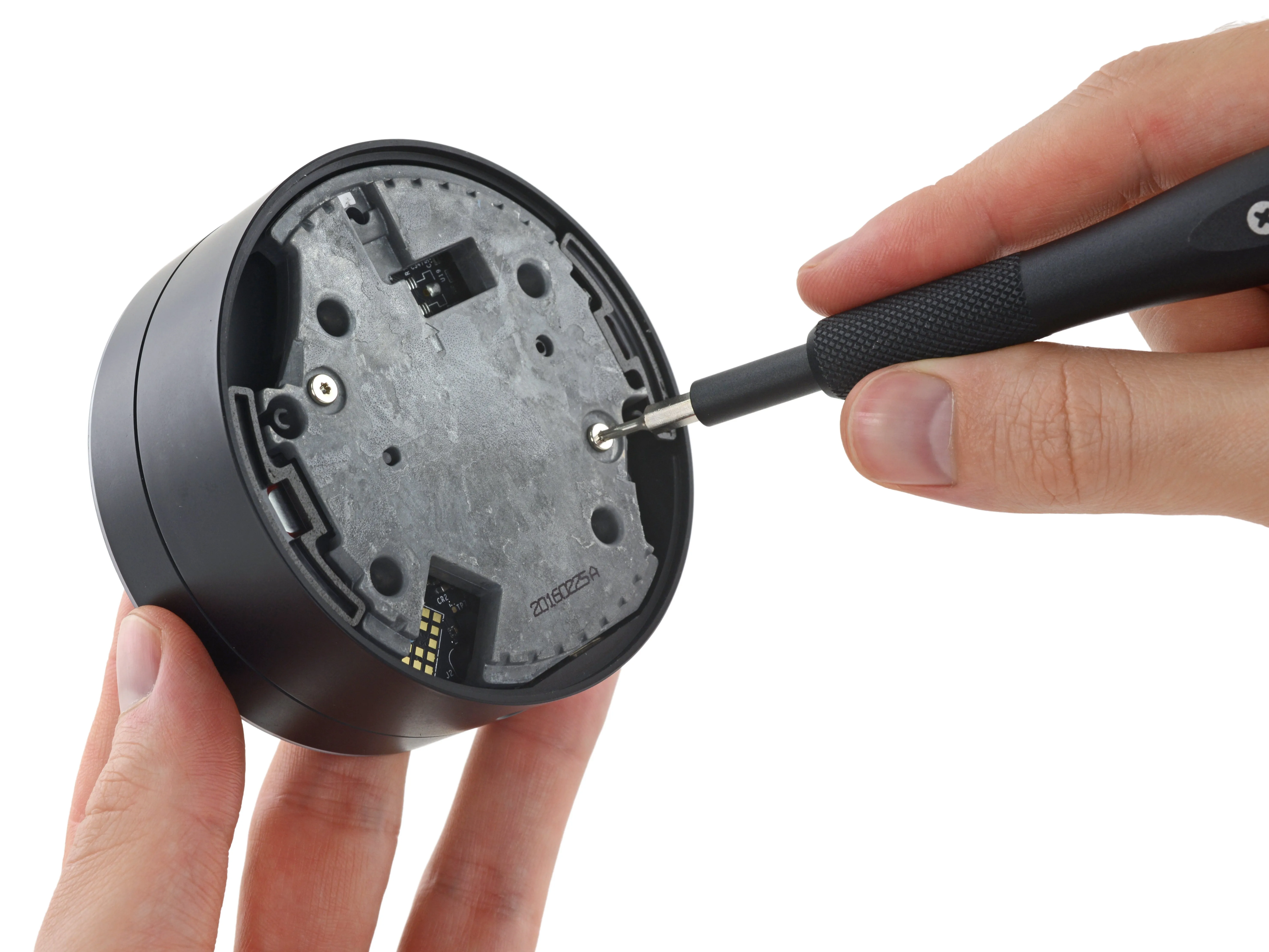

К счастью, у этой металлической штуки есть винты! Несколько длинных винтов T6 Torx вкручены в точку снизу доверху; наш водитель немедленно отправляет их.
Металлическая штуковина вываливается наружу, а на ее место садится маленький динамик.
Шаг 6

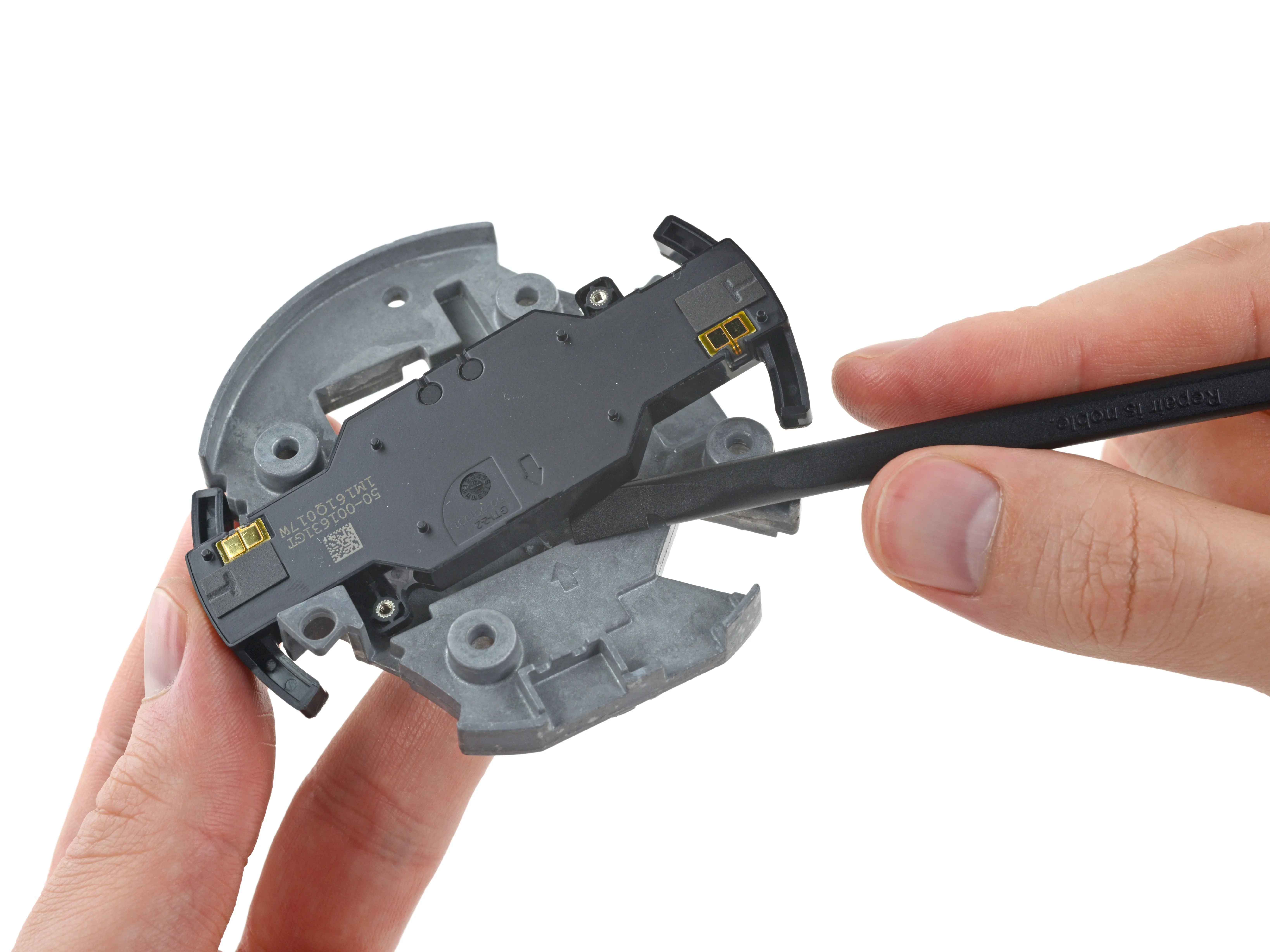

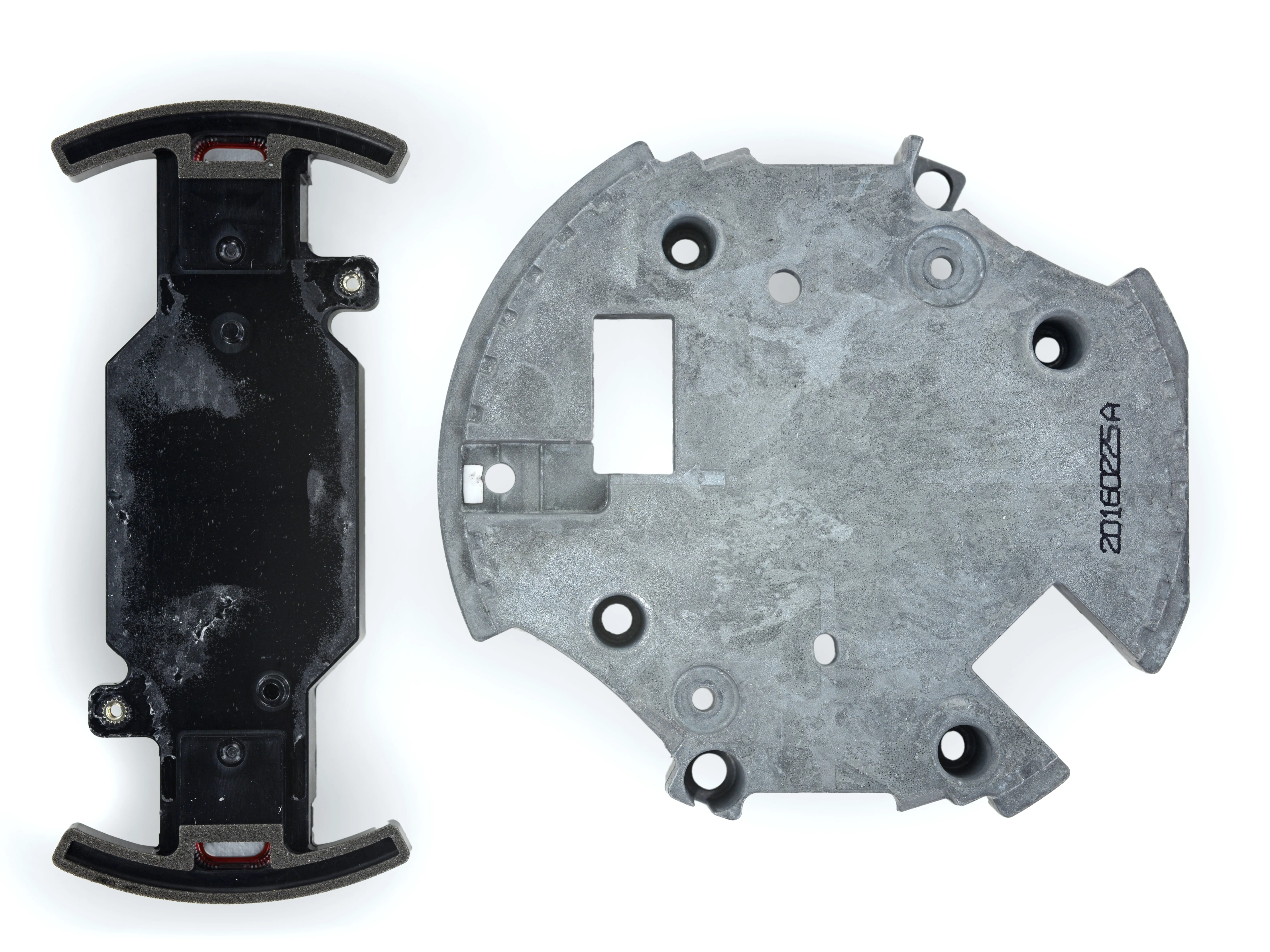

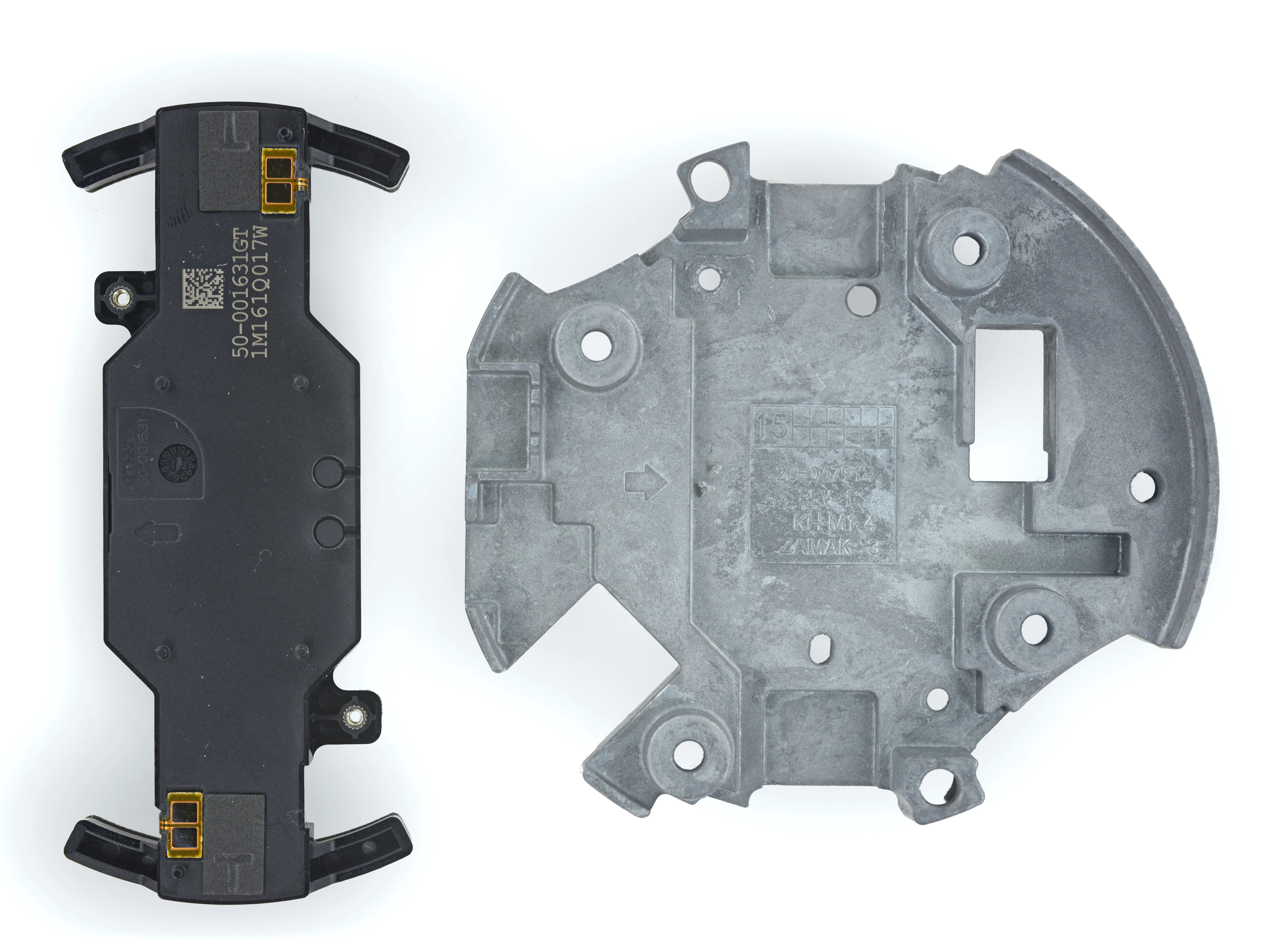

Да, это колонка, хотя и маленькая. Он подключается к доту с помощью пары пар пружинных контактов.
Он не достаточно мощный для воспроизведения музыки, но дает возможность Alexa переговариваться, если другие колонки выключены или отсоединены.
Динамик слегка приклеен к этому стальному сгустку, который кажется простым грузом в основании Dot. Вероятно, он предназначен для удержания устройства в нужном положении, чтобы вы могли крутить кольцо регулировки громкости без случайного падения Dot на стол.
Комментарии к шагу
не работает
Корпус не стальной. Скорее всего, это литой цинковый сплав.
Шаг 7

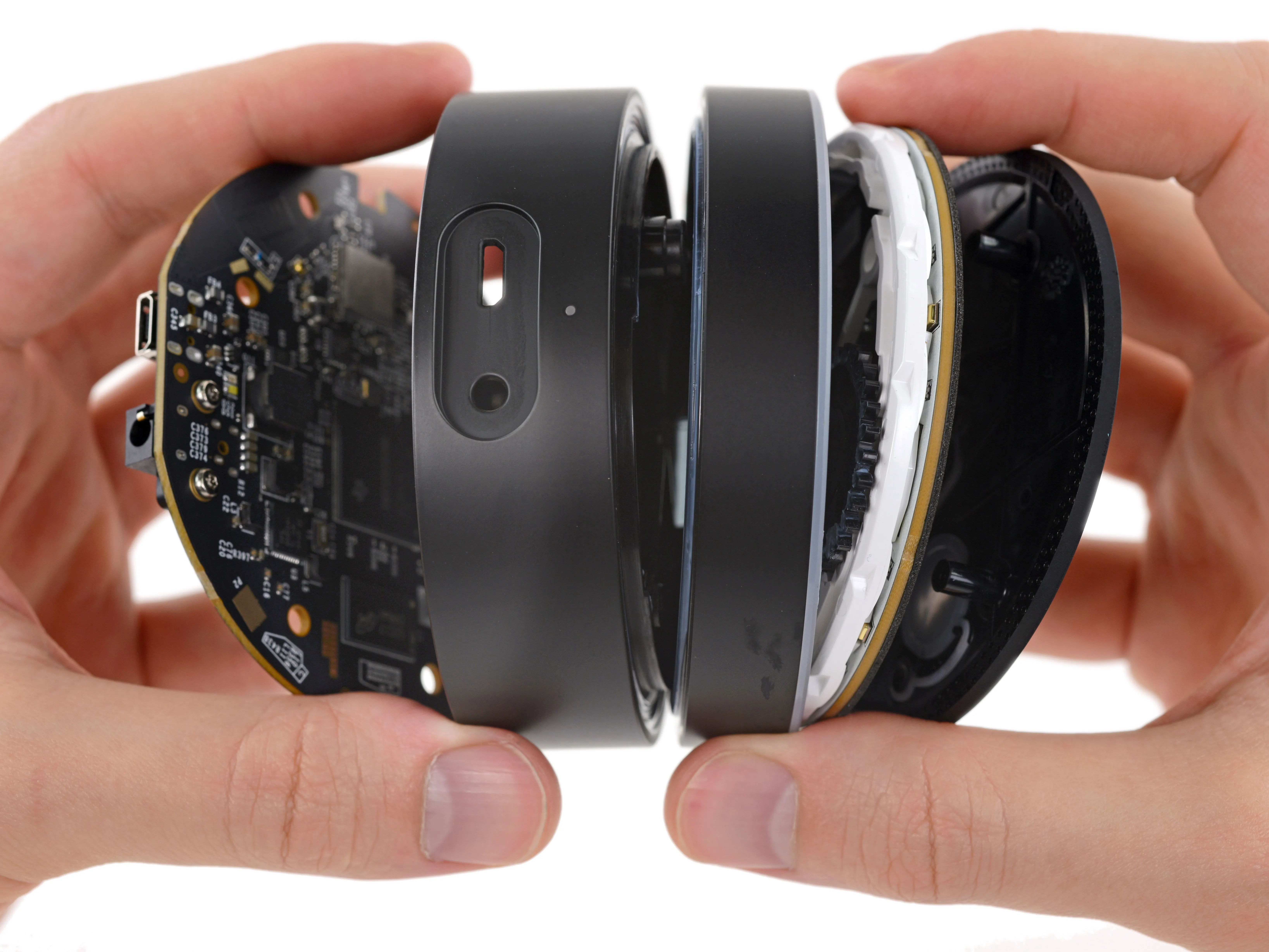

После удаления винтов все эти слои соединяет только тонкий ленточный кабель. Представляем вашему вниманию Amazon Echo Dot: Accordion Edition.
На одном конце находится материнская плата и порты, а на другом - регуляторы громкости и микрофон. Через промежуточные слои проложен единственный кабель, соединяющий две платы.
Мы временно перемешиваем слои пластика и силикона; скоро все это будет разобрано.

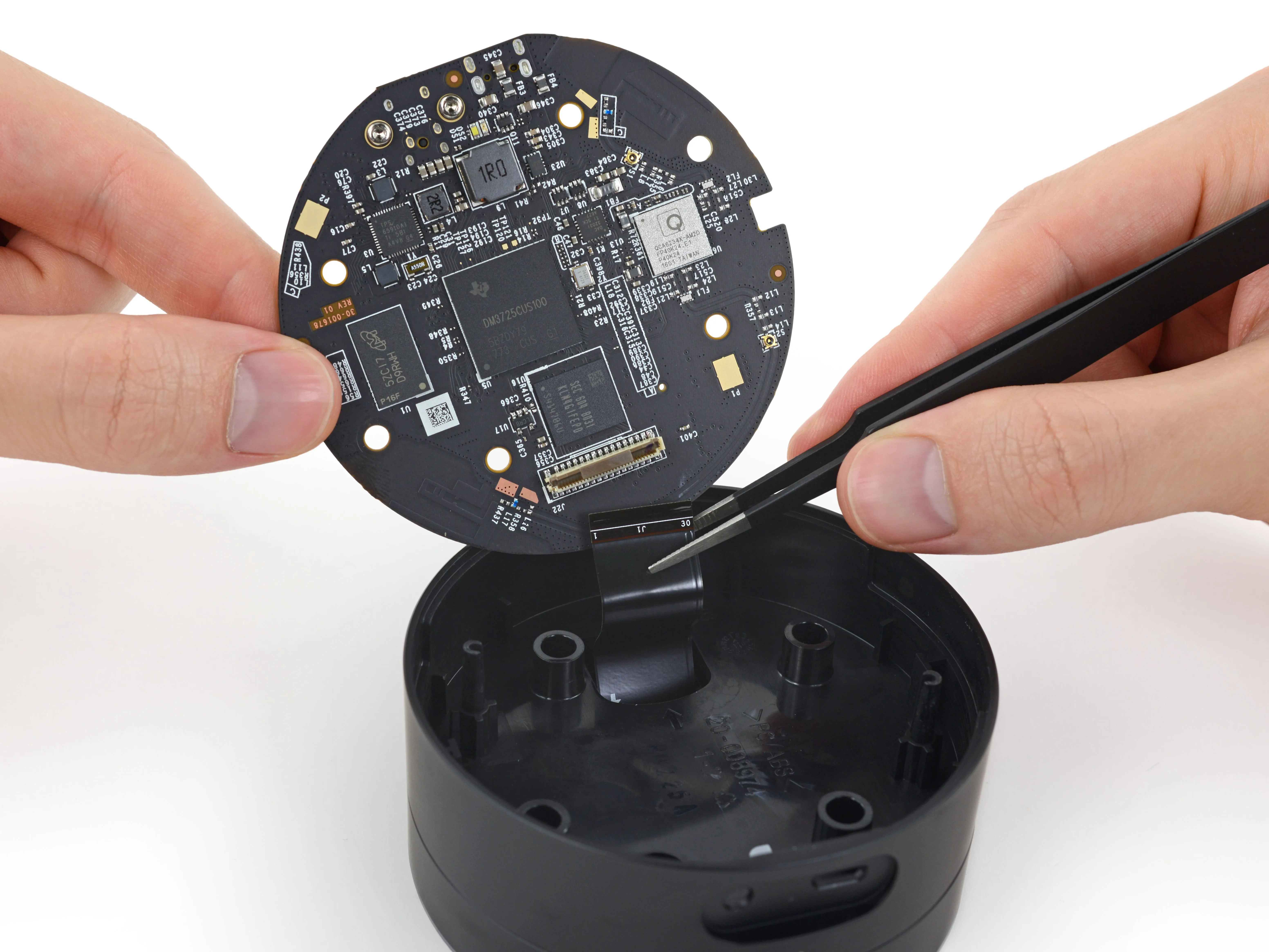

Отсоединив ленточный кабель, мы готовы к осмотру материнской платы.
Шаг 8

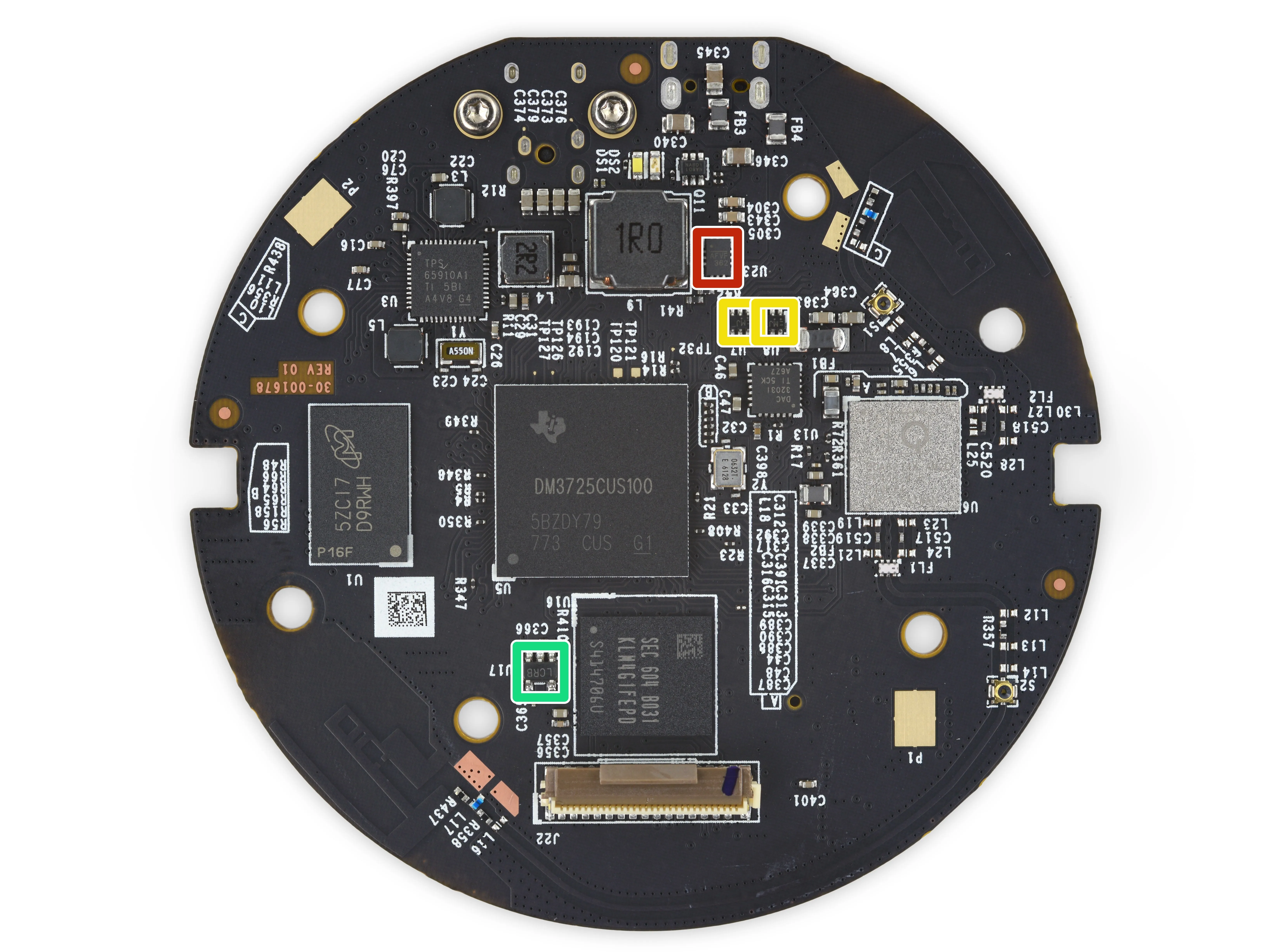

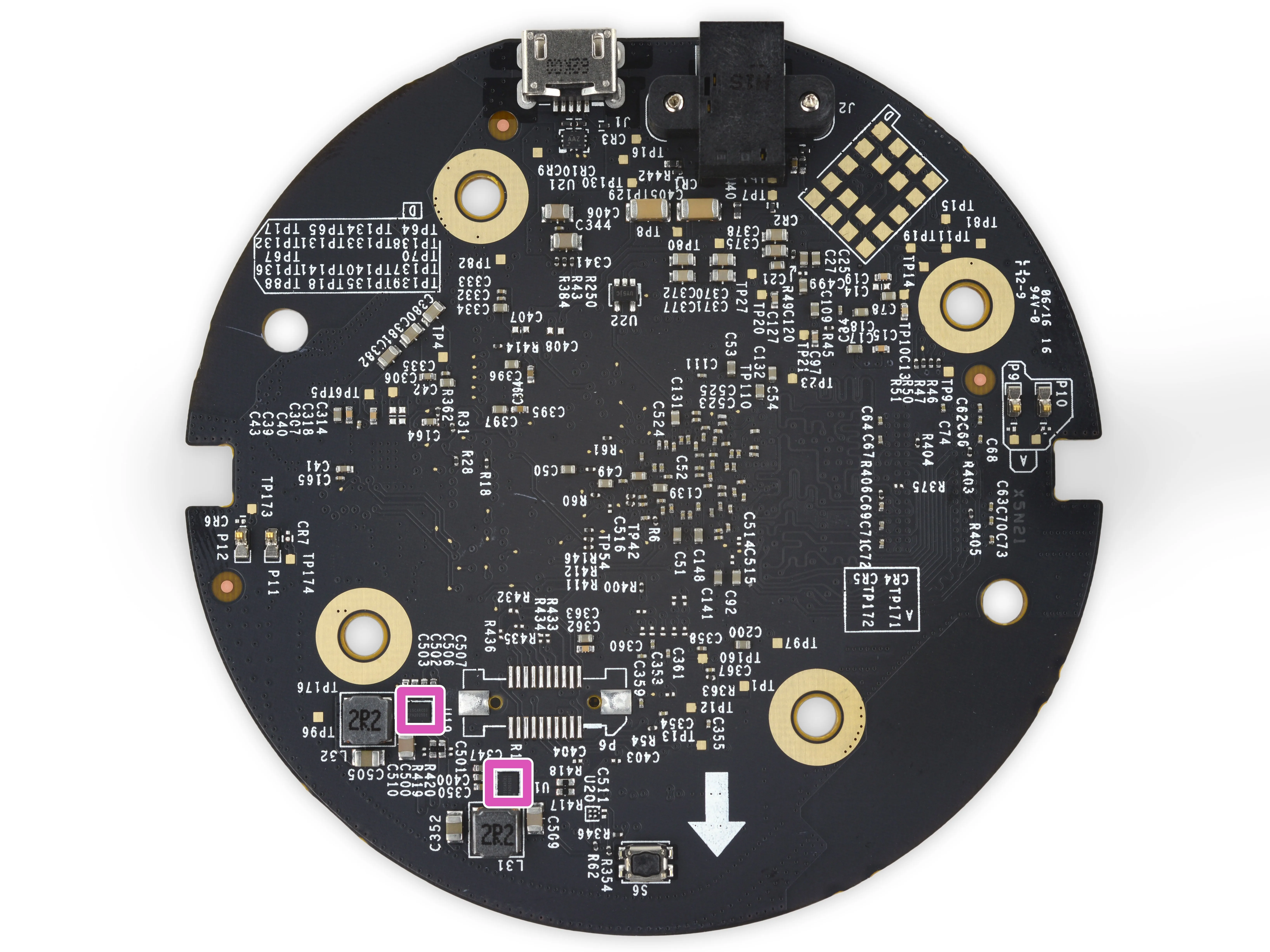

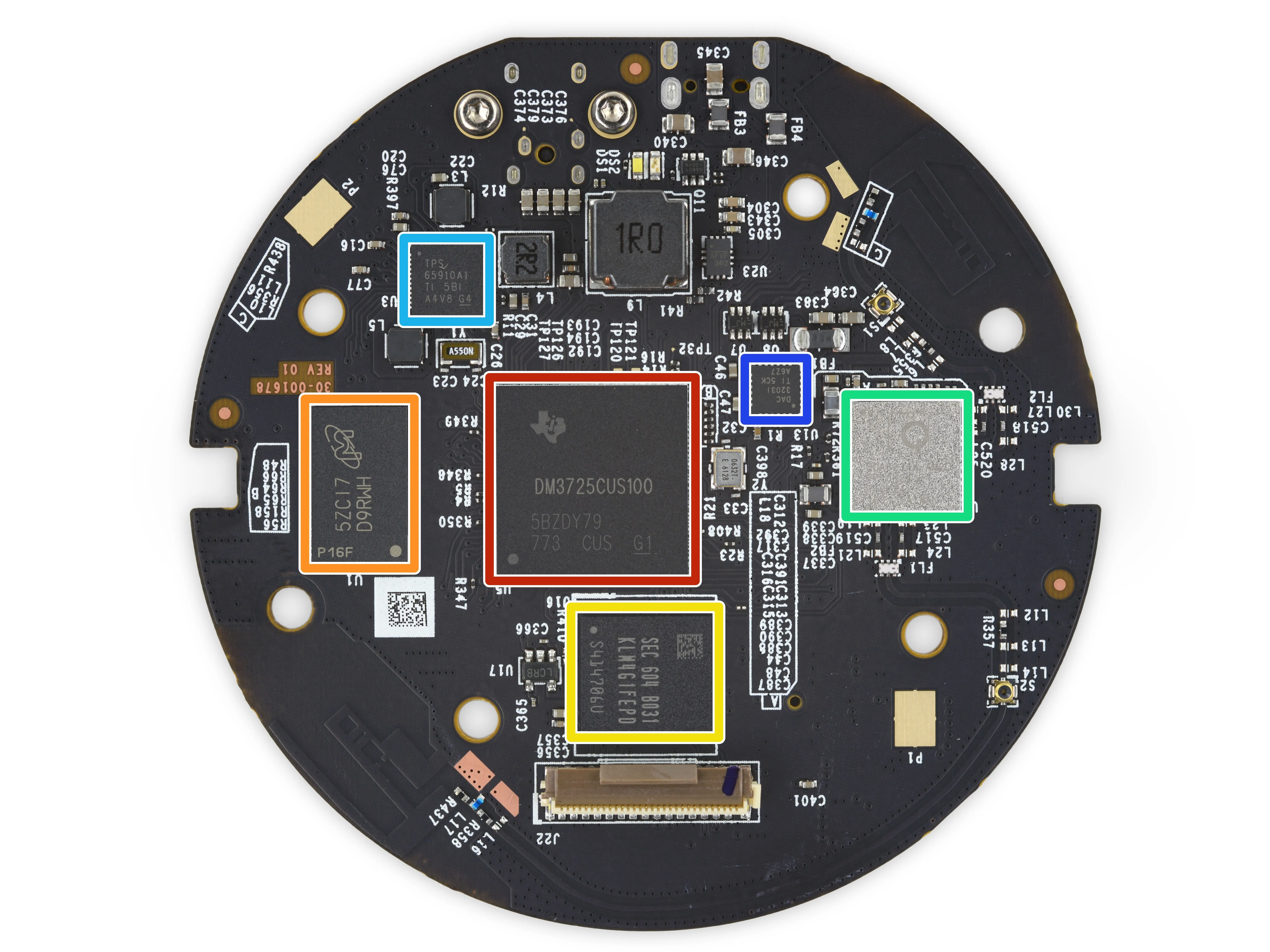

Чипы с одной стороны, порты с другой. Вот что представляет собой эта материнская плата:
Texas Instruments DM3725CUS100 Цифровой медиапроцессор
Микрон MT46H64M32LFBQ 256 МБ (16 мегов x 32 x 4 банка) LPDDR SDRAM
Samsung KLM4G1FEPD-B031 4 ГБ высокопроизводительной флэш-памяти eMMC NAND
Qualcomm Atheros QCA6234 Интегрированный двухдиапазонный 2x2 802.11n + Bluetooth 4.0 SiP
Texas Instruments TPS65910A1 Интегрированная микросхема управления питанием
Texas Instruments TLV320DAC3203 Маломощный стереофонический аудиокодек с усилителем для наушников
Texas Instruments TPA2025D1 Усилитель для акустических систем класса D мощностью 2 Вт
Шаг 9

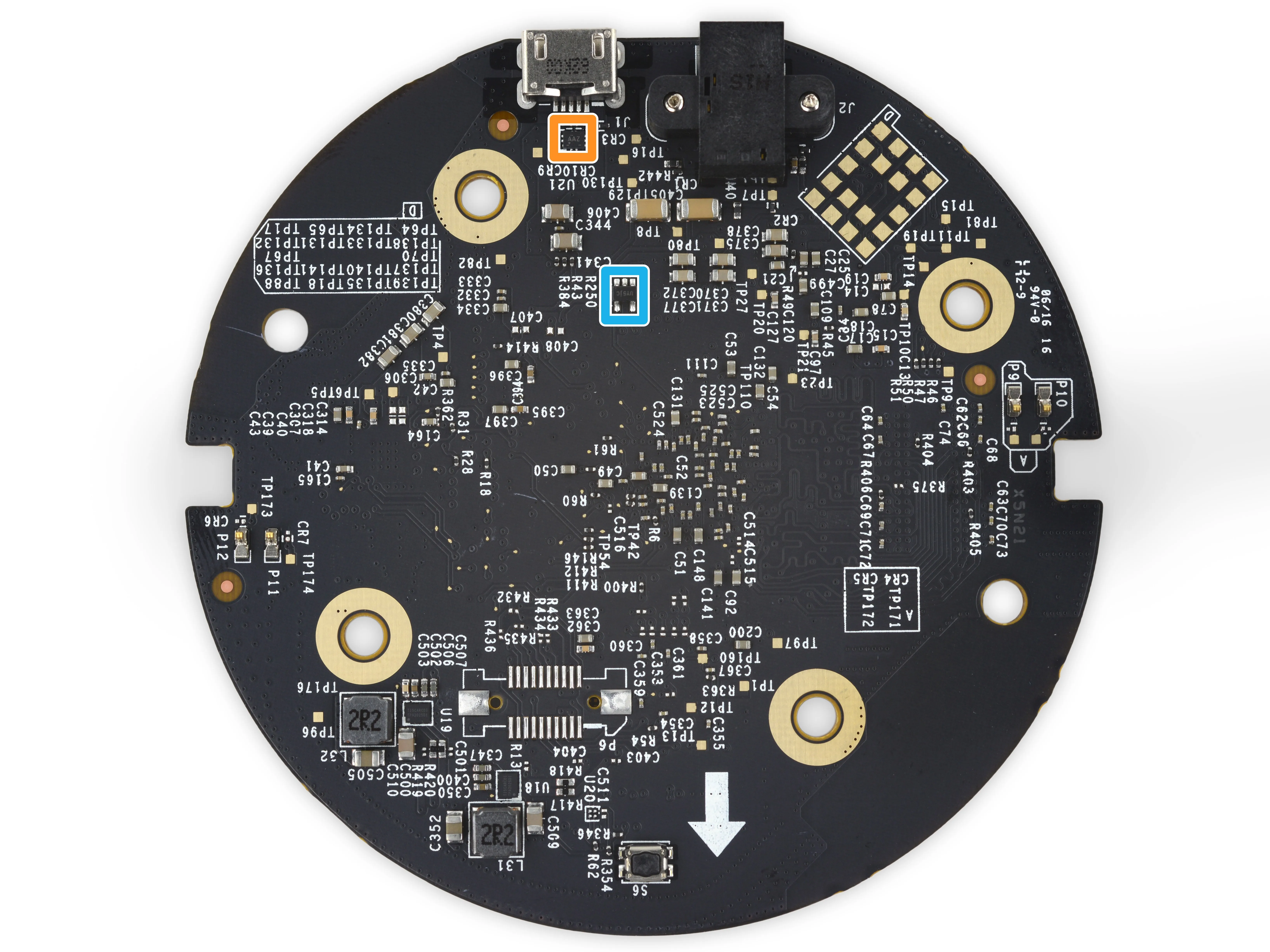

Идентификация микросхем, продолжение:
Монолитные системы питания MP2145GD 6 A синхронный понижающий преобразователь
Maxim Integrated MAX14585AEVB+ высокоскоростной аналоговый переключатель USB
NXP Semiconductor NX3L1G3157 Аналоговый переключатель SPDT
Texas Instruments LP3985IM5X-3.0 LDO-регулятор 150 мА / 3,0 В
Diodes Incorporated 74LVC1G125 одиночный буфер
Шаг 10

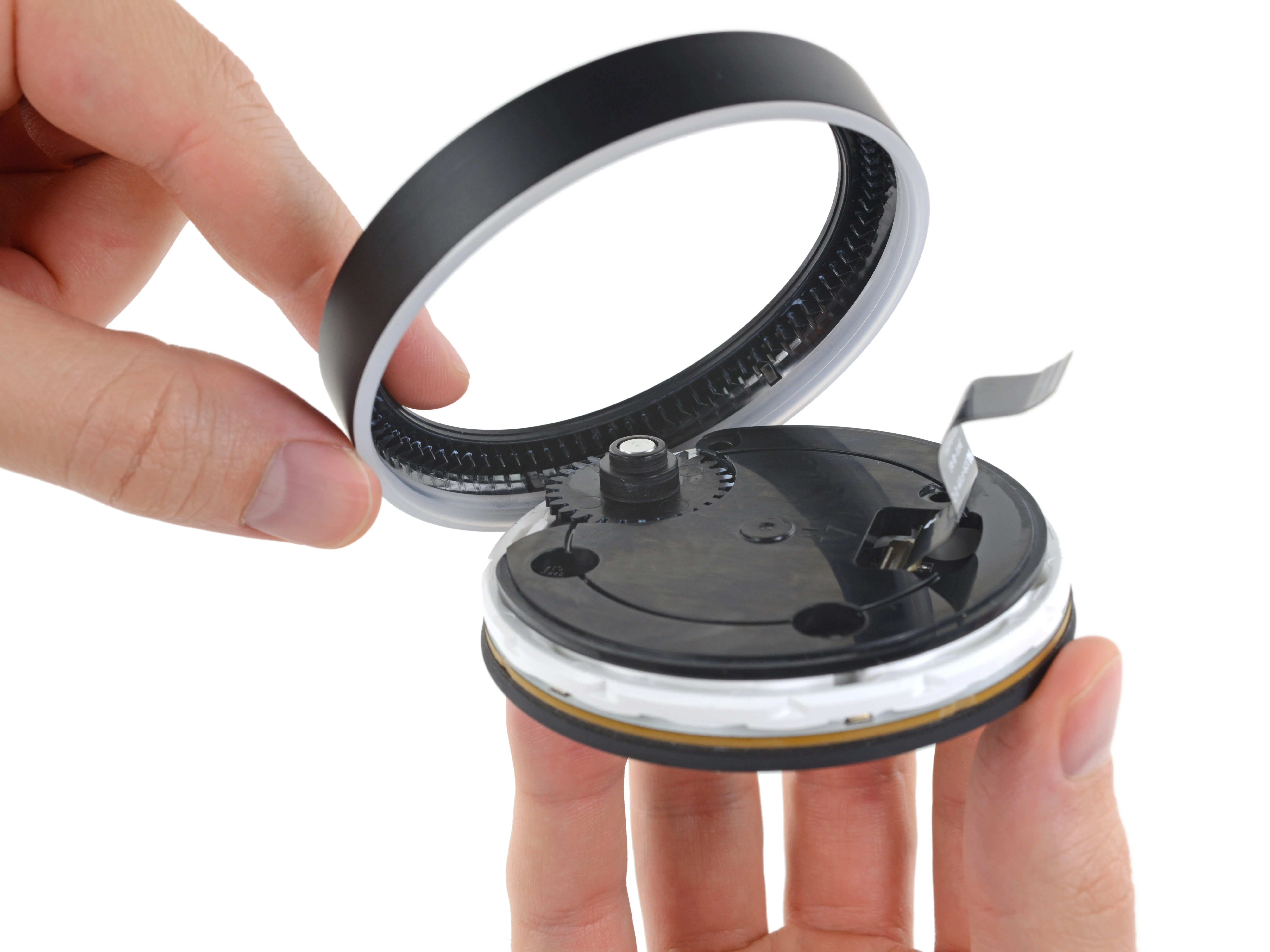

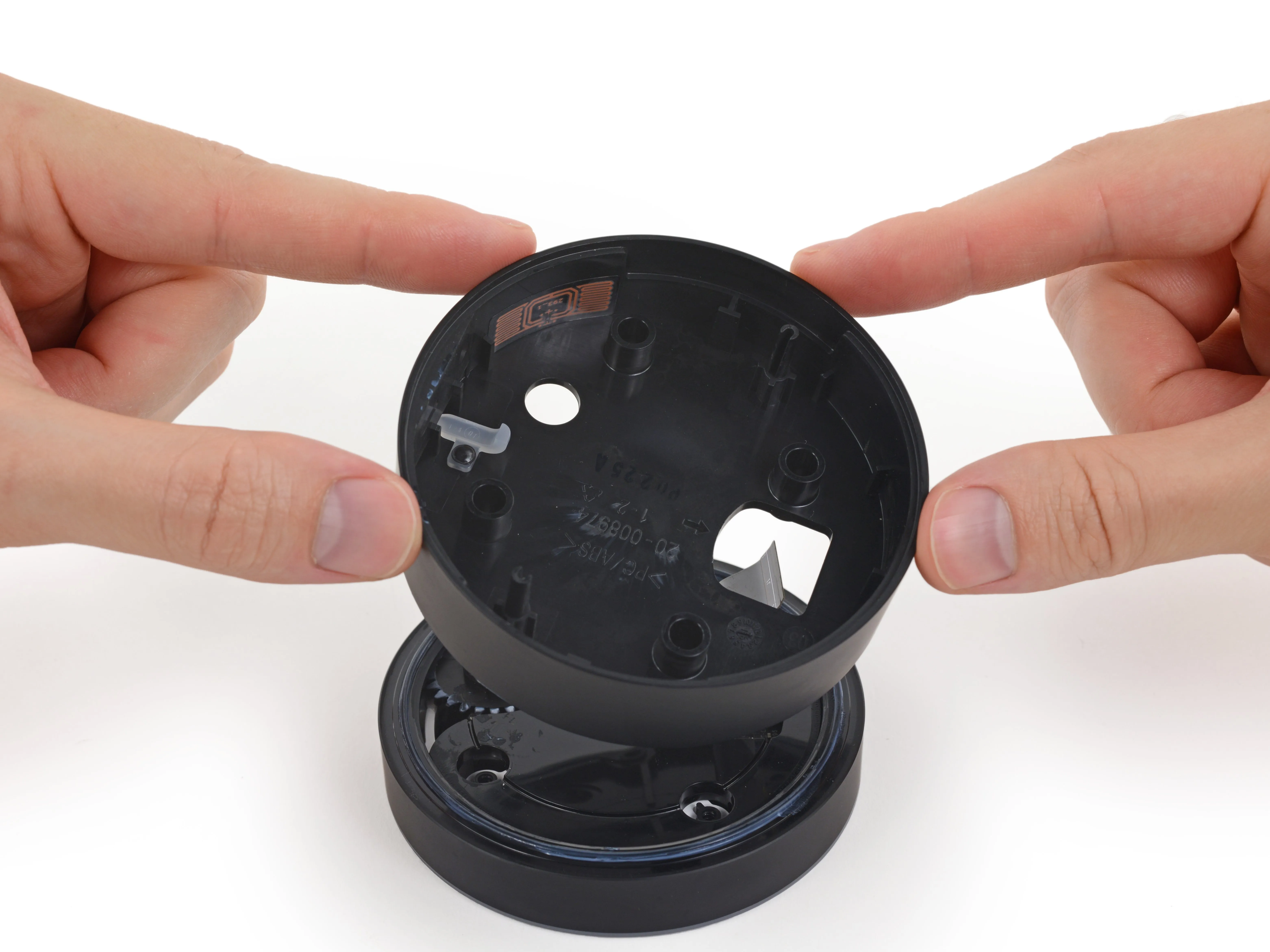

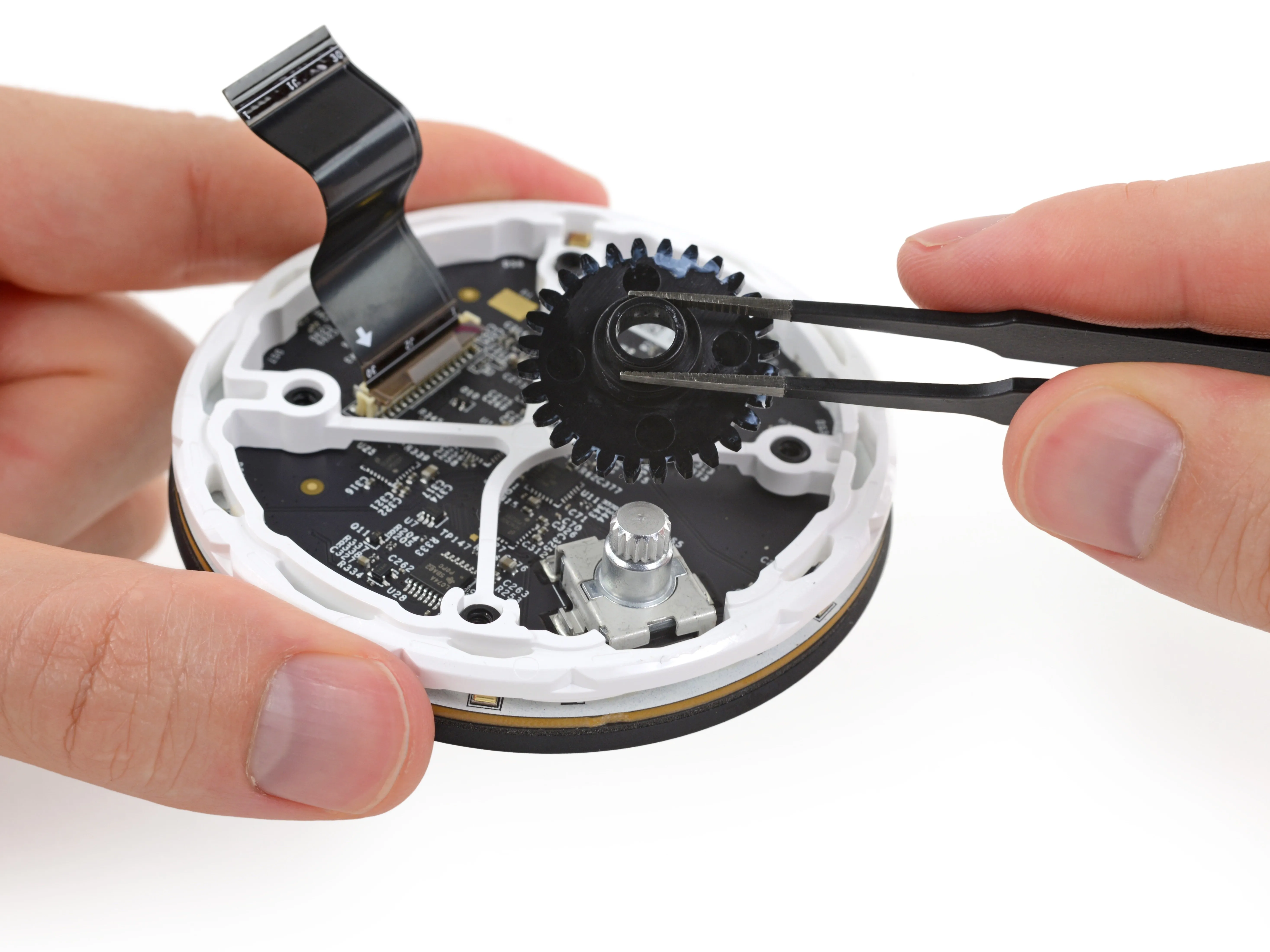

Когда разборка почти завершена, мы приступаем к колесу управления. Оно полностью повторяет того, которое мы нашли в оригинальном Echoв комплекте с колесом энкодера.
Это нас вполне устраивает, поскольку это означает, что по крайней мере некоторые запасные части могут быть использованы совместно в оригинальном Echo и Dot.
Это также означает, что инструкции по обслуживанию одного из них, скорее всего, будут повторять инструкции другого. В общем, это победа для любителей ремонта и плохих каламбуров.
Шаг 11
Мы собираем кольцо управления обратно, чтобы увидеть, как колесико энкодера делает свое дело.
Есть что-то успокаивающее в шестеренки.
Шаг 12

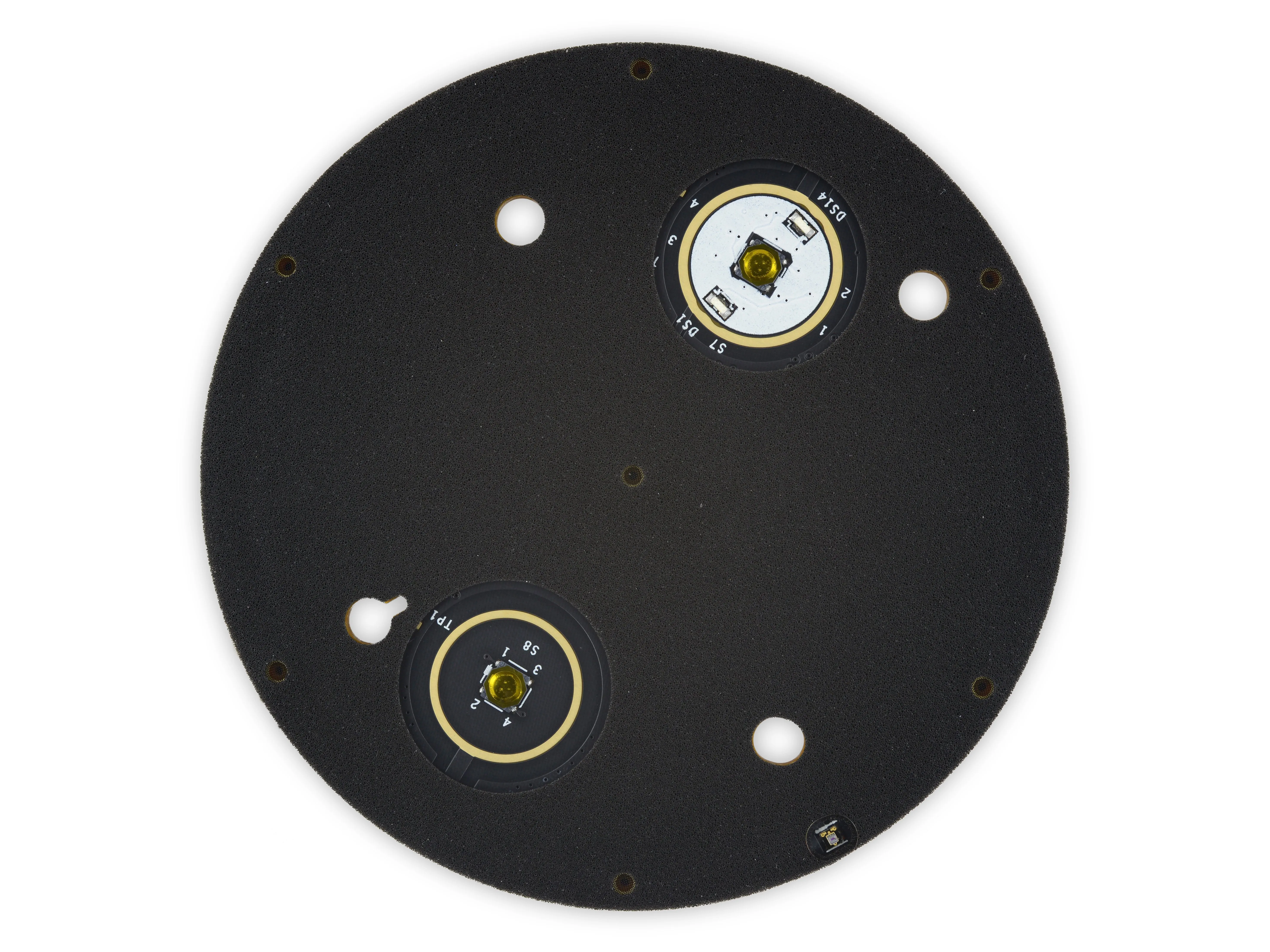

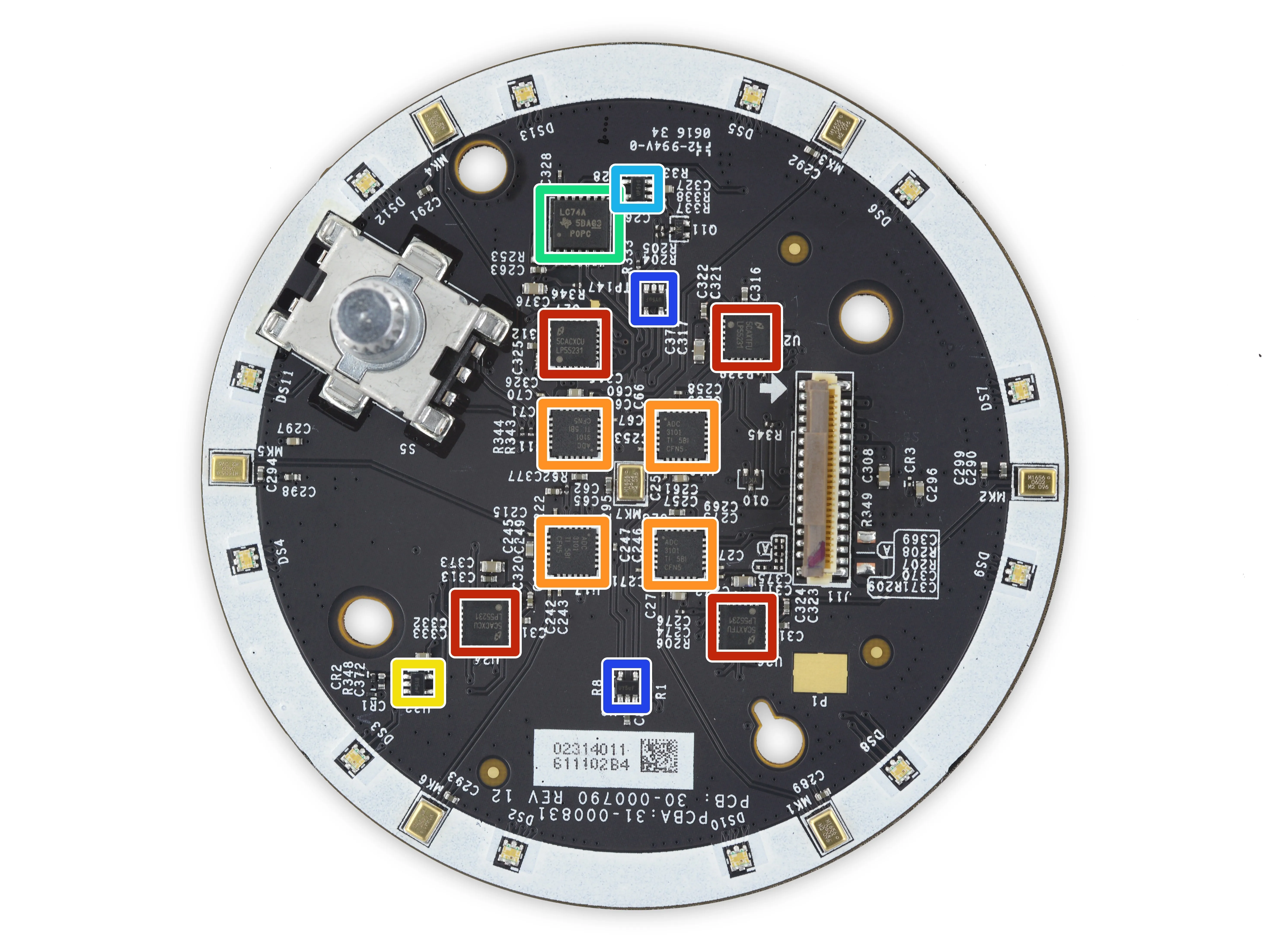

И под верхним слоем мы находим еще одну плату управления, функционально идентичную той, которую мы откопали в оригинале Эхо.
National Semiconductor LP55231 Программируемый 9-выводной светодиодный драйвер (x4)
Texas Instruments TLV320ADC3101 Маломощный стерео АЦП с SNR 92 дБ (x4)
Diodes Incorporated LMV321SE Одиночный операционный усилитель
Texas Instruments SN74LVC74A Сдвоенные флип-флопы D-типа с положительным краем и триггером
Diodes Incorporated 74LVC1G14 Инвертор с триггером Шмитта
Diodes Incorporated 74LVC1G125 Одиночный буфер (x2)
Шаг 13

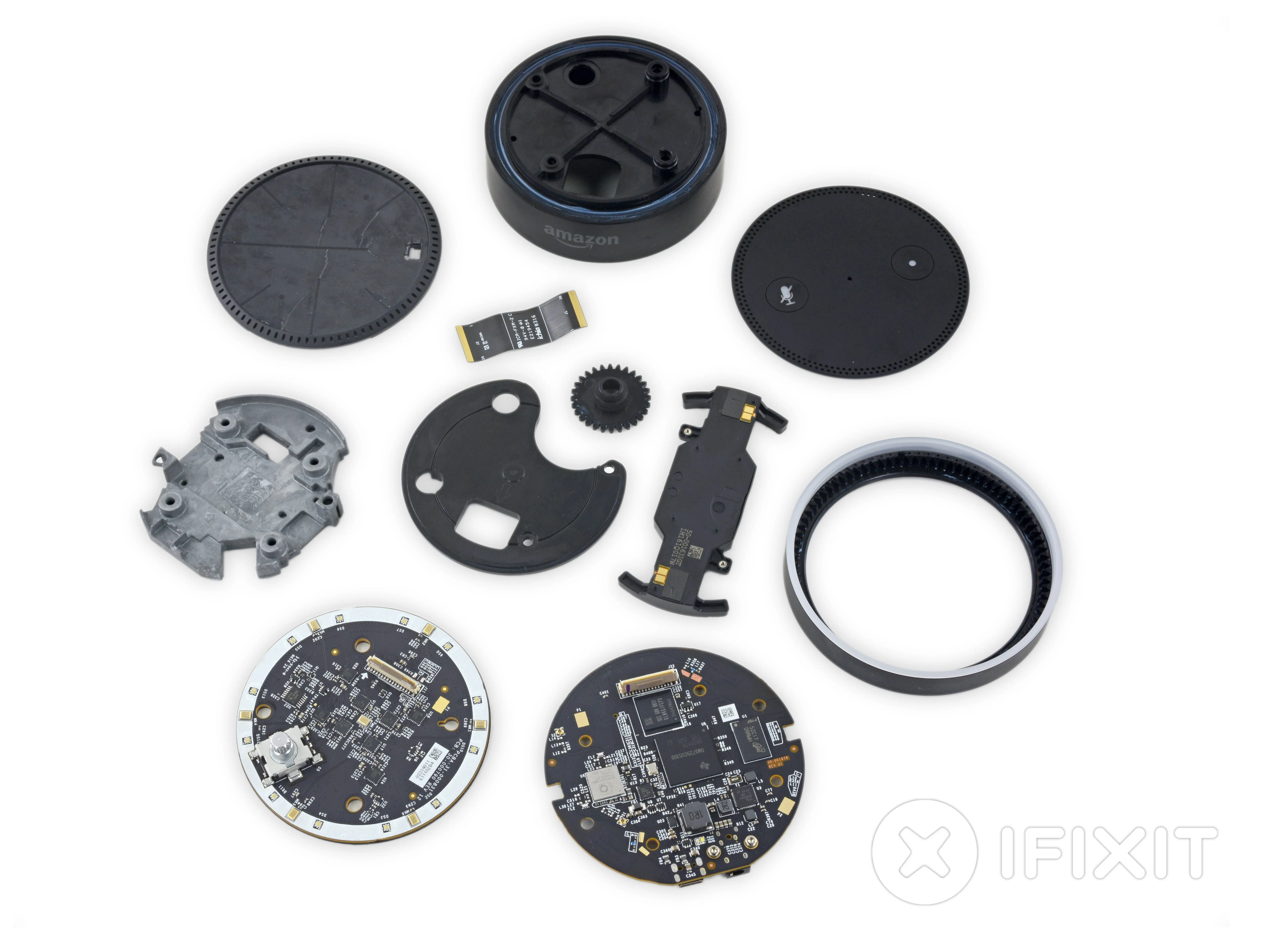

Оценка ремонтопригодности Amazon Echo Dot: 6 из 10 (10 - самый простой ремонт)
Большая часть устройства держится на стандартных винтах Torx.
Многие компоненты являются общими для оригинального Echo, что облегчает поиск деталей.
Резиновая ножка, крышка основания и динамики держатся на месте с помощью прочного клея.
Разъем для наушников и USB-порт - две распространенные точки отказа - припаяны непосредственно к материнской плате.
