Разборка Amazon Echo Show

Введение

Есть ли здесь эхо? Похоже, что Alexa теперь разговаривает с нами со многих устройств. Новая модель Echo Show добавляет экран, чтобы принести еще больше Алексы, и теперь она наблюдает за вами пока слушает. Жутковато? Может быть. Немного милосердно? Да, немного. Эй, Алекса, давай заглянем еще на одну разборку!

Хочешь увидеть наши разборки раньше других? Конечно, хотите! Подпишитесь на наш список новостей здесь, и получайте слезодавилки на свой почтовый ящик раньше всех.

А если вы не можете насытиться разборами, вот где их можно получить еще больше:

Что вам нужно

Инструменты

•

•

•

•

•

•

•

•

Видео обзор

Разбор Amazon Echo Show!

Шаг 1 Разборка Amazon Echo Show

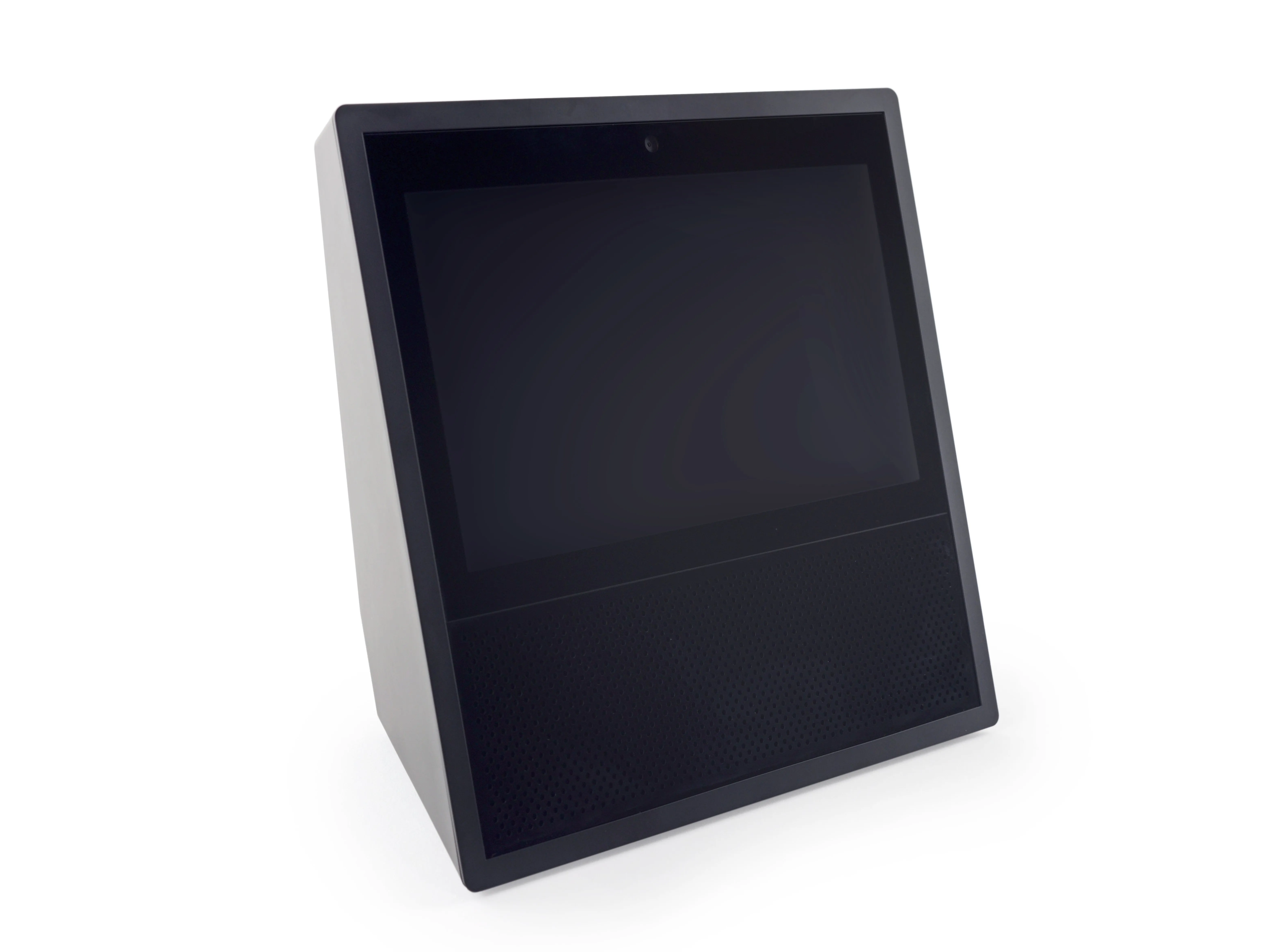

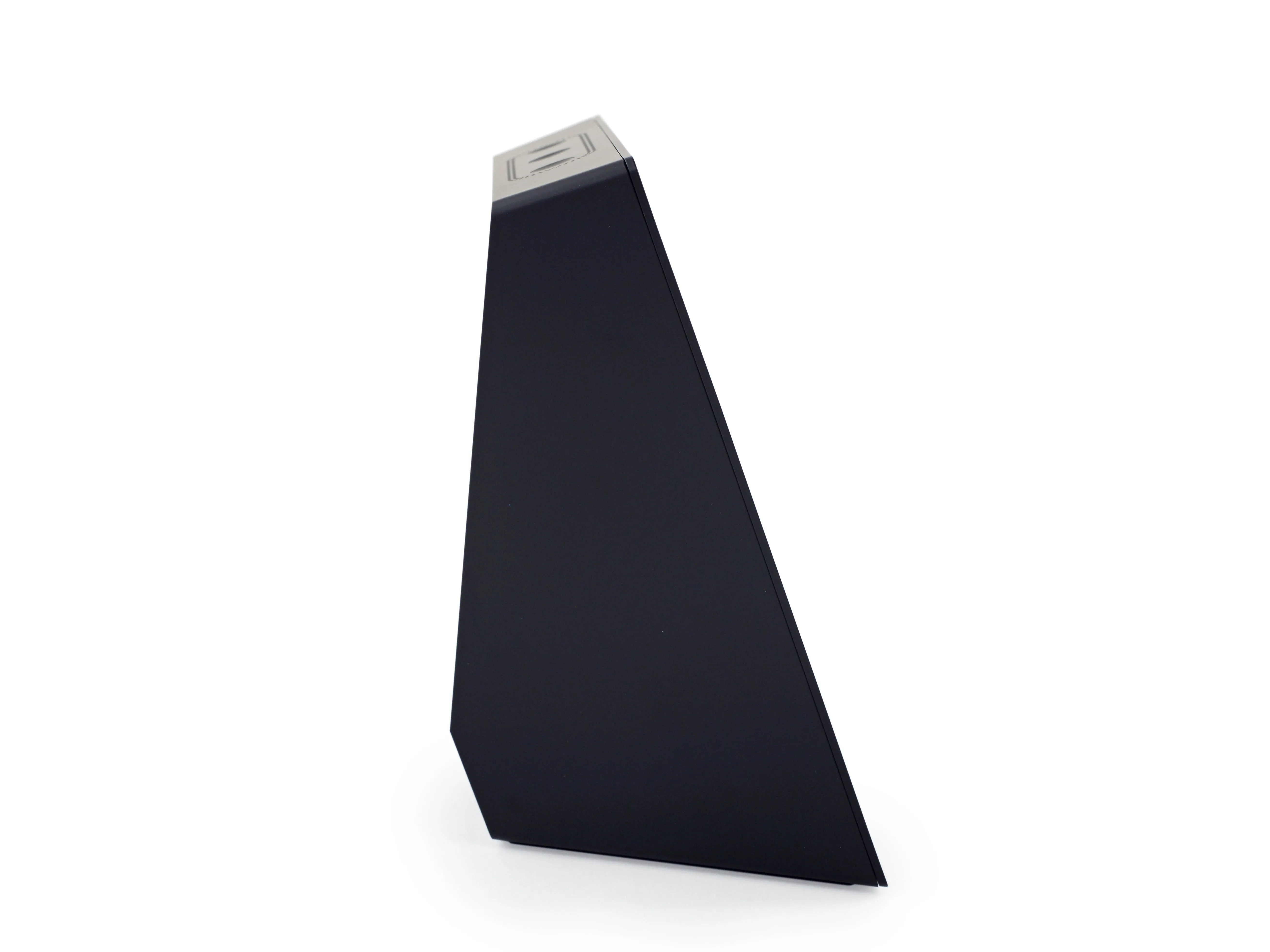

• Посмотрим, сможет ли новейший Echo от Amazon показать нам что-то хорошее. Вот технические характеристики:

• 7-дюймовый сенсорный дисплей с разрешением 1024 × 600

• Двойные 2-дюймовые стереодинамики

• Процессор Intel Atom x5-Z8350 (2 М кэш-памяти, до 1,92 ГГц)

• Фронтальная камера 5 МП

• 8 микрофонов

Шаг 2

• Звездой выставки является 7-дюймовый сенсорный дисплей с разрешением 1024 × 600.

• Плотность пикселей 170 PPI кажется маловатой по сегодняшним меркам, но это не так уж плохо, если учесть, что Amazon рассчитывает, что вы будете пользоваться этим устройством с расстояния в полкомнаты.

• А может быть, им просто нужно было избавиться от некоторых дисплеев Fire Tablet...

• Задняя и верхняя части Show имеют некоторые общие черты со старыми устройствами Echo: физические кнопки регулировки громкости и включения/выключения микрофона/камеры.

• В диком отклонении от цилиндрических форм Echo прошлых лет, Show выглядит ближе к что-то из 'Звездного пути'..

• И немного напоминает Chumby. Вы все помните Chumby, верно?

Комментарии к шагу

Скажем прямо, Чамби - это предшественник Sony HIDC10 Dash Personal Internet Viewer (и старой модели HIDB7 без резервного аккумулятора, устаревшей Wi-Fi связи, медленного процессора, глючной прошивки).

Большим преимуществом Sony Dash vas Dash app Store (как и Apple App Store, закрыт в Jun 2017, новая регистрация невозможна с 2014 года.), где вы можете найти погодные приложения, а также приложения для YouTube, ESPN, Pandora, Slacker, музыкального онлайн-радио и других известных новостных веб-ресурсов, Google Gmail и др. Неплохо для 2000 года, да?

Но есть и масса проблем: глючное программное обеспечение (даже в новой версии), перегрев оборудования и проблема зависания устройства, проблемы с установкой приложений из-за плохой реакции серверного ПО, слишком частые потери Wi-Fi соединения, а общее качество устройства варьировалось от хорошего до глючного.

Звук Dash был 50/50, потому что устройство позиционируется как 'персональный будильник', расширяемый сторонними приложениями. Экрану не хватает чувствительности. А время отклика программного обеспечения было просто ужасным, особенно если сравнивать с вашим первым iPhone.

Я скучаю по своим устройствам Chumby, Sony Dash и Insignia. Я отдал два своих мощных устройства Sony Dash, потому что Sony разработала их с зашифрованным загрузчиком, из-за которого эти отличные в остальном устройства отказывались обновляться. Это означало, что Sony Dash не могли подключиться к новой инфраструктуре Chumby, созданной после отключения старой Chumby.

Я пытался оживить свои многочисленные Chumby, Sony Dash и Insignias с помощью USB-накопителей. Каждый раз эти флешки повреждались в течение 60 дней. Это так раздражало. Я пробовал использовать USB-адаптеры SDCard, которые работали гораздо лучше, но этот корабль уже уплыл.

Несмотря на мой энтузиазм по отношению к Chumby, в итоге я купил несколько Echo Show и перепрофилировал старые устройства Barnes and Noble Nook.

Шаг 3

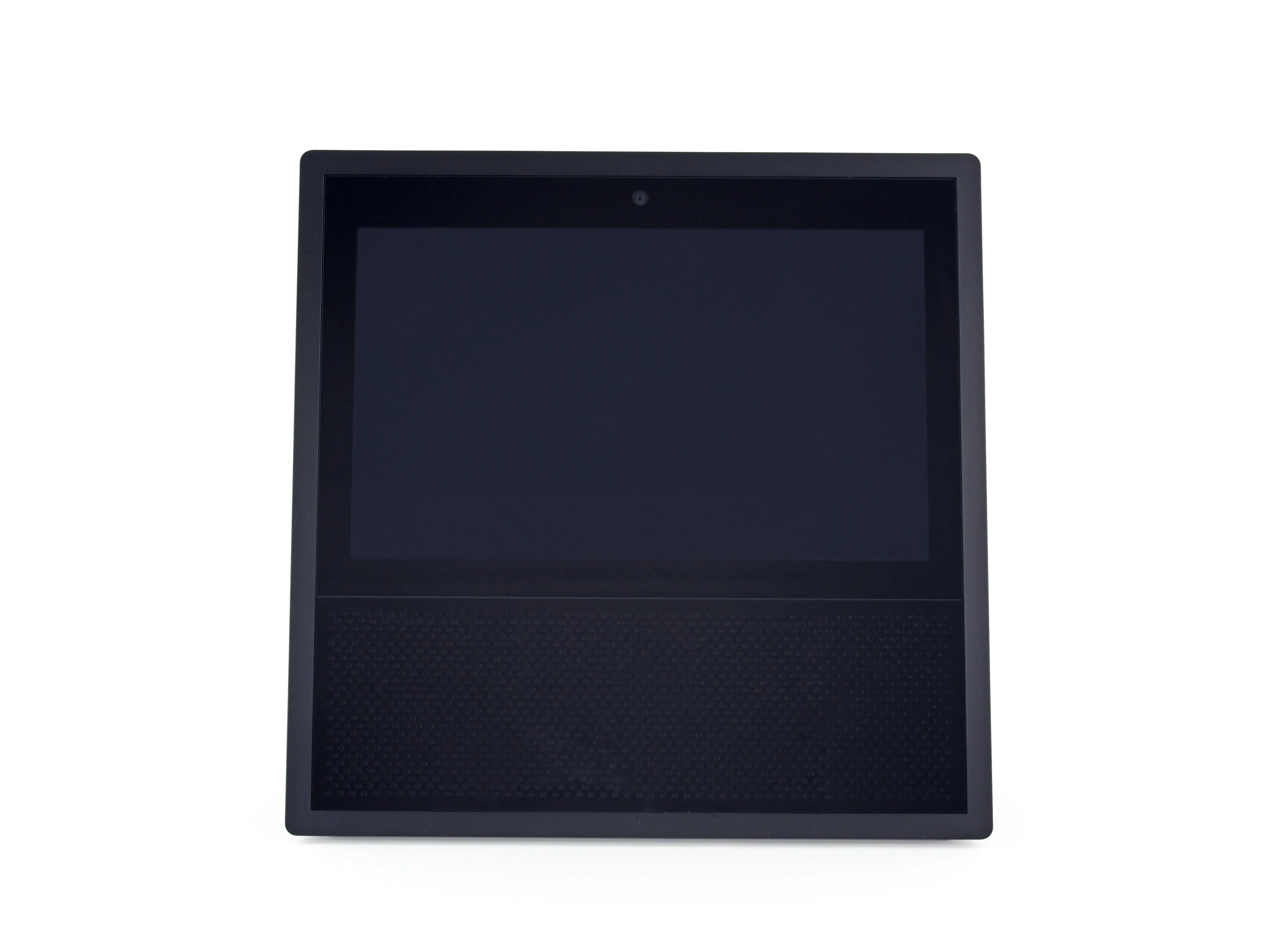

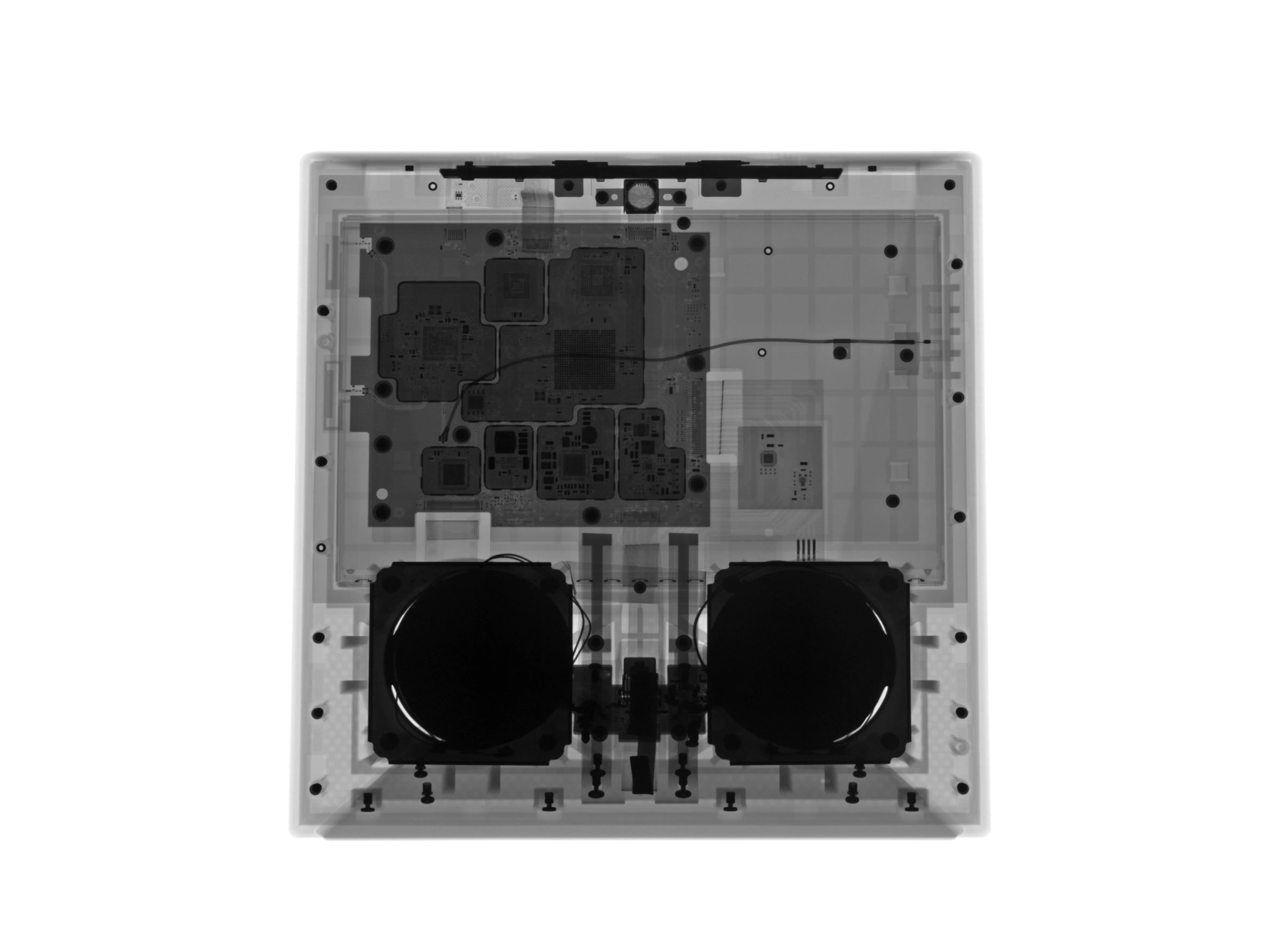

• После того, как мы взяли с собой 'Шоу по городумы осмотрели его насквозь чтобы найти большие динамики и печатную плату.

• Но никаких подсказок для открытия, к сожалению...

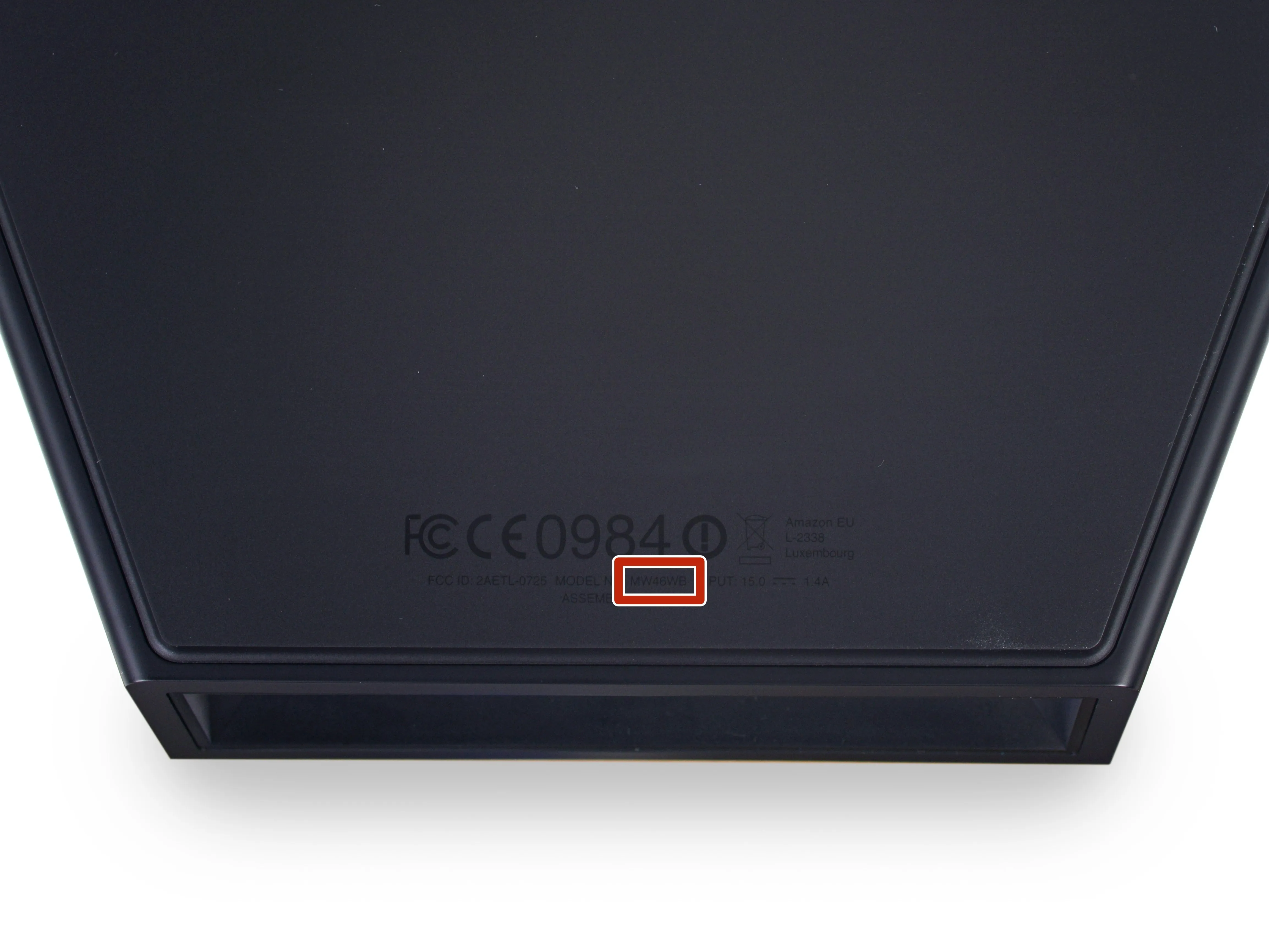

• Резиновая ножка содержит информацию FCC и кажется вероятной точкой входа.

• На ней также указан номер модели MW46WB.

Шаг 4

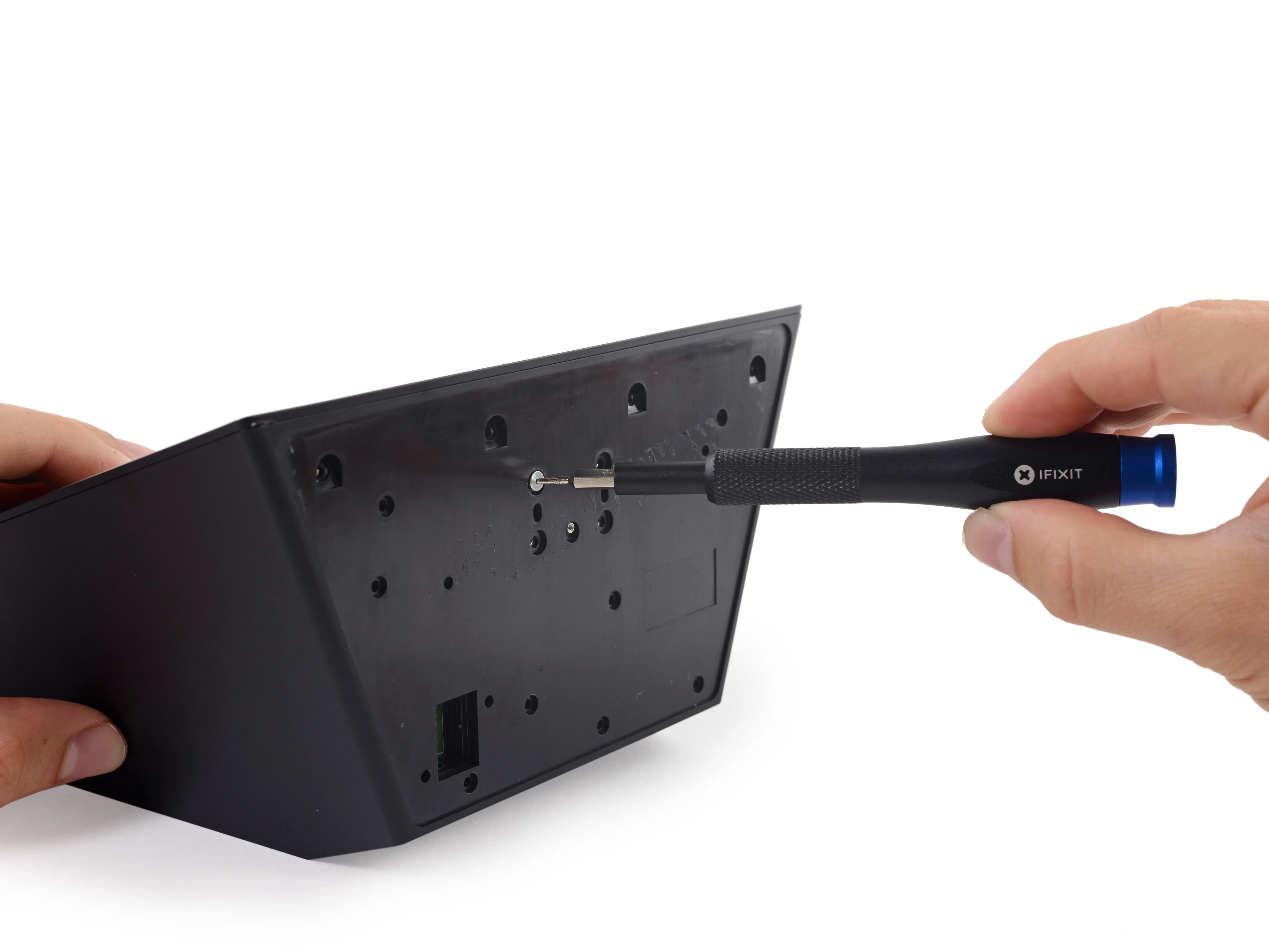

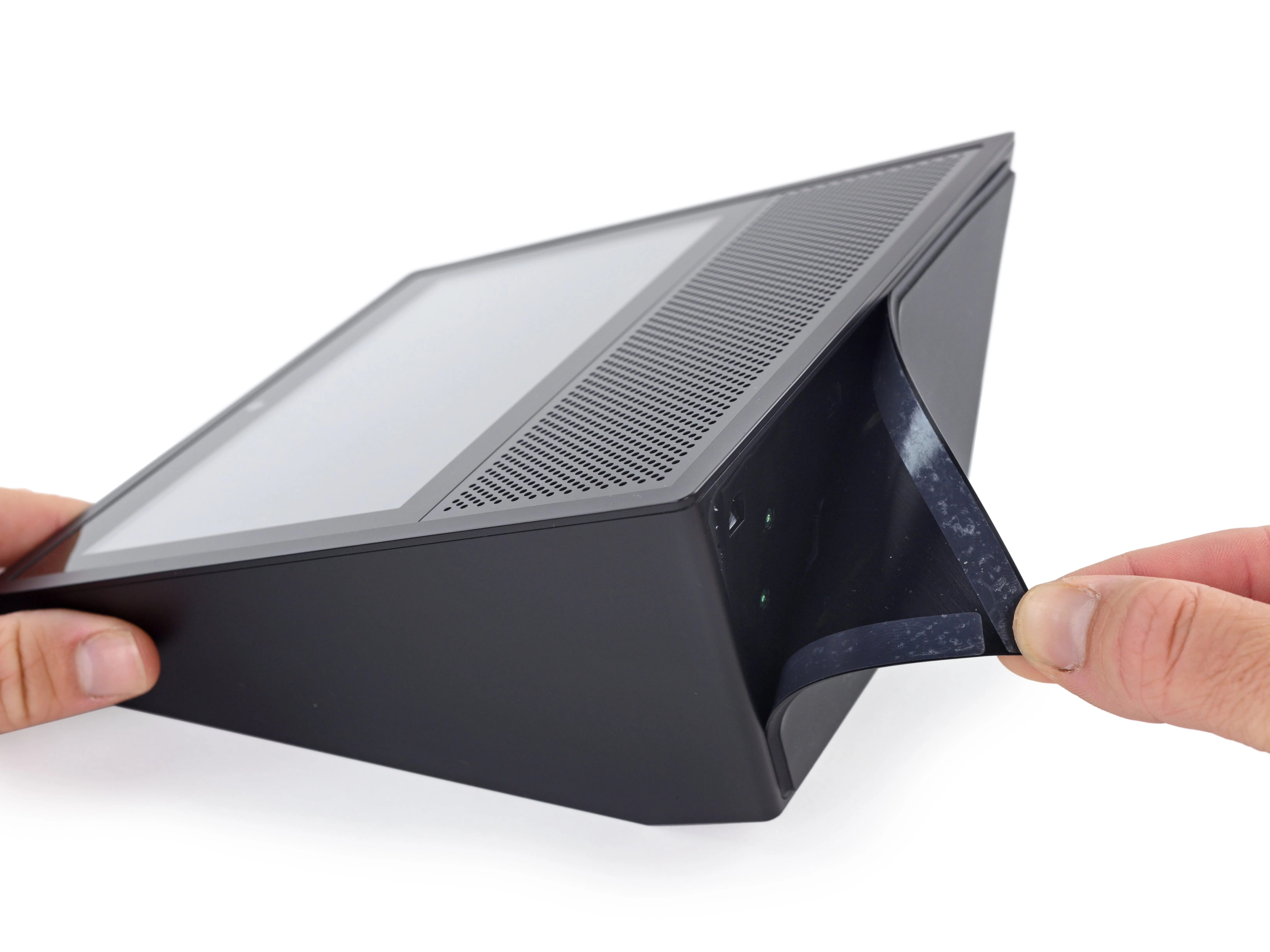

• Итак, как и в большинстве устройств Echo, мы начинаем снизу. Отклеив приклеенную резиновую ножку, мы обнаруживаем горстку винтов T5 Torx...

• Но все винты отправлены, швов нет - похоже, мы... завинчены... пока что.

• Мы немедленно отправляемся на поиски новых точек проникновения.

Шаг 5

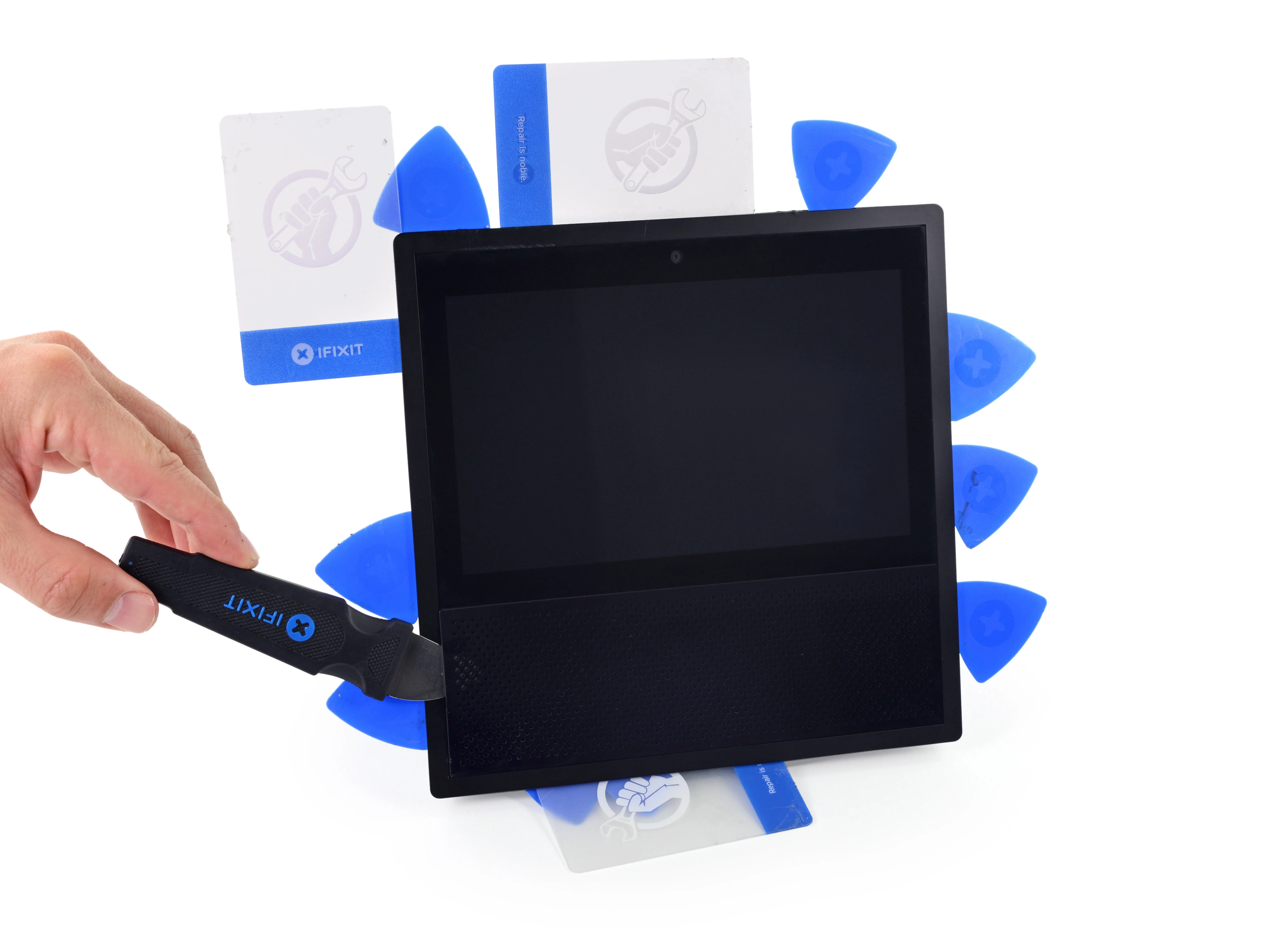

• Не обнаружив никаких действий со стороны ножки, мы начинаем поддевать дисплей.

• А потом продолжаем лезть.

• ... и отжимать...

• Оказалось, что множество винтов внизу - это зеленая Решетка динамика - вот истинное место проникновения.

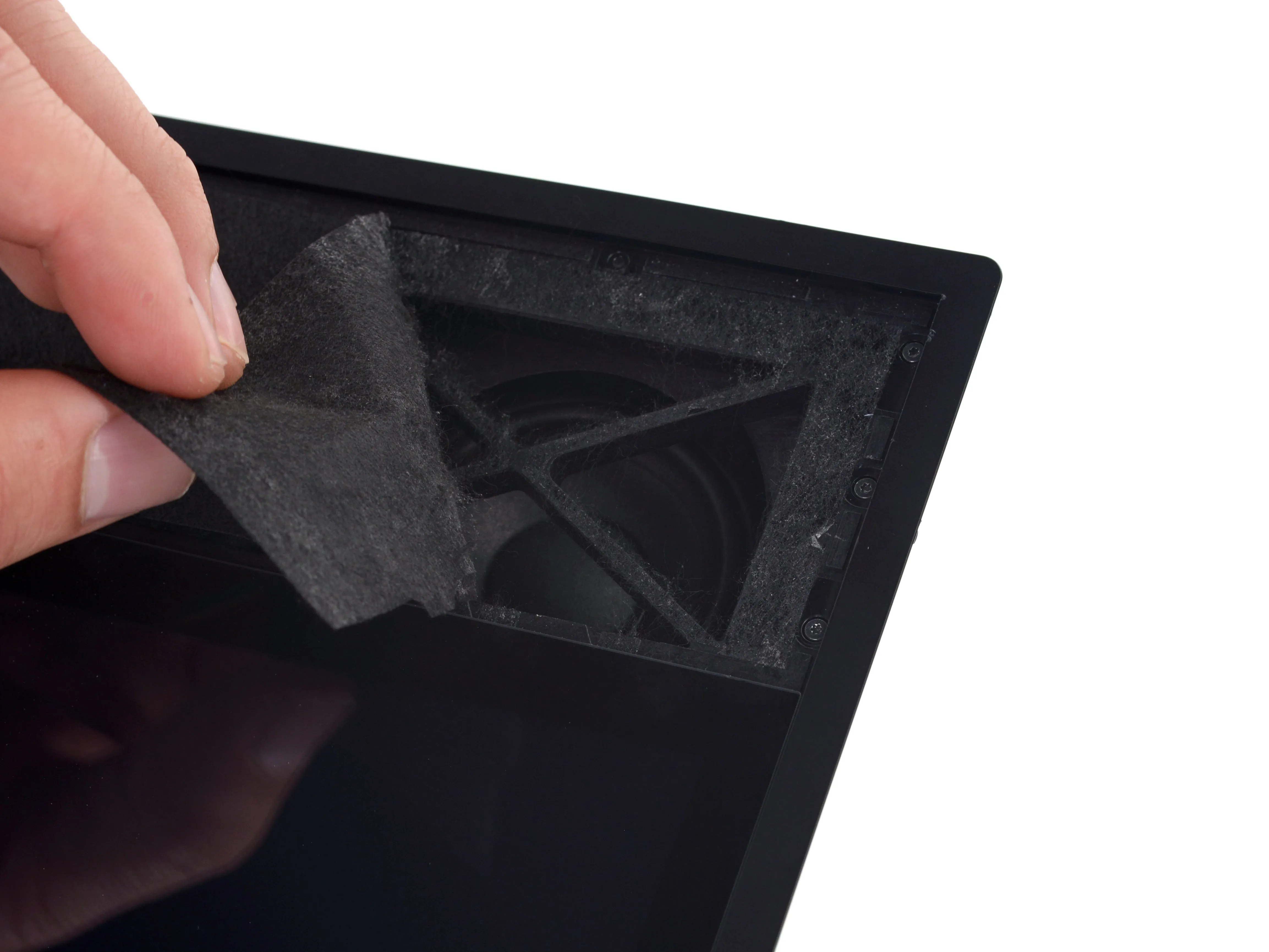

• Под решеткой мы обнаружили звукопоглощающую ткань (точно такую же, как на оригинальной модели Echo. оригинальный Echo) и еще несколько винтов.

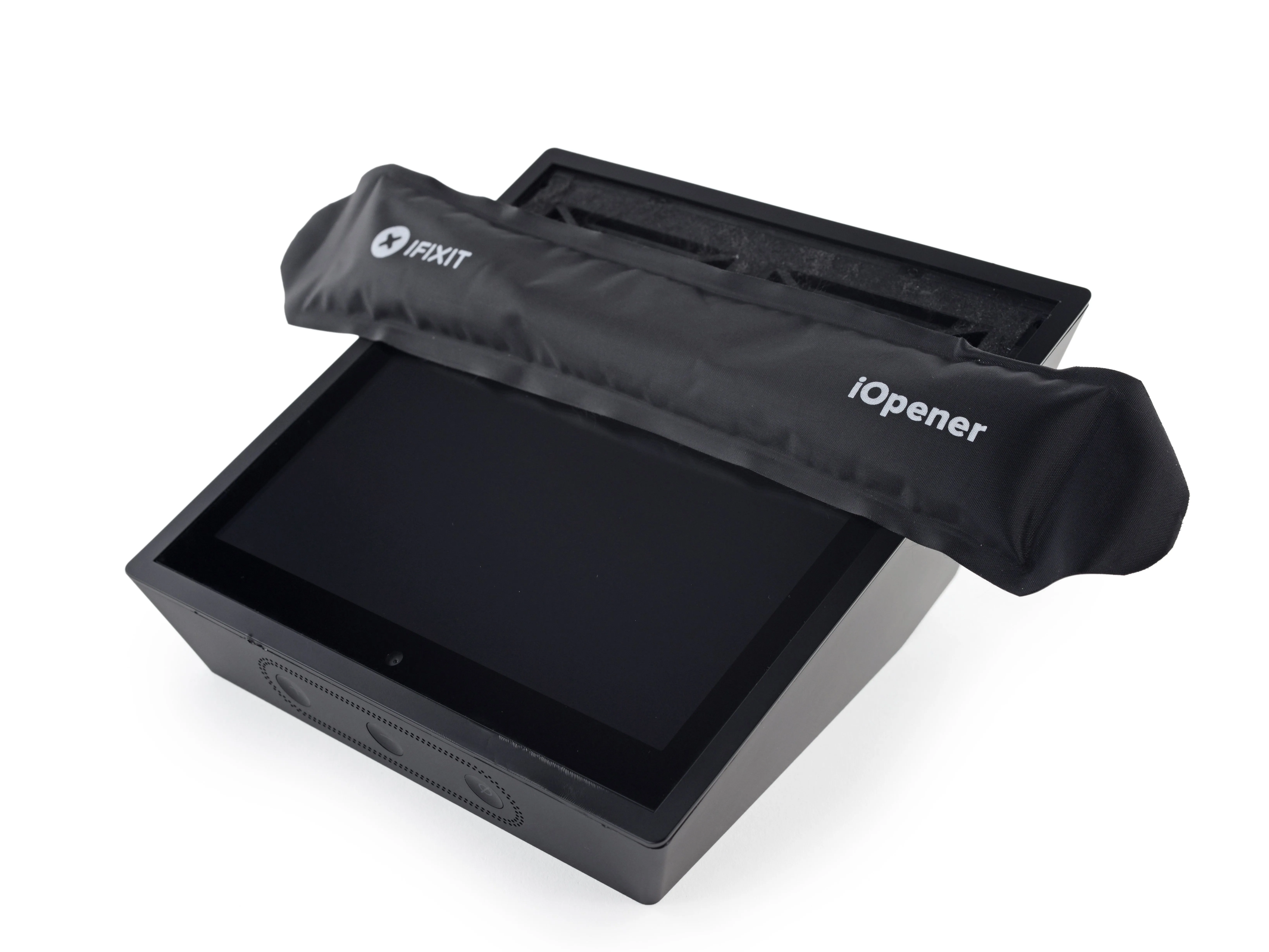

• Но снять переднюю панель так и не удалось - пора приступить к работе над тем, что похоже на дигитайзер. iOpener, включайся!

Шаг 6

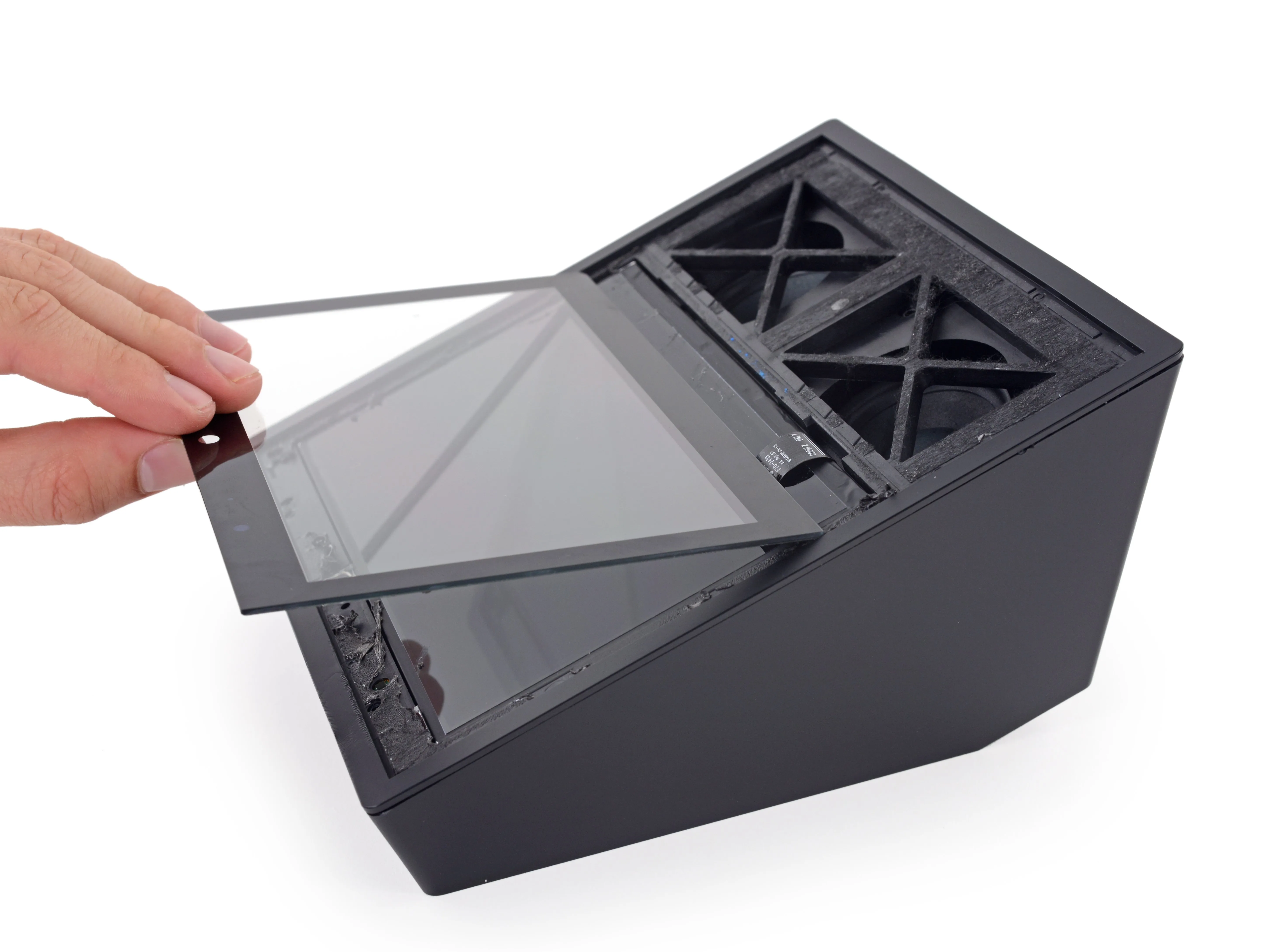

• Поднимаем дигитайзер, чтобы обнаружить... еще больше винтов под ободком! Неудивительно, что кабель дигитайзера исчезает в рамке, удерживая дигитайзер в плену.

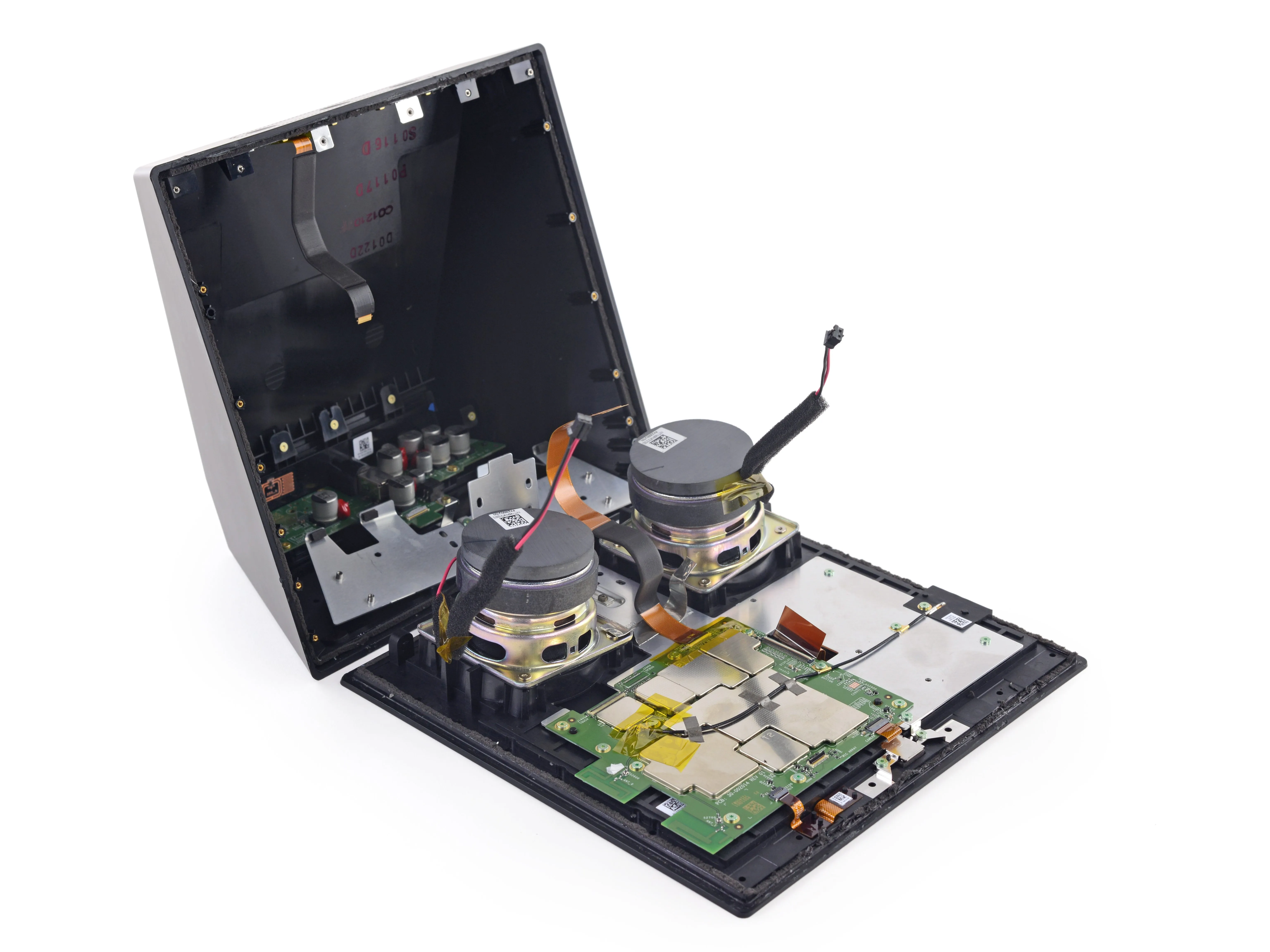

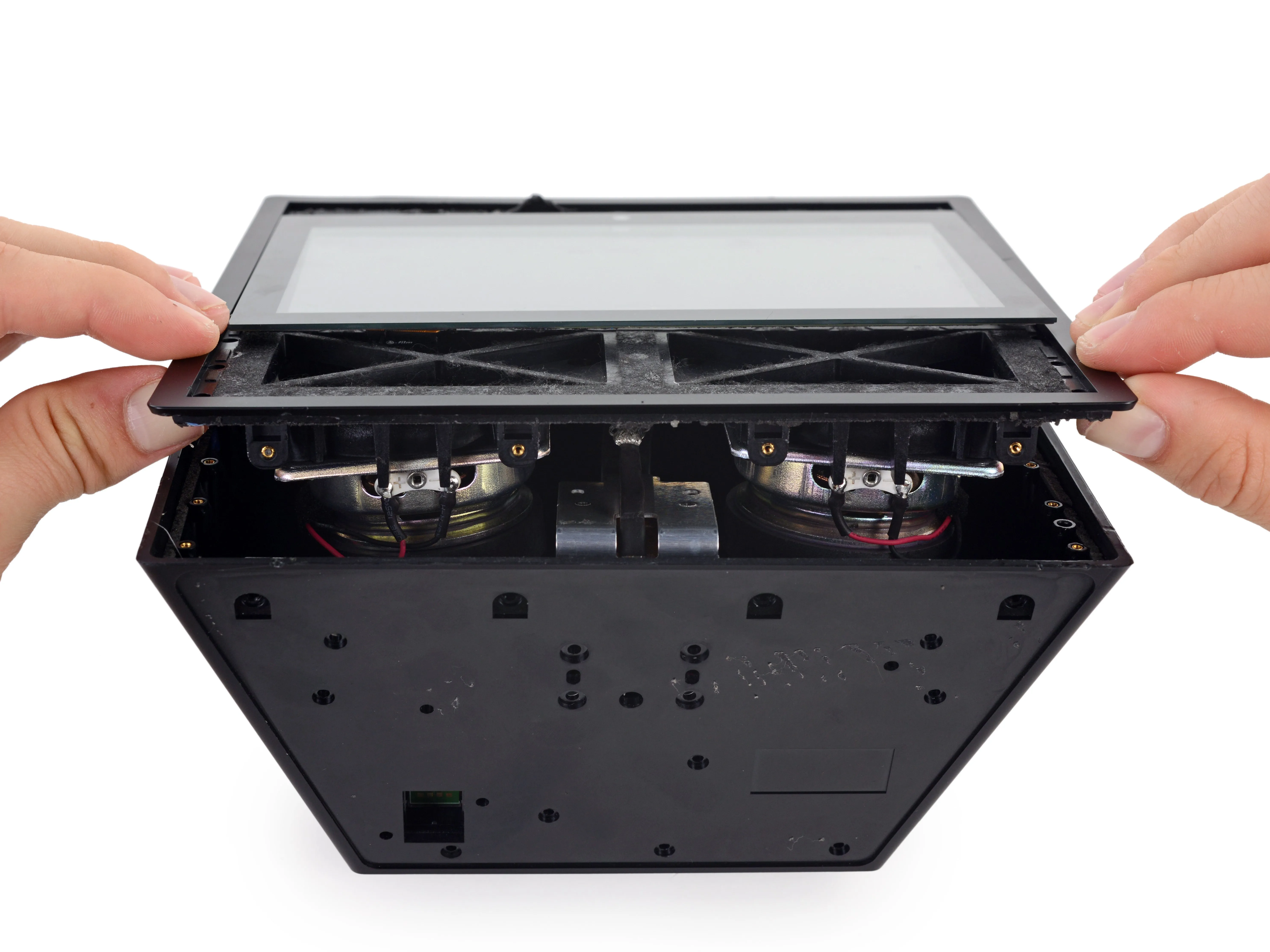

• К счастью, мы можем освободить переднюю рамку, под которой Amazon спрятала несколько мощных динамиков.

• Наша упорная работа и раннее удаление винтов окупились! Наконец-то мы можем увидеть, что может показать этот Echo.

Шаг 7

• Новая форма Alexa - это мощно. Насколько мощная? Ну, настенный адаптер выдает 15,0 В постоянного тока при 1,4 А, а это значит, что Alexa потребляет 21 Вт...

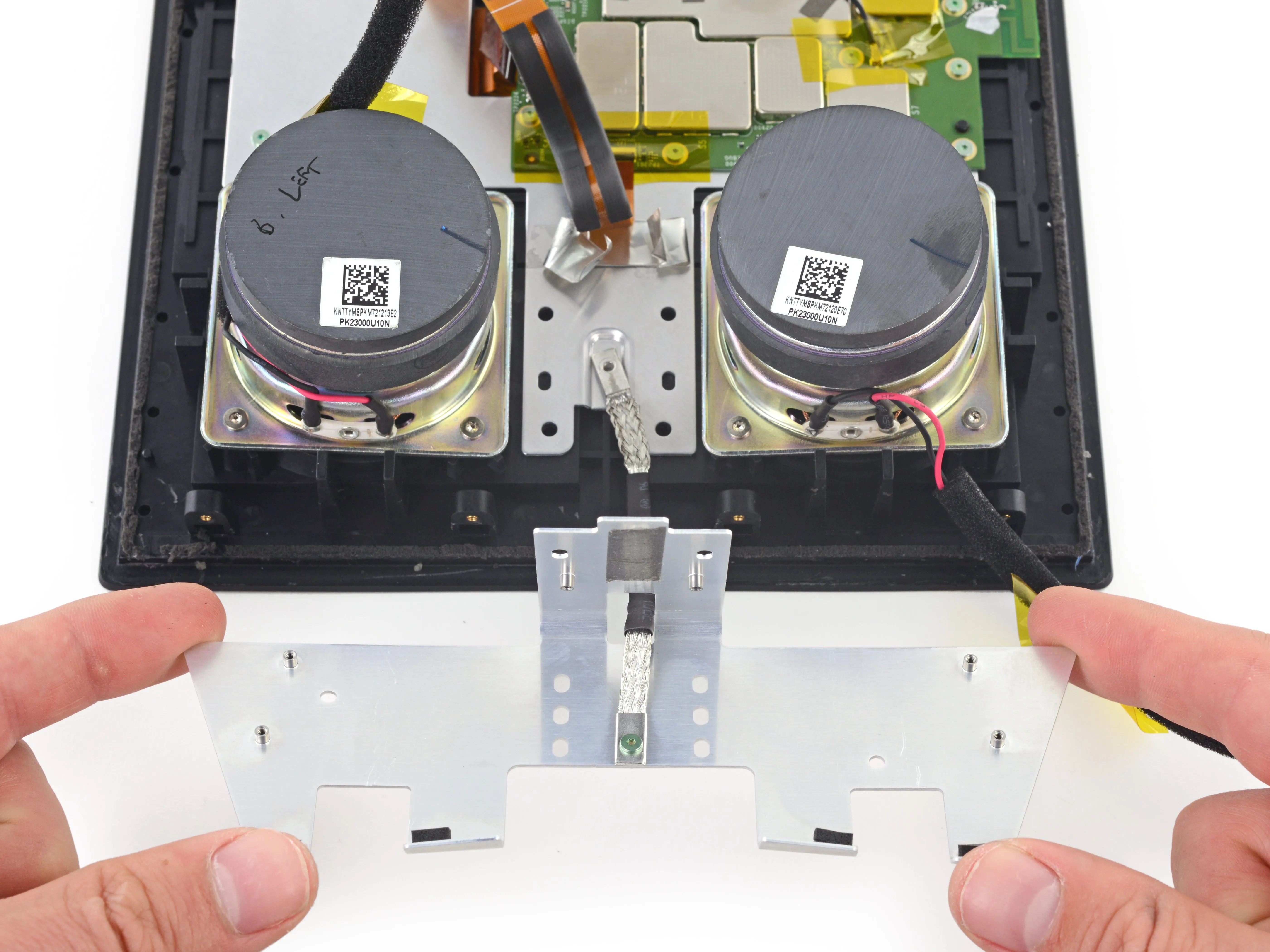

• Кто-то должен вернуть Алексу на землю, и, к счастью, мы видим, что кабель в оплетке заземляет устройство.

• 1,4 А - это не малый ток, и кабель заземления в оплетке - это гибкое решение, чтобы вернуть ноги Алексы на землю. Он также имеет большую площадь поверхности, которая может принимать и заземлять паразитные ЭМИ.

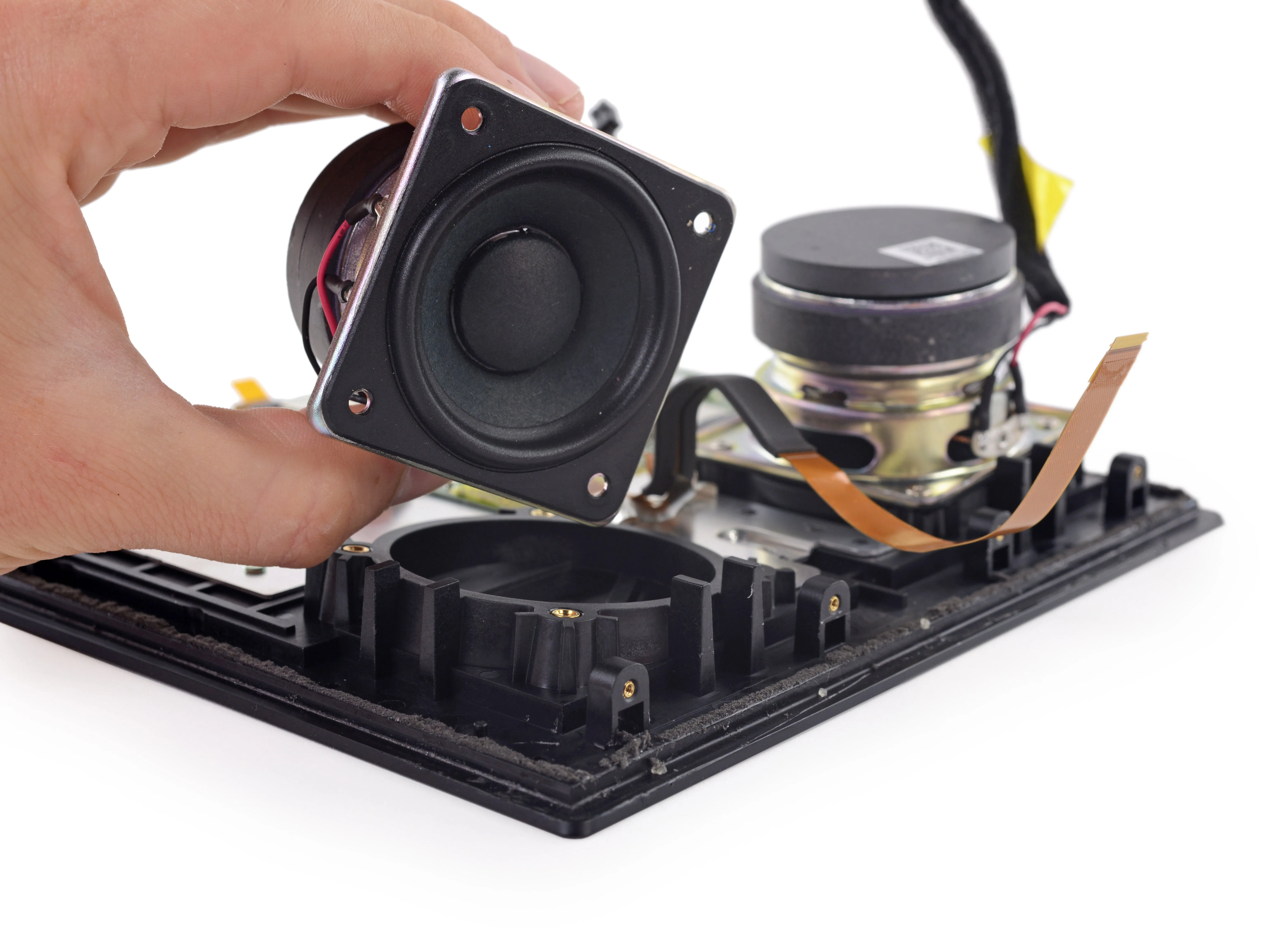

• Сок должен куда-то уходить, и похоже, что эти обновленные колонки хотят пить.

• И посмотрите на эти магниты.

Шаг 8

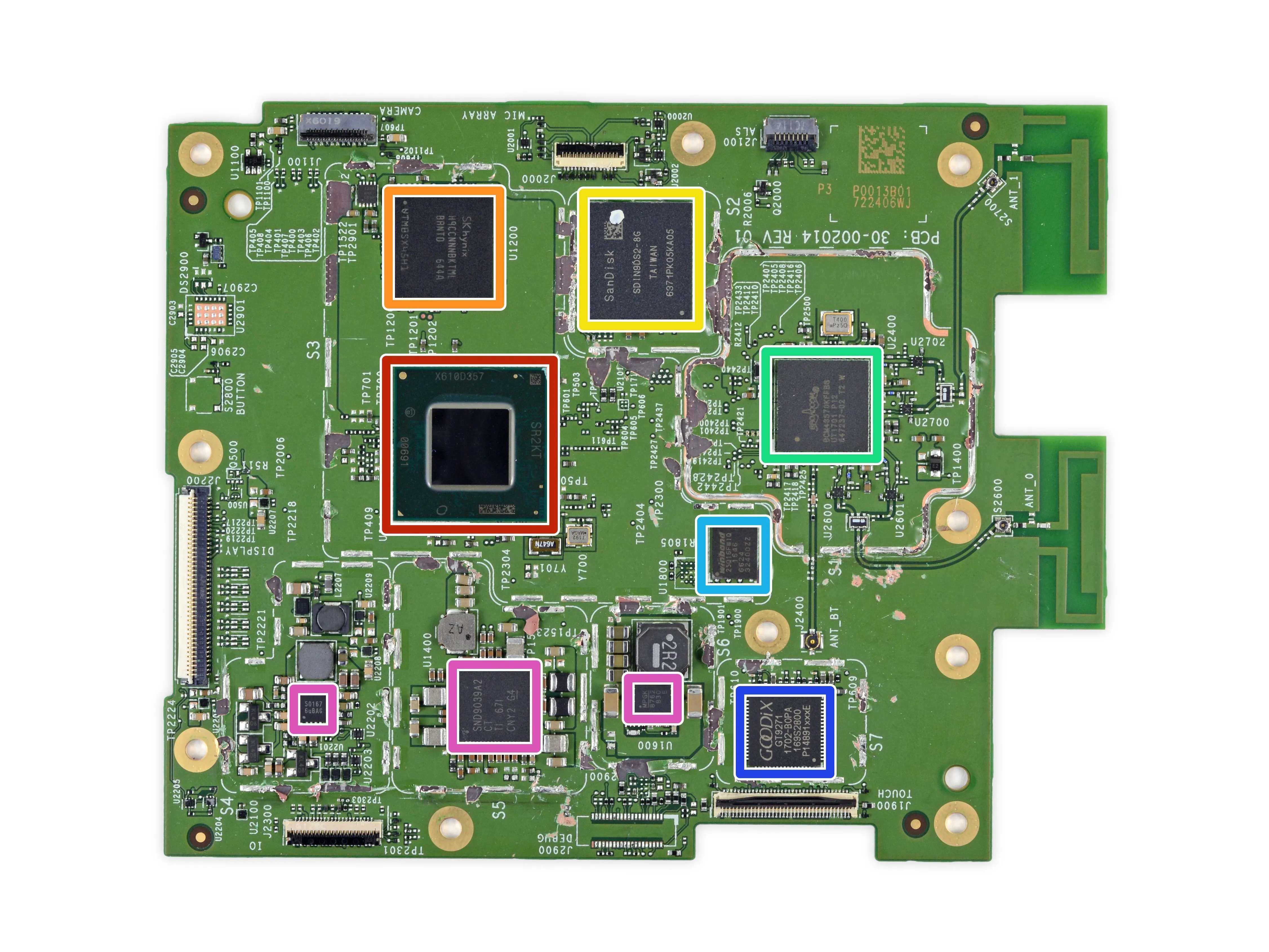

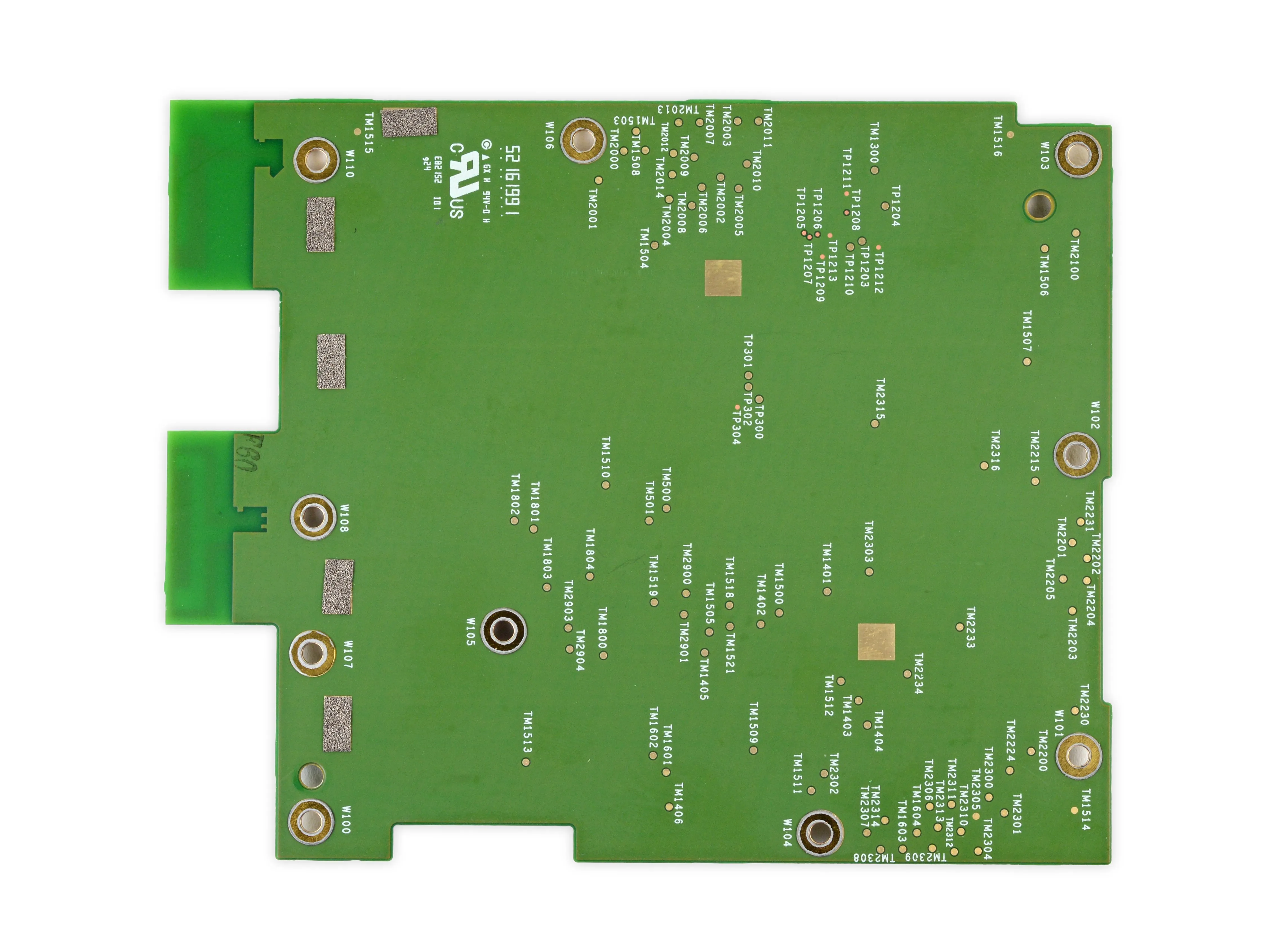

• Вынимаем основную плату, скрывающую свои микросхемы под непостижимым пазлом из электромагнитные экраны. После того как мы открыли крышки, настало время показать и рассказать:

• Intel SR2KT Процессор Atom x5-Z8350 (2 М кэш, до 1,92 ГГц)

• Оперативная память SK Hynix H9CCNNNBKTMLBR-NTD 2 ГБ

• Sandisk SDIN9DS2-8G Встроенный флеш-накопитель NAND емкостью 8 ГБ

• Cypress Semiconductor (ранее Broadcom) BCM43570KFFBG Wi-Fi 5G IEEE 802.11ac 2×2 MAC/baseband/radio с интегрированным Bluetooth 4.1 и EDR

• Winbond W25Q16FW 1,8 В 16 Мб последовательной флэш-памяти

• Goodix GT9271 10-точечный емкостной сенсорный контроллер

• Управление питанием Texas Instruments SND9039A2, Monolithic Power Systems MP8762 Понижающий преобразователь на 10 А и управление питанием дисплея Novatek NT50167

Шаг 9

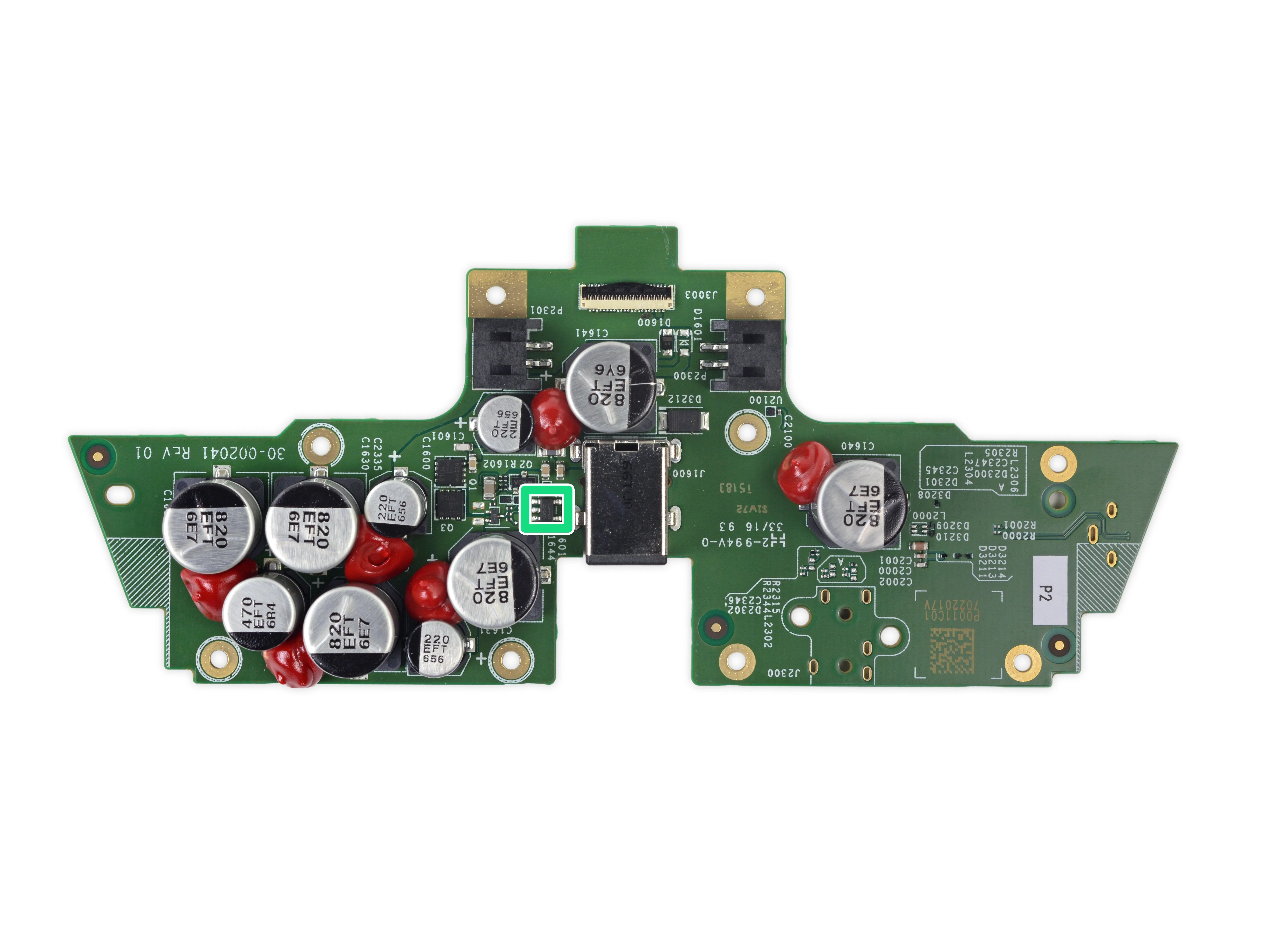

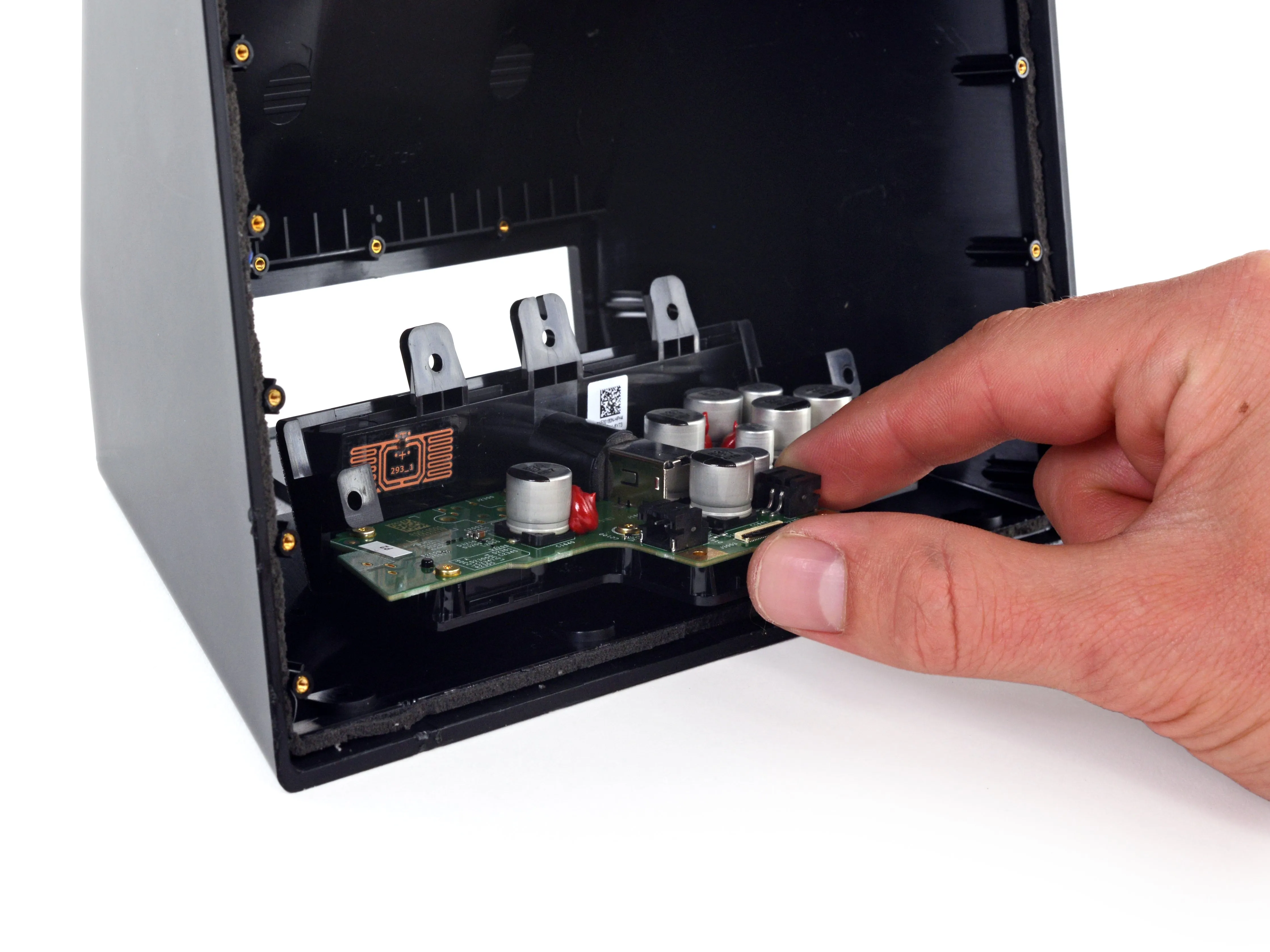

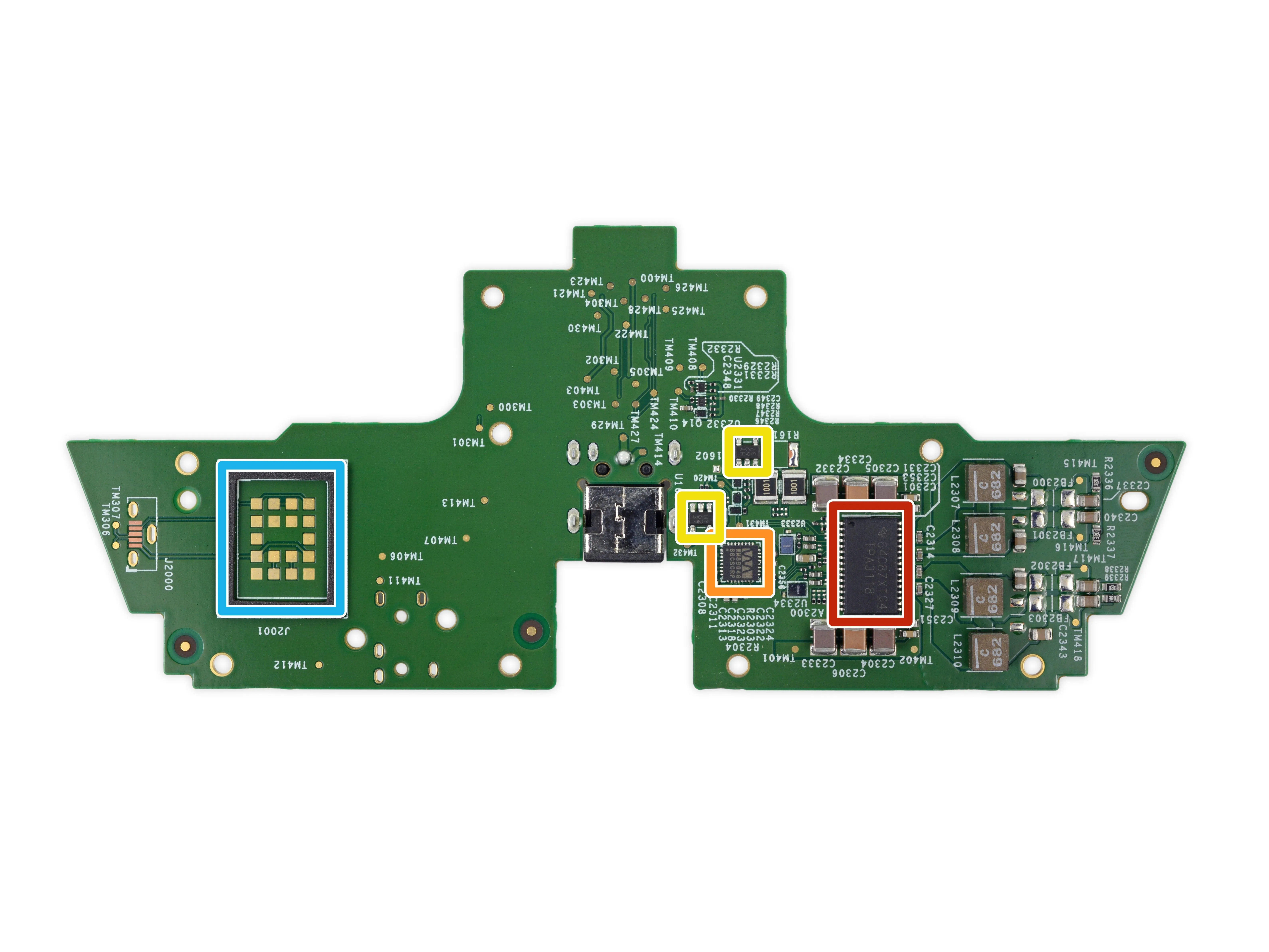

• Далее нам предстоит извлечь плату блока питания. Мы имеем дело со столькими мобильными устройствами, что видеть этого крошечного парня почти в новинку.

• Выглядит как вечеринка с несколькими банки и микросхемами:

• Texas Instruments TPA3118 30-ваттный стереофонический (BTL) аудиоусилитель класса D

• Wolfson WM8904G Кодек с ультранизким энергопотреблением для портативных аудиоприложений

• Rohm BU4831F Детектор напряжения 3,1 В

• Rohm BU4813F Детектор напряжения 1,3 В

• Также имеется ряд контактов (доступ к ним осуществляется через резиновую ножку), вероятно, для тестирования.

Комментарии к шагу

Вы нашли номер детали для всей платы? Разъем питания на моем сломан, центральный (POS) контакт отломан!!!Я думаю, что мне придется подключить разъем питания напрямую. Надеюсь, все соберется хорошо, если ничего не сломается при разборке.

Я также заметил RFID-метку! Вероятно, для дискретной идентификации оборудования снаружи.

Шаг 10

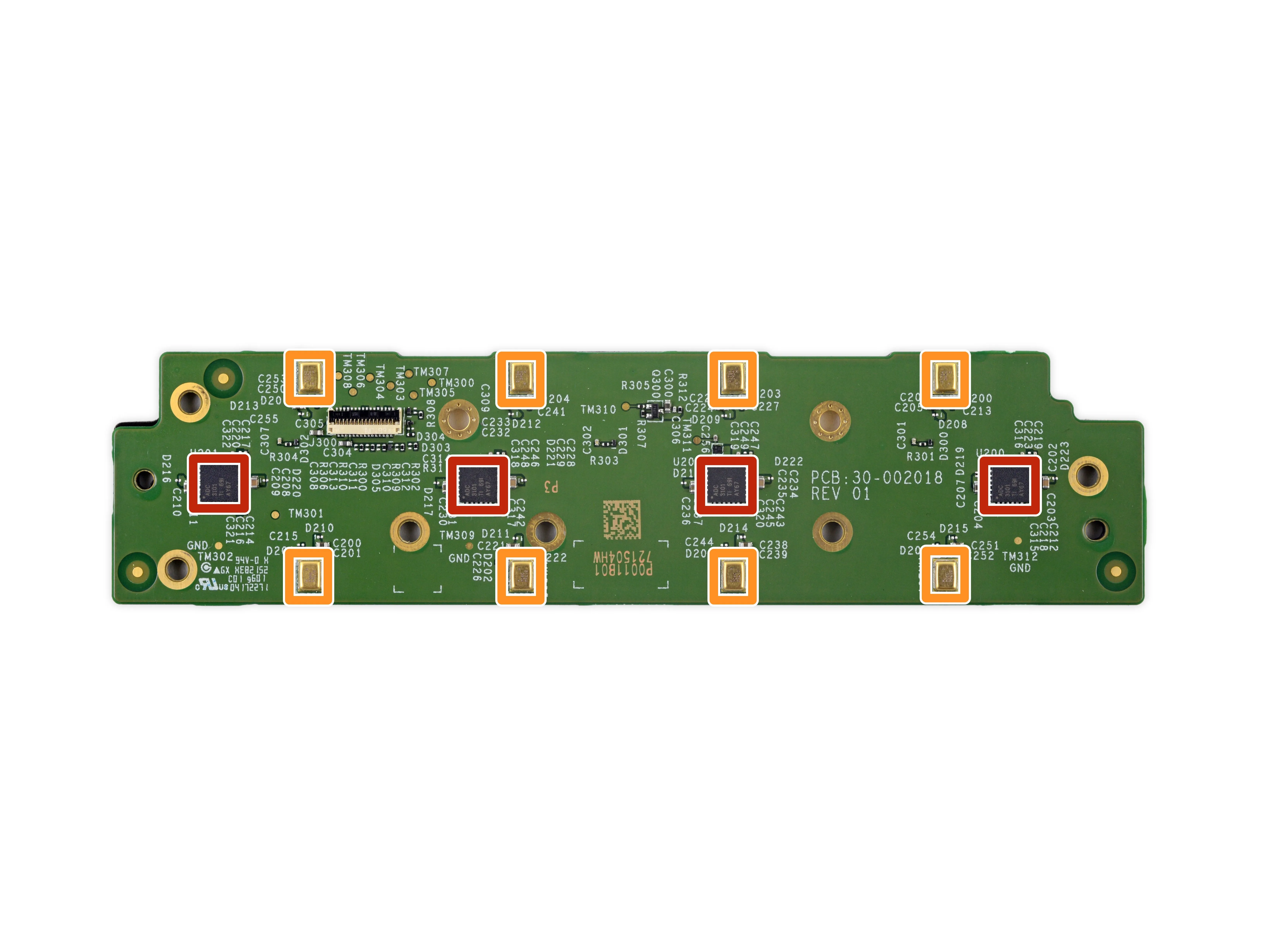

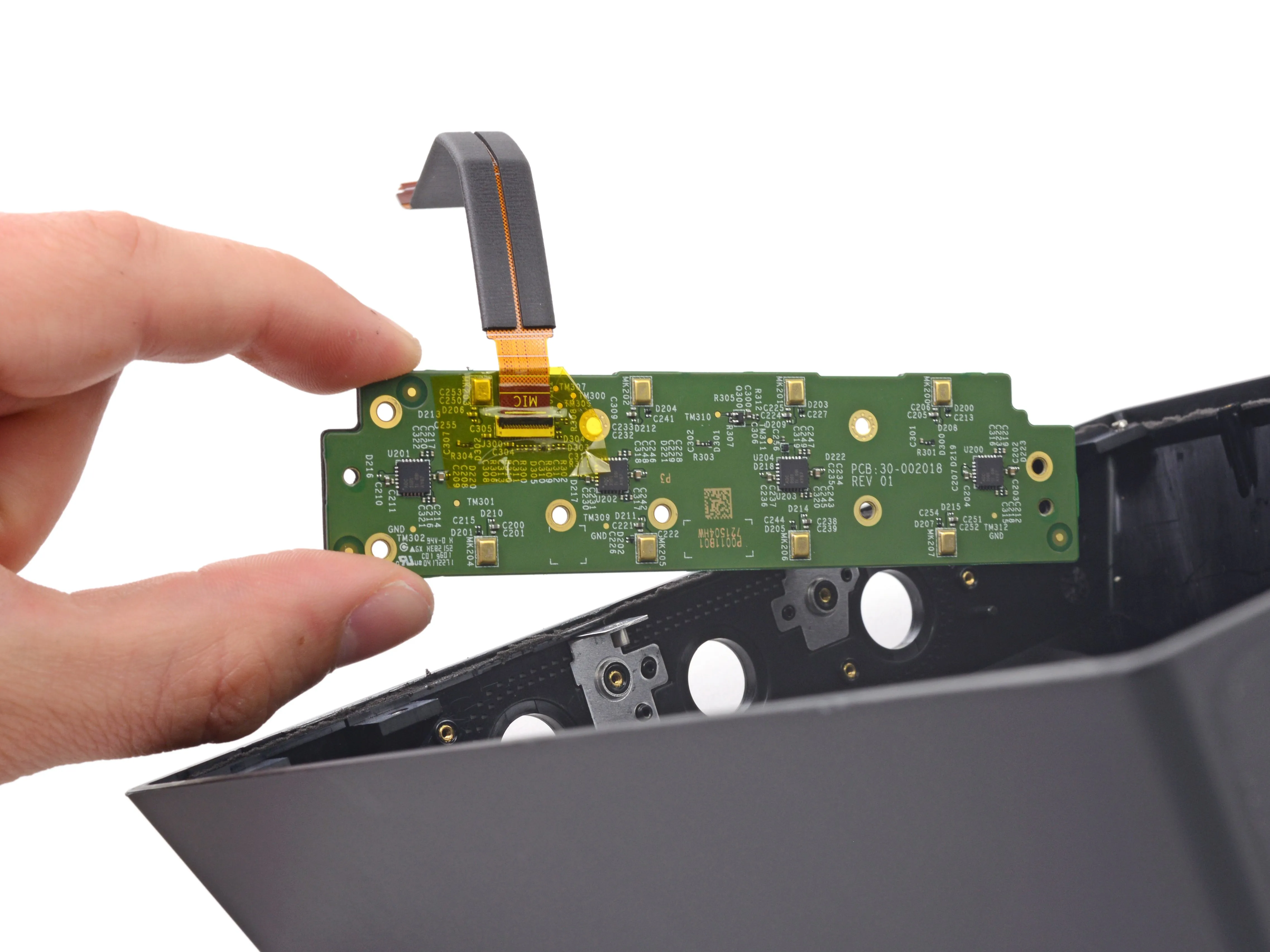

• Мы вытаскиваем последнюю плату из верхней части Show и находим ожидаемые аппаратные средства - кнопки, множество микрофонов и некоторые АЦПдля передачи вашего голоса от микрофонов к процессору:

• Texas Instruments TLV320ADC3101 92 дБ SNR маломощный стерео АЦП (x4), как показано в Echo и Echo Dot

• Микрофон Knowles MEMS (x8)

• Переключатель (x3)

• Забавный факт: вся эта пенопластовая лента минимизирует вибрационный шум, так что у Алексы еще есть шанс услышать вас во время громких музыкальных сессий.

Шаг 11

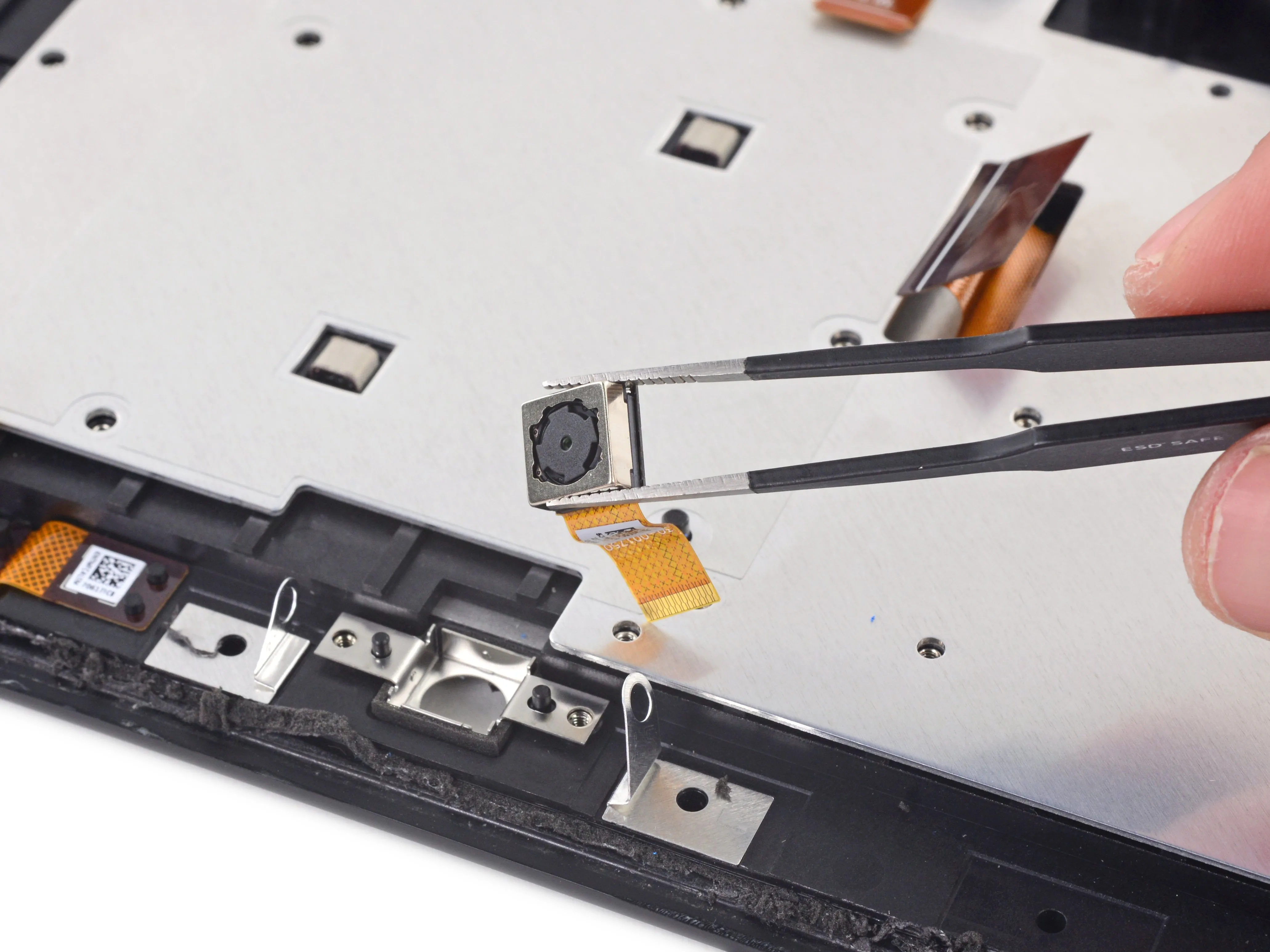

• Переключив внимание на 'шоу' часть Show, мы с легкостью отсоединяем 5-мегапиксельную камеру от дисплея (после того, как отогнем кронштейн с дороги).

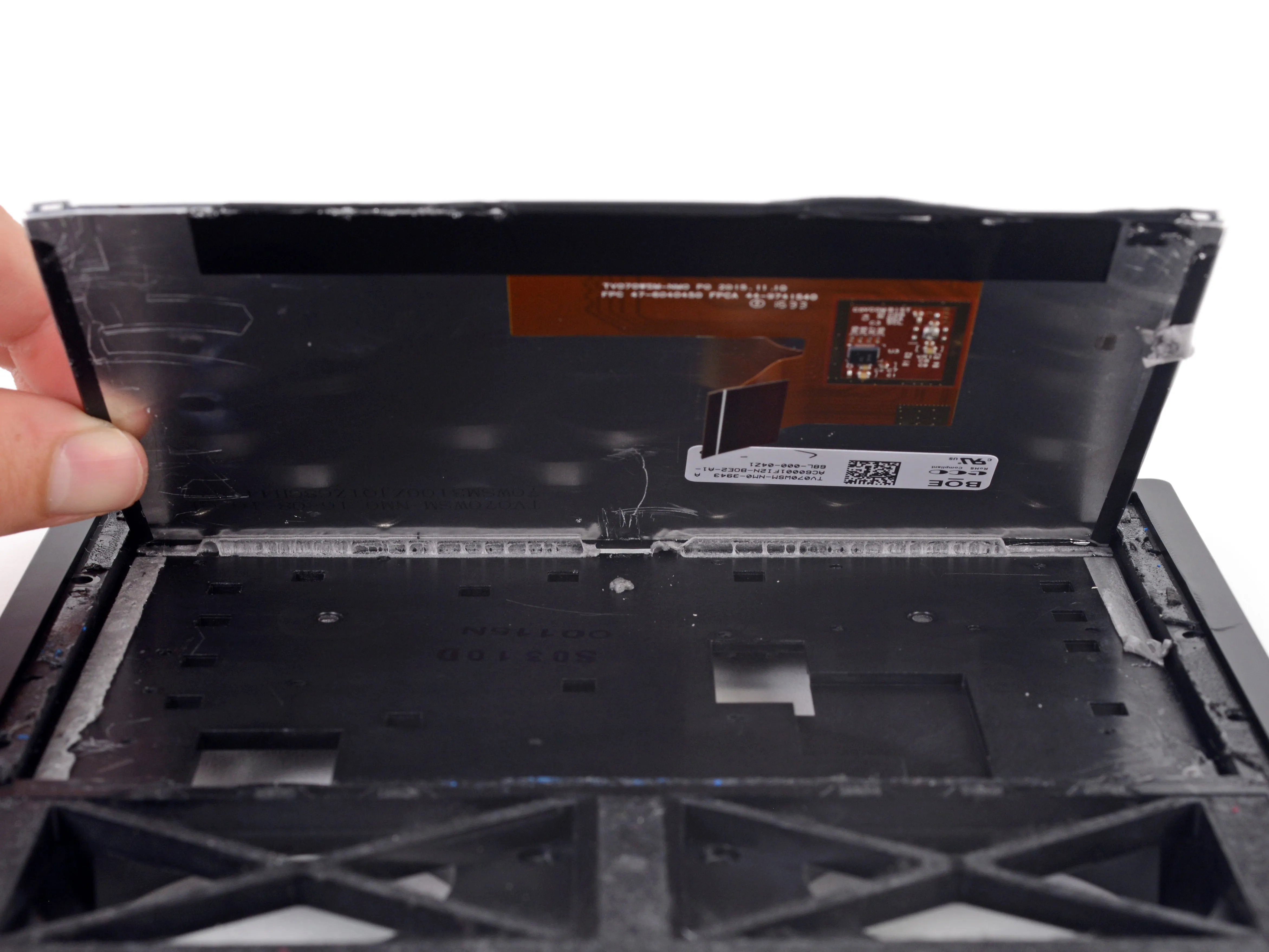

• С самим дисплеем дело обстоит иначе. Он защищен какой-то невероятно прочной пенопластовой лентой, которая, по сути, требует, чтобы вы разбили дисплей, а не вытащили его. Поэтому сначала мы сделали первоеа затем второе.

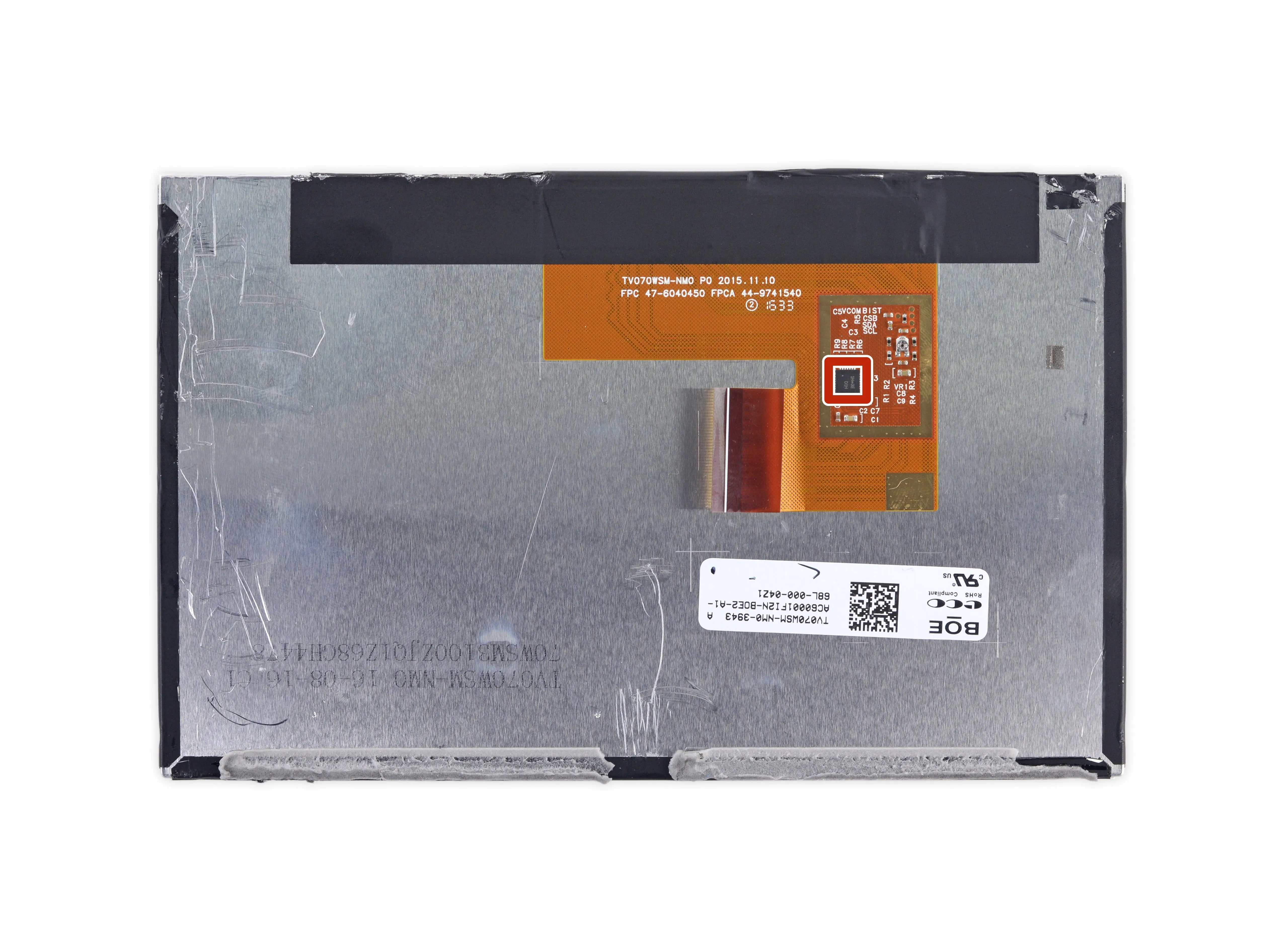

• Панель - модель TV070WSM-NMO, изготовленная компанией BOE.

• Мы наполовину ожидали, что этот дисплей будет позаимствован у аналогичного Kindle Fire, но это не тот дисплей, который мы видели раньше.

• Драйвер светодиодной подсветки Richtek расположен на гибком кабеле.

Шаг 12

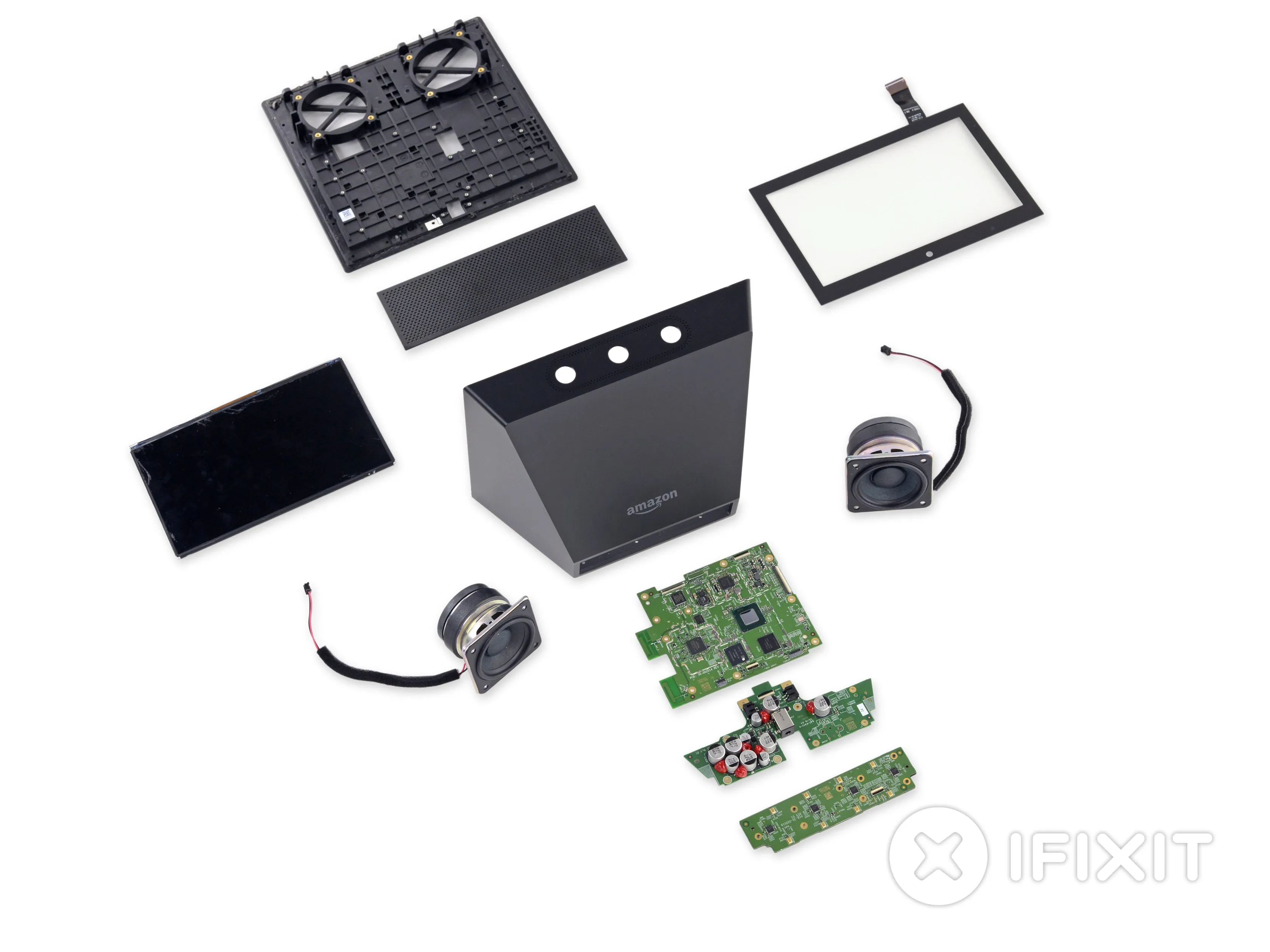

• Теперь 'Шоу' - это пустая, гулкая пещера, компоненты которой обнажены. Мы свободны!

• tl;dr: Amazon хочет получить столько данных, сколько сможет добыть. Их решение - создавать дешевые продукты, которые слишком удобны, чтобы ими не пользоваться, а затем начать впитывать эти ключевые слова. Наслаждайтесь удобством, но помните, что вы - товар. О, и не сваливайте это с кухонной стойки, иначе на этом шоу будут занавески.

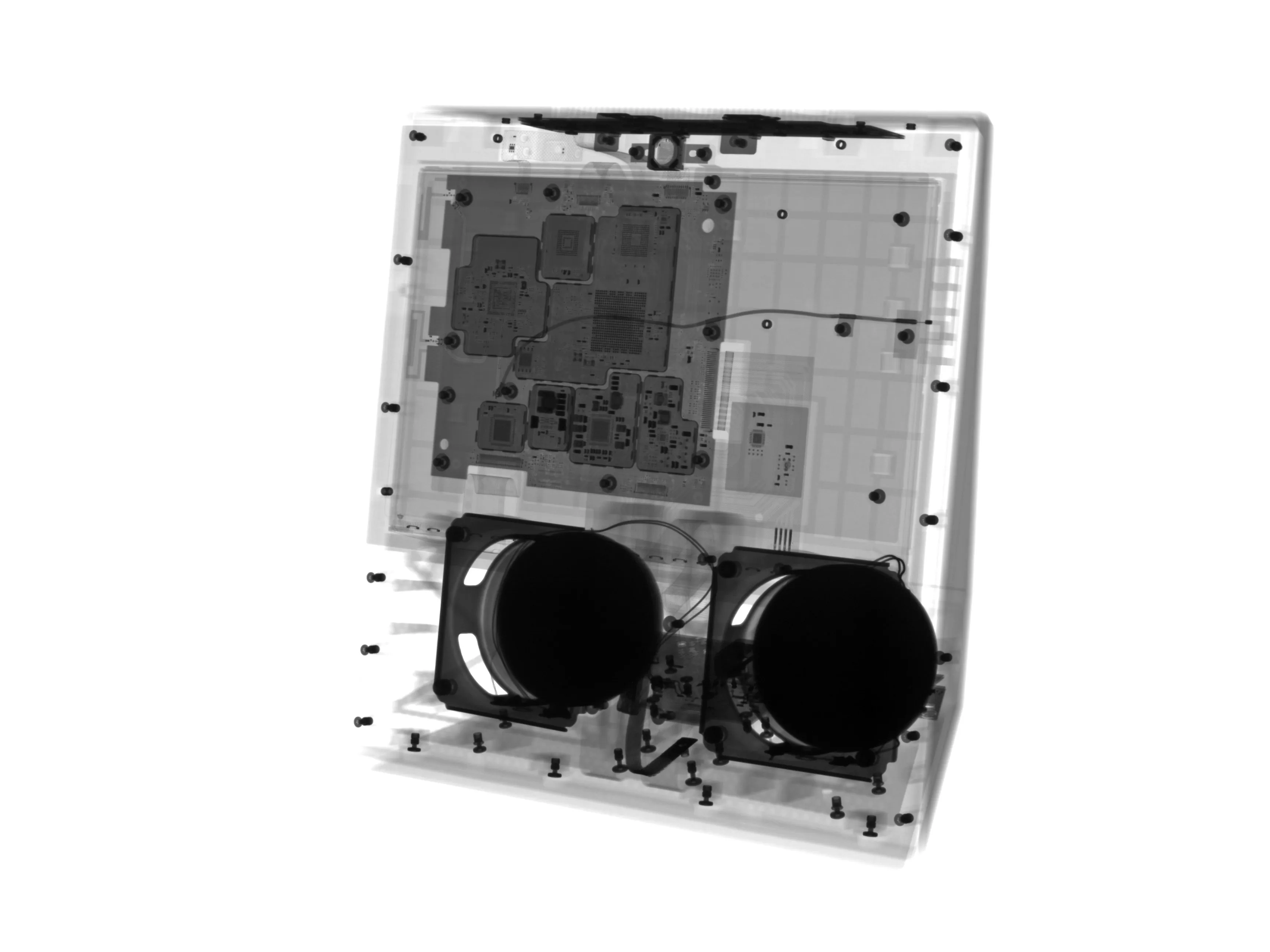

• И снова благодаря нашим супермощным друзьям из Creative Electron за то, что помогли нам увидеть невидимое!

Вывод

• В Echo Show используются только стандартные винты T5 и T6 Torx.
• Несмотря на то, что они не сильно изнашиваются, наиболее подверженные износу компоненты (кнопки и разъем питания) припаяны к платам, что усложняет их замену.
• Дигитайзер не приклеен к дисплею, и для ремонта его приходится отдирать от жесткого клея.
• Дисплей очень плотно приклеен к средней рамке, и его трудно снять, не повредив.
• Любой ремонт потребует разрезания и замены большого количества прочного клея.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

По сравнению с другими устройствами с аналогичным чипом, радиатор для процессора практически не используется.

Это объясняется тем, что процессоры серии Intel Atom предназначены для бюджетных устройств с ультранизким энергопотреблением. В небольших нетбуках, где тепло важнее производительности, таких как Echo Show, дешевые процессоры, которые не могут делать абсолютно ничего другого, являются идеальным решением.

Хотелось бы узнать, как/где можно добавить мини-штекер для вывода звука на большую внешнюю систему, как это делает Dot.

Вы когда-нибудь находили ответ на этот вопрос?!

Судя по всему, предполагается, что вы не захотите использовать ничего, кроме внутренних динамиков. Кстати, они превосходны. Существуют устройства Echo, разработанные с учетом внешних динамиков (Dot), а также Echo Input, который требует внешней аудиосистемы.

Не могли бы вы подключиться к видеосигналу монитора? Может быть, подключить собственный выход HDMI?

Возможно, но я не знаю, будет ли ОС отображаться на полном дисплее, потому что ОС может определять размер вещей на экране по пикселям, а не по процентам. У меня нет такого устройства, но это просто alexa с экраном, я думаю.
