Разборка Amazon Echo Spot

Что вам нужно

Инструменты

•

•

Шаг 1 Начало

• Amazon Echo Spot

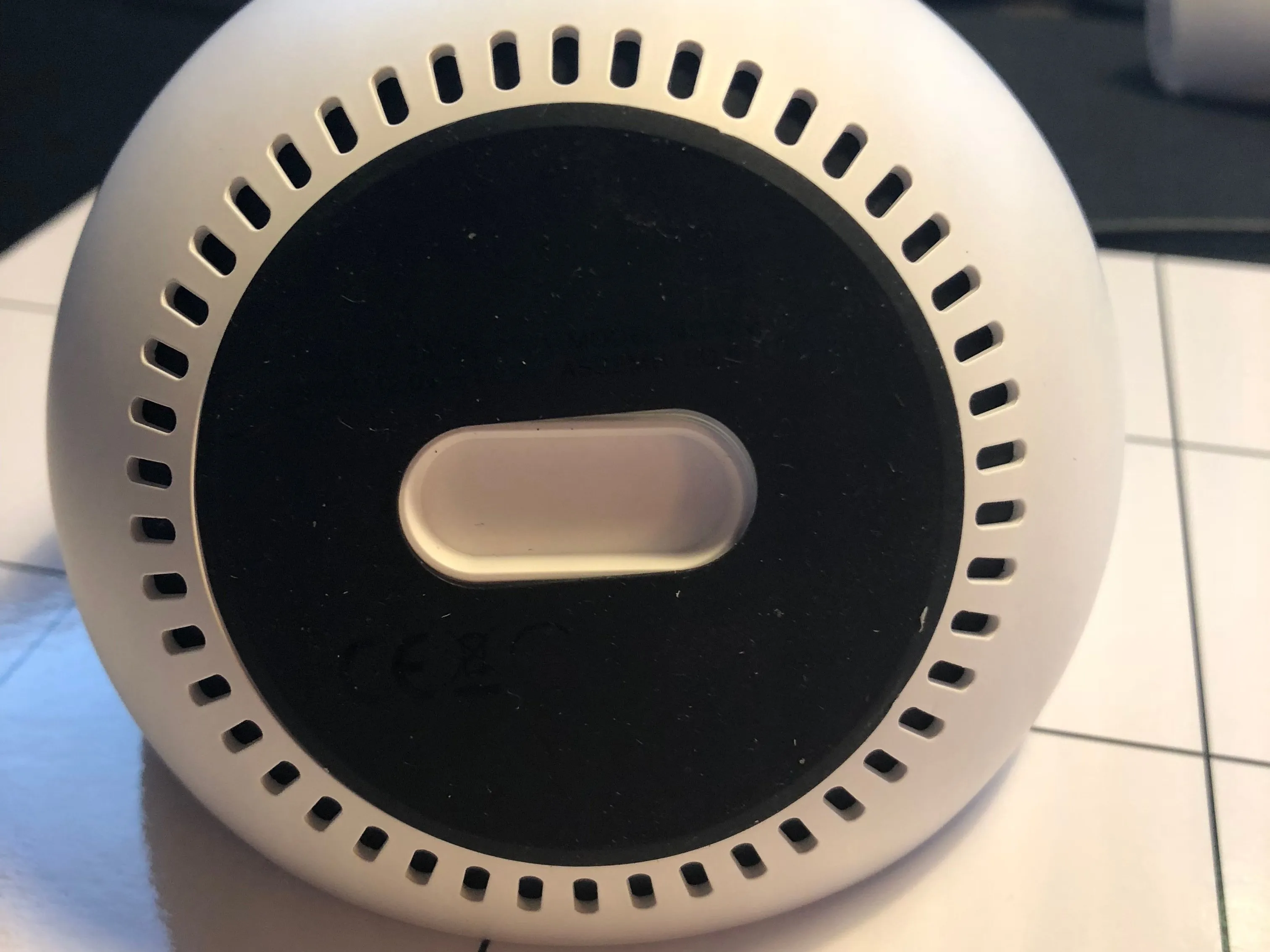

Шаг 2

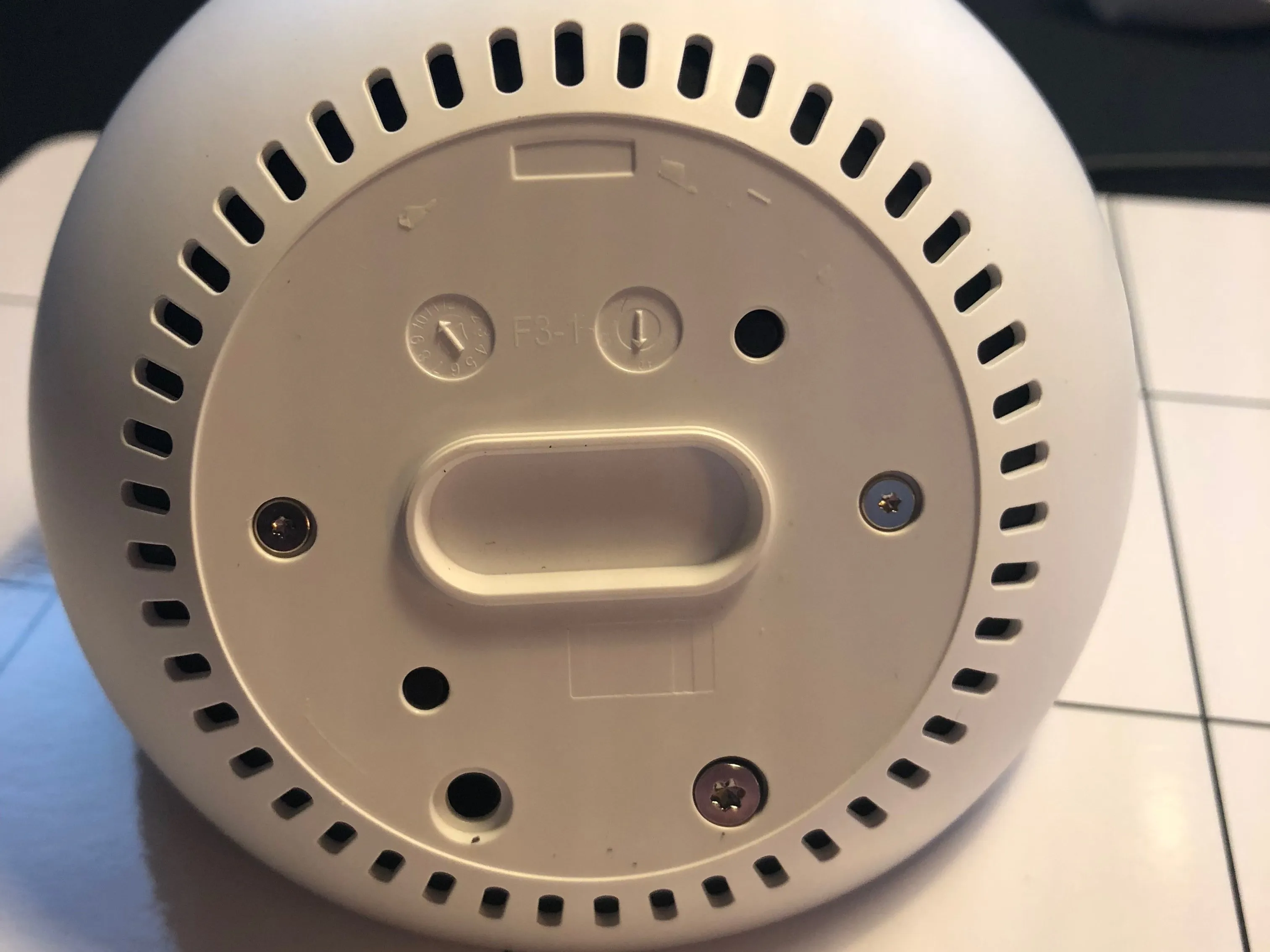

• Снимите нижнюю панель

• 3 шестигранных винта на дне. Одно полностью открытое отверстие

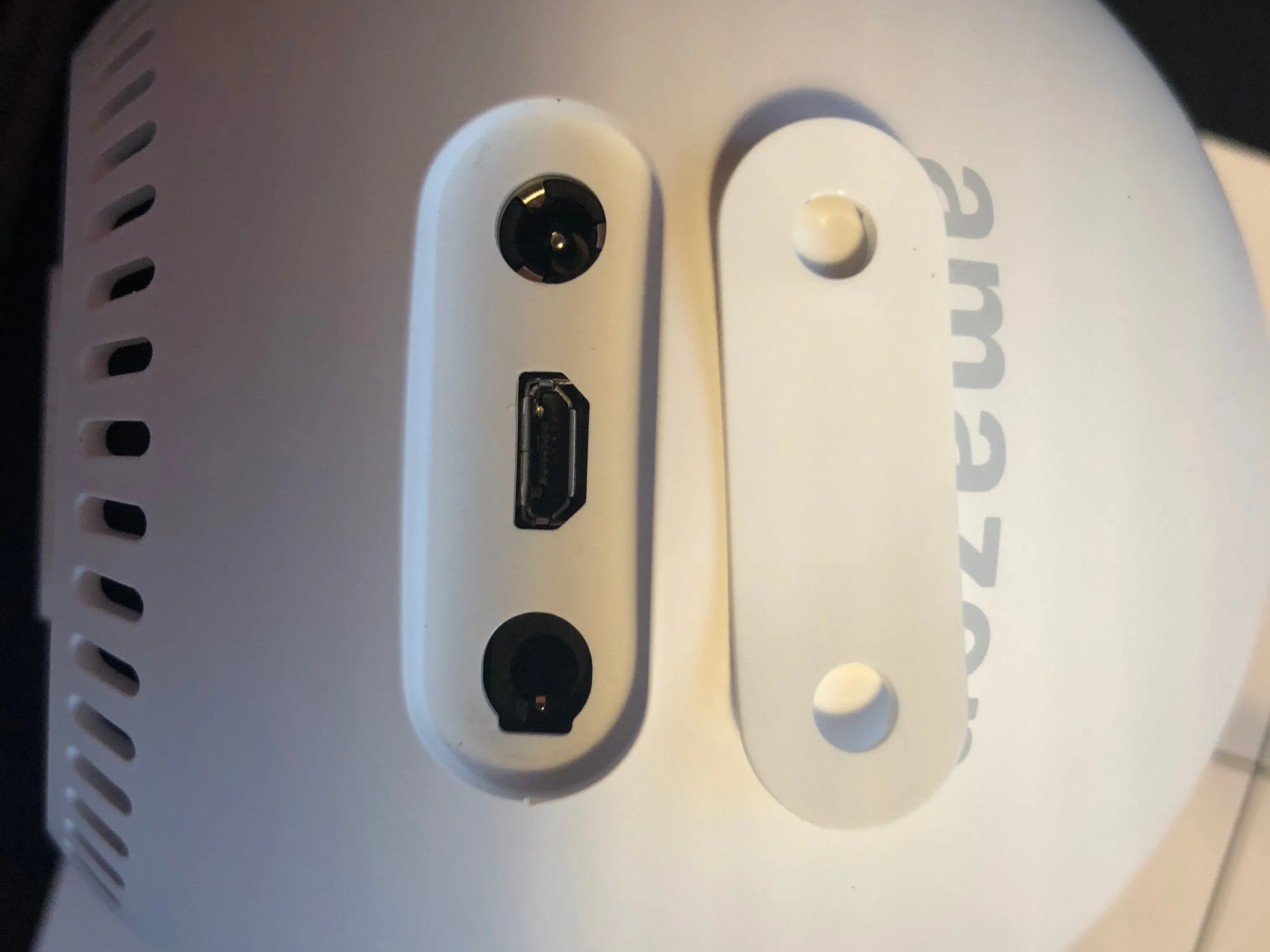

Шаг 3

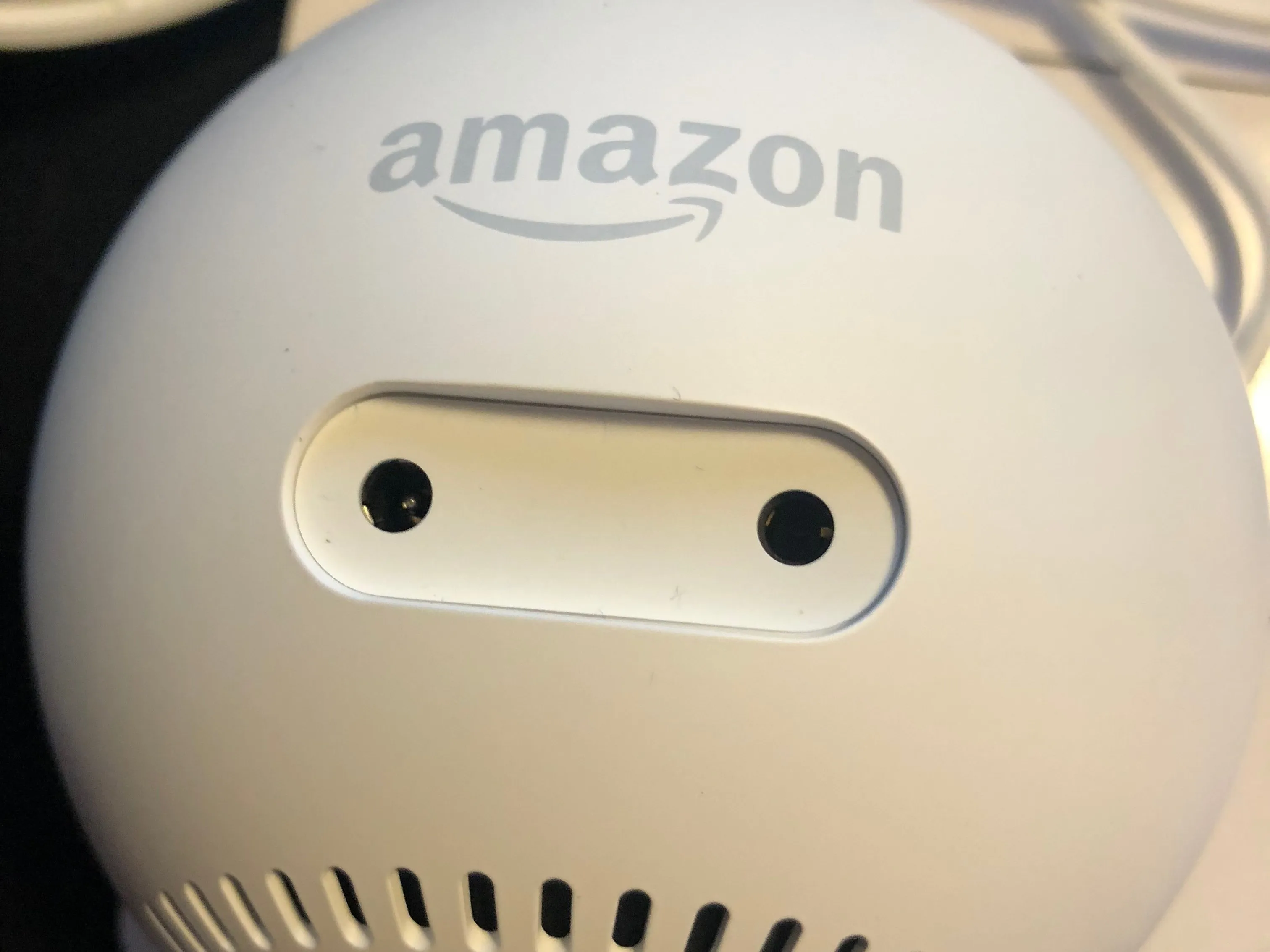

• Сзади под пластиковой крышкой скрывается порт Micro USB.

• Подключив к нему USB-кабель, вы обнаружите устройство, которое классифицирует себя как 'Android Device'.

• Также можно, удерживая все 3 кнопки на верхней панели, перевести устройство в режим FASTBOOT. Здесь вы найдете еще много интересного.

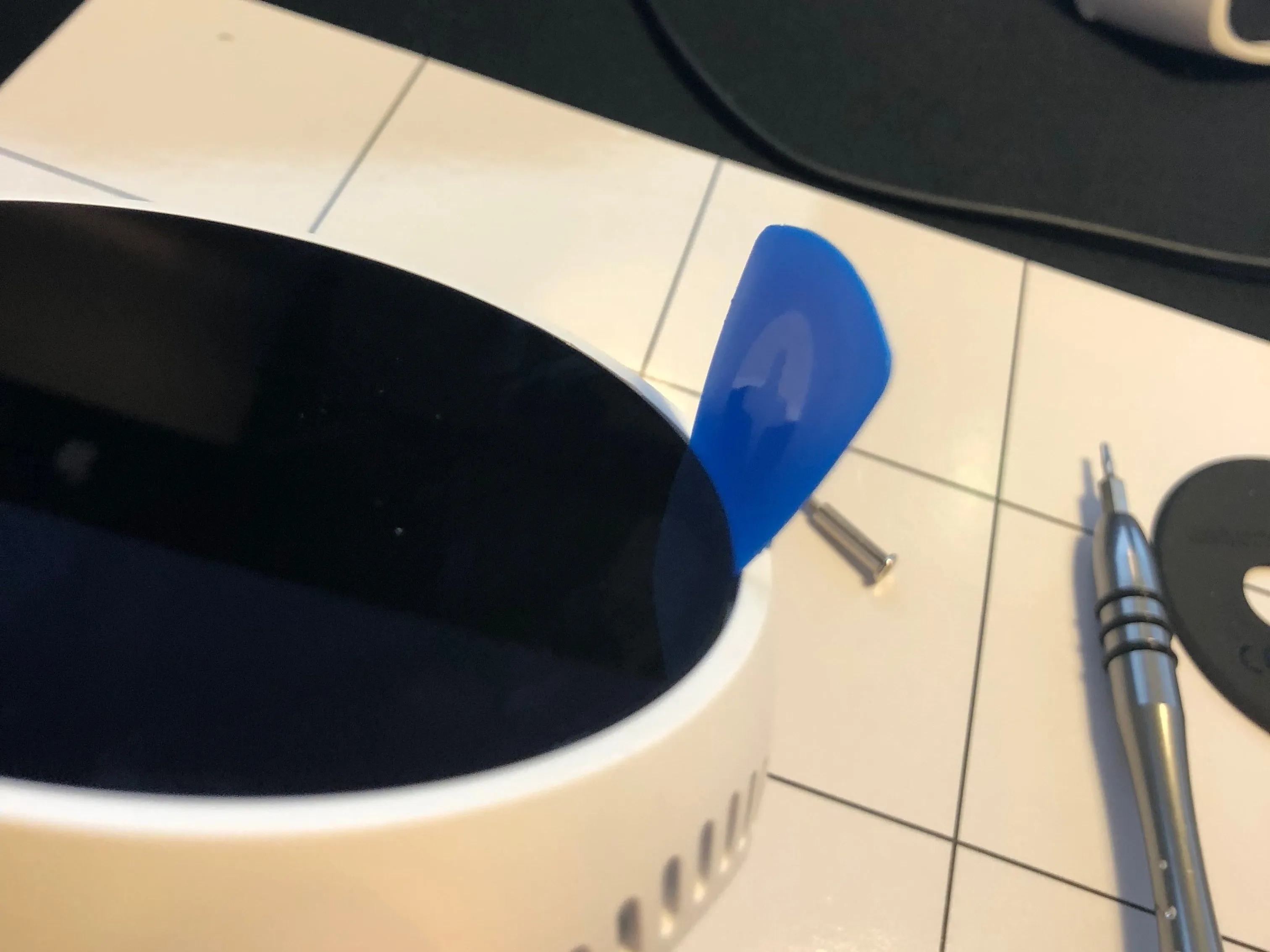

Шаг 4

• Снимите экран. Эта часть - отстой. Кажется, что экран можно было бы вынуть, но он довольно прочно застрял внутри. Пришлось приложить немало усилий.

Шаг 5

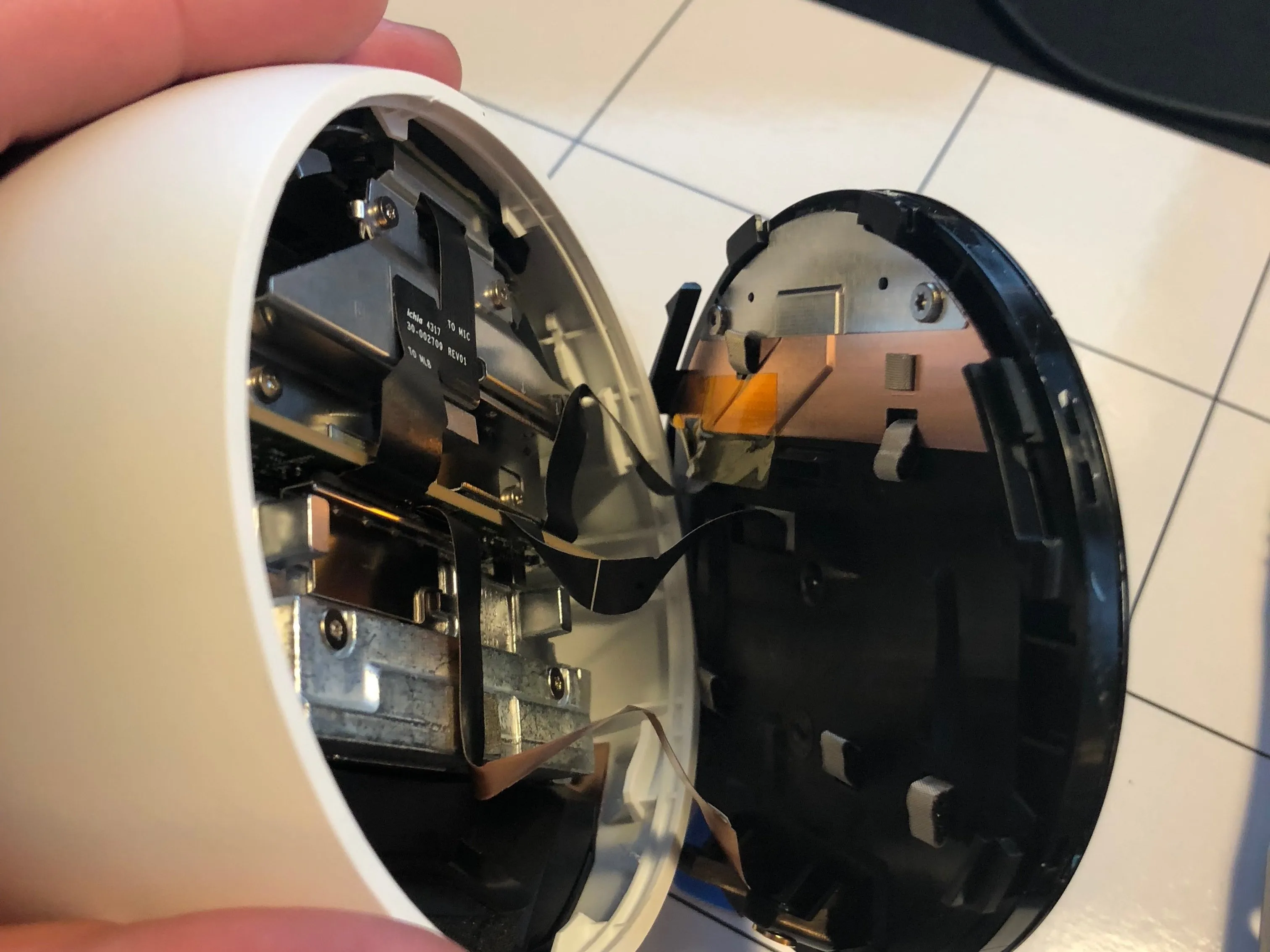

• Отсоедините кабели

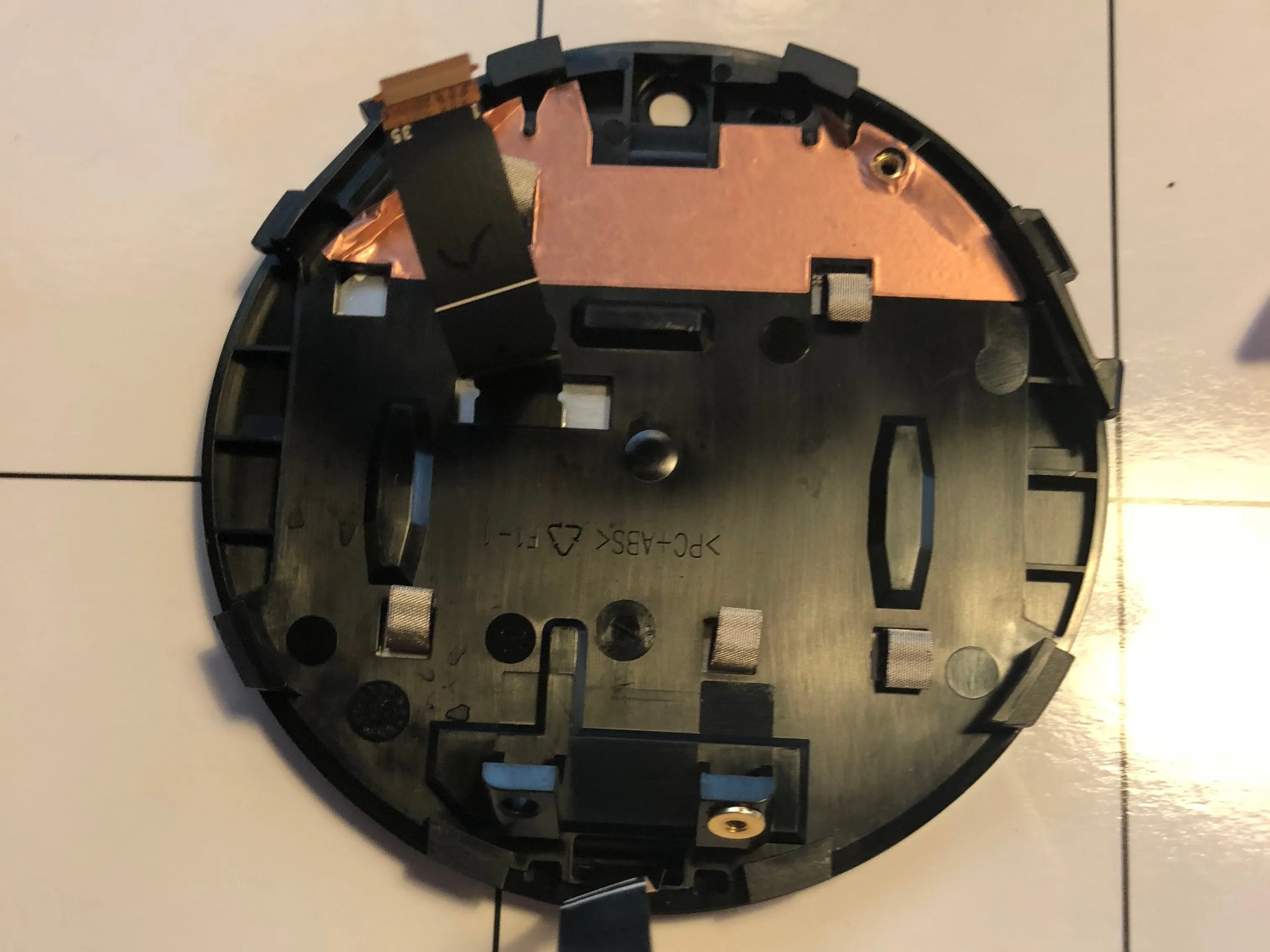

Шаг 6

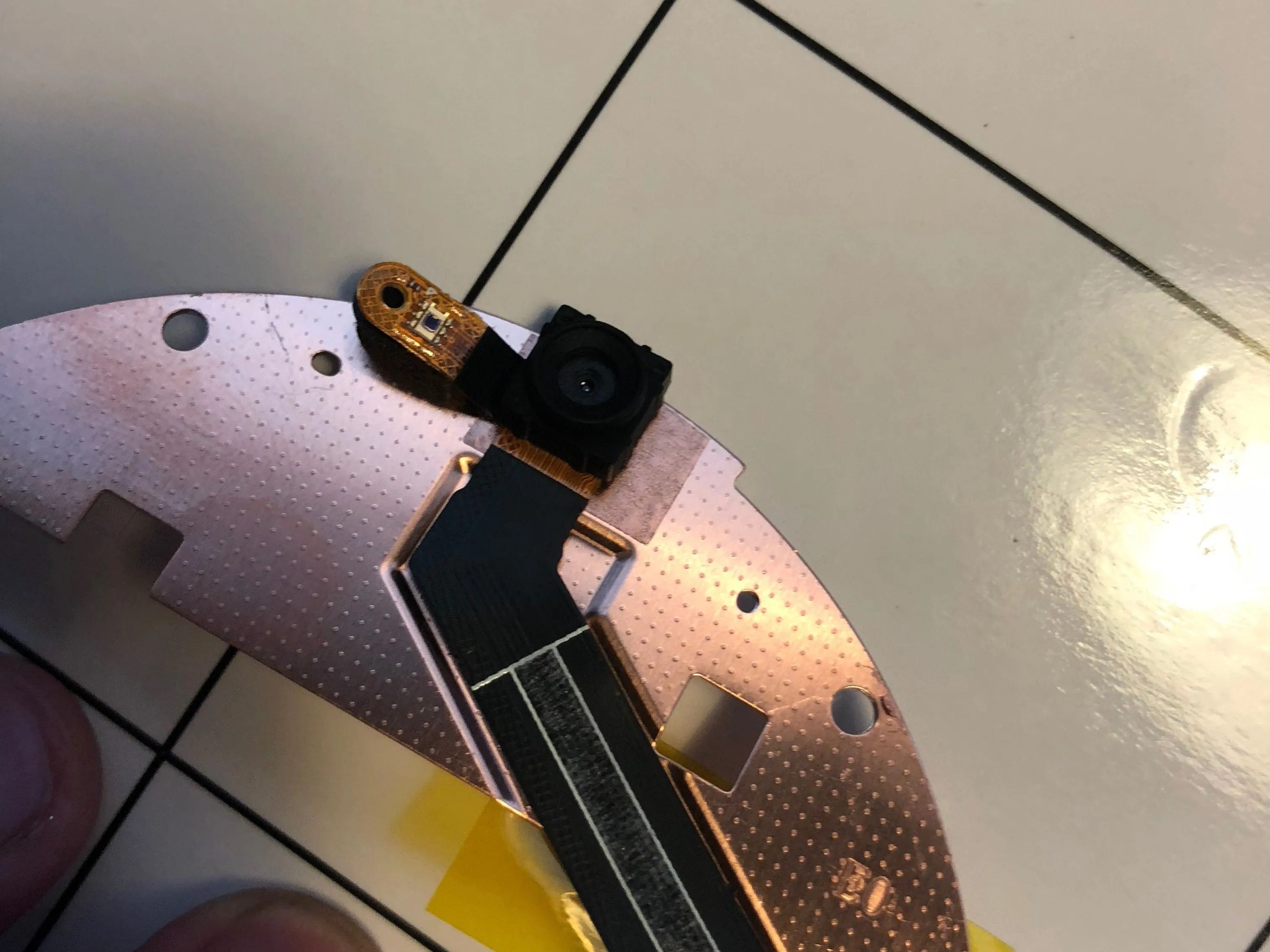

• Сборка дисплея

• Обратите внимание на камеру и то, что кажется либо светом, либо датчиком движения рядом с камерой.

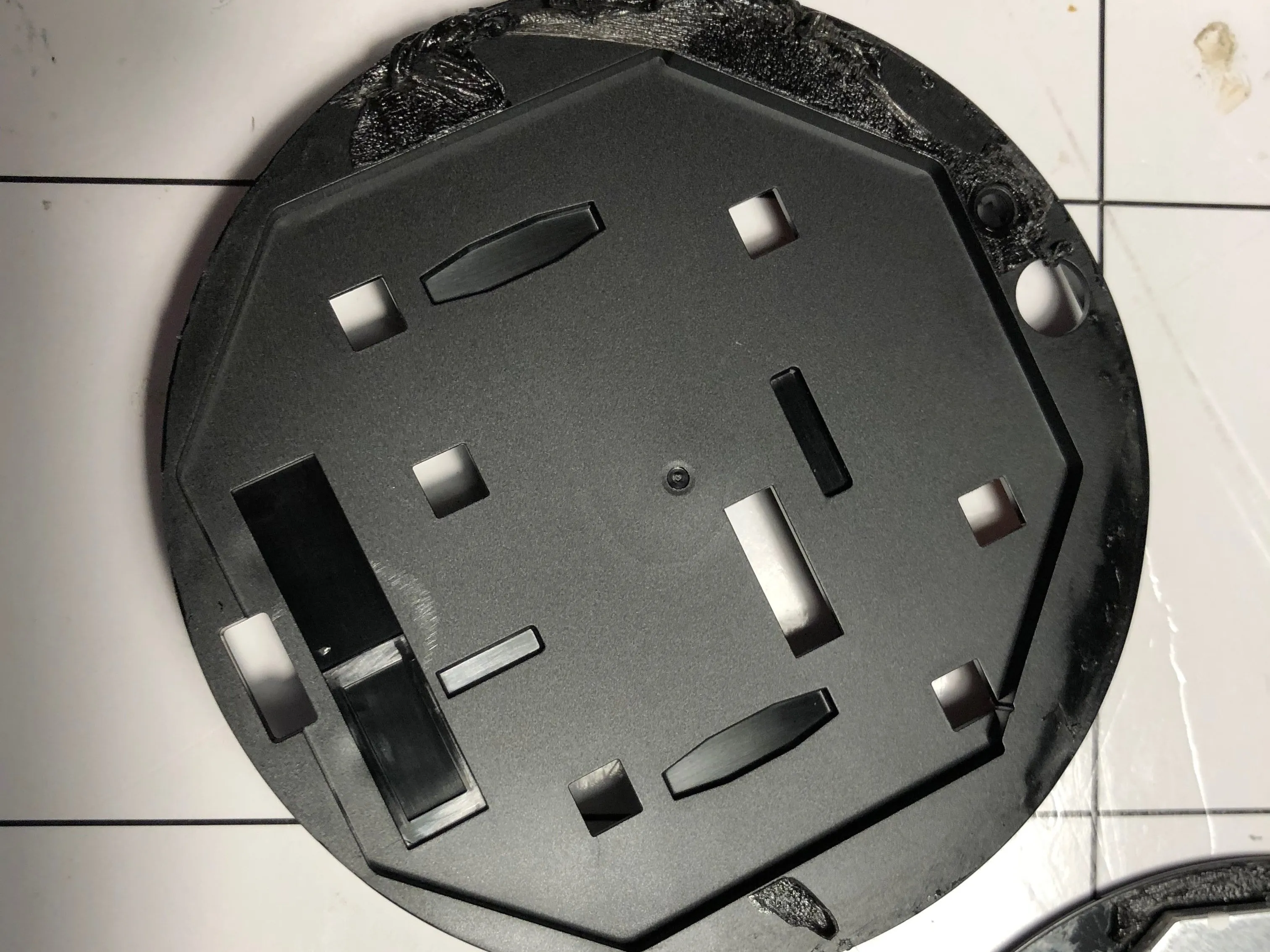

Шаг 7

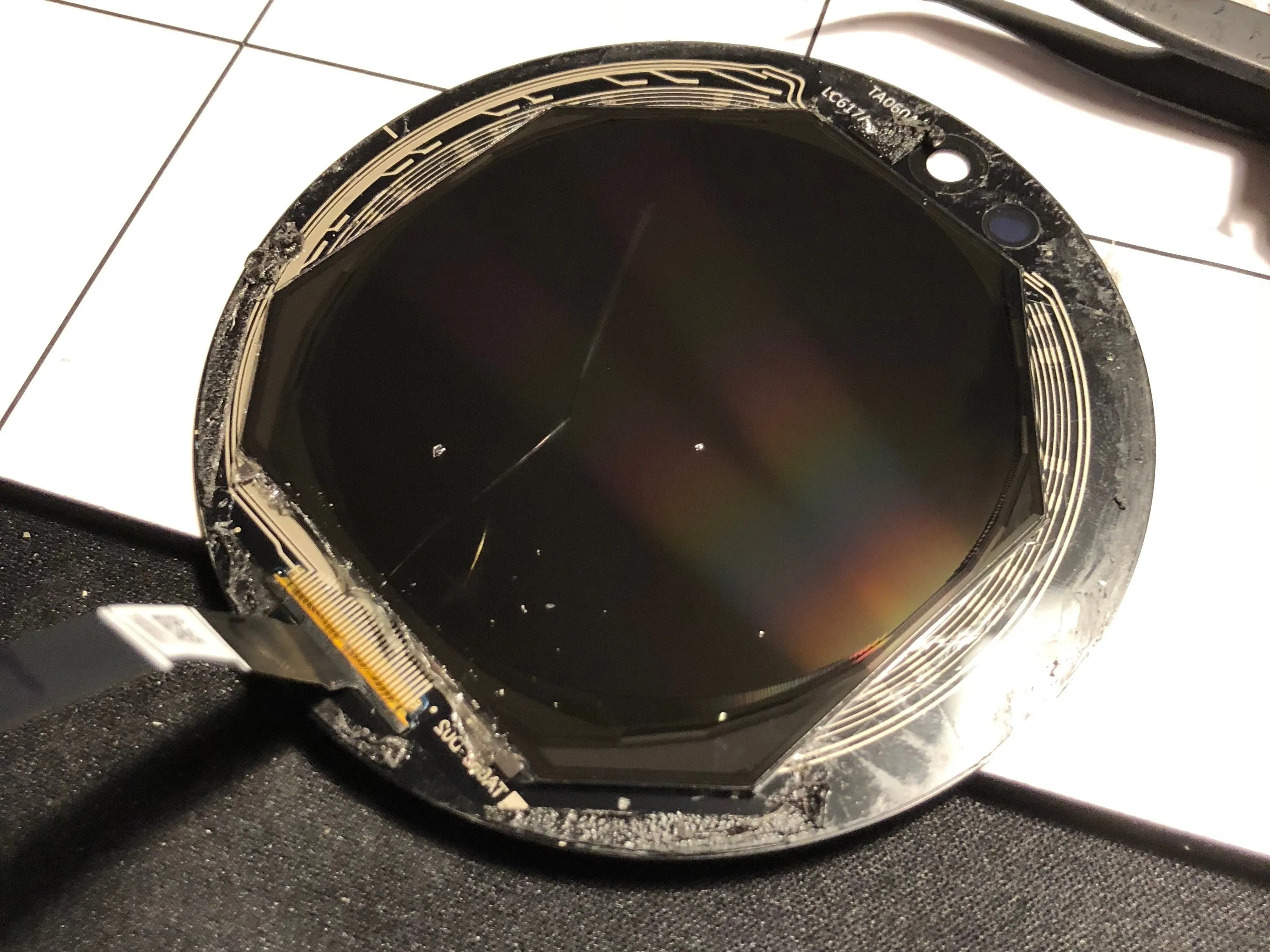

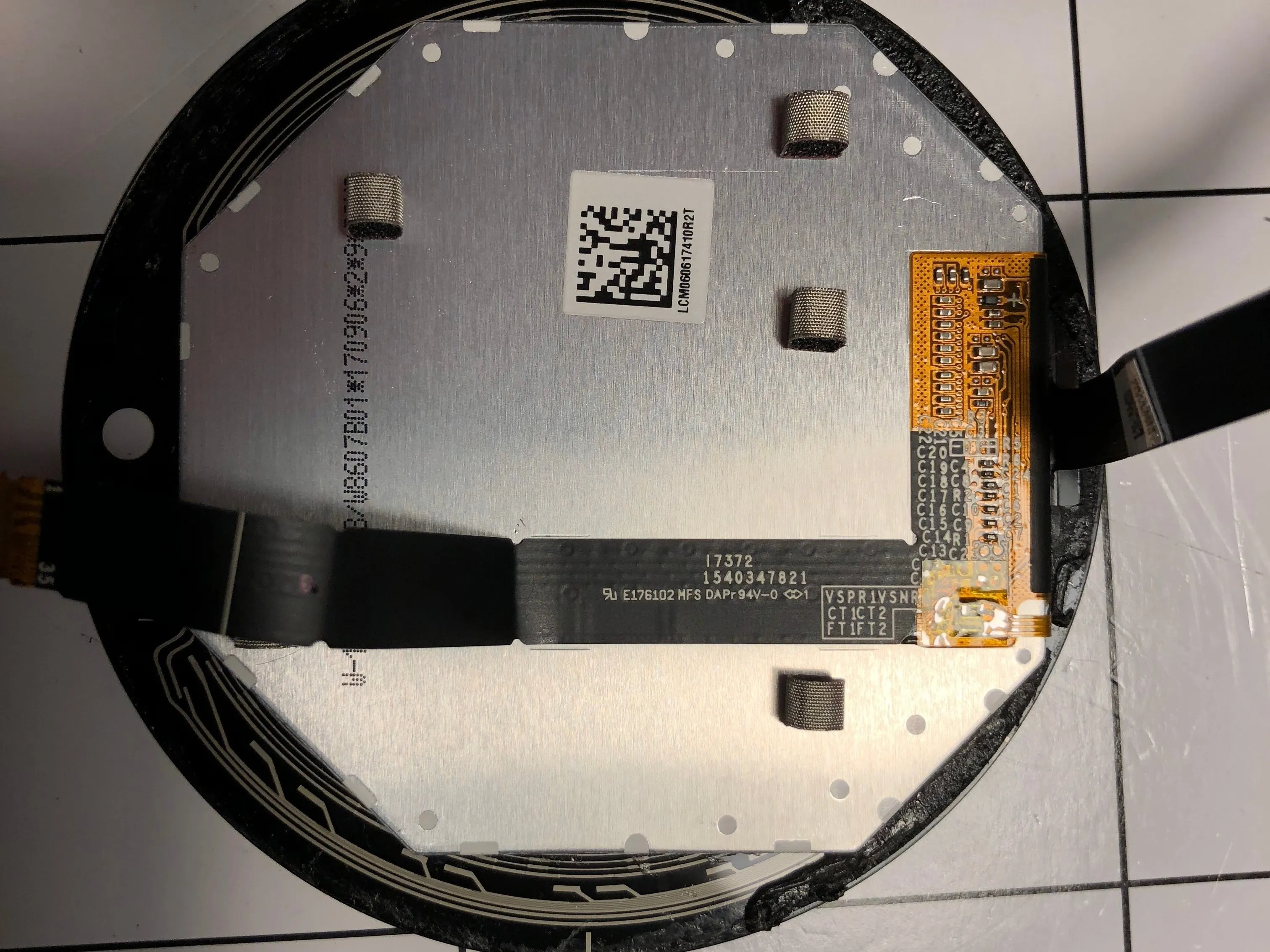

• Дисплейный модуль имеет круглую форму и приклеен к защитному стеклу

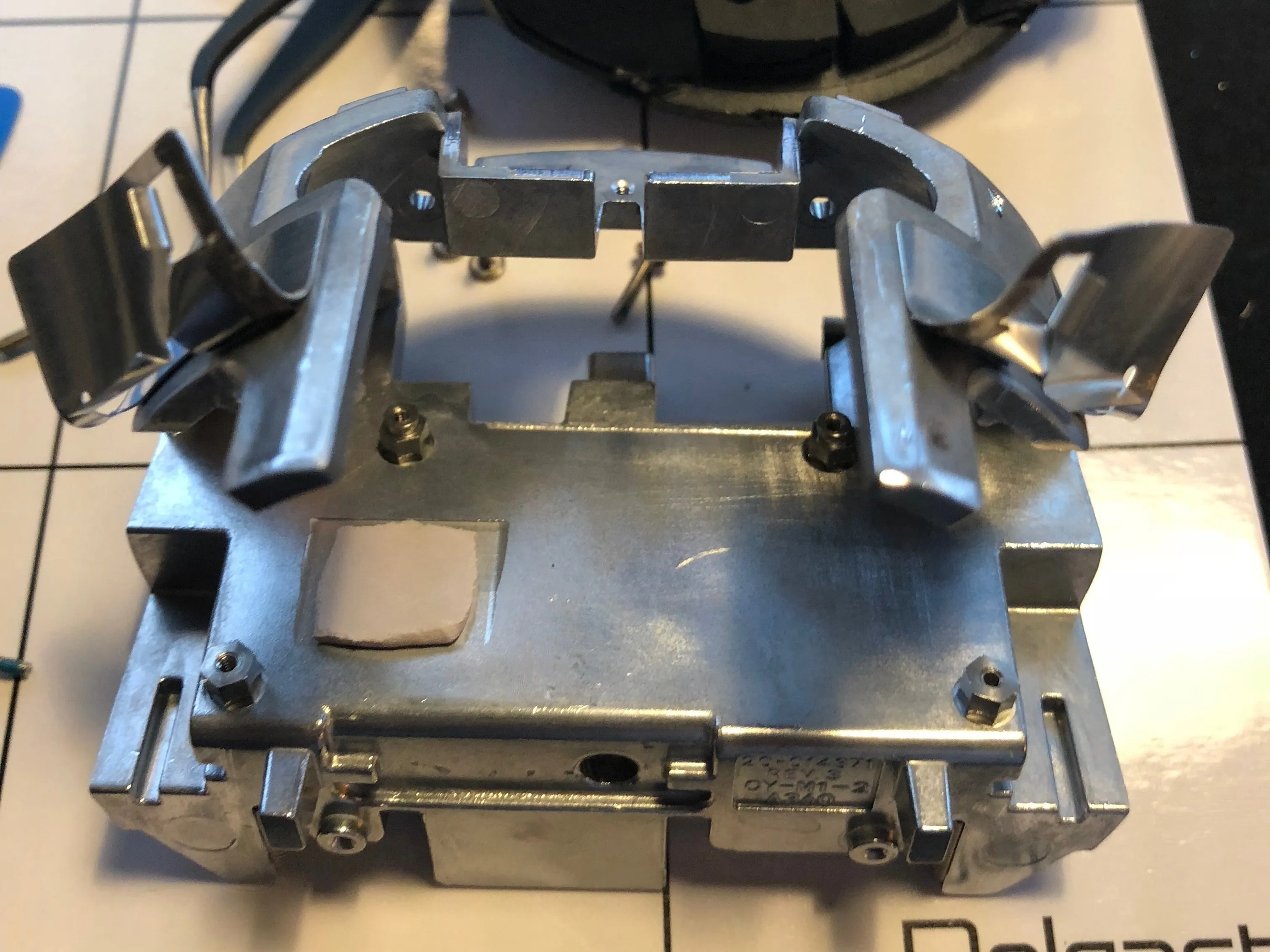

Шаг 8

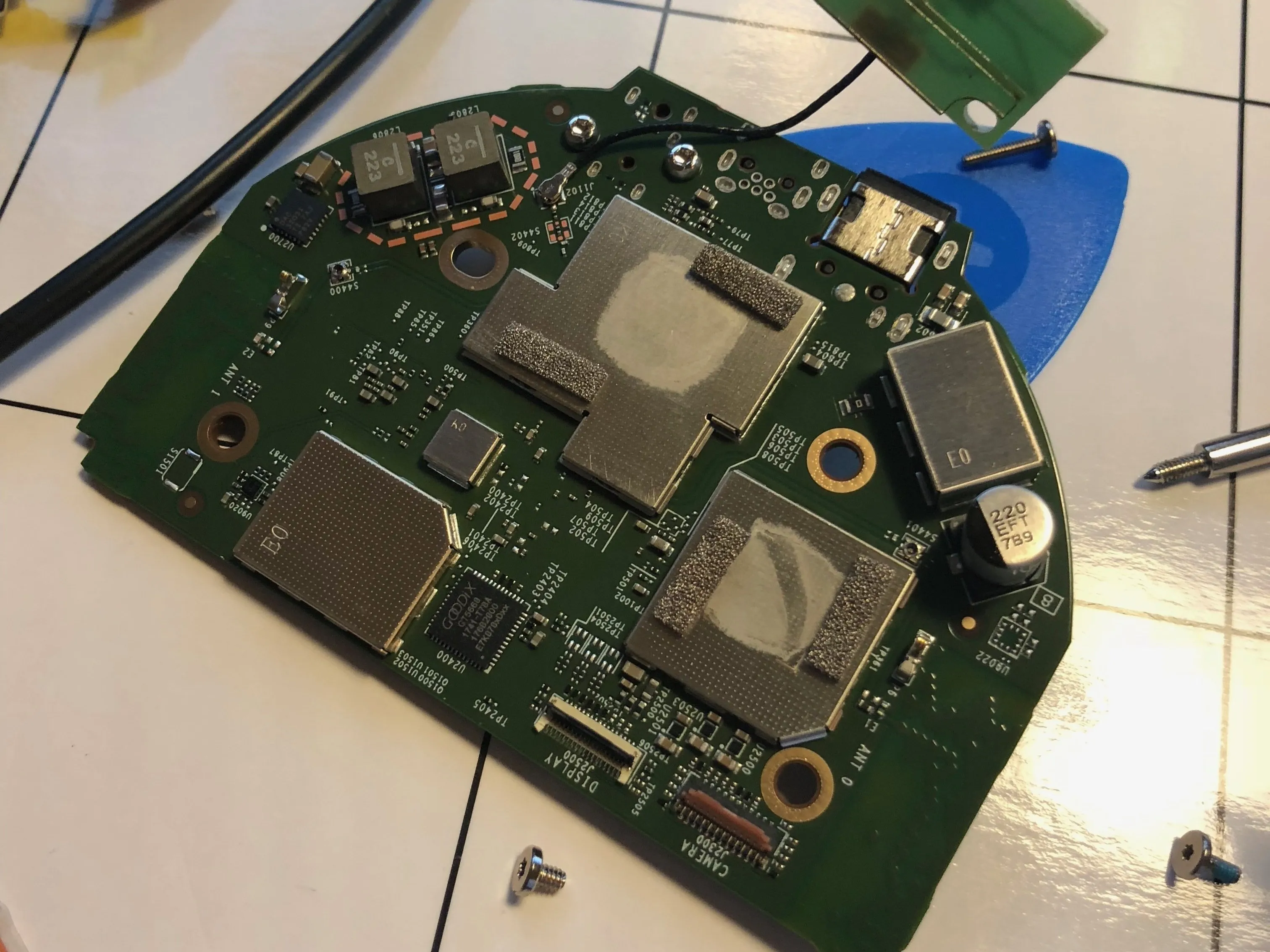

• Логическая плата

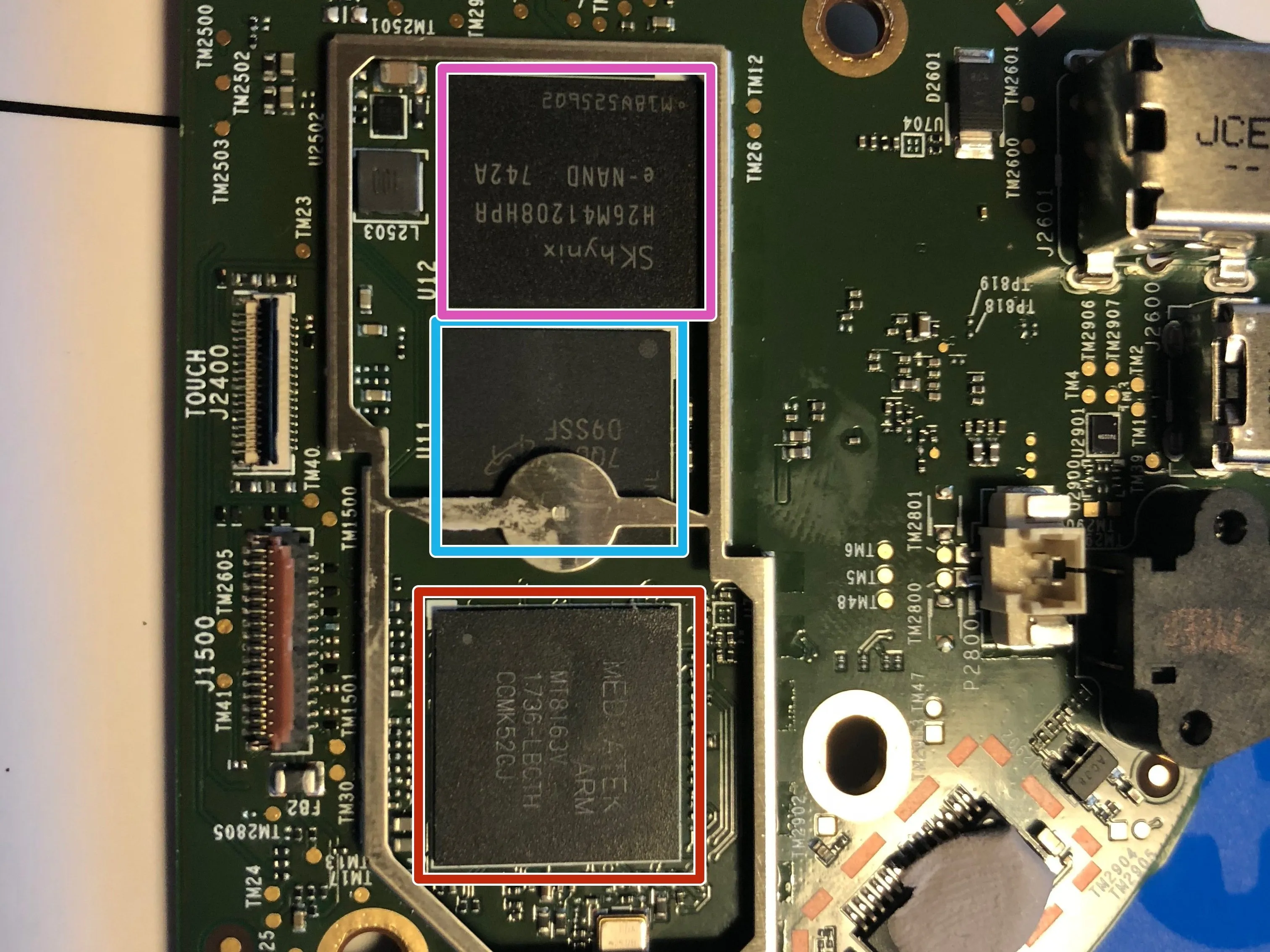

Шаг 9

• Чипы

• MediaTek MT8163V - система на кристалле с четырьмя ARM Cortex-A53

• GOODIX GT5668 - контроллер сенсорного экрана

• Cypress CYW43569 - 802.11 a/b/g/n/ac Bluetooth 4.1

• MediaTek MT6323LGA - PMIC

• Micron MT52L512M32D2PF-107 WT D9SSF - 16 Гбит LPDDR3 SDRAM

• SK hynix H26M41208HPR - 8GB NAND

Комментарии к статье

Какой дисплей используется? Прямоугольной или круглой формы? Не могли бы вы опубликовать артикул и код производителя?

Он сказал, что дисплей круглый. Я понятия не имею, какой код может быть, но я бы предположил, что это пользовательский дисплей Amazon.

Какой дисплей используется? Не могли бы вы опубликовать номер статьи и код производителя?

Кажется, что дисплей имеет октогональную форму, а не круглую.

OLED или ЖК-панель?

Сам дисплей выглядит круглым, но рамка восьмиугольная, поэтому он помещается в корпус без вращения.
