Разборка Amazon Fire 5-го поколения

Введение

Это быстрый разбор Kindle Fire 7' (2015 5th Gen) с целью определения деталей (в частности, дигитайзера) для поиска замены. Дигитайзер - TPV-AM070BPB01A и, похоже, доступен в Китае.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Шаг 1 Начинаем разбирать Kindle Fire 7' (2015 5-го поколения) модель SV98LN

• Найдите шов между задней крышкой и передней рамкой и начните отжимать заднюю крышку, вставив в шов инструмент для открывания.

• С помощью кирки или инструмента для открывания проведите по одной стороне вниз, а затем вверх по другой стороне, одновременно поддевая клипсы, которые крепят заднюю крышку к передней рамке.

Шаг 2 Раскрытие внутренней части Kindle Fire 7' (2015 5-го поколения)

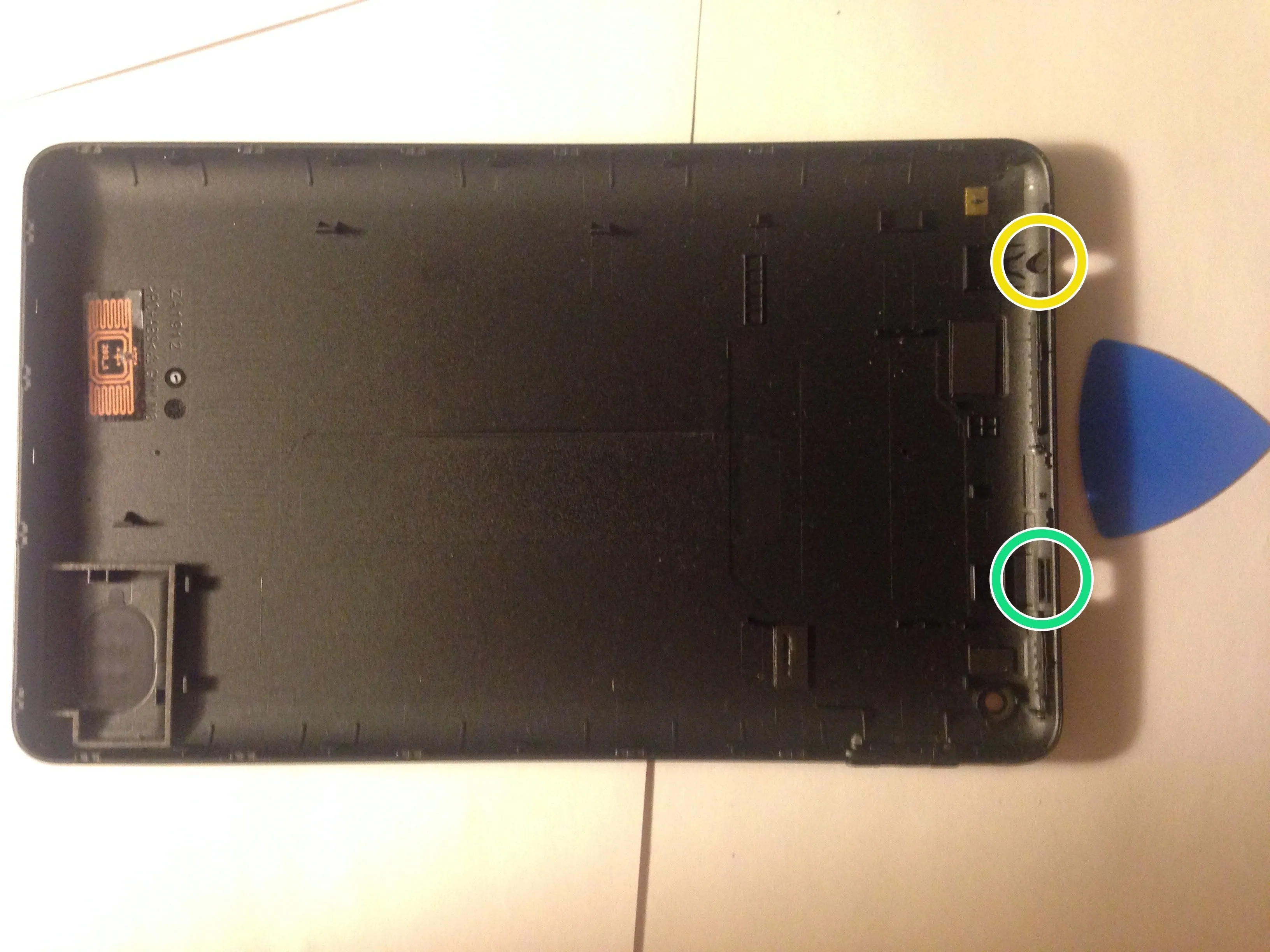

• Когда две стороны и нижняя часть будут свободны, слегка приподнимите нижнюю часть крышки и подтолкните ее вверх, чтобы освободить разъем для наушников (желтый) и micro usb (синий) от задней крышки.

• Теперь задняя крышка должна сняться, обнажив внутренности Kindle Fire 7' (2015). Вы можете увидеть аккумулятор (красный), основную плату (сверху), камеру на задней панели (желтый), динамик (оранжевый), а также соединительные кабели для ЖК-панели (темно-синий) и дигитайзера (светло-голубой).

• Стрелки указывают на места, где нужно открутить пять 3-миллиметровых винтов. Синяя стрелка указывает на место, где над винтом находится белая наклейка с буквой 's', которая, по-видимому, является пломбой, не дающей гарантии на вскрытие. Небольшое нагревание позволит снять ее, не повредив.

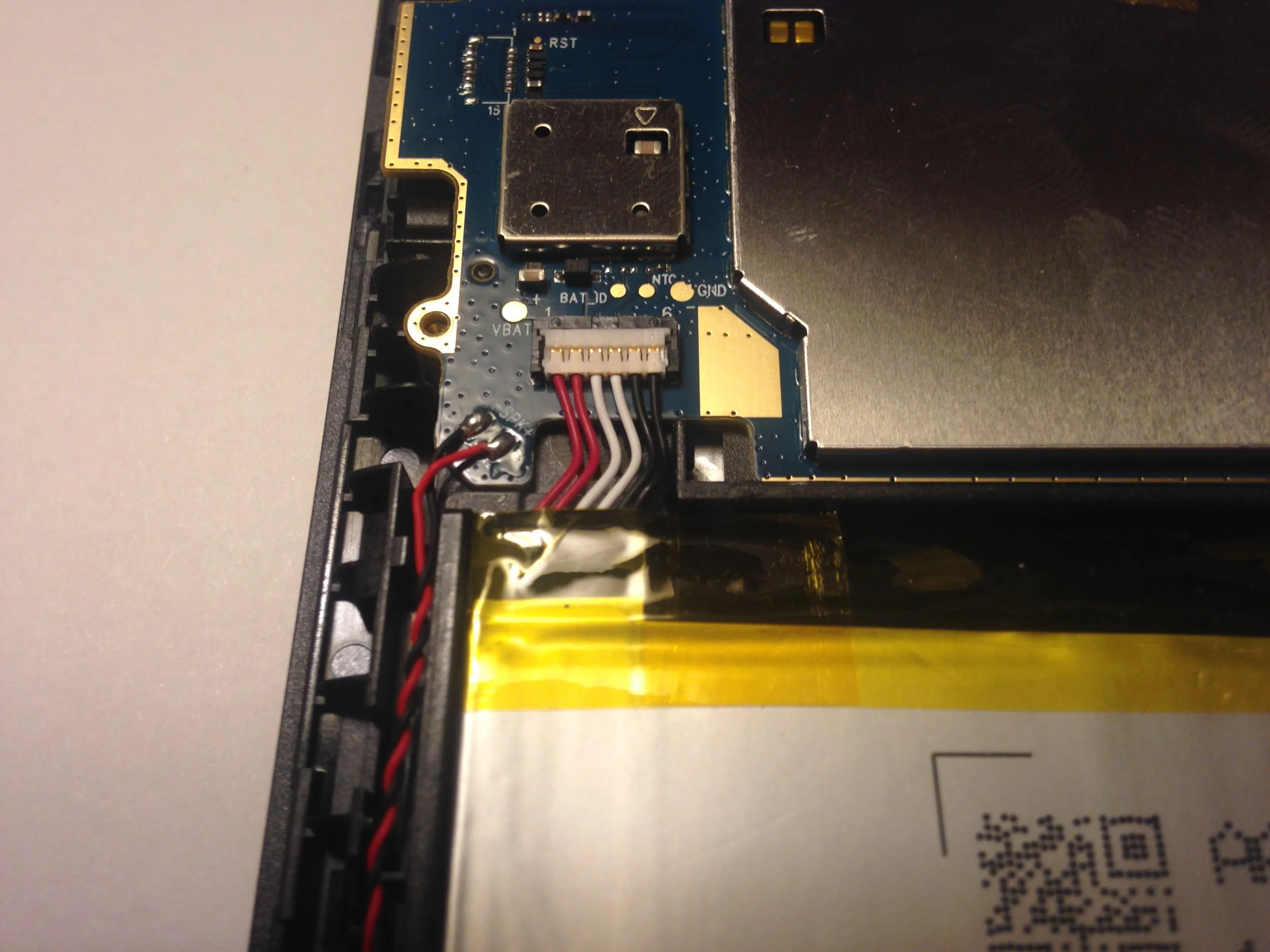

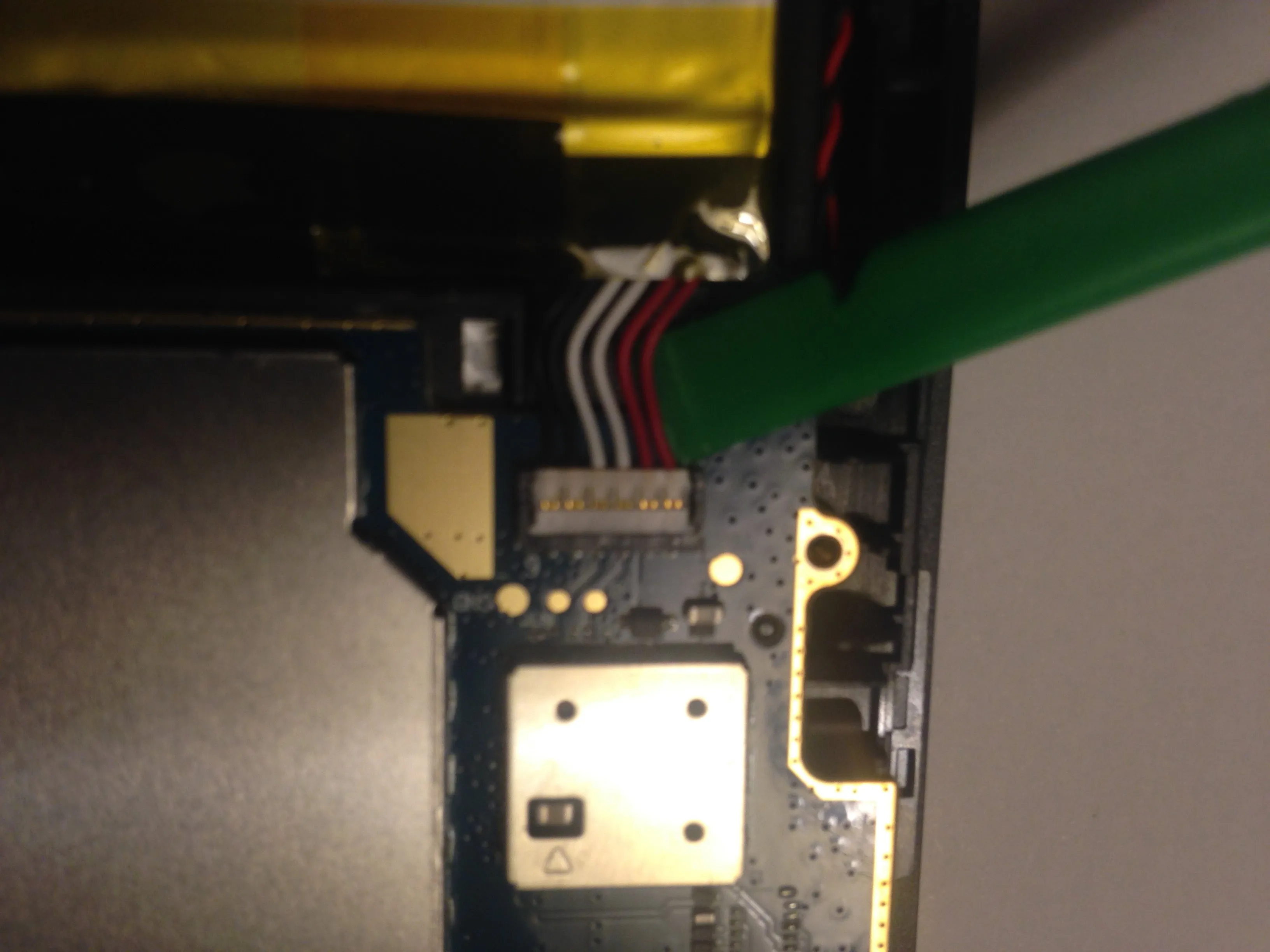

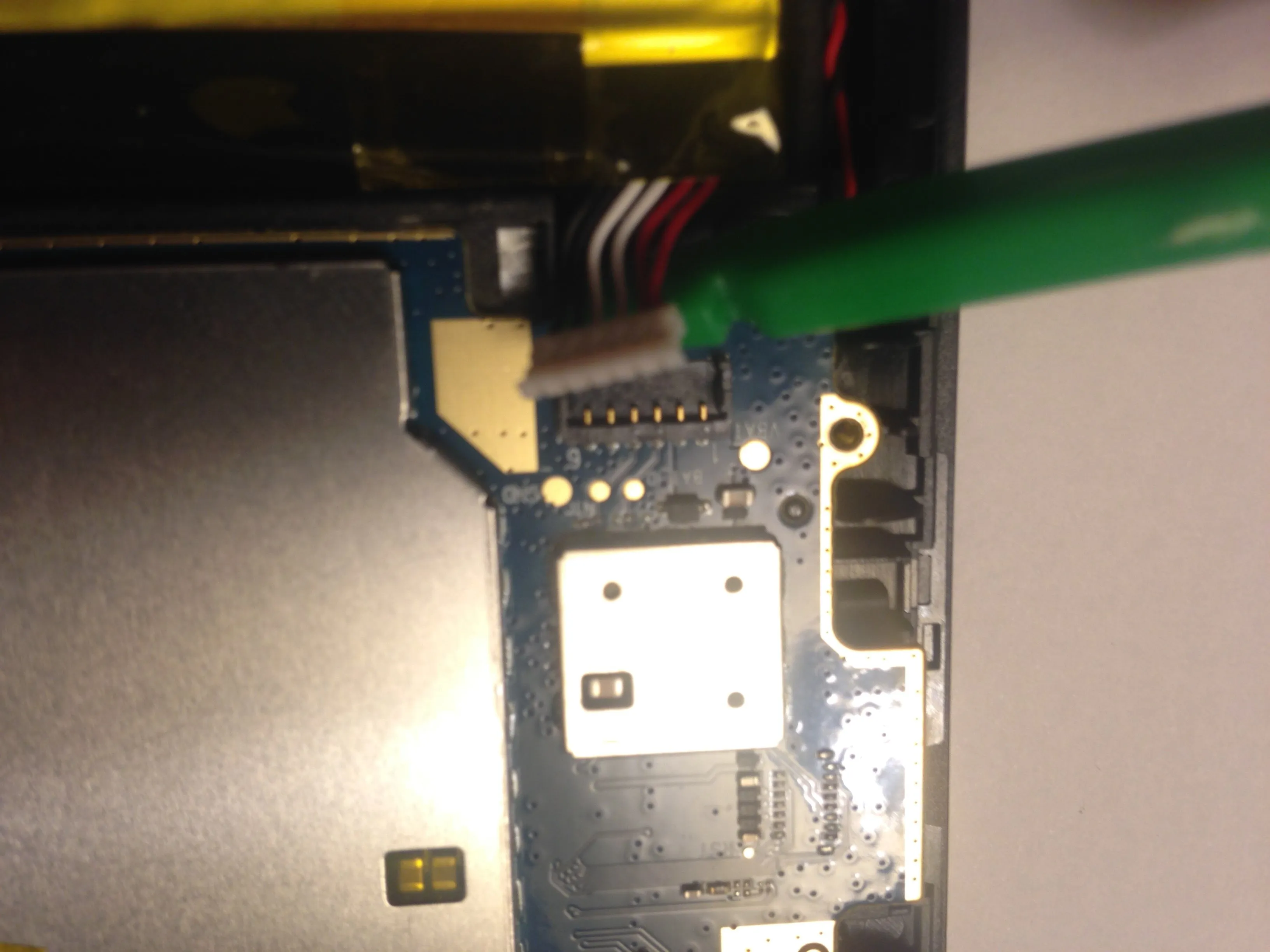

Шаг 3 Отсоединение аккумулятора

• Прежде чем продолжить работу, необходимо отсоединить батарею.

• С помощью пассатижей подденьте провода питания, чтобы освободить разъем.

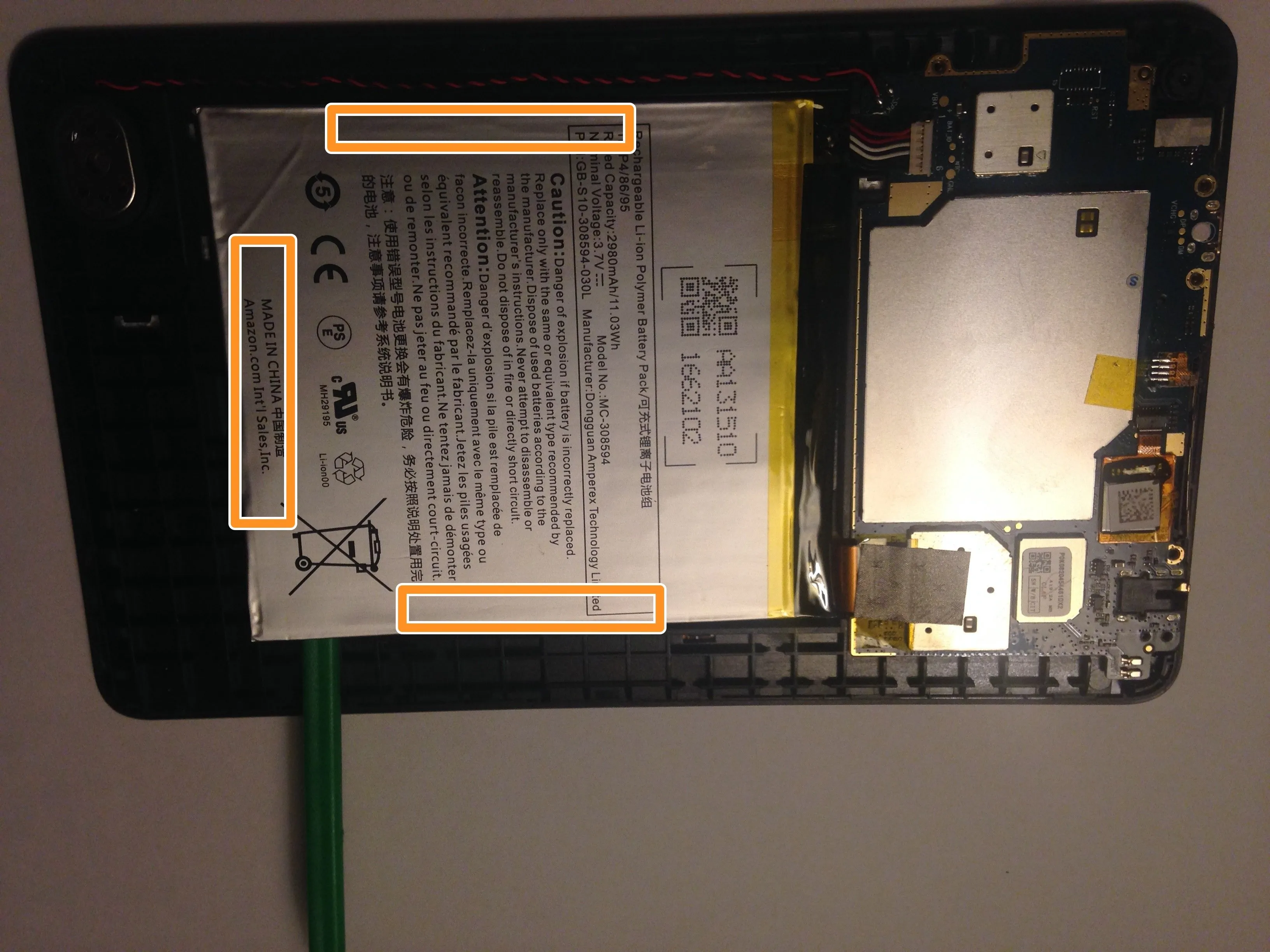

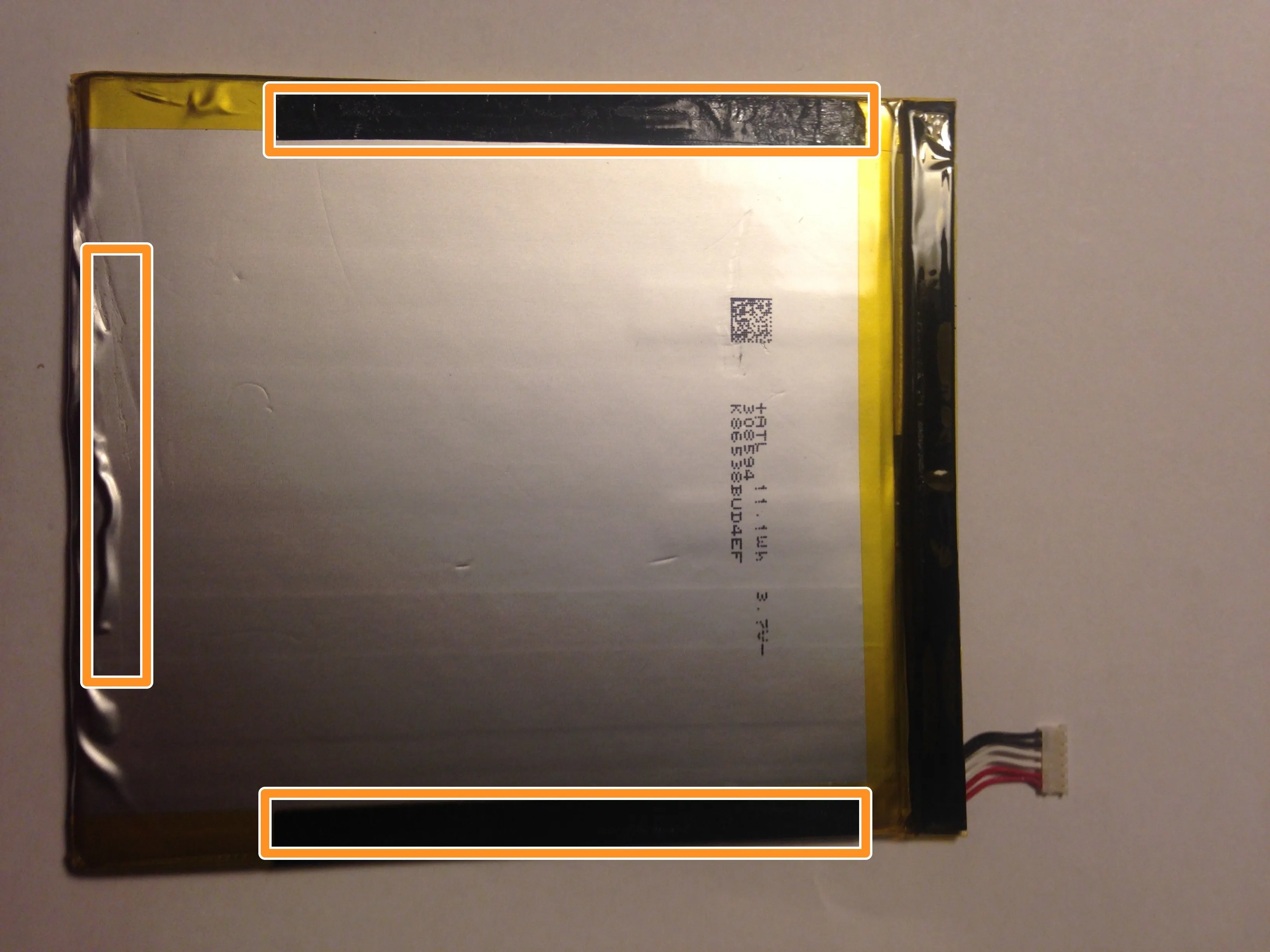

Шаг 4 Извлечение аккумулятора

• Батарея крепится к пластиковой раме с помощью клейких полосок по бокам и снизу батареи (оранжевые).

• С помощью пробки приподнимите нижний угол батареи и вставьте пробку между батареей и пластиковой рамой.

• ВНИМАНИЕ: Чтобы снять клей и не повредить батарею, может потребоваться нагрев.

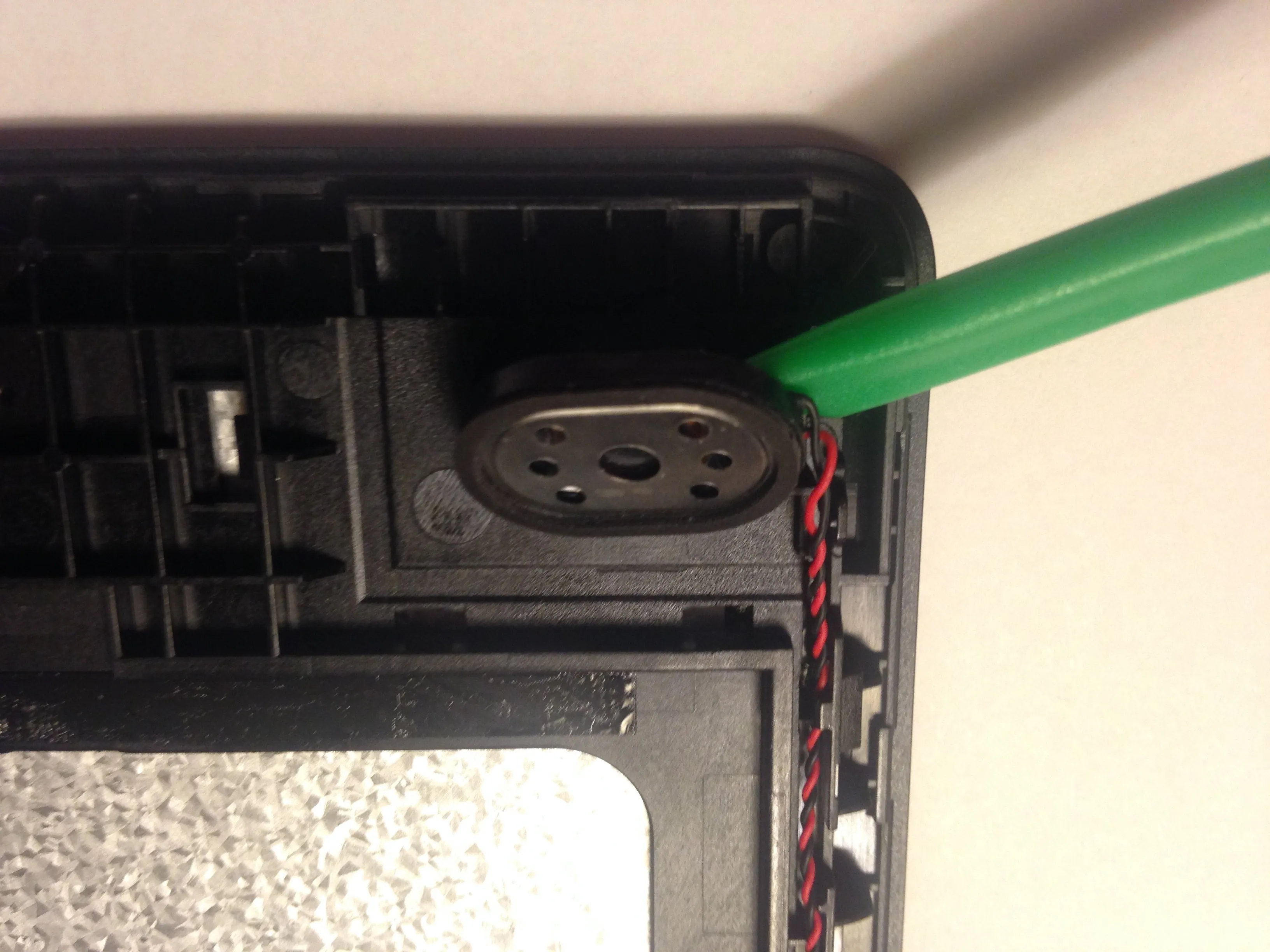

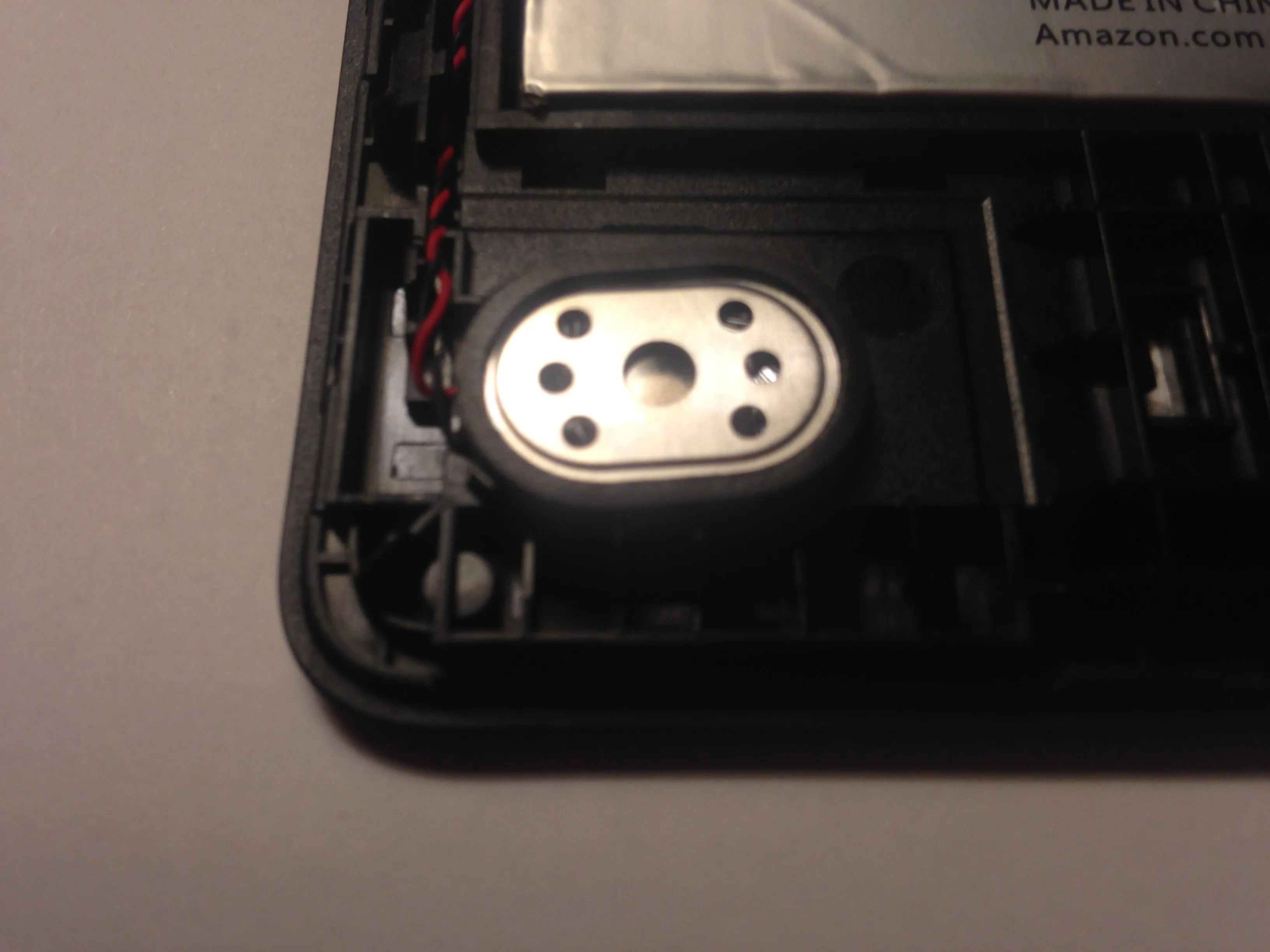

Шаг 5 Отсоедините динамик

• С помощью пробки снимите динамик, который приклеен к рамке клеем.

• ПРЕДУПРЕЖДЕНИЕ: Чтобы снять динамик, может потребоваться нагрев клея.

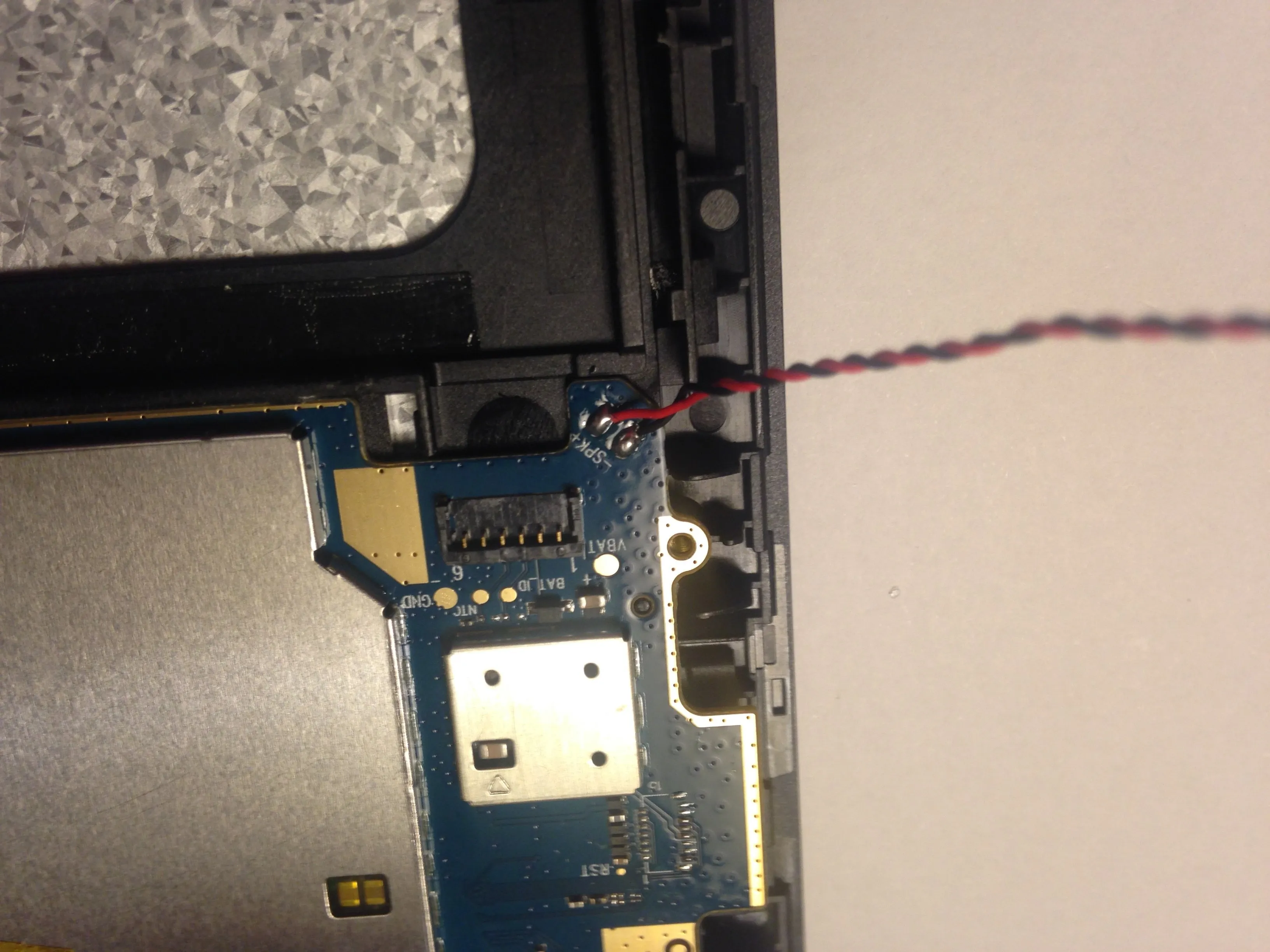

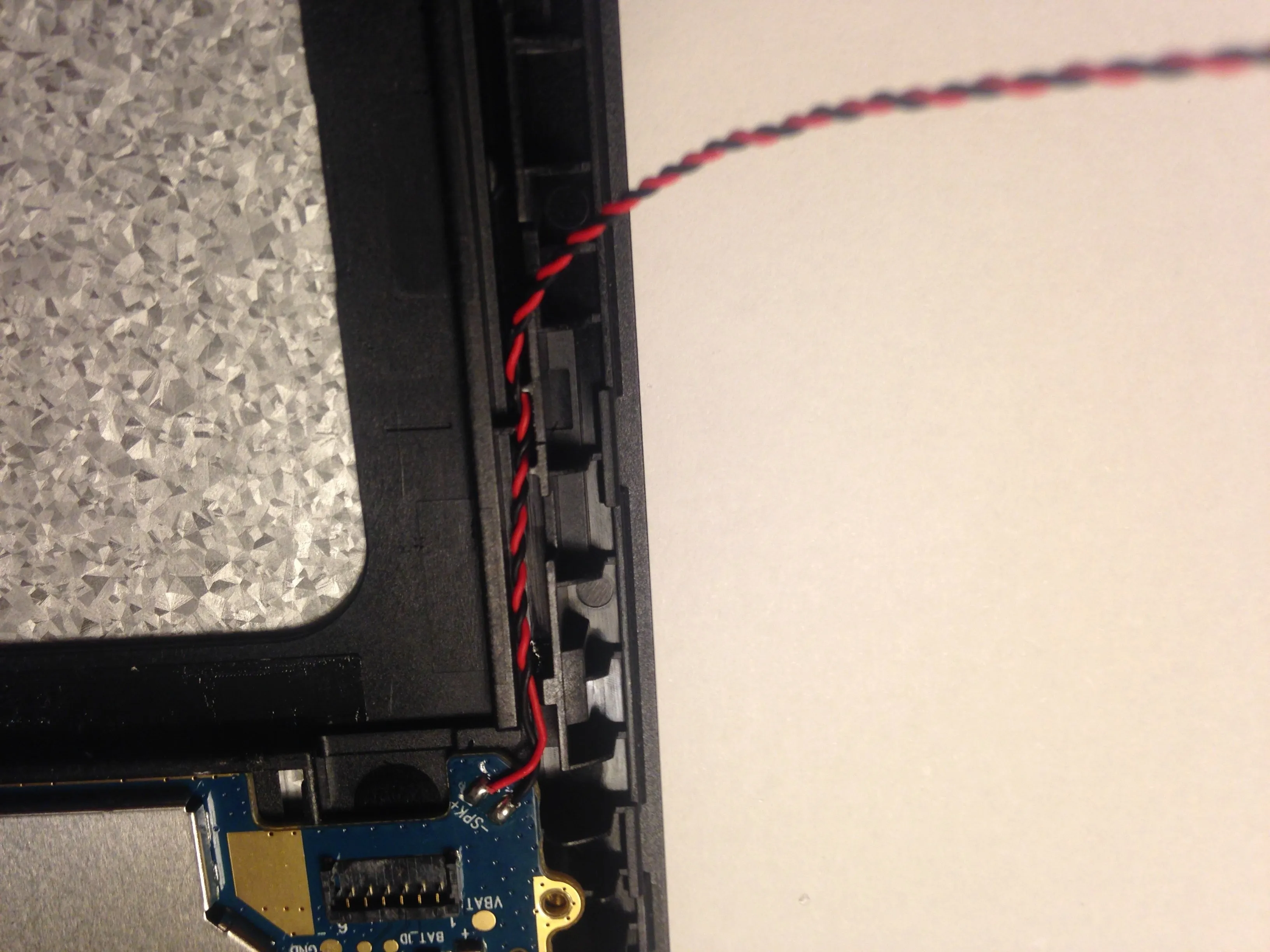

Шаг 6 Провод динамика

• После того как динамик отсоединен, аккуратно вытащите провод динамика из канала, в котором он находится.

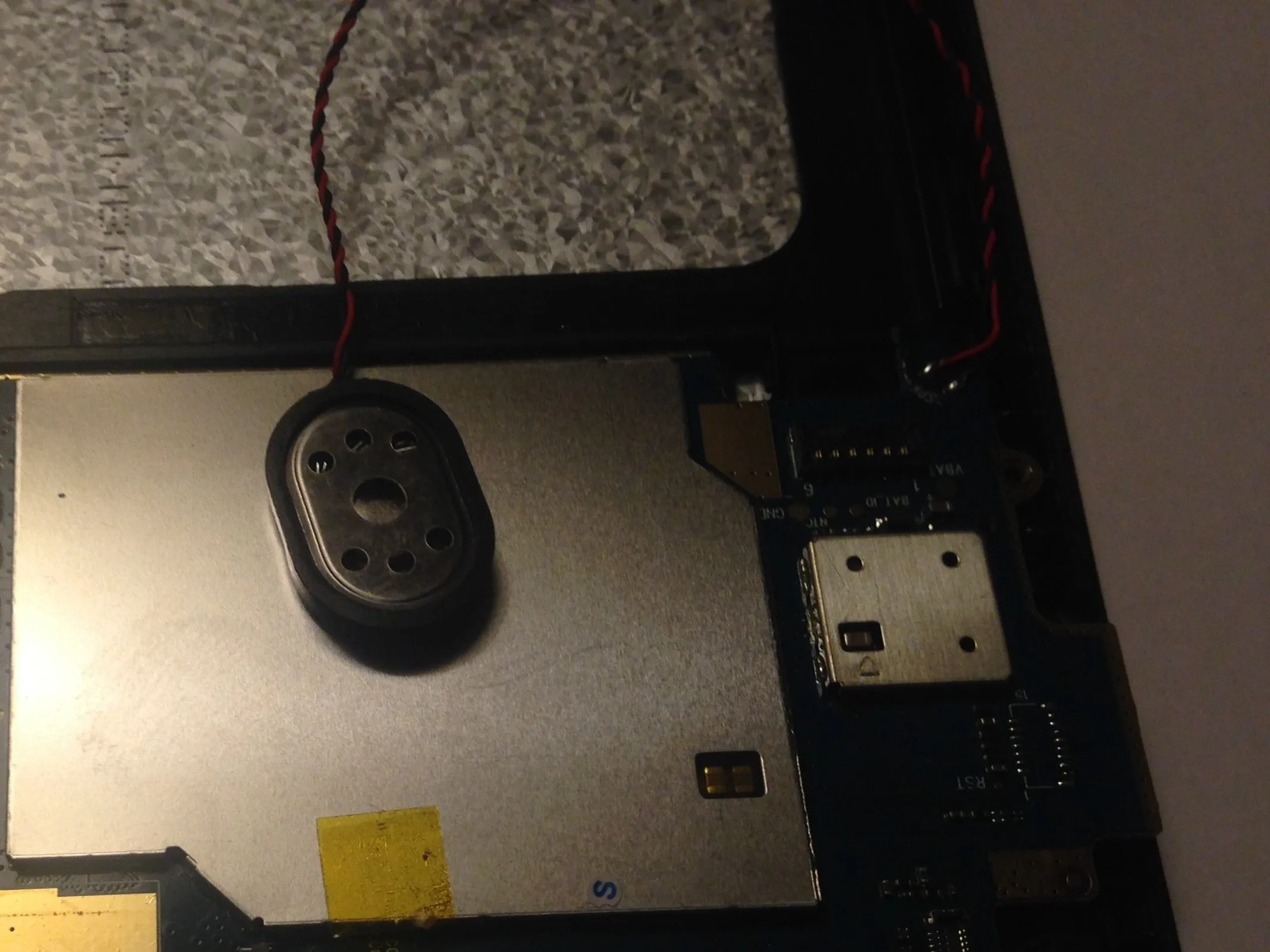

• Установите динамик подальше от дороги. Отличным местом для него является верхняя часть серебристой крышки микросхемы на основной печатной плате.

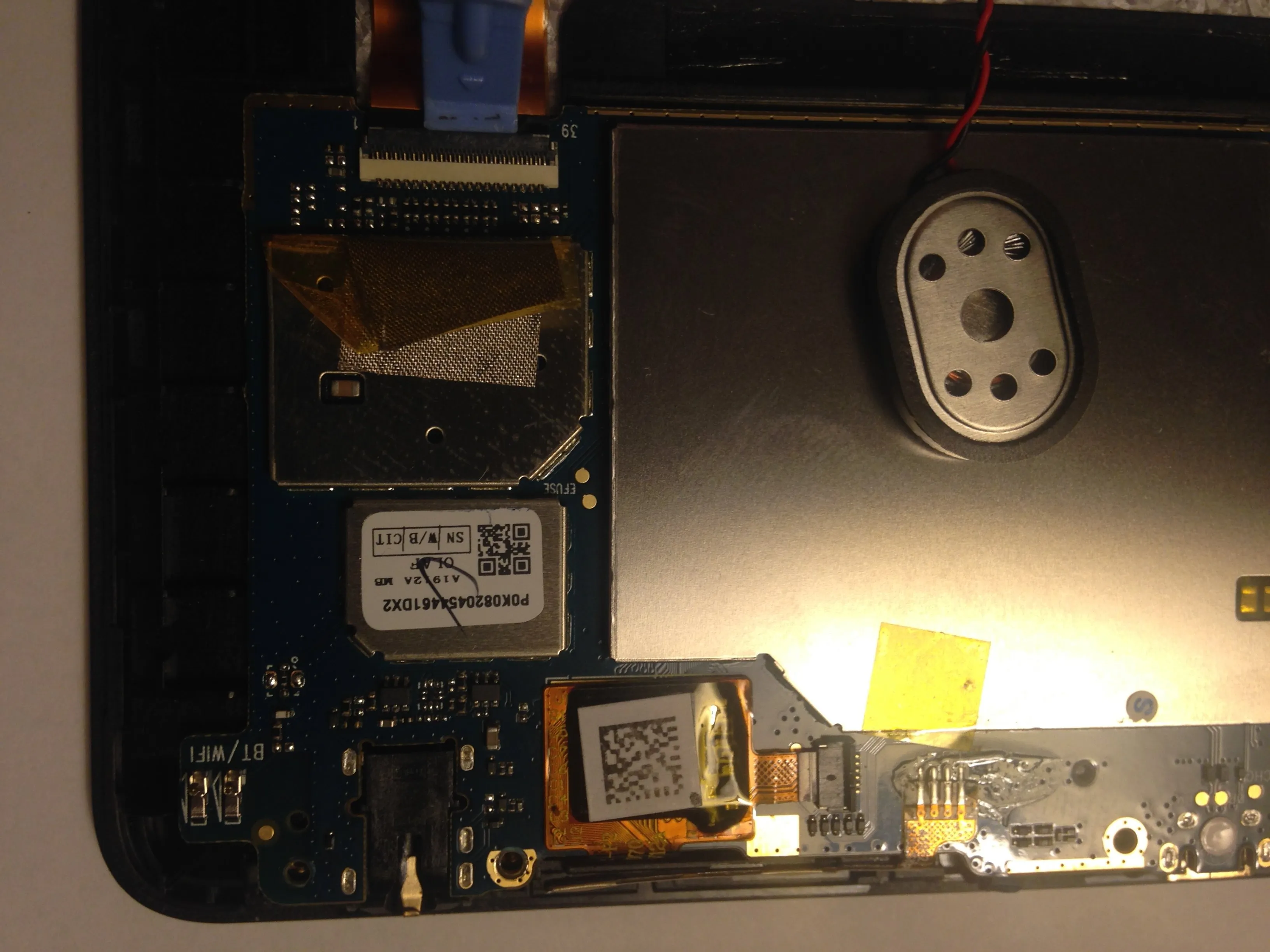

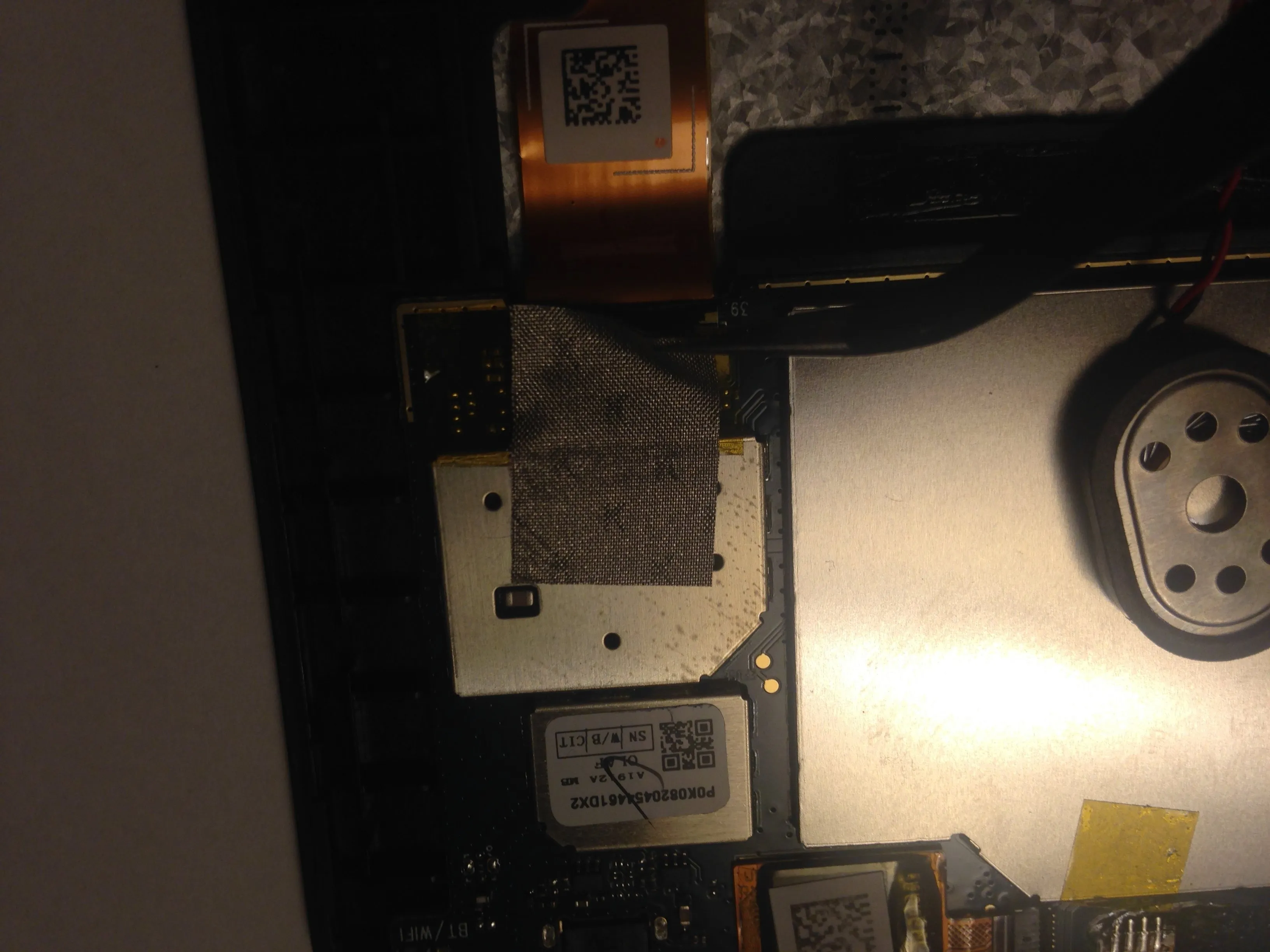

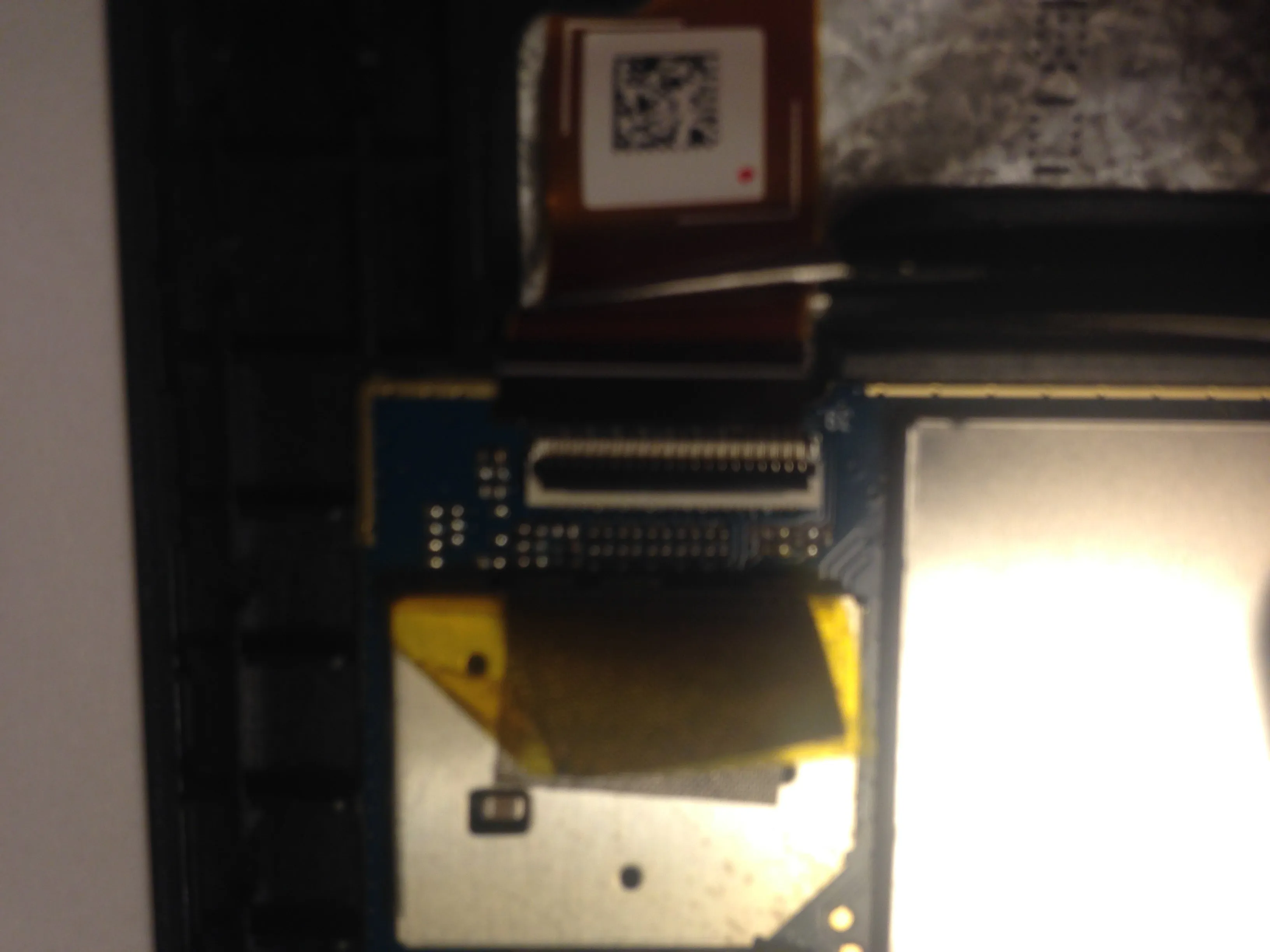

Шаг 7 Разъем и кабель ЖК-дисплея

• Нагрейте немного тепловой пушкой с температурой 200 градусов, чтобы ослабить клей на ленте, закрывающей разъем ЖК-дисплея.

• Подденьте ленту пинцетом. Откиньте ее на себя, чтобы убрать с дороги.

• С помощью инструмента для открывания поднимите рычаг разъема ЖК-дисплея.

• С помощью пинцета выведите кабель ЖК-дисплея из разъема ЖК-дисплея.

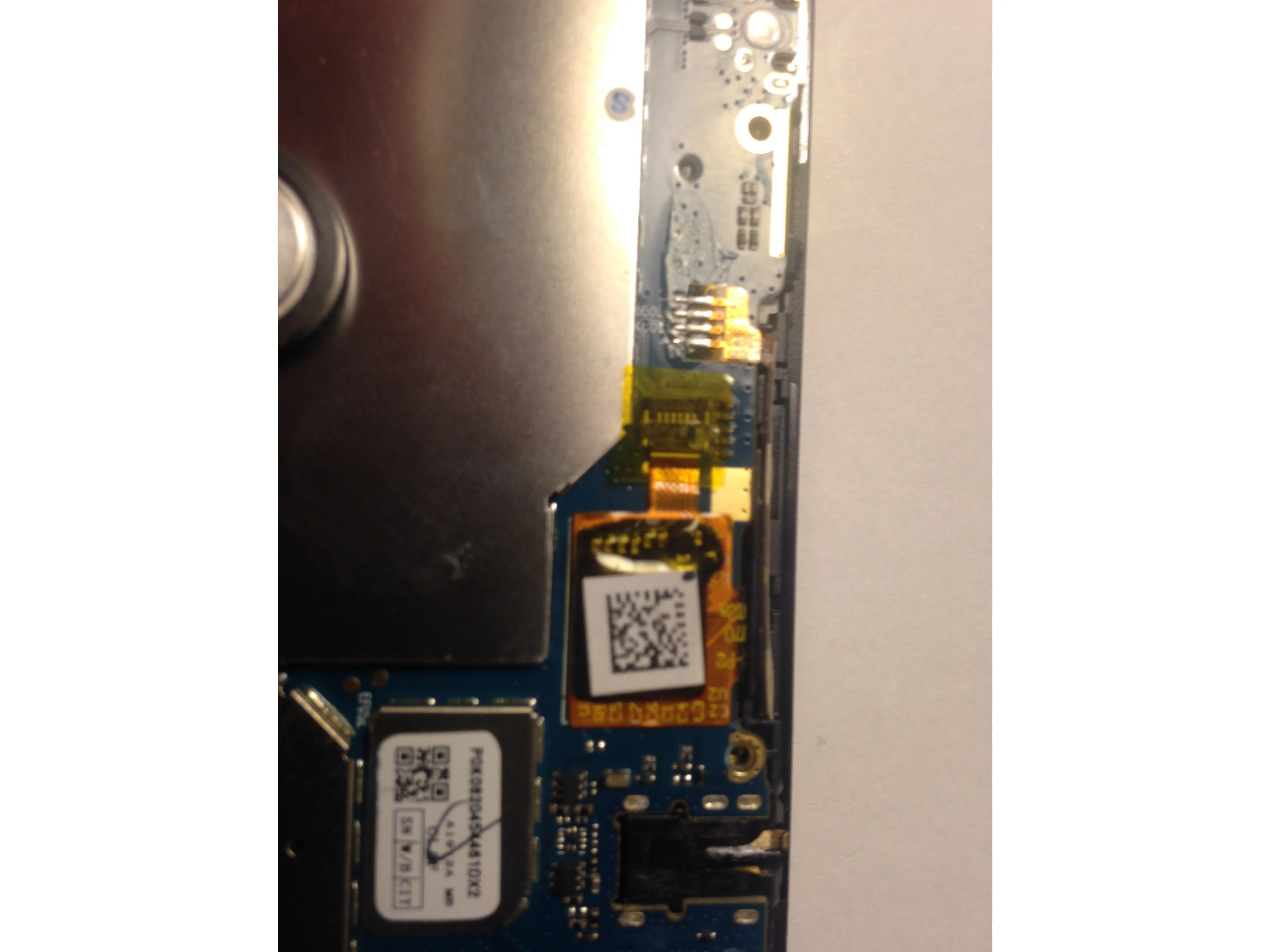

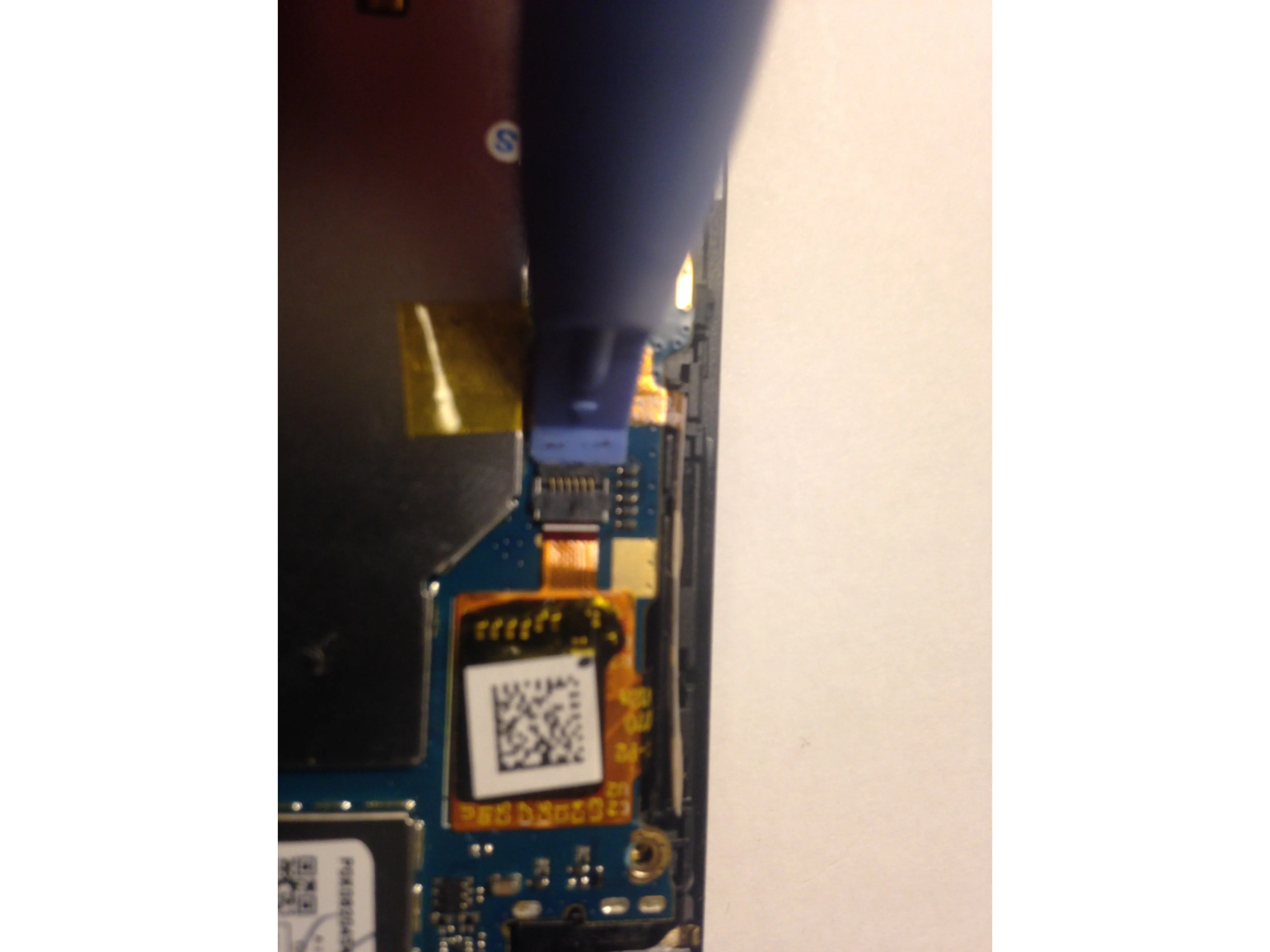

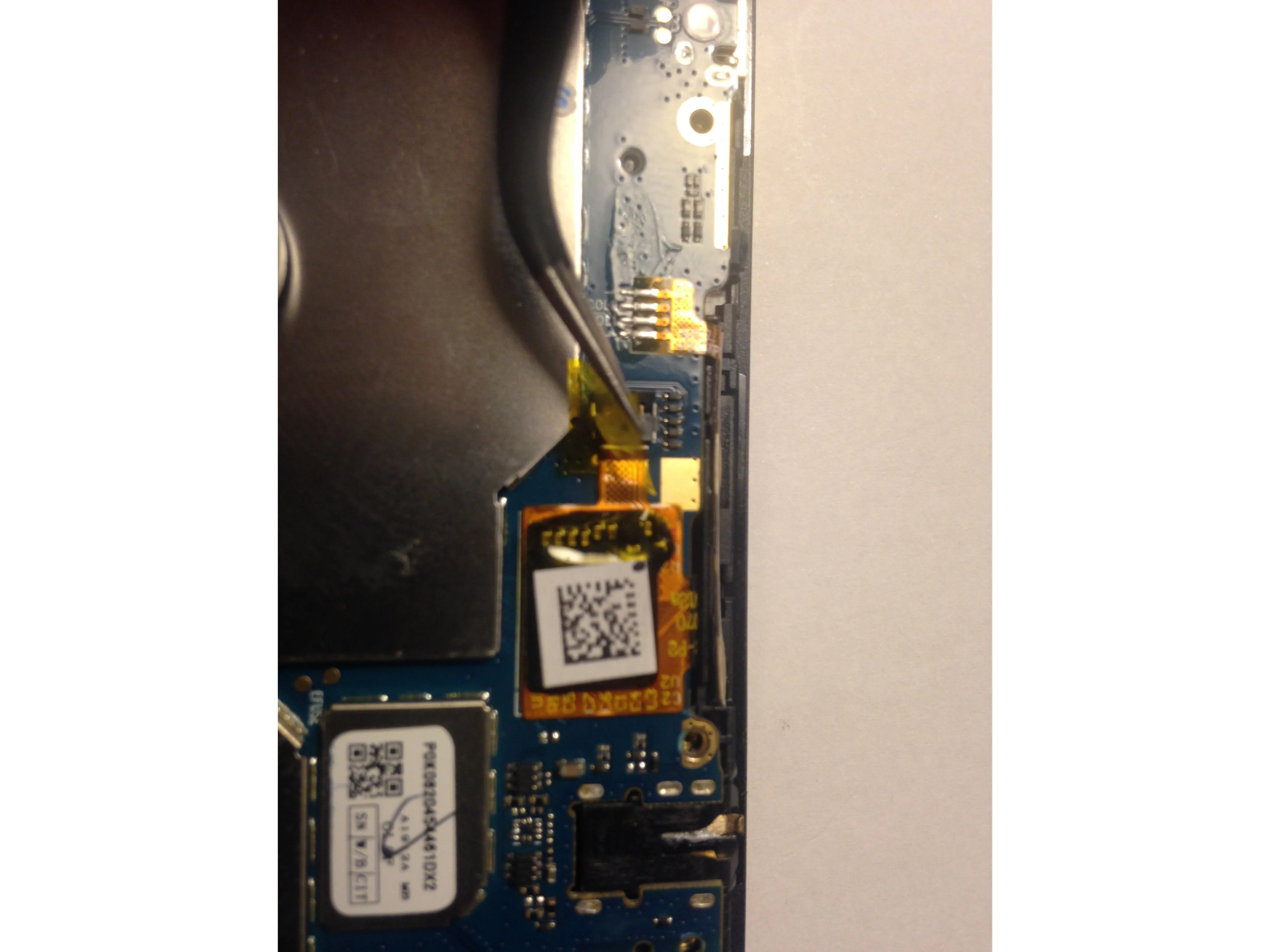

Шаг 8 Сборка коннектора и кабеля дигитайзера

• Нагрейте ленту, закрывающую разъем дигитайзера, затем снимите ее пинцетом и отложите в сторону.

• С помощью инструмента для открывания поднимите рычаг разъема, чтобы освободить кабель от разъема.

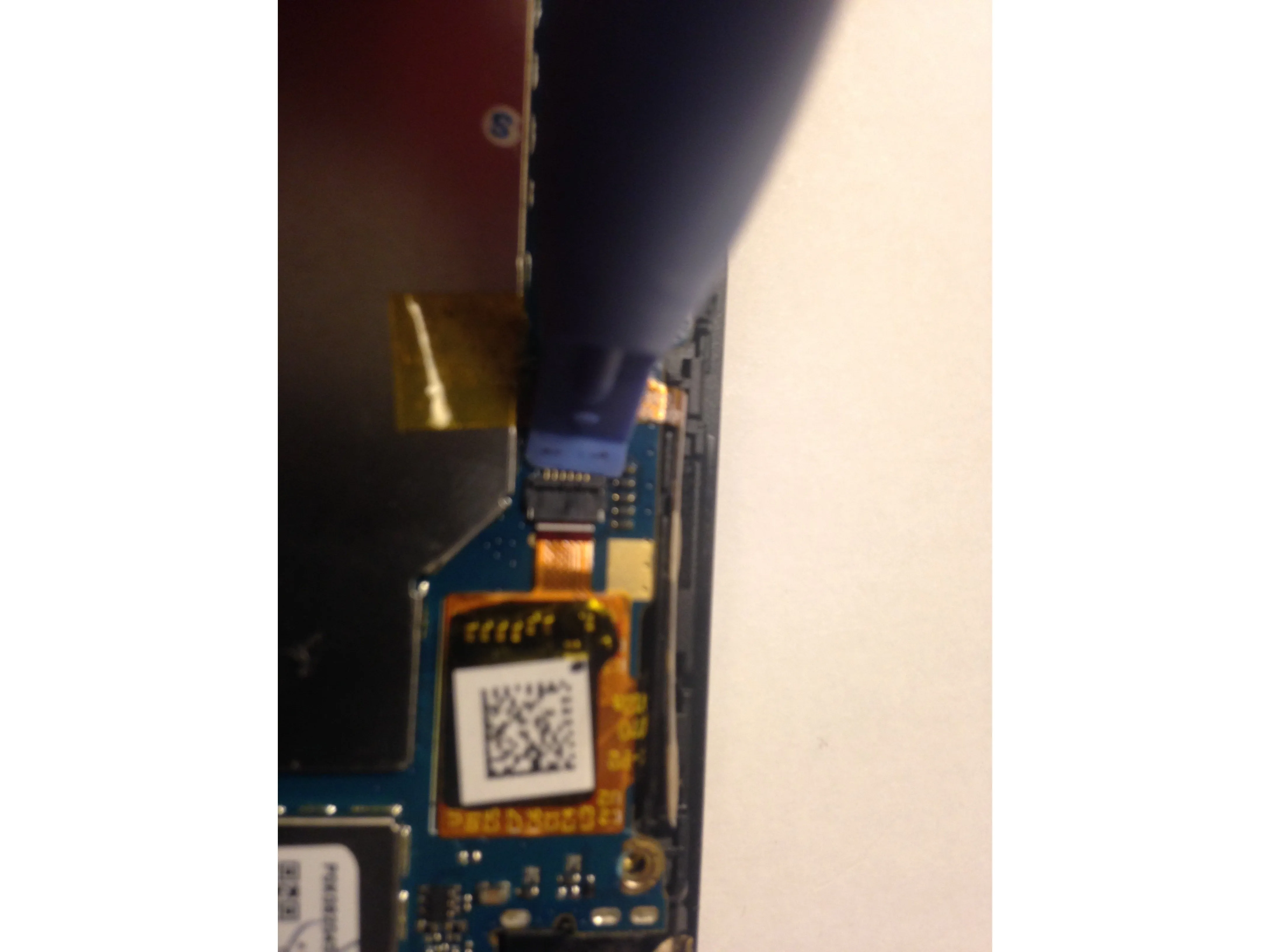

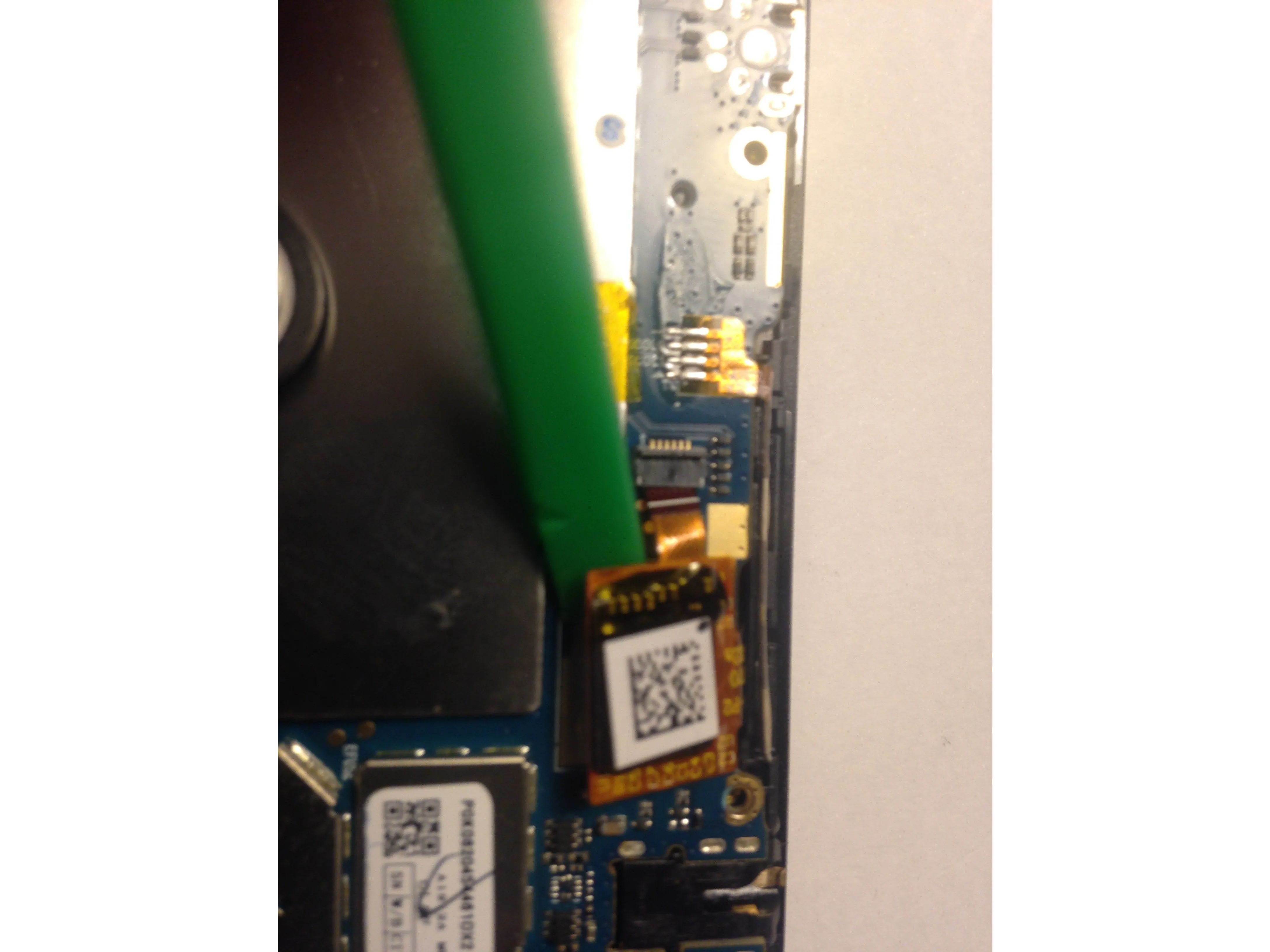

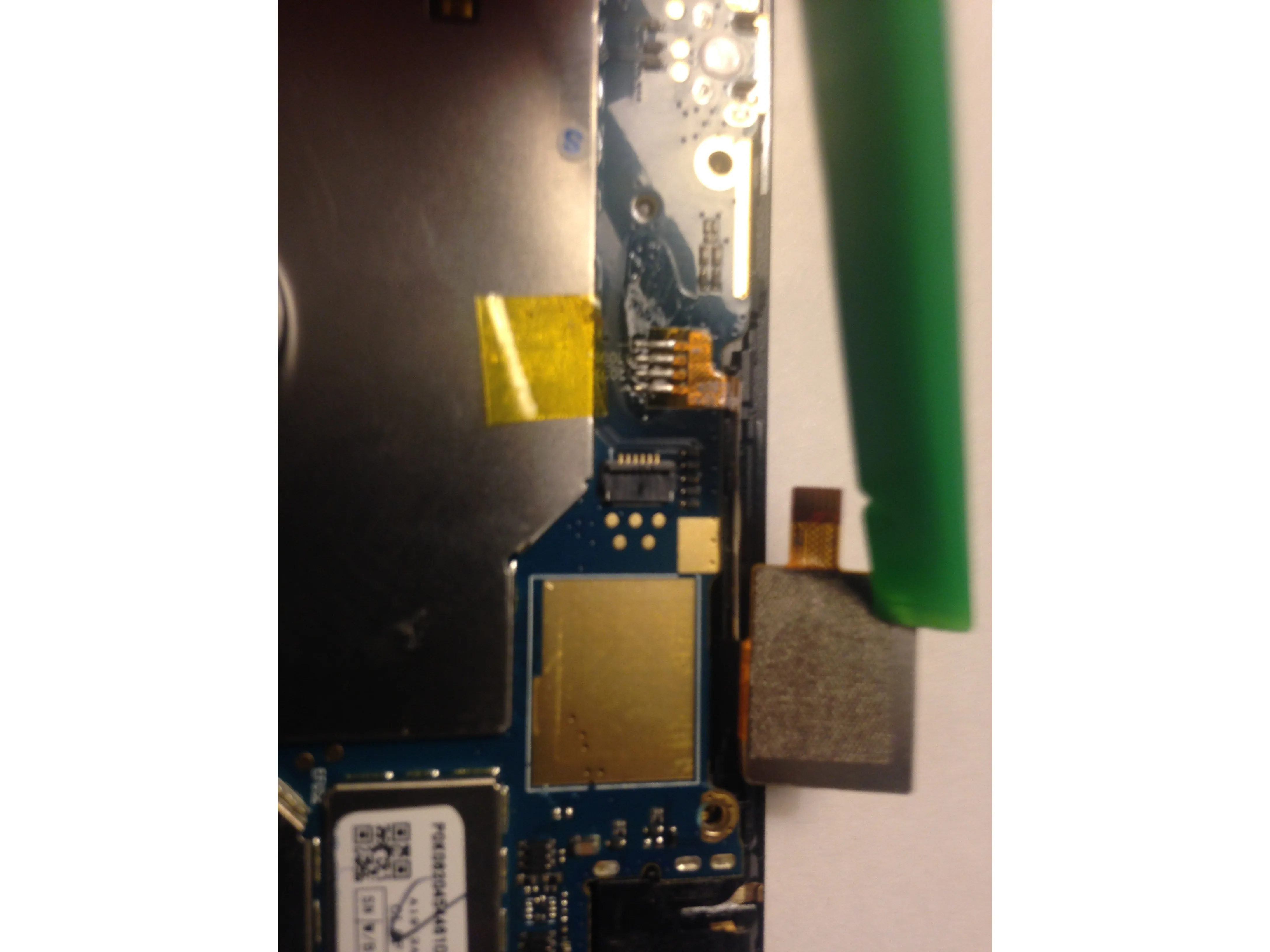

Шаг 9 Сборка разъема дигитайзера и кабеля Часть 2

• Освободив кабель, нагрейте его, чтобы клей достаточно разогрелся и ослаб.

• С помощью пробки аккуратно снимите кабельный узел с основной печатной платы.

• Откиньте его в сторону, чтобы можно было снять плату вокруг него.

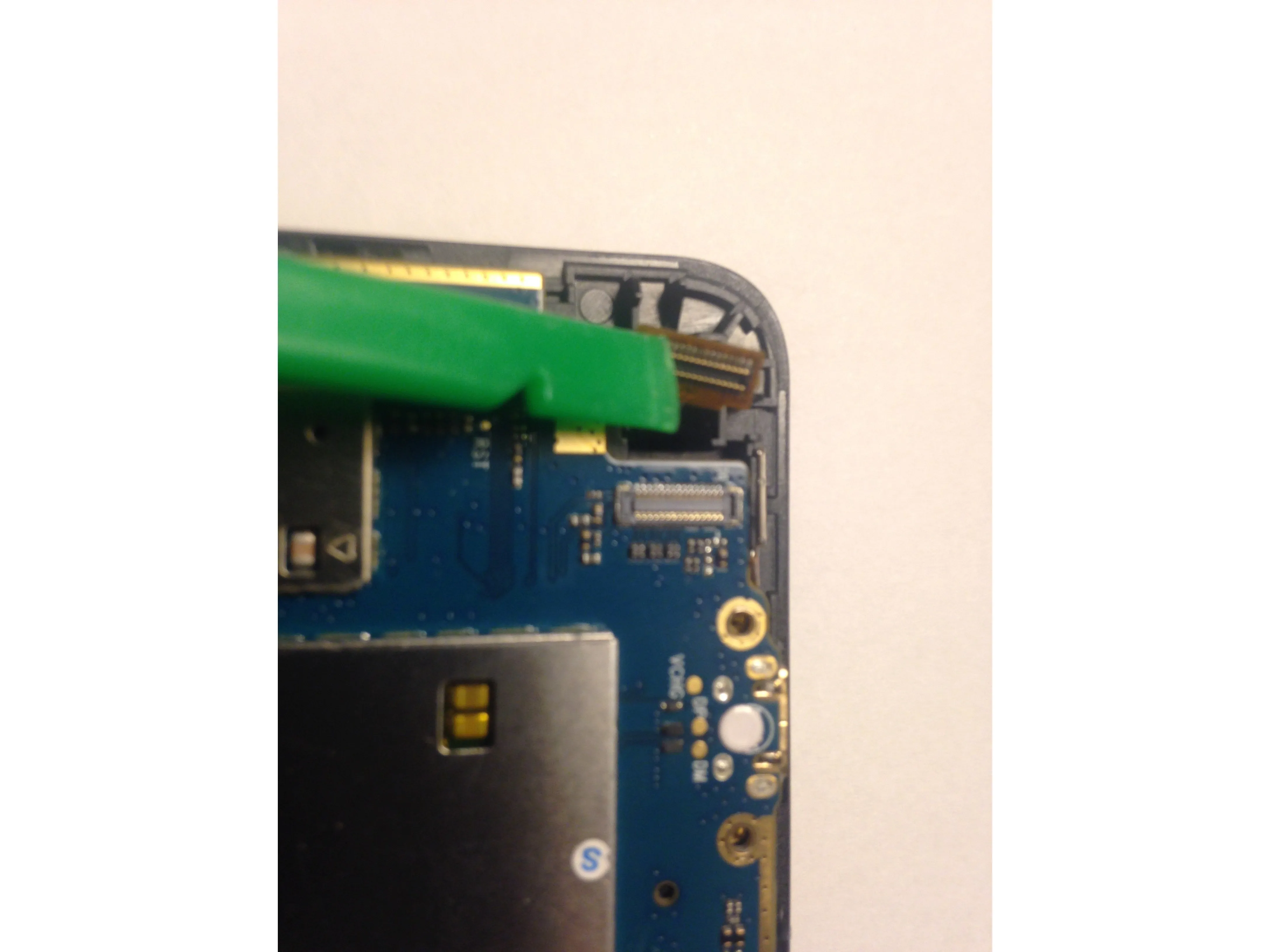

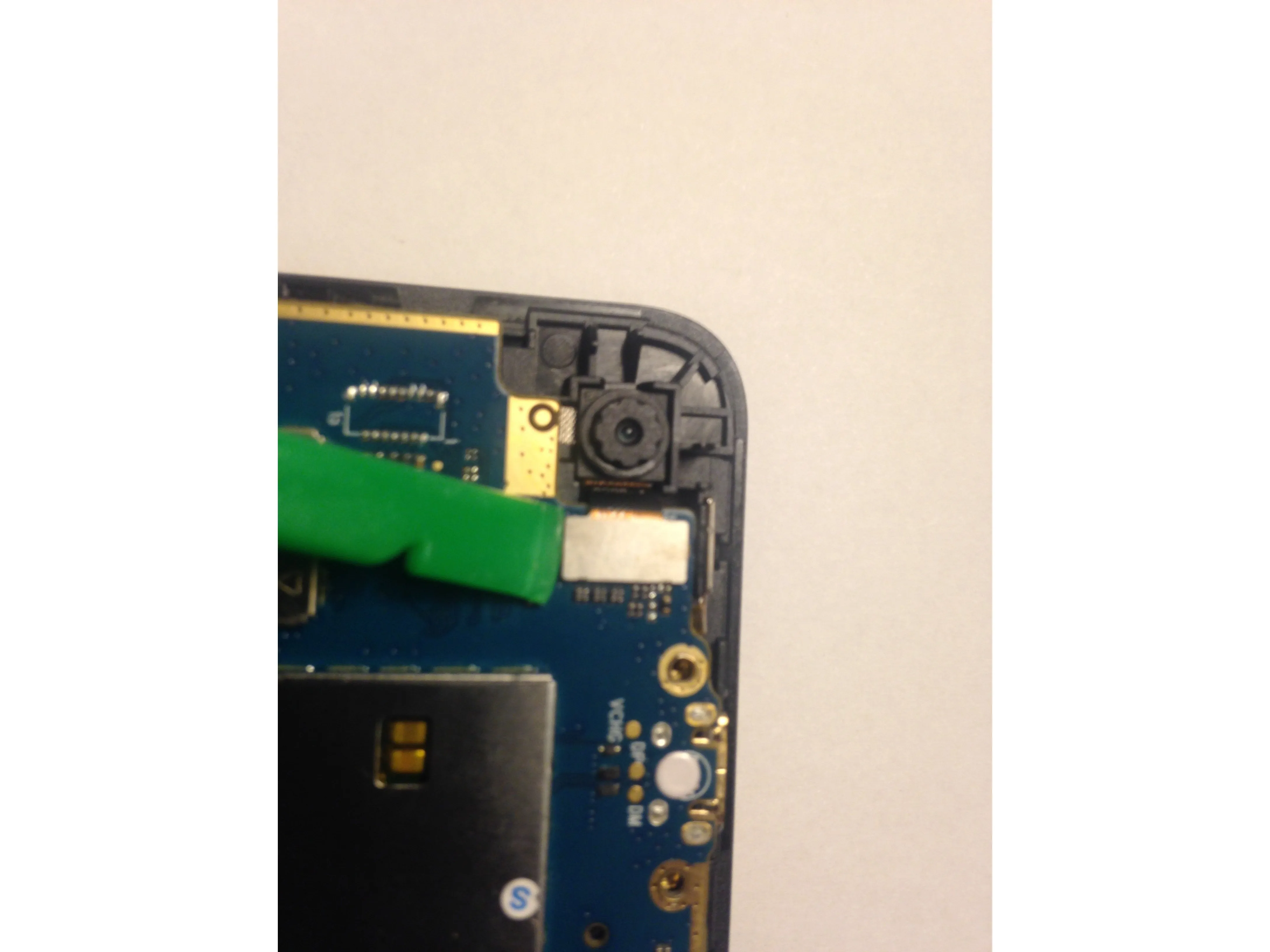

Шаг 10 Задняя камера

• С помощью пластикового инструмента для открывания поднимите разъем камеры заднего вида с печатной платы.

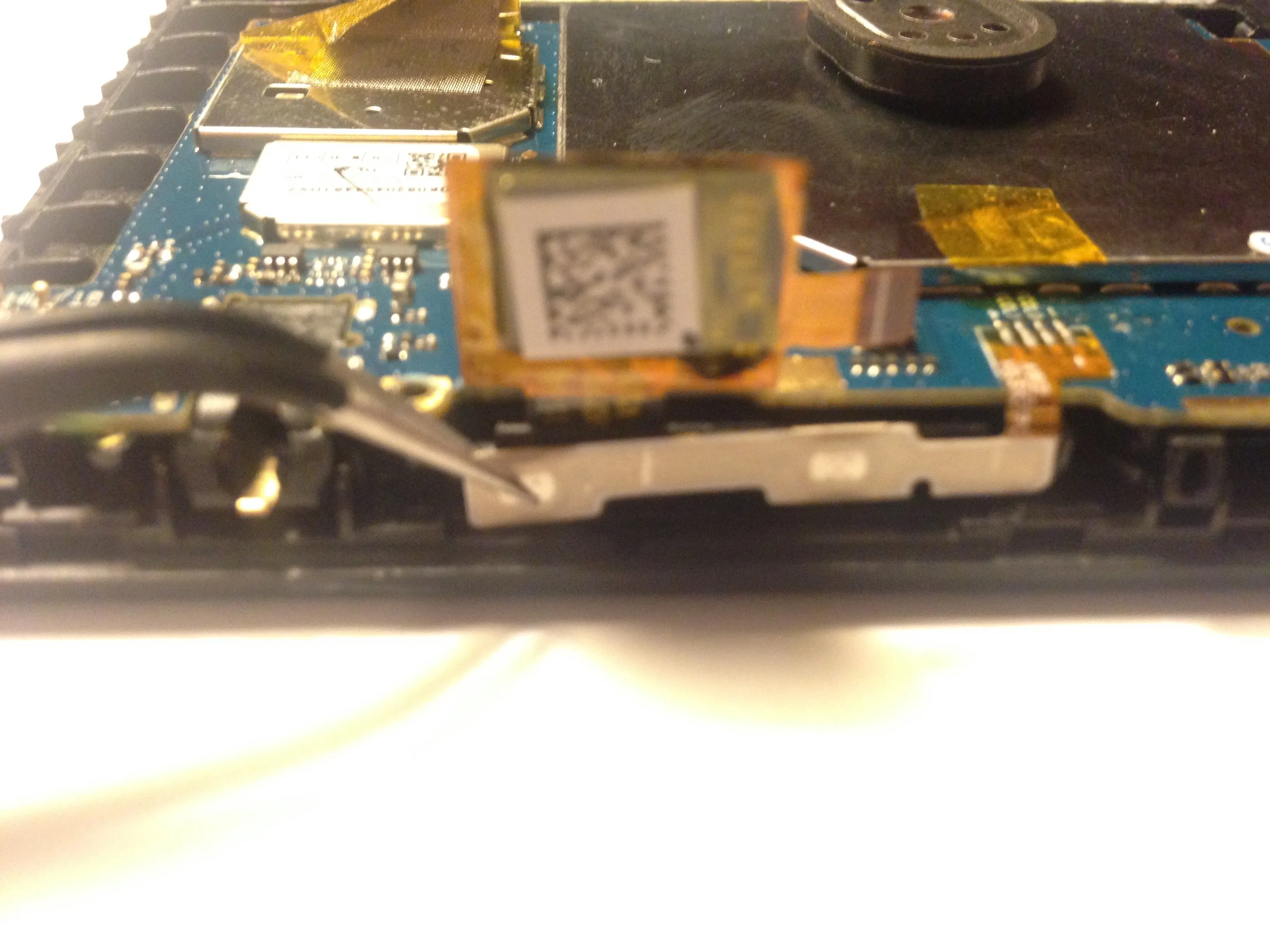

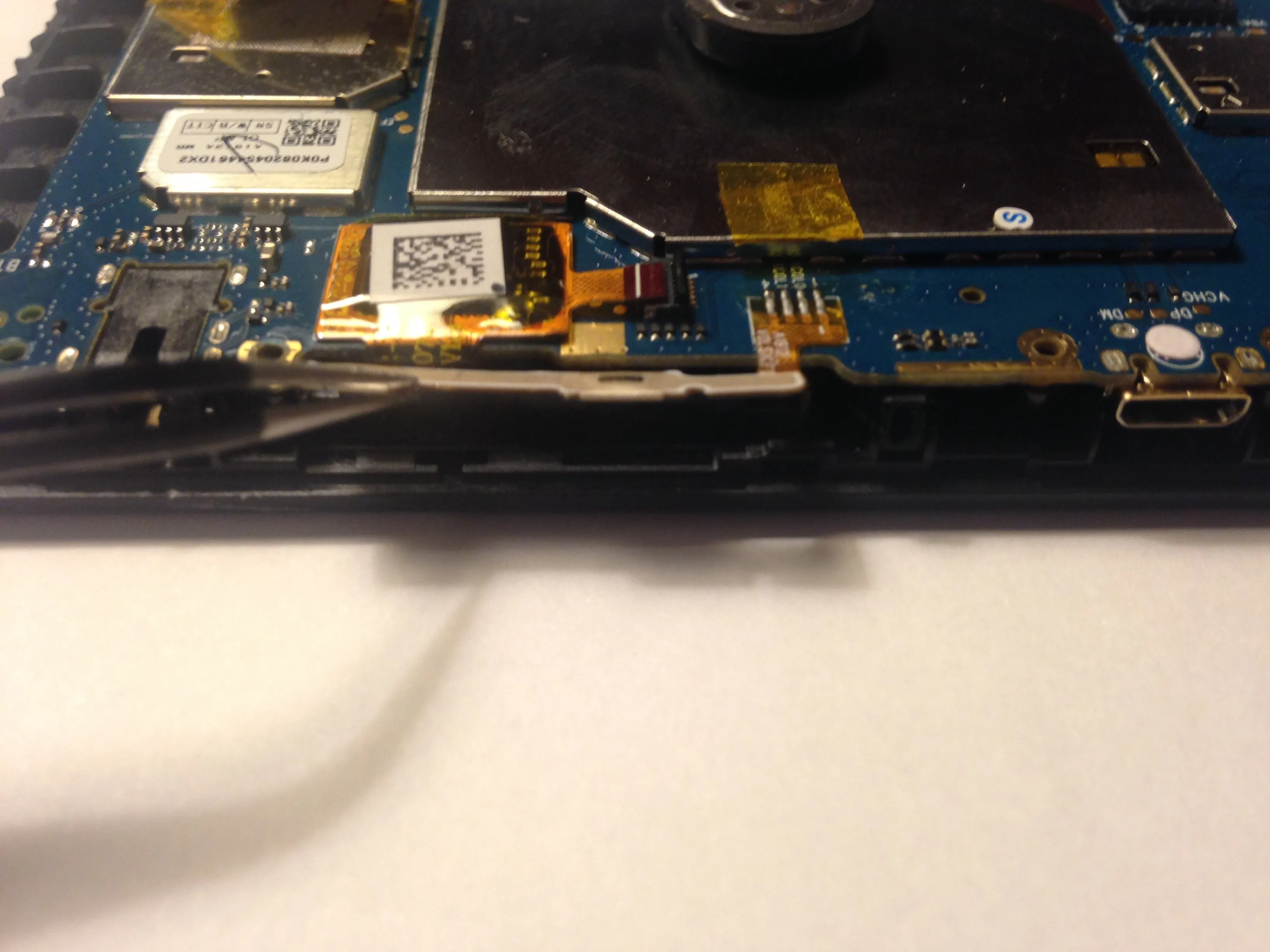

Шаг 11 Кабель кнопки регулировки громкости

• С помощью нагревания и пинцета отделите кнопки регулировки громкости от пластиковой рамки.

• Приподнимите их, чтобы они ни за что не зацепились при извлечении платы.

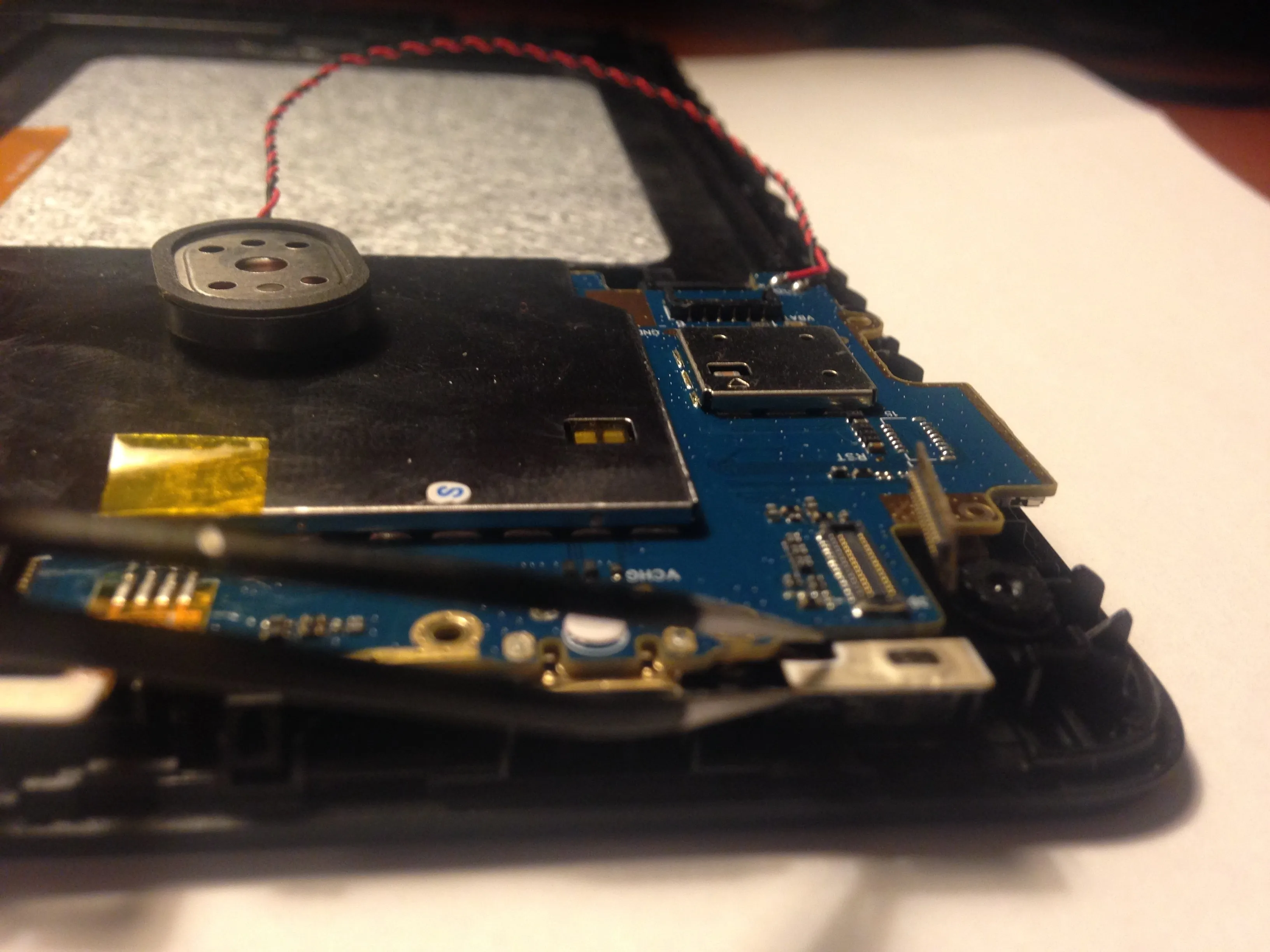

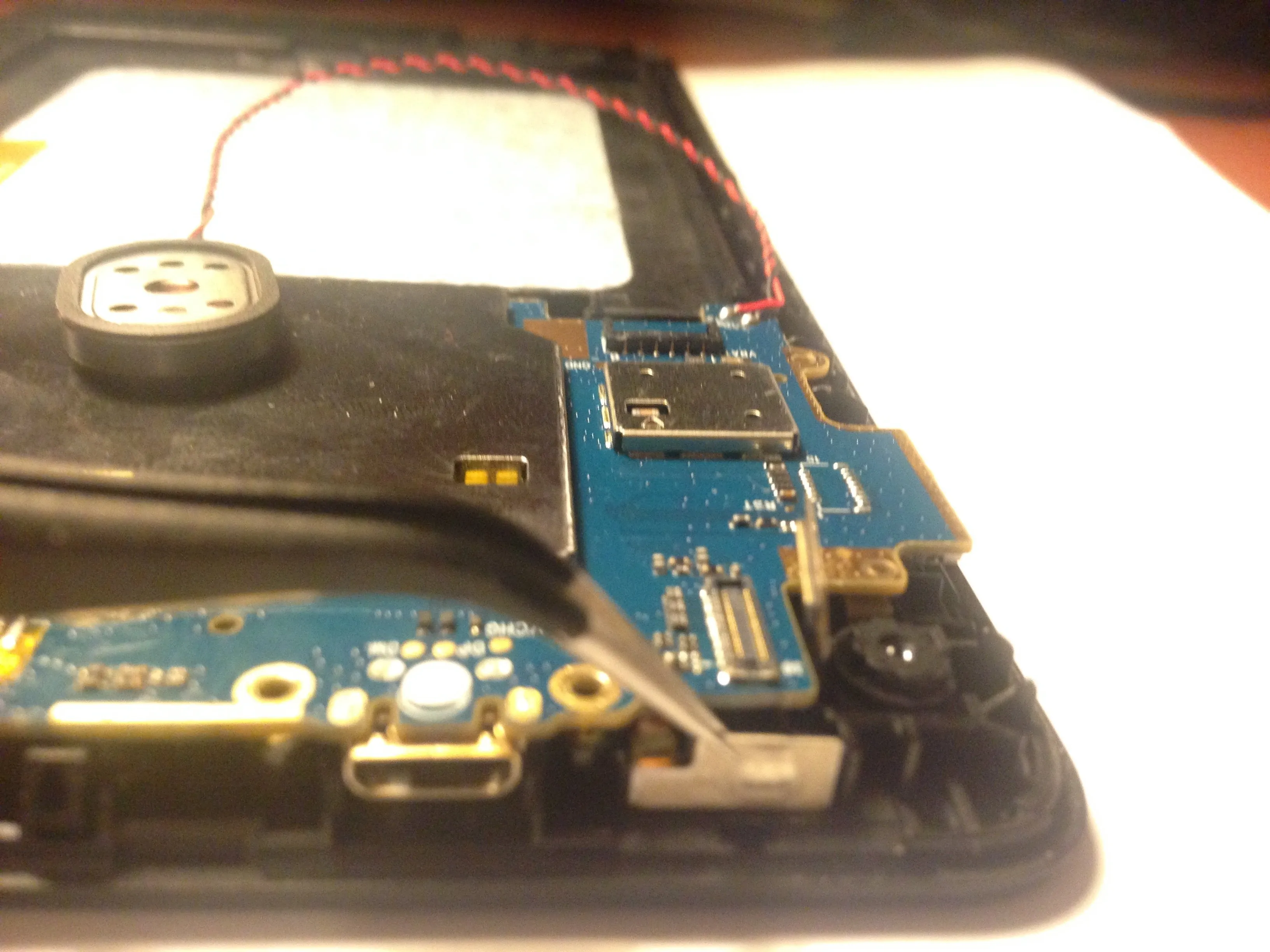

Шаг 12 Кабель кнопки питания

• С помощью нагревания и пинцета извлеките кабель кнопки питания из пластиковой рамки.

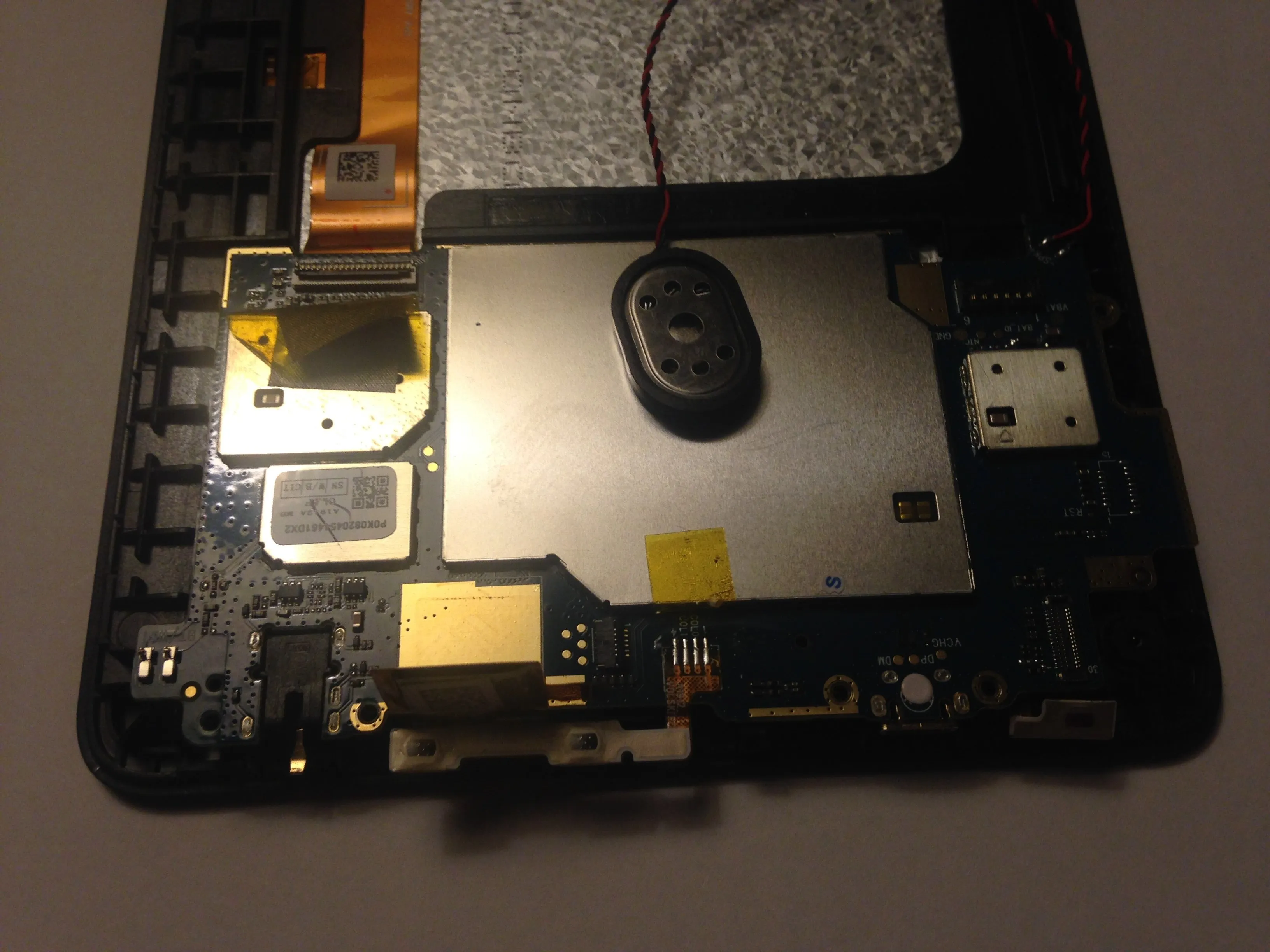

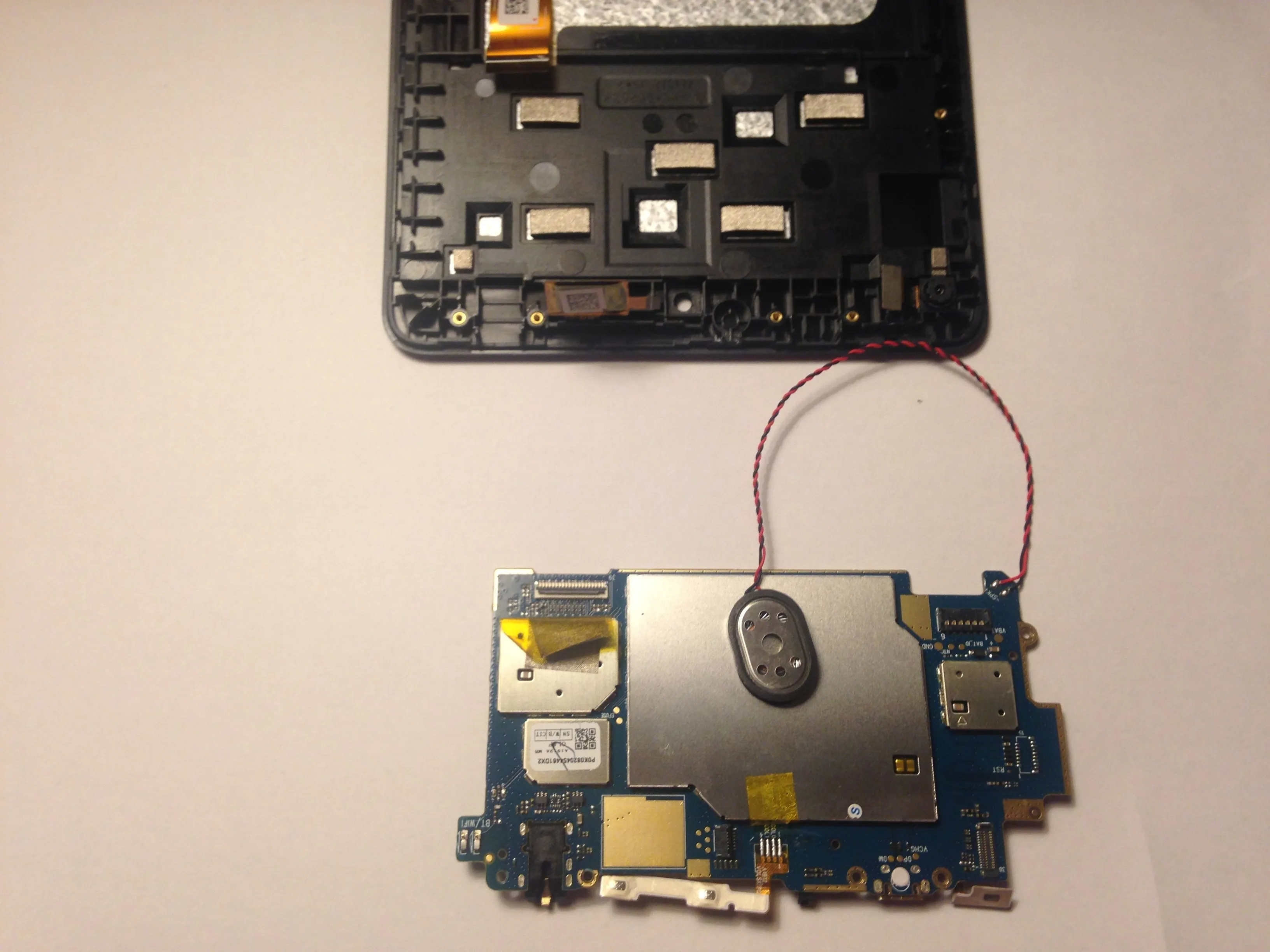

Шаг 13 Извлечение печатной платы

• Теперь, когда все разъемы извлечены, а кабели освобождены из пластиковой рамки, можно извлечь печатную плату.

• Поднимите печатную плату со стороны, противоположной разъему для наушников, и осторожно освободите ее.

• Будьте осторожны и не зацепите кабели, чтобы не повредить их.

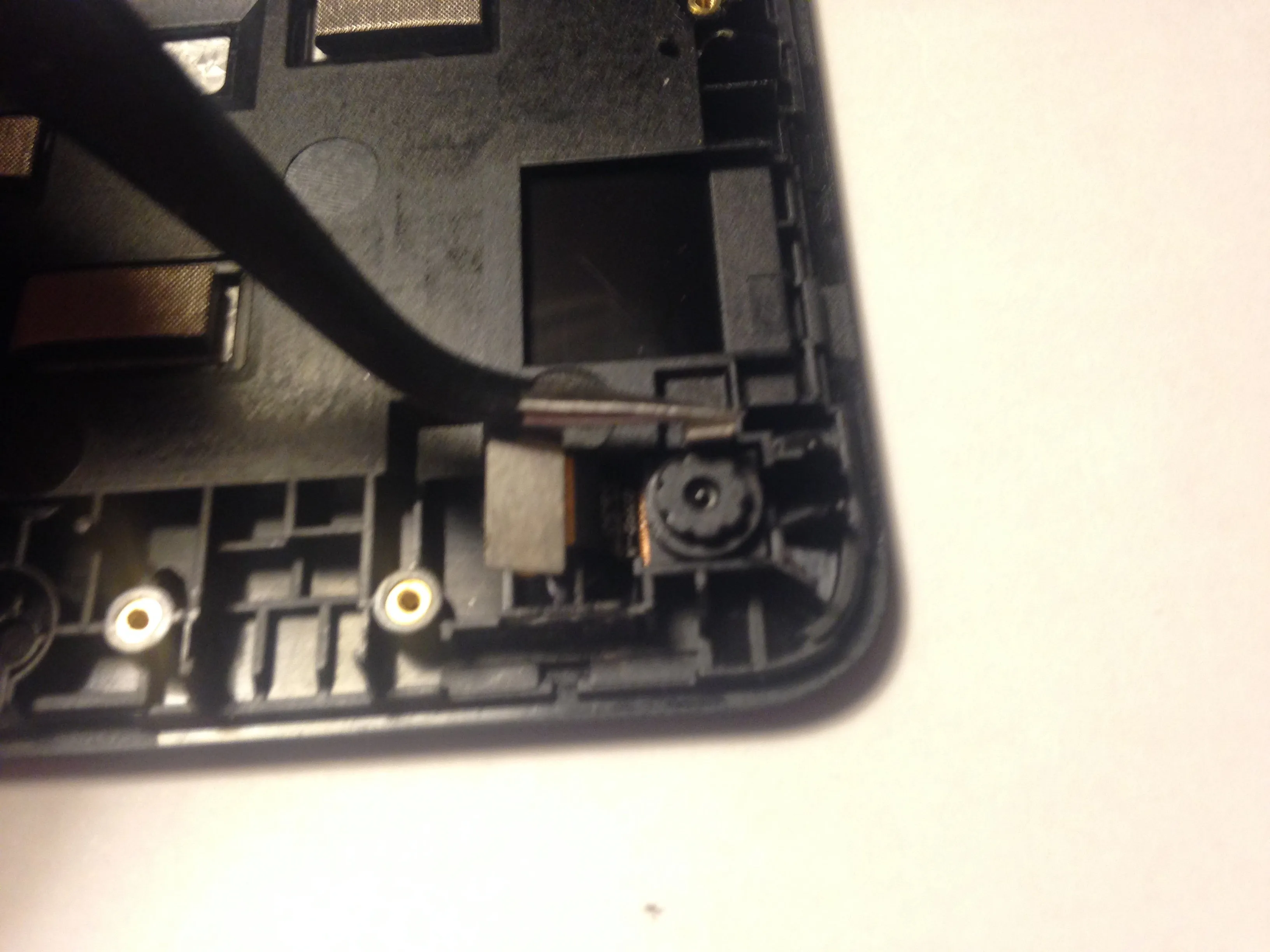

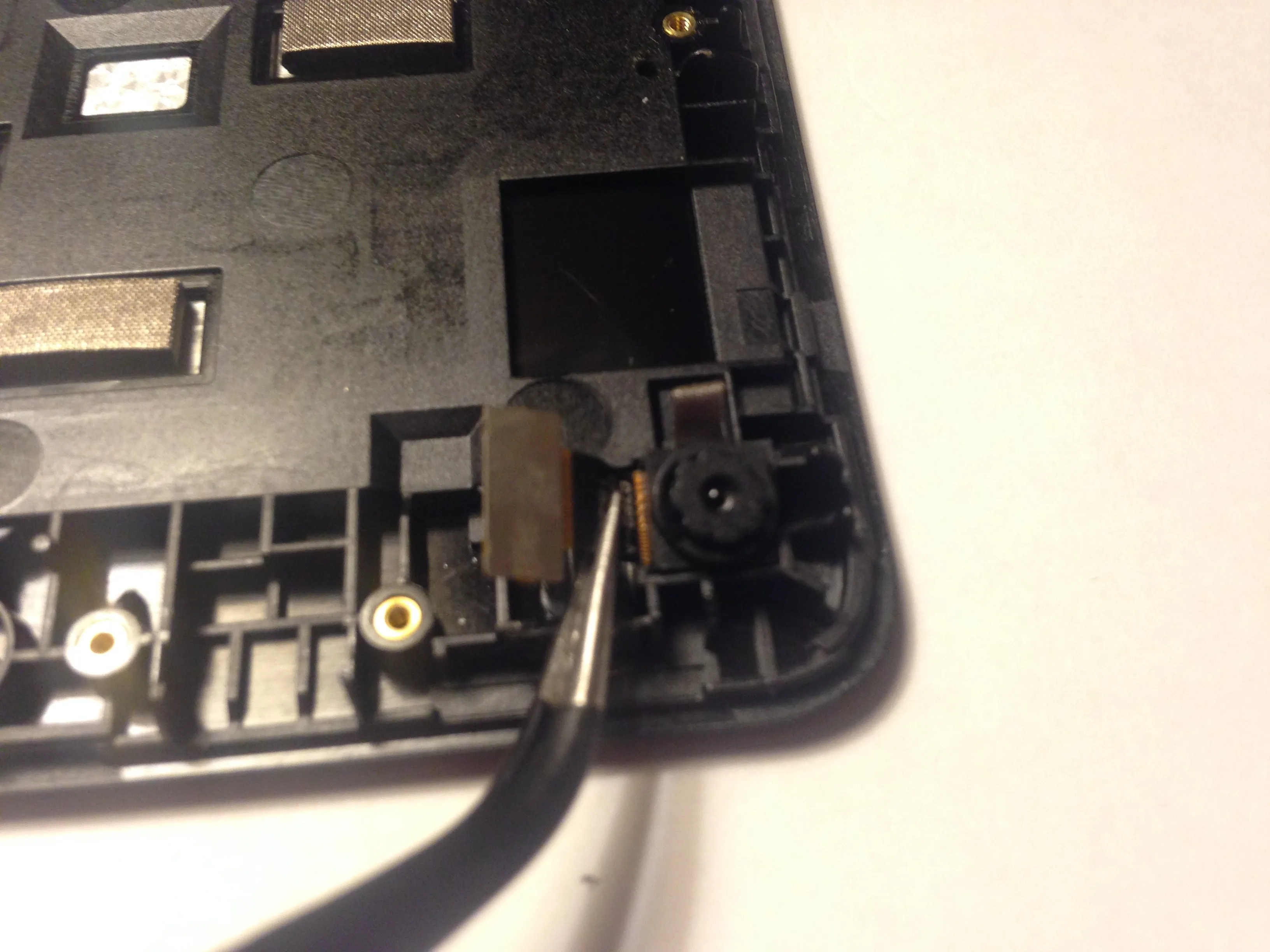

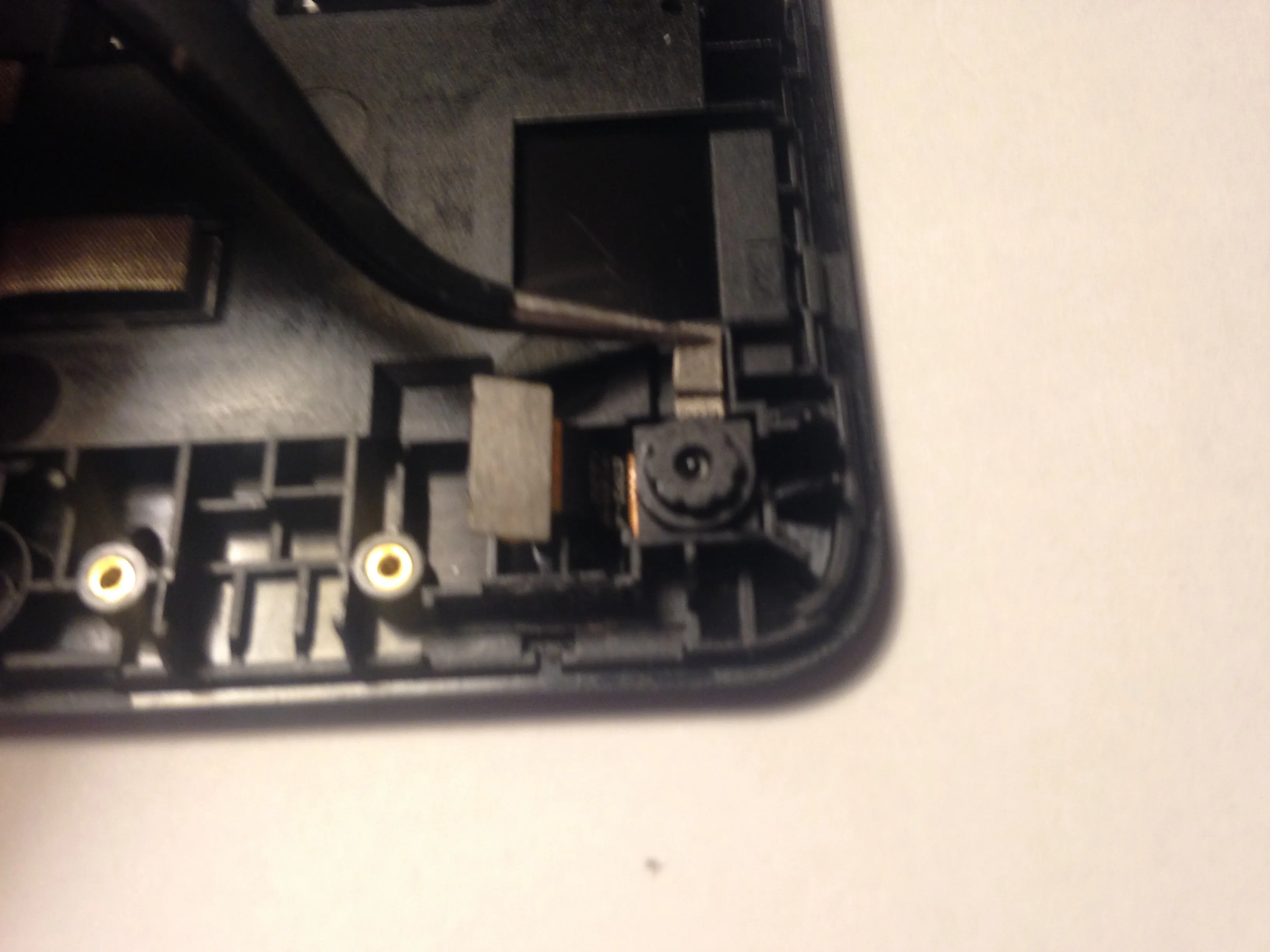

Шаг 14 Извлечение камеры заднего вида

• Пинцетом подденьте токопроводящую ленту с рамки, затем извлеките камеру из рамки.

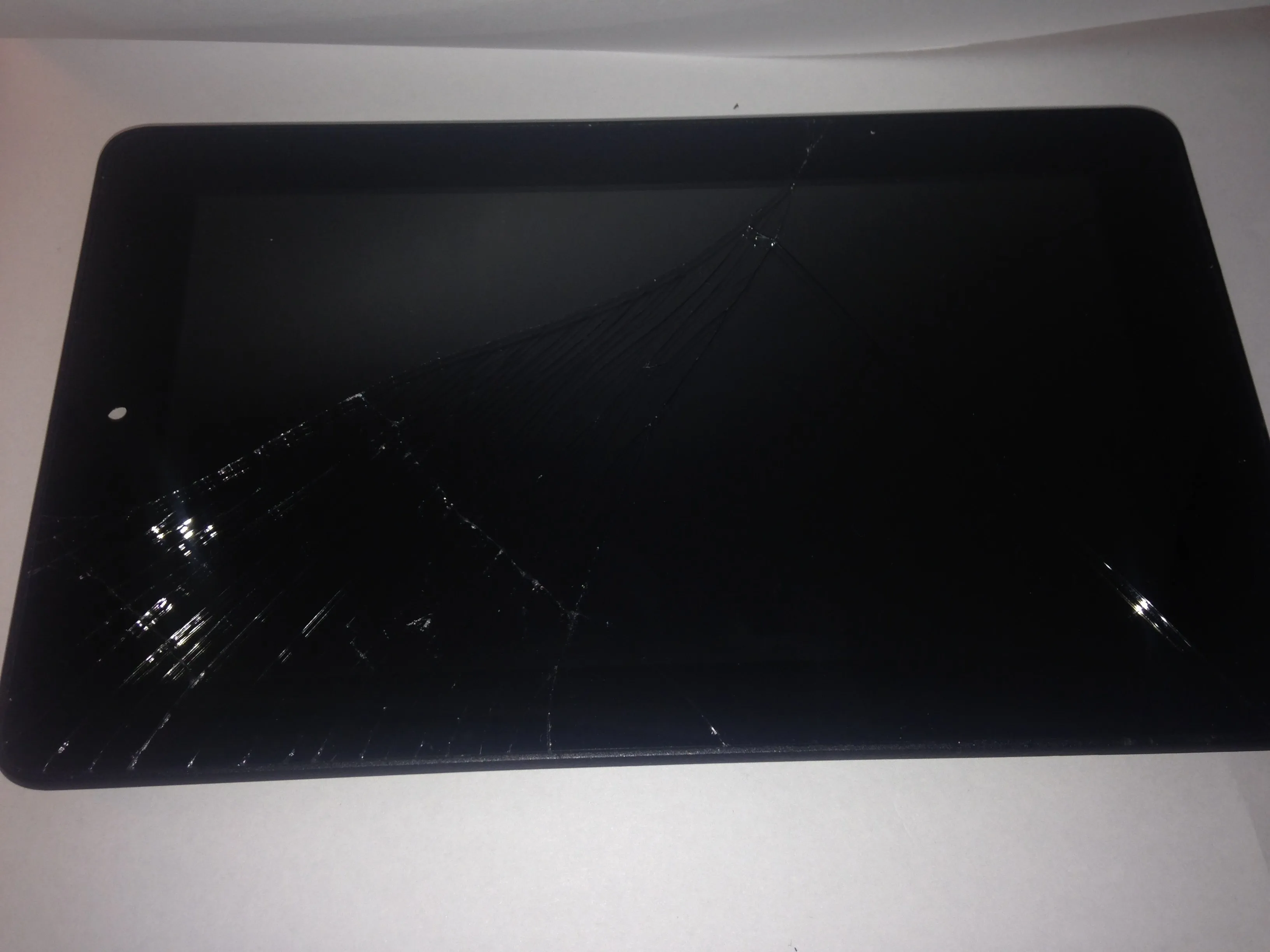

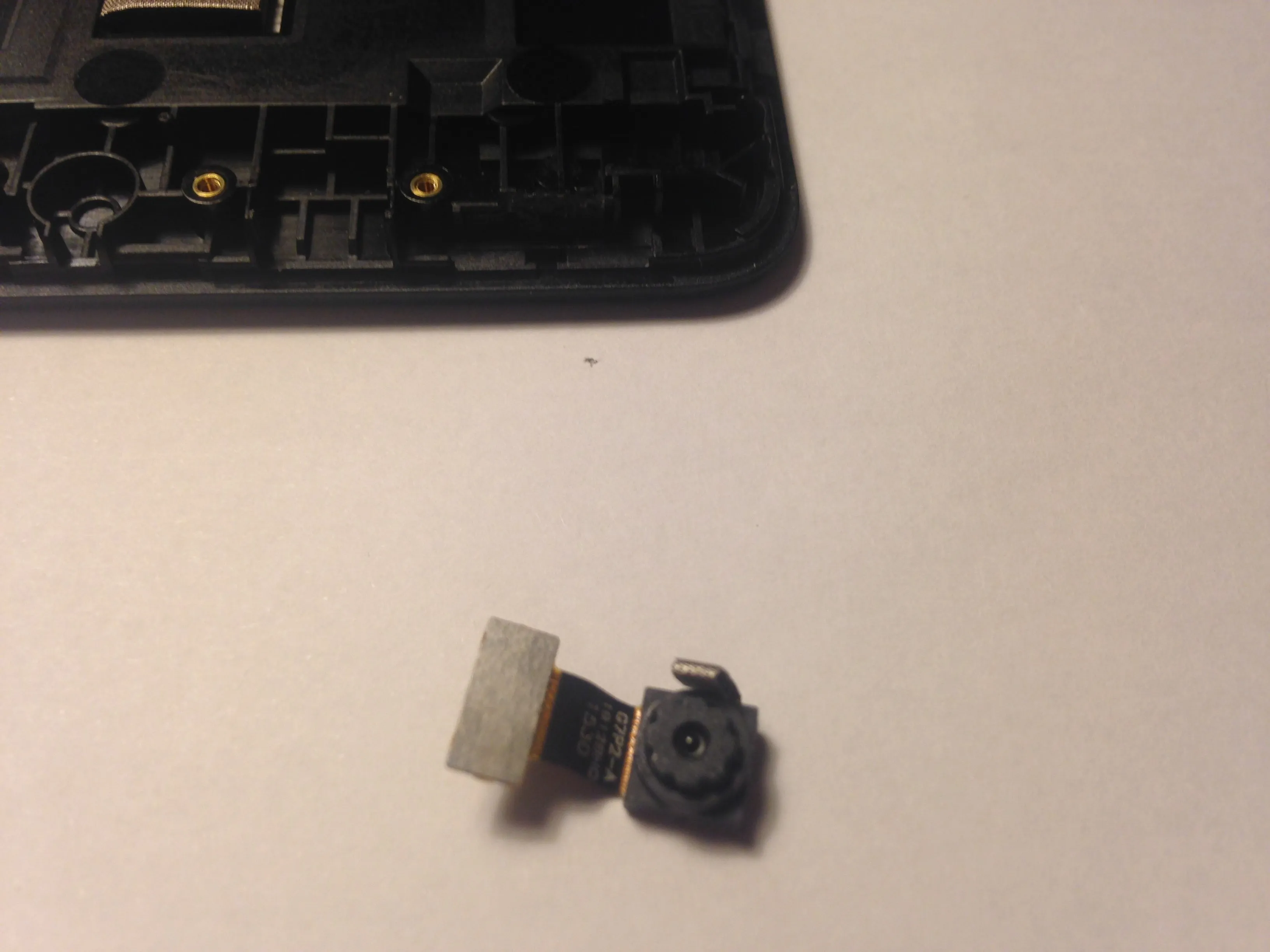

Шаг 15 Камера извлечена, переверните ее

• Сняв камеру, плату (и динамик) и батарею, вы можете заменить всю переднюю панель, используя деталь, доступную на ebay здесь.

• Если у вас есть дигитайзер, переверните переднюю панель. Далее мы будем работать над снятием дигитайзера.

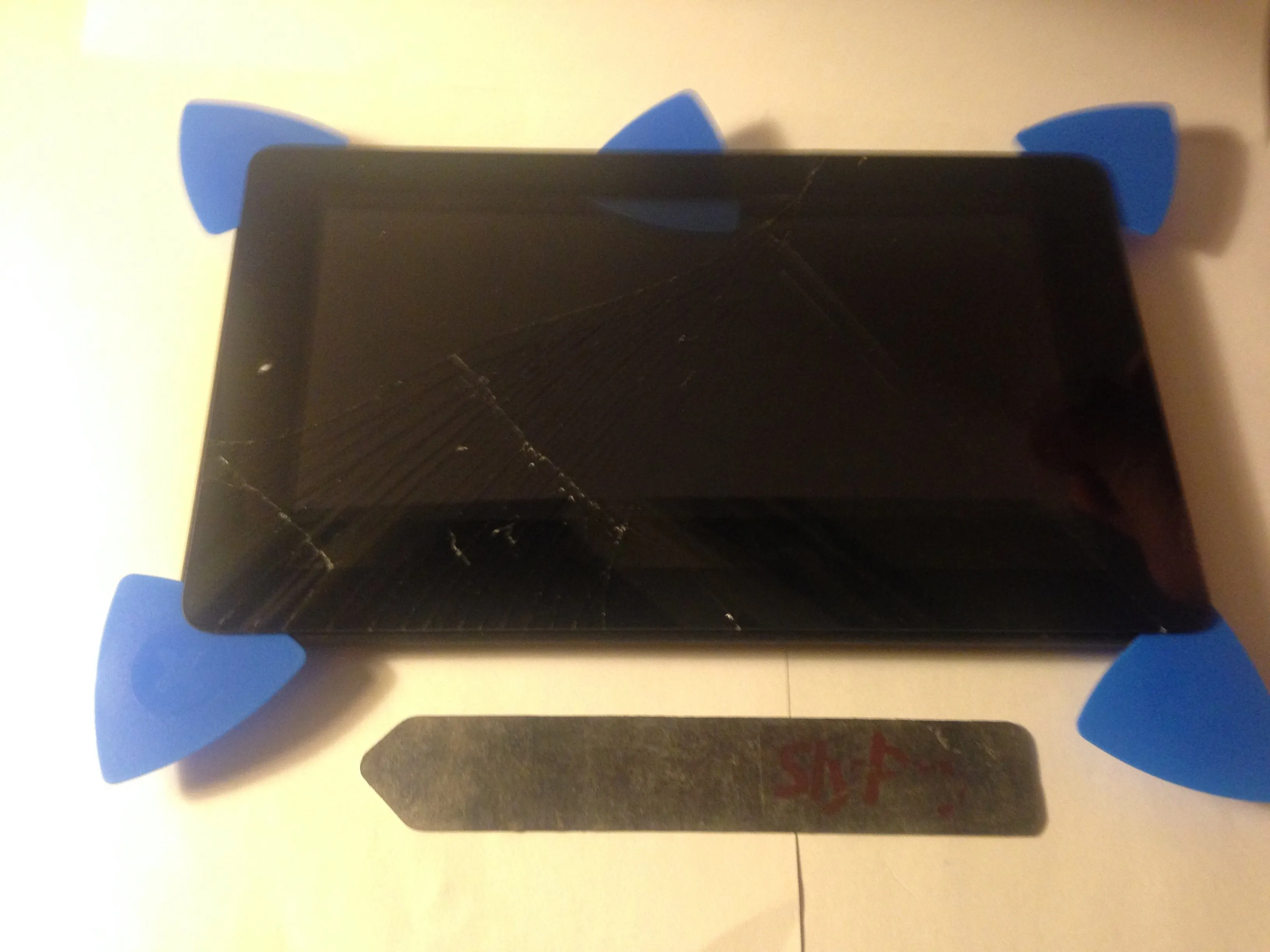

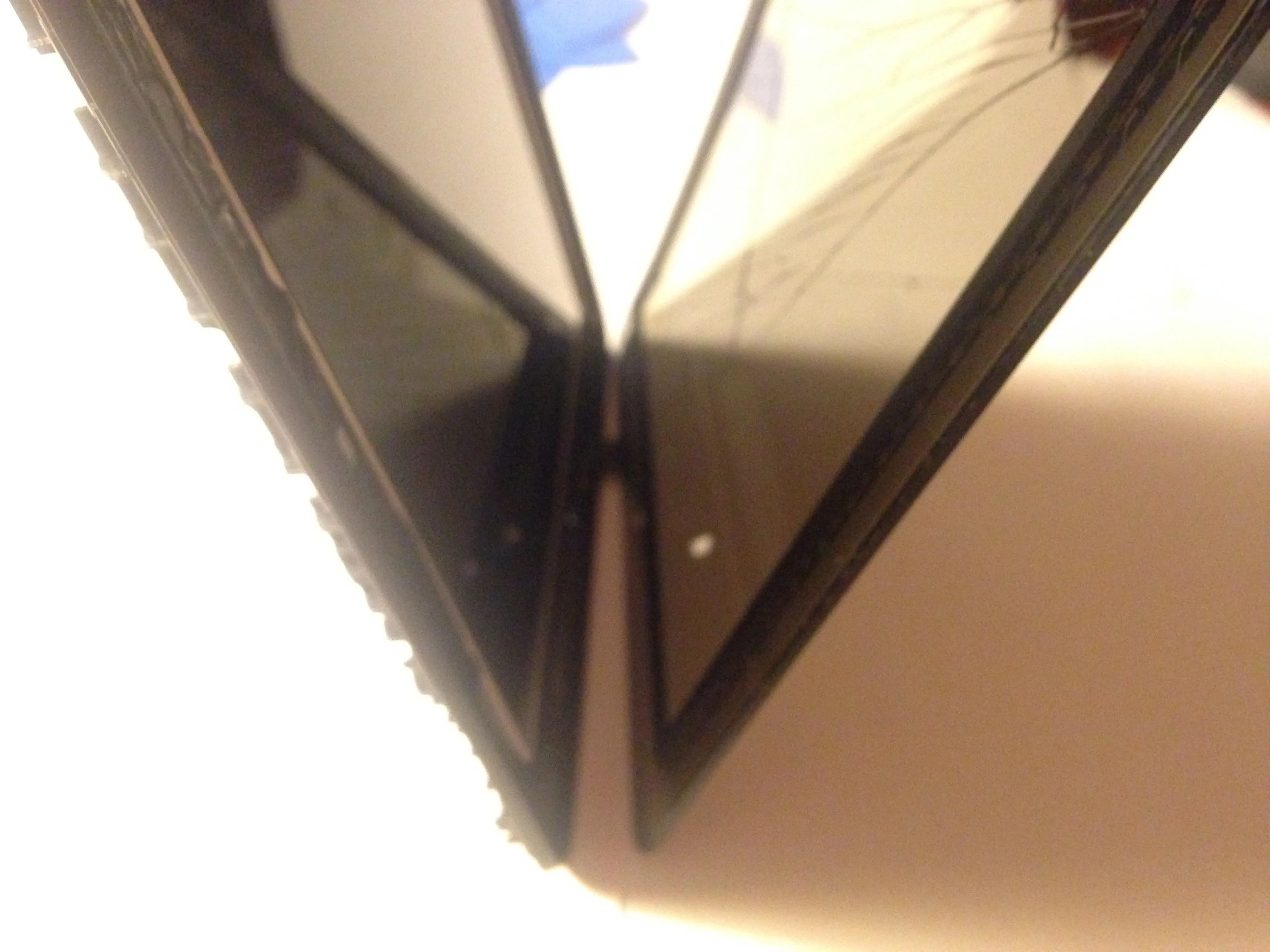

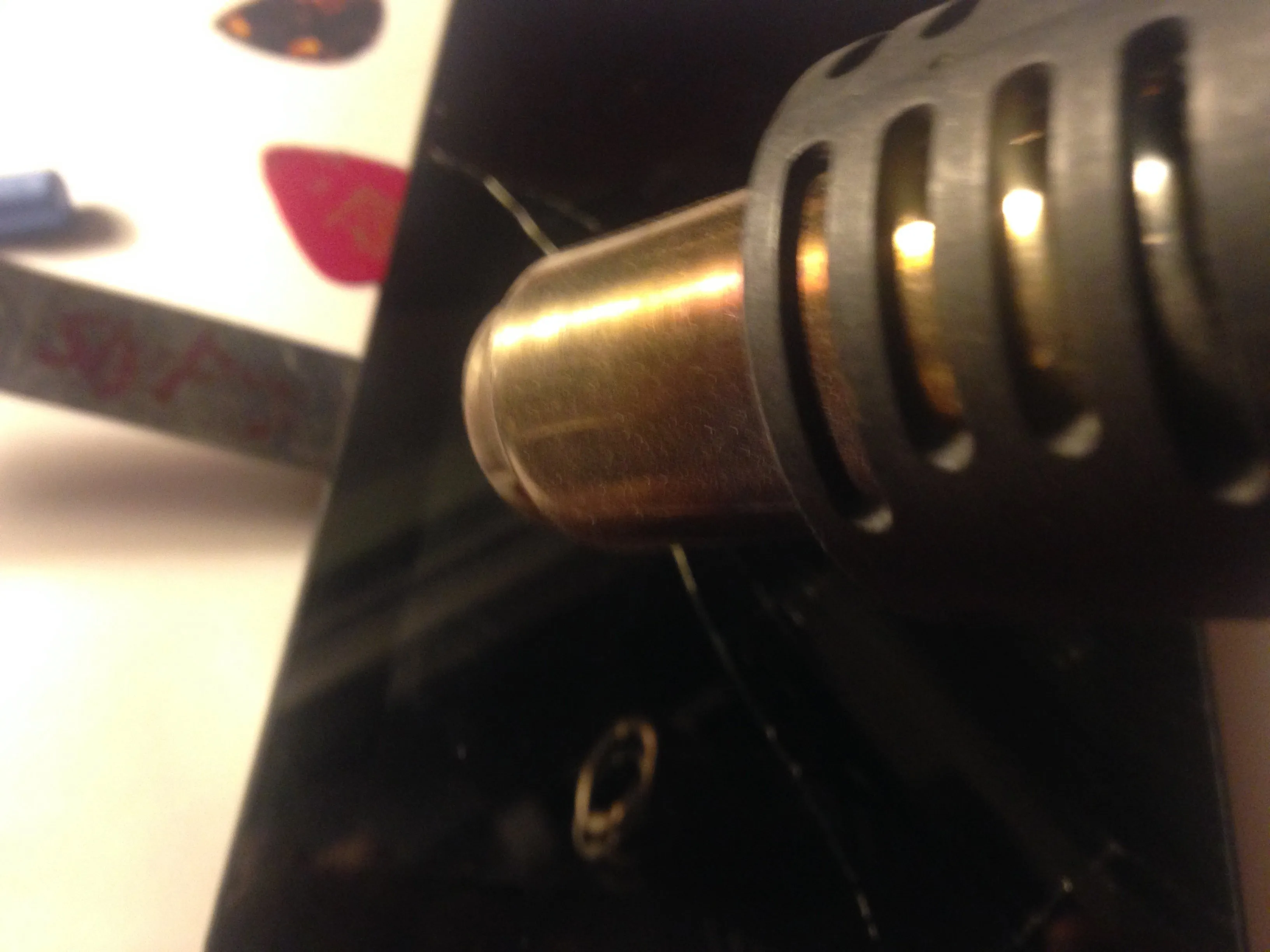

Шаг 16 Снятие дигитайзера (переднего стекла)

• Циклично используйте большое количество тепла, чтобы равномерно нагреть переднее стекло.

• Используя SlyPry, медленно выньте переднее стекло из передней пластиковой рамки, постоянно нагревая обрабатываемую область.

• Клей очень толстый на внешней стороне стекла, и потребуется много времени и тепла, чтобы отклеить его.

• По мере обработки краев вставляйте гитарные медиаторы или треугольные инструменты между стеклом и пластиковой рамкой.

• Когда весь клей будет высвобожден, медленно отделите кабель и обратите на него внимание.

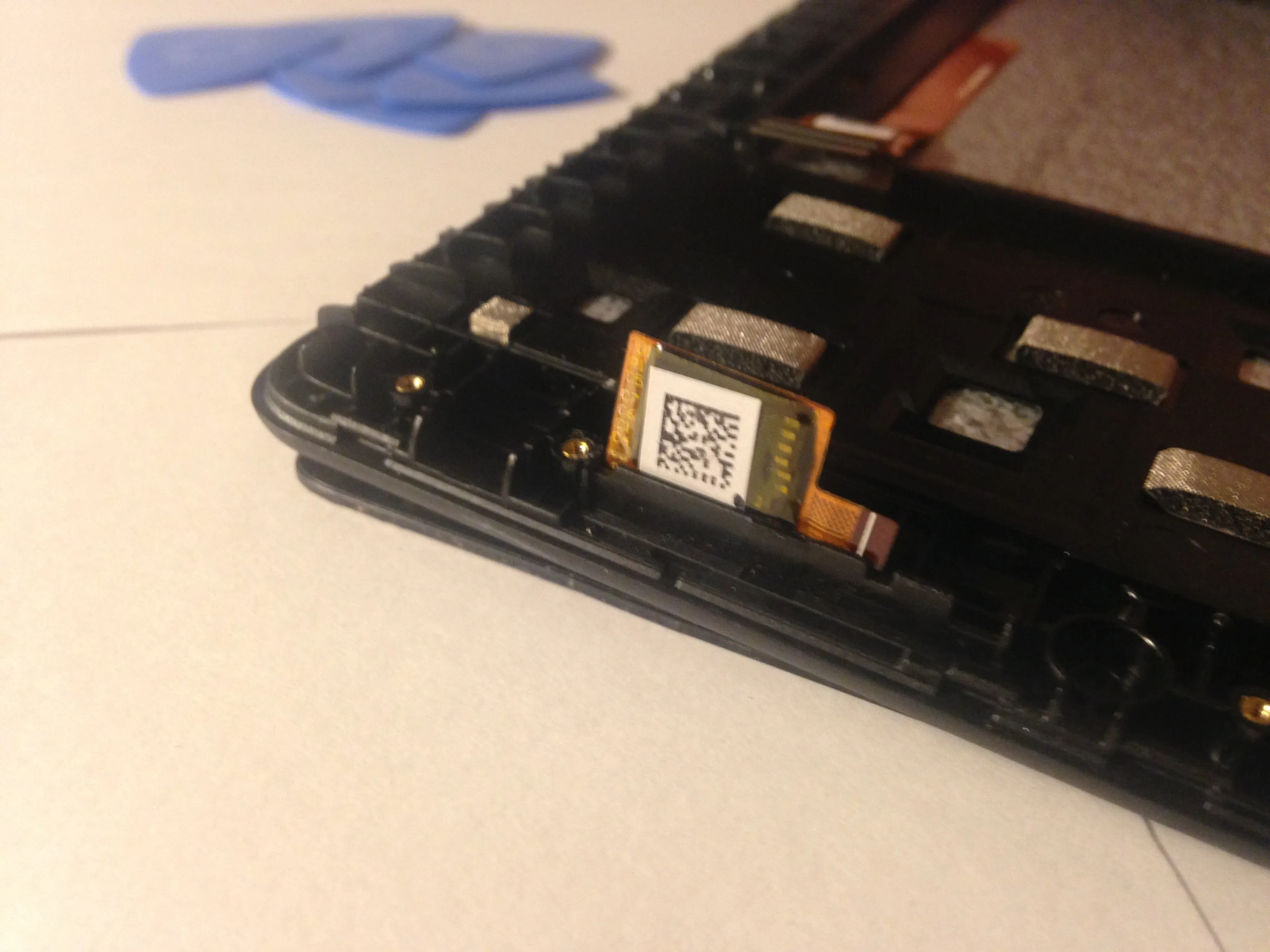

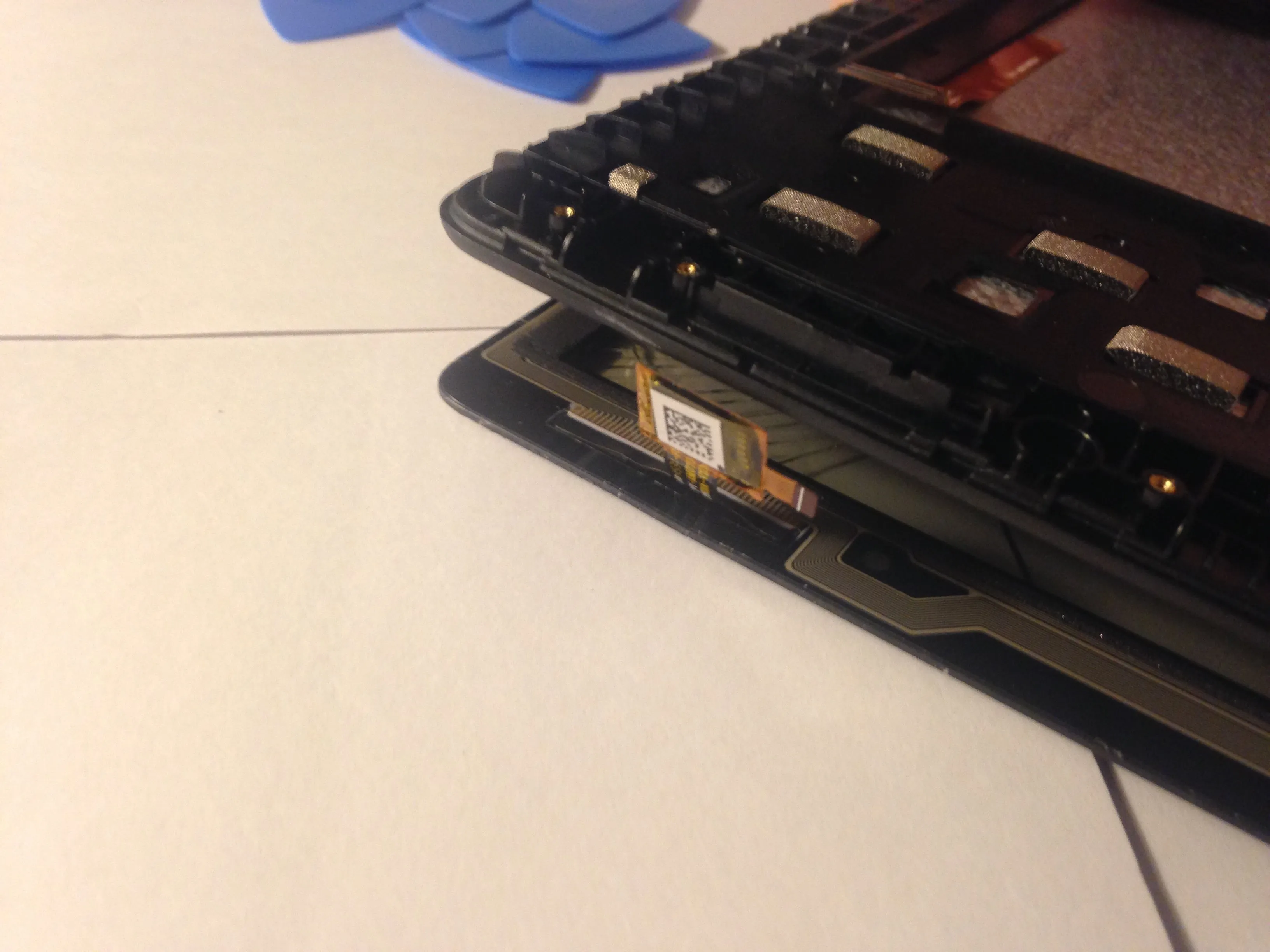

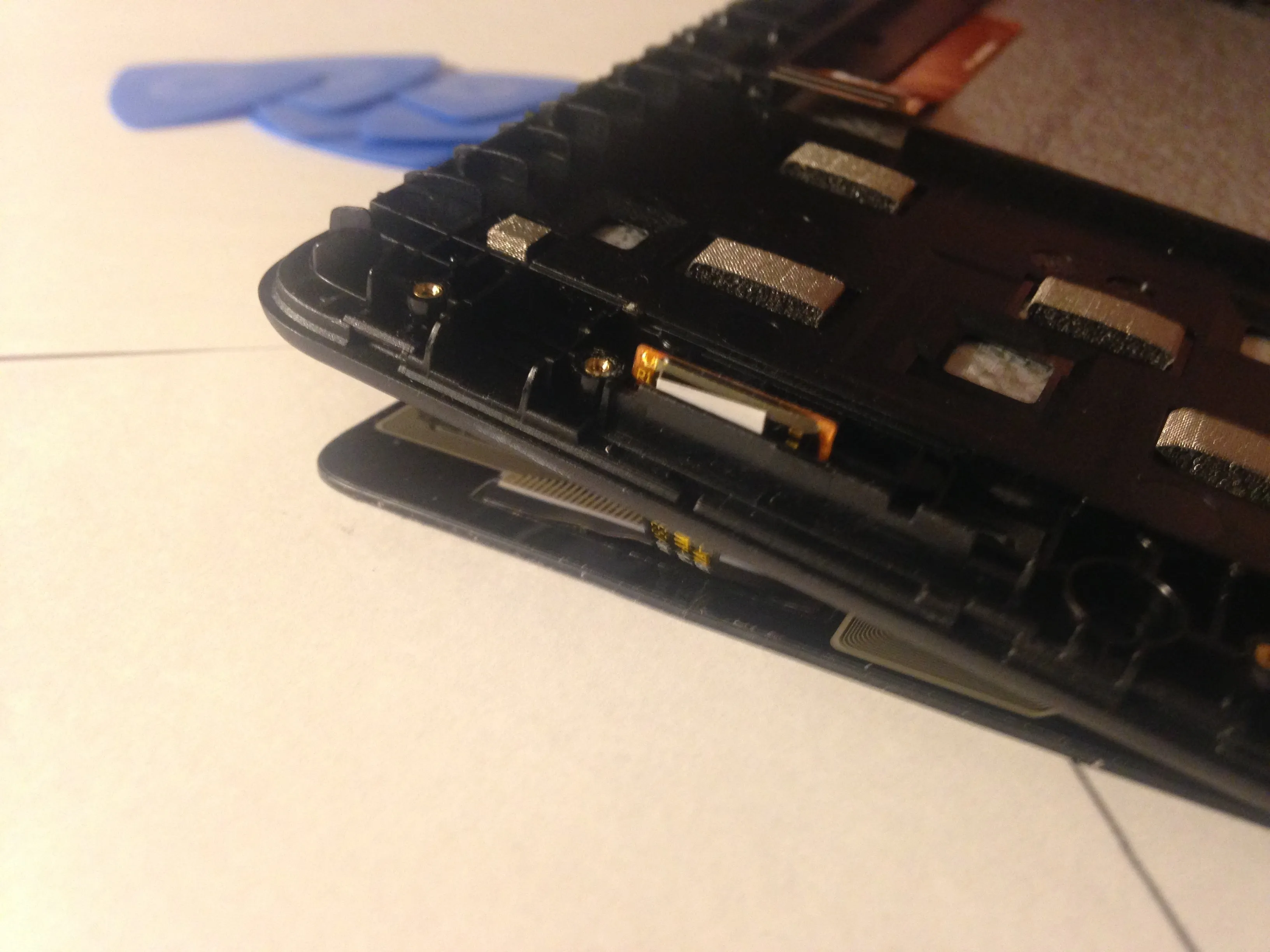

Шаг 17 Отсоедините кабель дигитайзера

• Кабель дигитайзера пропущен через прорезь в пластиковой рамке. Осторожно отсоедините кабель, если вам нужно сохранить дигитайзер.

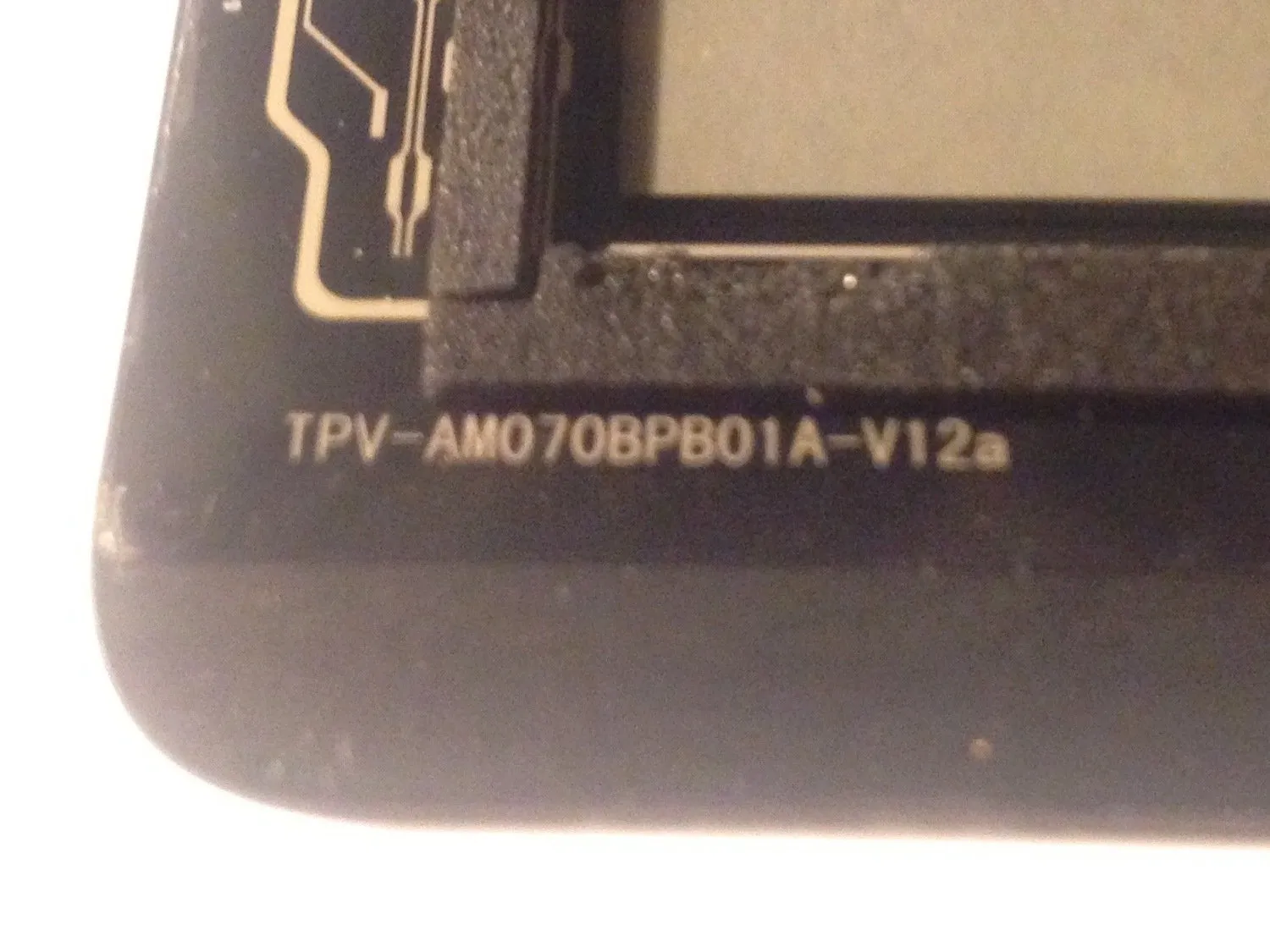

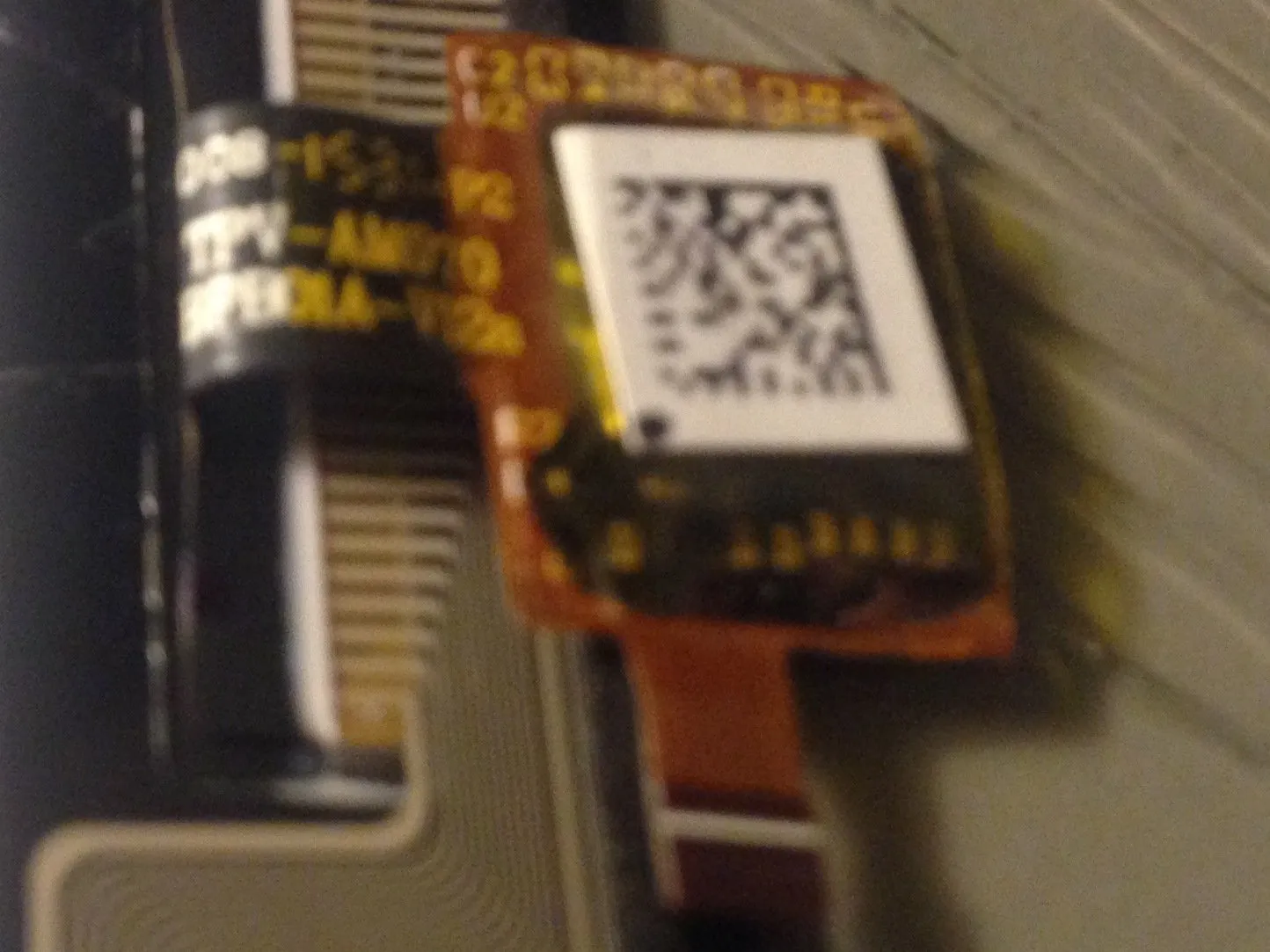

Шаг 18 Номер детали дигитайзера

• Номер детали дигитайзера и/или кабеля дигитайзера - TPV-AM070BPB01A-V12a. Там также написано 008-1531-P2.

• Я не читаю по-китайски, но эта деталь доступна на одном китайском сайте по следующим URL. Ссылка 1Ссылка 2

• Если кто-то сможет купить их, пожалуйста, сообщите мне, чтобы я мог купить у вас несколько штук взамен сломанных и, скорее всего, снова сломающихся.

Комментарии к шагу

'снова сломаю', пожалуйста. BRAKE в вашей машине замедляет движение ;-)

У меня есть несколько... просто добавьте 'opel' к моему имени пользователя, и вы сможете найти меня на FB.

Кроме того, мои сменные дигитайзеры не поставлялись с поляризационной пленкой на задней стороне внутреннего стекла = надеюсь, я смогу использовать их повторно.

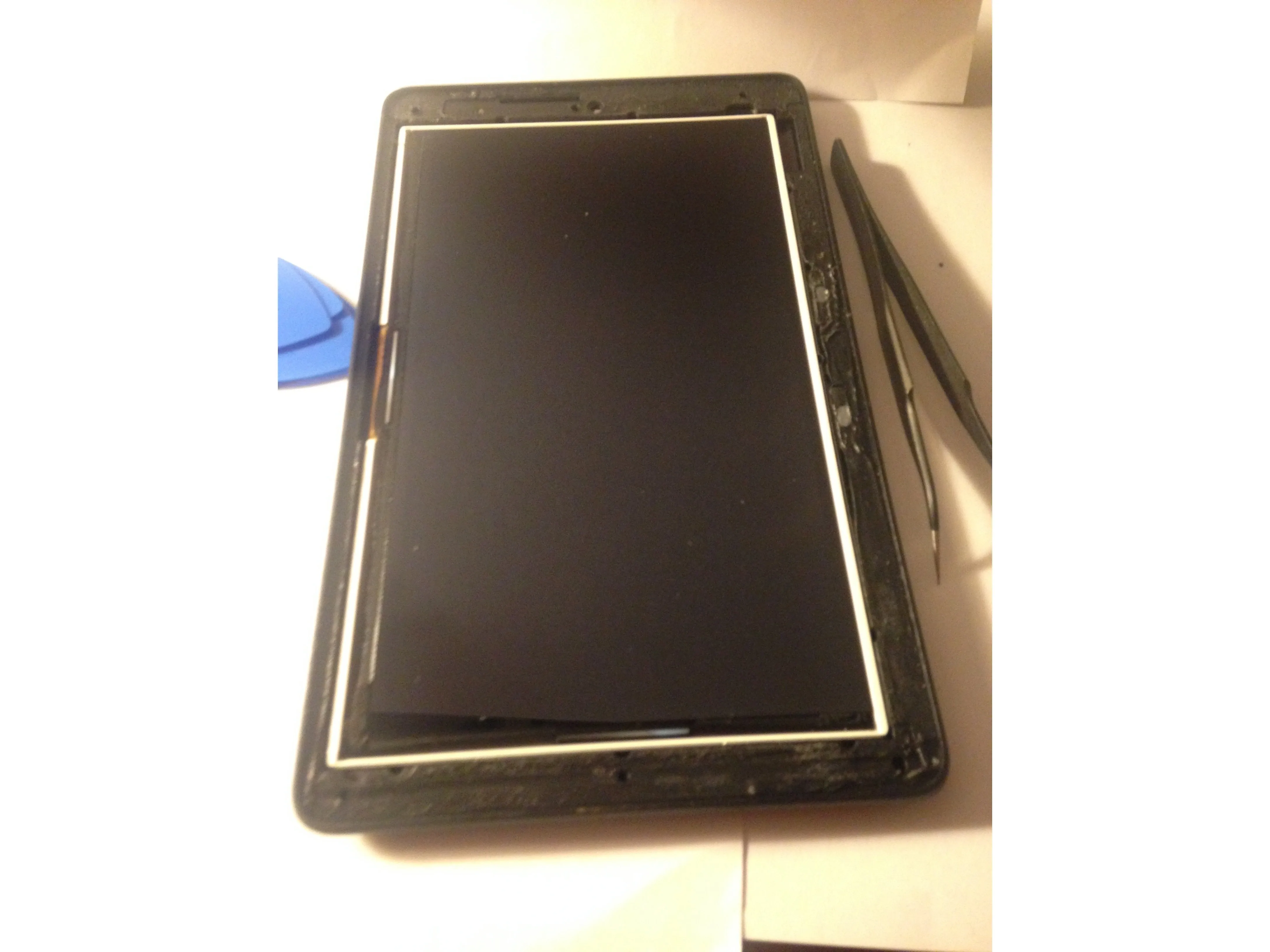

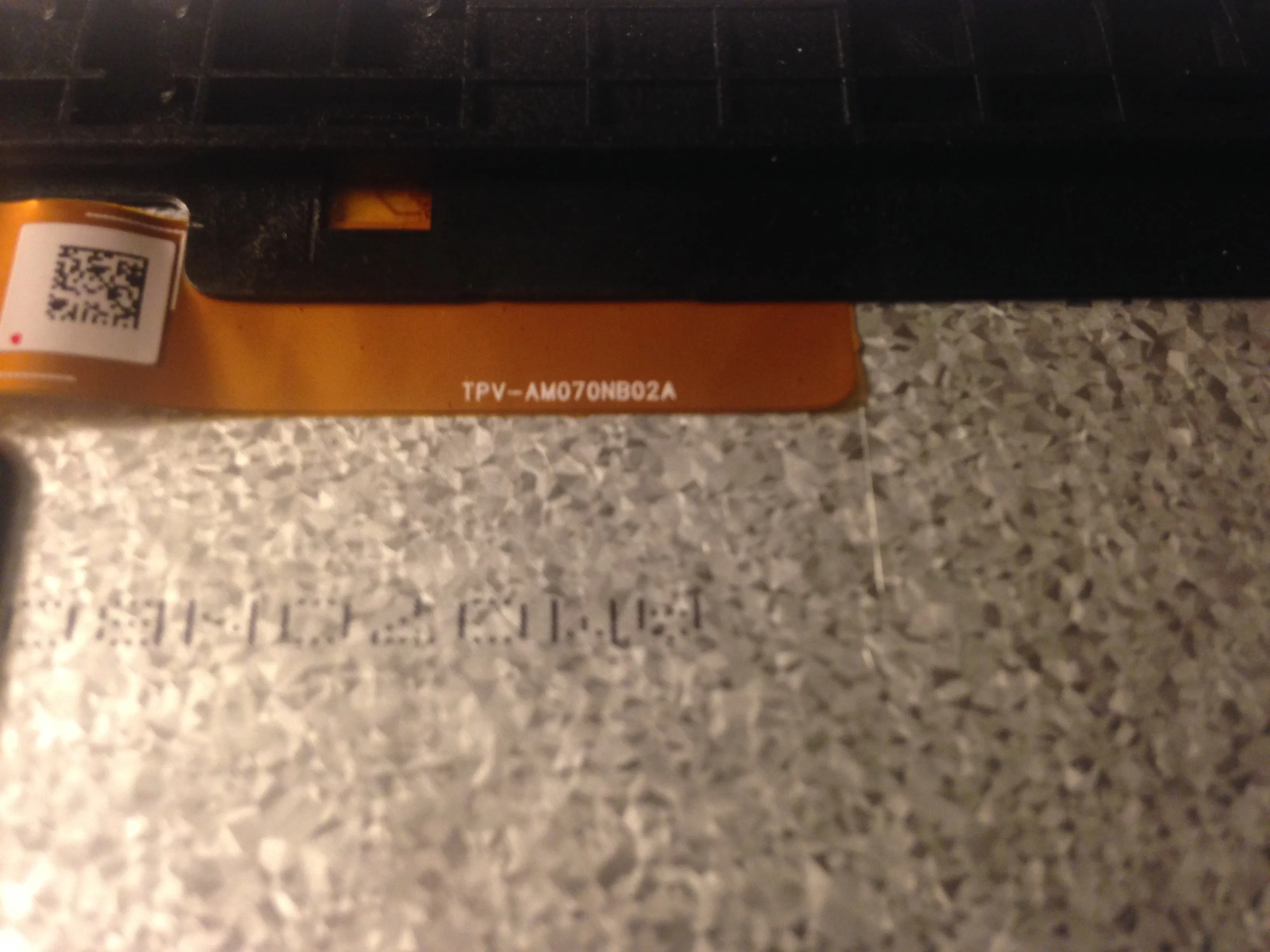

Шаг 19 ЖК-панель

• Номер детали на ЖК-кабеле - TPV-AM070NB02A.

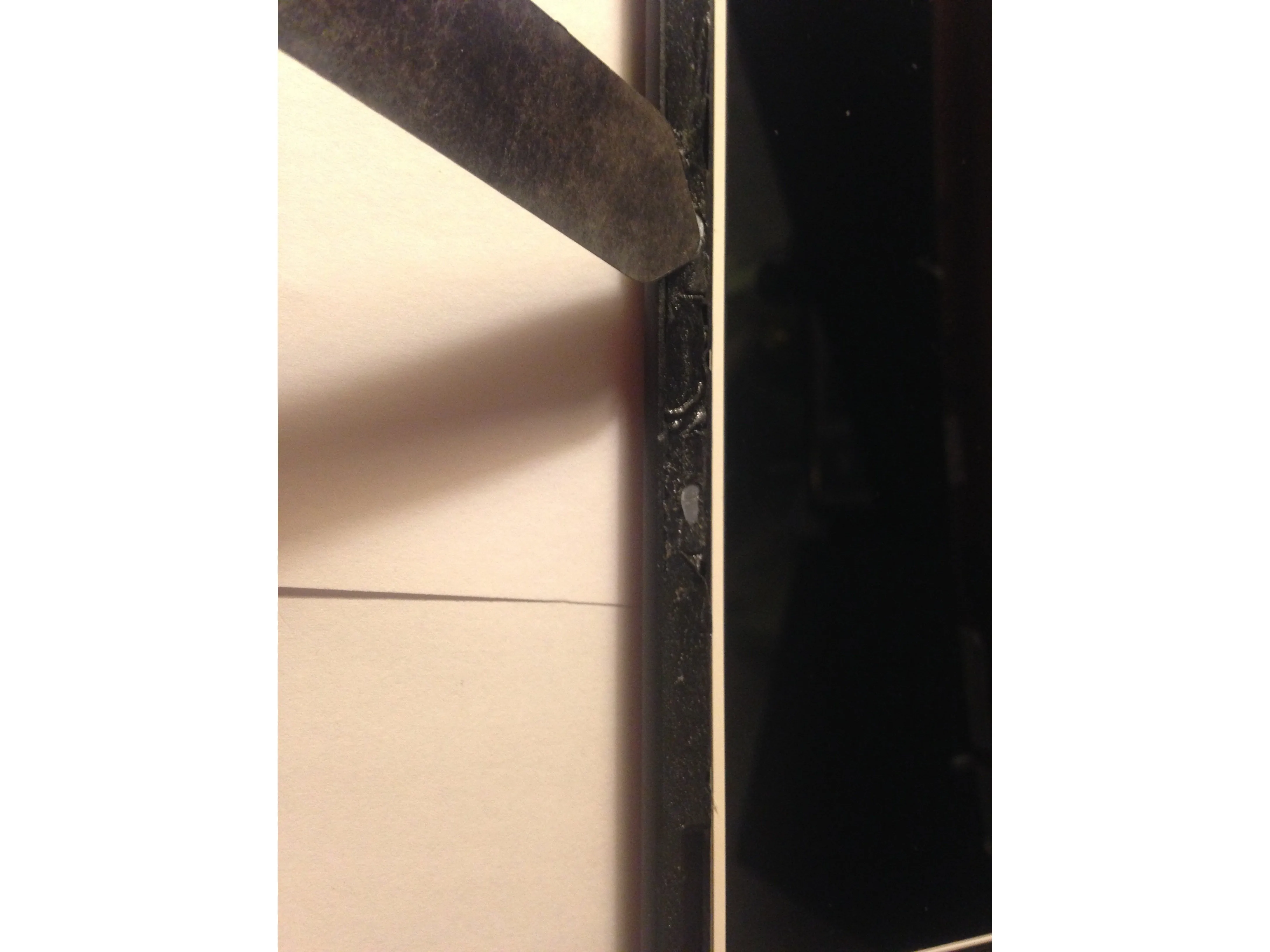

Шаг 20 Боковые стороны передней панели

• С одной стороны рамки передней панели расположены два сильных магнита, которые используются для удержания чехлов и других закрытых устройств на переднем стекле.

• С другой стороны вы можете увидеть кабель ЖК-панели, который выводится на заднюю сторону.

• На этом разборка Kindle Fire 7' (2015) модели SV98LN от Amazon завершена.

Комментарии к статье

Я купил новую батарею для своего устройства, и она заработала, а затем зарядилась, но квадратная часть крышки, расположенная прямо над разъемом батареи, сильно нагревается. Поэтому я отключил питание и на следующий день не смог включить его. Как будто он разряжает батарею примерно до 1 вольта, так что она просто не начинает заряжаться снова.

Что это за квадратная деталь? Думаю, я мог бы использовать тепловую пушку, чтобы заменить ее, если бы мог найти, где купить эту деталь?

-Рэймонд Дэй

Микросхема контроллера заряда батареи находится под этим куском стального экрана/теплоотвода. Для его удаления, вероятно, потребуется пистолет с горячим воздухом, предназначенный для пайки поверхностного монтажа (800 градусов F.). Можно попытаться снять его с помощью утюга и фитиля для пайки или инструмента для отсасывания припоя, но есть значительный риск повредить диод со стороны разъема аккумулятора или резистор с противоположной стороны.

У меня такая же проблема с одним из них. Однако я заметил, что разъем аккумулятора не до конца вставлен (чтобы заметить это, потребовалось увеличительное стекло), поэтому, когда зарядное устройство снова будет доступно (в это время оно заряжает другой Kindle), я попробую его снова. Если он по-прежнему будет нагреваться и не будет заряжаться, то, скорее всего, неисправен чип контроллера заряда, и мне придется вытащить экран или отправить этот на переработку.
