Разборка Amazon Fire Phone

Введение

Amazon наконец-то выпустила свой флагманский телефон, и мы к этому готовы. Настало время разбора. Мы собираемся сжечь это место дотла с помощью нового Fire Phone от Amazon.

Хотите все самые горячие новости? Зажгите искру дружбы в Facebook, Instagram или Twitter!

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Amazon Fire Phone

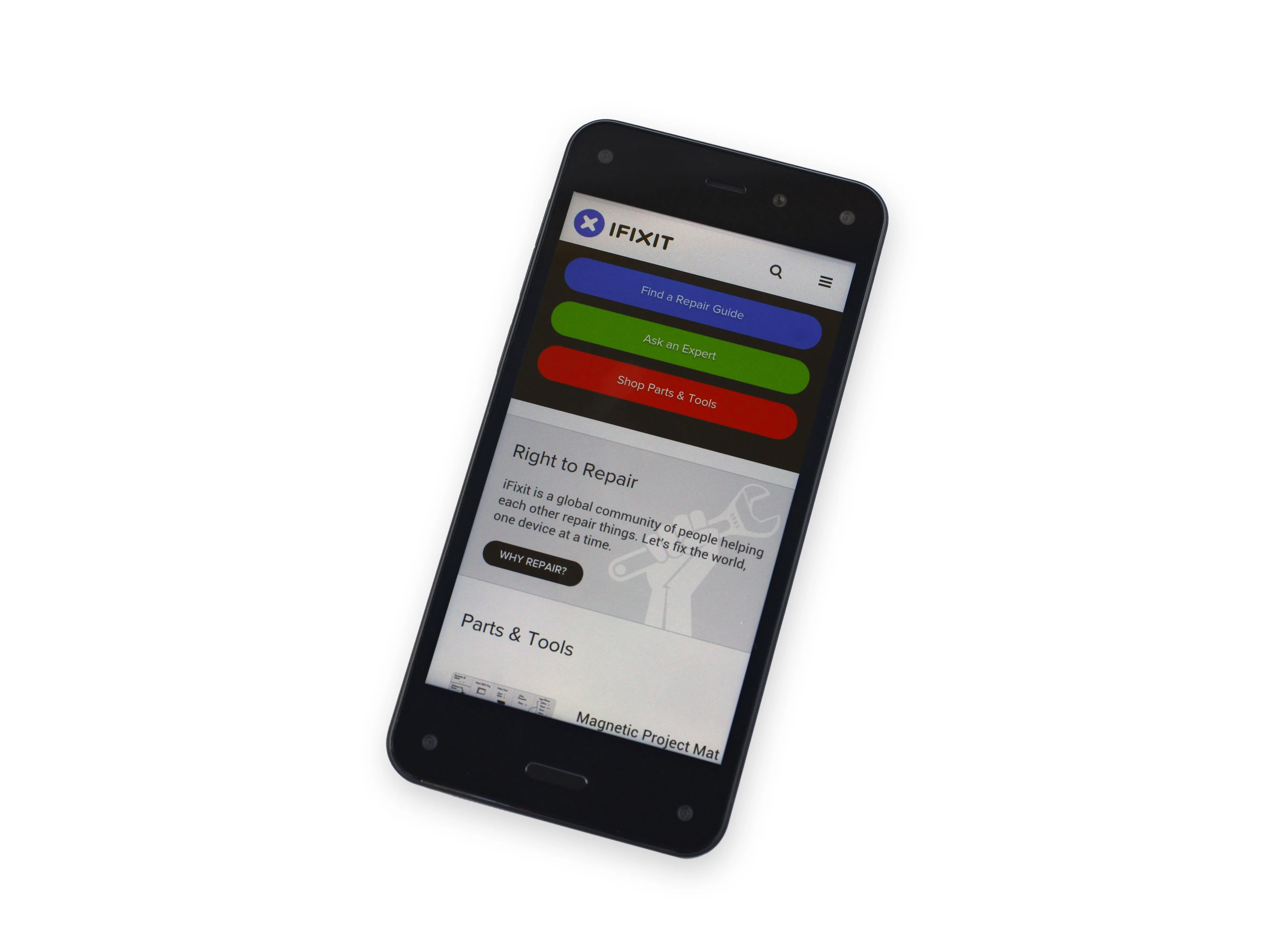

• Прежде чем мы перейдем к рассмотрению Fire Phone, давайте взглянем на его характеристики:

• Четырехъядерный процессор Snapdragon 800 с частотой 2,2 ГГц и графическим процессором Adreno 330 с частотой 450 МГц.

• 4,7-дюймовый IPS LCD дисплей с разрешением 1280 x 720 при 315 ppi

• 32 ГБ или 64 ГБ памяти с 2 ГБ ОЗУ

• Задняя камера 13 МП и фронтальная камера 2,1 МП (или, как ее называет LG, 'селфи')

• Wi-Fi 802.11a/b/g/n/ac, до 300 Мбит/с с объединением каналов + беспроводная технология Bluetooth 3.0

• Система датчиков Dynamic Perspective с невидимой инфракрасной подсветкой, гироскопом, акселерометром, магнитометром, барометром, датчиком приближения, датчиком внешней освещенности

Шаг 2

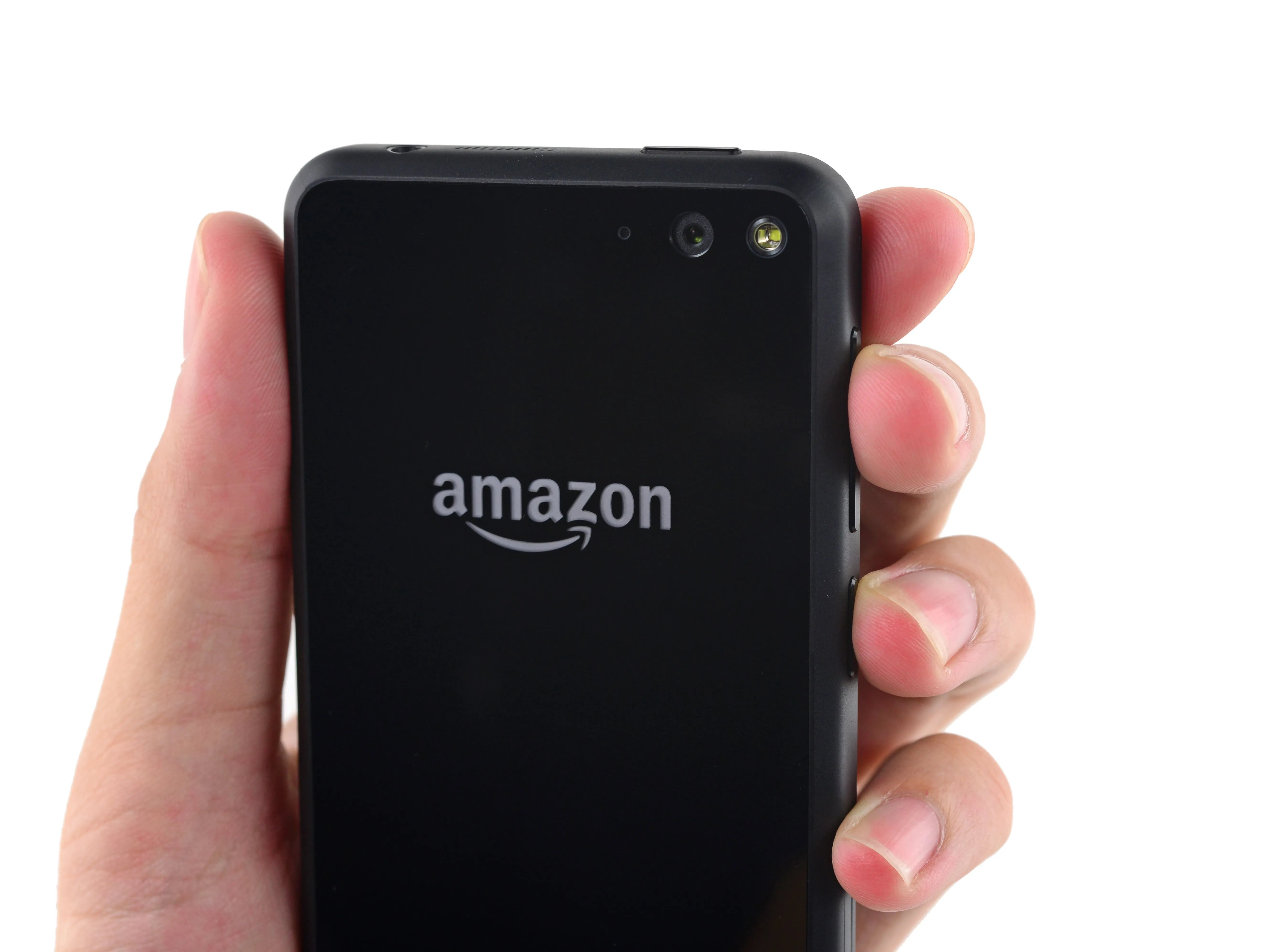

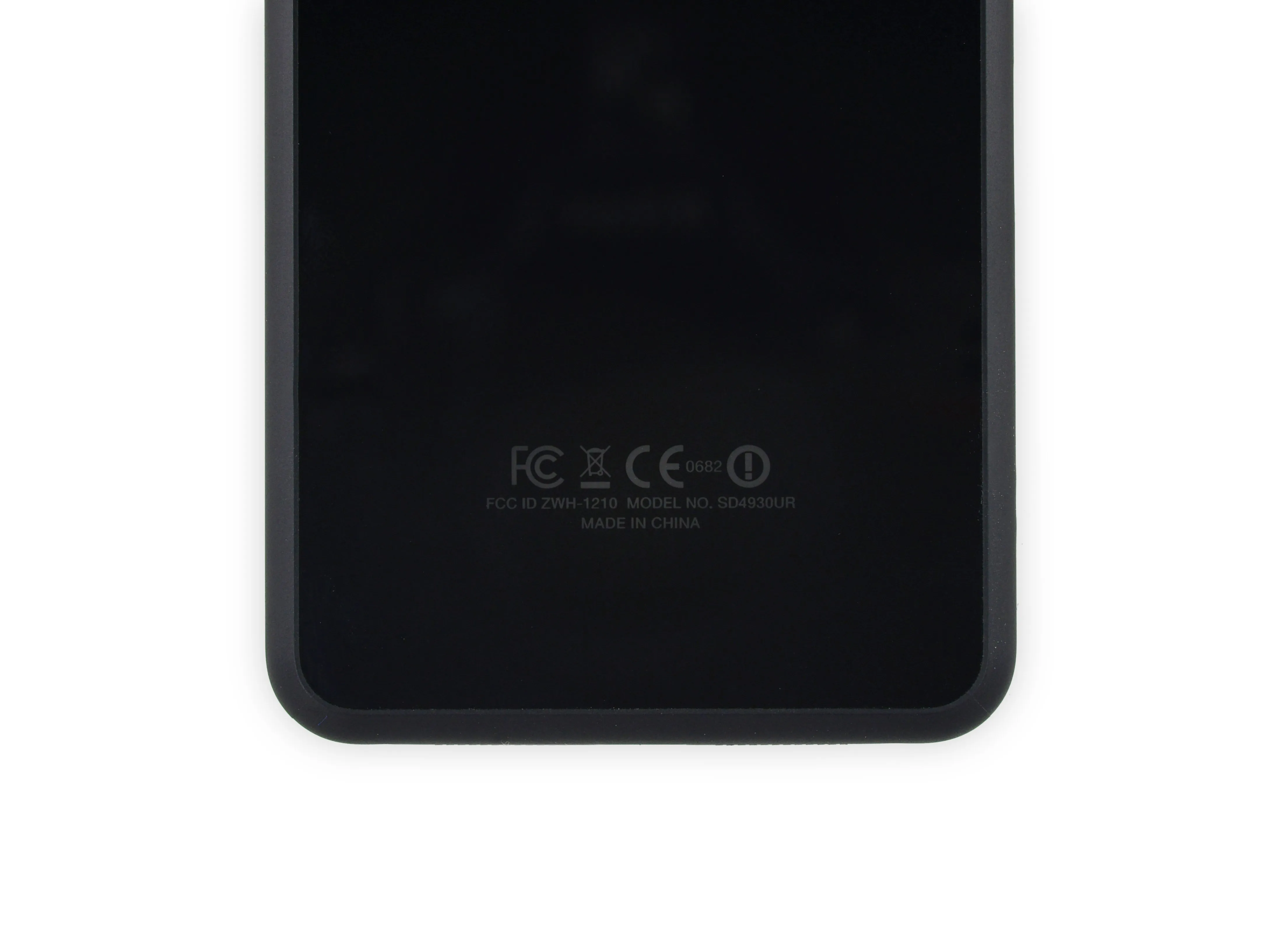

• Информация, которую мы извлекли из задней части корпуса, говорит о том, что наш Fire Phone - это модель SD4930UR.

• На корпусе имеется заметный логотип Amazon, но нет логотипа оператора. Amazon, похоже, взяла пример с Apple и исключила брендинг AT&T.

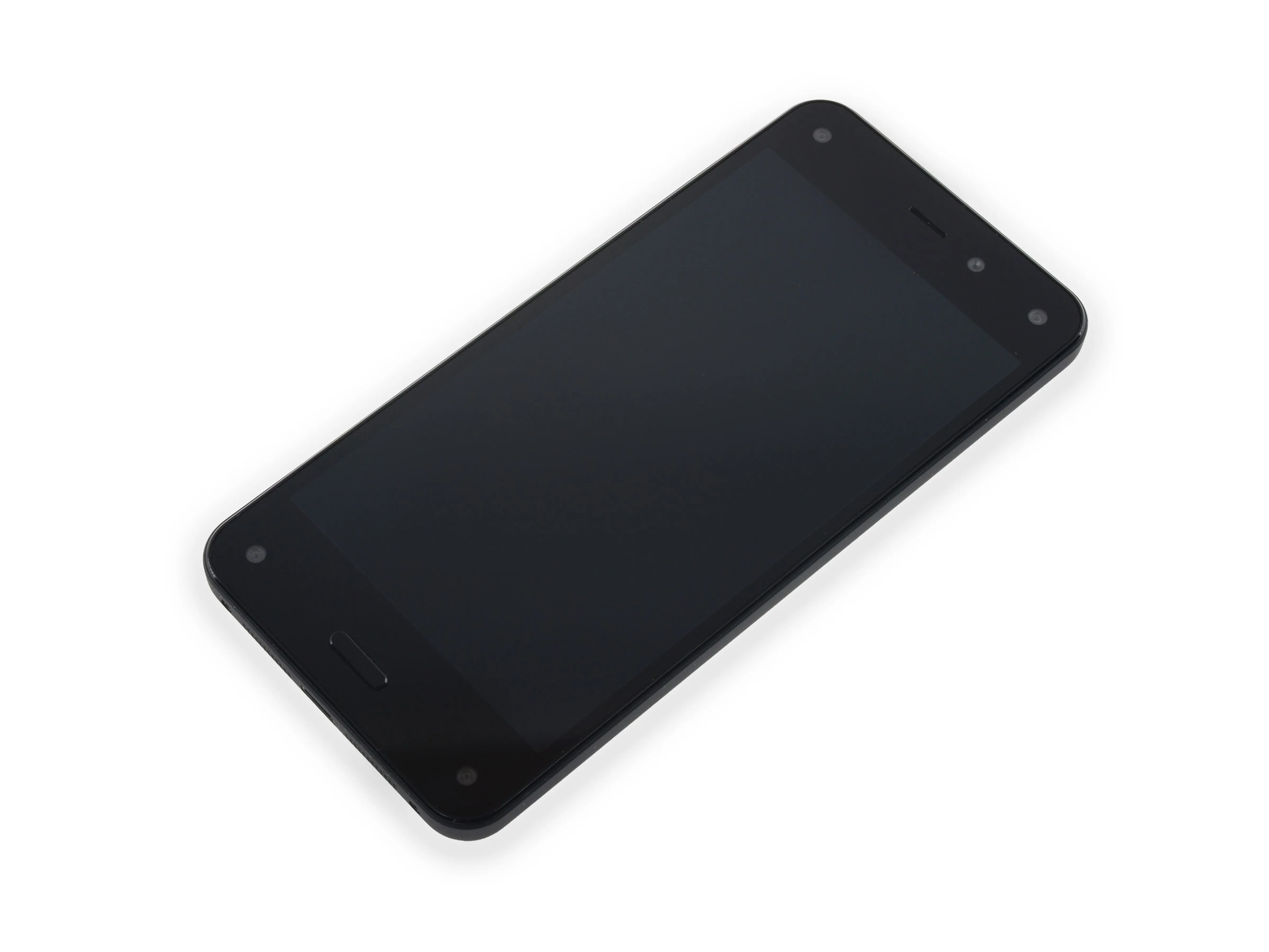

• Этот смартфон легко отличить от сегодняшней линейки черных кирпичей - это пятиглазый монстр. Эти дополнительные датчики отвечают за столь разрекламированную динамическая перспектива. Подробнее об этом позже... у нас горит дневной свет, и нам предстоит еще много гаджетов.

Шаг 3

• Передняя и задняя стеклянные панели сэндвич все 'вкусные' схемы на Fire Phone.

• Что это за ересь? Нижние винты Torx T3? Этот элемент дизайна очень похож на нынешние модели iPhone, только с использованием нефирменных винтов. Мы согласны с этим - мы предпочтем найти эти винты Torx T3, чем проприетарные Pentalobes в любой день.

• Осталось выяснить, будет ли стекло в два раза больше, чем у обычного телефона, и будет ли оно в два раза больше осколков, когда вы когда вы бросите его как горячий.

Шаг 4

• Никакая герметизация стекла не удержит нас от этого телефона. Когда винты убраны, пришло время увеличить температуру. iSclack открывает Fire Phone без каких-либо проблем. проблем.

Комментарии к шагу

Этот шаг совершенно неправильный. Обе стороны (передняя и задняя) приклеены сильным клеем, и если вы попытаетесь отклеить их без нагрева, вы сломаете телефон.

Они начали добавлять клей только из-за этого сайта и других подобных.

Шаг 5

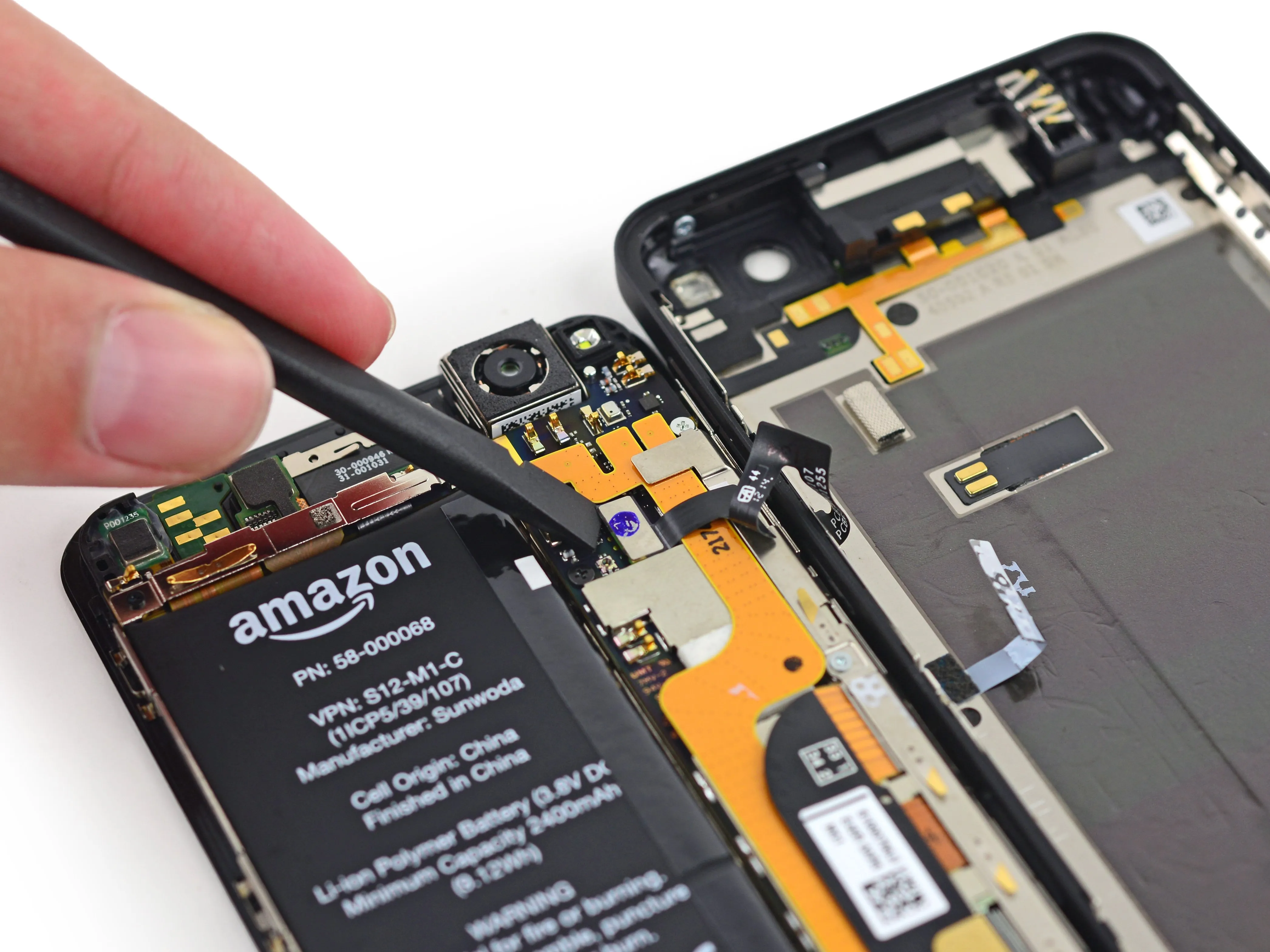

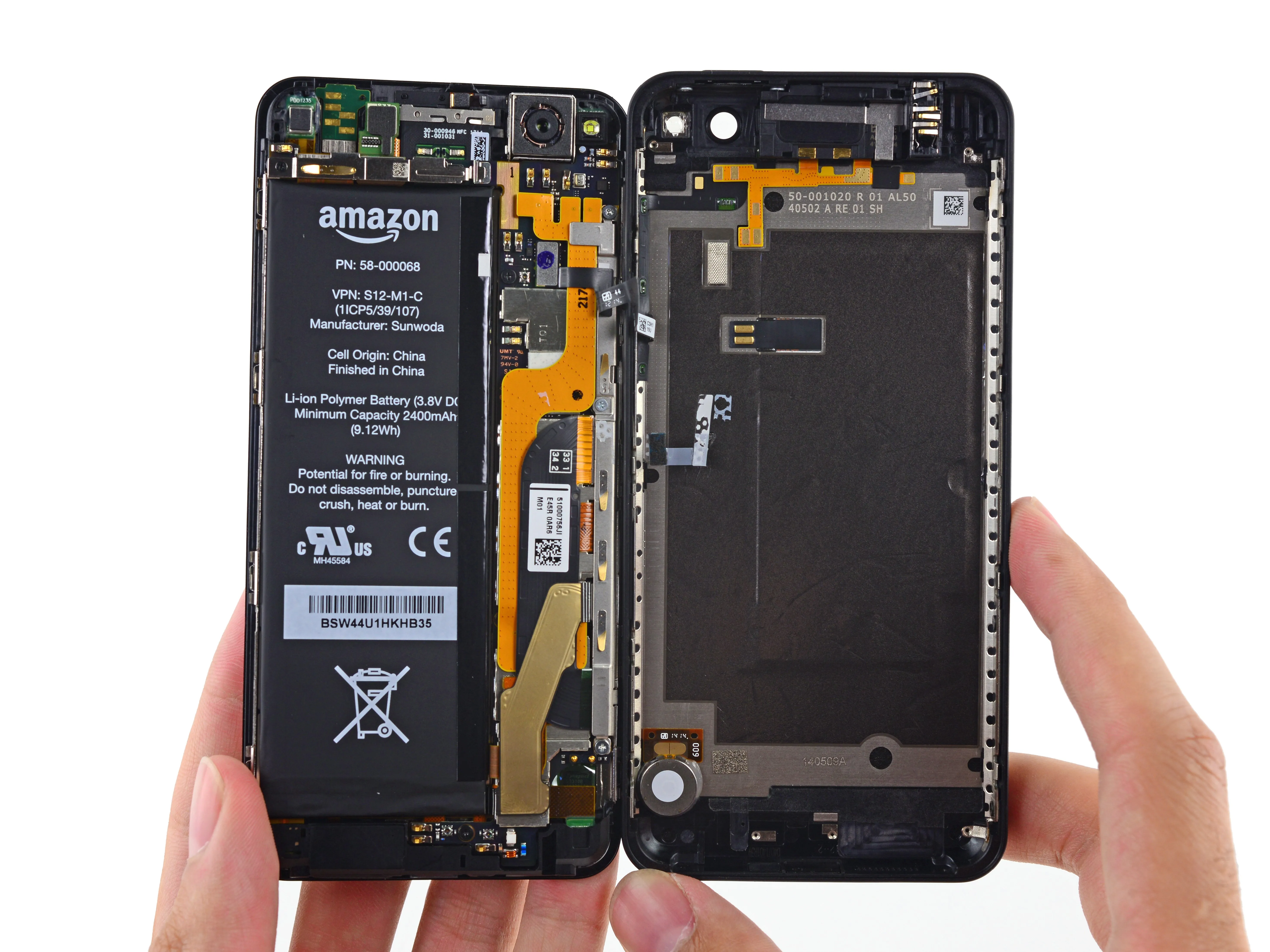

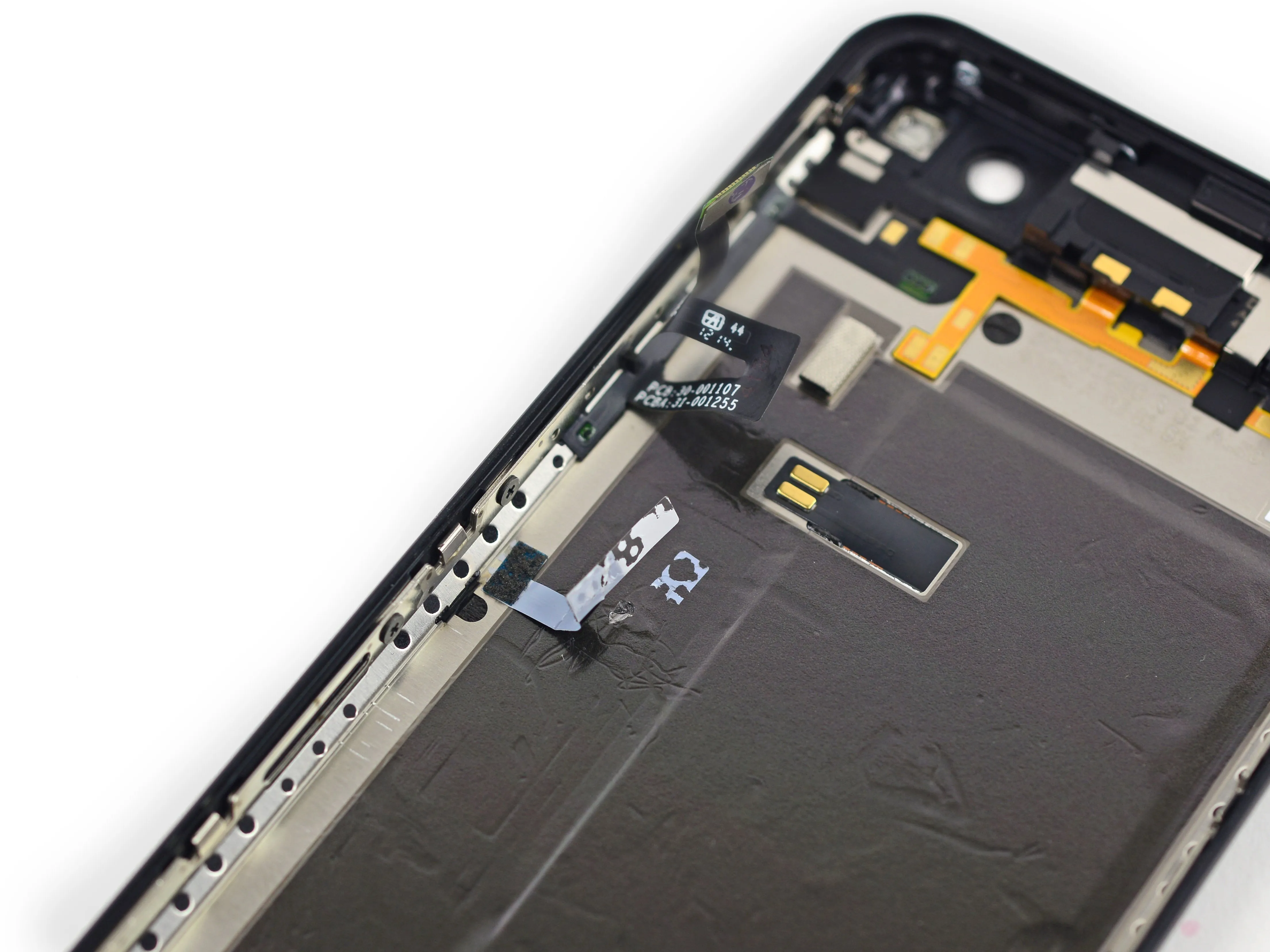

• Вот он, друзья, эксклюзивный взгляд изнутри на внутренности Amazon Fire Phone.

• Простым движением палочки мы отсоединяем ленточный кабель регулятора громкости, освобождая две половинки телефона.

• Увы! Наше вмешательство теперь очевидно! Наклейка с индикатором вскрытия, соединяющая переднюю панель и задний корпус, доказывает, что мы вскрыли устройство для вмешательства.

• Похоже, Amazon не хочет, чтобы вы открывали свой телефон, даже если этот процесс прост и не требует клея.

Комментарии к шагу

Кто-нибудь знает, для чего нужны два контакта в середине внутренней стороны задней половины телефона Fire?

На шаге 5, где задняя крышка держится на ленточном кабеле, можно ли включить телефон, прикоснувшись к золотым разъемам, чтобы включить телефон.

Шаг 6

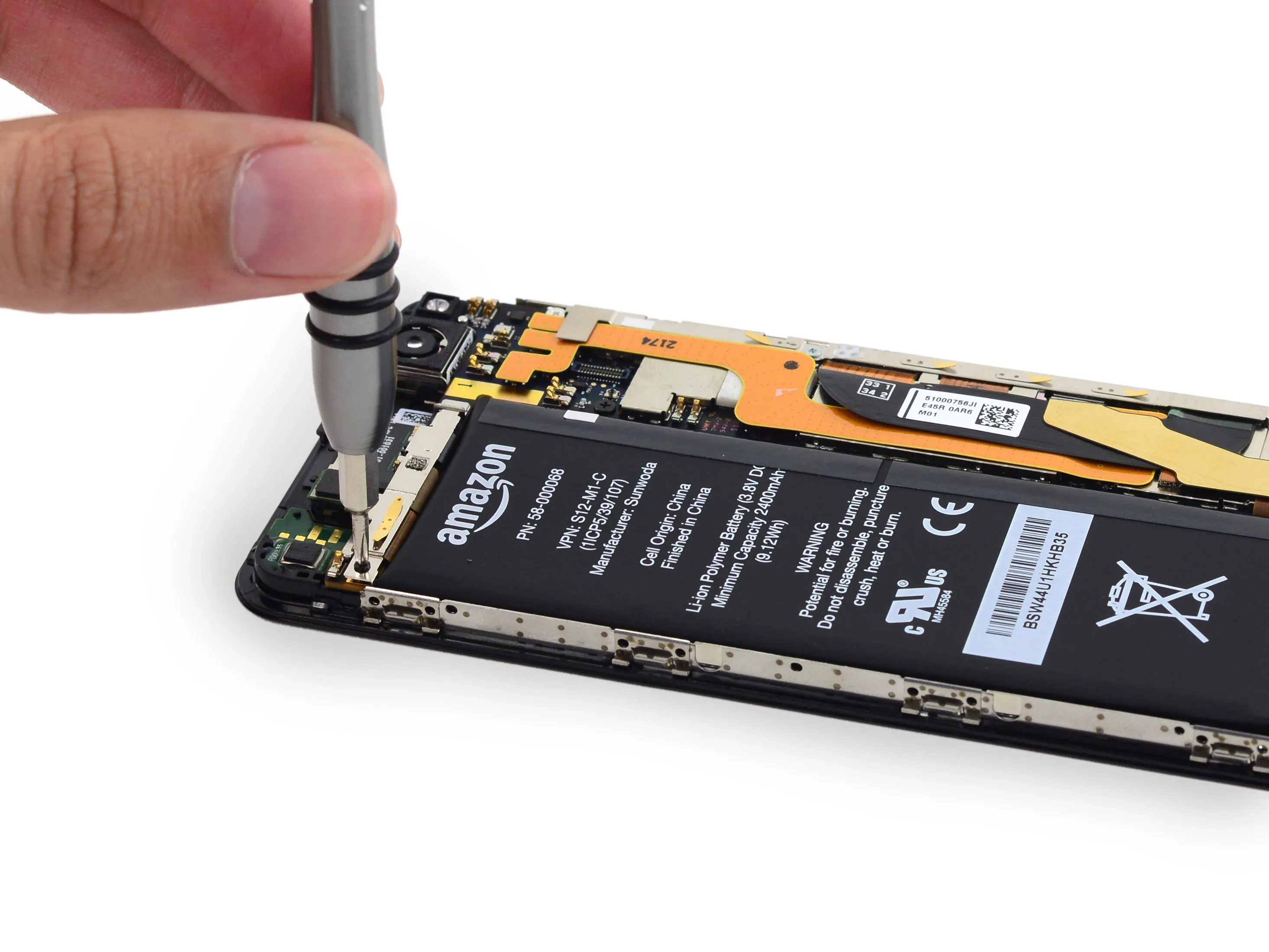

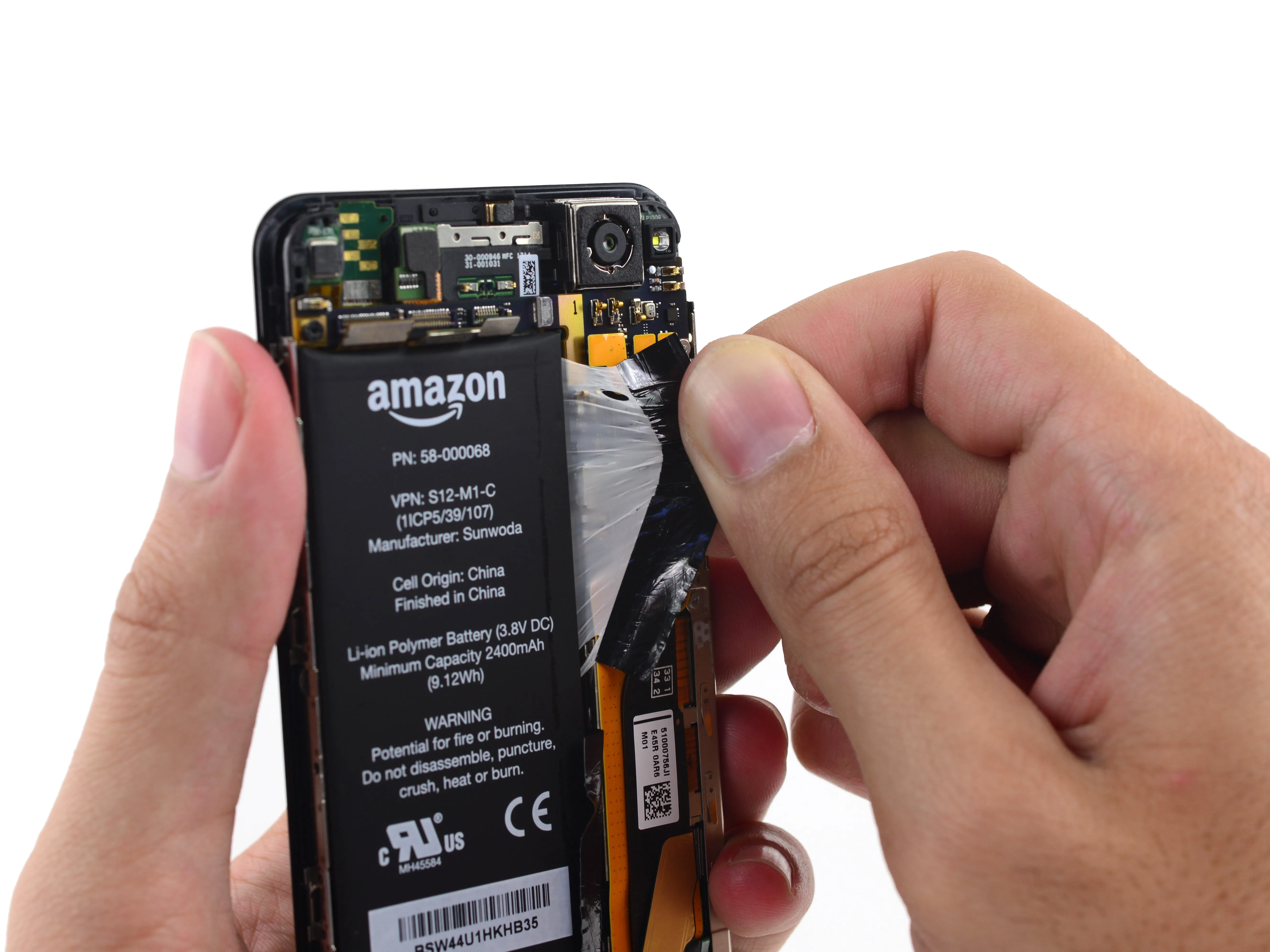

• Батарея, питающая Fire Phone, выглядит маняще доступной.

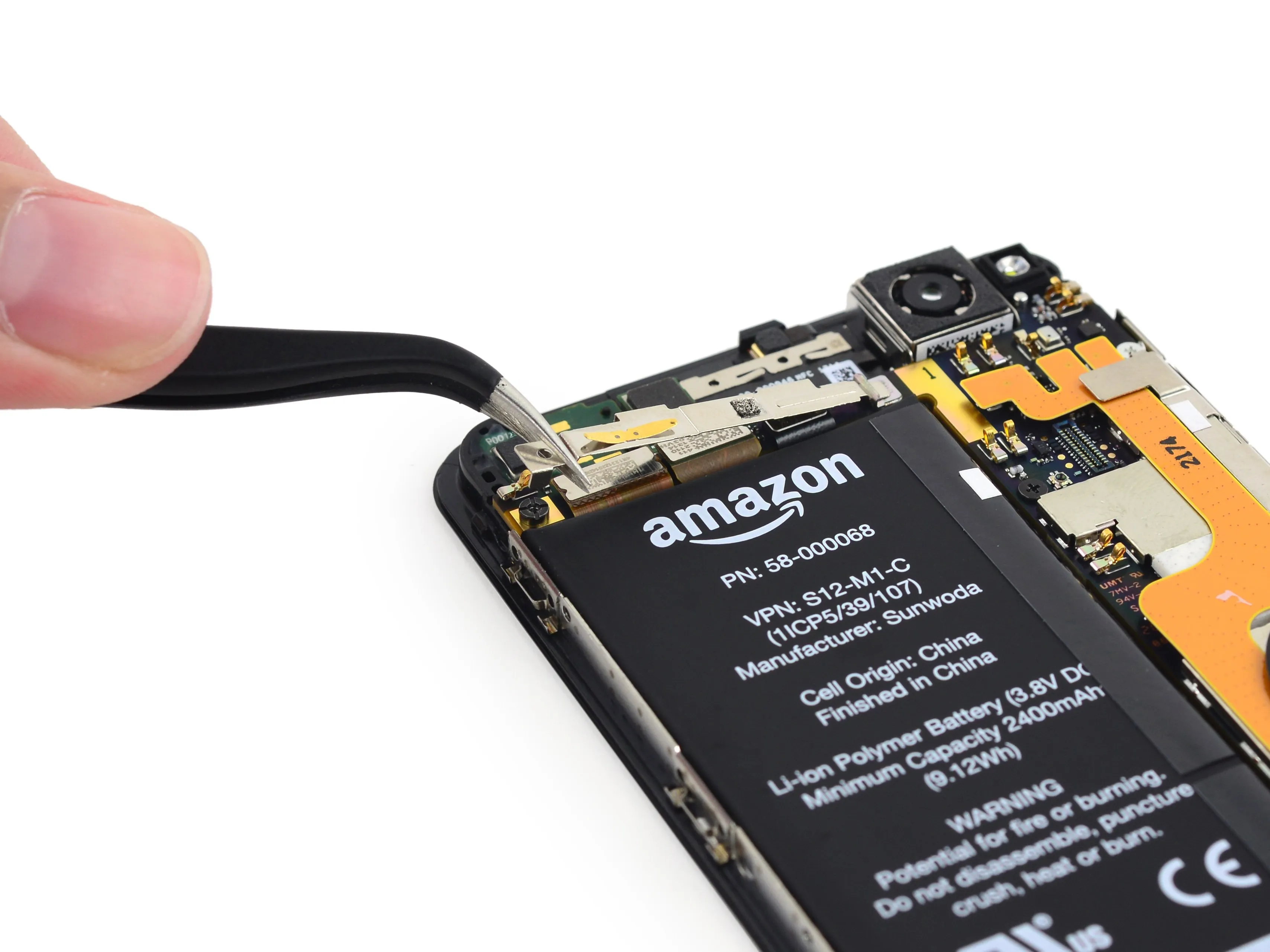

• Мы снимаем многообещающе выглядящую скобу, которая открывает множество разъемов - но ни одного для батареи.

• Эй-хо, что это? Подозрительно похоже на клейкую вкладку для аккумулятора! Набравшись смелости, мы крепко дергаем ее.

• Мы еще не до конца уверены в этих растягивающихся клейких накладках. Это здорово, когда работает, но также легко порвать полоску и застрять, вытаскивая батарею старым добрым способом.

Шаг 7

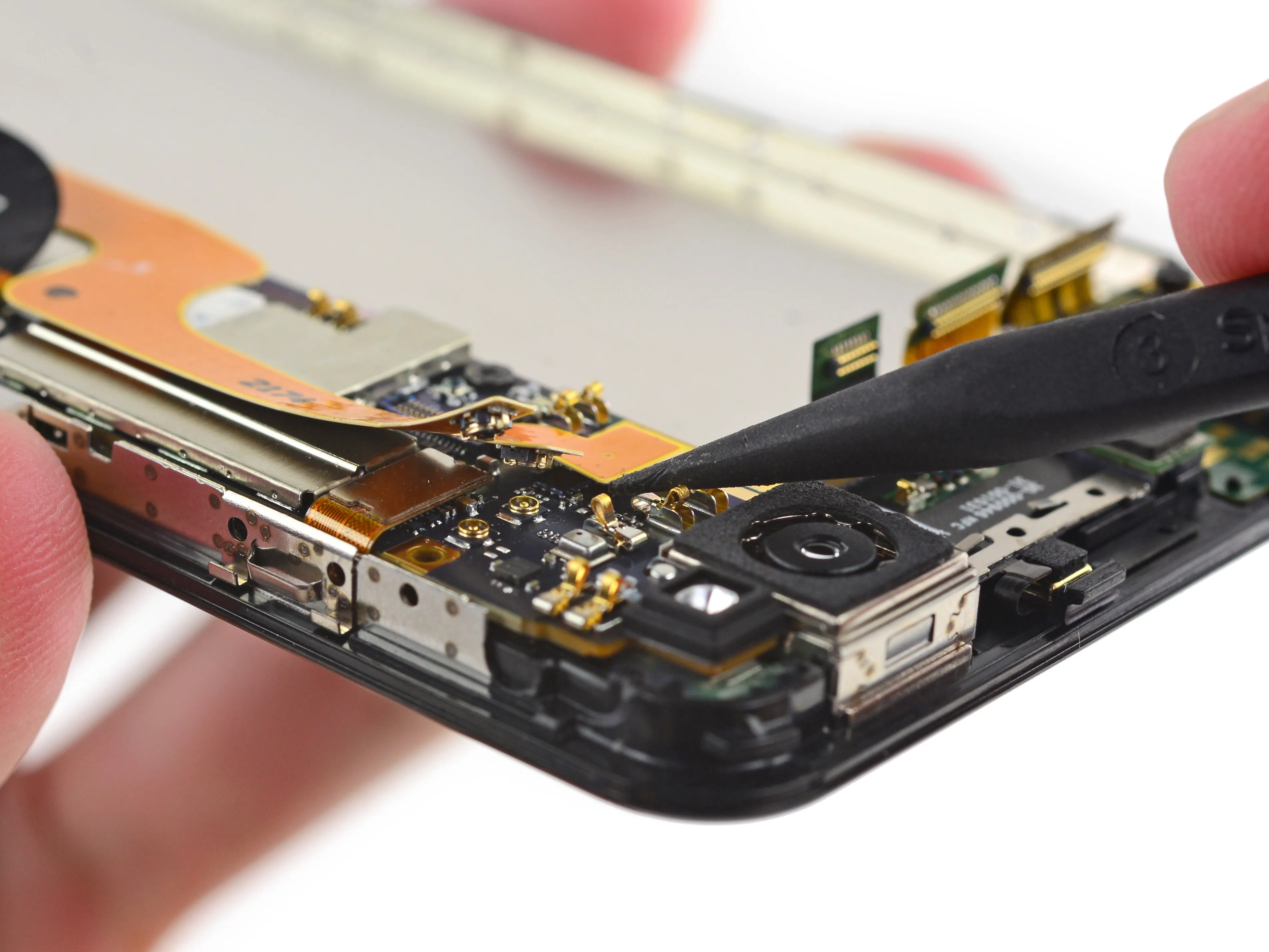

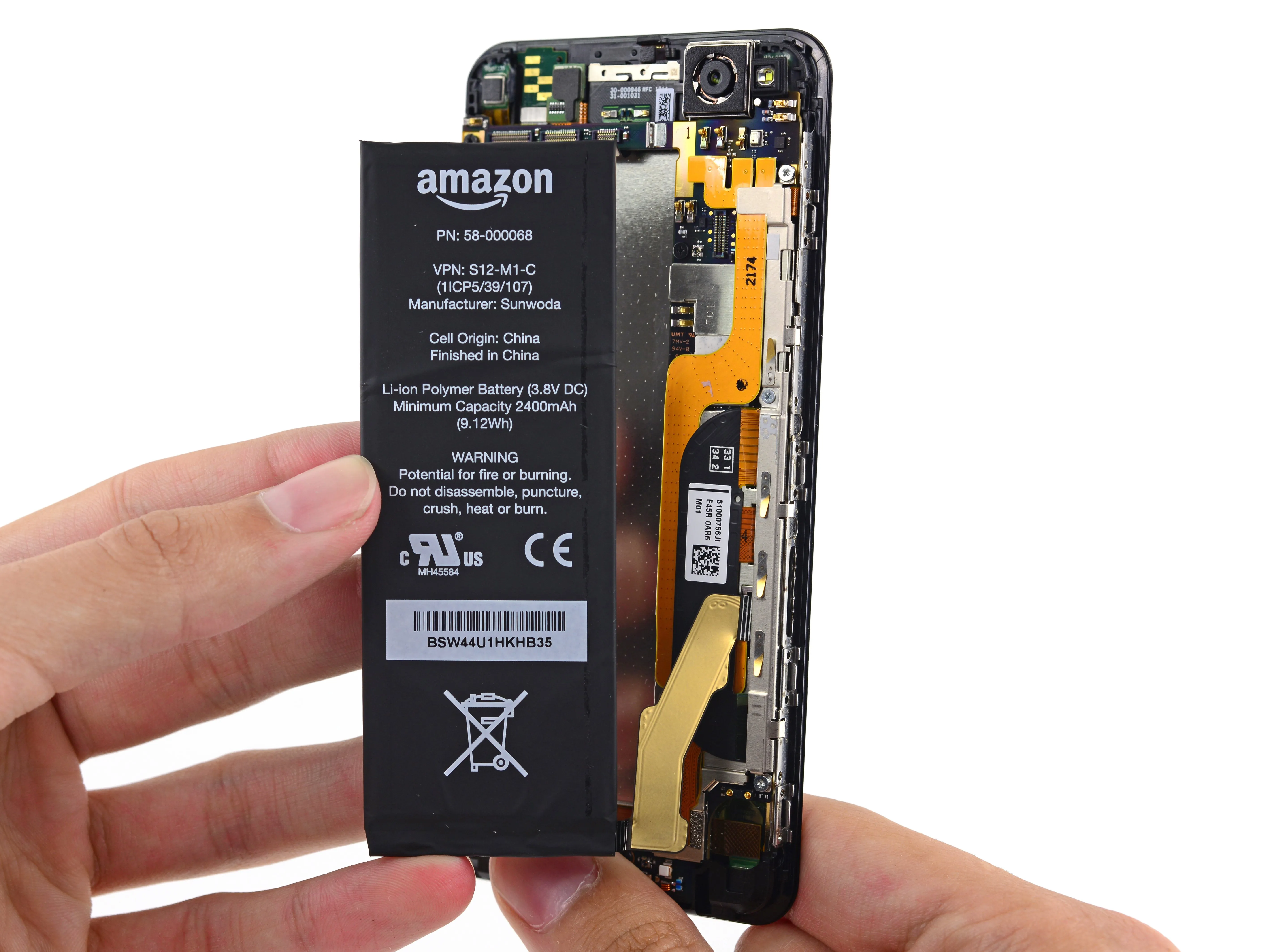

• Замаскированный снова! Аккумулятор извлекается из Fire Phone, но его разъем остается закрепленным на другом кронштейне. Если строгое тыканье пальцем не помогло, извлекаем его традиционным способом.

• Возможно, это не вечный огоньНо Amazon утверждает, что аккумулятора емкостью 2400 мАч хватит на 285,5 часов работы в режиме ожидания, 22 часа в режиме разговора или 8,5 часов просмотра веб-страниц через Wi-Fi.

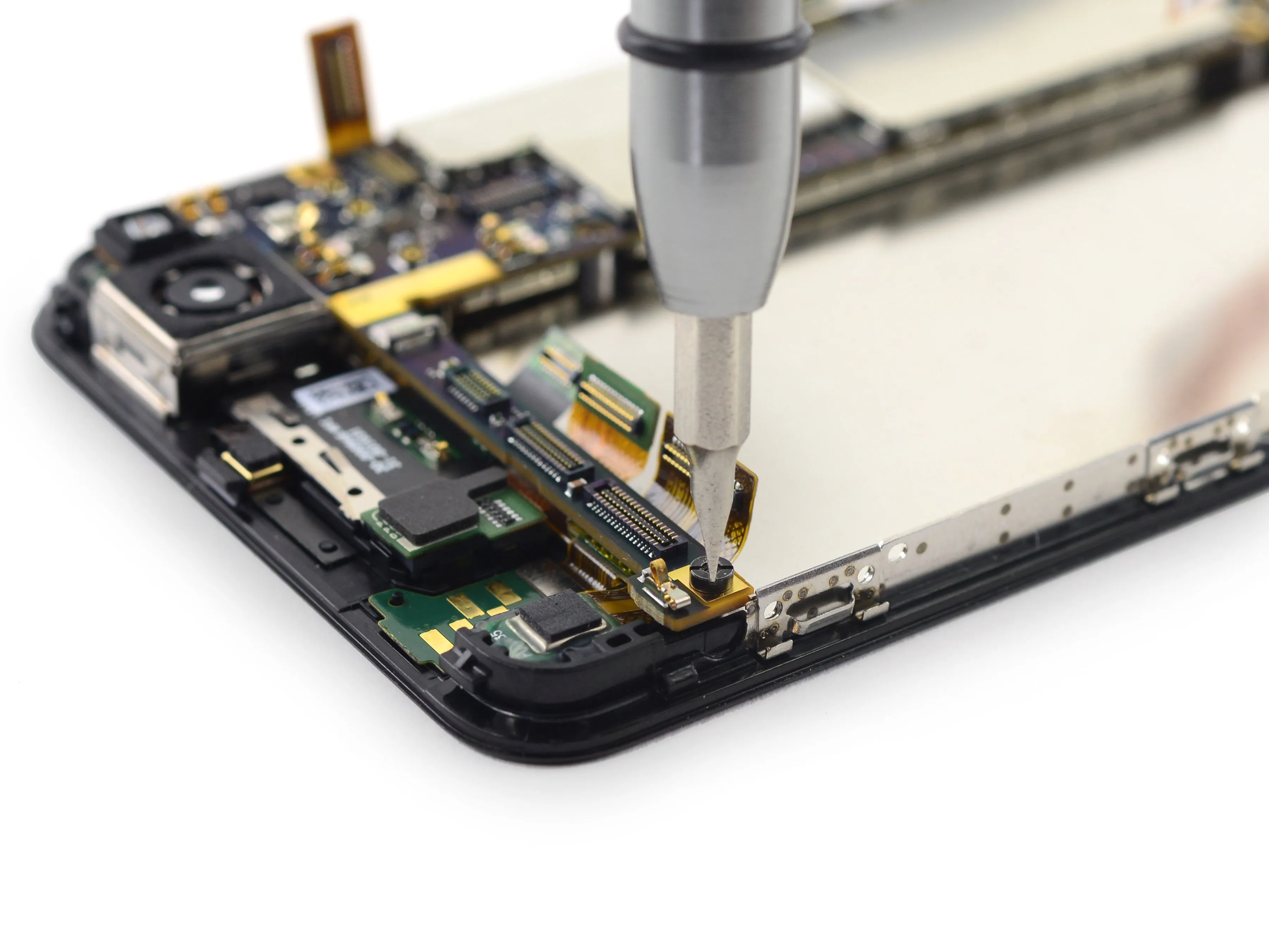

• Наш эксперт уже сталкивался с Fireтак что разъемы на этих новомодных плоских антенных кабелях он легко одолел.

• Среди моря разъемов мы заметили знакомый винт-стойку. Мы за то, чтобы бороться с огнем с помощью огняно в данном случае подойдет крошечная плоская головка.

Шаг 8

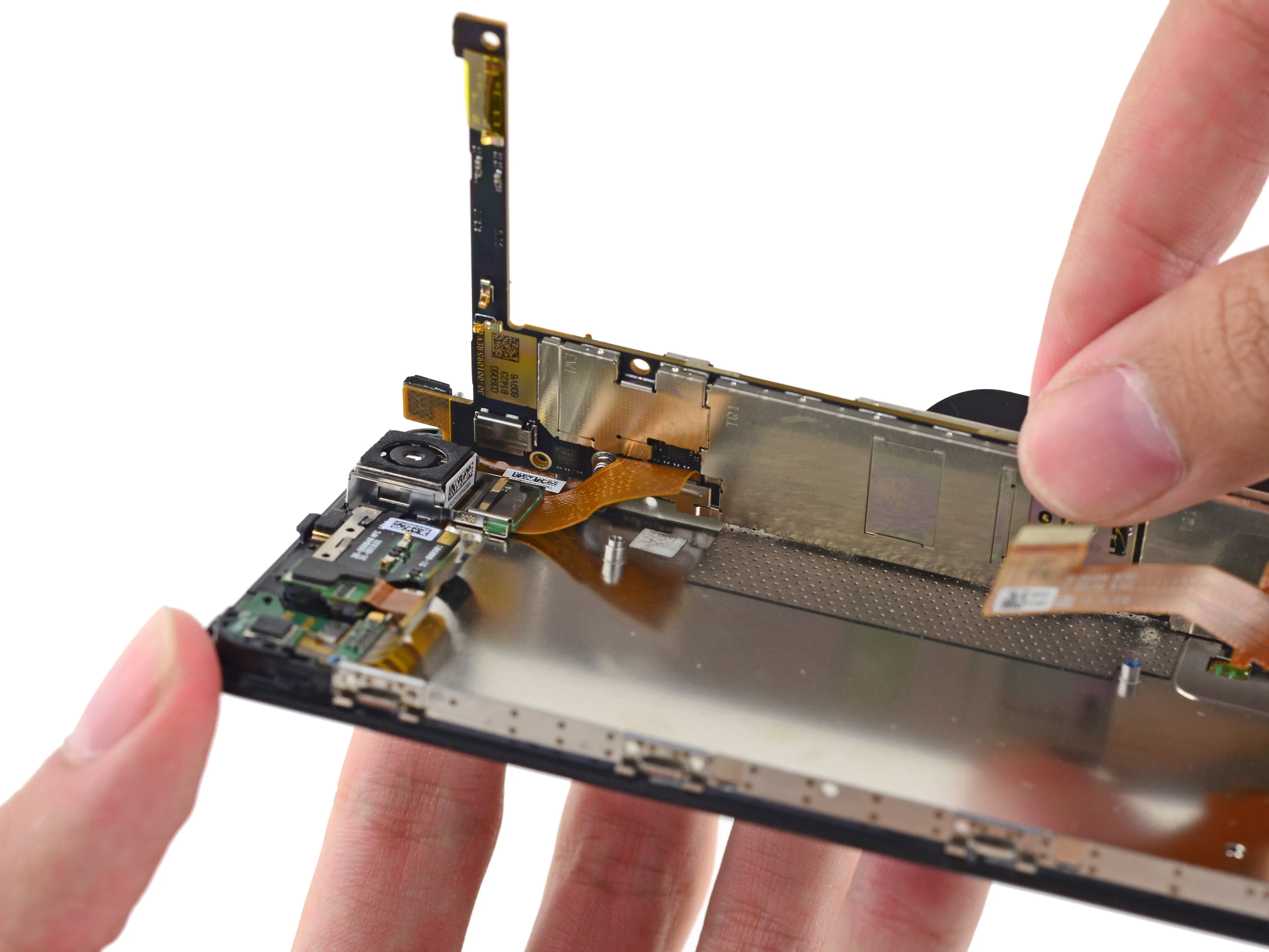

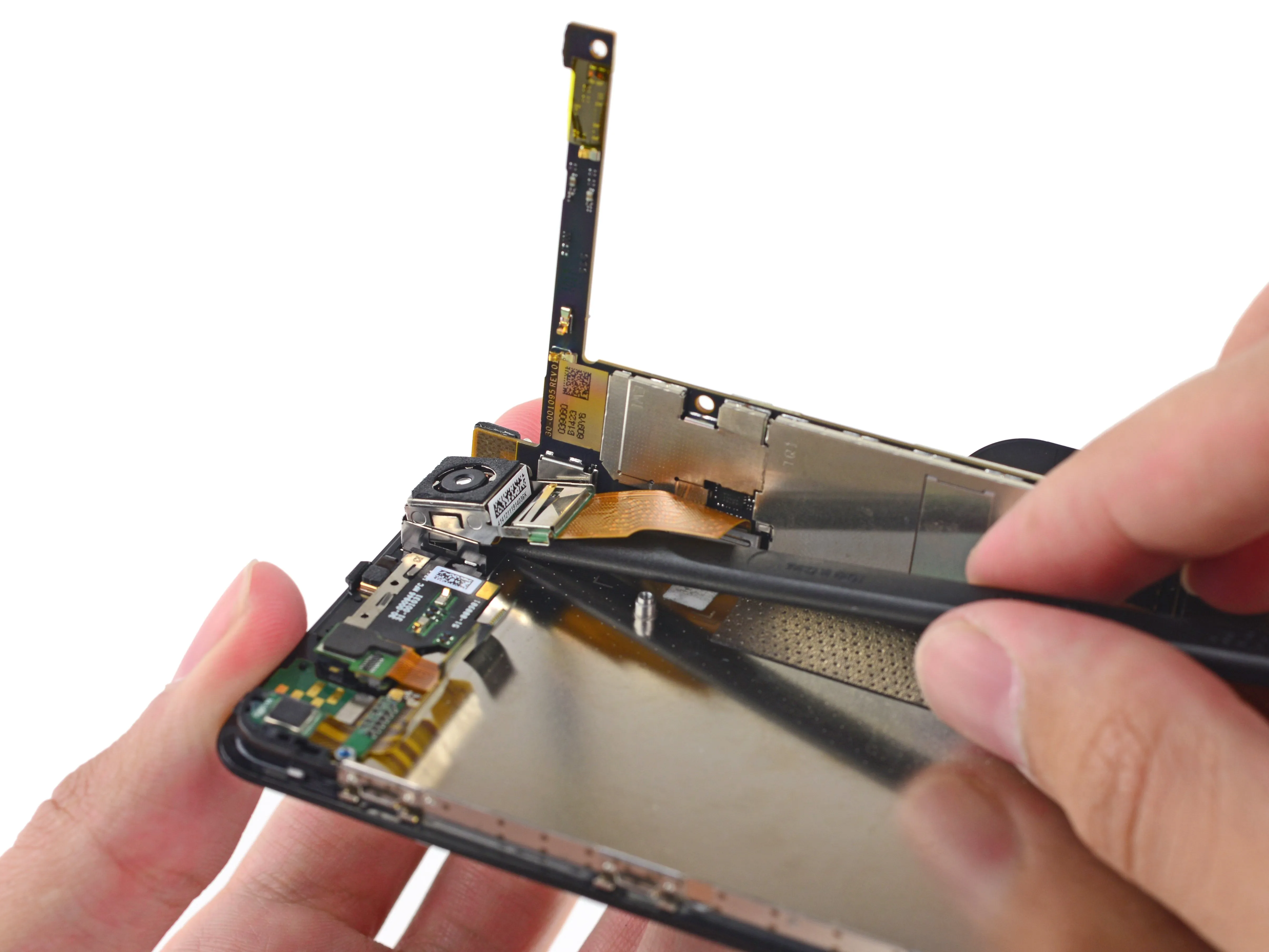

• Как только мы подумали, что все готово, мы наткнулись на загвоздку в виде надоедливого кабеля камеры. Он прикручен к задней панели материнской платы.

• К счастью, с помощью нескольких точных ударов мы выковыряем камеру заднего вида из корпуса дисплея и вскоре полностью освободим ее от материнской платы.

Шаг 9

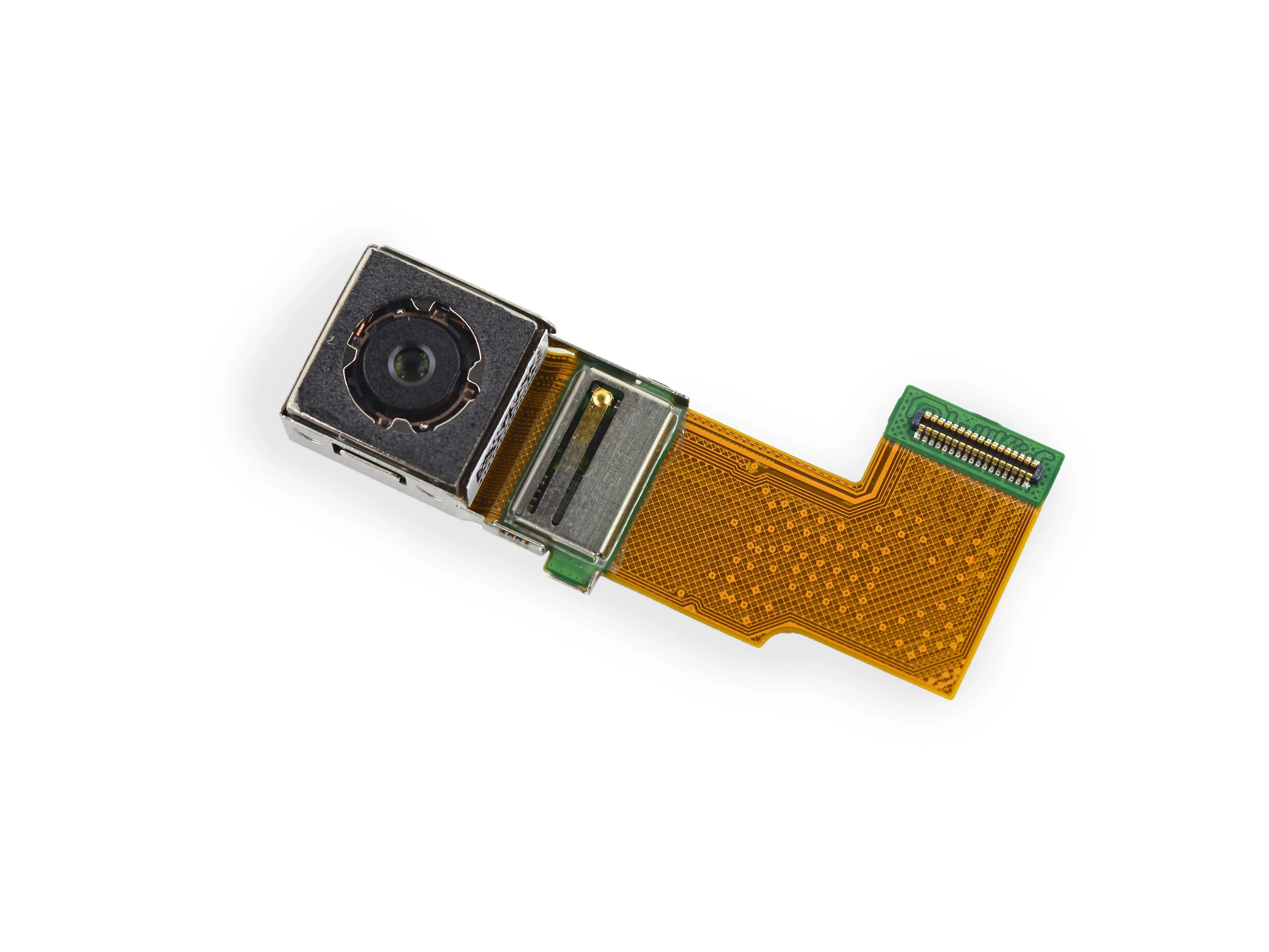

• Это 13 МП, f/2.0, задняя камера с OIS (Оптическая стабилизация изображения) является центральным элементом новой технологии Amazon технология Firefly которая, при правильном использовании, может прожечь дыру в вашем кошельке.

• В своих восторженных отзывах о Firefly мы в меньшей степени полагаемся на биолюминесценциии больше на эффективное программное обеспечение для распознавания изображений в Fire Phone.

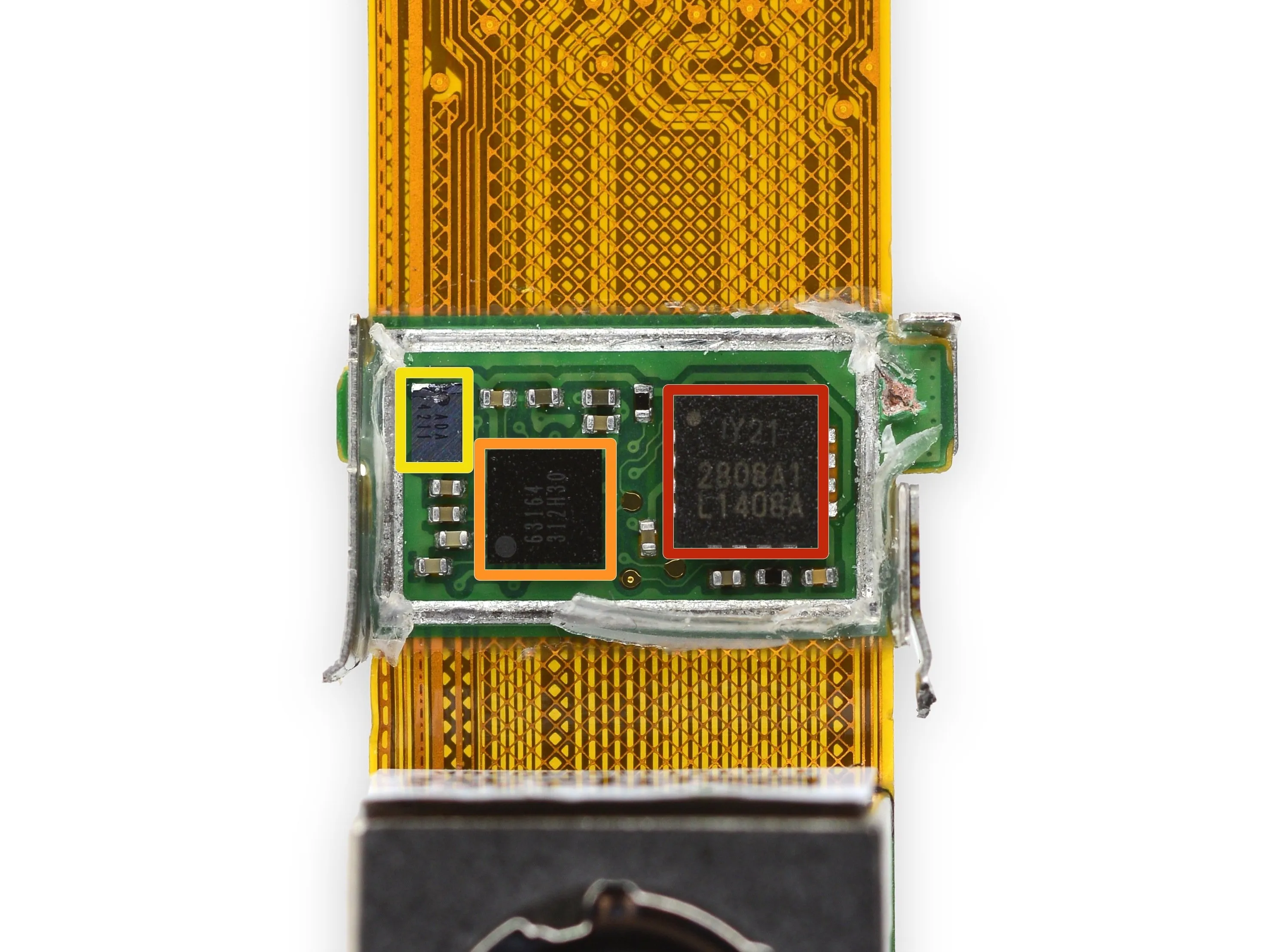

• На задней стороне ленточного кабеля камеры заднего вида спрятано несколько микросхем:

• InvenSense IDG2021 Двухосевой (XY) гироскоп OIS (обозначен как 1Y21)

• 63164 312H30

• ADA 4211

Шаг 10

• Какие чипы были созданы для Fire Phone? Давайте посмотрим:

• Samsung K3QF2F200A-QGCE 16 Гб (2 Гб) оперативной памяти LPDDR3 (мы предполагаем, что под ней скрывается четырехъядерный процессор Snapdragon 800 с частотой 2,2 ГГц и графическим процессором Adreno 330 с частотой 450 МГц)

• Samsung KLMBG4GEAC-B001 32 ГБ eMMC NAND Flash

• Qualcomm WCD9320 аудиокодек

• Qualcomm QFE2320 многополосный усилитель мощности

• InvenSense MPU6500 (маркируется как MP65 G266B1 L1351)

• NXP 47803 Контроллер NFC

Шаг 11

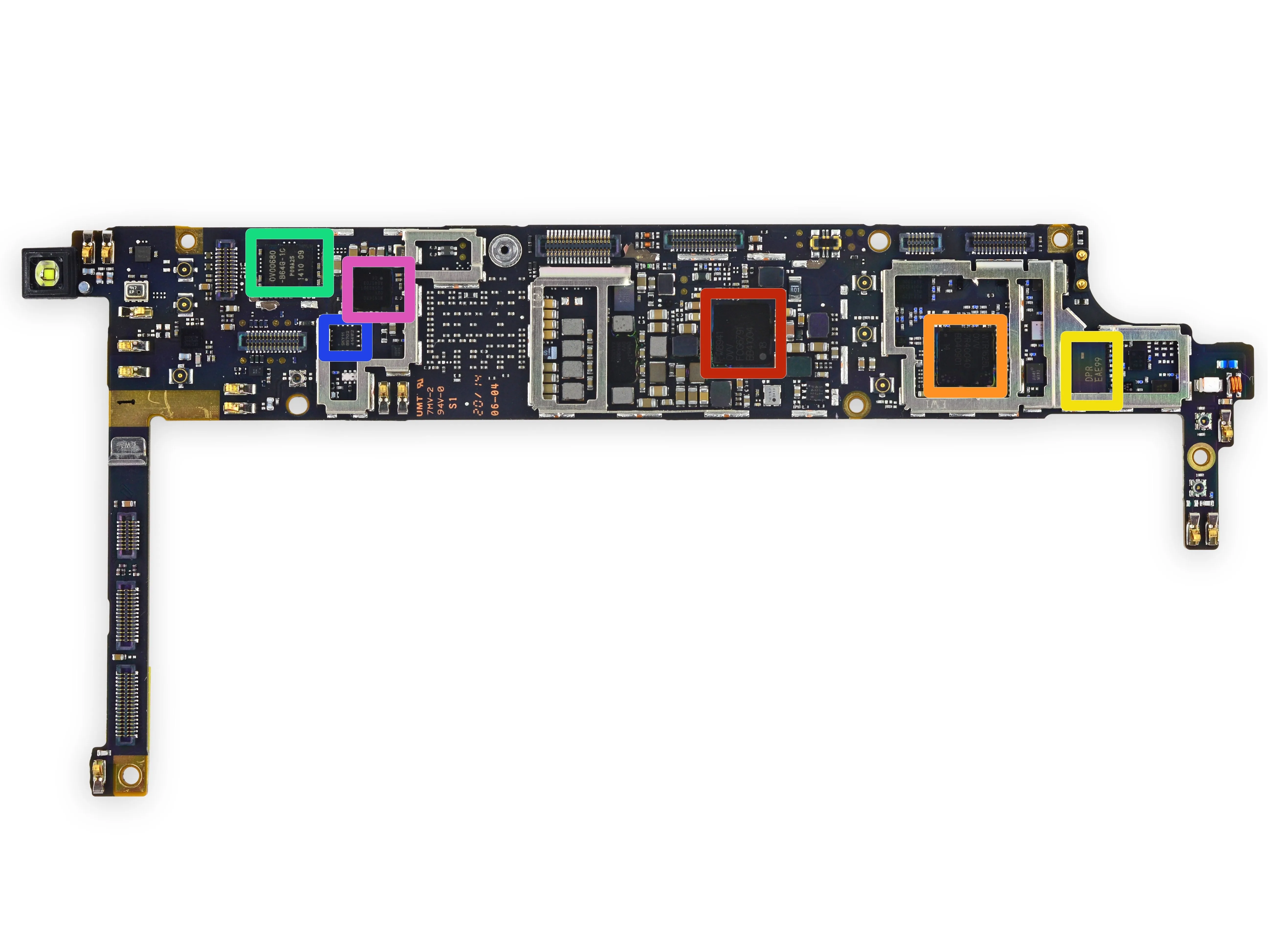

• Задняя сторона материнской платы:

• Qualcomm PM8941 микросхема управления питанием

• Qualcomm WTR1625L радиочастотный приемопередатчик

• DPR EAE99

• 0V00680-B64G-1C

• Skyworks SKY85702-11 Фронтальный модуль WLAN 5 ГГц

• Qualcomm WCN3680 Комбинированный чип Wi-Fi/Bluetooth/FM стандарта 802.11ac

• Следует отметить, что чипсет WCN3680 действительно действительно поддерживает Bluetooth LE 4.0. Amazon пообещала включить эту опцию в будущем. До тех пор любые BLE-устройства, такие как текущая линейка умных часов, несовместимы с Fire Phone.

Шаг 12

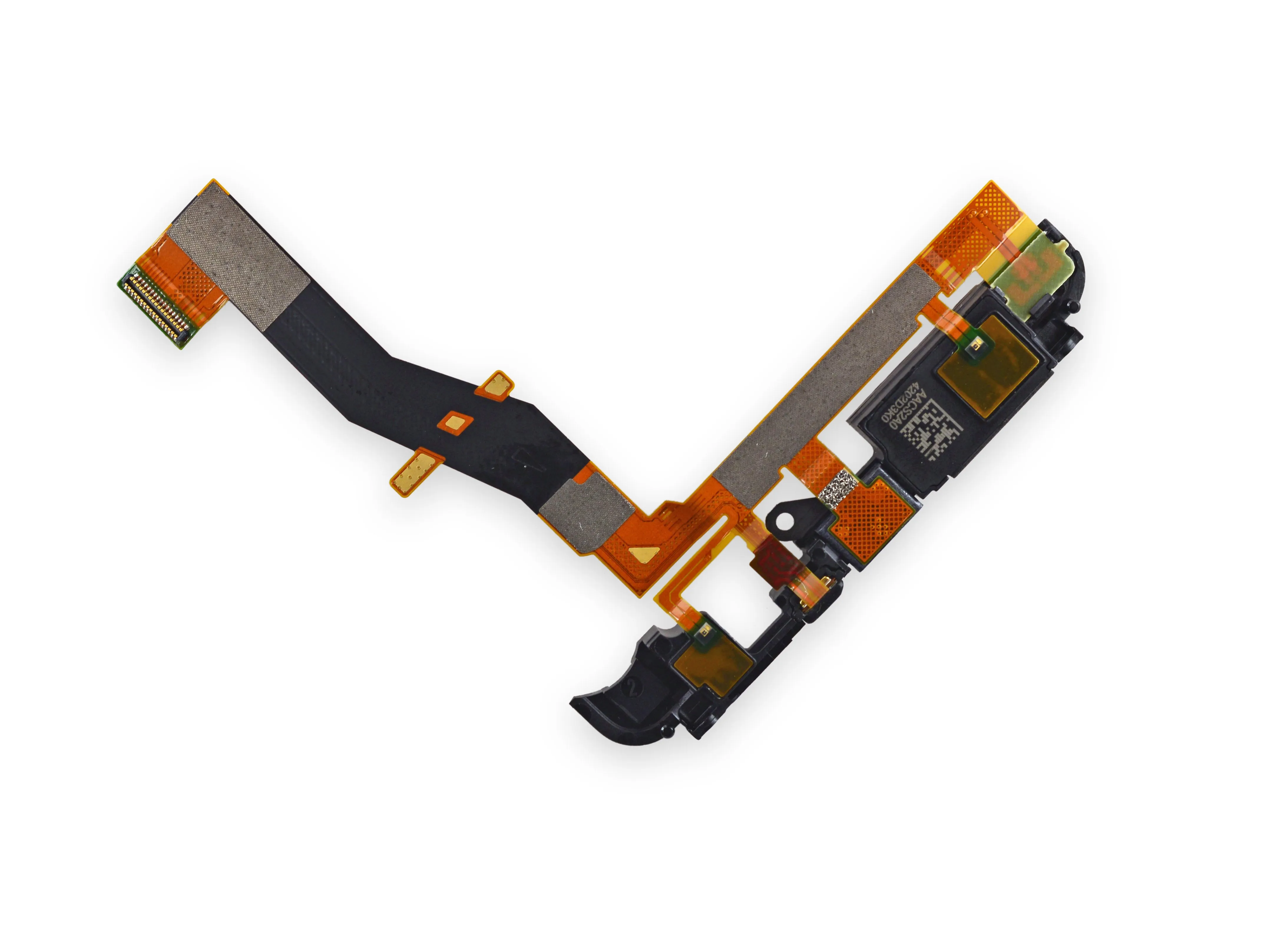

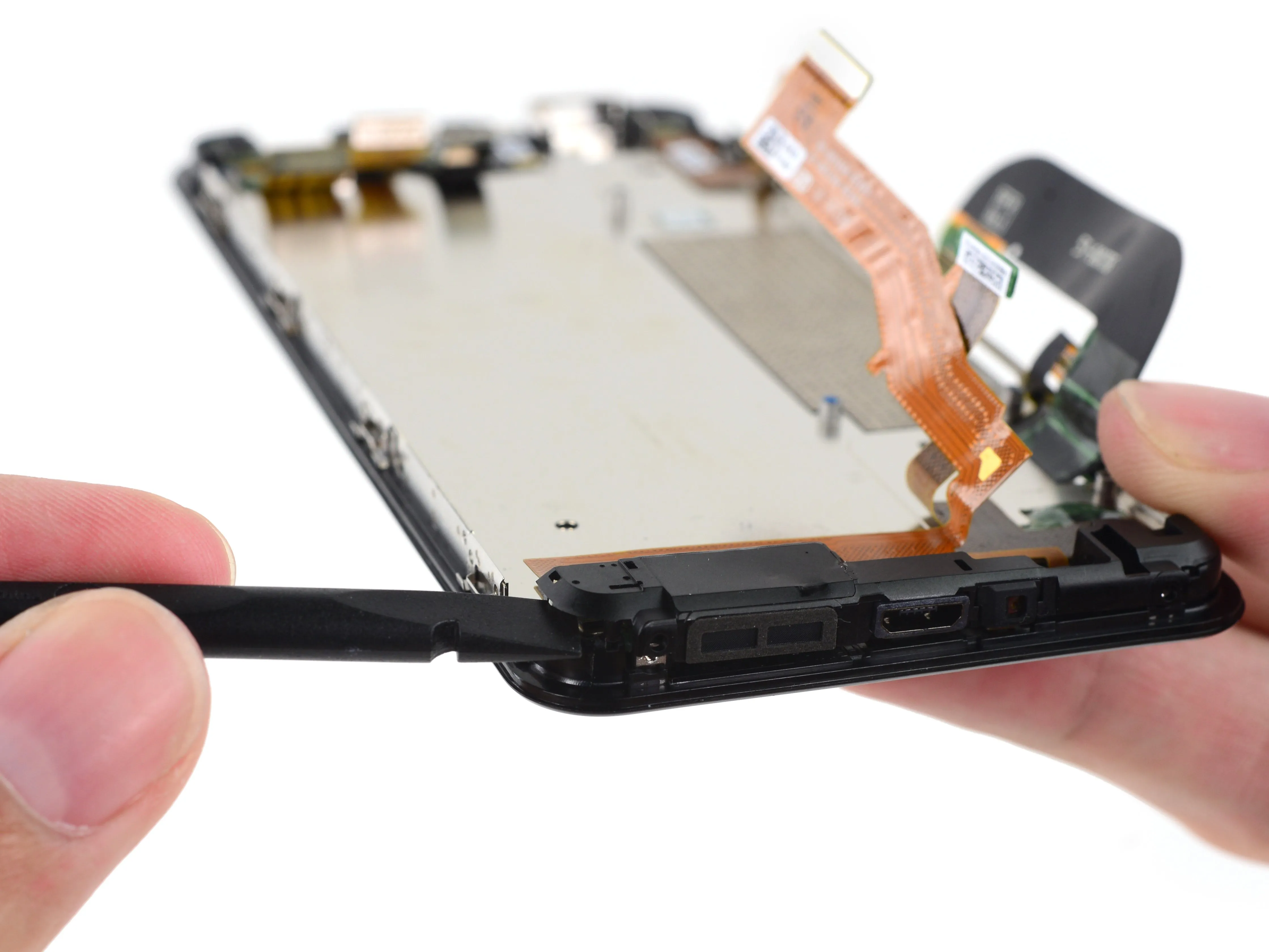

• Отсоединяем густонаселенный (но без клея) периферийный кабель. Его обитатели включают:

• Два инфракрасных светодиода

• Порт Micro-USB 2.0

• нижний стереодинамик

• Микрофон .

• Хотя отсутствие клея и способствует ремонтопригодности, наличие стольких компонентов на одном кабеле означает, что если хоть один из них выйдет из строя, вам придется заменить всю поджаренную энчиладу..

Шаг 13

• Время для науки с Делаете.ру!

• Как Fire Phone определяет, где находится ваше лицо по отношению к телефону, и создает этот фантастический 3D-эффект?

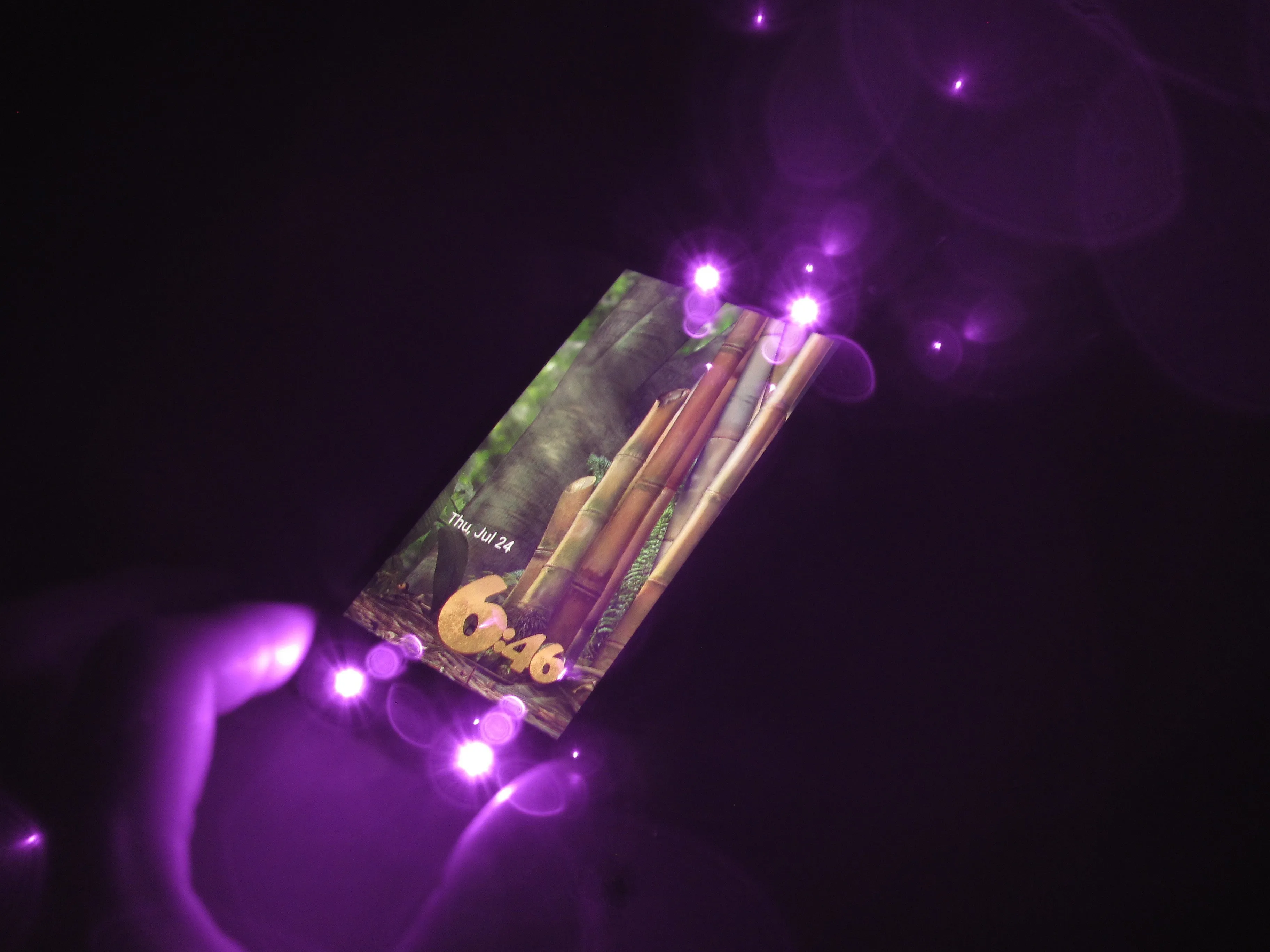

• Есть четыре ИК-ПРОЕКТОР проектора, по одному в каждом углу телефона. Они облучают вас невидимыми (для человеческого глаза) инфракрасными лучами каждый раз, когда вы смотрите на телефон при включенном дисплее.

• Также есть четыре ИК-камеры, фиксирующие эту информацию - по одной в каждом углу телефона.

• Fire Phone вычисляет ваше местоположение, определяет, что на дисплей смотрит человек, и начинает творить свою чудесную магию джуджу - и все это в режиме реального времени.

Шаг 14

• Вот телефон в действии. Первая мигающая точка, которую вы видите, - это датчик приближения, пытающийся определить, есть ли что-нибудь перед телефоном.

• Мы нажимаем на кнопку питания, и ИК-проекторы начинают работать. Обратите внимание, что 3D-эффект фона прерывистый.

• Это потому, что система создает 3D-эффект только тогда, когда находит лицо, и прекращает его, как только теряет распознавание лица. Это помогает Fire Phone минимизировать расход батареи.

• Кстати, о расходе батареи: во время съемки телефон сильно нагрелся. Fire Phone получил подходящее название.

Шаг 15

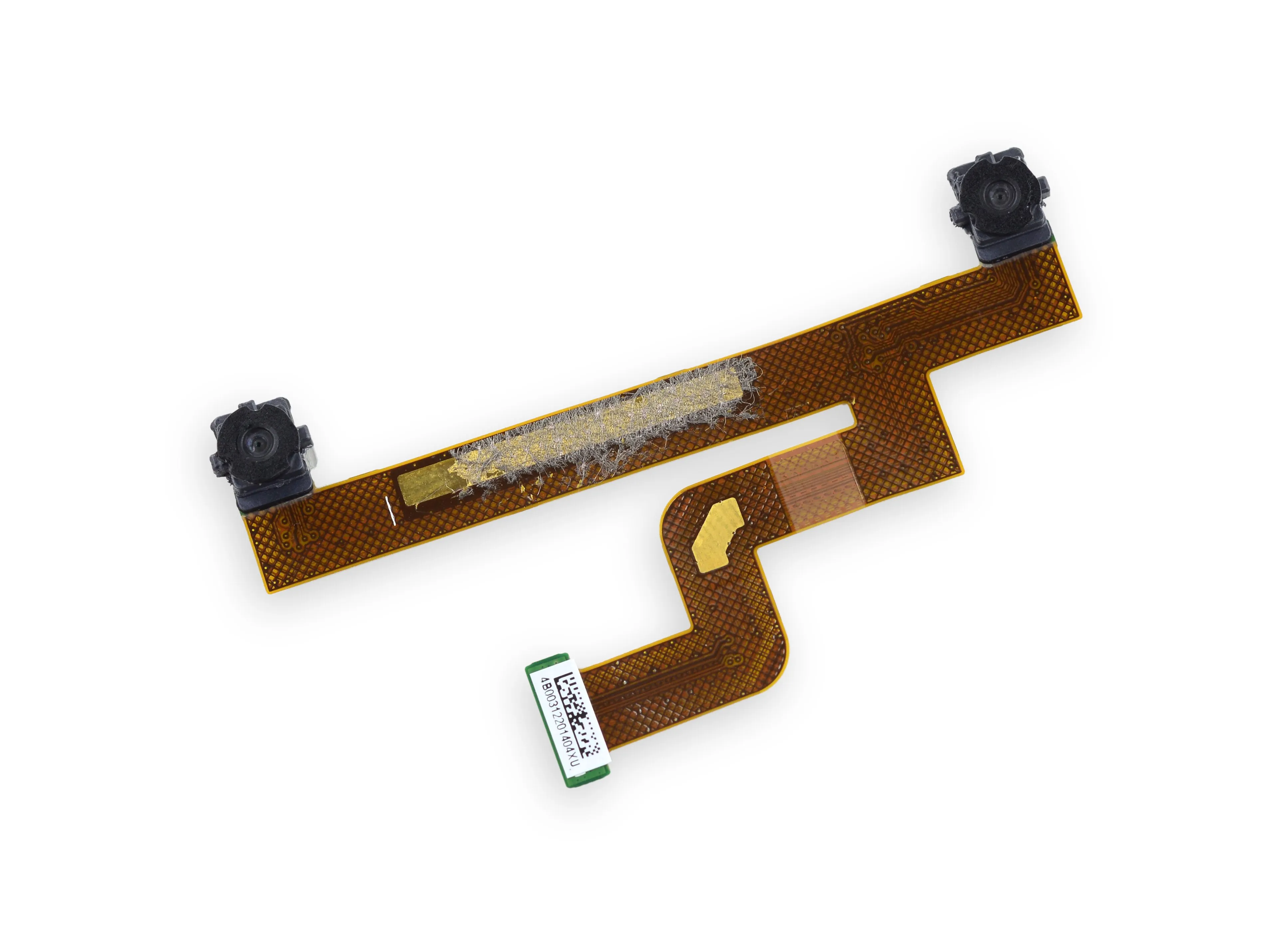

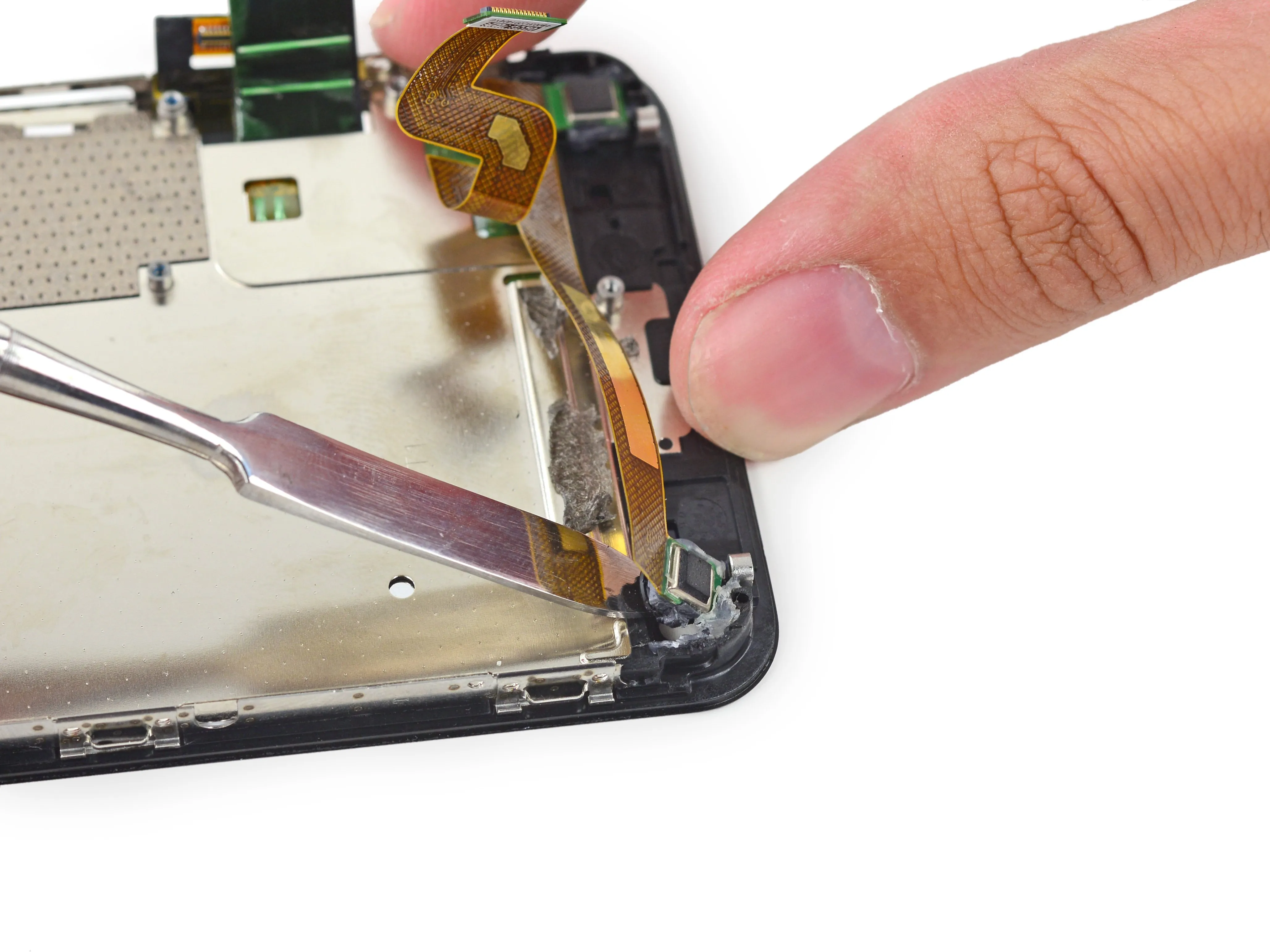

• Далее мы начинаем прикалываться над старыми 'четырехглазыми'. Фронтальные камеры Dynamic Perspective прочно приклеены на место.

• Динамическая перспектива Fire Phone зависит от тщательной калибровки - Amazon не хочет, чтобы эти присоски куда-то делись.

• Этот клей означает, что нам придется немного поработать, разрезая, нагревая и отжимая, прежде чем мы освободим этих плохих мальчиков.

Шаг 16

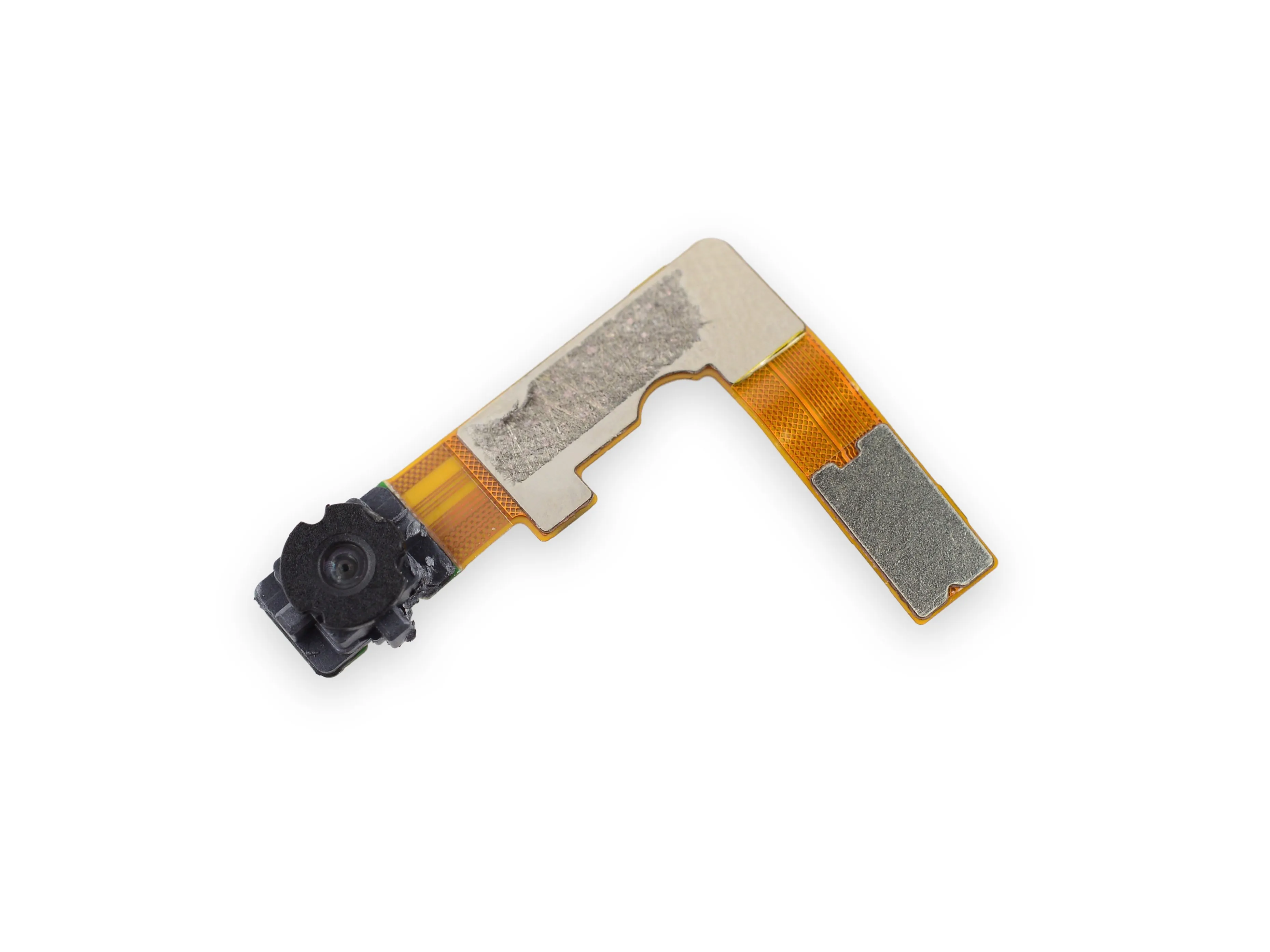

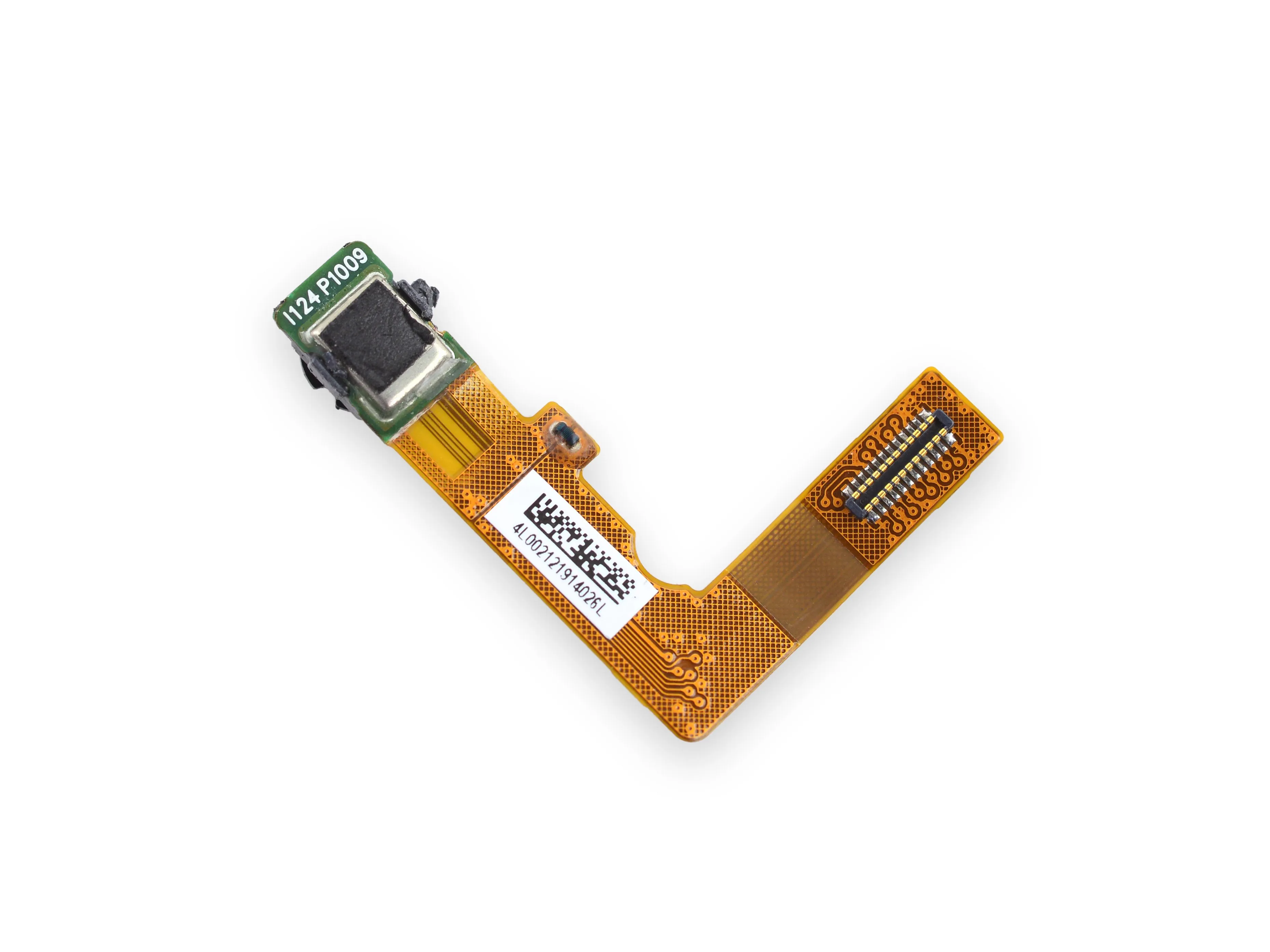

• В левом верхнем квадранте телефона находится третья камера с динамической перспективой.

• Еще один сеанс энергичного нагрева, и мы выгребаем ее, как лопата.

Шаг 17

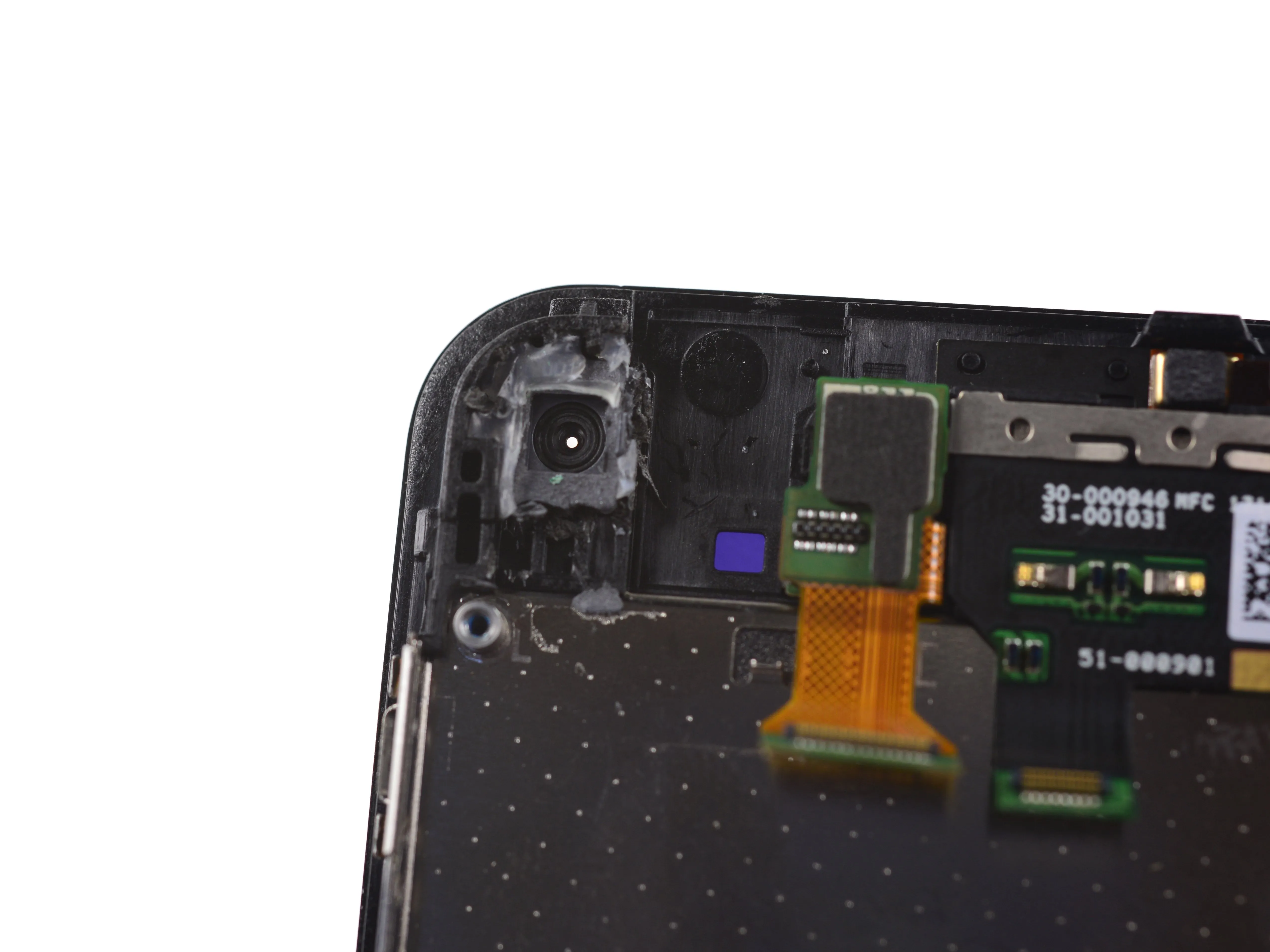

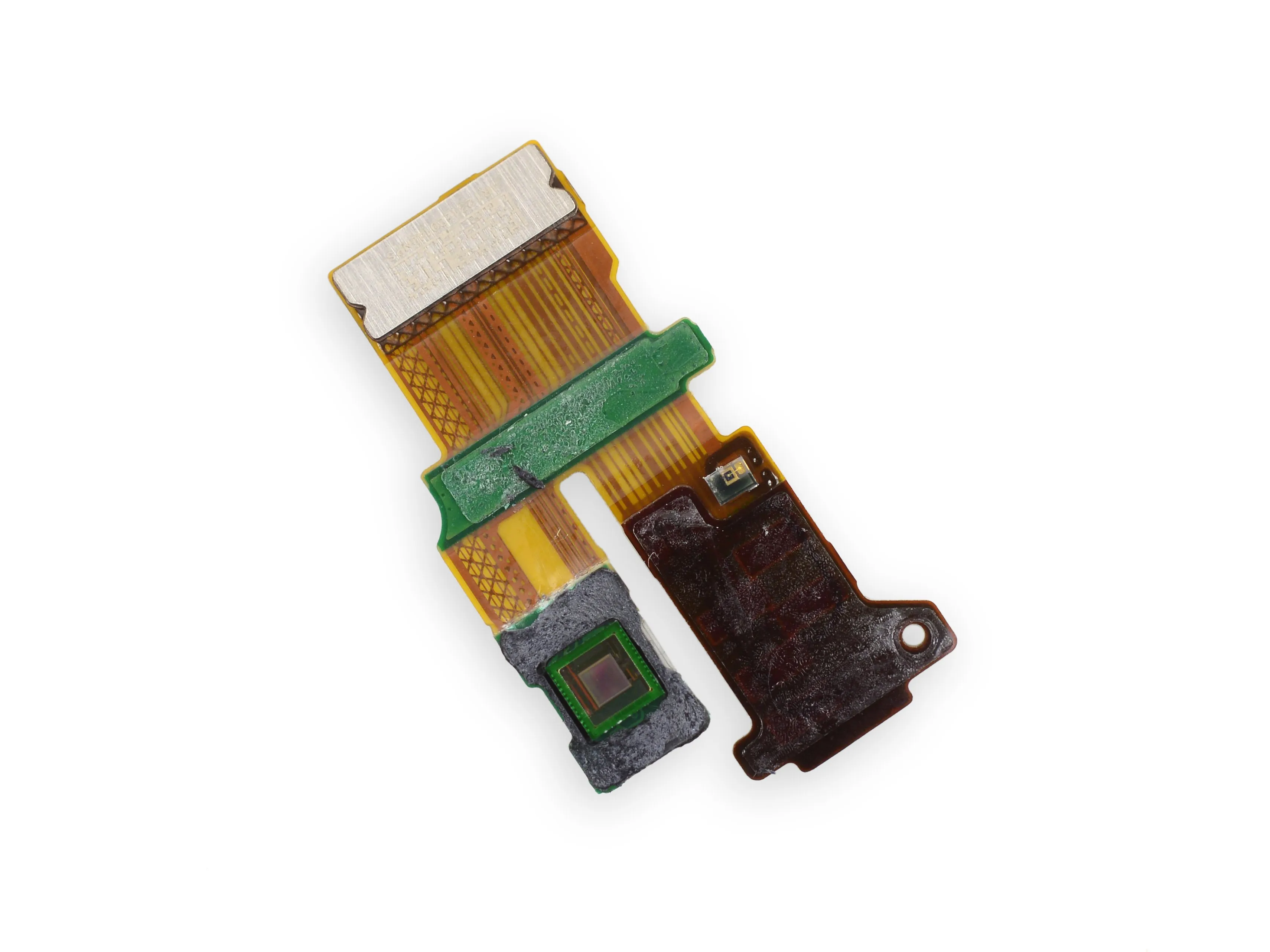

• Для этой последней камеры Dynamic Perspective мы решили (совершенно намеренно) удалить датчик изображения и кабель камеры из блока объектива (для науки).

• Объектив остался в виде милой черной дыры на передней панели.

• Эта камера делит свой кабель с контактной платой разъема для наушников и еще одним инфракрасным светодиодом.

• Это может быть потенциально плохой новостью - у вас не будет спокойствия, если какой-либо из компонентов на этой плате решит предать вас.

Шаг 18

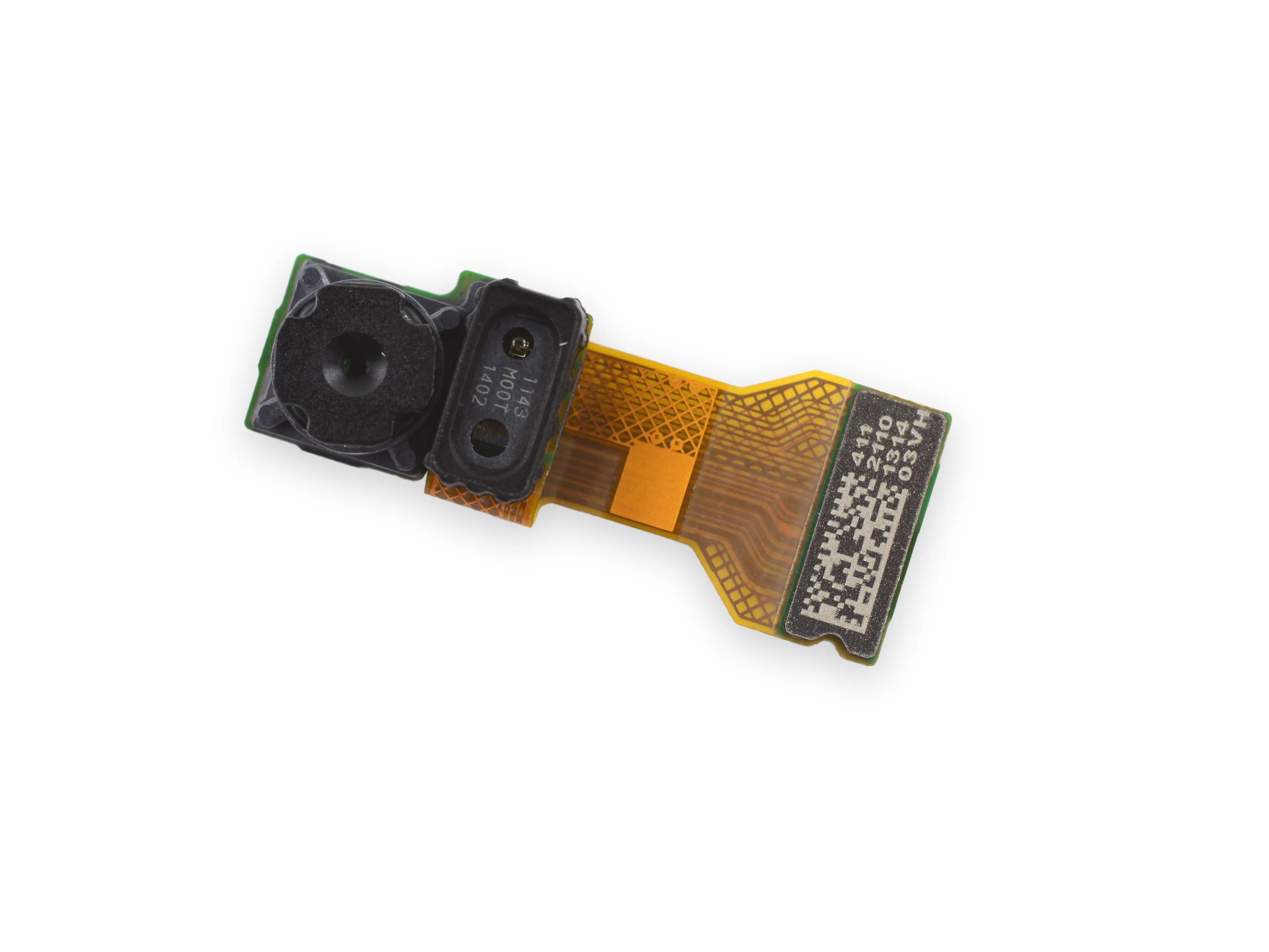

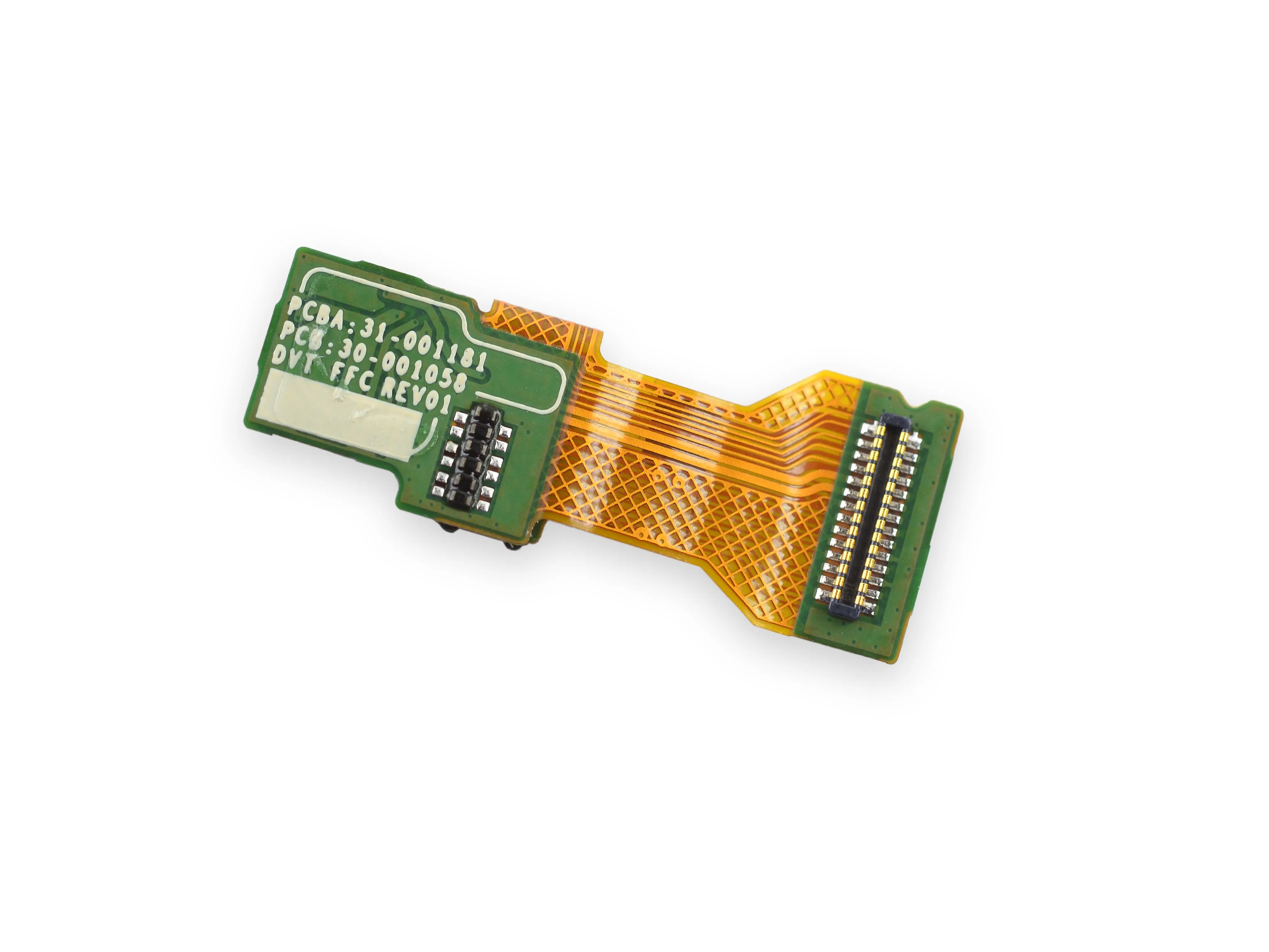

• Наш последний фотографический друг покидает свой пост, и наша команда разборщиков становится на одну селфи-камеру богаче!

• Фронтальная камера, похоже, оснащена датчиком освещенности.

• Нам начинает казаться, что у нас есть шестое чувство - мы видим мертвые камеры. Шесть. Мертвых. Камер.

Шаг 19

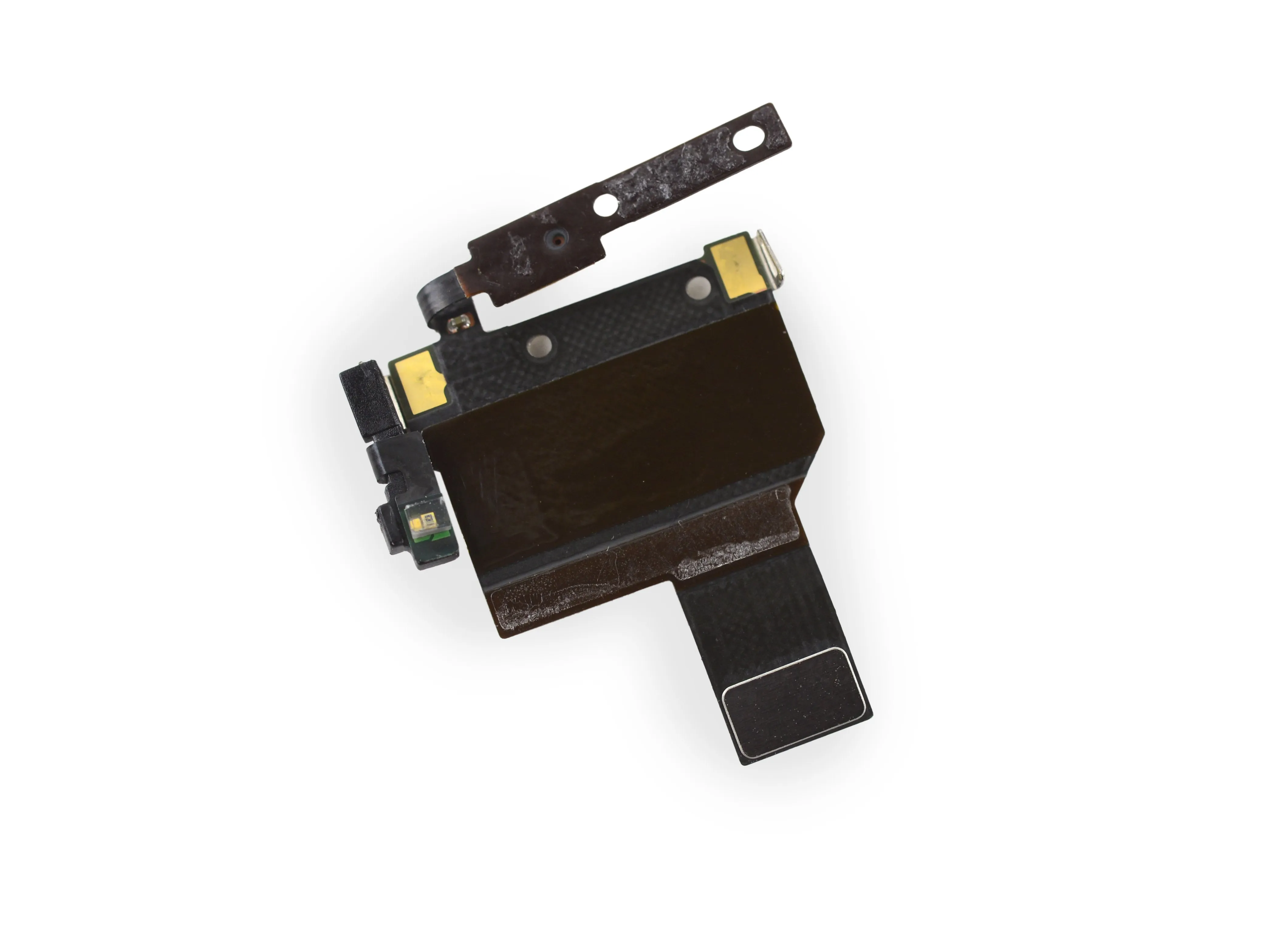

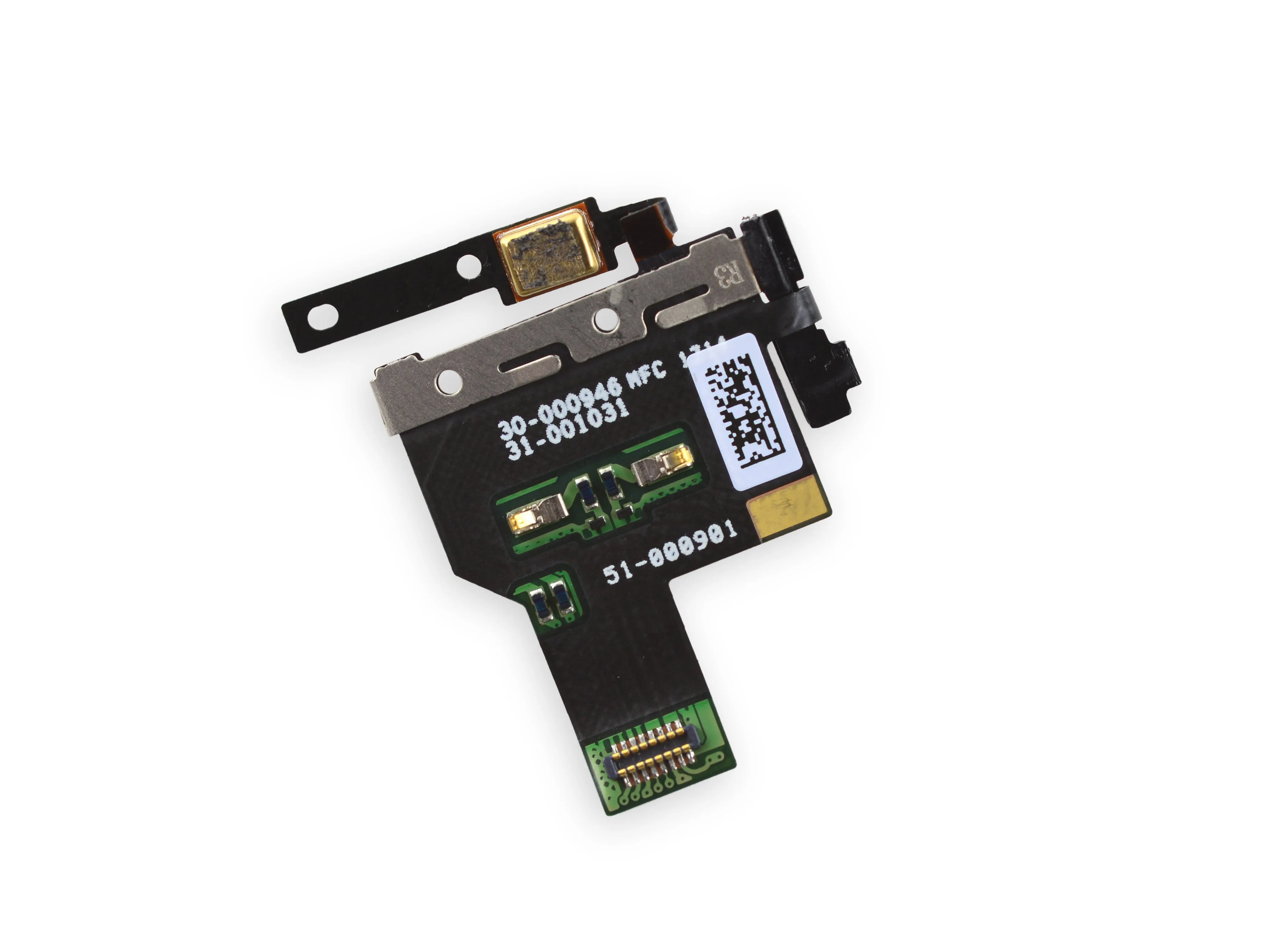

• Далее: кабель верхнего компонента, полный лакомств. Хотя вы не найдете здесь ни вечных гобстопперов, ни твинки, зато найдете:

• Микрофон

• контакты динамика наушников

• И последний инфракрасный светодиод.

• Может быть, это просто сахарный кайф, но мы уже немного устали от всех этих многокомпонентных закусок.

Шаг 20

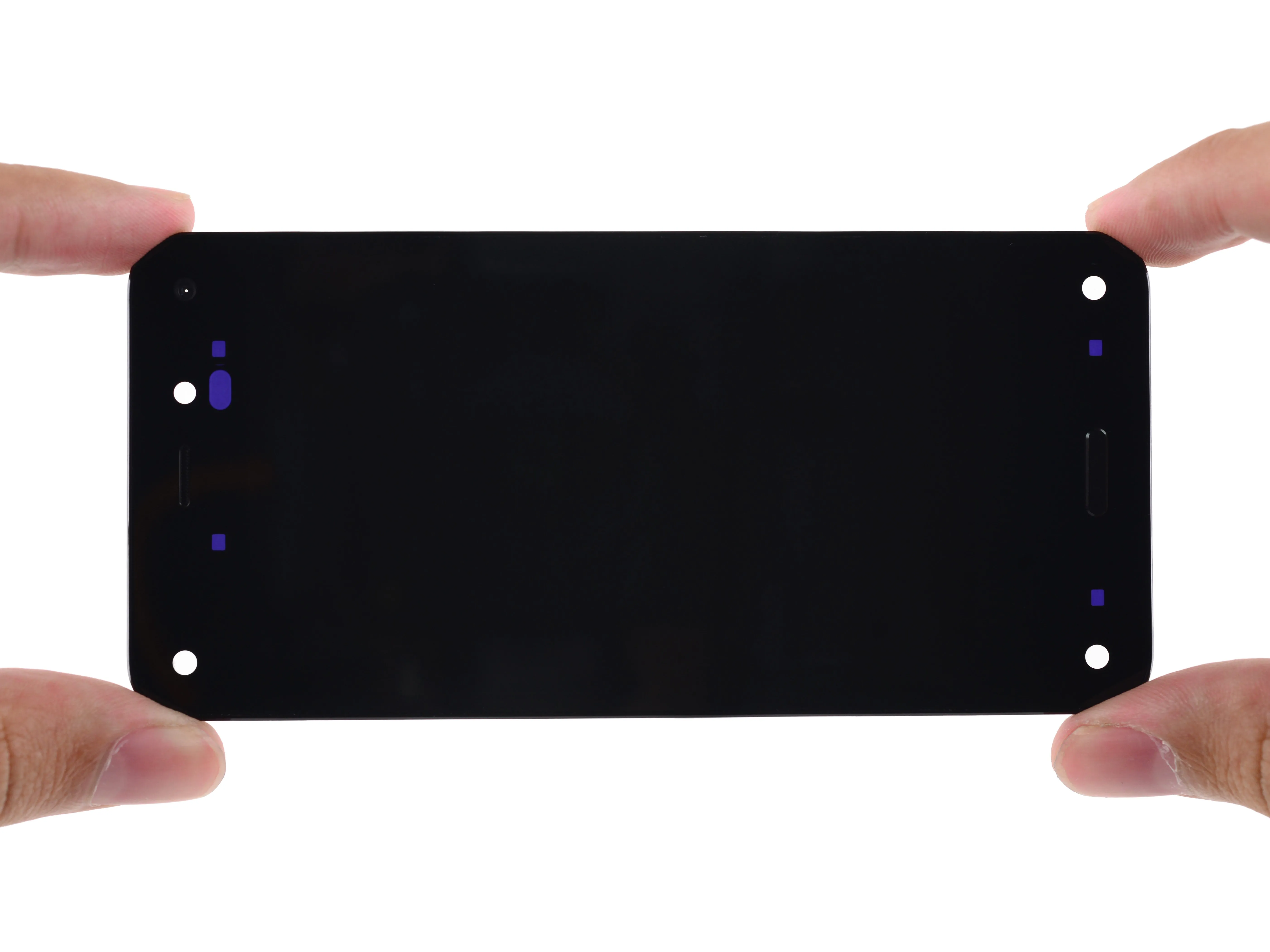

• Пора приступать к сборке передней панели, но не раньше, чем вы осмотрите некоторые достопримечательности!

• Справа от вас вы увидите отверстия для ИК-проектора с синей подсветкой в блоке дисплея. После некоторых классических экспериментоввыяснилось, что это простые светофильтры.

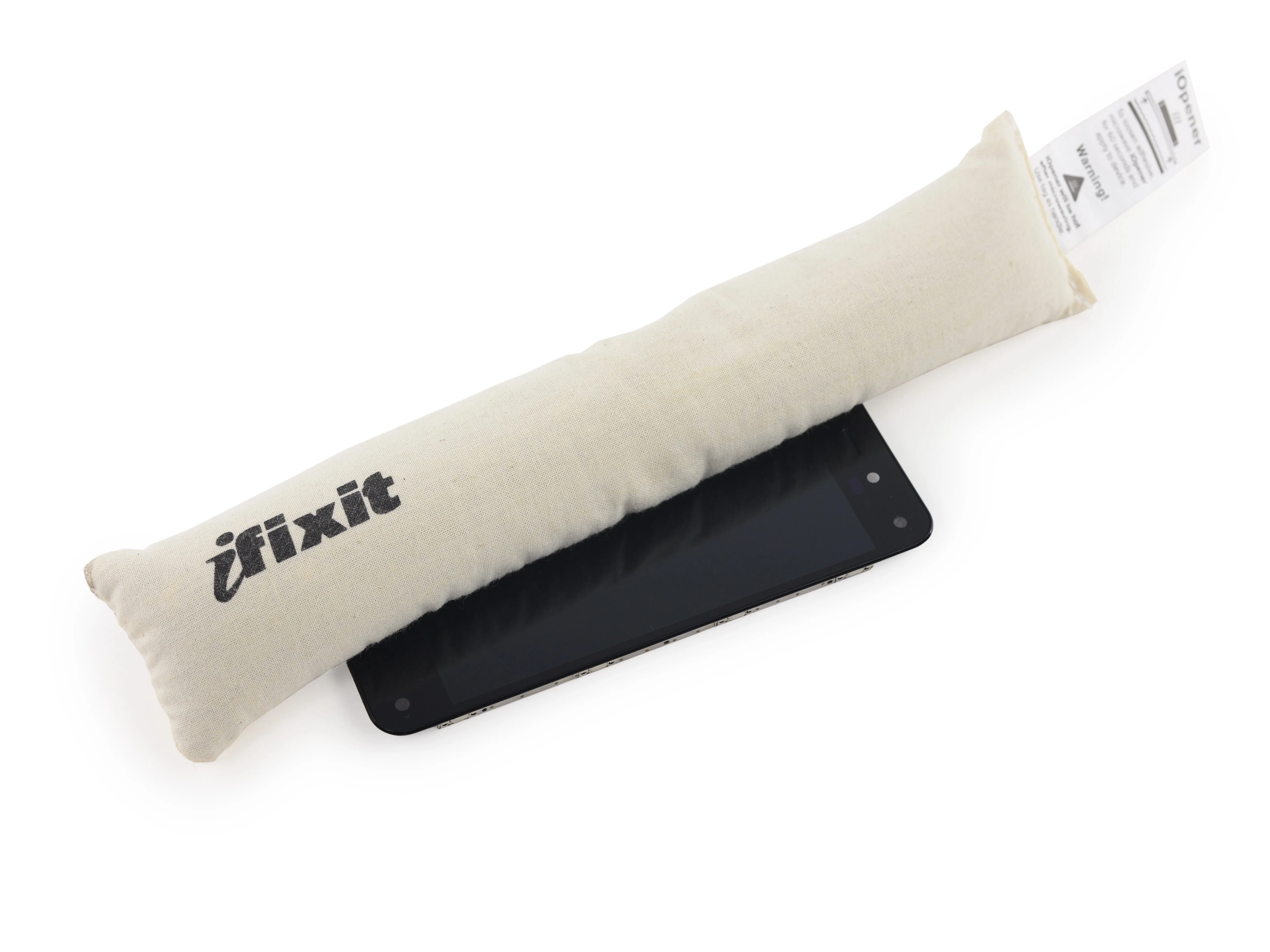

• Откройте глазаи вы увидите, что у нас есть удобный iOpener для нагрева надоедливого клея для дисплея.

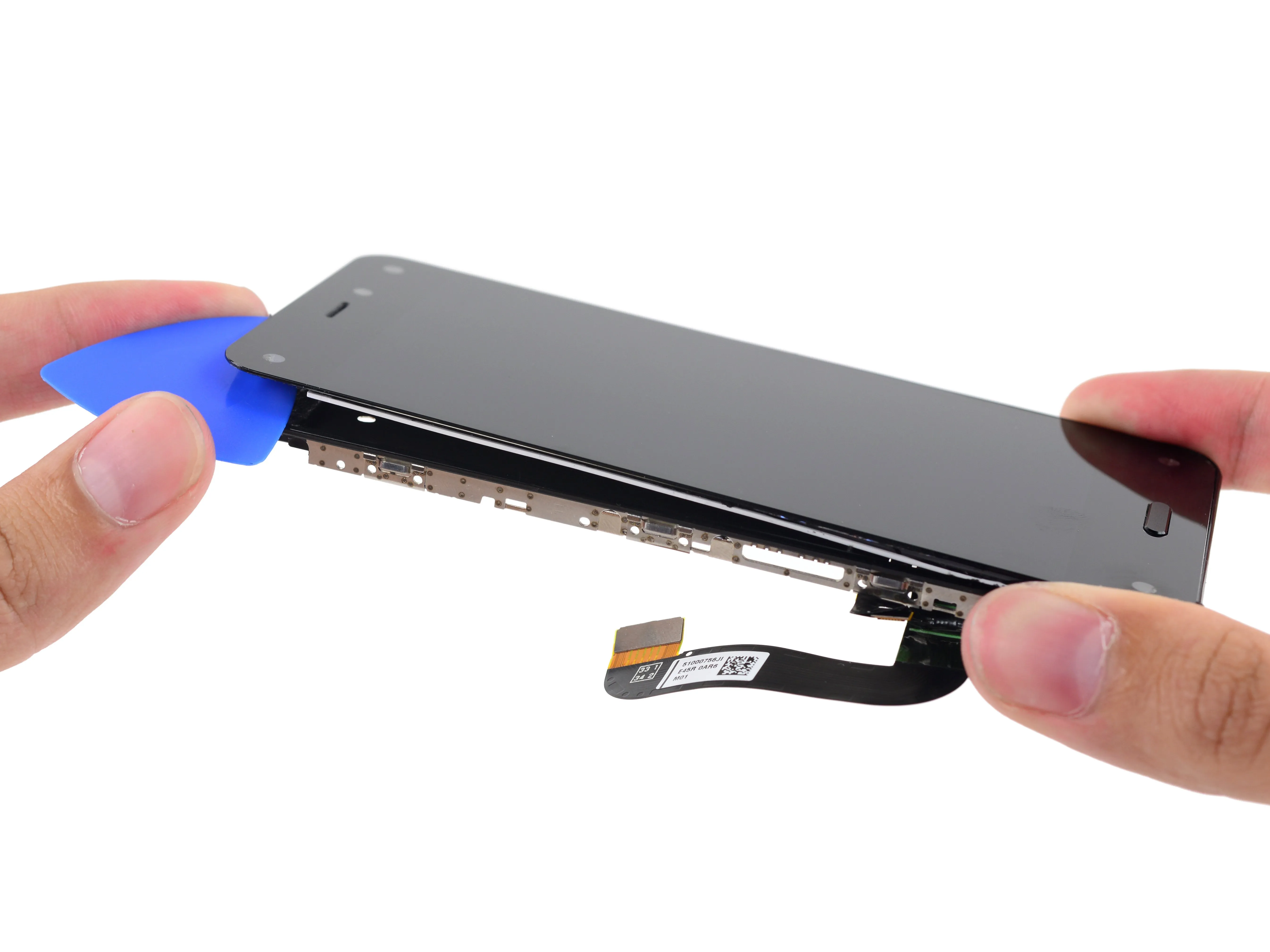

• С нашим надежным Делаете.ру Открывалки в руках, пришло время выбрать наш путь к победе!

Шаг 21

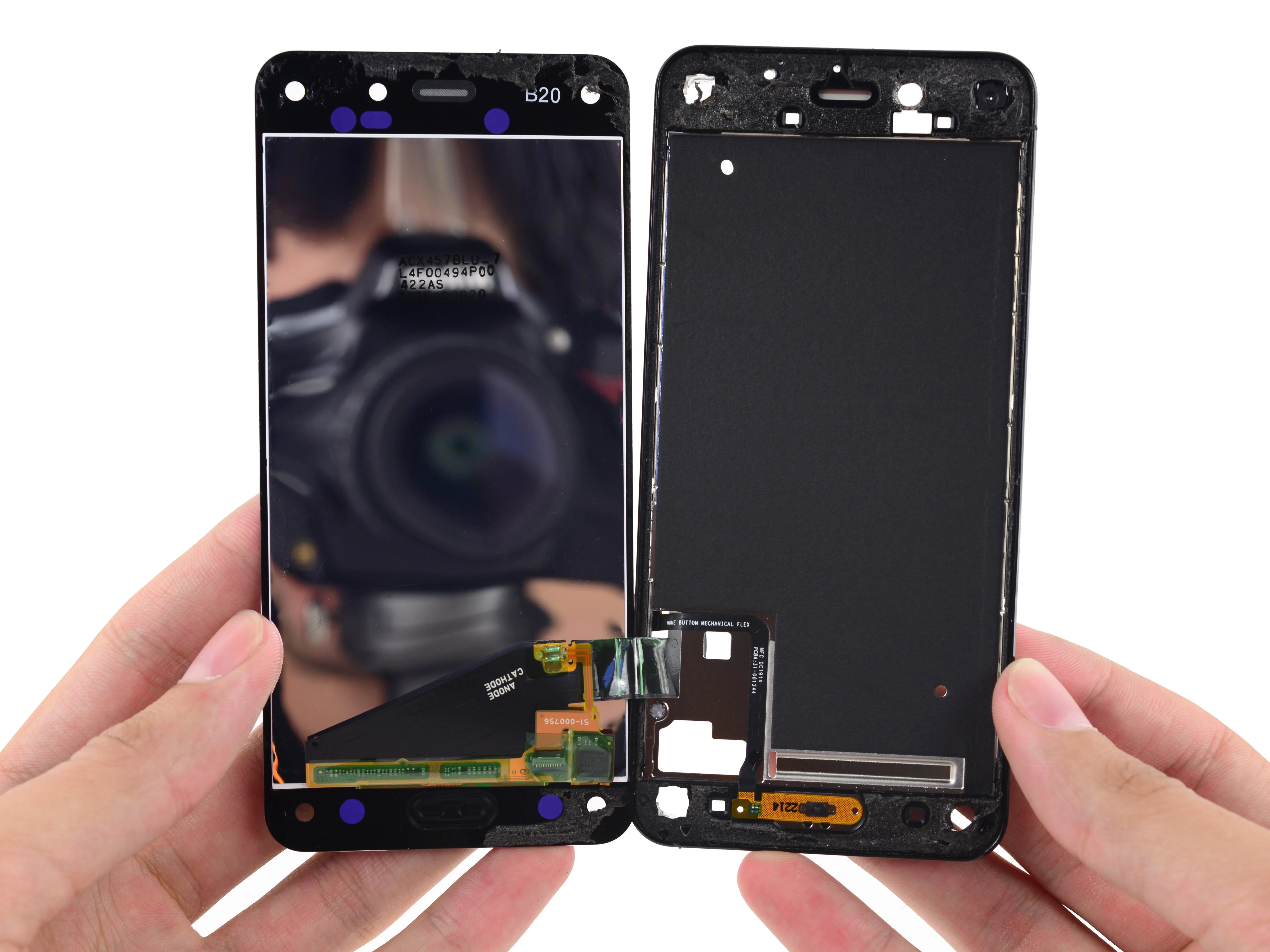

• Когда вы смотрите на Fire Phone, Fire Phone смотрит на вас. Или, по крайней мере, его зеркальная подложка дисплея делает это...

• Зеркальная подложка дисплея является индикатором того, что этот конкретный ЖК-дисплей оснащен Улучшенный зеркальный отражатель.

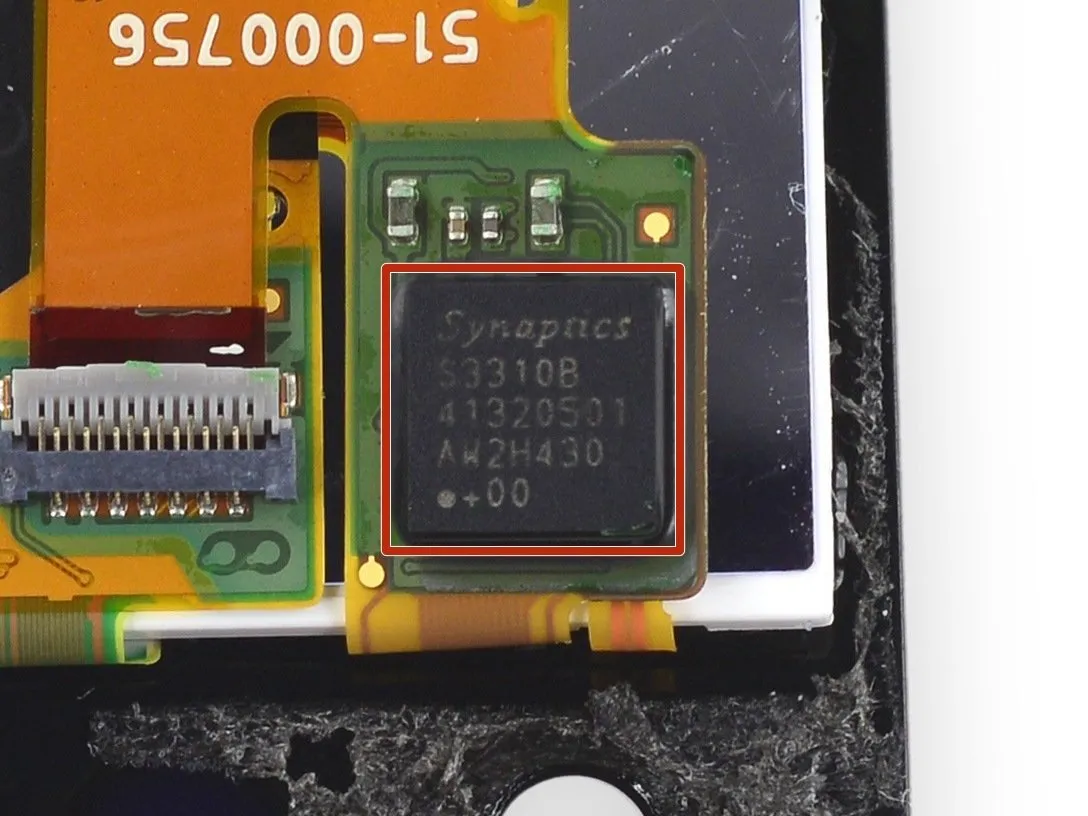

• Контроллер сенсорного экрана Synaptics S3310B управляет этим дигитайзером.

Шаг 22

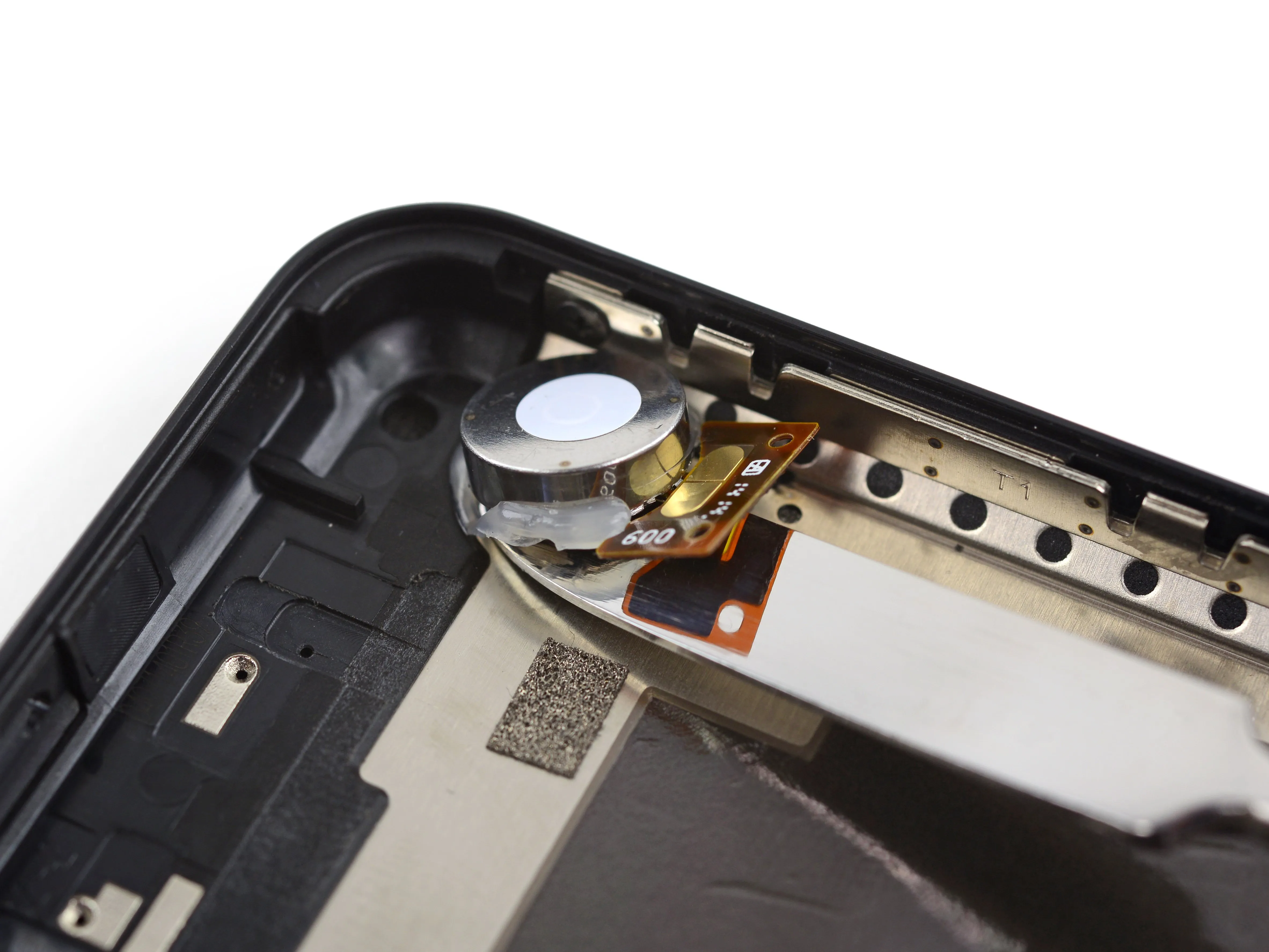

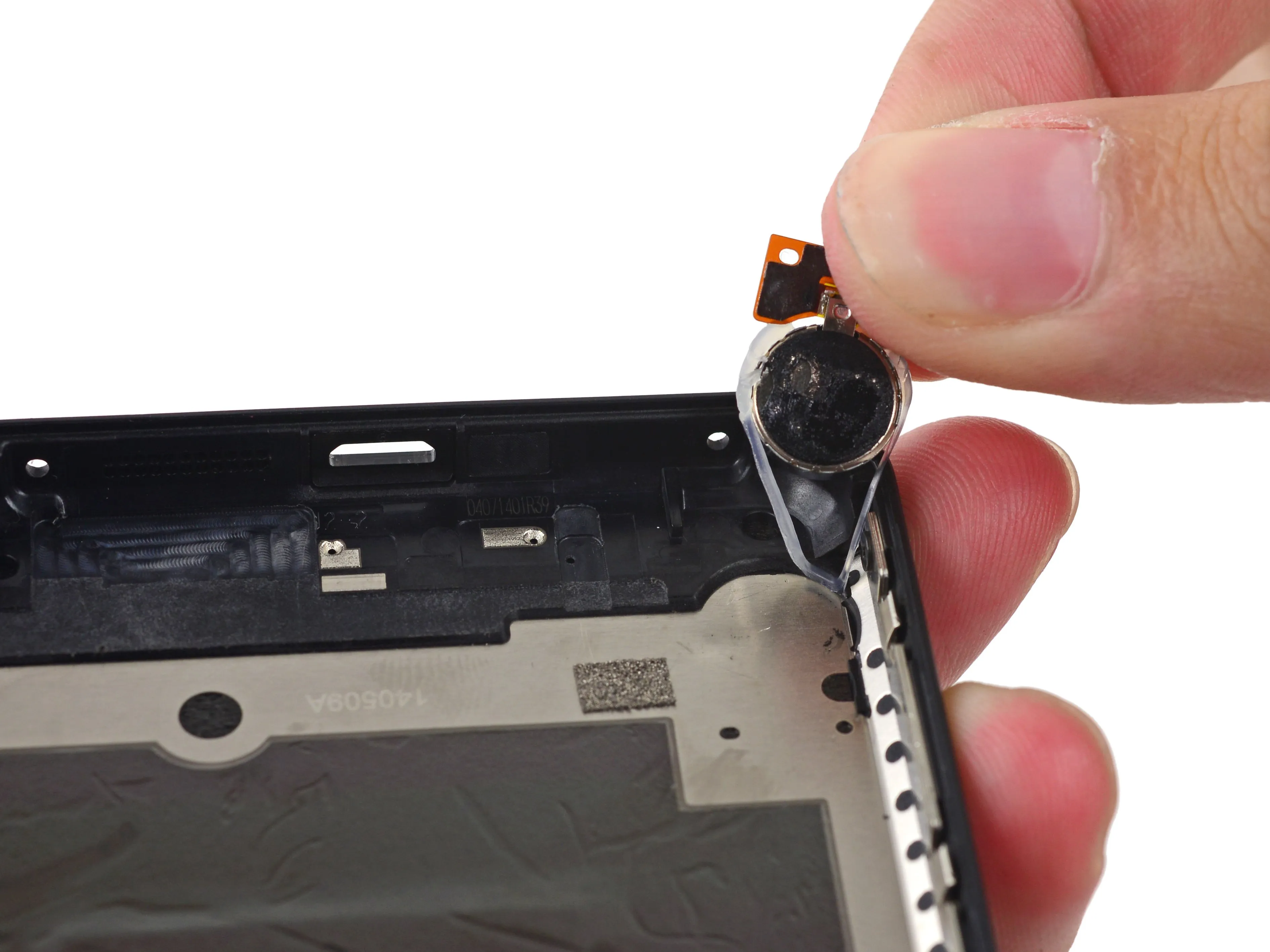

• Далее мы трясем, гремим и катаем вибратор из Fire.

• Еще больше промышленного горячего клея надежно удерживает вибратор и контактную плату на месте.

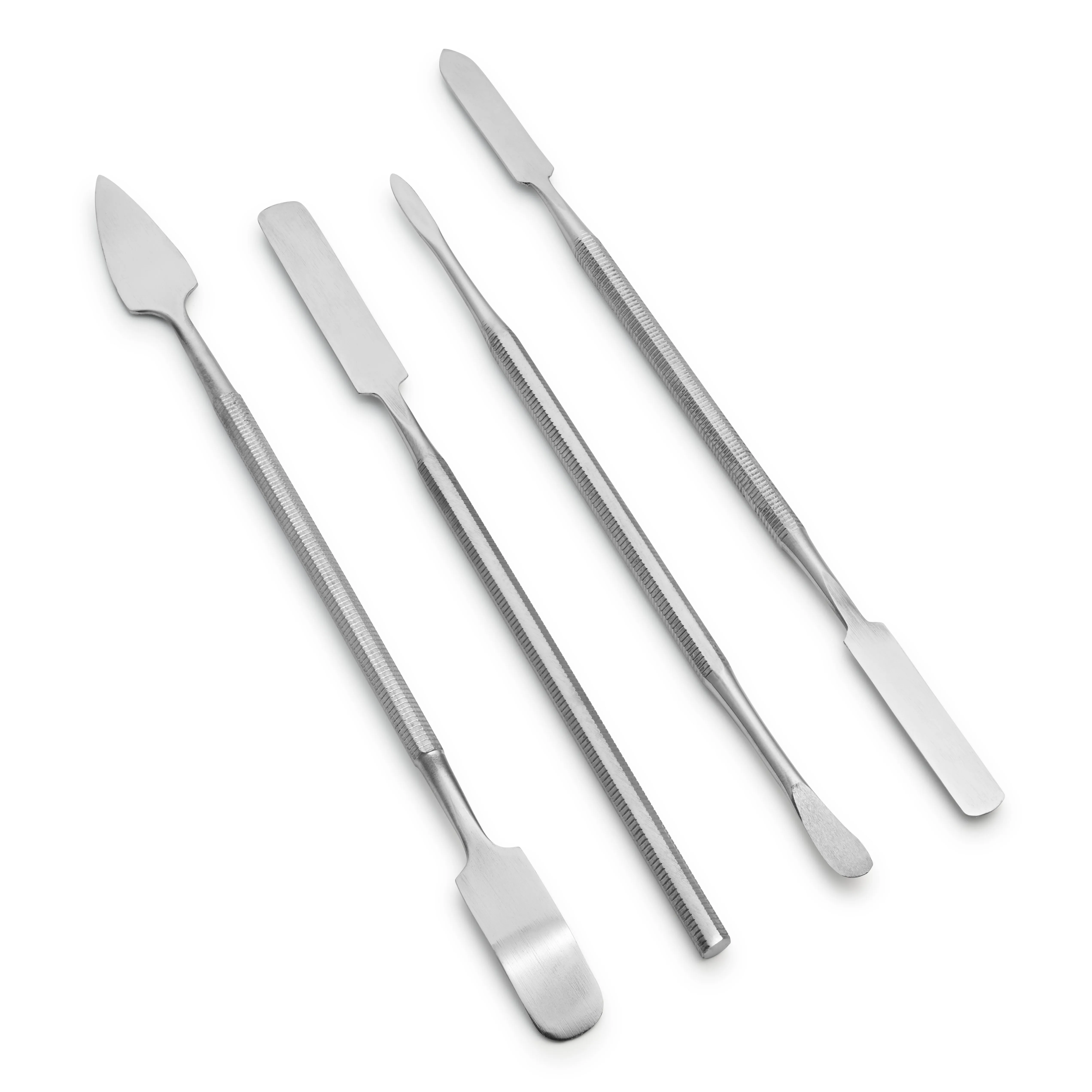

• Металлическая лопатка и ловкие пальцы надежно избавят вас от системы бесшумного оповещения.

Шаг 23

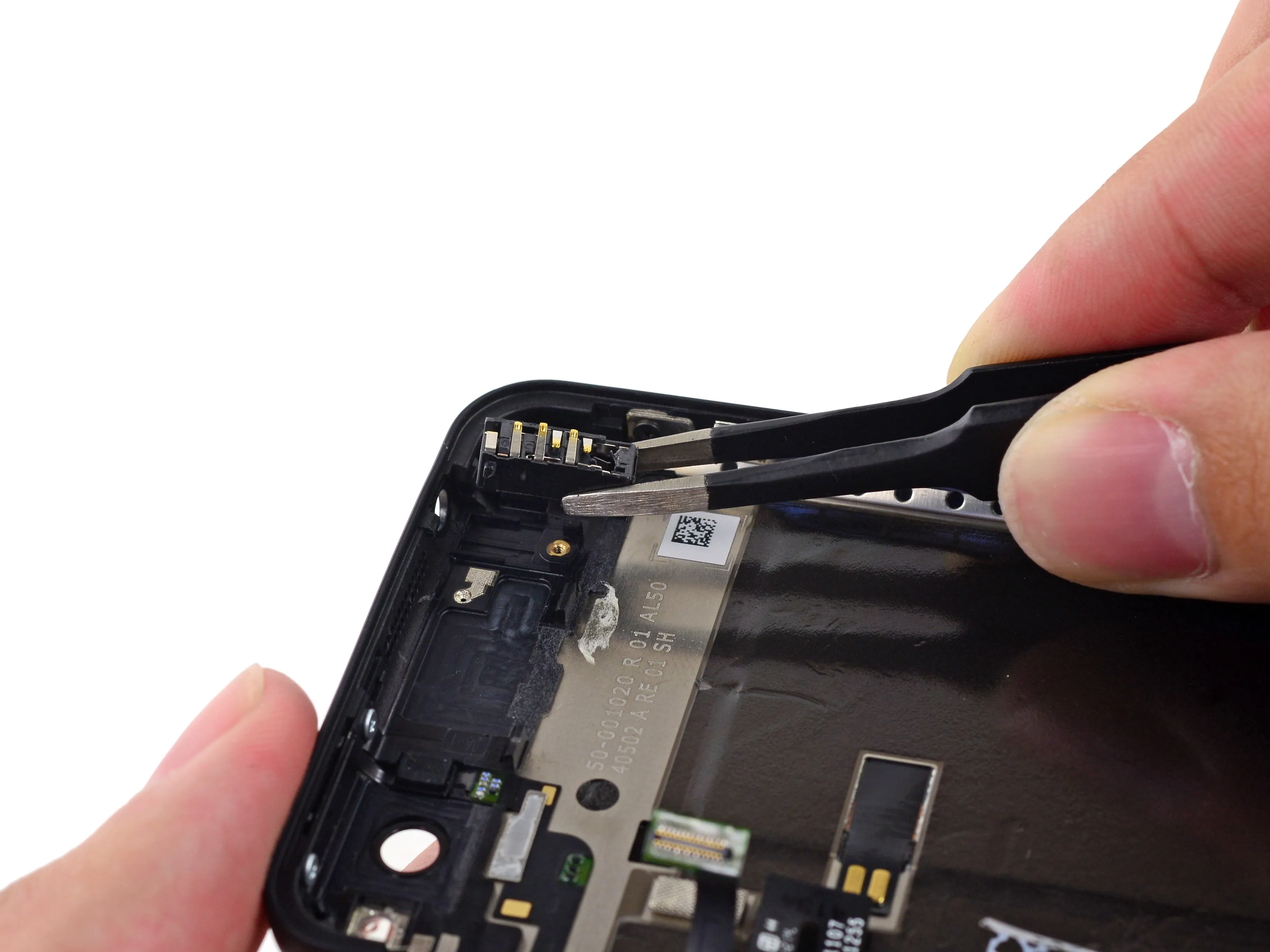

• Последние компоненты становятся жертвами ножа опытного хирурга.

• Верхний стереодинамик обмотан паутиной антенны и контактного кабеля, который, похоже, был разработан с помощью сетка светового цикла.

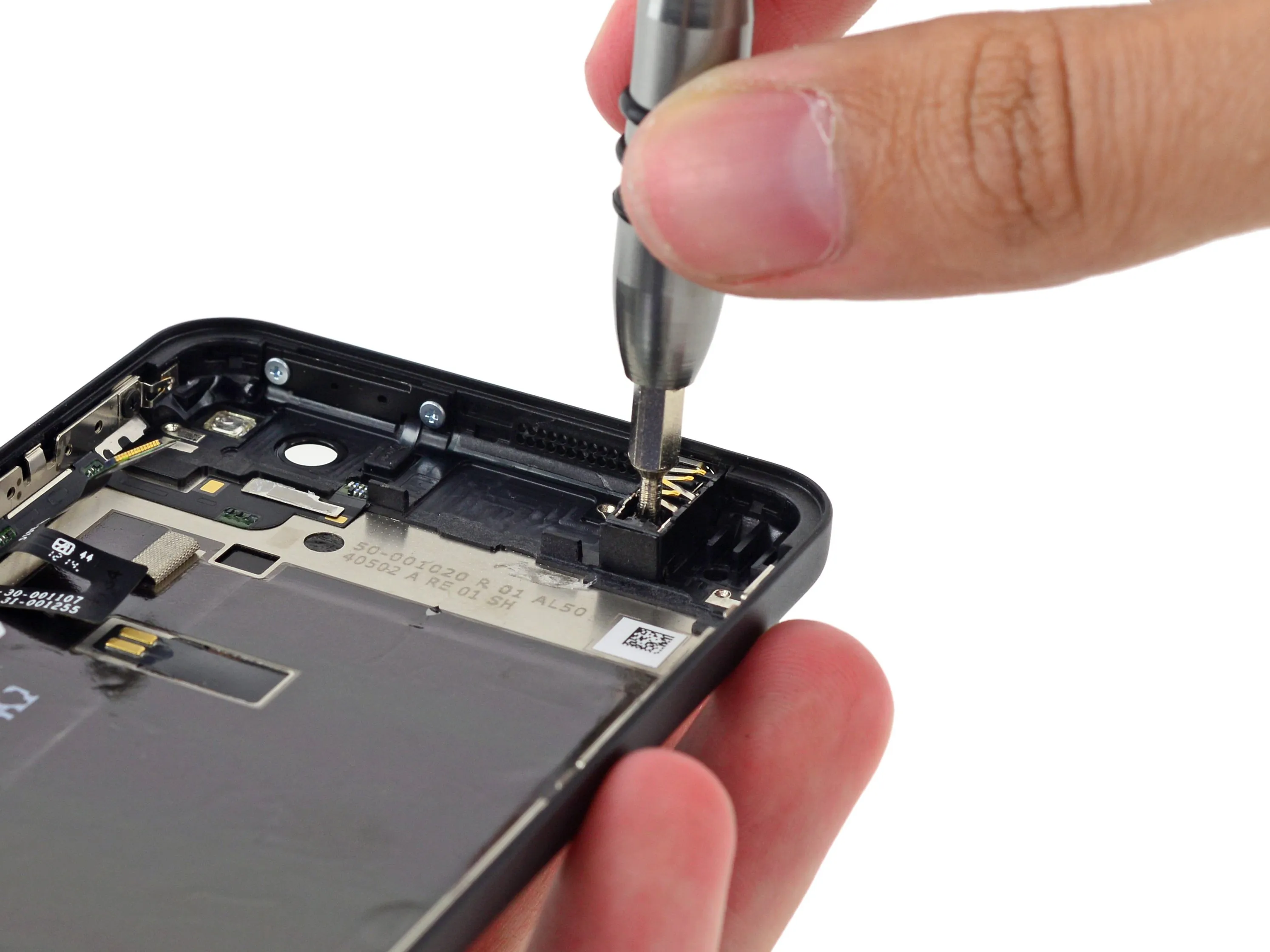

• Разъем для наушников щетинками с пружинными контактами скрывает винт, крепящий его к задней панели корпуса.

• Вытащив винт, освободите разъем для наушников.

Шаг 24

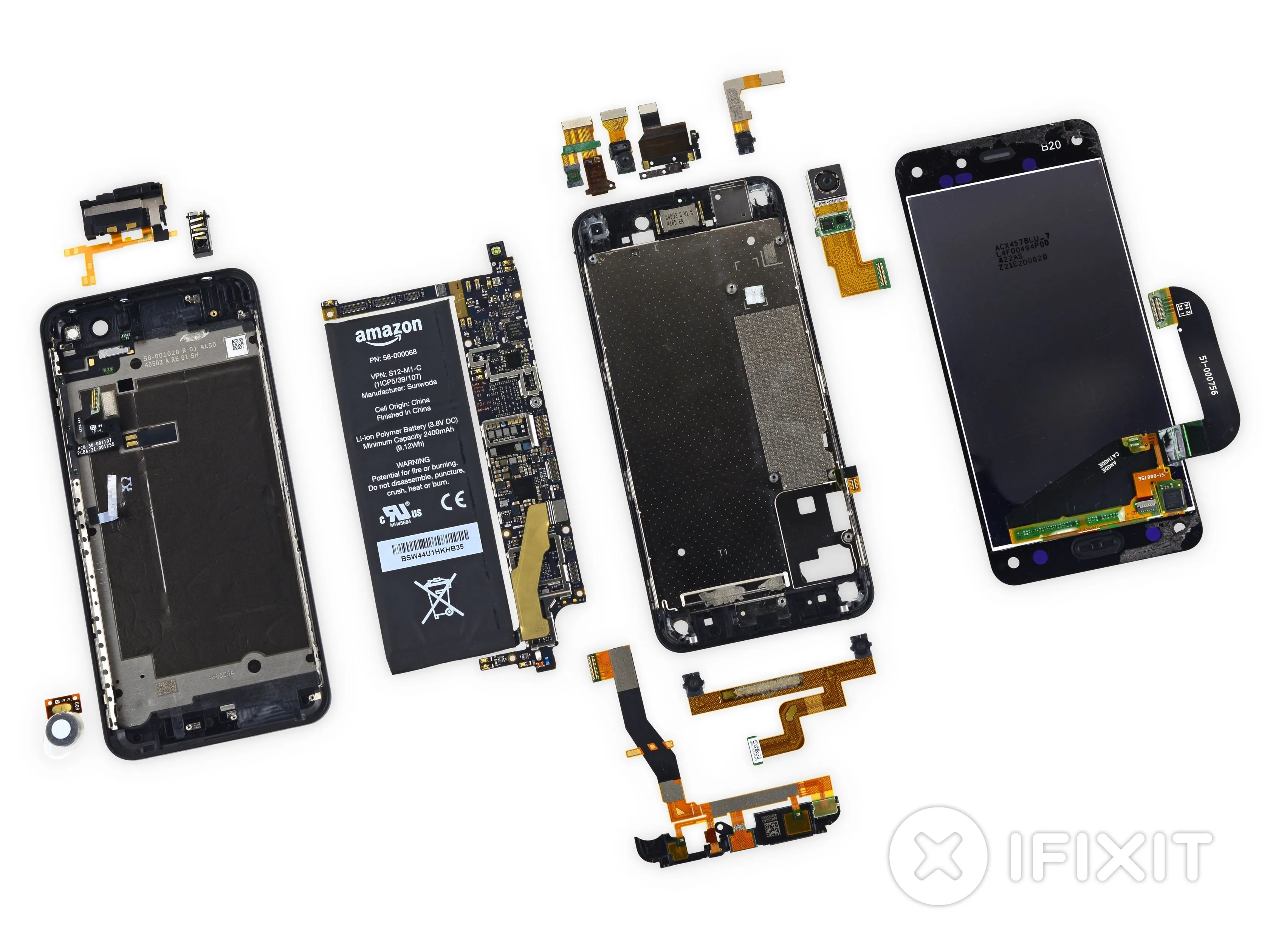

• Ремонтопригодность Amazon Fire Phone: 3 из 10 (10 - самый простой ремонт)

• Внешние, нефирменные винты означают отсутствие клея, удерживающего устройство вместе, и более легкое проникновение внутрь.

• Хотя клейкие вкладки на аккумуляторе облегчают его извлечение, это все равно довольно сложная работа - если вы сломаете (хрупкие) вкладки, вам придется нагревать и отжимать.

• Тонны кабелей и разъемов делают разборку утомительной, а сборку сложной.

• Четыре камеры Dynamic Perspective залиты клеем. Замена означает нагрев и резку.

• Для замены дисплея в сборе потребуется четыре сменные камеры ($$), или же потребуется много дополнительной работы по переносу камер.

• Fire Phone не является модульным; некоторые компоненты имеют общие кабели - это увеличит стоимость запасных частей.
