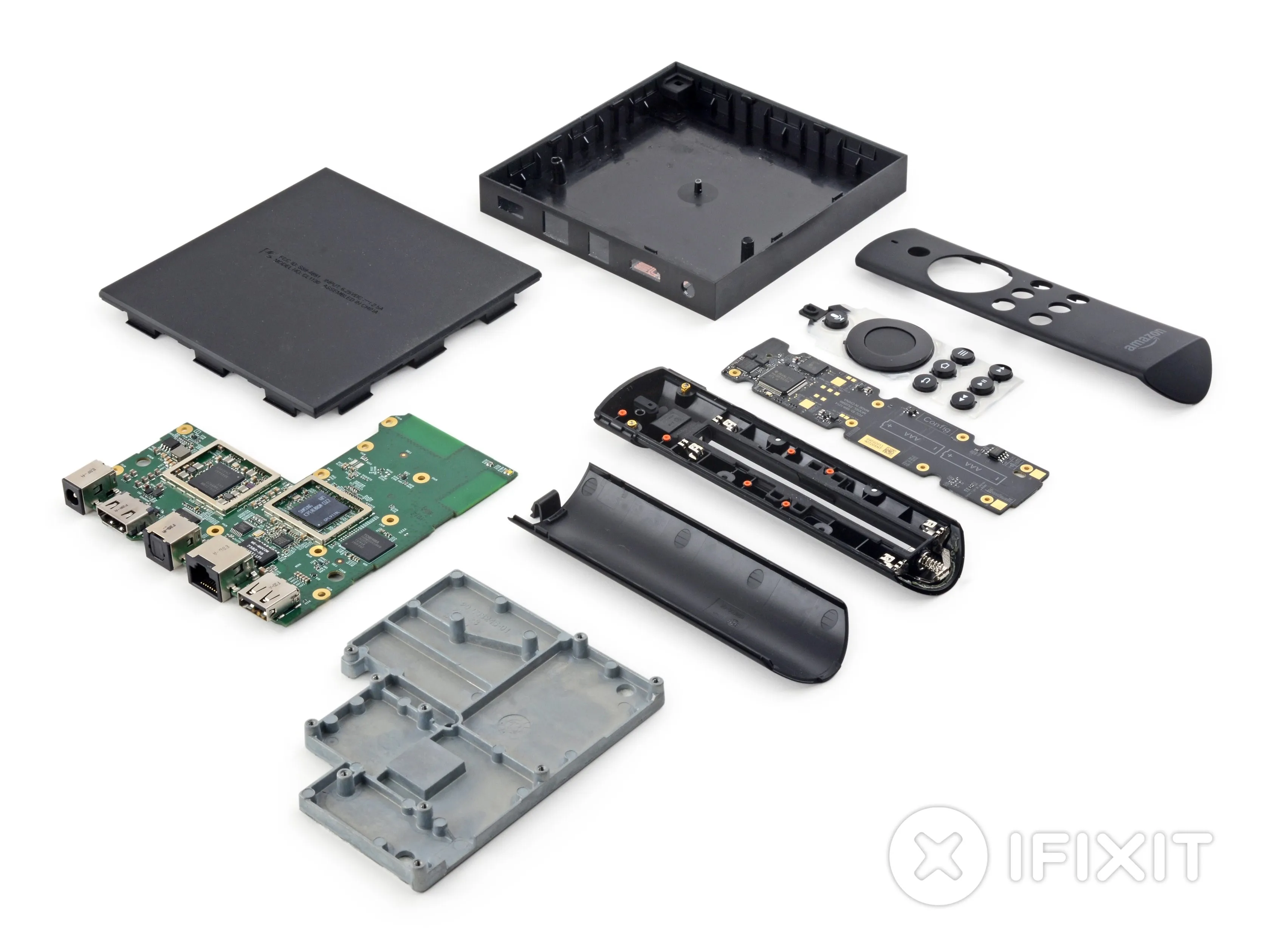

Разборка Amazon Fire TV

Введение

Дождливая погода не дает вам покоя? Застряли в доме, сидя на диване и поедая попкорн? А что можно делать, поедая попкорн, как не... смотреть телевизор. Пока горит. Amazon Fire TV.™

Вчера Amazon анонсировала крошечную черную коробочку, которая якобы делает все лучше, чем все остальные крошечные черные коробочки. Присоединяйтесь к нам, мы исследуем внутренности этого апрельского лакомства, чтобы узнать, есть ли в нем то, что нужно, чтобы обойти конкурентов.

А потом расскажите всем своим друзьям, что вы узнали! Следите за нами в Instagram, ставьте лайк на Facebook или читайте результаты нашей апрельской шутки в Twitter.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Шаг 1 Разборка Amazon Fire TV

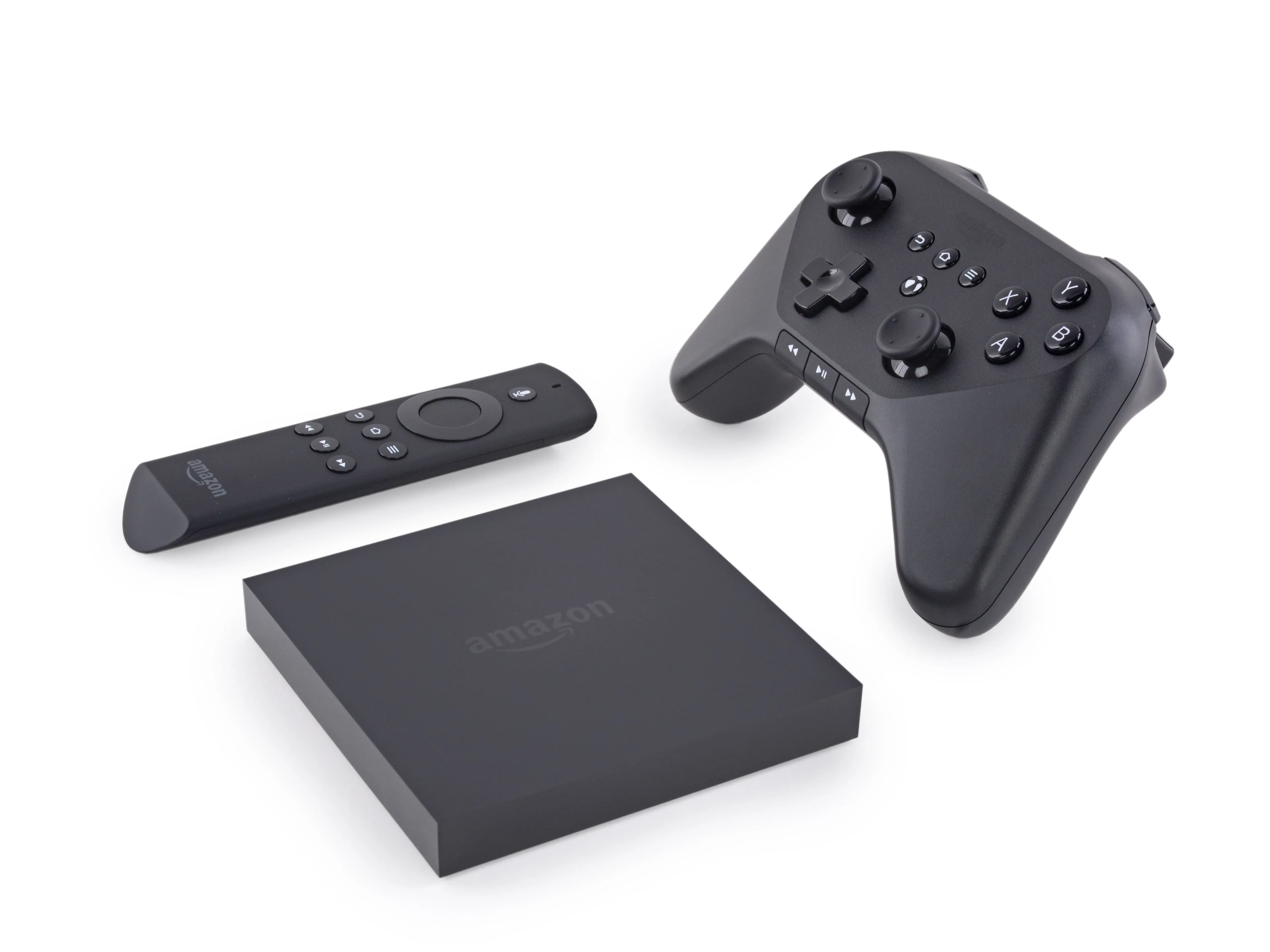

• Забудьте о хворосте - Amazon подливает газ в огонь медиаприставки. Приготовьтесь поджечь свой телевизор с помощью этих дымящихся технических характеристик:

• Четырехъядерный процессор Qualcomm Krait 300 с тактовой частотой 1,7 ГГц.

• Специальный графический процессор Qualcomm Adreno 320

• 2 ГБ оперативной памяти LPDDR2 с частотой 533 МГц

• 8 ГБ внутренней памяти

• MIMO Wi-Fi с поддержкой 802.11a/b/g/n

• Bluetooth 4.0

• Fire TV - не просто приставка для просмотра телевизора, но и мощная игровая приставка, а за небольшие деньги вы можете приобрести этот замечательный контроллер-геймпад.

Комментарии к шагу

Где фотография чипа внутренней памяти на 8 Гб внутри телевизора amazon tv?

Это чип Toshiba, выделенный оранжевым цветом в шаге 7.

Шаг 2

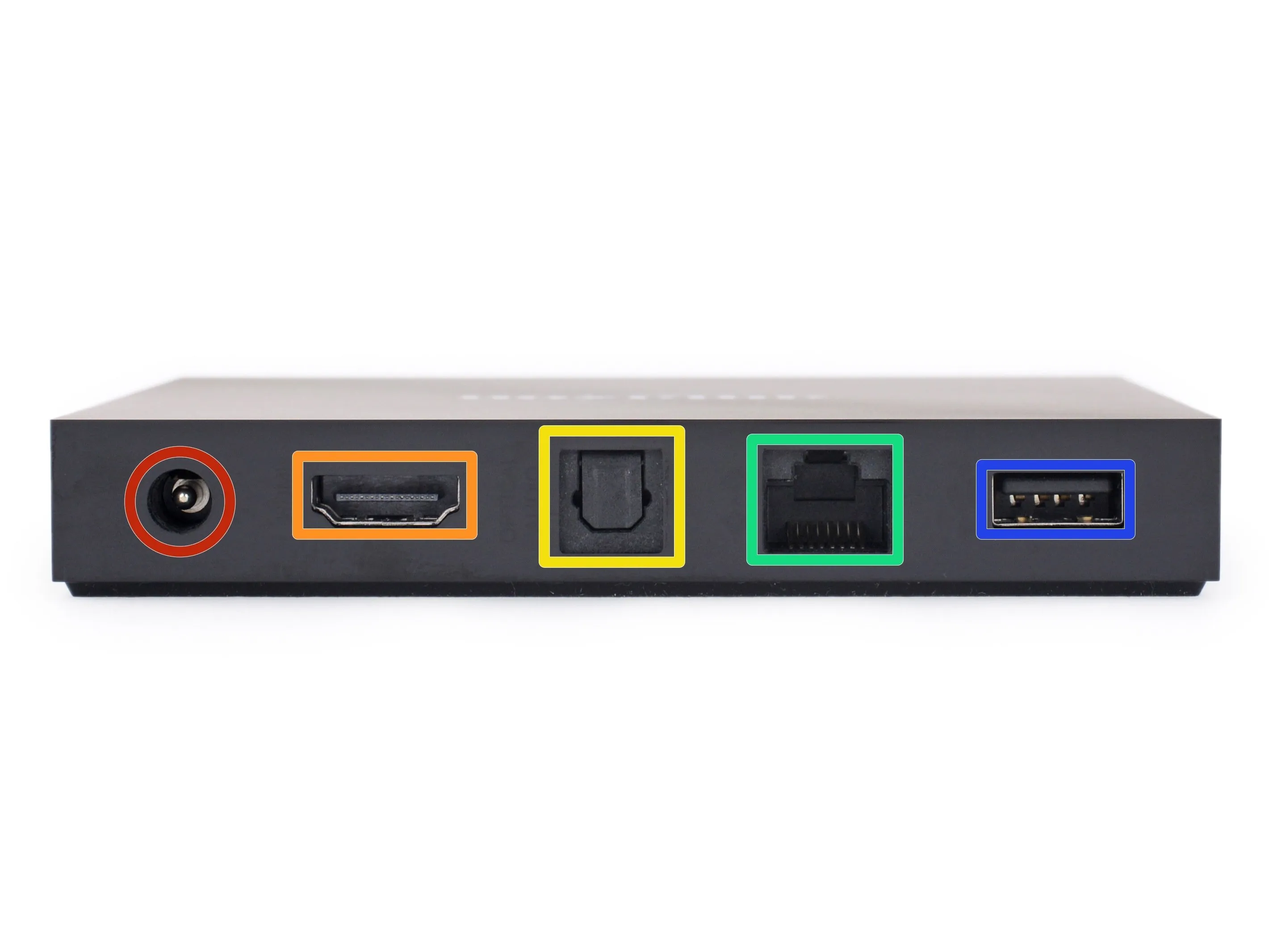

• На задней панели черной коробки, в остальном лишенной каких-либо особенностей, расположена целая радуга портов:

• 5,5 мм DC Jack

• Выход HDMI 1.4b типа A, w/HDCP

• Оптический аудиоразъем (TOSLINK)

• 10/100 Ethernet

• USB 2.0 тип A

Шаг 3

• Хватит с нас гравюр, пора лезть внутрь.

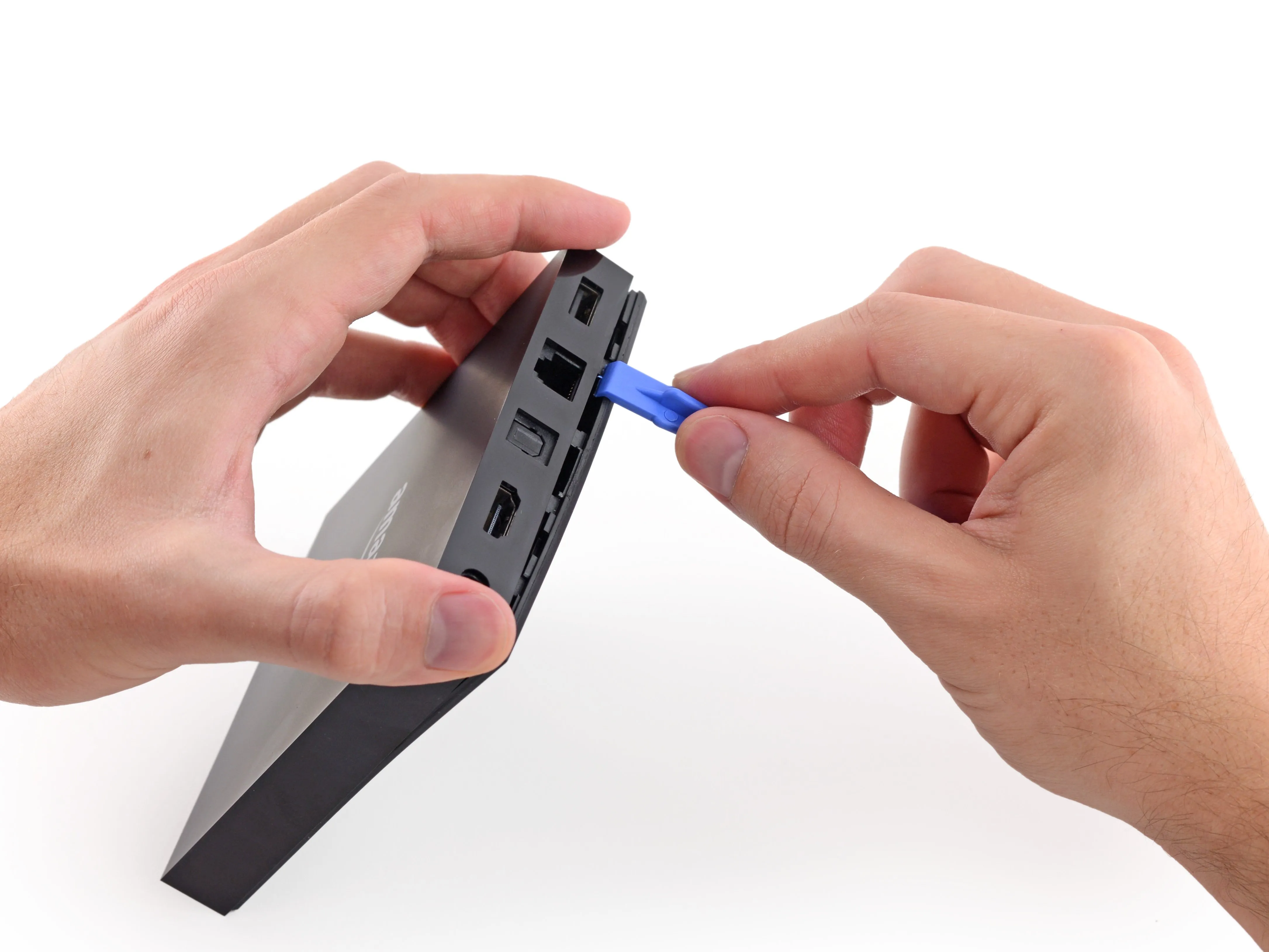

• Вперед, вперед, пластиковый инструмент для открывания!

• Мы снимаем пластиковые клипсы, чтобы получить доступ к внутренностям Fire TV. Может быть, он и закрыт наглухо, но нашим ледяным синим инструментам для вскрытия он не по зубам.

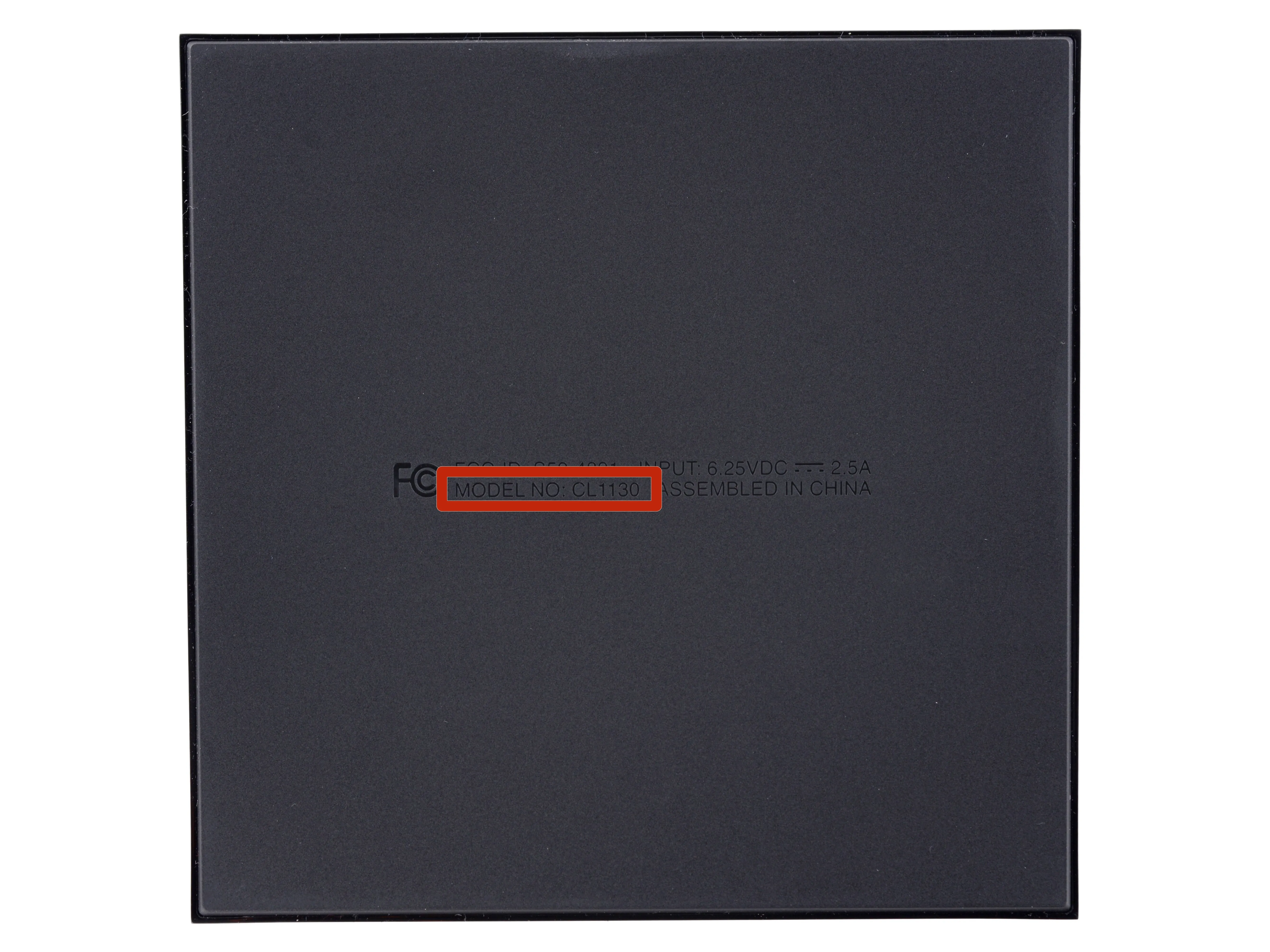

• С другой стороны, у нас есть несколько рун:

• Модель CL1130

• Вход постоянного тока 6,25 вольт

• Одобрено Федеральной комиссией по связи

Комментарии к шагу

Кто-нибудь подумал об этом отверстии в доске. Почему доска не квадратная, если нужно заполнить коробку? О чем они думали?

Все просто: меньше доски - меньше затрат. Поместите в блок только то количество платы, которое вам нужно. Так всегда было с большинством электроники.

Как купить телевизор Amazon Fire TV

Шаг 4

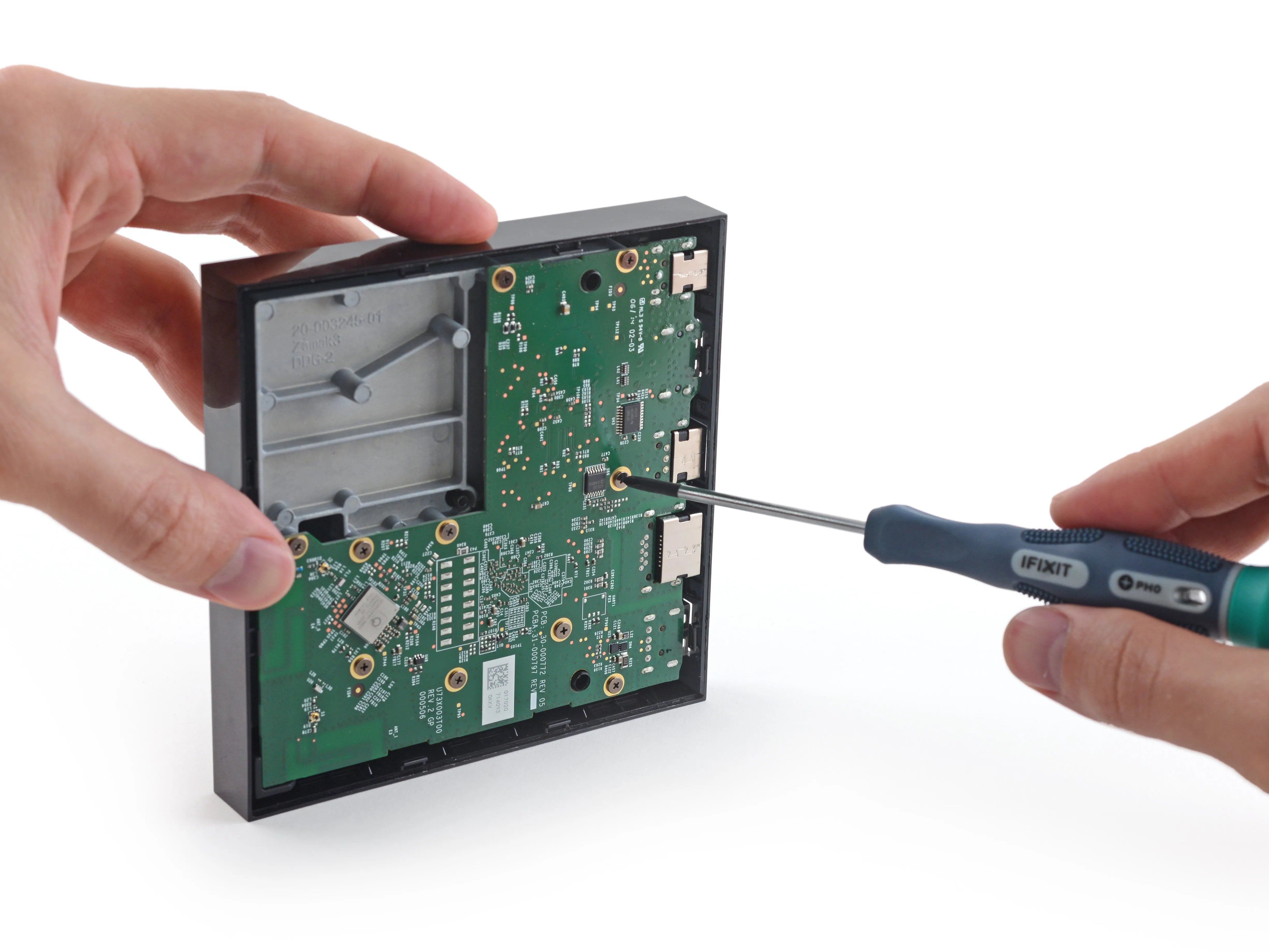

• Точное вождение - это не только навык, но и спорт. Мы откручиваем ряд винтов на материнской плате с точностью, намного превосходящей точность Имперские штурмовики.

• Всего несколько поворотов - и эта плата в коробке на свободе.

• Эй! Кто забыл жвачку в нашей волшебной коробке из-под телевизора? Гадость.

• Эта термопрокладка - ярко-розовый намек на местонахождение главного процессора.

Шаг 5

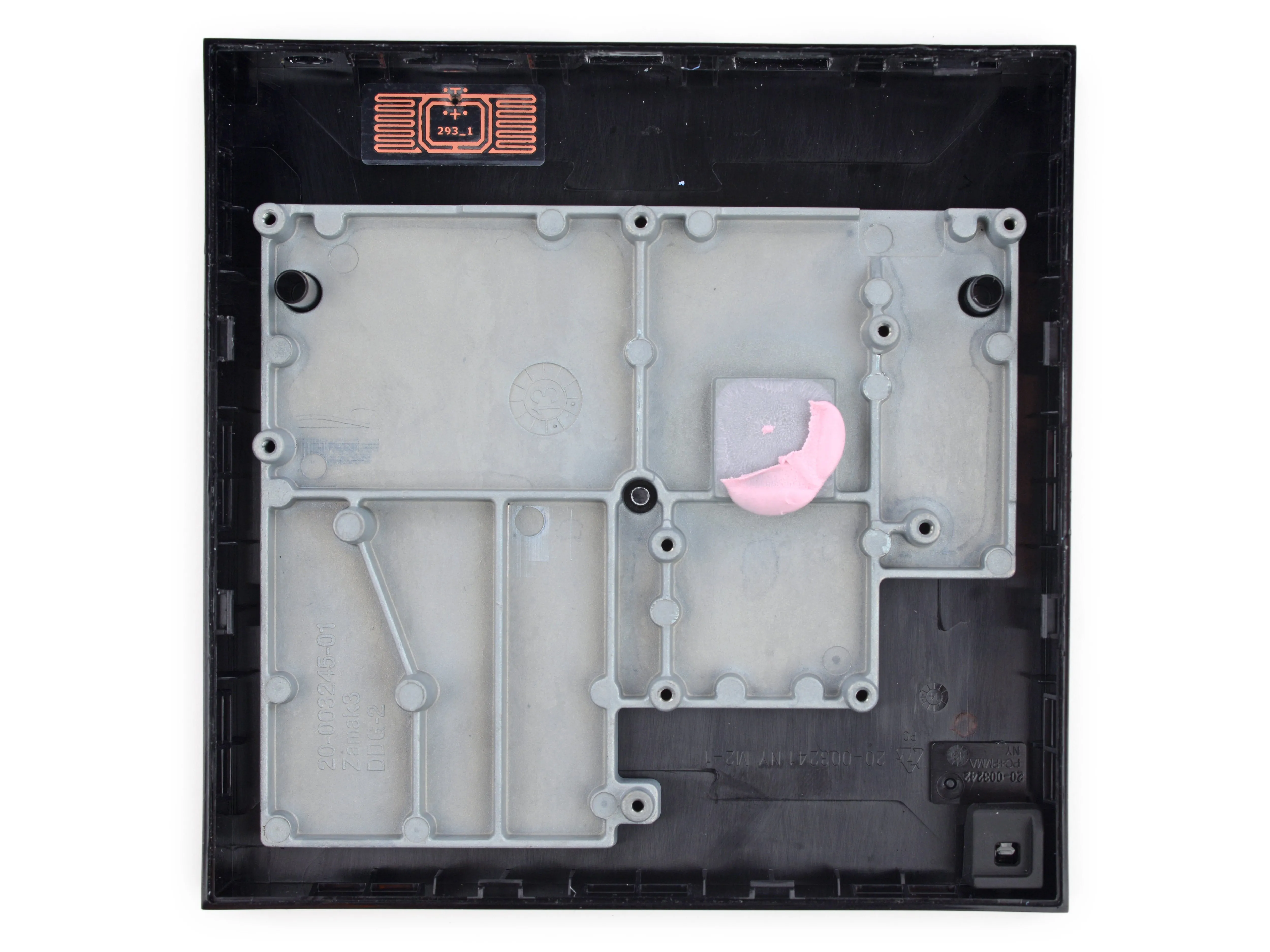

• Маппет-новости: Огонь, похоже, выделяет много тепла. Чтобы не дать этому жаркому ящику не загоретьсяAmazon включила в комплект радиатор, который заполняет большую часть верхней части корпуса.

• В дополнение к вышеупомянутой толстой терморезинке. Ах, сладкий вкус охлаждения.

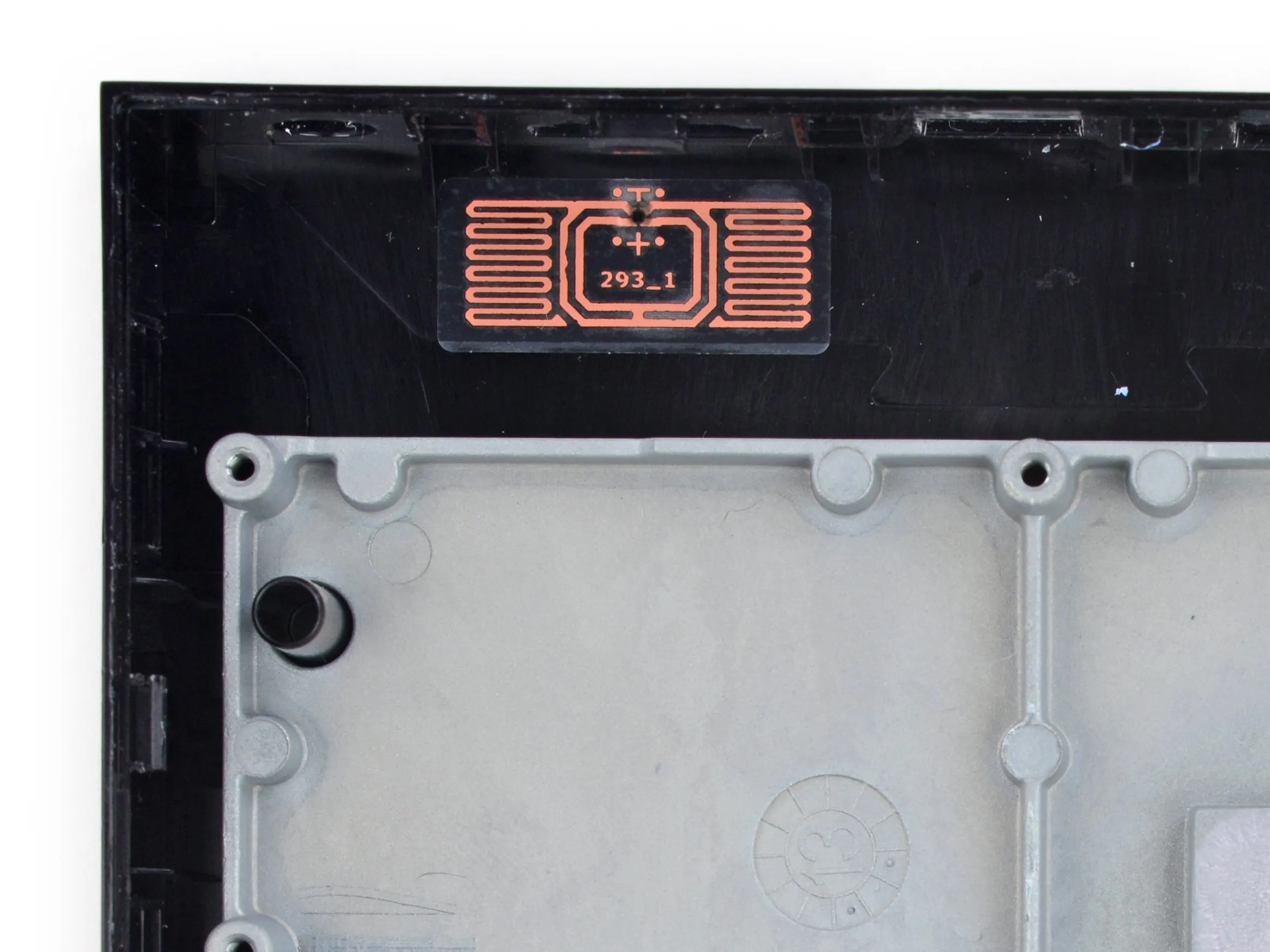

• Под портом HDMI находится маленькая антенна, которая охлаждается в одиночестве, не связанная с системой. С крошечным чипом в центре она похожа на наклейку RFID, вероятно, для инвентаризации или отслеживания в процессе производства.

Комментарии к шагу

Держу пари, что RFID предназначена для продаж, а не для производства. Amazon будет считывать идентификатор, когда устройство будет упаковано для отправки, и привязывать его к владельцу. Таким образом, как только вы получите устройство и подключите его к сети, оно позвонит домой и спросит, кто его владелец. Затем загрузит соответствующие настройки учетной записи.

RFID должна быть связана с их системой; они говорят, что она связана с вашей учетной записью во время продажи (на их сайте), поэтому они, вероятно, сканируют устройство и связывают его с вашей учетной записью во время упаковки.

Ага. То же самое они делают с RFID-меткой в Kindle.

Шаг 6

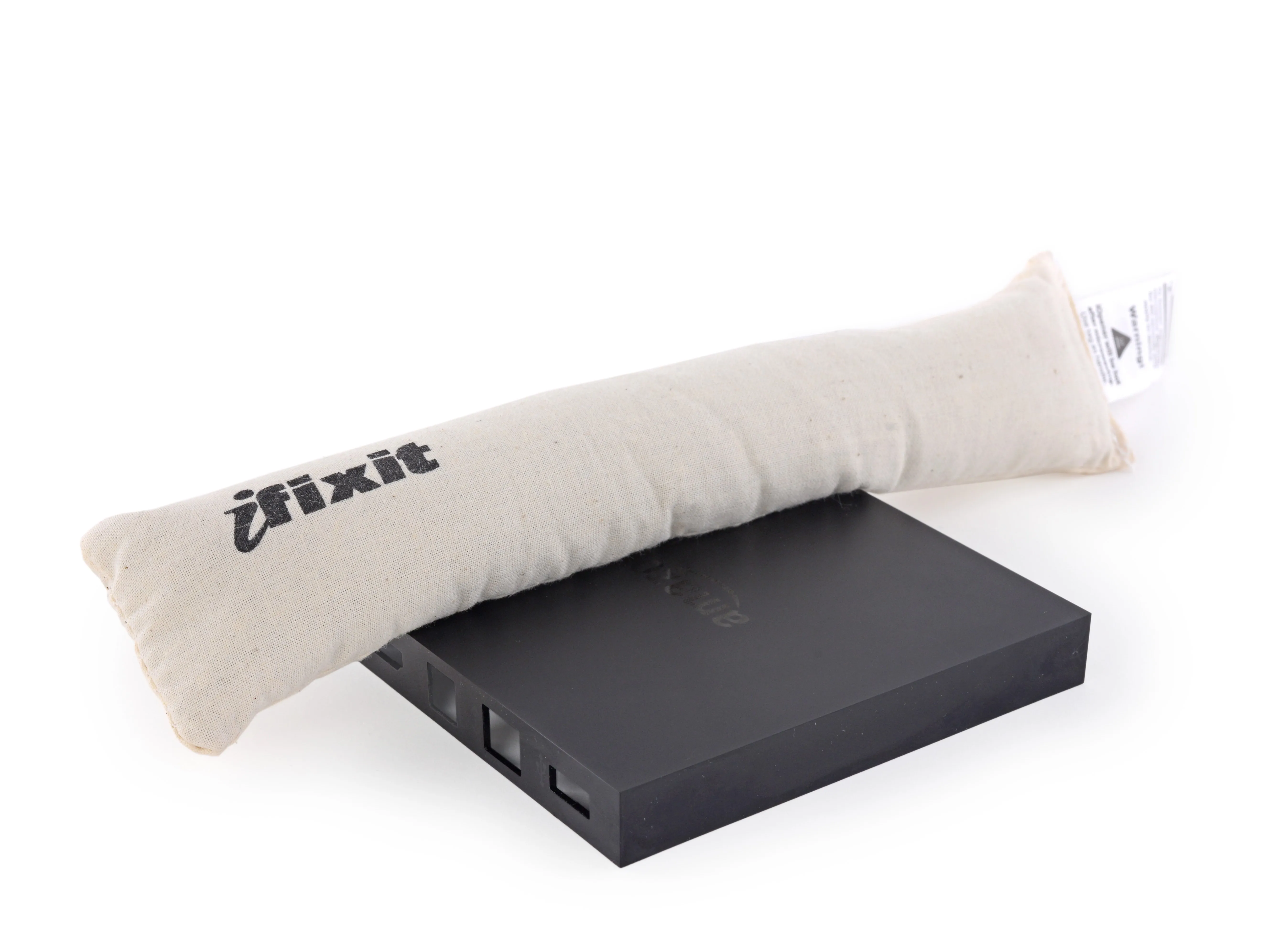

• Наша первая попытка снять радиатор включает в себя использование iOpener и полное отсутствие удачи.

• Так начинается эпическая борьба...

• К счастью, у нас есть опыт обращения с огнем и льдом, и мы используем старый добрый прием кубик льда-лоток-крутилка чтобы выбить радиатор.

• Разумная комбинация тепла и извивания побеждает этого могущественного врага.

Шаг 7

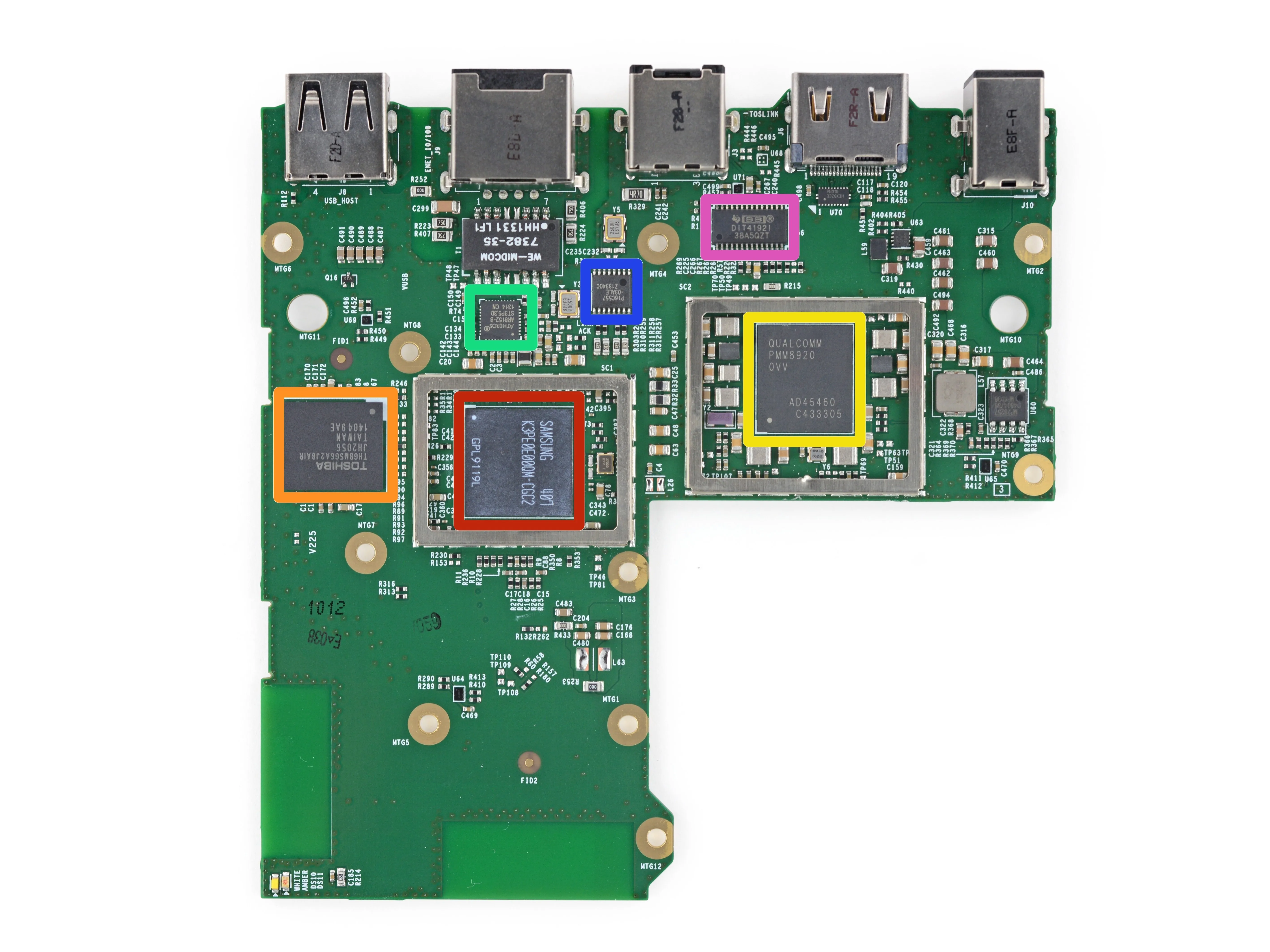

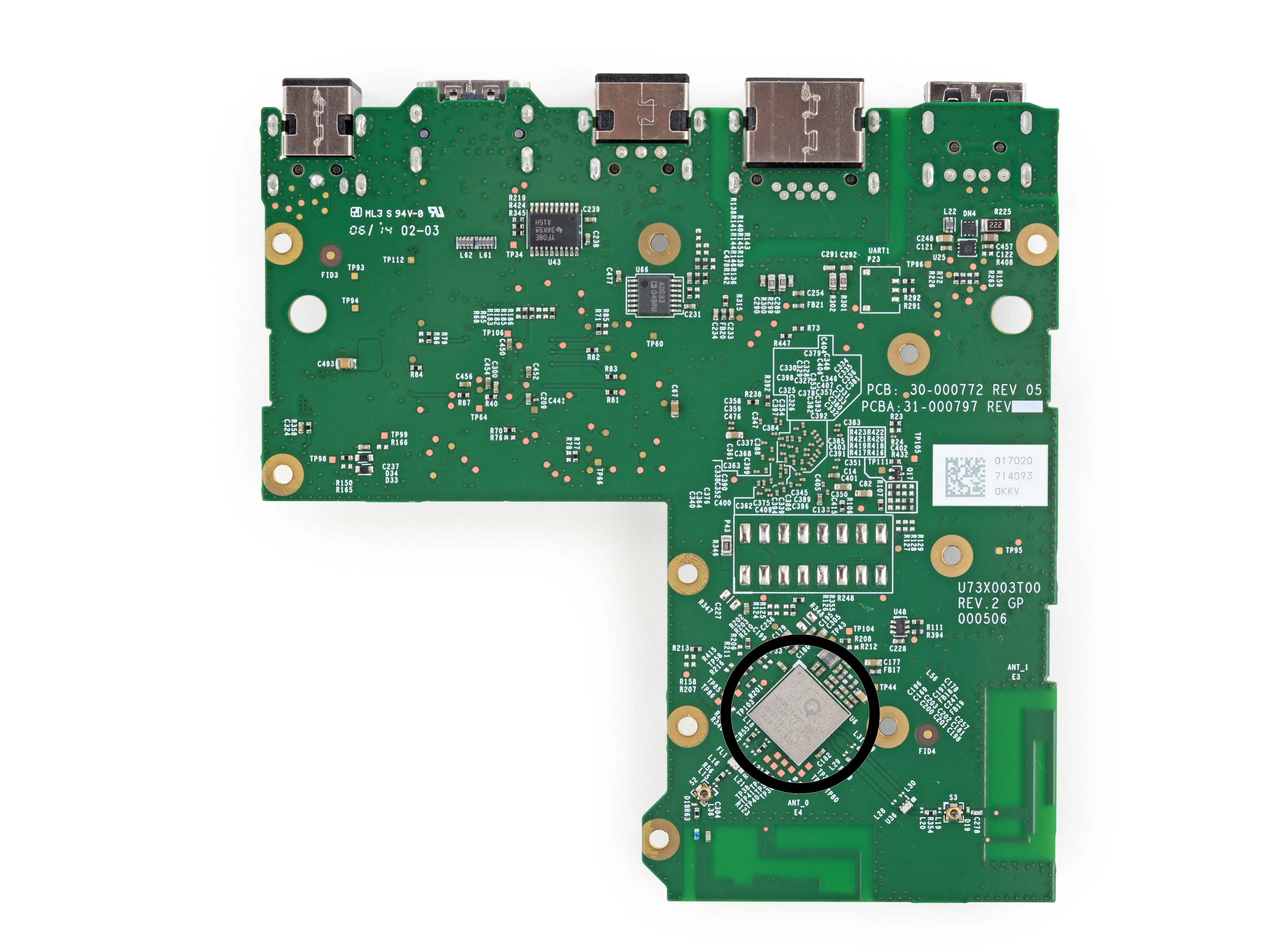

• В Fire TV установлена куча пиротехнических чипов:

• 2 ГБ оперативной памяти LPDDR2 Samsung K3PE0E00QM-CGC2 - то же самое мы нашли в Moto-X. Четырехъядерный процессор Qualcomm Krait 300 с тактовой частотой 1,7 ГГц находится под оперативной памятью.

• Toshiba THGBM5G6A2JBAIR 8 ГБ флэш-памяти eMMC NAND

• ИС управления питанием Qualcomm PMM8920

• Контроллер быстрого Ethernet Atheros AR8152-B PCI-E

• Pericom PI6C557-03ALE PCI-E часы

• Texas Instruments DIT4192 цифровой аудиопередатчик

• А на задней панели - Qualcomm Atheros QCA6234XH интегрированный двухдиапазонный чип 2x2 802.11n + Bluetooth 4.0, такой же, как в Kindle Fire 7' HDX.

Комментарии к шагу

Пиротехнические чипы? Нет необходимости пытаться заставить это звучать/выглядеть более захватывающе, чем это есть на самом деле.

Как вы сняли радиочастотную защиту с процессора? Он был припаян? Я понимаю, почему вы об этом не говорите - мне просто любопытно.

И еще - насколько эффективен радиатор, прикрепленный к экрану, а не непосредственно к источнику тепла? Похоже, что они просто прикрепили радиатор к плоскости основания.

Радиатор закреплен с помощью большого количества очень липкого клея.

Шаг 8

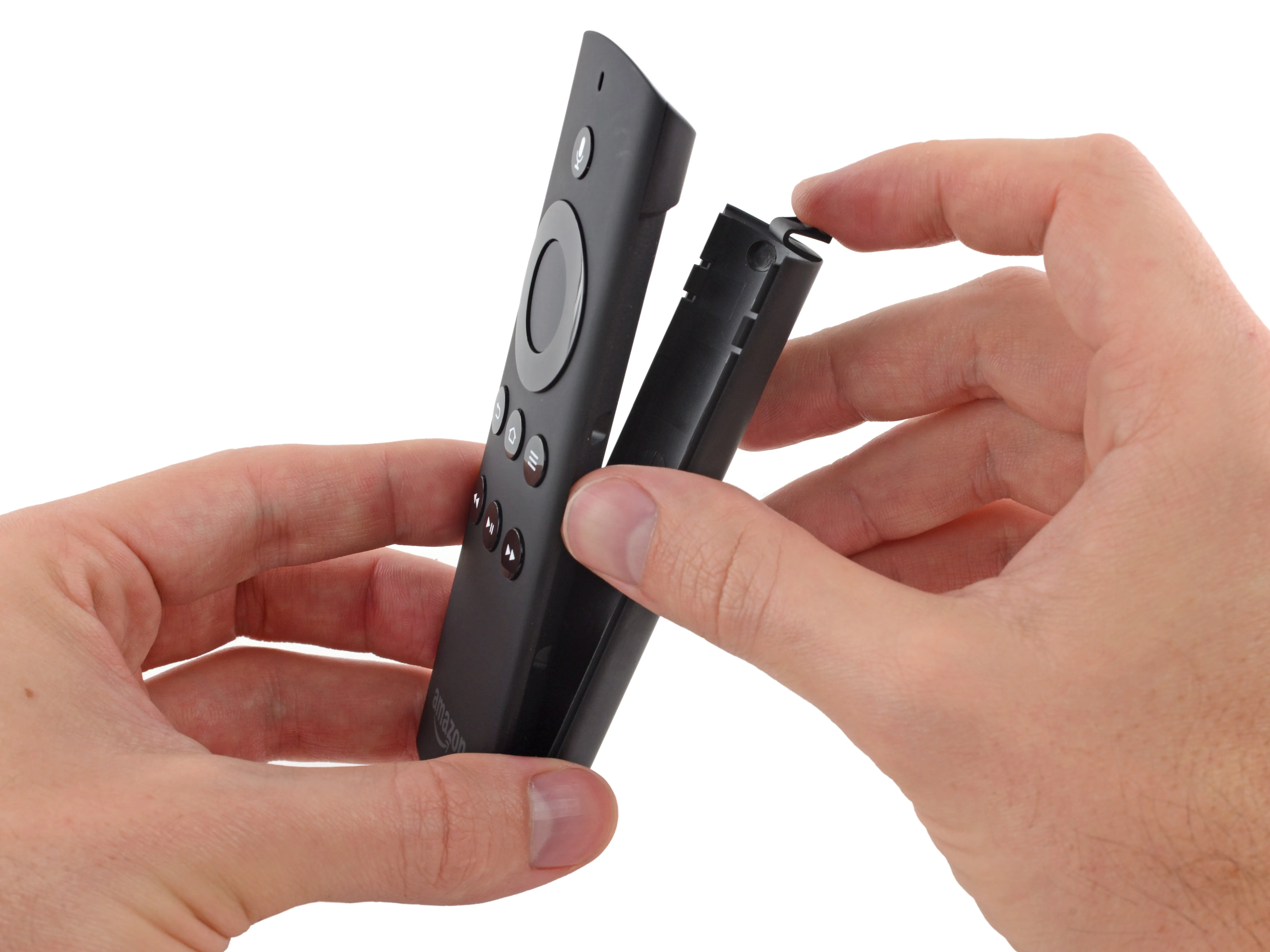

• Когда Fire потух, мы направляем наши усилия на пульт дистанционного управления.

• Сменные батарейки? Есть. Мы боимся того дня, когда даже в пультах дистанционного управления больше не будет сменных батареек.

• Пульт, разобрать!

• Очевидно, голосовой поиск не так развит, как мы надеялись. Увы, придется прибегнуть к помощи отвертки и инструментов для открывания пульта/микрофона.

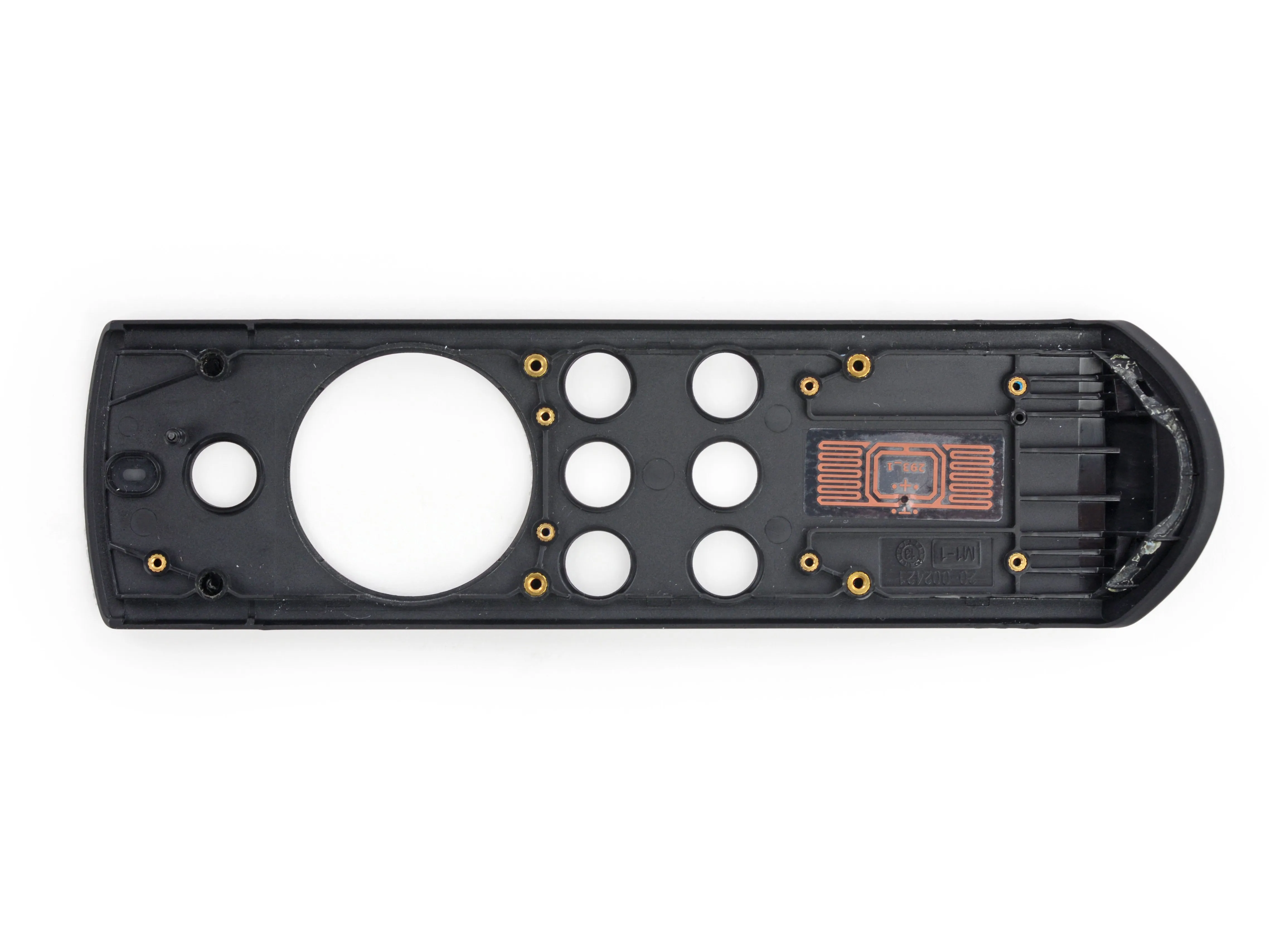

• Еще один компонент, еще одна RFID-метка. Похоже, что Amazon поддерживает не то антиутопическое будущее, которое чем мы все себе представляли..

Комментарии к шагу

Как вы открыли пульт после откручивания 4 винтов?

Наклонная панель в задней части корпуса прикреплена клеем, и ее можно отсоединить, если немного... поуговаривать.

Самое сложное заключается в том, что под передней частью корпуса находятся еще два винта - как Amazon их туда засунул, я не знаю, но если сильно надавить, то из верхней части выскочат латунные вставки с резьбой. Вы можете увидеть их на фотографии на сайте Делаете.ру. К сожалению, я не могу заставить их вставить обратно. Как бы сильно я ни нажимал, в корпусе все равно остается небольшой зазор.

Что касается того, почему я открыл пульт, то, держа его в руке, я услышал и почувствовал громкий 'POP!'. Это было похоже на взрыв электролитического конденсатора, хотя пульт, казалось, работал нормально... и, как вы можете видеть, в нем нет никаких электролитических конденсаторов. На всякий случай я вскрыл его, не обнаружил явных повреждений и закрыл обратно.

Думаю, там не 4, а 6 винтов, и два из них спрятаны под какой-то крышкой...

Срывать резьбу - не самое лучшее решение.

Я только что открыл пульт, не повредив его больше, чем несколько царапин. Когда вы смотрите на заднюю часть (где находятся батарейки), сверху (между корпусом батареек и блестящим пластиковым полукругом спереди) есть изогнутый кусок рельефного пластика. Под ним находятся два скрытых винта. Пластиковая деталь крепко держится на полоске клея. Когда я убедился, что это съемная часть, я смог поддеть ее под край маленькой плоской отверткой и поддеть. Я сомневаюсь, что клей будет работать, когда я попытаюсь собрать его обратно, но у меня есть немного двустороннего скотча. Основная задача, помимо предотвращения попыток открыть пульт, заключается в том, чтобы обеспечить место для защелкивания крышки батарейного отсека.

В пульте нового Amazon Fire TV Stick 2 так много винтов, что он выглядит как приклеенный. У кого-нибудь есть идея?

Шаг 9

• Во втором раунде конкурса 'Плата в коробке' в первую очередь участвуют техасские мускулы:

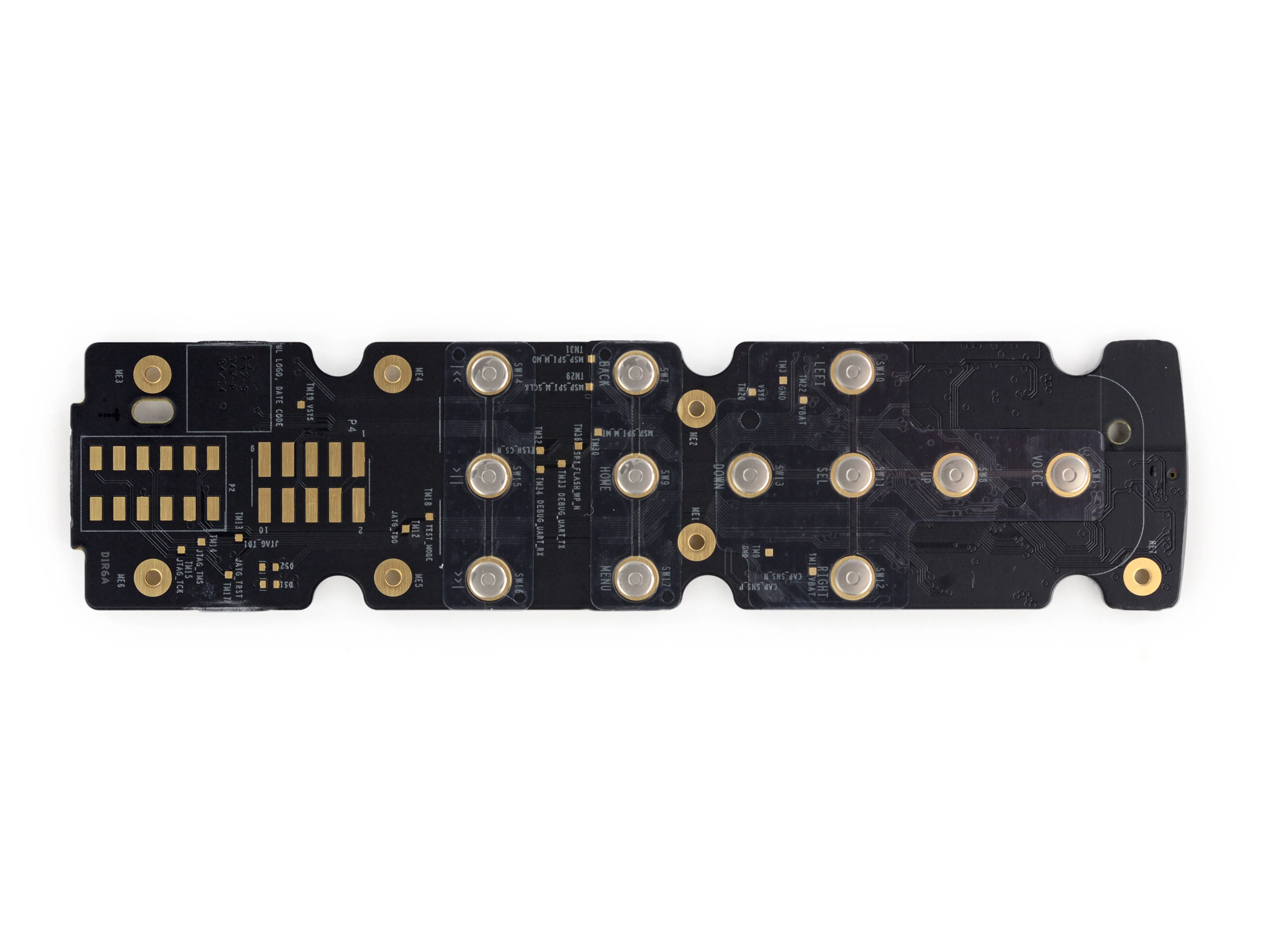

• Texas Instruments MSP430F5435A 16-битный микроконтроллер с ультранизким энергопотреблением

• Texas Instruments CC2560 двухрежимный Bluetooth Classic и Low-Energy (BLE)

• Winbond W25Q40BW последовательная флэш-память с двойным и четверным SPI (последовательный периферийный интерфейс)

• Микрофон MD v1.2, такой же, как в Kindle Fire HD

• Аудитория es305 голосовой процессор

• Мы заметили тенденцию к использованию проверенных в боях чипов в этой партии. Многие чипы в Fire уже доказали свою эффективность в других устройствах.устройствах.

• Вот и все! Во всяком случае, для этого выступления. Наслаждайтесь удаленной компоновкой в антракте.

Шаг 10

• Но подождите... это еще не все! В третьем раунде разборки мы переходим к игровому контроллеру.

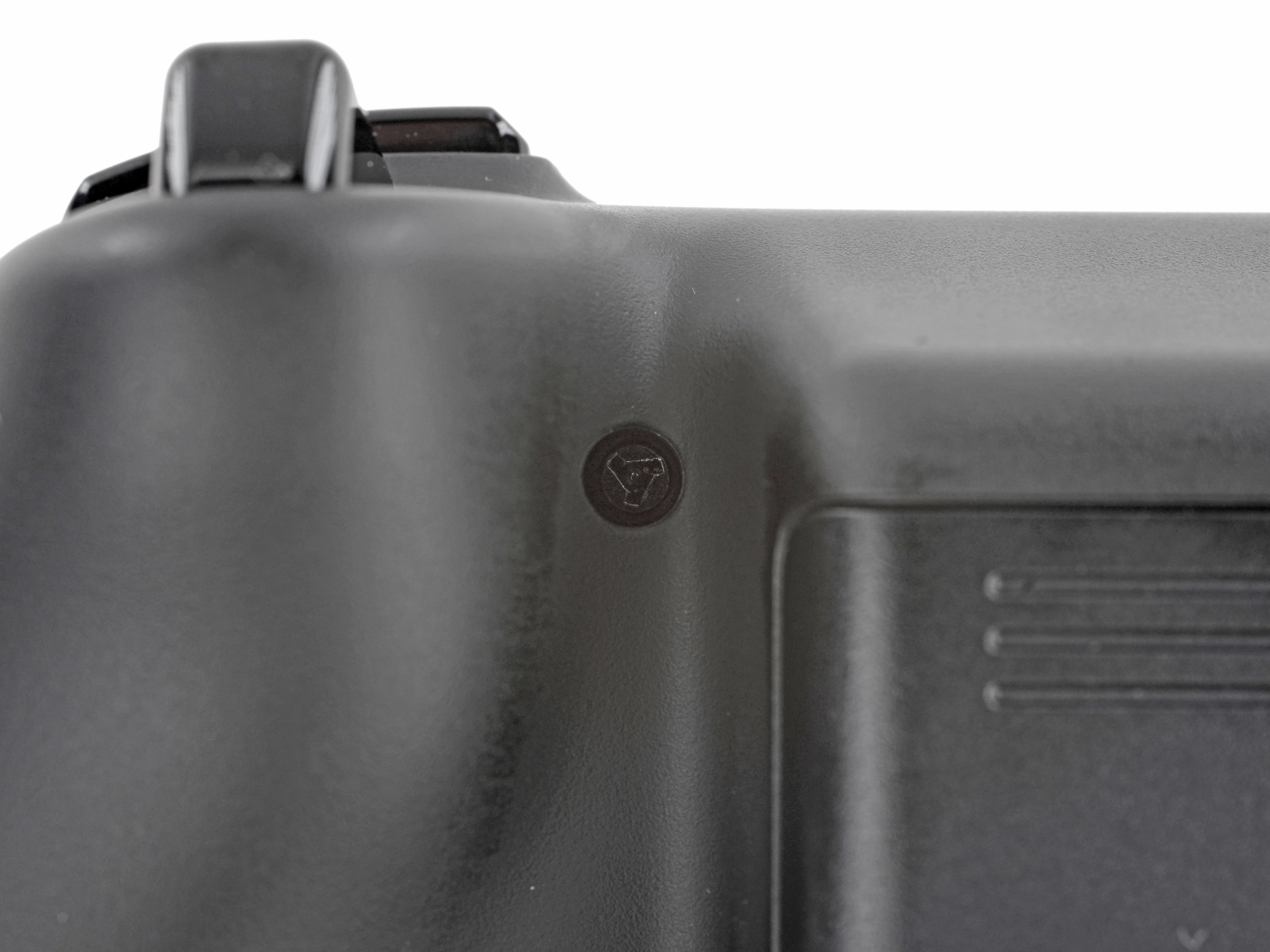

• Контроллер защищен от вскрытия с помощью одного из вариантов семейства трехкрылых винтов. Они выглядят круто и напоминают сюрикеныНо мы не знаем ни одного человека, который держал бы на поясе инструмент для откручивания шурикенов.

• Зато у нас на поясе есть трехкрылый шуруповерт. Он не идеально подходит, но Pro Tech Screwdriver Set справляется с ним на ура.

• Перехитрив странные винты, мы открываем этот контроллер. По крайней мере, клей не держит его закрытым.

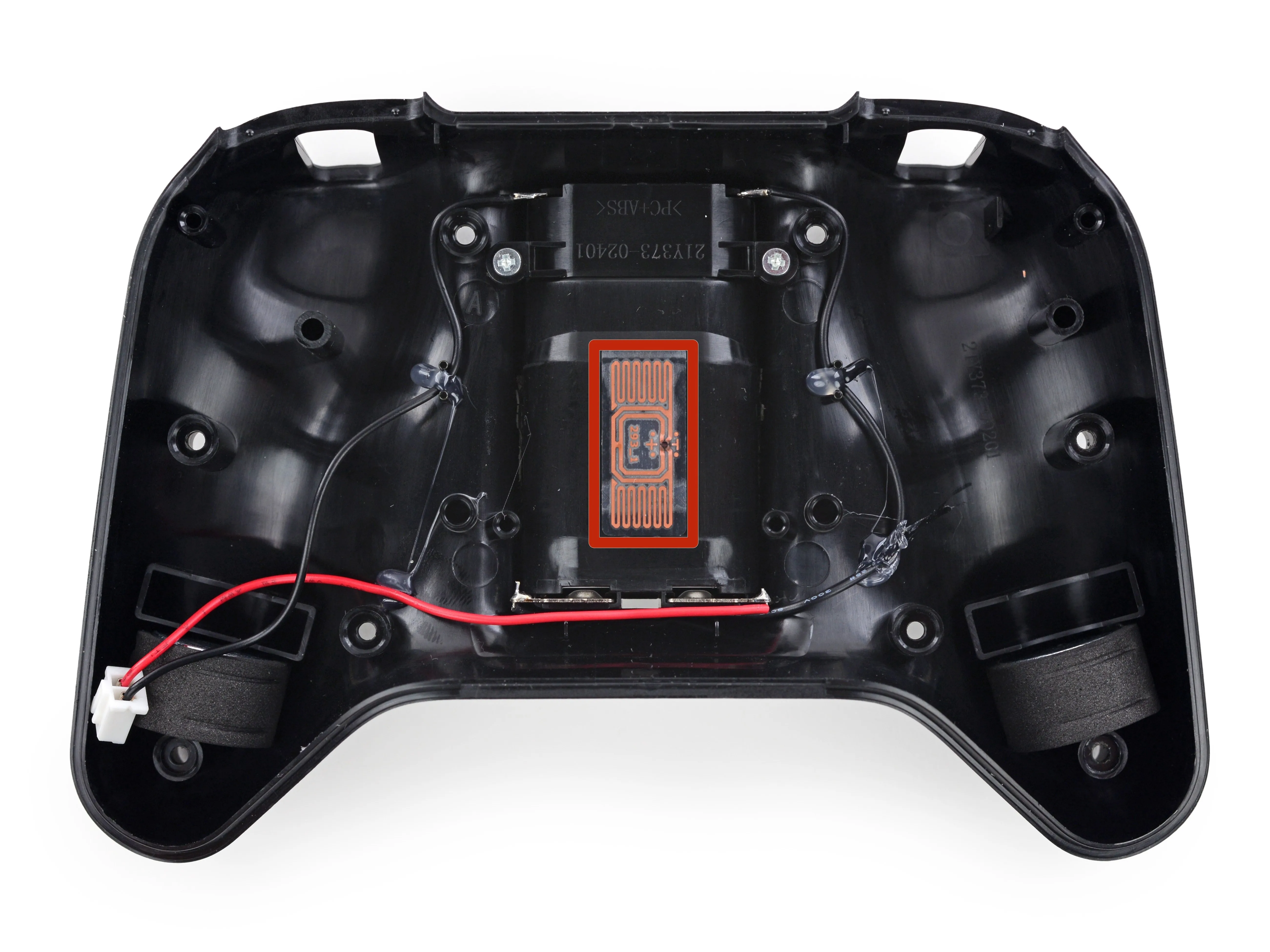

• И чтобы завершить трифекта, там лежит RFID-метка контроллера.

Шаг 11

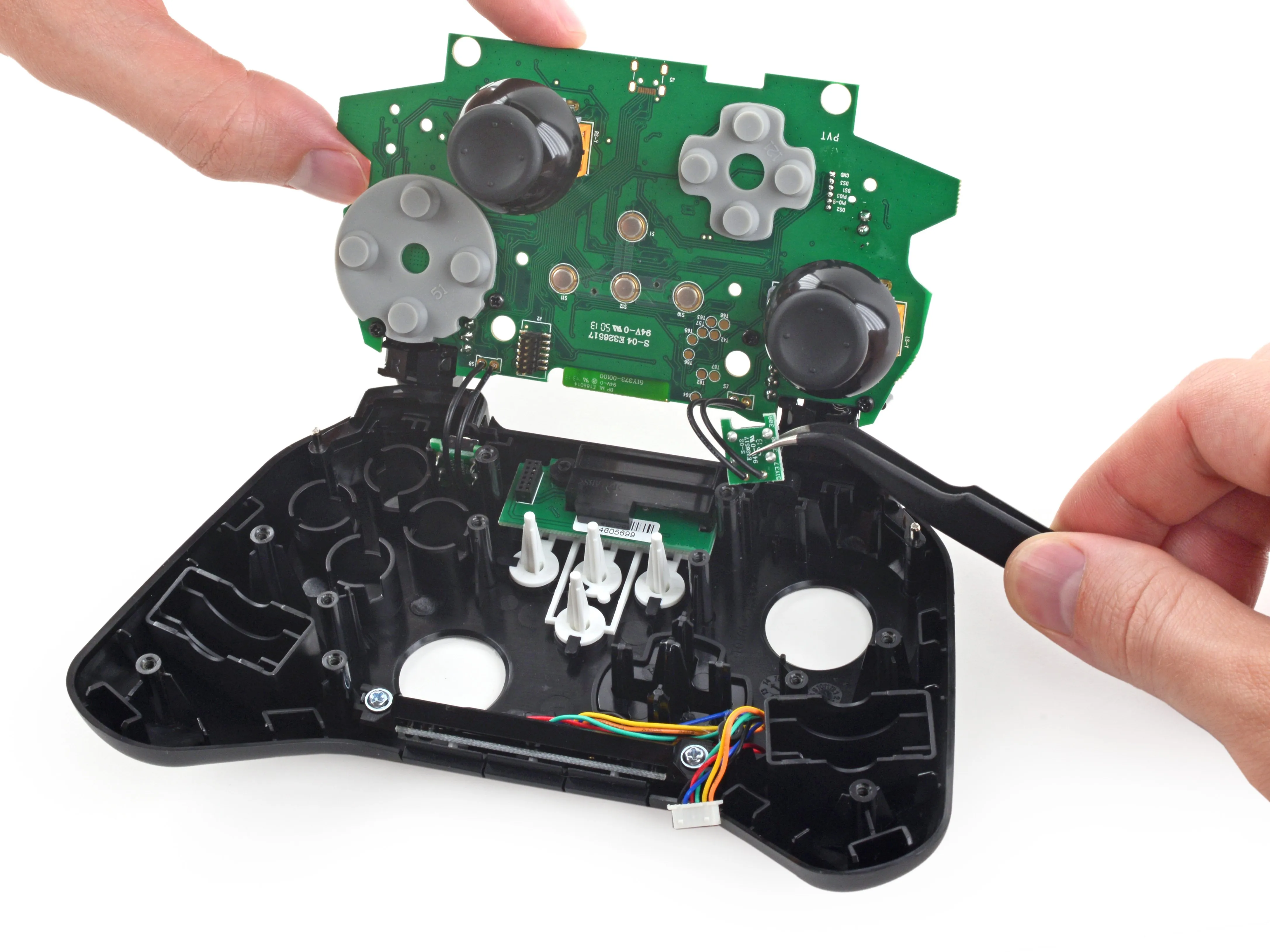

• Мы вычищаем маленькие платы кнопок включения, как занозы.

• Времени на отчёт о состоянии нет, так как мы быстро освобождаем индикатор состояния и его плату.

• Внутренности этого контроллера выглядят довольно стандартно, что ставит под сомнение, пытается ли Amazon штурмовать игровой мир или просто добавляет функции, чтобы увеличить количество скачиваемого контента-А возможно, и то, и другое.

Шаг 12

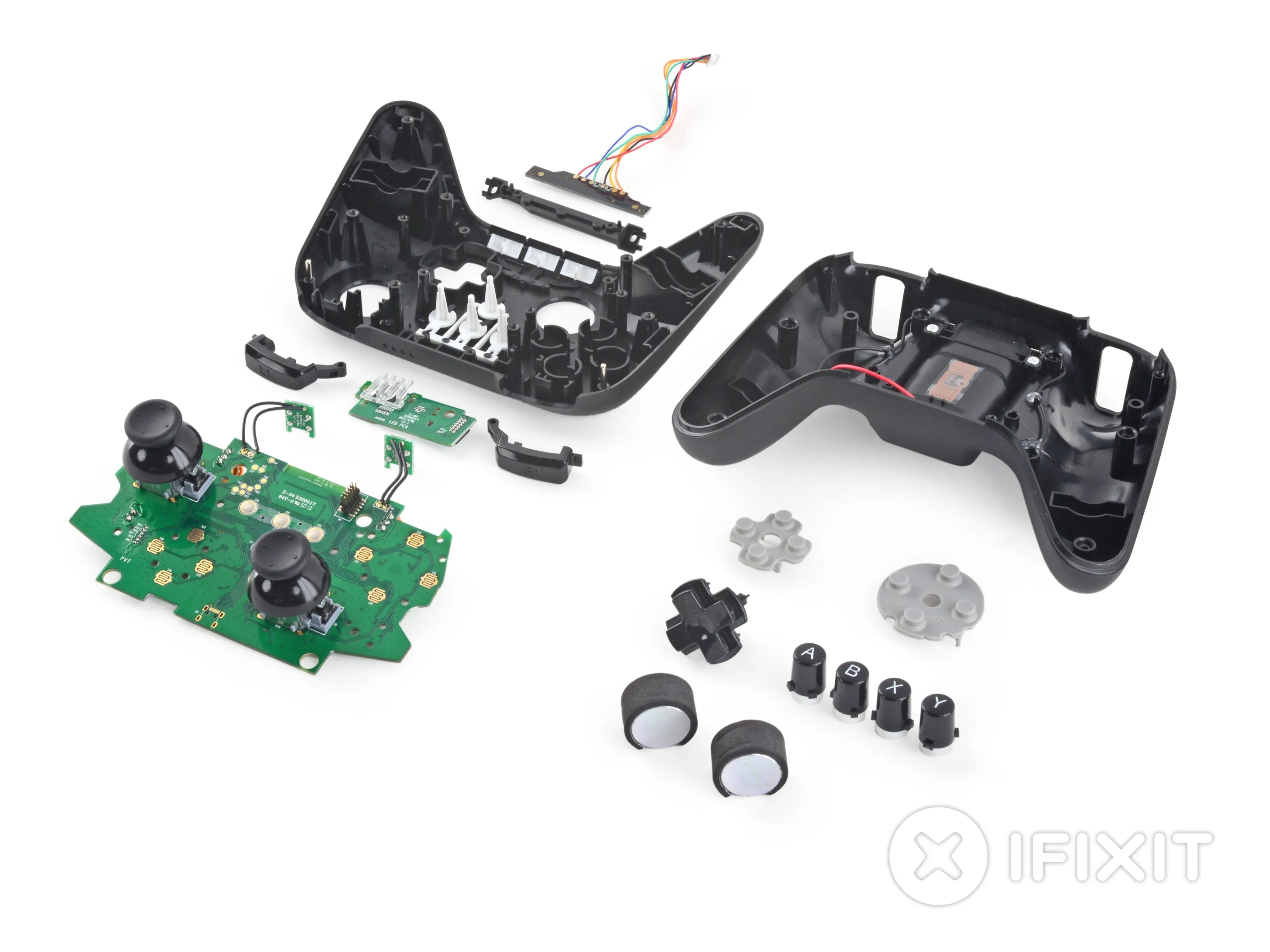

• Далее мы отсоединяем курок... от материнской платы контроллера.

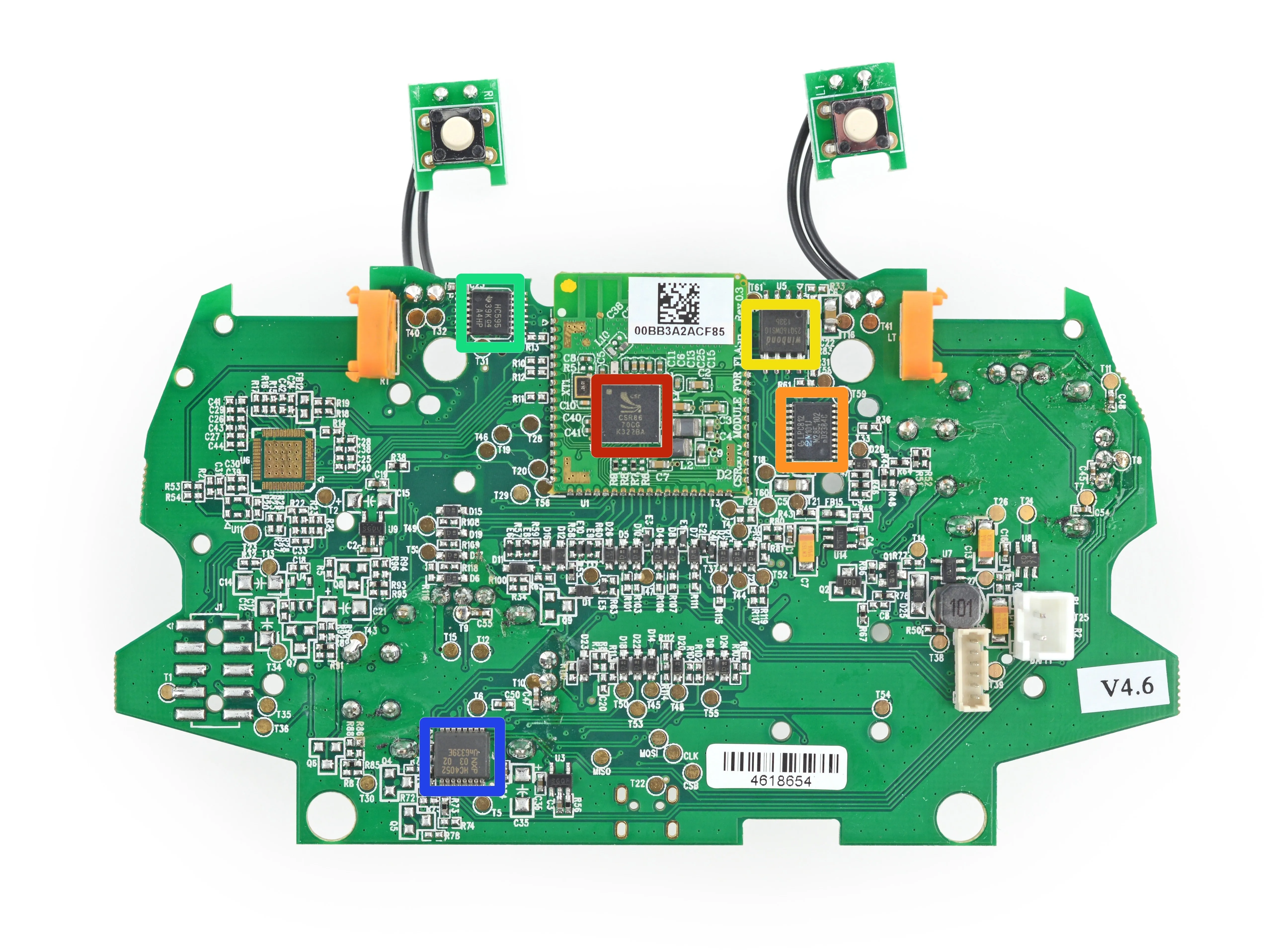

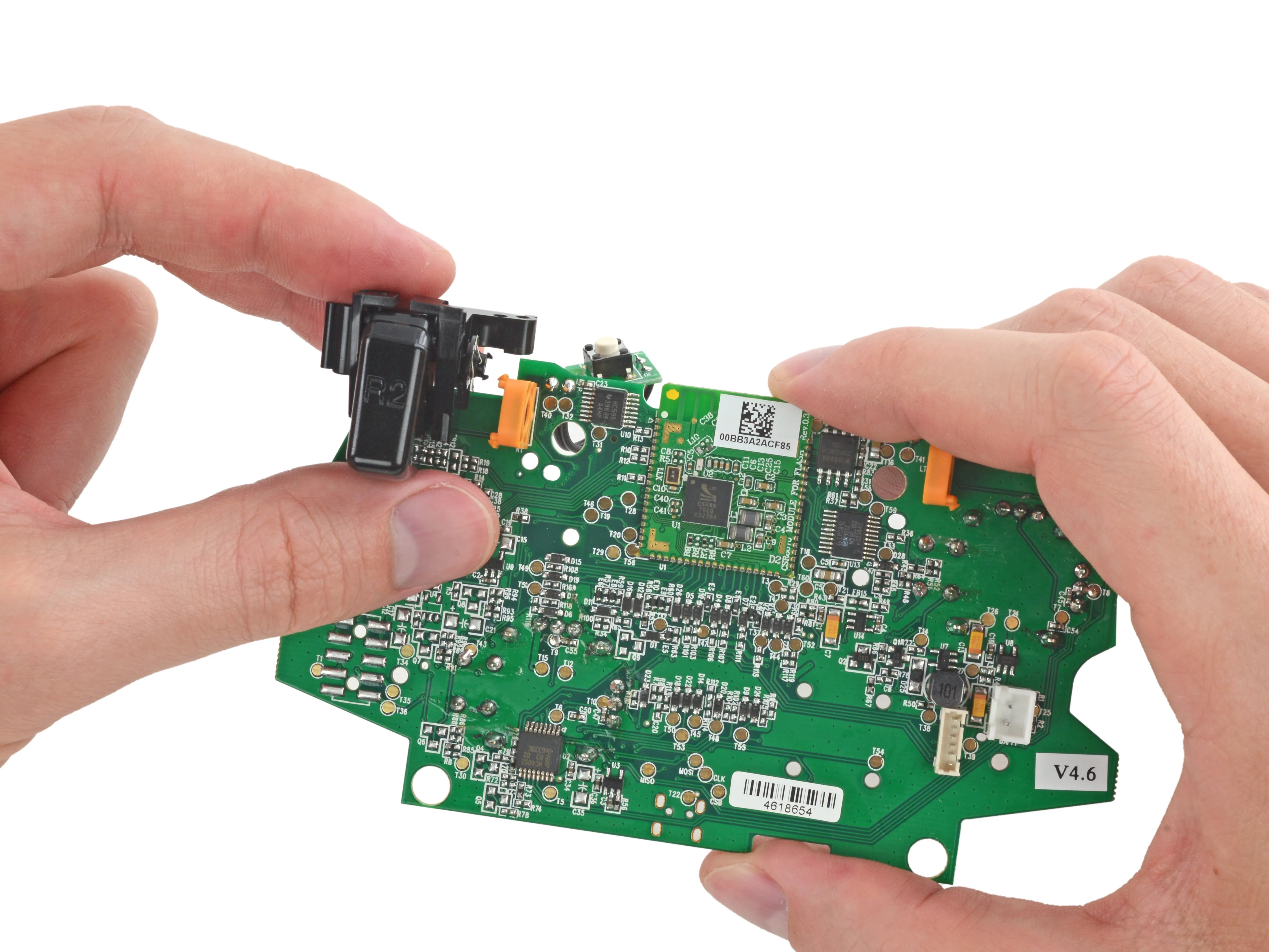

• Мы прикоснулись к материнской плате, и теперь готовы к вкусным угощениям:

• CSR CSR8670 система-на-чипе с поддержкой аудио и Bluetooth

• 32-битный микроконтроллер NXP LPC812 Cortex-M0+

• Последовательная флэш-память Winbond 25Q16DW с двойным и четверным SPI

• Texas Instruments HC595 8-битные сдвиговые регистры

• NXP HC4052 двойной 4-канальный аналоговый мультиплексор/демультиплексор

• Боже мой, сегодня твой счастливый день, читатель! Второй (более игровой) макет специально для тебя.

Комментарии к шагу

Перестановки в ID детали NXP 'NPX LCP812 Cortex-M0+ 32-bit microcontroller', ожидайте 'NXP LPC812'

Итак, я предполагаю, что у нас есть аналоговые стики. Но что мы видим для лицевых кнопок? Чувствительность к нажатию или только цифровые?

Это моторы с обратной связью или просто грузики.

Кнопки только цифровые. Это видно по печатной плате.

Это просто грузики, а не моторы. Возможно, они были сделаны позже для снижения стоимости, или они добавят новую более дорогую версию с тем же корпусом. Вес, вероятно, позволяет чувствовать себя 'лучше'. Я знаю, что предпочитаю более тяжелые контроллеры, чем те, в которых нет моторов или батарей.

Шаг 13

• Оценка ремонтопригодности Amazon Fire TV: 6 из 10 (10 - самый простой в ремонте)

• Простая конструкция - верхний корпус, нижний корпус, радиатор, материнская плата. Когда все разобрано, следить за этим не нужно.

• Блок питания расположен отдельно; если он когда-нибудь потребует замены, разбирать его не придется.

• Стандартные винты Phillips заполняют все внутренности, что делает эту коробку беззаботной, как только вы окажетесь внутри...

• ...при условии, что вам никогда не понадобится снимать радиатор, который крепится с помощью большого количества очень липкого клея.

• Внешний корпус очень плотно прилегает к корпусу. Вместо клея используются пластиковые клипсы, но они настолько неподатливы, что можно простить, если вы думаете иначе.

• На одной плате размещены все жизненно важные устройства - чисто и просто, но когда дело доходит до ремонта, то тут уж либо все, либо ничего.

Комментарии к шагу

Ваше заключение не соответствует вашему письму: 'Стильный, но трудноразборный черный ящик, полный вполне обычных компонентов. Разобрать его было непросто, а ремонтировать довольно неудобно, учитывая, что все жизненно важные компоненты собраны на одной плате'. Вы все еще ставите ему 6 баллов, но по вашему письму это больше похоже на 2 балла. В коробке нечего ремонтировать, все, что можно сделать, - это заменить всю плату.

Что касается возможной наклейки RFID, я бы изучил этот вопрос подробнее. Я не вижу причин включать что-то подобное в производство, но у Amazon могут быть скрытые мотивы с этим устройством, и хотя оно ни к чему не прикреплено, оно и не должно быть таким. Оно может активироваться с помощью беспроводного сигнала и отправлять данные по WiFi обратно в Amazon.

Думаю, вам нужно снять шапочку из фольги. По всей вероятности, радиометка содержит серийный номер устройства. Когда устройство отправляется с Amazon, они сканируют его и связывают эту радиометку с вашим аккаунтом на Amazon, так что как только вы подключите его к сети, вы уже будете настроены. Подобные RFID-чипы имеют очень ограниченный радиус действия, поэтому идея о том, что они могут каким-то образом активировать устройство по беспроводной сети и собирать с него данные, просто абсурдна.

Зачем вообще нужно снимать радиатор? И снова я не понимаю, как вы оцениваете их ремонтопригодность. Они не предназначены для ремонта. Вы бы хотели, чтобы все микросхемы были подключены к сокетам, каждый компонент имел сквозное отверстие для удобной пайки, а нижняя крышка держалась на винтах?

Я имею в виду, что радиатор - это кусок металла. Он не провалится.

@ Николас, я не могу представить себе много случаев, когда вам нужно заменить сам радиатор (если только вы не повредите его, когда будете извлекать из корпуса). Но, будучи устройством на базе Android, я могу представить, что кто-то найдет способ разогнать эту маленькую коробочку, чтобы выжать из нее немного больше производительности и заставить предстоящие игры работать немного плавнее.

В такой ситуации вы наверняка захотите заменить радиатор на что-то, что обеспечит большую площадь поверхности для охлаждения или, возможно, даже активное охлаждение. Но вы также можете встретить пользователей, которые снимают штатный радиатор, притирают основание и устанавливают заново, используя более качественный теплопроводный материал, чтобы улучшить охлаждение.

Но вы правы, без вентилятора, установленного по умолчанию, вам, вероятно, никогда не придется 'обслуживать' радиатор. Было бы сложно сделать что-то настолько маленькое и доступное по цене, имея слот и гнездо для всего, но сделать устройства более ремонтопригодными - это всегда хорошо.

Вот две причины. Amazon привязывает каждый Fire к вашей учетной записи, когда отправляет их, как и Kindle. Технология RFID позволяет привязывать их без необходимости печатать штрих-коды. Это также упрощает управление запасами в процессе ремонта/возврата.
