Разборка Amazon Tap

Введение

Крестовый поход Amazon, направленный на то, чтобы сделать бытовые предметы более умными (и сделать более умными бытовые предметы), продолжился в этом месяце выпуском Tap, их первой портативной колонки, оснащенной Alexa. Благодаря потоковому аудио и встроенному персональному ассистенту Tap обещает сделать вашу жизнь проще и более связанной. Но вы же знаете, что мы говорим - важно то, что внутри! Присоединяйтесь к нам и узнайте, насколько умна эта колонка.

Хотите взглянуть на наземных кузенов Tap? Загляните в наши обзоры совершенно новой колонки Echo Dot и оригинальной Amazon Echo чтобы узнать, как выглядит эта модель.

Не готовы к разбору? Следите за нами в Instagram, Twitter и Facebook, чтобы узнать больше новостей о разборе и ремонте.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка крана Amazon

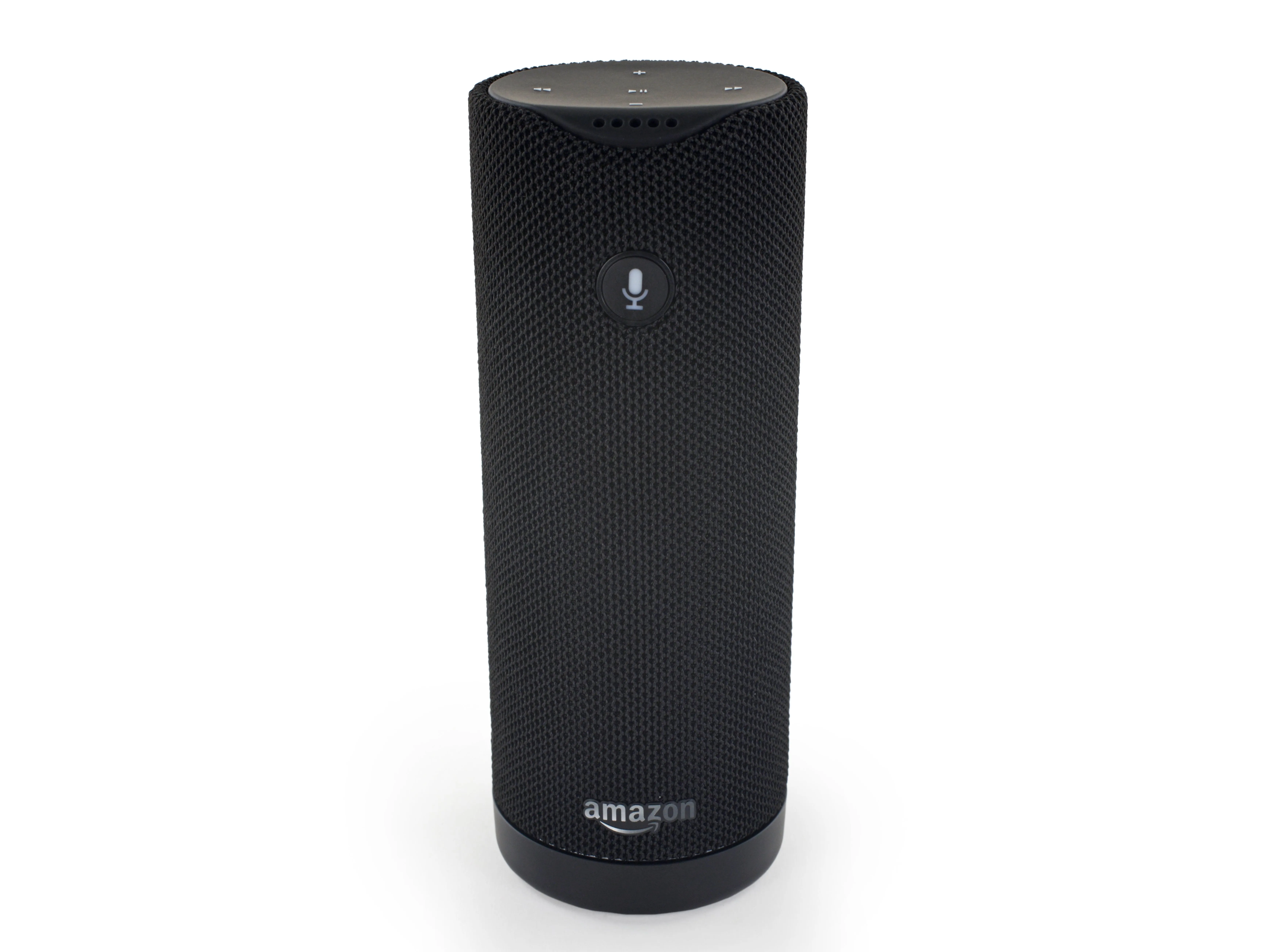

• Это первое портативное устройство Amazon с поддержкой Alexa, поэтому мы с нетерпением ждем, как они все изменили. Характеристики включают в себя:

• Голосовой сервис Alexa, активируемый кнопкой.

• До 9 часов воспроизведения аудио на одной зарядке

• Двойные 1,5-дюймовые динамики и двойные пассивные радиаторы для усиления низких частот

• Однодиапазонный Wi-Fi 802.11b/g/n и Bluetooth 4.2

• Подставка для зарядки

• Пока мы затачиваем инструменты, предлагаем вам взглянуть на устройство с помощью Рентген.

Шаг 2

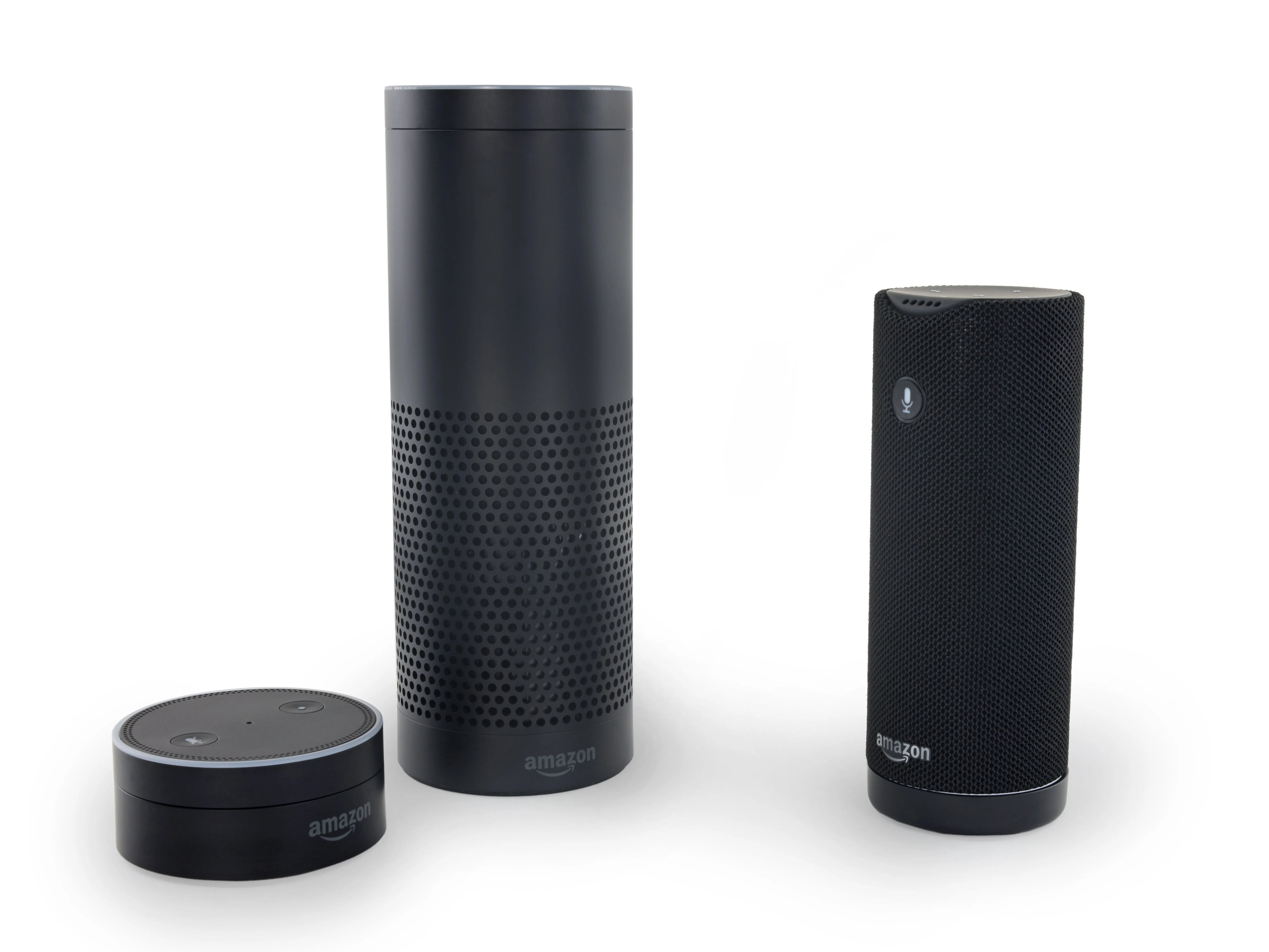

• Противостояние! Справа у нас Tap, а слева - его проволочные братья и сестры. Давайте, ребята, представьтесь.

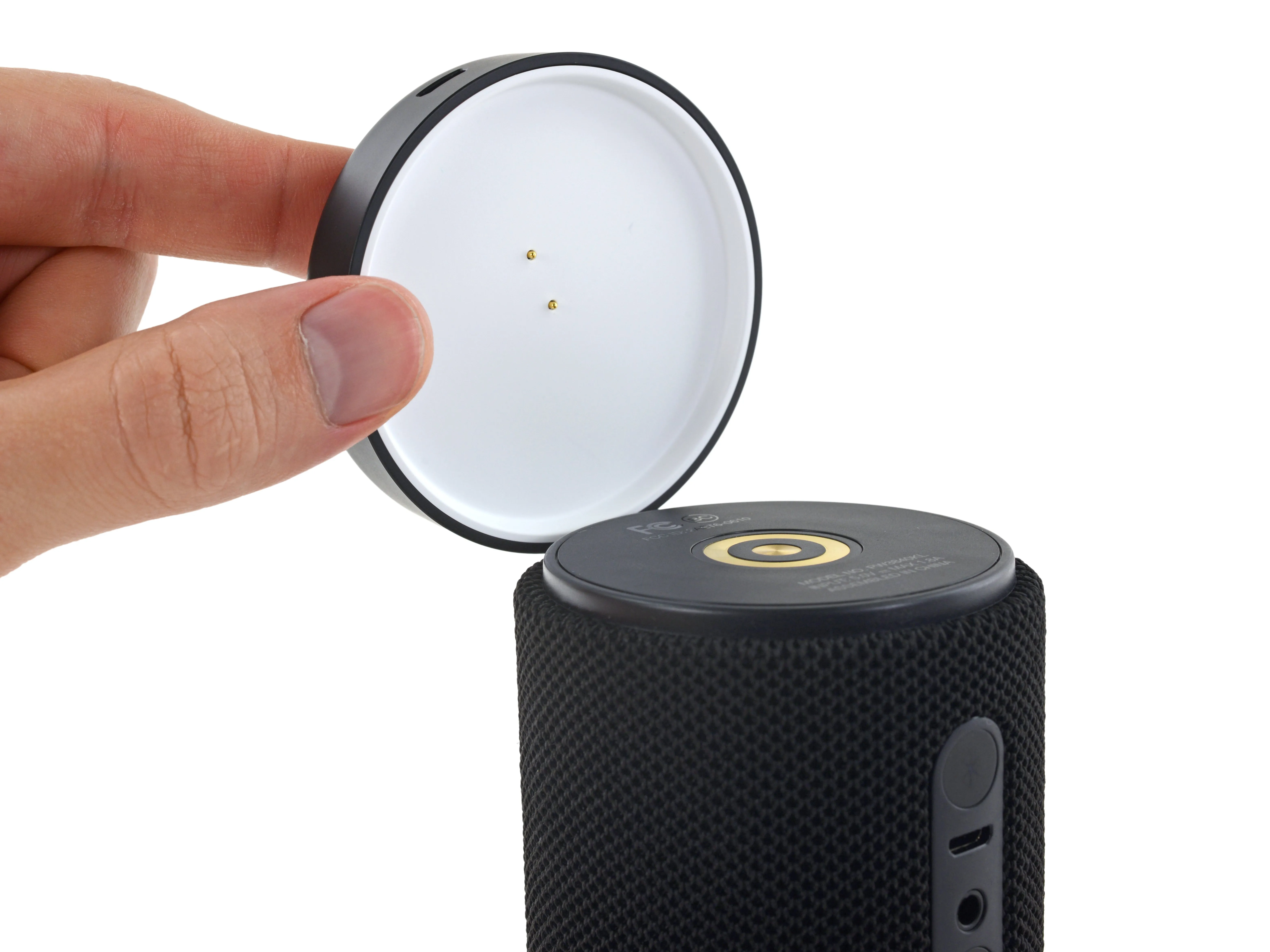

• Подставка для зарядки Tap оснащена двумя пружинными контактами, которые соединяются с основанием под любым углом, благодаря паре круглых контактов в форме мишени на нижней части Tap.

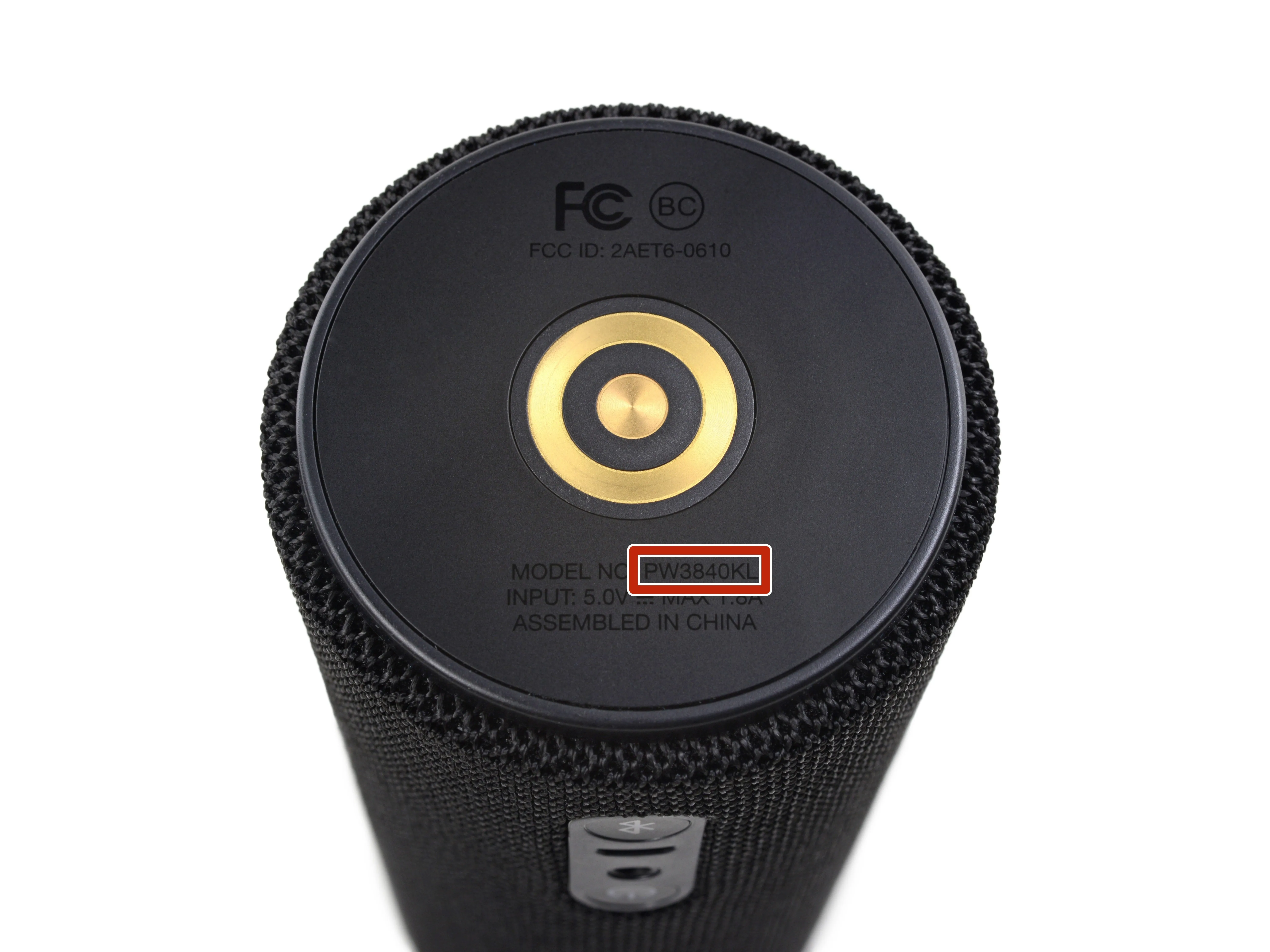

• При ближайшем рассмотрении мы видим номер модели Tap, PW3840KL, наряду с обычными подозреваемыми.

Шаг 3

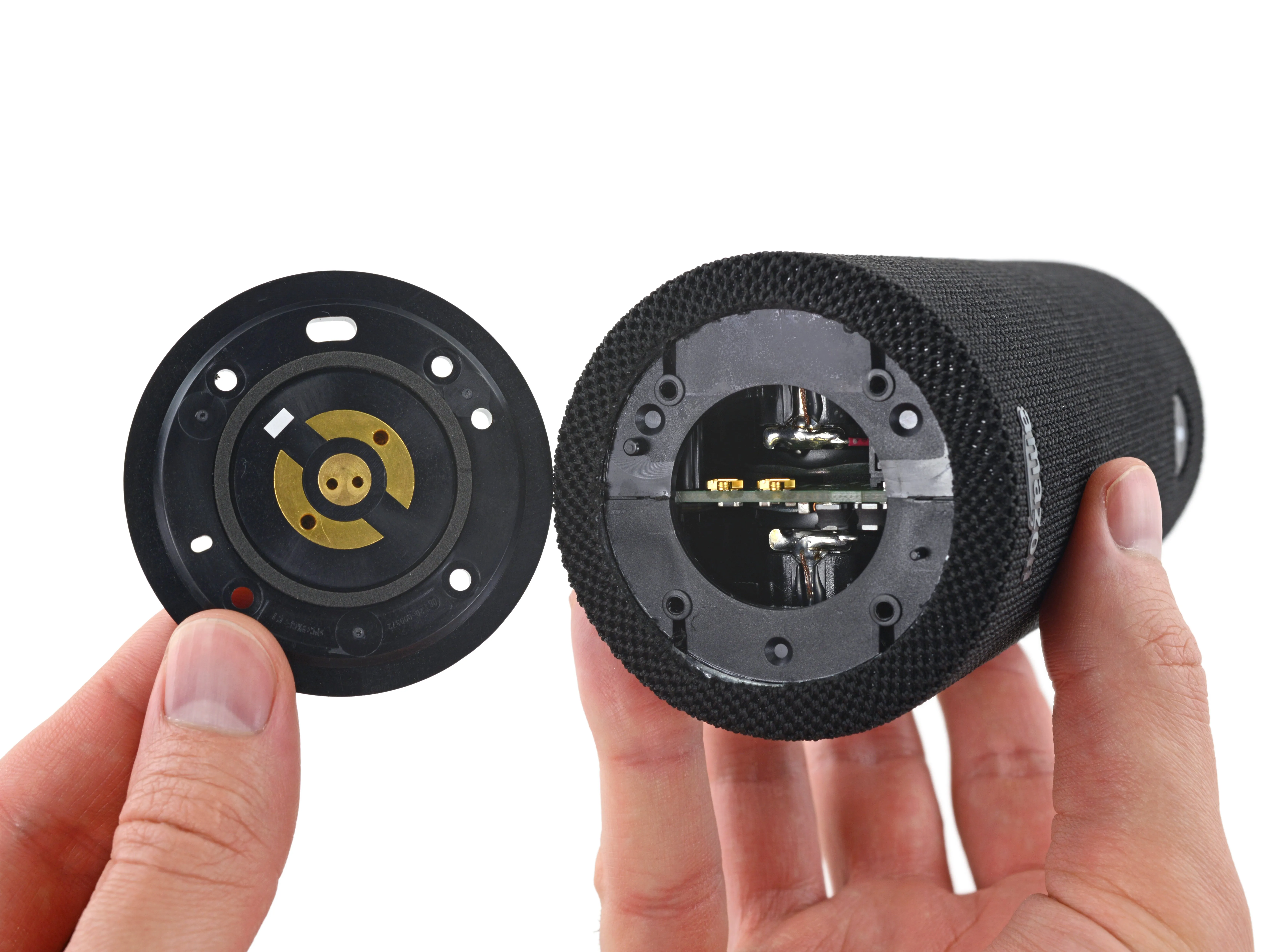

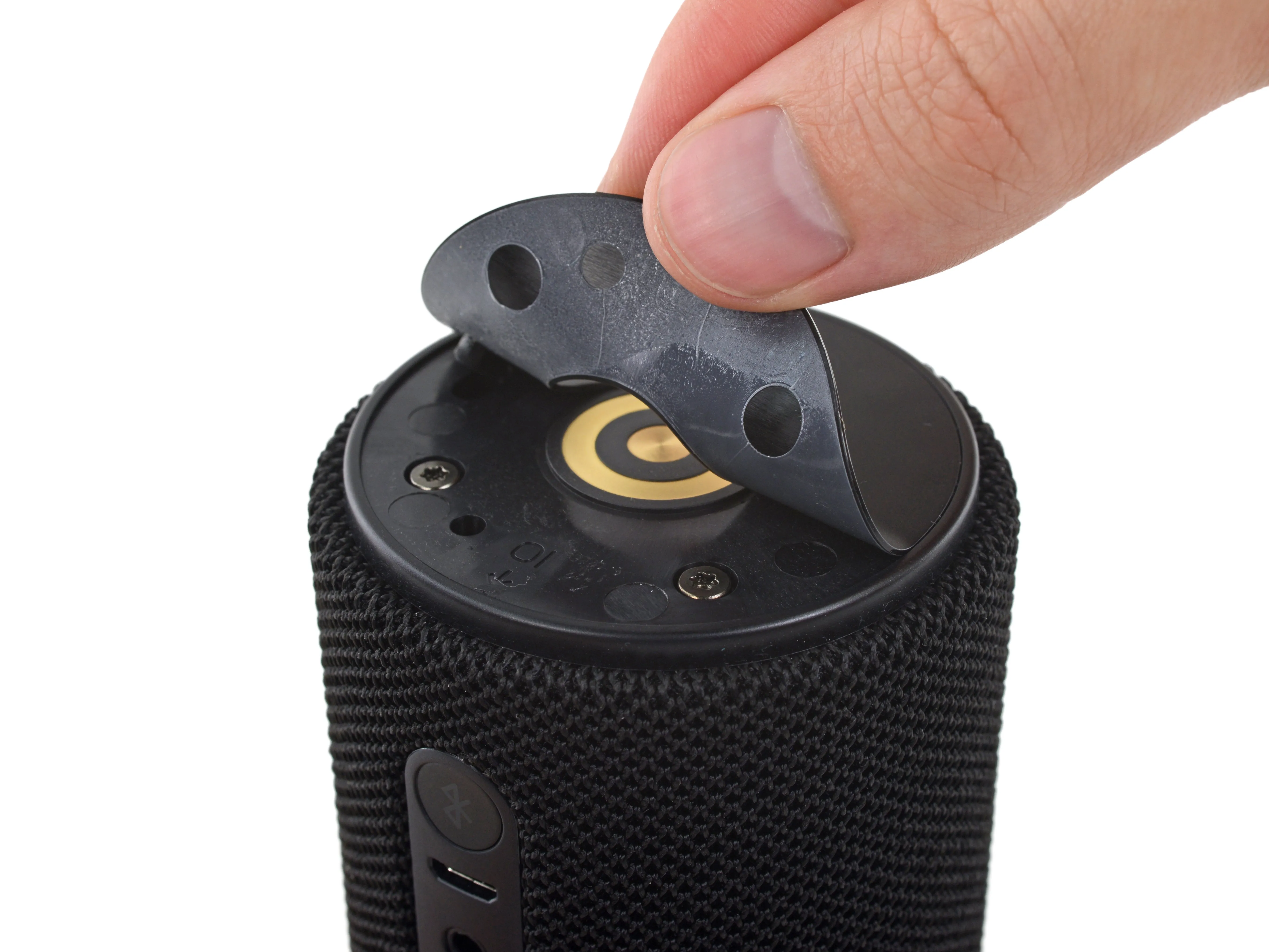

• За плечами у нас уже есть пара других цилиндрических разборов Amazon, и мы знаем, что к чему. Первый кусочек головоломки - резиновая подставка для основания.

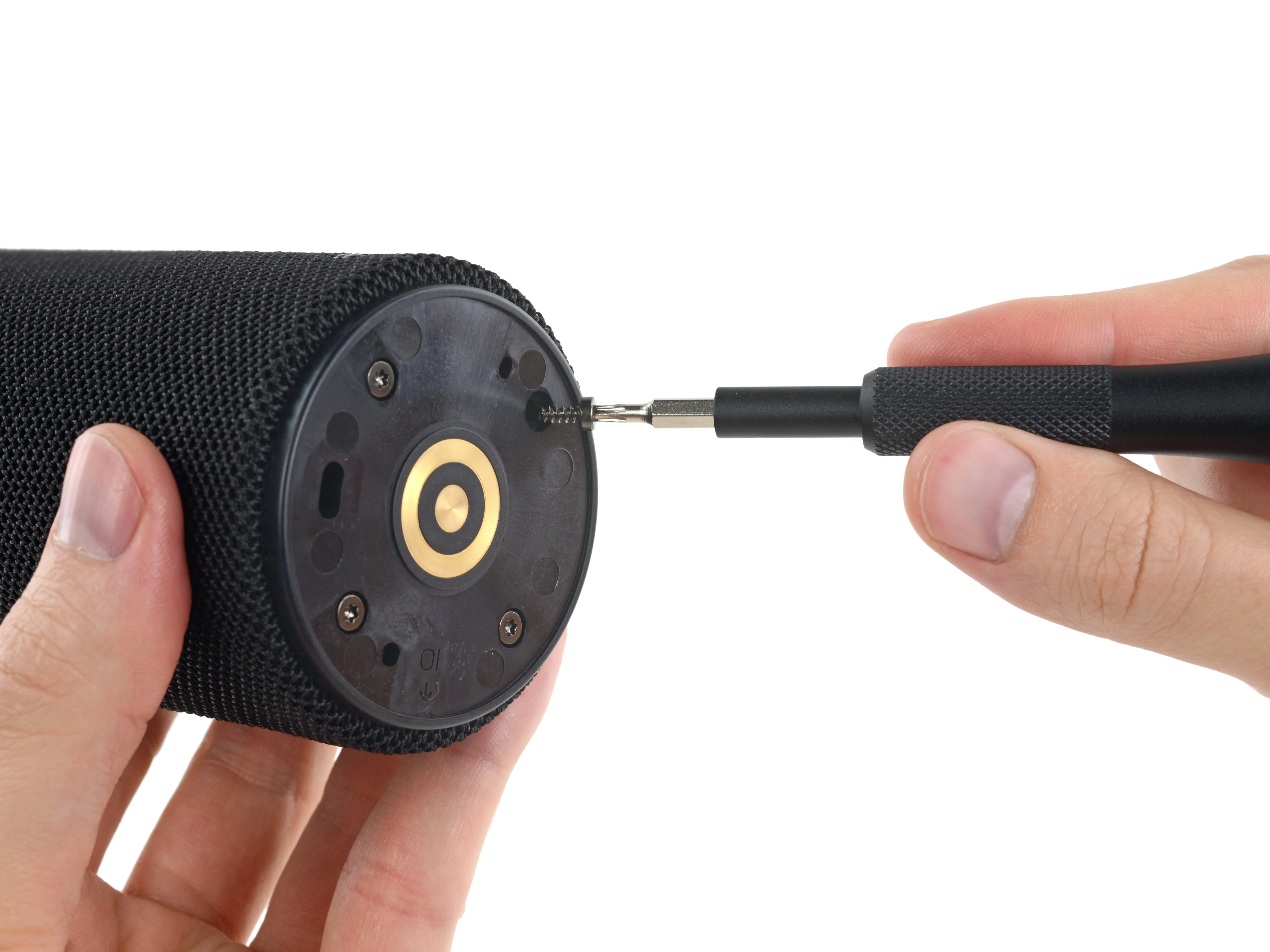

• Спустя несколько секунд несколько винтов T9 Torx откручиваются, и мы впервые заглядываем внутрь.

• Но это всего лишь взгляд - наш путь вперед преграждает литой пластиковый корпус. Пора проверить другие возможные точки входа.

Шаг 4

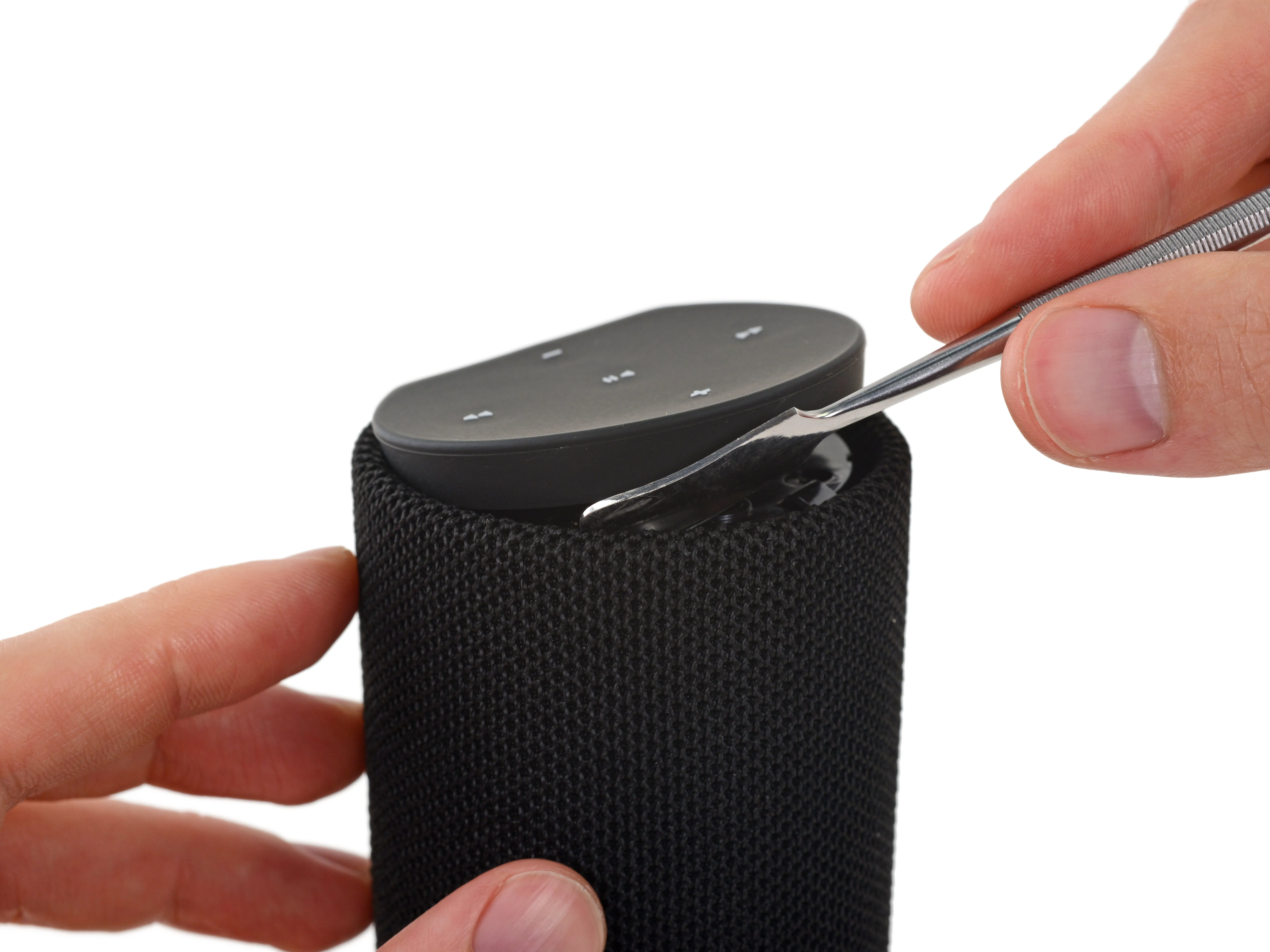

• Не останавливаясь на достигнутом, мы переходим к прорезиненной панели управления на другом конце.

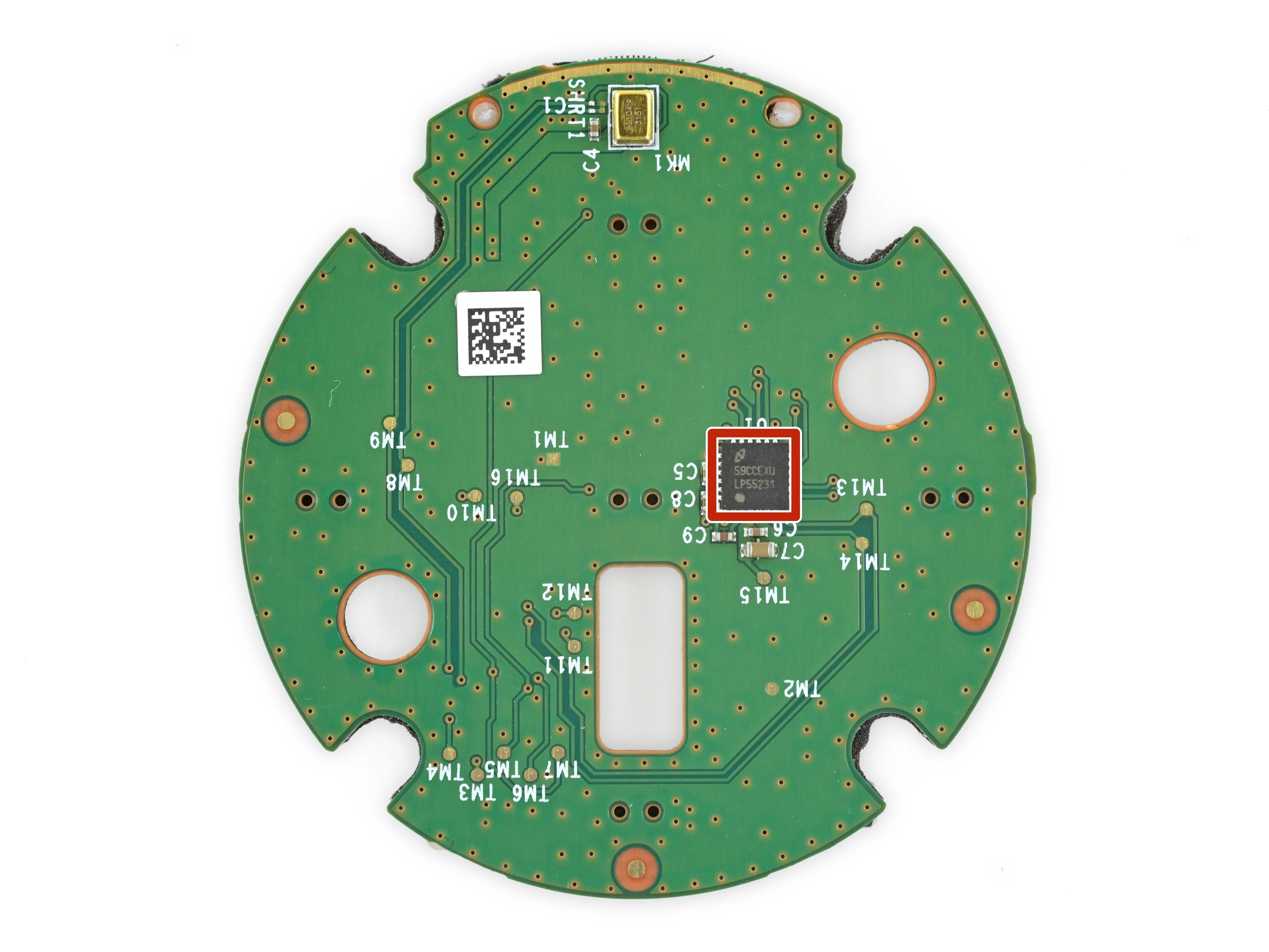

• Если настойчиво потянуть, пластиковые клипсы поддадутся и откроют нам плату с кнопками управления, на которой расположены несколько кнопок, микрофон и одинокая микросхема:

• National Semiconductor LP55231 Программируемый 9-выводной светодиодный драйвер (как в Echo и Echo Dot)

• К сожалению, на этом конце тоже нет крепежа. Пора приступать к разрушительным действиям!

Комментарии к шагу

Здесь только один модуль микрофона?

Легче поддеть спереди (со стороны микрофона), чем сзади, как показано на рисунке.

Будьте осторожны с ленточным кабелем. Если за него потянуть, он выскочит прямо изнутри... и вы не сможете подключить его снова, не закончив разборку.

Шаг 5

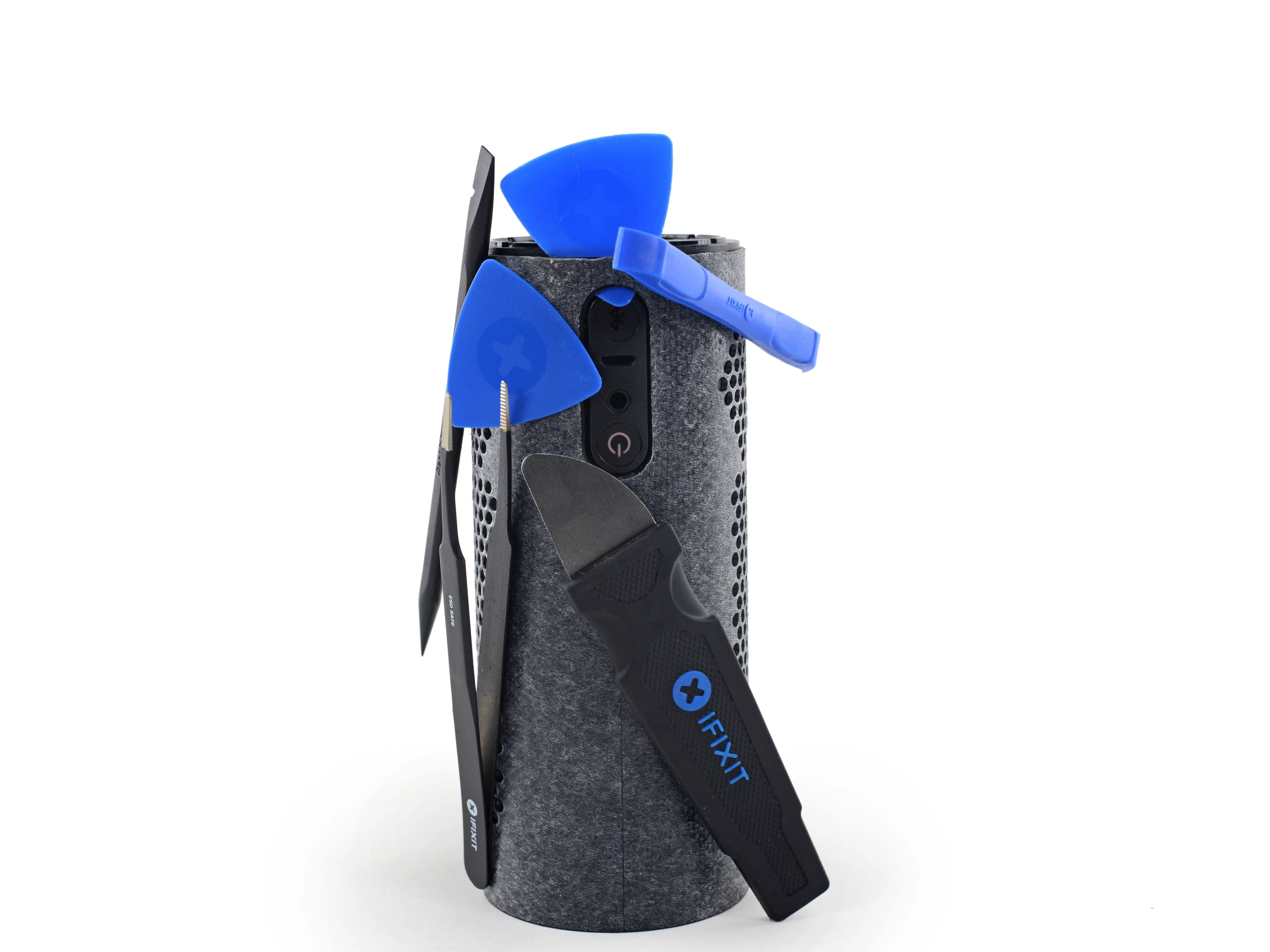

• Отсутствие винтов с обеих сторон не позволяет легко добраться до сердца Alexa. Так что давайте действовать по-хорошему.

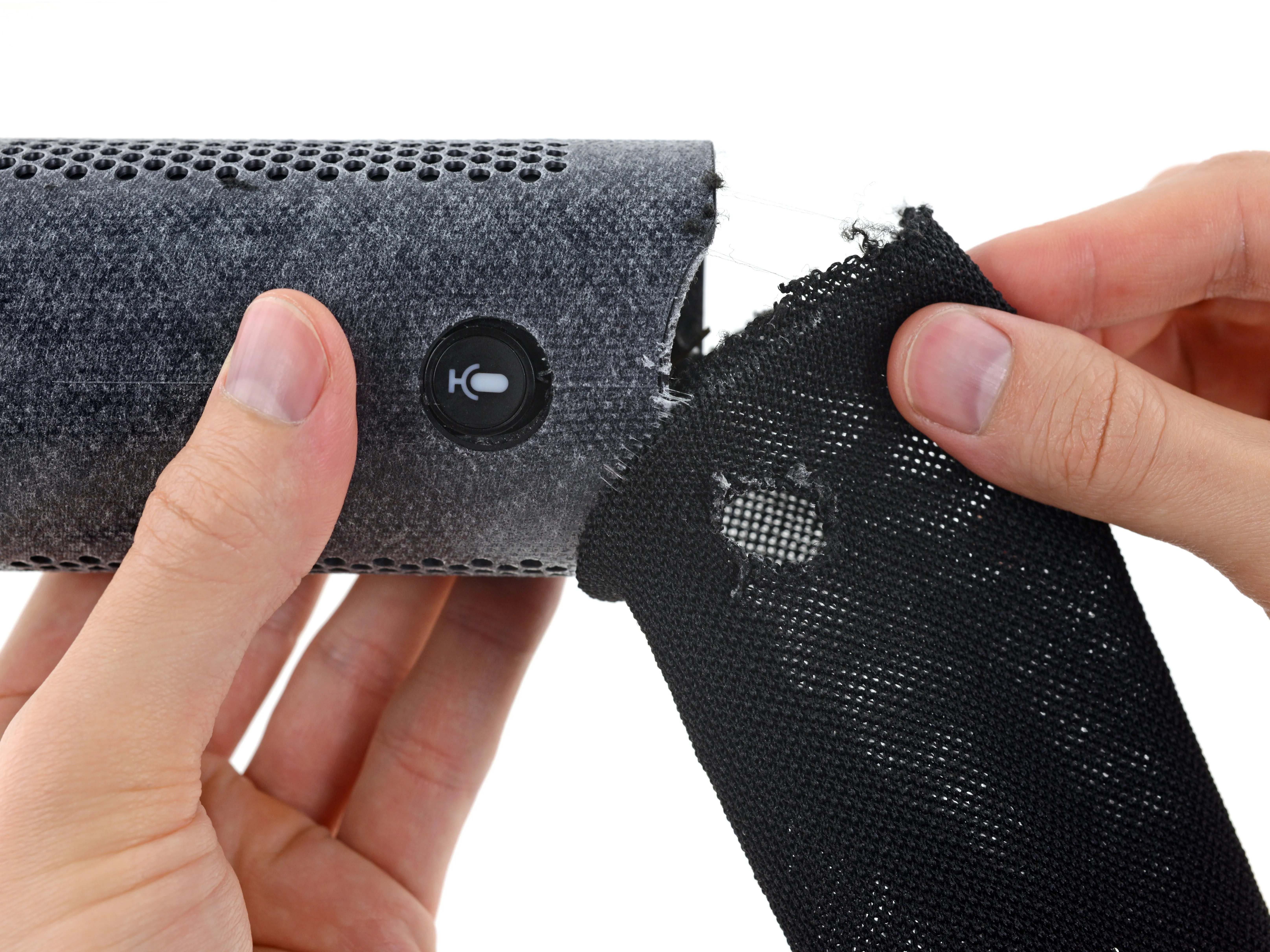

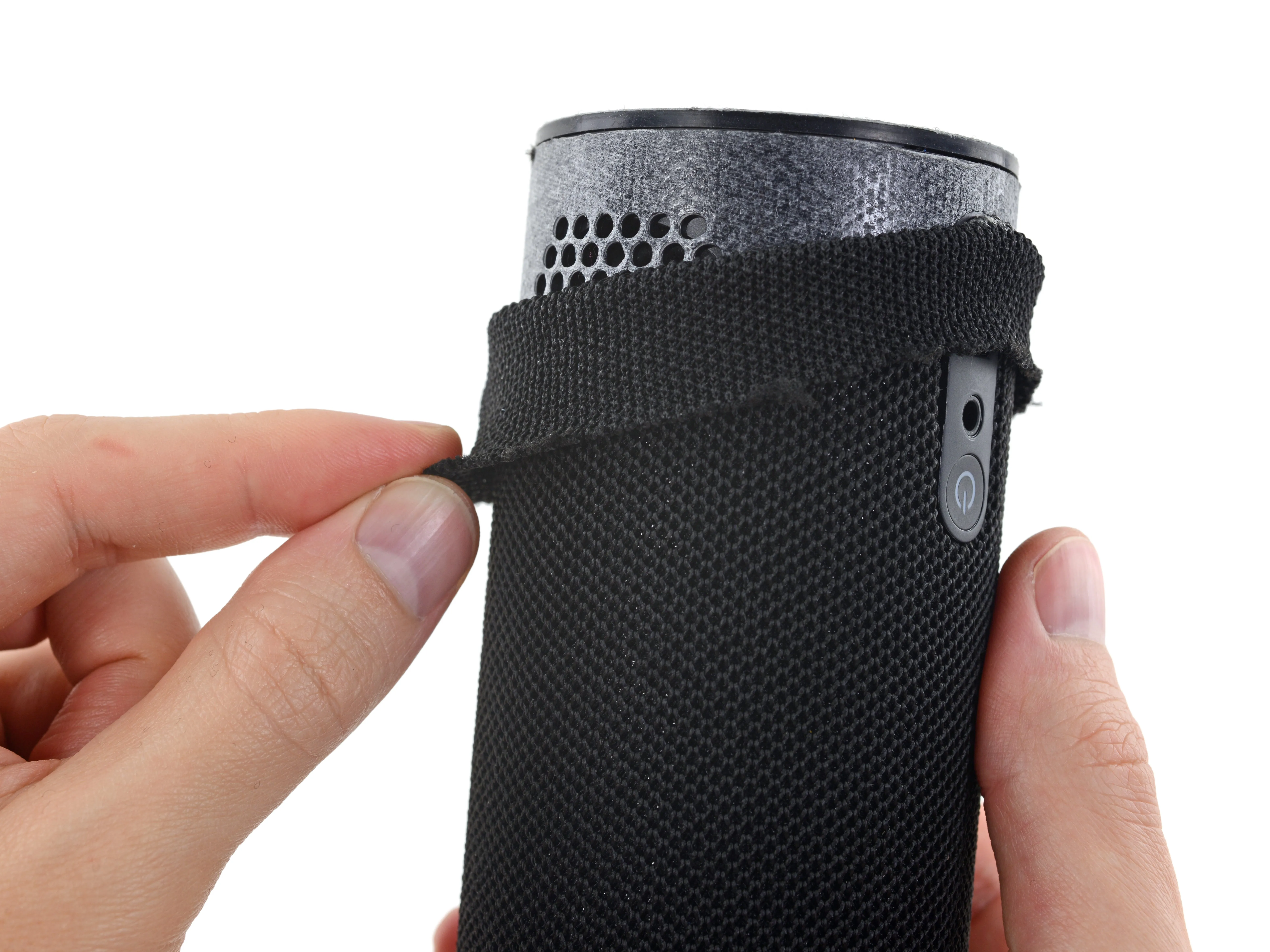

• Сначала с корпуса Tap снимается эластичная тканевая обмотка, которую мы разворачиваем с прочно приклеенной внешней поверхности корпуса.

• Аааа, и все еще нет винтов.

• У нас сложилась непростая ситуация. Многие смельчаки пытались обойти обтянутую тканью внешнюю поверхность крышки.

Комментарии к шагу

Этого делать не нужно. Просто разверните его снизу, чтобы внутренний блок выскользнул наружу.

Прежде чем перейти к следующему шагу, вытащите крышки разговорного динамика и кнопок питания/bluetooth/aux/usb. Это значительно облегчит извлечение внутреннего блока из внешнего корпуса. Отжимайте по бокам, а не сверху или снизу.

Спасибо всем и 'аноним 7859', вы правы! Снятие крышек кнопок питания/bluetooth/aux/usb может спасти вас (работа на/и ) внешний Fabric. Затем, не снимая крышки кнопок и используя две плоские отвертки, прямо под наушниками, я достаточно сильно тяну внешний слой вверх, создавая туннель для разъема наушников, чтобы он просто выскользнул!

Шаг 6

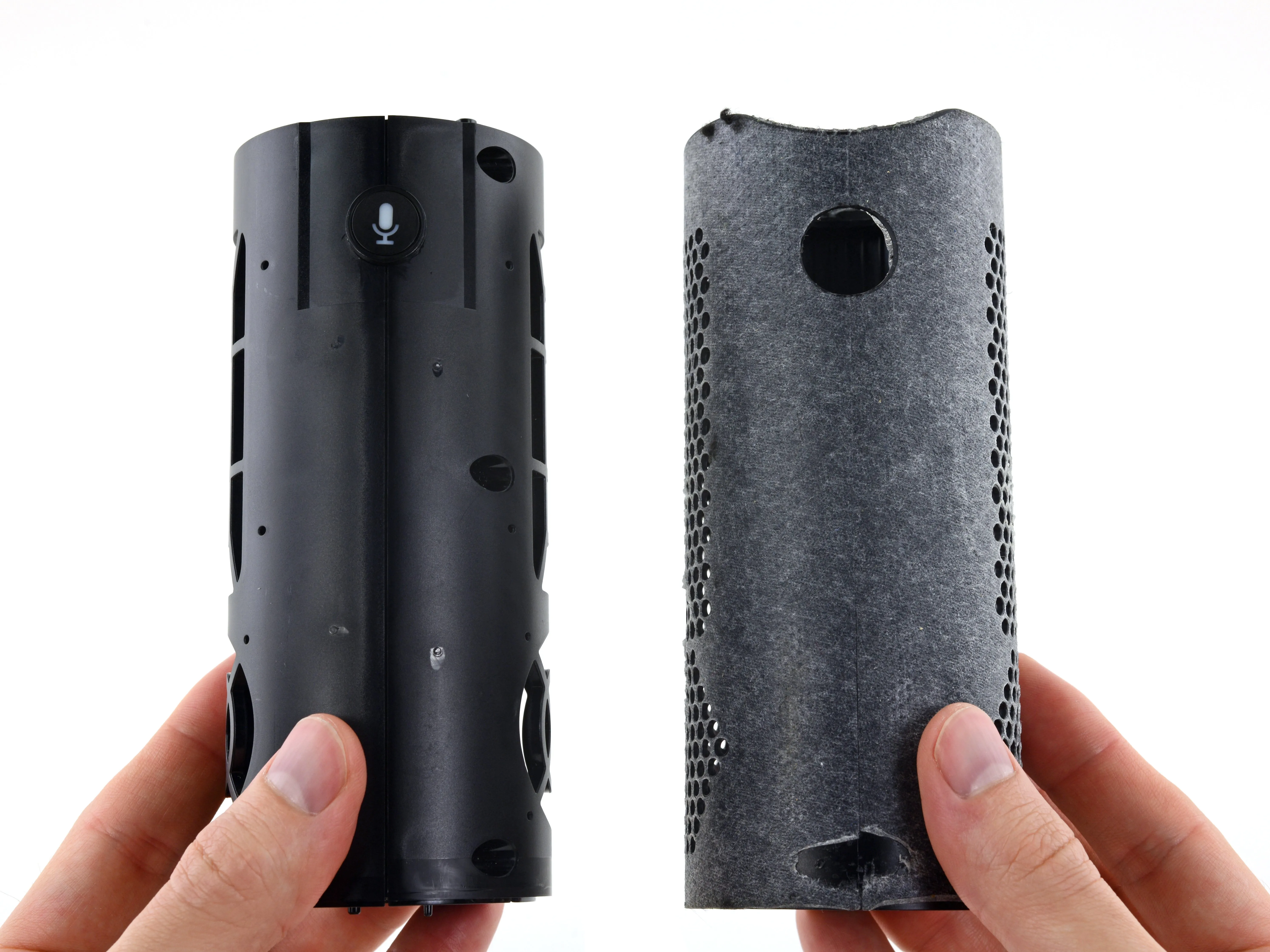

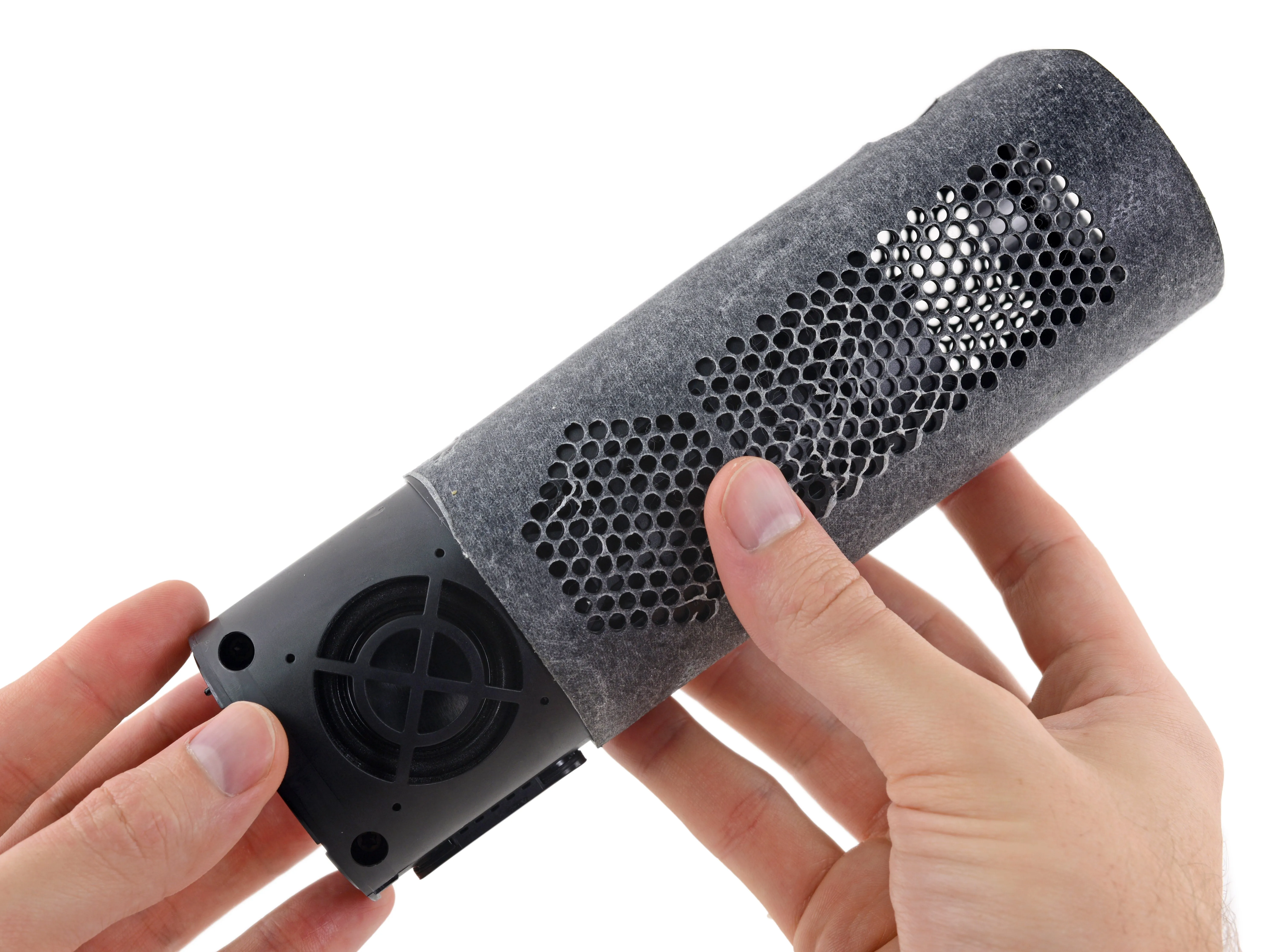

• После долгих ухищрений нам наконец удалось освободить кожух, сдвинув его на кнопки питания, Bluetooth и микрофона.

• Это не похоже на прогресс, но это так. Всего несколько винтов стоят между нами и этими внутренними плюшками Taptastic.

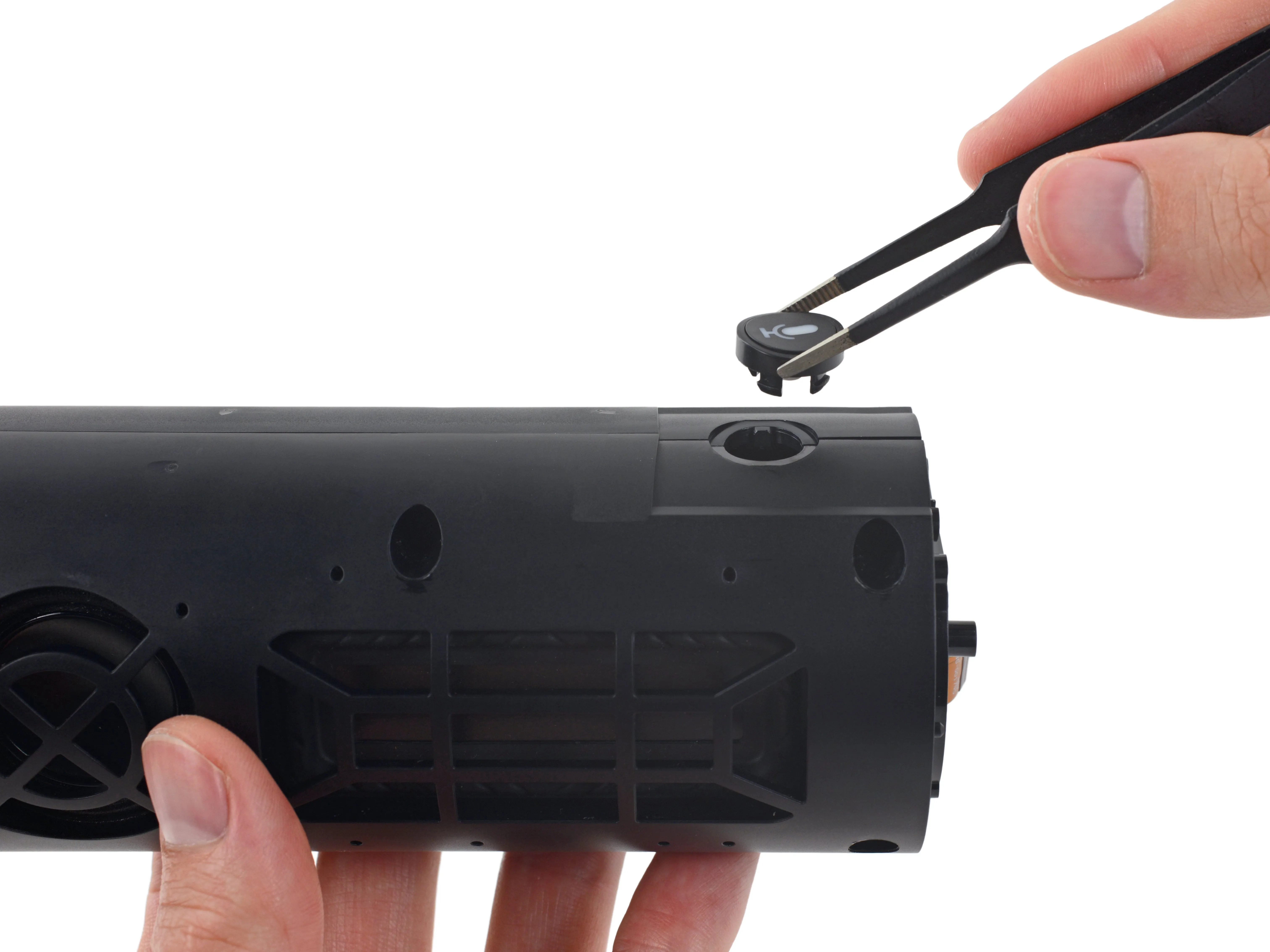

• Неожиданно кнопка микрофона выходит наружу с готовностью. Это было бы полезно на предыдущем этапе, но мы возьмем это!

Комментарии к шагу

Отжав крышки кнопок разговора и питания/bluetooth/aux/usb, вы значительно облегчите извлечение внутреннего блока из внешнего корпуса. Отжимайте по бокам, а не сверху или снизу.

Да... если сначала снять кнопку микрофона, это будет намного проще... здорово!

Шаг 7

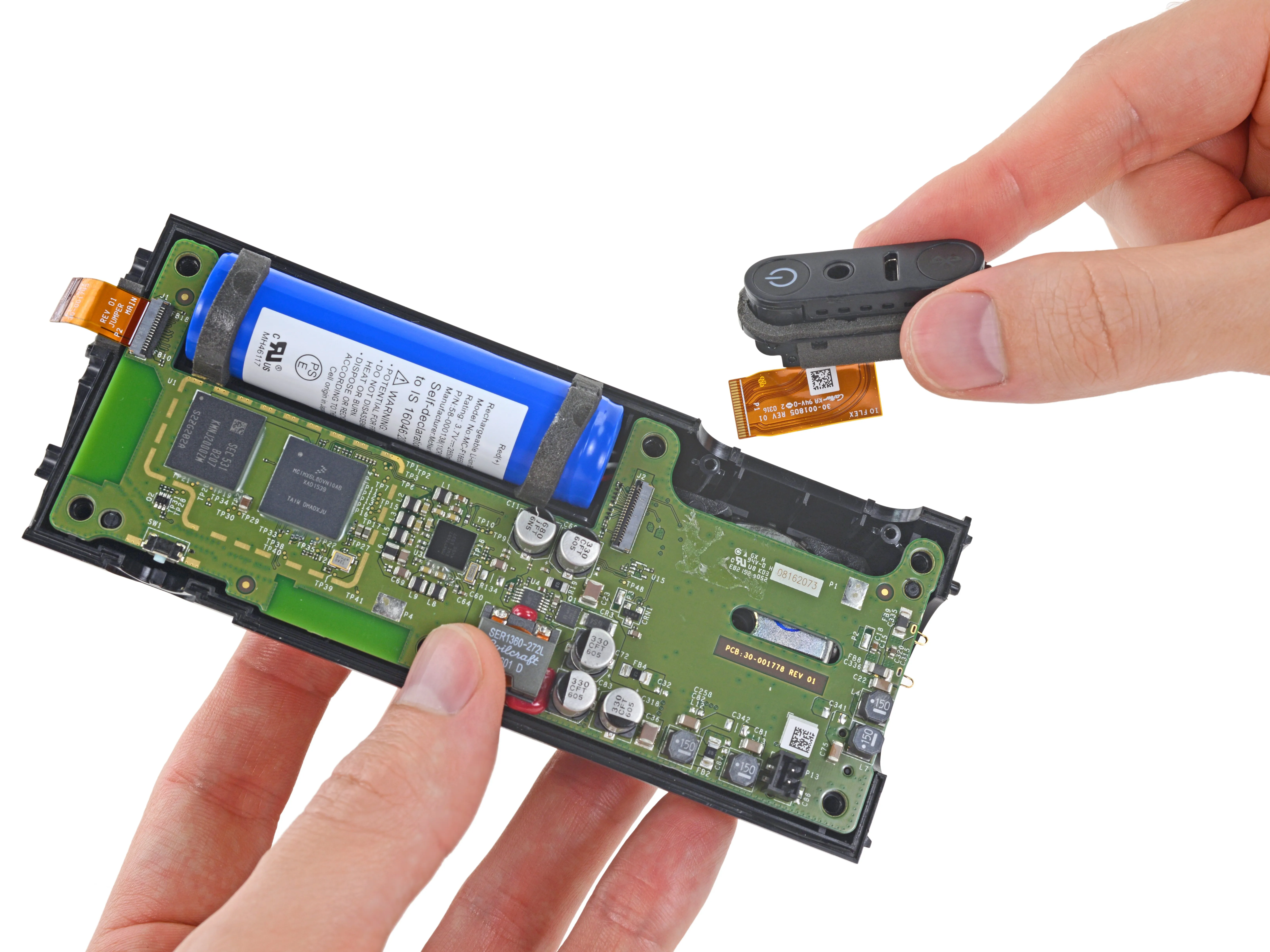

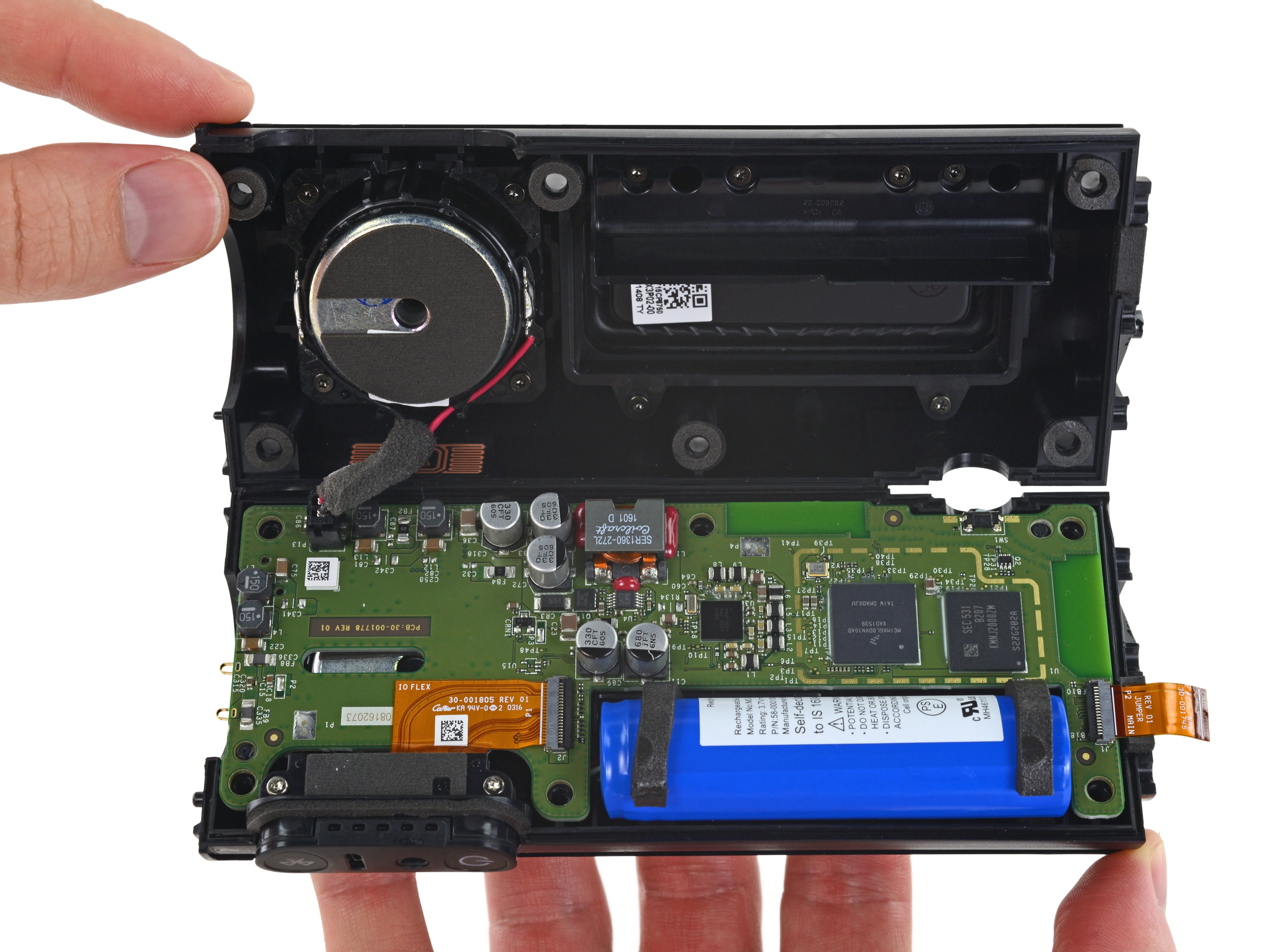

• Сняв ножны и избавившись от горстки винтов, Tap раскрывается как книга.

• И все становится на свои места! Панель ввода-вывода, закрепленная парой винтов, присоединяется к материнской плате с помощью гибкого кабеля и сразу же выдвигается.

• Это означает, что замена USB-порта, часто выходящего из строя в мобильных устройствах, будет если не полностью безболезненной, то хотя бы возможной.

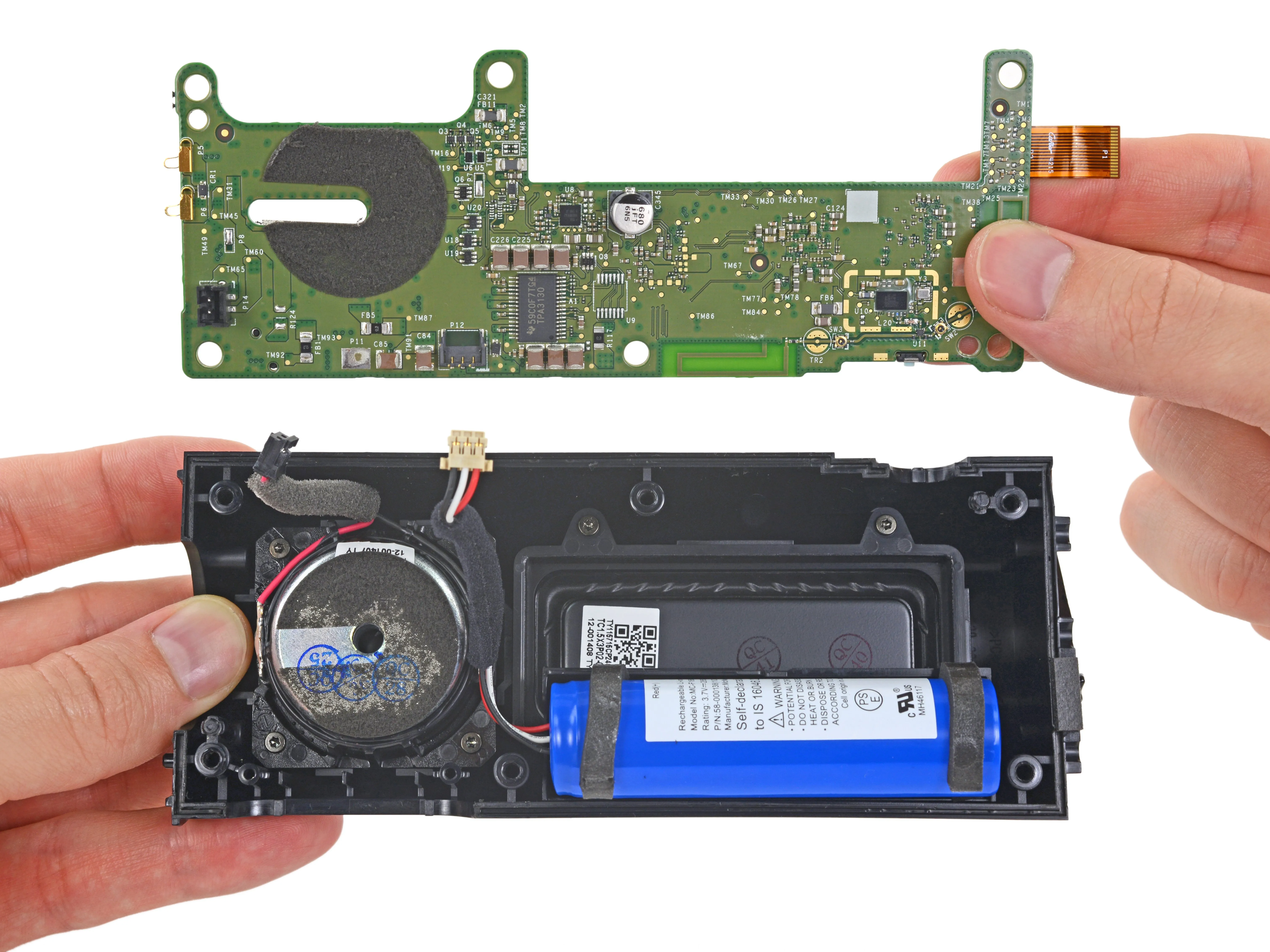

• Идем дальше, материнская плата выскакивает наружу, чтобы присоединиться к вечеринке.

Комментарии к шагу

Материнская плата прикреплена к расположенному под ней динамику с помощью клея. Потяните сильно, но аккуратно, чтобы отделить!

Это довольно очевидно, но прежде чем пытаться отделить, снимите резиновое стопорное кольцо снизу.

Ах... 'горстка винтов' - это винты безопасности Torx, которые находятся глубже, чем я могу достать своими маленькими щупальцами... Думаю, мне нужна отвертка TR9 Torx Security Screwdriver.

Шаг 8

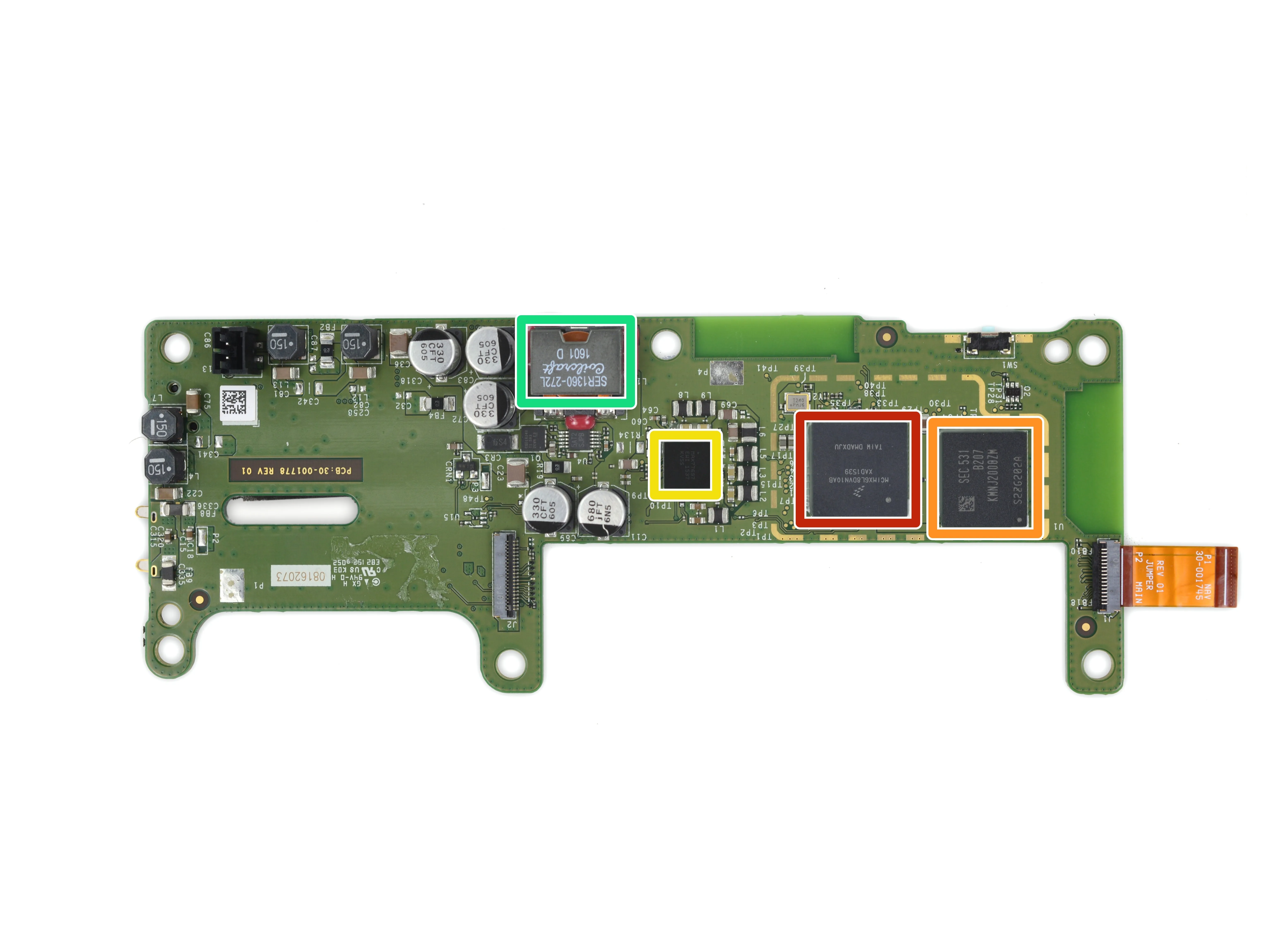

• Добравшись до мозгов этой умной колонки, мы проводим тщательную проверку и определяем всех ключевых игроков:

• Freescale/NXP MCIMX6L8DVN10AB Прикладной процессор i.MX 6SoloLite

• Память Samsung KMNJ2000ZM-B207 512 Мб DDR2 SDRAM (вероятно)

• Maxim MAX77697 PMIC

• Coilcraft SER1360-272L Экранированный силовой индуктор высокого тока

• Texas Instrument TPA3130 Стереоусилитель класса D без фильтра мощностью 15 Вт

• Broadcom BCM4343 SoC с поддержкой Wi-Fi и Bluetooth 4.2/Bluetooth Smart

• Maxim MAX98090 Стереофонический аудиокодек с ультранизким энергопотреблением

Комментарии к шагу

KMNJ2000ZM_B207 - это 4-гигабитный чип оперативной памяти LPDDR2. Это означает, что эта колонка оснащена 512 мегабайтами оперативной памяти. Совсем неплохо для колонки.

Этот же чип обеспечивает 4 гигабайта флеш-памяти.

Процессор MCIMX6L8DVN10AB содержит ядро ARM Cortex-A9. Я в шоке, ведь Tap действительно лучше оснащен и оперативной памятью, и процессором, чем более дорогой Echo.

Шаг 9

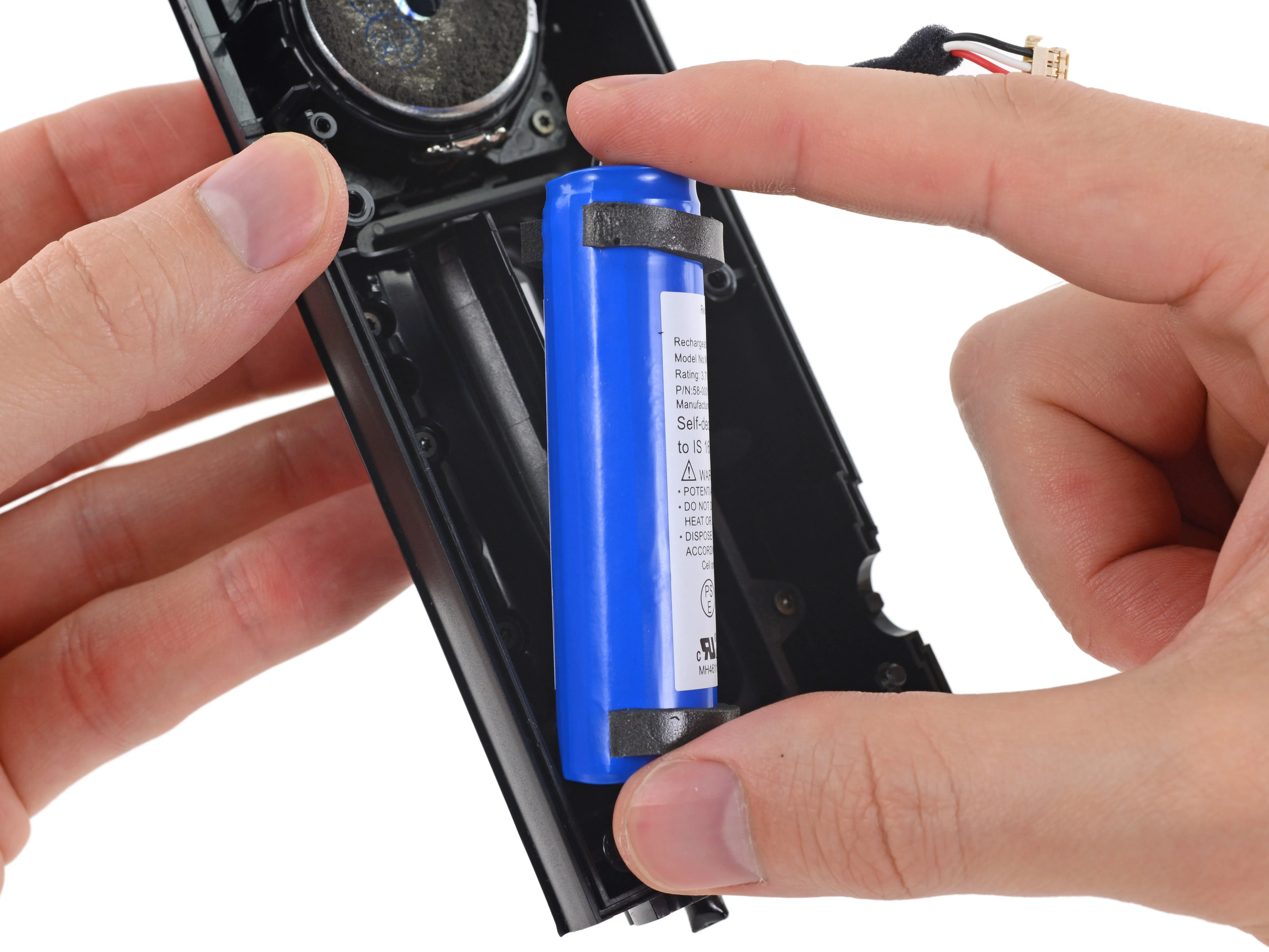

• Следующим идет стандартный литий-ионный элемент 18650, широко используемый в индустрии от Tesla автомобили до самобалансирующихся досках..

• Этот элемент рассчитан на 2850 мАч при напряжении 3,7 В и выдает 10,54 Вт-ч, что, по словам Amazon, обеспечивает до 9 часов воспроизведения музыки.

• Сравните это с батареей на 3,8 В, 2750 мАч, 10,45 Вт-ч в iPhone 6s Plus-Батарея с аналогичной мощностью для радикально другой работы.

Шаг 10

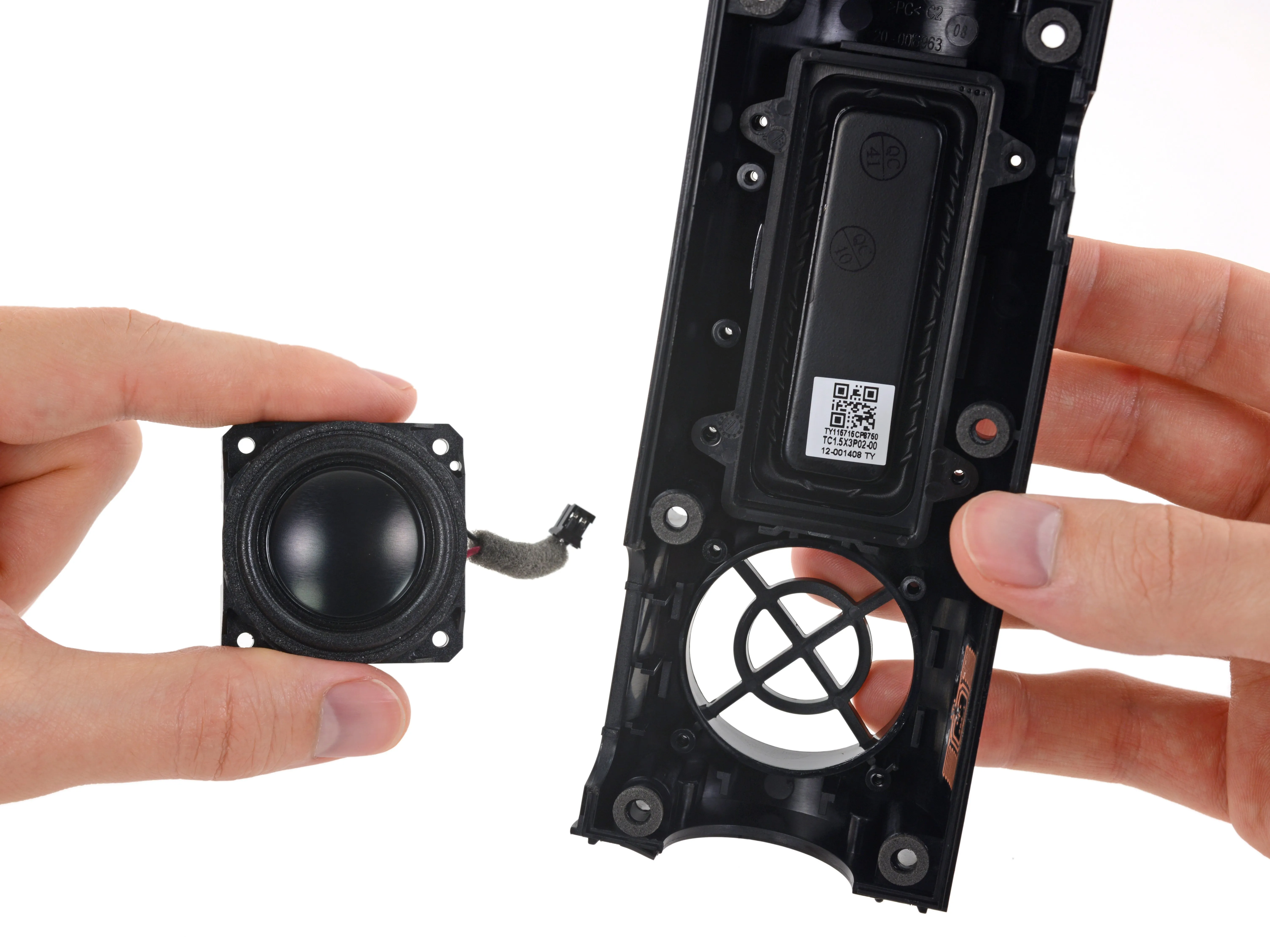

• Переходим к настоящим тяжеловесам: динамикам!

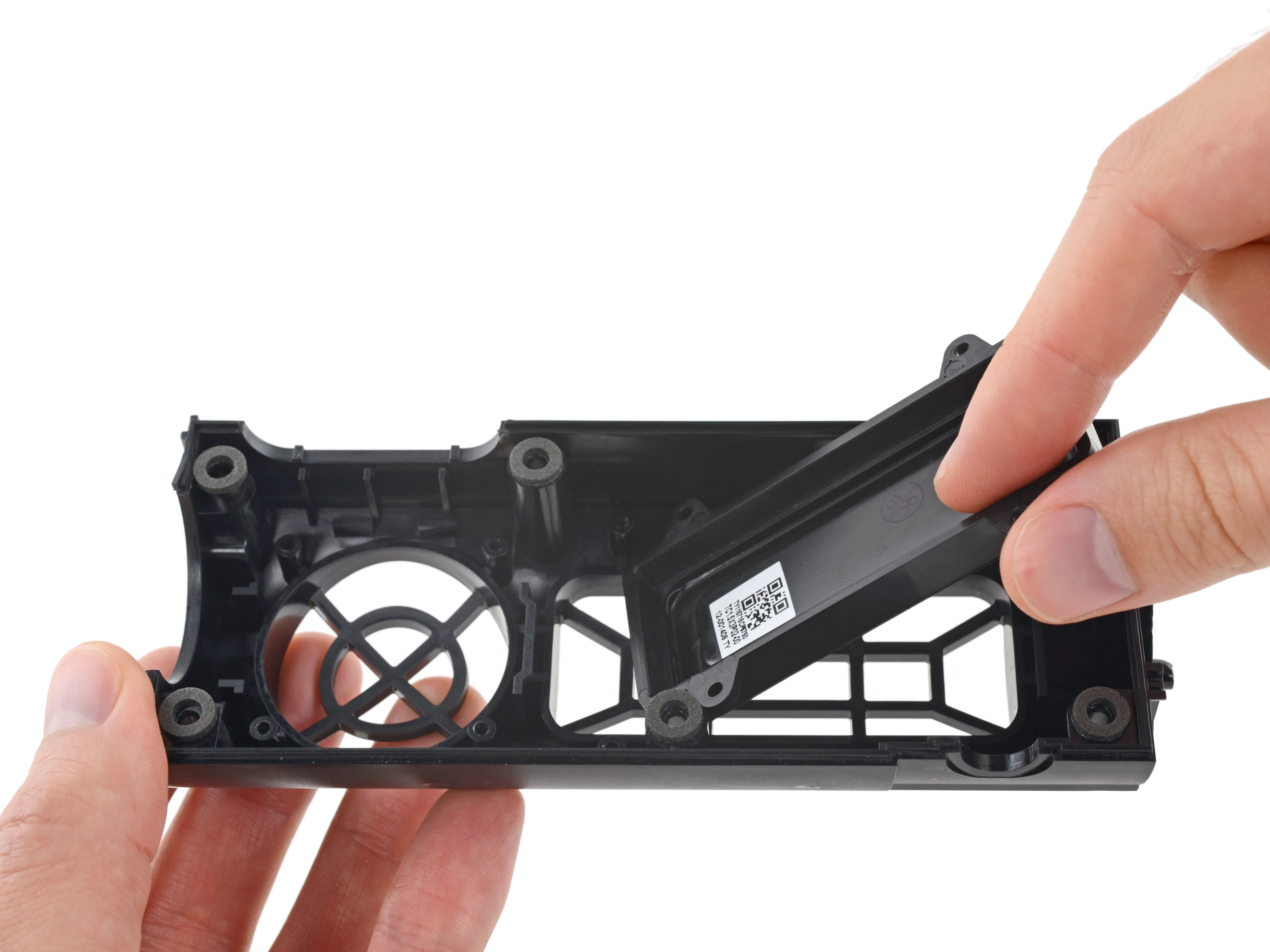

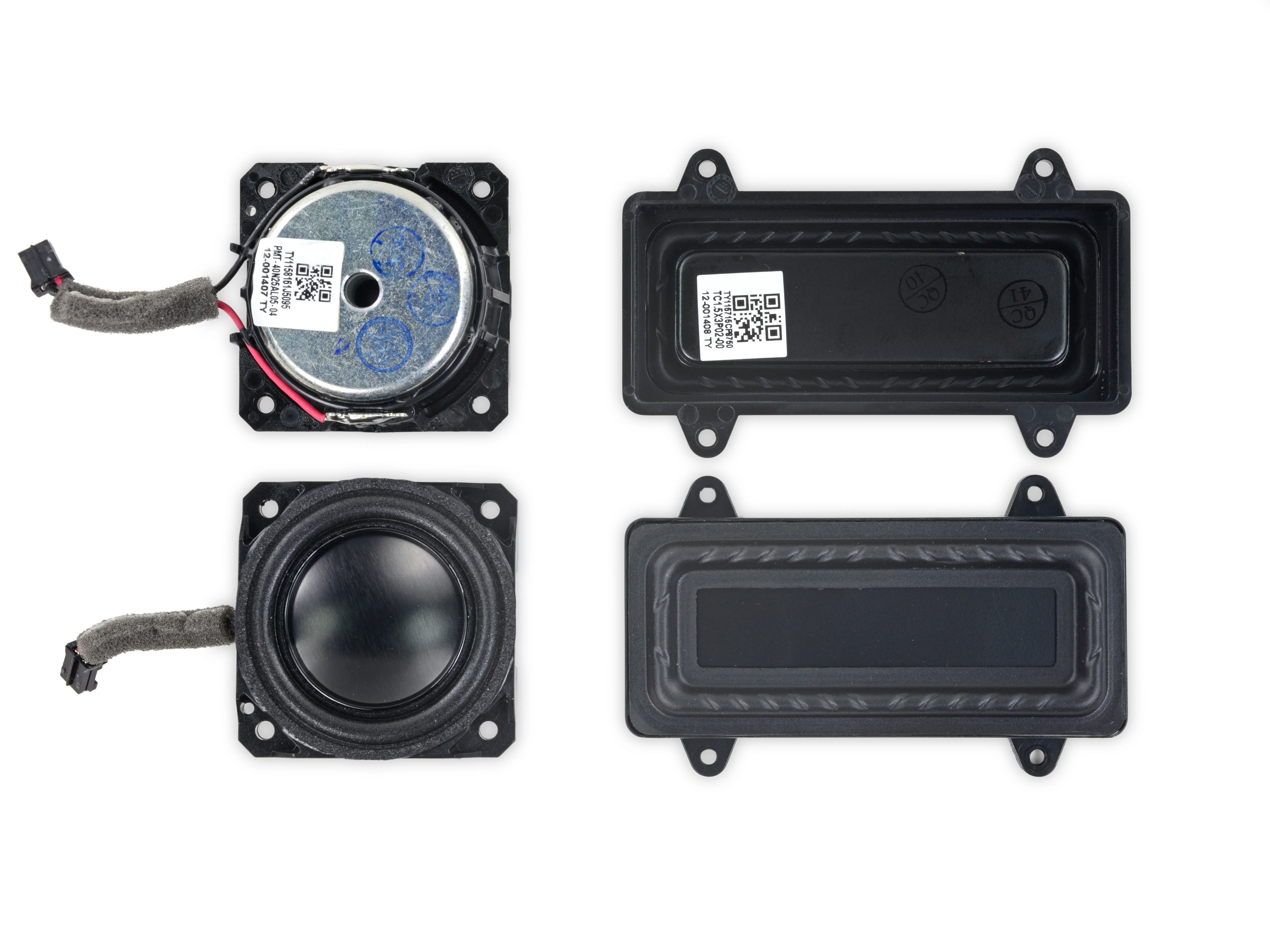

• Эти маленькие 1,5-дюймовые динамики работают в паре с более крупным пассивным радиатором для улучшения отдачи на нижних частотах без дополнительных больших динамиков или трубки с базовым откликом.

Шаг 11

• Ладно, но если серьезно, эти пассивные радиаторы даже ни к чему не подключены. Насколько они могут быть важны?

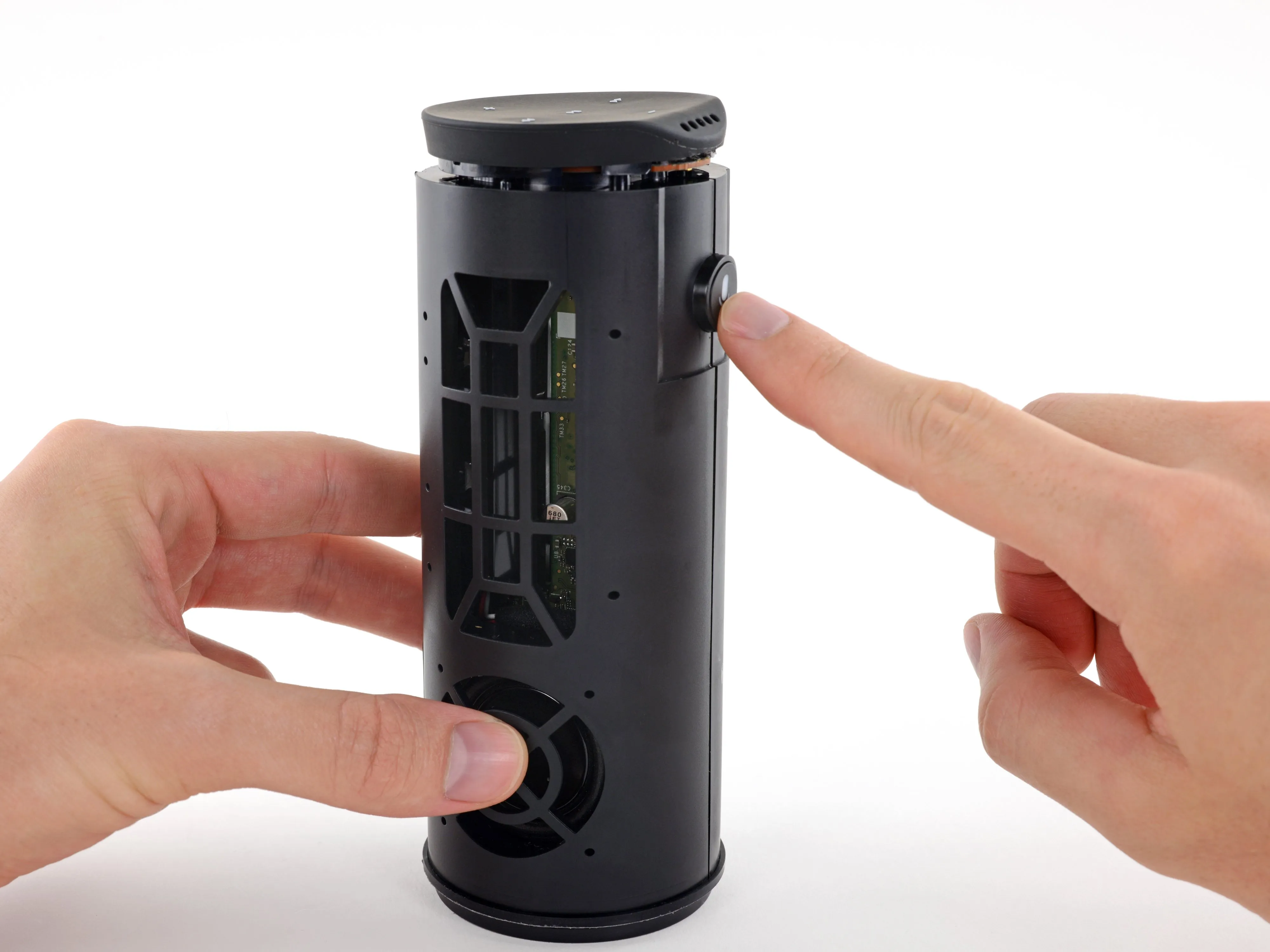

• Мы думали, вы никогда не спросите. Перед нами собранный Tap с заметным отсутствием пассивных радиаторов. И как же он звучит?

• Одним словом, плохо. Просто ради интереса мы провели быстрый тест звукового спектра с пассивными излучателями и снова с ними. Наши ничтожные подопытные не смогли услышать сигнал ниже 120 Гц - пока мы не установили пассивные радиаторы, и тогда они уверенно определили басовитый гул на частоте ~90 Гц.

• Хорошая работа, пассивные радиаторы.

Шаг 12

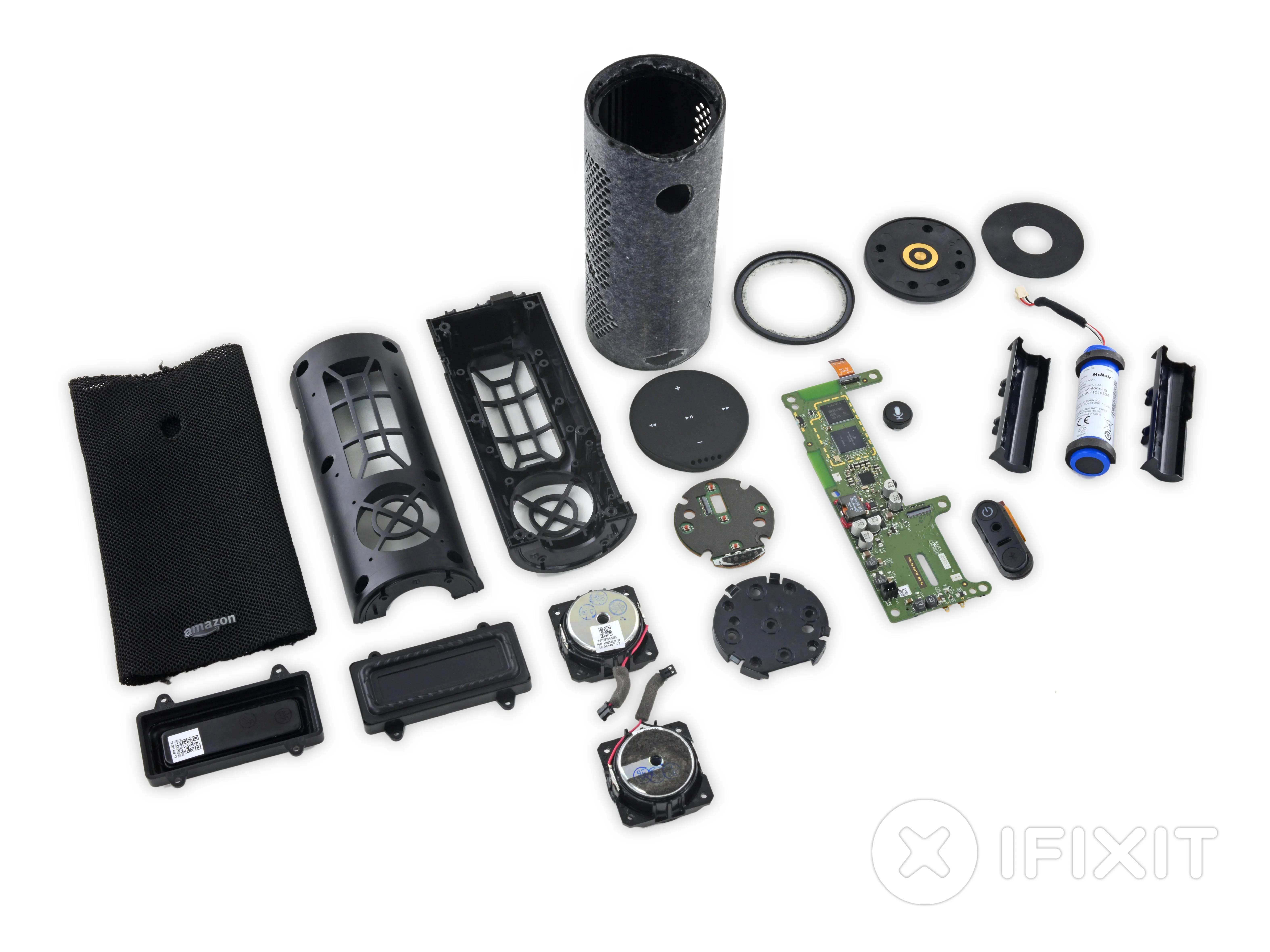

• Оценка ремонтопригодности Amazon Tap: 7 из 10 (10 - самый простой ремонт)

• Аккумулятор, плата управления, плата ввода/вывода и динамики подключаются к материнской плате через стандартные кабельные разъёмы.

• Большинство компонентов крепятся с помощью легко снимаемых клипс или стандартных винтов.

• Для снятия кожуха требуется значительное усилие, но это неразрушающий процесс.

• Ремонт прост, если вы знаете, что делать, но может оказаться сложным без руководства по обслуживанию.

• Резиновая подножка крепится к основанию с помощью сильного клея.

Комментарии к статье

Спасибо! Пара улучшений...

Шаг 4: Легче поддеть спереди (под микрофоном), чем сзади, как показано на вашей фотографии. Осторожно! Ленточный кабель выходит прямо наружу... и вы не сможете подключить его снова, пока не окажетесь внутри.

Шаг 5: Не нужно полностью снимать ткань. Просто разверните ее снизу, чтобы внутренняя часть выскользнула наружу.

Шаг 5 1/2: Если отжать крышки разговорного динамика и кнопок питания/bluetooth/aux/usb, это значительно облегчит извлечение внутреннего блока из внешнего корпуса. Поддевайте по бокам, а не сверху или снизу.

Шаг 6: После снятия кнопок внутренний блок вынимается снизу довольно легко, за исключением того, что он зацепился за разъем aux. Пришлось аккуратно поддеть внешний корпус вокруг него.

Шаг 7: Снимите резиновое фиксирующее кольцо снизу.

В моем случае устройство перестало издавать звук после того, как его уронили, но в остальном работало нормально. При осмотре оказалось, что катушка отсоединилась от материнской платы. Немного припоя и клея... и вуаля! Он снова работает отлично.

Собрать обратно довольно просто. Опять же, будьте осторожны с верхним ленточным кабелем!

Привет! Спасибо за ваши комментарии - однако, как указано в баннере вверху, это не руководство и не должно использоваться как инструкция. Рад, что у вас все получилось!

Спасибо большое!!! Ваши инструкции очень помогли мне разобраться с краном!

Я думаю, Делаете.ру следует изменить шаг, где они удаляют всю ткань, на один из ваших шагов.

Кроме того, что касается работы вокруг разъема AUX, при надвигании кожуха на сердцевину я закрыл разъем тонкой металлической лопаткой, а затем, удерживая ее на месте, надвинул на нее кожух. Таким образом, повторная установка также была проще.

Запас батареи моего крана сильно уменьшился! Заменил батарею, и теперь все в порядке!
