Введение

Я случайно уронил свой вспениватель молока в воду, после чего он отказался работать.

Я разобрал его, просушил все внутри и вернул работоспособность.

Это запись о проделанных шагах.

Что вам понадобится

Инструменты

  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com

Шаг 1 Отделите нижнюю часть

Разборка Anko Milk Frother SB-0802C1, Отделите дно: шаг 1, изображение 1 из 2
Anko Milk Frother SB-0802C1 Разборка, Отделить дно: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Взбиватель молока Anko SB-0802C1 Разборка, Отделите дно: шаг 1, изображение 2 из 2
Разборка Anko Milk Frother SB-0802C1, отделение дна: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Три винта для открытия этого устройства спрятаны под резиновыми ножками.

  • Подденьте три резиновые ножки с помощью шила или маленькой отвертки.

  • Выкрутите три винта.

Шаг 2 Отсоедините разъемы питания

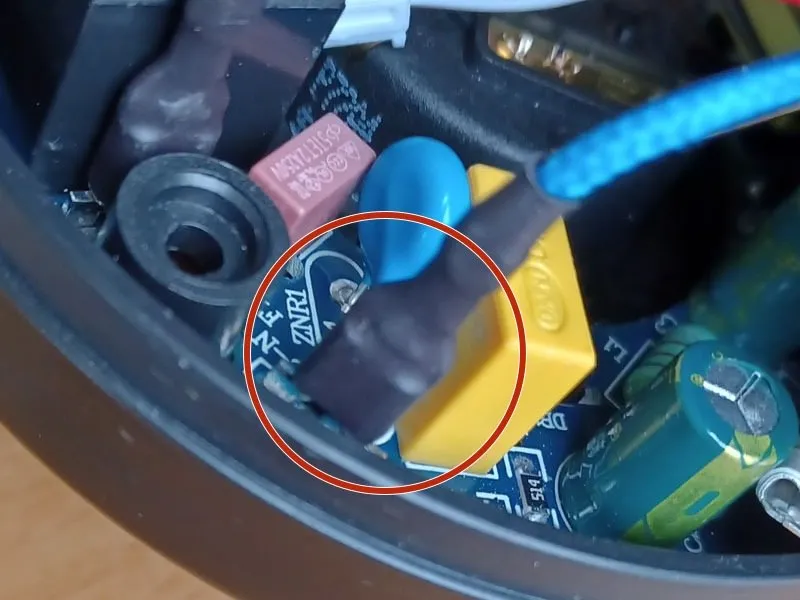

Разборка Anko Milk Frother SB-0802C1, отсоединение разъемов питания: шаг 2, изображение 1 из 3
Anko Milk Frother SB-0802C1 Разборка, отсоединение разъемов питания: шаг 2, изображение 1 из 3 | Источник - ifixit.com

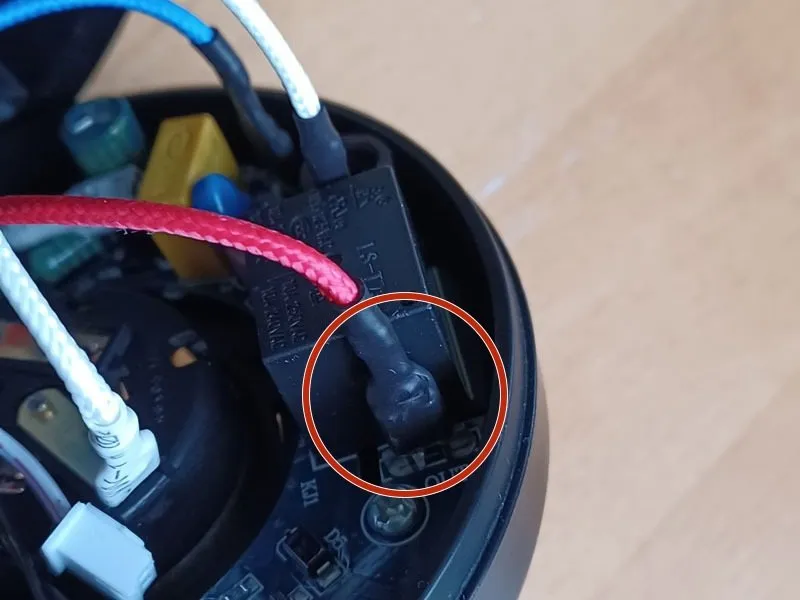

Anko Milk Frother SB-0802C1 Разборка, отсоедините разъемы питания: шаг 2, изображение 2 из 3
Anko Milk Frother SB-0802C1 Разборка, отсоедините разъемы питания: шаг 2, изображение 2 из 3 | Источник - ifixit.com

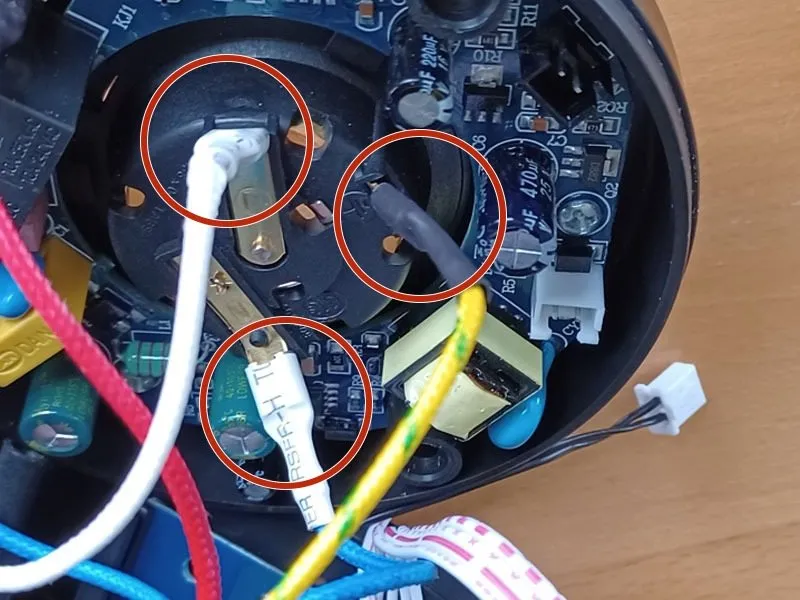

Взбиватель молока Anko SB-0802C1 Разборка, отсоединение разъемов питания: шаг 2, изображение 3 из 3
Разборка Anko Milk Frother SB-0802C1, отсоединение разъемов питания: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Имеется 5 разъемов-лопаток, обеспечивающих питание от нижнего блока к печатной плате и от печатной платы к нагревательному элементу.

  • Эти разъемы имеют защелку, спрятанную под термоусадкой. Вы можете увидеть небольшую выпуклость. Вам нужно нажать на эту защелку, прежде чем вы сможете отсоединить разъем.

Шаг 3 Выдвиньте контейнер для молока из корпуса

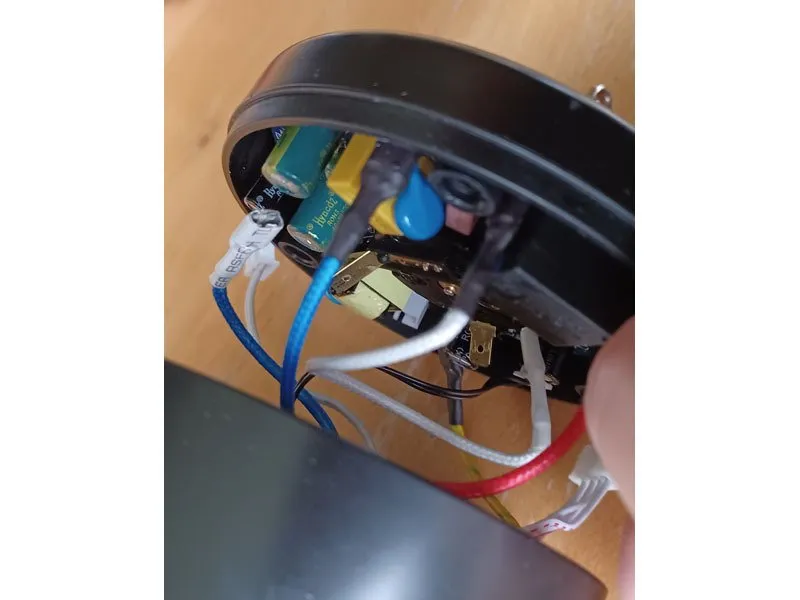

Разборка Anko Milk Frother SB-0802C1, извлечение контейнера для молока из корпуса: шаг 3, изображение 1 из 2
Anko Milk Frother SB-0802C1 Разборка, Выдвиньте контейнер для молока из корпуса: шаг 3, изображение 1 из 2 | Источник - ifixit.com

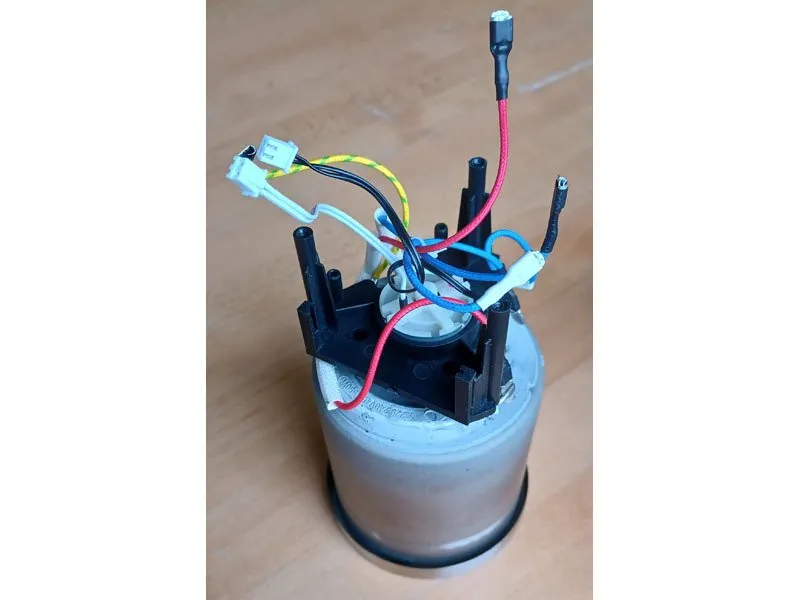

Взбиватель молока Anko SB-0802C1 Разборка, Выдвиньте контейнер для молока из корпуса: шаг 3, изображение 2 из 2
Взбиватель молока Anko SB-0802C1 Разборка, Выдвиньте контейнер для молока из корпуса: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • ПРИМЕЧАНИЕ - Когда эти последние соединения удалены, ничто не мешает более тяжелому блоку контейнера для молока выскользнуть из внешней оболочки.

  • Поэтому, прежде чем переходить к следующему шагу, убедитесь, что контейнер для молока в сборе удерживается.

Шаг 4 Отсоедините разъемы управления

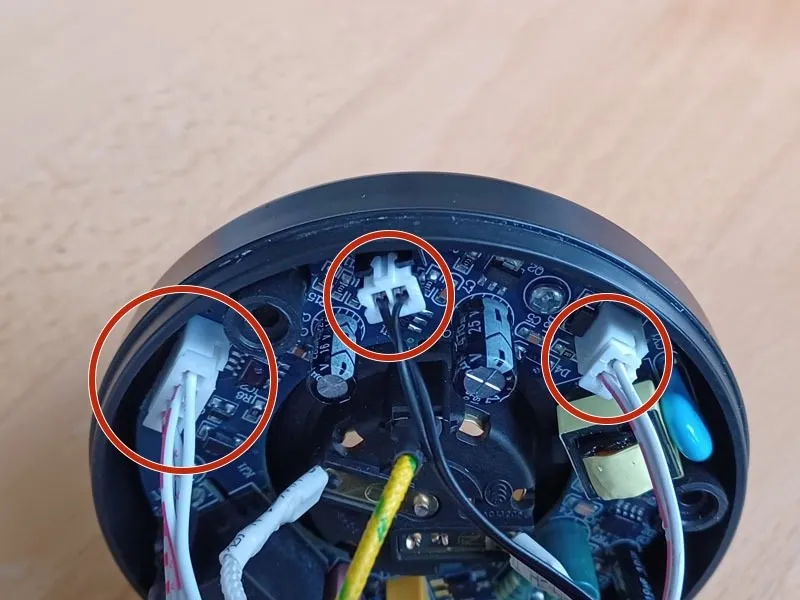

Разборка Anko Milk Frother SB-0802C1, отсоединение разъемов управления: шаг 4, изображение 1 из 1
Anko Milk Frother SB-0802C1 Разборка, откручивание управляющих соединений: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • С помощью шила или маленькой отвертки выньте три разъема из гнезд.

Шаг 5 Отделите основную печатную плату от нижней части

Разборка Anko Milk Frother SB-0802C1, Отделение основной печатной платы от нижней части: шаг 5, изображение 1 из 2
Разборка Anko Milk Frother SB-0802C1, отделение основной печатной платы от нижней части: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Anko Milk Frother SB-0802C1 Разборка, отделить основную печатную плату снизу: шаг 5, изображение 2 из 2
Разборка Anko Milk Frother SB-0802C1, отделите основную печатную плату снизу: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Отсоедините белый провод либо от нижнего блока, либо от печатной платы.

  • Выкрутите три маленьких винта.

Шаг 6 Отделите печатную плату с кнопками от внешней оболочки.

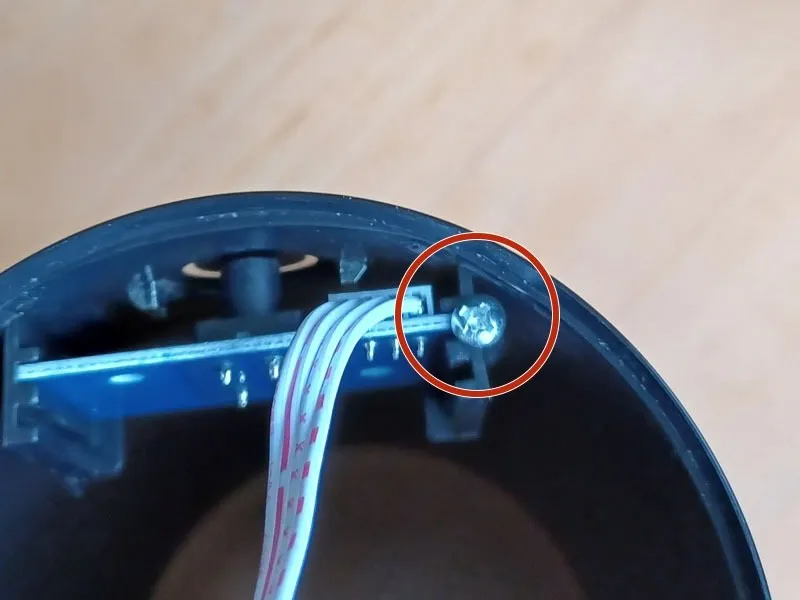

Разборка Anko Milk Frother SB-0802C1, отделение печатной платы с кнопками от внешнего корпуса: шаг 6, изображение 1 из 3
Разборка Anko Milk Frother SB-0802C1, отделение печатной платы кнопки от внешней оболочки: шаг 6, изображение 1 из 3 | Источник - ifixit.com
Anko Milk Frother SB-0802C1 Разборка, отделите печатную плату кнопки от внешнего корпуса: шаг 6, изображение 2 из 3
Разборка Anko Milk Frother SB-0802C1, отделение печатной платы кнопки от внешнего корпуса: шаг 6, изображение 2 из 3 | Источник - ifixit.com

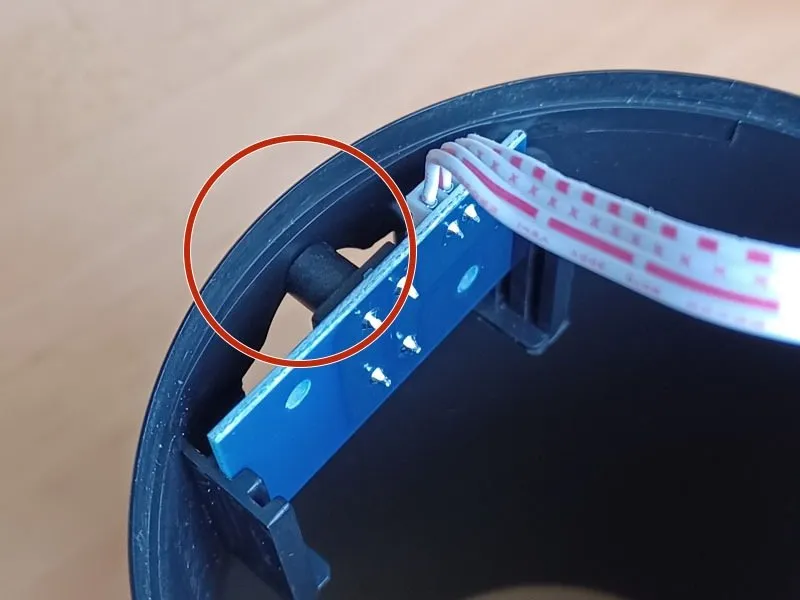

Anko Milk Frother SB-0802C1 Разборка, отделите печатную плату кнопки от внешнего корпуса: шаг 6, изображение 3 из 3
Разборка Anko Milk Frother SB-0802C1, отделите печатную плату кнопки от внешнего корпуса: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • Выкрутите винт, удерживающий печатную плату на месте.

  • С помощью маленькой отвертки вставьте палец-защелку. Затем снимите пластиковое кольцо кнопки и силиконовое резиновое уплотнение.

  • Нажмите на кнопку и выдвиньте печатную плату из направляющих.

Шаг 7 Соберите прибор

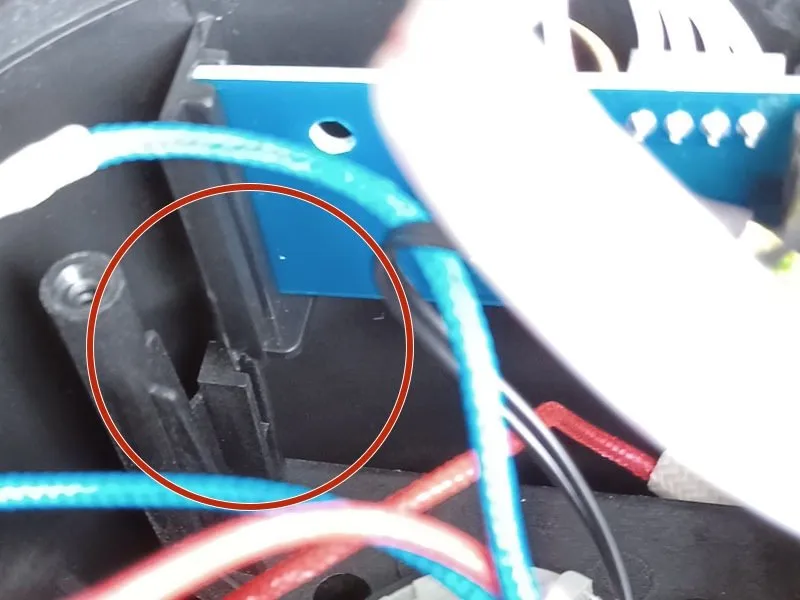

Разборка, сборка Anko Milk Frother SB-0802C1: шаг 7, изображение 1 из 1
Разборка и сборка Anko Milk Frother SB-0802C1: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Сборка производится в обратном порядке.

  • ПРИМЕЧАНИЕ - Пластик очень мягкий, поэтому резьба легко срывается. Поворачивайте каждый винт сначала против часовой стрелки, пока не почувствуете, что он входит в зацепление с имеющейся резьбой. Затем затяните винт с умеренным усилием.

  • При установке внешнего корпуса обратно на контейнер для молока убедитесь, что направляющие печатной платы кнопки входят между направляющими на контейнере для молока.
