Разборка внешнего флоппи-дисковода Apple 3.5 Drive

Введение

Цель этой статьи - рассказать о том, как провести базовую разборку приводного механизма без повреждения компонентов, а также обсудить варианты ремонта типичных механических неисправностей приводного механизма.

Что вам понадобится

Инструменты

•

  Посмотреть

Шаг 1 Привод Apple 3.5

• На передней панели слева направо расположены светодиодный индикатор активности, слот для дискет и кнопка мягкого извлечения для включения функции электронного извлечения флоппи-дисковода.

• В центре кнопки извлечения есть отверстие, в которое можно вставить скрепку, чтобы вручную извлечь застрявшую дискету.

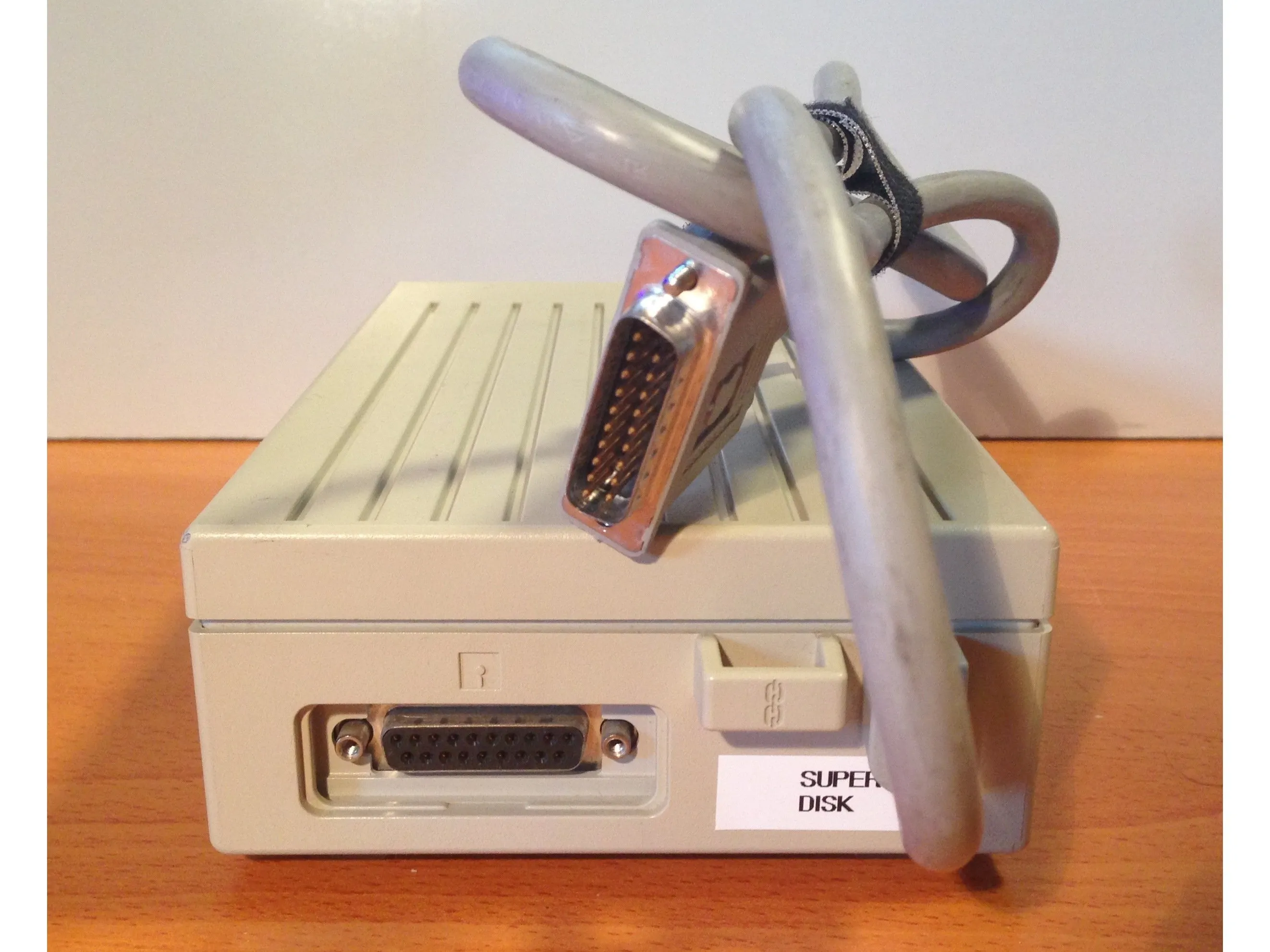

• Сзади слева направо находится сквозной 19-контактный разъем для последовательного подключения нескольких дисководов, пластиковая петля для замка Кенсингтона и проводной кабель для подключения к компьютеру или предыдущему дисководу в цепи.

• Когда этот накопитель был новым, он поставлялся с пластиковой крышкой над портом последовательного подключения. Очень редко можно найти накопитель, на котором эта крышка сохранилась, но если она есть, ее можно снять с помощью отвертки с плоским наконечником.

• [ВАЖНО]Дисководы Apple никогда не следует подключать или отключать при включенном компьютере, так как это может привести к повреждению контроллера флоппи-дисков на логической плате компьютера.

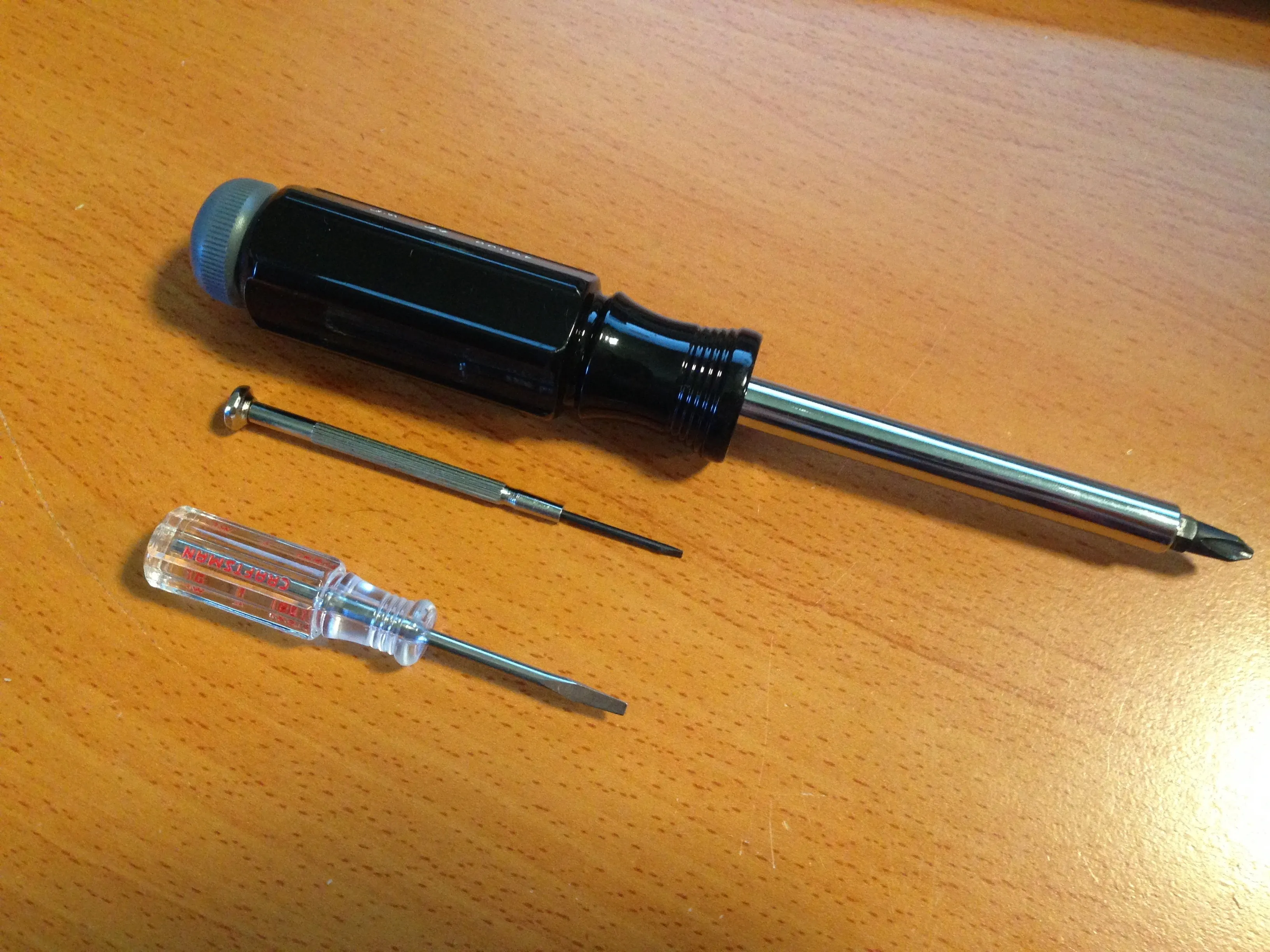

Шаг 2 Необходимые инструменты

• Одна отвертка Philips №2

• Две маленькие ювелирные отвертки с плоским наконечником.

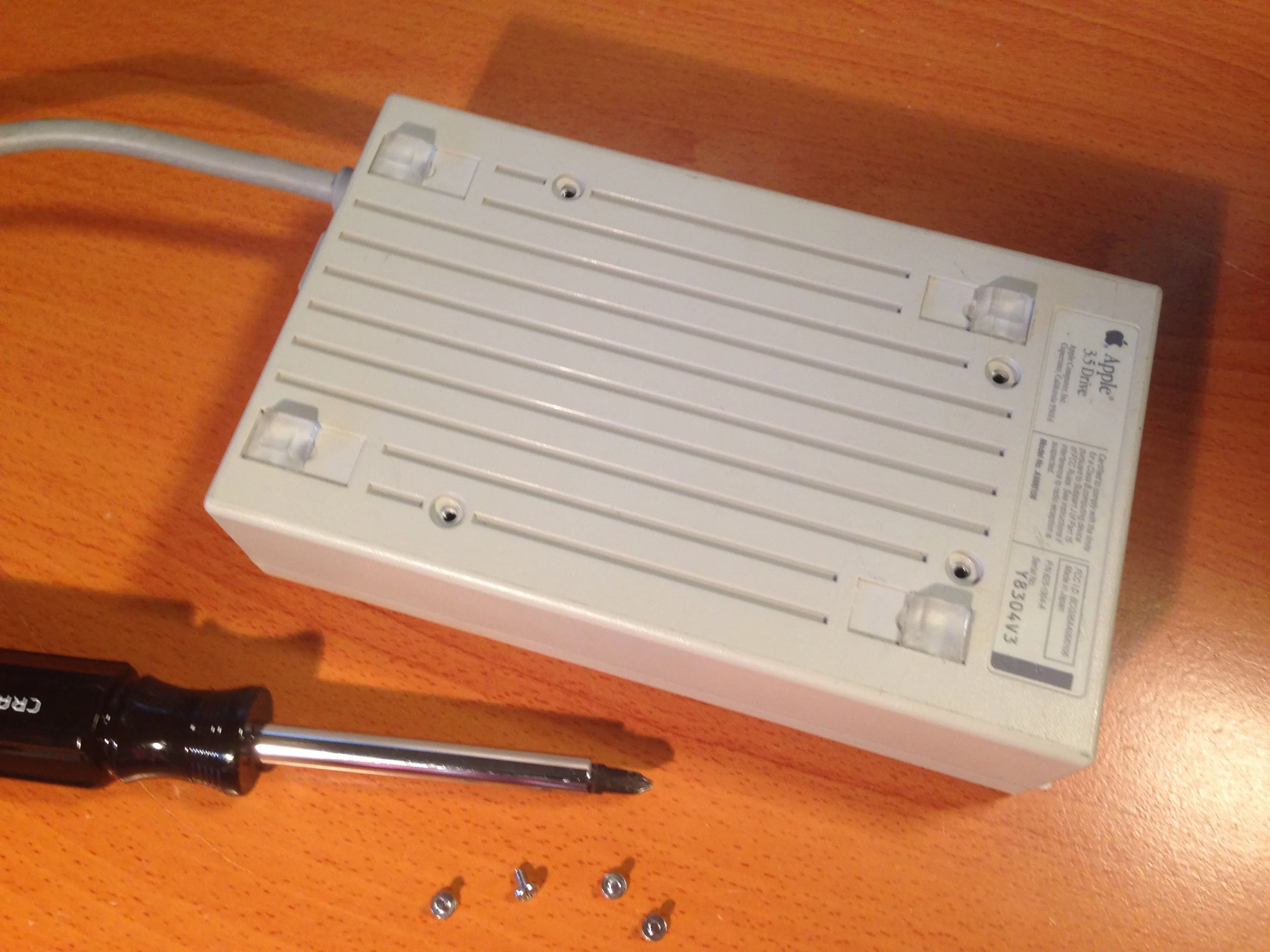

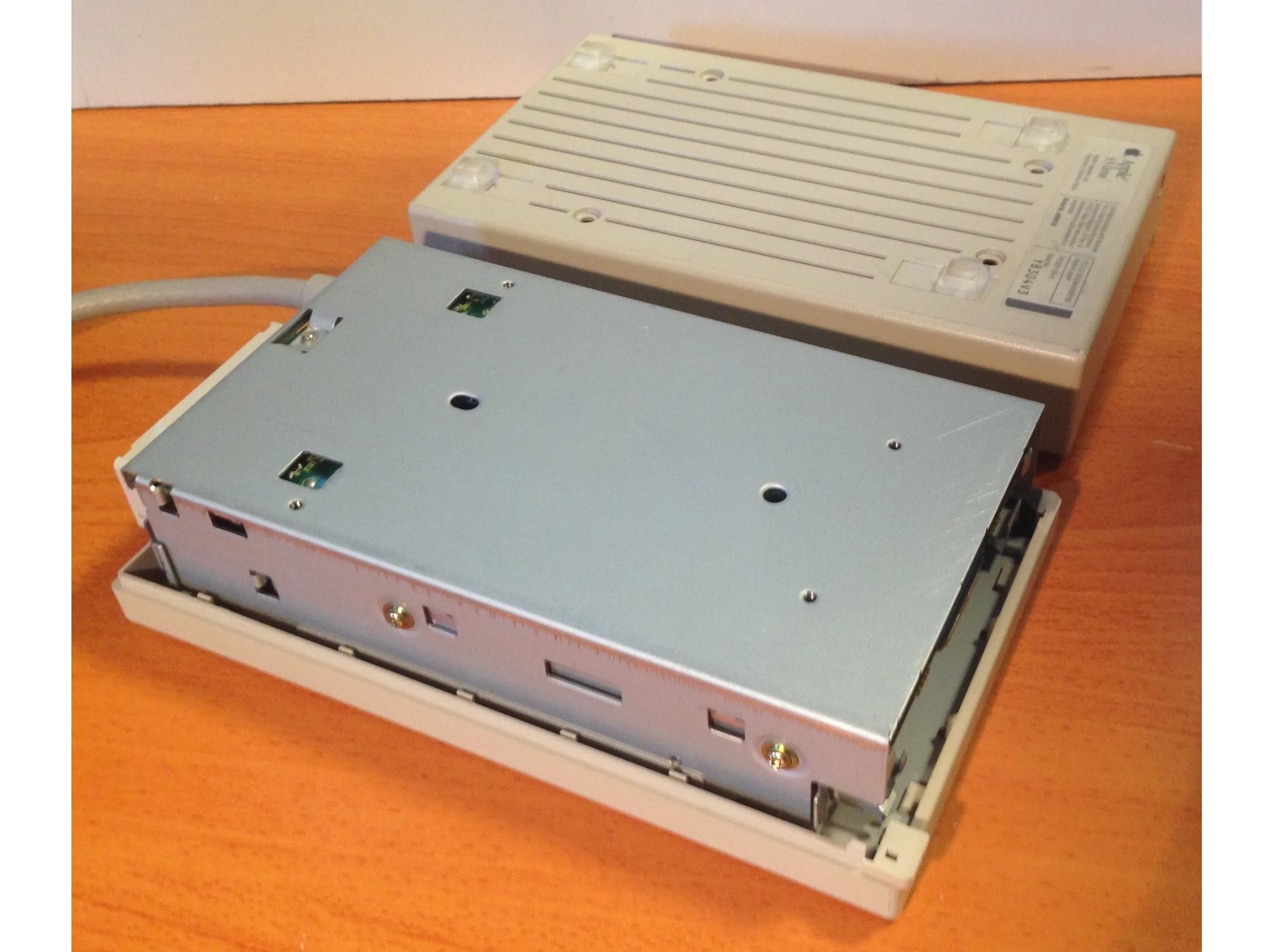

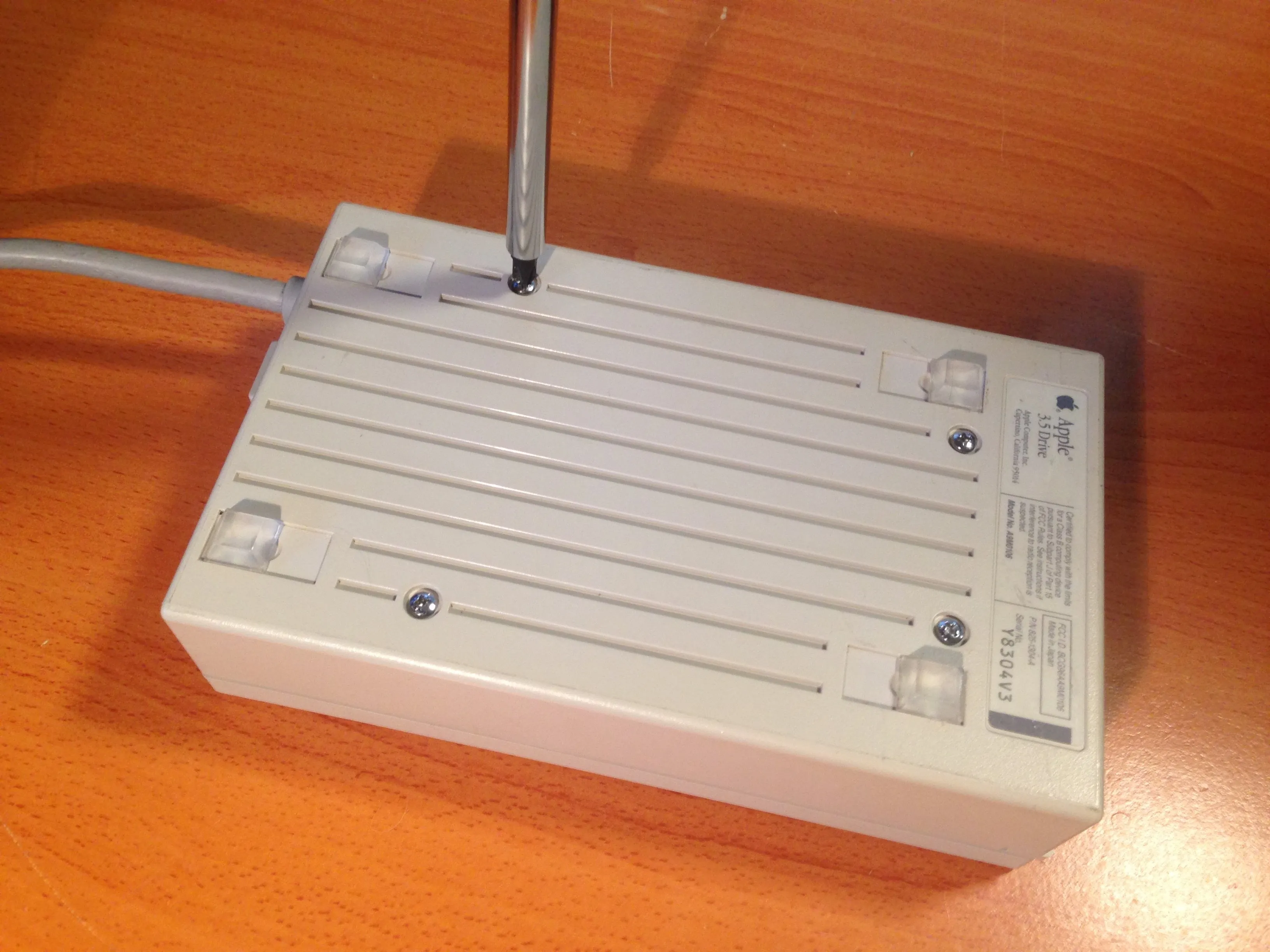

Шаг 3 Открытие корпуса

• Переверните дисковод вверх дном.

• С помощью отвертки Philips №2 открутите четыре винта снизу.

• Удерживая кабель накопителя, приподнимите нижнюю часть корпуса, чтобы открыть накопитель.

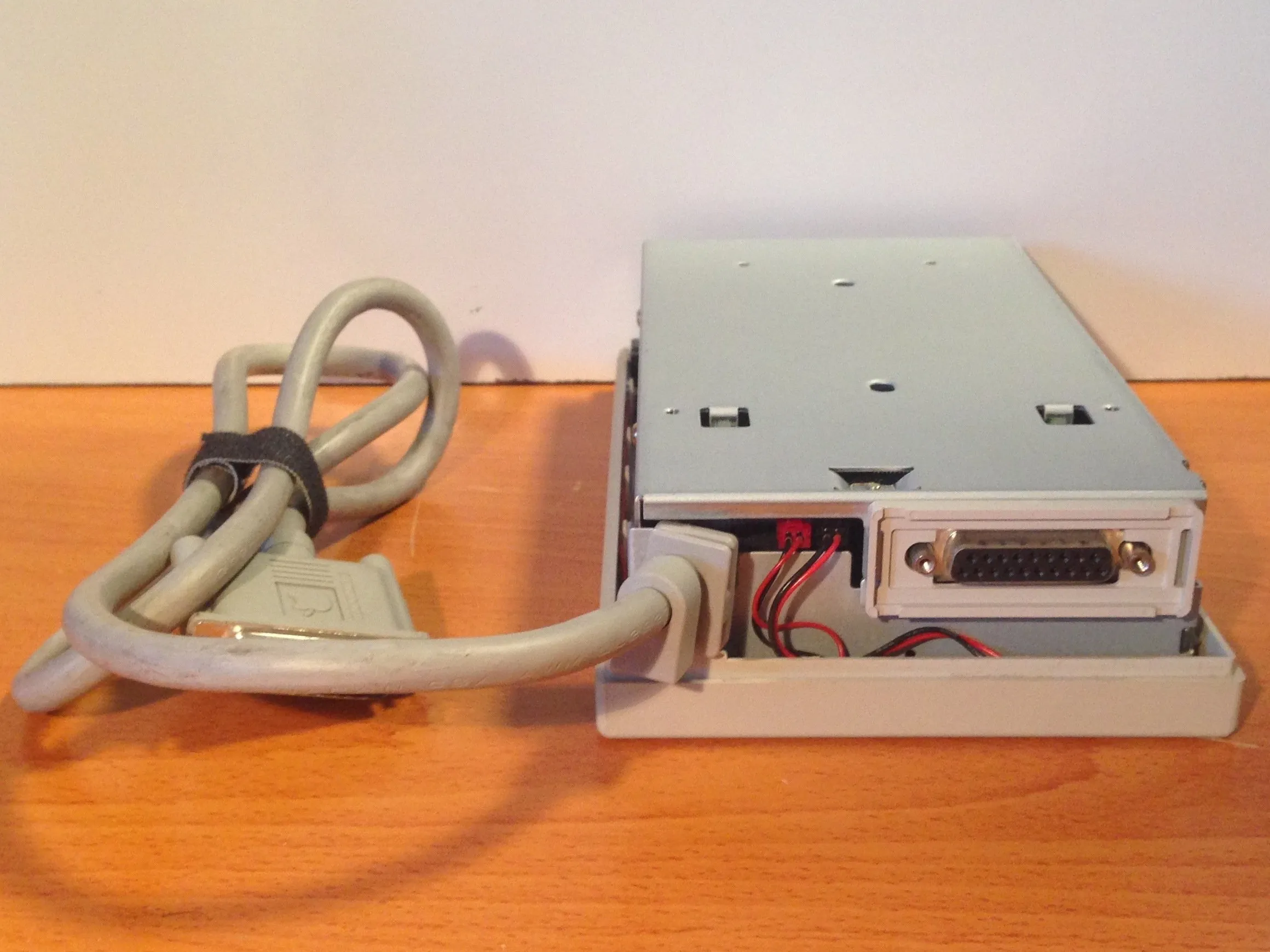

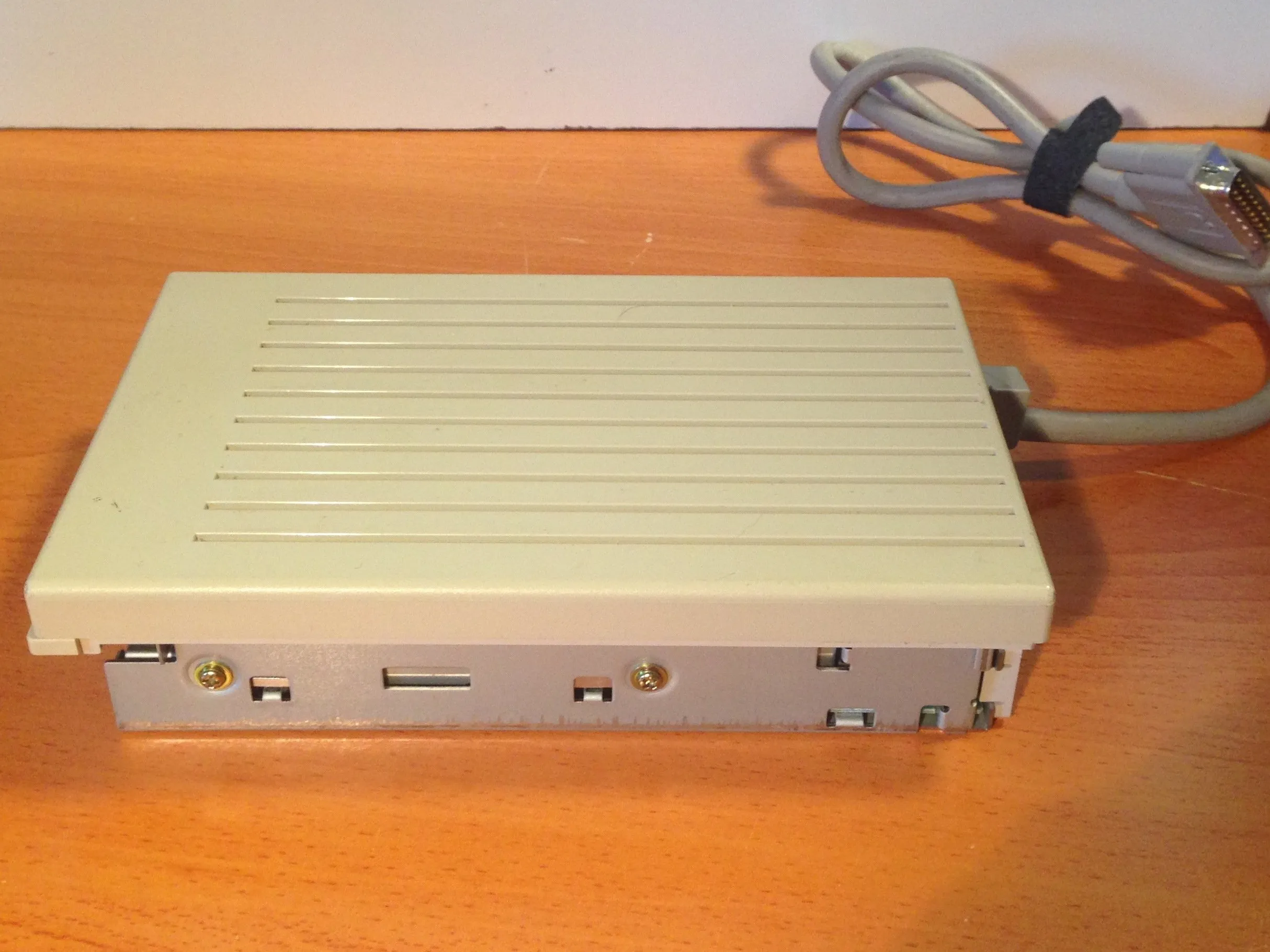

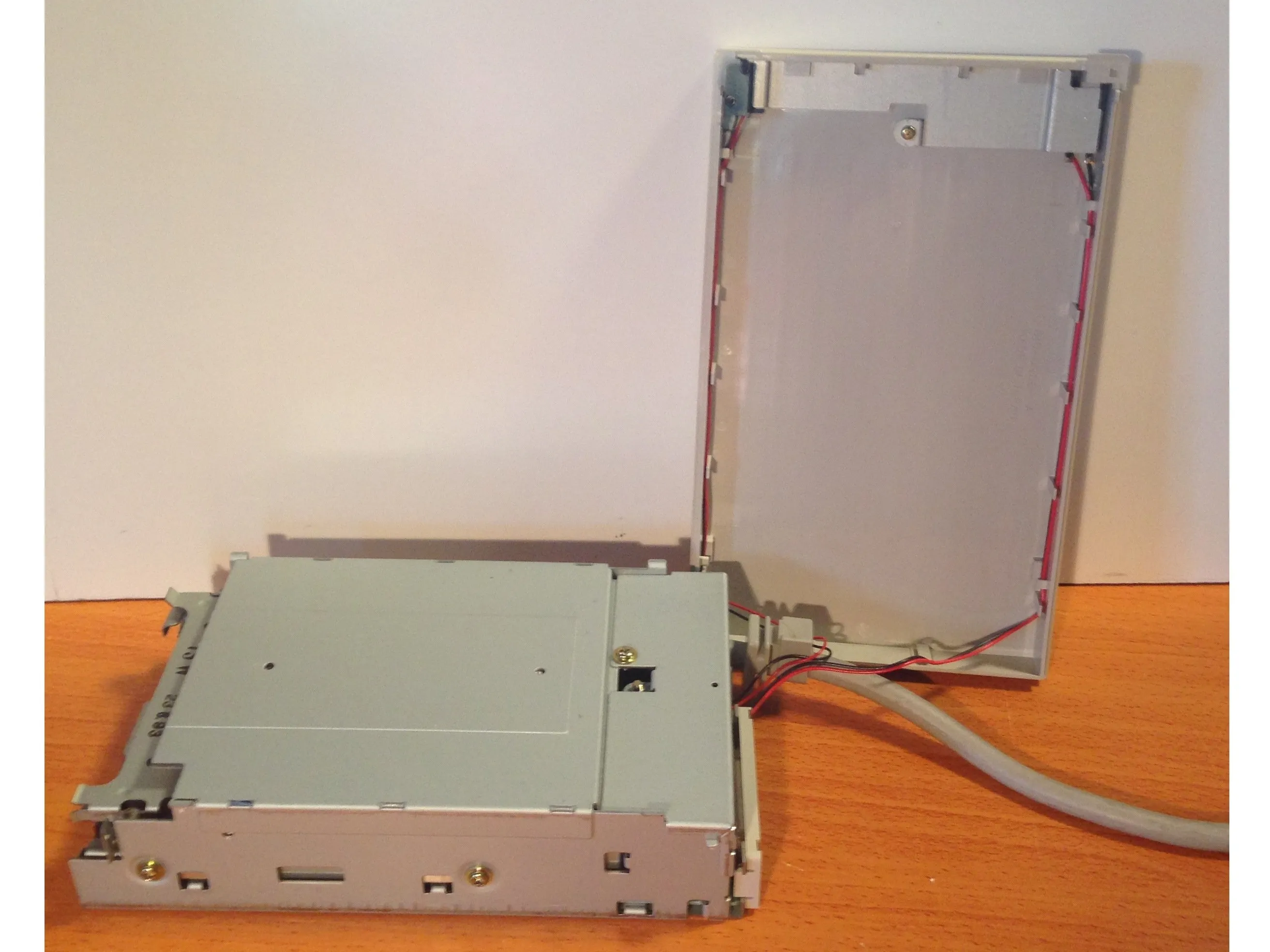

Шаг 4 Снятие верхней части корпуса

• Возьмите металлическое шасси в одну руку, а крышку корпуса - в другую и сдвиньте крышку вперед, чтобы освободить шасси от выступов на крышке корпуса.

• Поместите крышку корпуса рядом с металлическим шасси.

• Будьте осторожны, чтобы не перетянуть провода, ведущие к индикатору активности и кнопке плавного извлечения. Пока не пытайтесь отсоединить эти провода.

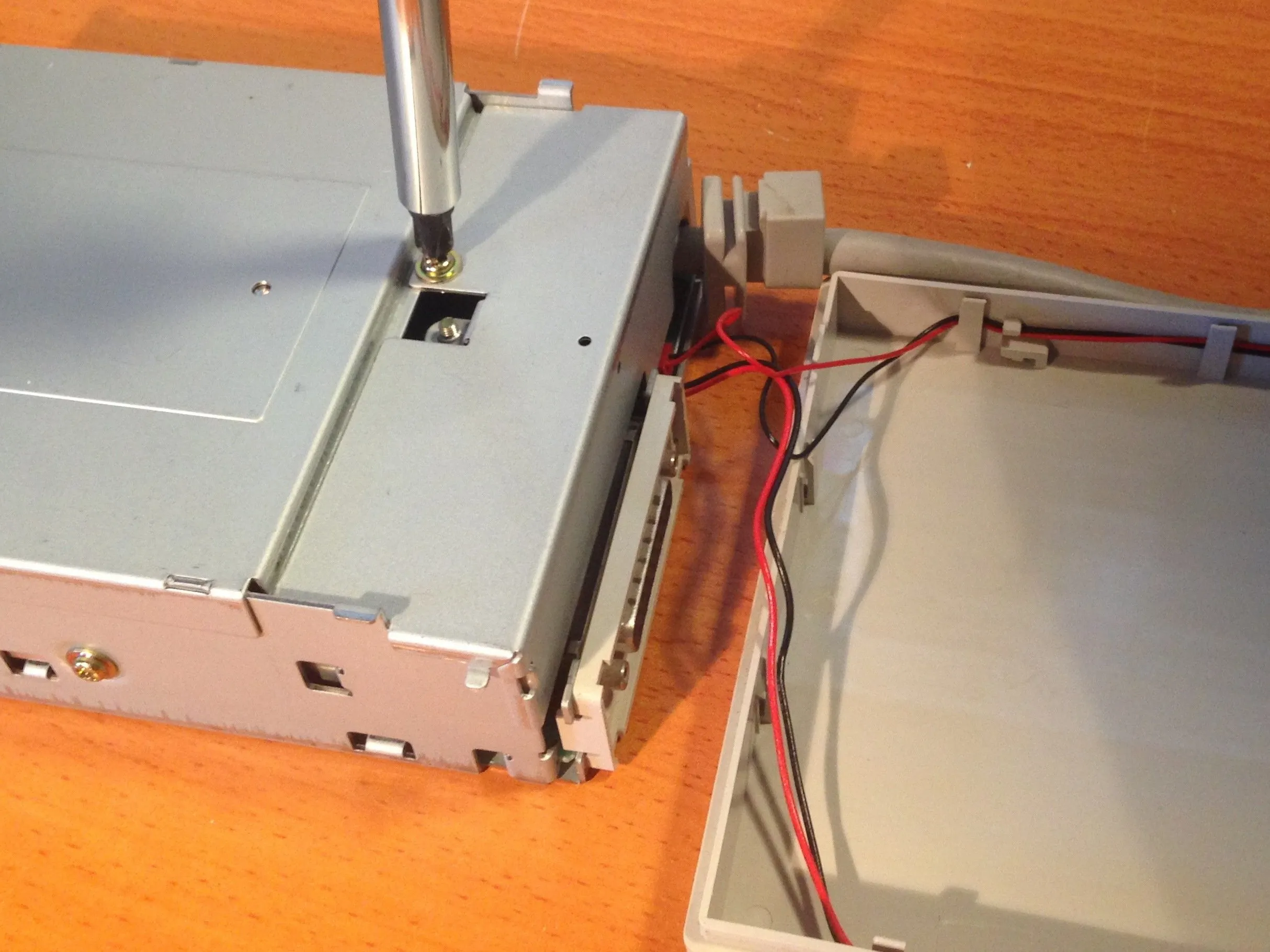

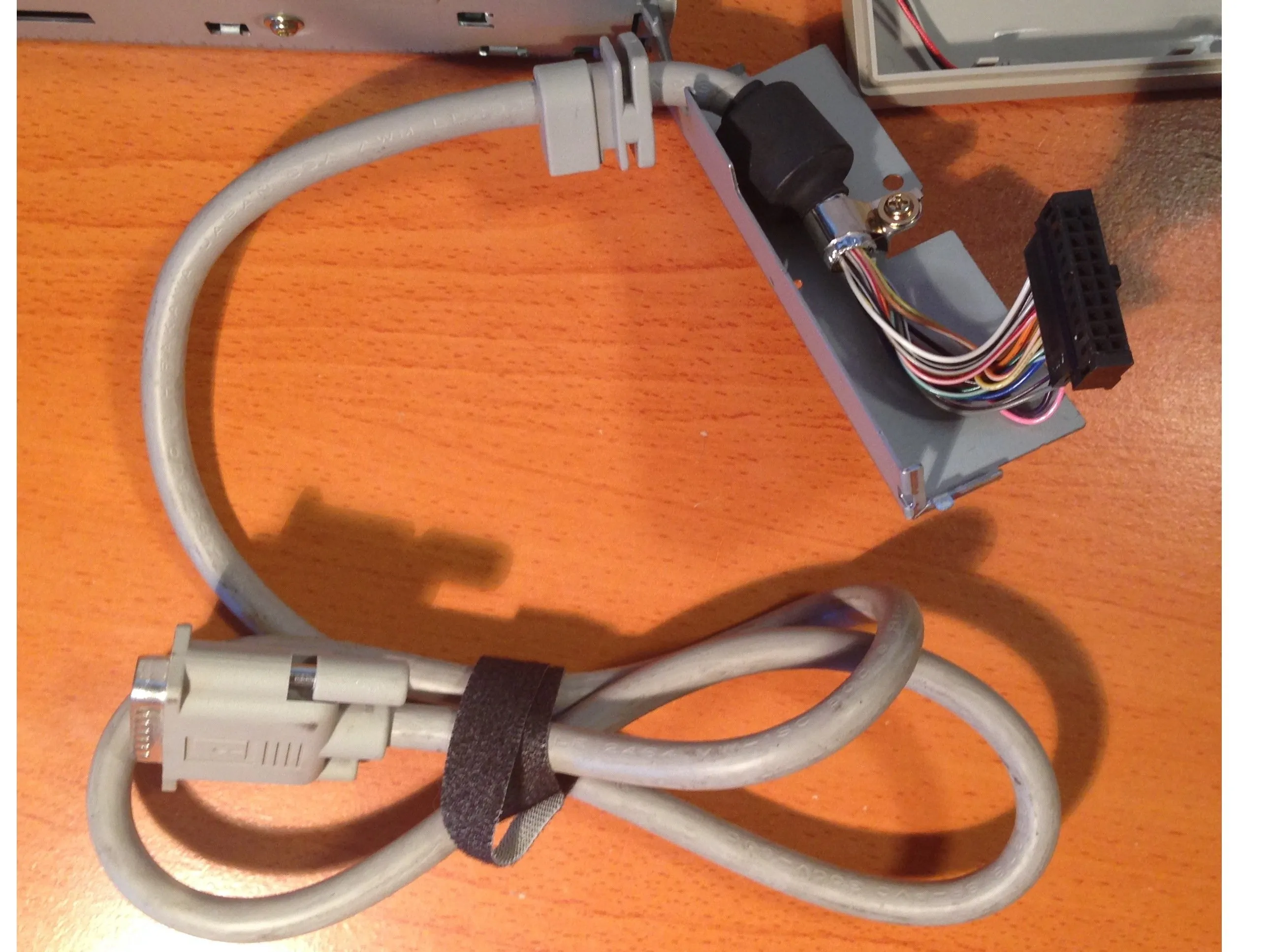

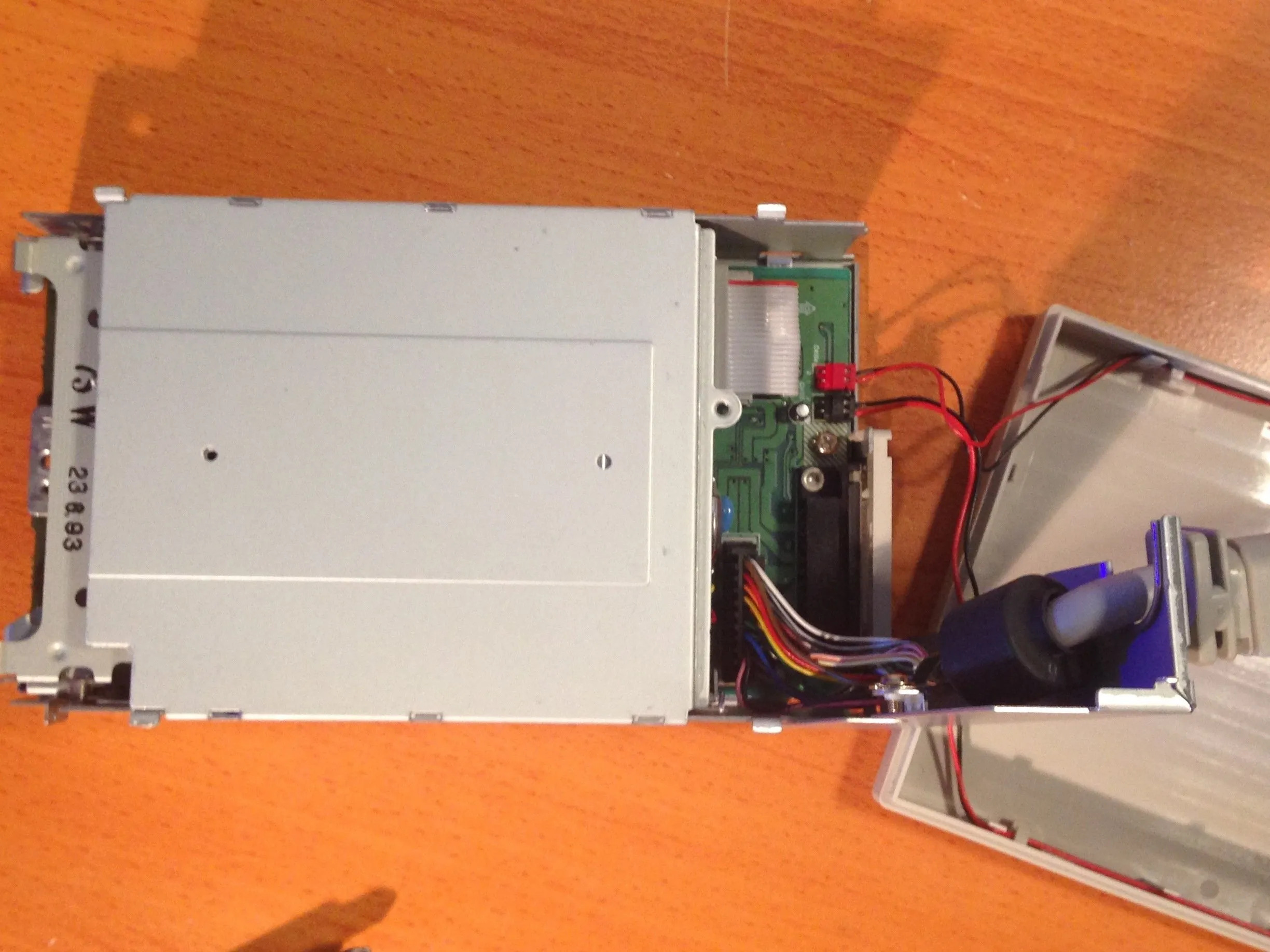

Шаг 5. Снятие задней крышки корпуса и внешнего кабеля

• Открутите винт, удерживающий заднюю крышку корпуса на месте, с помощью крестообразного ключа №2.

• Потяните заднюю крышку в одну сторону.

• Крепко возьмитесь за разъем кабеля и потяните вверх, чтобы отсоединить его.

• Вы можете отсоединить кабель от задней крышки, открутив его с помощью #2 Philips.

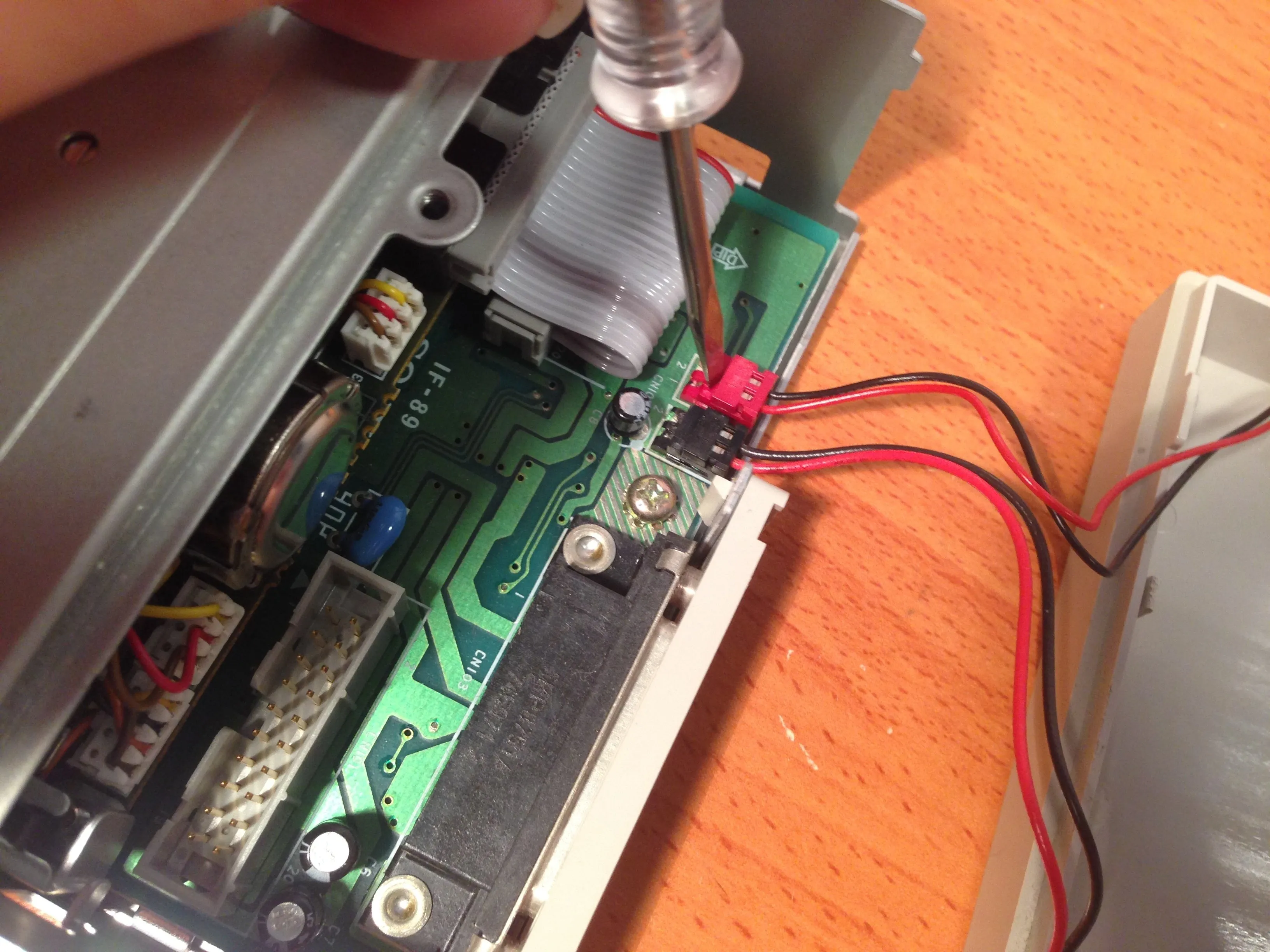

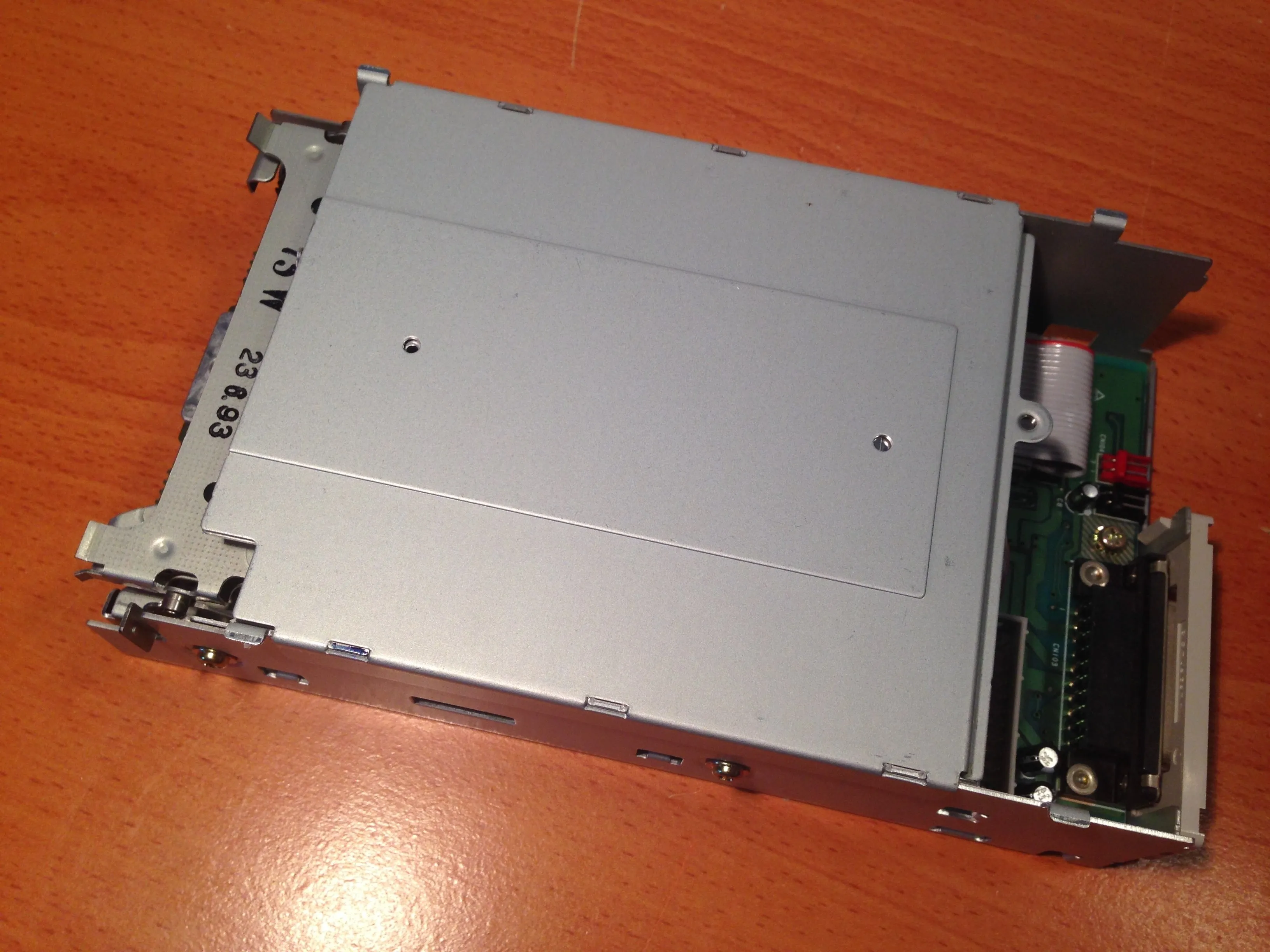

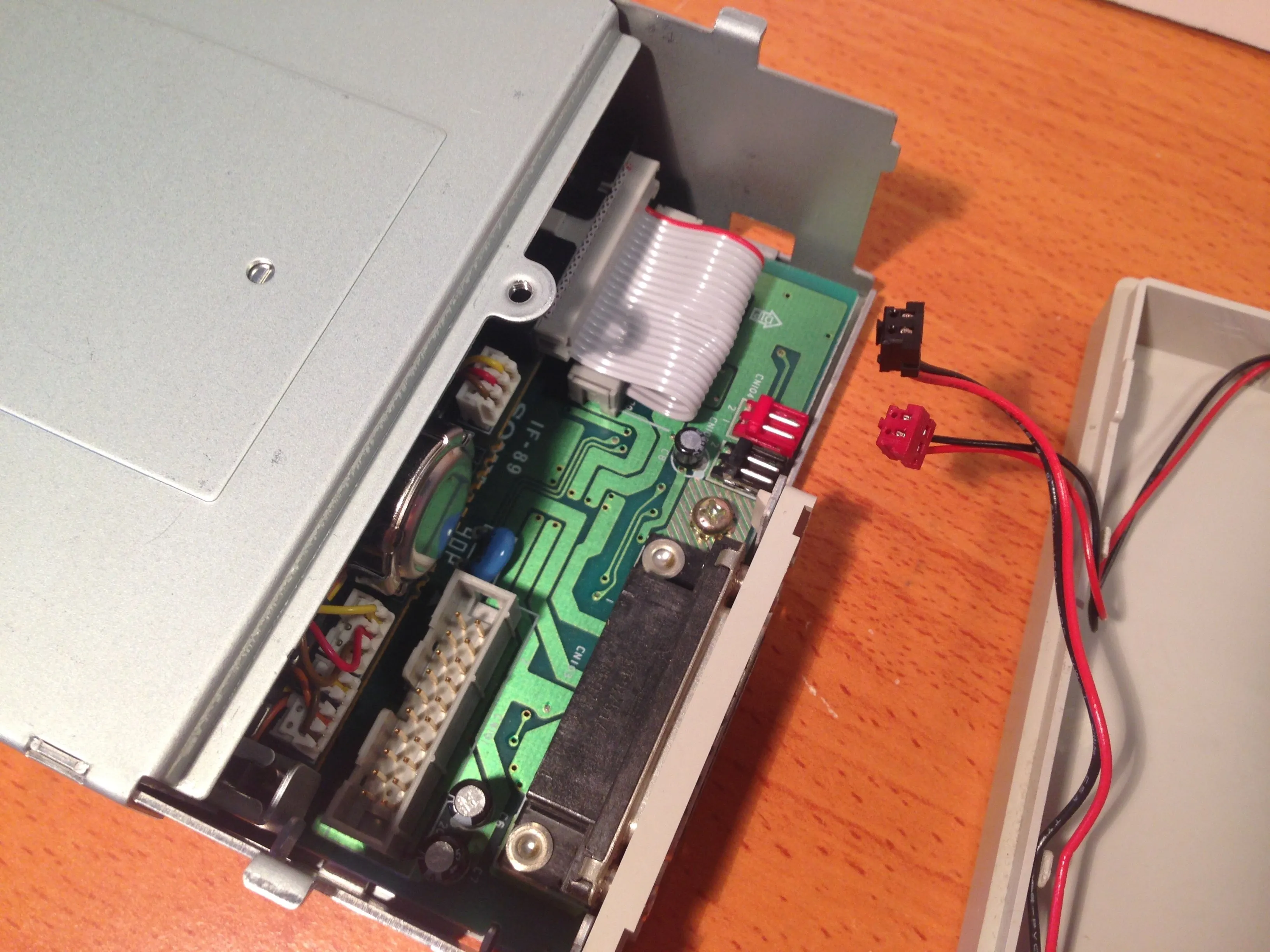

Шаг 6. Отсоединение кабелей кнопки извлечения и светодиодного индикатора активности от главной платы

• С помощью небольшой ювелирной отвертки с плоским наконечником аккуратно отсоедините концы кабелей от разъемов.

• Красный заголовок - светодиодный индикатор активности

• Черный заголовок - кнопка извлечения

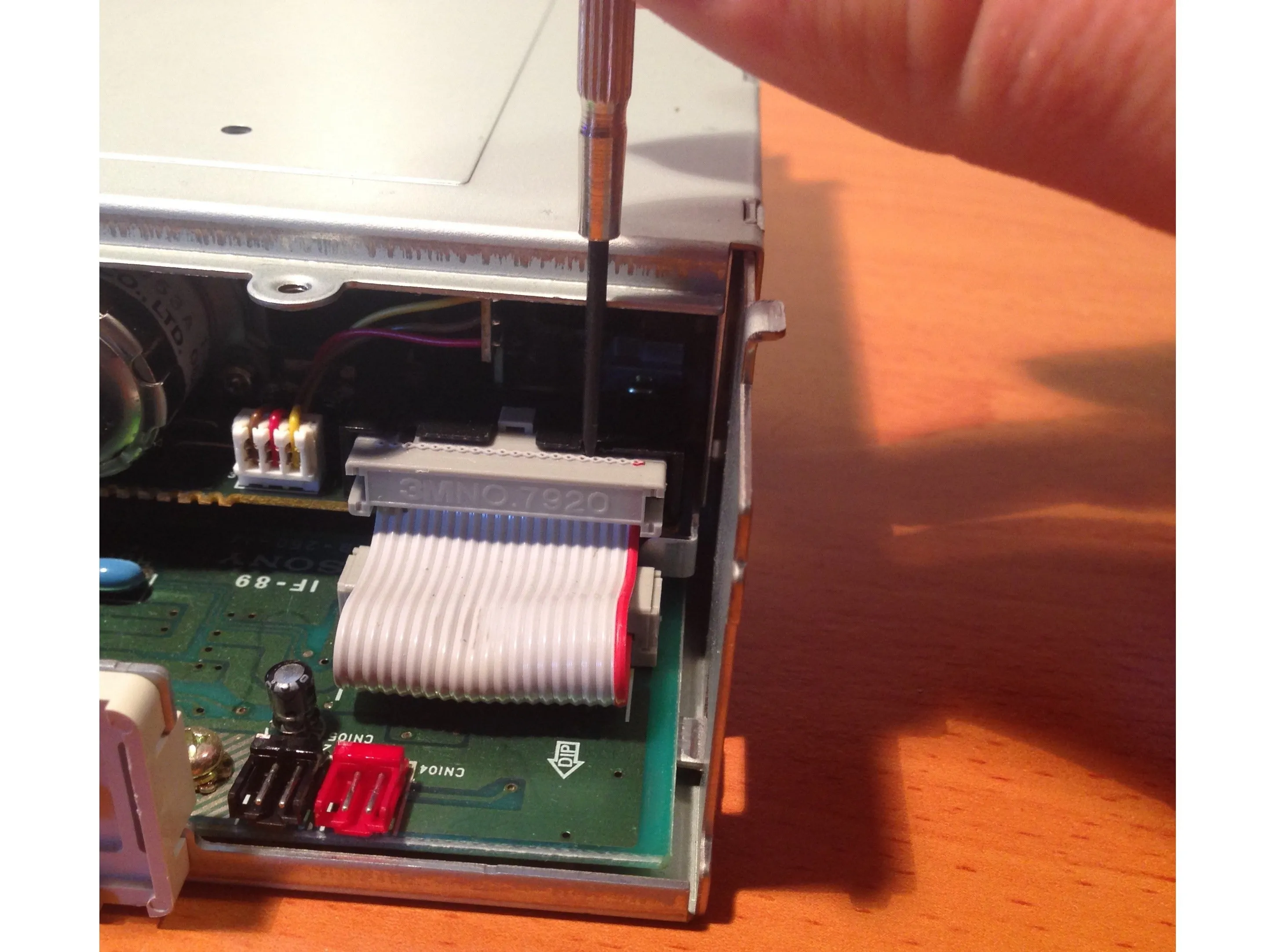

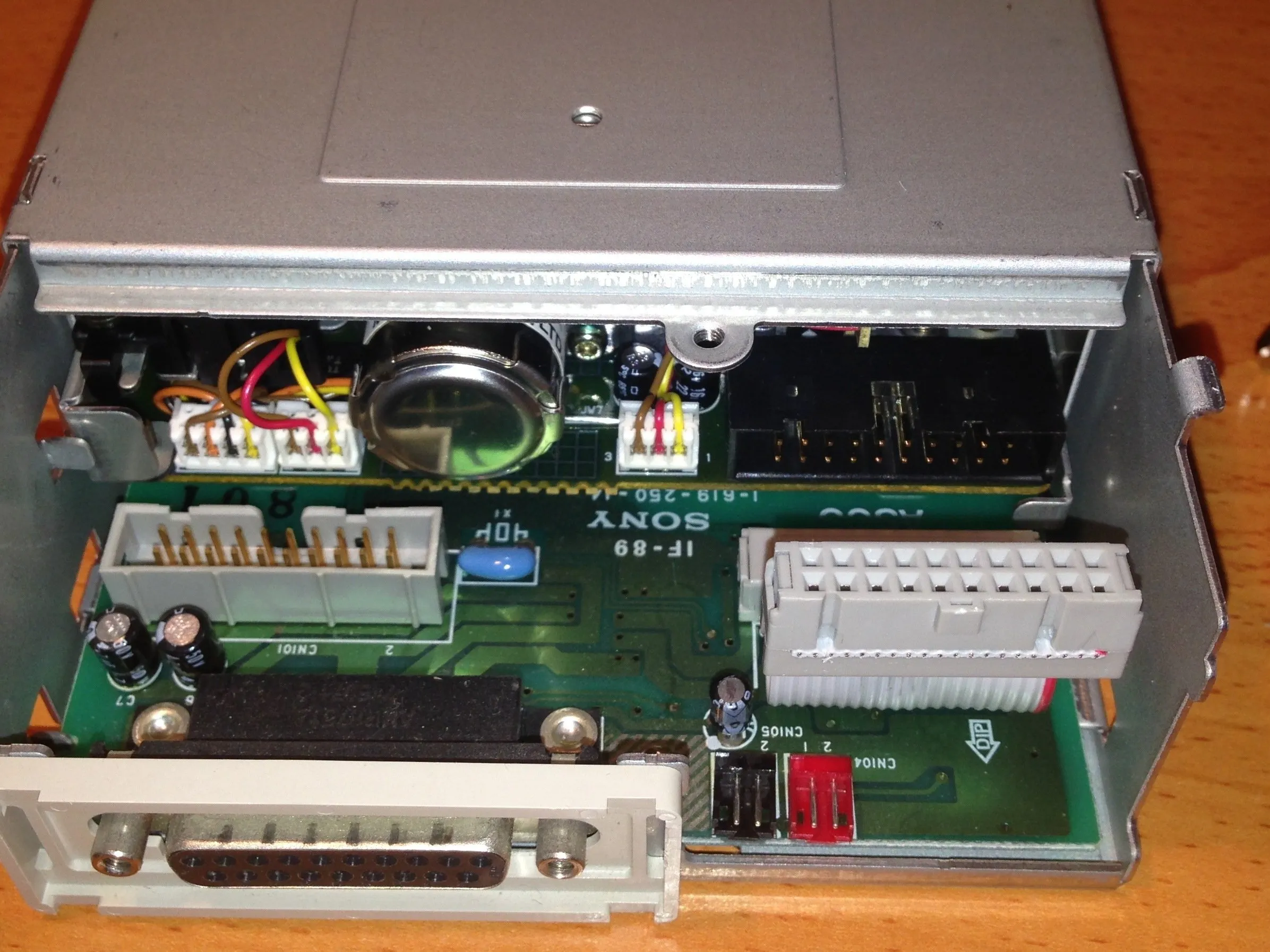

Шаг 7 Отсоединение внутреннего флоппи-кабеля

• Вставьте маленький плоский наконечник Jewelers в две прорези на верхней части внутреннего разъема для дискет, чтобы аккуратно поддеть кабель из разъема.

• Для этого можно прислонить отвертку к металлическому корпусу.

• Не забудьте провести отверткой от конца до конца разъема, чтобы не повредить заголовок разъема.

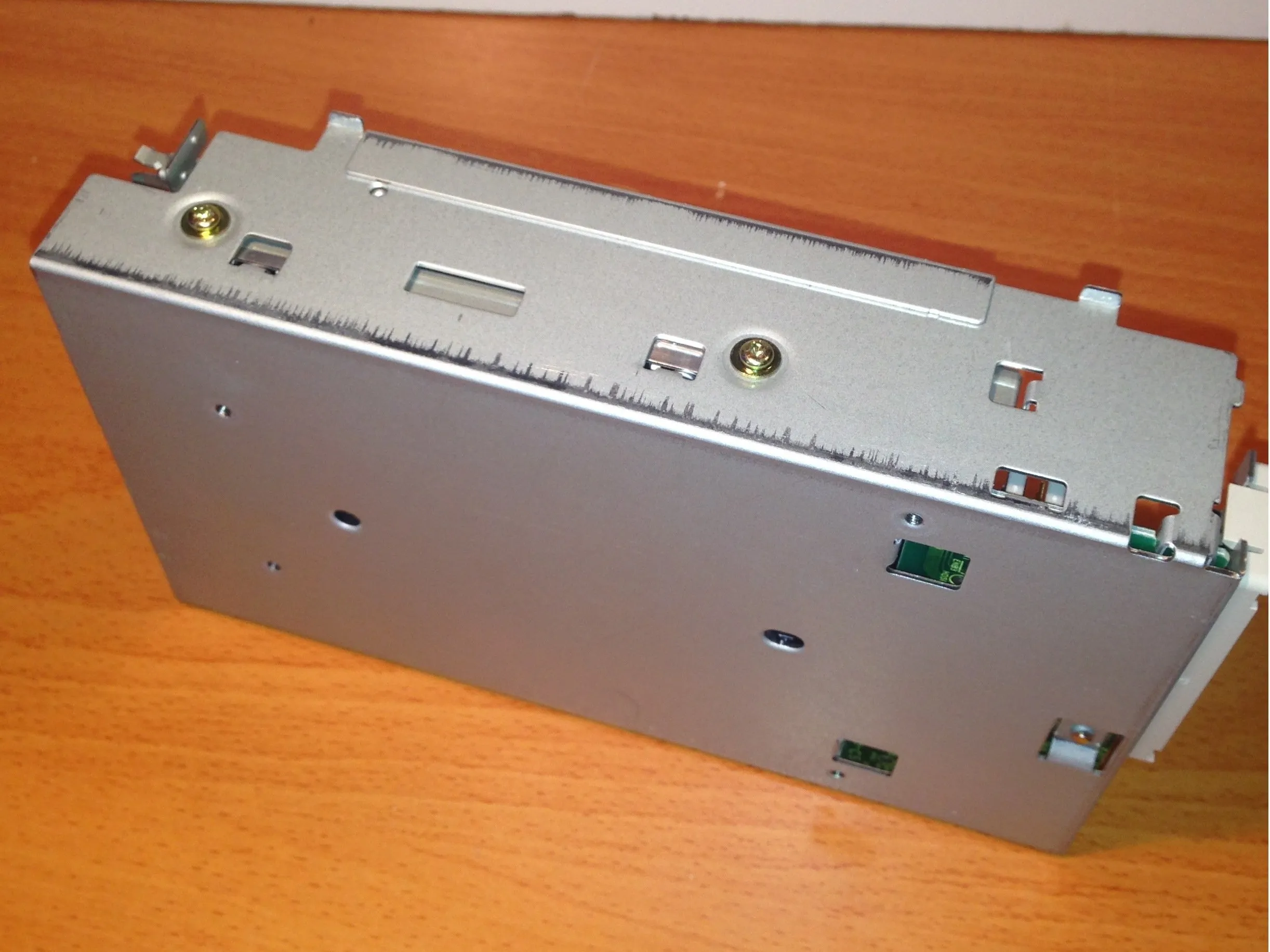

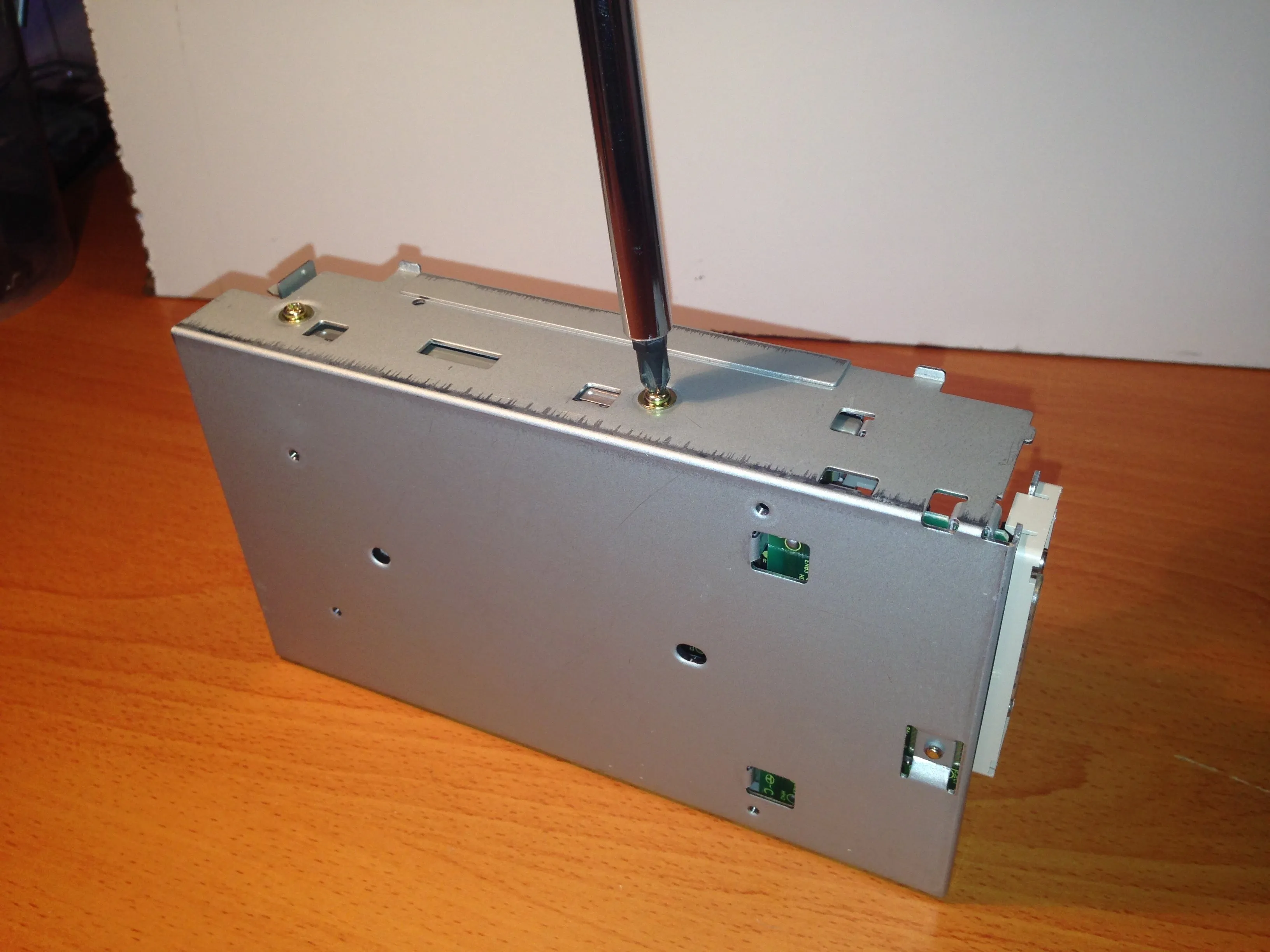

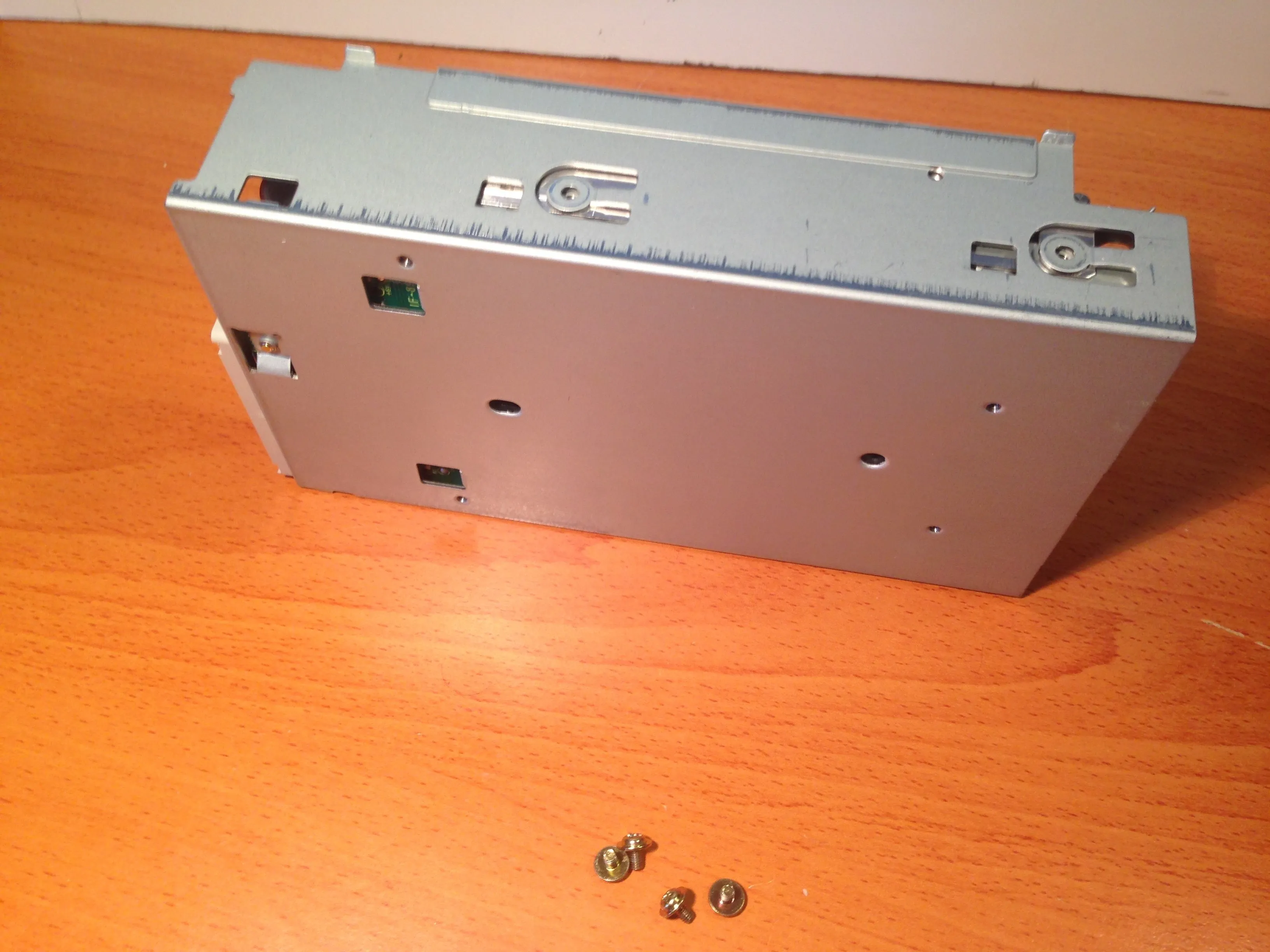

Шаг 8 Откручивание механизма флоппи-дисковода от шасси

• Механизм флоппи-дисковода крепится к шасси двумя винтами с каждой стороны.

• Открутите четыре винта с помощью крестовины №2.

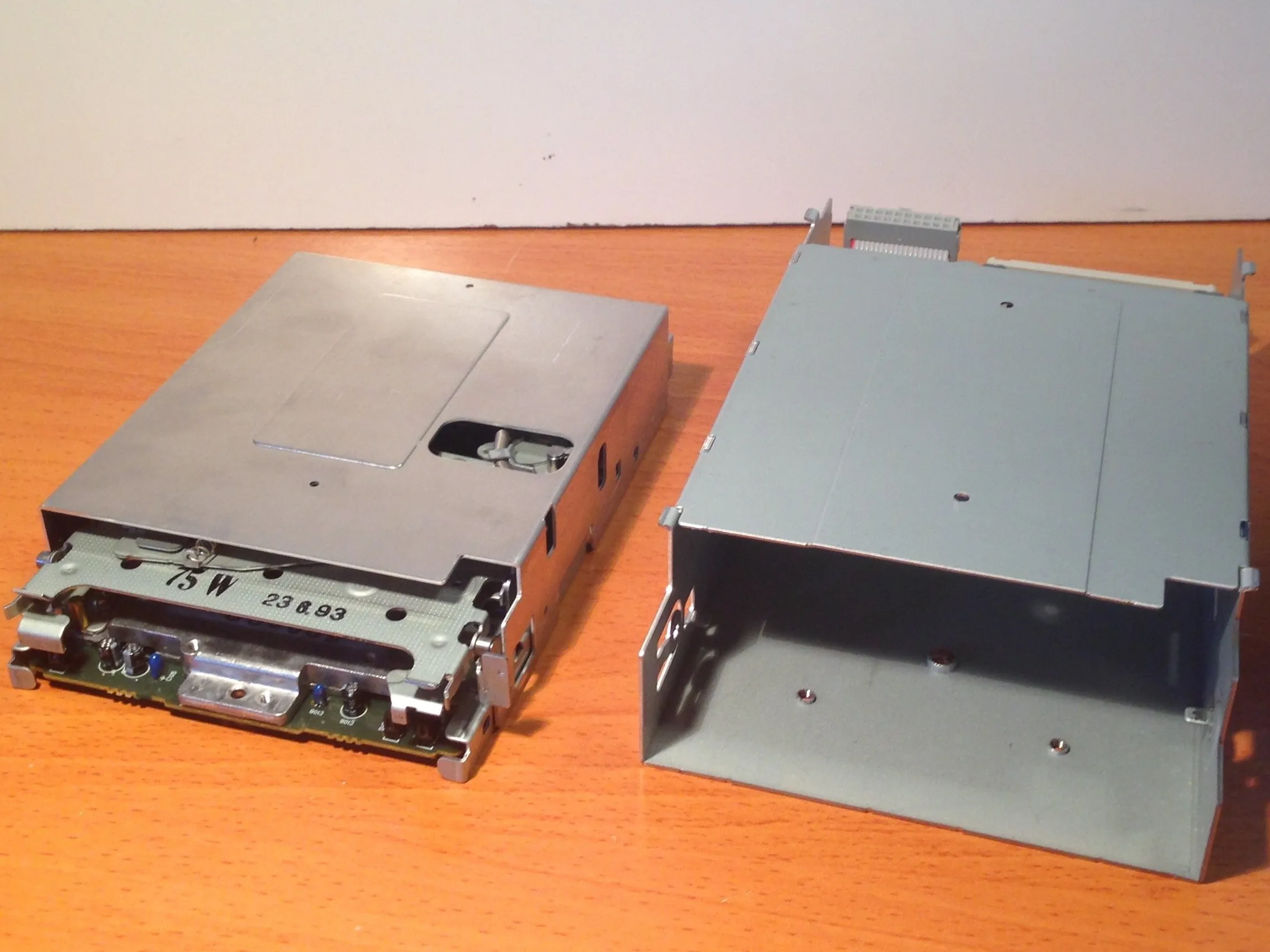

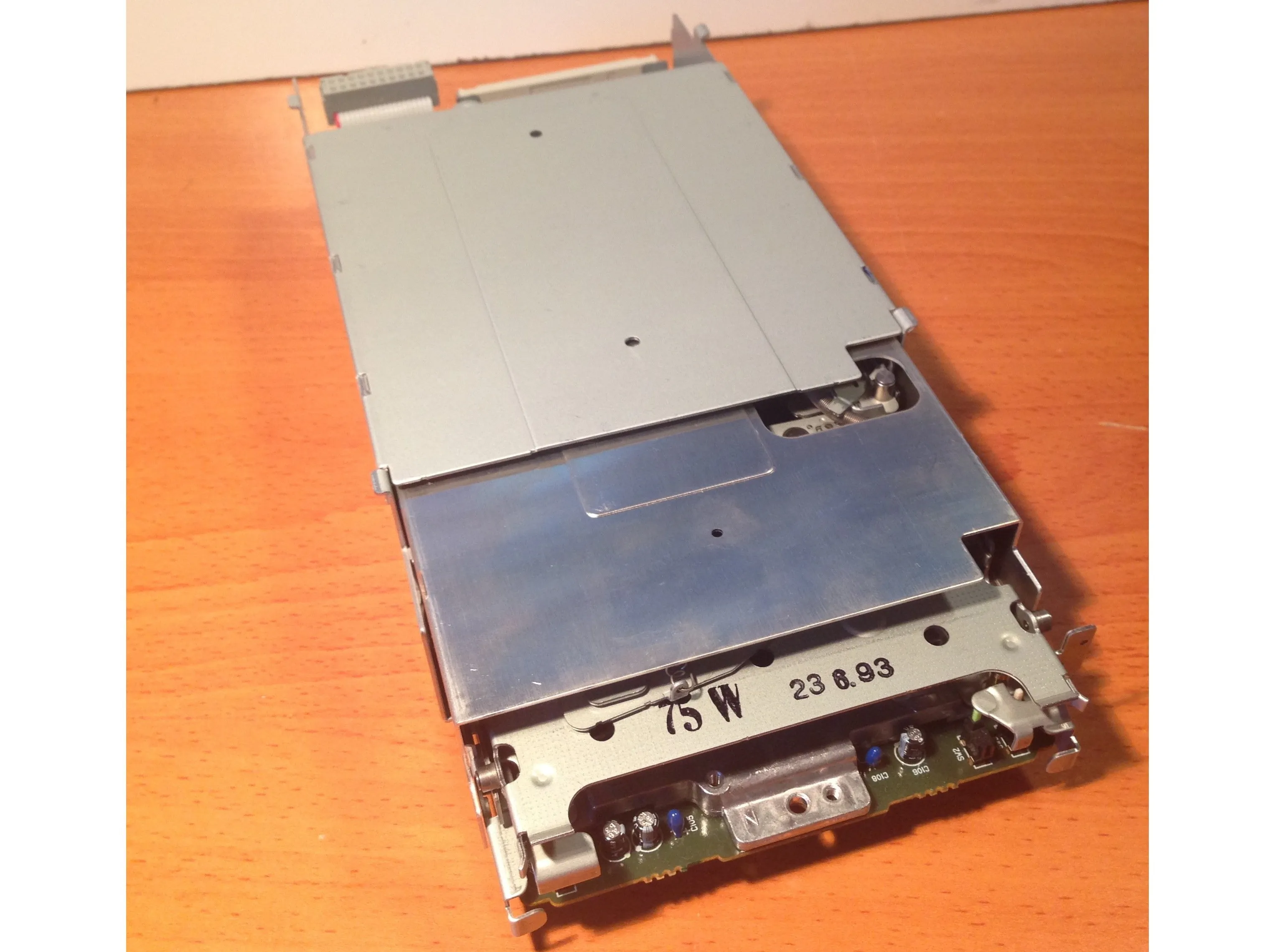

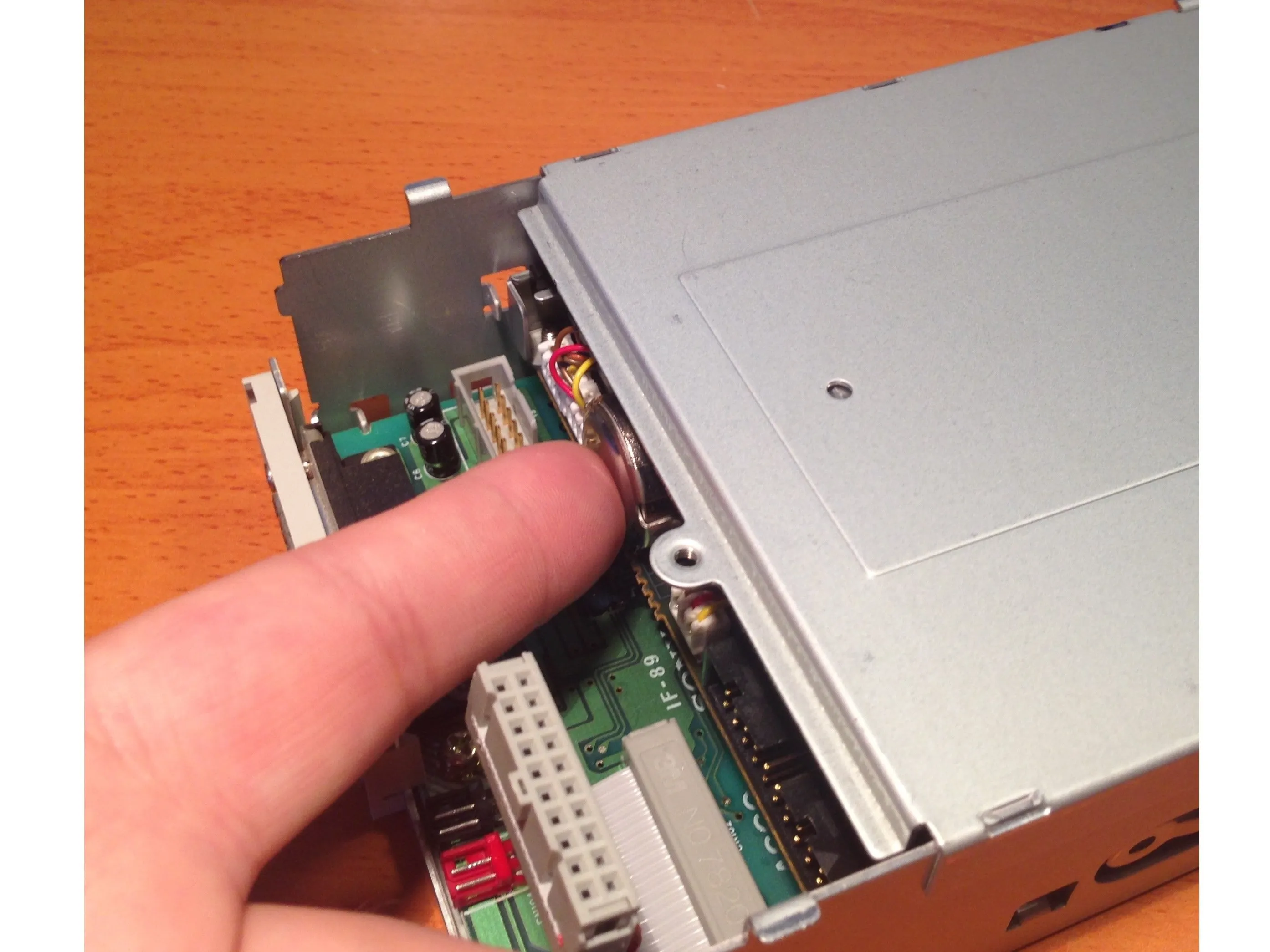

Шаг 9 Извлечение флоппи-механизма из корпуса

• Выдвиньте дисковод из передней части шасси, надавив на него сзади, а затем потянув за него спереди.

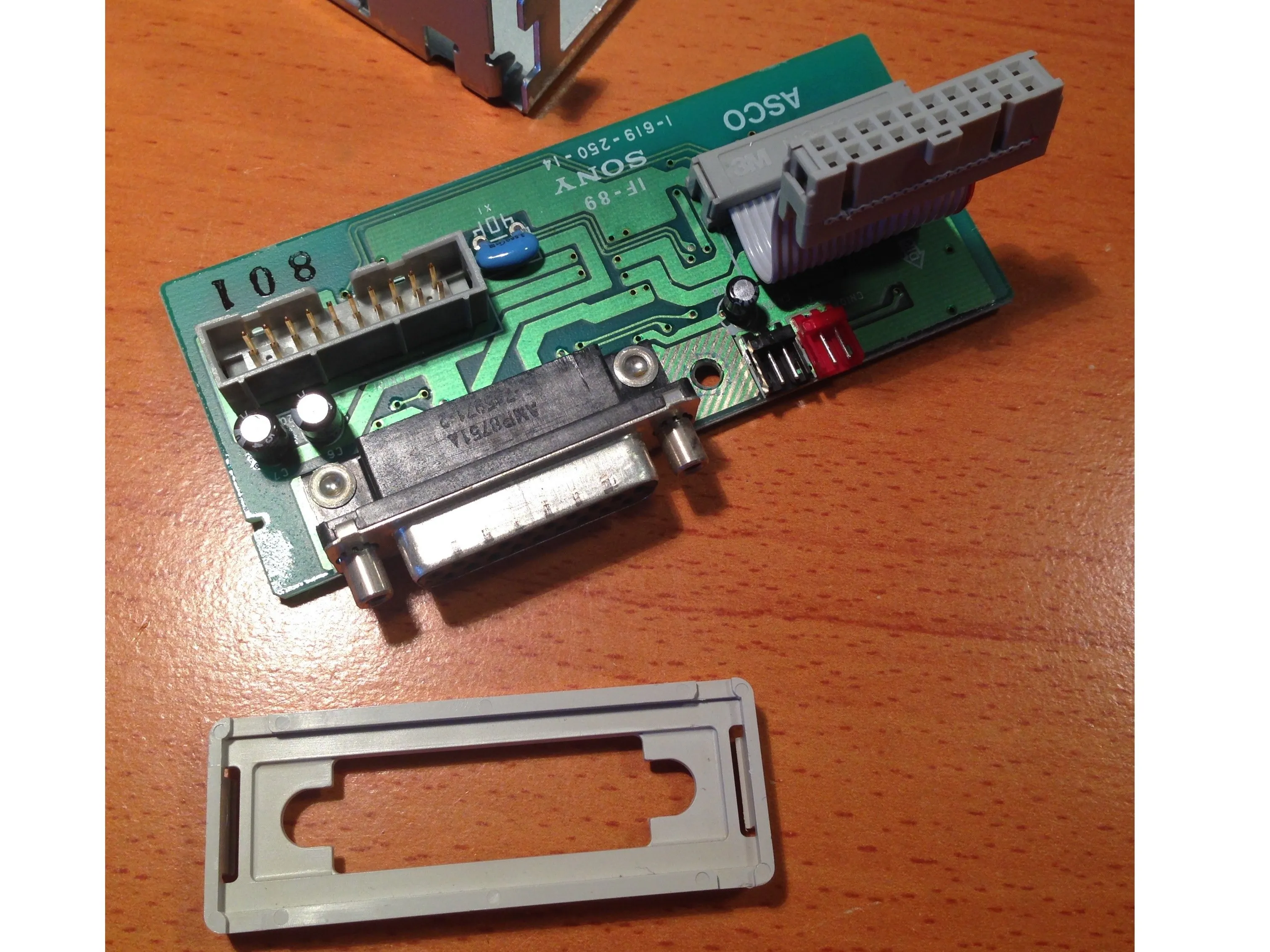

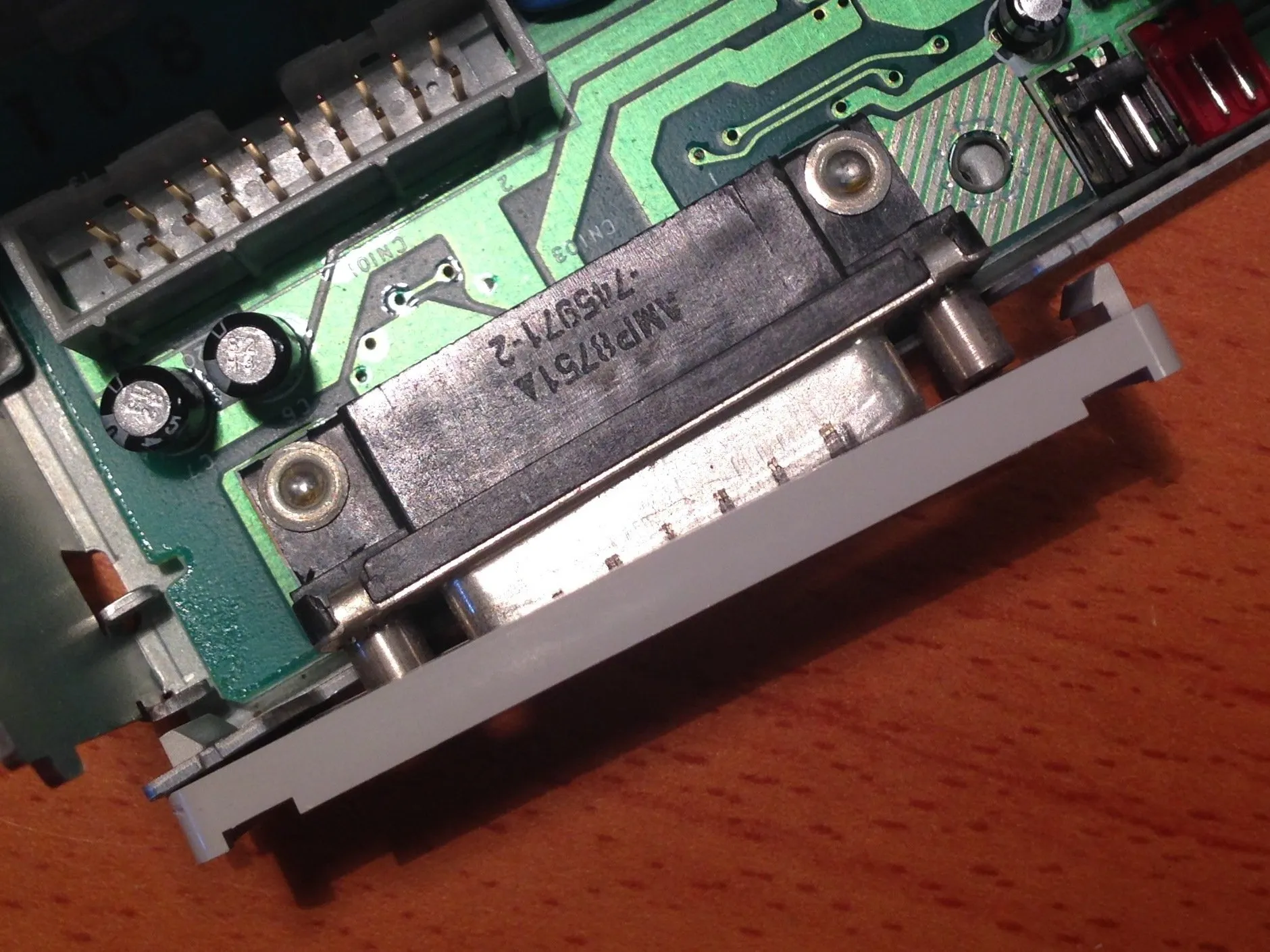

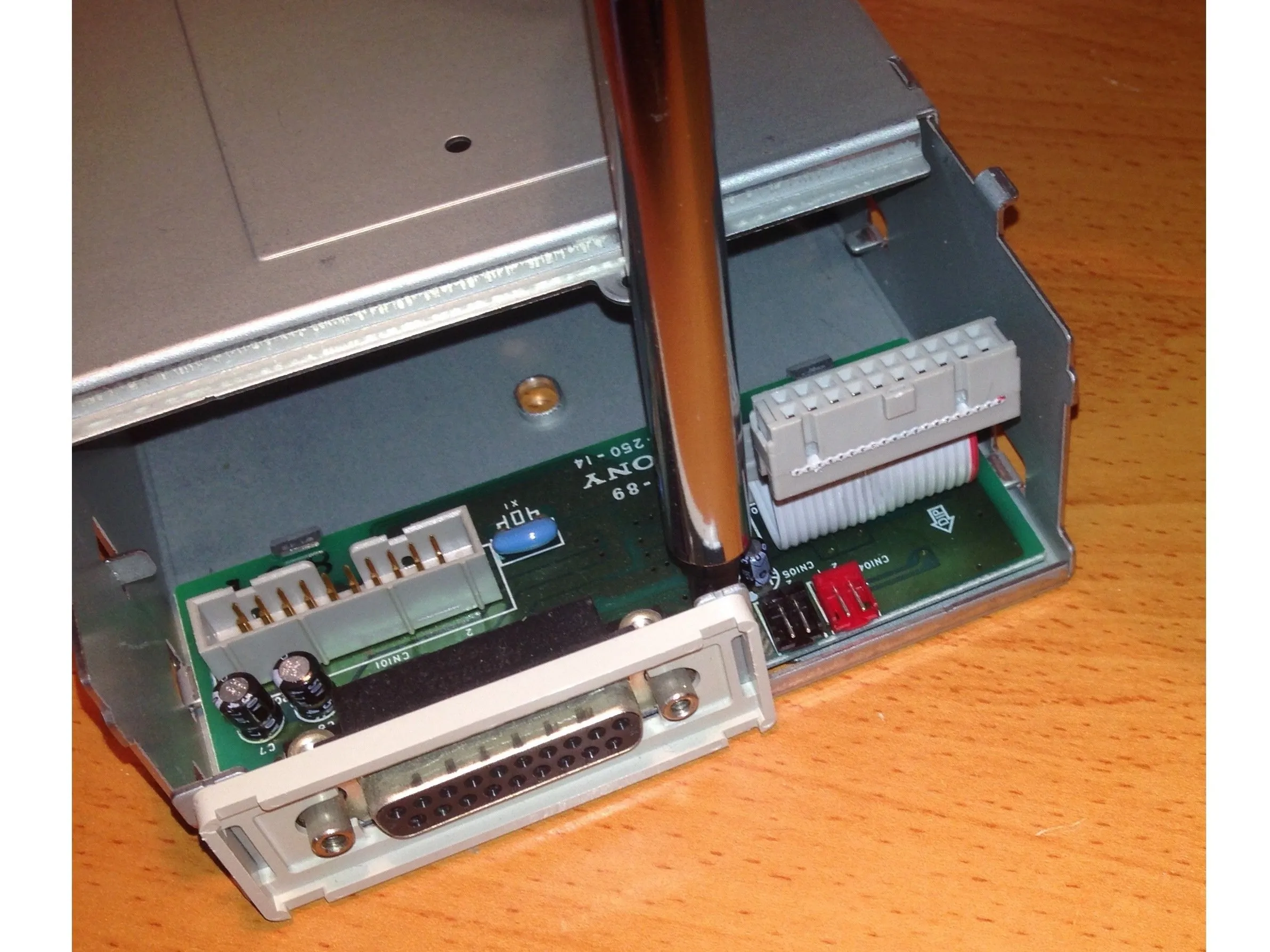

Шаг 10 Извлечение главной платы из корпуса

• Открутите один винт, удерживающий плату на месте, с помощью крестообразного ключа №2.

• Отсоедините рамку от порта последовательной цепи.

• Наклоните плату вверх и выньте ее.

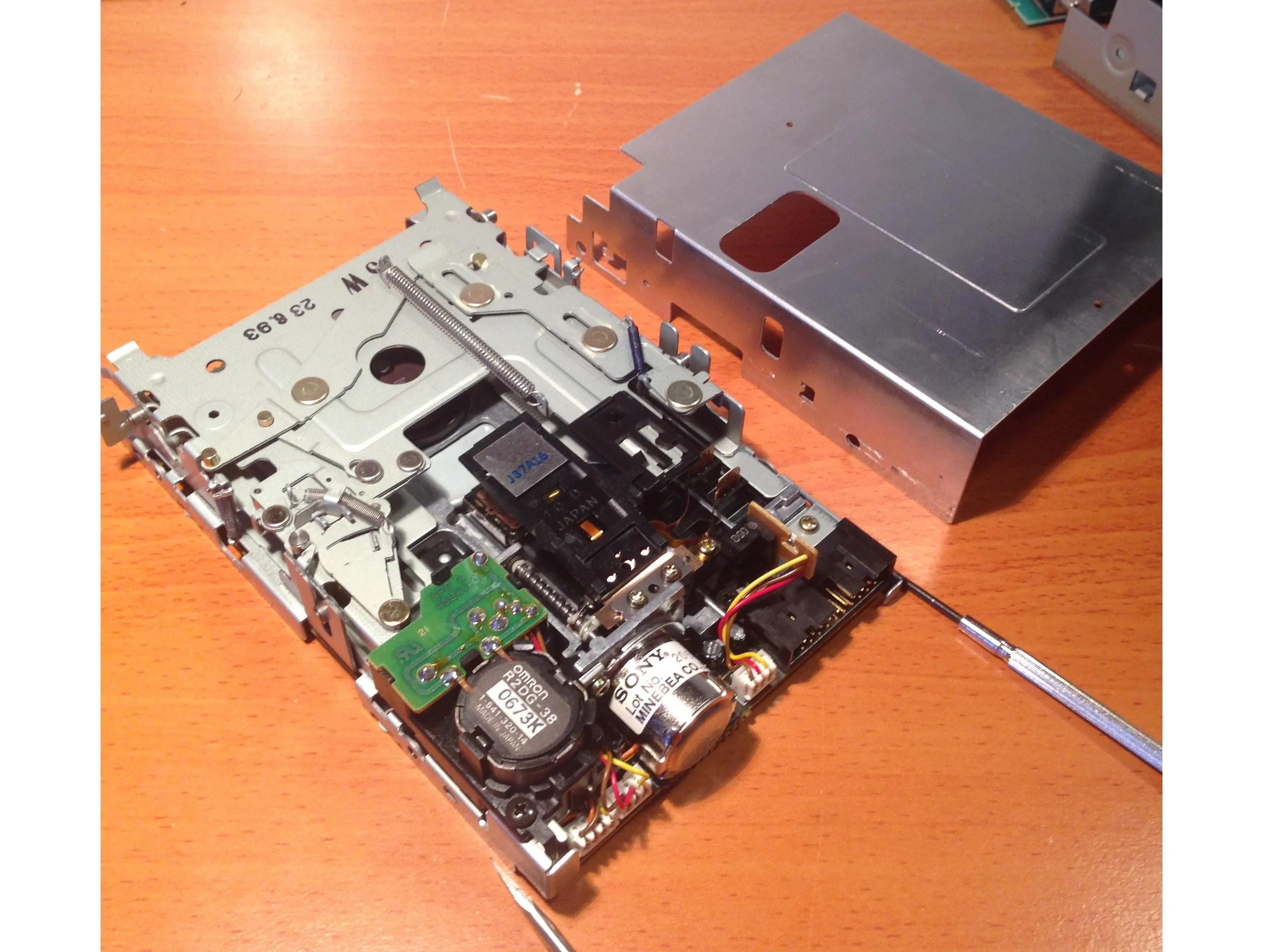

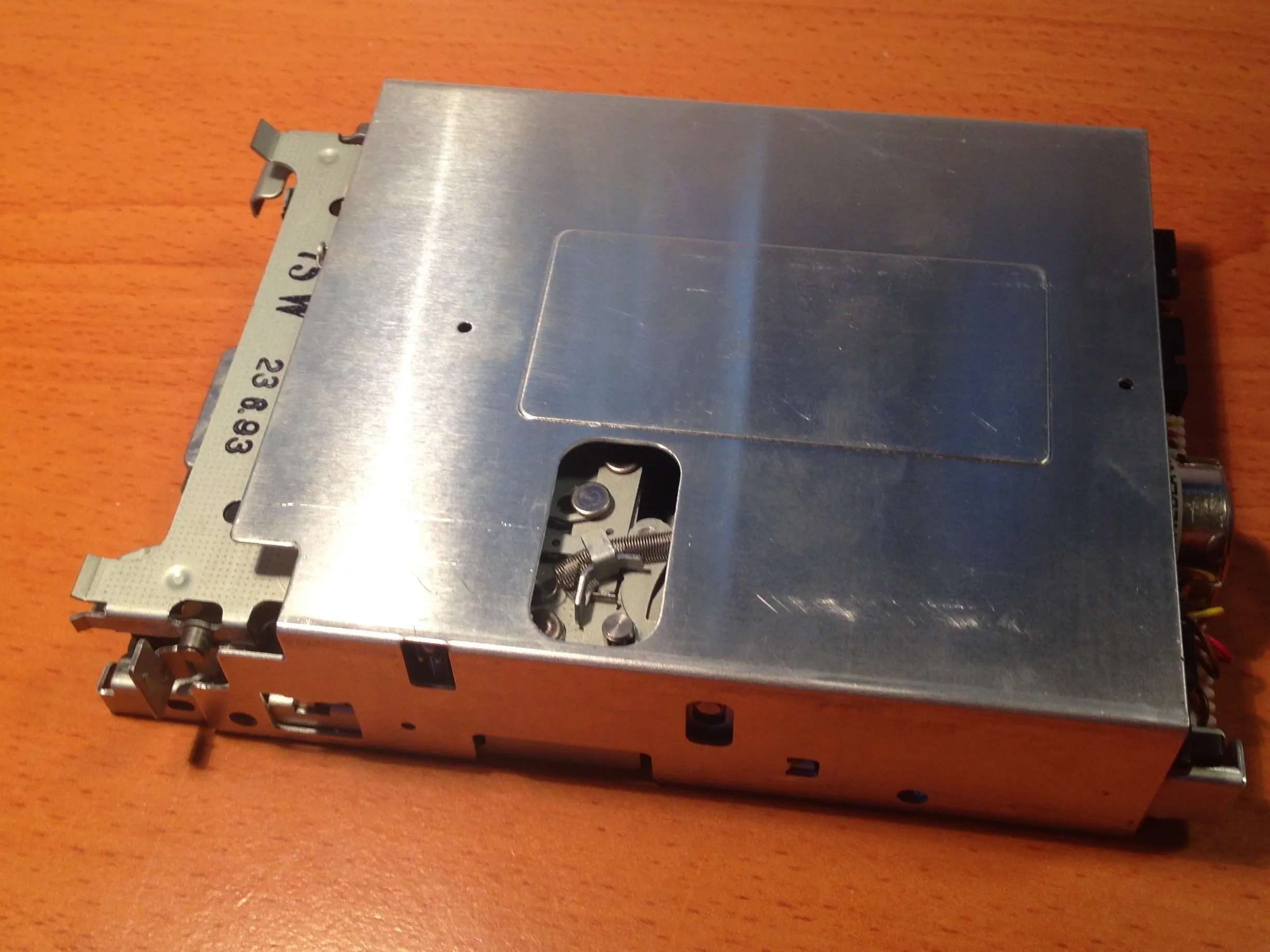

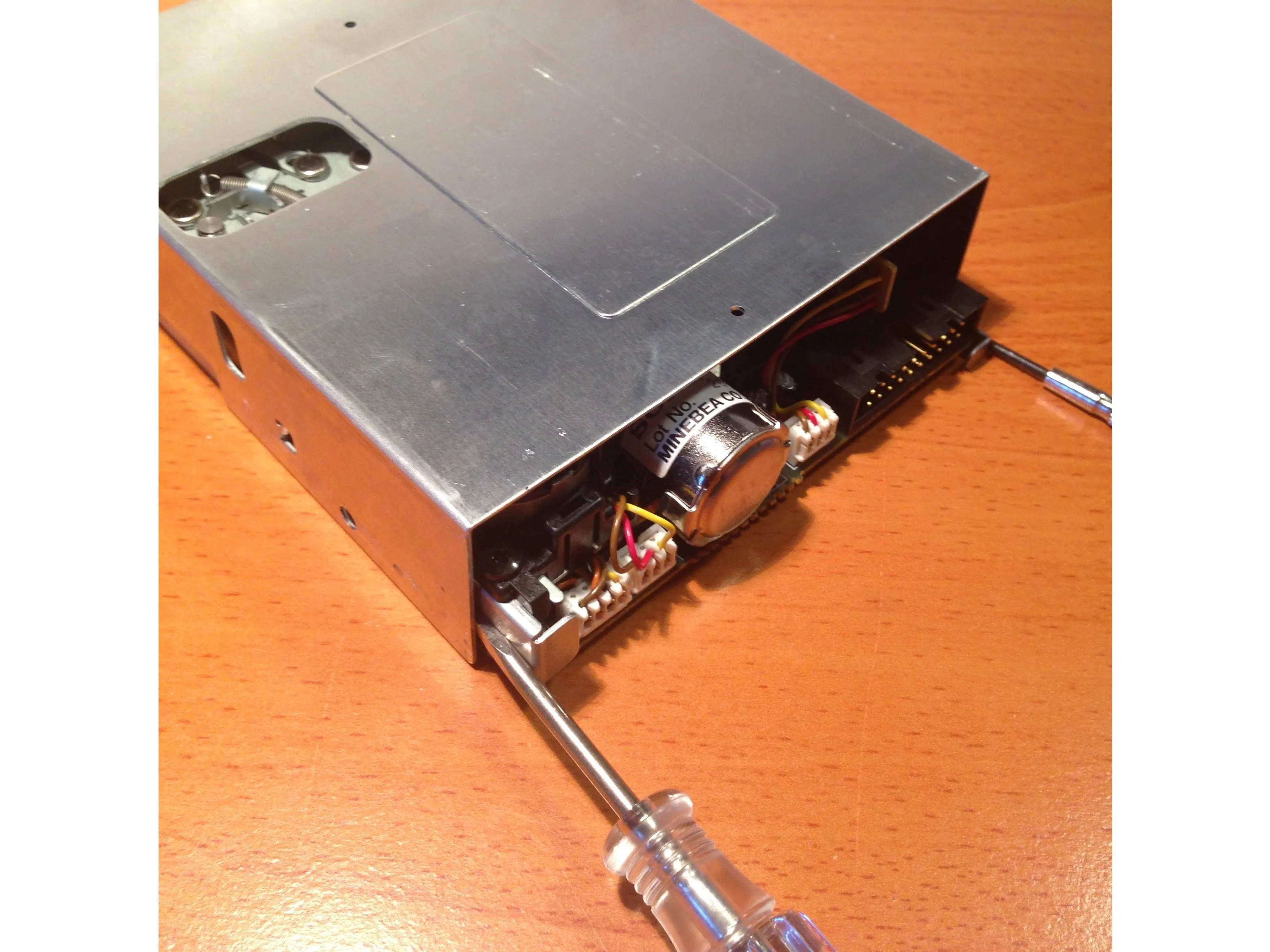

Шаг 11 Снятие верхней крышки с флоппи-механизма

• Вставьте ювелирный винт с плоским наконечником между дисководом и верхней крышкой с обеих сторон задней части механизма.

• Поднимите заднюю часть верхней крышки вверх и потяните ее назад, снимая с привода.

• В этом дисководе Apple 3,5 оригинальный механизм двойной плотности 800K был заменен на более поздний механизм высокой плотности 2,0MB/1,44MB, поэтому ваш может выглядеть несколько иначе.

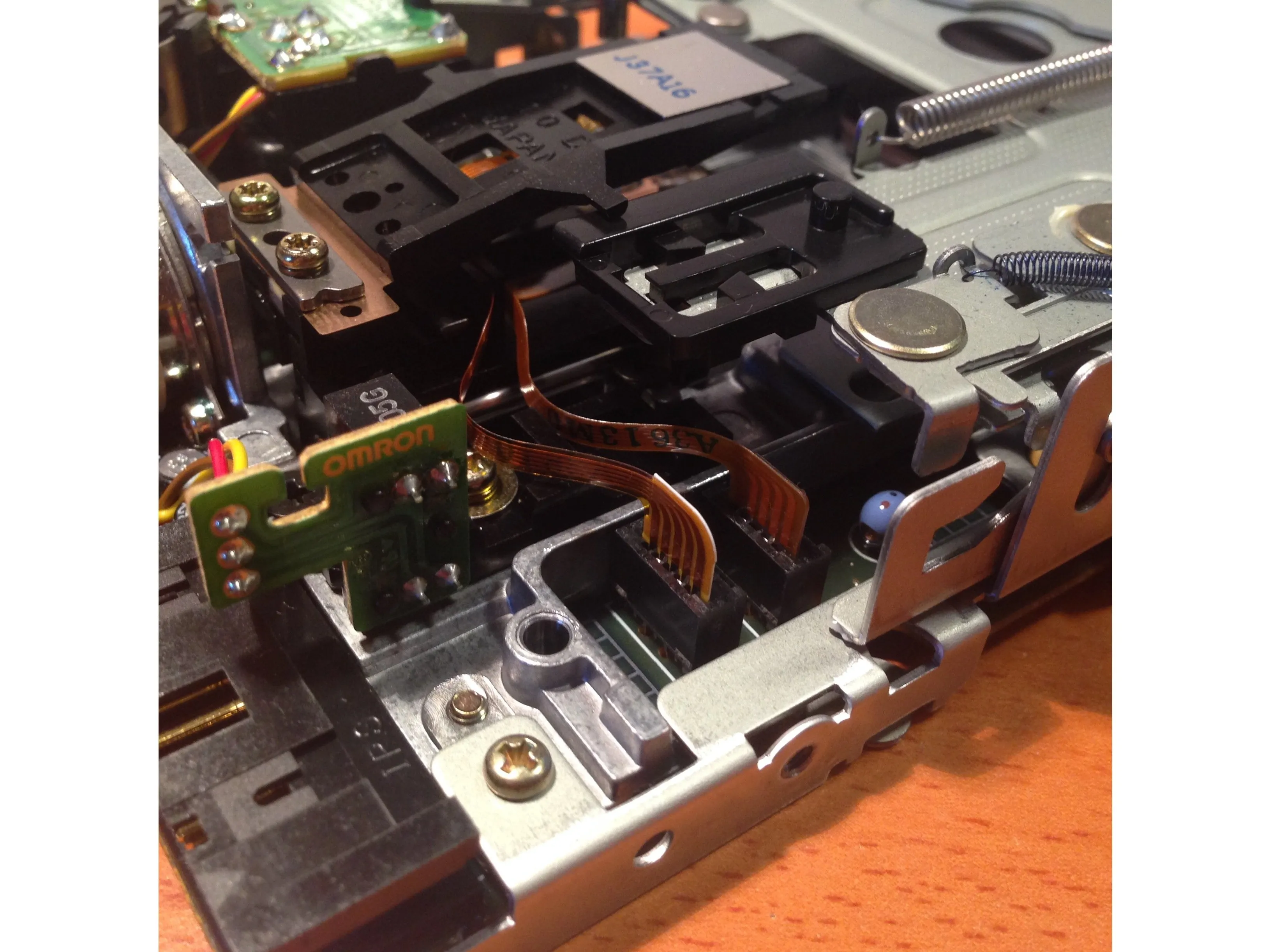

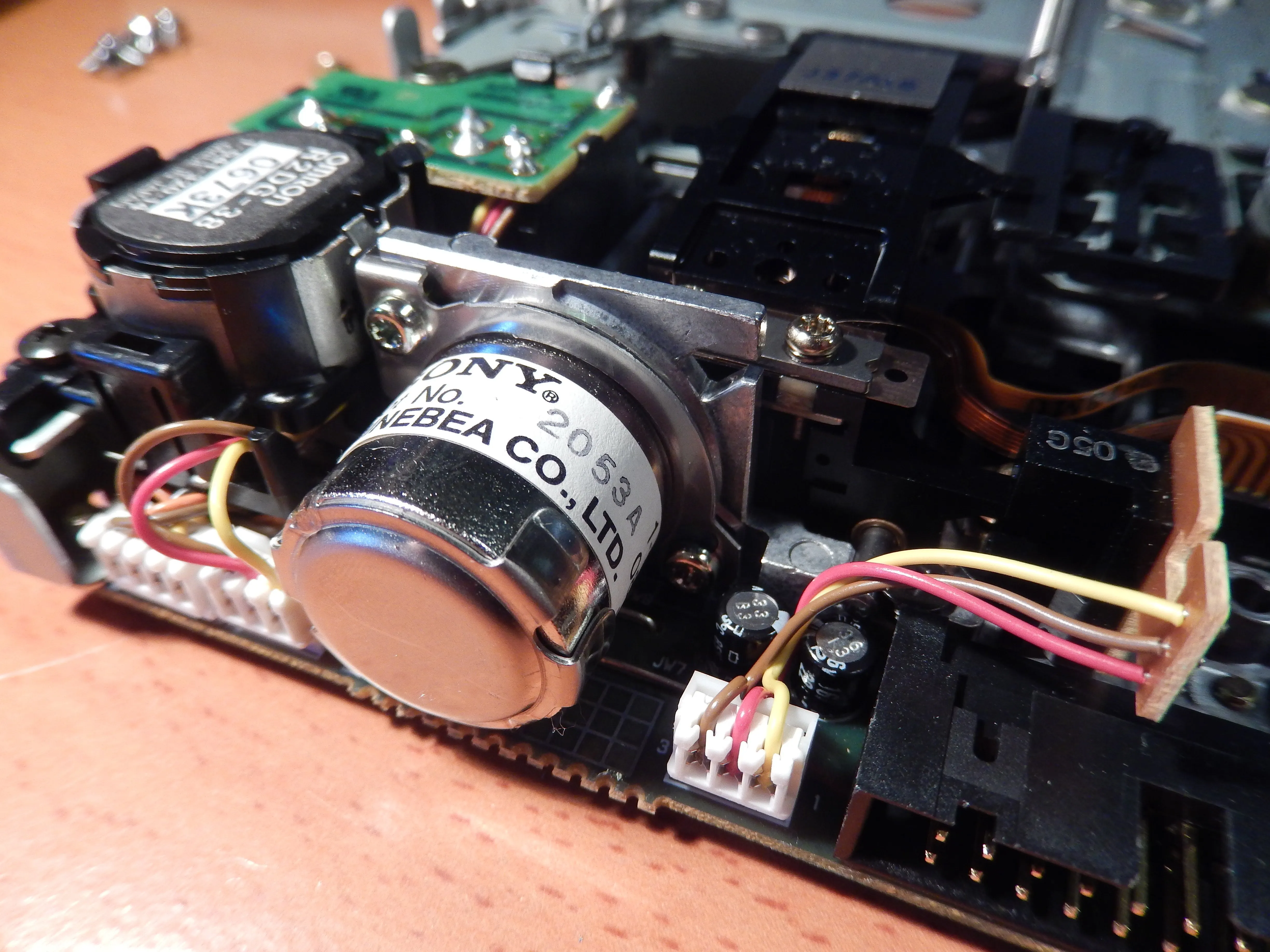

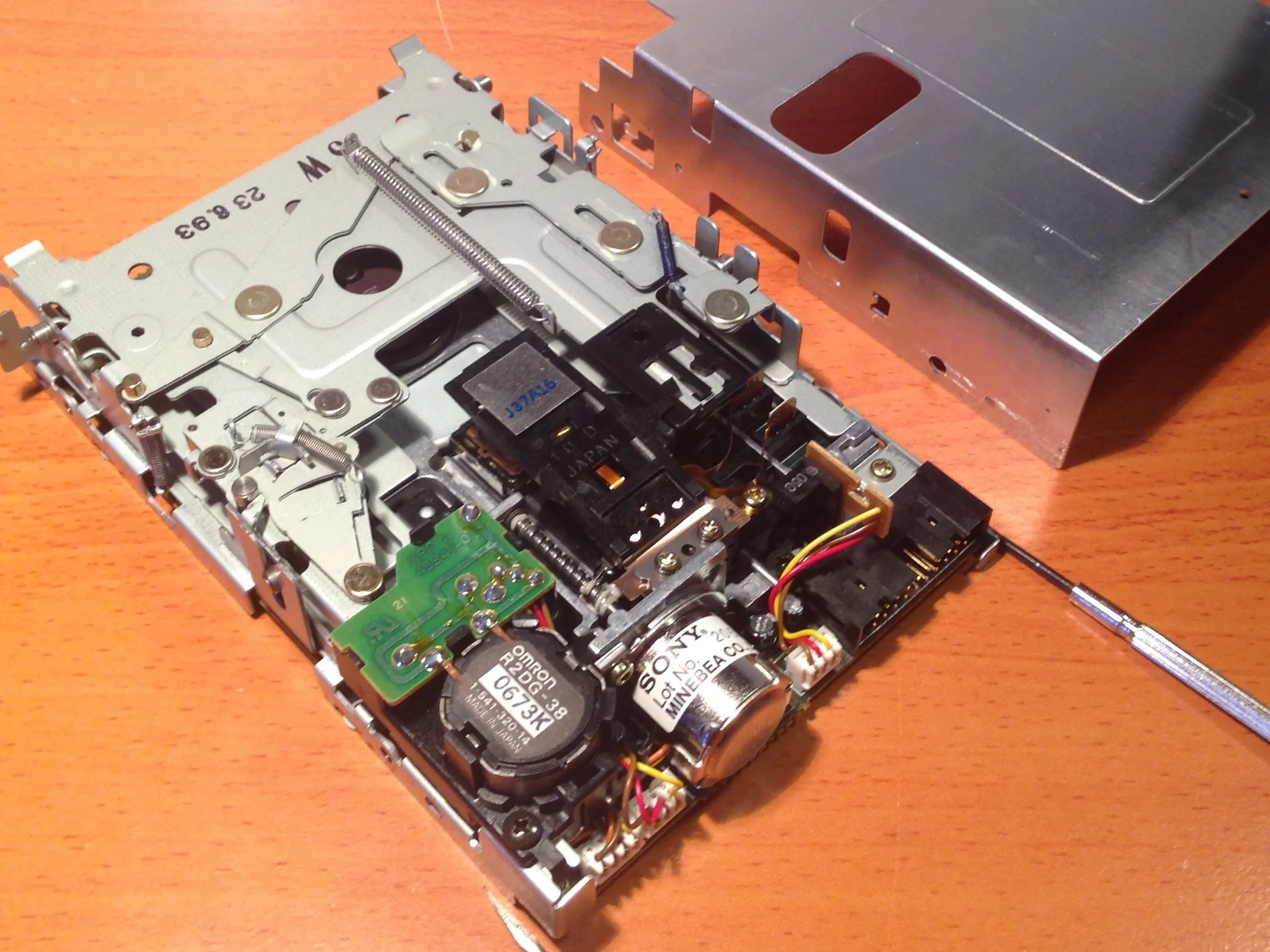

Шаг 12 Основной обзор механизма флоппи-дисковода и типичных неисправностей

• Механизм флоппи-дисковода состоит из печатной платы с вращающимся двигателем дисковода, шагового двигателя для головки чтения/записи, двигателя для извлечения/автоматической установки дисковода, шасси и салазок/извлечения/вставки/механизма флоппи-дисковода.

• [ВАЖНО]Попытка извлечь головку чтения/записи из шасси механизма привода приведет к нарушению центровки и не может быть исправлена без специального оборудования.

• Привод может не вставлять или извлекать дискеты, если смазка на лотке и его движущихся частях засорилась пылью или затвердела со временем.

• Старую смазку можно разрыхлить и удалить, используя в качестве растворителя жидкость для зажигалок, капая ее на сочленения подвижных частей, стараясь не затекать внутрь на печатную плату, и вытирая все, до чего можно добраться. Для очистки узких мест можно использовать зубочистки и ватные тампоны.

• После этого с помощью зубочистки и ватной палочки можно нанести на движущиеся части смазку, например белую литиевую, стараясь не попадать излишками куда-либо, кроме тех мест, где это абсолютно необходимо.

• В правой задней части привода находится фирменный двигатель выброса/вставки Omron и связанный с ним узел шестеренок. Он может выйти из строя, если соединенные с ним шестерни треснули или смазка затвердела. При дальнейшей разборке его можно очистить, а напечатанные на 3D-принтере сменные шестерни для этого доступны онлайн для заказа. Автор разбора не имеет отношения к продавцу.

• Винтовая шестерня, которая перемещает головки чтения/записи вперед и назад, может иметь резьбу, забитую затвердевшей смазкой. Его можно очистить и смазать точно так же, как и детали лотка привода.

• Если основная печатная плата механизма должна быть снята для ремонта/восстановления, необходимо убедиться, что все разъемы и гибкие кабели отсоединены. Особенно осторожно следует отсоединять гибкие кабели для головки чтения/записи, так как их можно легко сломать.

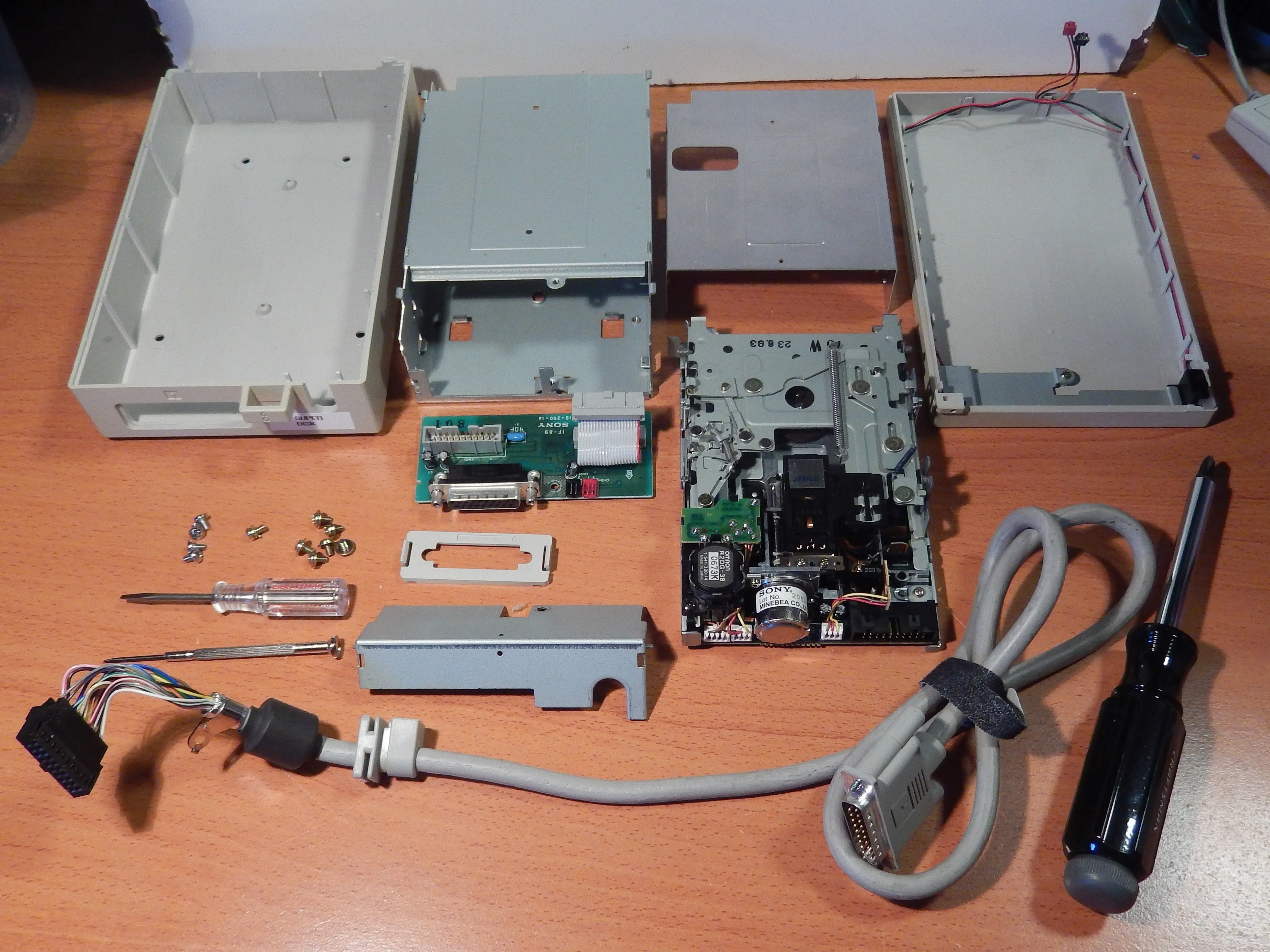

Шаг 13 Разборка деталей внешнего дисковода Apple 3,5

• Все детали разобраны.
