Разборка Apple 5W USB Power Adapter (Folding Pins - UK plug)

Введение

Английские вилки, как известно, коварны для босых ног - при падении они почти всегда приземляются точками вверх, что делает их LEGO в мире распределения электроэнергии. Мало того, они еще и большие, и их неудобно бросать в сумку, чтобы зарядить устройства в дороге. Apple наконец-то приложила все свои инженерные силы и разработала совершенно новый, очень качественный складной штекер. Более компактный, более удобный для ног вариант.

Но как она работает? Что скрывается за белым блестящим пластиком? Читайте дальше, чтобы узнать.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1. Разборка Apple 5W USB Power Adapter (Folding Pins - UK plug)

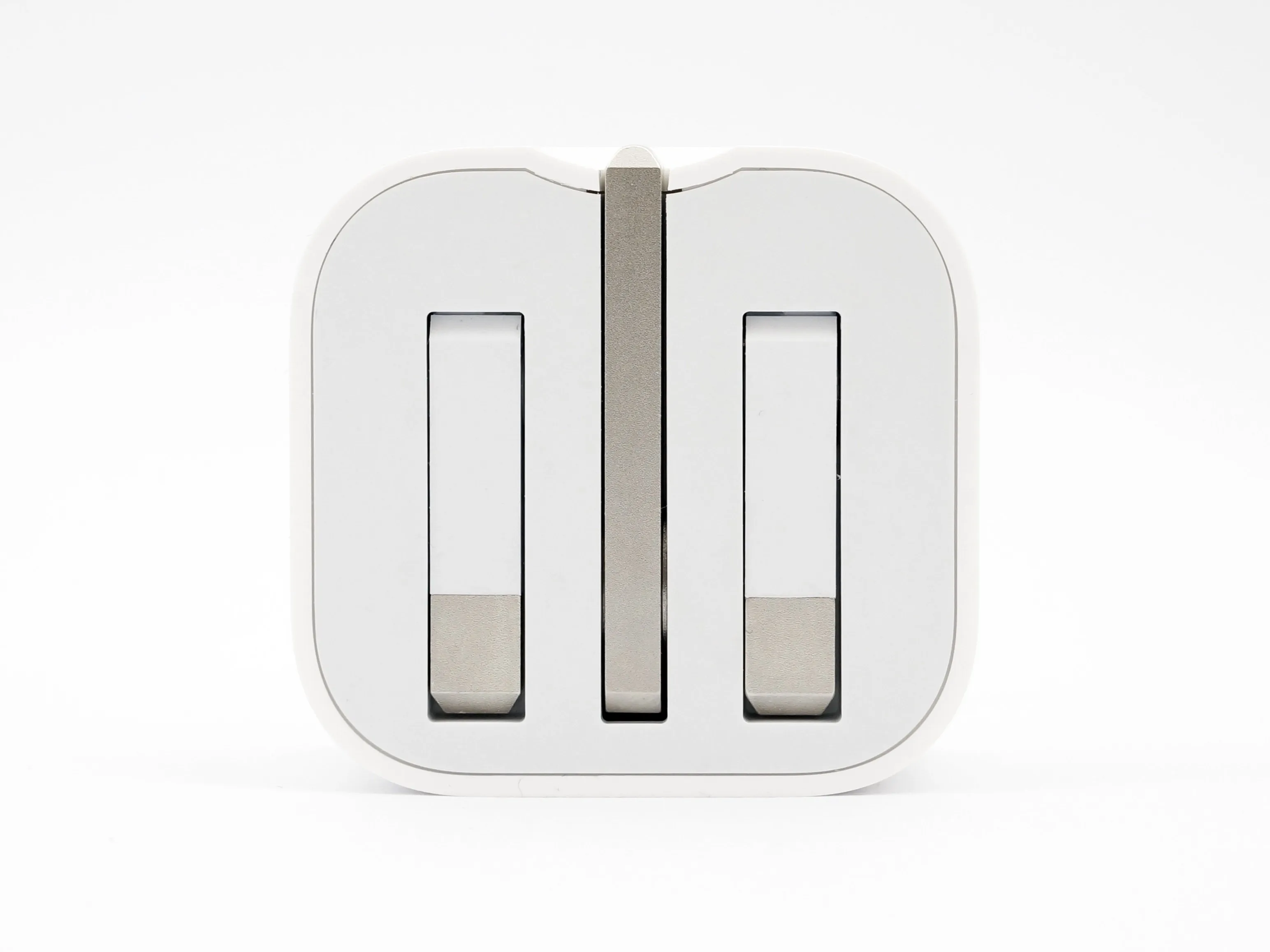

• Выпущенный вместе с Apple Watch в Великобритании/ГК, новый складной штекер имеет штырьки, которые складываются заподлицо для путешествий.

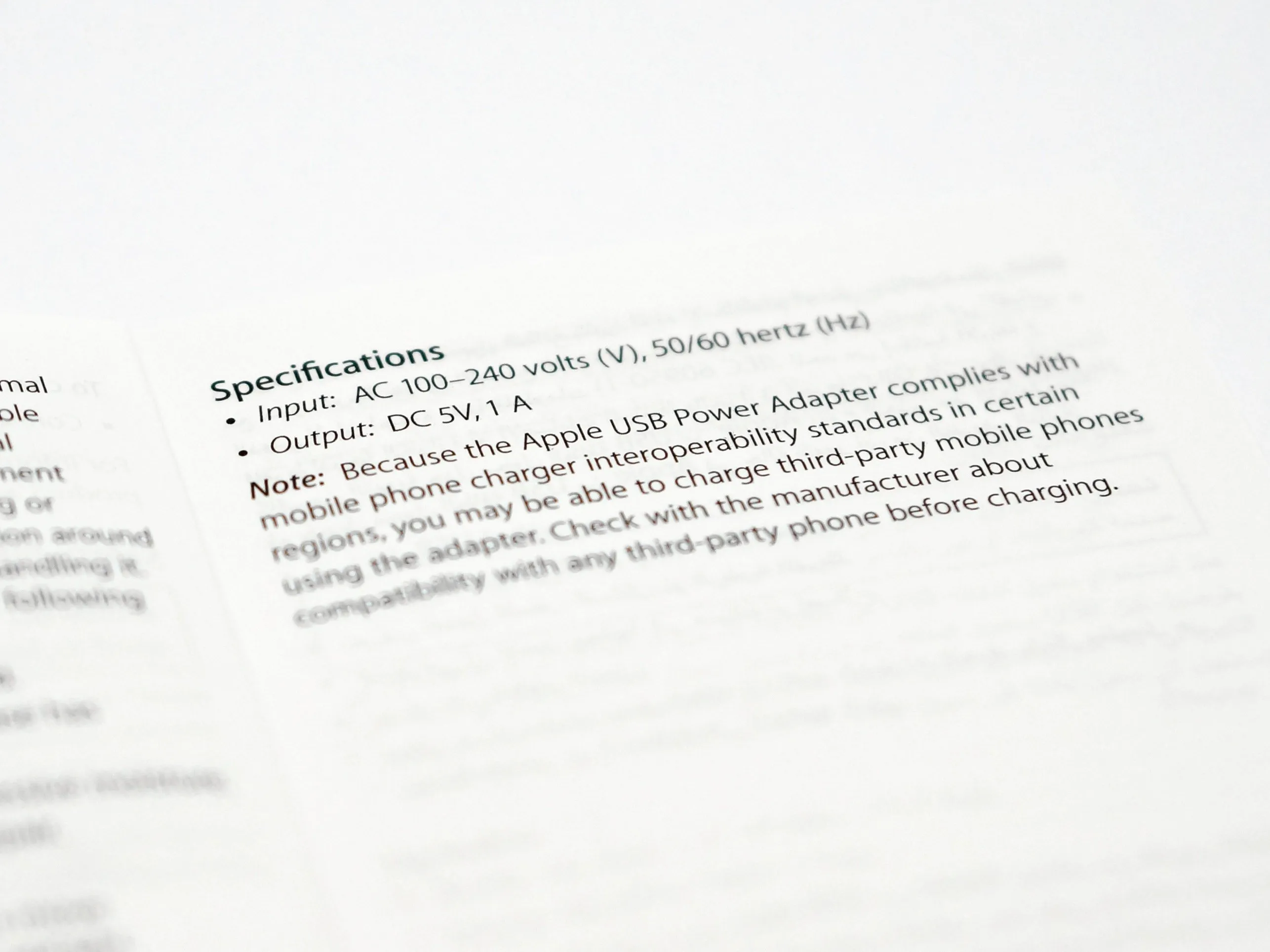

• Она соответствует вилке старого образца со спецификацией 5 Вт / 1 А.

• Входное напряжение AC 100 - 240 В.

• Этот продукт использует и может хранить электричество высокого напряжения - это опасно и может убить вас.

Шаг 2

• Все чаще в сетевых зарядных устройствах большая часть конструкции скрепляется в процессе формовки. Во всем изделии есть только один винт (Torx T9 M2.5 x 2.75 мм).

• Его можно было бы выкрутить, но, скорее всего, получился бы большой беспорядок. Вместо этого он был разрезан на две части с помощью пилы с тонким лезвием.

• Она была вырезана на 1 мм позади входа USB-порта.

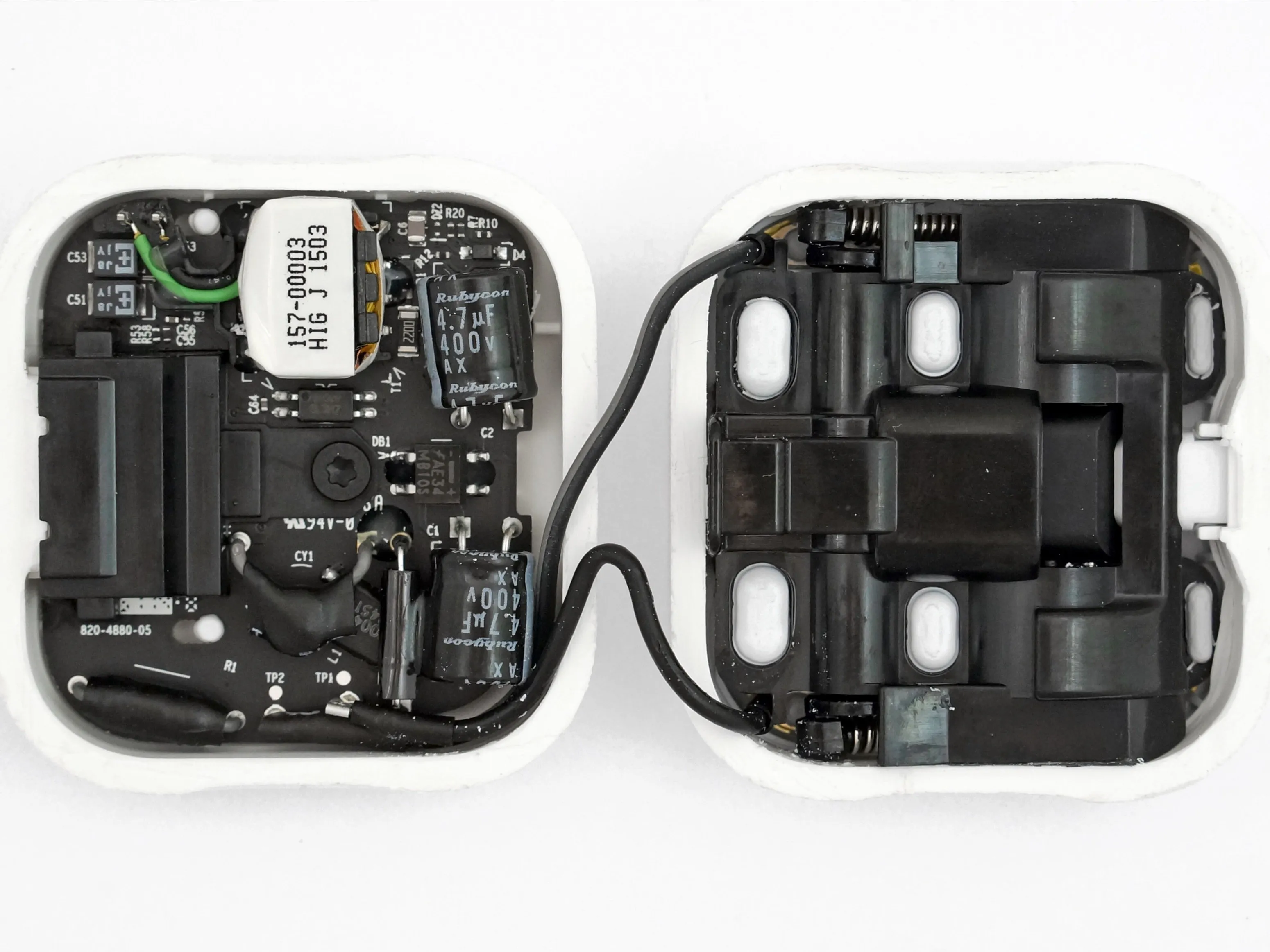

• Внутри мы видим, что конструкция была разделена на две половины.

• Вся электроника находится на одной печатной плате слева.

• Все механизмы и высоковольтные контакты находятся справа, скрытые под пластиковым кожухом.

Шаг 3

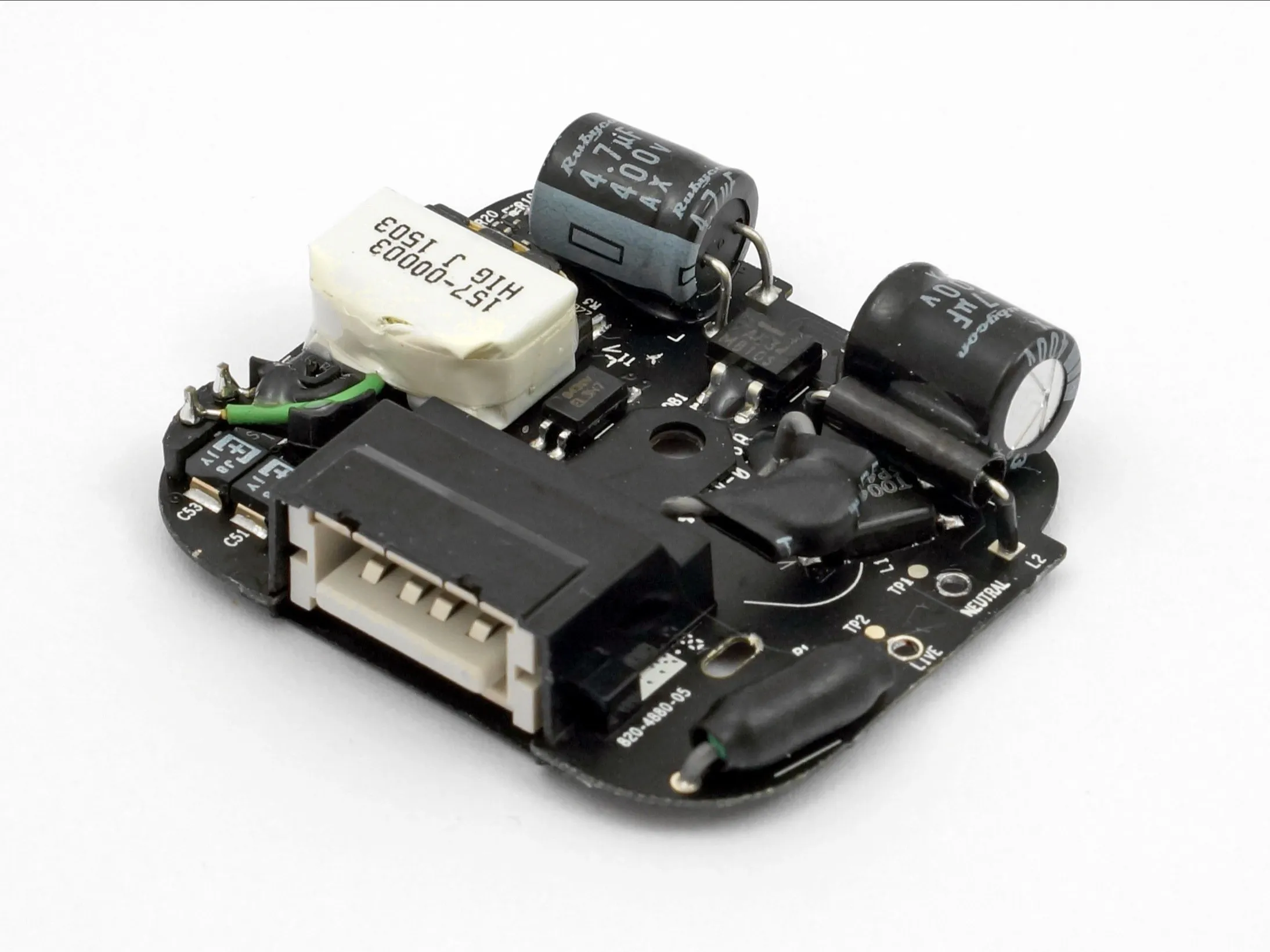

• Разборка верхней части печатной платы:

• Электролитический конденсатор Rubycon 4.7µF 400V 400AX4.7M8X9

• Мостовой выпрямитель Fairchild MB10S

• Оптоизолятор Everlight EL3H7-G

• Маркировка трансформатора 157-00003 / HIG J 1503

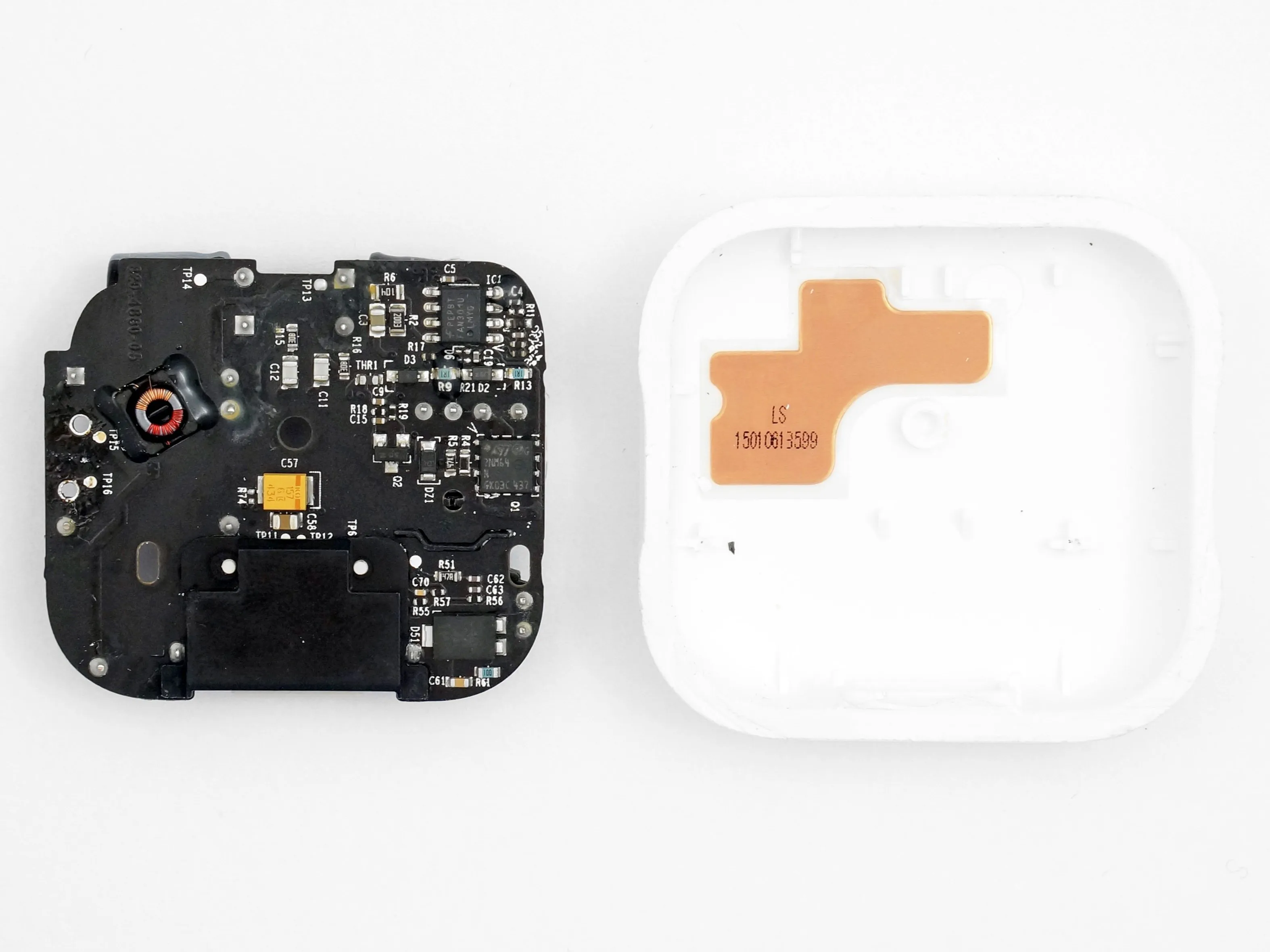

• На задней части корпуса имеется медное экранирование, отвечающее требованиям ЭМС.

Шаг 4

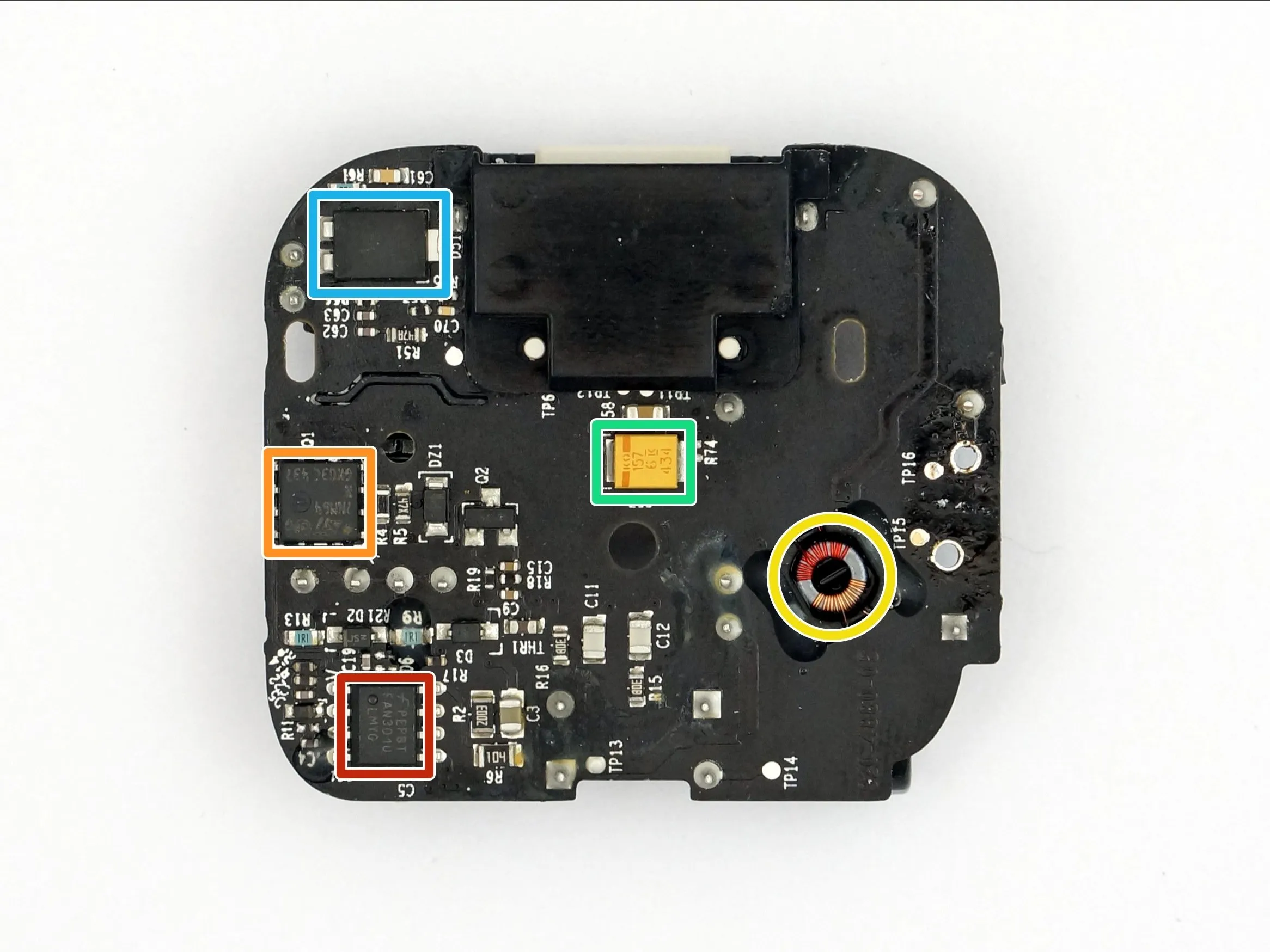

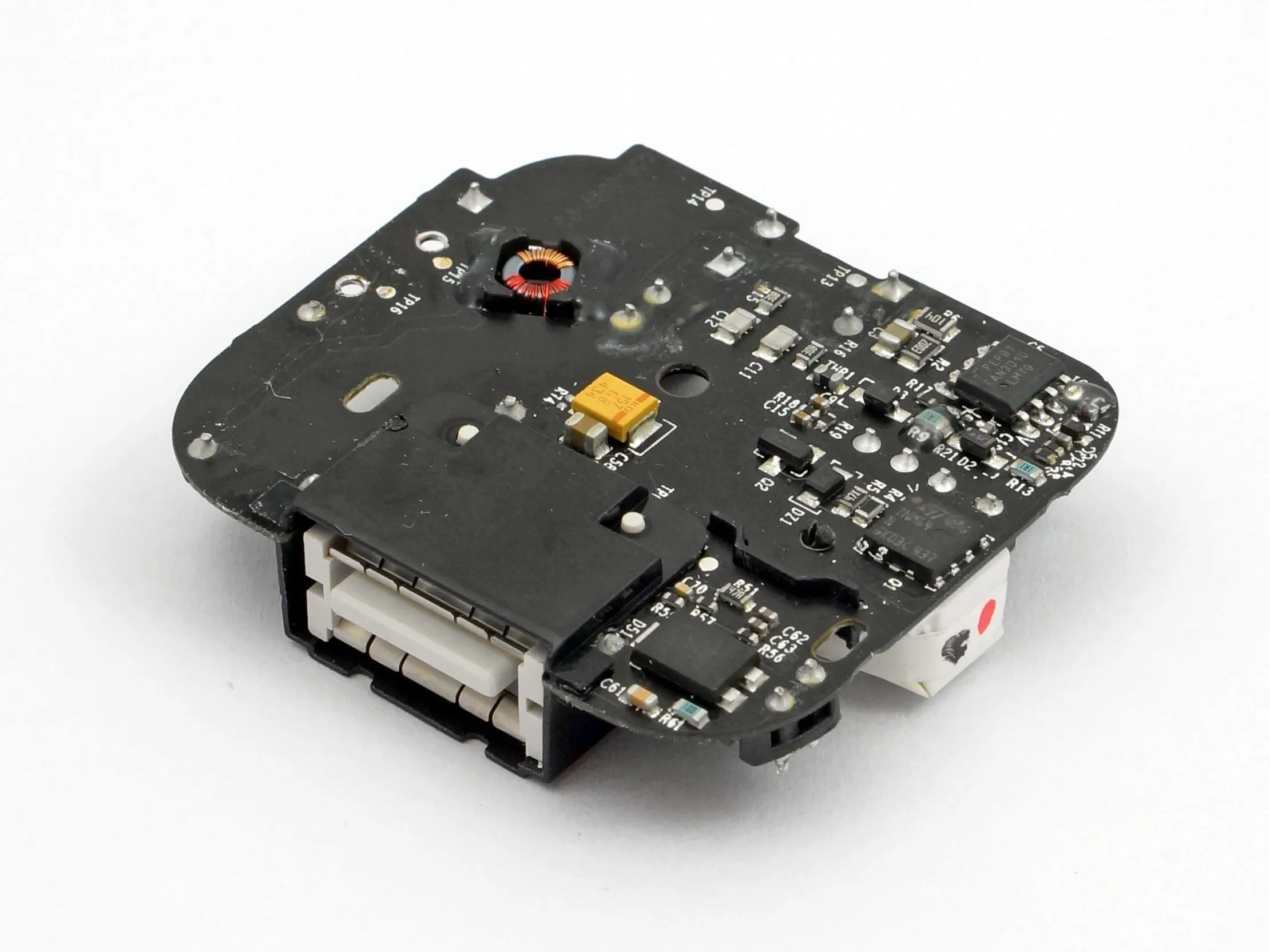

• С обратной стороны:

• ШИМ-контроллер Fairchild FAN301

• N-канальный МОП-транзистор Fairchild STD7NM64N

• Маркировка утопленного индуктора T00405 SP451

• Танталово-полимерный конденсатор KEMET T520M157M006ATE035

• Диод SBR8U60P5

• Над R9 есть капля смолы - ошибка?

• На FAN301 в настоящее время наложен судебный запрет судебный запрет против него из-за нарушения патента. Возможно, это не влияет на европейские продажи?

Шаг 5

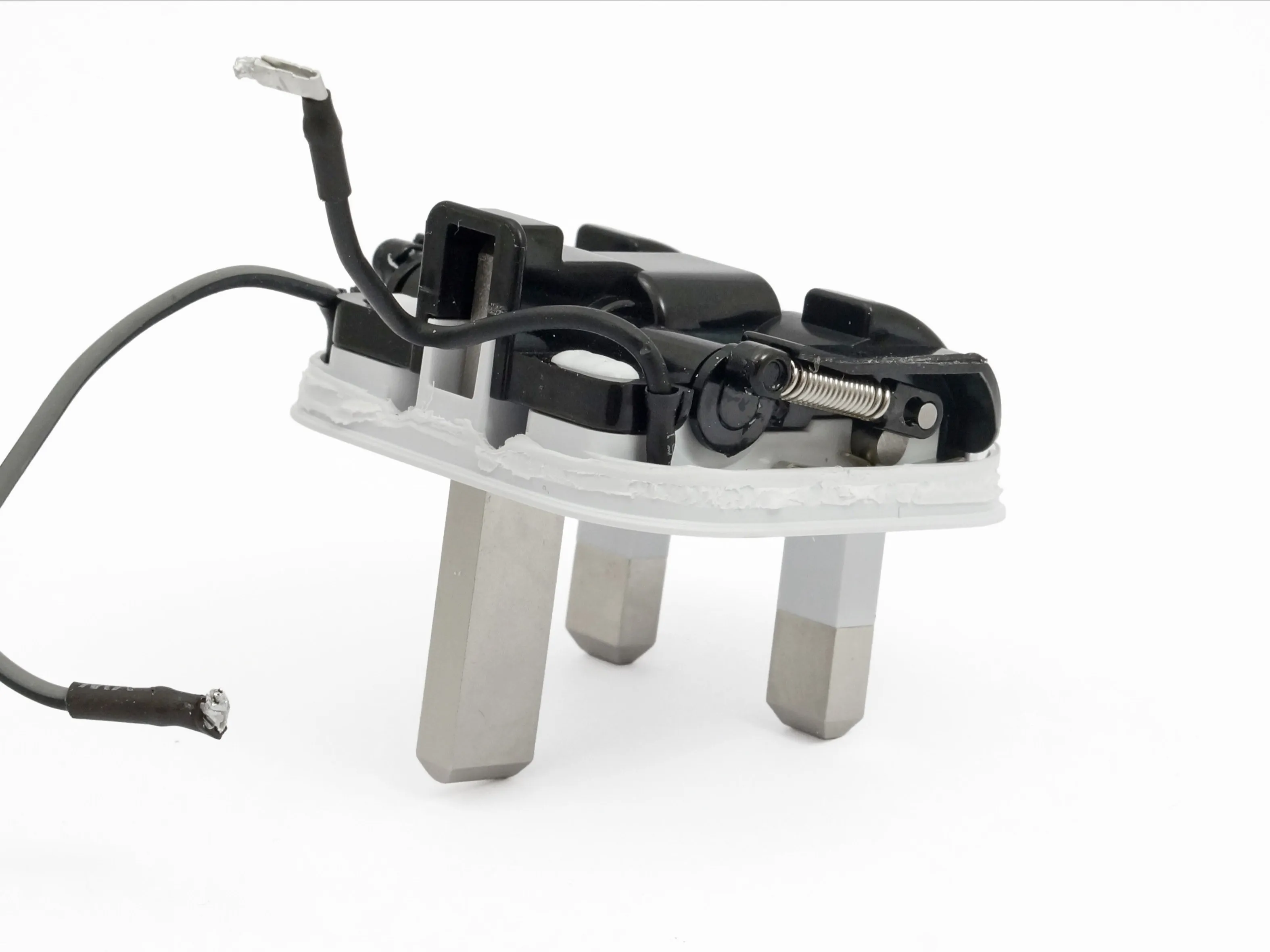

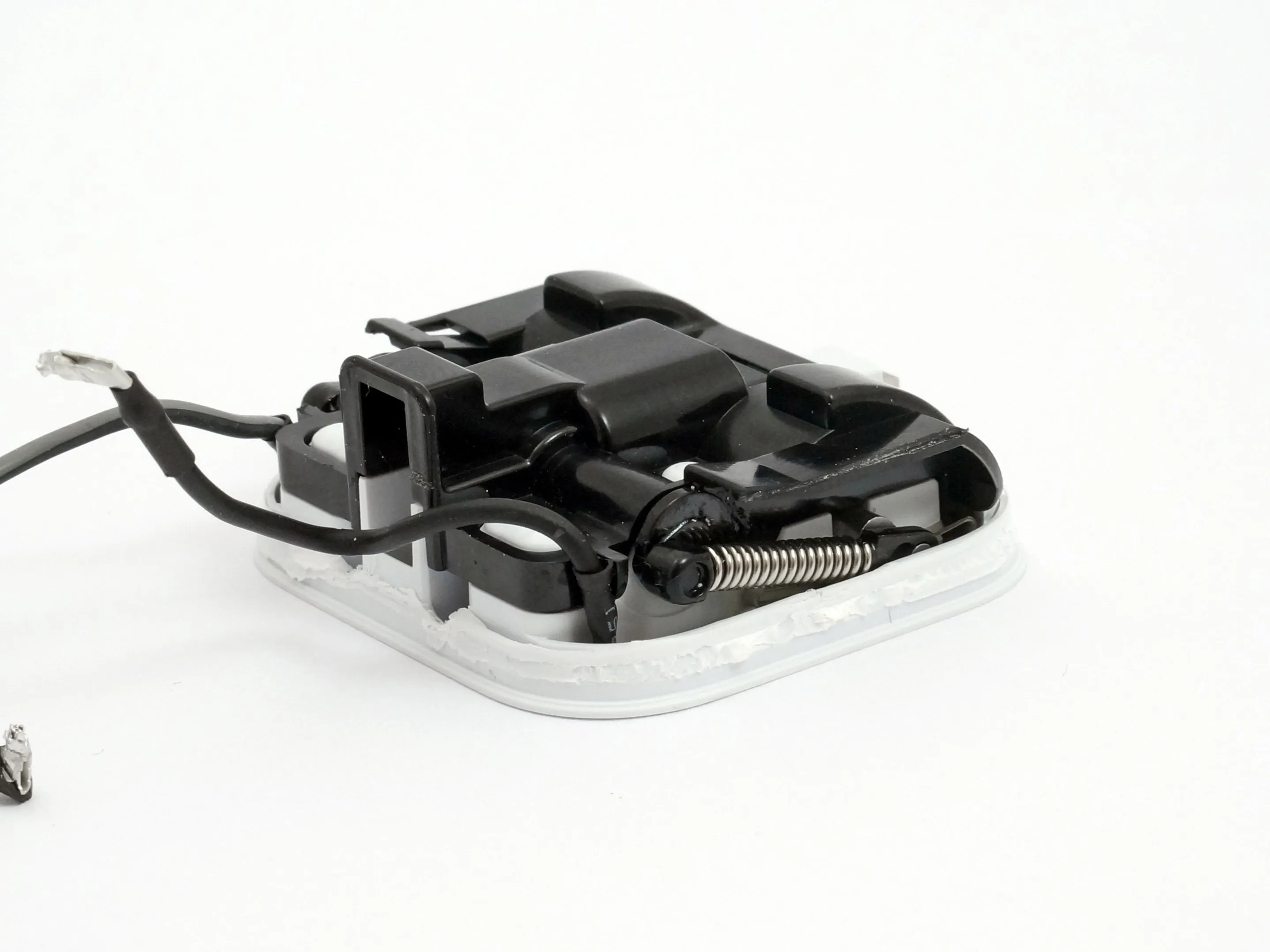

• Большая часть механизма закрыта кожухом, закреплённым в точках с помощью термопластичных скоб во время производства.

• Единственный способ снять кожух - срезать его верхнюю часть.

Комментарии к шагу

Я думаю, что это не овермолдинг, а термопластическая штамповка. (Либо ультразвуковая, либо термическая.) Погуглите картинки 'термопластичная формовка', тогда поймете. (Справка: бывший инженер завода в Шэньчжэне, Китай)

Спасибо, исправлено!

Шаг 6

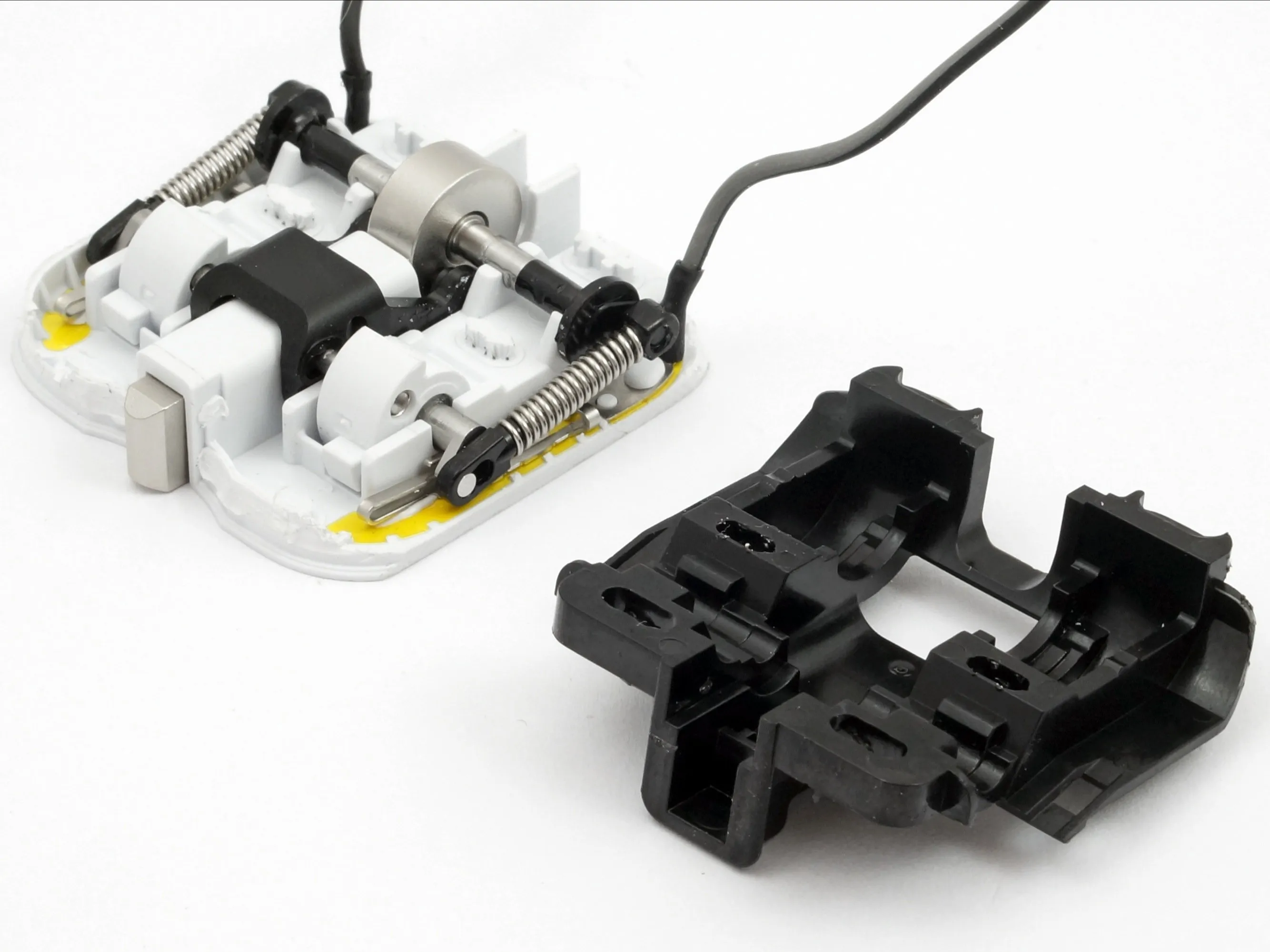

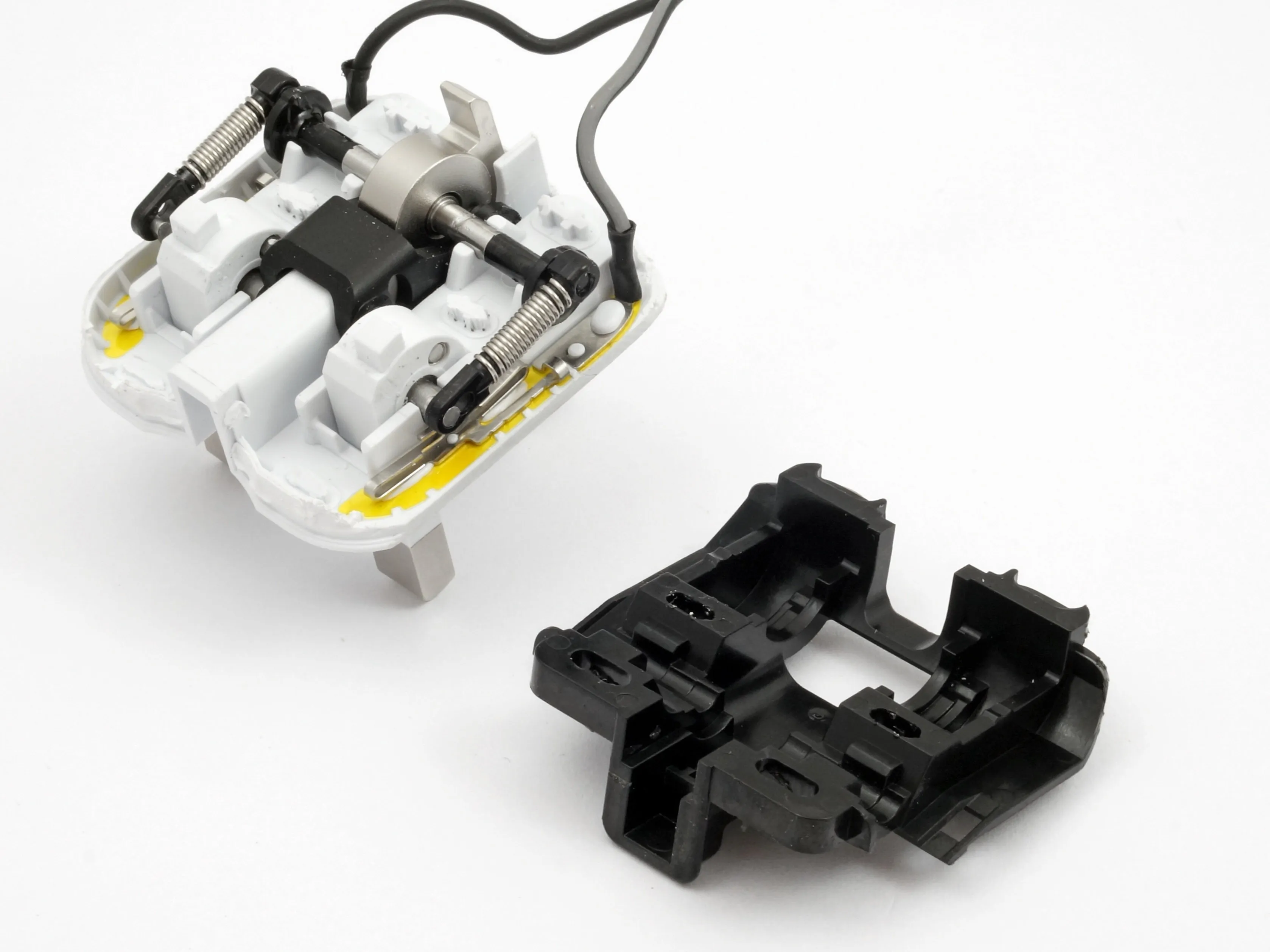

• Наконец-то мы можем увидеть, как работает механизм!

• Желтая лента - это Полиимидная высокотемпературная пленка.

• Крышка необходима для правильной работы механизма - в противном случае центральная черная пластиковая деталь поднимется.

Шаг 7

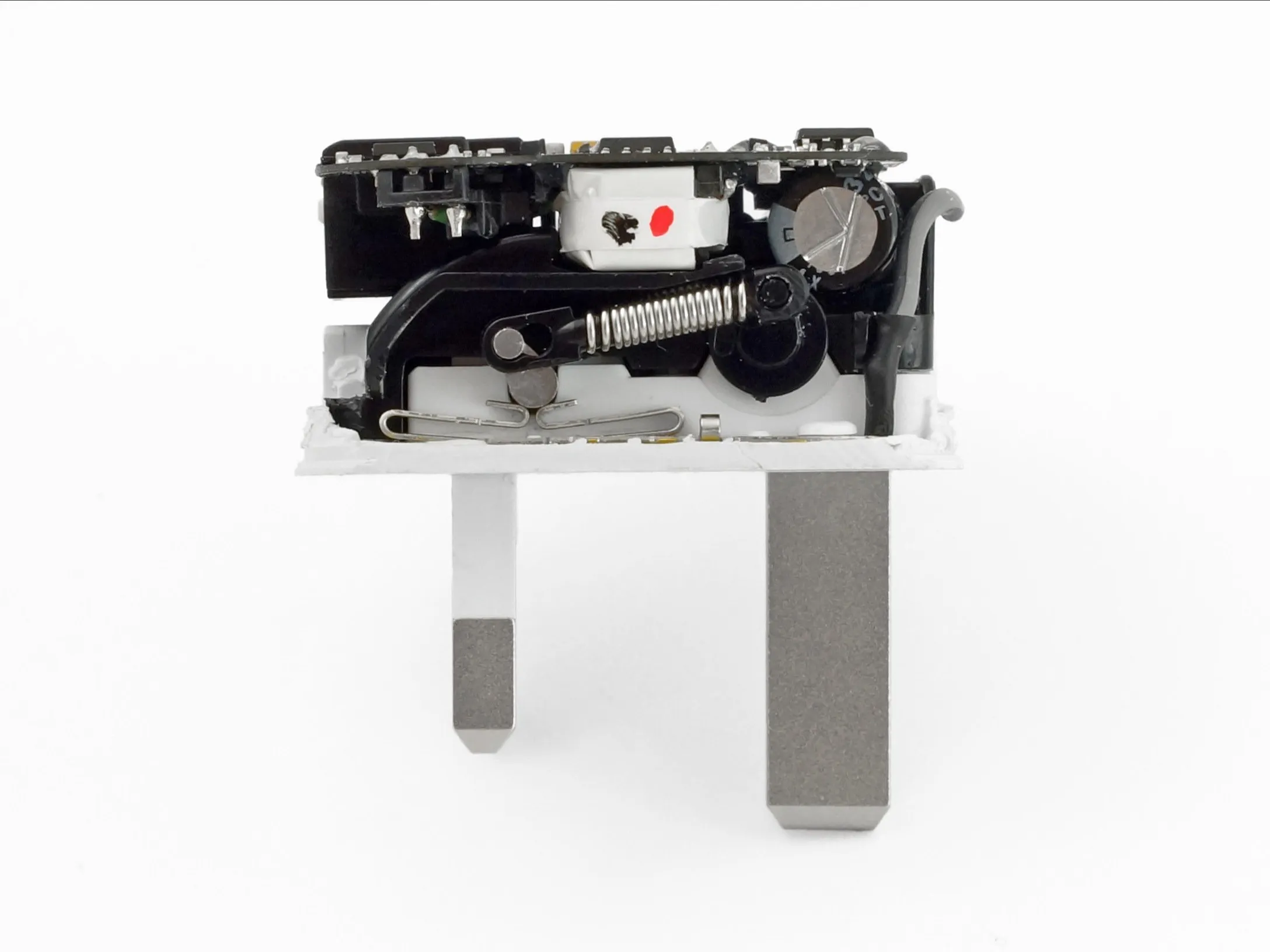

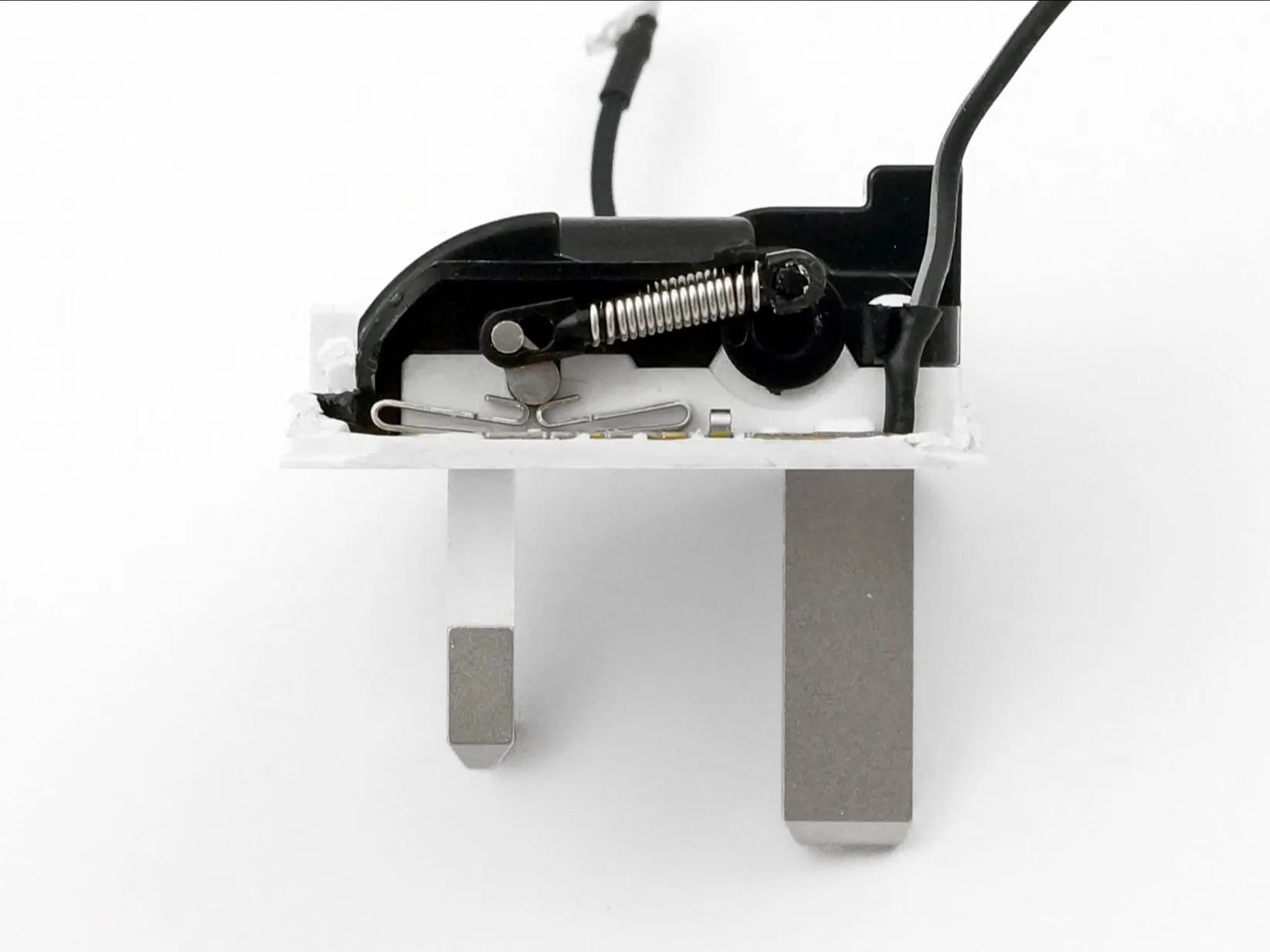

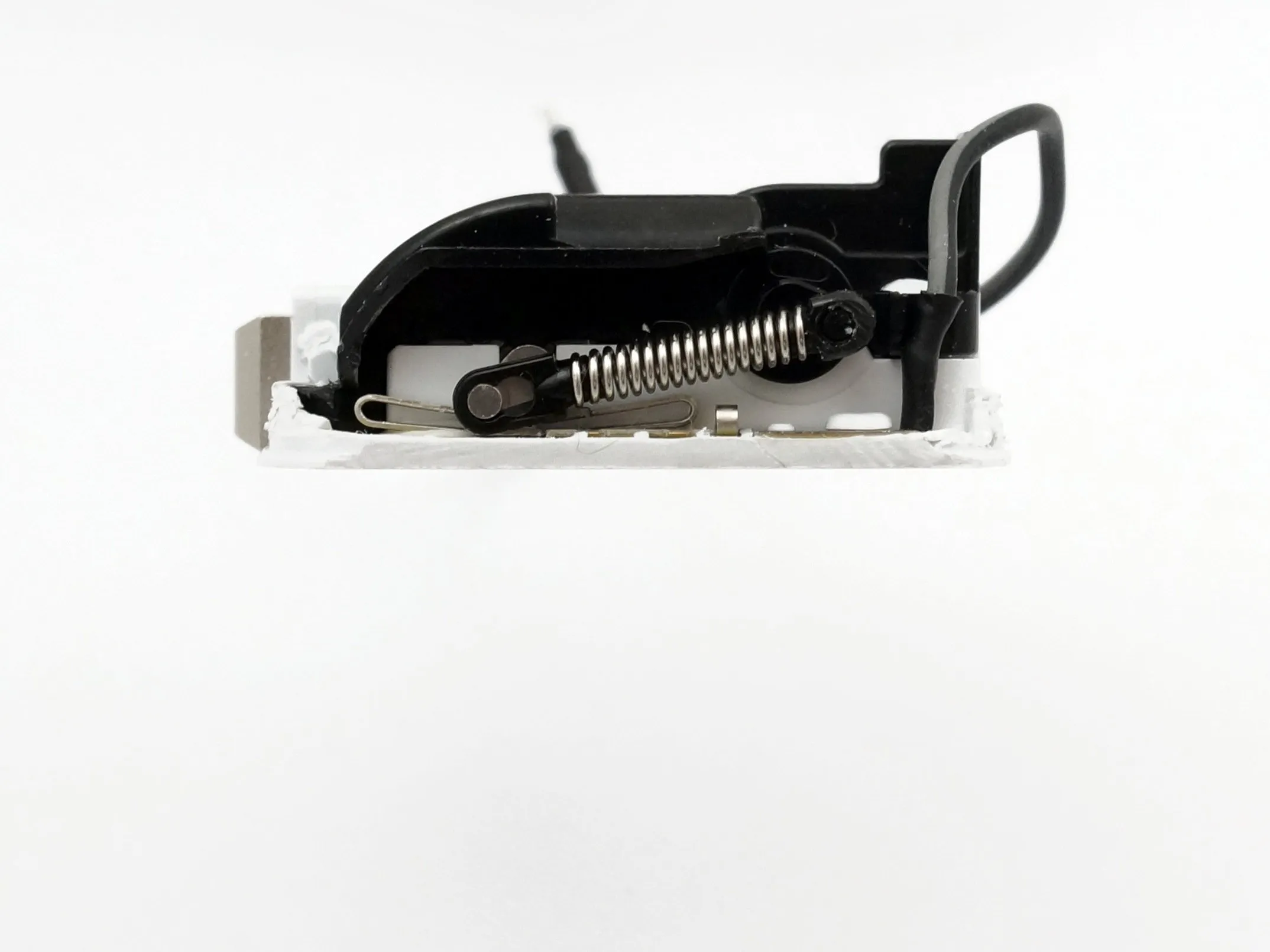

• Сняв боковую часть нижней секции, можно увидеть, как обнажается печатная плата, механизм и контакты.

• Ремонтопригодность складного зарядного устройства Apple: 1 балл из 10 (10 - легче всего отремонтировать)

• Практически все детали отлиты вместе при изготовлении, поэтому разобрать его без повреждений невозможно.

• Попытка собрать устройство и использовать его будет небезопасной!

Шаг 8

• Короткий рендер механизма, показывающий, как он работает, предоставлен Thang010146 на YouTube
