Разборка Apple A7

Введение
Нам было очень весело разбирать iPhone 5s и 5cчто мы просто не могли остановиться. Мы подготовили рельсы для разбора нового процессора Apple A7. Отправляйтесь на станцию, потому что поезд с разбором уже движется. Следующая остановка: наука.
К счастью для нас, у нас есть Chipworks в качестве наших надежных инженеров в этом путешествии. Мы насыпаем угля, чтобы совершить одну дикую поездку по внутренностям этого молниеносного чипа.
Все на борт!
Едете ли вы по рельсам, тянете за собой буксир или привязаны к рельсам, прицепите свой вагон к Делаете.ру в Instagram, Twitter и Facebook, и вы всегда будете в курсе событий.
Шаг 1 Наука с Делаете.ру


Снова наступило это время года. Воздух хрустит, листья кружатся, яблоки поспевают. Если вы спросите нас, то самое лучшее в осени - это сорвать яблоко или два. В духе сезона мы решили разобраться с процессором A7 от Apple.
Сезон Apple был бы не таким, если бы не наши друзья из Chipworks. Благодаря им у нас есть информация о новом процессоре Apple.
Шаг 2


Что, вы хотели увидеть внутренности?
Не волнуйтесь, мы до них доберемся. Но сначала о науке, стоящей за магией.

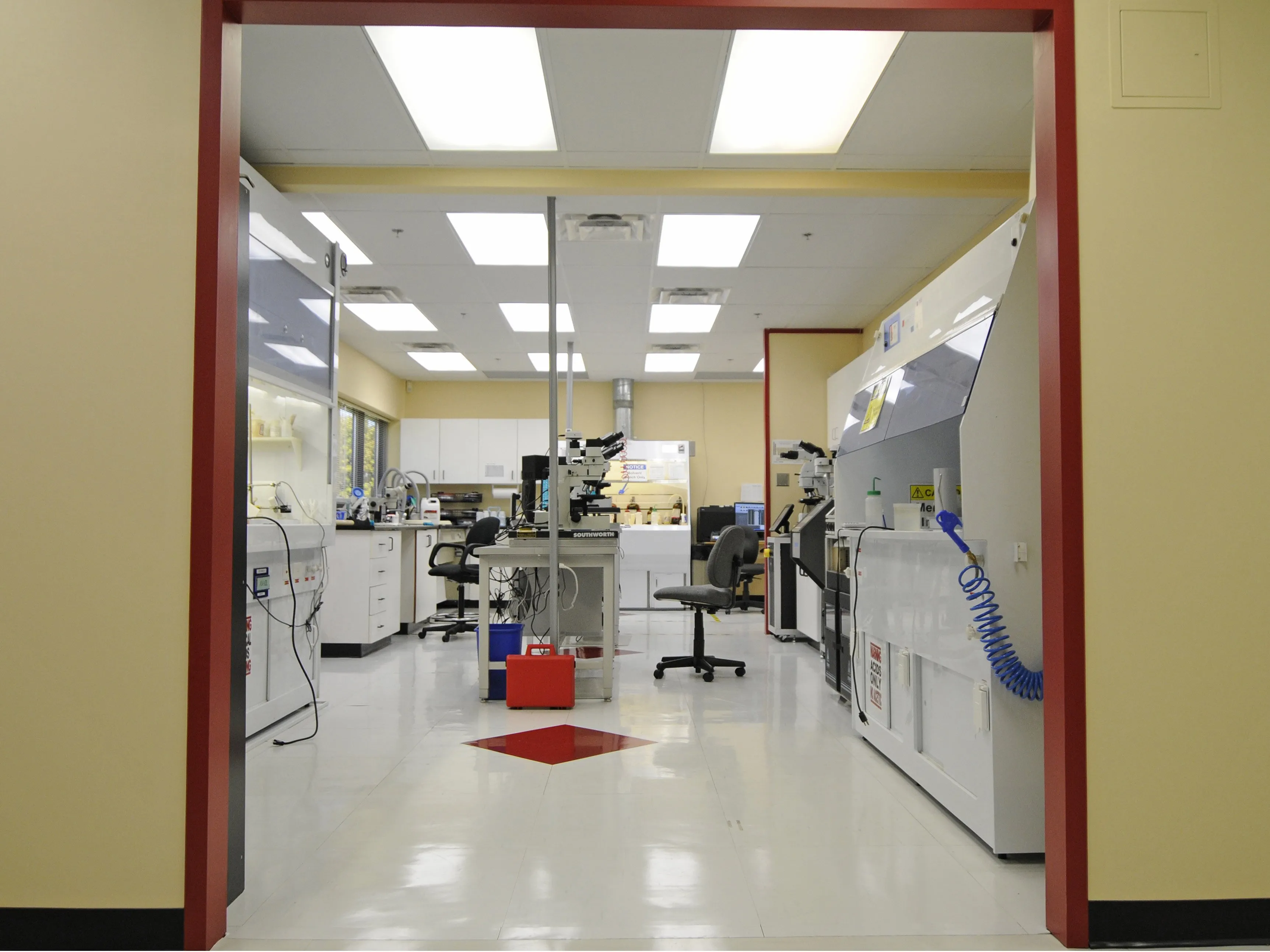

Наука не может быть без лаборатории. И у Chipworks она есть.
Мы завидуем ионному бластеру Chipwork Ion Beam Etcher, или IBE.
Наш друг IBE снимает слои с полупроводника, обстреливая его атомами в ионном пучке. Мощность. Точность. Потрясающе.
Шаг 3


После предварительной обработки микросхемы подвергаются осмотру. Лучше всего убедиться, что ваш образец готов...

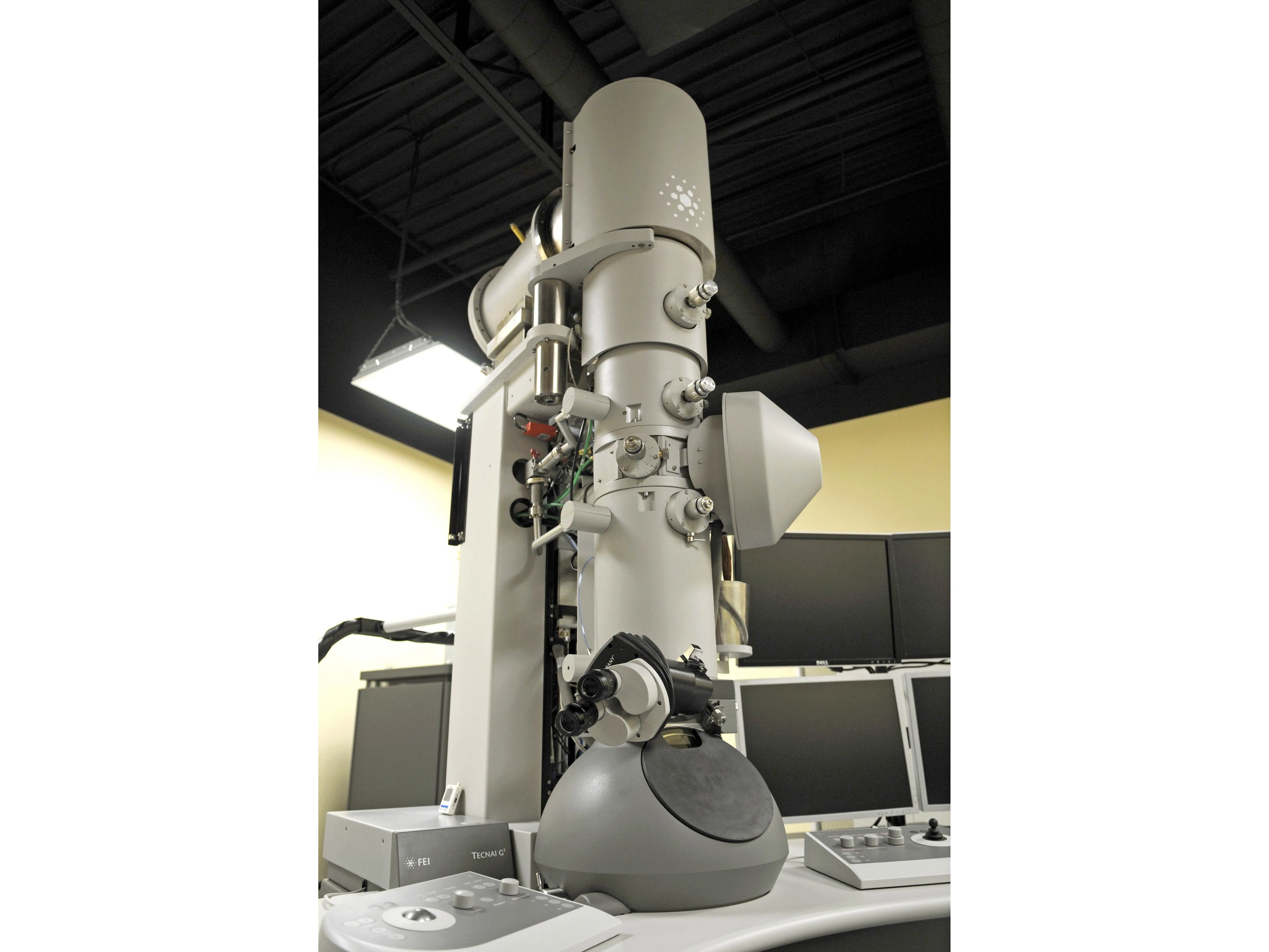

...готов к работе с просвечивающим электронным микроскопом (ПЭМ).
Этот прибор пригодится, когда нужно узнать деформацию транзистора, толщину оксида затвора или ориентацию кристаллической решетки.
Как и ионный бластер, ТЭМ использует принцип стреляй первым - задавай вопросы - потом и взорвать электронами свою жертву, чтобы узнать, из чего она состоит.
Мы с удовольствием заглянули на игровую площадку Chipworks, но пора двигаться дальше, пока предвкушаемые слюни не привели к замене клавиатуры.
Шаг 4 Процессор A7


Как и было обещано Apple, и совсем недавно подтверждено Gizmodo с помощью магия бенчмарк-тестовA7 обеспечивает вдвое большую производительность, чем процессор A6.
A7 - это первое использование 64-битного процессора в смартфоне. Основываясь на обзор AnandTechпохоже, что основной прирост производительности A7 обусловлен не преимуществами 64-битной архитектуры, а переходом с устаревшего набора инструкций ARMv7 на новый разработанный ARMv8.
Современный набор инструкций ARMv8 был разработан для 64-битной архитектуры. Он позволяет отказаться от устаревшей поддержки последних 20 лет, что повышает эффективность, улучшая производительность без ущерба для времени автономной работы.
Шаг 5

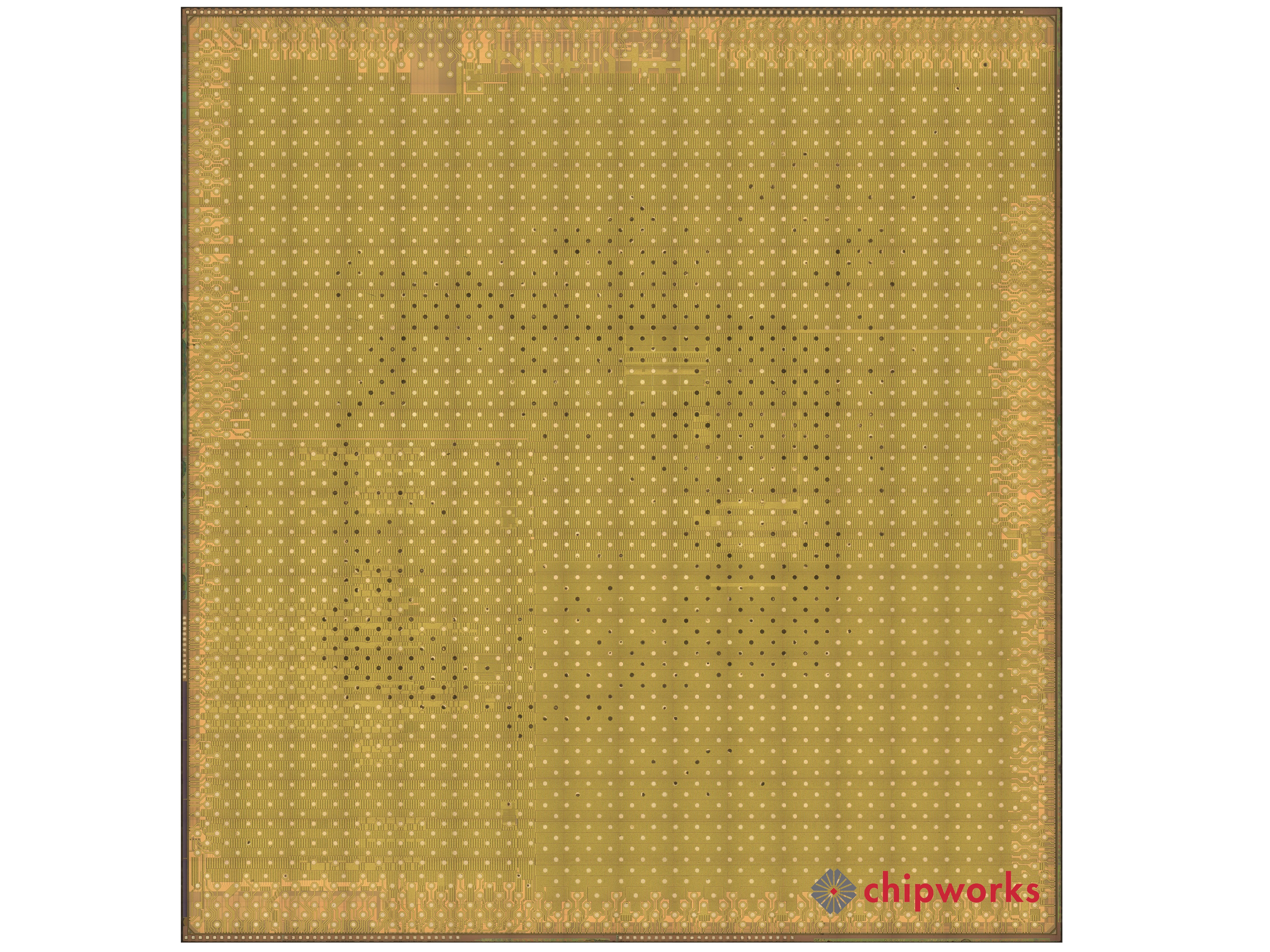

С помощью дорогостоящего оборудования компания Chipworks сделала фотографию матрицы A7. Он очень похож на своего предшественника, модель A6.
В самом начале наши добрые друзья из Chipworks сказали об A7 следующее:
'Мы подтвердили с помощью раннего анализа, что устройство производится на заводе Samsung Foundry. Мы подозреваем, что увидим 28 нм металлические затворы Samsung Hi K (HKMG)'.
Думаете, они просто остановятся на матрице и назовут ее хорошей, не так ли?
Неправильно.
Шаг 6

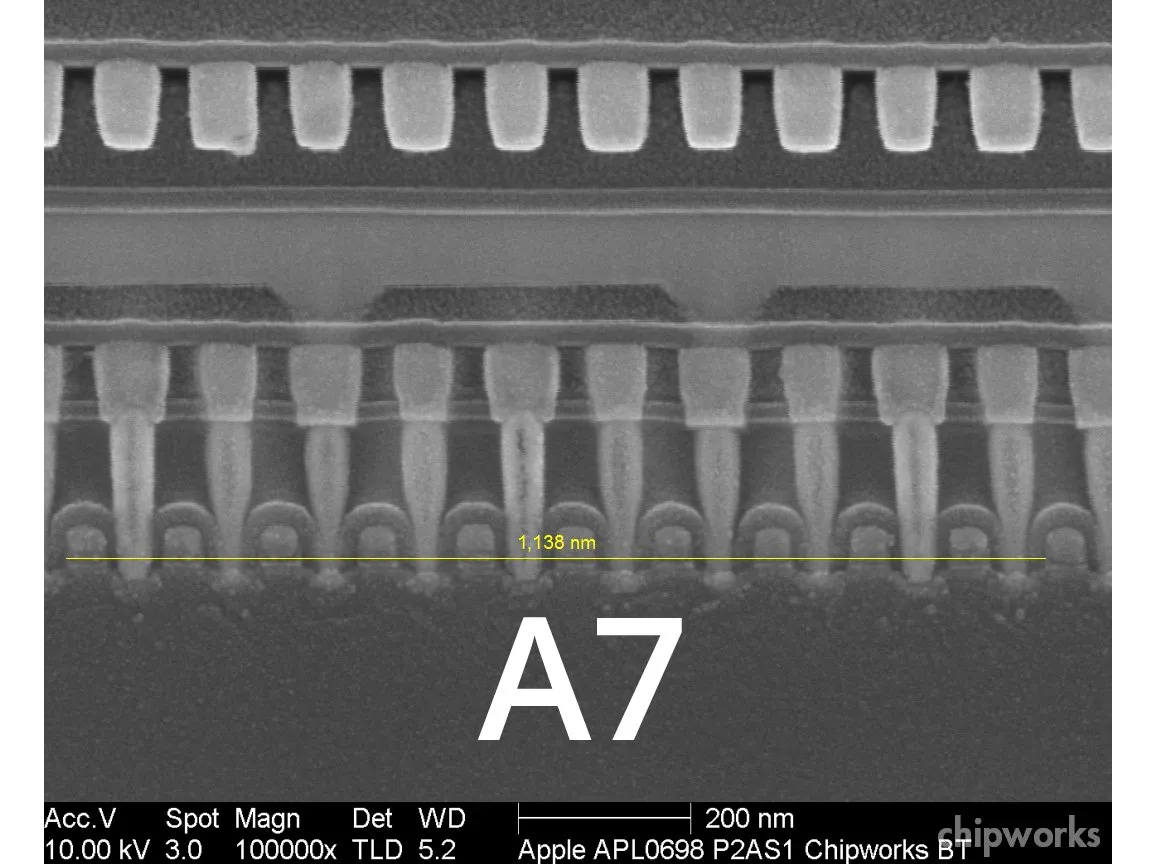

Посмотрите на поперечное сечение процессора A7. Каждый маленький бугорок (через который вы видите желтую линию) - это транзистор. Измерив общее расстояние между десятью такими транзисторами, мы можем оценить процесс производства чипа - по сути, насколько плотно производитель может упаковать всю эту вычислительную мощность.
Техники из Chipworks достали свою [нано-]метровую палочку и измерили расстояние между этими транзисторами, которые поначалу показались очень похожими на A6.
Но подождите! Оказывается, 'шаг затвора' A7 - расстояние между каждым транзистором - составляет 114 нм по сравнению с 123 нм у A6.
Эти 9 нм - большое дело. Стремясь улучшить текущий 32 нм техпроцесс, Apple решила сделать A7 по тому же 28 нм техпроцессу, что и восьмиядерный процессор Samsung Exynos 5410текущий флагманский процессор для линейки Galaxy от Samsung.
Что же это означает? Применив немного математики (28^2 разделить на 32^2 = 784/1024), это, казалось бы, небольшое изменение означает ту же вычислительную мощность, но на 77% меньшей площади. А учитывая, что площадь процессора A7 больше, чем у A6, это означает еще больше вычислительной мощности для здорового образа жизни со смартфоном.
Шаг 7

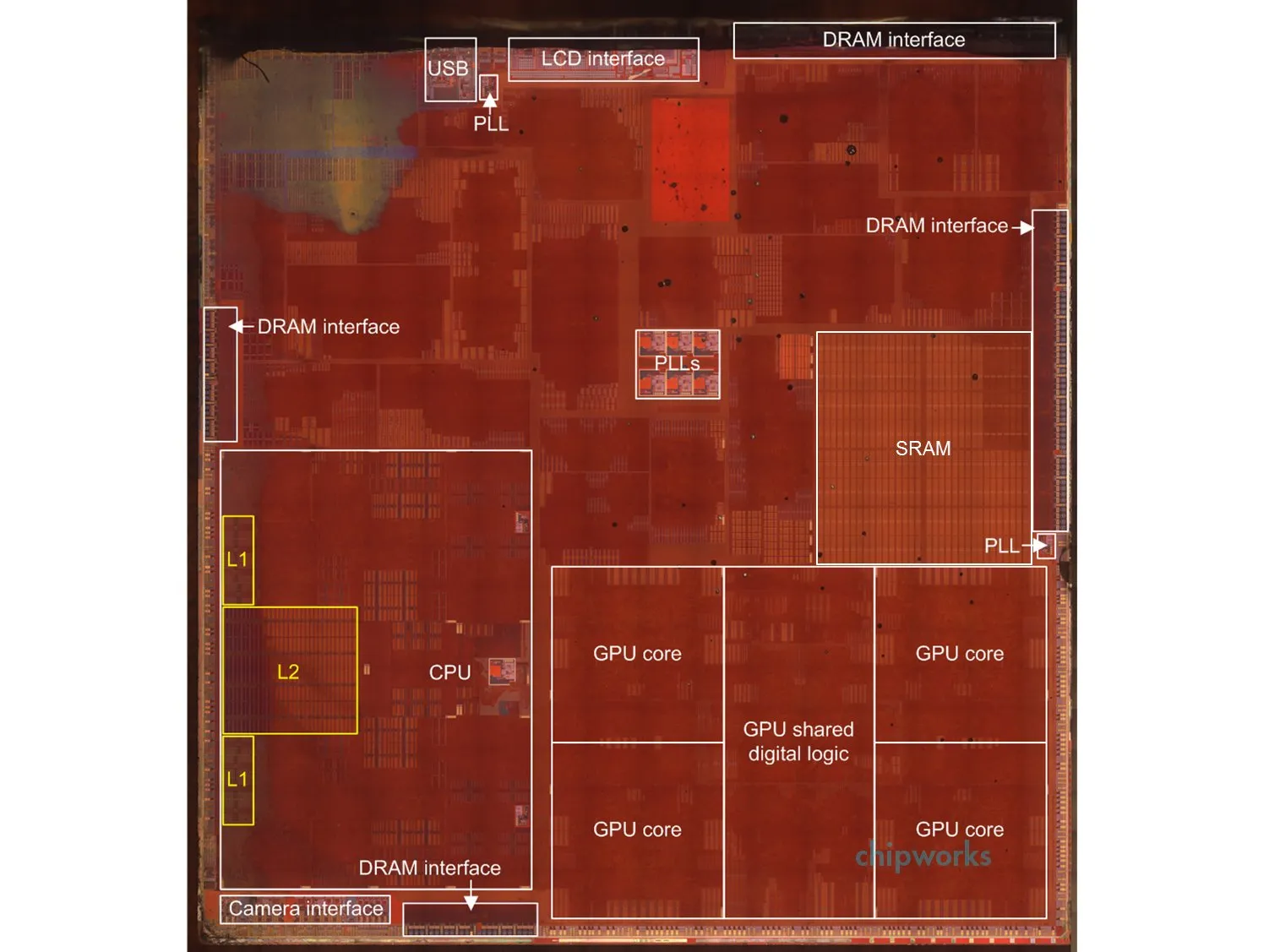

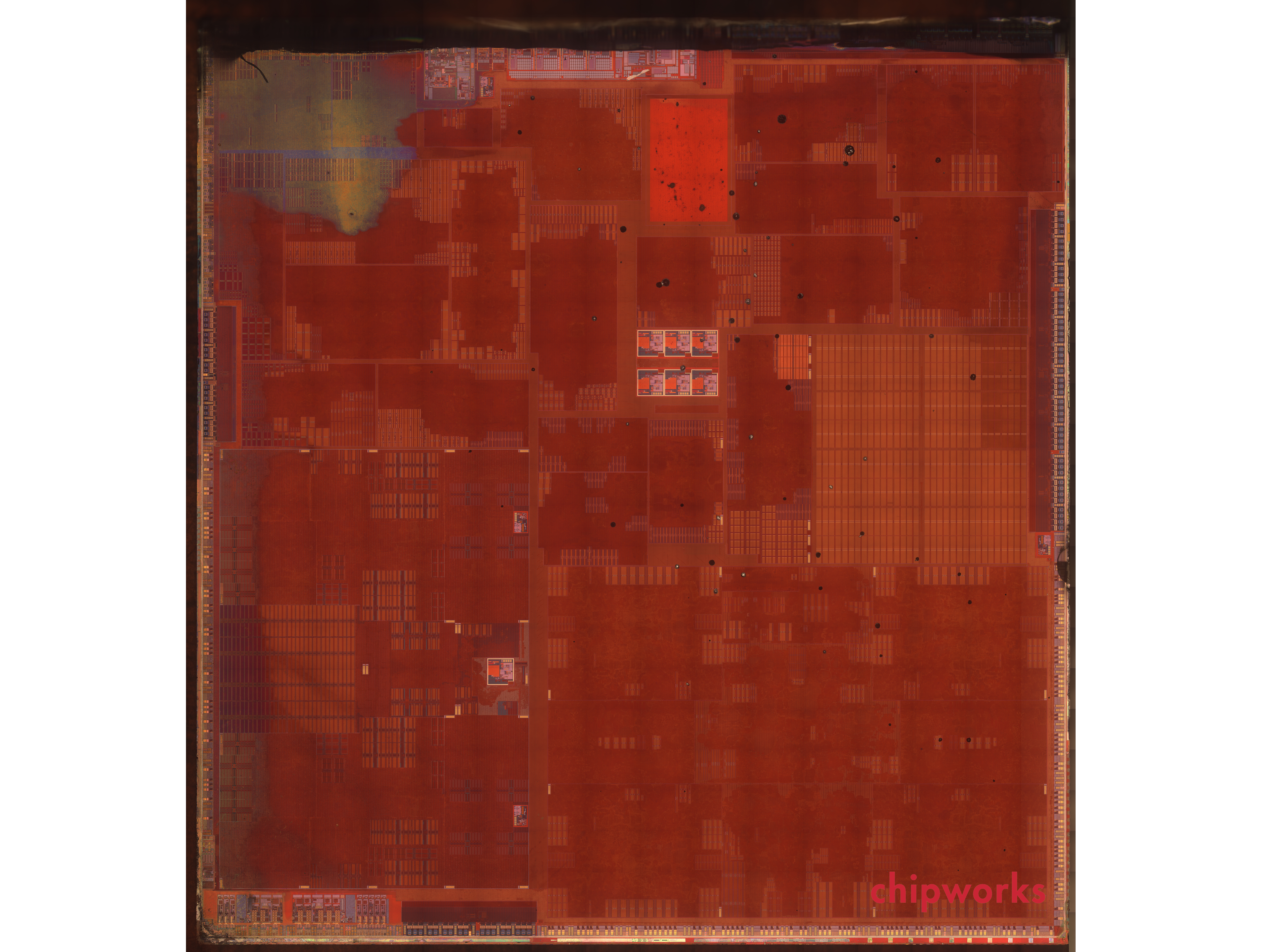

Фотография матрицы A7 на уровне транзисторов раскрывает все миллиард транзисторов на поле размером 102 мм.2 поле.
Нет, не стоит доставать увеличительное стекло, мы немного увеличим масштаб для вас.
На мероприятии Apple 10 сентября впервые было названо официальное количество транзисторов. Увидим ли мы более прозрачную Apple в будущем? Только время (или модификация задней панели) покажет.
Обновление: Наши друзья-чиповоды предоставили нам 'поэтажный план' A7!
Шаг 8 Сопроцессор M7

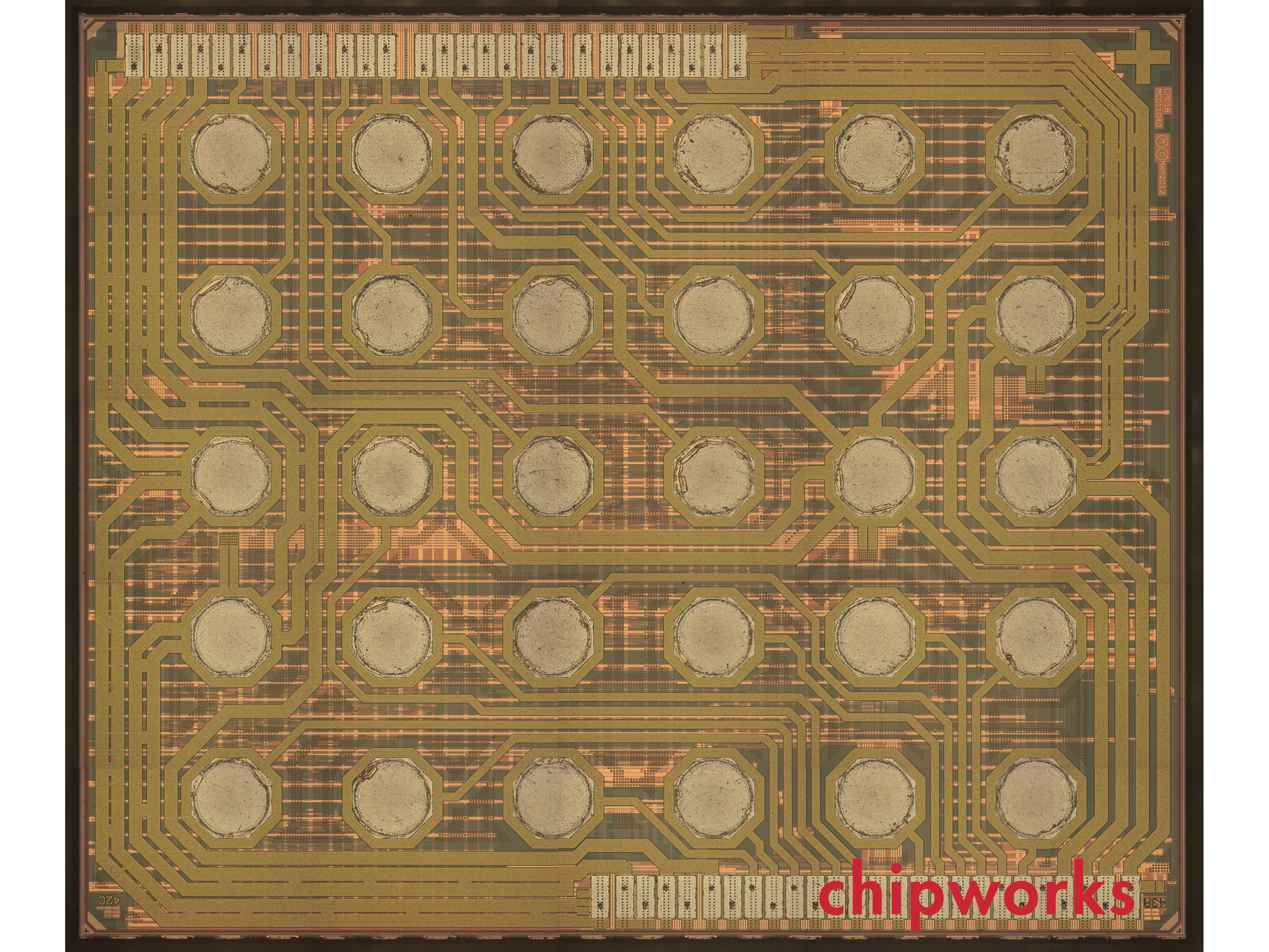

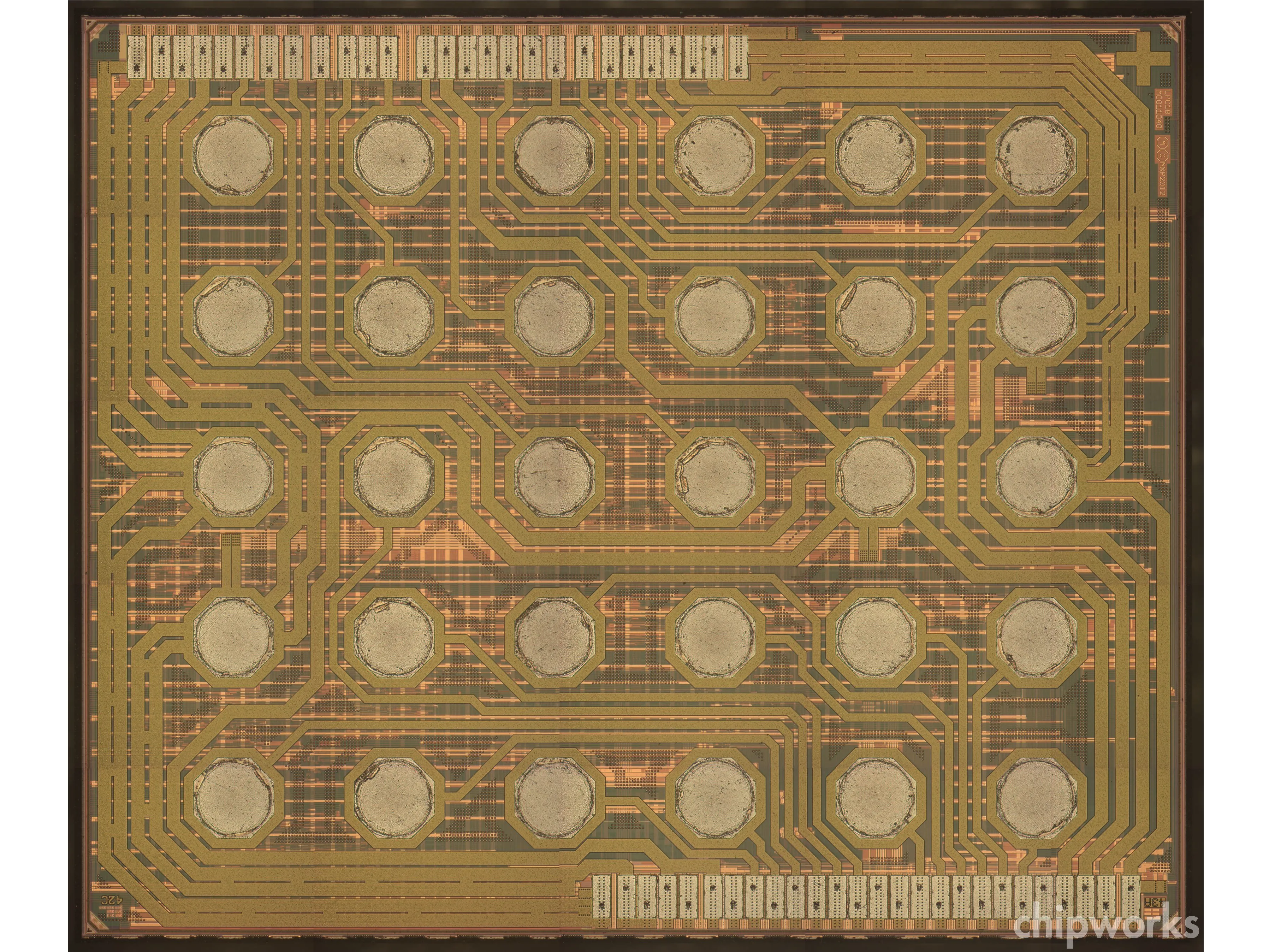

Компания Chipworks провела небольшое расследование и выяснила, что M7 - это NXP LPC18A1, входящий в серию LPC1800 высокопроизводительных микроконтроллеров на базе ARM Cortex-M3.

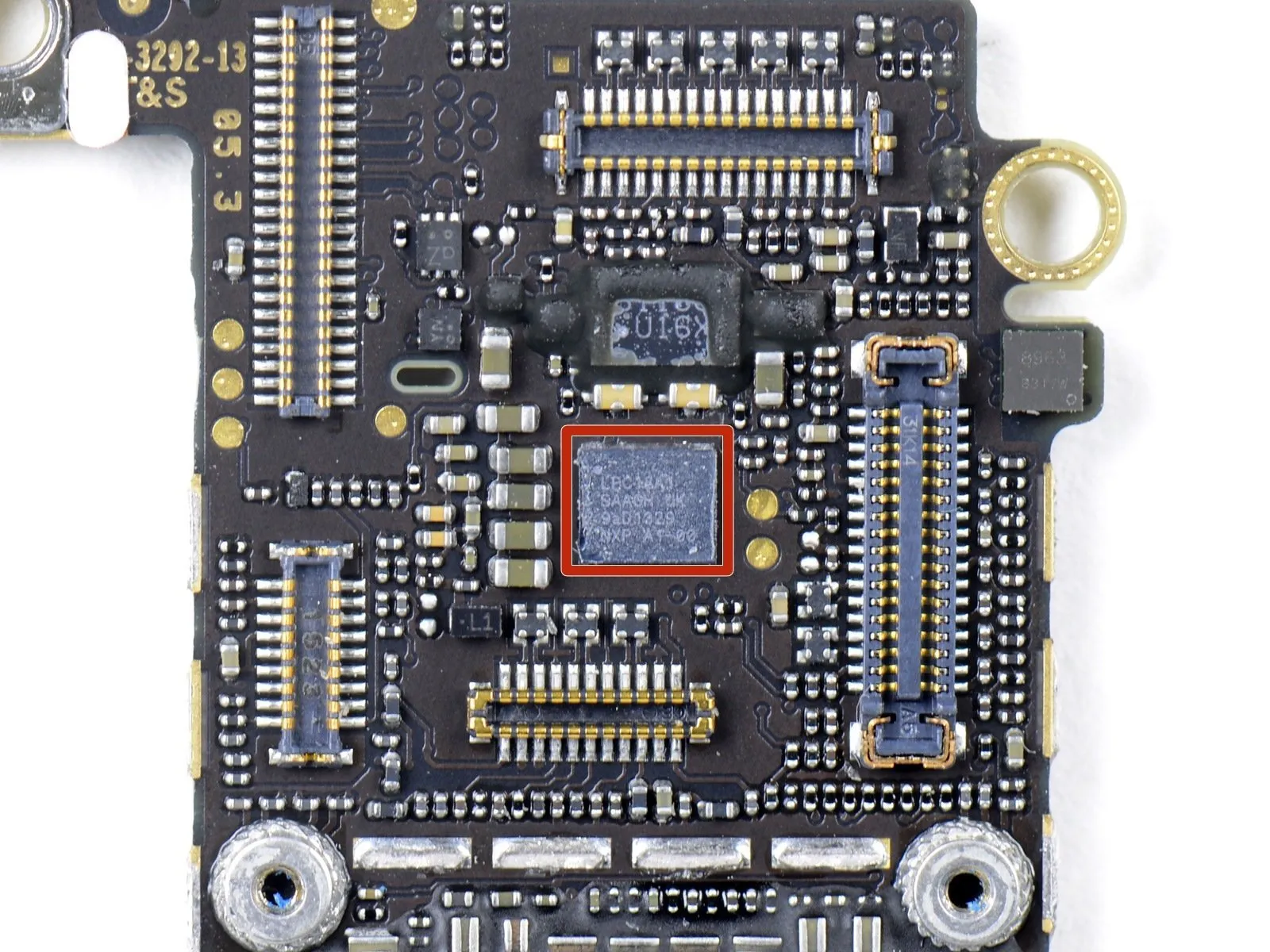

Не верите? Посмотрите на надпись NXP в правом верхнем углу фотография корпуса.
Это не первый случай использования Cortex-M3 для отслеживания движения. Люди, создавшие Oculus Rift использовали его для той же цели.
От Chipworks: 'M7 - это новое направление для Apple: в попытке снизить энергопотребление чип M7 предназначен для сбора и обработки данных акселерометра, гироскопа и компаса'.

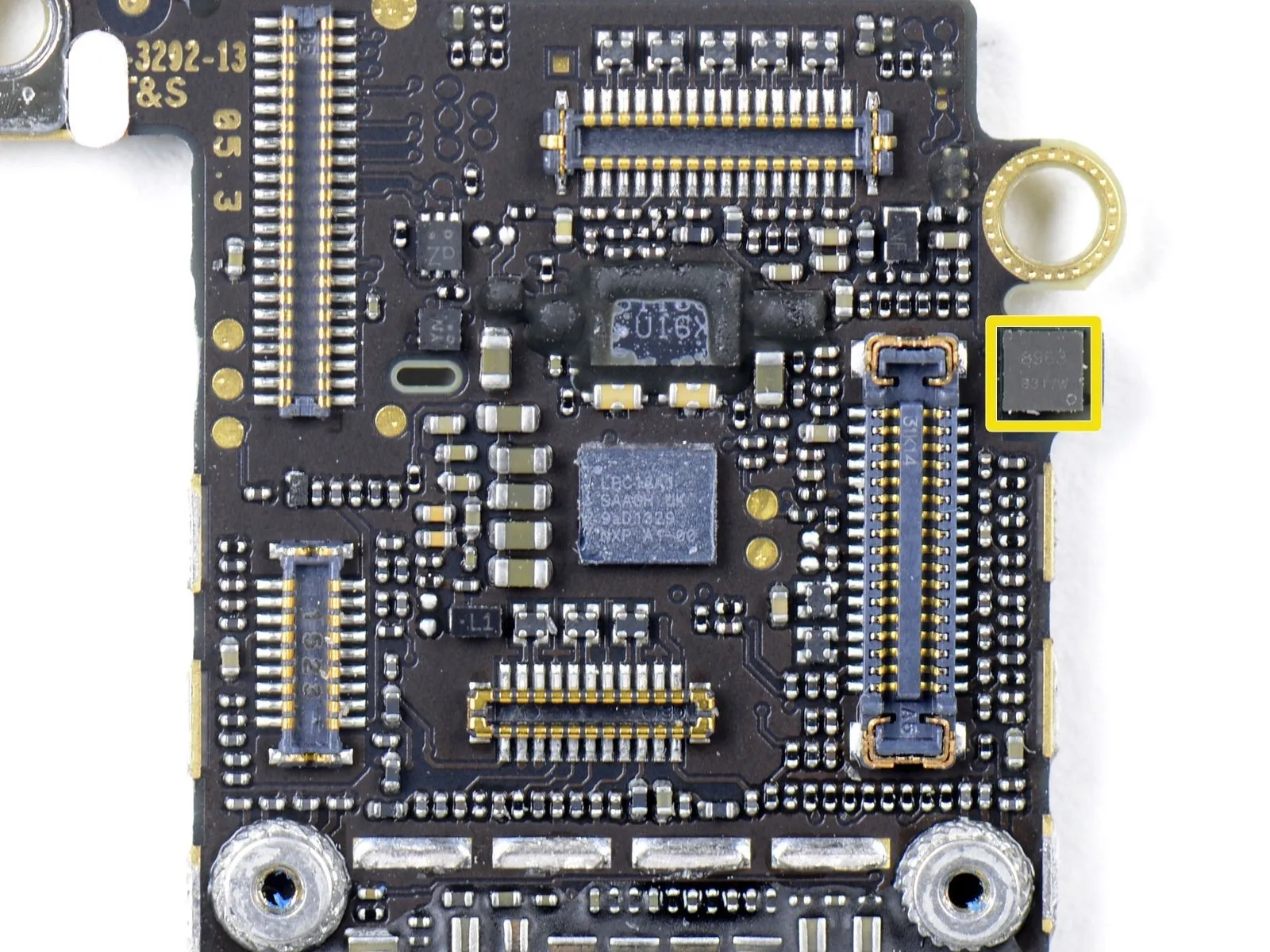

Шаг 9

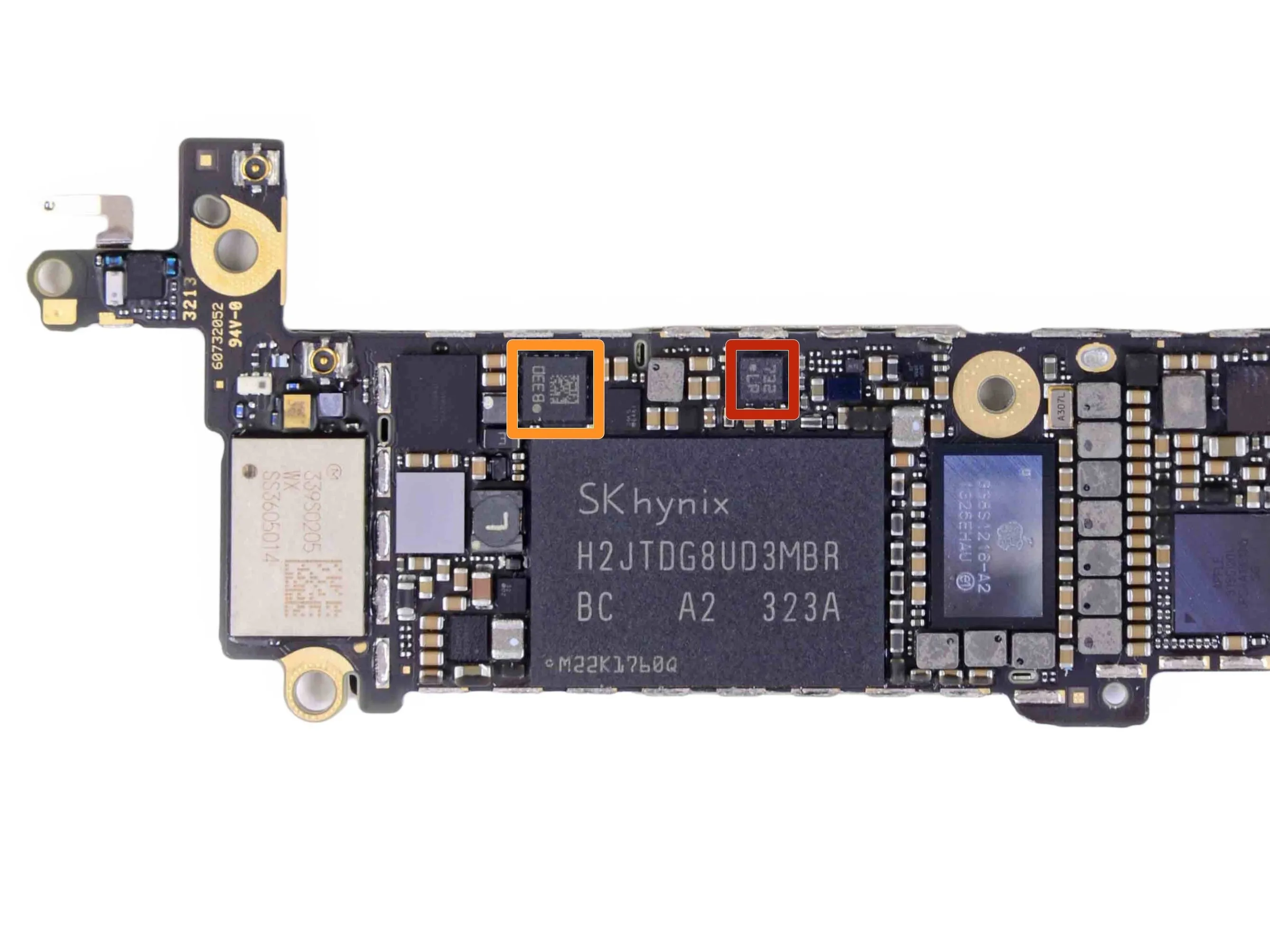

Итак, задача M7 - получать информацию с трёх датчиков, и с помощью Chipworks мы нашли и их:
3-осевой акселерометр Bosch Sensortech BMA220
3-осевой гироскоп STMicroelectronics
3-осевой магнитометр AKM AK8963
После сбора информации с акселерометра, гироскопа и магнитометра M7 выполняет некоторые математические операции, чтобы получить абсолютную ориентацию телефона относительно мира. Затем эти данные передаются в A7 в виде аккуратного пакета, вероятно, в виде трех заголовков (крен, тангаж и рысканье).
Использование A7 для отслеживания такого рода данных было бы мега-избыточным, поэтому M7 был внедрен для постоянного наблюдения за этими датчиками с низким энергопотреблением.

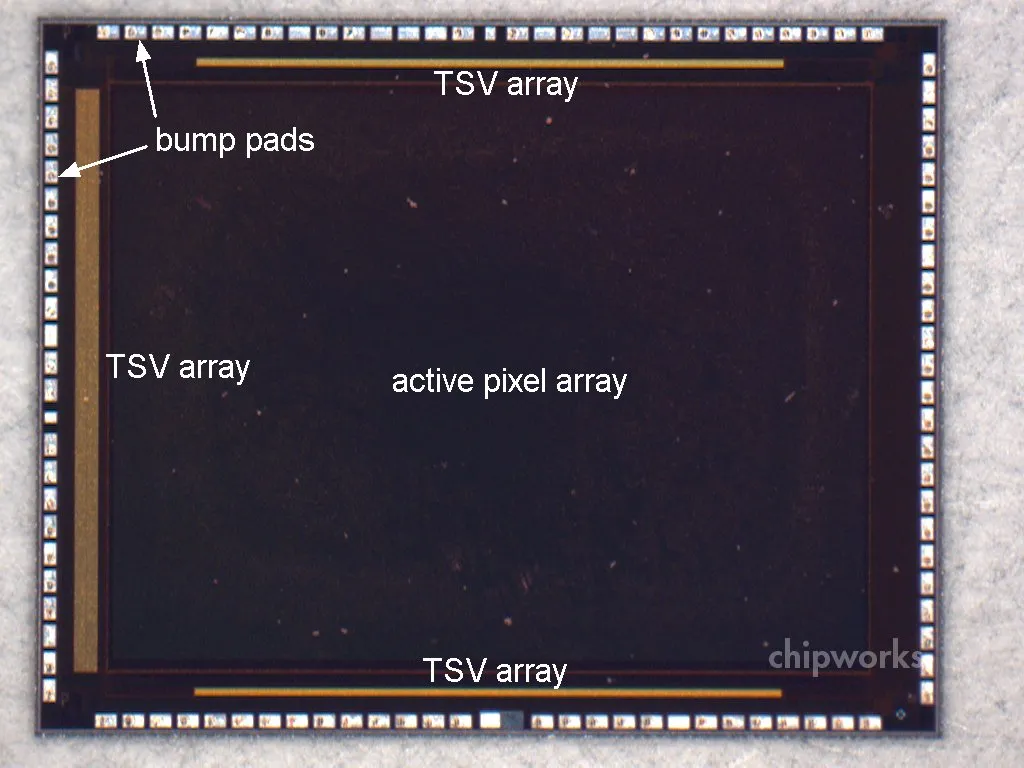

Шаг 10 Камера iSight

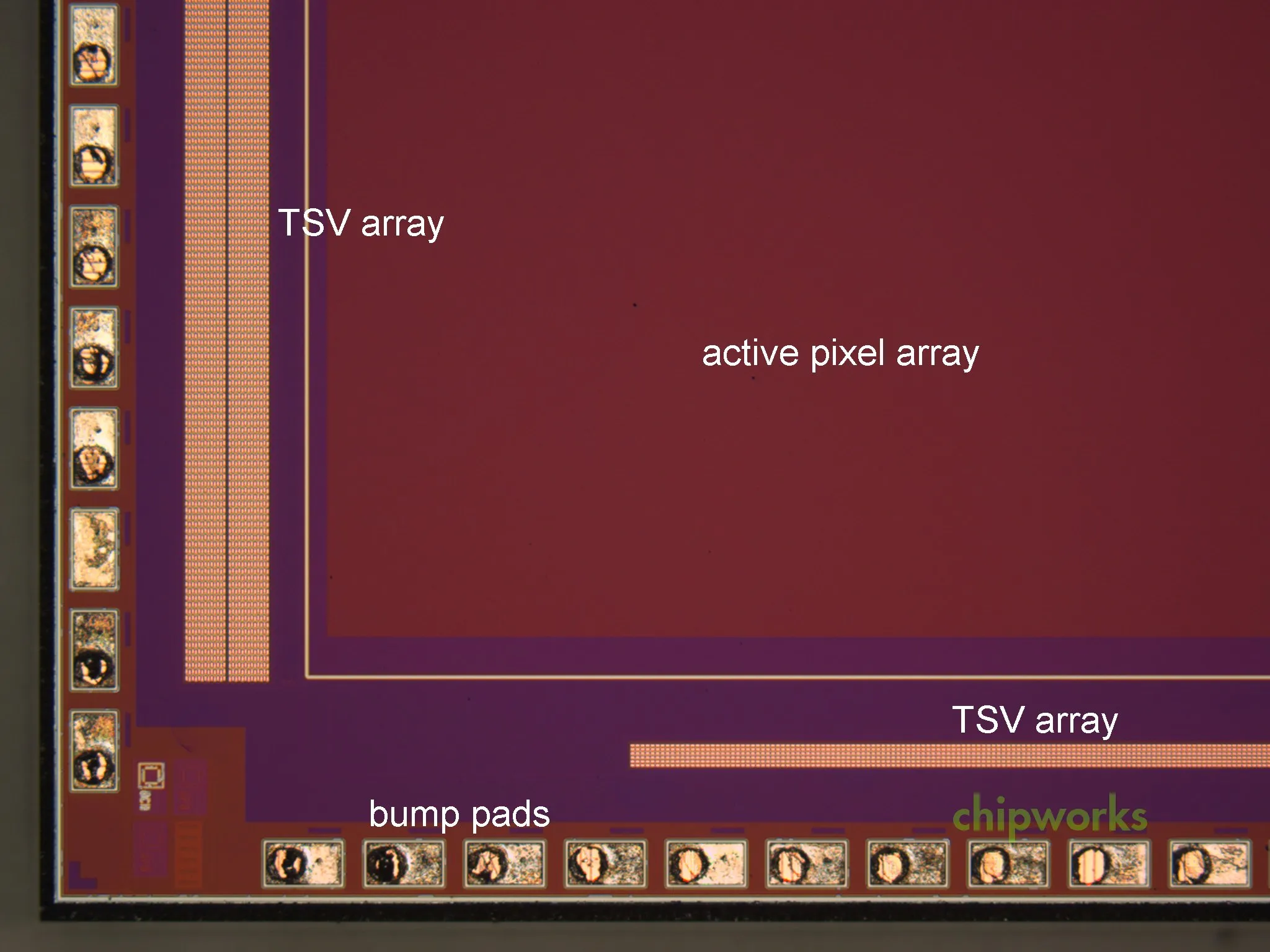

В этот раз Apple решила оставить для камеры iSight разрешение 8 МП, но увеличила площадь активной матрицы пикселей на 15 %. Большие пиксели и более широкая диафрагма f/2.2 означают, что светочувствительность системы увеличилась на 33 %.

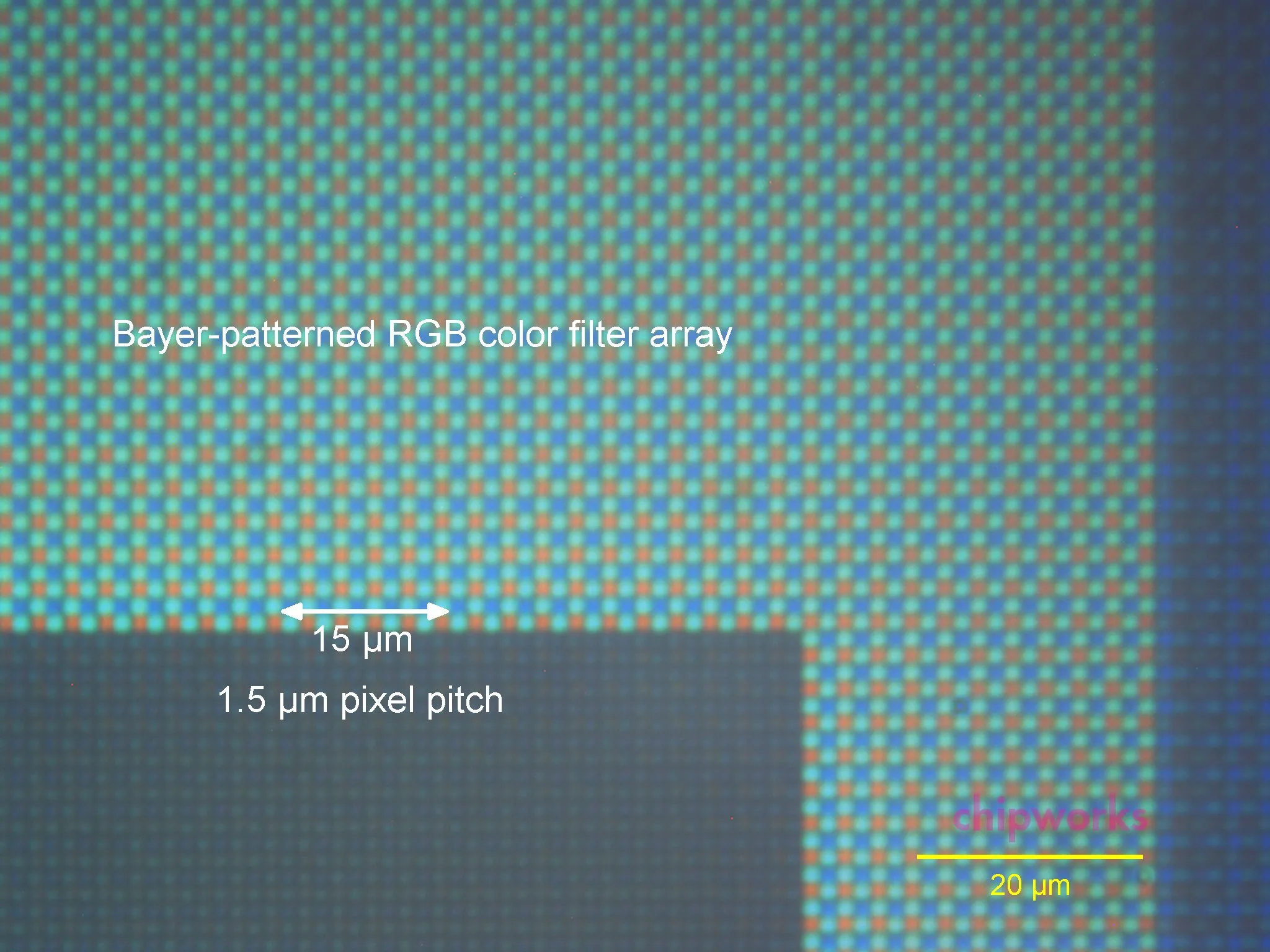

Это, конечно, хорошо, но вы когда-нибудь задумывались, как на самом деле выглядит шаг пикселя 1,5 мкм? Больше не удивляйтесь! Первое изображение в этом шаге показывает, как камера видит вас, когда вы делаете селфи с утиным лицом.
Конечным результатом этих настроек должно стать улучшение качества съемки при слабом освещении, а в сочетании с двухцветной светодиодной вспышкой - сохранение естественных цветов. Больше никаких фотографий с вечеринки с видом хищника. Ну... если только вы не Хищник.
Шаг 11 Модуль Wi-Fi

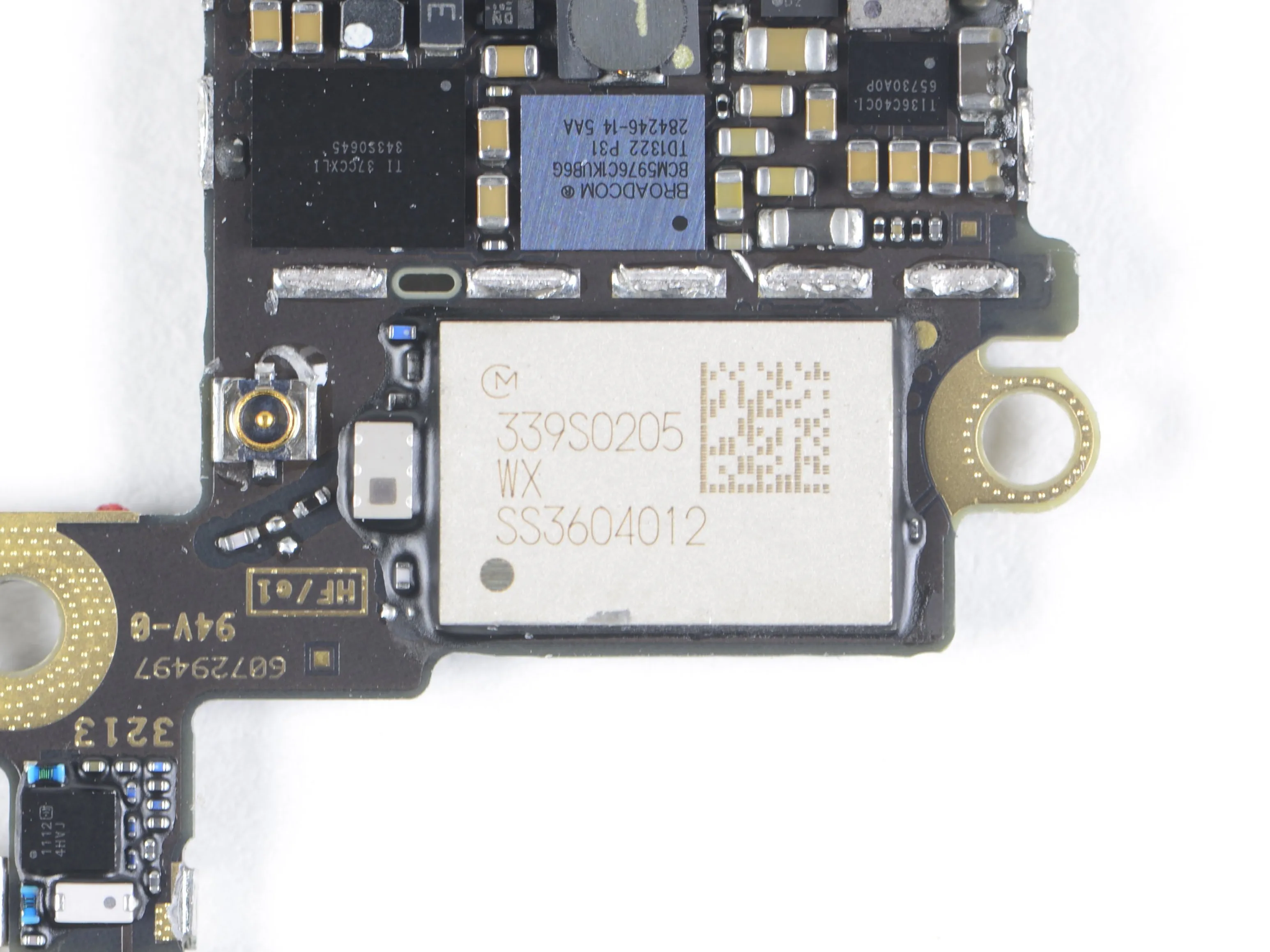

Внутри этого модуля находится BCM4334, как мы видели в прошлом году в iPhone 5. Он включает в себя IEEE 802.11 a/b/g/n однопоточный MAC/baseband/radio, Bluetooth 4.0 + HS и встроенный FM-радиоприемник.
Он предназначен для использования с внешними фронтальными модулями 2,4 ГГц и 5 ГГц, которые включают в себя усилители мощности, переключатели T/R и дополнительные малошумящие усилители.
Apple решила не обновлять iPhone до новейшего чипсета Broadcom, чтобы воспользоваться преимуществами новых базовых станций 802.11ac.

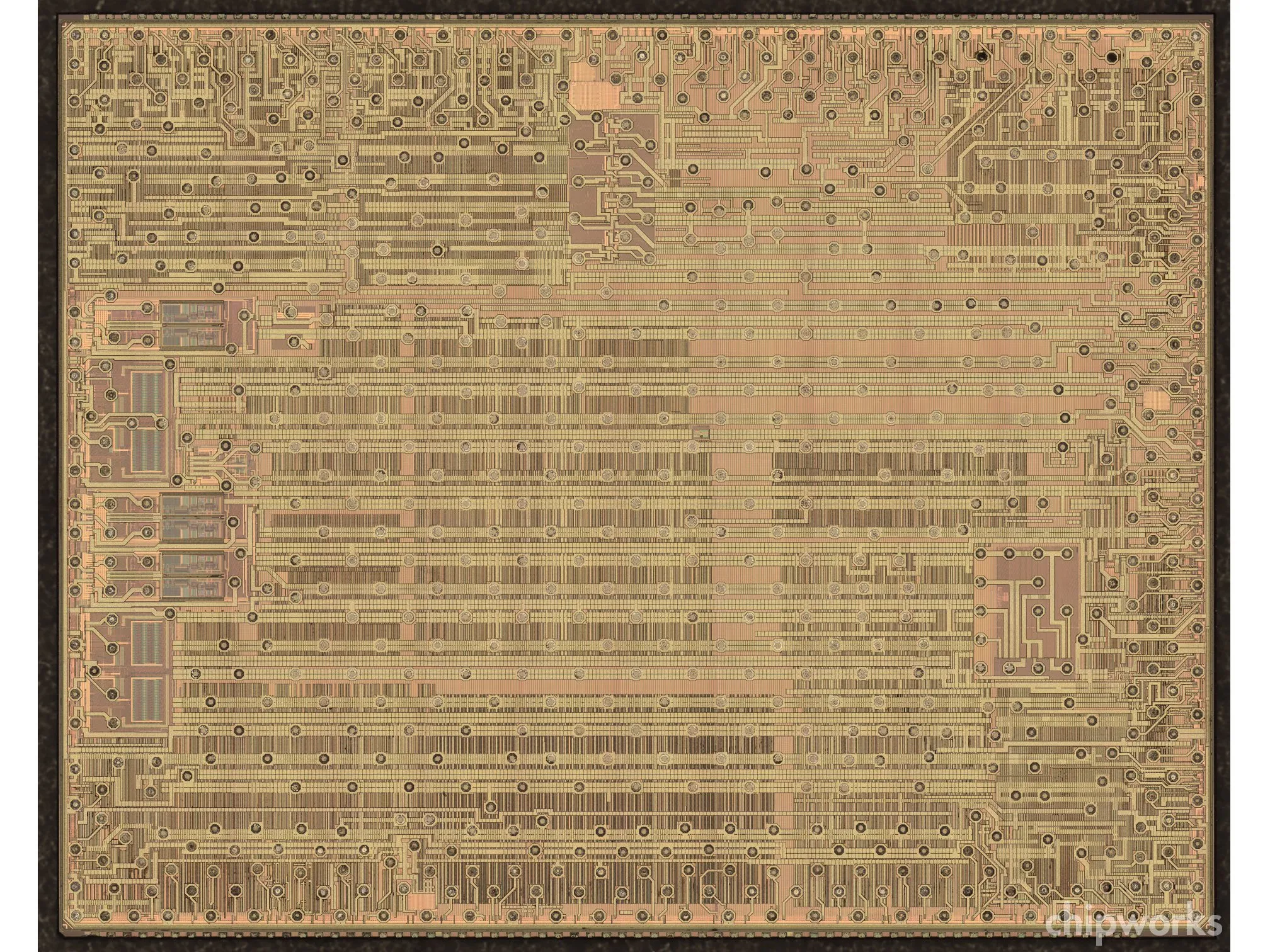

Шаг 12 Модем LTE

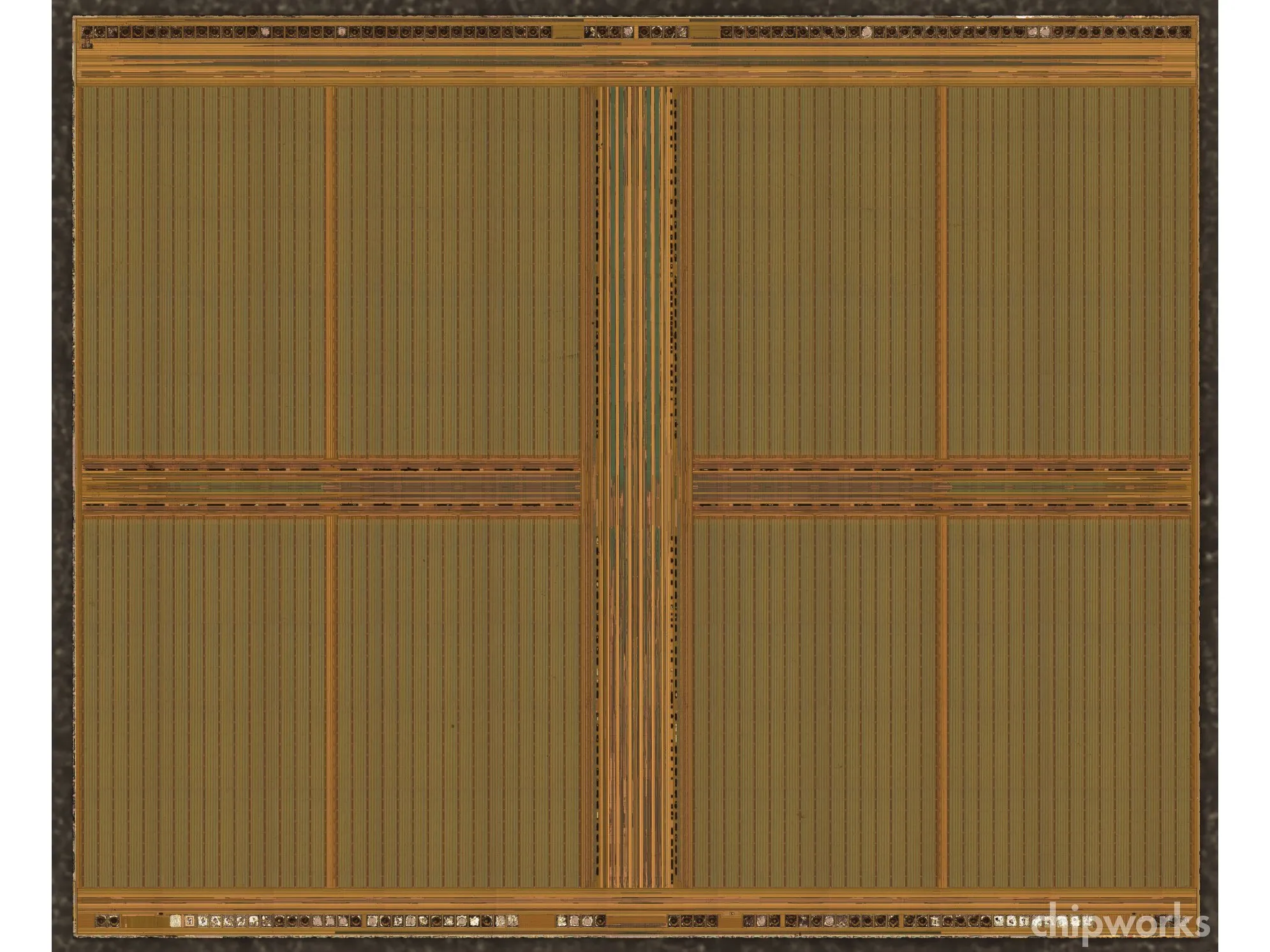

Qualcomm MDM9615M 4G LTE-модем использует двухчиповую систему: базовый LTE-процессор производства Samsung в паре с модулем DRAM Samsung для хранения информации о конкретном операторе.
Это довольно популярный вариант в последнее время, поскольку только в этом году мы видели эту микросхему в более чем дюжине смартфонов.

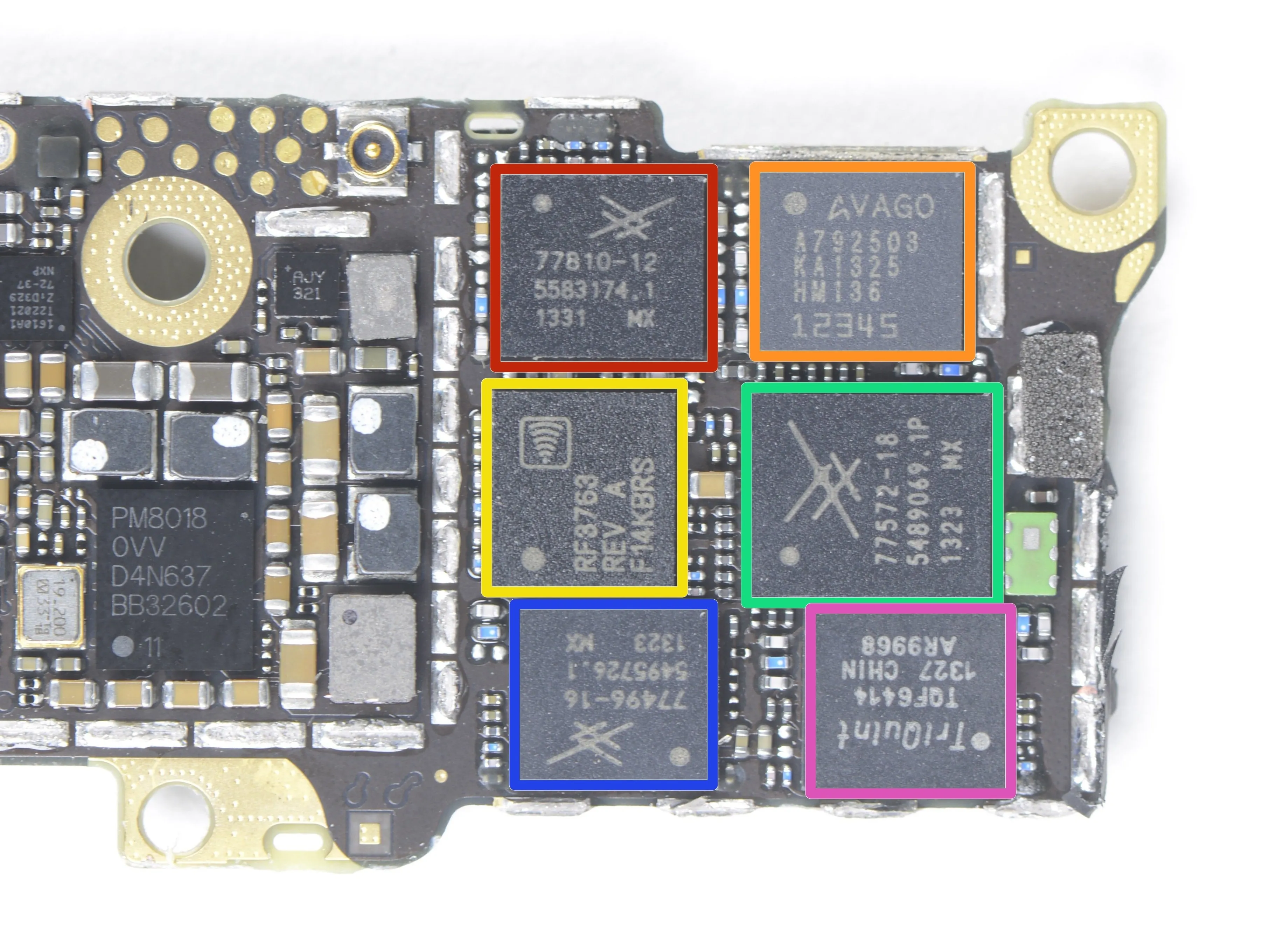

Шаг 13 Компоненты радиочастотного и звукового диапазонов

Учитывая всю мощь нового A7, интересные функции камеры и сопроцессор M7, легко забыть, что смартфоны - это все еще телефоны, и совершение и прием звонков должны быть довольно приоритетными. За эту функциональность отвечает впечатляющий набор радиочастотных компонентов, работающих вместе:
Усилитель мощности Skyworks SKY77810 2G/EDGE
Усилитель мощности Avago A792503 Band 25/3
Двойной усилитель мощности RF Micro RF3763 Band 5/8
Усилитель мощности Skyworks SKY77572 Band 18/19/20
Усилитель мощности Skyworks SKY77496 Band 13/17
Усилитель мощности TriQuint TQF6414 Band 1/4 Dual Power Amplifier
Шаг 14

Спасибо, что присоединились к нам в этом путешествии по электронным открытиям, и еще раз большое спасибо нашим друзьям из Chipworks!
Для получения подробной информации обязательно ознакомьтесь со статьей Chipworks, Внутри iPhone 5s.
И если вы пропустили их на прошлой неделе, не забудьте ознакомиться с нашими разборами iPhone 5s и iPhone 5cкоторые все еще горячие и свежие, как из-под земли.
Комментарии к статье
Над блоками GPU, как мне кажется, находится блок sRAM. Это интересно, поскольку в графическом процессоре Wii U он тоже есть, помимо более медленной eDRAM. Интересно, как это скажется на производительности и насколько он велик. Интересно, можно ли использовать ее для фреймбуфера GPU или она выполняет другую функцию? Она слишком далеко от процессора, чтобы быть связанной с ним. Слишком много задержек без причины.
Возможно, это сделано для безопасности. В процессоре XBOX 360 есть блок sRAM для хранения гипервизора, ключей шифрования памяти и других элементов безопасности, так что самые важные процессы безопасности никогда не покидают чип. Возможно, это имеет отношение к 'безопасному анклаву', о котором говорит Apple.
Вы хотите сказать, что в iPhone 5S есть FM-радио?
На самом деле нет. Чип FM-радио поставляется вместе с чипом wifi/bt, они продаются как один пакет, по крайней мере, начиная с iphone 4s. Но Apple не планирует его использовать. Поэтому контакты для FM-радио просто не подключены. У меня есть схема цепи. твердое доказательство
