Разборка Apple AirPort Extreme Model A1143
Введение
Как разобрать Airport Extreme 802.11n.
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка Apple AirPort Extreme Model A1143
Сегодня мы получили наш новый Airport Extreme 802.11n. Мы решили отойти от нашего стандартного способа действий и провести несколько бенчмарков, прежде чем разбирать его. (Я знаю, я знаю - наши отвертки были одиноки некоторое время). Это изображение - просто обзор, чтобы разжечь ваш аппетит.
Новая базовая станция потрясающая. Мы добились 10-кратного прироста производительности и 3-кратного увеличения радиуса действия (значительно лучше, чем заявленные Apple 5x/2x). Реальные бенчмарки приведены на следующей странице.
Шаг 2

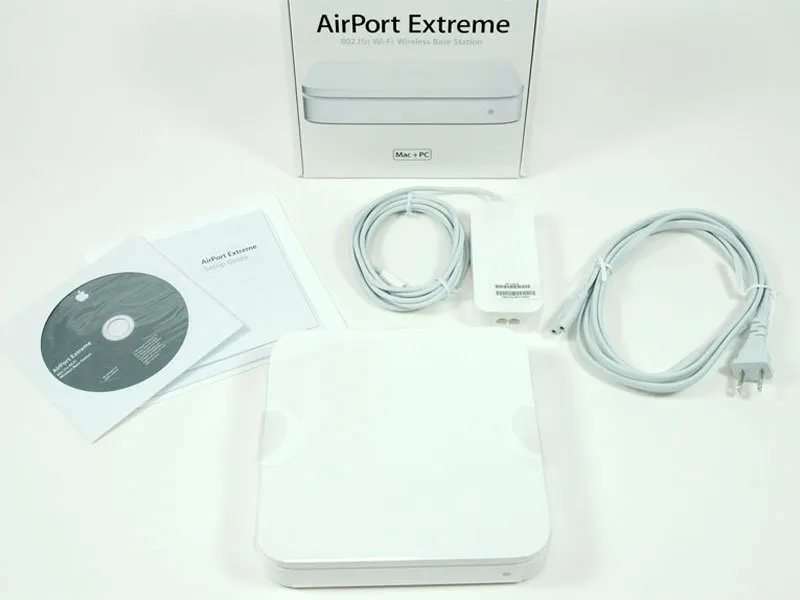

В комплект входят: Базовая станция, знаменитый установочный компакт-диск за $1,99, небольшой блок питания и руководство. Никаких кабелей USB или Ethernet.
Наш офис немного разбросан - у нас есть две базовые станции snow 802.11g и два устройства Airport Express. Возможно, мы сможем заменить их все одной новой базовой станцией!
Комментарии к шагу
Привет. Какой 'веселый' сайт!!! Можно ли обновить Airport Extreme со встроенной Time capsule?
Возможно, если вынуть кишки из них обоих и засунуть их в корпус mac mini, и соединить их внешними проводами, но соединить их внутренними будет невозможно
Шаг 3

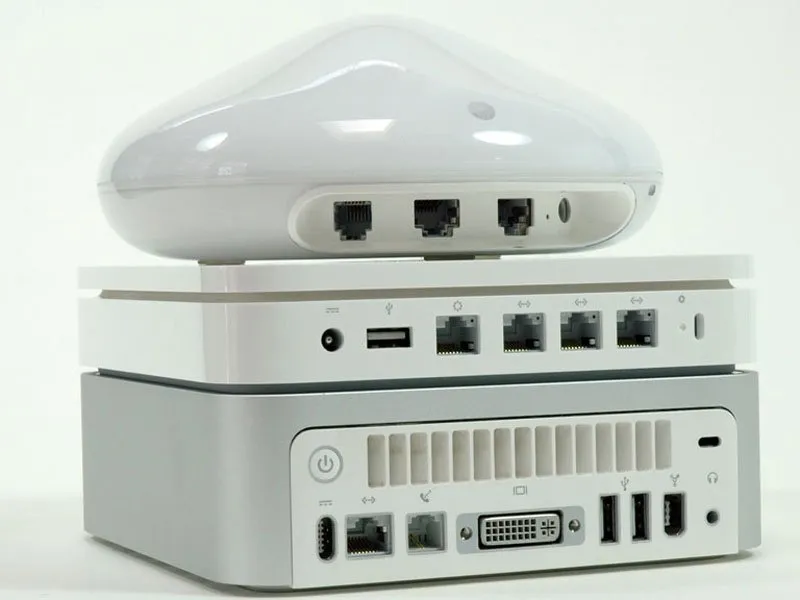

Снизу вверх: Mac Mini, новая базовая станция, старая базовая станция.
Базовая станция занимает точно такую же площадь, как и Mac Mini, и чуть более чем в два раза меньше в высоту.
Устройство кажется очень прочным и весит немного больше (1,70 фунта), чем старые базовые станции (1,22 фунта).
Шаг 4

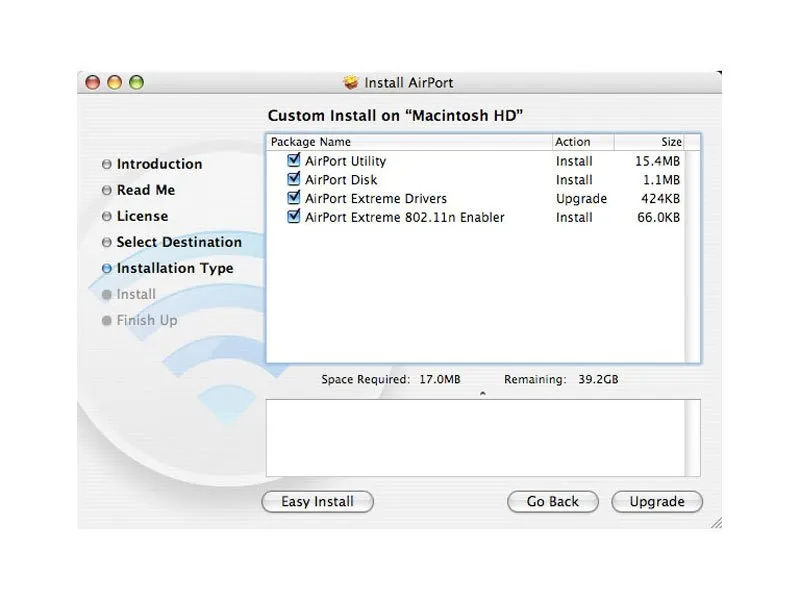

Это печально известный 802.11n, обязательный по закону Сарбейнса-Оксли, за $1,99 802.11n.
Эти бенчмарки являются грубыми, но должны дать вам приблизительное представление. Все бенчмарки проводились с MacBook Pro 15' Core 2 Duo, 'снежной' базовой станцией Airport Extreme 802.11g и новой базовой станцией Airport Extreme 802.11n.
Шаг 5
Мы прогоняли все бенчмарки не менее трех раз, и представляем вам средние показатели. Пробег может значительно отличаться, особенно в зависимости от расстояния - наши базовые станции находились внутри помещения, но здание было недостаточно большим, поэтому нам пришлось выйти на улицу, чтобы получить расстояние в 300 футов.

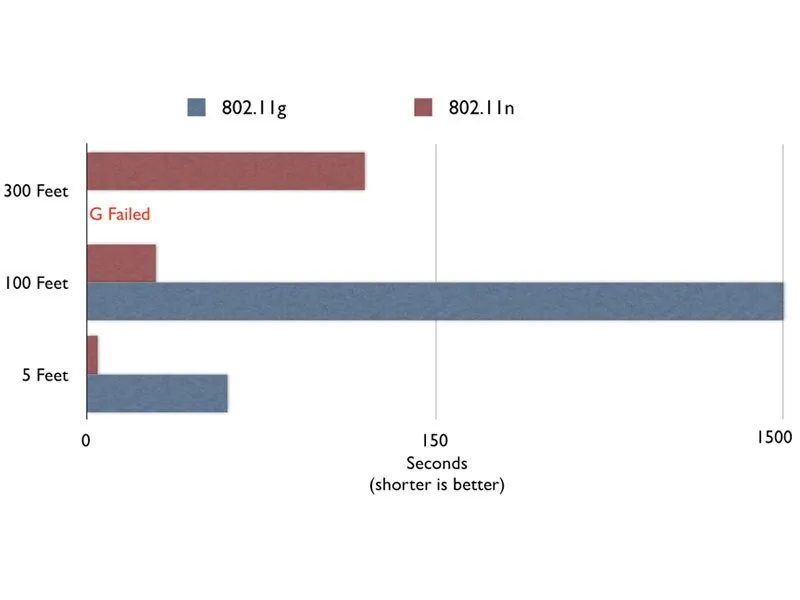

На этом графике показана скорость передачи данных на расстоянии 5, 100 и 300 футов для обеих базовых станций. График не является линейным и не соответствует масштабу.
Шаг 6
Мы передали два файла quicktime размером 35 МБ (всего 70 МБ). Первое место находилось в 5 футах от базовой станции. С базовой станцией G качество связи составило 56, а с базовой станцией N качество связи составило 76. Чтобы узнать качество связи, выполните команду '/System/Library/PrivateFrameworks/ Apple80211.framework/Versions/Current/ Resources/airport -I'.
На расстоянии 5 футов N выдавал мне целых 9 МБ/с! (В среднем 7,8 МБ/с.) Я привык держать кабель Ethernet на рабочем столе, чтобы подключаться к нему, когда мне нужно передать большие объемы данных. С 802.11n я смогу избавиться от лишнего кабеля.
На расстоянии 300 футов (на пути стояло здание) мы все еще получали 500 КБ/с. Мы устали ходить и остановились. Подозреваю, что вы сможете получить сигнал и на расстоянии вдвое большем.
Шаг 7

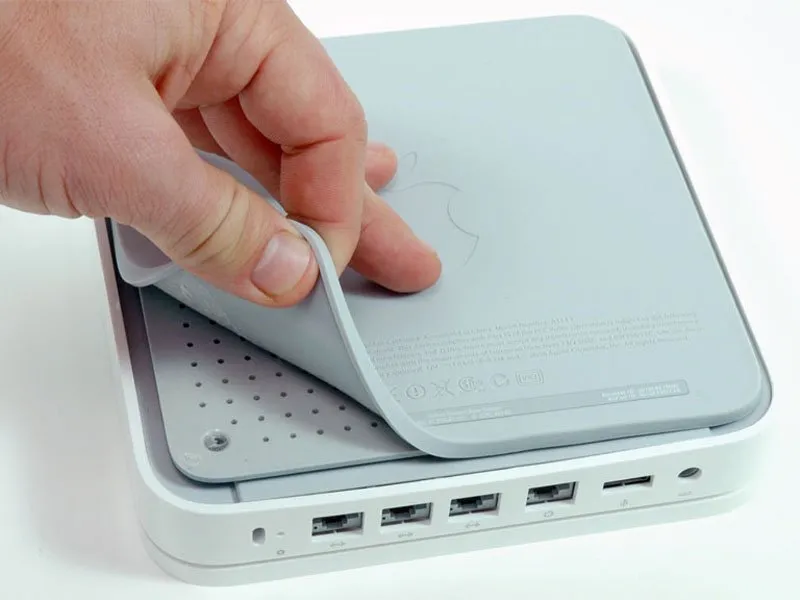

На дне имеется резиновая накладка, прикрепленная клеем. Чтобы добраться до базовой станции, нужно отклеить накладку.
Под накладкой находятся пять винтов Phillips #0, которые необходимо открутить.
Цифры на нижней части: FCC ID BCGA1143, IC: 579C-A1143, номер модели A1143.
Шаг 8

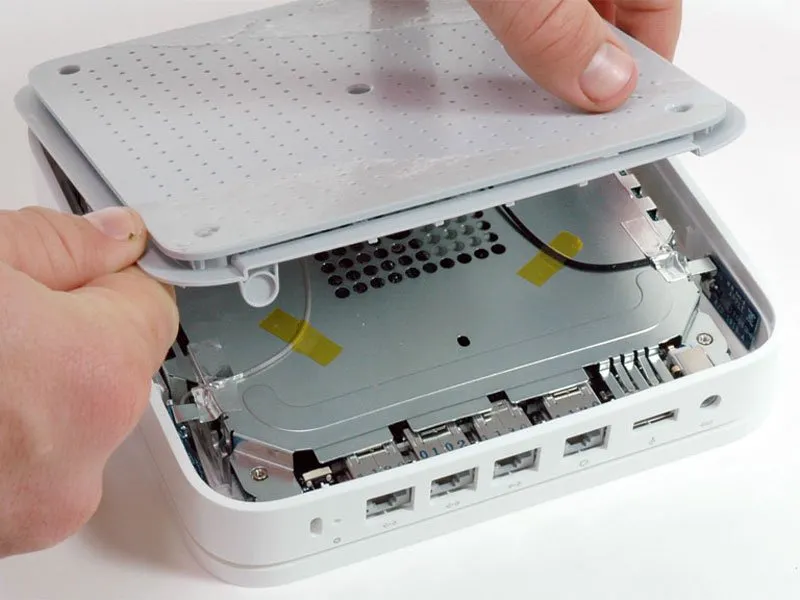

Поднимите перфорированную пластиковую крышку.
Шаг 9

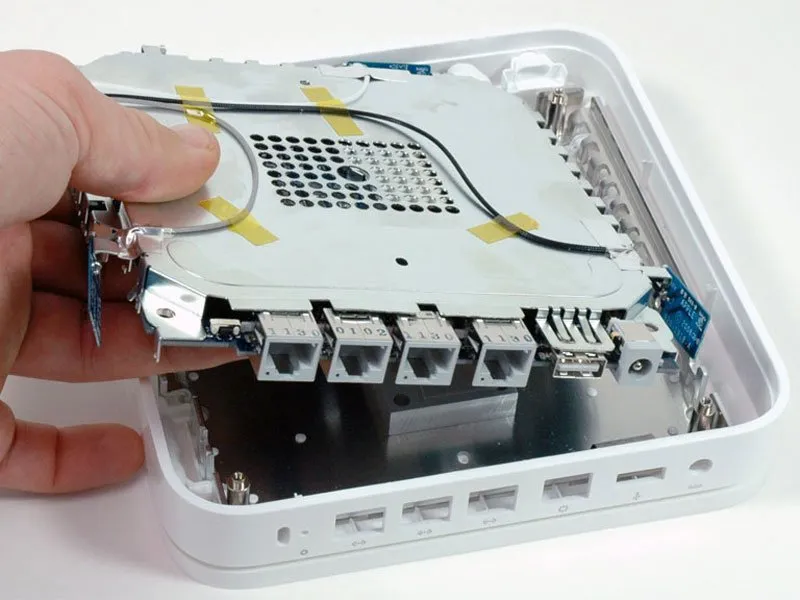

Поднимите внутренности базовой станции из корпуса.
На верхней части корпуса есть два больших алюминиевых блока, которые Apple использует в качестве радиаторов. Только верхний корпус весит .9 фунтов - больше половины веса!
Внутри установлены три антенны: одна на передней панели (белый кабель), левая (серый кабель) и правая (черный кабель). Все они имеют стандартные антенные разъемы.
Шаг 10

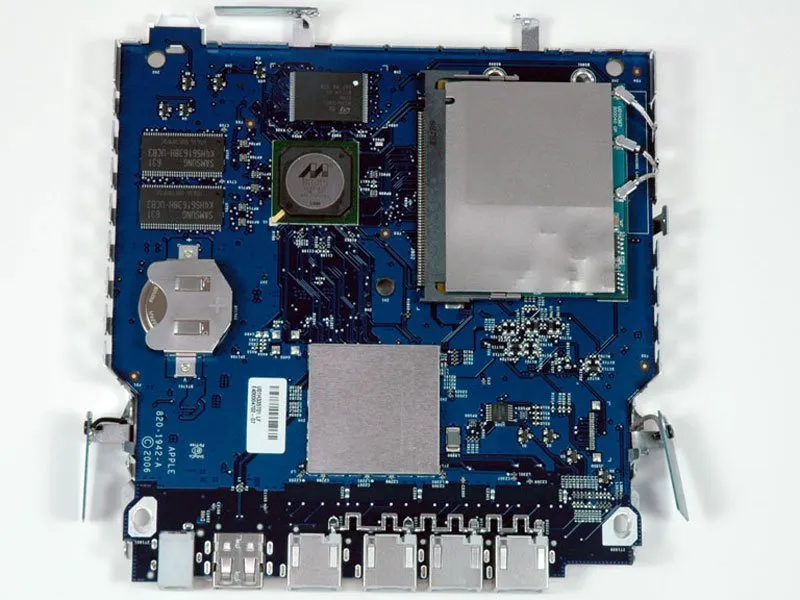

Это верхняя часть логической платы. Интересные вещи: 3 В (тактовая?) батарея, два чипа памяти Samsung и отпечатанная деталь Apple #820-1942-A. Процессор закрыт радиатором.
Вот фотография верхней части логической платы в высоком разрешении.
Комментарии к шагу
Не подскажете, какой на ней стоит процессор? Интересно, можно ли использовать одну из этих PCI-карт Airport Extreme Mini в наборе DIY Router?
Скорее всего, это проприетарный ARM-процессор.
Итак, является ли чипсет беспроводной связи (я предполагаю, что Broadcom) съемным? Почему этот чип не показан? Похоже, что он находится на четвертой фотографии (в правом верхнем углу). Мне интересно, потому что в Интернете продается чип 802.1.11 ac. Если чипсет съемный, было бы не лишним попробовать новый чип в этих экстремальных устройствах предыдущего поколения.
Шаг 11

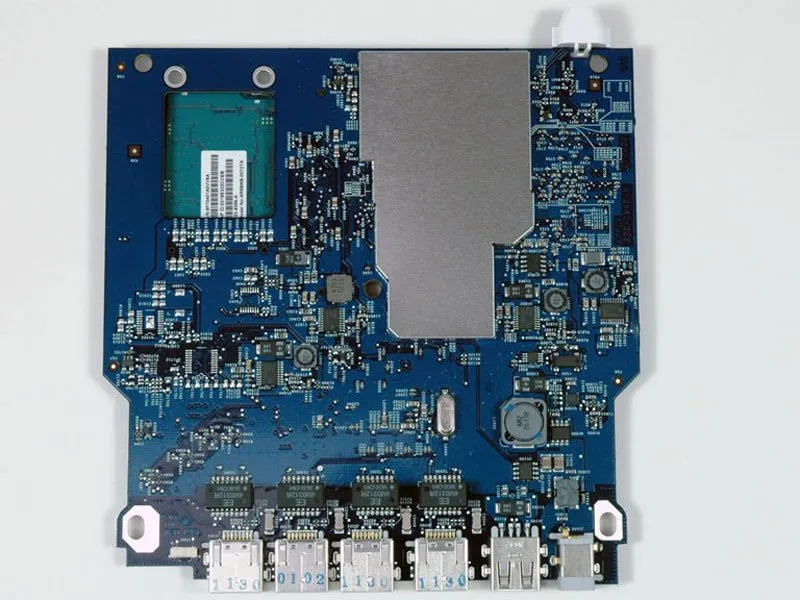

Это нижняя часть логической платы. Здесь мало что видно - что-то большое, прикрытое еще одним радиатором. Справа вверху - пластиковая крышка над светодиодом. Четыре порта ethernet, один порт USB, разъем питания и кнопка сброса. Номер детали Apple на карте аэропорта - 603-9396-A.
Вот фотография нижней части логической платы в высоком разрешении.
Шаг 12
Бесстыдная заглушка:
Делаете.ру продает запчасти для iPod. С нашими запчастями iPod можно легко починить самостоятельно. запчасти для iPod и бесплатными руководствами по ремонту iPod.
Мы также продаем ноутбуки Mac запчасти. У нас вы найдете практически любую деталь или модернизацию для iBook, PowerBook, MacBook или MacBook Pro по очень выгодным ценам.
