Разборка аналоговых часов Apple

Введение

Момент, которого мы все так долго ждали, наконец настал. Первая разработка Apple в области носимой электроники появилась на нашем столе для разбора во всей своей модной красе.

Когда наши инженеры взяли в руки Apple Watch, они были заворожены. Даже просто заворожены. По-настоящему очарованы их красотой, изяществом и элегантностью. Мы уверены, что у вас будет такая же реакция. Читайте дальше.

Как всегда, узнавайте первыми, следя за нашими социальными сетями: Instagram, Twitter и Facebook.

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

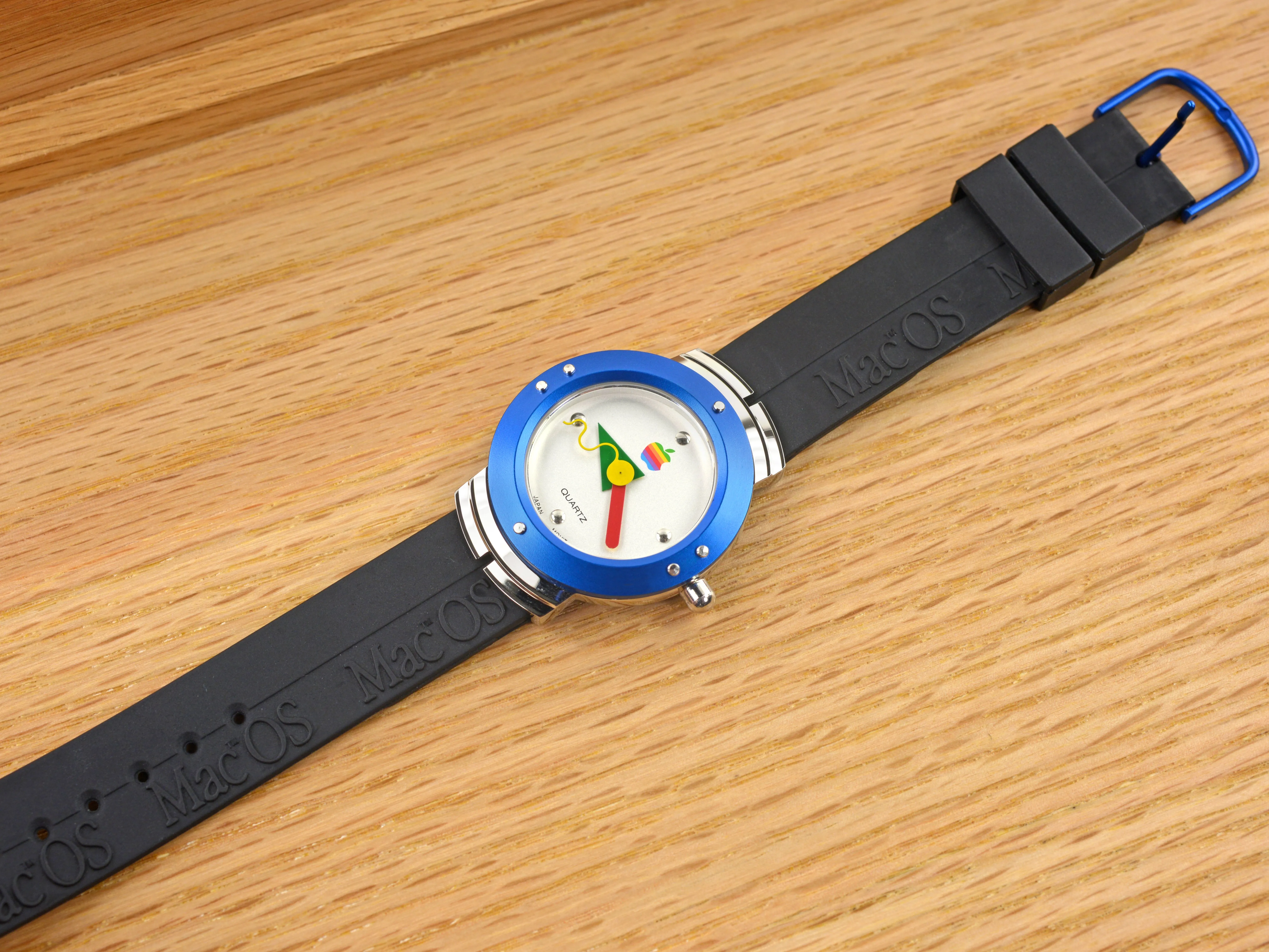

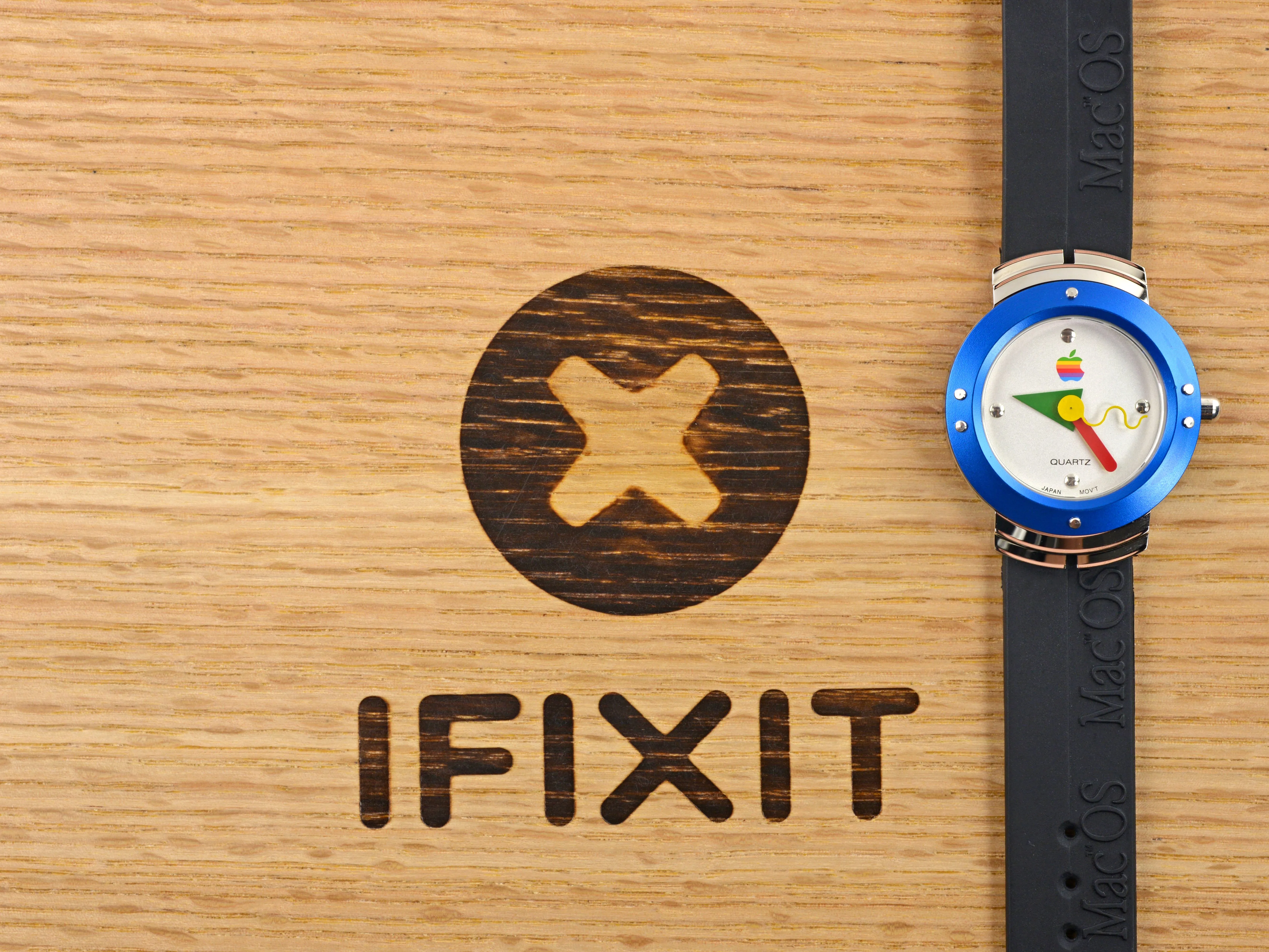

Шаг 1 Разбор аналоговых часов Apple

• Вы знаете, который сейчас час. (Время разборки).

• Краткий обзор примечательных характеристик и особенностей Apple Watch:

• Отображает время в часах, минутах и секундах

• Красочный логотип Apple

• Причудливые стрелки, которые позабавят и смутят ваших друзей

• Регулируемый ремешок на запястье

• Спортивный ремешок из эластомера

• Гладкий внешний вид из хромированного и анодированного алюминия

Шаг 2

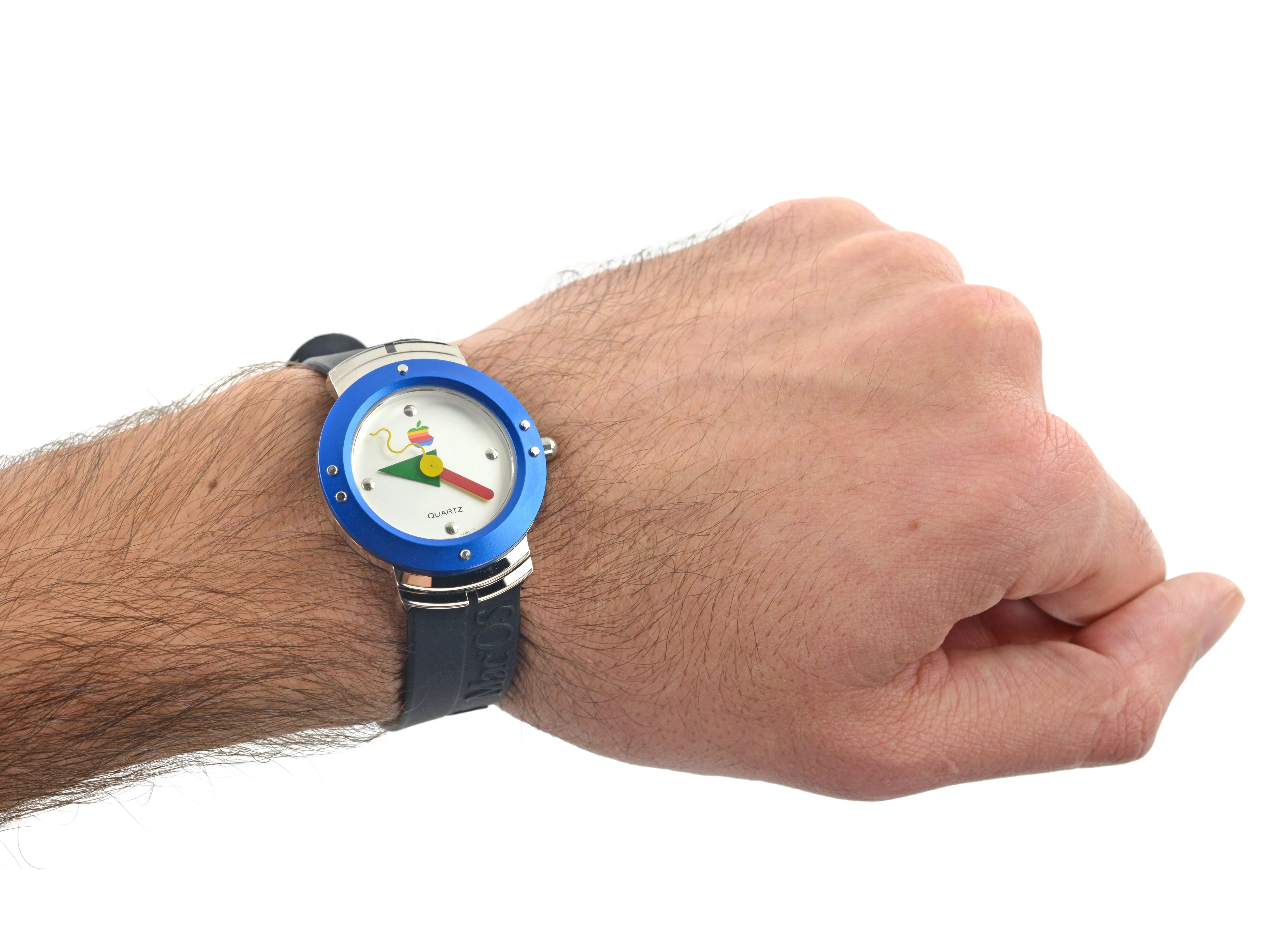

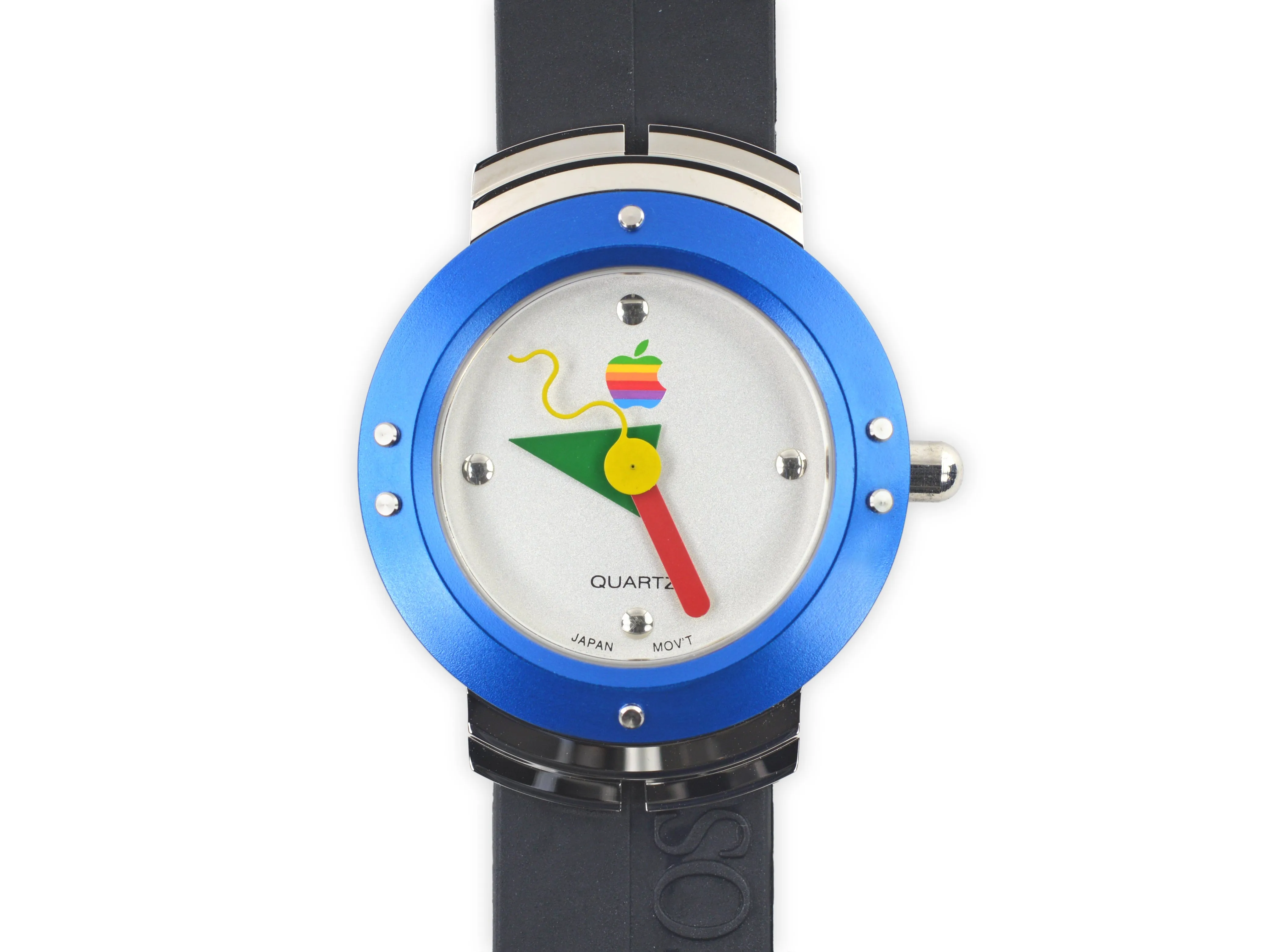

• Часы Apple Watch плотно и надежно прилегают к запястью - удобное место для хранения самой важной информации всего в одном жесте руки.

• Но в то же время Apple Watch удается оставаться ненавязчивыми: они не досаждают вам лишней информацией или уведомлениями, отдавая приоритет тому, что вам нужно, в нужный момент.

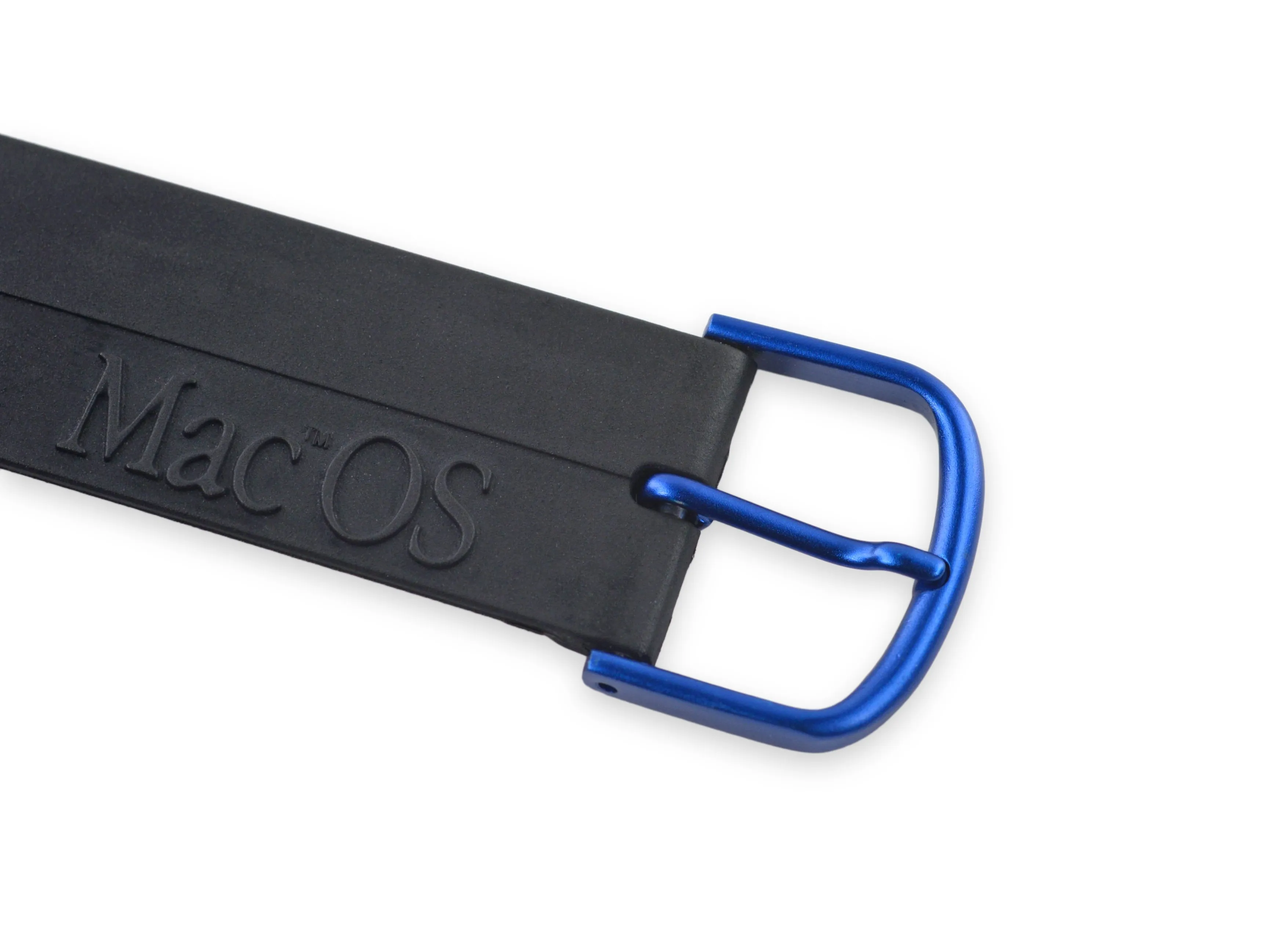

• Мы уже начинаем ощущать уровень мастерства и заботы, которые были вложены в дизайн этой невероятной технологии. Застежка из анодированного алюминия идеально сочетается с гладким безелем дисплея со скошенными углами.

• Покажите друзьям, что вы думаете по-другому, с помощью поразительных разноцветных стрелок, тщательно подобранных таким образом, чтобы они отличались друг от друга так же, как и от обычных часовых стрелок, что делает считывание времени (с точностью до 3 часов) быстрым и эффективным.

Шаг 3

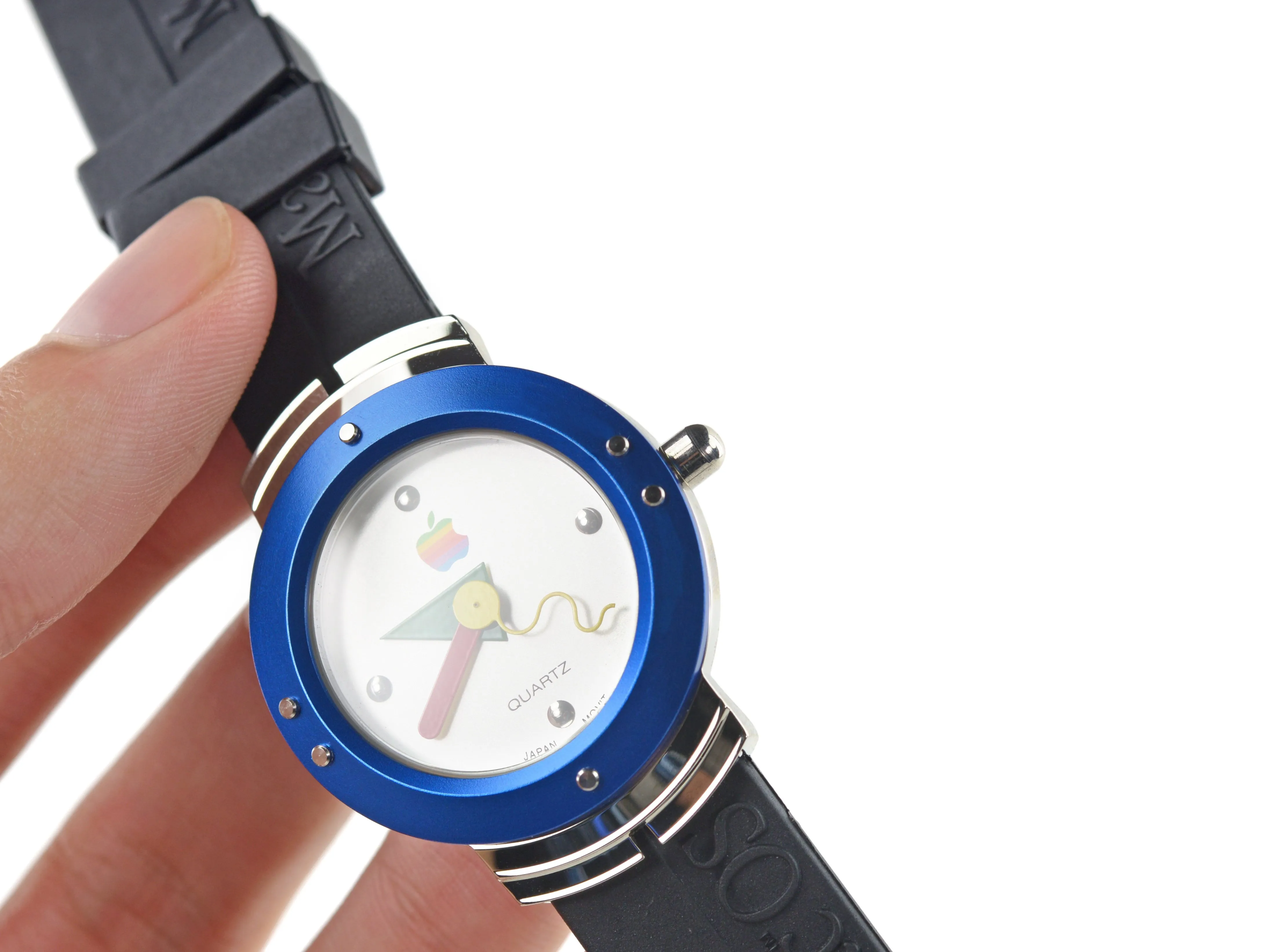

• Цифровая заводная головка является венцом инженерного портфолио Apple.

• Этот единственный регулятор легко и непринуждённо сочетает в себе старый стиль и новую функциональность, обеспечивая знаменитую интуитивность Apple на кончиках ваших пальцев.

• Просто потяните за ручку и поверните ее, чтобы настроить время. Нажмите на нее, когда закончите, и Apple Watch сделает все остальное. Взаимодействие с технологиями еще никогда не было таким простым.

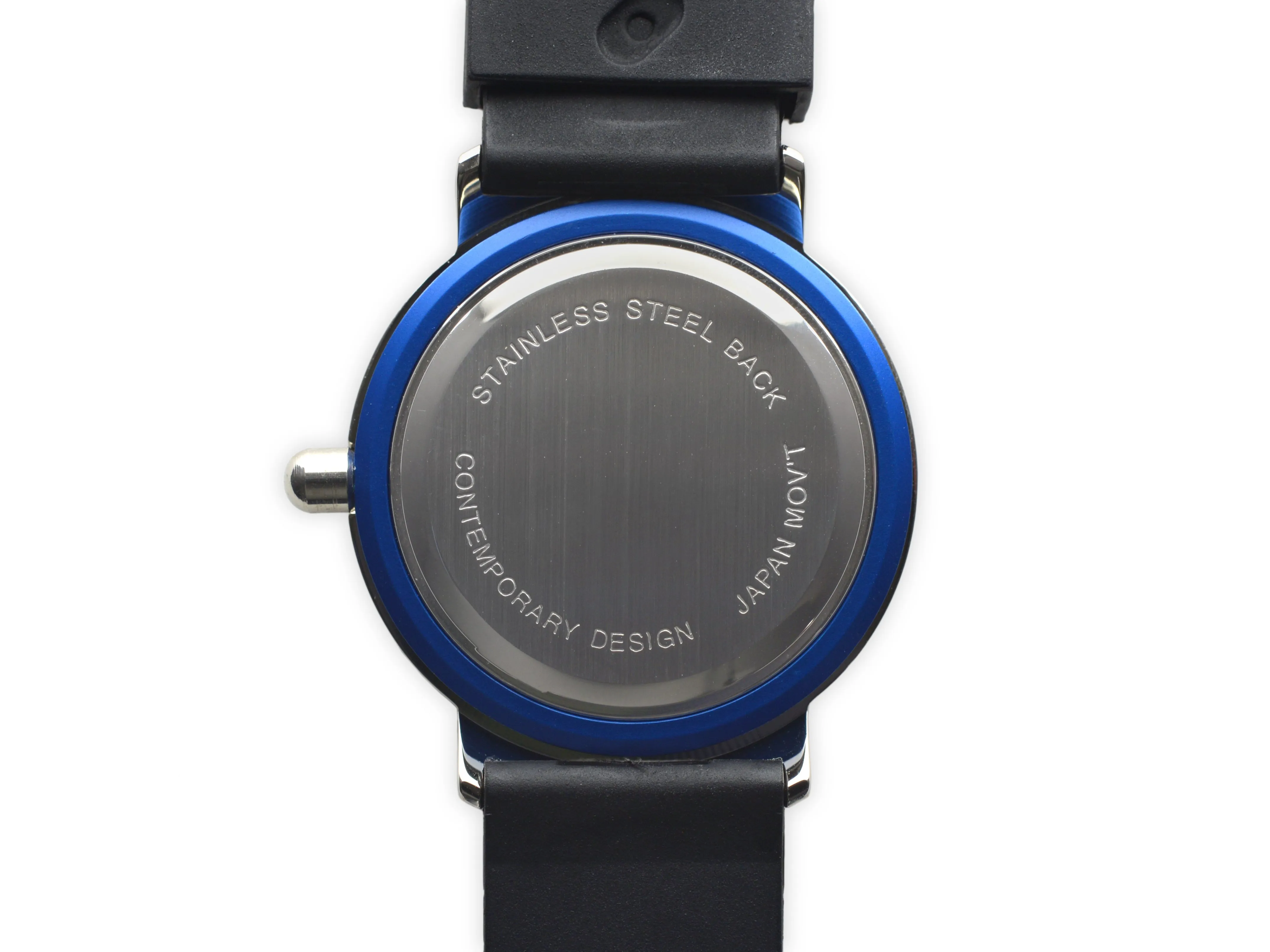

• Перевернув Apple Watch, мы обнаруживаем модную и функциональную заднюю крышку из матовой нержавеющей стали, выполненную в стиле 'Современный дизайн'.

• Apple сделала отличный выбор в пользу нержавеющей стали - она очень устойчива к коррозии и является достаточно безопасным сплавом для людей с аллергией на никельПоскольку никель, входящий в состав сплава, плотно удерживается в ее структуре.

Шаг 4

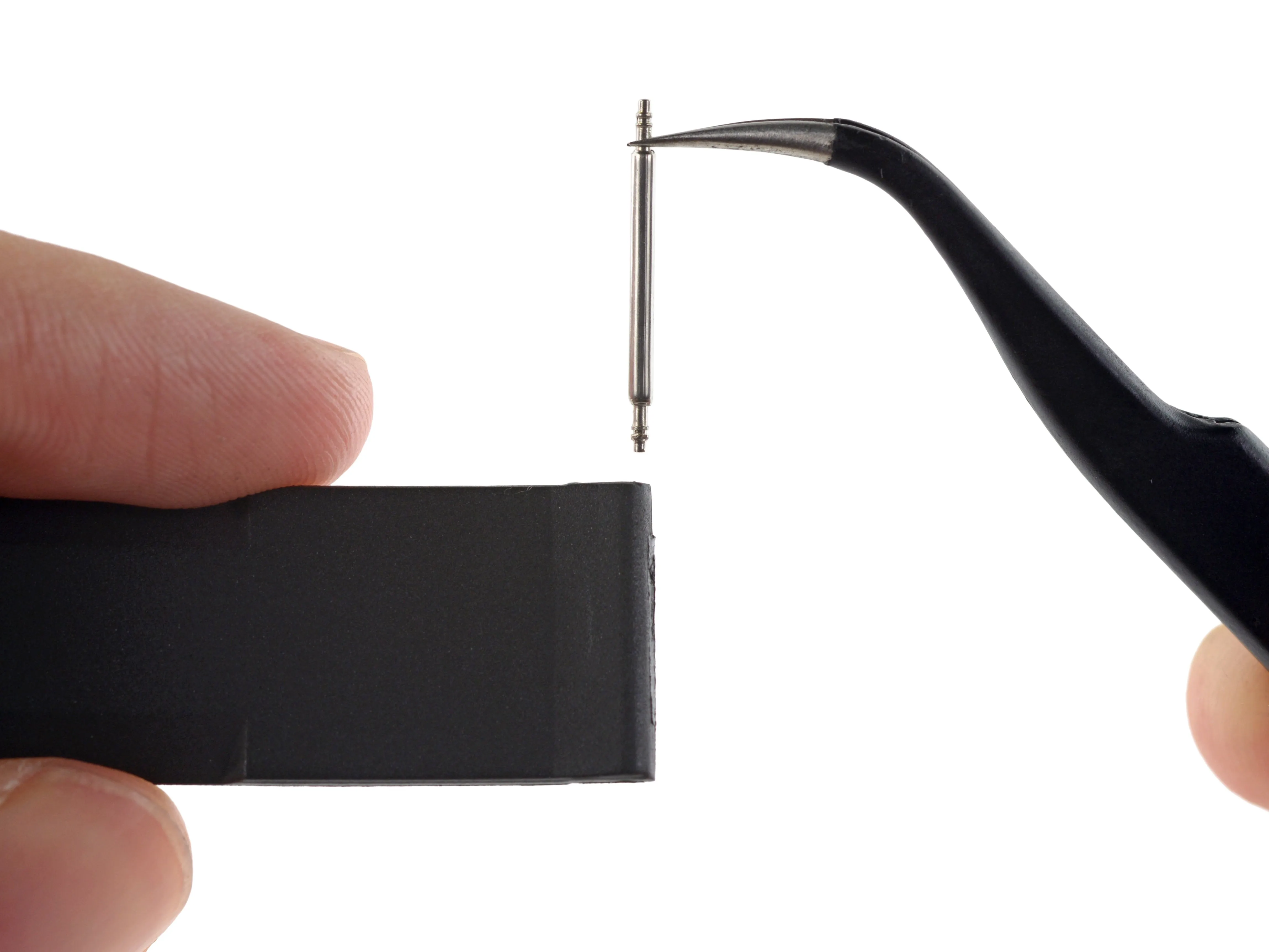

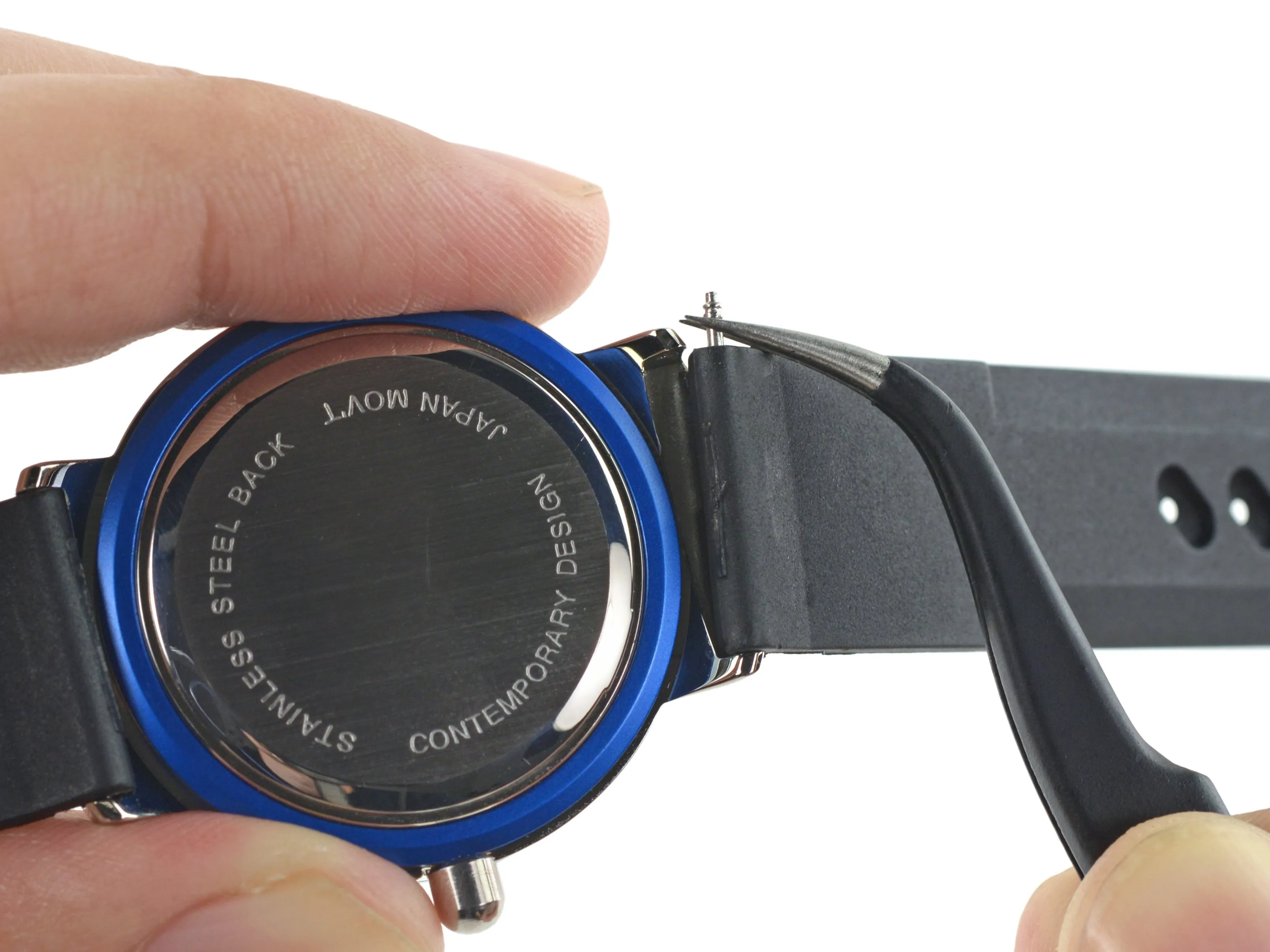

• Ремешок удерживается на месте с помощью стандартных 18-миллиметровых пружинных стержней, поэтому замена или обновление ремешка - простая задача, если у вас есть подходящий инструмент.

• Мы обнаружили, что для этого отлично подходит наш пинцет с угловым профилем, но, учитывая, что сам ремешок - это половина модного аксессуара, которым являются Apple Watch, мы склонны рекомендовать более специализированный инструмент для снятия ремешка тем, кто часто меняет их местами.

Шаг 5

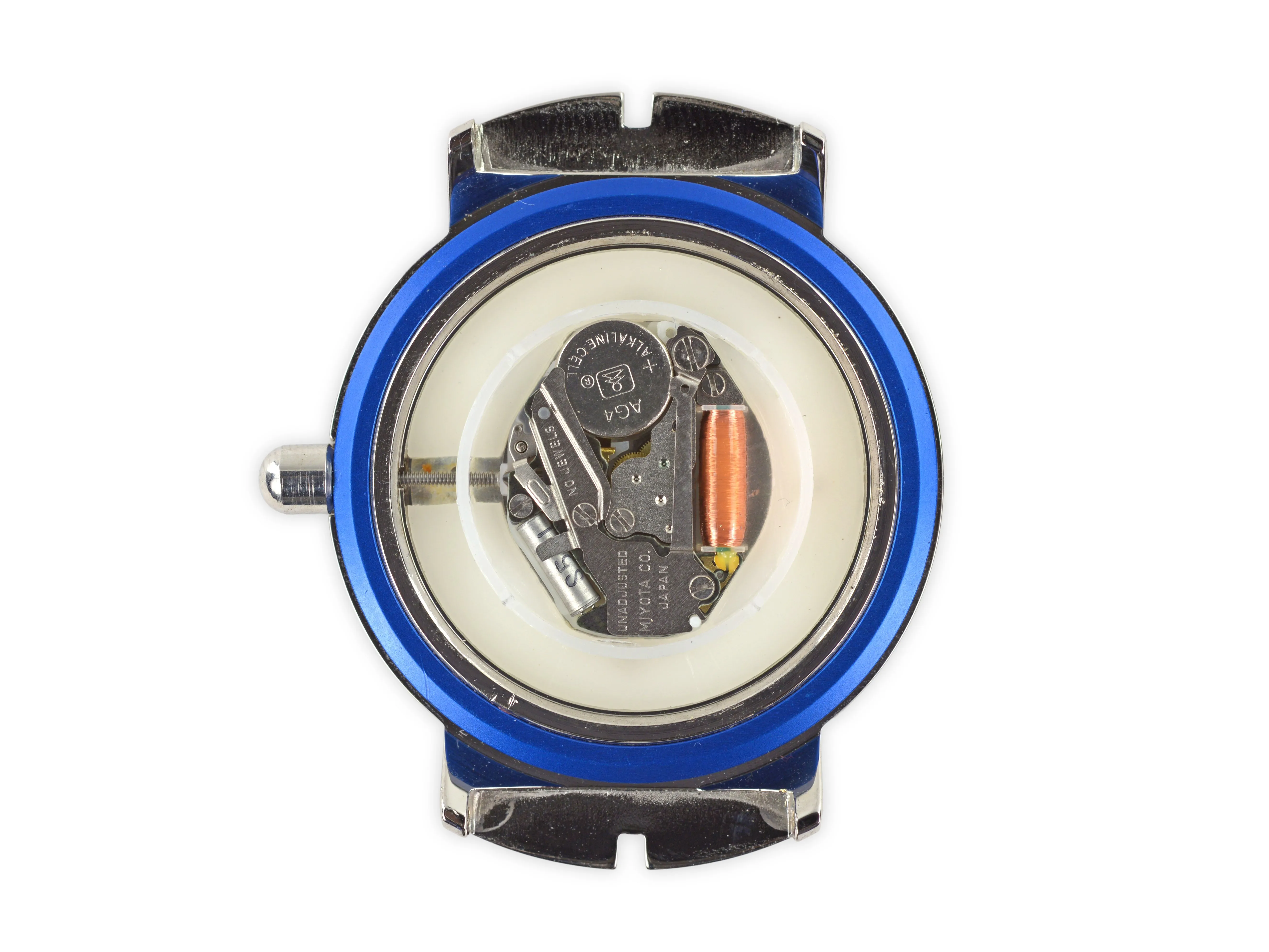

• В брюхо зверя! Тонкой плоской отвёрткой отщёлкиваем заднюю крышку, открывая первый в мире вид на внутренности Apple Watch.

• Поначалу нас поразило, как много свободного пространства осталось внутри - возможно, Apple закладывает в дизайн внешнего корпуса будущее, чтобы в Apple WatchS можно было реализовать больше и лучше функций.

• Небольшая пластиковая скоба надежно удерживает Taptic Engine и Apple S1 System-in-Package внутри корпуса часов.

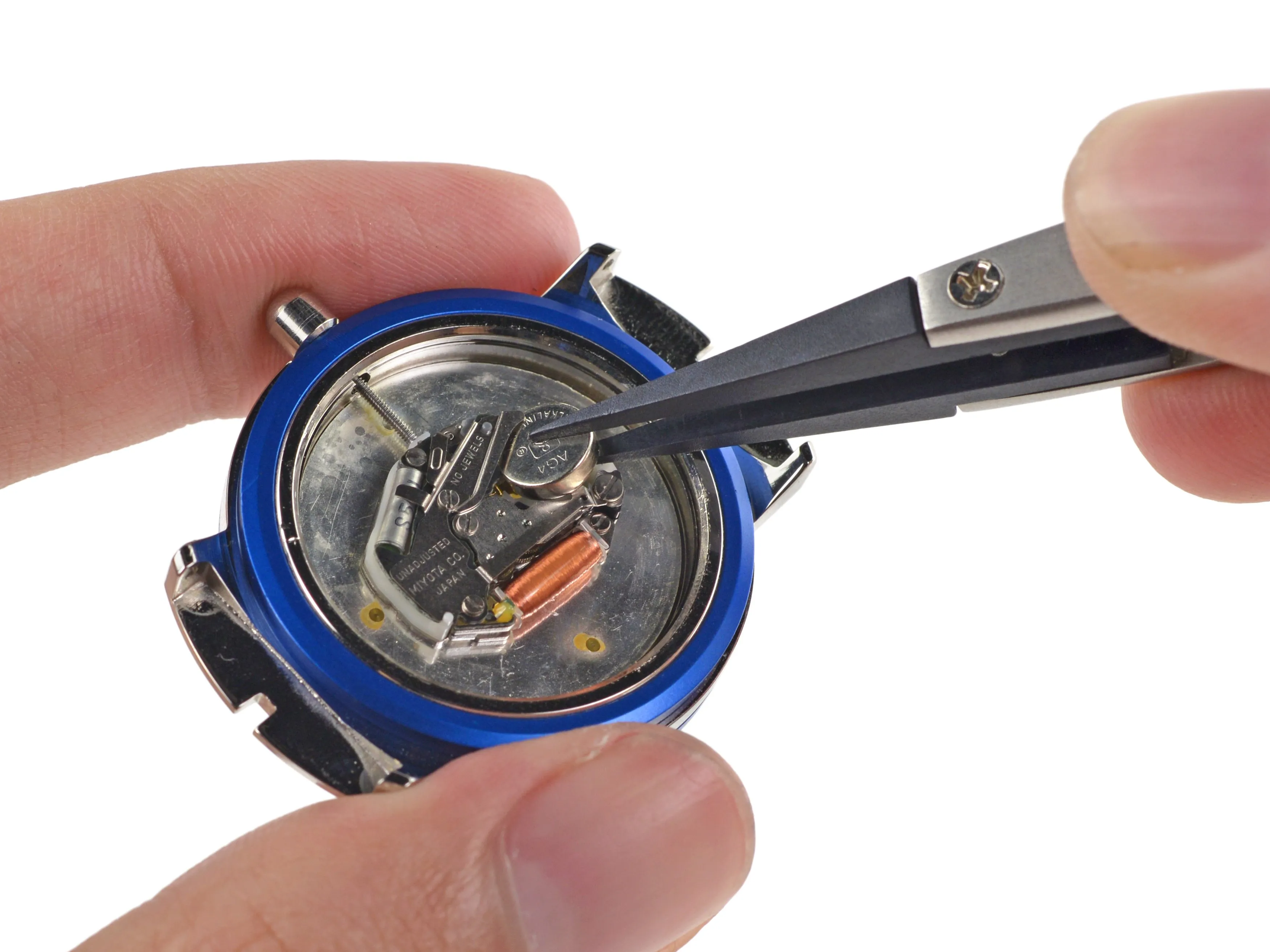

Шаг 6

• Прежде чем продолжить, мы отсоединим и извлечем батарею, чтобы избежать короткого замыкания и повреждения внутренних схем.

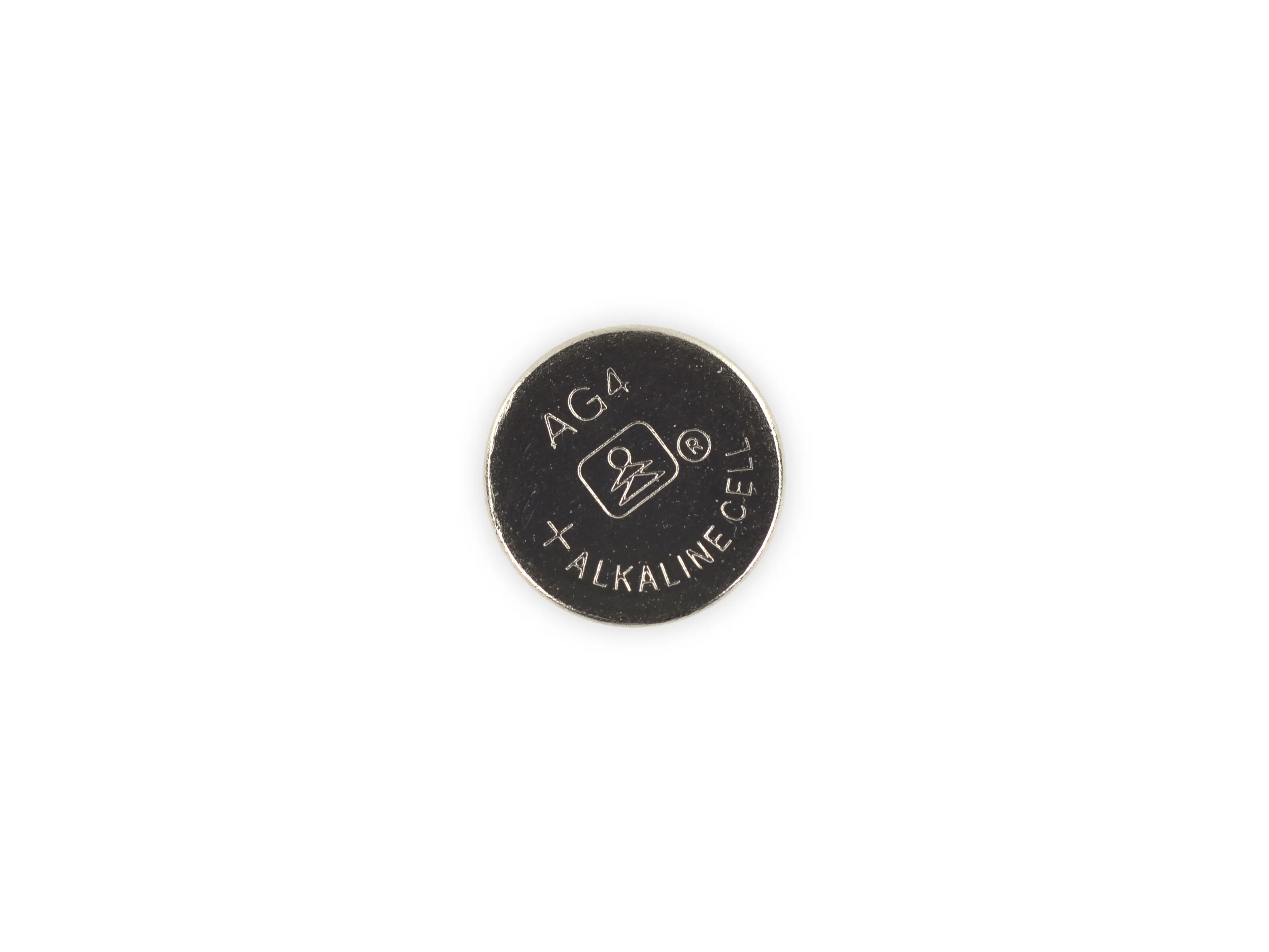

• Это щелочной элемент питания AG4, типичная емкость которого составляет 12-18 мАч. При напряжении 1,5 В это примерно 0,0225 ватт-часа.

• Алкалиновая? Что это такое? Батарейки-кнопки обычно выпускаются в следующих вариантах щелочные или с оксидом серебра химический состав. Батарейки с оксидом серебра лучше во всех отношениях - их можно использовать повторно, напряжение на них падает медленнее при разряде, утечка меньше, а емкость обычно на 50% выше. Может быть, мы поймали Apple на попытке сэкономить?

• Мы попытались взвесить батарею на наших весах и получили результат 0,0 грамма. Вероятно, он совсем невесомый.

Комментарии к шагу

Ребята, вы укорачиваете батарею в шаге 6, вытаскивая ее таким образом!

Рад видеть, что у вас есть чувство юмора.

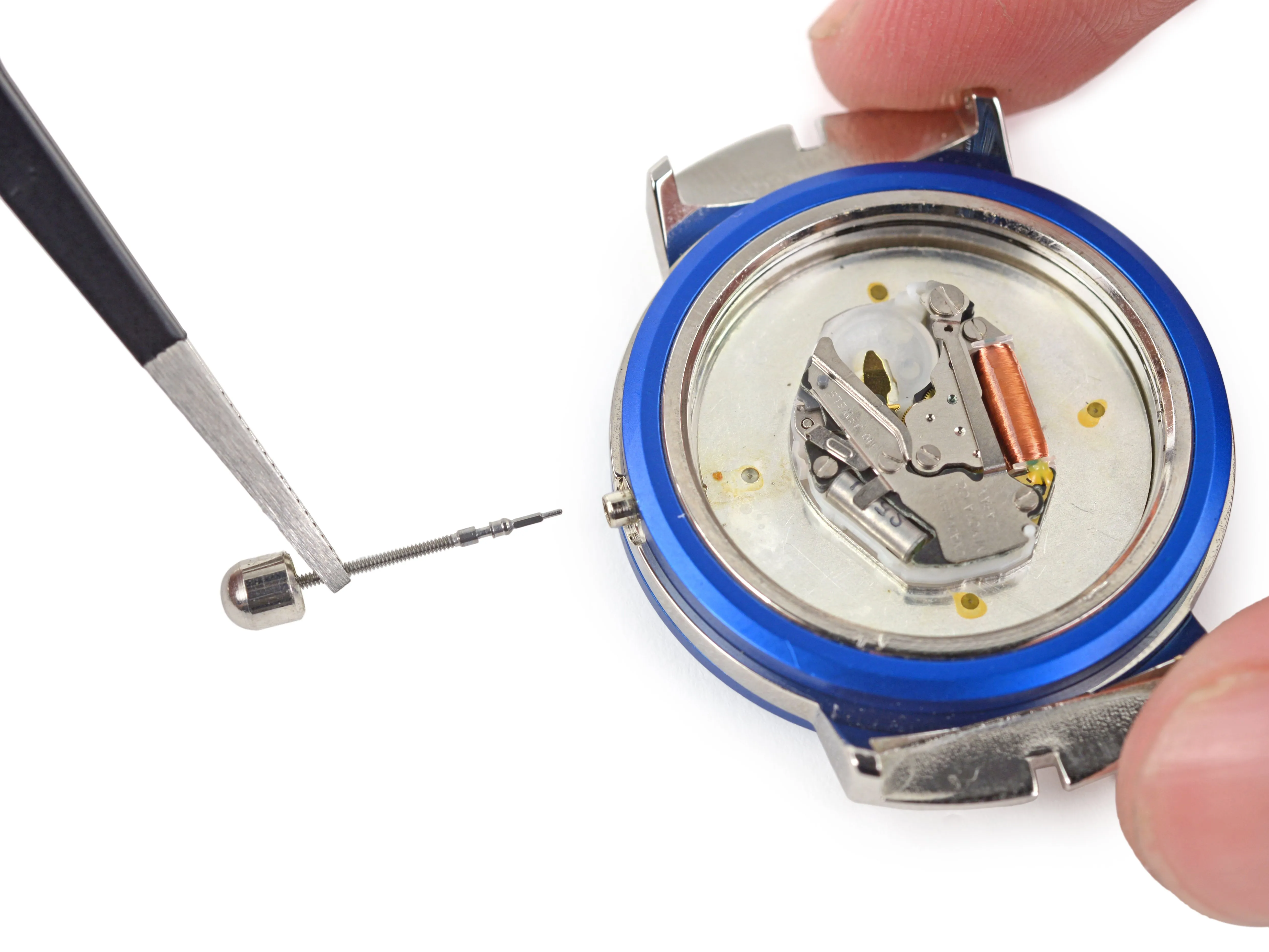

Шаг 7

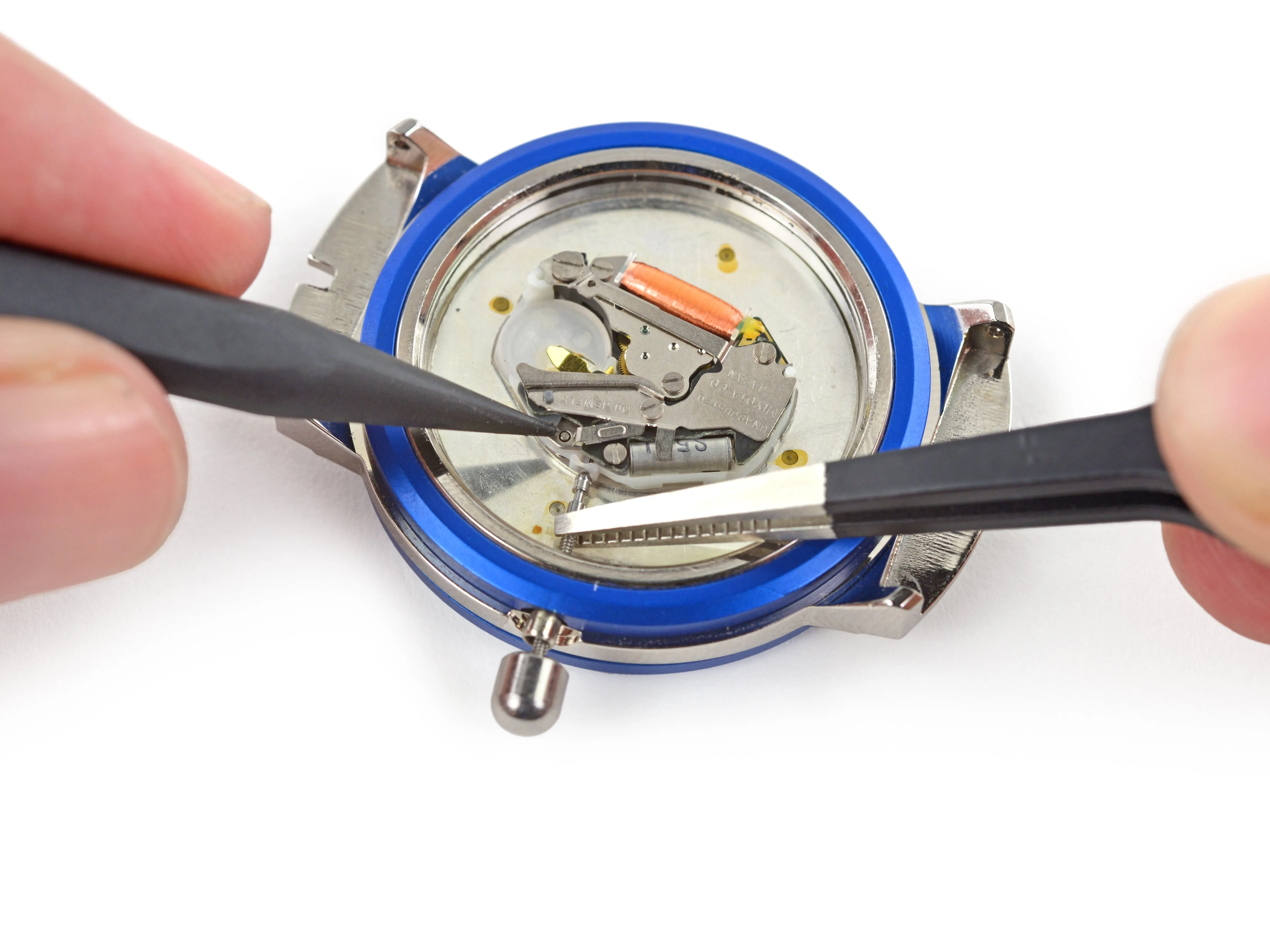

• Цифровая заводная головка взаимодействует с компьютером Apple S1 через длинный стержень, зафиксированный на месте. Нажав на этот крошечный рычажок, вы освободите заводную головку и шток для дальнейшего изучения.

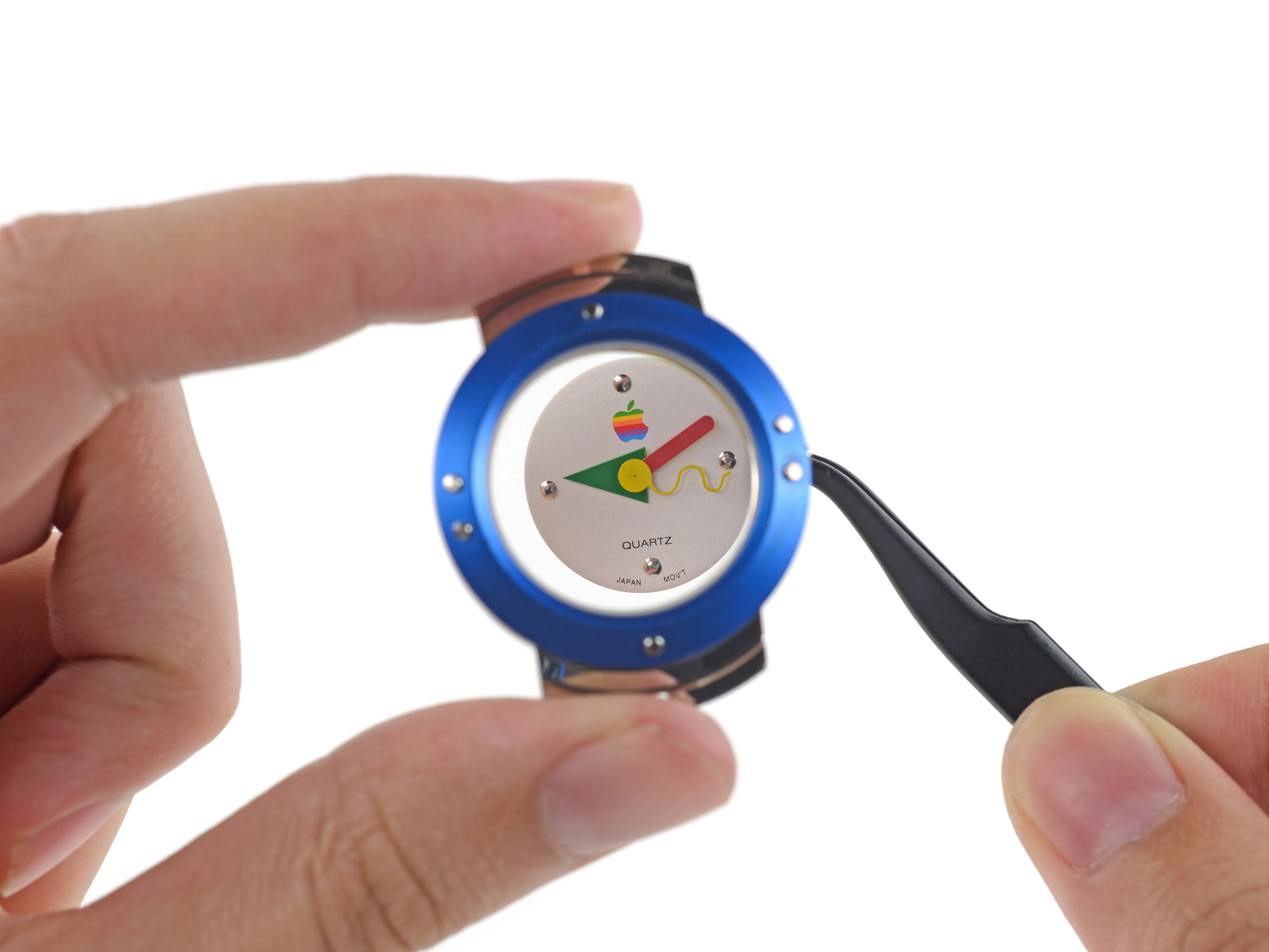

Шаг 8

• Сняв заводную головку, можно легко извлечь дисплей и внутренние компоненты. Благодаря неплавящемуся дисплею, если у вас треснет стекло, вы сможете заменить только стекло, не покупая новый дисплей.

• Внешний корпус, выполненный из алюминия в спортивном стиле, безусловно, является одним из самых интересных компонентов этих Apple Watch.

• Поэтому мы на время отложим внутренности в сторону и посмотрим, что еще можно узнать о внешнем виде Apple Watch.

Шаг 9

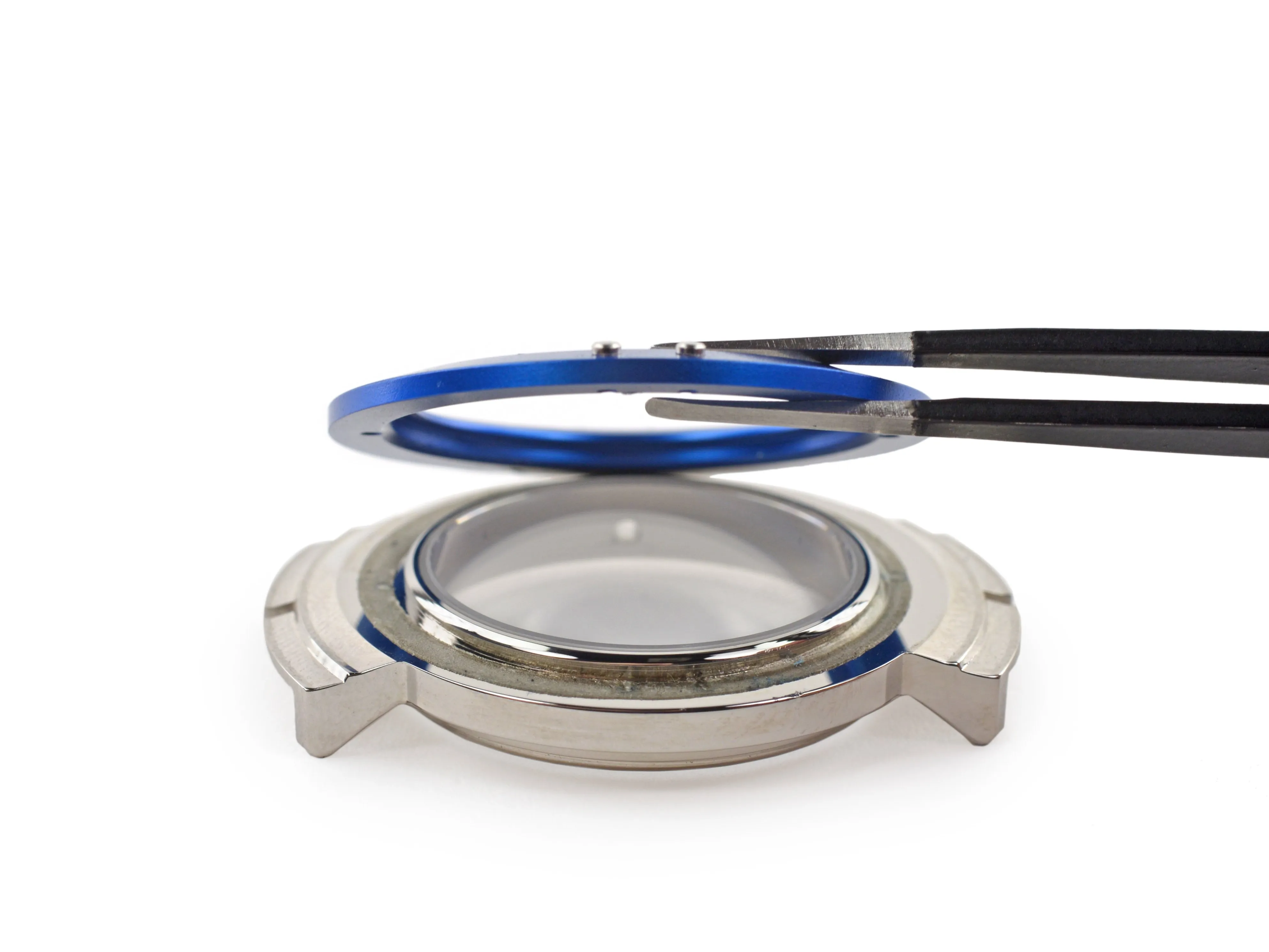

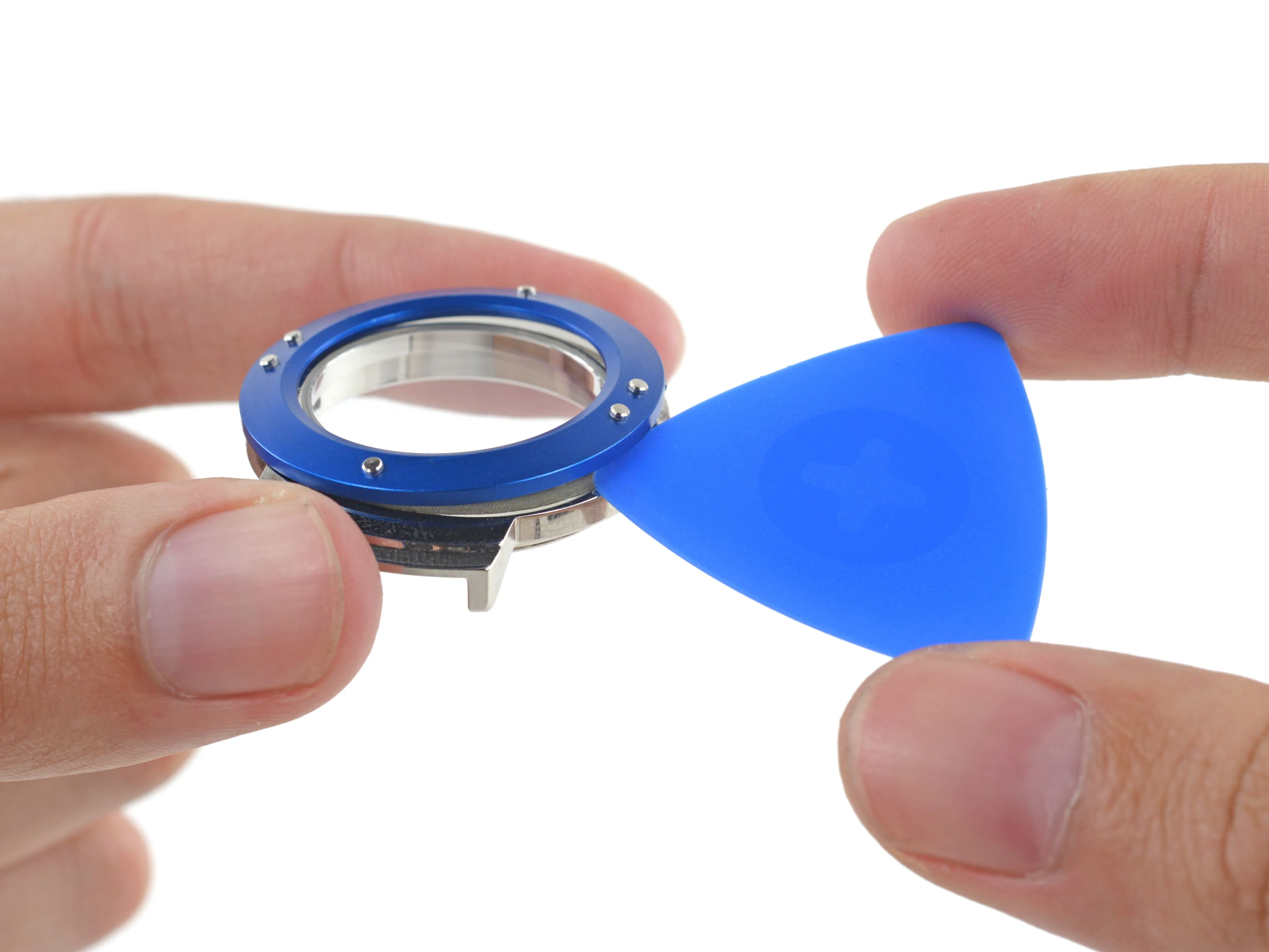

• Сочетая лучшее из двух миров, наша версия Apple Watch имеет хромированный корпус из нержавеющей стали, заключенный в стильные кольца из анодированного алюминия.

• В то время как заднее кольцо прижимается к корпусу и защелкивается, переднее служит удерживающим кольцом для стекла дисплея и приклеивается на место.

• Чтобы поднять и снять его, достаточно аккуратно поддеть декоративные заклепки.

Шаг 10

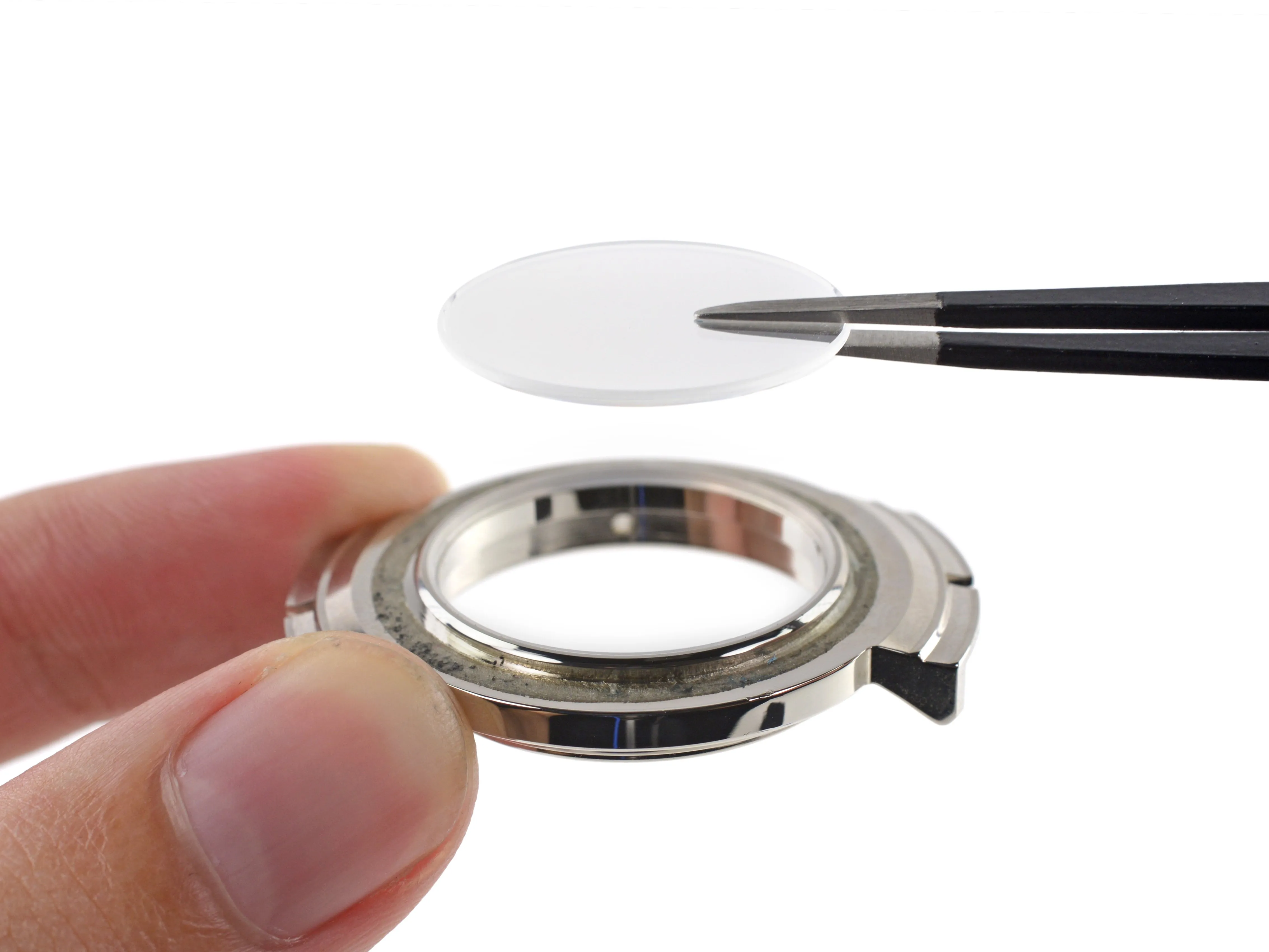

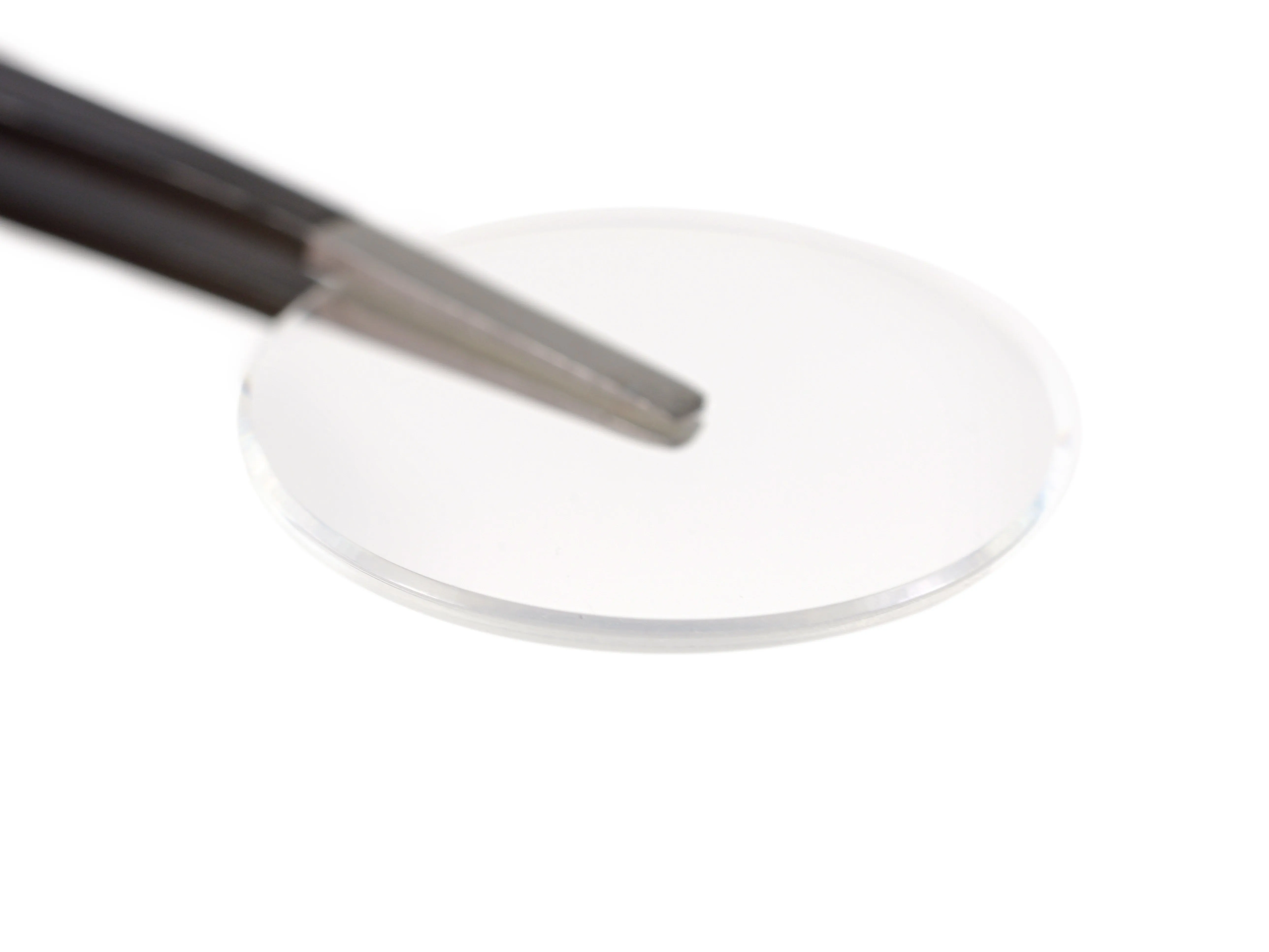

• Сняв передний ободок, мы можем безопасно извлечь стекло.

• Хотя более дорогие варианты Apple Watch из нержавеющей стали и золота оснащены сапфировым стеклом, лично мы предпочитаем это высокотехнологичное алюмосиликатное стекло Ion-X.

• По сравнению с сапфировым, оно легче и более устойчиво к ударам. Подбросьте руки в воздух, Apple Watch все равно!

• Скошенная кромка плотно прилегает к корпусу, обеспечивая герметичность, благодаря чему часы имеют класс водонепроницаемости Класс водонепроницаемости IPXX.

• Мы будем ждать Apple Watch SCUBA Edition, которые водонепроницаемы до 500 метров и могут предлагать рецепты блюд из морепродуктов, основываясь на близлежащей дикой природе, если верить слухам, которые мы лично выдумали.

Шаг 11

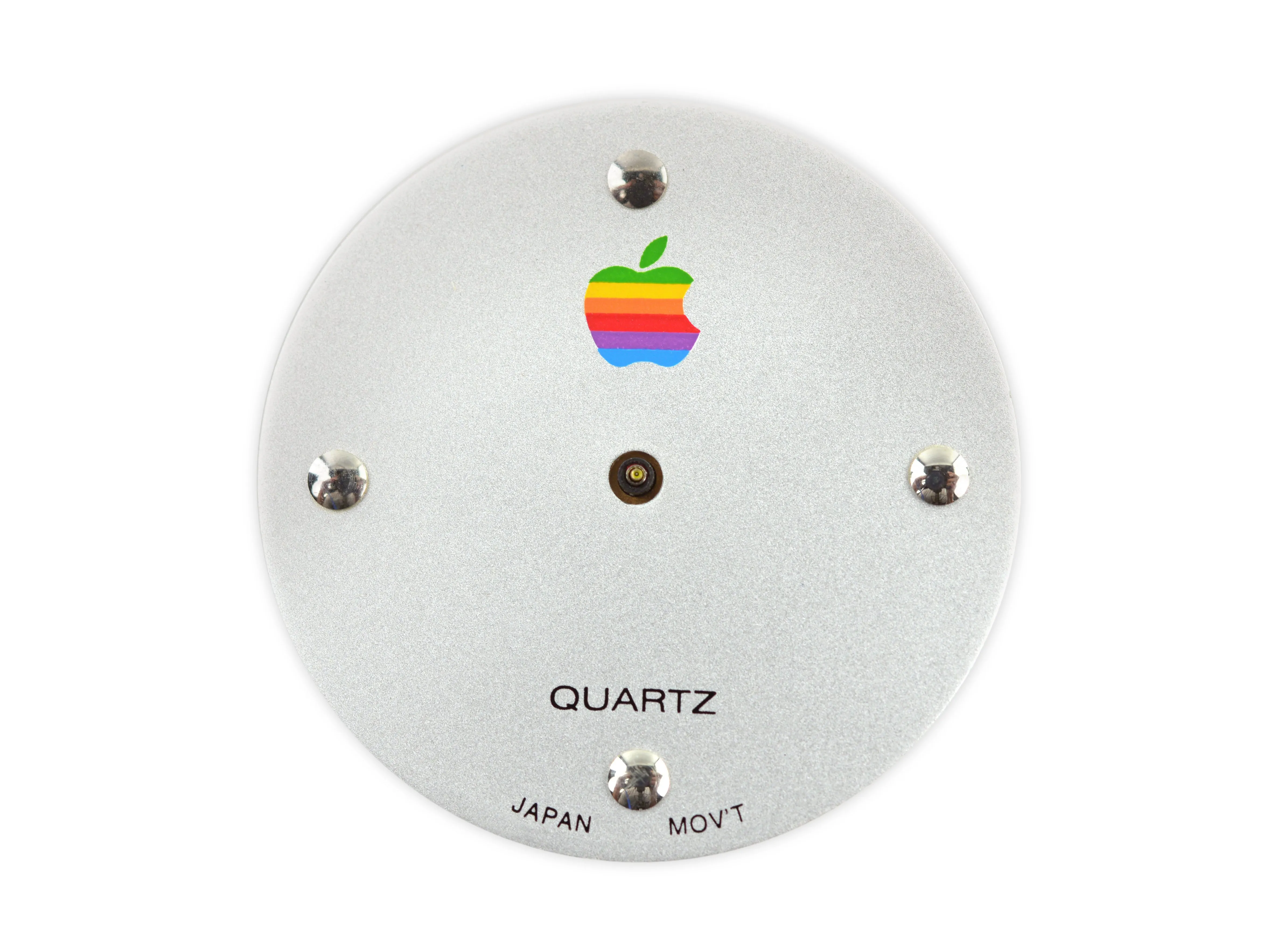

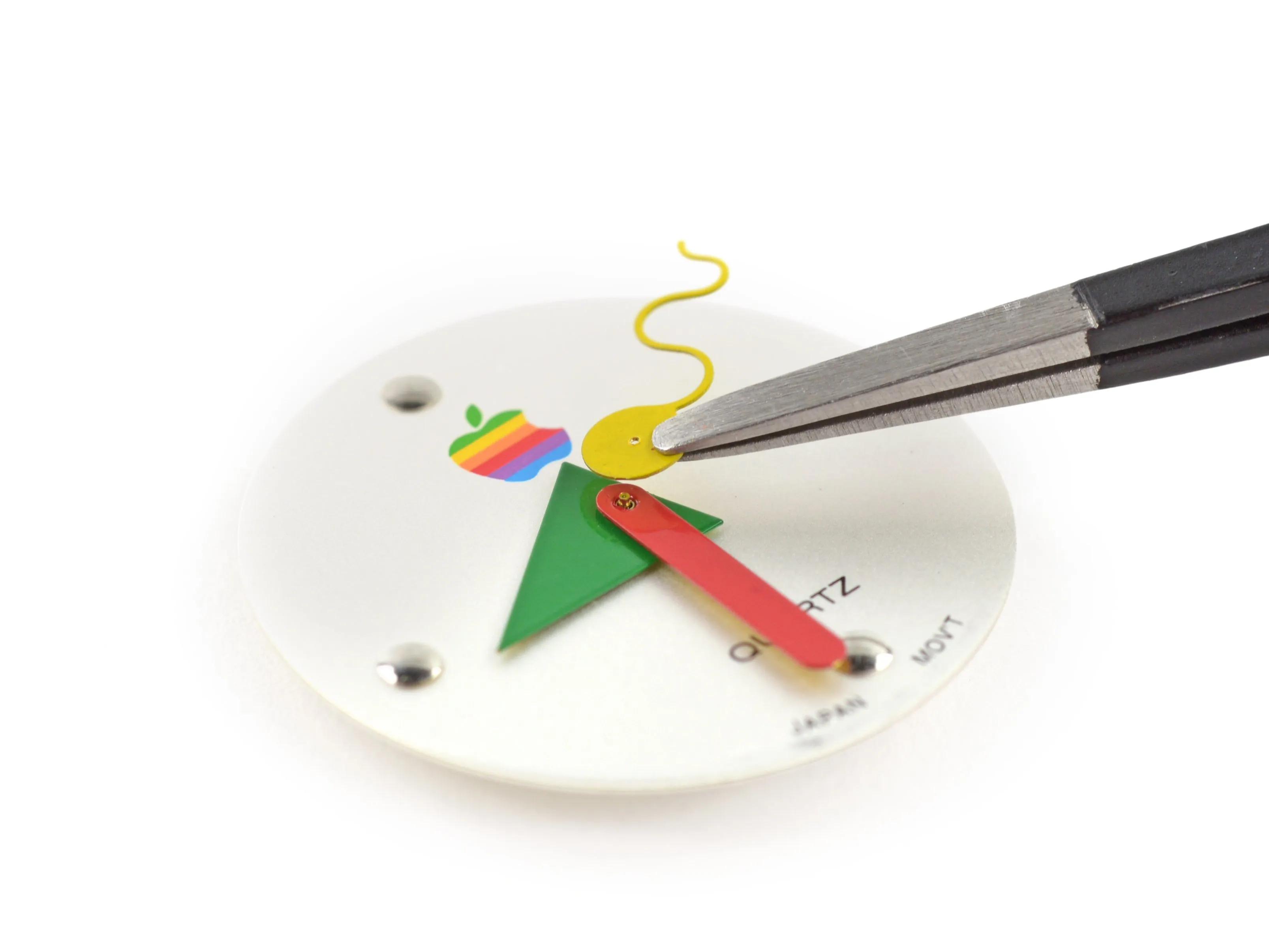

• Дисплей выглядит удивительно четким. Даже на сверхблизком расстоянии мы не видим пикселей.

• На самом деле он выглядит почти как e-ink дисплей. Даже без батареи часы продолжают показывать изображение, которое было на экране, когда мы отключили питание.

• Приступая к демонтажу компонентов дисплея, мы с удовольствием отмечаем, что Apple возродила убер-ньютоновскую технологию радуга логотип 70-х, 80-х и 90-х годов.

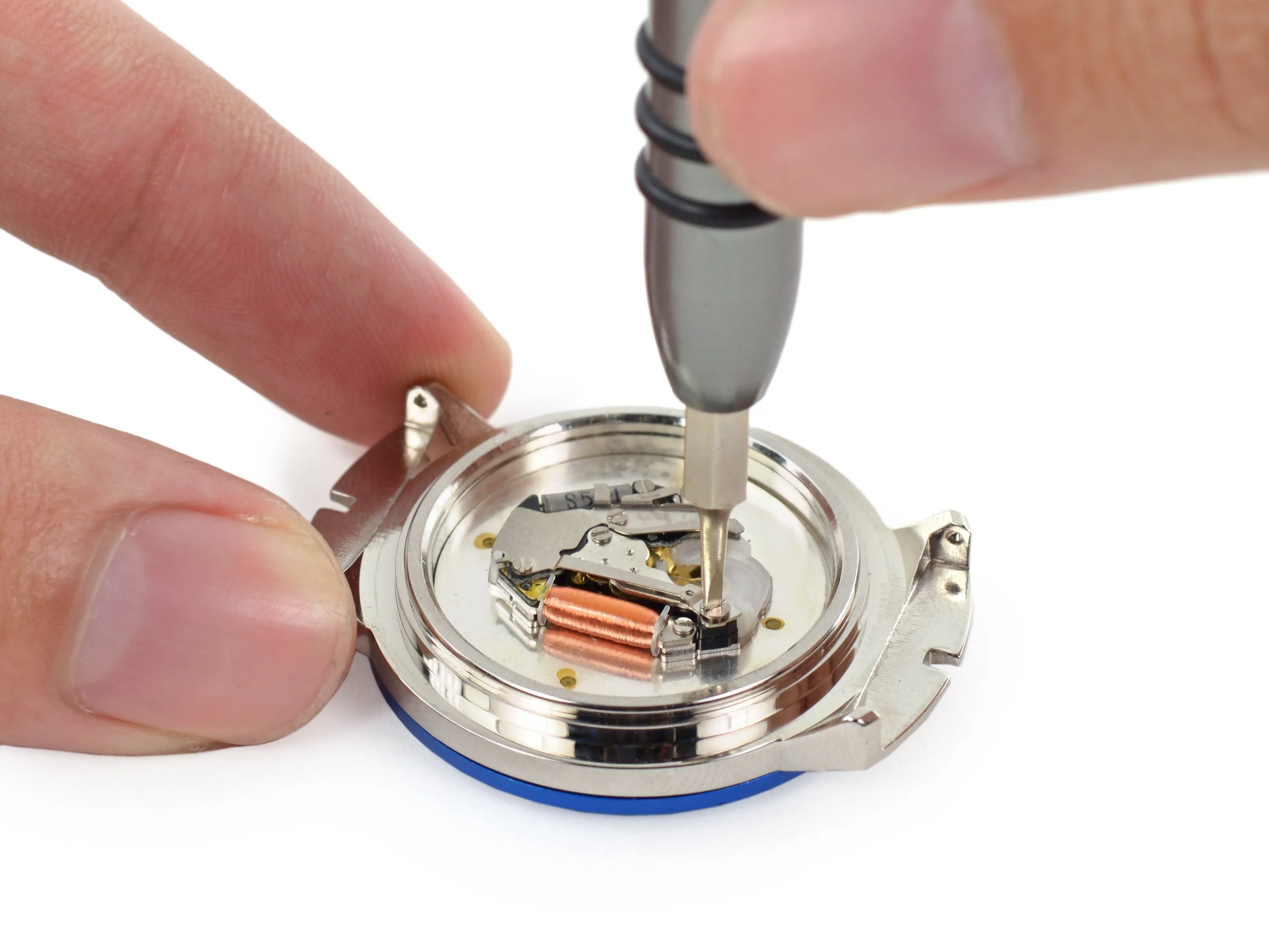

Шаг 12

• Назад в клетку! Пока мы работаем с внутренностями, мы помещаем их обратно в корпус.

• В классической 'яблочной' моде лучшие трюки известны только специалистам по ремонту.

• Мы пытались работать с внутренностями на столе, но чуть не разбили дисплей. Оказывается, корпус служит идеальным ремонтным стендом, равномерно распределяя давление.

• Смотрите, ма-нет драгоценных камней! Мы не ожидали найти ювелирные подшипники в Apple Watch.

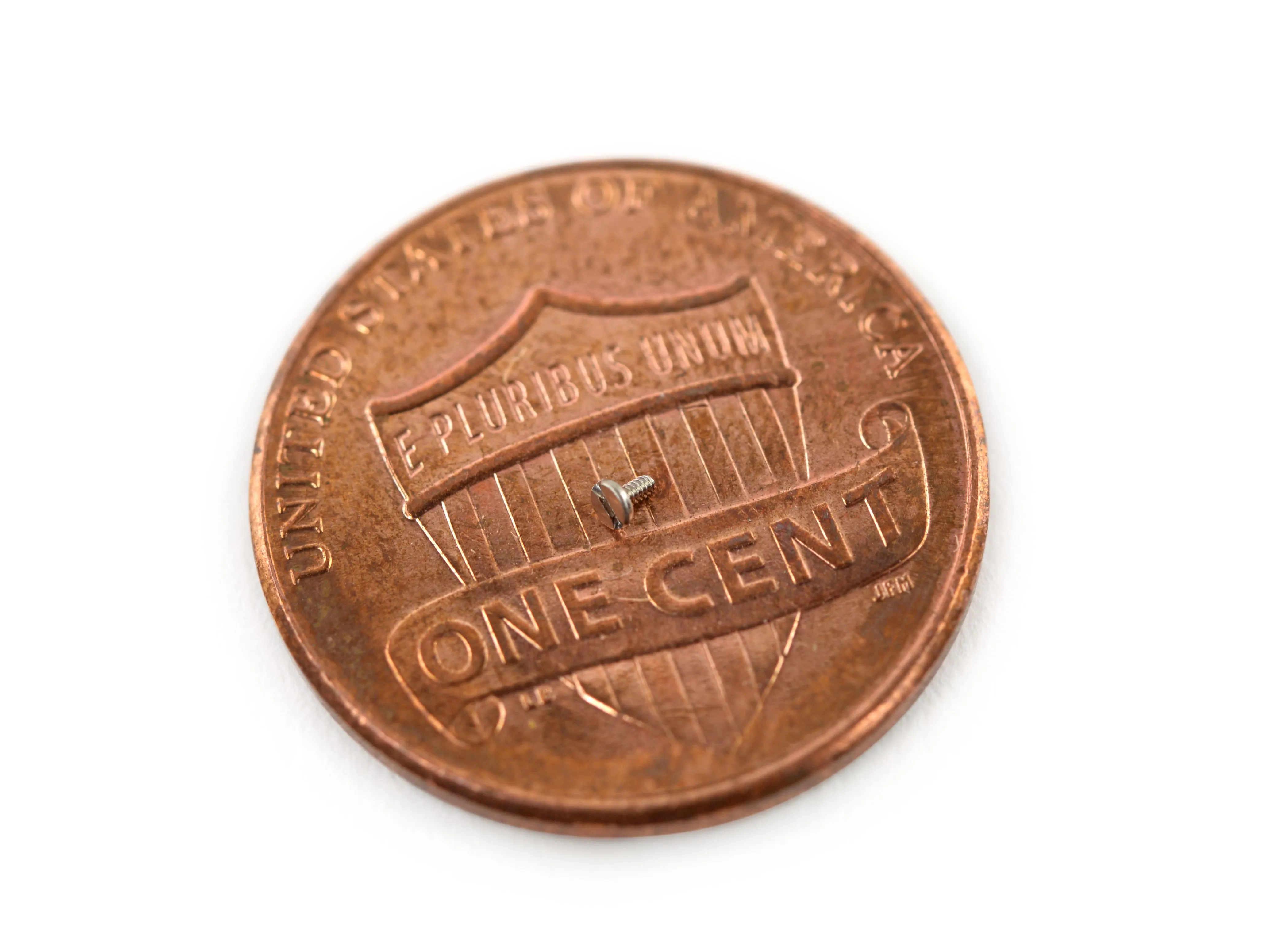

• Эти винты настолько крошечные, что в них просто нет центов.

Шаг 13

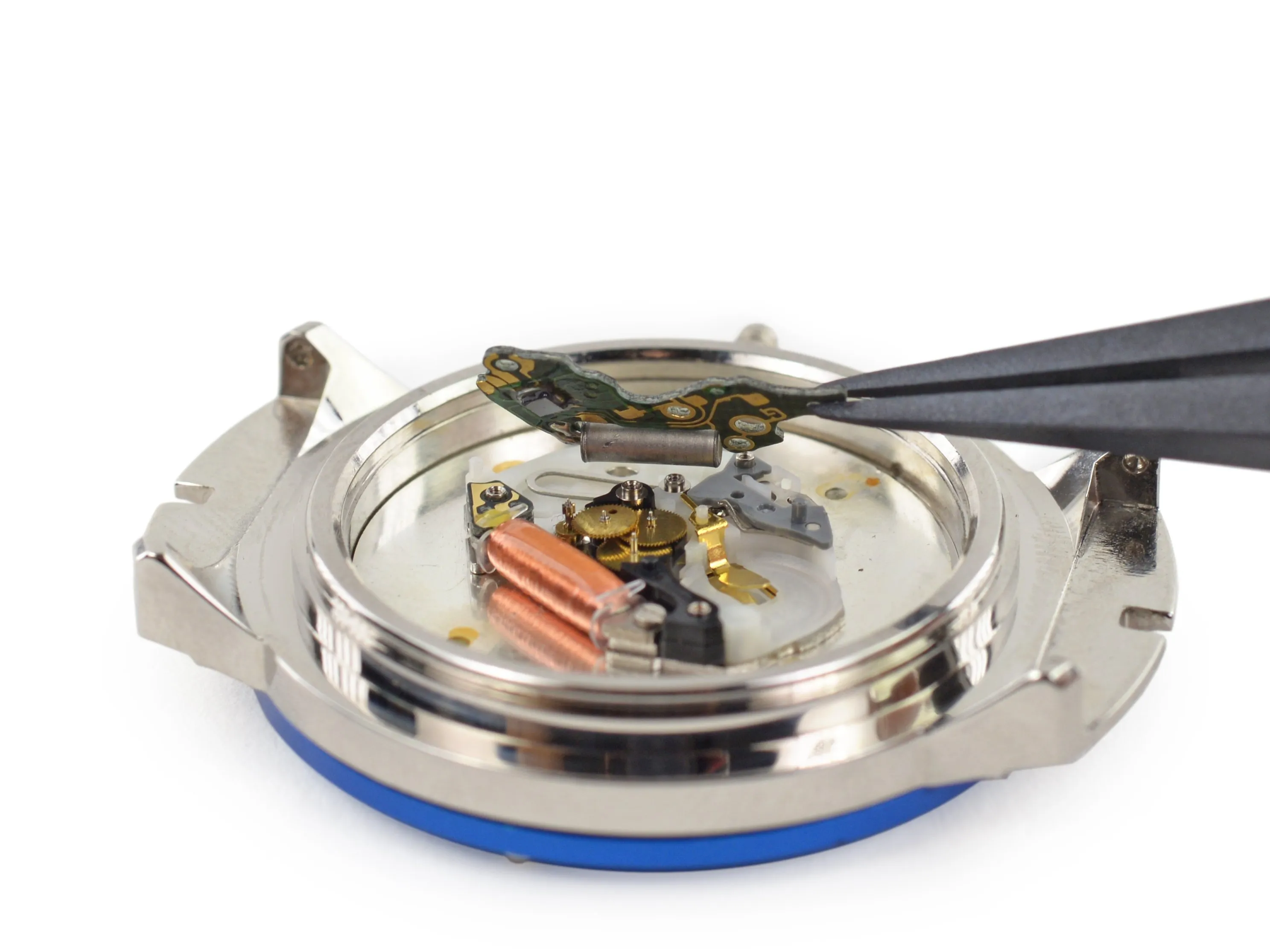

• Мы добрались до 'мозга' Apple Watch - микрокомпьютера Apple S1, включая:

• Микроконтроллер со сверхнизким энергопотреблением

• Кварцевый кристаллкварцевый кристалл, работающий на частоте 32 768 Гц

• Когда на кристалл подается питание, он колеблется 32 768 раз в секунду, заполняя регистр счетчика в процессоре. Когда регистр заполняется, он переполняется и возвращается к 0, вызывая импульс мотора и одну секунду на секундной стрелке.

• Эта невероятная вычислительная мощность способна поддерживать время с точностью до с точностью до 1 секунды в день!

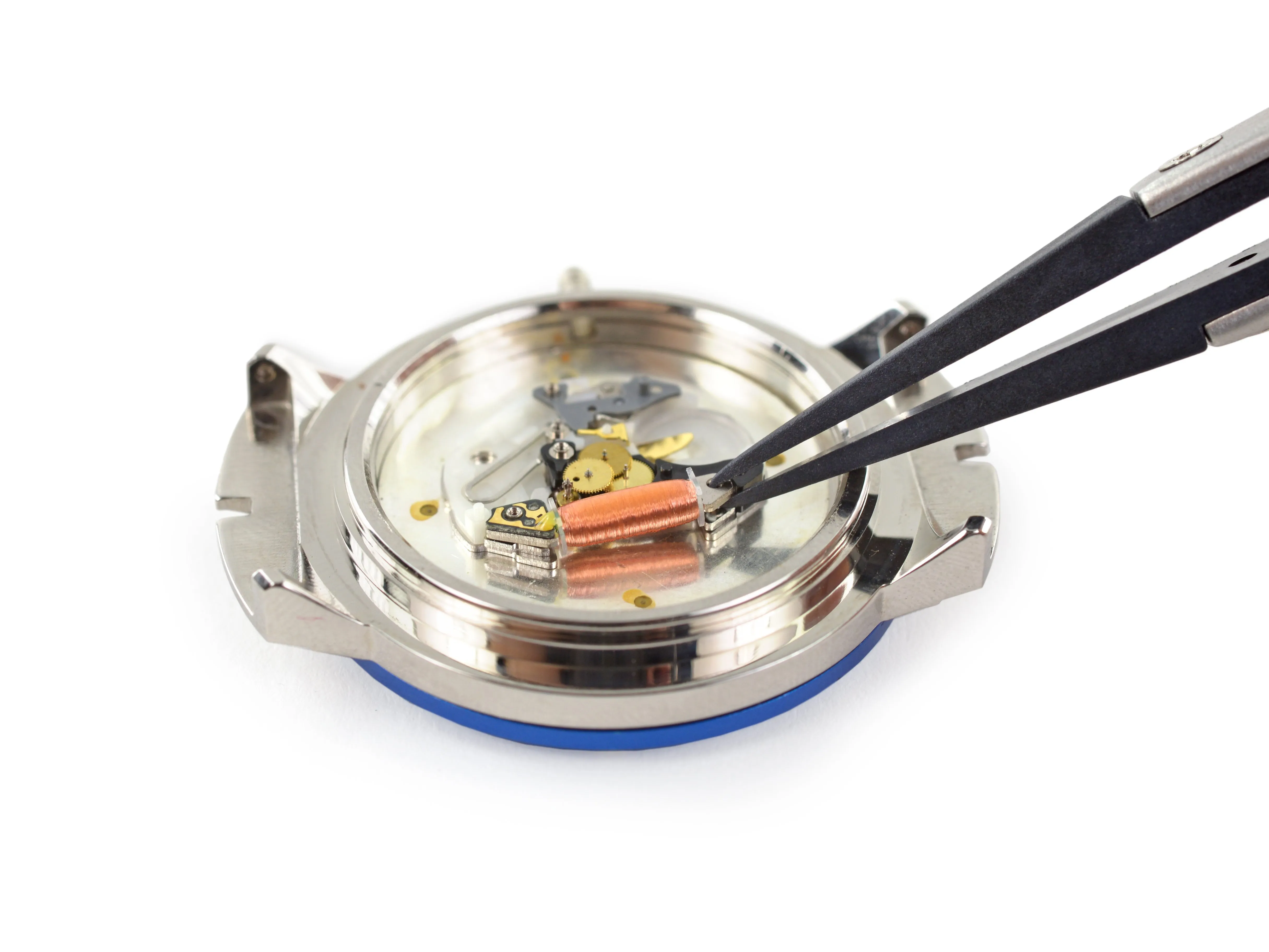

Шаг 14

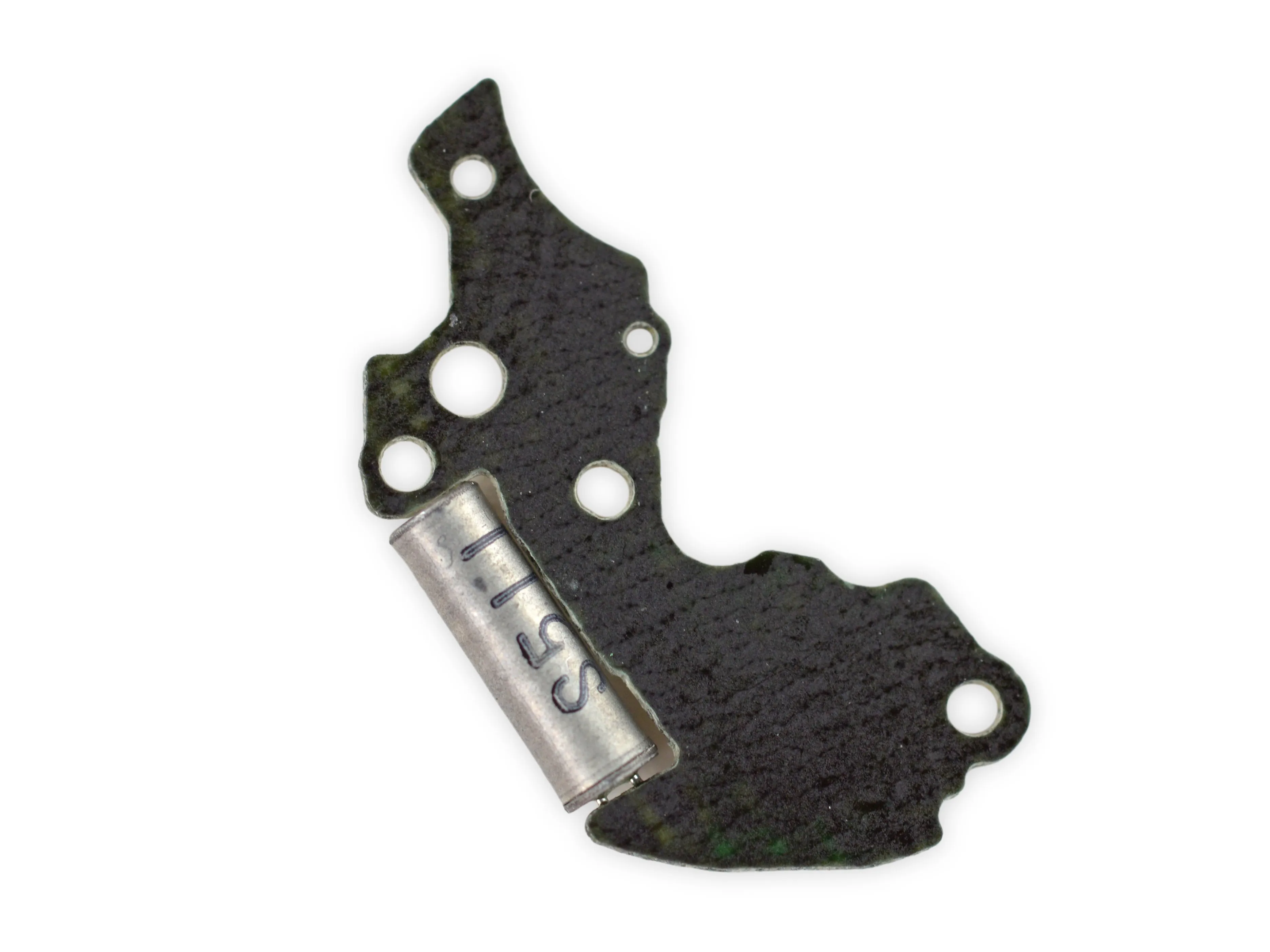

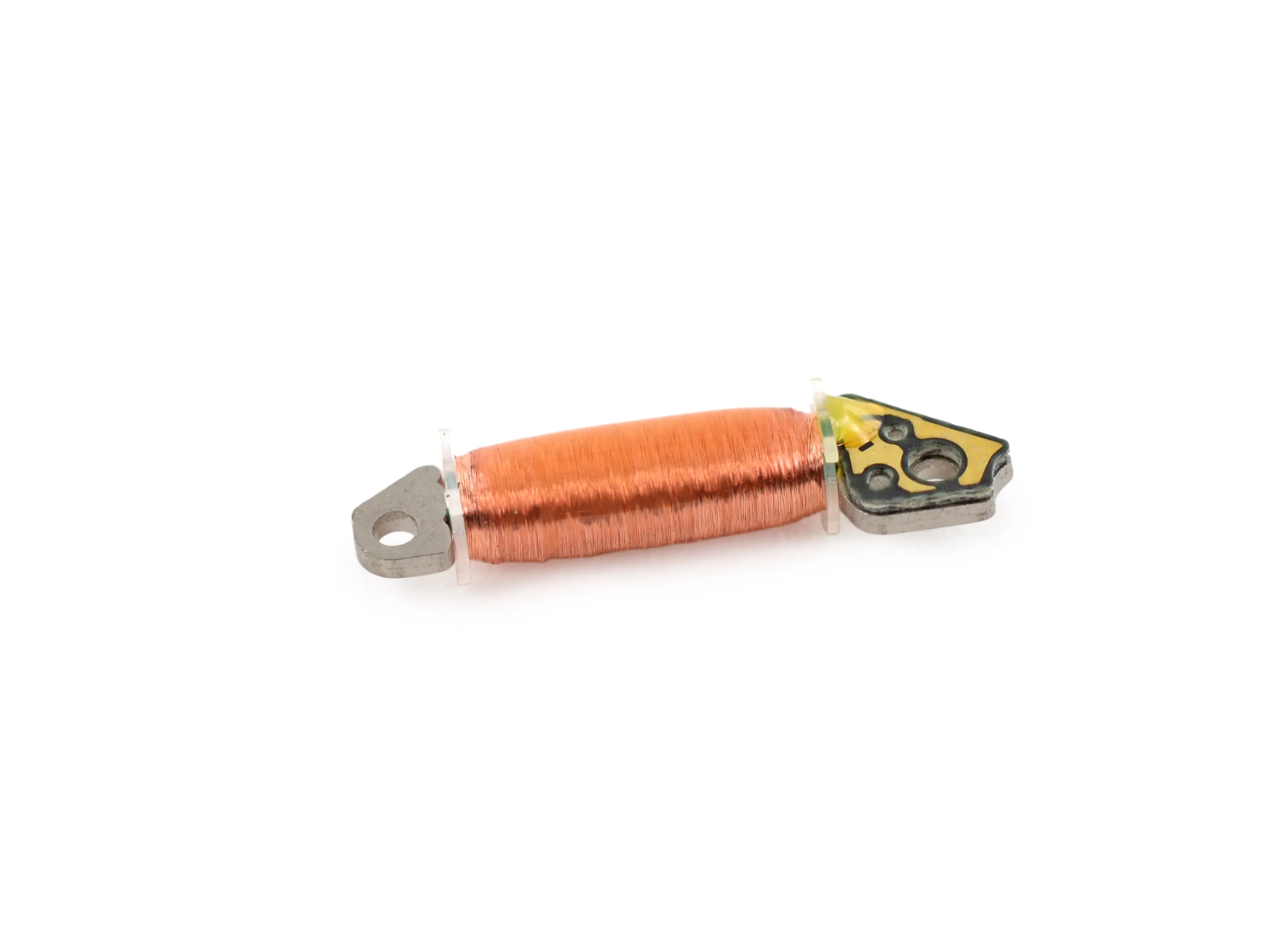

• Следующий элемент: катушка статора.

• Хронометр приводится в движение с помощью шаговый двигатель Lavet. Эта единственная катушка, управляемая микроконтроллером, меняет свою полярность на противоположную, вращая якорь двигателя.

• Времена, они меняются.

Шаг 15

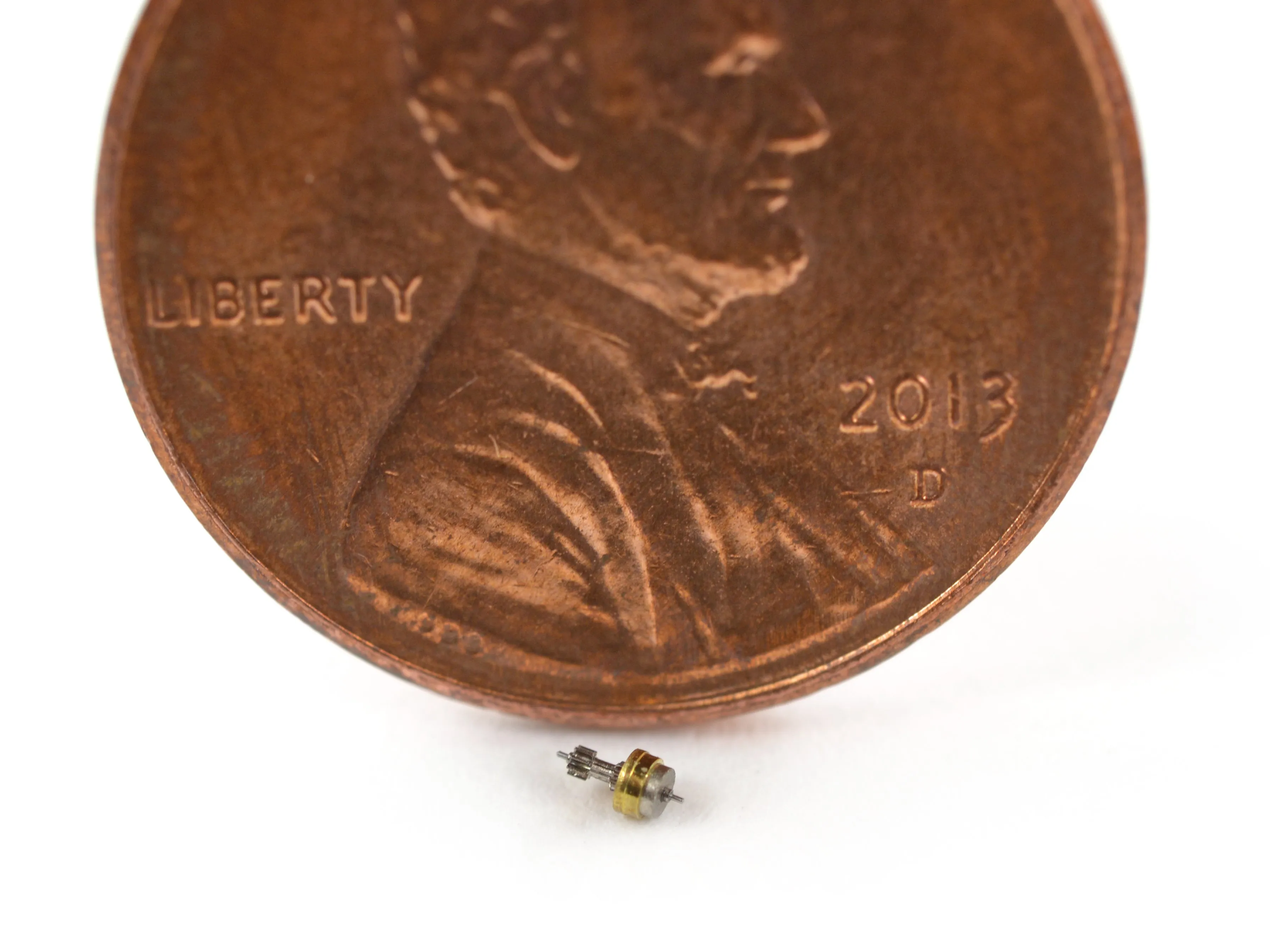

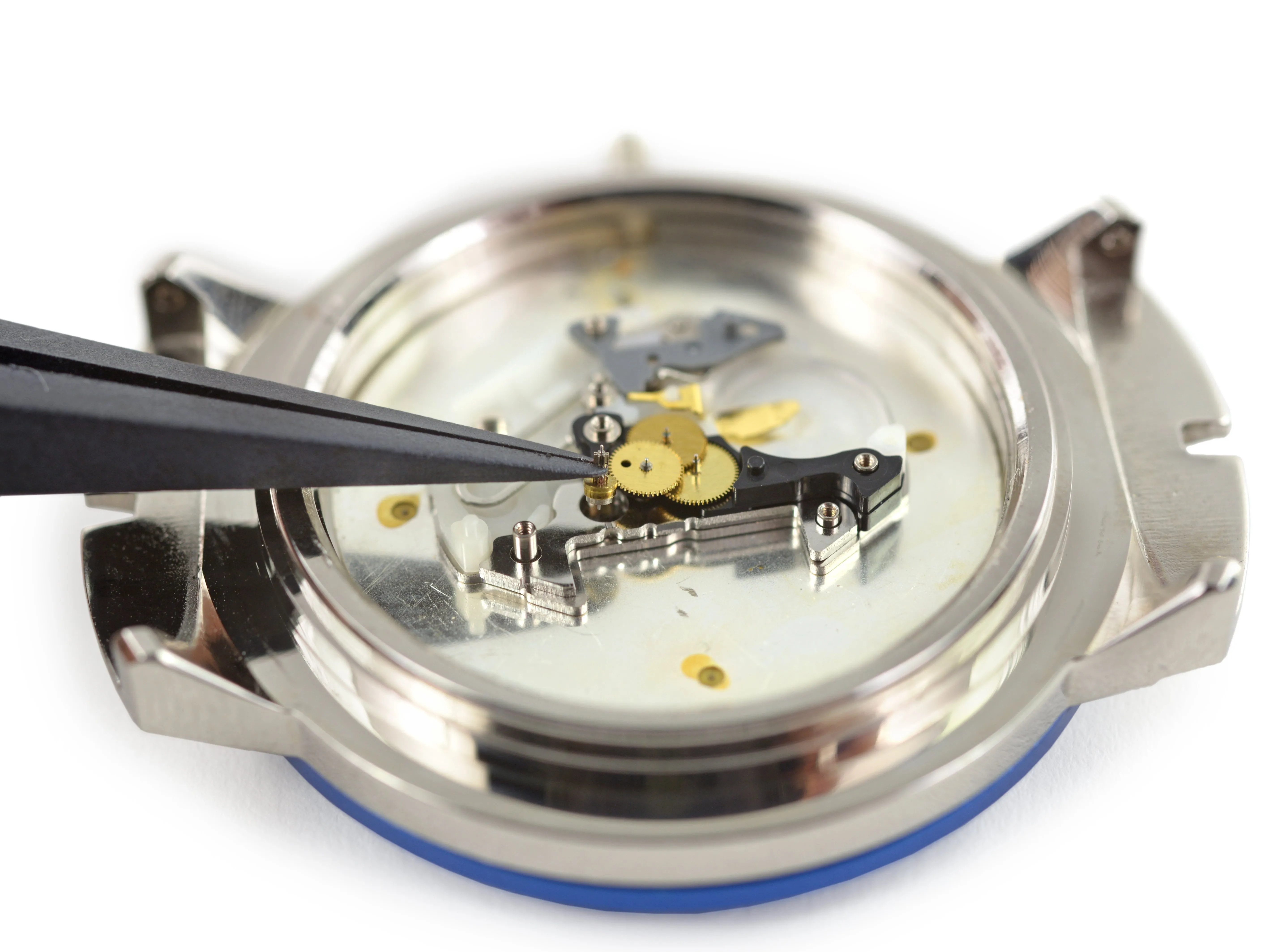

• Осторожно, чтобы не чихнуть, вынимаем ротор/приводную шестерню.

• Прижатая к копейке, эта шестеренка выглядит совсем неважно, но постоянный магнит ротора позволяет ей поворачиваться на 180 градусов при каждом импульсе катушки.

• Предельная миниатюрность означает, что часы потребляют очень мало энергии - при такой конфигурации они должны работать годами от одного заряда. Заявление Apple о 'времени автономной работы в течение всего дня' кажется несколько консервативным.

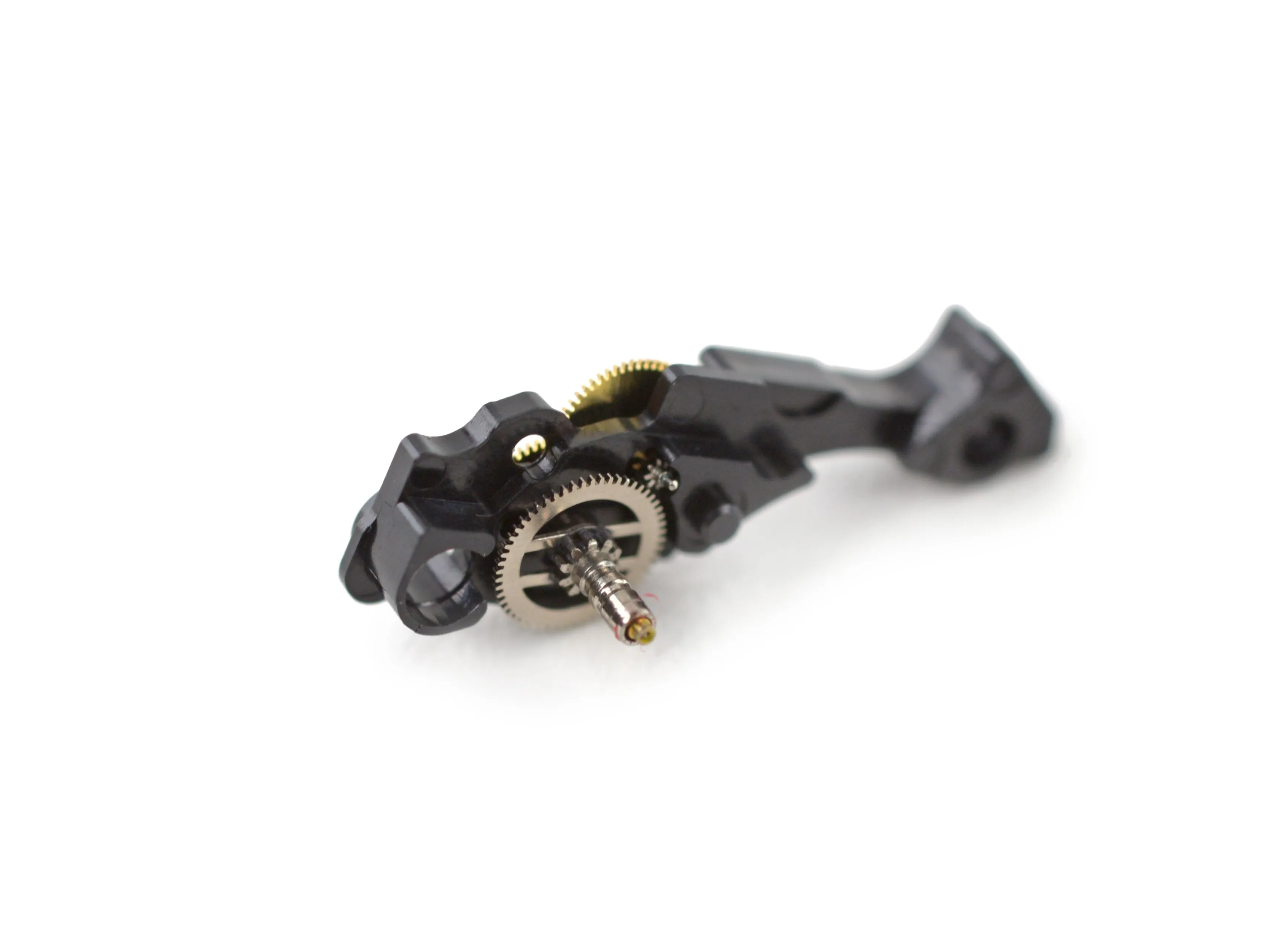

Шаг 16

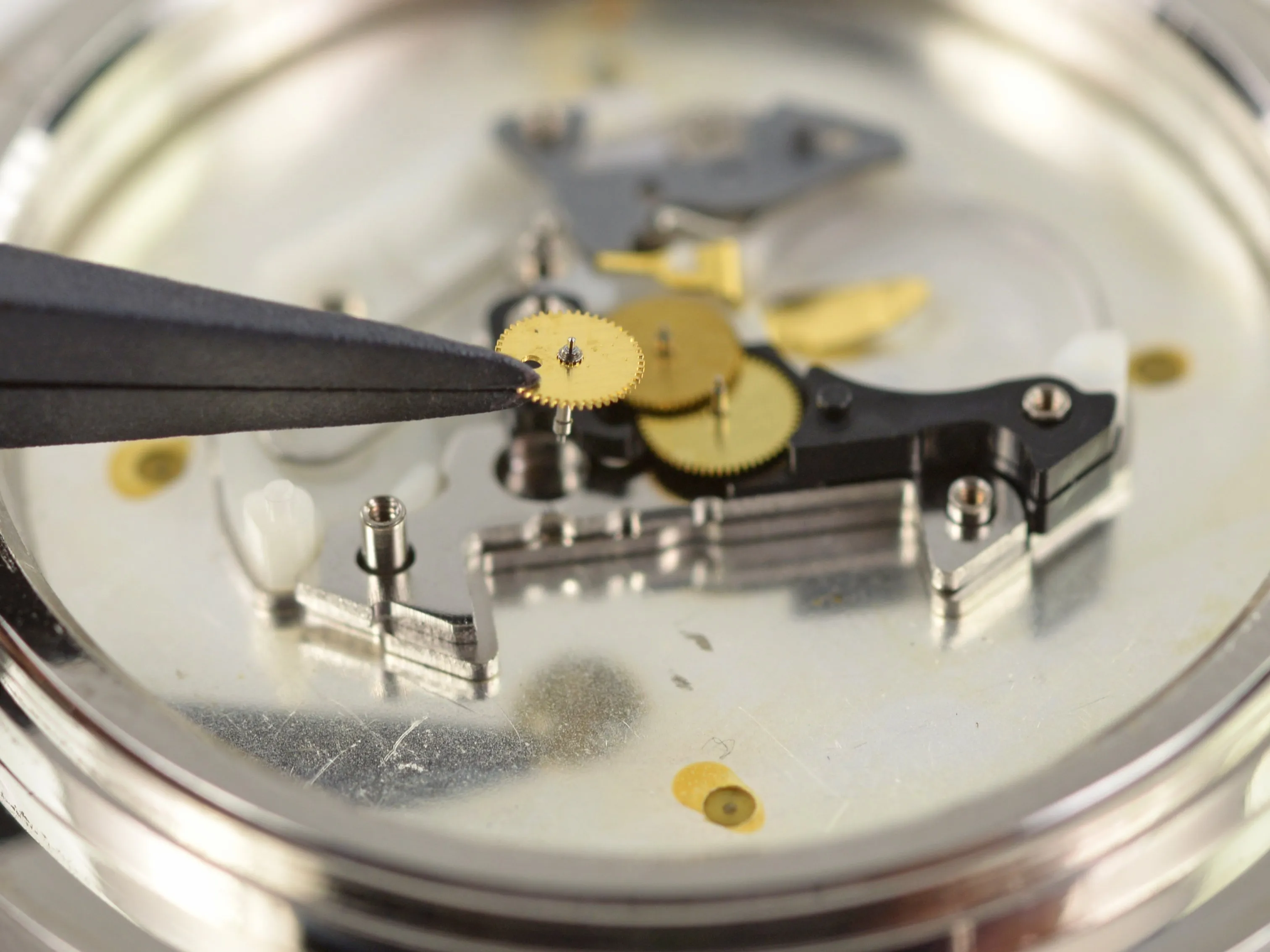

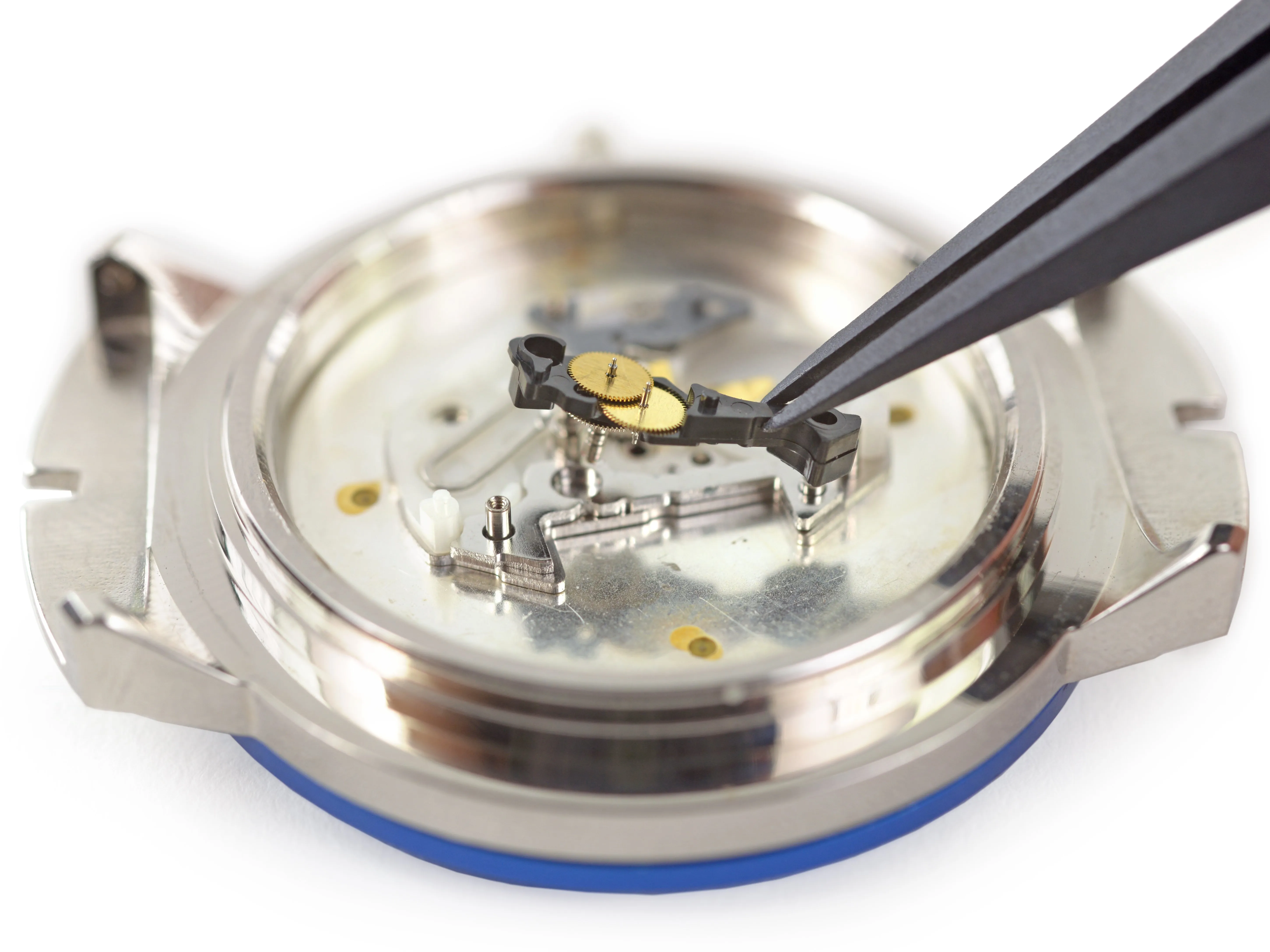

• Промежуточное колесо передает энергию от ротора к зубчатая передача.

• Вытащить вторую шестерню и остальные части зубчатой передачи - проще простого.

• Последняя передача включает в себя три концентрических вала для независимого управления каждой частью дисплея.

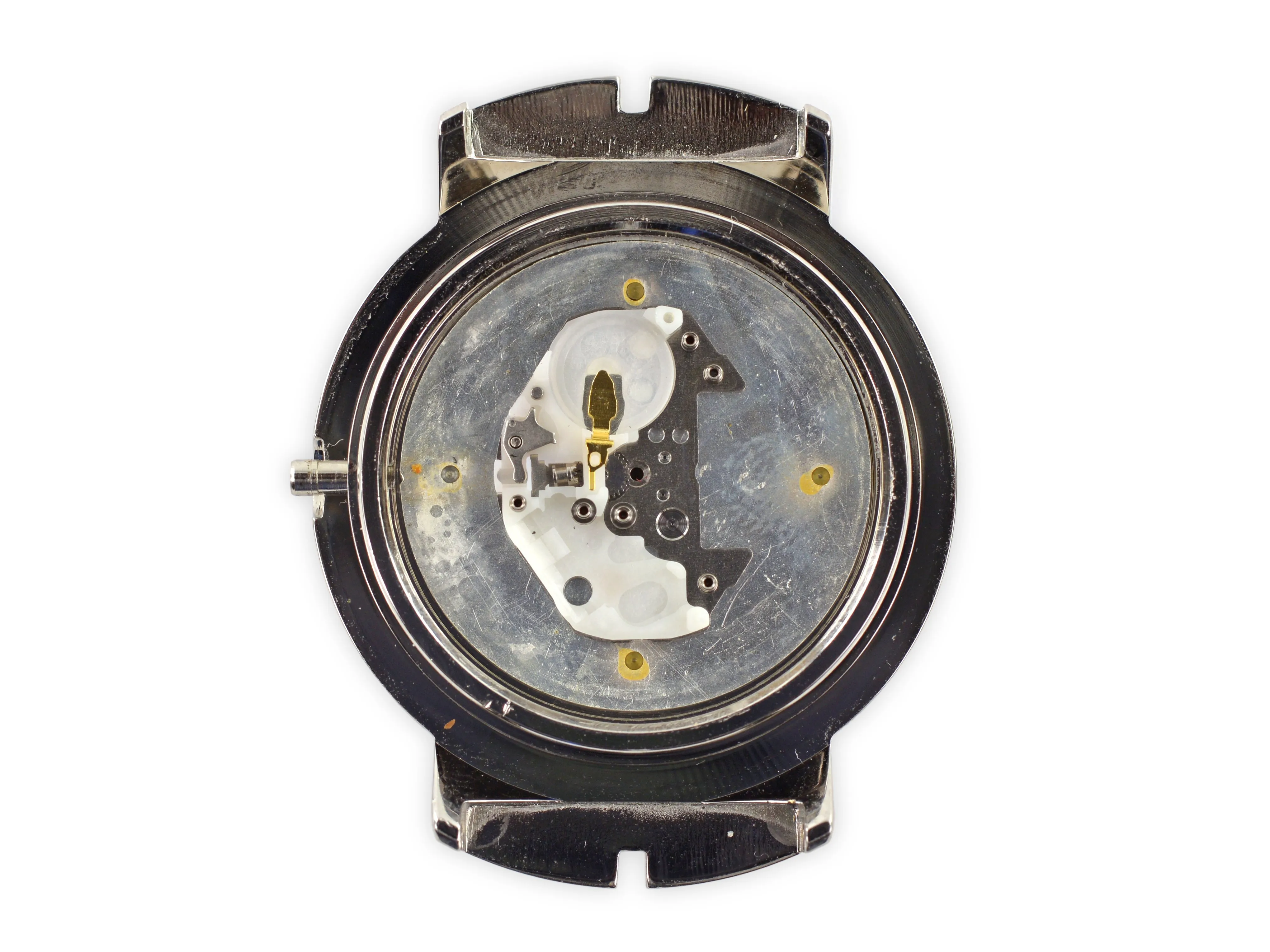

Шаг 17

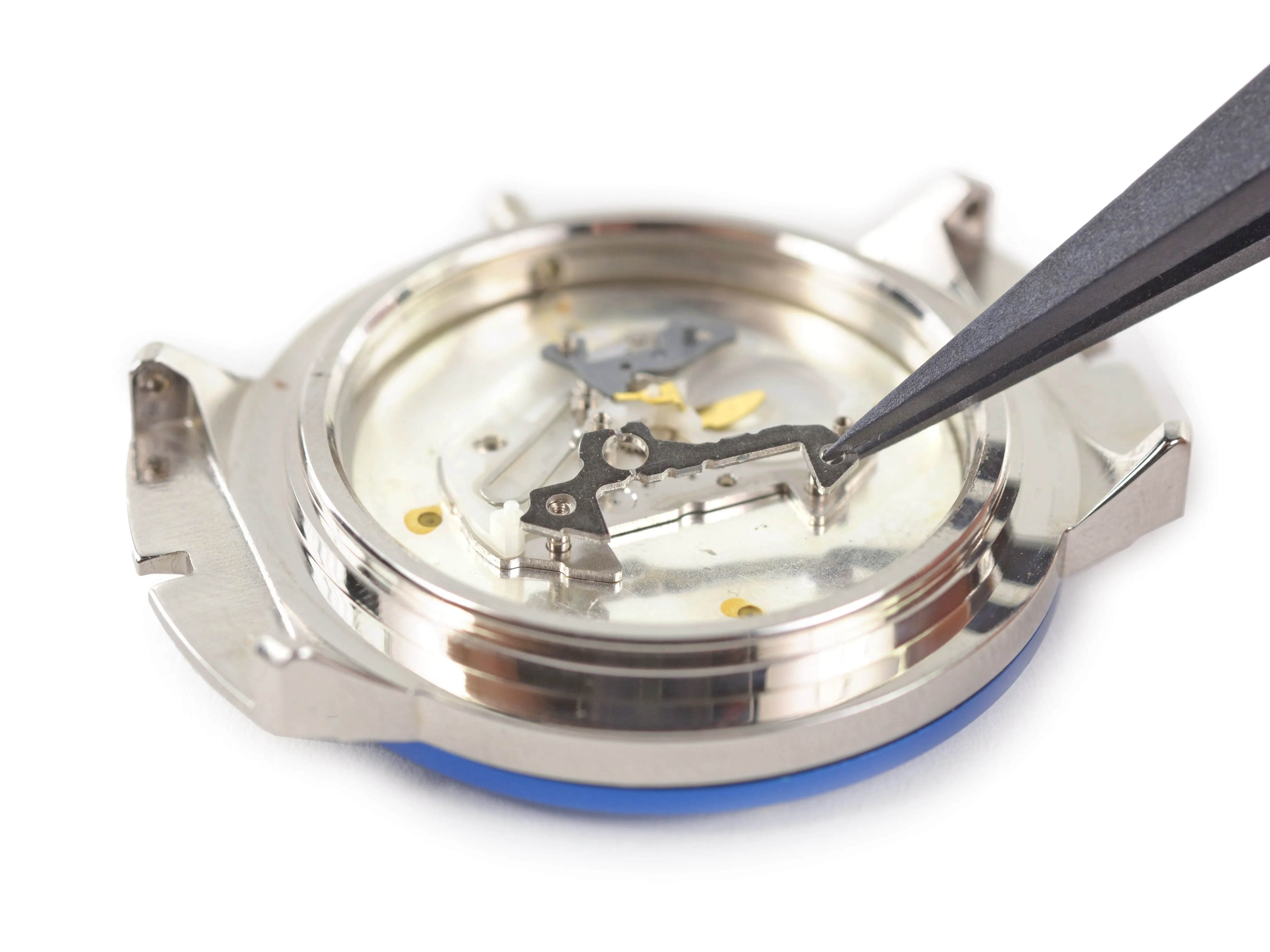

• Осторожно вынимаем последние детали - статор двигателя и пружину щелчка.

• Как и следовало ожидать от команды дизайнеров Apple, входящая в комплект пружина обеспечивает тактильную обратную связь каждую секунду, позволяя вам быть в курсе непрерывного хода времени.

• Это буквально самые продвинутые Apple Watch, которые мы имели удовольствие разбирать.

Шаг 18

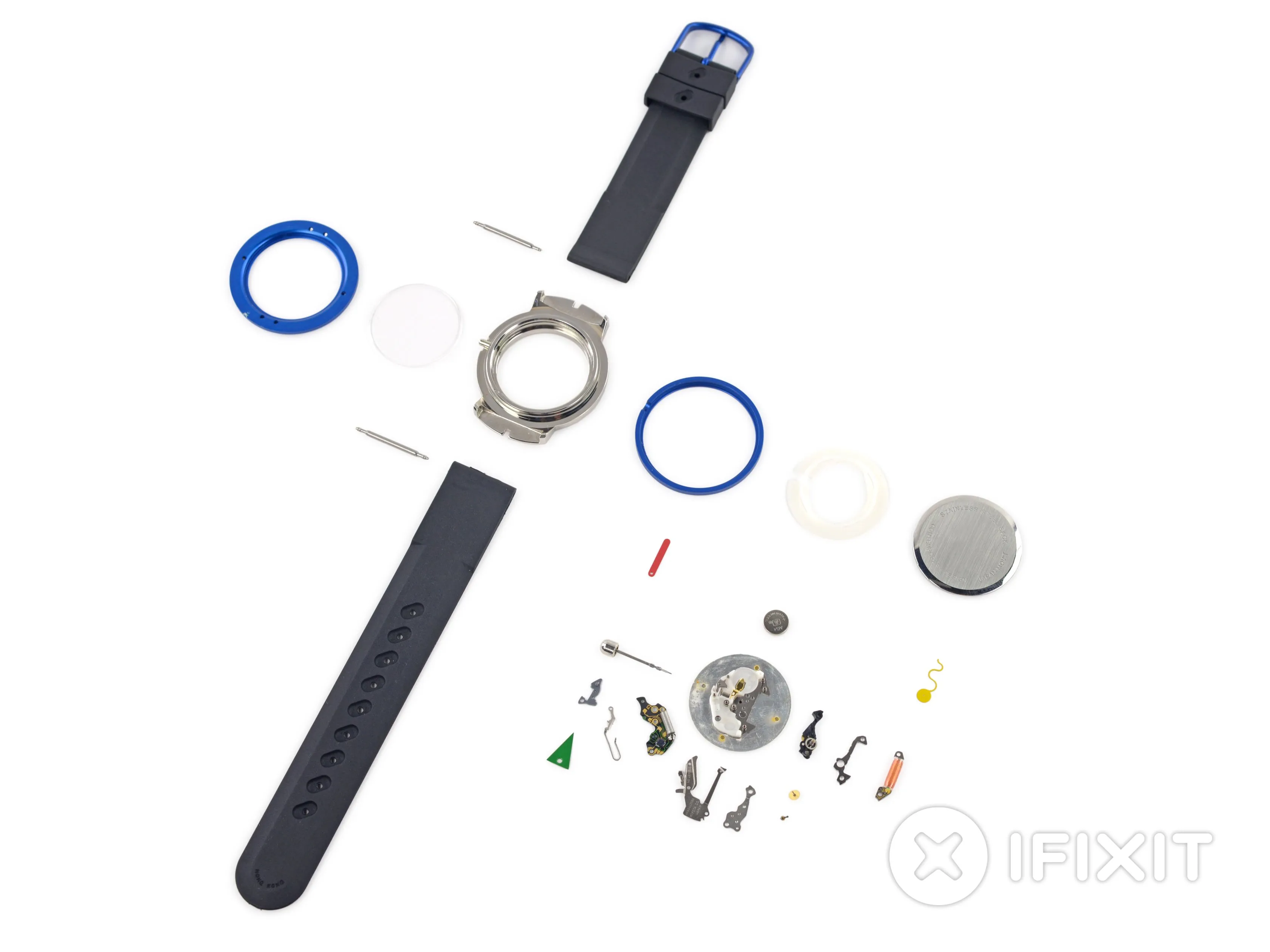

• Оценка ремонтопригодности Apple Watch: 9 из 10 (10 - легче всего отремонтировать)

• Задний корпус снимается легко.

• В Apple Watch нигде не используется клей, а комбинация крестообразных винтов и пружинных контактов делает разборку довольно простой.

• Сверхстандартный 18-миллиметровый ремешок снимается и заменяется, причем с большим количеством пользовательских опций.

• Неплавкий дисплей означает, что стекло можно заменить отдельно, что значительно снижает стоимость ремонта треснувшего экрана.

• Отсутствует руководство по ремонту, поставляемое производителем.
