Разборка подсистемы гибких дисков и оптического привода Apple Disk II

Что вам нужно

Детали

•

Инструменты

•

•

Шаг 1 Корпус

• Внешняя сторона дисковода.

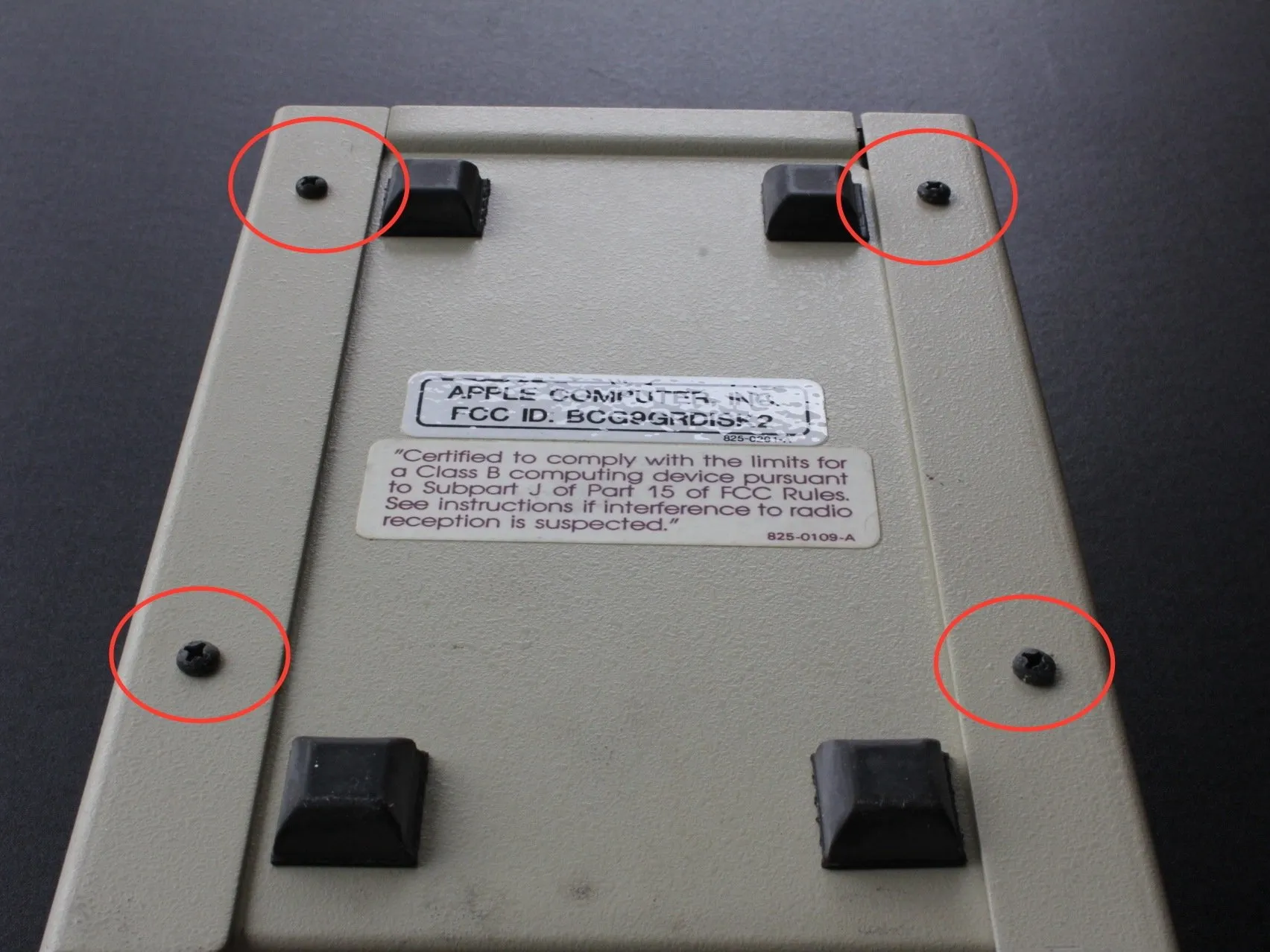

Шаг 2 Наружные винты

• Переверните дисковод и выкрутите 4 крестообразных винта под ним.

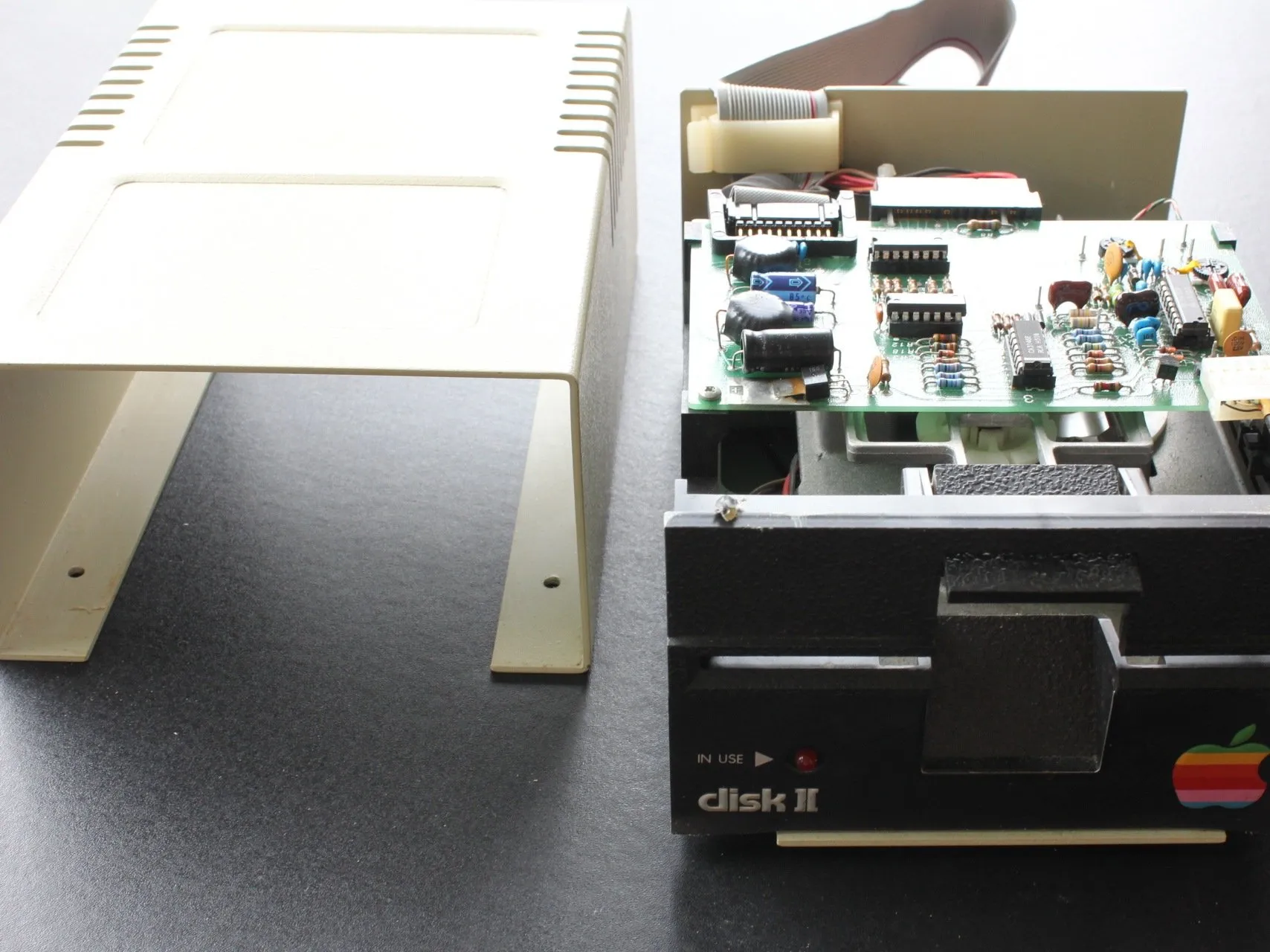

Шаг 3 Снимите внешний корпус

• Сдвиньте его к кабелю сзади.

Шаг 4 Отсоедините кабели

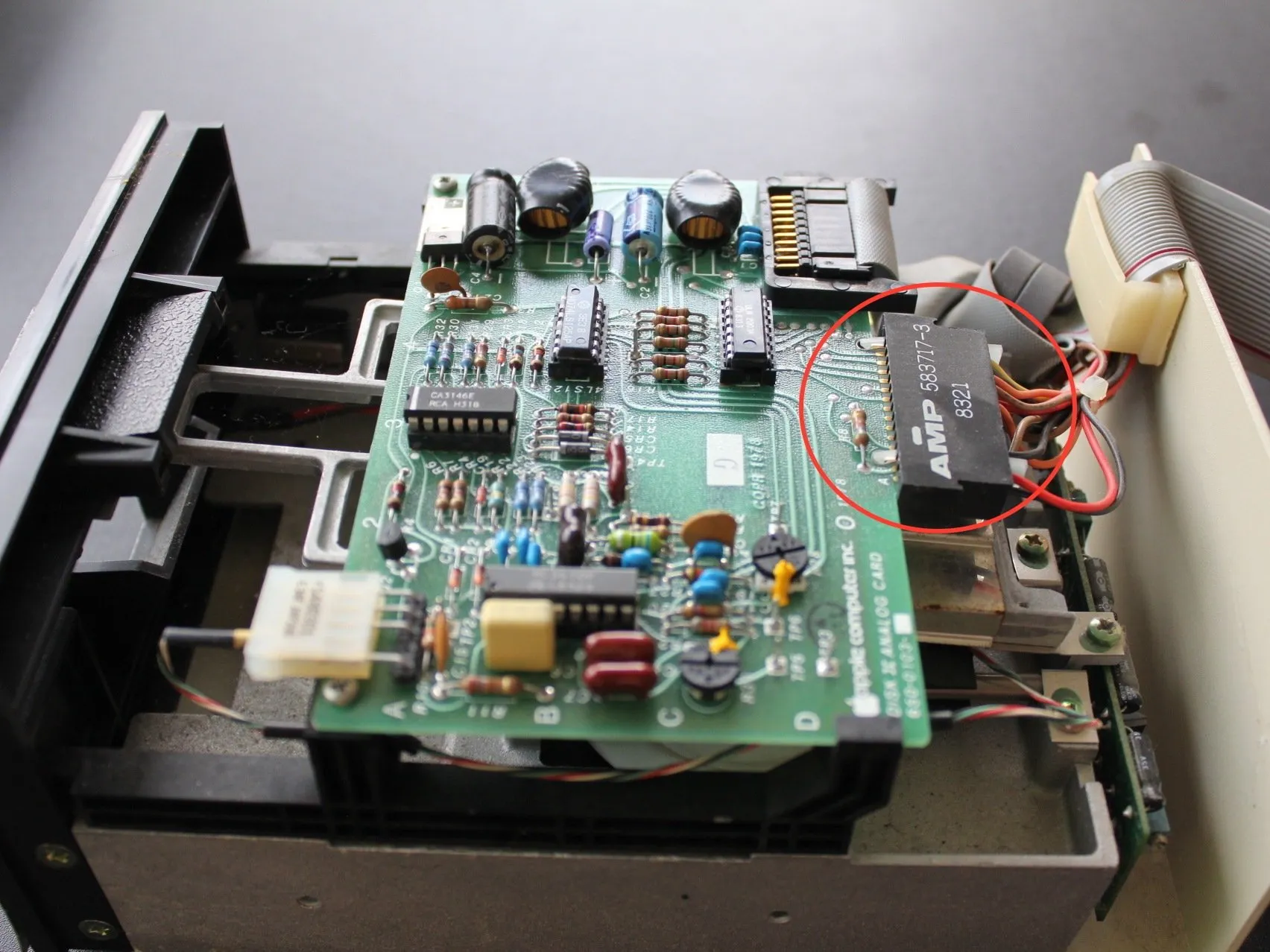

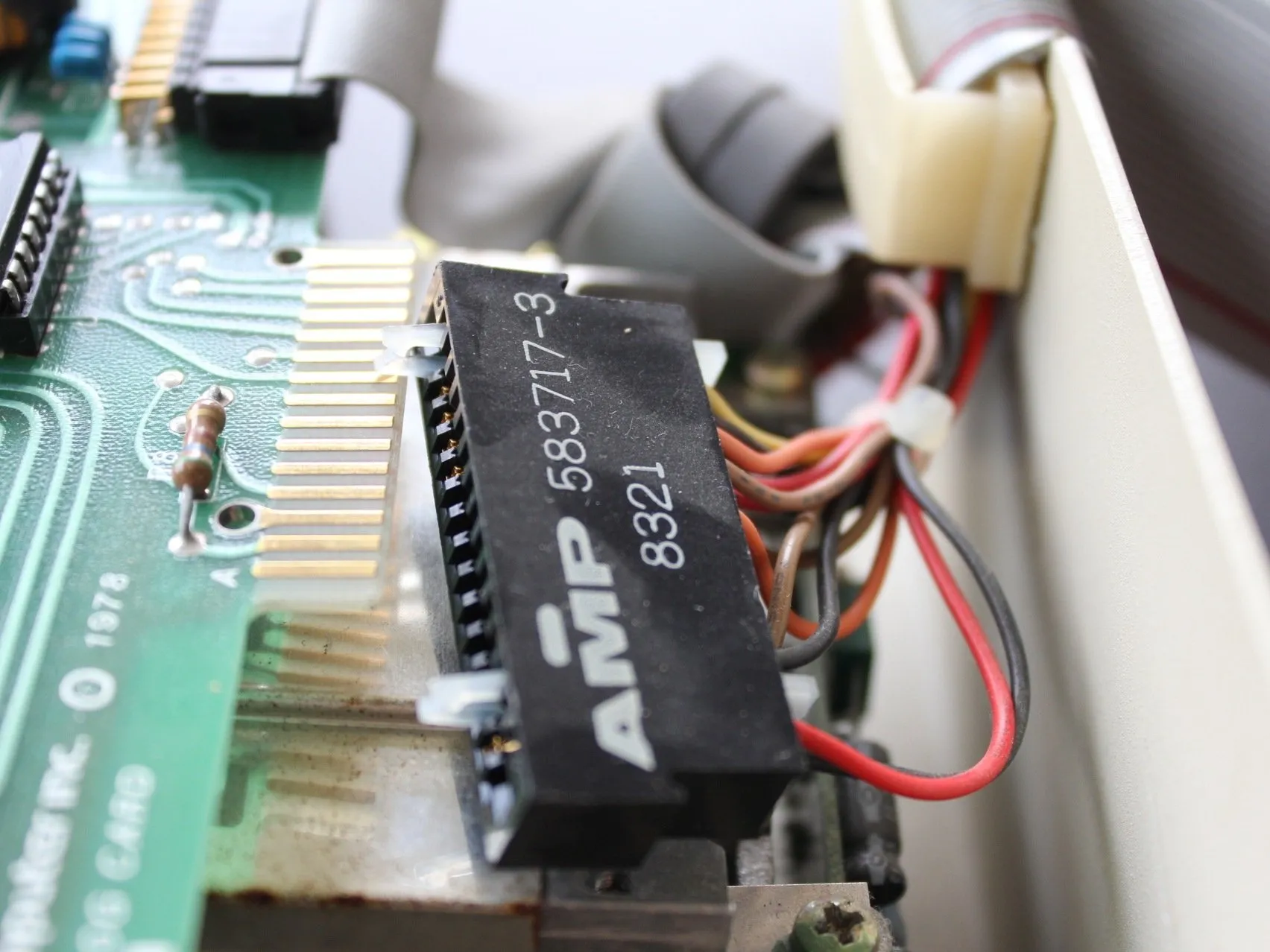

• Потяните в сторону от платы, а не вверх.

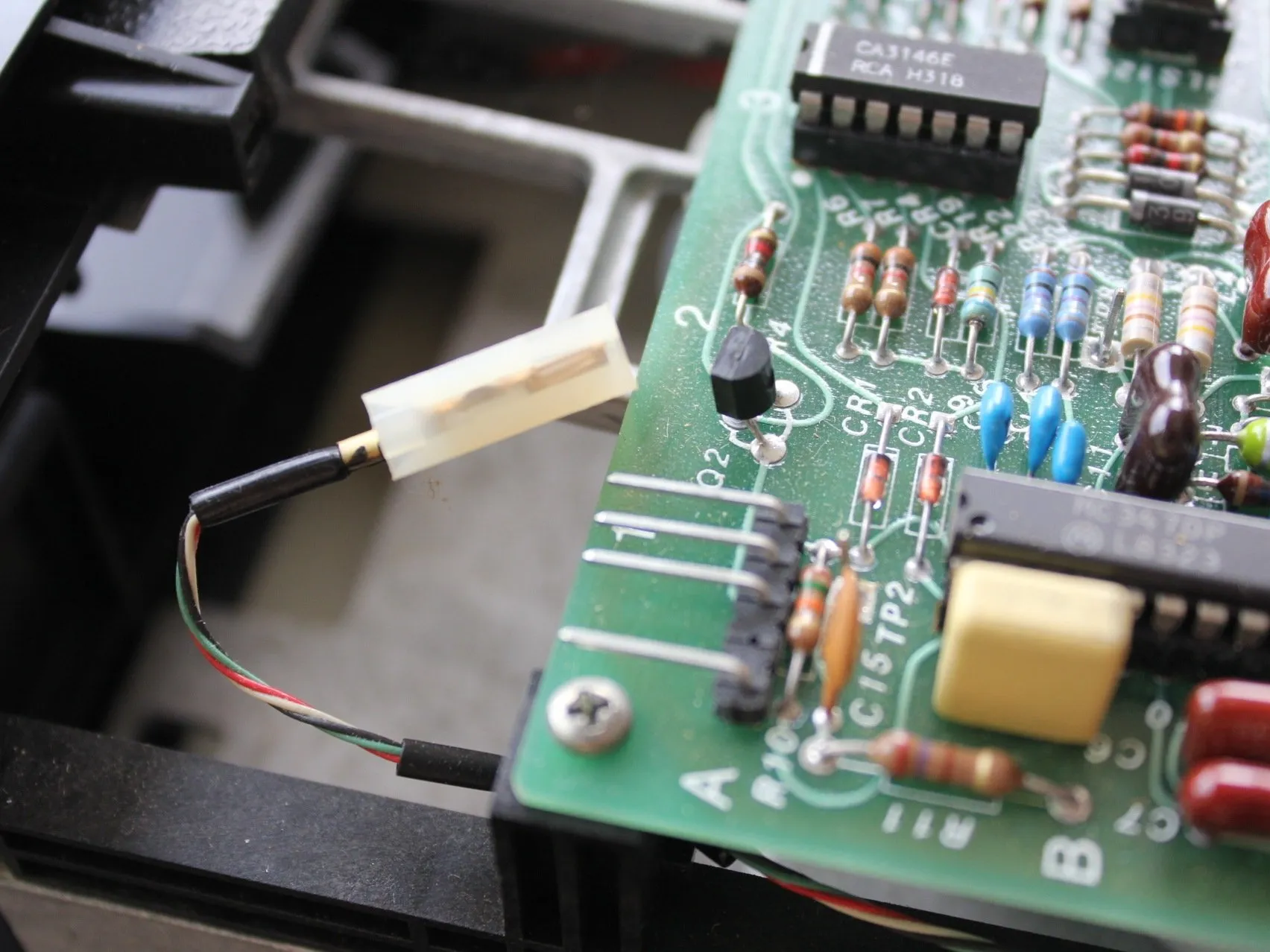

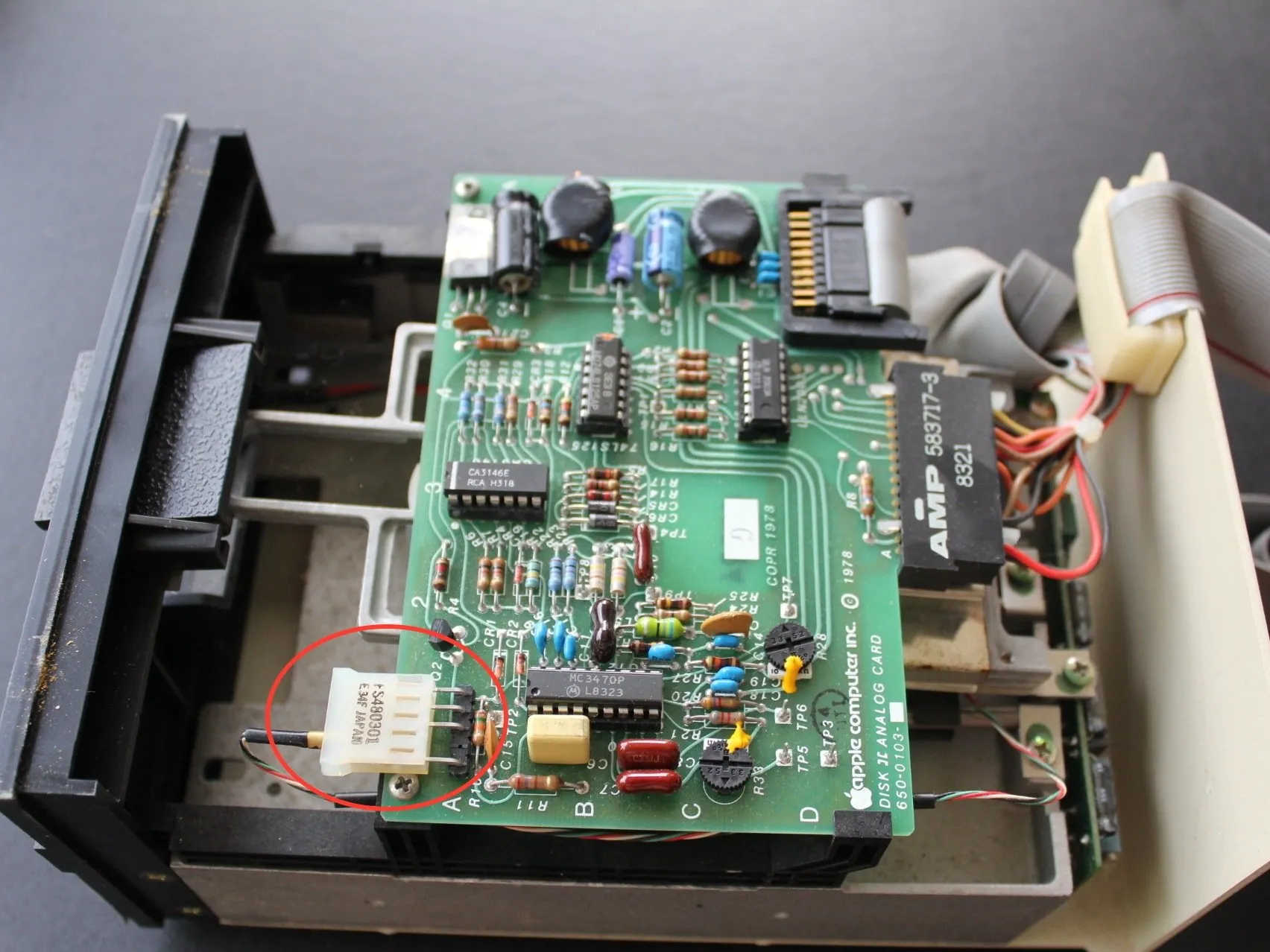

Шаг 5 Отсоедините кабели

• Потяните в сторону от платы, а не вверх.

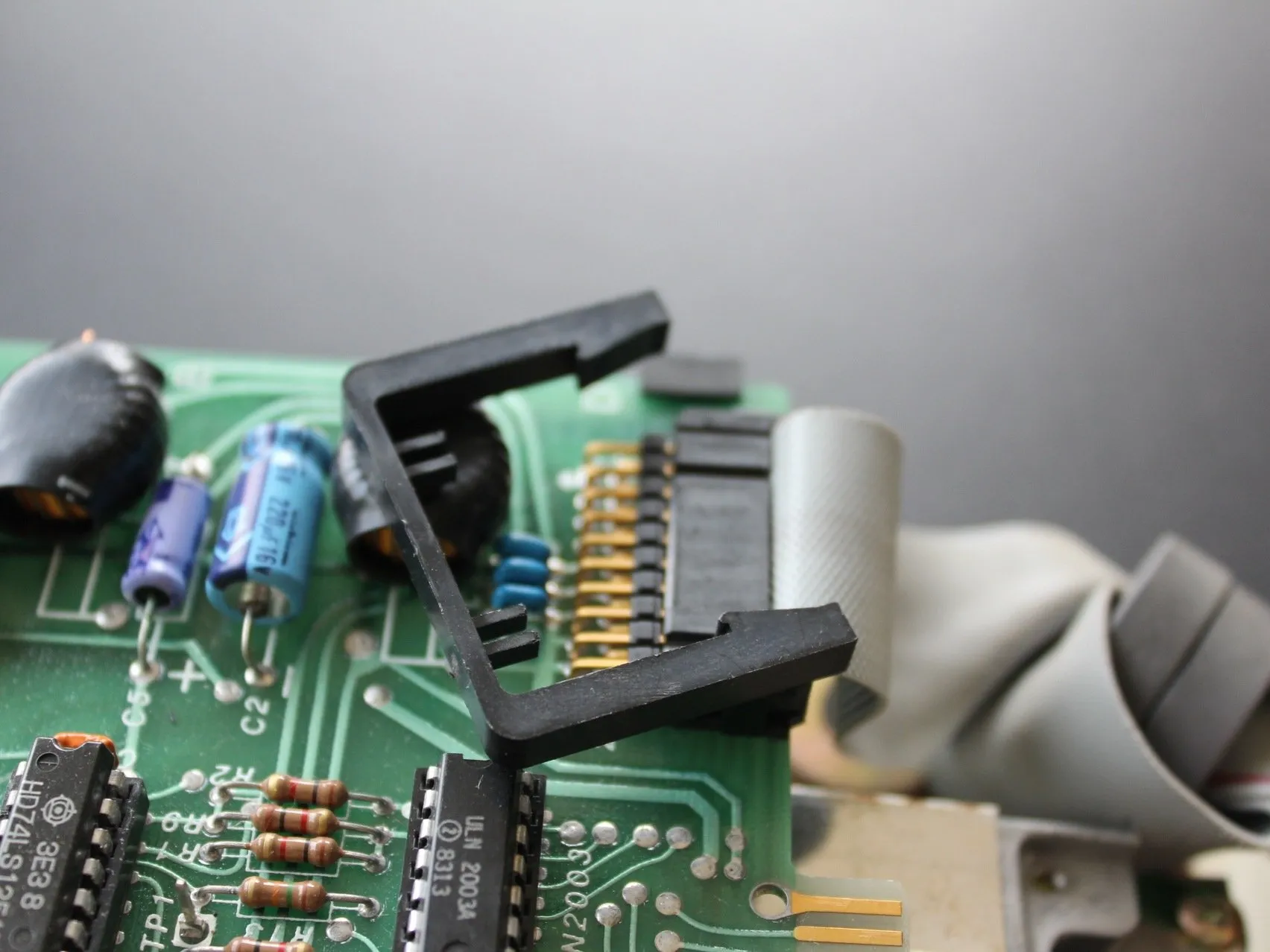

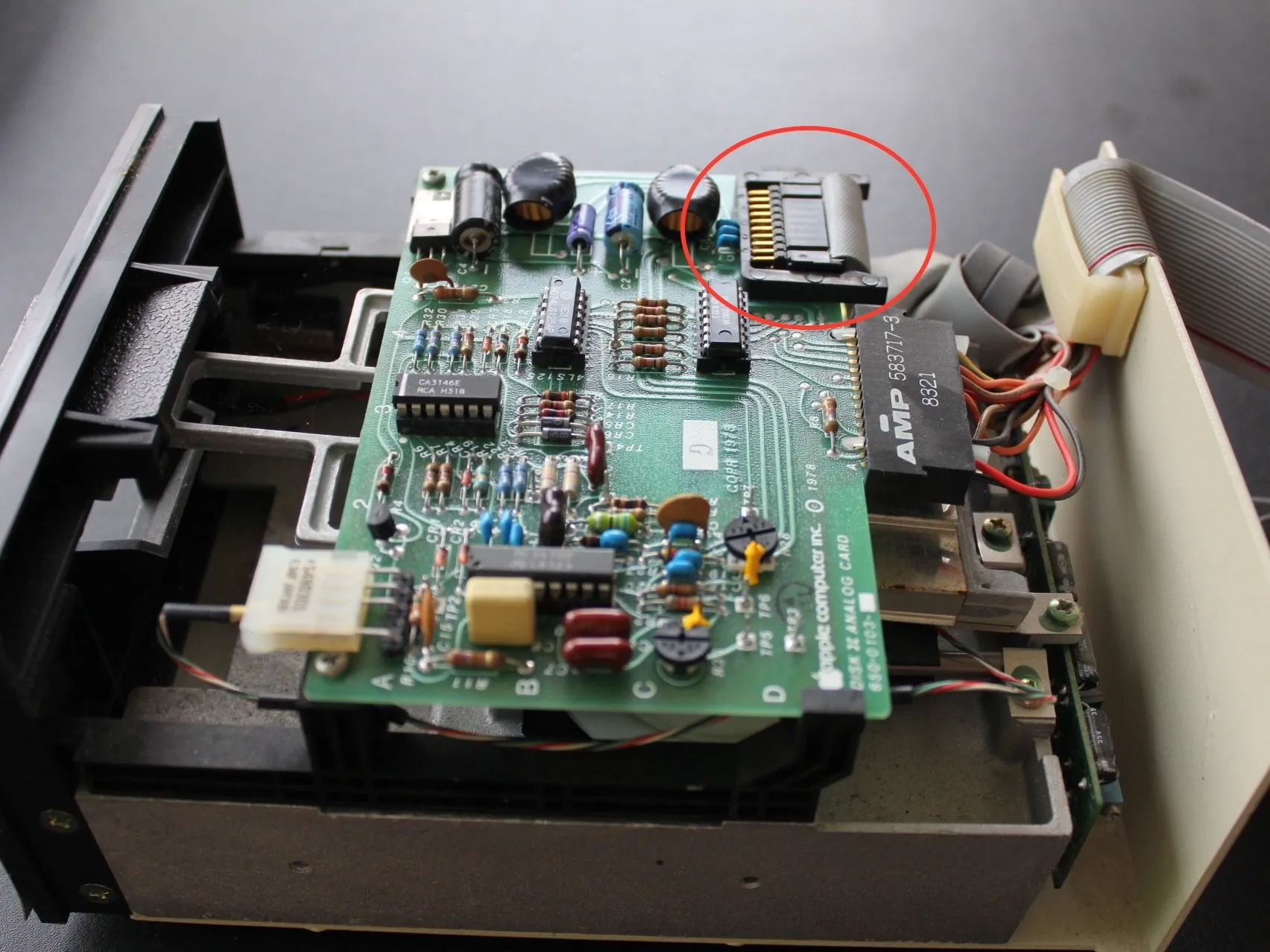

Шаг 6 Отсоедините кабели

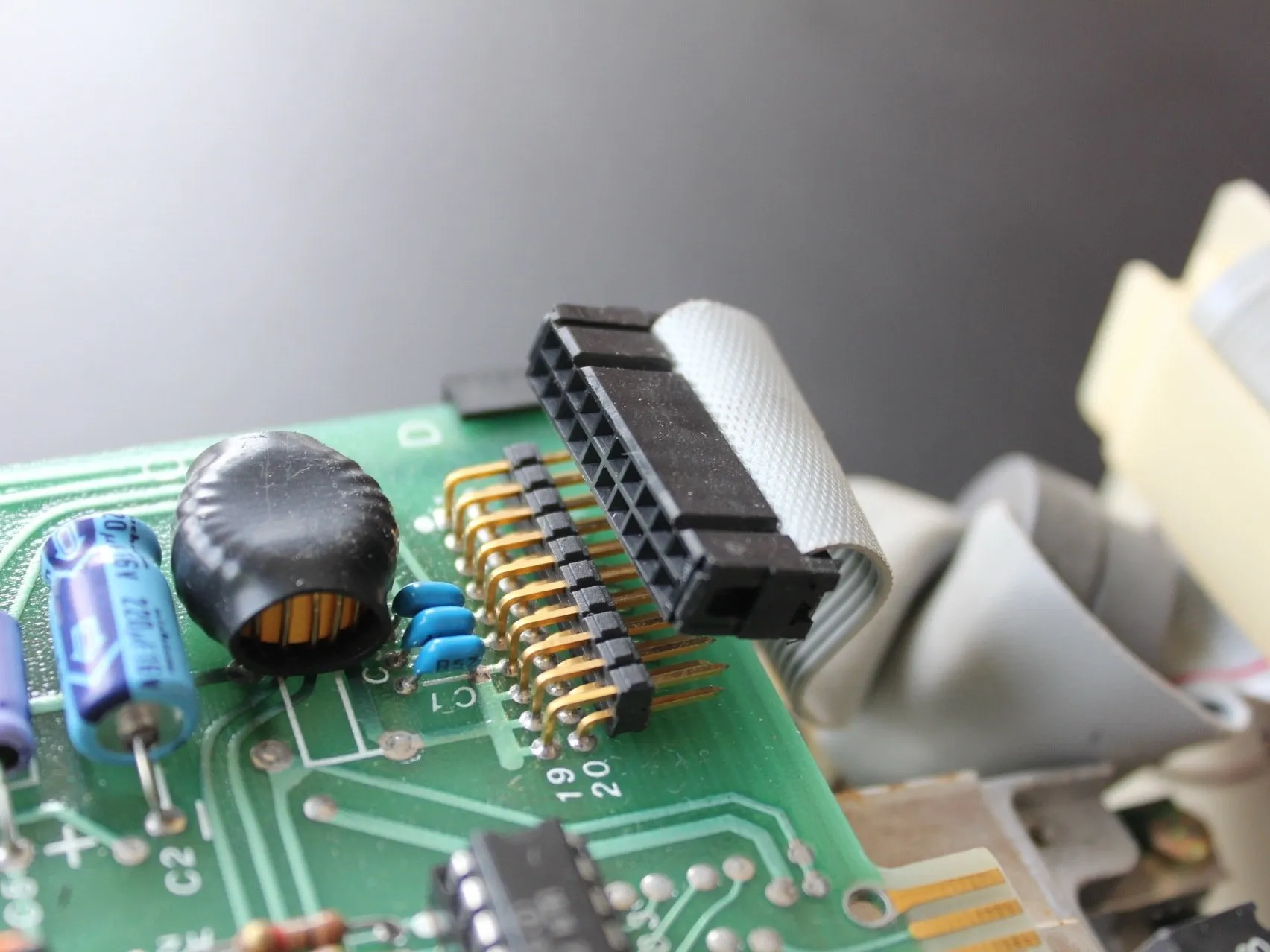

• Сначала снимите фиксатор C, осторожно отжав большими пальцами боковые стороны от разъема, затем потяните кабель в сторону от платы, но не вверх.

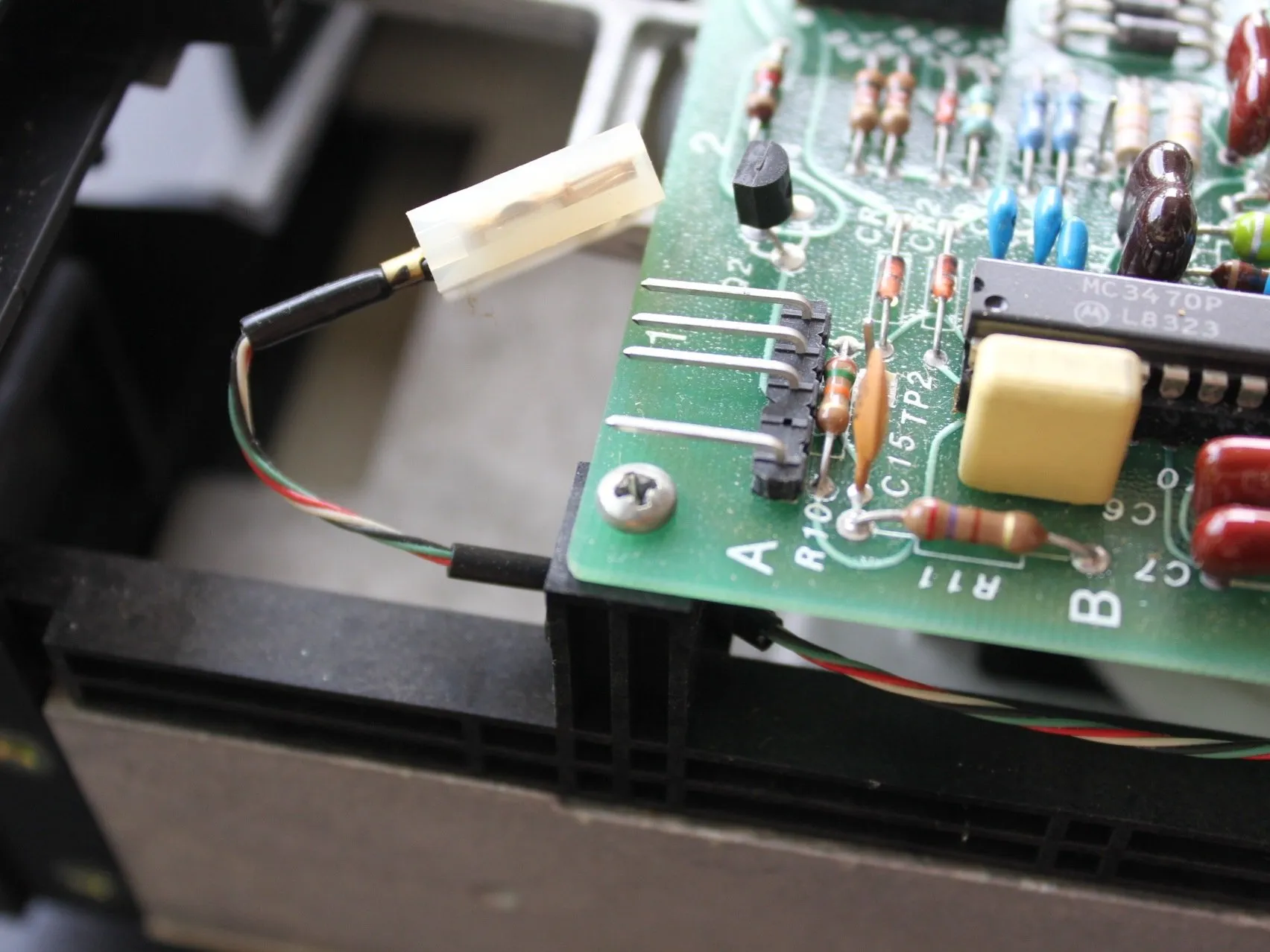

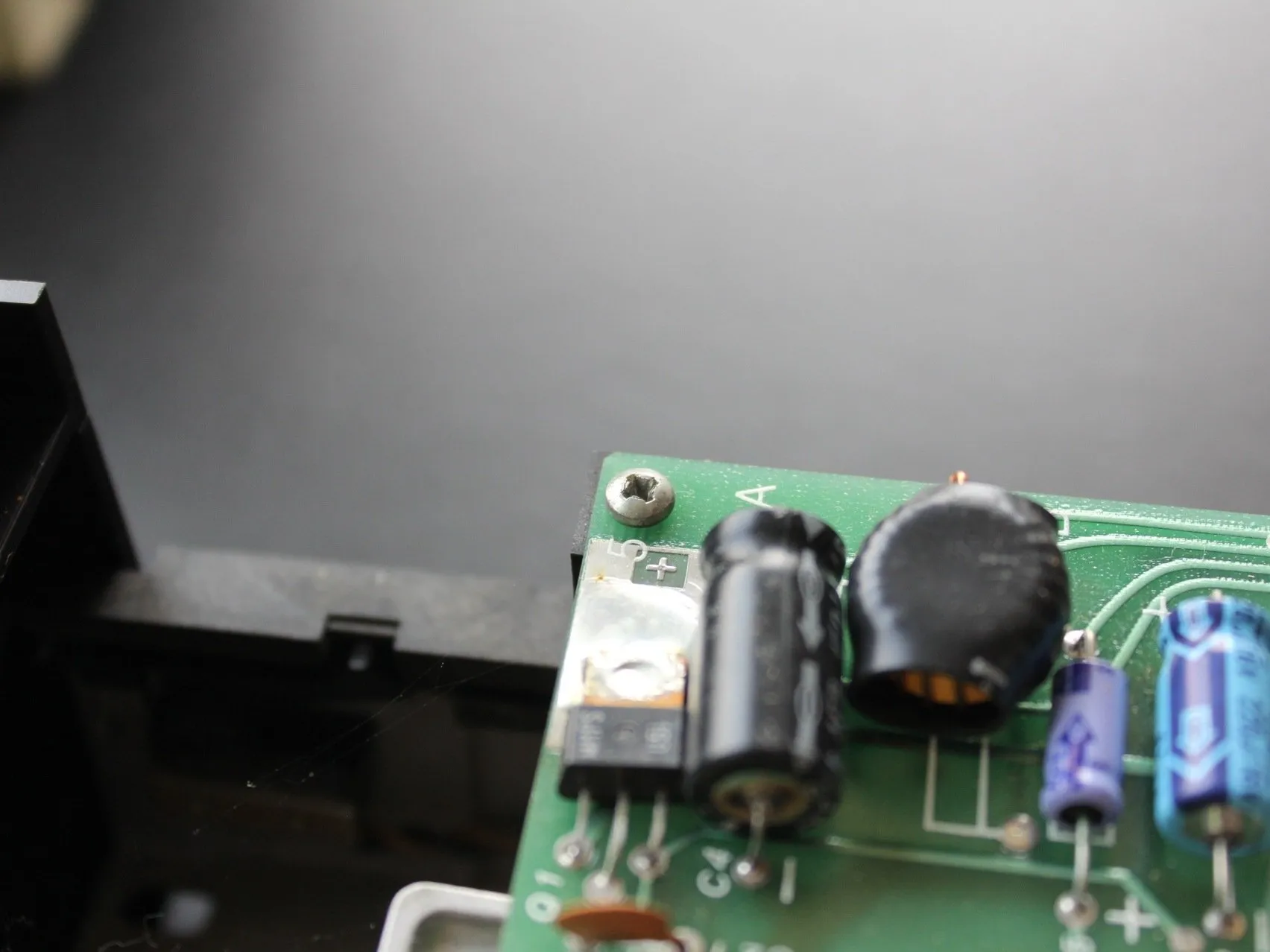

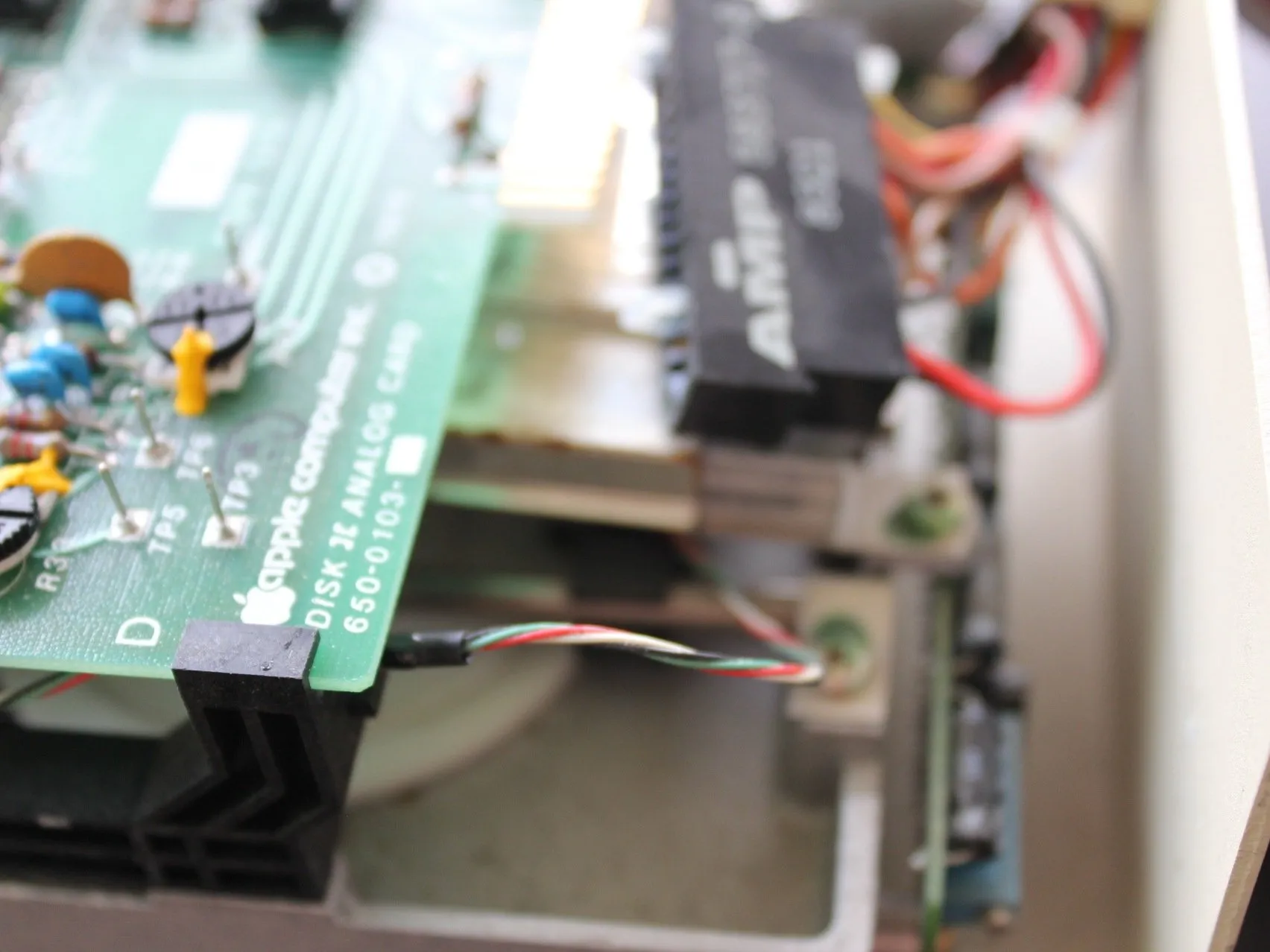

Шаг 7 Снятие печатной платы

• Выкрутите 2 крестообразных винта

• Затем аккуратно извлеките плату из привода, не забывая о проходящем под ней кабеле.

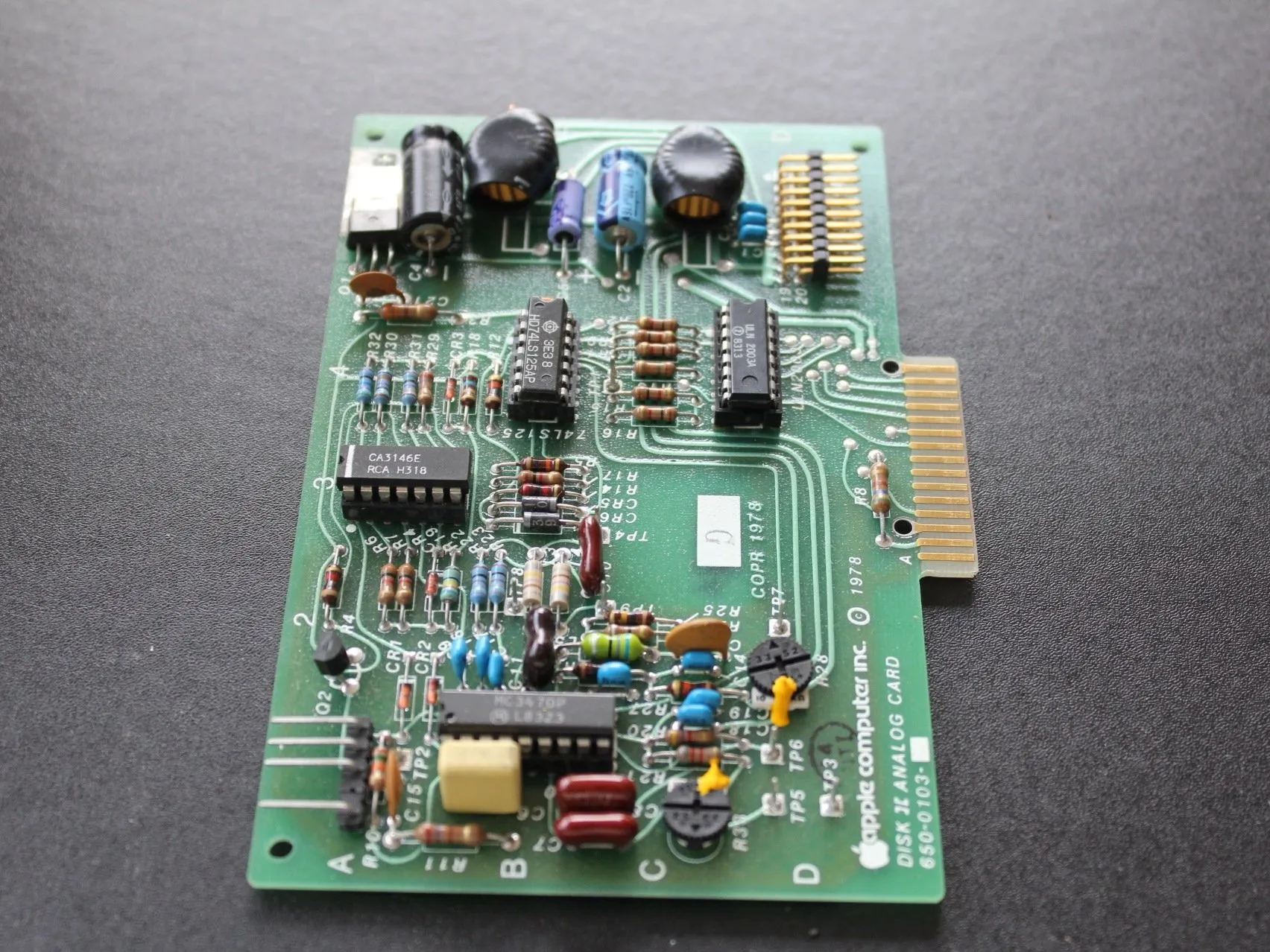

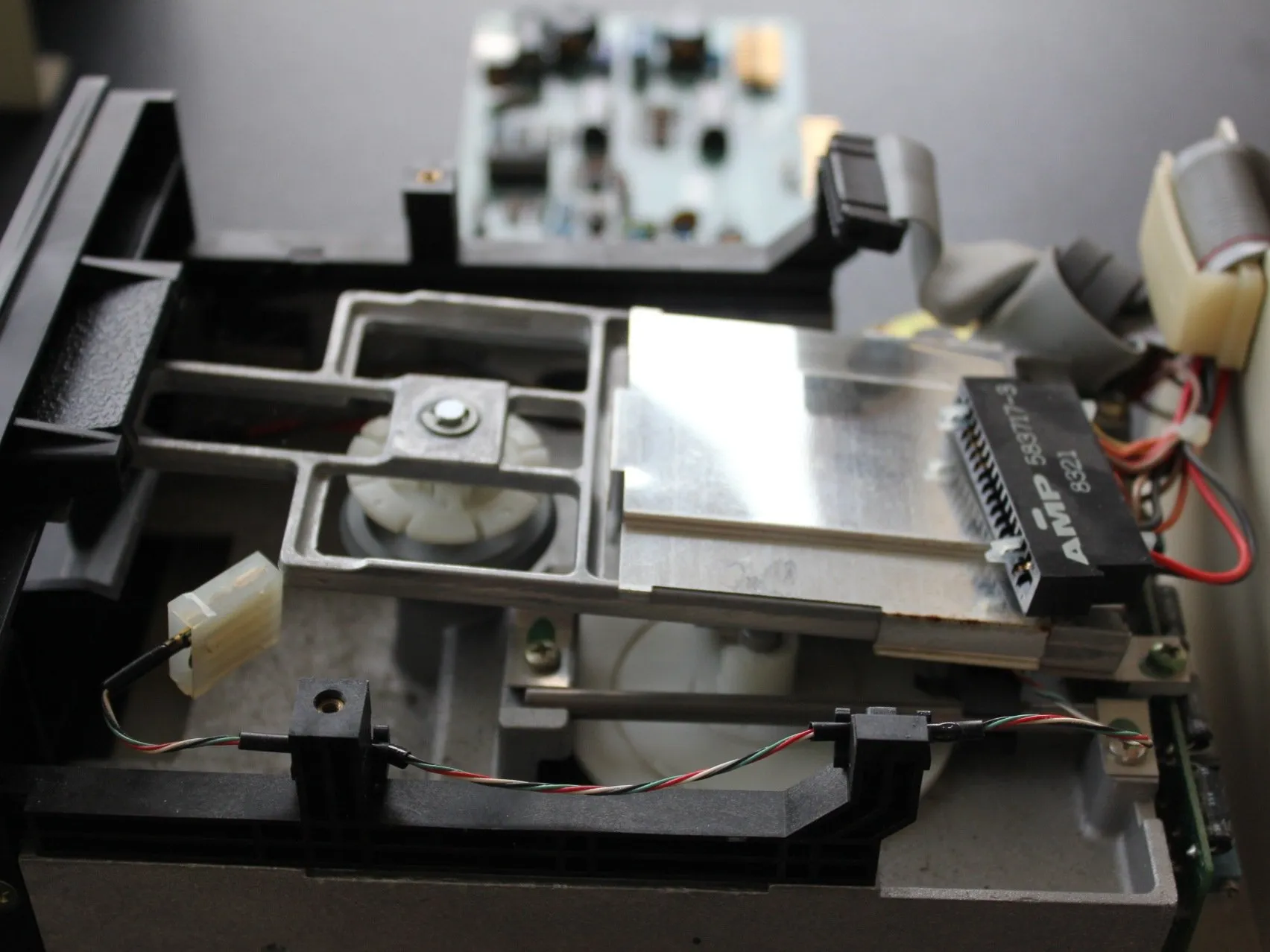

Шаг 8 Вид на оставшуюся часть и снятую плату

• Вставьте сюда мудрость.

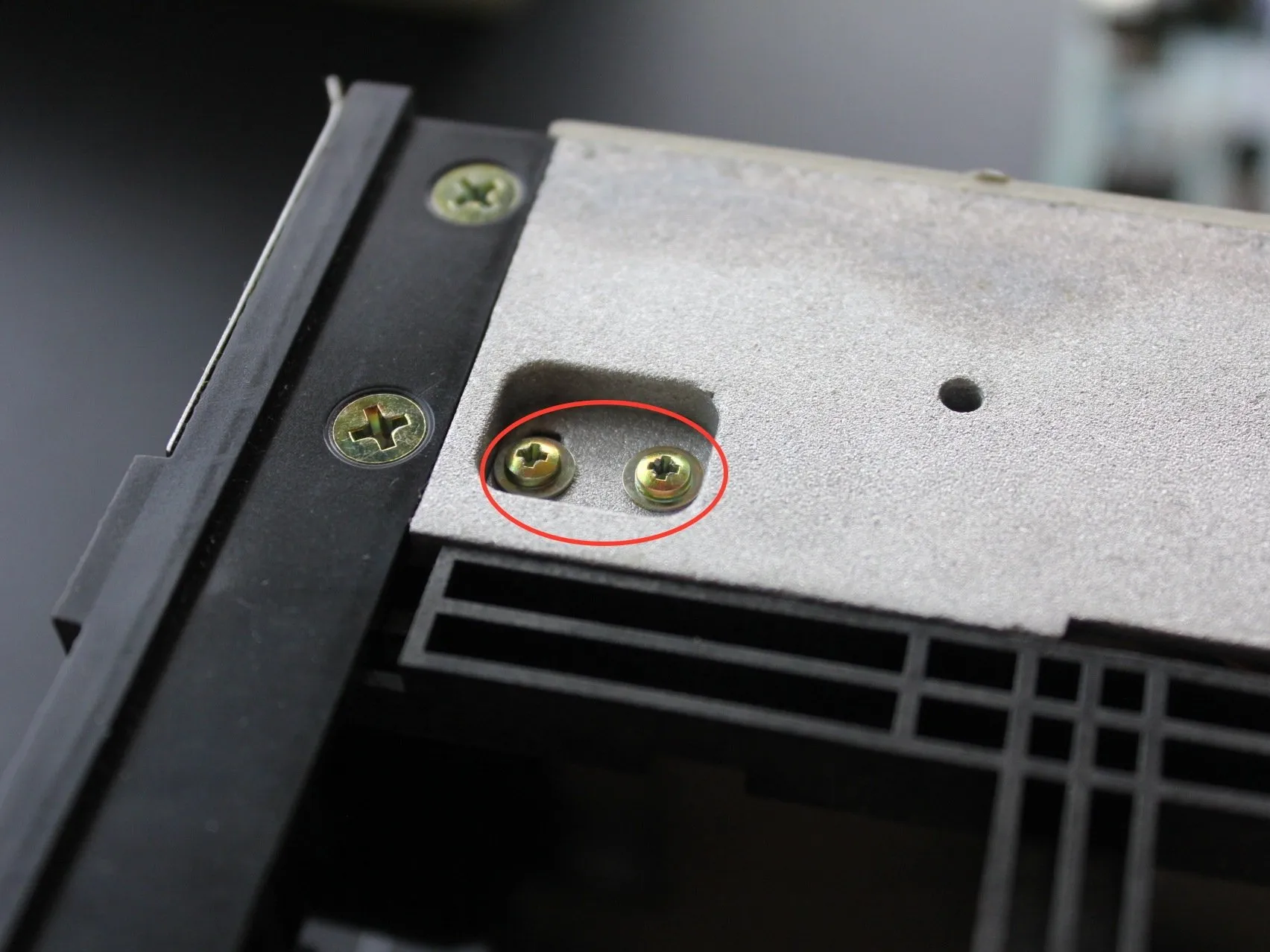

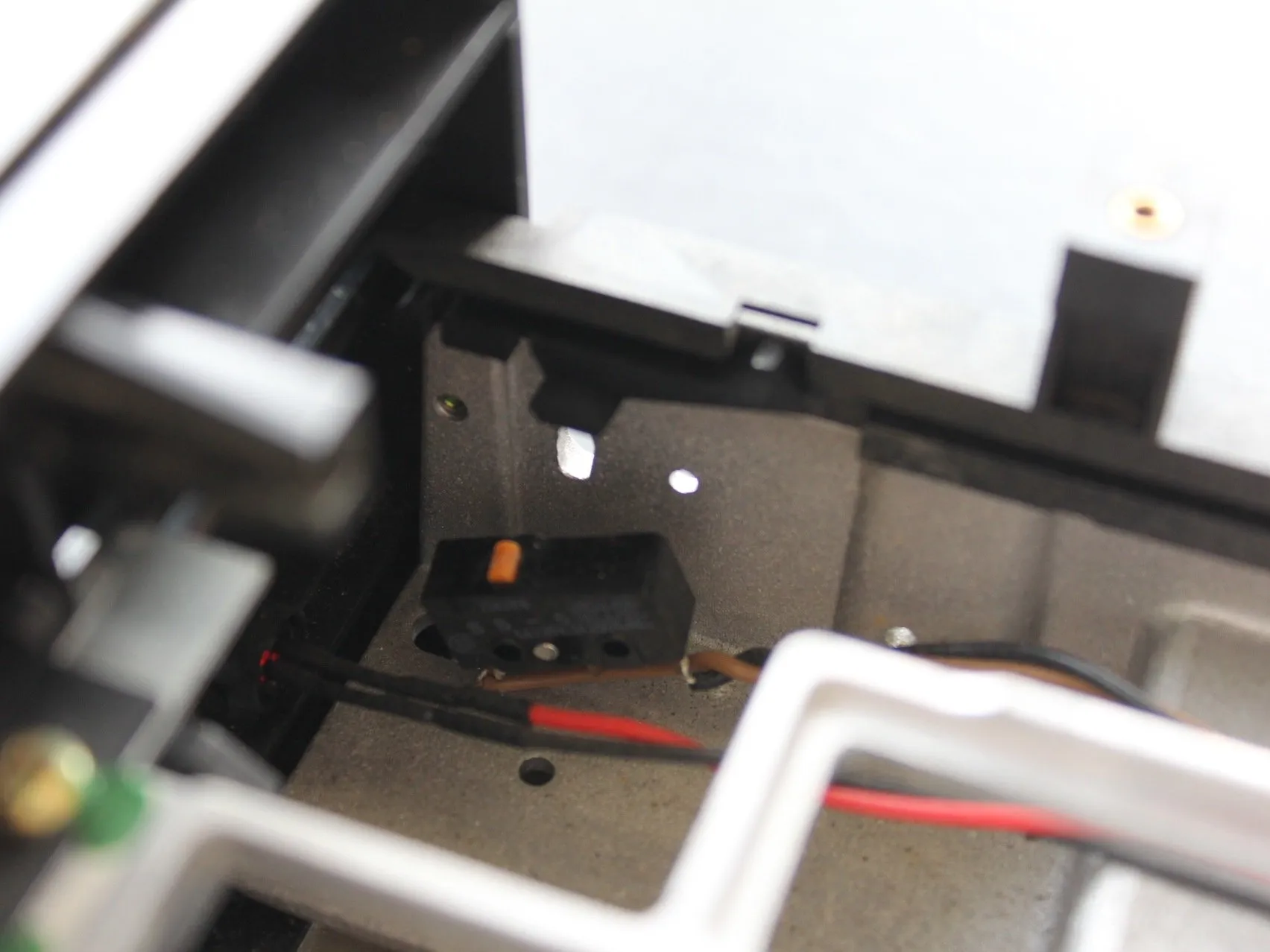

Шаг 9 Снятие датчика

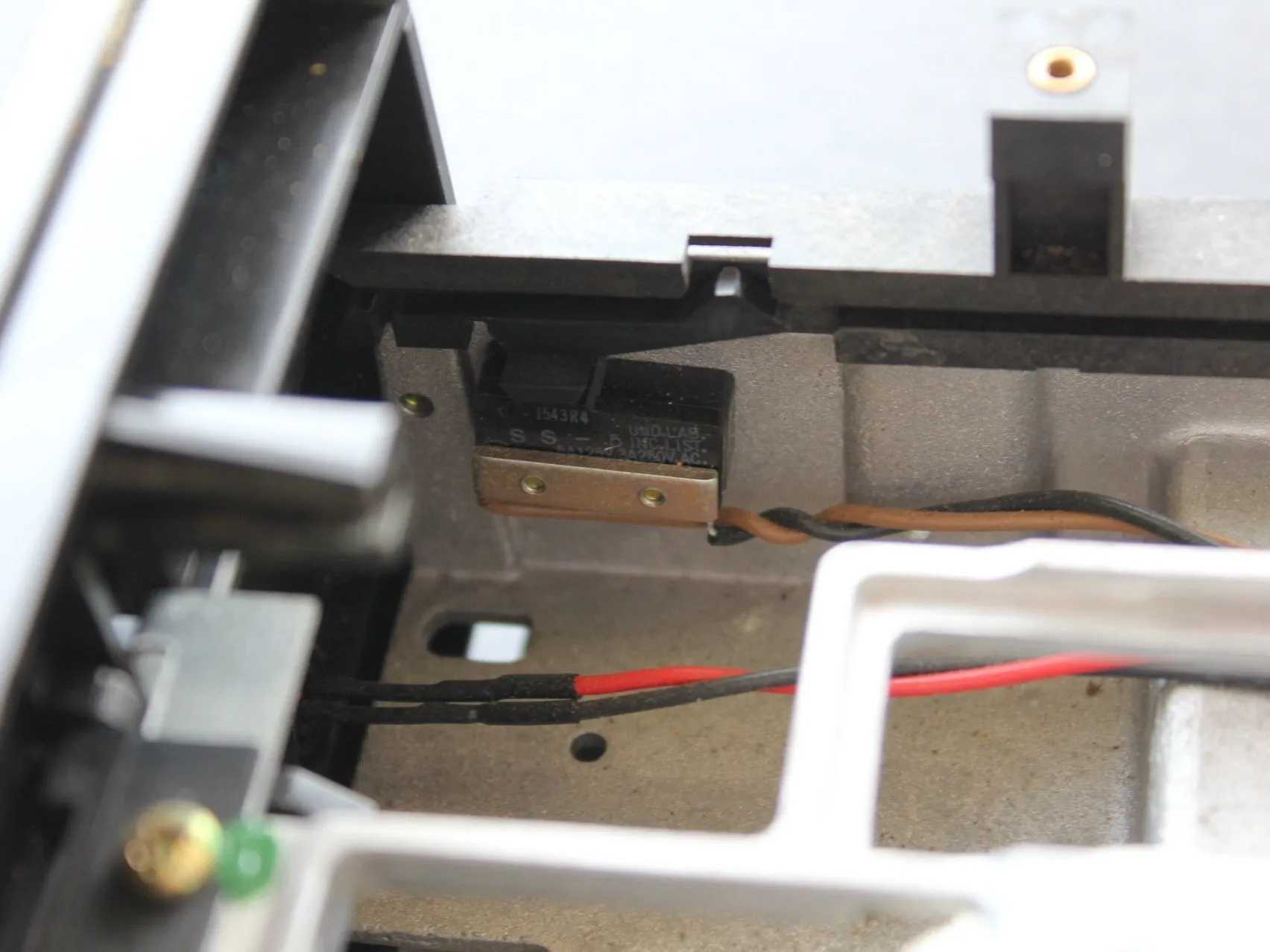

• Выкрутите 2 крестообразных винта, удерживающих датчик, изображенный на рисунке.

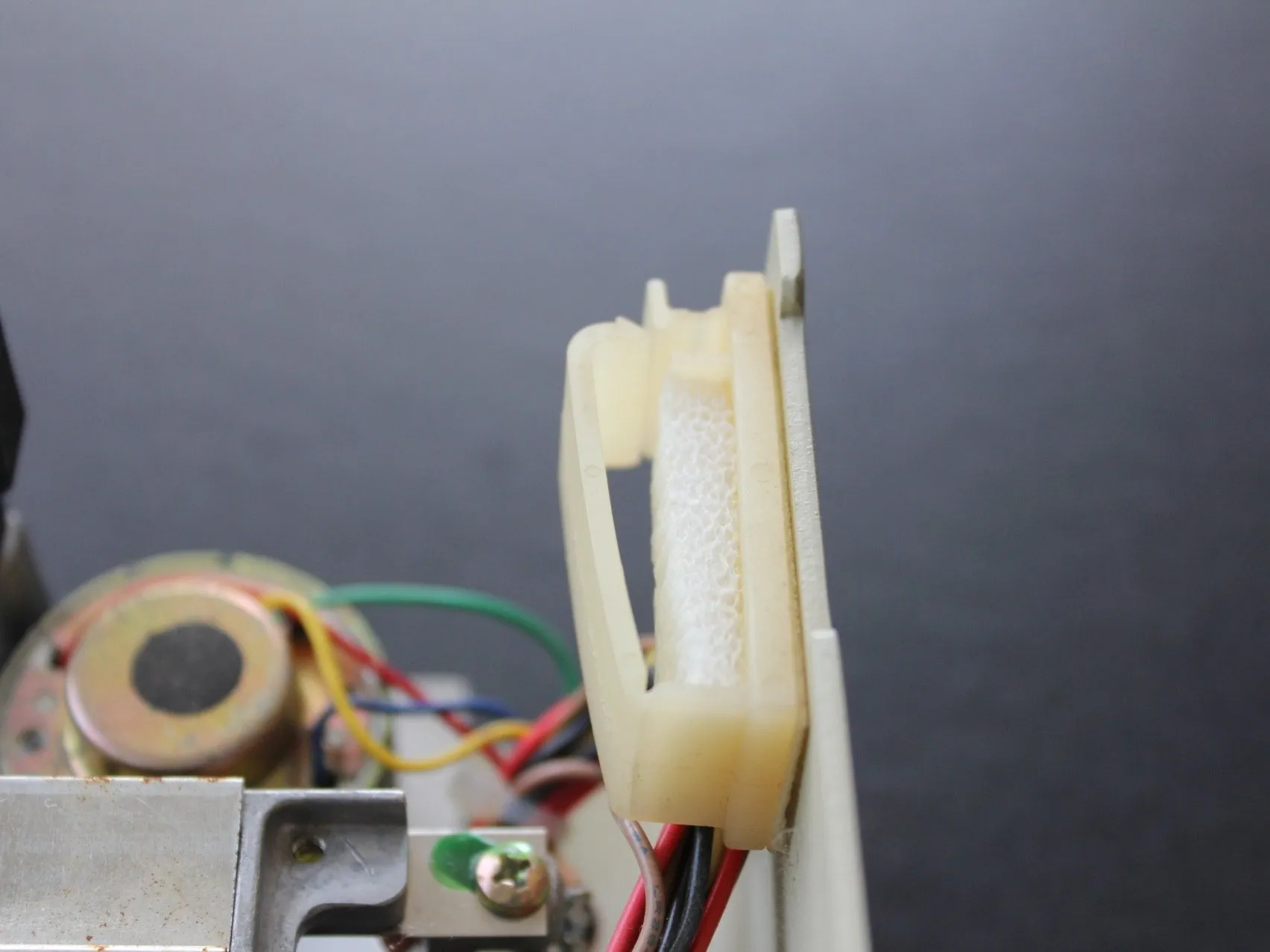

Шаг 10 Отсоединение кабеля

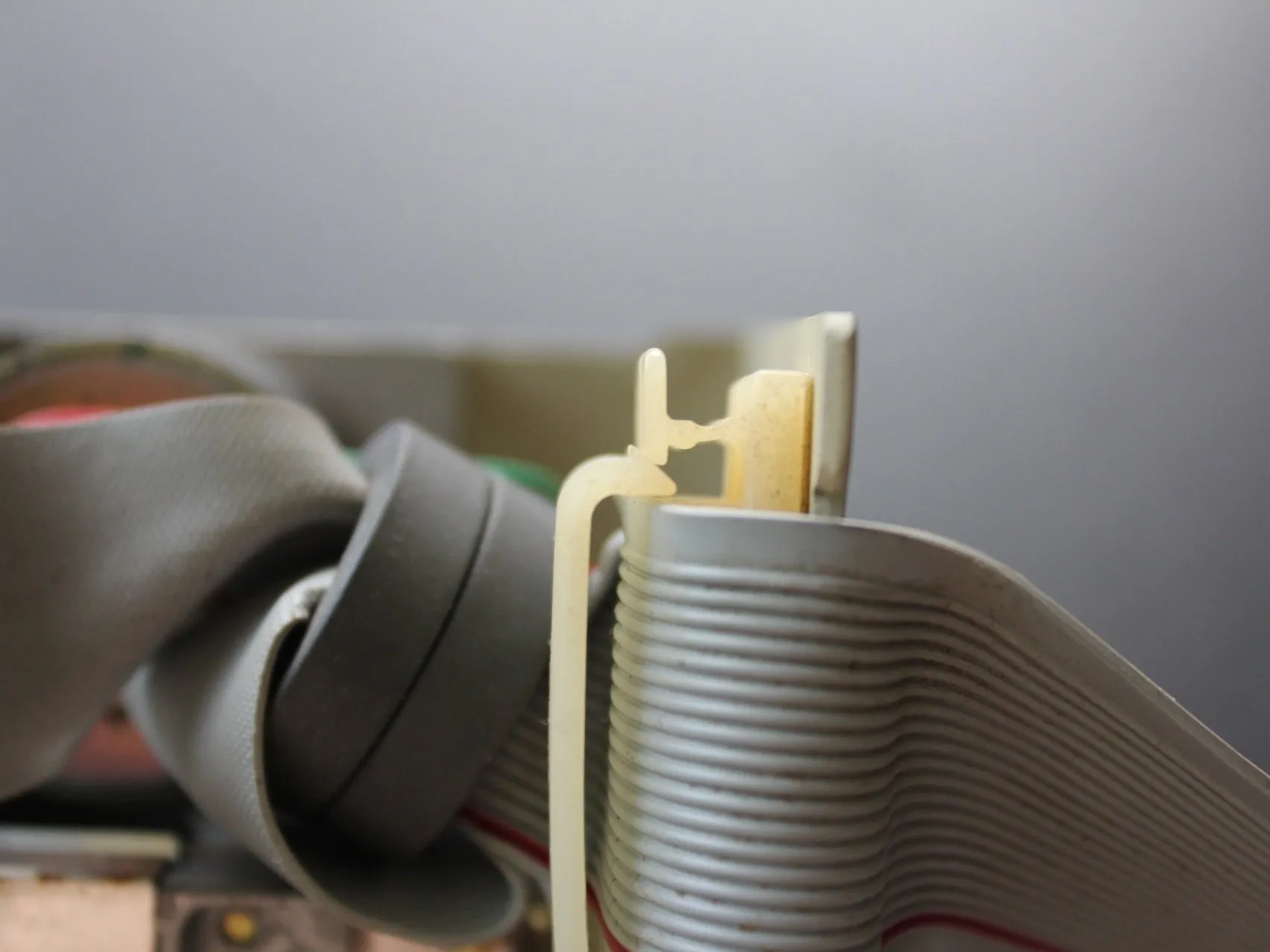

• Извлеките серый кабель из фиксирующего зажима.

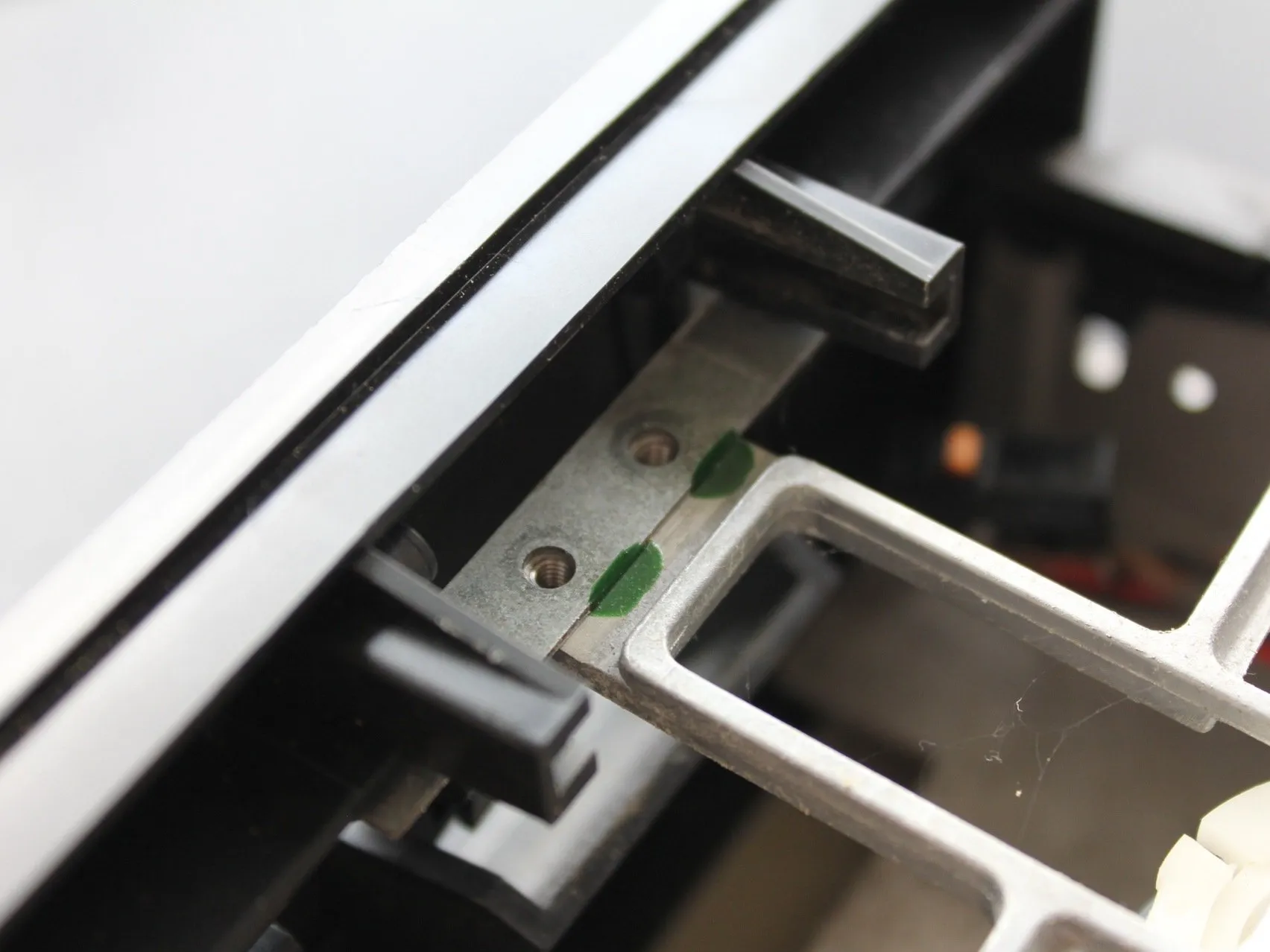

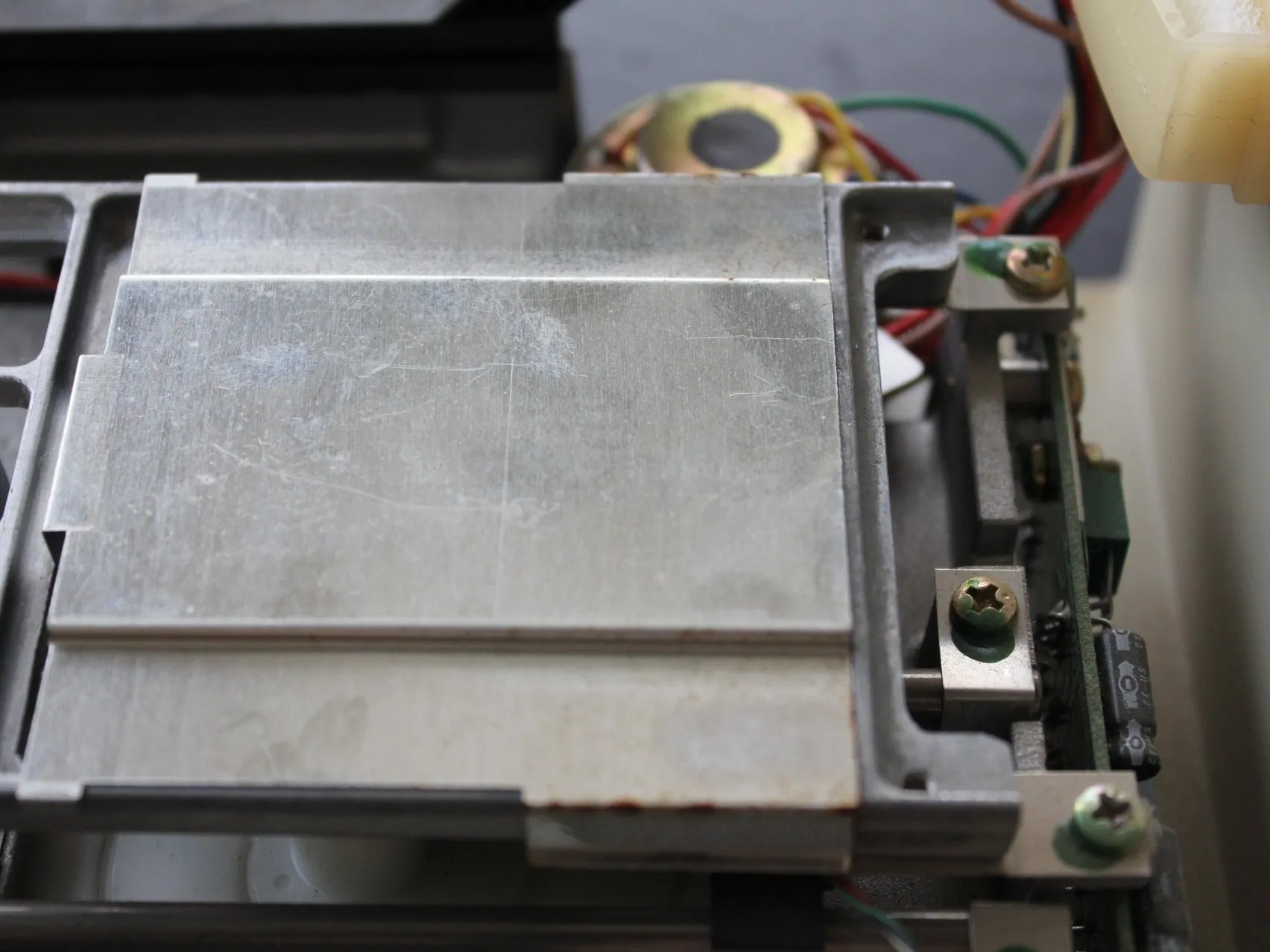

Шаг 11 Открутите винты

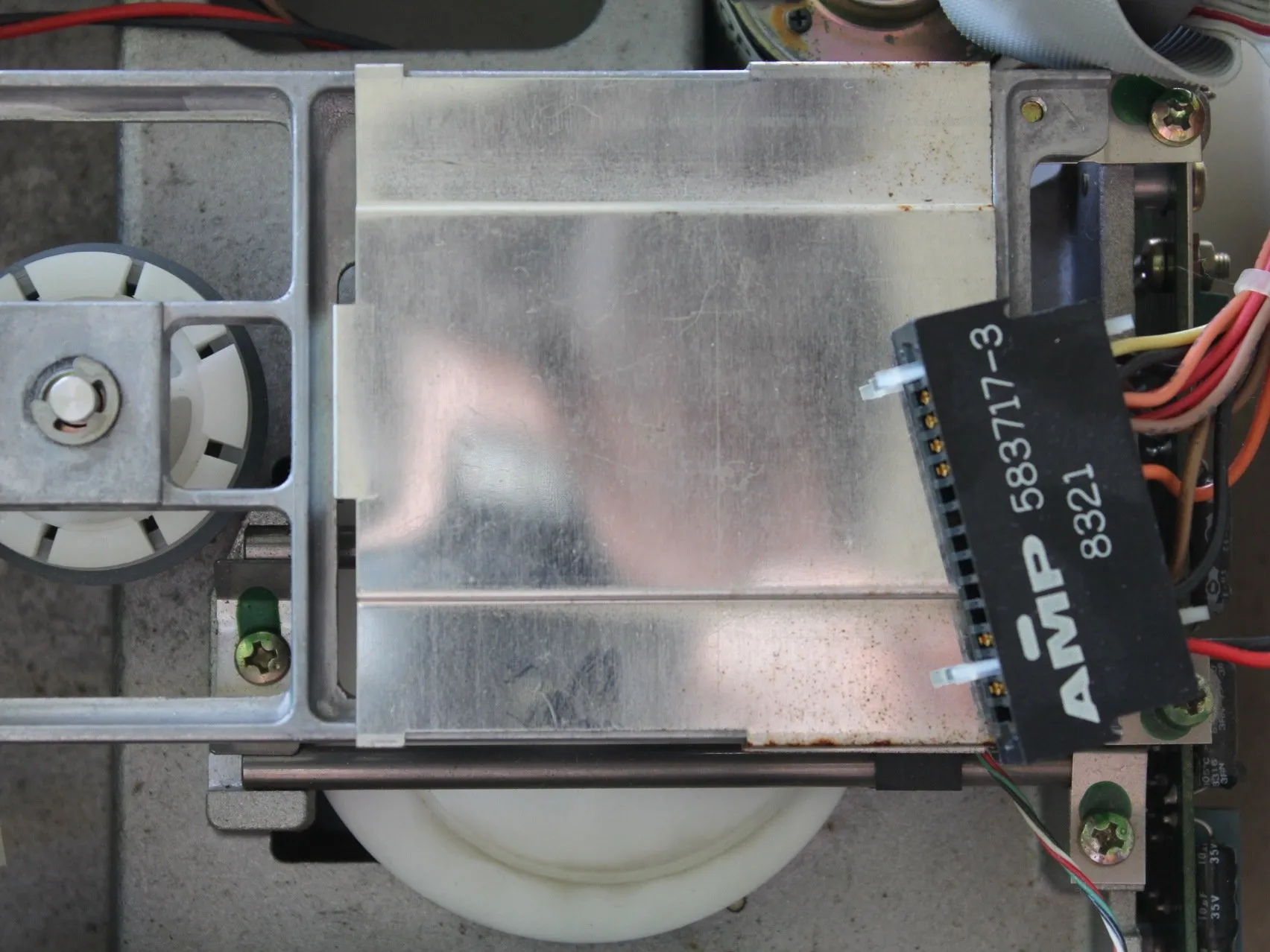

• Все винты на фото

Шаг 12 Снимите серебристый лоток

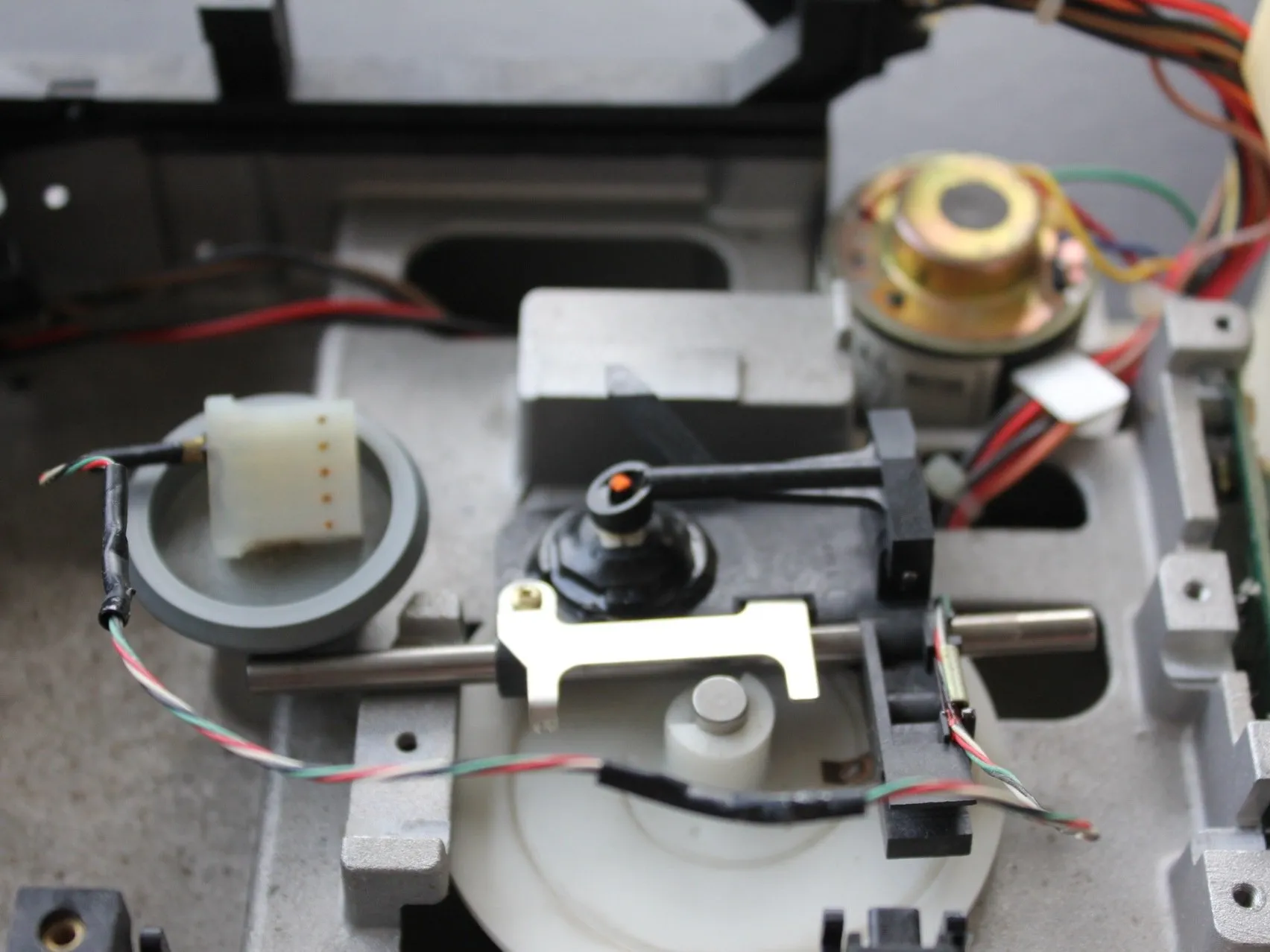

• Как показано на рисунке, снимите лоток после того, как выкрутите винты.

Шаг 13 Лоток и другие компоненты

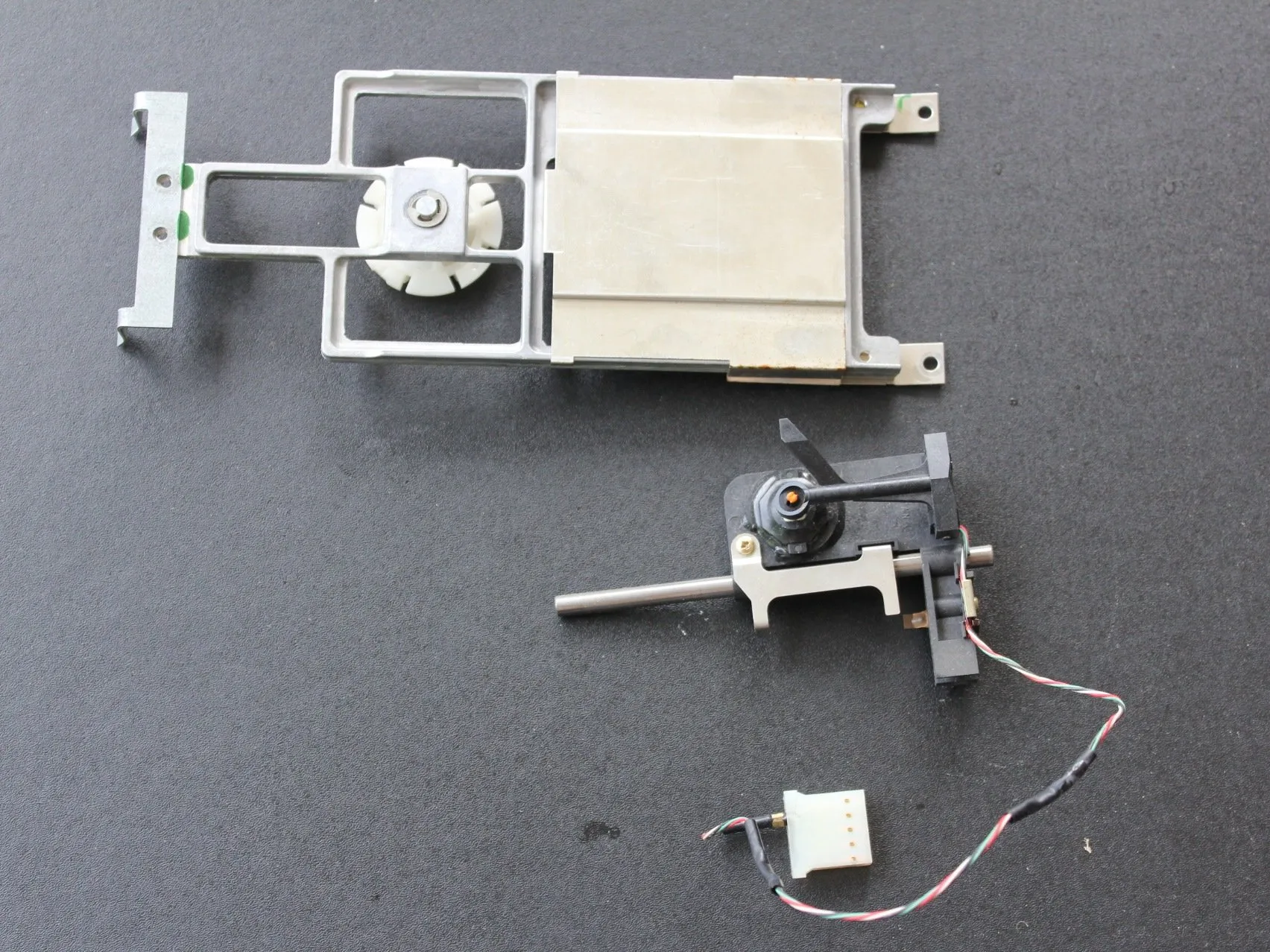

• Помимо лотка, извлеките другие компоненты, как показано на рисунке

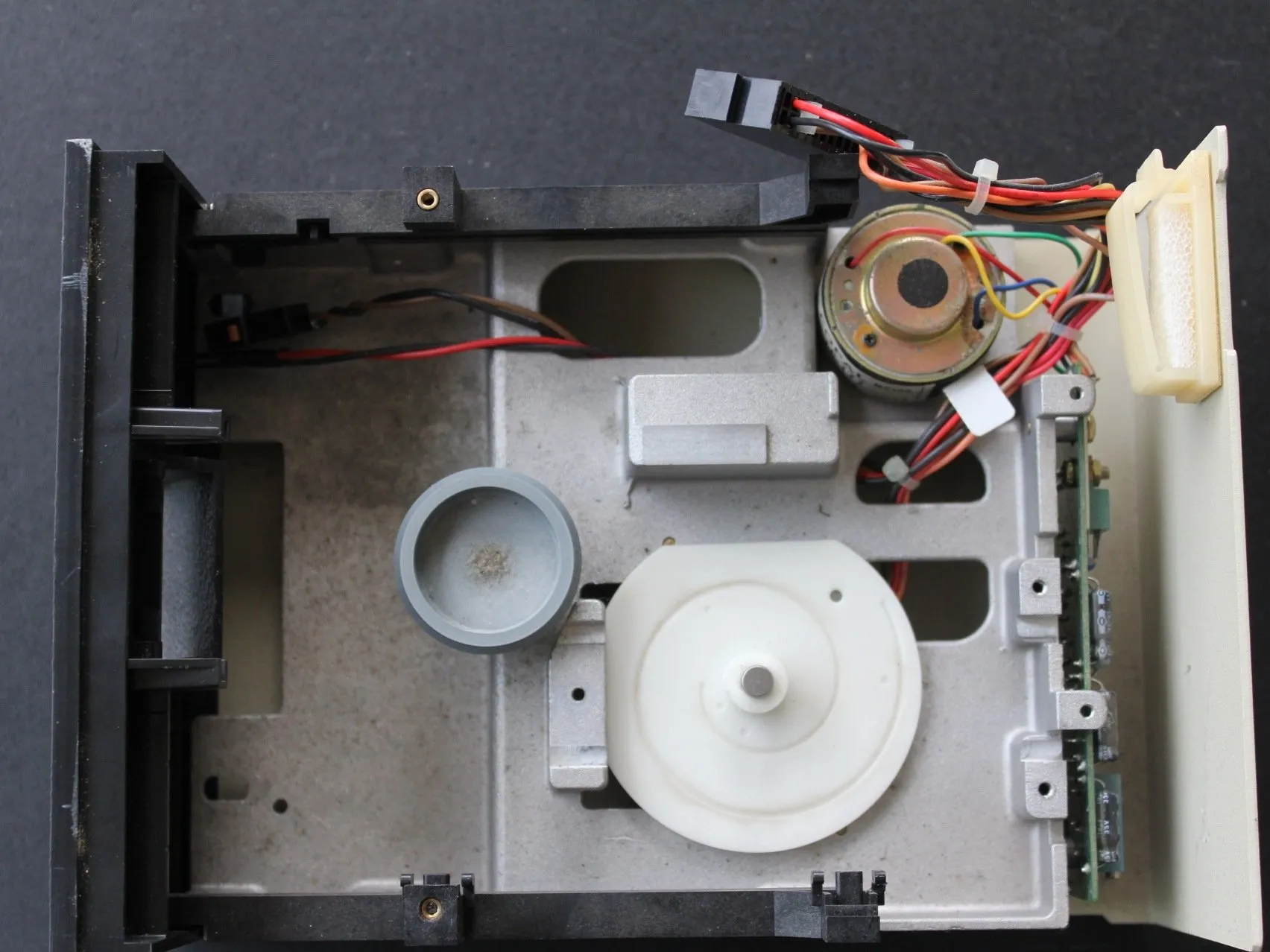

Шаг 14 Оставшиеся компоненты

• Вставьте сюда мудрость.

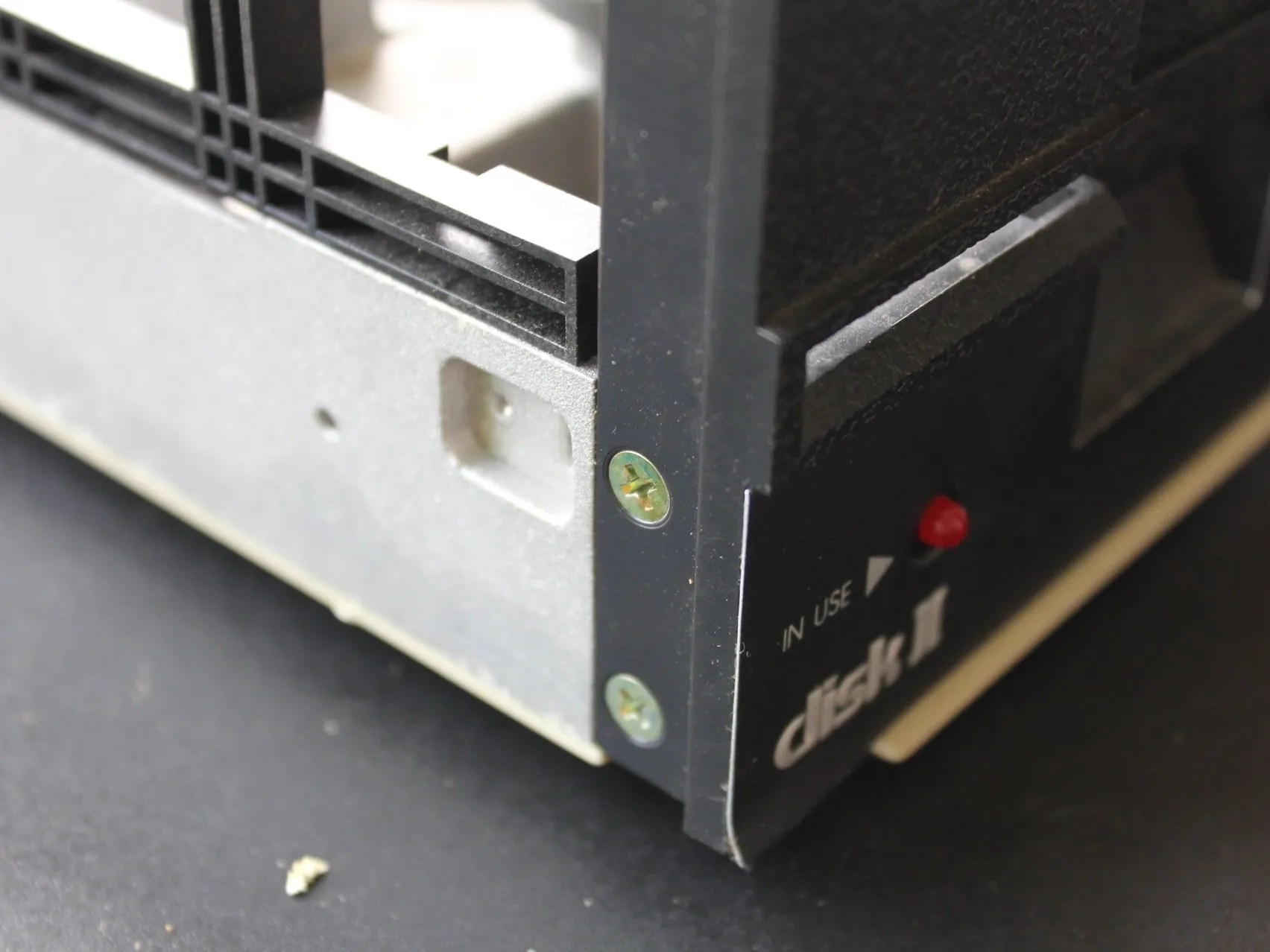

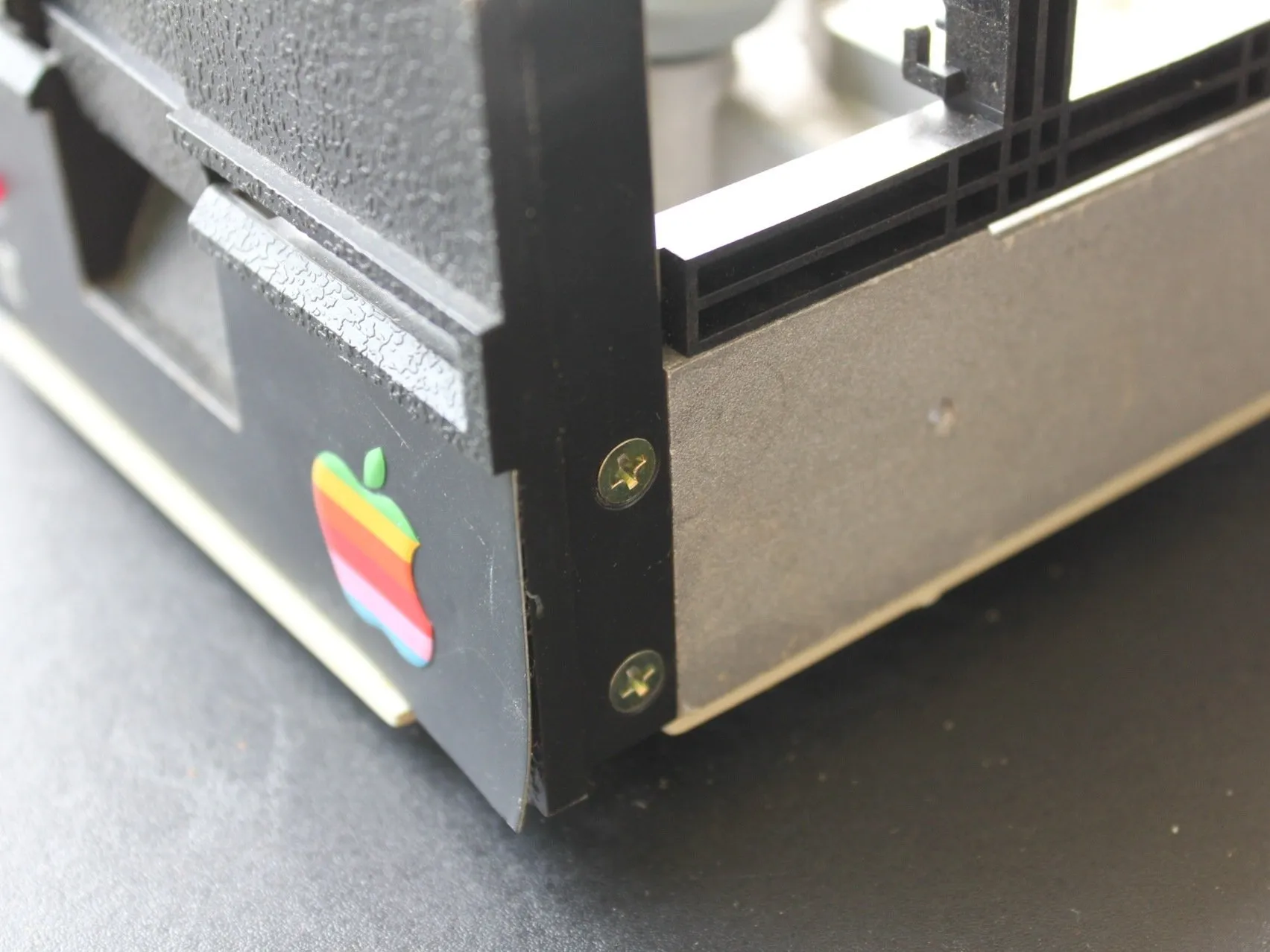

Шаг 15 Открутите винты

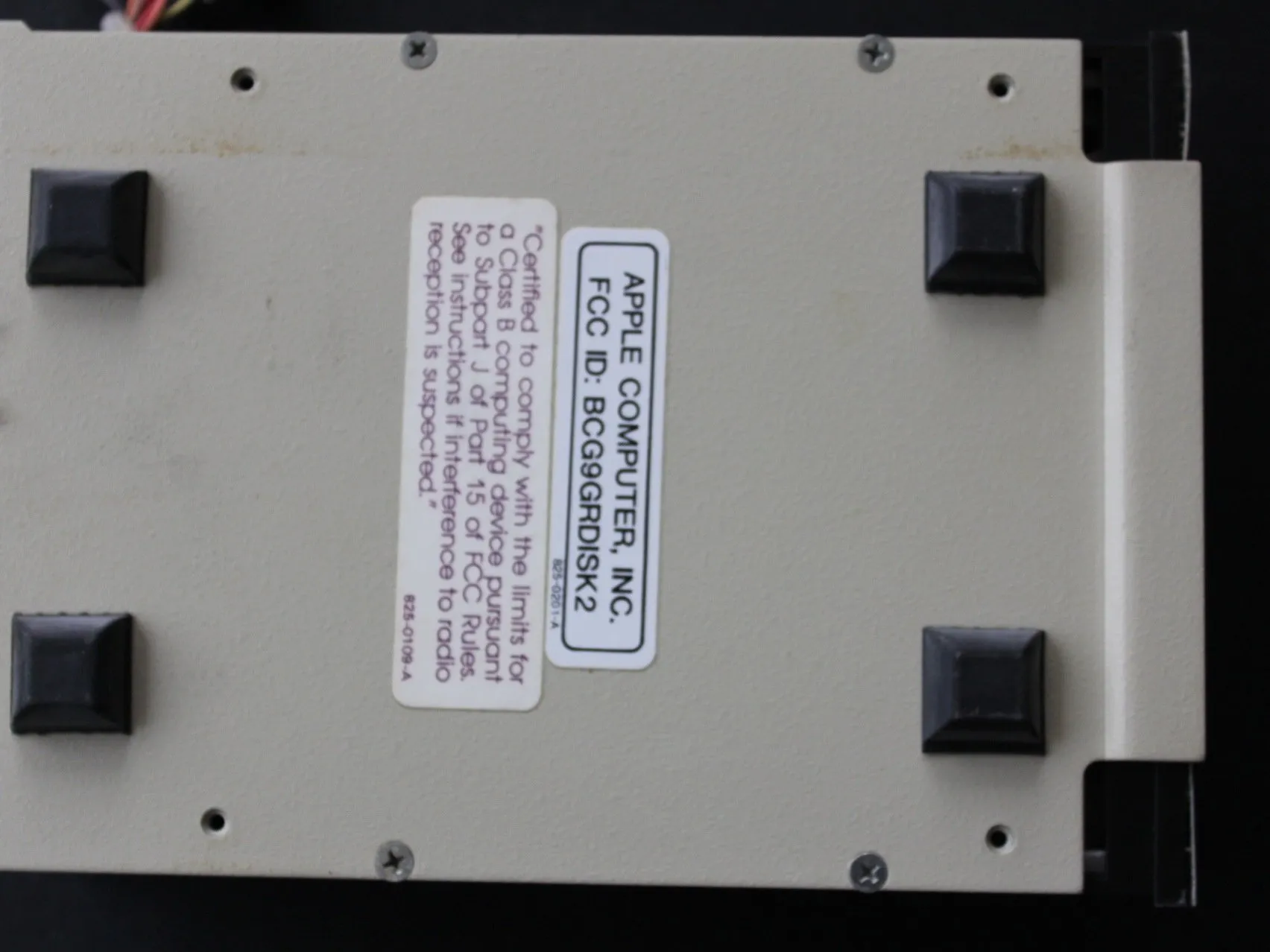

• Всего 8 винтов, с боков и снизу

Шаг 16 Снимите нижнюю часть корпуса

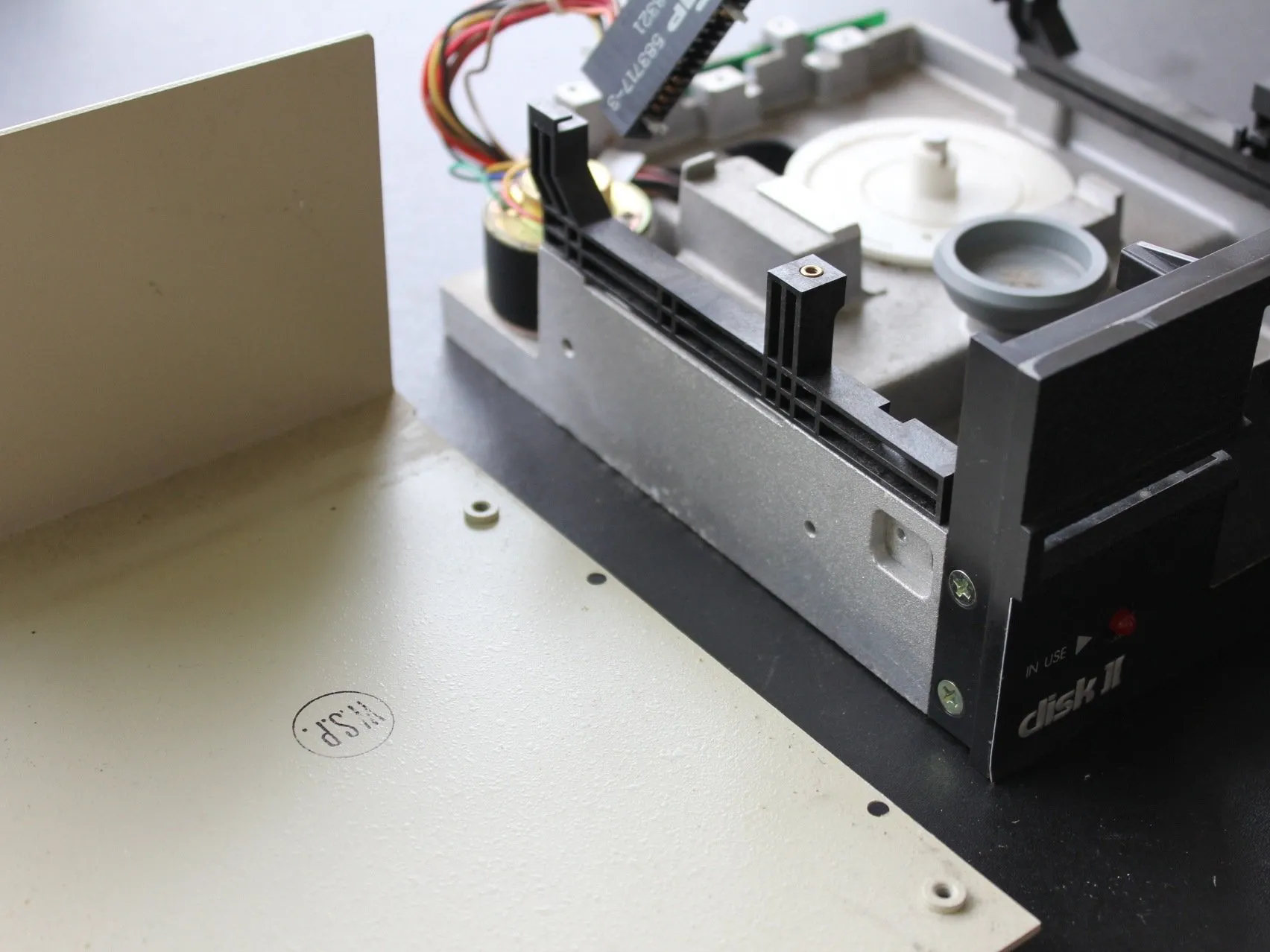

• Вставьте сюда мудрость.

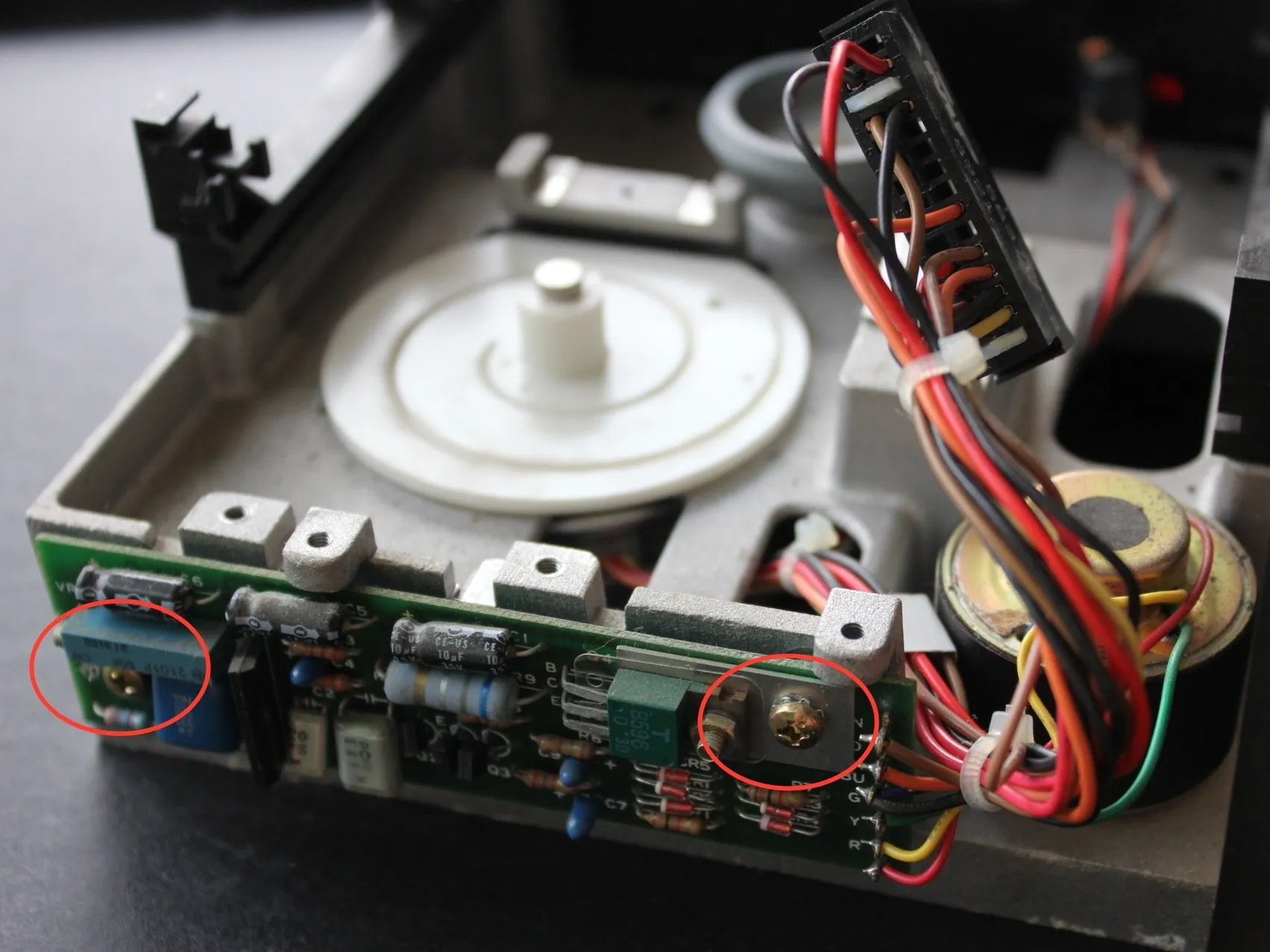

Шаг 17 Открутите винты

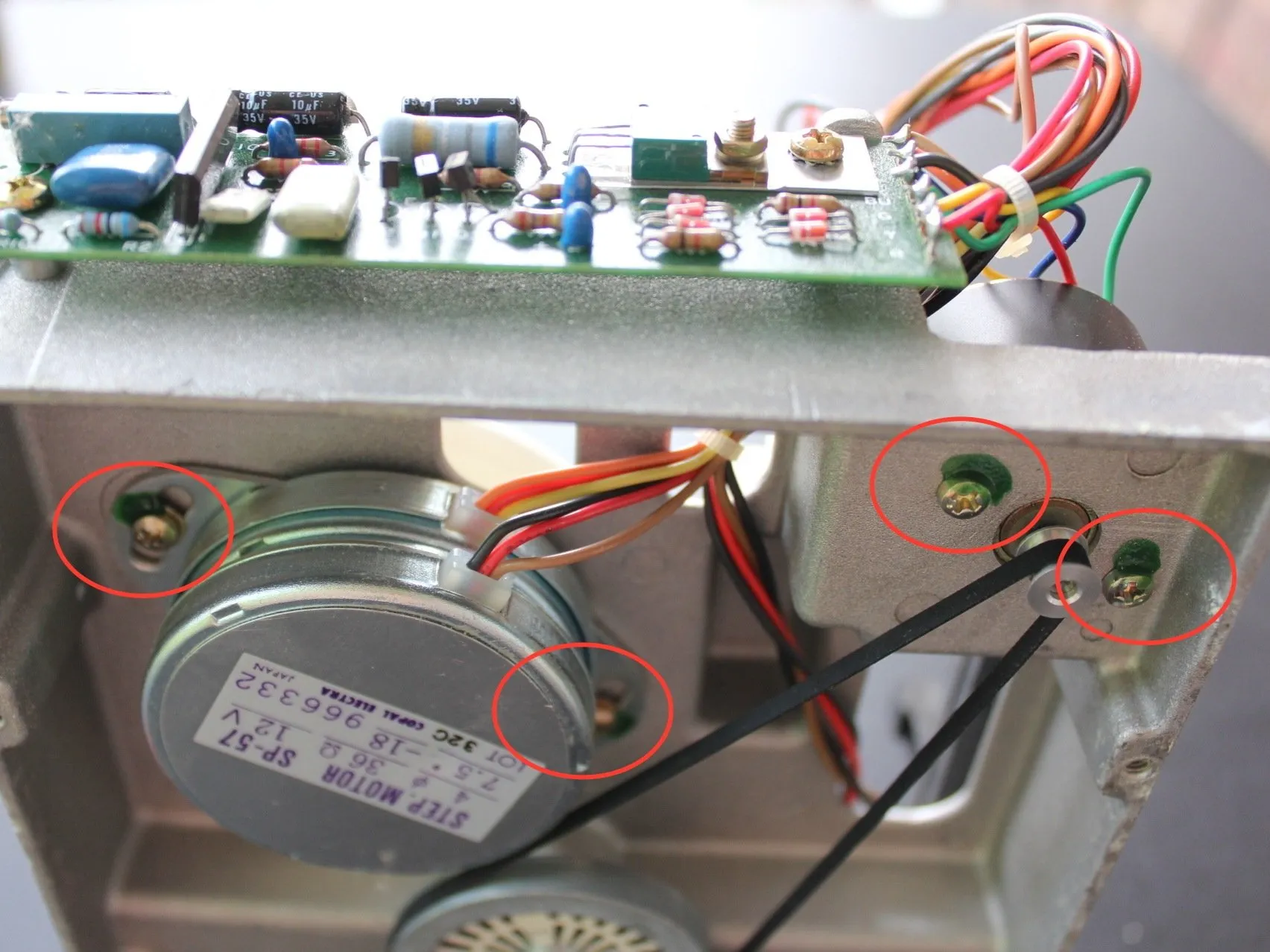

• Как показано на рисунке, затем снимите все освобожденные компоненты

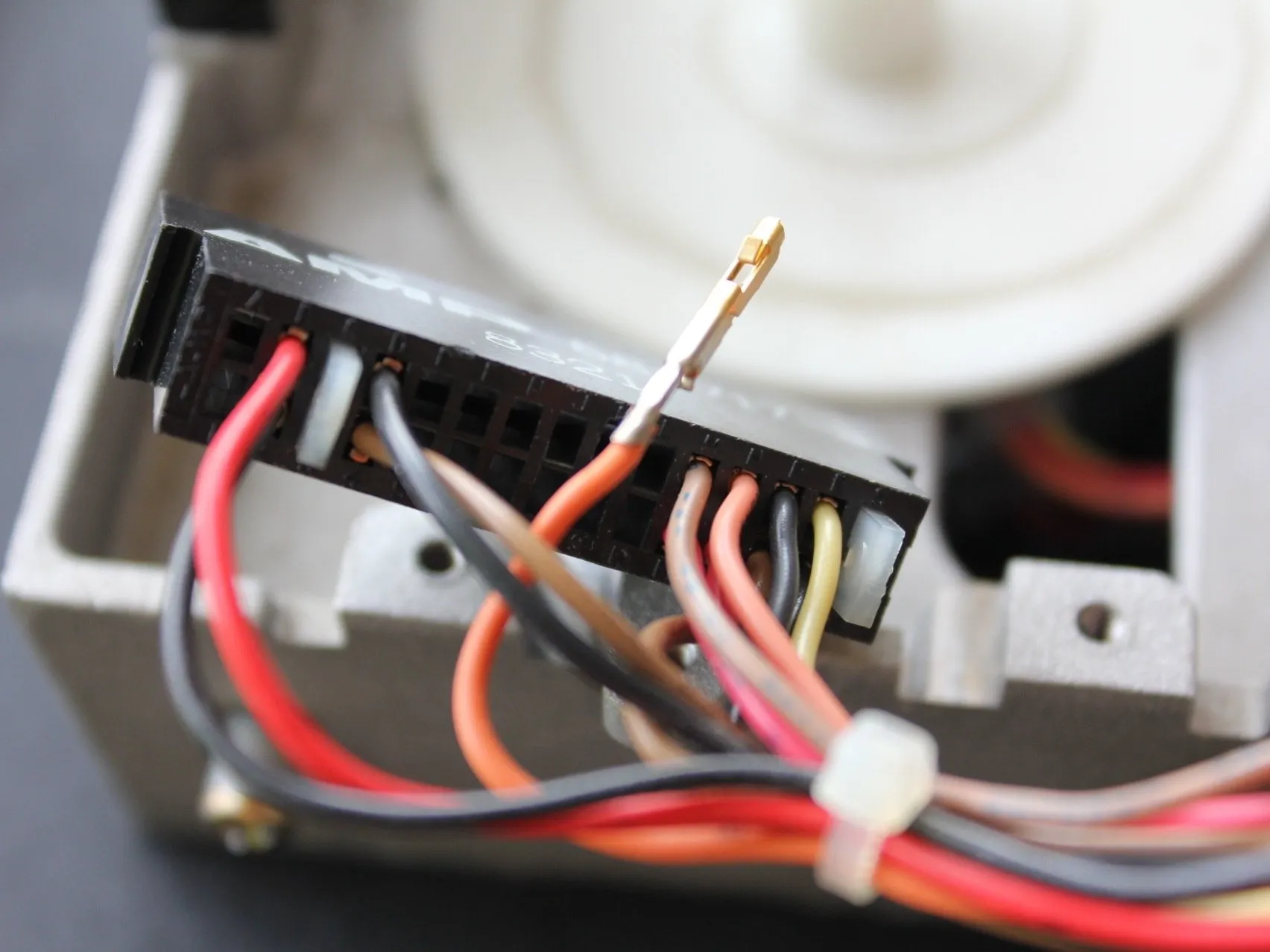

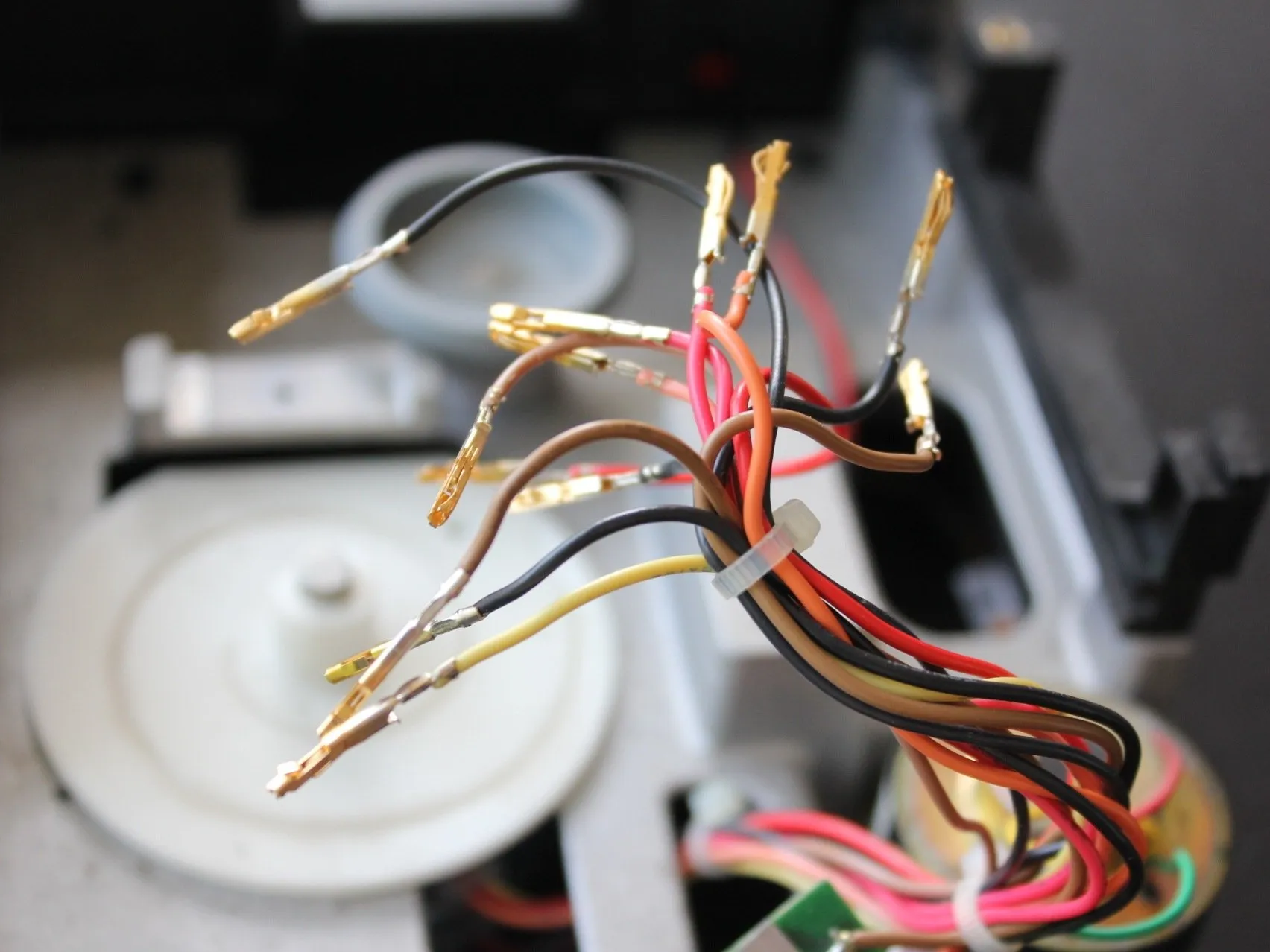

Шаг 18 Снятие двигателя

• Отсоедините кабели от черного разъема, чтобы можно было извлечь двигатель и другие компоненты из шасси.

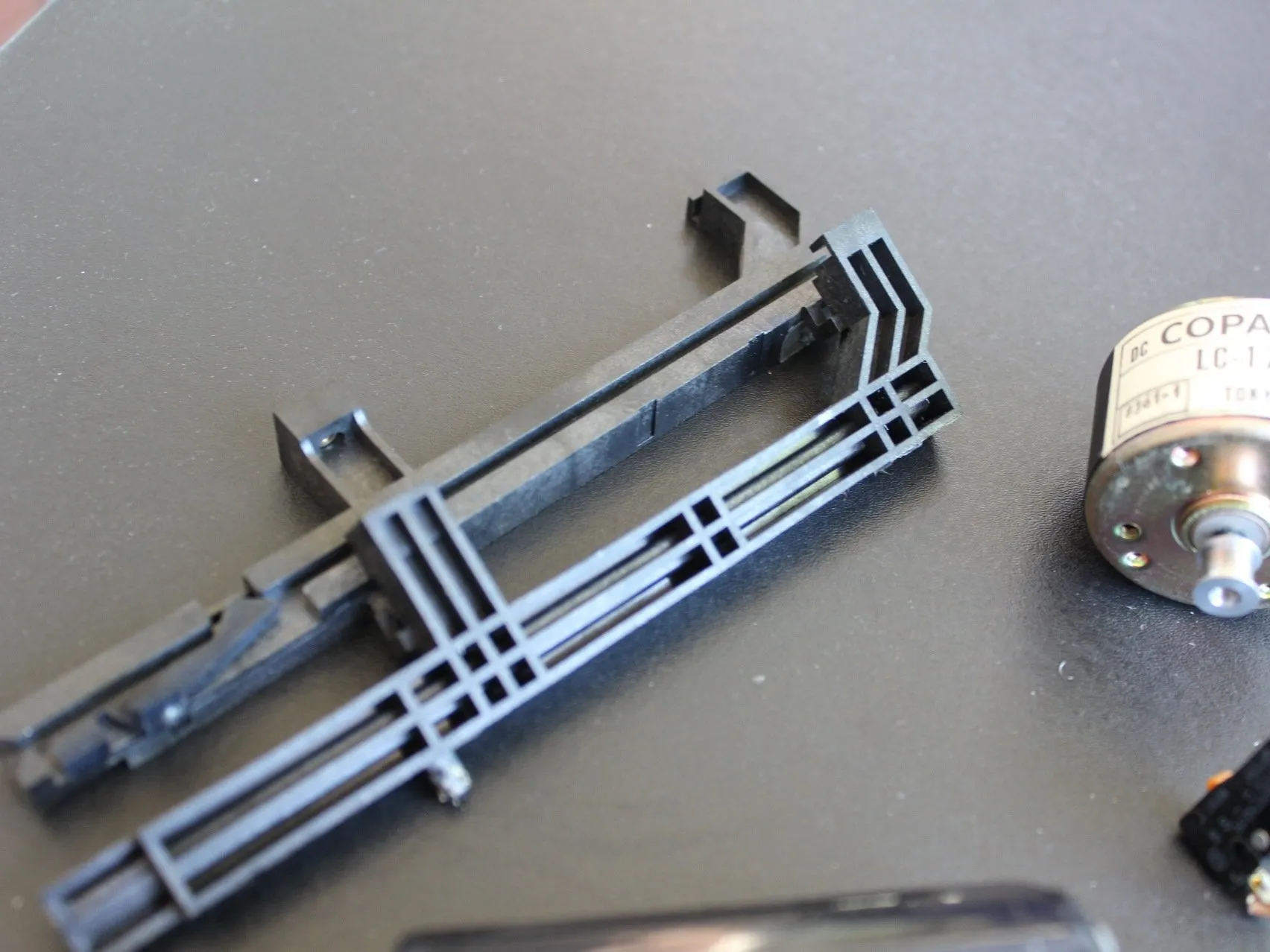

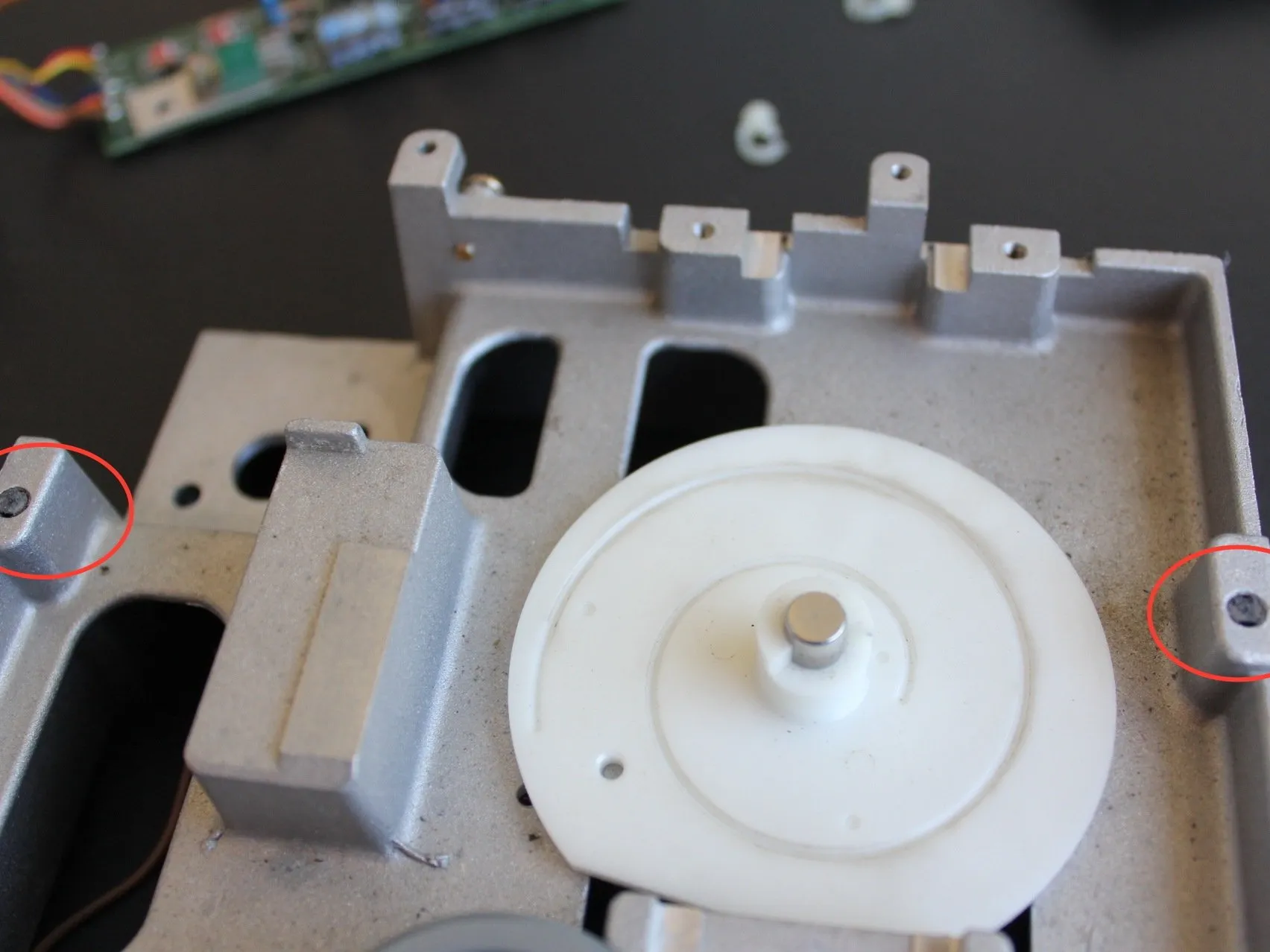

Шаг 19 Снятие боковой направляющей

• Снимите боковые направляющие, аккуратно потянув их вверх. Каждая направляющая имеет два пластиковых стержня, которые находятся в корпусе. При этой попытке каждый рельс потерял по одному полюсу, которые отломились. Опоры, похоже, были приклеены.

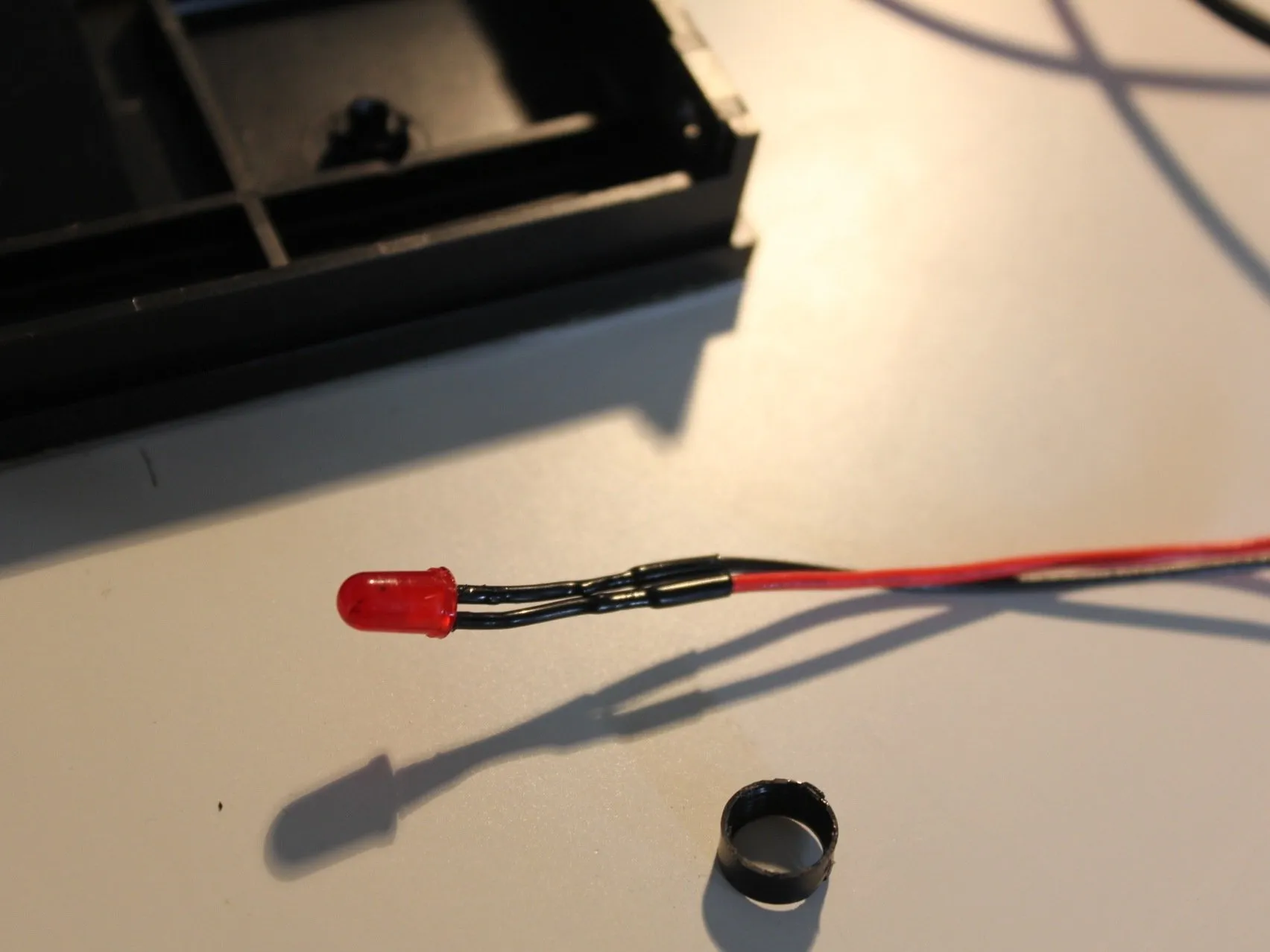

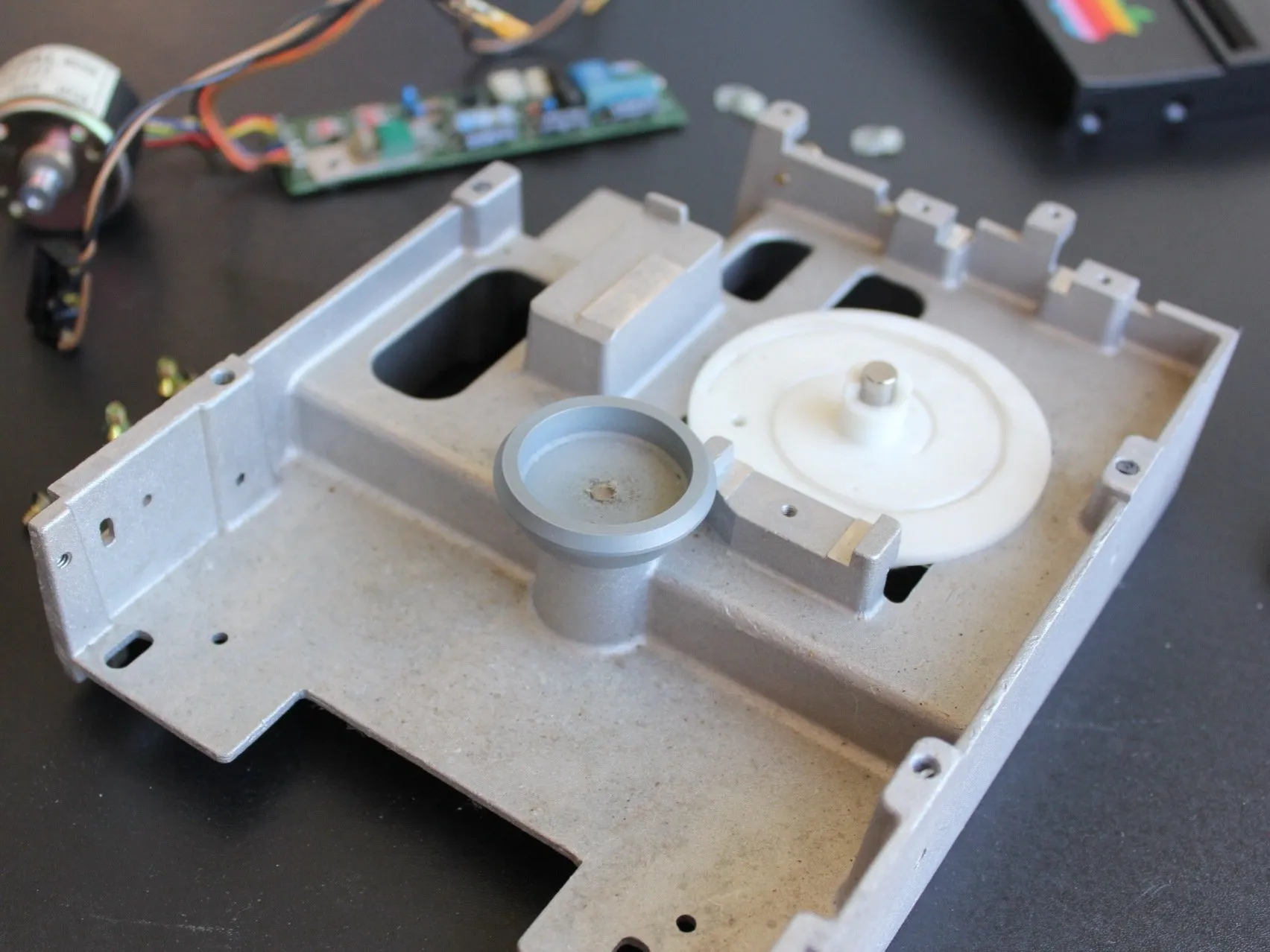

Шаг 20 Снятие светодиодов

• Поскольку боковые винты были ранее откручены, черная передняя панель привода может быть снята. Светодиод нашего накопителя был проверен и работал, но был тусклым. Сначала проверьте свой. Если он работает, пропустите следующий шаг.

• Наш светодиод был извлечен из передней части корпуса путем снятия изображенного на картинке кольца с помощью плоской отвертки. Не торопитесь, чтобы не повредить переднюю часть корпуса и не снять ничего, кроме кольца.

Шаг 21 Окончательное снятие

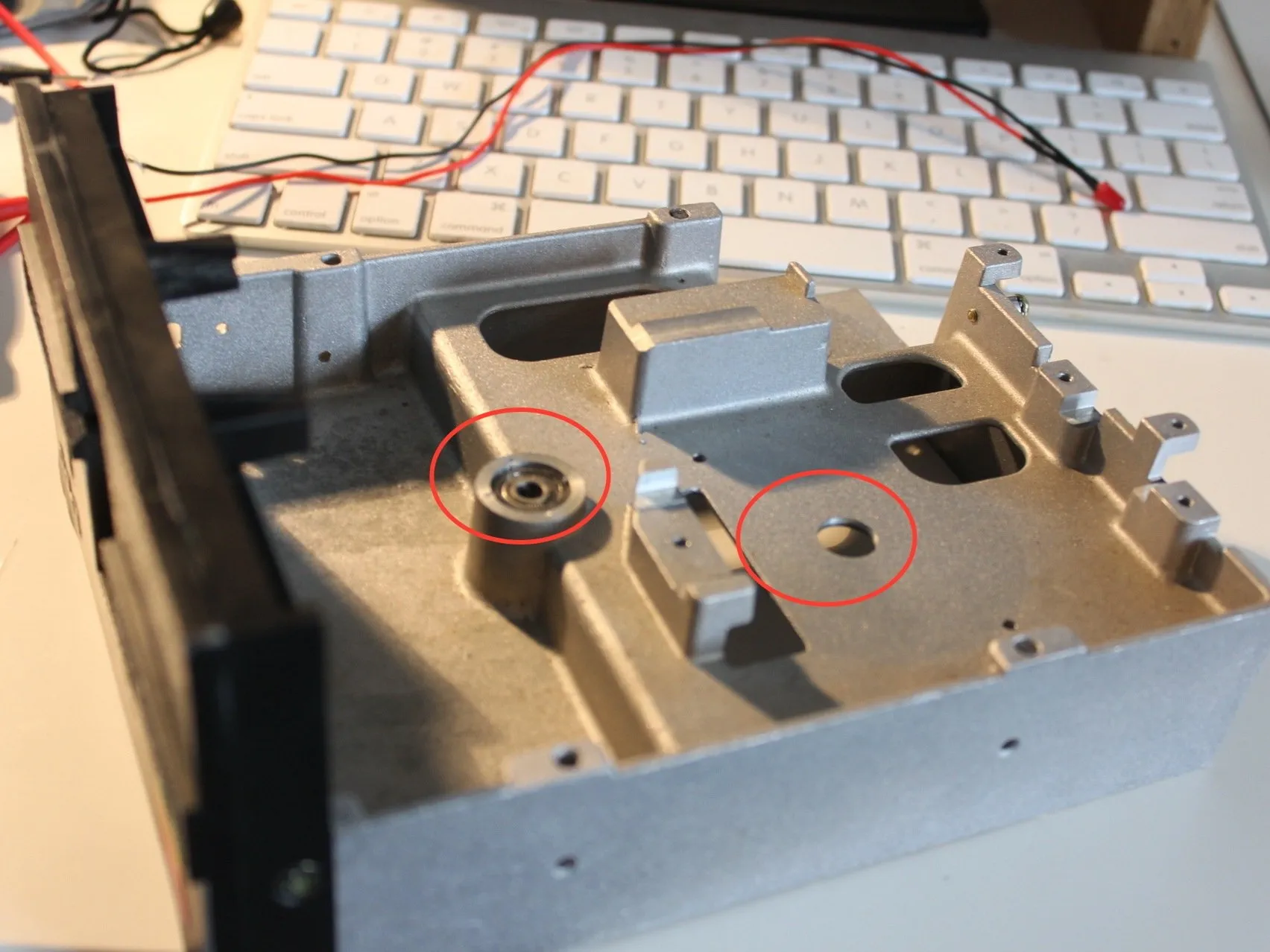

• С помощью плоскогубцев извлеките оставшиеся компоненты (см. предыдущий шаг).

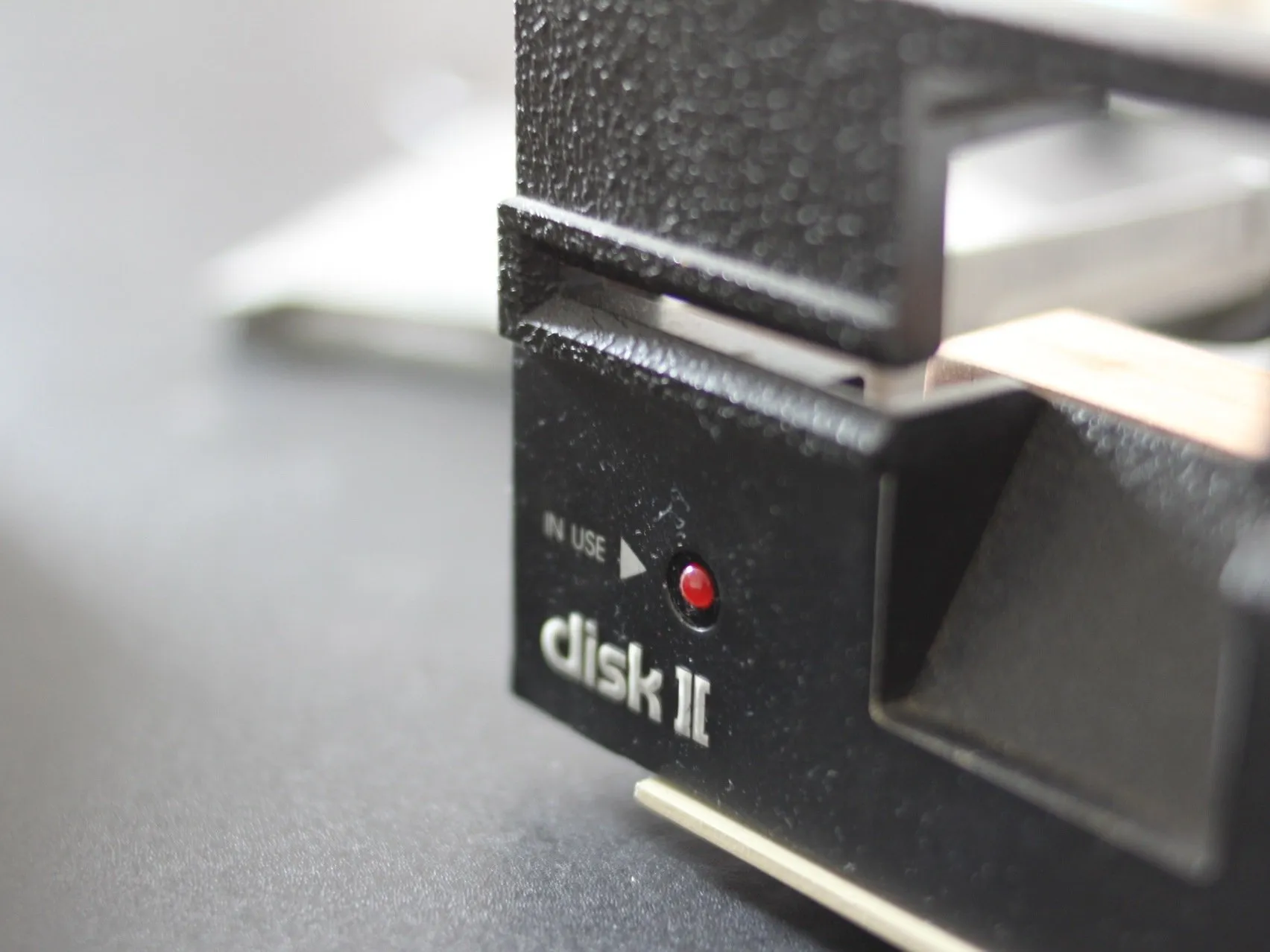

Шаг 22 Добавление новых компонентов

• Когда корпус разобран и куплен новый светодиод, начинается веселье!

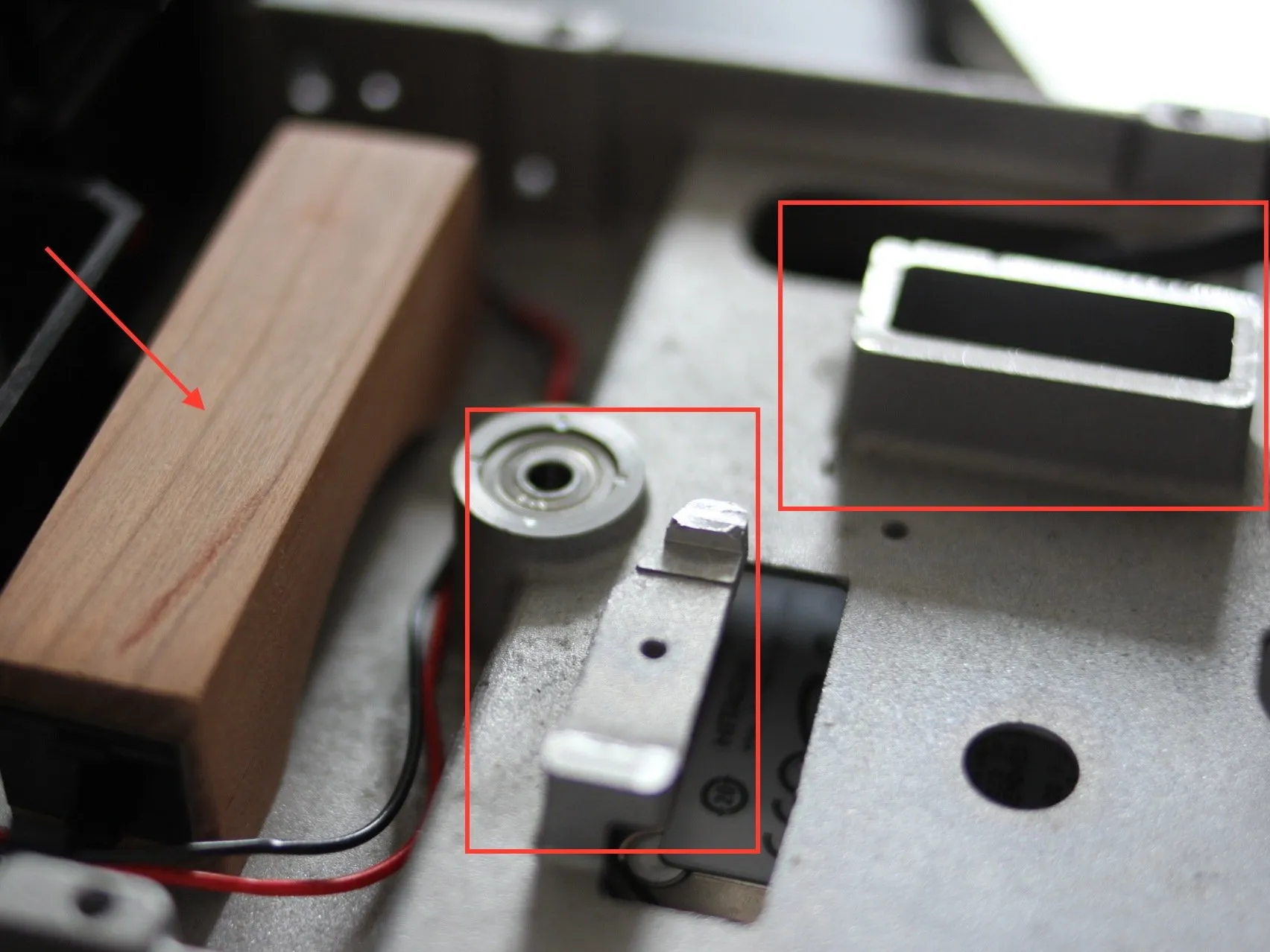

• Единственные существенные изменения в корпусе обозначены прямоугольниками. Металлическое шасси было отфрезеровано вниз, чтобы соответствовать высоте нижней части области входа для дисков на черной передней панели. Это хорошо подошло к нашему дисководу Apple SuperDrive (взятому из MacBook Pro).

• Деревянный блок был добавлен для поддержки под SuperDrive

• Направляющие хорошо прилегают к SuperDrive при повторной установке

• Новый светодиод был куплен и припаян к разъёму светодиода на 2,5' плате USB-SATA, а затем плотно вставлен в переднюю часть корпуса (может не понадобиться, если ваш светодиод светит хорошо).

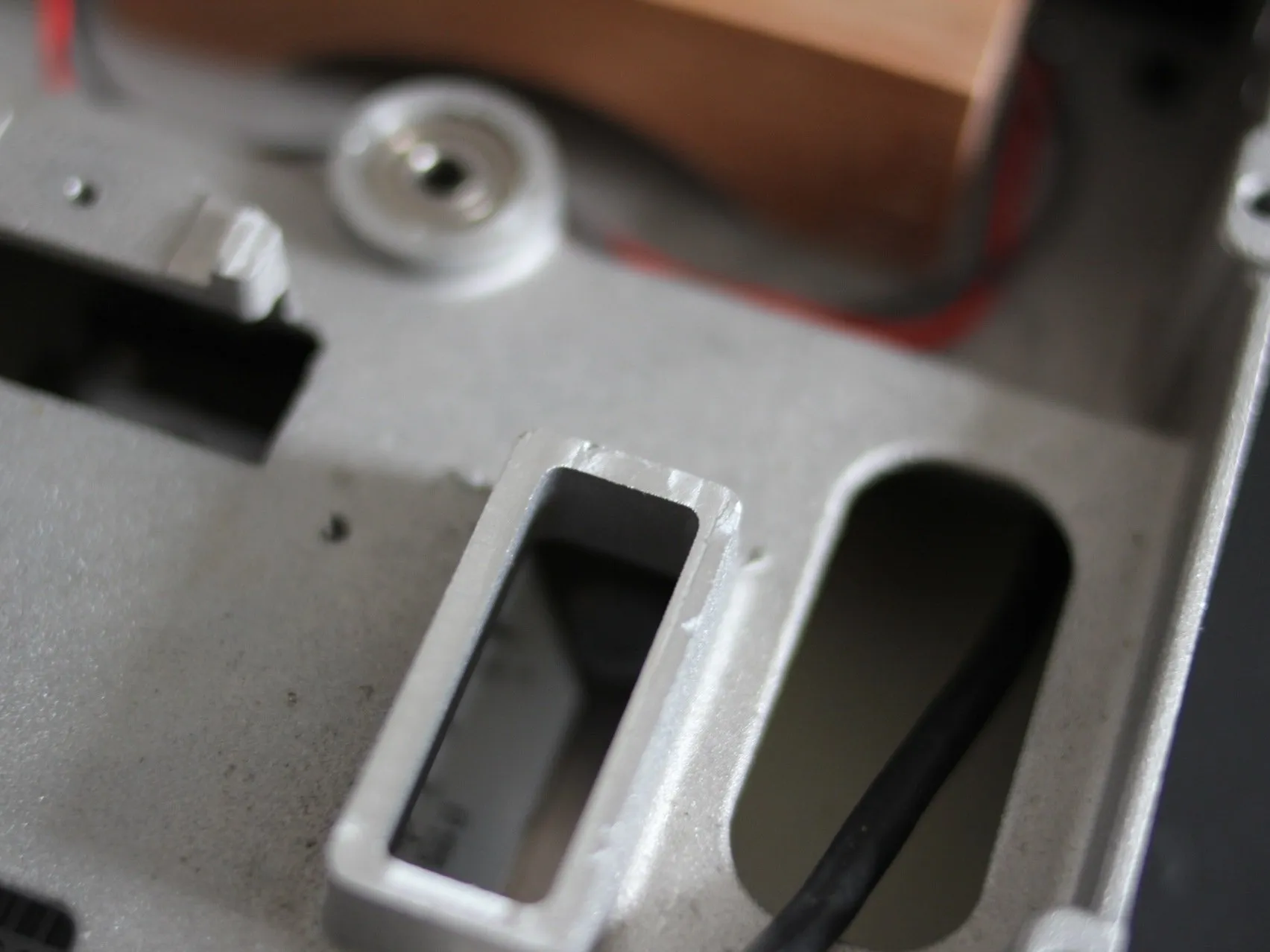

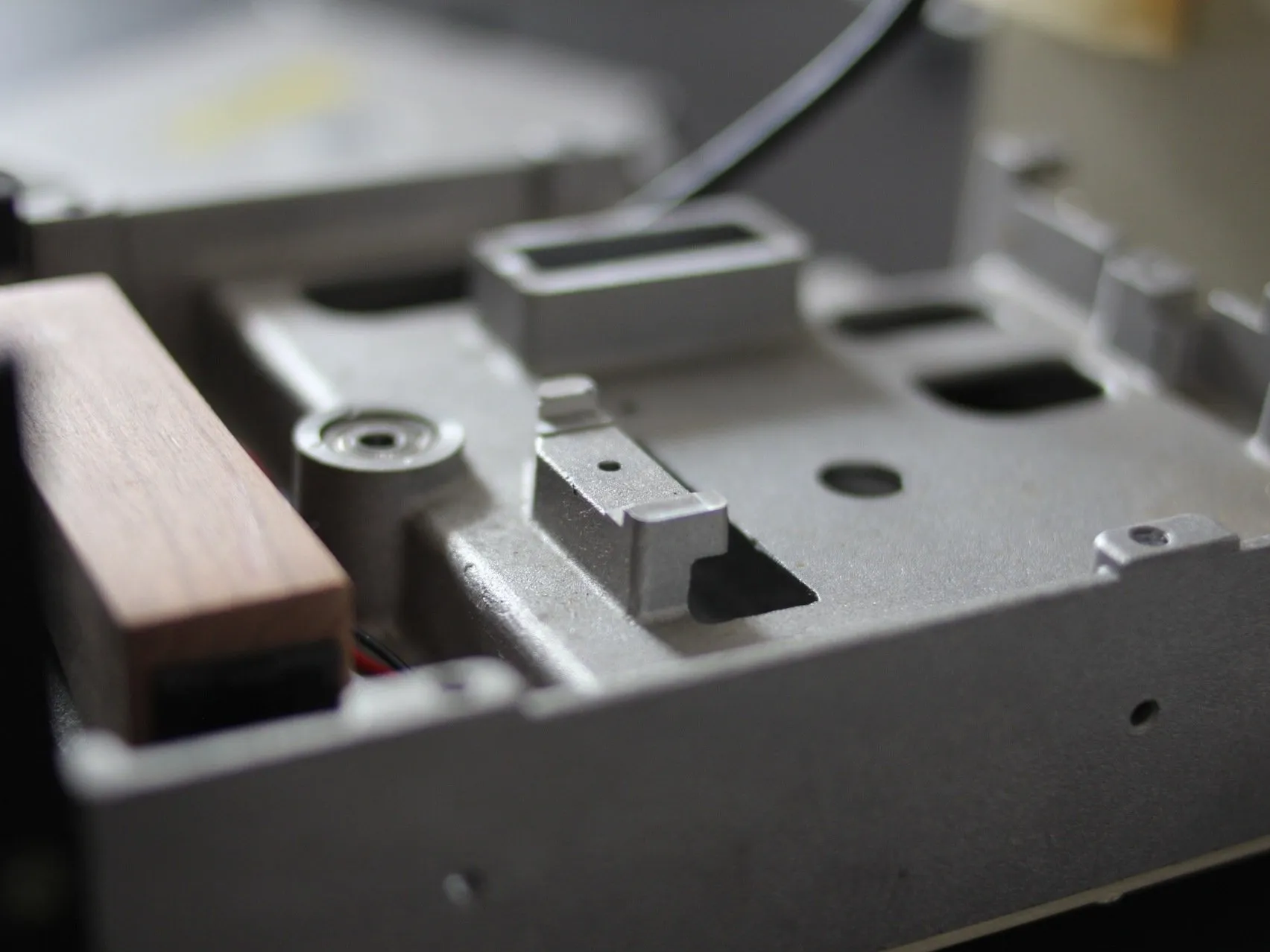

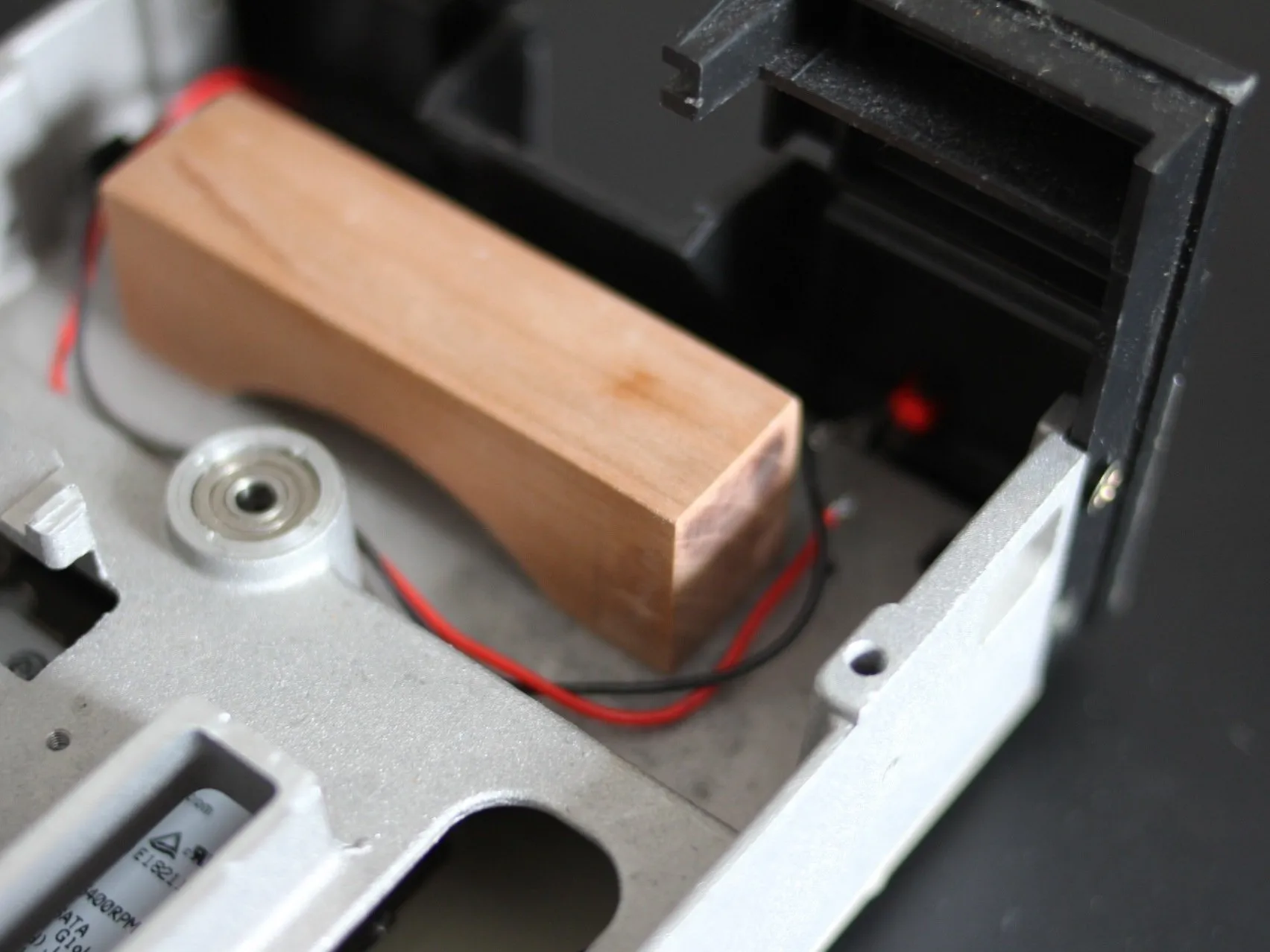

Шаг 23 Детальные снимки

• Светодиодные кабели проложены, а 2,5-дюймовый жесткий диск помещен в полость под ним

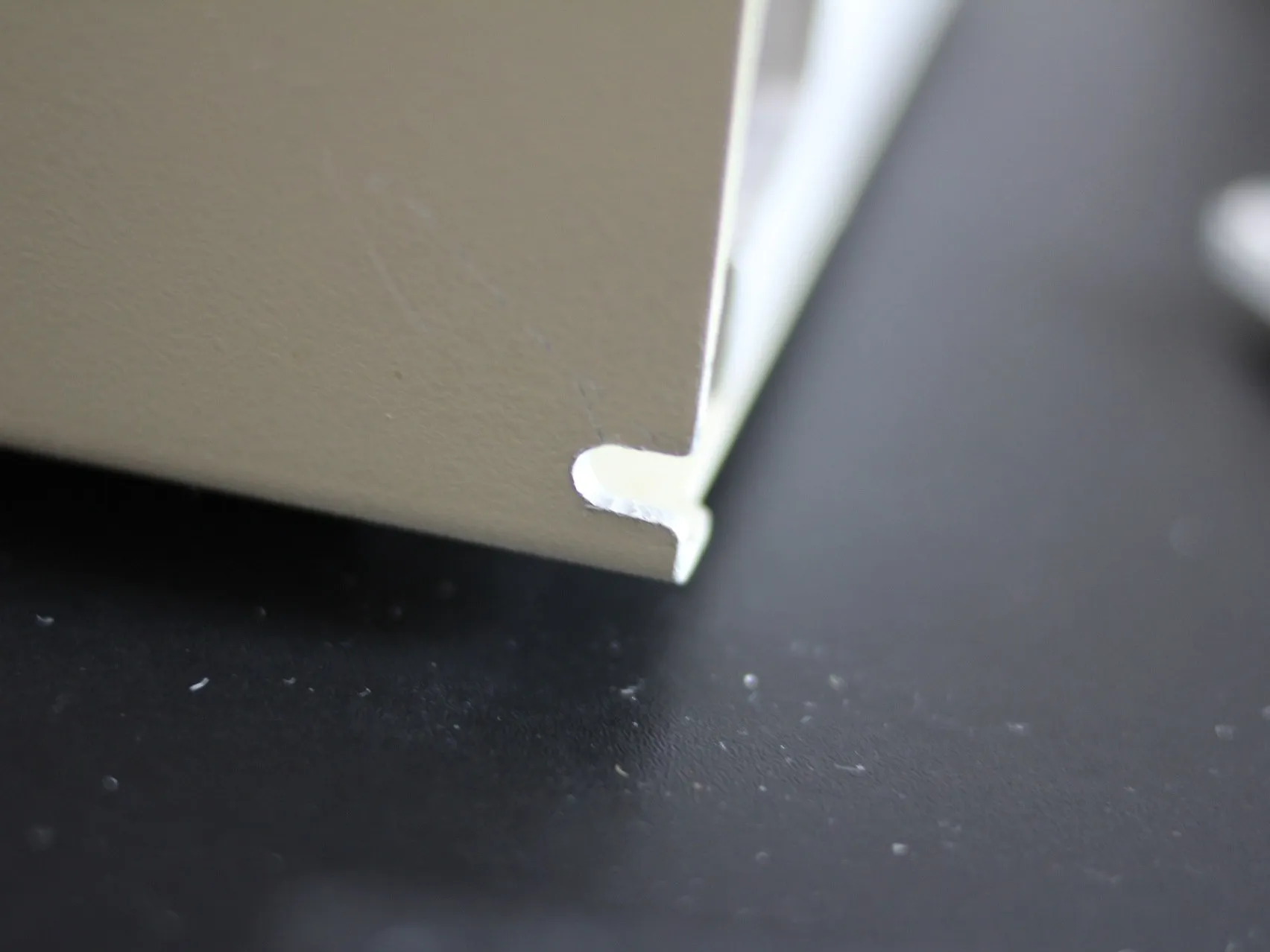

Шаг 24 Дальнейшая модификация корпуса

• Выемки в задней панели для прокладки USB-кабелей

Шаг 25 Установка дисковода SuperDrive

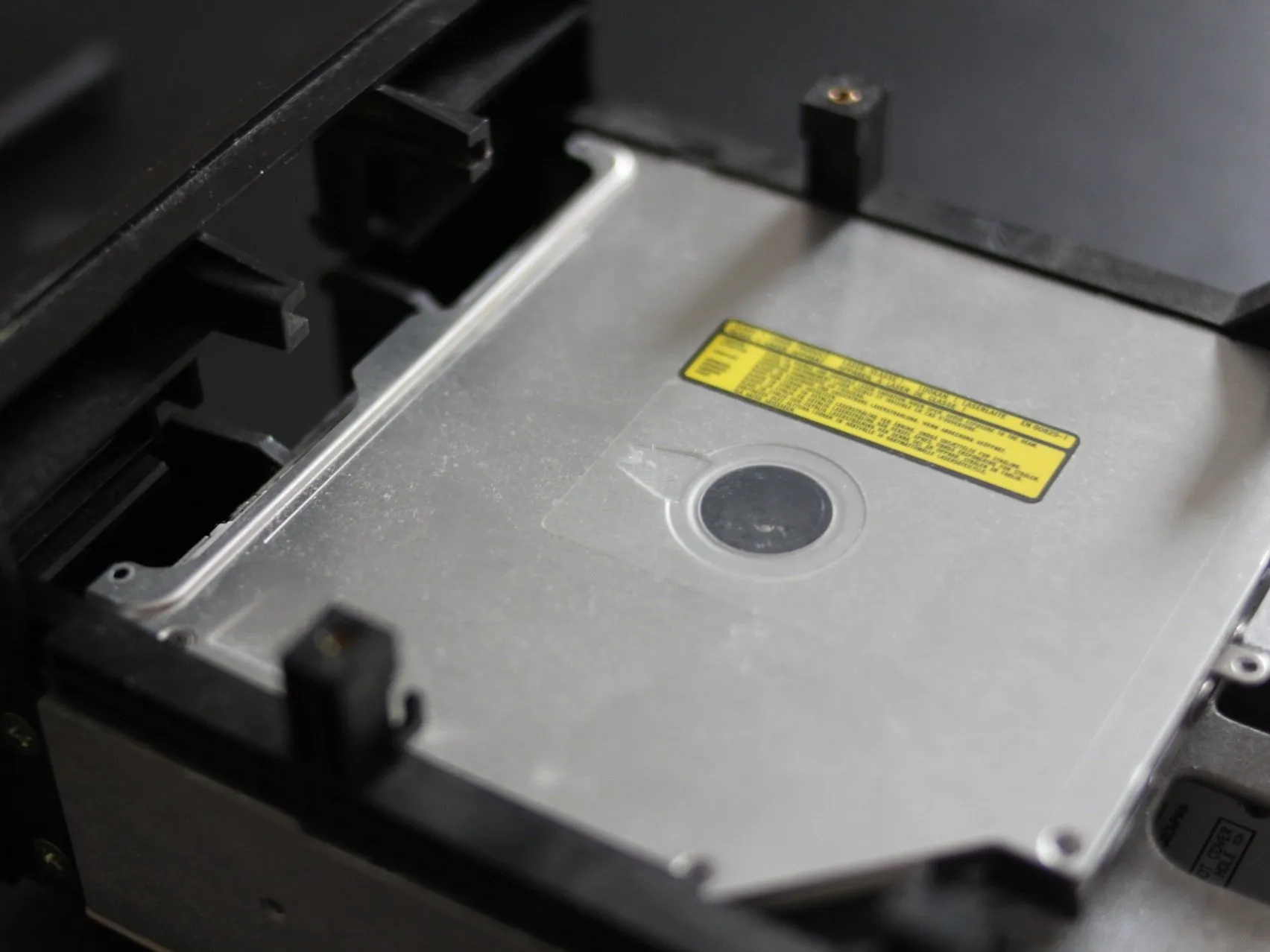

• Изображение 1: оптический привод установлен в корпус

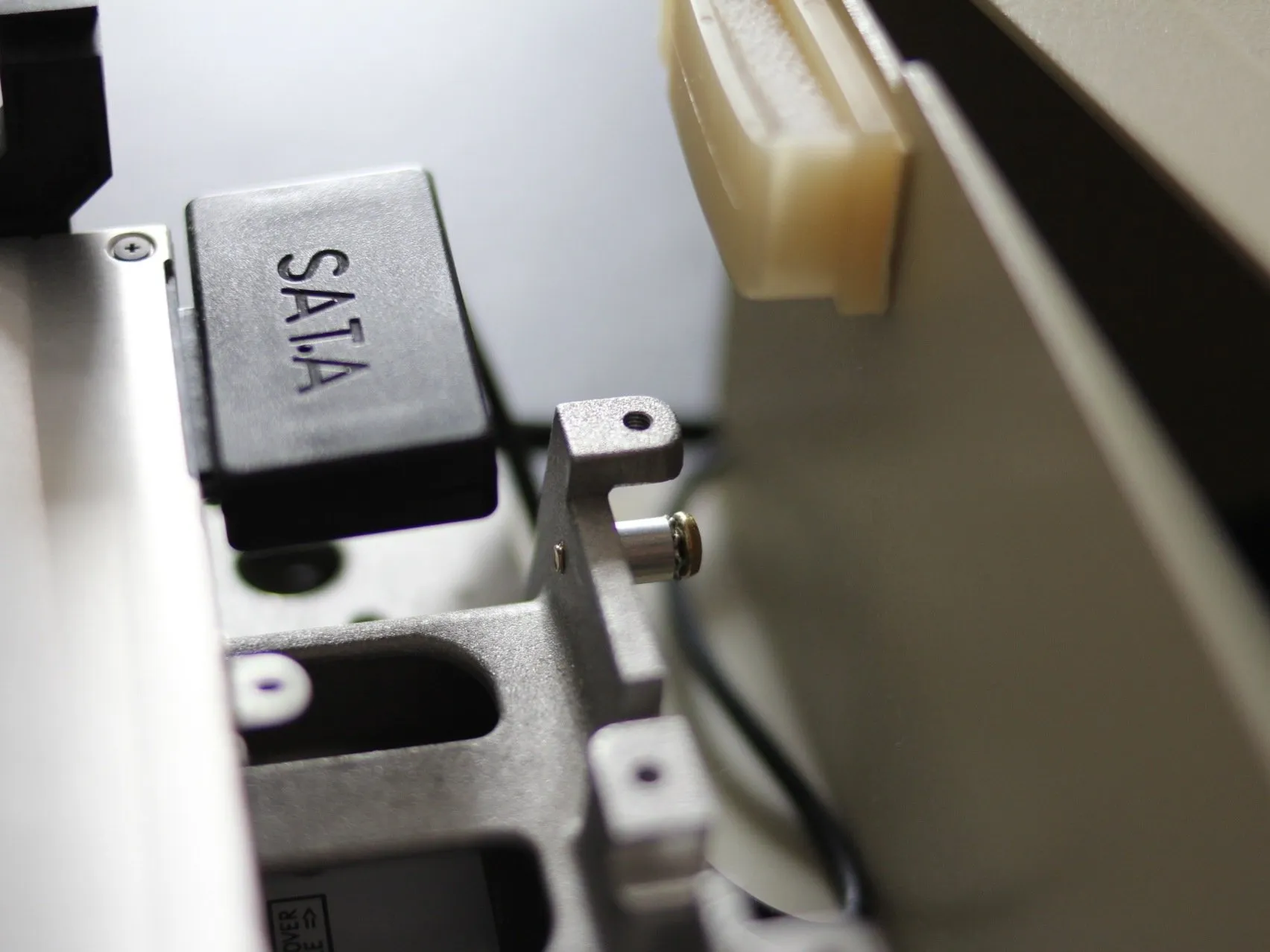

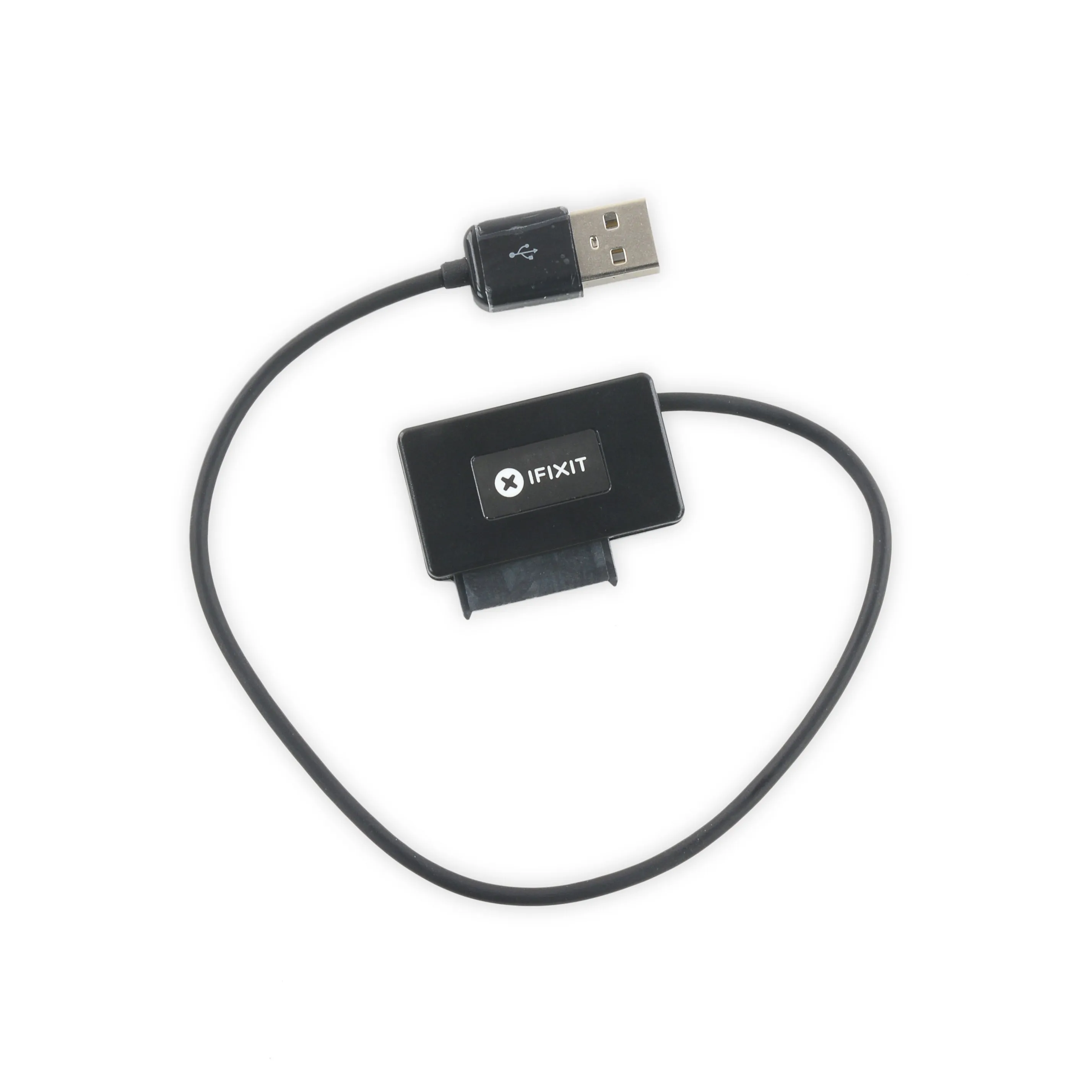

• Изображение 2: кабель SATA - USB для оптического привода (подключите и работайте под macOS. Был приобретен кабель с прямым углом, но прямой кабель был бы предпочтительнее из-за свободного пространства сзади, как на фото)

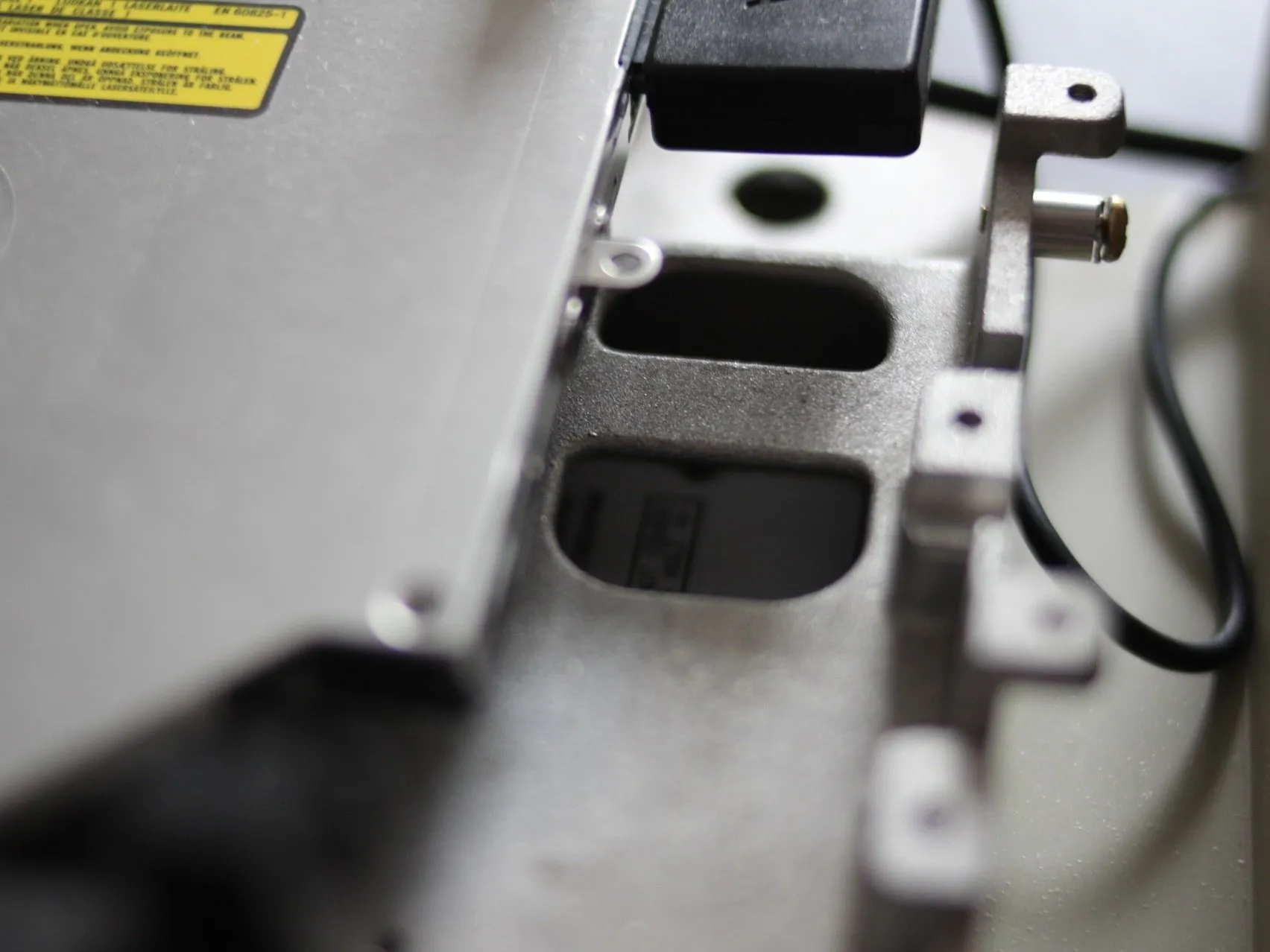

• Фото 3: отверстие для продевания кабеля SATA - USB для 2,5' жесткого диска

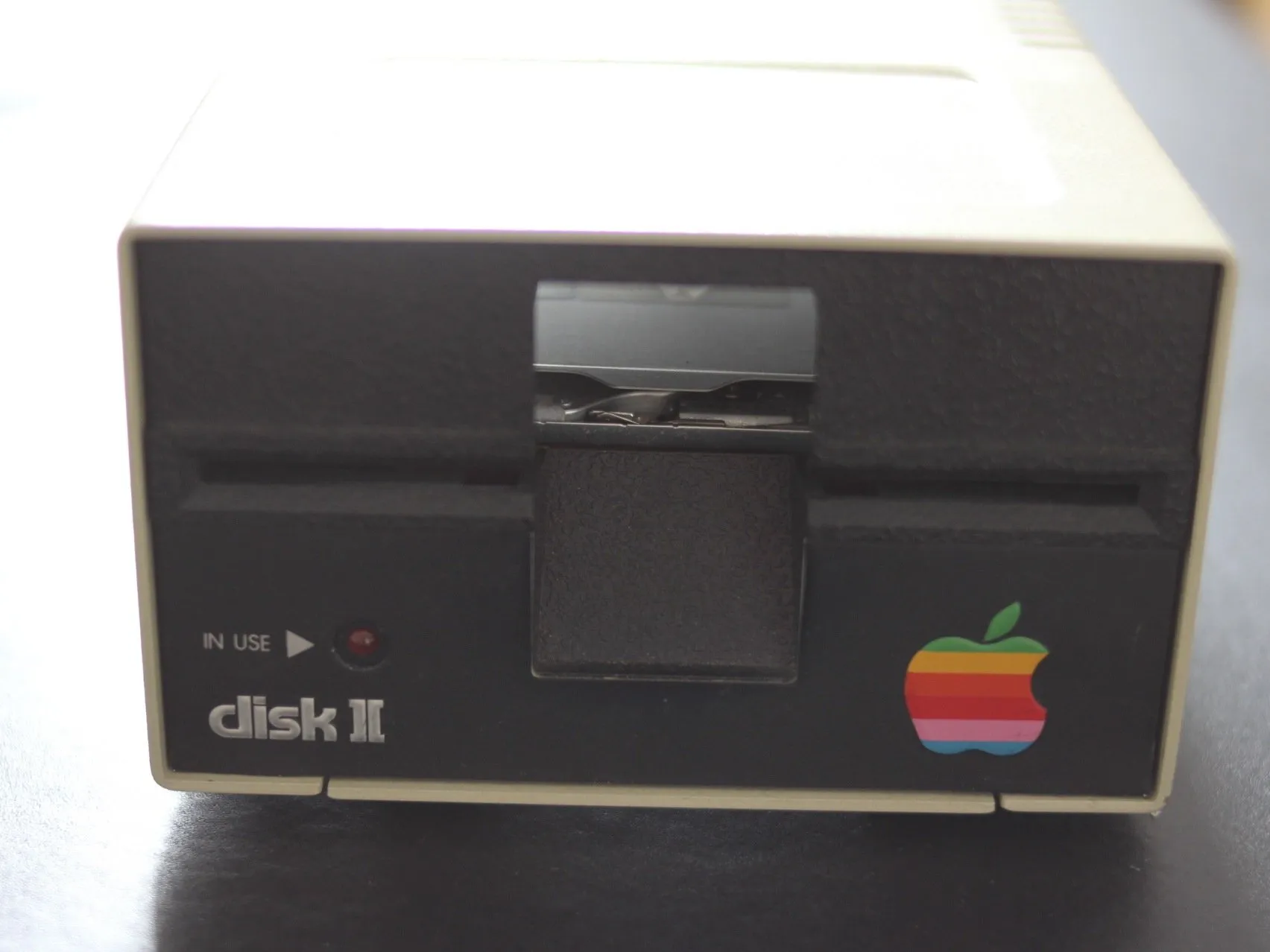

Шаг 26 Новая передняя панель

• Оригинальная 'защелка' легко выдвигается без оригинальных компонентов, поэтому она была оставлена.

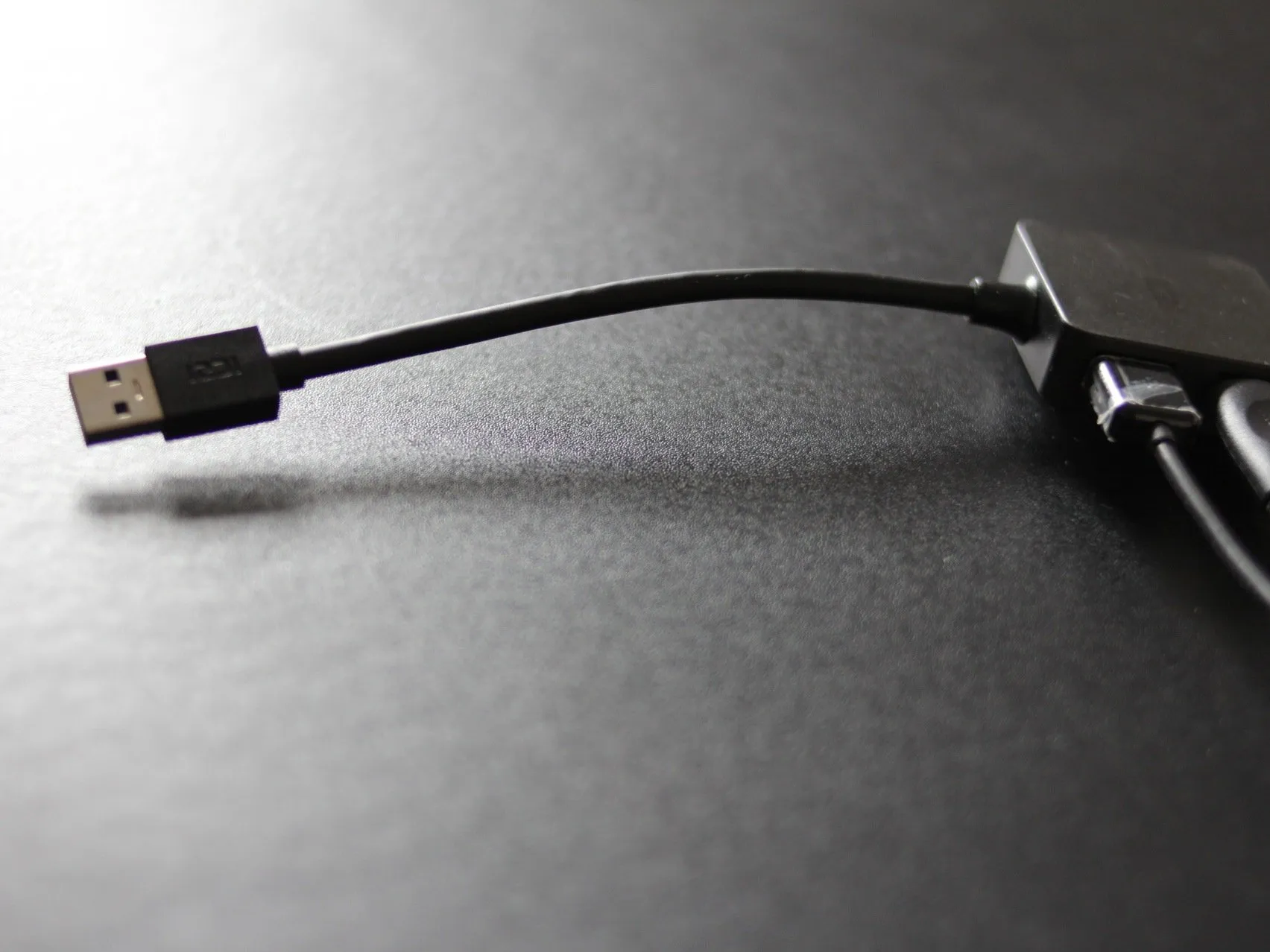

Шаг 27 Кабели

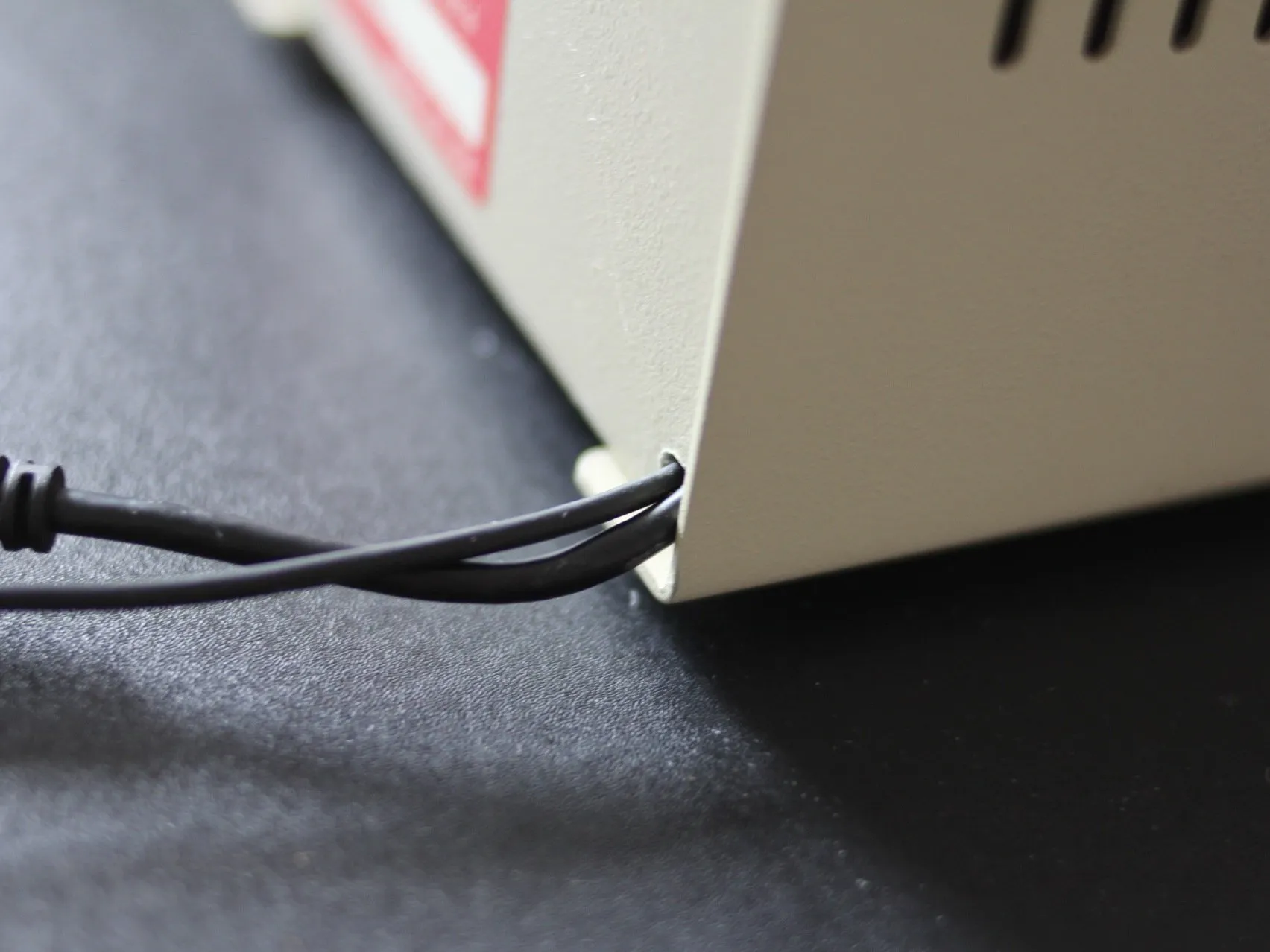

• Выведите из корпуса 4-портовый USB-адаптер (можно установить внутри корпуса, если вырезать отверстие)

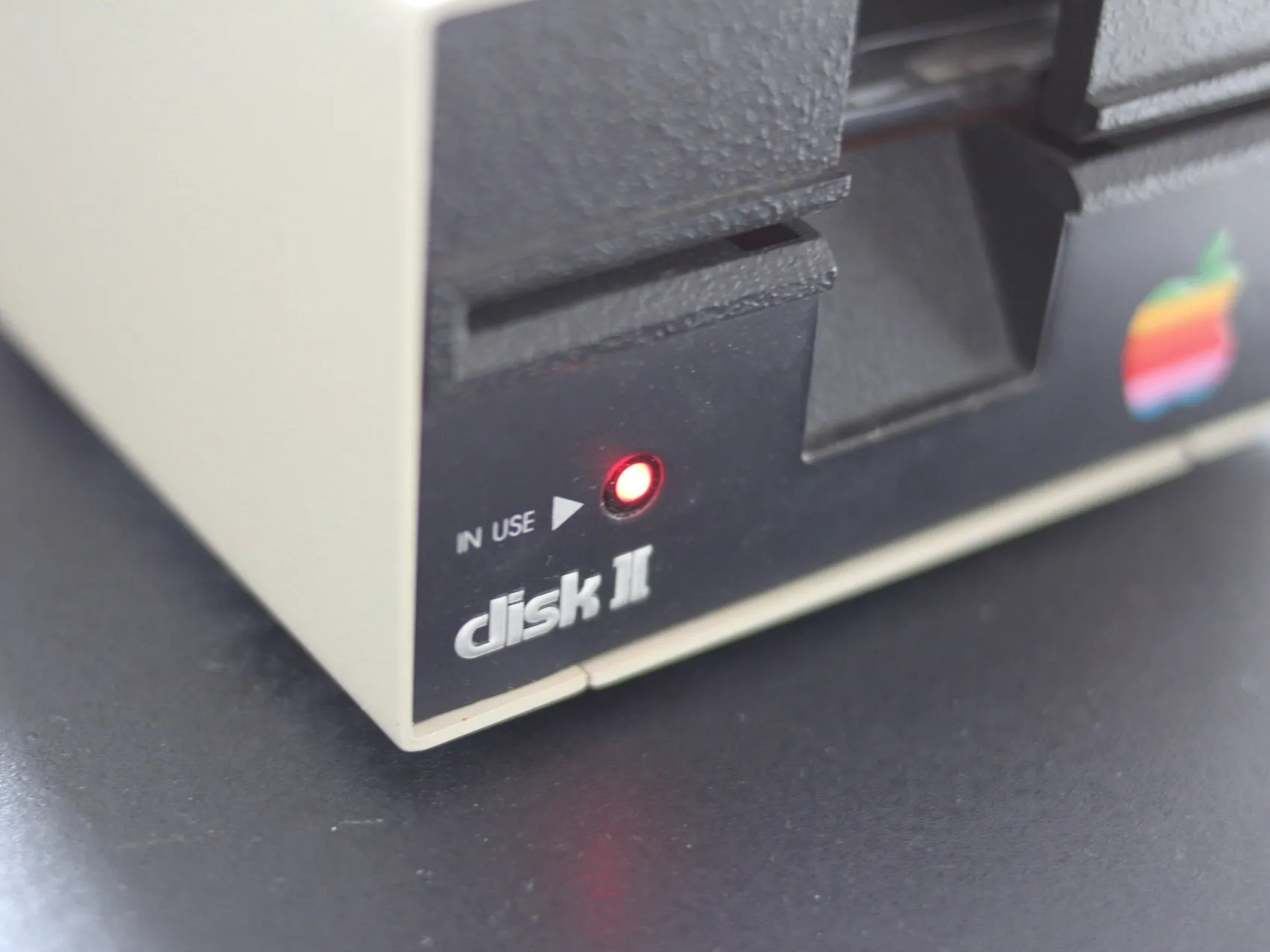

Шаг 28 Новый светодиод

• Мигает при считывании данных SATA с жесткого диска

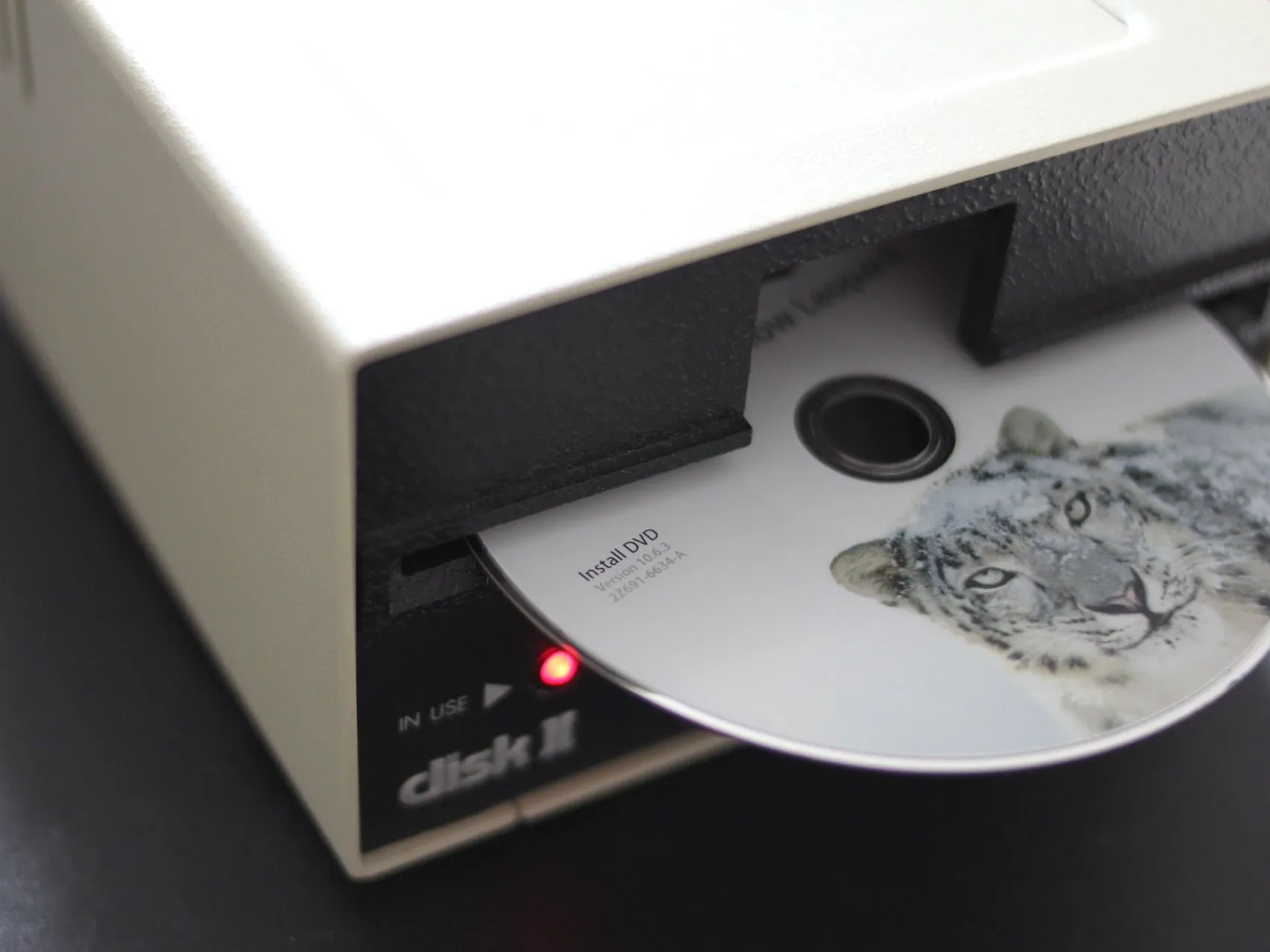

Шаг 29 Супердисковод

• Подключив привод к Mac по USB (концентратора достаточно для питания OD и SATA-привода по одному кабелю), мы можем с легкостью вставлять и извлекать DVD-диски!

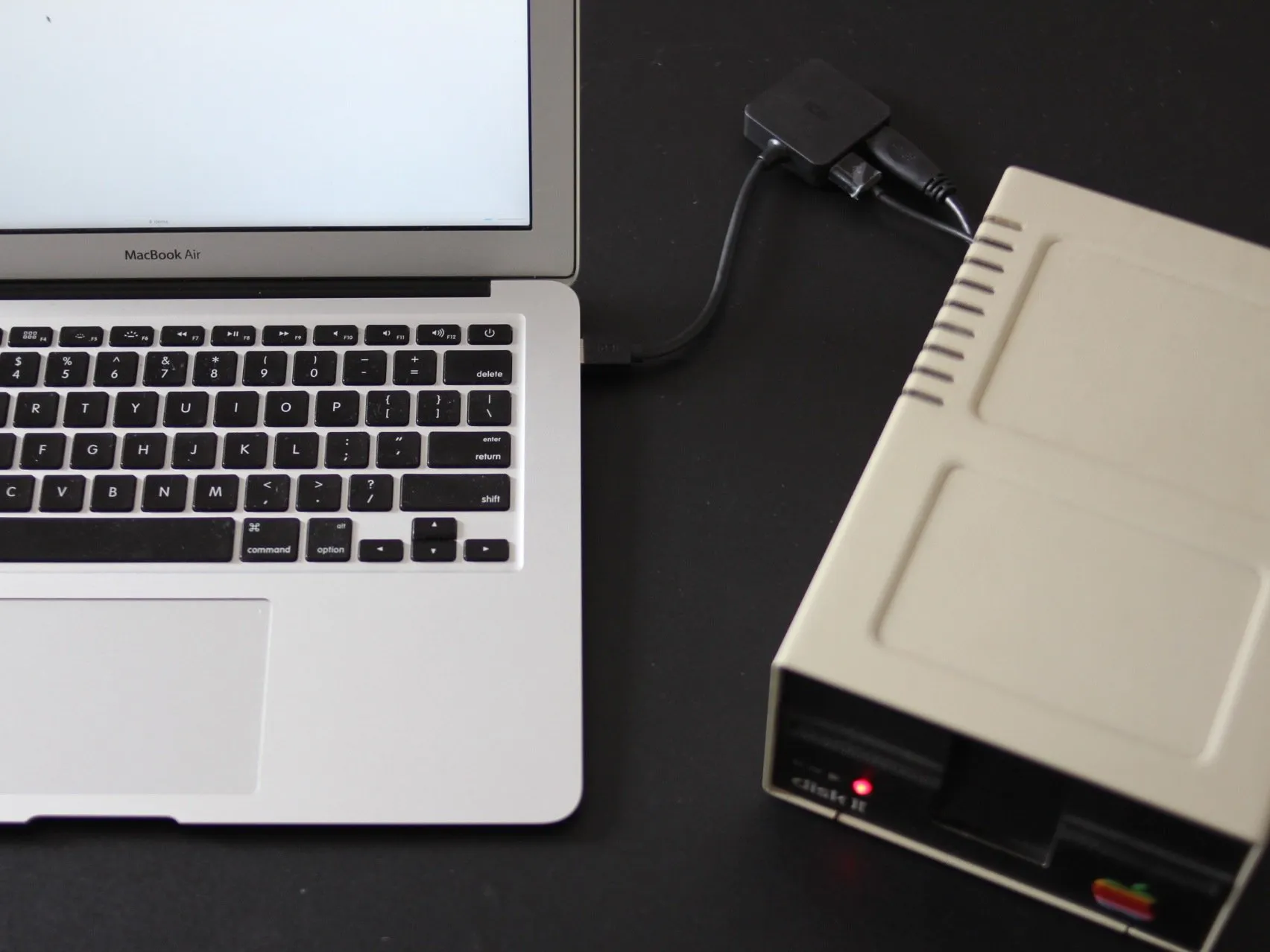

Шаг 30 Финальный снимок

• Для повторной сборки замените все крестообразные винты корпуса.

• Наслаждайтесь своим винтажным видом с современными технологиями!
