Разборка адаптера Apple DVI to ADC Adapter

Разборка адаптера Apple DVI to ADC Adapter

Что вам нужно

Инструменты

  • Отвертка Phillips #00
    Отвертка Phillips #00 | Источник - ifixit.com

Шаг 1 Снимите наклейку с винтовой крышки

Apple DVI to ADC Adapter Teardown, Remove Sticker Screw Cover: шаг 1, изображение 1 из 3
Разборка адаптера Apple DVI to ADC, удаление наклейки с винтовой крышки: шаг 1, изображение 1 из 3 | Источник - ifixit.com

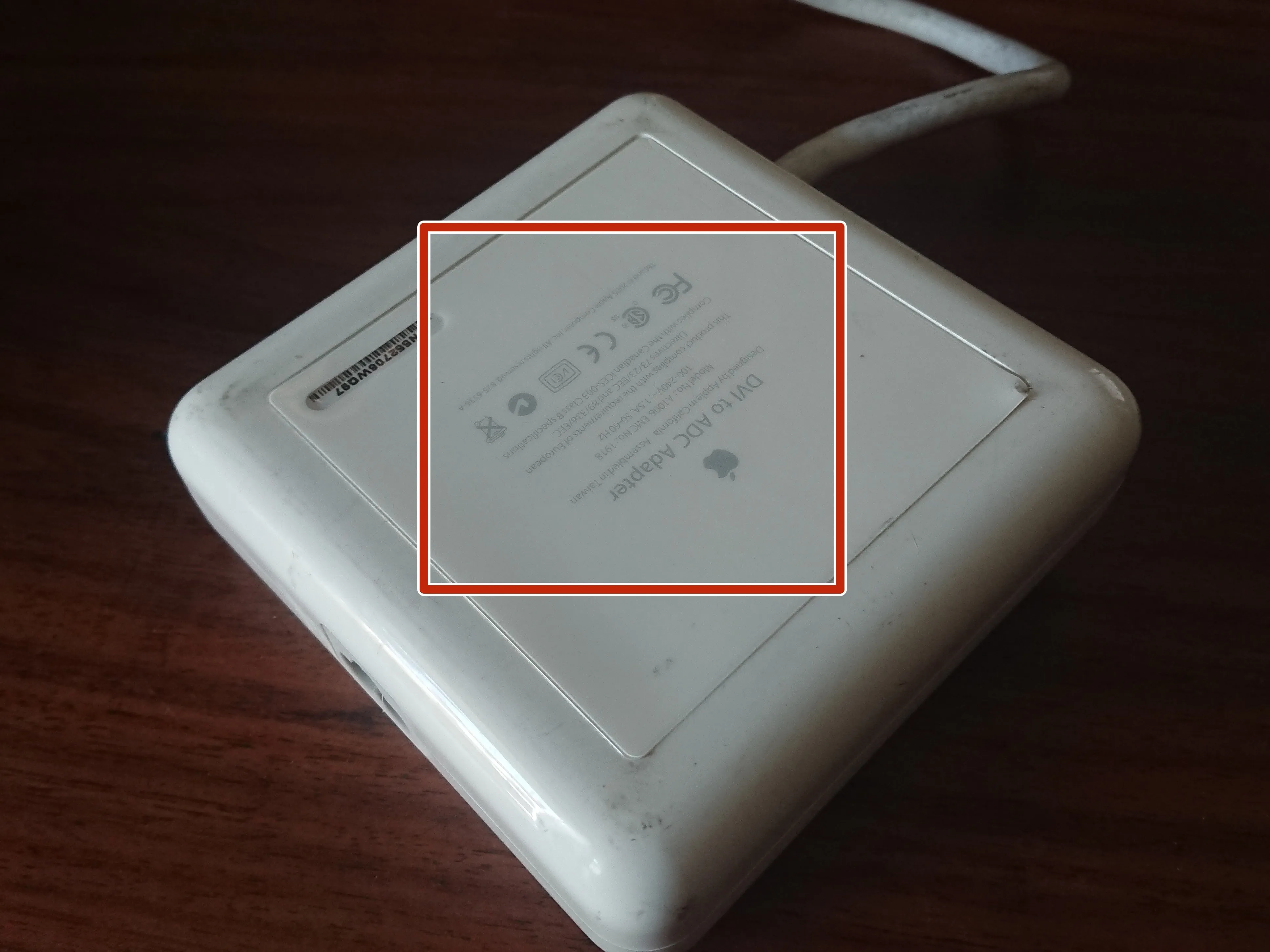

Разбор адаптера Apple DVI to ADC, удаление наклейки с винтовой крышки: шаг 1, изображение 2 из 3
Разбор адаптера Apple DVI to ADC, удаление наклейки с винтовой крышки: шаг 1, изображение 2 из 3 | Источник - ifixit.com

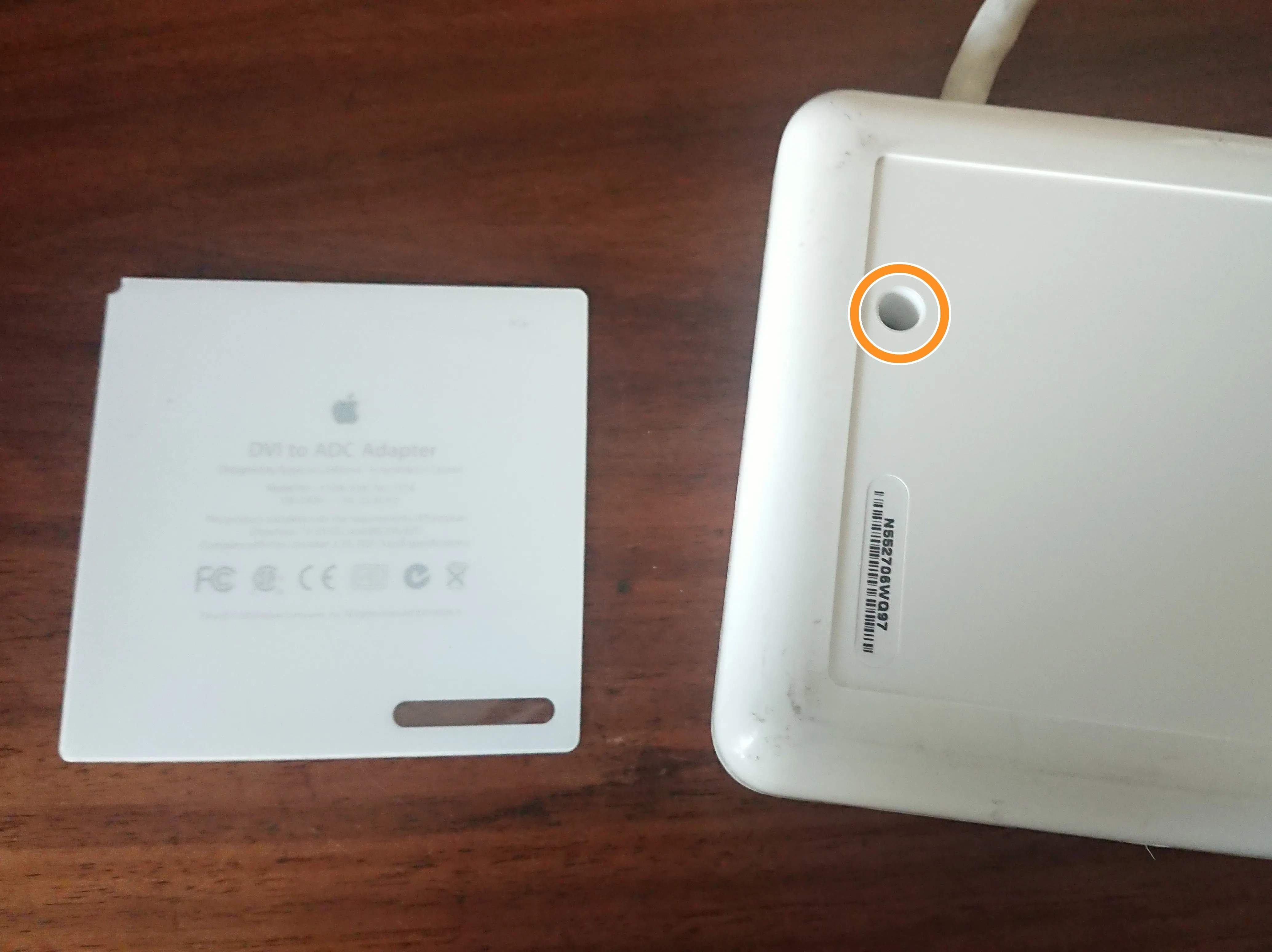

Разбор адаптера Apple DVI to ADC, удаление наклейки с винтовой крышки: шаг 1, изображение 3 из 3
Разбор адаптера Apple DVI to ADC, удаление наклейки с винтовой крышки: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Переверните устройство так, чтобы была видна информация, напечатанная на задней панели.

  • Осторожно отклейте наклейку с помощью отвертки с края. При этом откроются два крестообразных винта.

Шаг 2 Откройте пластиковый корпус

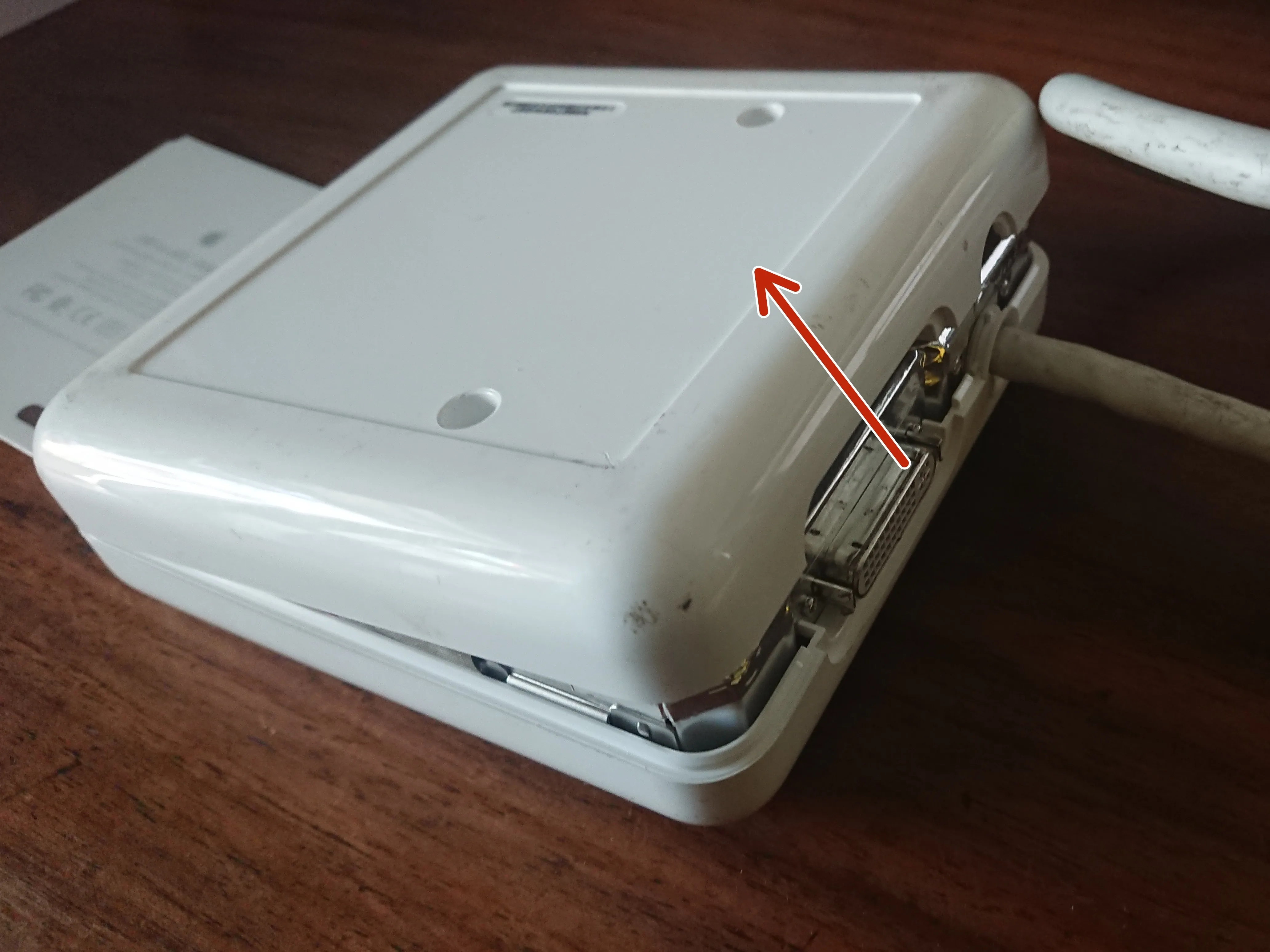

Apple DVI to ADC Adapter Teardown, Bust the Plastic Housing Open: step 2, image 1 of 3
Apple DVI to ADC Adapter Teardown, Bust the Plastic Housing Open: step 2, image 1 of 3 | Источник - ifixit.com

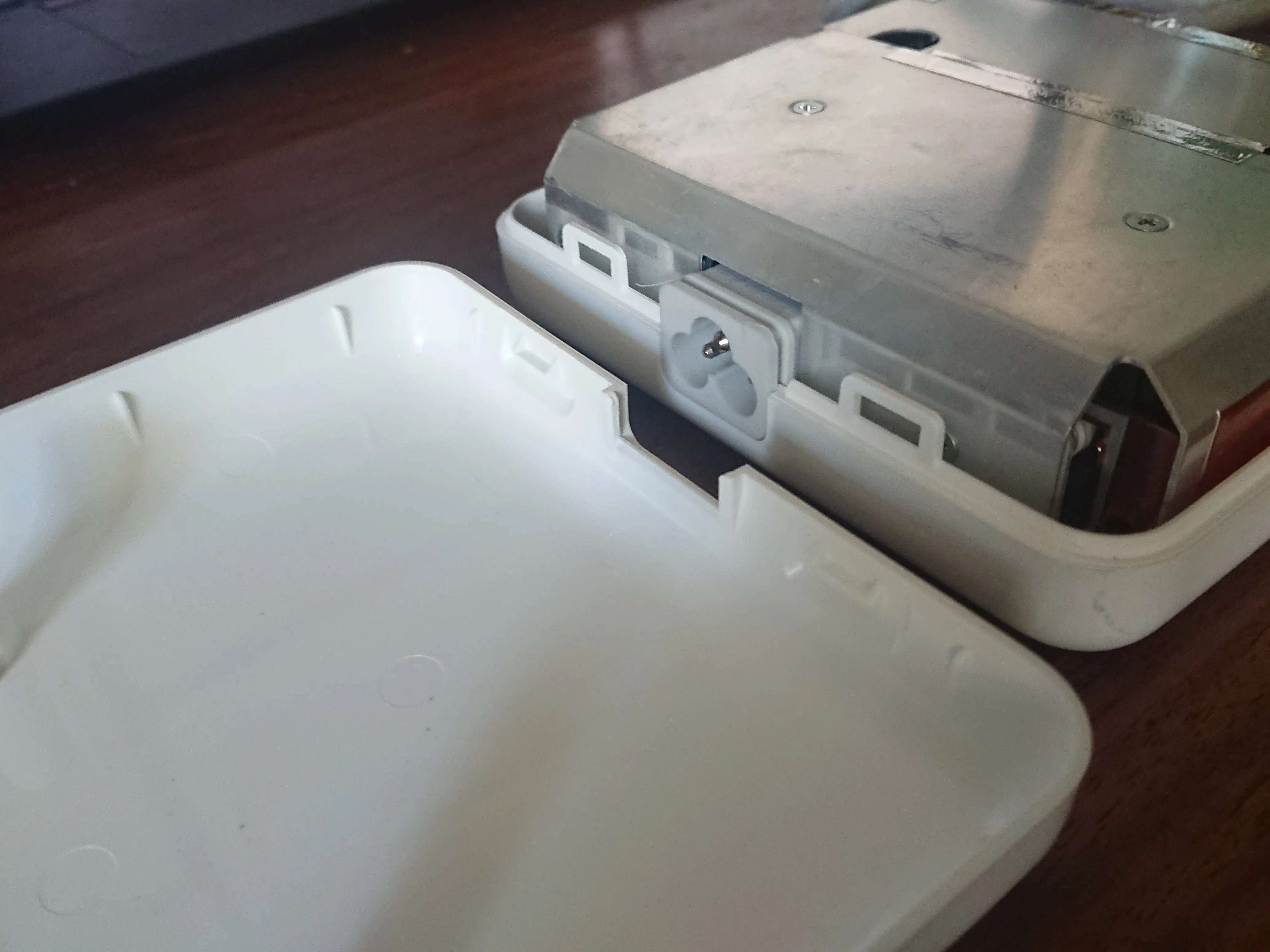

Разборка адаптера Apple DVI to ADC, вскрытие пластикового корпуса: шаг 2, изображение 2 из 3
Apple DVI to ADC Adapter Teardown, Bust the Plastic Housing Open: step 2, image 2 of 3 | Источник - ifixit.com

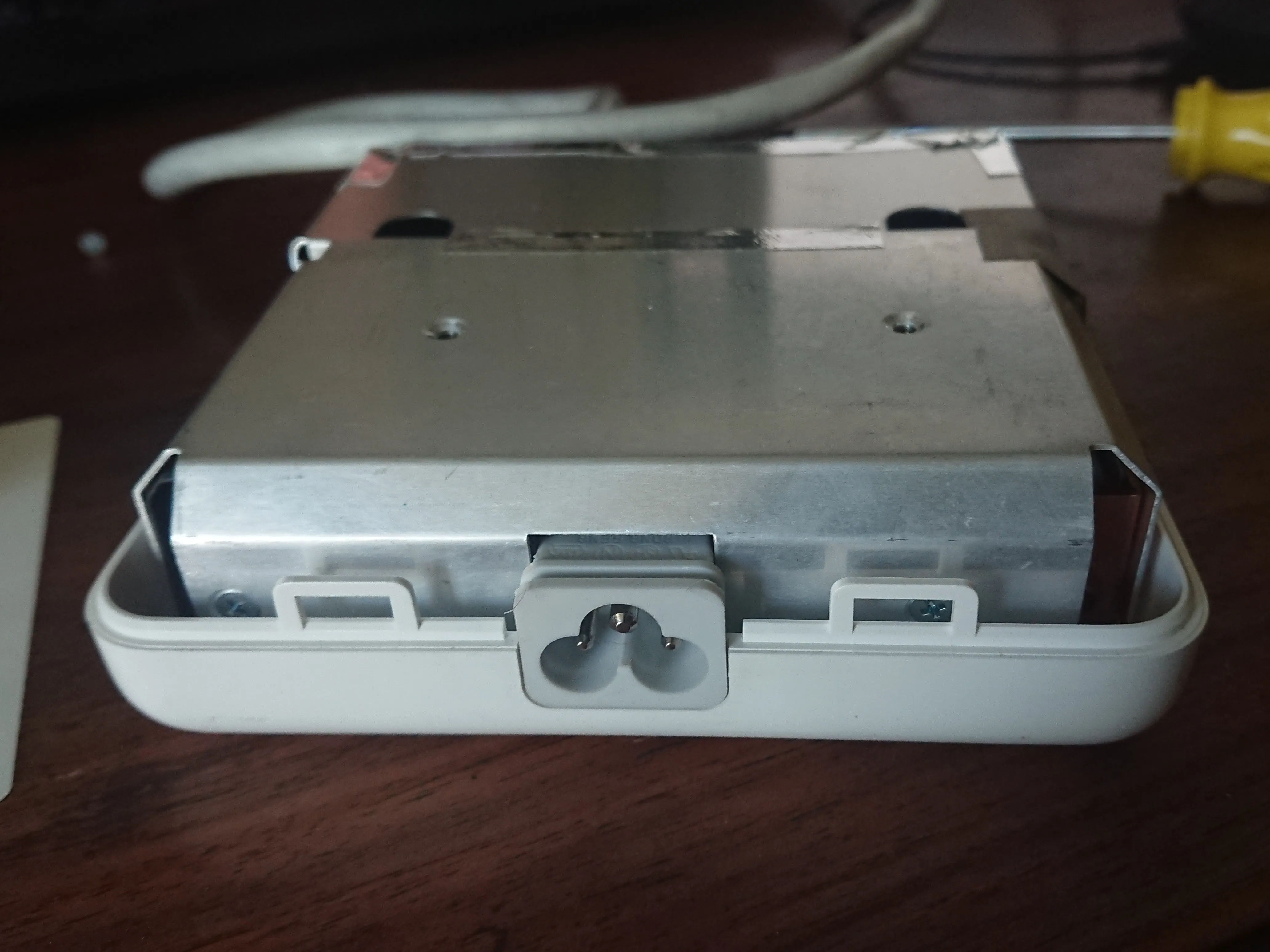

Apple DVI to ADC Adapter Teardown, Bust the Plastic Housing Open: step 2, image 3 of 3
Разборка адаптера Apple DVI to ADC, вскрытие пластикового корпуса: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Начинайте открывать со стороны кабеля. Осторожно поднимите сторону вверх, как если бы это была петля. Клипсы должны расстегнуться сами.

  • С другой стороны находятся пластиковые зажимы, которые удерживают корпус вместе.

Шаг 3. Извлечение экранированного блока питания

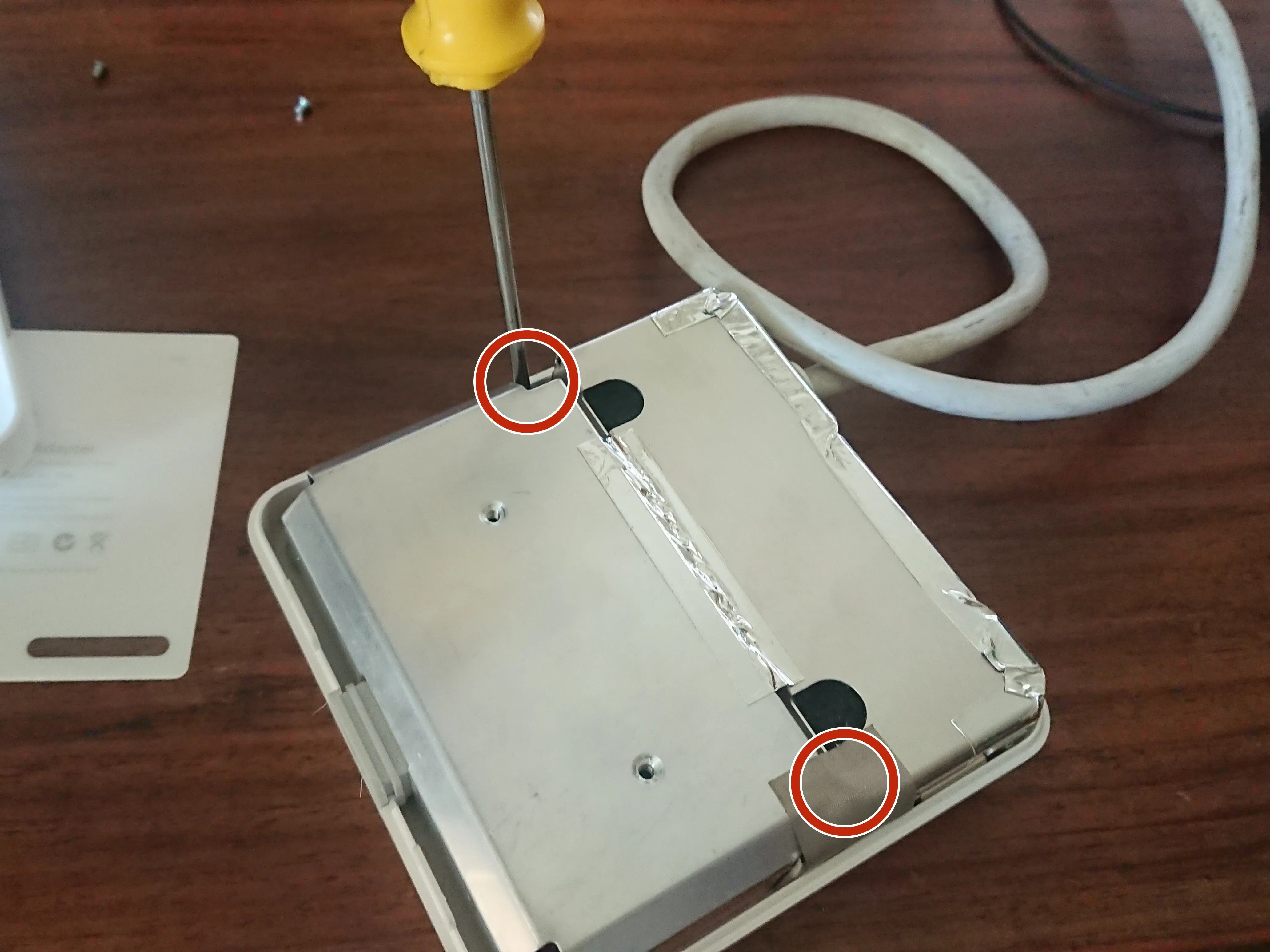

Apple DVI to ADC Adapter Teardown, снятие экранированного блока питания: шаг 3, изображение 1 из 3
Разбор адаптера Apple DVI to ADC, снятие экранированного блока питания: шаг 3, изображение 1 из 3 | Источник - ifixit.com

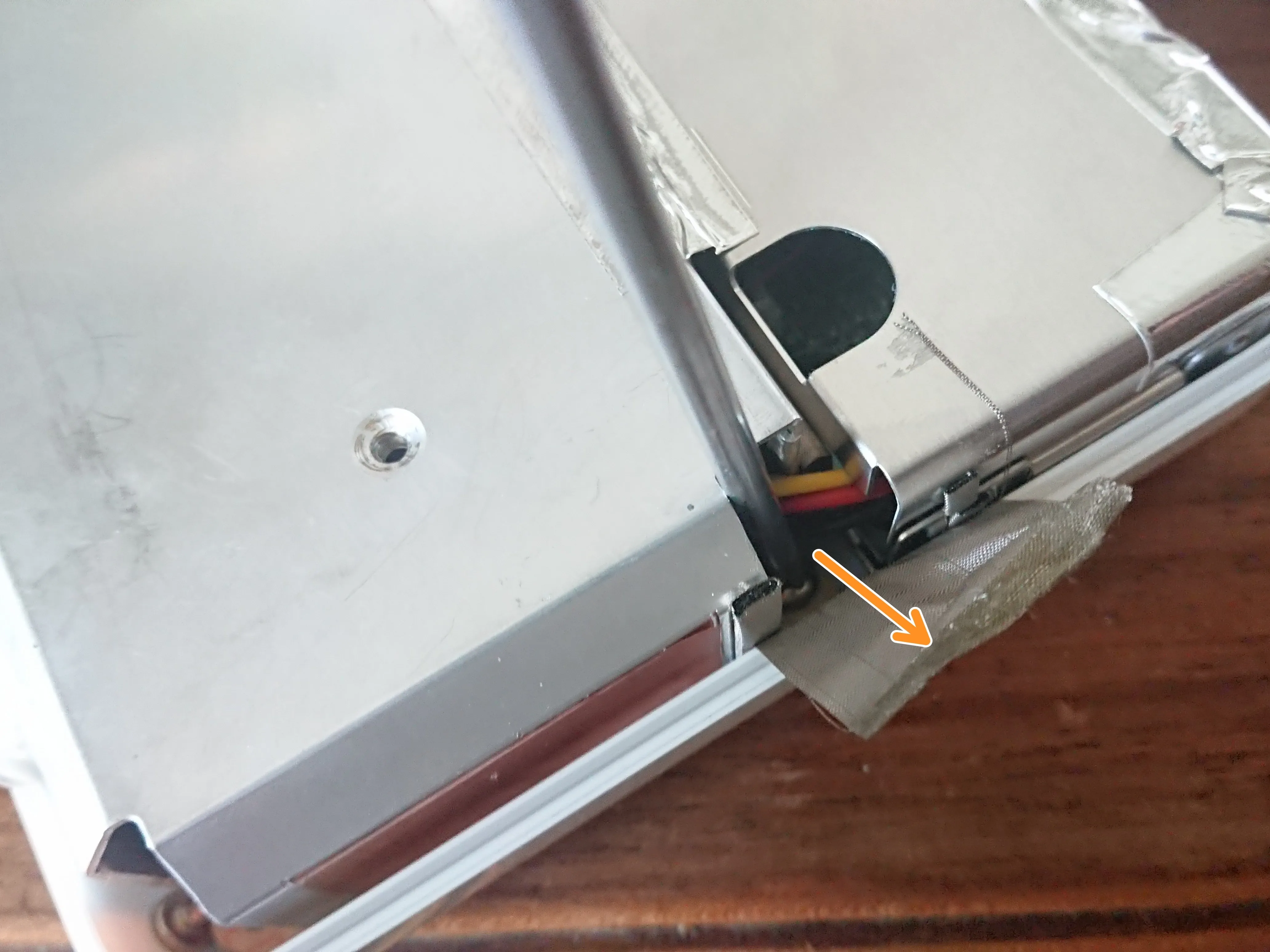

Apple DVI to ADC Adapter Teardown, извлечение экранированного блока питания: шаг 3, изображение 2 из 3
Apple DVI to ADC Adapter Teardown, снятие экранированного блока питания: шаг 3, изображение 2 из 3 | Источник - ifixit.com

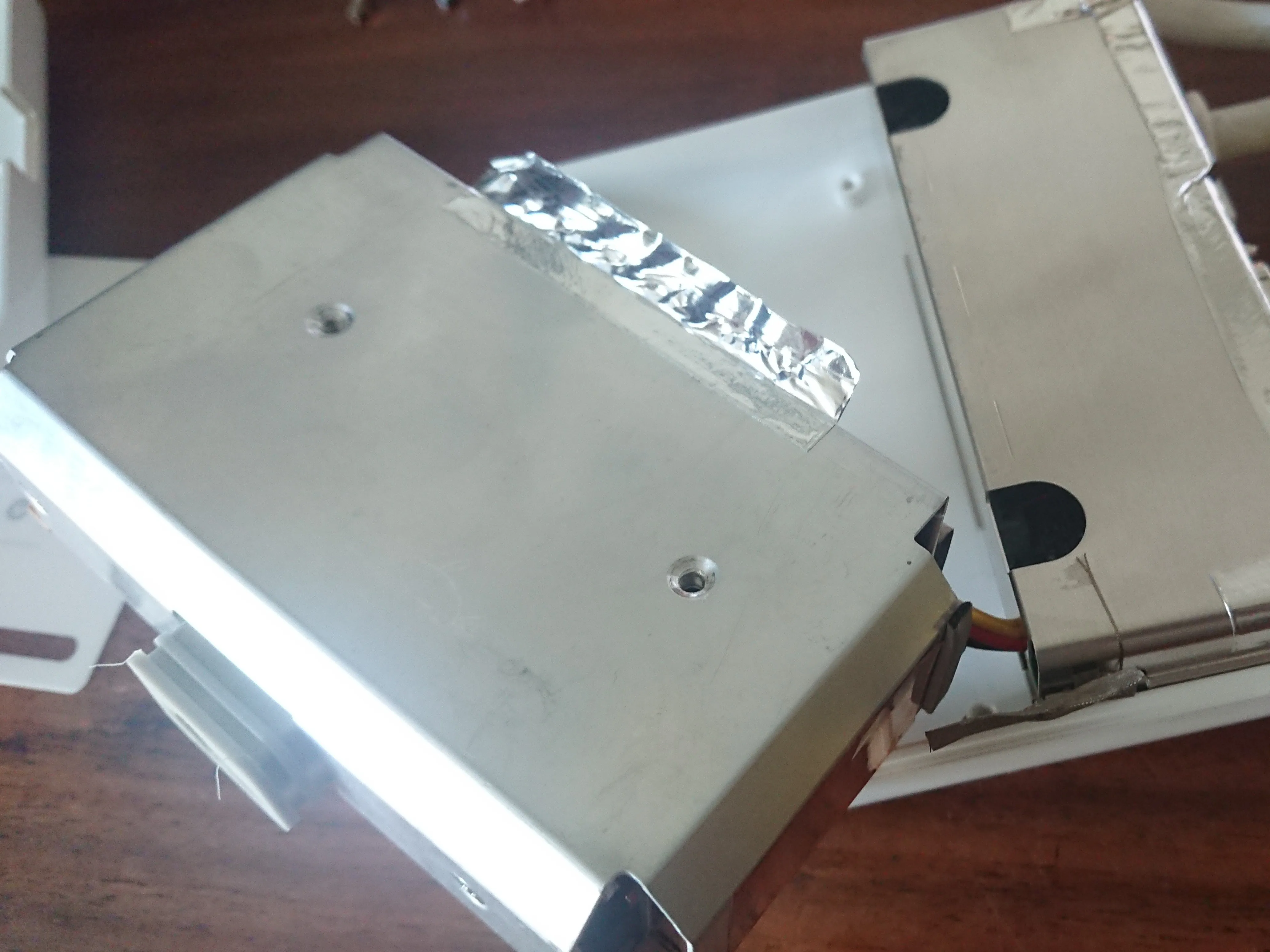

Apple DVI to ADC Adapter Teardown, извлечение экранированного блока питания: шаг 3, изображение 3 из 3
Apple DVI to ADC Adapter Teardown, снятие экранированного блока питания: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Выкрутите все четыре винта по краям блока питания.

  • Чтобы выкрутить последний винт, снимите экранирующую ленту.

  • Будьте осторожны и не тяните за БП слишком сильно. там находится соединение с логической платой.

  • Осторожно отклейте защитную ленту, чтобы освободить блок питания от него.

Шаг 4 Освободите БП и снимите экран с логической платы

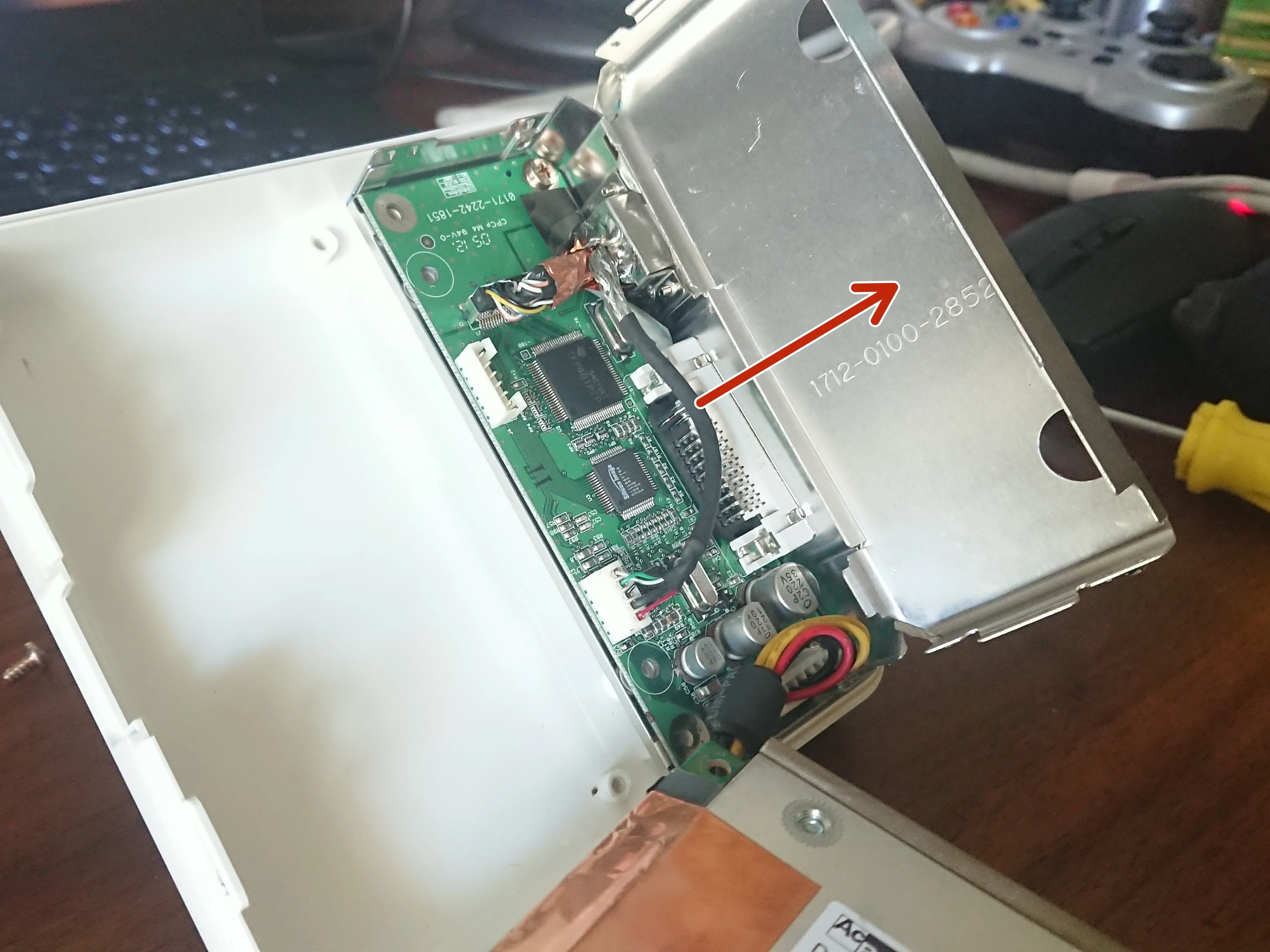

Разборка адаптера Apple DVI to ADC, освобождение блока питания и снятие защитного экрана с логической платы: шаг 4, изображение 1 из 3
Разборка адаптера Apple DVI to ADC, извлечение блока питания и снятие защитного экрана с логической платы: шаг 4, изображение 1 из 3 | Источник - ifixit.com

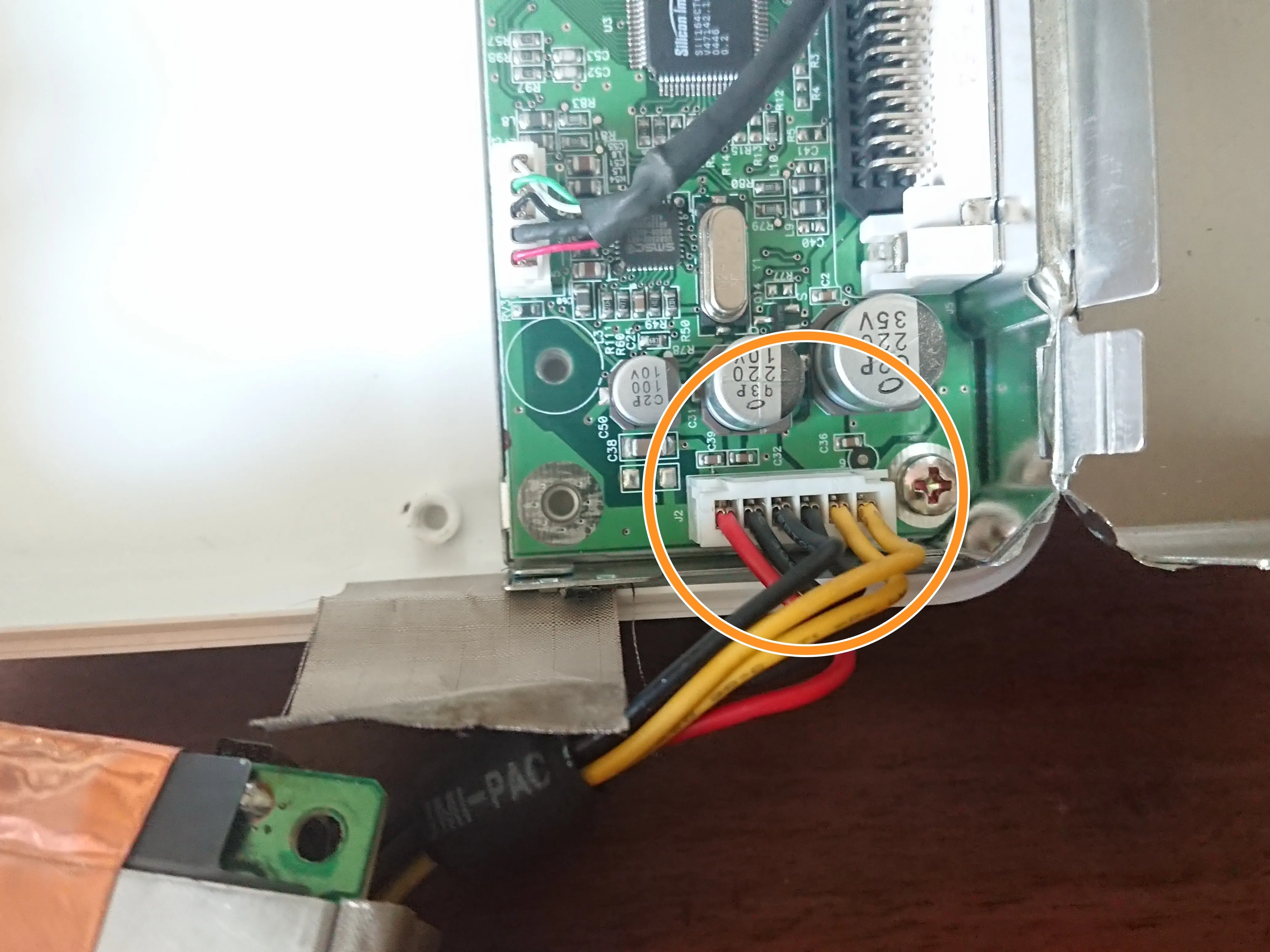

Разборка адаптера Apple DVI to ADC, извлечение блока питания и снятие защитного экрана с логической платы: шаг 4, изображение 2 из 3
Разборка адаптера Apple DVI to ADC, извлечение блока питания и снятие защитного экрана с логической платы: шаг 4, изображение 2 из 3 | Источник - ifixit.com

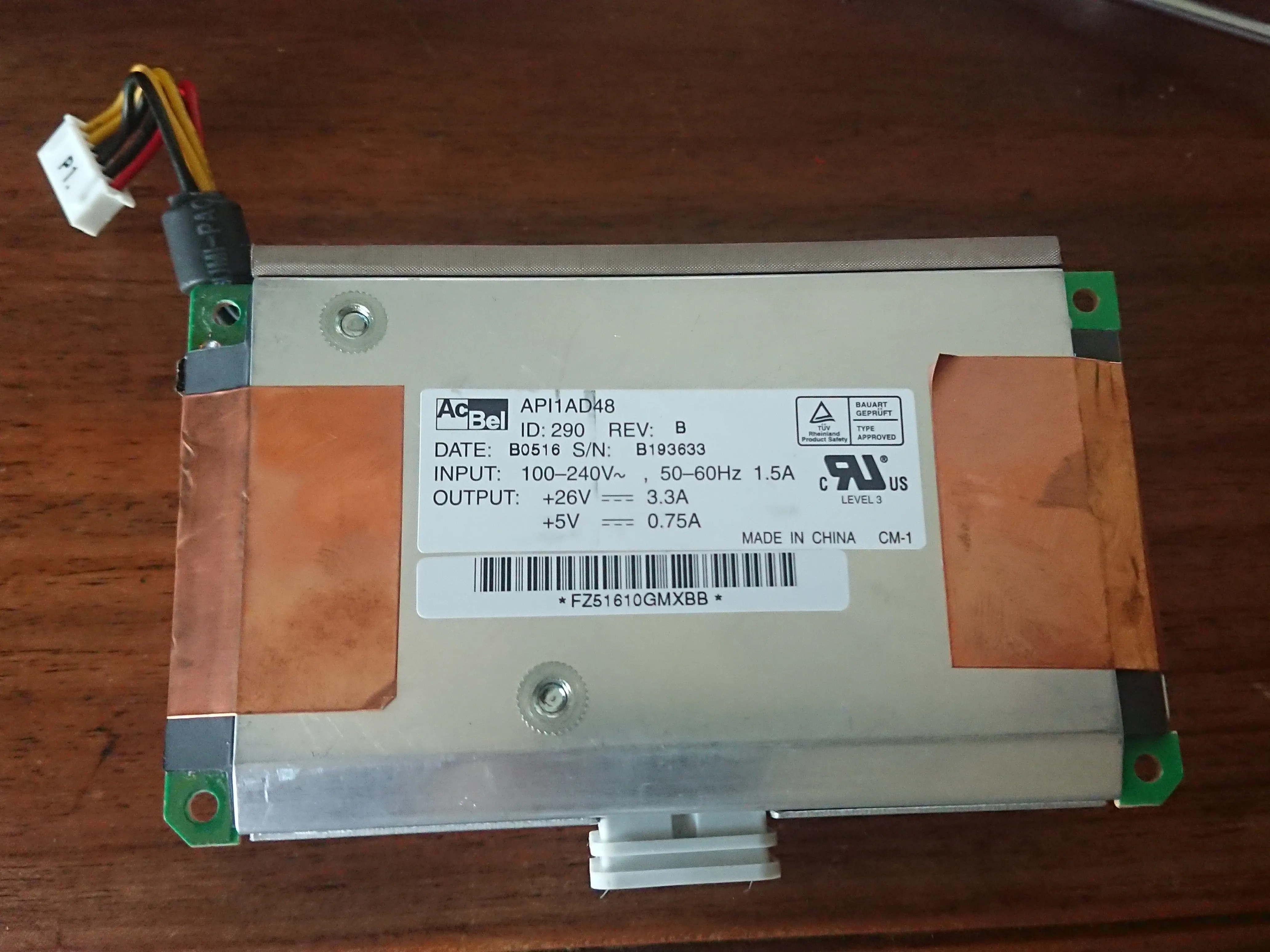

Разборка адаптера Apple DVI to ADC, отсоединение блока питания и снятие защитного экрана с логической платы: шаг 4, изображение 3 из 3
Разборка адаптера Apple DVI to ADC, отсоединение блока питания и снятие защитного экрана с логической платы: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Потяните экран в сторону кабеля, и он должен открыться. (Необходимо приложить некоторое усилие).

  • Отсоедините разъем блока питания.

  • Блок питания свободен.

Шаг 5 Снятие логической платы

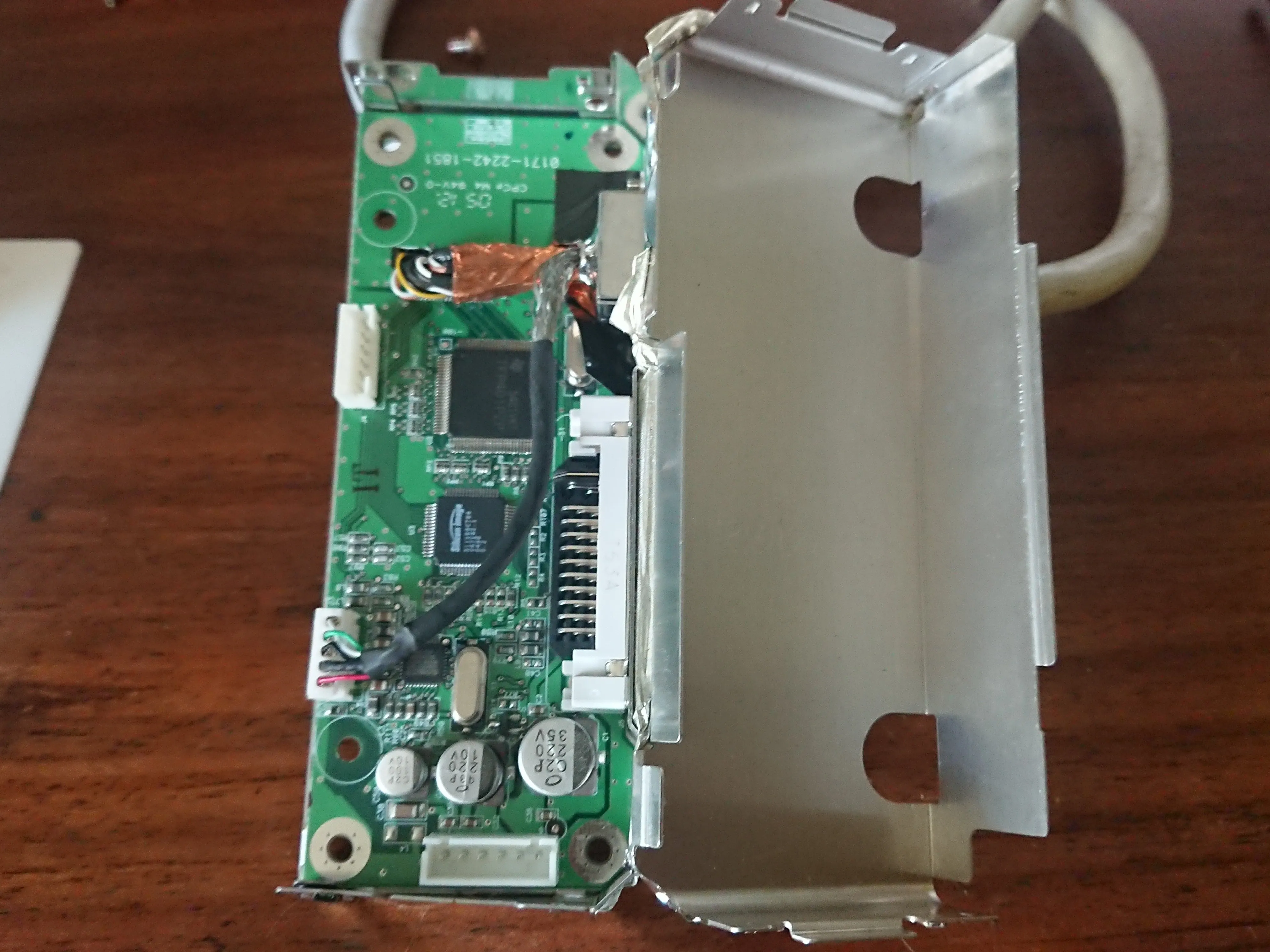

Apple DVI to ADC Adapter Teardown, снятие логической платы: шаг 5, изображение 1 из 1
Apple DVI to ADC Adapter Teardown, извлечение логической платы: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Открутите логическую плату и вытащите ее.
