Разборка Apple EarPods
Введение
После трех лет исследований и разработок компания Apple выпустила новейшую версию своих популярных наушников, которые теперь называются 'EarPods'. Присоединяйтесь к нам, мы вскроем эти наушники и посмотрим, чего можно добиться за три года исследований и разработок.
Любите все эти разборки гаджетов? Обязательно следите за @Делаете.ру и будьте в курсе всех последних событий, происходящих в нашей лаборатории.
Что вам понадобится
Инструменты
Прецизионный нож | Источник - ifixit.com
Набор инструментов для открывания iFixit (набор из 6) | Источник - ifixit.com
Металлический шпатель | Источник - ifixit.com

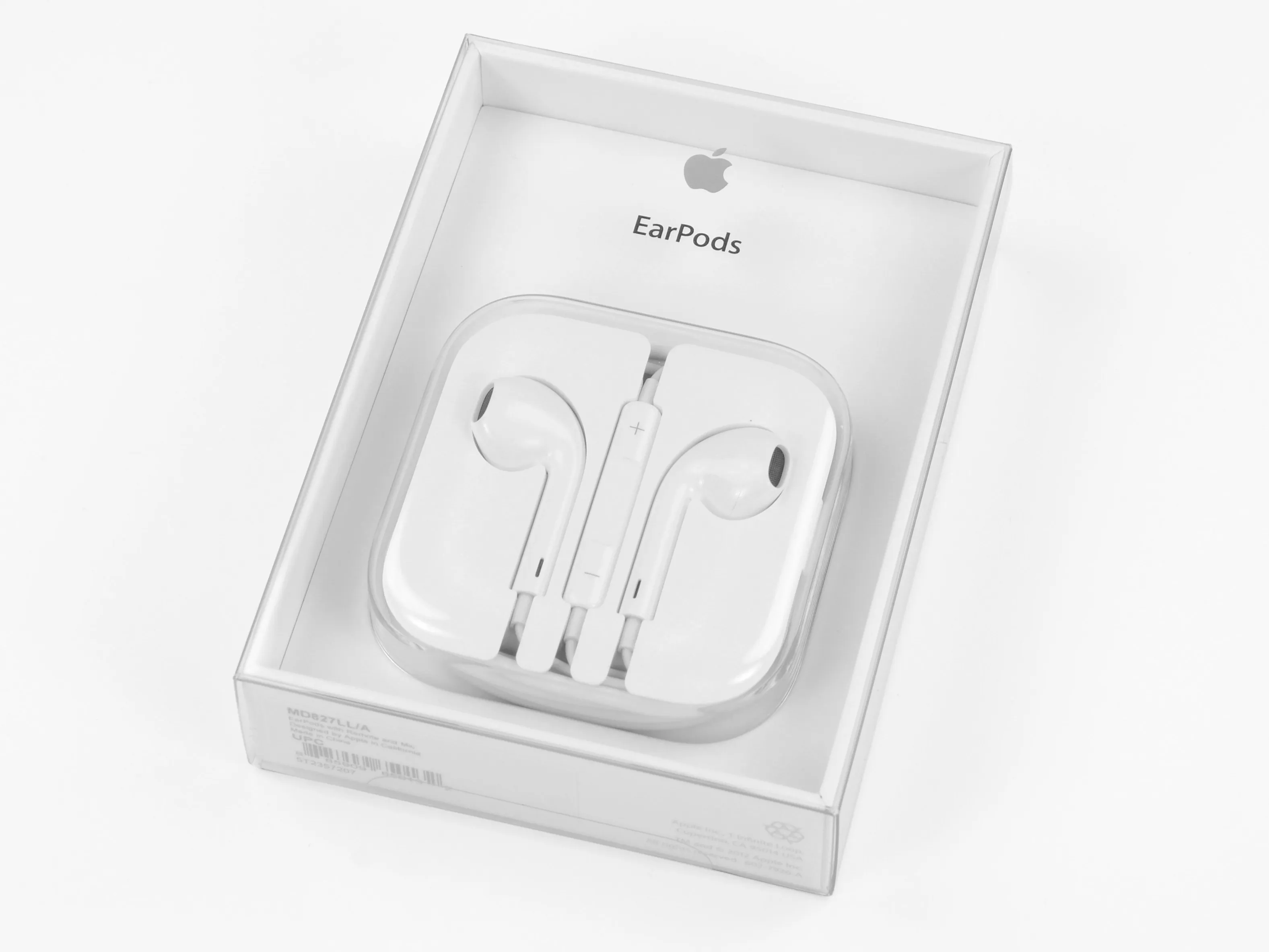

Шаг 1 Разбор Apple EarPods
Что может лучше дополнить новый и усовершенствованный iPhone, чем новые и усовершенствованные наушники?! Вот некоторые из новых функций самого свежего слухового аксессуара Apple:
Переработанный корпус для лучшего прилегания к ушам и распределения звука.
Внешние вентиляционные отверстия для усиления басов.
Встроенный микрофон и пульт управления громкостью.
Мембраны динамиков из двойного материала для снижения потерь звука и увеличения мощности.
Стандартная комплектация нового iPhone 5, iPod Touch 5-го поколения или iPod Nano 7-го поколения.
Шаг 2

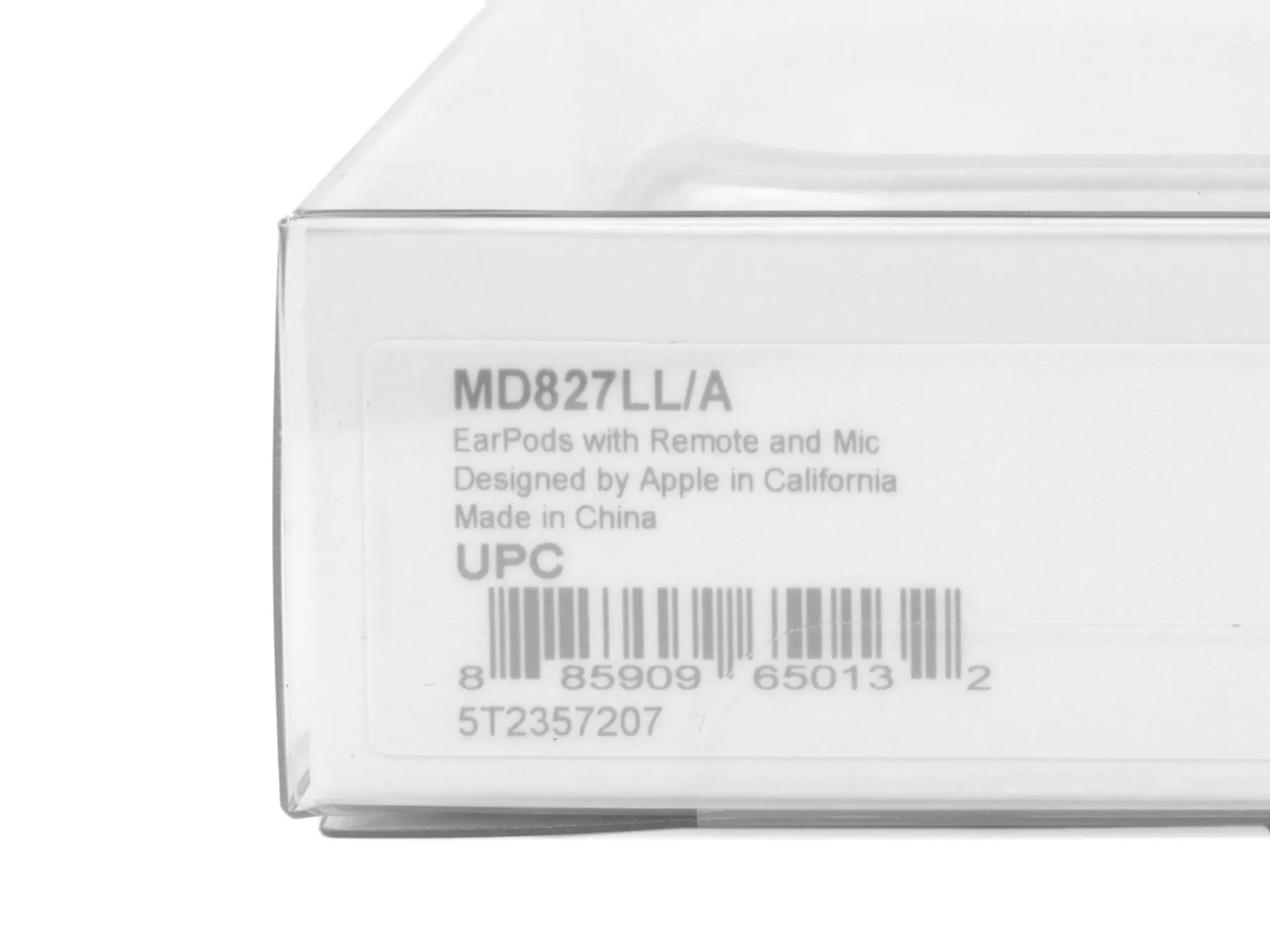

Если вам интересно, номер модели EarPods - MD827LL/A.
Apple утверждает, что их новые EarPods работают на том же уровне, что и наушники, которые стоят на сотни долларов дороже, но эти милые битмейкеры обойдутся вам всего в 29 долларов (плюс налог, если применимо).
Назовите нас скептиками, если хотите, но мы не уверены, как этого можно добиться с помощью однодрайверной установкой с одним динамиком.
Шаг 3

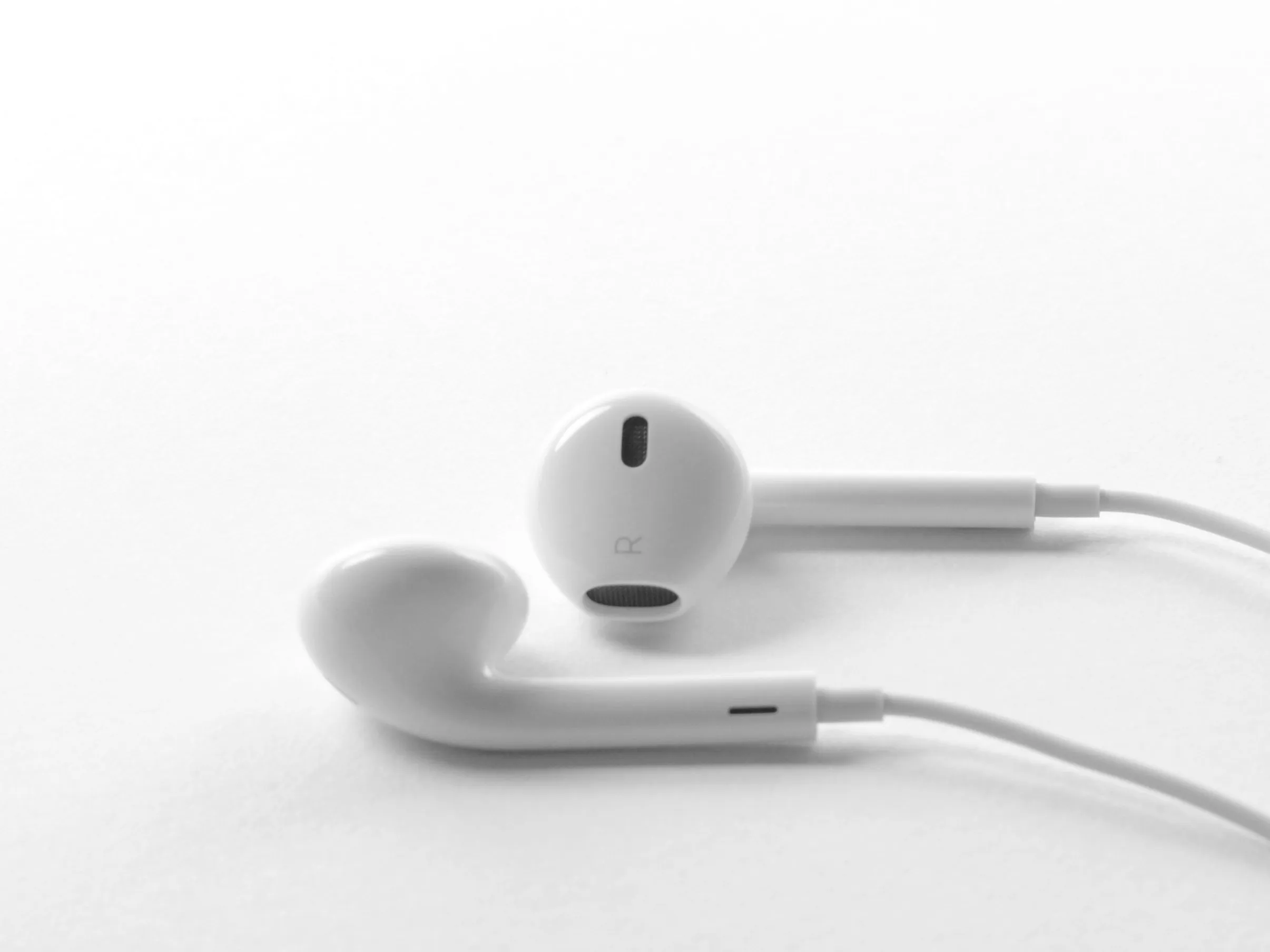

Первое, что мы замечаем (и уже знали), - это полностью переработанная форма EarPods. Похоже, Apple считает, что запихивать в ухо идеально круглые наушники не умнее, чем пытаться вставить квадратный колышек в круглое отверстие.
С EarPods в ушах прохожим довольно сложно понять, что ваши наушники - не просто старые добрые Apple Earbuds.
Если кто-то и может это заметить, то либо у него очень внимательный взгляд на детали, либо он находится слишком близко к вашему лицу.

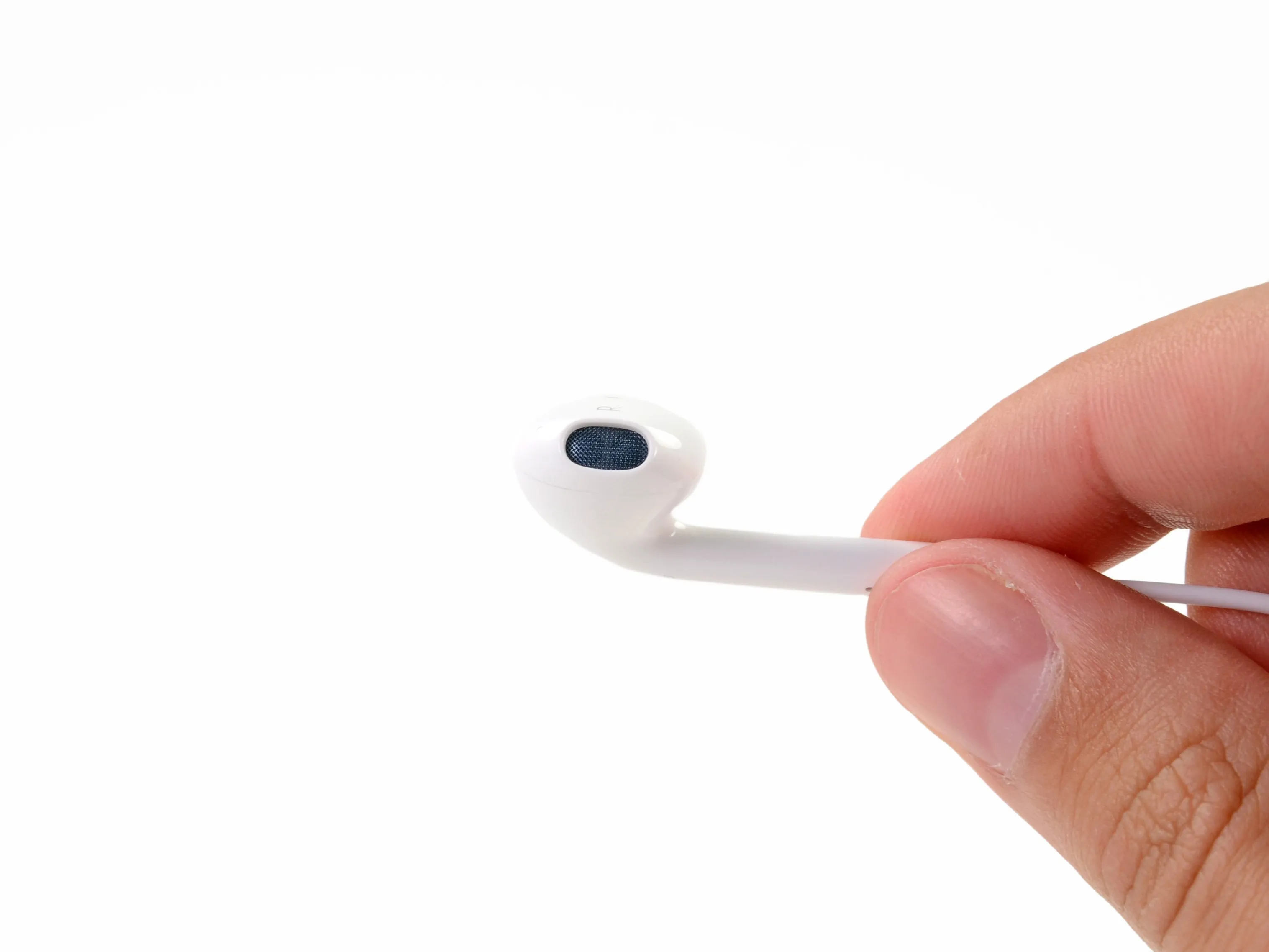

Следующая заметная особенность дизайна EarPods заключается в том, что основной порт динамика направлен вперед, а не прямо в ушной канал.
Лучше ли слушать звук, который не направлен прямо в ушную раковину? Мы не знаем, но таков вердикт акустиков Apple, а им платят большие деньги за то, что они делают.
Шаг 4

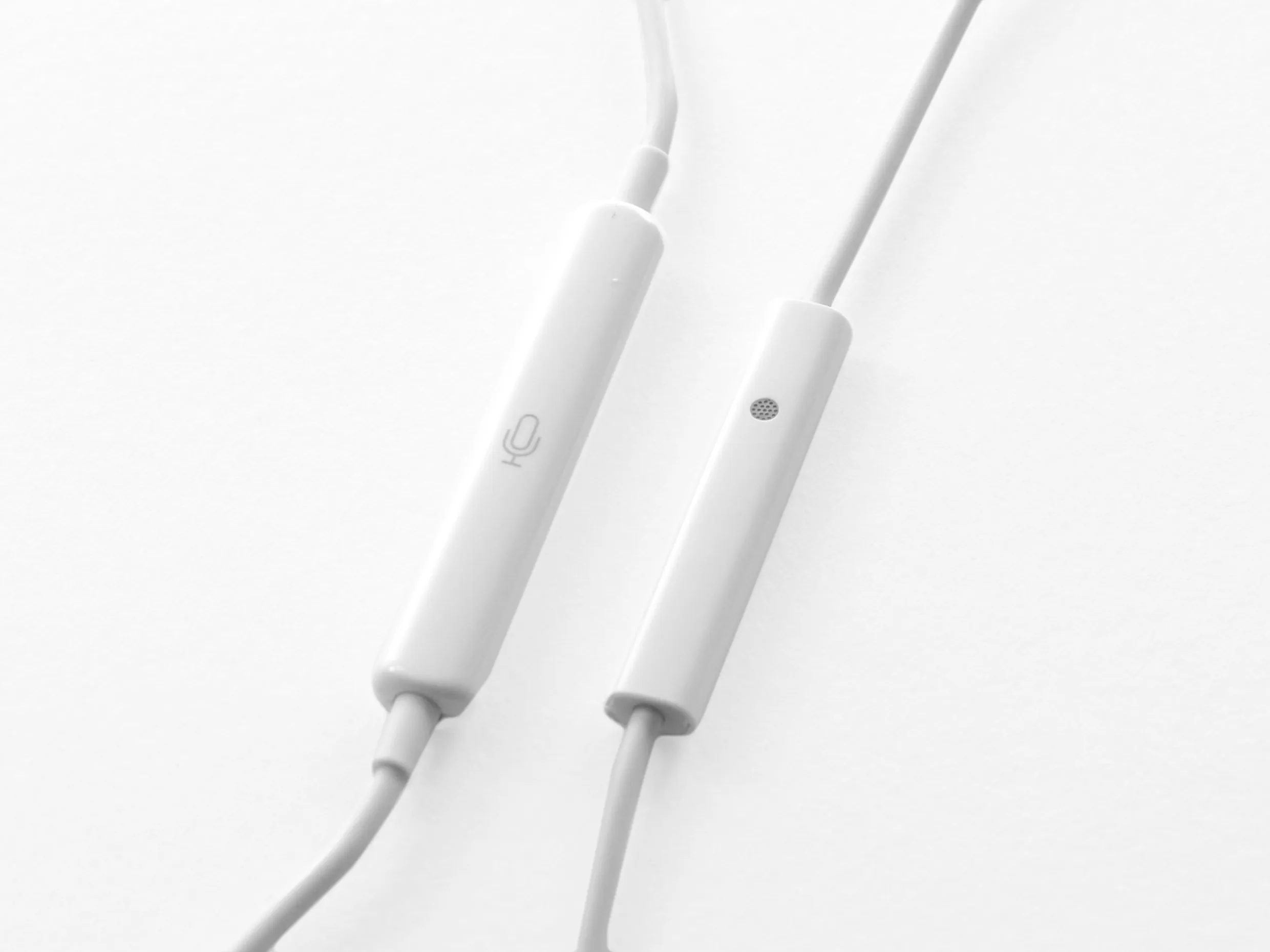

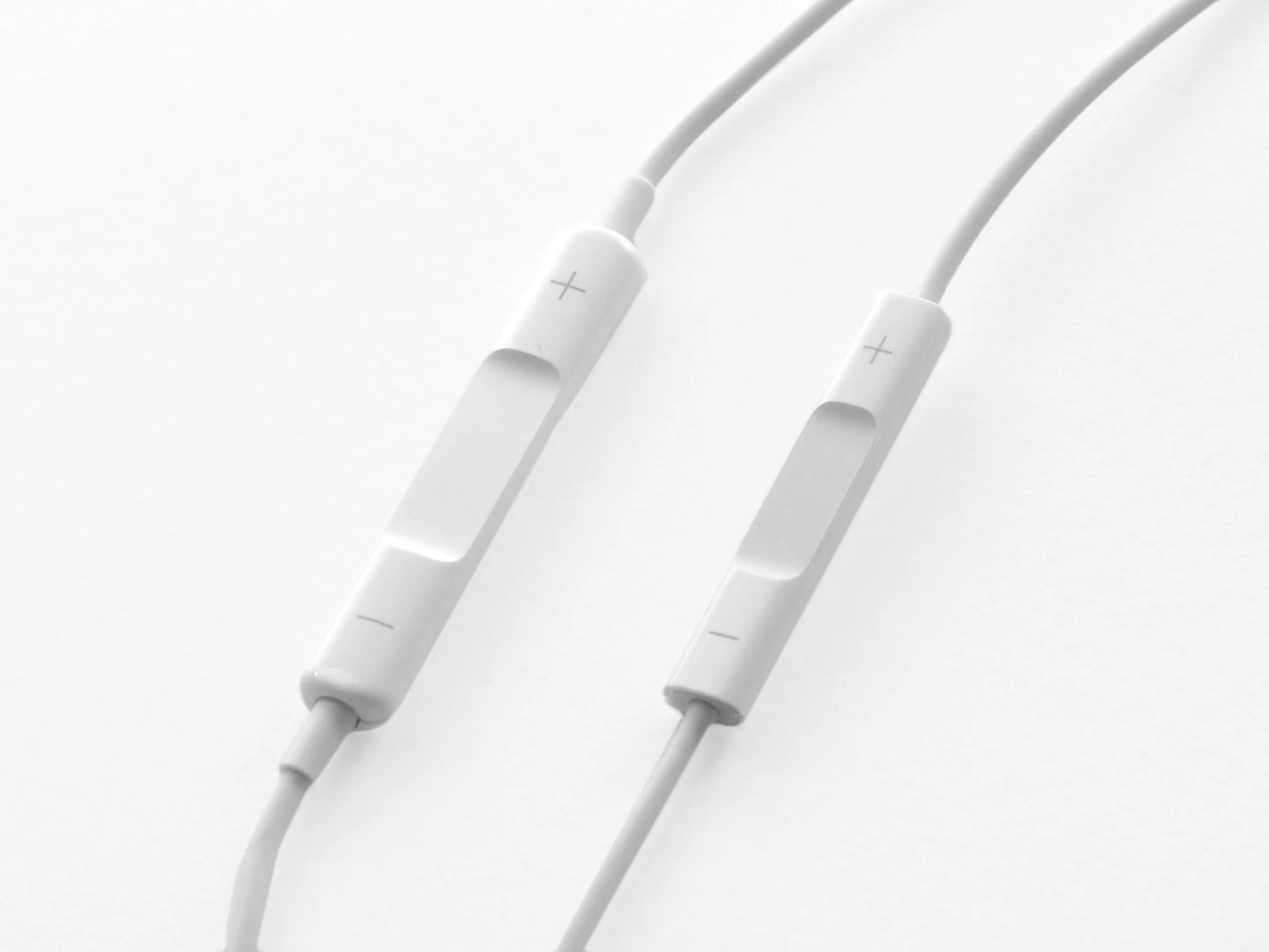

В новых наушниках EarPods компания Apple позаботилась о долговечности. Обратите внимание на новый дизайн пульта ДУ (слева), который включает в себя более широкую обмотку кабеля возле пульта, чем у предыдущих наушников (справа), чтобы уменьшить нагрузку на провода.
Если вы используете EarPods вместе с iPhone или iPod, есть вероятность, что вы будете часто класть их в карман или рюкзак, что может привести к большой нагрузке на соединения.
Дизайнеры Apple удалили решетку внешнего микрофона.
Шаг 5

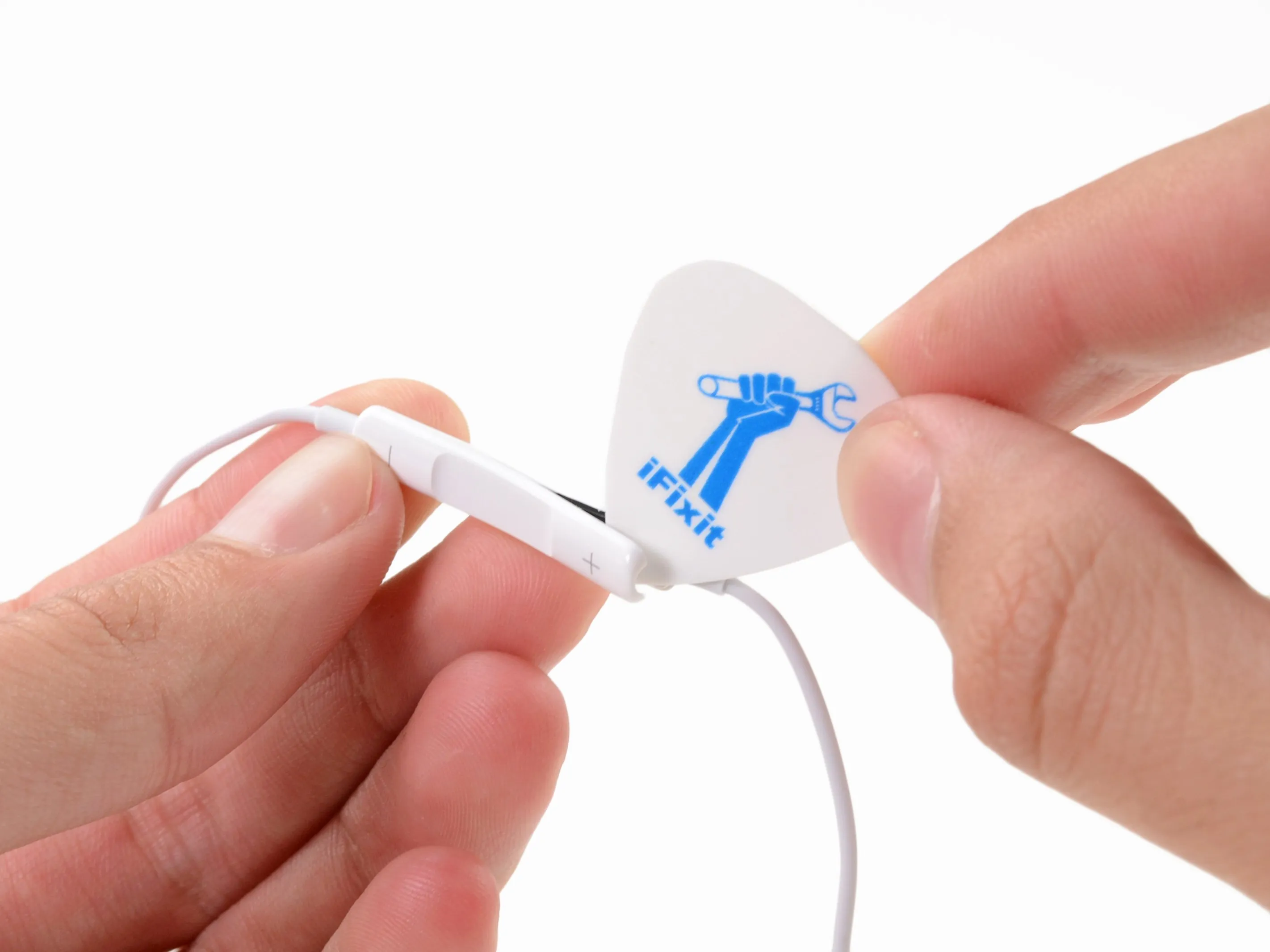

Наконец-то пришло время вскрыть эти маленькие парни, ведь это разборка.
Мы предпочитаем использовать наши гитарные медиаторы, чтобы разнести в клочья пару EarPods, а не вместо того, чтобы разрывать гитару (которая, вероятно, будет отлично звучать через EarPods).
Комментарии к шагу
Здравствуйте, команда Fix-It Team, не могли бы вы подробно (!) описать, как открыть этот пульт. Я пробовал, но вынужден был остановиться, так как почувствовал, что могу сломать какую-нибудь из скрытых пластиковых защелок?! Есть ли 'правильный' способ открыть его, чтобы ничего не повредить?
Спасибо за ответ
Кнопки увеличения громкости не работали вообще, а кнопка уменьшения громкости иногда застревала, заставляя уменьшить громкость до конца. Мне удалось открыть отсек, в котором находятся кнопки громкости и микрофон, и вытряхнуть оттуда немного мусора. Теперь кнопка увеличения громкости немного работает, а кнопка уменьшения громкости, похоже, не заедает. И все это при снятой крышке. У меня такой вопрос: я не могу легко надеть крышку обратно. Это в один конец? Как поставить крышку на место?
У меня точно такая же проблема. Я заметил, что крышка, похоже, держится за среднюю часть, но в середине нет пластиковой заглушки или чего-либо, что могло бы закрепить ее там. Но есть небольшой обесцвеченный круг как на внутренней стороне крышки, так и на металле под ней. Я думаю, он приклеен или что-то в этом роде. Расскажите мне, нашли ли вы способ прикрепить крышку обратно!
Но как собрать ее обратно? Кажется, что там не было ничего, кроме клея, и теперь я не могу заставить пластик оставаться на своем месте.
Шаг 6

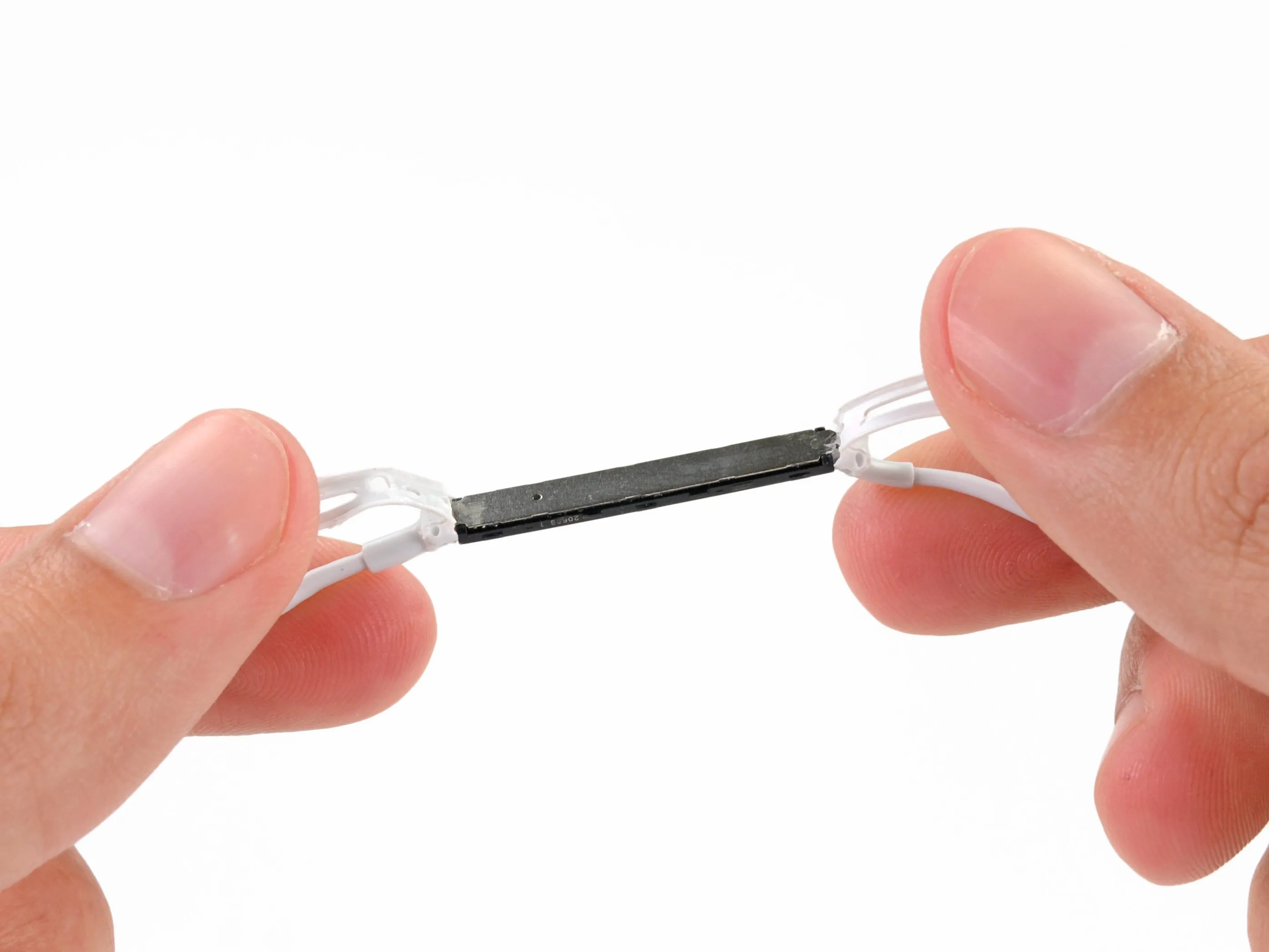

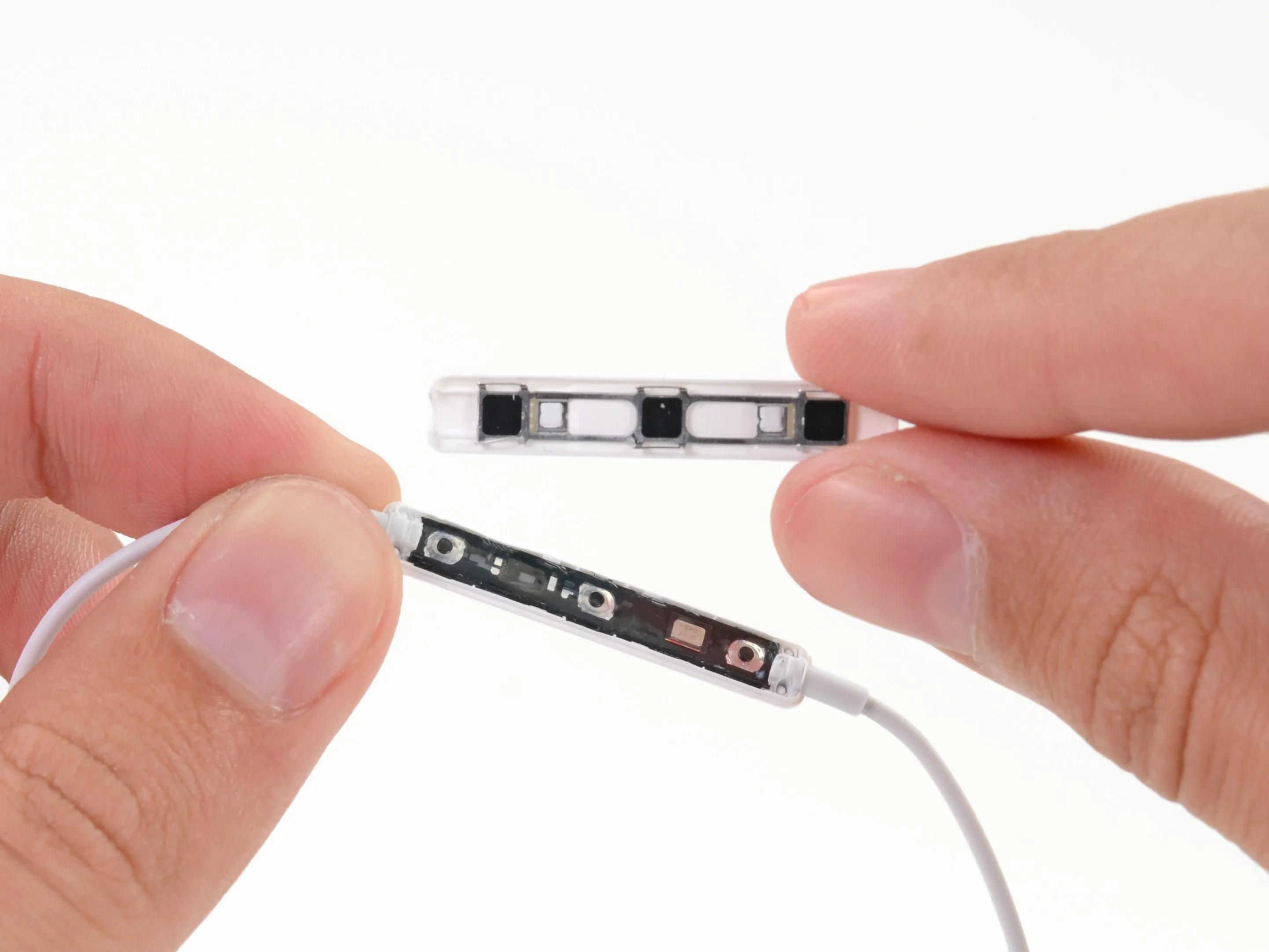

На нижней стороне крышки пульта расположены три кнопки и микрофон. Здесь нет ничего удивительного, поскольку пульт дистанционного управления имеет три кнопки.
Еще немного подрезав, мы можем извлечь гибкую печатную плату внутри пульта EarPods.

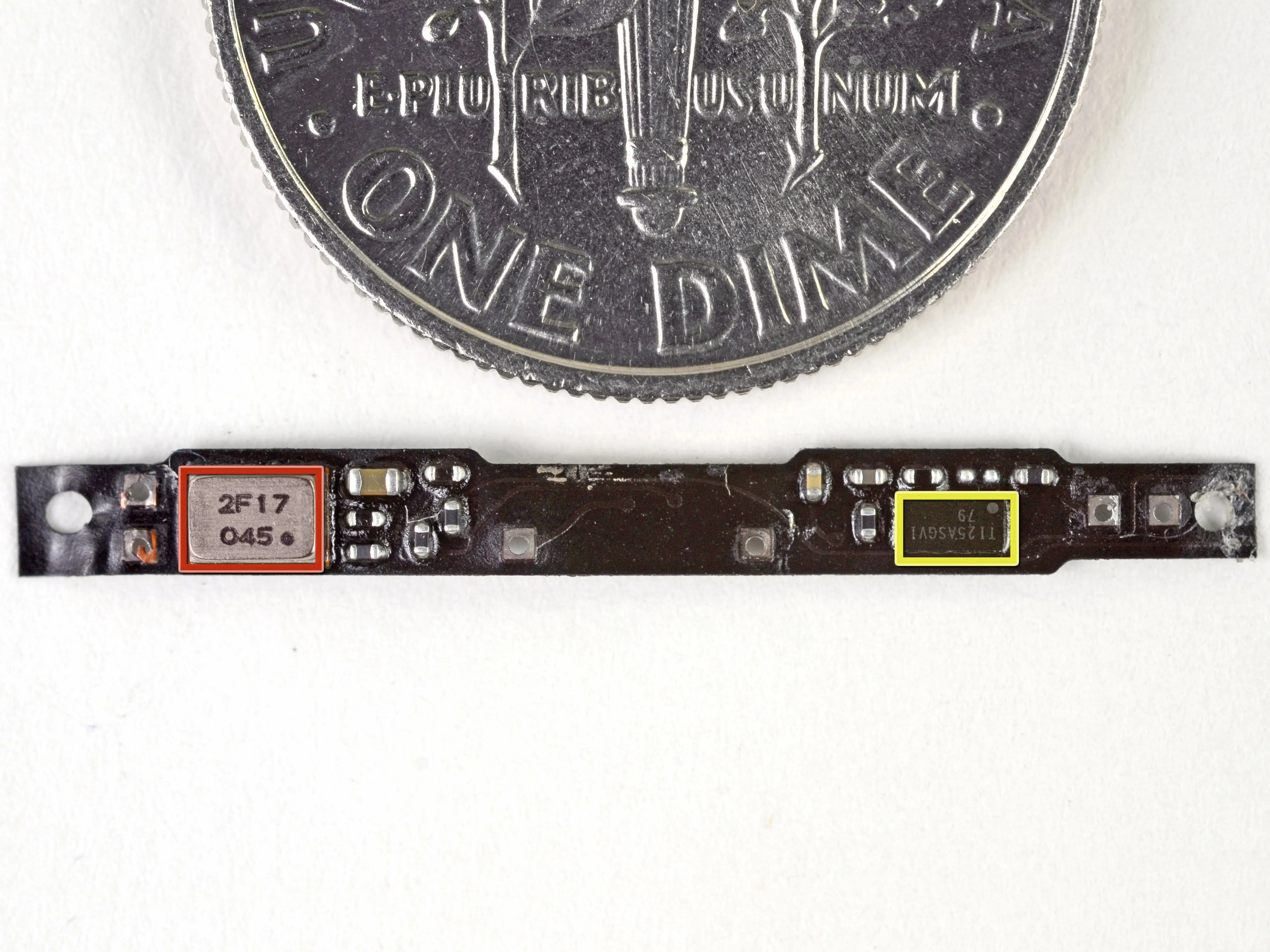

Микрофон в пульте EarPods имеет маркировку 2F17 045.
Будет ли этот микрофон похож на один из трех микрофонов в iPhone 5? Возможно. Будет ли он таким же? Все станет известно еще через три дня.
Также мы обнаружили еще одну микросхему с маркировкой TI25ASGVI 079, которая Chipworks считает, что это Texas Instruments АЦПили устройство, используемое для регулировки громкости.
Все эти компоненты выглядят крупными при съемке на наших фотографиях, но в реальности они совсем небольшие. Вот так выглядит плата по сравнению с американским десятицентовиком.
Шаг 7

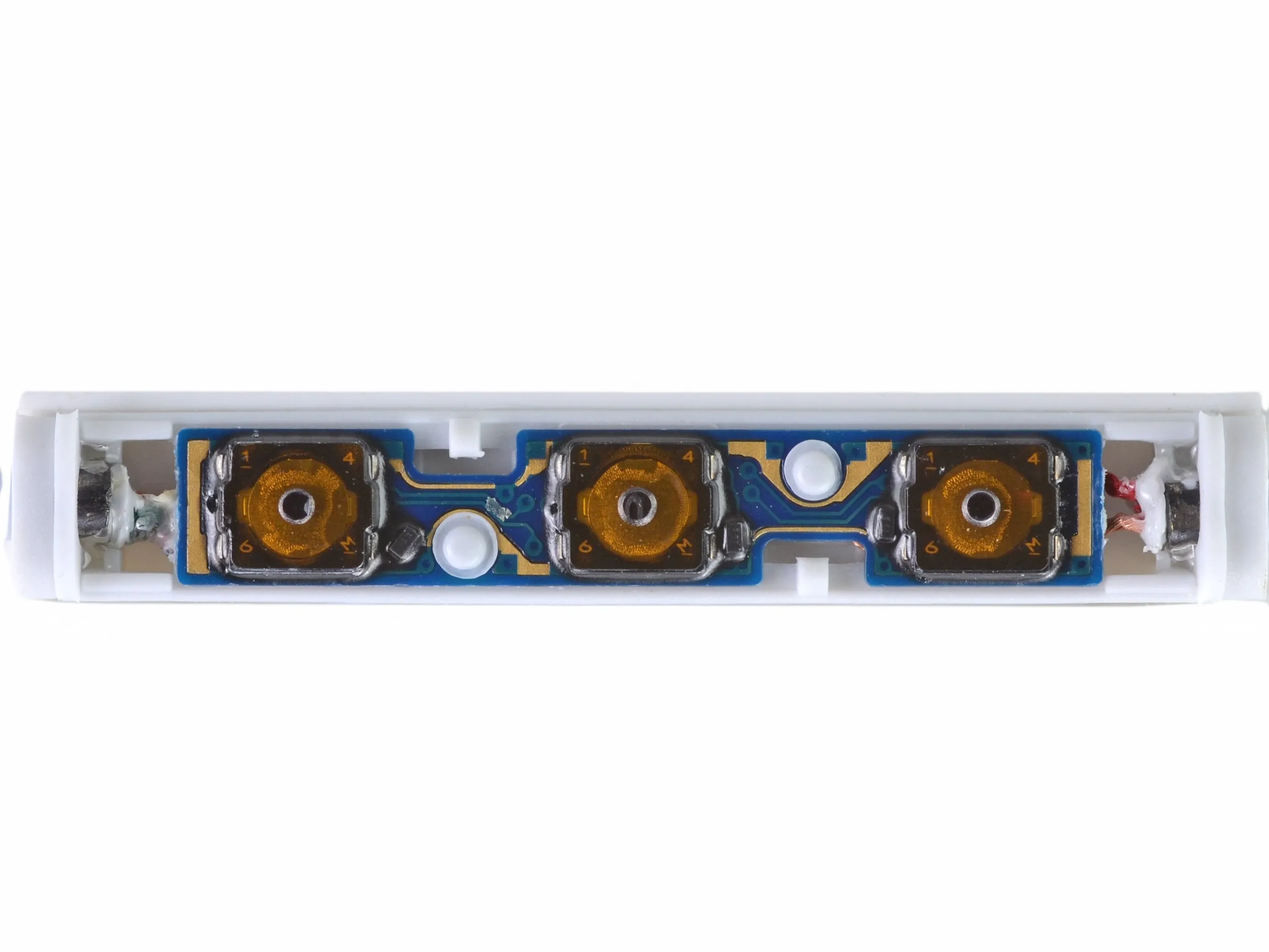

Вот, например, как выглядят внутренности старого пульта: три кнопки и микрофон.
Плата управления в старых наушниках не так герметична и защищена, как в новых EarPods, что привело к распространенной жалобе среди посетителей тренажерных залов на то, что их милые наушники не так хорошо работают, когда они обливаются потом.

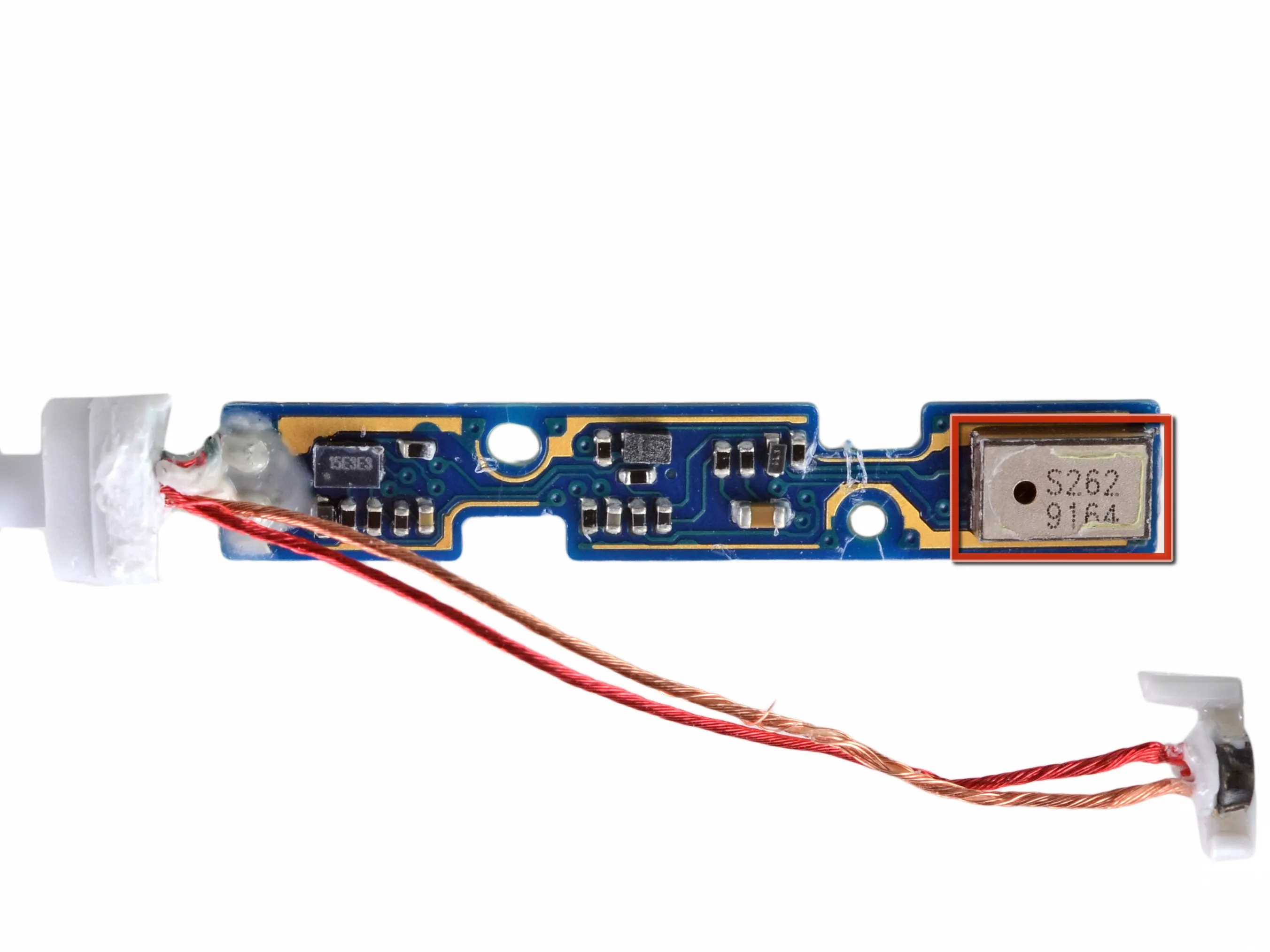

На микрофоне написано: S262 9164.
Шаг 8
При таком плотном прилегании двух половинок EarPods просто раздвинуть их не представлялось возможным. Мы знали, что нужно сделать.
Обычно мы не вскрываем наушники, а когда вскрываем, то предпочитаем лезвия X-Acto #11.
Это не то, что вы хотели бы попробовать сделать дома. После того как эти капсулы открыты, они уже не закроются обратно, если только вы не захотите использовать клей.

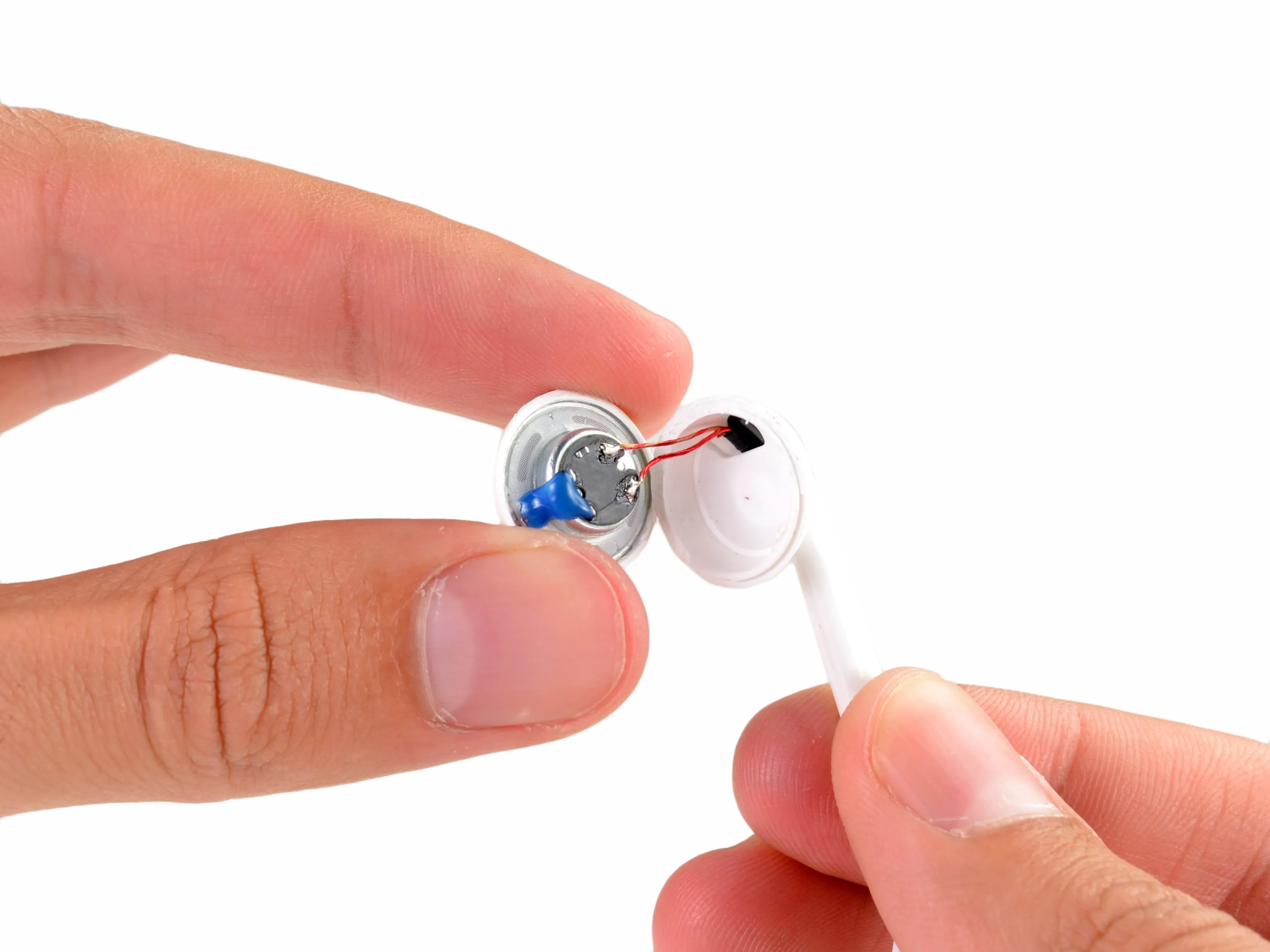

Шаг 9

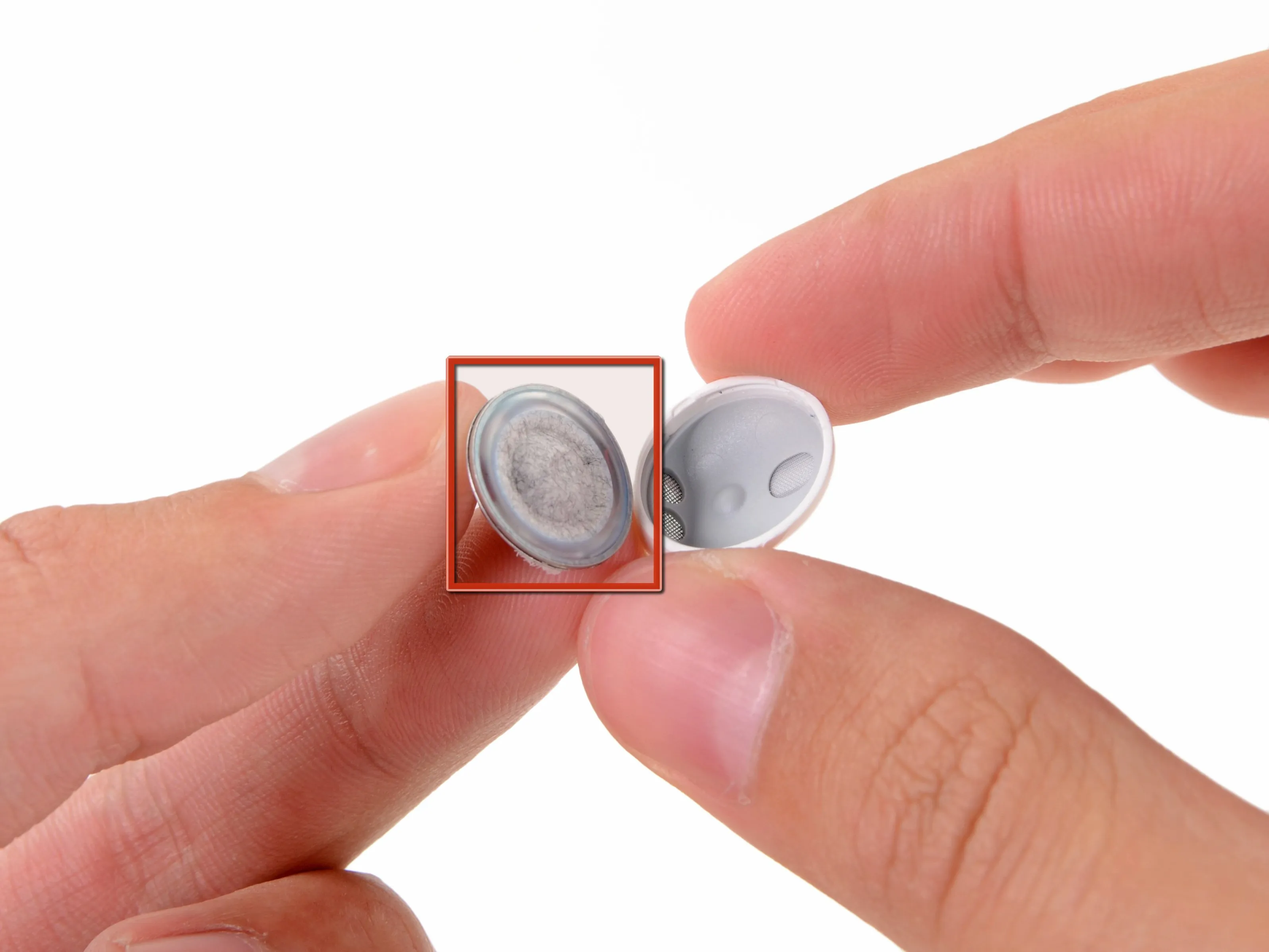

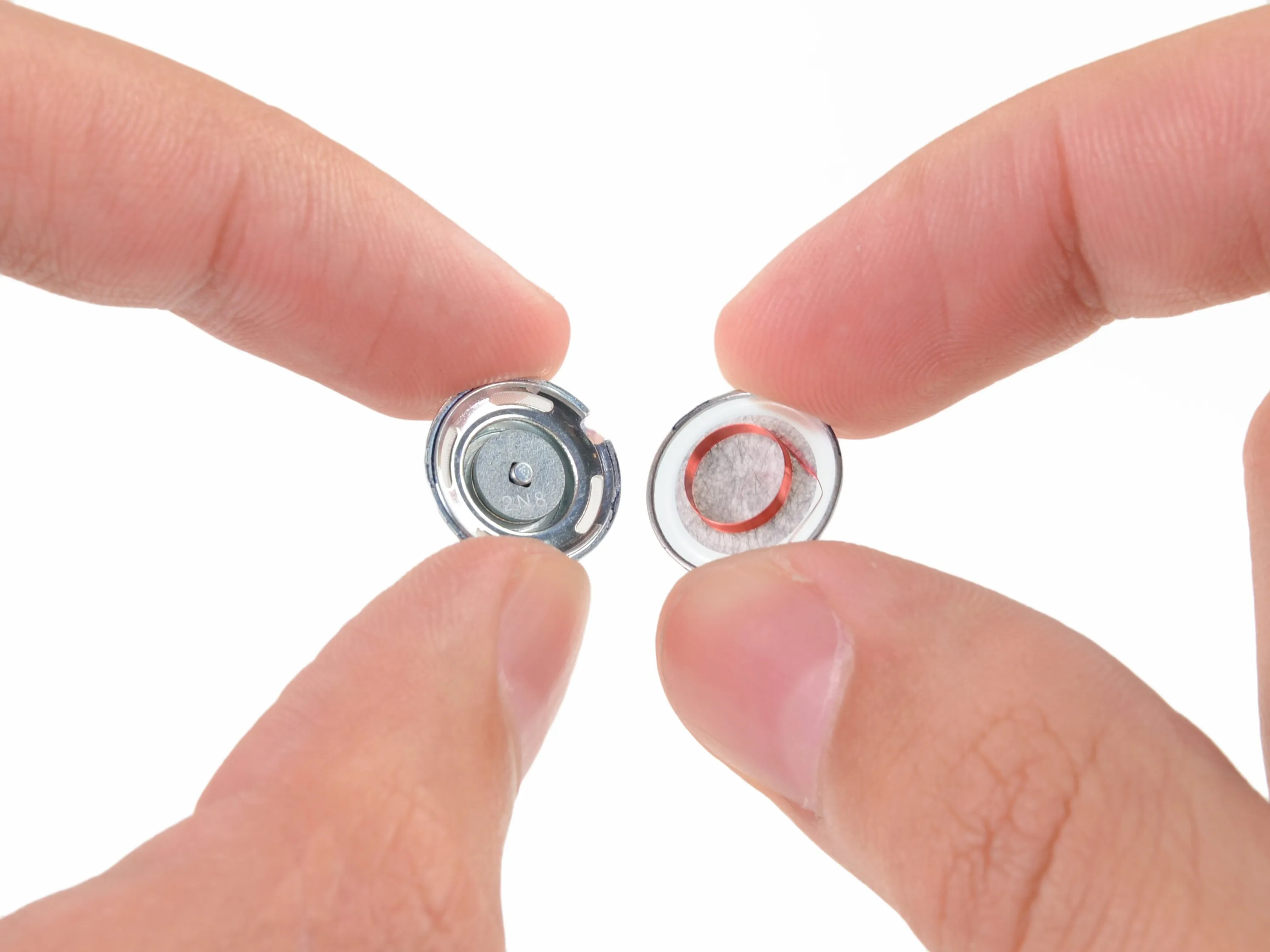

Обновленный пульт ДУ - это здорово, но настоящая инновация в EarPods - это динамики.
Как и большинство динамиков, динамики в EarPods состоят из диафрагмы/конуса, звуковой катушки, постоянного магнита и корпуса.
Бумага или пластик? Звуковая катушка поддерживается композитной диафрагма состоящая из бумажного диффузора и полимерной оболочки. Это первая итерация наушников Apple, в которой используются бумажные диффузоры, а не полностью пластиковые.
Самая интересная и широко разрекламированная особенность EarPods - уникальная каплевидная форма корпуса.
Однако, как только они открываются, все начинает выглядеть довольно похоже на другие наушники.
Apple потратила много времени на анализ ушей людей, так что надеемся, что их внешний дизайн принесет дивиденды в отделе слухового совершенства.
Шаг 10

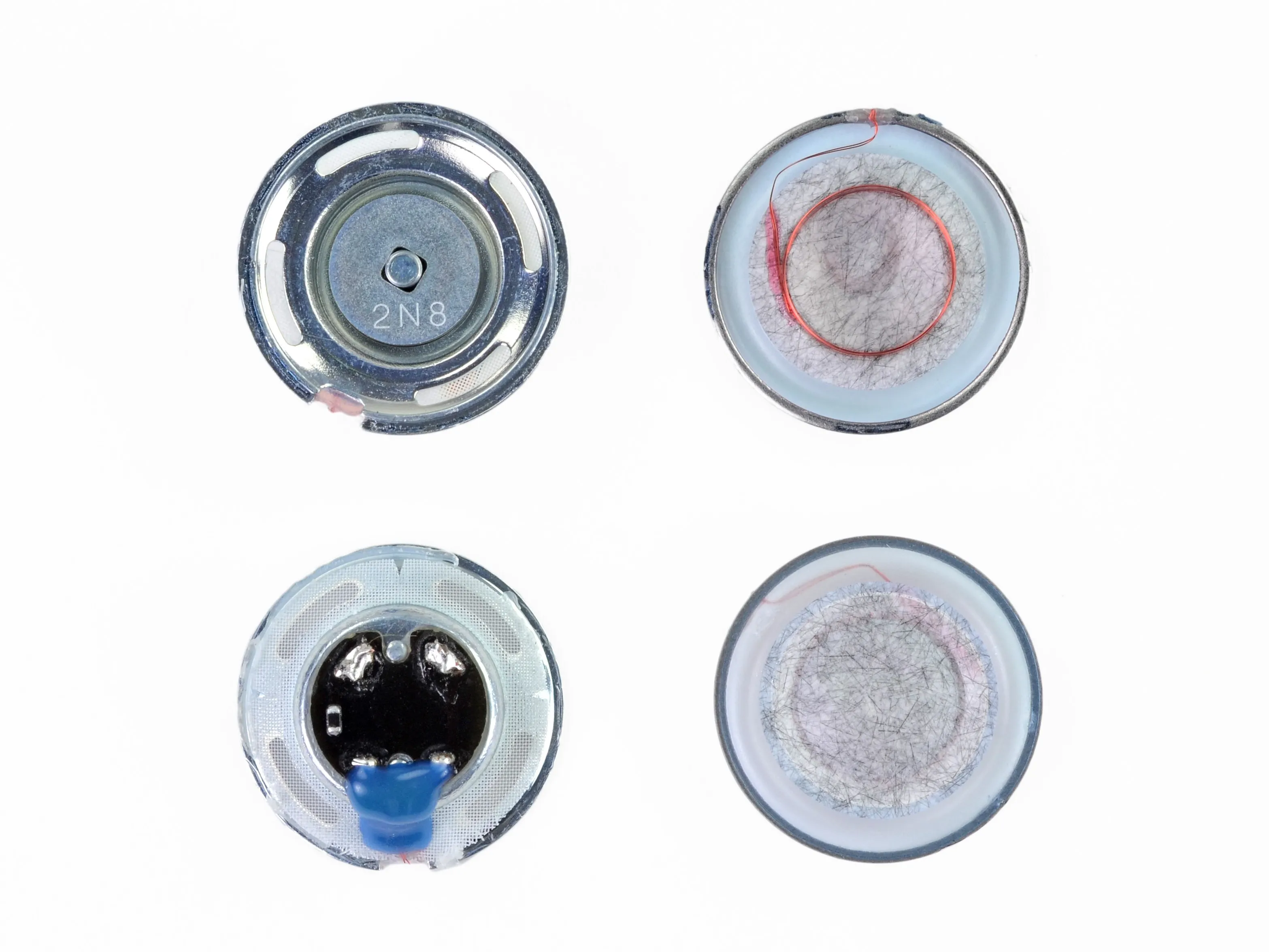

Для меломанов - вид спереди и сзади (сверху и снизу, соответственно) разделенных динамиков.
Переход Apple на бумажные диффузоры динамиков может быть источником их рекламируемого улучшенного отклика на низкие и средние частоты.
Мы также обнаружили, что корзина динамика выглядит гораздо более изысканно, чем у предыдущих моделей (см. сравнение в следующем шаге), с мелкой сеткой, покрывающей заднюю часть, и симметрично расположенными вентиляционными отверстиями.
Корзина - важнейший компонент, поскольку она должна быть жесткой, чтобы поддерживать стабильное качество звука, и при этом достаточно открытой, чтобы не препятствовать движению воздуха за вибрирующей мембраной.
Комментарии к шагу
Мне нужно отремонтировать катушку наушников i phone earpods ... подскажите, как это сделать...
покажите мне видео
Здравствуйте, сэр, положение соединительного провода на задней стороне водителя.
Так что меньше чип элемент код??????? пожалуйста, пришлите код
Шаг 11

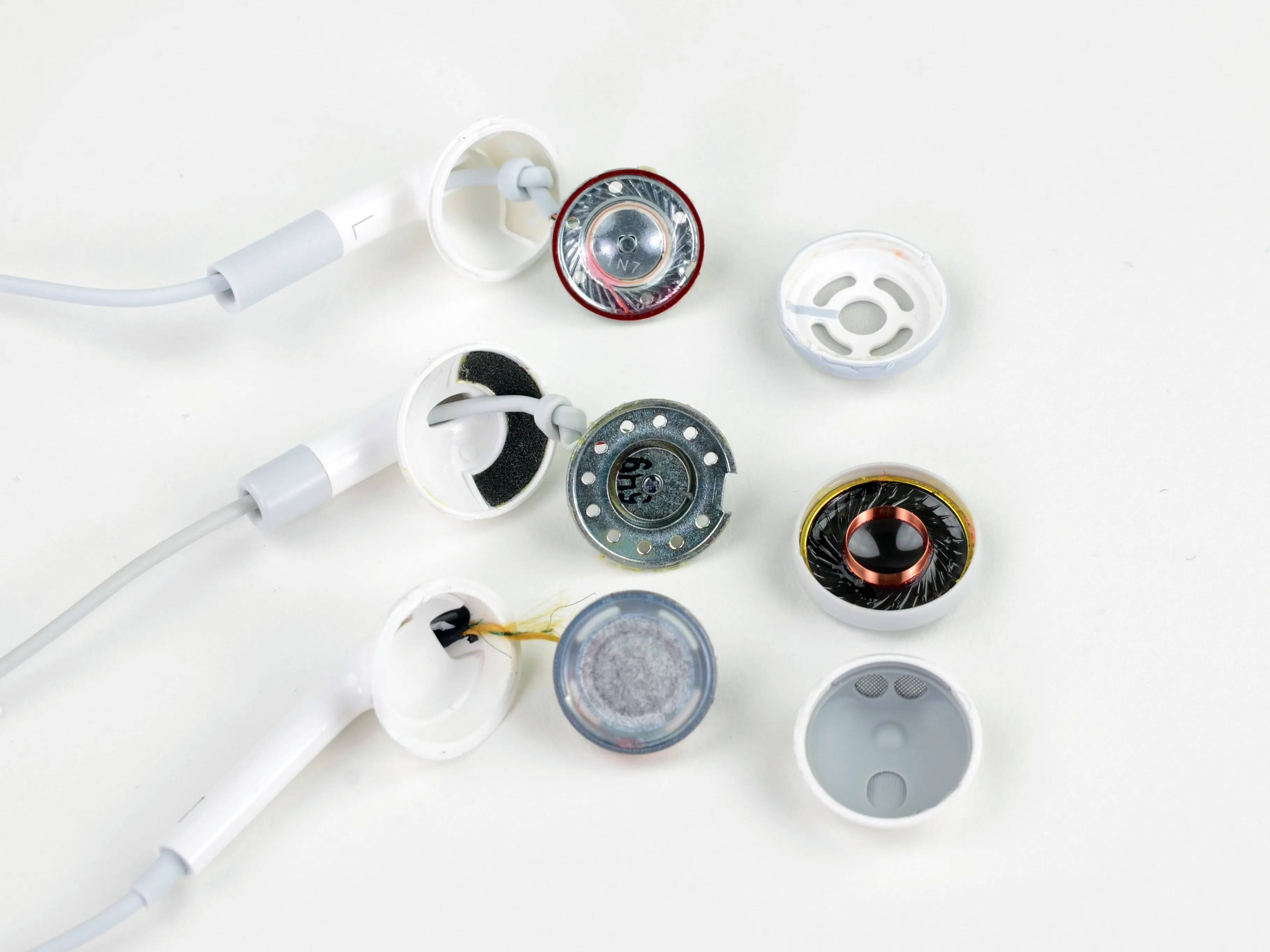

Разные версии наушников Apple, не похожие друг на друга, демонстрируют кардинальные изменения во внутренней конструкции и дизайне драйверов.
С самого начала:
Наушники iPhone предыдущего поколения
Наушники для iPod первого поколения
Новое поколение Apple EarPods
Наиболее заметные отличия EarPods - это кардинально измененный корпус и новый материал для диффузора динамика.
Комментарии к шагу
Эти наушники - не 12 шаг.
к сожалению, бумажный диффузор динамика в некотором роде прецедентная версия может без проблем пройти через сильную чистку в воде.
Бумажный умрет прямо
Шаг 12

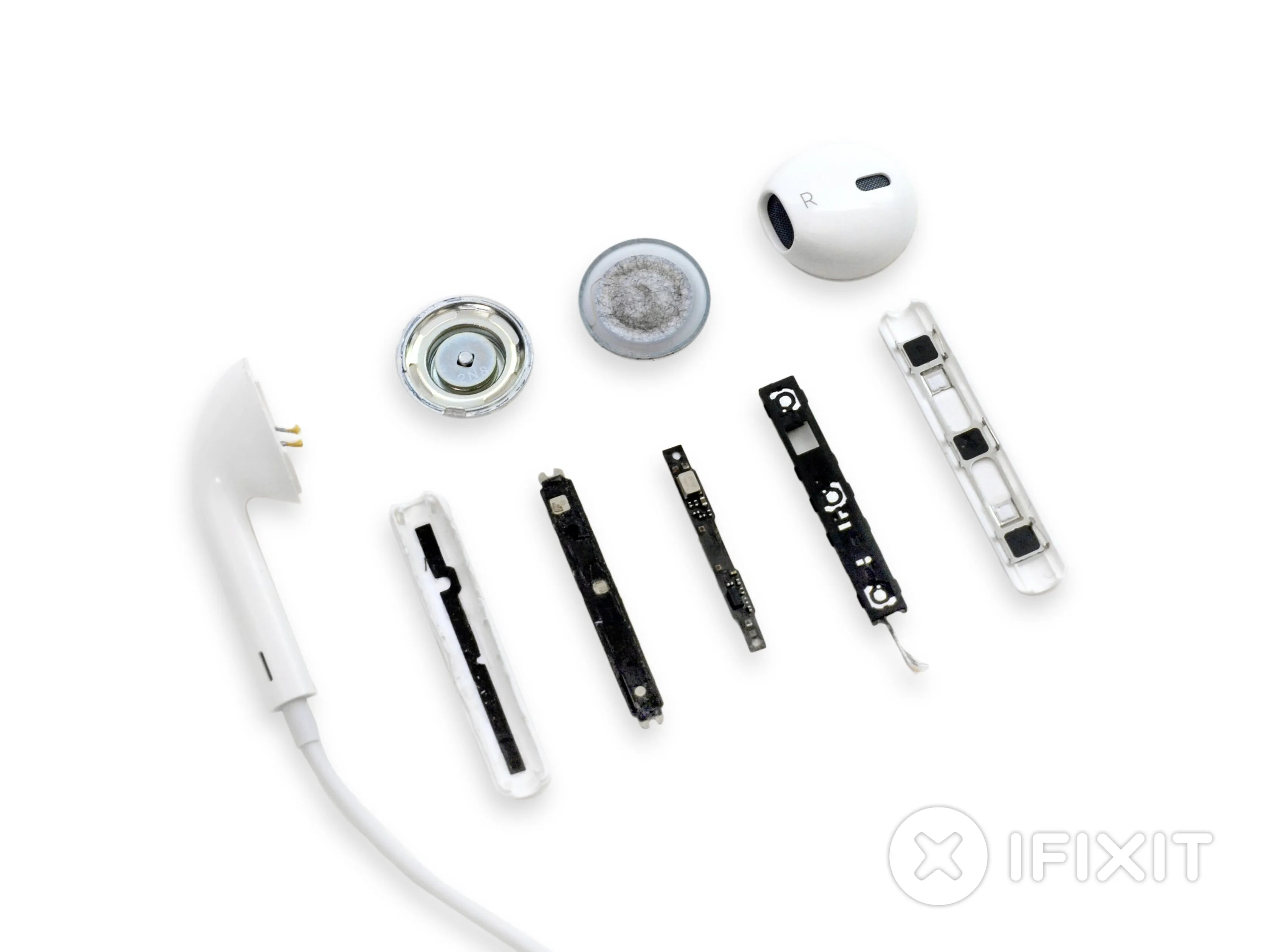

На сайте Делаете.ру мы считаем, что главное - это долговечность и ремонтопригодность, а также их влияние на отходы электроники.
Новые наушники Apple EarPods действительно имеют значительные улучшения в плане долговечности:
Новый пульт дистанционного управления лучше защищен от повреждений водой и имеет разгрузку от натяжения для увеличения срока службы кабеля.
Бумажные диффузоры динамиков более устойчивы к разрывам, чем пластиковые, что снижает вероятность задувание вероятность повреждения динамиков.
Но, к сожалению, эти изделия по-прежнему относятся к разряду 'бросовых'. Найти запчасти практически невозможно, а убедить кого-то разобрать свои наушники вместо того, чтобы купить новую пару, будет непросто. После разборки они уже никогда не будут прежними.
