Разборка разъема Lightning Apple EarPods

Введение

В силу своей базовой природы это скорее 'вскрытие', чем разборка Lighting Connector наушников Apple Earpods. Надеюсь, он будет полезен всем, кто задумывается о ремонте разъема, хотя бы для того, чтобы показать, что внутри нет легкодоступных кабелей.

Смысл этого разбора скорее в том, чтобы показать внутренности разъема, а не в том, чтобы описать, как это сделать. В любом случае, краткое описание разборки прилагается.

Что вам понадобится

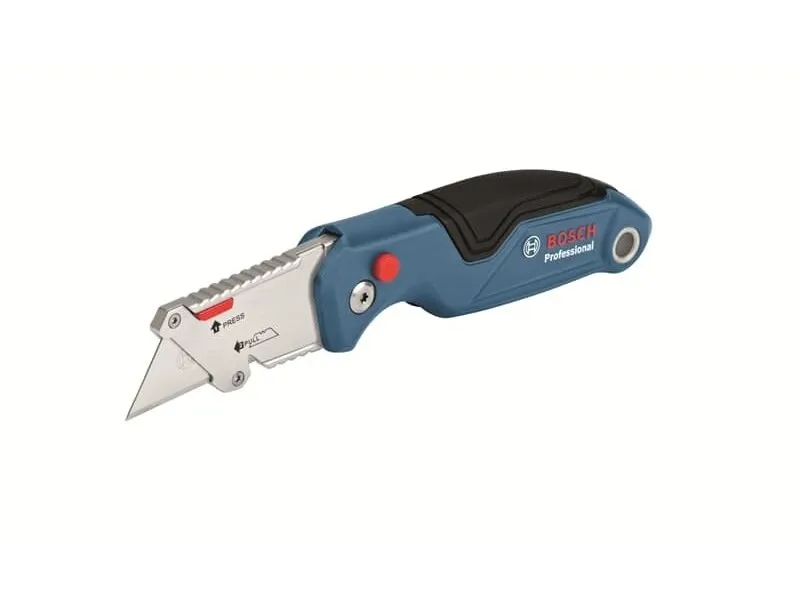

Инструменты

•

  Посмотреть

Шаг 1 Забивание

• Острым хозяйственным ножом сделайте надрезы на пластиковом корпусе по всему периметру. Найдите разрез примерно на половине длины корпуса.

• Внимание: будьте предельно осторожны с пальцами из-за небольшого размера корпуса, гладкой и скользкой поверхности корпуса, а также из-за того, что пальцы будут находиться близко к лезвию при выполнении этой операции.

• Делайте линии засечек как можно более перпендикулярно корпусу и чтобы они сходились в одной точке после обхода корпуса. Это значительно облегчит следующий шаг. Разметка линии счёта перманентной ручкой перед счётом поможет.

Шаг 2 Разрез

• Продолжайте делать надрезы по намеченным линиям (очень аккуратно, как в первом шаге), постепенно усиливая давление по мере углубления надрезов.

• Уменьшите давление, когда почувствуете, что приближаетесь к прорезанию пластика.

• Как только вы прорвете пластик с плоской стороны (не с круглой), вы почувствуете, что лезвие начинает скрести по металлу. В этот момент начните аккуратно нарезать по линии разреза/зачета по всему периметру корпуса, стараясь по возможности не врезаться в металл.

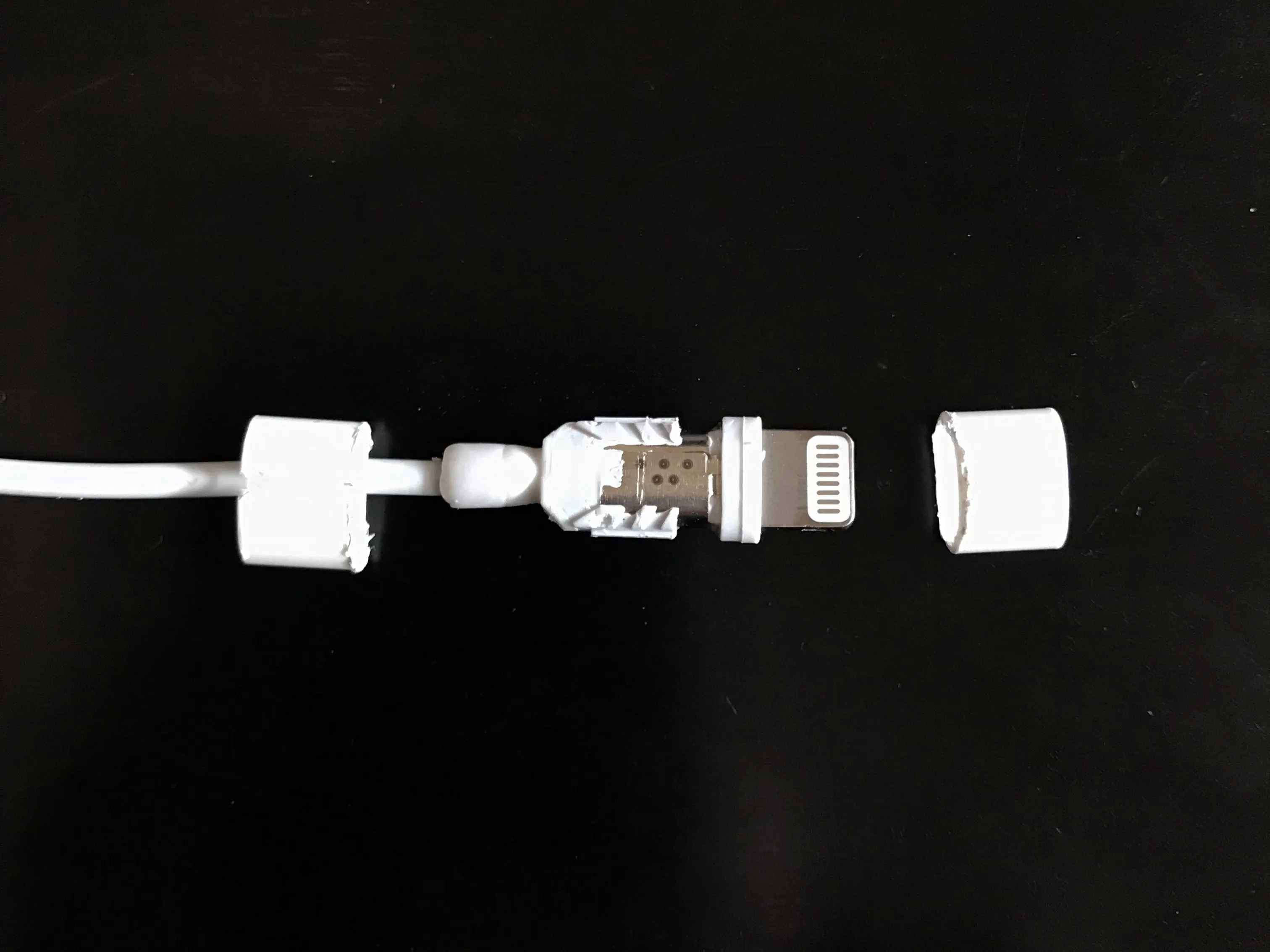

Шаг 3 Снимите корпус

• После того как корпус будет разделен/разрезан, вы сможете отсоединить часть со стороны разъема.

• Белый резиновый уплотнитель/прокладка, вероятно, оторвется, но при необходимости его можно легко вставить на место.

• Секцию корпуса со стороны кабеля снять сложнее. Используйте кончик хозяйственного ножа, а еще лучше - скальпель, чтобы поддеть и отделить его от основного корпуса.

Шаг 4 Что теперь?

• Как видите, нет никаких оголенных кабелей или клемм, которые нужно чинить или перепаивать. Возможно, это руководство помогло вам сэкономить время на разборке устройства, а может быть, вы захотите попытаться вскрыть металлический корпус внутри и провести микрохирургическую операцию. Надеюсь, что в любом случае это помогло.
