Разборка Apple Extended Keyboard II

Введение

Эй, /u/afischer15 все еще работает над этим. Кроме того, все эти фотографии нуждаются в серьезной доработке.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка Apple Extended Keyboard II

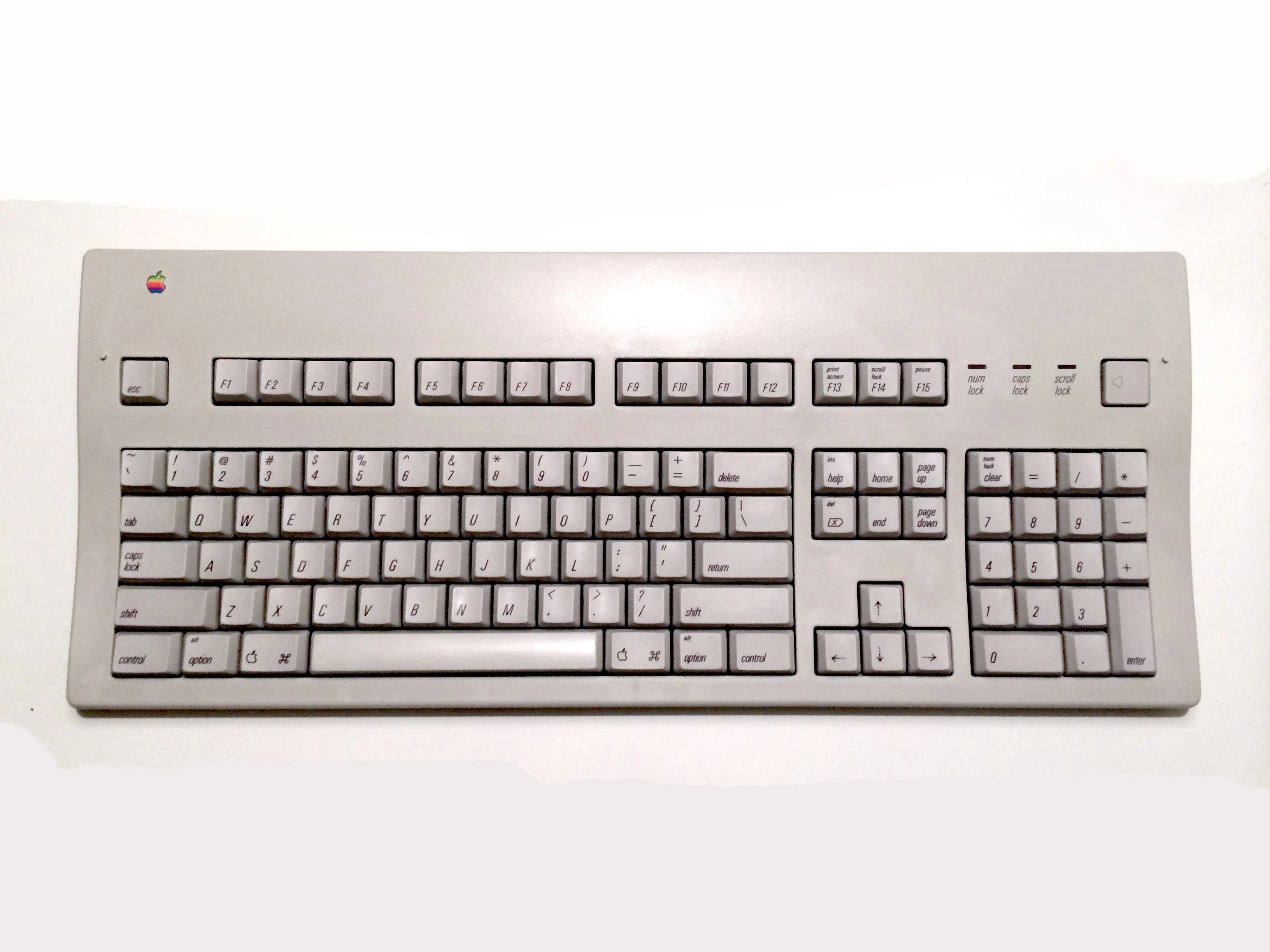

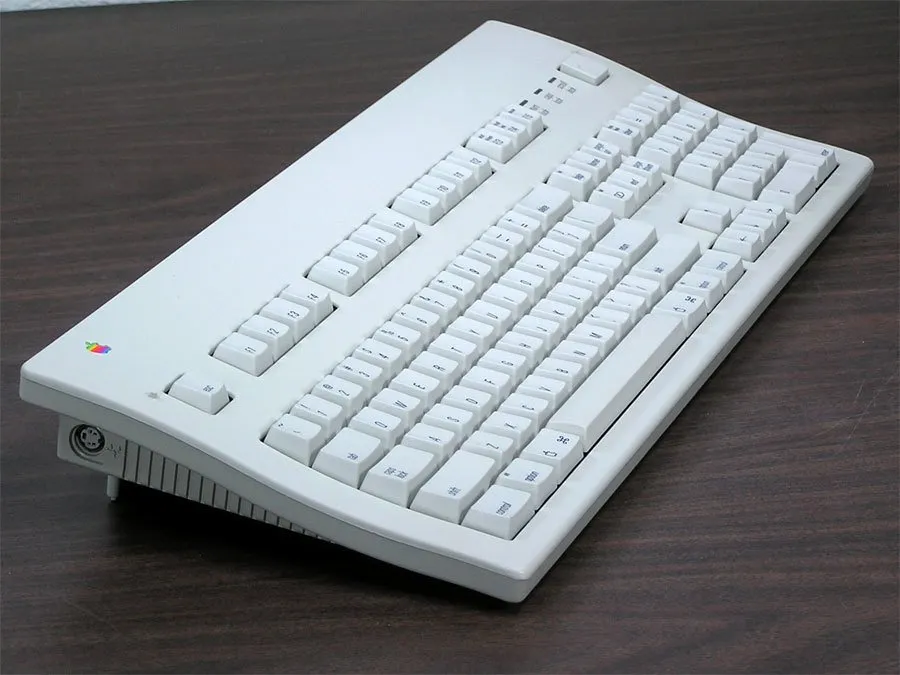

• Расширенная клавиатура Apple II. Некоторые утверждают, что это лучшая клавиатура из когда-либо созданных. Я же просто хочу ее разрушить. Некоторые характеристики:

• Модель № M0312 и M3501

• Произведено Alps Electric или Mitsumi в Японии, Ирландии, Мексике или США

• Пластинчатые переключатели Alps с кремовым демпфированием, Alps White, Alps Salmon или Mitsumi White

• Caps Lock - это специальный переключатель блокировки - он остается нажатым, как на печатной машинке!

• Два порта Apple Desktop Bus (ADB)

• Раскладка на 108 клавиш (ANSI) и 109 клавиш (ISO)

• Клавиши PBT (ну, кроме пробела)

Шаг 2

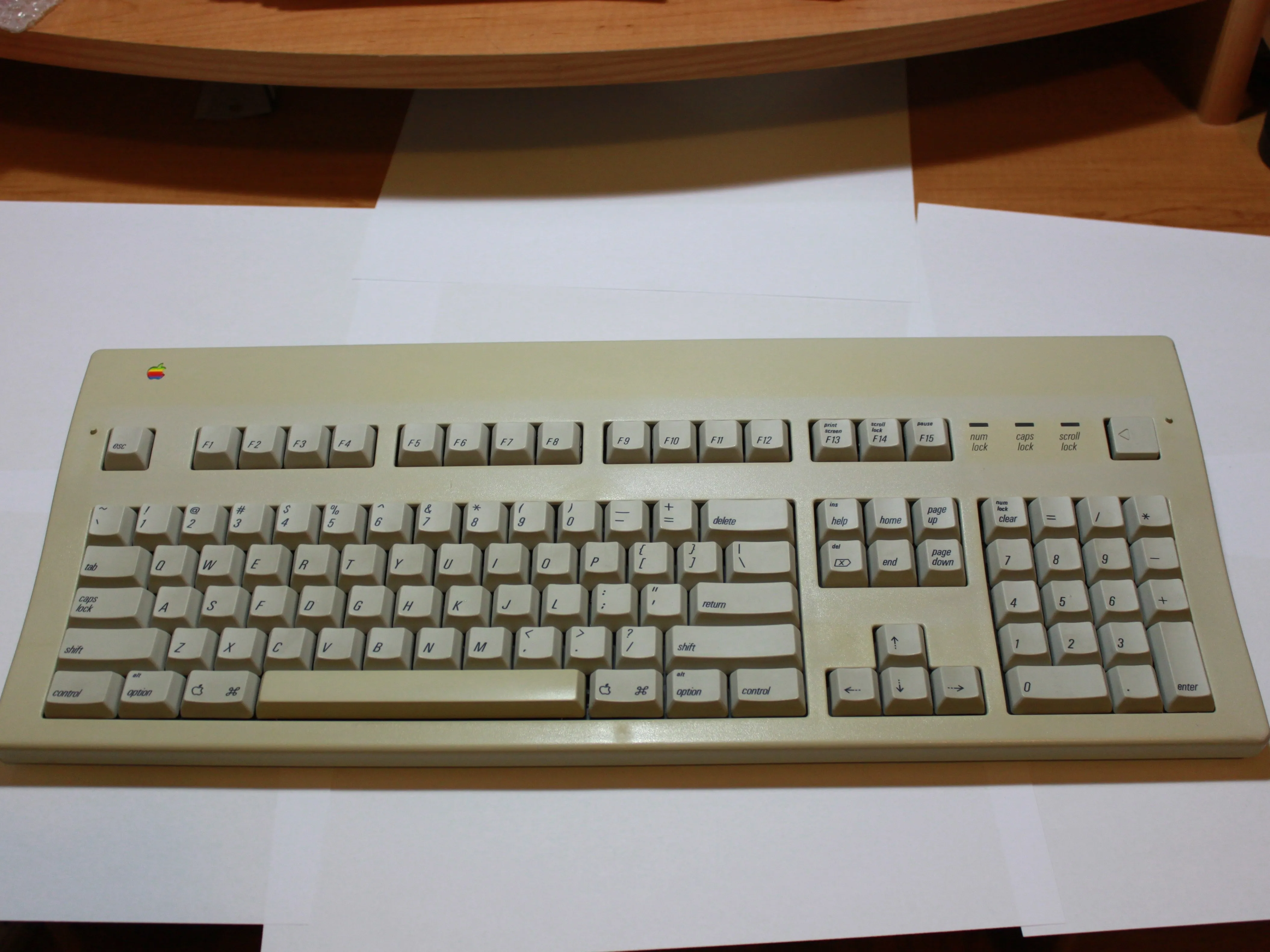

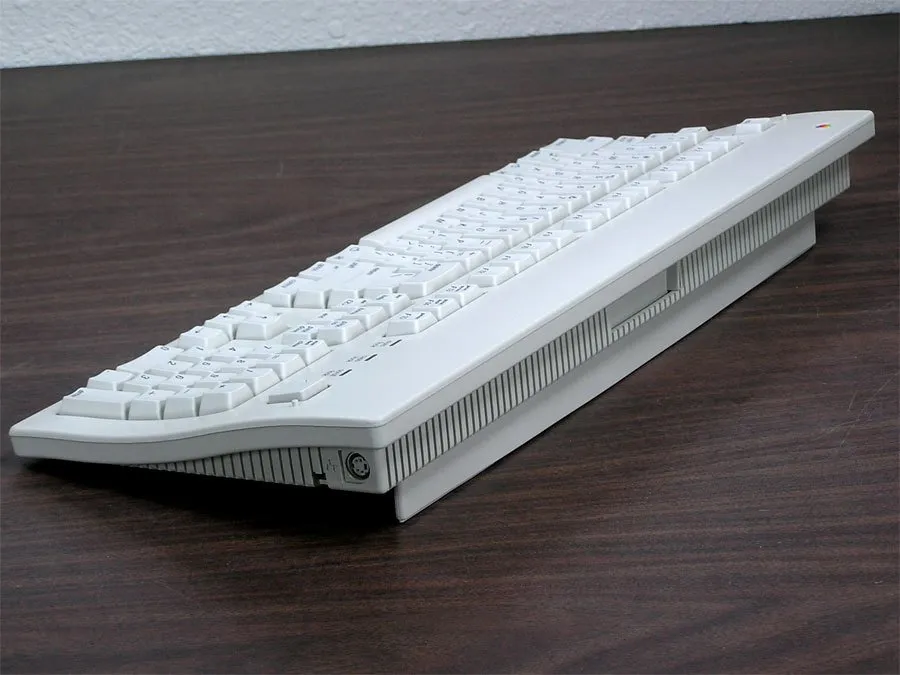

• Вот клавиатура, над которой мы будем работать сегодня. Она не красива, но она моя.

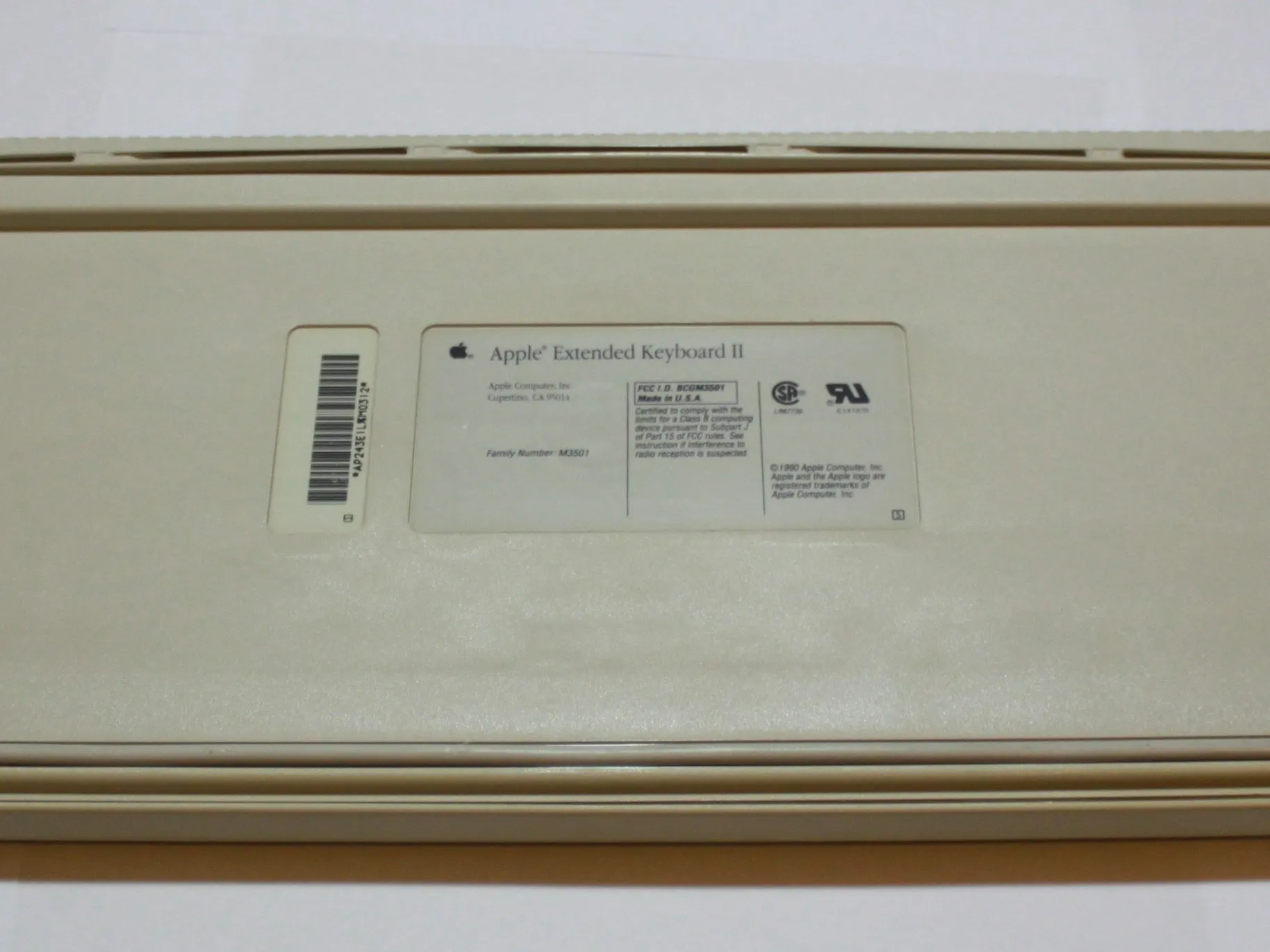

• Моя AEKII - американского производства с переключателями Alps.

• Будьте крайне осторожны при работе с винтажными пластиками. Они очень хрупкие и могут легко сломаться.

• Клавиши выполнены из пластика PBT, а корпус и пробел - из ABS. Пластик ABS со временем желтеет.

• Интересно, что эта клавиатура поставлялась с несколькими пластиковыми накладками, которые располагались над функциональными клавишами, чтобы показать их... ну, функцию. Часто можно обнаружить, что область вокруг функциональных клавиш пожелтела гораздо меньше, чем остальная часть клавиатуры, как показано на фото 3.

Шаг 3

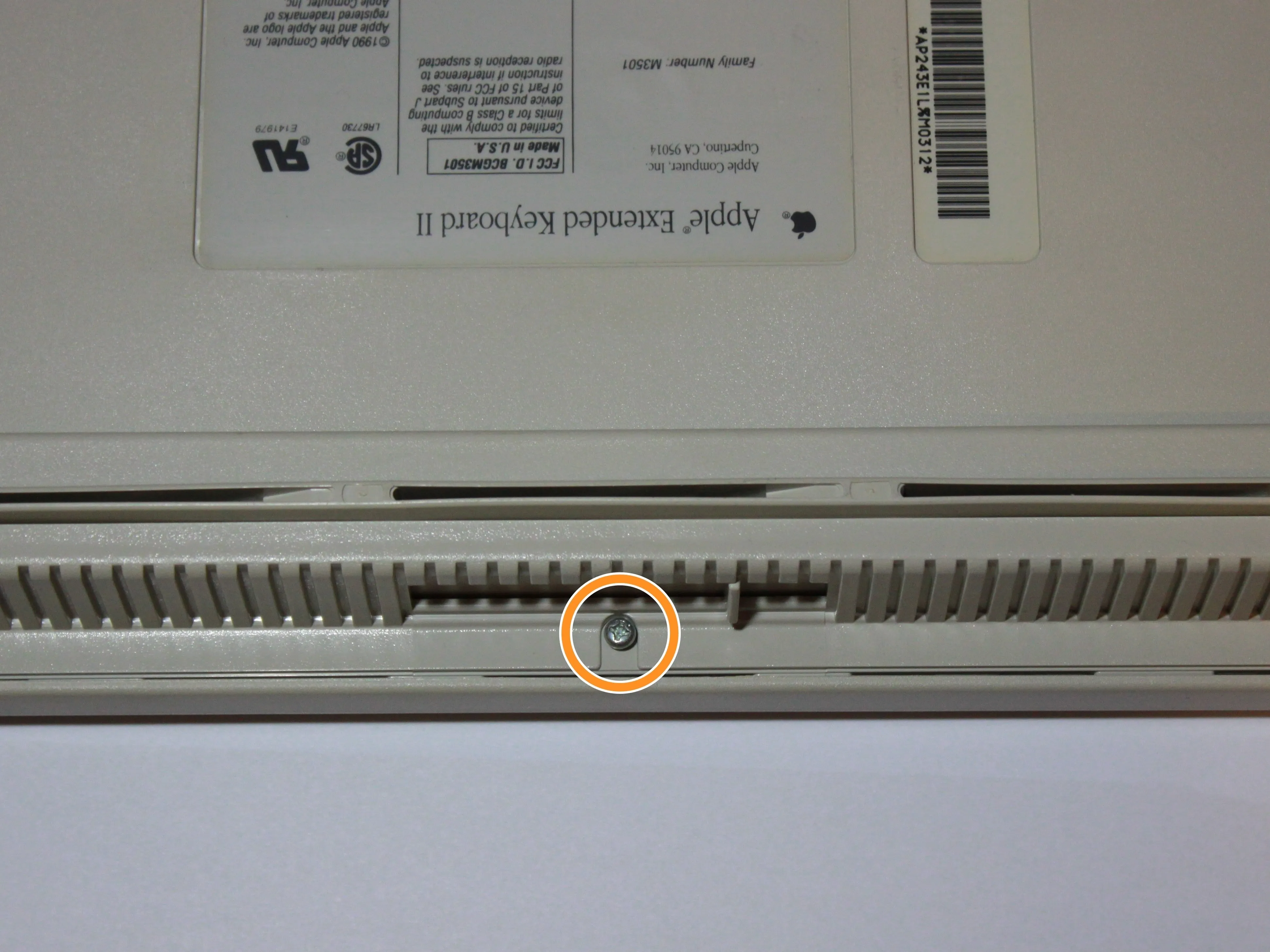

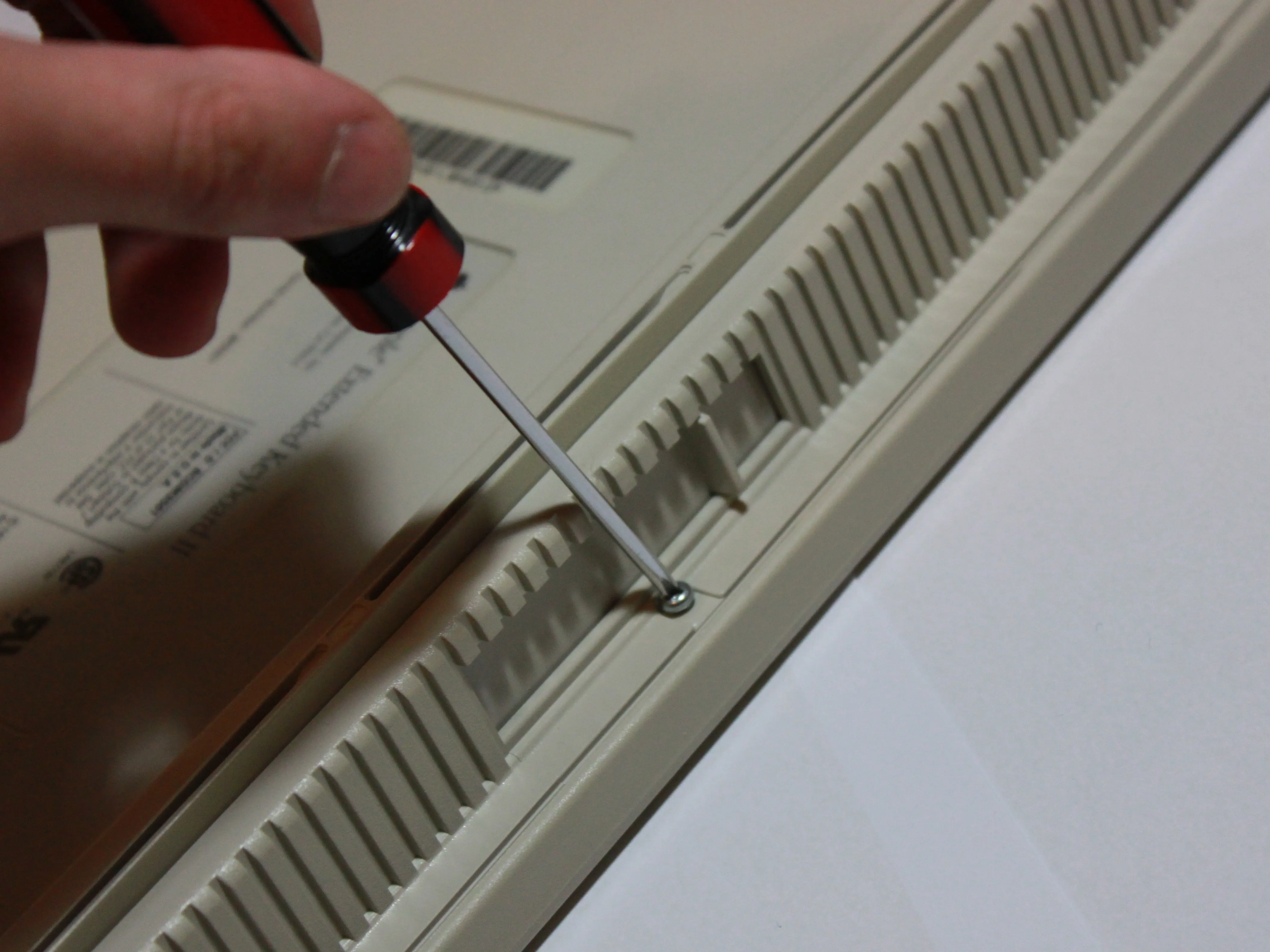

• Клавиатура удерживается всего одним винтом с крестообразной головкой на задней панели! Переверните клавиатуру и открутите этот винт.

• После откручивания переверните клавиатуру и освободите зажимы сверху. Может пригодиться инструмент для открывания пластика, но они достаточно свободны.

Шаг 4

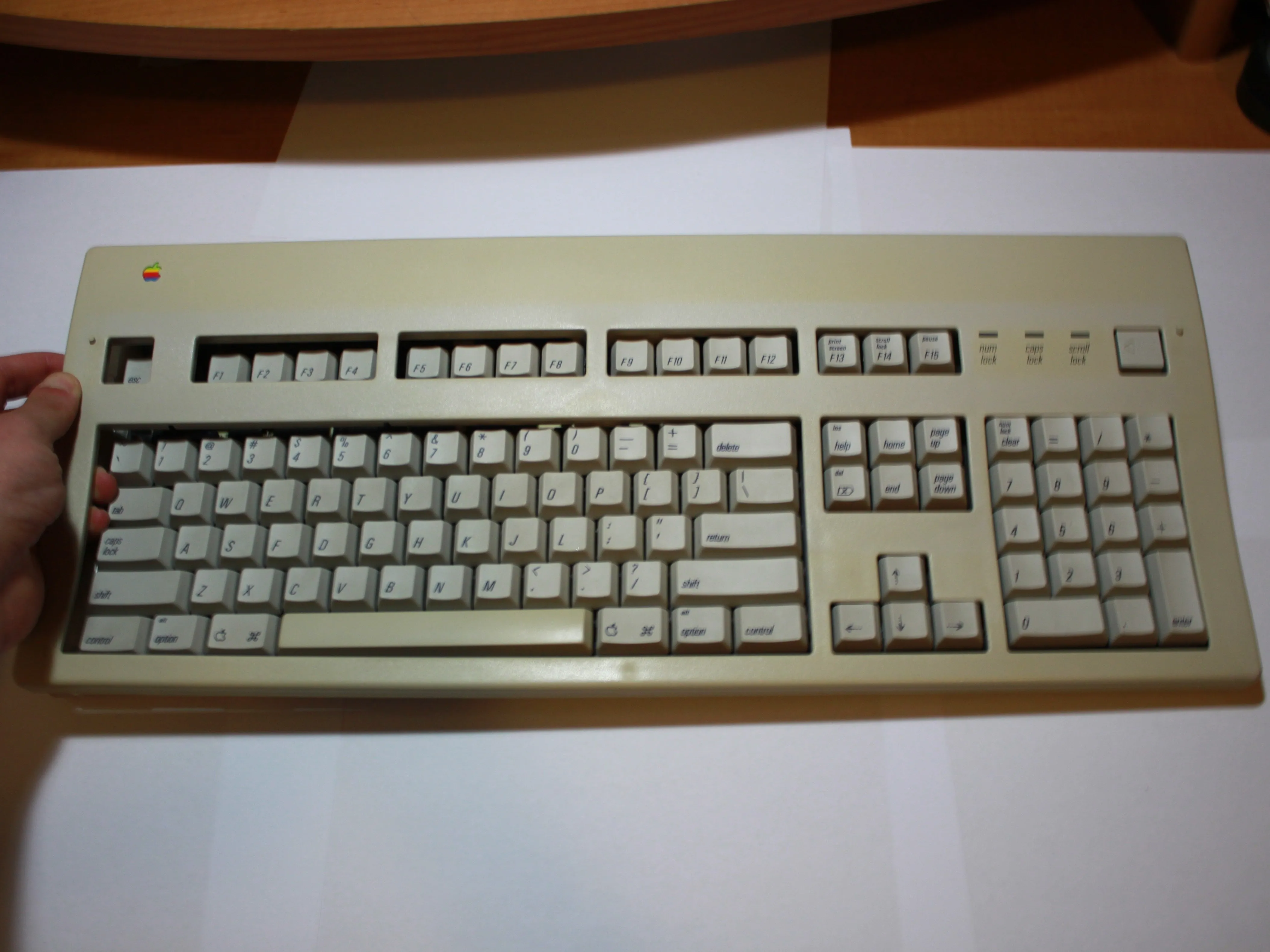

• Снимите верхнюю часть корпуса с клавиатуры.

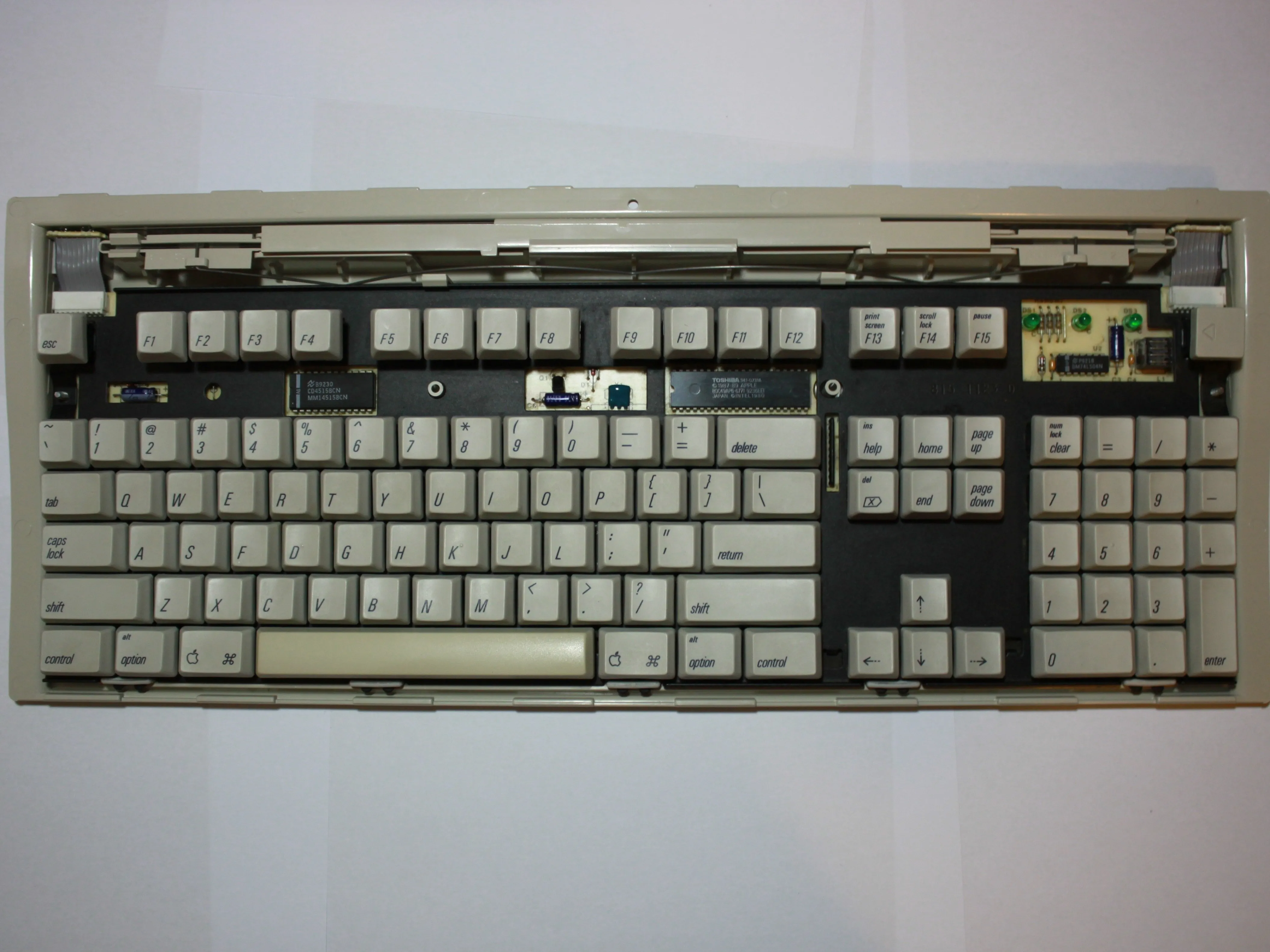

• Поприветствуйте переключатели клавиатуры!

Шаг 5

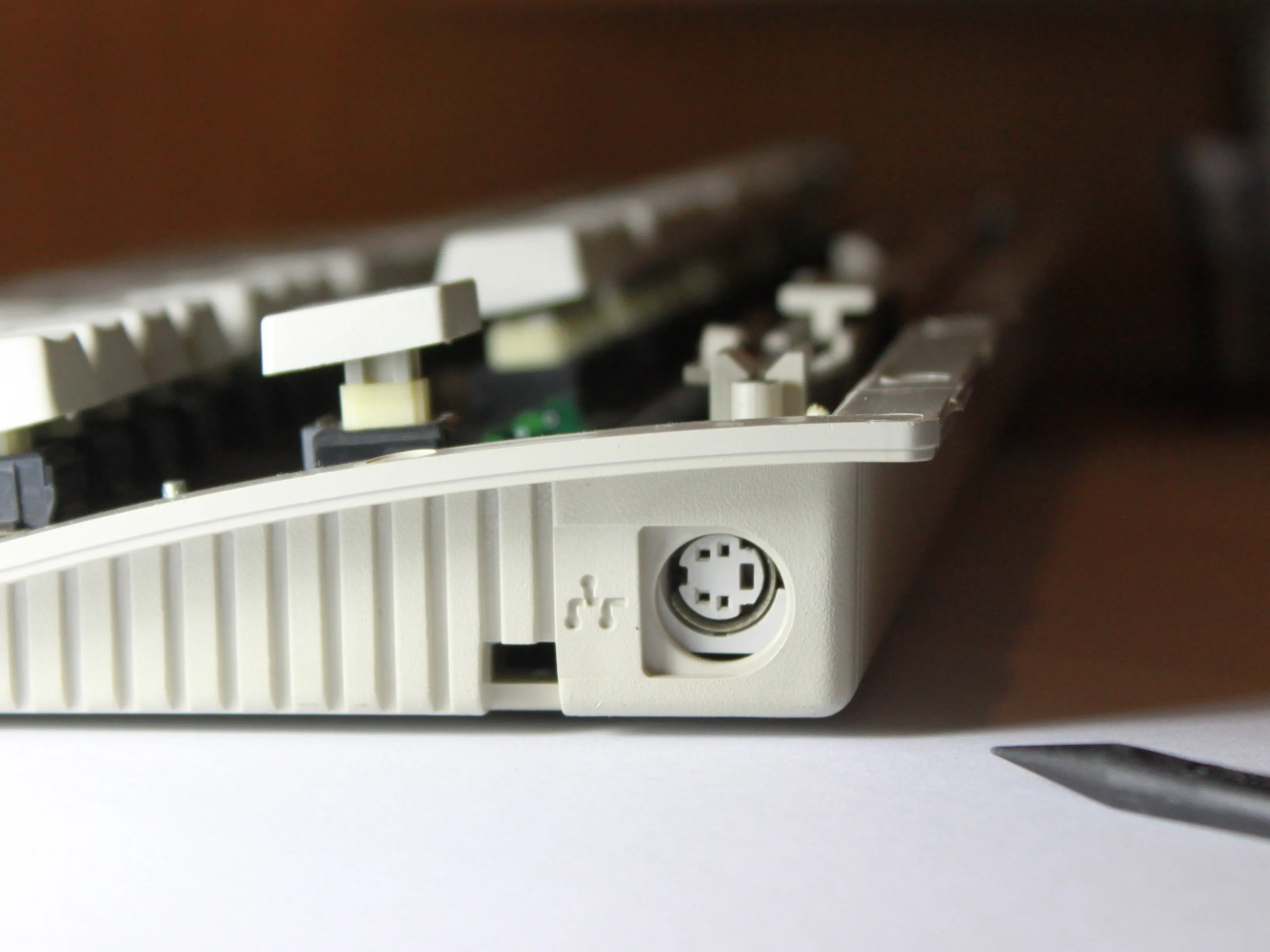

• Два разъема ADB необходимо извлечь из кронштейнов.

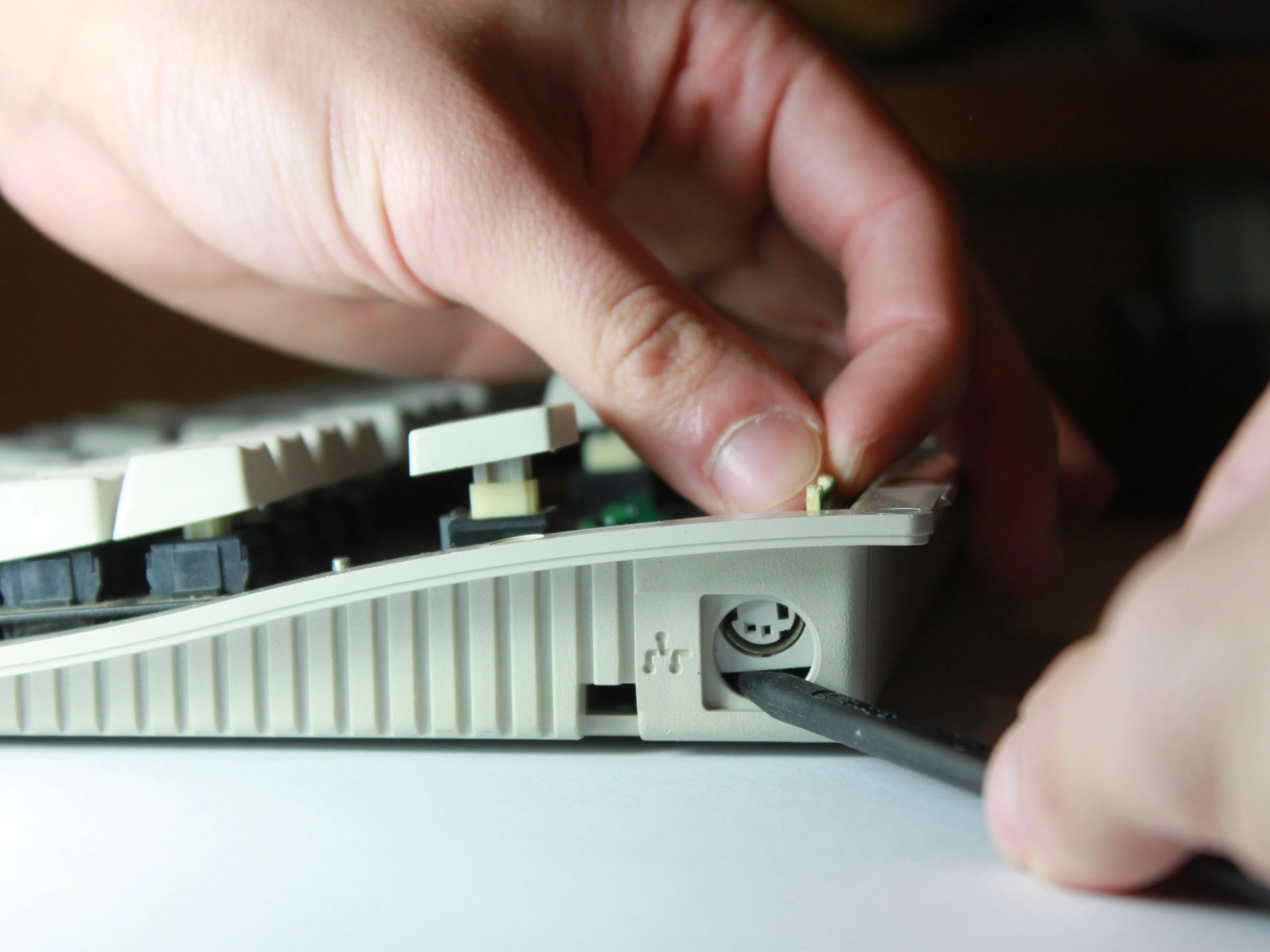

• С помощью ногтя или шила подденьте порт поверхностного монтажа и поднимите его вверх.

• Не просто подталкивайте порт - он очень хрупкий. Медленно ведите его вверх пальцами.

• Когда это станет возможным, возьмитесь за верхнюю часть зеленой печатной платы и извлеките ее из маленького крепления.

• Повторите это для обоих портов.

Шаг 6

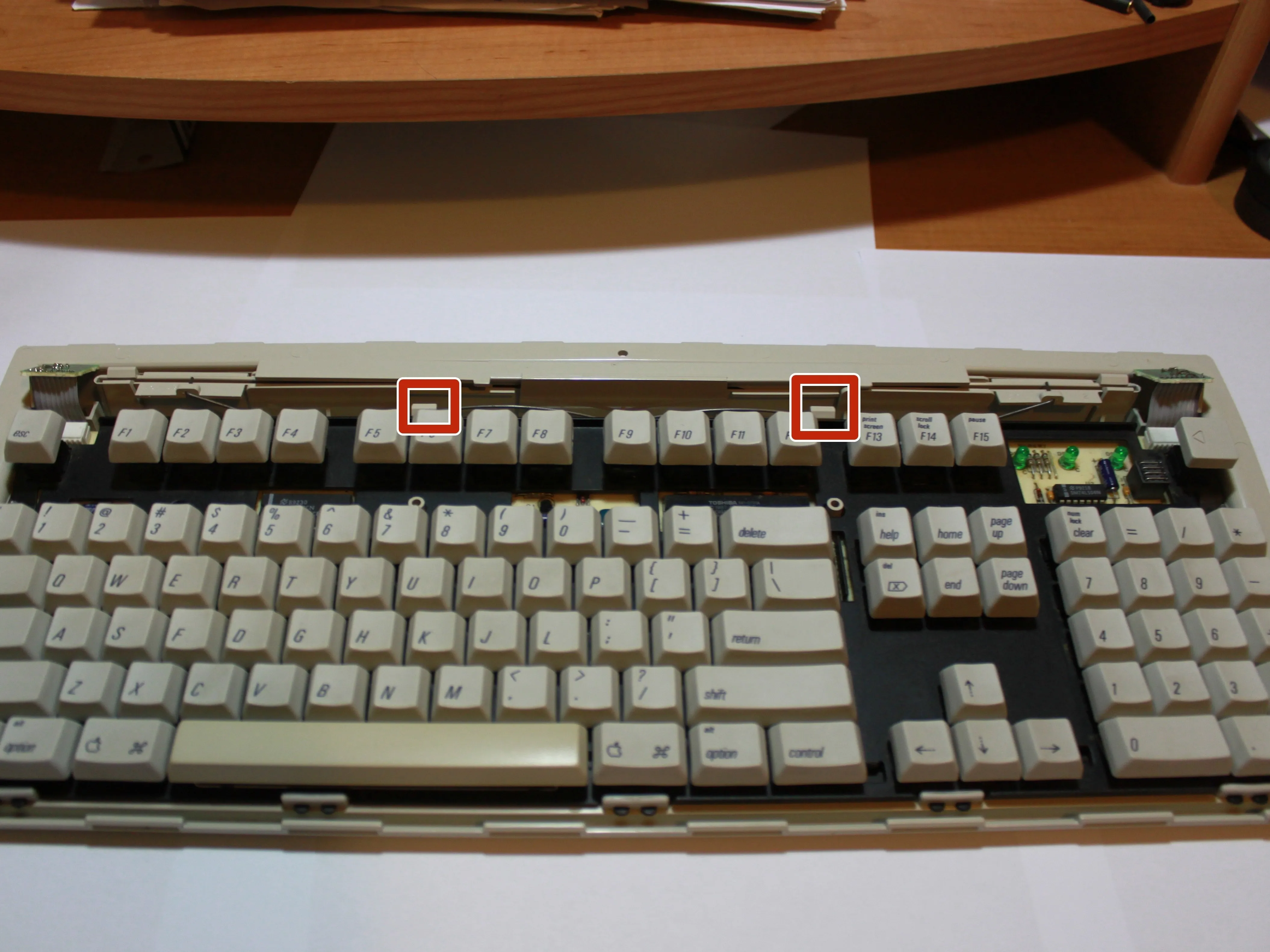

• Два пластиковых выступа удерживают печатную плату и переключатели клавиатуры на месте.

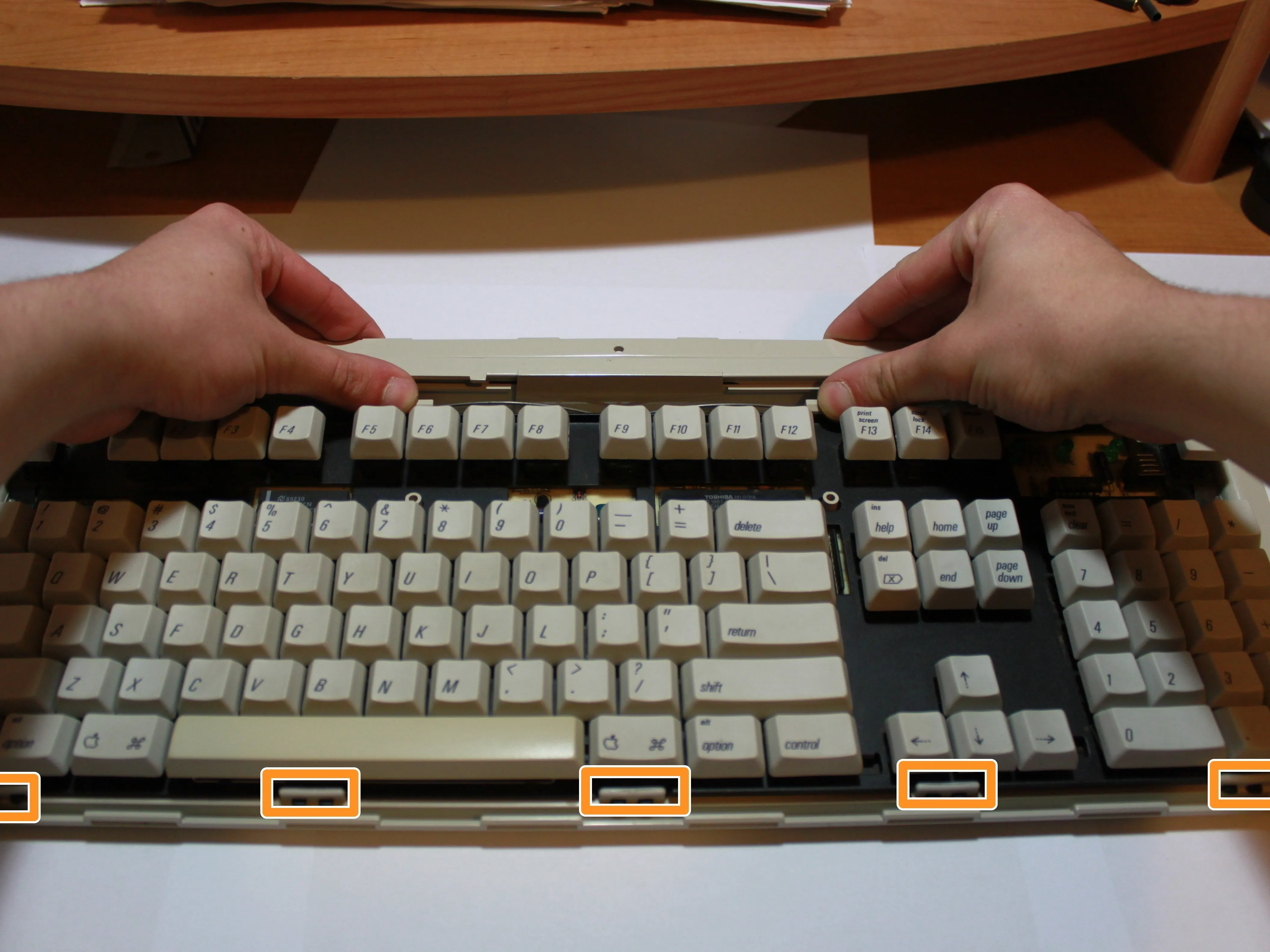

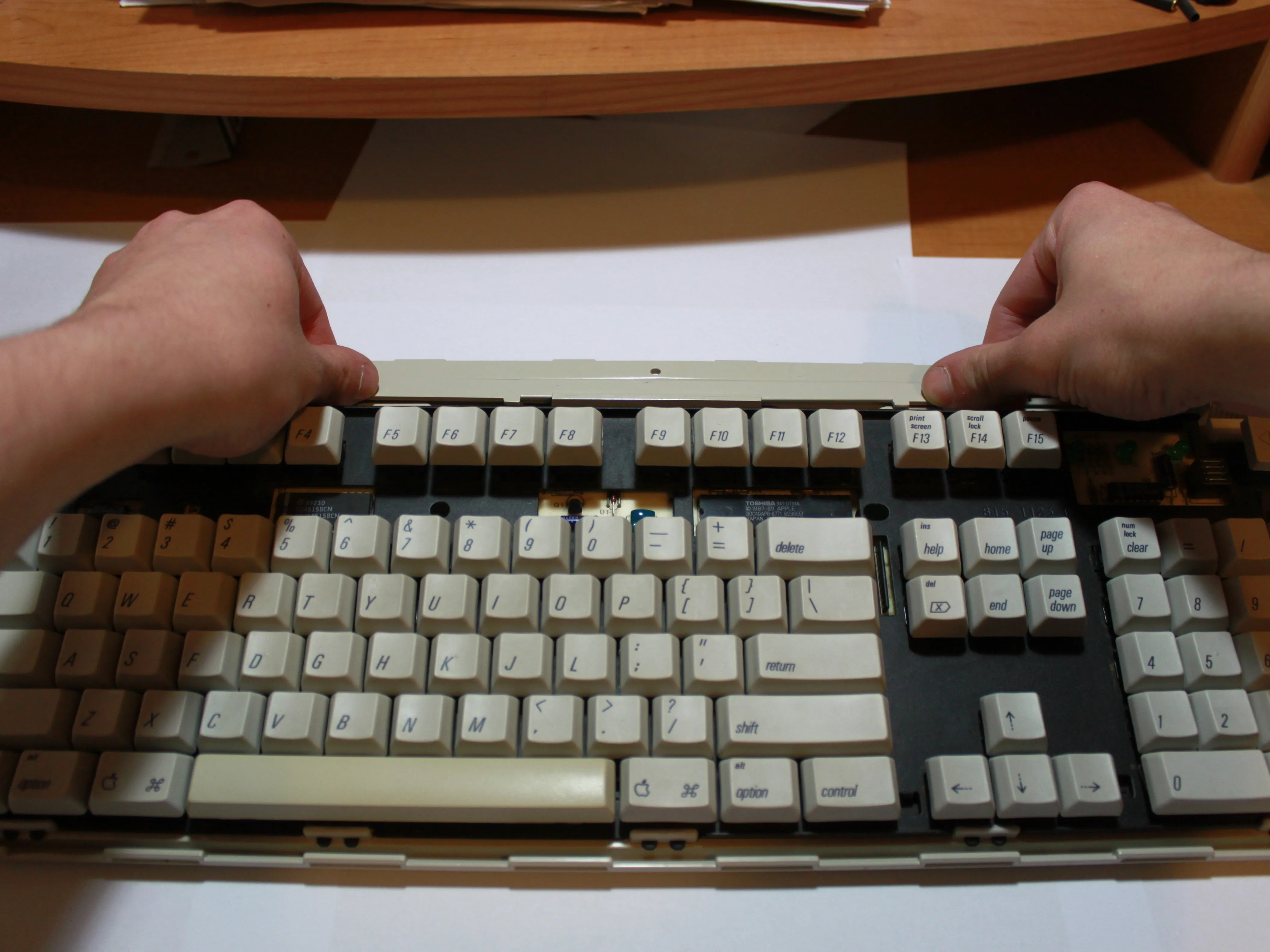

• Большими пальцами осторожно отожмите выступы назад. Протяните указательные пальцы под ними, чтобы освободить плату из зажимов.

• Поднимите всю печатную плату в сборе вверх и в сторону от корпуса клавиатуры.

• Обязательно поднимайте вверх и наружу, так как снизу имеется пять небольших наборов зажимов.

Шаг 7

• Теперь мы можем рассмотреть печатную плату поближе!

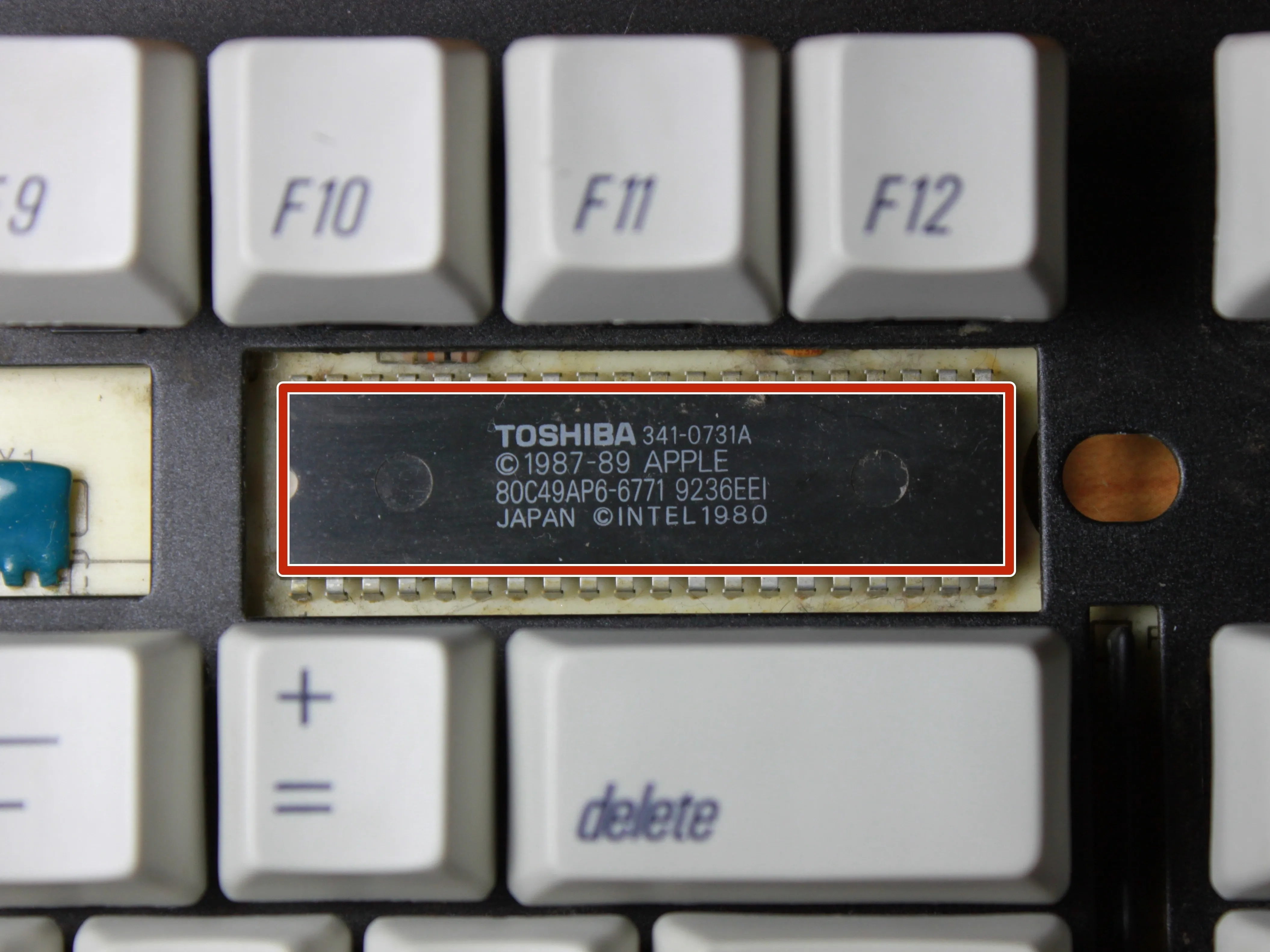

• Мозгом этой клавиатуры является двоичный контроллер Toshiba TC4515BP.

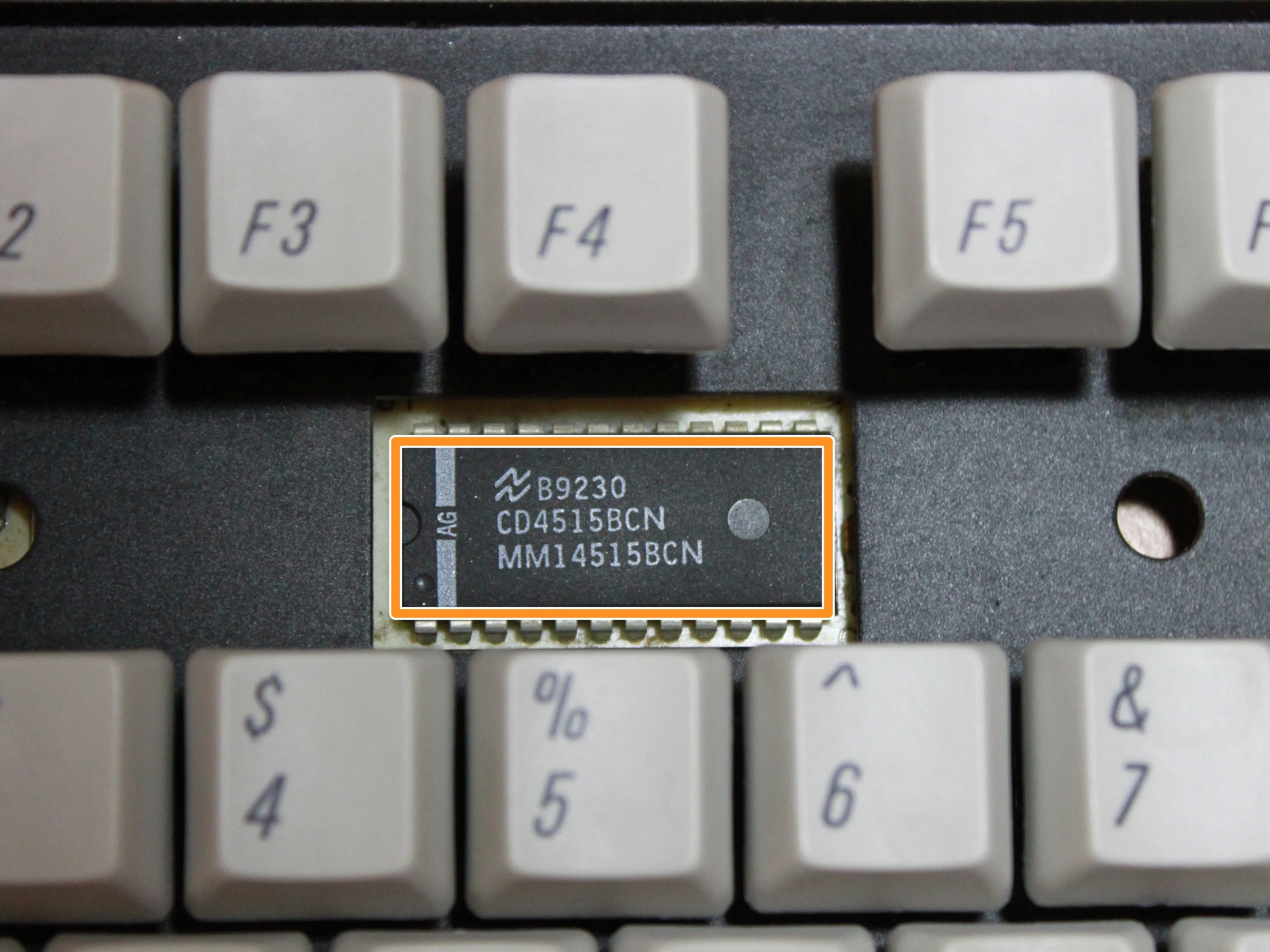

• Декодер Fairchild CD4515BCN

• Шестнадцатиричный преобразователь GD54/74LS04

• 3 зеленых индикаторных светодиода

Комментарии к шагу

Чип Toshiba - это НЕ TC4515BP (это фактически следующий чип в списке). Это 80C49AP.

Здравствуйте, вы не знаете, может ли другая микросхема 80C49AP, но с другим номером после тире, которая следует за ней, работать в качестве замены?

Декодер, хотя это и 4515BC, может быть одного из нескольких производителей. Тот, что показан на фото, - это деталь National Semiconductor, а тот, что стоит у меня - это деталь Motorola (MC14515BCP).

Шаг 8

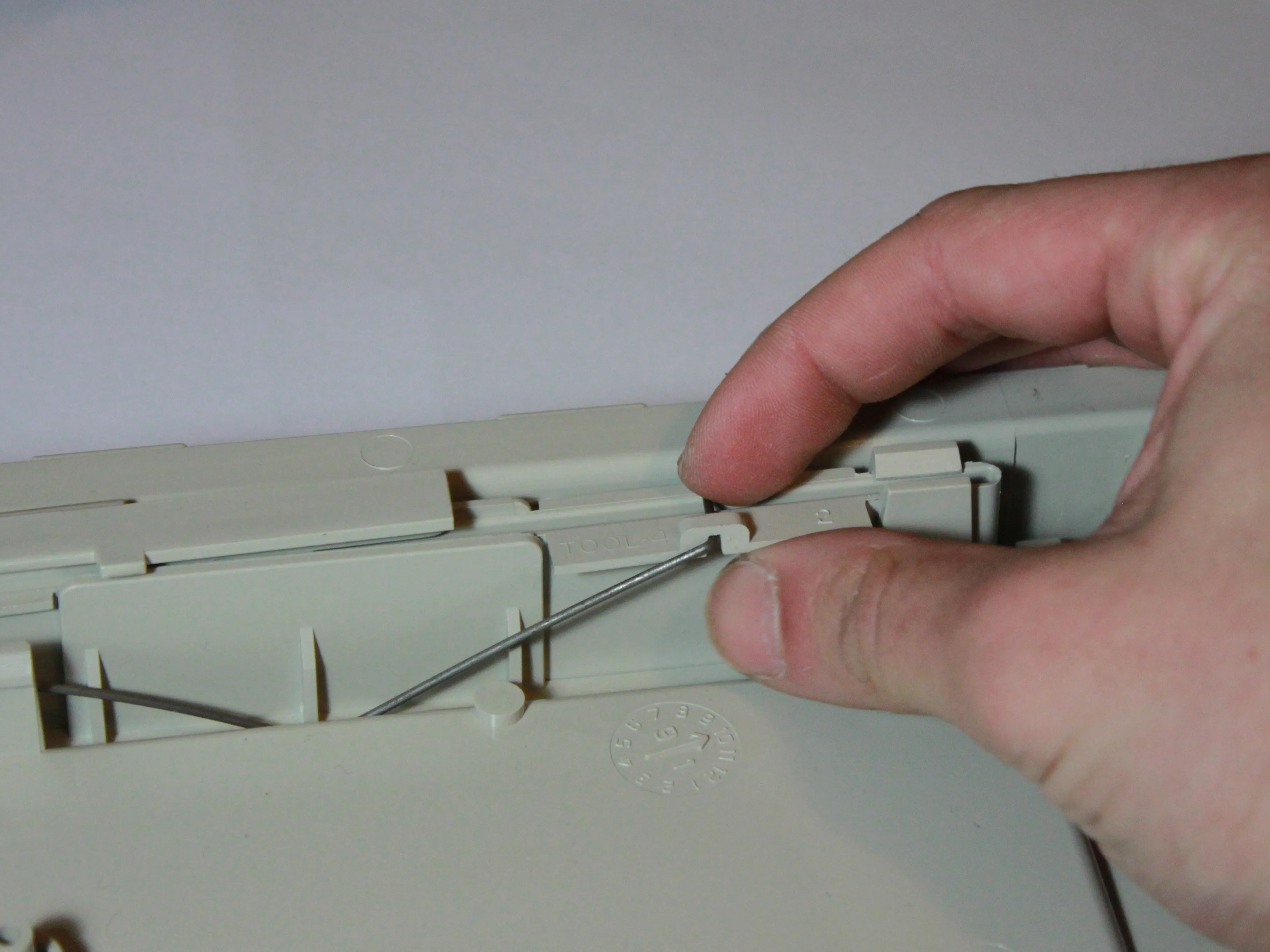

• Снимите пружинную планку с ножки.

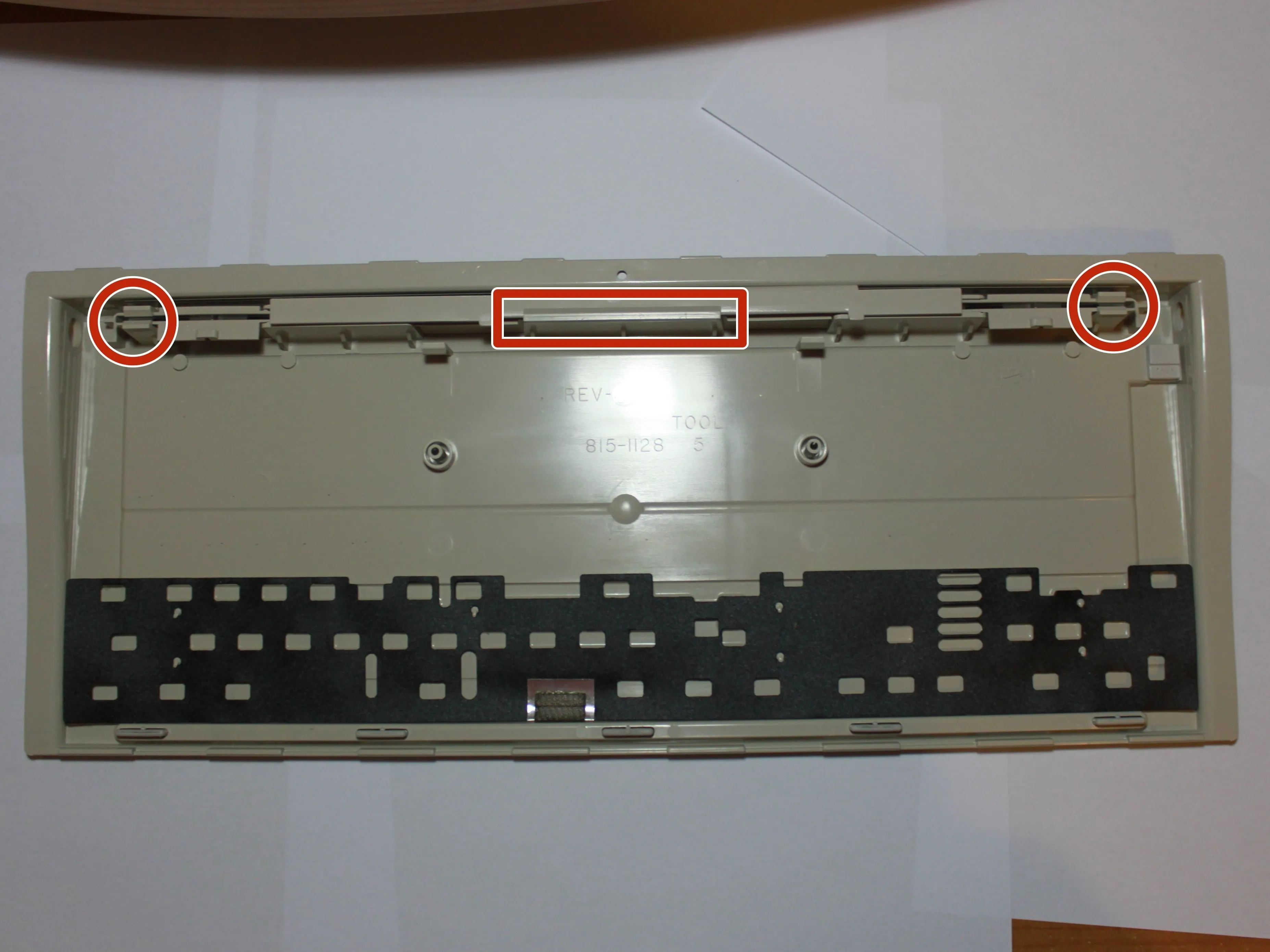

• Освободите три комплекта зажимов от ножки, нажимая на них снаружи и одновременно поднимая вверх. Чтобы снять большую шишку, используемую в качестве переключателя управления в центре, необходимо выгнуть заднюю часть.

• Очень легко сломать выступ - у меня был случай, когда я разбирал ножку :[

• Поднимите ножку вверх и отделите ее от корпуса. Она должна легко разделиться на две части.

Шаг 9

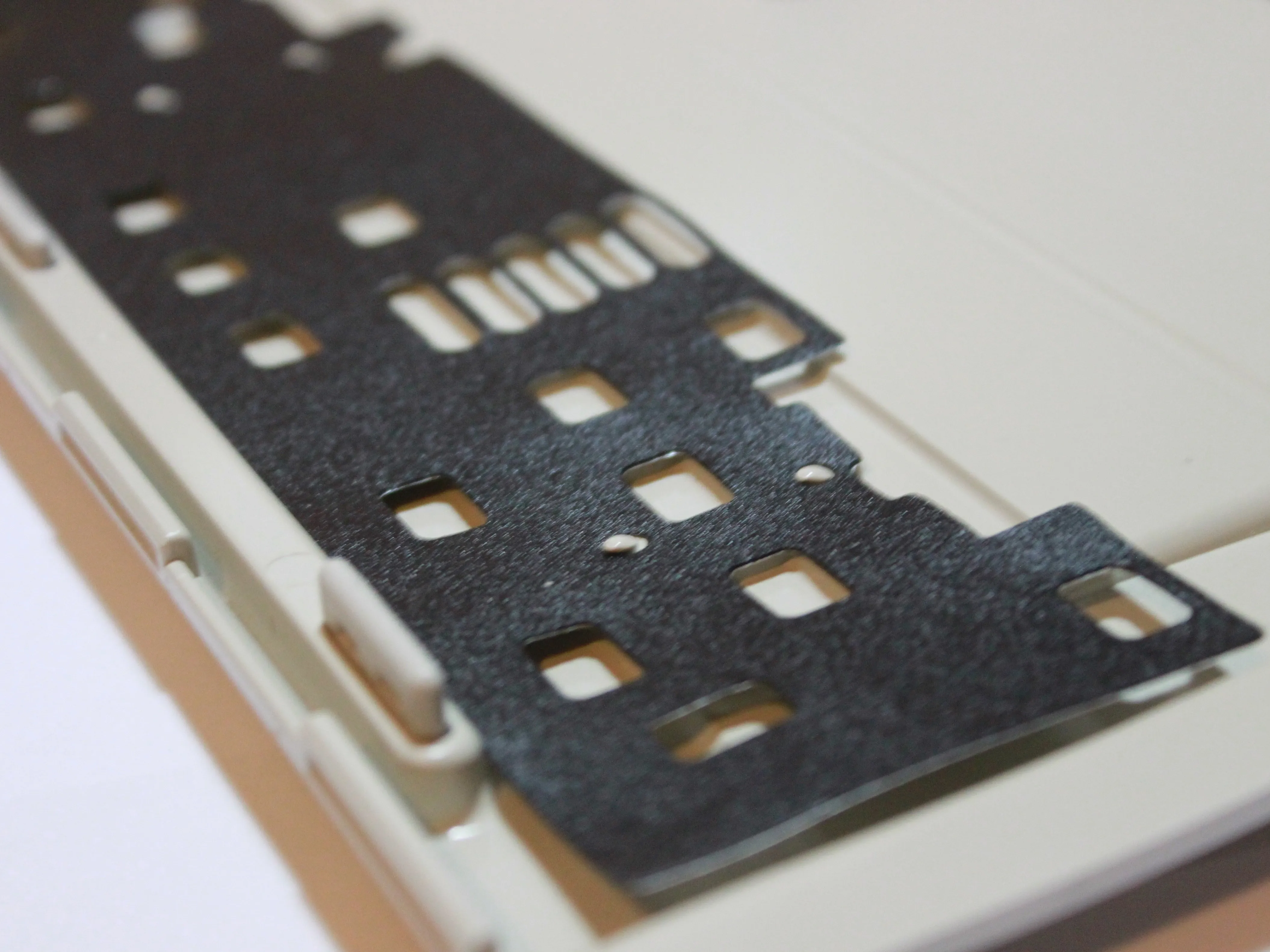

• Снимите защитную пленку, освободив семь небольших выступов.

• Это легче всего сделать, если начать с одной стороны, надавить вниз и продолжить движение к каждому последующему набору зажимов.

Шаг 10

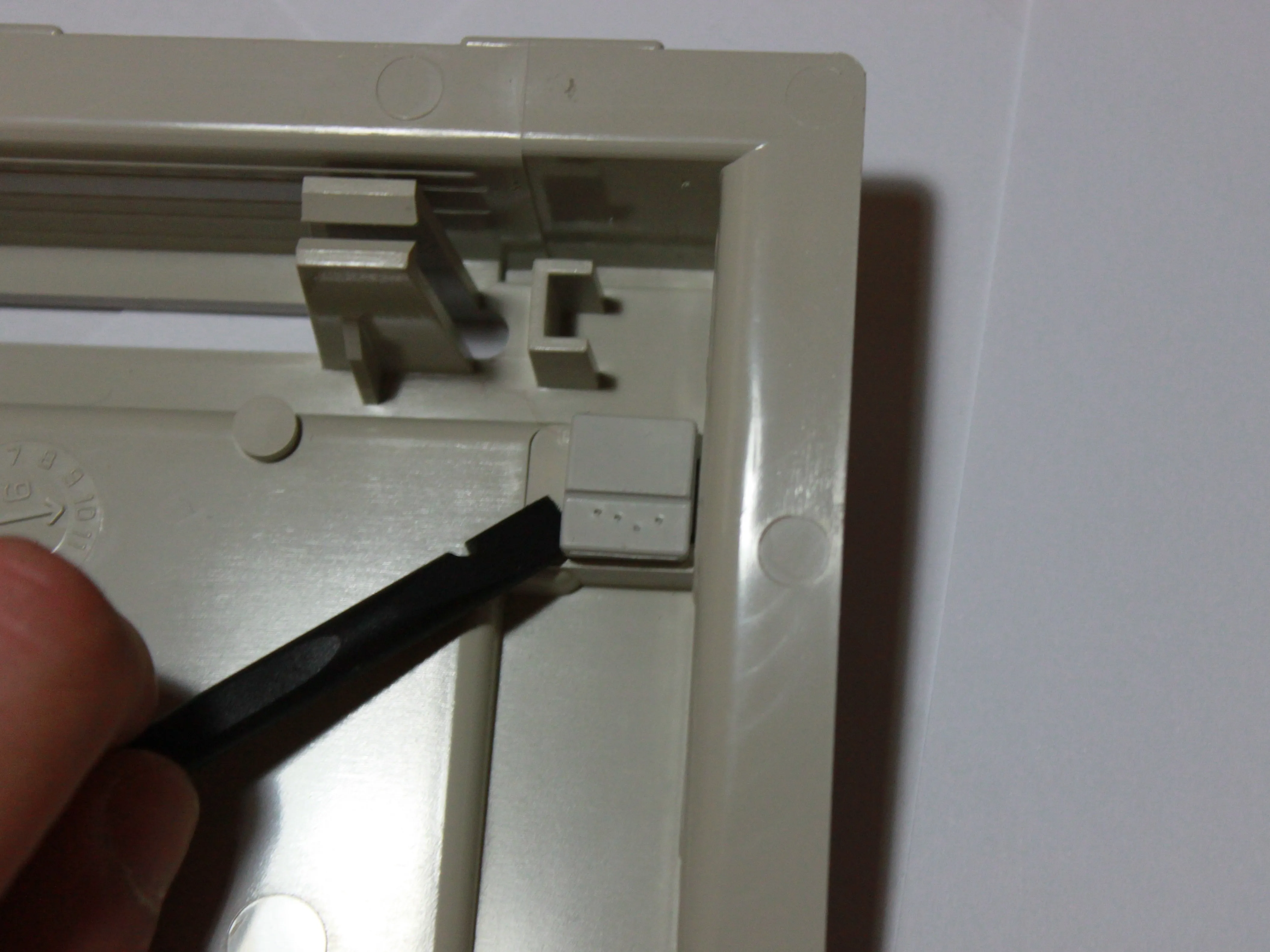

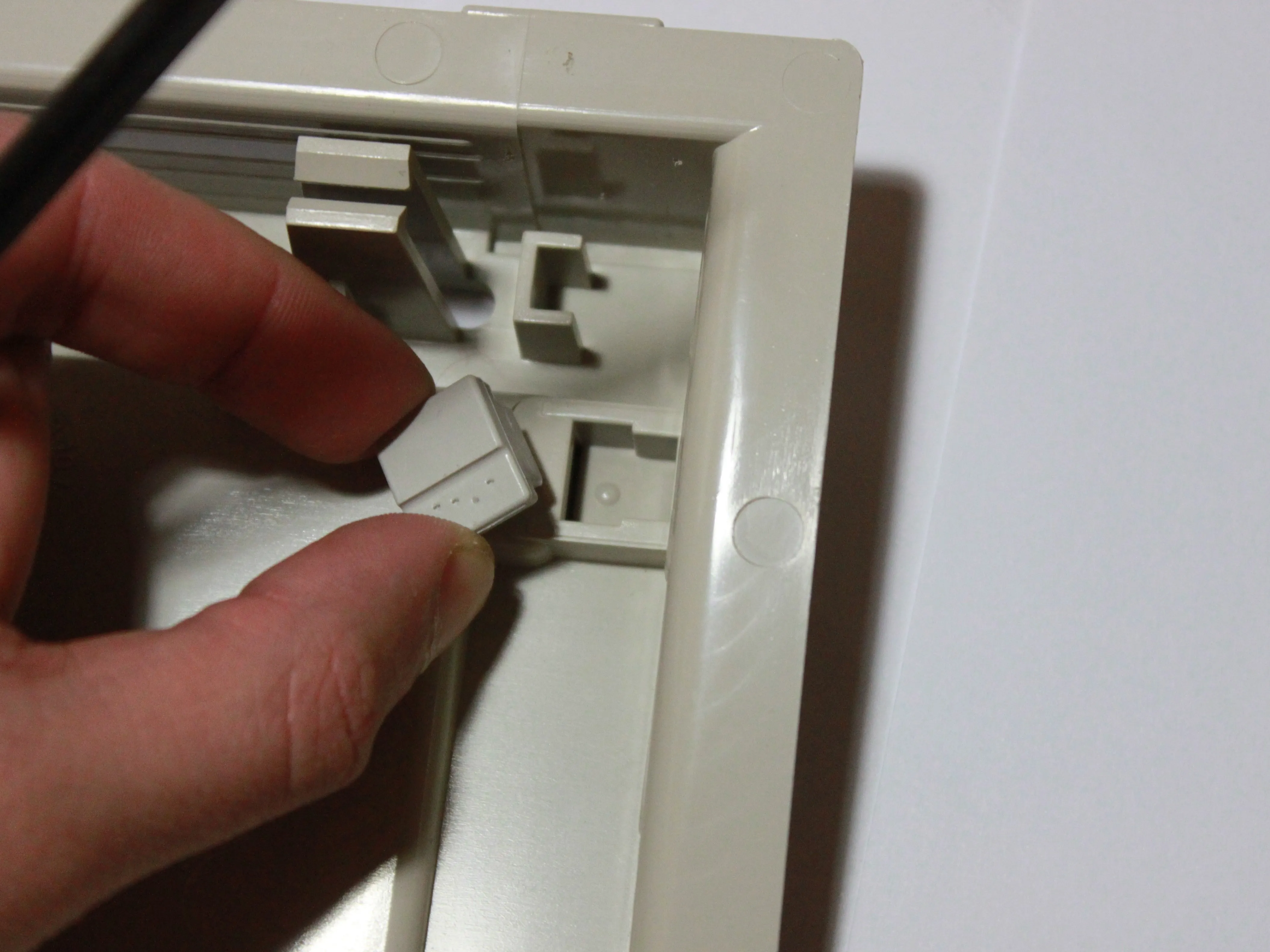

• Снимите маленькую резиновую крышку с небольшого отверстия.

• Я понятия не имею, для чего это нужно.

Шаг 11

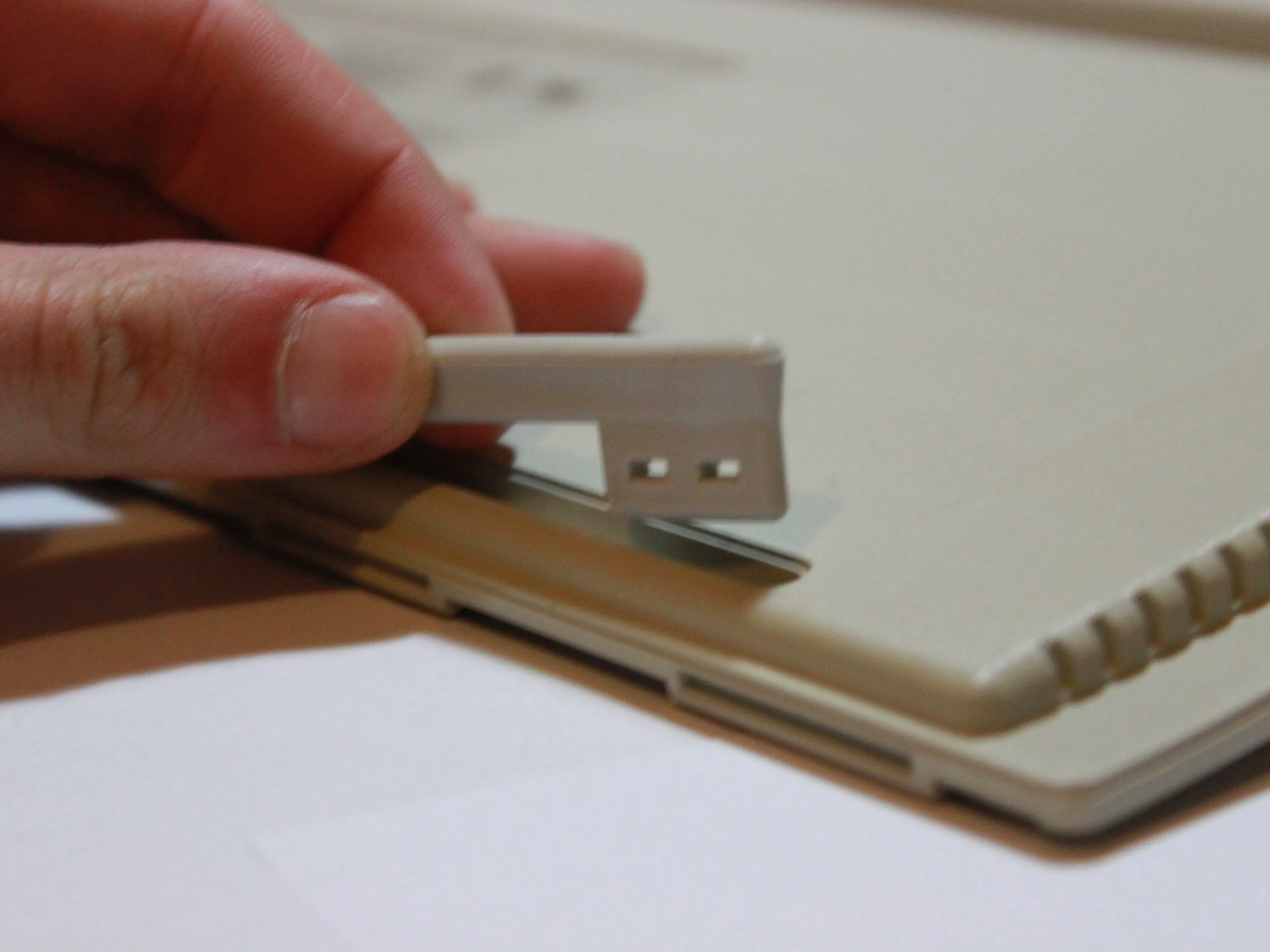

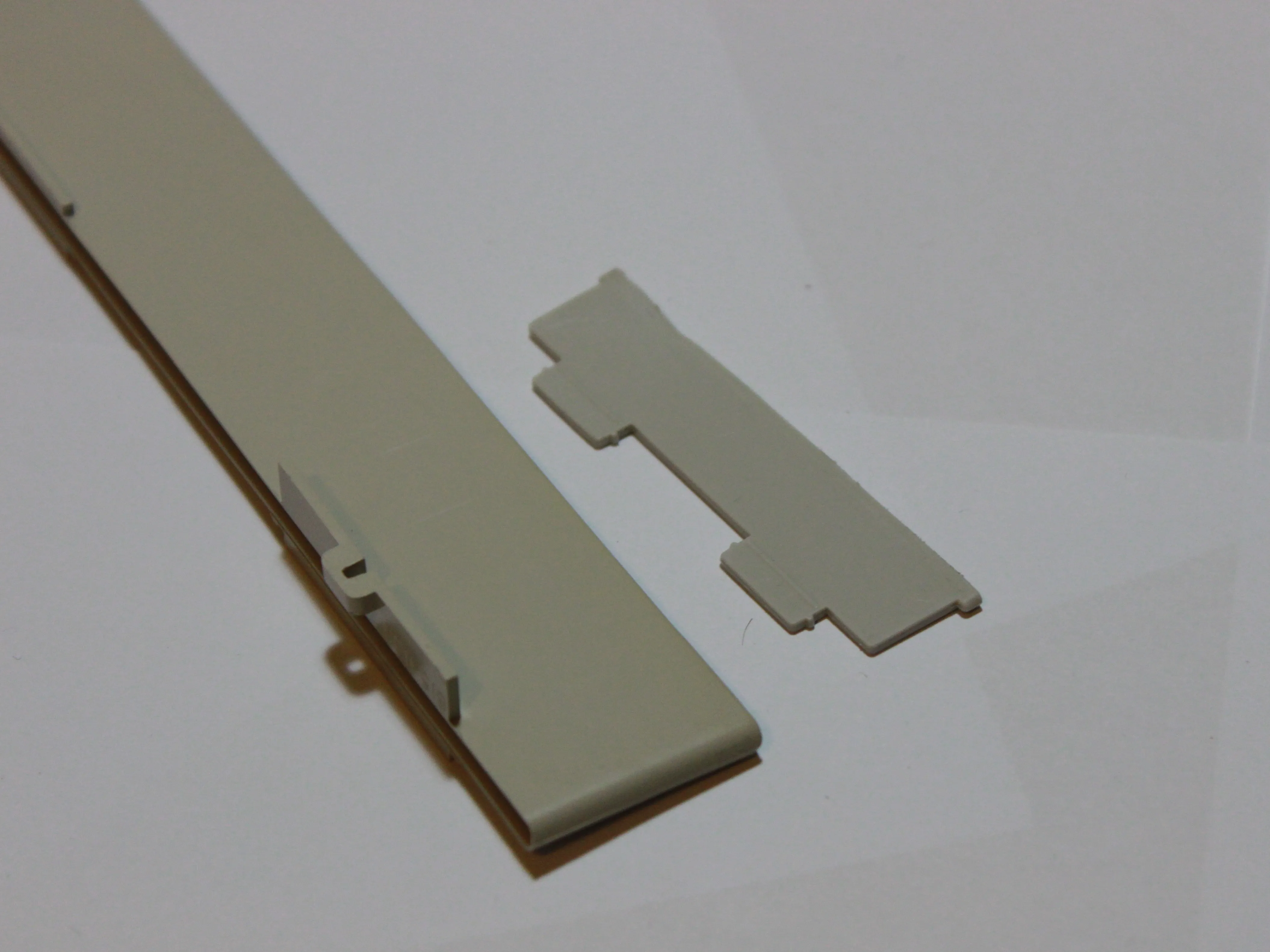

• Снимите резиновые ножки с основания платы и ножки. Просто потяните вверх!

Шаг 12

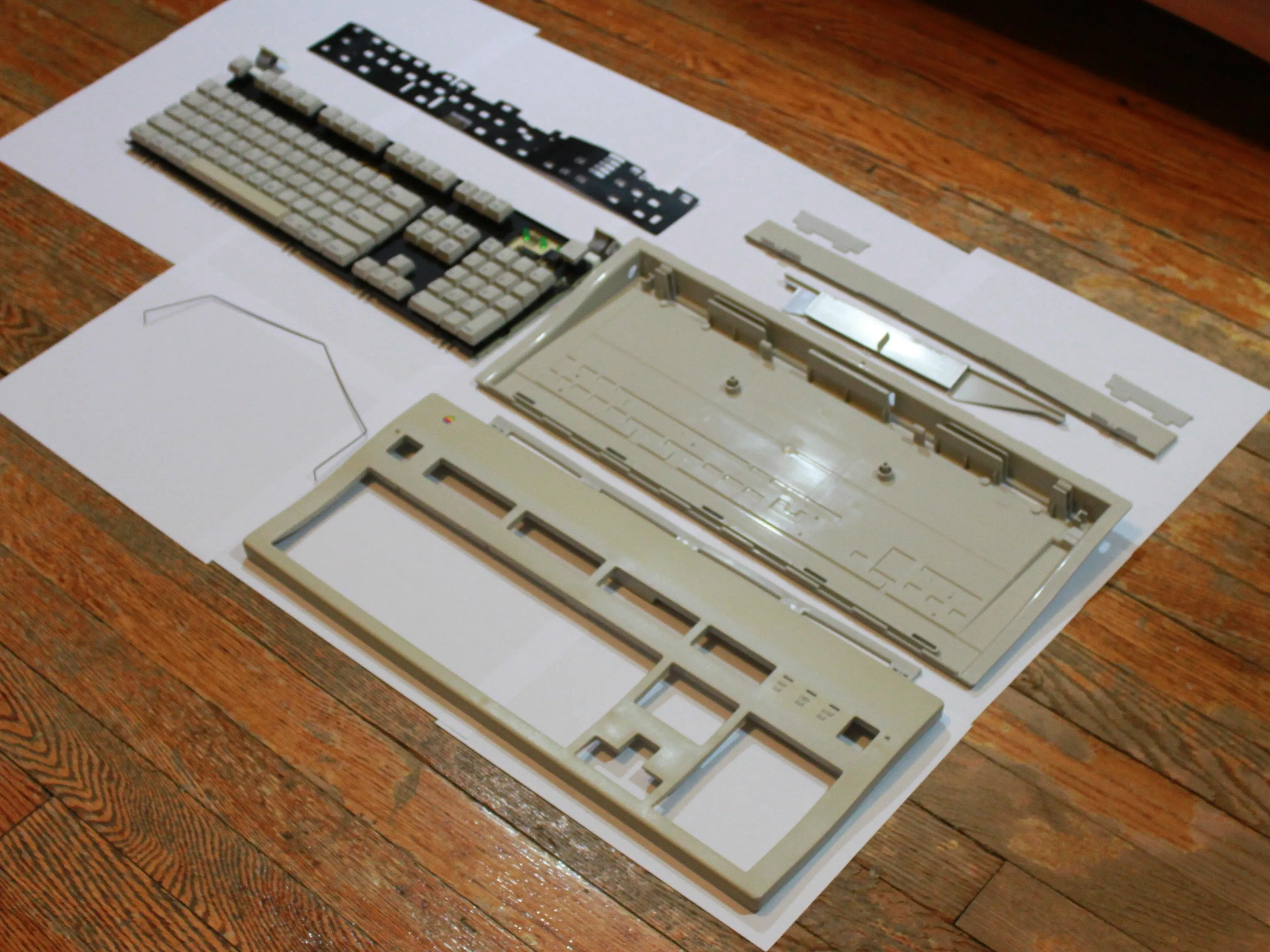

• Все готово!

• Чтобы собрать клавиатуру, следуйте этому руководству в обратном порядке.

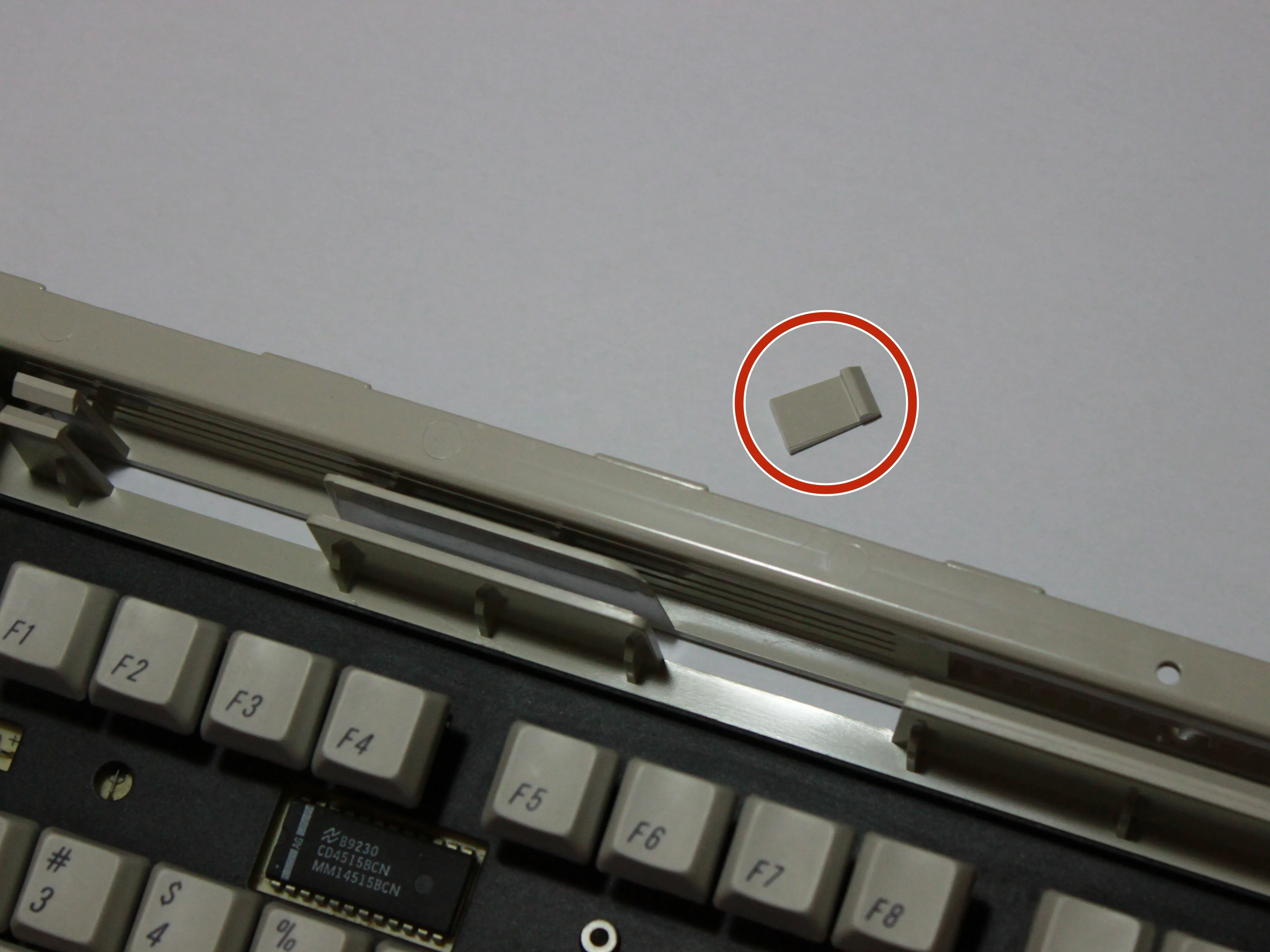

• Еще раз обратите внимание, что винтажный пластик очень хрупкий. Будьте очень осторожны с вкладками - я потерял одну!

• Пока, вкладка. Хорошо, что вас было двое.
