Разборка Apple iPhone 6 с помощью рентгеновского снимка

Введение

Мы проводили разборку самых разных смартфонов, и должен признаться, что внешне они не сильно отличаются друг от друга. С iPhone 4S до iPhone 5S изменилось не так уж много. Даже если сравнивать с Samsung Galaxy S5, не так уж много нового. С iPhone 6 все было иначе. Здесь появилось довольно много новых функций, которые мы собираемся вам показать. Но сначала приведем некоторые технические характеристики нового iPhone 6:

Технические характеристики iPhone 6:

- Процессор Apple A8 с 64-битной архитектурой

- Сопроцессор движения M8 второго поколения

- 16, 64 или 128 ГБ встроенной памяти

- 4,7-дюймовый дисплей Retina HD с разрешением 1334x750 пикселей (326 ppi)

- 8 МП камера iSight (с 1,5 мкм пикселями и автофокусом с фазовой детекцией) и 1,2 МП камера FaceTime

- Датчик отпечатков пальцев с домашней кнопкой Touch ID, барометр, 3-осевой гироскоп, акселерометр, датчик освещенности

- Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.0 + NFC + 20-диапазонный LTE

Шаг 1. Разборка Apple iPhone 6 с помощью рентгена

Разборка Apple iPhone 6 с помощью рентгена, разборка Apple iPhone 6 с помощью рентгена: шаг 1, изображение 1 из 3 — Apple iPhone 6 разборка с помощью рентгена, Apple iPhone 6 разборка с помощью рентгена: шаг 1, изображение 1 из 3 | Источник - ifixit.com

Apple iPhone 6 разборка с помощью рентгена, Apple iPhone 6 разборка с помощью рентгена: шаг 1, изображение 2 из 3 — Разборка Apple iPhone 6 с помощью рентгена, разборка Apple iPhone 6 с помощью рентгена: шаг 1, изображение 2 из 3 | Источник - ifixit.com

Apple iPhone 6 разборка с помощью рентгена, Apple iPhone 6 разборка с помощью рентгена: шаг 1, изображение 3 из 3 — Разборка Apple iPhone 6 с помощью рентгена, разборка Apple iPhone 6 с помощью рентгена: шаг 1, изображение 3 из 3 | Источник - ifixit.com

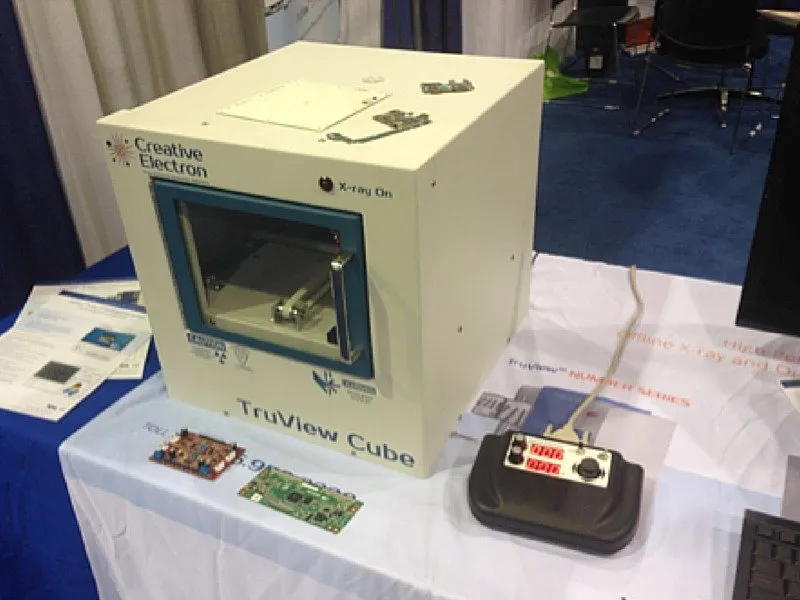

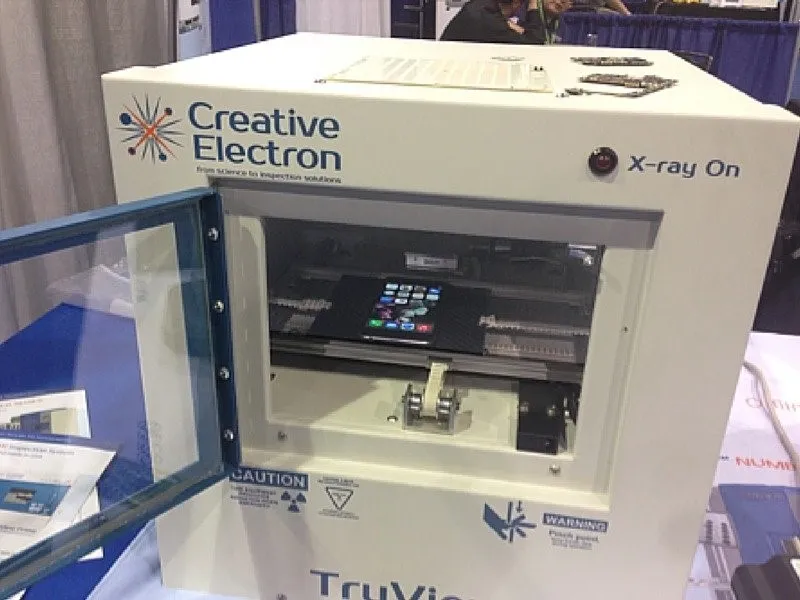

Использование рентгеновский аппарат TruView Cube мы начинаем сканирование.

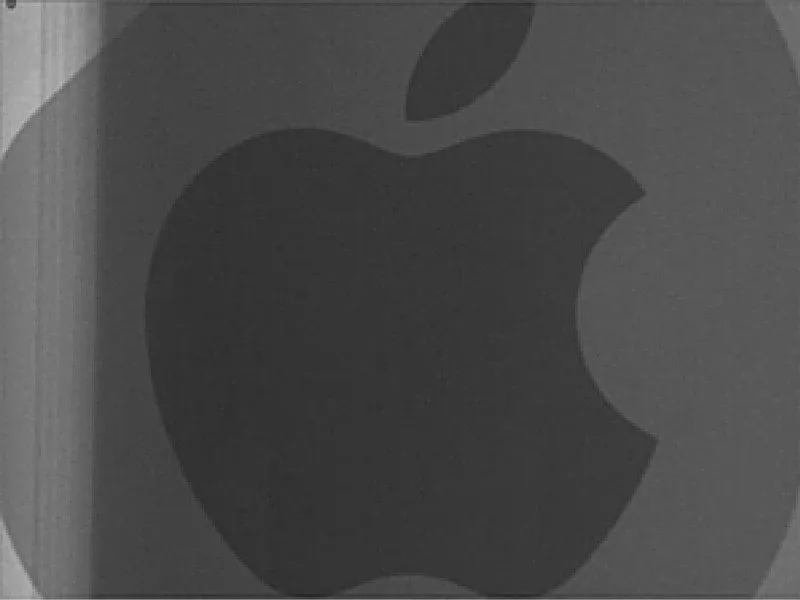

Первое изменение, которое мы заметили, - это логотип Apple на задней панели телефона. В отличие от тонкой текстуры предыдущих моделей, у iPhone 6 логотип выполнен из нержавеющей стали, и на нашем рентгеновском снимке он виден как день.

Шаг 2

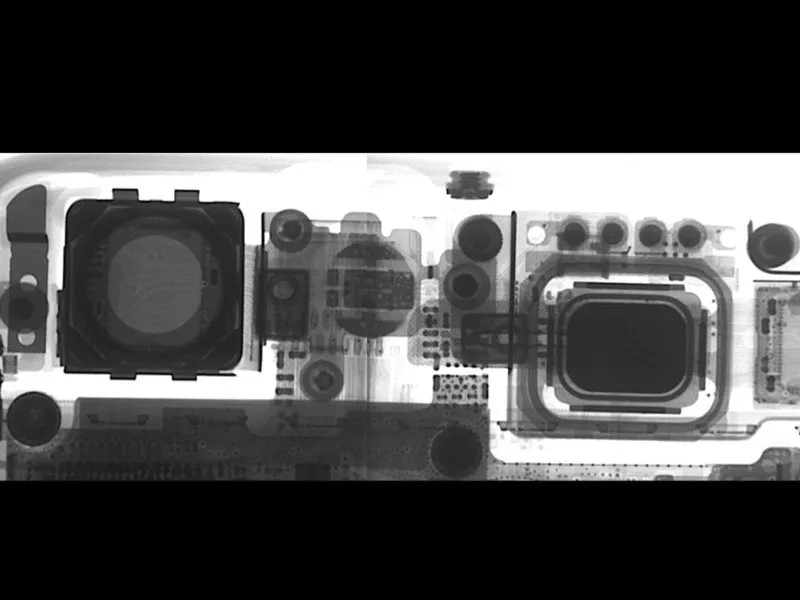

Еще одно значительное улучшение платформы iPhone 6 - это камера. Вот рентгеновский снимок верхней части iPhone 6, на котором видны камеры FaceTime (справа) и iSight (слева). Вы также можете увидеть, что светодиодная вспышка была значительно усилена.
Мы также заметили 2 микрофона MEMS - один справа от камеры iSight, другой слева от камеры FaceTime. Если микрофон FaceTime, скорее всего, используется во время разговора с помощью камеры FaceTime, то микрофон iSight служит для снижения окружающего шума при телефонных разговорах.
Собрав голосовой сигнал и окружающий шум, можно использовать алгоритм обработки сигнала для уменьшения шума в канале данных (он же голос).

Шаг 3

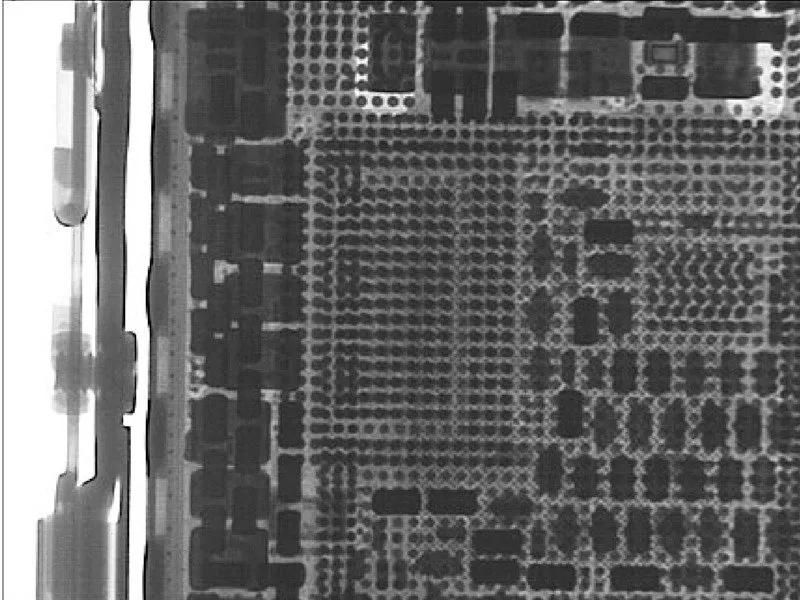

Это хорошее изображение, показывающее всю сложность нового процессора A8... много чего происходит вокруг нового процессора Apple.

Шаг 4

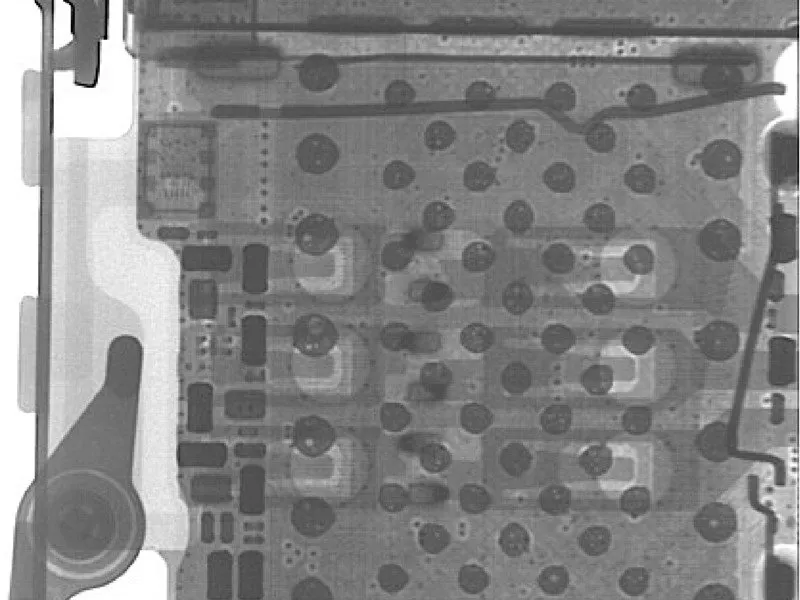

Разъем для SIM-карты в iPhone 6 хорошо заметен. Обратите внимание на пустоты в шариках припоя на разъеме.

Шаг 5

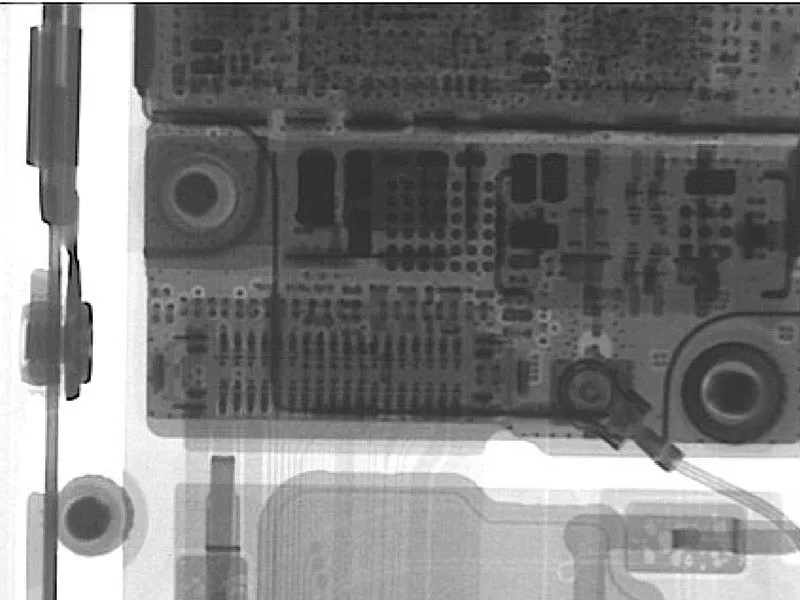

Отличный снимок, показывающий одно из многочисленных соединений антенн в этом iPhone.

Шаг 6

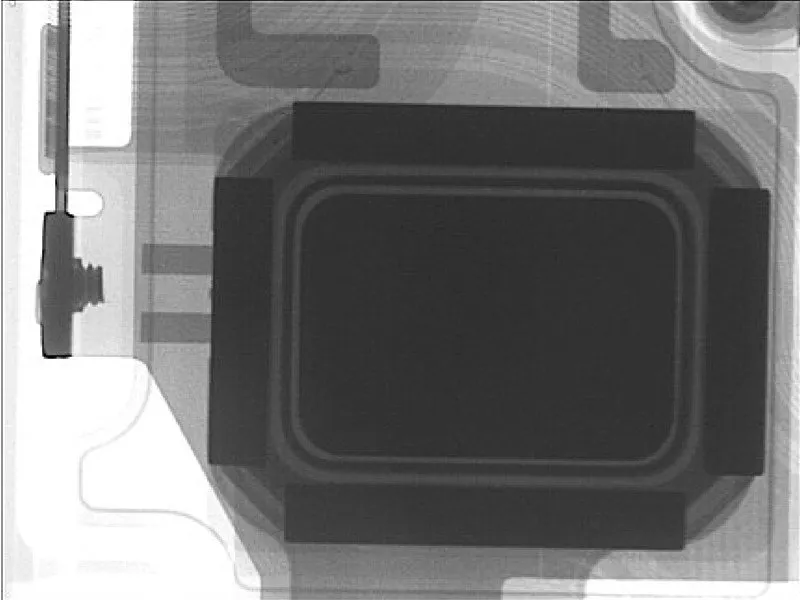

Хотя в iPhone 6 изменился канал динамика в сборе, похоже, Apple по-прежнему использует тот же динамик, что и в iPhone 5S.

Шаг 7

Разборка Apple iPhone 6 с помощью рентгеновского аппарата: шаг 7, изображение 3 из 3 — Разборка Apple iPhone 6 на рентгеновском снимке: шаг 7, изображение 3 из 3 | Источник - ifixit.com

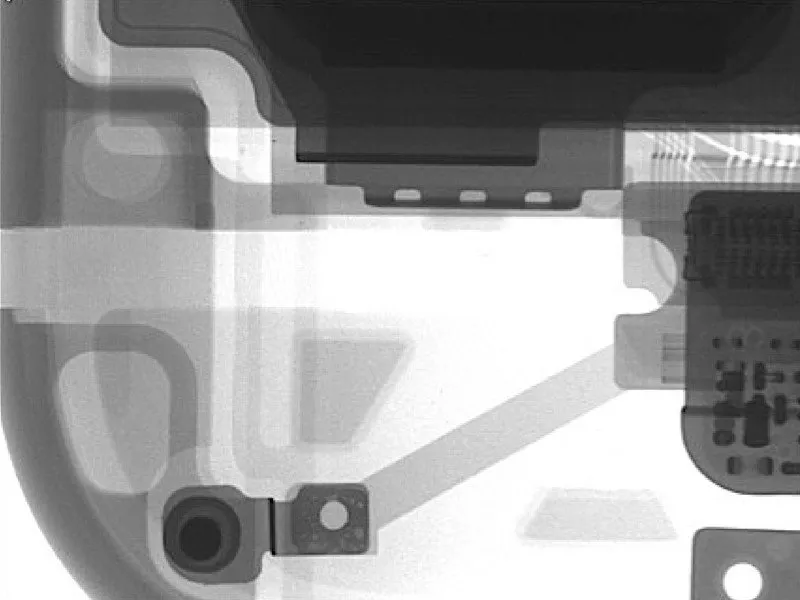

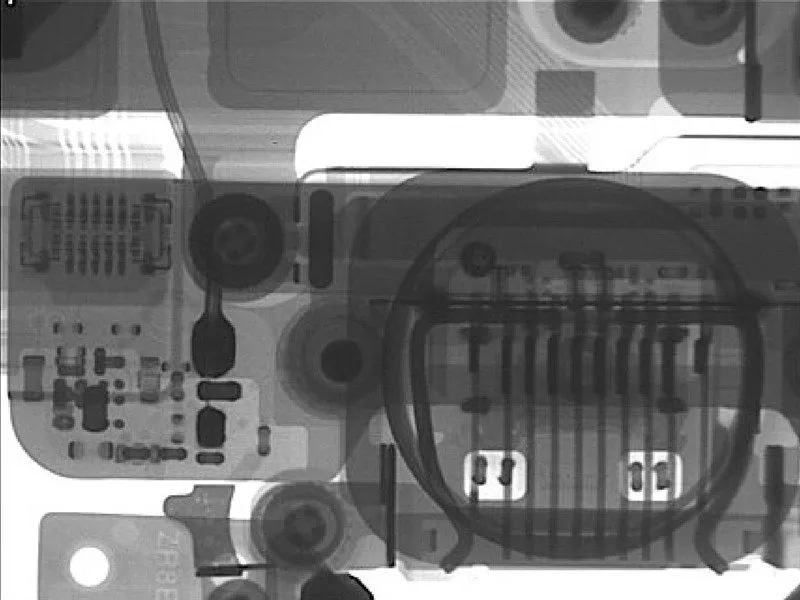

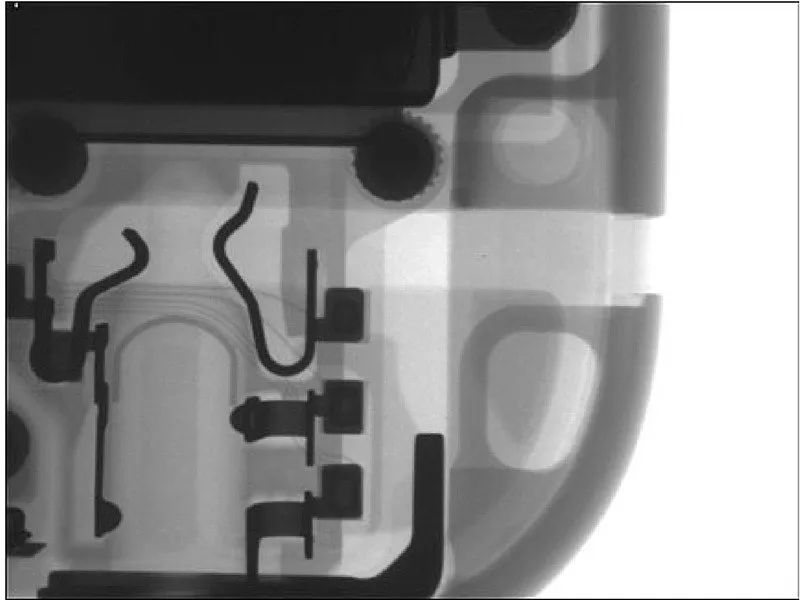

У iPhone 6 антенны четко разделены в конструкции корпуса. Эстетическая особенность, которую любят одни и ненавидят другие. Здесь она видна изнутри, как слева, так и справа от телефона. Также здесь можно увидеть датчик TouchID и разъем Lighting для передачи данных и питания.

Шаг 8

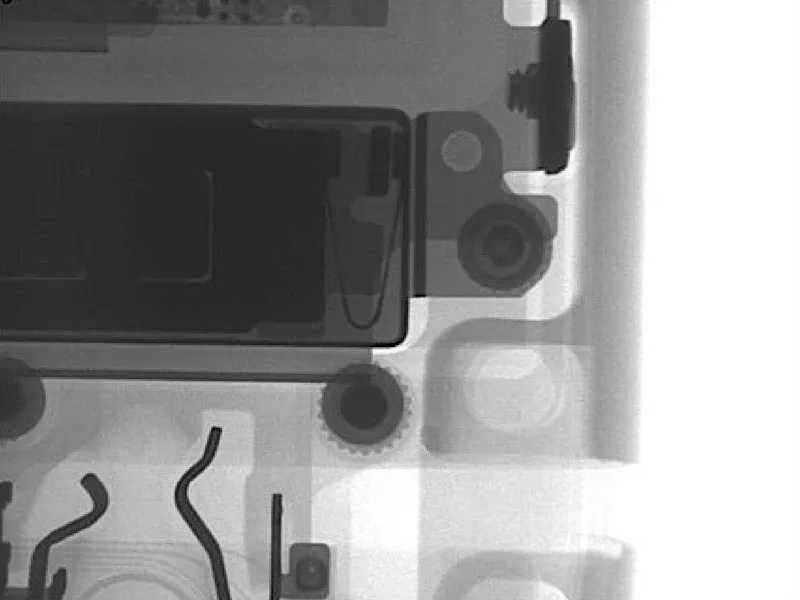

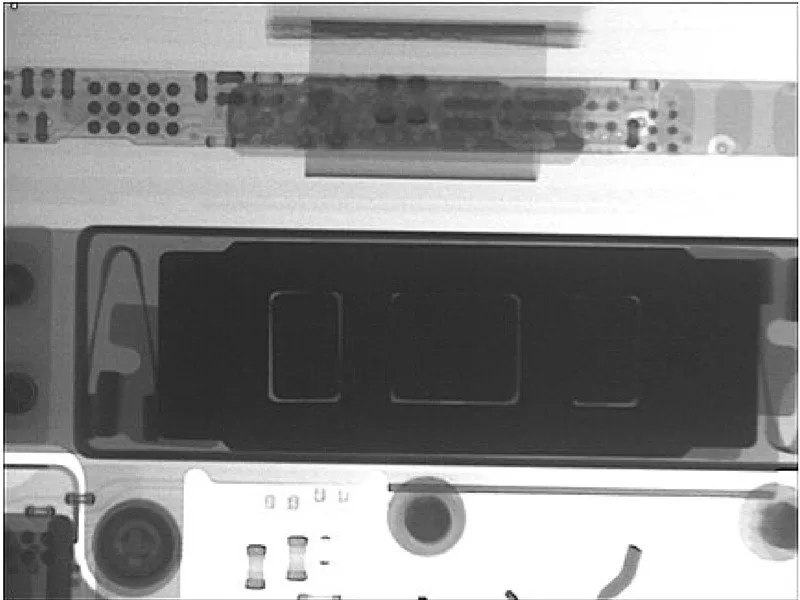

Известно, что Apple любит играть с вибромотором в продуктах iPhone. В iPhone 4 использовался противовес, в iPhone 4S - линейный осциллятор, в iPhone 5/5S - снова противовес. В iPhone 6, похоже, мы вернулись к идее линейного осциллятора.
