Разборка клавиатуры Apple A1243

Что вам нужно

Инструменты

• Посмотреть

•

•

• Посмотреть

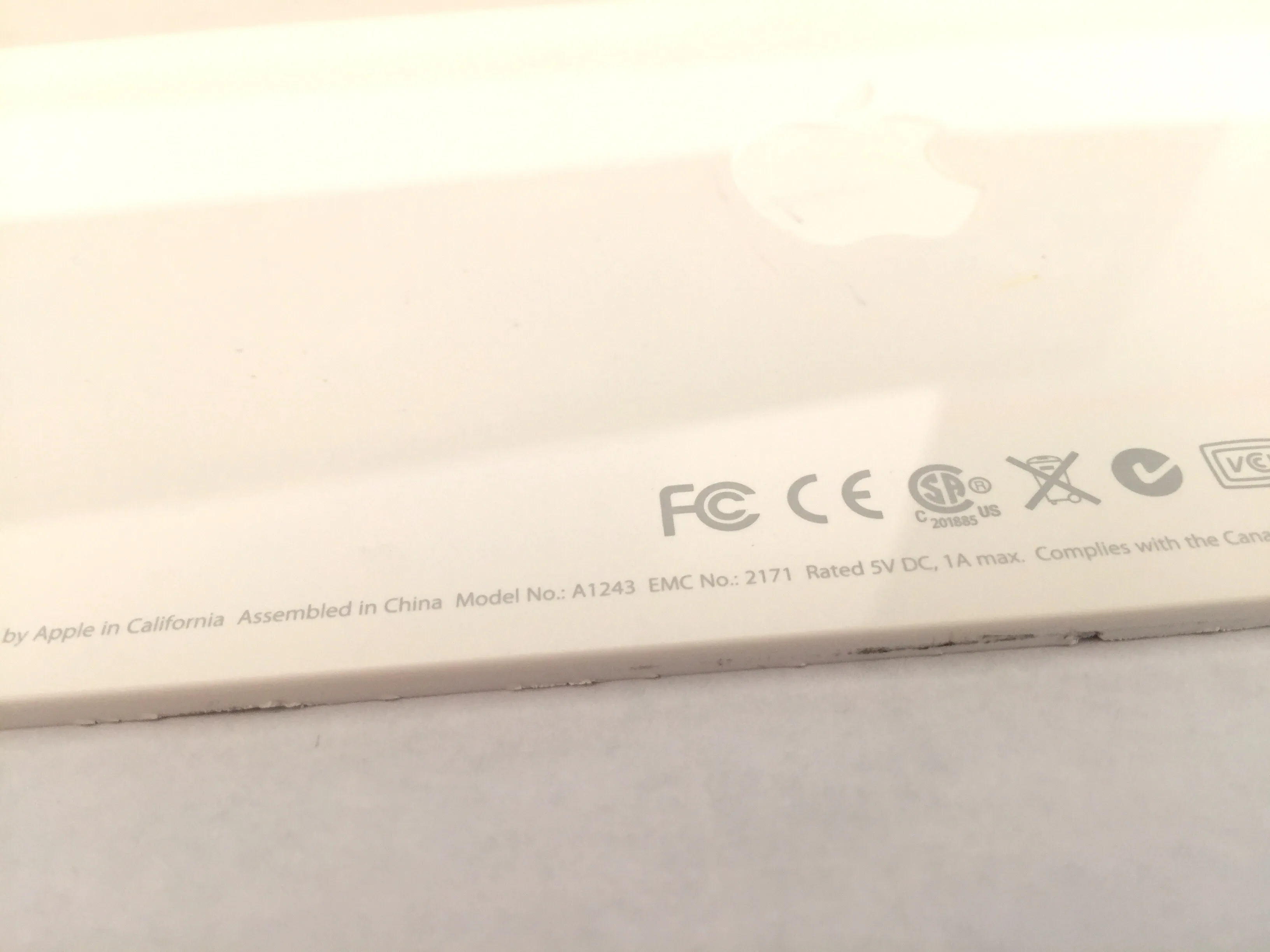

Шаг 1 Внимательный взгляд на клавиатуру

• Нижняя часть клавиатуры прикреплена слоем клея, который покрывает всю поверхность. Винты, удерживающие заднюю крышку на месте, отсутствуют.

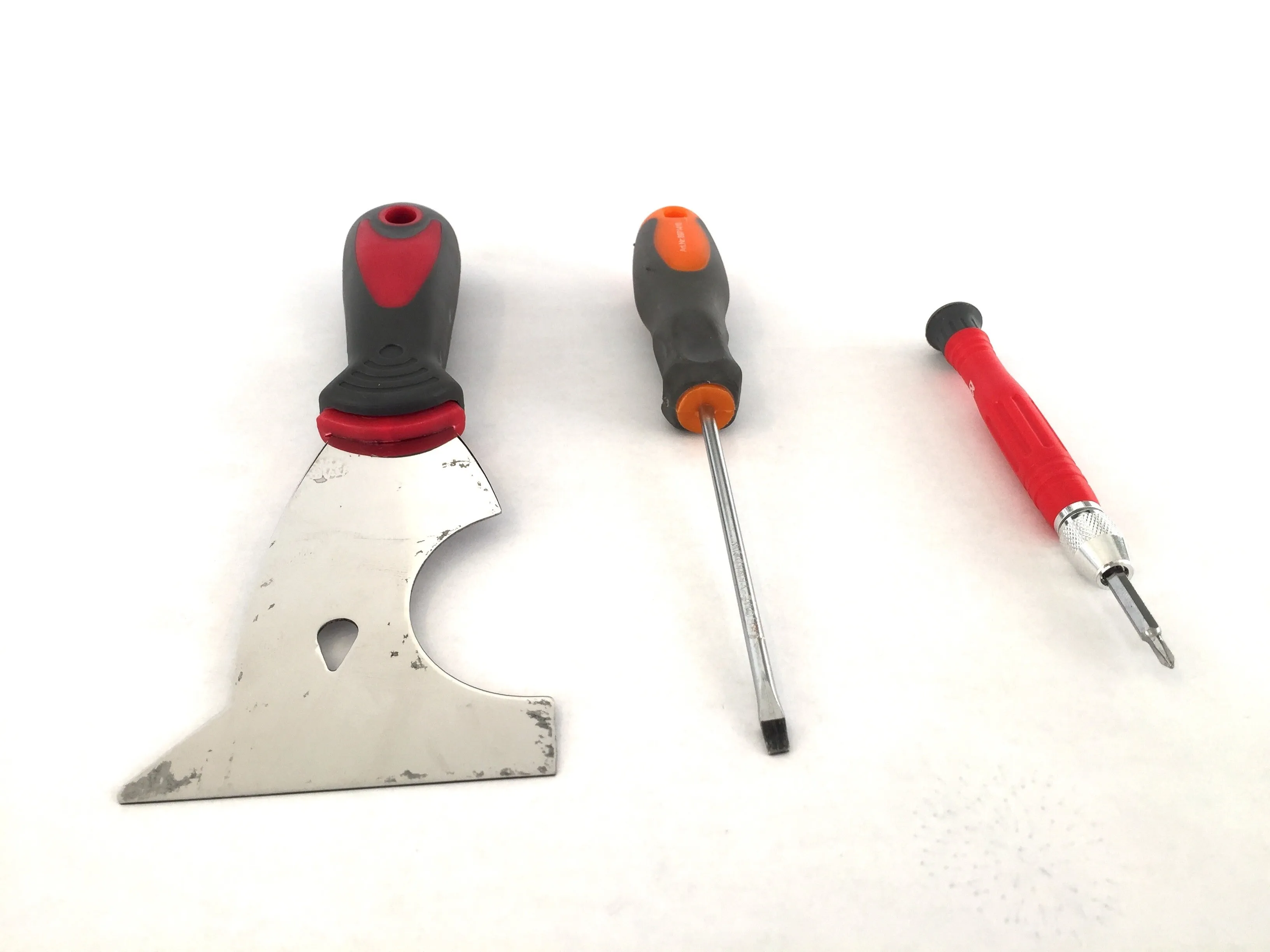

Шаг 2 Используемые инструменты

• Для отжатия задней крышки от клавиатуры можно использовать шлепалку, желательно пластиковую.

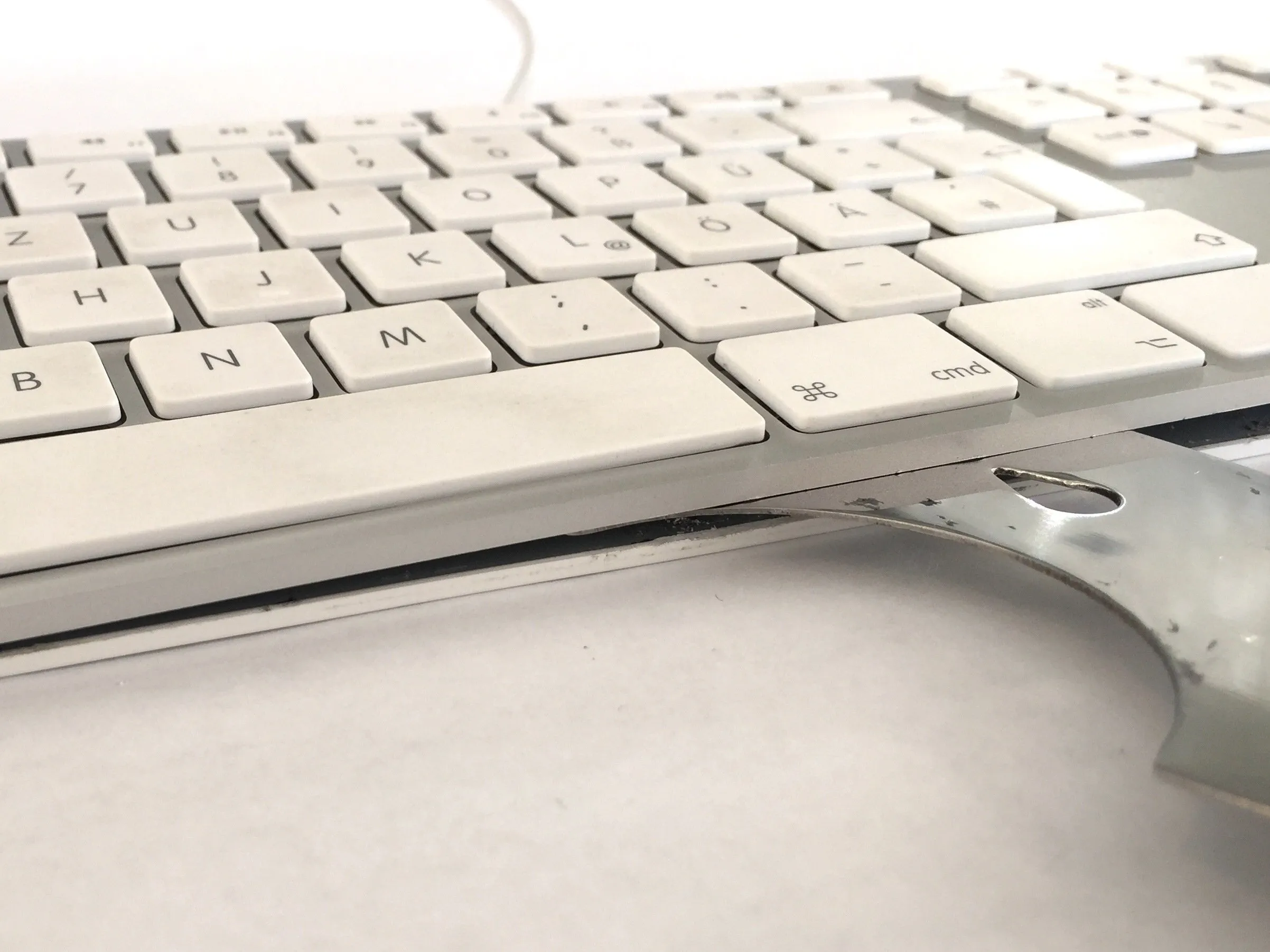

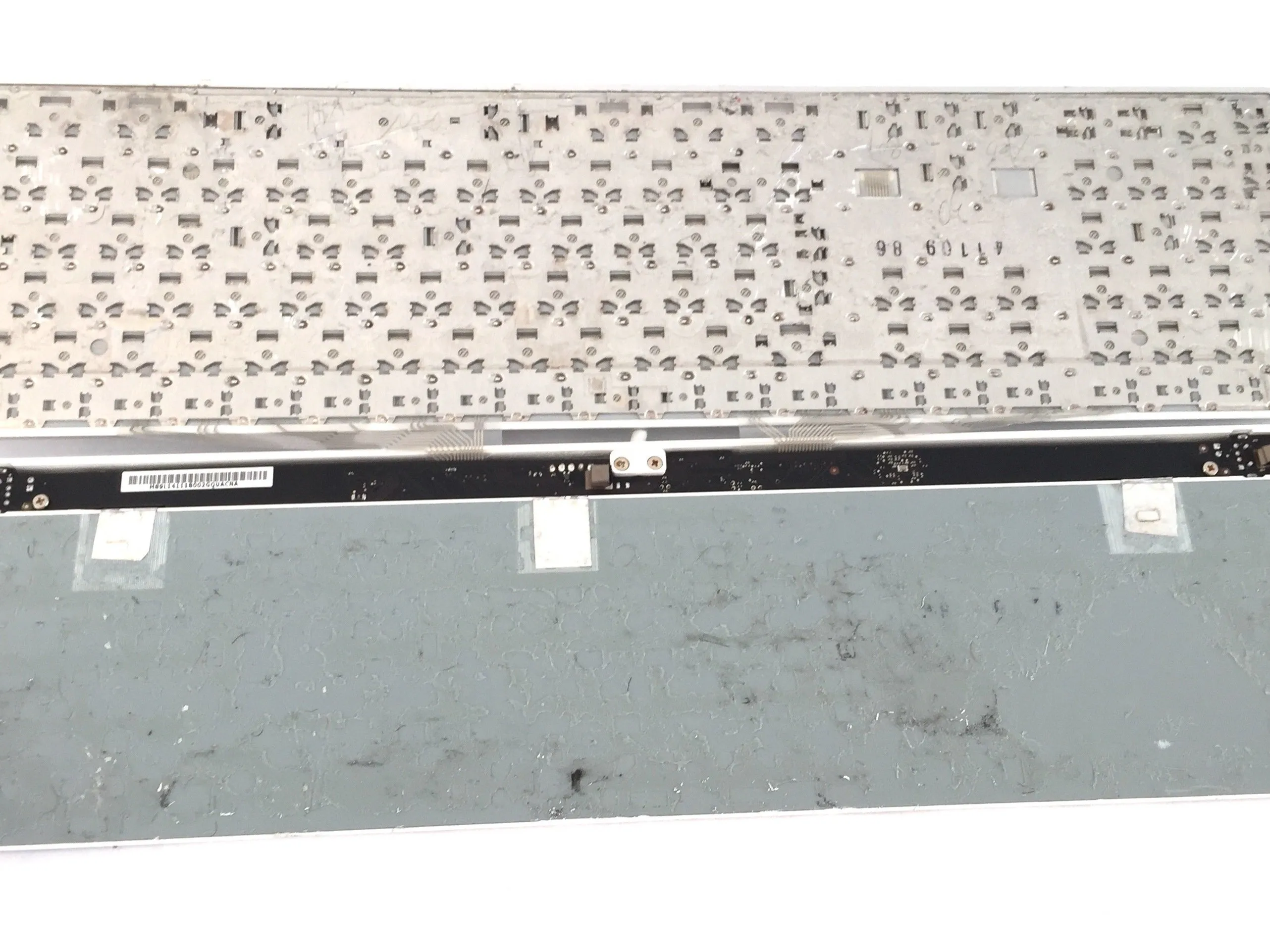

Шаг 3 Открытие

• Откройте переднюю часть клавиатуры с помощью выколотки.

• Поддевайте только переднюю часть клавиатуры, так как в задней части клавиатуры легко повредить ленточные кабели.

• С помощью теплового пистолета на низком режиме можно осторожно нагреть заднюю крышку и размягчить клей. Работайте по частям, нагревая и постепенно раздвигая части.

• Не допускайте сильного нагрева, иначе вы деформируете или расплавите крышку или другие пластиковые детали. Не прилагайте чрезмерных усилий для снятия крышки, так как сплав тонкий и легко гнется. В противном случае клавиатура будет деформирована.

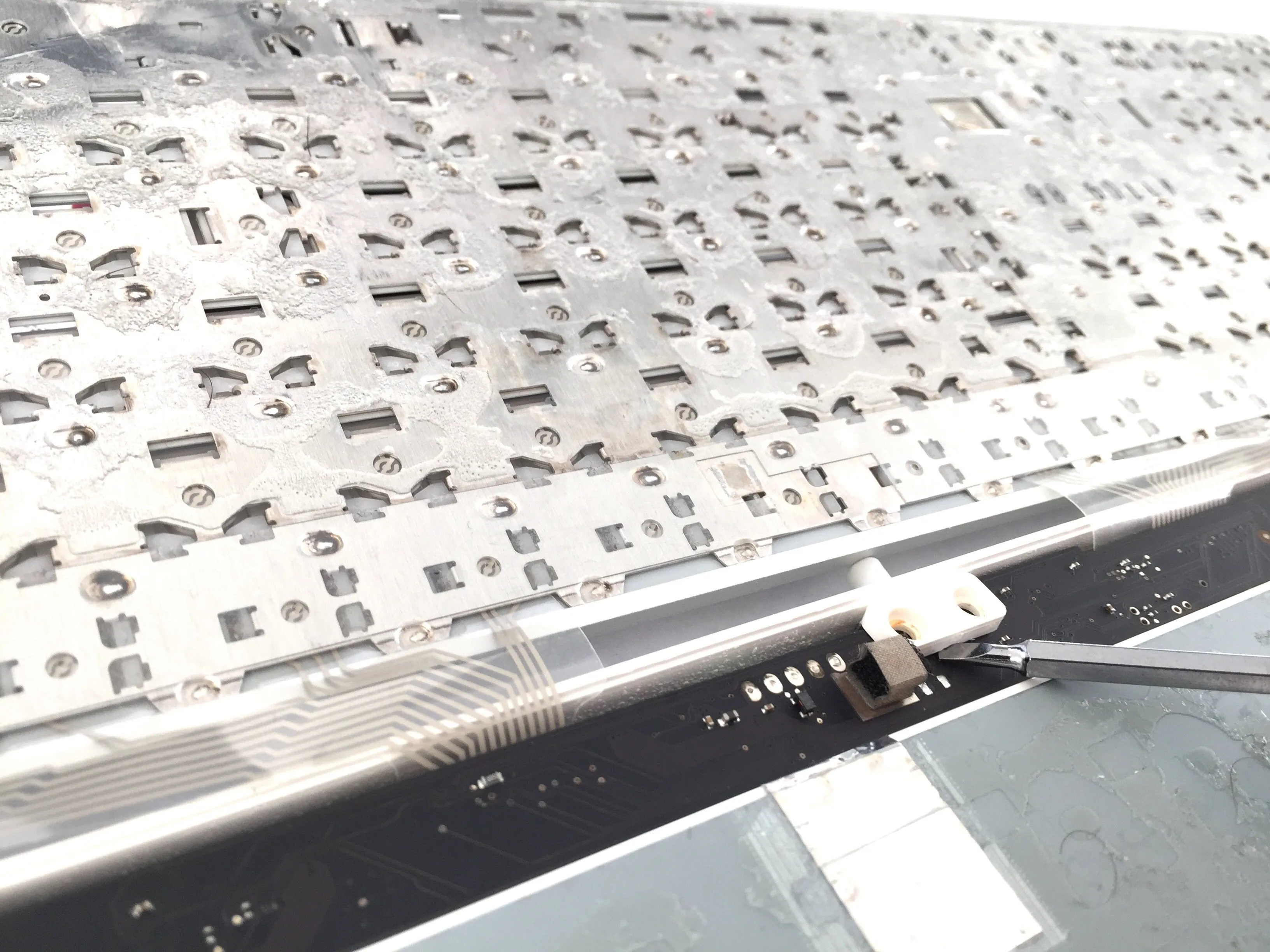

Шаг 4 Разборка

• Основная панель клавиатуры держится на десятках точечных сварных швов, единственный способ разобрать ее - удалить их с помощью дрели!

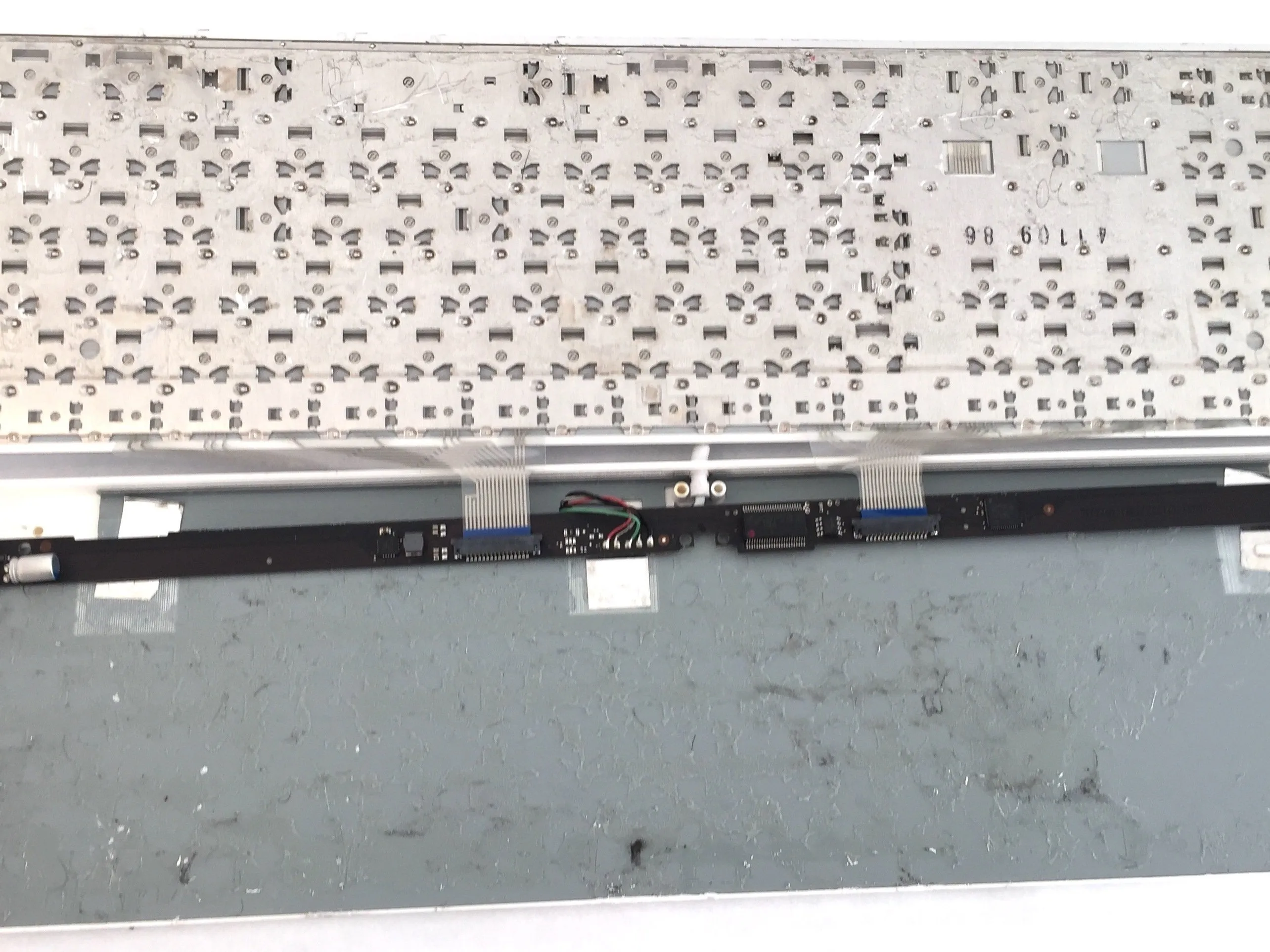

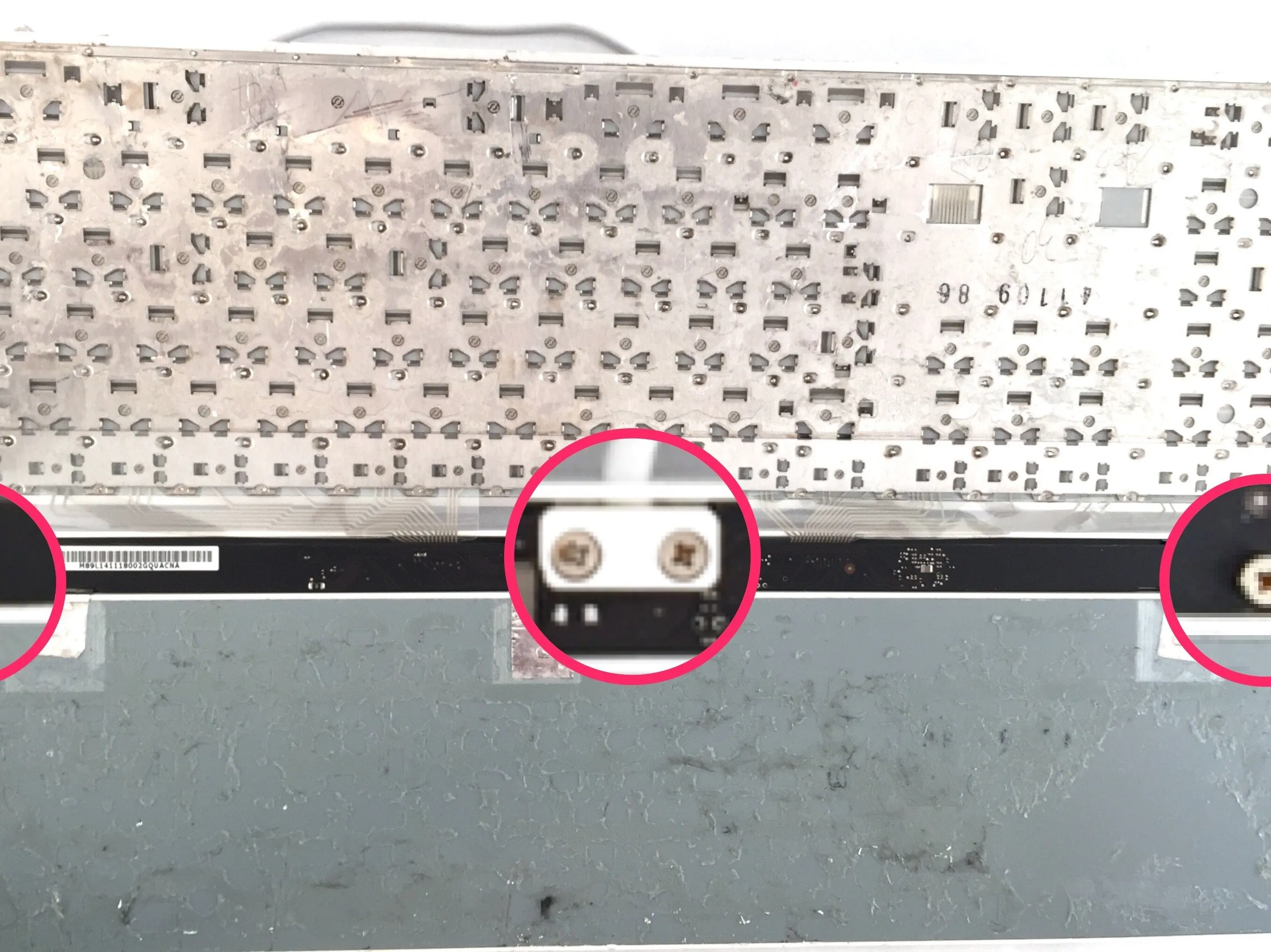

• Логическая плата крепится винтами с крестообразной головкой. Два ленточных кабеля соединяют клавиатуру с логической платой. Повреждение одного из кабелей приведет к тому, что целые участки клавиатуры не будут работать.

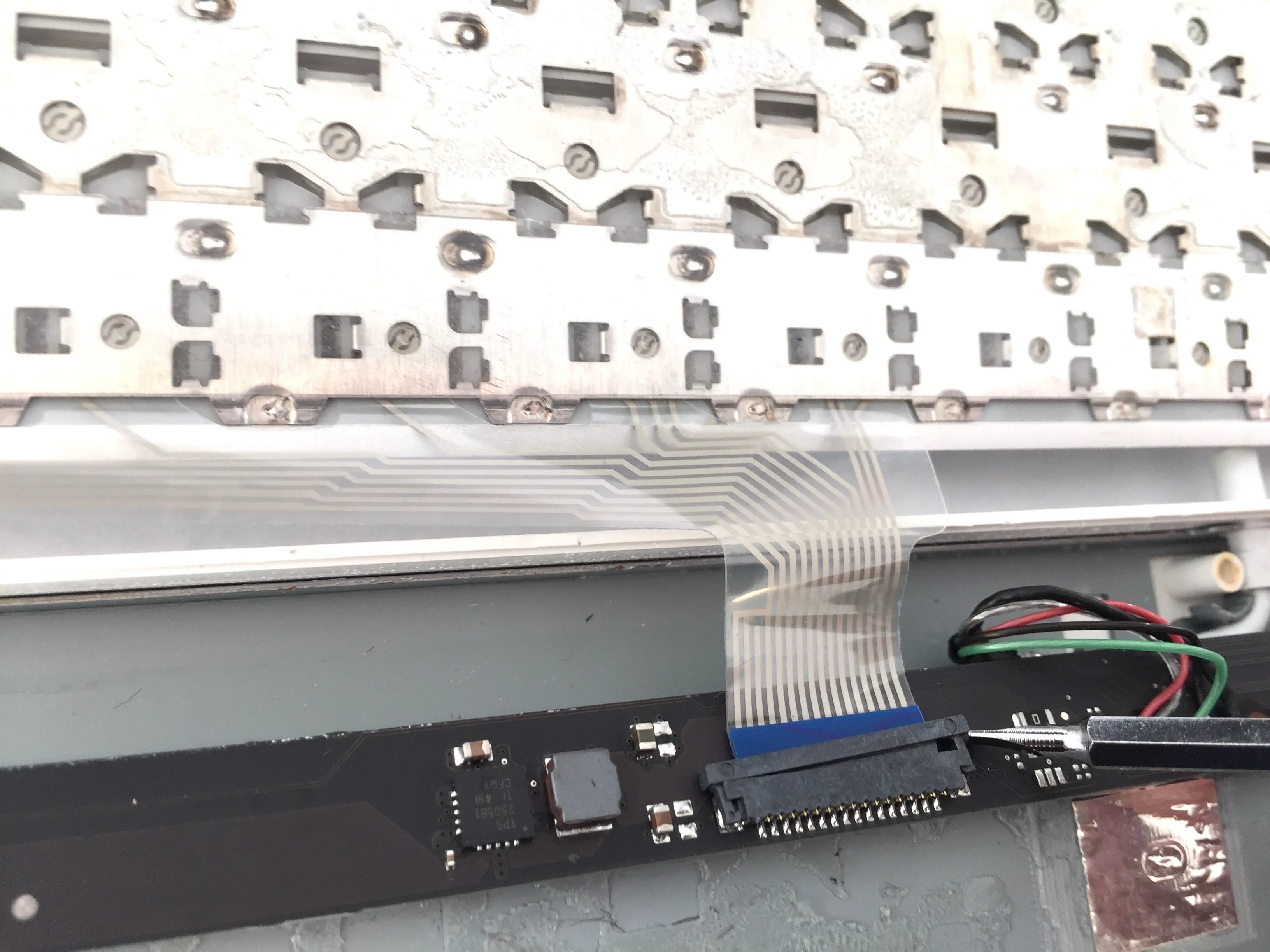

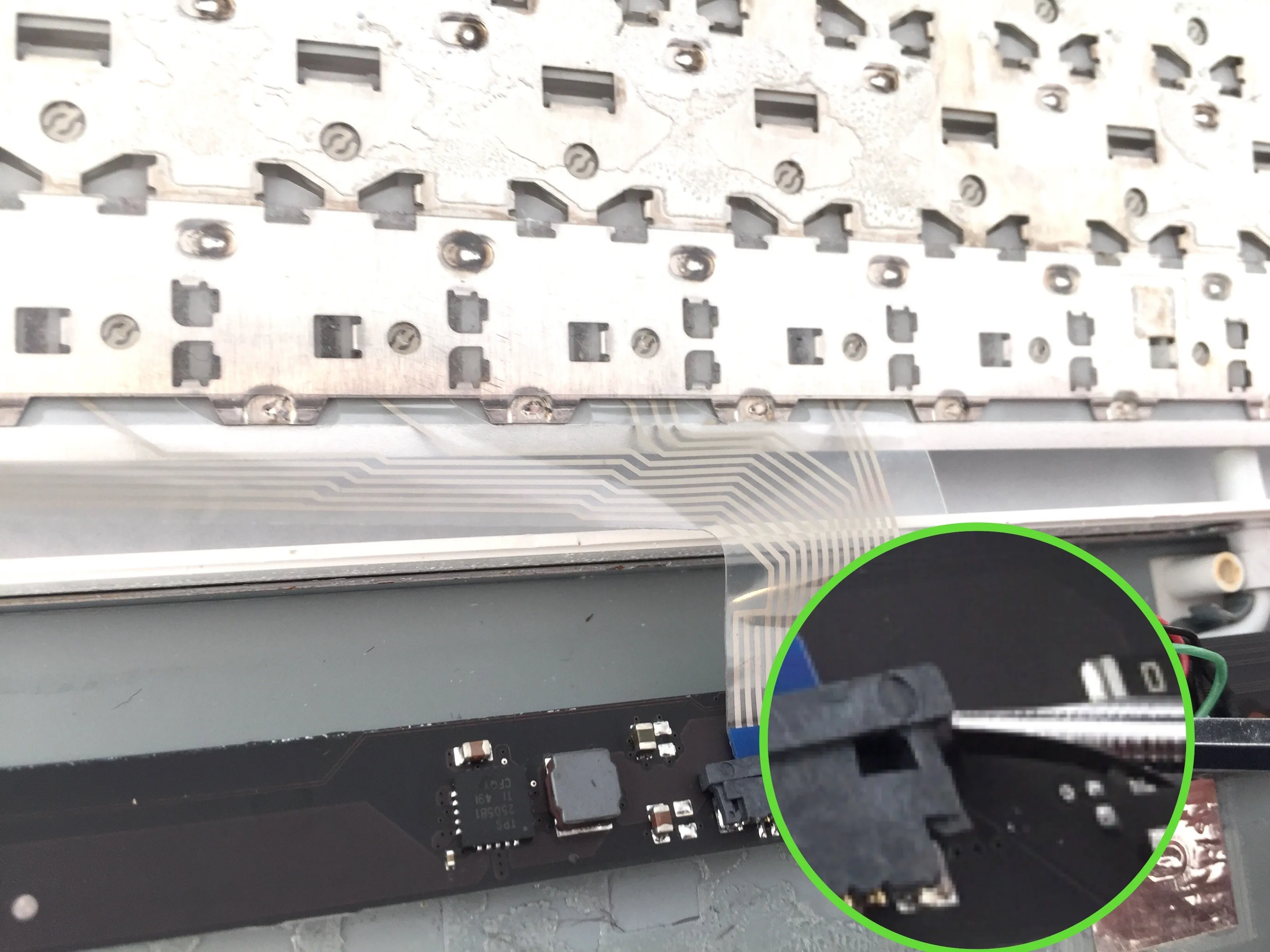

Шаг 5 Разделение передней и задней частей

• Внутри клавиатуры практически нет деталей, пригодных для обслуживания, за исключением логической платы, но даже в этом случае из-за особенностей сборки клавиатуры не существует запасных частей, которые можно было бы купить, даже если бы вы их купили. Практических причин разбирать клавиатуру практически нет.

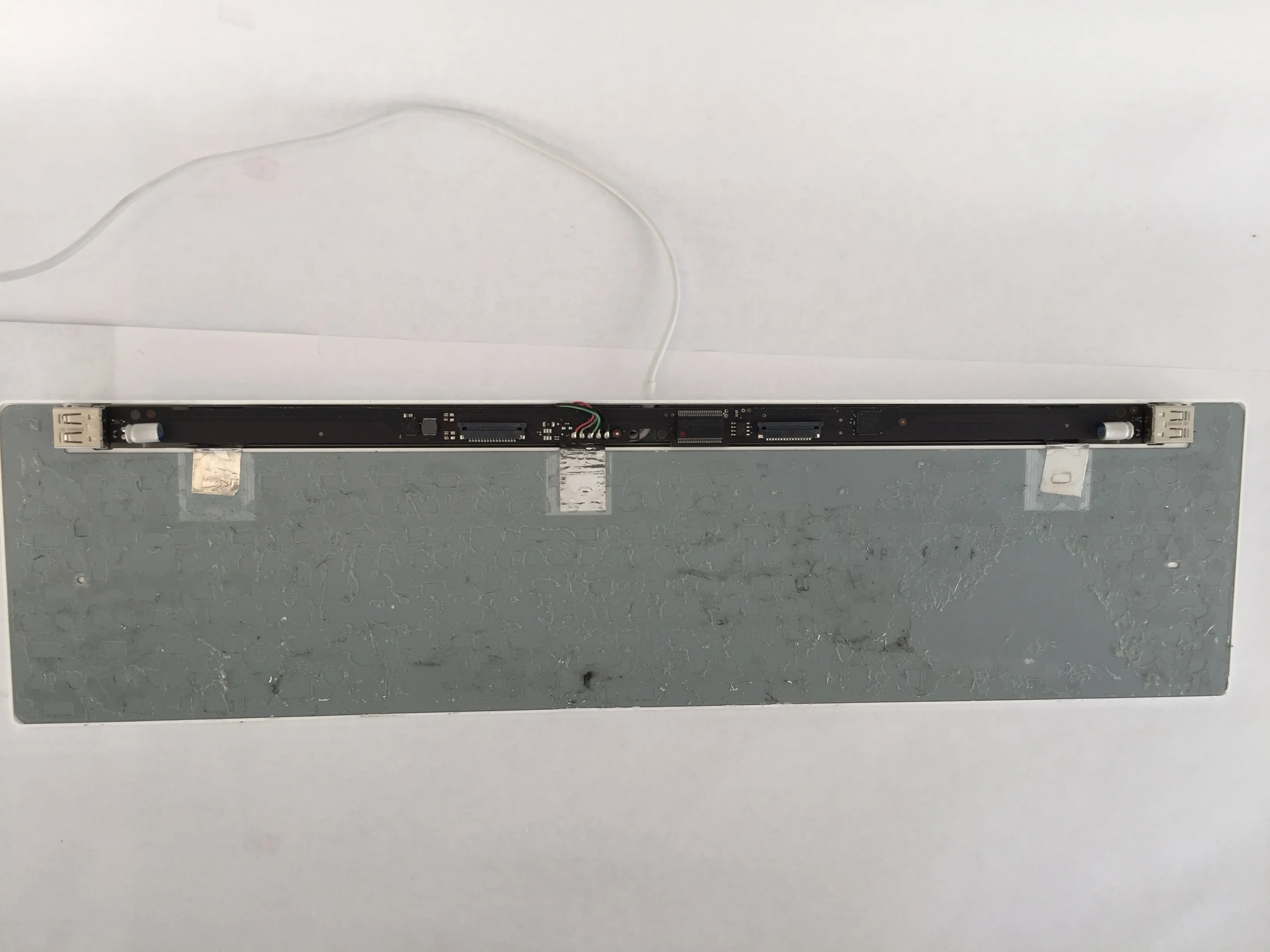

Шаг 6 Осмотр логической платы 1

• Cypress CY7C63923 (низкоскоростной периферийный контроллер USB)

• ST 95040W (4-килобайтная EEPROM)

• Cypress CY7C65630-56L (концентратор USB 2.0 с низким энергопотреблением)

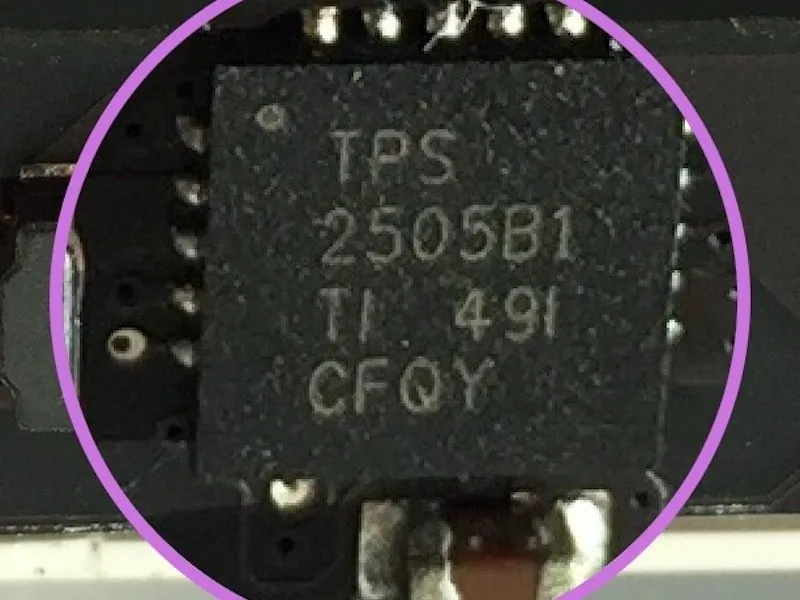

• Microchip 2026-1YM (двухканальный коммутатор распределения питания)

Шаг 7 Осмотр логической платы 2

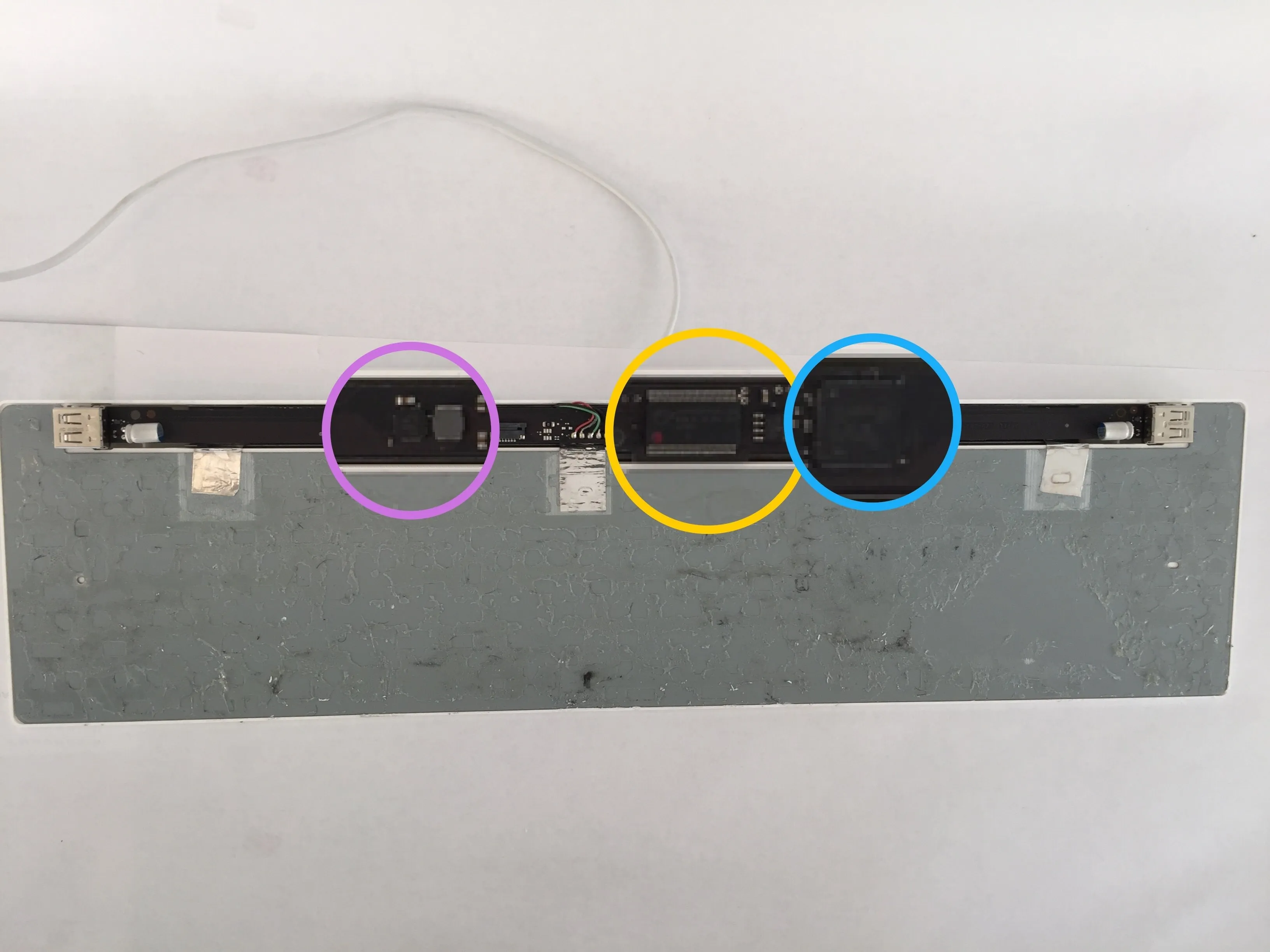

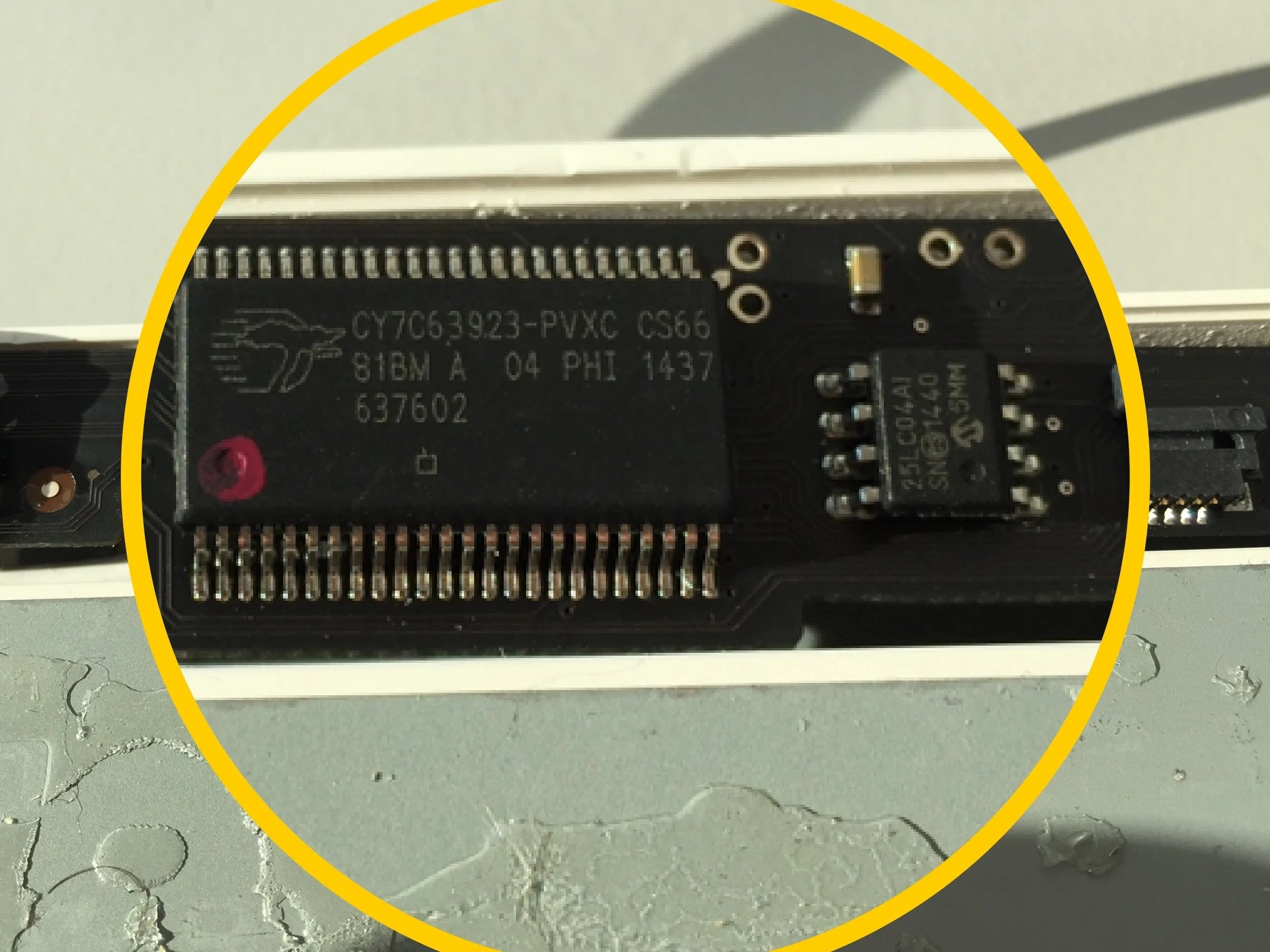

• Элемент, обведенный желтым кружком, - это микросхема Cypress CY7C63923-PVXC'низкоскоростной периферийный контроллер USB'.

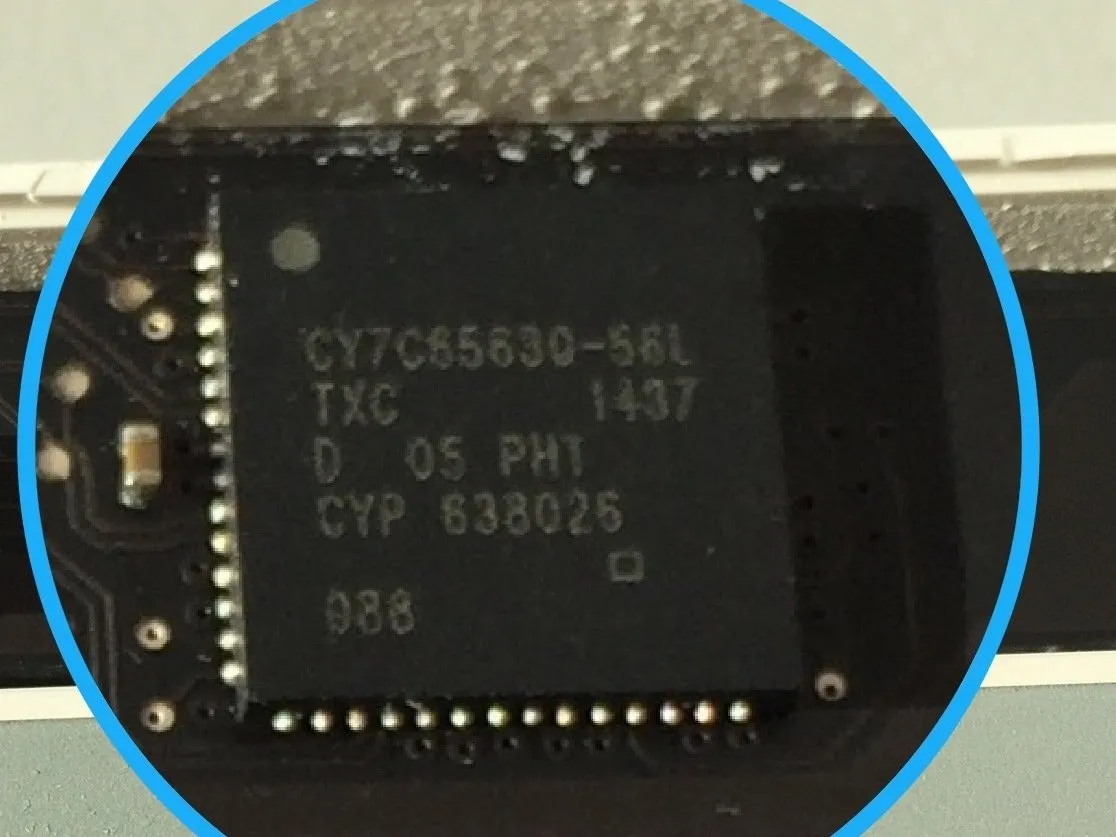

• Элемент, обведенный синим кружком, - это Cypress CY7C65630'контроллер-концентратор USB 2.0 с низким энергопотреблением'.

Комментарии к статье

В один прекрасный день моя клавиатура перестала работать, пострадали клавиши 5tgb и 6yhn. Видимо, они соединились внутри. Причины нет. Не проливал. Клавиатура подключена к USB-концентратору без питания, который подключен к моему MacbookPro. Я также использую проводную мышь Logitech, подключенную к USB-порту. Когда я приехал в прошлый понедельник утром в свой офис с Mac, я подключил все, как описано, и проблема появилась. Теперь я не знаю, что делать, чтобы ее устранить. Некоторые ребята советуют полить его водой, но это кажется какой-то шуткой. Не могу поверить, что я потратил столько денег на эту клавиатуру, а теперь она не работает. Пару месяцев назад я понял, что Magic Mouse 2 - это еще одна неудача, потому что она не отслеживает движения руки. Я начал сомневаться в аппаратном обеспечении Apple, за исключением Macbook Pro, который уже 5 лет интенсивно используется и ни разу не имел проблем.

Да, промывка таких алюминиевых клавиатур Apple водой обычно решает проблему, просто чистой водой и несколько дней сушки... это не имеет смысла, но я уже починил дюжину таких клавиатур таким образом! Это не гарантия, но проблему можно решить. Причина, по которой кнопки выходят из строя вместе, заключается в том, что кнопки организованы в столбцы и строки электронным способом. Когда схема подключена к шестому столбцу и второму ряду, это соответствует кнопке 5. Шестая колонка третьей строки будет клавишей T и т. д. Так что ваша проблема не в клавишах, а в контактах колонок для этих двух колонок. Поможет ли их чистка, можно только гадать. Так или иначе, у вас есть разрыв в цепи для этих двух столбцов клавиатуры. Похоже, что проблема кроется в логической плате клавиатуры. Проверьте, нет ли волосков или чего-то, замыкающего микросхемы, и т. д.
