Разборка переходника Apple Lightning на разъем для наушников

Введение

Это определенно разрушительная разборка. Надеюсь, это поможет показать, как адаптер был собран. А также то, что ЦАП находится в адаптере, а не в разъеме Lightning на idevice.

Что вам понадобится

Инструменты

•

•

Шаг 1. Разборка адаптера Apple Lightning для разъема наушников

• Типичная упаковка продукции Apple. Простая, но элегантная

• Обратная сторона упаковки

• Нижняя часть упаковки описывает адаптер как A1749

Шаг 2

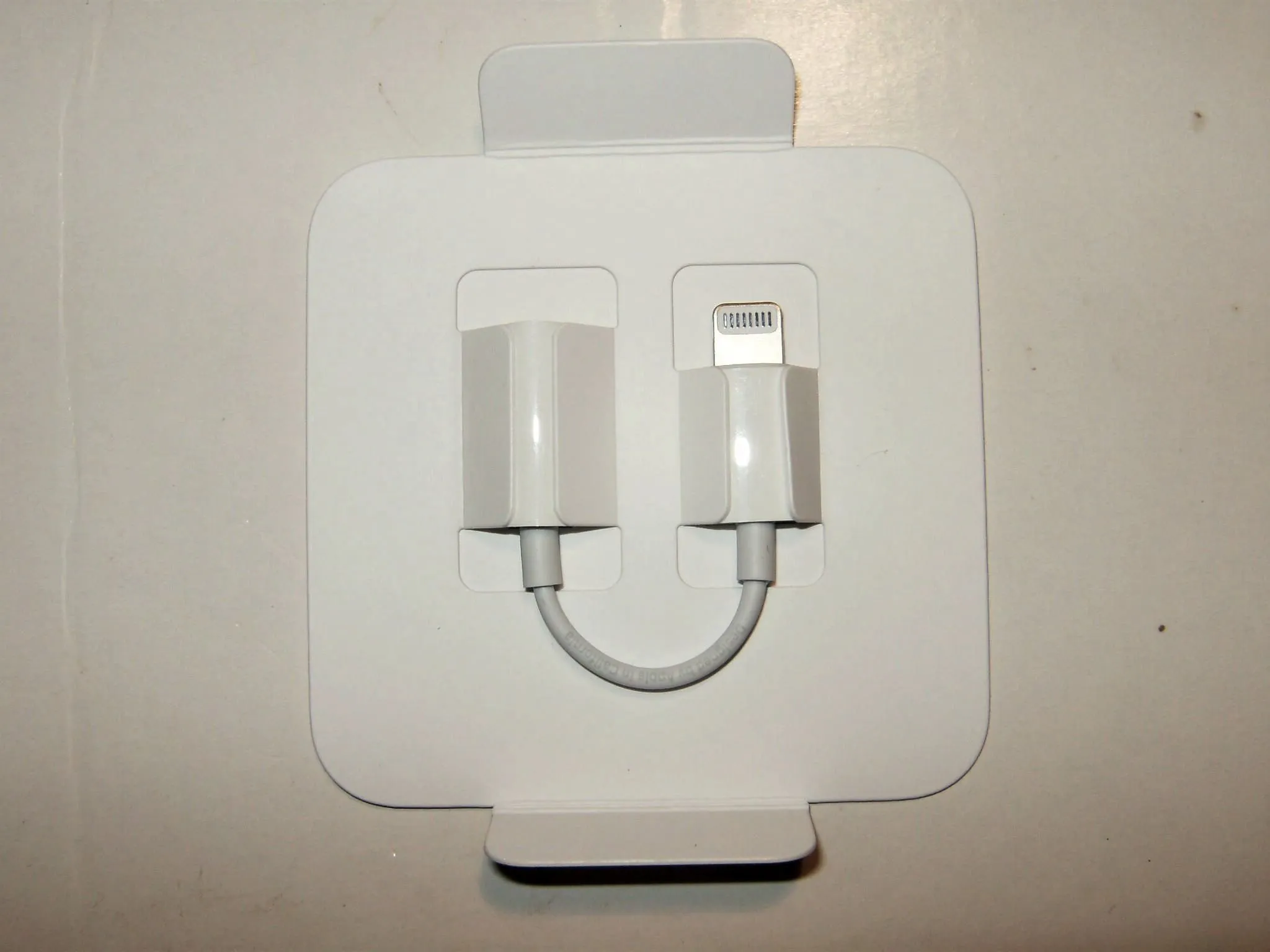

• И снова хорошая упаковка переходника.

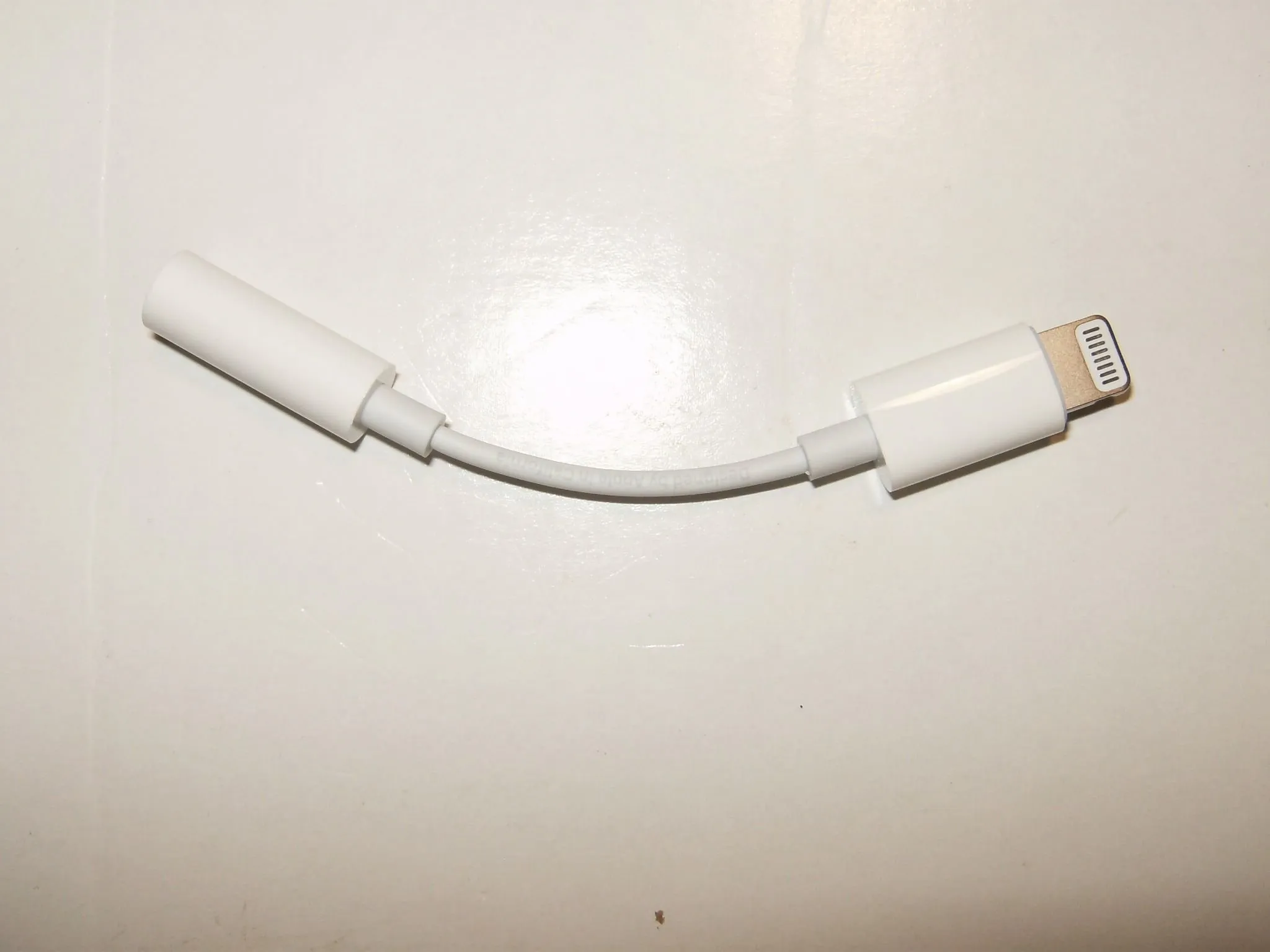

• Общая длина переходника составляет 3 1/8 дюйма или 8 см. С одной стороны находится разъем Lightning, а с другой - 3,5-миллиметровый разъем для наушников.

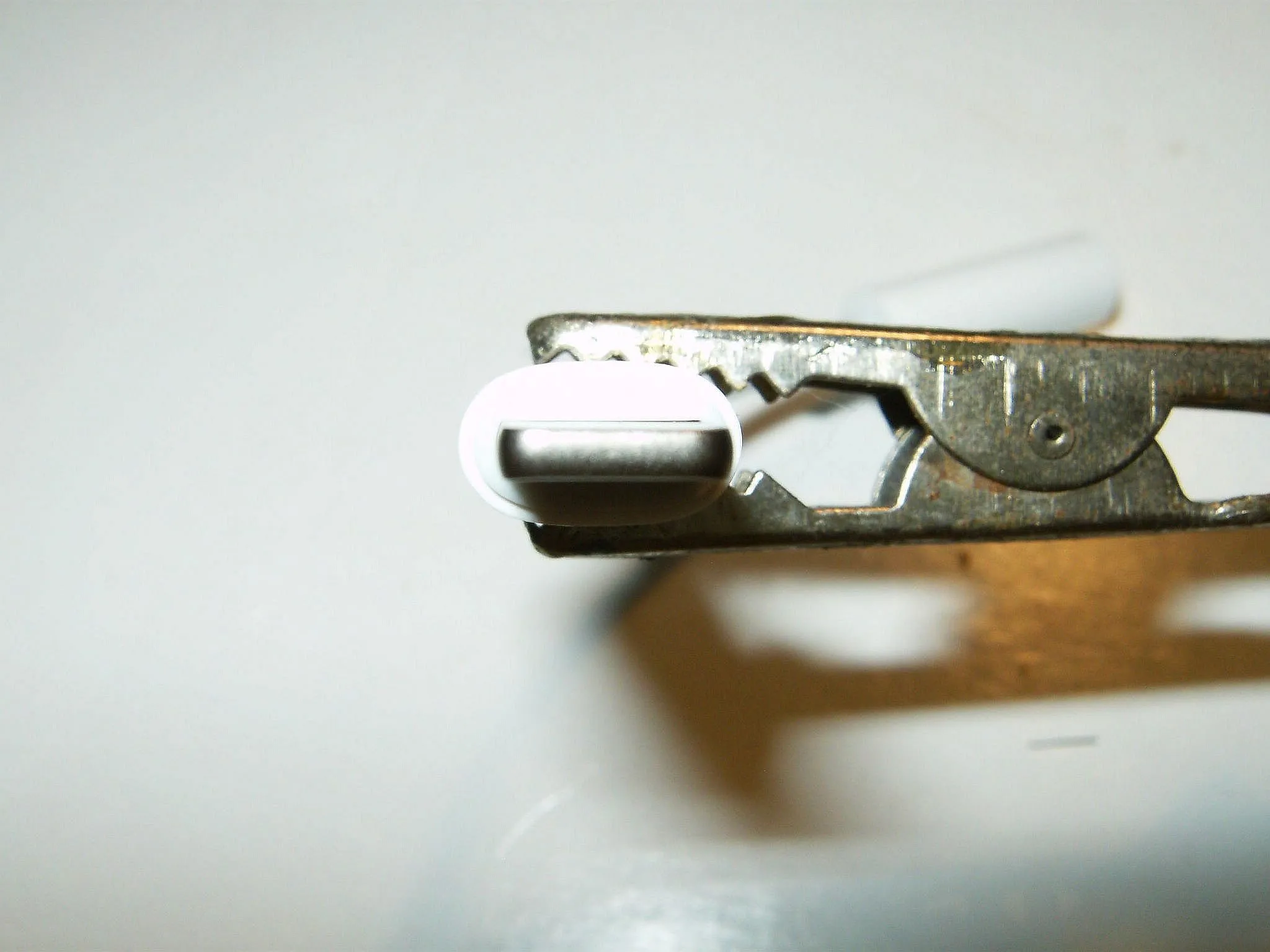

• Проверил, есть ли способ снять внешнюю часть адаптера, просунув между ними тонкие инструменты. Никакого способа.

Шаг 3

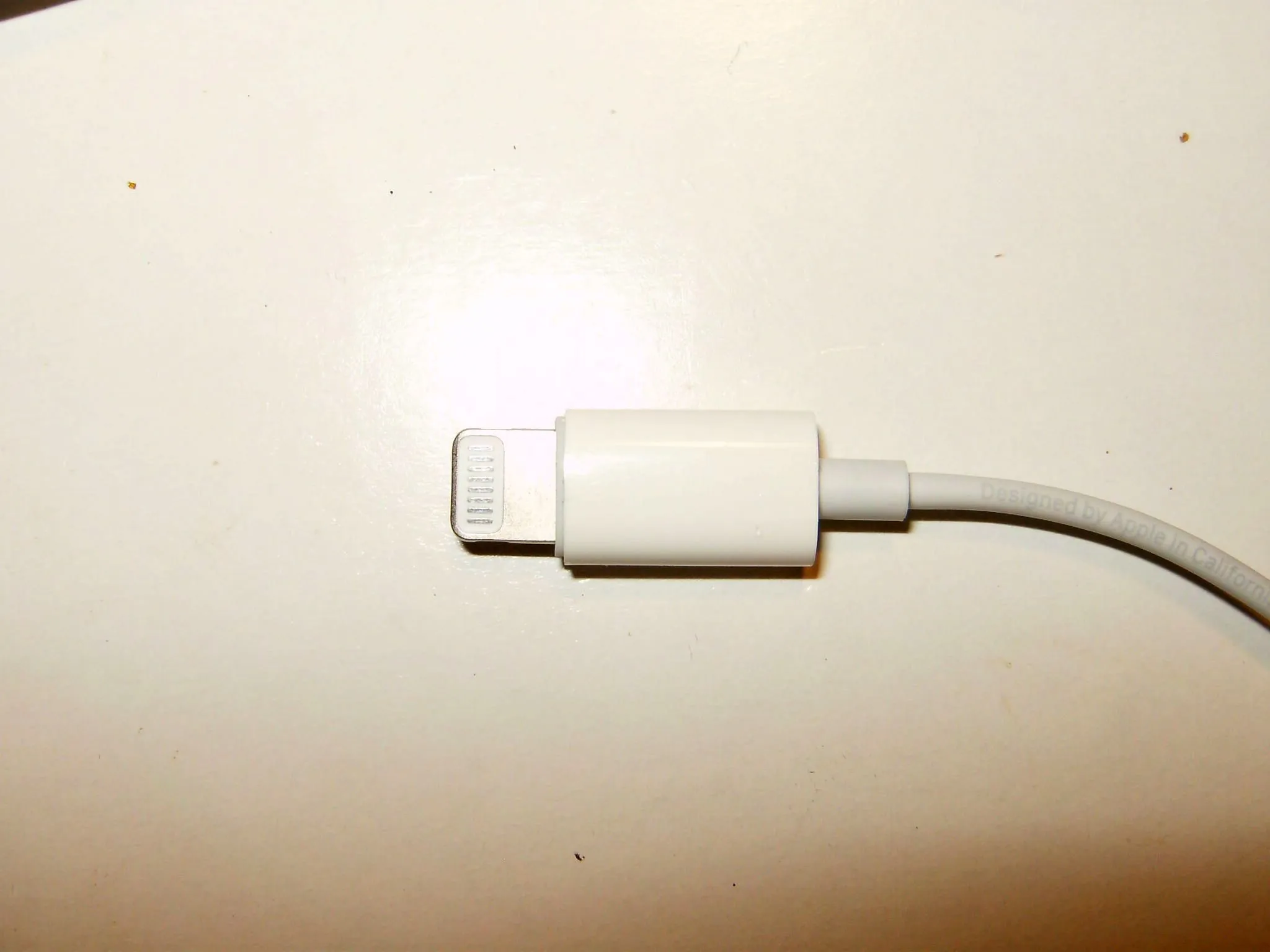

• Это рабочая часть, которая требует снятия покрытия.

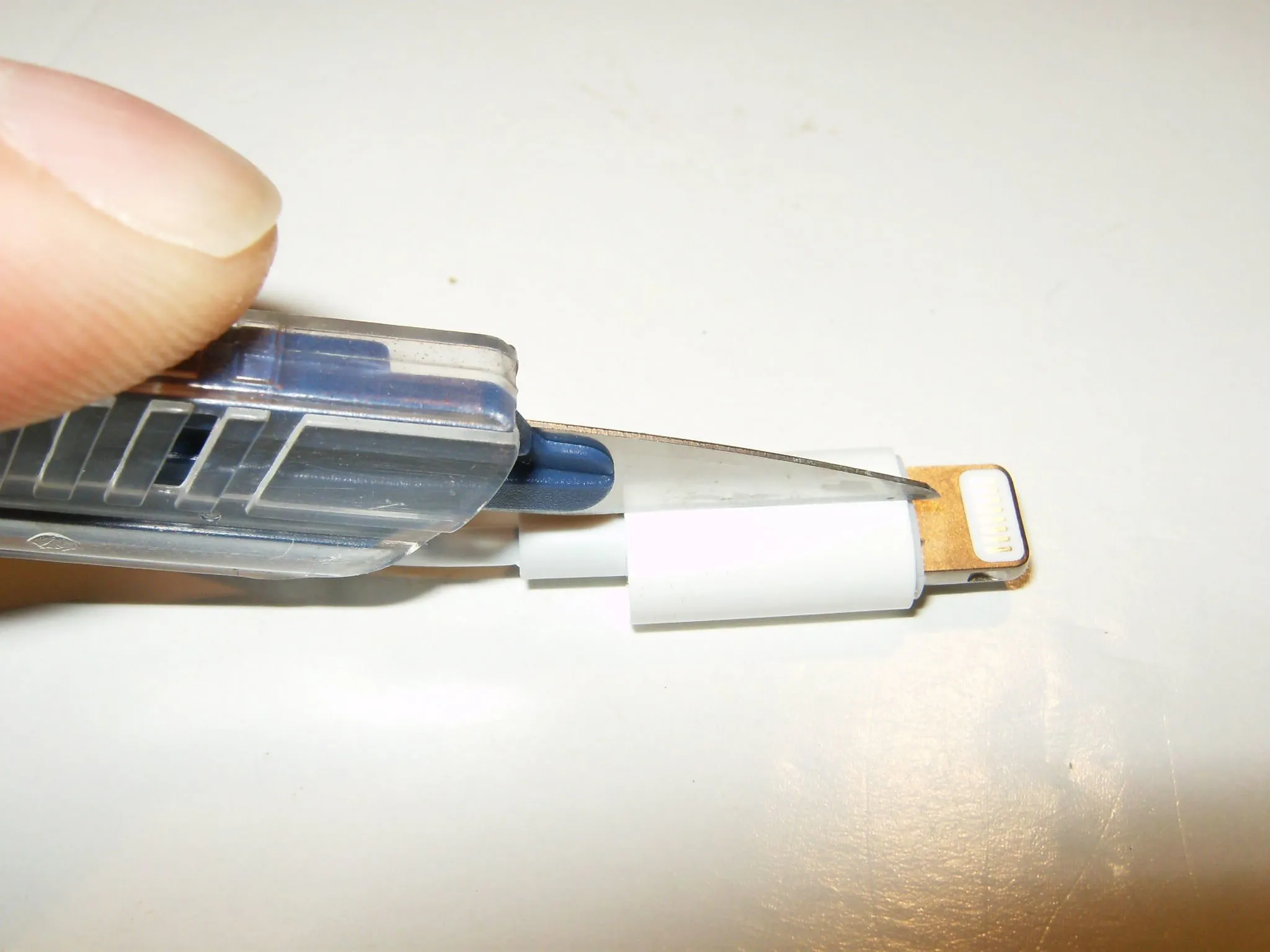

• Единственный способ сделать это - разрезать его. Хороший скальпель разрезает его с относительной легкостью.

• Будьте осторожны при использовании острого инструмента, так как у вас не так много места, чтобы держаться за разъем.

Шаг 4 Разрезание разъема Lightning

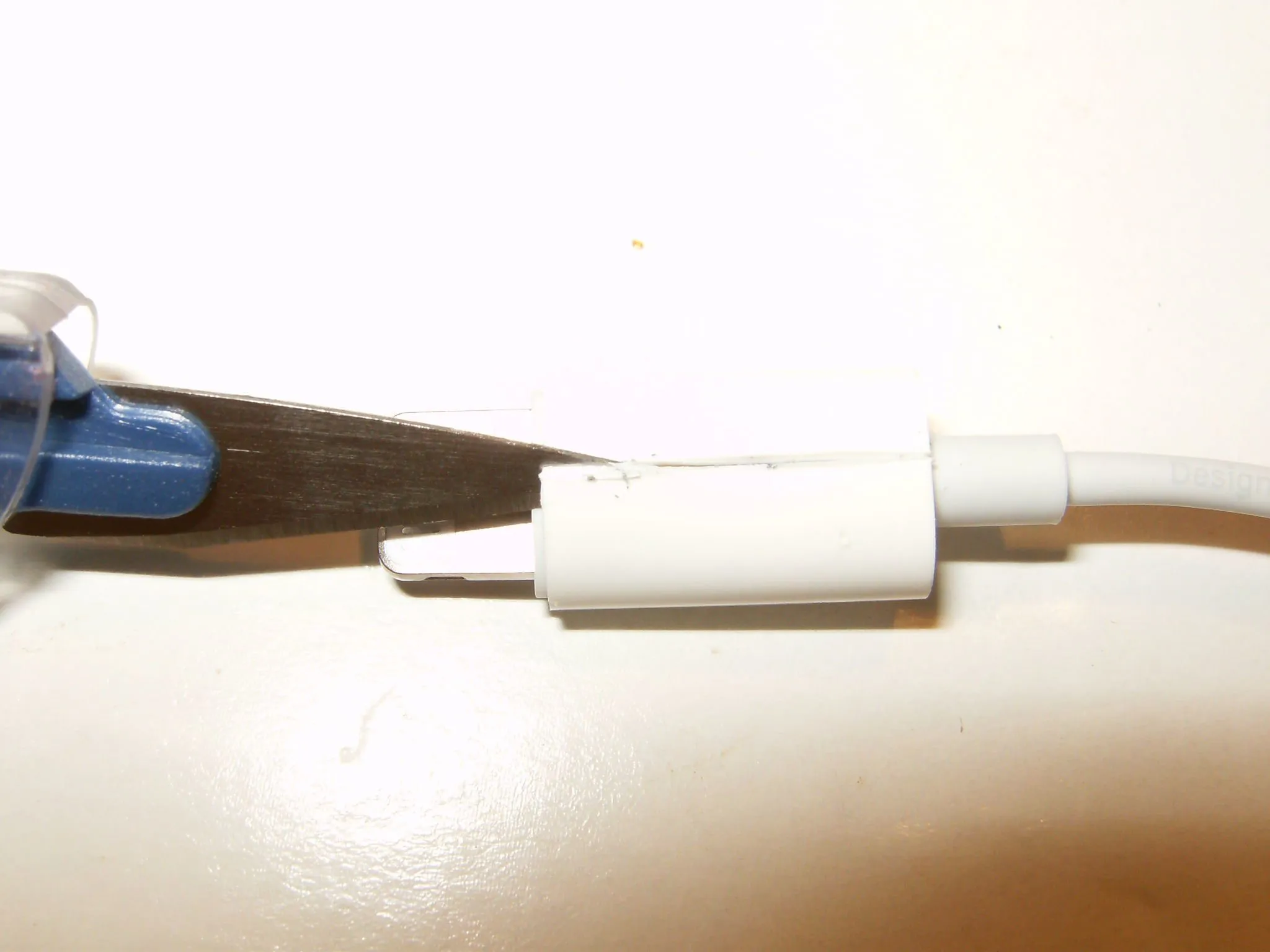

• Разрез по длине с одной стороны

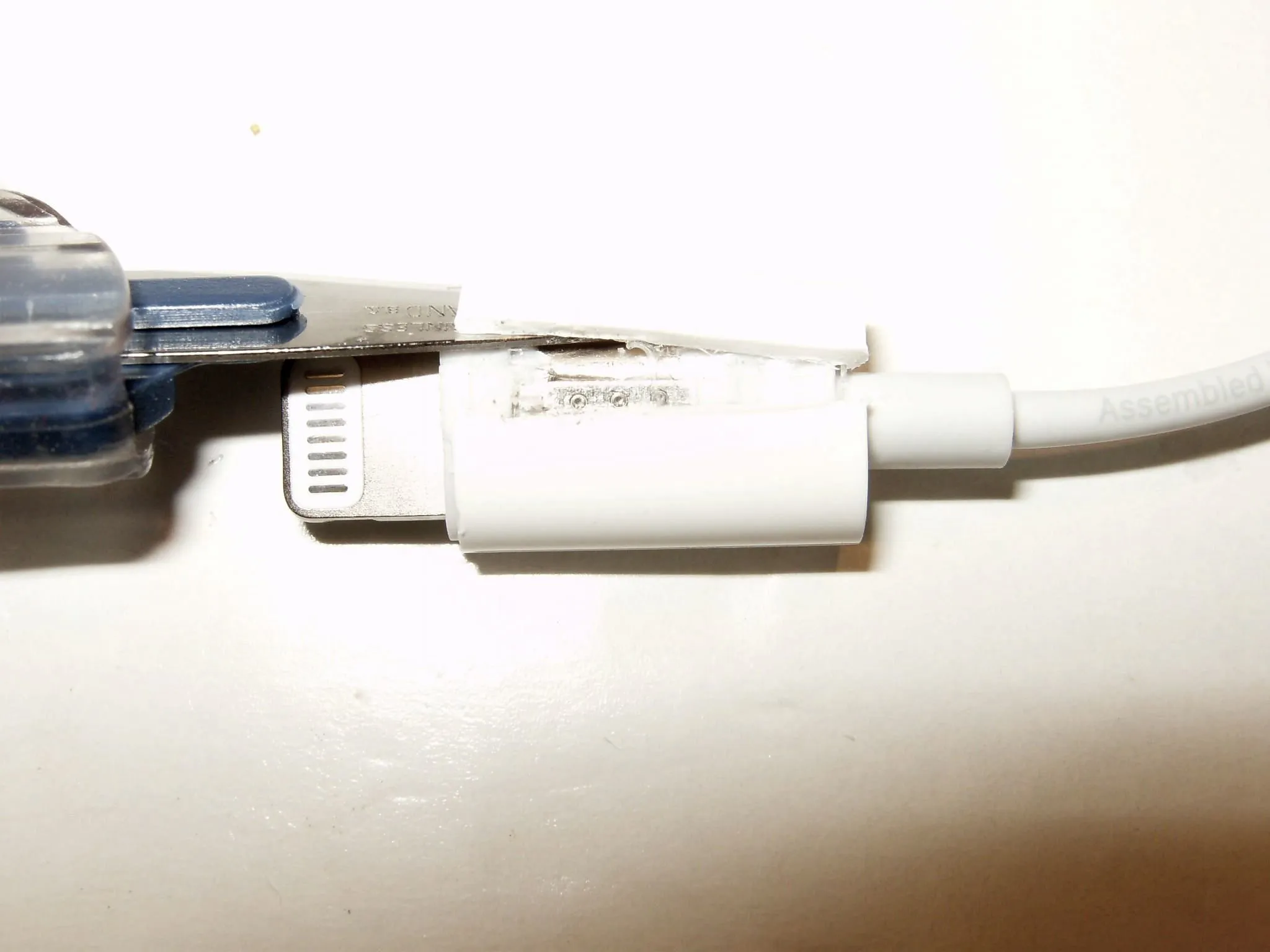

• а также на противоположной стороне

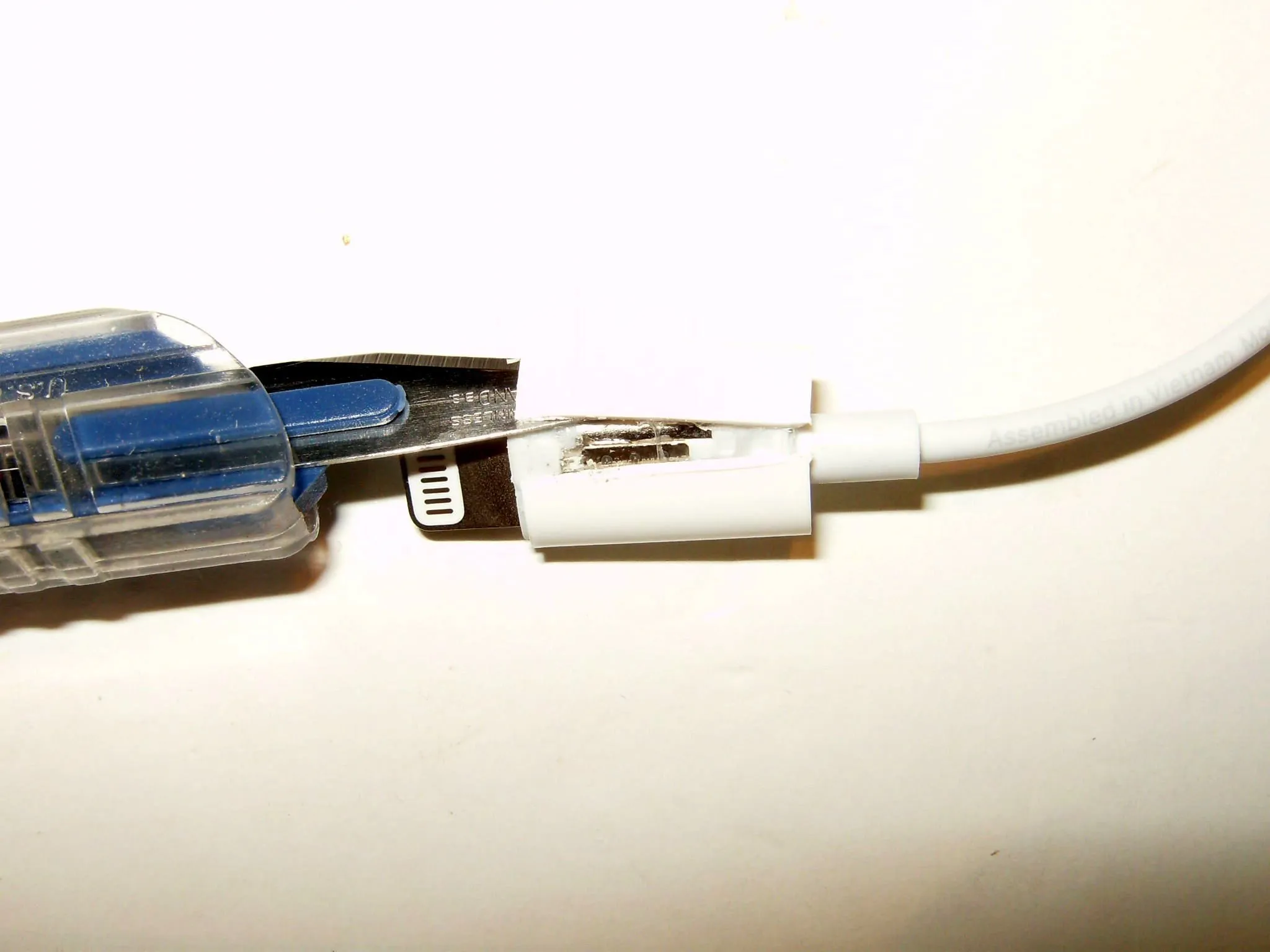

• Затем переверните две половинки, образовавшиеся в результате разрезов.

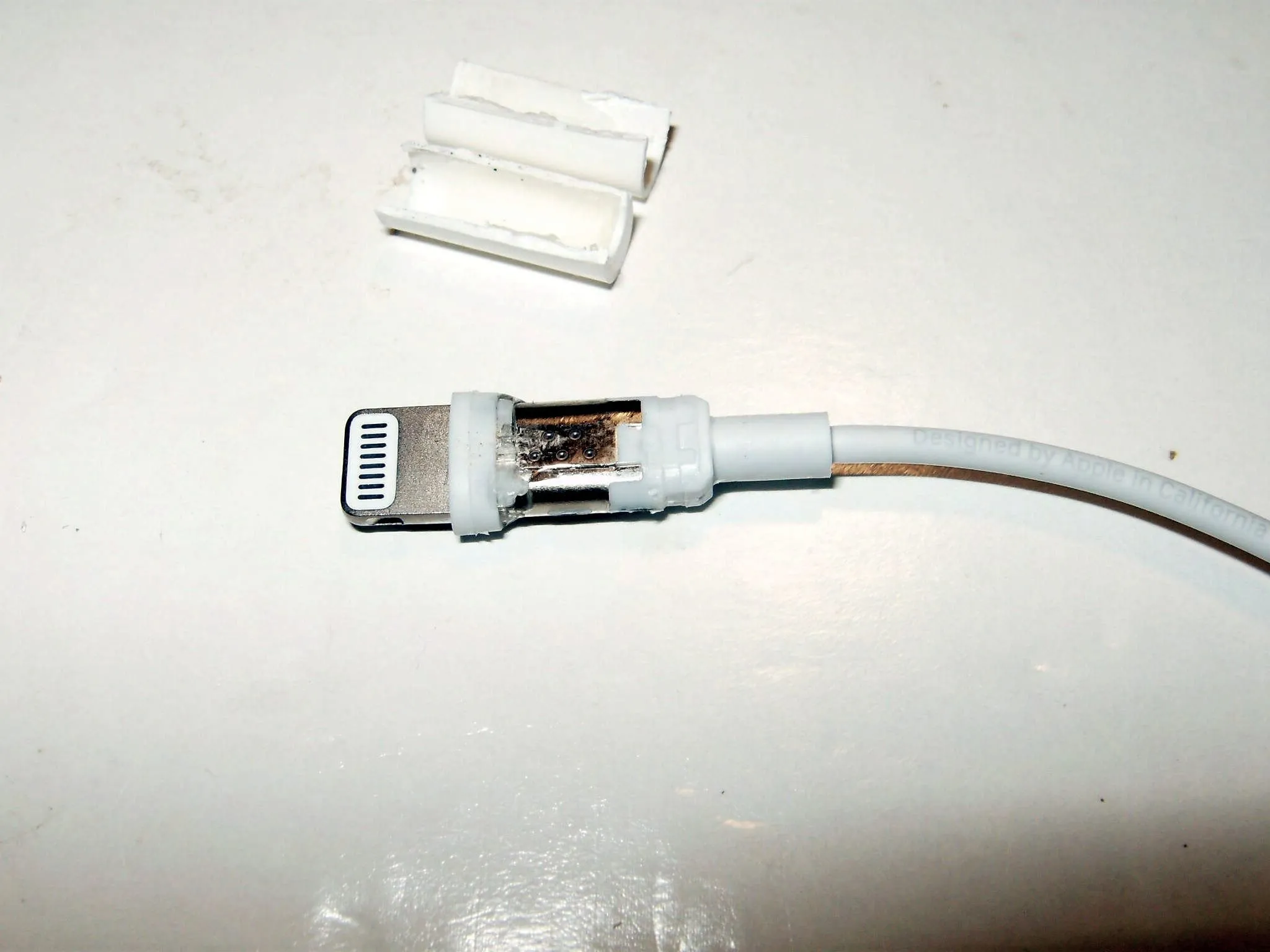

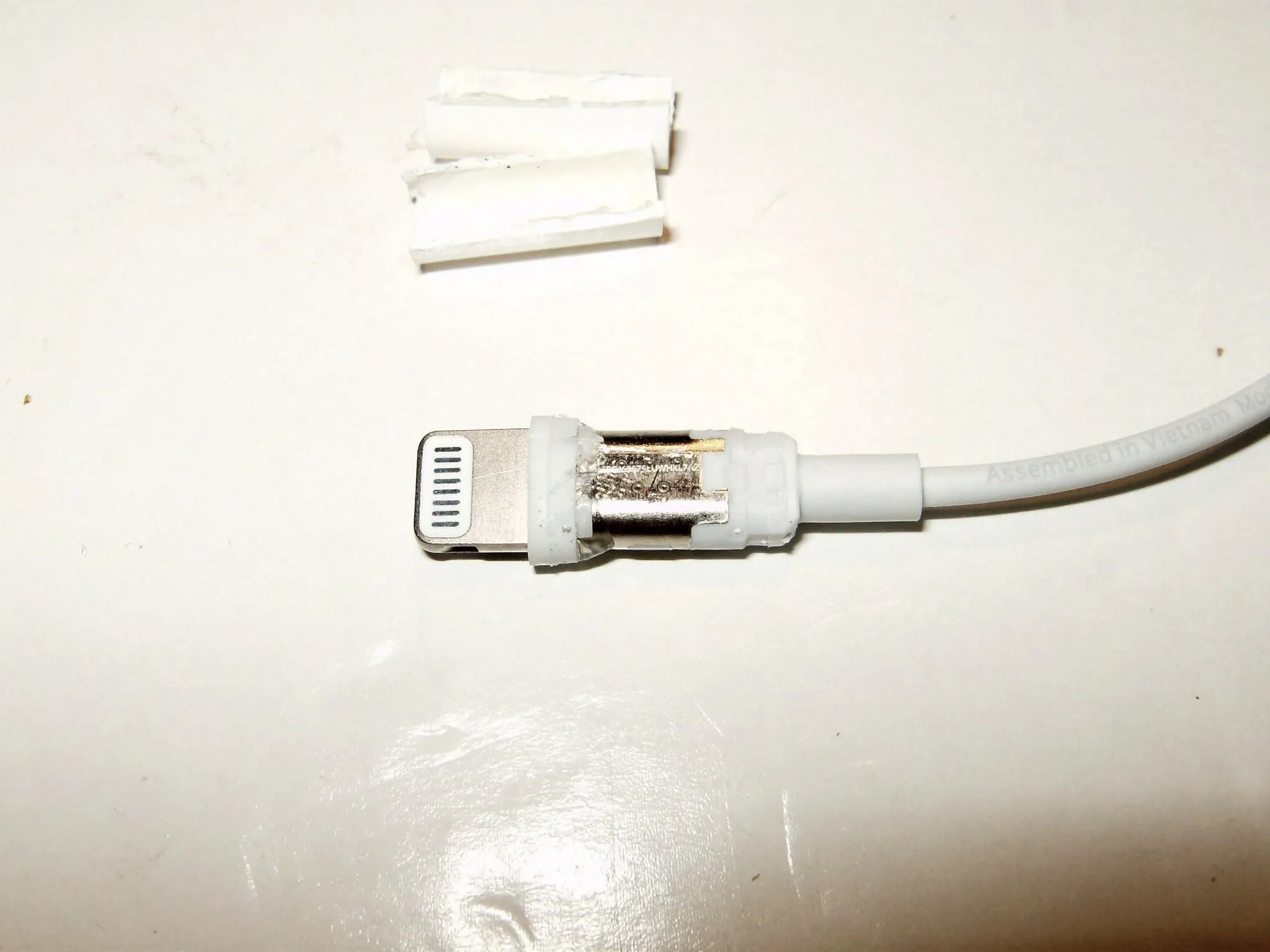

Шаг 5

• Это облегчает процесс извлечения.

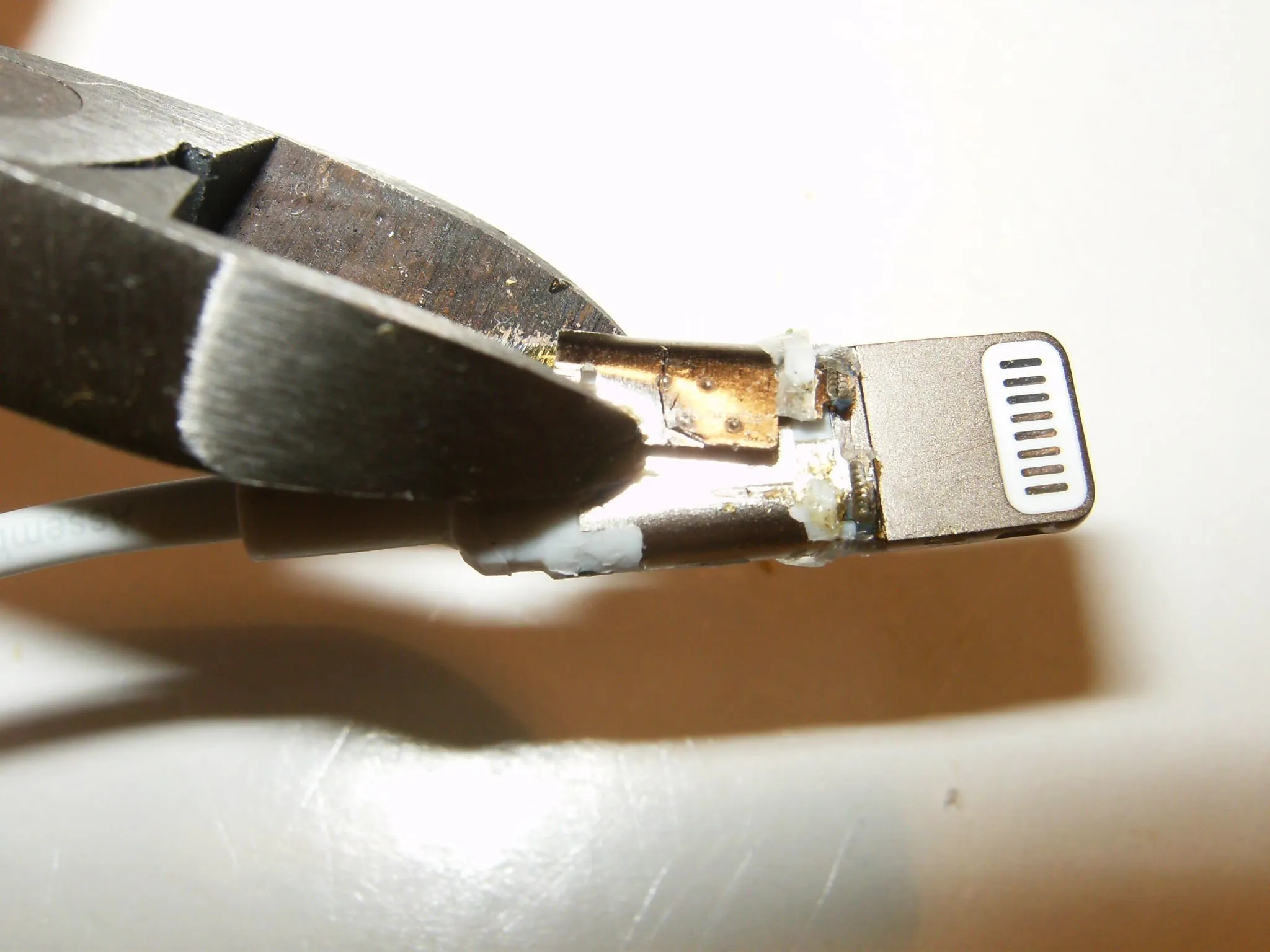

• Следующим элементом, который необходимо снять, является экран заземления.

• С помощью пары небольших бокорезов этот экран также легко снимается.

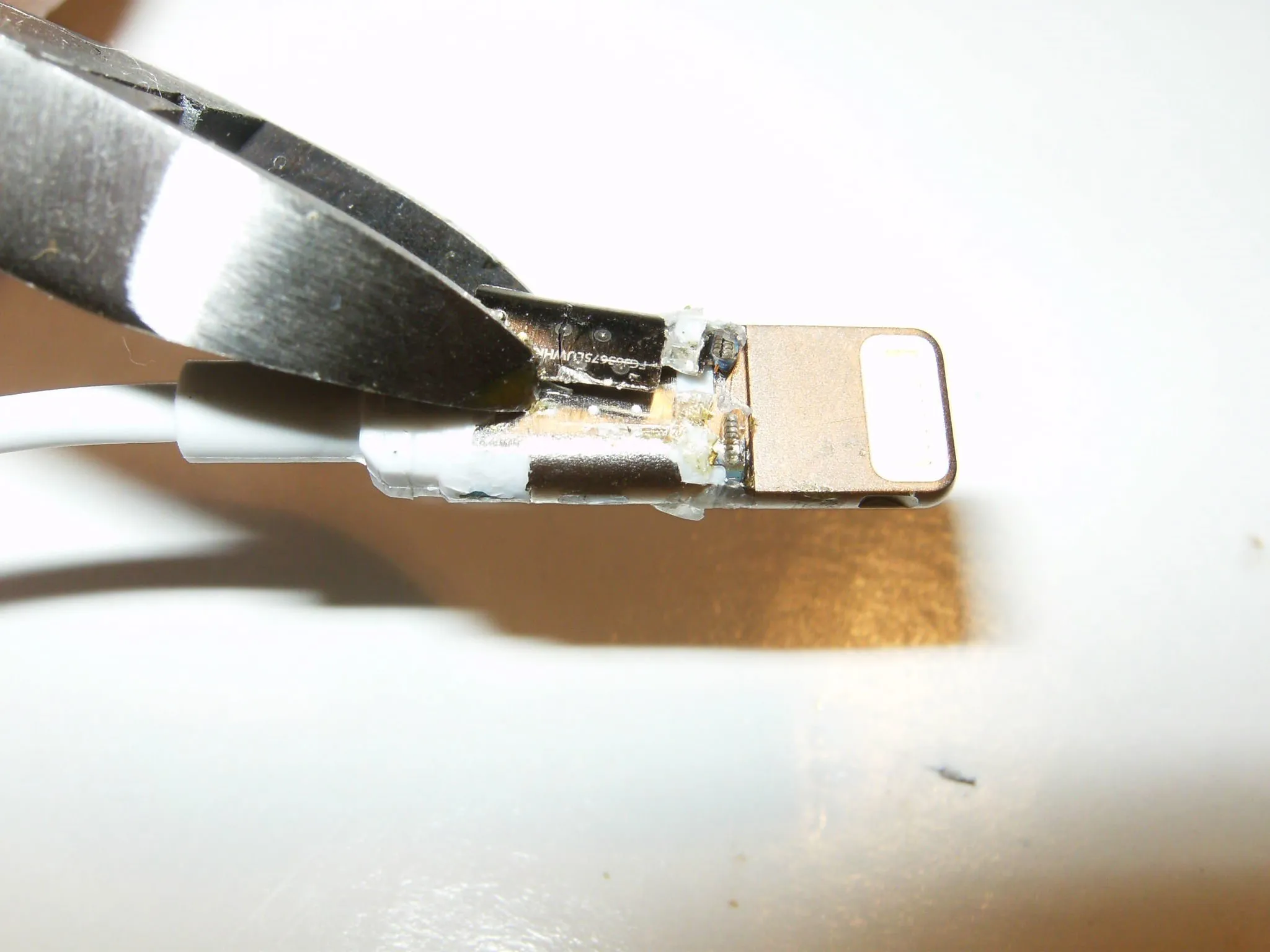

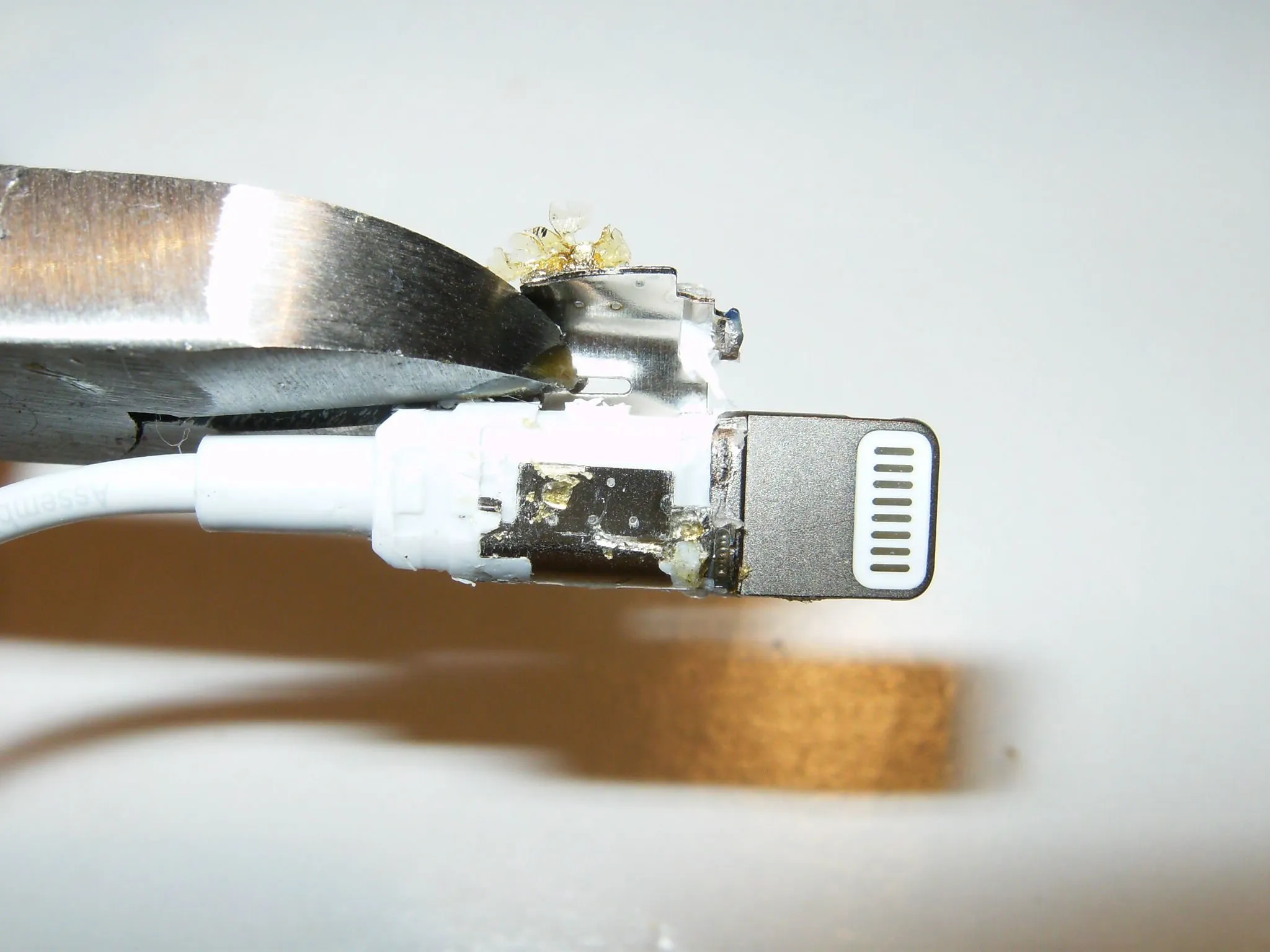

Шаг 6

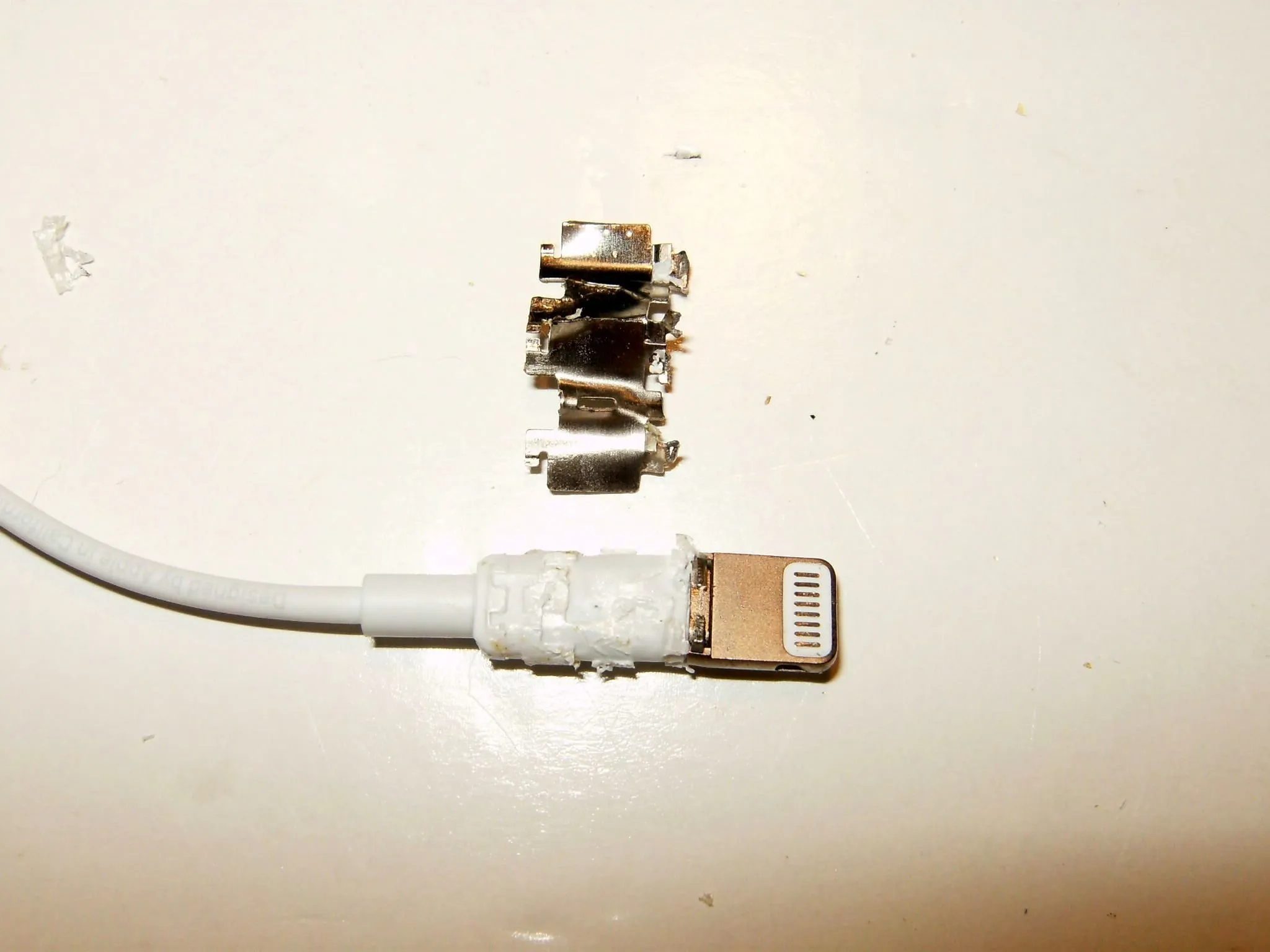

• Просто используйте кусачки на одном конце

• и закрутить его вокруг разъема.

• Это показывает разрушительный характер этой разборки

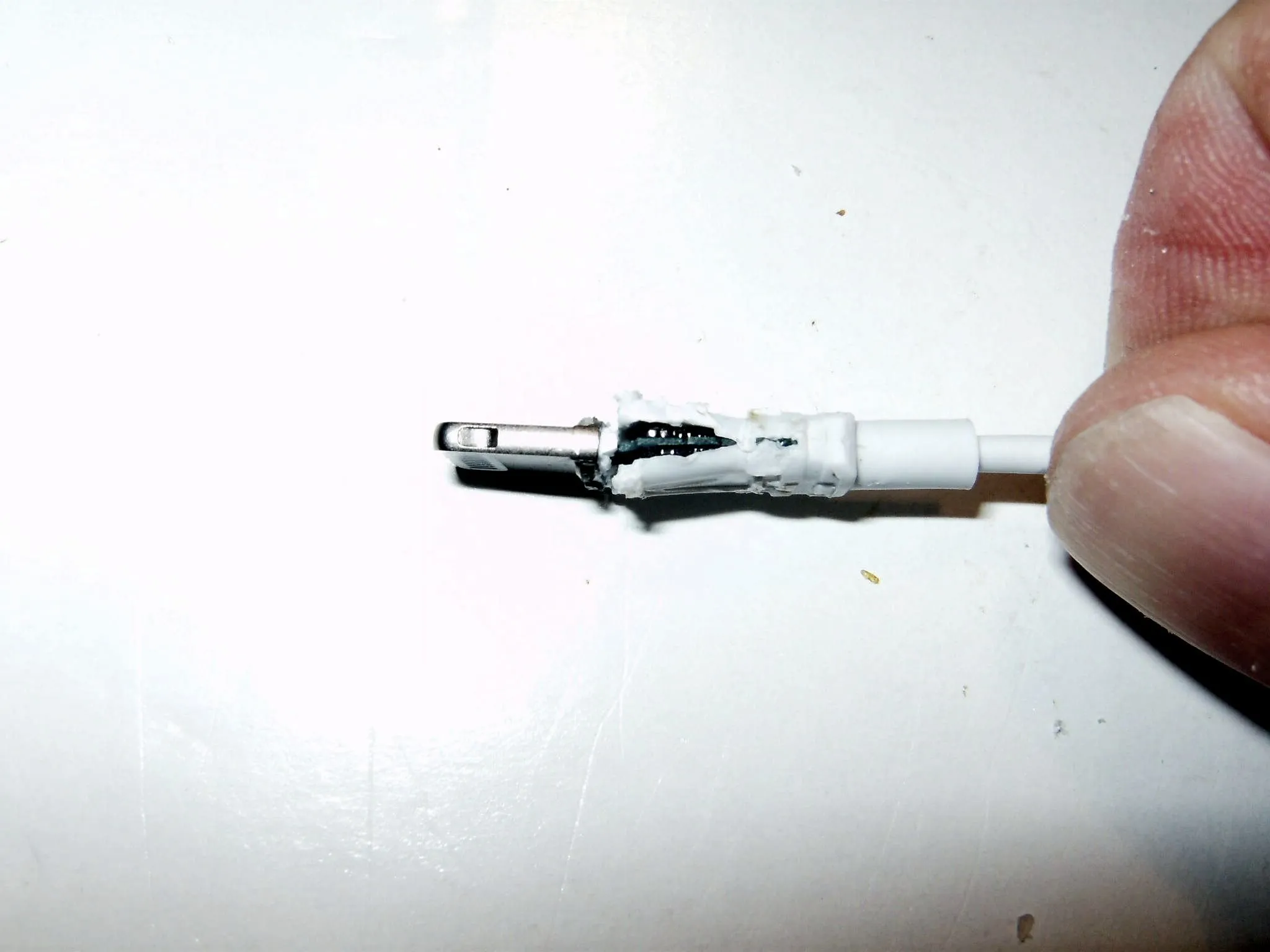

Шаг 7

• Теперь на разъеме осталось еще одно пластиковое покрытие.

• К счастью, после удаления экрана заземления в пластиковом покрытии появились прорези по всей длине.

• Используя эти прорези, нужно аккуратно оттянуть пластик от печатной платы.

Шаг 8

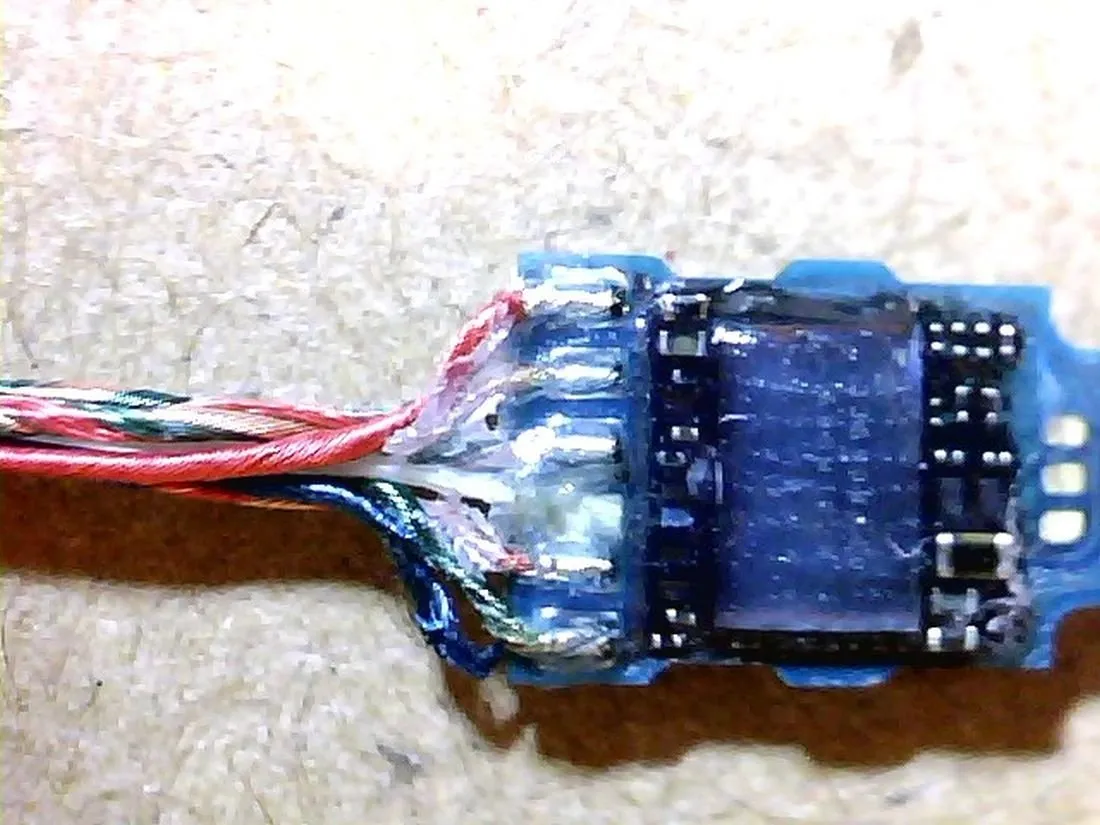

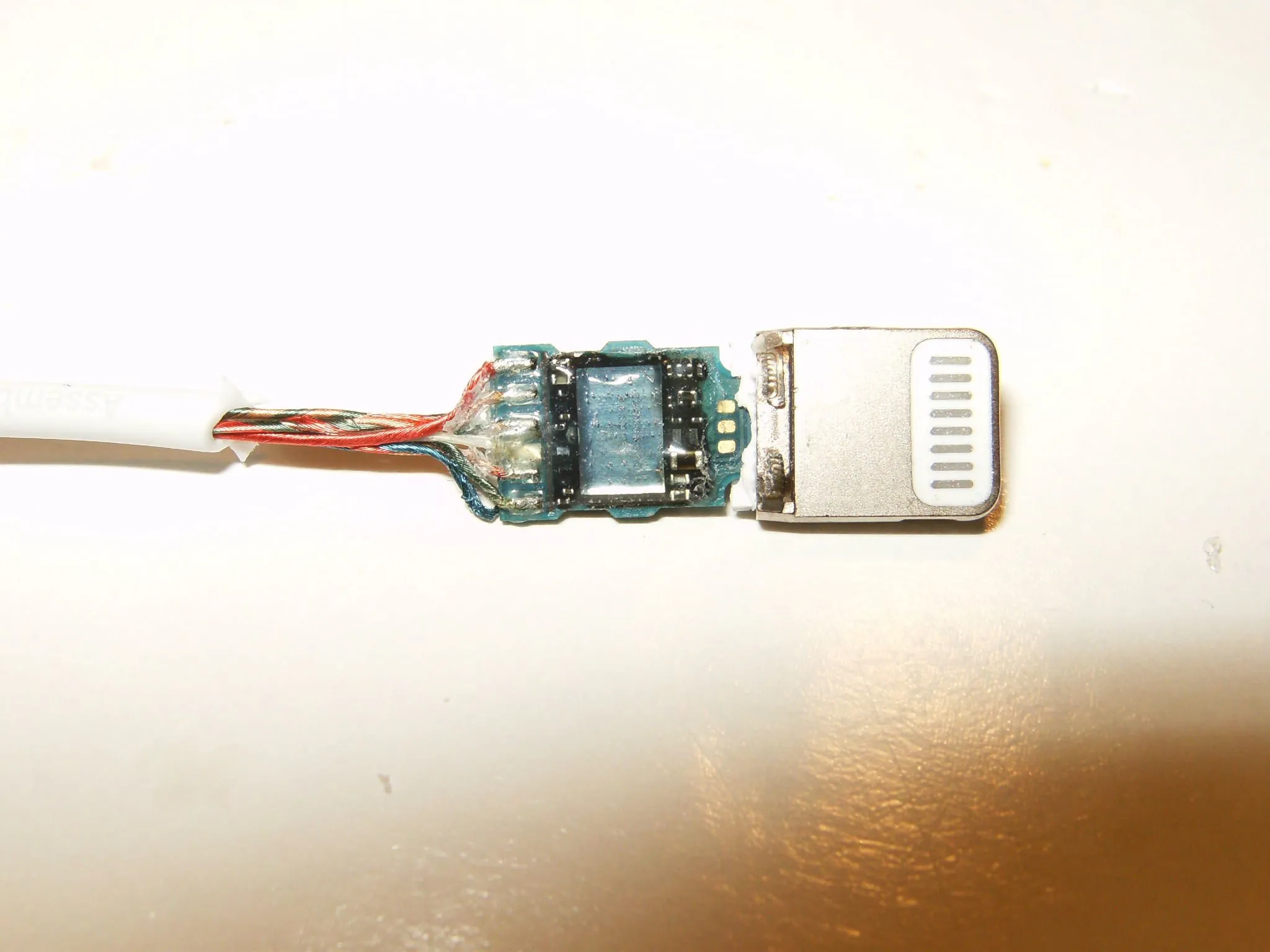

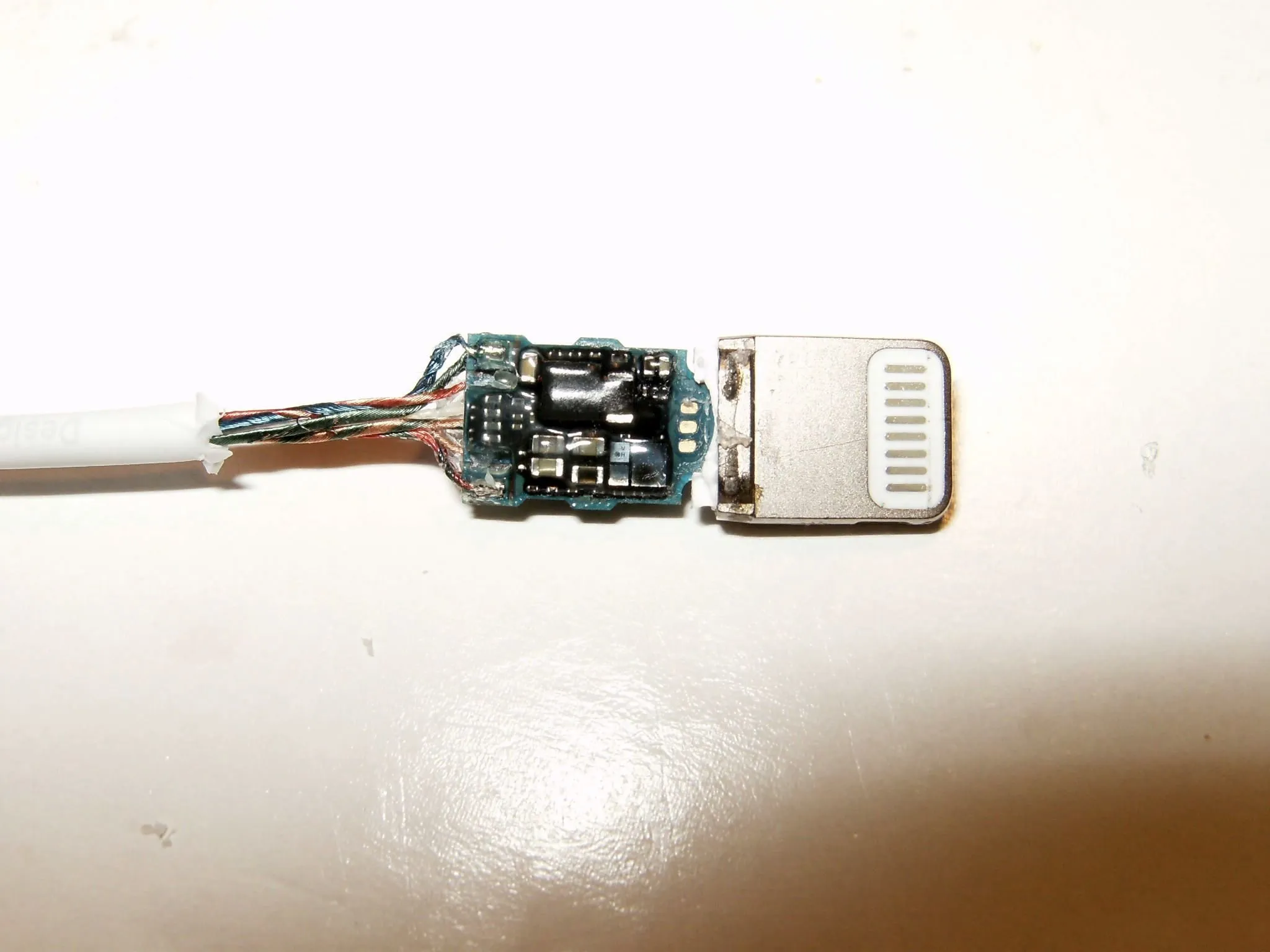

• Вот рабочая часть со снятой крышкой.

• С этой стороны видно, что внутри адаптера находится ЦАП.

• Крупный план печатной платы демонстрирует увлечение Apple клеем и другими липкими веществами. Обе стороны печатной платы покрыты ими.

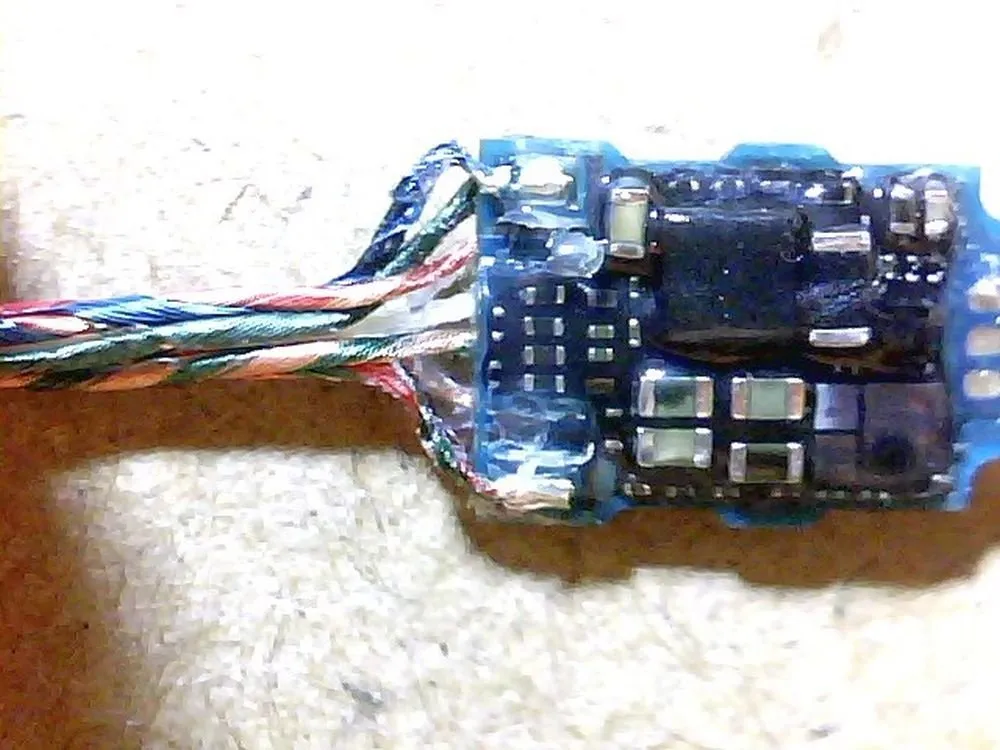

Шаг 9

• Еще немного крупного плана одной стороны

• а также другой. По мере появления дополнительной информации о ЦАПе этот разбор будет редактироваться.

• Вот маркировка ЦАП 338S00140 A0SM1624 TW

Комментарии к шагу

У вас случайно нет фотографии другой стороны печатной платы? Если вы выложите ее, это было бы очень здорово. Спасибо.

Могу ли я получить информацию о назначении контактов?

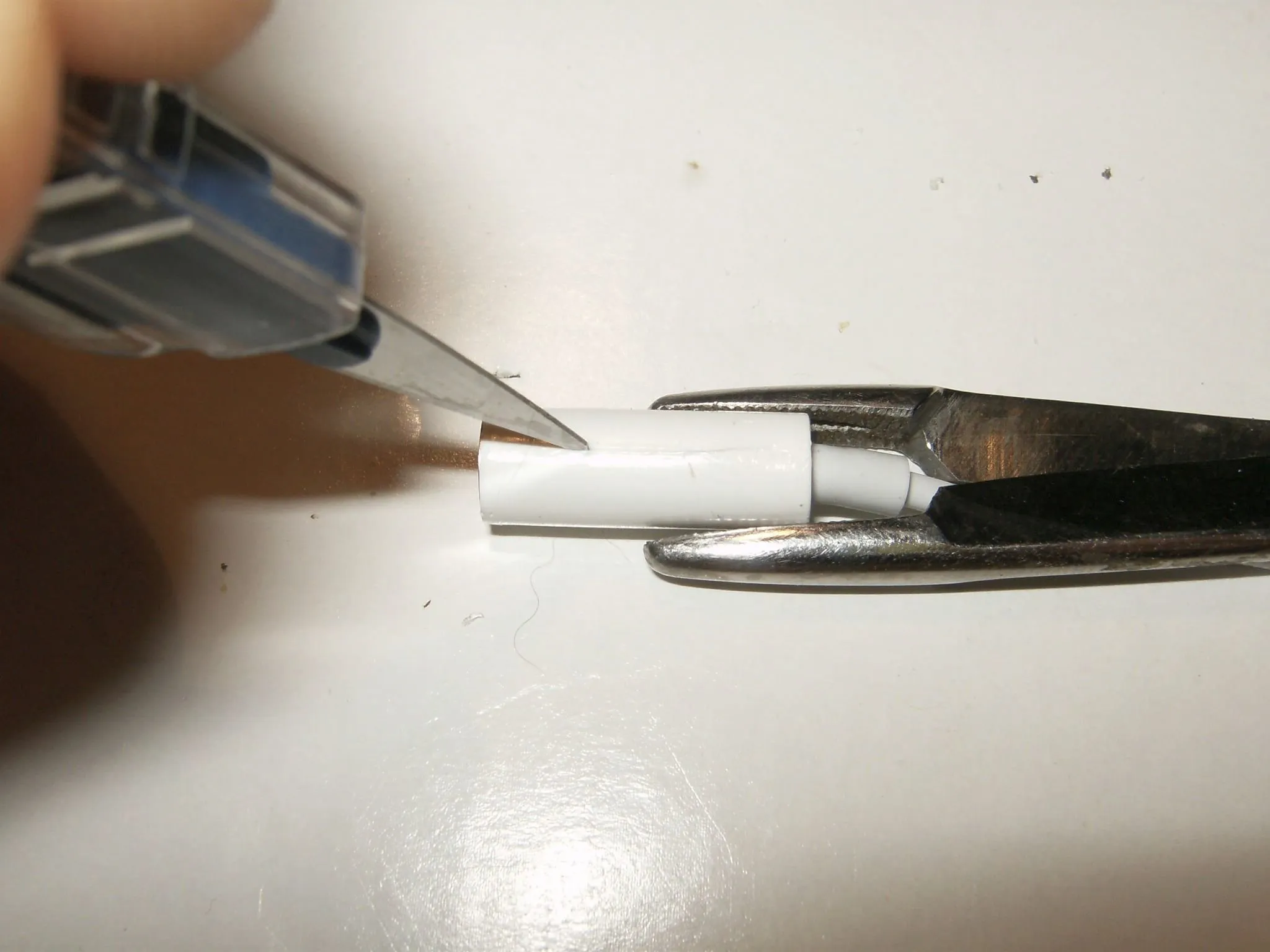

Шаг 10 Вырезание разъема для наушников

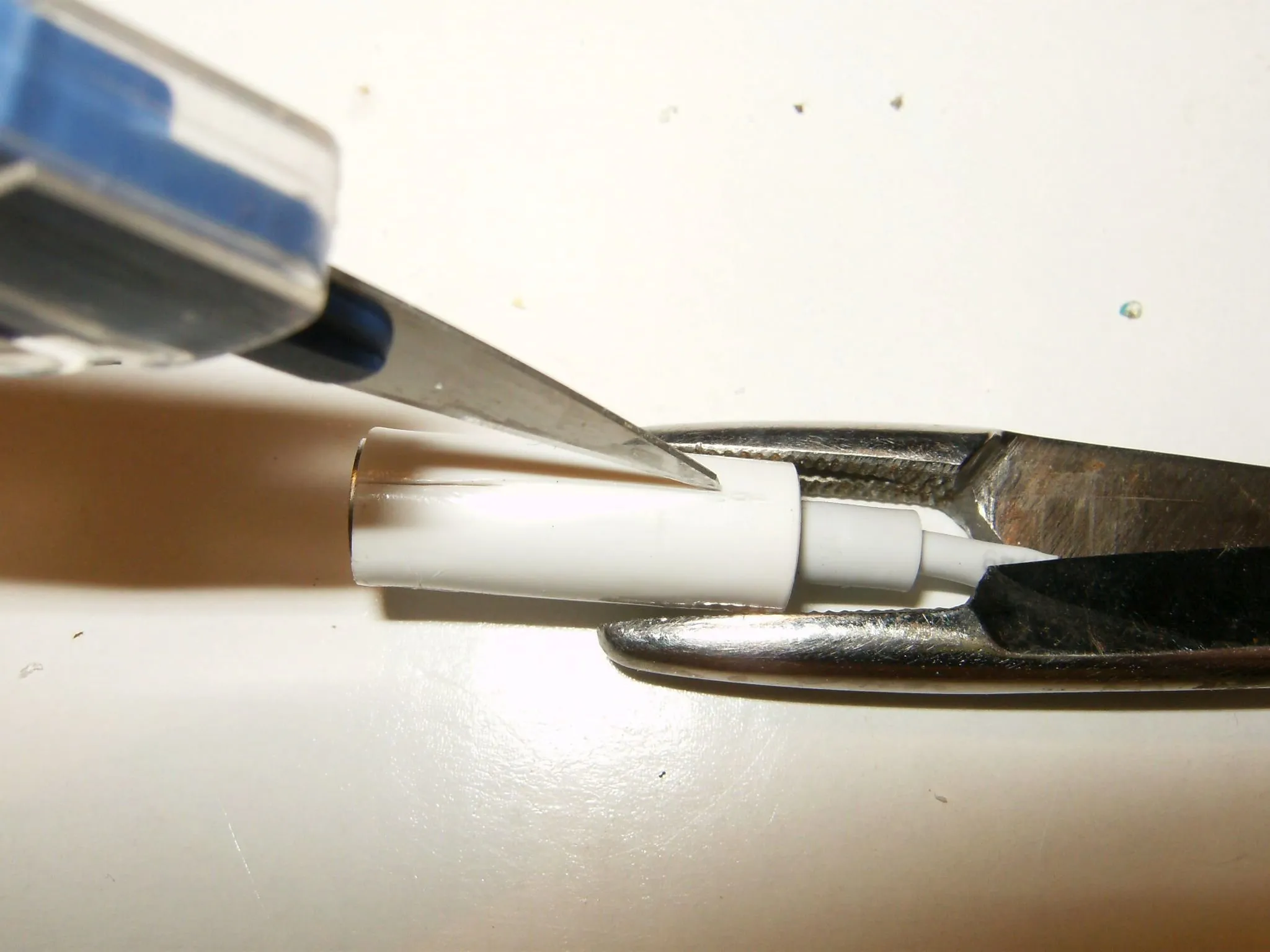

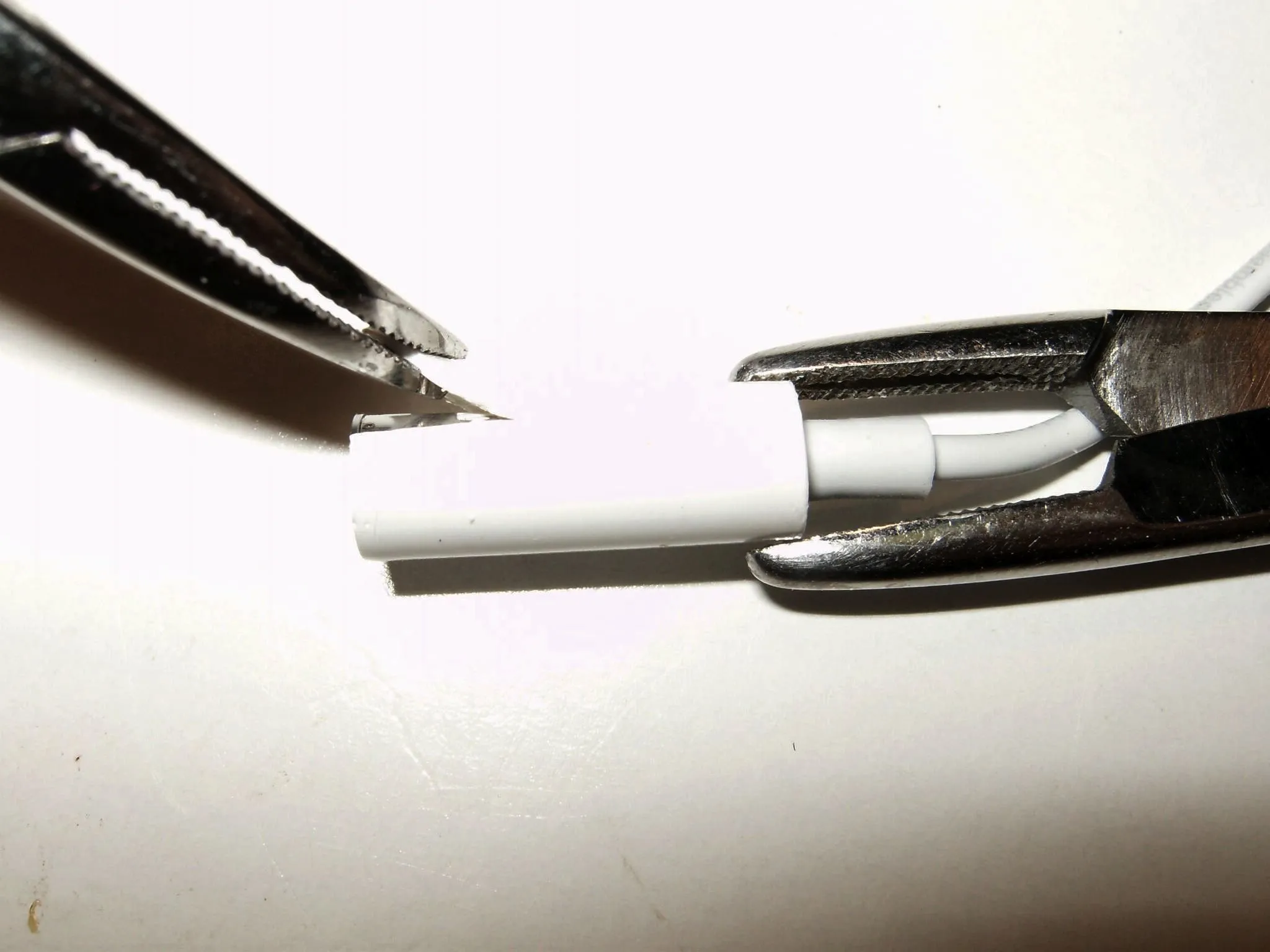

• Осторожно подденьте разъем для наушников острым ножом, стараясь не порезаться.

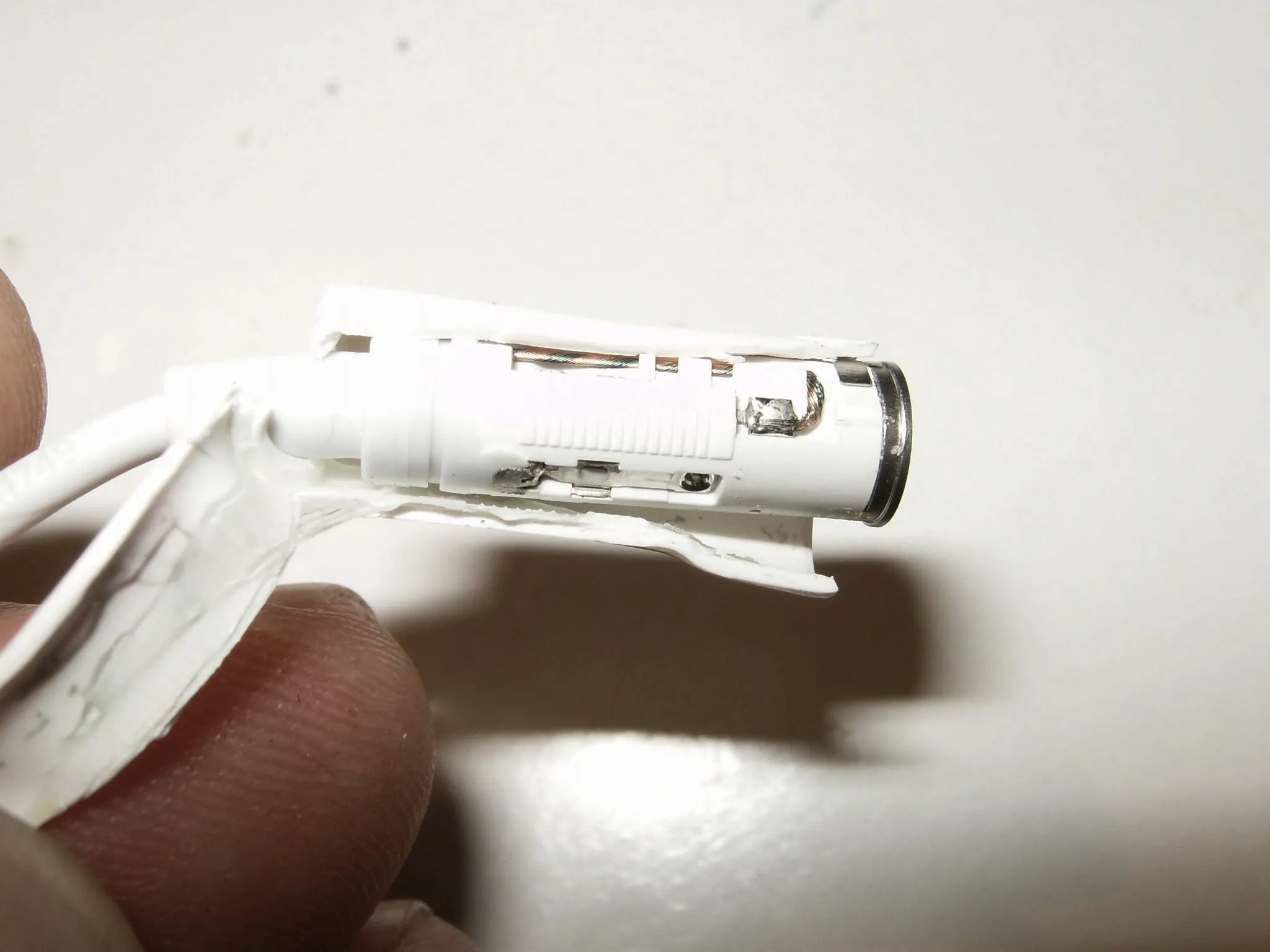

Шаг 11

• Вставьте сюда мудрость.

Комментарии к шагу

Отличная работа, я ждал этого!

Для меня две последние фотографии недостаточно поучительны.

Показывая цвета дредов внутри адаптера молнии, можно предположить, что они такие же в адаптере 3,5 мм 4p female..... Какой контакт молнии является кольцом в мужском/женском штекере?

На самом деле, ни один из этих контактов не идет напрямую к наушникам. Разъем Lightning взаимодействует с ЦАПом, размещенным в корпусе для мужского конца разъема, а на самой печатной плате, за пределами ЦАПа, эти контакты взаимодействуют с женским концом разъема. Разъем Lightning по-прежнему выдает только данные.

На самом деле, ни один из этих контактов на самом разъеме молнии не подключается непосредственно к женскому концу разъема. Разъем Lightning соединяется только с ЦАПом, размещенным в корпусе разъема Lightning. С ЦАПа поступает аналоговый выход, который затем направляется на женский конец разъема. Порт Lightning по-прежнему отвечает только за ввод/вывод данных/питания.

Вы остановились на вопросе, который остался без ответа. Это 4-портовый или 3-портовый? 3 - это обычное стерео, 4 означает поддержку микрофона + наушников или громкой связи. Подключение 3-портовых наушников к 4-портовому адаптеру - не идеальный вариант. Неплохо было бы сделать разрез, чтобы увидеть, сколько тонких проводов идет от dac к этому адаптеру. Есть 4 к (3 порта +1 )сплиттеры на рынке, то вы подключаете наушники к 3 порта части.

Я вижу только проводку для TRS (3 порта, как вы это называете), но я вижу металлические полосы для 2 колец (что означает, что разъем TRRS или 4 порта). Открытый медный провод соединен с пружиной, идущей вниз к месту, где должен быть наконечник. Под этим проводом видны 2 паяных соединения. Один идет к кольцу, а другой соединен с металлической пластиной, которая будет контактировать с гильзой. Вполне вероятно, что на другой стороне разъема есть 4-й паяный шов, который соединяется со вторым 'кольцом' разъема. Не обращайте внимания на мое предыдущее сообщение. Я пытался отредактировать его, но это заняло слишком много времени, и оно не позволило мне

https://cdn-0.idownloadblog.com/wp-conte...

На фотографии X-RAY видно, что короткий кабель, ведущий к 3,5-мм концу, уже аналоговый, поэтому он не является частью любого соединения данных молнии. Тем не менее, спасибо Apple за то, что она поместила его в корпус разъема Lightning!

Схема выходных проводов

Схема проводов на женском конце

Шаг 12 Заключительные размышления

• Оценка ремонтопригодности: 0 из 10

• Устройство явно не предназначено для вскрытия или какого-либо ремонта.

• Невозможно открыть адаптер, не разрушив его.

Комментарии к статье

Кажется, что к 3,5-мм разъему идет гораздо больше проводов, чем нужно. По моим подсчетам, там 7 или 8 отдельных проводов?

Максимум их должно быть 4, TRRS и, возможно, заземление экрана. Как здесь используются другие провода?

Mac 128 отличный вопрос, и я постараюсь как можно скорее снять конец разъема. Всего здесь 7 проводов.....

Возможно, он поддерживает оба стандартных метода распиновки для микрофонов / пультов дистанционного управления, а не только Apples перевернул данные / землю контактный стандарт?

В настоящее время я рассматриваю возможность модификации разъема Apple TRRS, так что я могу взять несколько показаний о том, что есть что и как это может функционировать. Единственная загвоздка в том, что я зарабатываю на жизнь работой:-), поэтому время всегда является проблемой.

Загадка Mac 128 уже раскрыта. Посмотрите этот разбор от Мейсона Дауэлла. Наушники Apple с пультом и микрофоном (Lightning Edition) Teardown. Там объясняется, что делает каждый провод.

На стороне наушников может быть 7 проводов, но помните, что они должны подключаться к 4 контактам 3,5-мм штекера.

В гнезде есть переключатель, который определяет, вставлен ли штекер. На это может приходиться 1-3 провода, в зависимости от того, как он подключен.

Похоже, что EarPods поддерживают отдельные провода заземления для всех 3 сигнальных линий, выходящих из усилителя, а также общую землю, но объединяют их для любых наушников, подключенных к разъему адаптера. Значит ли это, что Lightning EarPods обеспечивают балансные линии? В то время как адаптер является небалансным преобразователем?

Я не смог отредактировать это через 5 минут, но я вижу опечатку ... 4 из 7 дискретных проводов являются общей землей в адаптере.

Мы уверены, что это ЦАП, а не обычный сигнальный чип Lightning?

Я тоже об этом подумал. Кажется, он сильно отличается от обычного, чтобы быть 'сигнальным' чипом. Это было бы похоже на изобретение колеса для Apple. Это само по себе было бы необычно, но сомнительно. Я думаю, что этот чип будет на противоположном конце. Я постараюсь получить больше информации обо всех компонентах на этой плате.

Чип Lightning Auth намного меньше, а этот большой чип, очевидно, предназначен для аудио.

Я закончил разборку наушников Lightning. Я могу подтвердить, что красный и красный/оранжевый провода с полосками предназначены для правого динамика/драйвера, зеленый и зеленый/оранжевый провода с полосками предназначены для левого динамика/драйвера, а три других (красный, зеленый, оранжевый) - это то, что управляет командами для встроенного регулятора громкости/микрофона. Я буду размещать фотографии, если кто-то заинтересован в видеть для себя

Наушники Apple с пультом ДУ и микрофоном (Lightning Edition) Teardown

Для вашего удовольствия! Извините за качество фотографий... Я не разбирал их для того, чтобы сделать пост о разборке. Если нужно больше фотографий, не стесняйтесь, напишите мне.

Могу ли я получить scematic? Это то, что я заметил, что не публикуется
