Разборка Apple Magsafe Power Adapter

Разборка Apple Magsafe Power Adapter

Что вам нужно

Инструменты

  • Набор отверток Marlin - 5 стандартных прецизионных отверток
    Набор отверток Marlin - 5 стандартных прецизионных отверток | Источник - ifixit.com

Шаг 1 Адаптер питания

Apple Magsafe Power Adapter Teardown, Адаптер питания: шаг 1, изображение 1 из 1
Apple Magsafe Power Adapter Teardown, Адаптер питания: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Вот устройство, которое станет предметом рассмотрения.

Шаг 2 Снятие верхней части корпуса

Разборка адаптера питания Apple Magsafe, снятие верхней части корпуса: шаг 2, изображение 1 из 1
Разборка адаптера питания Apple Magsafe, снятие верхней части корпуса: шаг 2, изображение 1 из 1 | Источник - ifixit.com

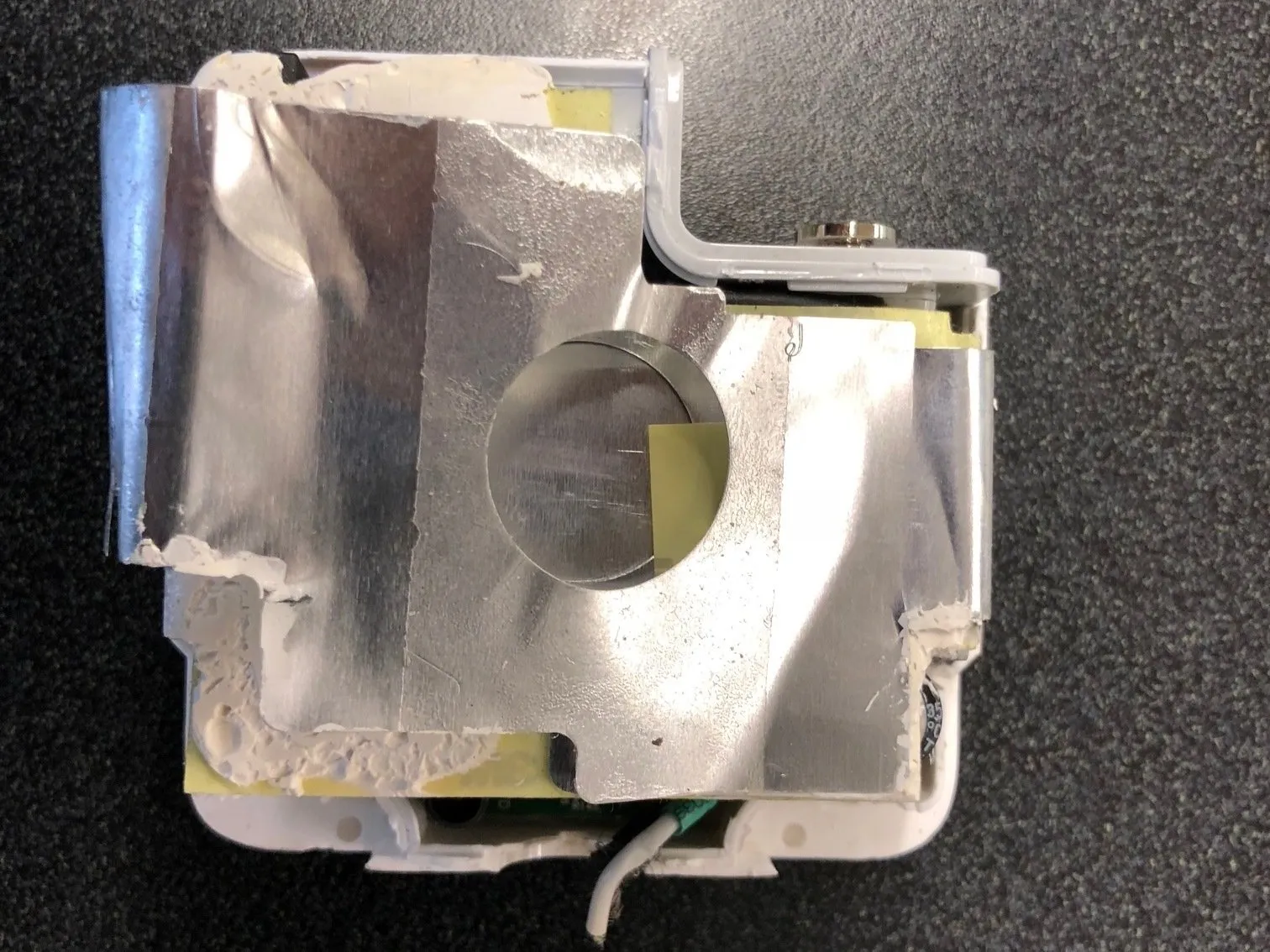

  • Одна часть внешнего корпуса (так называемая верхняя часть корпуса) снимается, обнажая алюминиевую упаковку.

Шаг 3 Развертка

Разбор адаптера питания Apple Magsafe, извлечение: шаг 3, изображение 1 из 2
Apple Magsafe Power Adapter Teardown, Unwrapping: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Apple Magsafe Power Adapter Разборка, извлечение: шаг 3, изображение 2 из 2
Apple Magsafe Power Adapter Teardown, Unwrapping: шаг 3, изображение 2 из 2 | Источник - ifixit.com

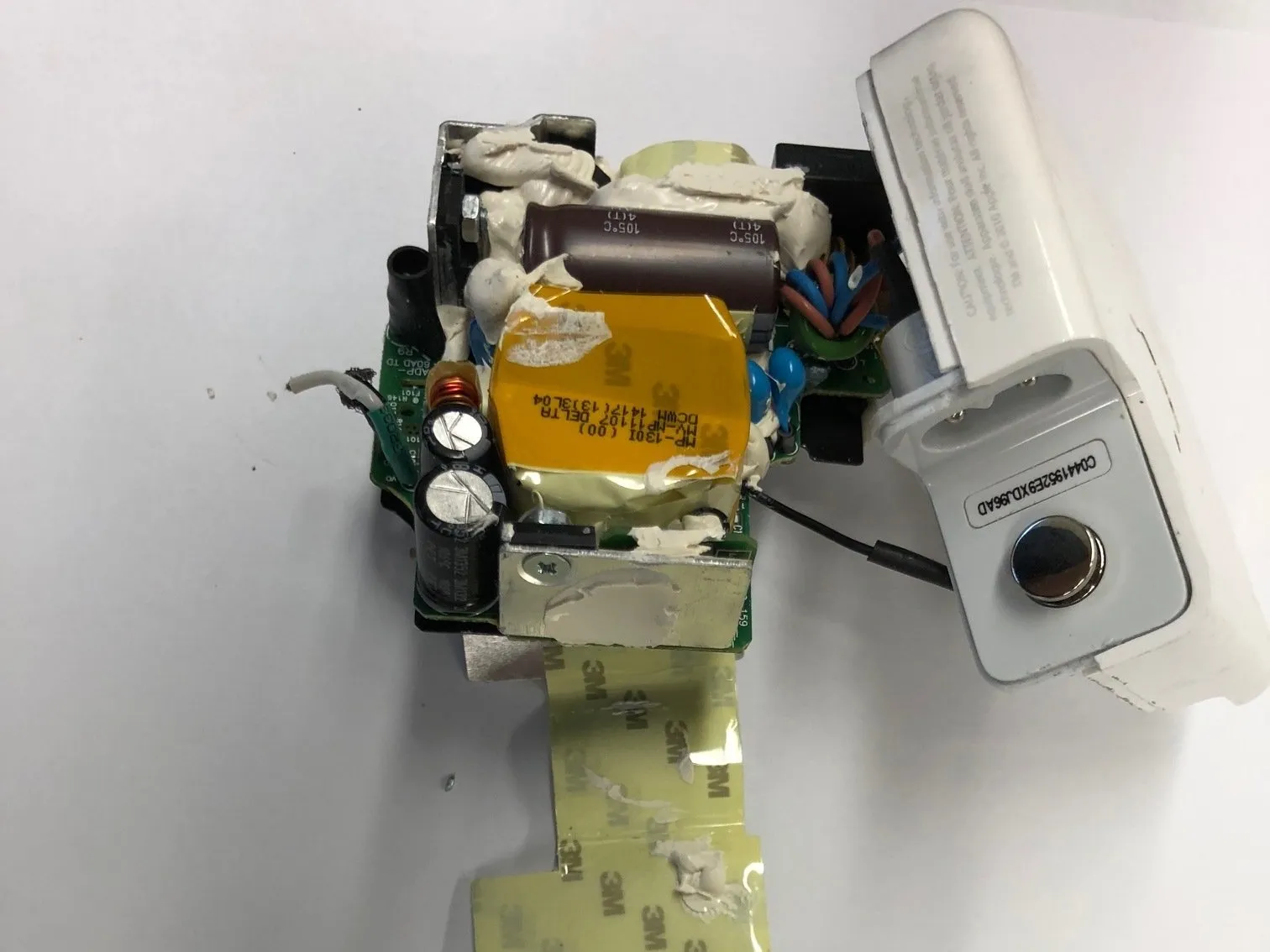

  • Развернув алюминий, можно получить доступ к внутренним компонентам.

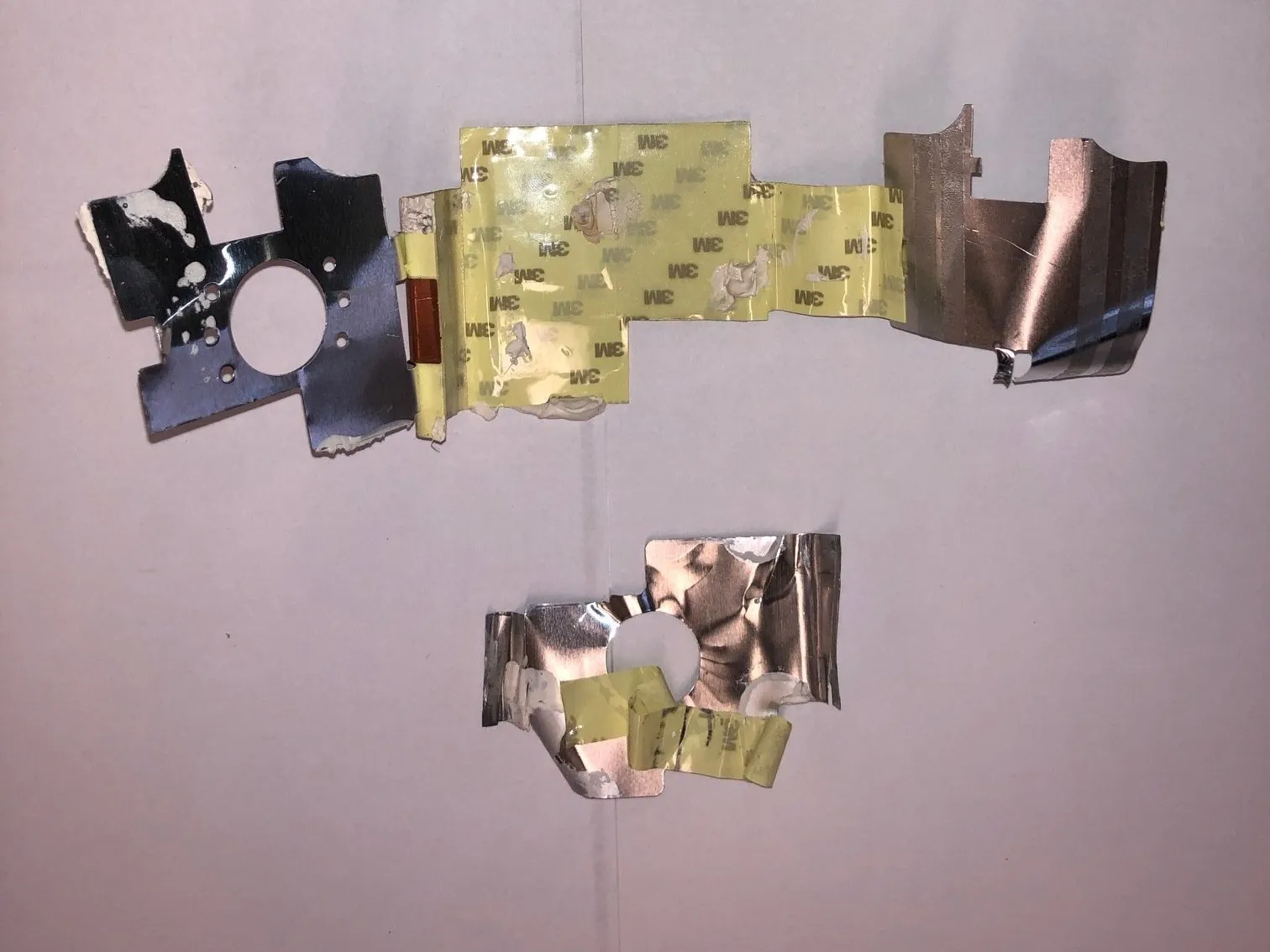

  • Алюминий и показанная на рисунке пленка 3M служат теплоотводом и электромагнитным экраном для внутренних компонентов.

Шаг 4 Снятие нижней части корпуса

Разборка адаптера питания Apple Magsafe, снятие нижней части корпуса: шаг 4, изображение 1 из 2
Разборка адаптера питания Apple Magsafe, извлечение нижней части корпуса: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Разборка адаптера питания Apple Magsafe, снятие нижнего корпуса: шаг 4, изображение 2 из 2
Разборка адаптера питания Apple Magsafe, снятие нижнего корпуса: шаг 4, изображение 2 из 2 | Источник - ifixit.com

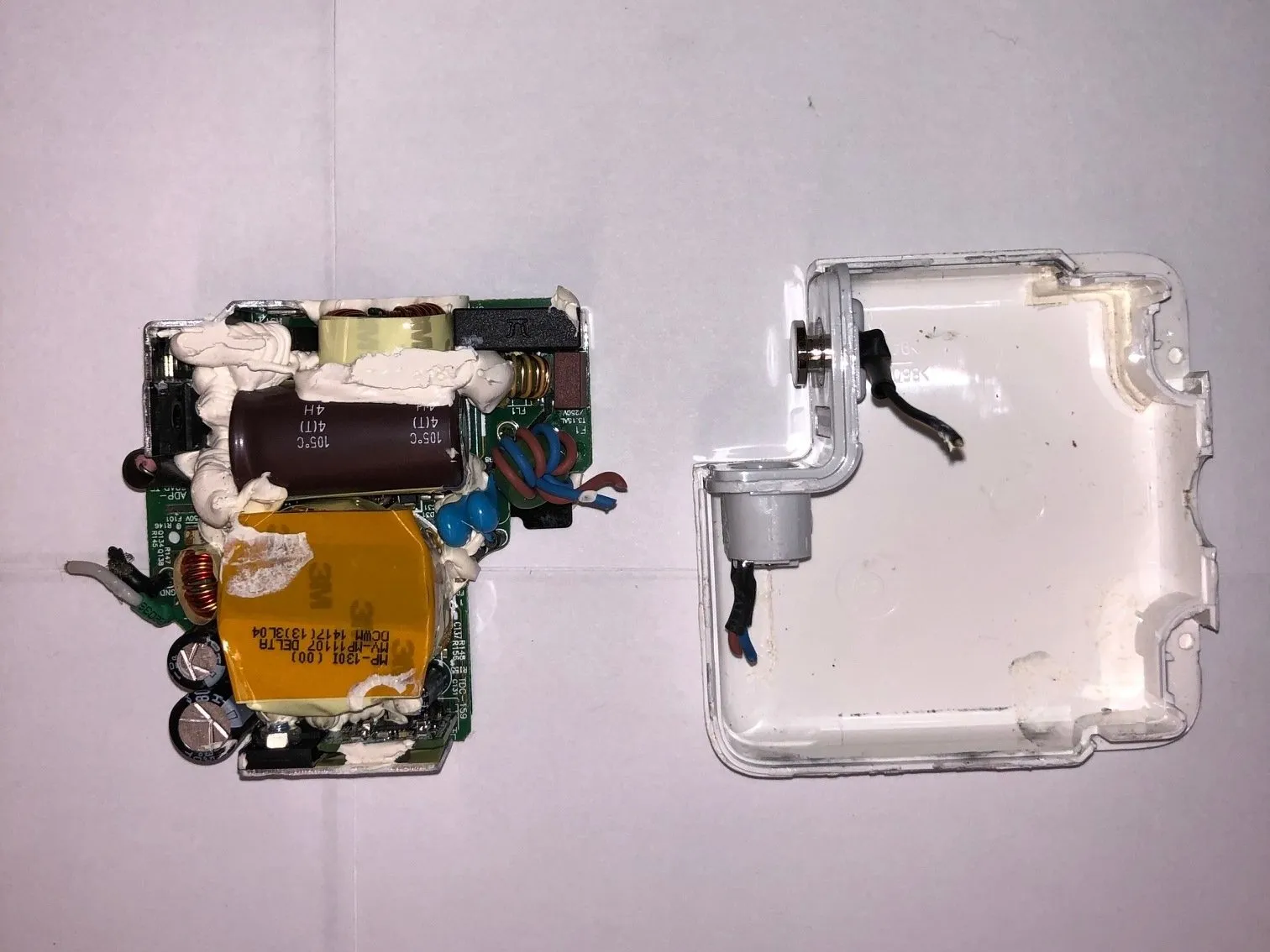

  • Вторая половина внешнего корпуса снимается, чтобы изолировать плату. Обратите внимание на белую пасту на плате, используемую для термоизоляции компонентов.

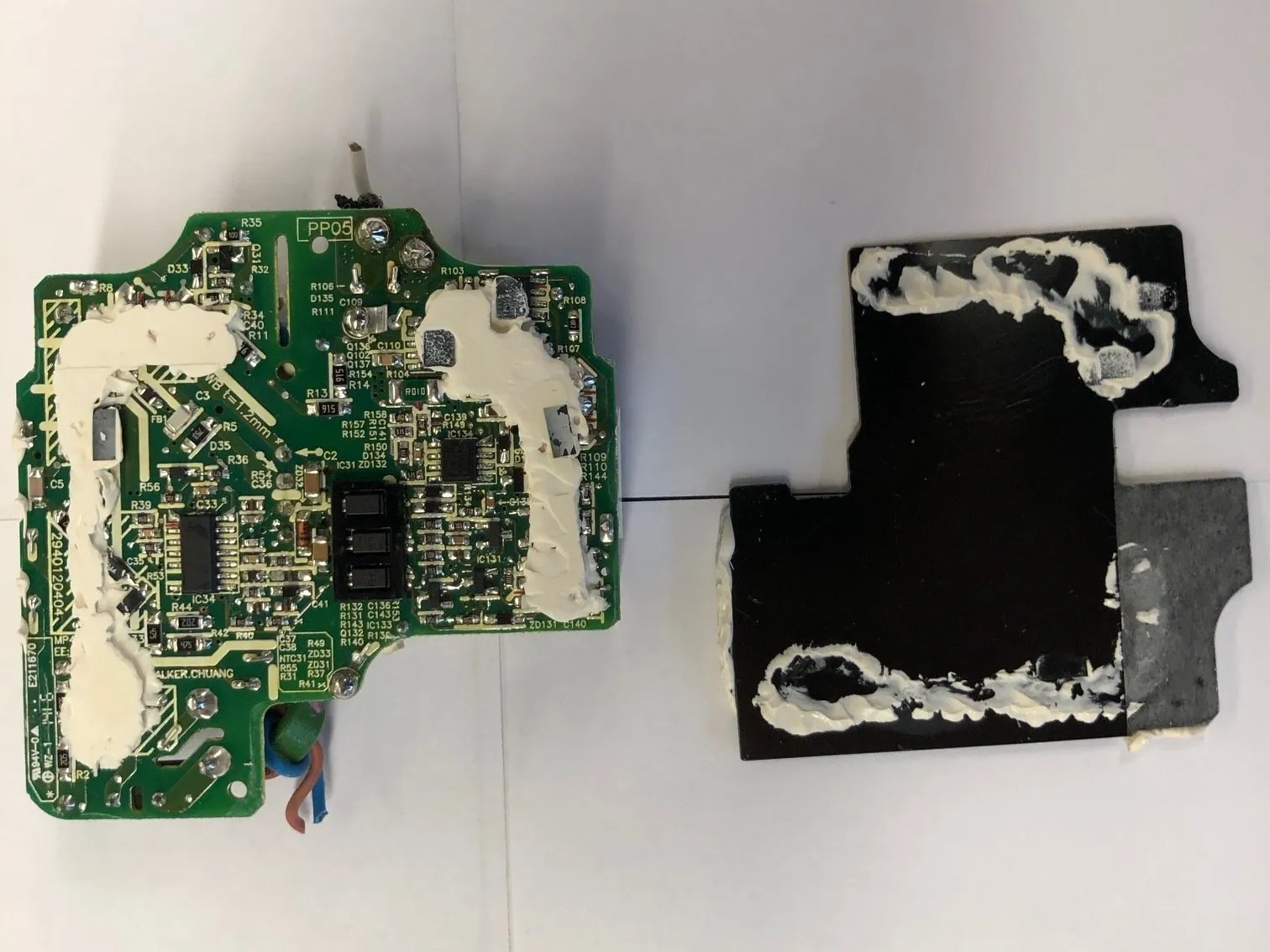

  • На втором рисунке показана нижняя часть печатной платы (слева) после удаления опоры (справа). Здесь мы также видим использование пасты, но уже для скрепления опоры и схемы.

Шаг 5 Удаление пасты

Разборка адаптера питания Apple Magsafe, удаление пасты: шаг 5, изображение 1 из 1
Разборка адаптера питания Apple Magsafe, удаление пасты: шаг 5, изображение 1 из 1 | Источник - ifixit.com

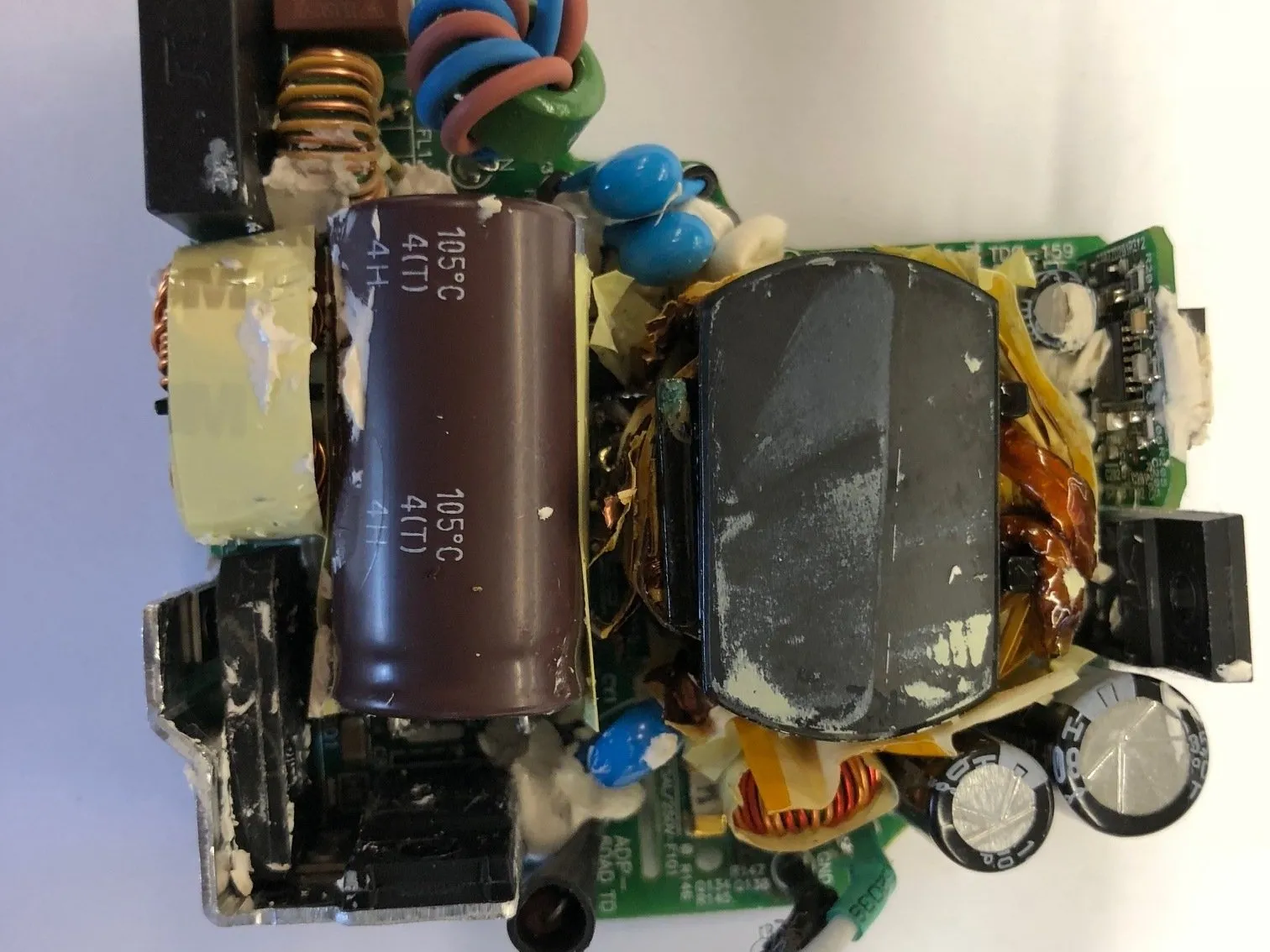

  • Пасту можно подцепить с платы, чтобы лучше рассмотреть компоненты схемы, которые она закрывает.

Шаг 6 Другой угол

Apple Magsafe Power Adapter Teardown, Another Angle: шаг 6, изображение 1 из 1
Apple Magsafe Power Adapter Teardown, Another Angle: step 6, image 1 of 1 | Источник - ifixit.com

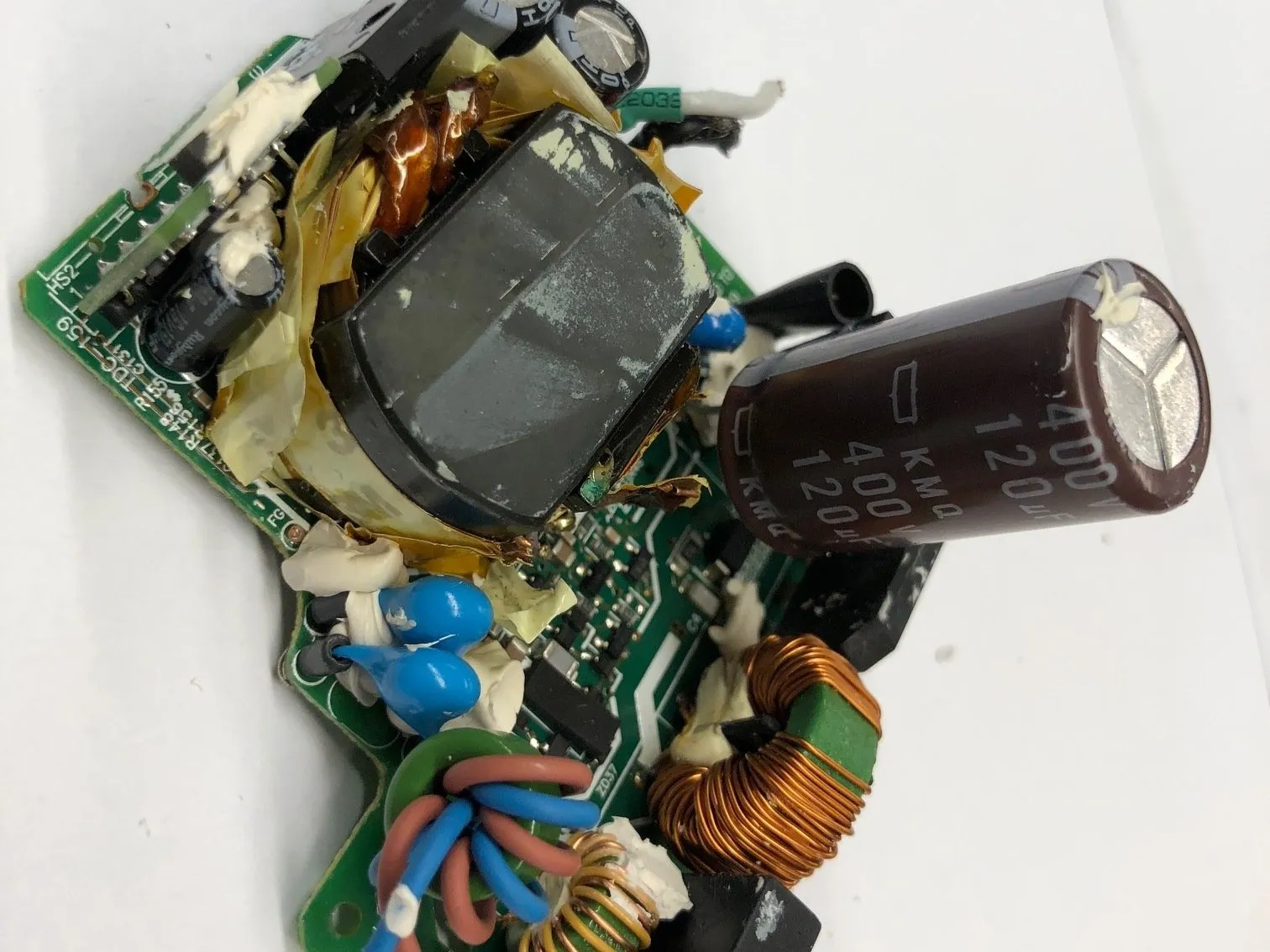

  • Большой конденсатор на печатной плате можно отогнуть вертикально, чтобы показать больше компонентов под ним.
