Разборка Apple Pencil

Введение

С момента появления iPad компания Apple твердо решила, что iPad предназначен для использования в стилусе. Поэтому, когда в дебюте iPad Pro появился обязательный аксессуар за 99 долларов в виде стилуса, мы были явно заинтригованы. Что же делает Apple Pencil таким особенным? Судя по тому, что мы слышали, у него есть несколько интересных функций, но нас больше интересует, что происходит внутри этого блестящего белого цилиндра. Присоединяйтесь к нам, чтобы узнать это!

Ищете другие обзоры гаджетов? Следите за нами в Facebook, Instagram или Twitter, чтобы узнавать последние новости о разборе!

Что вам понадобится

Инструменты

•

•

•

•

•

Видео обзор

Шаг 1 Разбор Apple Pencil

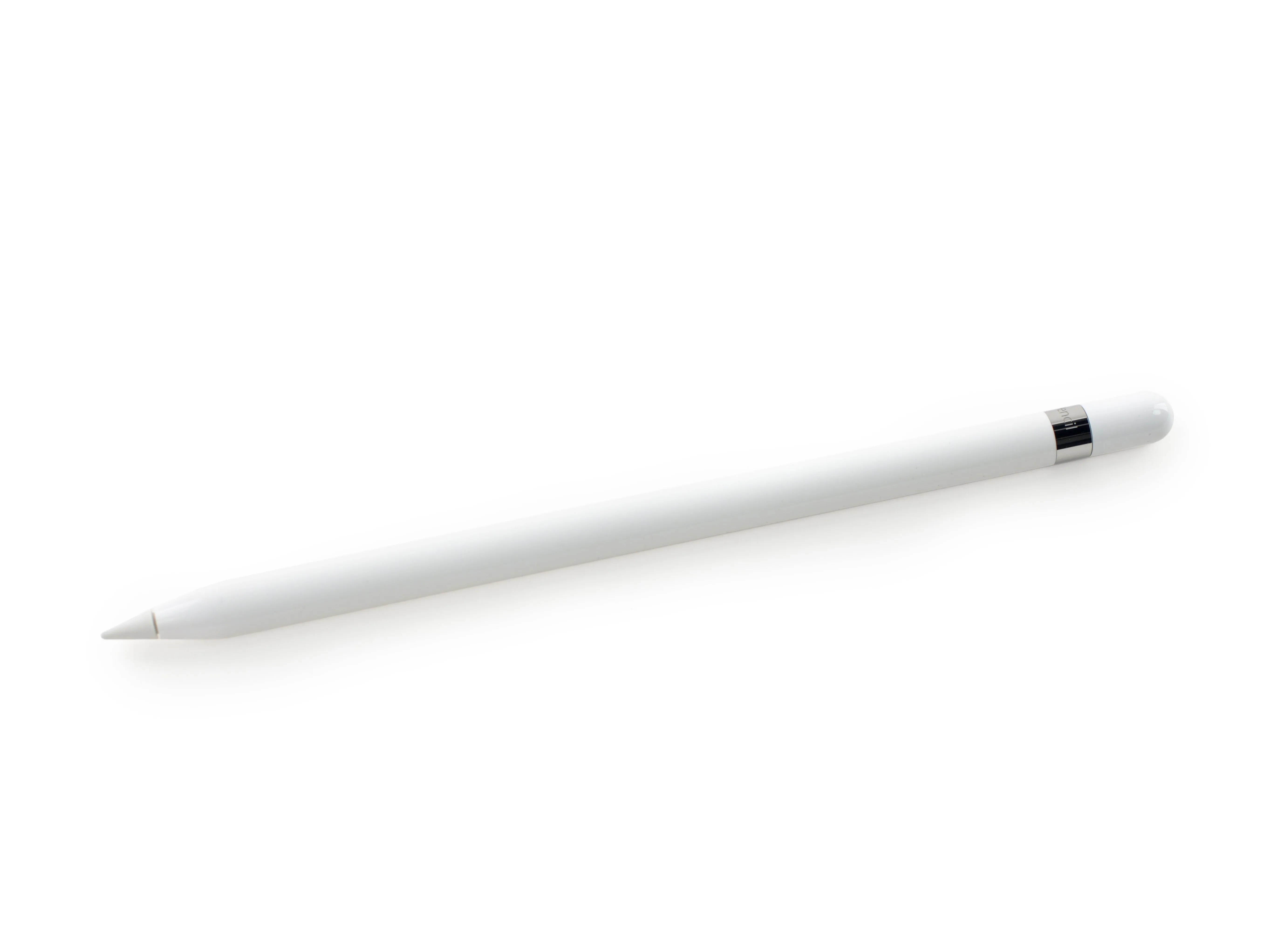

• Компания Apple пока хранит молчание по поводу тонкостей этого указателя, но вот что мы знаем наверняка:

• Bluetooth 4.1

• Скорость сканирования в два раза выше, чем при вводе данных с помощью пальцев

• До 12 часов работы от аккумулятора

• 175 мм (L) x 8,9 мм (D)

• Разъем Lightning для зарядки

Комментарии к шагу

Спасибо за подробный обзор! Я исследовал, почему мой Apple Pencil 2 не заряжается. Я надеялся, что смогу заменить батарею, но вы доказали, что это невозможно. Я ценю все, что вы делаете, чтобы помочь тем из нас, кто делает свой собственный ремонт.

Apple заменит батарею за 29 долларов.

Шаг 2

• О Pencil было много разговоров. Давайте проведем пару быстрых сравнений с другими стилусами.

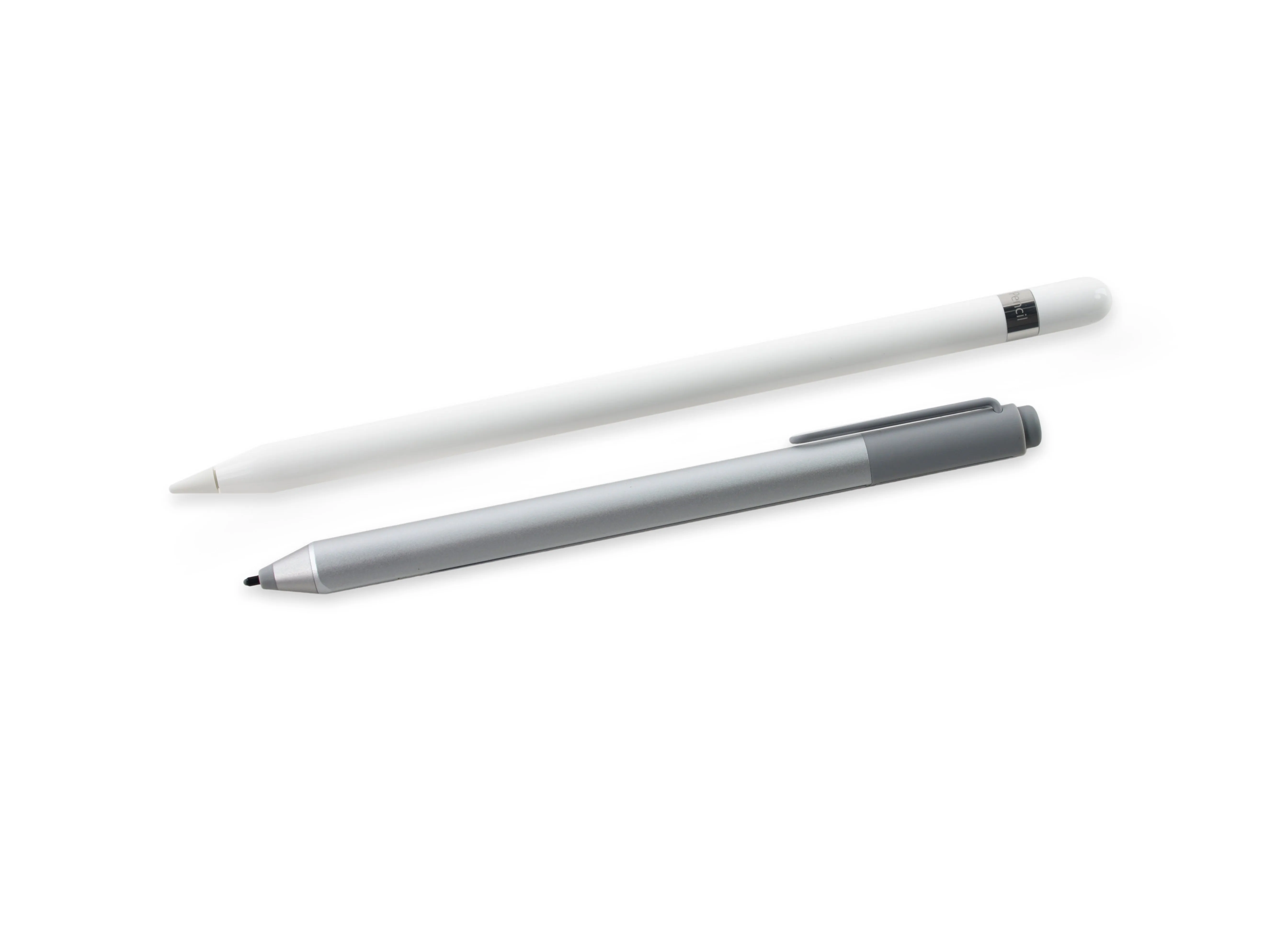

• Первый: Microsoft Surface Pen (из Surface Pro 4).

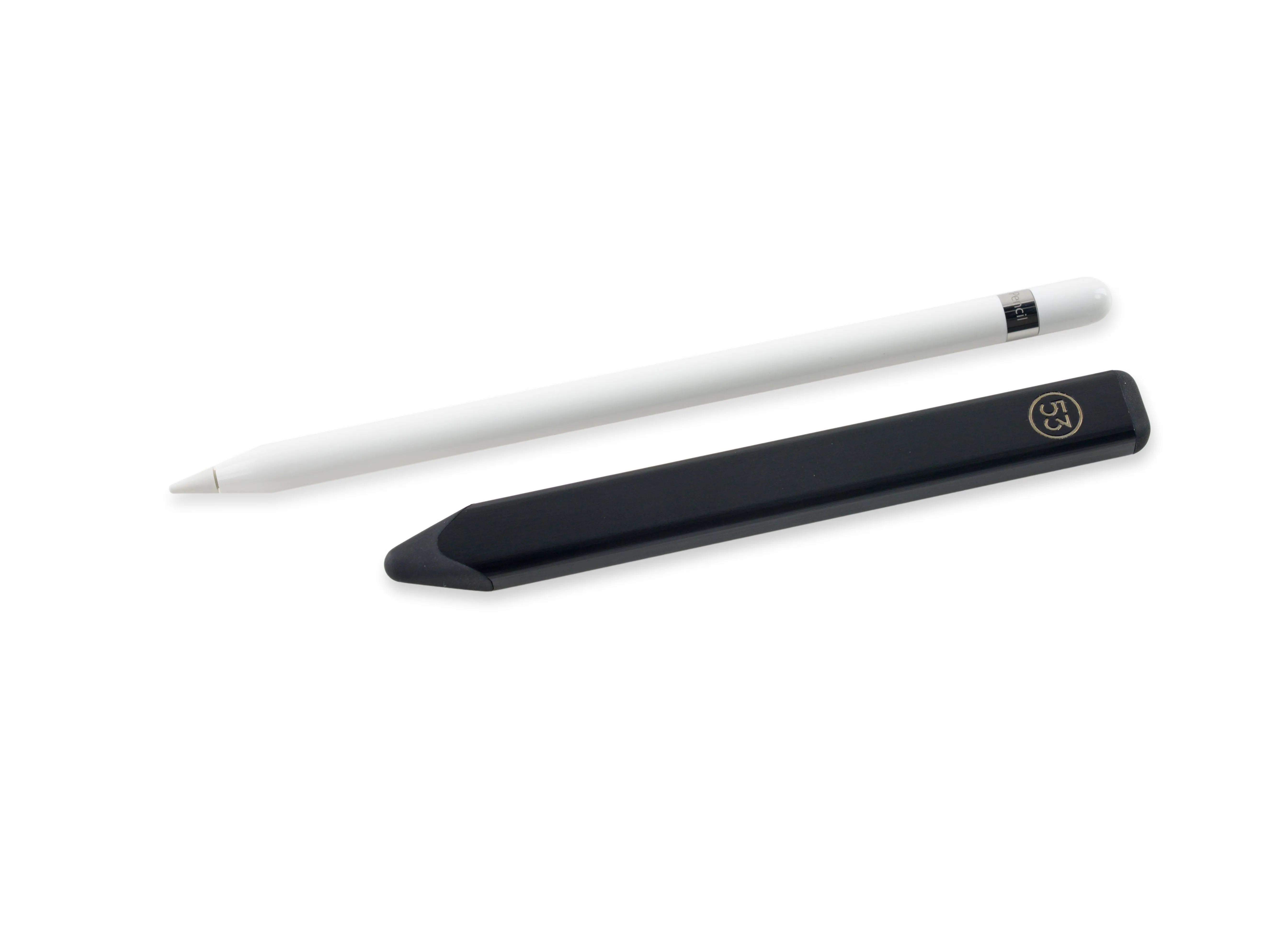

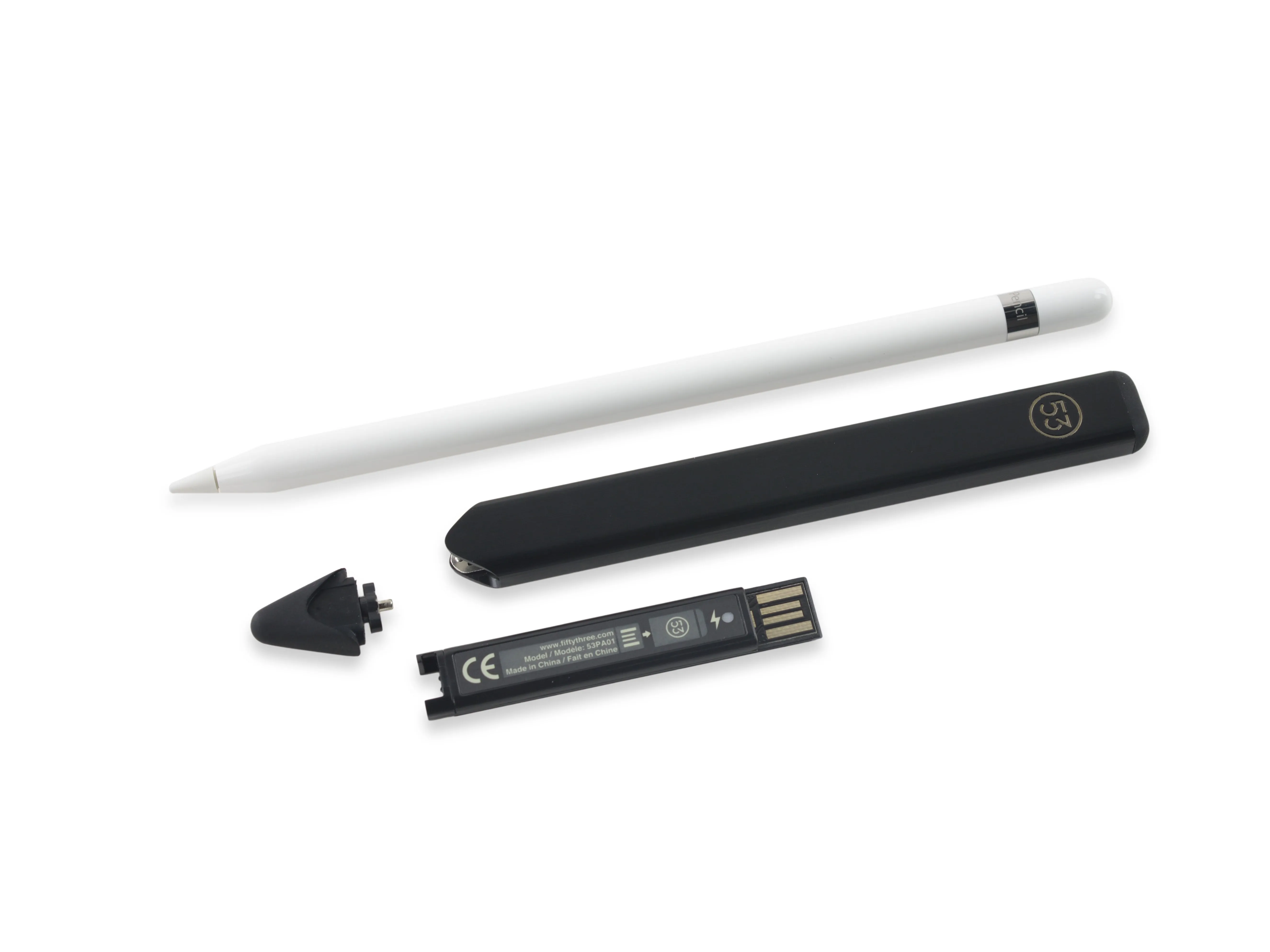

• Второй: оригинальный 'iPad Pencil' от компании 53. Он работает специально с их приложением Paper и обладает многими теми же функциями, что и новый Apple Pencil.

• Кроме того, его очень легко открыть и вытащить аккумулятор.

• Кроме того, у него есть ластик.

Шаг 3

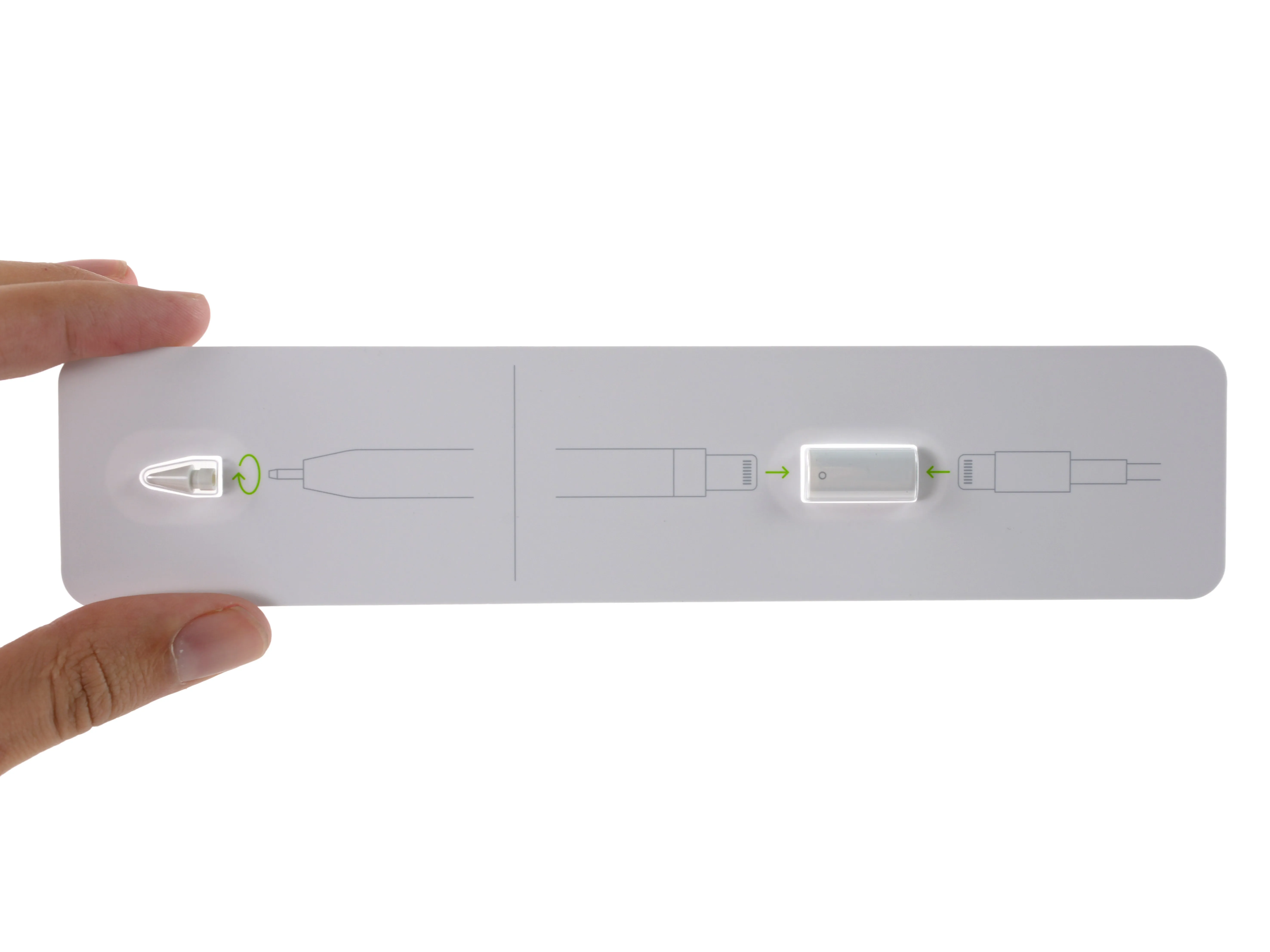

• Apple предусмотрительно положила в комплект запасной наконечник, а также переходник с Lightning на Lightning (добавленный в последнюю минуту), чтобы избавить пользователей от необходимости неуверенно заряжать карандаши непосредственно от iPad.

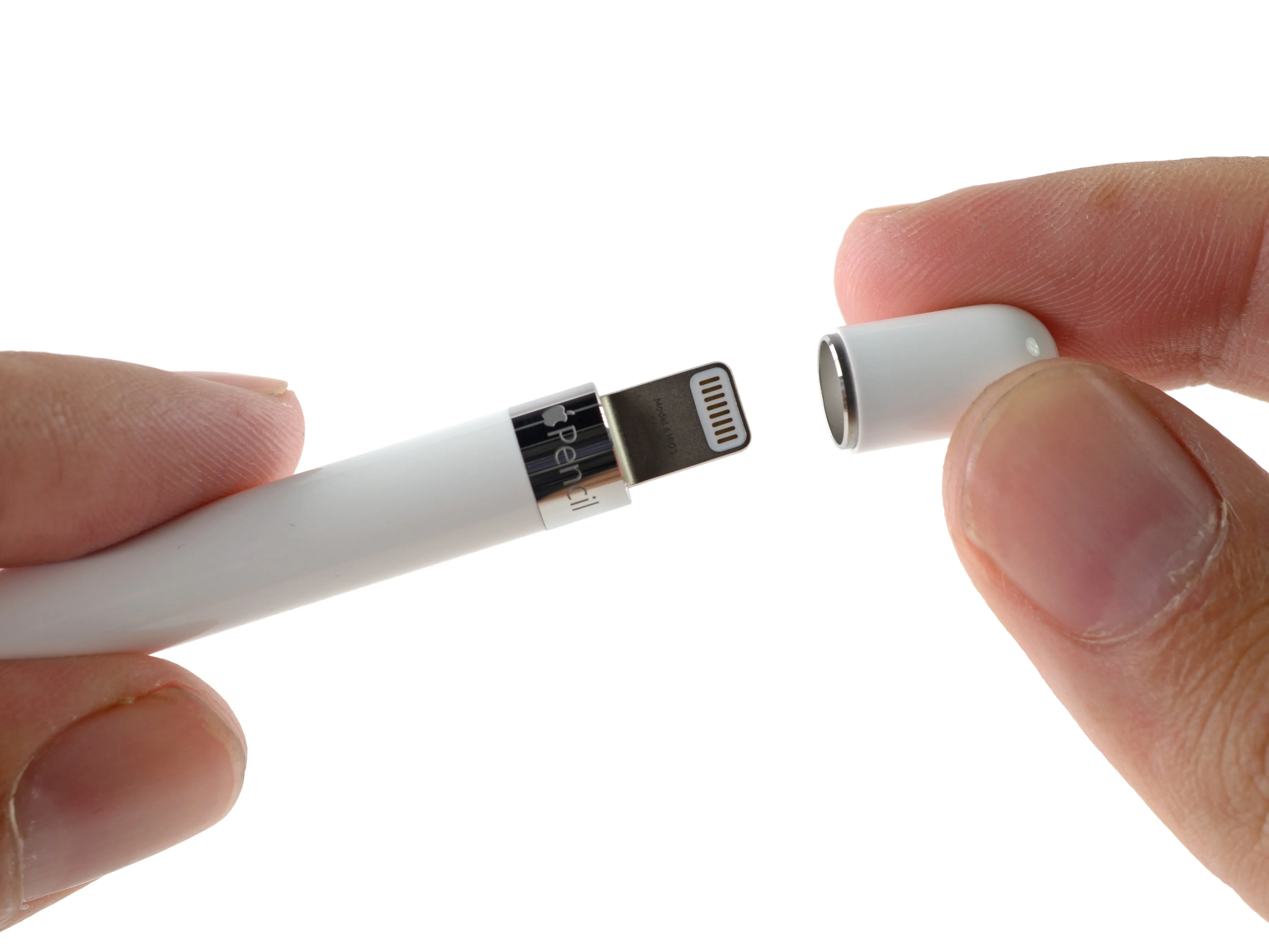

• Колпачок разъема Lightning защелкивается на магнитах, но мы ожидаем, что большинство из них будут потеряно к следующему месяцу.

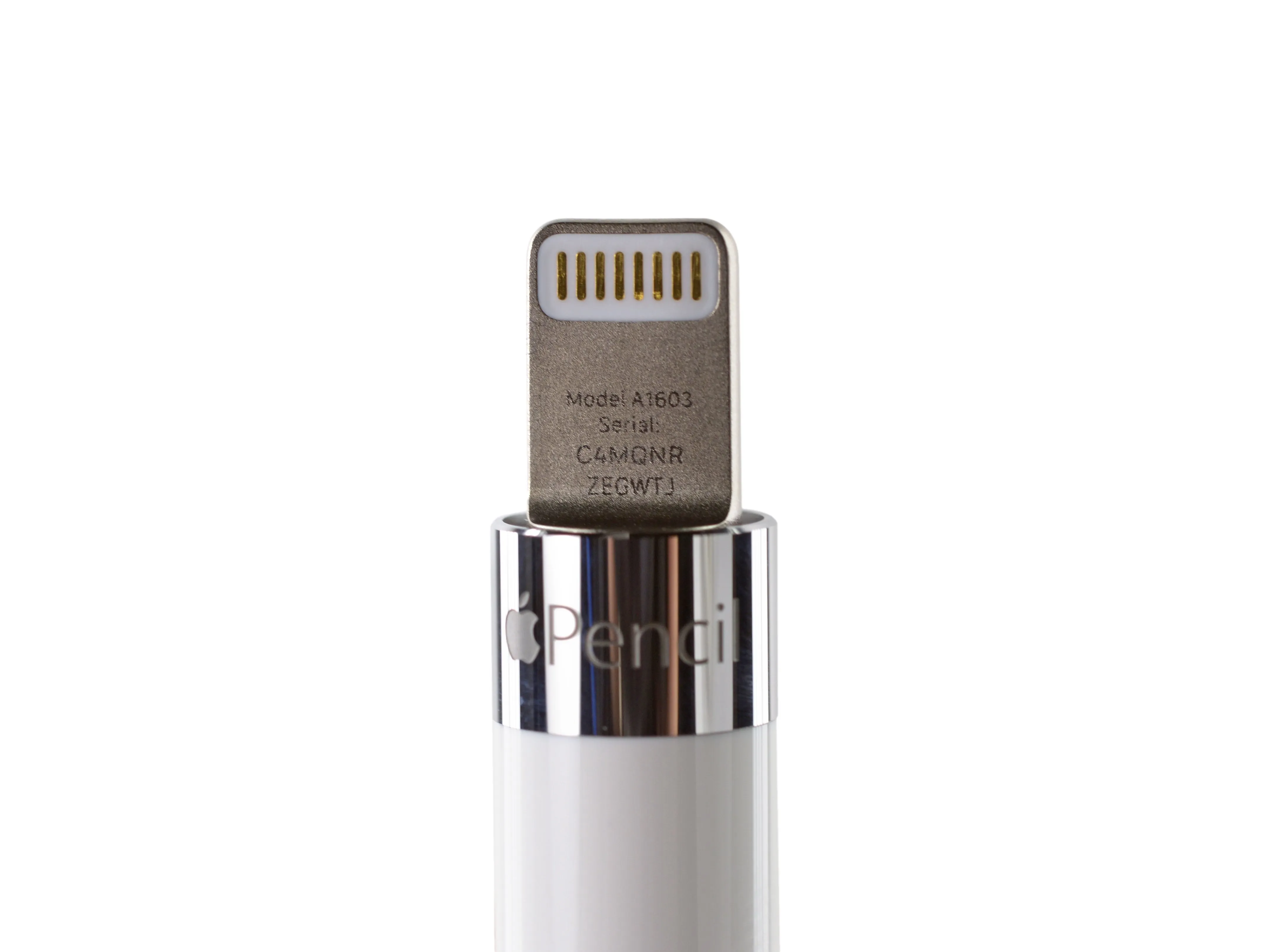

• Сняв крышку, вы увидите совершенно новый, никогда ранее не встречавшийся номер модели: A1603. Добро пожаловать в мир, Pencil!

Шаг 4

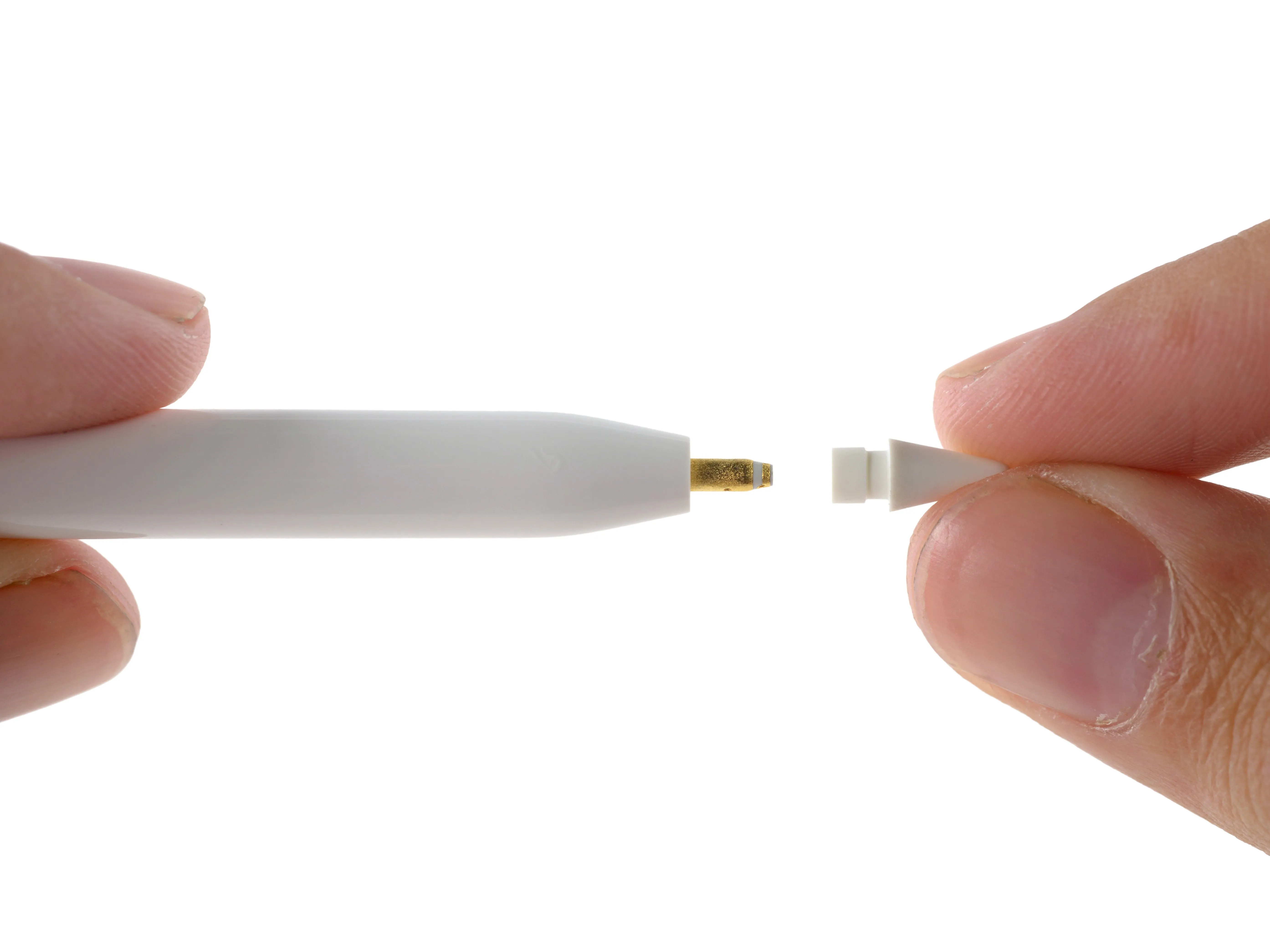

• Разбирая Pencil, мы начинаем с грифеля, который спокойно снимается несколькими быстрыми движениями.

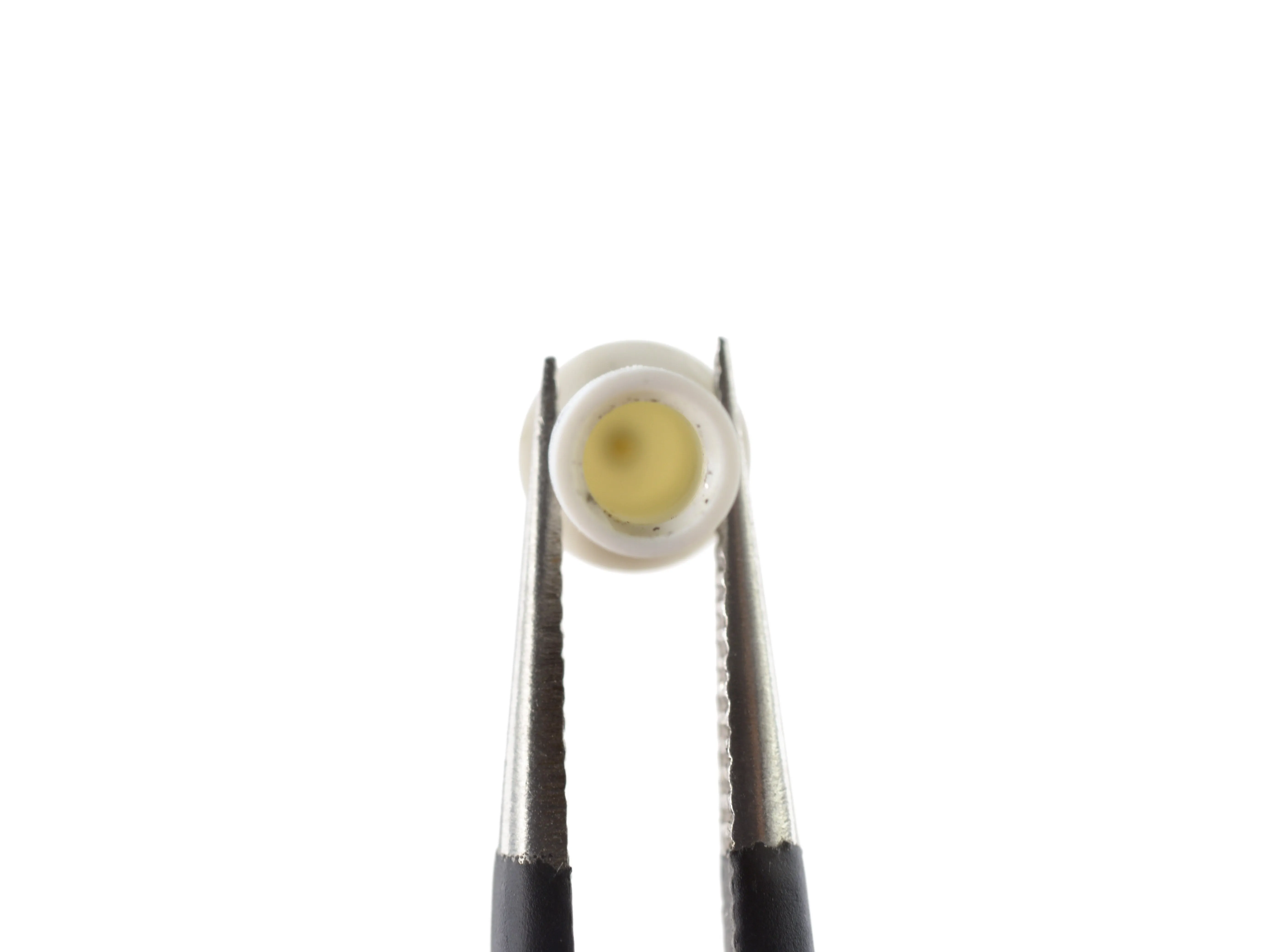

• Если заглянуть внутрь, то можно обнаружить крошечное металлическое острие, глубоко утопленное в кончик, предположительно для того, чтобы как можно ближе подобраться к экрану.

• Вероятно, она подключается к одному из двух излучателей в наконечнике, которые позволяют iPad Pro определять угол и ориентацию Pencil относительно дисплея и соответствующим образом настраивать ход пера.

• Дигитайзер iPad Pro должен уметь определять расстояние от каждого излучателя до экрана и, исходя из этого, рассчитывать угол наклона карандаша относительно iPad.

Комментарии к шагу

Я заказал сменный наконечник и задался вопросом, почему он не работает. При ближайшем рассмотрении оказалось, что внутри наконечника отсутствует металлическая деталь.

Видео на Youtube по ссылке не доступно для просмотра - написано 'это видео является частным'(?).

Шаг 5

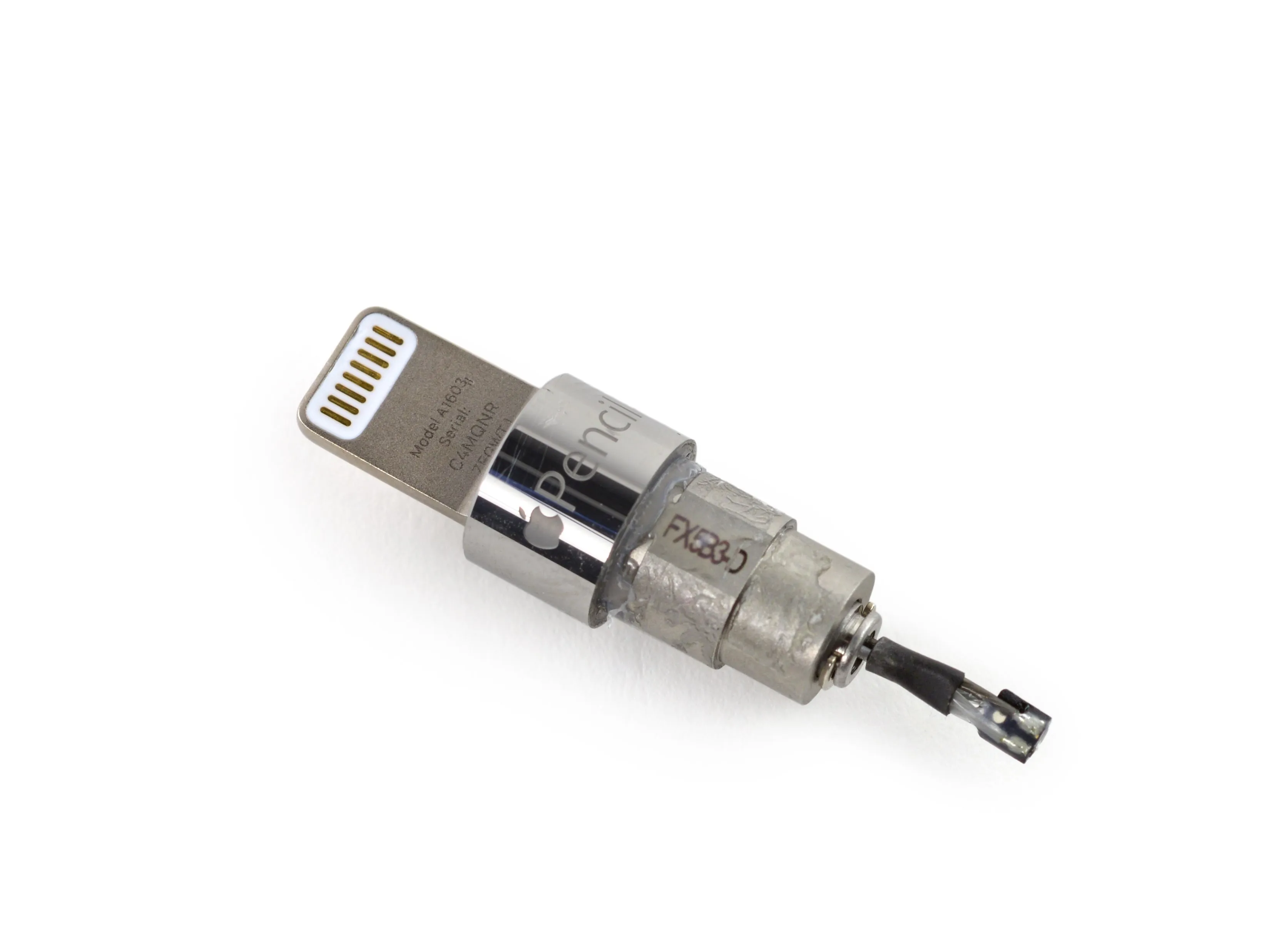

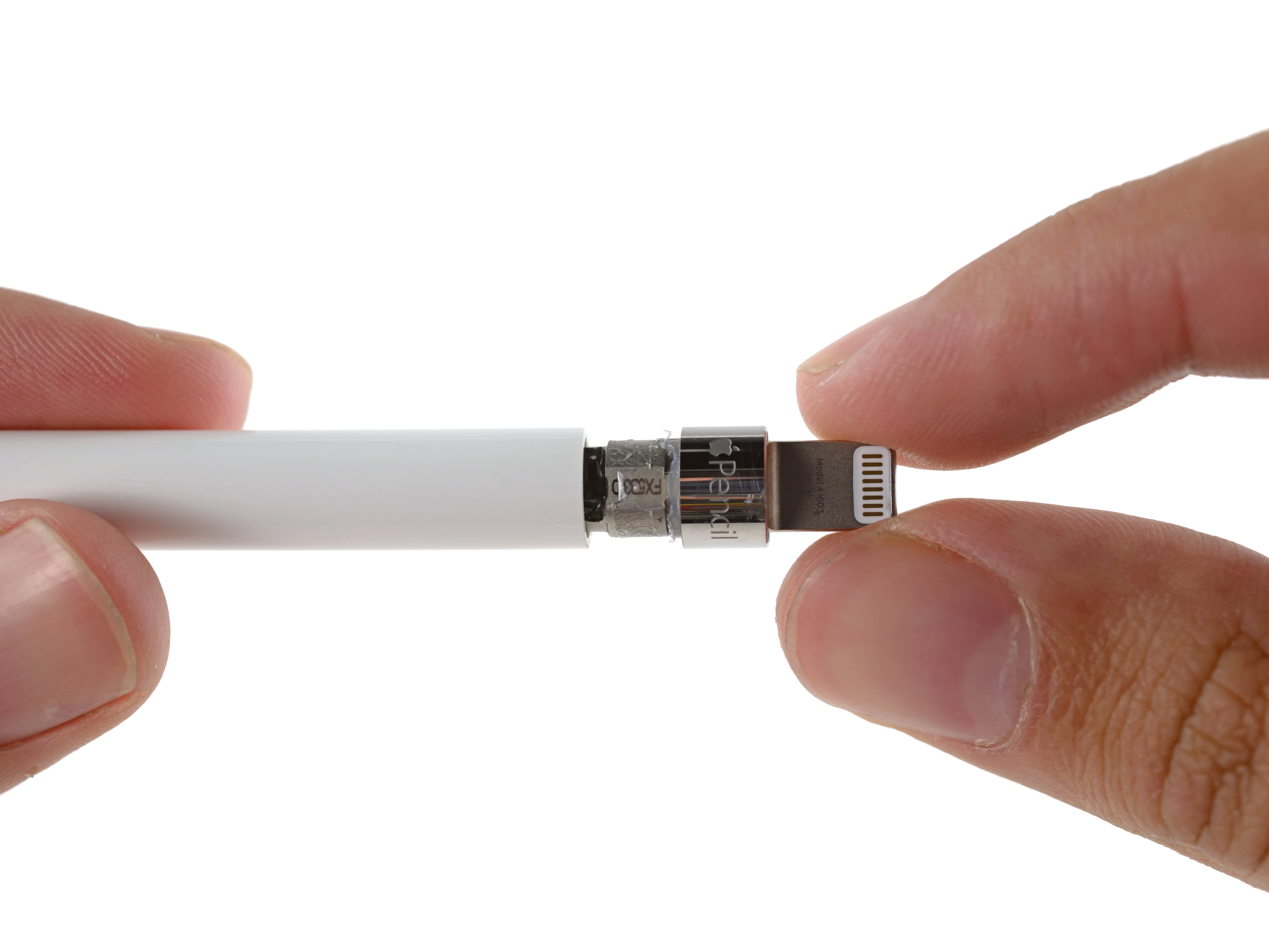

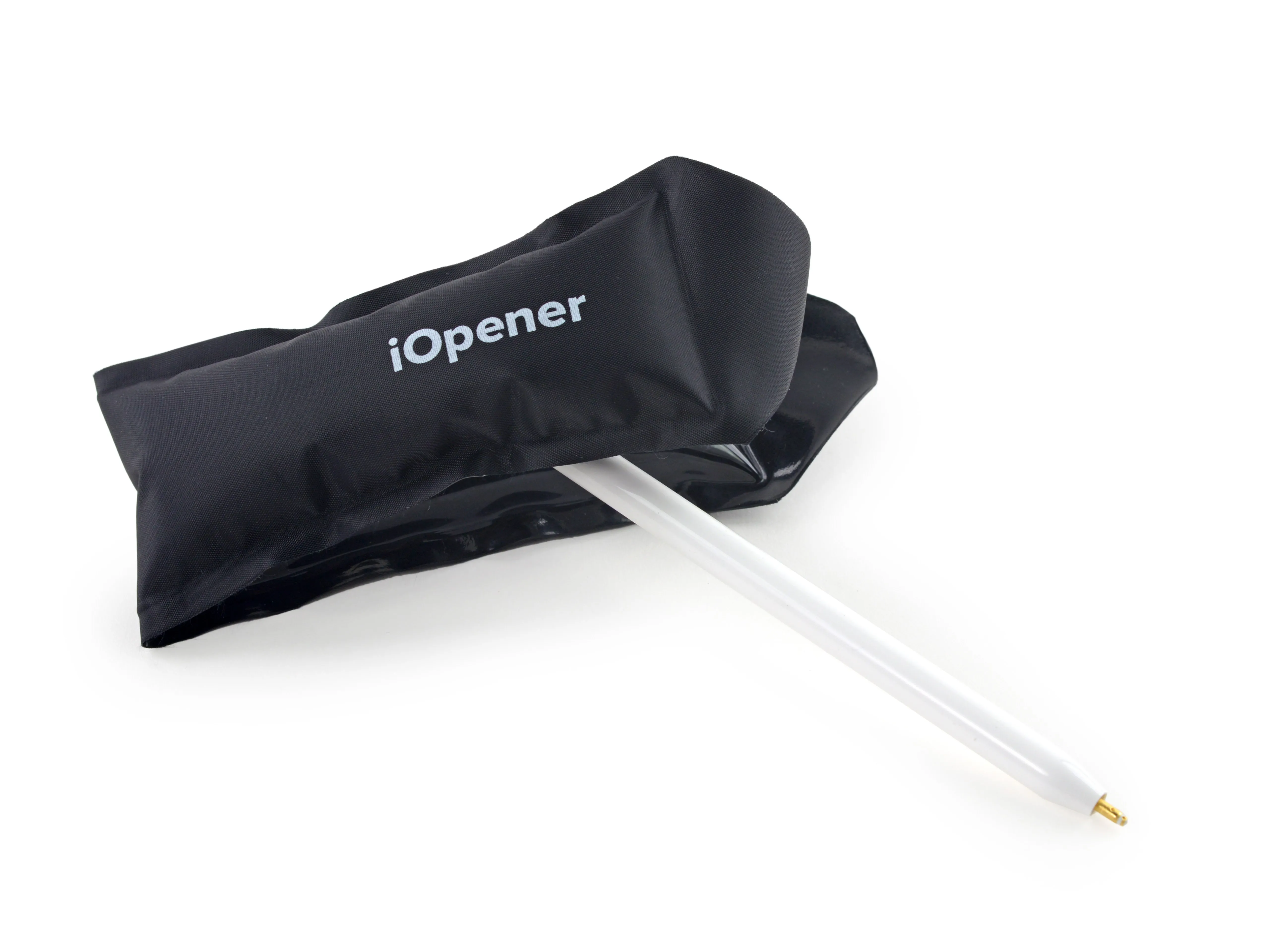

• Нам не терпится поближе рассмотреть разъем Lightning, поэтому мы увеличиваем температуру с помощью нашего верного iOpener.

• Примечание автора: тот факт, что они решили назвать это устройство Pencil, а не Pen/Stylus, и не включили в комплект ластик, просто абсурден.

• Даже после теплой беседы с iOpener разъем Lightning не желает полностью выходить из своей оболочки, но быстрое нажатие освобождает его от Pencil.

• Но какой ценой... Мы определенно порвали гибкий кабель...

• Что-то подсказывает нам, что это не будет одним из тех разборов, когда в конце все собирается обратно.

Комментарии к шагу

Вы обнаружили какой-либо клей, прикрепляющий внутренности к корпусу? Могли ли вы просто вытолкнуть внутренности через верх, а не разрезать корпус, или это выглядит так, как будто они приклеили корпус к внутренностям?

Вы можете видеть остатки клея вокруг металлического внутреннего корпуса, похоже на термоклей или что-то очень стойкое.

Да, они могли это сделать, и в Интернете есть видео, показывающие, как это сделать.

Не у всех карандашей есть ластики. У меня до сих пор есть набор карандашей для художников швейцарского производства, у которых нет ластиков. Программы, с которыми будет использоваться Apple Pencil, все имеют цифровые ластики и возможность отмены. За 40 лет работы архитектором я никогда не пользовался ластиком на конце карандаша. Я всегда пользовался отдельным ластиком или электрическим ластиком. Это не карандаш № 2 для третьего класса. Комментарий автора абсурден и показывает отсутствие у него опыта использования карандашей в профессиональной среде. Извините за то, что я вырываюсь, но я устал от людей, делающих такие глупые комментарии.

Я архитектор с 52-летним стажем, и я всегда использовал ластики для карандашей. Делаете.ру правильно, указывая на это абсурдное упущение Apple

кончик гораздо более точен, чем конец колпачка. чтобы 'добавить ластик' на другой конец, они должны иметь по наконечнику на каждом конце, что кажется мне довольно абсурдным. откровенно говоря, проще нажать на экранный элемент управления, чтобы переключиться на инструмент 'ластик', чем перевернуть карандаш в руке и обратно

Компания Wacom впервые представила стилусы с чувствительным к нажатию ластиком на другом конце еще в 1990-х годах. Ничего абсурдного в этом нет. Вы по-прежнему можете стирать острым кончиком, если хотите.

Мне бы хотелось не нажимать больше кнопок, чтобы сделать исправление, к тому же некоторые техники рисования требуют много стираний, что очень раздражает, когда приходится использовать программное обеспечение для переключения между каждым из тысячи раз за один сеанс. Я инженер, изобретатель, а иногда и художник, и порой могу провести за рисованием целый день. А теперь попробуйте сказать мне, что экономия 10 секунд на переключении функций тысячу раз за день - это ли не замечательная функция! Это пара часов вашей жизни, потраченных на то, чтобы ничего не делать, а только управлять программами, пока ничего не происходит. И плевать, что это неэффективно с точки зрения веса продукта! Я купил карандаш не из-за того, что он минимален; я купил его, чтобы сэкономить время, потому что я эксперт по жирным пальцам на сенсорных дисплеях, и это был первый способ привнести точность в цифровой формат, который я использовал с графитом или мышью. Два функциональных конца были бы просто фантастикой.

Я художник, и я только что проверил свои 67 цветных карандашей. Ни у одного из них нет ластика. У меня есть Pink Pearl, artgum и kneaded eraser, но ни один из них не соединен с карандашом. Однако я не архитектор, поэтому не могу сказать, нужен ли ластик представителям этой профессии.

Это очень интересно читать. Когда я покупал этот 'карандаш', я никогда не ожидал и не думал о том, что на другом конце стилуса может быть ластик. Возможно, это связано с тем, что я архитектор, а возможно, и нет ;o) Но я отчасти согласен с теми, кто считает, что то, как автор этого разгромного отзыва ожидает от всего, что называется карандашом, наличия ластика на противоположном от наконечника конце, несколько преувеличено. Тем не менее, если бы он был (или, может быть, переключатель для переключения кончика на другую функцию), я считаю, что это, скорее всего, было бы улучшением.

Шаг 6

• Тщательно изучив верхнюю и нижнюю части и не найдя очевидных точек входа, мы бросаем осторожность на ветер и достаем большие пушки.

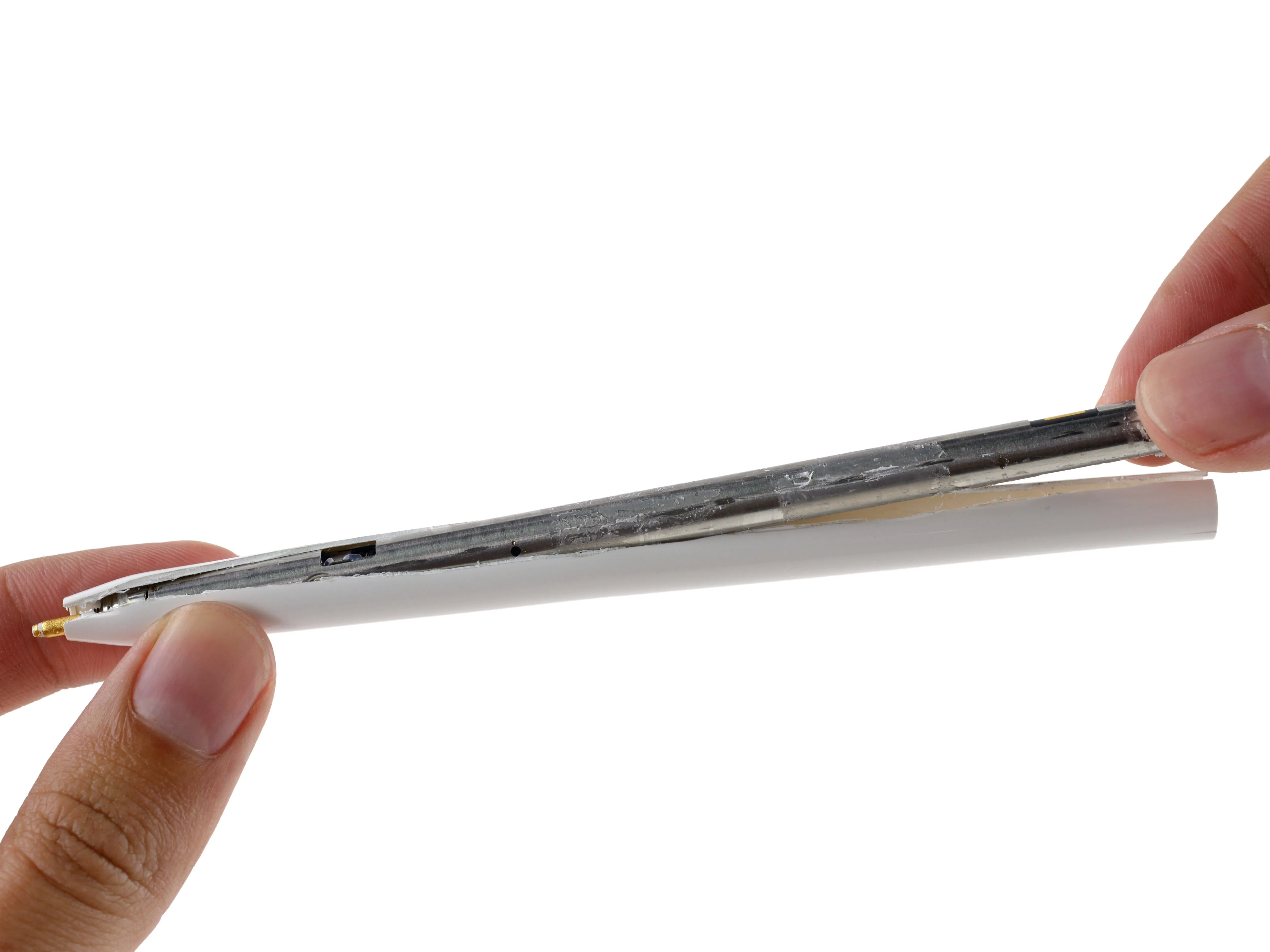

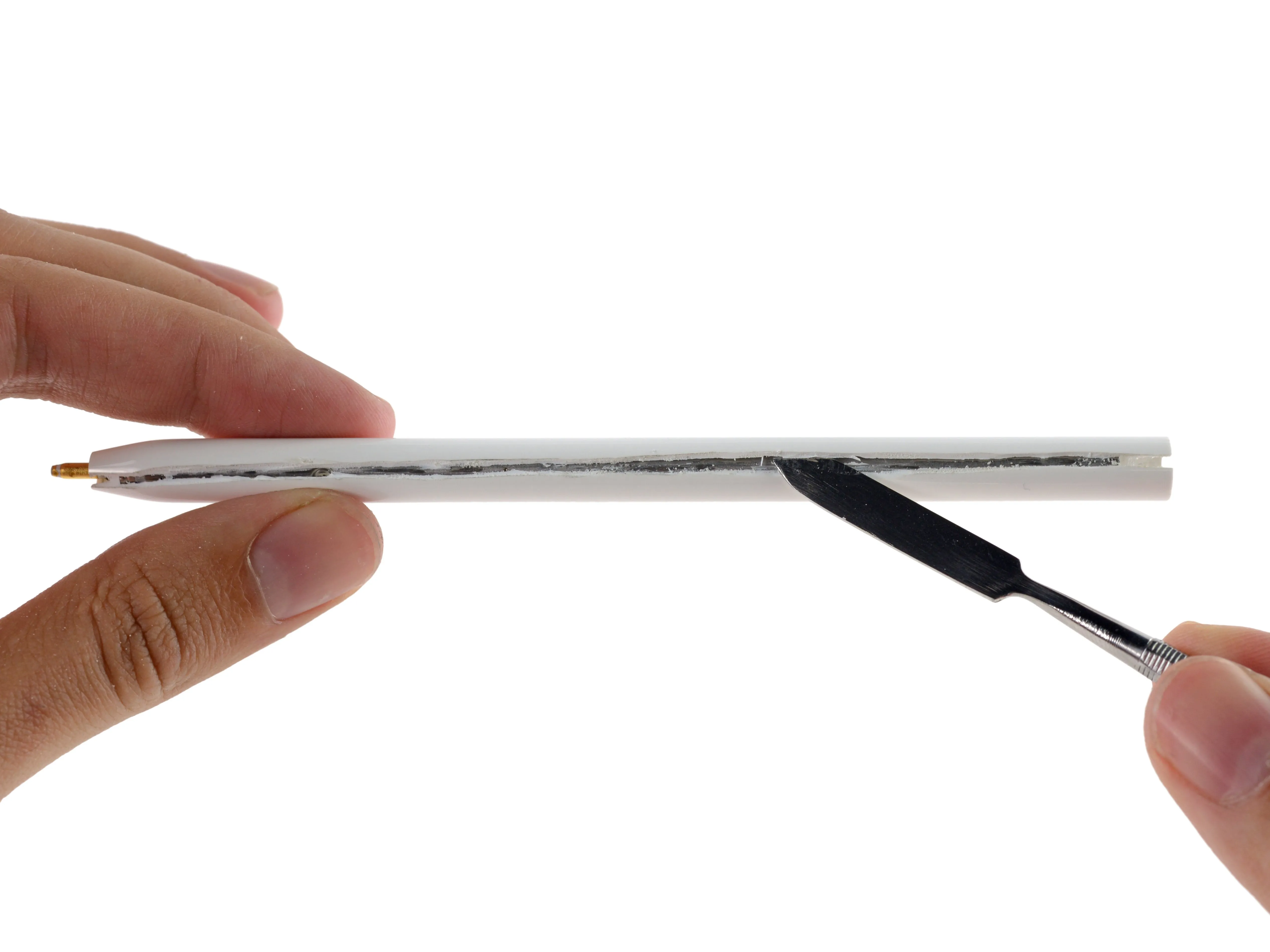

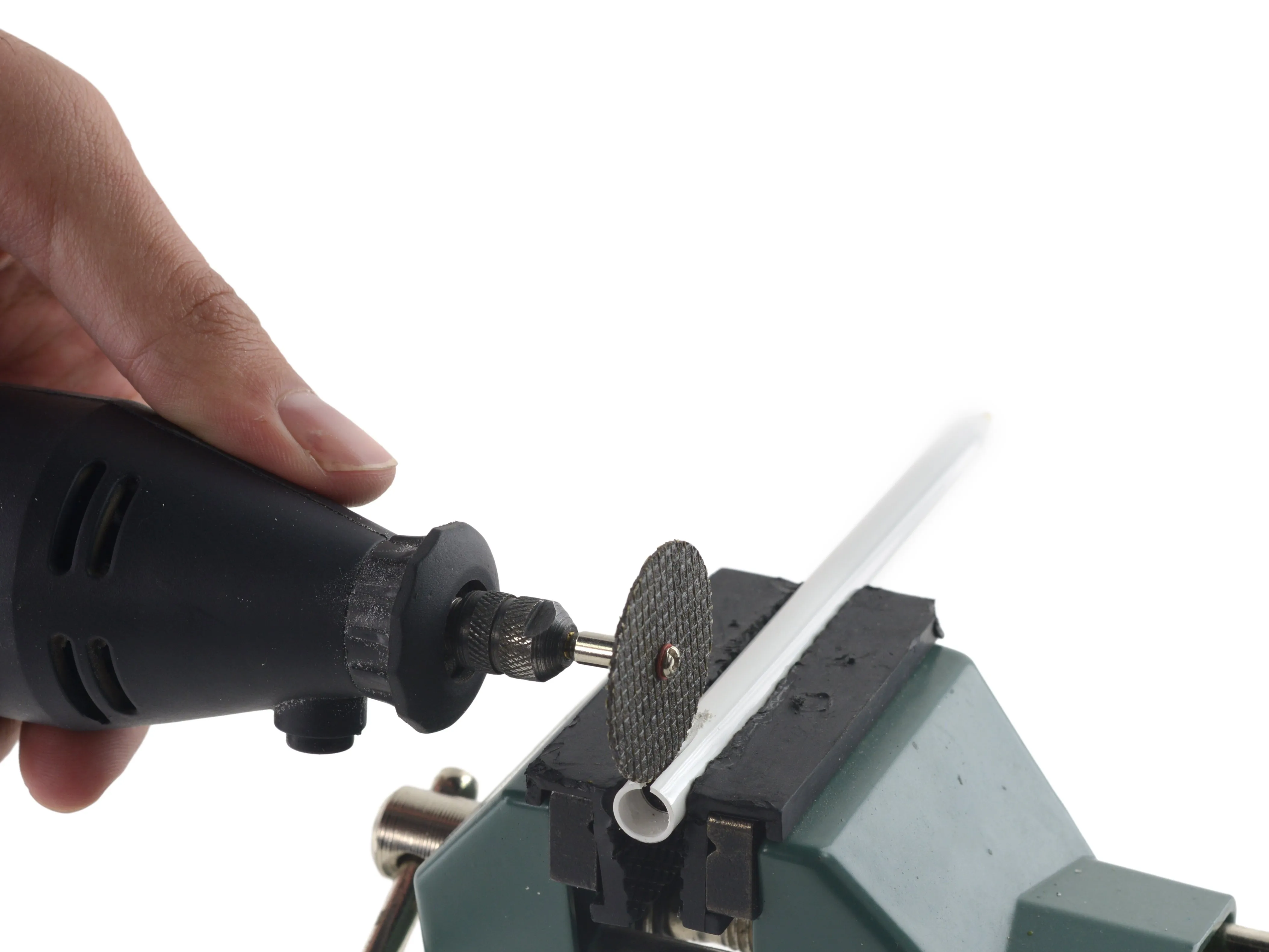

• Разрезав пластиковый корпус Apple Pencil, мы обнаружили металлический корпус.

• И мы не пробили батарею... пока! Похоже, наши навыки работы наконец-то приносят плоды.

Комментарии к шагу

Есть ли возможность вытолкнуть внутреннюю часть из наконечника?

Эта Делаете.ру разборка - одна большая шутка. Вы можете нагреть перо и вытолкнуть его из корпуса, как показано на этом видео:https://www.youtube.com/watch?v=vLRpMny_...

Шаг 7

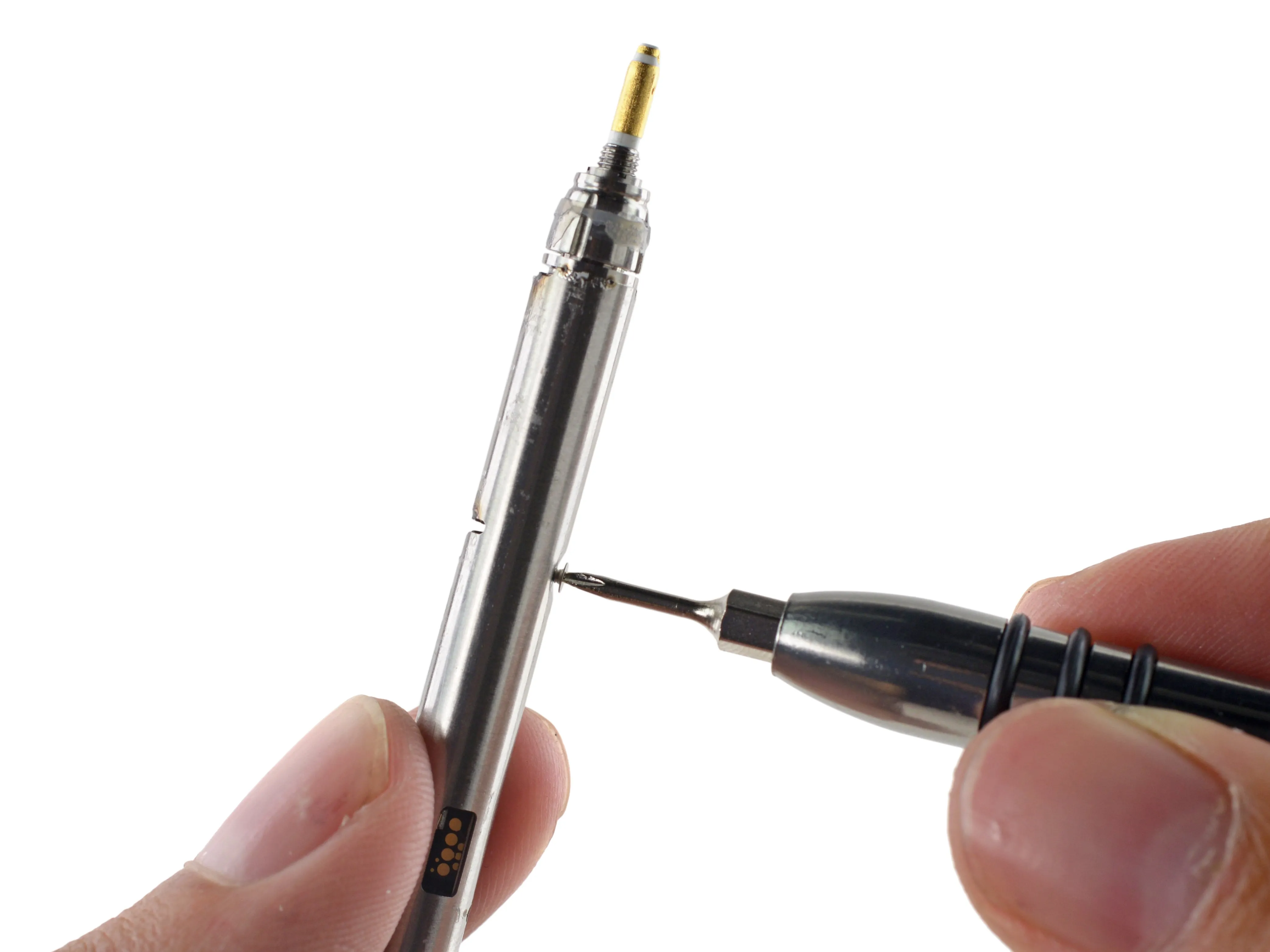

• Вот это была работа! Вытирая пластиковую пыль и делая паузу для быстрого перекуса буррито, мы уделили время плодам наших усилий: Карандаш без футляра.

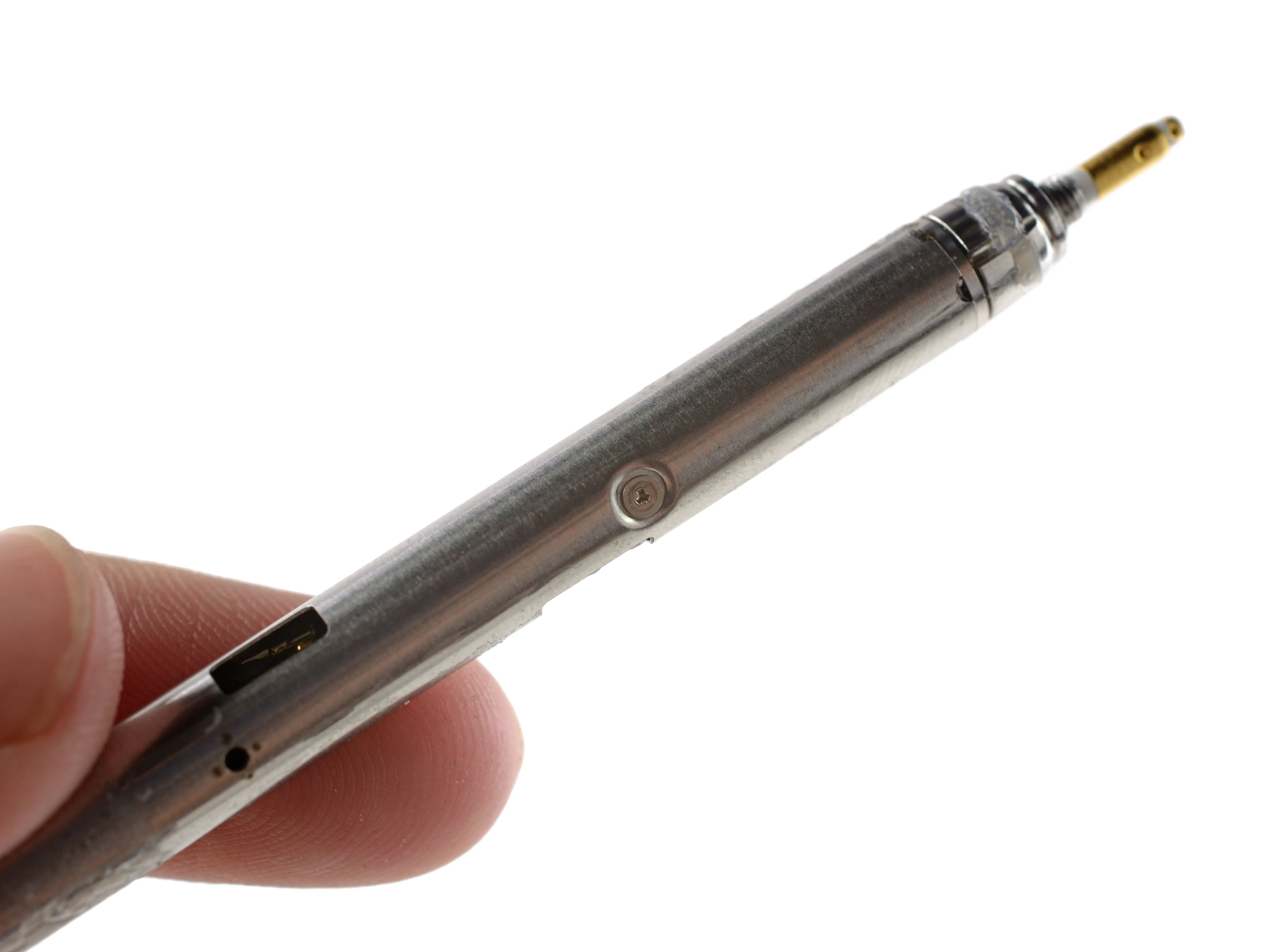

• Быстрый взгляд на внутренний металлический цилиндр обнаруживает крошечный трехконечный винт а-ля Apple Watch. Apple Watch.

• К счастью, теперь у нас в арсенале есть инструменты для этого. Напильники не нужны!

• Под крошечным крепежом мы видим несколько крошечных контактов, которые, как мы предполагаем, предназначены для внутреннего тестирования Apple.

Шаг 8

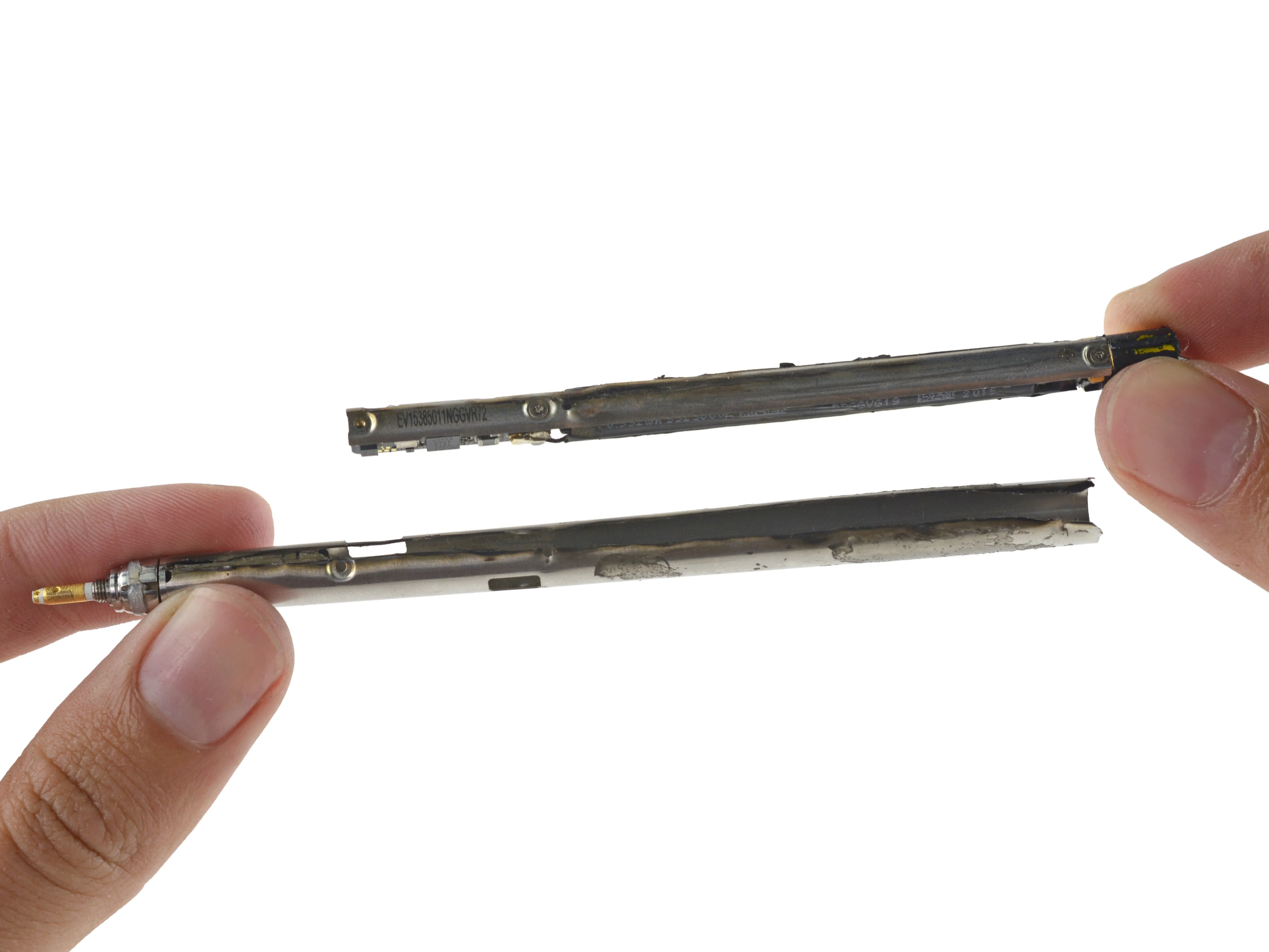

• После еще нескольких разрезаний и отжиманий, а также краткого разговора о лазерных резаках мы пробиваем второй (на этот раз металлический) слой.

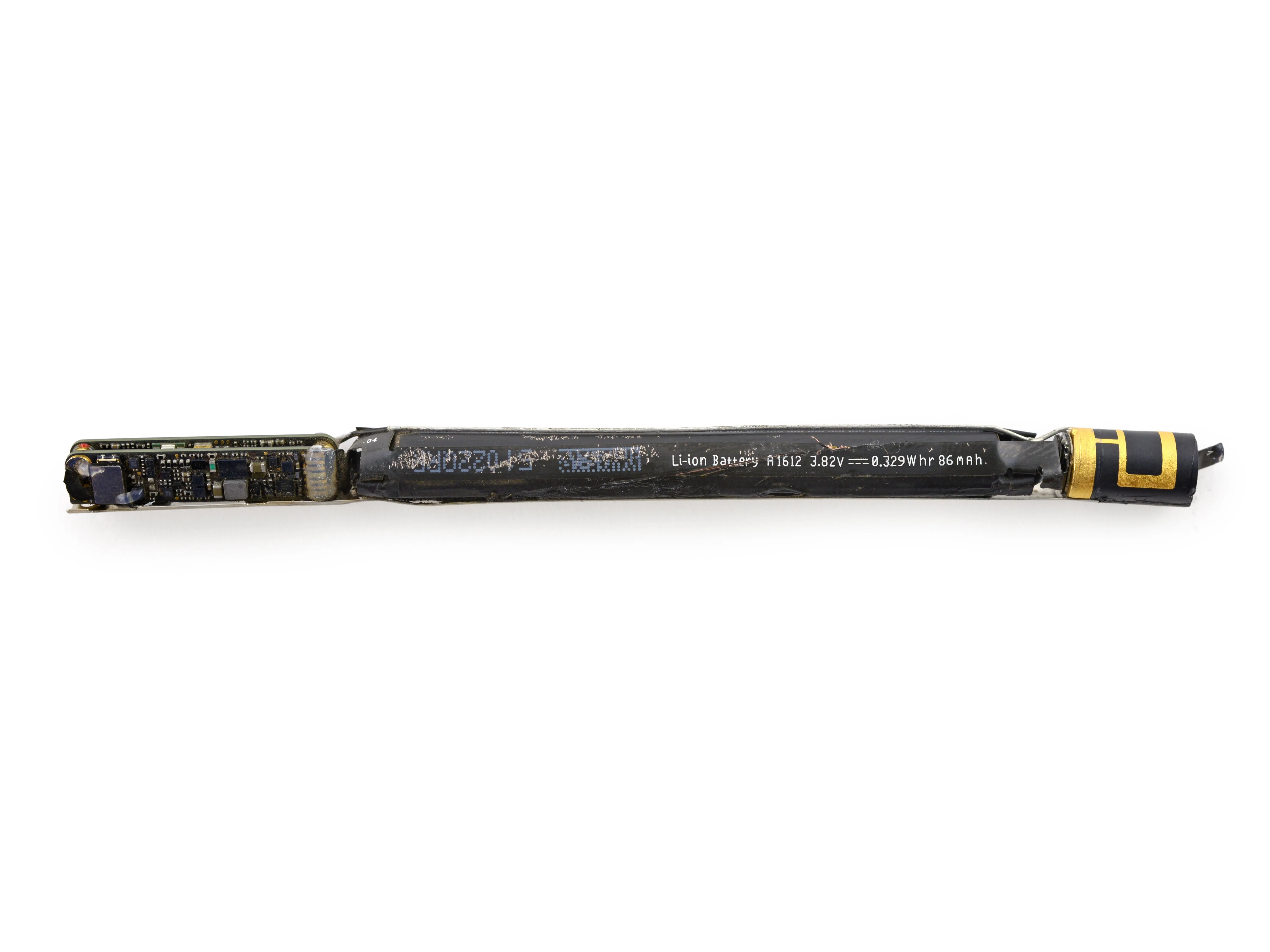

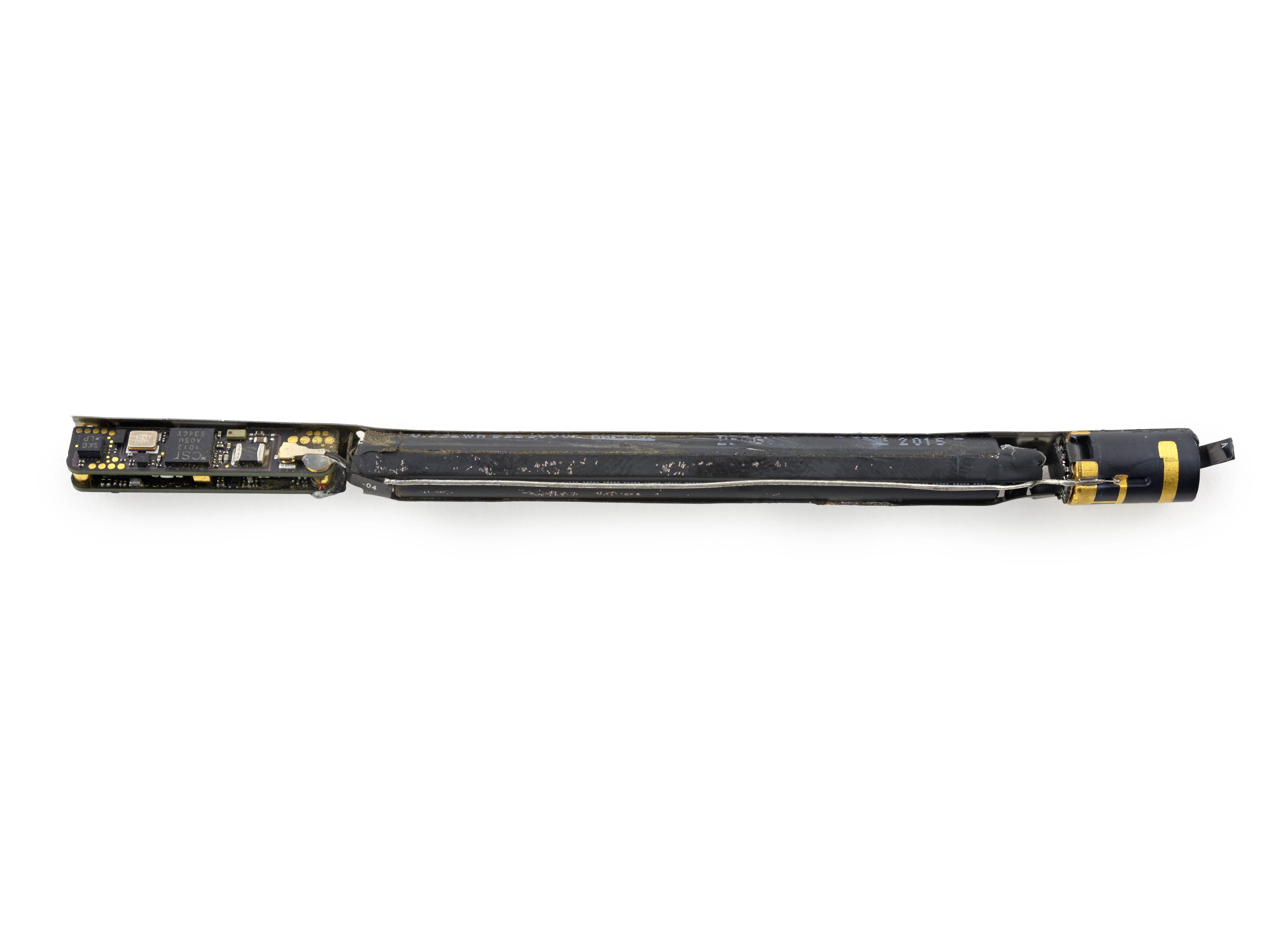

• В результате мы получаем антенну и аккумулятор. В основе этого карандаша нет графита.

• Крошечная литий-ионная батарея напряжением 3,82 В и емкостью 0,329 Вт-ч держит всего 5 % заряда от батареи iPhone 6s. iPhone 6s аккумулятор.

• Для подсчета очков: Surface Pen от Microsoft имеет сменную батарею батарея AAAA. Обычно их емкость составляет от 0,4 до 0,9 Вт-ч.

Комментарии к шагу

Должен сказать, что после длительного использования Pencil приятно просто включить его в розетку и пользоваться им через 15 минут, а не постоянно менять севшие батарейки AAAA (как в стилусе моего ноутбука HP) из-за длительного отсутствия использования.

Это Делаете.ру разборка одна большая шутка. Вы можете просто открыть корпус с помощью отвертки :https://www.youtube.com/watch?v=vLRpMny_...

Шаг 9

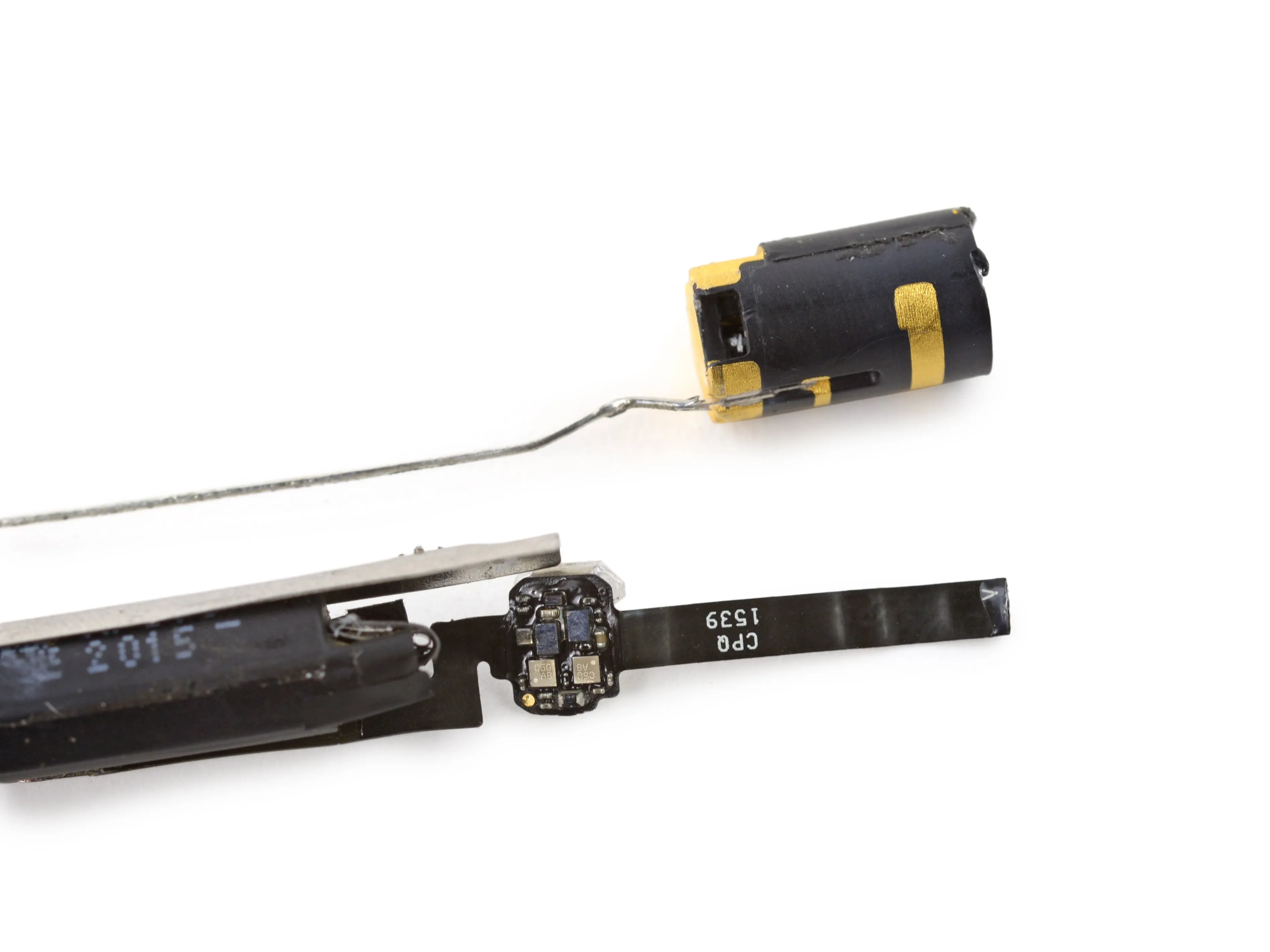

• Сняв металлический корпус, мы отсоединяем антенну, выполненную в привычном для Apple чёрно-золотом цвете.

• Также мы можем лучше рассмотреть ленточный кабель, который мы отрезали ранее... Он проходит между разъемом Lightning и батареей, а на его пути расположены микросхемы для зарядки аккумулятора (как мы предполагаем).

• На другом конце мы увидели еще несколько микросхем, поэтому отключаем батарею и переходим к более интересным вещам - например, к логическая плата!

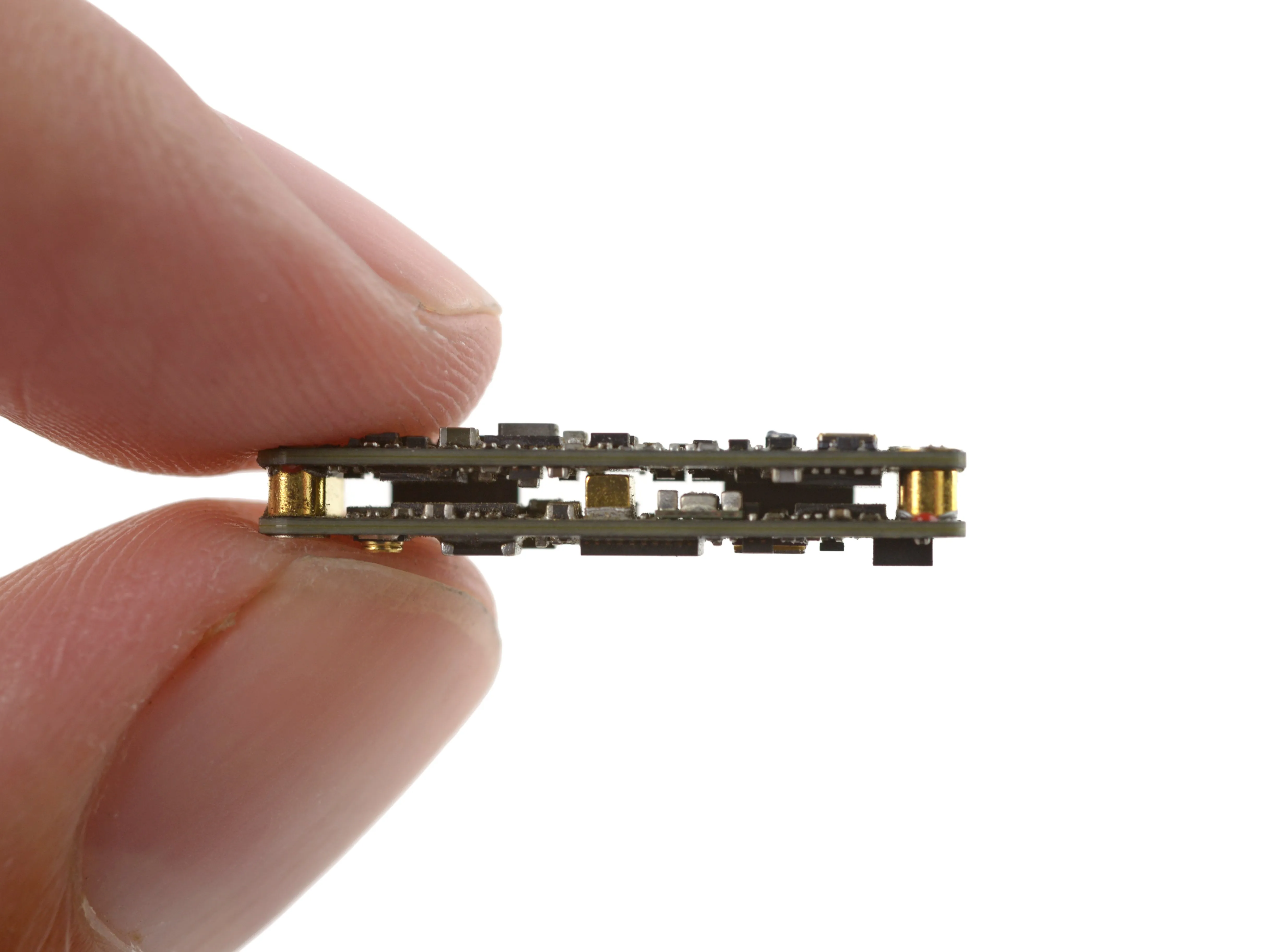

• Эта маленькая плата складывается пополам, чтобы максимально использовать минимальное пространство. Умно!

Комментарии к шагу

Я чуть не описался от смеха. Эрмагерш!

Мой Apple Pencil 1-го поколения не заряжался, поэтому я обратился в магазин Apple, они попросили меня купить новый карандаш, сказав, что батарея этого карандаша разряжена.

Но местный владелец магазина проверил и обнаружил, что батарея в порядке, но проблема в разъеме внутри карандаша. кто-нибудь может сказать, где я могу достать эту деталь?

Шаг 10

• Что это - логическая плата для муравьев? Не совсем, но при весе в 1,0 грамма она определенно является самой маленькой из всех, что мы когда-либо видели. Покончив с этой сложной работой, мы решили узнать, что же делает Pencil таким умным:

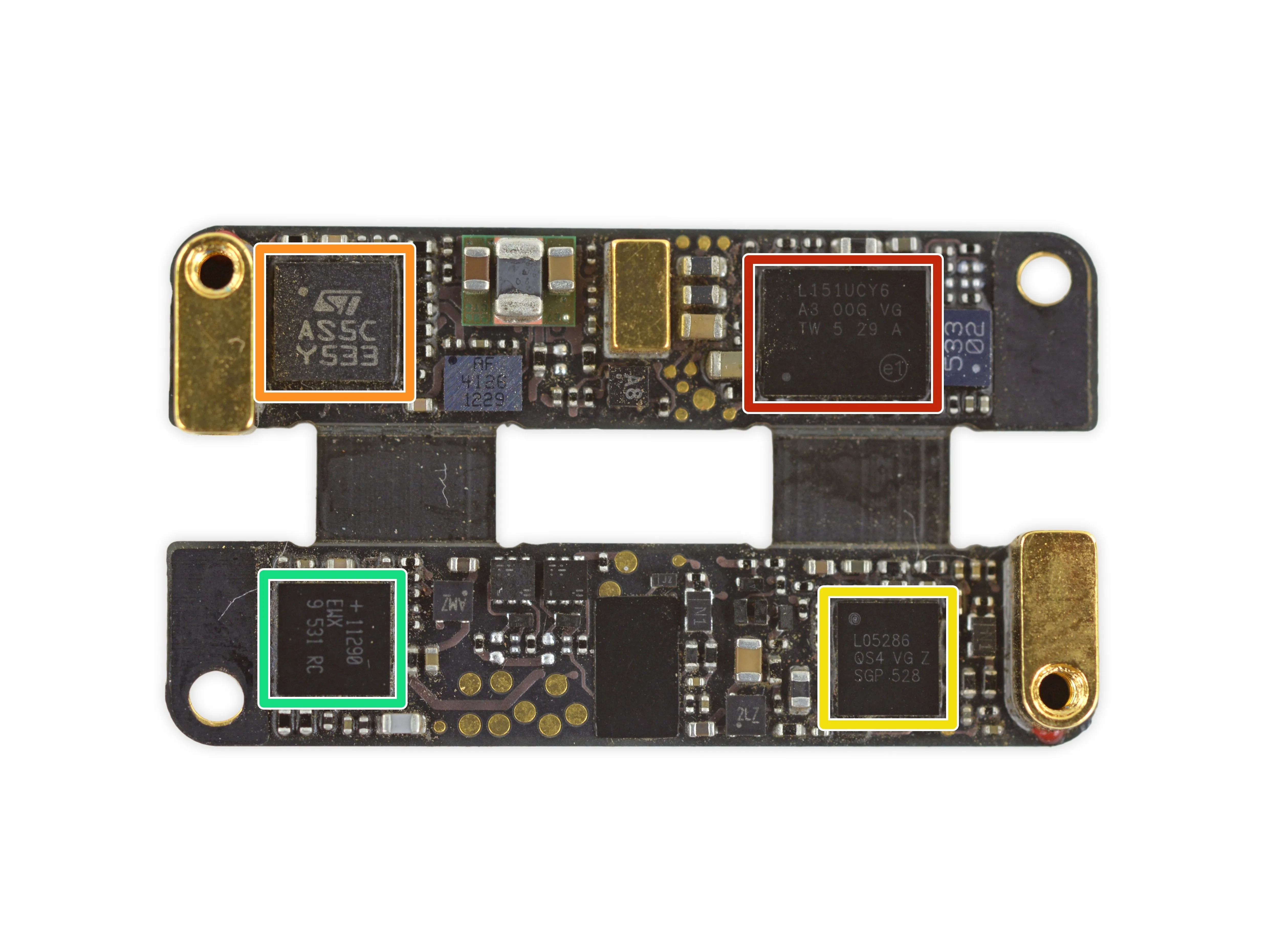

• STMicroelectronics STML151UCY6 Сверхмаломощный 32-битный RISC ARM-процессор на базе Cortex-M3 MCU

• STMicroelectronics STMLS05 5-канальные PMOS-переключатели нагрузки

• STMicroelectronics STM32L052T8 32-разрядный микроконтроллер ARM Cortex-M0+ с 64 Кб флэш-памяти

• Maxim Integrated MAX11290 24-битный дельта-сигма АЦП (вероятно)

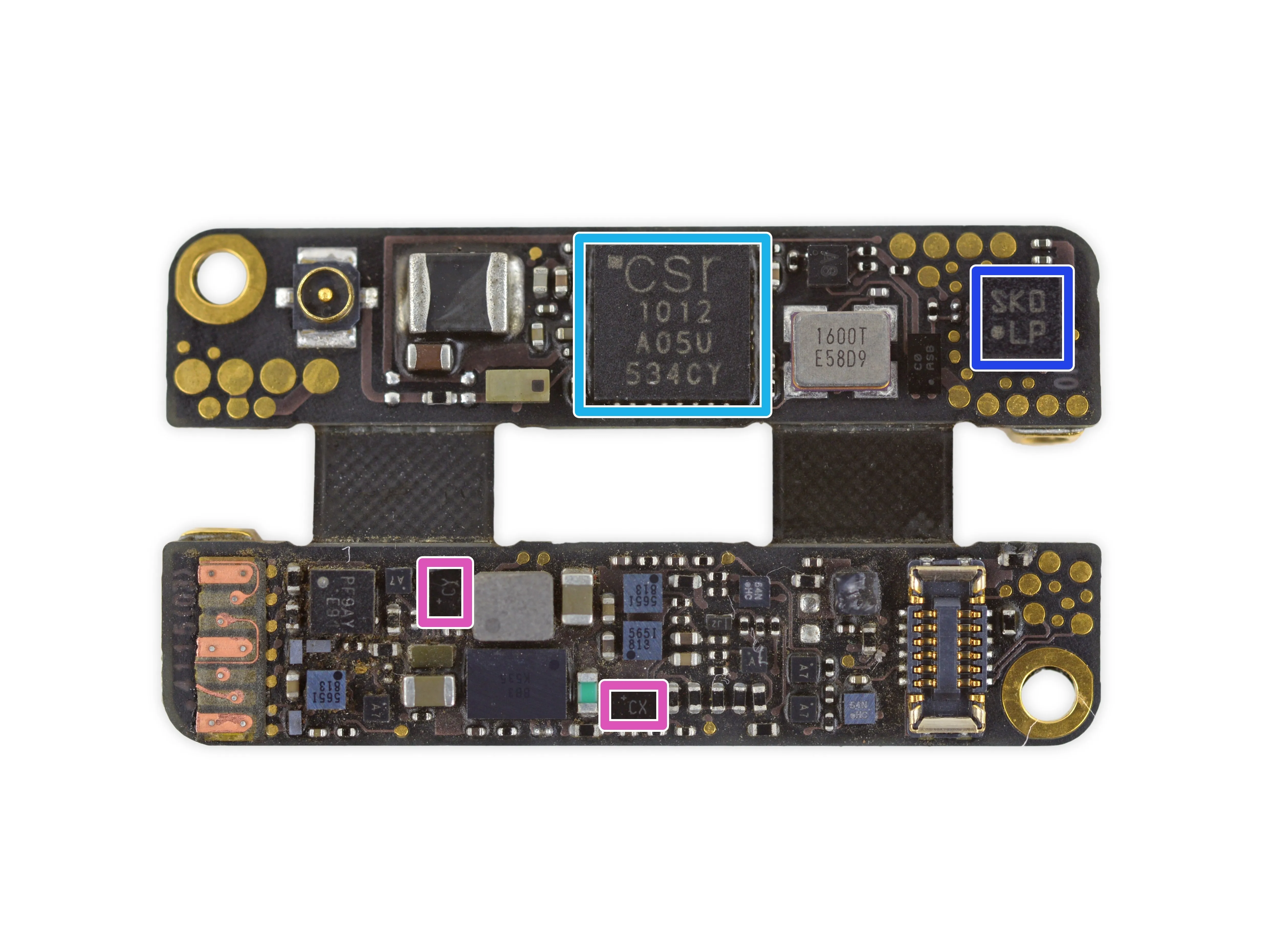

• Cambridge Silicon Radio (Qualcomm) CSR1012A05 Интеллектуальная микросхема Bluetooth

• Акселерометр Bosch Sensortec BMA282

• Maxim Integrated MAX44284 высокоточный усилитель с датчиком тока

Комментарии к шагу

Интересно, какая ОС работает на перо и есть ли способ узнать это.

В нем используется довольно маломощный ARM MCU, так что, скорее всего, на нем не работает полноценная ОС.

Не все микроконтроллеры имеют ОС.

Скорее всего, внутри находится только загрузчик.

Я пытался понять, зачем им добавлять bluetooth?

Сенсор давления происходит на самом перо, а не на экране, поэтому оно посылает эти данные под относительным углом на iPad.

Это заставляет меня задуматься, почему не ластик на другом конце...

Из того, что Apple заявила официально, следует, что перо фактически пассивно в процессе определения положения и наклона, в том смысле, что у Apple Pen есть два излучателя сигнала, которые iPad Pro сам обнаруживает, а затем вычисляет эту информацию. Вероятно, существует хотя бы минимальный уровень связи по BT для синхронизации процесса и общего облегчения работы. Единственные реальные данные датчиков, которые необходимо передавать, - это уровень 'силы'. Это сделано для того, чтобы разгрузить перо от обнаружения и обработки, насколько это возможно, и минимизировать активность BT-радио. Это позволяет использовать гораздо менее мощный процессор и соответствующую батарею, в целом делая вещи (надеюсь) более эффективными и, конечно, увеличивая норму прибыли Apple. (Если я ошибся, не стесняйтесь меня поправить) :)

Подумайте о wii mote... что есть у wii mote?

Bluetooth для связи.

Акселерометр.

Гироскоп.

Камера для ИК-обнаружения (расстояние).

Ну как, ничего не напоминает?

Что же есть у этой штуки?

Акселерометр (возможно, EWX 11290)

Гироскоп (возможно, L05286)

Датчик для определения давления в наконечнике, включая чип.

Так что же это такое? Wii Mote в одежде от Apple.

Это всего лишь интуитивное предположение, так что не стесняйтесь удалить его, но BT, вероятно, нужен, как минимум, для передачи информации от датчика переменного давления на iPad Pro.

Не могли бы вы сделать повторную фотографию печатной платы с линейкой рядом с ней с дюймами или миллиметрами на ней?

Шаг 11

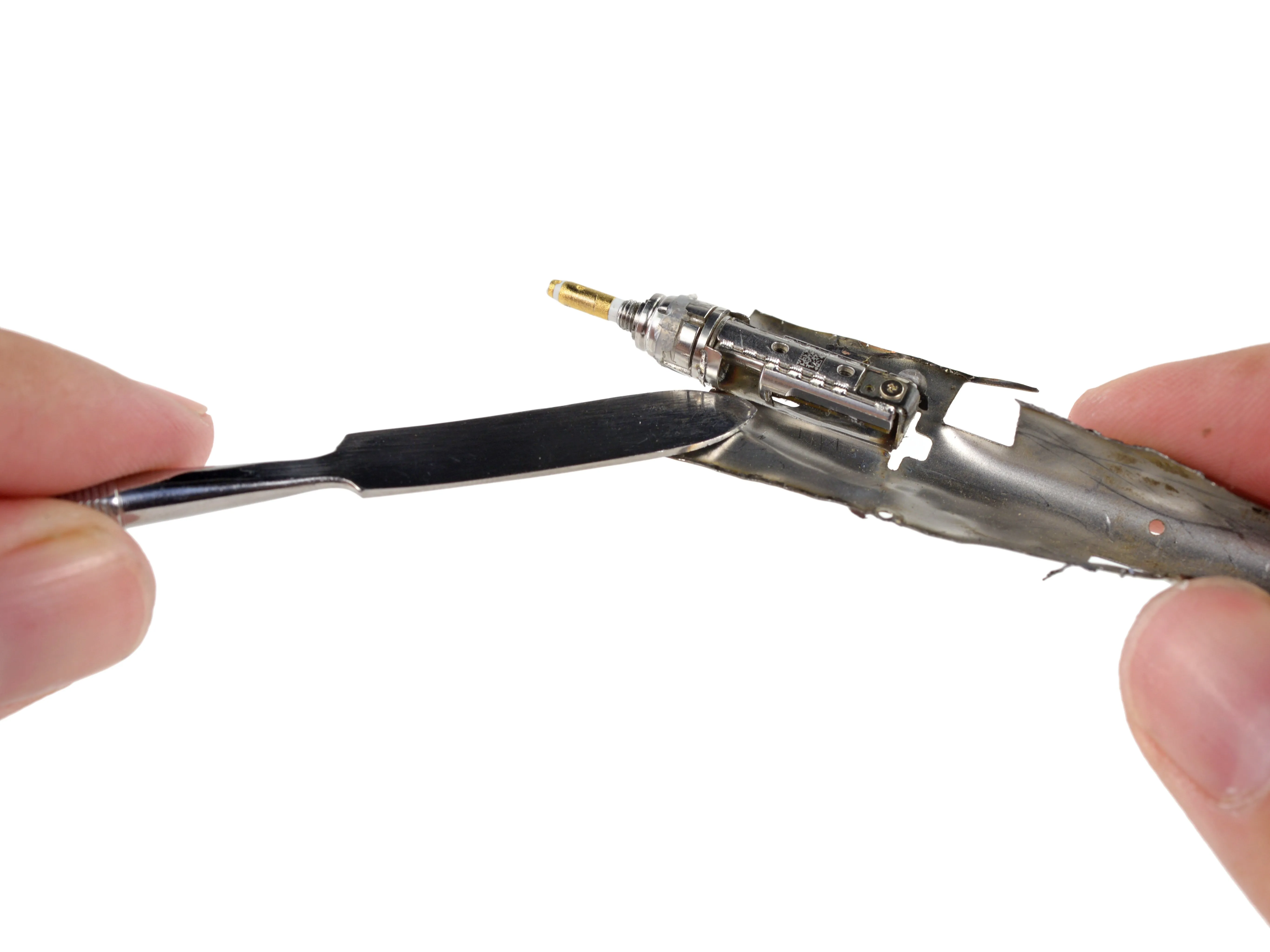

• Вернемся к металлическому корпусу, чтобы извлечь перо и поискать его сенсор.

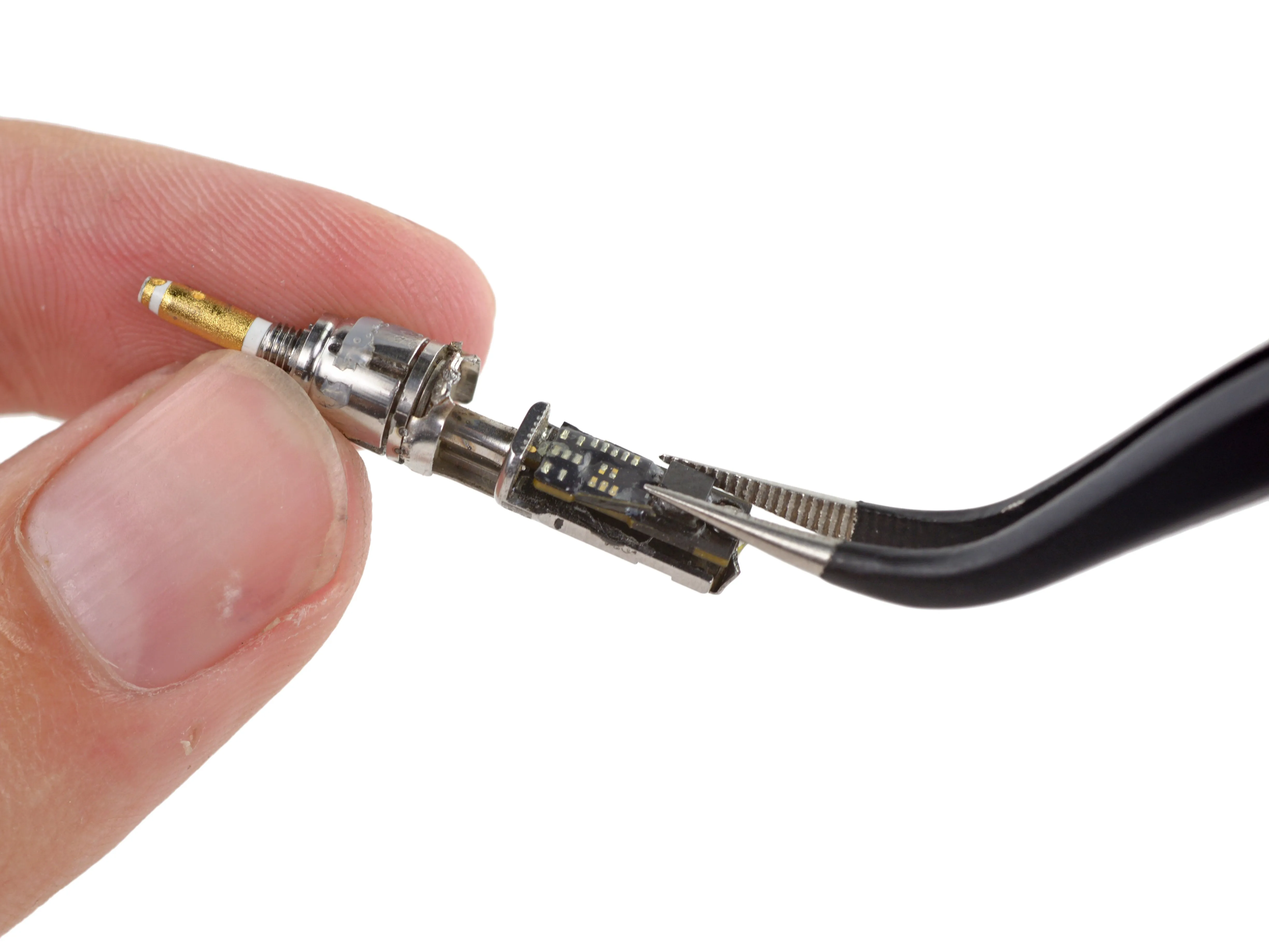

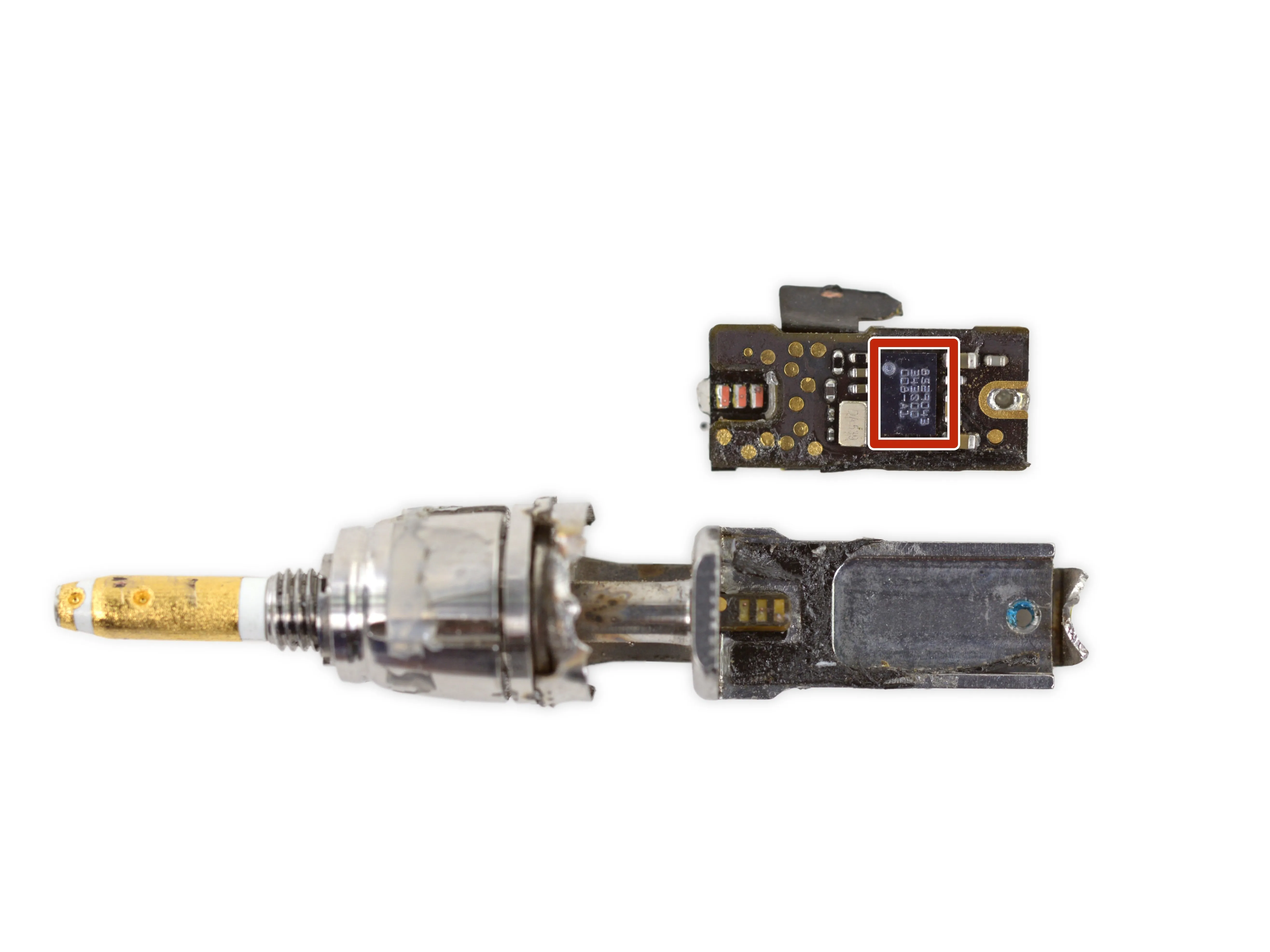

• Отклеив одну из самых крошечных плат, которые мы когда-либо видели, мы обнаружили набор из трех одинаковых галочек. Три на конце пера и три на крошечной плате.

• Если бы мы рискнули предположить, то сказали бы, что они помогают ощущать давление, измеряя перемещение между этими двумя частями.

• Возможно, этот чип расскажет нам больше о том, как это работает...

• Он имеет номер 8529043 343S00008-A1 - скорее всего, это пользовательский контроллер STMicroelectronics для пера.

Шаг 12

• Дальнейшая разборка наконечника кажется непрактичной, но это не страшно: у нас везде есть глаза, благодаря ловкой рентгеновской съемке от наших друзей из Creative Electron.

• Взгляните на этот крошечный подпружиненный наконечник и два излучателя, спрятанные в шахте.

• Ради интереса мы также сделали снимок крошечной сложенной логической платы, а также разъема Lightning и колпачка.

• К счастью, снимок был сделан, когда Pencil был еще цел, так что вы все еще можете видеть разъем, аккуратно припаянный к его маленькому ленточному кабелю. Это просто прелесть (по крайней мере, до того дня, когда вам понадобится что-то починить).

Комментарии к шагу

Я использую свой Apple Pencil для точного рисования - обычно я пишу на бумаге механическим карандашом 0,5 мм. Размер наконечника Apple Pencil слишком велик и мешает видеть то, что я хочу нарисовать. Я привык использовать перо Cintiq на их планшетах, а у них наконечники пера гораздо более узкие. На самом деле я думал о том, чтобы отфрезеровать последние 2-3 мм наконечника Apple Pencil до диаметра около 1 мм или около того (это диаметр наконечника/стержня на Cintiq). Проблема в том, что на рентгеновском снимке, который вы показываете на рисунке 12, пластик самого наконечника практически не виден, поэтому я не знаю, с каким пространством мне придется играть. Есть ли у вас другие снимки с возможной разной экспозицией, на которых виден пластик наконечника?

Может быть, в будущем появятся новые наконечники для обновлений!!! Вы обращались в Apple?

Так что, должно быть, эта пружина и есть то, что я вижу. Я использую карандаш каждый день в среднем по 5 часов в день, прошло всего две недели, а он уже износился. Надеюсь, скоро появятся запасные наконечники.

Шаг 13

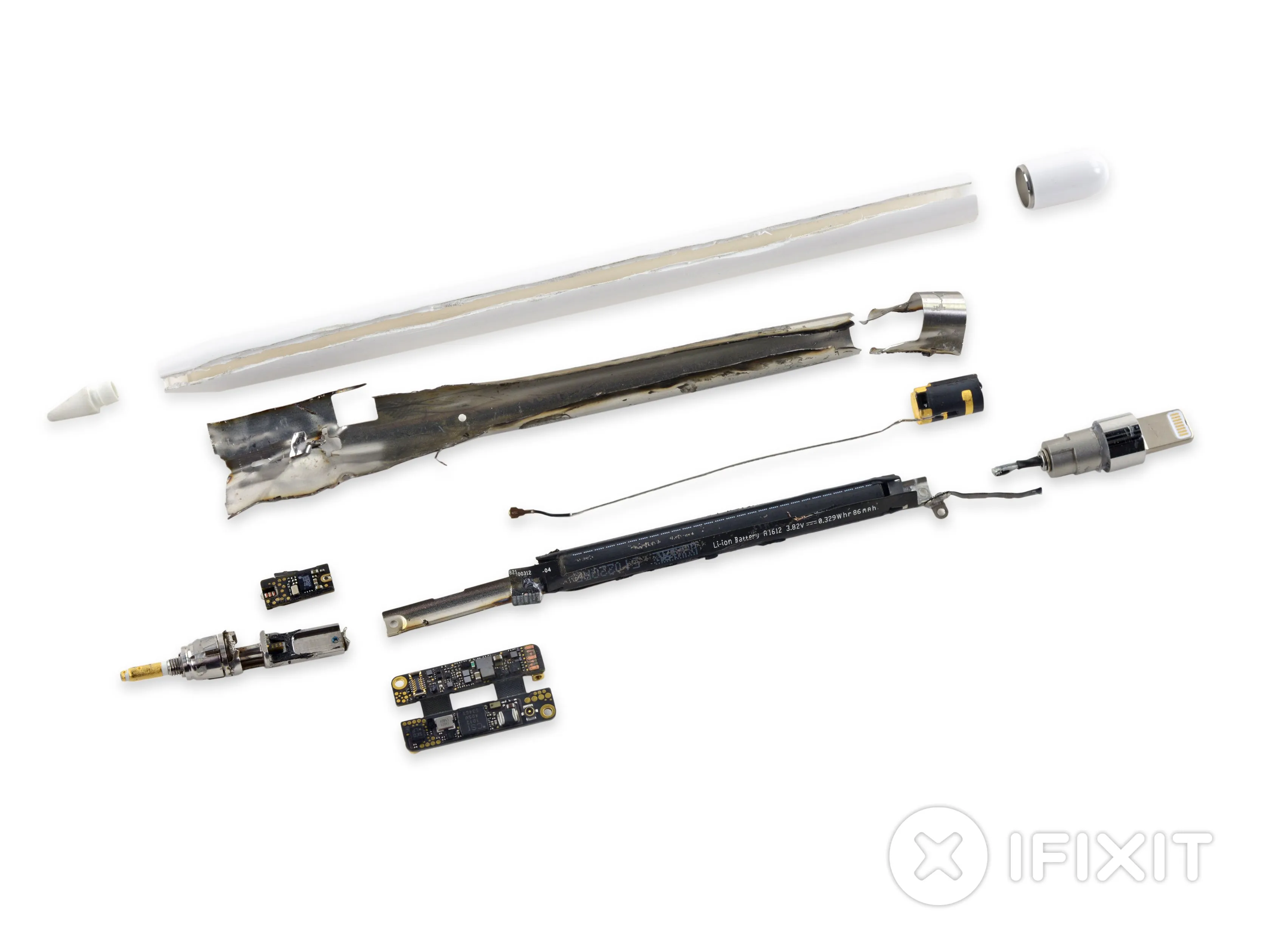

• Ремонтопригодность Apple Pencil 1 из 10 (10 - самый простой ремонт):

• Перо и колпачок можно заменить, если они износились (или потерялись).

• Карандаш явно не предназначен для вскрытия или ремонта; вы не сможете попасть внутрь, не разрушив устройство.

• Слои пластика и металла, удерживающие внутренние компоненты, невозможно удалить без разрушения.

• Батарею, которой хватает на 12 часов работы, невозможно заменить, поэтому срок службы устройства ограничен.

Комментарии к шагу

Что касается аккумулятора, то я уверен, что Apple провела предварительное тестирование, чтобы убедиться, что он выдержит достаточно циклов зарядки и прослужит дольше, чем обычное время, которое люди проводят с устройством, прежде чем потерять его. Я бы очень хотел, чтобы Apple придумала приложение Find-my-ApplePencil :-)

Конечно! Было бы здорово, если бы карандаш мог сообщать о своем местоположении с помощью GPS, или сотовой связи, или WiFi, или... подождите, у нас есть маломощный Bluetooth... хм, я думаю, он мог бы сказать нам, находимся ли мы в одном и том же радиусе 15 футов.

Вот это веская причина иметь BT на борту :D

Каков радиус действия BT? Комментарий 'радиус 15 футов' звучит примерно так - BT был бы довольно бесполезен для определения местоположения, если только нет какого-то 'дальнобойного мощного режима маяка'. Что касается GPS - сколько это будет стоить? Существуют ли комбинированные чипы Wifi/BT/GPS по разумной цене? И затем антенна - может ли одна и та же антенна принимать сигналы во всех трех диапазонах (или антенны 'на чипе'? Я не знаю, как обстоят дела с этой технологией).

Но я думаю, что самая большая проблема с 'найди мой карандаш' заключается в том, что он должен быть всегда включен, что сокращает срок службы батареи (может быть, они могли бы разместить солнечные батареи на внешней стороне? (см. 'Printable anodes for flexible organic solar cell modules' 2004 https://www.ec-ind.com/PEDOT/Printable%20... Не знаю, актуально ли это сейчас).

Колпачок Apple Pencil имеет внутри магнит. Можете ли вы препарировать колпачок, чтобы увидеть, что это за магнит, насколько он велик, насколько он мощный и как он ориентирован? Буду очень признателен... Спасибо!

У моего отца был яблочный карандаш, которым он никогда не пользовался, и он подарил его мне для моего нового iPad Pro, однако он больше не держит заряд (он никогда не использовался, так что, возможно, никогда не держал заряд). В любом случае я отнес его в Apple, и они сказали, что ремонт обойдется в 110 канадских долларов, поскольку ему уже год. То есть ноль минут использования и никакого практического ремонта. Надеюсь, это остановит людей от траты денег на 'Карандаш'.

Хорошо сказано. У нас такая же ситуация. Хотелось бы, чтобы на упаковке продукта было уведомление об обслуживании батареи. По крайней мере, предупредите людей, что разряжать и заряжать батарею нужно каждый месяц или около того. Выбрасывать то, что почти не использовалось. Пора искать лучшую альтернативу.

Моя дочь сломала грифель карандаша (яблоко). Видя фотографии, кажется, что он прикручен, и есть небольшая надежда найти такой же и заменить его. Дорогие Делаете.ру (любители) вы знаете, где я могу найти это, чтобы спасти от мусора планеты остаток этого полностью функционального Apple Pencil

У меня есть карандаш, который не работает со дня покупки (проблема в том, что я купил его у другого человека, утверждая, что он новый)

Пошел в iStore, сказали, что изначально он был куплен 2 года назад.

Допустим, он не использовался в течение 2 лет, батарея разрядилась, как вы думаете, его можно починить или лучше выкинуть к чертовой матери?

Это очевидный случай, когда сменная батарея была бы лучше, чем встроенная. Apple рассчитывает на то, что покупатели перейдут на продукт следующего поколения раньше, чем батарея потребует замены.

Я купил один из этих карандашей несколько лет назад, когда вышел iPad Pro. Работал. Потом я не использовал его до недавнего времени для работы с iPad mini 5. Так вот, он не заряжается. Говорит что-то про 3%. Видимо, теперь это просто хлам и бесполезно. Я не буду покупать новый. Apple должно быть стыдно за себя. Приходится регулярно заряжать его, иначе батарея сядет, а когда гарантия закончится, придется покупать новый. Кусок мусора. Я слышал, что новая версия такая же.

Роптал пунт моего Apple Pencil 2 при попытке изменить пунт. Он полностью сломался? Esto tiene opción de arreglo ? Сколько это будет стоить в данном случае? Спасибо

Вы можете открыть карандаш, не разрушая его полностью:https://www.youtube.com/watch?v=vLRpMny_...
