Разборка Apple Studio Display M2454

Введение

Здесь вы увидите поломку Apple Studio Display M2454. Это пригодится вам в будущем при ремонте сломанных или неисправных деталей.

Что вам понадобится

Инструменты

Отвертка Phillips #2 | Источник - ifixit.com
Посмотреть

Шаг 1 Разборка Apple Studio Display M2454

Apple Studio Display M2454 Teardown, Apple Studio Display M2454 Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

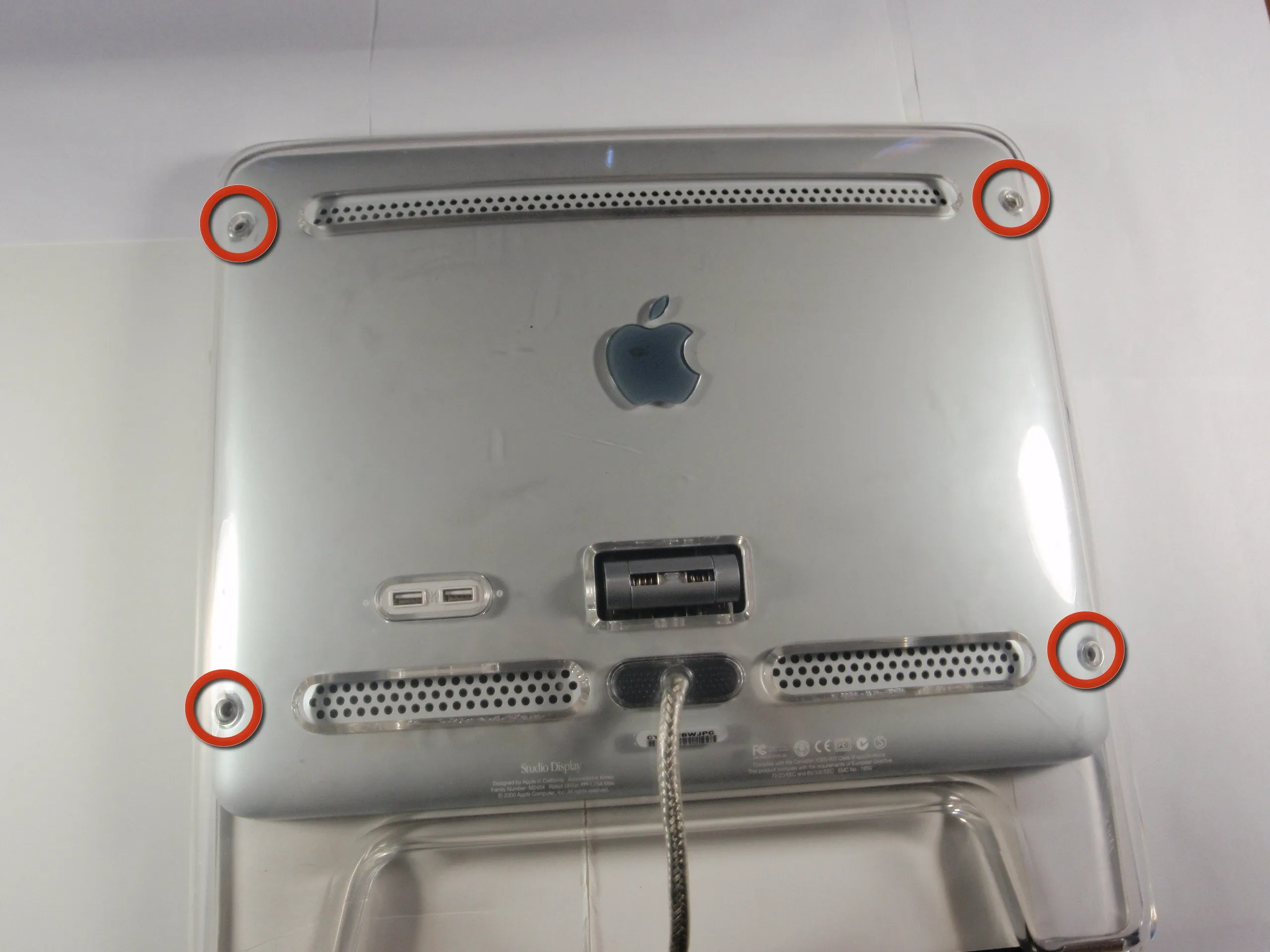

Обратите внимание, что основные компоненты монитора доступны только с задней стороны устройства.

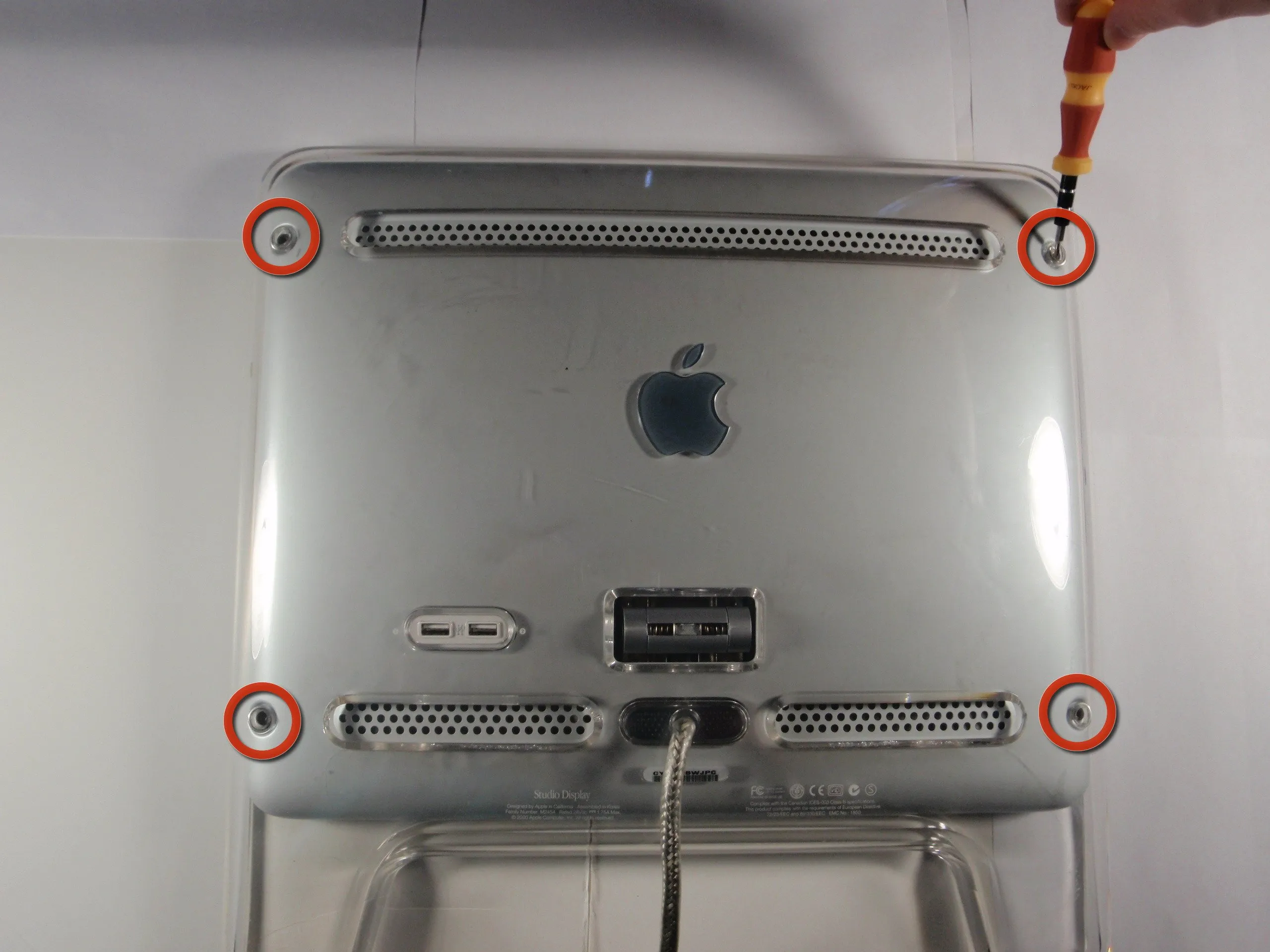

Шаг 2

Найдите четыре винта с шестигранной головкой, расположенные по углам задней панели.
Выкрутите винты с помощью шестигранной отвертки 2 мм.

Шаг 3

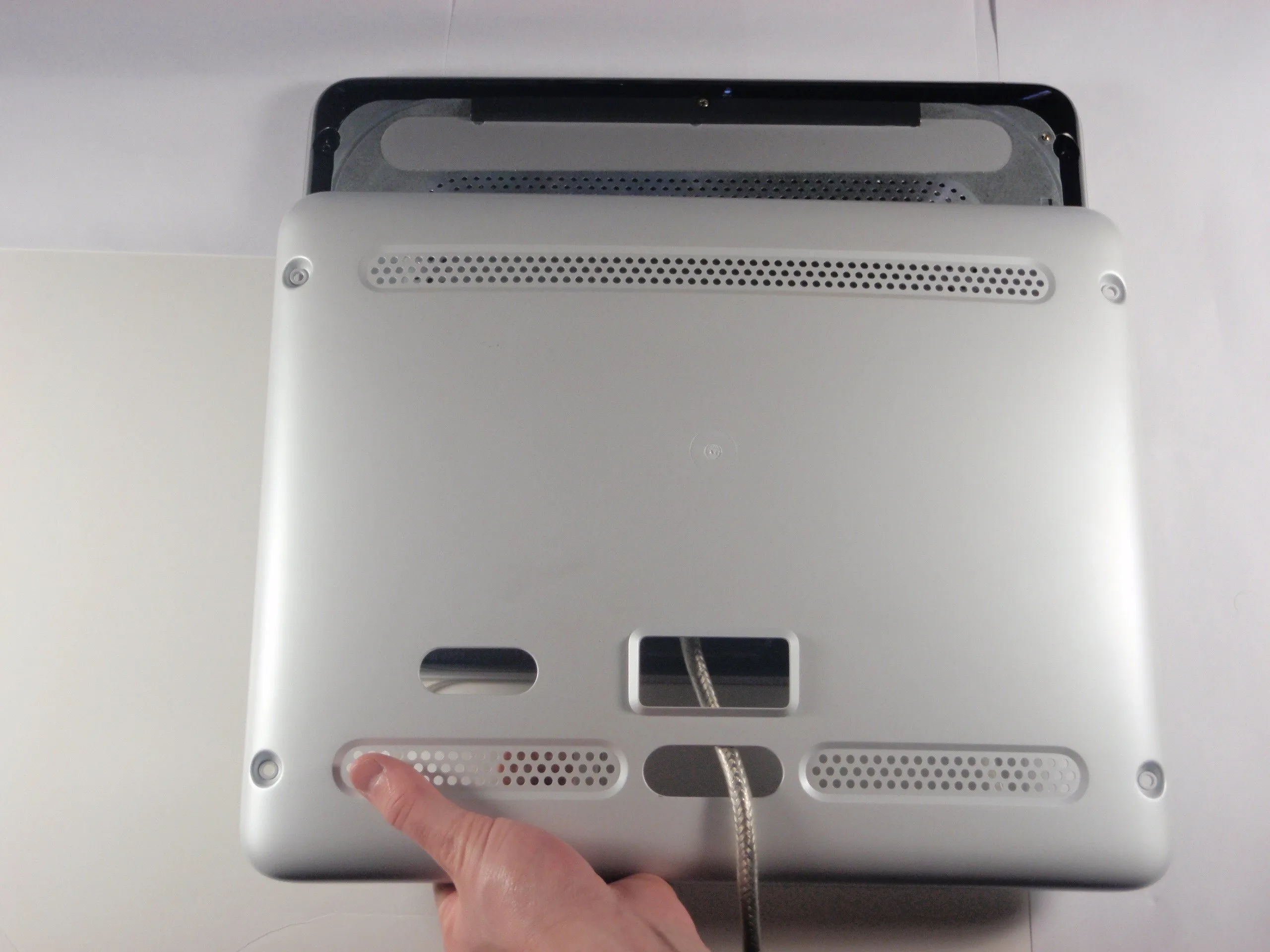

Снимите прозрачную и серую задние панели.

Шаг 4

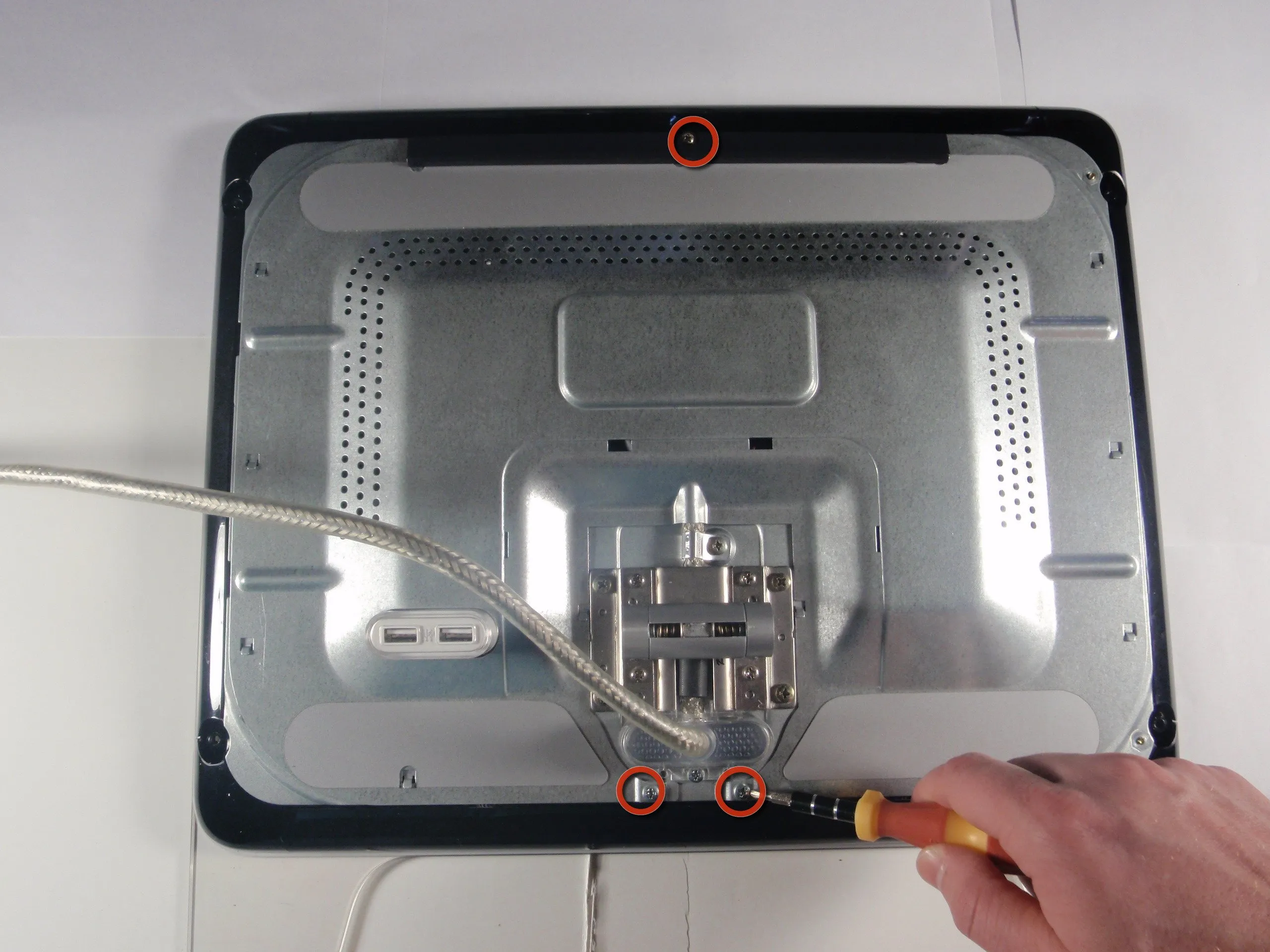

Выкрутите три винта с помощью крестообразной отвертки №2.

Шаг 5

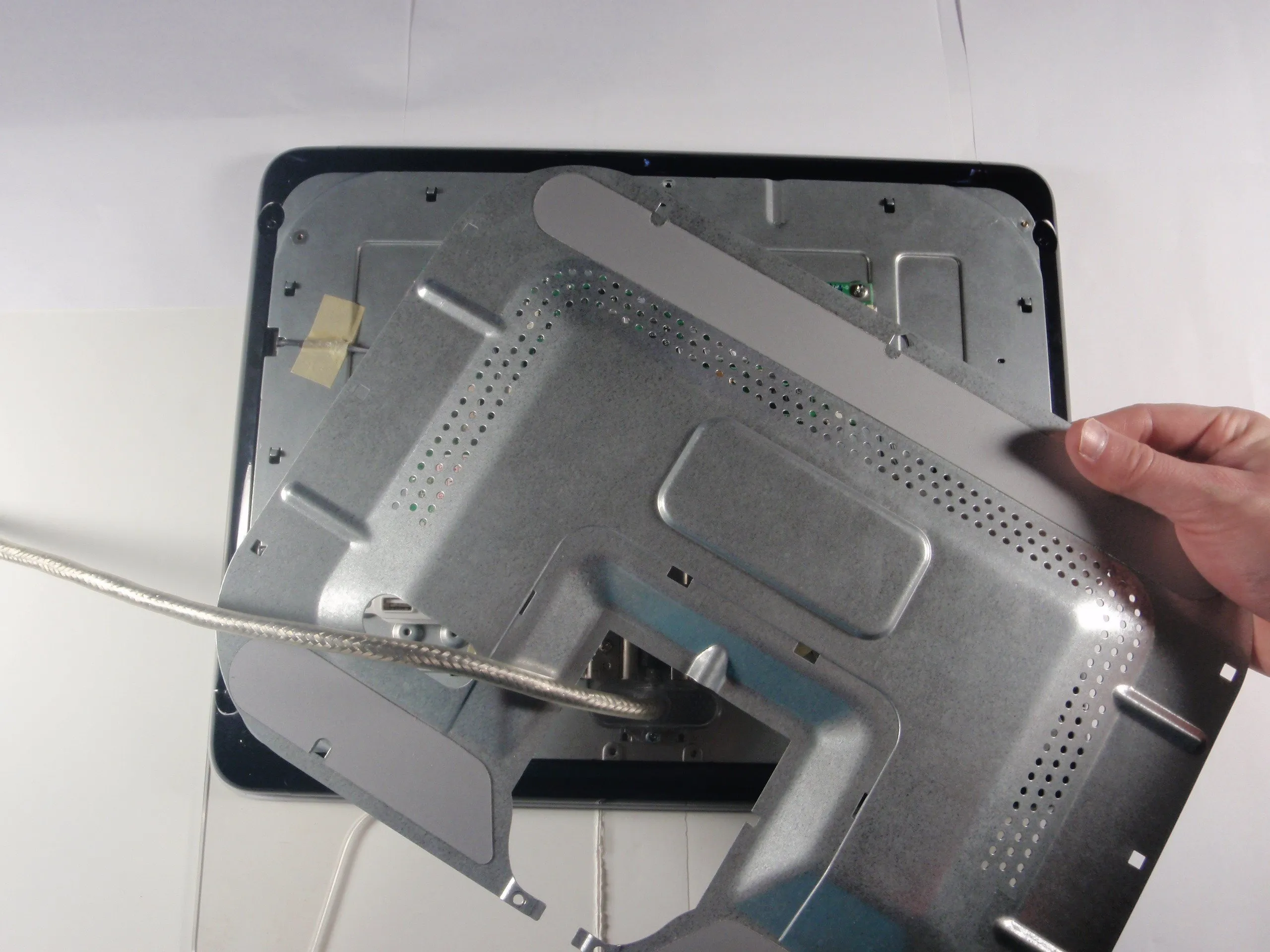

Чтобы снять металлическую панель, нажмите на нижнюю часть монитора, чтобы освободить зажимы, и потяните панель в сторону.

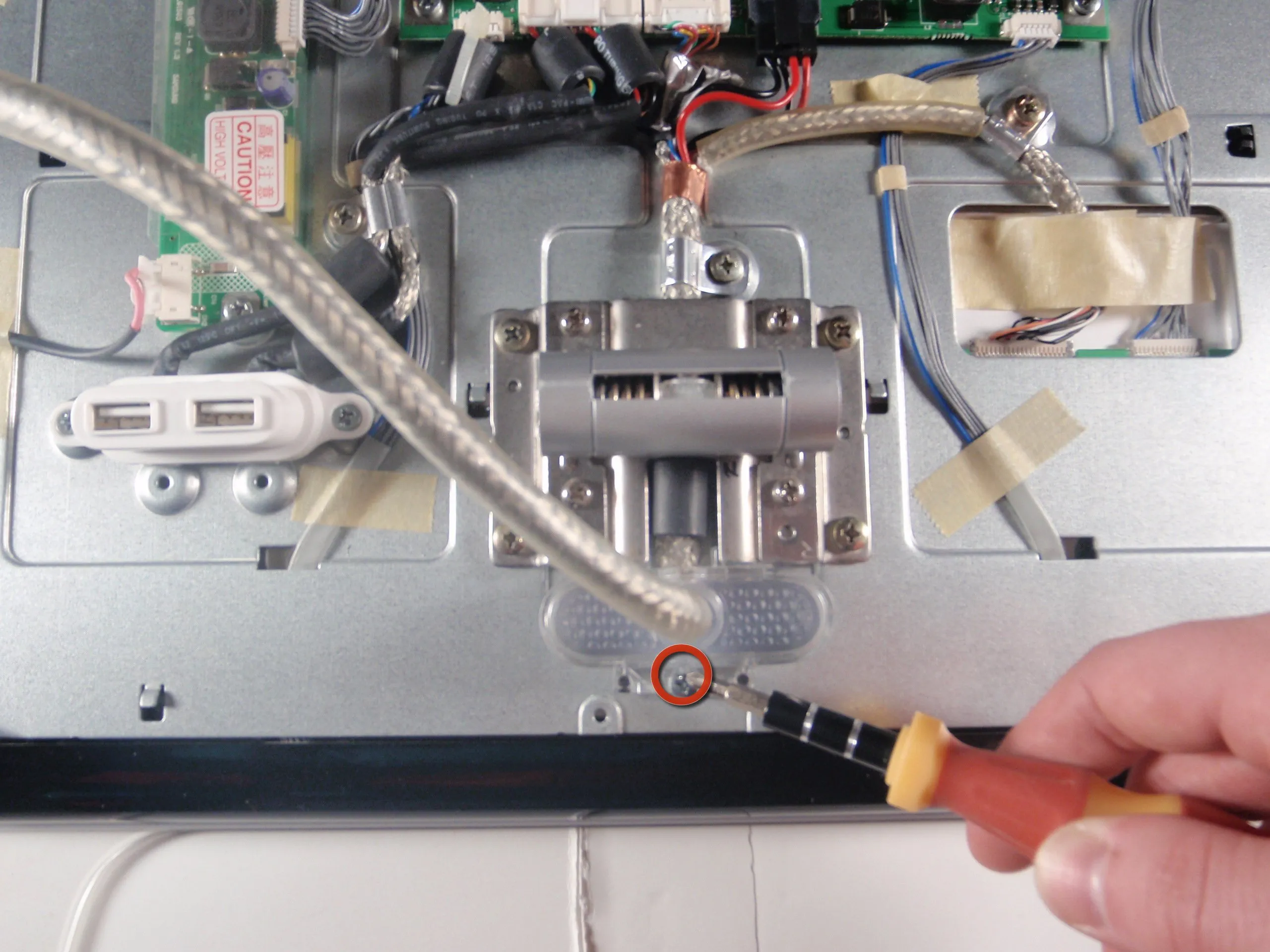

Шаг 6

Выкрутите винт, удерживающий пластиковый кронштейн, с помощью крестообразной отвертки №2.

Шаг 7

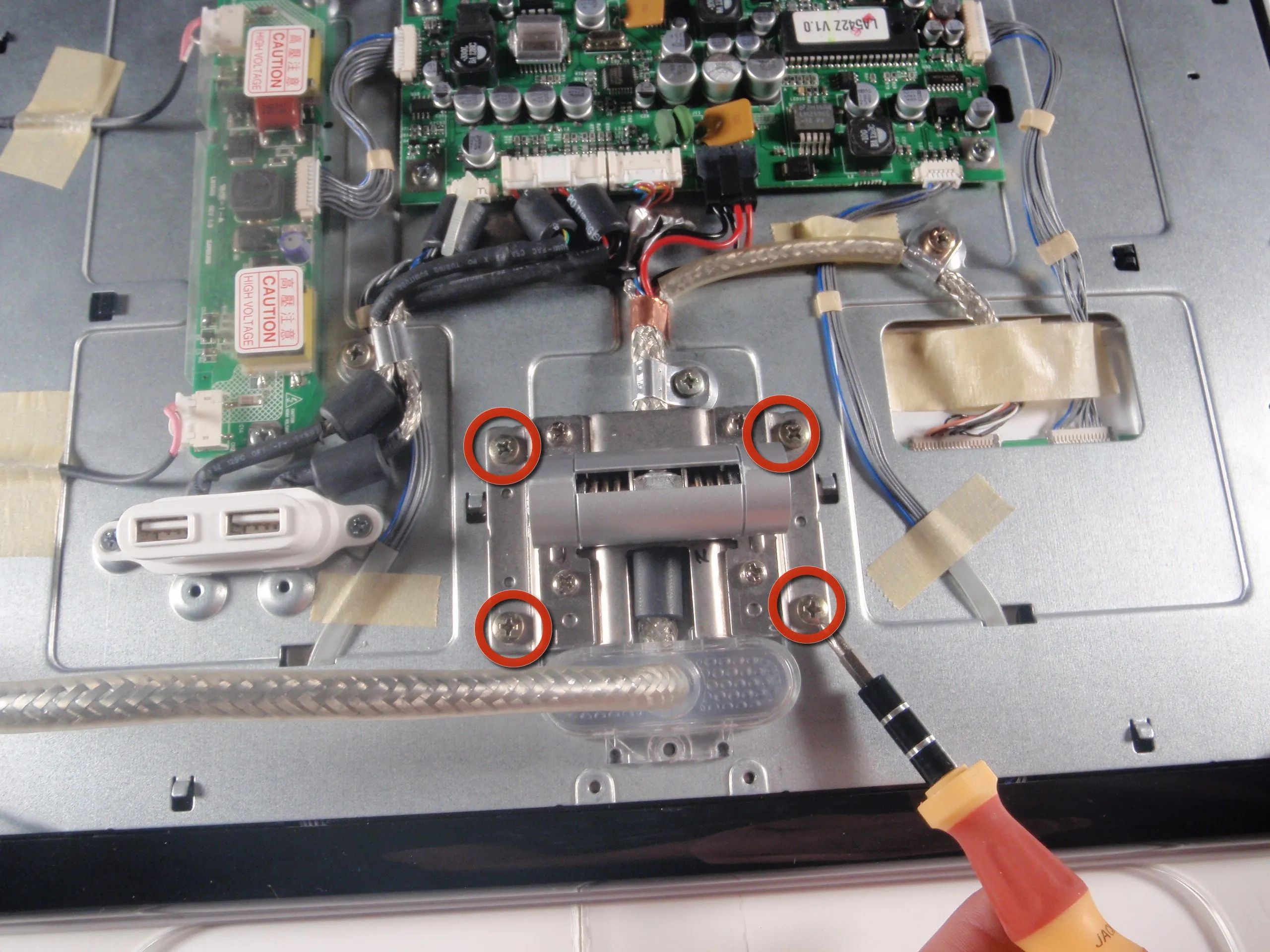

Открутите четыре винта на металлическом кронштейне.

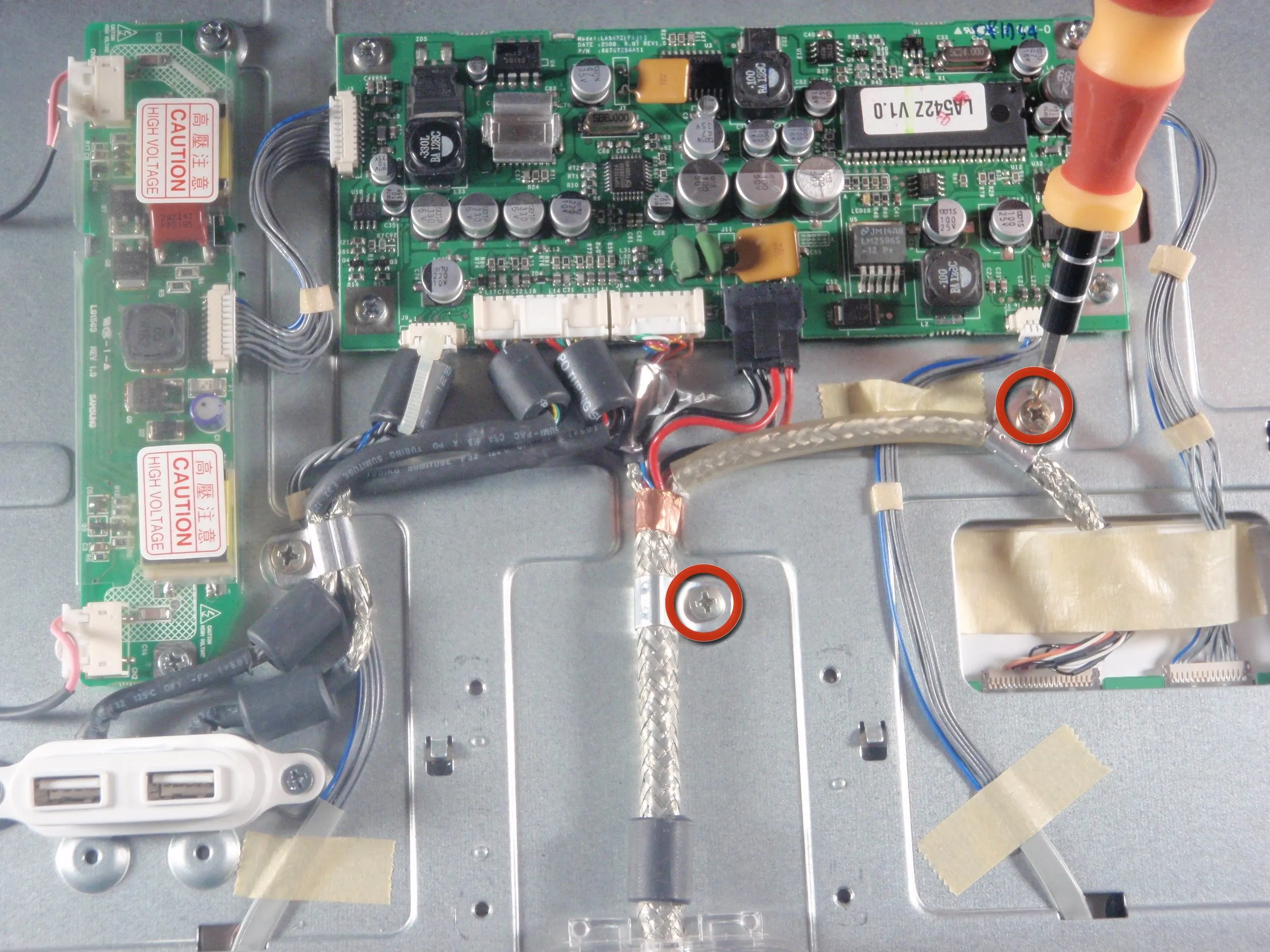

Шаг 8

Выкрутите два винта с крестообразной головкой с помощью крестообразной отвертки №2.

Шаг 9

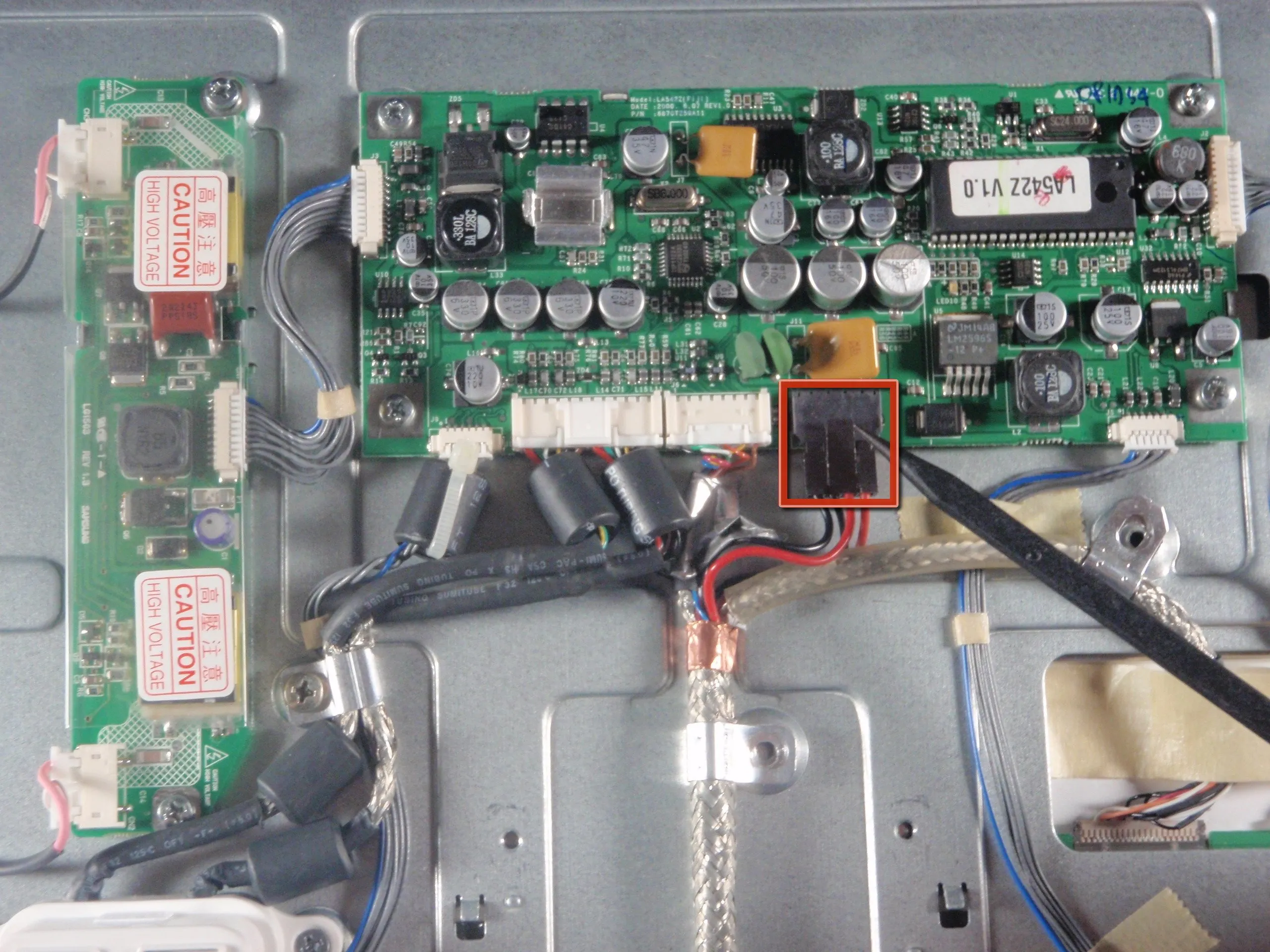

Отсоедините черный разъем, нажав на конец выступа, расположенного ближе к проводке, и потянув в сторону от платы.

Шаг 10

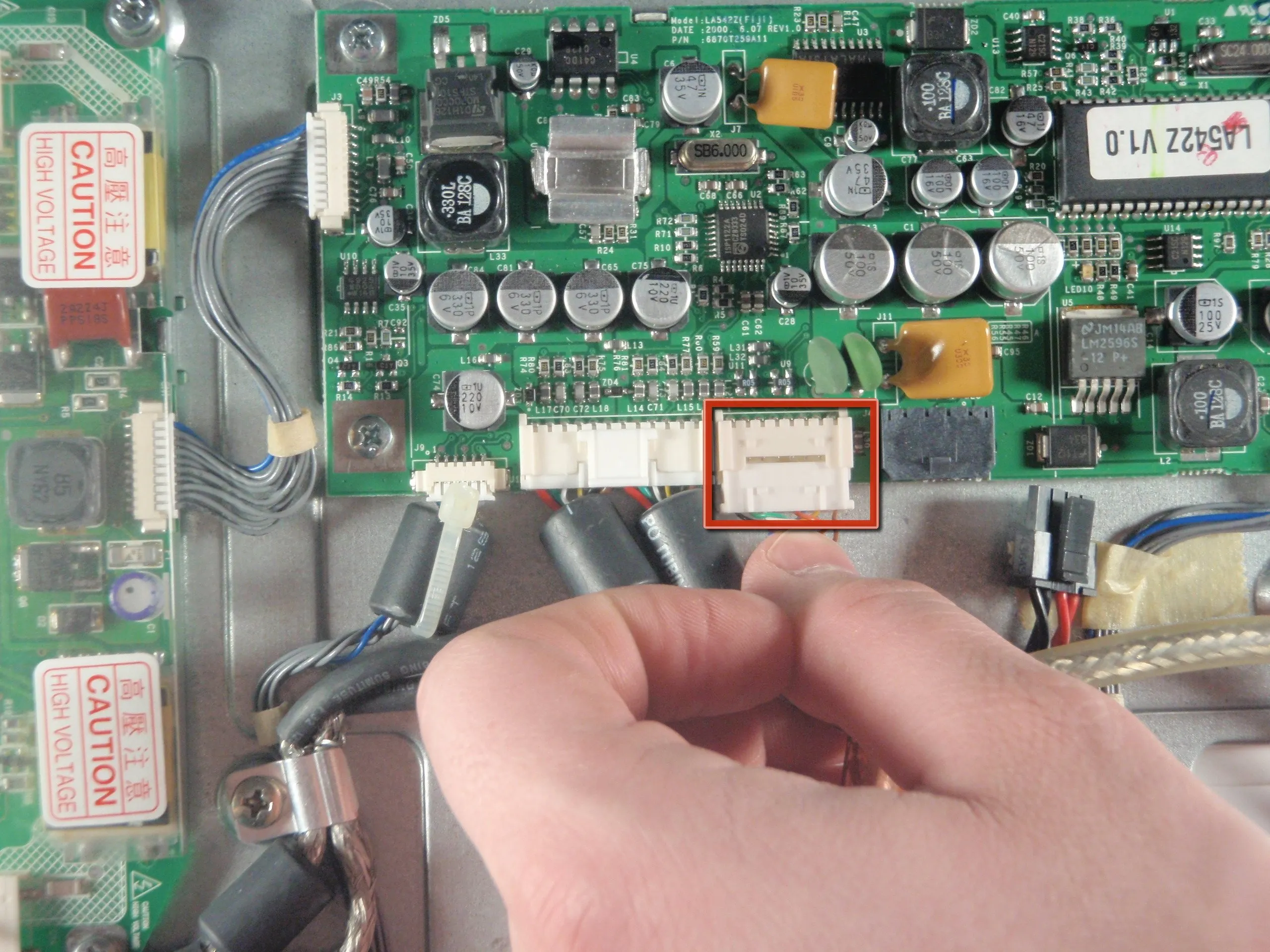

Отсоедините белый разъем, приподняв язычок и потянув в сторону от платы.
Будьте осторожны при поднятии язычков, они легко ломаются.

Шаг 11

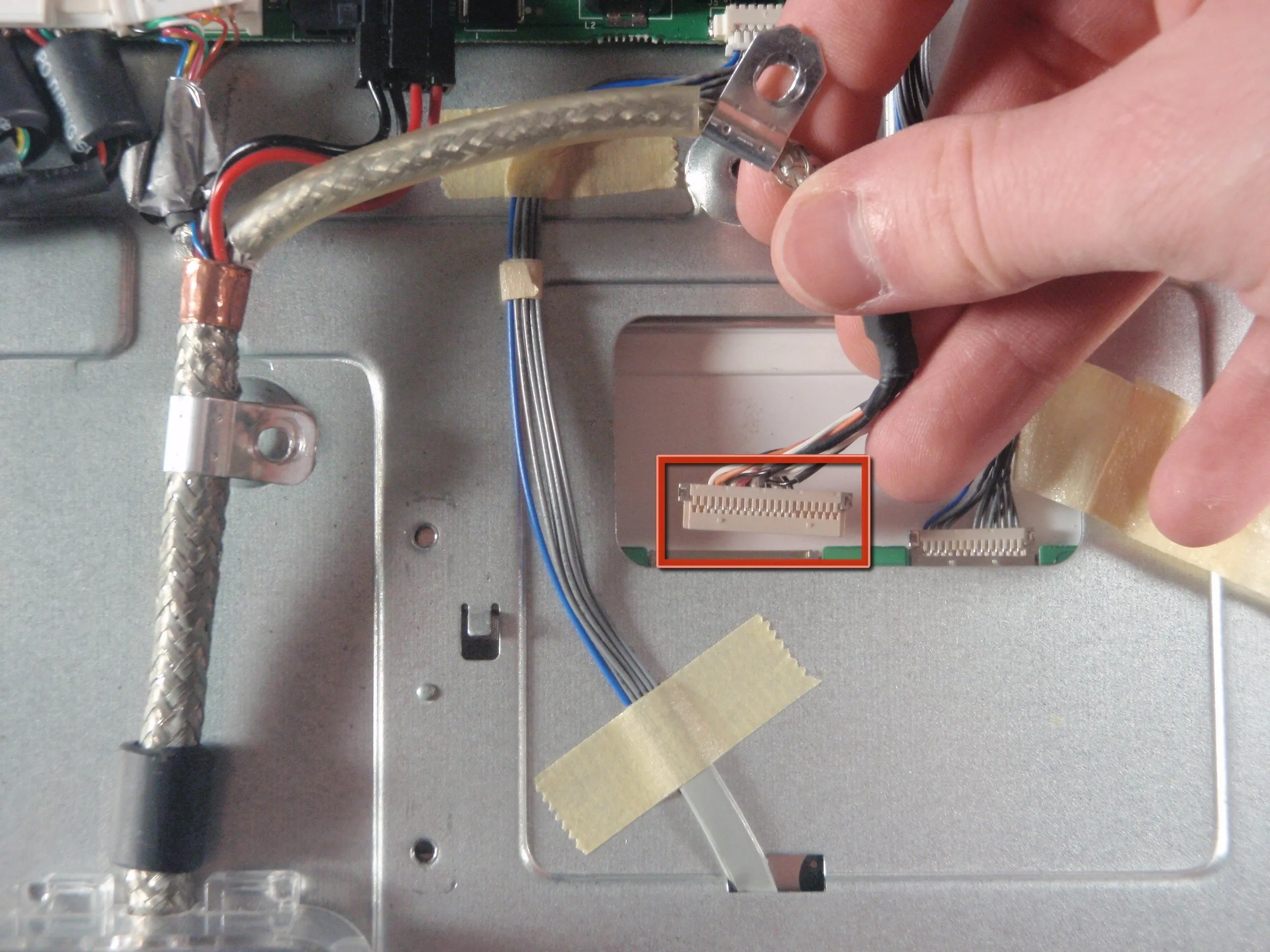

Отсоедините разъем, подключенный к ранее снятому фиксатору, просто потянув за него рукой.

Шаг 12

Теперь, когда главный компьютерный кабель отсоединен, отсоедините его от монитора.

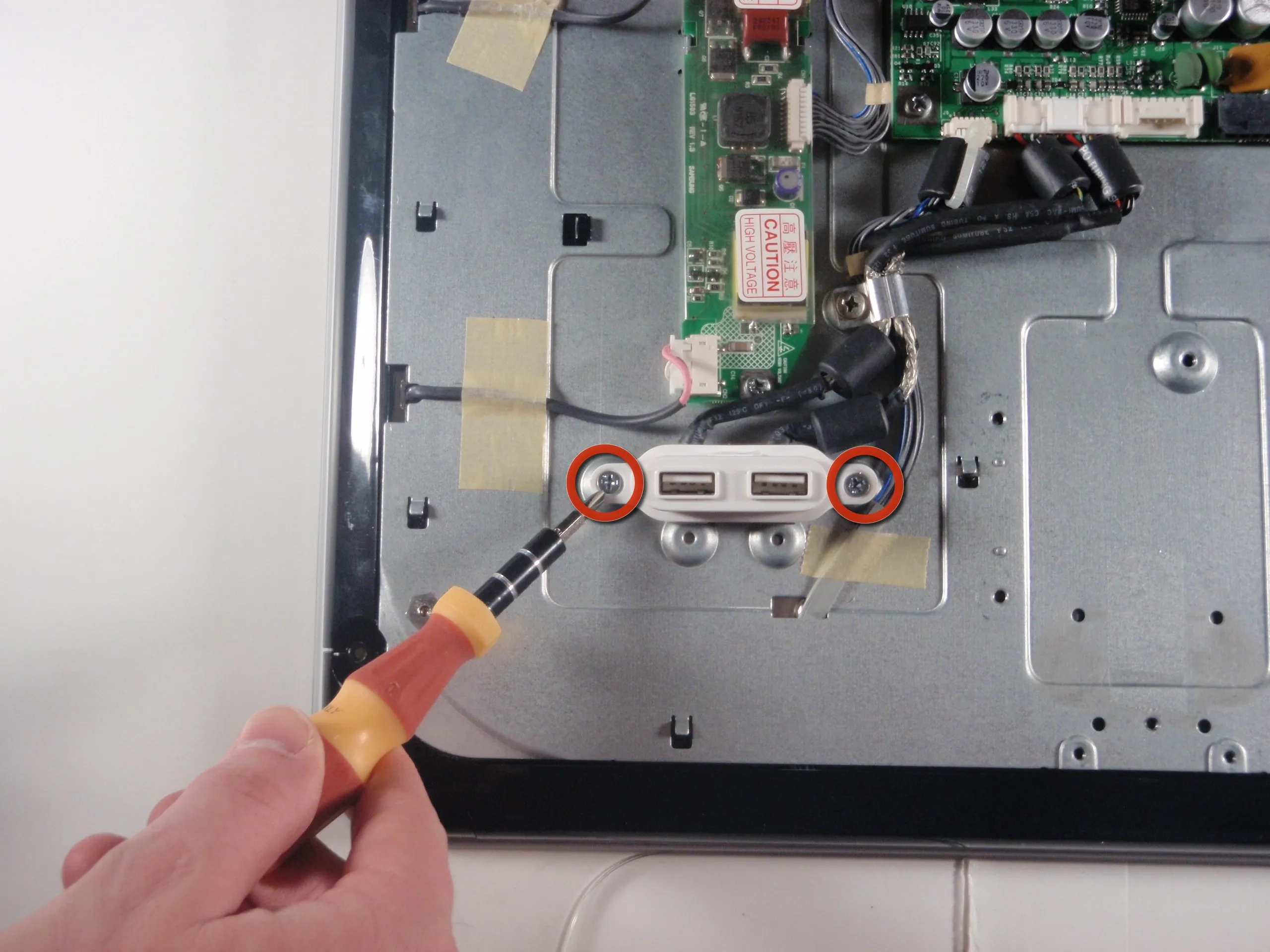

Шаг 13

Выкрутите два винта, удерживающие USB-порт на месте, с помощью крестообразной отвертки №2.

Шаг 14

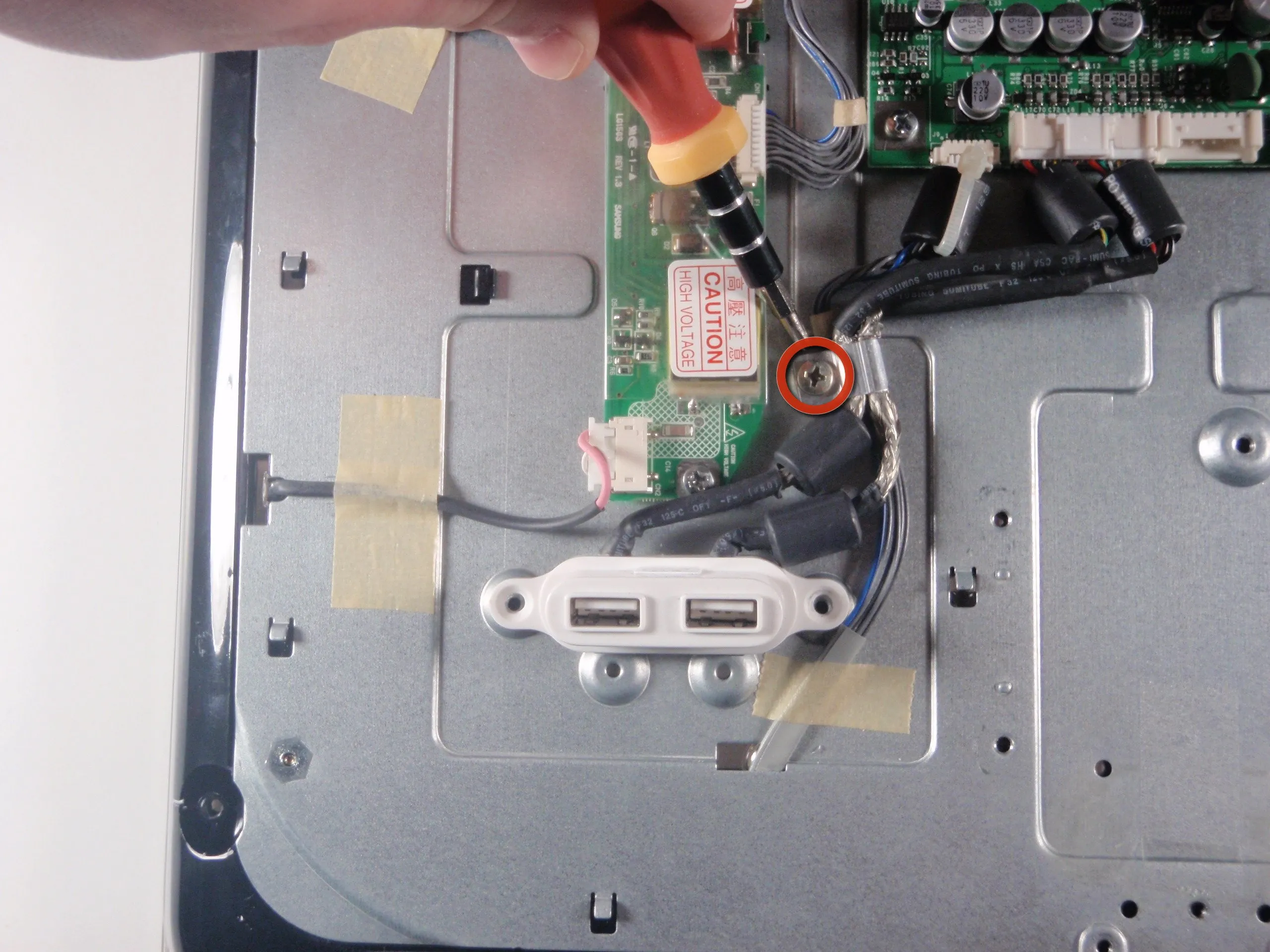

Выкрутите винт на держателе провода с помощью крестовой отвертки №2.

Шаг 15

Отсоедините белый разъем, подключенный к основной плате ЖК-дисплея, подцепив его инструментом и потянув в сторону от платы.

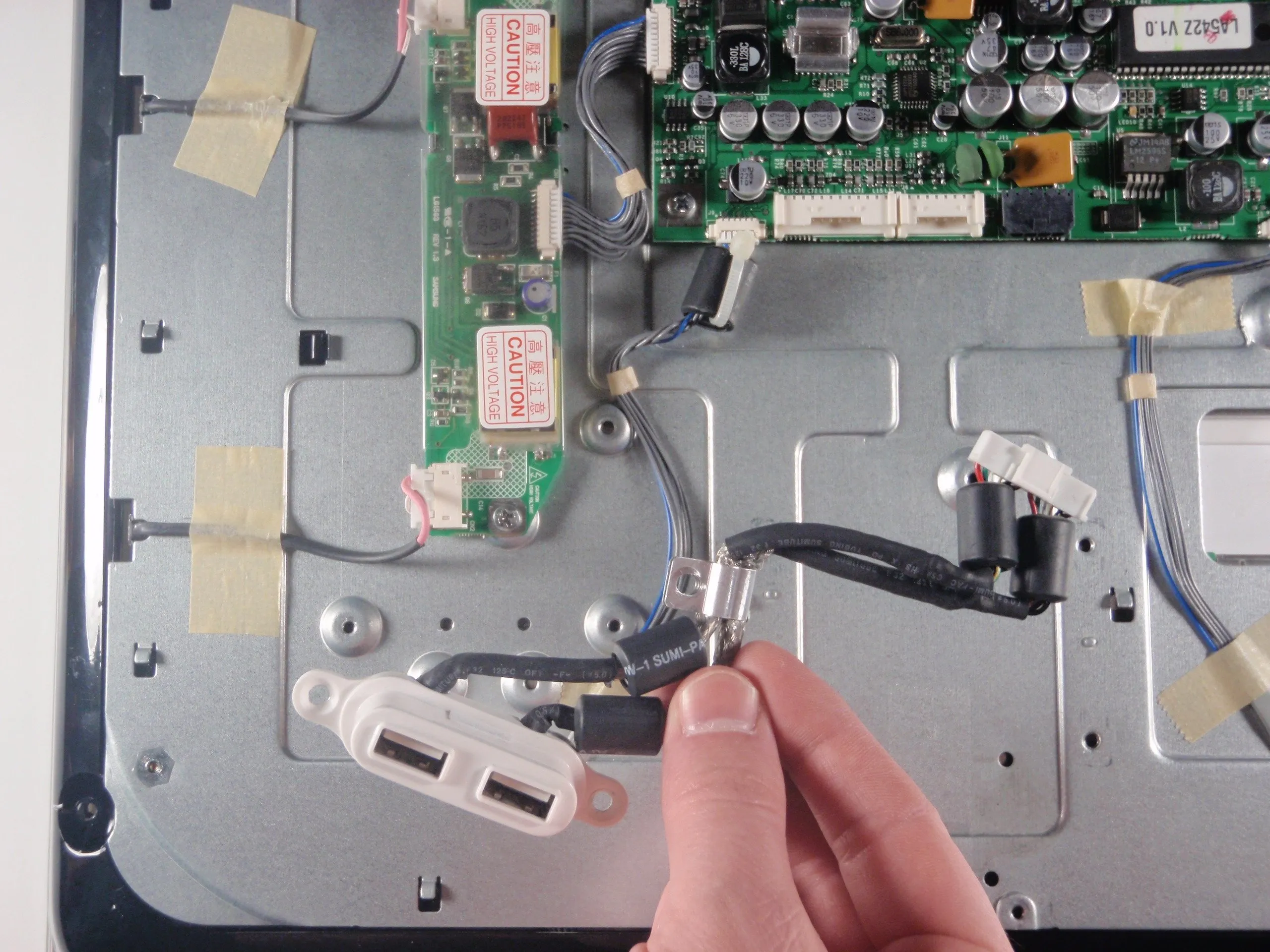

Шаг 16

Теперь USB-порт отсоединен, извлеките его из монитора.

Шаг 17

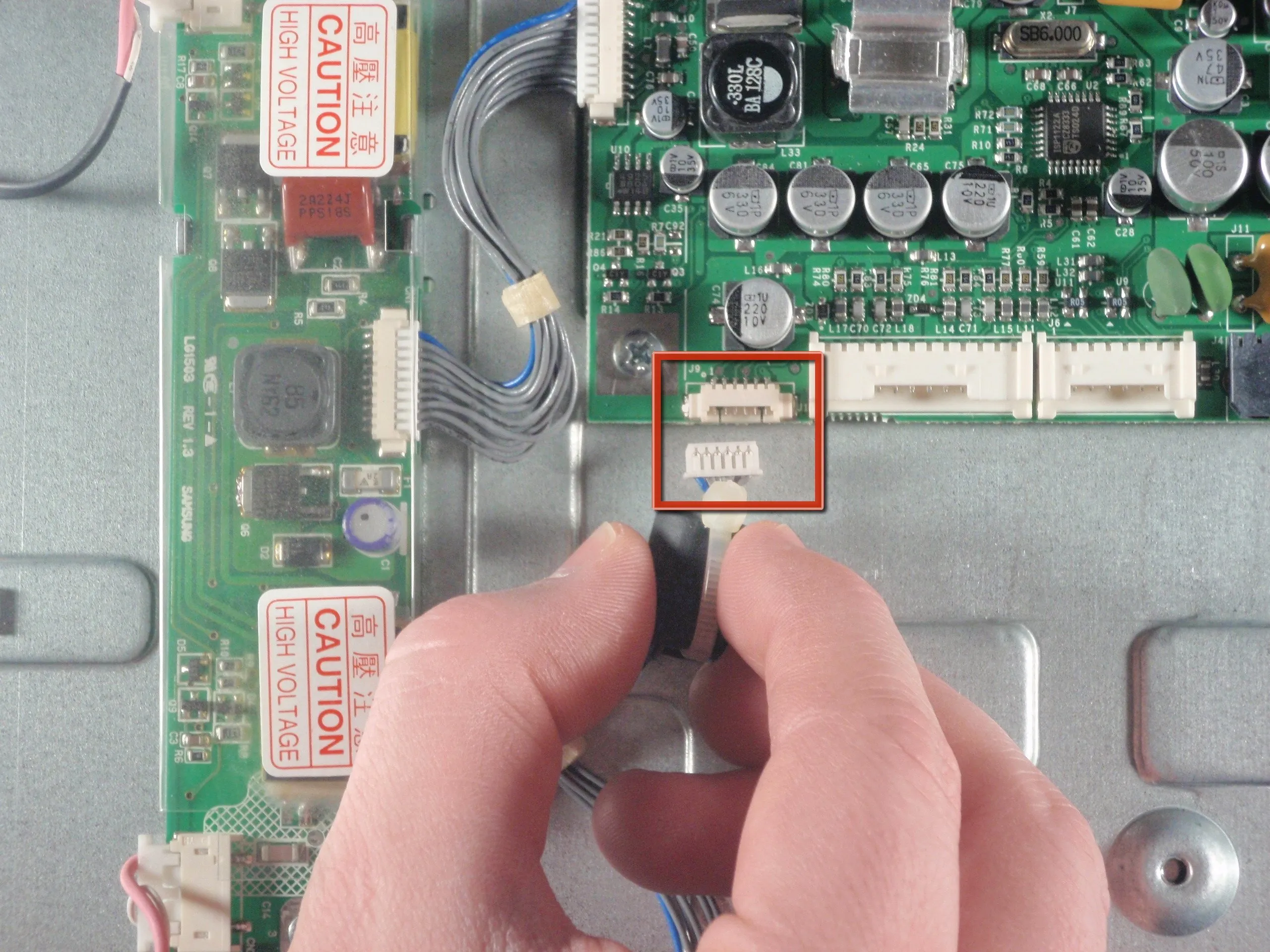

Отсоедините разъем в левом нижнем углу основной платы ЖК-дисплея, просто потянув за него рукой.

Шаг 18

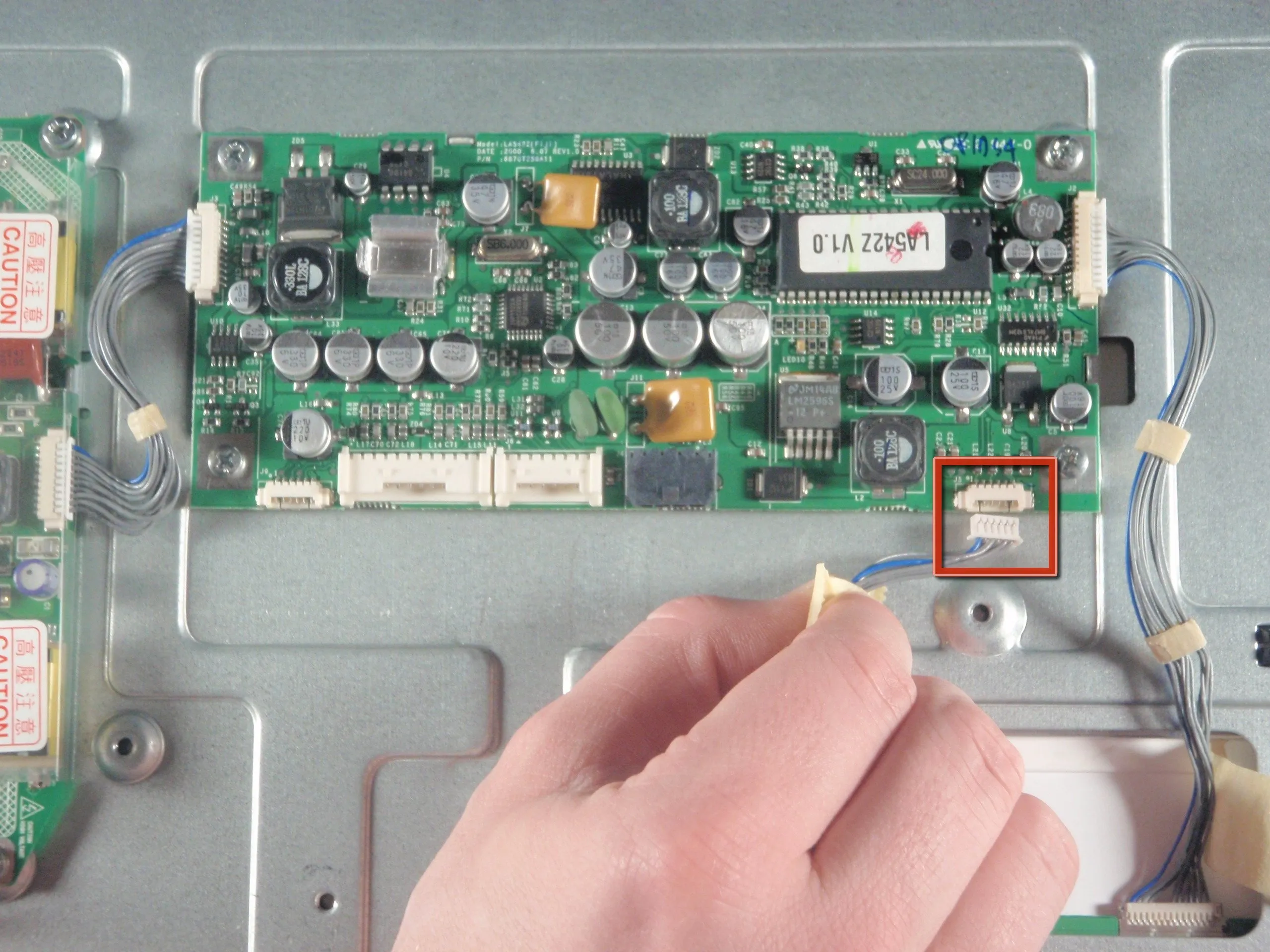

Отсоедините разъем в правом нижнем углу, сначала сняв изоленту, а затем потянув рукой.

Шаг 19

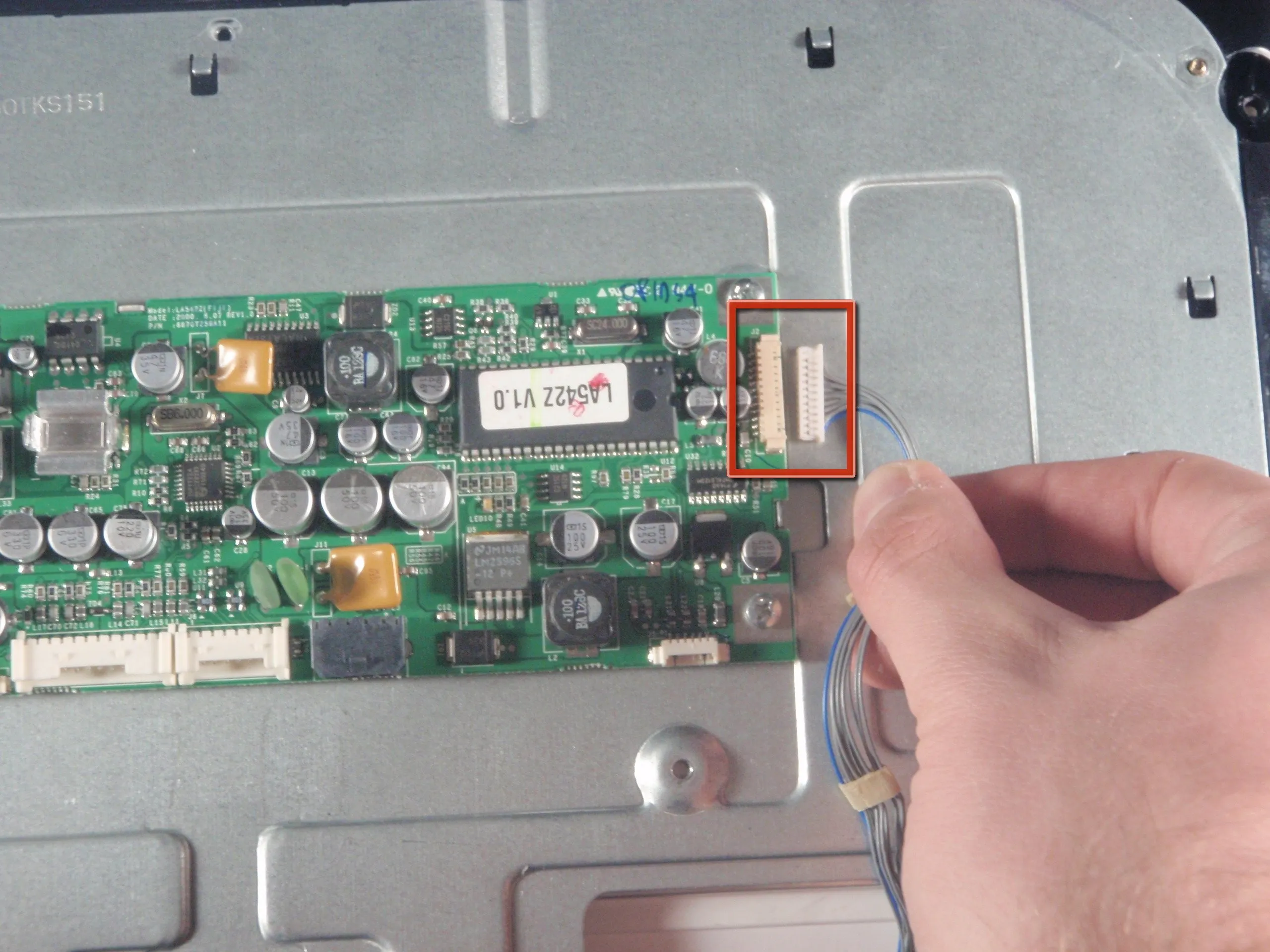

Отсоедините верхний правый разъем основной платы ЖК-дисплея, потянув за него рукой.

Шаг 20

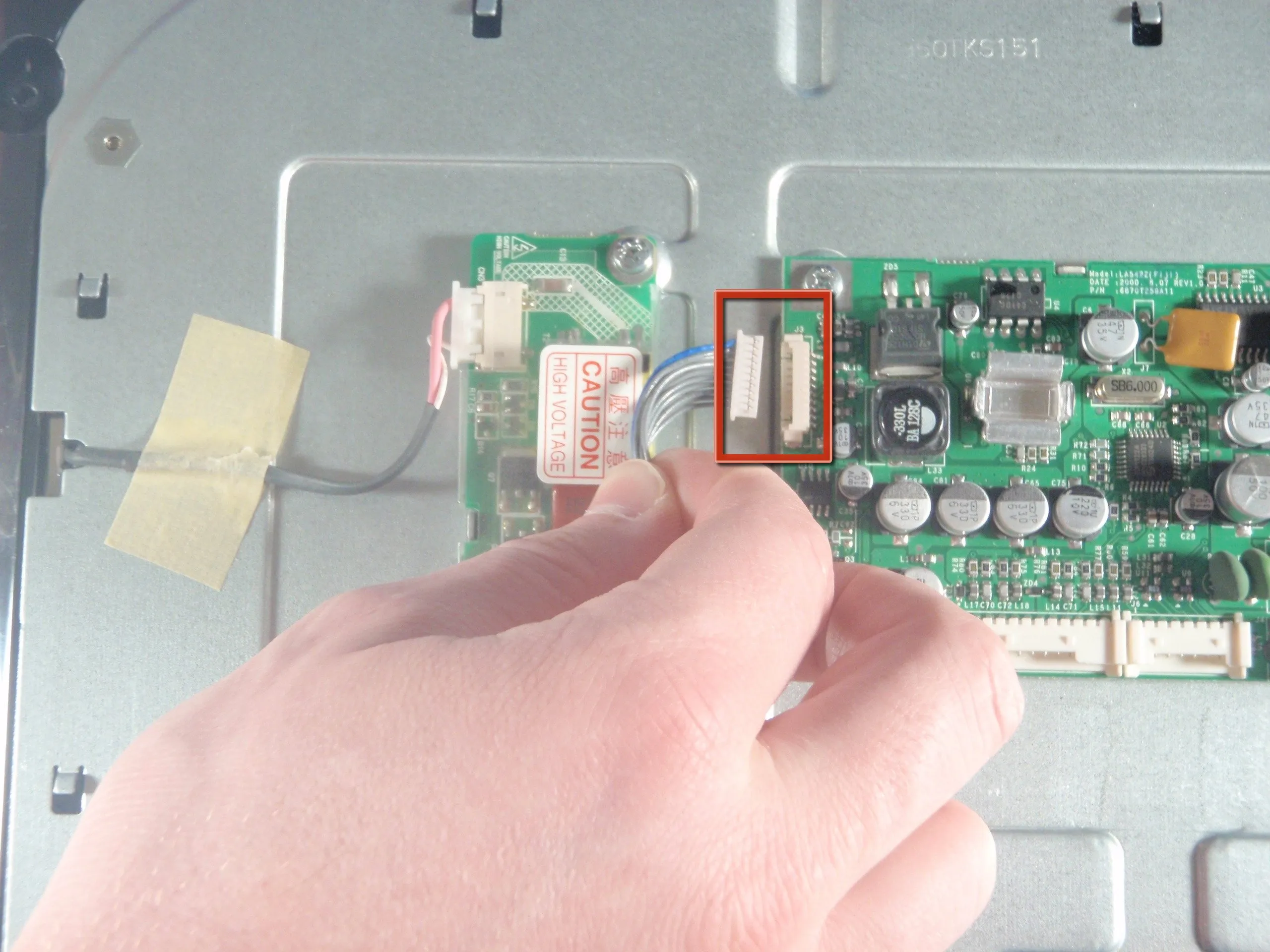

Отсоедините последний разъем основной платы ЖК-дисплея, потянув за него рукой.

Шаг 21

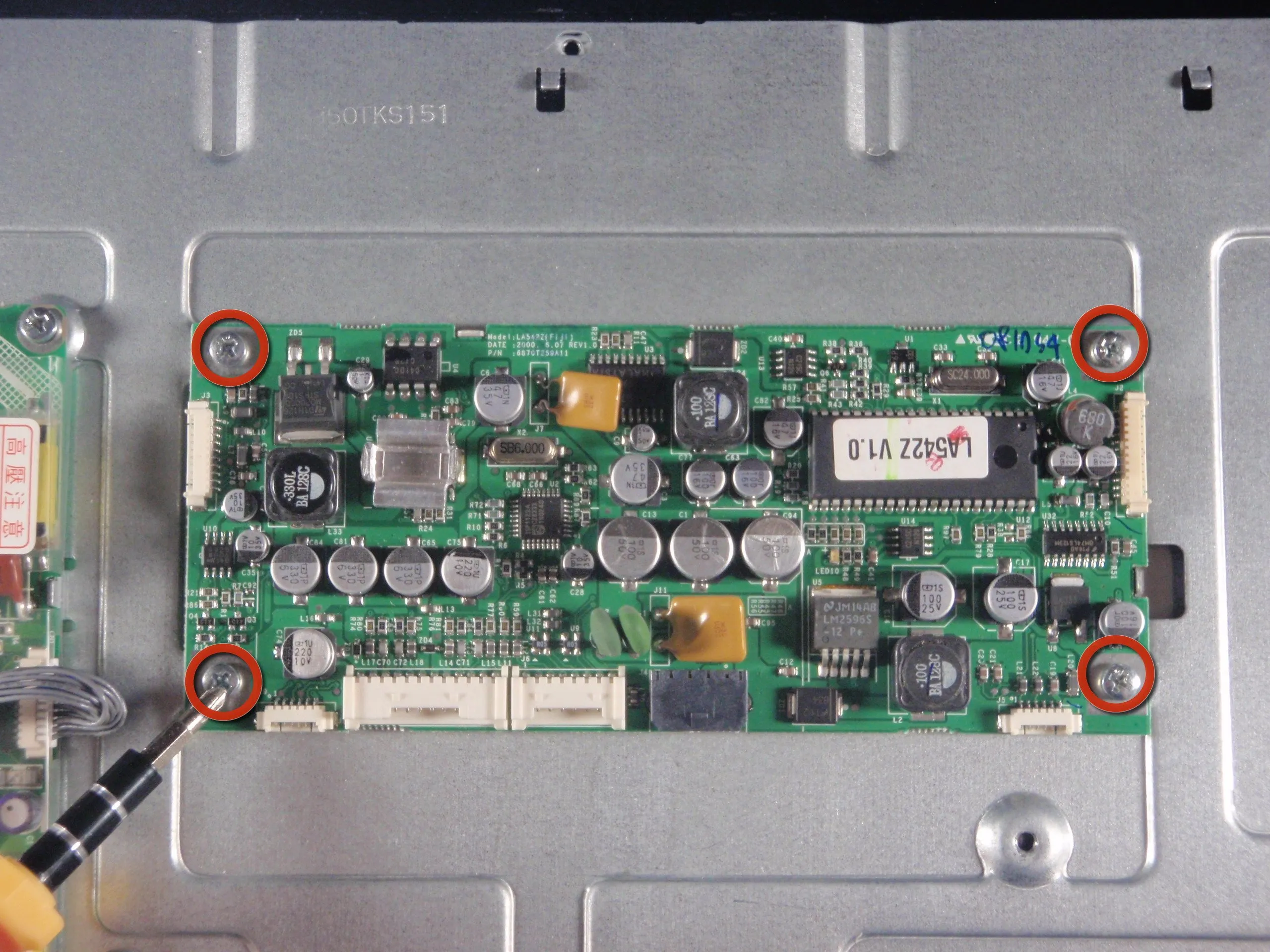

Открутите четыре винта на каждом углу основной платы с помощью крестообразной отвертки №2.

Шаг 22

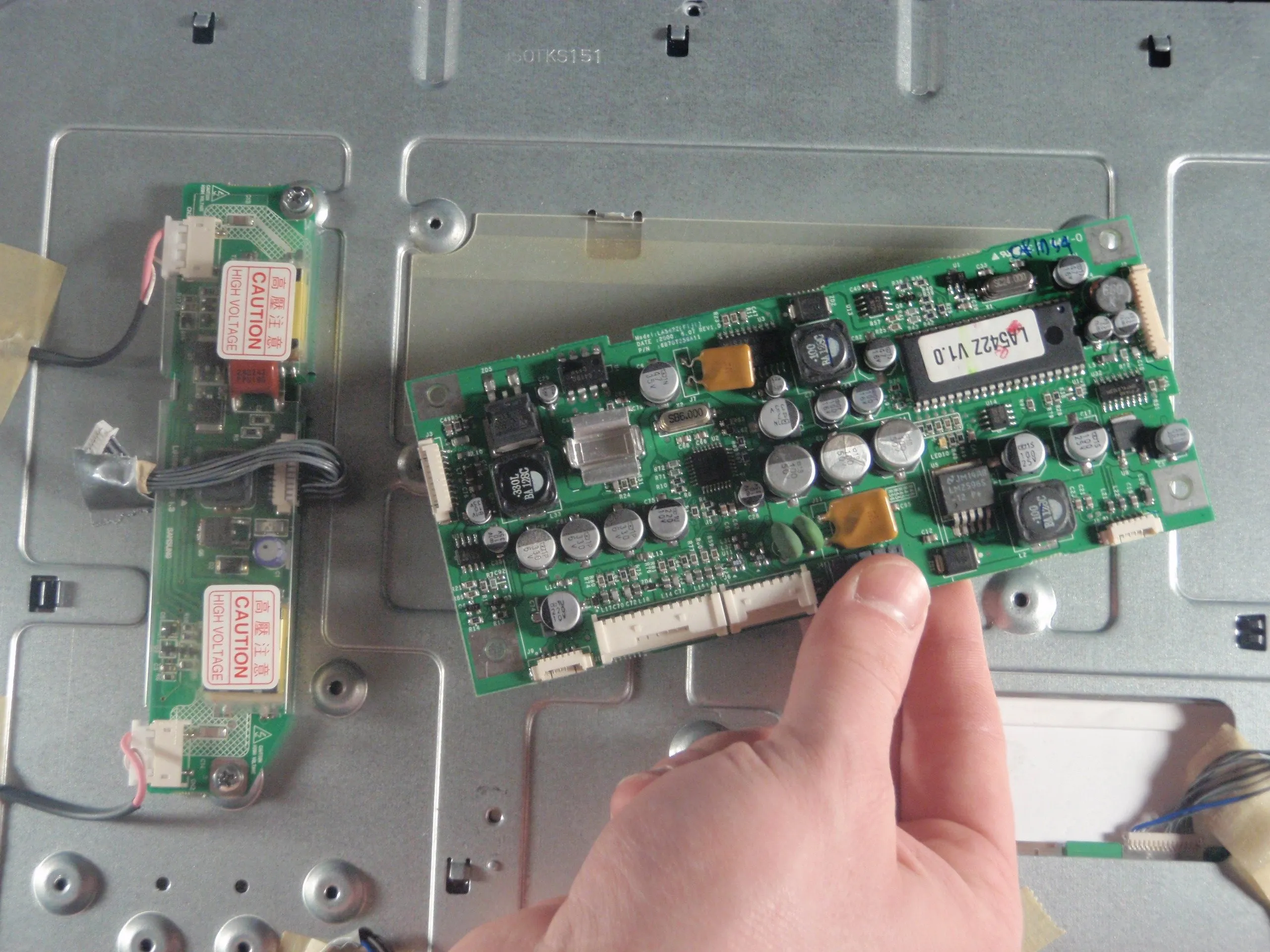

Плата теперь отсоединена, извлеките ее из монитора.

Шаг 23

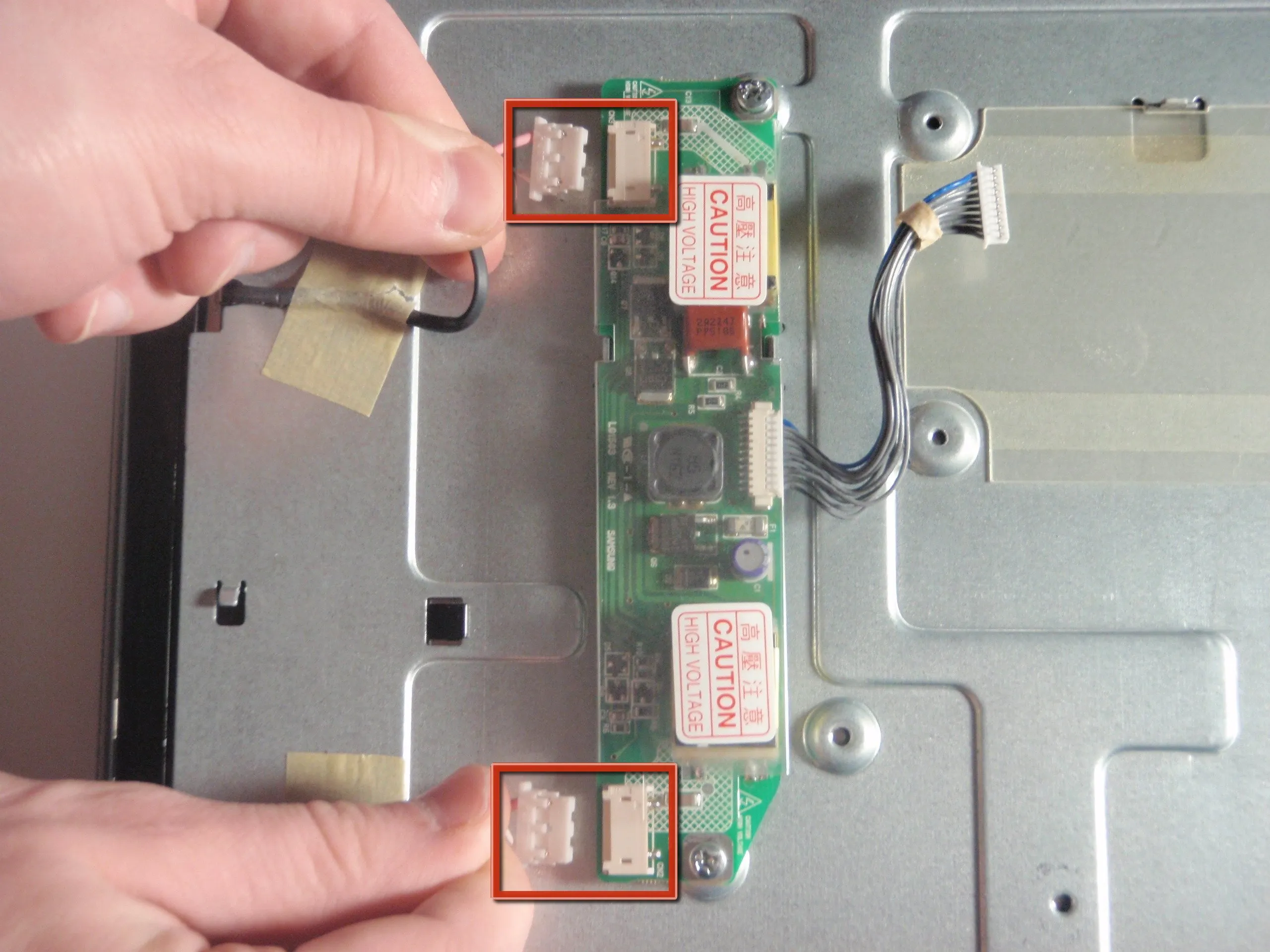

Найдите верхний и нижний разъем на преобразователе CCFL и снимите его, вставив штырь в маленькие отверстия и потянув на себя.
Этот шаг может быть легче выполнить вдвоем.

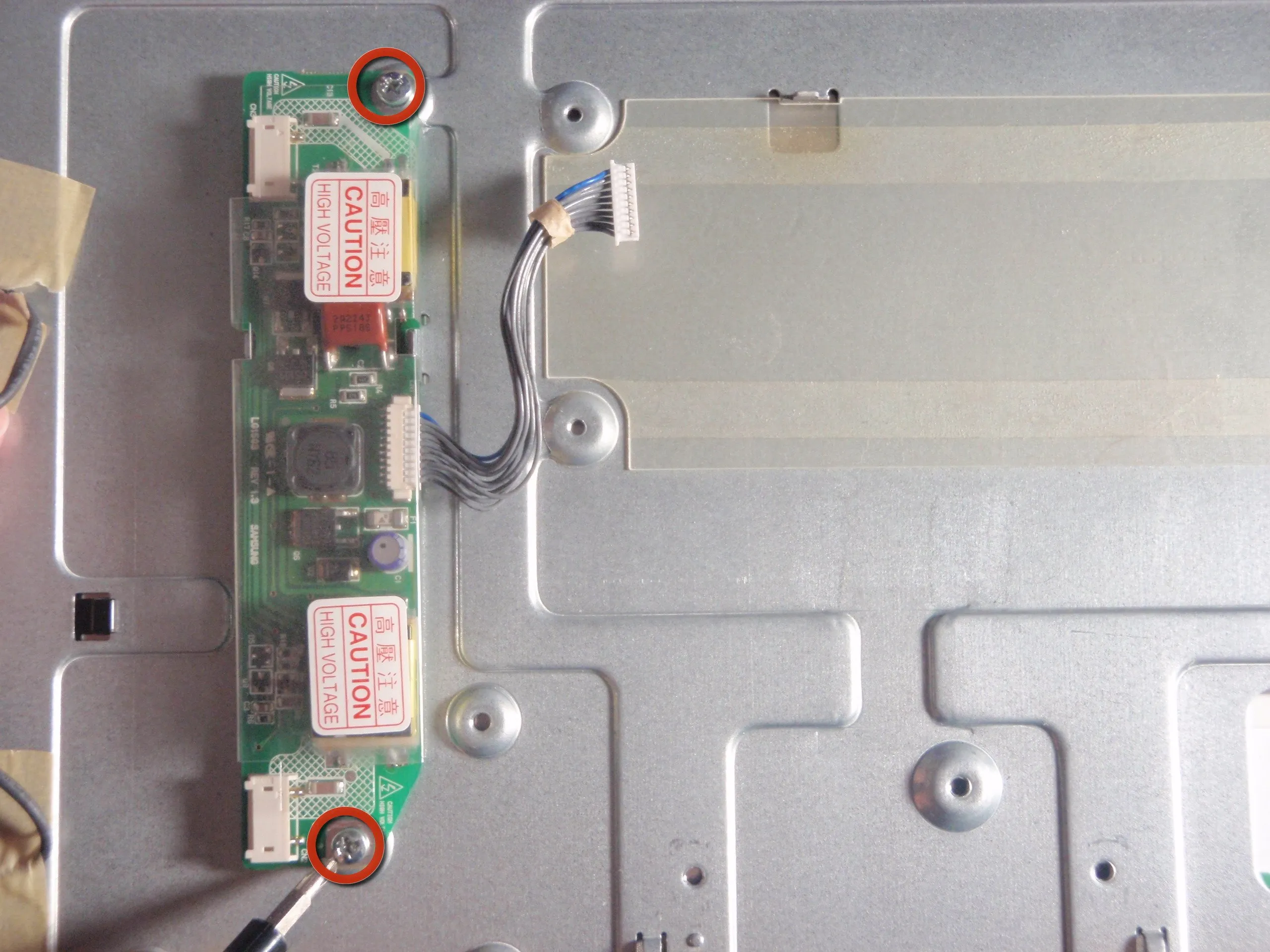

Шаг 24

Открутите два винта сверху и снизу CCFL-инвертора с помощью крестообразной отвертки №2.

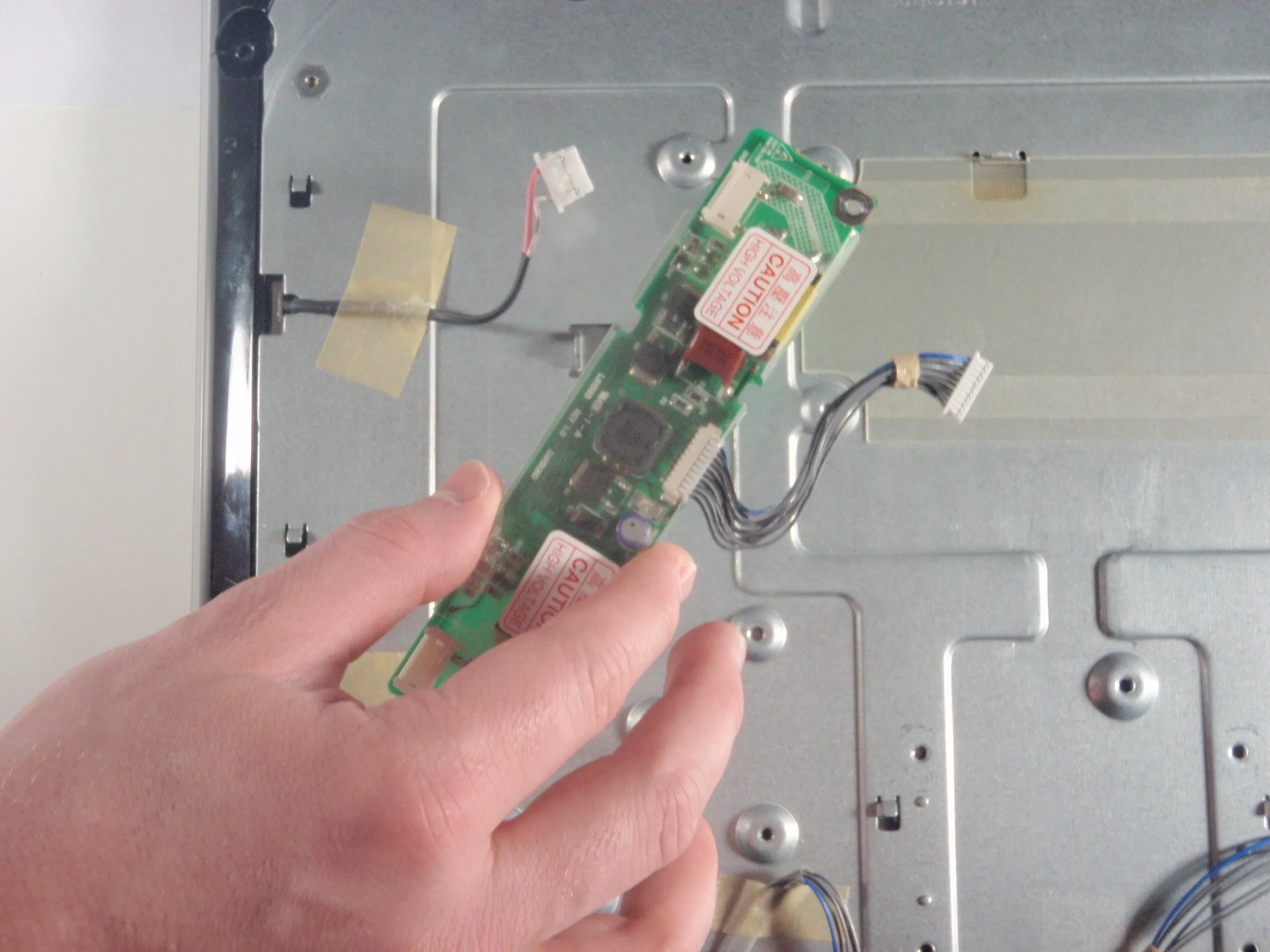

Шаг 25

Инвертор CCFL теперь отсоединен, извлеките его из монитора.

Шаг 26

Теперь вы успешно разобрали Apple Studio Display M2454.
